Voy a cerrar el círculo que comencé con la Breve Historia del Cuarzo y continuó con The Citizen AQ4091: El resultado de 50 años convirtiendo la luz en tiempo, incluyendo el "spin-off" sobre el Citizen Crystron Solar... y me dejo por el camino la presentación del Citizen Attesa... y también la del Bulova Lunar Pilot y sus 262kHz...
Pretendía ser una trilogía y al final va a parecer la saga de la Dragonlance... trilogías y más trilogías.
Cada dos por tres leo por el foro alguna intervención contando que el cuarzo carece de alma y una larga lista de maldades cometidas por los relojes de cuarzo, que no mataron a Manolete porque este falleció mucho antes de la aparición del primer cuarzo comercial... Hasta yo he sido víctima de la campaña de hate contra el cuarzo, nunca más.
Aunque se trata de una característica, el alma, que le conferimos nosotros y aceptando que no la tienen (al menos no viene en las especificaciones de ningún modelo que yo conozca), tampoco la necesitan porque tiene algo mejor: precisión. Y algunos cuarzos en particular tienen tanta precisión que el estándar COSC (ese listón sagrado que tanto cuesta superar a un mecánico bien regulado) les queda tan lejos que ni lo ven al mirar hacia atrás.
Hablo de los HAQ. High Accuracy Quartz, o lo que en español sería cuarzo de alta precisión. La definición informal que ha cristalizado en la comunidad es clara: cualquier movimiento de cuarzo que baje de los 10 segundos de desviación al año entra en este selecto club.
Para que os hagáis una idea de lo que esto significa, el COSC para cuarzo exige como máximo +/-0,07 segundos al día, equivalente a unos +/-25,55 segundos al año a 23 °C.
Por debajo de los 10 segundos anuales ya estamos hablando de otra liga.
Por debajo de 5 segundos, de otra dimensión.
Y por debajo de 1 segundo al año, en toda la historia de la relojería de pulsera, solo hay uno (que yo sepa). Uno. Y es japonés.
Este nuevo hilo nace de los anteriores, toda la información ya la tenía, hay partes que me dejé sin publicar y otra que he vuelto a redactar. Como siempre, tomad asiento y coged un barreño de palomitas y algo con cafeína, que esto va a ser largo y no es tan divertido como estos primero párrafos.
El COSC mecánico, para que la comparación sea evidente, exige +/-4 a +6 s/día en condiciones de laboratorio. Multiplicado por 365 días, esto da una ventana de tolerancia que en cuarzo HAQ sería motivo de devolución al servicio técnico.
Abreviaturas que aparecerán a lo largo del hilo: spy = seconds per year (segundos por año) · spm = segundos por mes · TC = termocompensación · AT-cut = corte a 35°15' respecto al eje Z del cristal · TF = diapasón (tuning fork) · Q = factor de calidad del oscilador · ppm = partes por millón · ppb = partes por mil millones
Mención especial para el Hamilton Pulsar P1 (1972), aunque no es analógico: 32.768 Hz, +/-60 spy, primer reloj de pulsera digital del mundo (display LED rojo). 400 unidades, 2.100 USD. Aparece en Vivir y dejar morir (1973). Pulsar pasó a Seiko en 1978.
Aquí entra el primer salto cualitativo. Si la frecuencia del oscilador es 256 veces mayor, un error de conteo representa una fracción 256 veces menor del total. Y si encima usas un corte AT-cut bien situado térmicamente, ni siquiera necesitas termocompensación electrónica.
Mientras Citizen y Omega exploraban la vía bruta de la alta frecuencia, Seiko abordaba el problema con una elegancia distinta: usar dos cristales a la vez, uno como referencia de tiempo y otro como sensor térmico.
Si mides la diferencia entre las dos frecuencias en un momento dado, esa diferencia te dice la temperatura. Y conociendo la temperatura, puedes aplicar la corrección al cuarzo primario por inhibición digital.
La ventaja sobre el sensor termistor electrónico es que ambos sensores envejecen igual, porque son del mismo material. Un termistor electrónico envejece a una velocidad distinta que el cuarzo y eso introduce deriva a largo plazo. El dual-quartz no.
La razón por la que se abandonó fue de coste y miniaturización: dos cristales ocupan más espacio y son más caros que un solo cristal + un termistor integrado en el chip. Cuando Citizen demostró en 1981 que con un único cristal y un sensor IC se podían conseguir +/-10 spy a coste muy inferior, la balanza industrial se inclinó, pero técnicamente, el dual-quartz sigue teniendo ventajas que nadie reproduce hoy.
Rolex nunca publicó una cifra de precisión definitiva para el Oysterquartz. COSC certifica +/-0,2 s/día (~73 spy), pero la documentación interna sugiere ~+/-0,7 s/día. La cifra de "50 spy" que he visto en algunos foros no tiene respaldo oficial.
A primera vista, mezclar un oscilador de cuarzo con un escape mecánico puede recordar al Spring Drive de Seiko, pero el planteamiento es opuesto. En el Spring Drive el corazón es un muelle mecánico que almacena y libera energía como en cualquier reloj de cuerda; el cuarzo no mueve nada, solo actúa como árbitro electromagnético que frena la rueda deslizante para corregir la marcha. En el Oysterquartz ocurre exactamente lo contrario: quien manda el tiempo es el cristal de cuarzo, y el escape mecánico, áncora y rueda de escape reales, no un motor de pasos convencional, es simplemente el actuador que traduce las señales eléctricas en movimiento de agujas. Son dos filosofías que llegan a un punto parecido por caminos opuestos.
El Oysterquartz es un objeto de ingeniería fascinante, arquitectura mecánica con corazón de cuarzo, acabado al nivel de cualquier mecánico Rolex, diseñado para servicio de por vida, pero no es HAQ en sentido estricto... y tampoco creo que le haga falta.
El segundo gran salto. Citizen cambia de paradigma en 1981 y todo el mundo le sigue.
No lo son. Dos cristales del mismo material,cuarzo sintético cultivado hidrotermalmente, idéntico al de la oblea más barata de un reloj de 20 euros, pueden tener comportamientos radicalmente distintos según cómo se hayan cortado y conformado. El corte determina la frecuencia, el modo de vibración, la sensibilidad térmica, el factor Q, la deriva por envejecimiento y el consumo. Es, sin exagerar (o quizás exagerando un poquito), la mitad del problema de hacer un HAQ.
La curva f-T del AT-cut es un polinomio cúbico:
Δff=a0(T−T0)+a1(T−T0)2+a2(T−T0)3
donde T0T0 es el punto de inflexión. La gracia del ángulo 35°15' es que el coeficiente lineal a0a0 se anula en ese punto: la curva tiene tangente horizontal allí. Pequeñas variaciones de temperatura cerca de T0T0 producen variaciones de frecuencia despreciables. Solo cuando uno se aleja varias decenas de grados empiezan a dominar los términos cuadrático y cúbico.
Cambiando el ángulo de corte en fracciones de minuto se puede mover T0T0 desde -20 °C hasta más de 80 °C. Para uso en pulsera, los fabricantes lo sitúan típicamente entre 25 °C y 30 °C, intermedio entre la temperatura ambiente y la de la muñeca. El 0100, según declaraciones de Citizen, sitúa el punto de inflexión cerca de los 25-26 °C.
fMHz≈1,66emm
donde ee es el grosor en milímetros. Para un cristal a 4 MHz en modo fundamental harían falta unos 400 micras; para uno a 8 MHz, unos 200 micras. Sin embargo, los cristales de alta frecuencia para osciladores de precisión pueden operar en armónicos (3º o 5º sobretono), lo que multiplica el grosor por el orden del armónico y reduce drásticamente la fragilidad mecánica. Citizen no ha publicado en qué modo opera el cristal del 0100, por lo que el grosor físico real podría ser tres o cinco veces mayor que el calculado por modo fundamental. Lo mismo aplica al 8650A.
Esta consideración es importante porque resuelve la aparente paradoja de cómo un cristal "tan fino que casi no se ve" puede ser fiable durante décadas: probablemente no es tan fino, porque opera en un armónico que permite un cristal físicamente más robusto a la misma frecuencia de salida.
La solución, conocida desde los años 50 en aplicaciones militares y consolidada para relojería por Citizen en los 70, es la geometría lenticular (también llamada contoured o biconvexa): la lámina no es plana sino lenteada, más gruesa en el centro y reduciéndose suavemente hacia los bordes. Esto produce un fenómeno físico llamado atrapamiento de modo(energy trapping): la vibración de cizalladura queda confinada en la región central, donde el cristal es más grueso y la frecuencia local es menor que en los bordes. La energía vibracional no puede propagarse hacia los bordes porque allí la frecuencia natural del cristal es distinta —la onda se "refleja" hacia el centro—. Resultado:
La curva f-T del diapasón es parabólica:
Δff=−k(T−T0)2
con T0T0 típicamente entre 25 y 28 °C. Sin compensación, un diapasón se desvía rápidamente al alejarse de su vértice, lo que explica por qué cualquier cuarzo barato a 32.768 Hz ronda los +/-15 s/mes: pasa muchas horas al día lejos de la temperatura corporal.
Las ventajas del diapasón compensan estas limitaciones: consume muy poco (pilas de 3-5 años), es barato de fabricar en volumen, y se miniaturiza hasta pocos milímetros cuadrados.
Los HAQ termocompensados, 9F, A060, ETA PreciDrive, VHP, usan todos diapasones a 32.768 Hz; la compensación electrónica corrige la curva parabólica. La precisión final depende casi enteramente de la calidad de la compensación, no del oscilador en sí.
La geometría es una horquilla de tres dientes en lugar de los dos dientes del diapasón convencional, lo que vendría a ser un tridente... El diente central oscila torsionalmente en oposición de fase a los dos laterales, lo que produce una vibración mecánicamente equilibrada: los momentos angulares se cancelan y no se transmite vibración apreciable al soporte.
La frecuencia operativa es 262.144 Hz = 2¹⁸, ocho veces el estándar de 32.768 Hz. Bulova afirma que la mayor frecuencia permite una resolución temporal más fina y que la geometría torsional ofrece menor sensibilidad térmica que un diapasón flexor convencional, lo que actuaría como una forma de compensación pasiva sin necesidad de sensor ni circuito de corrección activa. La marca, sin embargo, no ha publicado la curva frecuencia-temperatura del cristal ni cifras precisas de su coeficiente térmico. Las mediciones de diversos foros sitúan el rendimiento real del Precisionist en torno a +/-10 spy en el mejor de los casos, con variabilidad entre ejemplares. Los modelos económicos de la línea solo garantizan +/-5 segundos al mes.
Lo que el Precisionist sí da de forma inigualada es el barrido del segundero: ocho saltos por segundo que producen un movimiento visual casi continuo, muy distinto al cuarzo estándar de un paso por segundo.
El origen de la tecnología del cristal torsional de tres puntas en aplicación relojera Bulova-Citizen no está documentado públicamente con detalle: la patente concreta y la cronología exacta del desarrollo no he logrado encontrarla.
Cuando GP estableció el estándar de 32.768 Hz con diapasón flexor en 1971, todos los fabricantes migraron rápidamente porque consumía mucha menos energía y era más fácil de fabricar a escala.
Es un corte doblemente rotado (θ ~34,11°, φ ~22°) con una propiedad fascinante: el cristal queda compensado no solo en temperatura sino también en esfuerzos mecánicos. Su sensibilidad a la gravedad (la famosa g-sensitivity) es 10 veces menor que la del AT-cut, lo que lo hace ideal para osciladores que sufren vibraciones (aviónica, GPS militar).
¿Por qué no se usa en relojería? Tres razones: (1) requiere alta temperatura constante (~80 °C) para funcionar en su punto óptimo, lo que es impensable en pulsera; (2) tiene dos modos de vibración acoplados (modo b y modo c) que requieren circuitos de supresión adicionales; (3) la doble rotación es muy difícil de mecanizar con precisión. Es un corte de laboratorio y militar, no de muñeca. Pero merece estar en la tabla porque conceptualmente es el siguiente paso evolutivo del AT-cut, y porque cualquier HAQ futurista que llegue a +/-0,1 spy probablemente lo hará usando algo conceptualmente parecido al SC-cut (con la complejidad adicional de mantenerlo a temperatura constante mediante mecanizado y aislamiento térmico de la cápsula). Hoy esto aun está en el terreno de la ciencia-ficción.
1. Las cifras de precisión son especificaciones de fábrica al lanzamiento, no rendimiento garantizado a perpetuidad. Los cristales envejecen. La deriva aumenta con los años. Hay coleccionistas que reportan que el +/-5 spy del Seiko 9983A de 1978 es difícil de mantener cuarenta y cinco años después.
2. El mito de "16 marcas del Beta 21". Es impreciso. El consorcio CEH agrupaba ~20 marcas, pero solo 10-12 mostraron el Beta 21 en Basel 1970 y aún menos lo comercializaron en volumen.
3. Producción del Omega Marine Chronometer. A Journey Through Time lista ~9.000 unidades totales, pero la correspondencia con Besançon sugiere cifras significativamente menores. Cualquier cifra de producción de los 70 debe tomarse con cautela.
4. "Beta 22" es un nombre informal no oficial. CEH no usó esta denominación; corresponde a la segunda generación producida por Omega como Cal. 1301/1302.
5. Bulova Precisionist: precisión real. Bulova habla genéricamente de "seconds a year" sin cifra precisa. Mediciones en diversos foros: ~+/-10 spy en el mejor de los casos, con variabilidad entre ejemplares. Los modelos más asequibles solo garantizan +/-5 segundos al mes.
6. Citizen 1930 vs. Seiko Twin Quartz: ¿quién fue el "primer TC digital"? Depende de la definición. Seiko Twin Quartz 9983A (1978) usa dual-quartz, que es técnicamente compensación digital pero con sensor analógico (el segundo cristal). Citizen 1930 (1981) usa un único cristal más sensor digital integrado en el chip. Cuestión semántica con implicaciones técnicas reales. Si "TC digital" significa "sensor digital", Citizen es el primero. Si significa "corrección digital del oscilador", Seiko le precedió en tres años.
7. A060 vs. VHP L288.2: misma cifra, filosofías opuestas. Ambos +/-5 spy pero por caminos distintos. El A060 busca estabilidad pasiva del oscilador y es regulable en servicio. El VHP L288.2 corrige errores activamente mediante GPD y no tiene terminal de calibración digital.
8. Factores Q y coeficientes térmicos específicos. Los fabricantes relojeros no publican estos datos para sus cristales concretos. Las cifras numéricas que circulan en literatura no técnica son extrapolaciones desde el mundo industrial de osciladores.
Dual-quartz / Twin Quartz: dos cristales de cuarzo con respuestas térmicas distintas. El desfase entre ambos permite calcular la temperatura y compensar la deriva del cristal de tiempo. Empleado por Seiko en las familias 99 y 94 (1978-1985).
GPD (Gear Position Detection): sistema del VHP Longines 2ª gen (2017) que detecta cuándo un impacto o campo magnético ha desplazado las agujas y las reposiciona automáticamente.
HAQ: High Accuracy Quartz. Denominación informal para movimientos con precisión inferior a +/-10 spy.
Inhibición digital: método de termocompensación que modifica la frecuencia efectiva del oscilador "saltándose" pulsos según la temperatura medida, sin cambiar la frecuencia física del cristal.
LIGA: Lithographie, Galvanoformung, Abformung. Proceso de fabricación de piezas microscópicas con tolerancias submicrométricas mediante litografía y electroformado. Citizen lo usa para los engranajes del 0100.
Motor Lavet: motor paso a paso rotatorio de una sola fase. Estándar en cuarzo analógico moderno desde 1975 (ETA/ESA). Un pulso eléctrico por segundo. Motor del GP Cal. 350 y sucesores.
Motor de vibración: motor empleado en los primeros cuarzos (Astron, Beta 21) y en el Bulova Accutron. Genera movimiento por vibración electromagnética; segundera de barrido. Desapareció con el motor Lavet.
Power Save (PS1 / PS2): modo de ahorro de energía en Eco-Drive. PS1 detiene el segundero; PS2 también minutero y horario. El oscilador interno sigue contando.
Q (factor de calidad): relación entre energía almacenada y energía disipada por ciclo de un oscilador. A mayor Q, mayor estabilidad de frecuencia y menor ruido de fase.
SC-cut: stress-compensated. Corte doblemente rotado (Holland 1974, EerNisse 1976, Kusters 1977). Compensación térmica y de esfuerzos mecánicos. Usado en OCXO de laboratorio; no aplicable a relojería de pulsera.
Spy: seconds per year (segundos al año). Unidad estándar de la comunidad HAQ.
TC digital: termocompensación digital. El circuito integrado mide la temperatura mediante sensor (termistor o segundo cristal) y ajusta el conteo del oscilador. Citizen Cal. 1930 (1981) es el primer calibre de pulsera con TC digital de cristal único + sensor IC integrado.
Y todos los caminos pasan por la misma decisión fundamental, tomada en el momento de cortar el cristal: el ángulo, la forma, el modo de vibración.
Lack, Willard y Fair en Bell Labs en 1934 no podían imaginarse que su AT-cut, pensado para osciladores de radio de tubos de vacío, acabaría 85 años después dentro de un reloj solar de titanio que mide el tiempo con un error de un segundo al año... Pero ahí está.
El cuarzo no tendrá alma, pero tiene historia, tiene física, ingeniería y una precisión que están continuamente escribiendo nuevos capítulos y hazañas.
Pretendía ser una trilogía y al final va a parecer la saga de la Dragonlance... trilogías y más trilogías.
Cada dos por tres leo por el foro alguna intervención contando que el cuarzo carece de alma y una larga lista de maldades cometidas por los relojes de cuarzo, que no mataron a Manolete porque este falleció mucho antes de la aparición del primer cuarzo comercial... Hasta yo he sido víctima de la campaña de hate contra el cuarzo, nunca más.
Aunque se trata de una característica, el alma, que le conferimos nosotros y aceptando que no la tienen (al menos no viene en las especificaciones de ningún modelo que yo conozca), tampoco la necesitan porque tiene algo mejor: precisión. Y algunos cuarzos en particular tienen tanta precisión que el estándar COSC (ese listón sagrado que tanto cuesta superar a un mecánico bien regulado) les queda tan lejos que ni lo ven al mirar hacia atrás.
Hablo de los HAQ. High Accuracy Quartz, o lo que en español sería cuarzo de alta precisión. La definición informal que ha cristalizado en la comunidad es clara: cualquier movimiento de cuarzo que baje de los 10 segundos de desviación al año entra en este selecto club.
Para que os hagáis una idea de lo que esto significa, el COSC para cuarzo exige como máximo +/-0,07 segundos al día, equivalente a unos +/-25,55 segundos al año a 23 °C.
Por debajo de los 10 segundos anuales ya estamos hablando de otra liga.
Por debajo de 5 segundos, de otra dimensión.
Y por debajo de 1 segundo al año, en toda la historia de la relojería de pulsera, solo hay uno (que yo sepa). Uno. Y es japonés.
Este nuevo hilo nace de los anteriores, toda la información ya la tenía, hay partes que me dejé sin publicar y otra que he vuelto a redactar. Como siempre, tomad asiento y coged un barreño de palomitas y algo con cafeína, que esto va a ser largo y no es tan divertido como estos primero párrafos.
Capítulo I. El marco de referencia: qué medimos cuando medimos precisión
Antes de entrar en harina conviene fijar las unidades y las jerarquías. La comunidad HAQ trabaja en segundos por año (spy) porque es la unidad que permite comparar movimientos con compensación térmica sin trampas: si un cronómetro mecánico te da +6 s/día medidos en un día concreto, no sabes nada de cómo se va a comportar el mes que viene; si un HAQ te garantiza +/-5 spy, eso son 5 segundos en 31.557.600 segundos totales, o aproximadamente 0,16 partes por millón (ppm) de error temporal acumulado.| Tolerancia | Equivalencia diaria | Categoría | Ejemplos representativos |
|---|---|---|---|
| +/-1 spy | 2,7 ms/día | Récord mundial | Citizen 0100 (único) |
| +/-3 a +/-5 spy | 8 ms/día a 14 ms/día | HAQ premium | Citizen A060, Longines VHP L288.2, Citizen 0350/A610H/A660H |
| +/-10 spy | 27 ms/día | HAQ estándar | Seiko 9F base, ETA PreciDrive, Bulova Precisionist |
| +/-25,55 spy | 70 ms/día | COSC cuarzo (límite) | Mínimo para certificación de cronómetro de cuarzo suizo |
| +/-60 spy | 165 ms/día | Cuarzo TC industrial | Seiko Astron 35SQ, GP Cal. 350 |
| +/-180 spy (+/-15 s/mes) | 0,5 s/día | Cuarzo común sin compensar | Casi todo cuarzo de gama media-baja |
El COSC mecánico, para que la comparación sea evidente, exige +/-4 a +6 s/día en condiciones de laboratorio. Multiplicado por 365 días, esto da una ventana de tolerancia que en cuarzo HAQ sería motivo de devolución al servicio técnico.
Abreviaturas que aparecerán a lo largo del hilo: spy = seconds per year (segundos por año) · spm = segundos por mes · TC = termocompensación · AT-cut = corte a 35°15' respecto al eje Z del cristal · TF = diapasón (tuning fork) · Q = factor de calidad del oscilador · ppm = partes por millón · ppb = partes por mil millones
Capítulo II. Los HAQ contemporáneos
Vamos al campo de batalla actual. La tabla HAQ de 2026 tiene unos protagonistas claros, con filosofías de ingeniería radicalmente distintas entre sí. La diferencia entre ellos no es solo el número final de segundos al año: es cómo llegan a ese número, qué consumen, cómo se comportan ante un golpe o un campo magnético, y qué nivel de mano humana hay detrás de cada uno.Tabla A — Ficha técnica comparativa de HAQ contemporáneos
| Calibre | Marca / Año debut | Frec. oscilador | Precisión | Rubíes | Termocompensación | Alimentación / autonomía | Ensamblaje | Curiosidad técnica |
|---|---|---|---|---|---|---|---|---|
| Calibre 0100 | Citizen, 2019 (proto. Basel 2018) | 8.388.608 Hz = 2²³ (AT-cut lenticular) | +/-1 spy | 17 | Cada minuto; tabla calibración doble densidad respecto A060 | Eco-Drive solar; 6 meses normal / 8 meses power-save | Manual por Watchmaking Meister, Iida-Tonooka (Nagano) | Engranajes LIGA; preenvejecimiento extremo de cristales; autocertificado por Citizen |
| Calibre A060 | Citizen, 2015 | 32.768 Hz | +/-5 spy | 23 | 1.440 lecturas/día en pasos de 0,1 °C | Eco-Drive solar; 7 meses / 1,5 años power-save | Manual por Watchmaking Meister, Iida (Nagano) | 6 meses de preenvejecimiento del cristal; calendario perpetuo hasta 2100; regulable en servicio |
| Calibre 9F85 (familia 9F) | Grand Seiko / Seiko Epson, 1993 | 32.768 Hz | +/-10 spy | 9 | 540 lecturas/día; IC emparejado individualmente a cada cristal | Pila SR920SW; ~3 años | Manual por dos relojeros (uno calendario, otro resto), Shinshu Watch Studio, Shiojiri (Nagano) | Twin Pulse Control Motor; Backlash Auto-Adjust; cambio de fecha en 1/2000 s; cristales cultivados in-house; 90 días de envejecimiento |
| Cal. L288.2 / L289.2 (VHP 2ª gen) | Longines / ETA, 2017 | 32.768 Hz oscilador; 400 Hz en motores | +/-5 spy | 0 (motores piezoeléctricos) | TC electrónica + GPD (Gear Position Detection): recalibra agujas tras impactos hasta 500 G | Pila SR936W; ~4-5 años | Industrial automatizado (ETA, Grenchen) | 3 motores bidireccionales independientes; calendario perpetuo hasta 2400; sin terminal de calibración digital |
| Cal. 276.2 (VHP 1ª gen) | Longines / AsuLab, 1984 | 32.768 Hz + 2º oscilador | +/-10 spy | 7 | Digital, dual-oscillator (1ª gen) | Litio 3 V | Industrial | Primera designación VHP de la historia; sin terminal de calibración |
| ETA E64.111 PreciDrive | ETA / Swatch Group, nov. 2014 | 32.768 Hz | +/-10 spy | 8 | TC electrónica familia PreciDrive | Pila 371/373; 41 a 57 meses | Industrial automatizado, Grenchen | Base del Omega Seamaster Aqua Terra Cal. 4564 desde 2014; puede certificarse COSC |
| ETA F06.412 PreciDrive | ETA, 2018 (sustituye al F06.411 de 2014) | 32.768 Hz | +/-10 spy | 3 | TC electrónica | Pila 371/395; 68 a 94 meses | Industrial automatizado | El HAQ "asequible" del catálogo ETA; base de muchas marcas suizas de gama media |
| ETA 251.264 PreciDrive (crono) | ETA, mediados 2010s | 32.768 Hz oscilador; 200 Hz motor (PowerDrive) | +/-10 spy | 27 | TC electrónica | 5-6 años con cronógrafo en reposo | Industrial automatizado | Familia Thermoline; 200 saltos/s de la aguja crono; usado por Certina DS-2, Christopher Ward, Breitling SuperQuartz |
| Bulova Precisionist (P102) | Bulova / Citizen Group, 2010 | 262.144 Hz = 2¹⁸ (cristal torsional 3 puntas) | ~+/-10 spy medidos; marketing "seconds a year"; modelos baratos +/-5 s/mes | 8 (P102 3-agujas); 0 (crono 8136); 11 (crono CURV 8137) | Sin TC activa; Bulova afirma menor sensibilidad térmica intrínseca del modo torsional | Pila litio según calibre; 3-5 años | Industrial automatizado (Bulova-Citizen) | Único calibre comercial moderno con frecuencia distinta del estándar y del 0100; segundero de barrido casi continuo (8 saltos/s) |
| Referencia COSC cuarzo | — | 32.768 Hz | +/-25,55 spy(+/-0,07 s/día a 23 °C) | — | — | — | — | Mínimo para certificación de cronómetro de cuarzo suizo |
Filosofías opuestas en la misma cifra
El A060 y el VHP L288.2 comparten exactamente la misma precisión nominal de +/-5 spy, pero por caminos diametralmente opuestos. El A060 busca estabilidad pasiva del oscilador: selección extrema de cristales, seis meses de preenvejecimiento, 1.440 mediciones de temperatura al día, ensamblaje manual. La filosofía es "si conozco bien el cristal y lo cuido, casi no tengo que compensar nada". El VHP, en cambio, asume que se producirán errores y los corrige activamente: detección y corrección activa mediante GPD, que detecta cuándo un impacto o un campo magnético ha desplazado las agujas y las reposiciona automáticamente. En condiciones de laboratorio, el A060 es más estable. En uso real, con golpes y campos magnéticos, el VHP es más preciso, pero por poco.
Sobre los rubíes en cuarzo
A muchos sorprende ver 9, 17 o 27 rubíes en un cuarzo. Los rubíes hacen lo mismo que en mecánico: reducen fricción donde hay rozamiento continuo. Por eso el cronógrafo 251.264 lleva 27 (todos los pivotes del motor PowerDrive y de los engranajes del cronógrafo), el 9F lleva 9 (calendario instantáneo + motor de paso doble), y el A660H/0100 llevan 17. Los motores piezoeléctricos puros del VHP 2ª generación no tienen partes rotativas en fricción continua y de ahí que tengan cero rubíes.Sobre la manufactura artesanal
Solo Citizen (0100, A060, "The Citizen") y Grand Seiko (9F) ensamblan cada movimiento a mano. ETA, Longines/ETA y Bulova producen industrialmente con líneas automatizadas. Esto explica buena parte del diferencial de precio entre calibres con precisión nominal equivalente.Capítulo III. Los pioneros del cuarzo (1969-1973)
La historia HAQ no empieza con un HAQ. Empieza con los primeros cuarzos de pulsera, ninguno de los cuales era HAQ por sus propios méritos pero todos los cuales sentaron las bases de lo que vendría después.Tabla B — Pioneros del cuarzo de pulsera
| Calibre | Marca / Fecha | Frecuencia | Precisión declarada | Rubíes | TC | Producción | Notas |
|---|---|---|---|---|---|---|---|
| 35SQ (Astron) | Seiko, 25-XII-1969 | 8.192 Hz(XY-bar); algunos posteriores 16.384 Hz | +/-5 s/mes (~+/-60 spy) | 8 | No | ~100 uds. en 1969 | Primer reloj de pulsera de cuarzo comercial del mundo. IC híbrido con 76 transistores. Caja oro 18K. Precio 450.000 ¥ |
| Cal. 6512 (Ultra-Quartz) | Longines, anunciado 20-VIII-1969; ventas desde II-1971 | 9.350 Hz(sistema "cibernético" cuarzo + barra vibradora 170 Hz) | +/-5 s/mes (estimación) | 8 | No | <500 uds. estimadas | Único reloj "cibernético" de la historia. Sin IC: 14 transistores + 19 resistencias + 7 condensadores. Corona en el dorso. Desarrollo en colaboración con un fabricante externo de osciladores cuya identidad concreta desconozco |
| Beta 21 | CEH / consorcio suizo, Basel 10-IV-1970 | 8.192 Hz(XY-bar) → 256 Hz motor | +/-5 s/mes (~+/-60 spy) | 13 (Patek 3587; varía por marca) | No | ~5.980 (1ª serie 1970-72); ~16.000 (2ª serie hasta 1974) | Llevado por Bulova, IWC, Longines, Omega (Cal. 1300), Patek 3587, Piaget, Rado, Rolex 5100 y otras. Motor de vibración a segundera de barrido. IC de 110 componentes en pastilla de 2 mm |
| Accuquartz Cal. 224 | Bulova; patente 2-XII-1971; ventas desde 1972 | 32.768 Hz(cuarzo) → 341⅓ Hz (diapasón Accutron) | +/-3 min/año (~+/-180 spy); 400% mejor que Accutron 218 | 15 | No | Industrial, EE.UU. | Primer cuarzo en venta en EE.UU. El cuarzo regula al diapasón Accutron. Familia de 25 a 250 USD |
| Cal. GP 350 (Elcron) | Girard-Perregaux; proto. Basel 1970 (8.192 Hz); serie desde 1971 a 32.768 Hz | 32.768 Hz = 2¹⁵ | ~+/-60 spy; certificado Observatorio Neuchâtel 1971 | ~6-7 (n/v) | No | >20.000 uds. (oficial GP) | Primer cuarzo de pulsera en serie a 32.768 Hz, estableciendo el estándar mundial actual. Motor paso a paso + IC Motorola. Ganó concurso Neuchâtel 1971 |
| Cal. 8810B / 8821B "E.F.A." | Citizen, 1973 | 32.768 Hz | +/-5 s/mes | n/v | No | Industrial | Primer cuarzo Citizen; TC analógica básica. Antecesor del Crystron 4 Mega |
Mención especial para el Hamilton Pulsar P1 (1972), aunque no es analógico: 32.768 Hz, +/-60 spy, primer reloj de pulsera digital del mundo (display LED rojo). 400 unidades, 2.100 USD. Aparece en Vivir y dejar morir (1973). Pulsar pasó a Seiko en 1978.
Lo que estableció Girard-Perregaux en 1971
Es difícil exagerar la importancia del Cal. 350 de Girard-Perregaux, pero es el que marcó un antes y un después en los cuarzos. Antes de él, no había acuerdo sobre la frecuencia de operación del cuarzo: Seiko había elegido 8.192 Hz (2¹³), CEH el mismo número en el Beta 21, Longines experimentaba con 9.350 Hz. GP eligió 32.768 Hz porque es exactamente 2¹⁵, lo que permite implementar todo el divisor de frecuencia con quince biestables idénticos en cadena, sin contadores fraccionarios. Esta decisión circuitera (tomada en Sainte-Croix, no en Tokio ni en Neuchâtel) se convirtió en el estándar mundial que sigue vigente cincuenta y cinco años después. Lo usan absolutamente todos los cuarzos de gama media, casi todos los HAQ termocompensados, y prácticamente todos los relojes inteligentes para su cristal de reloj de tiempo real. Es probablemente la decisión de ingeniería de relojería de mayor impacto del siglo XX, y casi nadie sabe quién la tomó.Capítulo IV. La vía de alta frecuencia (1974-1981)
Aquí entra el primer salto cualitativo. Si la frecuencia del oscilador es 256 veces mayor, un error de conteo representa una fracción 256 veces menor del total. Y si encima usas un corte AT-cut bien situado térmicamente, ni siquiera necesitas termocompensación electrónica.
Tabla C — HAQ históricos de alta frecuencia
| Calibre | Marca / Año | Frecuencia | Precisión | Rubíes | TC | Producción / coste | Notas |
|---|---|---|---|---|---|---|---|
| Omega Cal. 1511 (Megaquartz 2.4 MHz) | Omega, 1974 | 2.359.296 Hz(resonador AT-cut lenticular) | ~+/-12 spy; en pruebas Besançon: <0,002 s/día (~+/-0,7 spy) | n/v | No | ~1.000 (1511); ~7.000 (1516); ~9.000-10.000 total familia | Único reloj de pulsera certificado "Marine Chronometer" de la historia (Besançon, 63 días). Función TSA (ajuste hora independiente). Coste desarrollo: 30 M CHF |
| Citizen Cal. 8650A (Crystron 4 Mega) | Citizen, 1975 | 4.194.304 Hz = 2²²(AT-cut lenticular) | +/-3 spy(8650A); +/-10 spy (8650B) | 7 | No | ~3.000 uds.; caja oro 18K, 4.500.000 ¥ | Récord histórico de precisión para cuarzo no termocompensado: +/-3 spy, no superado durante ~40 años.Mismo principio 2²² que el Cal. 0100 (2²³) de 2019 |
| Citizen Cal. 7370D (Crystron 4 Mega eco) | Citizen, 1979-1981 | 4.194.304 Hz (AT-cut lenticular) | +/-5 spy | No | Caja acero; más asequible | Sucesor económico del 8650A | |
| Junghans 4 MHz (cal. 7900/4900/4880) | Junghans, 1978 | ~4,19 MHz | No he encontrado datos fiables | No | ~2.000 uds. estimadas | Rara incursión alemana en alta frecuencia | |
| Omega Cal. 1525 (Megaquartz 4.19 MHz) | Omega, 1980 | 4.194.304 Hz (cristal en barra) | +/-0,01 s/día (~+/-3,6 spy) | No | ~2.000 uds.; ~1.000 para Marine Nationale francesa | No es de pulsera: cronómetro náutico/de mesa. Cal. 1522 pulsera: solo 2 prototipos conocidos. Certificado Neuchâtel tras 47 días |
Por qué se abandonó esta vía
La alta frecuencia funcionaba, y funcionaba muy bien, pero tenía un problema grave de consumo energético. Un cristal a 4 MHz oscilando continuamente consume cientos de veces más energía que uno a 32.768 Hz, lo que significaba pilas que duraban un año en lugar de cinco. Y los cristales lenticulares mecanizados eran caros: el 8650A se vendió solo en oro a 4,5 millones de yenes. Citizen lo entendió antes que nadie y en 1981 cambió completamente de paradigma: abandonó la alta frecuencia y desarrolló la termocompensación digital. Pero no olvidó el camino: 38 años después, cuando los avances en mecanizado y en electrónica de bajo consumo lo permitieron, volvió a la alta frecuencia con el 0100 y combinó las dos cosas a la vez (alta frecuencia y termocompensación digital). El resultado es el récord absoluto actual.Capítulo V. Twin Quartz: la respuesta elegante de Seiko (1978-1985)
Mientras Citizen y Omega exploraban la vía bruta de la alta frecuencia, Seiko abordaba el problema con una elegancia distinta: usar dos cristales a la vez, uno como referencia de tiempo y otro como sensor térmico.
Tabla D — Familia Twin Quartz de Seiko
| Calibre | Año | División | Cristal primario | Cristal secundario | Precisión | Notas |
|---|---|---|---|---|---|---|
| 9923A (King Quartz) | VIII-1978 | Seiko Suwa | 32.768 Hz TF | Diapasón con respuesta térmica distinta | +/-20 spy | Primera generación Twin Quartz. Marcado doble panal hexagonal |
| 9943A (Grand Quartz) | VIII-1978 | Seiko Suwa | 32.768 Hz TF | Idem | +/-10 spy | |
| 9983A (Superior) | VIII-1978 | Seiko Suwa | 32.768 Hz TF | Idem | +/-5 spy | Precio 230.000 ¥ (1978). Primer cuarzo de pulsera en alcanzar +/-5 spy sostenidos |
| 9256A (Grand Quartz) | XII-1978 | Seiko Daini | 32.768 Hz TF | Diapasón (esquema Daini: promediación) | +/-10 spy | |
| 9481A / 9483A (Superior) | IV-1981 | Seiko Daini | 32.768 Hz TF | 40.000 Hz TF (Daini promedia entre 32 kHz y 40 kHz) | +/-5 spy | Producción 1980-1985. Sucedido por el GS 9F en 1993 |
| Cal. 9442 (Lassale) | 1980-1985 | Seiko | 32.768 Hz TF | Diapasón secundario | +/-20 spy | Twin Quartz delgado |
| 95GS (1er GS quartz) | 1988 | Grand Seiko | 32.768 Hz | — (single-quartz con TC electrónica) | +/-10 spy | Incompatible con manecillas pesadas GS, lo que motivó el desarrollo del 9F |
Cómo funciona el dual-quartz: la magia está en la diferencia
La idea es brillante por su simplicidad. El cuarzo primario está cortado para tener mínima sensibilidad térmica (curva plana cerca de la temperatura ambiente). El cuarzo secundario está cortado deliberadamente para tener alta sensibilidad térmica (curva pronunciada).Si mides la diferencia entre las dos frecuencias en un momento dado, esa diferencia te dice la temperatura. Y conociendo la temperatura, puedes aplicar la corrección al cuarzo primario por inhibición digital.
La ventaja sobre el sensor termistor electrónico es que ambos sensores envejecen igual, porque son del mismo material. Un termistor electrónico envejece a una velocidad distinta que el cuarzo y eso introduce deriva a largo plazo. El dual-quartz no.
La razón por la que se abandonó fue de coste y miniaturización: dos cristales ocupan más espacio y son más caros que un solo cristal + un termistor integrado en el chip. Cuando Citizen demostró en 1981 que con un único cristal y un sensor IC se podían conseguir +/-10 spy a coste muy inferior, la balanza industrial se inclinó, pero técnicamente, el dual-quartz sigue teniendo ventajas que nadie reproduce hoy.
Capítulo VI. Rolex Oysterquartz: el cuarzo que casi nadie llama HAQ
Tabla E — Rolex Oysterquartz
| Calibre | Año | Modelo | Frecuencia | Precisión declarada | Rubíes | TC | Notas |
|---|---|---|---|---|---|---|---|
| Cal. 5035 | 1977-2003 | Datejust | 32.768 Hz (Mk I: barra; Mk II: TF) | COSC +/-0,2 s/día (~+/-73 spy); cifra interna Rolex ~+/-0,7 s/día | 11 | Termistor analógico + trimmer manual | ~25.000 uds. totales (Datejust + Day-Date, 26 años). Motor paso a paso con piñones y paletas, arquitectura "casi mecánica" |
| Cal. 5055 | 1977-2003 | Day-Date | 32.768 Hz | COSC desde lanzamiento | 11 | Termistor analógico | Versión con día (varios idiomas) del 5035 |
| Cal. 6620 | 1987-1990 | Cellini ladies | 32.768 Hz | Trimmer manual | 19,8 × 2,5 mm. Solo Cellini damas. Sin segundera | ||
| Cal. 6621 | 1987-1990 | Cellini ladies | 32.768 Hz | Inhibición digital | Mismo tamaño que 6620 |
Rolex nunca publicó una cifra de precisión definitiva para el Oysterquartz. COSC certifica +/-0,2 s/día (~73 spy), pero la documentación interna sugiere ~+/-0,7 s/día. La cifra de "50 spy" que he visto en algunos foros no tiene respaldo oficial.
A primera vista, mezclar un oscilador de cuarzo con un escape mecánico puede recordar al Spring Drive de Seiko, pero el planteamiento es opuesto. En el Spring Drive el corazón es un muelle mecánico que almacena y libera energía como en cualquier reloj de cuerda; el cuarzo no mueve nada, solo actúa como árbitro electromagnético que frena la rueda deslizante para corregir la marcha. En el Oysterquartz ocurre exactamente lo contrario: quien manda el tiempo es el cristal de cuarzo, y el escape mecánico, áncora y rueda de escape reales, no un motor de pasos convencional, es simplemente el actuador que traduce las señales eléctricas en movimiento de agujas. Son dos filosofías que llegan a un punto parecido por caminos opuestos.
El Oysterquartz es un objeto de ingeniería fascinante, arquitectura mecánica con corazón de cuarzo, acabado al nivel de cualquier mecánico Rolex, diseñado para servicio de por vida, pero no es HAQ en sentido estricto... y tampoco creo que le haga falta.
Capítulo VII. HAQ de termocompensación digital (1981-1999)
El segundo gran salto. Citizen cambia de paradigma en 1981 y todo el mundo le sigue.
Tabla F — HAQ termocompensados digitales
| Calibre | Marca / Año | Frecuencia | Precisión | Rubíes | TC | Notas |
|---|---|---|---|---|---|---|
| Cal. 1930 | Citizen, 1981 | 32.768 Hz TF | +/-10 spy | n/v | Digital; primer cuarzo de TC digital del mundo(patente US4453834A). Sensor IC + 2 parámetros calibración (7 bits cada uno) cortados en silicio | Movimiento rectangular delgado (Exceed). Citizen abandona la alta frecuencia y establece el estándar HAQ moderno |
| Familia Cal. 27xx (Gen 2 TC) | Citizen, 1982→ | 32.768 Hz TF | +/-10 spy (mejores variantes +/-5 spy) | n/v | Digital, 2ª gen | Familia de movimientos cuadrados. Precede al Exceed y al "The Citizen" |
| Cal. 276.2 (VHP 1ª gen) | Longines / AsuLab, 1984 | 32.768 Hz + 2º oscilador | +/-10 spy | 7 | Digital por inhibición, dual-oscillator | Primera designación VHP (Very High Precision). Primer HAQ termocompensado de Longines |
| Cal. L174.2 = ETA 255.561 (VHP 2ª gen) | Longines / ETA, 1985 | 32.768 Hz dual-oscillator; variante L237.2 termistor IC | +/-10 spy | n/v | Digital, dual-oscillator o termistor IC | Añade terminal de calibración digital. Módulos 255.561/255.563/255.511 intercambiables |
| Cal. L546.2 = ETA 252.611 (VHP Perpetual) | Longines / ETA, 1996 | 32.768 Hz single-quartz + termistor | +/-10 spy | 7 | Digital TC "Thermoline" | Primer cuarzo termocompensado del mundo con calendario perpetuo. Mismo movimiento: Omega Constellation Perpetual (Cal. 1680), Piaget Octantis |
| Familia ETA Thermoline | ETA, finales 80s hasta hoy | 32.768 Hz single-quartz + termistor | +/-10 spy | 7 (típico) | Digital, inhibición | Base de Omega Constellation, Tissot, Hamilton, Breitling SuperQuartz, etc. Muchos certificados COSC. Principales: 956.152, 956.652, 955.452, 955.652, 251.232, 252.511 |

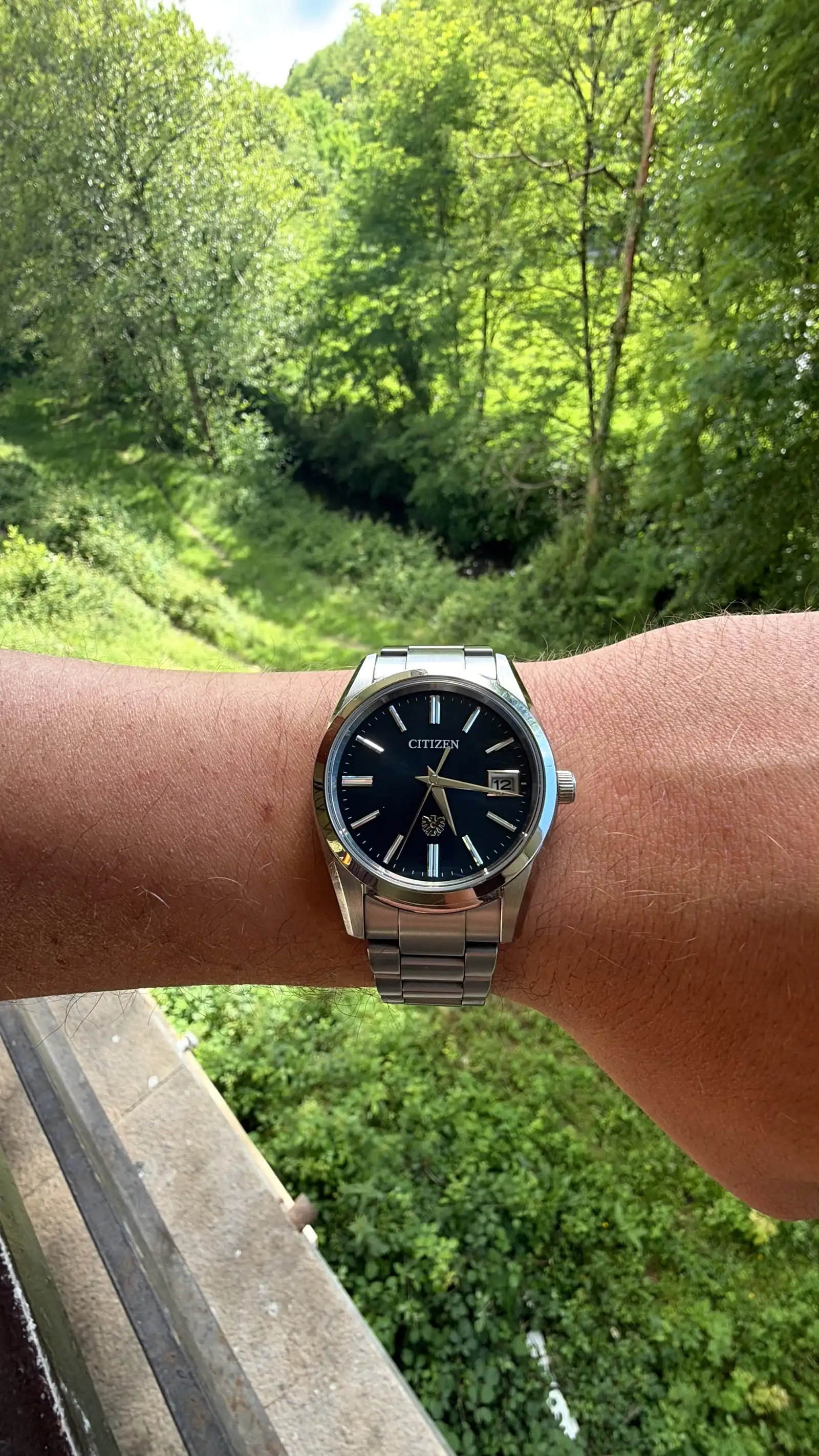

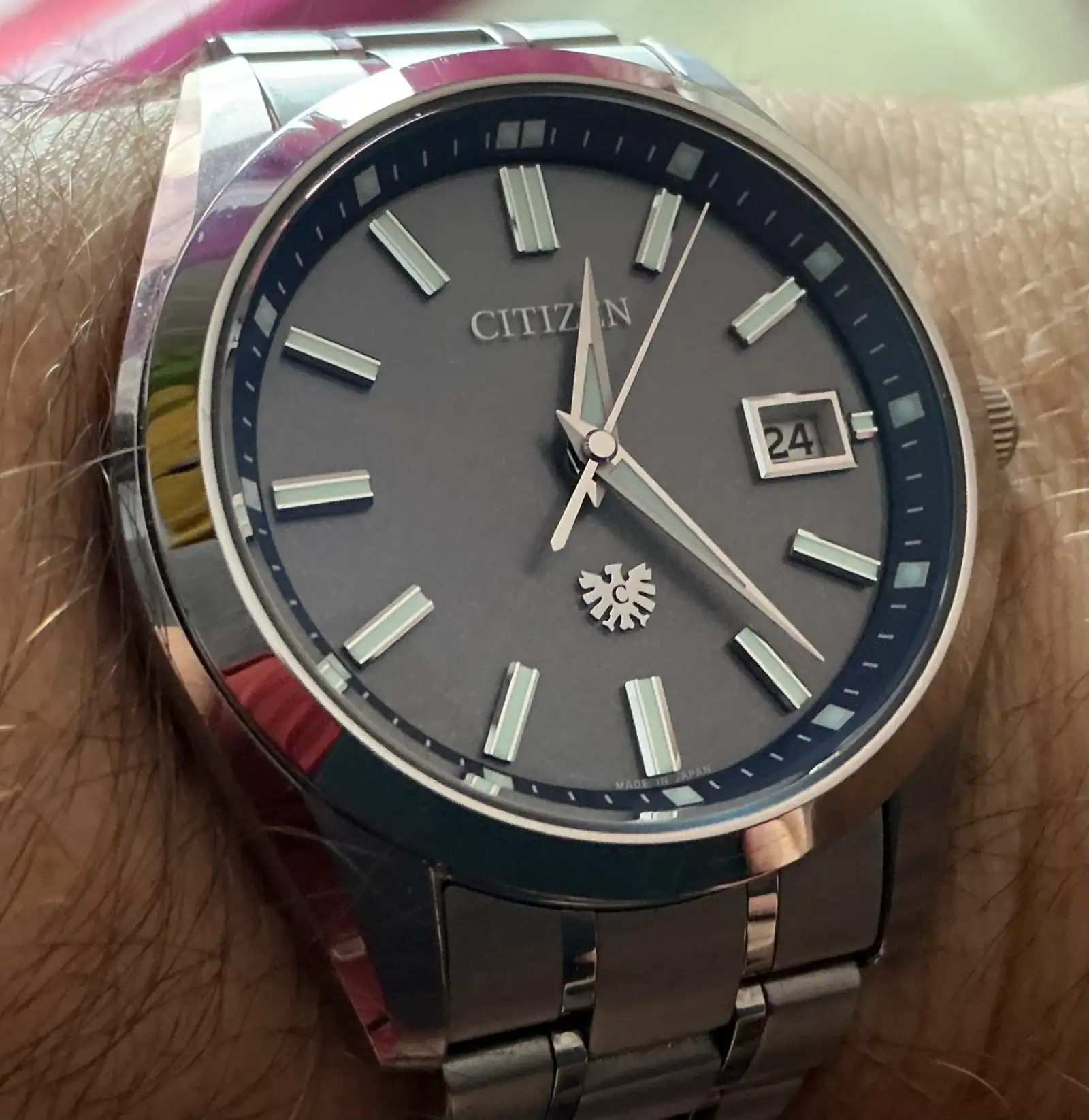

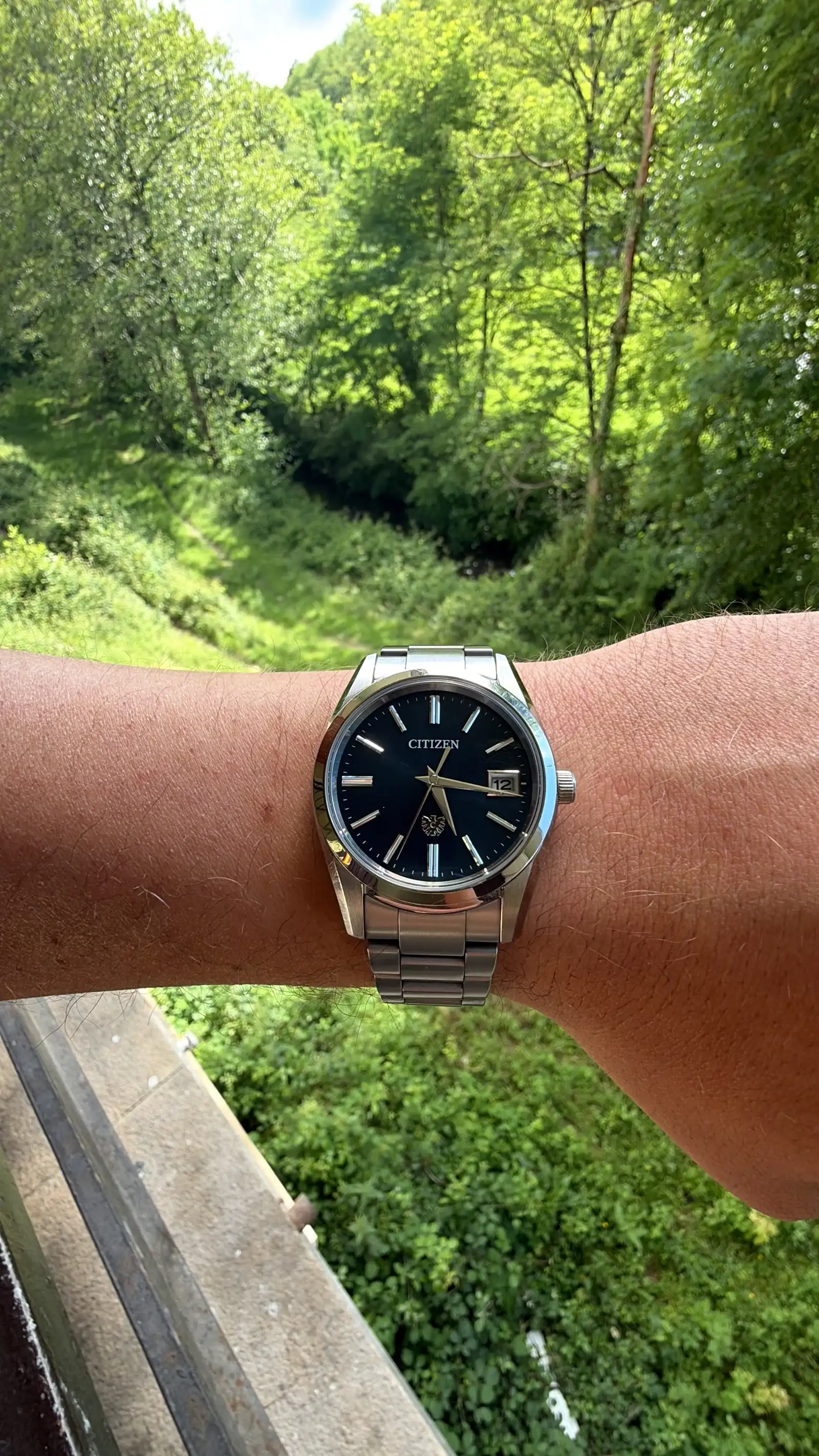

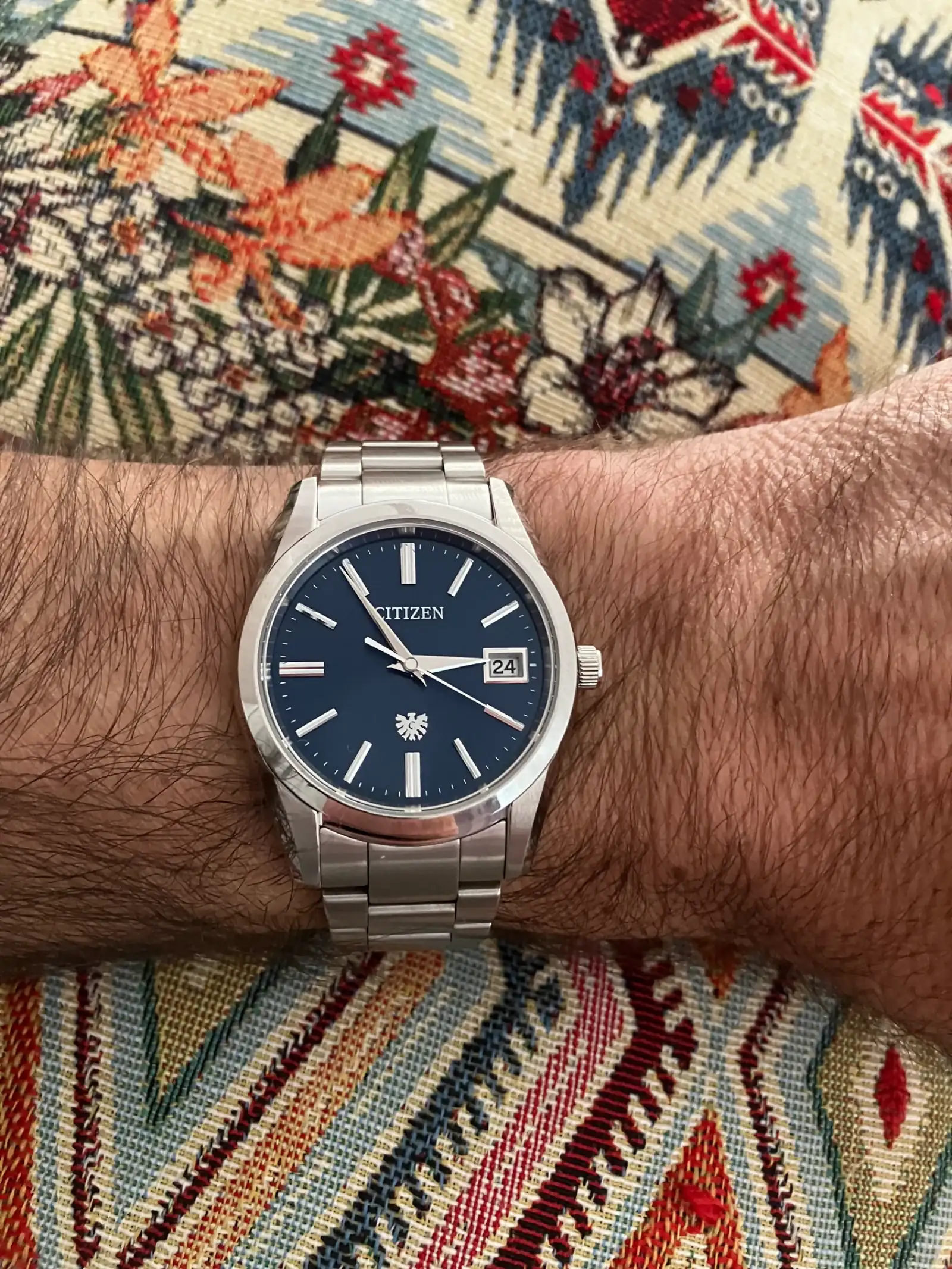

"The Citizen": el HAQ premium que no se distribuye en España.
Es un caso especial dentro de Citizen, lanzado en Japón en 1995 con denominación propia "The Citizen" en línea independiente.Tabla G — Familia "The Citizen"
| Calibre | Año | Frec. | Precisión | Rubíes | TC | Notas |
|---|---|---|---|---|---|---|
| Cal. 0350 | 1995-1997 | 32.768 Hz | +/-5 spy | Digital + termistor (esquema Citizen: inhibición continua + ajuste frecuencia) | Primer "The Citizen". Manual por un único Watchmaking Meister en Iida (Nagano). Sin perpetual, sin EOL indicator | |
| Cal. A610H | 1998-1999 | 32.768 Hz | +/-5 spy | Digital (esquema Citizen) | Añade perpetual calendar + IAHH. Antecesor directo del A010 Eco-Drive (2011) | |
| Cal. A660H | 2000→ | 32.768 Hz | +/-5 spy | 17 | Digital (esquema Citizen) | Añade ajuste por pulsador a las 2h. Antecesor directo del A060 Eco-Drive (2015). La rama AT-cut 4 MHz reaparece con el Cal. 0100 en 2019 |
Capítulo VIII. La geometría del cristal: por qué cortar el cuarzo es la mitad del problema
Llegados aquí toca pararse en el tema técnico que más se ignora en las discusiones HAQ: el corte del cristal. Cuando se dice "un reloj de cuarzo", se da por supuesto que todos los cristales son esencialmente iguales.No lo son. Dos cristales del mismo material,cuarzo sintético cultivado hidrotermalmente, idéntico al de la oblea más barata de un reloj de 20 euros, pueden tener comportamientos radicalmente distintos según cómo se hayan cortado y conformado. El corte determina la frecuencia, el modo de vibración, la sensibilidad térmica, el factor Q, la deriva por envejecimiento y el consumo. Es, sin exagerar (o quizás exagerando un poquito), la mitad del problema de hacer un HAQ.
La física básica
El cuarzo cristalino tiene tres ejes cristalográficos: X (eléctrico), Y (mecánico) y Z (óptico). Es un material piezoeléctrico, lo que significa que se deforma al aplicarle un campo eléctrico y genera un campo eléctrico al deformarse. Cortando una lámina con un ángulo determinado respecto a esos ejes, se selecciona:- El modo de vibración: flexión, cizalladura de espesor, cizalladura de cara, extensión longitudinal, torsión.
- La curva frecuencia-temperatura (f-T): lineal, parabólica, cúbica, o con múltiples puntos de inflexión.
- El coeficiente de acoplamiento piezoeléctrico: cuánta energía eléctrica se convierte en mecánica y viceversa.
- La sensibilidad a los esfuerzos mecánicos y al envejecimiento.
Tabla H — Los principales cortes de cuarzo en la historia
| Corte | Año descubrimiento | Descubridor(es) | Modo de vibración | Curva f-T | Rango típico de frecuencia | Aplicación principal | Uso en relojería de pulsera |
|---|---|---|---|---|---|---|---|
| X-cut | 1921 | Walter Cady (Wesleyan Univ., EE.UU.) | Extensión longitudinal | Lineal, fuerte deriva (-20 ppm/°C) | 50-500 kHz | Histórico, primeros osciladores radio | No |
| Y-cut | 1921 | Cady | Cizalladura de cara | Lineal | 1-20 MHz | Histórico | No |
| R-cut / R'-cut | 1933 | Issac Koga (Tokyo Inst. of Tech., Japón) | Cizalladura | Reducción térmica respecto a X/Y | 100 kHz - 10 MHz | Histórico; antecedente del AT-cut | No (Koga, mismo año que Lack, llegó a propuestas similares al AT) |
| AT-cut | 1934 | Lack, Willard, Fair (Bell Labs, EE.UU.); independientemente Koga (Japón); Bechmann y Straubel (Alemania) | Cizalladura de espesor | Cúbica, punto de inflexión ajustable por ángulo | 0,5 - 300 MHz | Patrón industrial mundial; radio, ordenadores, HAQ | Sí (Citizen 0100, 8650A, Omega 1511, 1525) |
| BT-cut | 1934 | Lack, Willard (Bell Labs) | Cizalladura de espesor | Parabólica | 1-100 MHz | Alta frec., menos estable que AT; obsoleto | No |
| CT-cut | 1934 | Bell Labs | Cizalladura de cara | Parabólica | 100-500 kHz | Históricamente filtros telefónicos | No |
| DT-cut | 1934 | Bell Labs | Cizalladura de cara | Parabólica | 100-500 kHz | Históricamente filtros | No |
| V-cut | 1936 | Baldwin y Bokovoy (RCA) | Cizalladura | Mejorada | — | Histórico | No |
| GT-cut | 1940 | Warren P. Mason(Bell Labs) | Extensión-anchura acoplada | Casi plana en rango amplio (25-75 °C) | 100 kHz - 2,5 MHz | Patrones de frecuencia históricos; reloj de cuarzo Bell Labs hasta los 60 | No (delicado, no escalable) |
| HT-cut | 1949-1950 | E.J. Post (Países Bajos) | Rotated Y | Mejorada vs CT en su rango | 400 kHz - 1 MHz | Histórico | No |
| +5° X / Z-cut variantes para diapasón | 1960s-1970s | Industria relojera japonesa y suiza (Seiko, ESA, ETA) | Flexión | Parabólica, inflexión 25-28 °C | 10-200 kHz | Diapasón 32.768 Hz: estándar mundial cuarzo de pulsera | Sí (todo cuarzo común y la mayoría de HAQ) |
| XY-bar | 1960s | Industria | Extensión longitudinal | Parabólica, menos estable | 5-20 kHz | Primeros cuarzos de pulsera | Sí (Seiko Astron 35SQ, Beta 21) |
| SC-cut(stress-compensated) | 1974 (propuesta Holland); definido 1976 (Earl EerNisse, Sandia Labs); confirmado experimental 1977 (Jack Kusters, HP) | Doble rotación (θ ~34,11°, φ ~22°) | Cizalladura de espesor doblemente rotada | Cúbica con dos puntos de inflexión + baja sensibilidad a esfuerzos | 1-100 MHz | OCXO de laboratorio, GPS, telecomunicaciones | No (demasiado caro, dos modos acoplados, requiere horno) |
| IT-cut | Años 80 | Industria | Cizalladura de espesor | Similar a SC, optimizado para hornos a 80-90 °C | 1-100 MHz | OCXO | No |
| Torsional 3 puntas | Aplicación relojera moderna: Bulova Precisionist, 2010 | Bulova / Citizen Group (detalles concretos de patente y cronología de desarrollo no publicados) | Torsión | Modificada por geometría 3 puntas | 100-400 kHz | Bulova Precisionist | Sí (único uso comercial moderno: Precisionist, P102) |
Tabla I — Características comparativas de cortes en uso relojero
Los fabricantes de cuarzo relojero (Citizen, Seiko/Epson, ETA, Bulova) no publican factores Q ni coeficientes térmicos específicos de sus cristales. Las cifras numéricas que circulan en foros suelen ser extrapolaciones desde literatura general de osciladores de cuarzo. Aquí voy a hablar cualitativamente donde no hay dato primario disponible:| Corte | Cristal en | Tipo de curva f-T | Comportamiento térmico relativo | Notas sobre el Q |
|---|---|---|---|---|
| AT-cut lenticular alta frec. | Citizen 8650A (4 MHz), Citizen 0100 (8 MHz), Omega 1511/1525 | Cúbica con punto de inflexión ajustable por ángulo | Excelente: tangente horizontal en el punto de inflexión; variaciones de frecuencia muy reducidas en una banda amplia alrededor de él | Intrínsecamente alto por el atrapamiento de modo de la geometría lenticular; valores específicos no publicados |
| Diapasón +5° X-cut 32.768 Hz | GS 9F, Citizen A060, ETA PreciDrive, VHP, todo HAQ no AT | Parabólica con vértice ~25-28 °C | Moderado: degrada rápidamente al alejarse del vértice; requiere compensación electrónica activa | Inferior al del AT-cut por la naturaleza flexora de la vibración y por su tamaño físico reducido |
| Diapasón 32.768 Hz industrial | Cuarzo de gama media | Parabólica | Inferior al diapasón HAQ por menor selección de cristales y ausencia de compensación | El más bajo de los relojeros |
| Torsional 3 puntas 262 kHz | Bulova Precisionist | No publicada por Bulova; modificada por geometría | Bulova afirma sensibilidad térmica reducida frente al diapasón flexor, sin publicar curva | No publicado |
| XY-bar 8.192 Hz | Astron 35SQ, Beta 21 | Parabólica con fuerte coeficiente | Pobre: explica la precisión típica de +/-5 s/mes de aquellos pioneros | Bajo |
El AT-cut a 35°15': el porqué del ángulo mágico
El AT-cut es una lámina de cuarzo rotada respecto al eje Y en un ángulo de 35°15' = 35,25°. Los fabricantes ajustan ligeramente este ángulo —entre 35°10' y 35°20'— para desplazar el punto de inflexión térmico. El modo de vibración es cizalladura de espesor: las dos caras opuestas se deslizan paralelamente entre sí mientras el cristal en conjunto permanece quieto.La curva f-T del AT-cut es un polinomio cúbico:
Δff=a0(T−T0)+a1(T−T0)2+a2(T−T0)3
donde T0T0 es el punto de inflexión. La gracia del ángulo 35°15' es que el coeficiente lineal a0a0 se anula en ese punto: la curva tiene tangente horizontal allí. Pequeñas variaciones de temperatura cerca de T0T0 producen variaciones de frecuencia despreciables. Solo cuando uno se aleja varias decenas de grados empiezan a dominar los términos cuadrático y cúbico.
Cambiando el ángulo de corte en fracciones de minuto se puede mover T0T0 desde -20 °C hasta más de 80 °C. Para uso en pulsera, los fabricantes lo sitúan típicamente entre 25 °C y 30 °C, intermedio entre la temperatura ambiente y la de la muñeca. El 0100, según declaraciones de Citizen, sitúa el punto de inflexión cerca de los 25-26 °C.
Frecuencia y grosor del cristal AT-cut
La frecuencia de un AT-cut en modo fundamental es inversamente proporcional al grosor, según la relación aproximada:fMHz≈1,66emm
donde ee es el grosor en milímetros. Para un cristal a 4 MHz en modo fundamental harían falta unos 400 micras; para uno a 8 MHz, unos 200 micras. Sin embargo, los cristales de alta frecuencia para osciladores de precisión pueden operar en armónicos (3º o 5º sobretono), lo que multiplica el grosor por el orden del armónico y reduce drásticamente la fragilidad mecánica. Citizen no ha publicado en qué modo opera el cristal del 0100, por lo que el grosor físico real podría ser tres o cinco veces mayor que el calculado por modo fundamental. Lo mismo aplica al 8650A.
Esta consideración es importante porque resuelve la aparente paradoja de cómo un cristal "tan fino que casi no se ve" puede ser fiable durante décadas: probablemente no es tan fino, porque opera en un armónico que permite un cristal físicamente más robusto a la misma frecuencia de salida.
La geometría lenticular: cuando la forma importa tanto como el ángulo
Para llegar a frecuencias de megahercios con AT-cut hay que adelgazar el cristal. Una lámina plana de cuarzo muy fina tiene tres problemas: es frágil, acopla energía a su soporte mecánico (lo que reduce Q y produce variaciones según cómo esté montado), y soporta modos espurios (armónicos no deseados).La solución, conocida desde los años 50 en aplicaciones militares y consolidada para relojería por Citizen en los 70, es la geometría lenticular (también llamada contoured o biconvexa): la lámina no es plana sino lenteada, más gruesa en el centro y reduciéndose suavemente hacia los bordes. Esto produce un fenómeno físico llamado atrapamiento de modo(energy trapping): la vibración de cizalladura queda confinada en la región central, donde el cristal es más grueso y la frecuencia local es menor que en los bordes. La energía vibracional no puede propagarse hacia los bordes porque allí la frecuencia natural del cristal es distinta —la onda se "refleja" hacia el centro—. Resultado:
- El centro vibra con amplitud máxima; los bordes prácticamente quietos.
- Los bordes pueden sujetarse mecánicamente sin perturbar la oscilación central.
- El factor Q sube considerablemente respecto a un cristal plano del mismo tamaño.
- Los modos espurios se suprimen por la misma razón.
El diapasón de cuarzo: el caballo de batalla mundial
La inmensa mayoría de cuarzos del mundo, incluidos los HAQ termocompensados, no usa AT-cut sino una pequeña horquilla en forma de U mecanizada en una lámina de cuarzo cortada típicamente en orientación +5° X o Z. Modo de vibración: flexión. Los dos dientes oscilan en oposición de fase, acercándose y alejándose. Frecuencia: 32.768 Hz porque es 2¹⁵, lo que permite dividir por dos quince veces hasta obtener 1 Hz con biestables digitales triviales.La curva f-T del diapasón es parabólica:
Δff=−k(T−T0)2
con T0T0 típicamente entre 25 y 28 °C. Sin compensación, un diapasón se desvía rápidamente al alejarse de su vértice, lo que explica por qué cualquier cuarzo barato a 32.768 Hz ronda los +/-15 s/mes: pasa muchas horas al día lejos de la temperatura corporal.
Las ventajas del diapasón compensan estas limitaciones: consume muy poco (pilas de 3-5 años), es barato de fabricar en volumen, y se miniaturiza hasta pocos milímetros cuadrados.
Los HAQ termocompensados, 9F, A060, ETA PreciDrive, VHP, usan todos diapasones a 32.768 Hz; la compensación electrónica corrige la curva parabólica. La precisión final depende casi enteramente de la calidad de la compensación, no del oscilador en sí.
El cristal torsional de tres puntas: la apuesta solitaria de Bulova
El Precisionist toma un camino que no usa nadie más en relojería actual. Su cristal no vibra ni por flexión ni por cizalladura de espesor: vibra en modo torsional, girando alrededor de su eje longitudinal.La geometría es una horquilla de tres dientes en lugar de los dos dientes del diapasón convencional, lo que vendría a ser un tridente... El diente central oscila torsionalmente en oposición de fase a los dos laterales, lo que produce una vibración mecánicamente equilibrada: los momentos angulares se cancelan y no se transmite vibración apreciable al soporte.
La frecuencia operativa es 262.144 Hz = 2¹⁸, ocho veces el estándar de 32.768 Hz. Bulova afirma que la mayor frecuencia permite una resolución temporal más fina y que la geometría torsional ofrece menor sensibilidad térmica que un diapasón flexor convencional, lo que actuaría como una forma de compensación pasiva sin necesidad de sensor ni circuito de corrección activa. La marca, sin embargo, no ha publicado la curva frecuencia-temperatura del cristal ni cifras precisas de su coeficiente térmico. Las mediciones de diversos foros sitúan el rendimiento real del Precisionist en torno a +/-10 spy en el mejor de los casos, con variabilidad entre ejemplares. Los modelos económicos de la línea solo garantizan +/-5 segundos al mes.
Lo que el Precisionist sí da de forma inigualada es el barrido del segundero: ocho saltos por segundo que producen un movimiento visual casi continuo, muy distinto al cuarzo estándar de un paso por segundo.
El origen de la tecnología del cristal torsional de tres puntas en aplicación relojera Bulova-Citizen no está documentado públicamente con detalle: la patente concreta y la cronología exacta del desarrollo no he logrado encontrarla.
El XY-bar: cuando aún no se sabía qué iba a funcionar
El Astron de 1969 no usaba AT-cut ni diapasón. Usaba un XY-bar: una barra rectangular cortada respecto al plano XY, vibrando en extensión longitudinal. La frecuencia era 8.192 Hz (algunos ejemplares posteriores 16.384 Hz). La curva f-T del XY-bar es parabólica como la del diapasón, pero con un coeficiente bastante peor: el reloj derivaba notablemente con las variaciones térmicas, lo que limitaba la precisión a +/-5 s/mes. Fue abandonado prácticamente al año de aparecer.Cuando GP estableció el estándar de 32.768 Hz con diapasón flexor en 1971, todos los fabricantes migraron rápidamente porque consumía mucha menos energía y era más fácil de fabricar a escala.
El SC-cut: la ingeniería que la relojería no puede usar
Mención especial para el SC-cut (stress-compensated), propuesto teóricamente por Holland en 1974, definido matemáticamente por Earl EerNisse (Sandia Labs) en 1976, y confirmado experimentalmente por Jack Kusters(Hewlett-Packard) en 1977.Es un corte doblemente rotado (θ ~34,11°, φ ~22°) con una propiedad fascinante: el cristal queda compensado no solo en temperatura sino también en esfuerzos mecánicos. Su sensibilidad a la gravedad (la famosa g-sensitivity) es 10 veces menor que la del AT-cut, lo que lo hace ideal para osciladores que sufren vibraciones (aviónica, GPS militar).
¿Por qué no se usa en relojería? Tres razones: (1) requiere alta temperatura constante (~80 °C) para funcionar en su punto óptimo, lo que es impensable en pulsera; (2) tiene dos modos de vibración acoplados (modo b y modo c) que requieren circuitos de supresión adicionales; (3) la doble rotación es muy difícil de mecanizar con precisión. Es un corte de laboratorio y militar, no de muñeca. Pero merece estar en la tabla porque conceptualmente es el siguiente paso evolutivo del AT-cut, y porque cualquier HAQ futurista que llegue a +/-0,1 spy probablemente lo hará usando algo conceptualmente parecido al SC-cut (con la complejidad adicional de mantenerlo a temperatura constante mediante mecanizado y aislamiento térmico de la cápsula). Hoy esto aun está en el terreno de la ciencia-ficción.
Capítulo IX. Movimientos paralelos y de contexto histórico
Tabla J — Otros movimientos relevantes para entender el contexto
| Movimiento | Marca / Año | Tipo | Precisión | Notas |
|---|---|---|---|---|
| Cal. 666.20 / 667.xx (Astro-Quartz) | Junghans, 1970-71 | 32.768 Hz | +/-15 s/mes | Primer cuarzo alemán. Producción íntegra en Schramberg |
| Mega 1 | Junghans, 1990 | 32.768 Hz + DCF77 | Atómica en zona DCF77 | Primer reloj de pulsera radiocontrolado del mundo(digital LCD). Diseño Frog Design / Hartmut Esslinger |
| Pulsar P1 / P2 | Hamilton, 4-IV-1972 | 32.768 Hz TF | +/-60 spy | Primer reloj digital del mundo (LED rojo GaAsP). 400 uds., 2.100 USD. Pulsar pasó a Seiko en 1978 |
| Patek 3587 (Beta 21) | Patek Philippe, 1969-1982 | 8.192 Hz | +/-5 s/mes | Cal. b 21, 13 rubíes. Cuota CEH Patek: 320 movimientos. <500 uds. totales |
| Cal. E15 / E19 / E23 | Patek Philippe, finales 70s→ | 32.768 Hz TF | n/v (no HAQ) | Cuarzo propio Patek; sin TC documentada. Acabado decorativo |
| IWC Cal. 2250 | IWC, años 80 | 32.768 Hz (base ETA 3303) | n/v (no HAQ) | 7 rubíes. No es movimiento propio IWC pese a la marca |
| ESA 9362 / 9361 "Swissonic" | ESA, 1976 | 32.768 Hz | Estándar (no HAQ) | Primer cuarzo industrial suizo con motor Lavet. Base de toda la línea ETA |
| ETA Cal. 940.111 / 950 / 954 "Flatline" | ETA, 1976 | 32.768 Hz | Estándar (no HAQ) | Primer cuarzo industrial moderno ETA con motor Lavet, IC Faselec. Base arquitectónica de toda la familia Thermoline |
Capítulo X. Línea temporal completa
| Año | Evento |
|---|---|
| 1921 | Cady descubre cortes X-cut e Y-cut (Wesleyan Univ., EE.UU.) |
| 1933 | Koga propone los cortes R y R' (Tokyo Inst. of Technology) |
| 1934 | Lack/Willard/Fair (Bell Labs), Koga (Japón) y Bechmann/Straubel (Alemania) descubren independientemente el AT-cut y BT-cut |
| 1940 | Mason desarrolla el GT-cut (Bell Labs) |
| 1969 | Seiko Astron 35SQ: primer cuarzo de pulsera comercial mundial (8.192 Hz, +/-5 s/mes) Longines Ultra-Quartz Cal. 6512: anunciado (entregado 1971) |
| 1970 | Beta 21 (CEH): primera coordinación industrial suiza del cuarzo GP Cal. 350 (Elcron): primer cuarzo industrial a 32.768 Hz |
| 1971 | GP Cal. 350: serie; estándar 32.768 Hz queda establecido Longines Ultra-Quartz: primeras entregas |
| 1972 | Hamilton Pulsar P1: primer digital de pulsera (LED) Bulova Accuquartz 224: patente del híbrido cuarzo-diapasón |
| 1973 | Citizen Cal. 8810B/8821B "E.F.A.": primer cuarzo Citizen |
| 1974 | Holland propone teóricamente el SC-cut Omega Megaquartz Cal. 1511: certificado Marine Chronometer (2,4 MHz, <0,002 s/día) |
| 1975 | Citizen Crystron 4 Mega Cal. 8650A: +/-3 spy a 4,19 MHz (récord histórico no termocompensado) |
| 1976 | Eernisse define matemáticamente el SC-cut (Sandia Labs) |
| 1977 | Kusters confirma experimentalmente el SC-cut (Hewlett-Packard) Rolex Oysterquartz Cal. 5035/5055: cuarzo "casi mecánico" con termistor analógico |
| 1978 | Seiko Twin Quartz Cal. 9983A: primer +/-5 spy sostenido Junghans 4 MHz: rara incursión alemana en alta frecuencia |
| 1980 | Omega Cal. 1525: cronómetro náutico Megaquartz 4,19 MHz (no pulsera) |
| 1981 | Citizen Cal. 1930: primer cuarzo de termocompensación digital mundial (patente US4453834A) |
| 1984 | Longines VHP Cal. 276.2: primera designación VHP, +/-10 spy con TC |
| 1985 | Longines/ETA Cal. L174.2: VHP con terminal de calibración digital |
| 1988 | Grand Seiko 95GS: primer Grand Seiko de cuarzo |
| 1990 | Junghans Mega 1: primer reloj de pulsera radiocontrolado (DCF77) |
| 1993 | Grand Seiko Cal. 9F (9F83): +/-10 spy, ensamblaje artesanal, Twin Pulse Motor |
| 1995 | Citizen "The Citizen" Cal. 0350: +/-5 spy, primer Meister solo |
| 1996 | Longines/ETA Cal. L546.2: primer perpetual calendar termocompensado |
| 1999 | Citizen Cal. A660H: antecesor directo del A060 Eco-Drive |
| 2010 | Bulova Precisionist (262 kHz torsional): segunda era de alta frecuencia analógica |
| 2015 | Citizen Calibre A060 Eco-Drive: +/-5 spy con 1.440 lecturas/día |
| 2017 | Longines VHP Cal. L288.2: +/-5 spy con GPD activo (2ª gen) |
| 2019 | Citizen Calibre 0100 (2²³ Hz, AT-cut lenticular): +/-1 spy, récord absoluto analógico autónomo |
Capítulo XI. Algunos mitos que conviene matizar
1. Las cifras de precisión son especificaciones de fábrica al lanzamiento, no rendimiento garantizado a perpetuidad. Los cristales envejecen. La deriva aumenta con los años. Hay coleccionistas que reportan que el +/-5 spy del Seiko 9983A de 1978 es difícil de mantener cuarenta y cinco años después.
2. El mito de "16 marcas del Beta 21". Es impreciso. El consorcio CEH agrupaba ~20 marcas, pero solo 10-12 mostraron el Beta 21 en Basel 1970 y aún menos lo comercializaron en volumen.
3. Producción del Omega Marine Chronometer. A Journey Through Time lista ~9.000 unidades totales, pero la correspondencia con Besançon sugiere cifras significativamente menores. Cualquier cifra de producción de los 70 debe tomarse con cautela.
4. "Beta 22" es un nombre informal no oficial. CEH no usó esta denominación; corresponde a la segunda generación producida por Omega como Cal. 1301/1302.
5. Bulova Precisionist: precisión real. Bulova habla genéricamente de "seconds a year" sin cifra precisa. Mediciones en diversos foros: ~+/-10 spy en el mejor de los casos, con variabilidad entre ejemplares. Los modelos más asequibles solo garantizan +/-5 segundos al mes.
6. Citizen 1930 vs. Seiko Twin Quartz: ¿quién fue el "primer TC digital"? Depende de la definición. Seiko Twin Quartz 9983A (1978) usa dual-quartz, que es técnicamente compensación digital pero con sensor analógico (el segundo cristal). Citizen 1930 (1981) usa un único cristal más sensor digital integrado en el chip. Cuestión semántica con implicaciones técnicas reales. Si "TC digital" significa "sensor digital", Citizen es el primero. Si significa "corrección digital del oscilador", Seiko le precedió en tres años.
7. A060 vs. VHP L288.2: misma cifra, filosofías opuestas. Ambos +/-5 spy pero por caminos distintos. El A060 busca estabilidad pasiva del oscilador y es regulable en servicio. El VHP L288.2 corrige errores activamente mediante GPD y no tiene terminal de calibración digital.
8. Factores Q y coeficientes térmicos específicos. Los fabricantes relojeros no publican estos datos para sus cristales concretos. Las cifras numéricas que circulan en literatura no técnica son extrapolaciones desde el mundo industrial de osciladores.
Capítulo XII. Glosario técnico
AT-cut: corte del cristal de cuarzo a 35°15' respecto al eje Z. Curva frecuencia-temperatura cúbica con punto de inflexión a ~25-26 °C, ideal para temperatura corporal. Lack/Willard/Fair (Bell Labs), 1934. Usado en Citizen 0100, 8650A, Omega 1511, 1525.Dual-quartz / Twin Quartz: dos cristales de cuarzo con respuestas térmicas distintas. El desfase entre ambos permite calcular la temperatura y compensar la deriva del cristal de tiempo. Empleado por Seiko en las familias 99 y 94 (1978-1985).
GPD (Gear Position Detection): sistema del VHP Longines 2ª gen (2017) que detecta cuándo un impacto o campo magnético ha desplazado las agujas y las reposiciona automáticamente.
HAQ: High Accuracy Quartz. Denominación informal para movimientos con precisión inferior a +/-10 spy.
Inhibición digital: método de termocompensación que modifica la frecuencia efectiva del oscilador "saltándose" pulsos según la temperatura medida, sin cambiar la frecuencia física del cristal.
LIGA: Lithographie, Galvanoformung, Abformung. Proceso de fabricación de piezas microscópicas con tolerancias submicrométricas mediante litografía y electroformado. Citizen lo usa para los engranajes del 0100.
Motor Lavet: motor paso a paso rotatorio de una sola fase. Estándar en cuarzo analógico moderno desde 1975 (ETA/ESA). Un pulso eléctrico por segundo. Motor del GP Cal. 350 y sucesores.
Motor de vibración: motor empleado en los primeros cuarzos (Astron, Beta 21) y en el Bulova Accutron. Genera movimiento por vibración electromagnética; segundera de barrido. Desapareció con el motor Lavet.
Power Save (PS1 / PS2): modo de ahorro de energía en Eco-Drive. PS1 detiene el segundero; PS2 también minutero y horario. El oscilador interno sigue contando.
Q (factor de calidad): relación entre energía almacenada y energía disipada por ciclo de un oscilador. A mayor Q, mayor estabilidad de frecuencia y menor ruido de fase.
SC-cut: stress-compensated. Corte doblemente rotado (Holland 1974, EerNisse 1976, Kusters 1977). Compensación térmica y de esfuerzos mecánicos. Usado en OCXO de laboratorio; no aplicable a relojería de pulsera.
Spy: seconds per year (segundos al año). Unidad estándar de la comunidad HAQ.
TC digital: termocompensación digital. El circuito integrado mide la temperatura mediante sensor (termistor o segundo cristal) y ajusta el conteo del oscilador. Citizen Cal. 1930 (1981) es el primer calibre de pulsera con TC digital de cristal único + sensor IC integrado.
Cerrando el círculo
Ahora que hemos visto todo el conjunto, lo más fascinante del HAQ no es ninguna cifra concreta de precisión (venga, vale, también son fascinantes), sino la cantidad de caminos distintos que la relojería ha explorado para conseguirla:- Alta frecuencia (Omega, Citizen)
- Dual-quartz (Seiko)
- Termocompensación digital con sensor IC (Citizen, ETA)
- Termocompensación con doble oscilador (Longines).
- Detección y corrección activa de agujas (Longines VHP 2)
- Cristal torsional de geometría exótica (Bulova)
- Combinación de alta frecuencia y termocompensación al máximo nivel (Citizen 0100)
Y todos los caminos pasan por la misma decisión fundamental, tomada en el momento de cortar el cristal: el ángulo, la forma, el modo de vibración.
Lack, Willard y Fair en Bell Labs en 1934 no podían imaginarse que su AT-cut, pensado para osciladores de radio de tubos de vacío, acabaría 85 años después dentro de un reloj solar de titanio que mide el tiempo con un error de un segundo al año... Pero ahí está.
El cuarzo no tendrá alma, pero tiene historia, tiene física, ingeniería y una precisión que están continuamente escribiendo nuevos capítulos y hazañas.
Última edición:
