lusitanoiz
Forer@ Senior
Sin verificar
Hola hoy presento este movimiento que en su dia nos lo enseño tantdetemps, en aquel caso distribuido por Smith curioso os casos de ventas de patentes que se llevan la fama pero indagando en la historia con los años todo se sabe,, el denominado escape diapason que tanta fama le llevo a Bulova en este caso se denomino como escape magnético y fue inventado por Kazuo Ishikawa en Japón sobre el 21 oct 1961 repasado y presentado en 12 oct 1962 y finalmente aceptada la patente en Sep. de 1965 en U.S Pat. 3208287-3277644-559845. patente que usaron Smith y Bulova y siguieron sus pasos para miniaturizar y diseñar los llamados Diapason que tanta fama les dio,.
Espero que si me sale bien toda la información que dispongo ,,pdf, y pag.de Jeco Co se puede aprender mucho de una gran empresa que hoy en dia sigue siendo grande en tecnología punta.

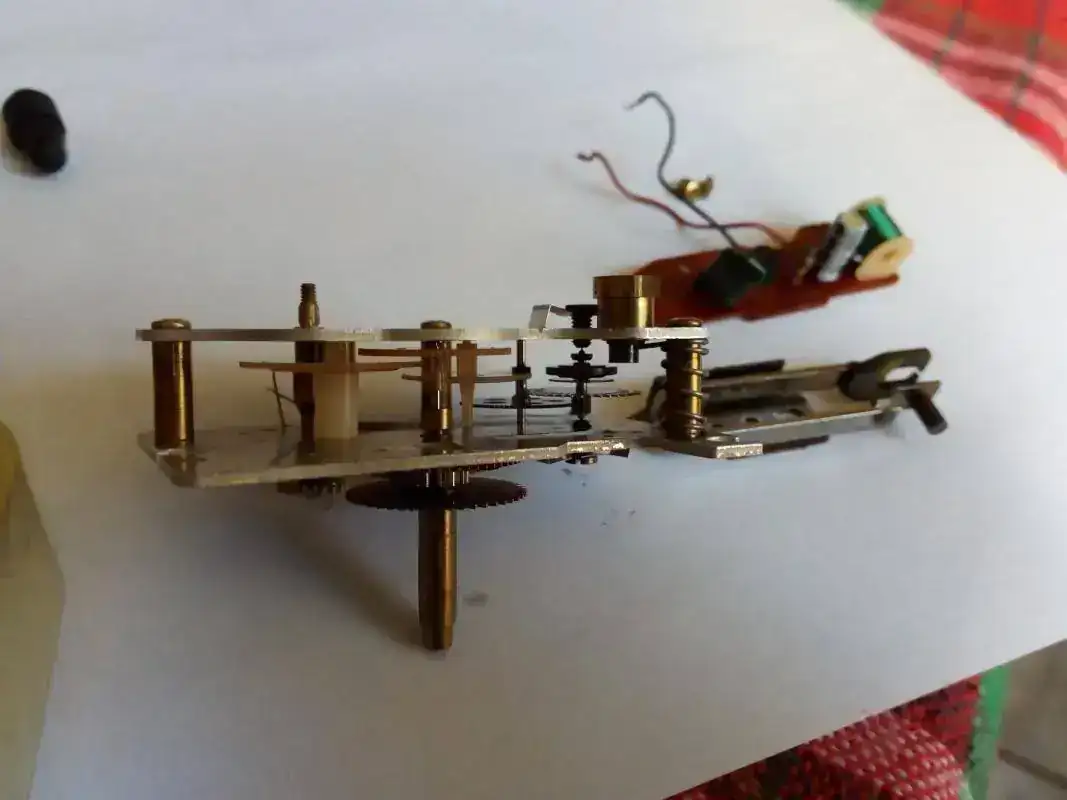

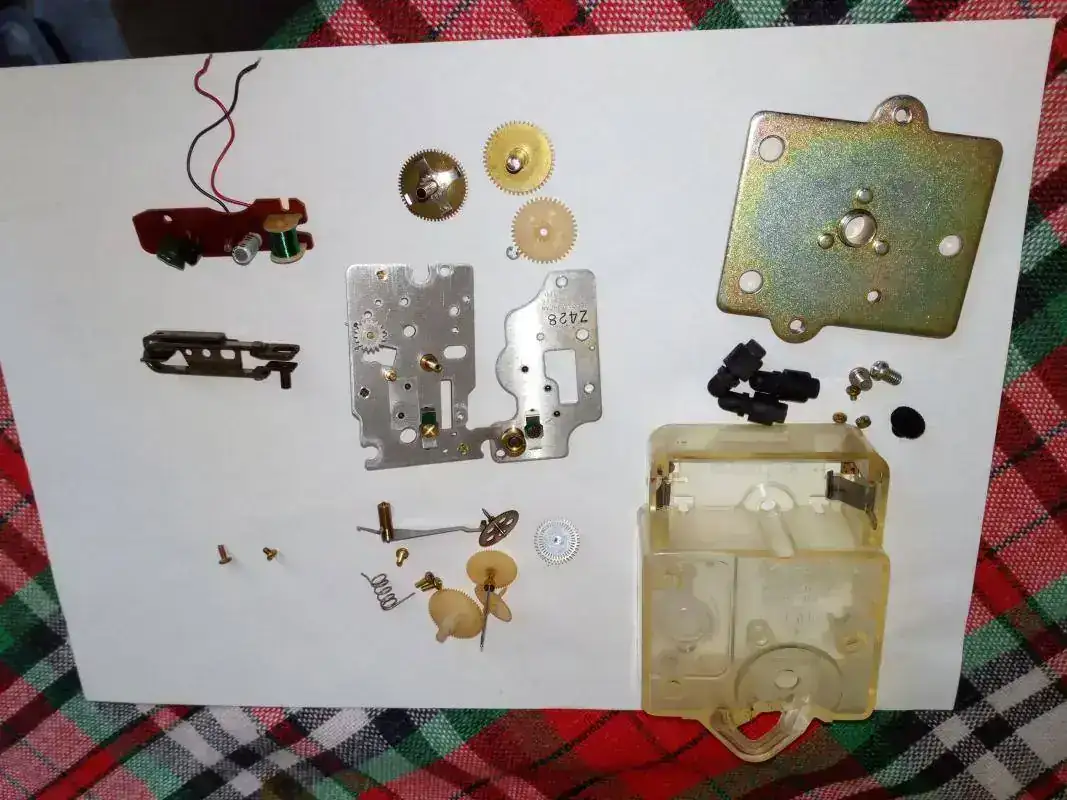

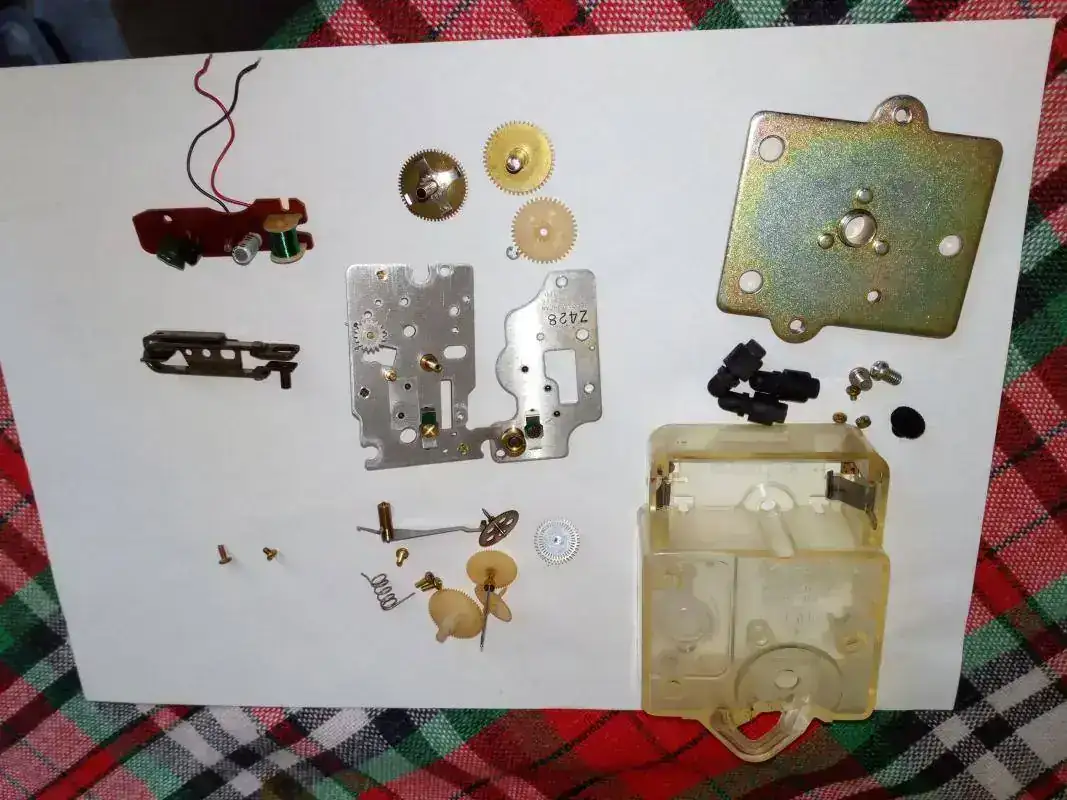

Primero el desguace de esta Joya que,, limpie,, monte,, engrase, y echo a funcionar, no sin antes hacer uso del arrancador que dispone el cual no lo vi hasta que desmonte todo el mecanismo ya que sin el iniciador este no funciona,,,
Ver el archivos adjunto 804560Ver el archivos adjunto 804562

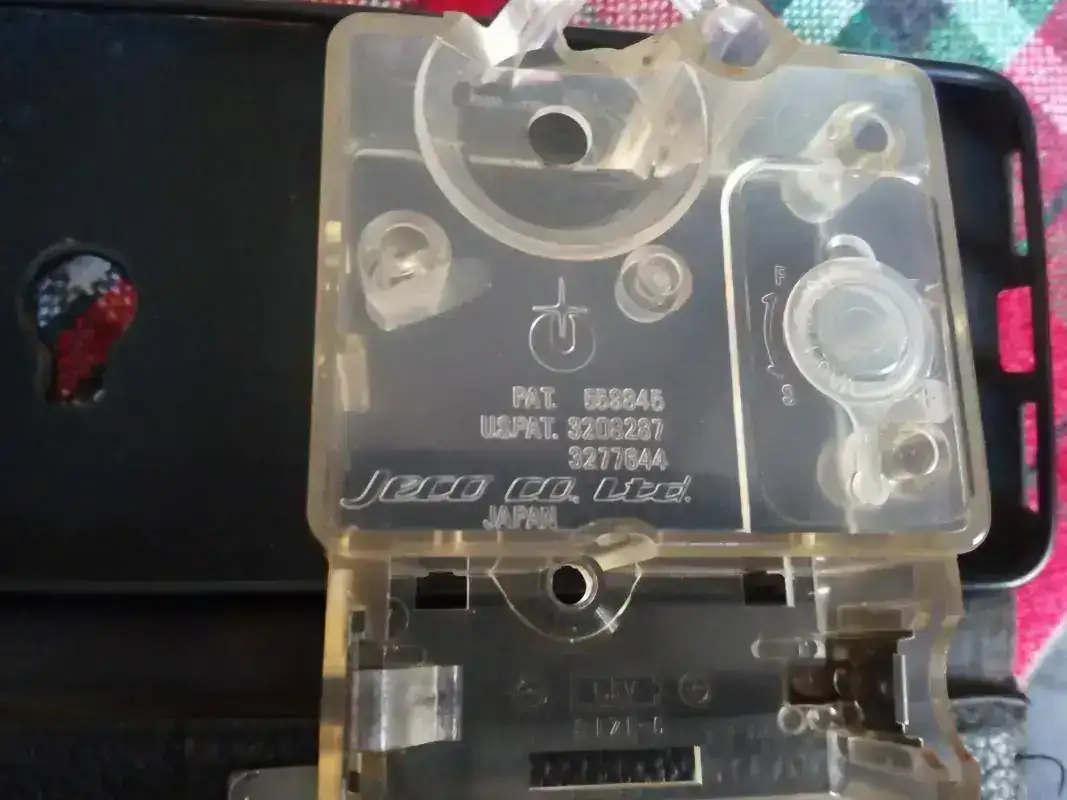

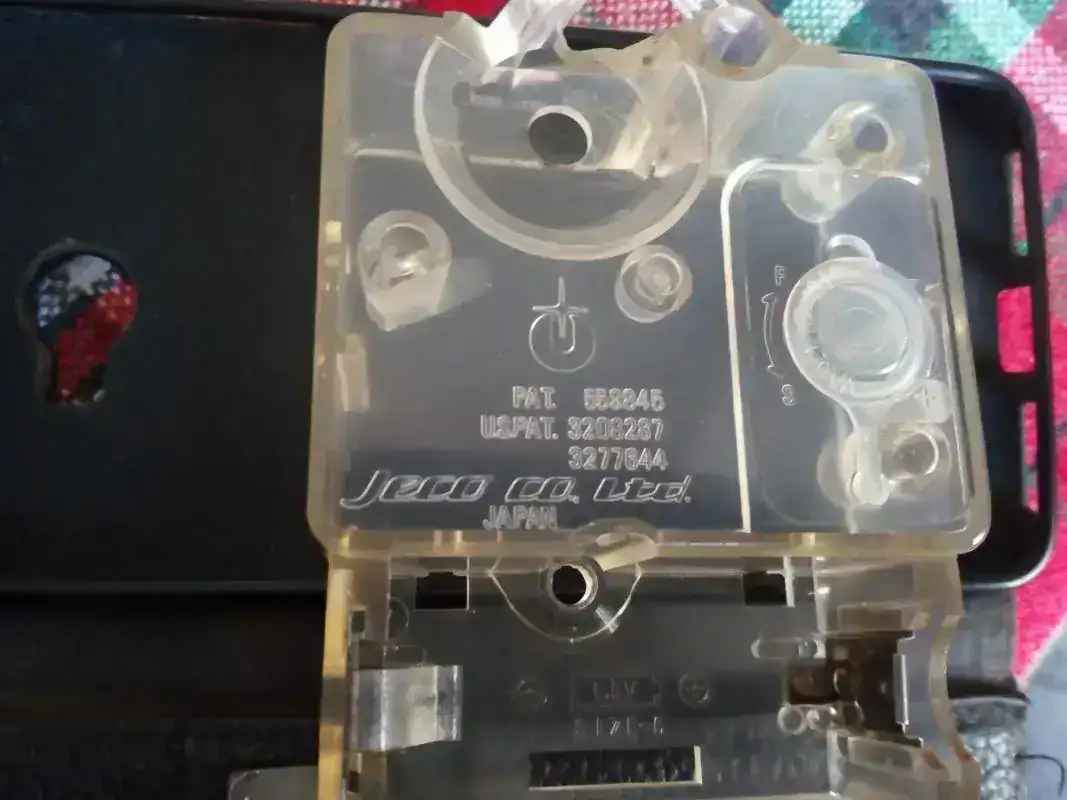

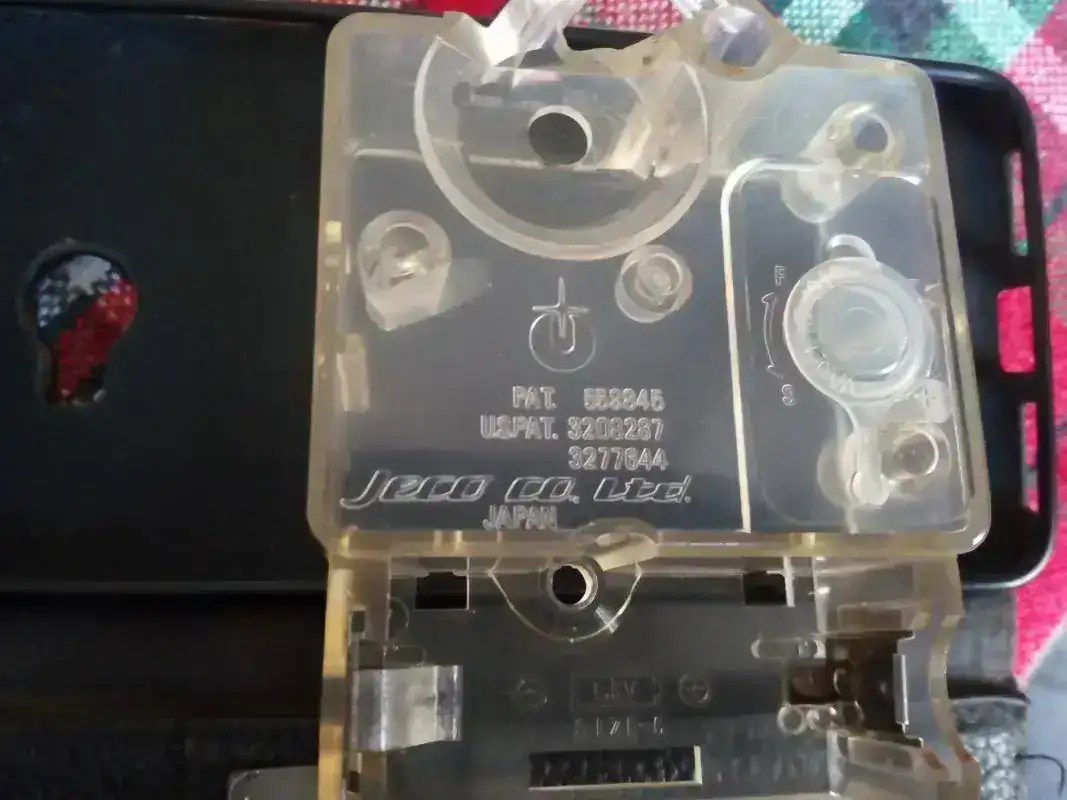

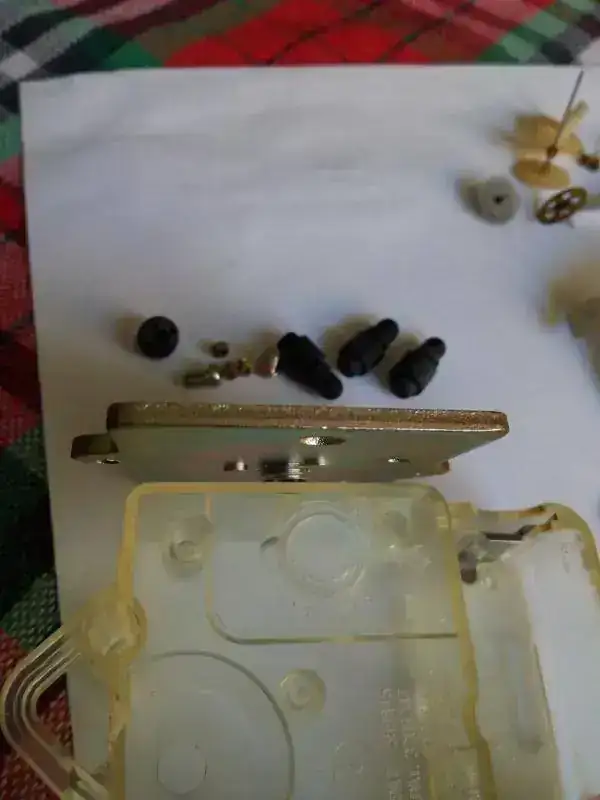

Aquí en el plástico se lee el fabricante y los números de patente ,
Ver el archivos adjunto 804563Ver el archivos adjunto 804564Ver el archivos adjunto 804566

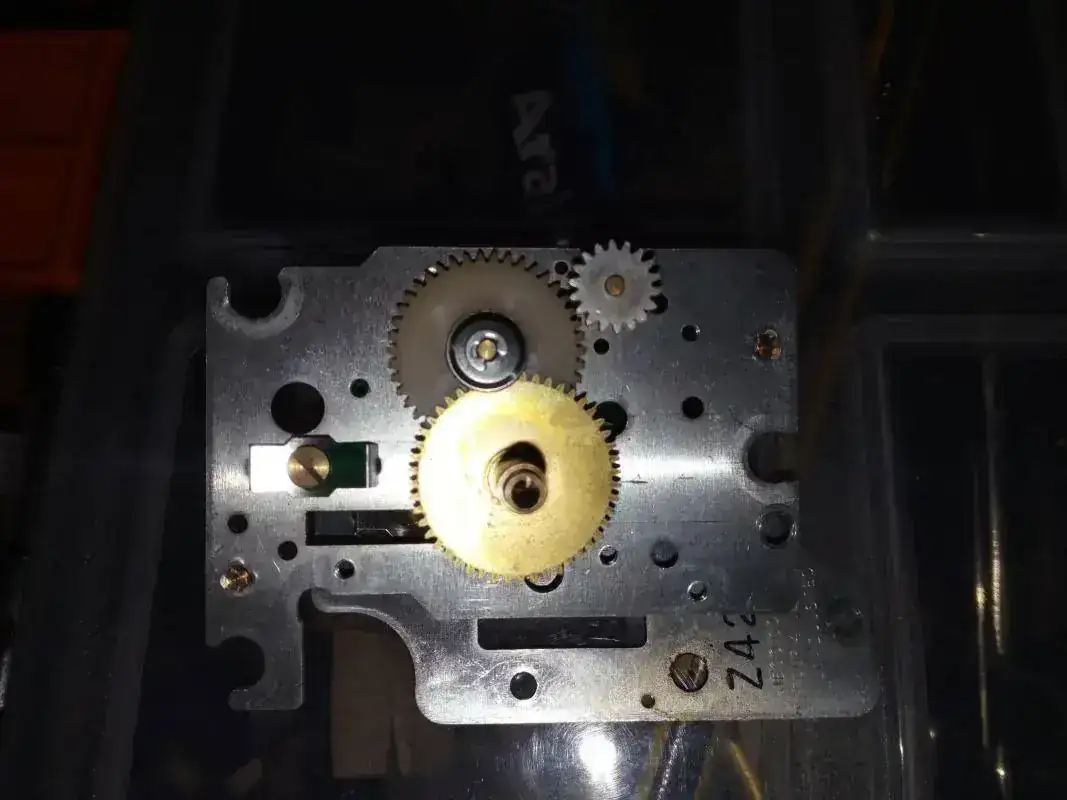

Un detalle que se puso en la tapa del regulador Lic. Bulova y en la pletina el fabricante y 4 rubís que se encuentran en el mismo eje del volante dos a cada lado ajustables con tornillos reguladores para su ajuste.
Ver el archivos adjunto 804567Ver el archivos adjunto 804568

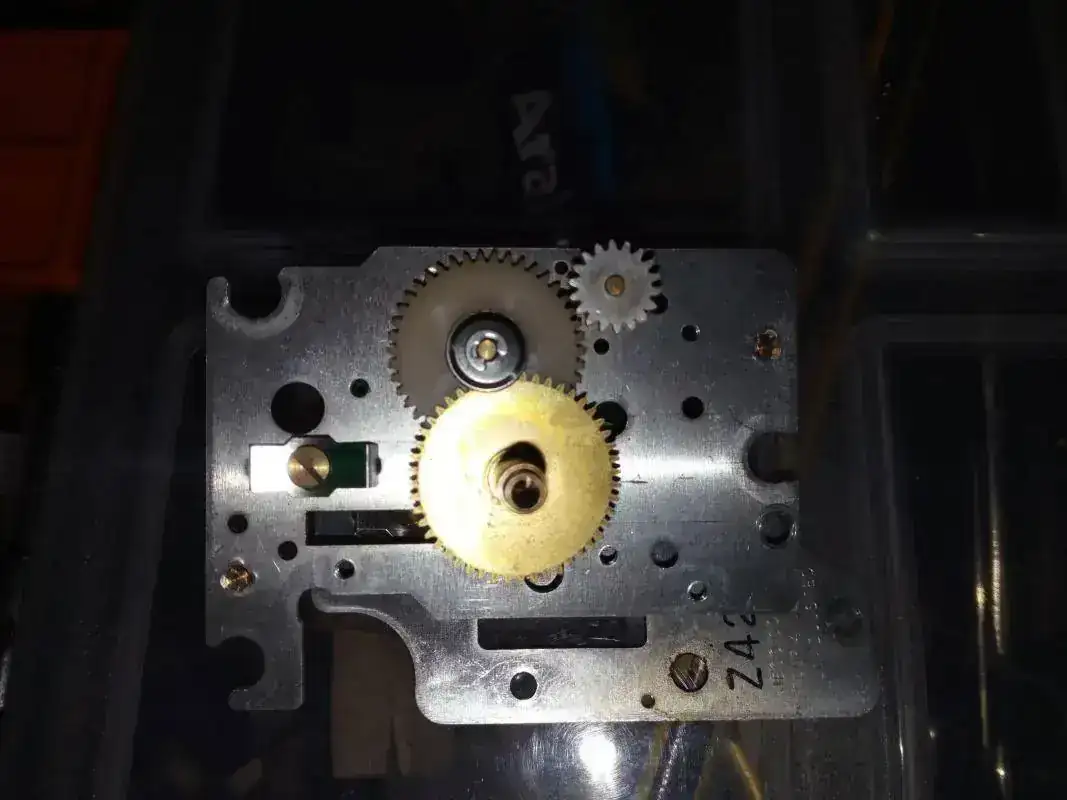

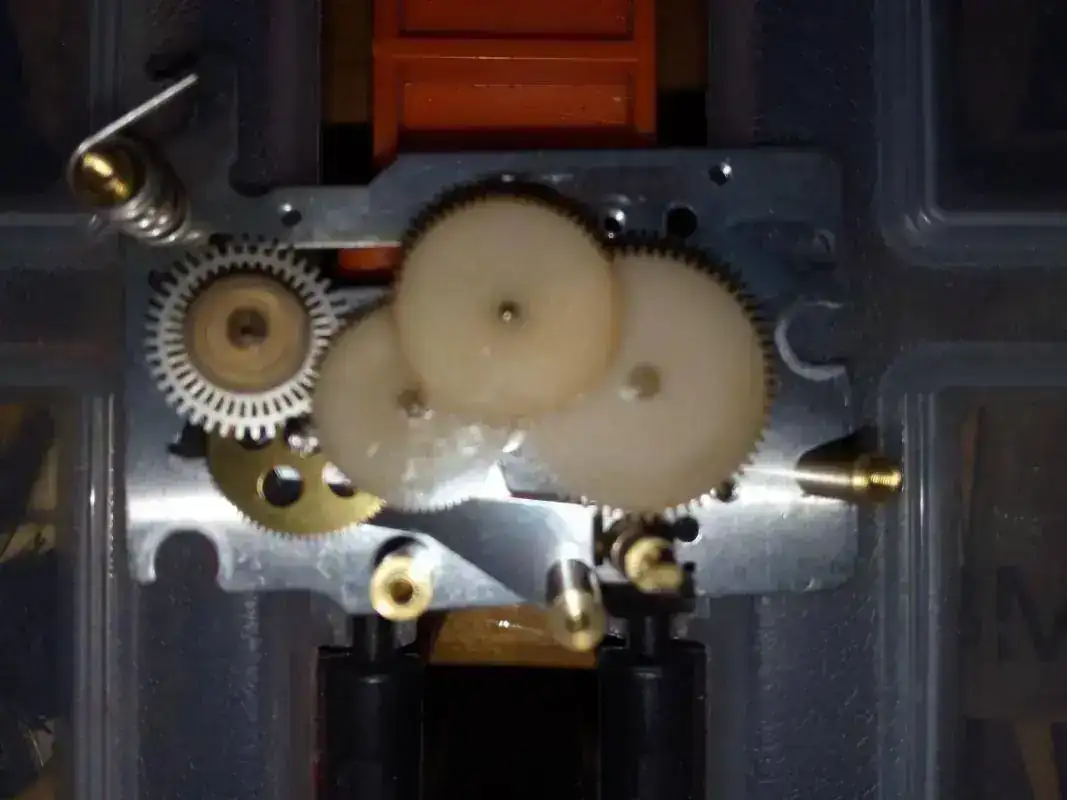

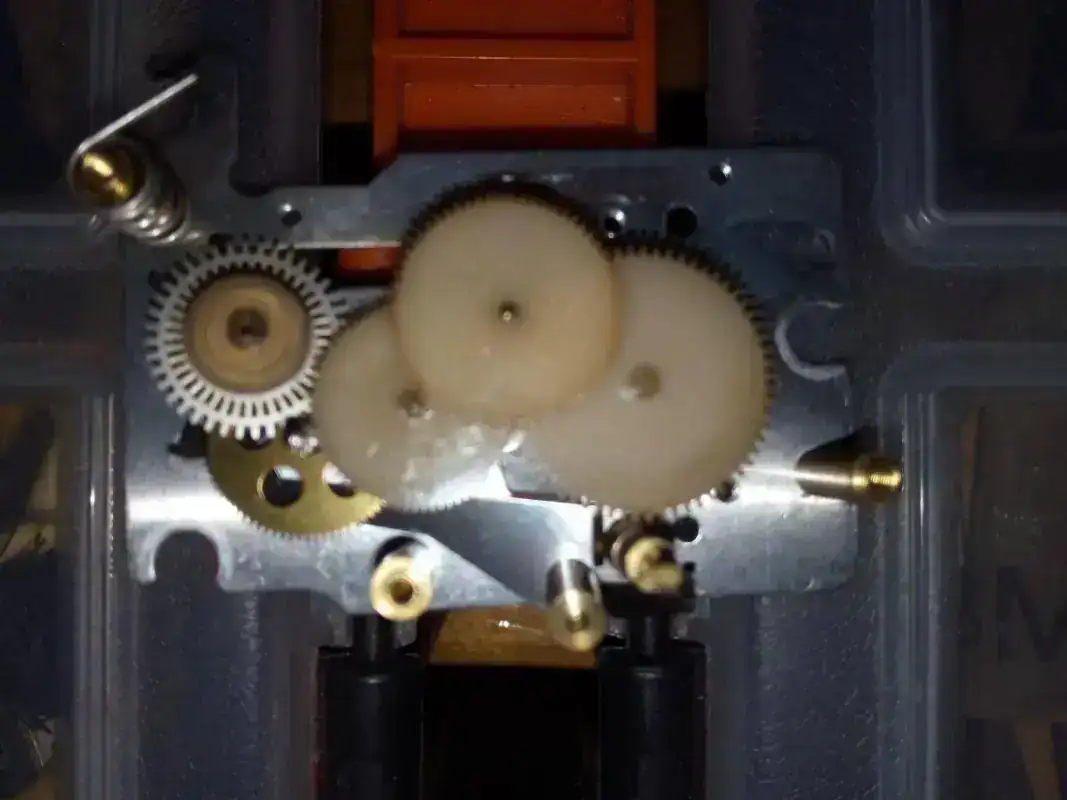

El rodaje con una mezcla de ruedas en metal y plástico y se aprecia la rueda impulsora con unos agujeros o falsos dientes que no mueven nada solo recibe la vibración magnética que le produce un movimiento al pasar los campos magnéticos se podría decir que es un inducido y el diapason el inductor,,,

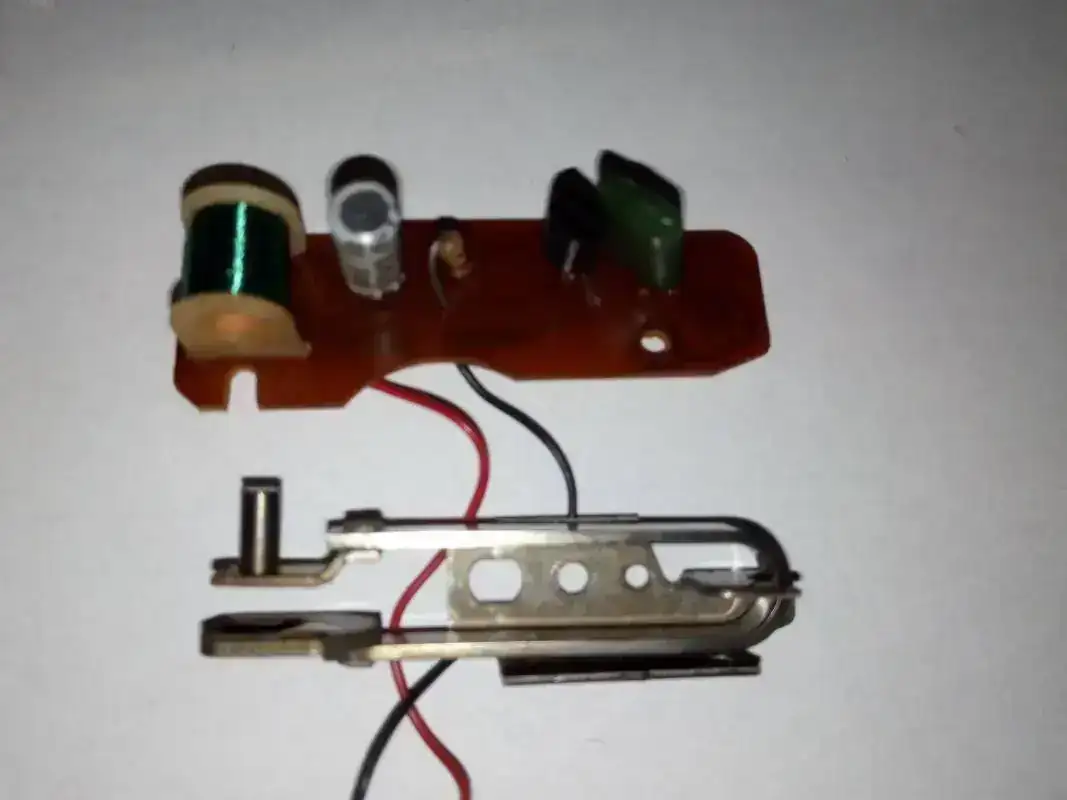

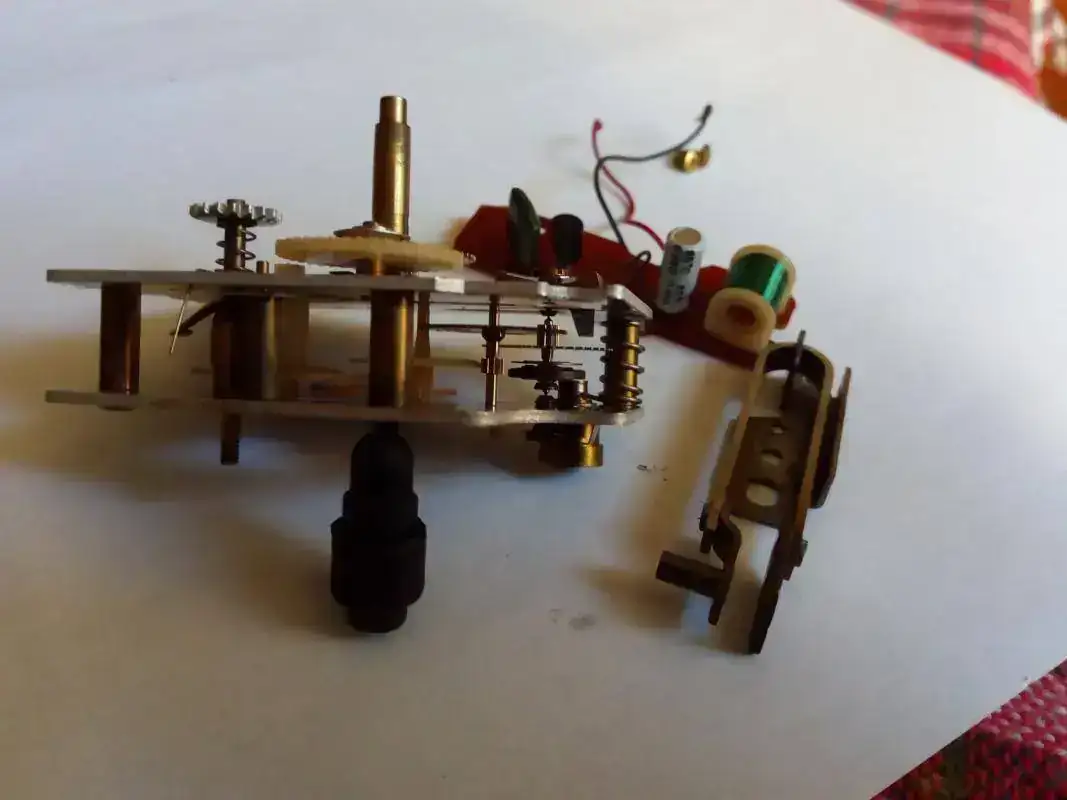

Aquí su corazoncito o el inductor magnético el famoso diapason por su forma un mecanismo ideal para transmitir una onda de vibración que se genera por la bobina que atrae el pivote metalico que se introduce en ella y que es oscilado por el conjunto de un transistor C945-AK56 una resistencia y un condensador (RC) fabricados por SANYO Japan

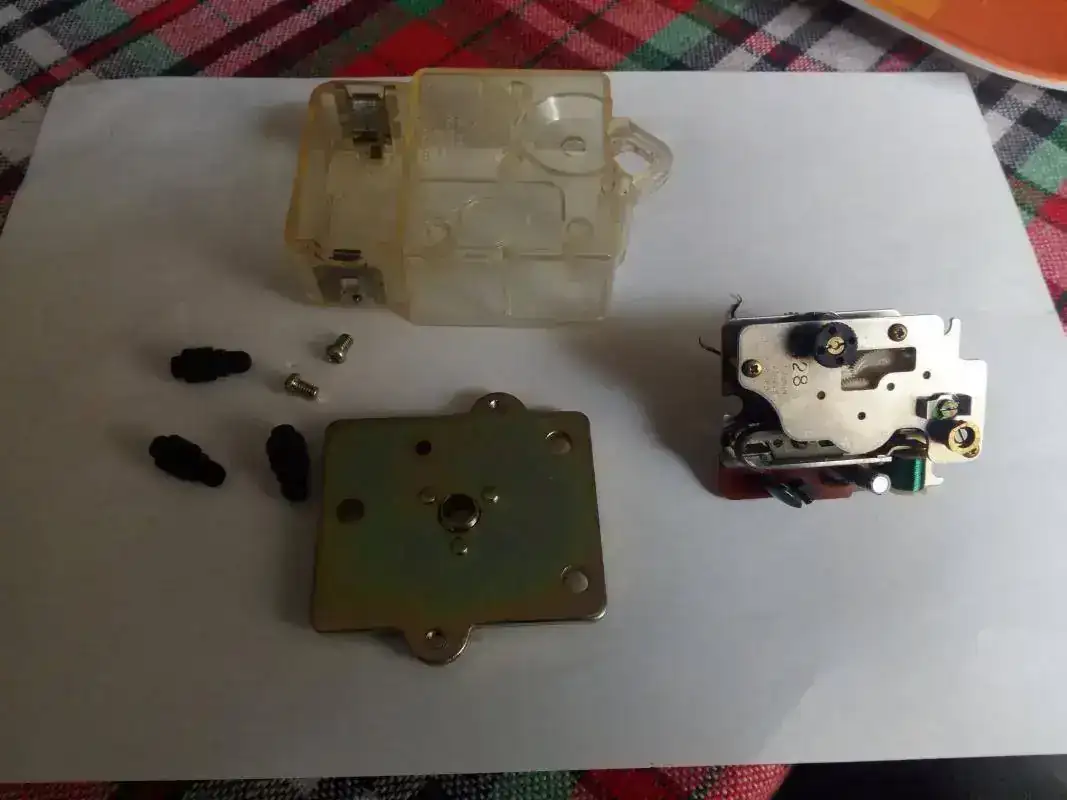

El mecanismo se cierra en una caja plástica con una tapa de impresionante grosor y peso, queda robustamente tapada.

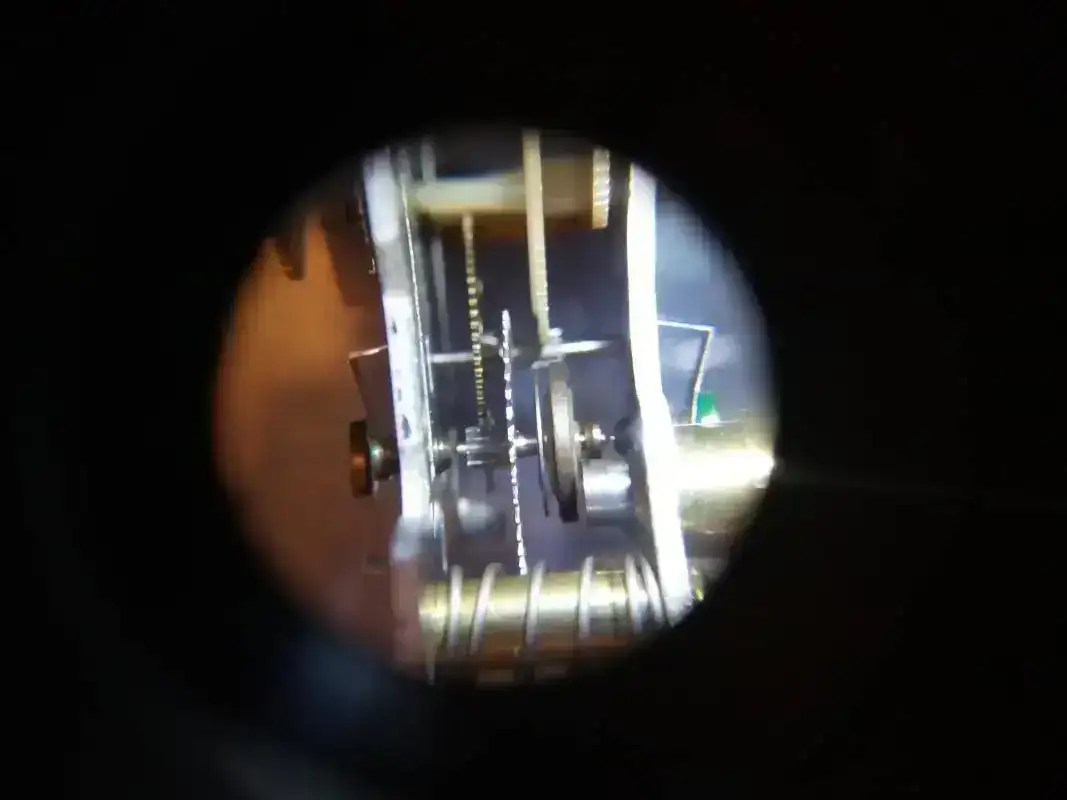

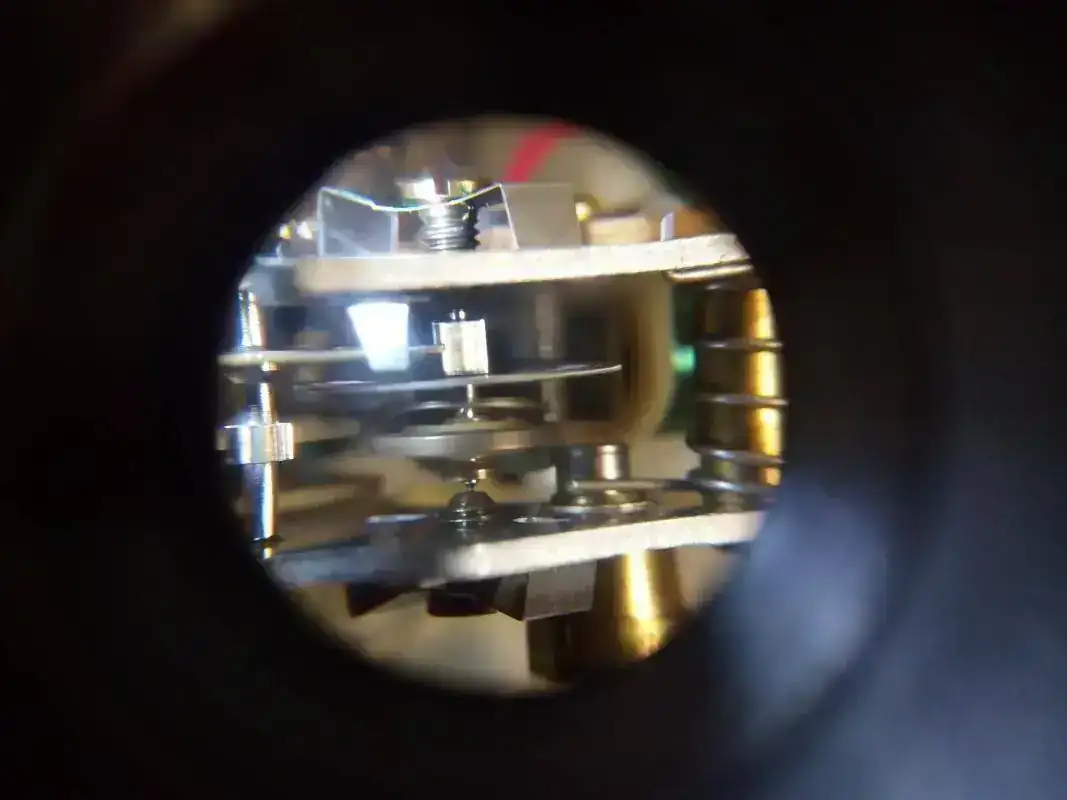

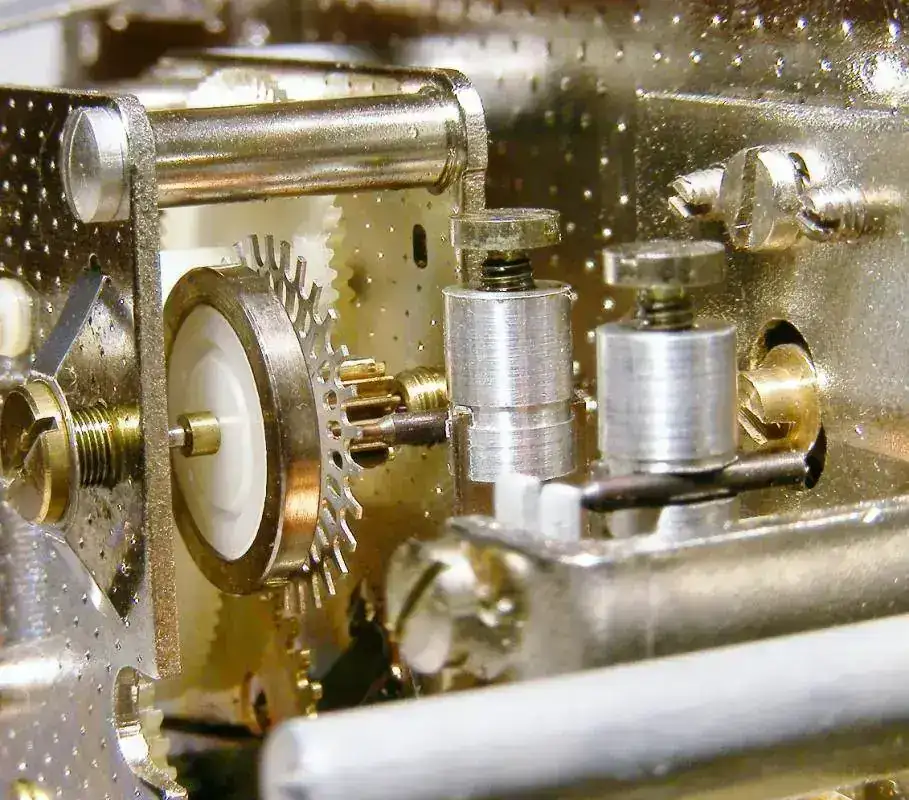

Aquí se aprecia la rueda montada y como a un lado de fondo se ve el diapason vibrando se ve como borroso esta haciendo girar la rueda la pieza que se ve brillando es la punta de la paleta que inicia el giro del mecanismo se acciona estirando de la puesta en hora y soltando de golpe este lanza la rueda iniciadora,, curioso sistema de arranque,,,
Paso a la información técnica que encontré por la red.
Perdonar me lie un poco al meter información y fotos y solo he podido meter este enlace que hace referencia a la fabrica Jeco Co. pero dentro hay un Pdf muy interesante con planos y fechas de las patentes merece la pena verlo...
https://clockdoc.org/default.aspx?aid=967
Última edición:
lusitanoiz
Forer@ Senior
Sin verificar
https://clockdoc.org/default.aspx?aid=967
https://clockdoc.org/default.aspx?moid=12069
Jodo no se si lo mejore o lo lie mas perdón por le lio si aparece el enlace de Jeco ay esta un PDF que explica el funcionamiento y las patentes.
https://clockdoc.org/default.aspx?moid=12069
Jodo no se si lo mejore o lo lie mas perdón por le lio si aparece el enlace de Jeco ay esta un PDF que explica el funcionamiento y las patentes.
Última edición:
tantdetemps
In memoriam
in memoriam
Hola, Creo que los desarrollos del Físico Hetzel con Bulova son de mediados de los años 50, muy anterior a todos estos, Bulova no pudo poner un reloj en el mercado hasta 1960, cuando motorola consiguió producir un transistor miniatura.
Bulova desde ese día, pleiteo con todo aquel que hiciera relojes similares, ya fuera con 1 sola Bobina o con 2 y ganó todos los pleitos y todos pagaron Royalties.
El primer reloj que se salvo de pagar a Bulova, fue el Omega Megasonic a 720 Hz...... también diseñado por Hetzel, cuando ya esta trabajando para Omega y Cia.

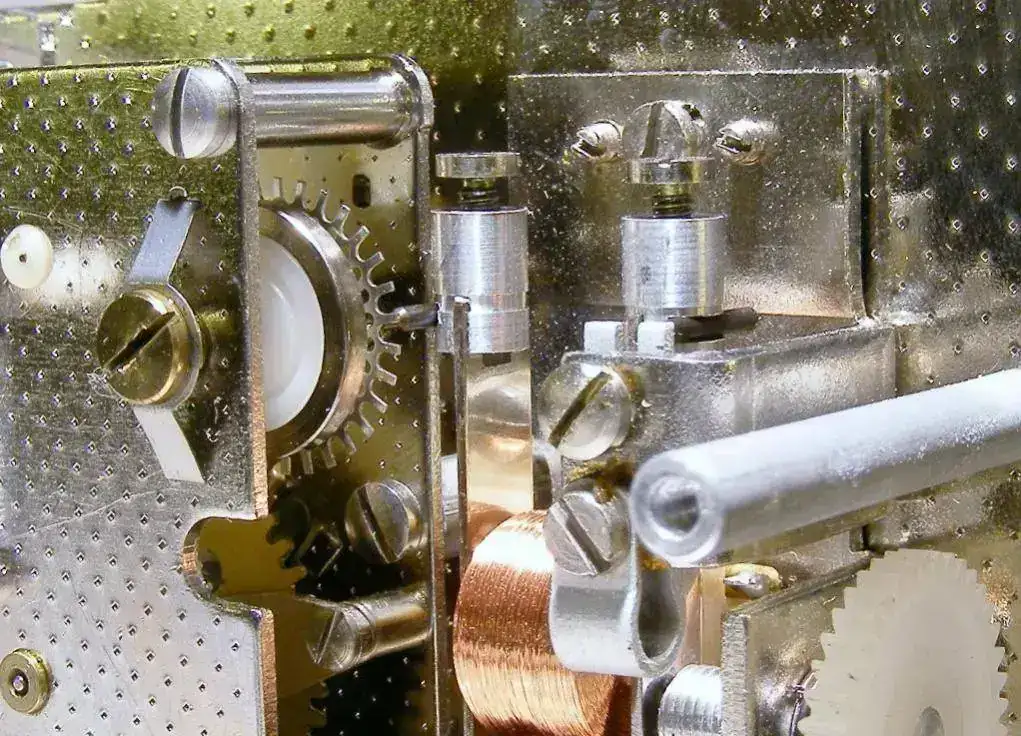

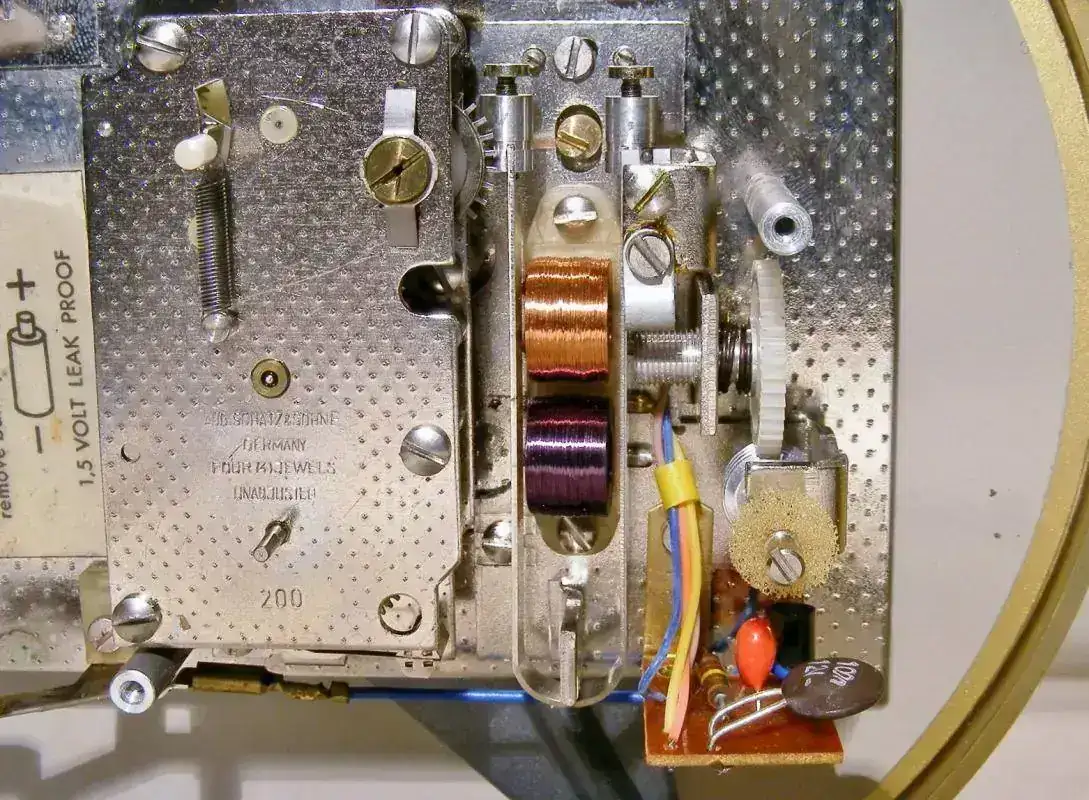

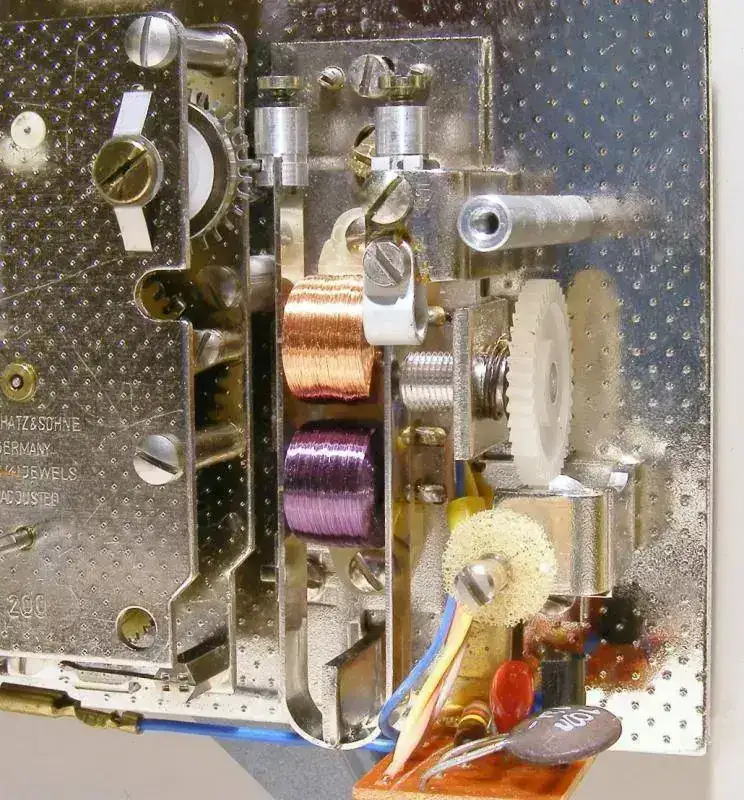

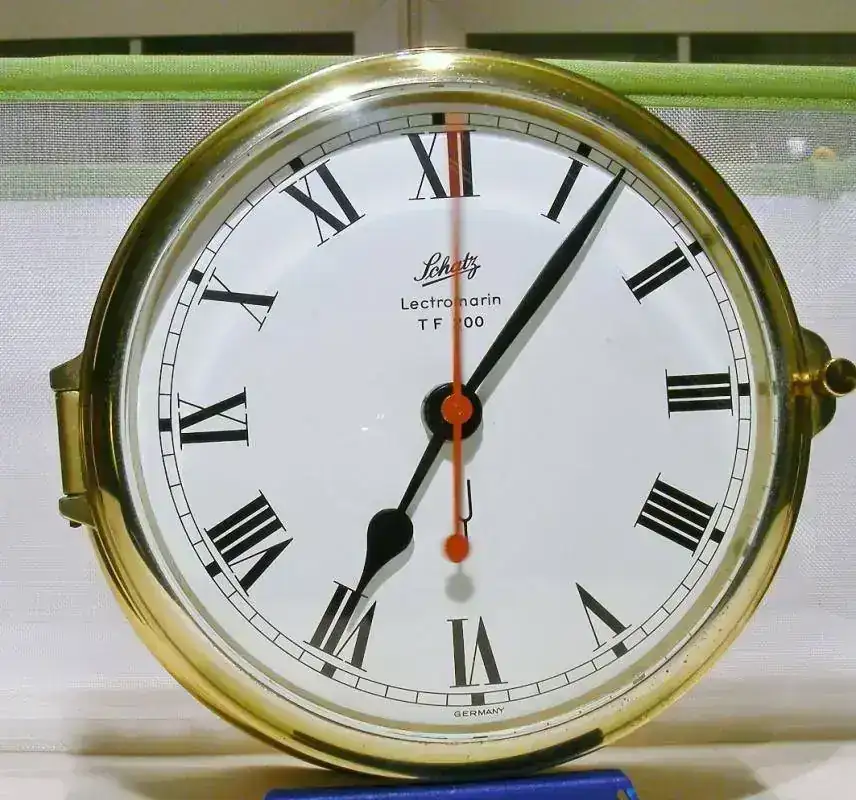

Otro muy interesante en esta saga es el Schatz Mariner Diapason
Un saludo
Bulova desde ese día, pleiteo con todo aquel que hiciera relojes similares, ya fuera con 1 sola Bobina o con 2 y ganó todos los pleitos y todos pagaron Royalties.
El primer reloj que se salvo de pagar a Bulova, fue el Omega Megasonic a 720 Hz...... también diseñado por Hetzel, cuando ya esta trabajando para Omega y Cia.
Otro muy interesante en esta saga es el Schatz Mariner Diapason
Un saludo
lusitanoiz
Forer@ Senior
Sin verificar
Si Bulova tuvo mucho potencial, y como los diamantes dan mucho poder el éxito esta garantizado, pero en este caso pagaron el uso de la patente de KAZUO ISHIKAWA registrado en la documentación de la empresa, el invento en cuestión fue modificado con la llegada del transistor, pero los primeros modelos anteriores se movían con un motor sincrono que realizaba la vibración del diapason y da movimiento a la rueda, los demás inventos tipo Ato y similares son mecánicos ya sean por bobina, electropendulo, con rueda de empuje por leva, o electro-volante a leva incluso el famoso accutron de diapason se impulsa con dos velas mecanicas, y el sistema de Jeco Co. Japan no tiene contacto alguno es un tipo de inducción por vibración magnética sin topes sin levas, y eso fue mejorado con la llegada del transistorizado que seguramente si patento Bulova. De echo lo de Lic. Bulova en los plasticos vendrá de ello,,, pero indiscutiblemente estos movimientos fueron montados en Japón y distribuidos como Jeco, Bulova, Smiths, de echo el emblema de la empresa Jeco es la rueda con el arco que la induce y siguen usándolo.
The Japanese company of Jeco was was started in 1952 as "The Japan Vacuum Clock Co; Ltd."
In 1955 the name was changed to "Japan Electric Clock Co; Ltd. and the Gyoda factory was built in 1959 and the Tamagawa factory was built in 1959. Products from this period are mainly synchronous motor clcoks and clocks for the automobile industries.
In 1963 the company name is changed to "Jeco Co; Ltd, on 28th Sept 1965, U.S. patent 3208287 is granted for the Tuning Fork movement which incorporates a magnetic escapement and is battery powered , this movement was licensed for use to both Bulova and Smiths clock companies, and Jeco also retailed clocks with this movement. Another type of battery movement made about this time is used in a digital drum type clock.
Que traducido al hispano,,,
[FONT="Open Sans",sans-serif]La compañía japonesa de Jeco se inició en 1952 como "The Japan Vacuum Clock Co; Ltd."
[FONT="Open Sans",sans-serif]En 1955 el nombre fue cambiado a "Japan Electric Clock Co; Ltd. y la fábrica de Gyoda fue construida en 1959 y la fábrica Tamagawa fue construida en 1959. Los productos de este período son principalmente clcoks de motor síncrono y relojes para las industrias automovilística.[/FONT]
[FONT="Open Sans",sans-serif]En 1963 el nombre de la compañía se cambia a "Jeco Co; Ltd, el 28 de septiembre de 1965, se concede la patente estadounidense 3208287 para el movimiento Tuning Fork que incorpora un escape magnético y funciona con batería, este movimiento fue licenciado para su uso a las compañías de relojes Bulova y Smiths, y Jeco también comercializó relojes con este movimiento. Otro tipo de movimiento de la batería hecho sobre este tiempo se utiliza en un reloj de tipo tambor digital.
Tengo que conseguir uno de estos modelos con motor y sin transistor son todo un sistema curioso de inducción,
