Catalogo Ronda, como se utiliza y que datos hay que saber para utilizarlo.

[RamonGB]

Buenas noches, ando intentando buscar un eje volante de un Waltham n. 12233243. 16s Traveler , modelo 1899. Como busco esta pieza en el catalogo Ronda o de cualquier otro calibre. Que pasos hay que dar desde que abro el reloj. Gracias



[cesccat]

RamónGB, buen día. Esta imagen es del RONDA.

no soy experto por lo tanto asegúrate o que alguien mas te ayude.
Aquí lo tienes si no lo encuentras por la red. https://www.balancestaffs.com/waltham.php
Article:
Ronda no.:
Movement:
Stock:
Movement:
Discount:
Price:
Brand:
Caliber:

BS5334
2525
16s
24
16s
Buy 3 and pay for 2
€ 34,95
Waltham
1899, 4860, pivot 12

Model:

---

A=
B=
J=
G=
K=


542
241
93
61
91
(Units: mm/100)



[cesccat]

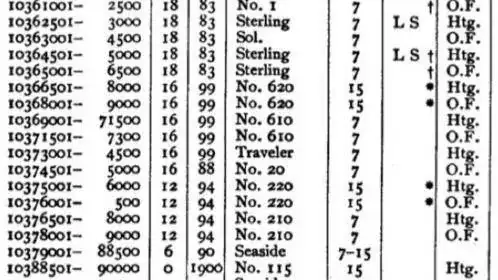

entiendo que el número largo es el serial del calibre que se hizo open-face y hunter y faltaría conocer el grado.
[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]

Fig. 1 Fig. 2 Fig. 3 Fig. 4

[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]Waltham 1899 cara abierta[/SIZE]

Características
vástago viento, cambio por corona o palanca
segundo segundoTamaño de

datos
16, Dm = 41.4 mm
H = 6.4 mm (collar de esfera de +
0.3 mm)7/11/15/17/19/21/23 joyas
f = 18000 A / h
reserva de marcha 35h

Muelle / batería
2.90 x 17.0 x 0.18 mm

Manos
1.90 x 1.18 / 0.25 mm

Comentarios sobre los datos[/TD]
[TD="width: 40%"]Observaciones Rueda central de oro rosa de calibre abierto
1899-1908 , balance de tornillo bimetálico, espiral Breguet, engranaje de regulación parcialmente fino, barril de seguridad (detalles, Waltham 6.5 '' ') Grados: No.610: 7 joyas, rueda de escape de latón sin separador llave, regulador simple No.618: 15 joyas, rueda de escape de latón sin llave separada, regulador simple, dorado No.620: 15 joyas, rueda de escape de latón sin llave separada No.625: 17 joyas, rueda de escape de latón sin llave separada No. 630: 17 joyas, rueda de escape de latón, ajustado No.635: 17 joyas, paletas de zafiro, ajustado No.645: 19-21 joyas, tren de oro, ajustado 5 posiciones














AWCo .: 7-11 joyas, rueda de escape de latón sin grifo separado, regulador simple
A.WWCo .: 7 joyas, rueda de escape de latón sin grifo separado, regulador simple
A.WWCo .: 15 joyas, rueda de escape de latón sin grifo separado, ajustado
Bond Street: 7 joyas, rueda de escape de latón sin grifo separado, regulador simple
Puente: varios, 11-19 joyas, martillo separado para cuarta rueda
Crescent Street: 21 joyas, tapa de diamante, tren dorado, 5 posiciones ajustadas
(opcionalmente con indicador de bobinado)
Crono .: 21 joyas, tren de oro, ajustado 5 posiciones
Cron. Vic .: 15 joyas, rueda de escape de latón
Exportación: varias, 7-15 joyas,
marqués ajustado o no ajustado : 15 joyas, rueda de escape de latón sin grifo separado, regulador simple, ajustado
Premier Maximus: 23 joyas, gorra de diamantes, tren dorado, 6 posiciones ajustadas, indicador de bobinado
P.S. Bartlett: 17 joyas, paletas de zafiro,
ferrocarriles ajustados : 17 joyas, tren dorado, 5 posiciones ajustadas
Riverside: 17-21 joyas, tren dorado, 5 posiciones ajustadas
Riverside Maximus: 21-23 joyas, gorra de diamantes, tren dorado, 5 posiciones ajustadas
Royal: 17 joyas, 3 posiciones ajustadas
Sol .: 7 joyas, rueda de escape de latón sin grifo separado, regulador simple
Exportación: varias, 11-19 joyas,
Rupremo ajustado o no ajustado: 21 joyas, tren dorado, 5 posiciones ajustadas
Viajero: 7- 11 joyas, rueda de escape de latón sin grifo separado, regulador simple
Vanguard: 19-23 joyas, tapa de diamante, tren dorado, 5 posiciones ajustadas
(Versión de 23 joyas opcionalmente con indicador de bobinado)

Ejemplo, año: firma; dispositivo de choque
1-2) 1902: 11628784, AWWCo., Waltham, Massachusetts, 15 Joyas (Grado 620)
3-4) 1903: 12680353, Vanguard, Waltham, Massachusetts, Ajustado, Barril de seguridad, 23 Joyas[/TD]
[/TR]
[/TABLE]
Grade: Traveler

Grade: Traveler


[TABLE="class: table table-condensed, width: 432"]
[TR]
[TD]Manufacturer:[/TD]
[TD]Waltham[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Manufacturer Location:[/TD]
[TD]Waltham, Massachusetts[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Movement Serial Number:[/TD]
[TD]12233243[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Grade:[/TD]
[TD]Traveler[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Model:[/TD]
[TD]1899[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Estimated Production Year:[/TD]
[TD]1903[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Run Quantity:[/TD]
[TD]3,000[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Total Production:[/TD]
[TD]286,550[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Size:[/TD]
[TD]16s[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Jewels:[/TD]
[TD]7j[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Movement Configuration:[/TD]
[TD]Hunting[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Movement Finish:[/TD]
[TD]Nickel[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Movement Setting:[/TD]
[TD]Pendant[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Plate:[/TD]
[TD]3/4 Plate[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Hairspring:[/TD]
[TD]Breguet[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Adjusted:[/TD]
[TD]No[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Railroad Grade:[/TD]
[TD]No[/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Quality Rating:[/TD]
[TD][/TD]
[TD]

[/TD]
[/TR]
[TR]
[TD]Data Research:[/TD]
[TD]1954 Waltham "Gray Book" List[/TD]
[/TR]
[/TABLE]

​



[RamonGB]

Buenas noches, tengo el catalogo Ronda 1965, pero no me aclaro ya que las columnas del listado por marcas no tienen títulos. En la foto que mandas supongo
1 columna ref ronda
2 columna tamaño
3 columna ¿.? No hay nada
4 columna modelo, siguiente número 4860 ???. Siguiente pivot 12 ?? De donde salen estos dos ultimos
5 columna supongo longitud total del eje

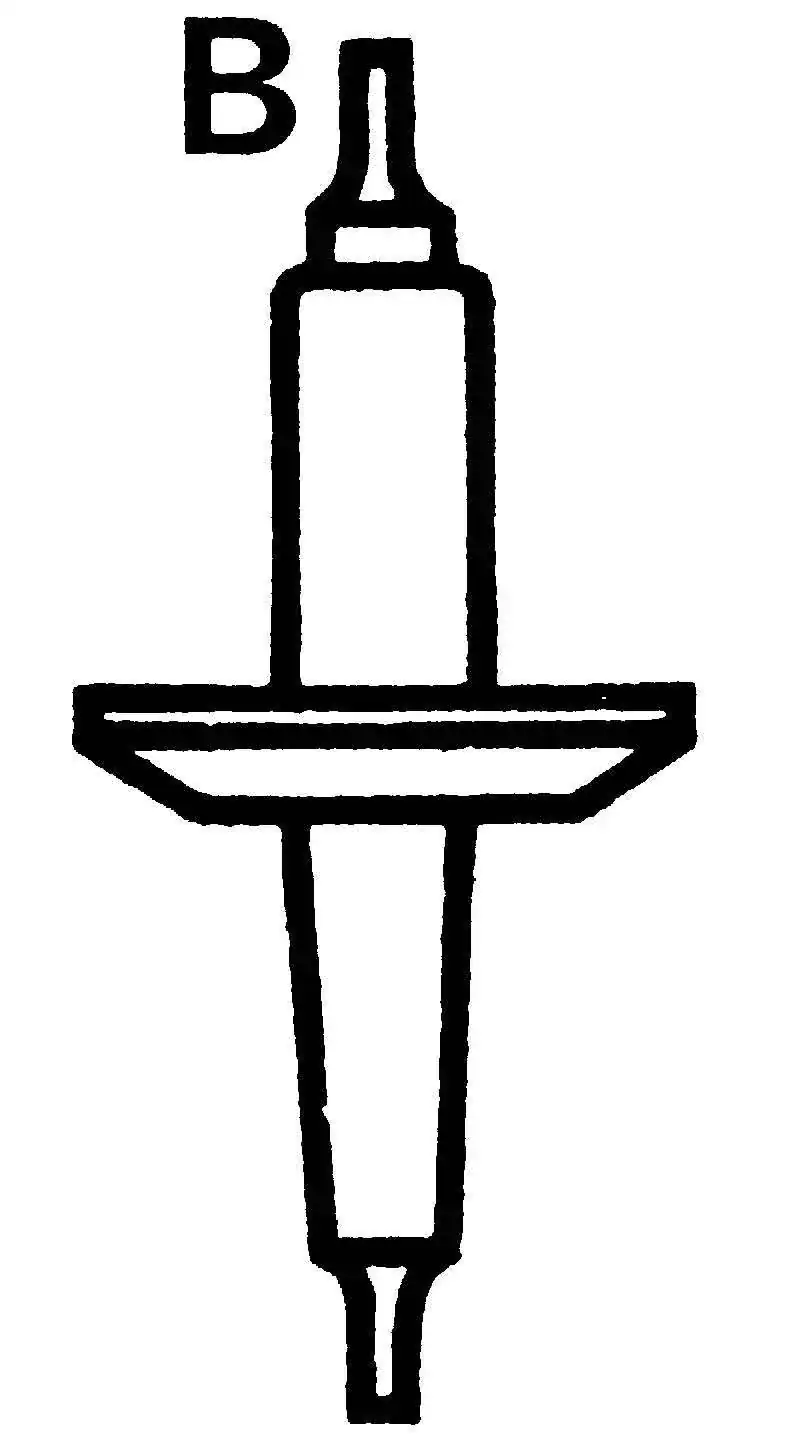

6 columna tipo de eje
y como mire un 18S como distinguir entre unos y otros, midiendo la longitud del eje roto?
como veis sigo sin tenerlo claro
un saludo y gracias



[RamonGB]

Cescatt en este listado tampoco viene todo lo que diferencia en el catalogo a diferentes ejes, por ejemplo pivot. Gracias



[P.G.]

Buenos días.
Para buscar un eje volante en el catalogo de Ronda el unico paso que debes de dar es identificar el calibre.
Al parecer tu reloj es un Waltham 1899.

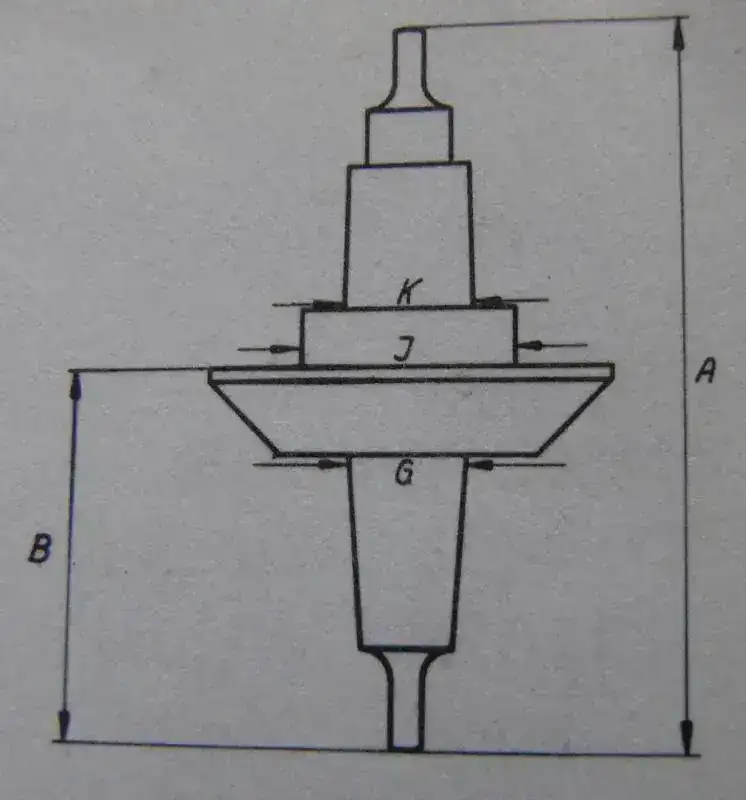

Te pongo a continuación unas fotos tomadas del libro de Ronda (el cual parece que ya tienes).








A: Longitud total del eje.
B: Longitud del asiento de la llanta del volante al pivote inferior.
G: Diametro de encaje del platillo.
J: Diametro de encaje de la llanta del volante.
K: Diametro de encaje de la virola del espiral.



Este, es al parecer, es el eje de volante que Ronda fabrico para este calibre, pero, parece ser que, de este mismo calibre hay alguna variación y a su vez eje de volante distinto.
Investiga un poco a ver que sacas en conclusion.
Un saludo



[RamonGB]

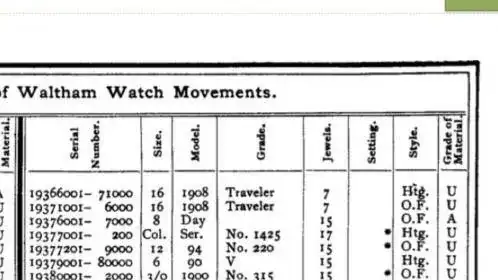

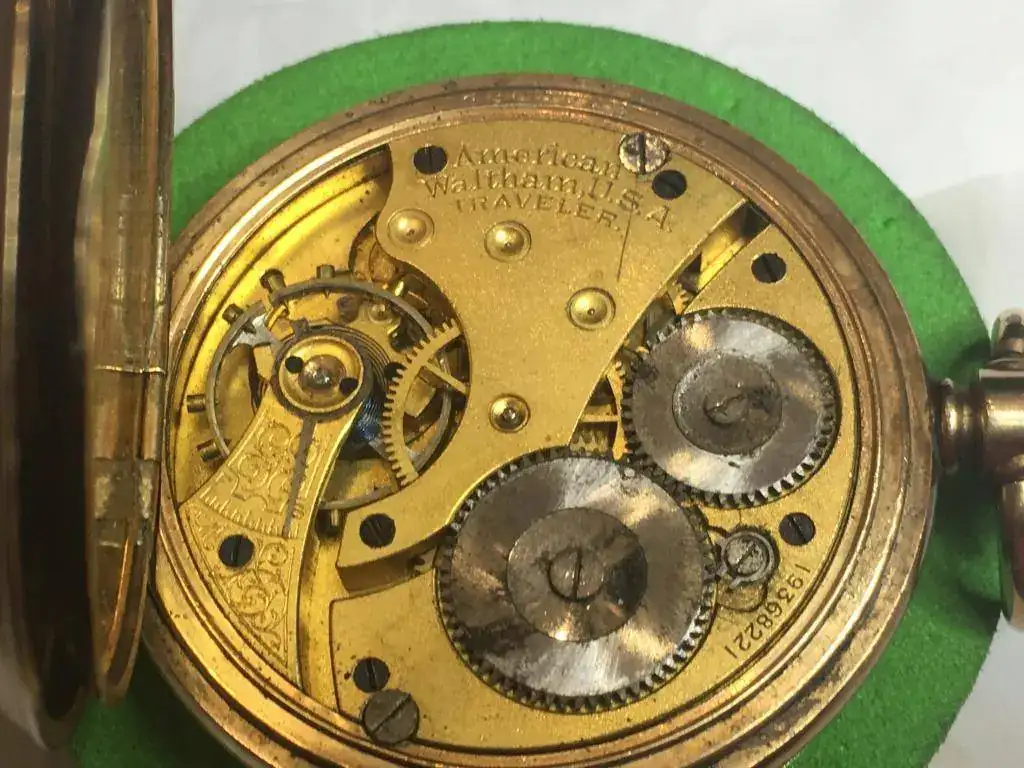

Lo que quiero decir es que si en esa referencia se guía por el año 1899, que pasa por ejemplo en otro waltham 19368221 de 1908 16s. Aquí en 16S no se referencia el año 1908, posibilidad 3/4 plat referencia 2535 o como se hace en este caso. No veo una directriz clara. Gracias y perdón por insistir.



[P.G.]

Las referencias se guían por el calibre.
Ignoro si Waltham ponía como numero de calibre el año de su fabricación, aunque lo dudo.
Los relojes americanos no son mi fuerte.
De todos modos una sugerencia: FOTOS de la maquina, mostrando todos los números posibles.

Esperando las FOTOS un saludo



[RamonGB]

Ok el martes pongo las fotos ya que no voy a casa hasta ese día.



[Tailer]

Hola Ramon, no tengo el catalogo Ronda pero tengo el DCM que debe ser muy similar. Un ejemplo: la primera columna es el numero de referencia o pedido del eje, la segunda la marca del calibre, la tercera la medida en lineas del calibre, la cuarta el modelo de calibre y las siguientes medidas son las del eje. Ejemplo: 392b, Longines, 12´´´, 13.68Z, 353-174-70-99-43.
Despues tienes otro apartado por numero de referencia y en la siguiente columna tienes la medida con la misma altura de todos los ejes que hay en catalogo por si alguno un poco diferente te pudiese ir bien, ejemplo:
busco en la segunda columna medida de eje por altura que es 353 y en la primera me da 392 que es el numero de referencia o pedido y ademas vemos que que en la segunda columna hay cuatro referencias mas con esa altura, por si acaso fuera bien con pequeños retoques o no.
Espero que despues de este "galimatias" y una lectura pausada puedas entender el catalogo, un saludo.



[RamonGB]

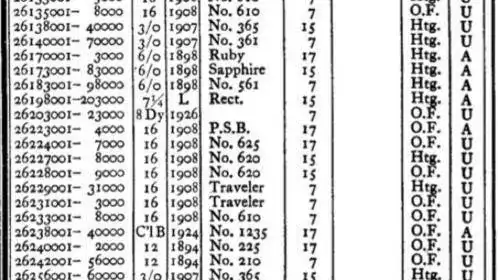

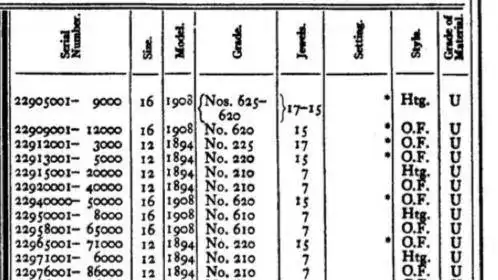

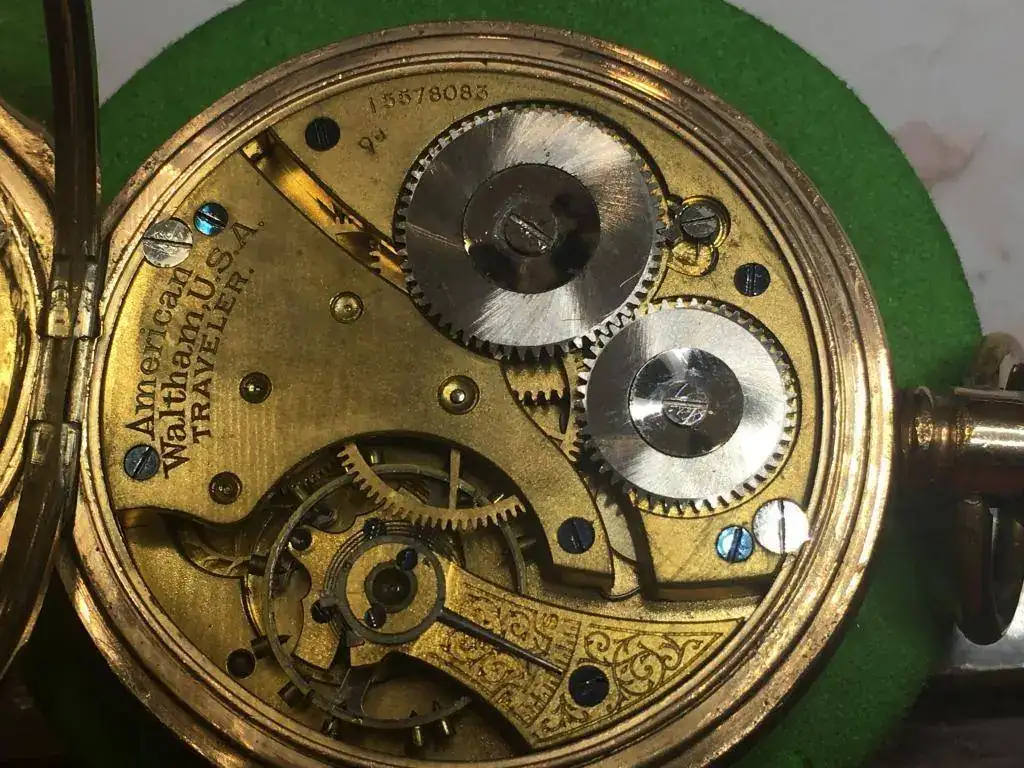

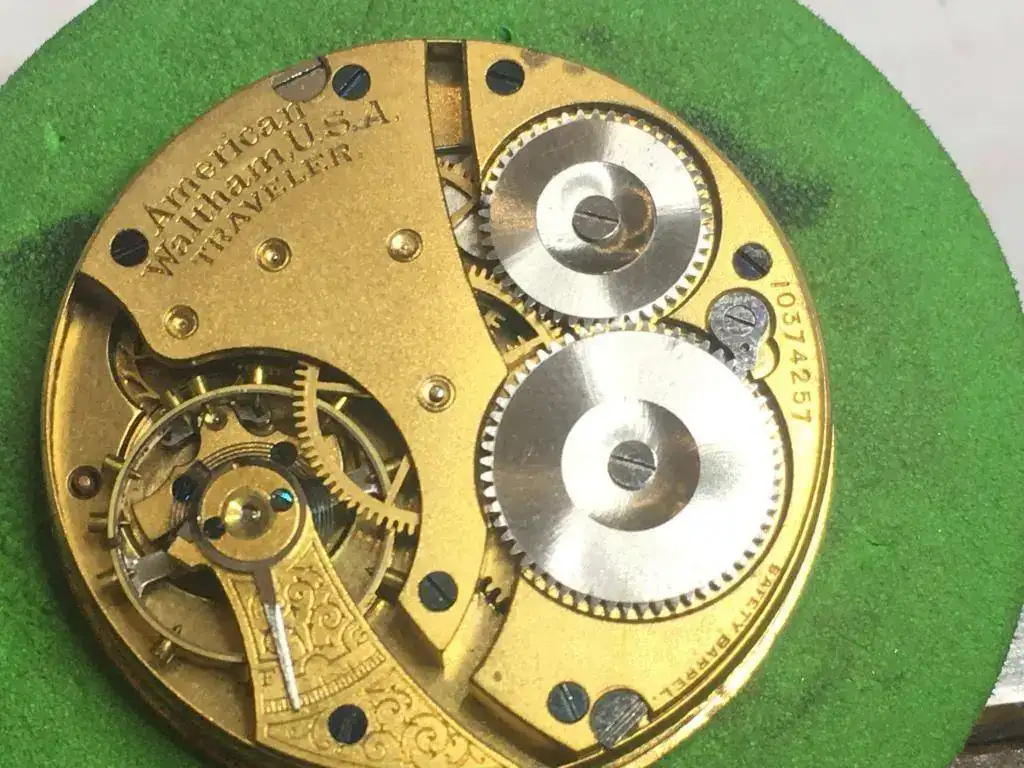

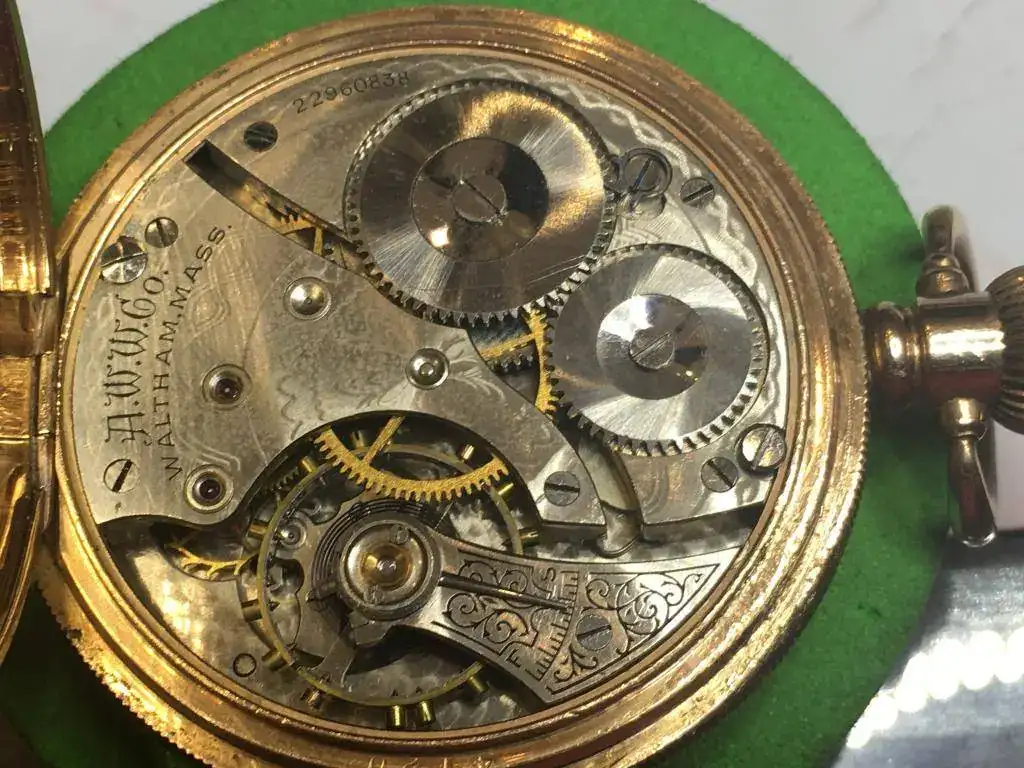

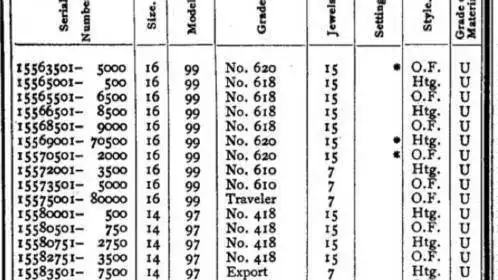

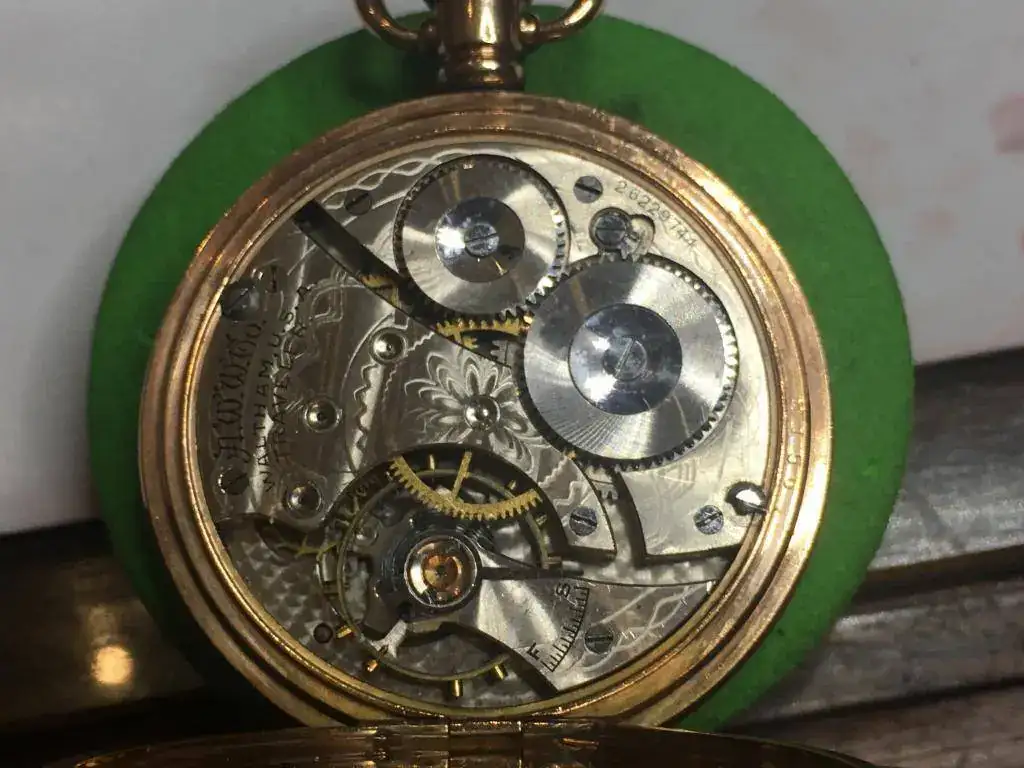

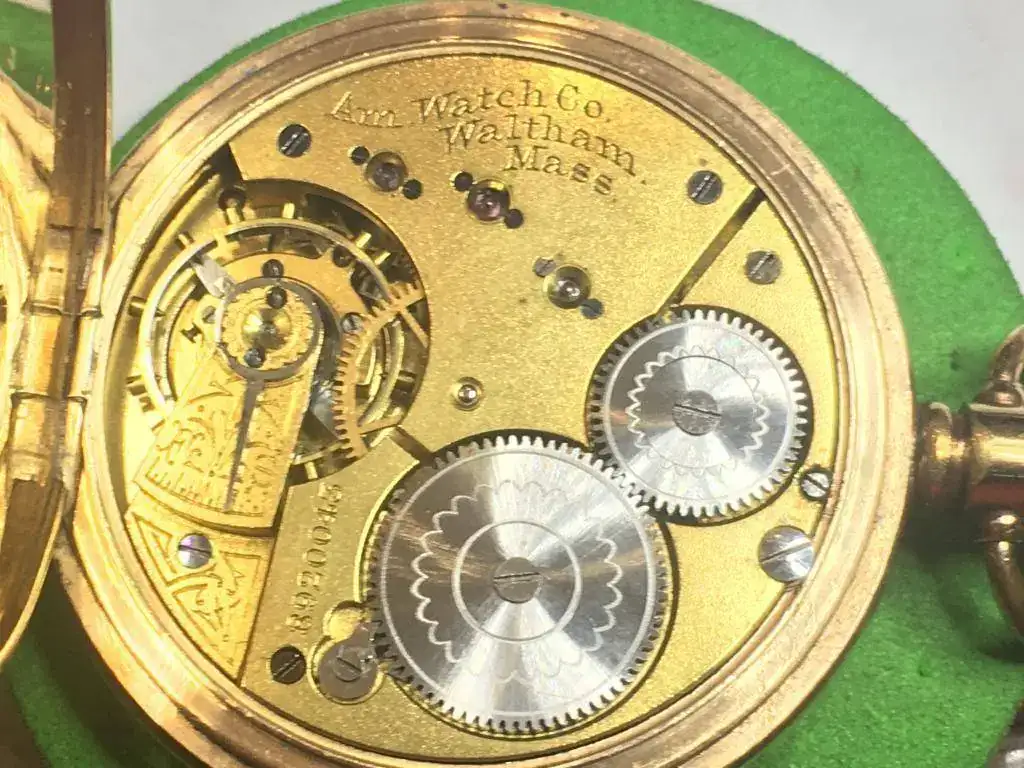

Buenas noches, Tailer por lo que veo son parecidos los dos catálogos. Os pongo fotos de 6 waltham del mismo tamaño 16S, diferentes grados, y de tres años diferentes. El primero de 1888 Ref *2533, los dos siguientes 1899Ref *2525 (esto según tamaño y año de modelo), el cuarto quinto y sexto son de 1908, ¿Ref ? en ronda no viene ese modelo de año. Solución sacarlos, medirlos e ir a la parte del catálogo donde están referenciados por longitud total y retocar el mas parecido. Es lo única solución que veo.



[P.G.]

Buenos días.

Te pongo 2 enlaces haber si te pueden ayudar:

http://cgi.julesborel.com/cgi-bin/matcgi2?begin=WAL_&end=WAL_&label=Calibres_Manufactured_by_WALTHAM

https://www.ofrei.com/page327.html

Un saludo



[RamonGB]

Gracias P.G. Son dos buenos enlaces. Y con esto por mi parte acabo el hilo. Gracias a todos los que habéis intervenido.
