Buenos Días amigos, hoy empezaré a mostrarles la evolución de los Seiko Analógicos, no por orden cronológico, lo haré por categorías.

Hoy los V.F.A. (Very fine Adjusted)

La serie de calibres 38xx, construidos totalmente en la fábrica de Suwa, representó el mayor exponente de Calidad y Precisión de Seiko en los años 70, la mayor parte de ellos están fabricados y ajustados para no moverse del minuto al año.

Entre ellos, el 3823 fué el utilizado para crear los V.F.A. ajustados 6 posiciones y Temp. con error máximo inferior a 5 segundos/mes. (Los que yo tengo se están moviendo en aprox. 1 a 2 seg. mes)

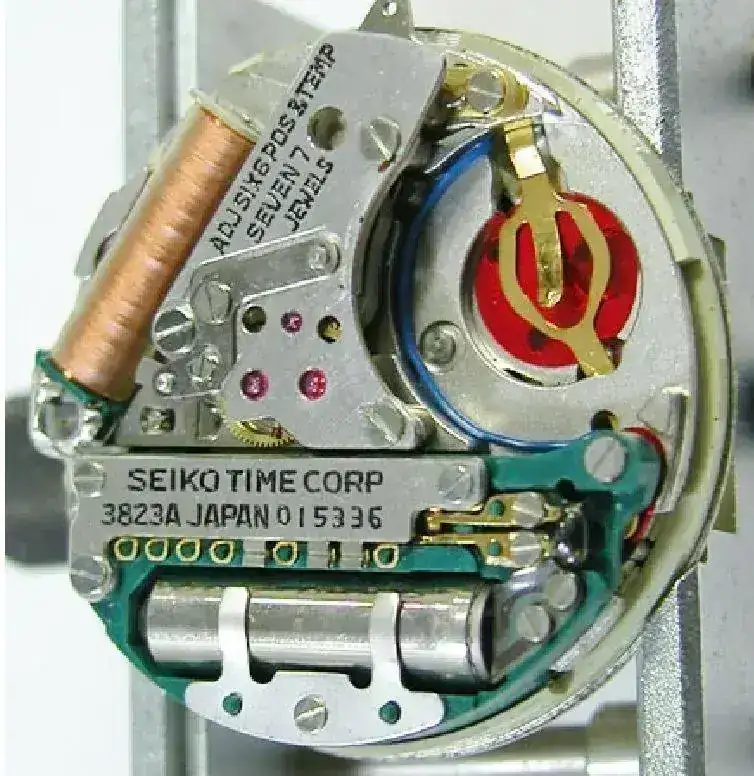

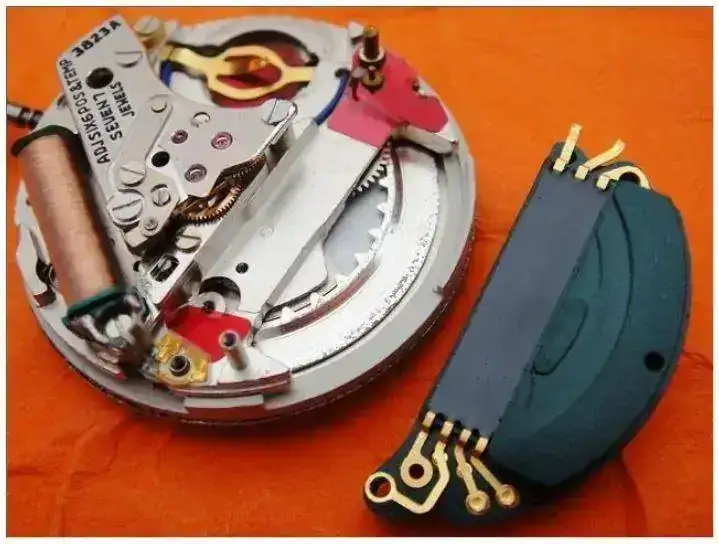

Este es el 3823 :

Creado a principios de los años 70 tiene una peculiaridad especial, oscila a 16.384 Hz/seg. cuando modelos desarrollados anteriormente lo estaban haciendo al doble de esta frecuencia 32.768 Hz/seg.

Podríamos pensar que a mayor frecuencia menor error, pero esta teoría no se cumple ya que interfieren otros factores, como el corte del cuarzo y la temperatura de trabajo.

Efectivamente el corte del cuarzo es determinante para la precisión y la variación,

Los cuarzos, como la madera, tiene distinto comportamiento según su espesor y el tipo de corte, veamos un esquema de un cuarzo y los distintos cortes que Se pueden obtener.





Ahora veamos el comportamiento a los cambios de temperatura, de los distintas formas de cortar un cuarzo. He marcado en rojo el comportamiento de un cuarzo con corte AT, lamentablemente no se usa prácticamente en relojería por su precio, sale mucho más económico otro corte y compensarlo o ajustarlo con un condensador variable.




Vean que entre los -20º y los +60º de temperatura ese corte hace que no varíe la frecuencia de oscilación y vean también la comparativa con otros cortes "No" AT.

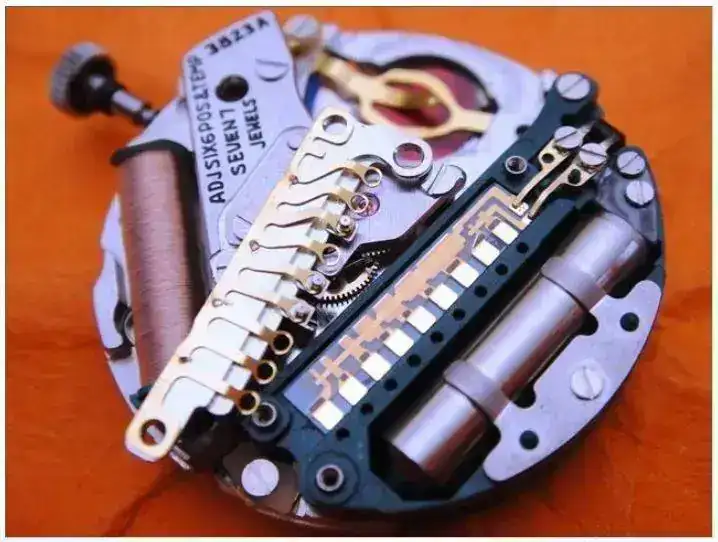

En la serie 38xx no se usa condensador variable de ajuste, se trabaja directamente sobre la frecuencia del cuarzo y un sistema de pestañas seleccionables donde una red de condensador resistencia, ajusta la frecuencia exacta del cuarzo oscilador.

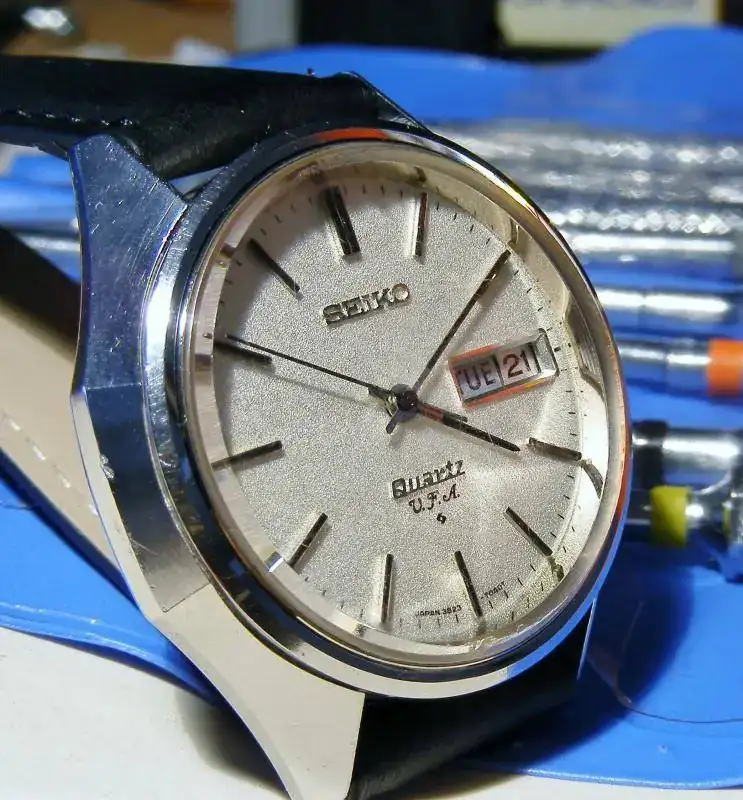

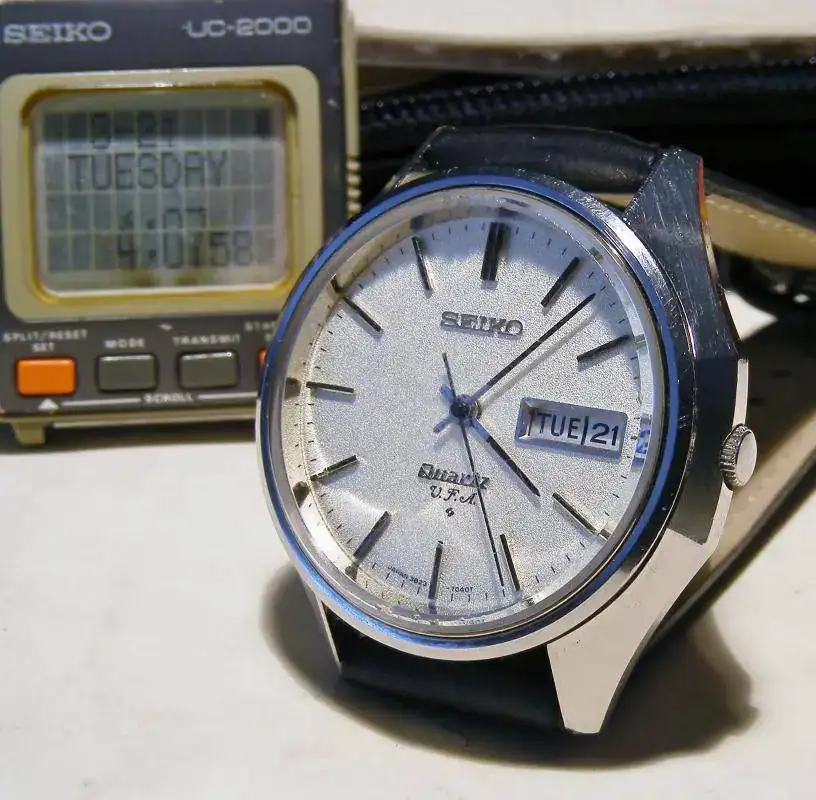

Se montó en varias cajas, una de ellas esta 7040 en 1973.

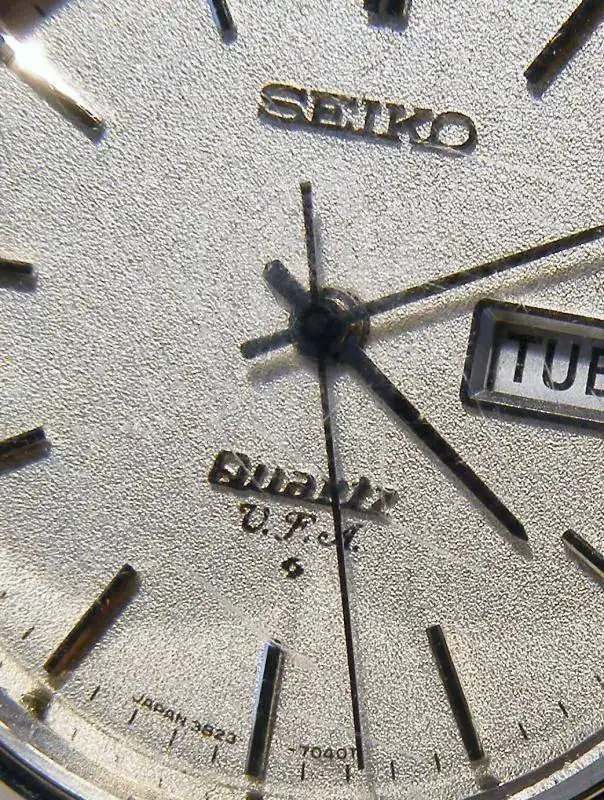

Donde destaca además de su esfera, el cristal grueso, biselado y con un acabado antireflejos excepcional.

El precio de este reloj era de 150.000 Yens, algo así como la mitad de un Toyota Corolla, en aquel momento.

Otras fotos de este 7040;

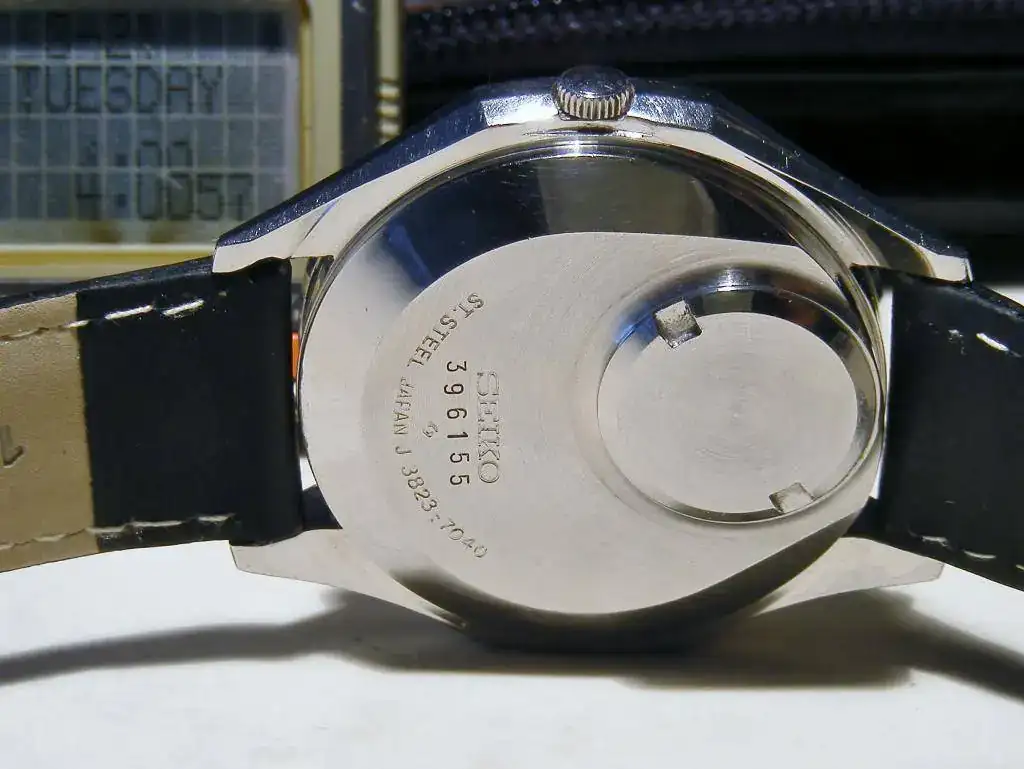

Y su trasera;



Otros relojes utilizaron la 38xx en otras versiones y en años posteriores, este en el 74 con la 3802;

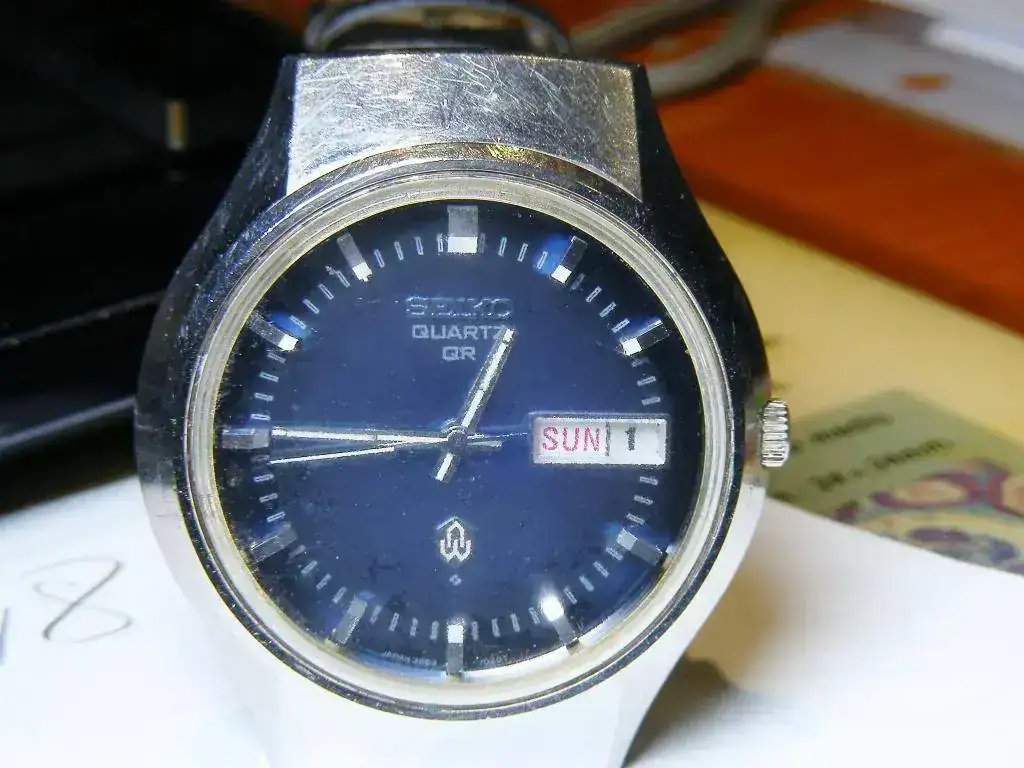

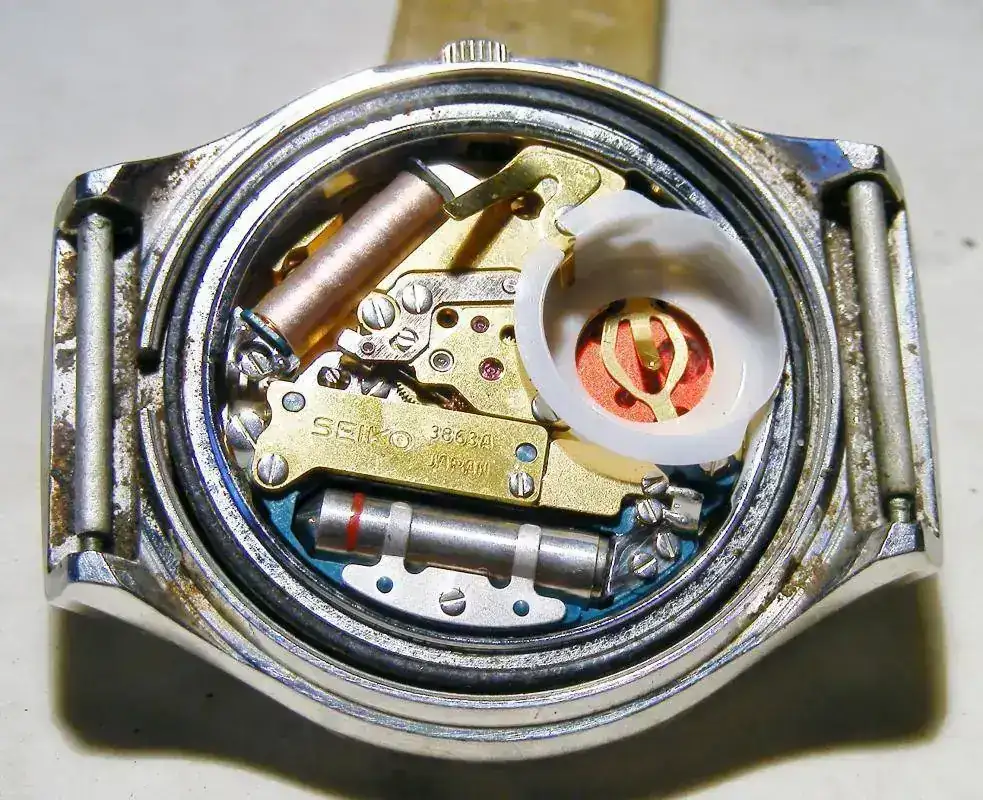

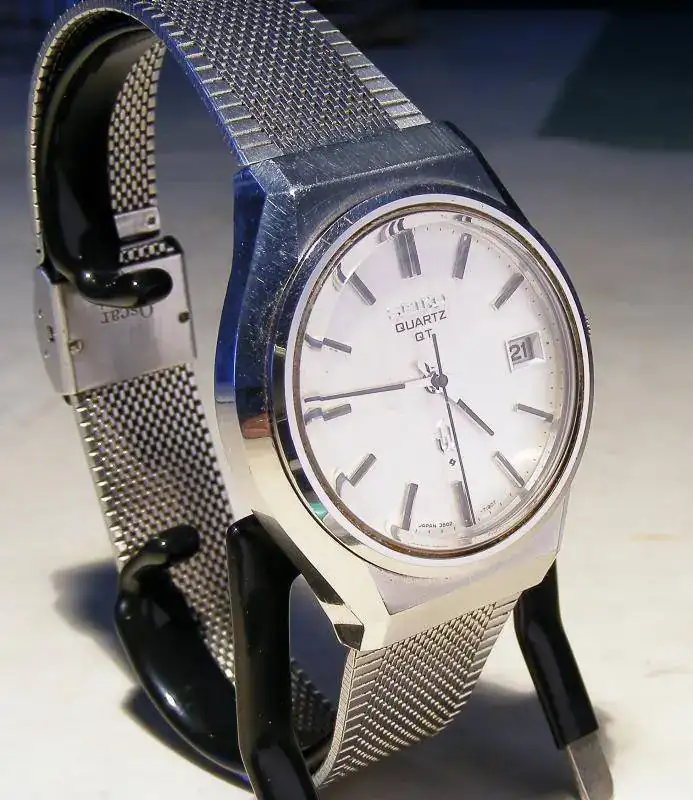

Y este QR, con la 3863, en el año 73;

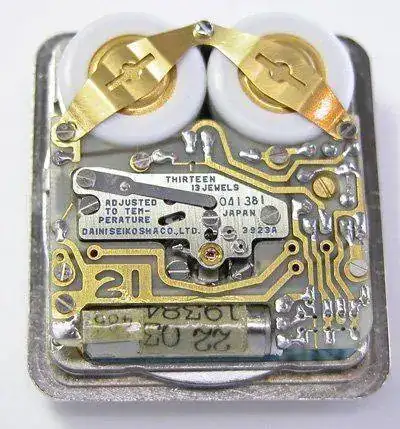

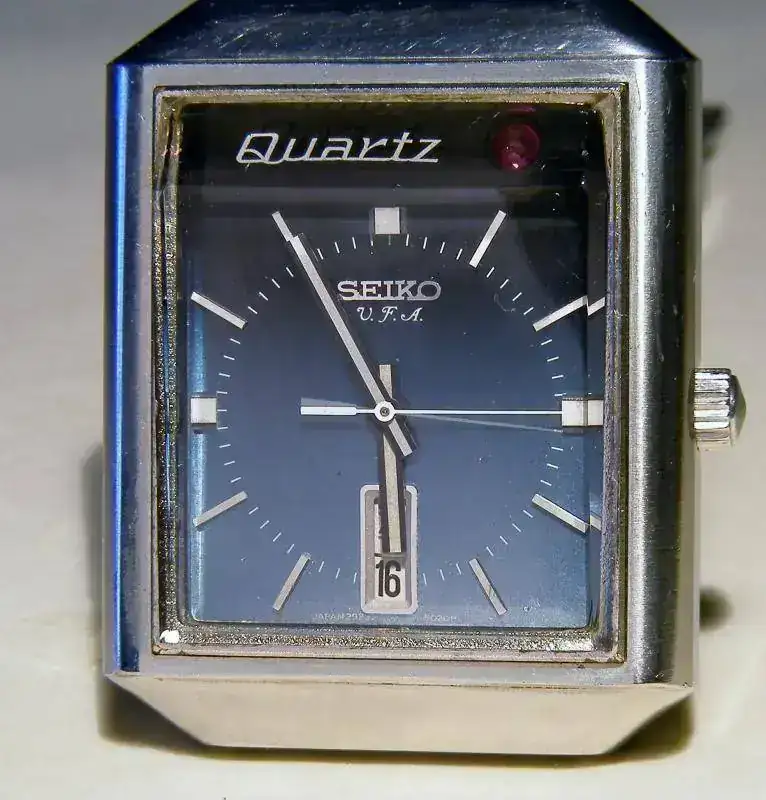

Siguiendo con los V.F.A, está el que les presente el otro día, el 3923 año 72 y fabricado en Daini Seikosha, no en Suwa, siempre hubo cierto ánimo de competición entre las 2 fábricas de Seiko en Japon.



Un V.F.A. muy especial ya que su Calibre empieza y acaba en él;



Para saber más de este reloj, les recomiendo este hilo ;

https://relojes-especiales.com/foro...qui-les-traigo-interesantes-novedades-466403/

Bien Amigos, eso es todo por hoy, hemos entrado a conocer los V.F.A. que luego fueron sustituidos por los "SUPERIOR" que reunían toda la precisión con nuevos Calibres oscilando ya a los conocidos 32.768 Hz.

Un cordial saludo y gracias por su atención.


Archivos adjuntos

  • ampli.JPG
    119 KB · Visitas: 316
  • DSCF0263.jpg
    89,4 KB · Visitas: 301
  • Captura2.JPG
    70,6 KB · Visitas: 307
  • Captura3.JPG
    72,5 KB · Visitas: 304
  • DSCF0269.jpg
    170,3 KB · Visitas: 303
  • DSCF0268.jpg
    101,3 KB · Visitas: 297
  • DSCF0264.jpg
    77,6 KB · Visitas: 296
  • DSCF0306.jpg
    81,9 KB · Visitas: 294
  • DSCF0387.jpg
    93,5 KB · Visitas: 292
  • DSCF0328.jpg
    157 KB · Visitas: 300
  • DSCF1609.jpg
    86 KB · Visitas: 450
  • seiko3923-5011-18.jpg
    45,7 KB · Visitas: 453
Última edición:
AbderramanII

AbderramanII

De la casa
Sin verificar
Y luego habrá quien piense que un reloj por ser de cuarzo es sencillo 8o Reconozco que me impresiona la complejidad de detalles que se ocultan tras este tipo de calibres y me maravilla que transcurridos casi 50 años de su creación mantengan una desviación tan mínima :worshippy:

Como siempre, muchas gracias tdt por compartir conocimientos y colección de estos singulares ejemplares y deleitarnos con ello :clap: El que más me gusta de los mostrados hoy es el último, el 3923 que nos enseñaste el otro día :clap:

Alberto08

Alberto08

Milpostista
Verificad@ con 2FA
Espléndido post
Gracias

le temps

le temps

De la casa
Sin verificar
Gracias por deleitarnos con estas maravillas, Agustí.
Un hilo didáctico y muy interesante.

Saludos.[emoji106].

A

alexcabalar

Forer@ Senior
Sin verificar
Increíble,no tenía idea de tanta precisión

miquel99

miquel99

De la casa
Sin verificar
Muchas gracias Agustí por esta lección magistral!!! guardado en favoritos :clap:

S

stepona555

Habitual
Sin verificar
Gracias por este hilo , tenemos q abrir un foro para cuarzos electromecánicos , son olvidados hoy , pero existen maravillas como presentada aquí.

S

Senie

Forer@ Senior
Sin verificar
Gracias por el hilo, un minuto al año, alucino.

PedroA

PedroA

Milpostista
Sin verificar
Una chulada de máquinas. Gracias por el post

5

5sports1963

Habitual
Sin verificar
  • #10
Ya tengo materia para investigar , la frecuencia " high" del Cuarzo y la comparacion con las 28 800 / 36 000 a/h Hi Beat del movimiento de remonte / automatico de Seiko………….Muchas Gracias !
