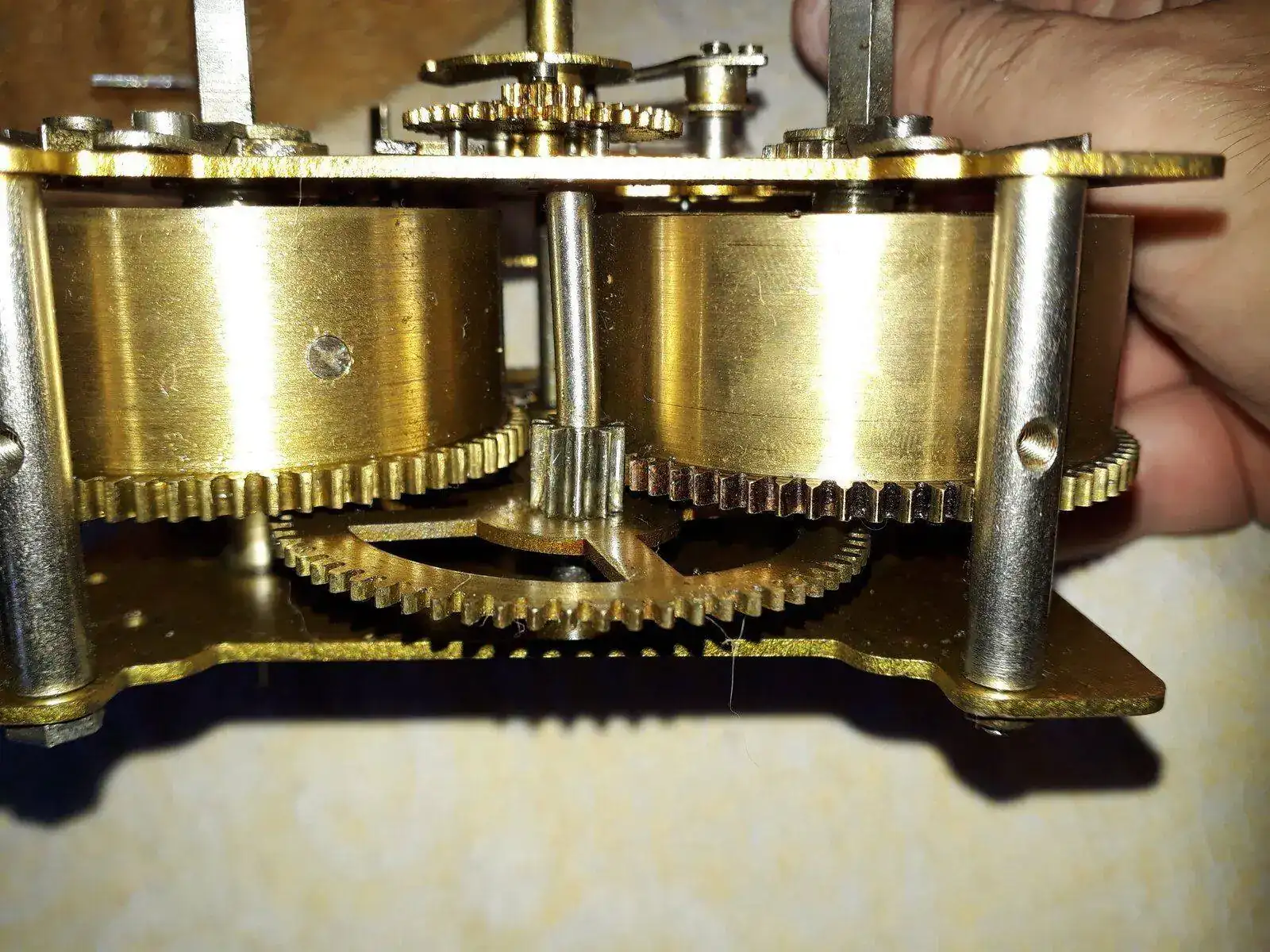

Buenas Compañeros, me decidí a comenzar a limpiar y revisar la maquina me encontré con esto, que les parece, como resuelvo, les ha sucedido algún método para que no se rompa, gracias de antemano saludos Ruben

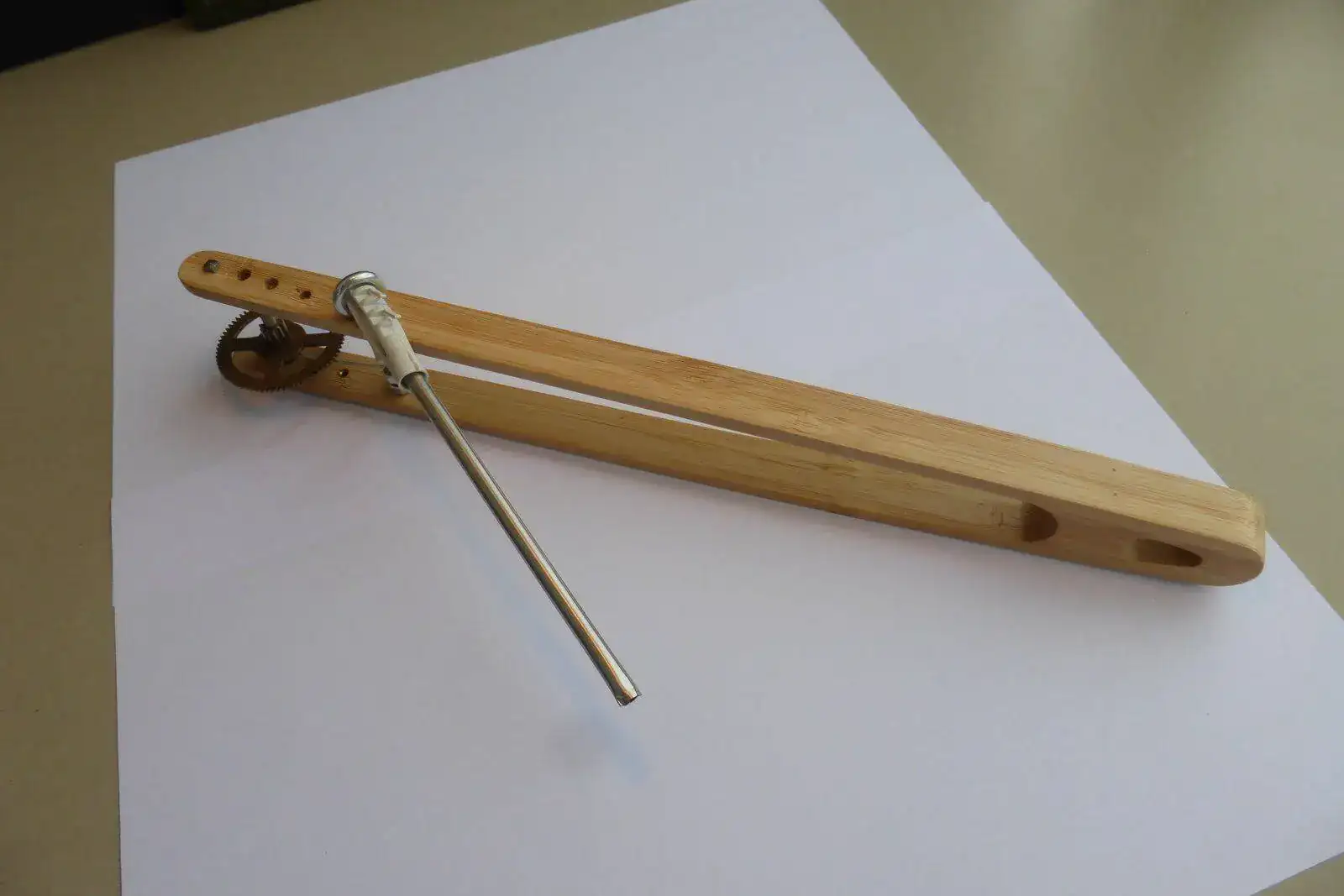

Compas de volantes y ruedas, de relojería gruesa

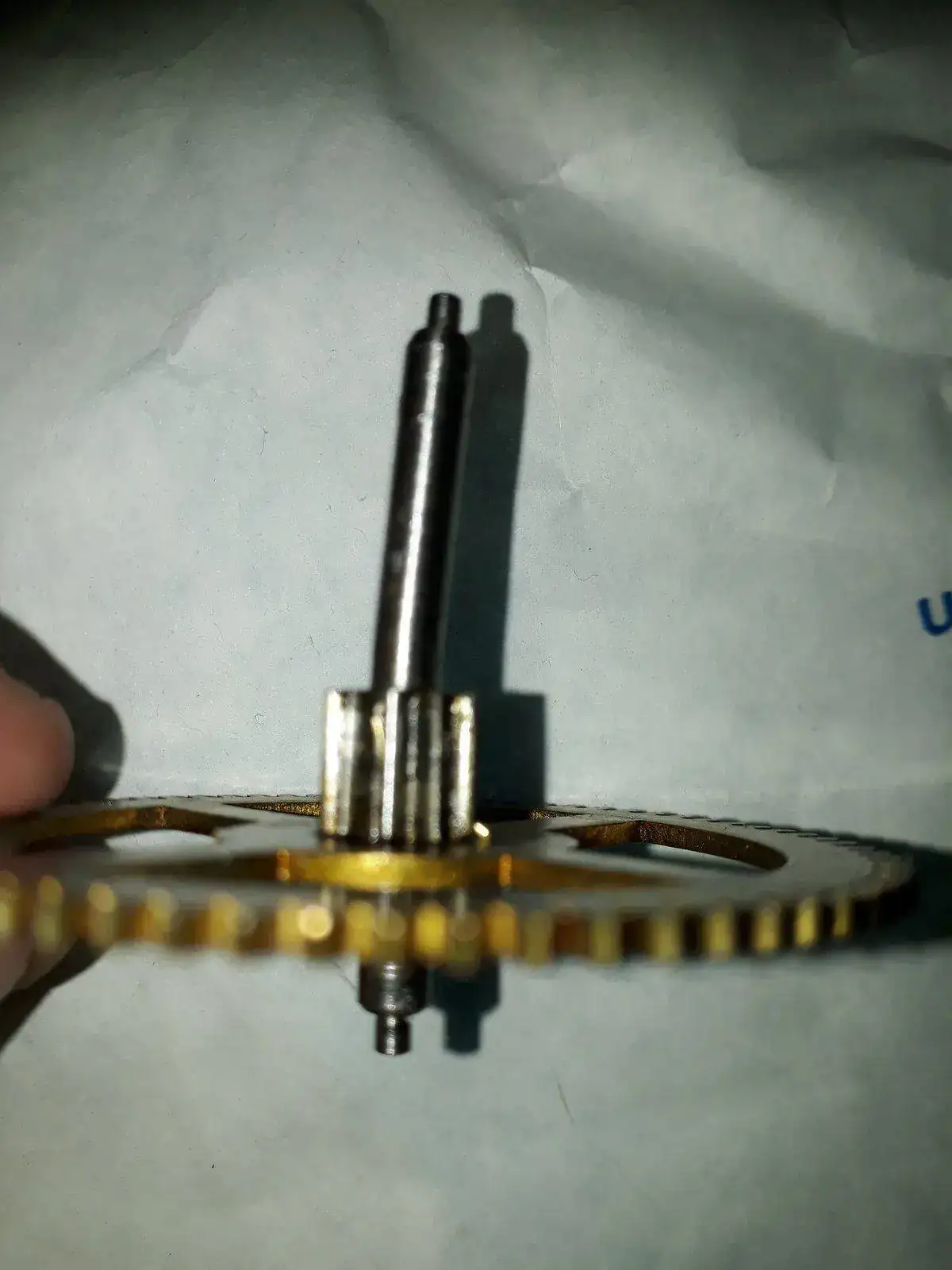

El compás de volantes y ruedas de relojería gruesa. es una versión artesanal del compás de volante, del reloj de pulsera, surgió el día que me toco enderezar una rueda de un mecanismo de carrillón, rompió la cuerda y torció el eje de la rueda inmediata de barrilete, tras enderezar esta había que aplanarla, y verificar que había quedado bien enderezado su eje, al no encontrar utillaje en el mercado de relojería para este menester, recurrí como es habitual en busca de inspiración al bazar chino, y allí fue donde de nuevo encontré la solución, me encontraba en el apartado de menaje buscando, con la esperanza de que no vinera la chinita, diciéndome Fuela, Fuela, por excederme en el tiempo y tocarlo todo, eso que me llamo la atención unas pinzas de madera de bambú, de gran tamaño, las compre y me fabrique un bonito y practico compas de volantes y rodajes.
Herramientas y material
- Bicarbonato.
- Brocas varias, del diámetro de las tuercas y buchones.
- Ciano acrilato.
- Cuatro pares de casquillos de metal de varios tamaños.
- Estropajo verde.
- Goma de borrar.
- Grasa.
- Hilo de acero de +- 1 m/m de grueso x 10 cm de largo.
- Lápiz.
- Material de protección personal.
- Mordazas de aluminio de tornillo de banco.
- Pie de Rey
- Piedra de afilar.
- Pinzas de gran tamaño de bambú +- 30cm.
- Regla.
- Taladro.
- Tornillo de rosca métrica, M-4 tipo cáncamo.
- Tres tuercas de rosca métrica M-4x de +- 4, cm de largo
- Un clavo grande, o punta de marcar.
- Un par de conos de despertador.
Elaboración
1º Con la ayuda de una regla y lápiz marcamos una línea recta de unos 7 cm en el centro del plano exteriores de las pinzas, para ello antes localizaremos el centro del plano de la pinza, cogemos un lápiz con el dedo gordo e índice, y apoyamos el dedo corazón, en el lateral de las pinzas, apoyamos el lápiz y lo deslizamos, marcando una raya en el centro del plano, así en ambos planos, con la ayuda de una regla pasamos a hacer unas líneas de
intercesiones separadas entre sí +- 1cm, de forma que salgan cuatro cuadrados, por último, marcamos una nueva intersección a +- 3 cm de la última, coincidiendo con el final de los 7cm de la línea marcada.
2º Marcamos con un clavo, la intersección marcada más lejana a las puntas de la pinza, elegimos la broca del grosor adecuada al grosor del tornillo, fijamos las pinzas en el taladro y en la última intersección, hacemos un agujero pasante en una de las caras de las pinzas, le damos la vuelta a las pinzas, y le hacemos otro agujero con la misma broca, cambiamos la broca, pero en esta ocasión con broca del dm del exterior de la tuerca, taladramos de forma que quede incrustada la tuerca en el agujero pasante, de forma que nos quede la tuerca embutida.
3º Retiramos las pinzas, del taladro, comprobamos que el tornillo cáncamo, atraviese sin dificultad ambas partes de la pinza.
4ª Colocamos unas mordazas de aluminio o metal en el banco de trabajo aposentamos la tuerca en el agujero hecho para su ubicación, y con la ayuda del tornillo acabamos de centrar y encajar la tuerca.
5º Extraemos la tuerca, y con grasa embadurnamos el interior de esta, en el orificio de donde encaja la tuerca le ponemos una gota de Ciano acrilato, y lo espolvoreamos con polvo de
bicarbonato, colocamos la tuerca en su ubicación y la volvemos a encajar con la ayuda del tornillo de banco.
6º Al igual que hicimos con la tuerca procederemos a taladrar y embutir los conos y los seis casquillos de metal, de mayor a menor dm, teniendo en cuenta de embutirlos al contrario que la tuerca, embutir de dentro para afuera, de forma que la parte avellanada del centro nos quede hacia adentro y a ras de las pinzas, así iremos colocando de mayor a menor lo casquillos de metal, si es necesario fijarlos con Ciano acrilato y bicarbonato.
7º Frotamos todas las partes de las pinzas por los cuatro lados, con un estropajo verde, retirando posibles asperezas, seguidamente con una goma borrar, retiraremos las marcas de lápiz, acabando así de pulir las pinzas.
8º Colocamos el tornillo cáncamo en el tornillo de banco de forma que nos quede la rosca hacia arriba, y procedemos a enroscar en la rosca del cáncamo, el hilo de acero de piano, damos un par de vueltas de forma que nos queden un par de espiras del hilo enroscadas.
9º Introducimos el tornillo por la parte contraria a la tuerca y colocamos una tuerca, la roscamos y colocamos el muelle y una segunda tuerca, para fijar la altura a nuestras necesidades.
10º Colocamos una rueda, o volante en el buchón adecuado y ajustamos el tornillo cáncamo, de forma que quede ajustada pero libre que giren libremente, con la ayuda de las tuercas interiores ajustamos el hilo acerado de piano al largo necesario, ajustamos y comprobamos haciendo girar la rueda o volante, observando que va bien plana o bambolea, lo que quiere decir que precisa un ajuste.

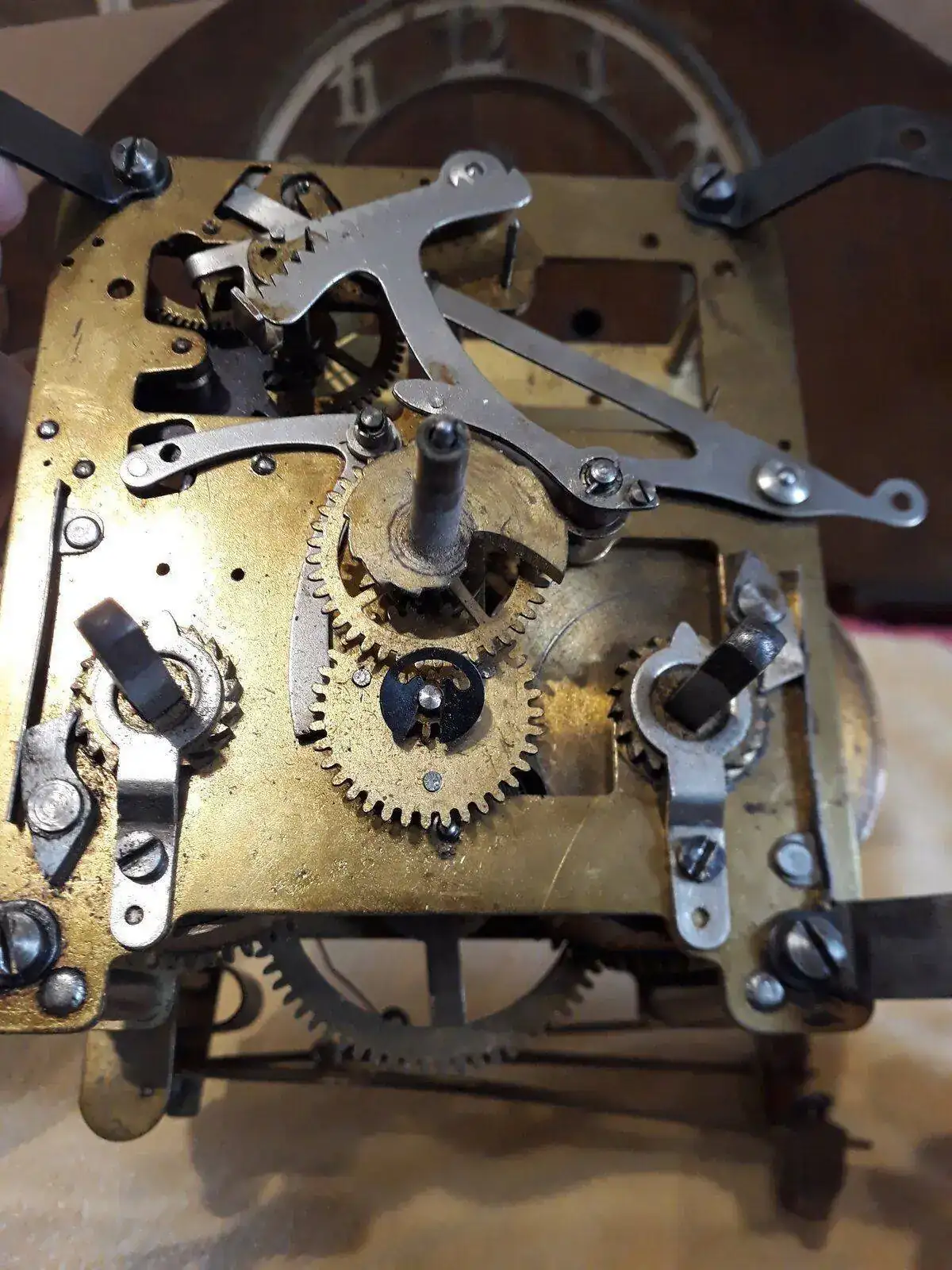

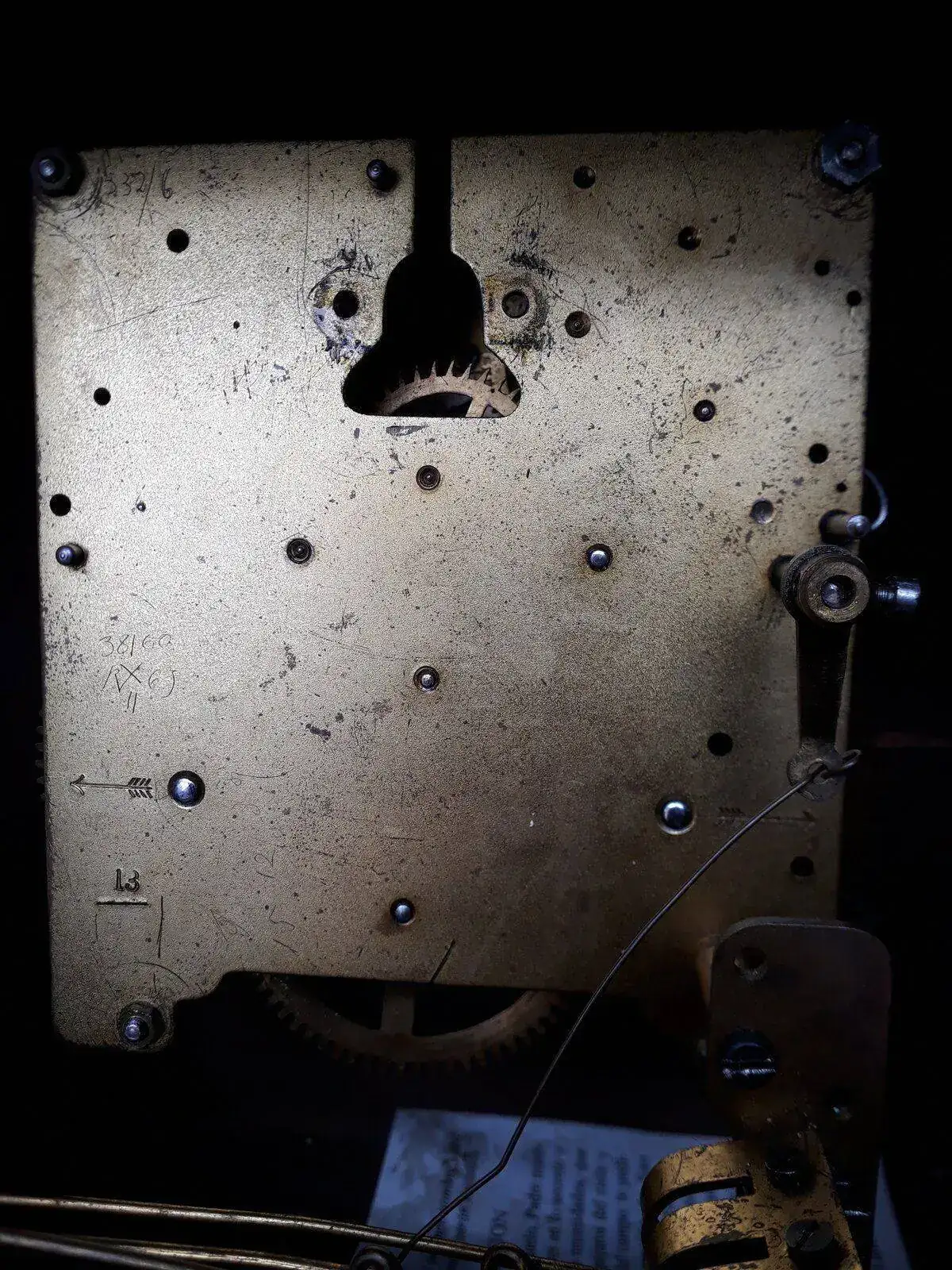

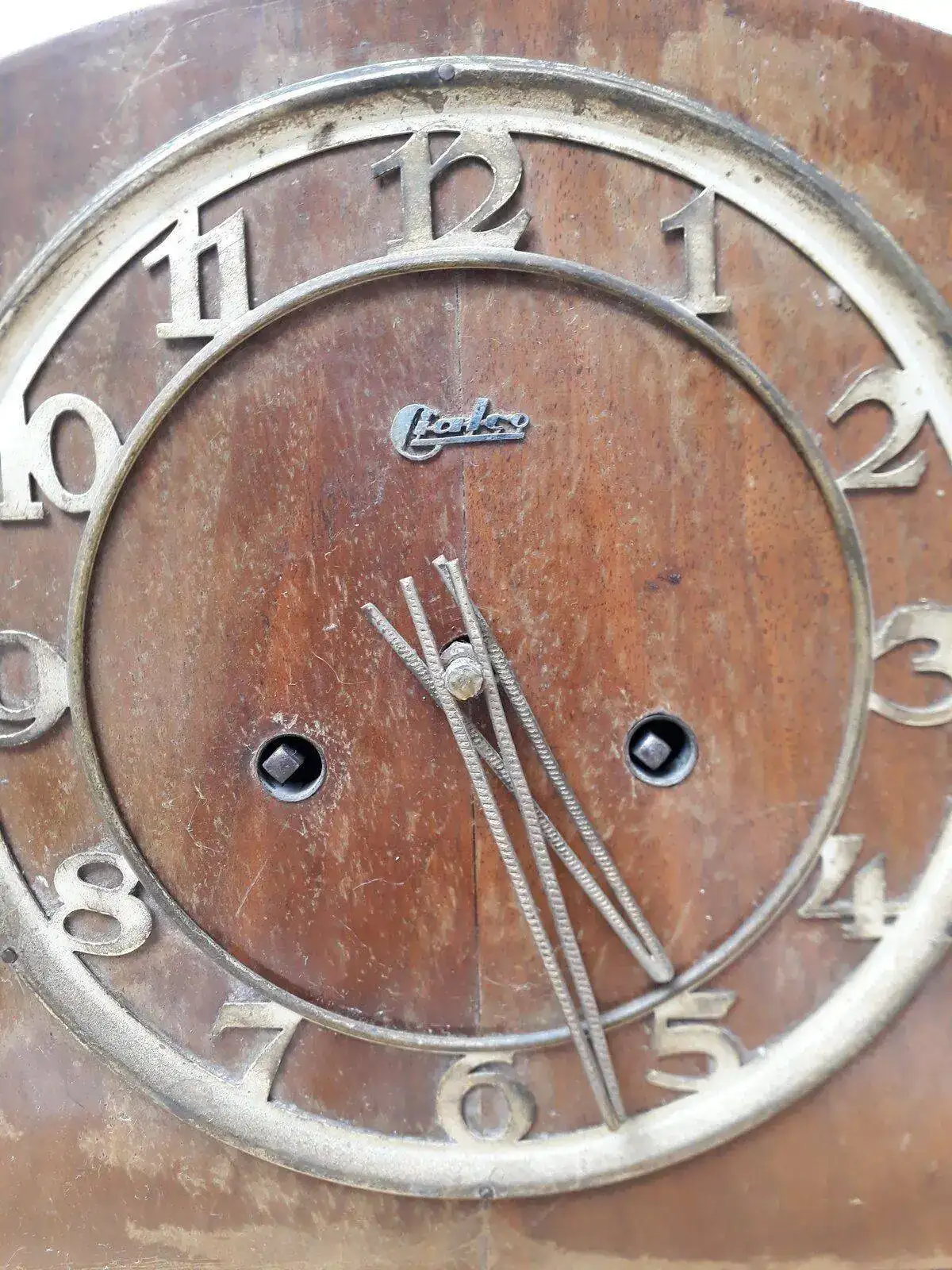

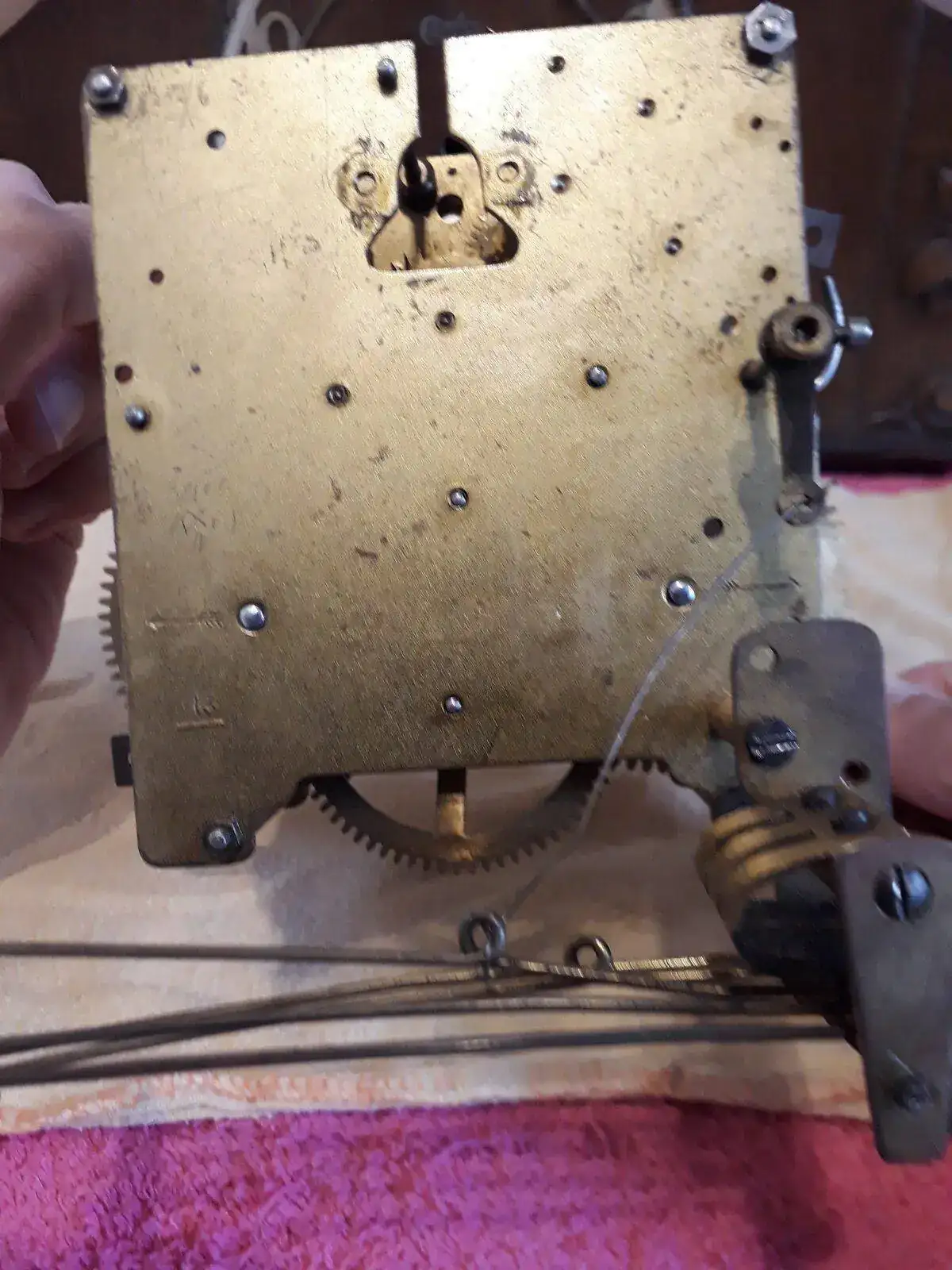

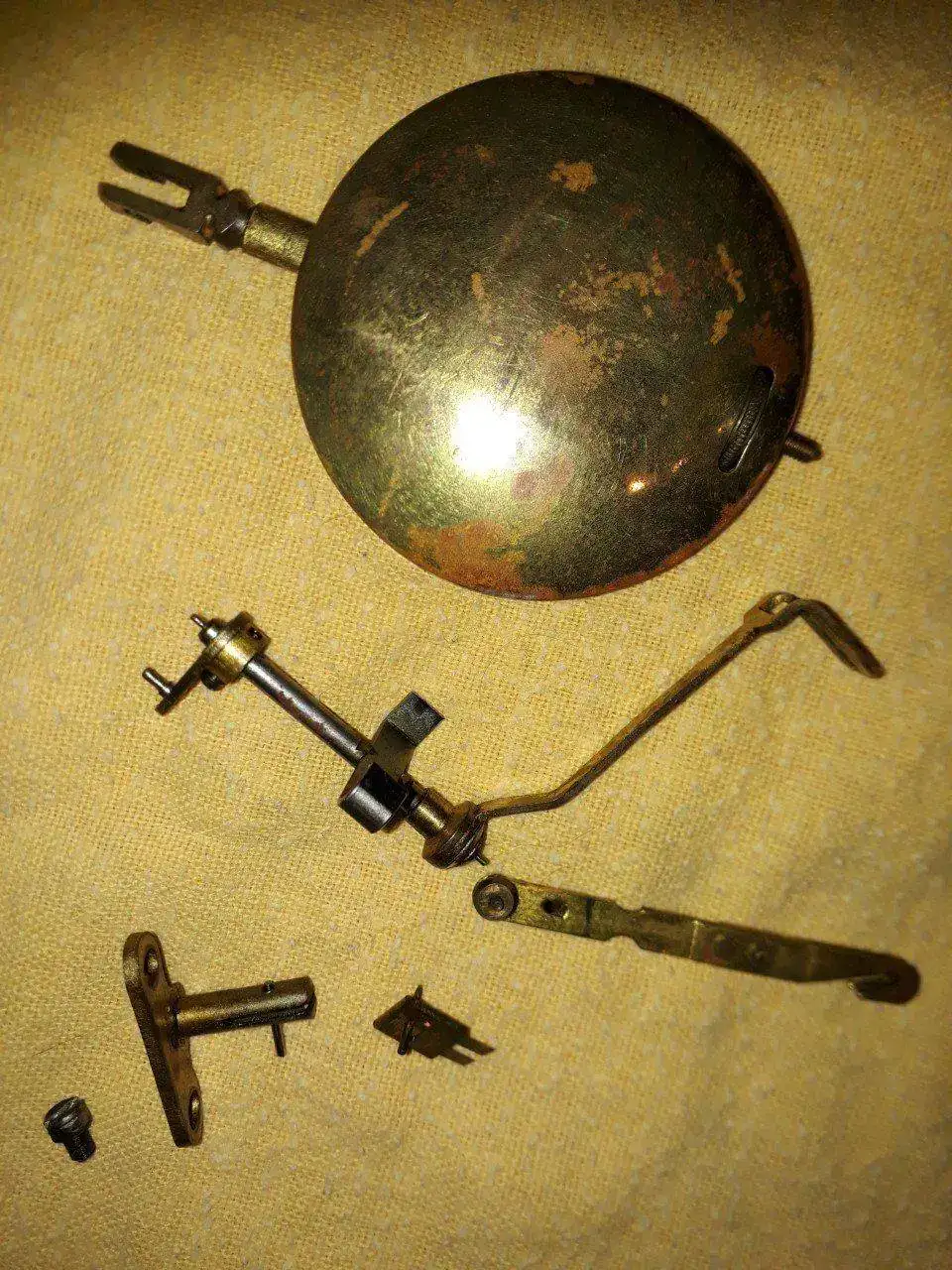

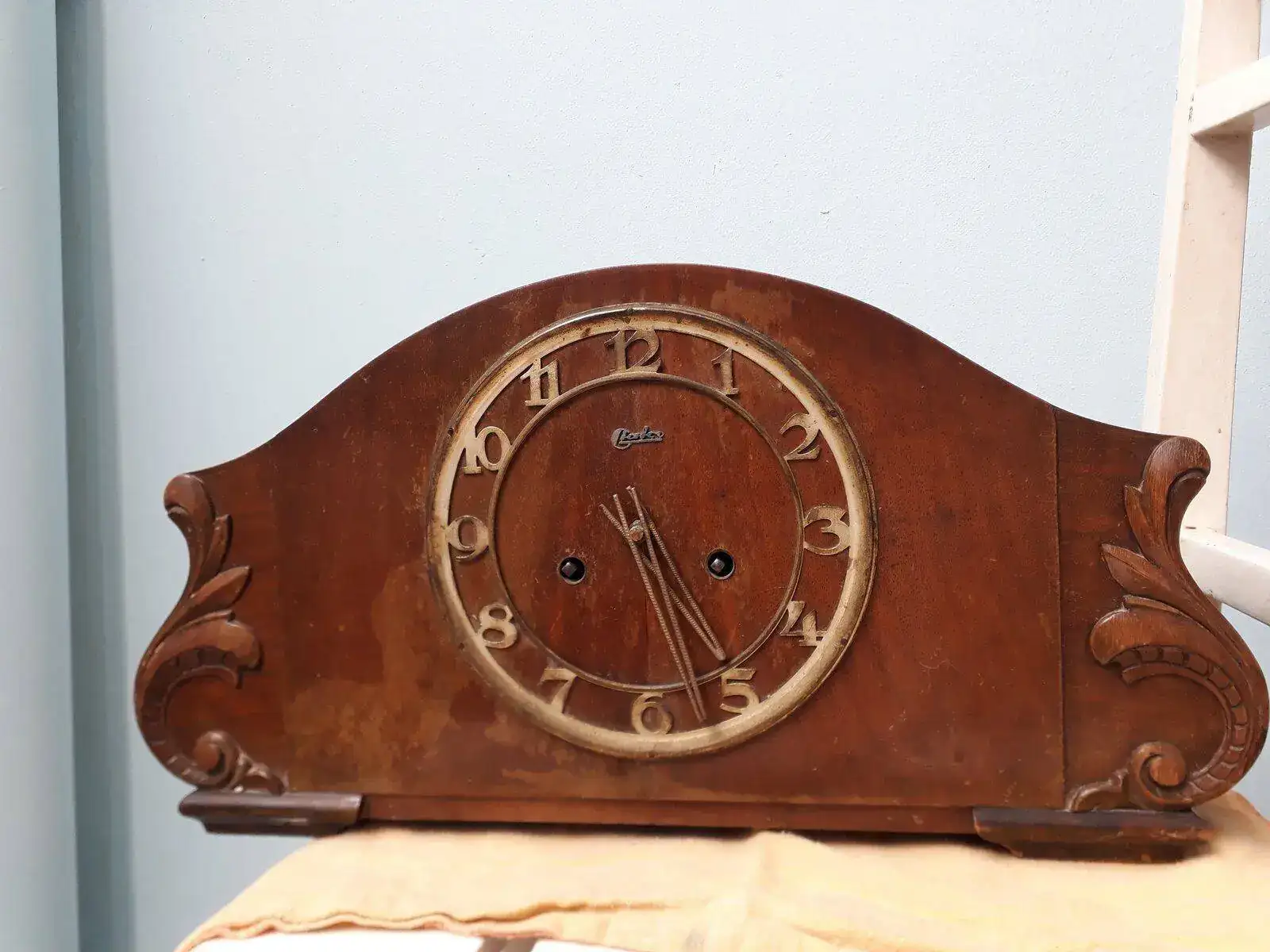

Respecto a las manecillas, puede que no sean las originales, pero las veo muy creativas, con estética de los años 50/60, dignas de ser conservadas. La suspensión está rota, parte de la suspensión se quedó en el "portante" pero nada que no se pueda solucionar; suspensiones venden o, siguiendo un tutorial de "relojería gruesa" de este sitio, la puedes rehacer. Observo que la tija del tenedor tiene embrague en el eje del áncora
