Problema con reloj a pila 4,5v

[Orion]

Buenas tardes.

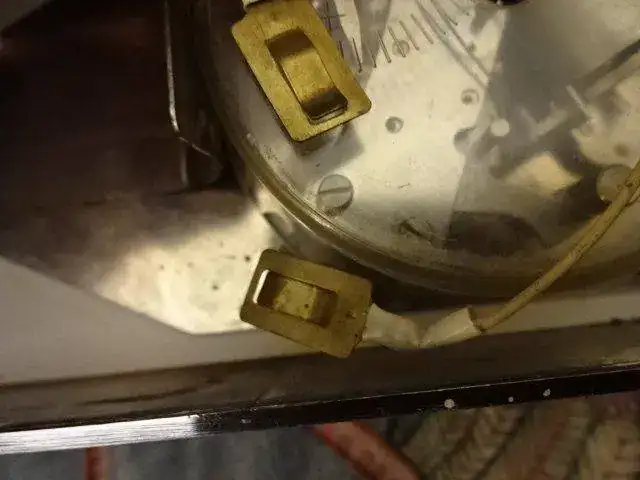

Ha llegado a mis manos un reloj de sobremesa con maquinaria a pila de 4.5v. El problema es que no hay indicación de en qué posición hay que conectar la pila de petaca en los dos cables que lleva. ¿Alguna sugerencia? La maquinaria no lleva ninguna indicación, ni los bornes. Además no parece que tenga marca del modelo reconocible.



[tantdetemps]

Hola Orion, Sin alguna foto es mas dificil, pero hay 2 tipos de reloj sobremesa que pueden llevar una pila de 4.5 v. unos son de electroiman, que enclava y un brazo de palanca hace que se de cuerda mecanicamente, aqui no importa la polaridad, otros llevan un motor, alimentado a 4.5 v. estos si requieren polaridad ya que el motor giraría al revés.

Un saludo



[Orion]

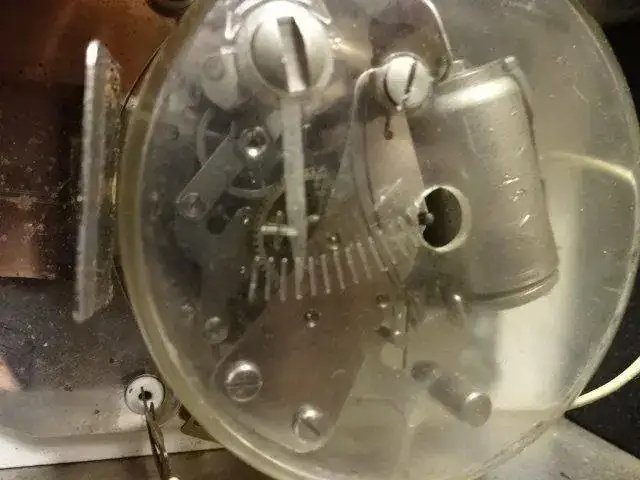

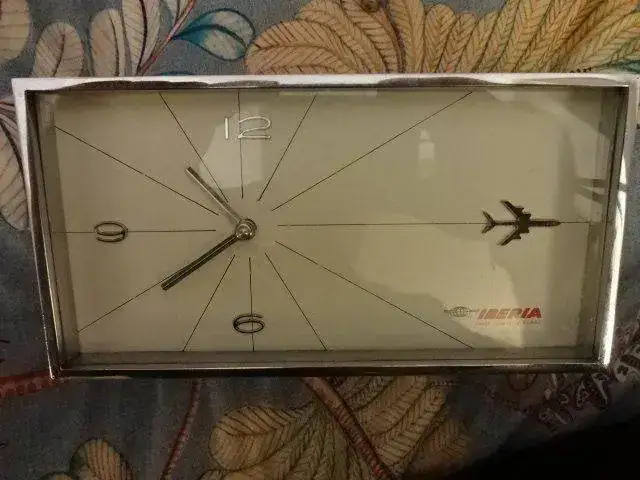

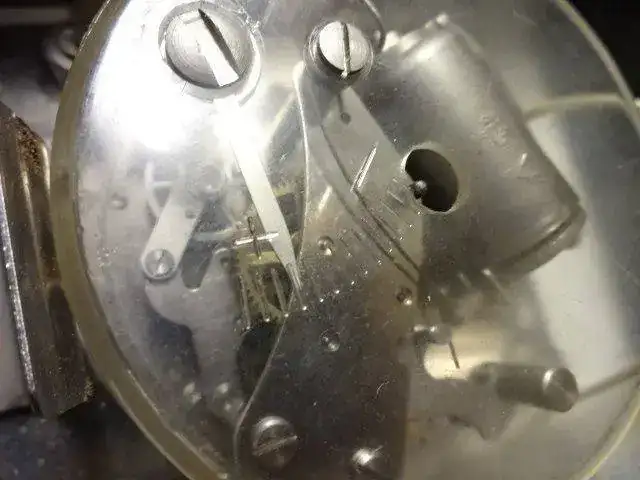

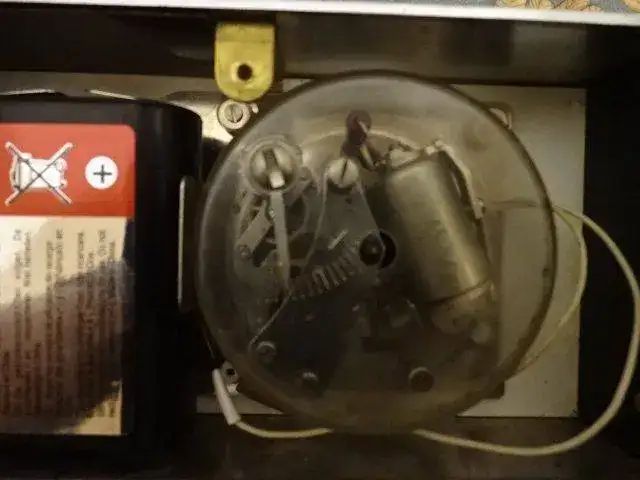

Tienes razón, van unas fotos rápidas. Perdonad la tardanza.



[Orion]

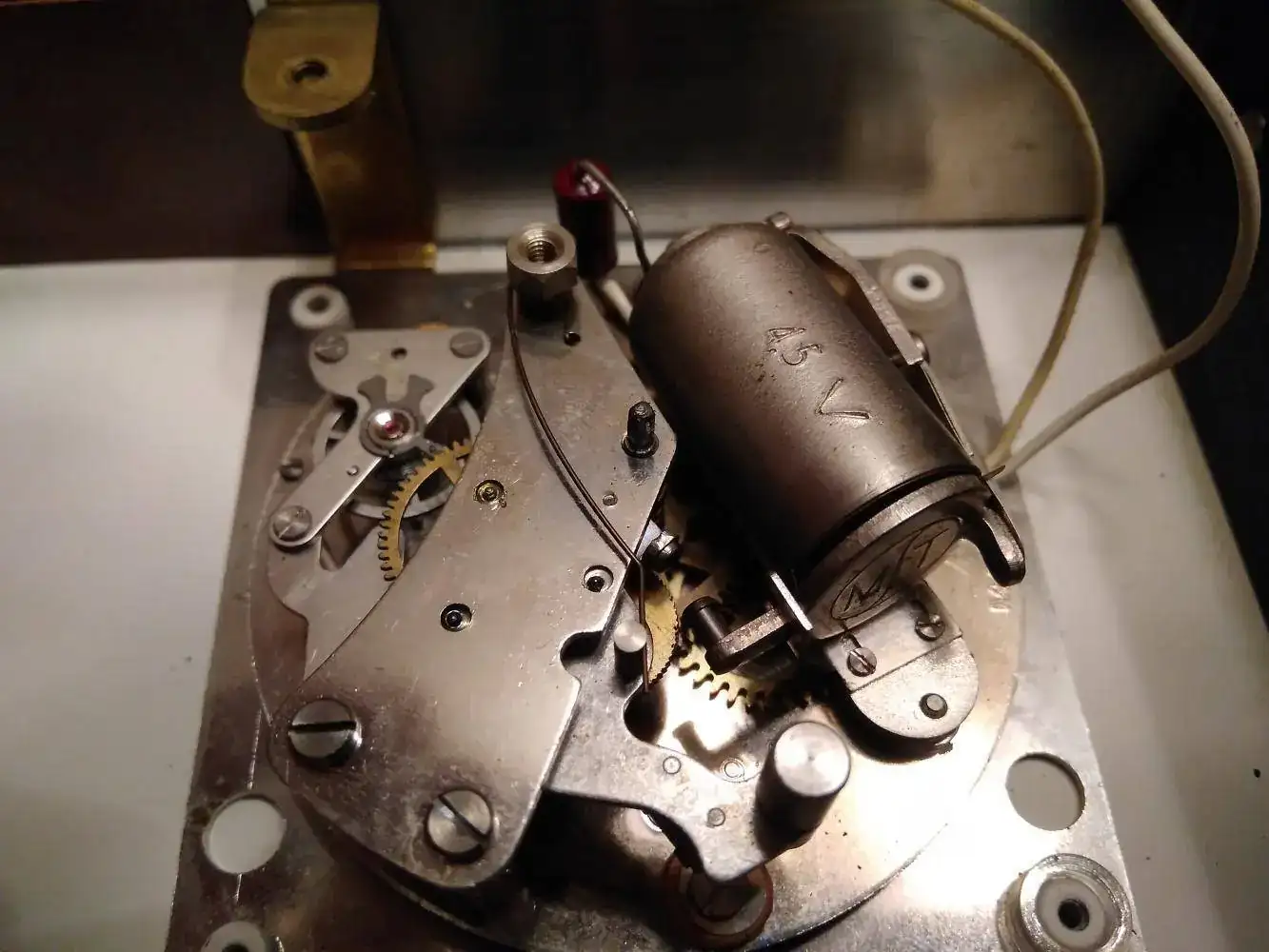

Ayer le dediqué un rato, y es de electroiman. Al conectar la pila suelta un golpe seco y se deconecta una pieza móvil giratoria que lleva. El caso es que si con el dedo la muevo, hace una carraca, y durante unos segundos se conecta como un circuito a través del electroiman, y se mueve. Pero si lo suelto, se separa y se para. No acabo de entender el mecanismo.

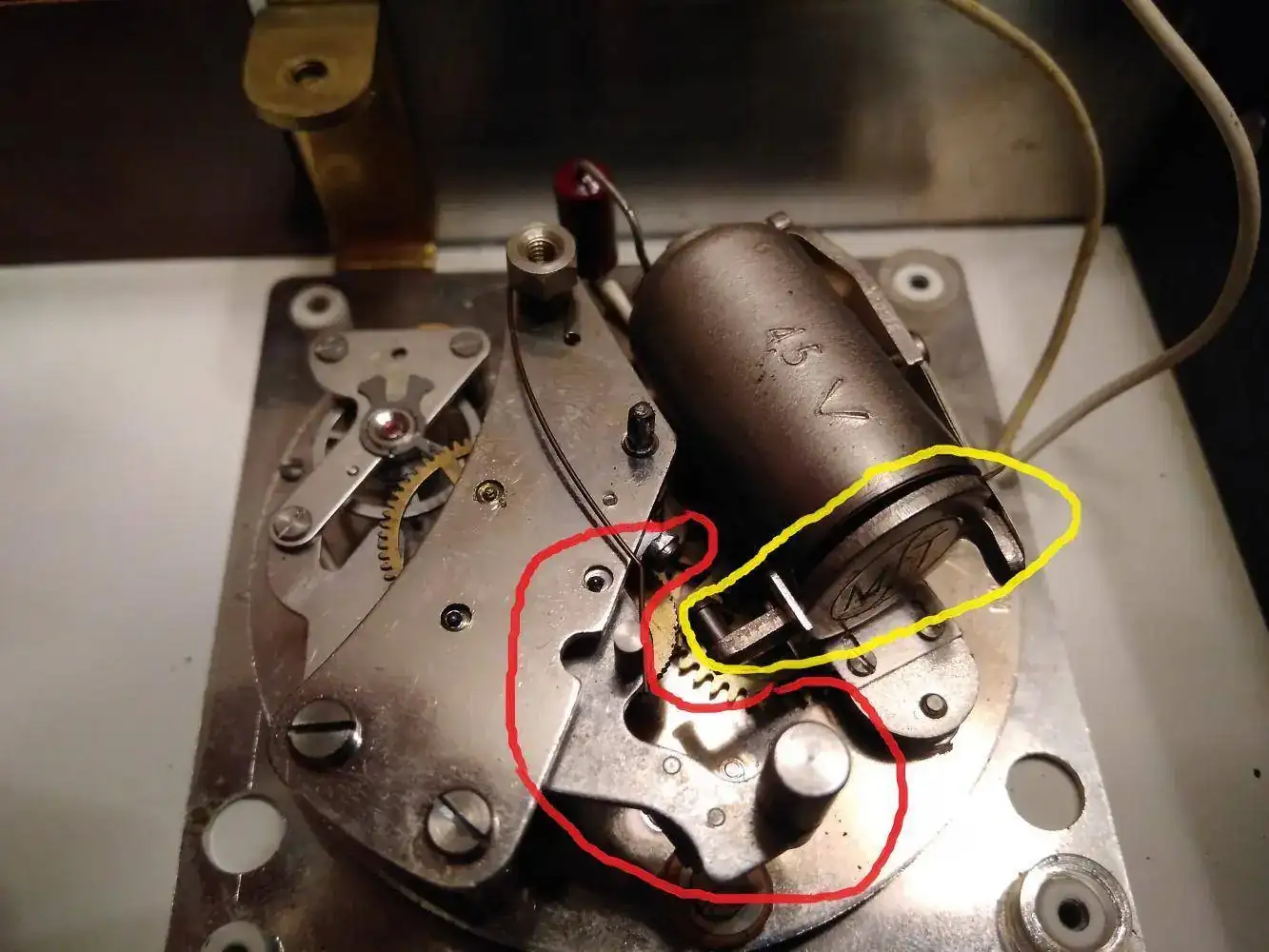

En rojo, la parte que gira y puedo mover, en amarillo el electroimán que, o bien se conecta, o bien salta.

¿Alguna idea, algún manual para estos relojes?



[tantdetemps]

Hola Orion, gracias por las fotos, siendo electroiman, este debe actuar por un contacto que cada X tiempo lo activa para recargar mecanicamente un pequeño barrilete. Si el reloj se acaba parando es que nadie le da señal al electroiman para que actue, puede ser que el contacto que lo activa este sucio, ya que en realidad produce una chispa, que a la larga se ensucia (carbon) y hay que limpiar. Hay tambien otros motivos ... quizás el activador se ha roto o esta desviado....debes investigar. Un saludo



[Orion]

Gracias tantdetemps. Empezaré limpiando contactos. He limpiado y aceitado los ejes, en especial el rubí que lleva, por si fuese que estaba atascado.

¿Algún manual, pdf, lo que haya por la red? He intentado buscar pero no veo nada.
