Buenas noches compañer@
Os adjunto algunas de las creaciones que fui haciendo a lo largo de todo este tiempo, creo que las funciones están claras pero ante la duda acepto preguntas [emoji4]
Os dejo algunas fotos, ya subiré el proceso de fabricación de algunas y fotos de otras herramientas:
Con esta herramienta lo que hacemos es calcular la longitud del muelle espiral acorde al peso del volante para sacar la frecuencia, se sujeta la espiral montada en el volante en el tiralíneas que podemos ver (ya le fabricare un herramental para que pulsando se abra y al soltar se cierre cogiendo la espiral para mayor facilidad a la hora de colocar la pieza). El brazo está justo encima de una ranura que mediante el otro brazo con luz led proyecta la sombra del brazo del volante regulador, debajo tiene un sensor de sombras conectado a un aparato que lee cada sombra que pasa encima del mismo y de esta manera el aparato lee la frecuencia por lo que ya habría que ver si nos da la frecuencia de la máquina, alargar espiral o acortar para actuar en función de las necesidades.

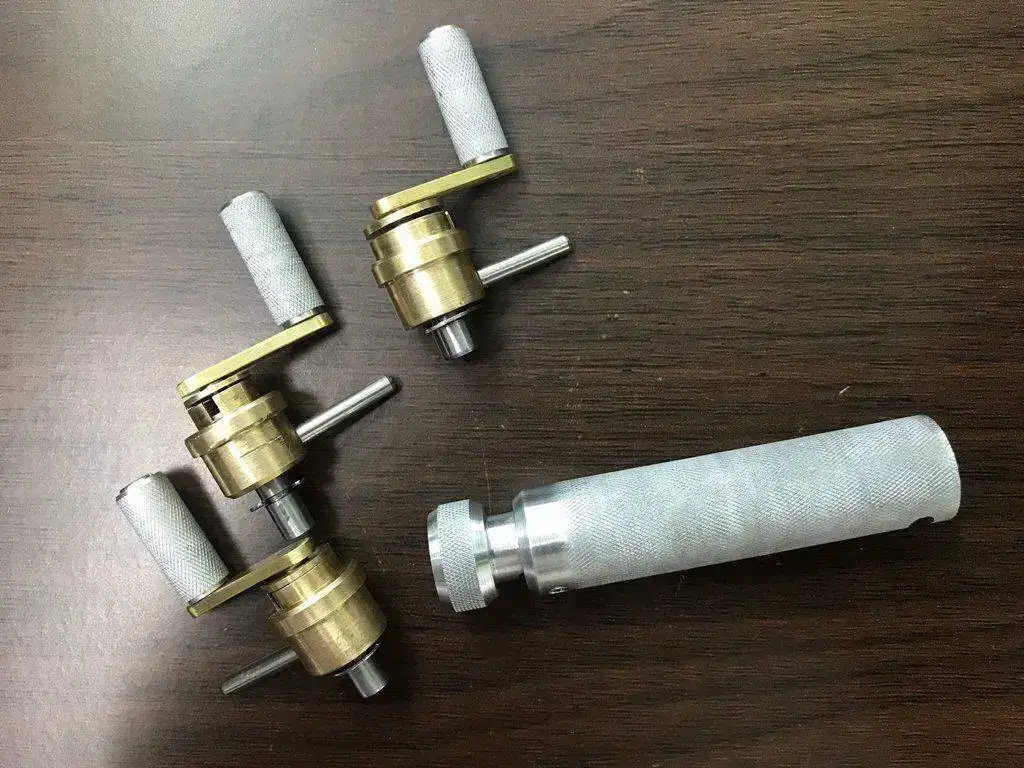

Con esta otra herramienta cargamos los muelles reales de los tambores de cuerda, cansado de dañar muelles principalemente de relojes automáticos que algunos cuesta lo suyo (en tiempo y daños) introducirlos a mano y como la agencia tributaria no me permite hacer inversiones importantes me he visto en la obligación de fabricarme un juego con tres medidas más usuales para no tener problemas con los muelles. Es muy similar a una Bergeon...

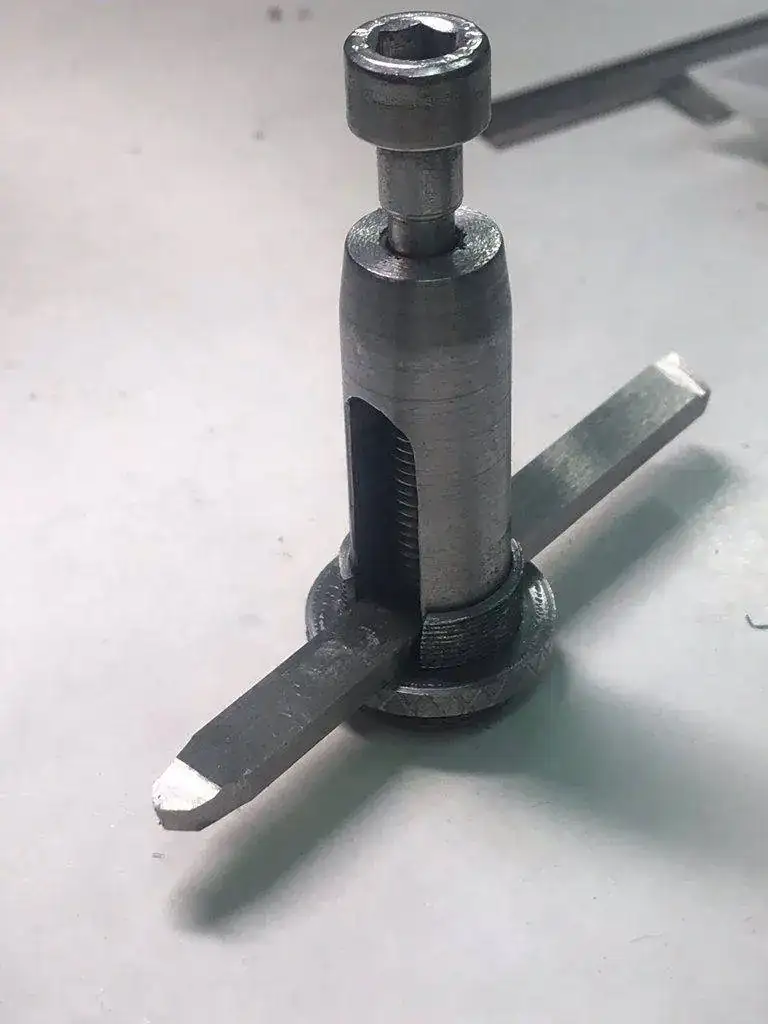

Este otro invento con forma de torreta y a falta de terminar su tornillo de apriete manual (con forma de T) es un accesorio del carro de torno para ajustar de manera fácil y rápida la altura de la cuchilla para no estar buscando ‘galgas’ y quitando-poniendo hasta alcanzar la altura.

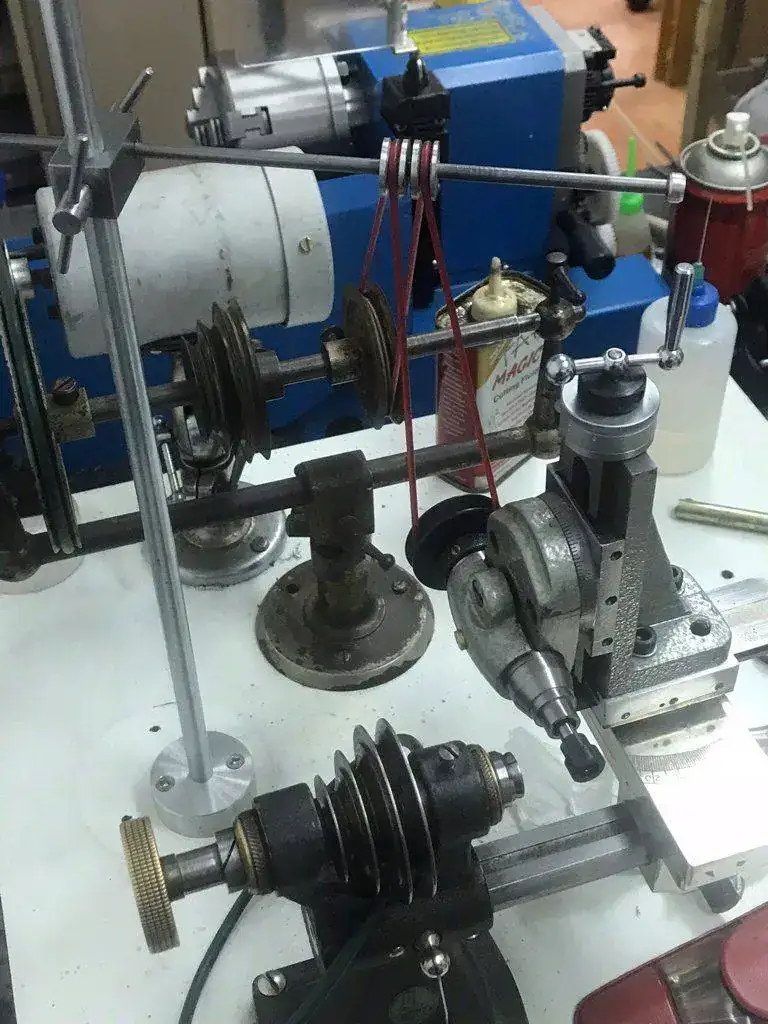

Entre el torno de relojero y las poleas reductoras podemos ver a mano izquierda un convertidor o adaptador hecho totalmente en el taller (incluidas las poleas sobre las que pasa la correa) con este accesorio podemos ajustar la tensión de la correa de la fresadora y accionarla logicamente. Está la he mejorado poniéndole rodamientos en V para reducir la fricción y mejorar la transmisión.

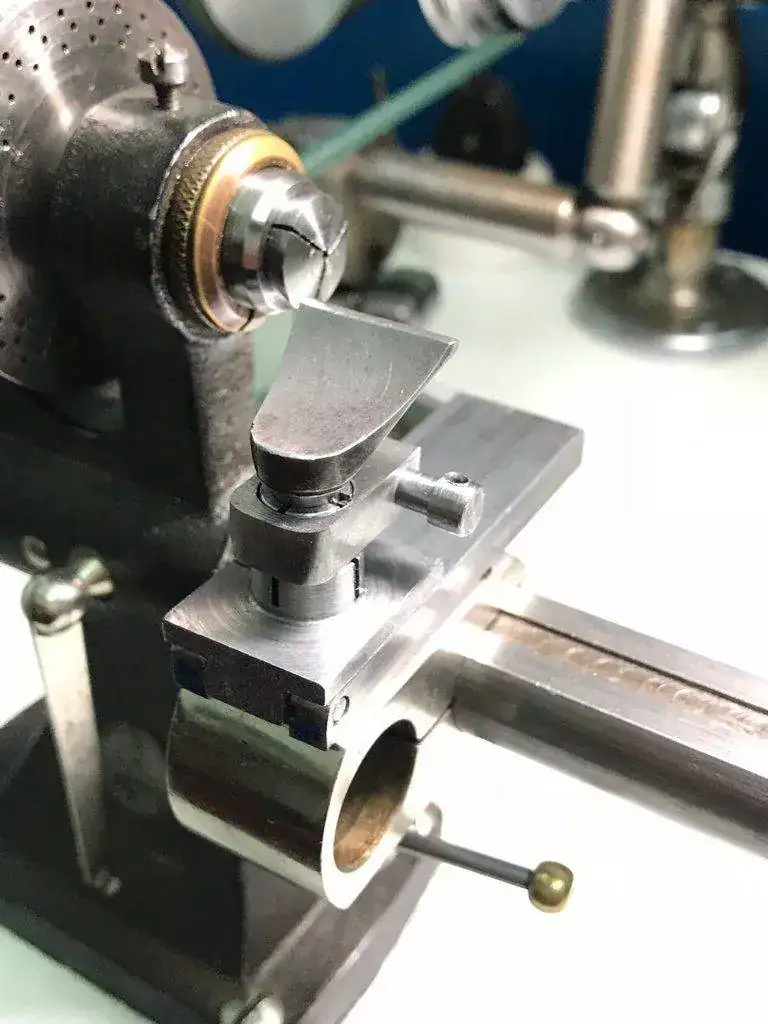

Este otro accesorio para el torno es el reposa buril abatible, ahorra tiempo en las mediciones ya que con tirar del asiento se voltea hacia atrás, se toma la medida y se vuelve a colocar quedando en la misma posición sin necesidad de estar ajustando de nuevo.

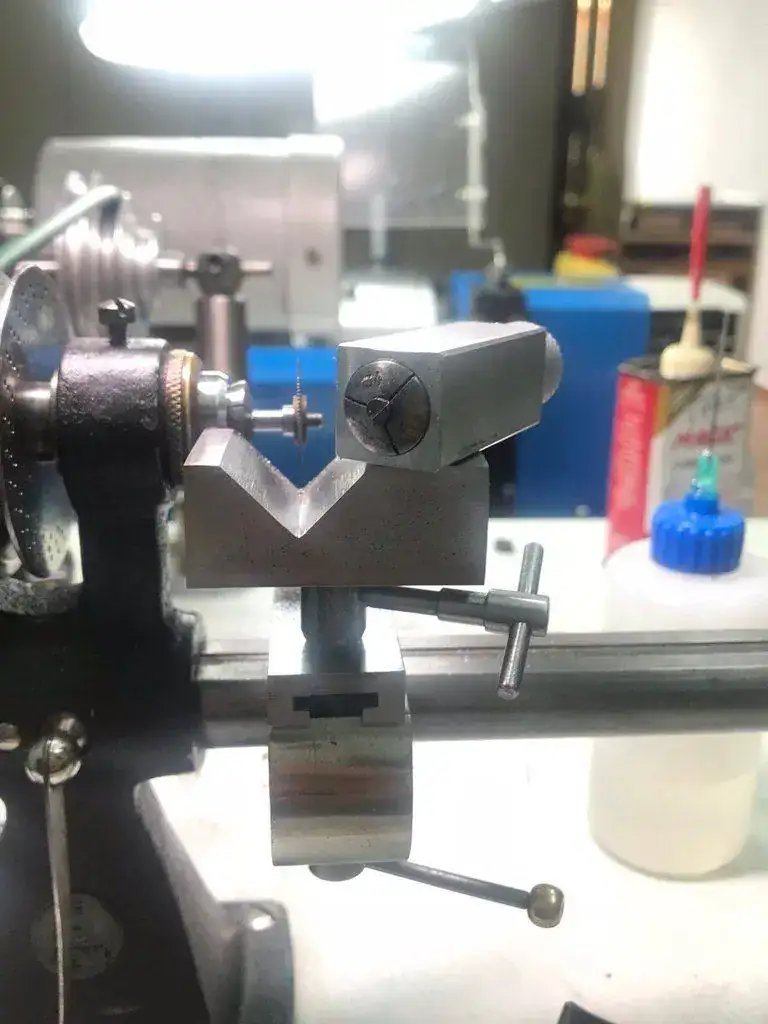

Con este otro accesorio podemos ranurar los tornillos fabricados justamente en el centro sin errores al ajustar el disco de corte justo en la diagonal del cuadrado.

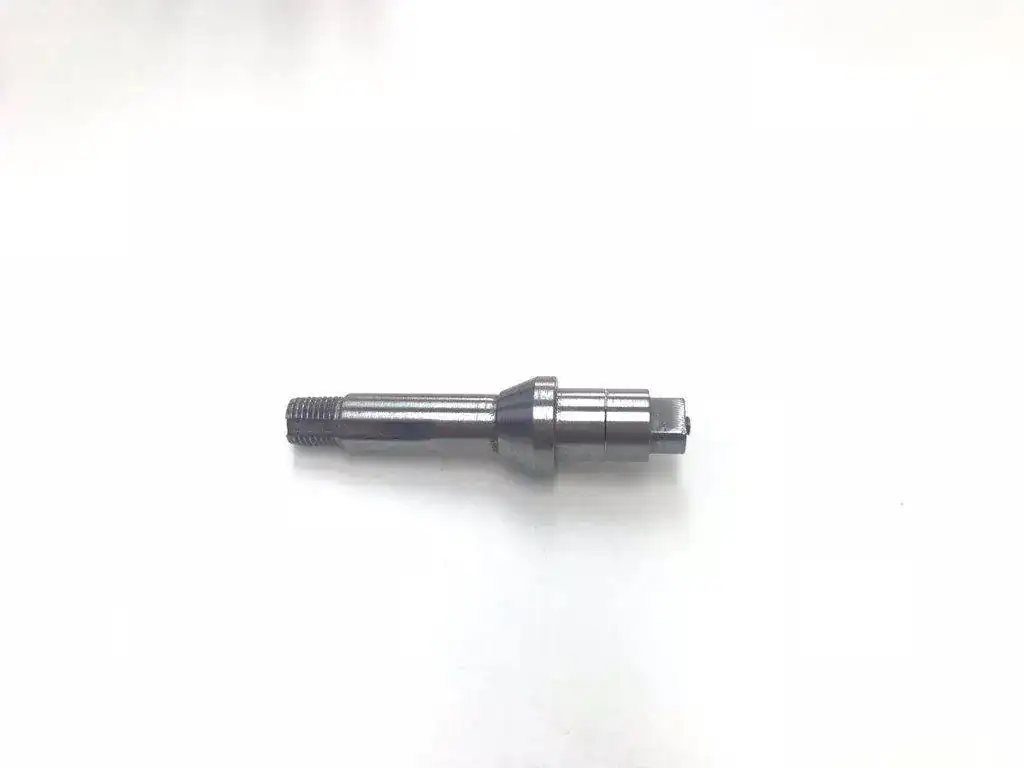

Esta es una pinza porta fresa de ruedas de dientes ya que la que me traída la fresadora no porta todas ya que algunas fresas tienen un diámetro interior menor. Podéis ver el proceso de fabricación en el siguiente enlace https://www.youtube.com/watch?v=sP4C7OcbWXo&feature=youtu.be

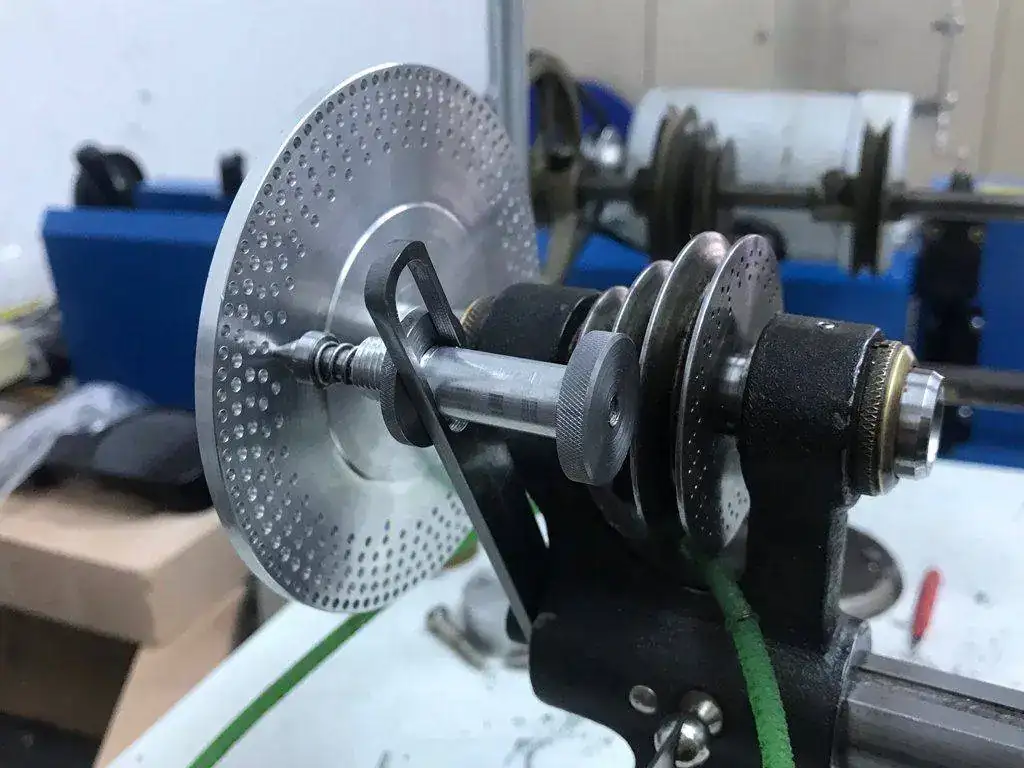

Por último aquí podemos ver un plato divisor con su bloqueo con desbloqueo fácil, con esta herramienta conseguimos las divisiones para fabricar piñones y ruedas con la fresadora que se ve en imágenes más arriba.
Un saludo
