Aunque me parece mentira han transcurrido 20 años, y en este tiempo se me han traspapelado las imágenes, las cuales procurare recuperarlas, o ilustrarlo con nuevas.
4.000 años
Trabajo de investigación
Recopilación de relojes insólitos
a través del tiempo,
de la antigüedad a nuestros días
Presentación
La información contenida en esta recopilación esta extraída y transcrita en gran parte sus textos, fotos, dibujos de libros, revistas profesionales, escuelas bibliotecas, museos, exposiciones, salas de arte radio TV. periódicos y medios de comunicación en general, por lo que este trabajo no tiene ningún valor ni interés comercial si no tan solo es un trabajo altruista de investigación sobre relojes insólitos a través del tiempo y como tal espero sea tratada dicha recopilación.
El porque el hombre primitivo tubo la necesidad de inventar el calendario y el reloj, todo empezó cuando paso de ser cazador ha ser sedentario y cultivar la tierra y a pastorear rebaños lo que les obligo a la previsión y a la organización fue entonces cuando empezaron a observar el cielo y los astros y observaron lo cambios climáticos y la crecidas de los ríos de lo que dependía la agricultura y su medio de vida, pero la observación no era siempre posible cada vez que estaba nublado por lo que no dejaron de buscar nuevas formas de medir el tiempo que no fuese la observación de los astros y empezaron a surgir artilugios alguno simples y otros obras de arte y grandes complicaciones las que día a día como si de una competición se tratase se van superando nuevos retos.
Reloj de sol de palo o estaca
Todo empezó hace 4.000 años cuando alguien clavo un palo o estaca en el suelo y observo como cambia su sombra a lo largo del día.
Aguja de Cleopatra
El Faraón Tutmosis III mandó que construyeran este reloj de sol en la Helio polis de Egipto sobre el año 1500 a.C. Se supone que pudo ser uno de los relojes de sol gigantes que decoraban las plazas públicas de hace unos 3500 años. Lo trasladaron a Inglaterra en el año 1877 colocándolo en el Thames Embank men de Londres. En la Ciudad de Nueva York se encuentra otra Aguja de Cleopatra, situada en el Central Park, a donde fue trasladada desde Egipto en 1880.
Testigo de piedra
Parece que los bloques del círculo de Stonehenge, que durante miles de años han llenado de mágicos fantasmas las mentes de varias generaciones, fueron colocados en las cercanías de la ciudad inglesa de Avesbury con el fin de calcular y prever los eclipses solares, con la precisión de un ordenador primitivo.
Su construcción comenzó hacia el 2800 a. C.

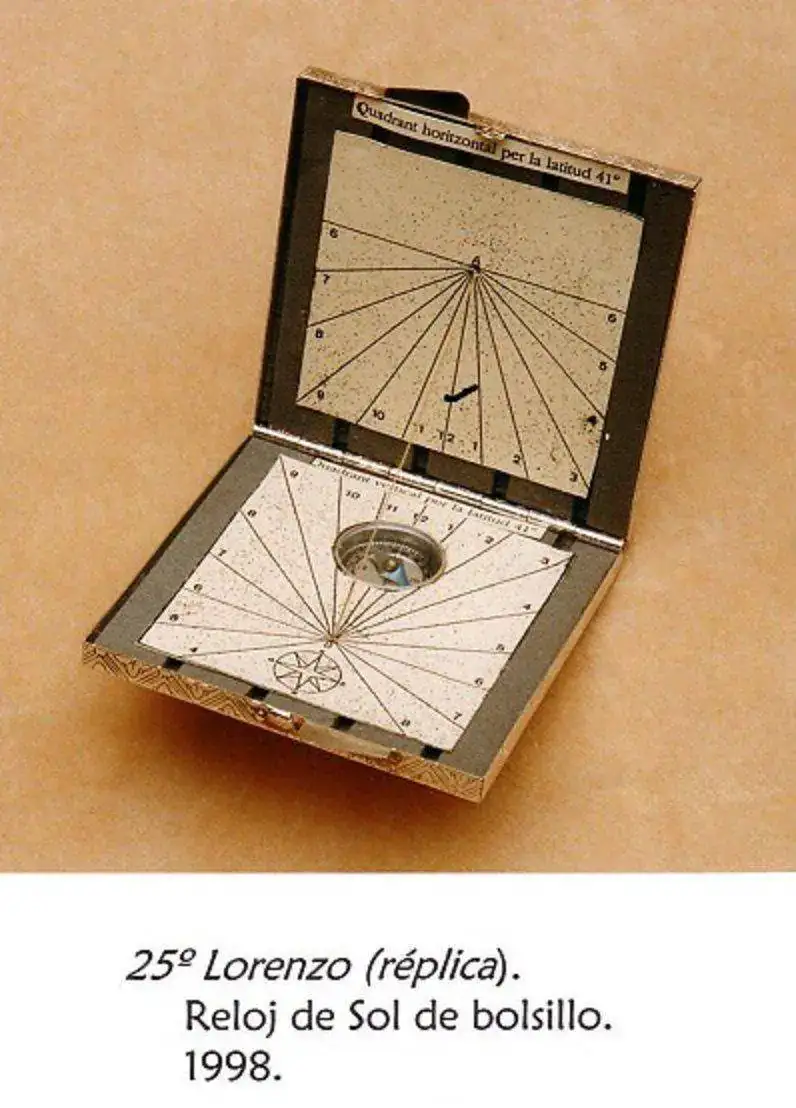

Reloj de sol de bolsillo
Los relojes de sol portátiles se denominan “diptics” porque están constituidos por dos plaquetas que se abren en forma de estuche o libro, datan de la época medieval.
Característica a destacar doble giro a un mismo tiempo y en un mismo reloj la parte vertical la sombra se desplaza hacia la izquierda y la parte horizontal la sombra se desplaza hacia la derecha.
Reloj d´analemátic
Este reloj consiste en cambiar el gnomon de sitio a lo largo del año de encima de una gráfica graduada con los meses del año o los signos zodiacales correspondientes.
El inconveniente de tener que cambiar el gnomon de lugar constantemente, es recompensado por el hecho que este tipo de reloj de Sol puede ser una de las realizaciones más espectacular de la gnomónica, consiste a utilizar la sombra del mismo observador para señalar la hora.
Este tipo de reloj es adecuado para plazas públicas y patios de recreo.
En este tipo de reloj las cifras están distribuidas en forma de elipse y sobre el eje menor, hay que señalar los puntos sobre los cuales se ha de situar el observador según la fecha para producir la sombra que nos dará la hora.
Reloj de Luna
Seis relojes cuatro de Sol y dos de luna, se encuentra en la Puerta de Toledo de Madrid, el 22 de marzo de 1988 fue inaugurado.
Nos encontramos en el frente principal un reloj de Sol vertical meridional con líneas horarias y líneas de calendario con signos zodiacales.
El arco inferior es un reloj ecuatorial que usa el mismo gnomon que el vertical.
En la parte superior de los laterales dos relojes polares, aun lado Primavera Verano y en el otro lado Otoño Invierno.
Los dos relojes de Luna están ubicados en los laterales, uno para los días de Luna menguante y otro para los días de Luna creciente.
Reloj de sol, Dionysios.
Reloj de sol inspirado en Dionysios , uno de los dioses de la mitología Griega, dios protector de la vid y del vino.
Funcionamiento: En los días soleados orientamos el reloj hacia el Sur, hasta conseguir que un rayo de sol atraviese el cristal, el cual nos indicara la hora solar del lugar.
El IIII del Rey Carlos IV
La explicación al por qué se escribe el cuatro en números romanos IIII en las esferas de algunos relojes en vez de escribir IV que sería lo correcto, es debido a la orden del Rey Carlos IV.
El relojero Henri de Vik en 1364 al hacer entrega al rey Carlos IV del reloj que este le había encargado fue reprendido porque se había equivocado escribiendo IV y no IIII, de nada le sirvieron al relojero sus protestas, el Rey lo atajó diciendo:
“Yo nunca me equivoco”, acabando así con el tema. Y el cuatro fue escrito como el quería.
Reloj nocturno Nocturlabio
El nocturlabio es una versión simplificada del astrolabio que no mas funciona por unas estrellas concretas.
Para su utilización hay que centrar el instrumento mirando la estrella Polar, por e l agujero central y situar el brazo móvil señalando la estrella concreta para la cual ha estado construido. Por ejemplo, alfa y beta Ursae Majoris (Dubhe i Merak) situadas a la parte de atrás del carro o Osa Mayor. La hora se lee directamente encima de un disco que ha estado previamente ajustado según la fecha.
Reloj misterioso
Fragmento de un libro de divulgación científica popular editado el año 1880 donde se describe el reloj.
El Sr. Henri Robert ha inventado un interesante reloj hecho expresa mente para excitar la curiosidad, ya que por mucho que nos fijemos no se ve nada mas que vidrio transparente colgado de dos cables sobre el cual giran dos agujas como cualquier otro reloj.
Donde buscar inútilmente donde esta amagado el mecanismo motor.
El misterio parece impenetrable.
La admiración crece al observar que si se da un impulso manual a las agujas estas pueden girar en un sentido o en otro todo el tiempo que se quiera y al pasarse señalan no la hora en que estaban si no la actual, después del tiempo que han estado girando - haya sido el que haya sido -, para continuar su funcionamiento regular y uniforme “.
Recreaciones científicas por Gaston Tissandier. 1880.
Reloj de agua Clepsidra portátil
No se conoce precedentes históricos de este reloj de agua. Básicamente consiste en una clepsidra de circuito cerrado que no necesita de aportación externa de agua por lo cual se denomina portátil.
Su estructura recuerda la del típico reloj de arena al cual se le ha cambiado la arena por agua.
Para que el agua pueda desplazarse de un recipiente hermético al otro a través de un estrecho conducto es necesario que exista una entrada de aire por esta razón ha de tener dos tubos alternos, para el aire.
Reloj de agua Clepsidra de Karnak
Para evitar el inconveniente que representaba la irregularidad de la escala horaria en la clepsidra de paredes paralelas, los egipcios diseñaron un vaso tronco cónico con las paredes inclinadas unos 70 º respecto del horizontal, y la abertura superior con un diámetro que era el doble que el de la base inferior, la cual cosa comporta desplazamiento regular de las divisiones de la escala horaria.
La razón de este fenómeno es fácil de entender; cuando el recipiente esta lleno el agua sale con mas velocidad que cuando esta medio lleno pero al mismo tiempo hay mas agua para salir.
El ejemplar mas antiguo que se conoce de una clepsidra de troncó cónico data del siglo XIV a C, es de alabastro fue encontrado en el templo d´Amon a Karnak, Egipto.
Reloj polar
El reloj denominado polar consiste en una superficie convenientemente inclinada que sigue la dirección de los polos geográficos y orientados de cara al sur.
Como que el gnomon, o aguja indicadora, esta paralela al eje de la tierra, lo esta también respecto de la superficie del reloj.
El conjunto tiene aspecto de un a mesa de ping pong inclinada en la cual la red hace el papel del gnomon.
El reloj inexacto de la antigua Roma
Según cuenta Plinio el Viejo, el primer reloj de sol no llego a Roma hasta el 264 a.C. Formaba parte del botín de la primera guerra púnica y se trajo desde Catania. Durante un siglo este reloj dio a los romanos la hora incorrectamente. Hasta que en el 164 a.C. un prohombre ofreció a la ciudad el primer reloj de sol adaptado a su latitud.
Reloj de Sol de Aro
La información que he podido recabar de este curioso reloj de Sol hasta el momento es muy poca ya que en los libros consultados no he encontrado referencia al mismo, la única información ha sido verbal y se supone que es de origen Egipcio y que es el reloj que utilizo Rigodon y Willy Fog en la película La vuelta al mundo en 80 días.
Gran reloj de Sol horizontal
Hay que corregir en el proceso de hacer rápidamente un reloj de Sol al campo, o casa de colonias o en otro lugar, es la colocación del palo o estaca indicador de la hora.
Contrariamente a la costumbre de ponerlo vertical ha de estar inclinado y orientado convenientemente.
Las diferentes alturas de la trayectoria del Sol a asolean durante todo el año, modifican la dirección de la sombra del gnomon vertical por una misma hora del día. El gnomo inclinado, en cambio, siempre proyecta las sombras en la misma dirección, independientemente de la altura de Sol.
Reloj solar
Reloj de sol en forma de caracol o espiral.
Descubierto en Qumran, al norte del Mar Muerto de unos 2000 años de antigüedad.
Reloj de sol portátil
El reloj de sol portátil más antiguo que se conoce fue hallado en Egipto y se supone que pertenece a la época de Tutmosis III (1500 a.C.).
Consiste en la unión de dos listones de madera formando una “T”. El listón más corto servía de gnomon y el más largo tenía gravado los signos de las horas. Para saber la hora se orientaba el listón superior (el corto) de norte a sur y el listón de las horas hacia el lado donde se proyectaban las sombras, es decir, hacia el oeste antes del mediodía y hacia el este después del mediodía.
Características a destacar: la sombra mengua hasta las 12 AM. y se alarga a partir de las 12 PM., por consiguiente tenemos un reloj que funciona hacia a delante por la mañana y hacia atrás por la tarde.
Reloj de sol Hemisférico
Hemisférico es un gnomon al cual se ha cambiado la superficie plana donde se proyectan las sombras, por la superficie hemisférica dividida en tantos sectores iguales como horas tiene el día. De esta manera no cuenta la longitud de la sombra, ya que el estil palo es el radio de la esfera, y es por tanto la posición de la punta de la sombra la que nos da la hora.
Reloj de sol ecuatorial
Ecuatorial tiene su plano paralelo al plano del ecuador, de manera que en horizontal podemos ponerlo encima de una mesa y en vertical colgarlo a la pared.
Es el que podemos ver en las fachadas de las casas.
Reloj de ratita
Quien no ha jugado a reflejar el Sol con un espejo a la cara de otra persona, De esta forma el rayo de sol se hace correr por las paredes o por el techo de la habitación lo que se decimos: “hacer la ratita”.
La presente experiencia propone utilizar la “ratita“ para trasladar el movimiento diario del Sol por el firme del interior de un aula o de una habitación.
Un pequeño espejo fijado horizontalmente en una ventana soleada, reflejara un rayo de sol hacia el techo o a las paredes de la habitación; el desplazamiento de la imagen reflejada por el interior de la estancia seguirá simétricamente el recorrido del sol por el firmamento.
Para aprovechar este desplazamiento y convertirlo en un reloj de sol, necesitaremos dedicarle un par de días espaciados en unos meses para efectuar las marcas horarias.
El mejor, pero seria que el primer día fuese a voluntad del 21 de diciembre, el segundo alrededor del 15 de abril.
Reloj de arena o reloj de agua invernal
Los relojes de arena en cambio tal y como los entendemos aparecieron cuando el hombre consiguió fabricar dos botellas perfectamente idénticas entre ellas, llegando incluso a refinadas ejecuciones en las que había otras botellas que indicaban el transcurso de las horas, de los cuartos, las medias y los tres cuartos de hora.
El hecho que los relojes de arena se les denominen en ocasiones “reloj de agua invernal” hace pensar que es motivado por la necesidad las de sustituir las clepsidras en lugares fríos ya que tenia tendencia a congelarse.
Clepsidra naufrago
Esta sencilla clepsidra consiste en un recipiente de bronce perforado en su fondo que se coloca sobre el agua. Este recipiente flota mientras se va llenando de agua; finalmente se hunde haciendo ruido, y así señalando el paso de un determinado tiempo.
Su origen se remonta ala Babilonia y el Egipto del siglo XV a.C. Los árabes utilizaron este sistema en Valencia, y hoy día se emplea en el Norte de África para medir el tiempo durante el cual un campesino puede utilizar el agua de riego en las sequías comunitarias.
En el Vall de Segó, cerca de Sagunt, conocemos dos variantes: “ l´olla” que se hundía aproximadamente en una hora y el “carapit “, que lo hacia en siete minutos y medio (1/8 de hora ).
Reloj de vela
Por la noche, el tiempo se dividía en “vigilias” o “cuartos”, en referencia a las guardias de los soldados. Se podían medir con Velas encendidas o con relojes hidráulicos en lo que pasaba el liquido de un recipiente a otro los.
Se dice que este tipo de reloj fue inventado por Alfredo el Gran reí anglosajón que vivió entre los años 849 y 899.
Para repartir su tiempo se hizo elaborar unas velas homogeneices de un pie de largo, graduadas en 12 sectores, que se consumían en cuatro horas.
Las ordenes religiosas medievales también utilizaron los relojes de vela para medir el transcurso de las horas canónicas, especialmente durante la noche.
La aportación de los árabes fue mucho más espectacular, sus relojes de vela contaban con mecanismos de contrapesos para accionar autómatas y otros artilugios sonoros a determinados intervalos de tiempo.
Reloj de mecha
En un curioso libro editado a Leipzig el año 1726, se menciona la utilidad de los relojes de mecha y se supone que fue muy útil para los soldados alemanes durante las guardias nocturnas donde el silencio era fundamental (en la actualidad no seria posible usarlo ya que el pequeño foco de luz daría la referencia de situación al enemigo).
En el mismo libro se dice que este sistema era empleado por los mineros y donde lo podemos ver aun en muchas películas para retardar el tiempo que queramos para las explosiones en las cargas colocadas en las minas.
Reloj de aceite
Hasta bien entrado en el siglo XIX se emplearon lámparas de aceite con el recipiente transparente y graduado que servia a parte de iluminar para medir el paso del tiempo en función del aceite que quedaba por quemar. El nivel de aceite iba bajando en el recipiente transparente siguiendo una escala horaria con las señales horarias.
Reloj laberinto aromático
El refinamiento de la sensibilidad de los chinos es de una sofisticación desconocida, en ocasiones inapreciable para nuestra mentalidad occidental, les llevo a concebir un reloj de fuego en el cual la materia combustible estaba echa de una pasta de incienso que podía rellenar un, se distribuían de varias sustancias aromáticas que, al quemarse el canal que crecía en longitud hasta formar un pequeño laberinto indicaban la hora del día dependiendo del aroma.
Reloj de foliot
En los orígenes de la relojería mecánica el órgano regulador
del reloj era denominado espíritu o foliot, una forma de frenar la inercia formada por una barra horizontal con dos contrapesos situados en sus extremos, montado sobres un eje donde estaban situadas las dos plaquetas del escape.
Al oscilar el foliot las dos plaquetas dejan escapar los dientes de la rueda de escape de una a una, al pasar el diente da un pequeño impulso destinado a mantener las oscilaciones del foliot.
El error de estas primitivas maquinas es muy grande (de una media hora al día) hay que tener en cuenta, que tan solo llevaban una aguja la horaria, se aprecia la hora de una forma muy aproximada.
Reloj de peluquería
Reloj americano para peluquerías, inspirado en los “ taverns clocs en el cliente veía la hora a derechas en el espejo.
* Hay una monografía escrita sobre este curioso reloj, L´orologio di Clusone. Clusone 1907, por D. Giudici); que se le escapo a Alfred Ungerer e su obra Les horloges astronomiques et monumentales les plus remarquables, Strasboug, 1931.
Reloj de seis horas
Los relojes de VI horas son italianos o hechos para ese mercado.
Hasta 1880 no se adopto en toda Italia, ya unificada la hora europea y se comenzaba el computo con la salida del sol, saliese o no a las 6 de la mañana.
Por disponer de mas espacio - - doble justamente -- que las esferas de XII horas permiten la lectura de la hora con bastante aproximación, señalando los ¼ de los relojes de una aguja, y los minutos, la de dos.
Lo que parece evidente es que con estos relojes se menospreciaban las horas nocturnas.
Reloj contra horario
Reloj contra horario hebreo, de la sinagoga del barrio Josefov Praga
Reloj Contra horario
En la feria de Basilea, 1986 se presento un reloj de pulsera con la esfera invertida.
Después de pensar que se trataba de una extravagancia para gente “hippy”, recordamos el primer reloj de este tipo que existía en el mundo: fue el realizado por el matemático e ingeniero Pietro Fanganzo en 1583 par el Palazzo dell Ragione de Clusone (Bérgamo, Italia).
Reloj Contrahorario de doble giro
El primer reloj que existe en el mundo de este tipo: el que realizo el matemático e ingeniero Pietro Fanganzo en 1583 para el Palazzo della Ragione de Clusone (Bérgamo Italia).
El Circulo fijo del muro tiene dos series de XII horas en sentido decreciente.
Por otra parte, las esferas interiores son giratorias, son similares a los demás relojes italianos de torre de este género.
Como esta orientada hacia el sudoeste, se quiere pensar que el autor trato de simular la situación del sol en el cielo.
Realmente la numeración comienza a las VI ( hora italiana ), que con las otras VI ocupan la línea del horizonte; pero el índice (un sol ) hace el giro en sentido contrario; es decir de izquierda a derecha, en el semicírculo inferior, de derecha a izquierda, en el superior, al contrario que en todos los relojes,

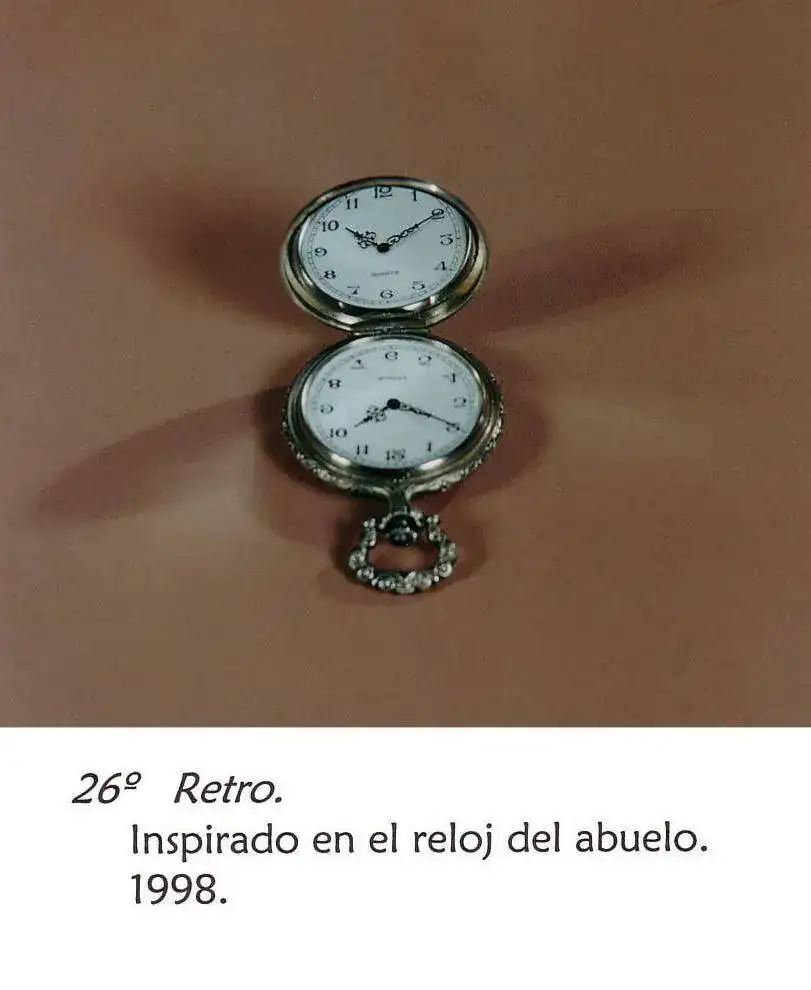

En un reloj holandés de pasillo (caja alta), firmado “Anthonnius Hovenaer fcitLeyde” del Museo de Zaans, con cuatro esferas, hay un segundero central que cuenta los segundos en sentido inverso.
Reloj de zurdo
Relojes con la corona a la izquierda el mas conocido fue el que se fabrico en 1913 para un zurdo el millonario Jhon- Dazell Mcke Los expertos lo consideran una rareza.
Las horas revolucionarias de 100 minutos.
La revolución Francesa soñó un mundo racional y completamente nuevo. Para ello entre otras cosas, creo una nueva medición horaria, que dividía el día en diez horas de 100 minutos, de 100 segundos cada uno. A la gente le costaba tanto adaptarse a esta novedad, que durante un par de años circularon en Francia relojes con doble esfera, una para cada sistema horario, hasta que los revolucionarios desistieron de imponer su nuevo sistema.
Puntualidad Británica
Durante siglos cada ciudad tuvo su propia hora, según la distancia del meridiano. En Inglaterra por ejemplo había por ejemplo entre el norte y el sur diferencias de casi 30 minutos. Cuando a finales del siglo XVIII se organizo un servicio de diligencias que presumía de absoluta puntualidad, los conductores tenían que adaptarse a los horarios locales acelerando o deteniéndose un rato según los casos, El problema se arrastro durante un siglo, hasta la invención del ferrocarril. Con su mayor velocidad le era imposible adaptarse a cada horario local, así que tomaba como referente el de la ciudad de la que partía. Se llegaron a fabricar relojes con dos esferas una para la hora local y otra para la del tren.
Pero los pasajeros se hacían un lío y perdían los trenes
Finalmente en 1848 todas las compañías ferroviarias adoptaron la Hora Media de Greenwich y varios años después se dicto por ley que todo el país se rigiera por esa hora.
Ya hemos constatado que existía un gran caos? Saben cuantas veces tenia que cambiar de hora un viajero que hiciera del Candían Pacific en Norteamérica ¿Pues trescientas veces: los viajeros tenían que llevar una hora de procedencia y origen y acomodarse a las horas de los puntos a través de los cuales iban pasando.
Avisador Chines
El mas clásicos de los relojes de combustibles empleados antiguamente en China, consistía en una figura de sobremesa que representaba a un dragón; a lo largo de su cuerpo había un canal que se rellenaba de una substancia sólida y combustible como podía ser el incienso; esta se encendía por un extremo y tardaba un determinado tiempo en consumirse llegando al extremo opuesto.
En un punto concreto del canal se podía colocar un hilo del cual colgase unas pesadas bolas de bronce, y al llegar la incandescencia a aquel punto el hilo se rompía y la bolas caían sobre un gong produciendo un gran ruido de esta forma se utilizaba el reloj como avisador y rudimentario despertador.
El despertador de Platón
Según la tradición, Platón fue el inventor de uno de los primeros despertadores de la historia. Consistía en una enorme Clepsidra que en la boca de su cisterna tenia un recipiente basculante con bolas metálicas. Al llegar el agua a su altura, se volcaba y arrojaba las bolas sobre una bandeja de cobre, lo que producía un estrépito que despertaba a los alumnos de la academia.
Un reloj de mas de 2000 años de antigüedad.
La Maquina de Antikítera.
En 1901 fue localizado cerca de la isla de Antikítera un extraño artilugio metálico con un complicado mecanismo el que catalogaron del siglo I a.C., aquel aparato estaba lleno de engranajes, ejes, excéntricas, tornillos, escalas móviles, ruedas, el mecanismo era muy perfecto y los engranajes tallados con gran precisión a todo inducía a pensar de que no había sido el primero ya que para construir tal mecanismo se precisaban de que otros mecanismos aun mas complejos debían de disponer en el siglo I a.C., se lo ha comparado con un buen reloj del siglo XVIII, con lo que descolocaron a los científicos sobre que tecnología debían de disponer en el siglo I. a.C. .
Un extraño reloj
Este extraño reloj dispone de una esfera dividida en tres partes con escalas y agujas separadas de giros contrapuestos: la de las horas arriba de giro ante horario, la de minutos exterior de giro convencional y el segundero desplazado abajo.
Regreso a las estrellas
Los primeros referentes para medir el tiempo fueron los astros, y los últimos descubrimientos científicos vuelven a mirar hacia las estrellas.
De echo, los relojes mas precisos son lo púlsar, estrellas de neutrones descubiertas en 1.967, que emiten radiaciones electromagnéticas a intervalos regulares y muy frecuentes.
Su margen de error es de un segundo cada 100 millones de años.
El Púlsar emite ondas electromagnéticas en la dirección de su propio eje magnético, desplazado respecto al de rotación.
Estas estrellas se comportan como faros que emiten luz electromagnética en determinada dirección cada vez que giran.
Bibliografía
Temps i Rellotges. 1985
Relojes Luís Montañas. 1986
24 relojes. 1989
Guía del coleccionista de relojes 1992
El fascinante mundo de los Relojes. 1998
Arte y hora, septiembre-octubre 1999
Newton N.º 9, enero 1999
Newton N.º 13, mayo 1999
Galáctica: feria internacional de inventos 1999
Nexo Time Nº. 8, enero-febrero 2000
La vanguardia: en busca del tiempo, 10 de noviembre 2000
La Vanguardia: Monográfico de Relojería, 29 de junio 2001
Exposición Rellotge domèstic Català 2001
Art i Temps: Exposición al C.C.C.B 2001
Museo de la Ciencia 2001
Nexo Time, mayo junio 2001
EsotériKa Elite, N.º 10 2002
Galy 2001/2011
.
