Los diferentes modelos del Orbitador Buran
Se construyeron varios modelos a escala para las diferentes pruebas en el túnel de viento tanto solos como acompañados del cohete Energia.

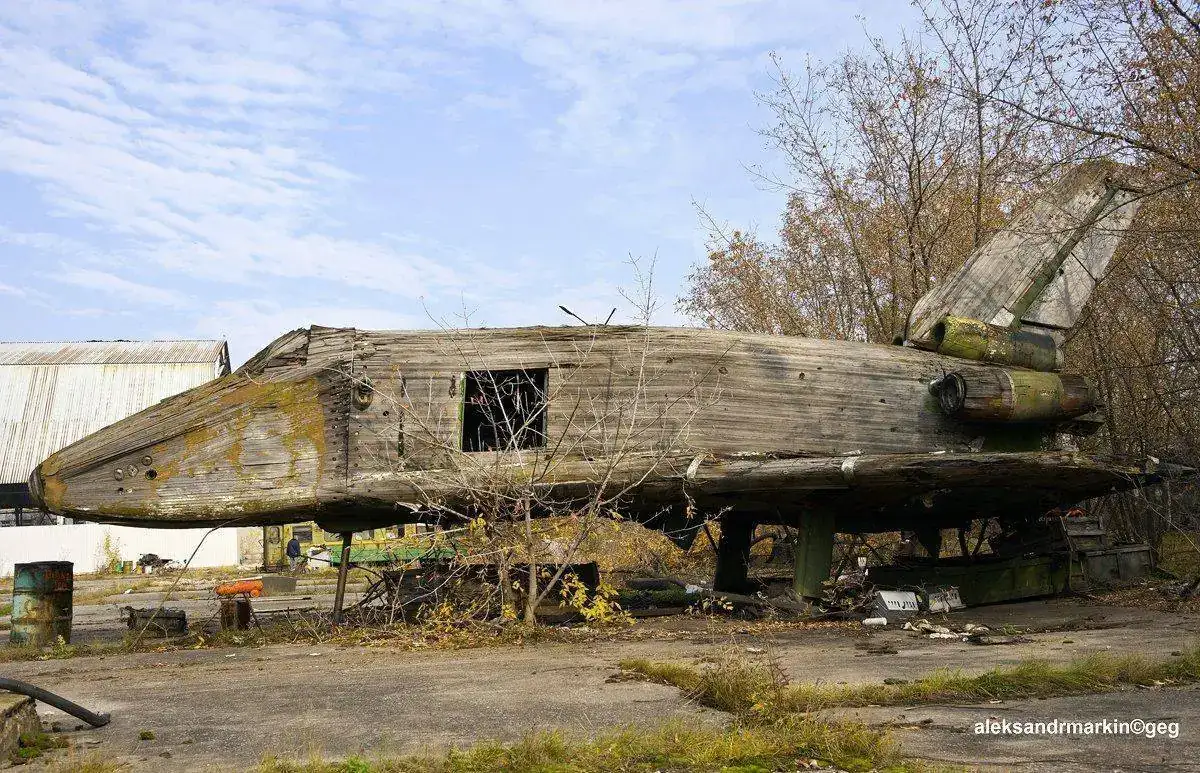

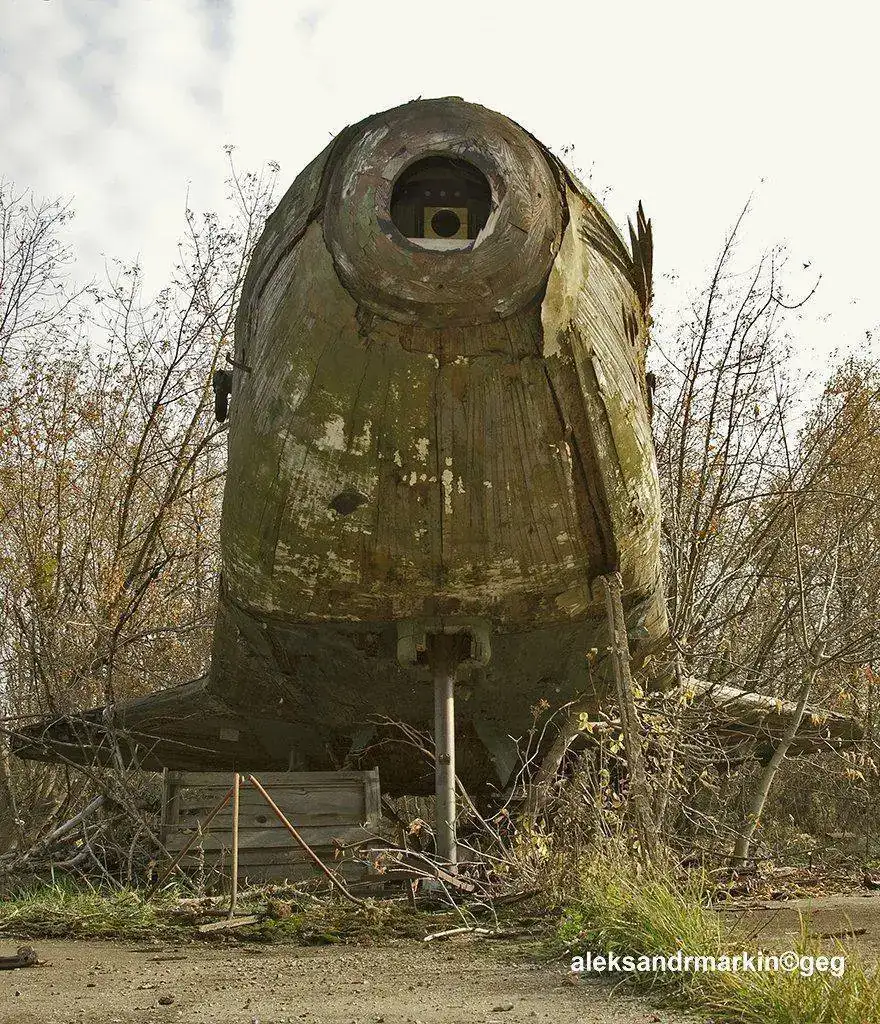

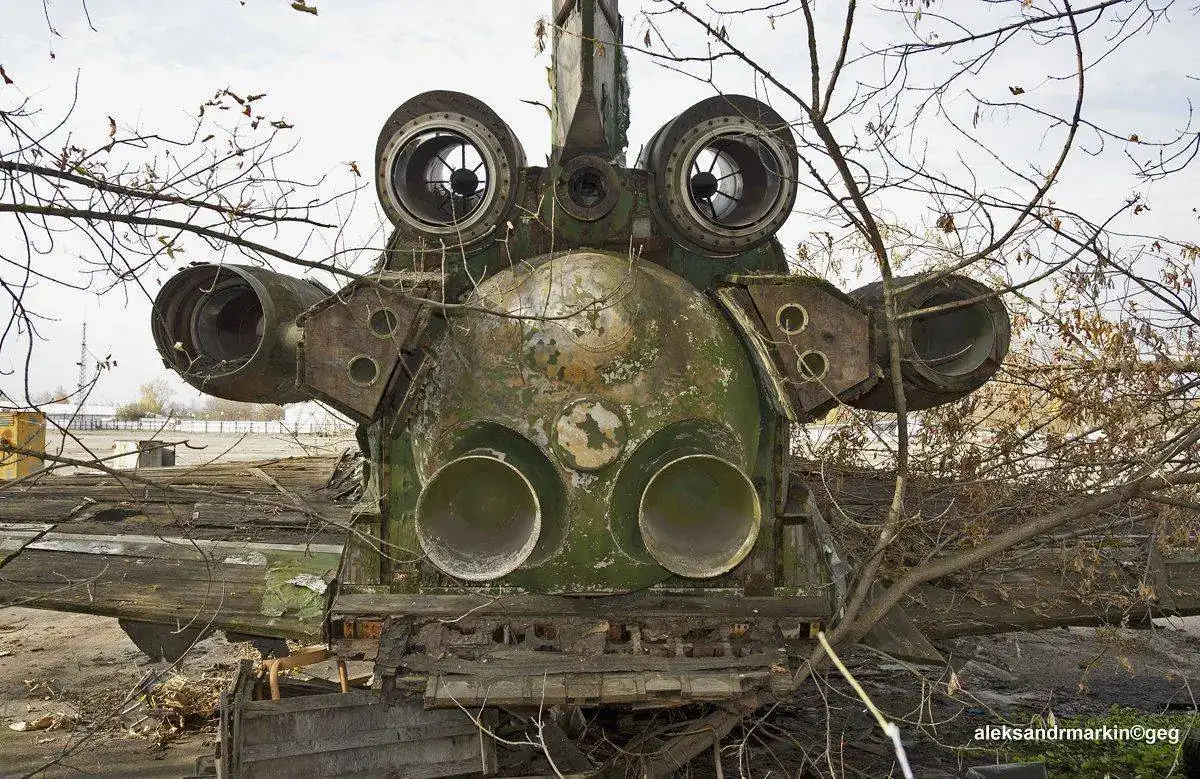

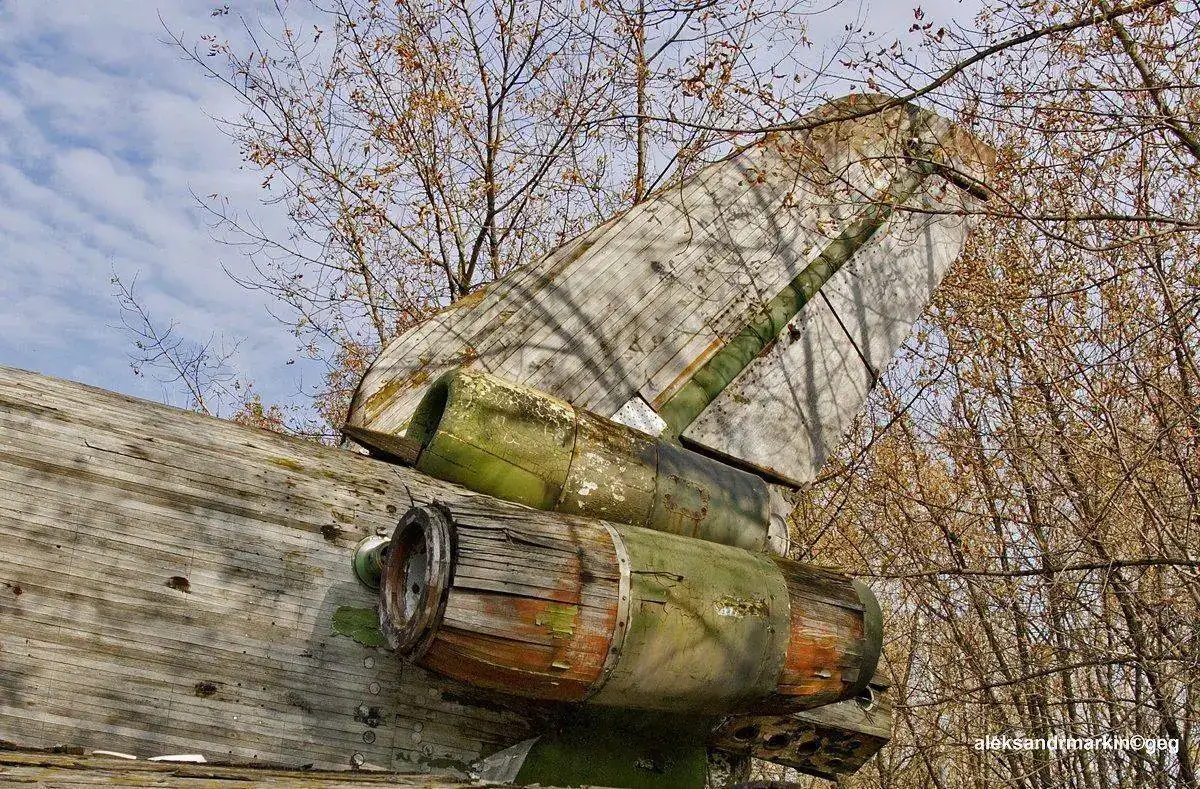

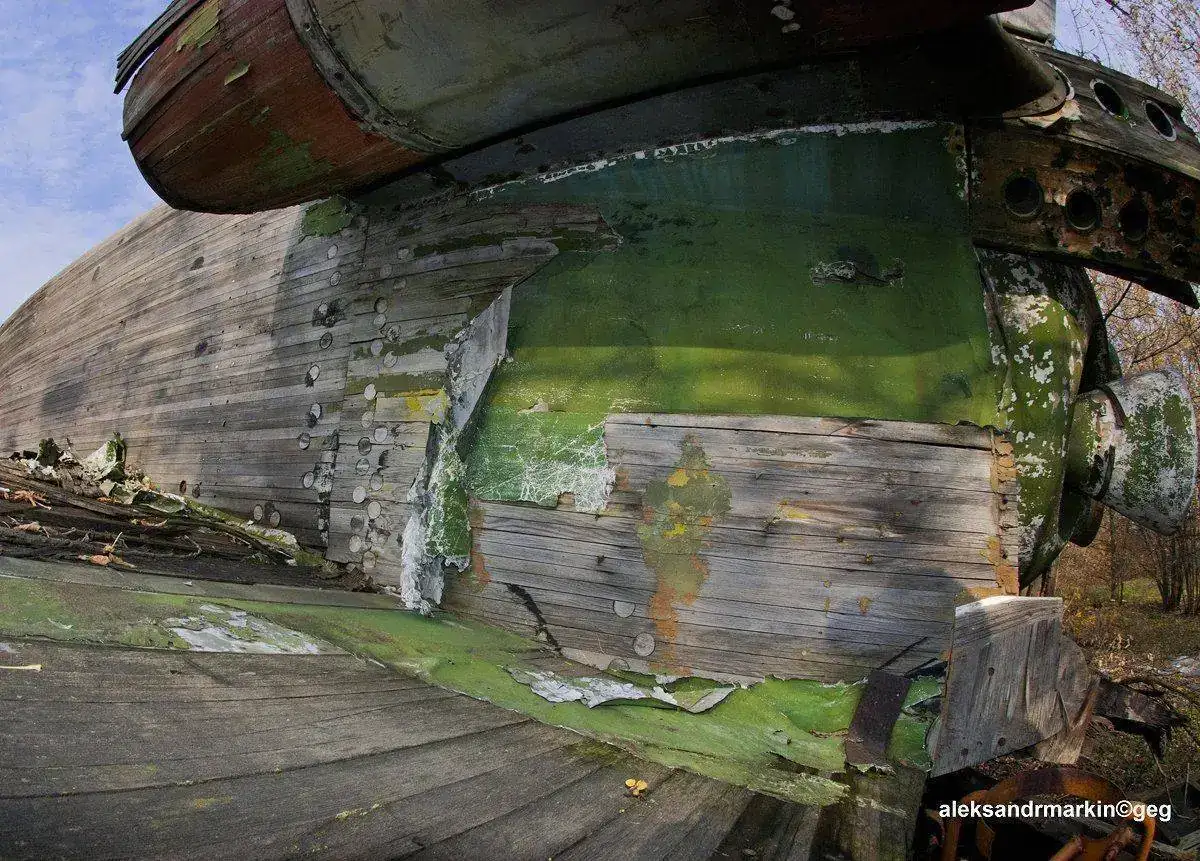

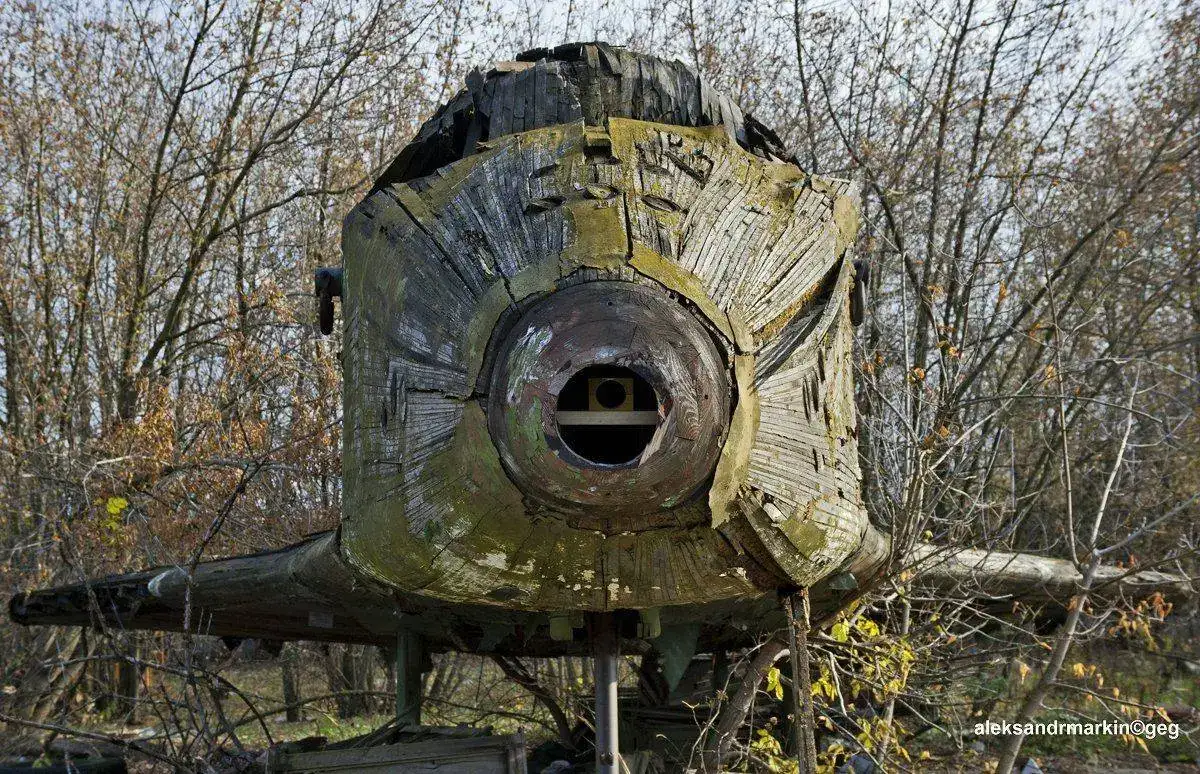

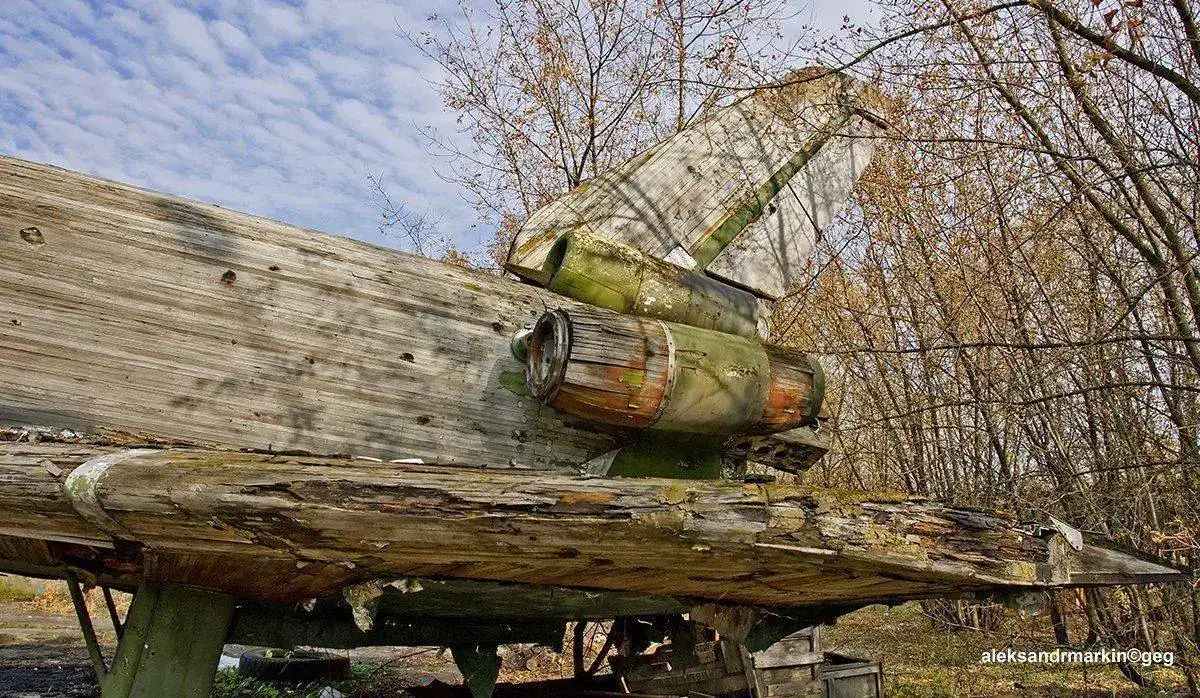

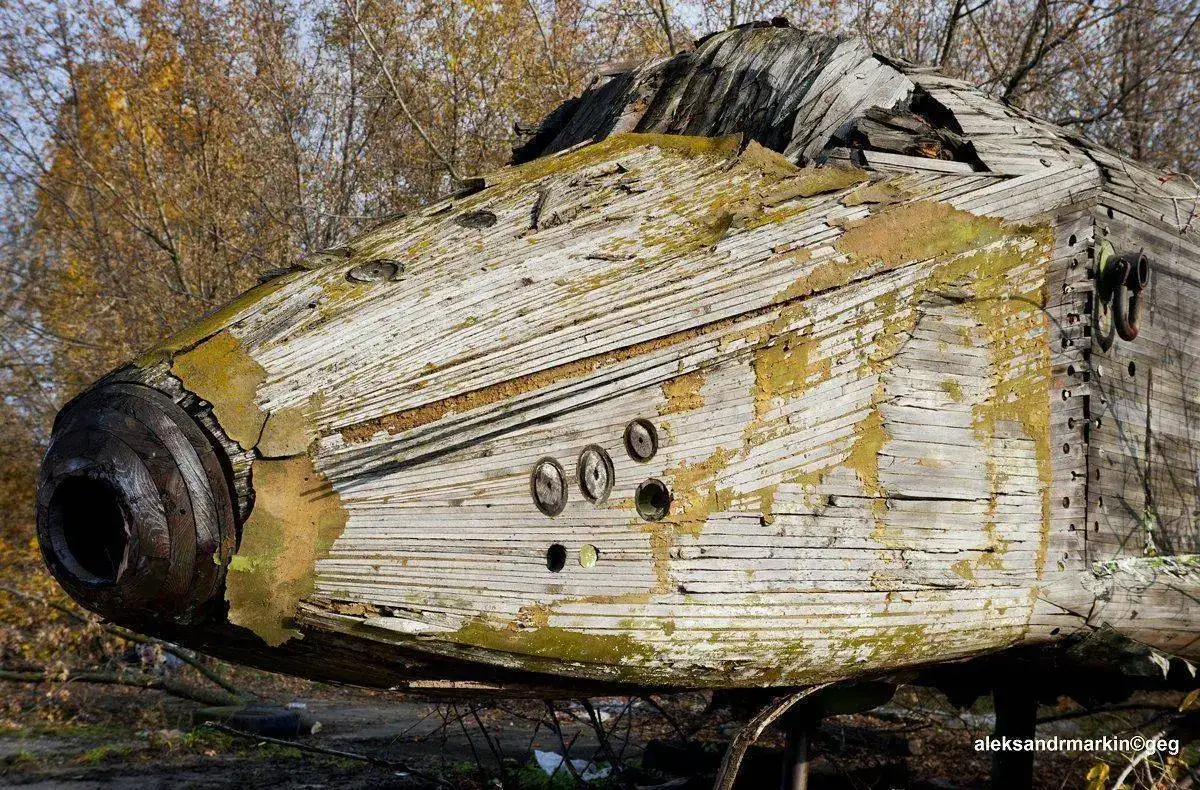

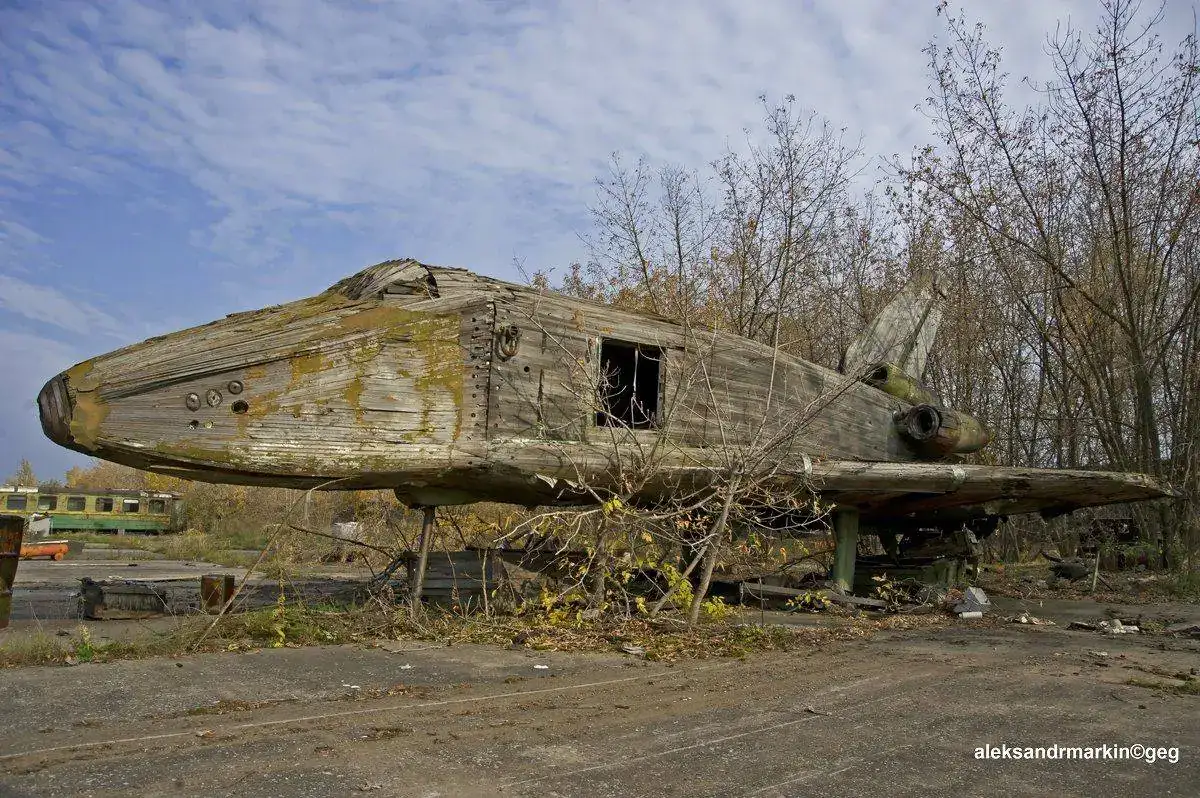

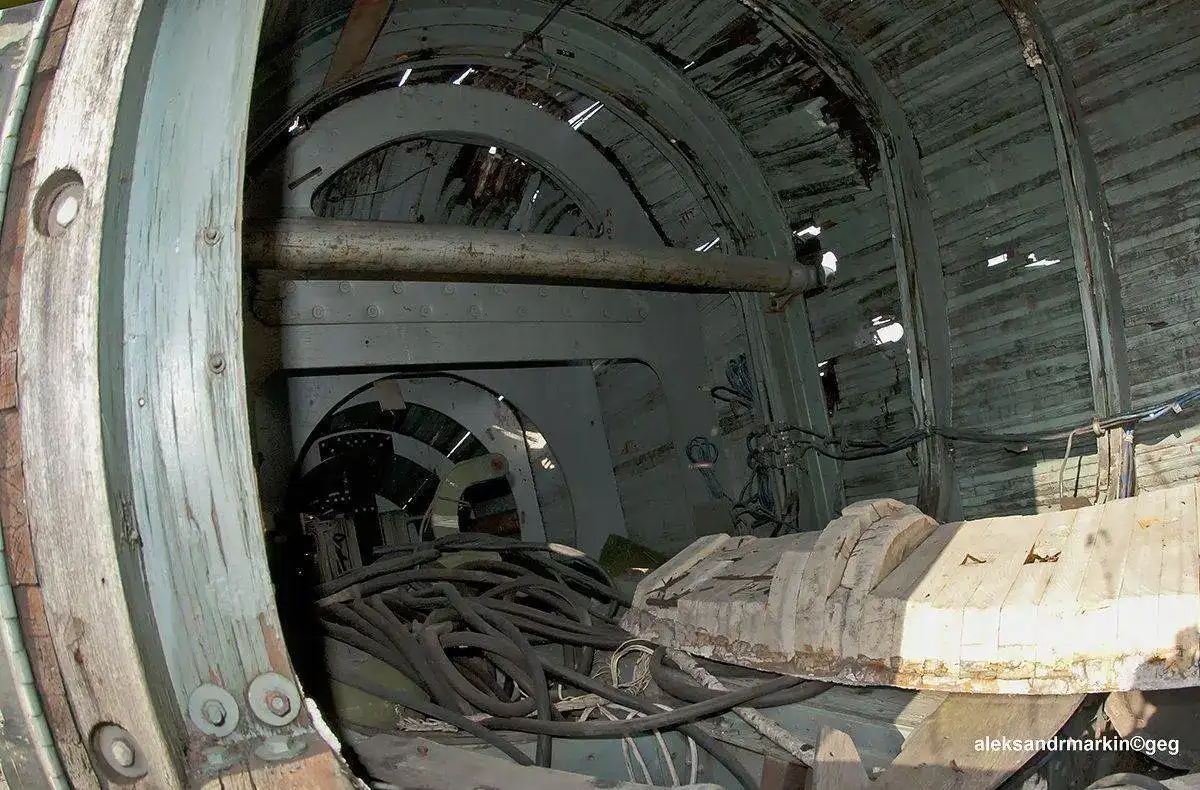

Uno de ellos construido en madera a escala 1:3 descansa carcomido en una esquina del aeródromo del Zhukosky/Ramenskoye.
10220942796_936f12193a_o by Marcos, en Flickr
10264989626_68cb6f32a9_o by Marcos, en Flickr
10265136626_ba63722754_o by Marcos, en Flickr
10403053814_a157ed2a27_o by Marcos, en Flickr
10403061416_f1ef8c8d3a_o by Marcos, en Flickr
11137546953_be32a5ce24_o by Marcos, en Flickr
11137924623_da815ed98b_o by Marcos, en Flickr
11138017944_6ebb648452_o by Marcos, en Flickr
11146471605_628b9d4219_o by Marcos, en Flickr
11146629613_e89f3abec1_o by Marcos, en Flickr
11147188146_1d59a15ce8_o by Marcos, en Flickr
11147195896_0f0abde0b1_o by Marcos, en Flickr
11147320203_62565e6381_o by Marcos, en Flickr
11147781684_147ee017fe_o by Marcos, en Flickr
Este modelo fue creado para simular el funcionamiento aerodinámico del Buran 0.02 tambien llamado BST-02 u OK-GLI el cual realizó varias vuelos de prueba gracias a las turbinas de avión que llevaba instaladas y que mas adelante hablaremos largo y tendido sobre él.

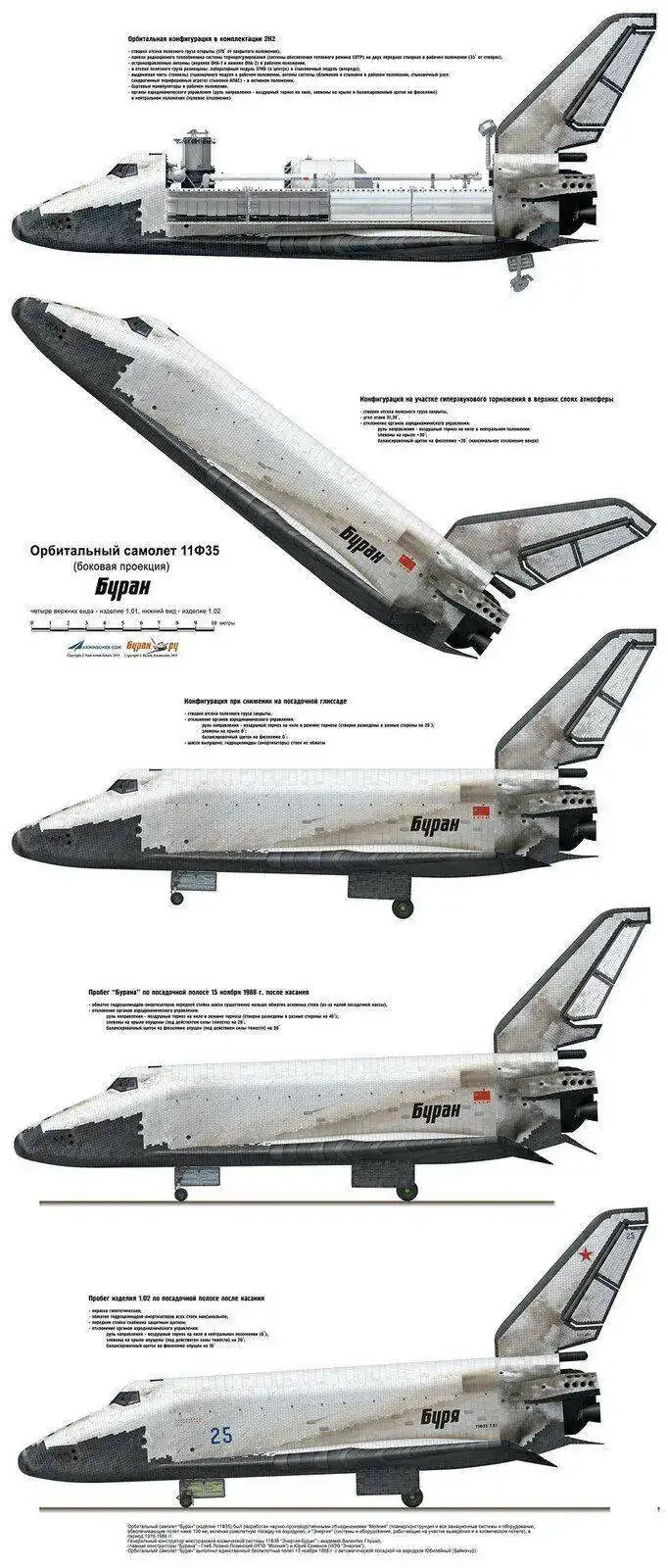

Los orbitadores tenían asignado un código alfanumérico, por ejemplo 11F35 en el caso del Buran. Pero exitían otros tipos de códigos para catalogar a los diferentes orbitadores.
La letra K se utilizó para los orbitadores destinados a vuelos espaciales y la letra M para los destinados a pruebas. También se utilizaban las siglas OK que en ruso son las iniciales de Nave Orbital.
Además cada nave recibía un código numérico o código de fuselaje que podía empezar por 0 o por 1 o por 2 .

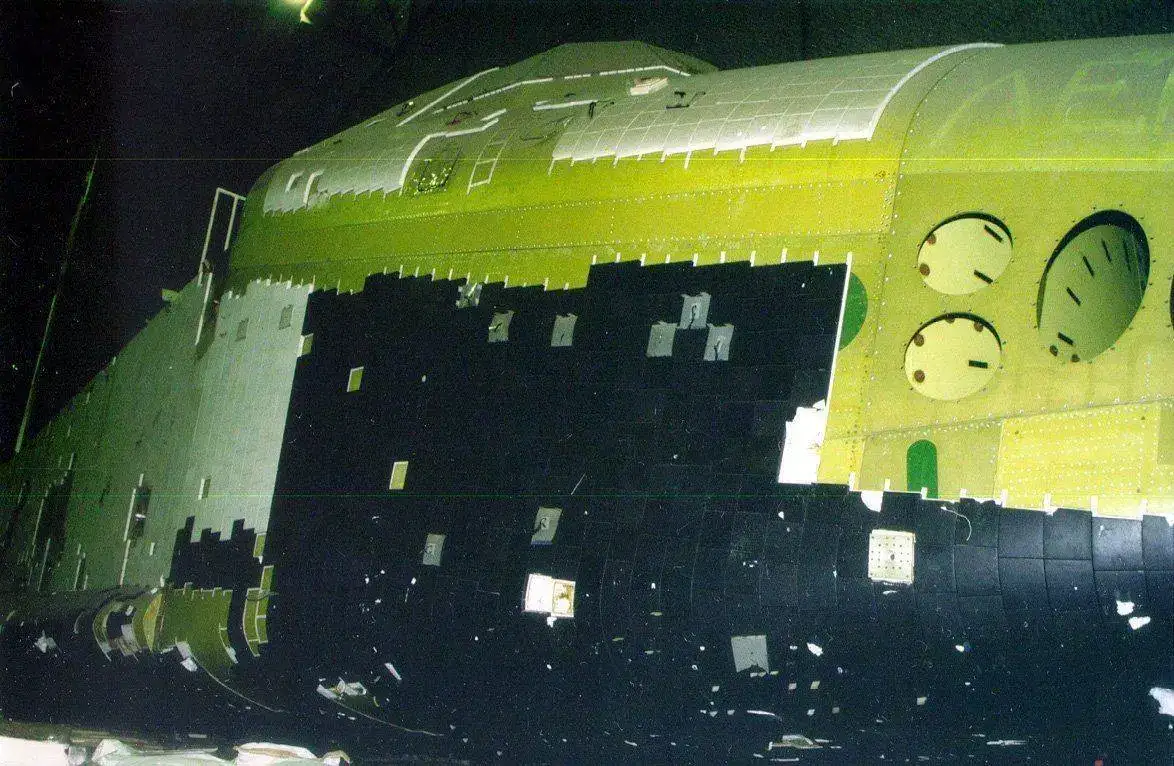

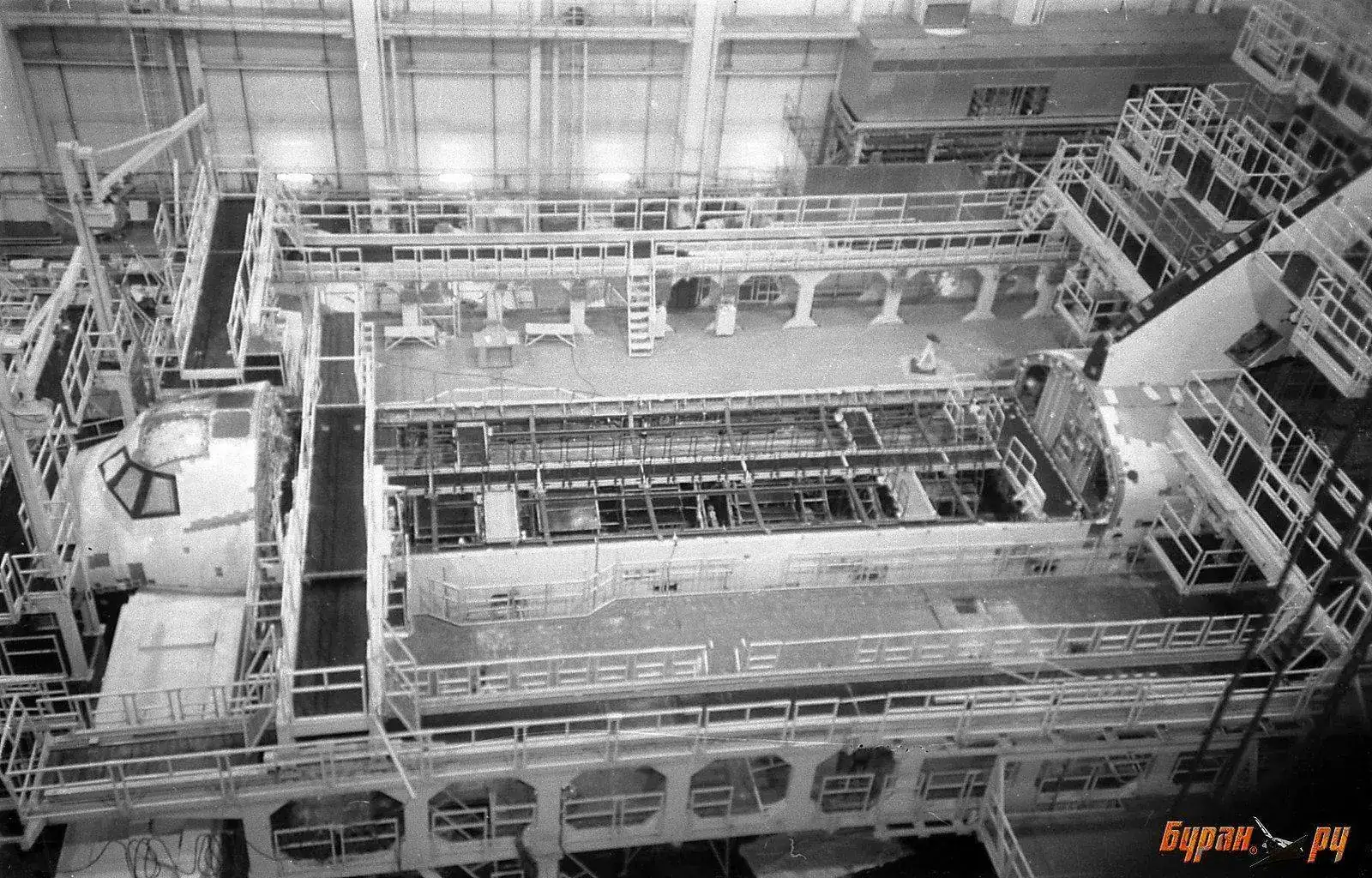

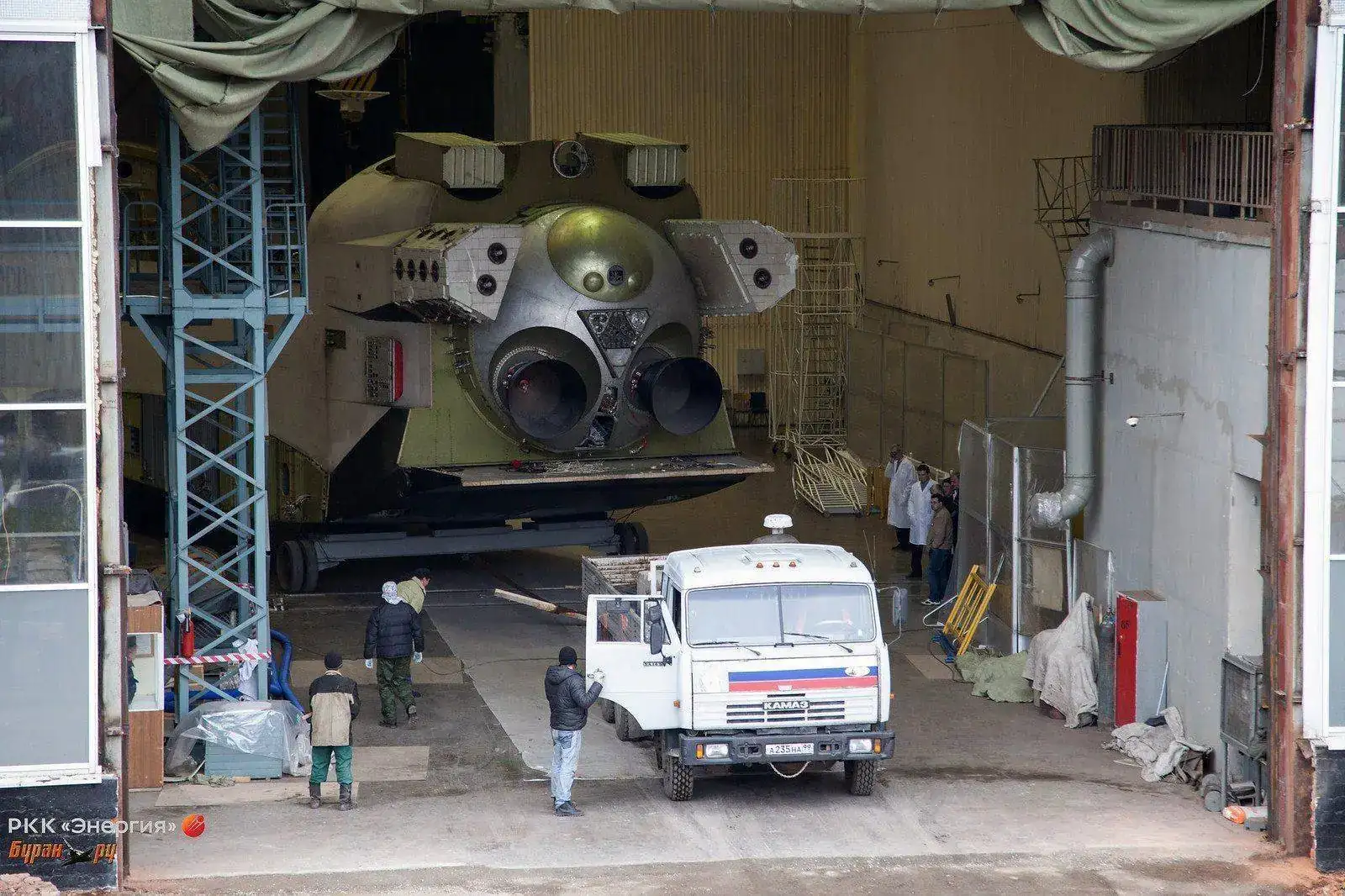

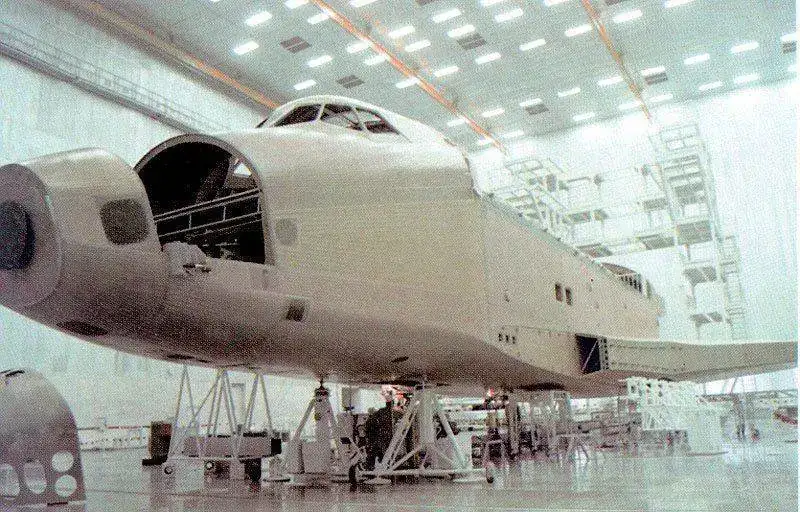

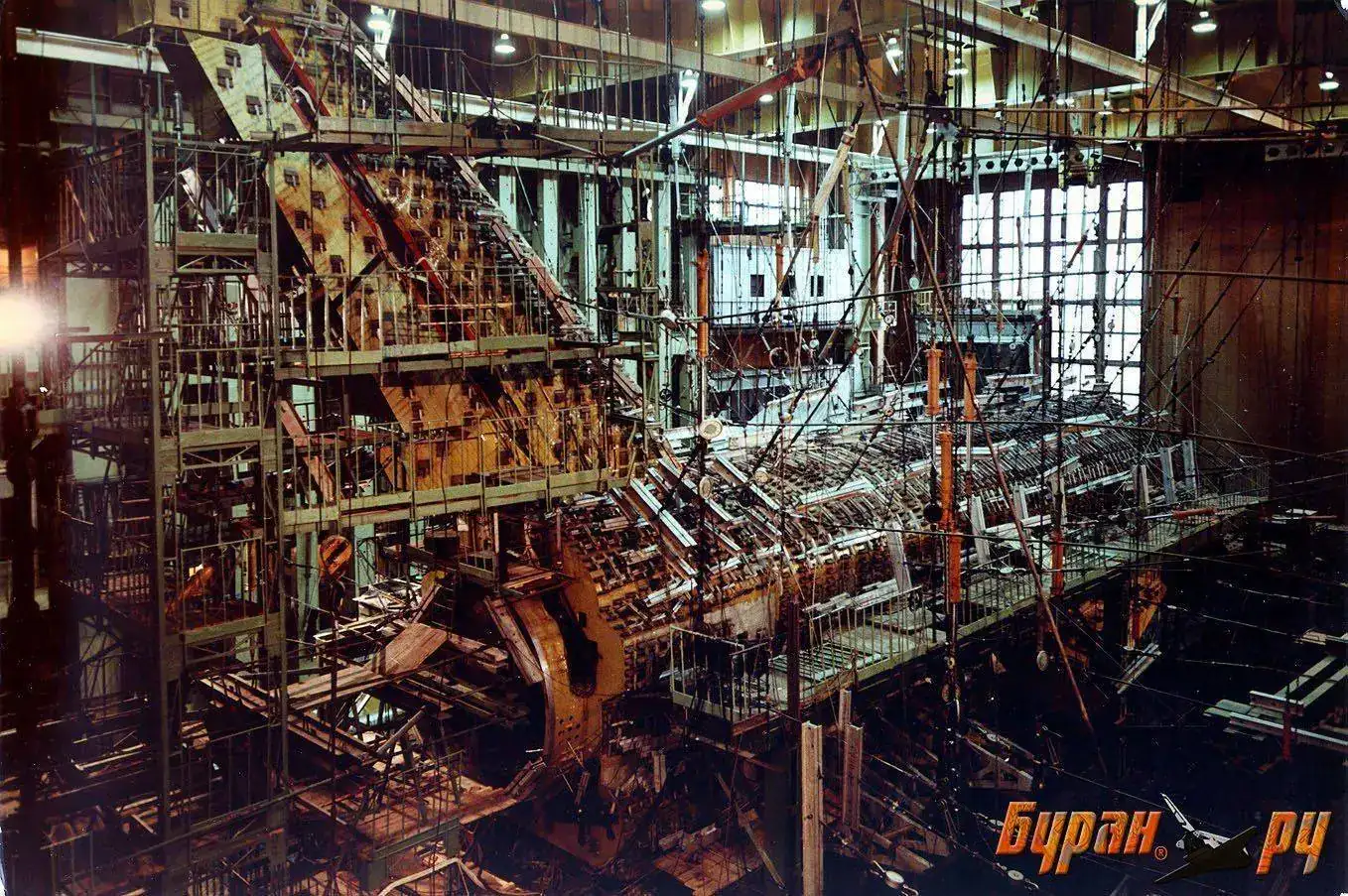

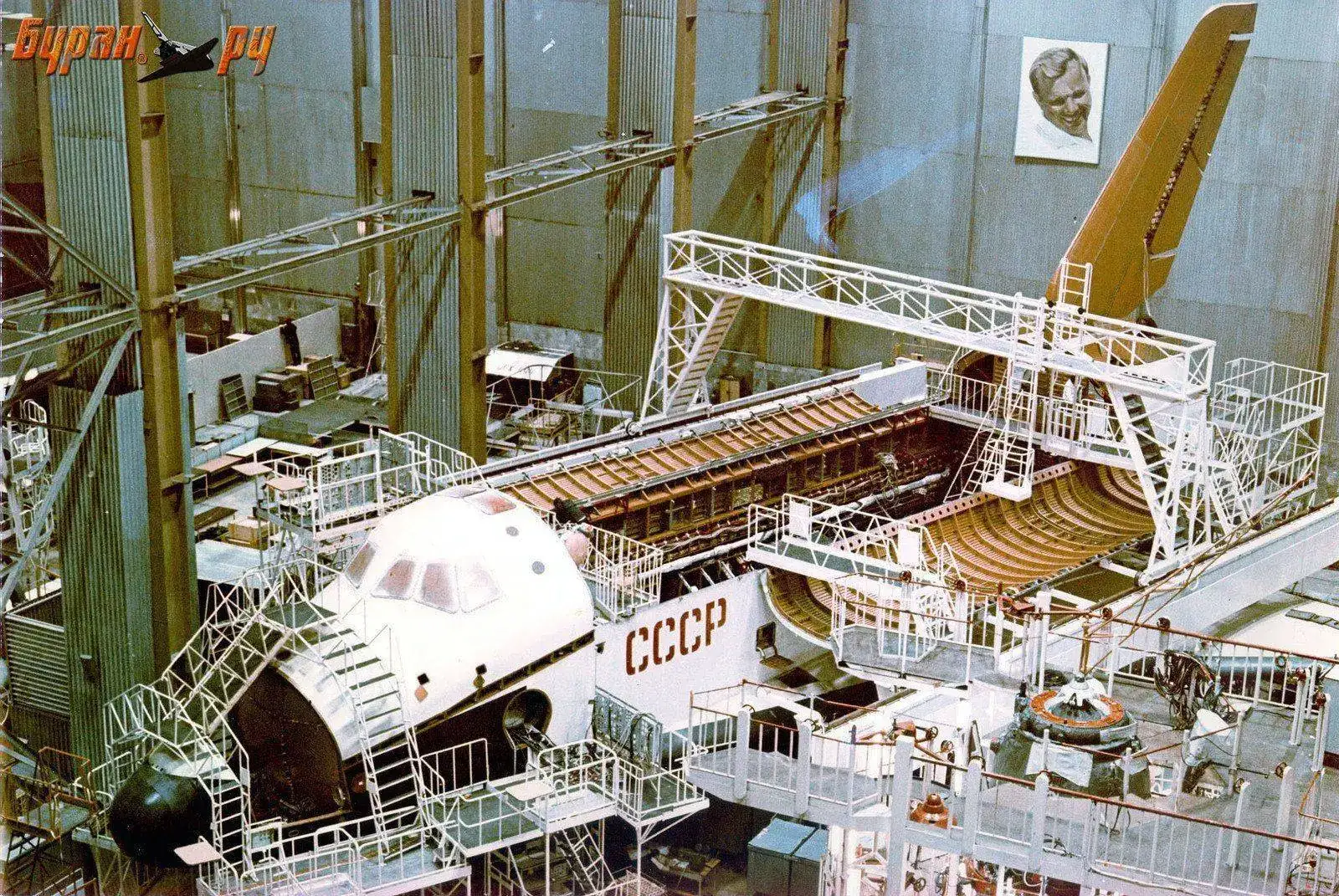

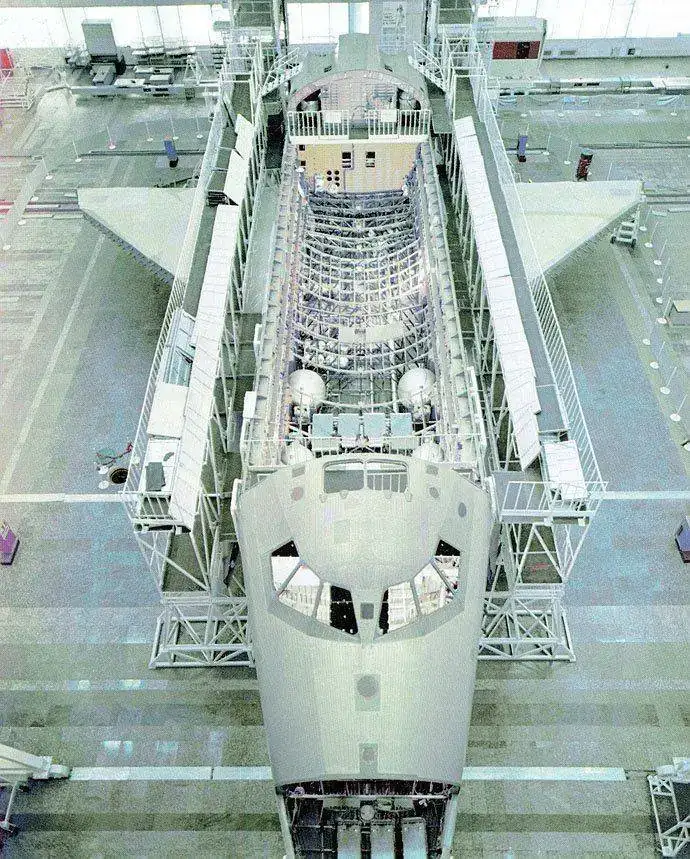

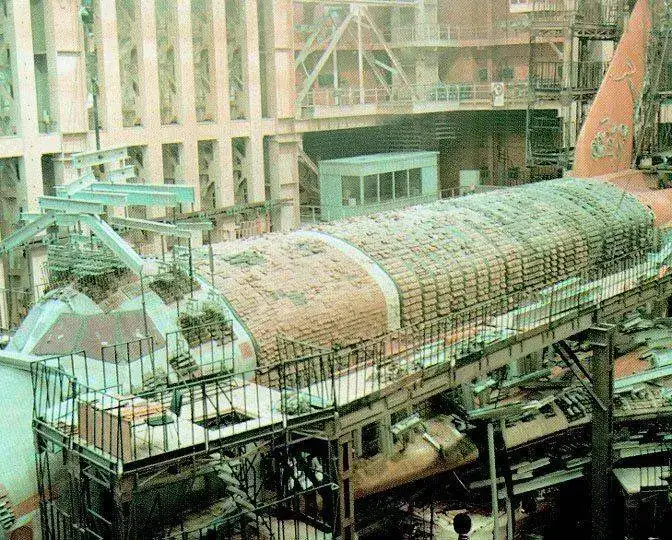

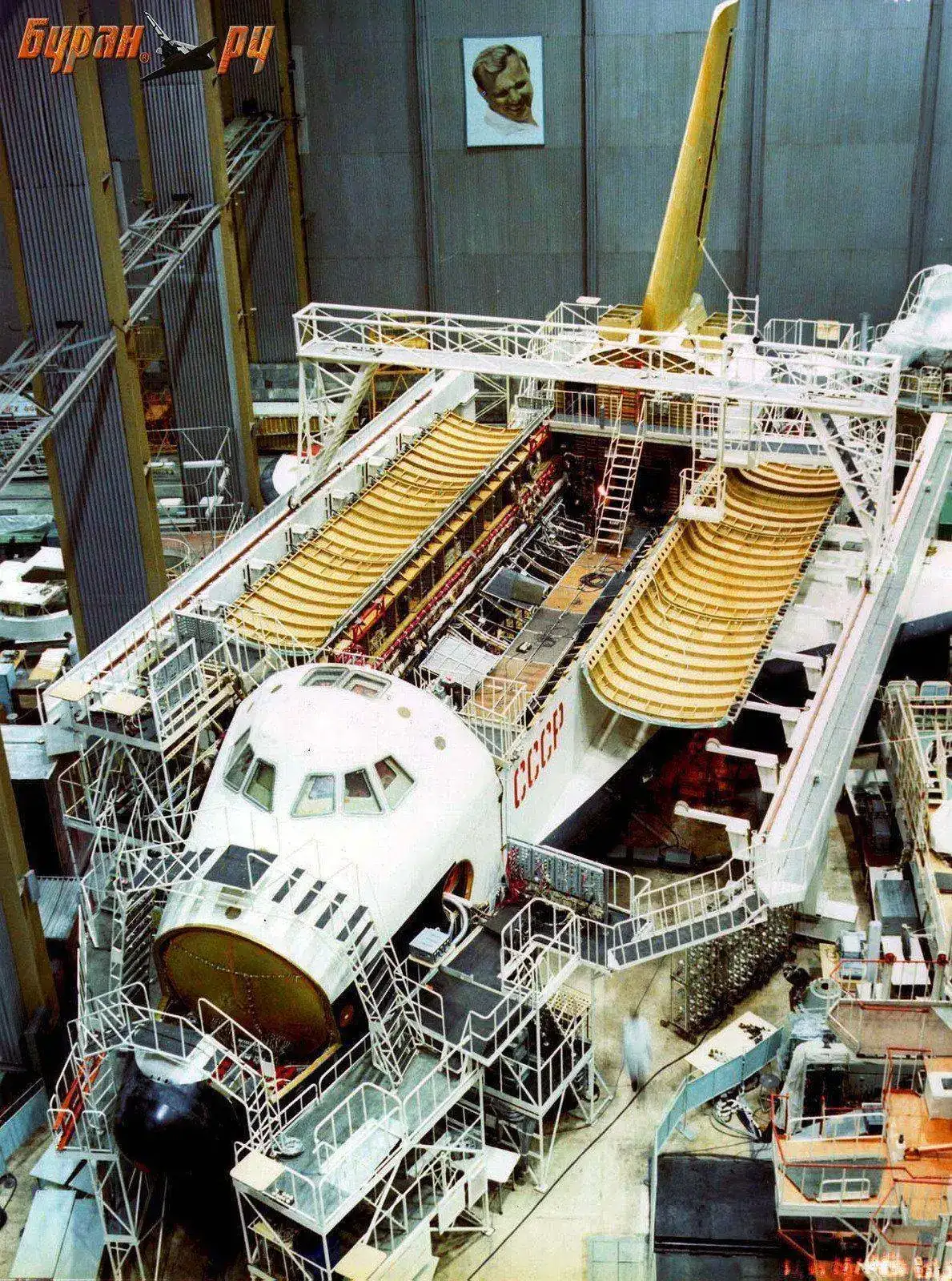

Un par de fotografías del proceso de montaje en una factoría
factory6 by Marcos, en Flickr
factory4 by Marcos, en Flickr
Modelos para pruebas construidos parcial o totalmente llamados serie 0
Los Orbitadores capaces de hacer vuelos espaciales llamados serie 1.
Serie 2 orbitadores de 2ª generación.
Los modelos de la serie 0, el primero de ellos el,

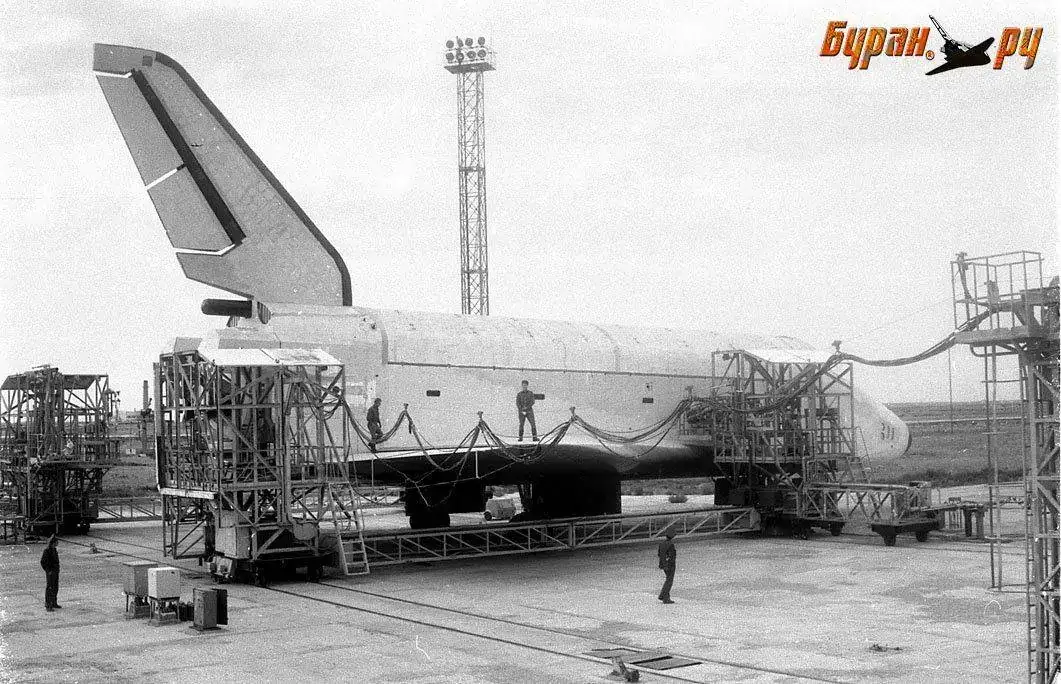

El Buran 0.01 también llamado OK-M u OK-ML1 (011) fue una maqueta a escala 1:1 utilizada para pruebas de temperatura, carga e integración con el cohete Energia en el edificio SDI y enviado en 1983 a Baikonur a bordo del Atlant.
vertol4 by Marcos, en Flickr

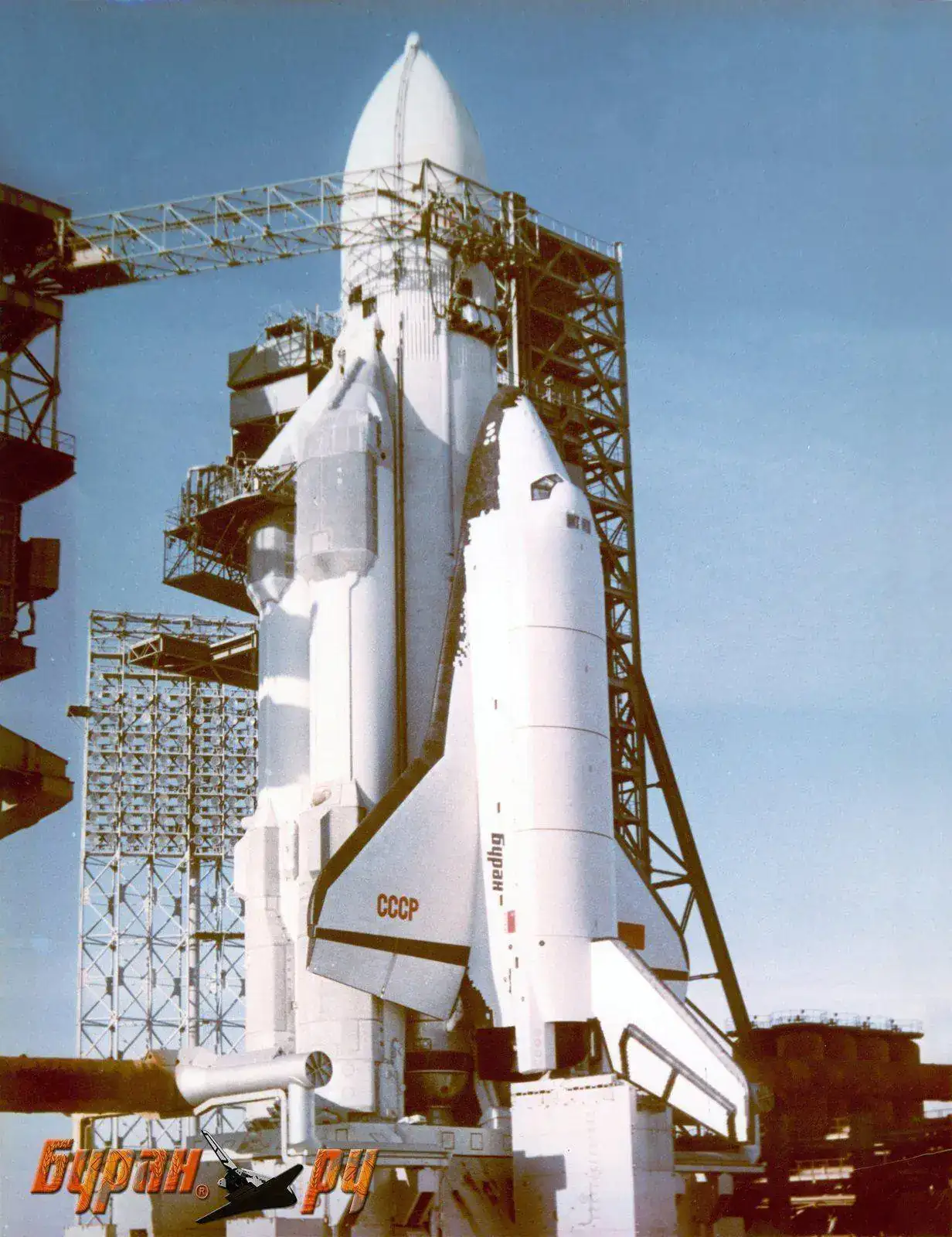

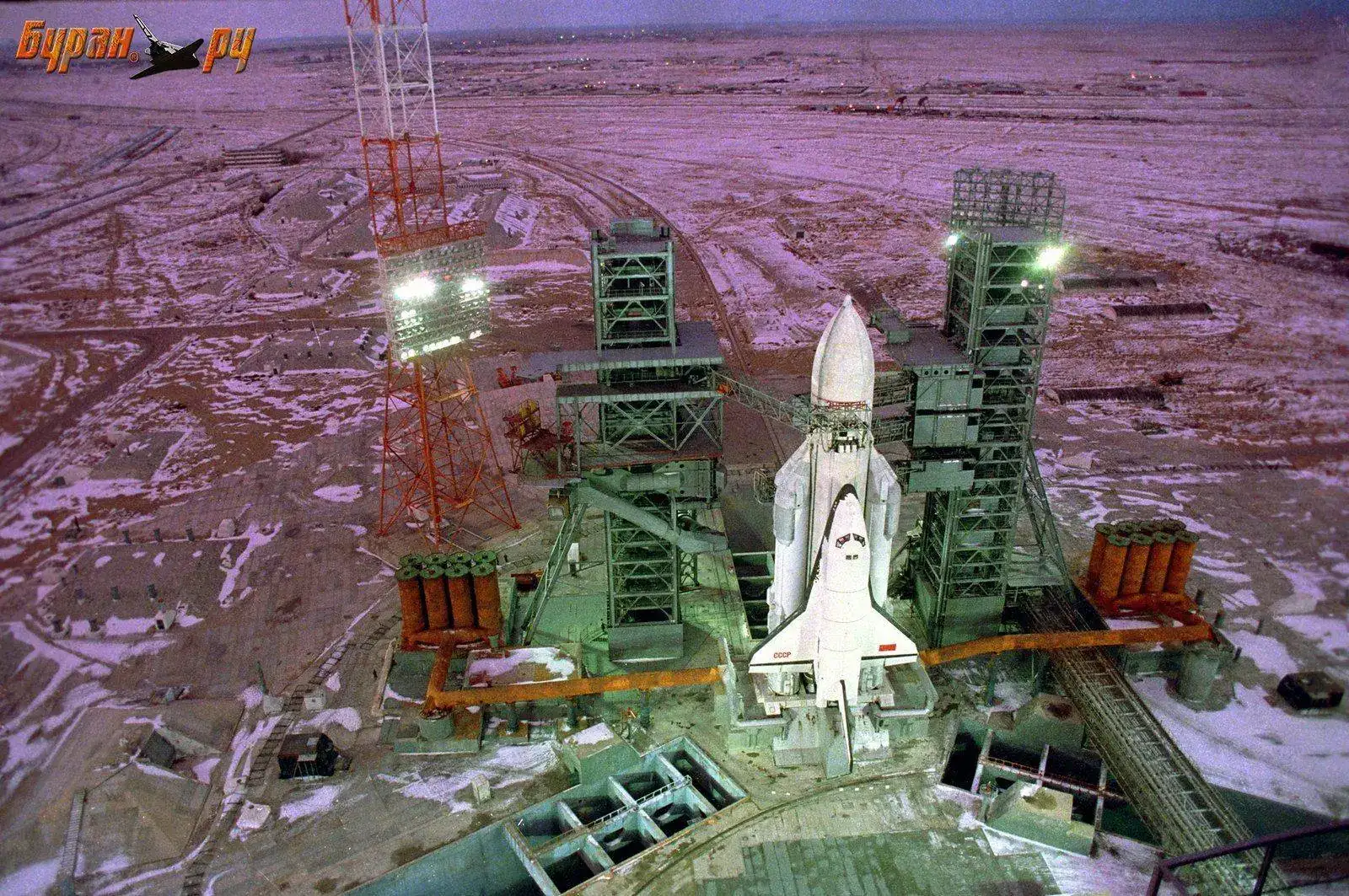

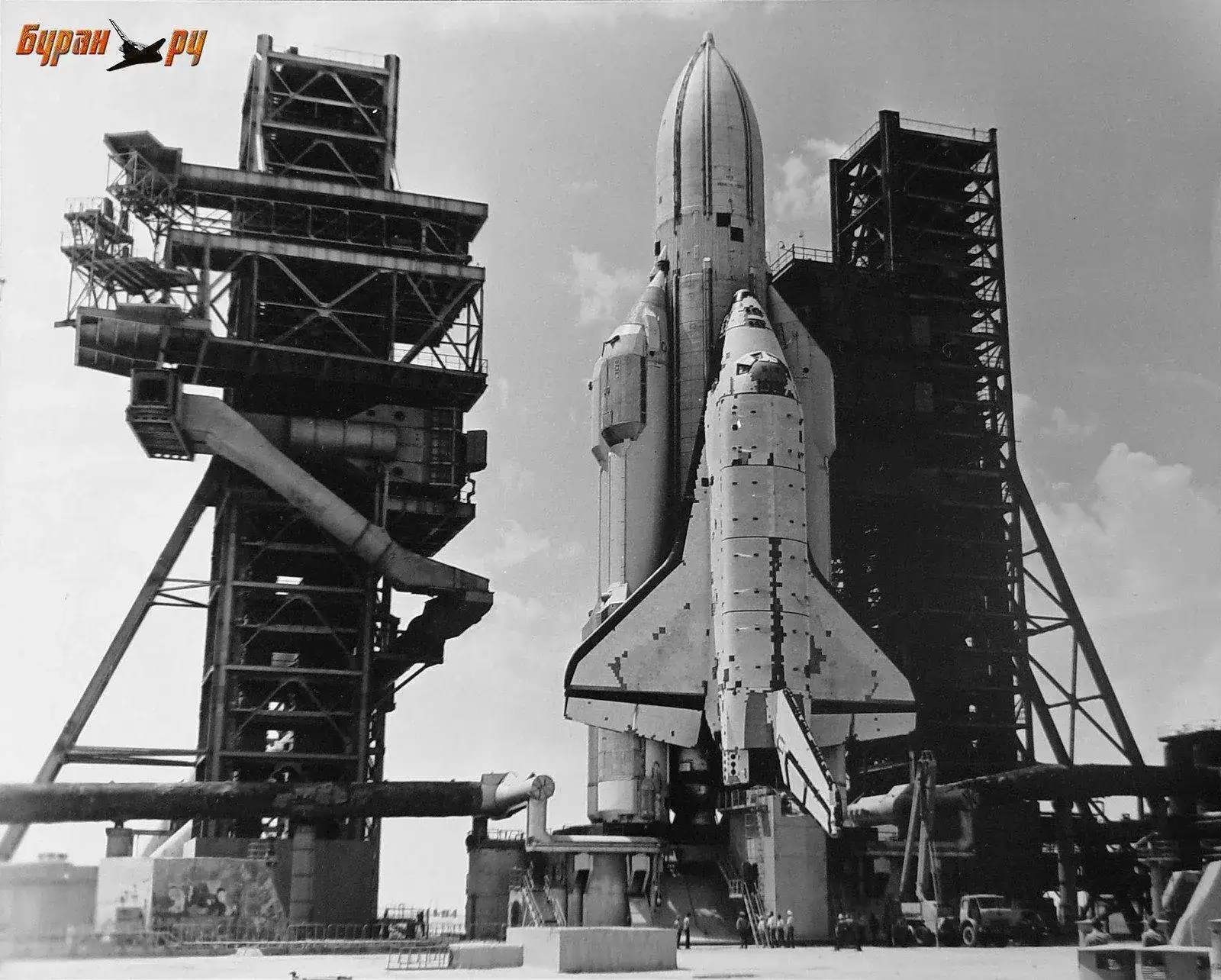

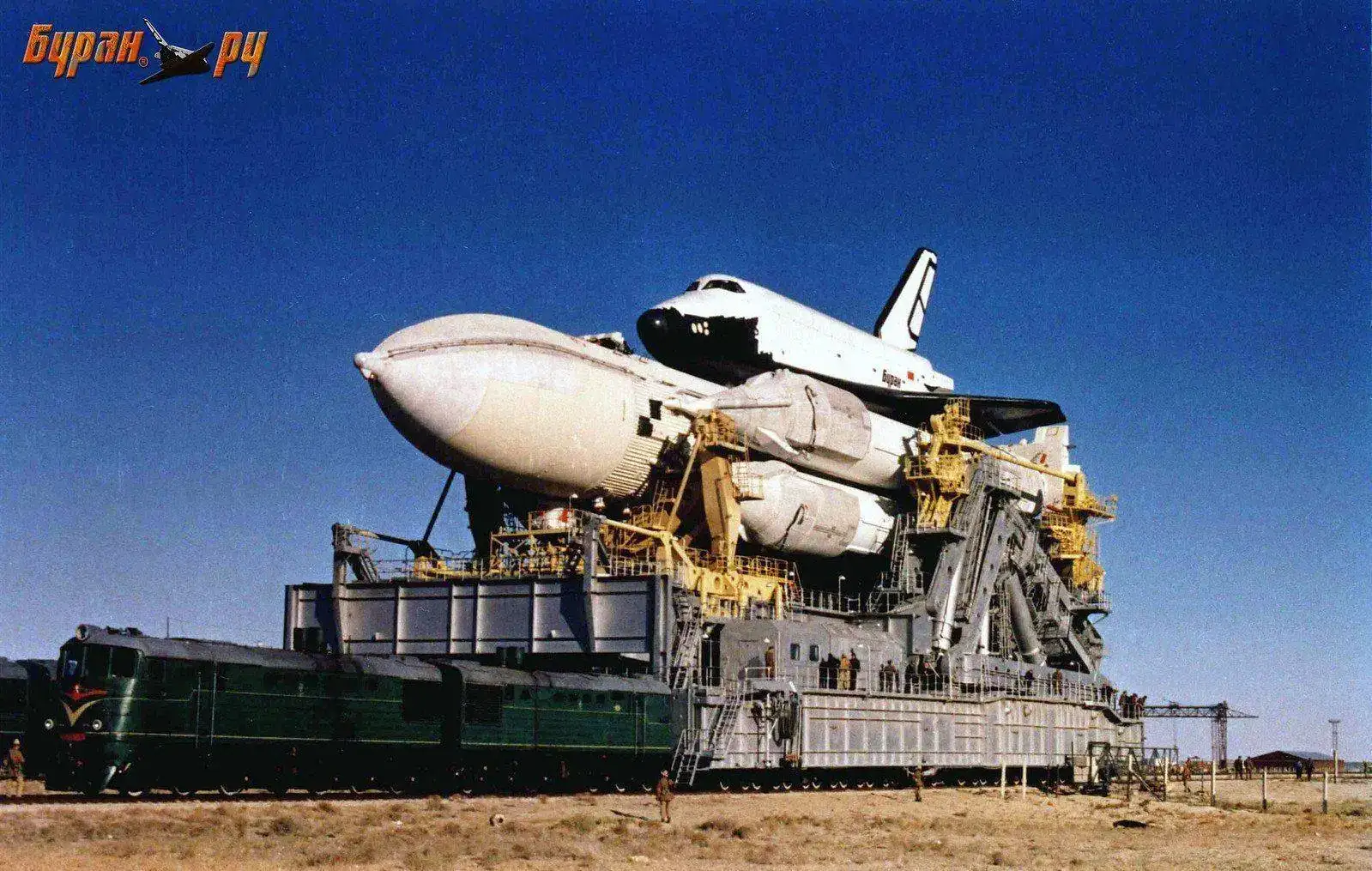

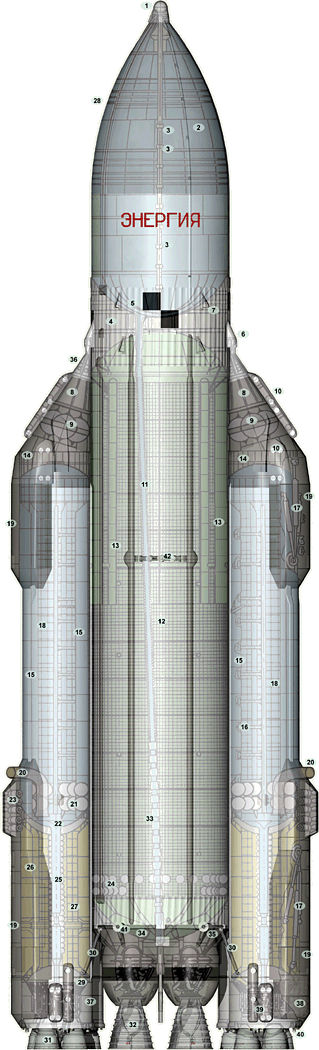

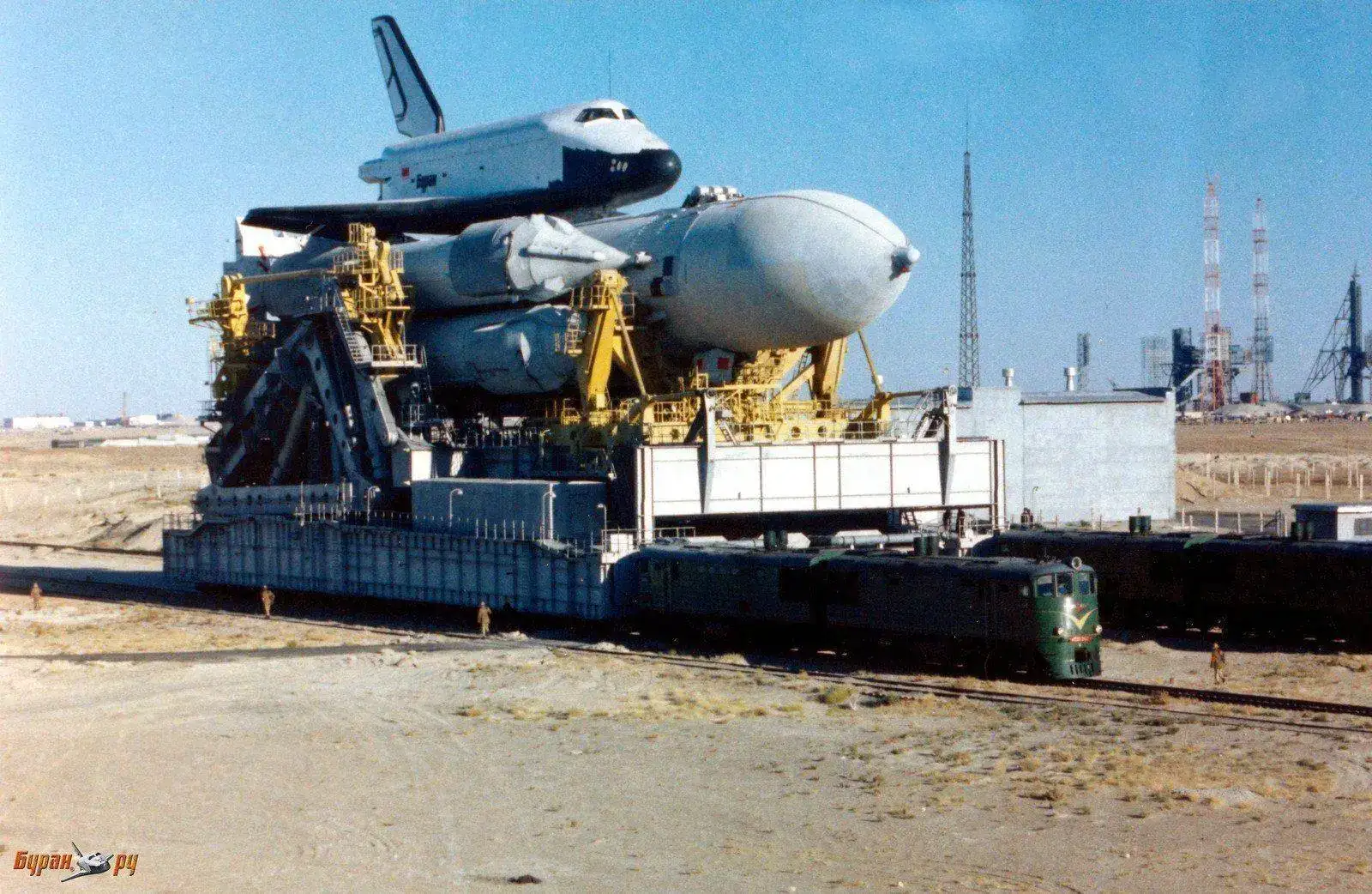

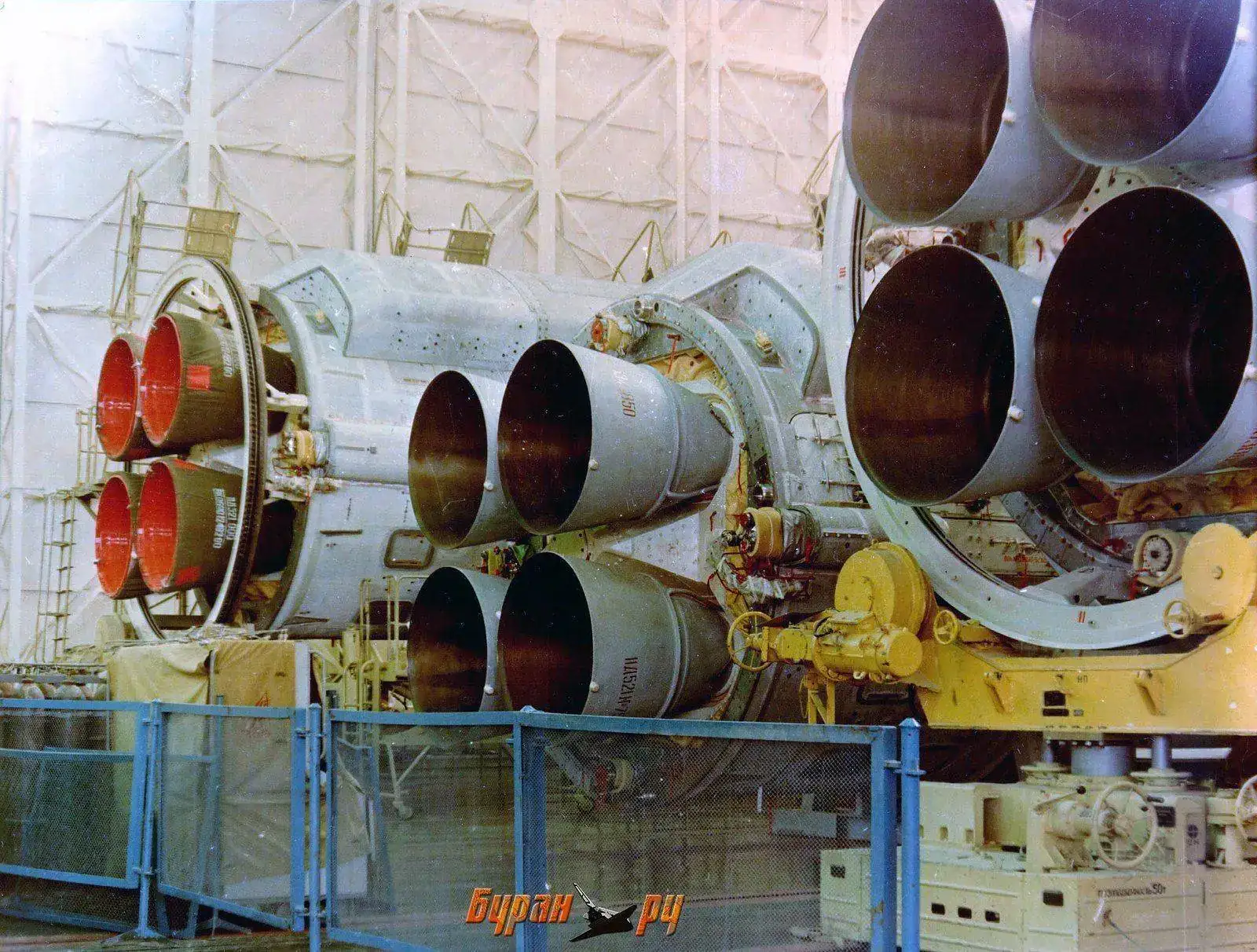

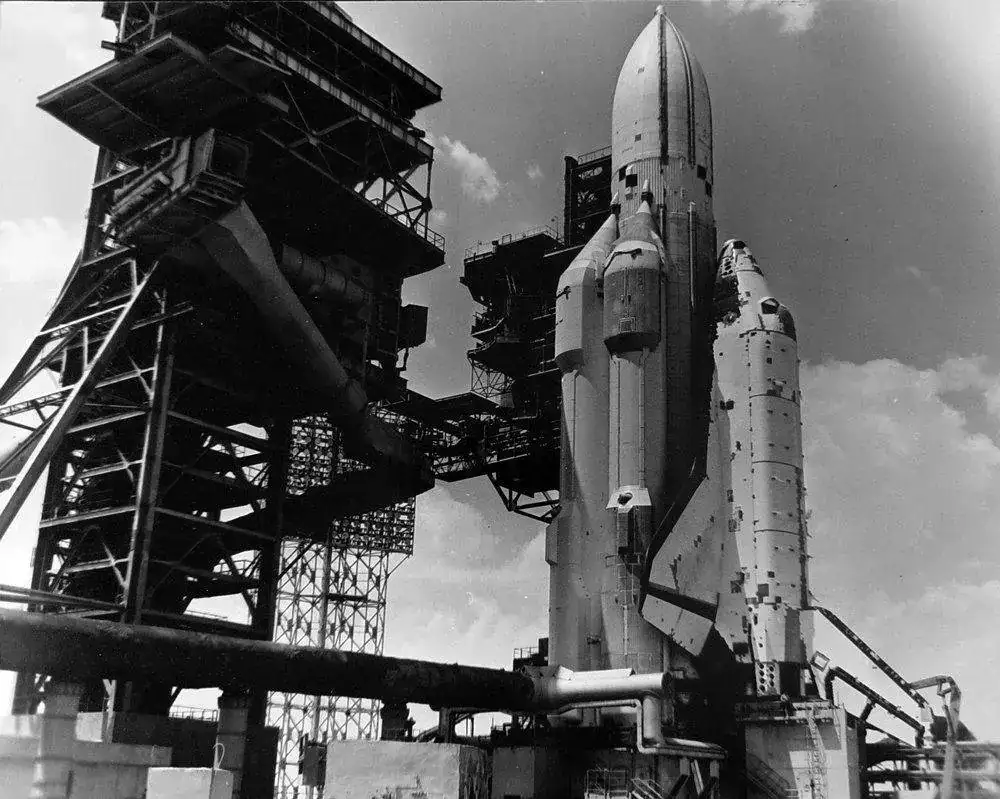

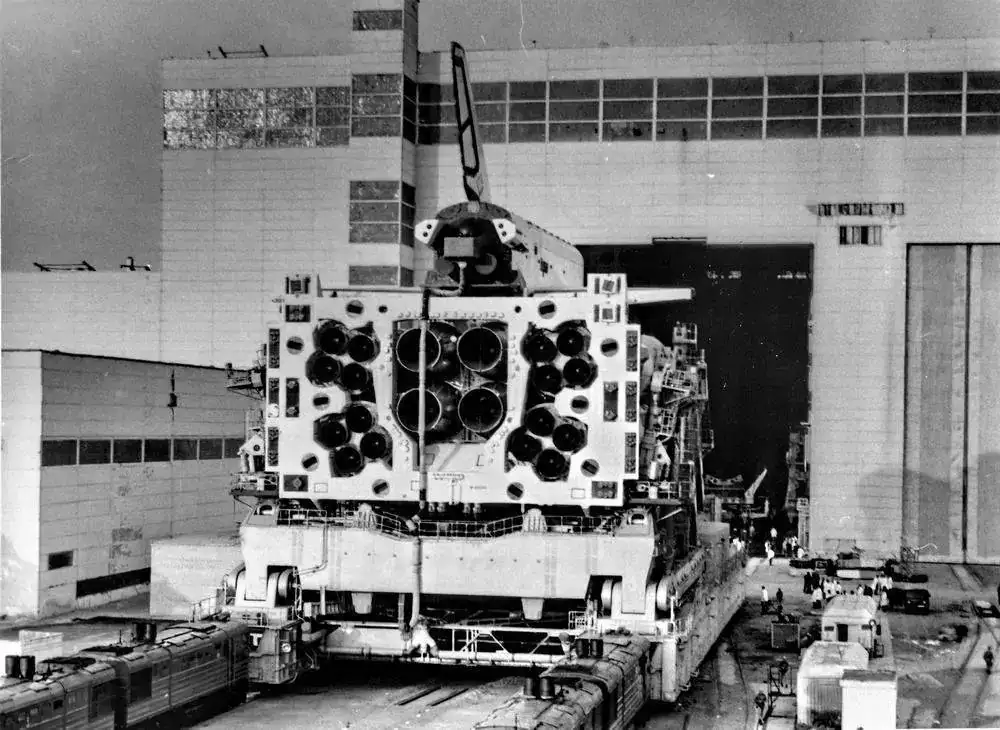

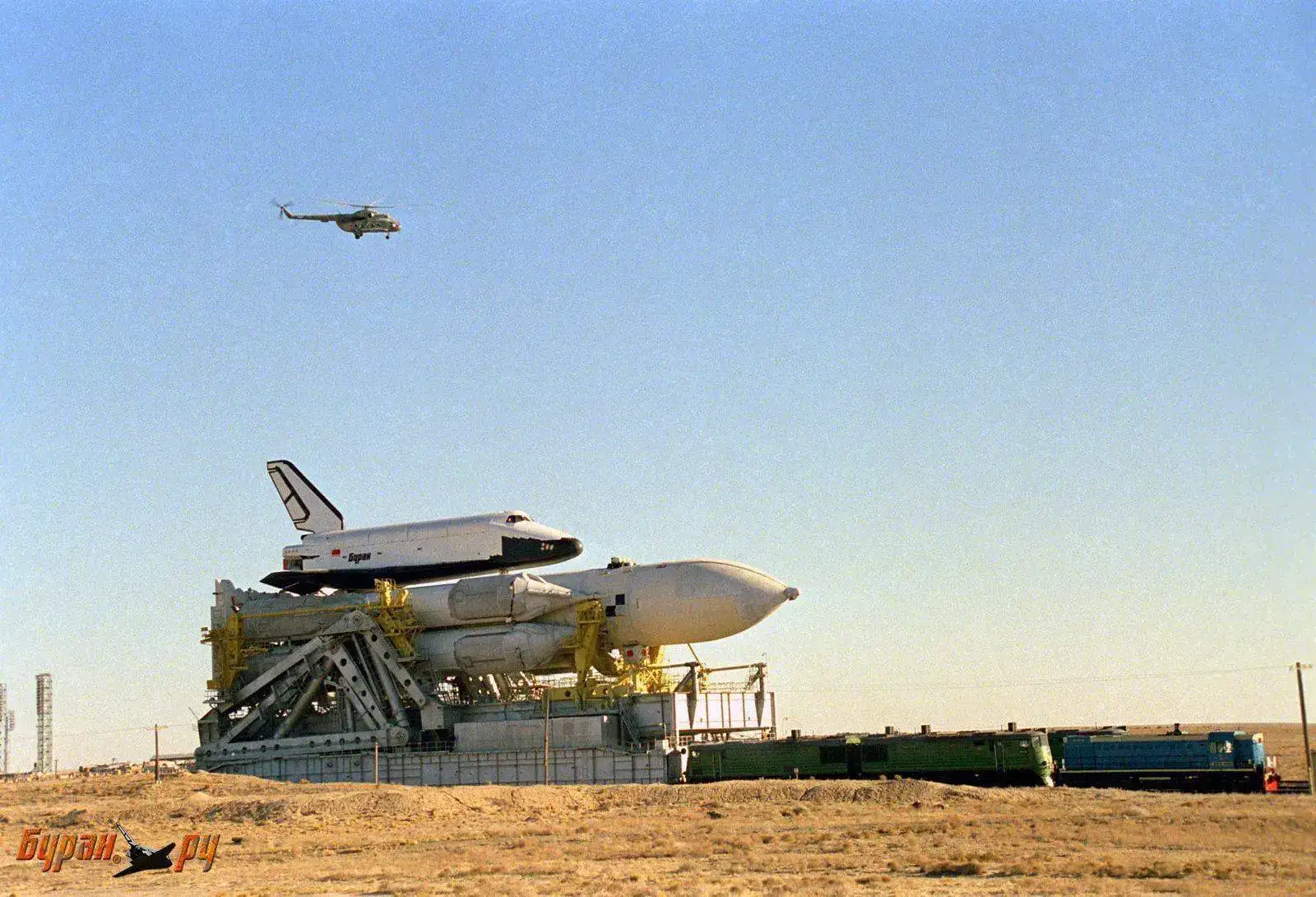

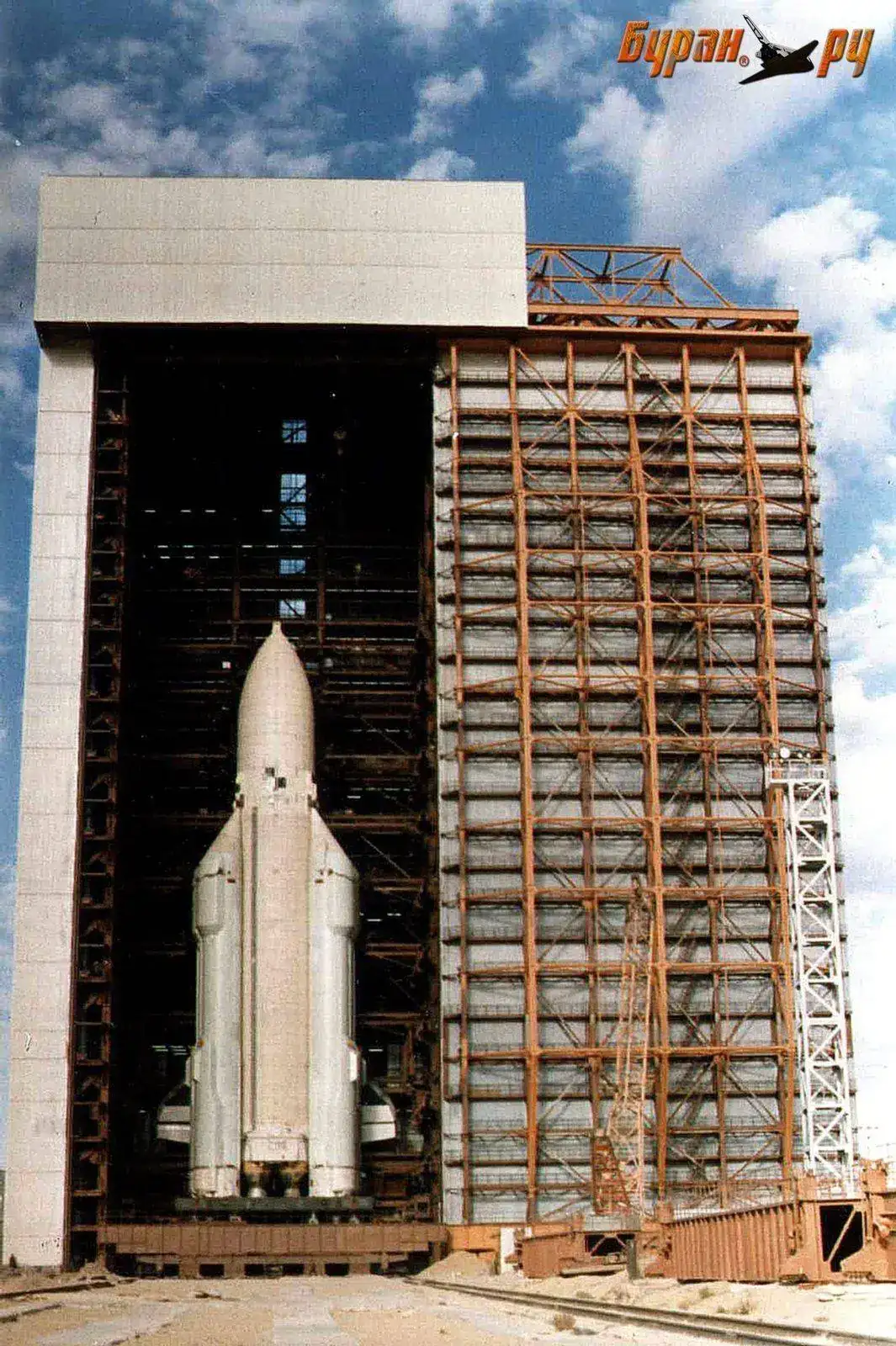

Pruebas de integración con el cohete Energia
11K25.000 №T1503D con el diseño de la nave 11F35 OK-M, 0 . 01, OK-ML1, ML1, número 1 M) by Marcos, en Flickr
11K25.000 №T1503D con el diseño de la nave 11F35 OK-M, 0 . 01, OK-ML1, ML1, número 1 Mgub3-18 by Marcos, en Flickr
11K25.000 №T1503D con el diseño de la nave 11F35 OK-M, 0 . 01, OK-ML1, ML1, número 1 Mgub3-7 by Marcos, en Flickr
11K25.000 №T1503D con el diseño de la nave 11F35 OK-M, 0 . 01, OK-ML1, ML1, número 1 Mgub3-8 by Marcos, en Flickr

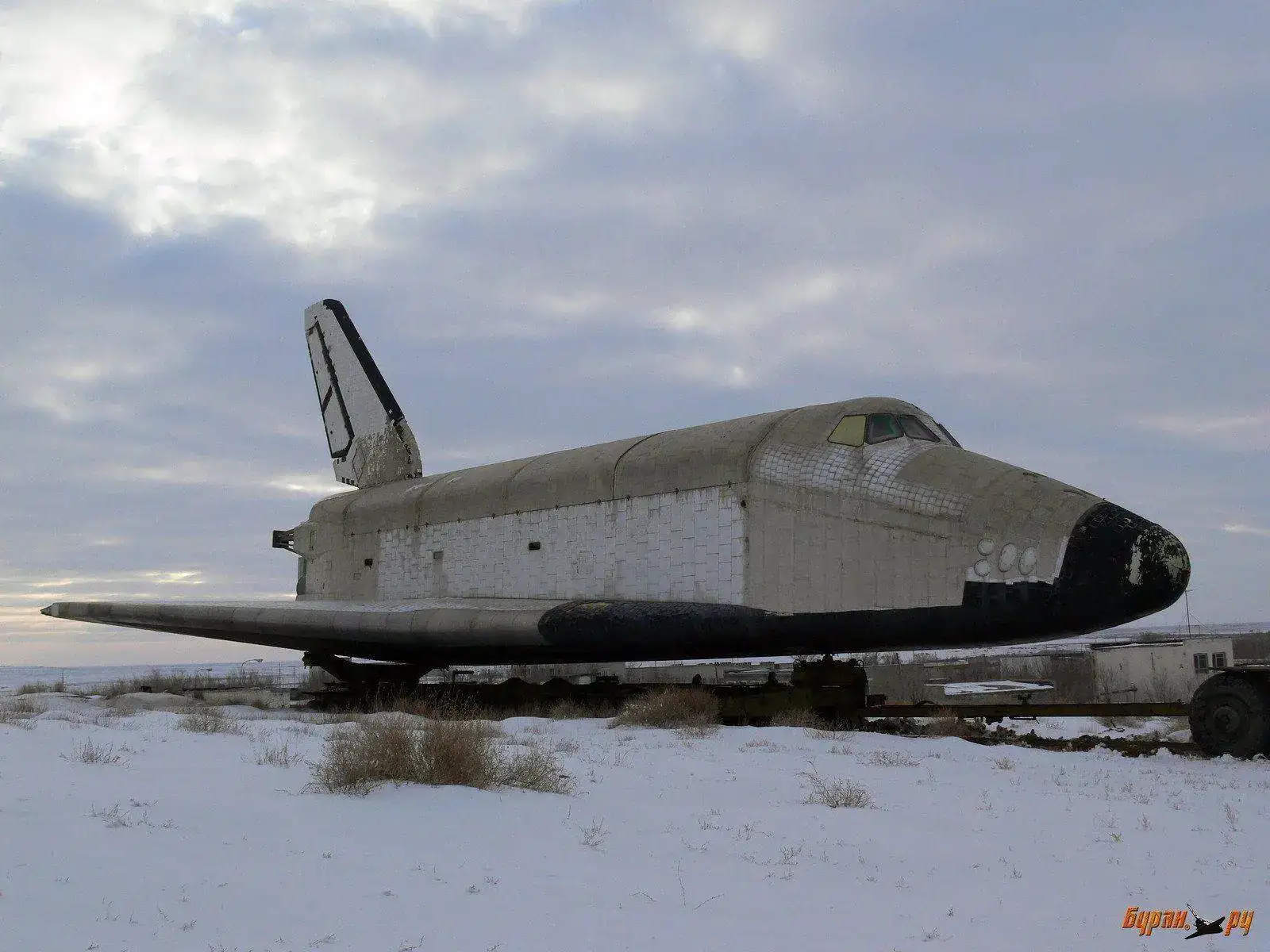

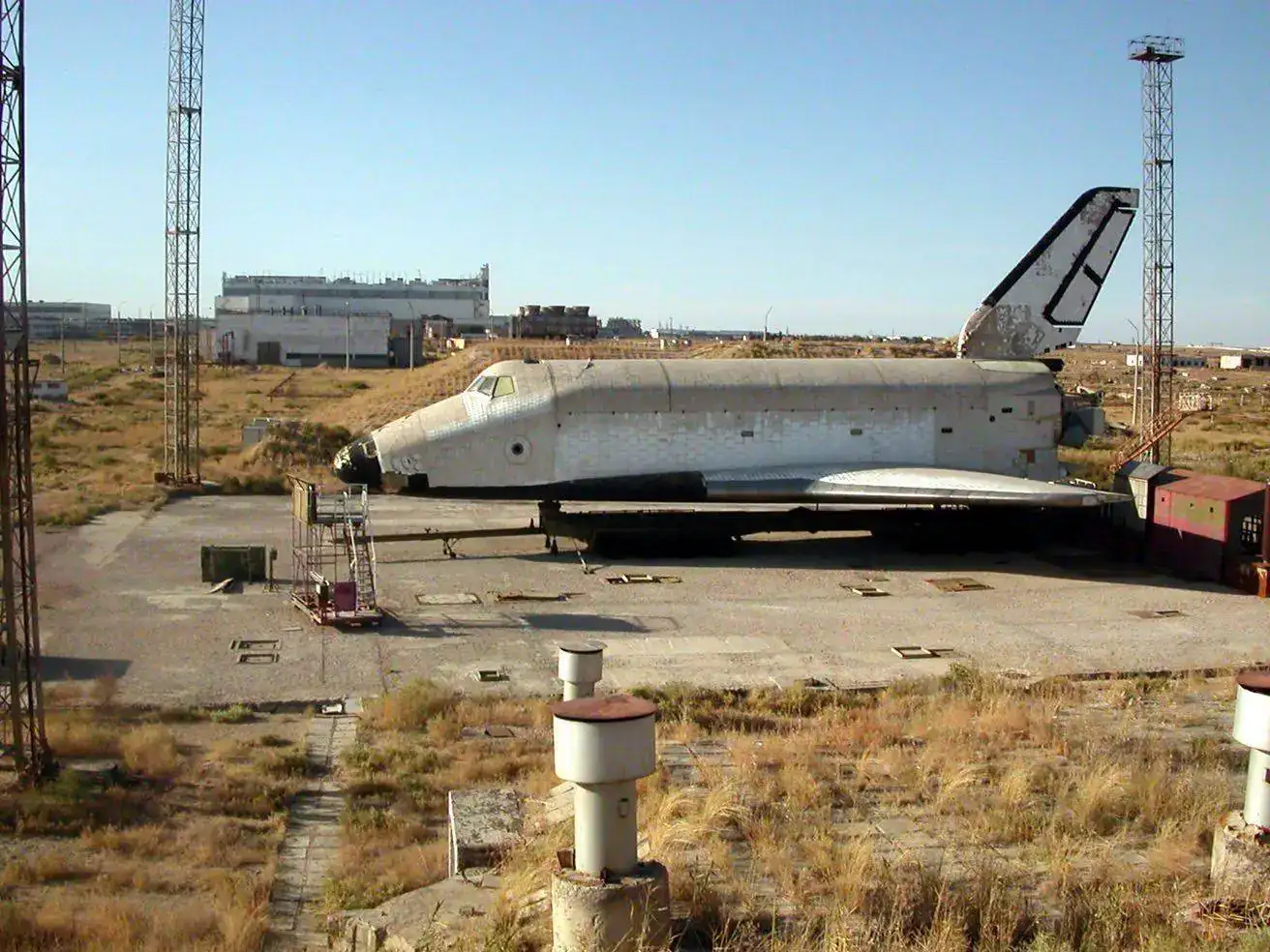

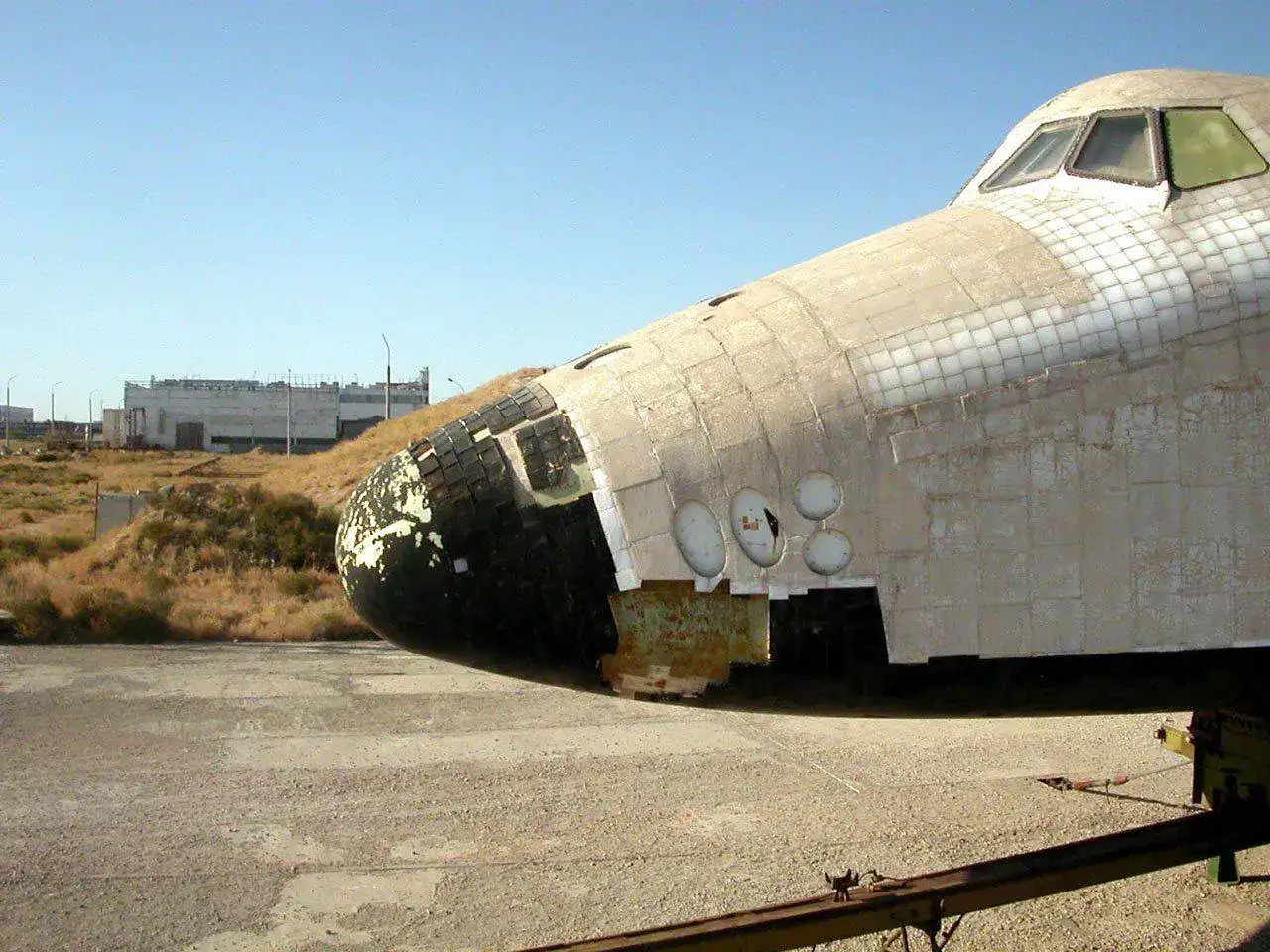

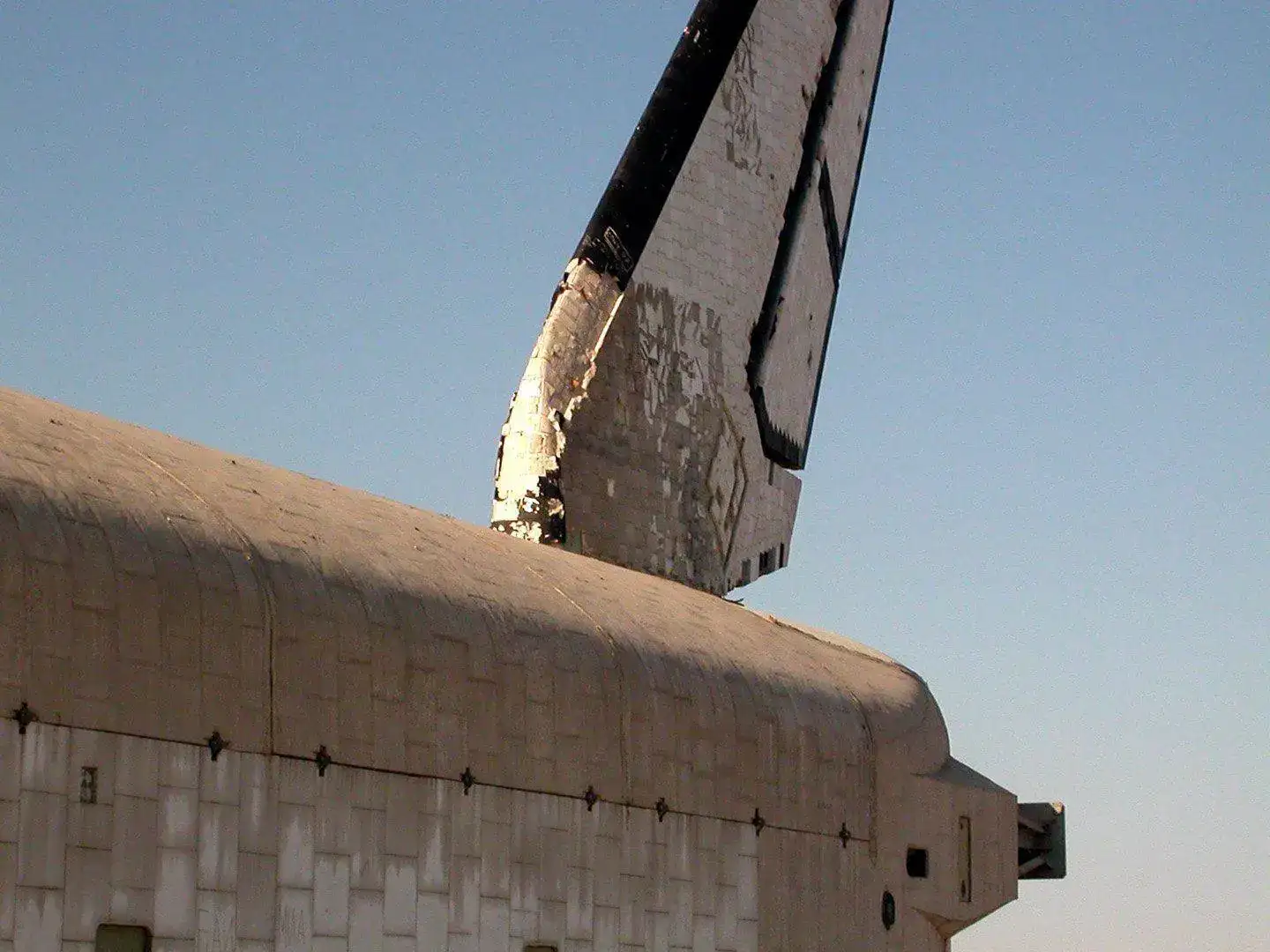

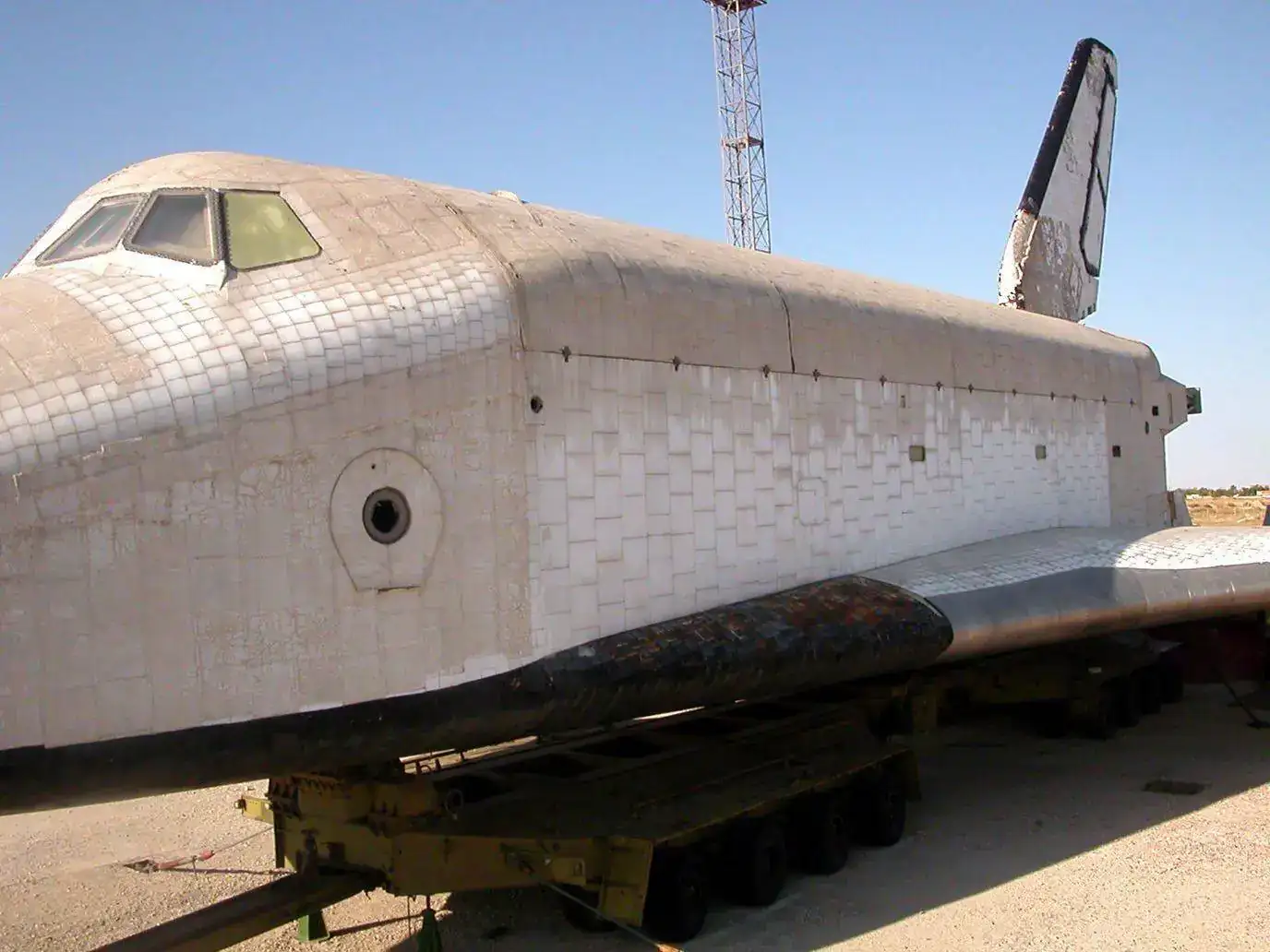

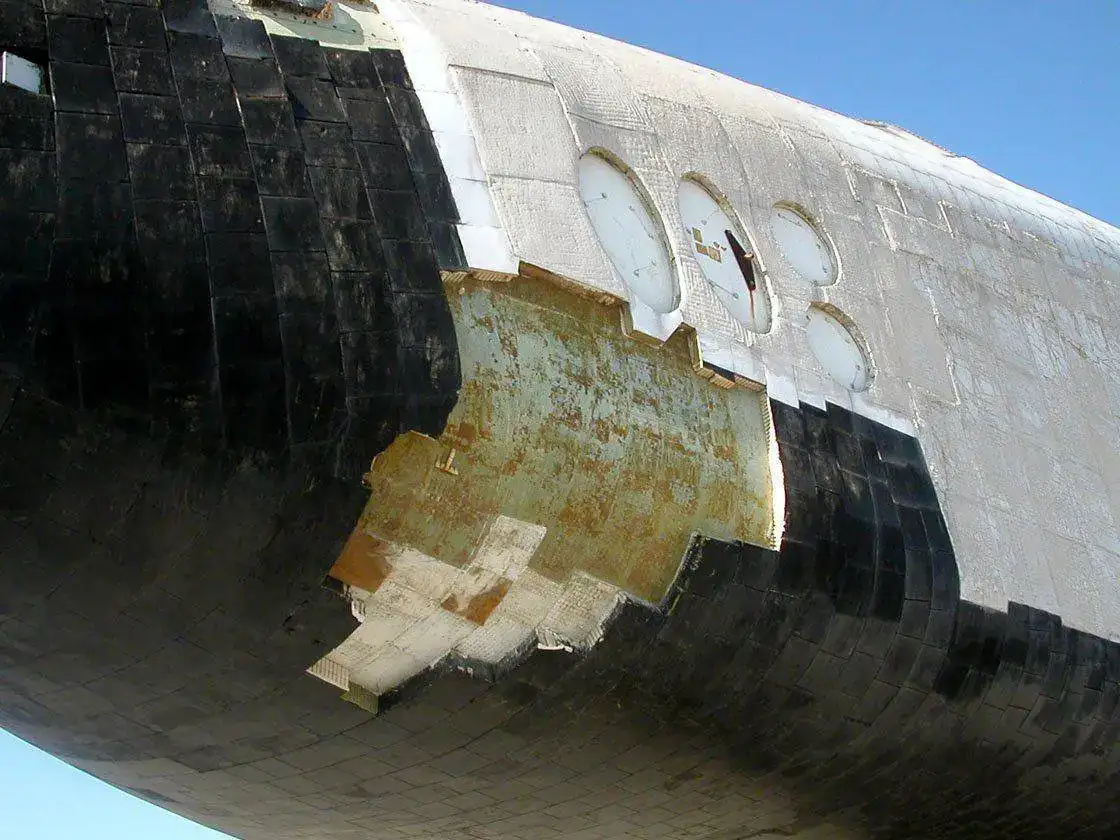

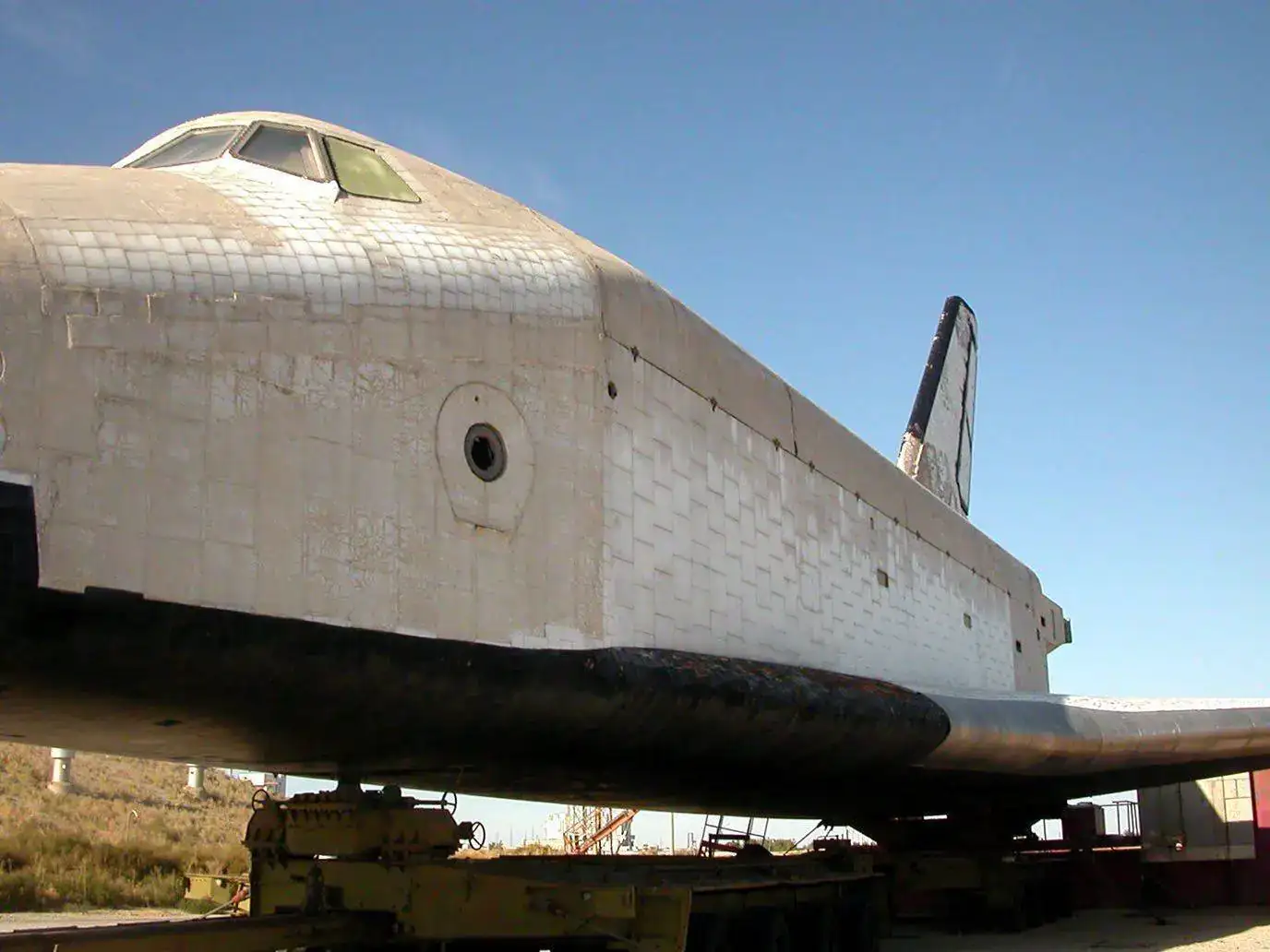

Fue luego rebautizado como OK-ML1. Tras varios años abandonado en el Area 254 del Cosmódromo de Baikonur que como comprobareis está bastante “jodido” fruto del durísimo clima y los constantes saqueos sobre todo de las losetas térmicas arrancadas de su fuselaje. Luego os hablaré de una de estas losetas en particular.
sk-7 by Marcos, en Flickr
sk-15 by Marcos, en Flickr
sk-16 by Marcos, en Flickr
sk-35 by Marcos, en Flickr
sk-36 by Marcos, en Flickr
sk-37 by Marcos, en Flickr
sk-38 by Marcos, en Flickr
sk-39 by Marcos, en Flickr
sk-41 by Marcos, en Flickr
sk-43 by Marcos, en Flickr
sk-47 by Marcos, en Flickr

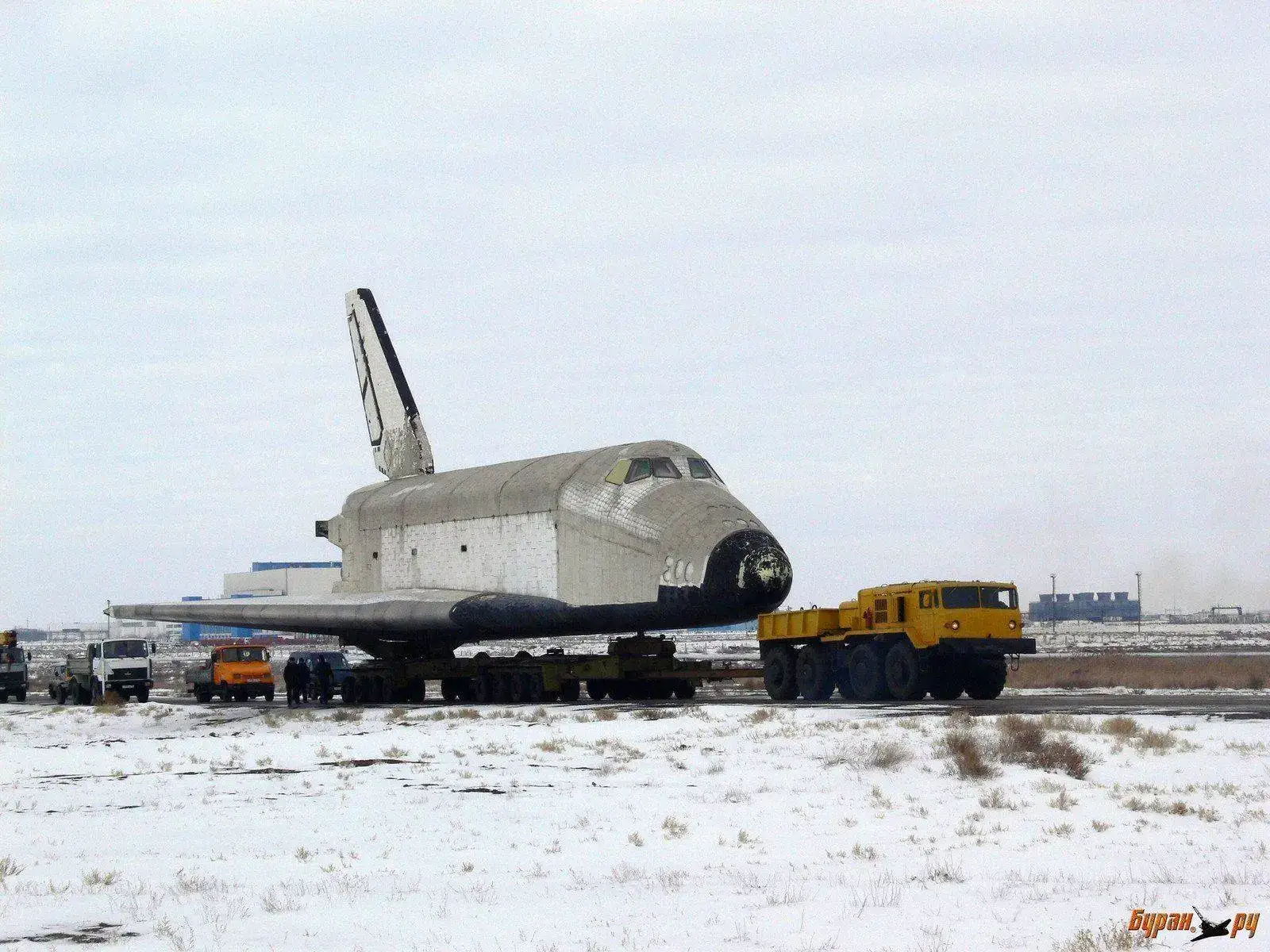

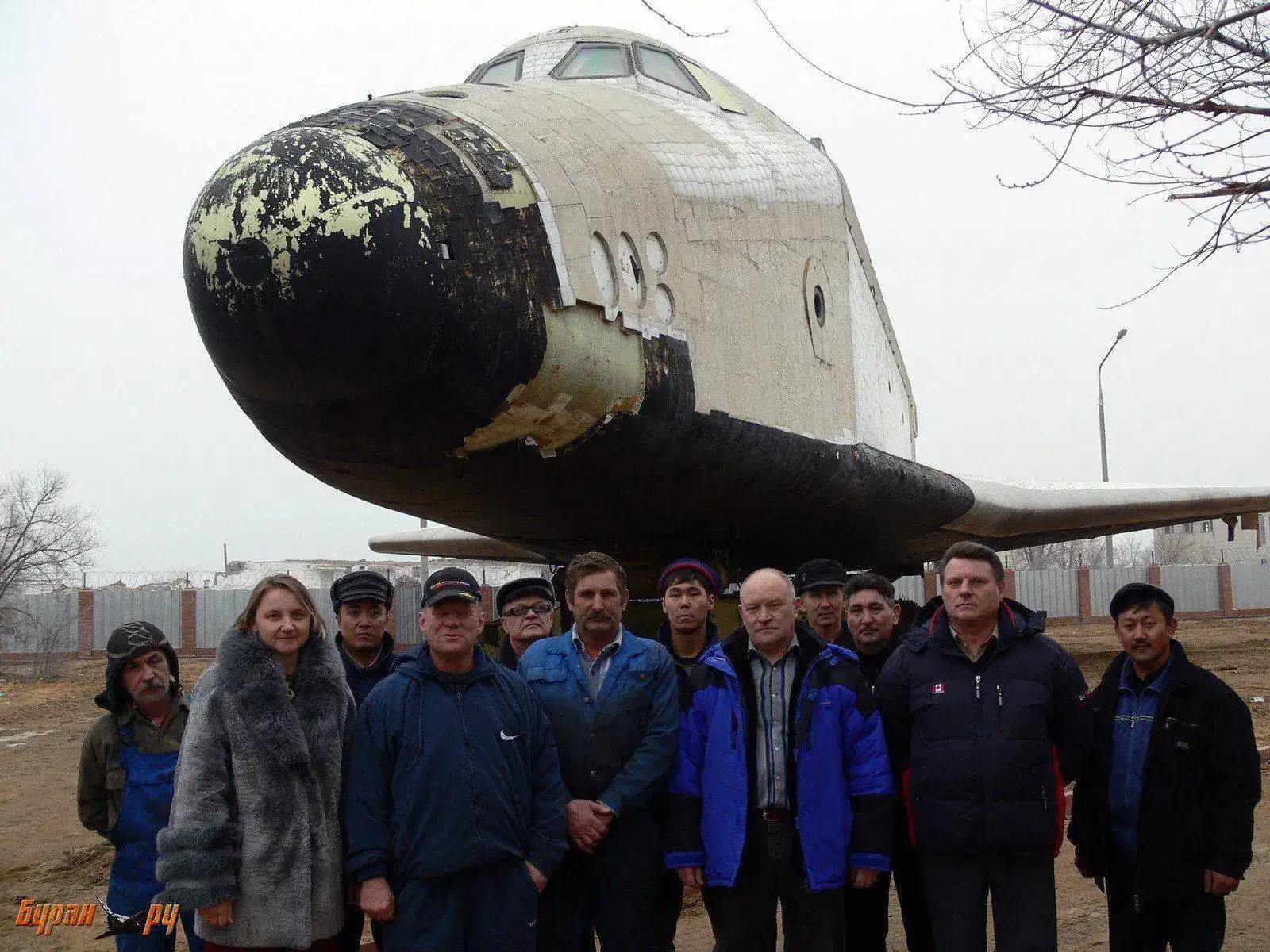

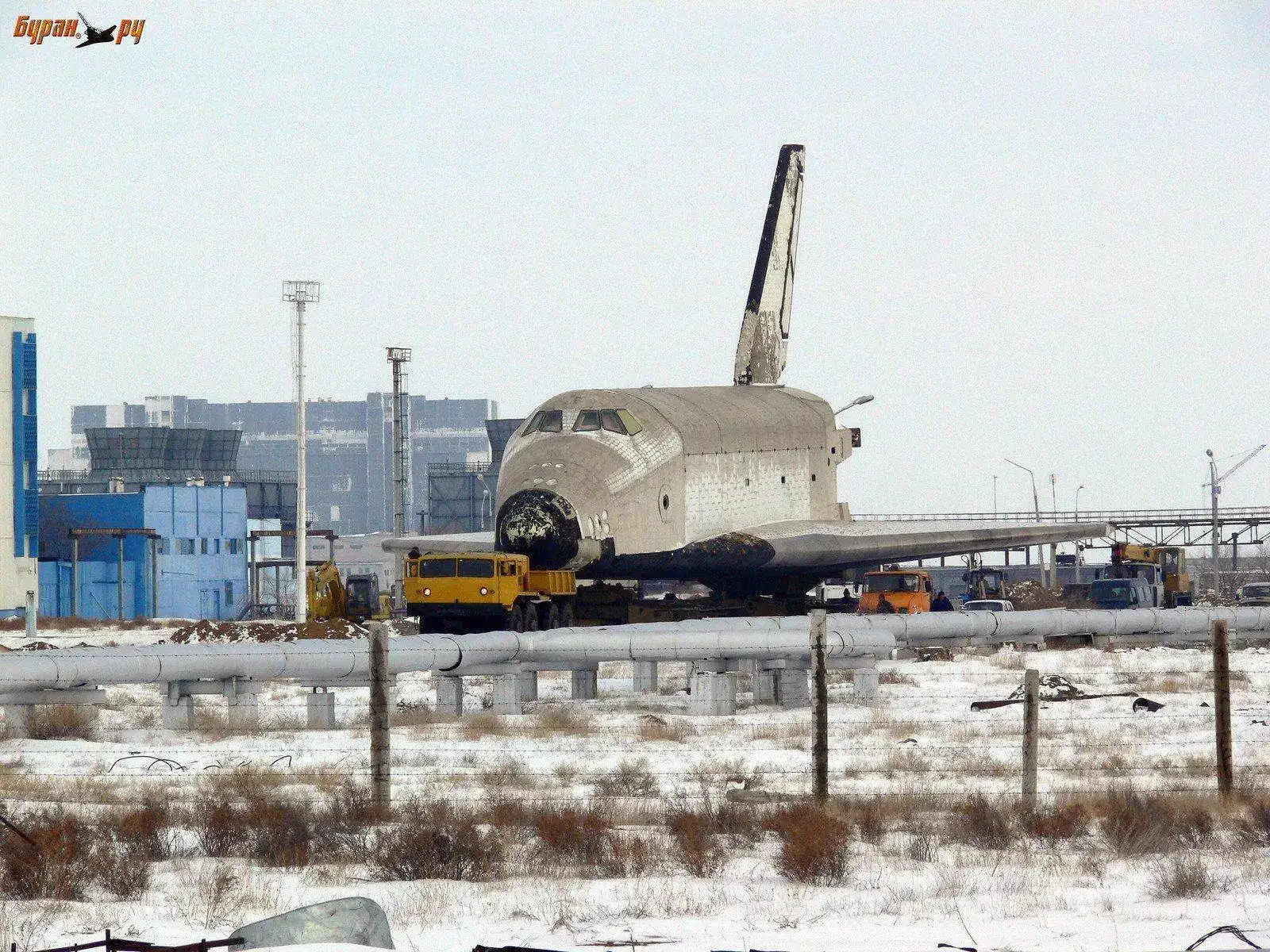

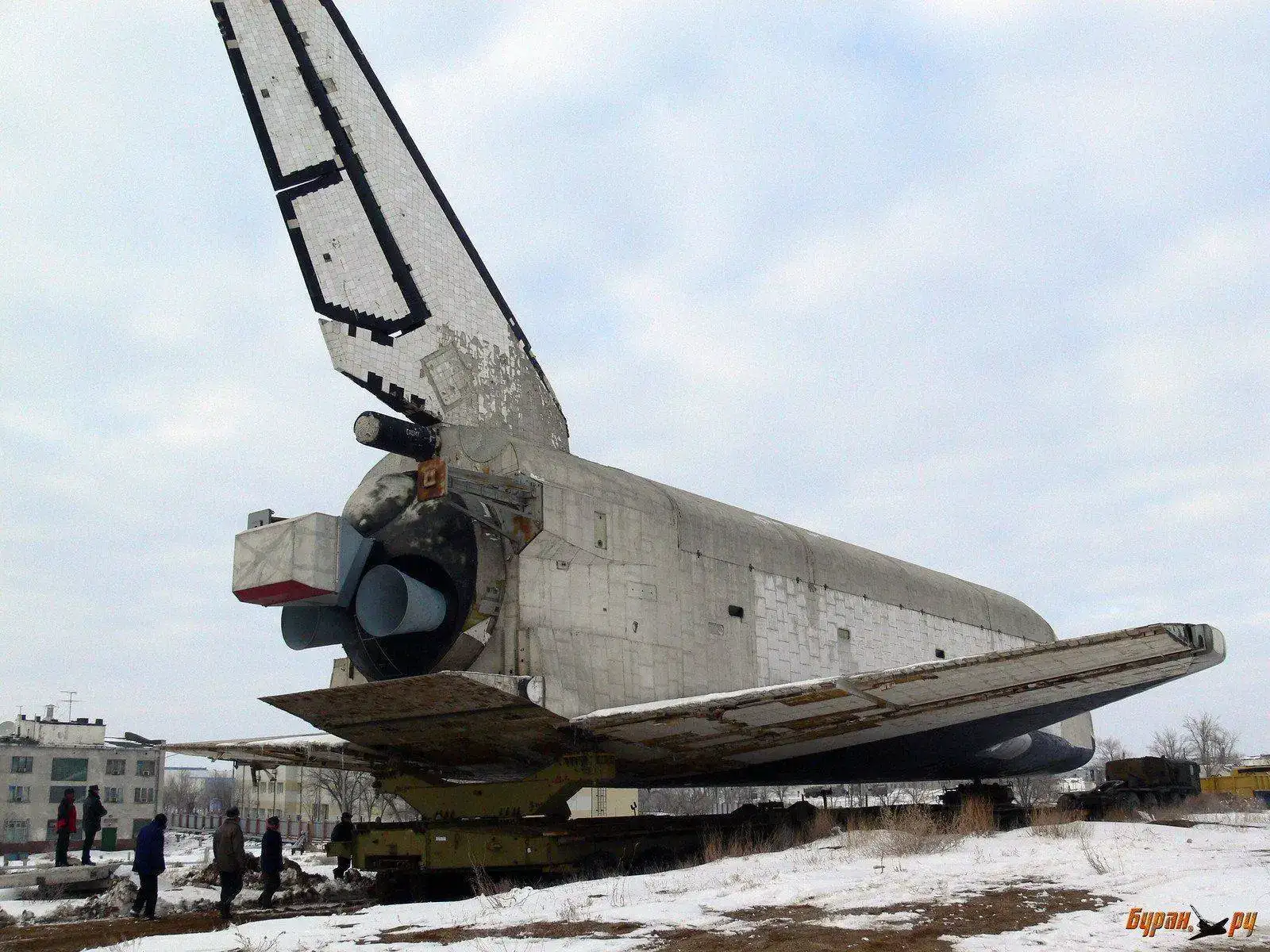

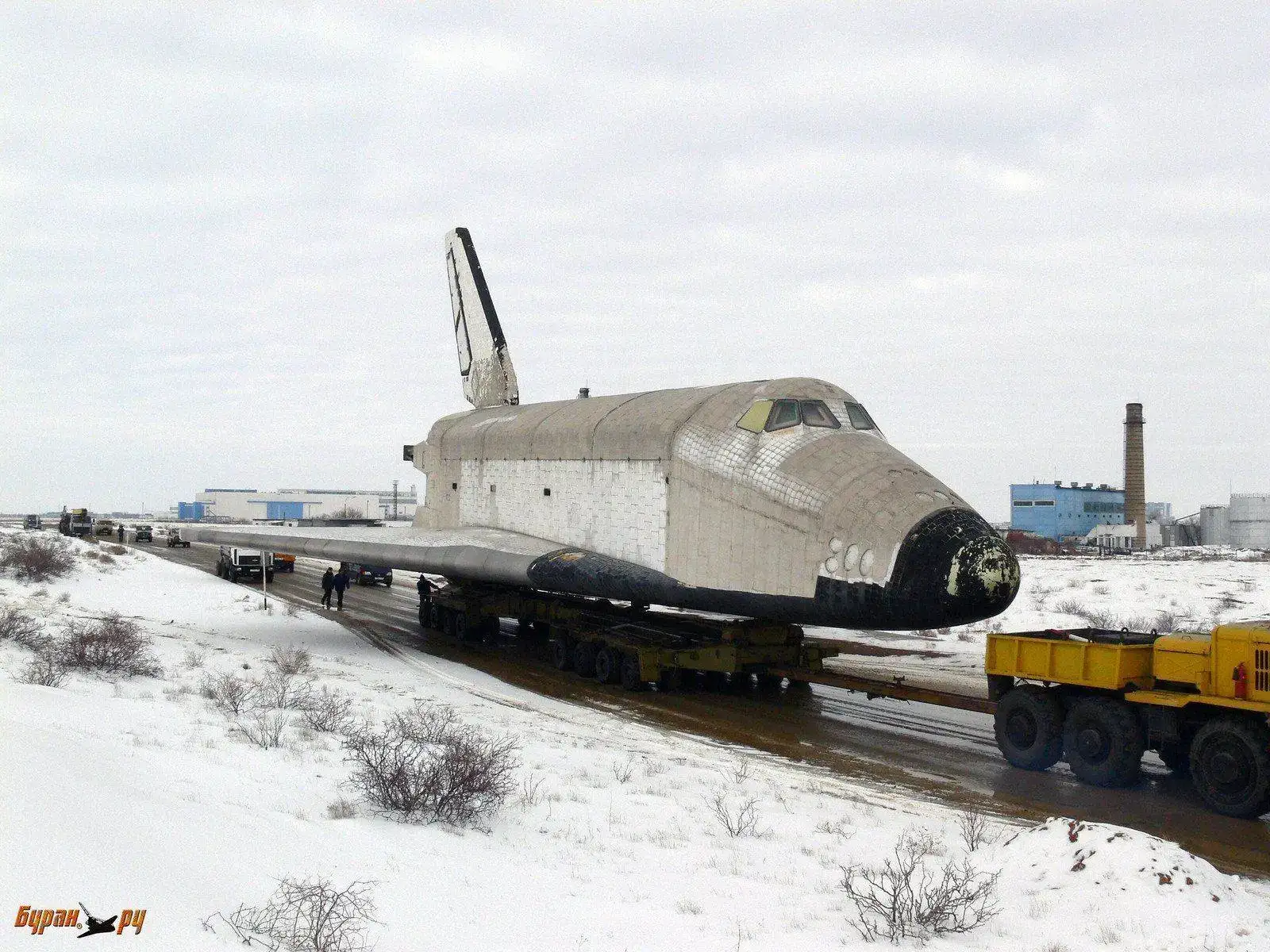

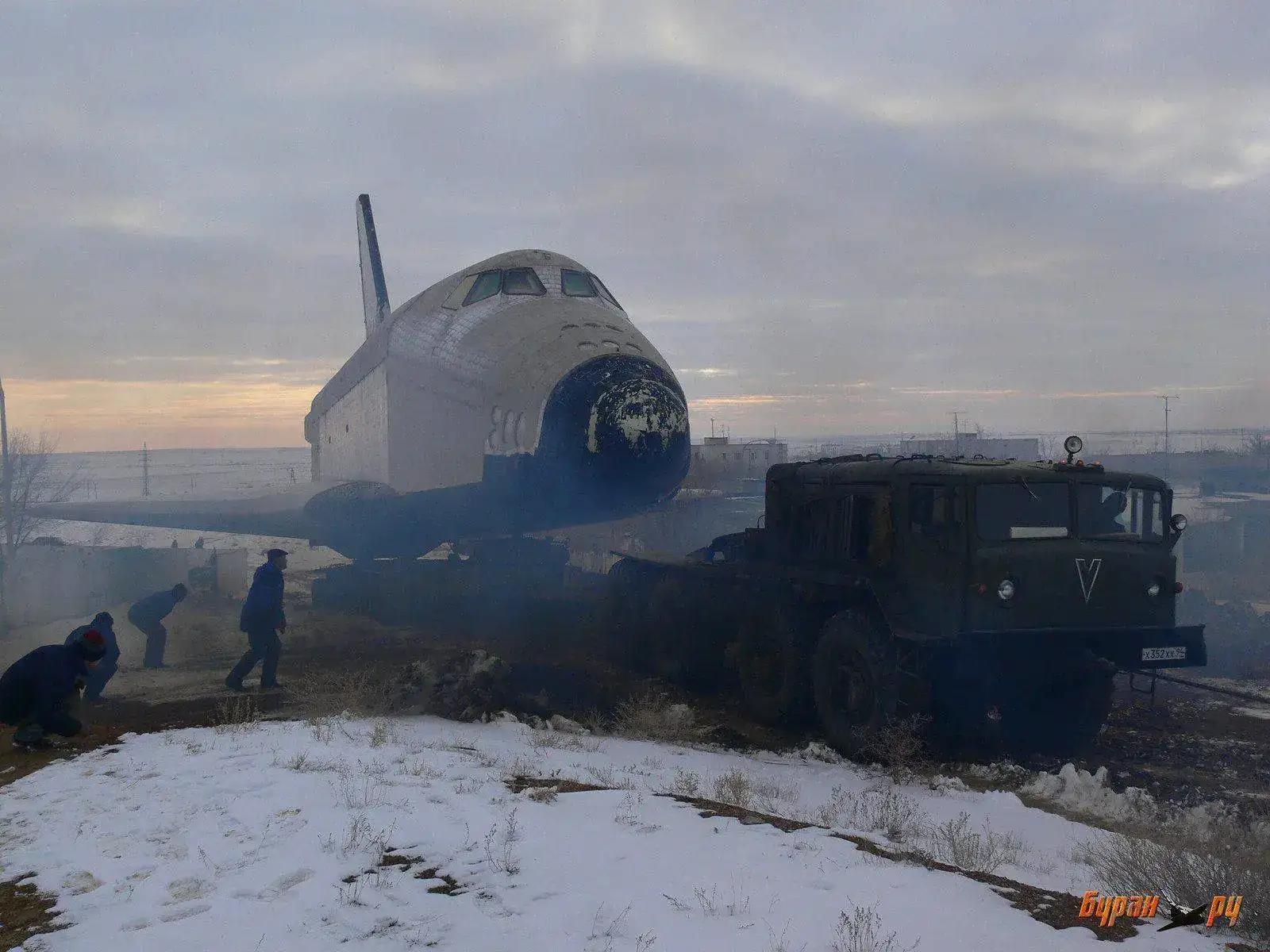

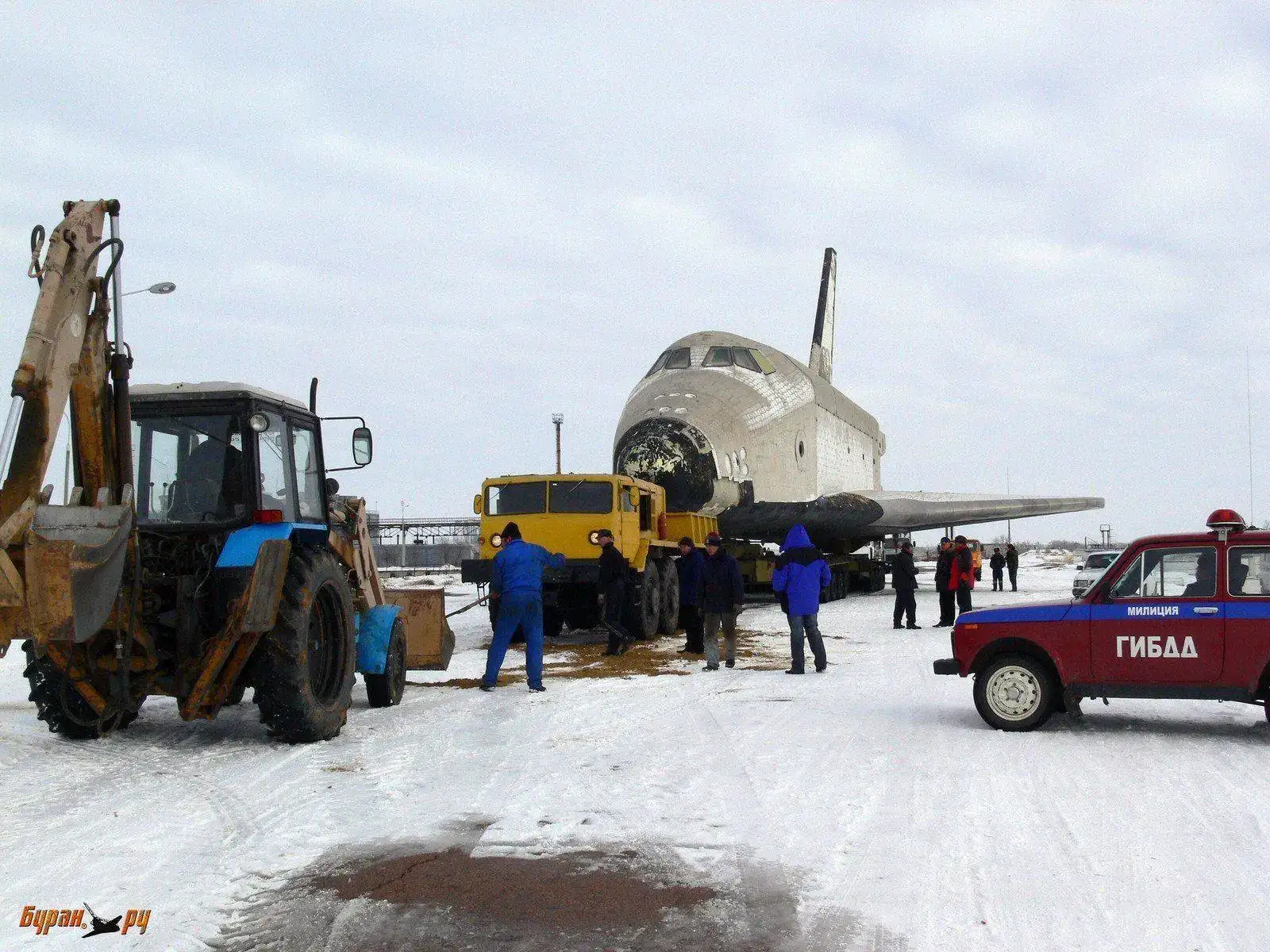

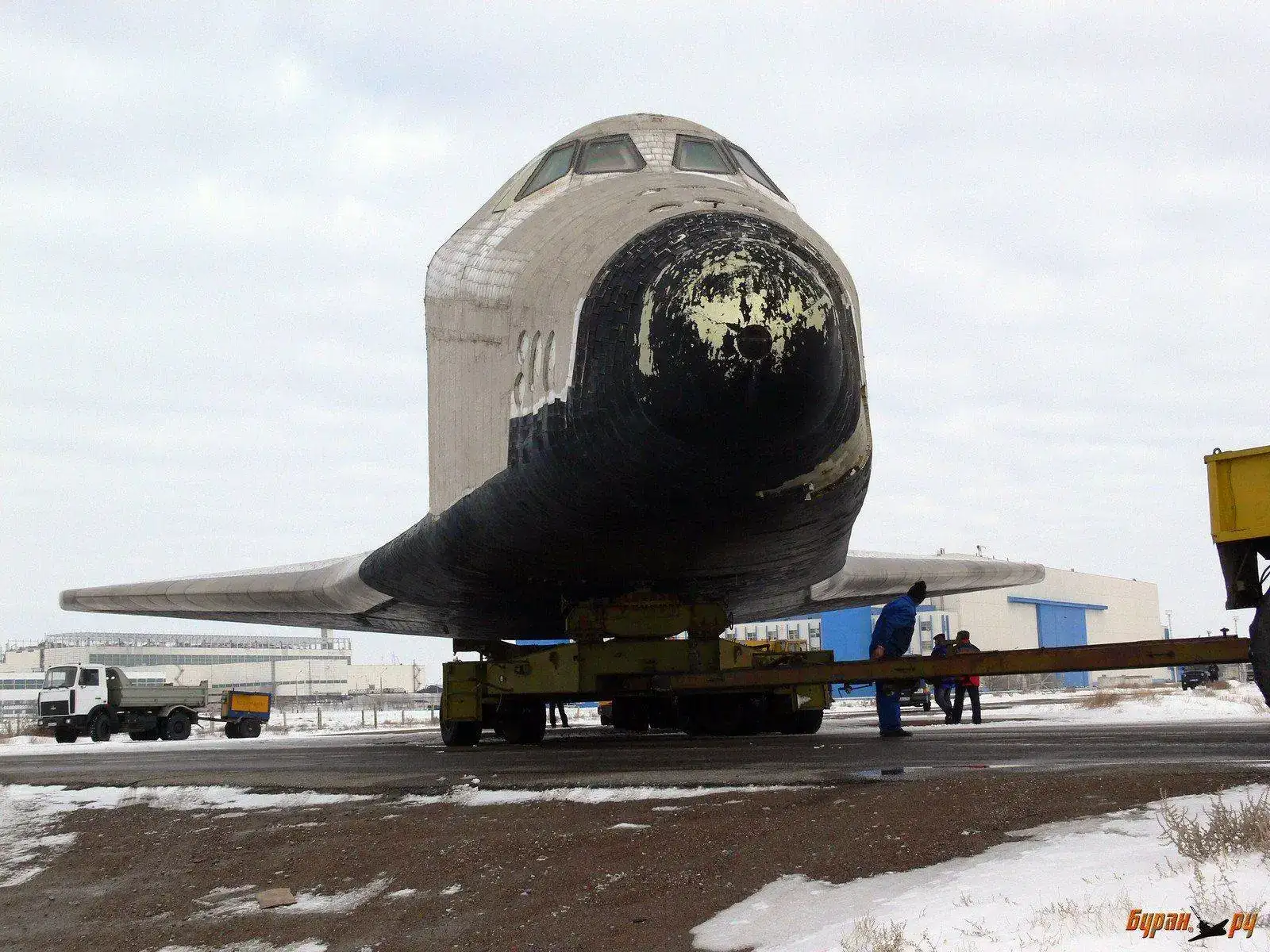

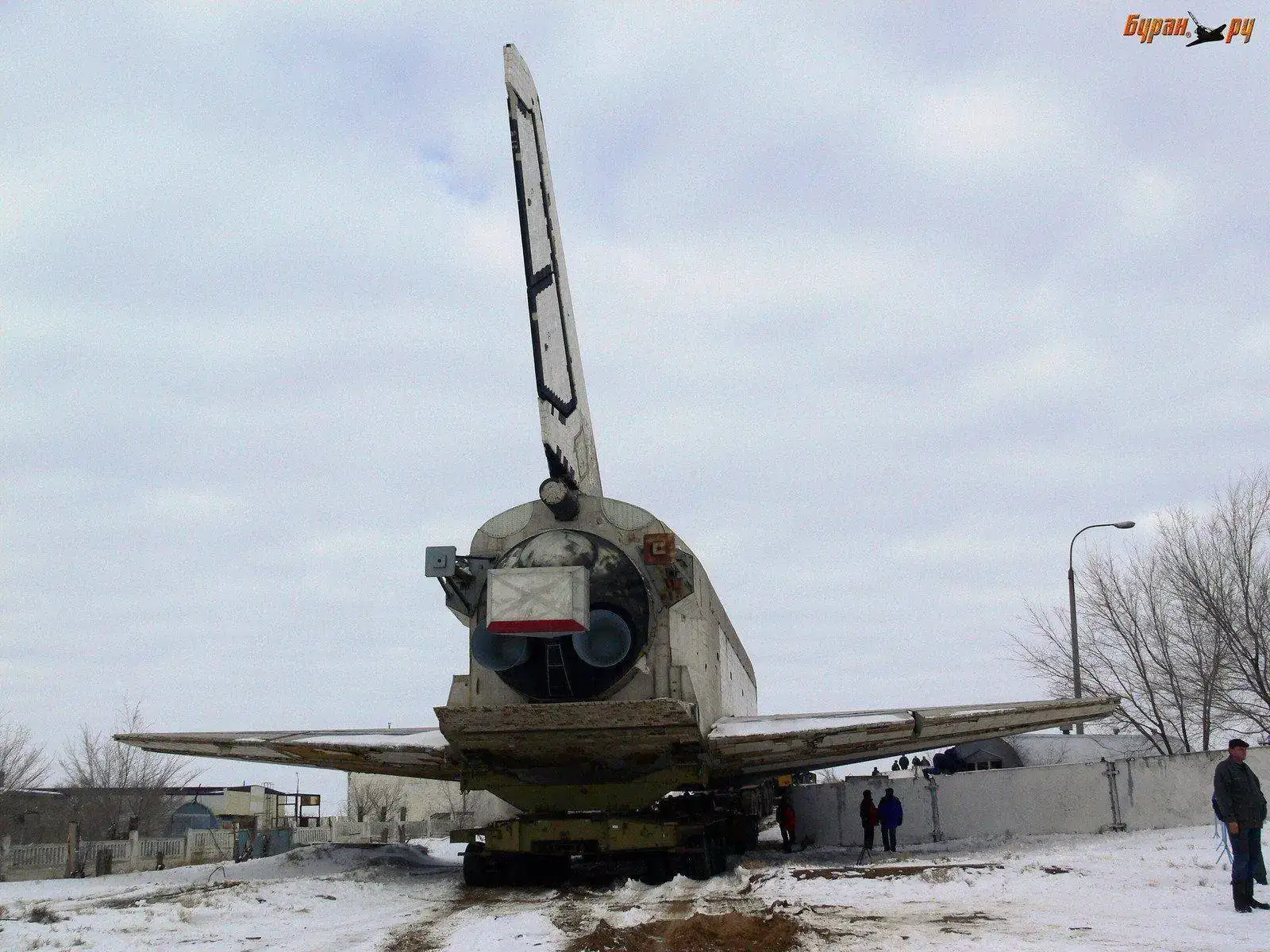

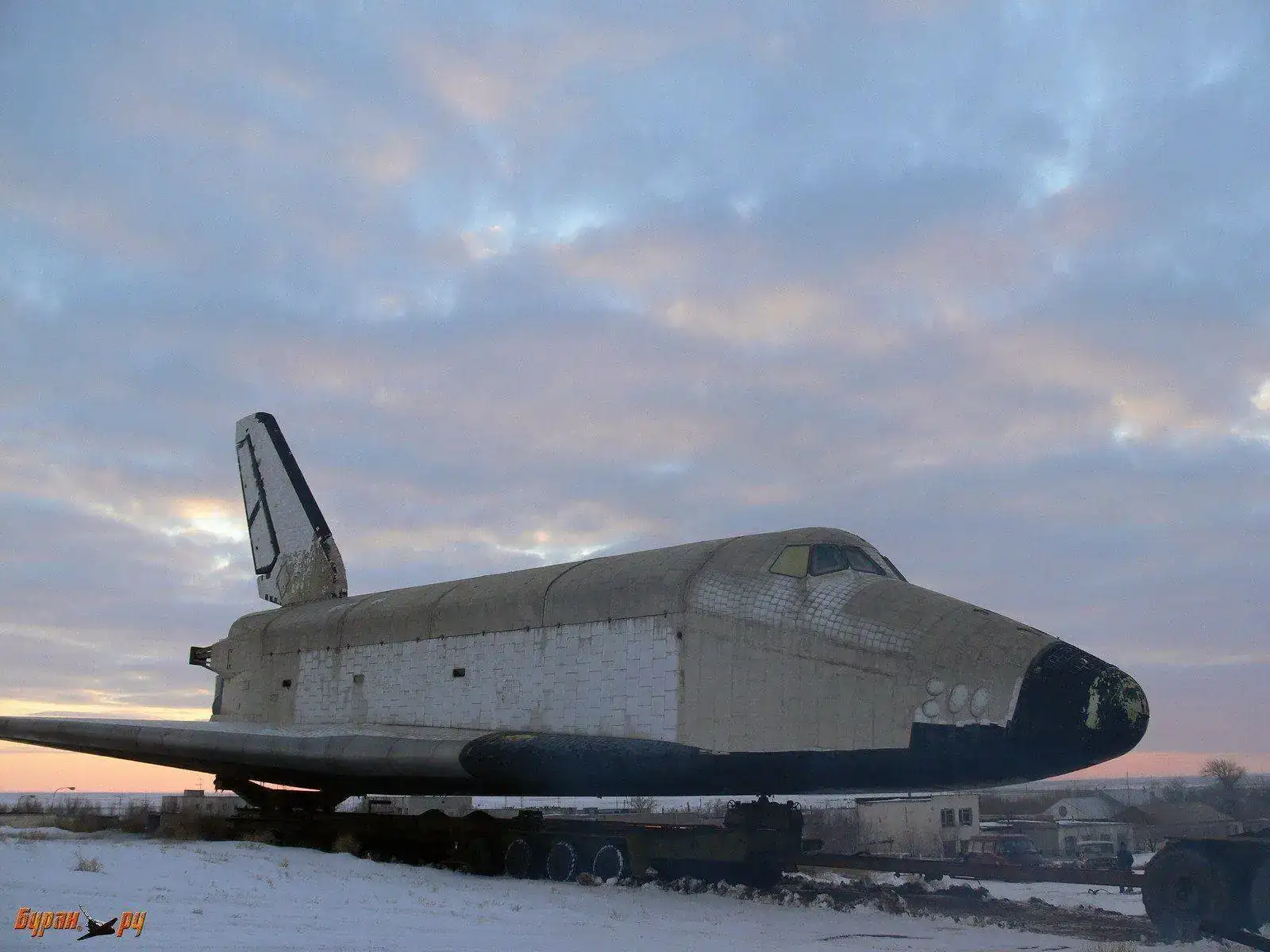

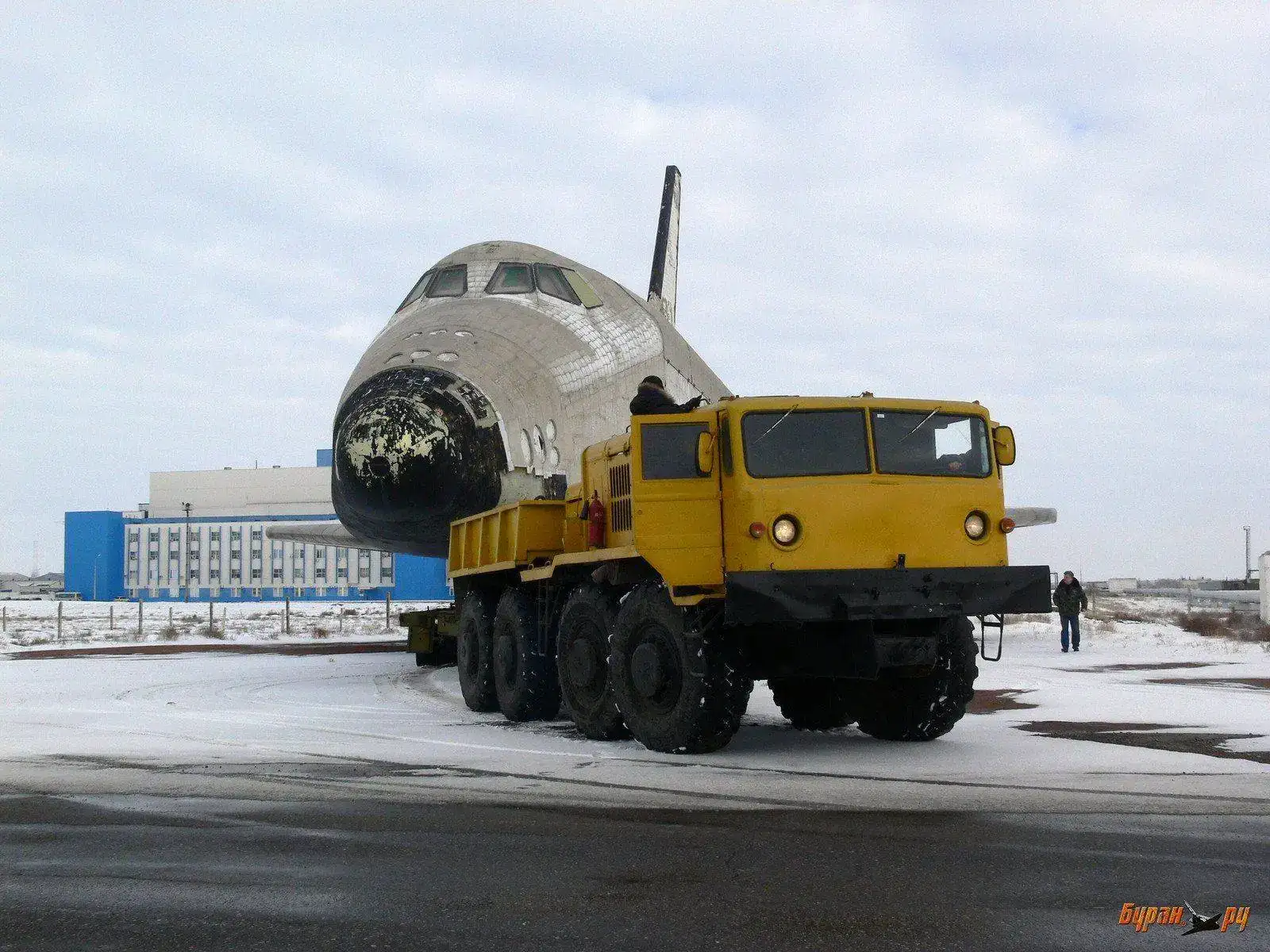

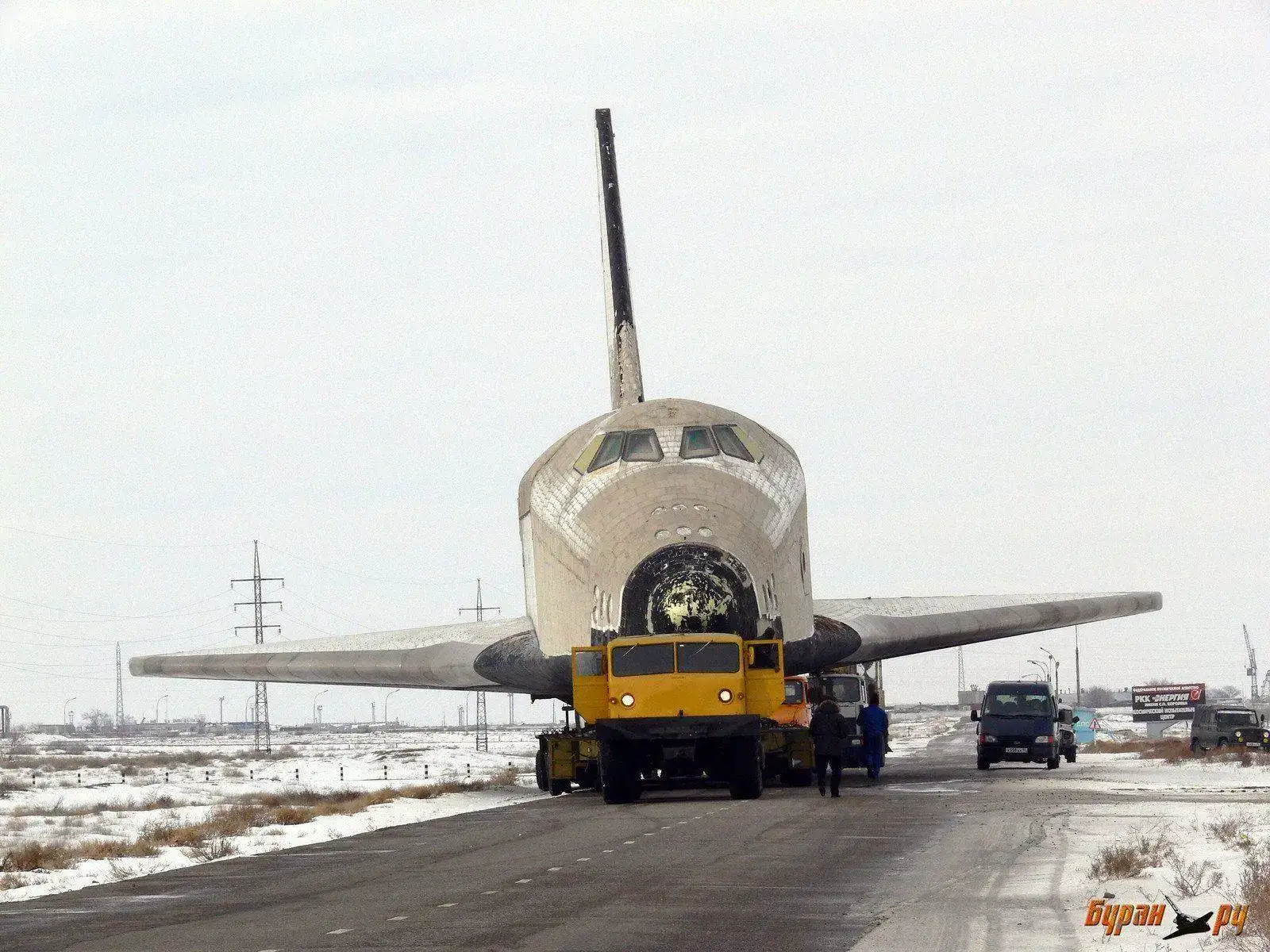

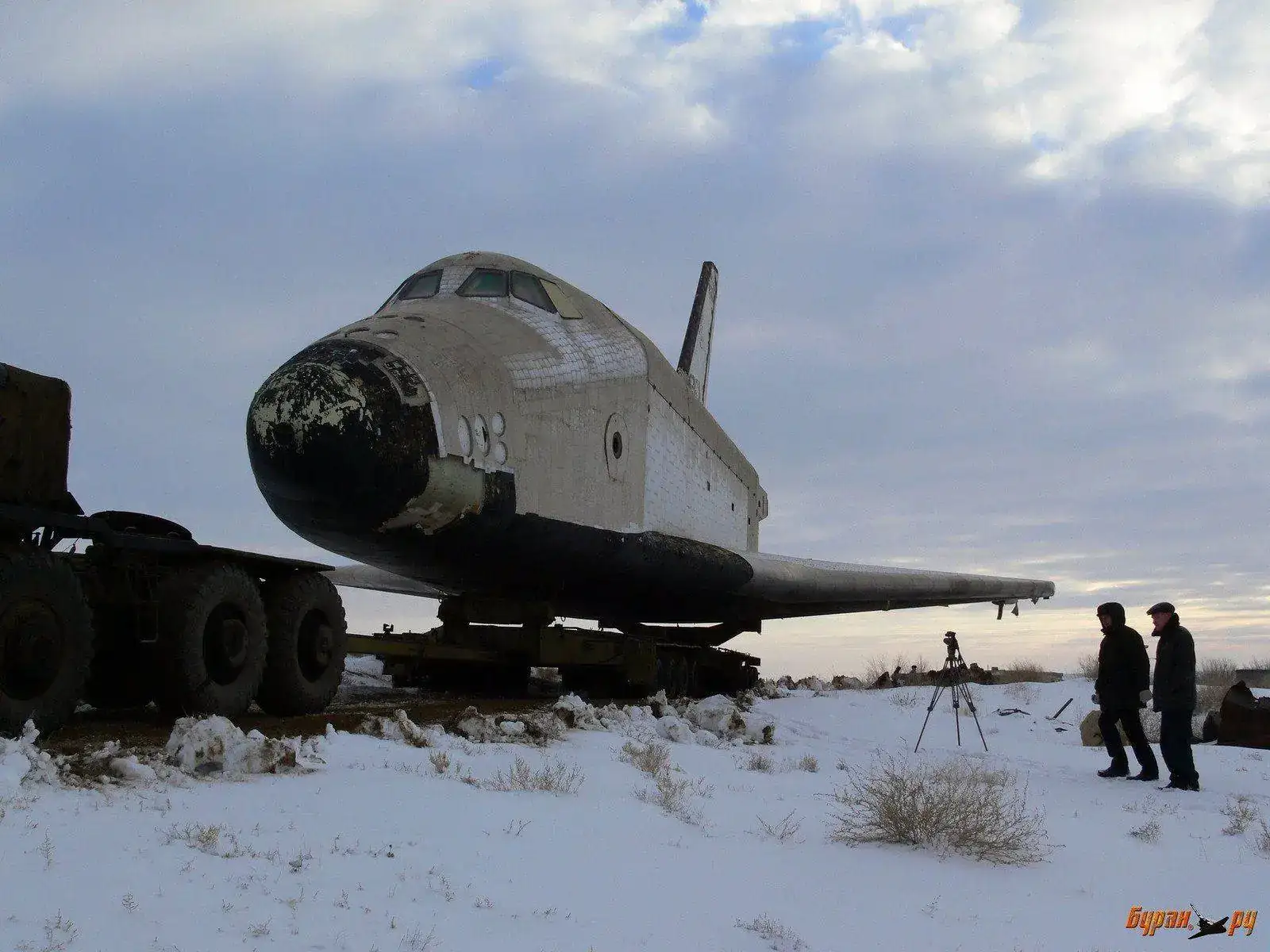

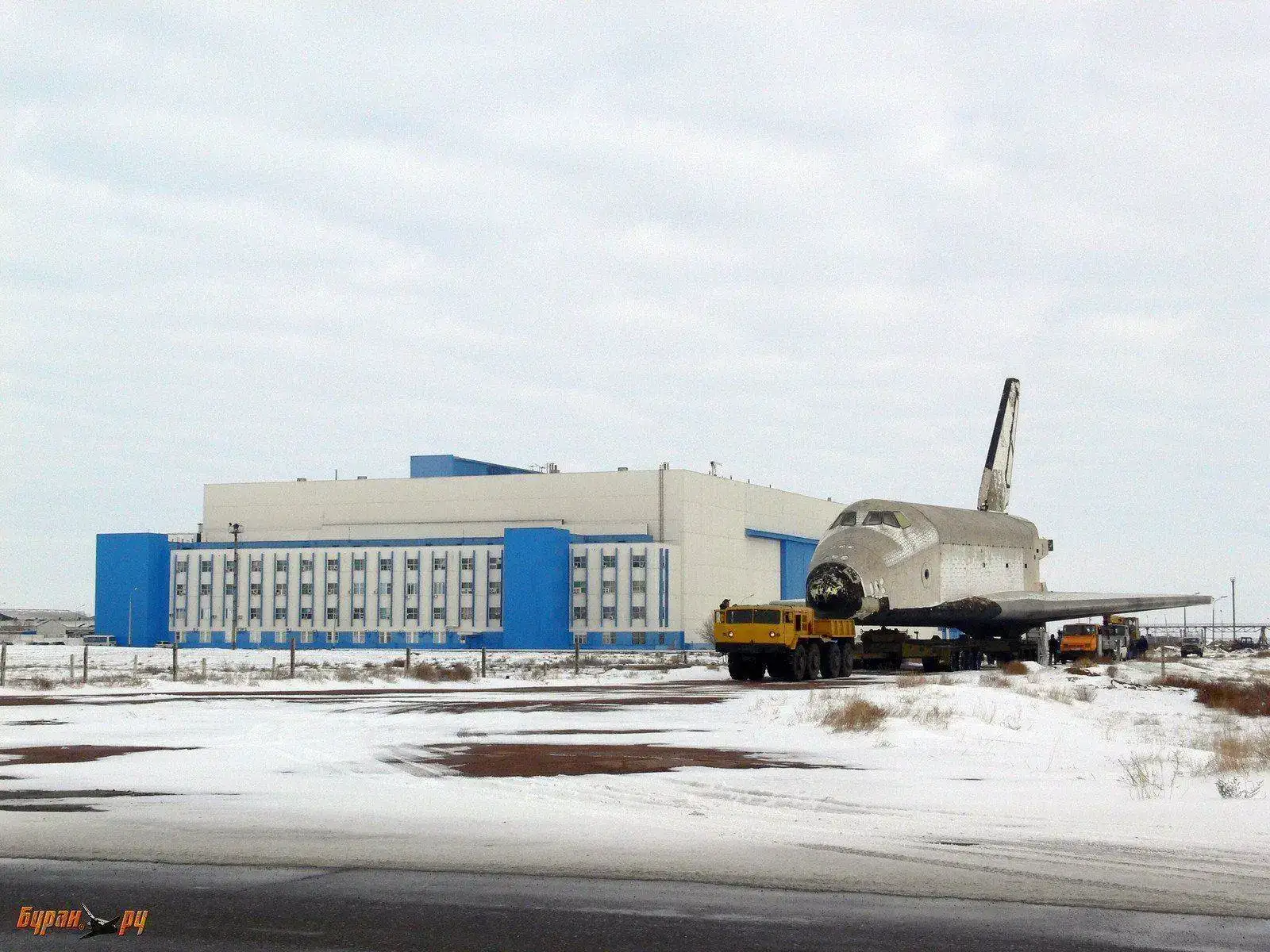

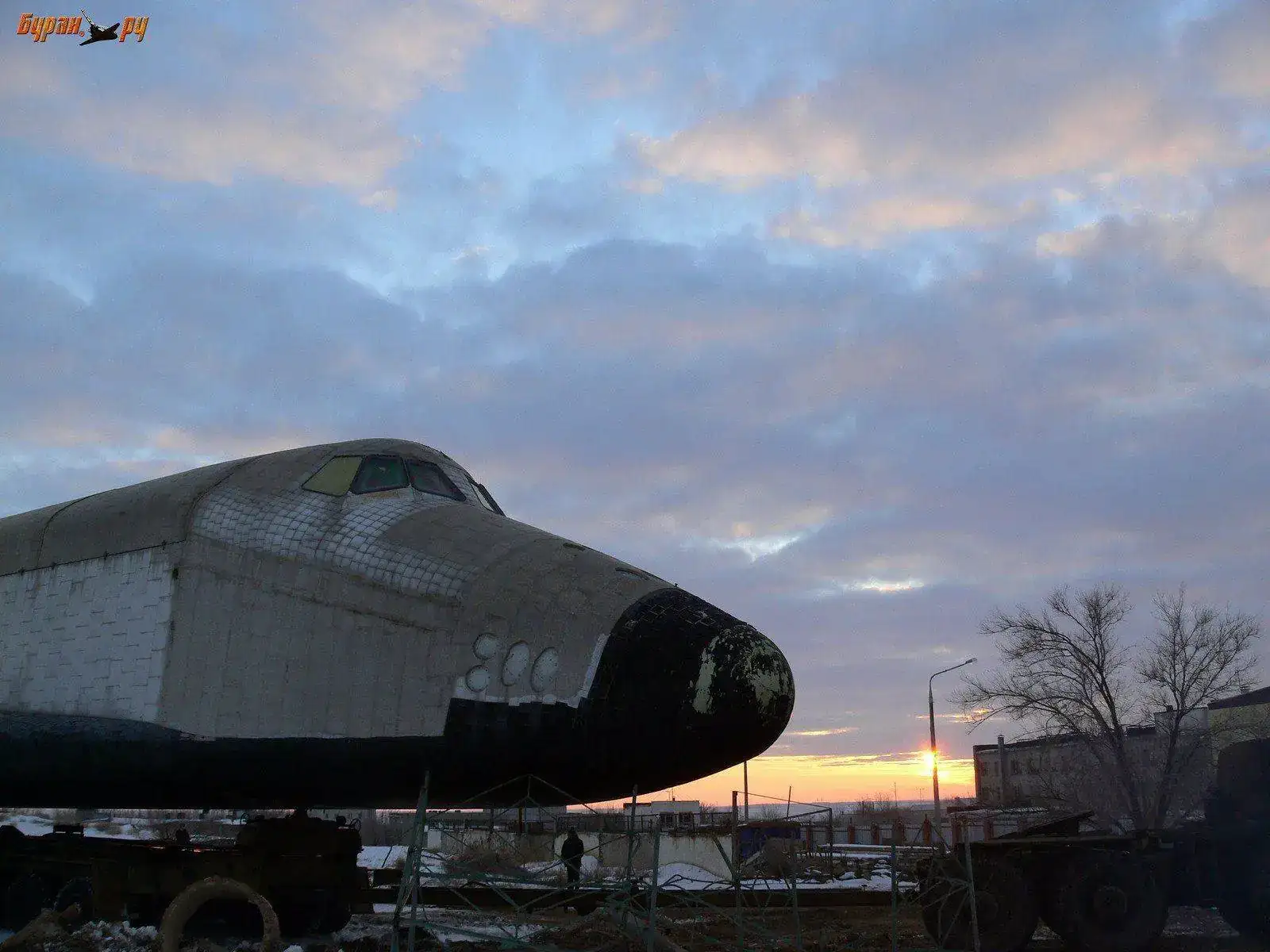

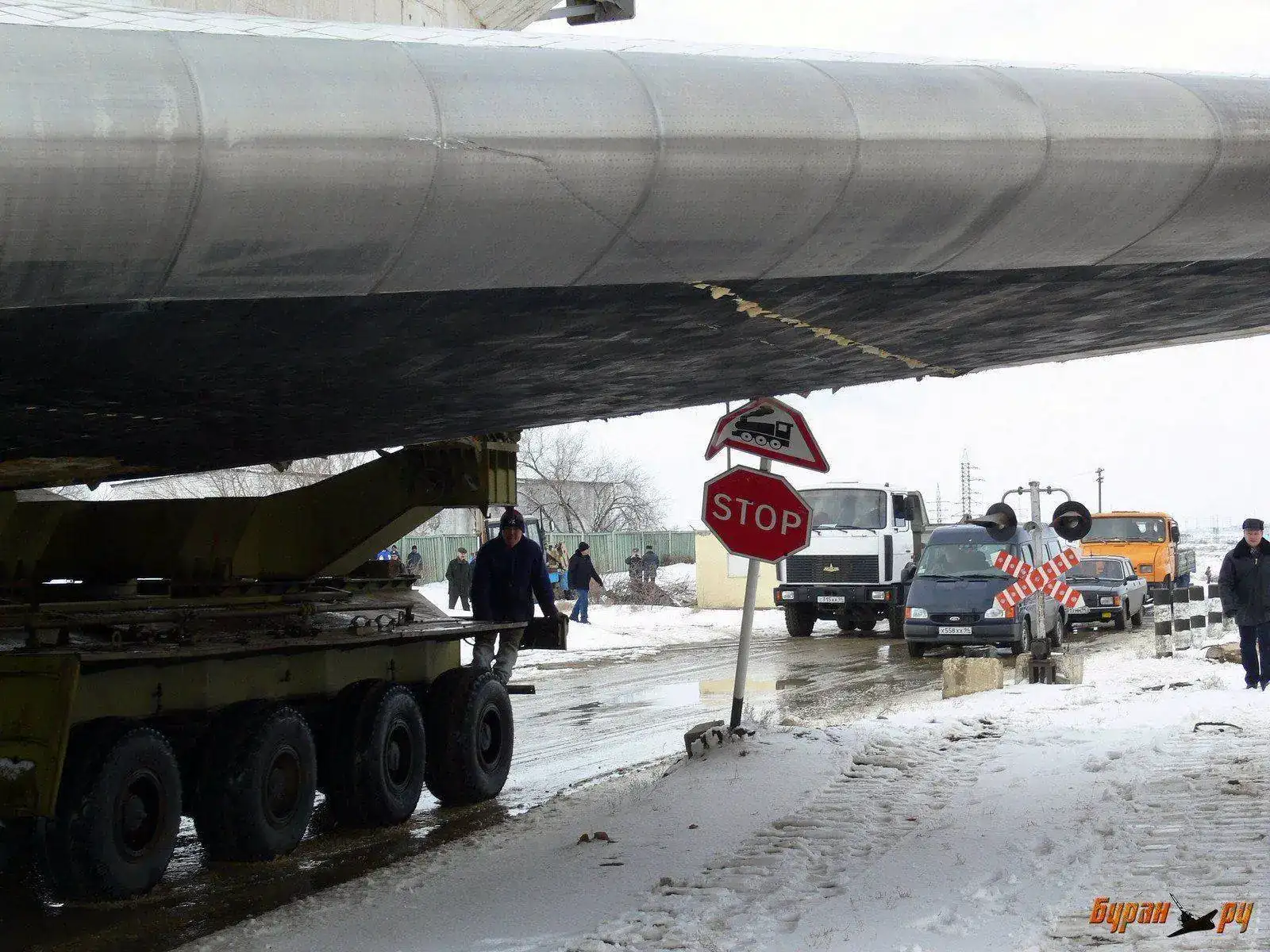

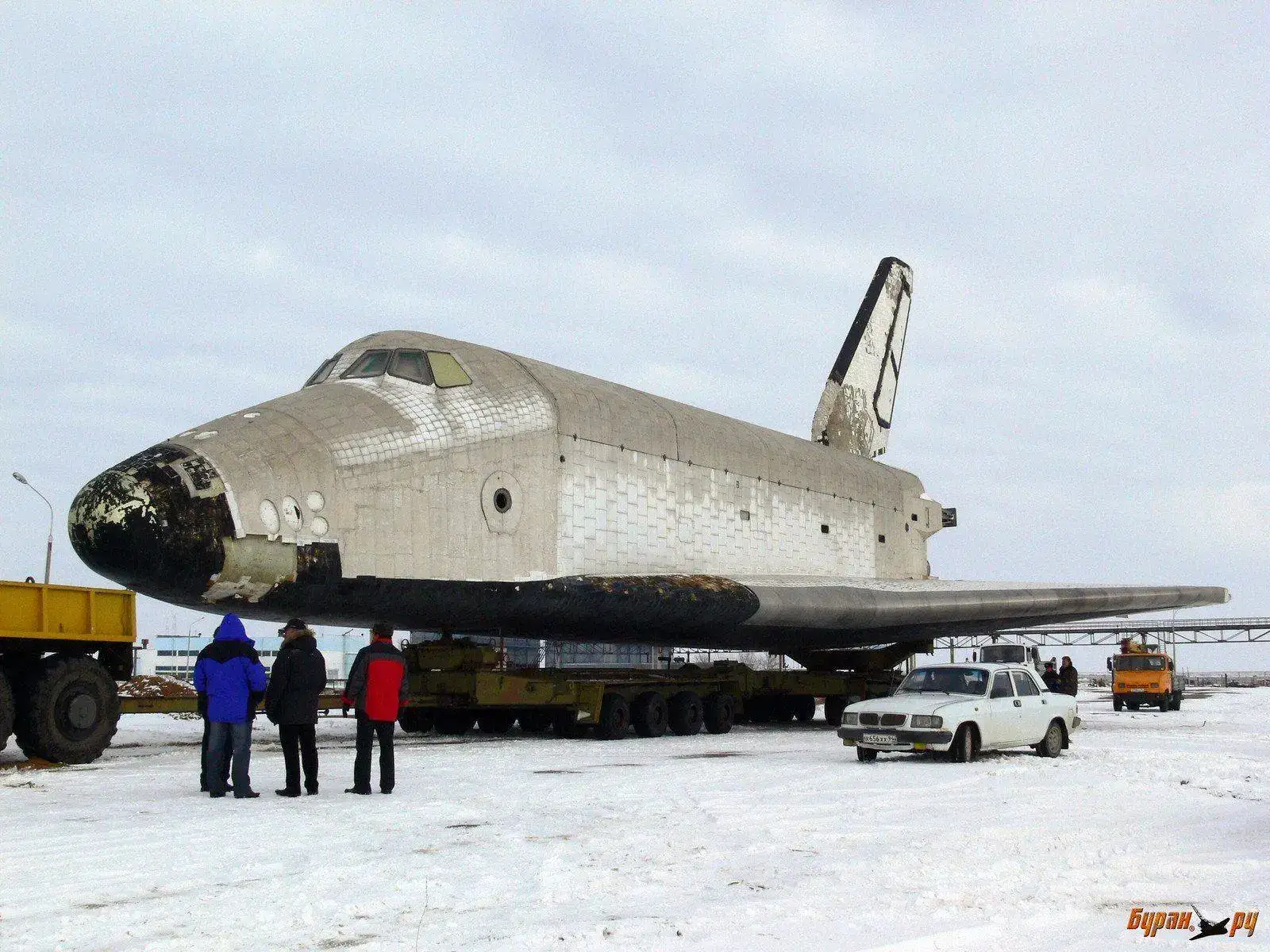

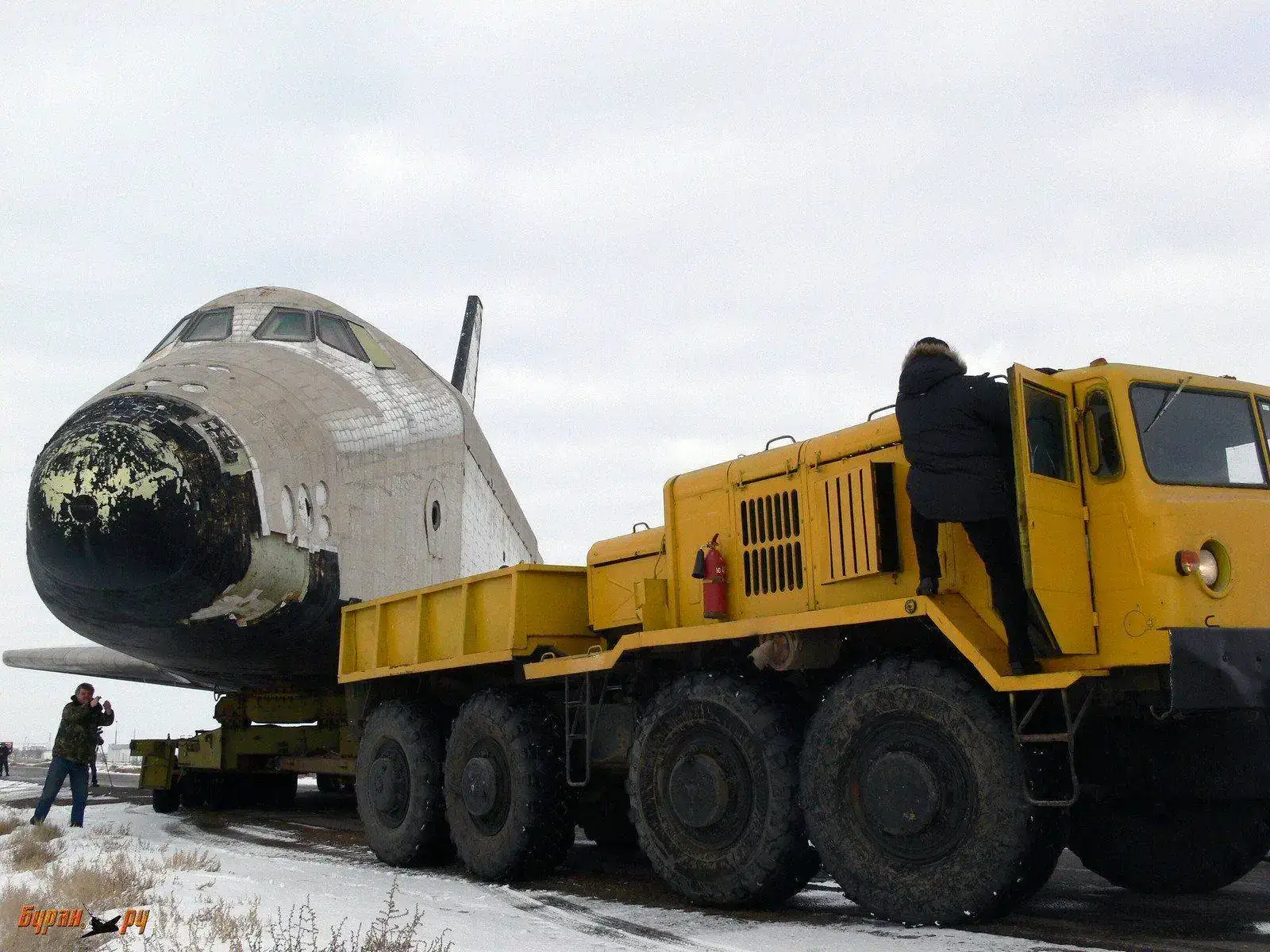

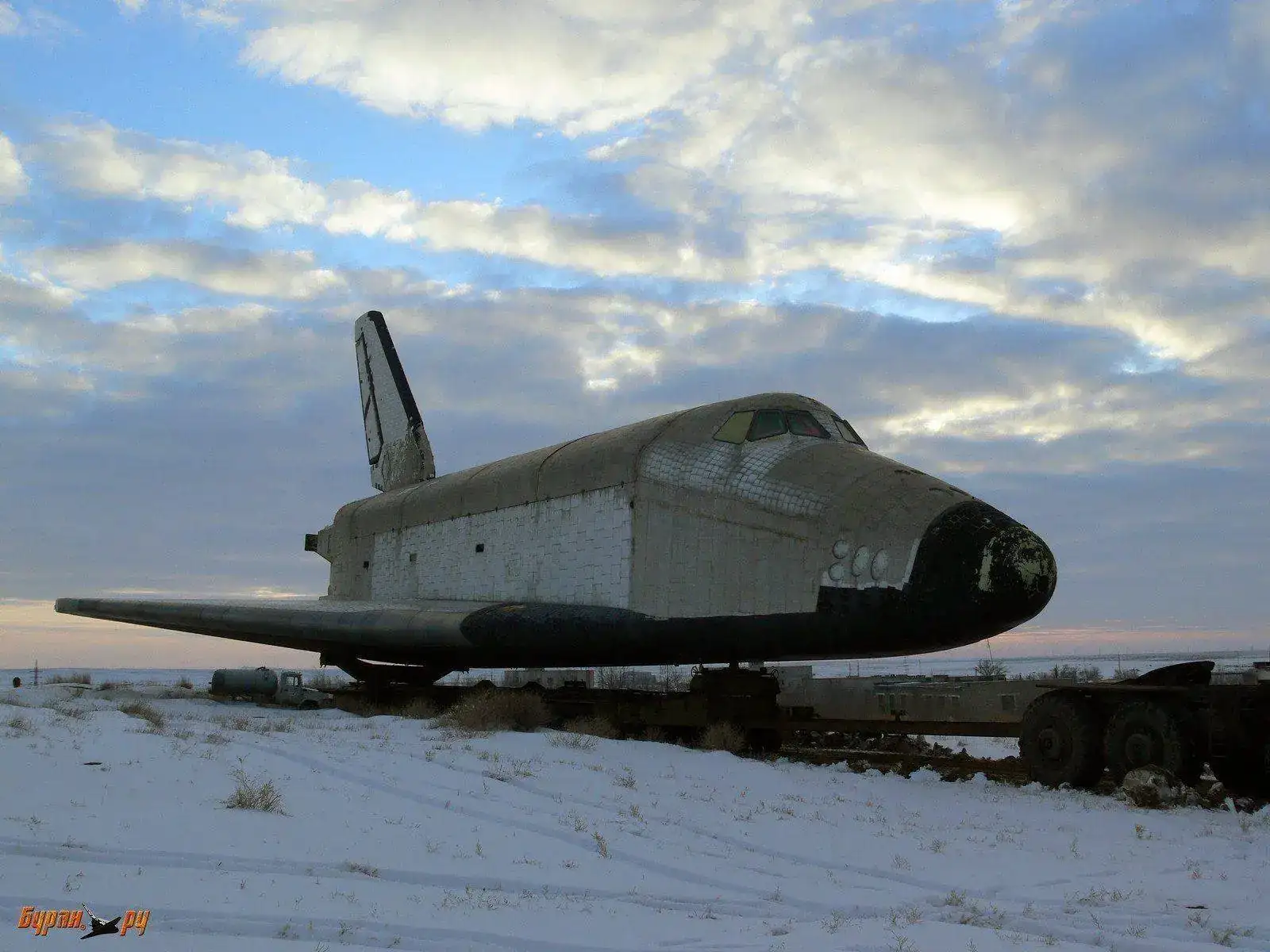

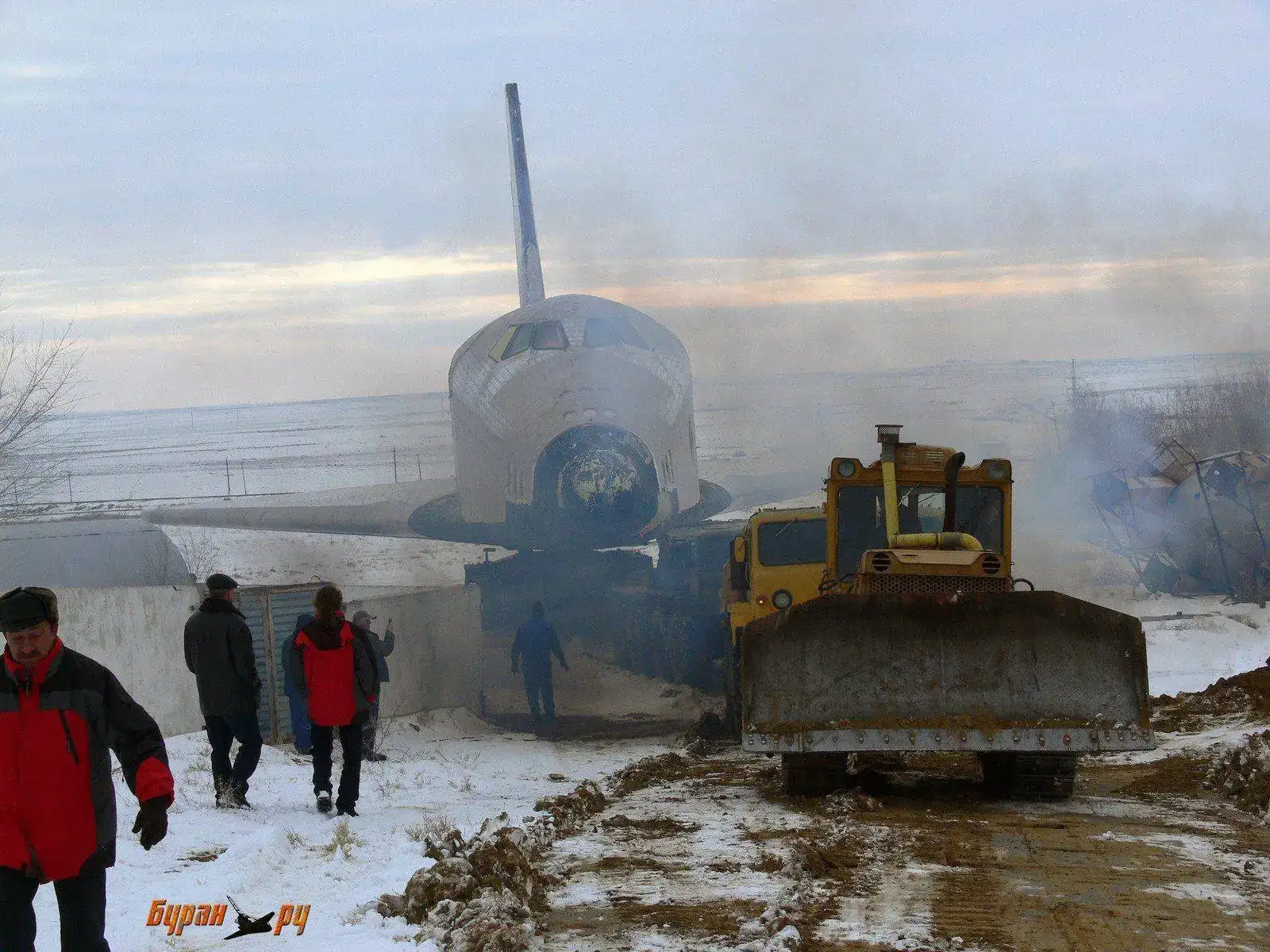

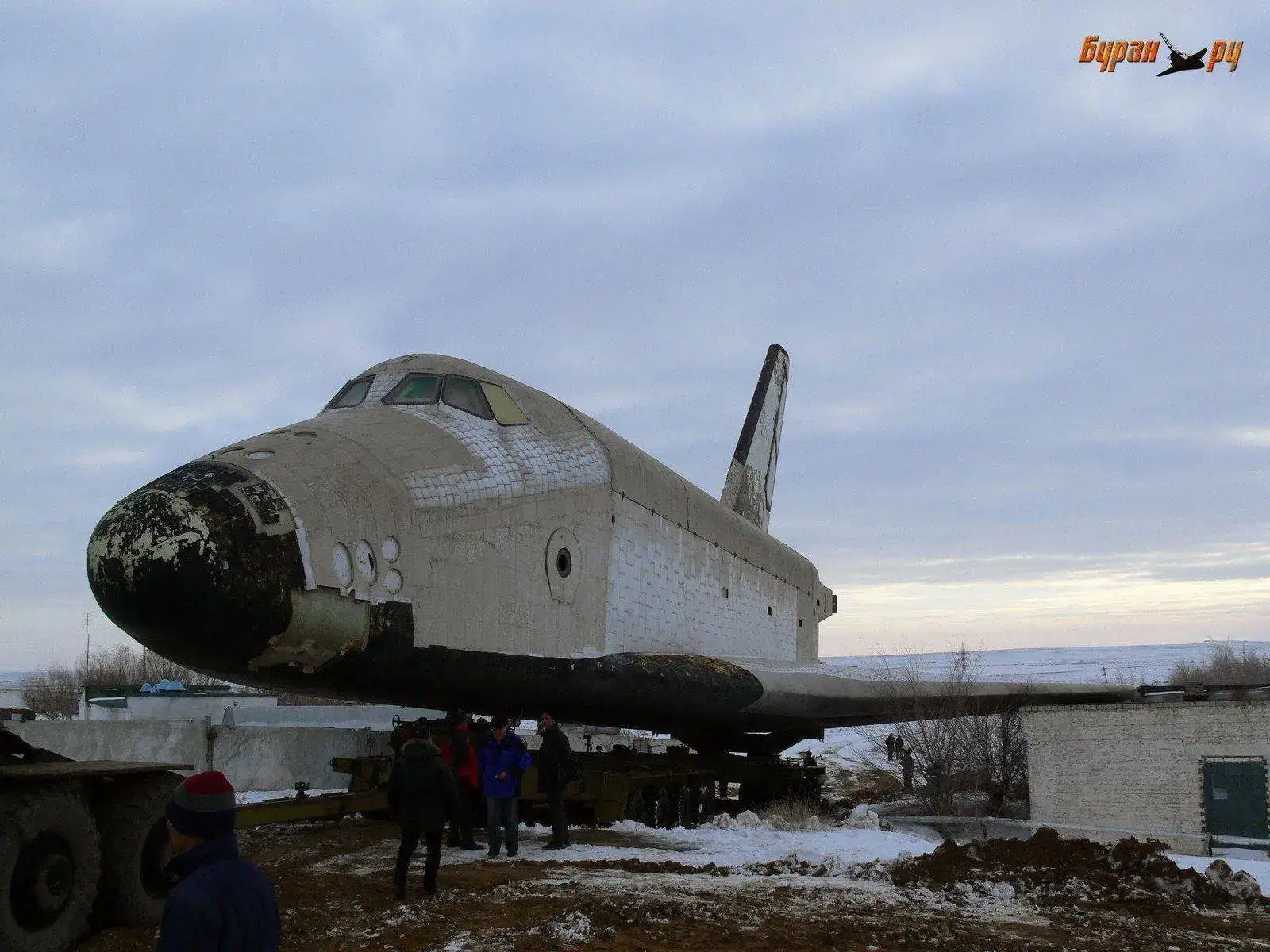

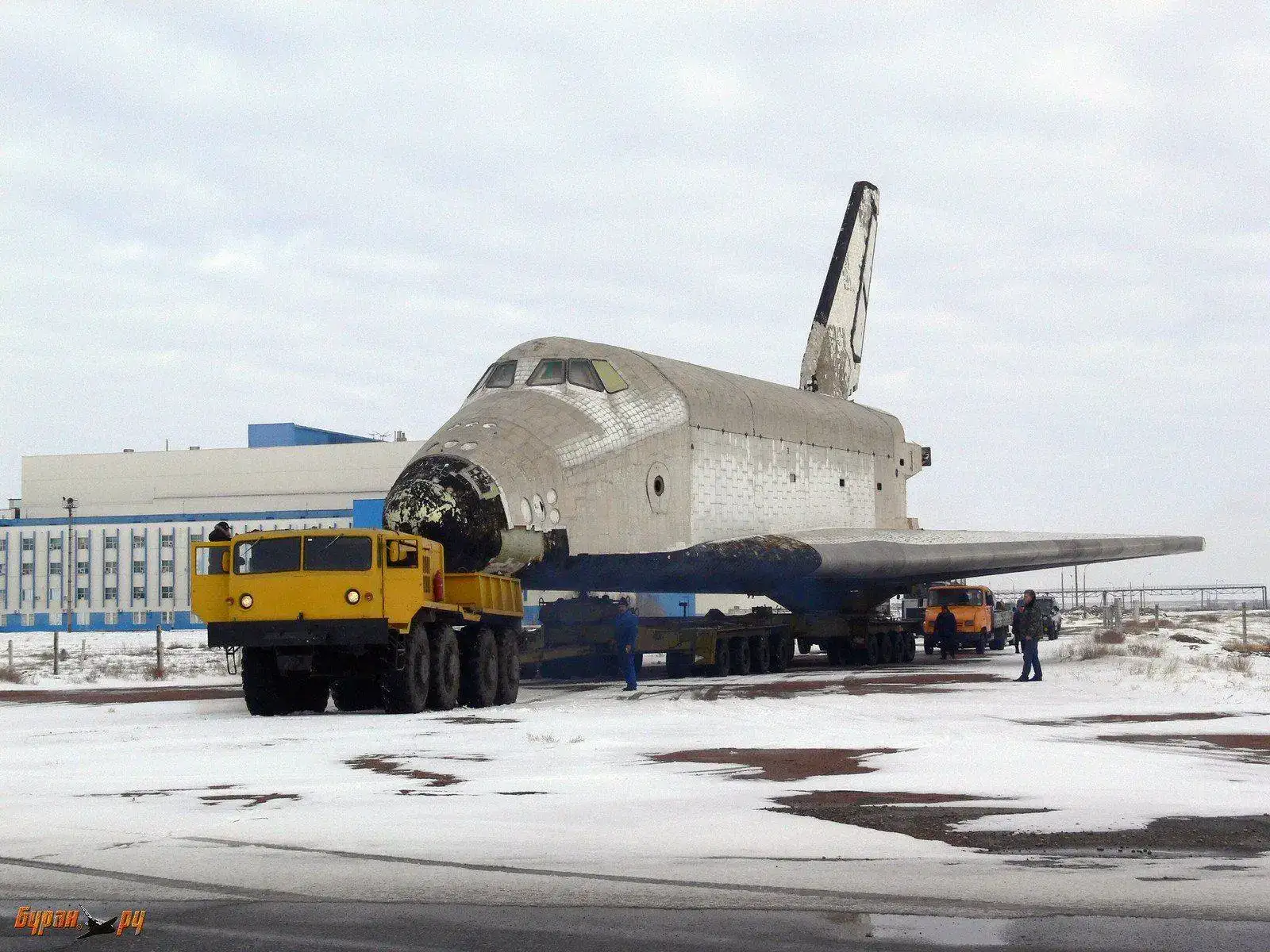

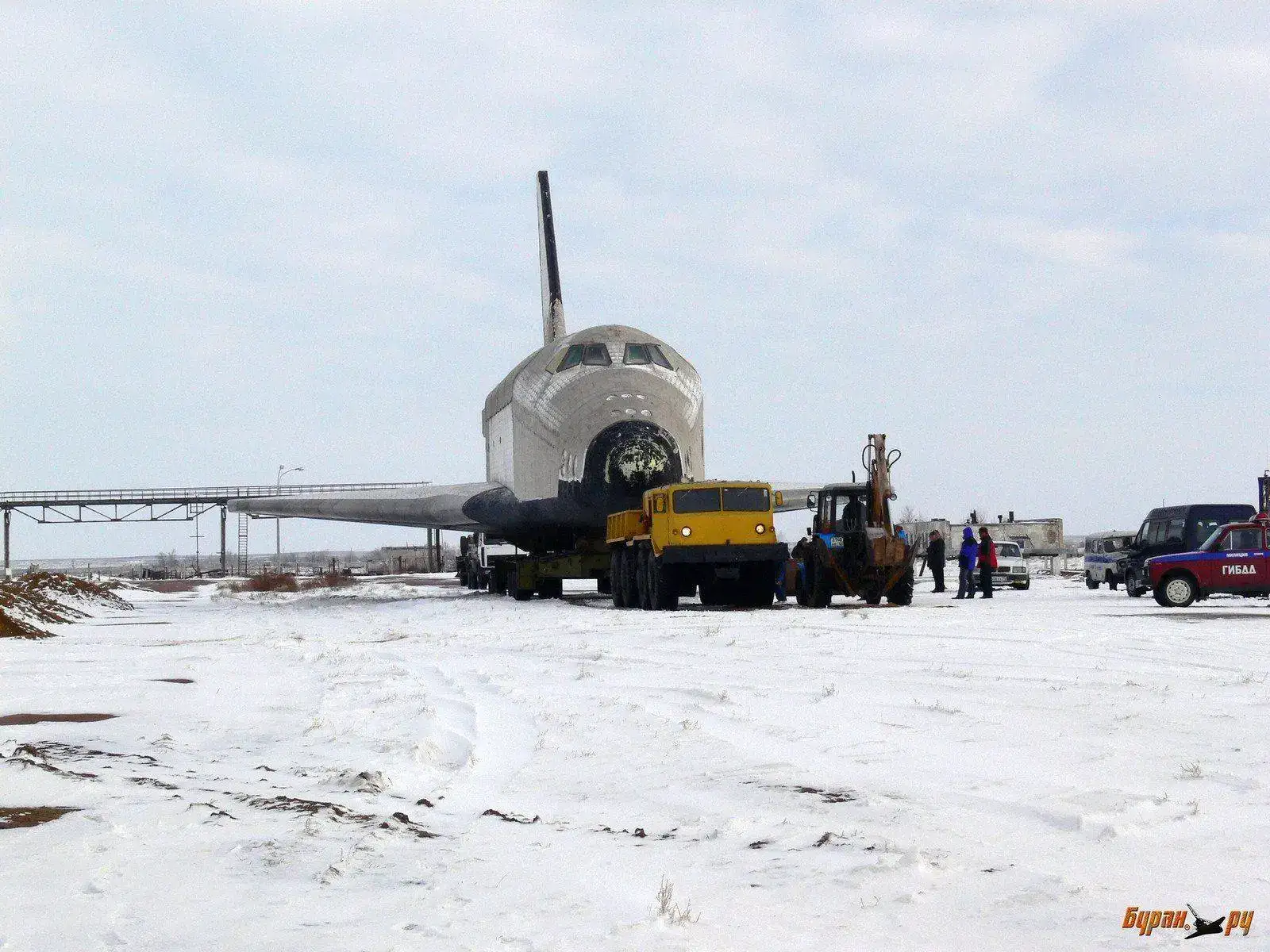

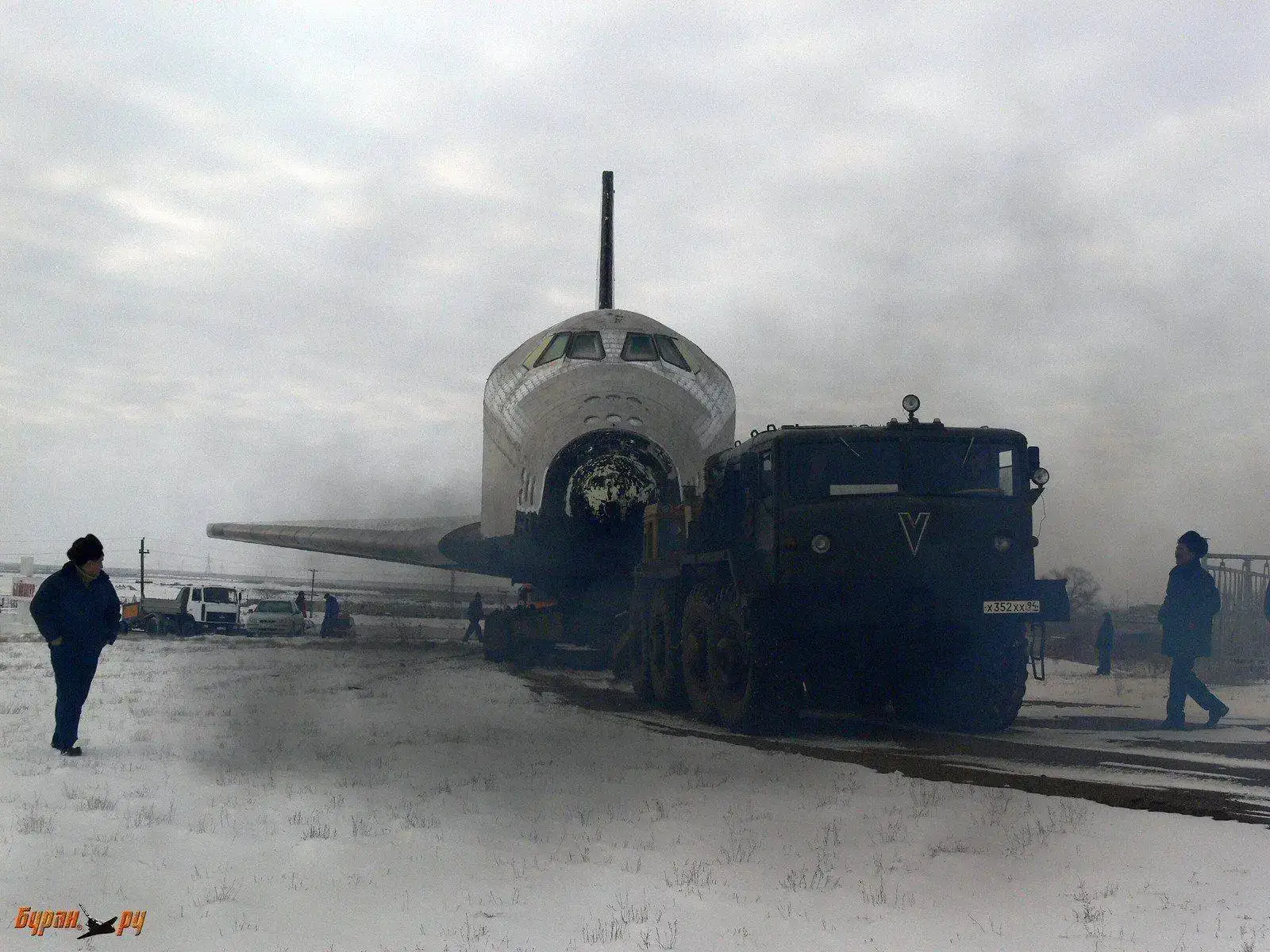

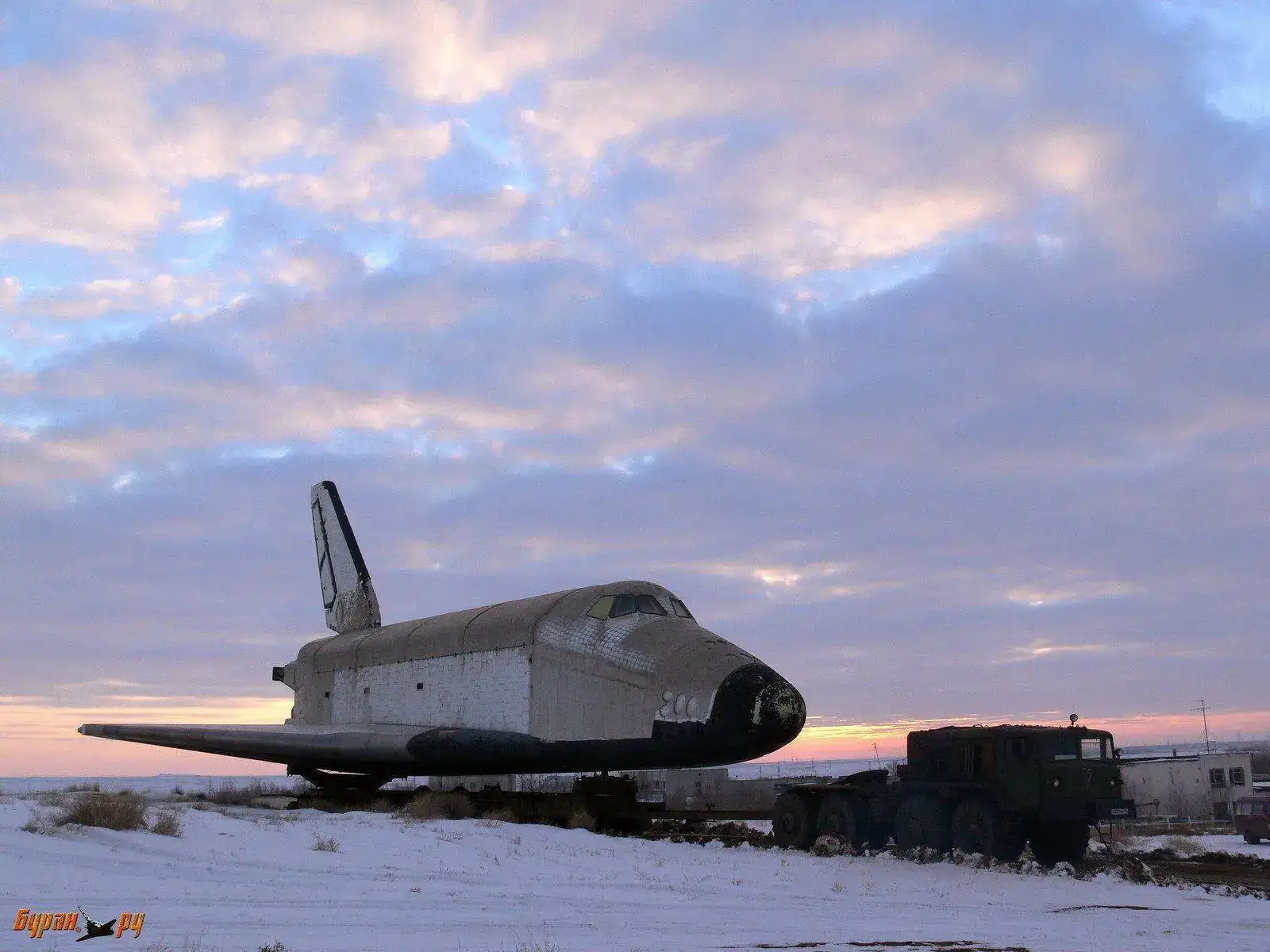

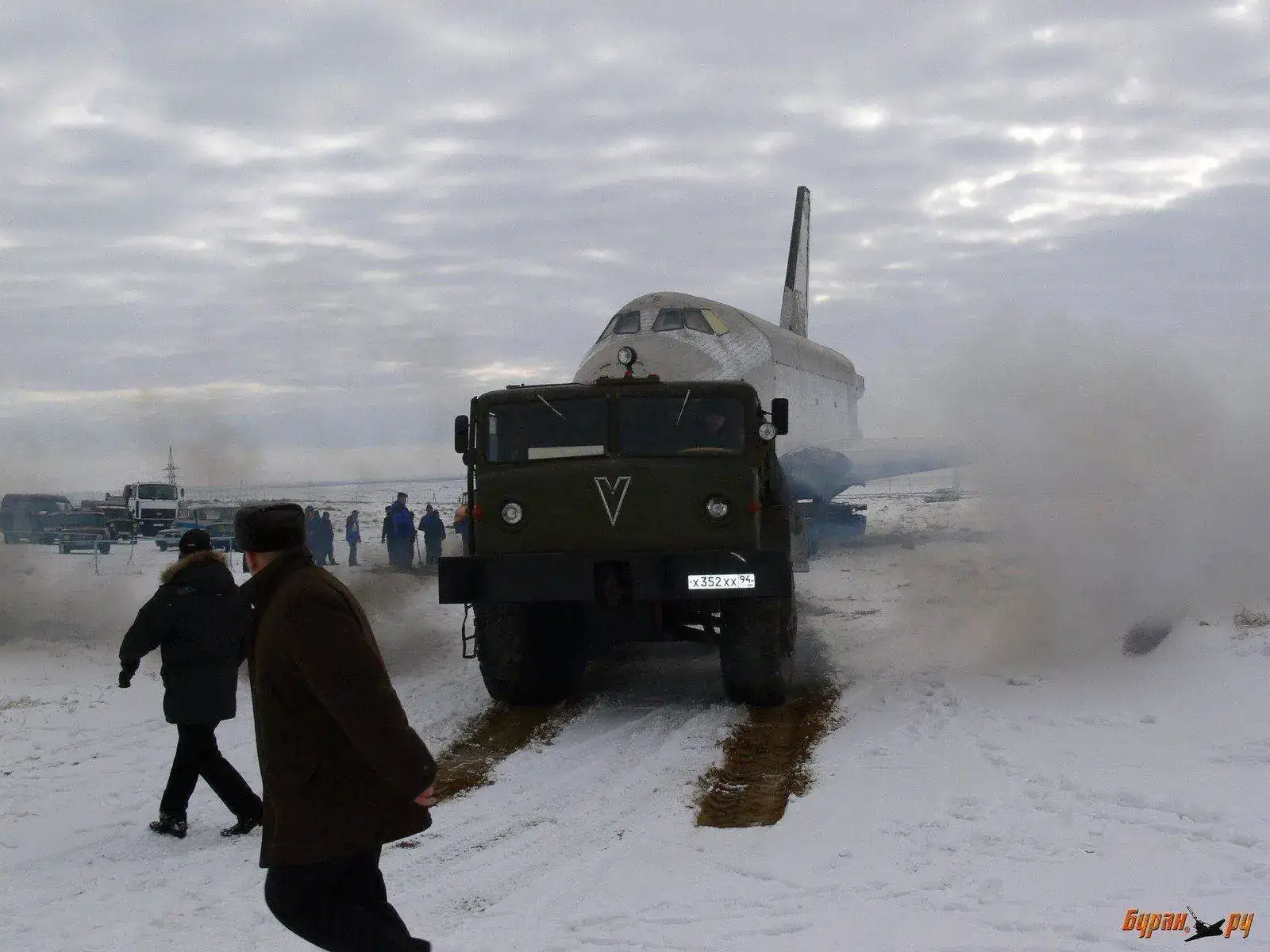

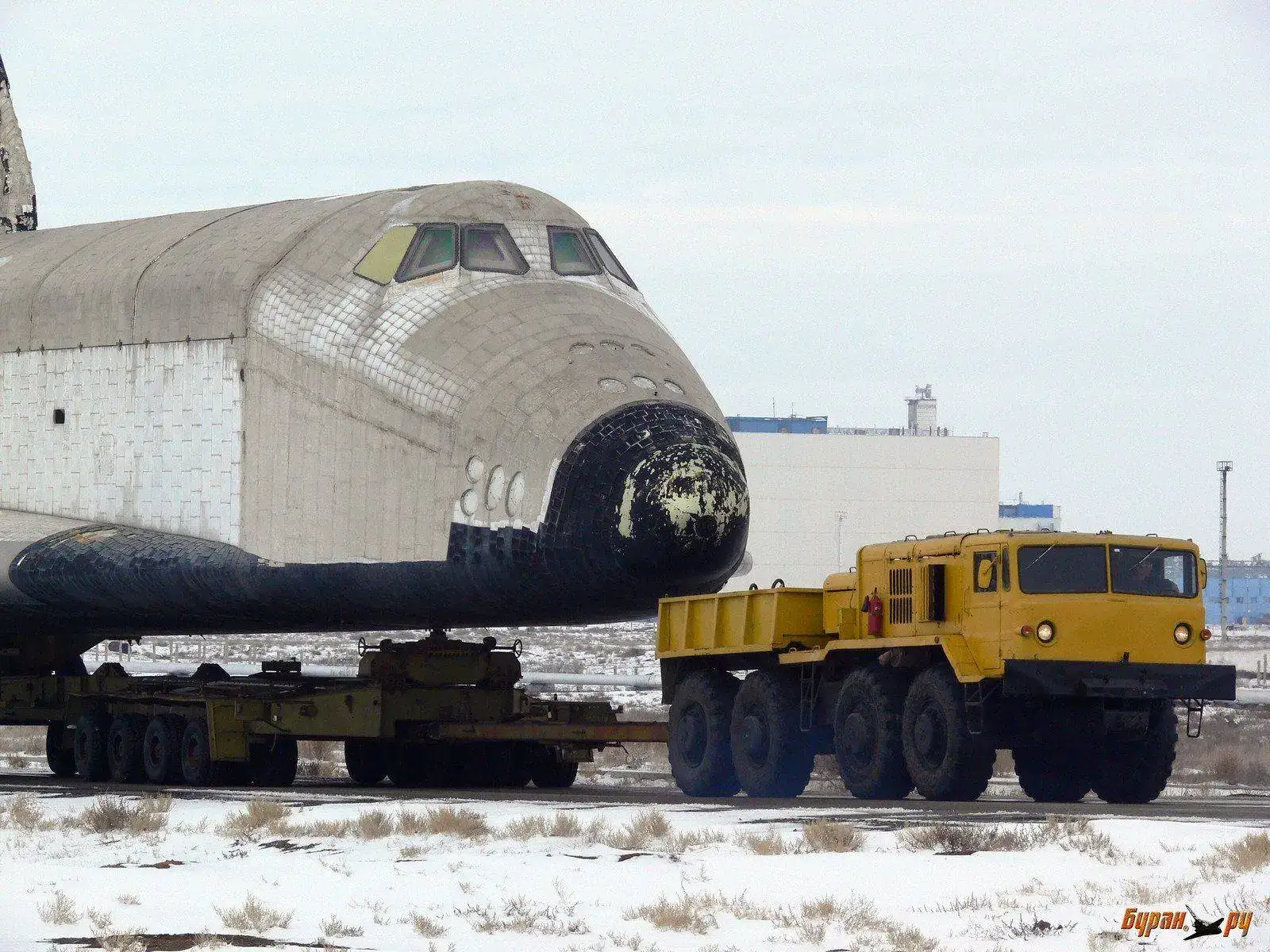

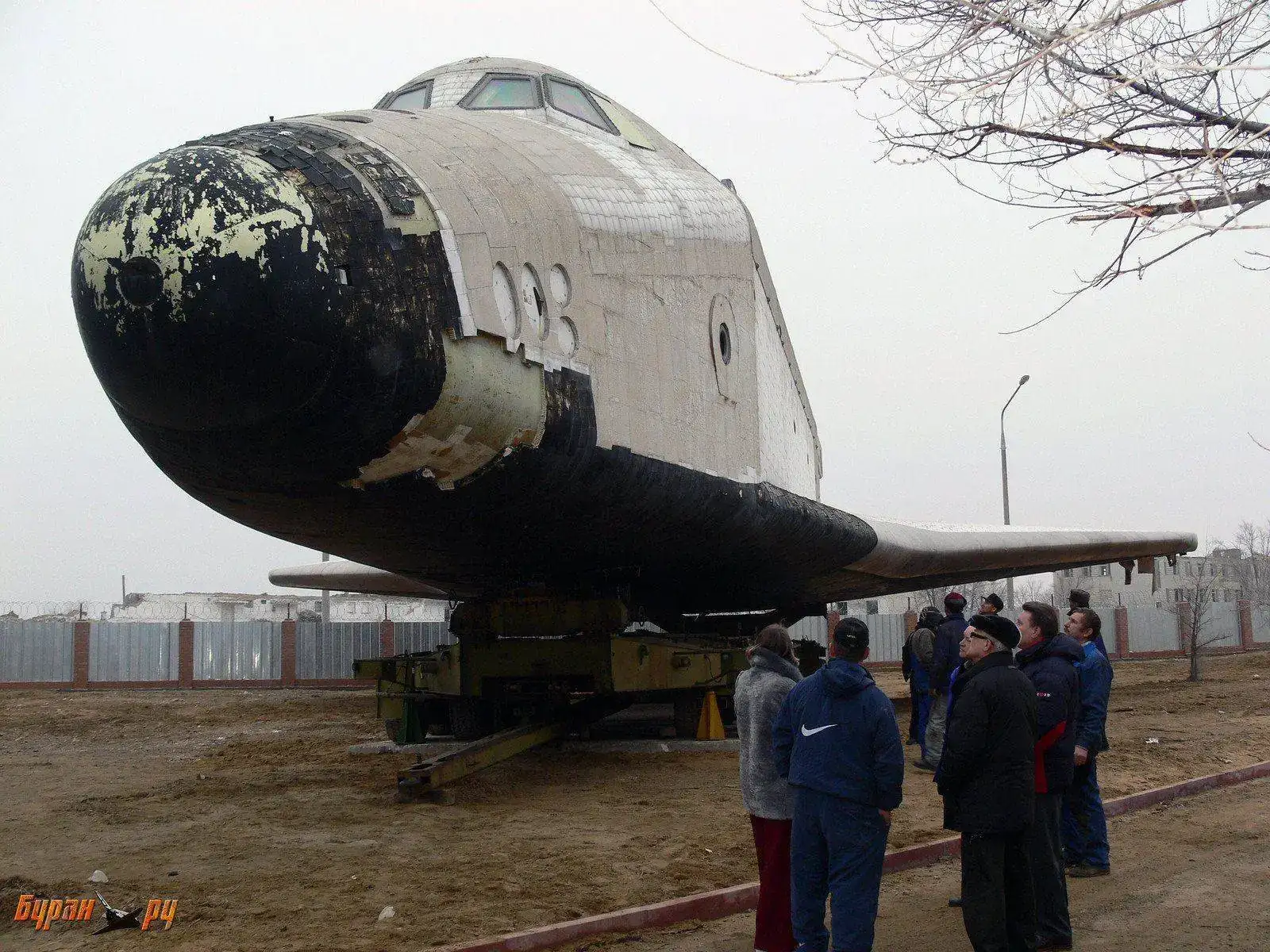

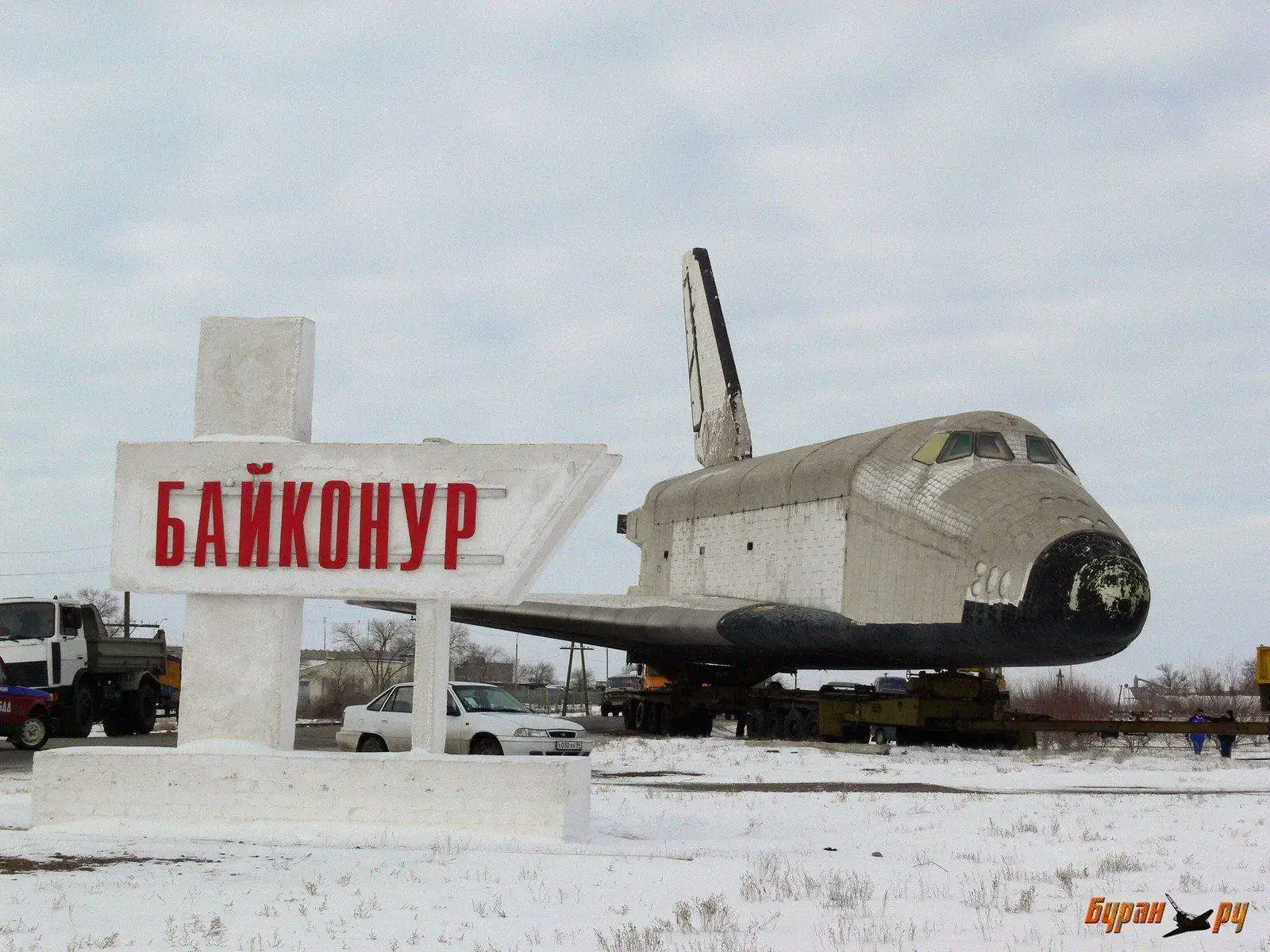

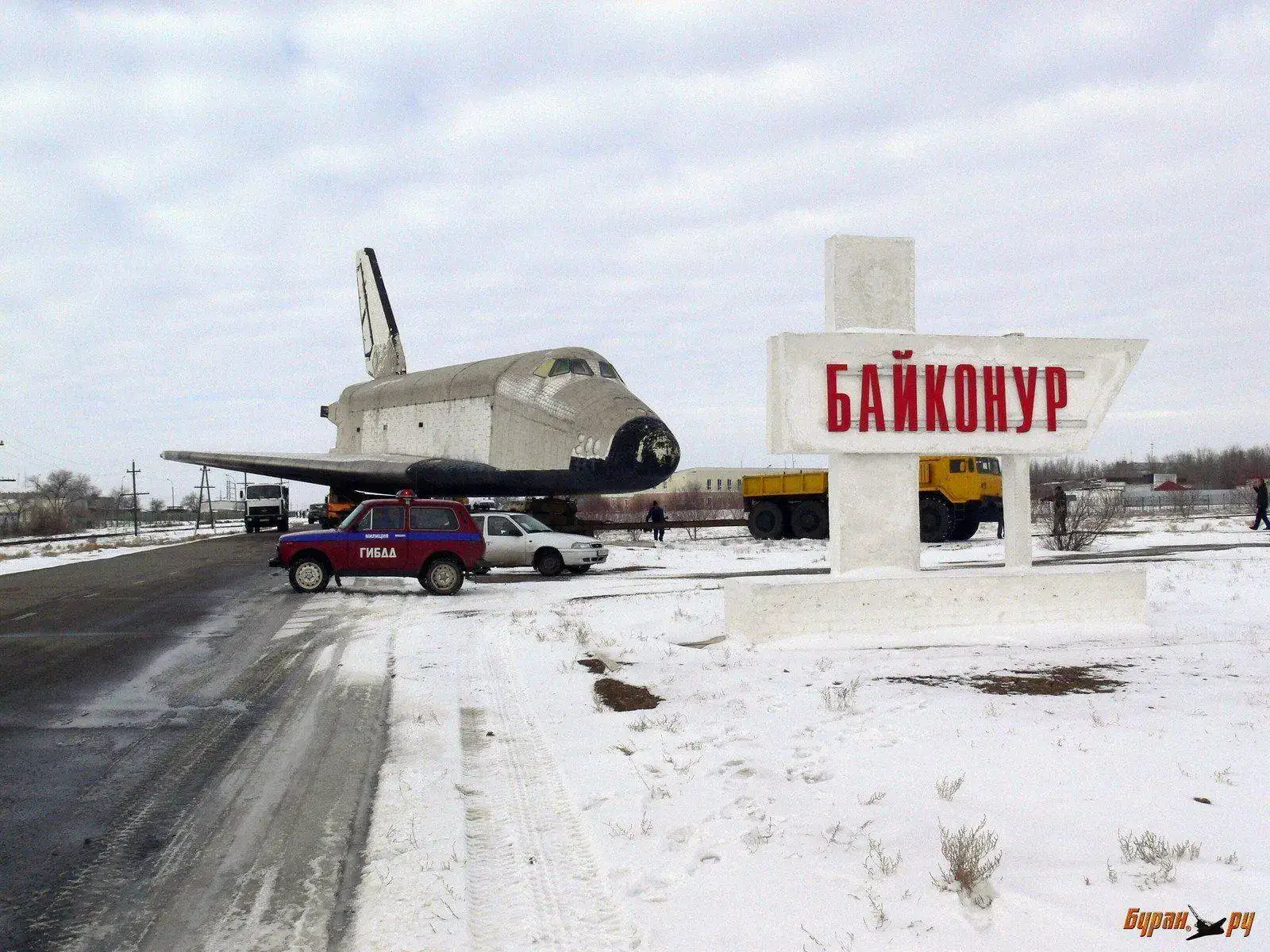

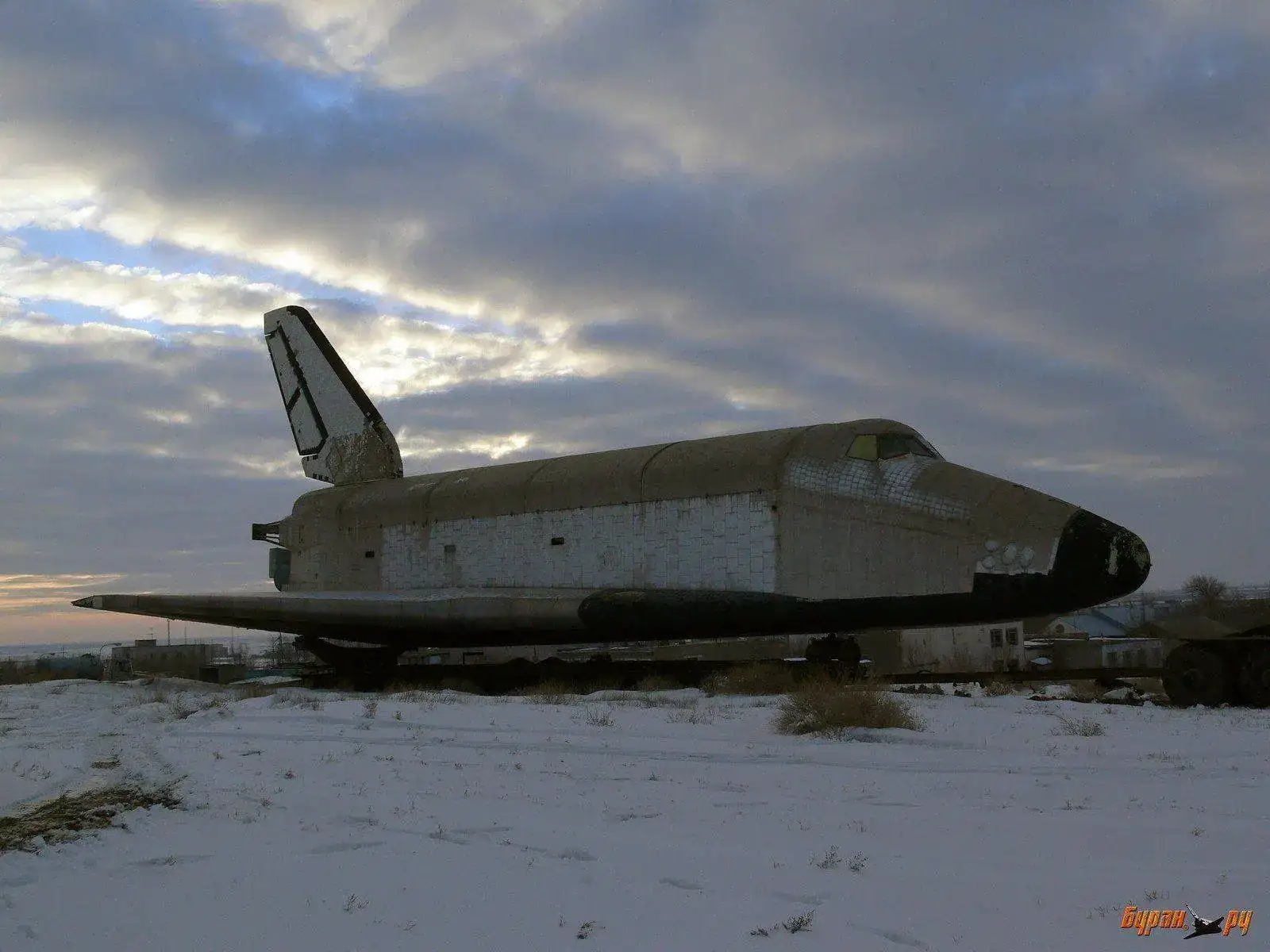

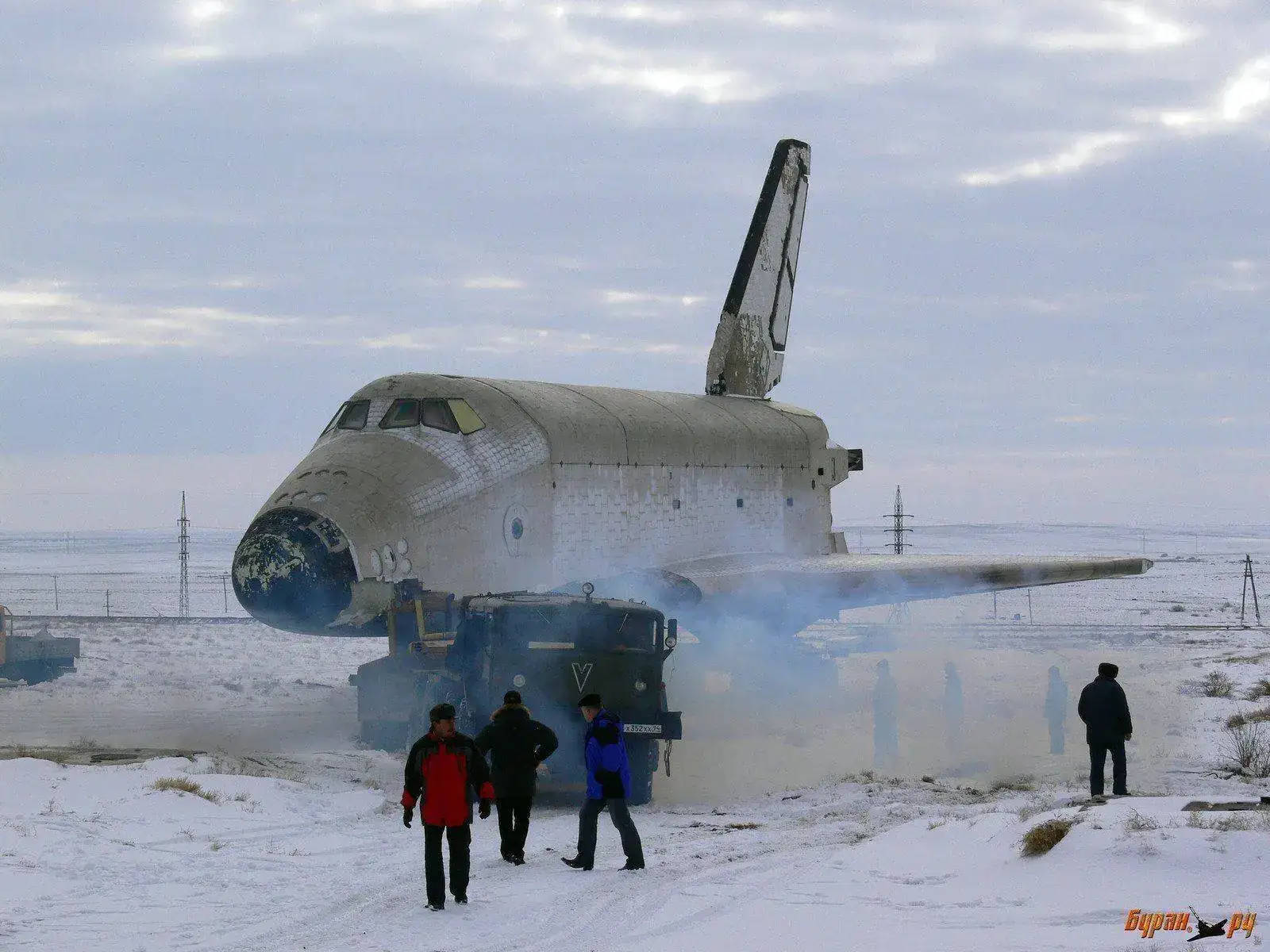

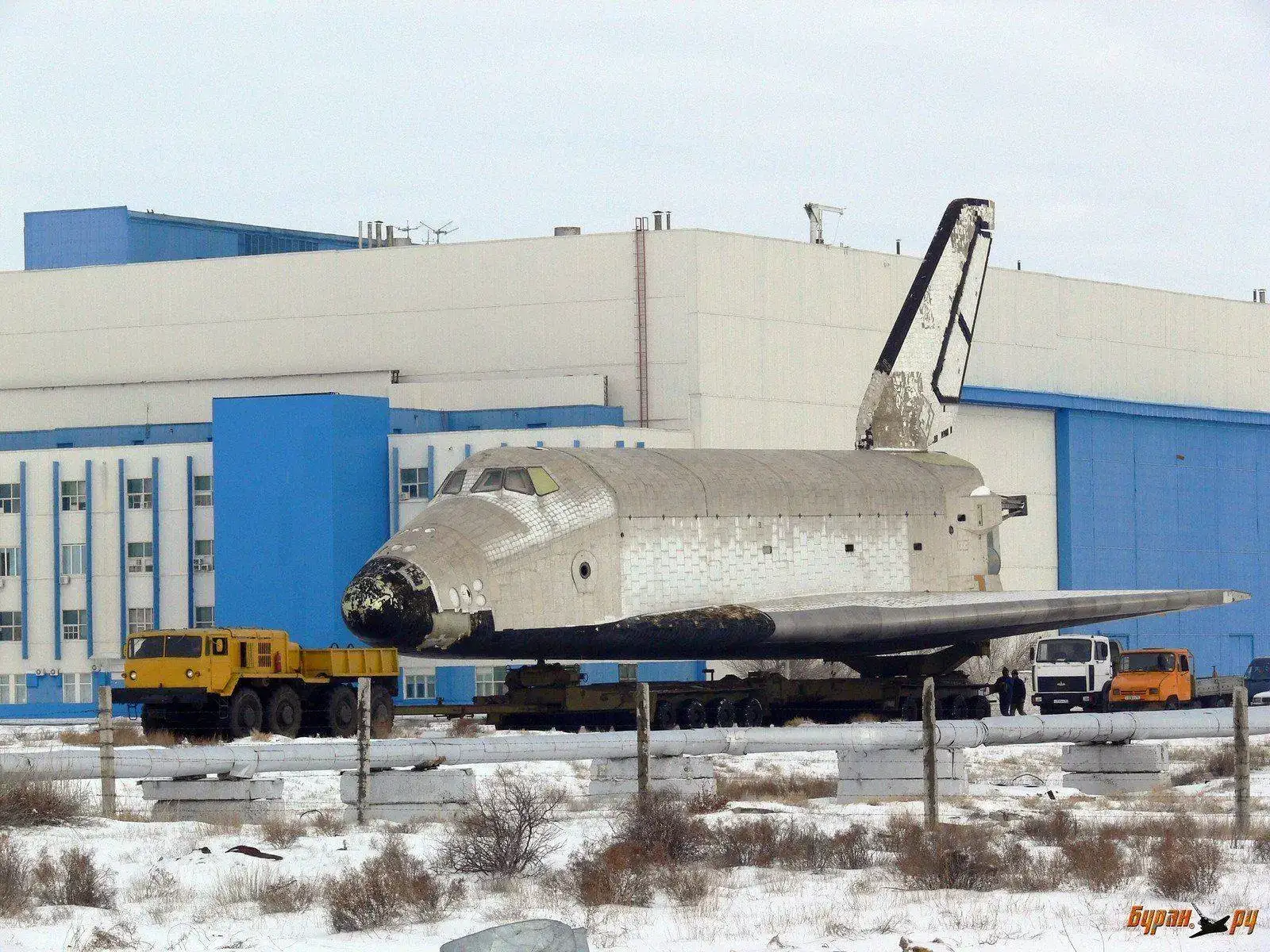

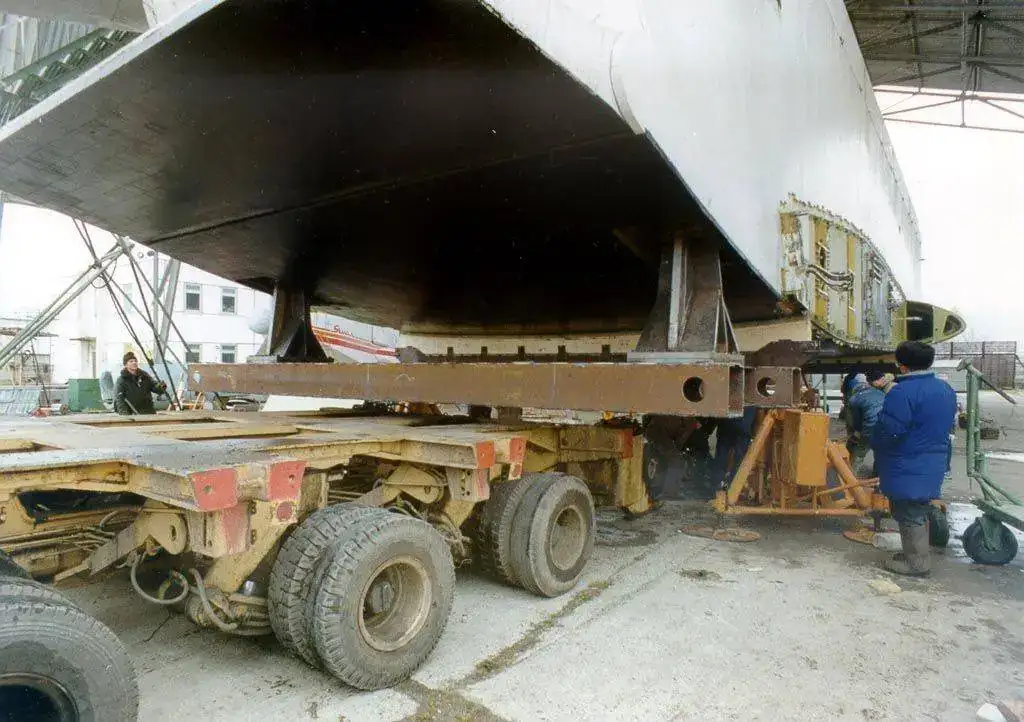

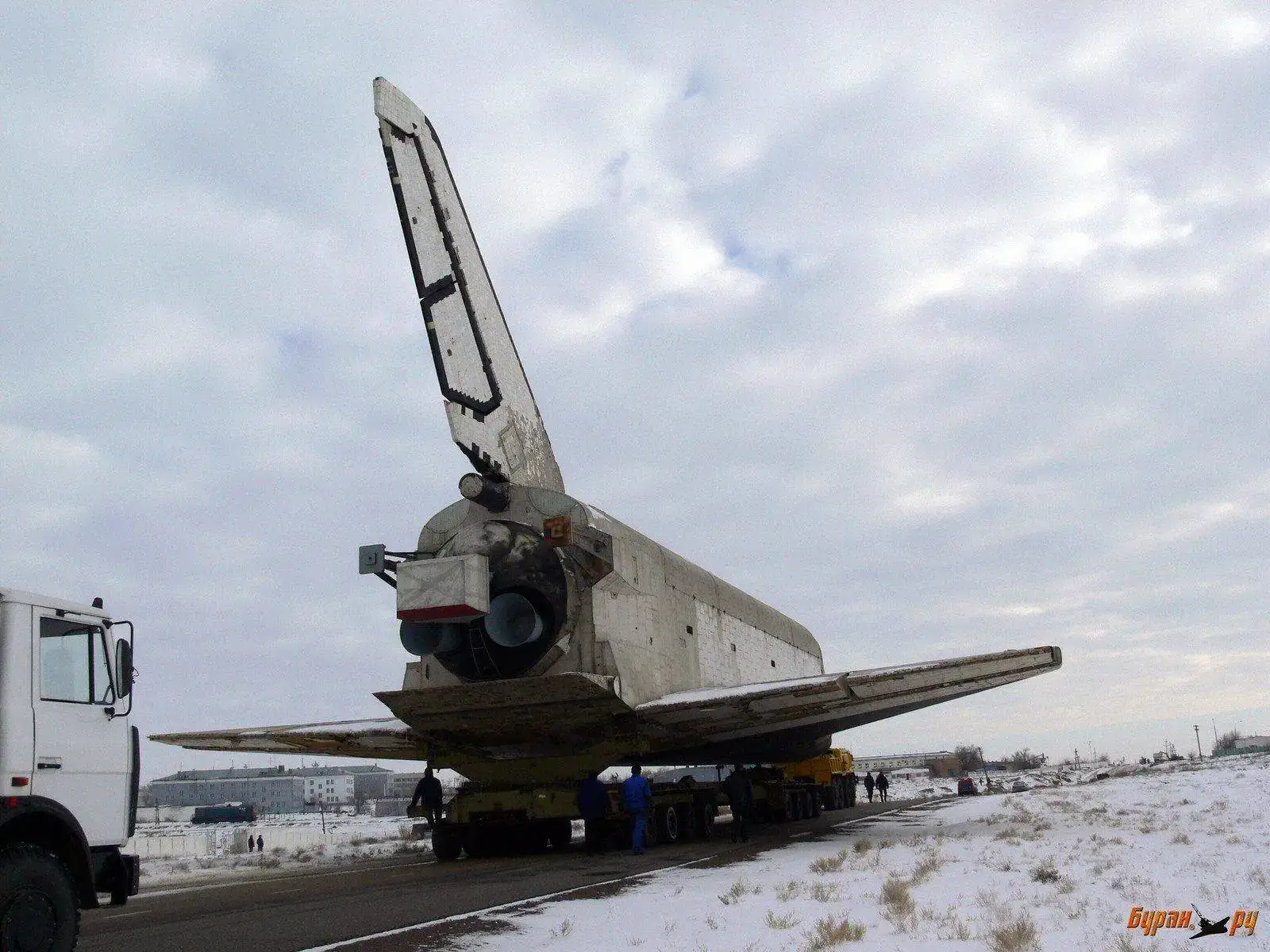

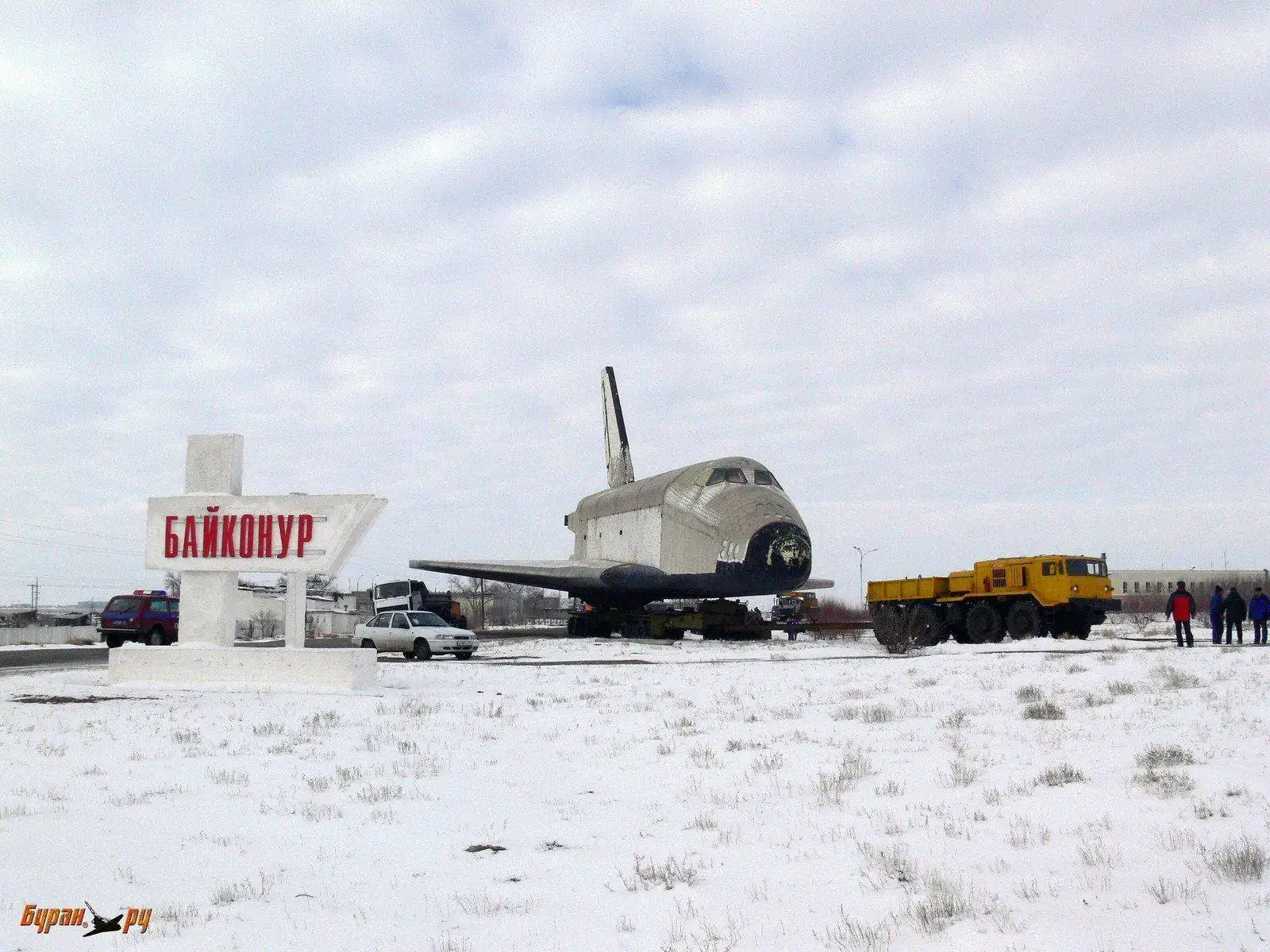

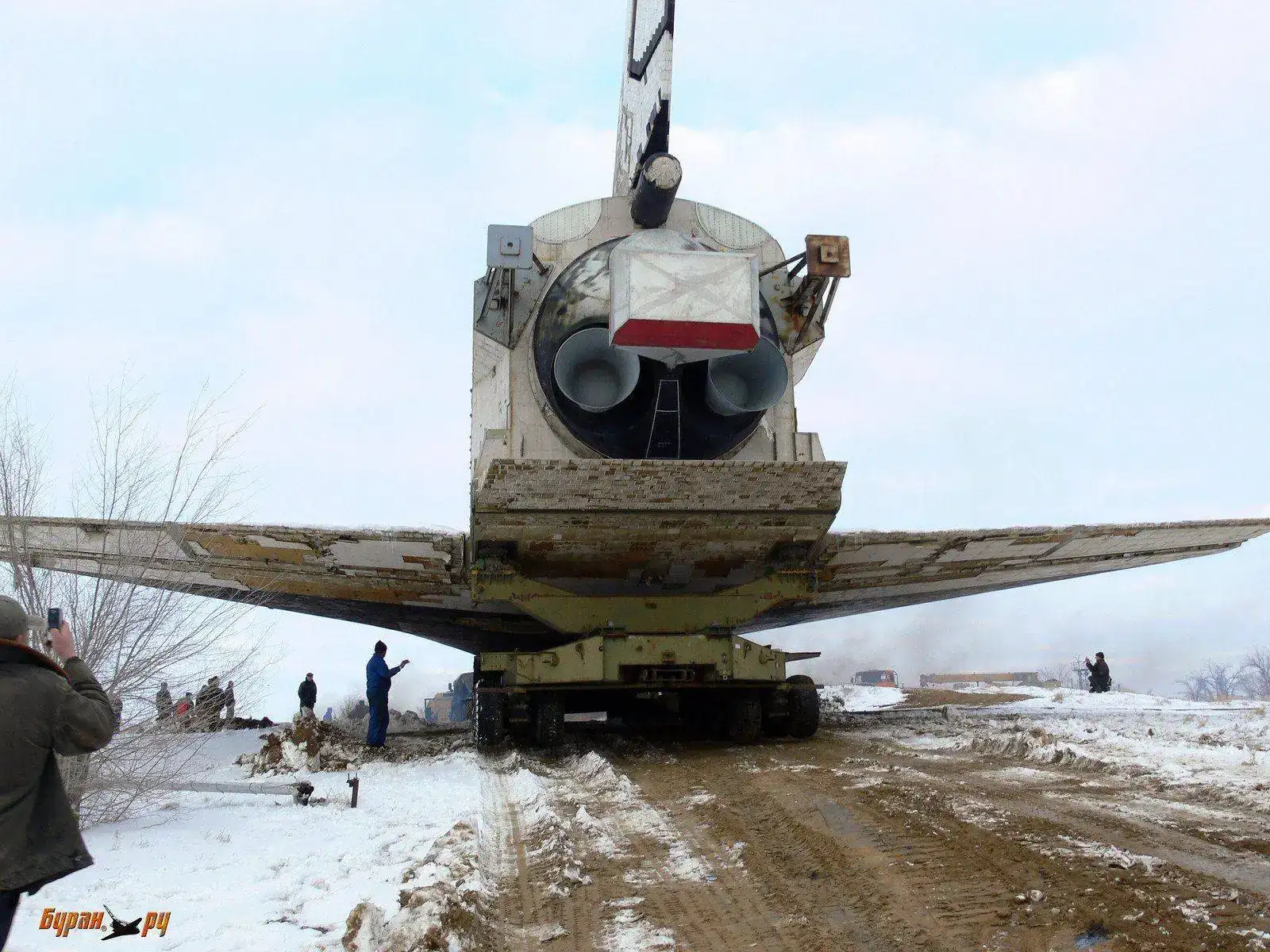

En enero de 2007 fué trasladado cerca del museo del Cosmódromo en el Area 2 de una manera bastante chapucera como veréis
P1250852 by Marcos, en Flickr
P1250853 by Marcos, en Flickr
P1250855 by Marcos, en Flickr
P1250861 by Marcos, en Flickr
P1250864 by Marcos, en Flickr
P1250865 by Marcos, en Flickr
P1250877 by Marcos, en Flickr
P1250882 by Marcos, en Flickr
P1250892 by Marcos, en Flickr
P1250898 by Marcos, en Flickr
P1250909 by Marcos, en Flickr
P1250926 by Marcos, en Flickr
P1250928 by Marcos, en Flickr
P1250941 by Marcos, en Flickr
P1250945 by Marcos, en Flickr
Oops!! Pensaba que pasaba, veah!! Una rascadita de nada....
P1250953 by Marcos, en Flickr
P1250964 by Marcos, en Flickr
P1250967 by Marcos, en Flickr
P1250970 by Marcos, en Flickr
¡¡Vamos!! camioncito tu puedes.
P1250981 by Marcos, en Flickr
[
P1250990 by Marcos, en Flickr
P1260001 by Marcos, en Flickr

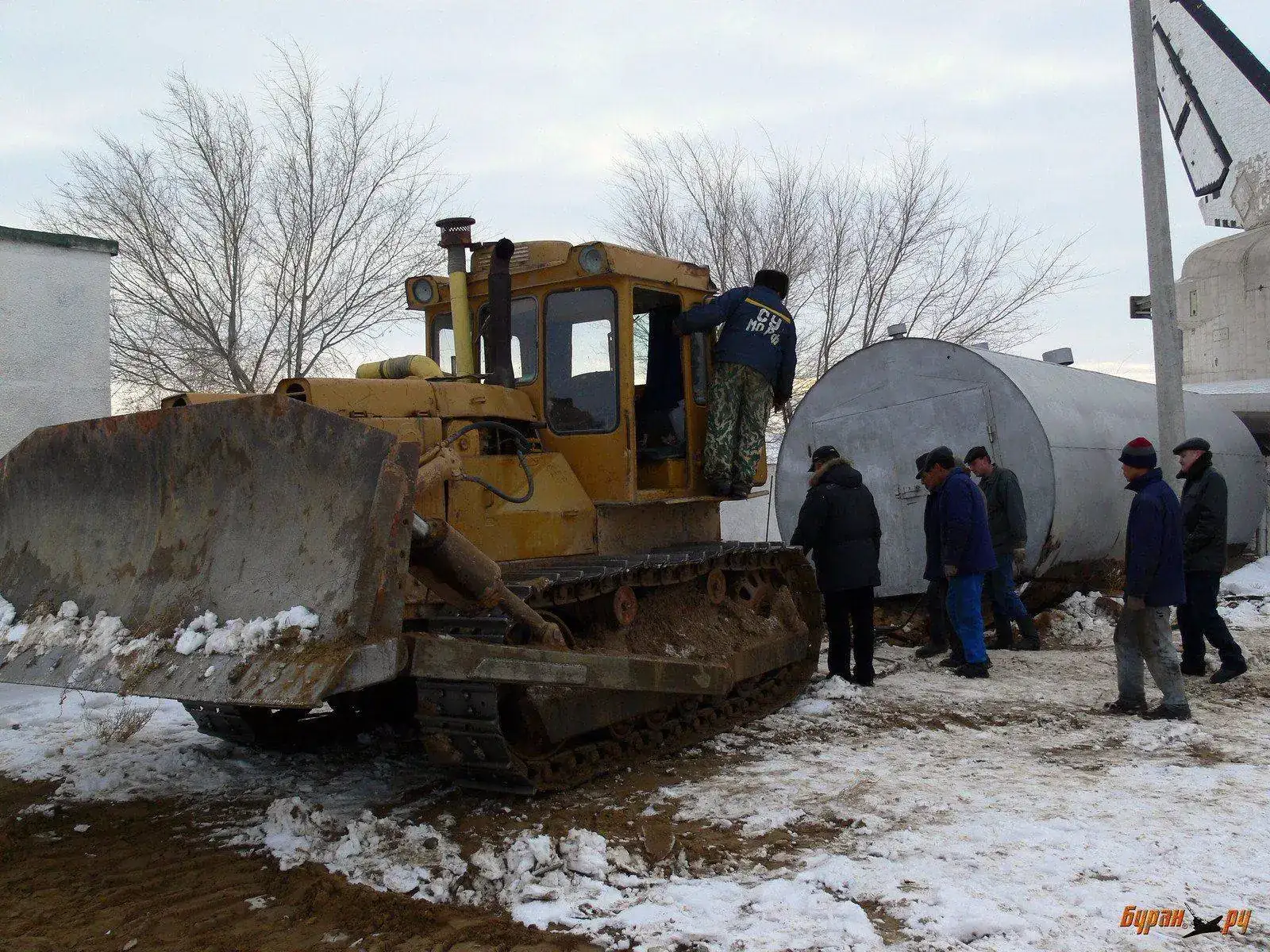

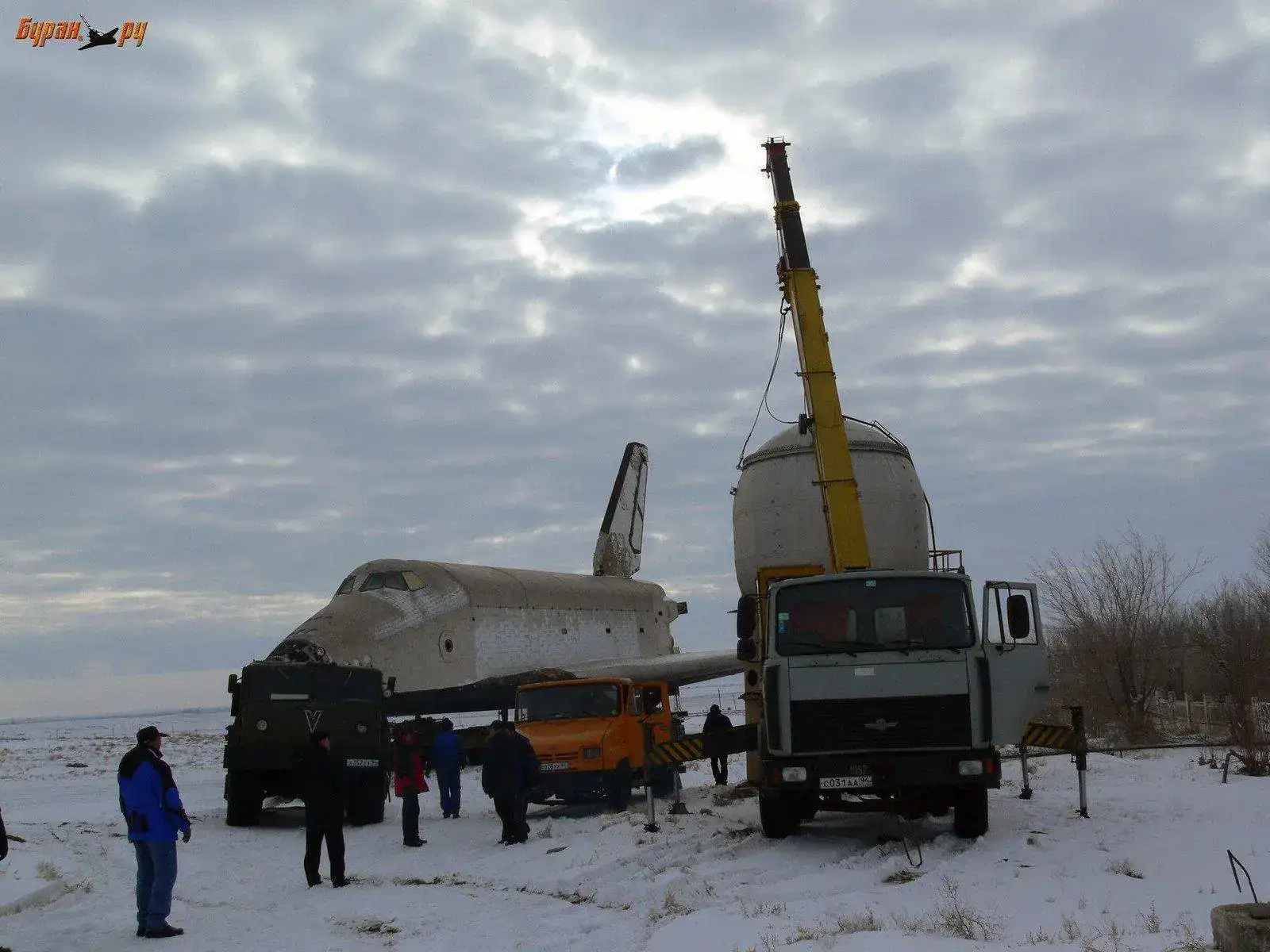

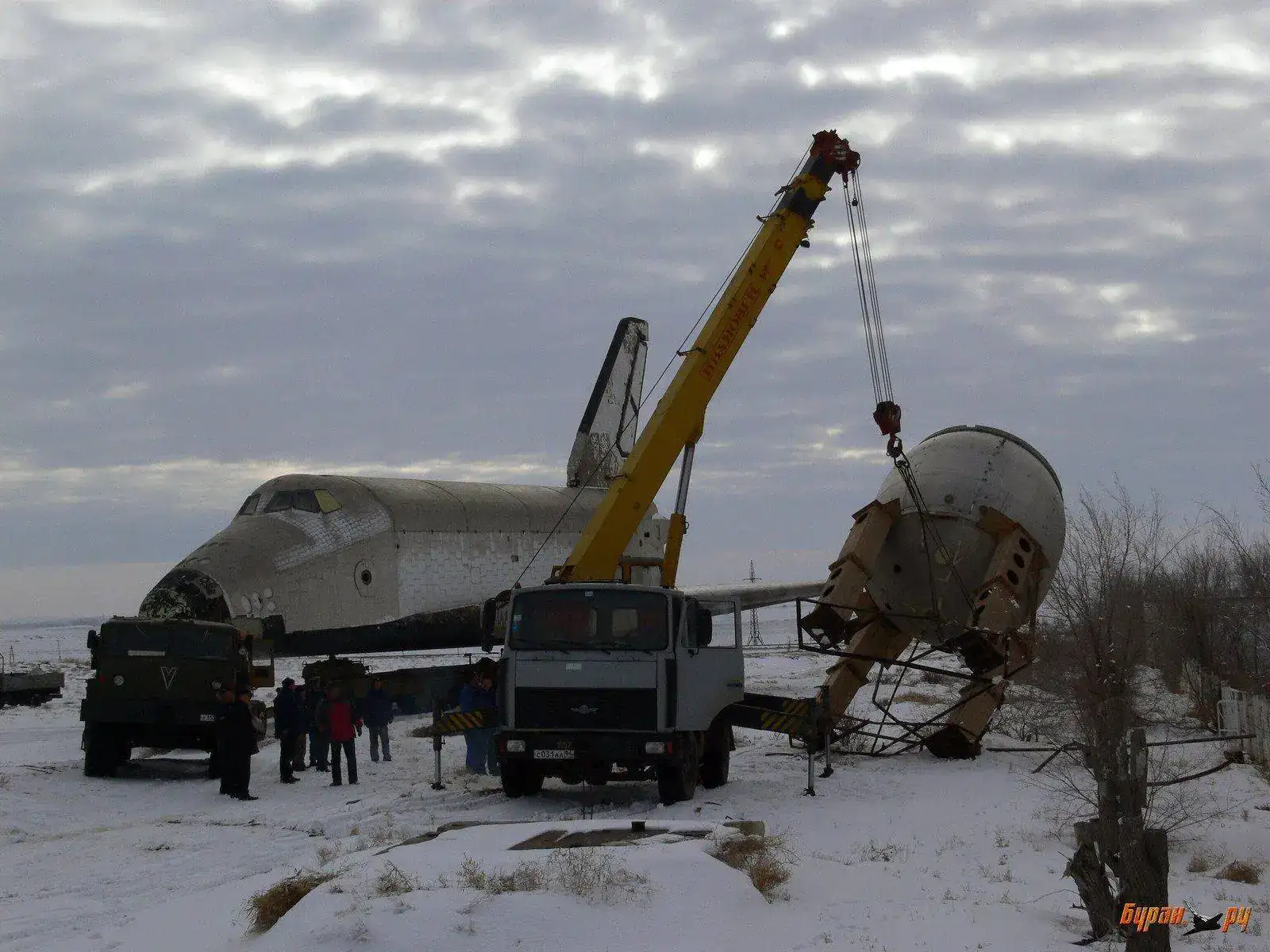

Ese depósito de agua fuera
P1260009 by Marcos, en Flickr
Parece que el camión vuelve a tener algún problemilla
P1260014 by Marcos, en Flickr
P1260024 by Marcos, en Flickr
P1260026 by Marcos, en Flickr
P1260034 by Marcos, en Flickr

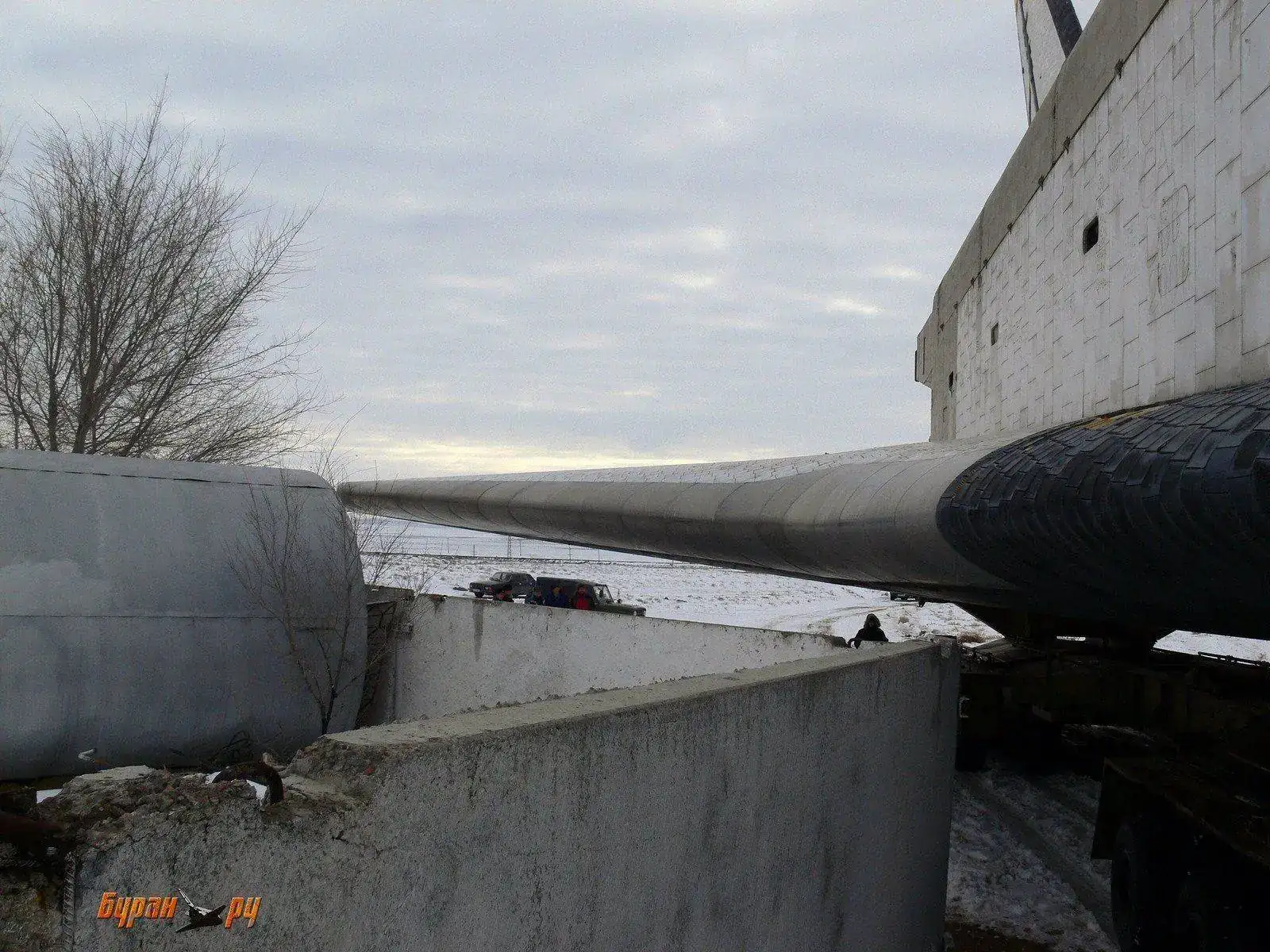

Justito justito
P1260037 by Marcos, en Flickr
Otro depósito fuera
P1260076 by Marcos, en Flickr
P1260078 by Marcos, en Flickr
P1260086 by Marcos, en Flickr
P1260090 by Marcos, en Flickr

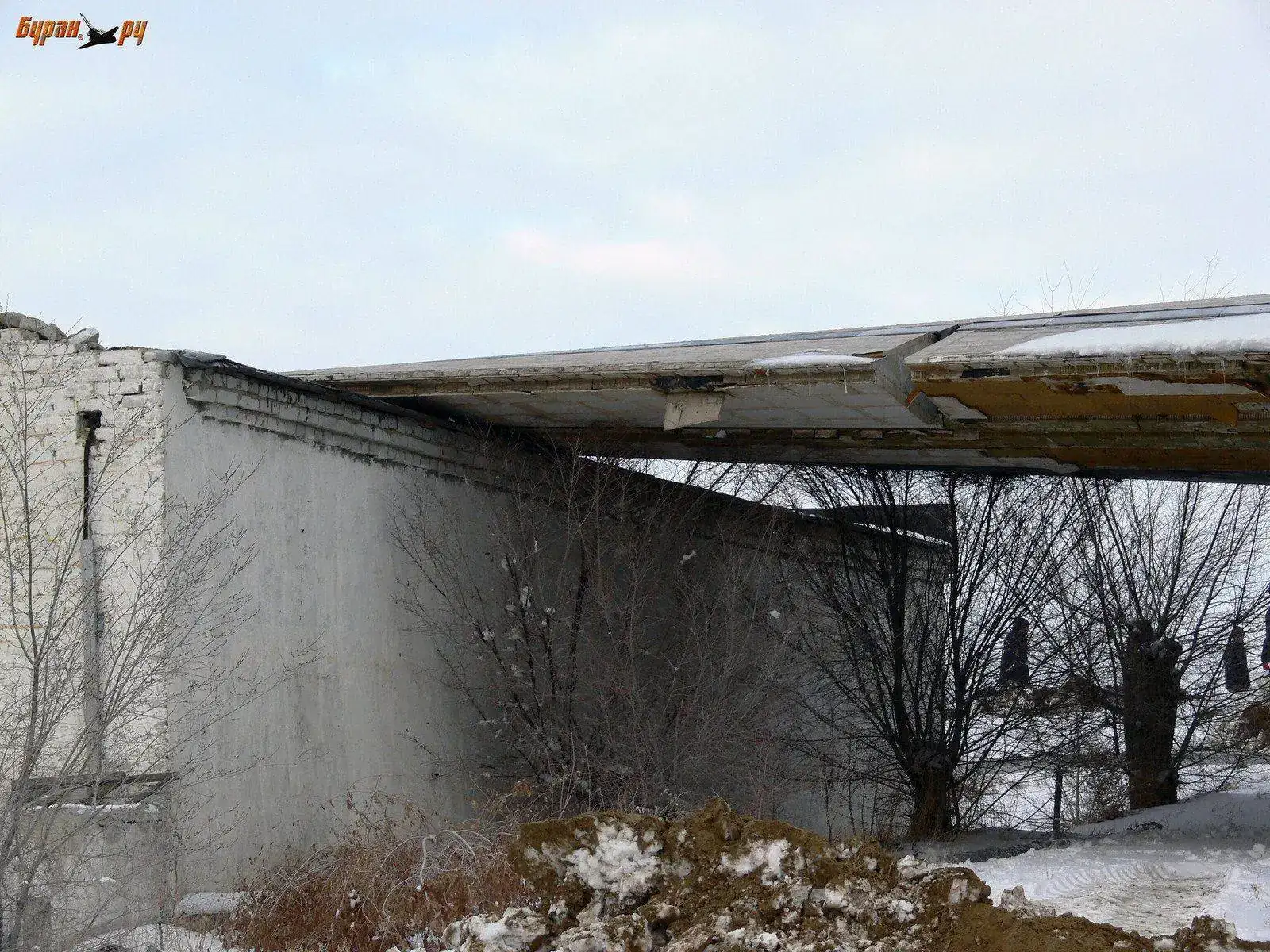

Acariciando el tejado
P1260092 by Marcos, en Flickr
P1260093 by Marcos, en Flickr
P1260098 by Marcos, en Flickr
P1260102 by Marcos, en Flickr
P1260104 by Marcos, en Flickr
P1260106 by Marcos, en Flickr
P1260108 by Marcos, en Flickr
P1260109 by Marcos, en Flickr
P1260111 by Marcos, en Flickr
P1260116 by Marcos, en Flickr
Torre fuera
P1260123 by Marcos, en Flickr
P1260124 by Marcos, en Flickr
P1260129 by Marcos, en Flickr
P1260132 by Marcos, en Flickr
P1260134 by Marcos, en Flickr
P1260143 by Marcos, en Flickr
P1260153 by Marcos, en Flickr
P1260159 by Marcos, en Flickr

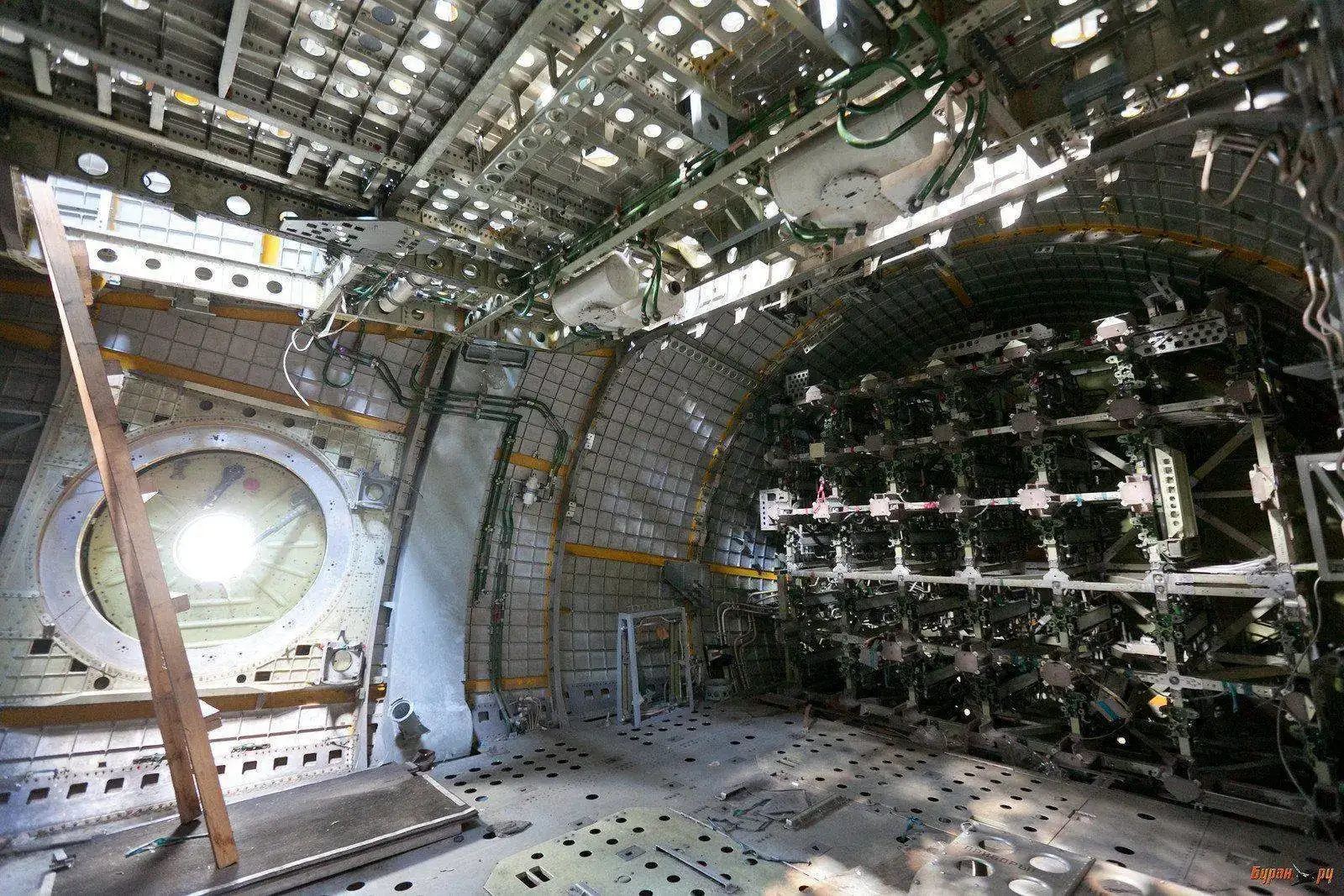

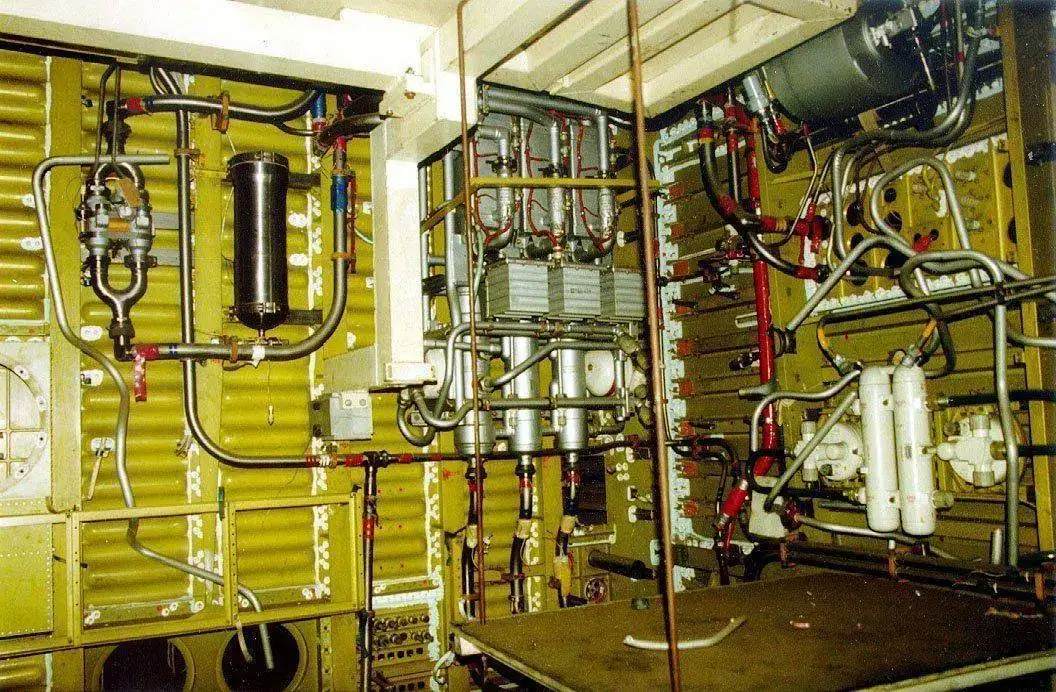

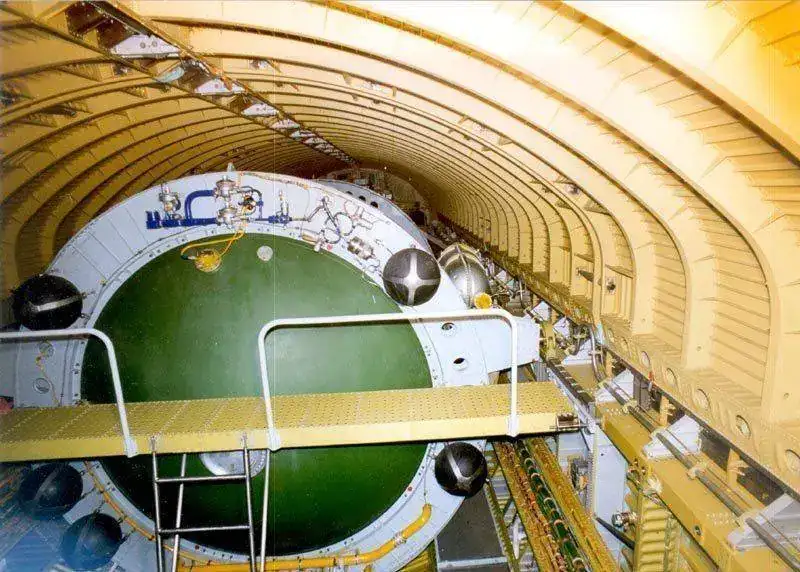

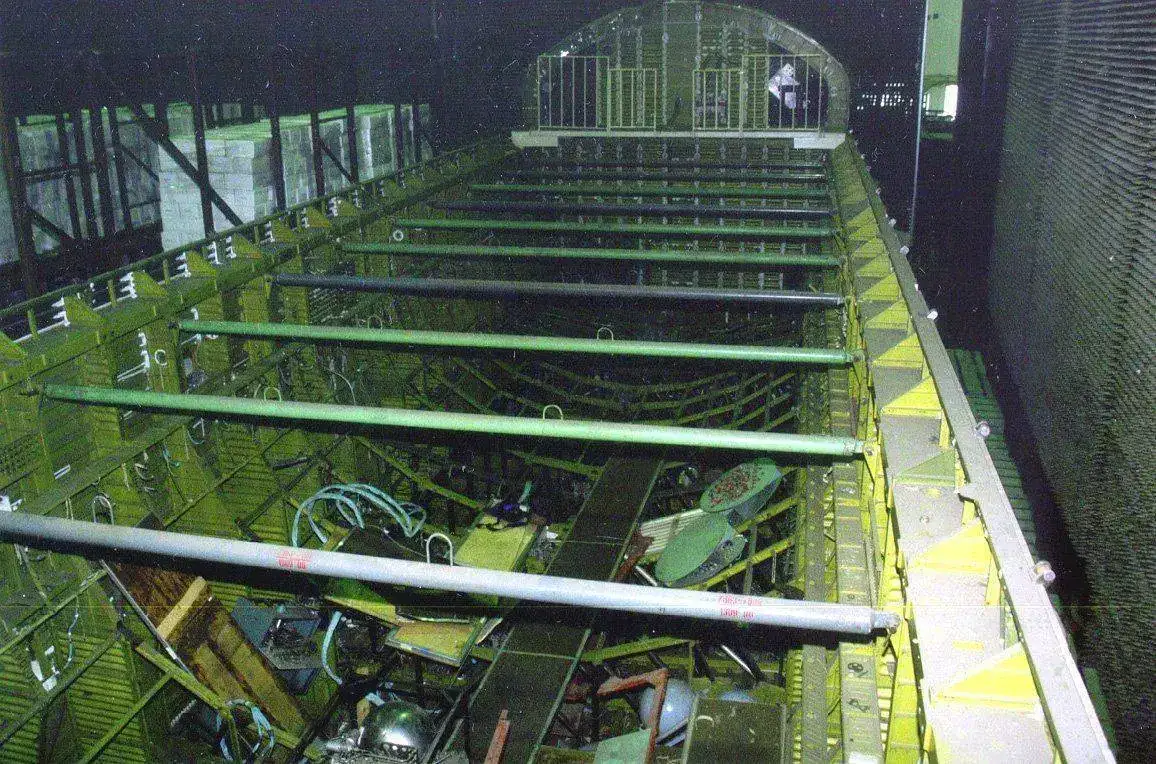

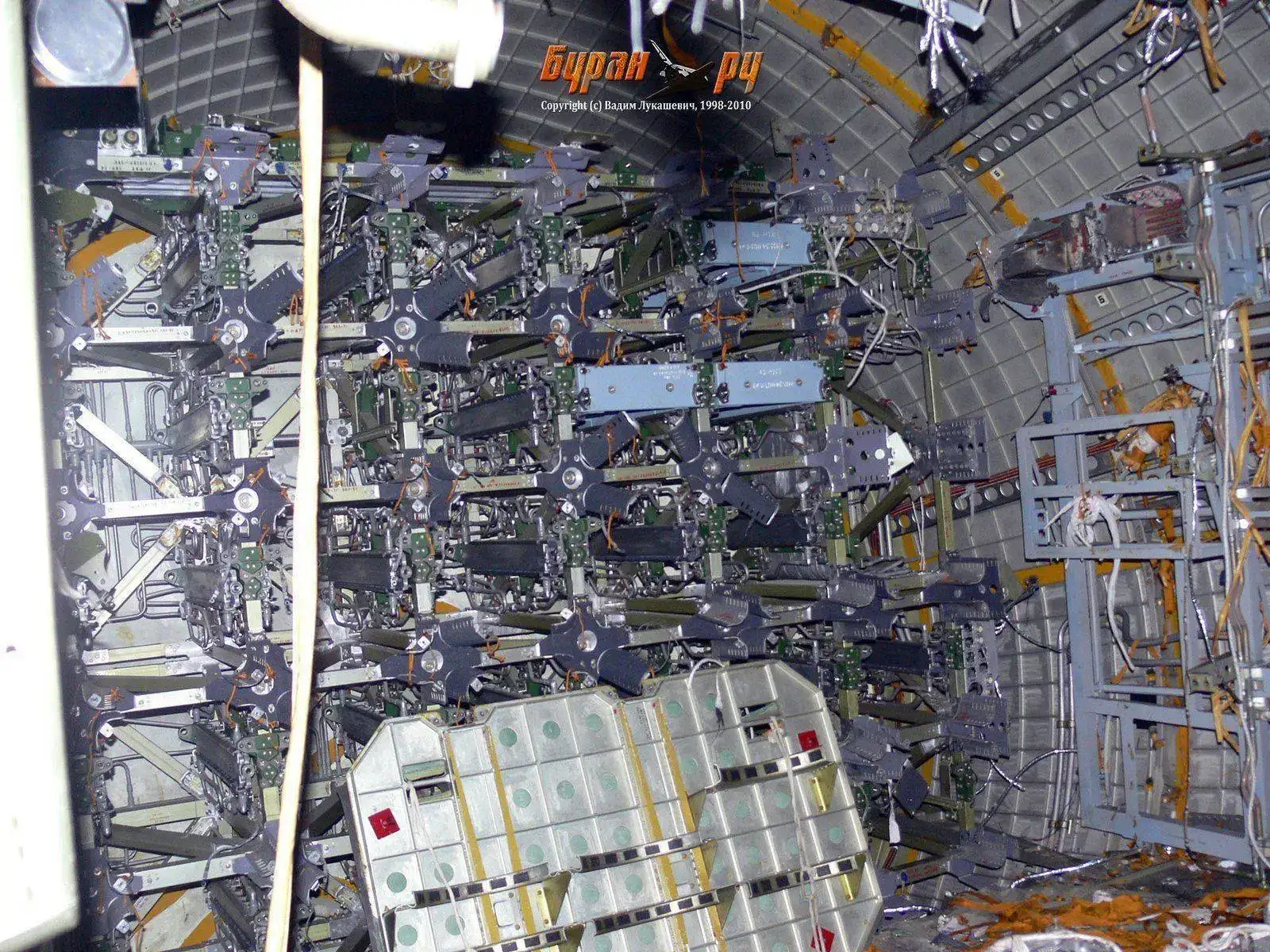

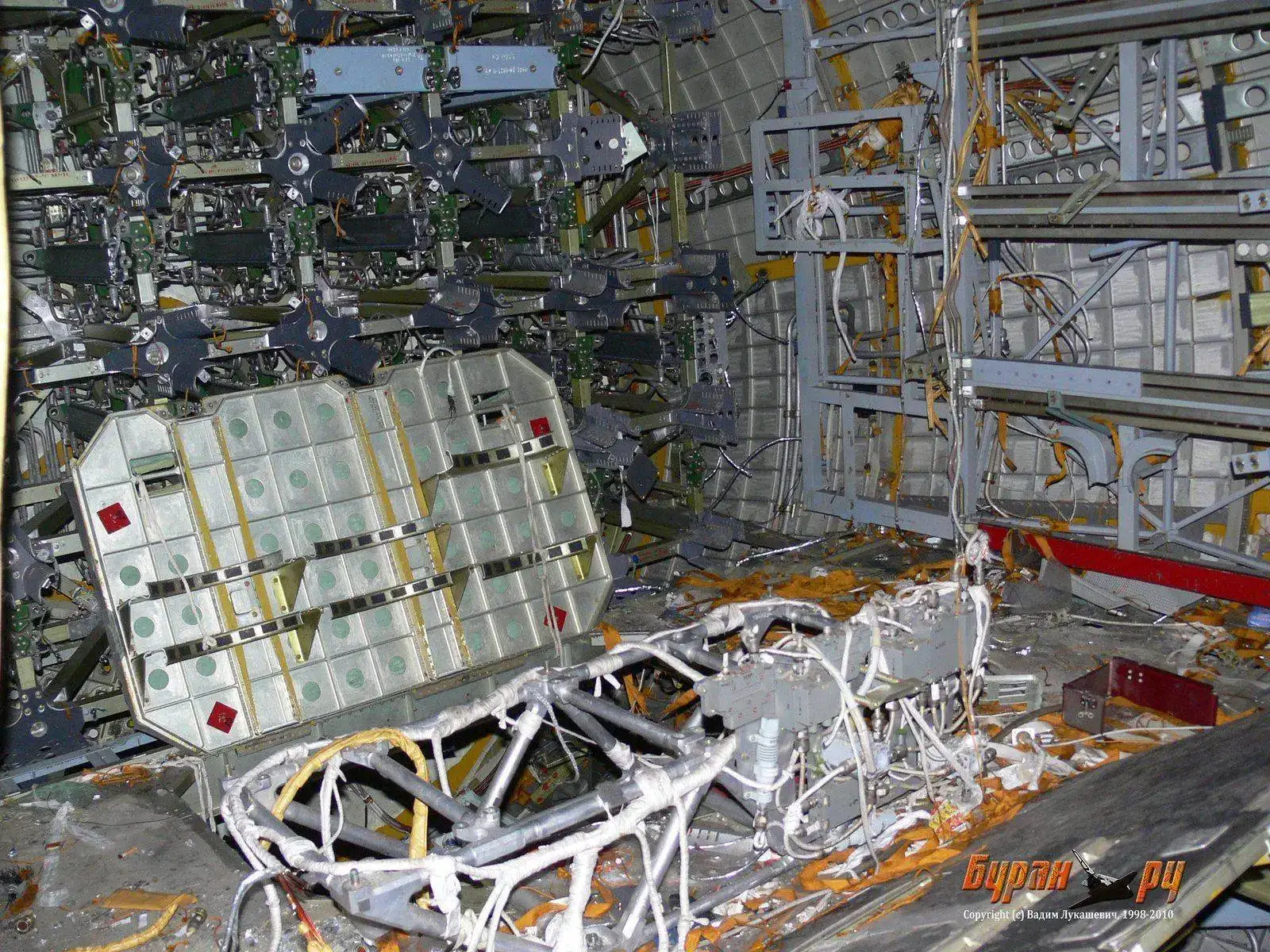

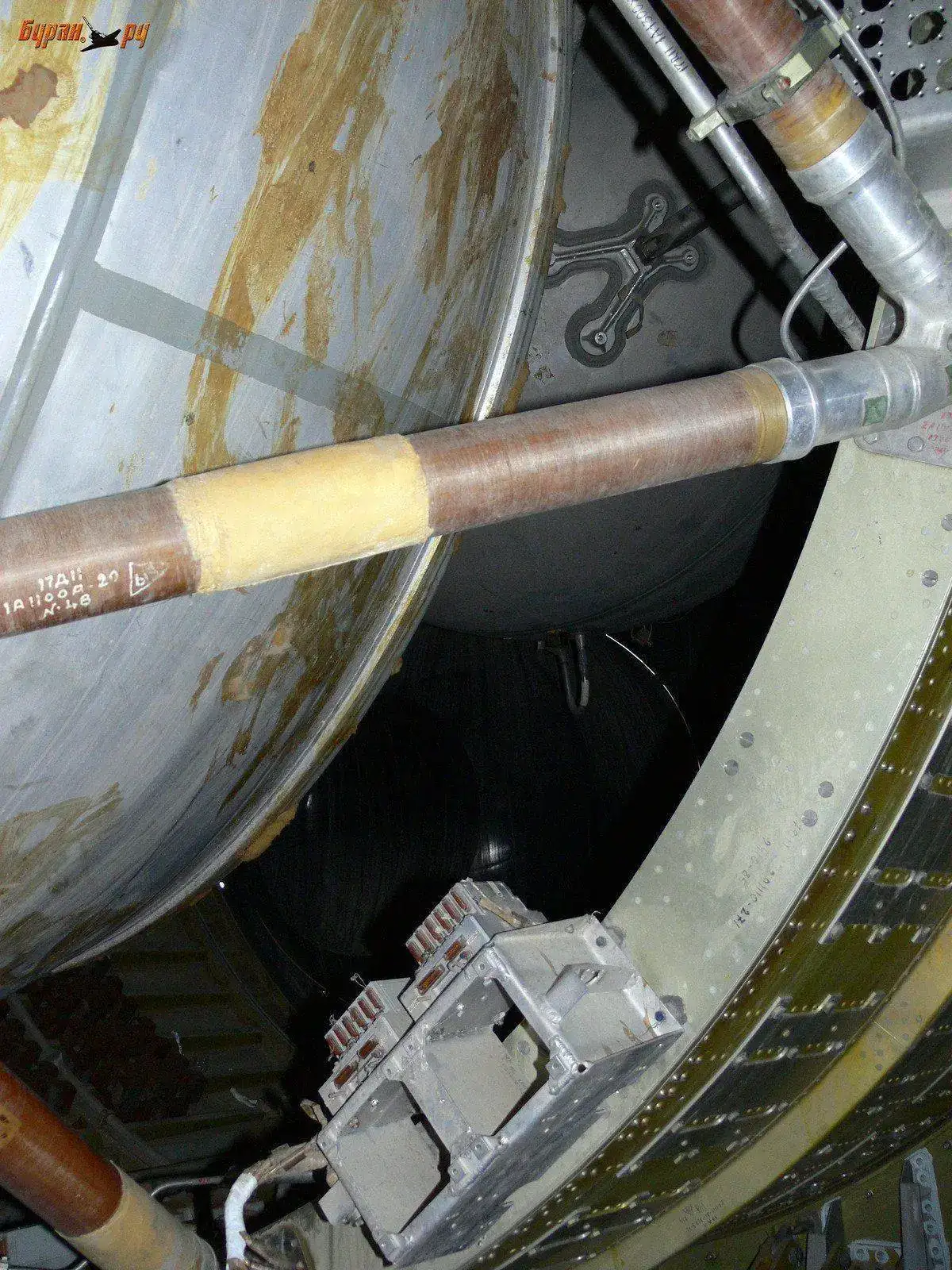

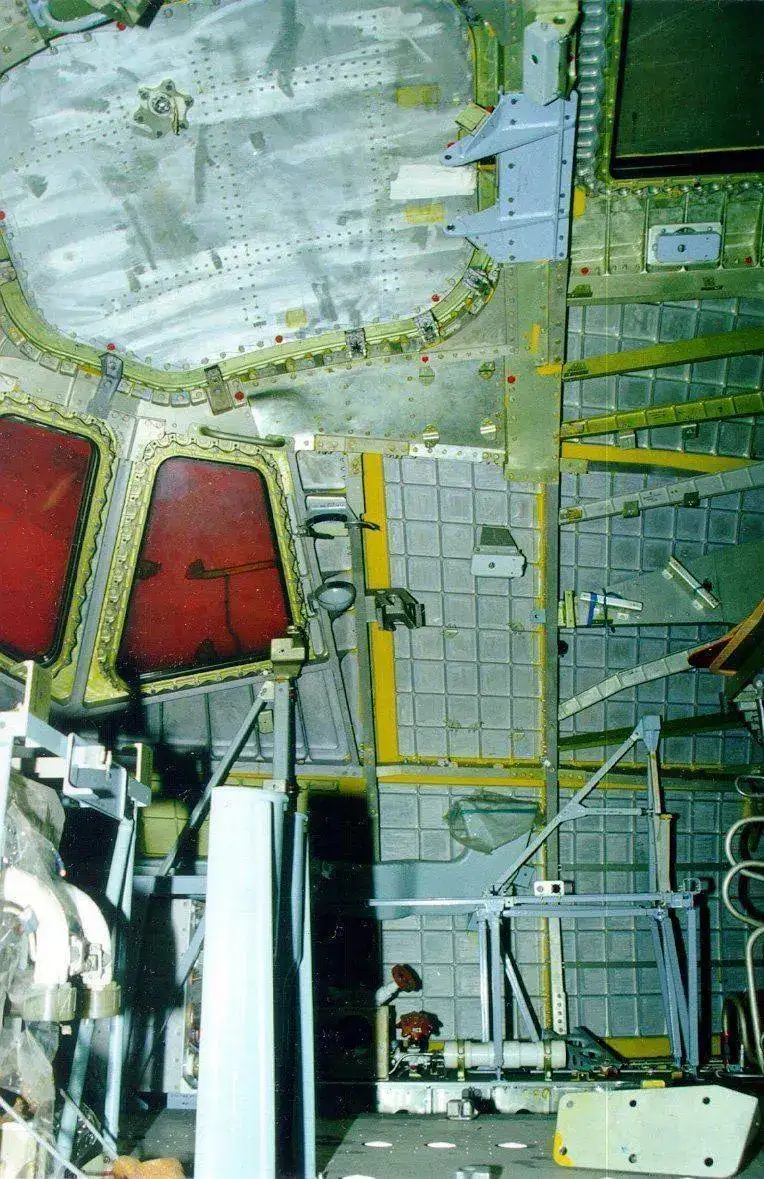

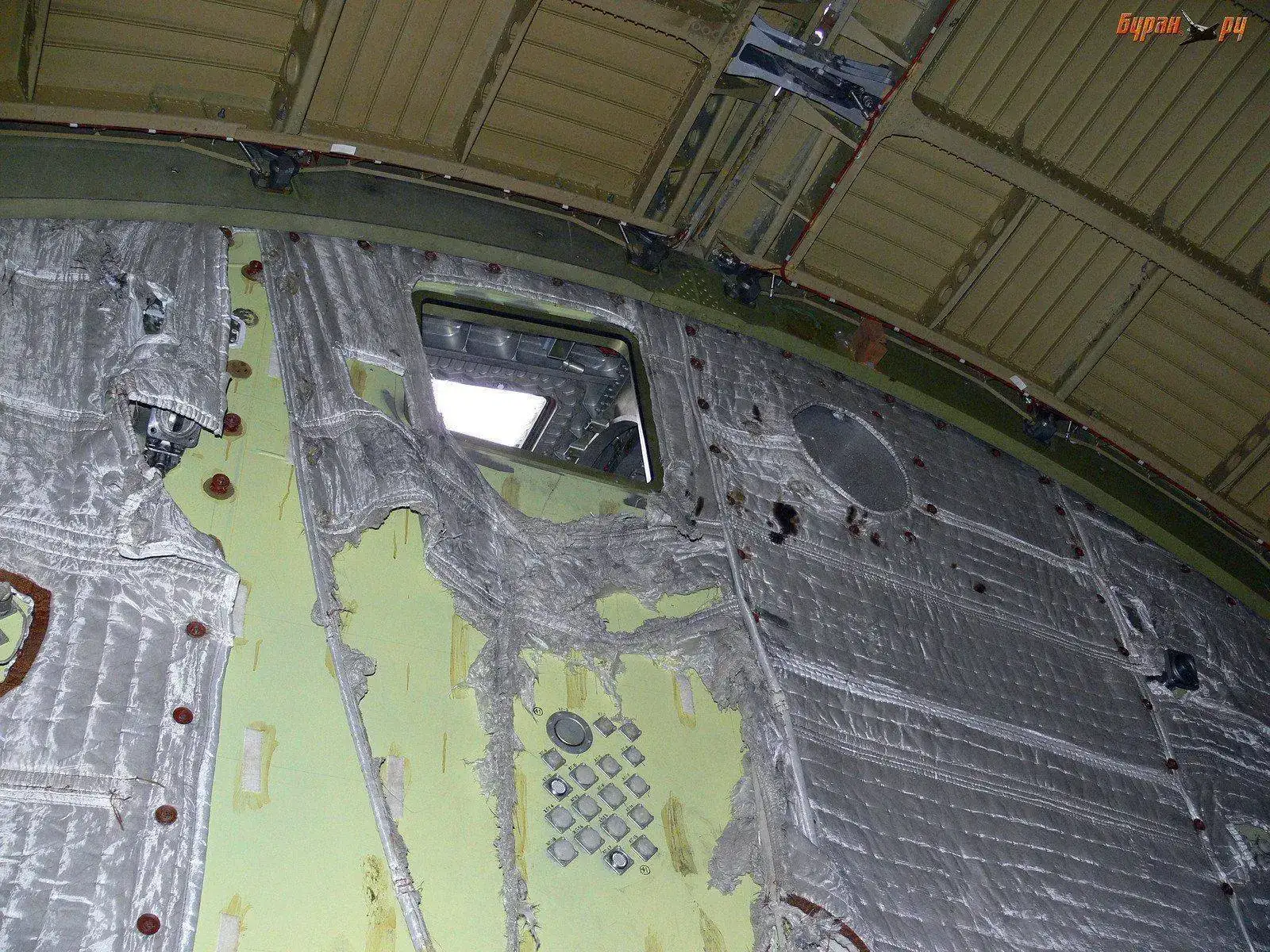

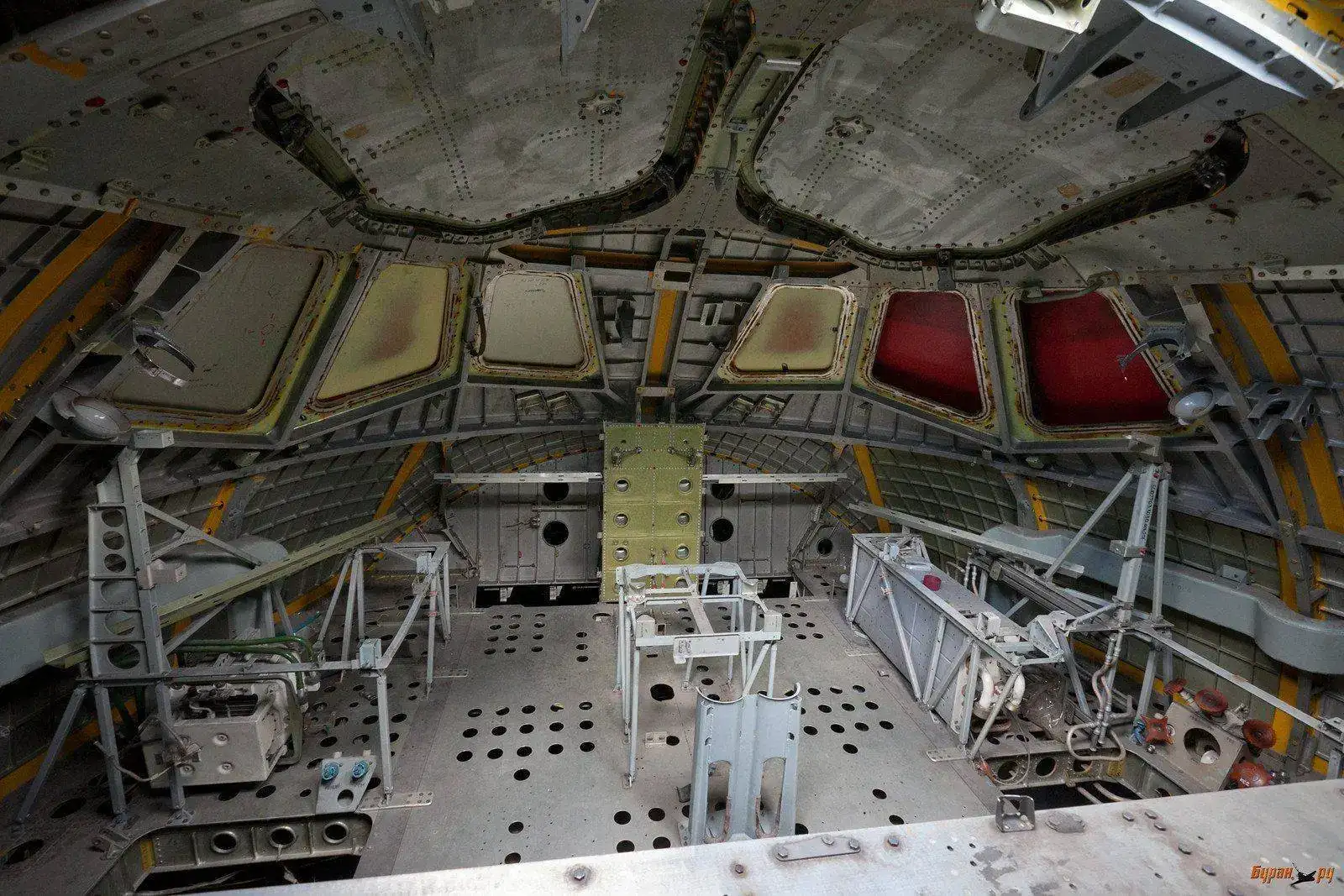

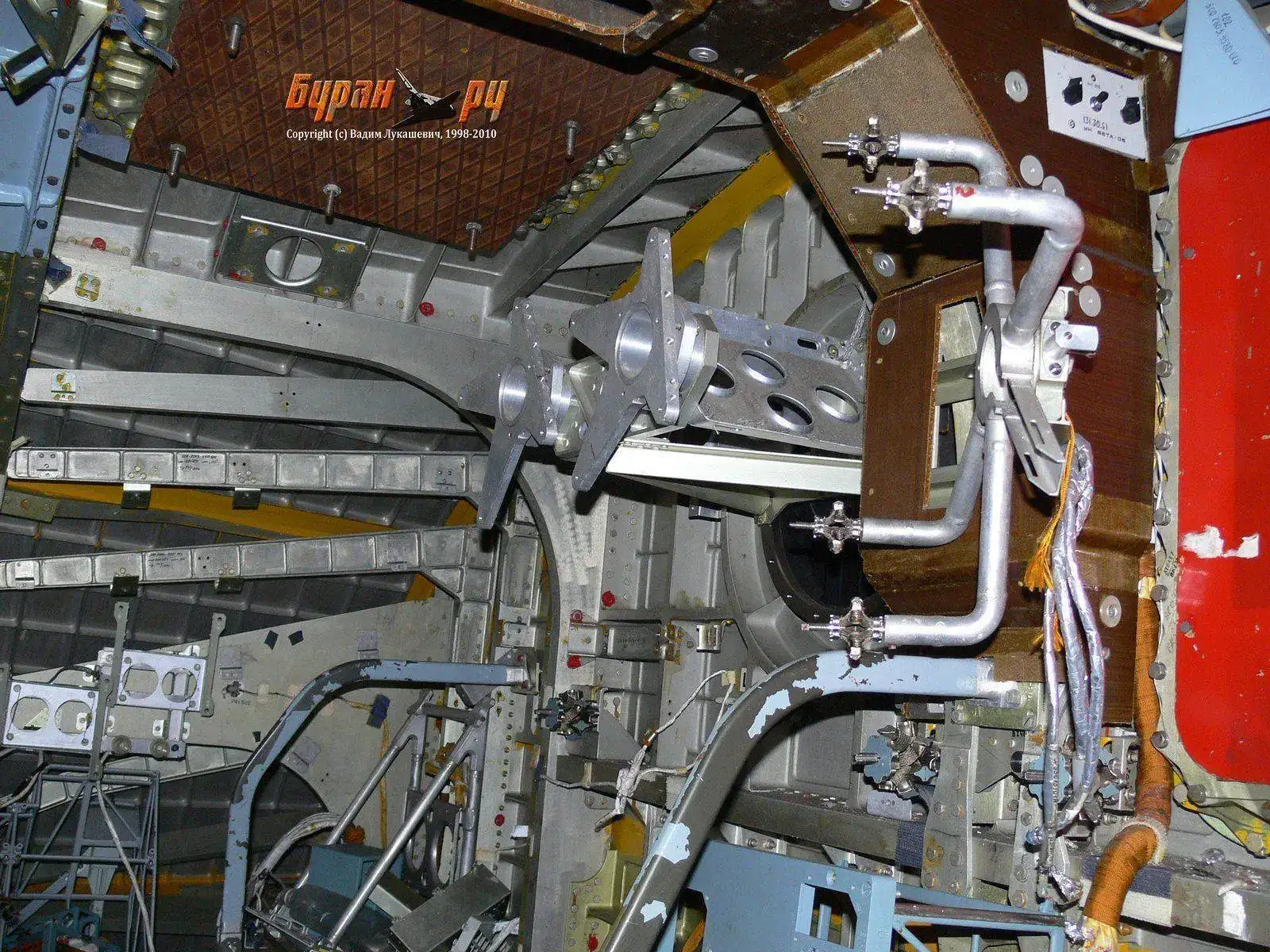

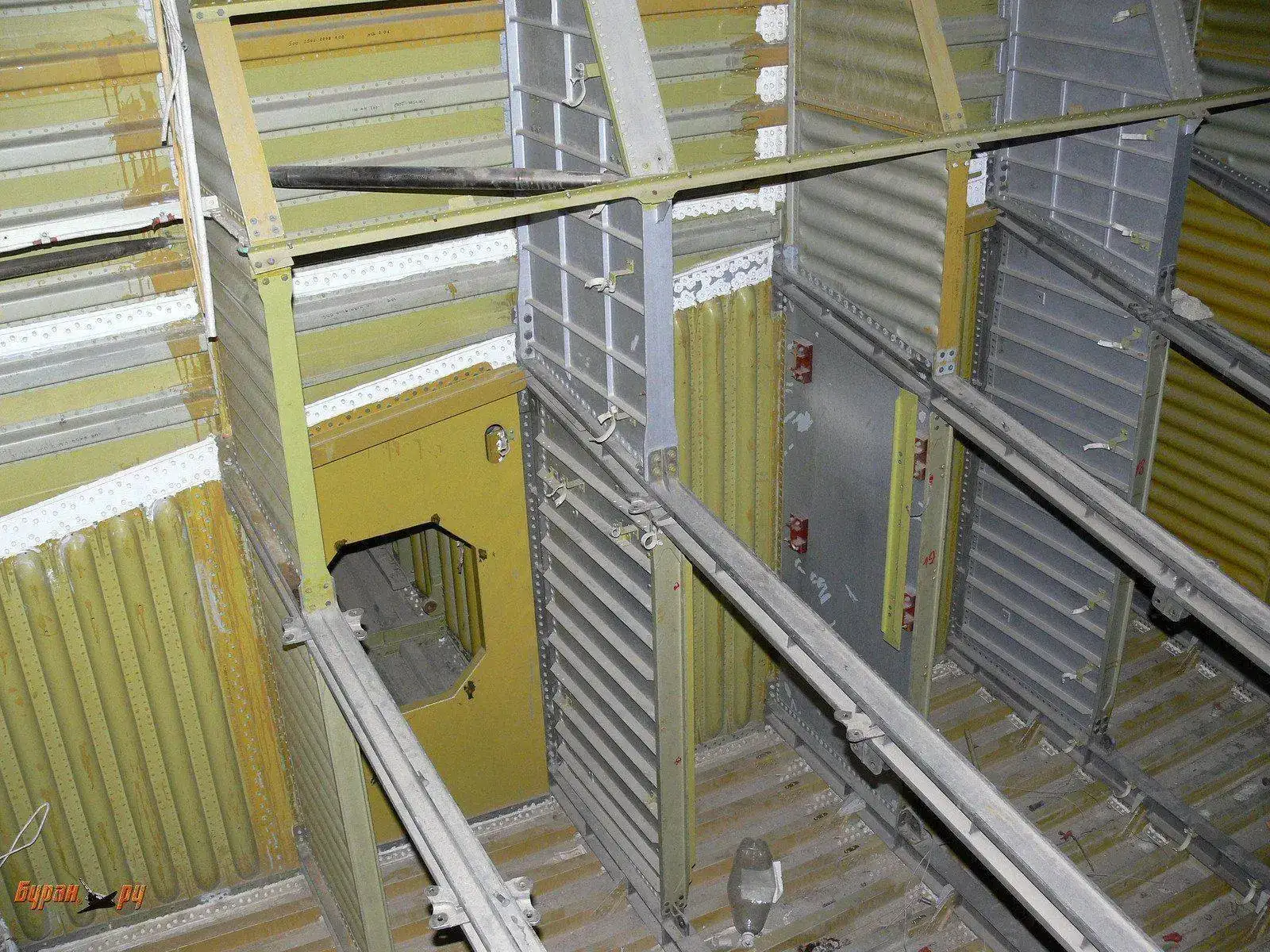

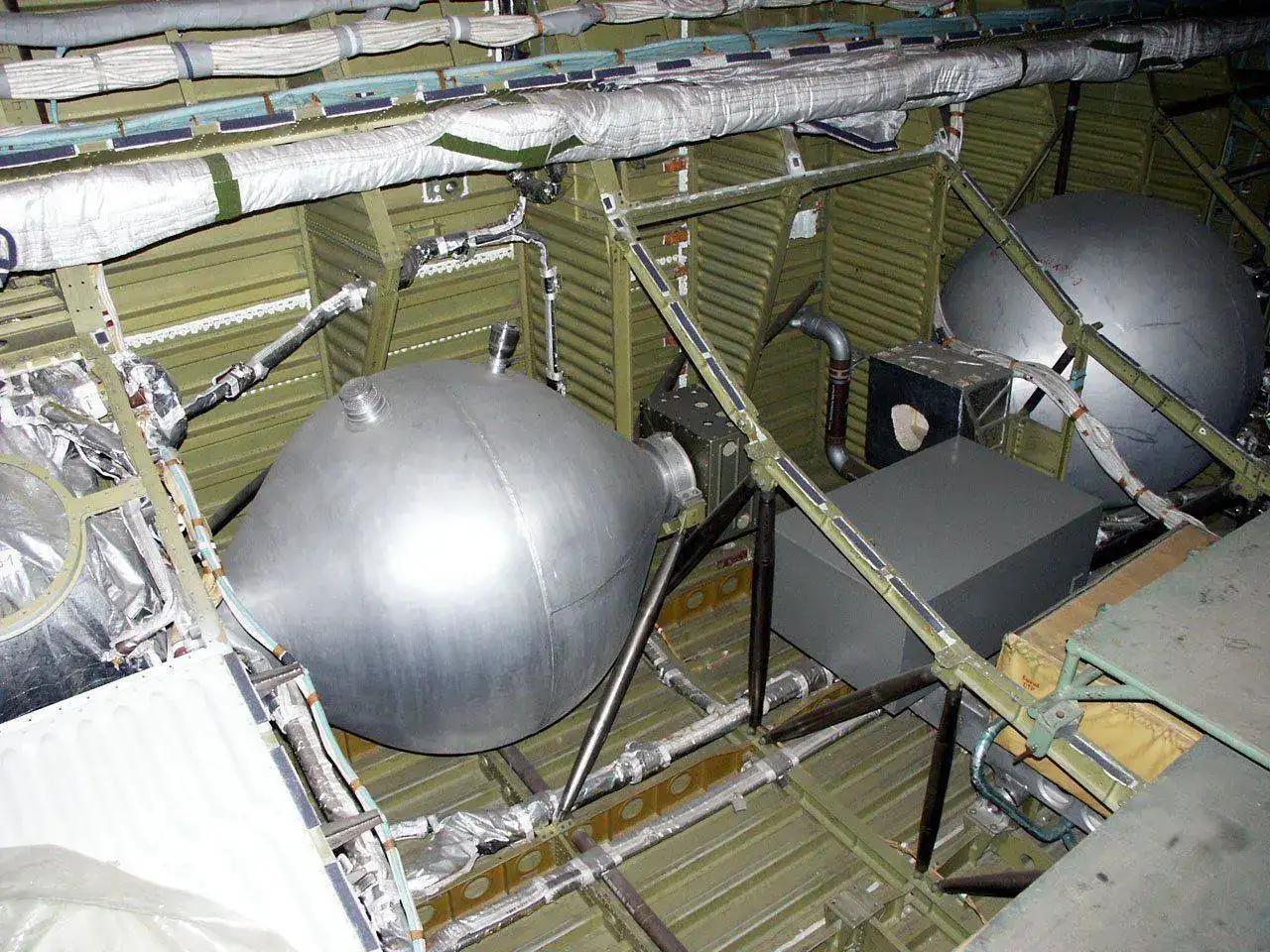

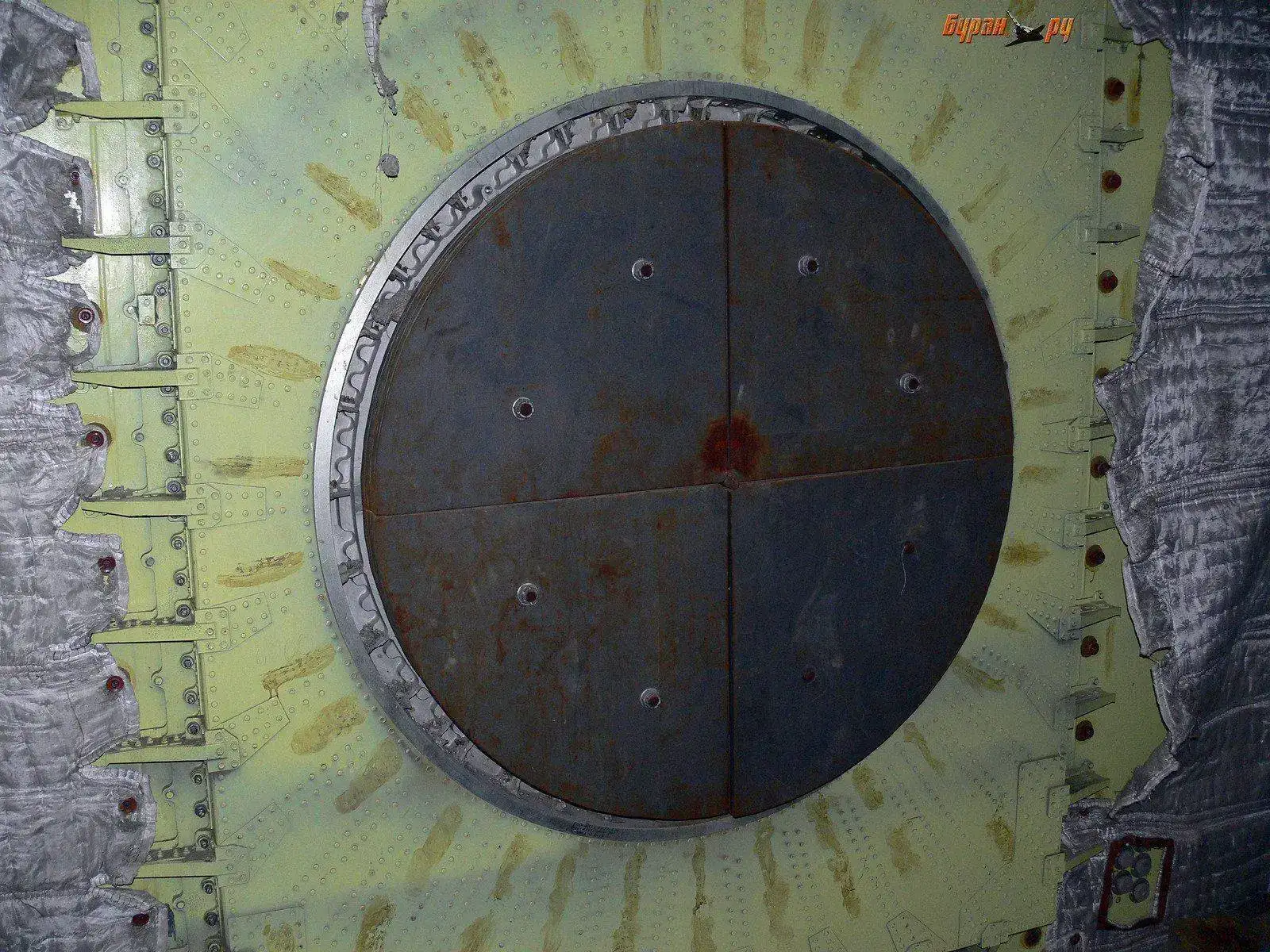

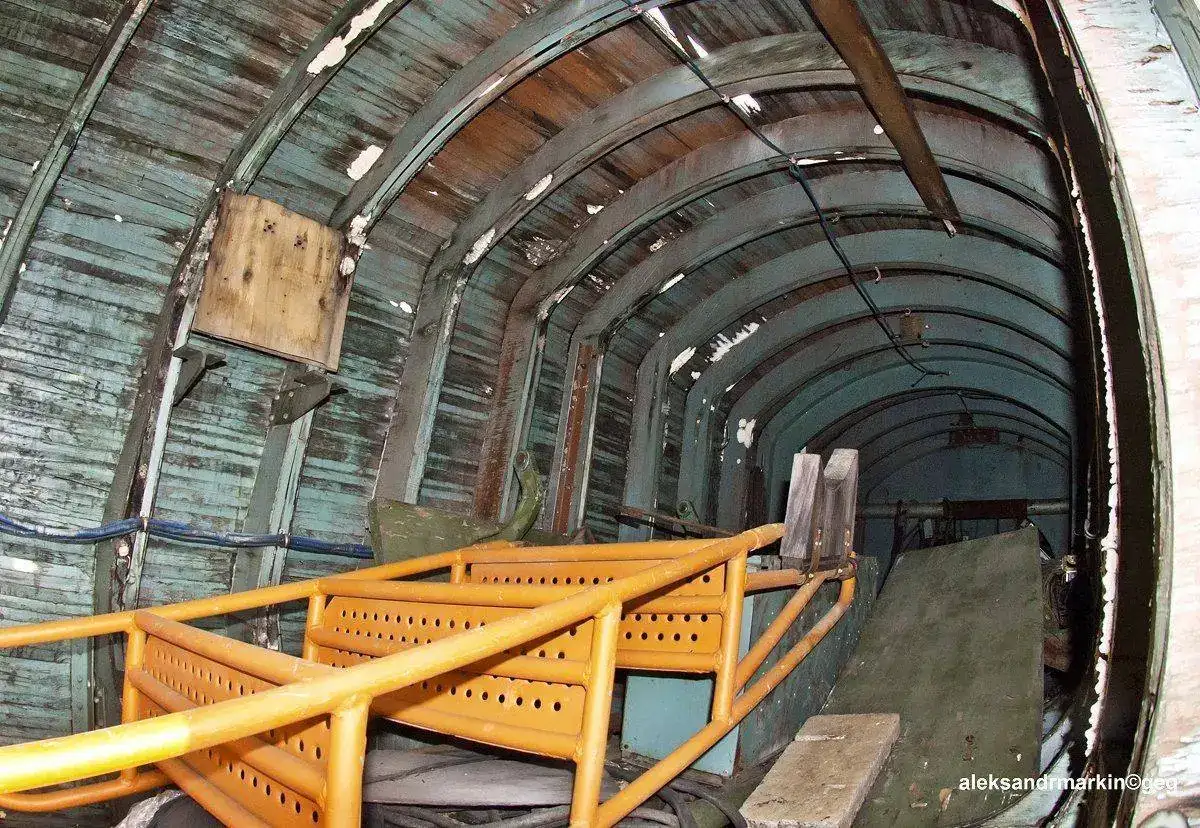

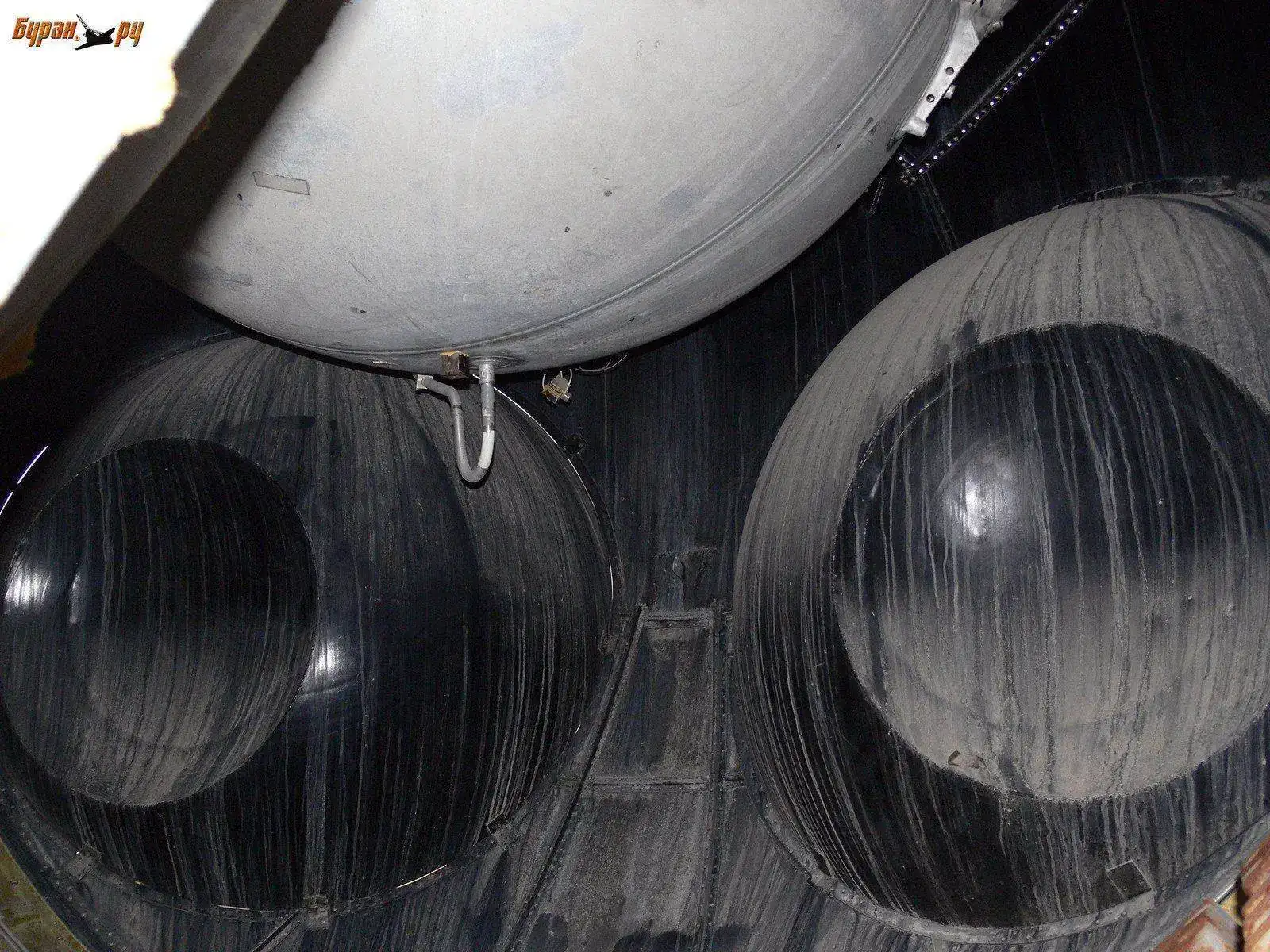

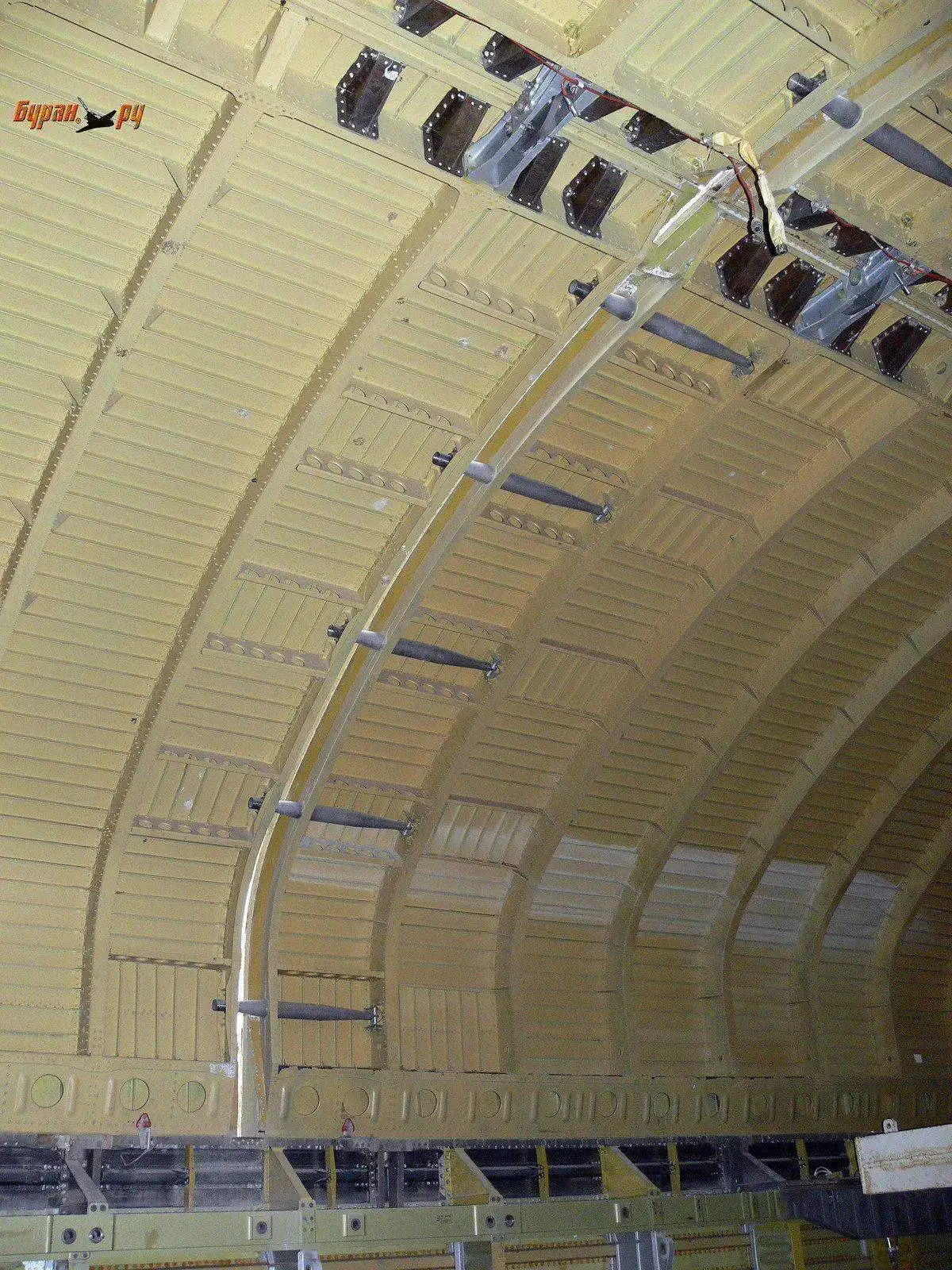

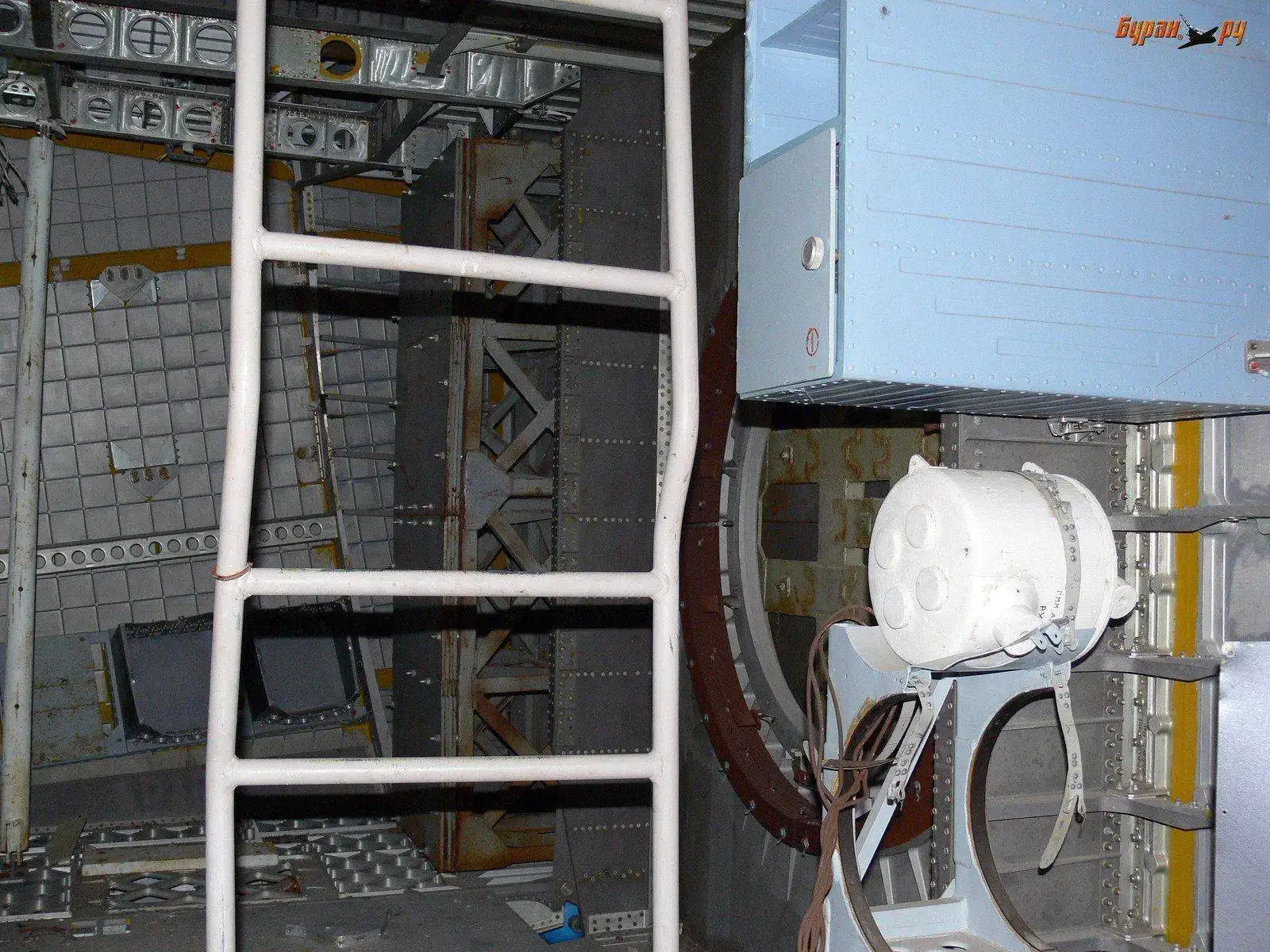

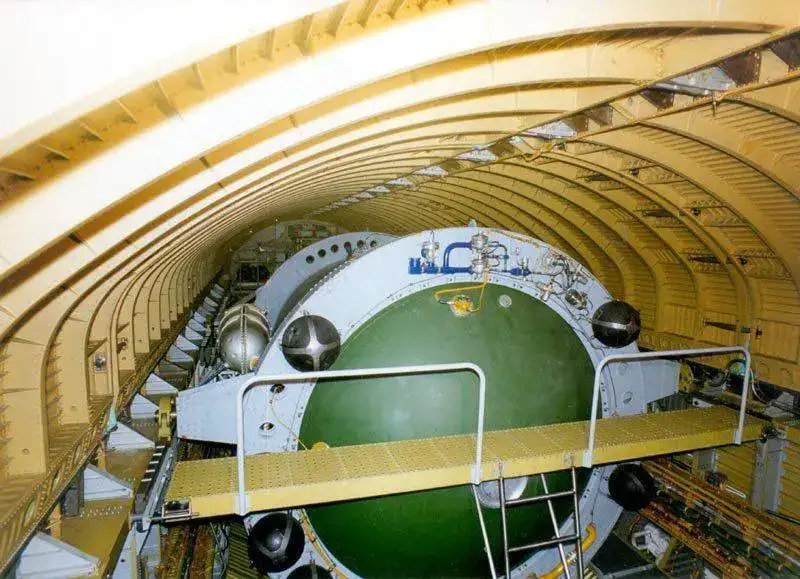

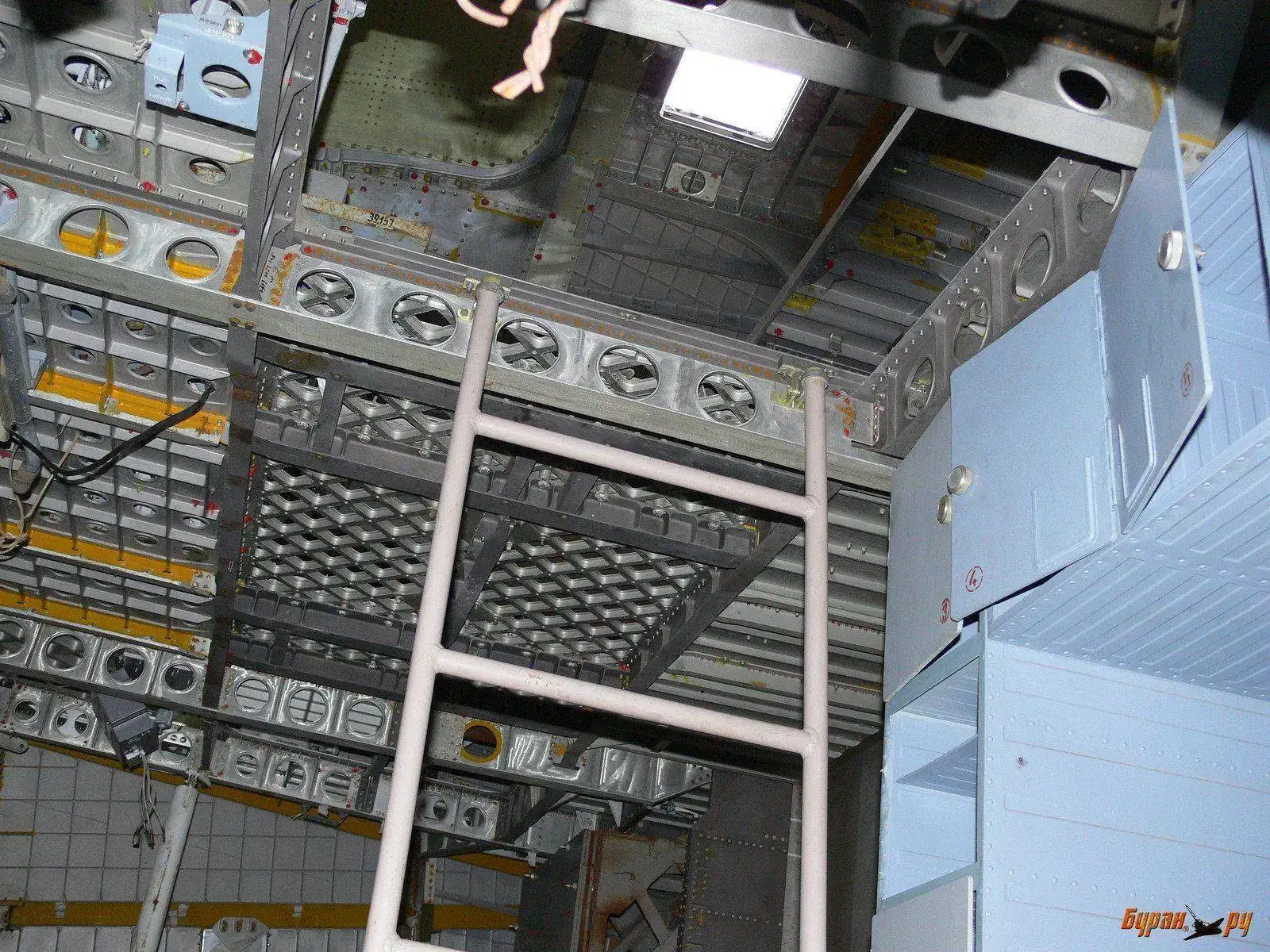

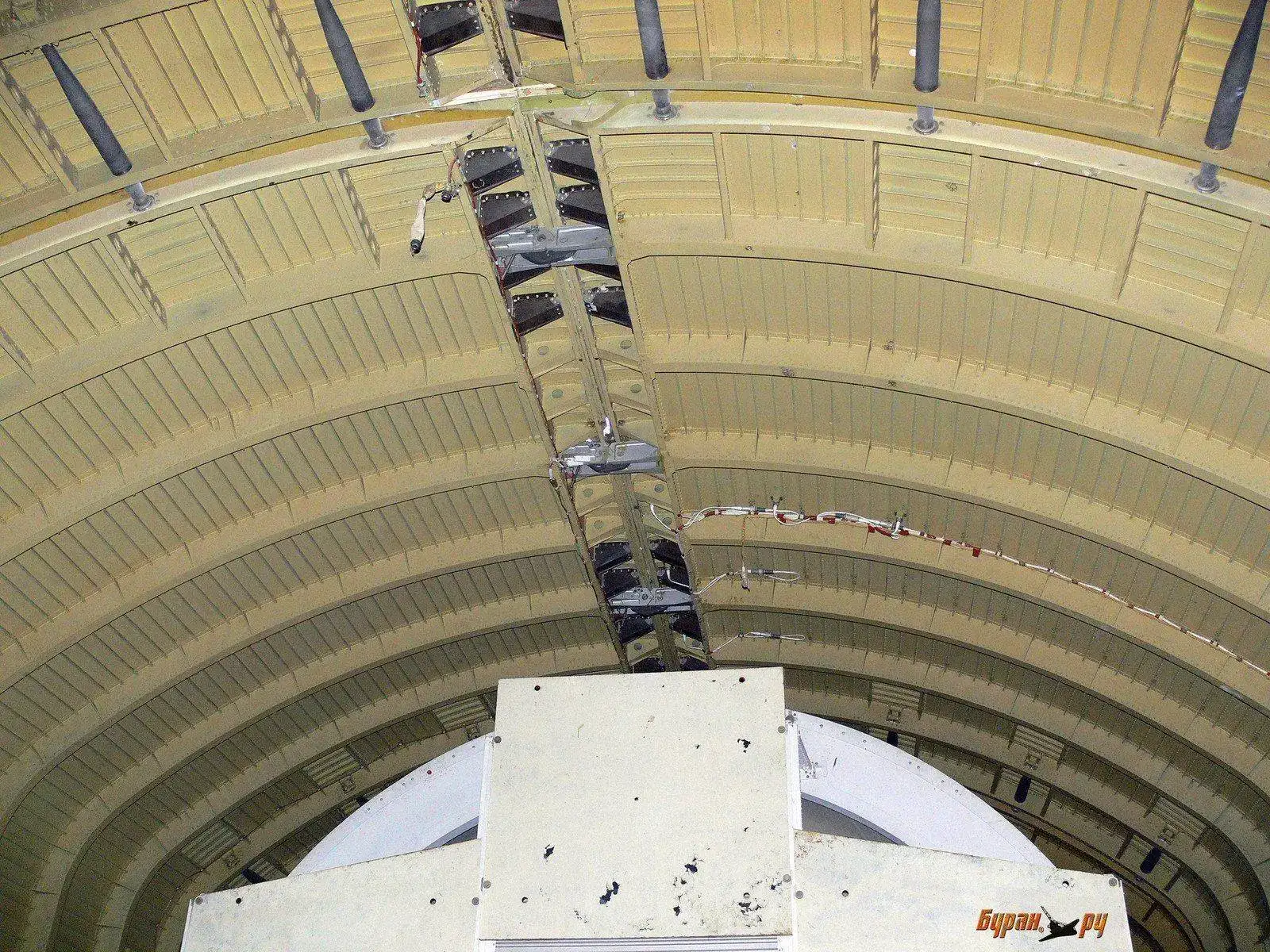

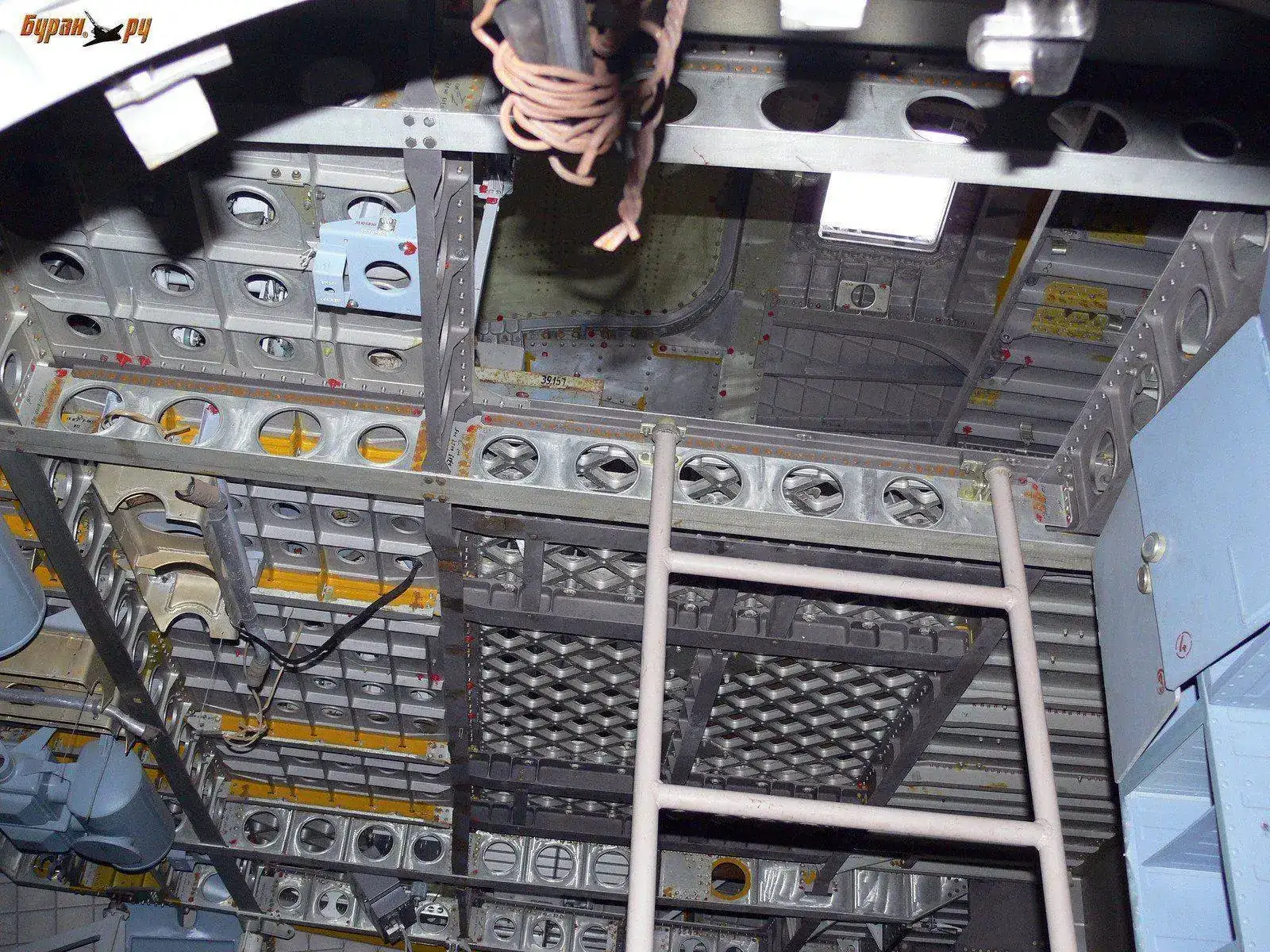

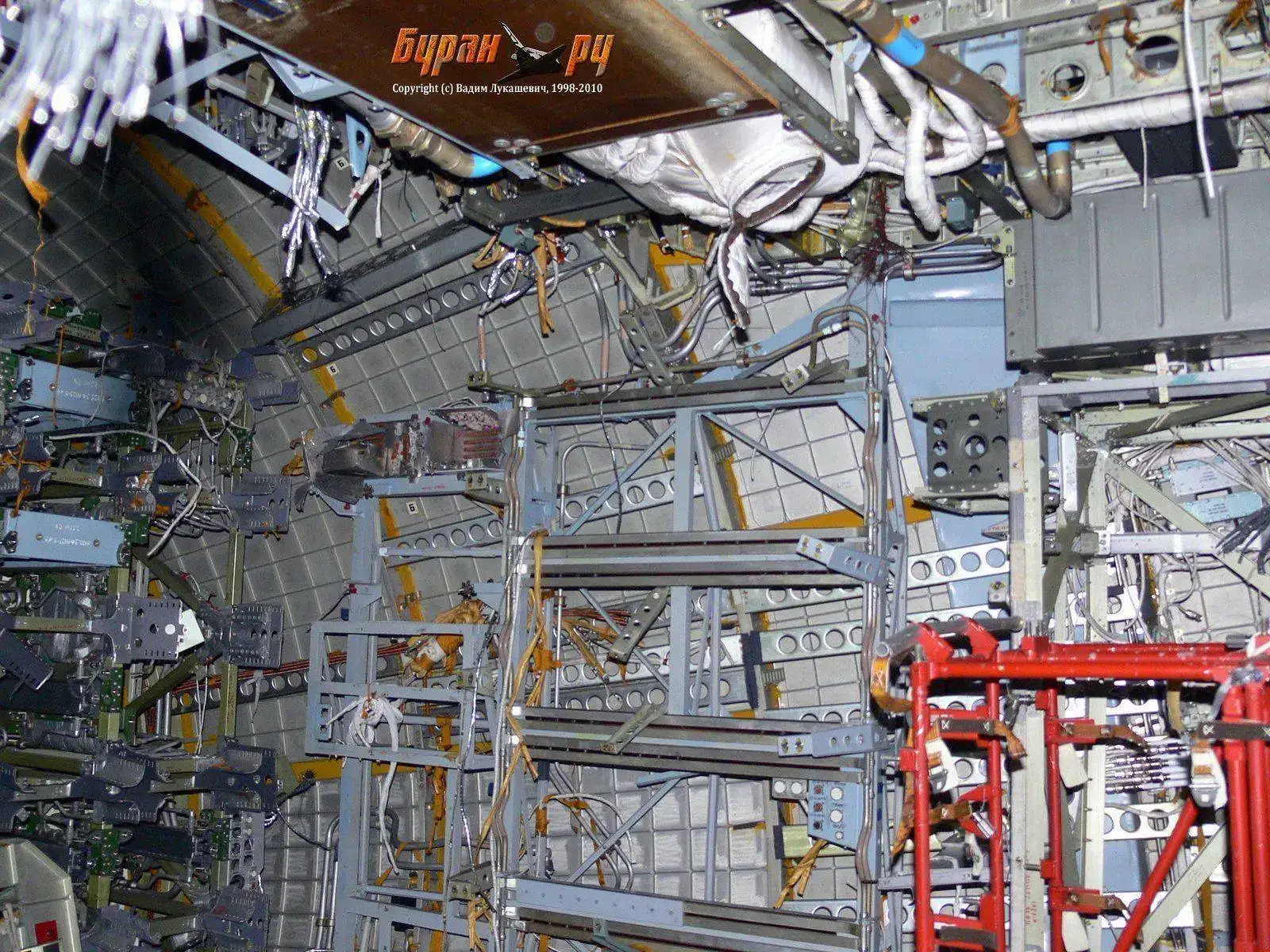

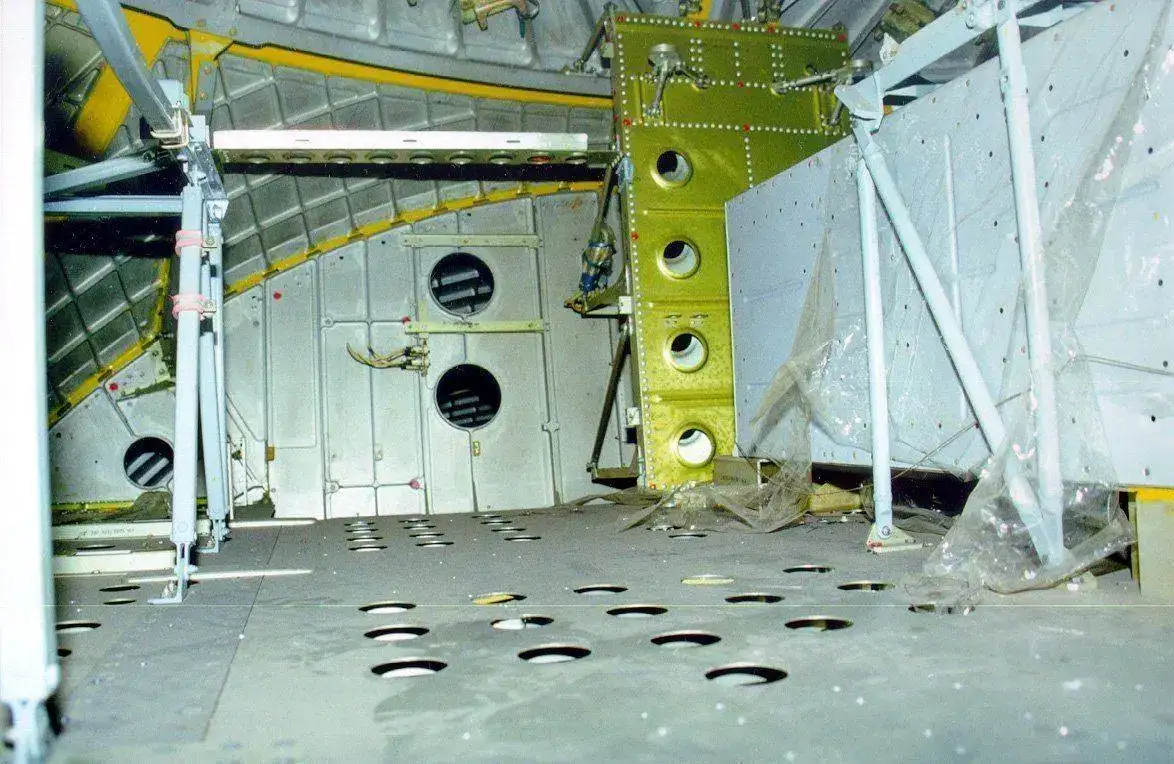

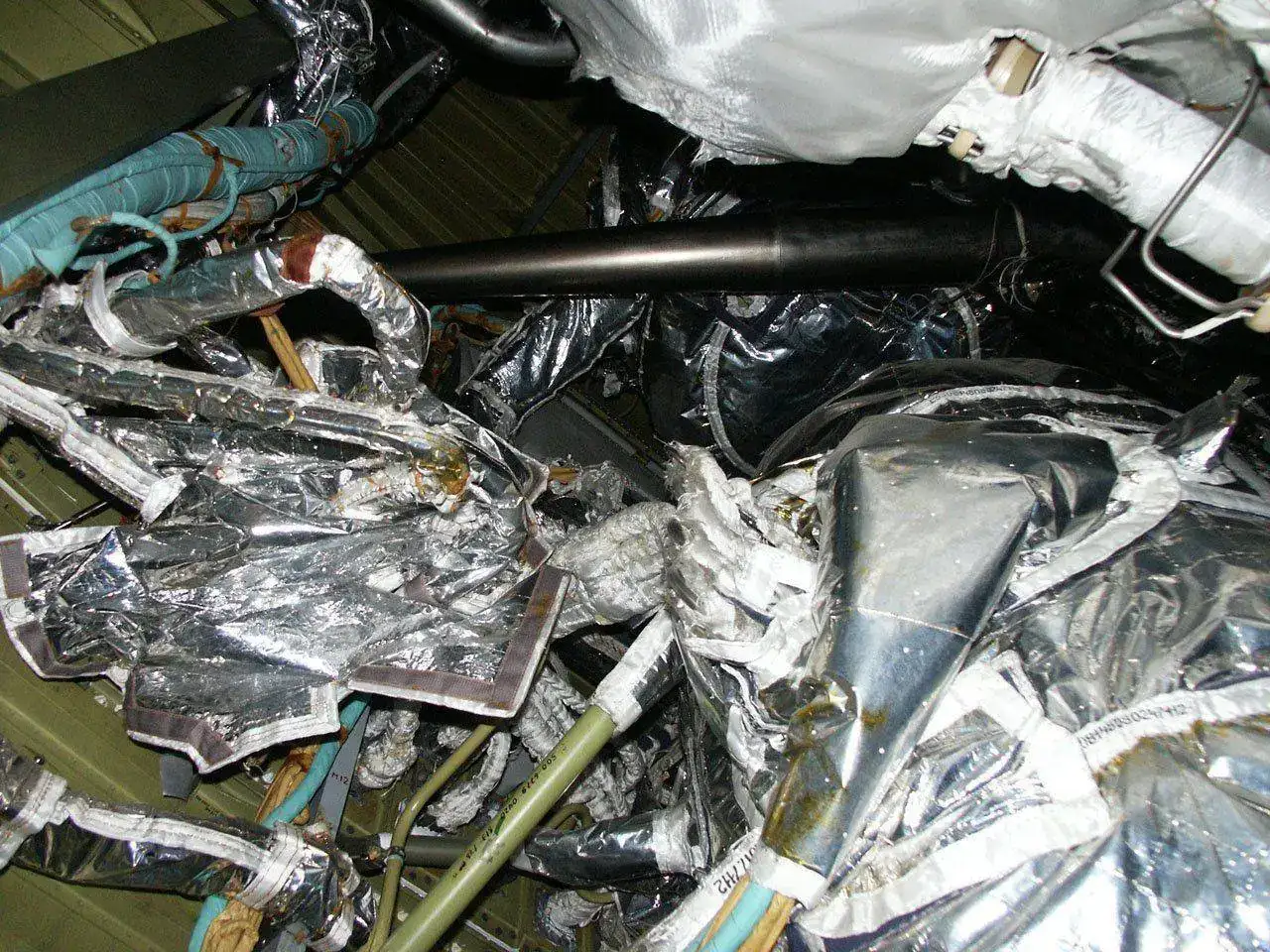

Unas fotos del interior del 0.01 una vez en su nueva ubicación
P1260487 by Marcos, en Flickr
P1260515 by Marcos, en Flickr
P1260518 by Marcos, en Flickr
P1260521 by Marcos, en Flickr
P1260523 by Marcos, en Flickr
P1260525 by Marcos, en Flickr
P1260538 by Marcos, en Flickr
P1260539 by Marcos, en Flickr
P1260545 by Marcos, en Flickr
P1260546 by Marcos, en Flickr
P1260548 by Marcos, en Flickr

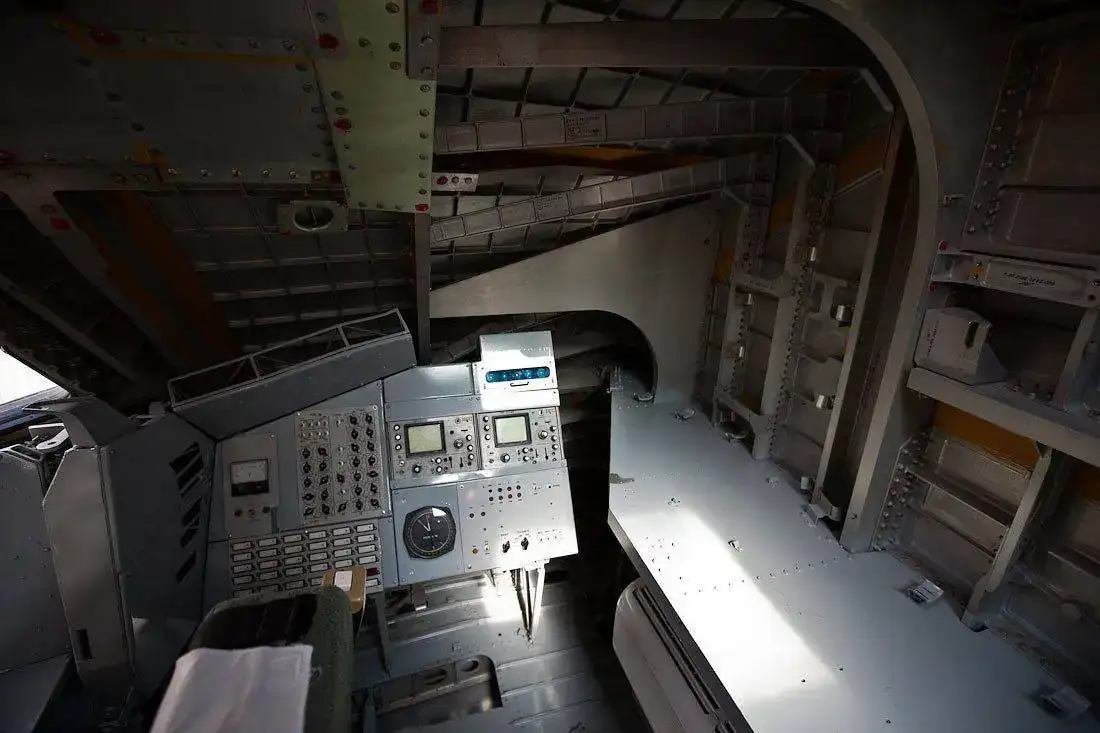

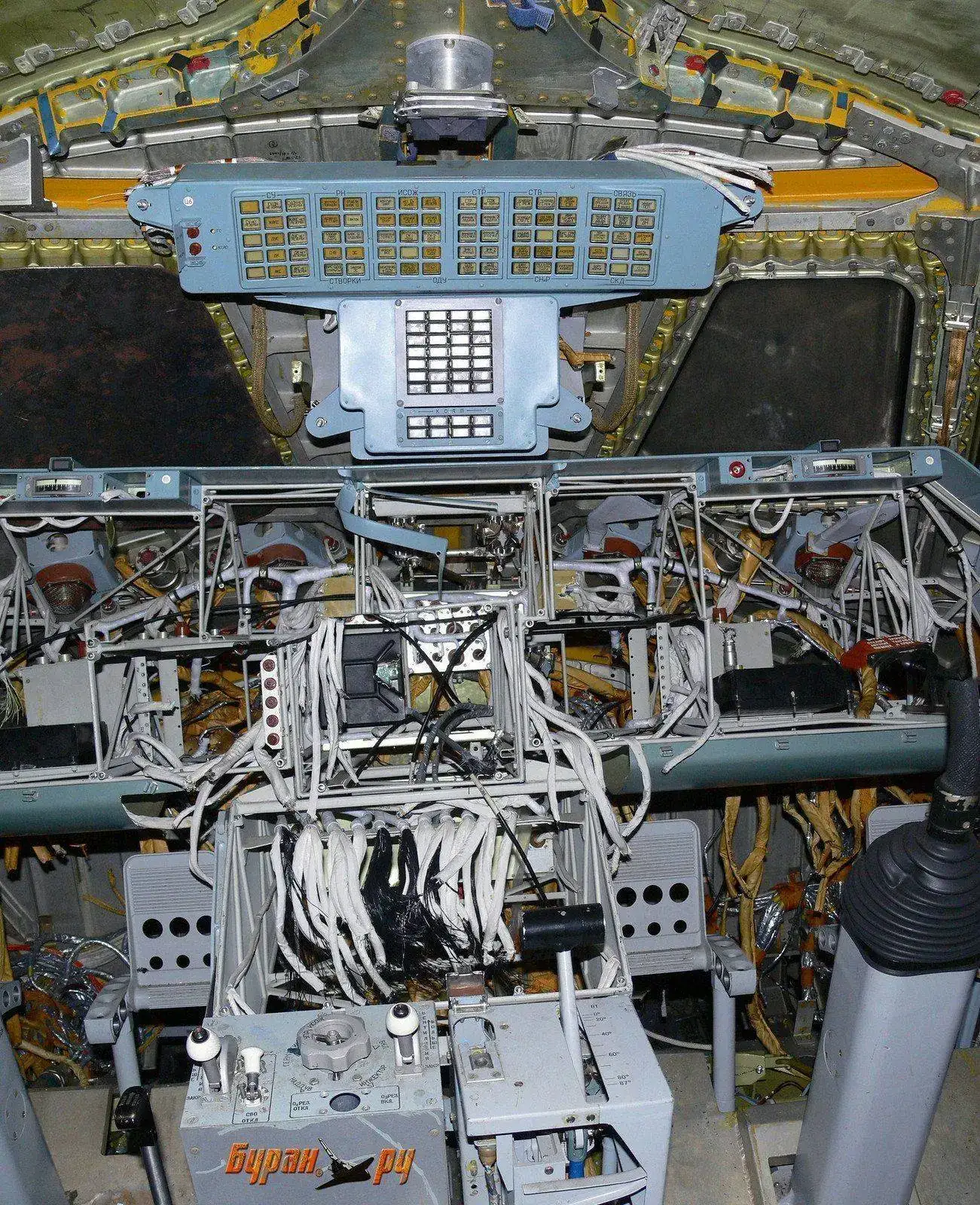

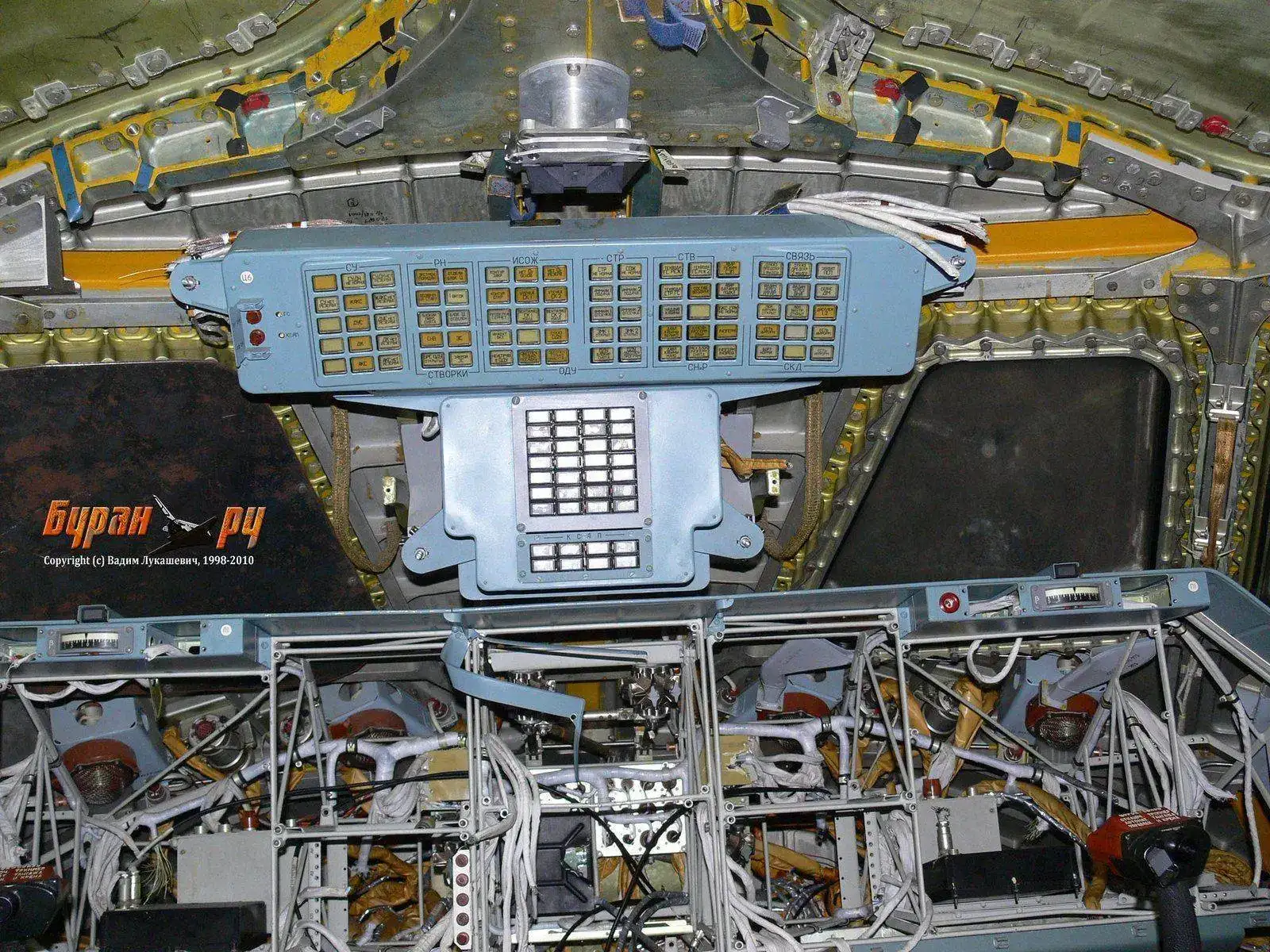

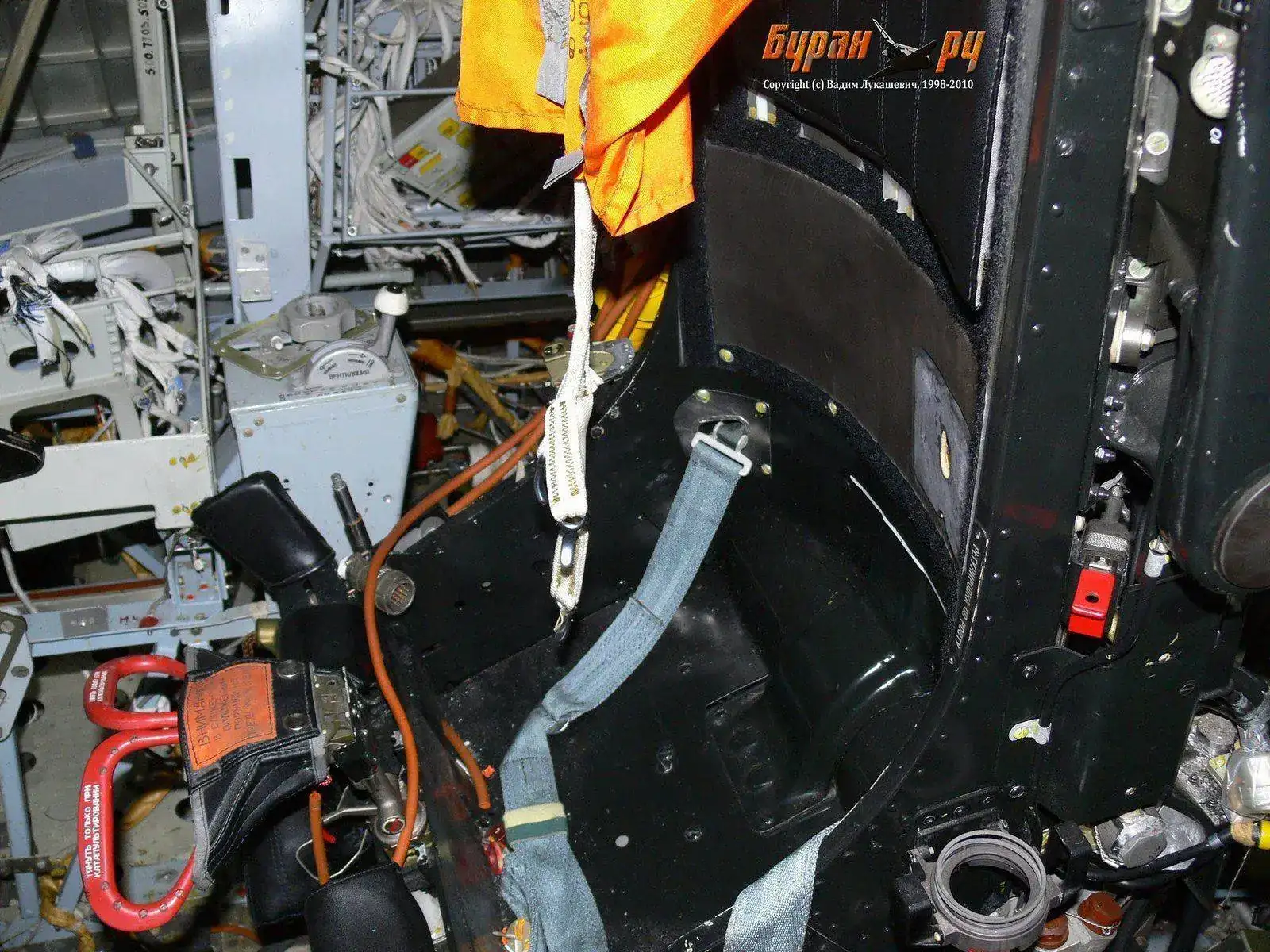

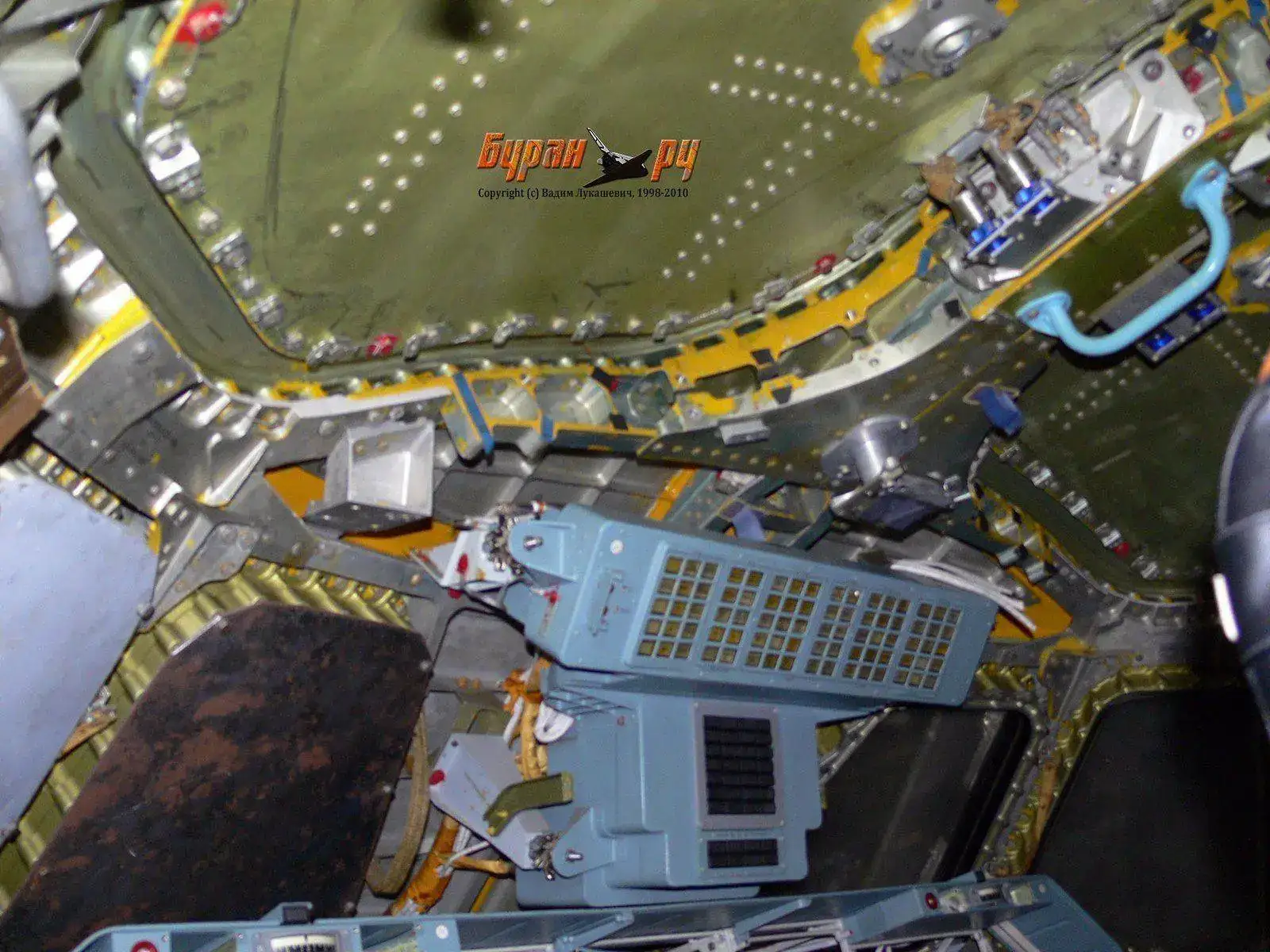

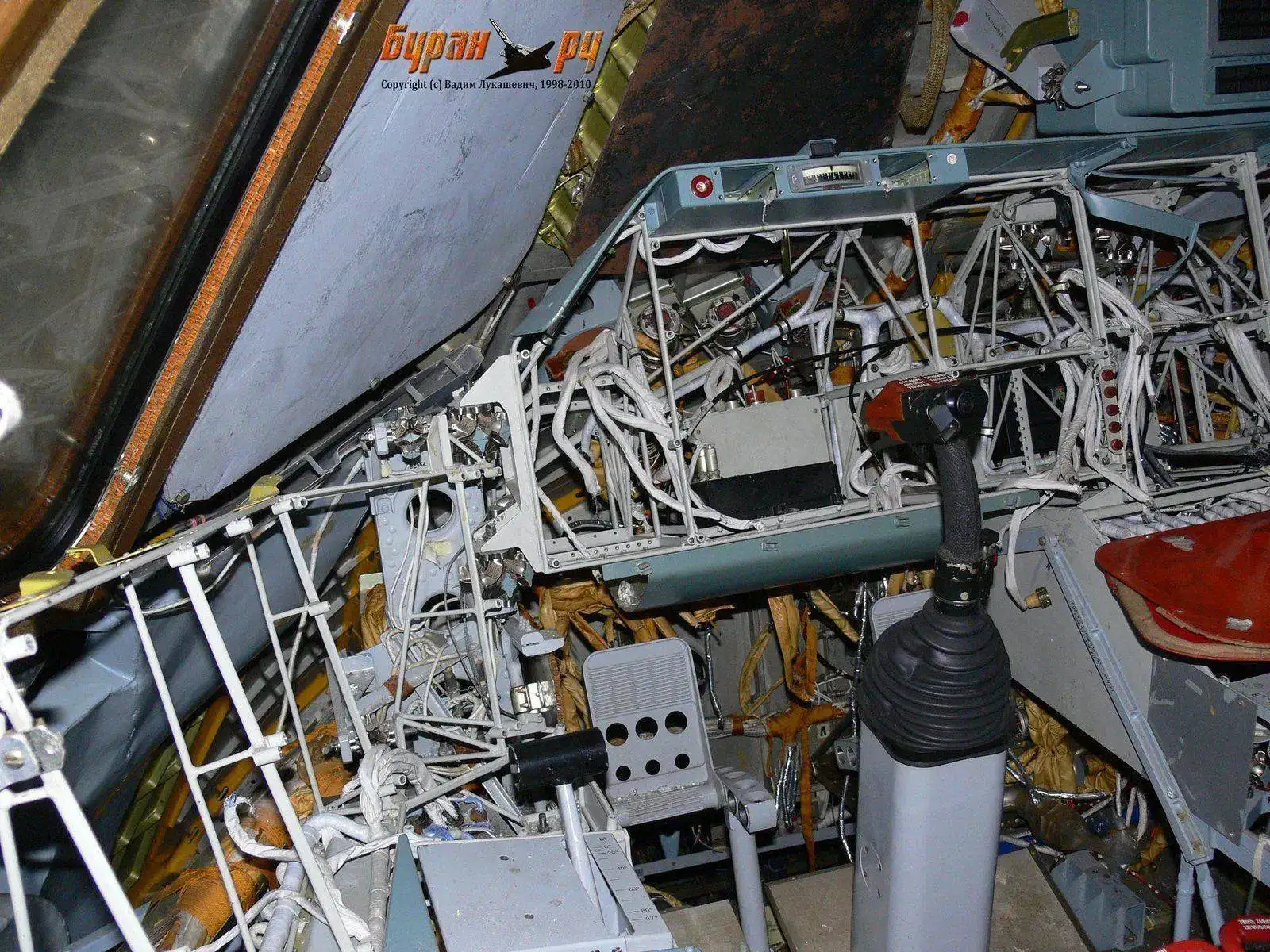

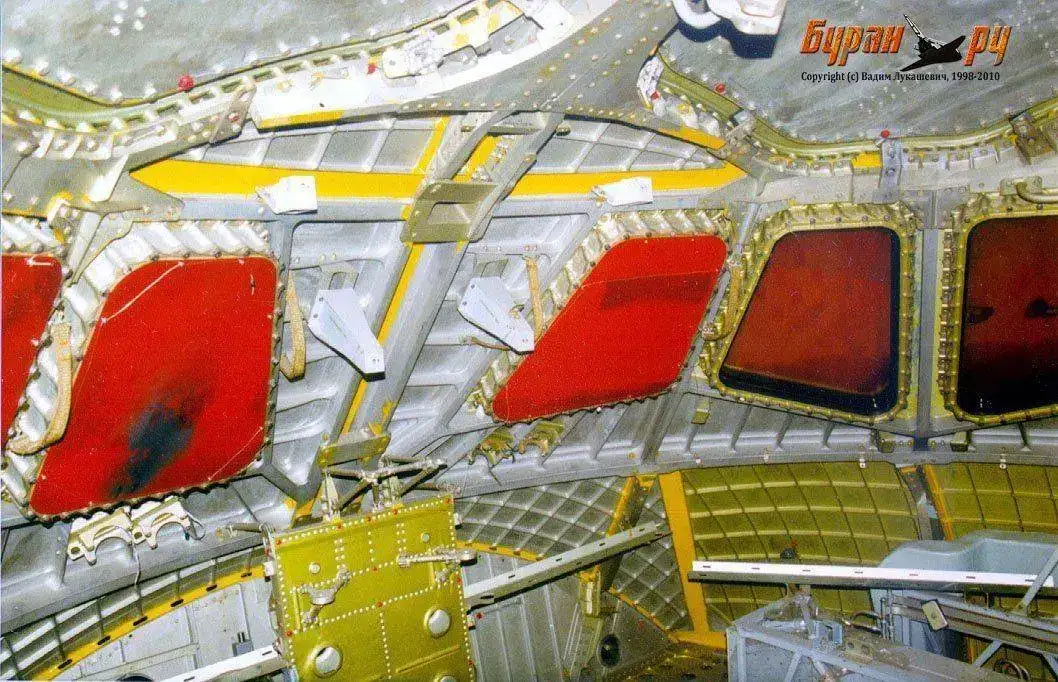

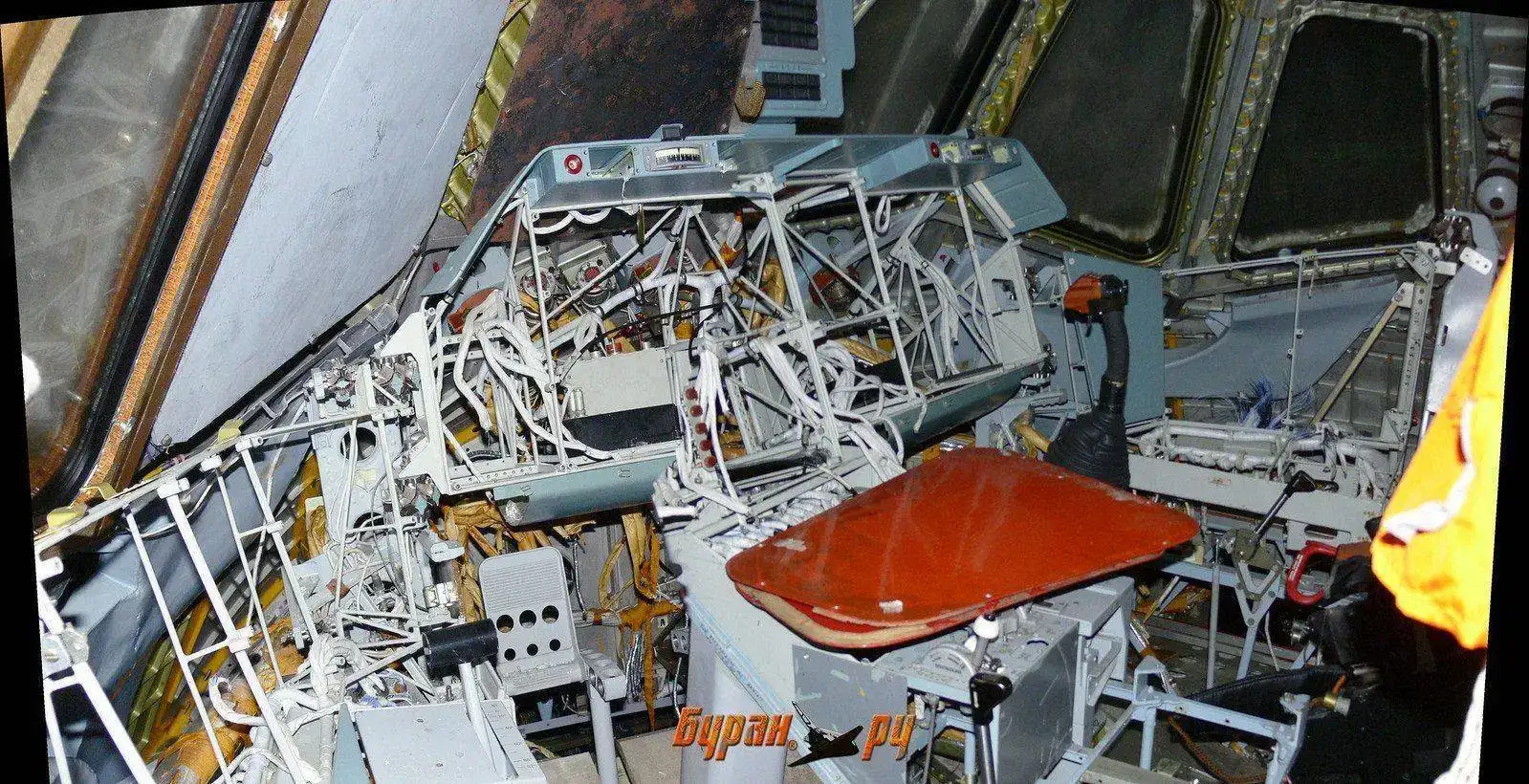

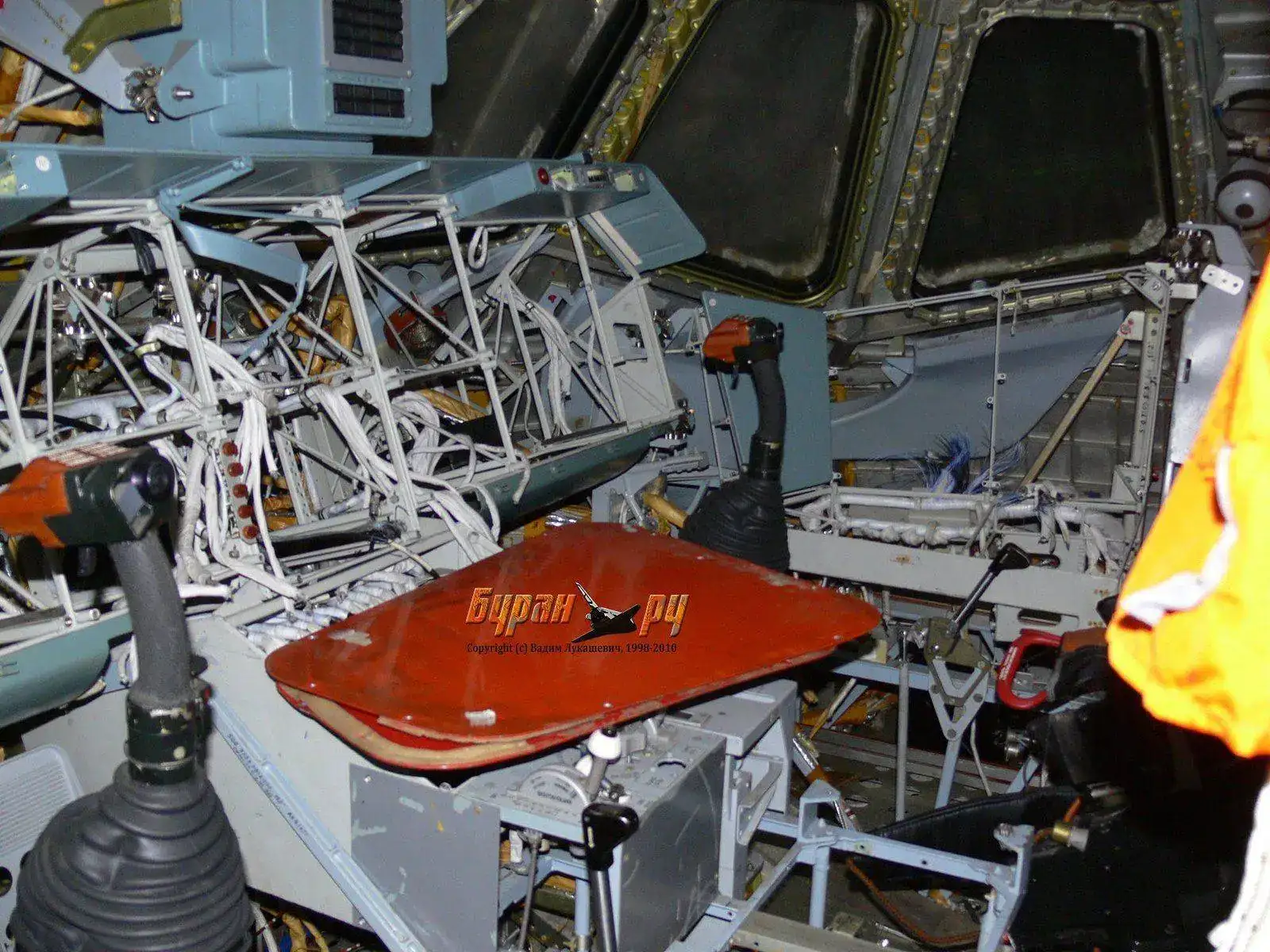

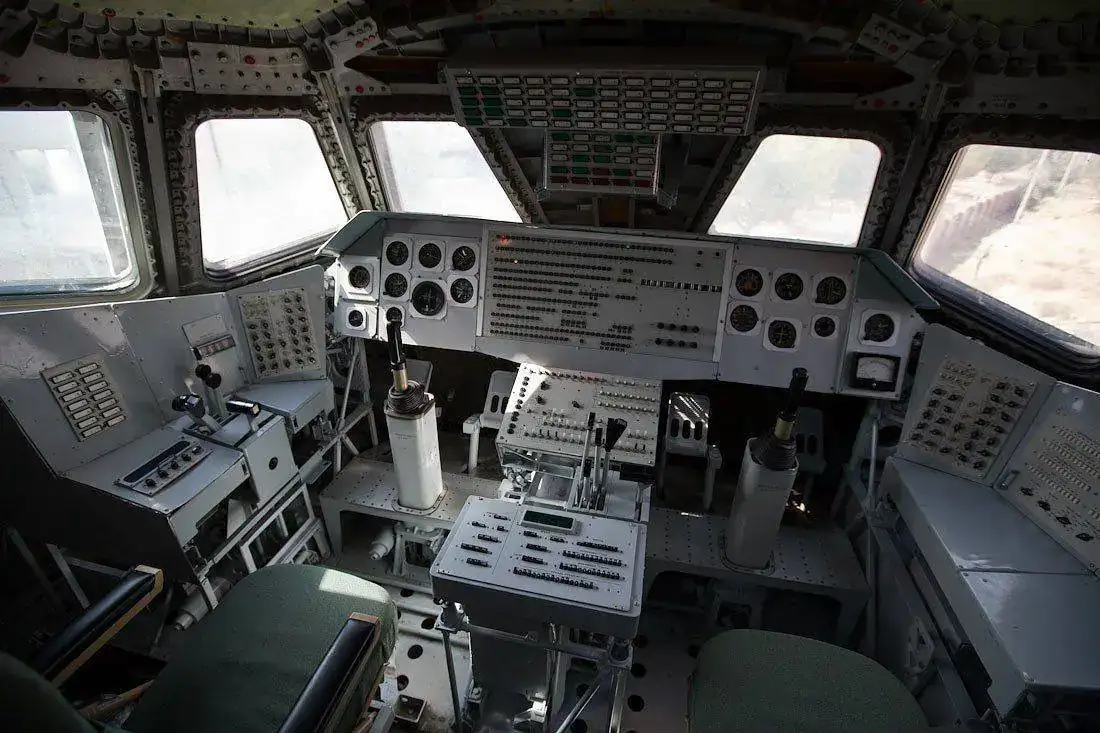

Y unas de la cabina
3918004_original by Marcos, en Flickr
2246287_original by Marcos, en Flickr

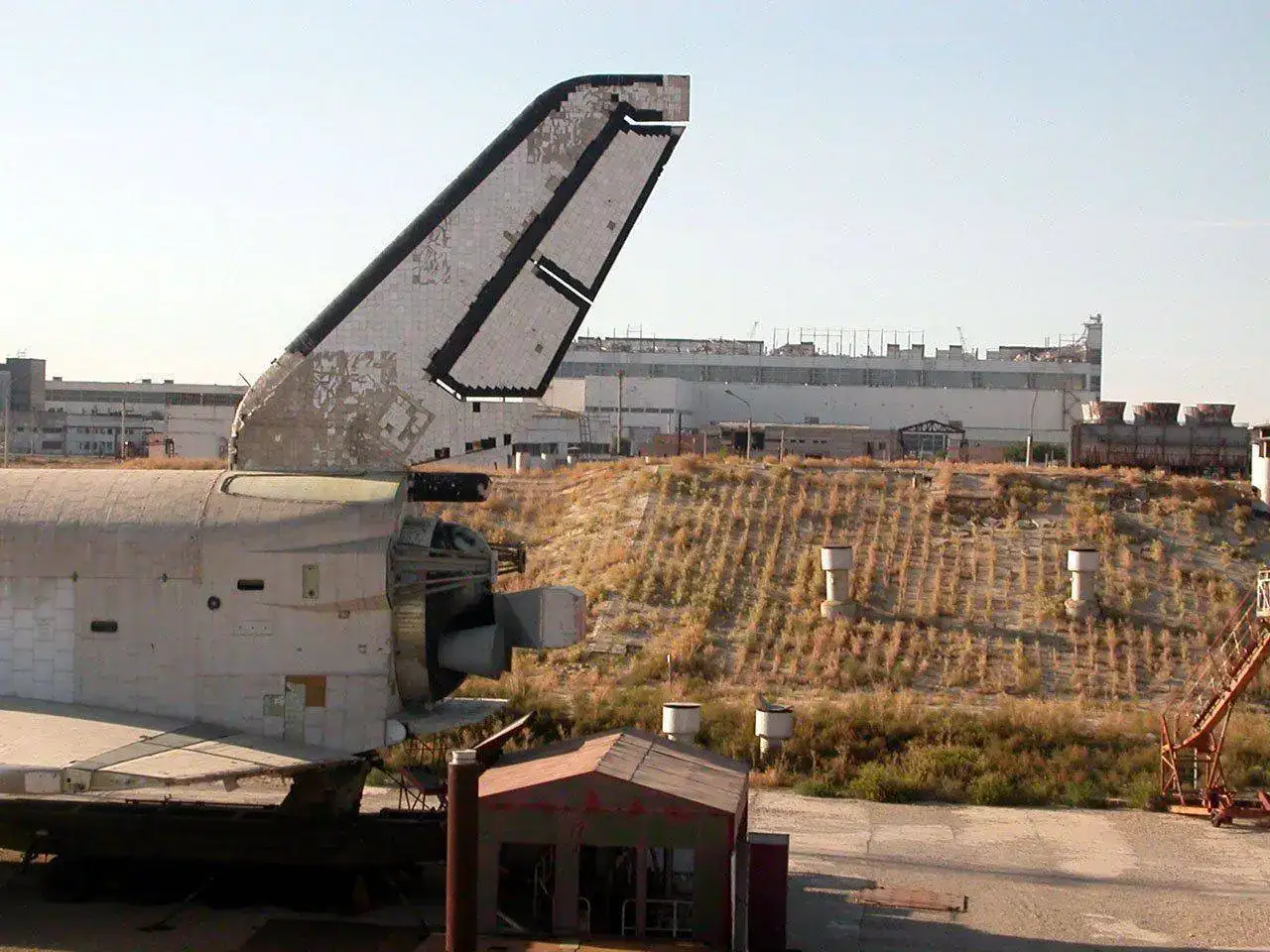

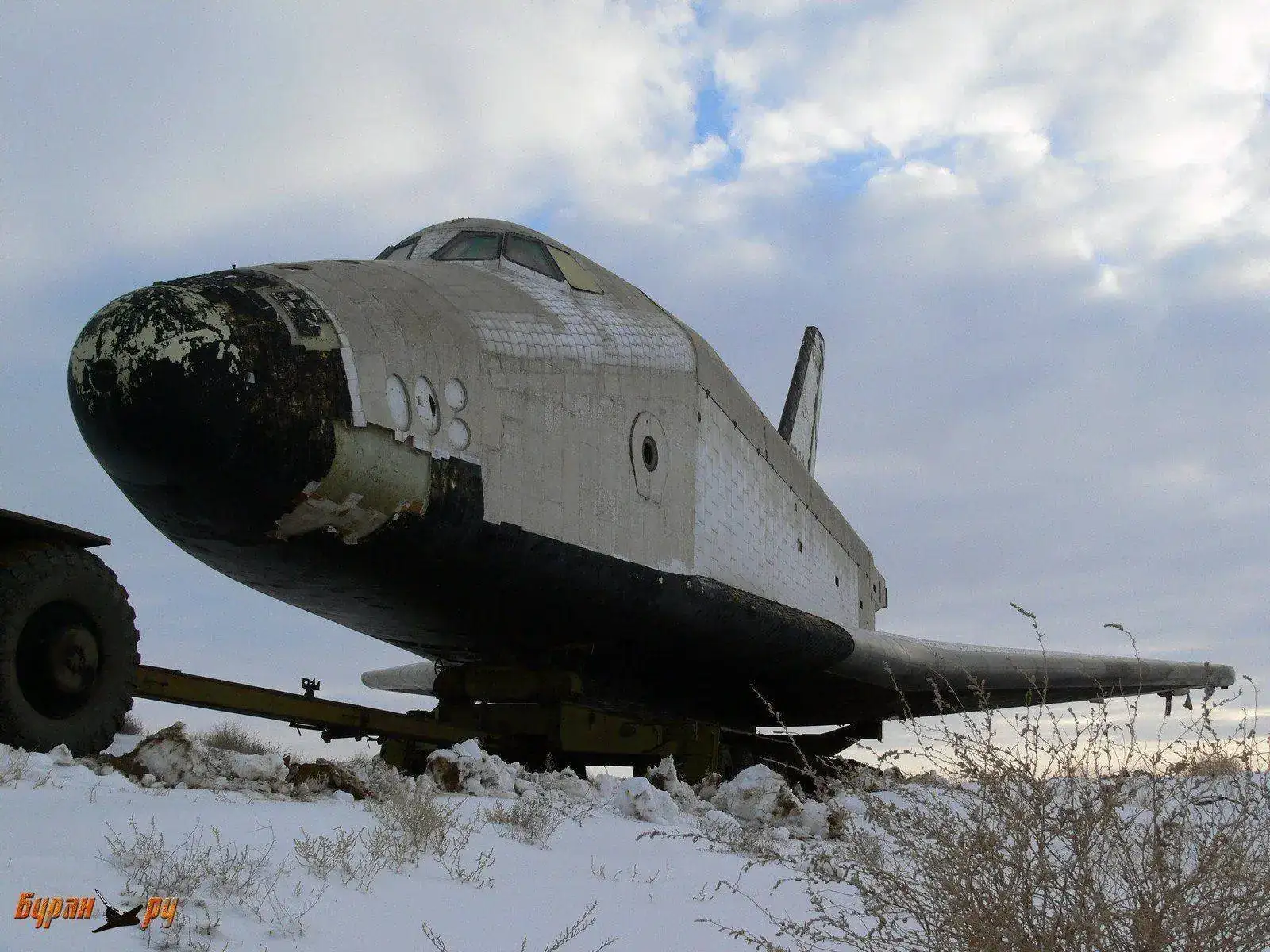

Ya en su nuevo sitio
P1260619 by Marcos, en Flickr
P1260618 by Marcos, en Flickr

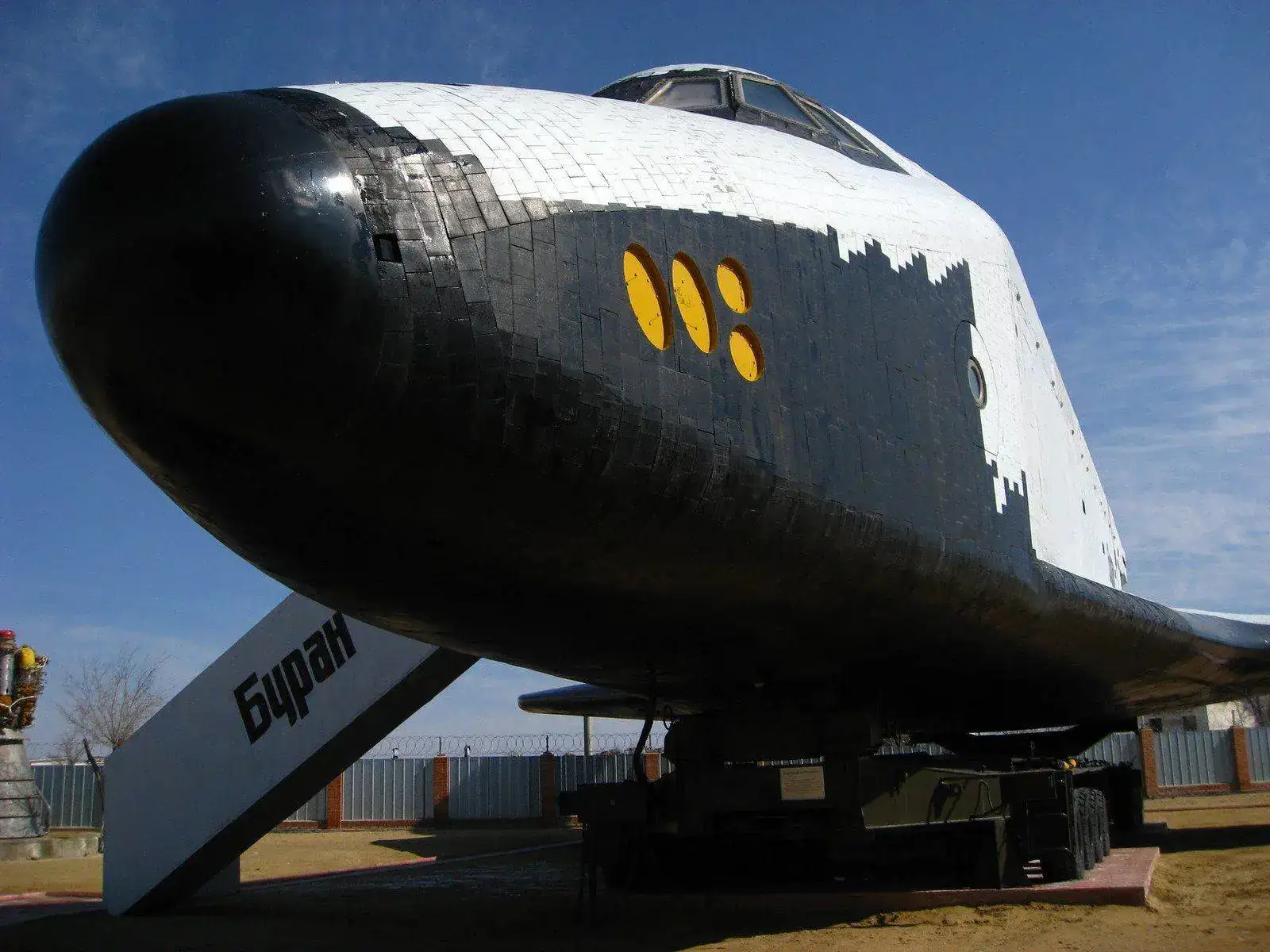

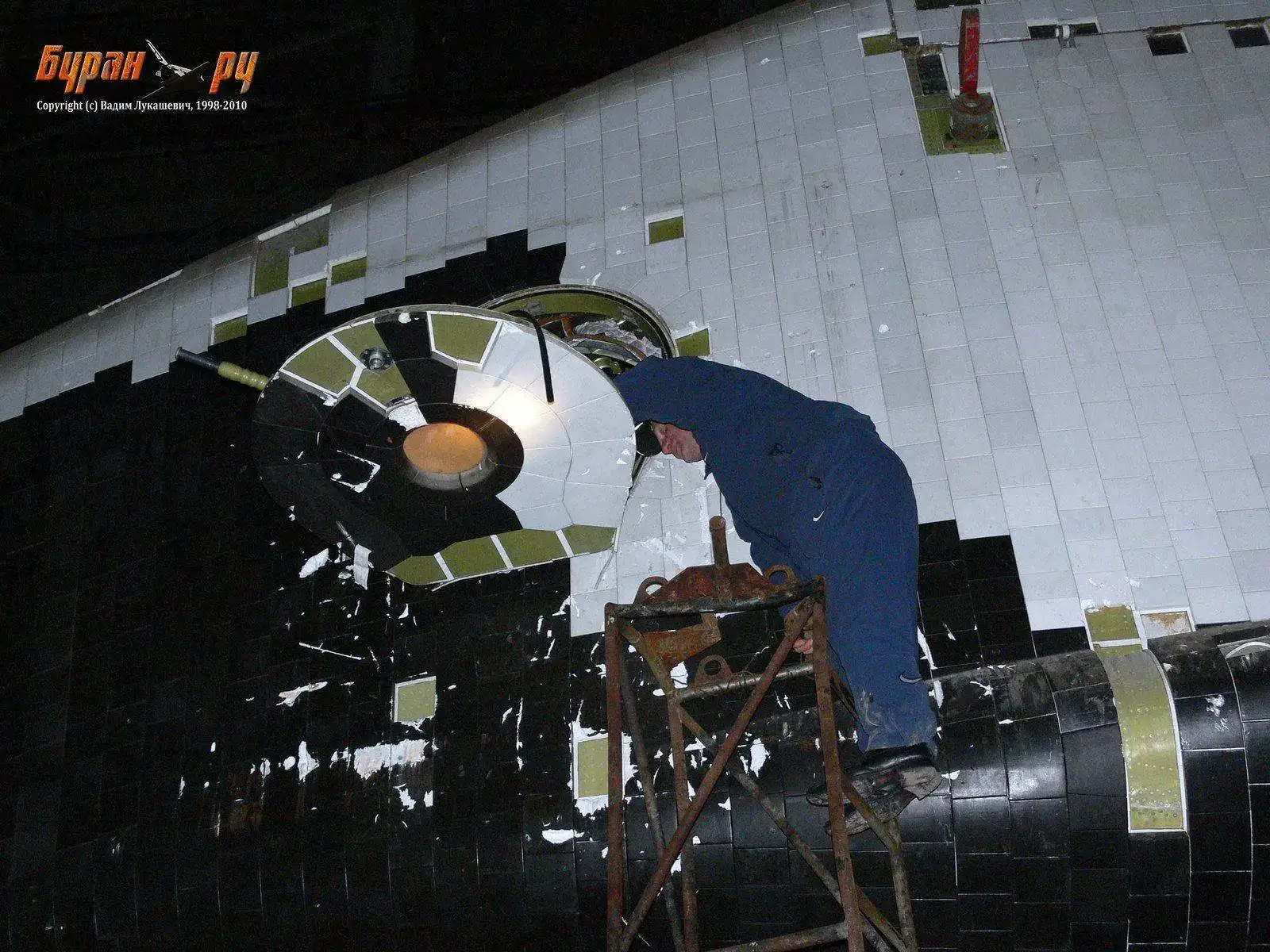

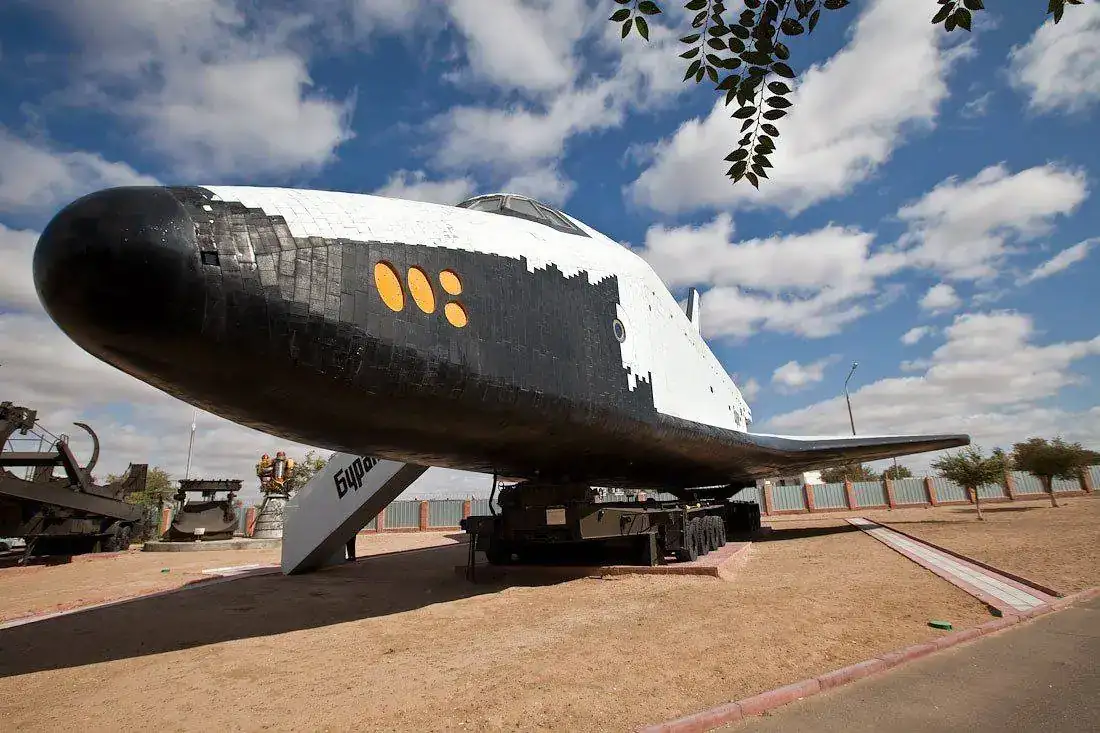

donde finalmente fue remodelado y hoy luce bastante mejor.
6202382_original by Marcos, en Flickr
7139226_original by Marcos, en Flickr
bbur205 by Marcos, en Flickr
Se suponía que este 0.01 iba a realizar el primer vuelo con el Cohete Energia pero finalmente no fue así.

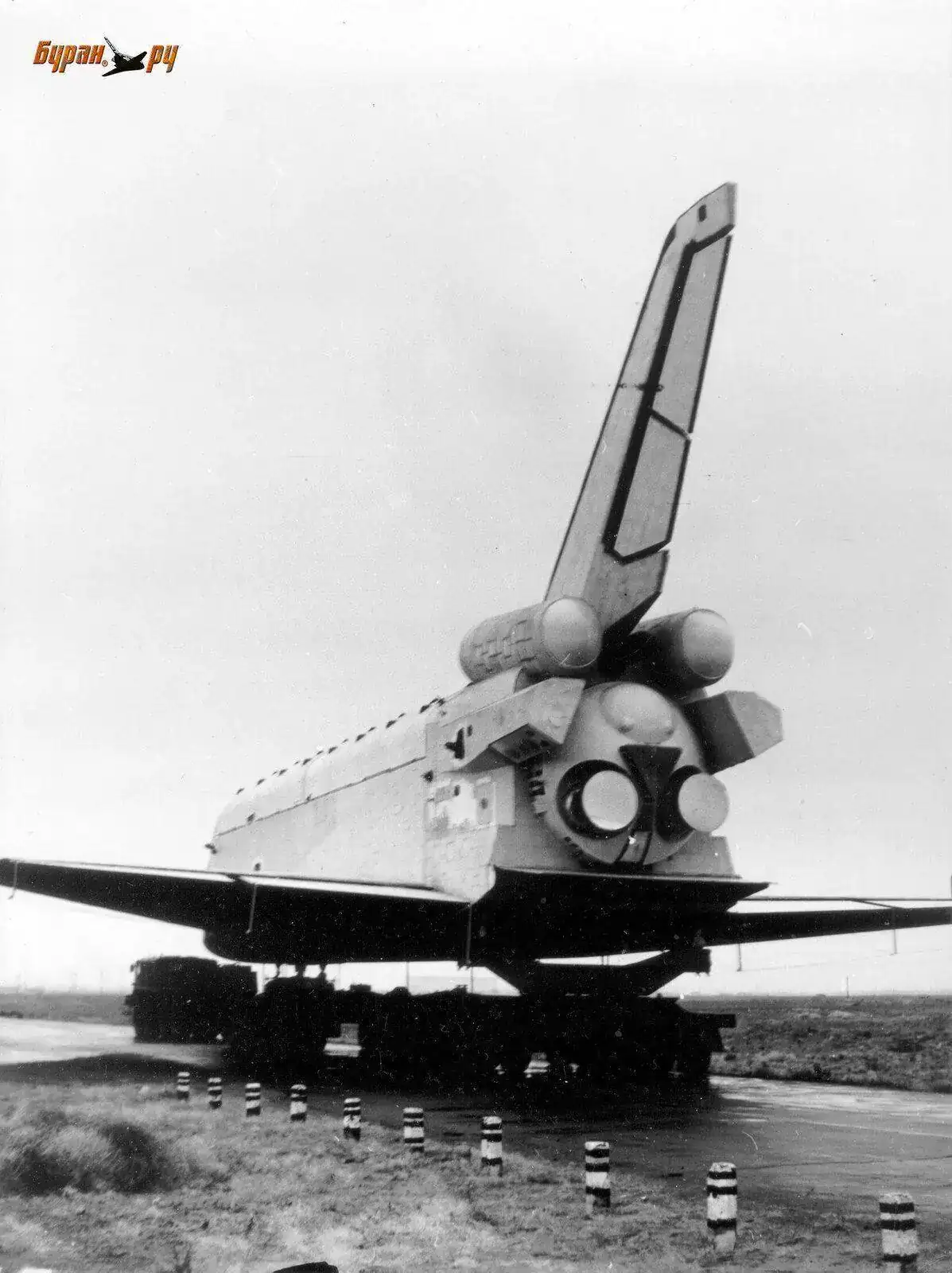

Esta maqueta iba a utilizarse para pruebas de transporte y debía haberse usado en una piscina para el entrenamiento de los cosmonautas en caso de aterrizaje de emergencia.

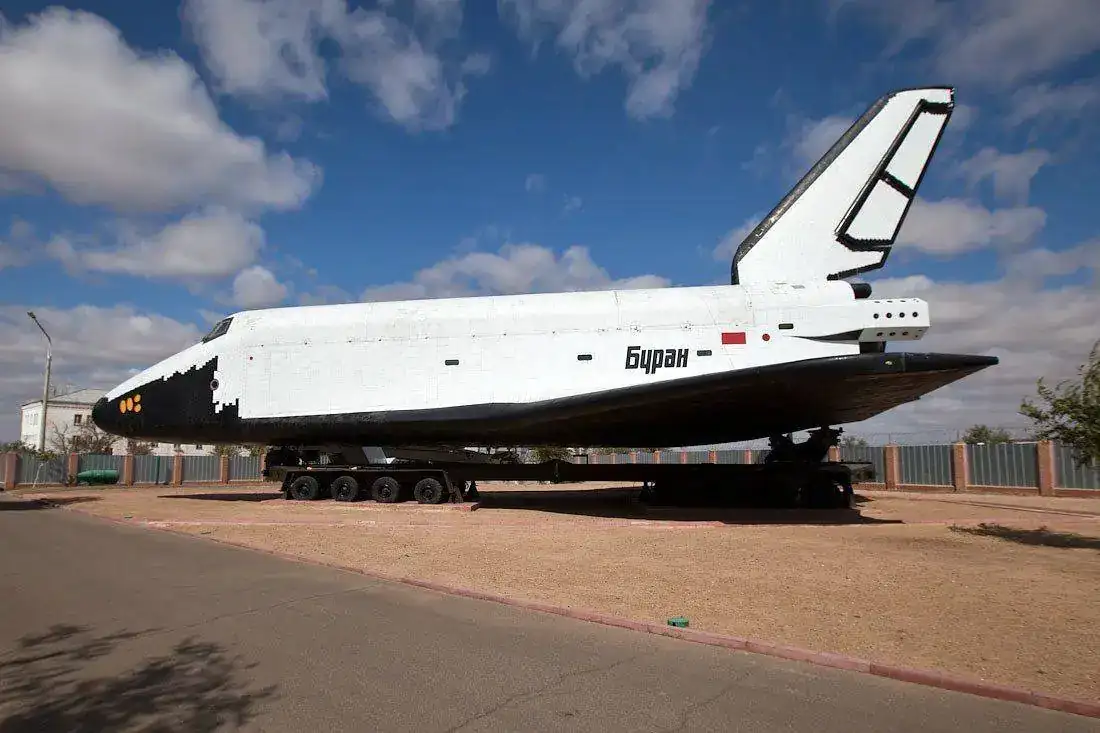

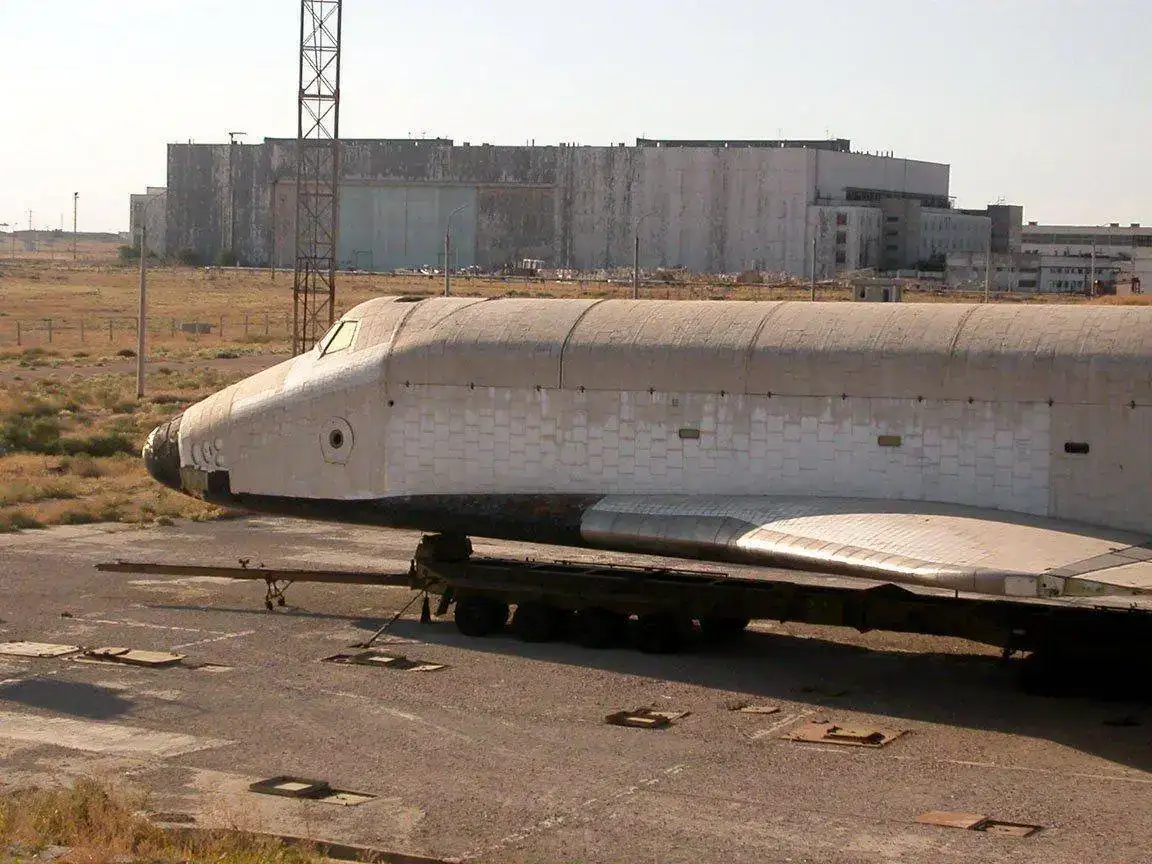

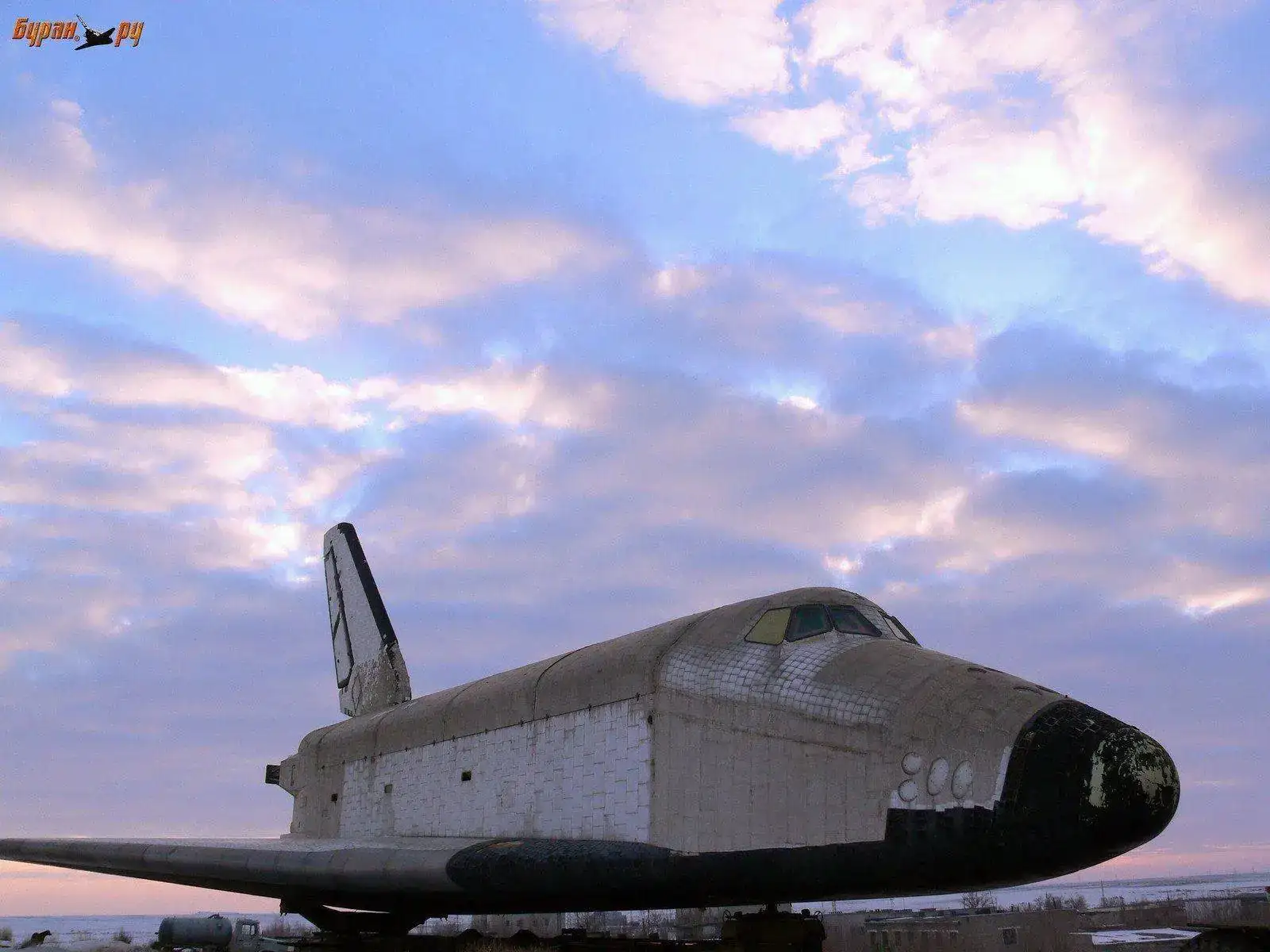

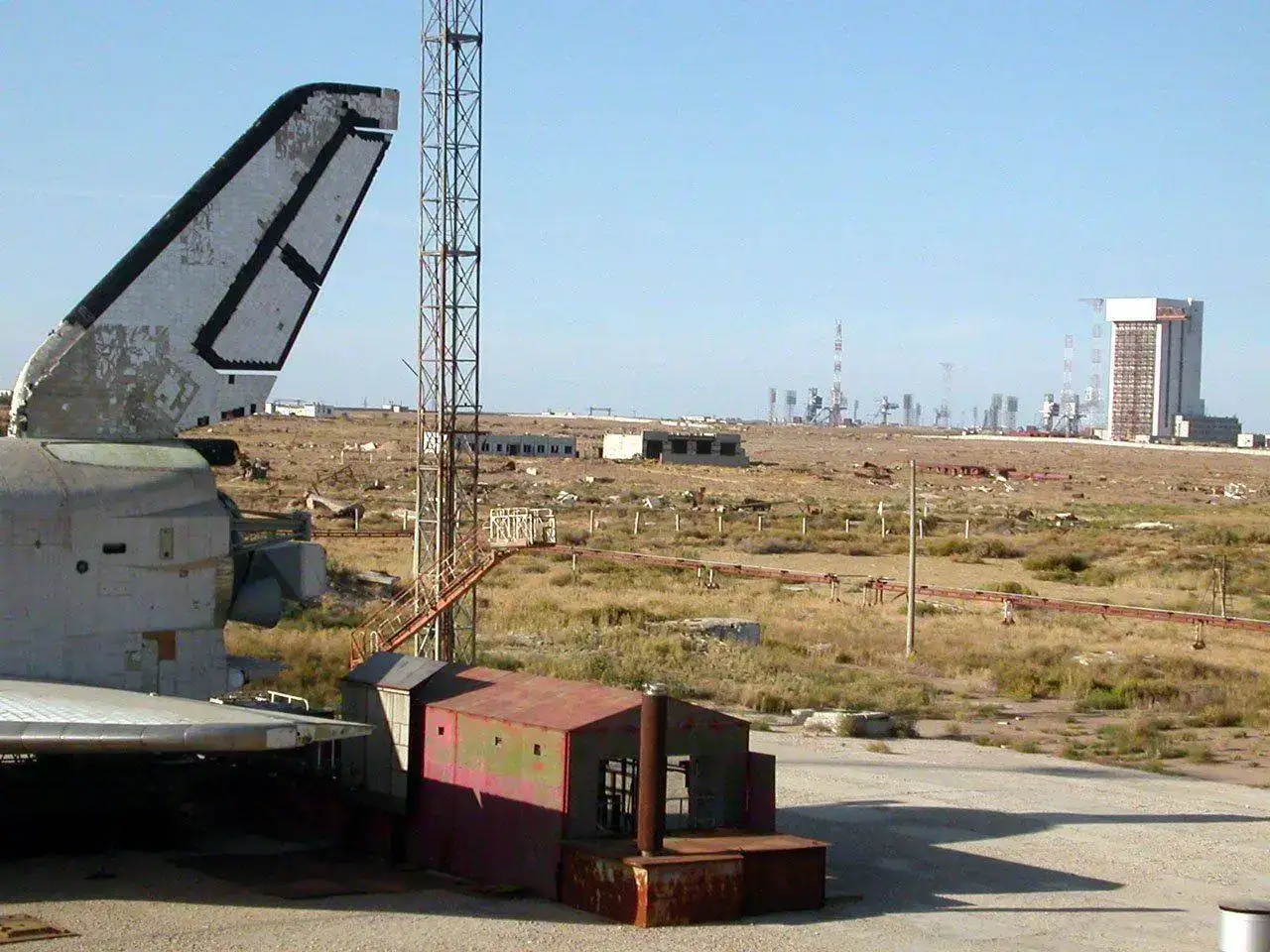

Este modelo reposa en la actualidad cerca del museo de Baikonur.
Este es el auténtico OK-M.

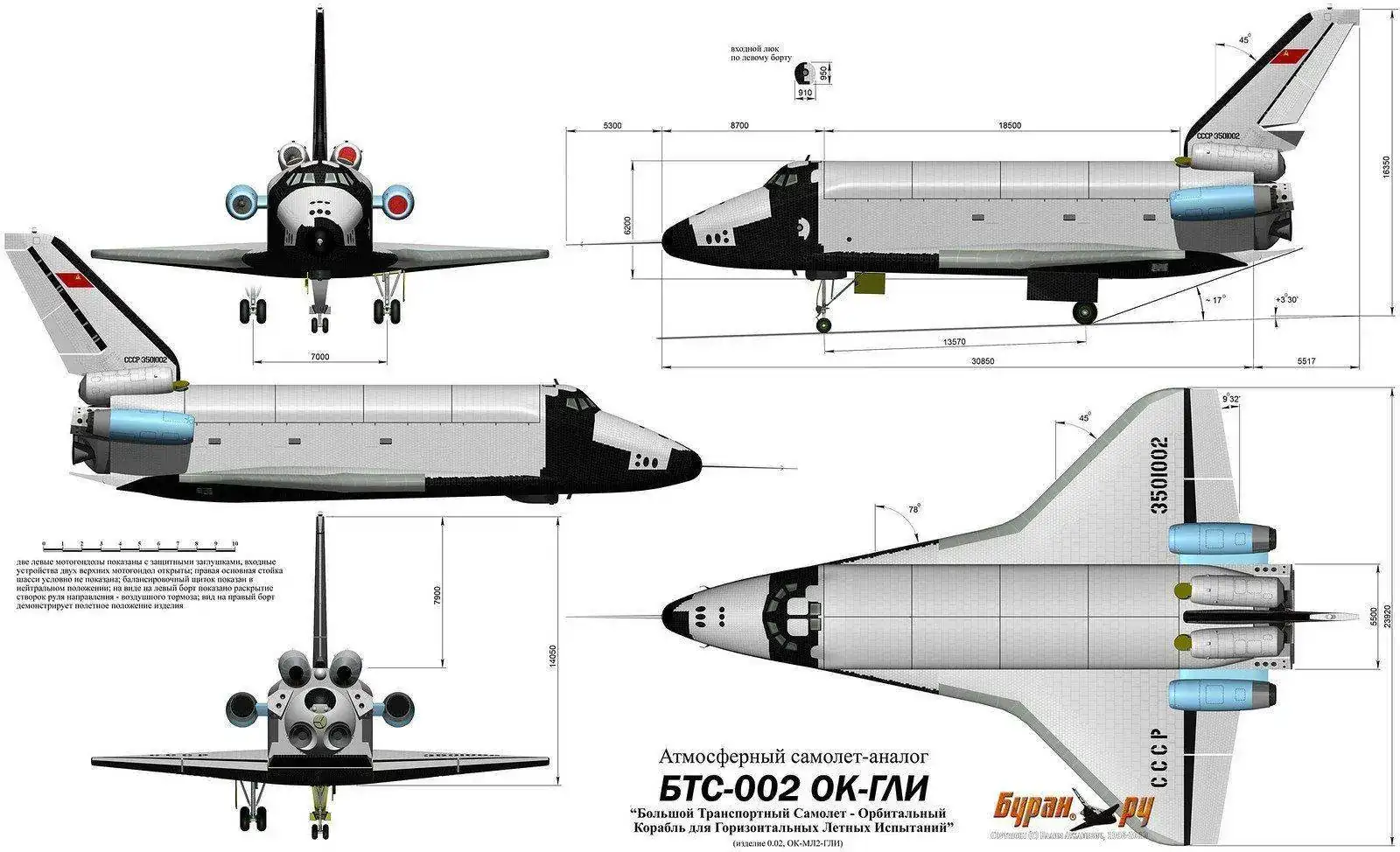

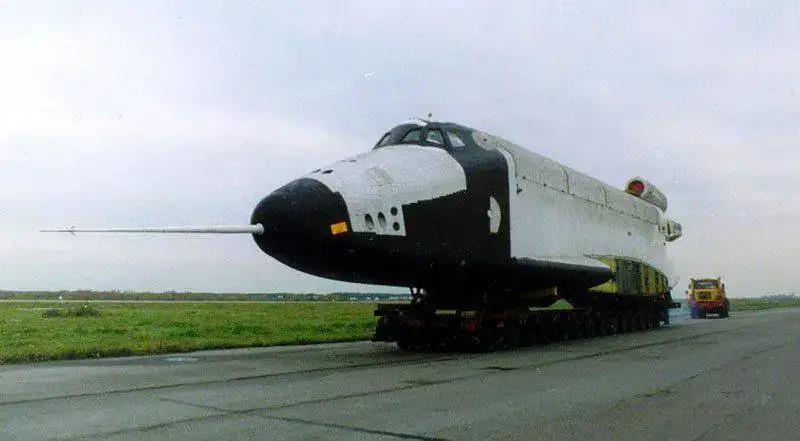

El Buran 0.02 BTS-002, OK-MI2, 2M o mas comunmente llamado OK-GLI, modelo análogo aerodinámico del Buran tuvo su modelo para pruebas en túnel de viento construido en madera a escala 1:3 el cual hemos mencionado antes.
bts-002 by Marcos, en Flickr
Este modelo nunca fue diseñado para viajar al espacio por lo que tampoco es correcto llamarlo nave espacial.
Es sin duda el modelo mas famoso o conocido de todos los Buranes después del 1.01 1K1 que voló al espacio en noviembre de 1988 debido a sus numerosas pruebas de vuelo real que se hicieron con él eso si, sin salir al espacio.

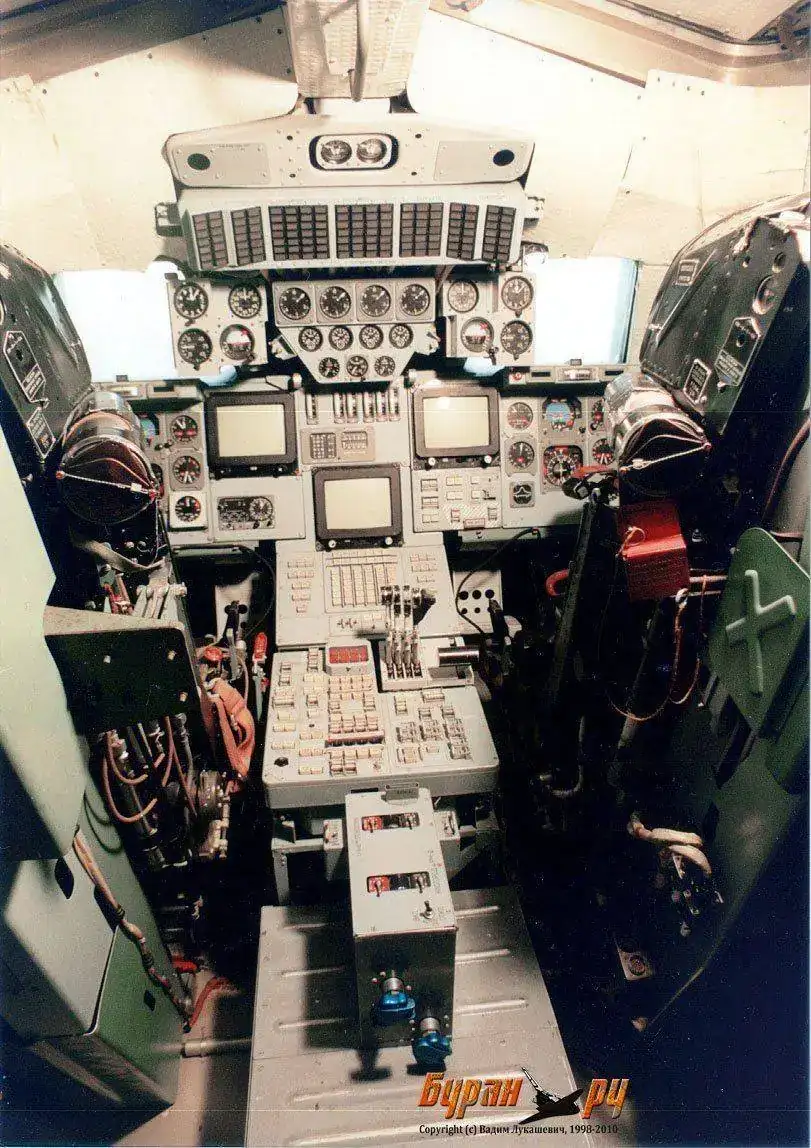

Una foto de la cabina del OK-GLI
end7 by Marcos, en Flickr
Hubiera sido utilizado por las tripulaciones para entrenamientos si no se hubiera cancelado el proyecto.
En los años 80 el ingeniero jefe de NPO Molniya propuso utilizar las versiones 0.02 y 0.01 para las primeras misiones en el espacio.

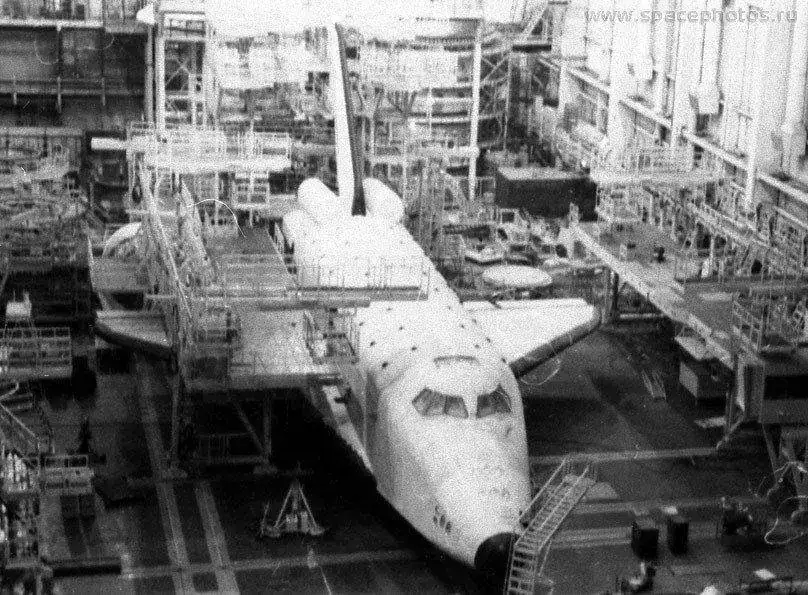

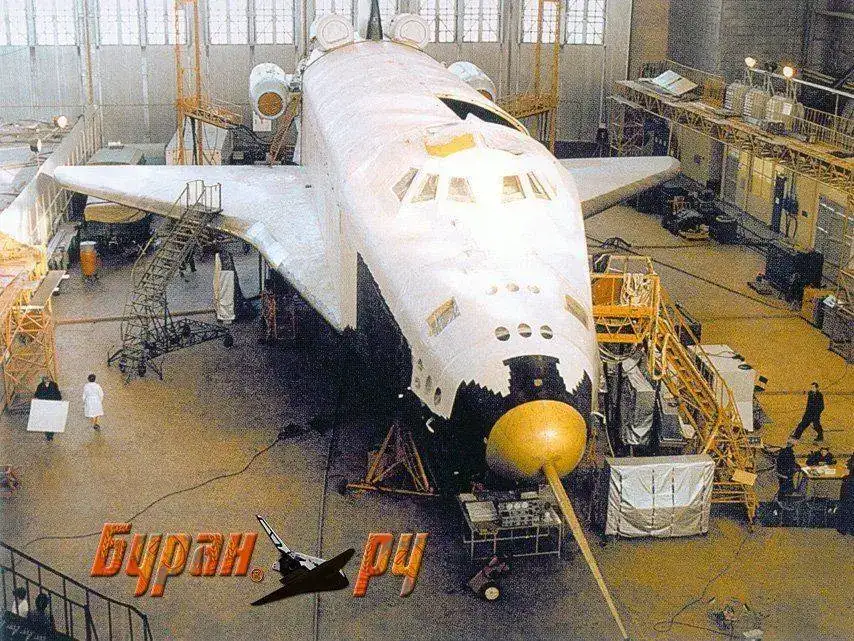

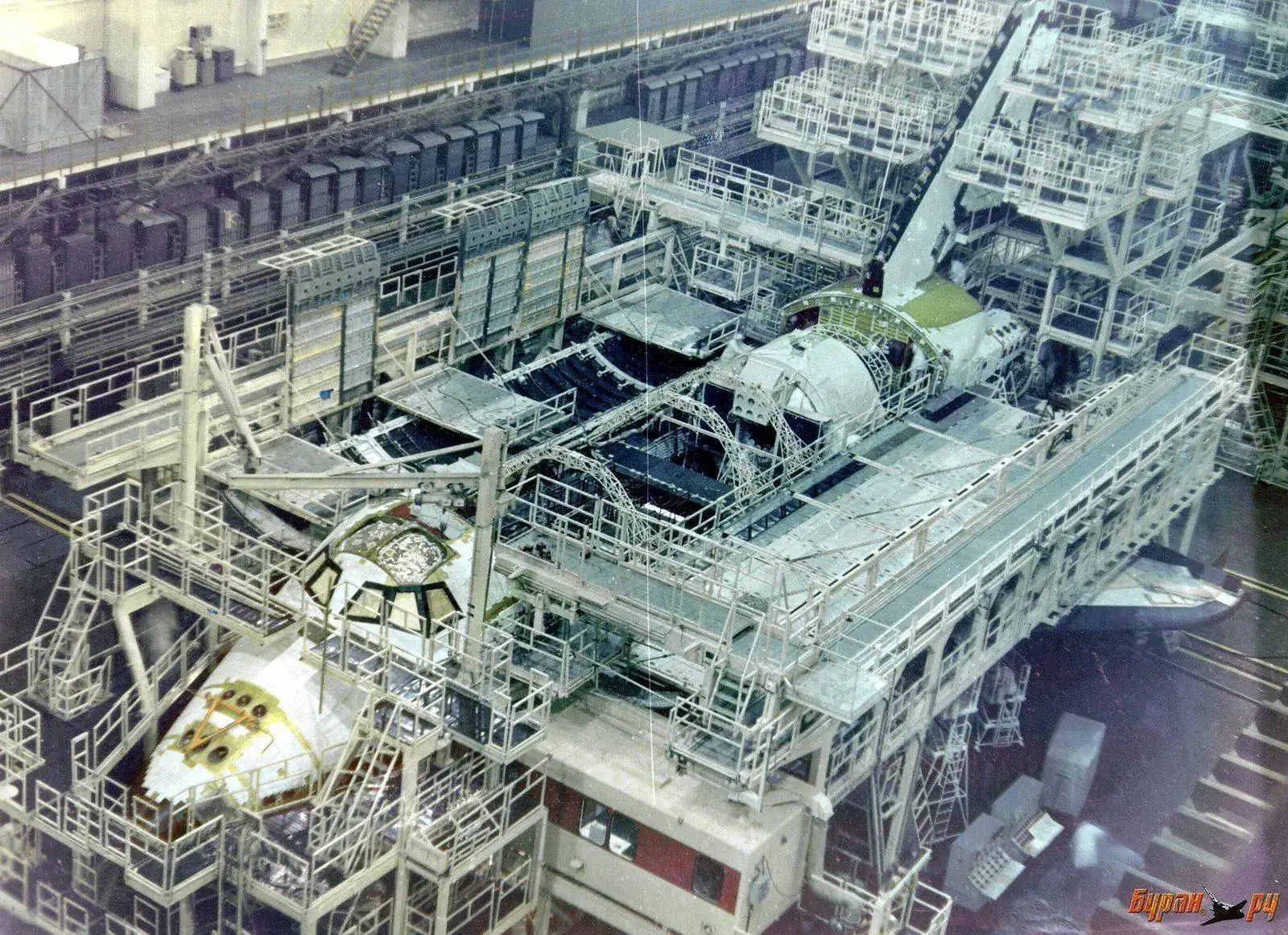

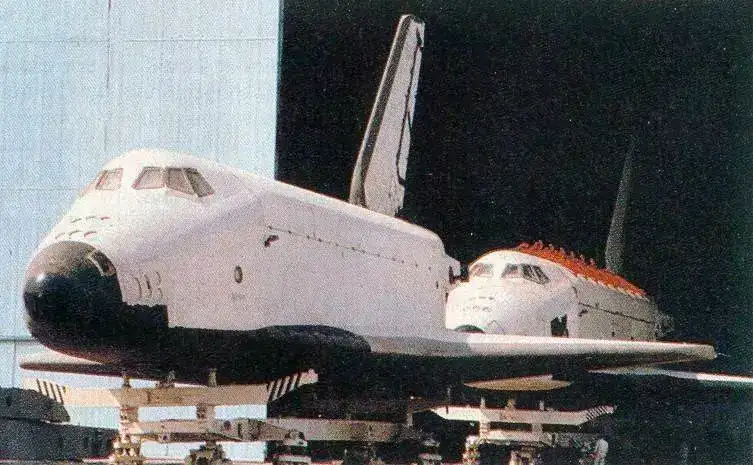

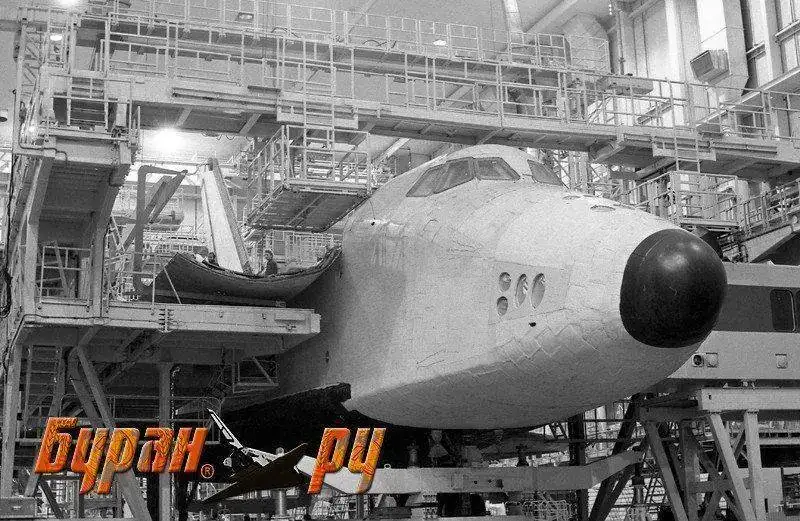

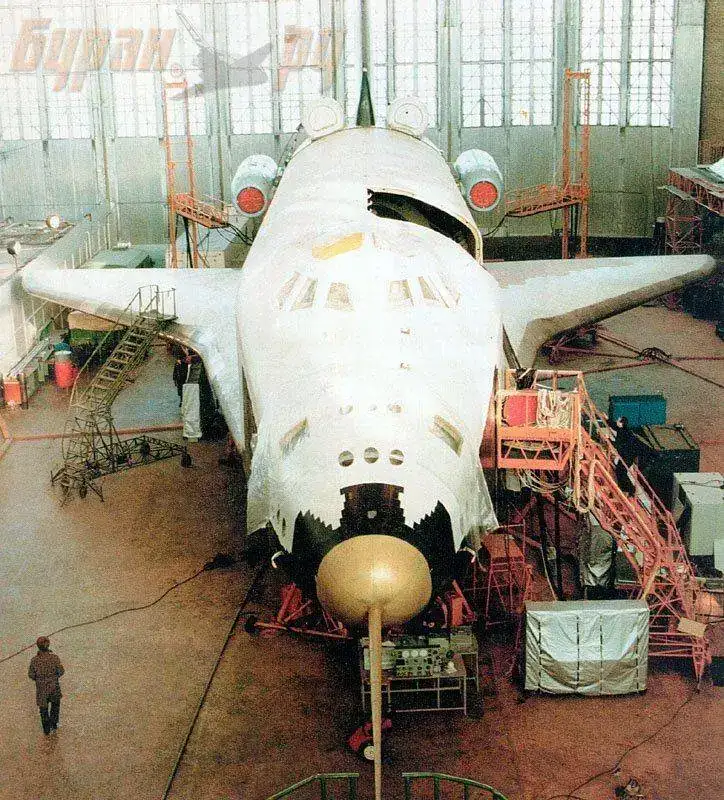

Unas fotos en la factoría dónde lo estaban montando
bburan14 by Marcos, en Flickr
bburan25 by Marcos, en Flickr

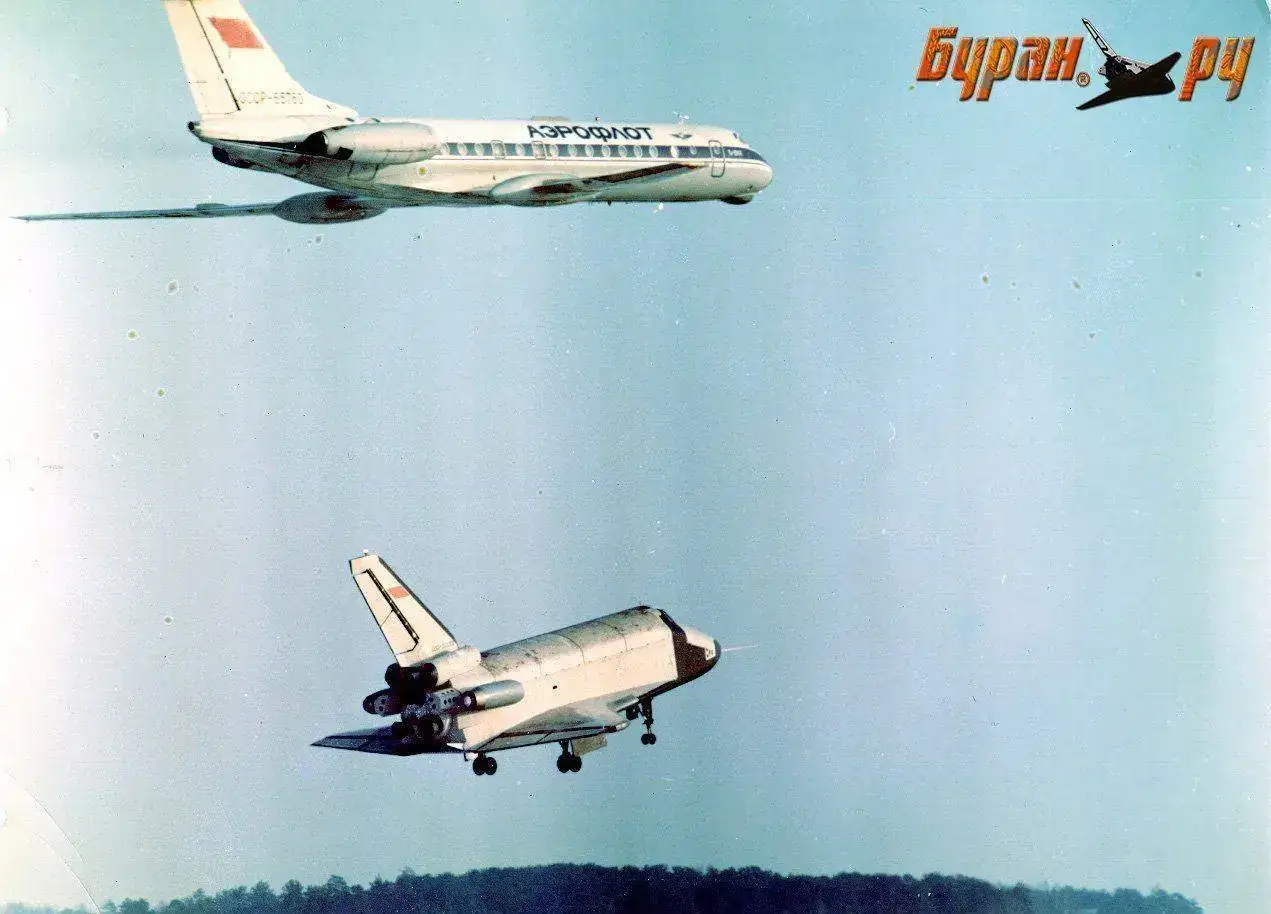

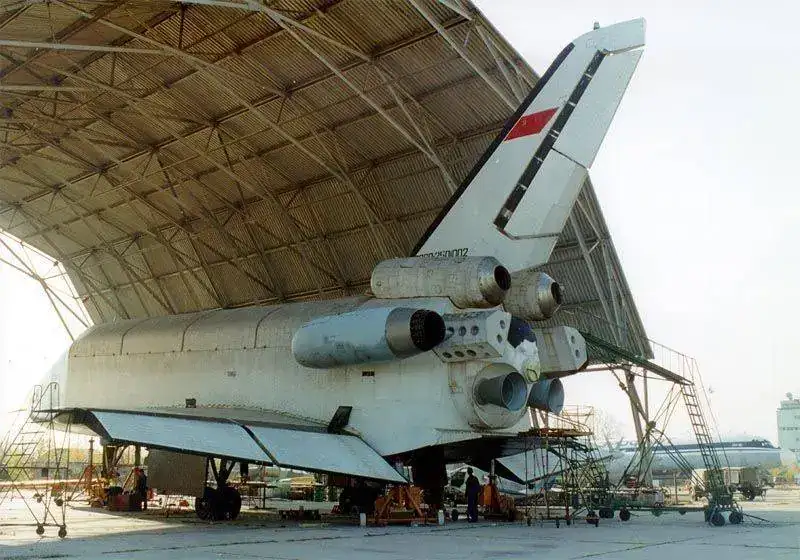

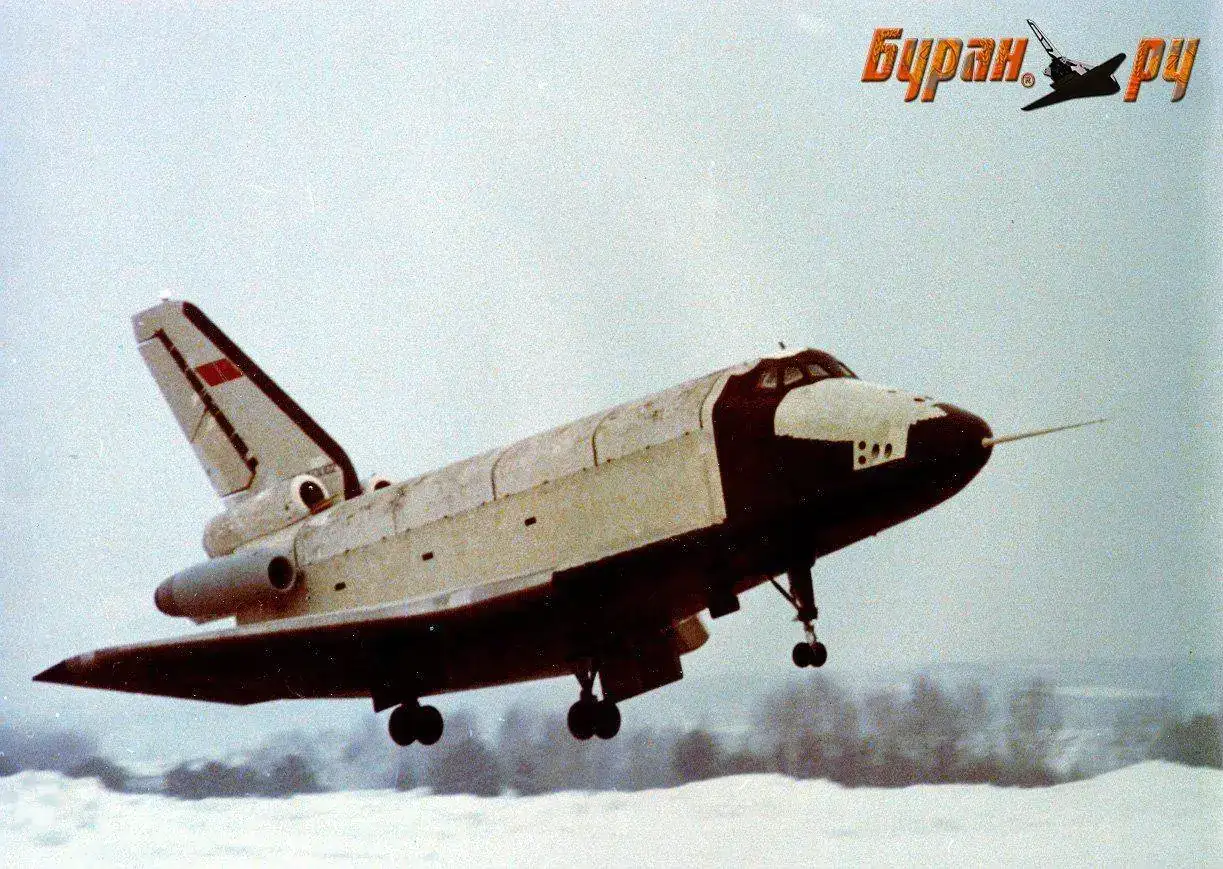

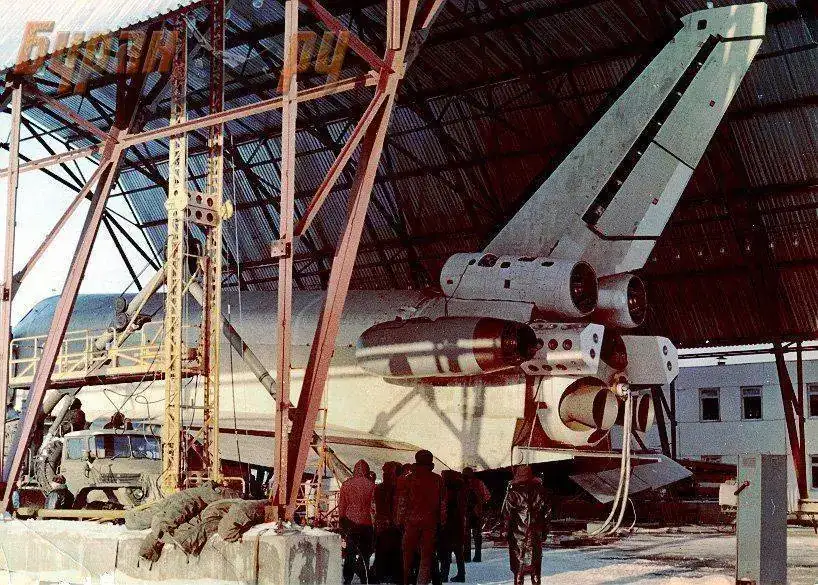

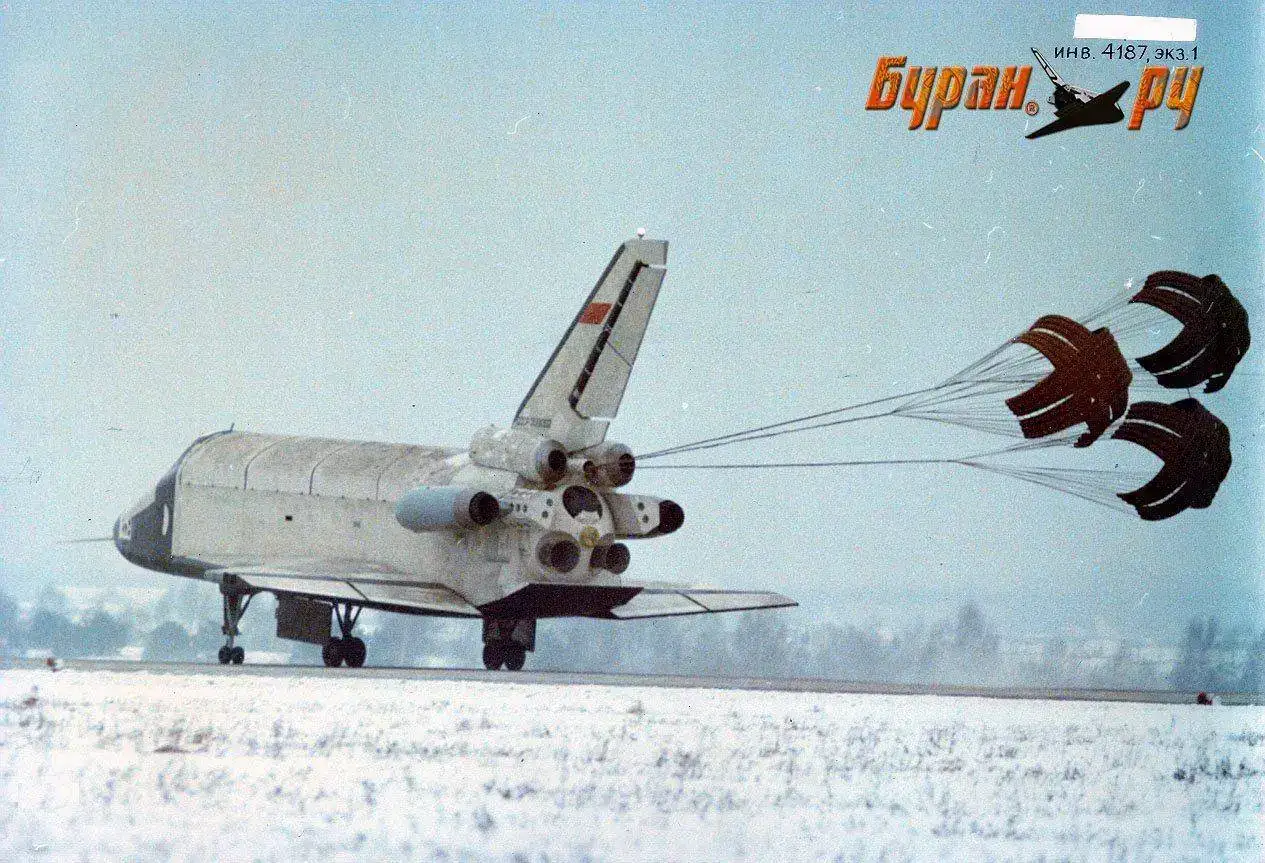

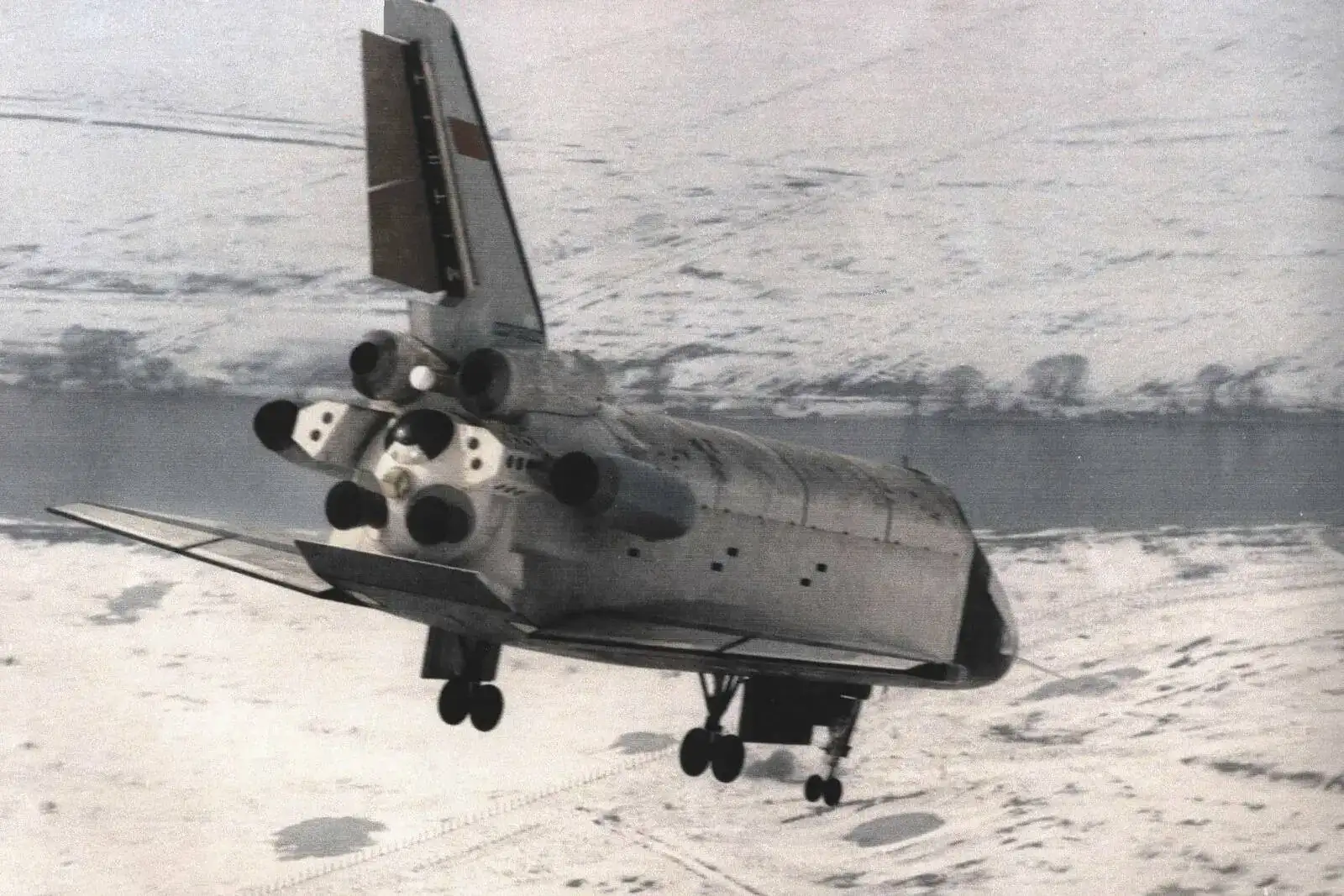

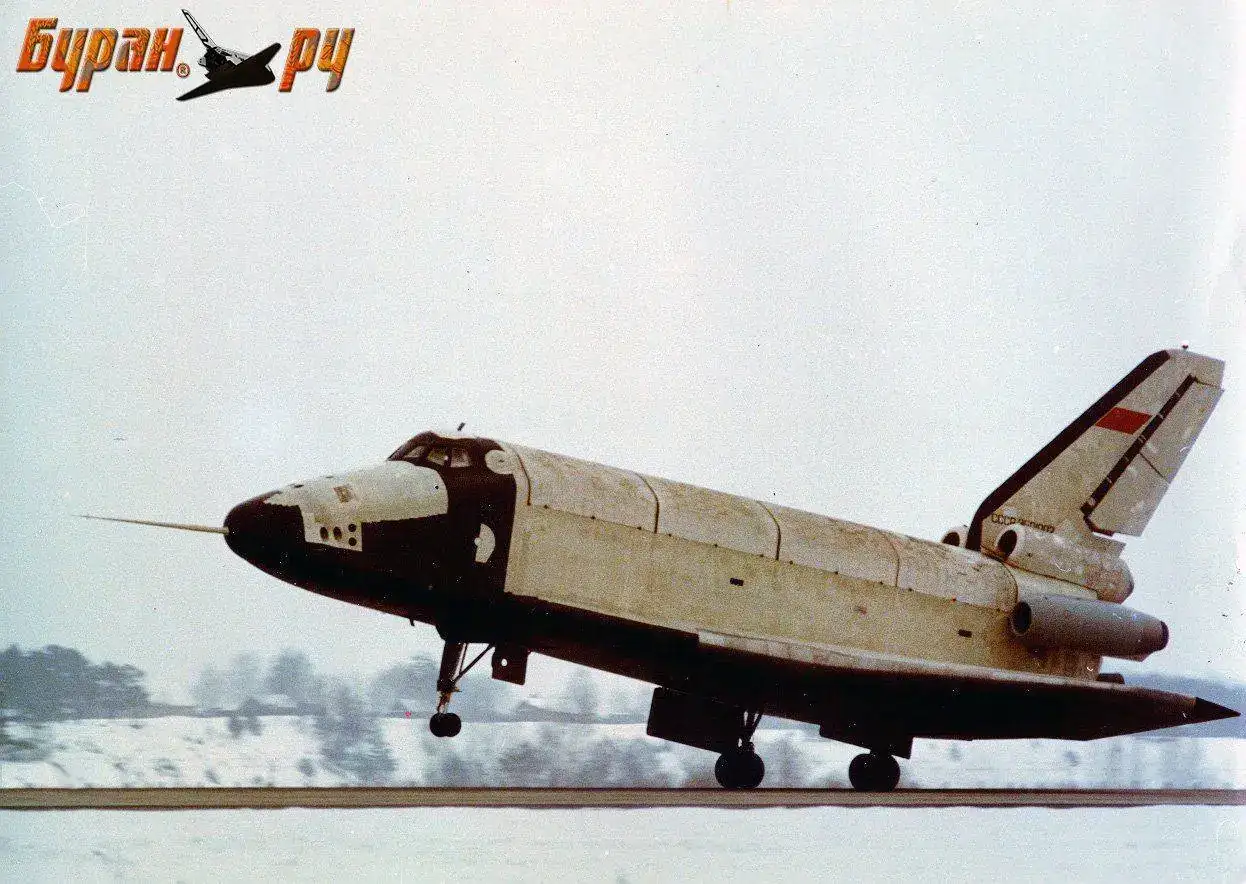

Equipado con 4 motores realizó 24 vuelos y 9 ensayos en pista entre 1985 y 1988.

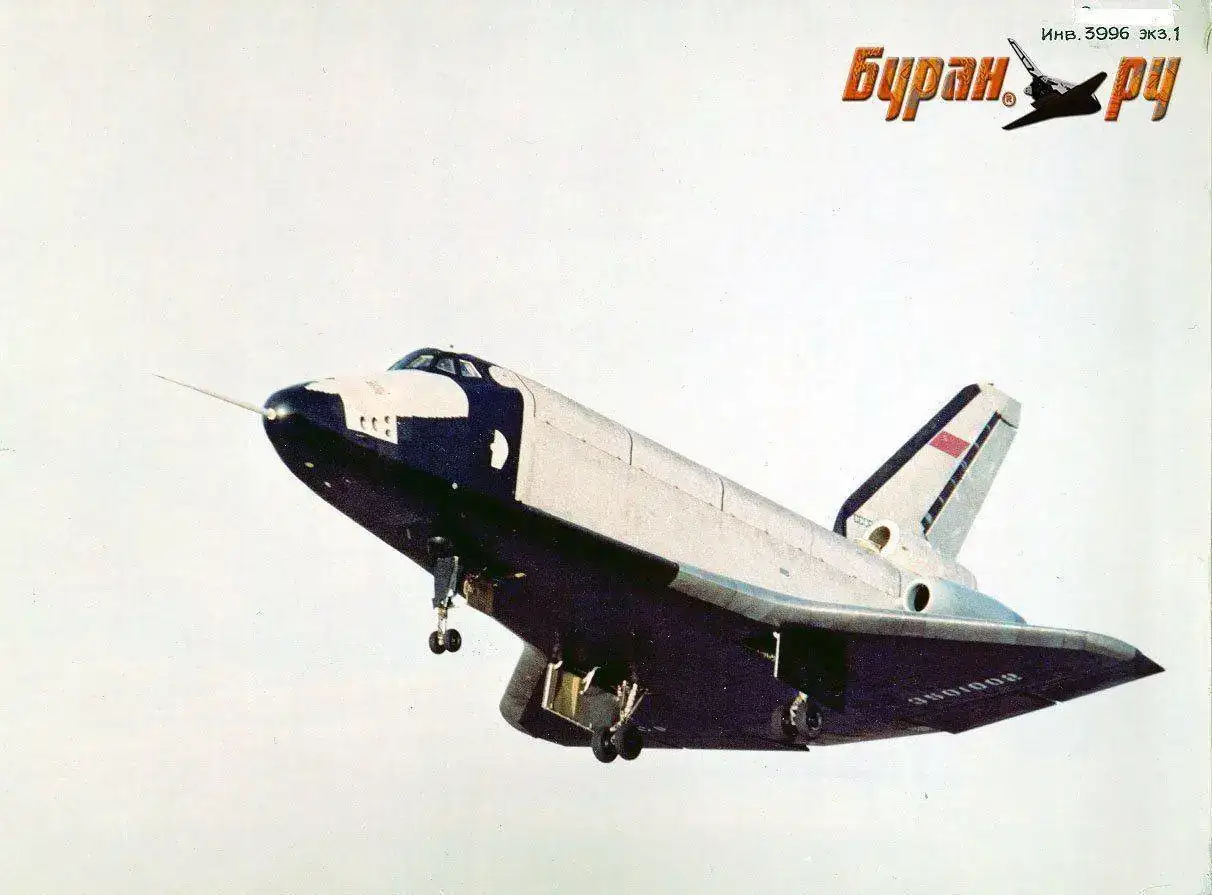

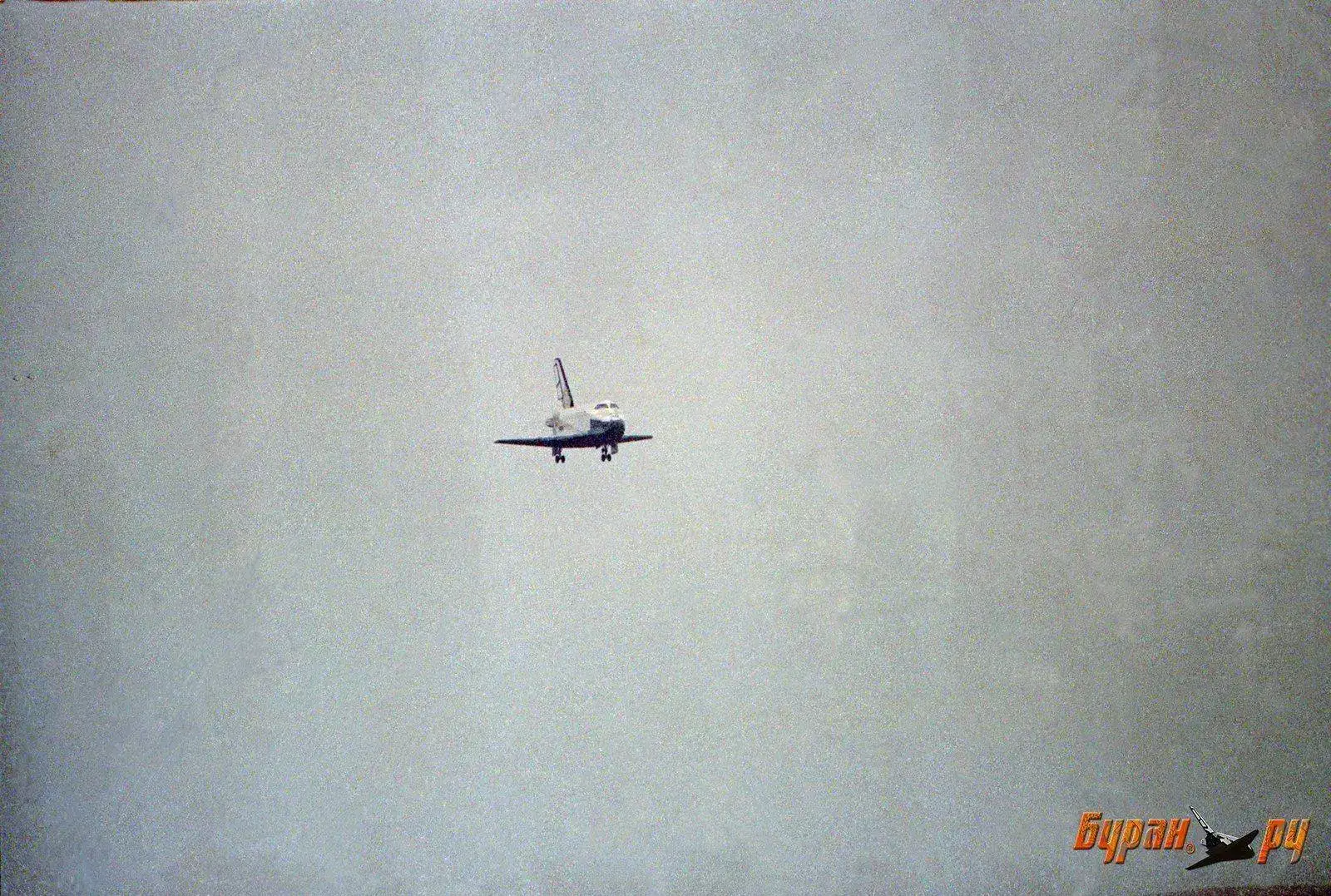

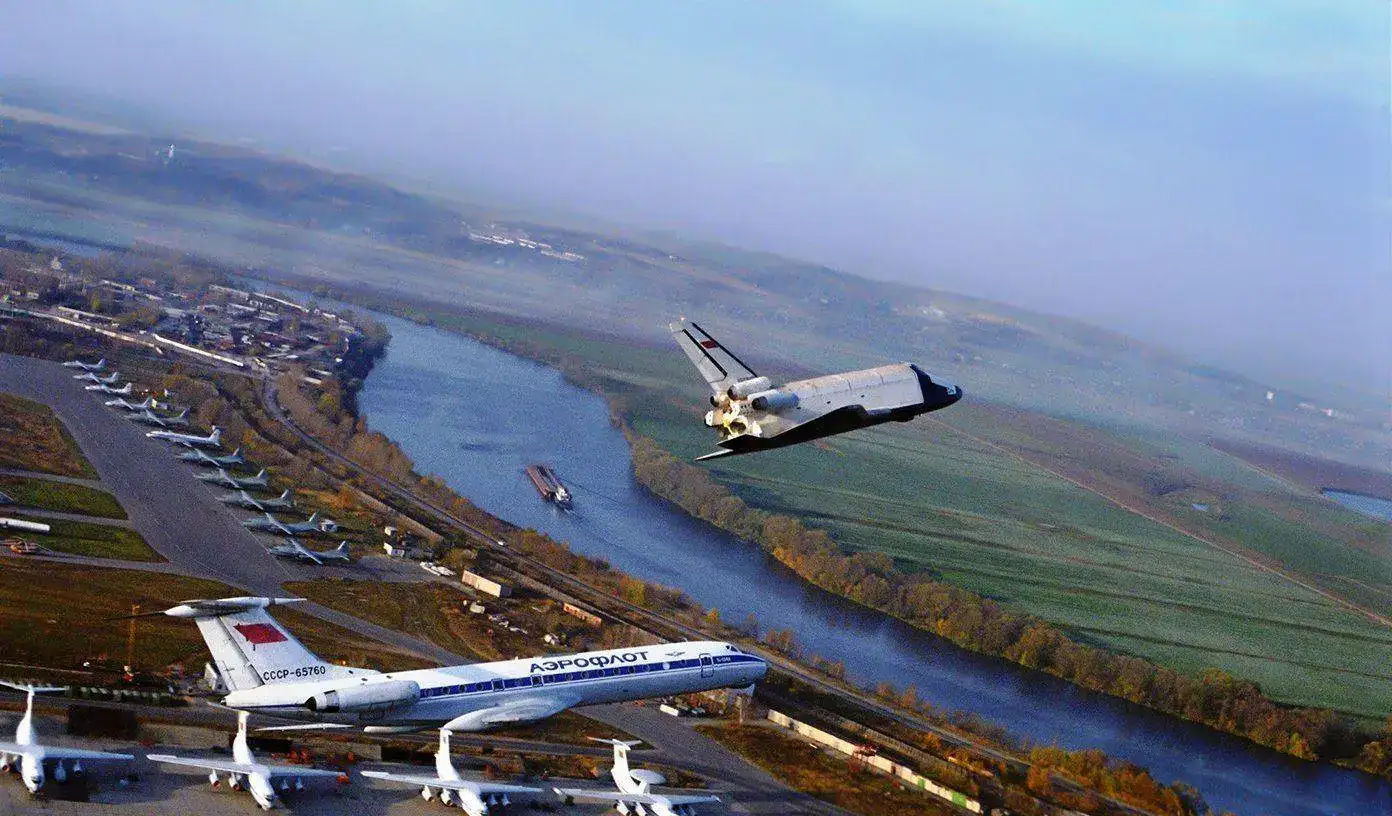

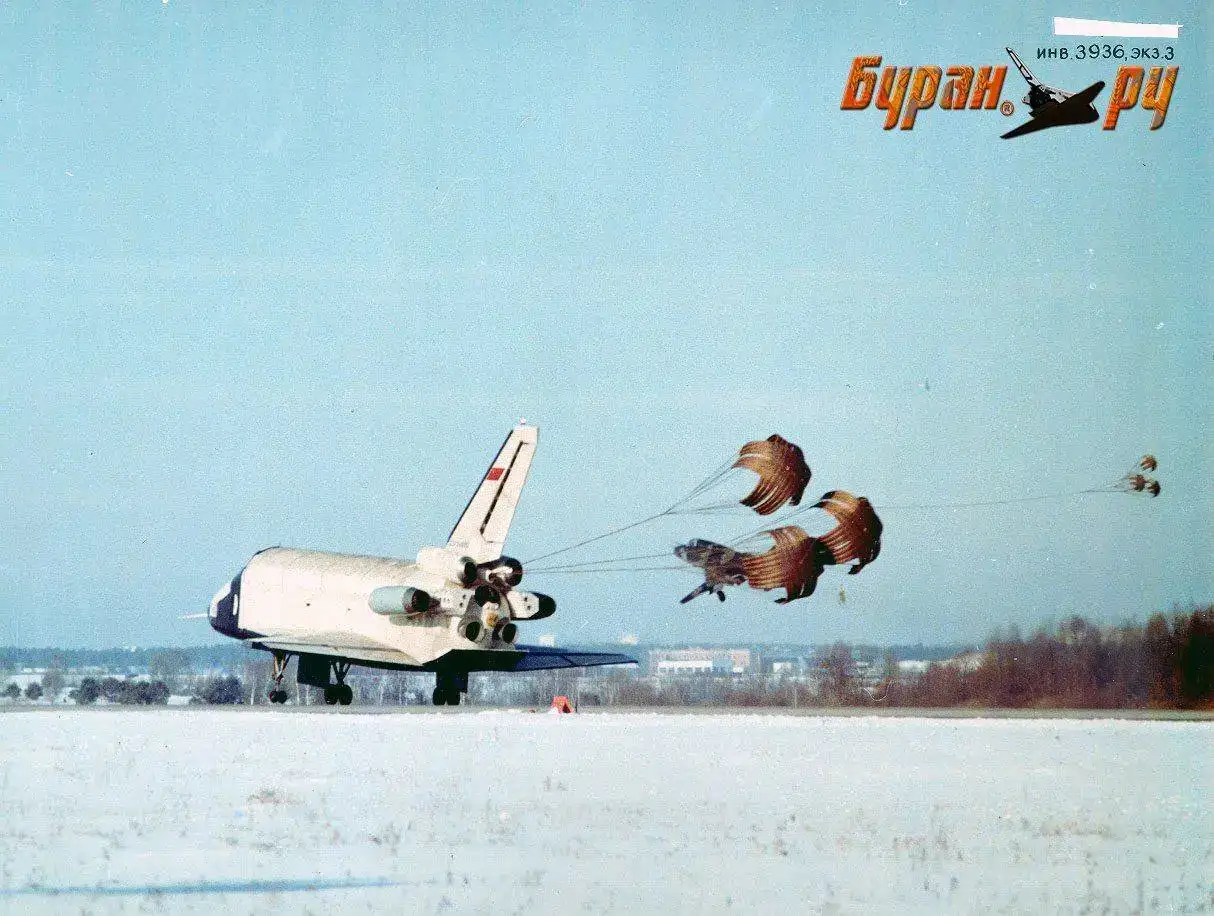

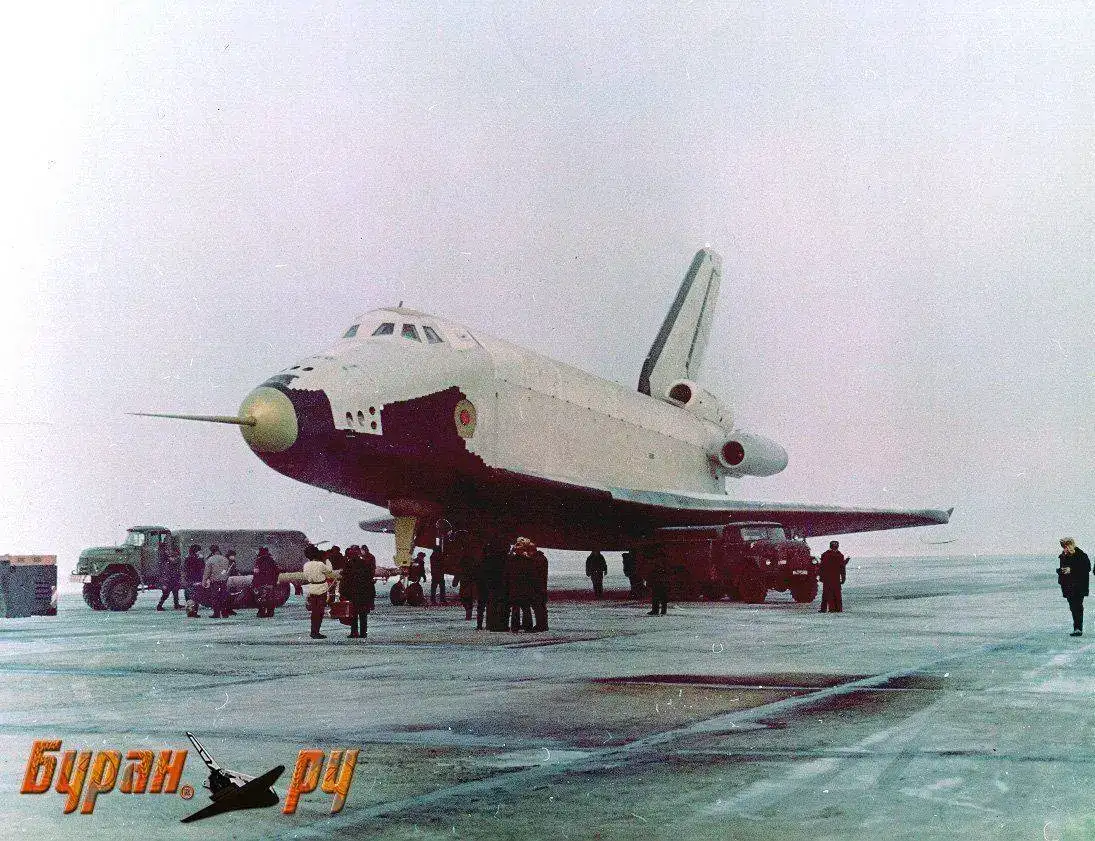

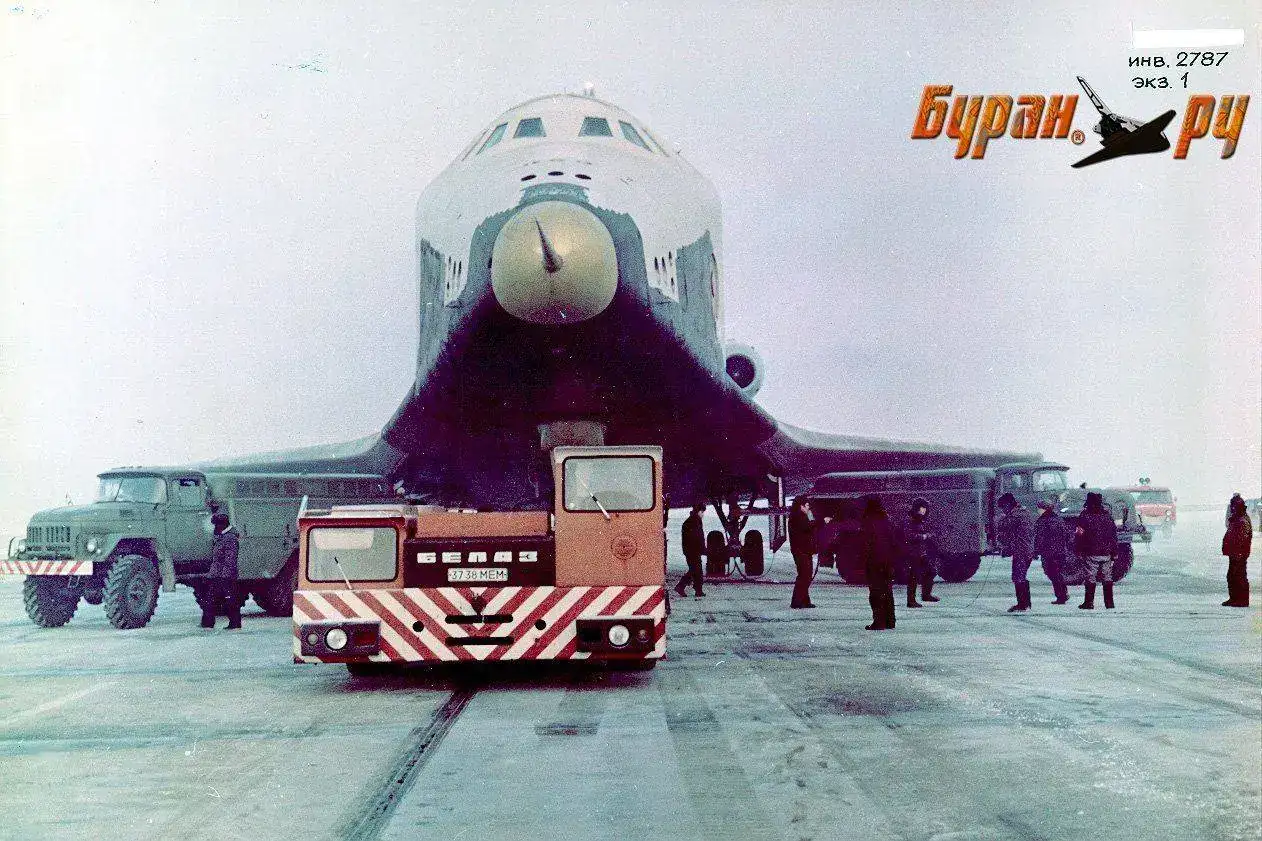

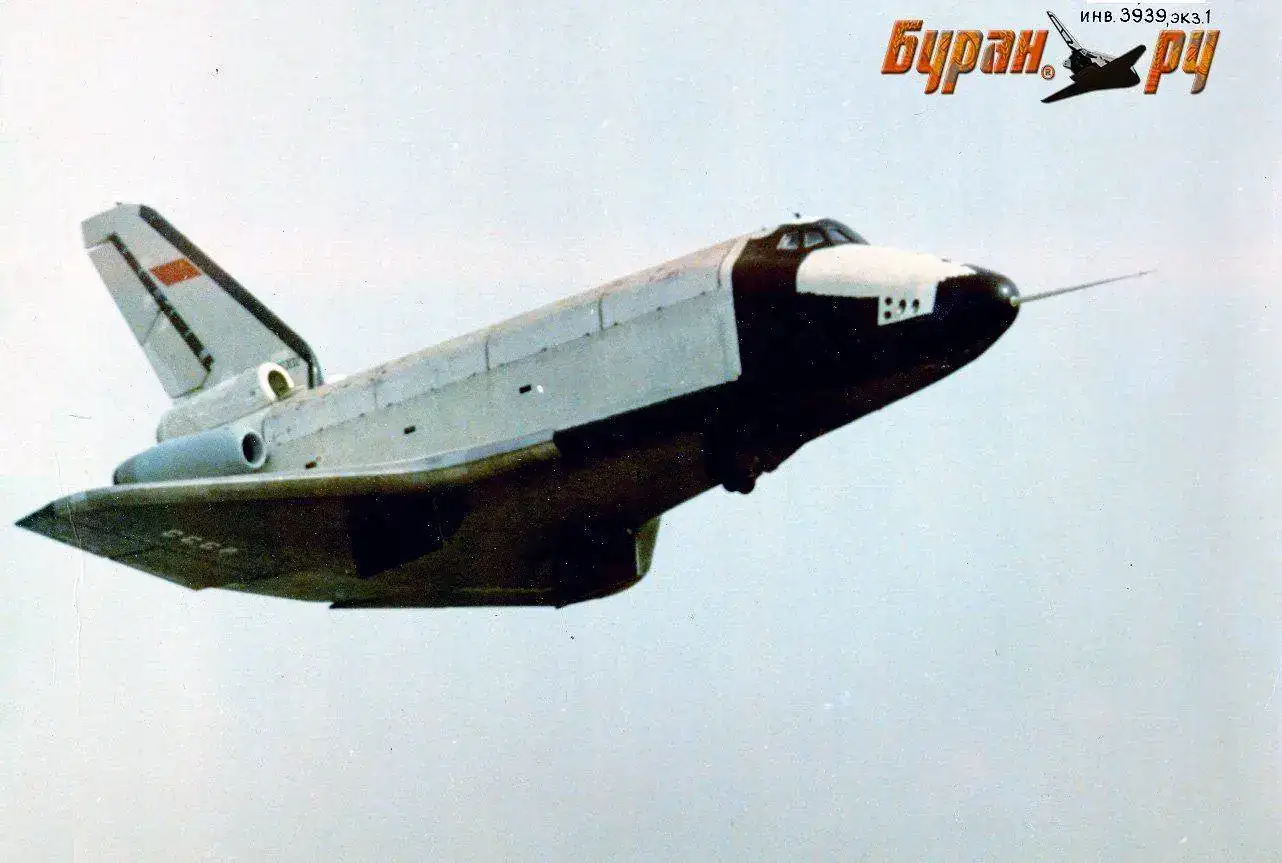

Muchas fotos del OK-GLI durante las diferentes pruebas durante esos años
2791-2 by Marcos, en Flickr
2787-1-281284 by Marcos, en Flickr
4251-2 by Marcos, en Flickr

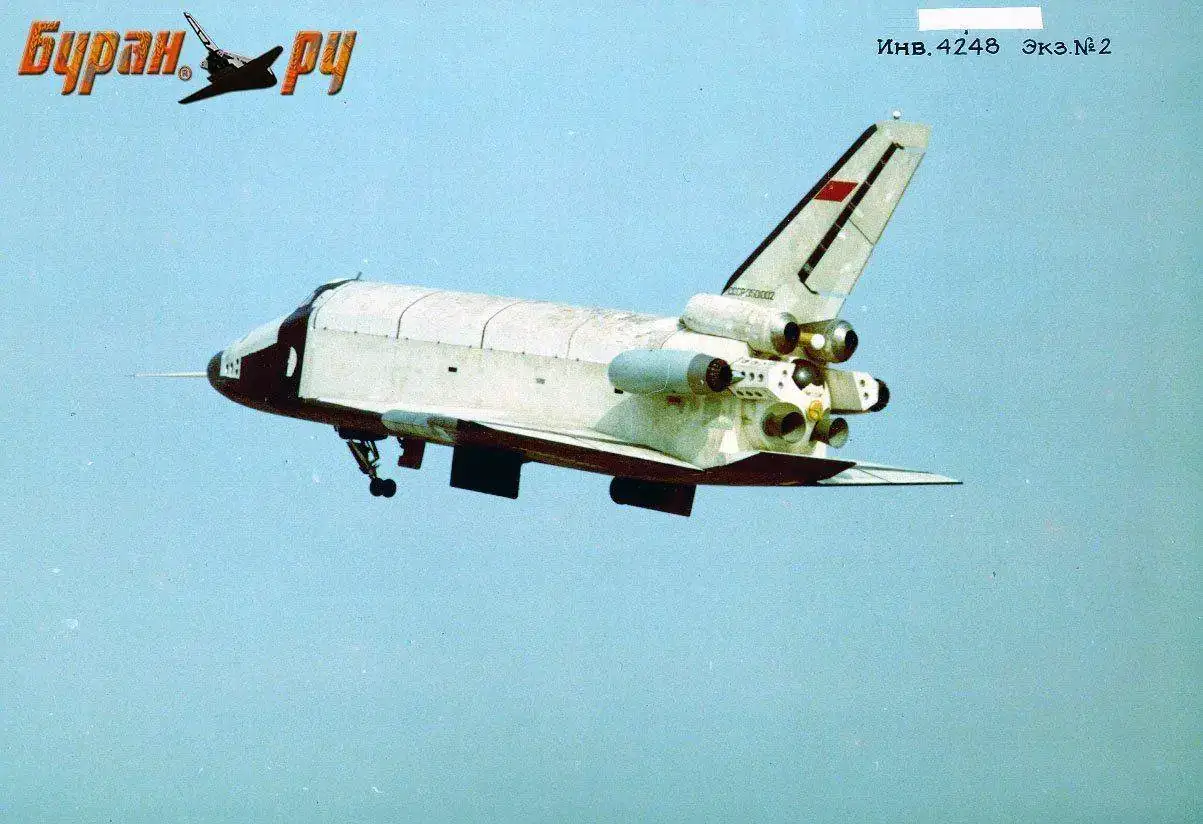

4248-2 by Marcos, en Flickr
4220-1-230288 by Marcos, en Flickr
4205-1-230788 by Marcos, en Flickr
4248-2 by Marcos, en Flickr
4187-1 by Marcos, en Flickr
3996-1 by Marcos, en Flickr
3939-1 by Marcos, en Flickr
3937-3 by Marcos, en Flickr
3936-3 by Marcos, en Flickr
3839-1 by Marcos, en Flickr
0_ea860_3d9ab53b_orig by Marcos, en Flickr
Y una última foto que me parece espectacular
0_ea8af_79cbe21e_orig by Marcos, en Flickr

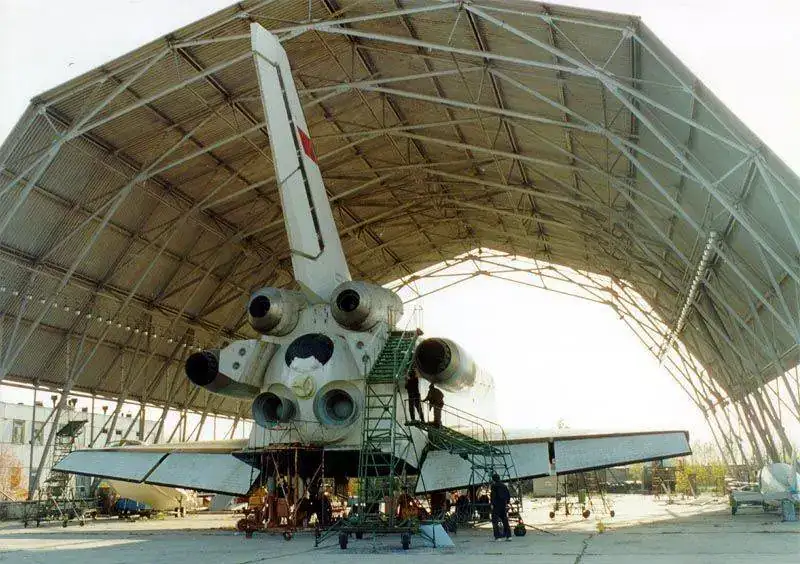

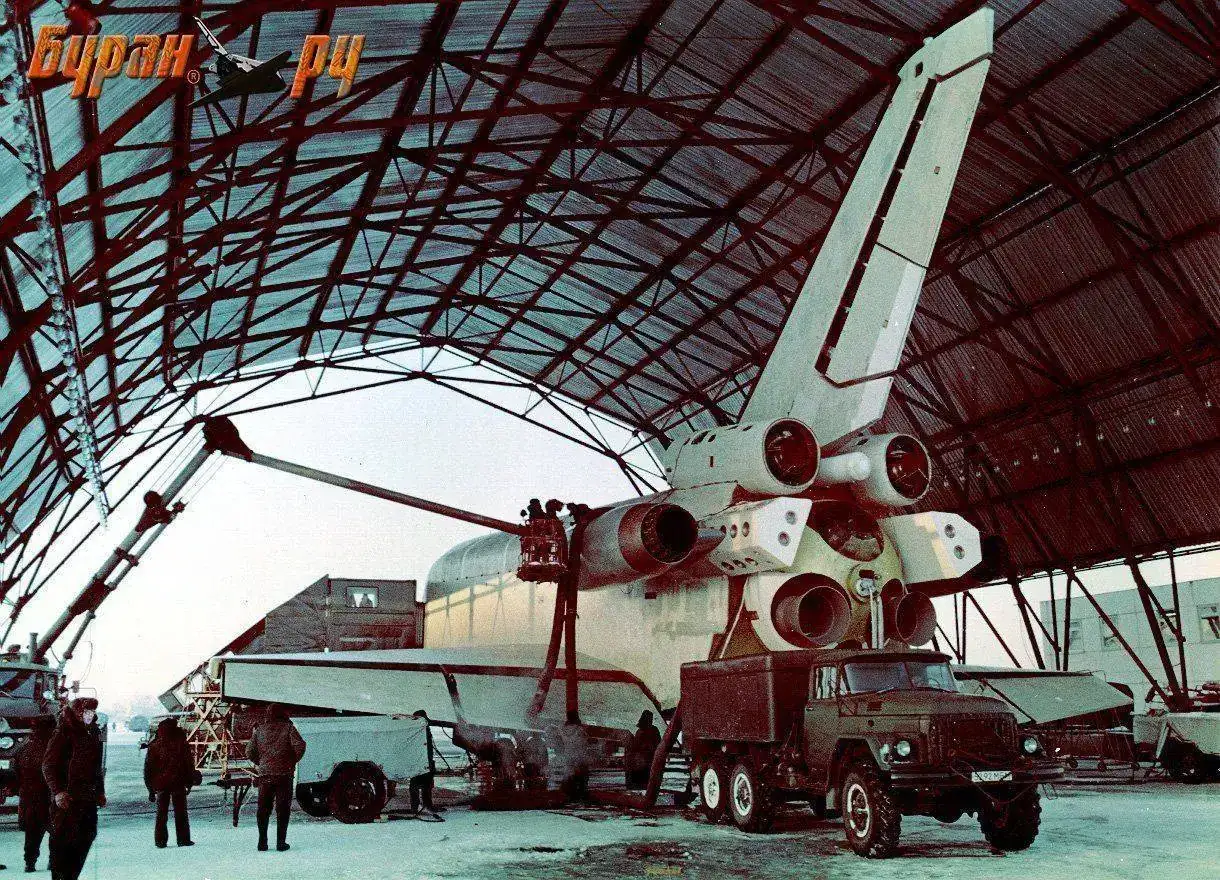

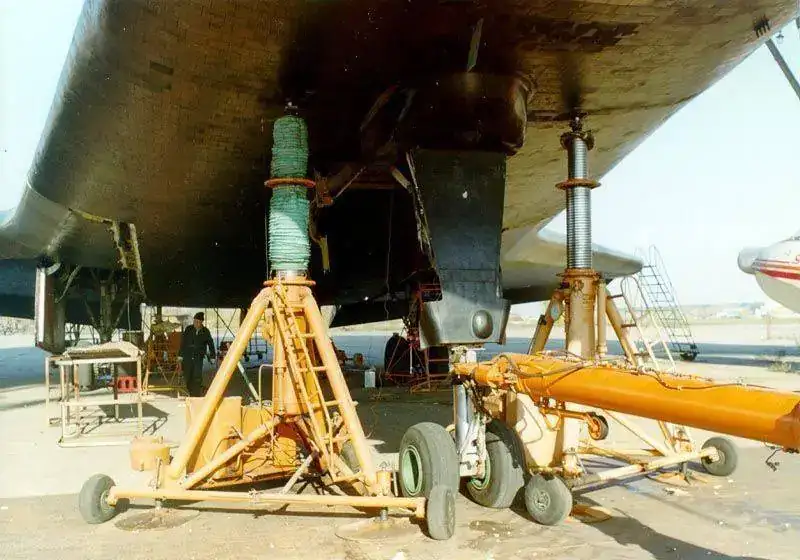

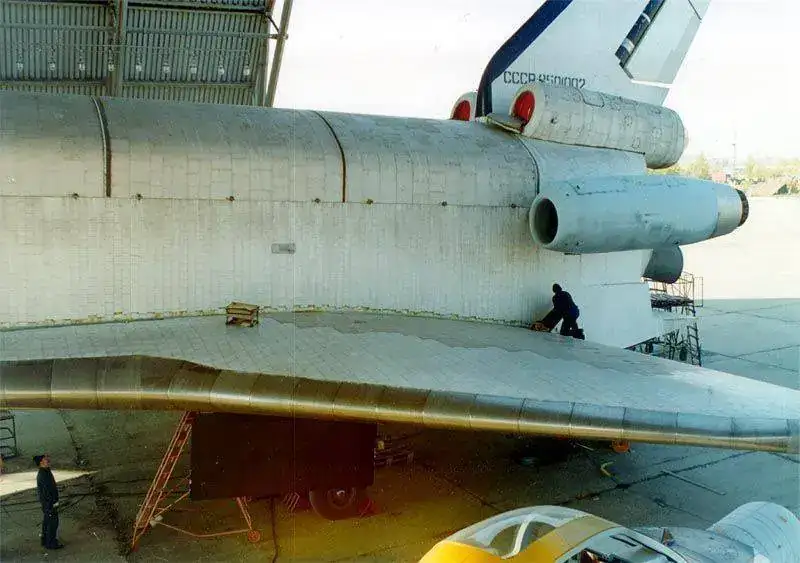

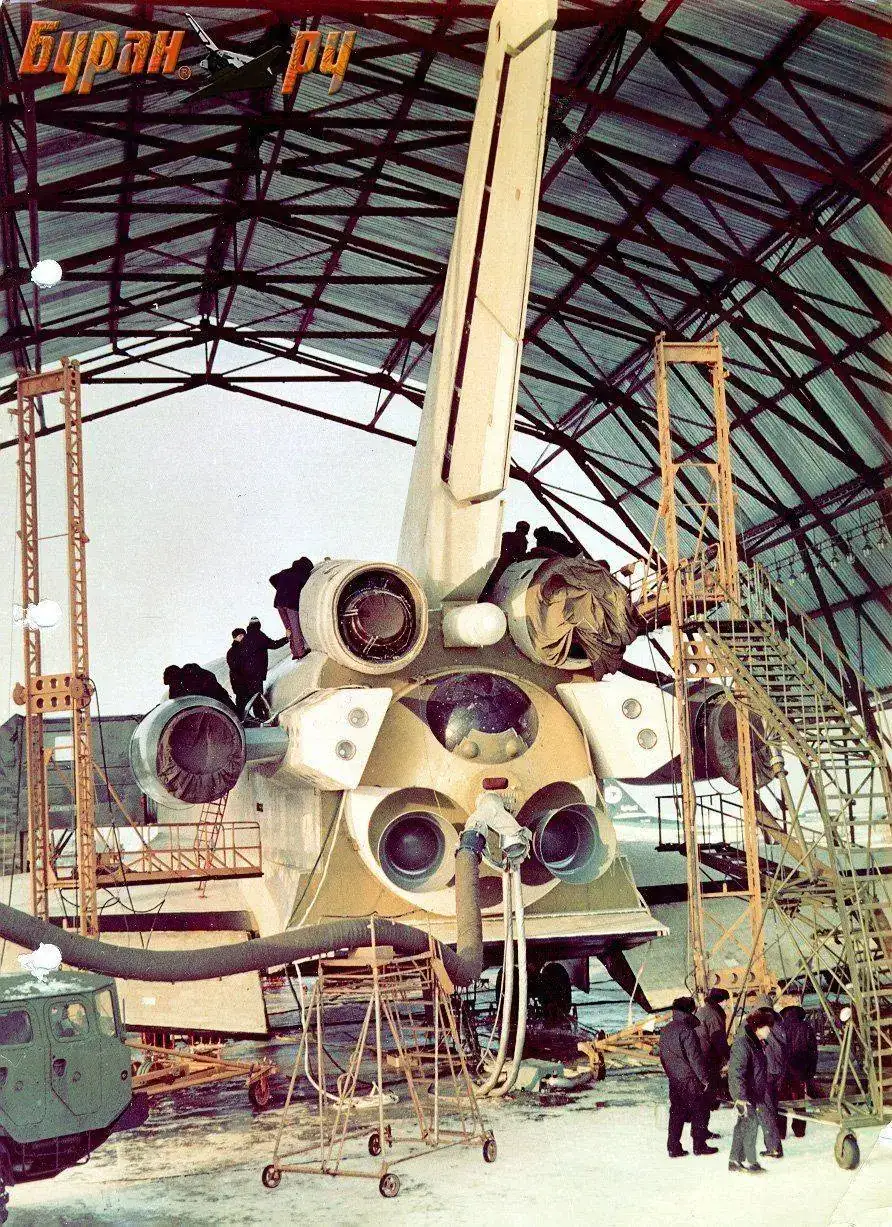

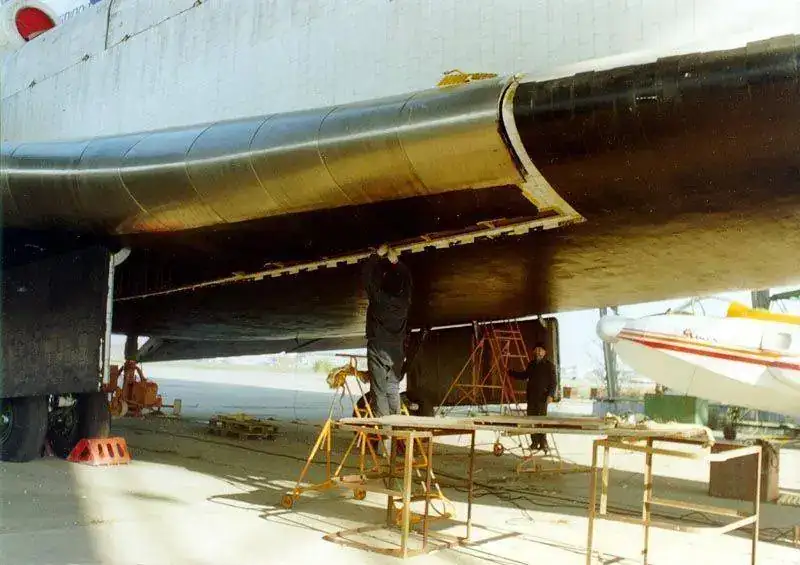

Entre vuelo y vuelo el necesario mantenimiento
2790-4 by Marcos, en Flickr
2782-2 by Marcos, en Flickr
2783-2 by Marcos, en Flickr
Video de pruebas con el OK-GLI
Mas pruebas atmosféricas en 1986

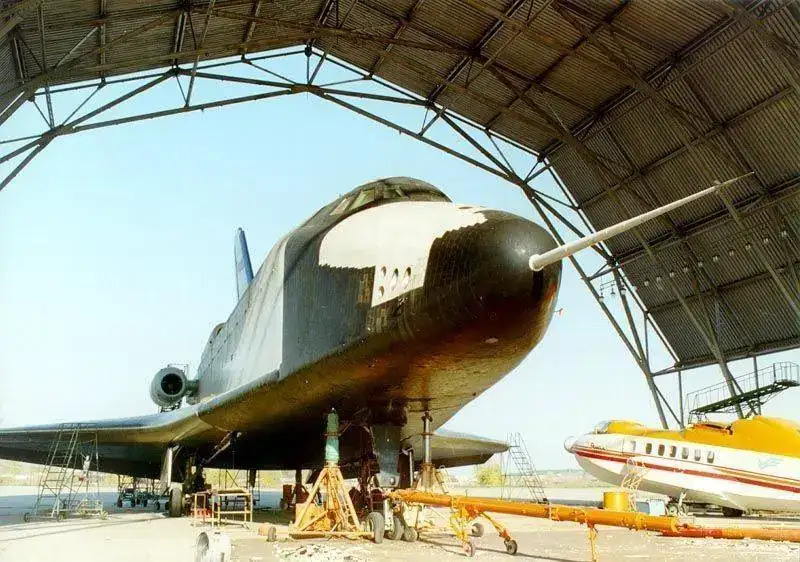

Cuando el proyecto Buran cesó el OK-GLI quedó almacenado en un hangar del aeródromo de Zhukovsky y solo era sacado para acudir a algún festival aéreo hasta que en 1999 la Empresa Buran Space Corporation (BSC) propiedad de un ex astronauta australiano lo alquiló por un periodo de 6 años y 600.000 $ para llevárselo a su país y hacer negocio con él. Con la llegada de los Juegos Olímpicos de Sidney 2000 el OK-GLI entra a formar parte de la oferta turística de la Ciudad.

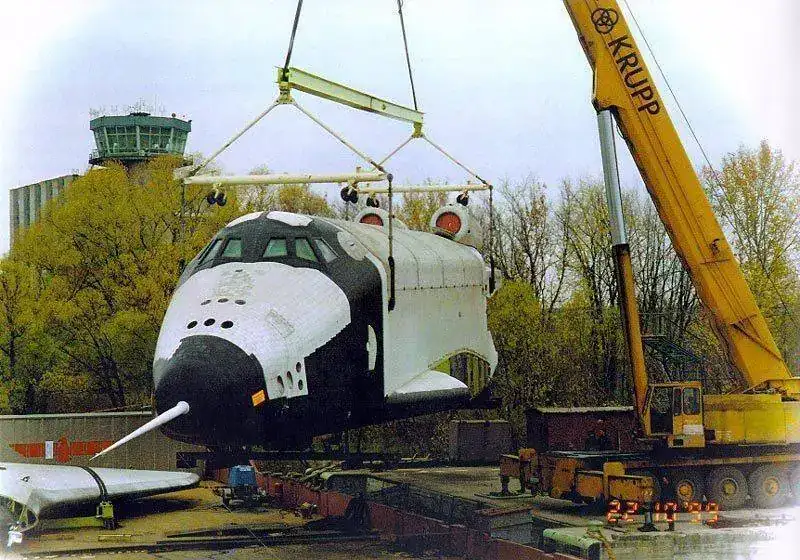

Podemos ver como se desmonta el OK-GLI para su carga en una barcaza con destino a San Petersburgo y de alli hasta Gotteborg en Suecia antes de partir con muchos retrasos debido a la burocracia aduanera hasta la ciudad de Sidney.
end1 by Marcos, en Flickr
end2 by Marcos, en Flickr
end3 by Marcos, en Flickr
end5 by Marcos, en Flickr

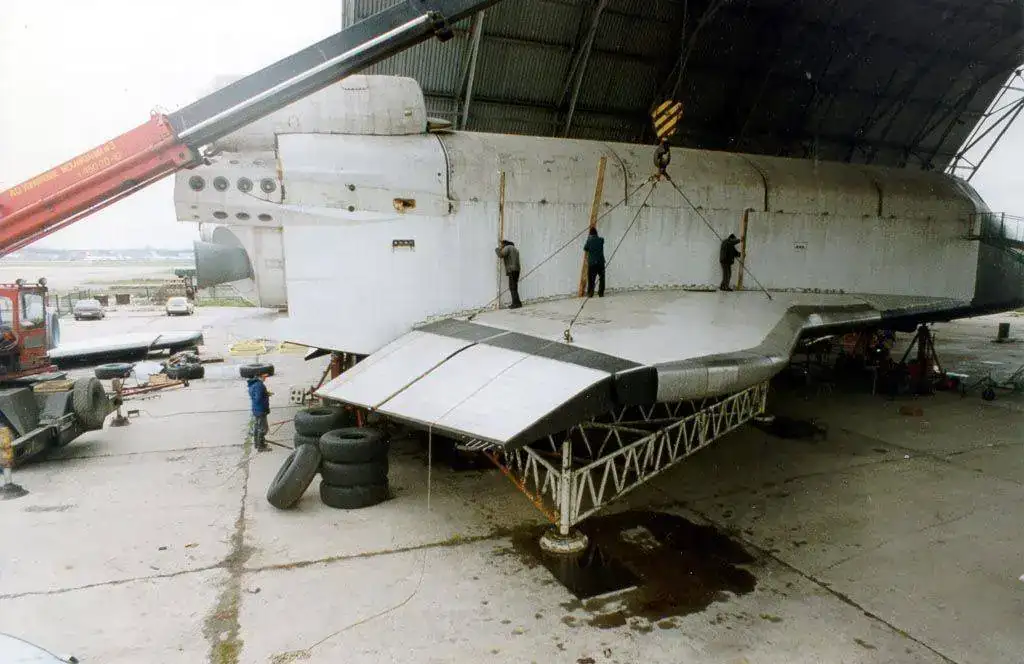

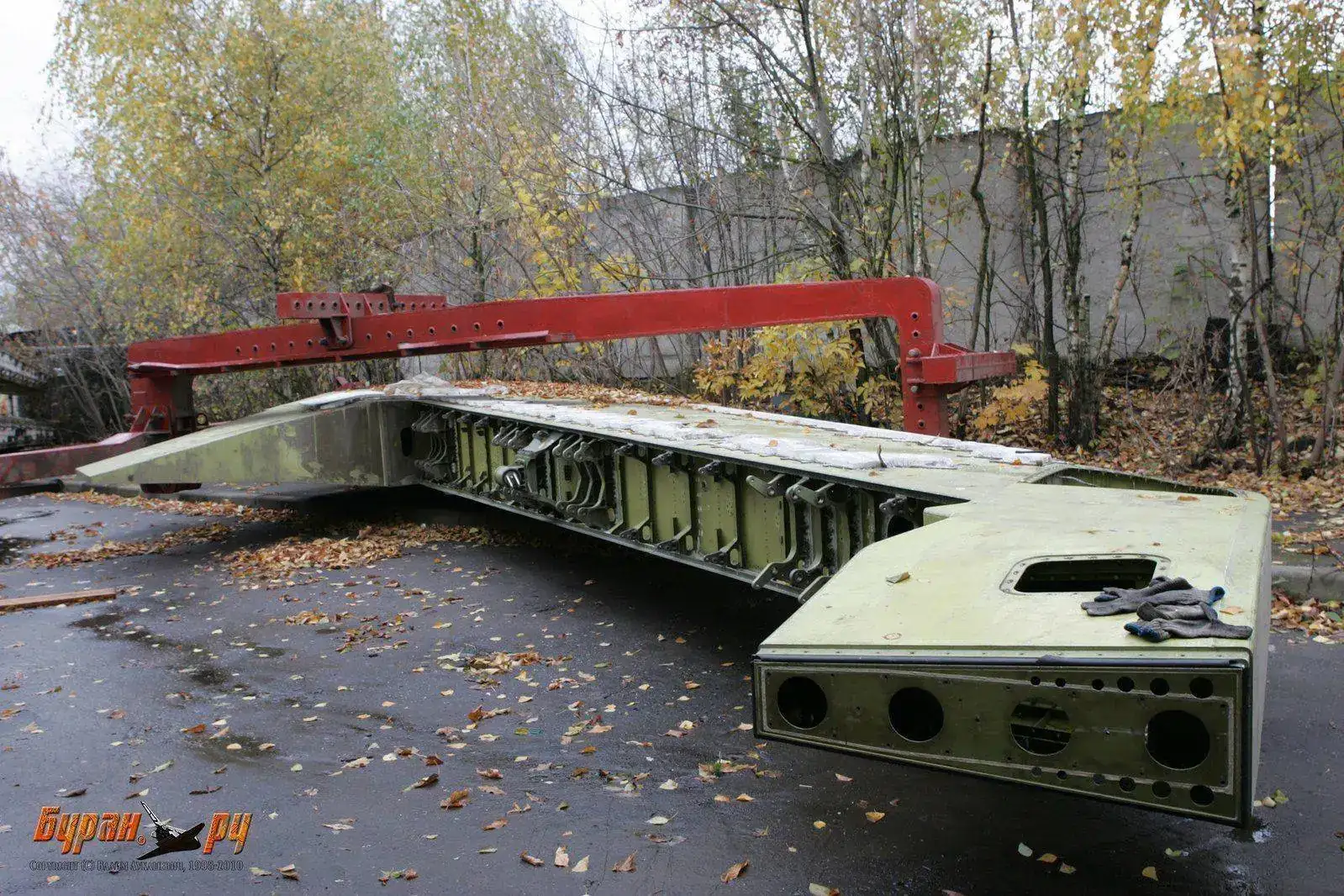

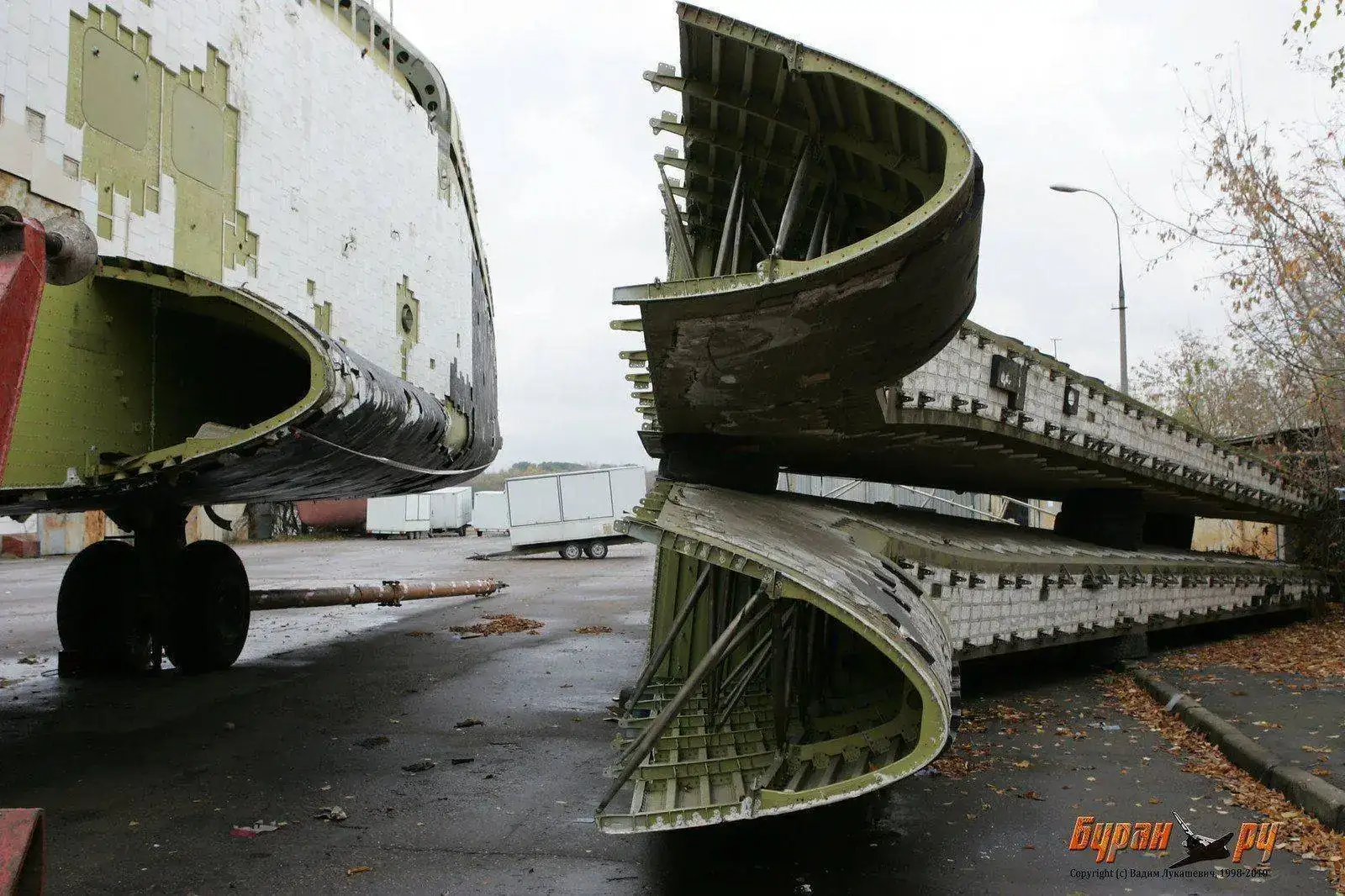

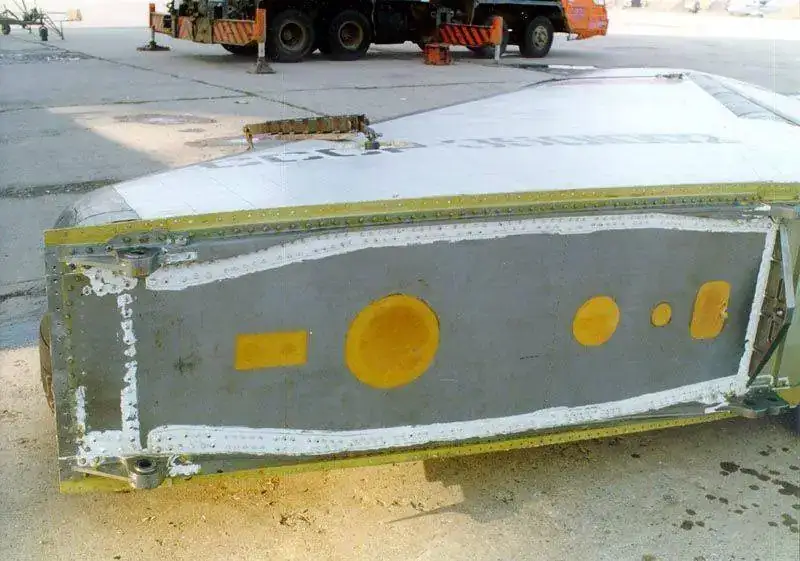

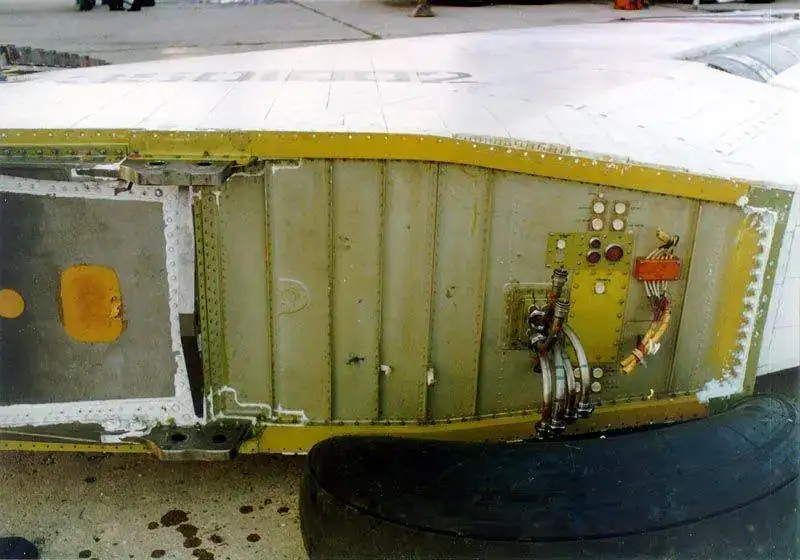

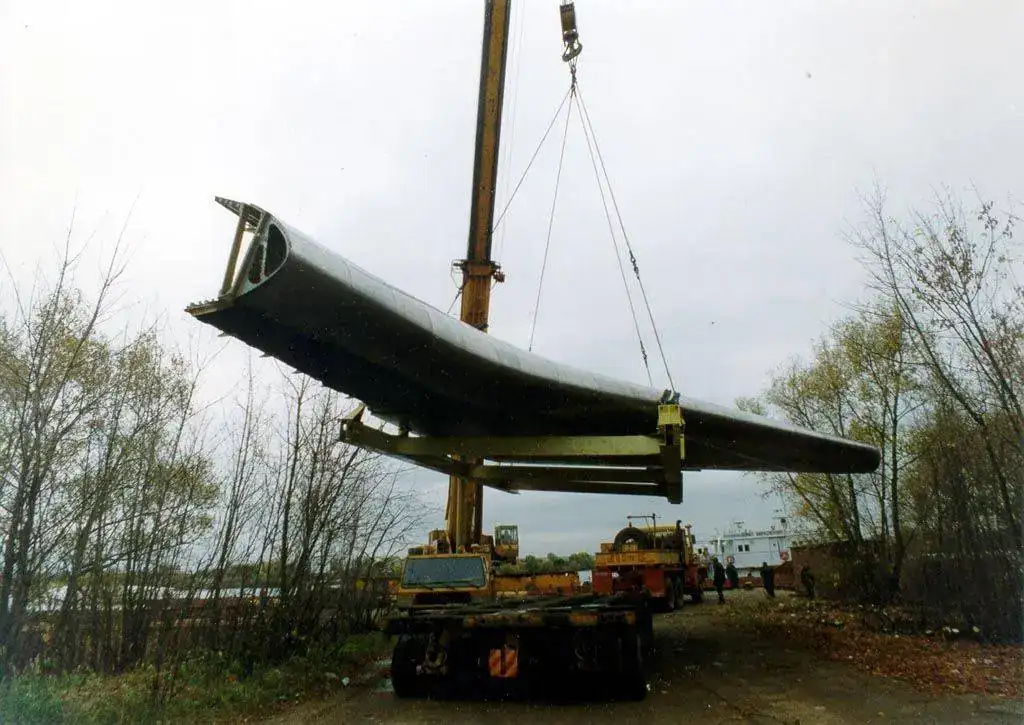

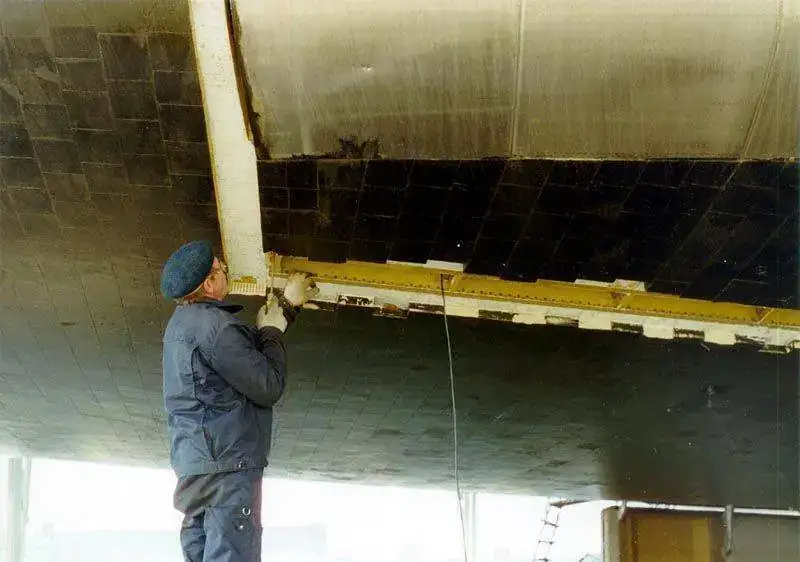

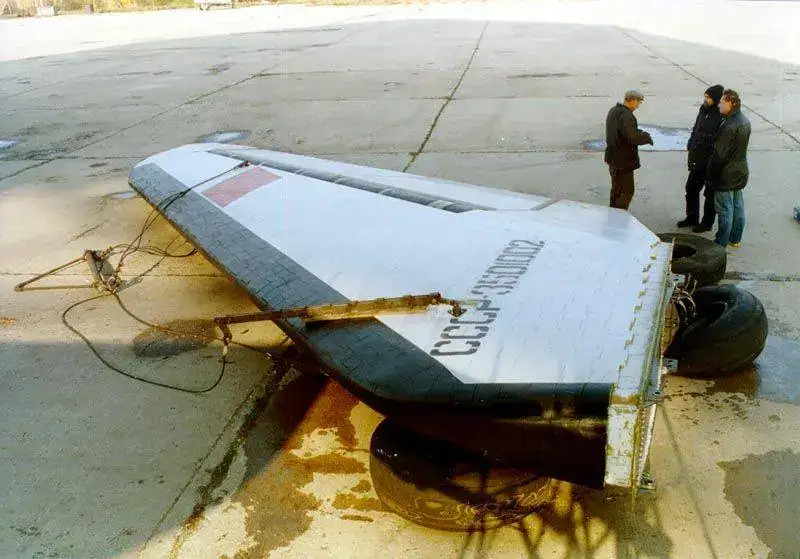

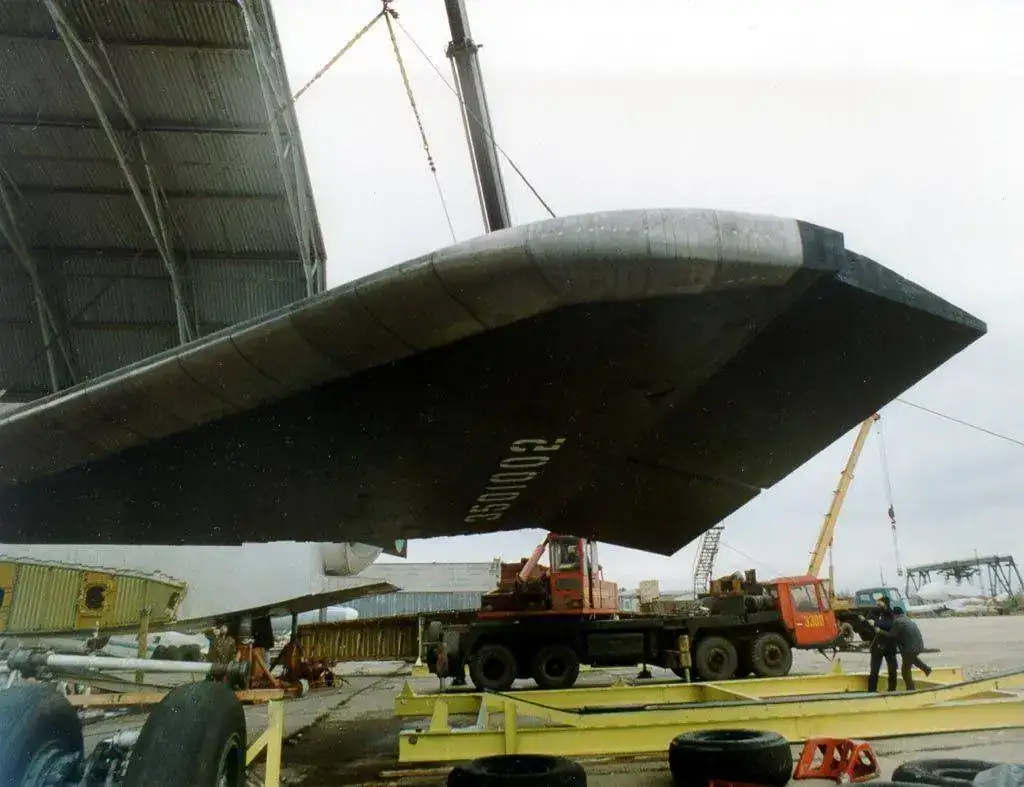

Desmontando el ala
end4 by Marcos, en Flickr
end9 by Marcos, en Flickr
end12 by Marcos, en Flickrç
end13 by Marcos, en Flickr
end14 by Marcos, en Flickr
end42 by Marcos, en Flickr
end69 by Marcos, en Flickr
end77 by Marcos, en Flickr
end68 by Marcos, en Flickr

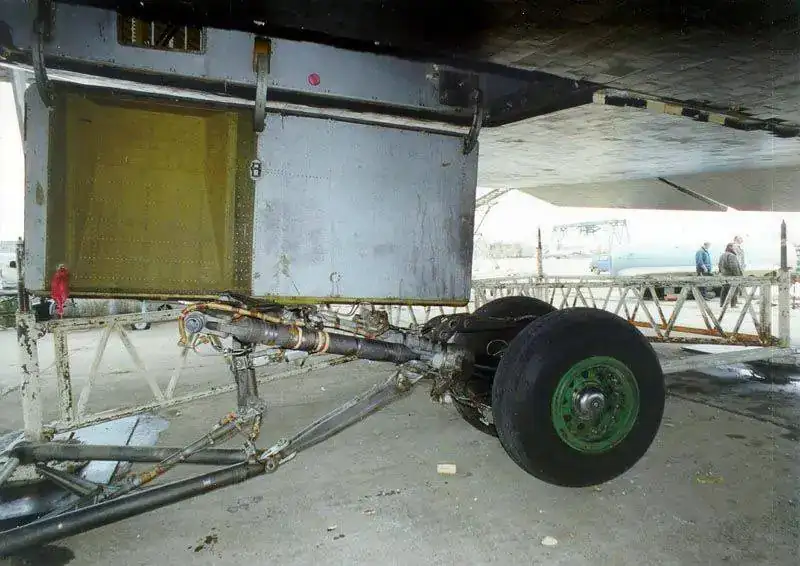

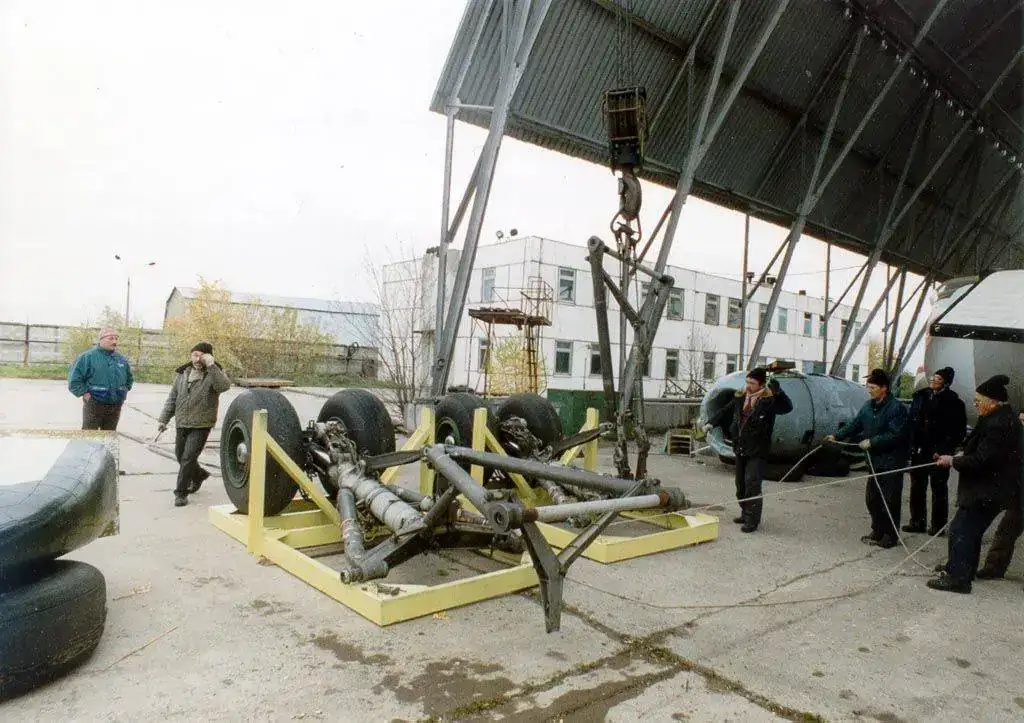

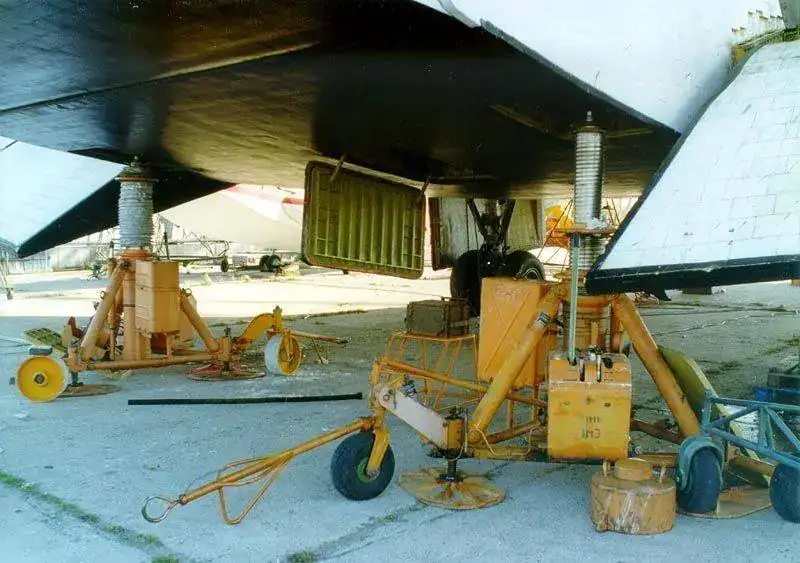

Es la hora para el tren de aterrizaje
end15 by Marcos, en Flickr
end16 by Marcos, en Flickr
end17 by Marcos, en Flickr
end44 by Marcos, en Flickr
end45 by Marcos, en Flickr

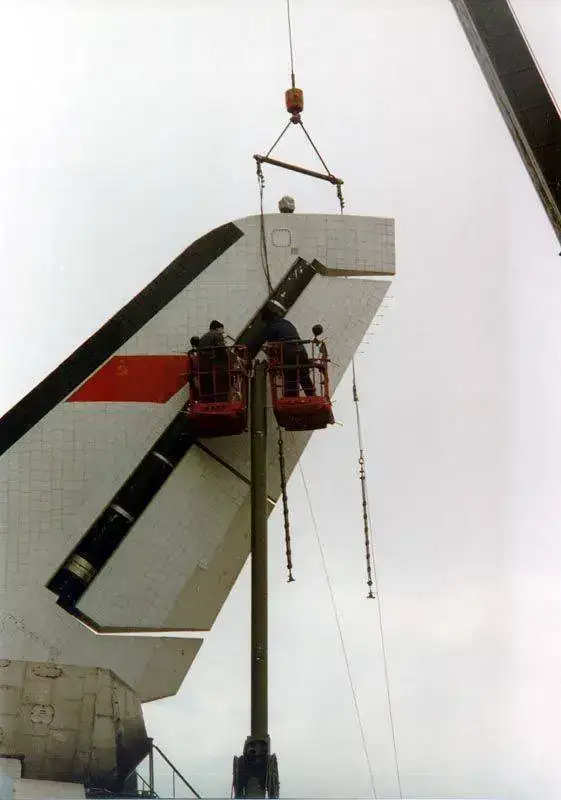

Tiempo para la quilla o timón
end41 by Marcos, en Flickr
end24 by Marcos, en Flickr
end25 by Marcos, en Flickr
end26 by Marcos, en Flickr
end27 by Marcos, en Flickr
La quilla con las conexiones hidraúlicas y eléctricas
end23 by Marcos, en Flickr

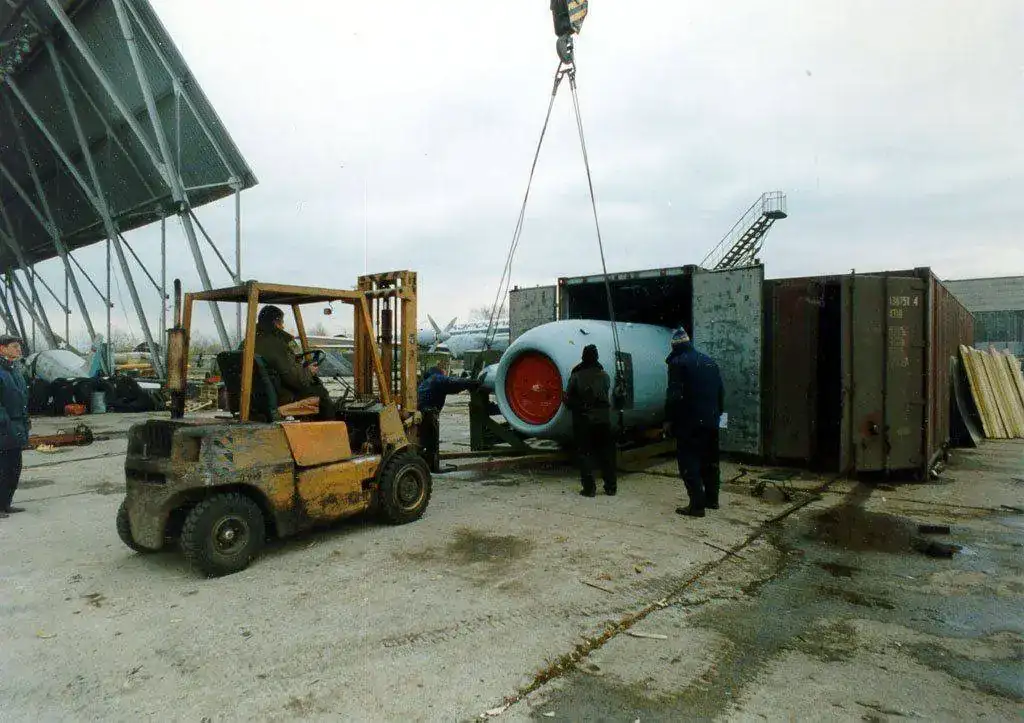

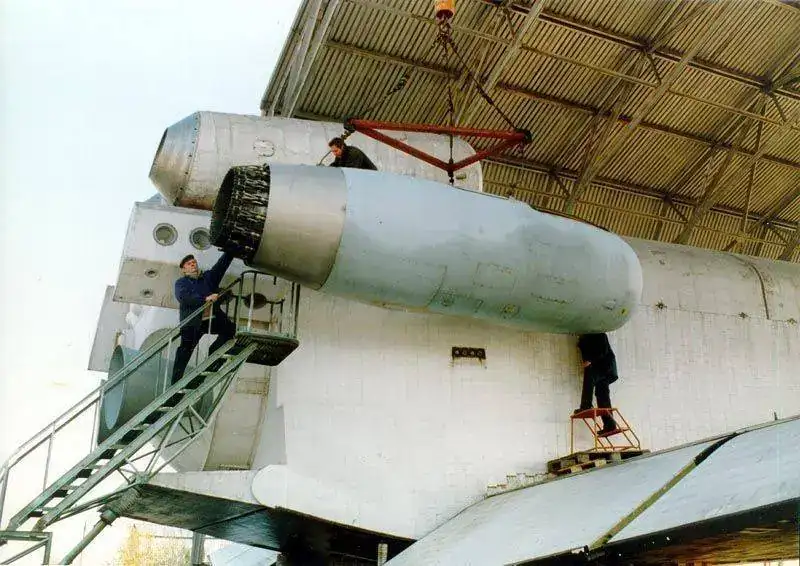

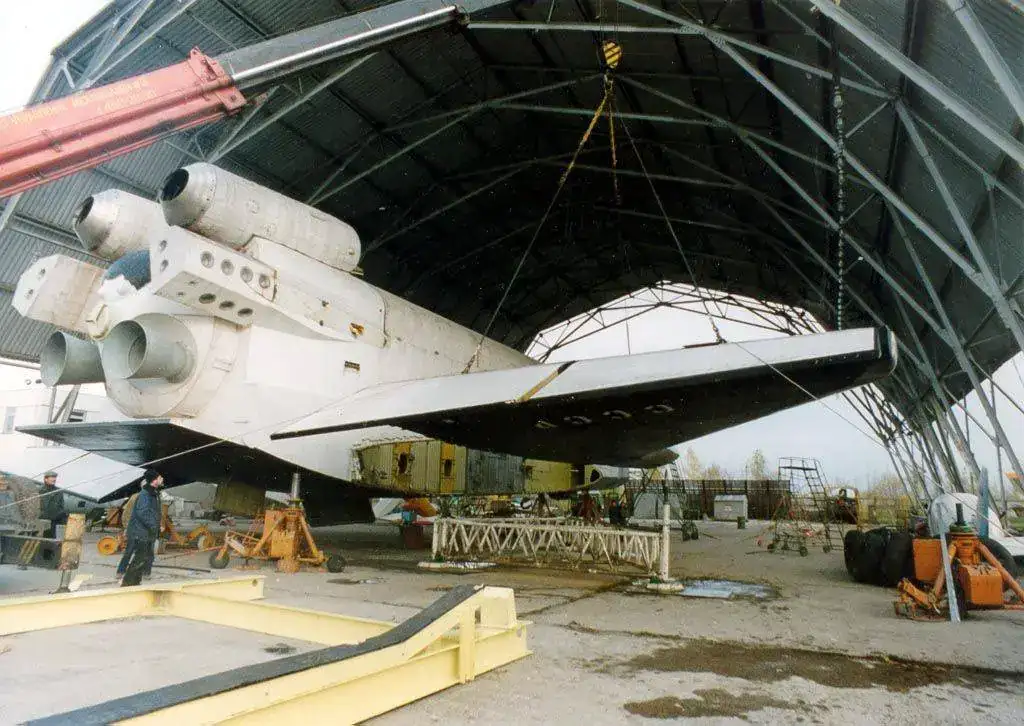

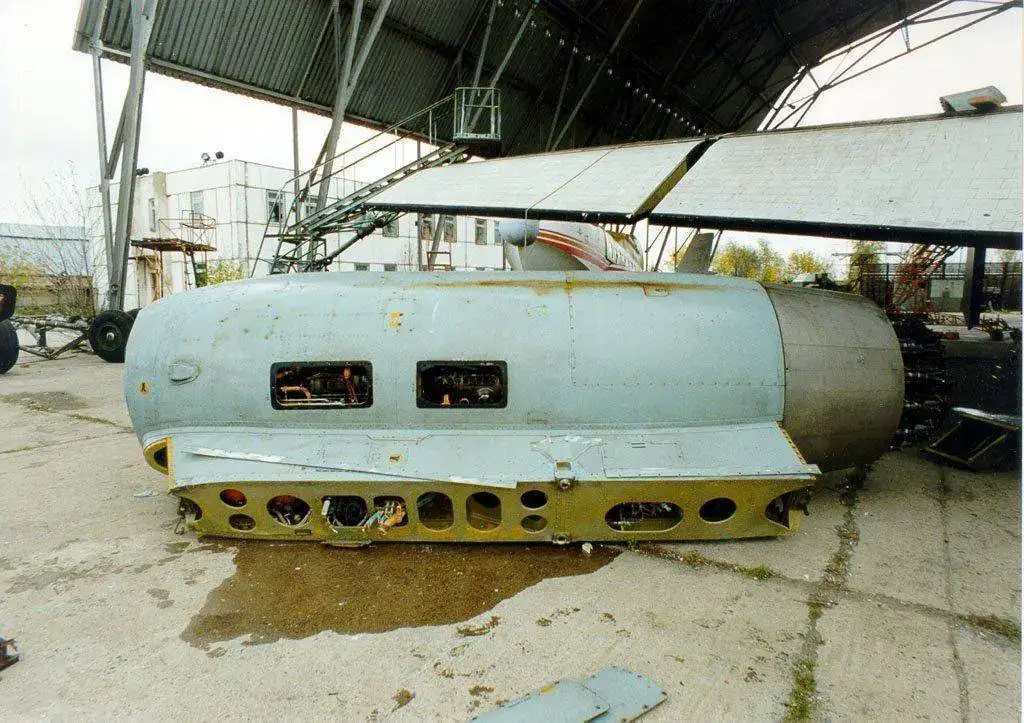

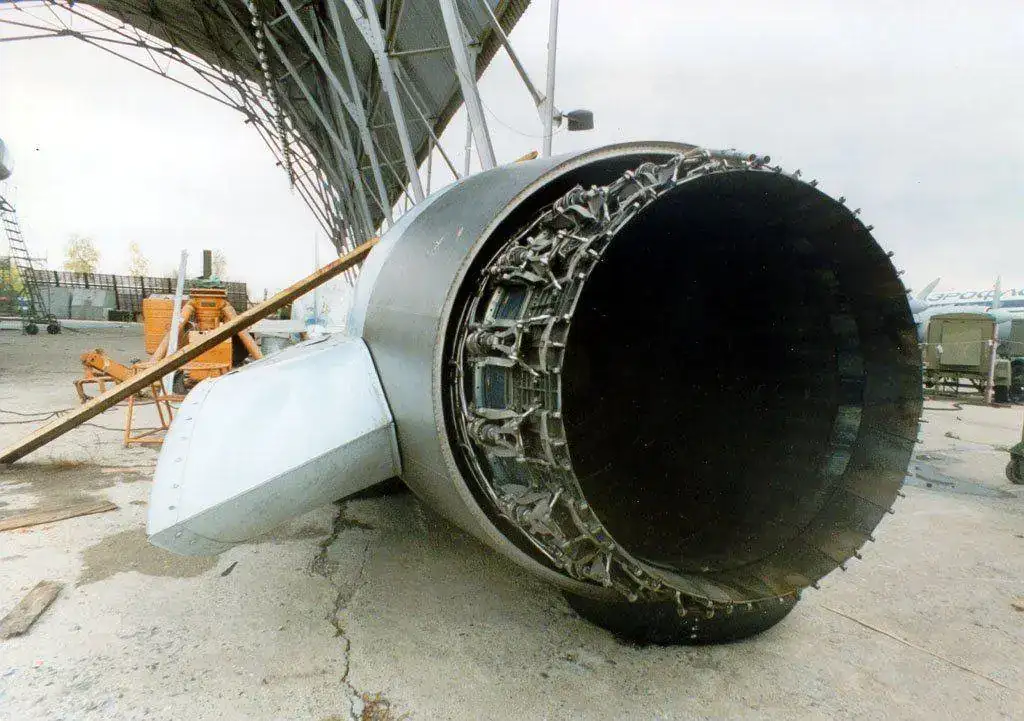

Ahora los motores
end28 by Marcos, en Flickr
end85 by Marcos, en Flickr
end86 by Marcos, en Flickr

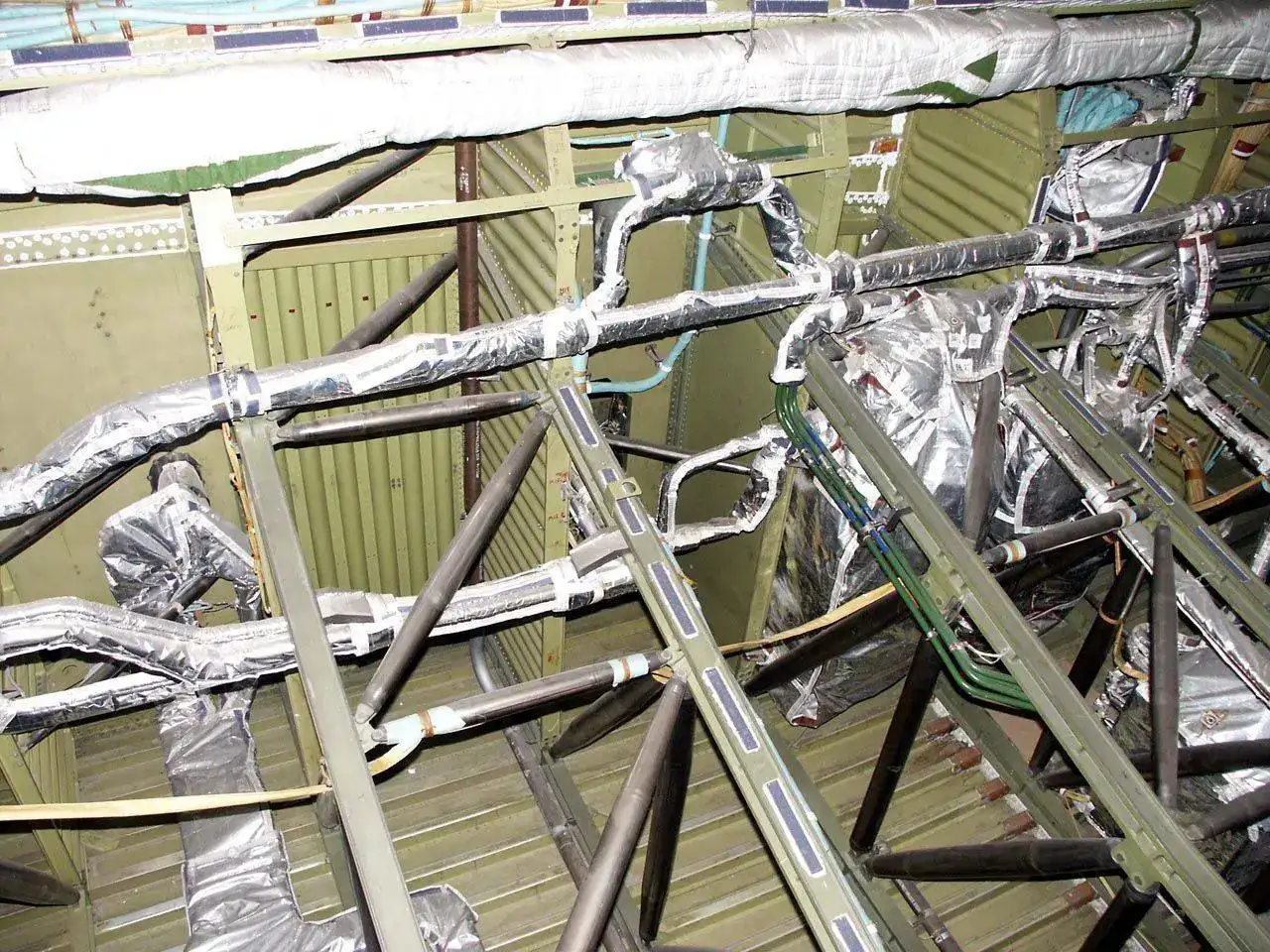

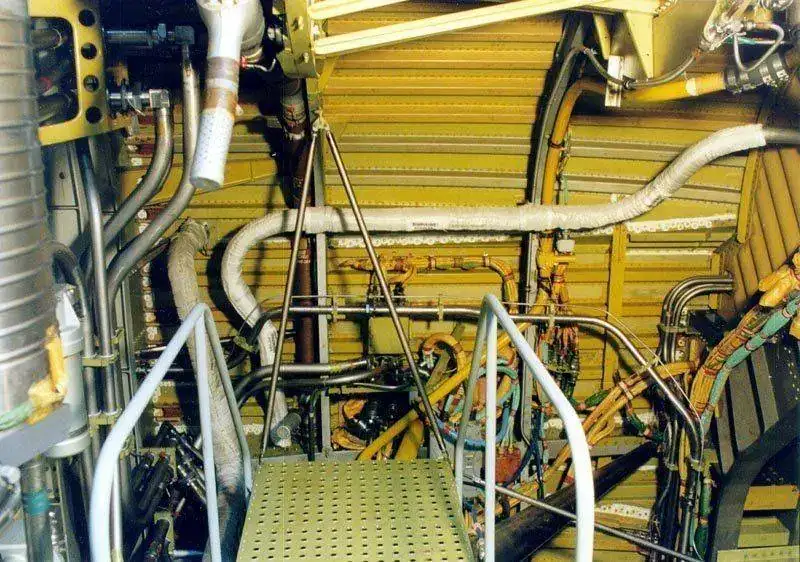

Un vistazo al interior antes de prepararlo para el embarque
end30 by Marcos, en Flickr
end32 by Marcos, en Flickr
end33 by Marcos, en Flickr
end61 by Marcos, en Flickr
end62 by Marcos, en Flickr
Listo para el transporte
end64 by Marcos, en Flickr
end101 by Marcos, en Flickr
end55 by Marcos, en Flickr
end56 by Marcos, en Flickr
end73 by Marcos, en Flickr
end95 by Marcos, en Flickr
end96 by Marcos, en Flickr
end97 by Marcos, en Flickr
end99 by Marcos, en Flickr
end103 by Marcos, en Flickr
end106 by Marcos, en Flickr

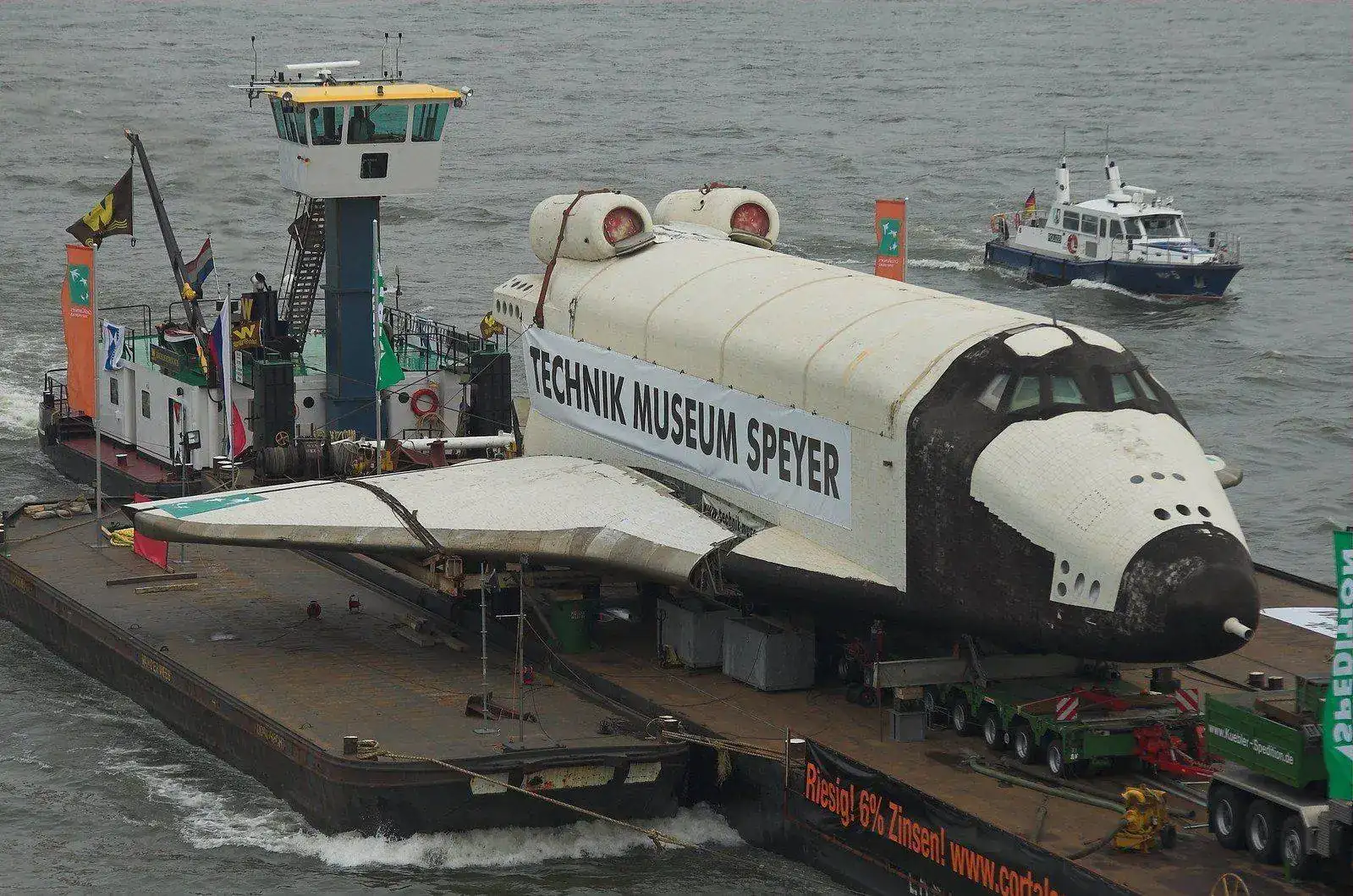

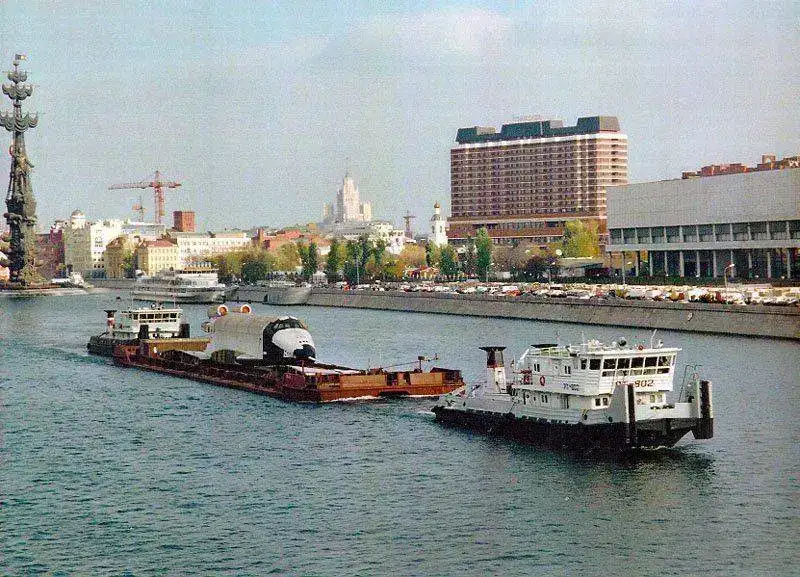

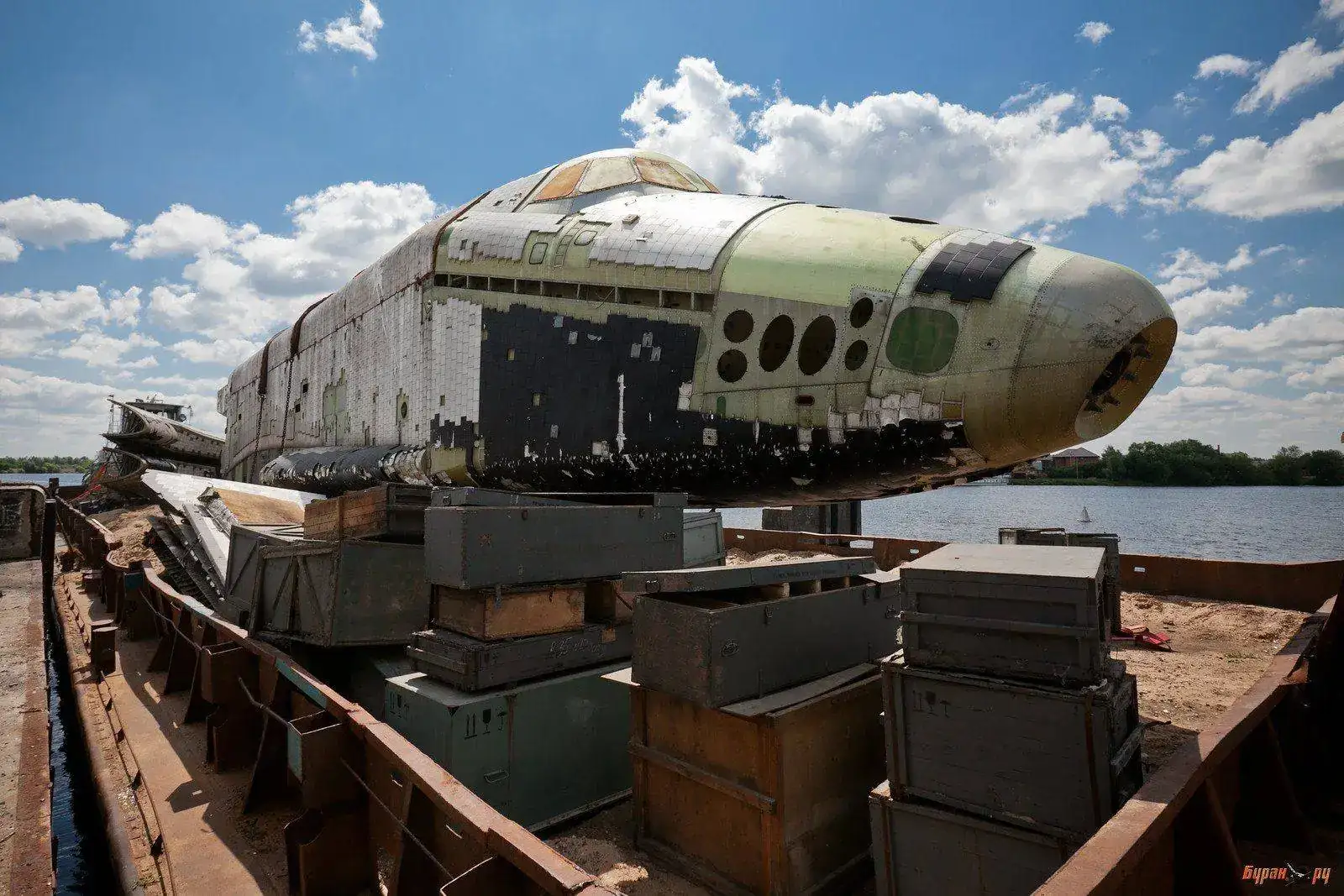

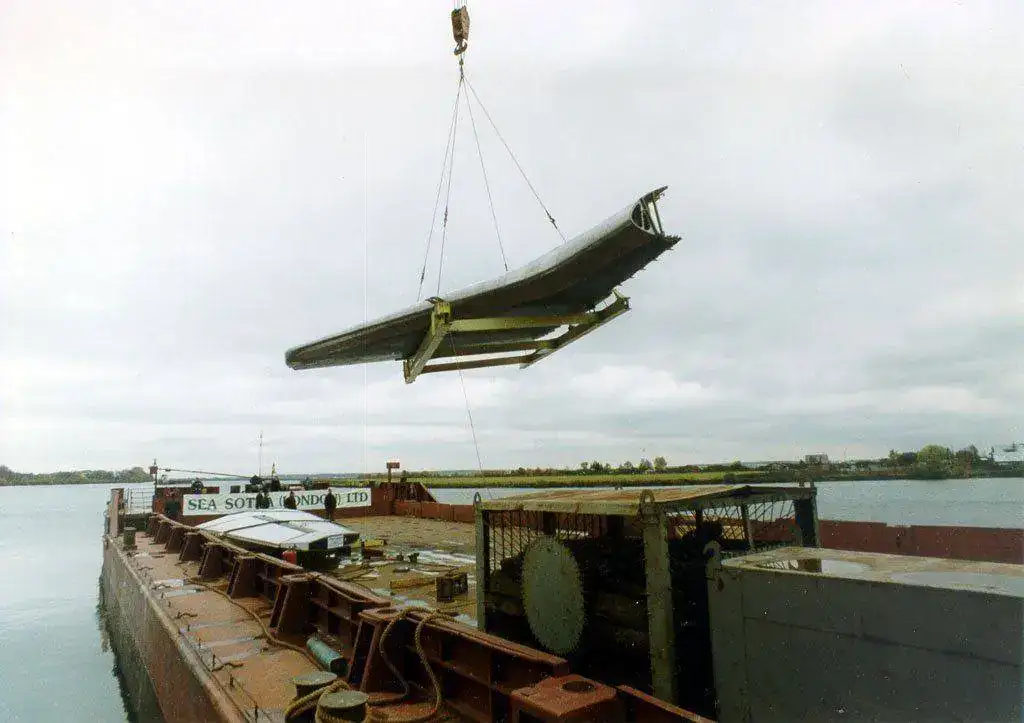

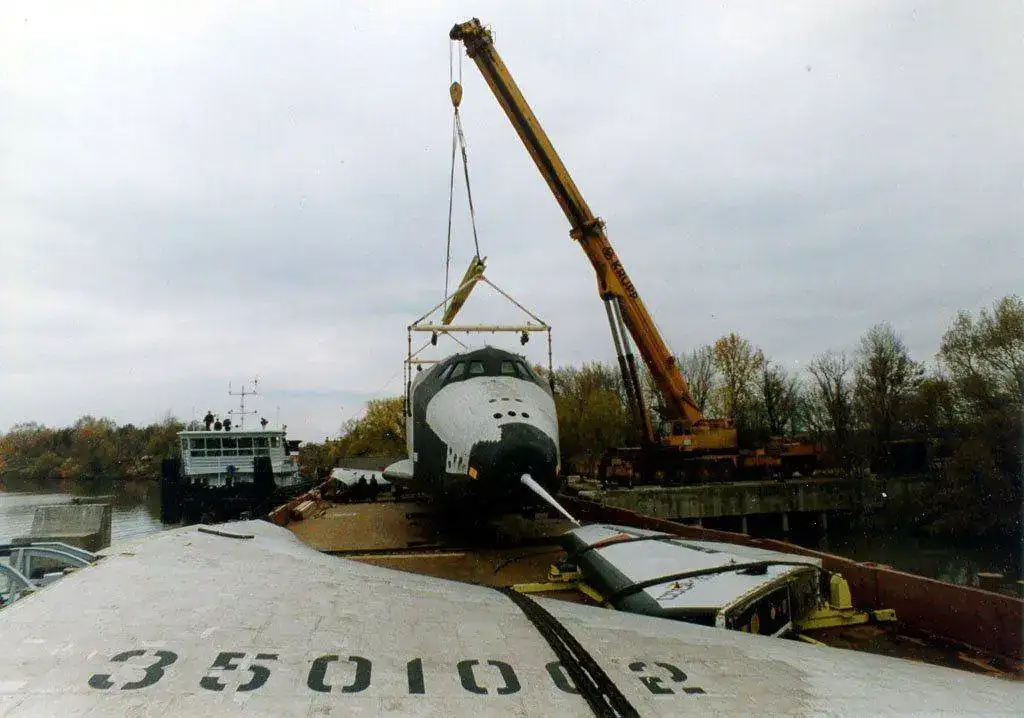

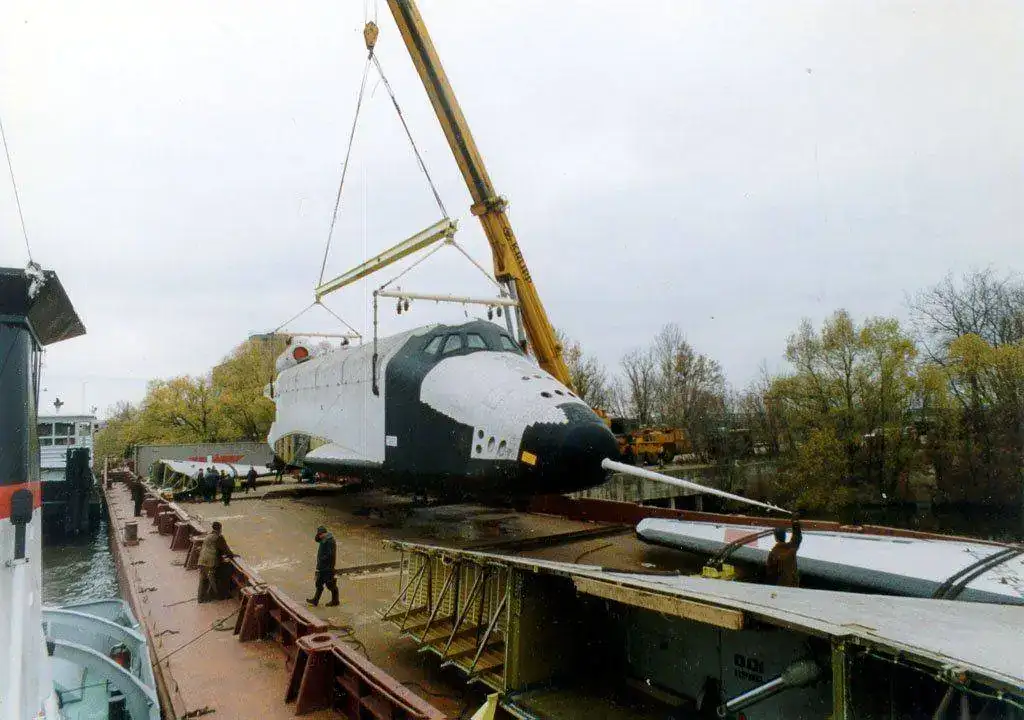

Y ya en la barcaza
end57 by Marcos, en Flickr
end58 by Marcos, en Flickr
end59 by Marcos, en Flickr
end60 by Marcos, en Flickr

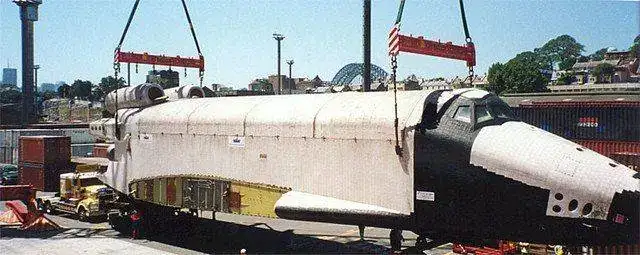

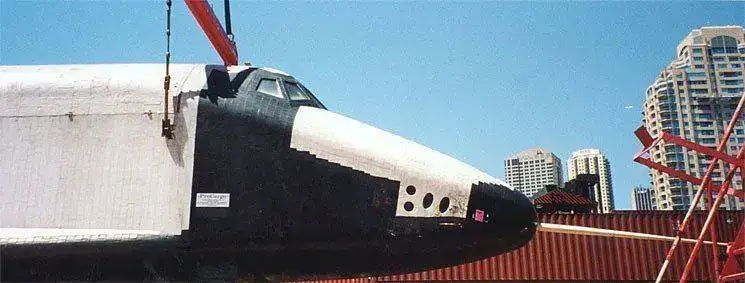

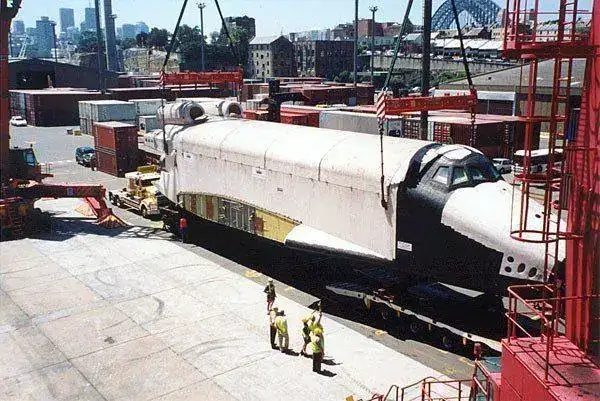

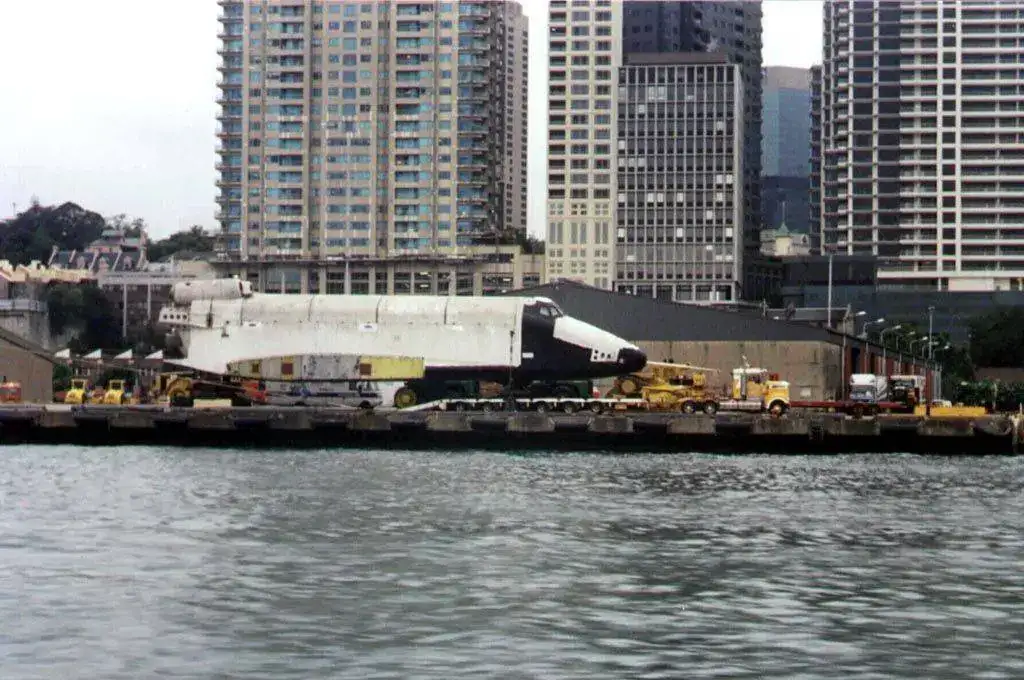

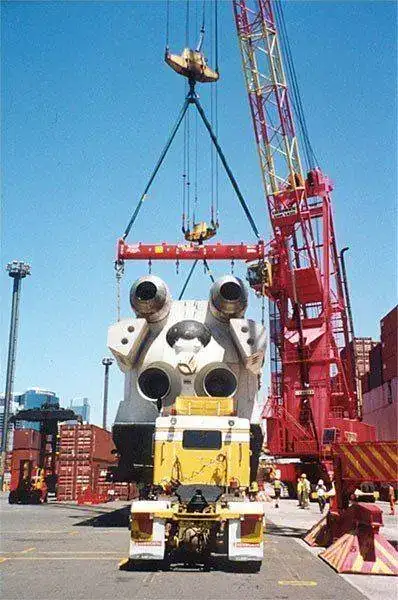

Unas instantáneas de su llegada a Sidney y su desembarco
sydnei5 by Marcos, en Flickr
sydnei1 by Marcos, en Flickr
sydnei2 by Marcos, en Flickr
sydnei3 by Marcos, en Flickr
sydnei4 by Marcos, en Flickr
Aquí podéis ver el folleto donde se anunciaba la exposición del OK-GLI en Sidney
sydnei33 by Marcos, en Flickr
sydnei33 by Marcos, en Flickr
pero poco después la empresa del ex astronauta cae banca rota dejando un agujero de 450.000 $ a NPO Molniya.
A NPO Molniya no le quedaba mas remedio que reunir el dinero para poder llevárselo de vuelta a casa aunque al parecer NPO Molniya no estaba mucho por la labor.
El OK-GLI se intentó subastar en EE.UU por 6.000.000 $ sin éxito hasta que en el 2002 la empresa Singapore Company Space Shuttle World Tour lo compra para lleváserlo a Bahrein y luego Talilandia de ruta por diversos festivales pero una vez el destino del OK-GLI estaba gafado y esta segunda empresa también cae en banca rota.
NPO Molniya denuncia en los juzgados a Singapore Company Space Shuttle World Tour mientras el OK-GLI queda abandonado en el puerto de Bahrein hasta el 2004 fecha en que un grupo de periodistas alemanes lo encuentra haciendo que la noticia alcance una enorme repercusión internacional.
Es entonces cuando el museo privado mas grande del mundo, el Sinsheim auto & Tecnik Museum se interesa por el OK-GLI y finalmente lo compra por 500.000 $ a NPO Molniya.
Lamentablemente el juicio con Singapore Company Space Shuttle World Tour todavía estaba lejos de solucionarse. Y hubo que esperar hasta el 2008 cuando NPO Molniya ganó finalmente el juicio y el OK-GLI pudo finalmente ser trasladado a su nueva casa en Alemania.

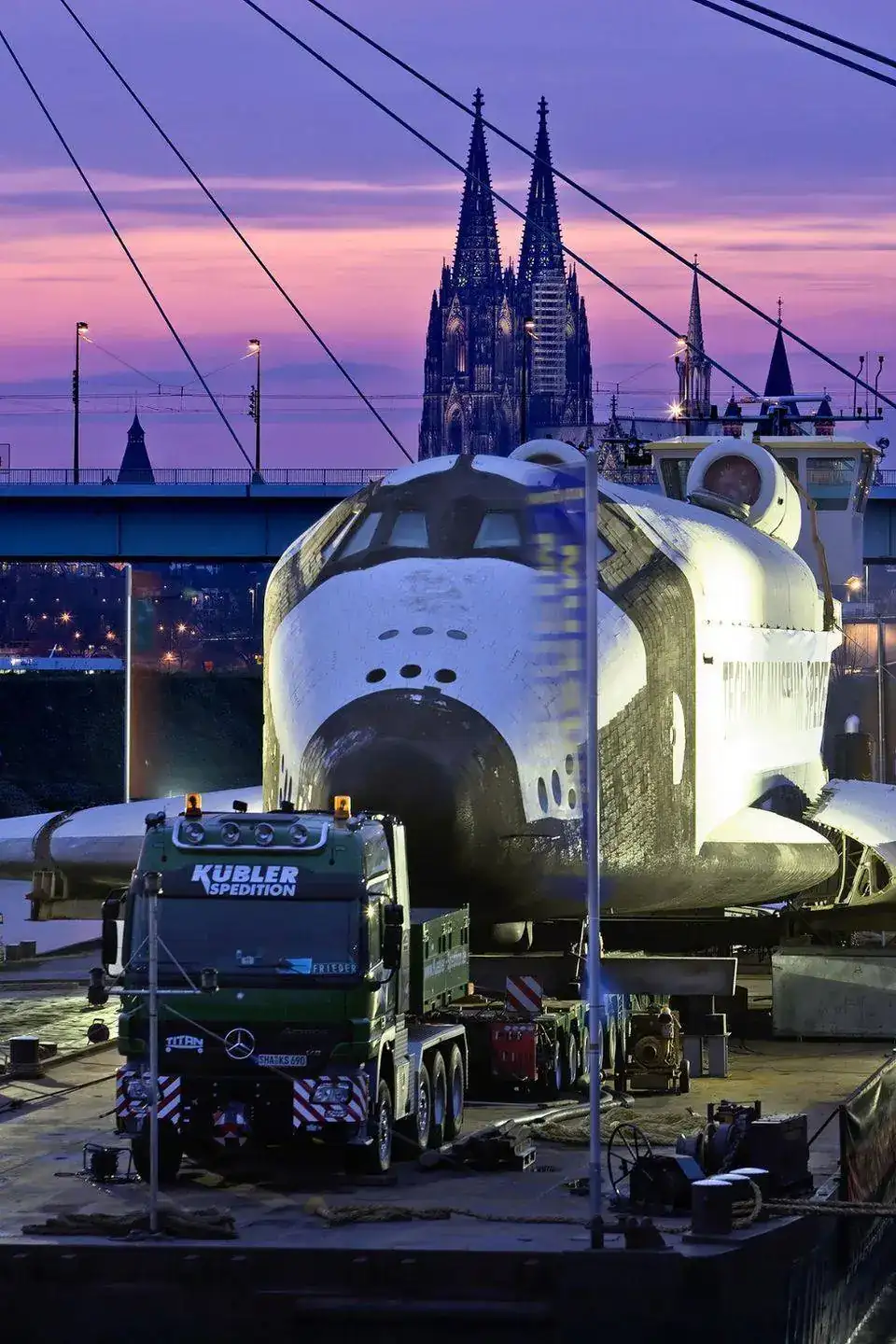

Una fotos del su llegada al puerto fluvial de Bonn
bts_002_2 by Marcos, en Flickr
Buran_bonn by Marcos, en Flickr
Buran3 by Marcos, en Flickr

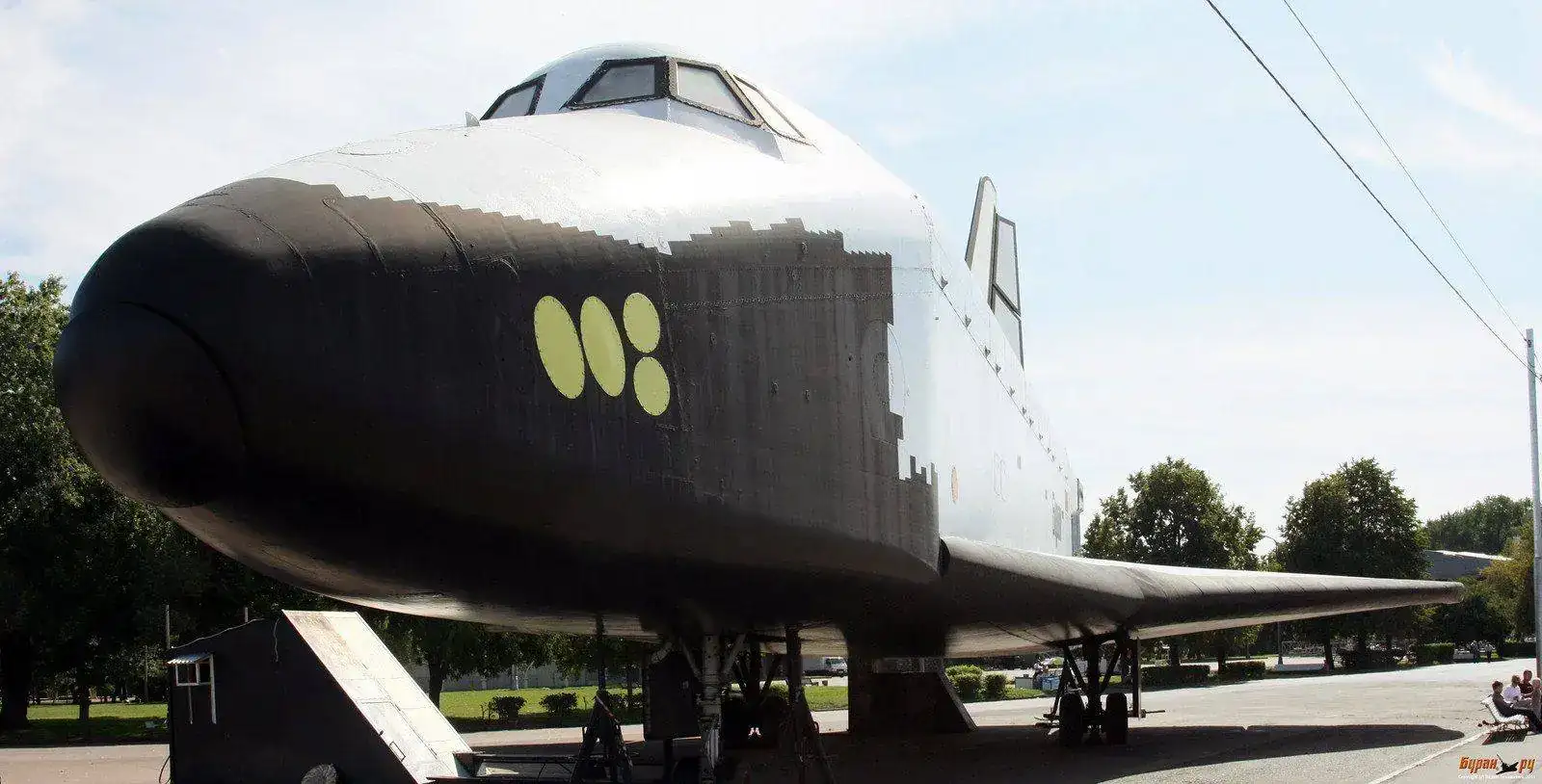

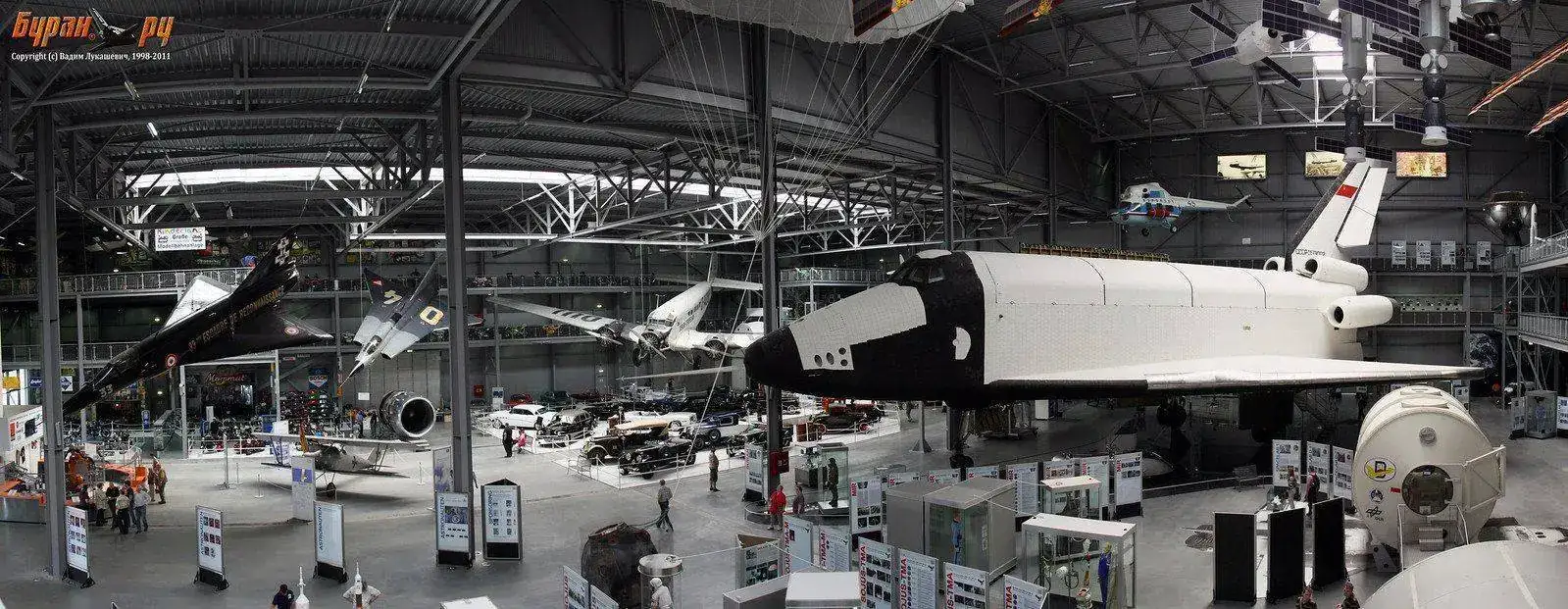

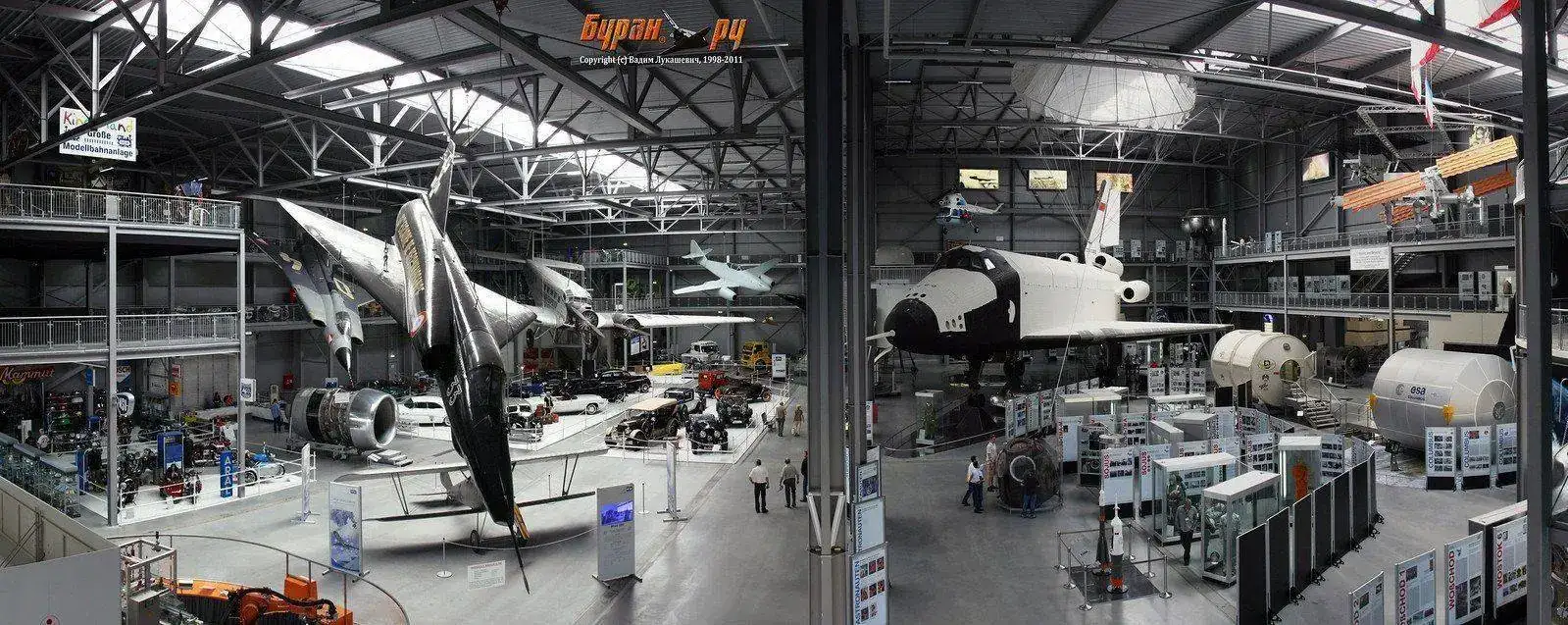

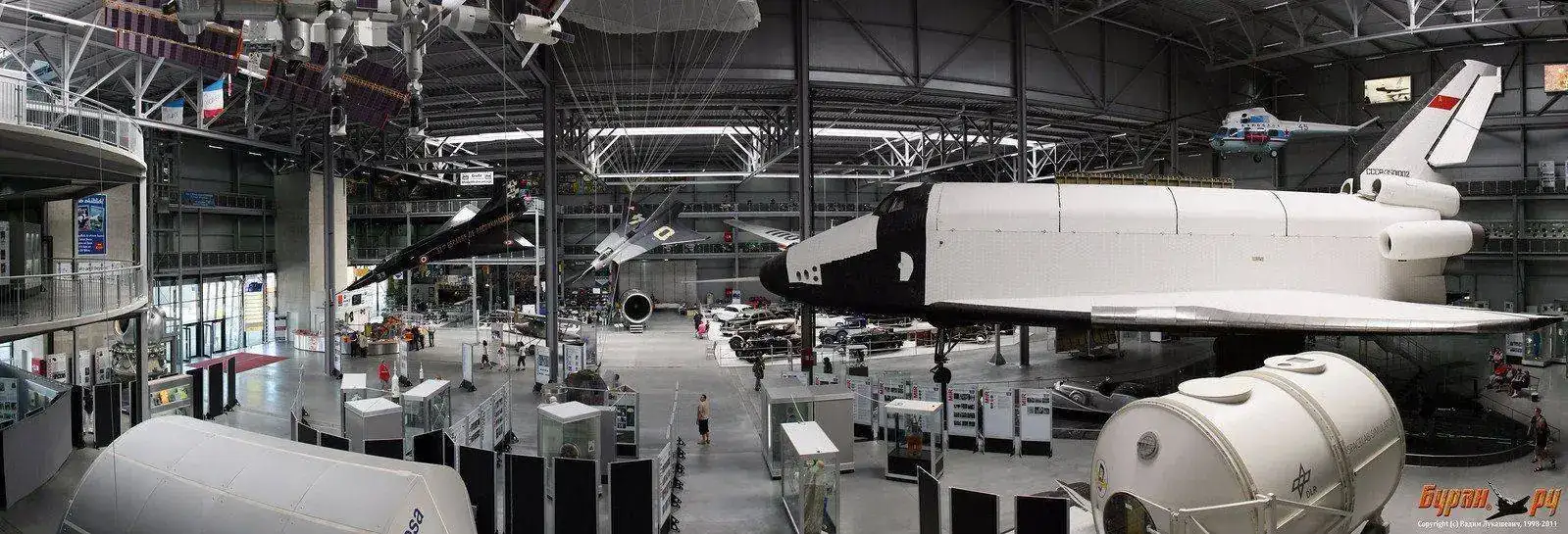

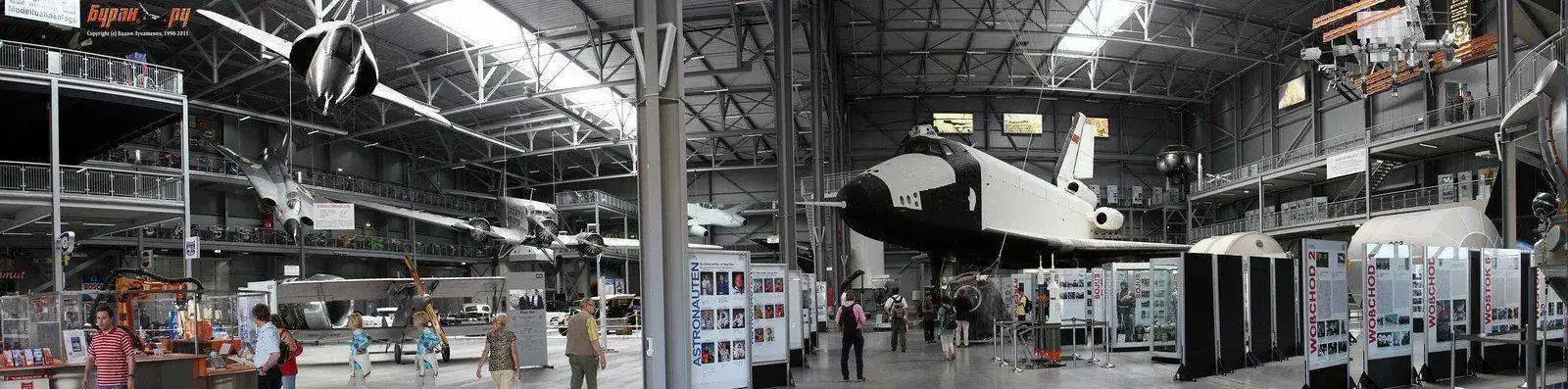

Y ya instalado en el Museo de la ciudad de Speyer
speyer4 by Marcos, en Flickr
speyer3 by Marcos, en Flickr
speyer2 by Marcos, en Flickr
speyer1 by Marcos, en Flickr
Aunque el Museo en Alemania donde descansa el OK-GLI lo publicita como el autentico Buran ya sabemos que no es cierto. Muchos medios de comunicación han cometido el mismo error y lo peor es que lo siguen cometiendo.
Dichos errores los podemos encontrar en páginas como aerospaceweb.org o la misma Wikipedia y se deben en gran parte a que en nombre de Buran era usado tanto para el Programa como para el primer y único orbitador que viajó al espacio en 1988.
El Buran 0.03, OK-3M u OK-KS (KS-35) fué utilizado para pruebas del sistema eléctrico, electrónico y de software. El ejemplar fue probado en las instalaciones de RKK Energia desde agosto de 1984 hasta un total de 1600 días hasta la finalización del proyecto Buran.

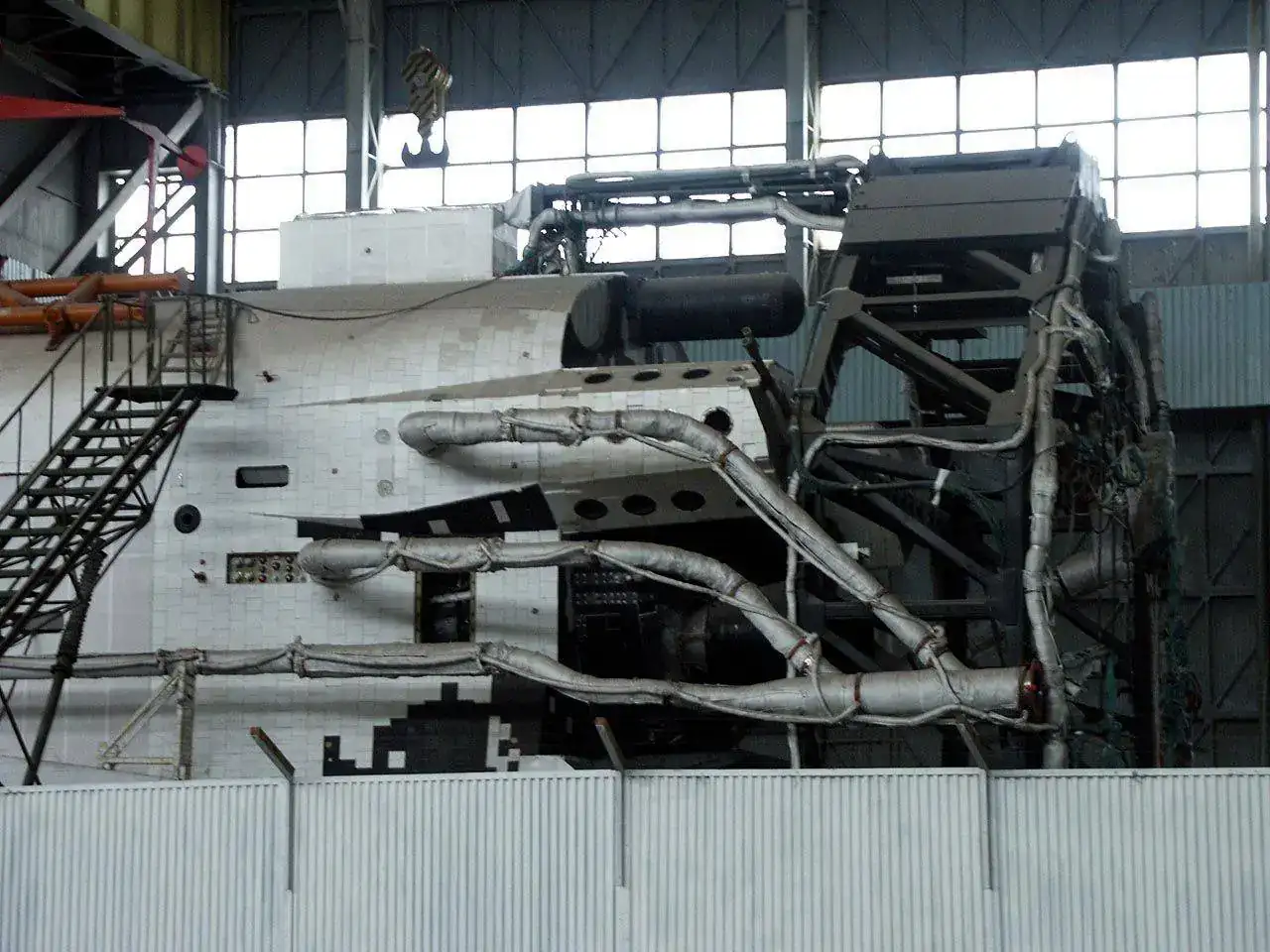

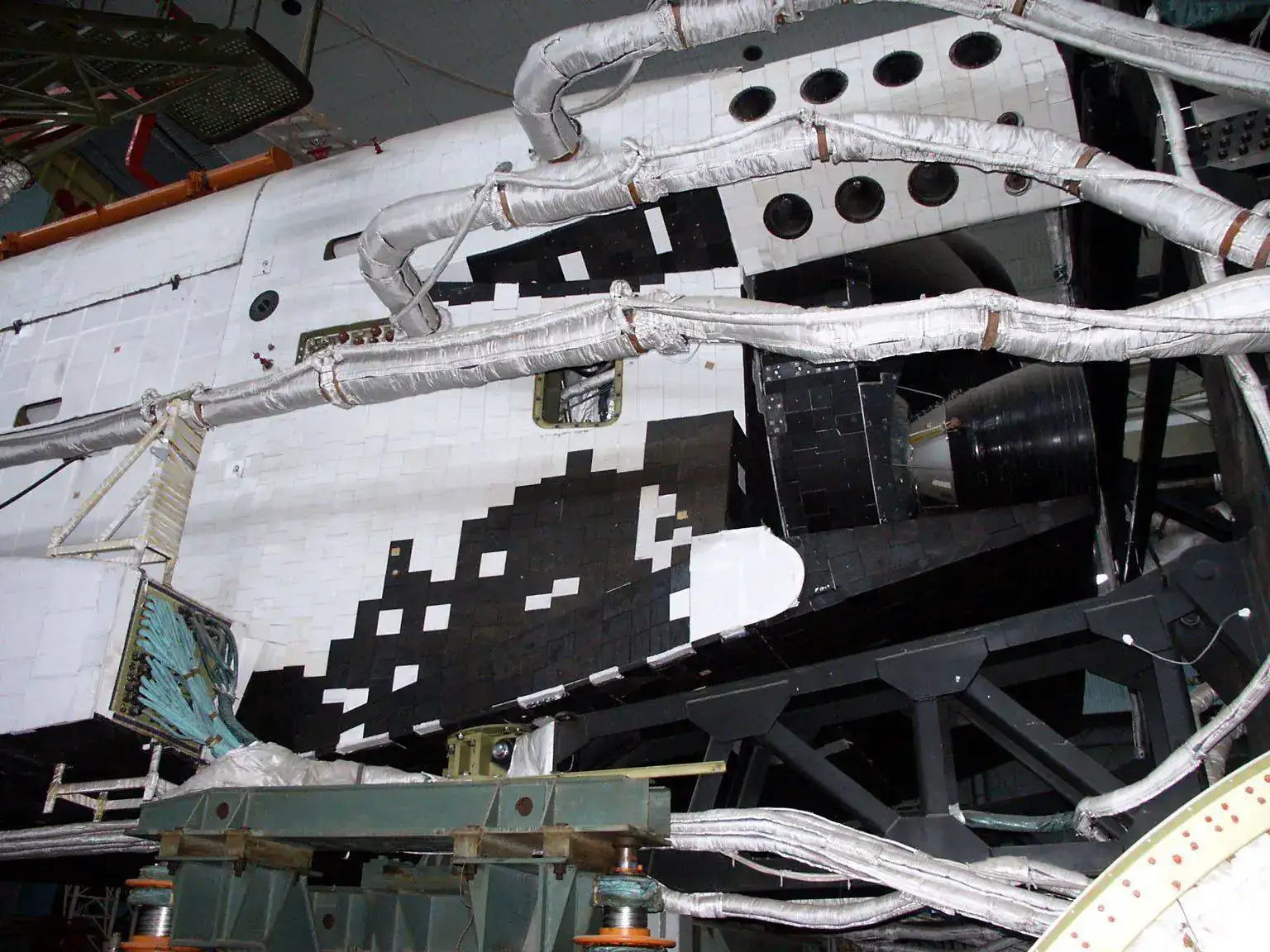

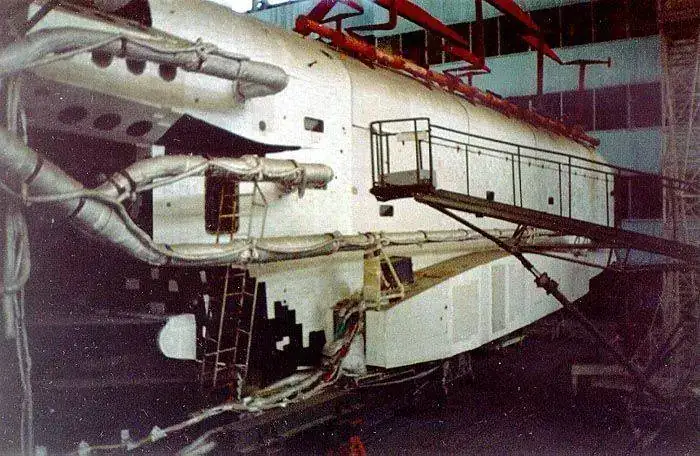

Aquí lo vemos en el banco de pruebas
Pruebas sistema eléctrico RKK Energia bbur432 by Marcos, en Flickr
Pruebas sistema eléctrico RKK Energia ok-ks by Marcos, en Flickr

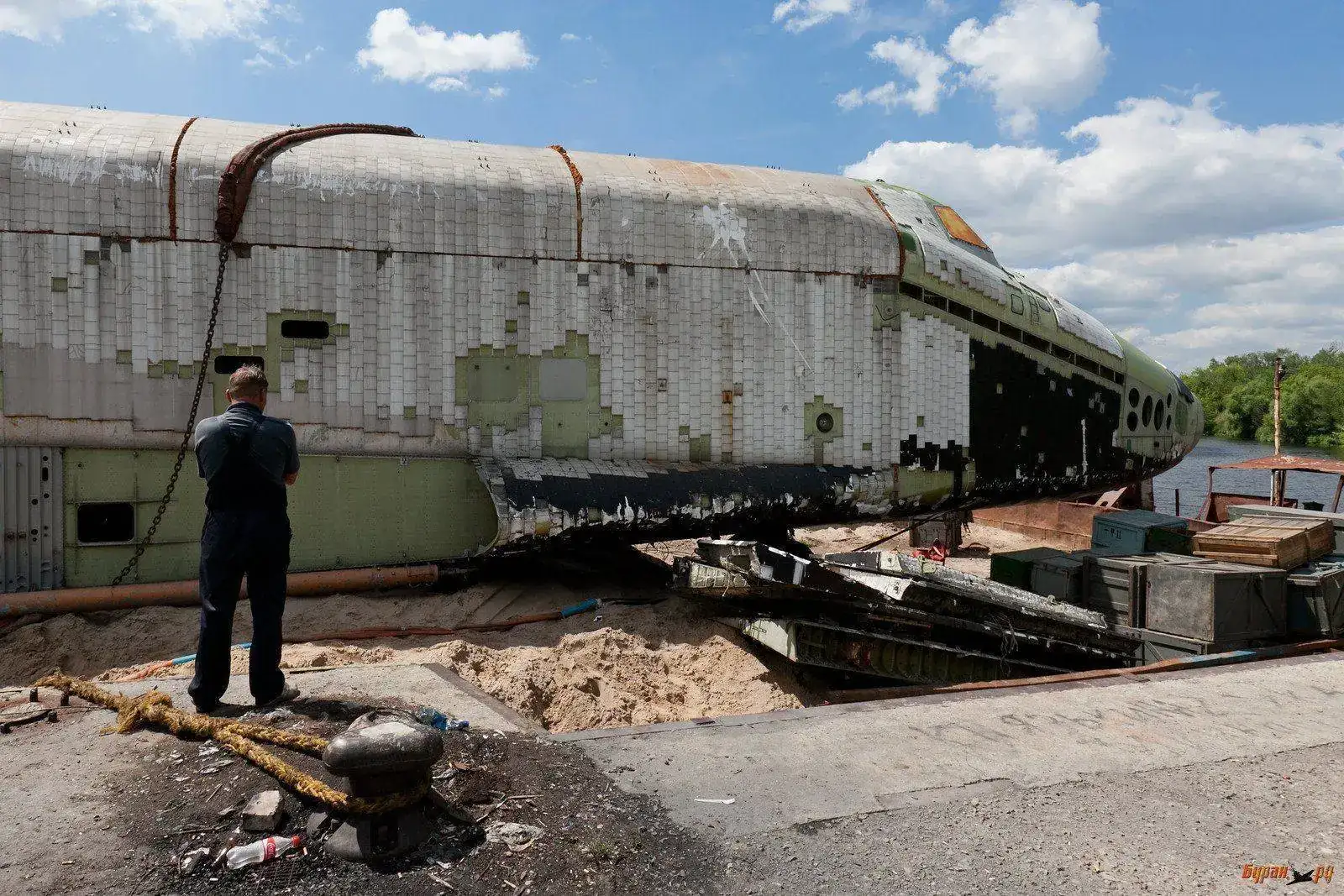

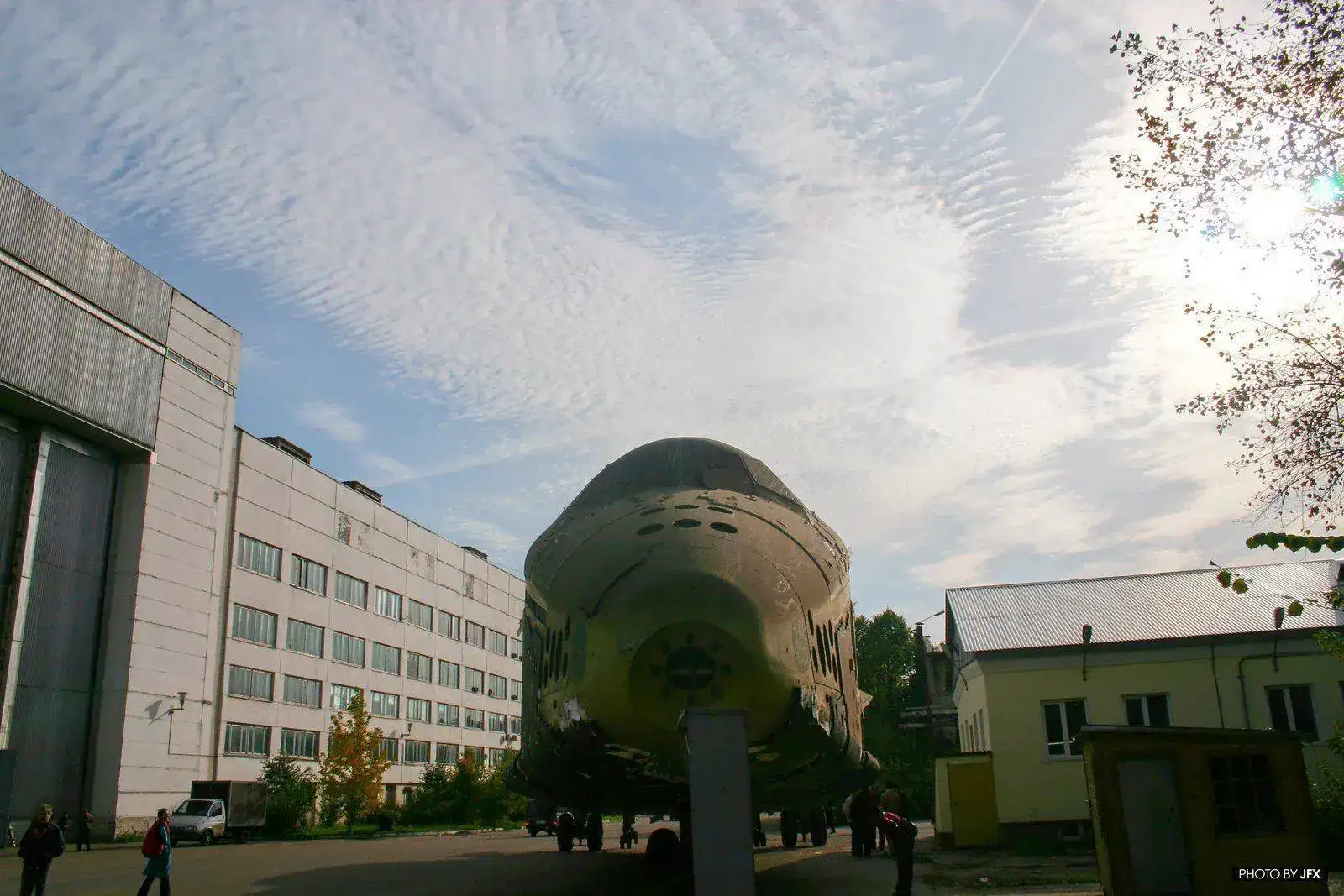

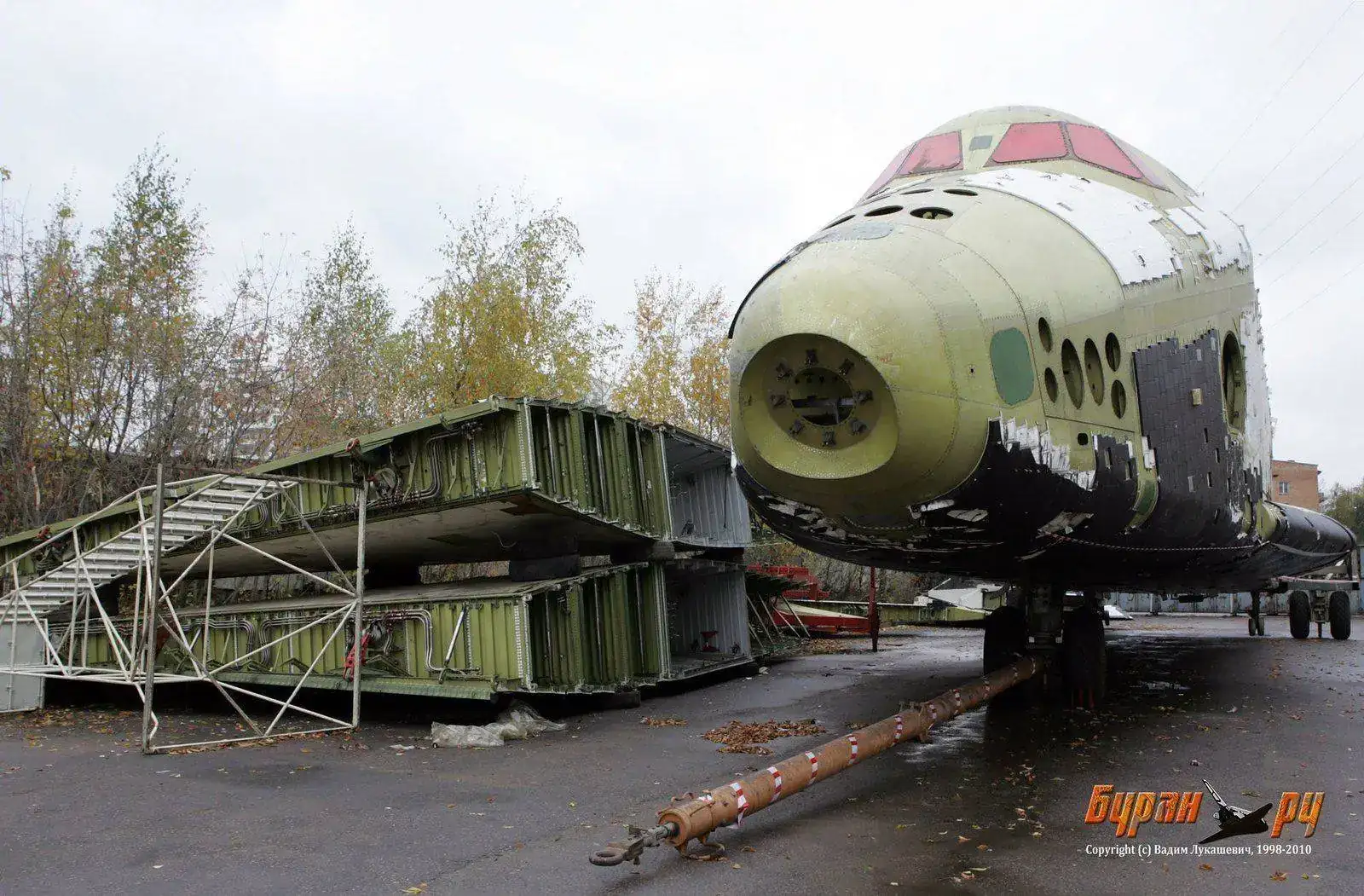

El Buran 0.03 OK-KS quedó entonces abandonado pero a resguardo y seguramente es el modelo mejor conservado de todos ellos.
img_6700c by Marcos, en Flickr
img_6693c by Marcos, en Flickr
img_6689c by Marcos, en Flickr
bbur225 by Marcos, en Flickr
bbur224 by Marcos, en Flickr

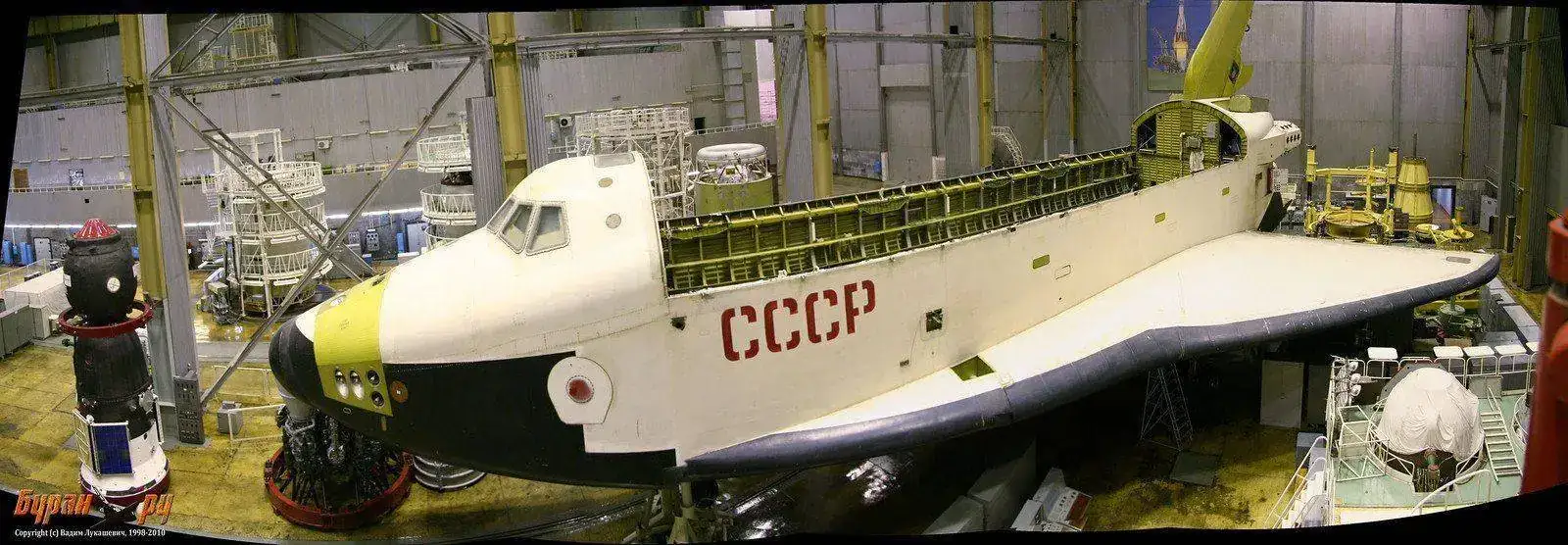

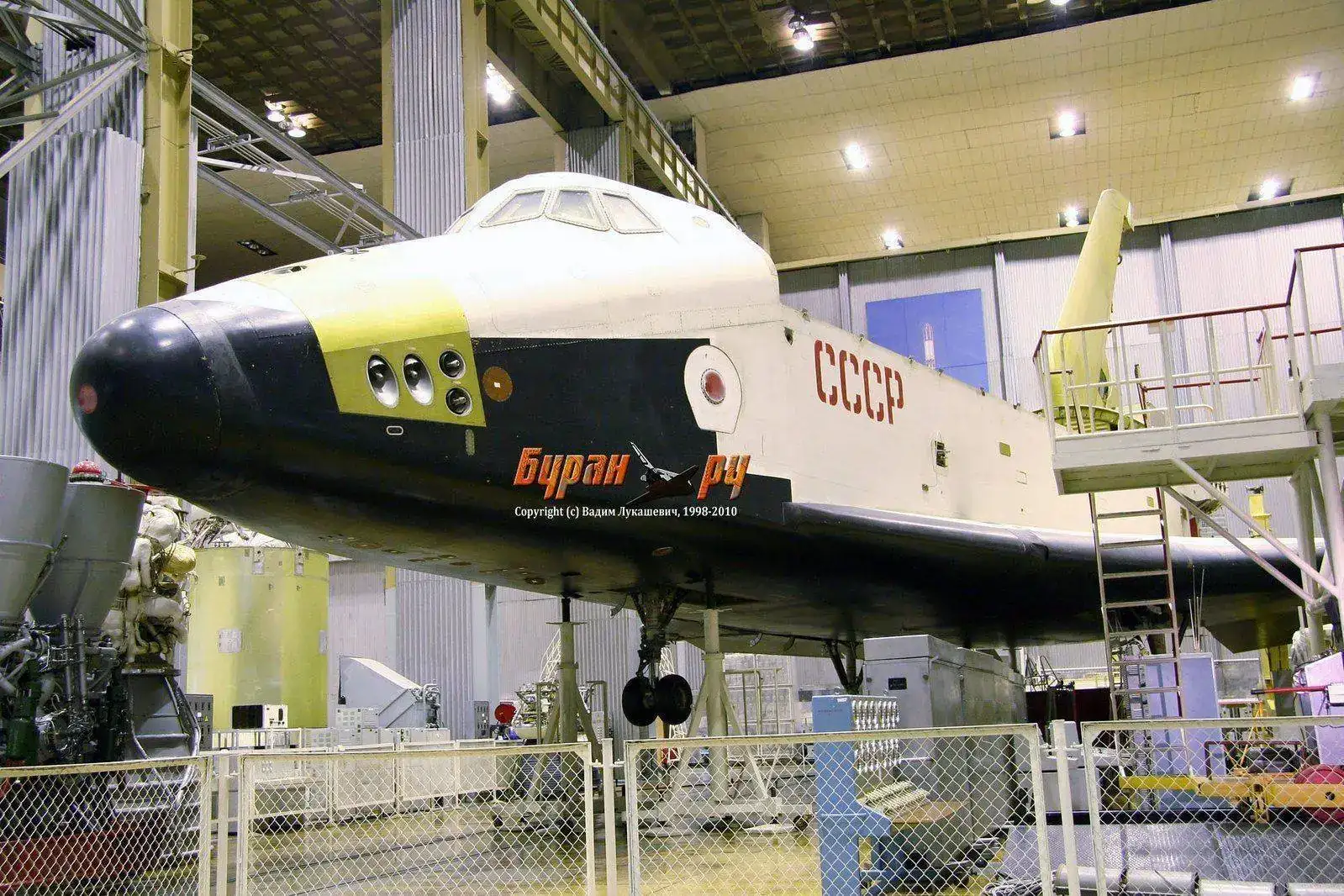

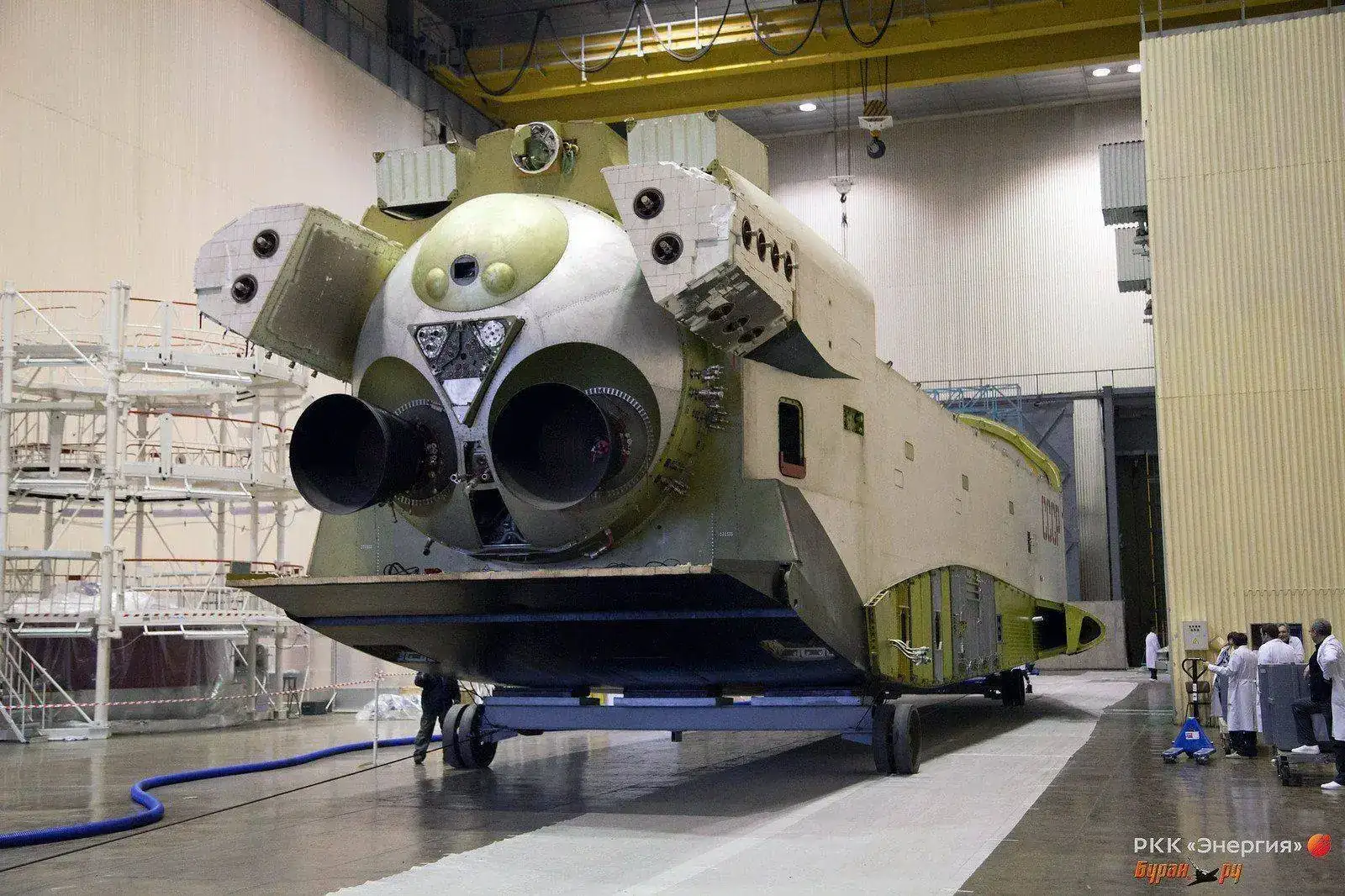

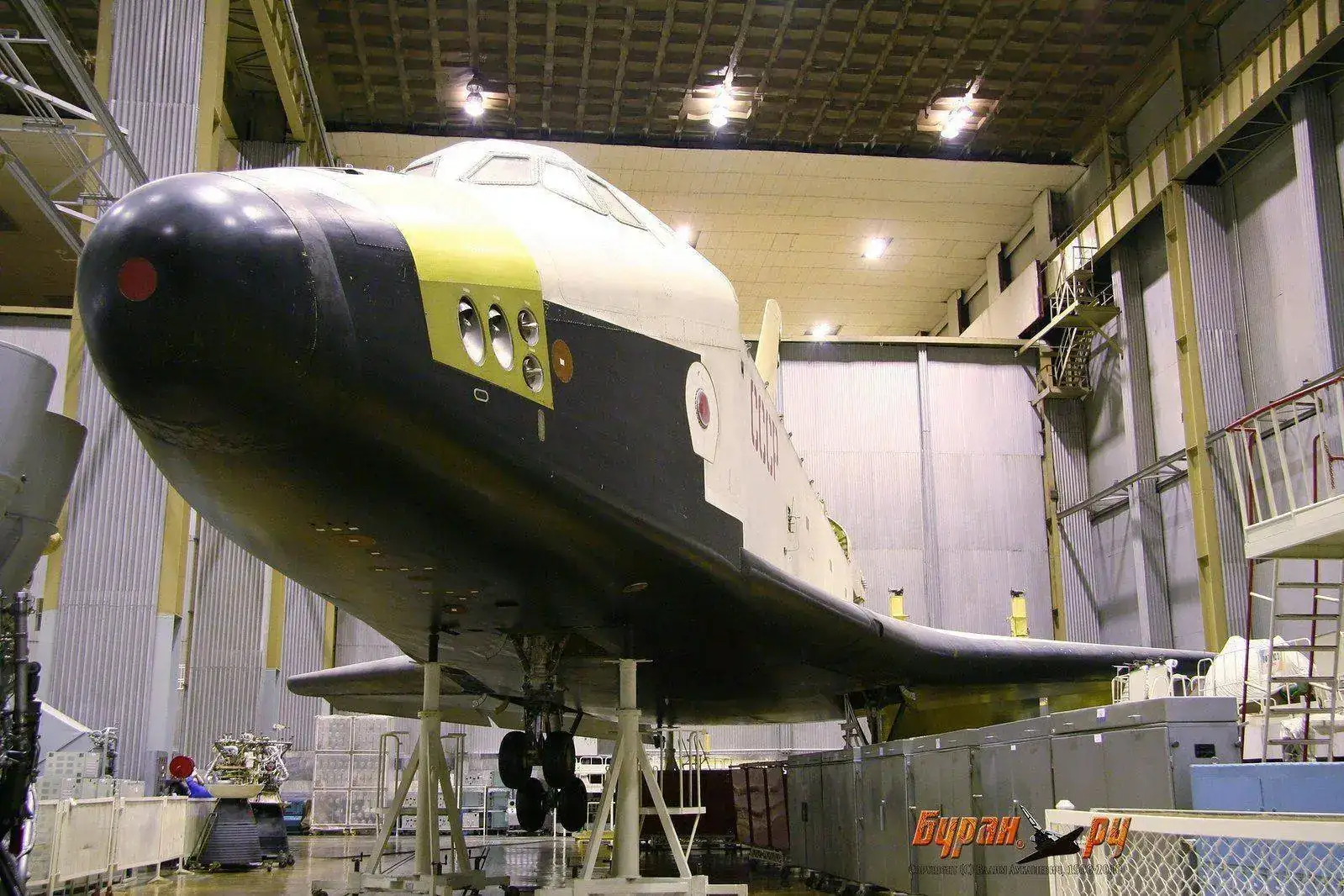

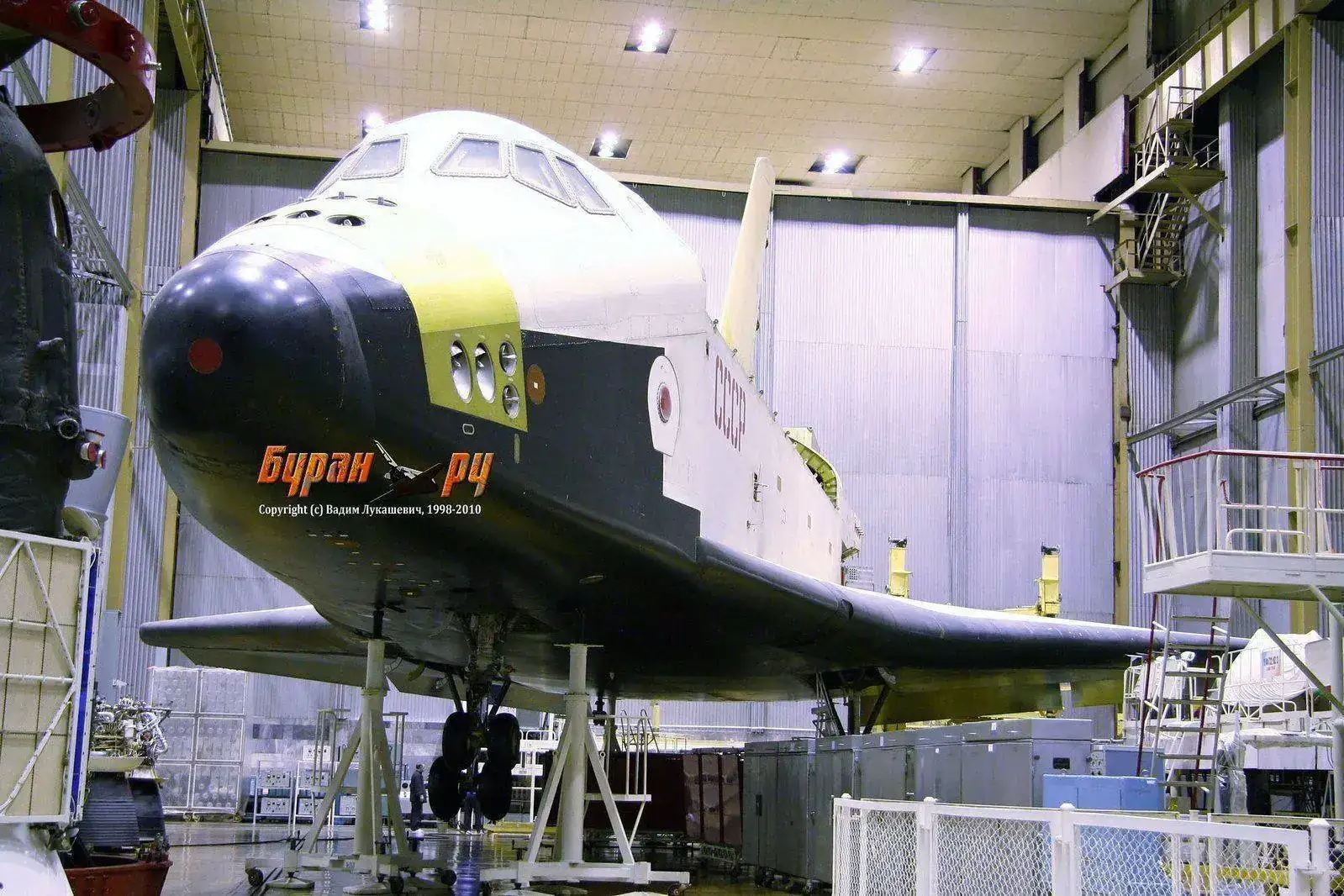

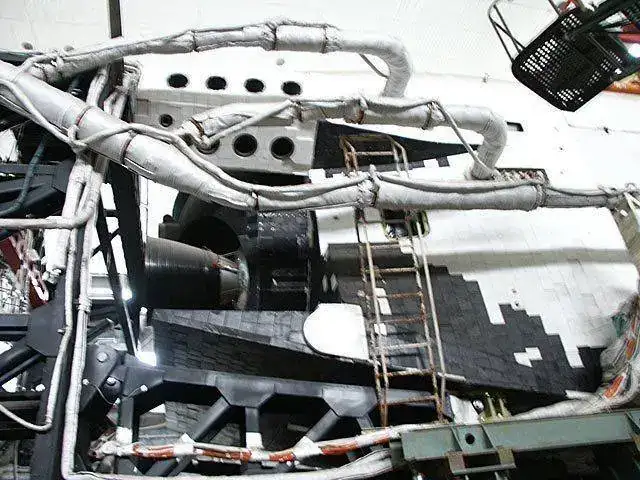

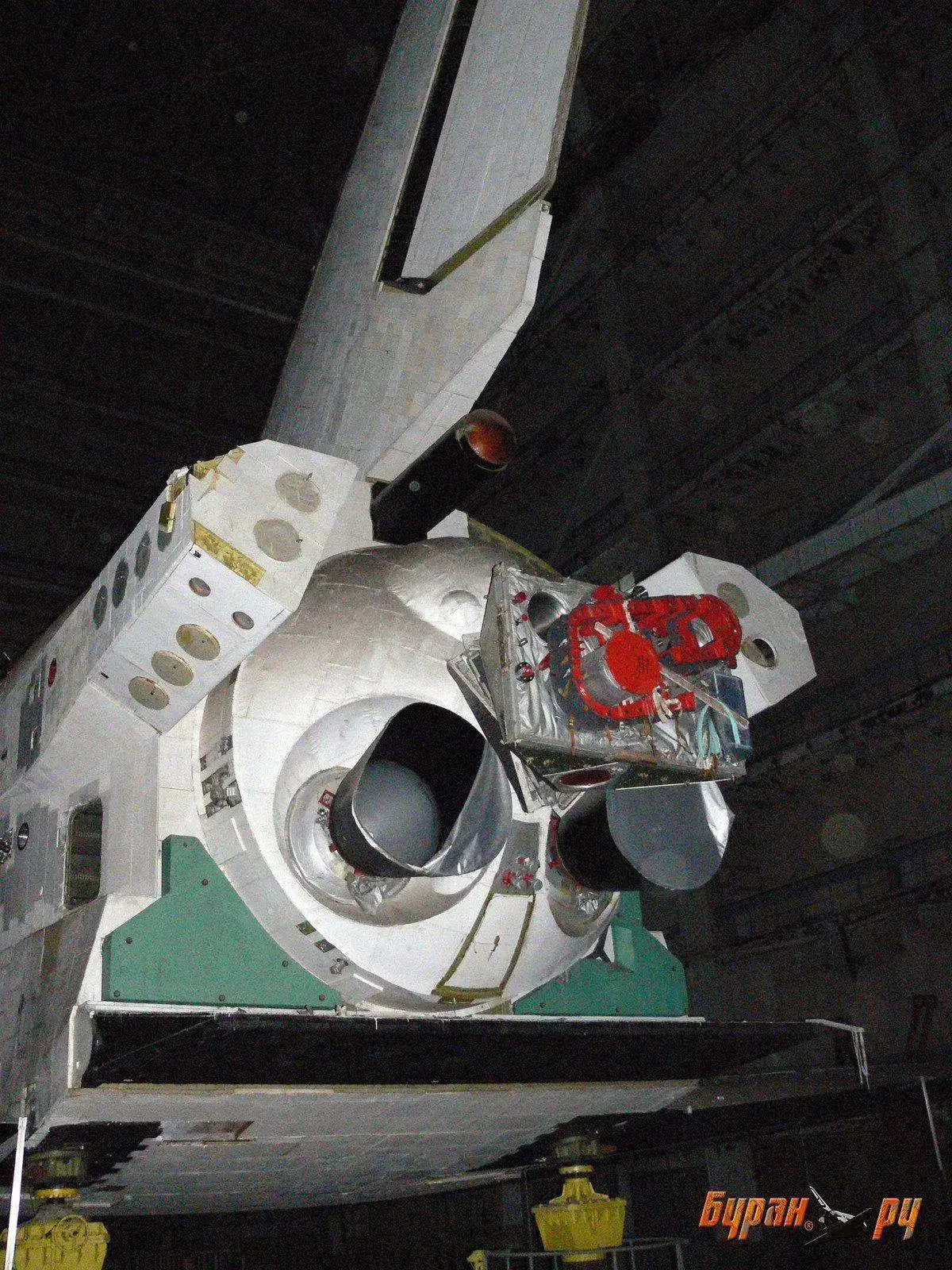

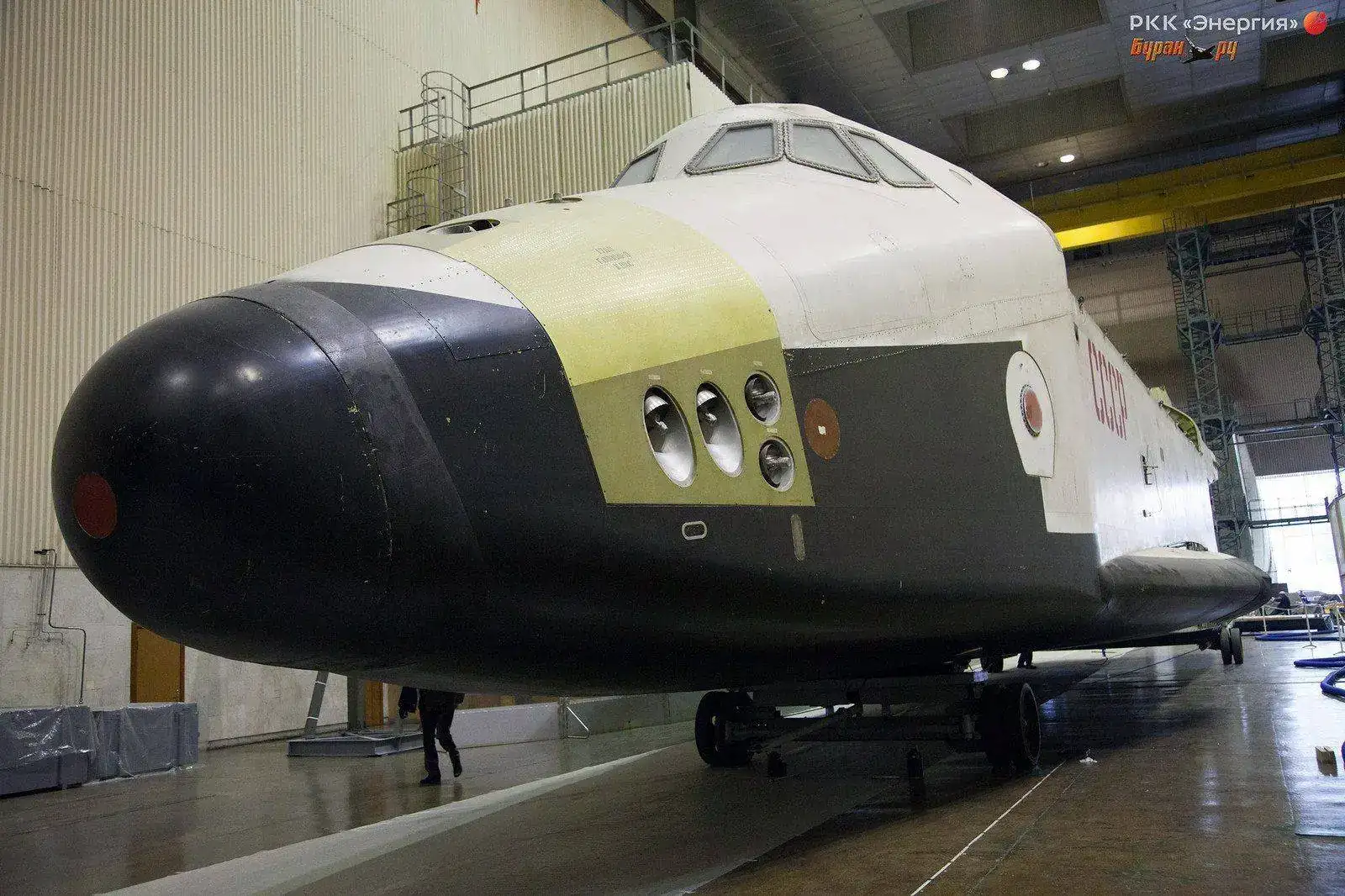

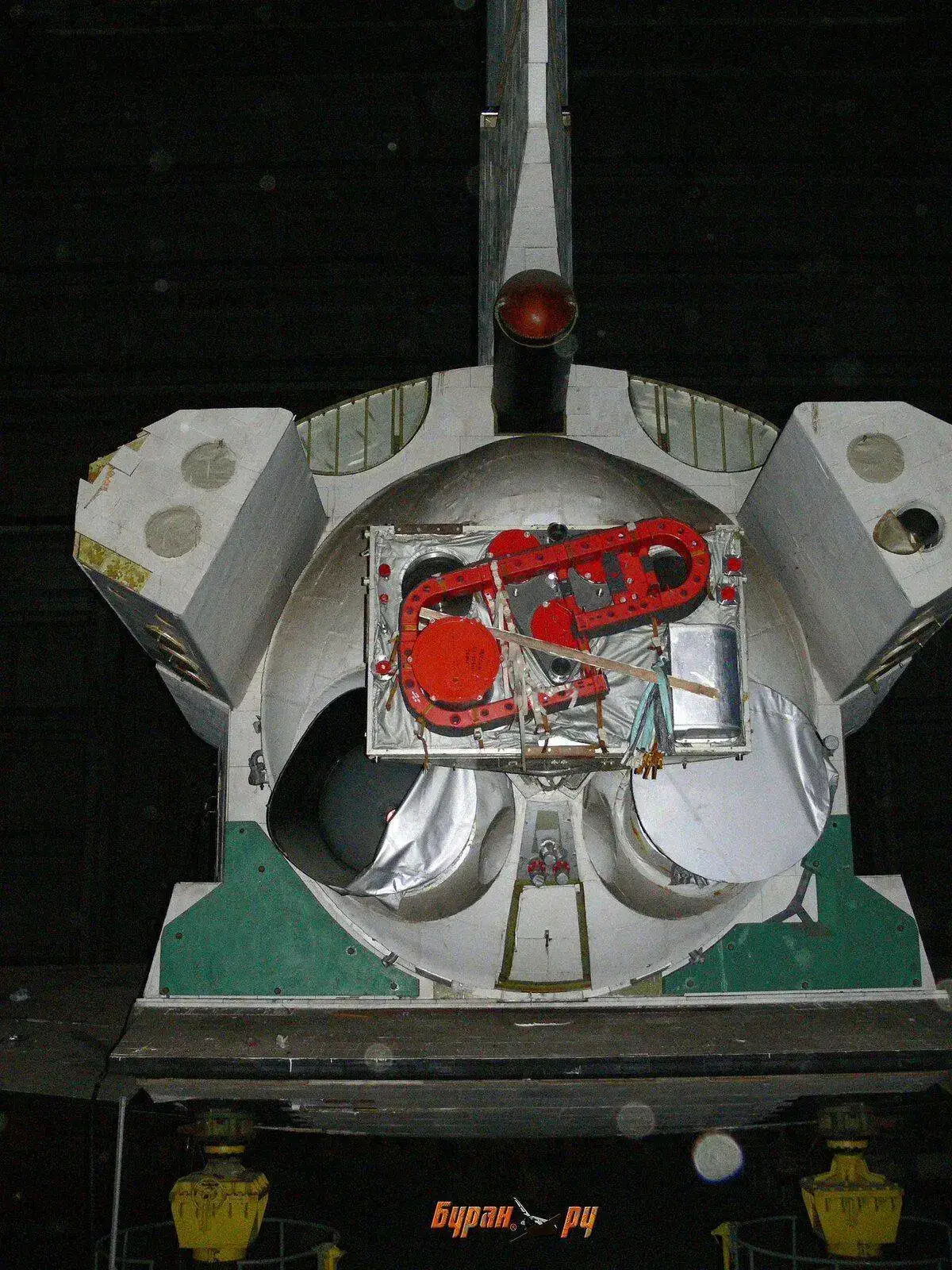

Aquí unas deliciosas imágenes del interior de RKK Energia con el 0.03 o OK-KS
kis12 by Marcos, en Flickr
El OK-KS acompañado de la Nave Soyuz TM o Progress M
kis11 by Marcos, en Flickr

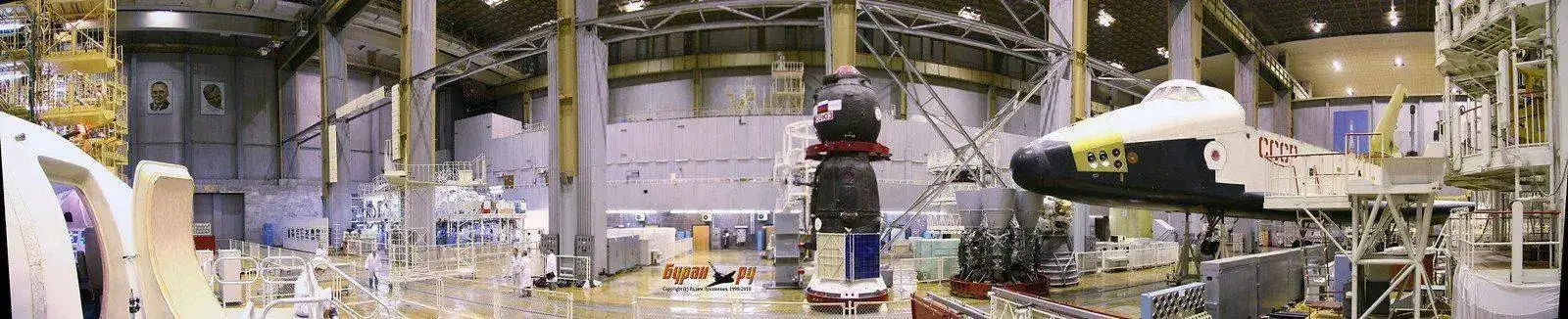

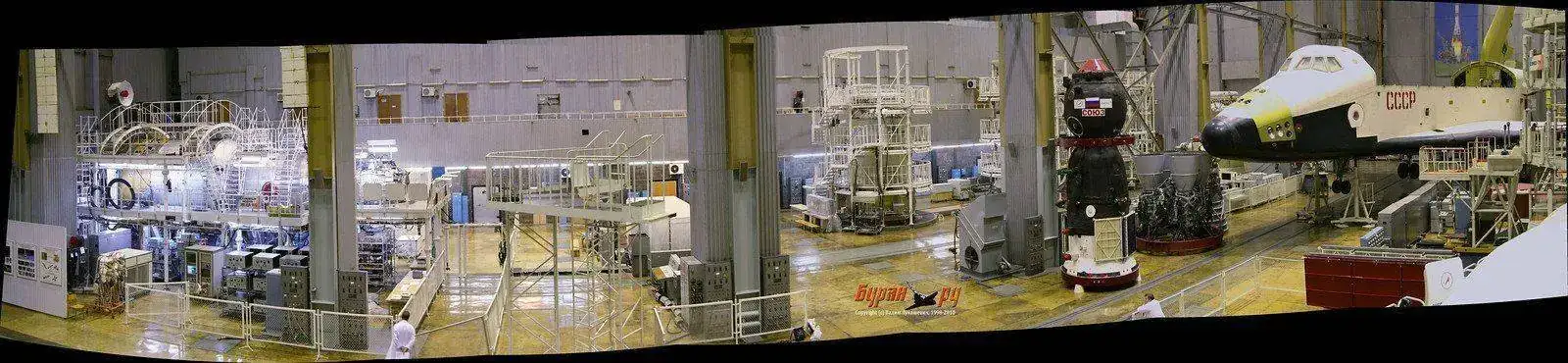

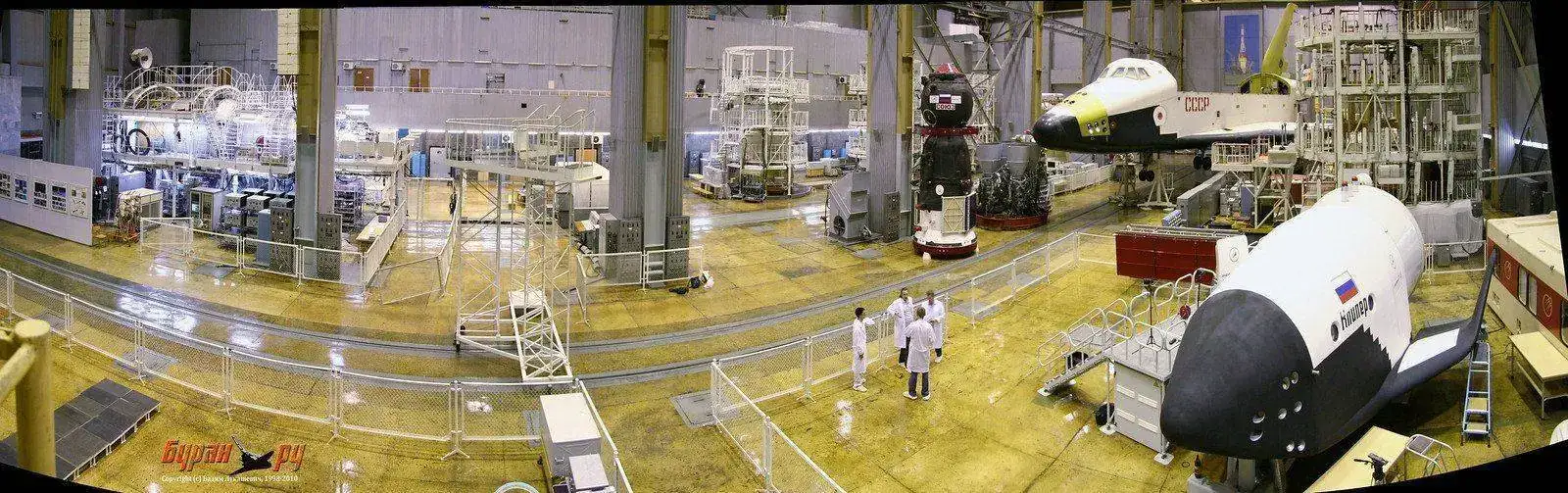

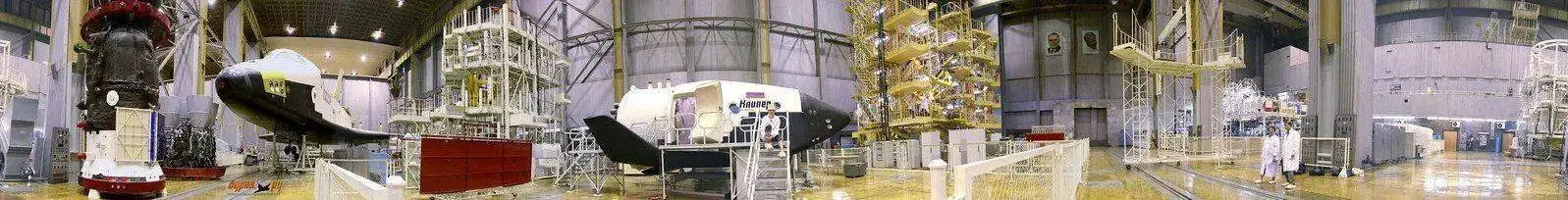

Una panorámica de las instalaciones con la Soyuz TM o la Progress M y el OK-KS al fondo
kis8 by Marcos, en Flickr
En estas dos fotografías aparece un nuevo inquilino, la Nave Espacial Clipper
kis6 by Marcos, en Flickr
kis3best by Marcos, en Flickr

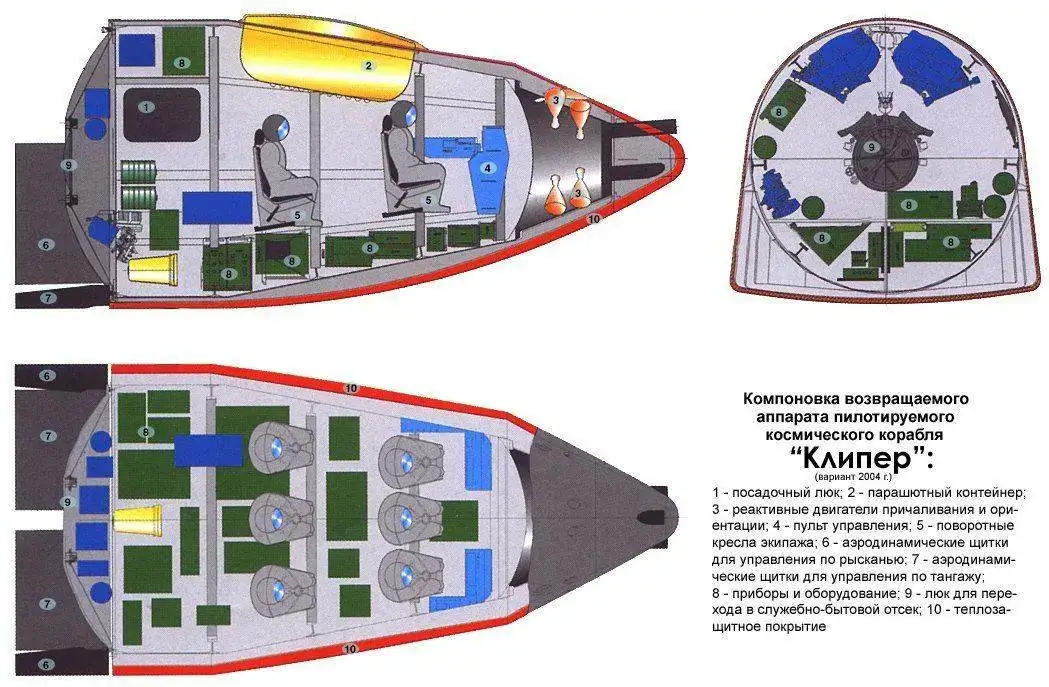

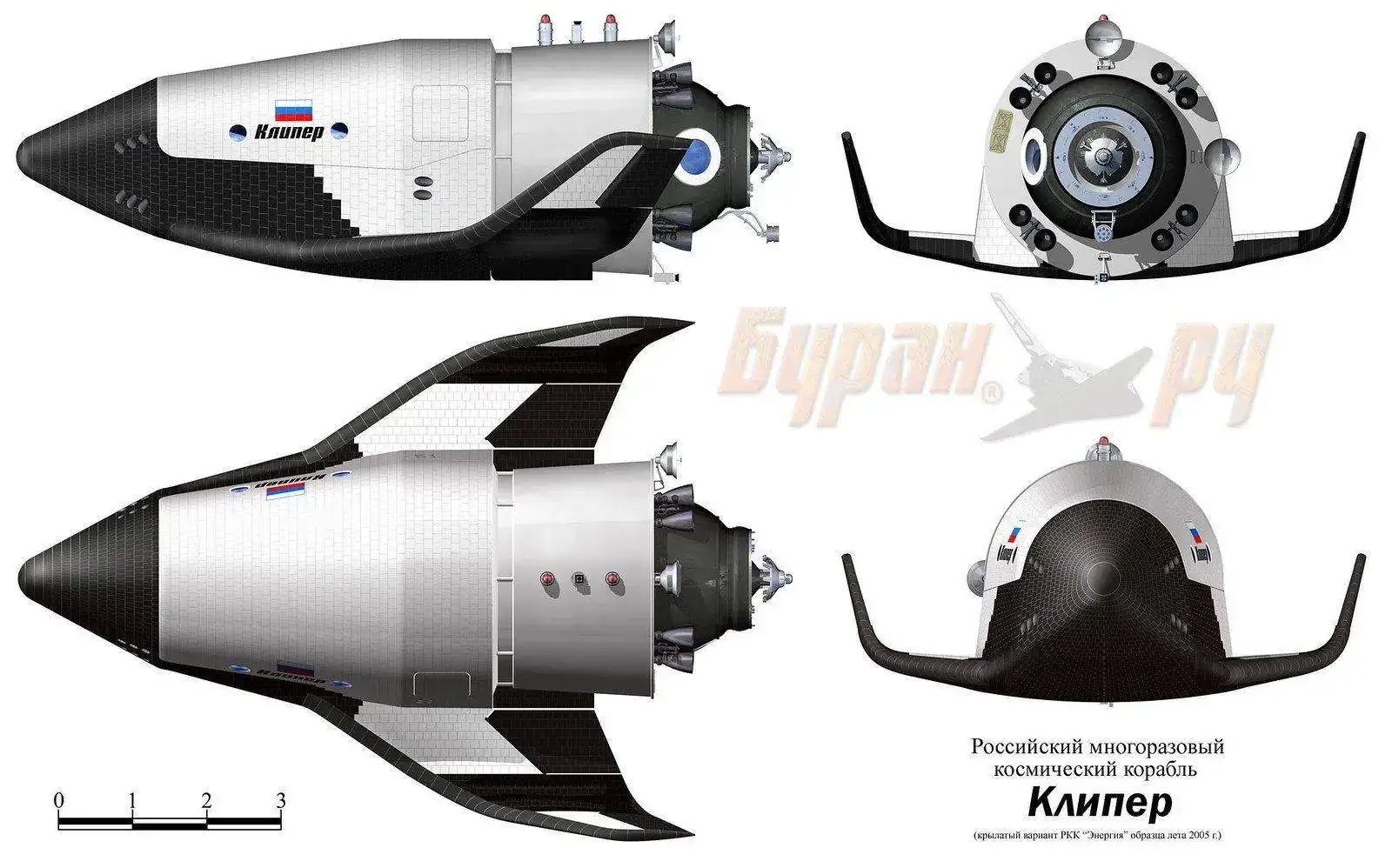

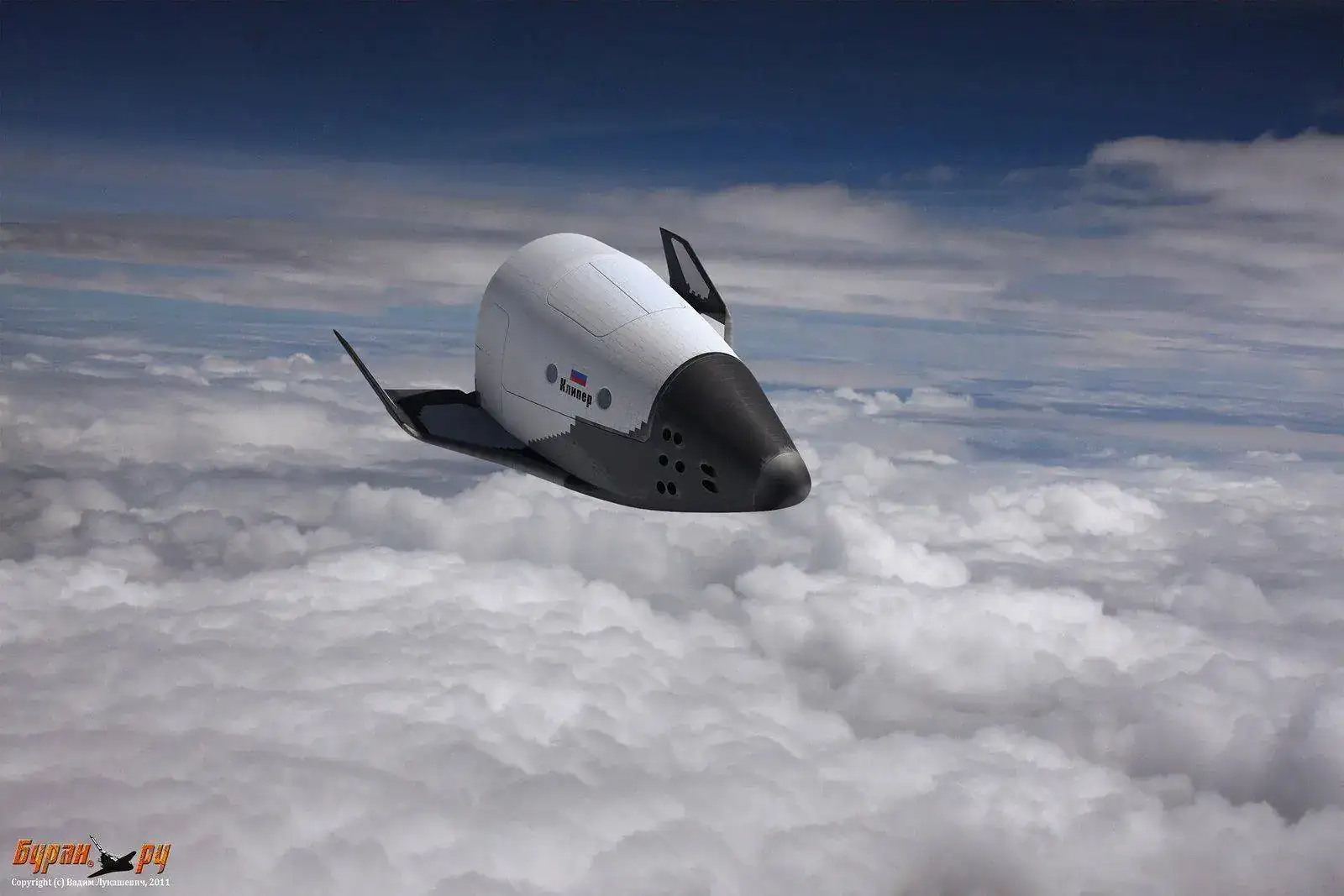

"Clipper" es una nave espacial reutilizable multiusos que se puede utilizar en el modo tripulado y no tripulado (automático).
Las principales funciones de la Nave Clipper serían la del transporte de Cosmonautas y de cargamento útil a la ISS y sustituir a las viejas Soyuz.
A partir de 2004 el Proyecto Clipper parecía que iba tomando forma pero el proyecto necesitaba mas financiación. En 2005 la Agencia Espacial Europea hasta se mostró interesada pero al final todo quedó en nada,
El proyecto se modificó en varias ocasiones eligiendo se finalmente un modelo alado de 12,5 Tm equipado con losetas térmicas como las usadas en el Buran y con capacidad de aterrizar en cualquier pista de aterrizaje de mas de 2 km de longitud. Pero había un problema y es que aun con las nuevas versiones de los modelos de cohete Soyuz como el Onega o el Soyuz 2-3 estos eran todavía insuficientes para un Clipper demasiado pesado con lo cual se pensó en otro sistema que supuso la perdición del programa. Este sistema llamado Parom que consistia en un remolcador no tripulado que se acoplaría al Clipper, ya que este para aligerar peso no llevaría consigo combustible ninguno, y que impulsaría finalmente al Clipper hasta la ISS. Por ello en 2006 cesó este prometedor programa.
cliper02 by Marcos, en Flickr
cliper08 by Marcos, en Flickr

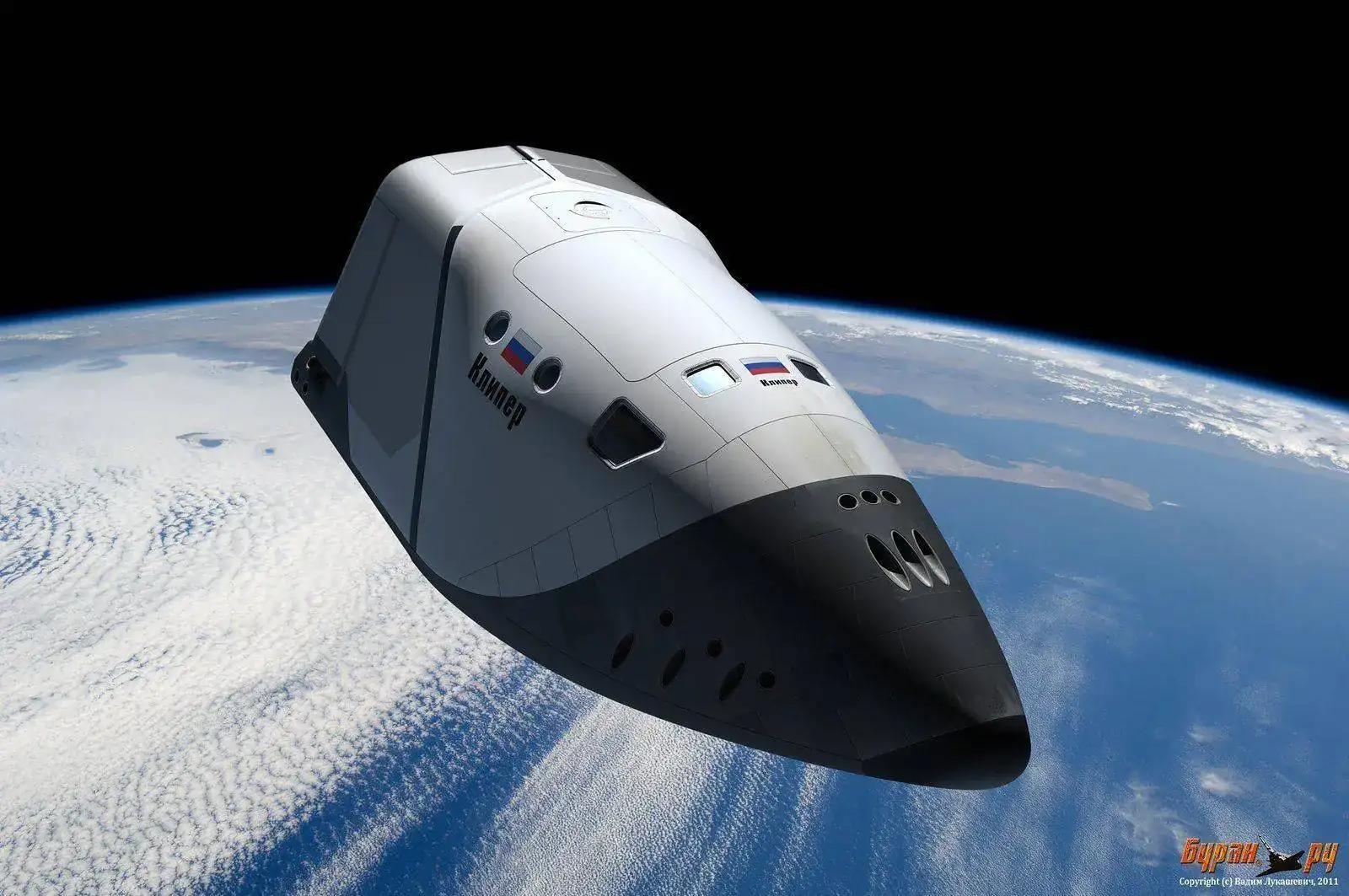

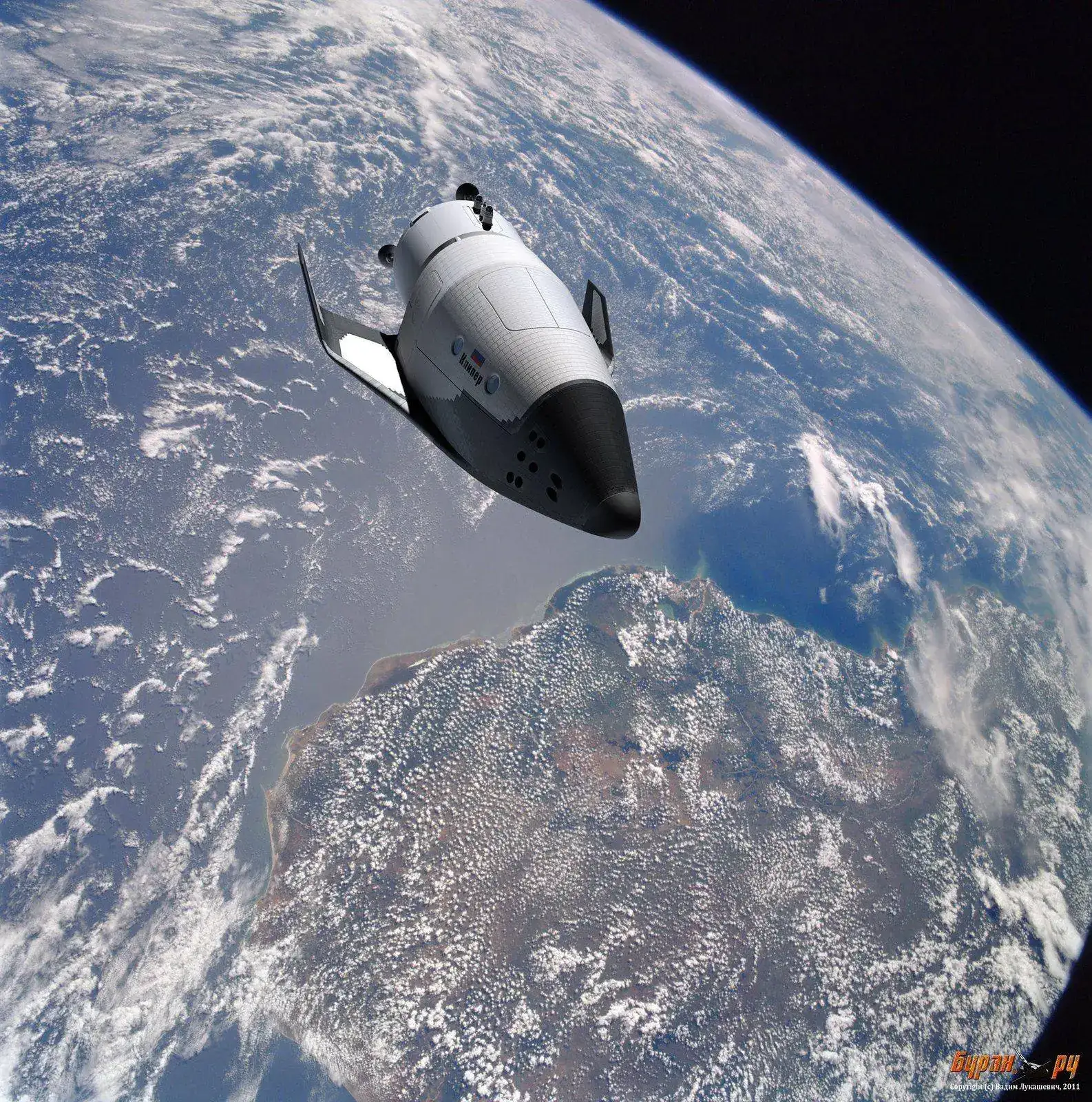

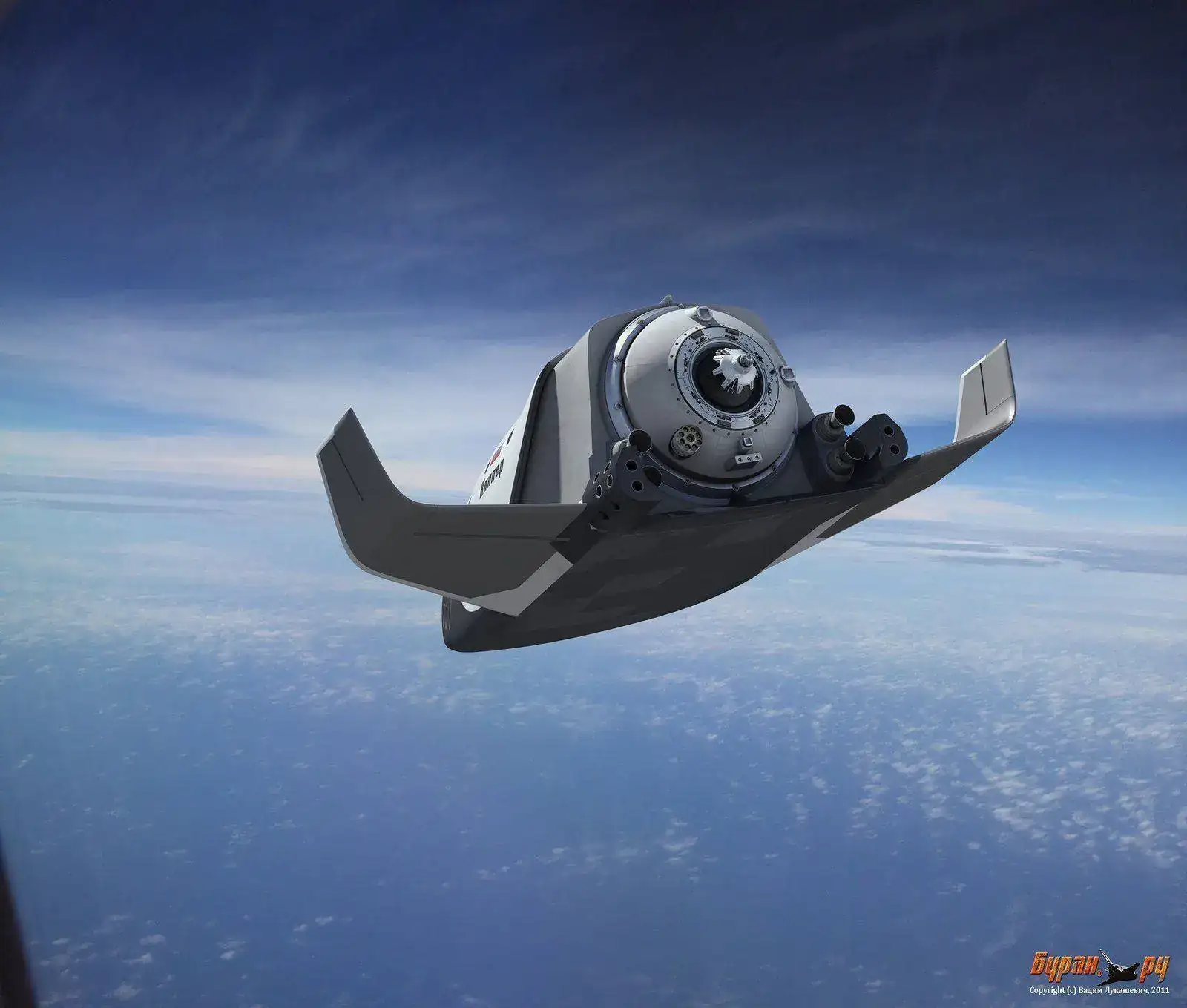

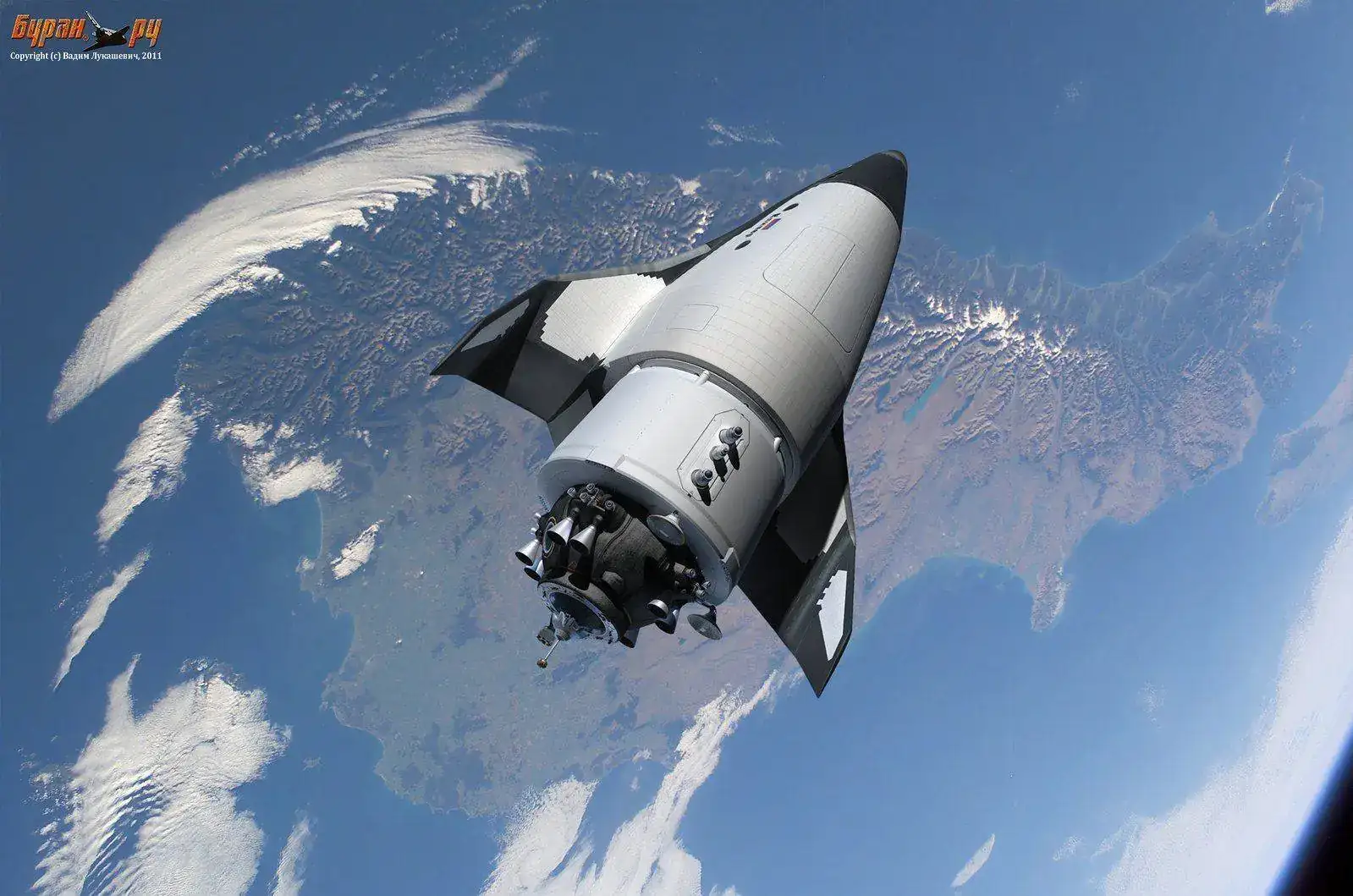

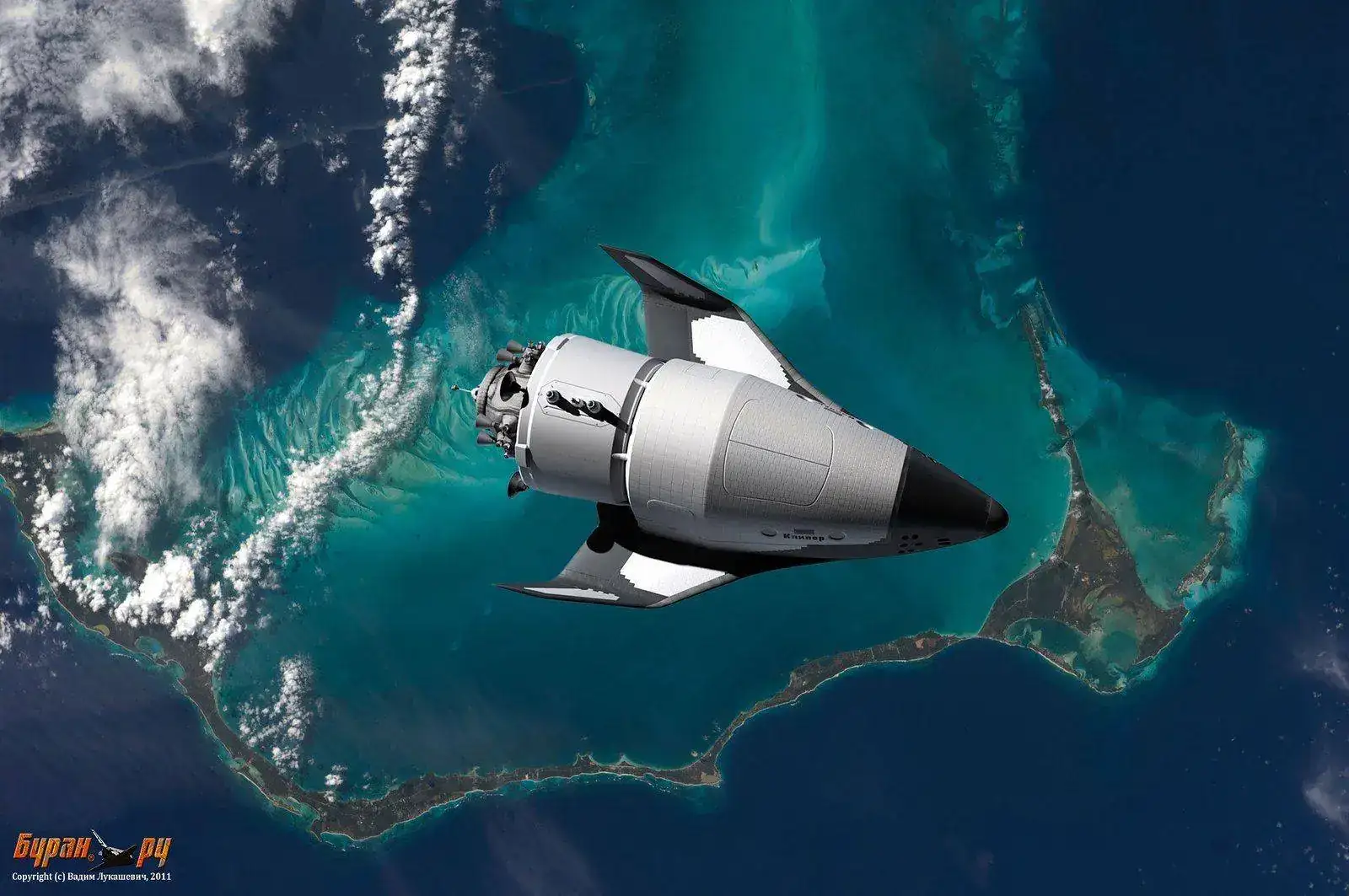

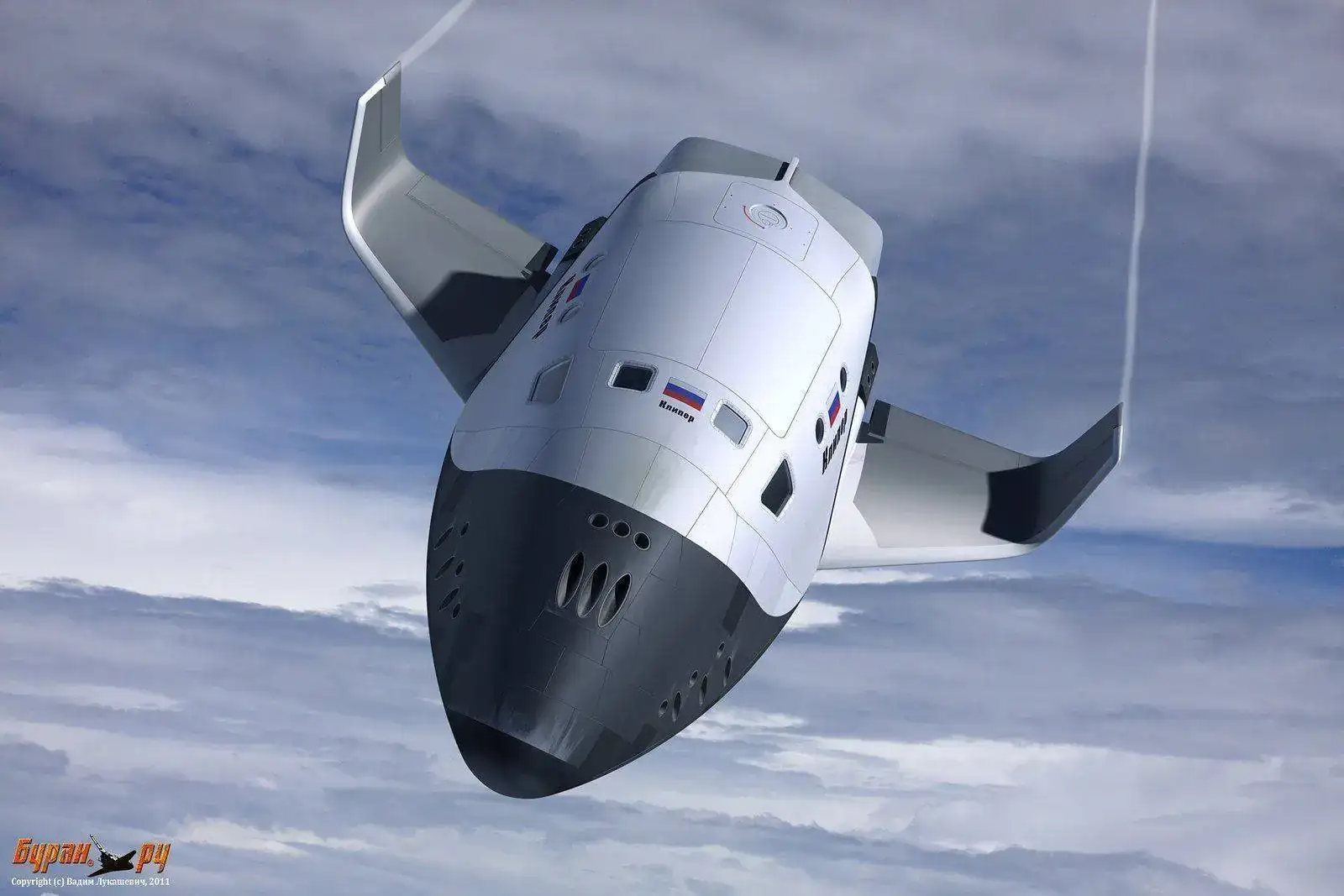

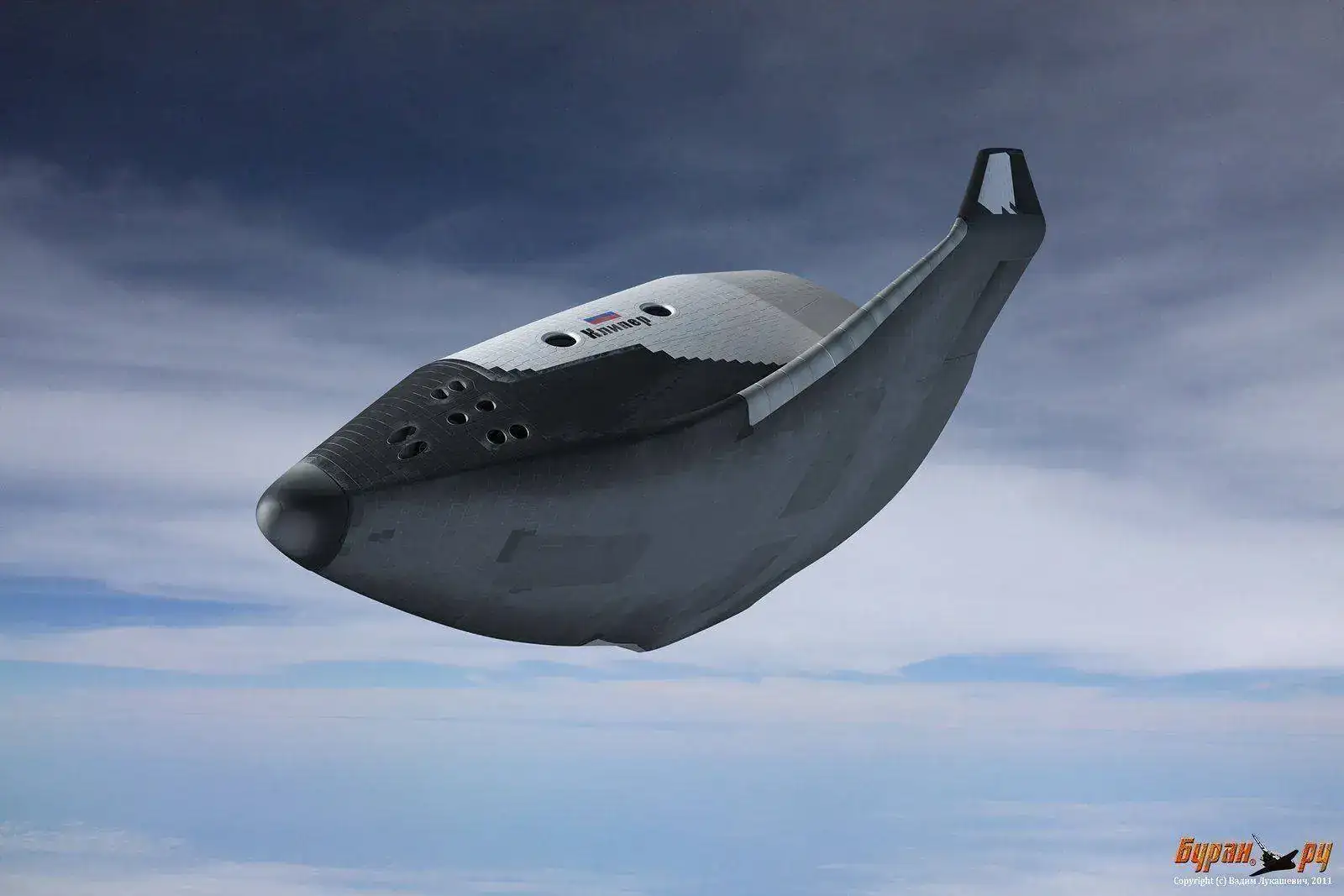

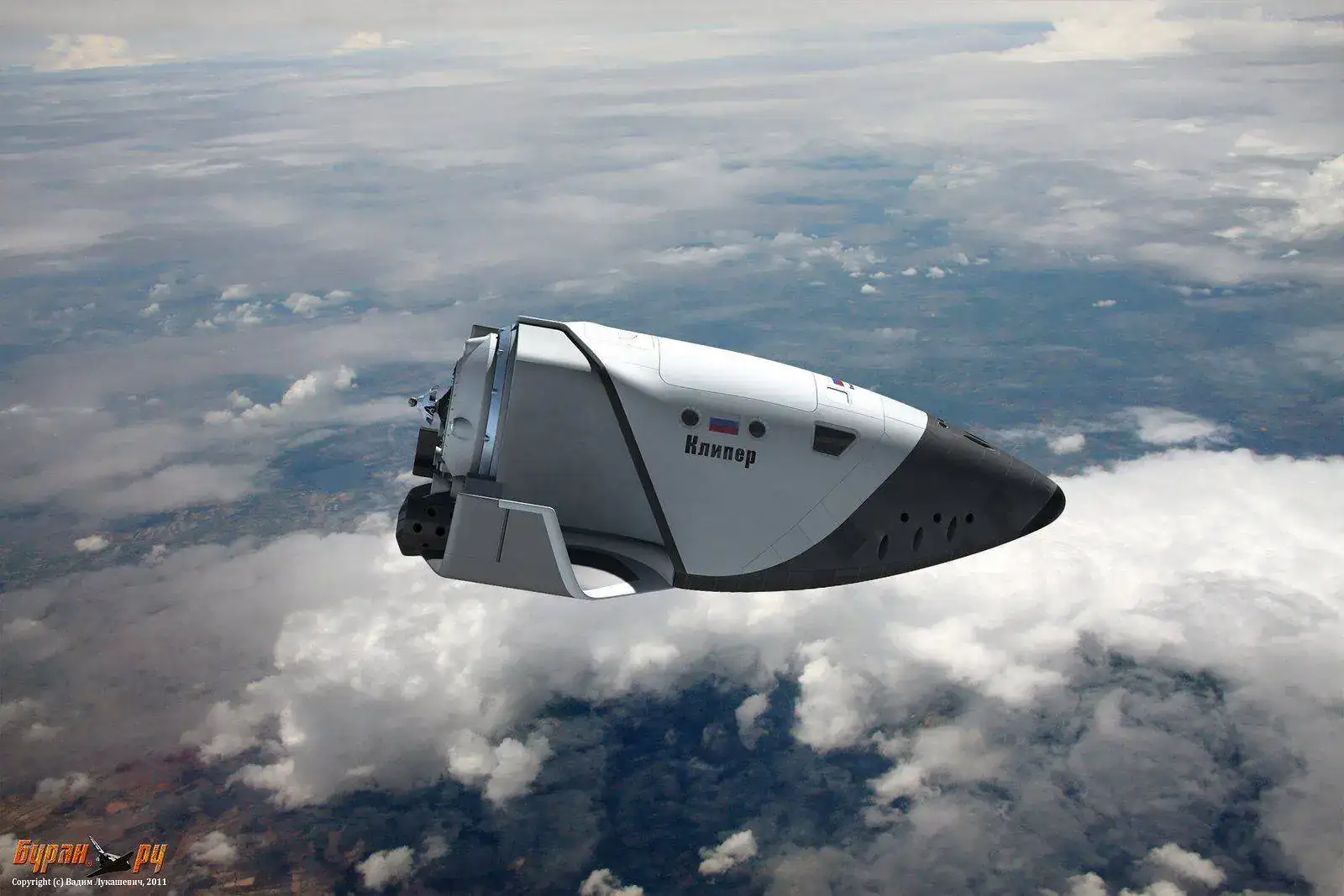

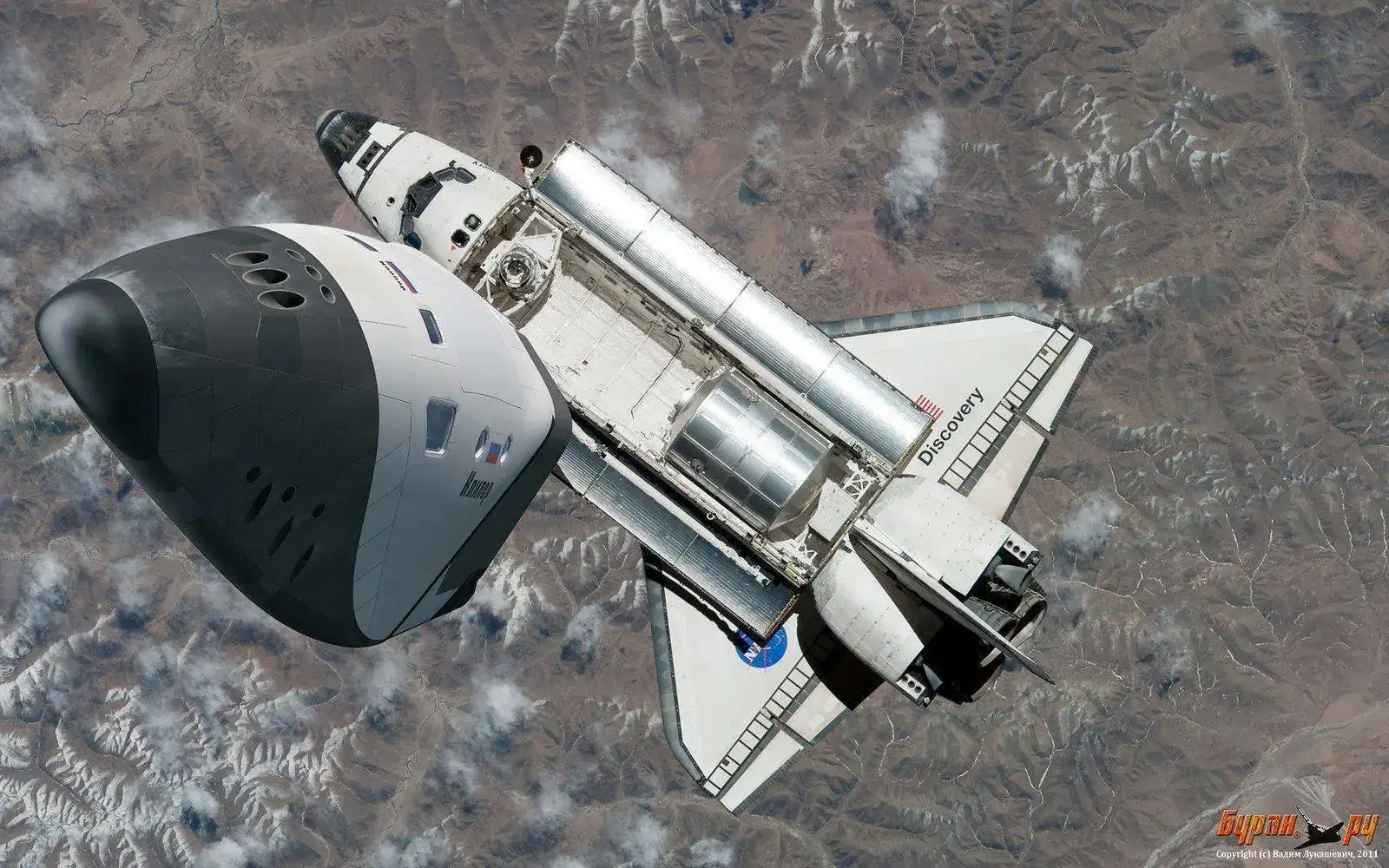

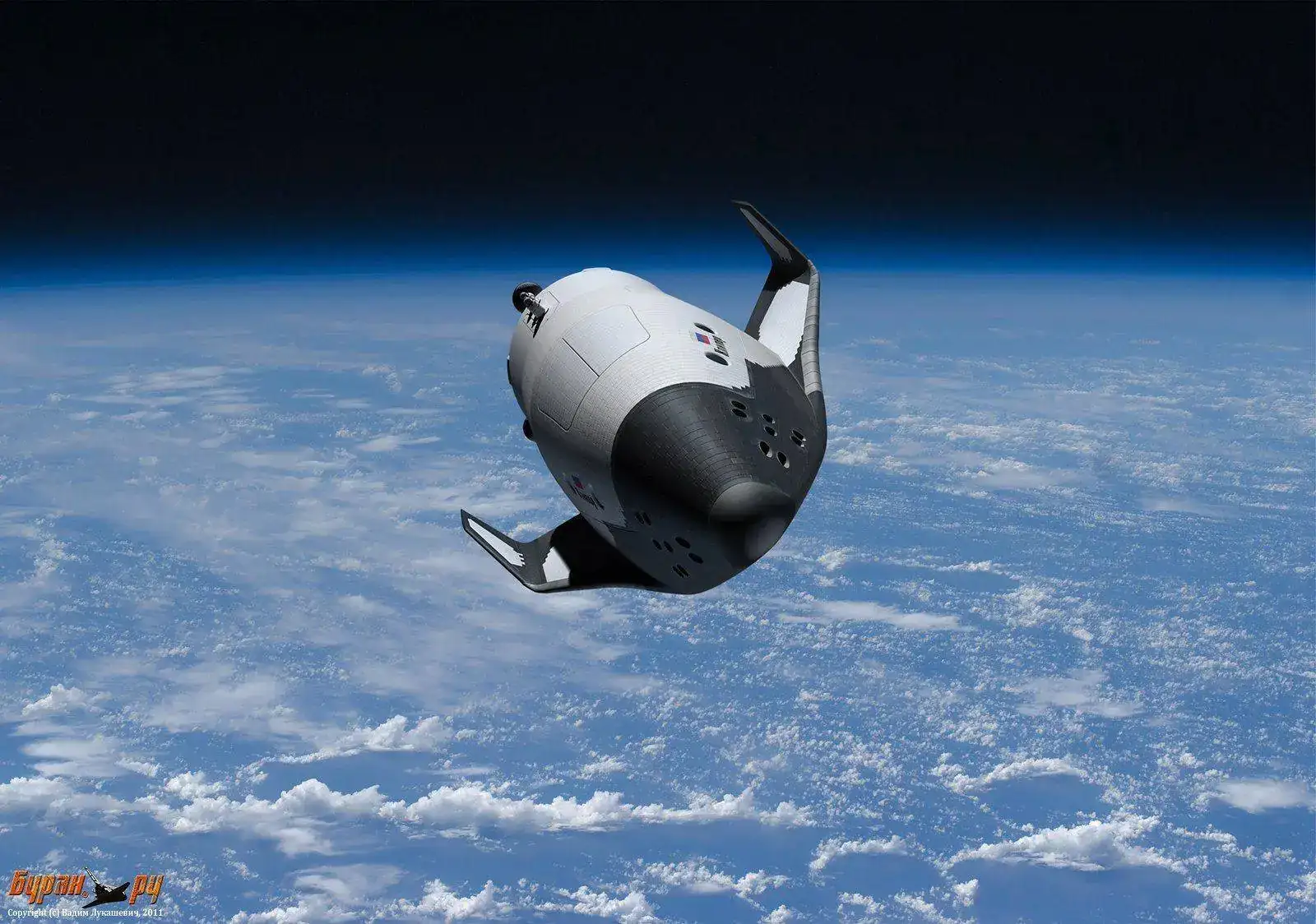

Os dejo unas espectaculares ilustraciones de lo que podia haber sido este pequeño orbitador llamado Clipper.
cliper210 by Marcos, en Flickr
cliper186 by Marcos, en Flickr
cliper170 by Marcos, en Flickr
cliper141 by Marcos, en Flickr
cliper122 by Marcos, en Flickr
cliper109 by Marcos, en Flickr
cliper61 by Marcos, en Flickr
cliper34 by Marcos, en Flickr
cliper25 by Marcos, en Flickr
cliper21 by Marcos, en Flickr
cliper19 by Marcos, en Flickr

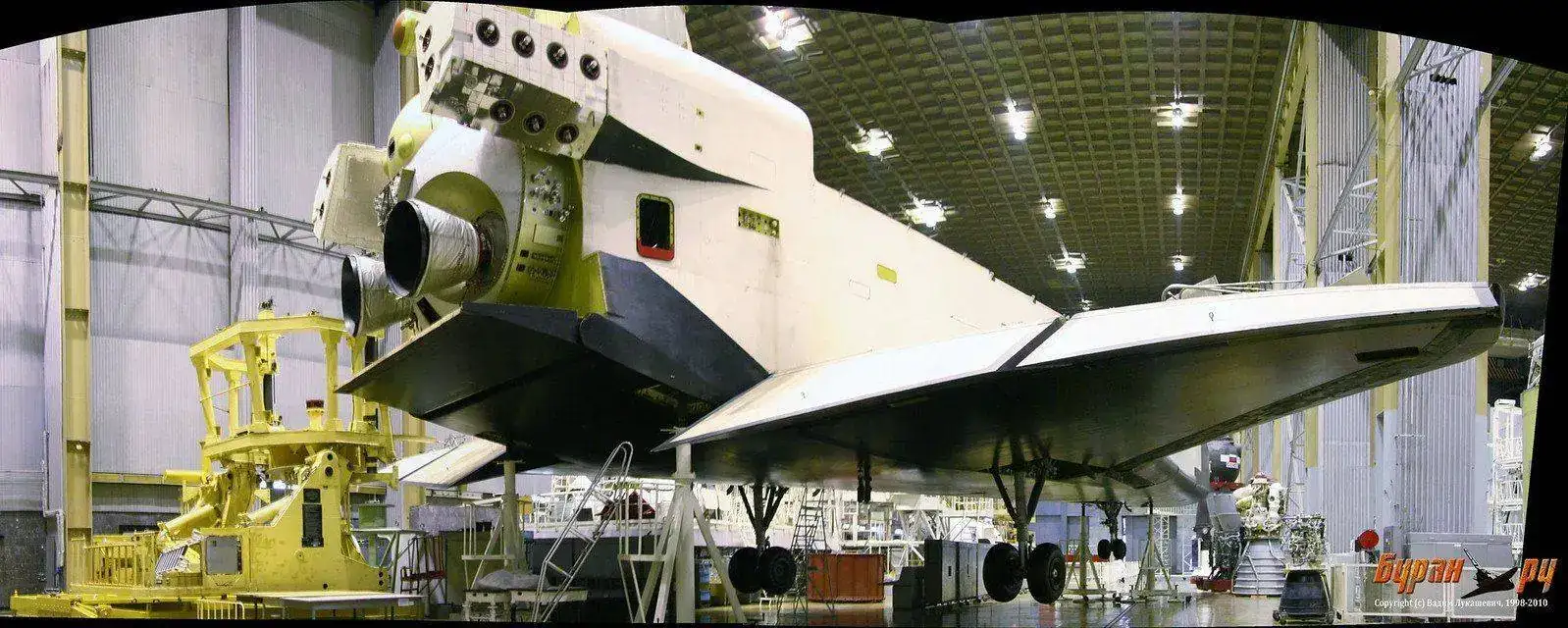

Y una panorámica mas de las instalaciones de RKK Energia
kis5good by Marcos, en Flickr

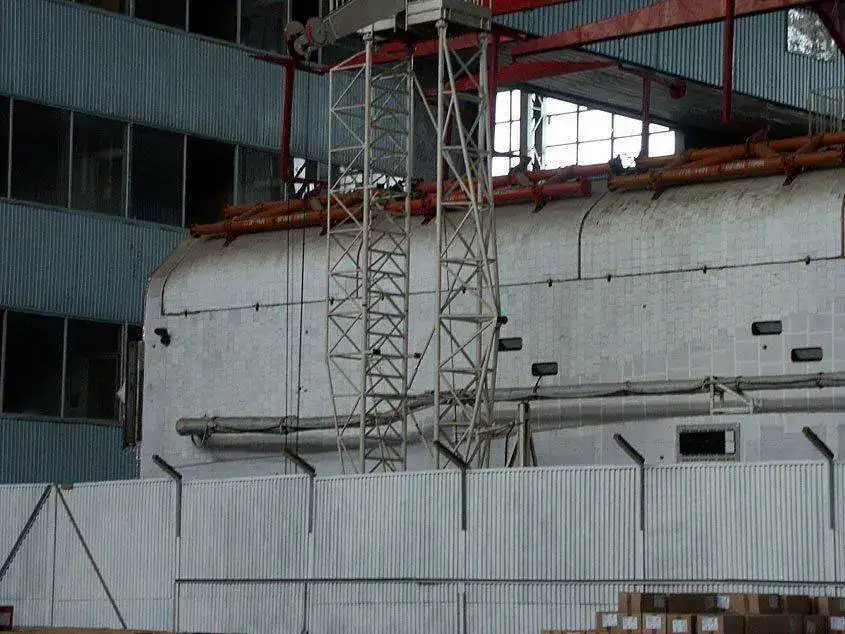

Tiempo después permanece en el mismo hangar pero ahora convertido en museo por parte de RKK Energia. En el año 2012 RKK Energia debido a una mayor demanda de trabajo necesitó el espacio que ocupaba el OK-KS y decidió sacarlo al exterior de la nave a pasar frio.

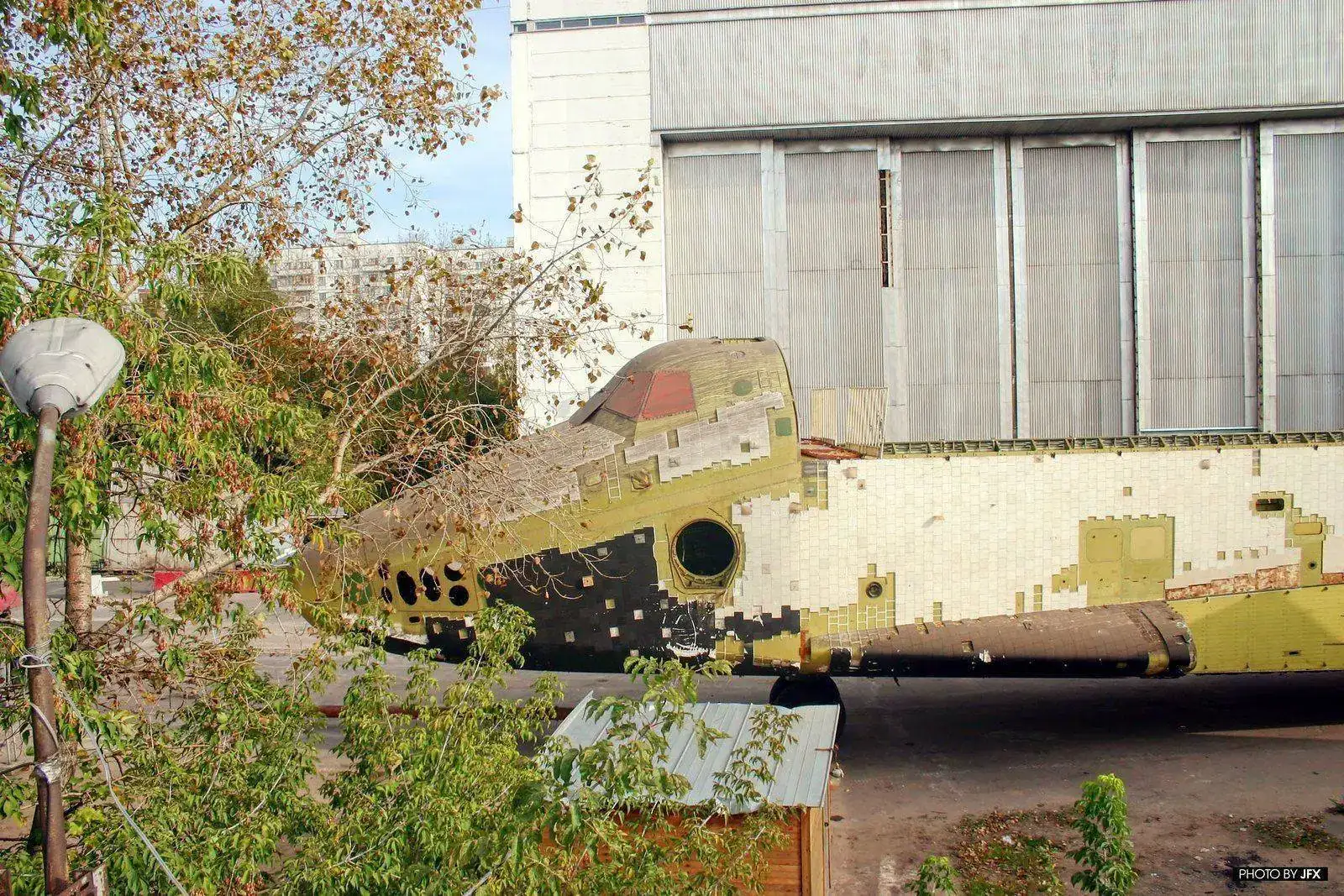

Por lo que se sabe el OK-KS permanece en los exteriores de RKK Energia.
bbur226 by Marcos, en Flickr
bbur222 by Marcos, en Flickr
photo_10-15-07 by Marcos, en Flickr
ok-ksphoto_10-15-08 by Marcos, en Flickr

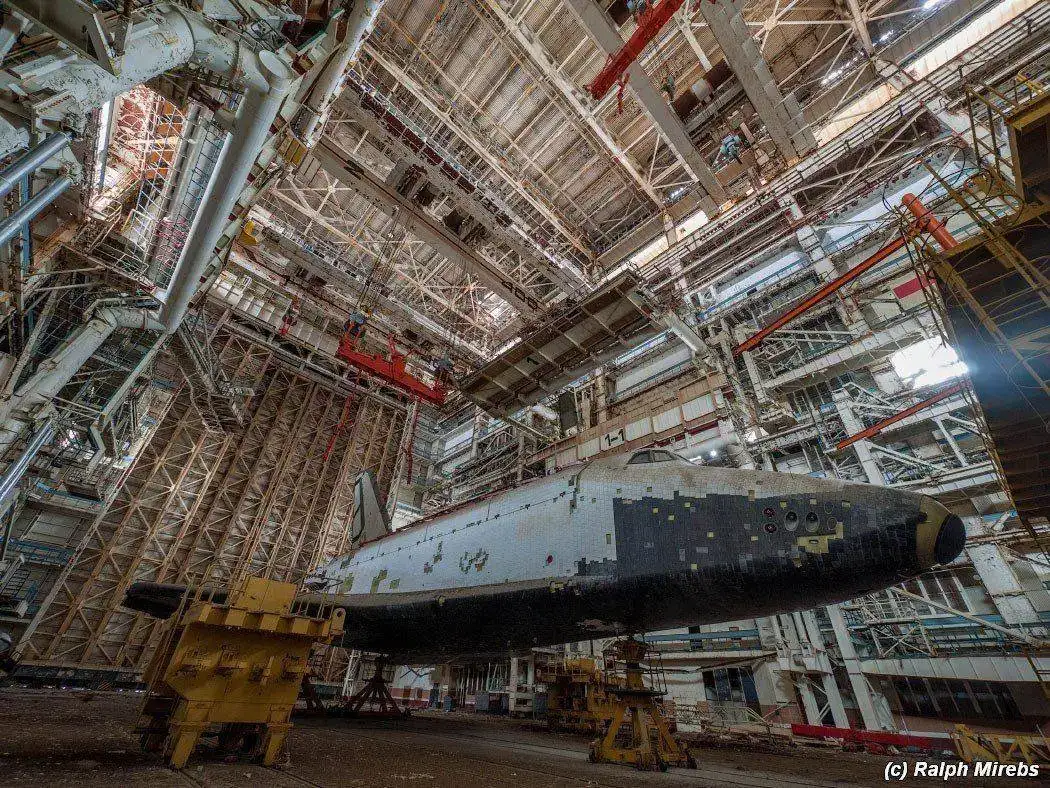

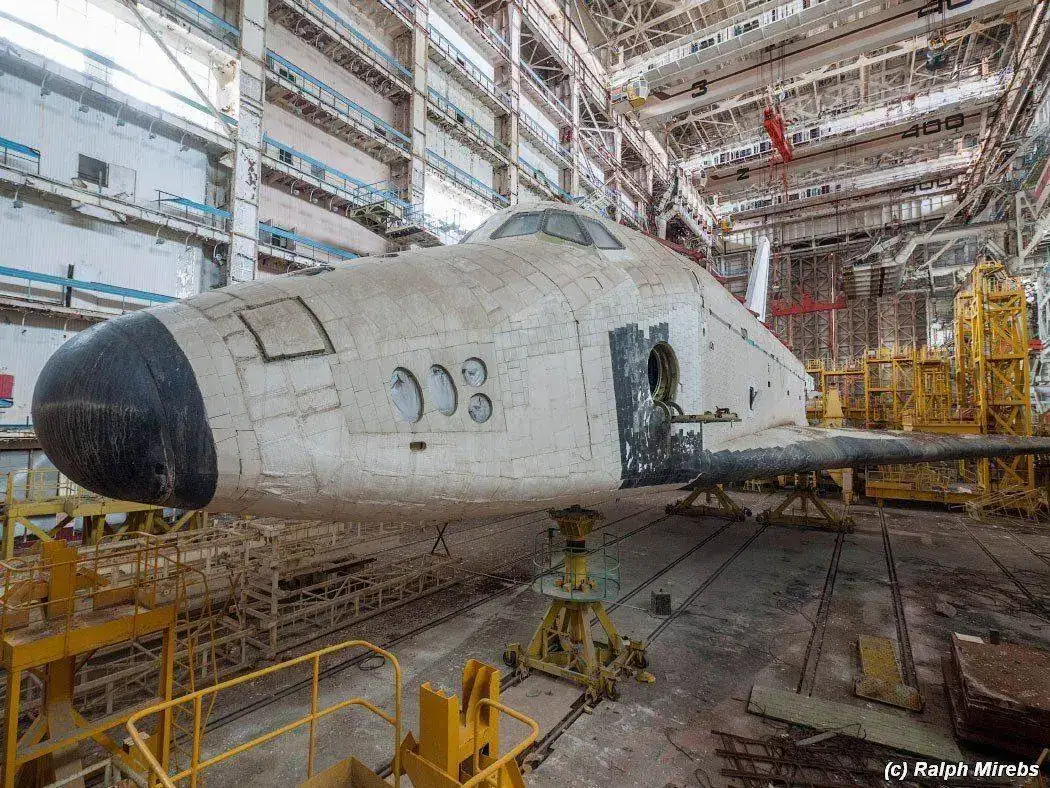

El Buran 0.04 o OK-MT OK-ML-2 o OK-4M (11F35ML1)
Construido en Moscú en 1983 fue utilizado como maqueta de pruebas para pulir los procedimientos de la tripulación y para pruebas de carga de líquidos y gases. Después fue trasladado a Baikonur a bordo del Atlan donde fue probado junto con el cohete Energia en operaciones de pre- lanzamiento al igual que su hermano el 0.01 u OK-M del que hablamos antes.
Pruebas carga de combustible 1991
OK-MT 0.04 1991 by Marcos, en Flickr
015562 by Marcos, en Flickr
OK-MT 0.04 1985 by Marcos, en Flickr
Pruebas de las operaciones previas al pre-lanzamiento 1985
ok-mt_2 pruebas de las operaciones previas al lanzamiento 1985 by Marcos, en Flickr
Antes de su traslado a Baikonur fue usado para diversas pruebas en el TSAGI (Instituto Aerohidrodinámico Central)
Su destino iba a ser el de volatilizarse con la re-entrada a la atmósfera tras servir de carga al cohete Energia durante su segundo lanzamiento pero al final se salvó y quedó olvidado en el edificio MZK en Baikonur donde permanece hoy en día en un estado lamentable abandonado junto al 1.02 o 2K y eso que una empresa privada llamada Aelita lo compró en el 2005.
015562 by Marcos, en Flickr
0.04Captura-de-pantalla-2013-12-04-a-las-19.56.52 by Marcos, en Flickr
0_cbbe3_39b1c47a_orig by Marcos, en Flickr
0_cbbef_831cb8ca_orig by Marcos, en Flickr
0_cbc0d_4d949ecd_orig by Marcos, en Flickr
0_cbc0e_a2c2dc0d_orig by Marcos, en Flickr
0_cbc0f_162a1432_orig by Marcos, en Flickr
0_cbc06_553db05c_orig by Marcos, en Flickr
0_cbc08_1603b9d0_orig by Marcos, en Flickr
0_cbc10_2672845a_orig by Marcos, en Flickr
0_cbc11_8d819149_orig by Marcos, en Flickr
0_cbc12_f463d756_orig by Marcos, en Flickr
0_cbc13_3e8e4b26_orig by Marcos, en Flickr
0_cbc14_81205244_orig by Marcos, en Flickr
0_cbbe7_5d5db8e0_orig by Marcos, en Flickr
0_cbbec_54e1d613_orig by Marcos, en Flickr
0_cbbed_cca2c32b_orig by Marcos, en Flickr
0_cbbfb_83930a5c_orig by Marcos, en Flickr
0_cbc0b_c604957d_orig by Marcos, en Flickr
0_cbc0c_4d615d2d_orig by Marcos, en Flickr
0_cbbde_a04689ea_orig by Marcos, en Flickr
ok-mt_9 by Marcos, en Flickr
ok-mt_8 by Marcos, en Flickr
ok-mt_6 by Marcos, en Flickr
ok-mt_5 by Marcos, en Flickr
ok-mt_4 by Marcos, en Flickr
ok-mt_02 by Marcos, en Flickr
ok-mt_1 by Marcos, en Flickr
ok-mt_3 by Marcos, en Flickr
Para acabar con el OK-MT una par de magnificas fotos que me trasladan al pasado y que cuando las vi, me recordaron enseguida a aquella famosa foto Lunch atop a Skyscraper en el Nueva York de los años 30.
T76AqWo by Marcos, en Flickr
OK-MT 0.04grach40 by Marcos, en Flickr
grach39 by Marcos, en Flickr
El Buran 0.05 o OK-TVA
El 0.05 fue un modelo dedicado a pruebas estáticas como pruebas térmicas y de vibraciones de la estructura.

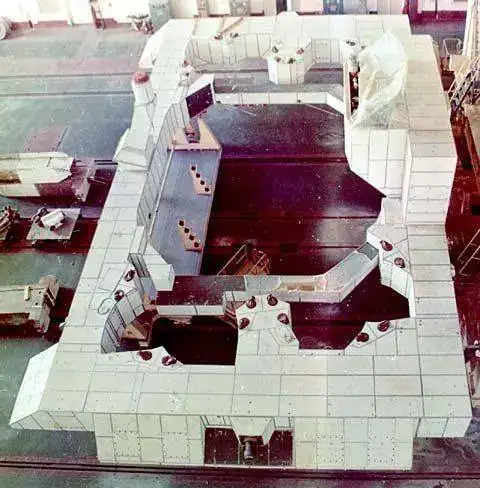

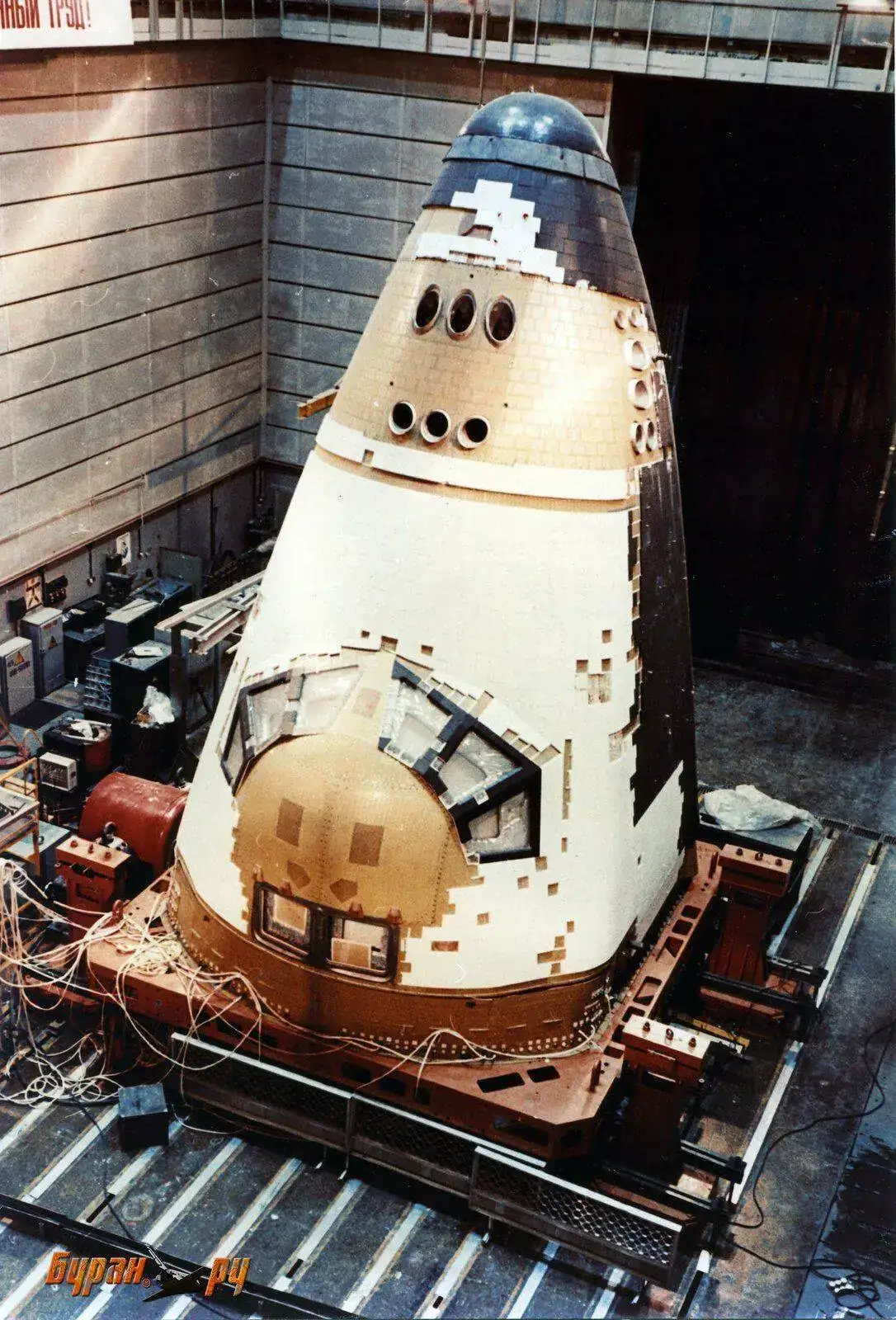

Aquí una de esas pruebas estáticas del fuselaje
static by Marcos, en Flickr
[
factory7 by Marcos, en Flickr
No estaba completo sino que estaba formado por varios elementos por separado como la cabina o la cola.
bbur27 by Marcos, en Flickr
bbur43 by Marcos, en Flickr
También se utilizó para pruebas para soporte vital de los cosmonautas, en una de ellas se hizo una prueba con 10 personas durante 30 días.
También llamado el Buran de Gorki Park aunque de hecho ya no se encuentra en ese parque no es propiamente un autentico Buran y aunque está formado en su mayoría por piezas del 0.05 tiene otras de otros modelos según Daniel Martín. Lo construyó NPO Molniya cogiendo piezas de varios modelos para su construcción. El estabilizador y el fuselaje algunas de estas piezas fueron usadas luego para montar el que estuvo expuesto en el Parque Gorki procederían del modelo 0.11, el ala izquierda del propio 0.05 y el ala derecha del 2.02 o 4K que nunca fue acabado y el resto de los elementos fueron cogidos de los ejemplares 0.05, 0.15 y 2.02.
En 1997 una vez cancelado el programa se propone llevar al OK-TVA al parque Gorki y utilizar su bodega como restaurante de semi-lujo pero debido a los altos precios de los menús este no funcionó por lo que el OK-TVA acabó como una triste atracción de feria.
11364029_51fe26ca1b_o by Marcos, en Flickr

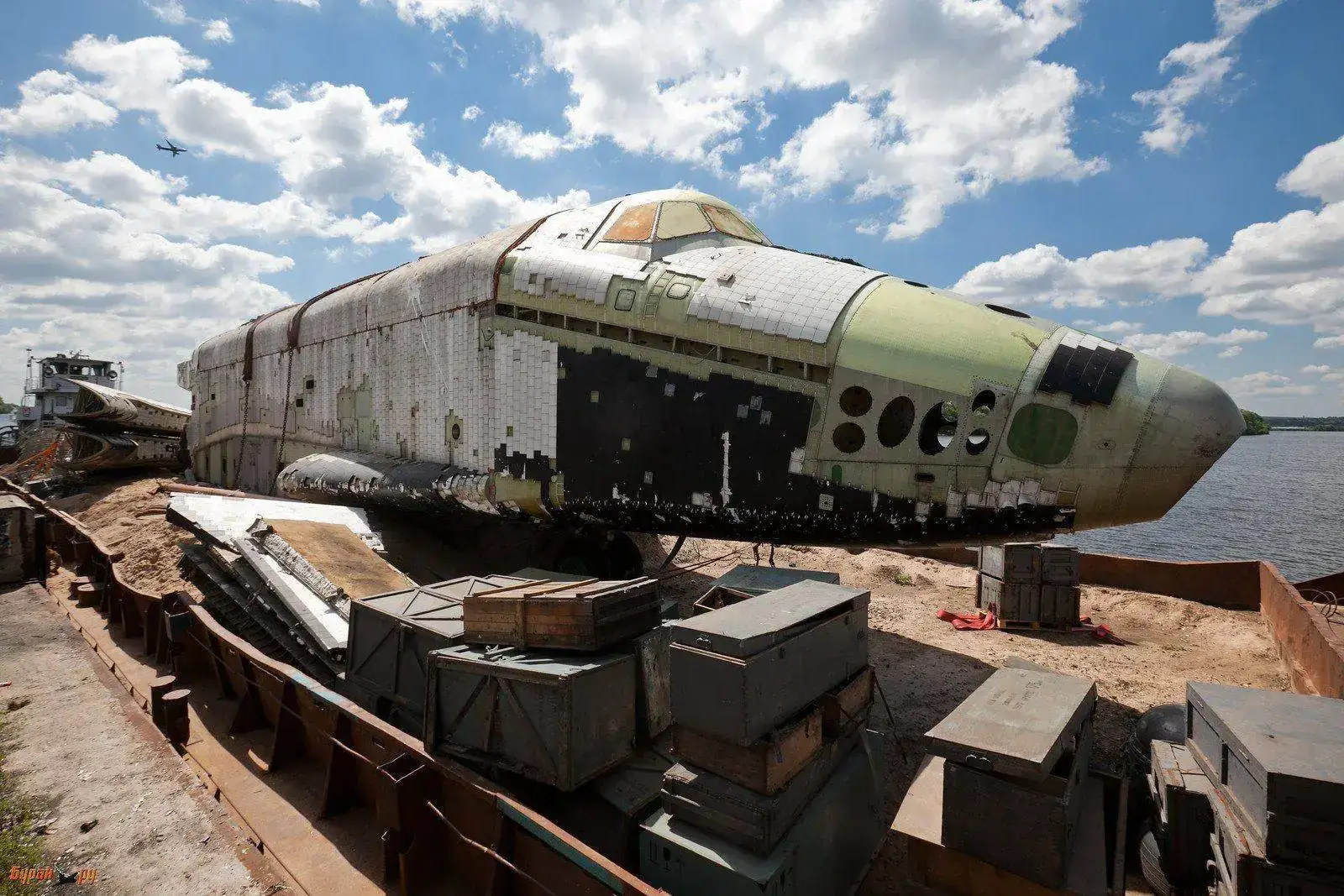

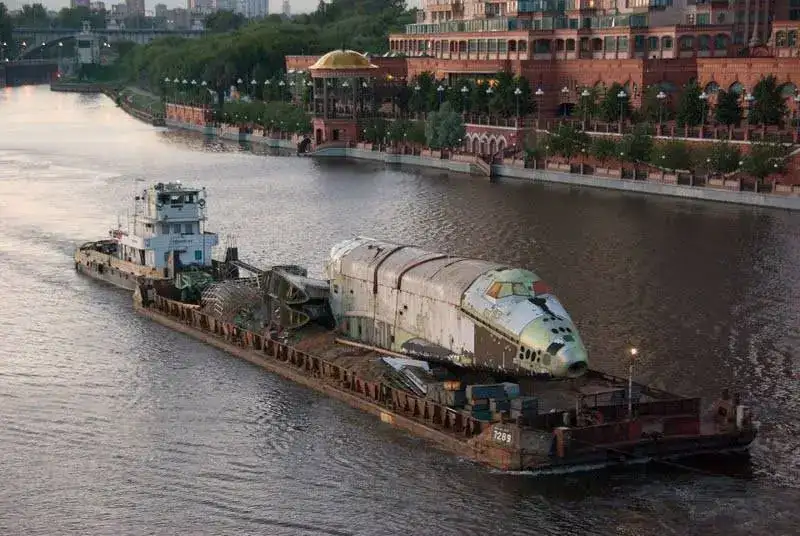

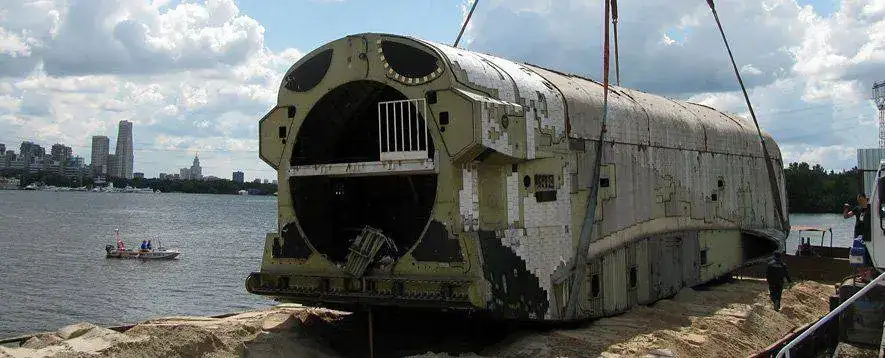

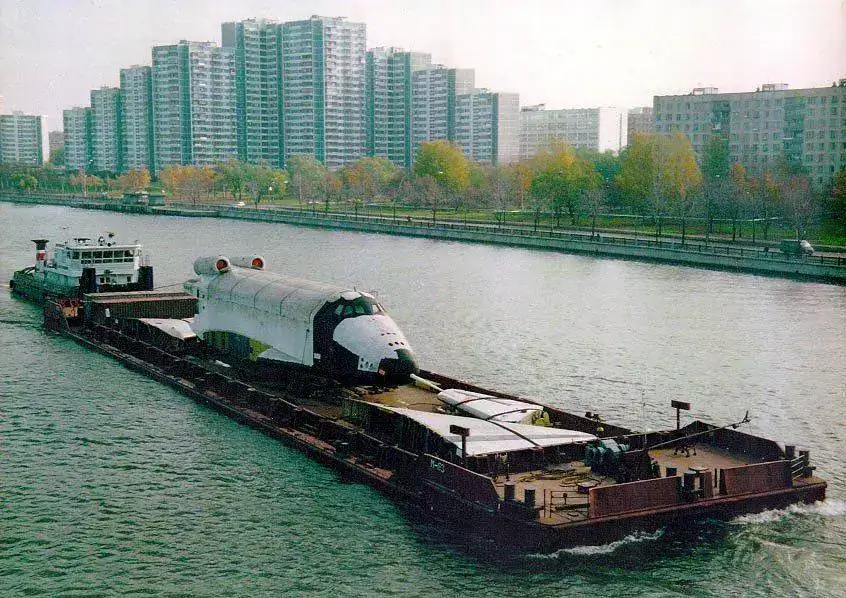

Fue trasladado en una barcaza desde su ubicación hasta el Parque Gorki.

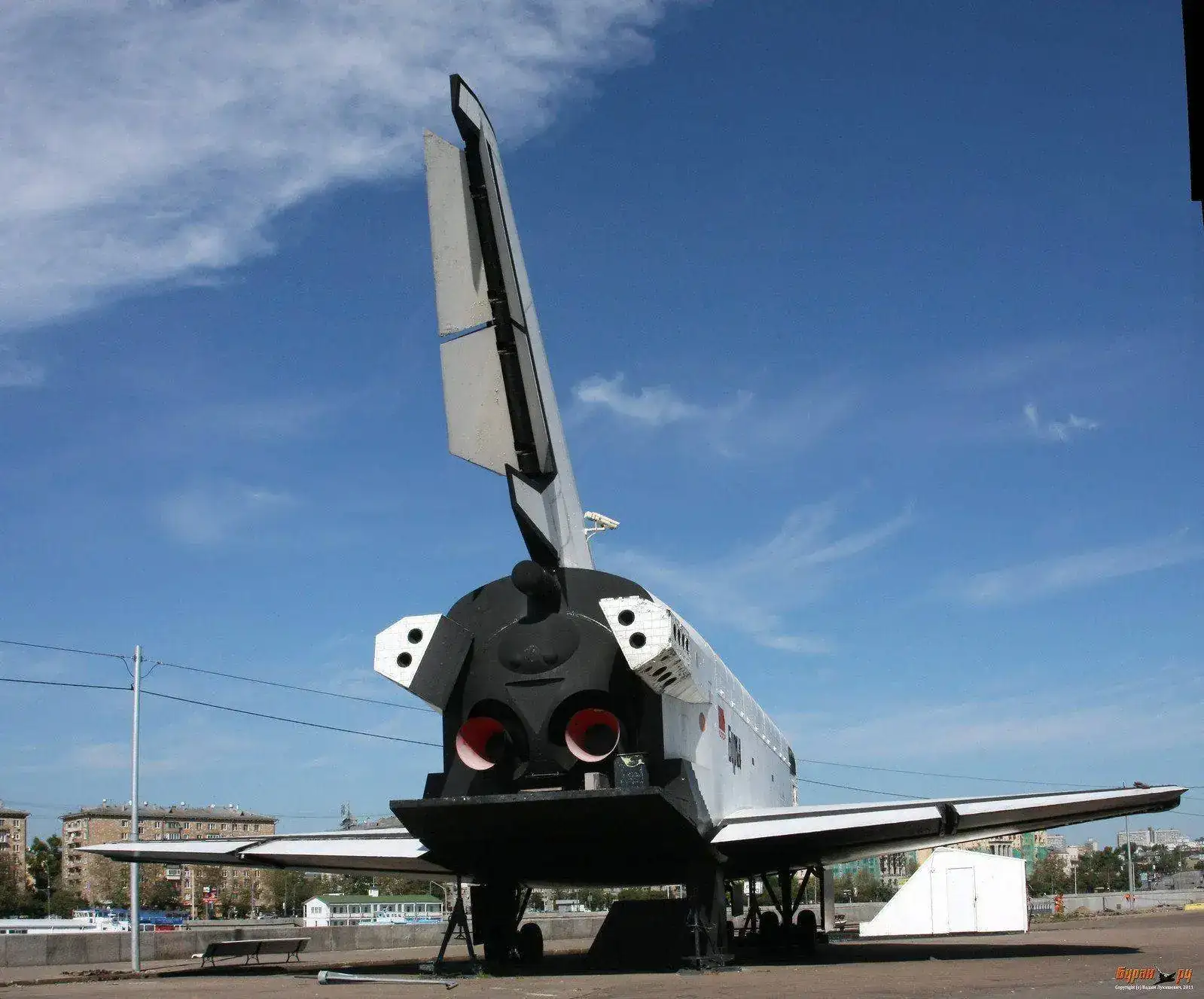

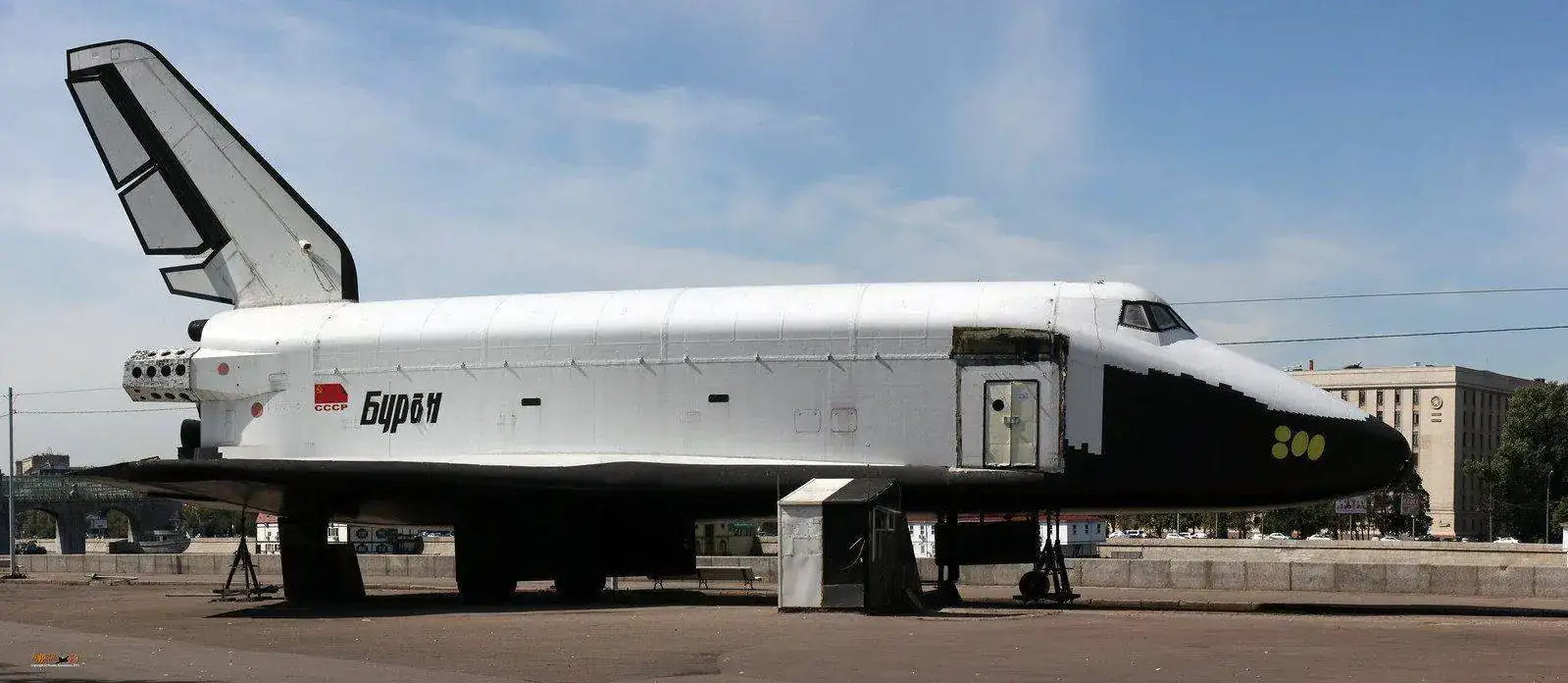

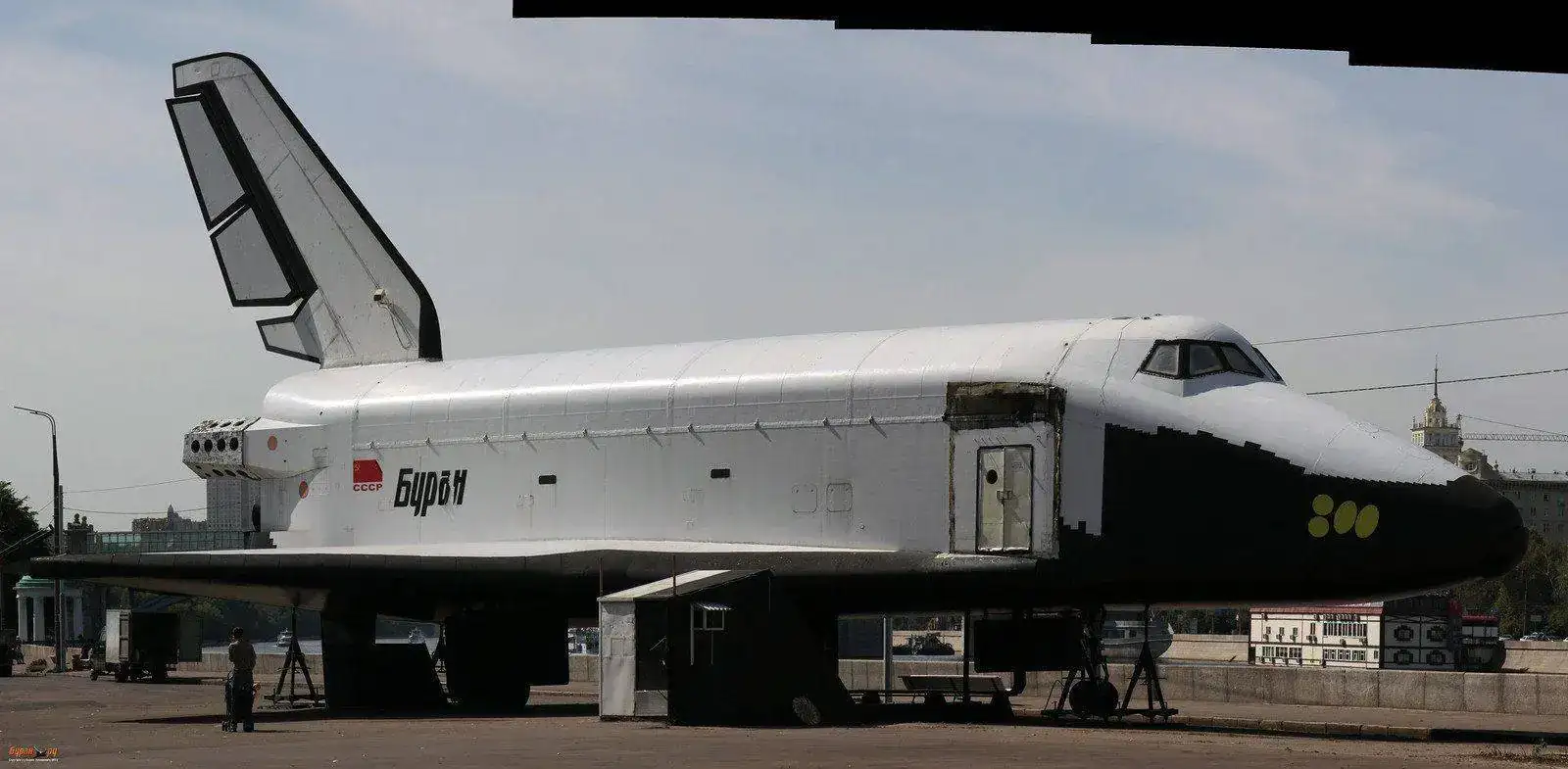

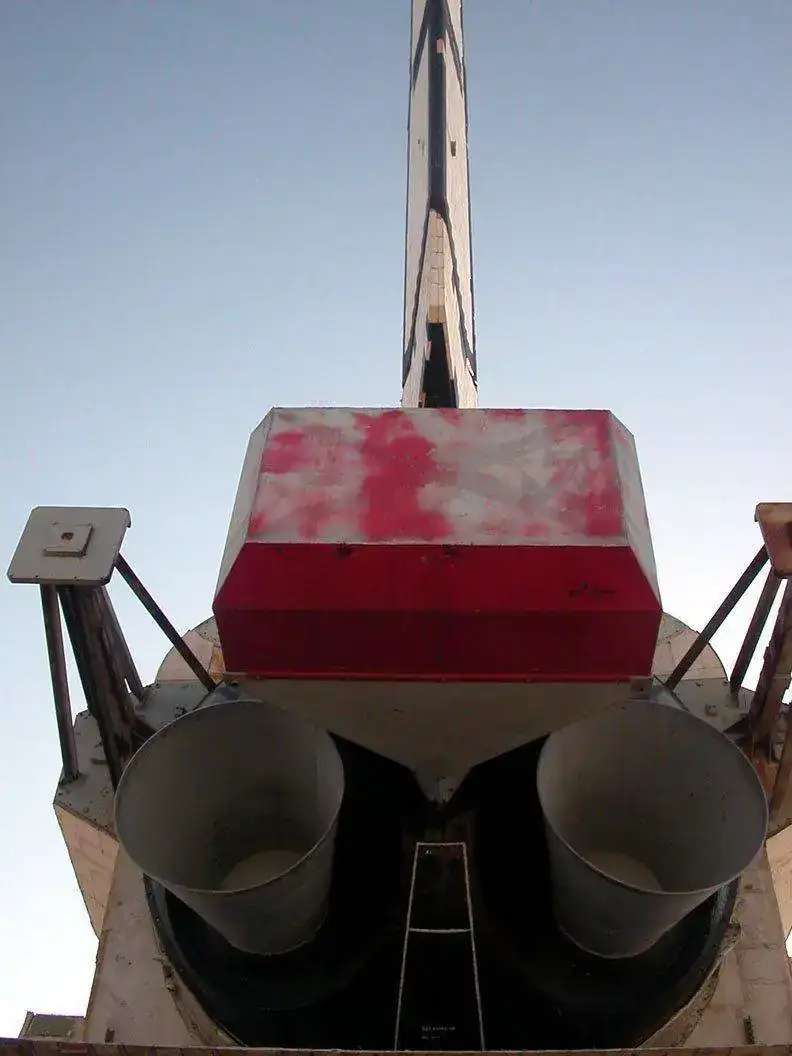

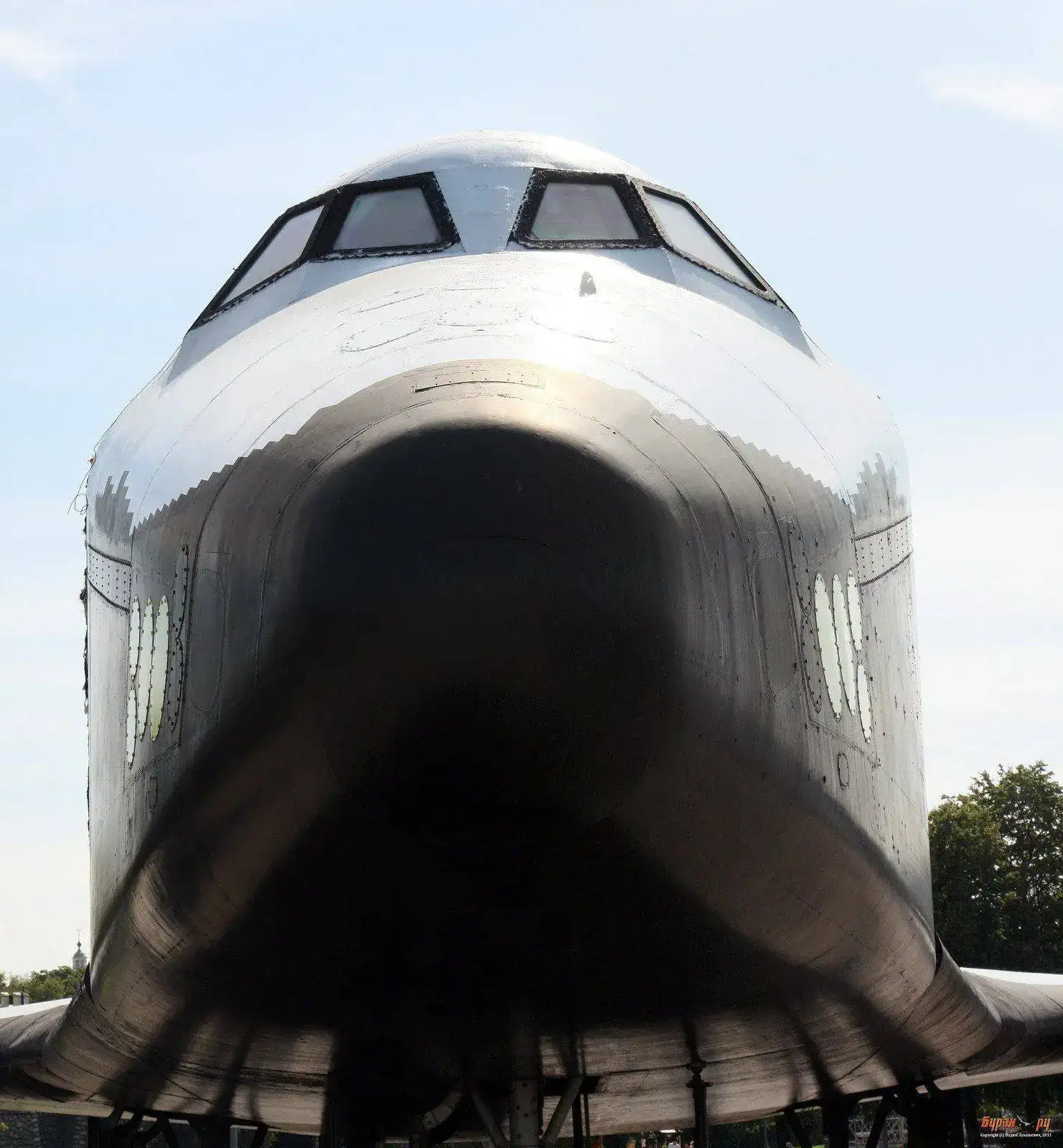

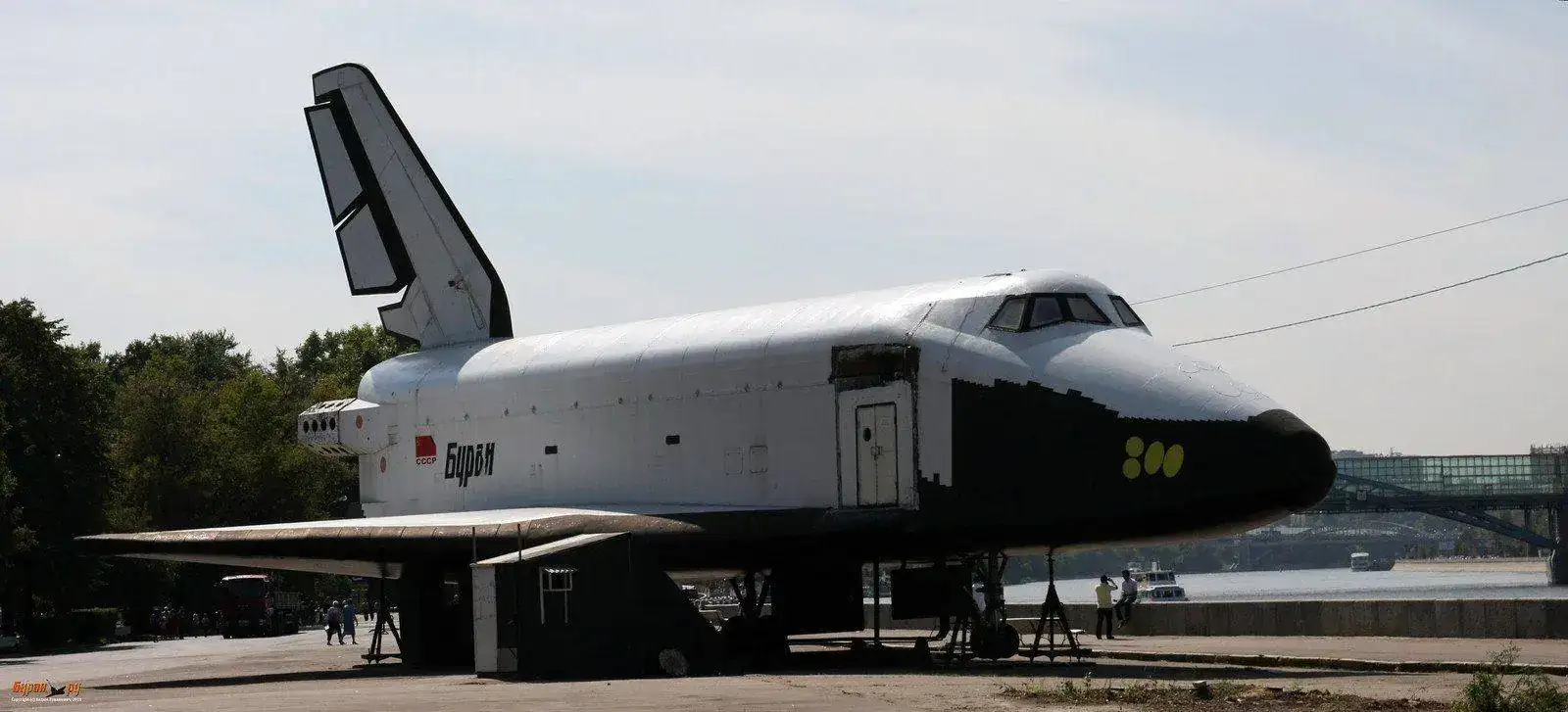

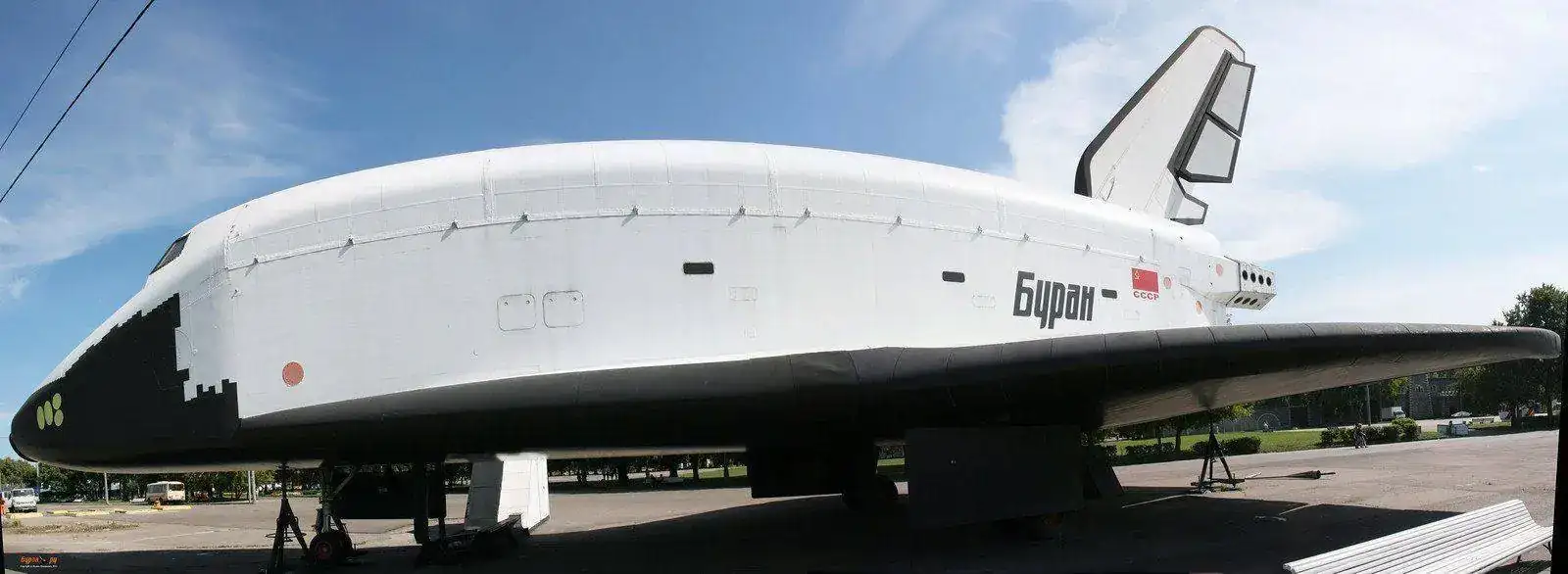

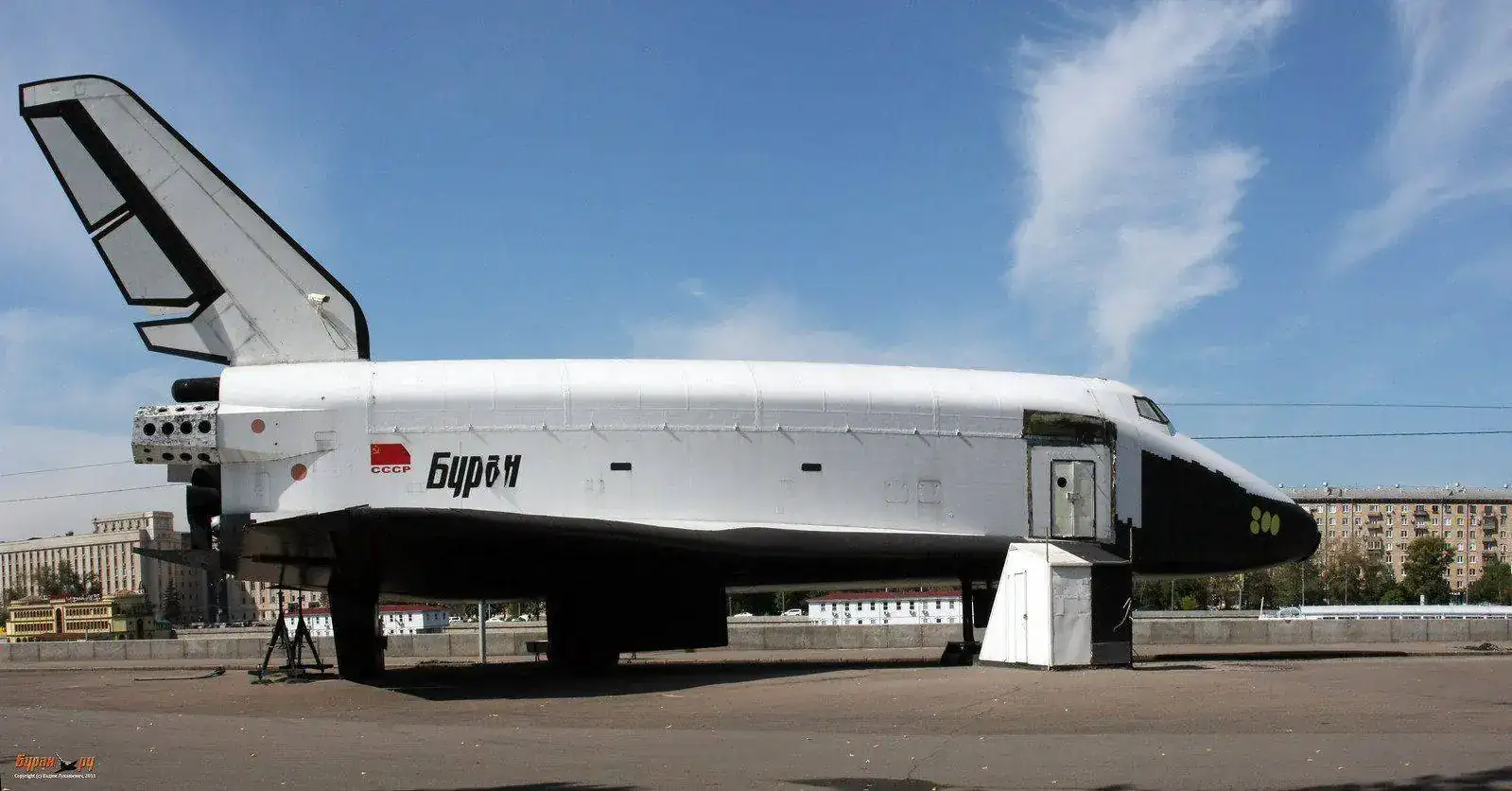

Expuesto en el Parque Gorki (Fotografías de 2011)
p_1 by Marcos, en Flickr
p_2 by Marcos, en Flickr
p_3 by Marcos, en Flickr
p_8 by Marcos, en Flickr
p_23 by Marcos, en Flickr
p_18 by Marcos, en Flickr
p_19 by Marcos, en Flickr
p_42 by Marcos, en Flickr

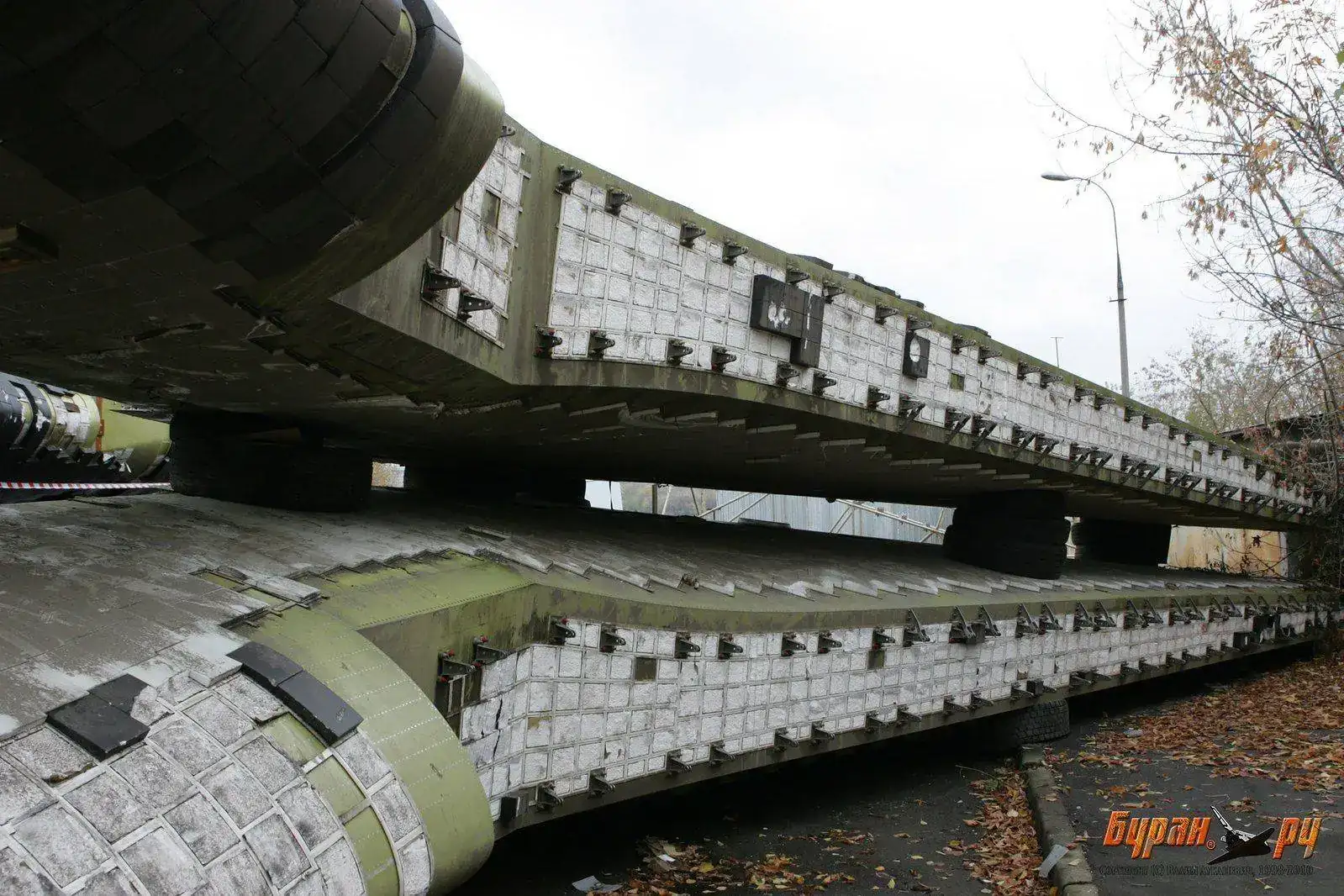

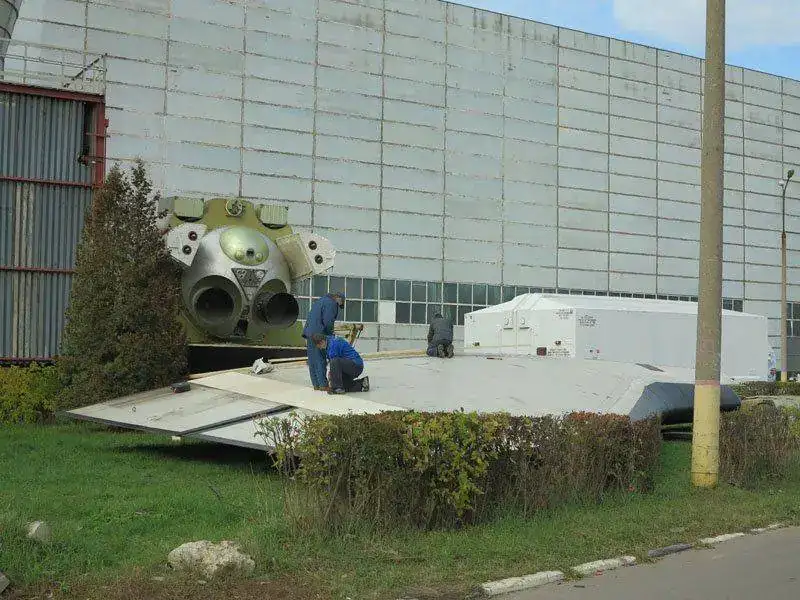

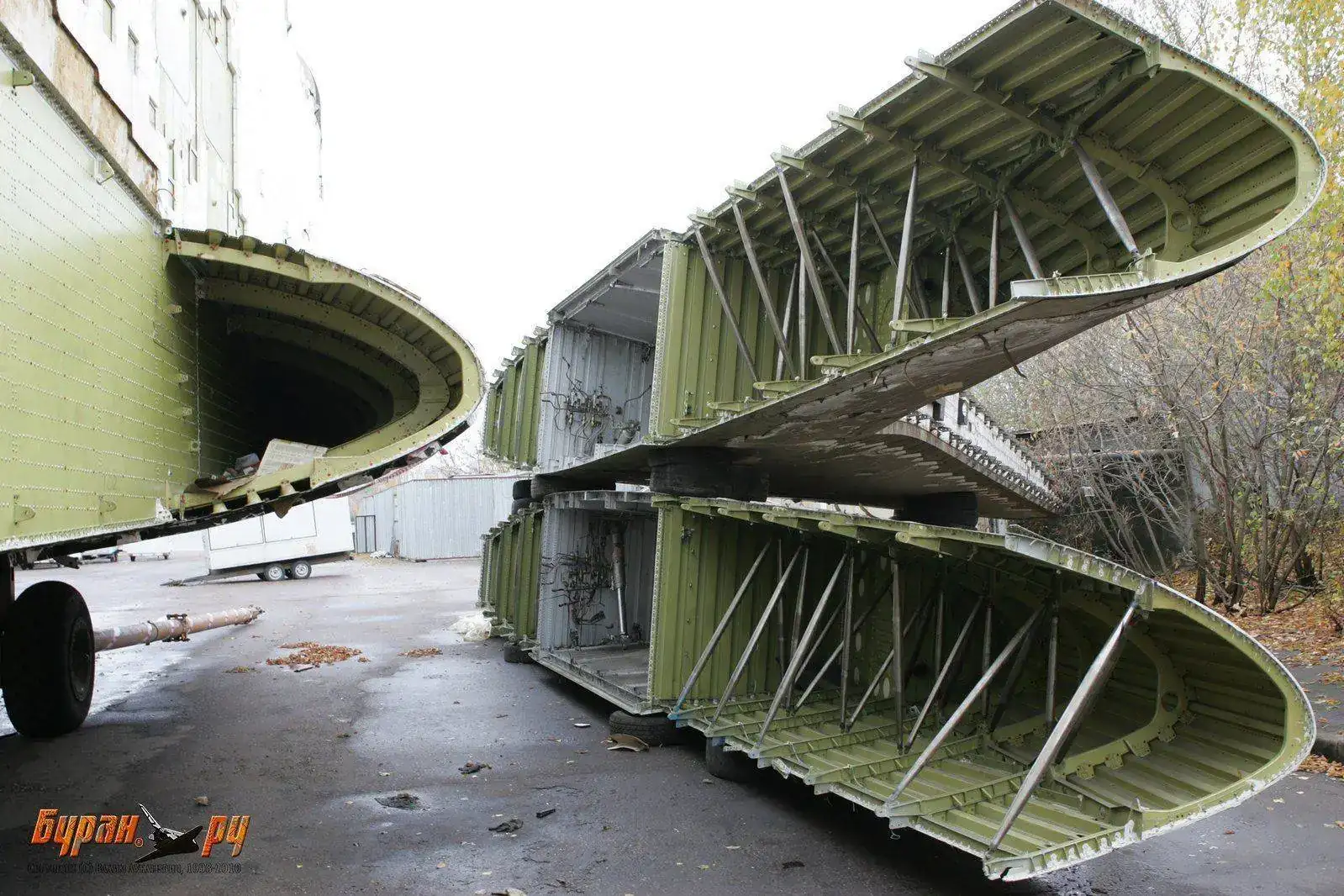

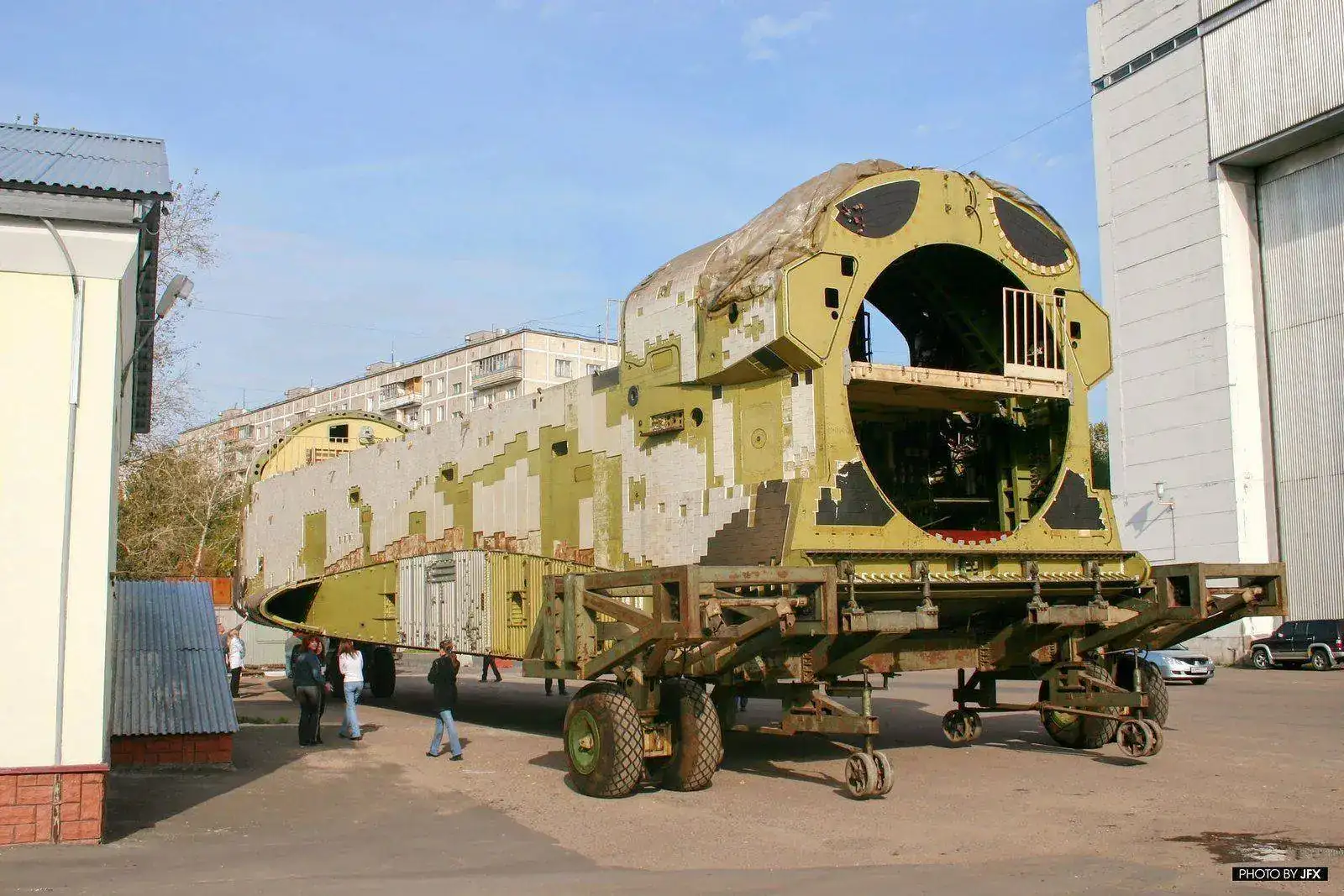

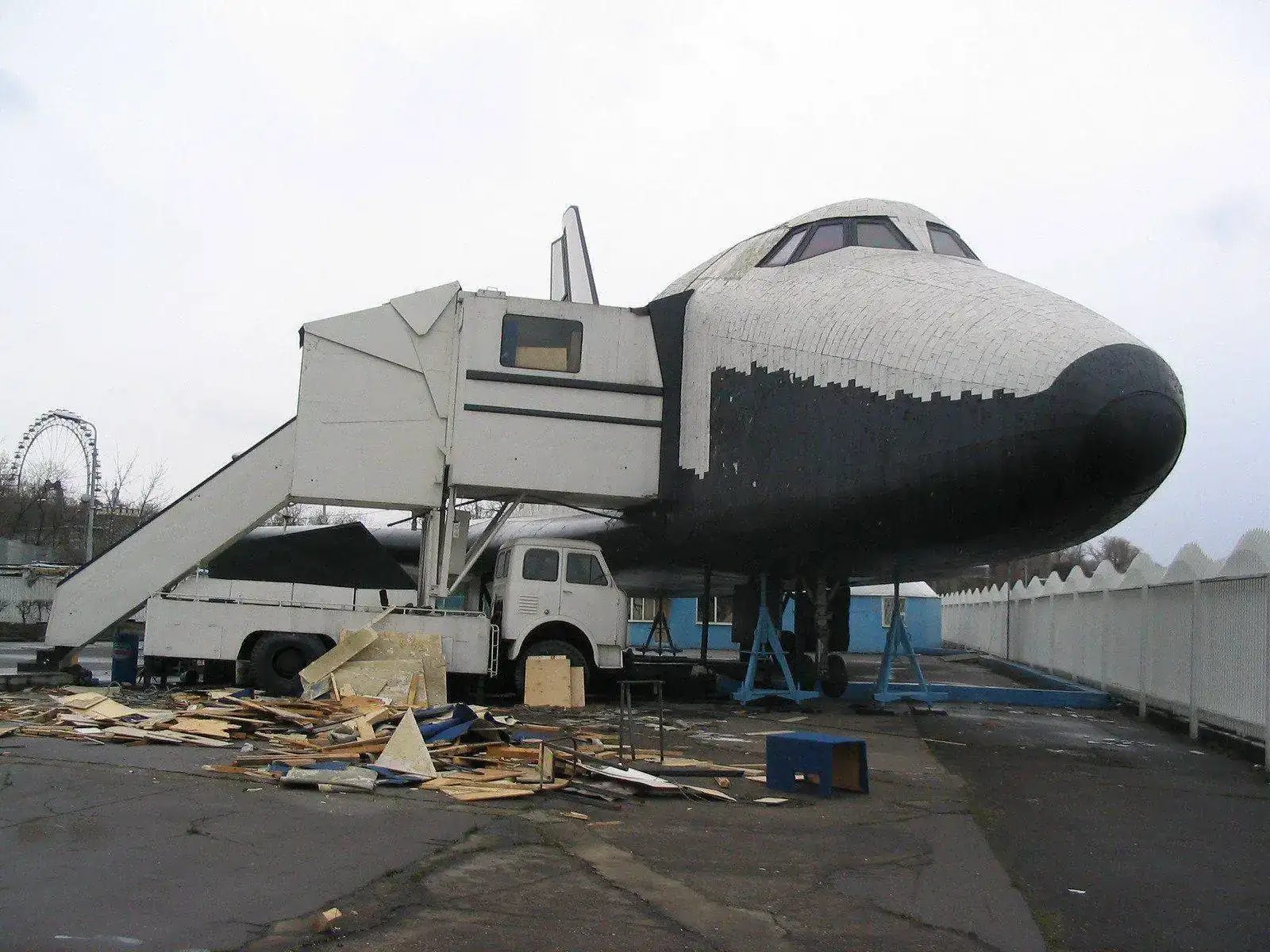

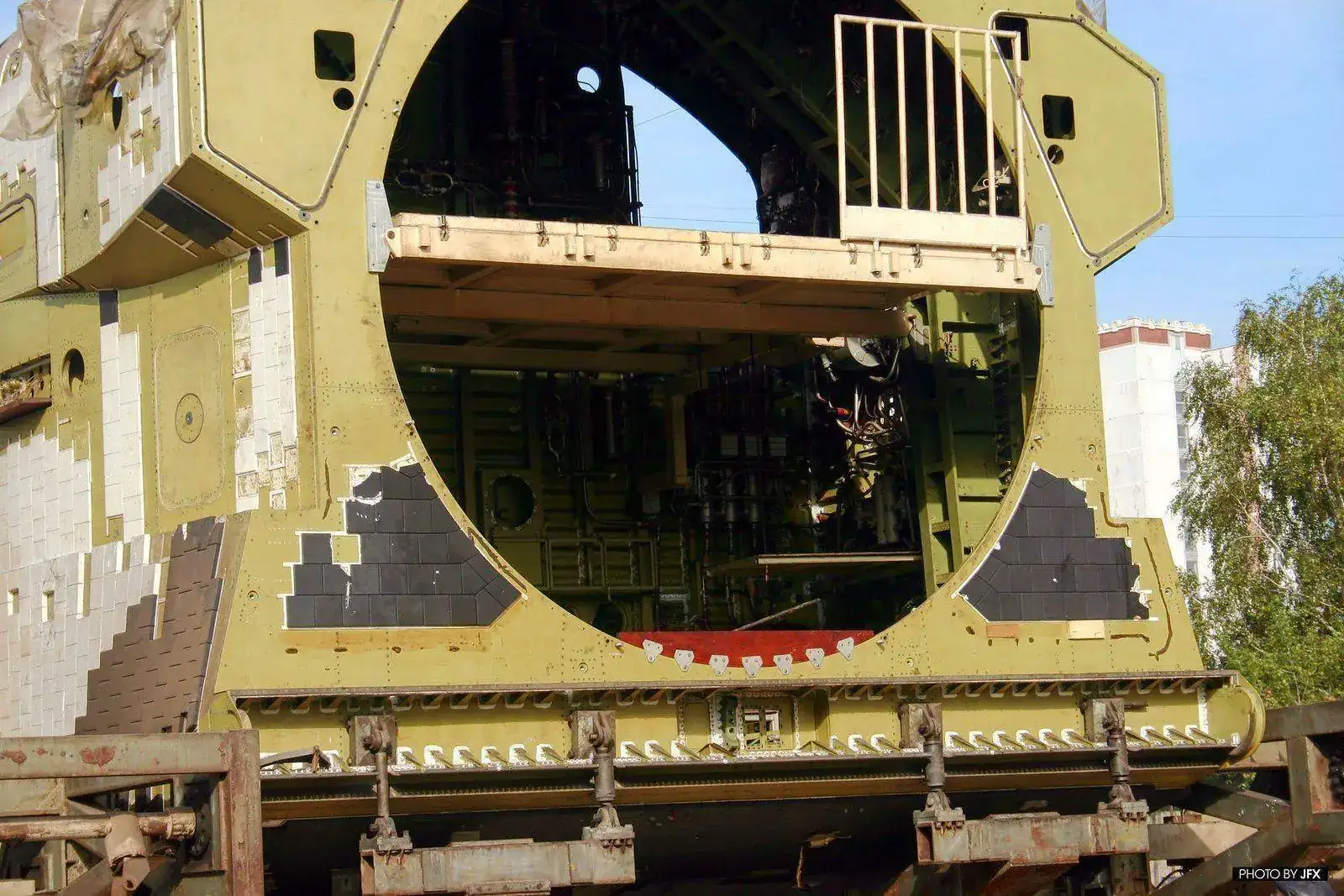

En 2014 fue desmontado parcialmente
0_c627e_13700dc5_orig by Marcos, en Flickr
09 by Marcos, en Flickr

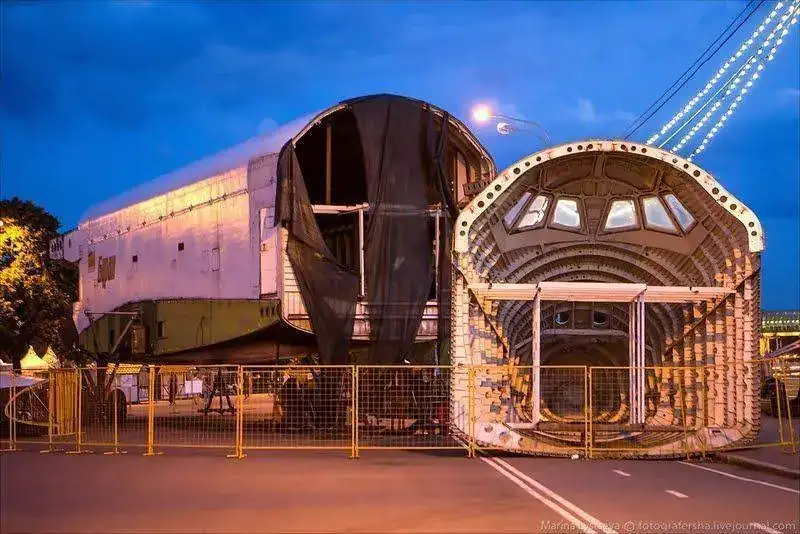

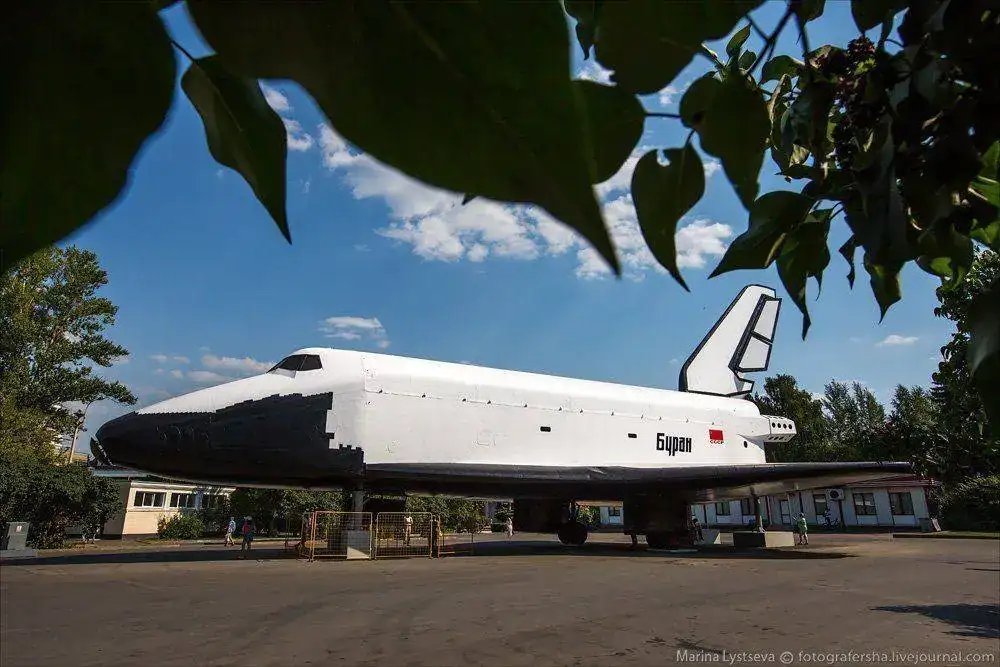

para su traslado al Centro Panruso de Exposiciones conocido como VDNJ donde quedó expuesto junto a otros artefactos de la carrera espacial soviética/Rusa como el cohete Vostok.
0_c8199_5eac1157_orig by Marcos, en Flickr
0_c819a_671d754e_orig by Marcos, en Flickr
Aunque no acaba aquí su periplo, en agosto de 2015 el OK-VTA pasa a formar parte del nuevo Museo Interactivo del Burán el cual lo inaugura uno de los pilotos del OK-GLI Igor Volk.
0_9c313_c1bd2925_orig by Marcos, en Flickr

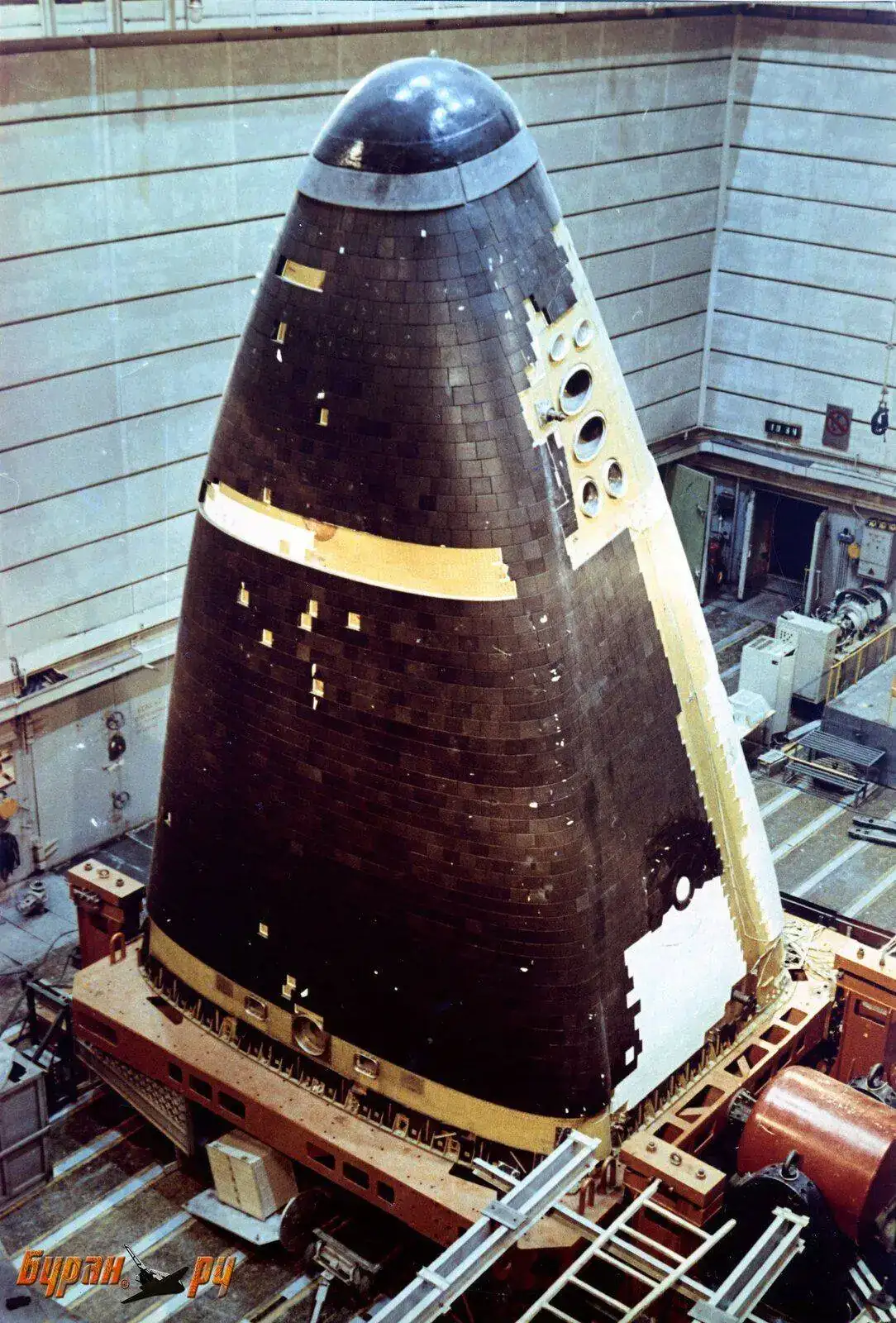

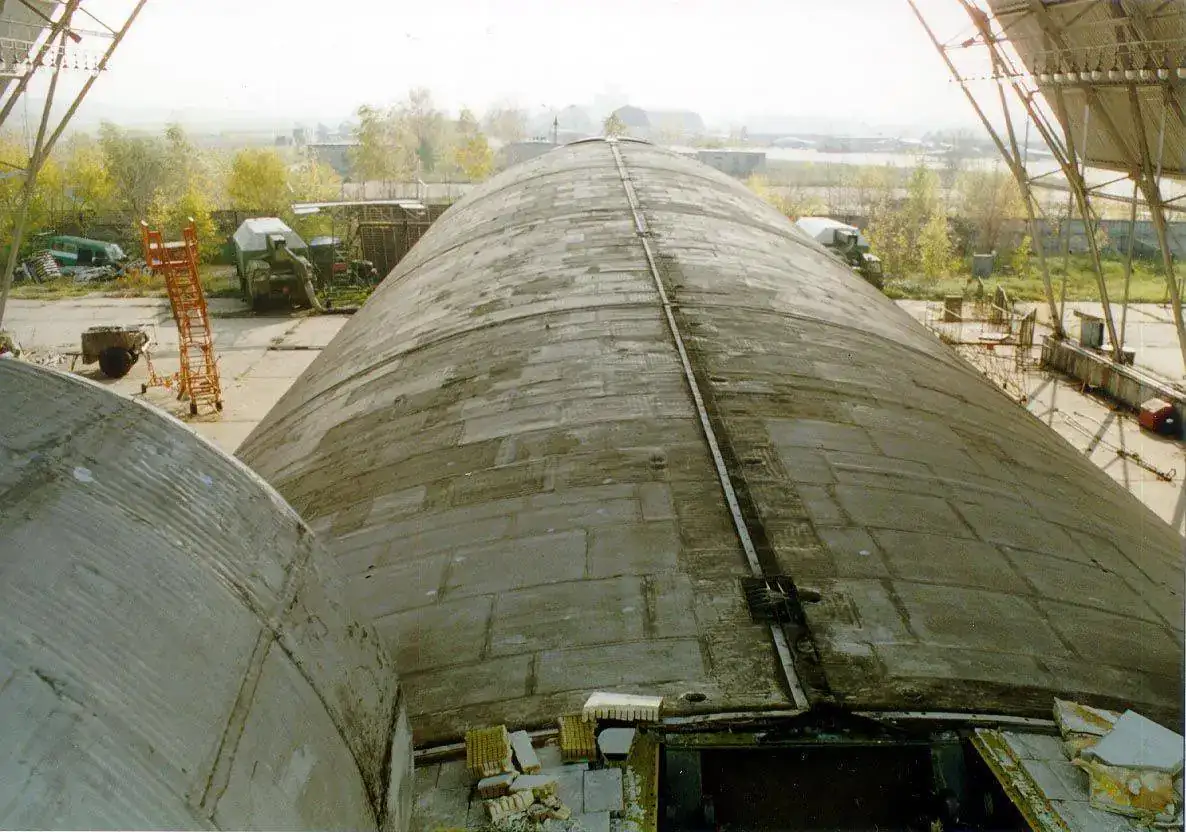

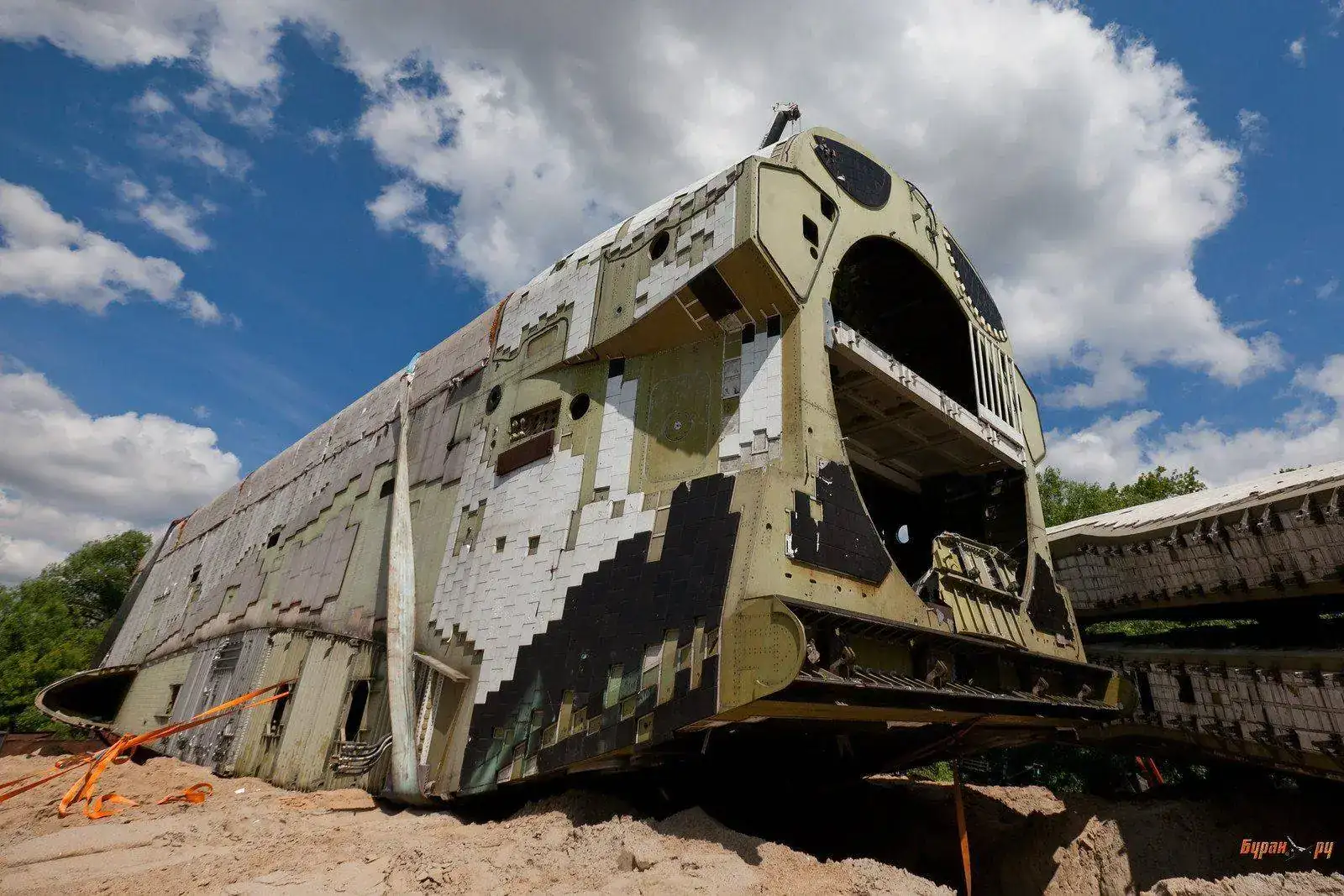

El Buran 0.06 OK-TVI si alas fue creado para simular pruebas térmicas y de vacio en NIIKhimmmash en condiciones espaciales.

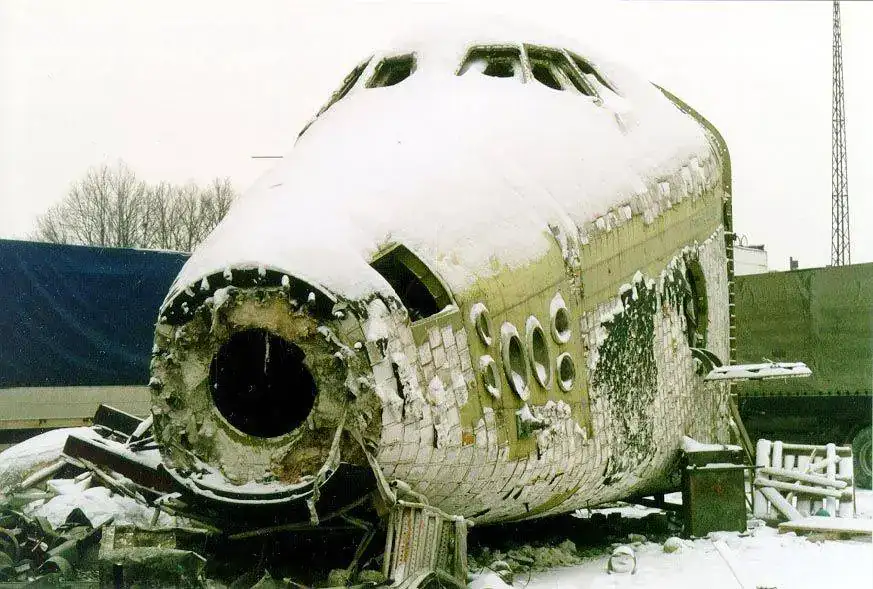

Con la cancelación del Proyecto Buran quedó abandonado y en 2007 fue vendido como chatarra.
006-01m by Marcos, en Flickr
006-02 by Marcos, en Flickr
006-03 by Marcos, en Flickr
006-04 by Marcos, en Flickr
006-05 by Marcos, en Flickr
006-06 by Marcos, en Flickr
0.06nihimash by Marcos, en Flickr
niihim24 by Marcos, en Flickr
006-49 by Marcos, en Flickr
006-08 by Marcos, en Flickr
006-14 by Marcos, en Flickr
006-37 by Marcos, en Flickr
006-20 by Marcos, en Flickr

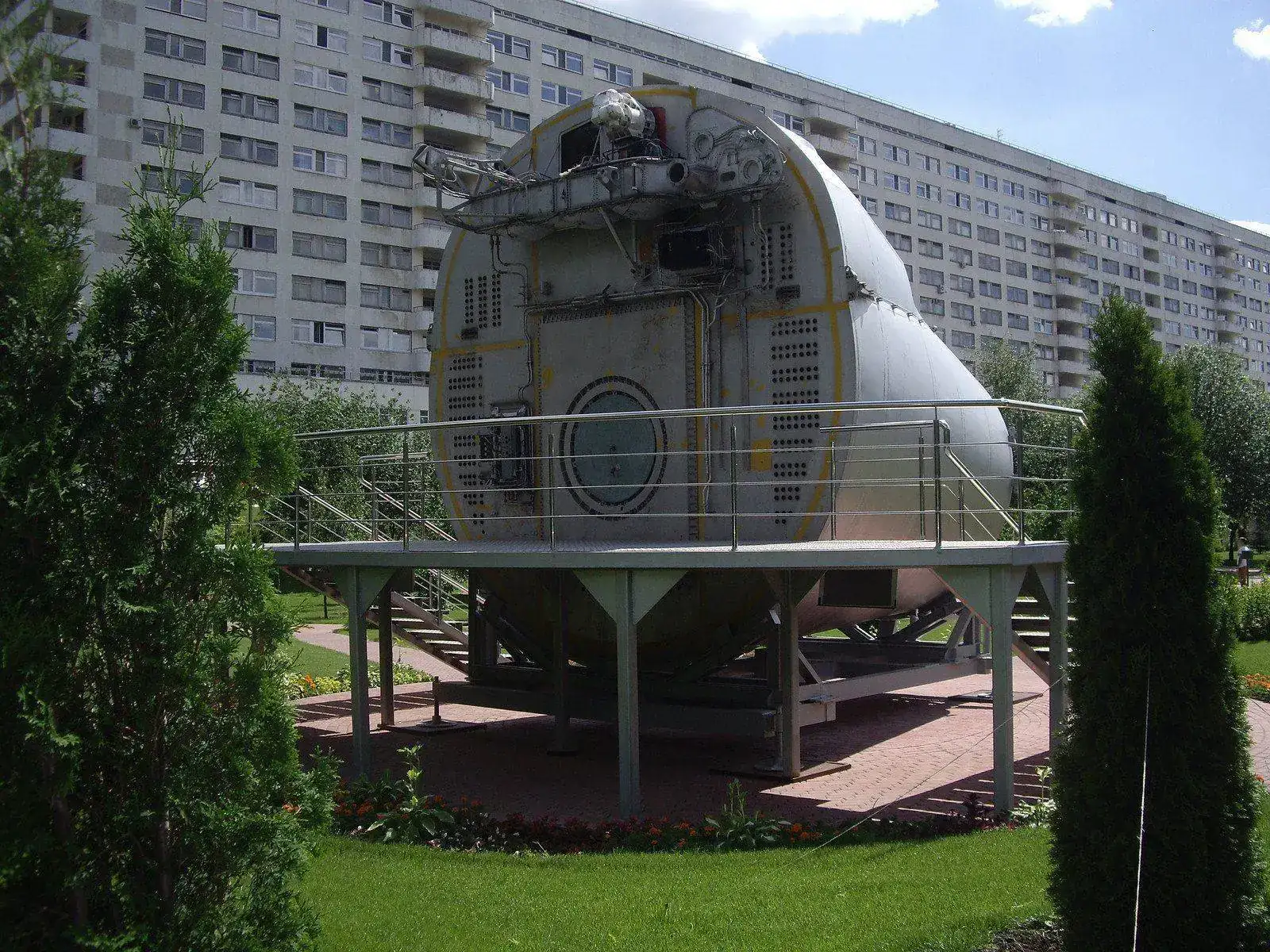

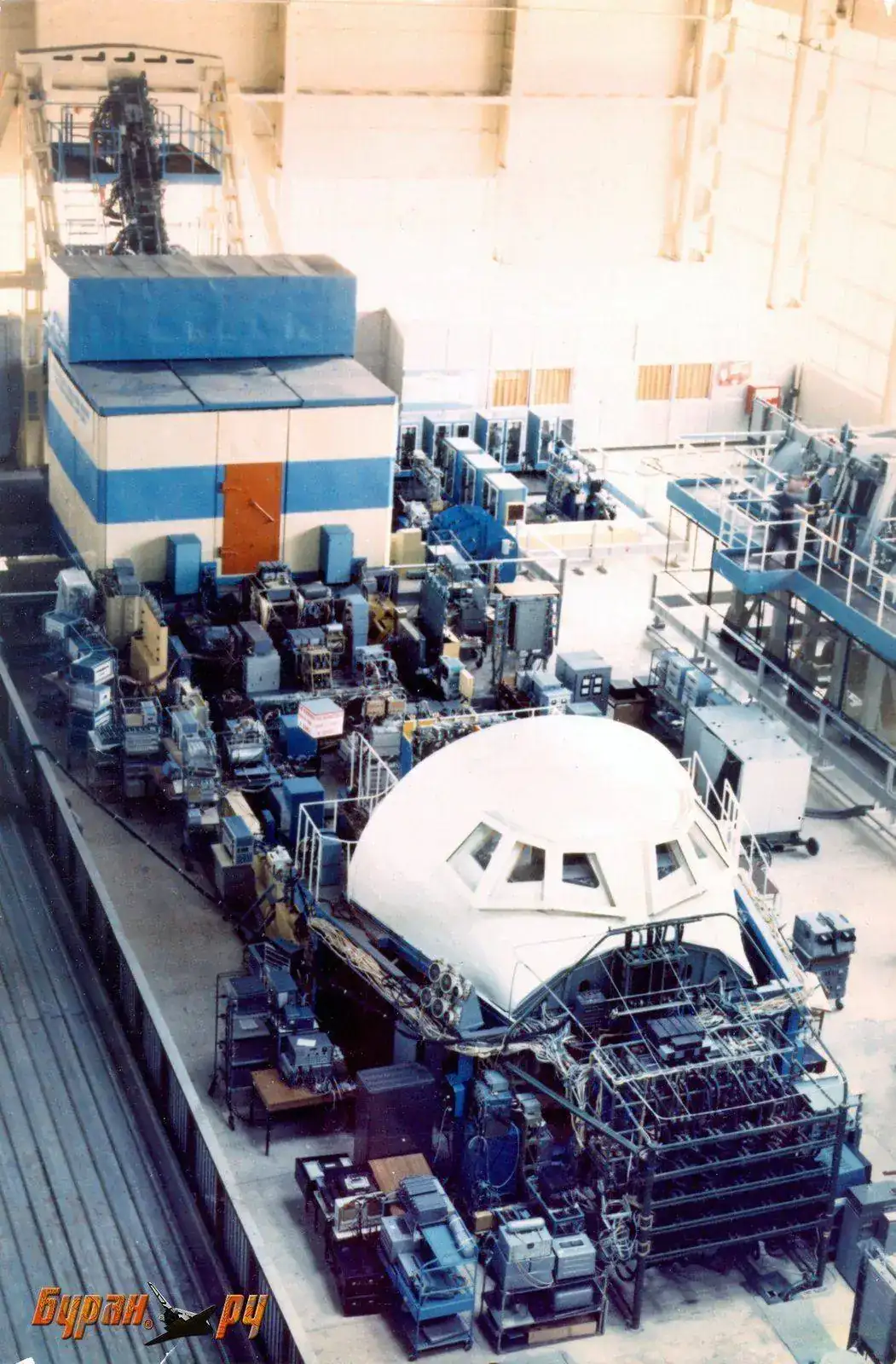

El Buran 0.08 que sirvió para pruebas en cabina vital como pruebas de asientos eyectables y pruebas de soporte vital. Debía haber siso utilizado para entrenamientos de evacuación en caso de aterrizaje en la piscina de la Ciudad de las Estrellas. El modelo preside la entrada de un Hospital en la ciudad de Moscú.
bbur202 by Marcos, en Flickr
bbur201 by Marcos, en Flickr
0-08_DSC02709 by Marcos, en Flickr
Los modelos de la serie 1:
Buran Tormenta de Nieve

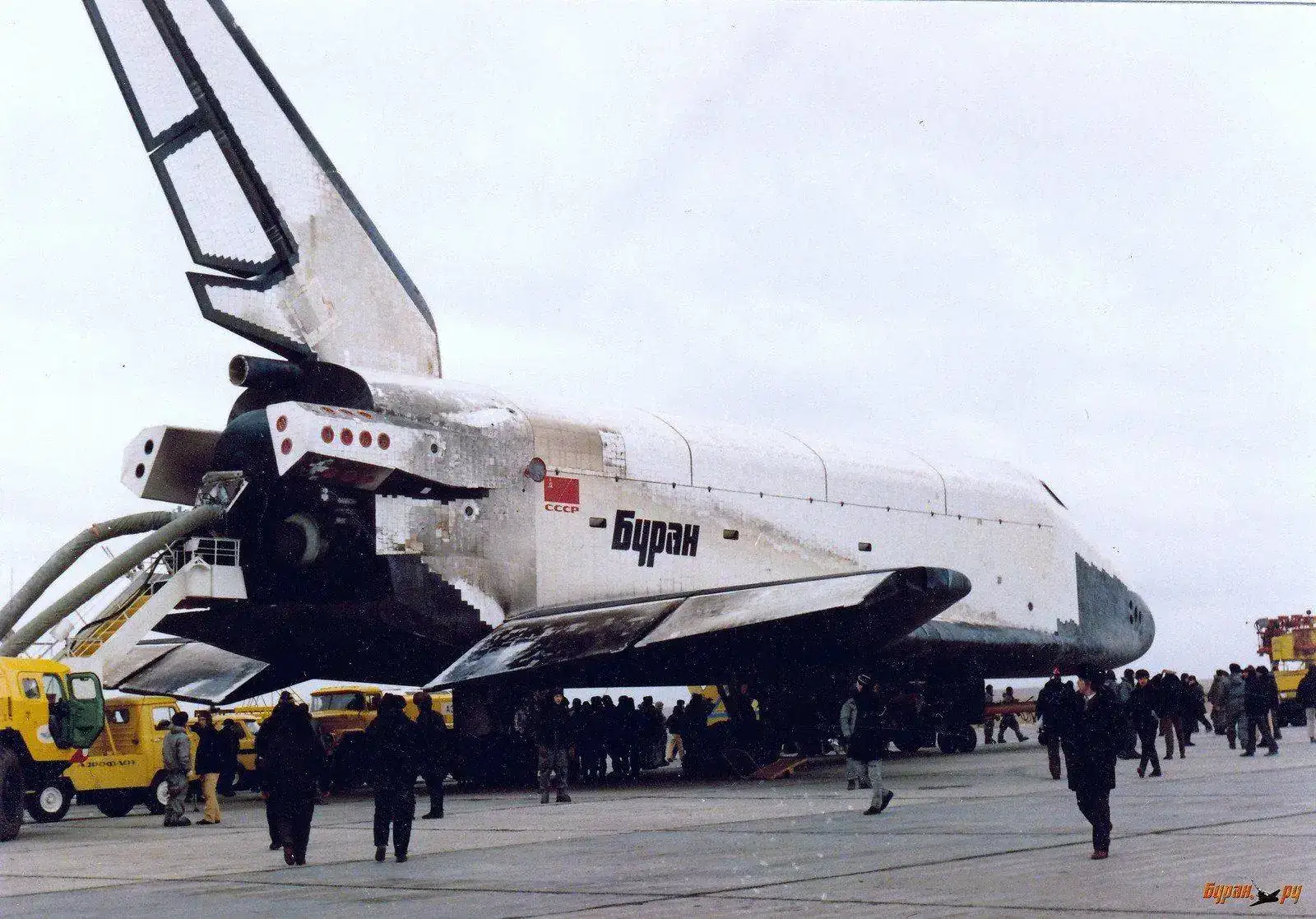

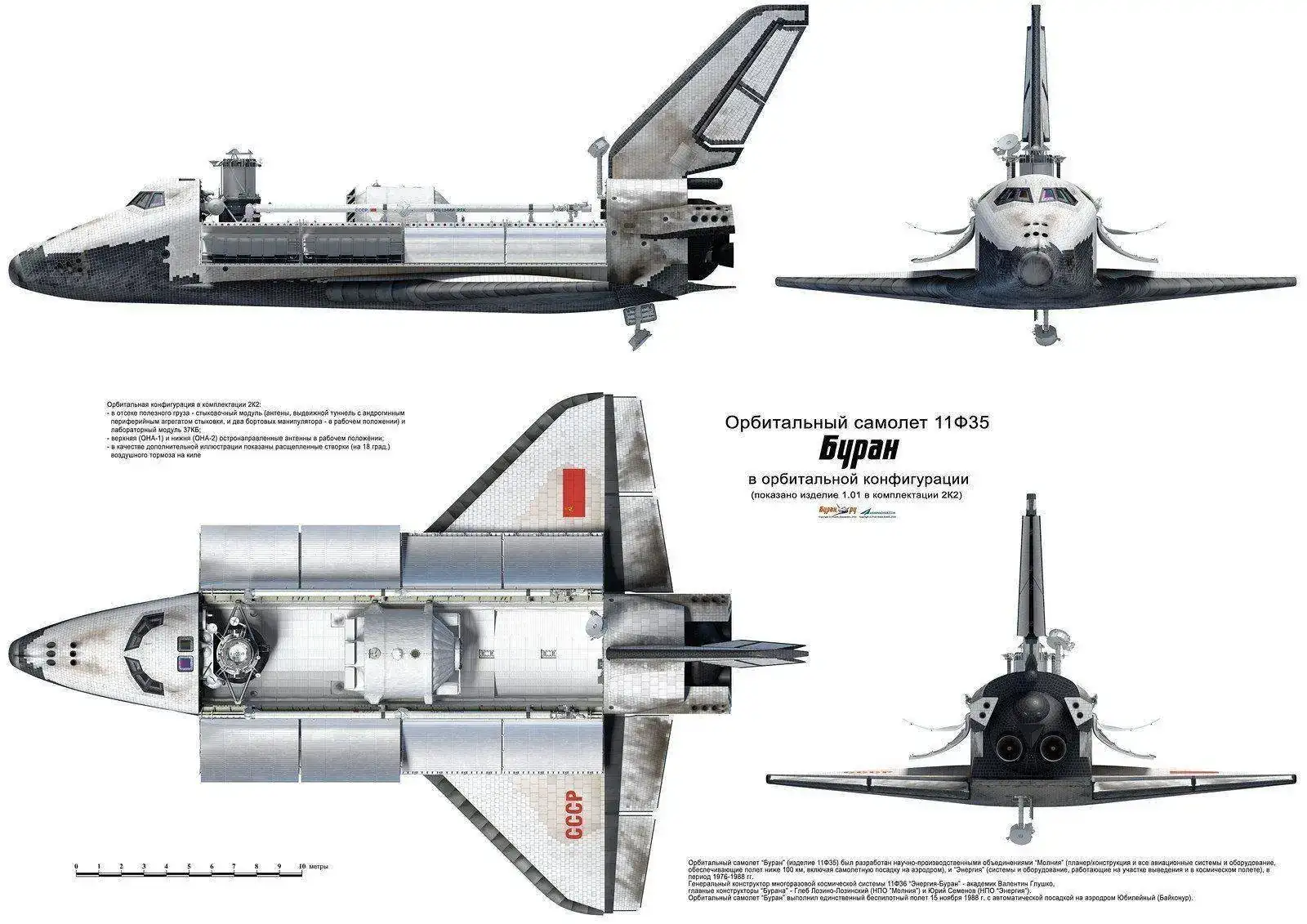

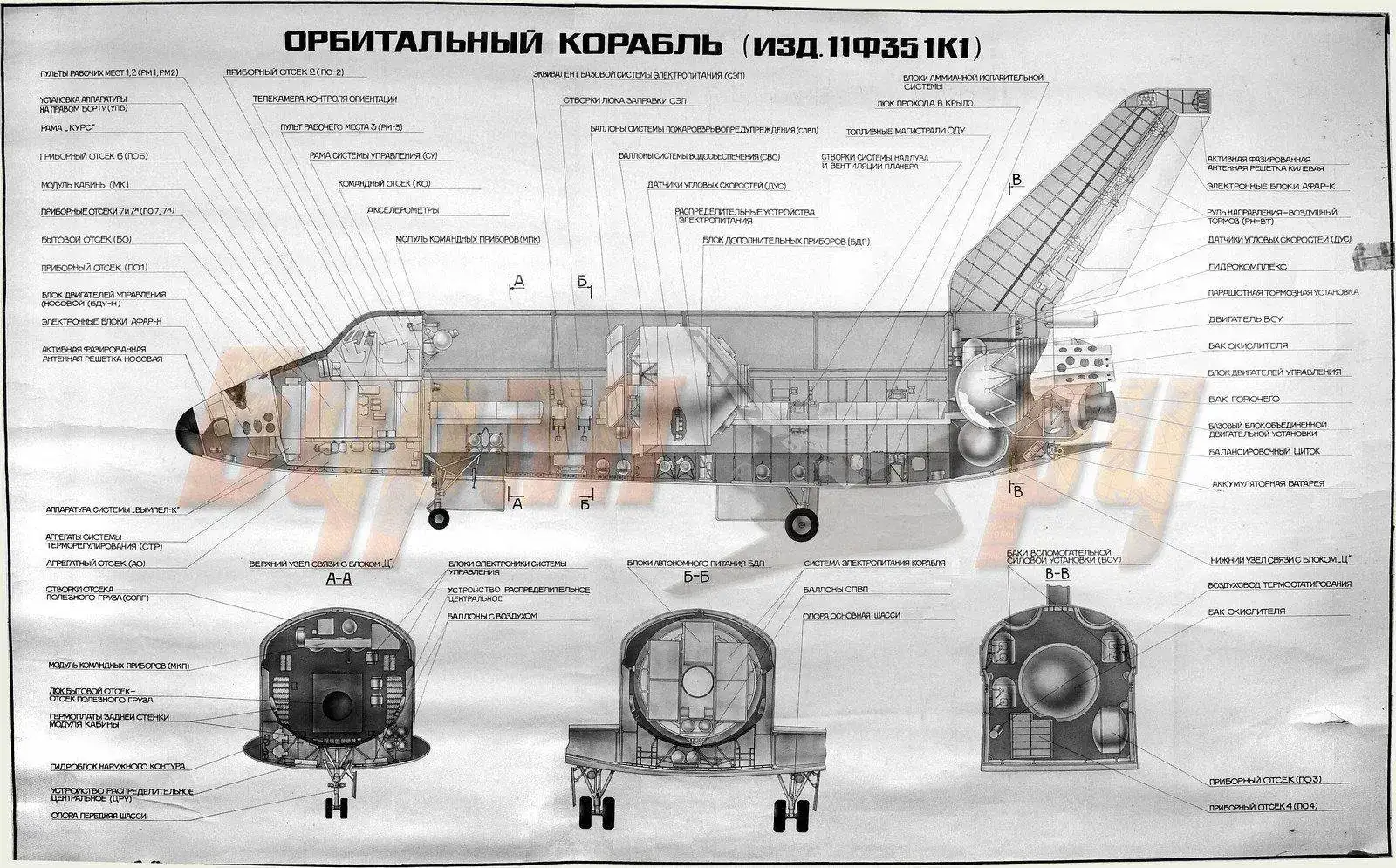

1.01 OK-1K1 (11F35) es el primer ejemplar operativo de los 5 que había planificados y el único que fue completamente terminado.
to_flight by Marcos, en Flickr
buran1 by Marcos, en Flickr
main_3D by Marcos, en Flickr
to_the_left by Marcos, en Flickr

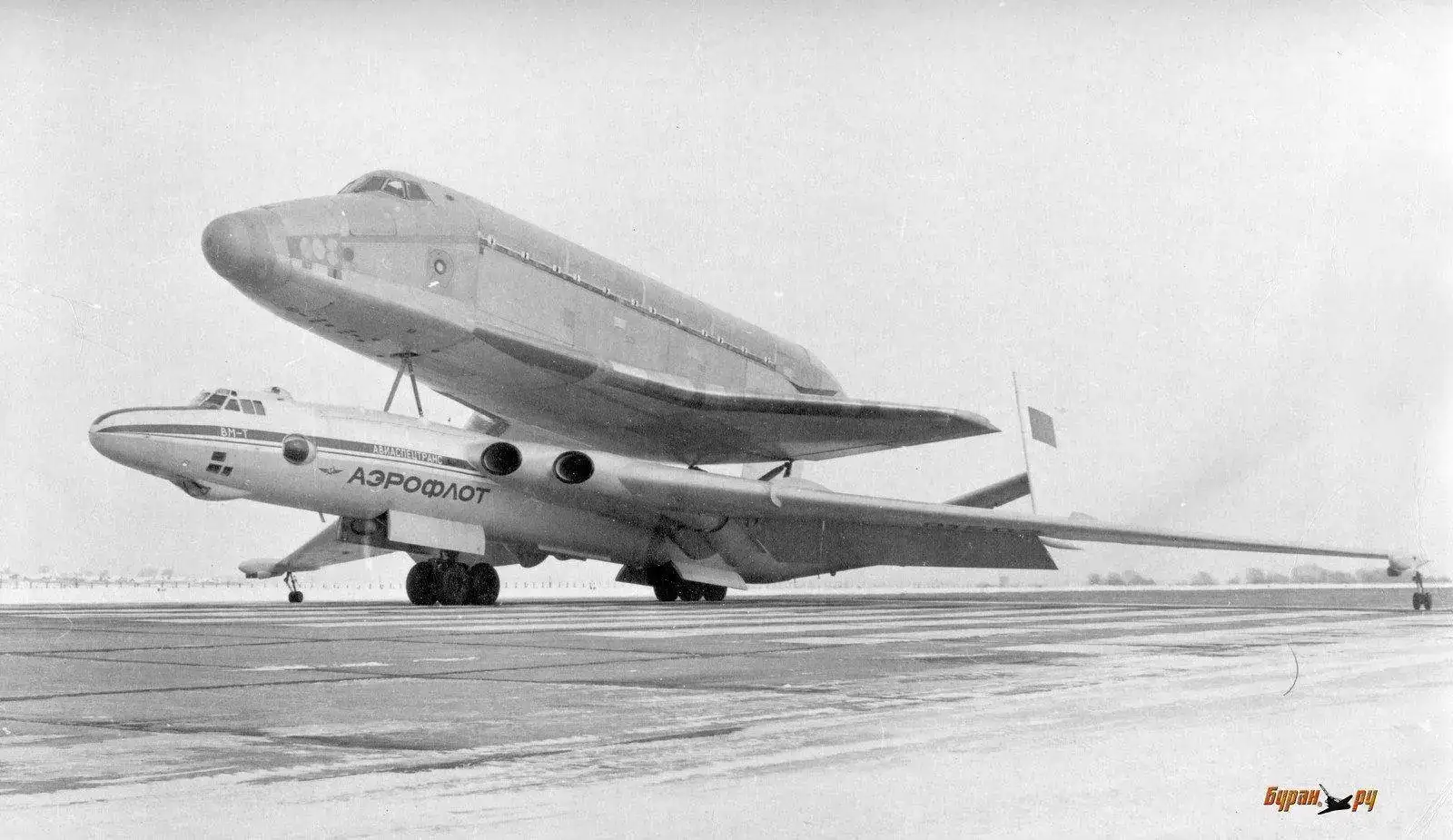

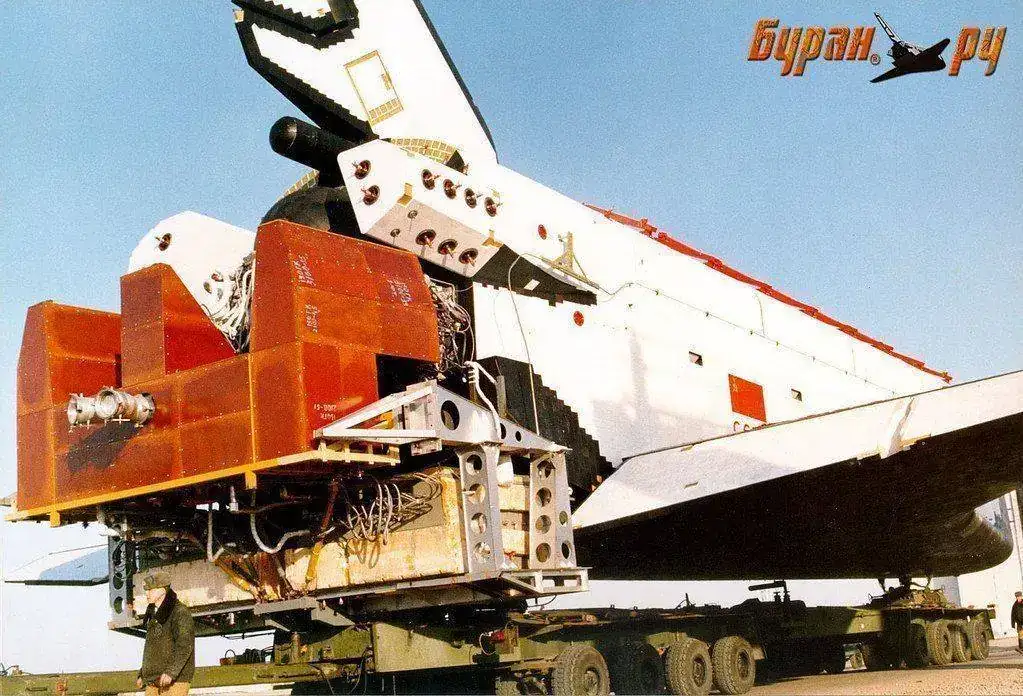

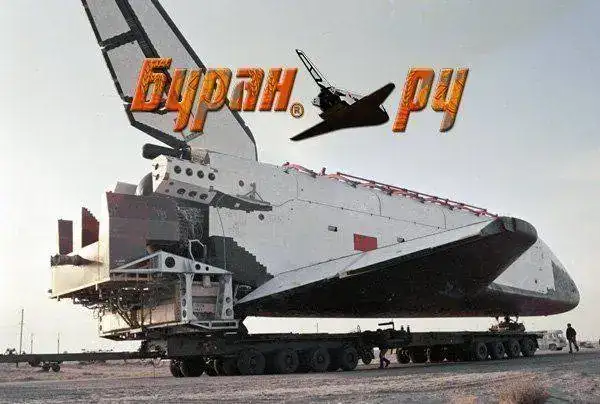

Su construcción comenzó en 1986 en Moscú y fué llevado por el Atlan a Baikonur en 1988.
Un video donde se ve al VM-T Atlant 0 GT transportando lo
https://www.youtube.com/watch?v=u3aarA5mEhk&feature=youtu.be
En un principio al Buran se le iba a llamar Baikal pero se decidió en el último momento cambiarle el nombre.

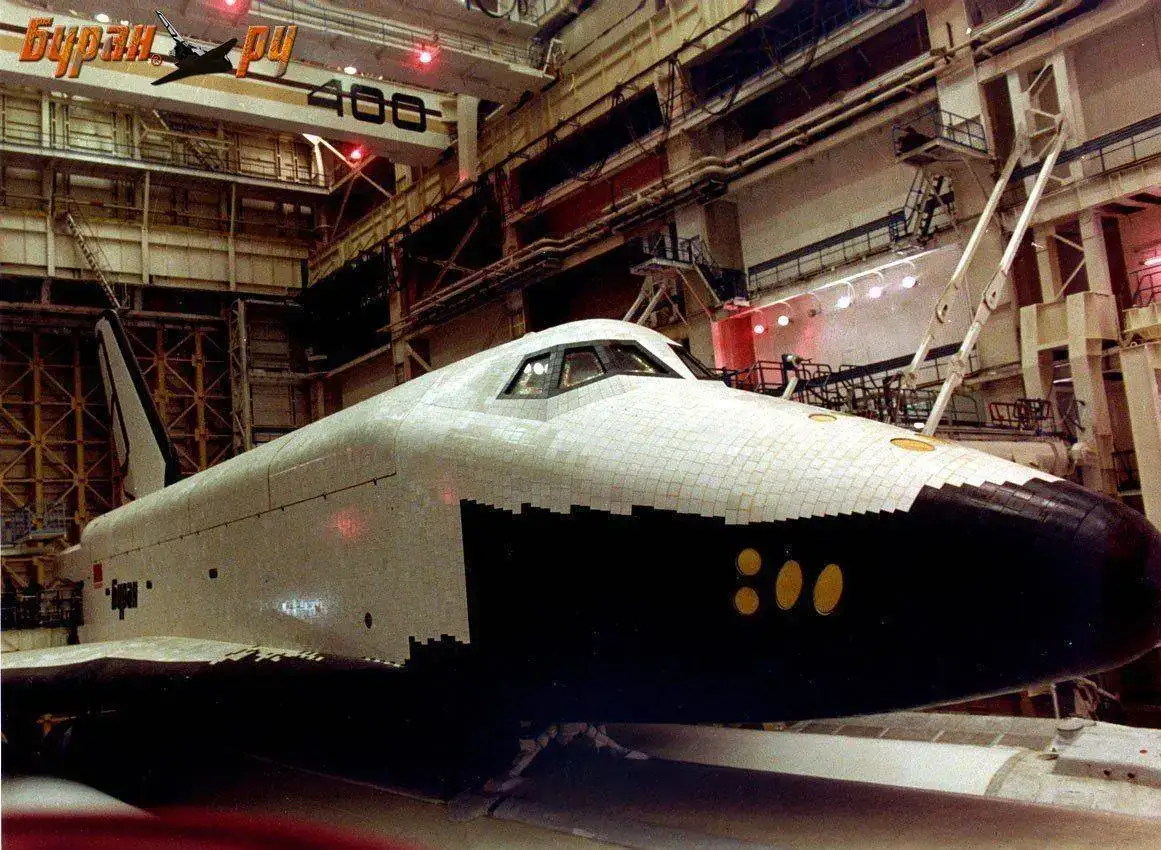

Aquí lo podemos ver en las instalaciones de montaje cuando todavía se llamaba Baikal
"БУРАН" ПОДГОТОВКА ЗАПУСК by Marcos, en Flickr
unas pruebas de control de incendios del todavía llamado Baikal
Pruebas de control de incendios del Baikal en Baikonurbbur29 by Marcos, en Flickr
Baikal "БУРАН" by Marcos, en Flickr
y un video donde se ve claramente al Baikal

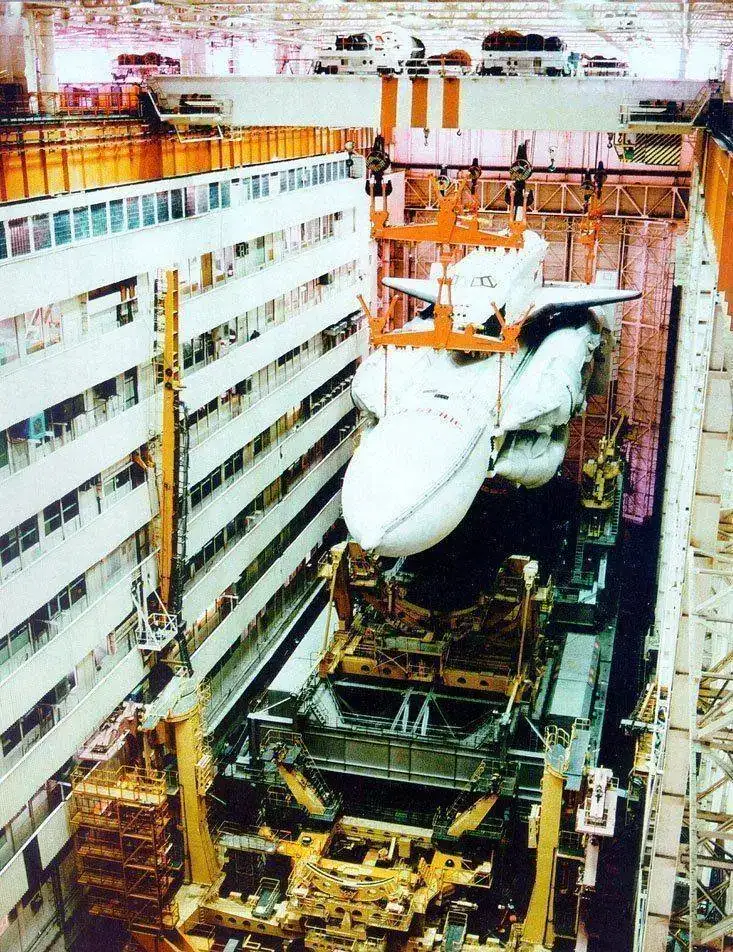

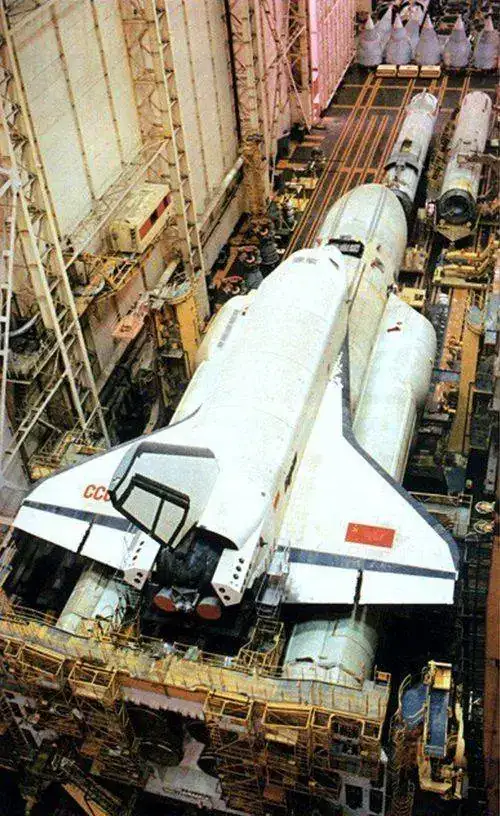

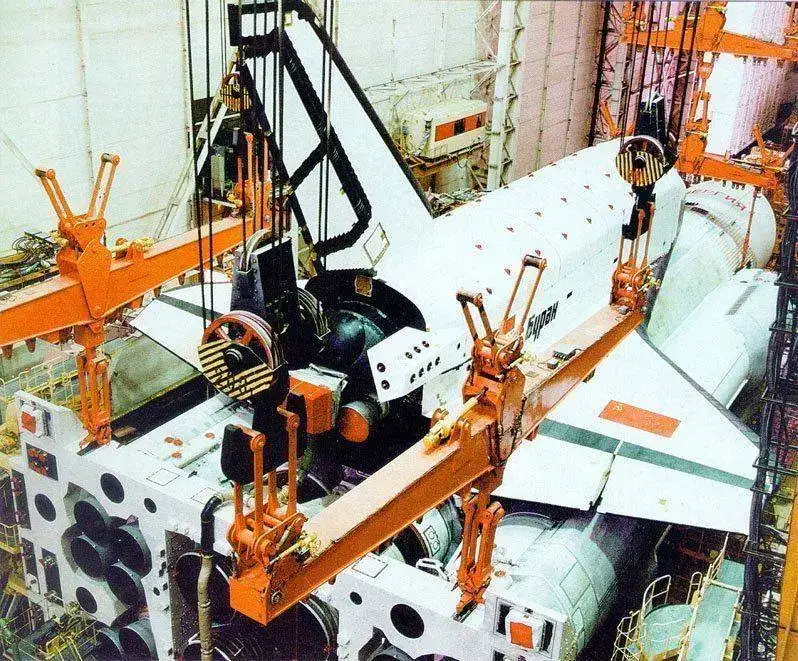

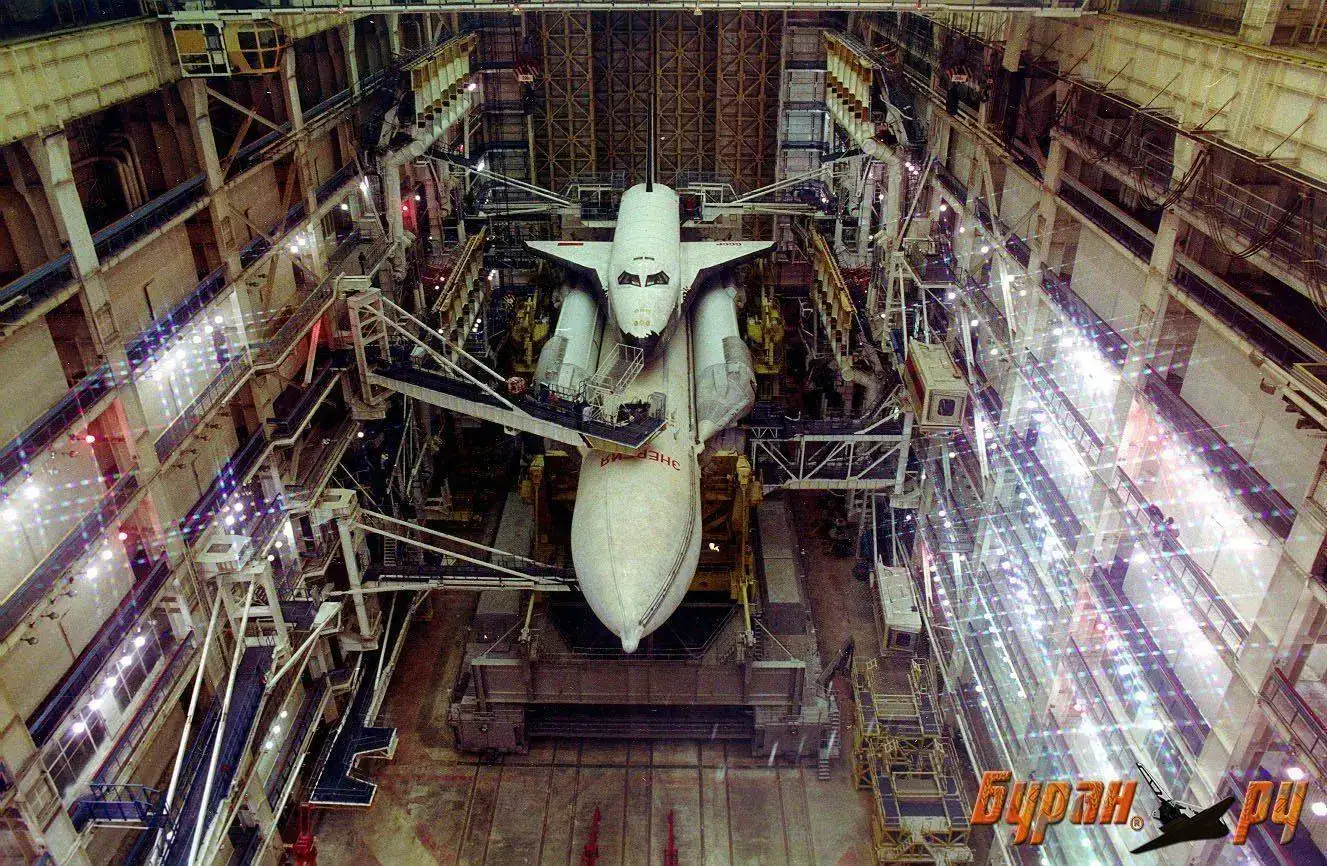

Os muestro una serie de imágenes donde se puede ver al Buran junto al Cohete Energia pasando diferentes pruebas de integración en el edificio MIK-112
Prueba conjunta OK "Buran" , y el cohete "Energía" en el edificio 112Abbur152 by Marcos, en Flickr
Prueba conjunta OK "Buran" , y el cohete "Energía" en el edificio 112Abbur5 by Marcos, en Flickr
Buran Energia test edificio 112big9 by Marcos, en Flickr
Buran Energia test edificio 112big91 by Marcos, en Flickr
Otra mas del 23 de mayo de 1988
Conjunto 11F36 Buran 1K1 y cohete Energia 11K25 23/05/1988bbur198 by Marcos, en Flickr

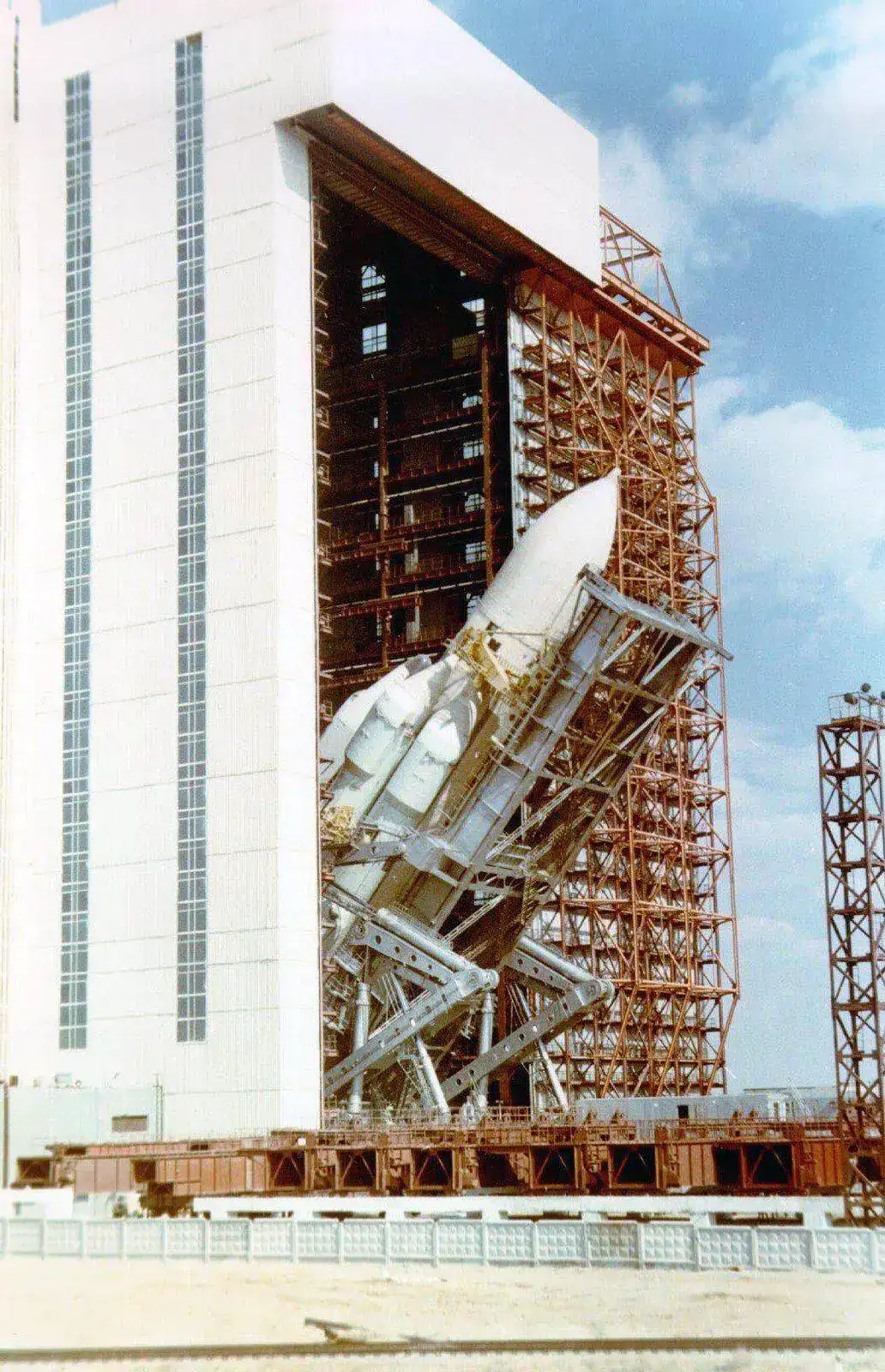

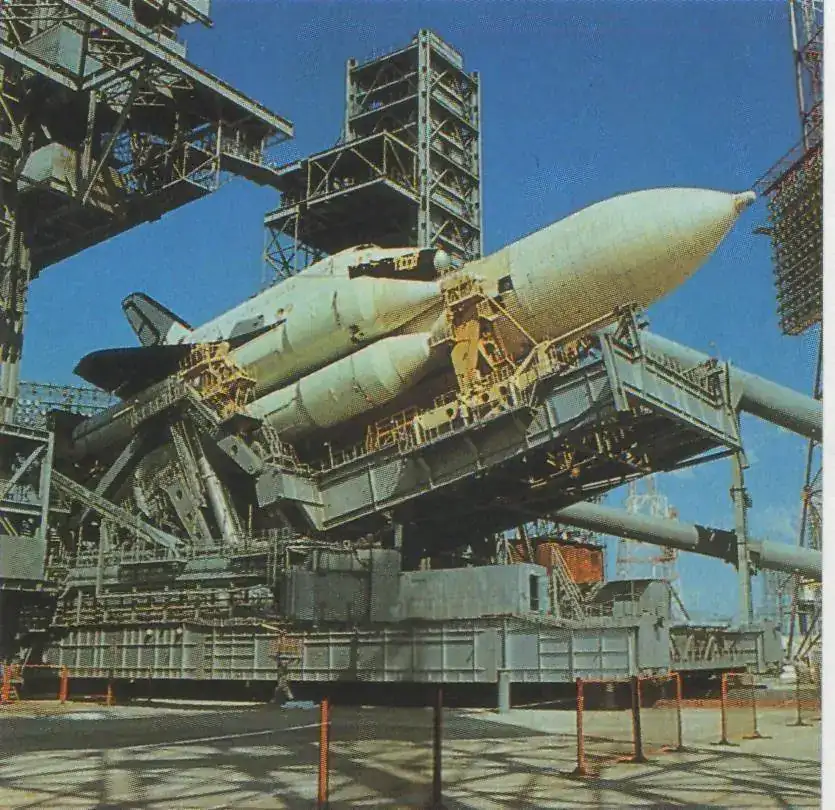

Aquí lo vemos en una operación de verticalización
operación de verticalizaciónbbur58 by Marcos, en Flickr
Operación de verticalizacióngud01 by Marcos, en Flickr
Operación de verticalizaciónbbur169 by Marcos, en Flickr
Operación de verticalizaciónbbur257 by Marcos, en Flickr
Operación de verticalizaciónbbur59 by Marcos, en Flickr
Operación de verticalizacióngud01 by Marcos, en Flickr
Finalizando la operación de verticalizacion
Finalización Operación de verticalizaciónbbur171 by Marcos, en Flickr

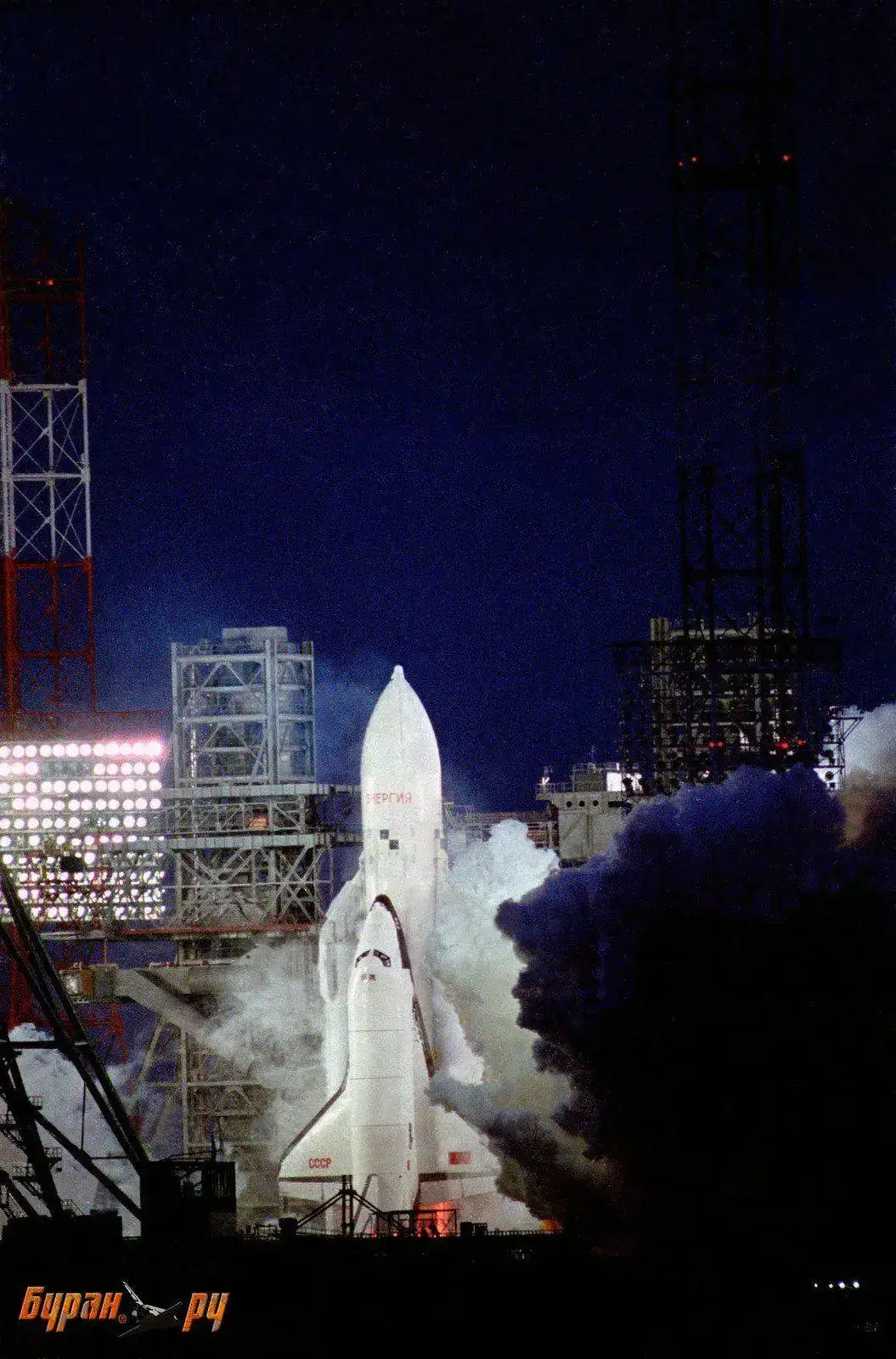

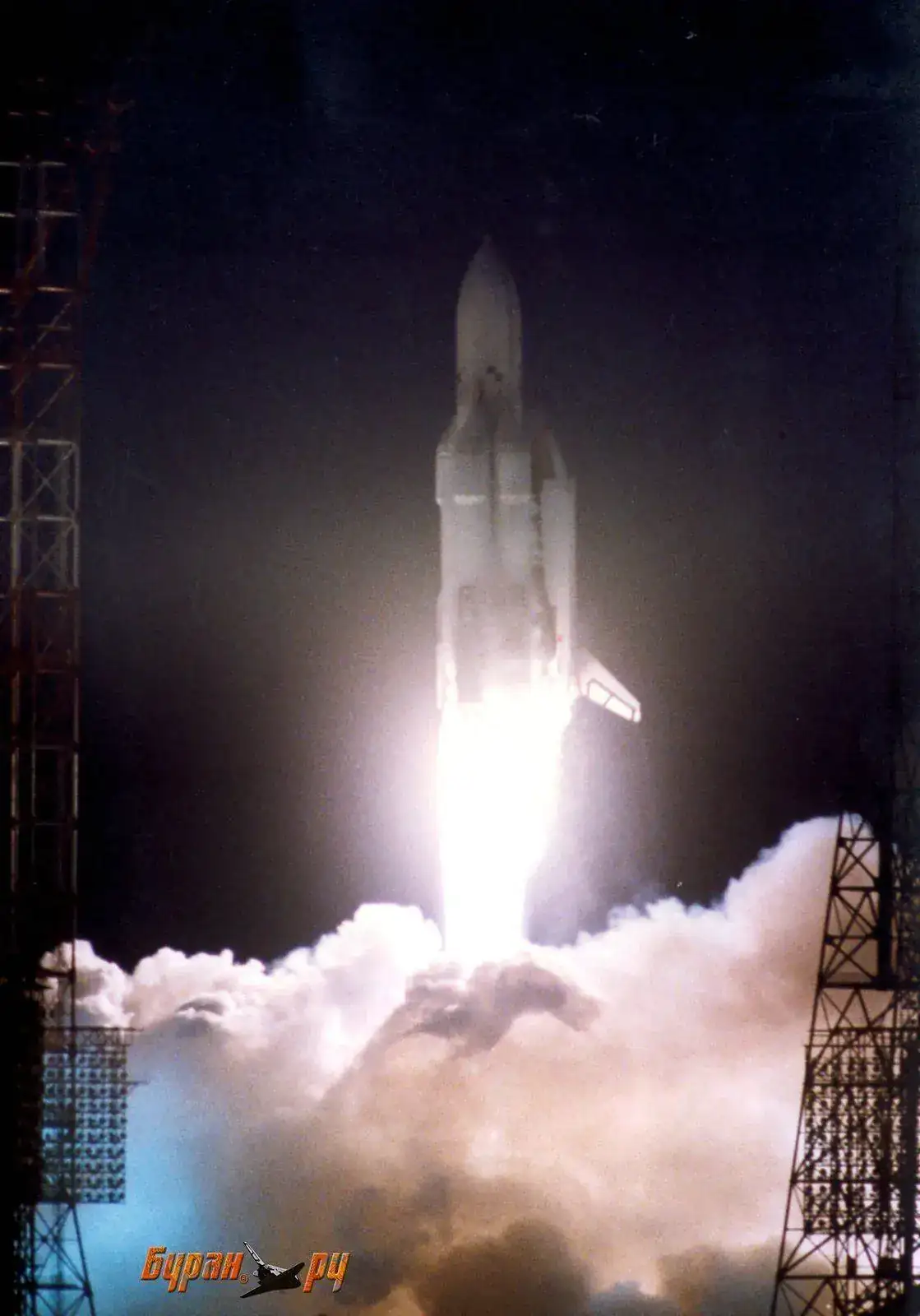

El gran día para el Buran llegó el 15 de noviembre de 1988 cuando despegó junto al cohete Energía.
bbur8 by Marcos, en Flickr
Al final del hilo dedico un apartado exclusivo para ese día histórico.

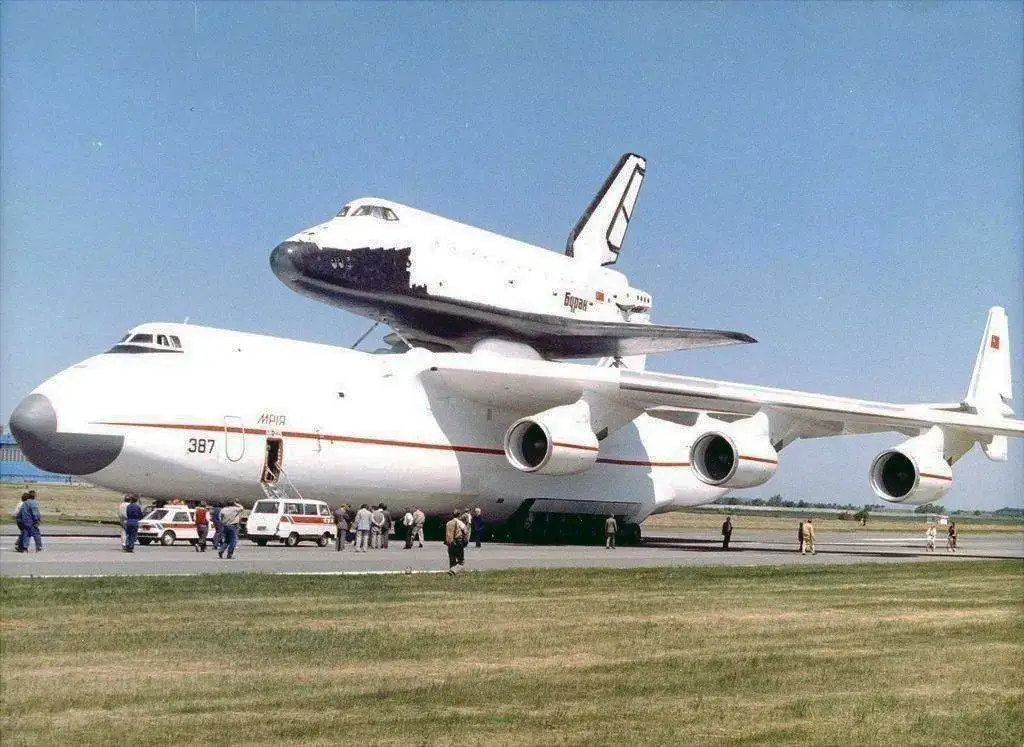

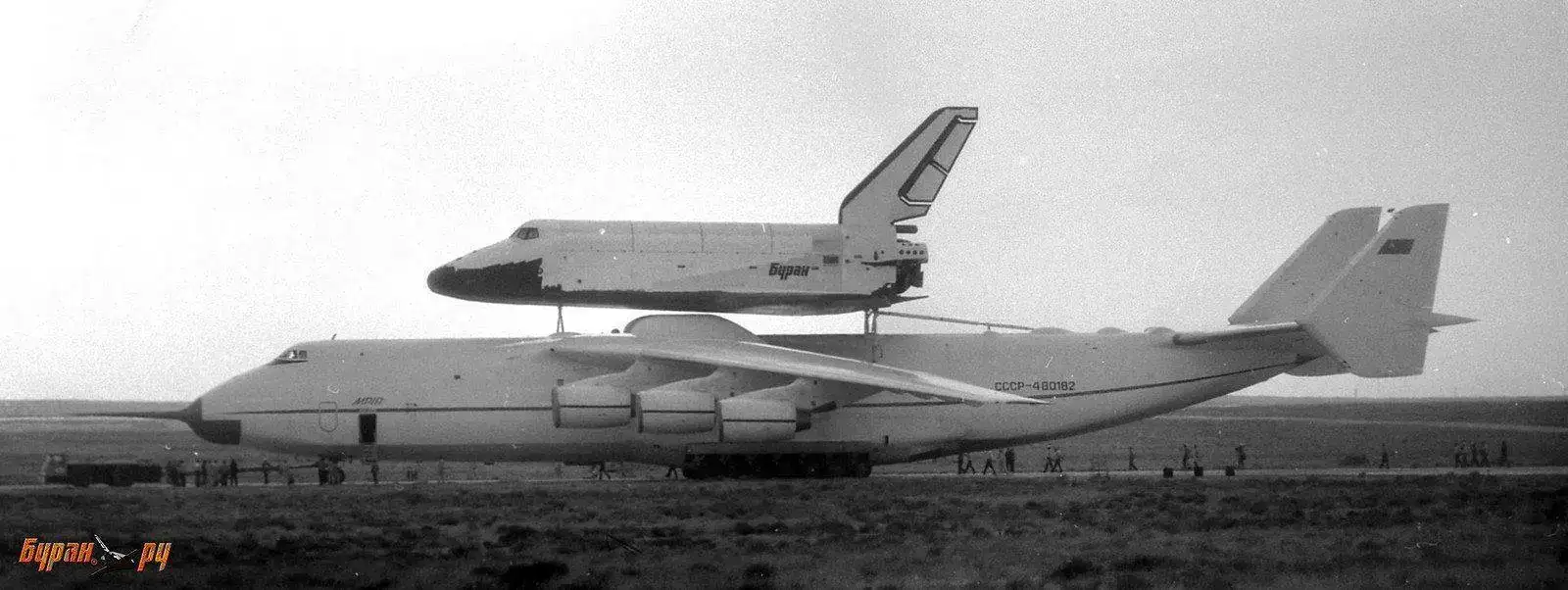

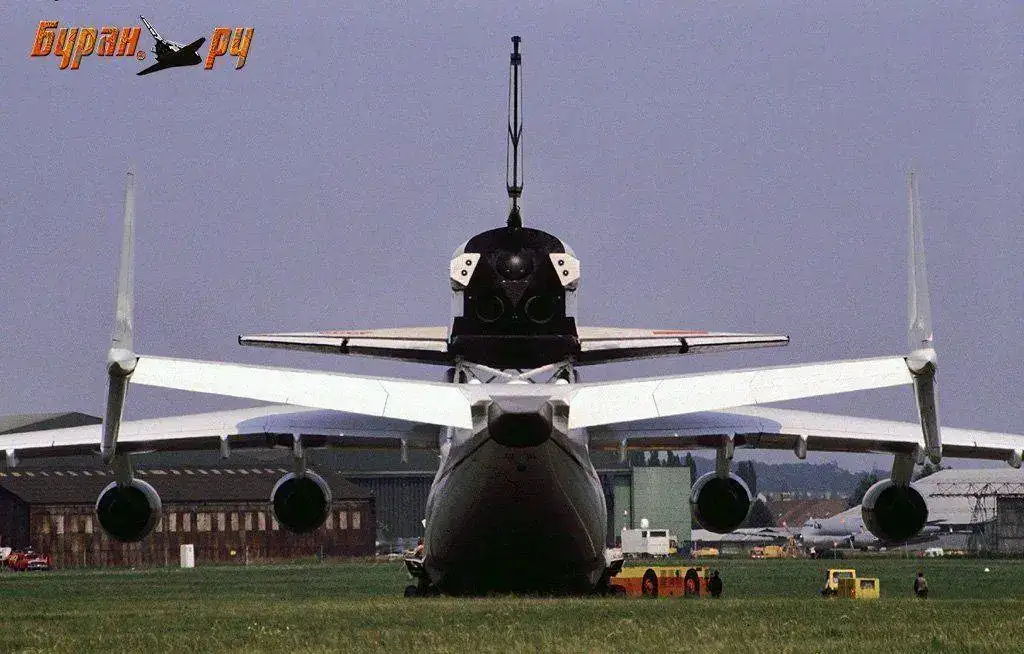

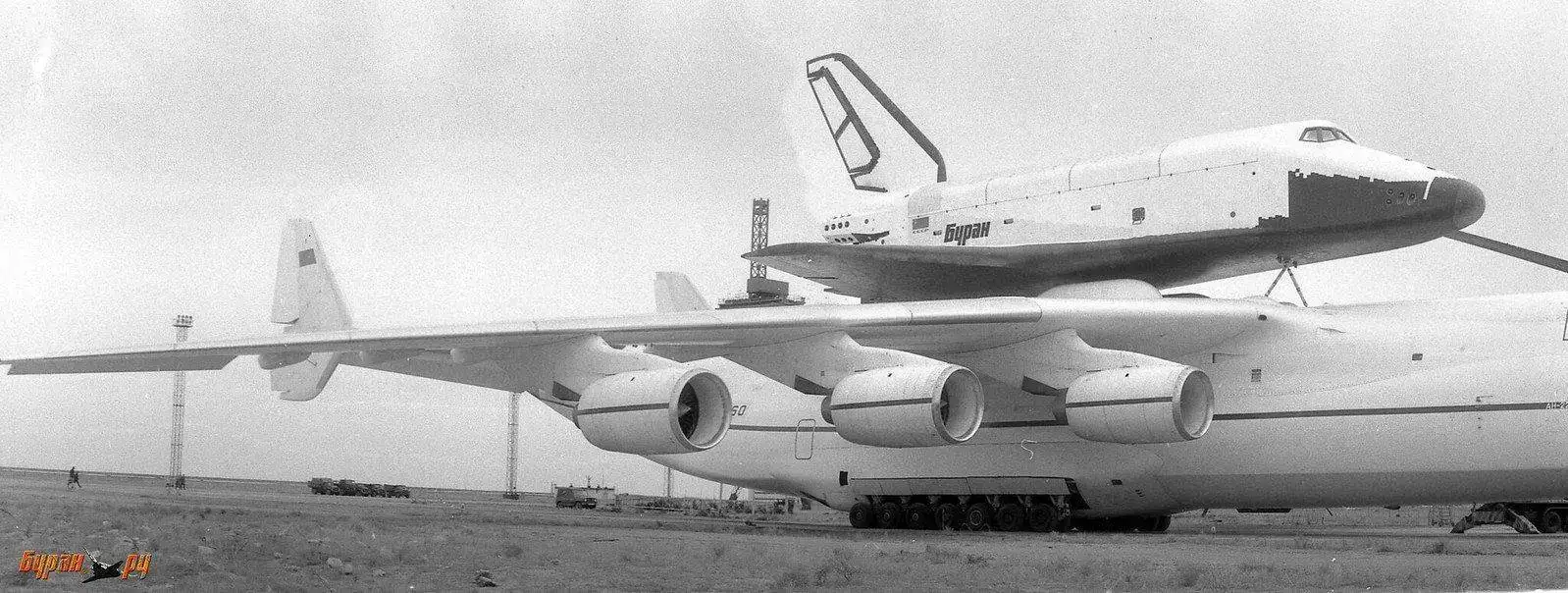

En 1989 el Buran fué presentado al mundo apareciendo a lomos del Mriya en el Festival Areronaútico de Le Bourget.

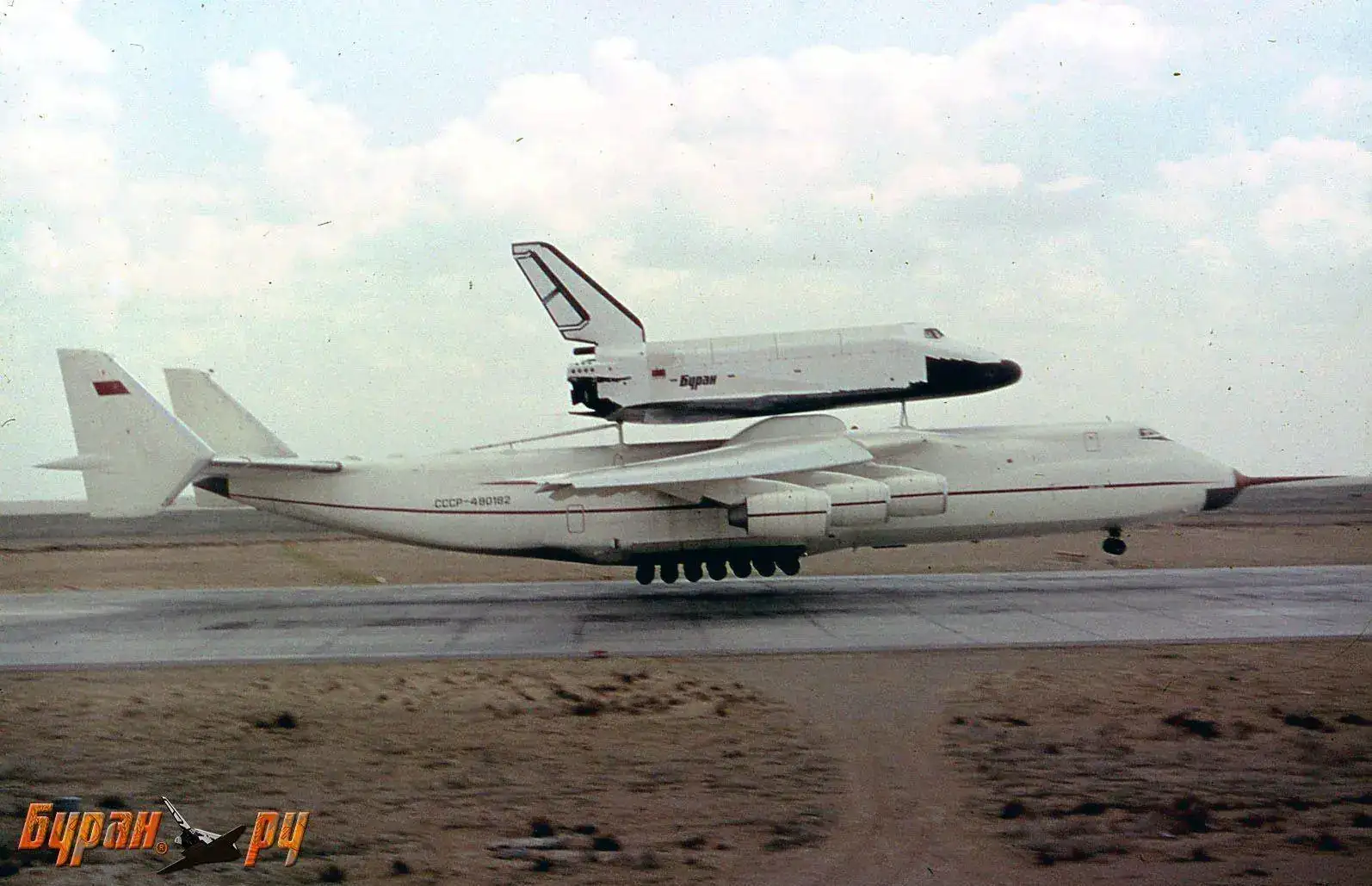

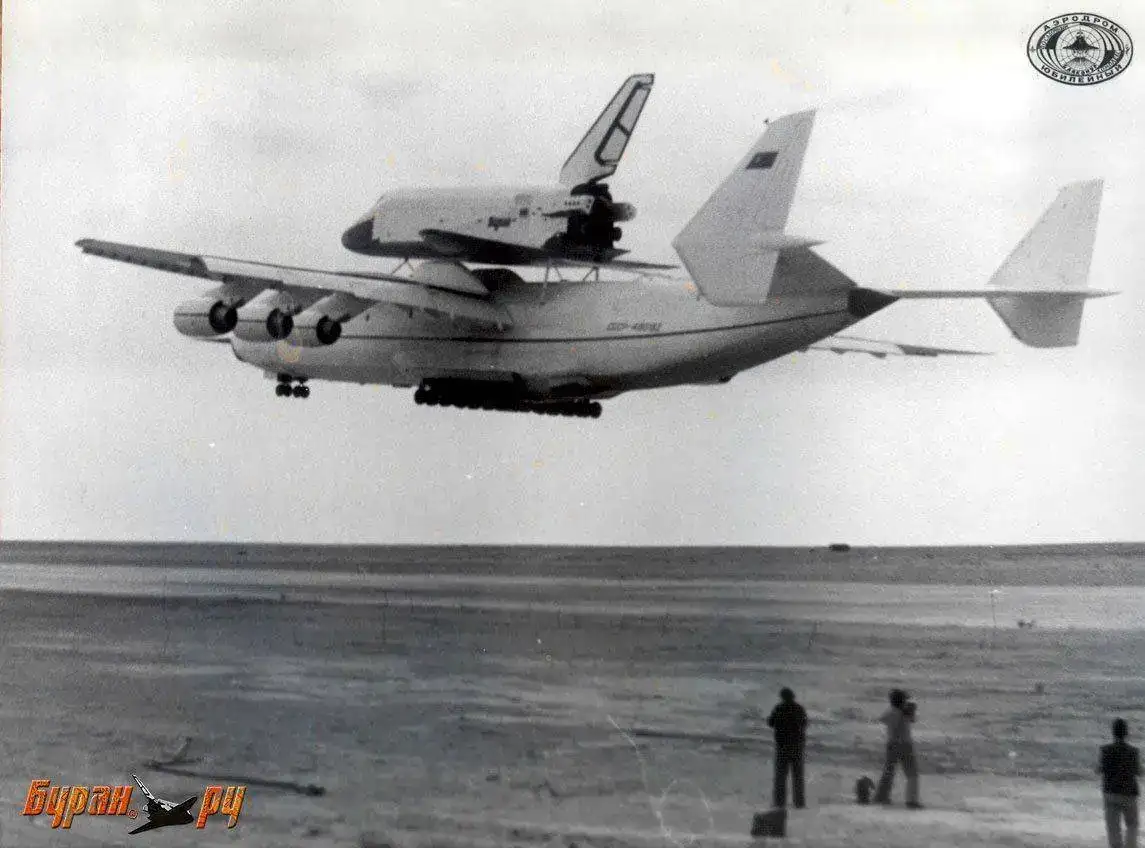

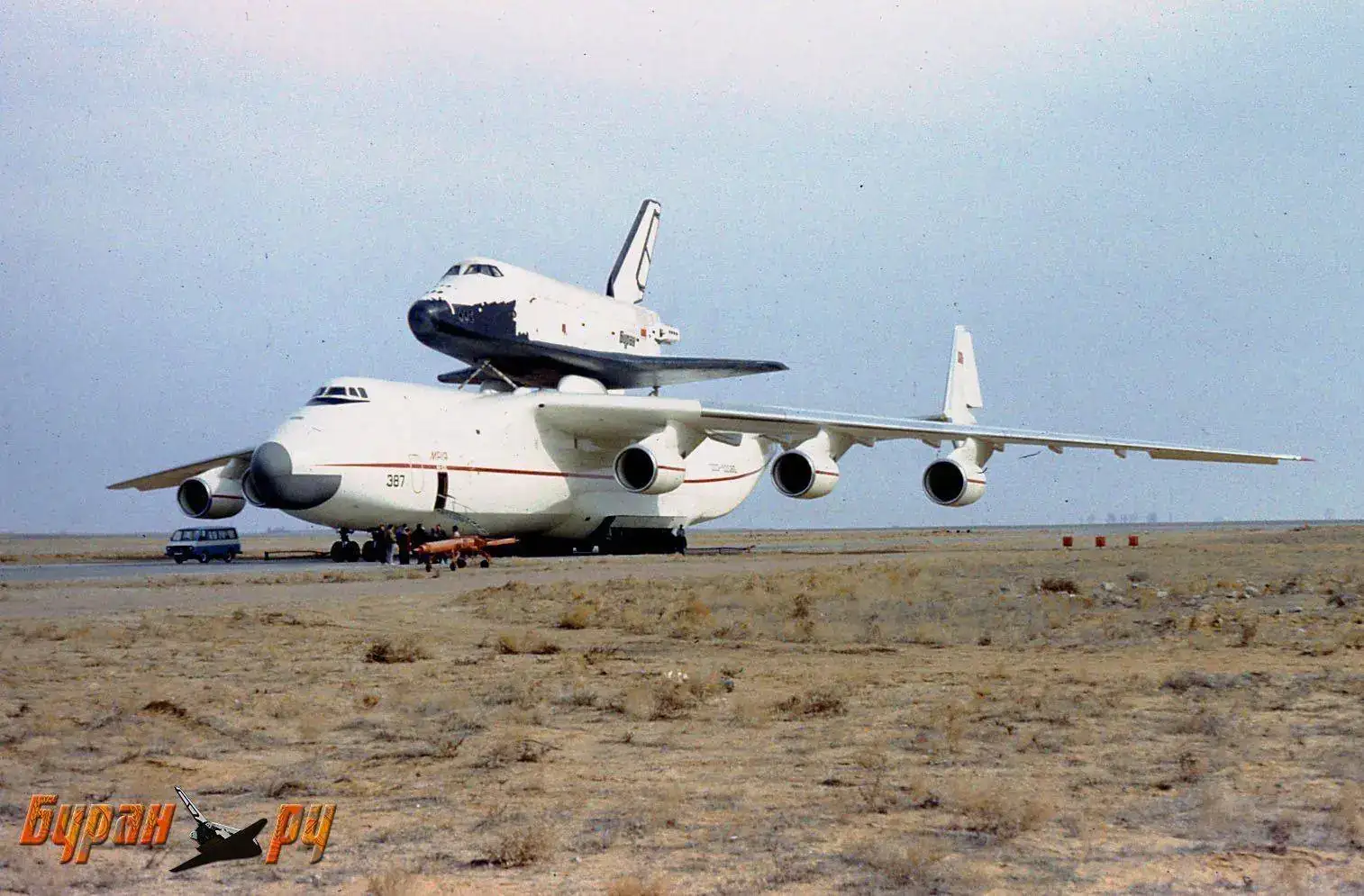

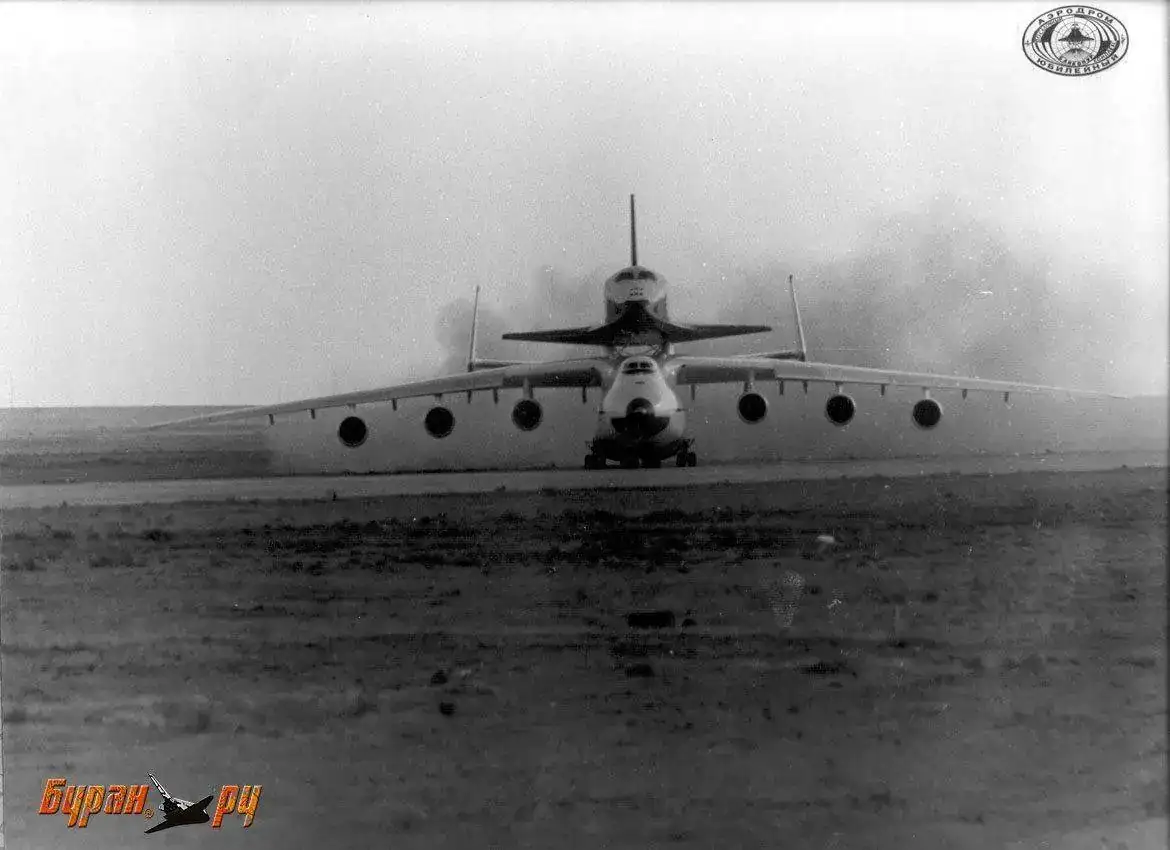

Antes de partir hacia Le Bourget se hicieron varias pruebas del Mirya cargado con el Buran.
grach125 by Marcos, en Flickr
grach126 by Marcos, en Flickr
mria02 by Marcos, en Flickr
mria04 by Marcos, en Flickr
mria11 by Marcos, en Flickr
Una vez superadas el próximo destino era el Festival.

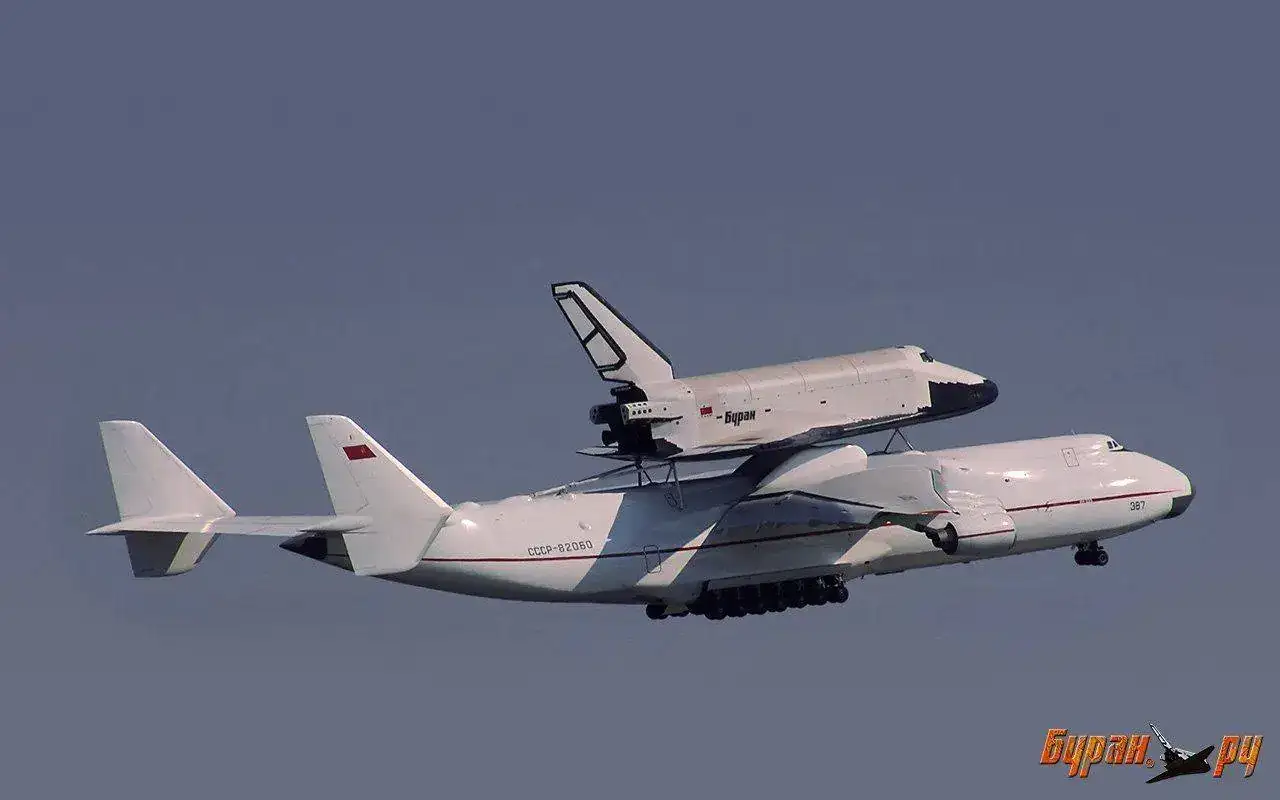

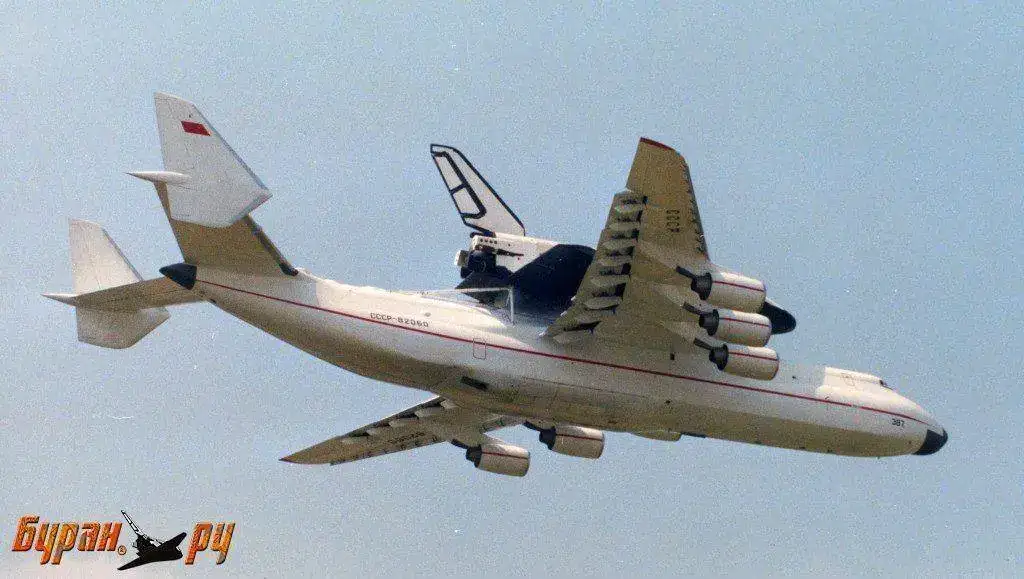

Aquí los vemos sobrevolando el Festival antes de aterrizar
169900 by Marcos, en Flickr
169901 by Marcos, en Flickr
190818 by Marcos, en Flickr
210643 by Marcos, en Flickr

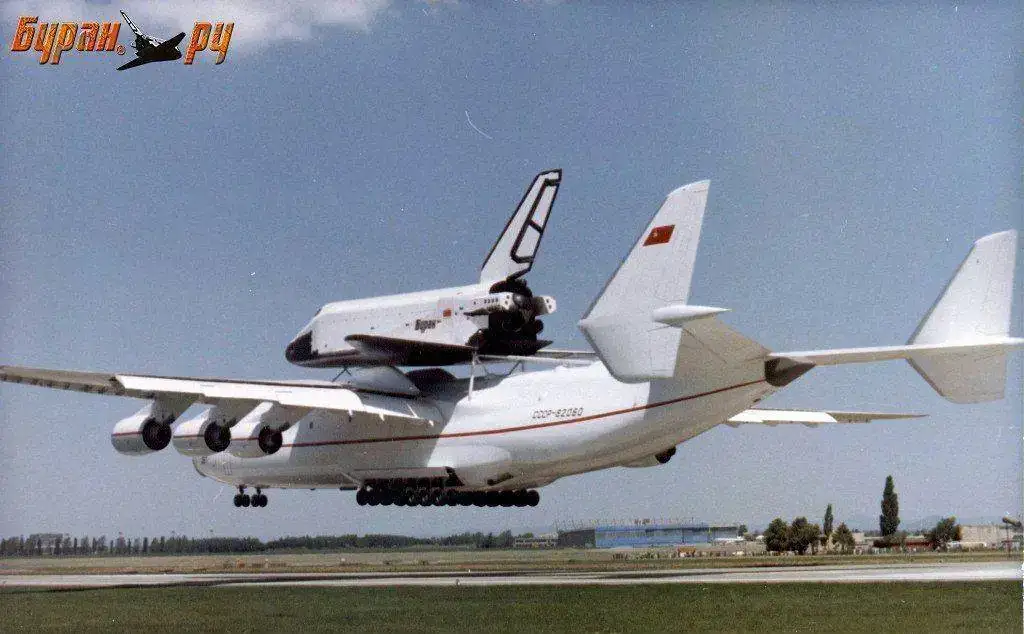

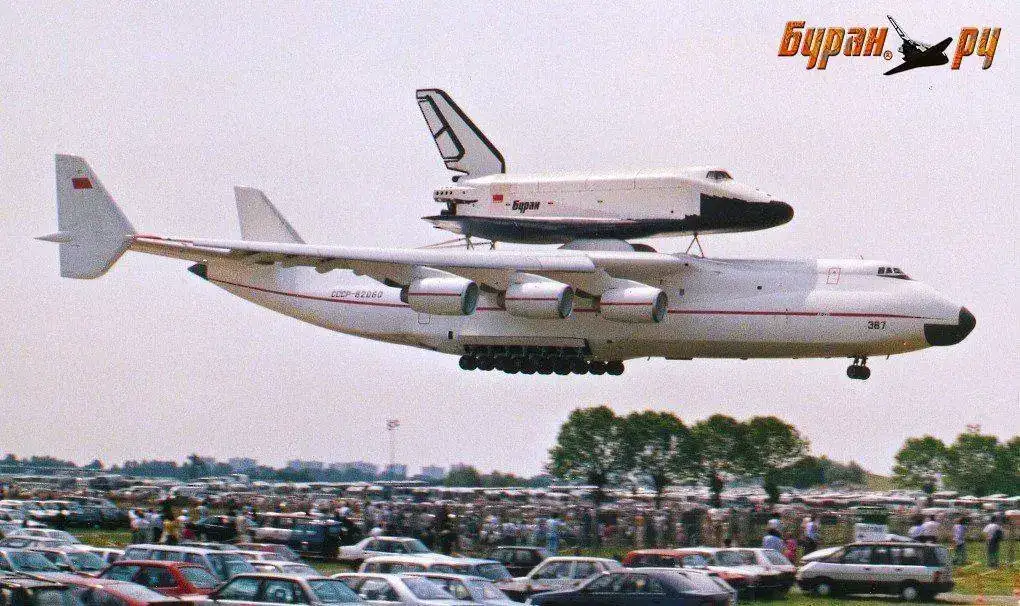

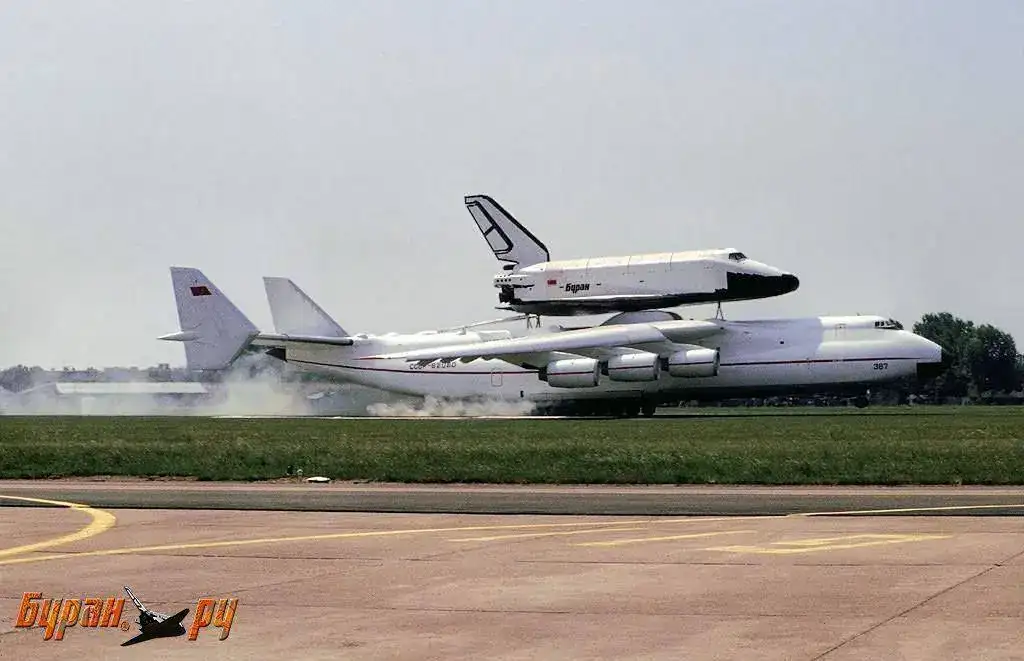

Aterrizando
372309 by Marcos, en Flickr
mria&bu8 by Marcos, en Flickr
419045 by Marcos, en Flickr
MRIA CARRIES SOVIET BURAN by Marcos, en Flickr

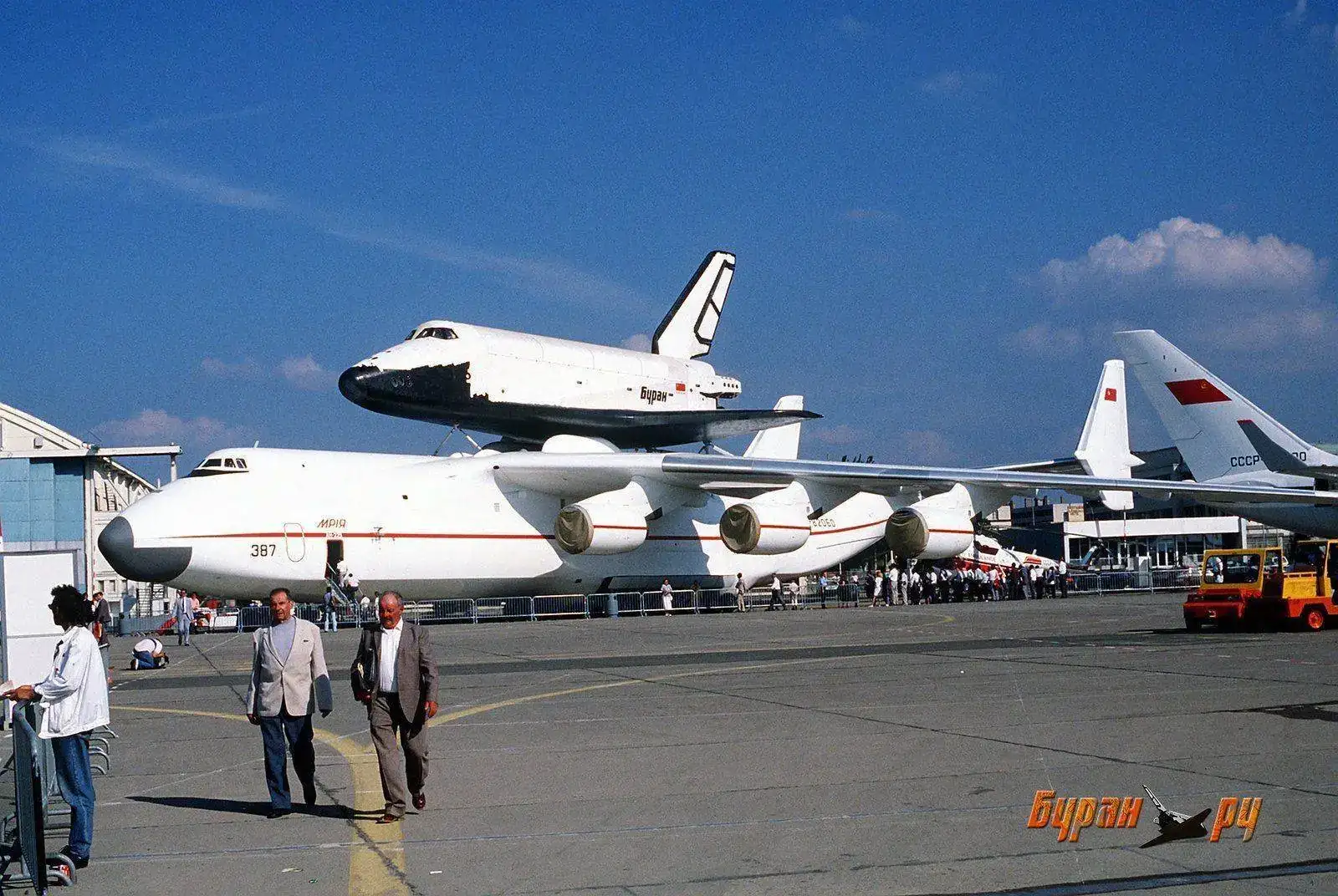

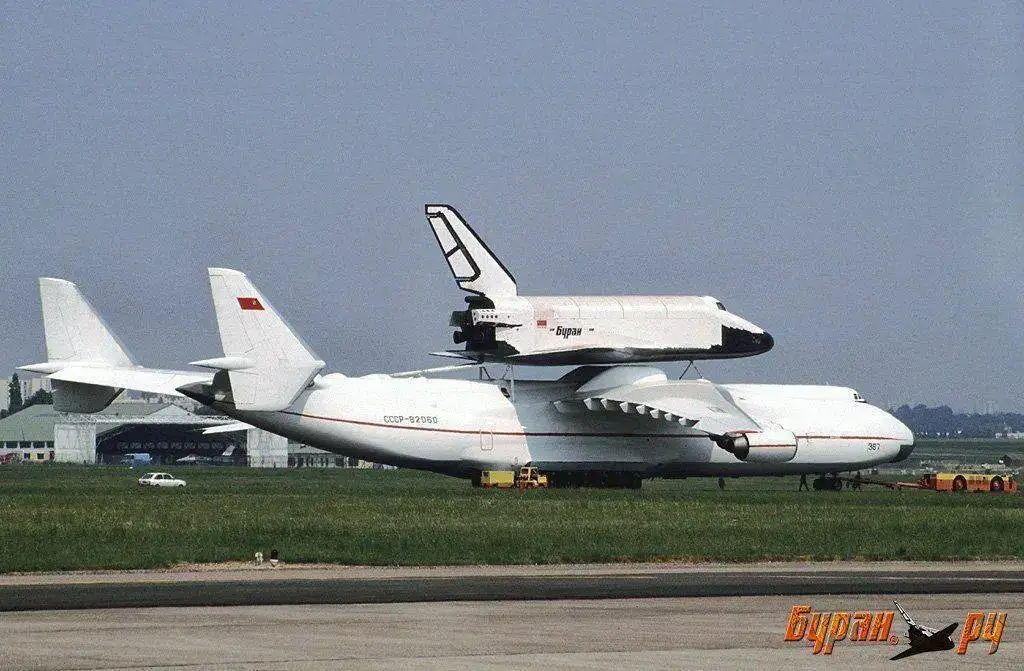

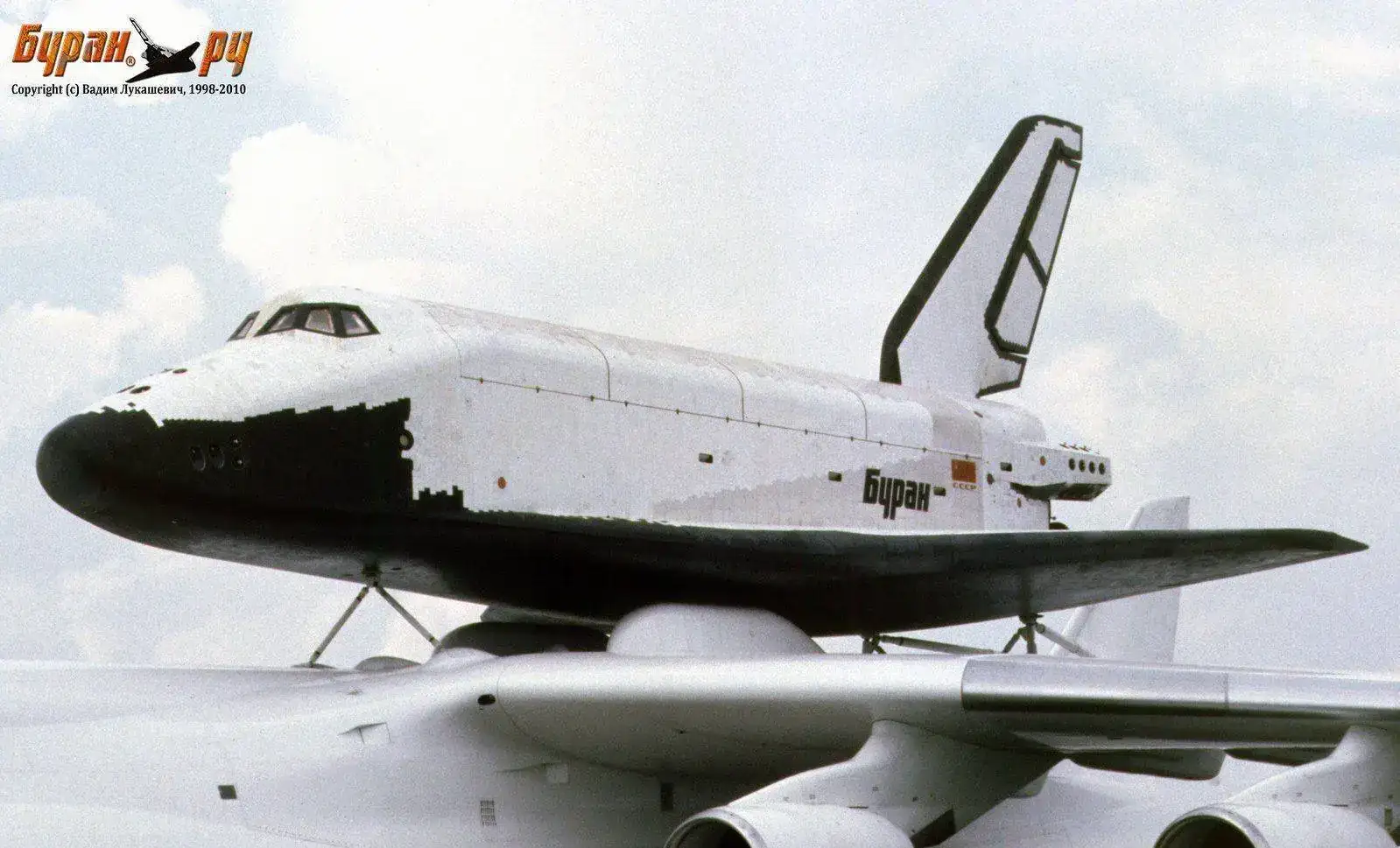

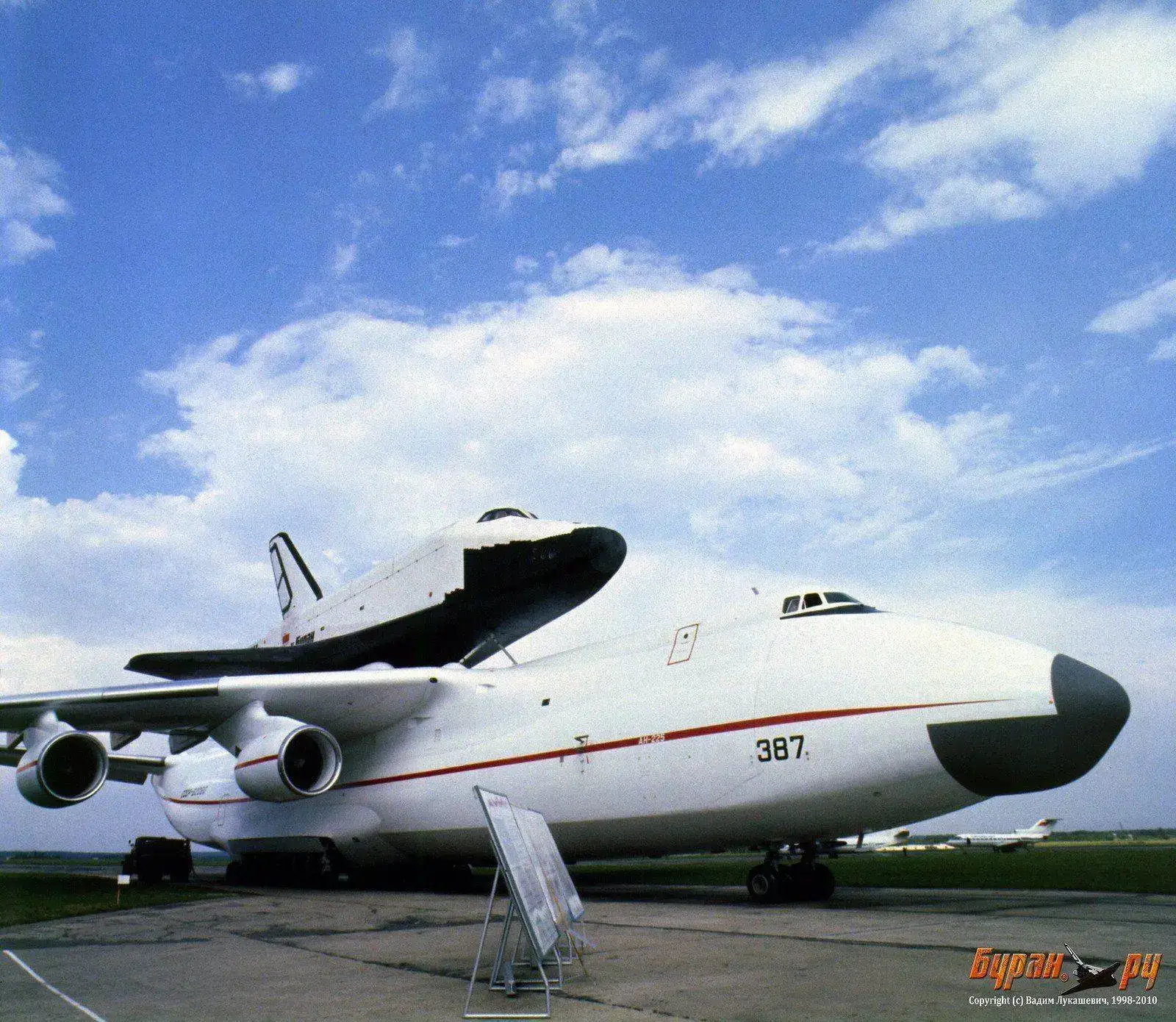

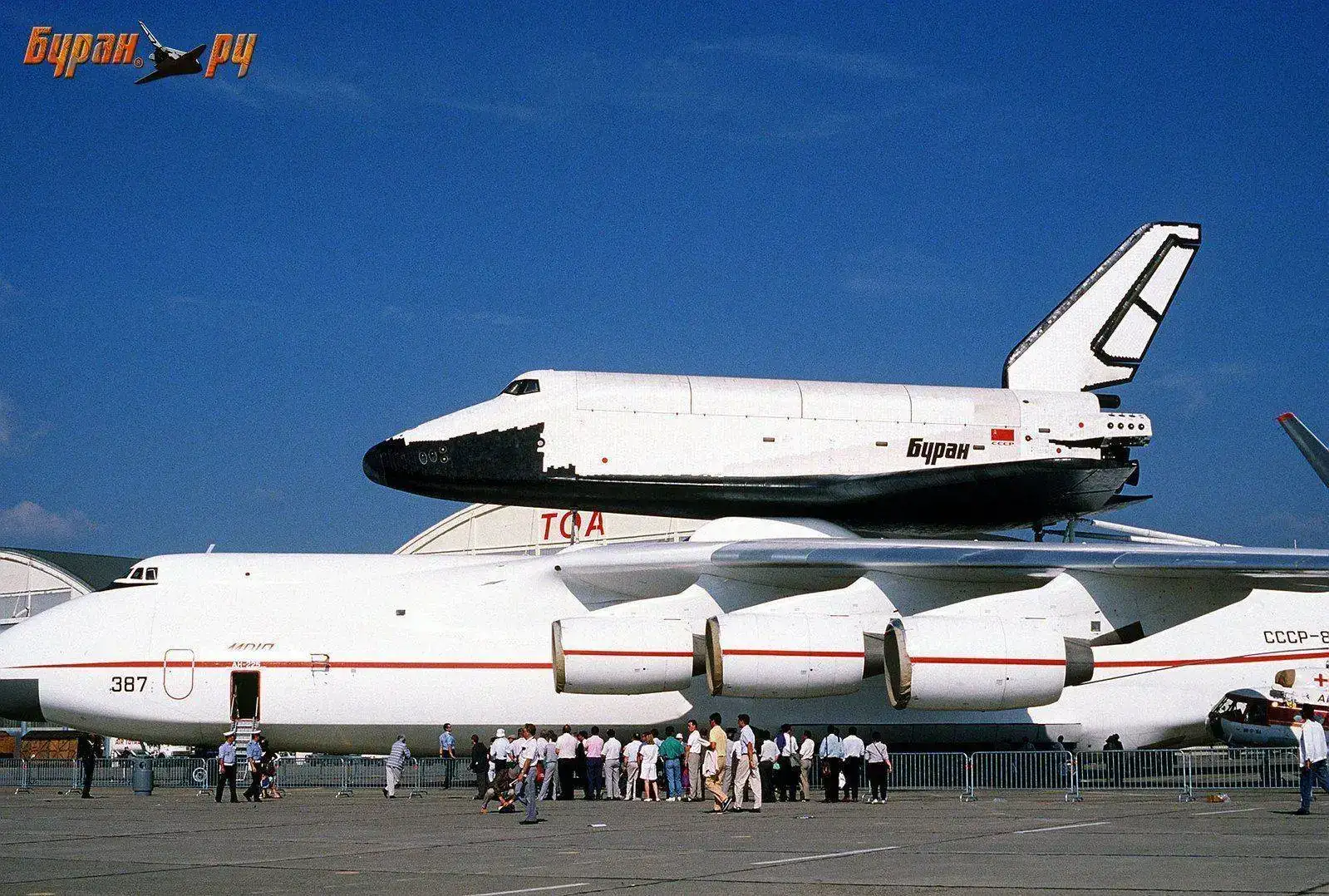

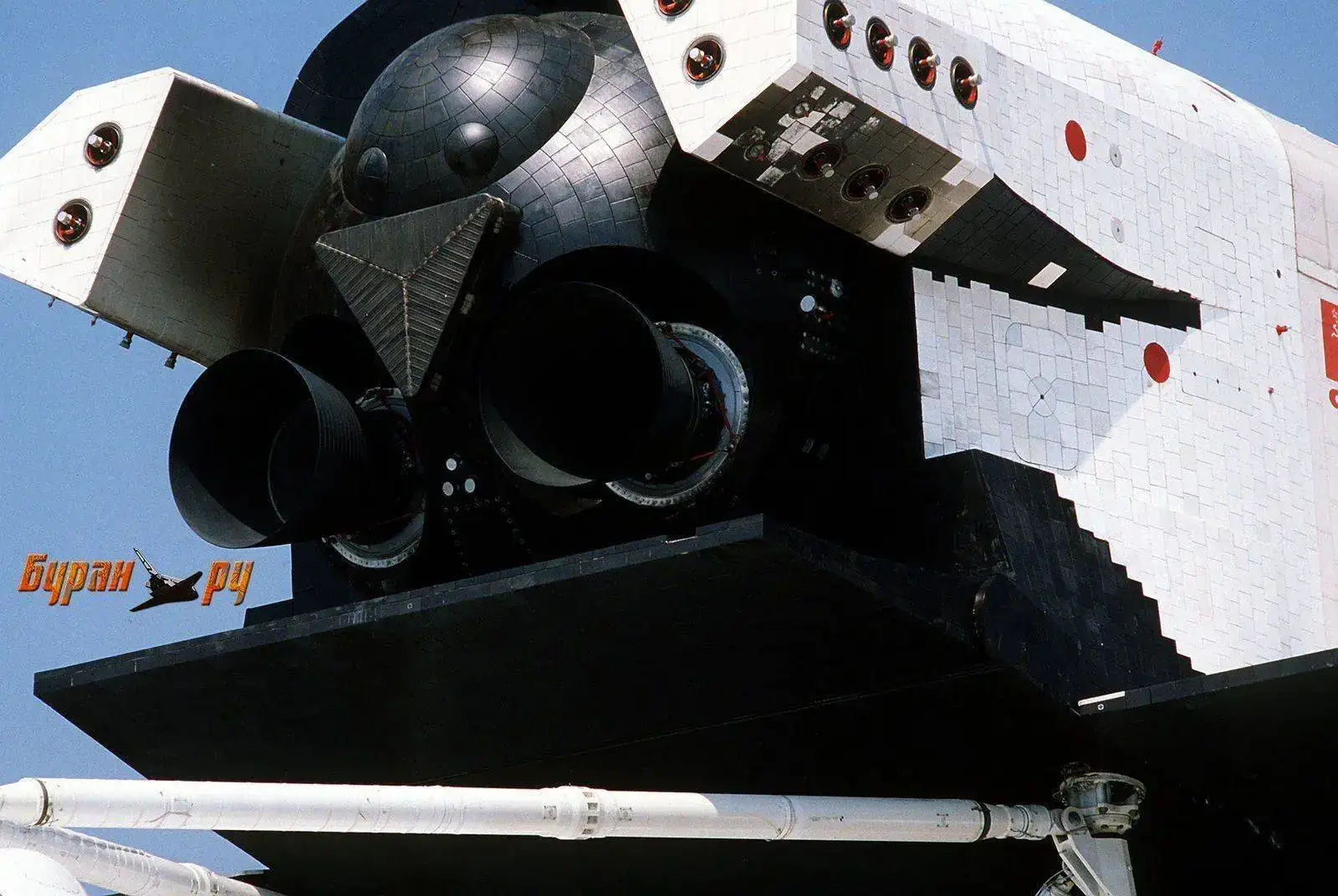

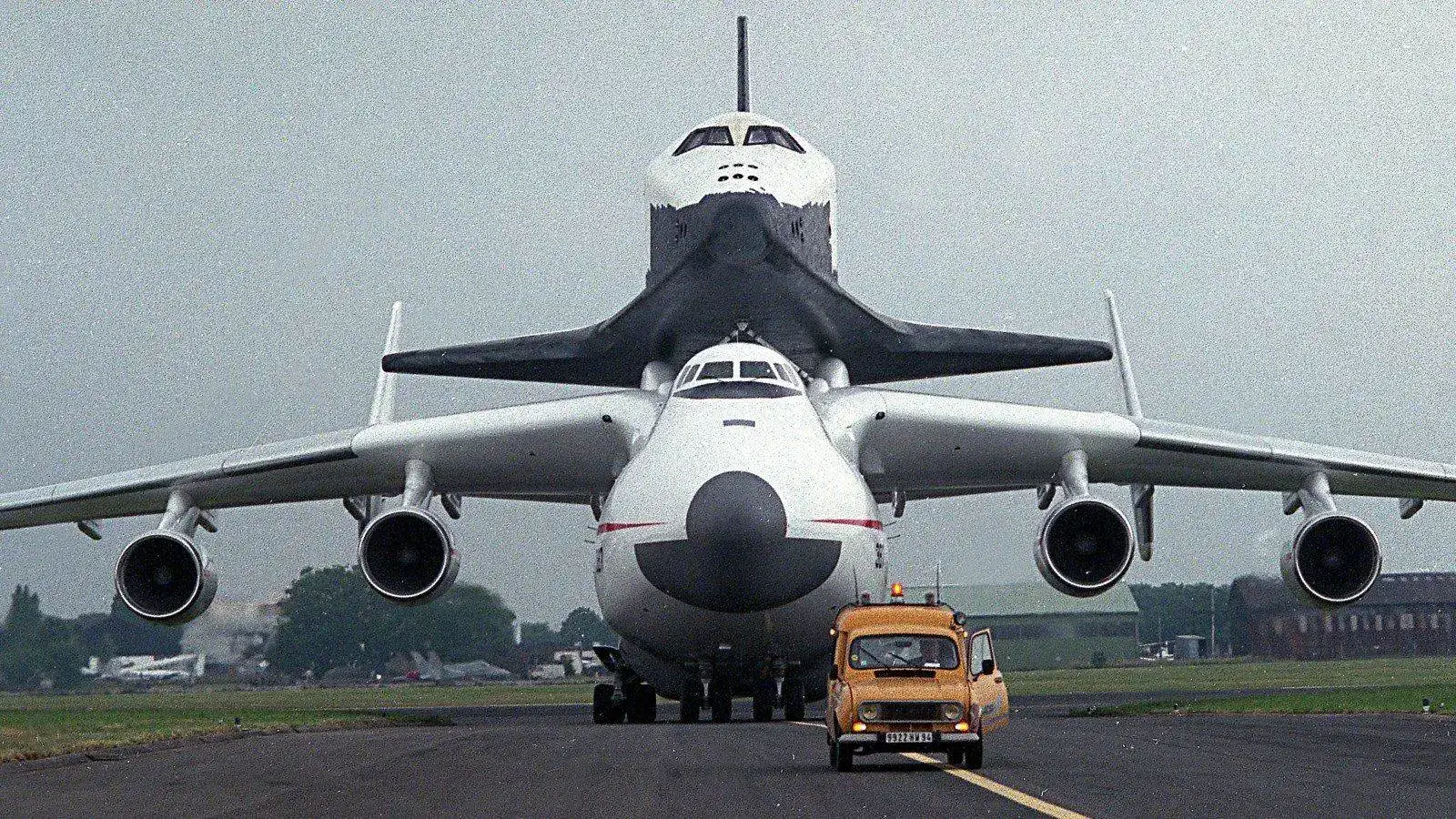

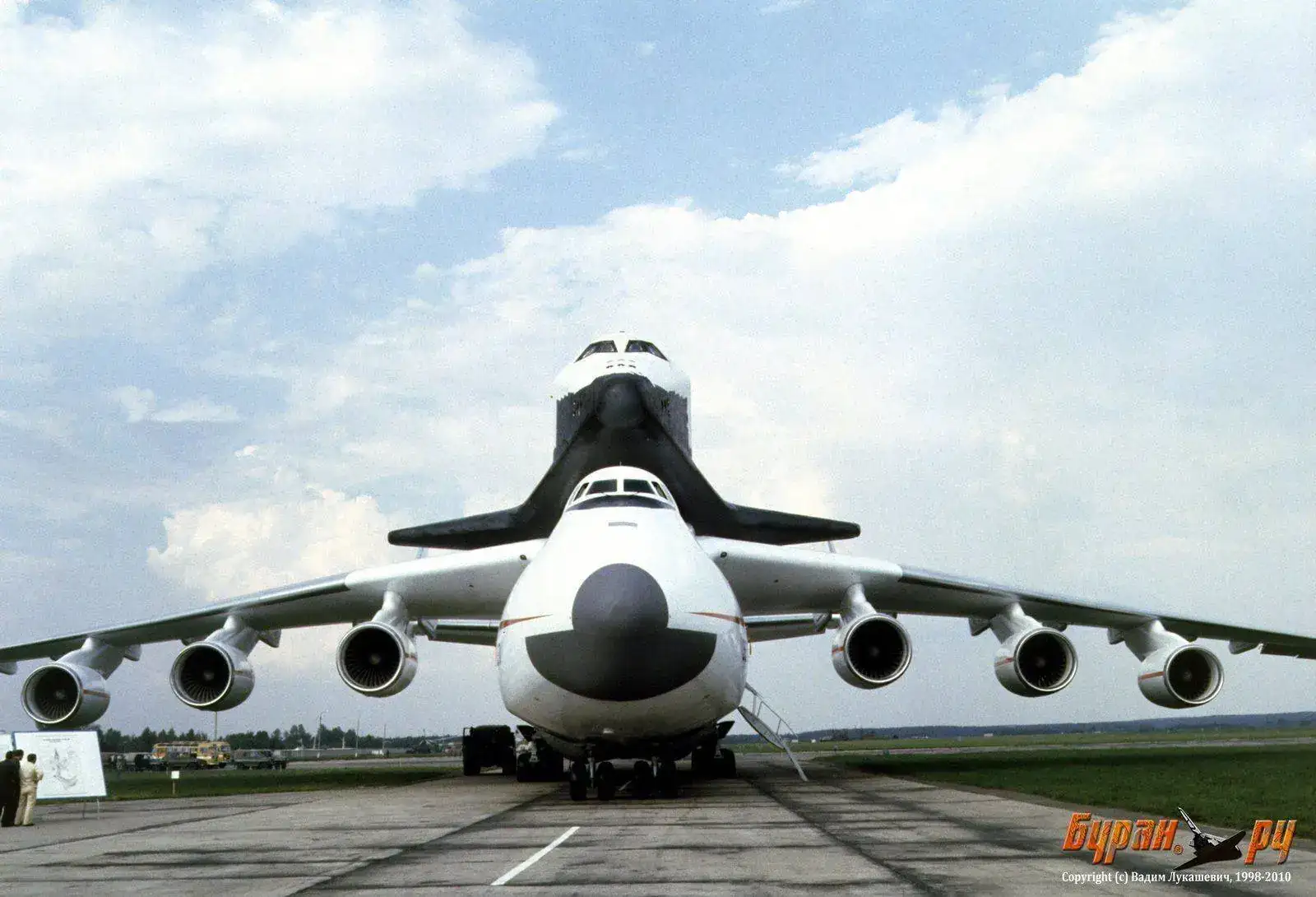

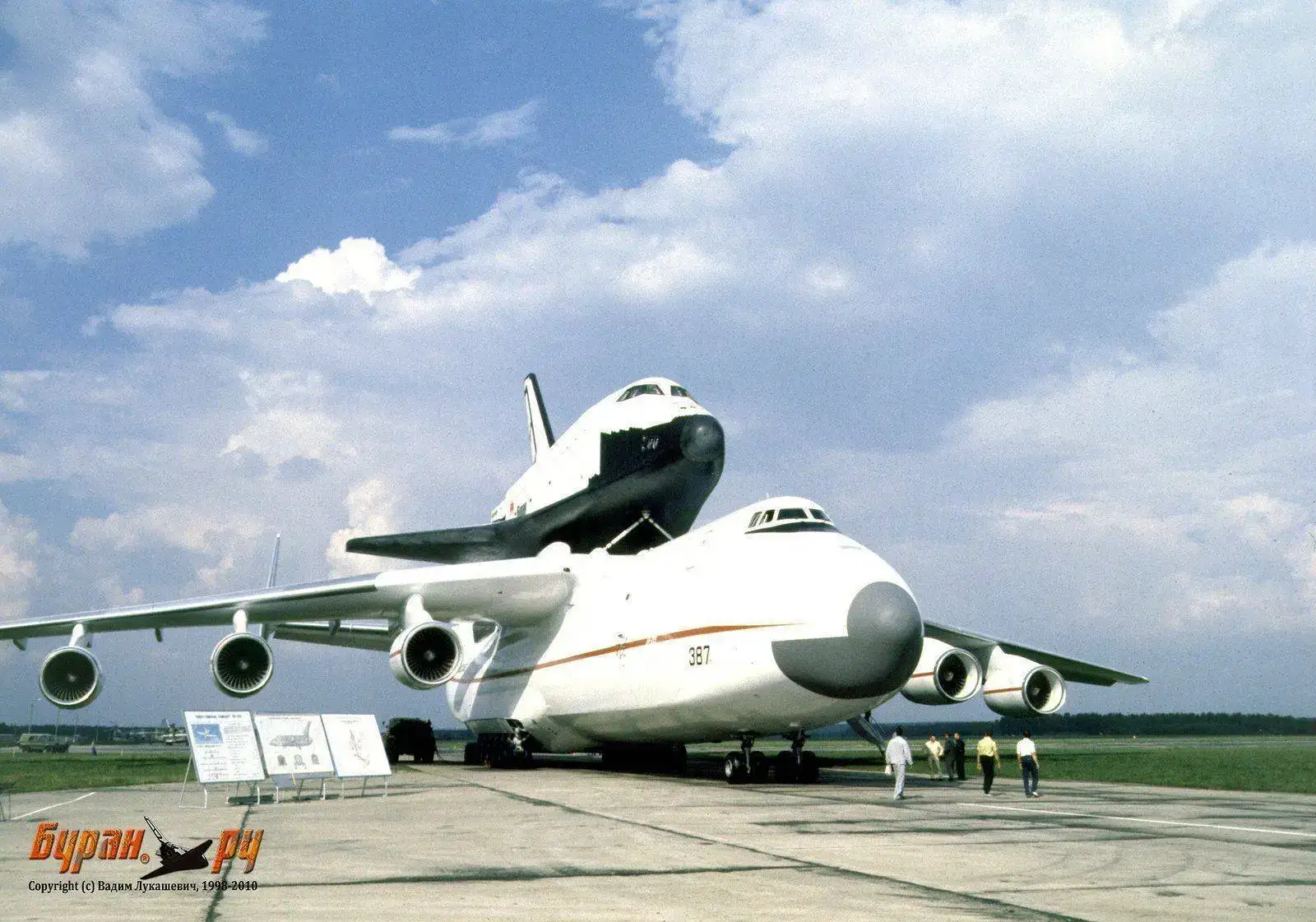

y ya en tierra listo para ser la estrella del festival
330050 by Marcos, en Flickr
an-225_gos by Marcos, en Flickr
364988 by Marcos, en Flickr
bbur511 by Marcos, en Flickr
bbur452 by Marcos, en Flickr
bbur55 by Marcos, en Flickr
DF-ST-90-07204 by Marcos, en Flickr
DF-ST-90-07205 by Marcos, en Flickr
DF-ST-90-07206 by Marcos, en Flickr

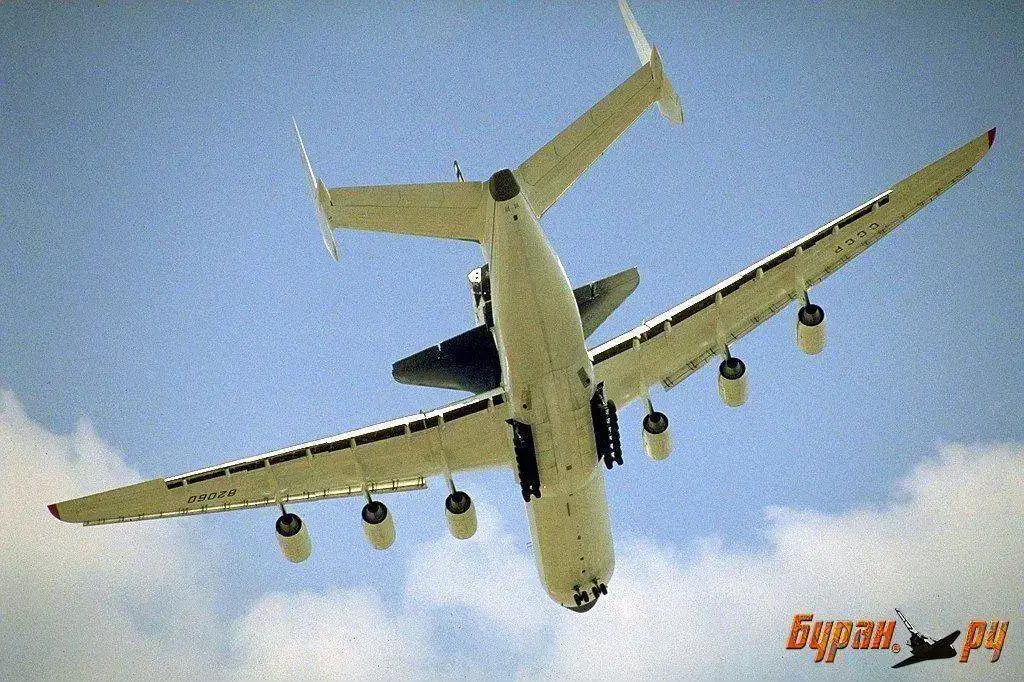

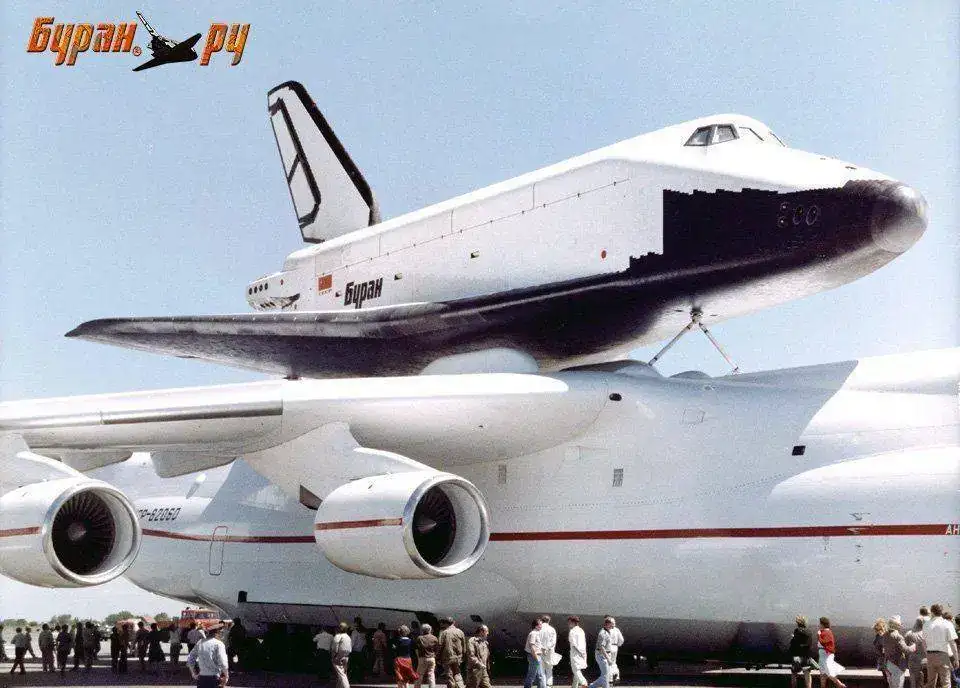

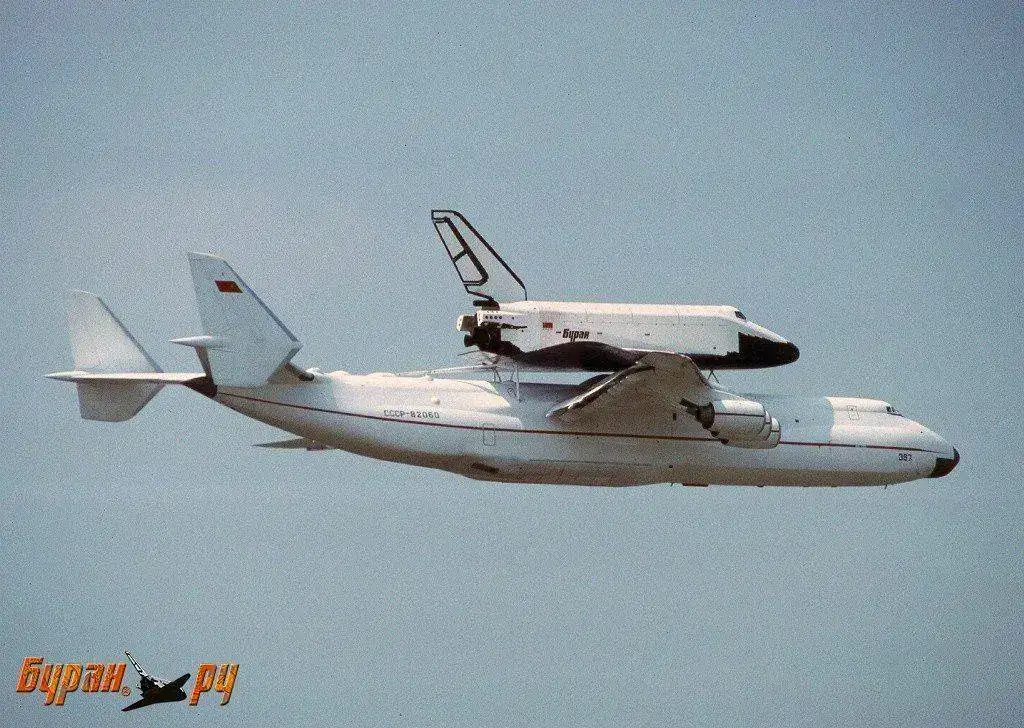

Algunas fotografías mas del Mriya con el Buran a sus espaldas
802459 by Marcos, en Flickr
bbur53 by Marcos, en Flickr
grach44 by Marcos, en Flickr
Video del Mirya y el Buran en Le Bourget
La última aventura del 1.01 fué cuando la URSS se disgregó y el Buran fue usado como moneda de cambio para que los Rusos siguieran haciendo uso del cosmódromo de Baikonur ahora en tierras de Kazajistan.
El Buran fué guardado en posición horizontal sobre la maqueta del cohete Energia en el edificio MIK 112 de Baikonur Esa maqueta del cohete Energia era la misma usada para probar la compatibilidad del orbitador OK-MT.

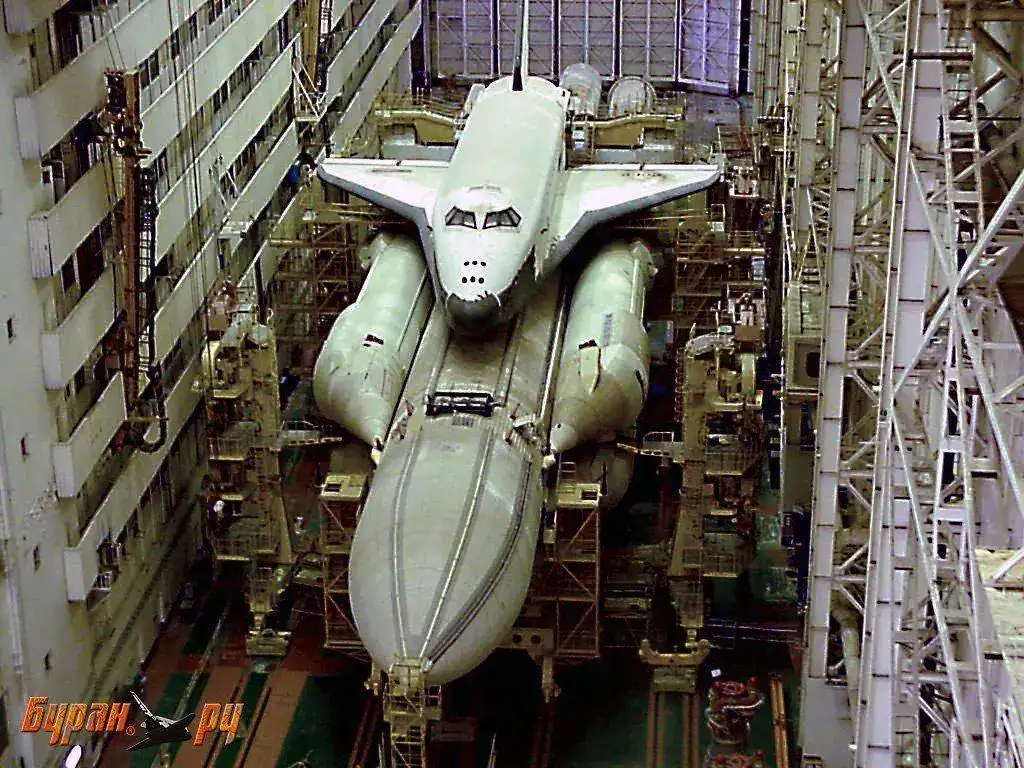

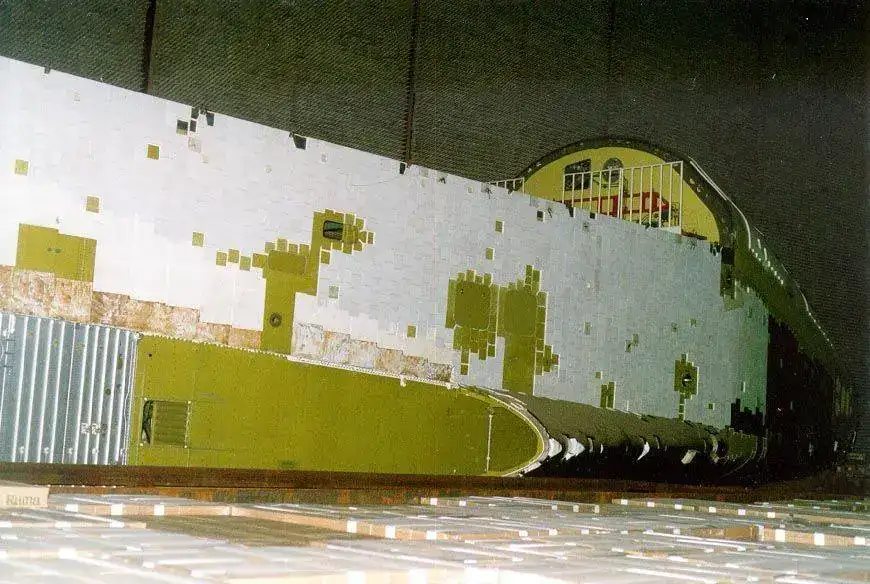

Aquí lo podemos ver en unas fotos de 1999
Conjunto 11F36-MD Buran Energia guardado en el Edificio 112 fotos de 1999bbur87 by Marcos, en Flickr
Conjunto 11F36-MD Buran Energia guardado en el Edificio 112 fotos de 1999 bbur199 by Marcos, en Flickr
El Buran quedó en ese mismo sitio y en esa posición hasta que en el 12 de mayo de 2002 el techo del edificio que lo albergaba se colapsó y cayó encima del 1K1 destrozándolo y matando a 7 personas que realizaban tareas de mantenimiento precisamente en el techo derrumbado.

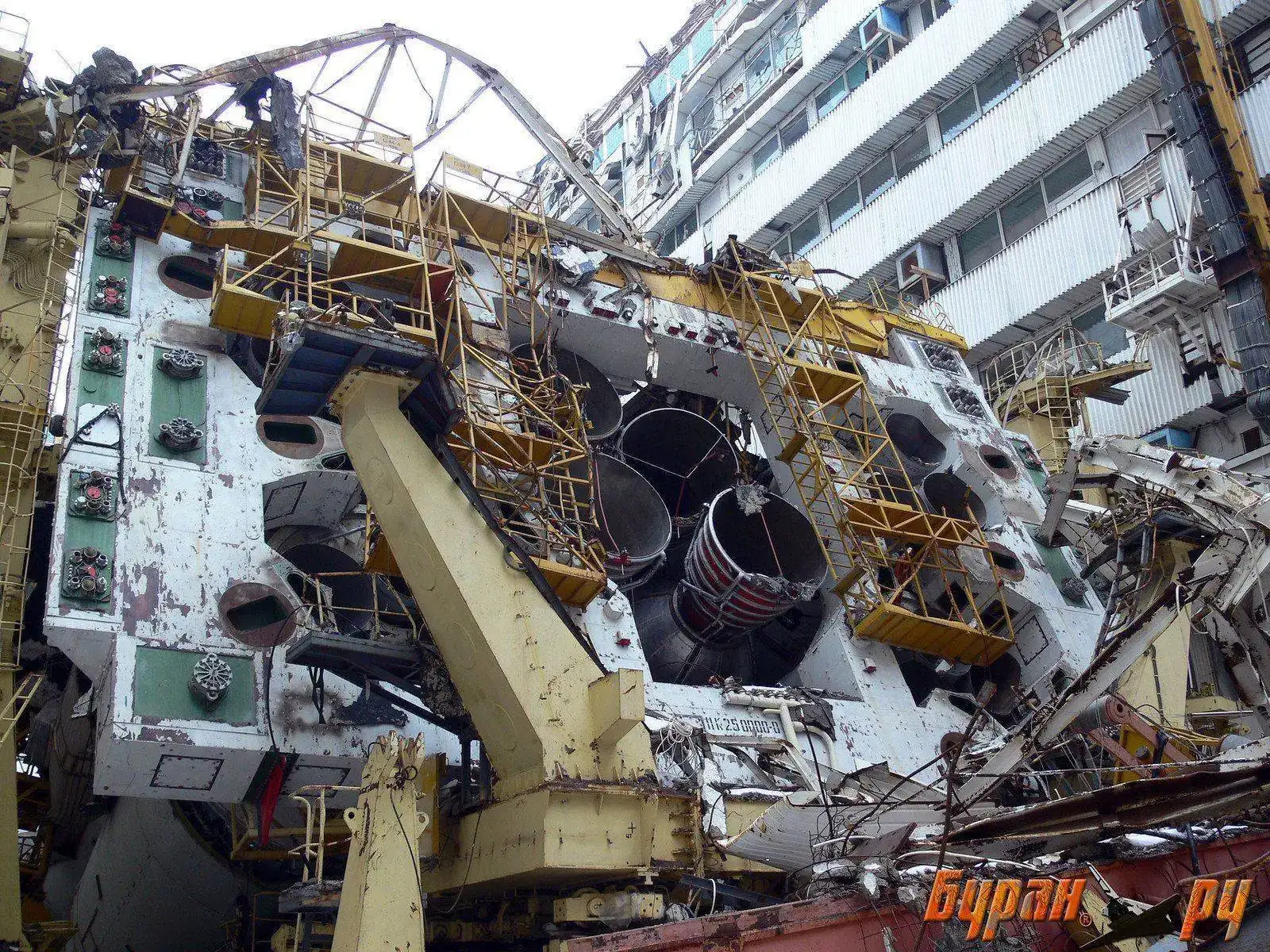

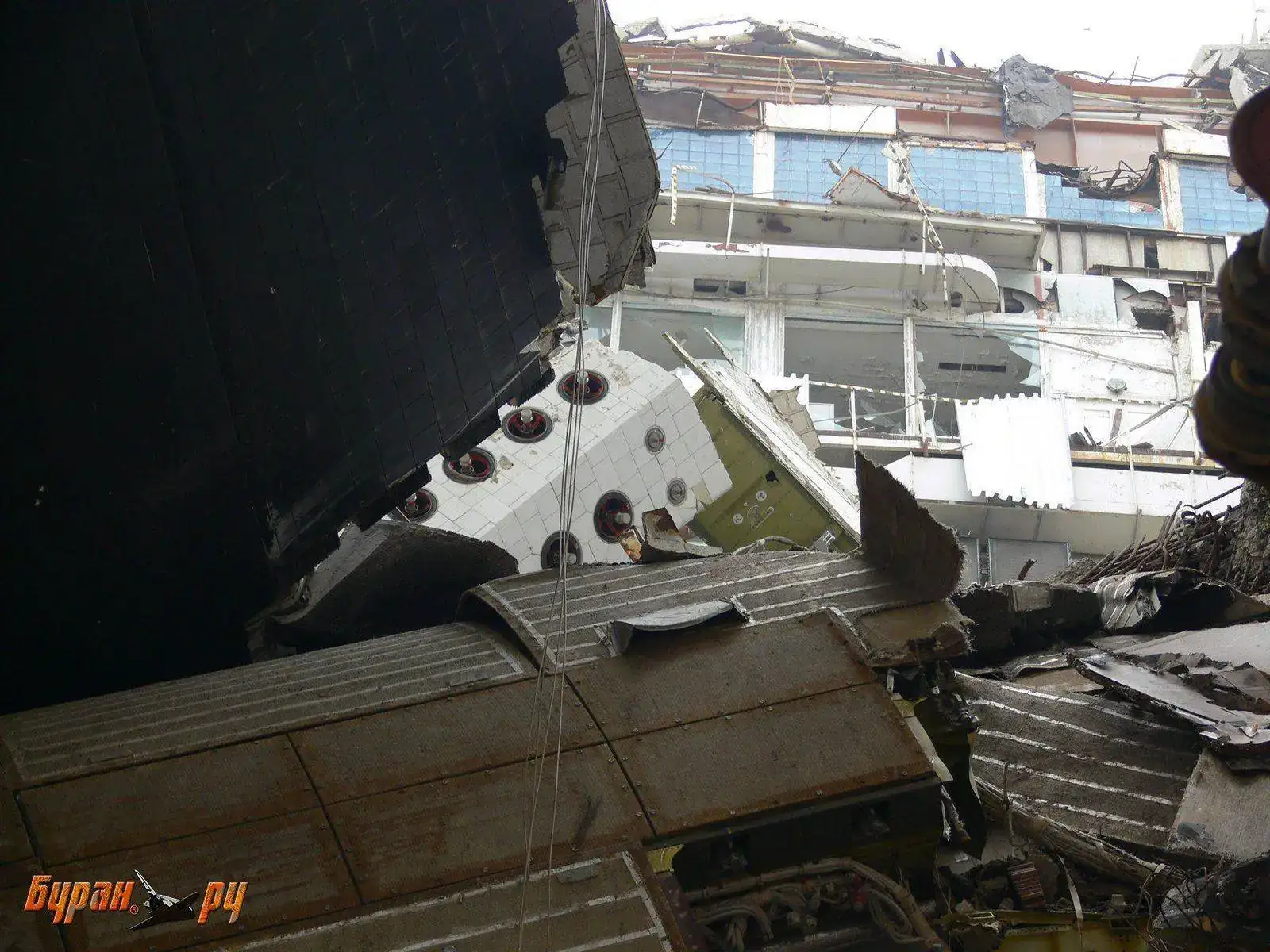

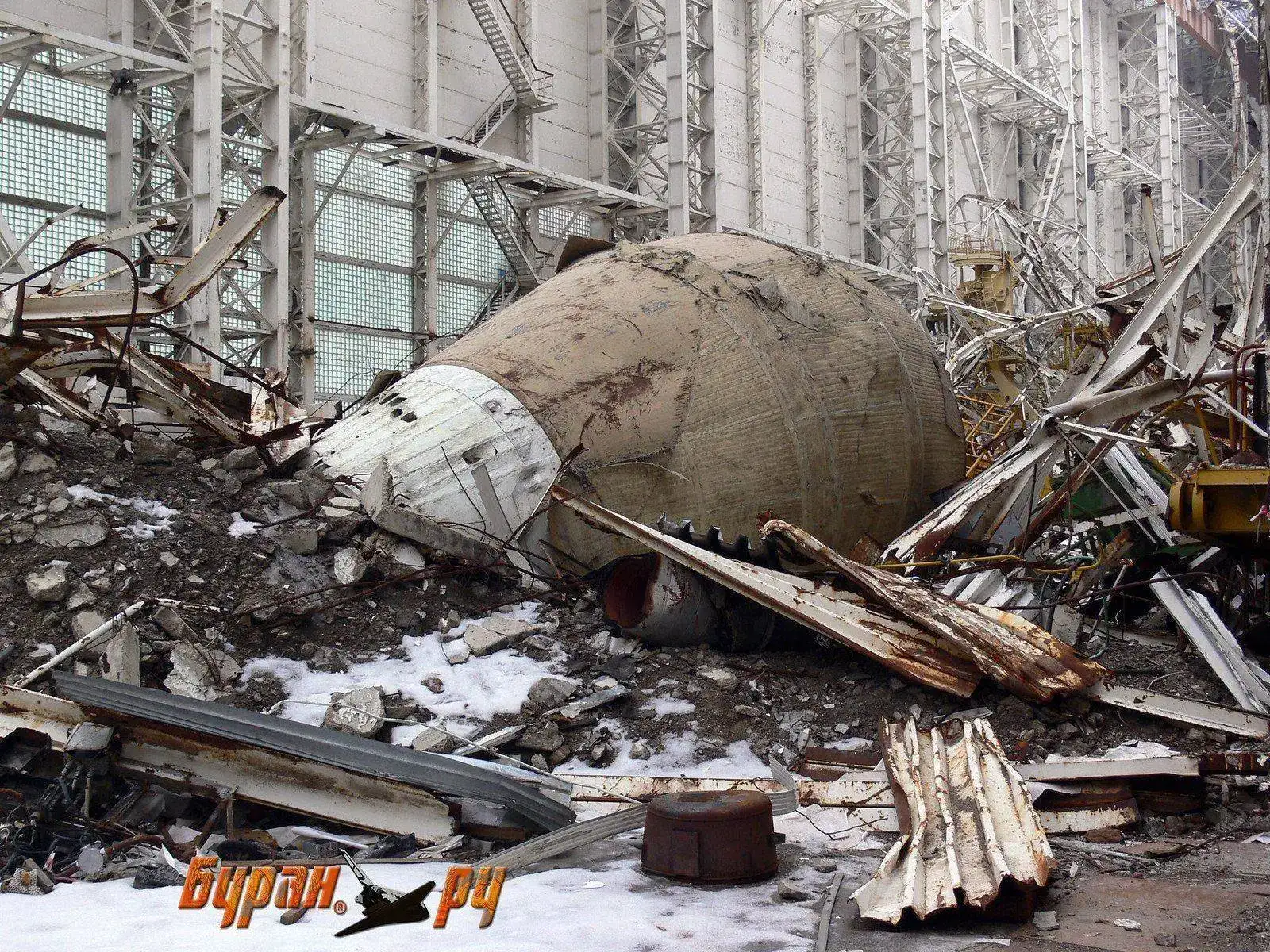

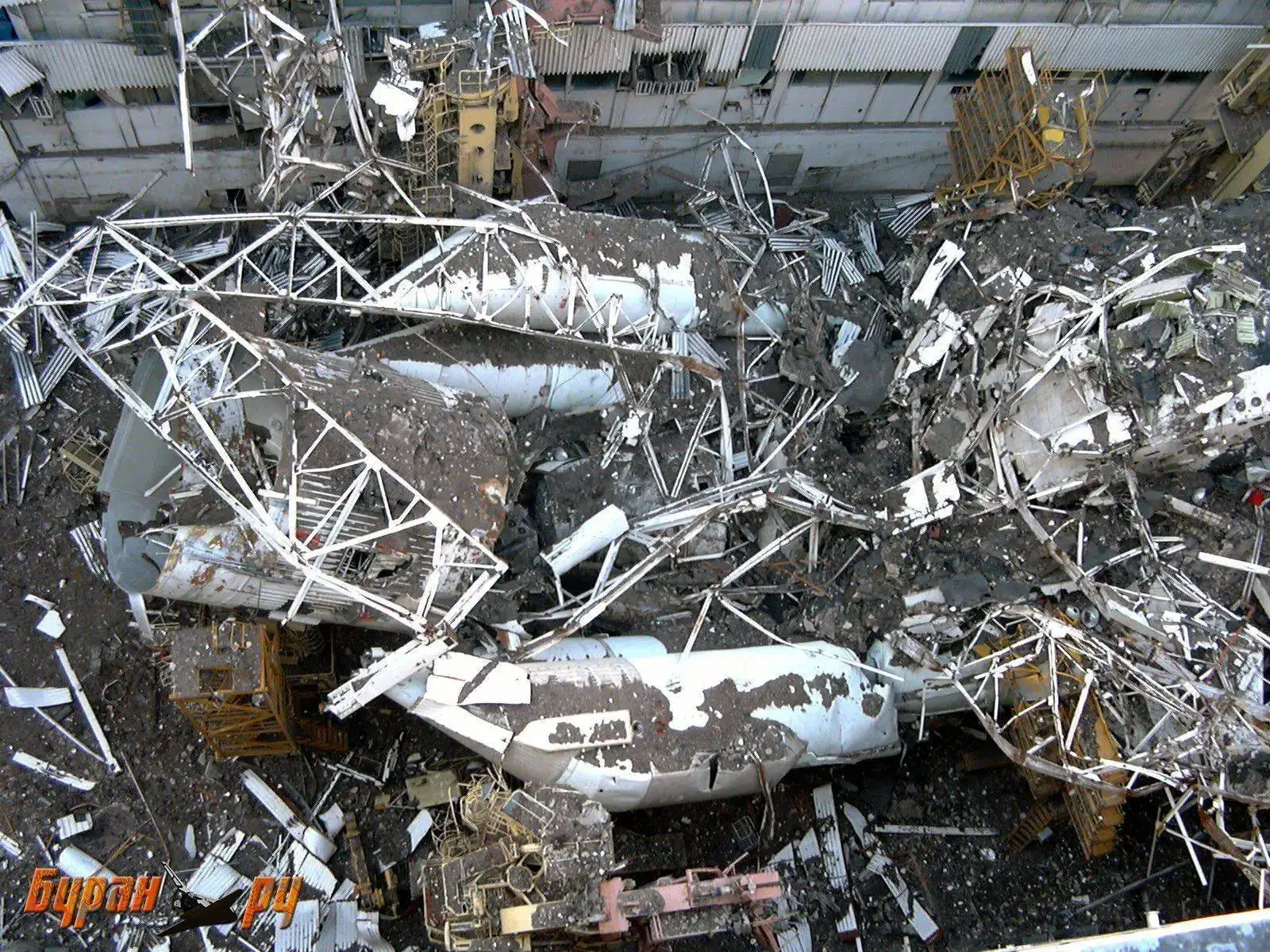

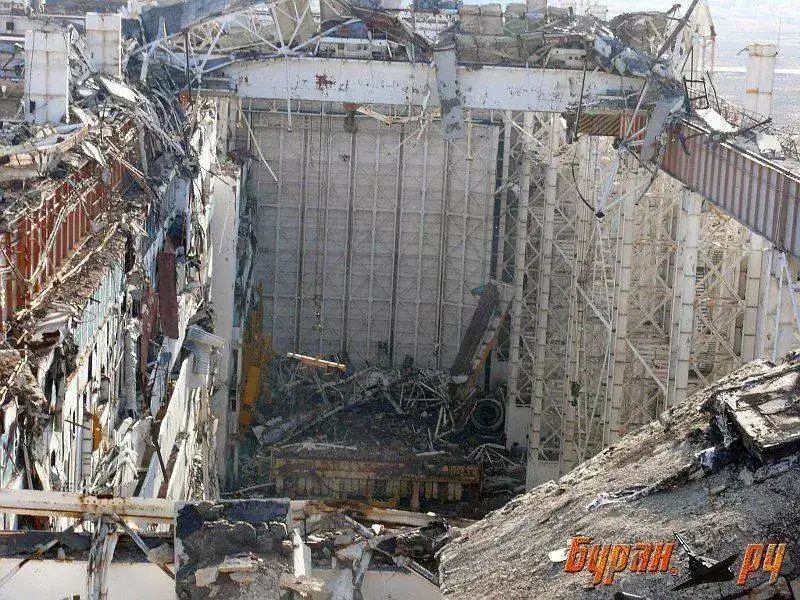

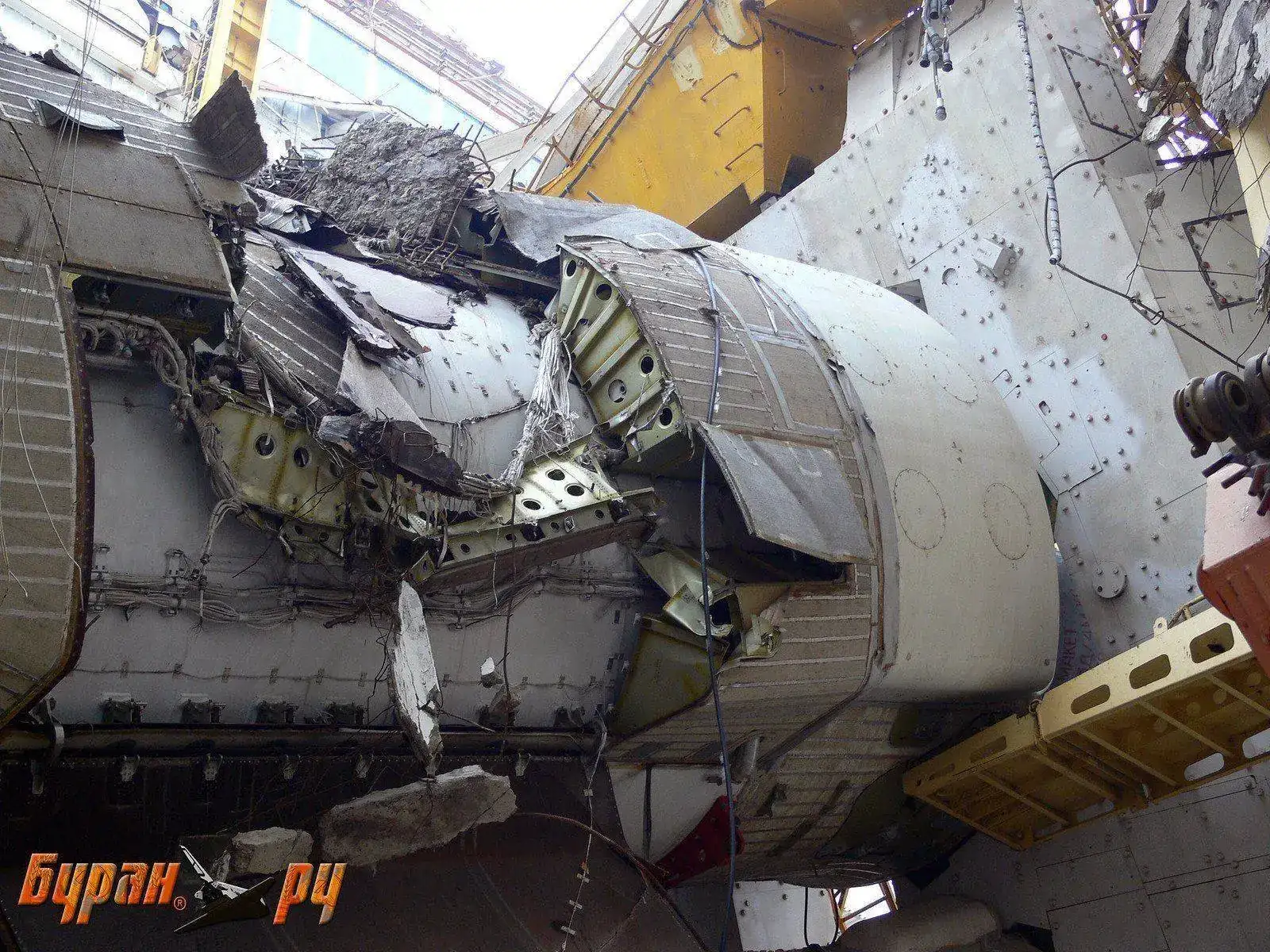

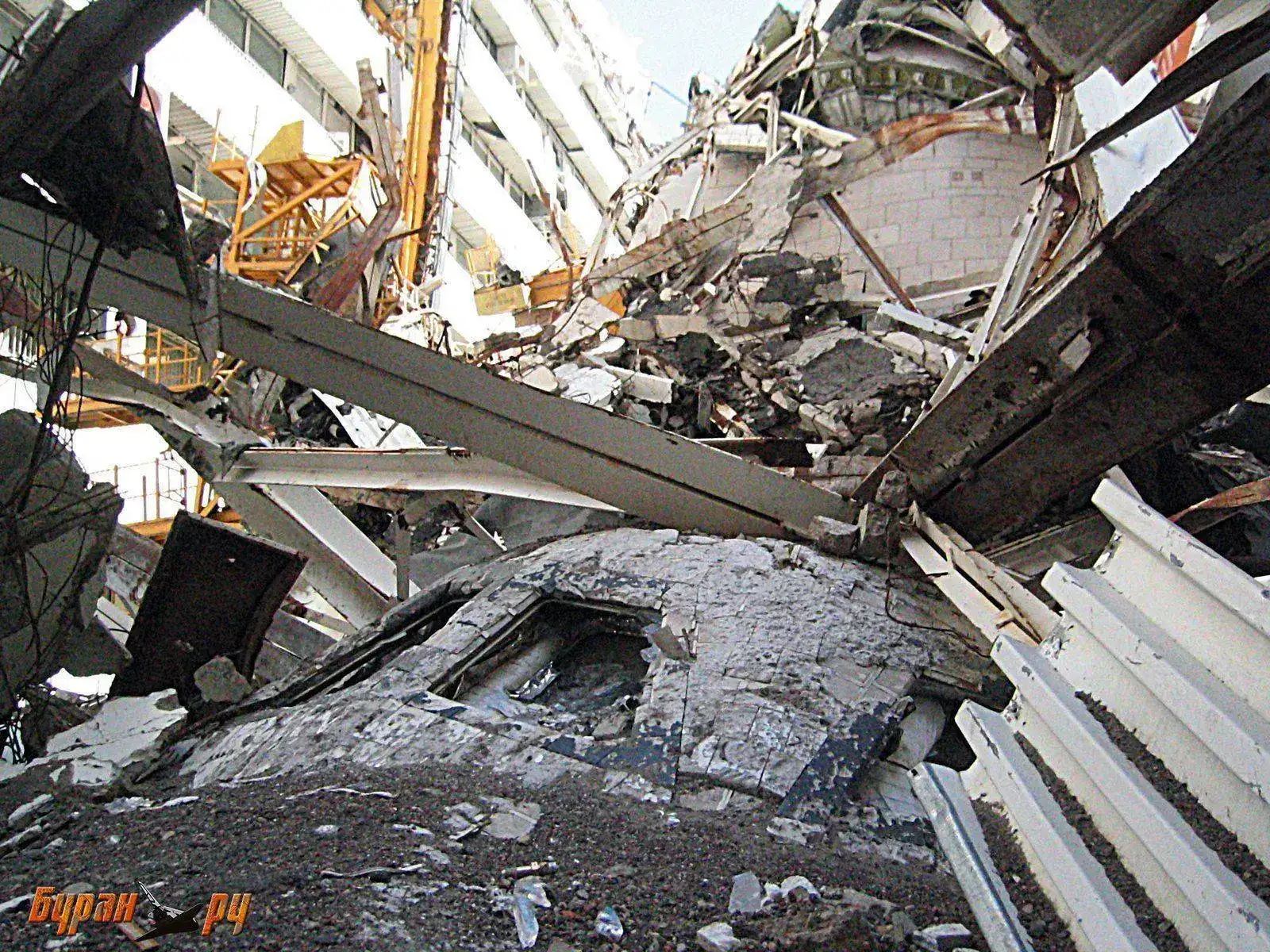

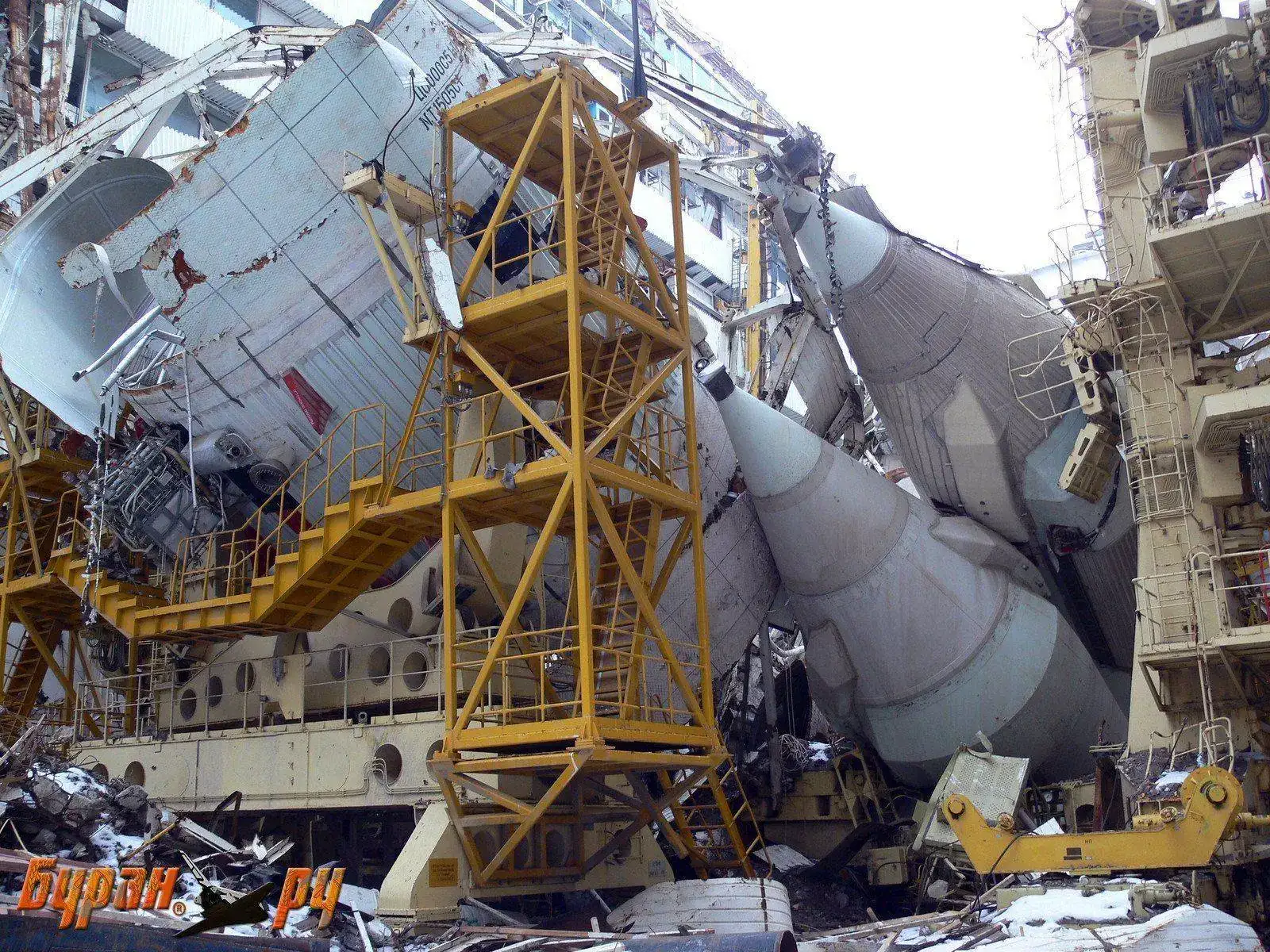

El fatídico día pasará ala historia como el día en que desapareció el único orbitador completamente terminado y operativo del todo el Proyecto Buran.
bbur112 by Marcos, en Flickr
bbur115 by Marcos, en Flickr
bbur120 by Marcos, en Flickr
bbur89 by Marcos, en Flickr
bbur90 by Marcos, en Flickr
bbur108 by Marcos, en Flickr
bbur110 by Marcos, en Flickr
bbur111 by Marcos, en Flickr
bbur113 by Marcos, en Flickr
Buran 1.02 2K (11F35) Burya? Tormenta? compañero de hangar del 0.04 OK-MT y que en el momento de paralización del proyecto estaba entre un 95% y un 97% terminado por lo que nunca voló.
En mayo e 1991 el 2K acoplado al cohete 4M realizó diversos test durante un par de semanas en la plataforma de lanzamiento 37 y en Junio fue trasladado al edificio MIK-OK para otras comprobaciones.
Aquí lo vemos en la plataforma de lanzamiento en mayo de 1991
bbur259 by Marcos, en Flickr
2k by Marcos, en Flickr
bbur91 by Marcos, en Flickr
bbur92 by Marcos, en Flickr
El 2K 1.02 debería haber despegado en 1993 y unirse a la estación MIR pero sigue cogiendo polvo en el edificio MKZ d de Baikonur donde fue trasladado en 1991 desde el edificio MIK-OK siendo fruto de continuos saqueos al igual que su hermano el 0.04 OK-MT y también es propiedad de la empresa Aelita desde 2004.
Es el único orbitador que se conserva de una pieza,
Aquí en la fábrica de montaje
Preparación de la segunda vuelo de la nave ( 1.02 ) gub3-16 by Marcos, en Flickr
1.02grach56 by Marcos, en Flickr

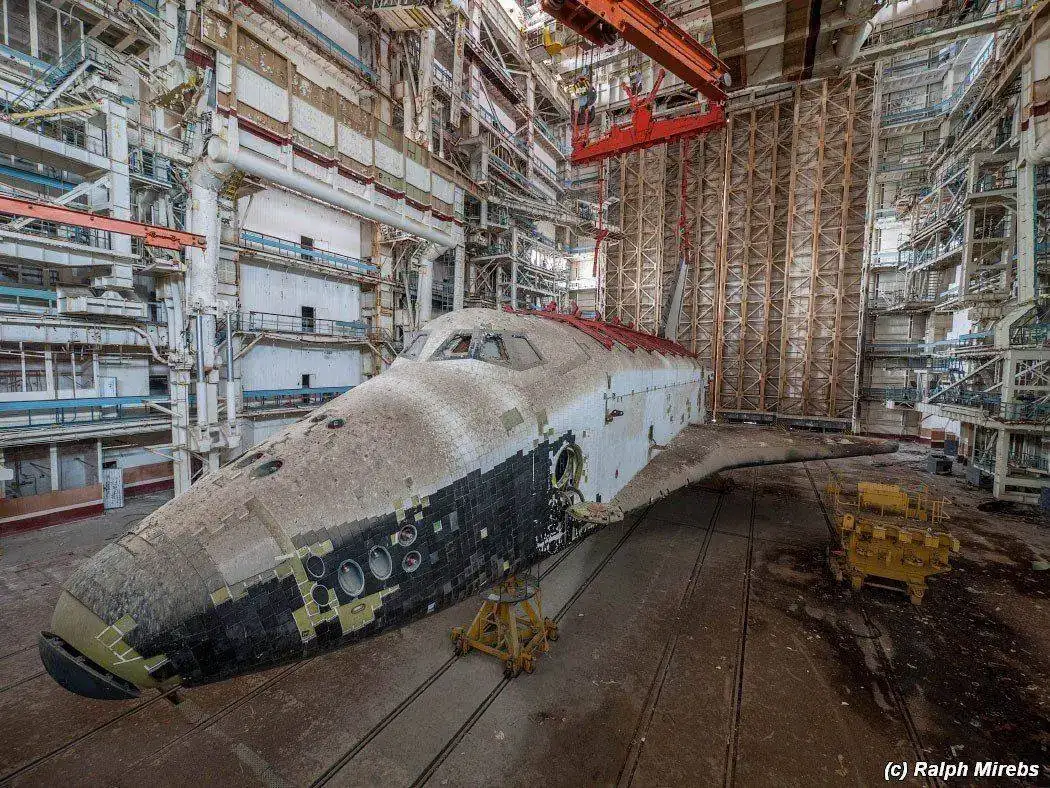

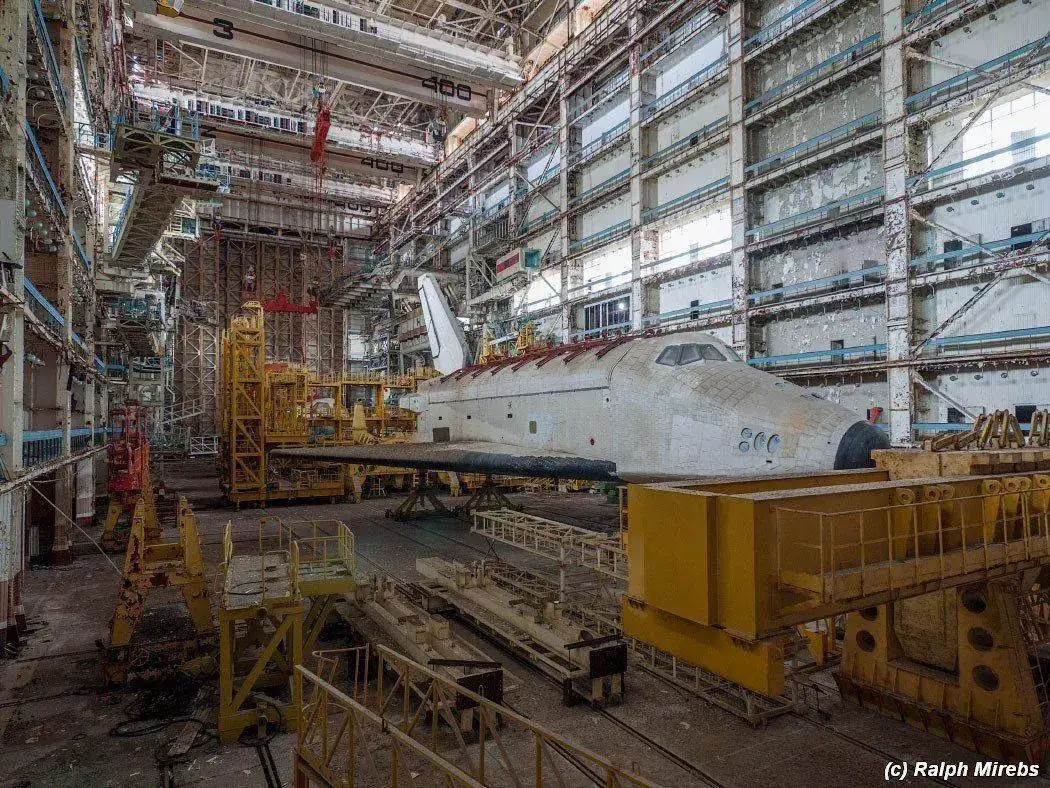

Aquí podéis ver a los dos flamantes ejemplares saliendo del hangar, que pena tan grande verlos después en las condiciones tan deplorables en las que se encuentran.
ok-m_ok-mt by Marcos, en Flickr

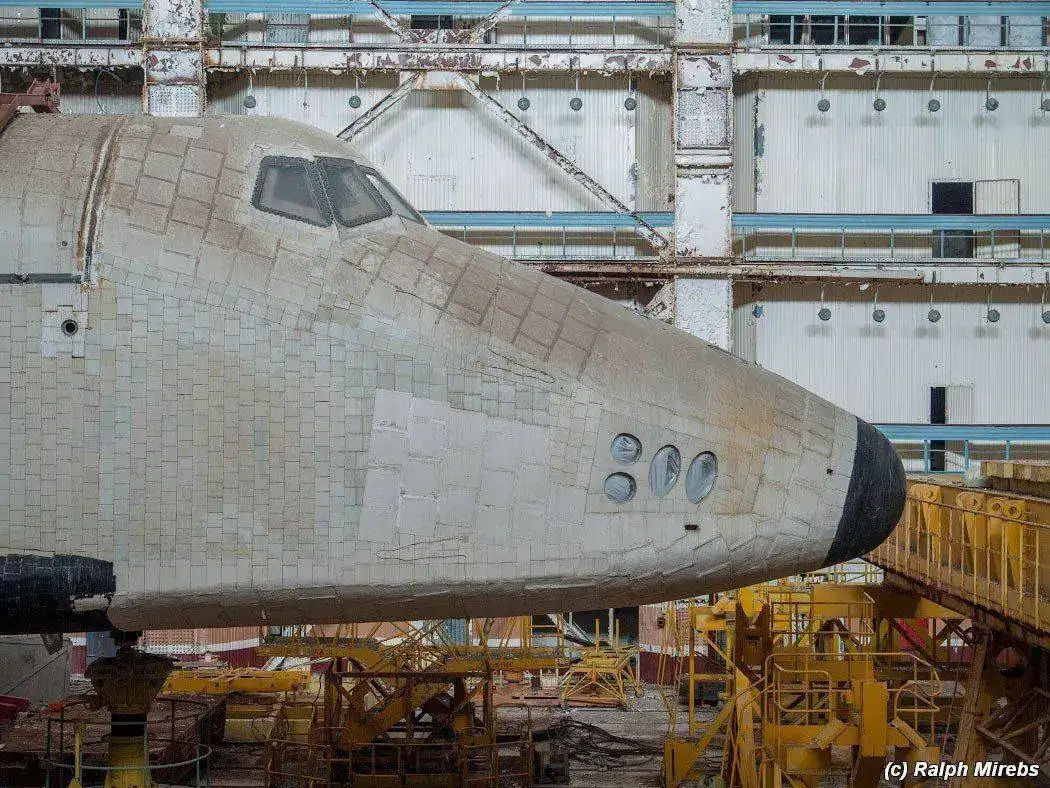

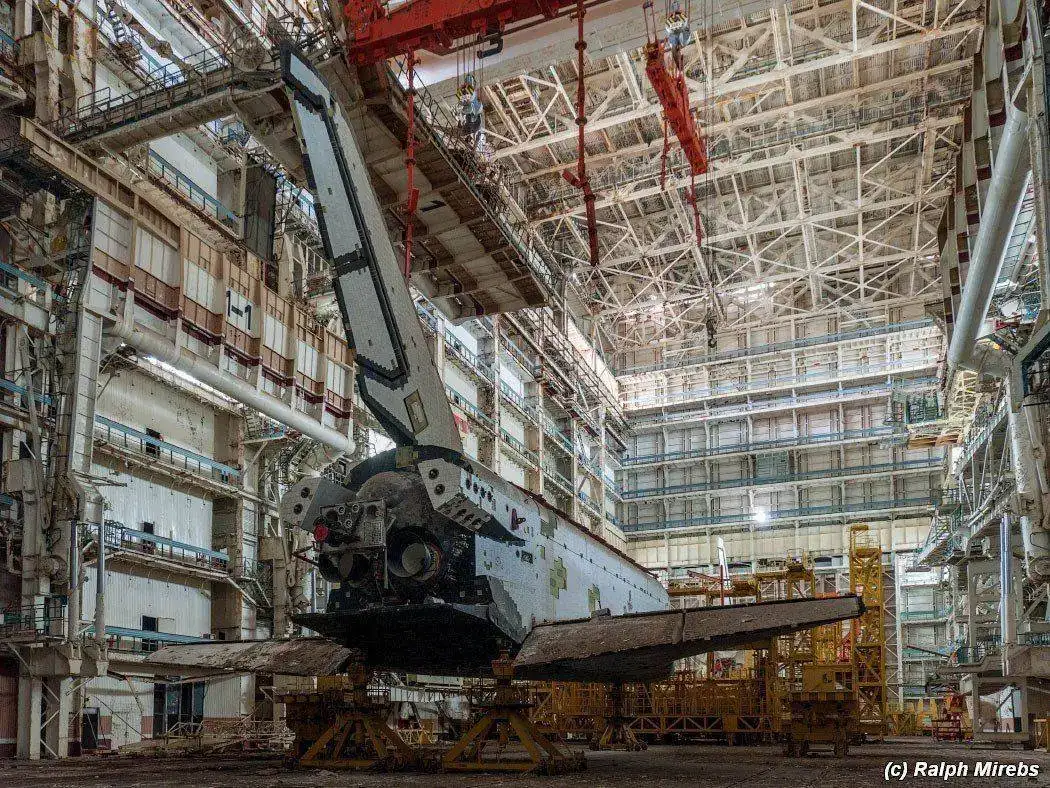

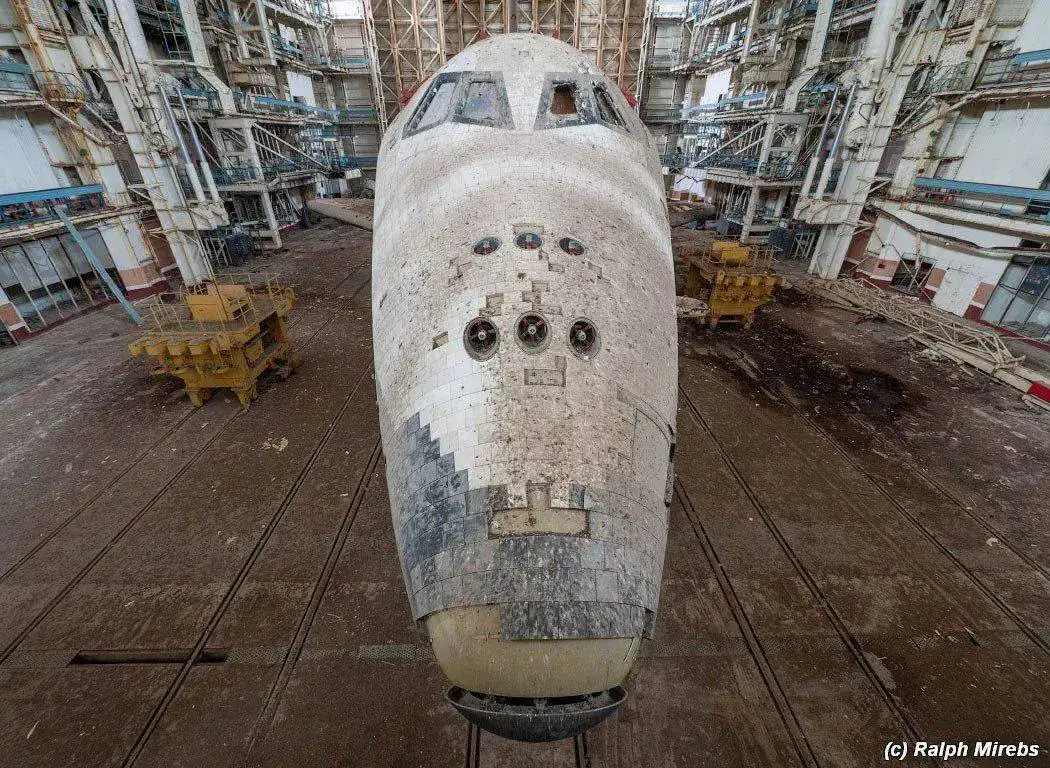

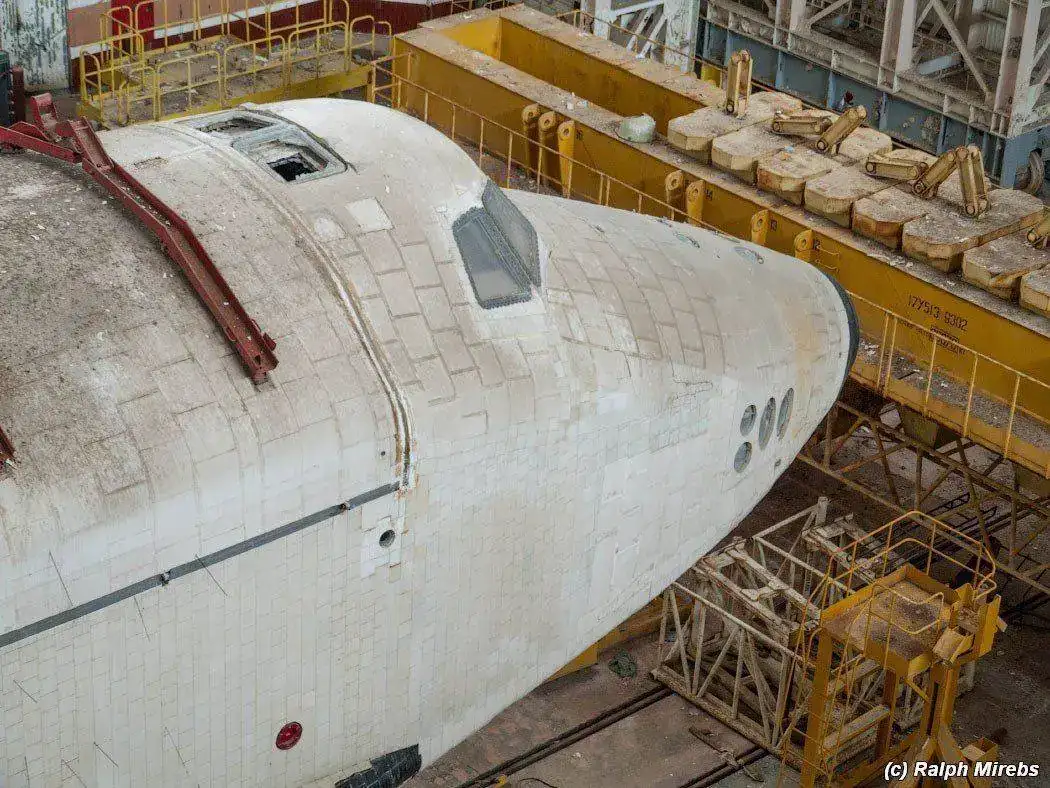

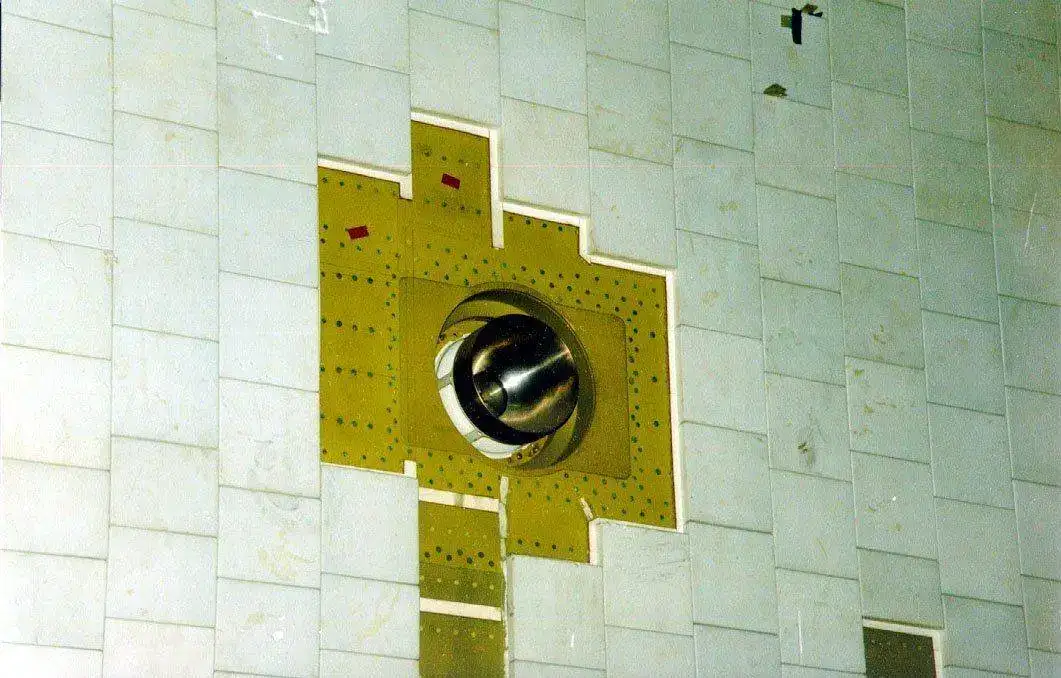

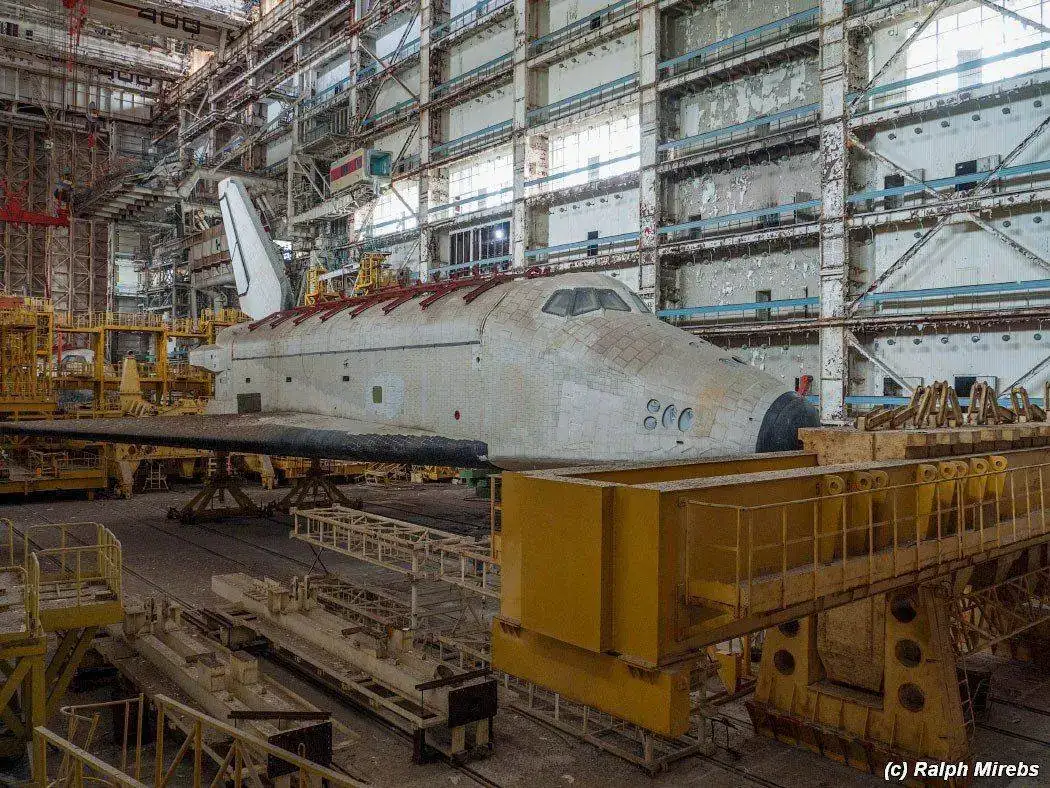

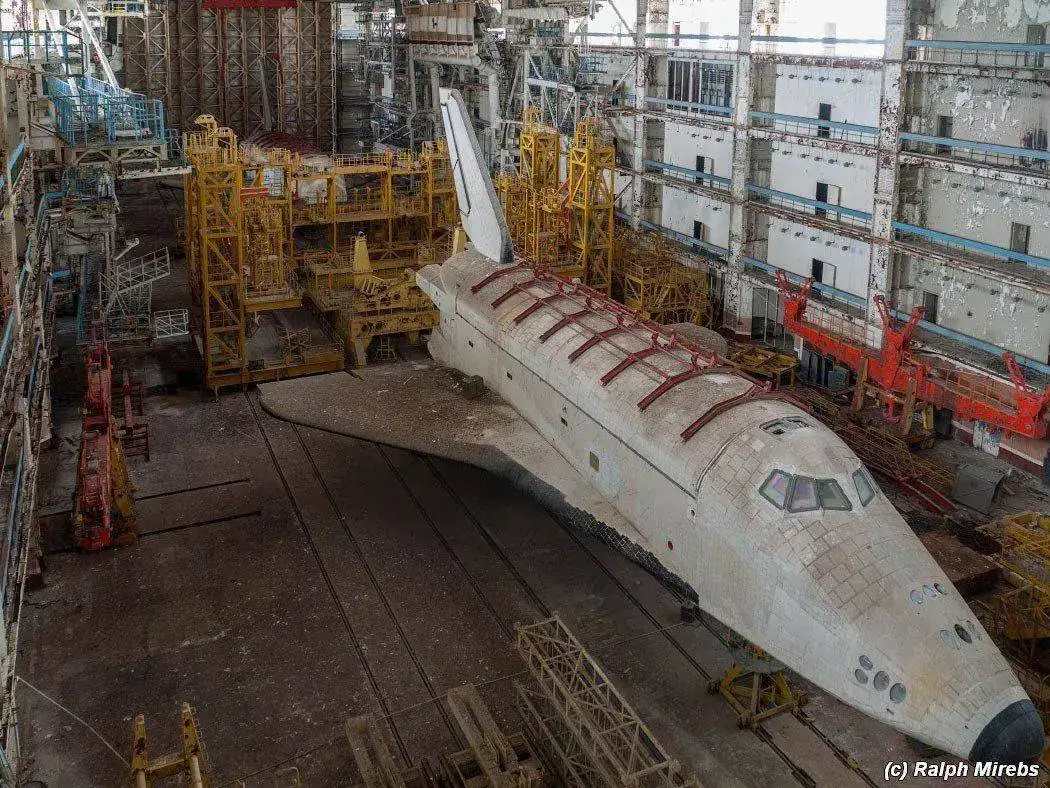

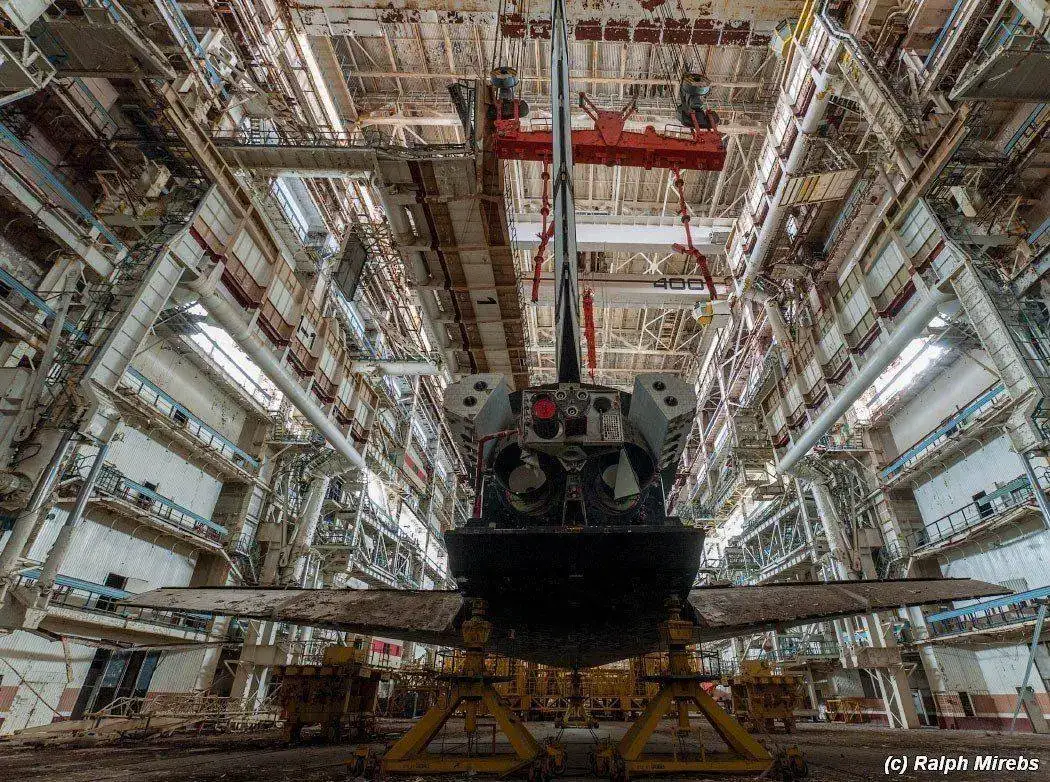

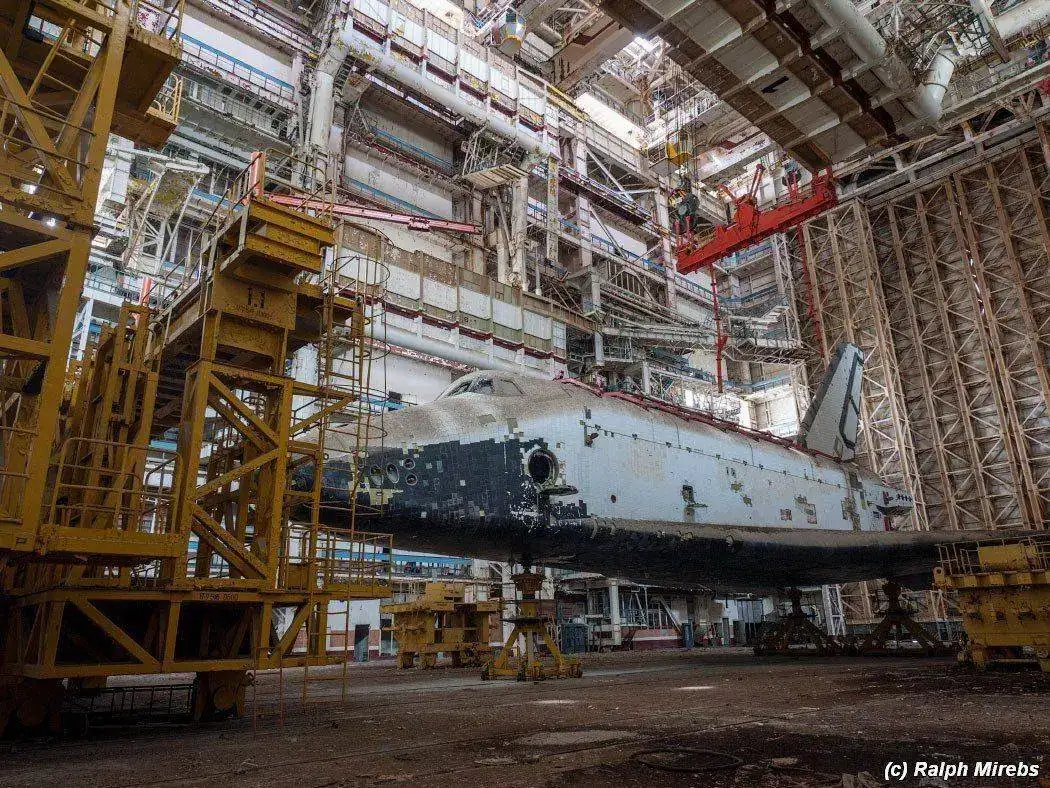

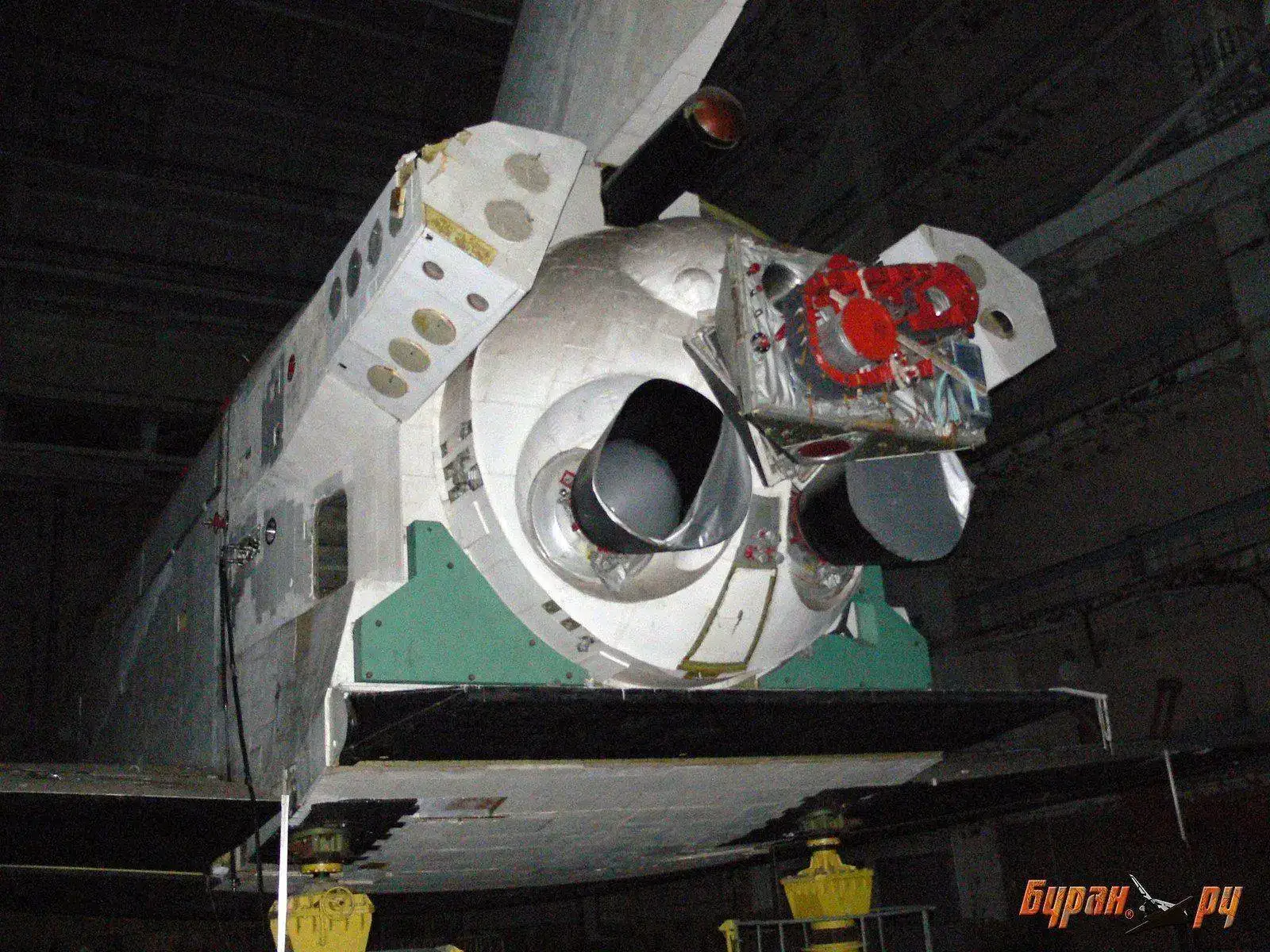

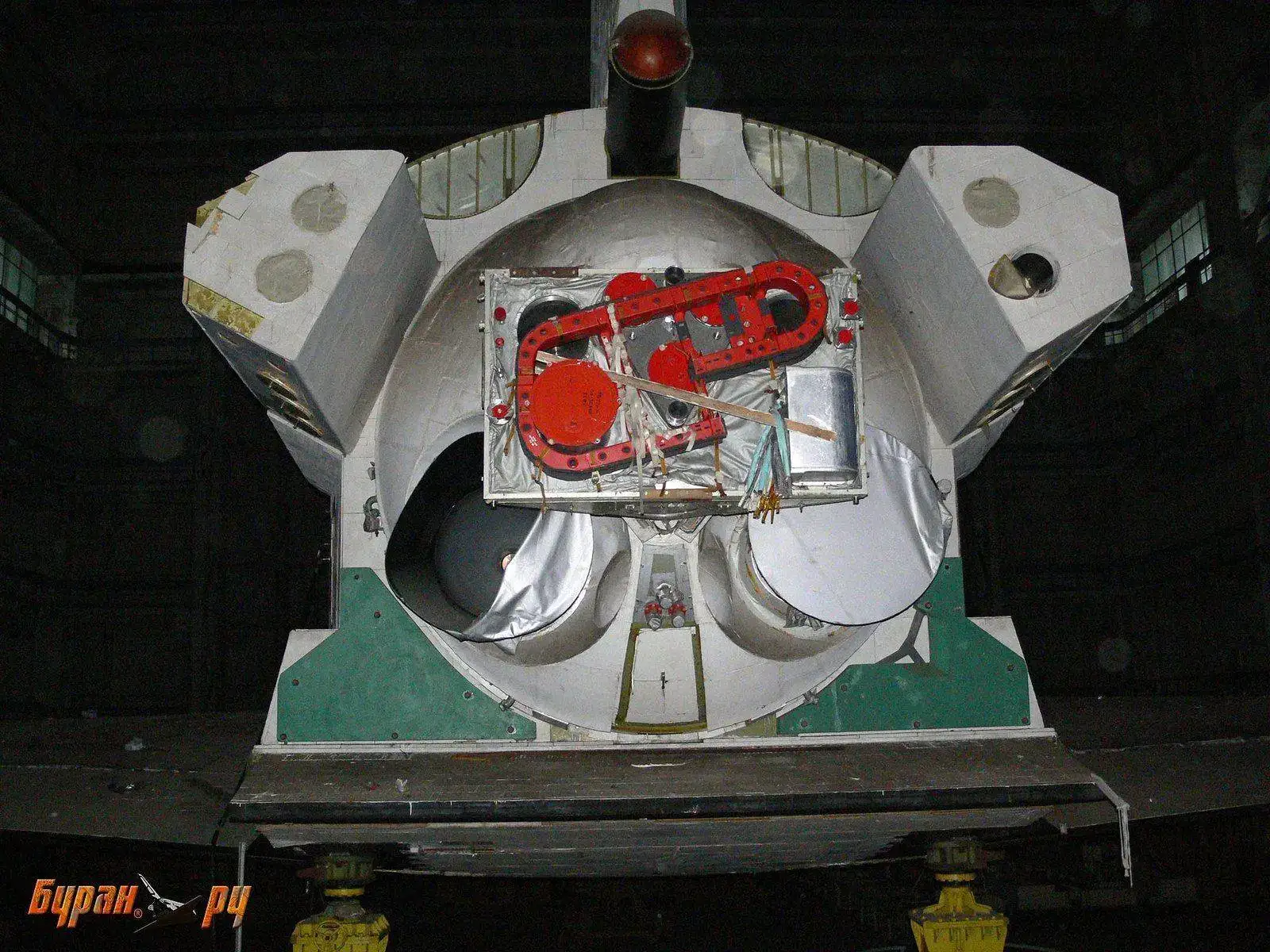

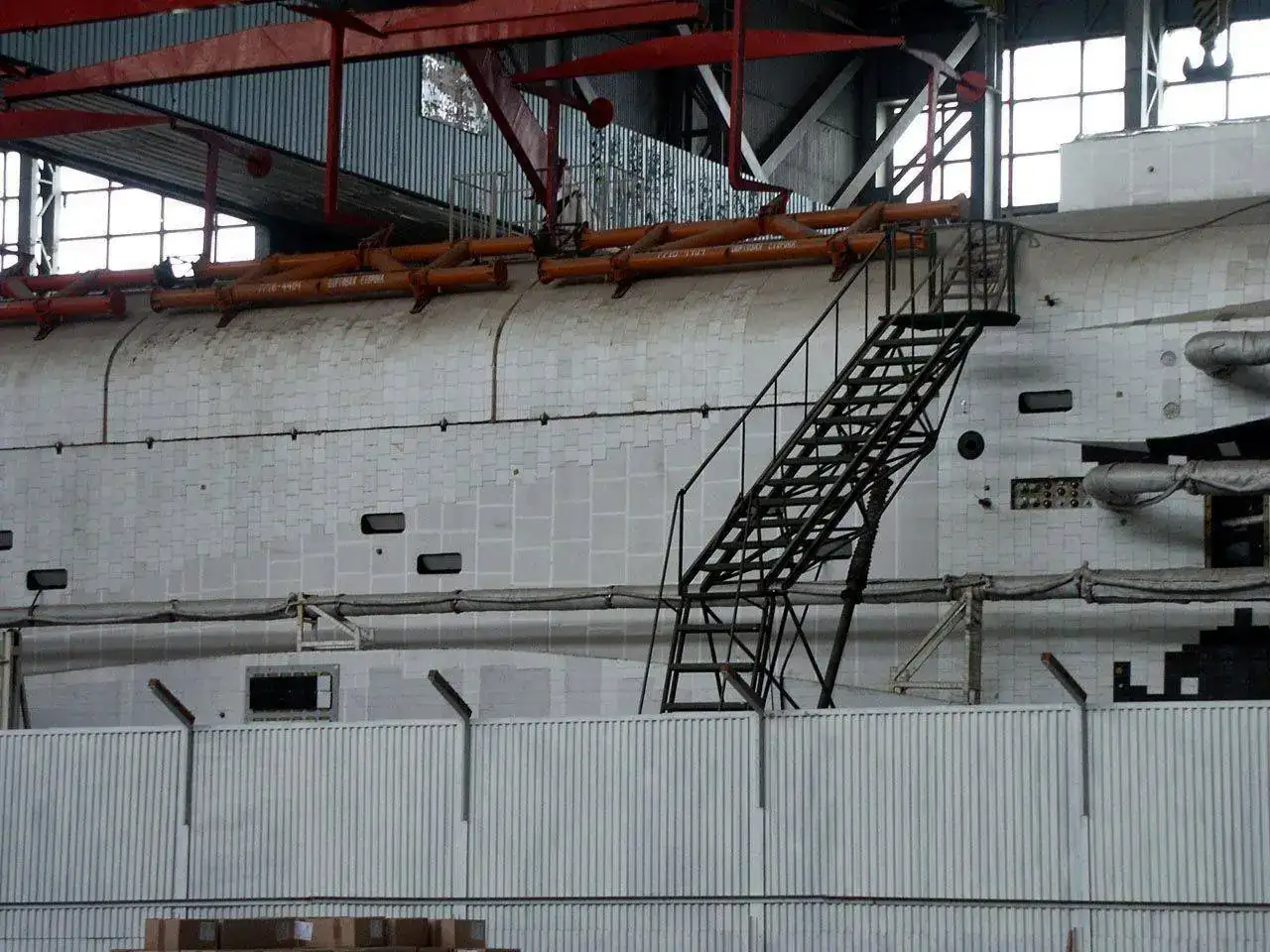

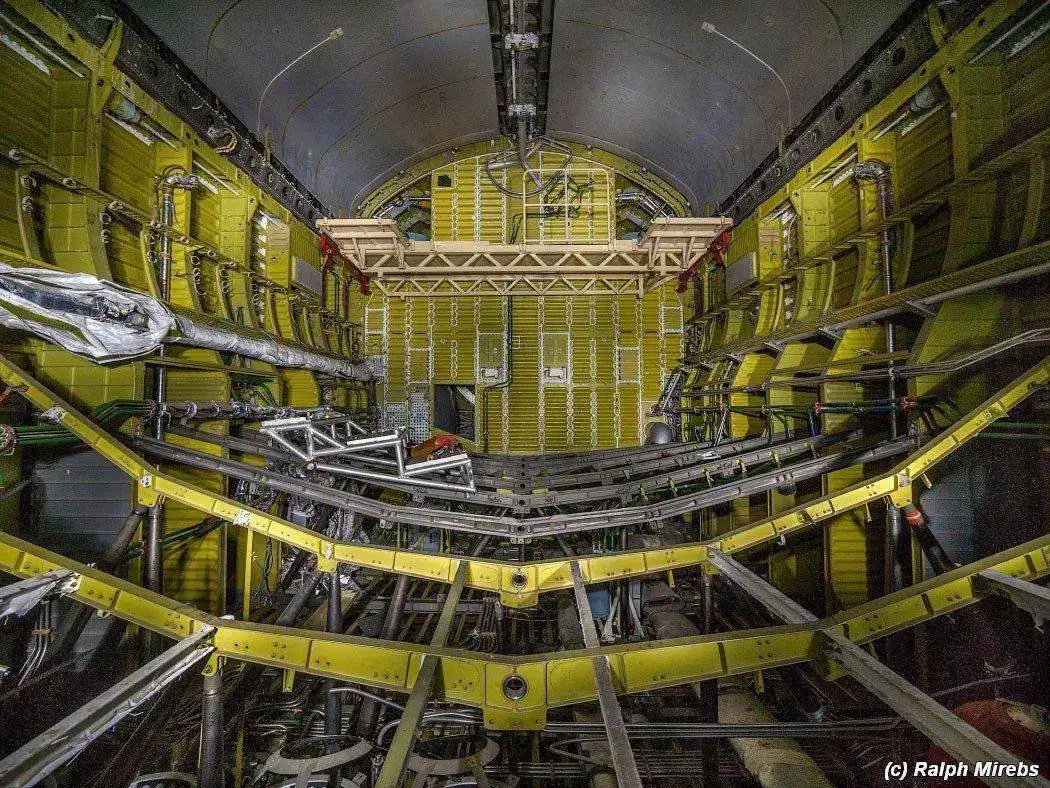

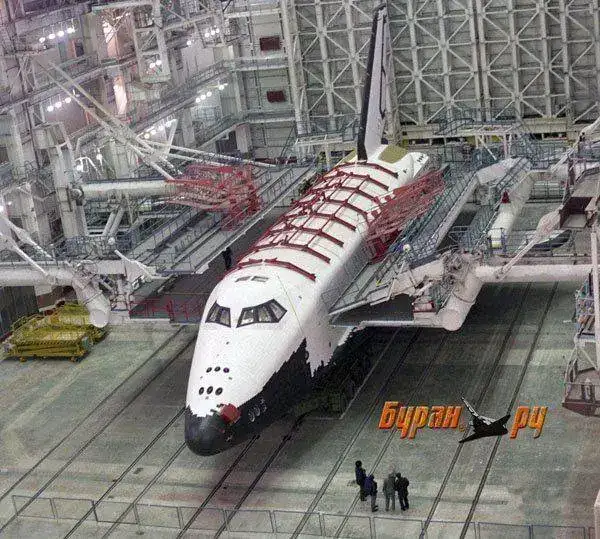

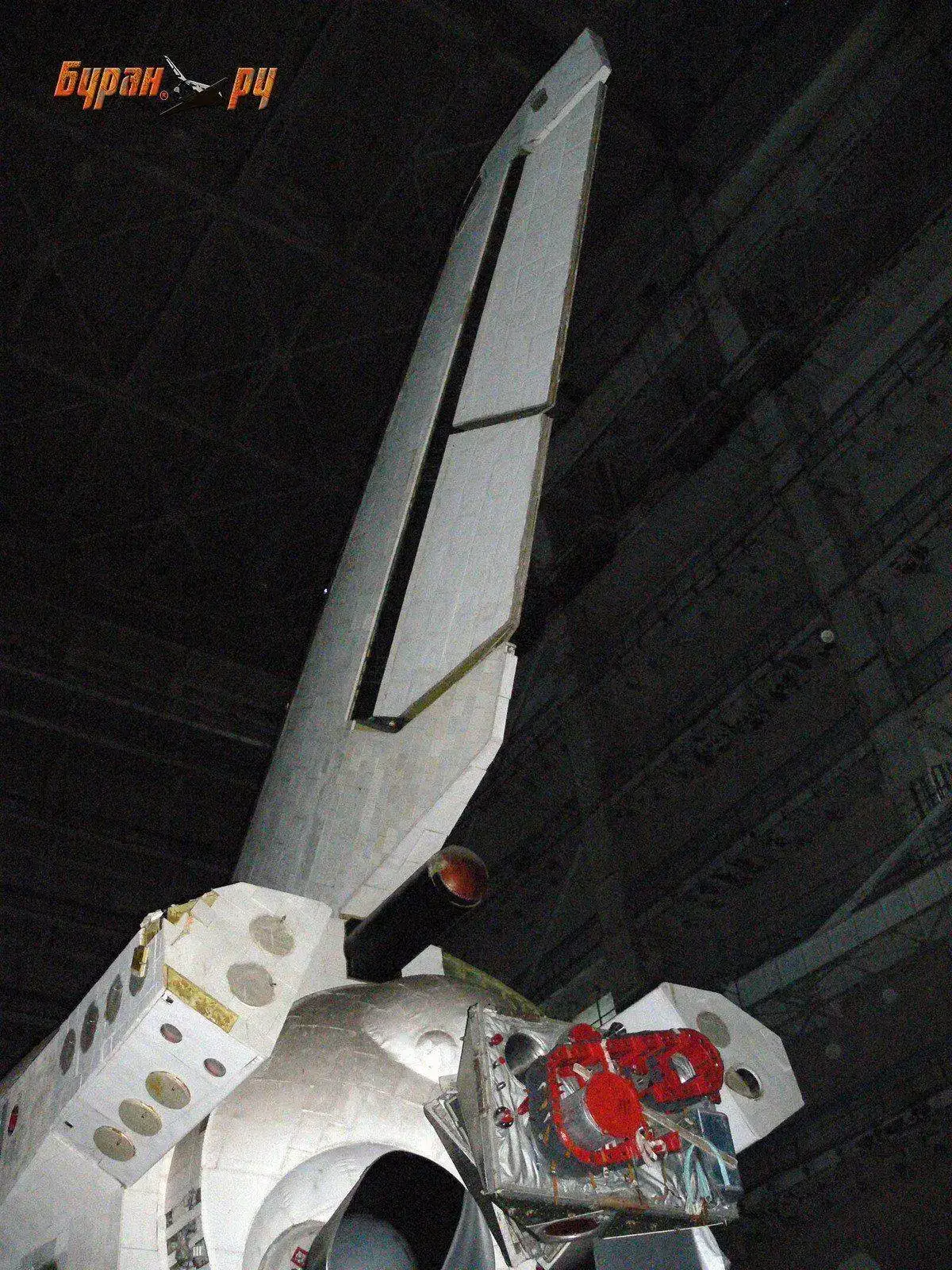

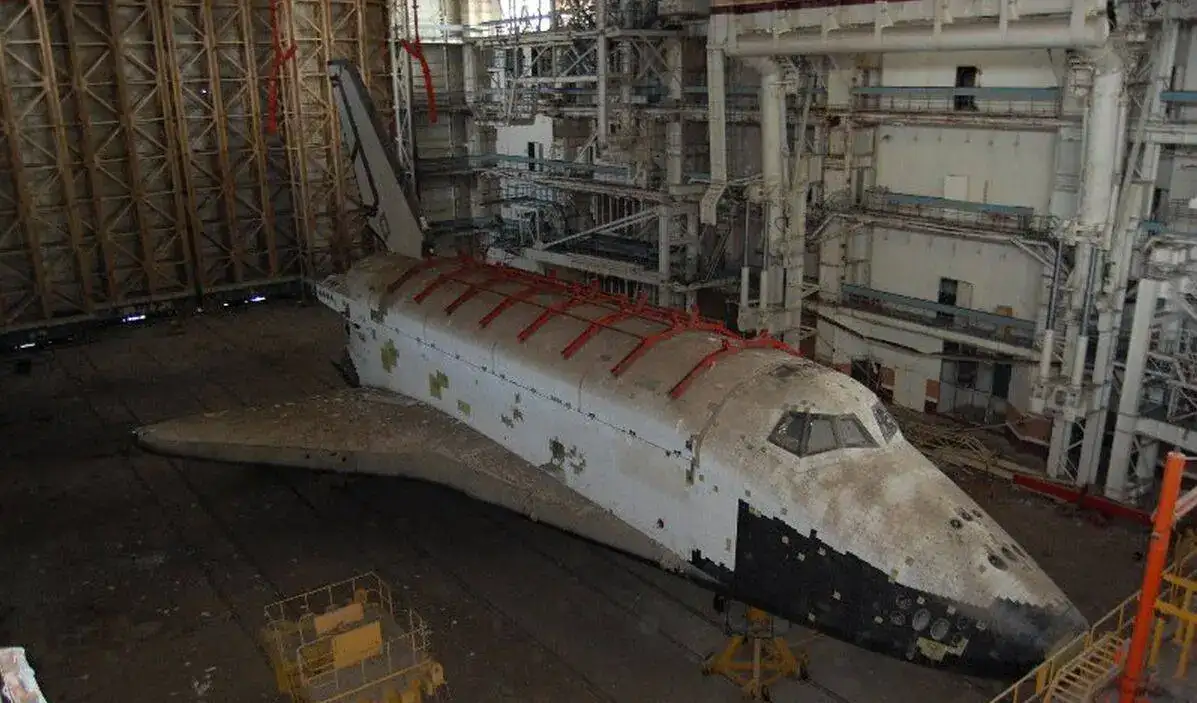

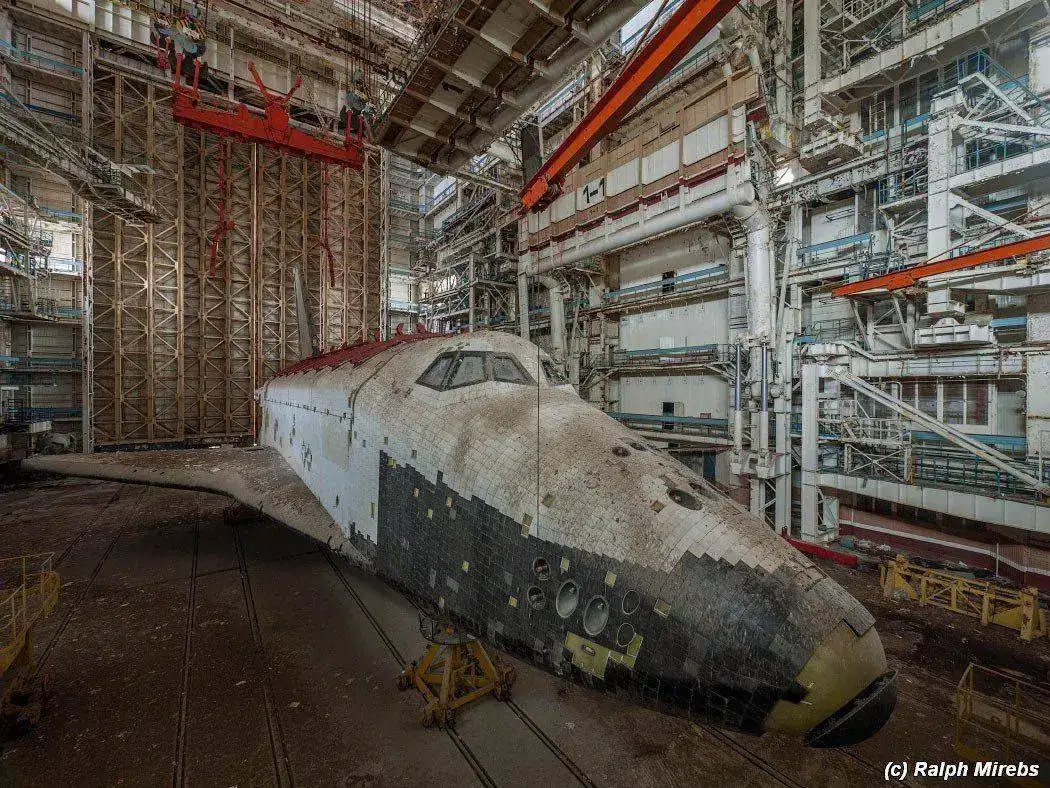

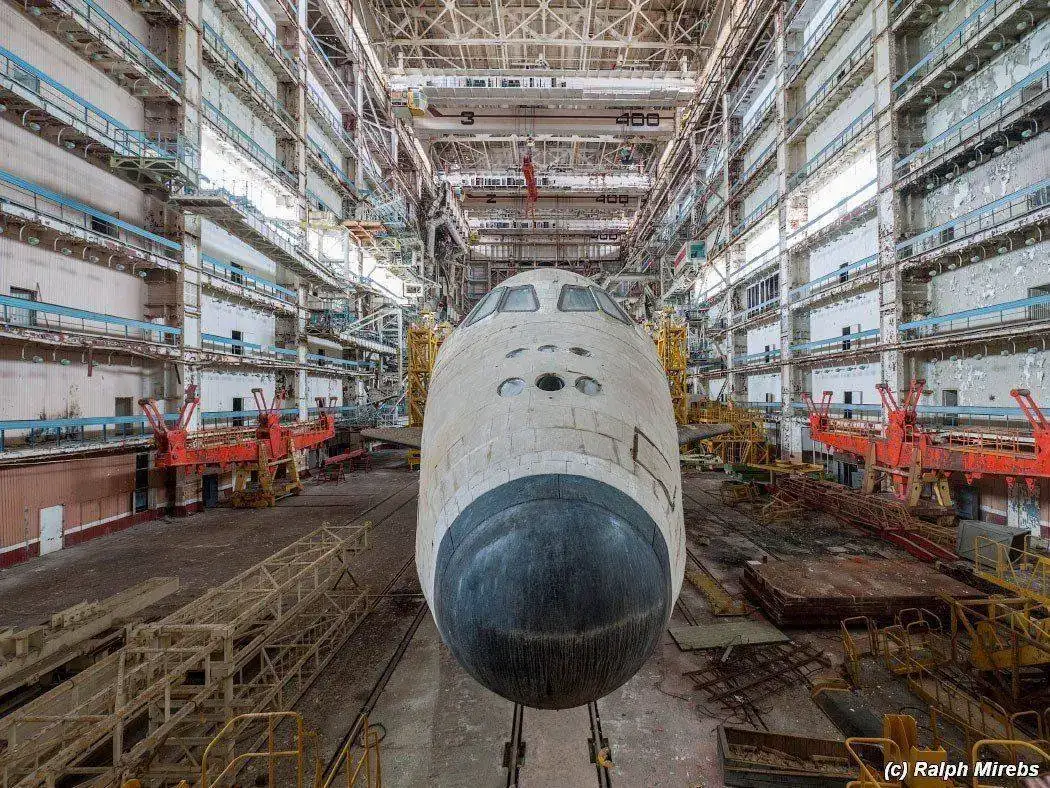

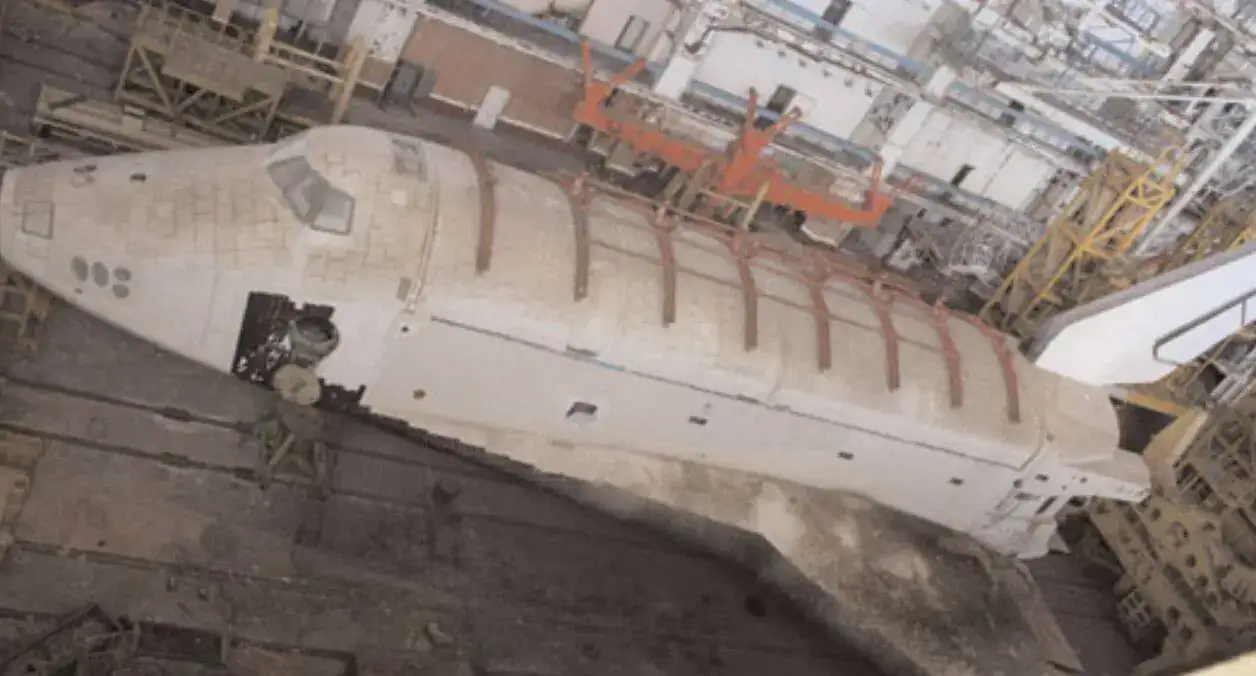

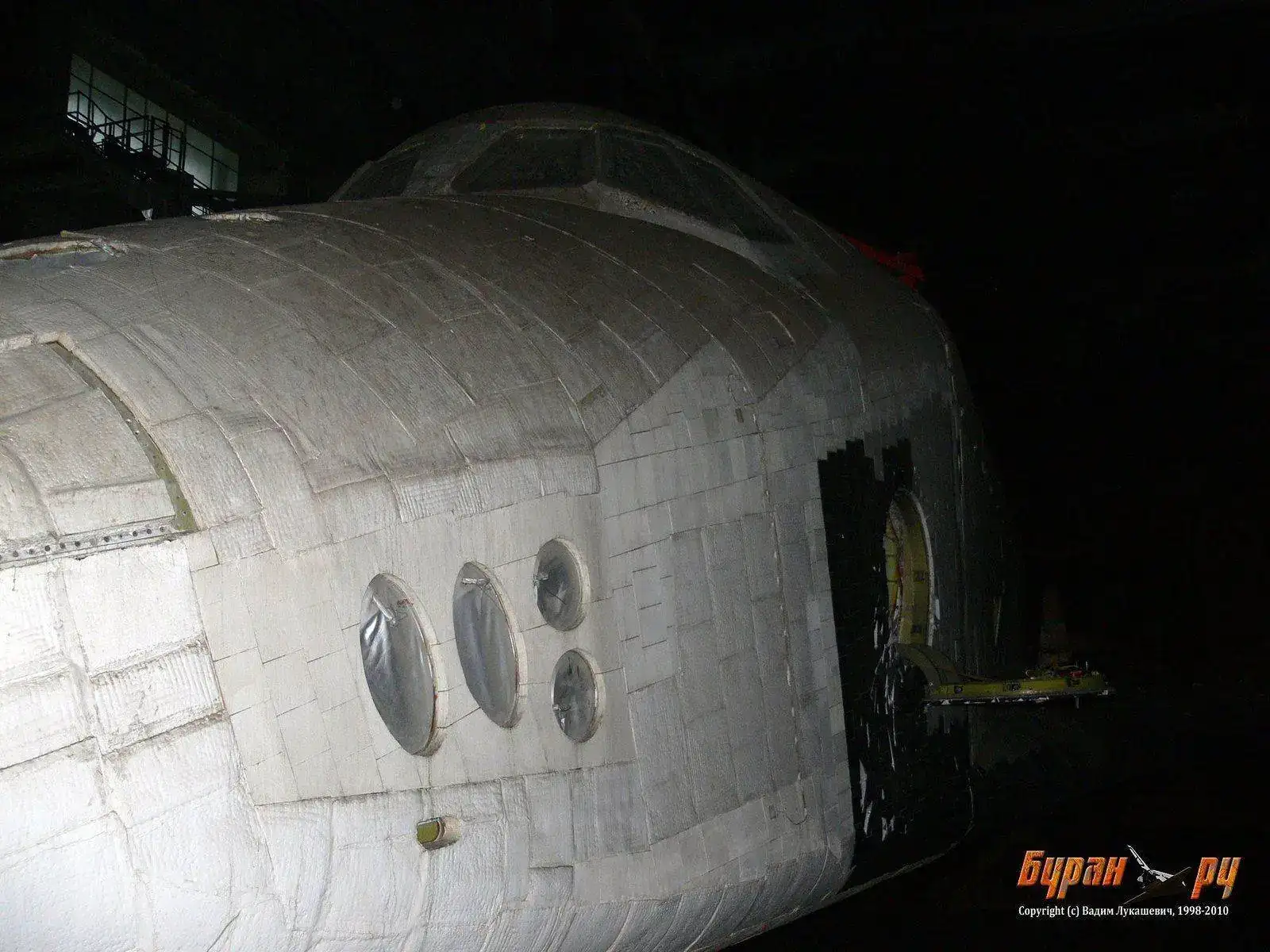

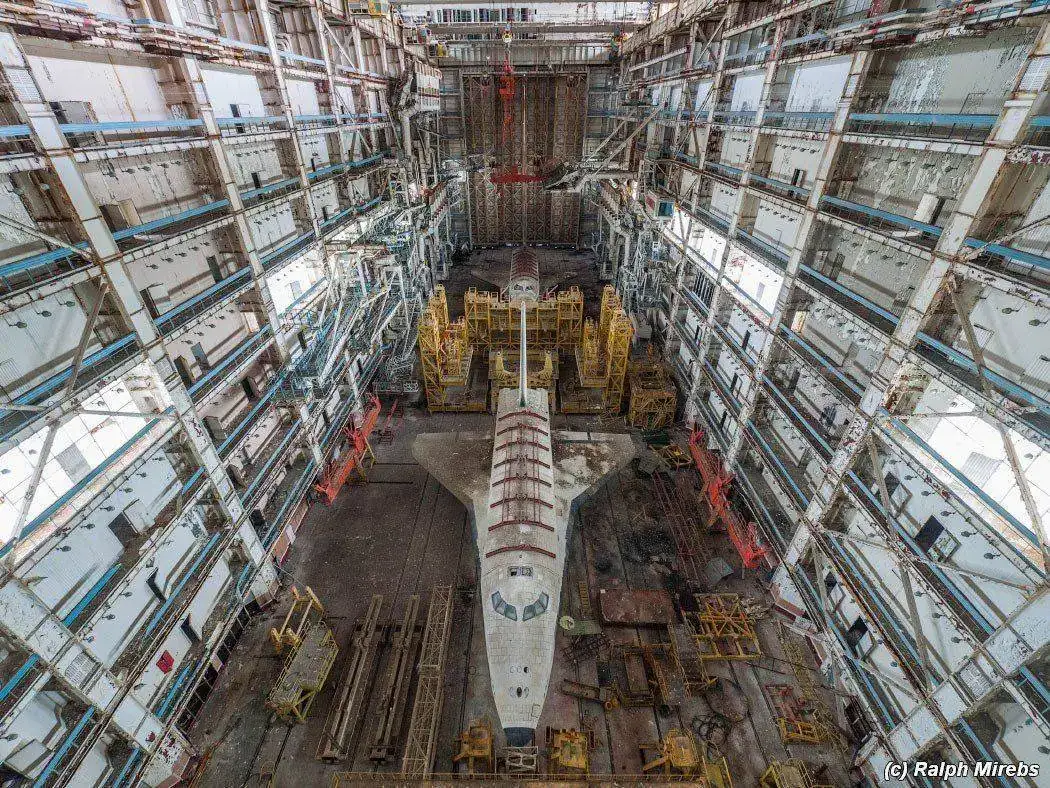

Mas fotos del 2K dentro del edificio MKZ y de su interior
2k1-3 by Marcos, en Flickr
0_cbbf0_d23e7a88_orig by Marcos, en Flickr
0_cbbf2_b7ab8df0_orig by Marcos, en Flickr
0_cbbf4_c2bfeb1f_orig by Marcos, en Flickr
0_cbbf6_2674e961_orig by Marcos, en Flickr
0_cbbf7_9a363cd8_orig by Marcos, en Flickr
0_cbbf8_babd3a26_orig by Marcos, en Flickr
0_cbbff_6c5b945d_orig by Marcos, en Flickr
1.02 Captura-de-pantalla-2013-12-04-a-las-20.06.09 by Marcos, en Flickr

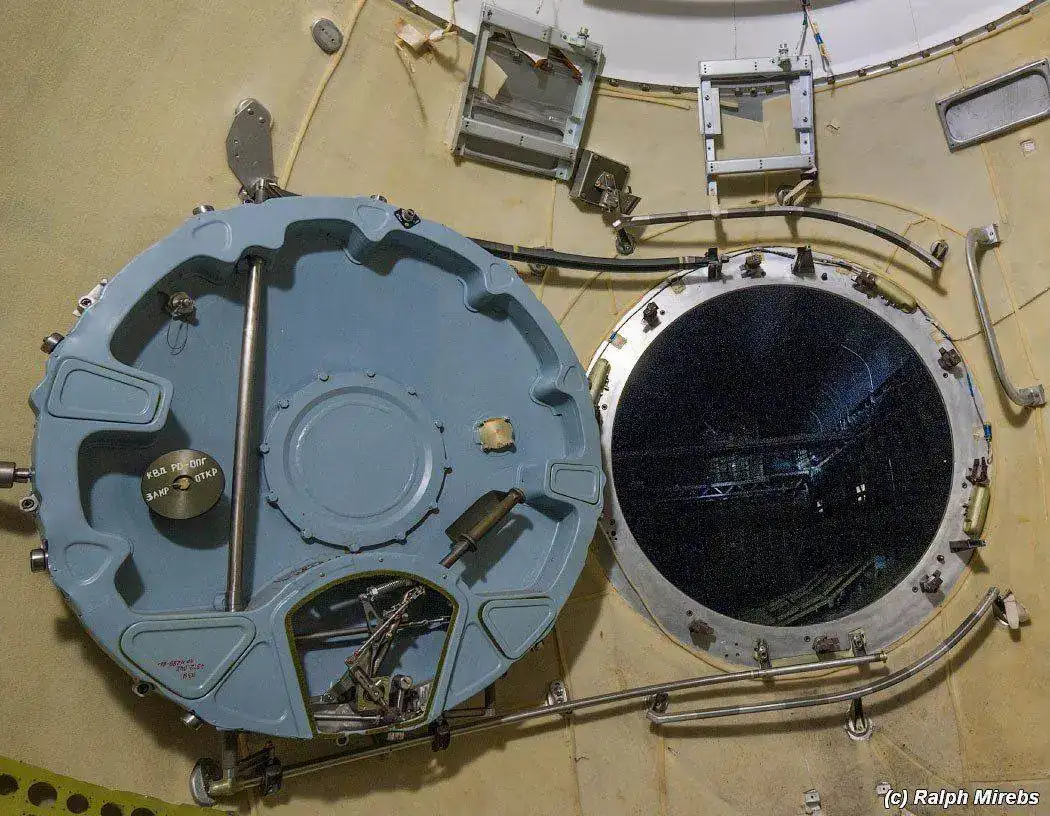

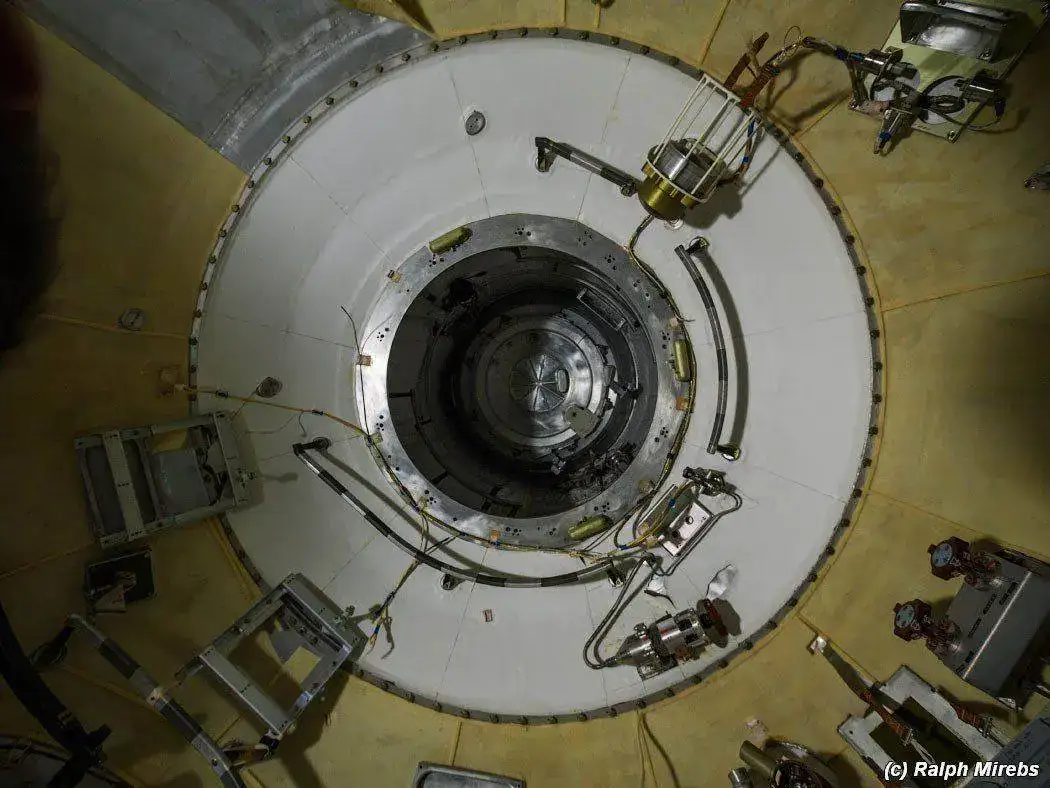

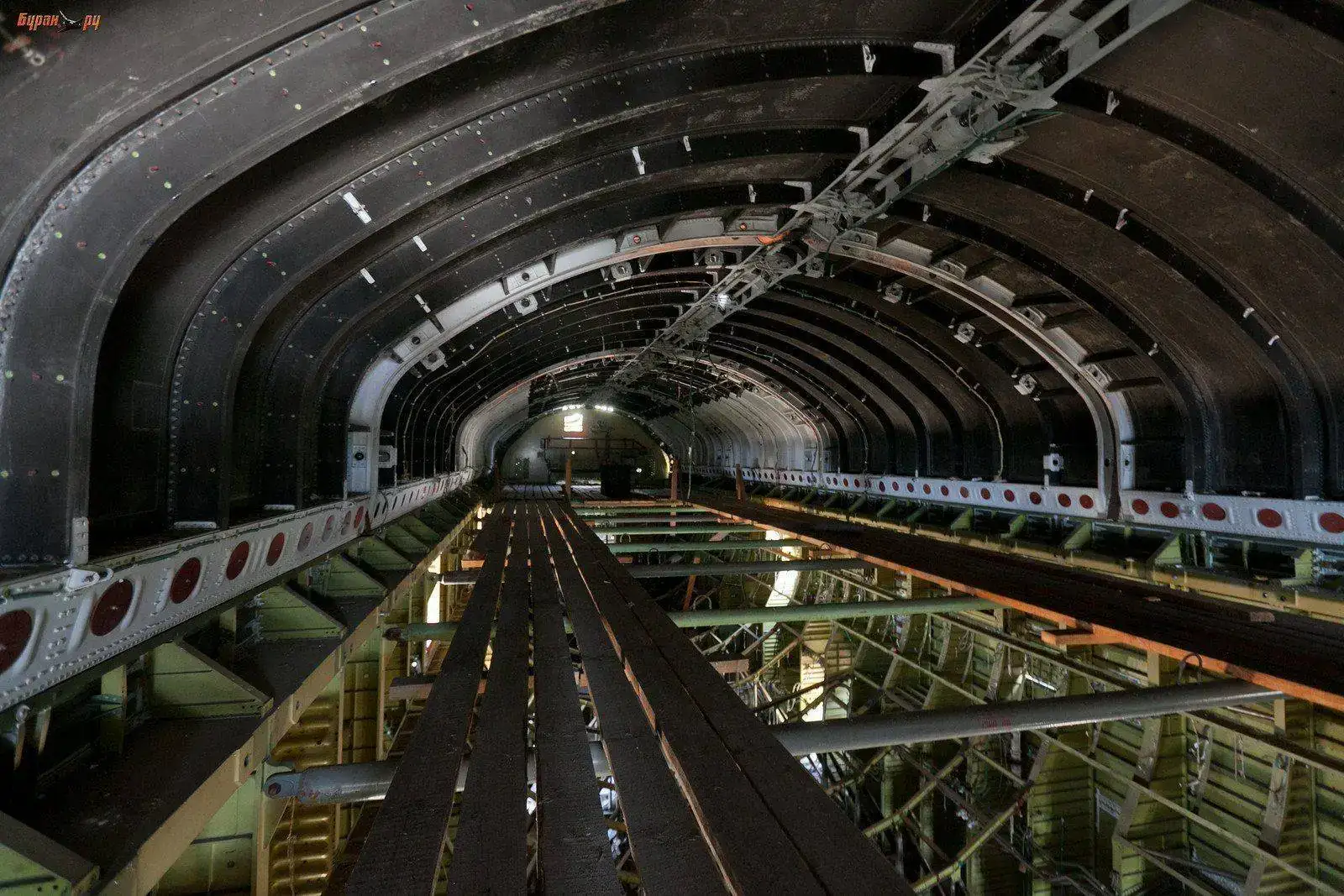

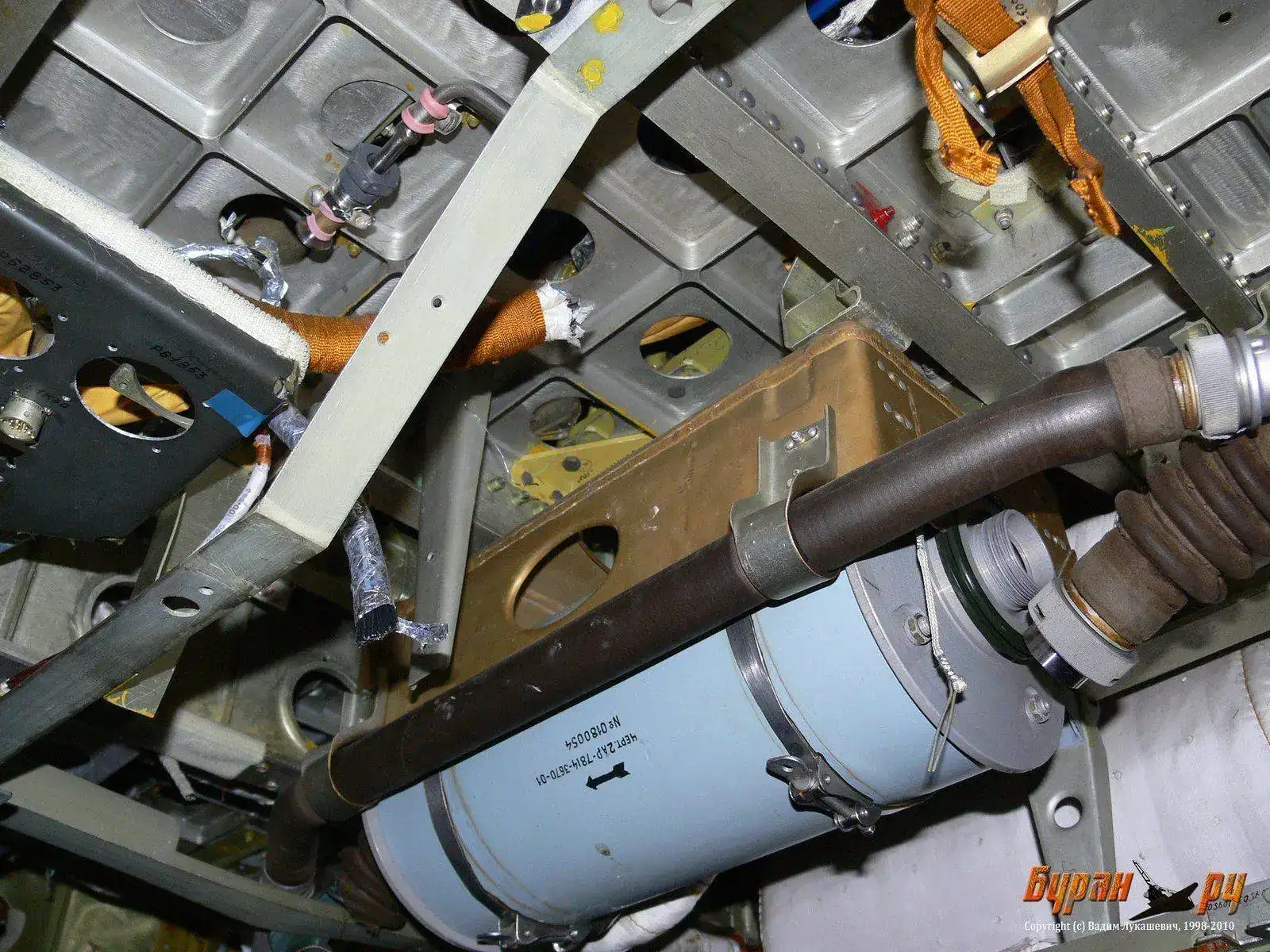

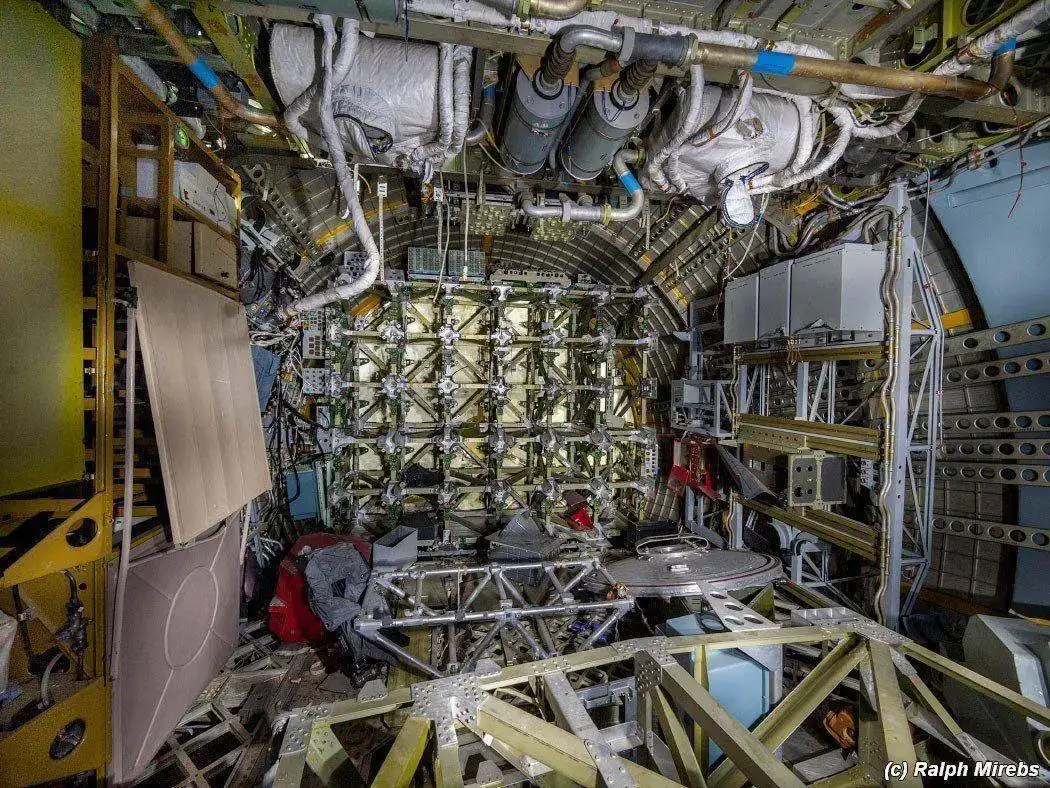

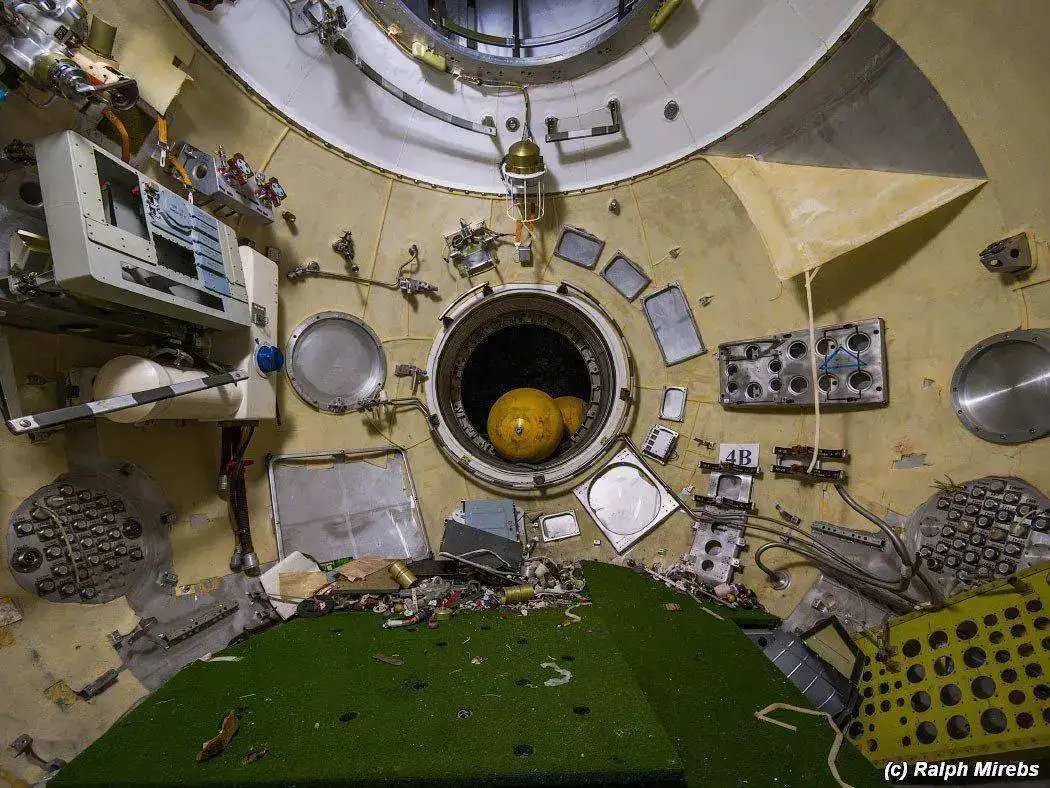

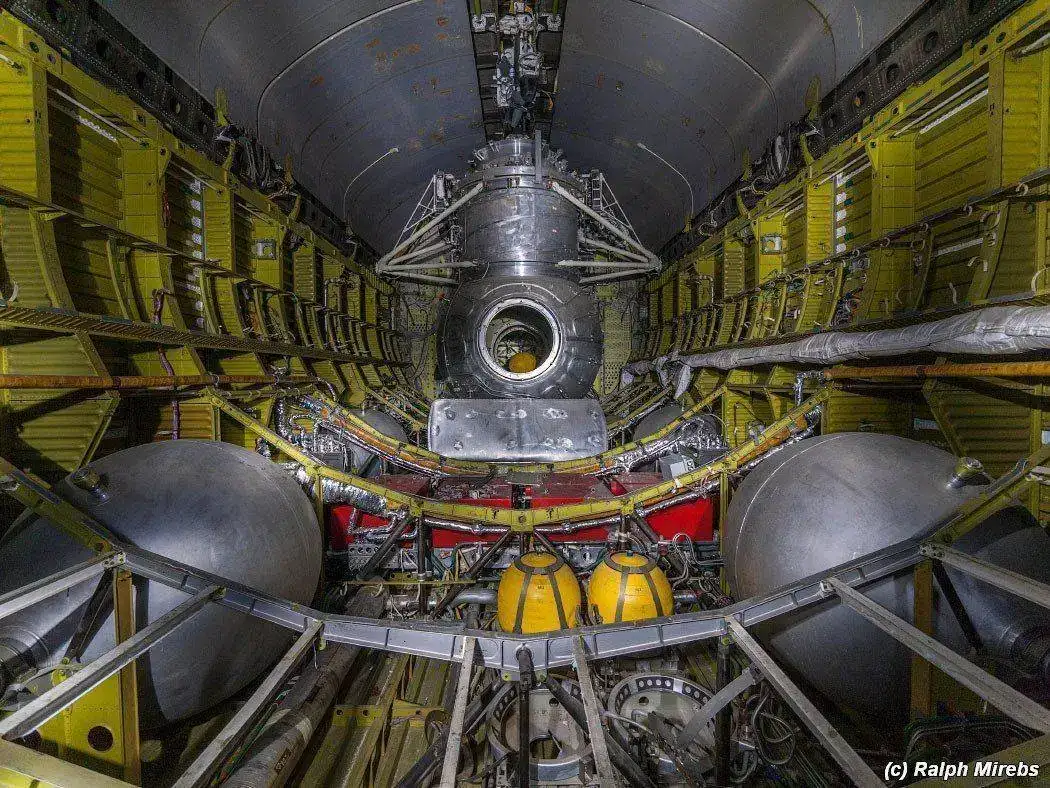

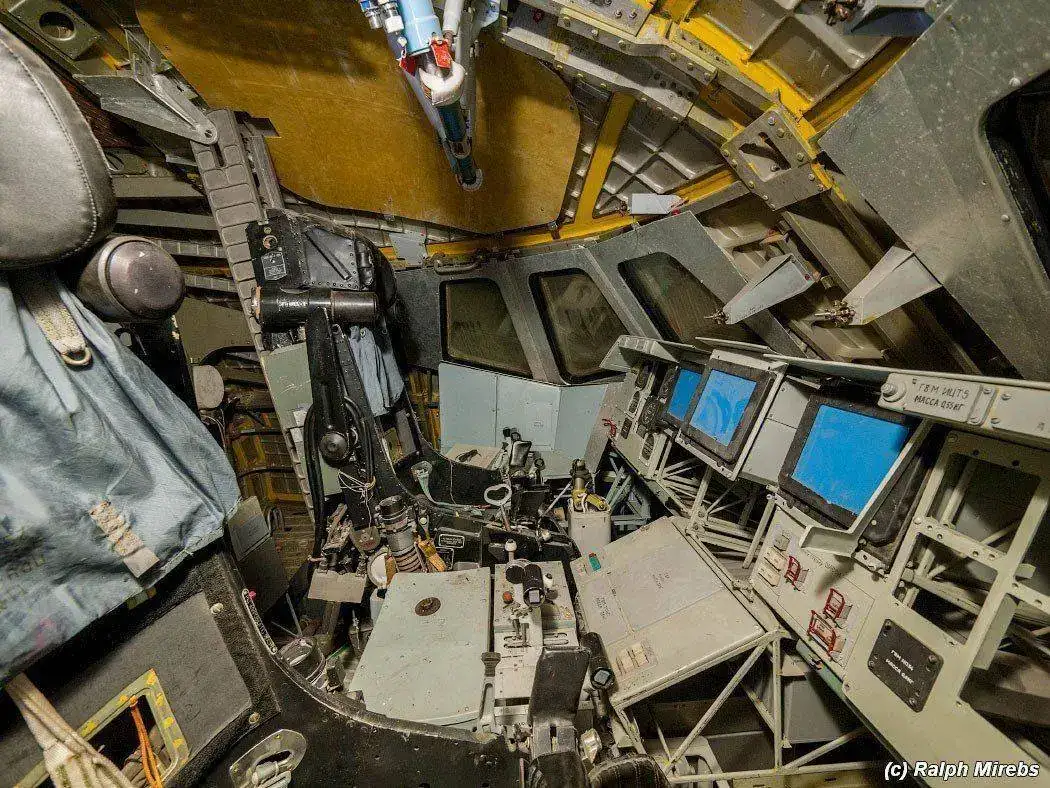

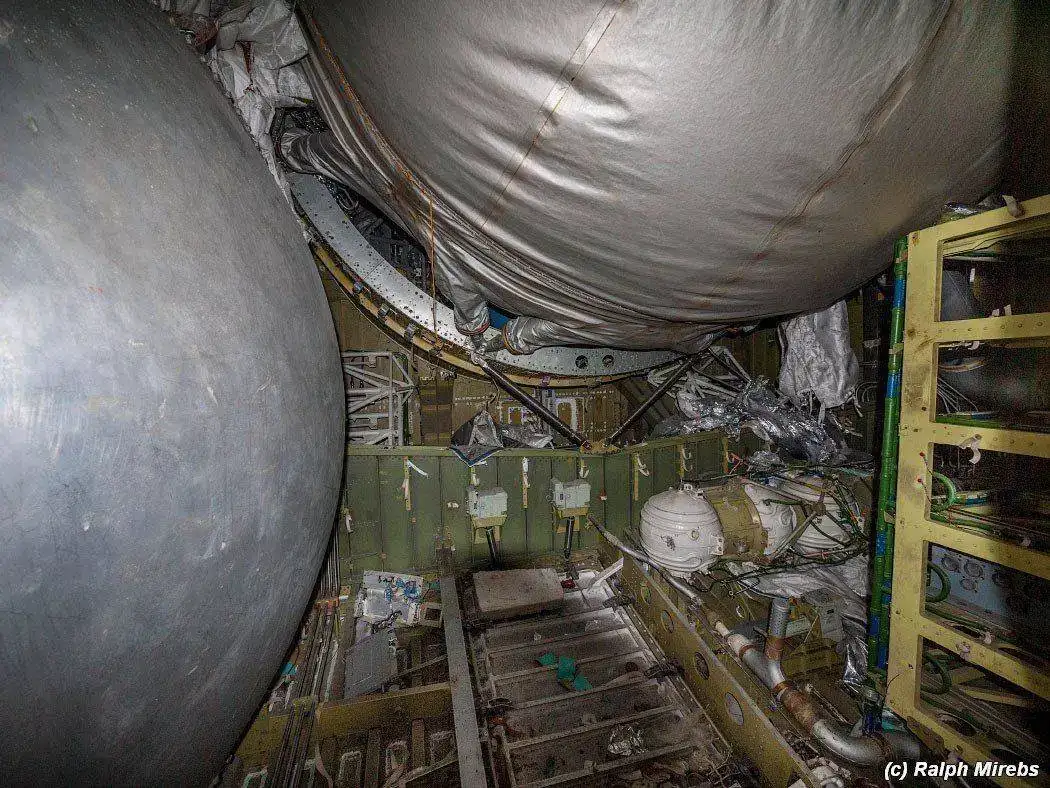

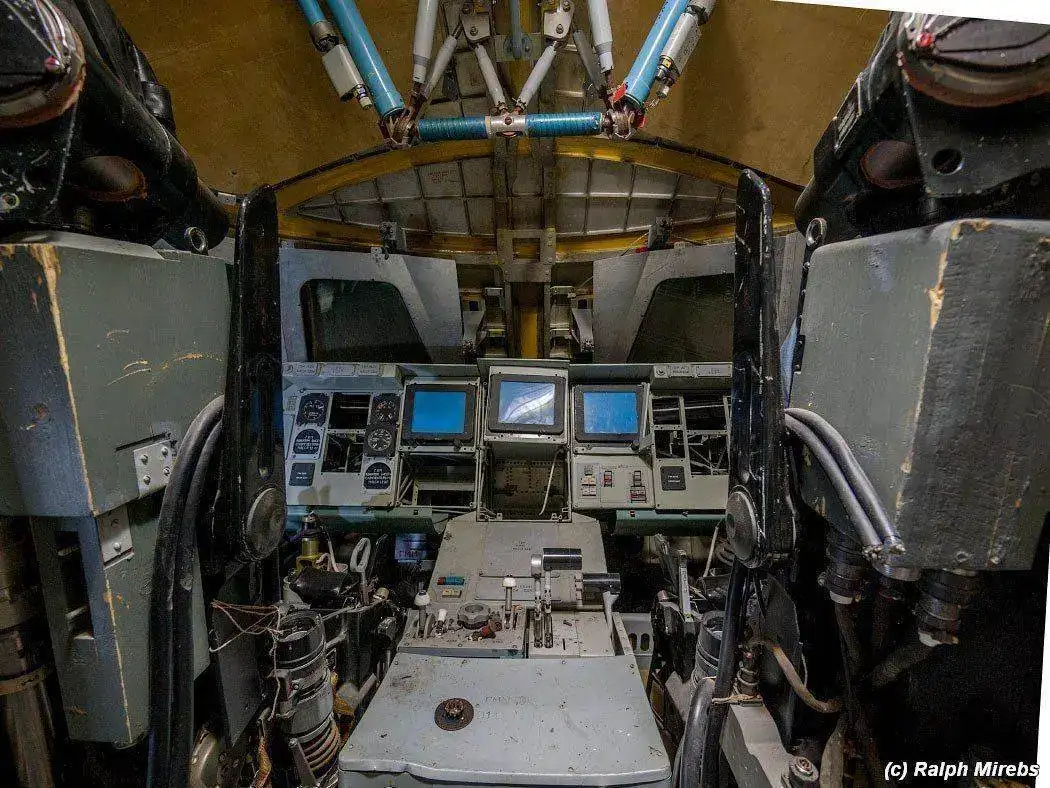

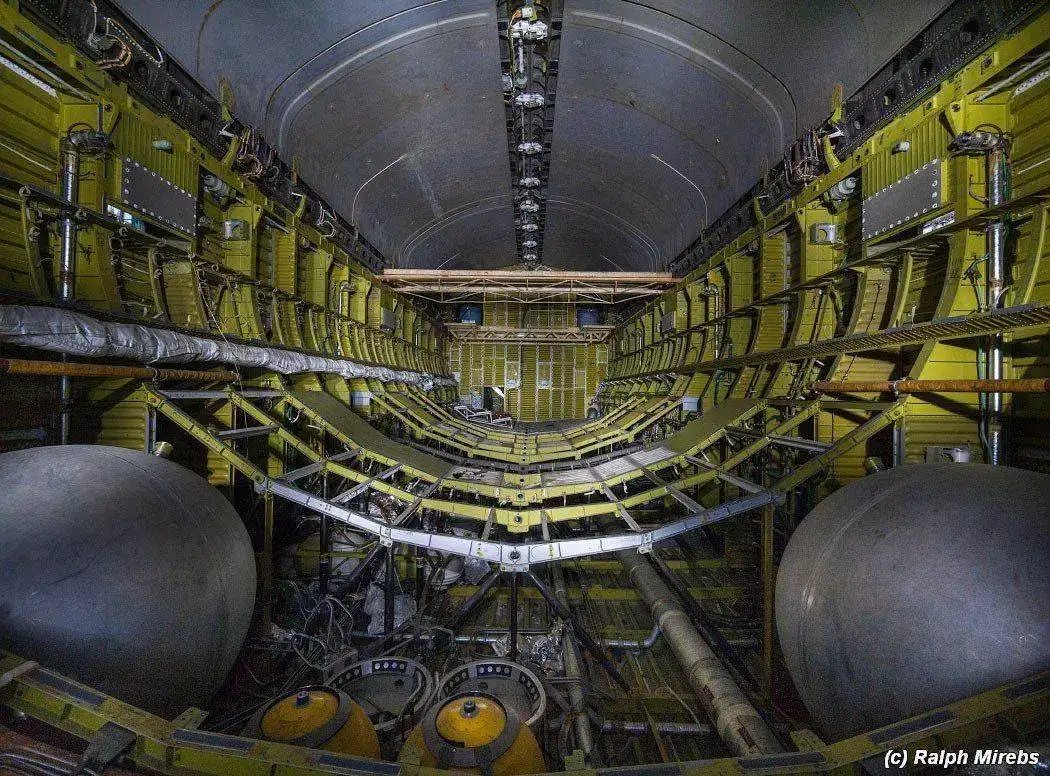

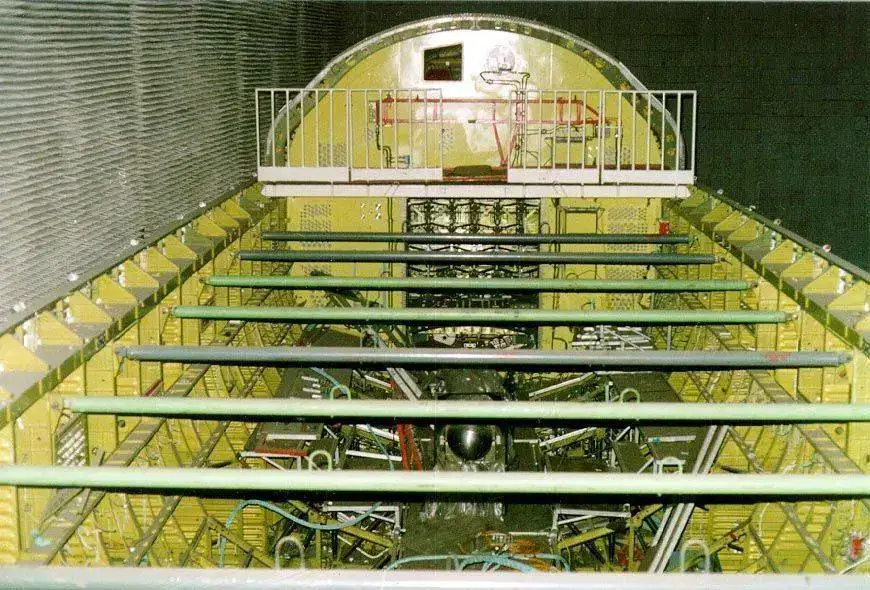

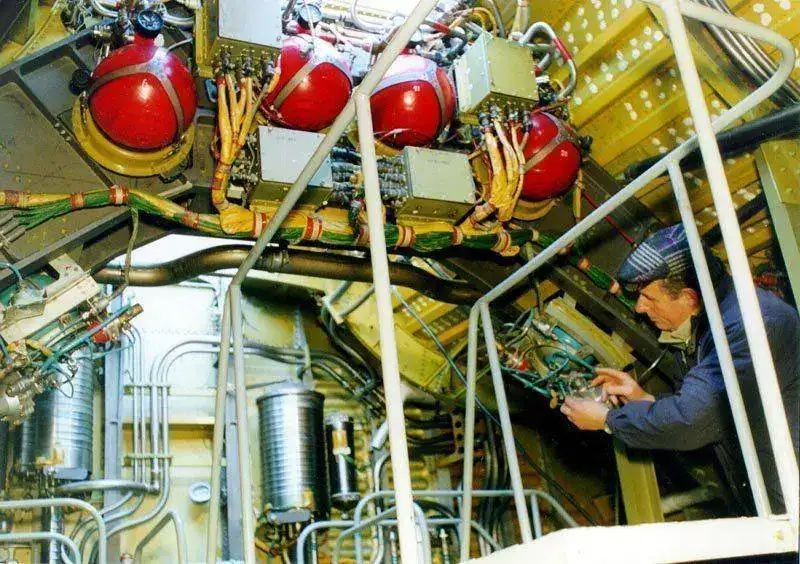

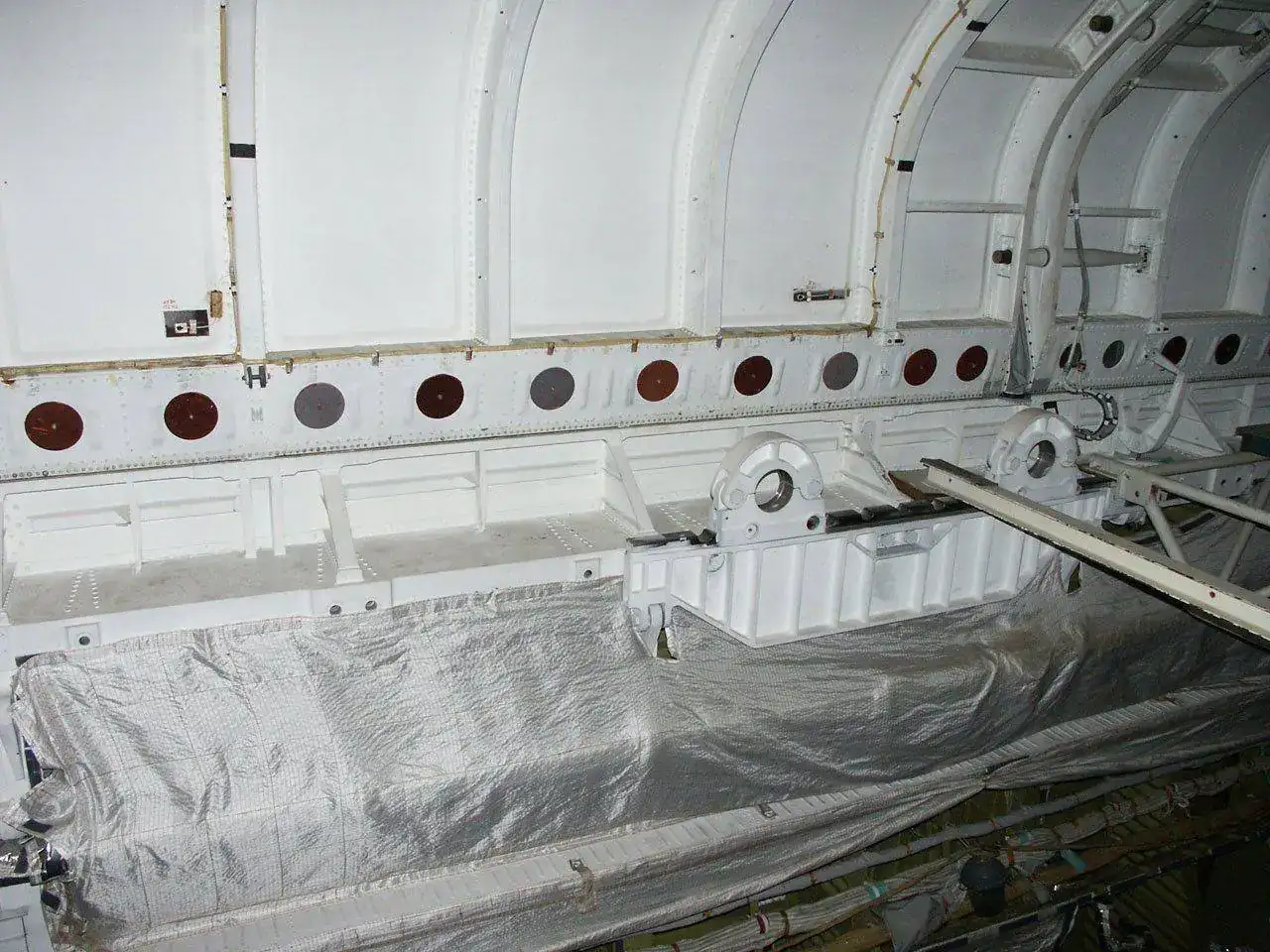

Unas fotos de su interior
2k1-4 by Marcos, en Flickr
2k1-5 by Marcos, en Flickr
2k1-6 by Marcos, en Flickr
2k1-13 by Marcos, en Flickr
2k1-17 by Marcos, en Flickr
2k1-18 by Marcos, en Flickr
2k1-19 by Marcos, en Flickr
2k1-21 by Marcos, en Flickr
2k1-23 by Marcos, en Flickr
2k1-29 by Marcos, en Flickr
2k1-30 by Marcos, en Flickr
2k1-31 by Marcos, en Flickr
2k1-34 by Marcos, en Flickr
Hablamos ahora de la serie 2 o serie “1 Evolution”. Eran orbitadores operacionales con mejoras sobre la serie 1 como por ejemplo los asientos eyectables Zuevda K-36RB.
El Buran 2.01 OK-2K1 3K (11F35) tercera nave del proyecto Buran llamada Baikal, ahora si, iba a realizar su primer vuelo en 1994 con una duración de 24 h pero el nefasto Presidente entonces Boris Yeltsin acabó con ese sueño el 30 de junio de 1993 con el OK-2K1 finalizado al 30% y con algunas mejoras respecto a los anteriores como el diseño, un fuselaje mas ligero y las losetas de los bordes de las alas de carbono-carbono se sustituyeron por aluminio.
Se construyó el fuselaje al completo menos las puertas de la bodega, parte del recubrimiento de losetas térmicas y el interior.

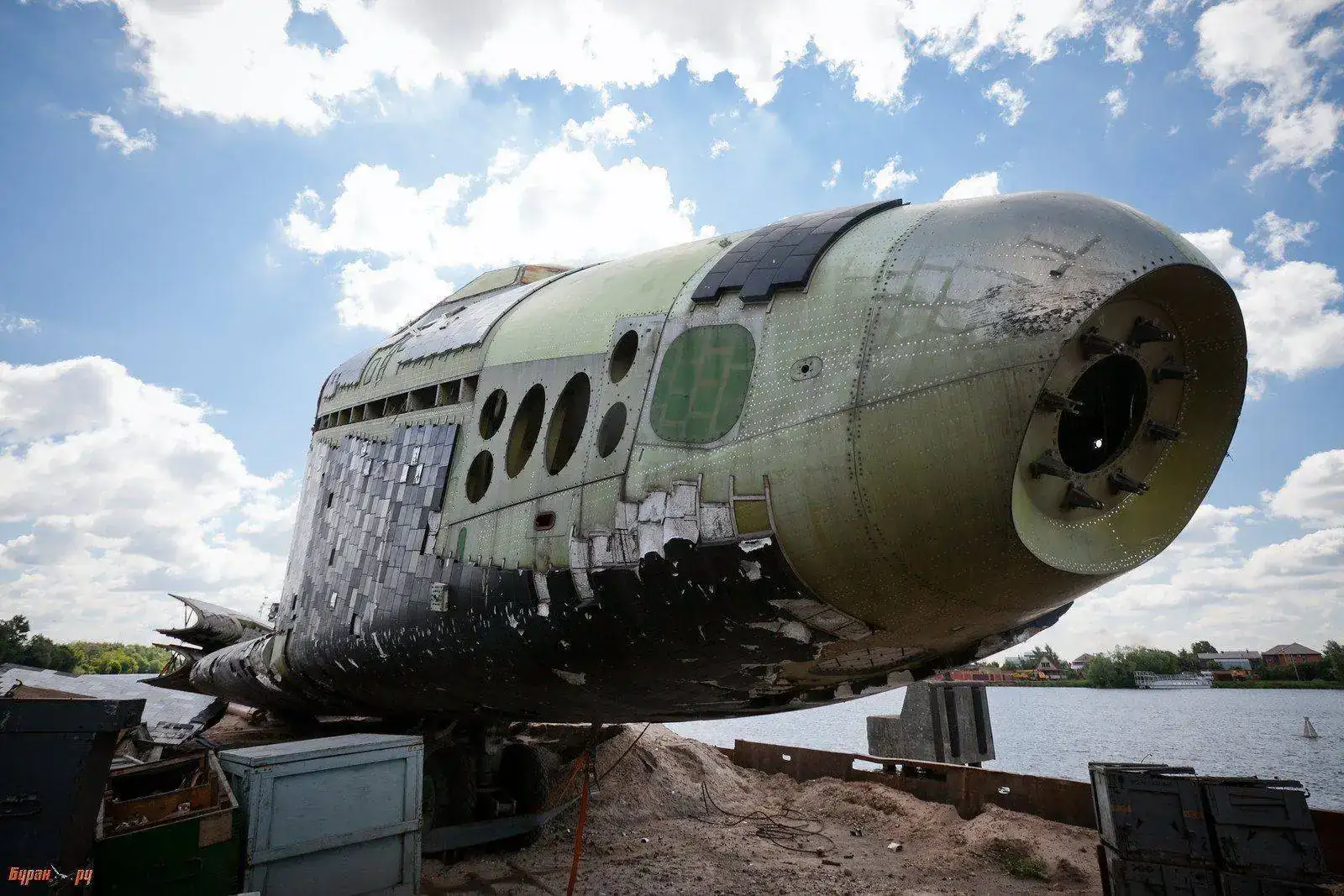

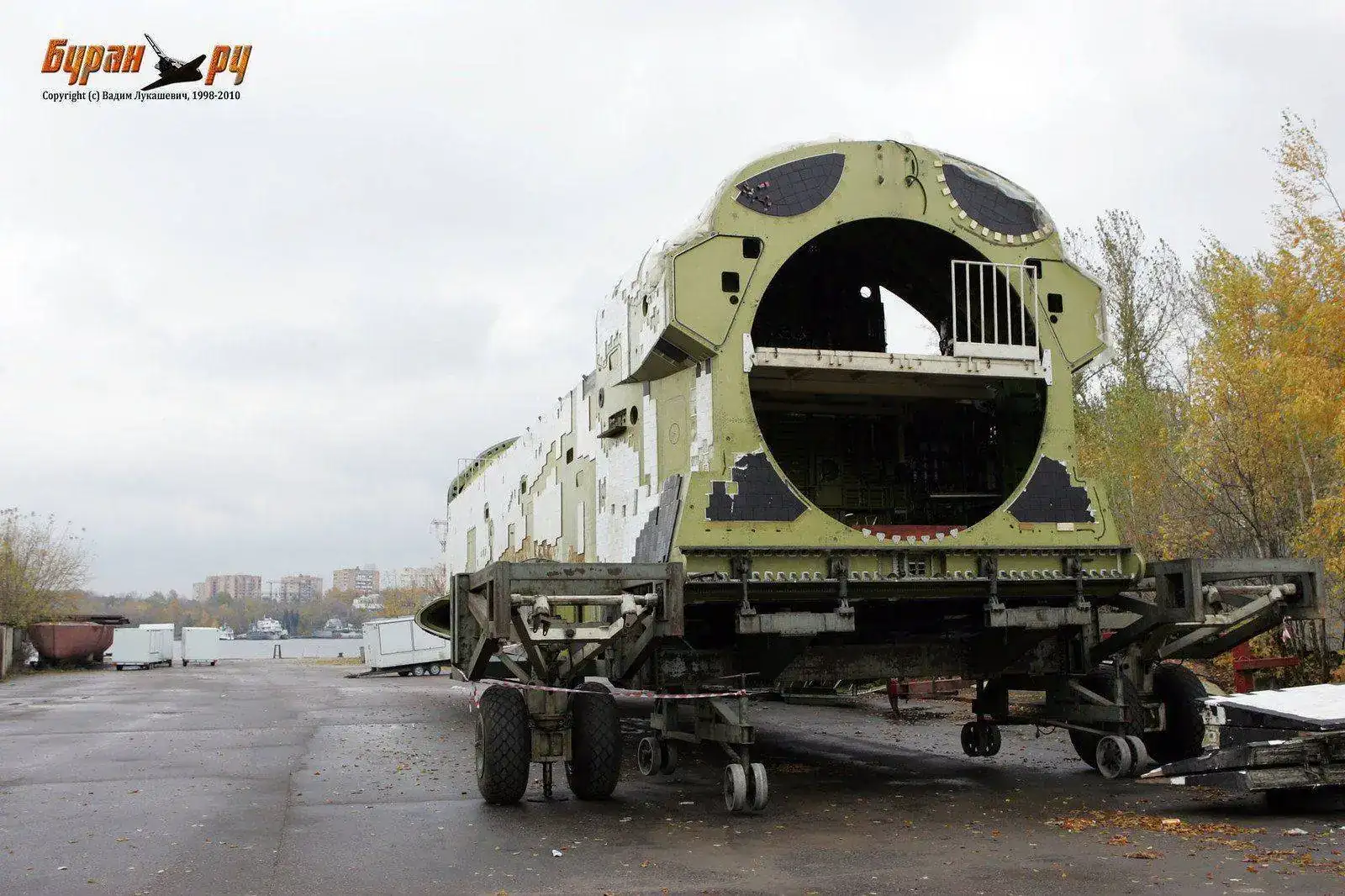

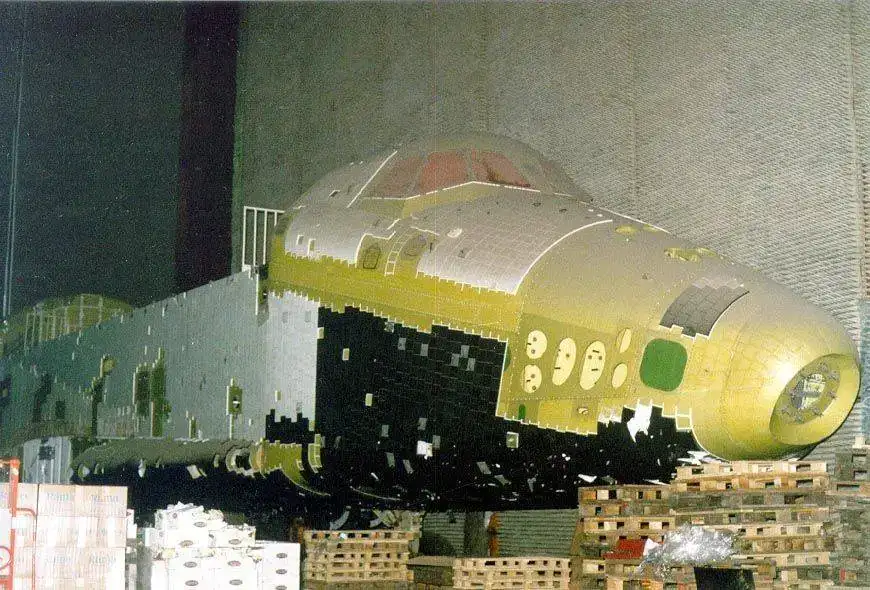

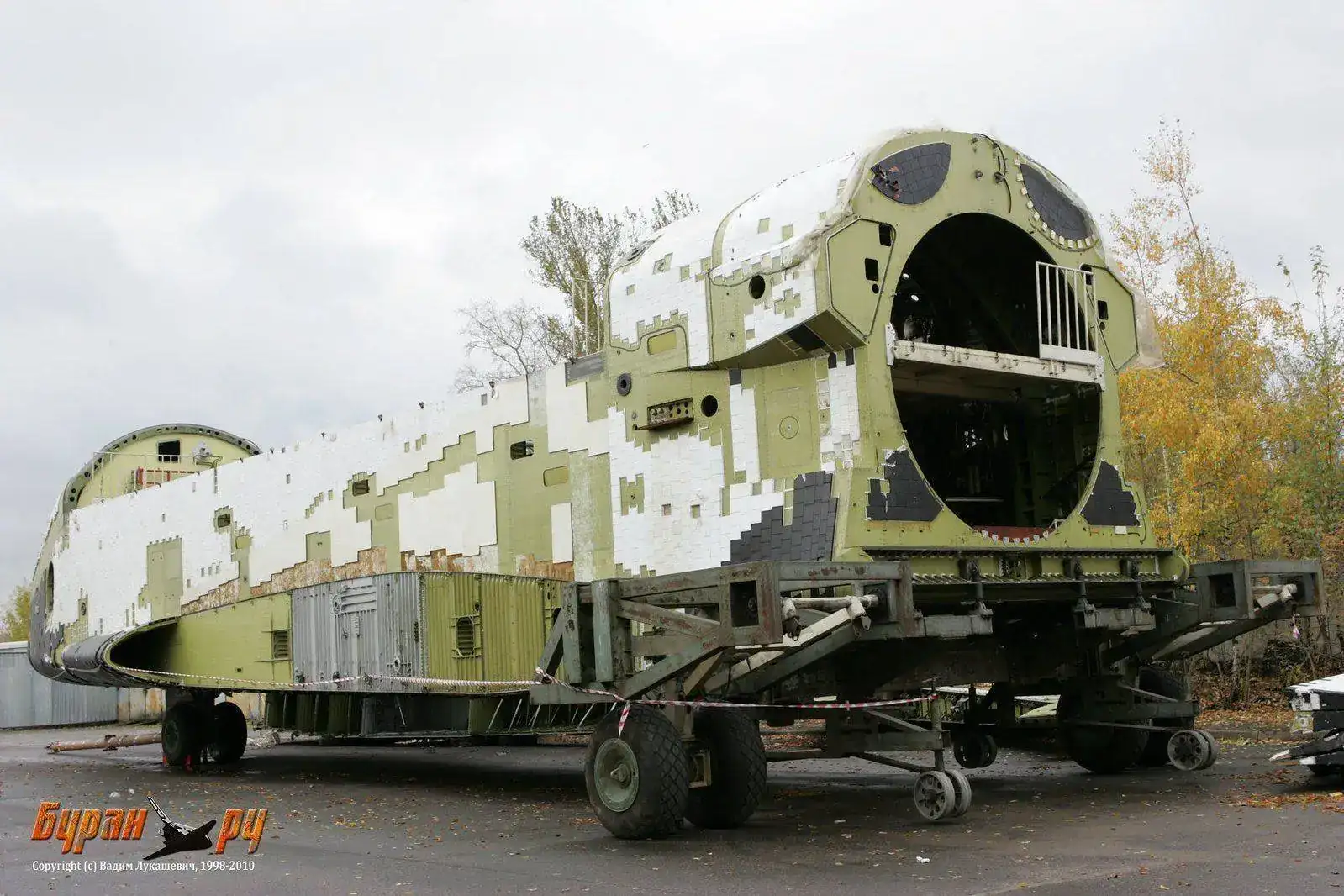

El 2K1 quedó abandonado en una esquina de la fábrica de Tushino
fact02 by Marcos, en Flickr
fact03 by Marcos, en Flickr
fact06 by Marcos, en Flickr
fact01 by Marcos, en Flickr
miheev44 by Marcos, en Flickr
miheev29 by Marcos, en Flickr
0102-11 by Marcos, en Flickr

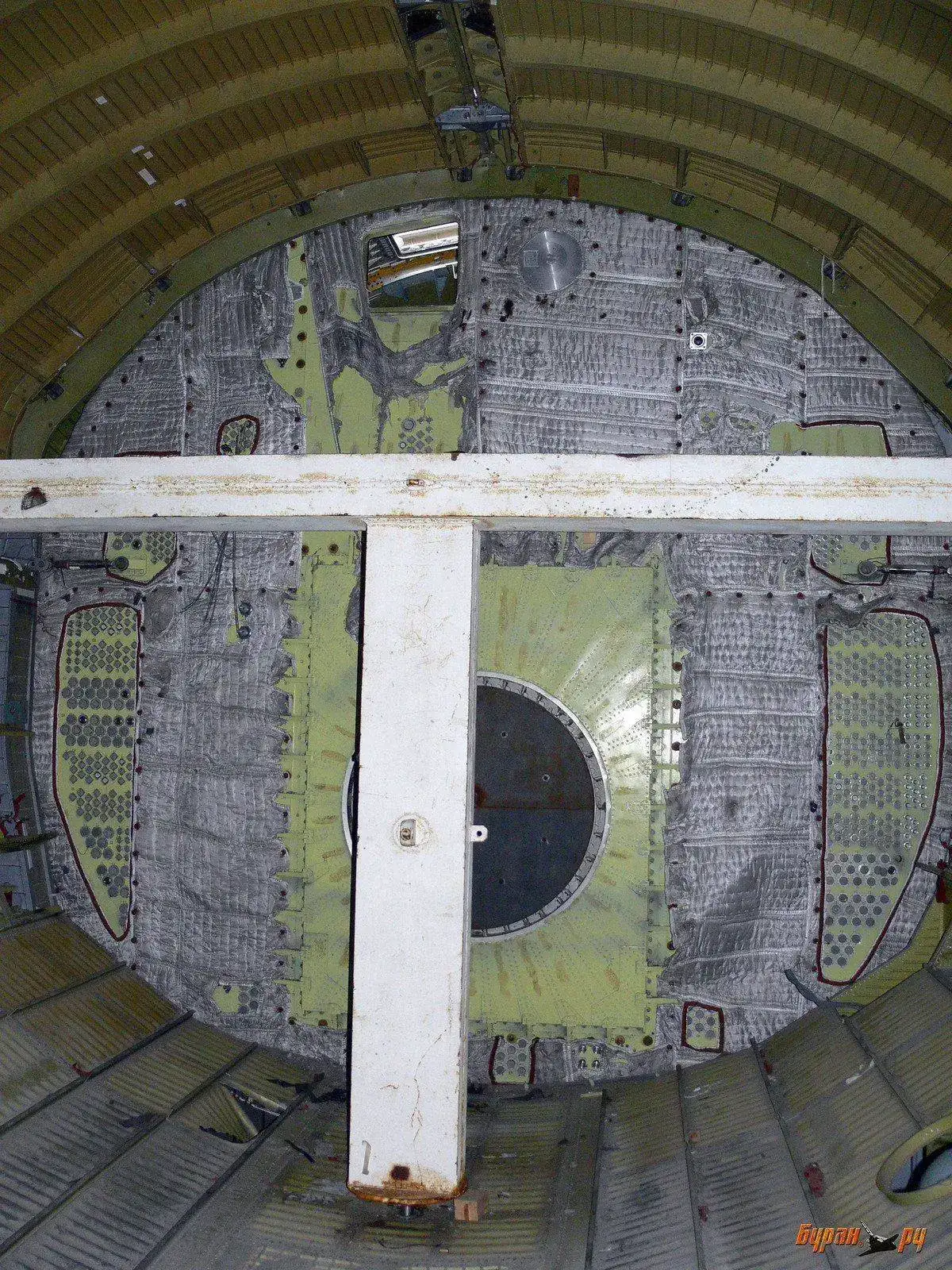

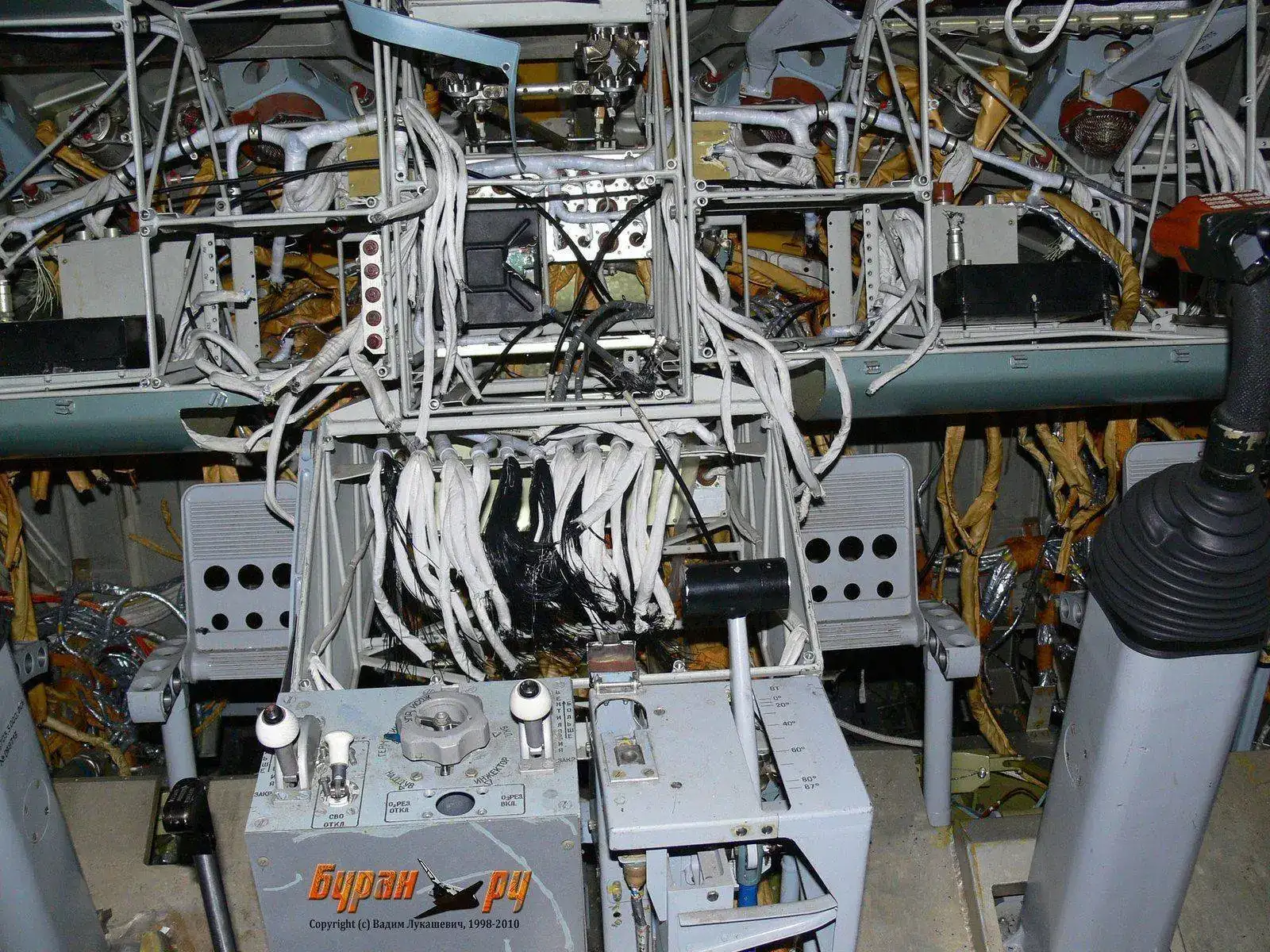

Algunas fotos del interior del 2K1
0102-13 by Marcos, en Flickr
miheev46 by Marcos, en Flickr
0102-18 by Marcos, en Flickr
miheev32 by Marcos, en Flickr
El destino del 2K1 iba a pasar por manos de Igor Rundinski un empresario que compró el orbitador por 120.000$ en 2004.

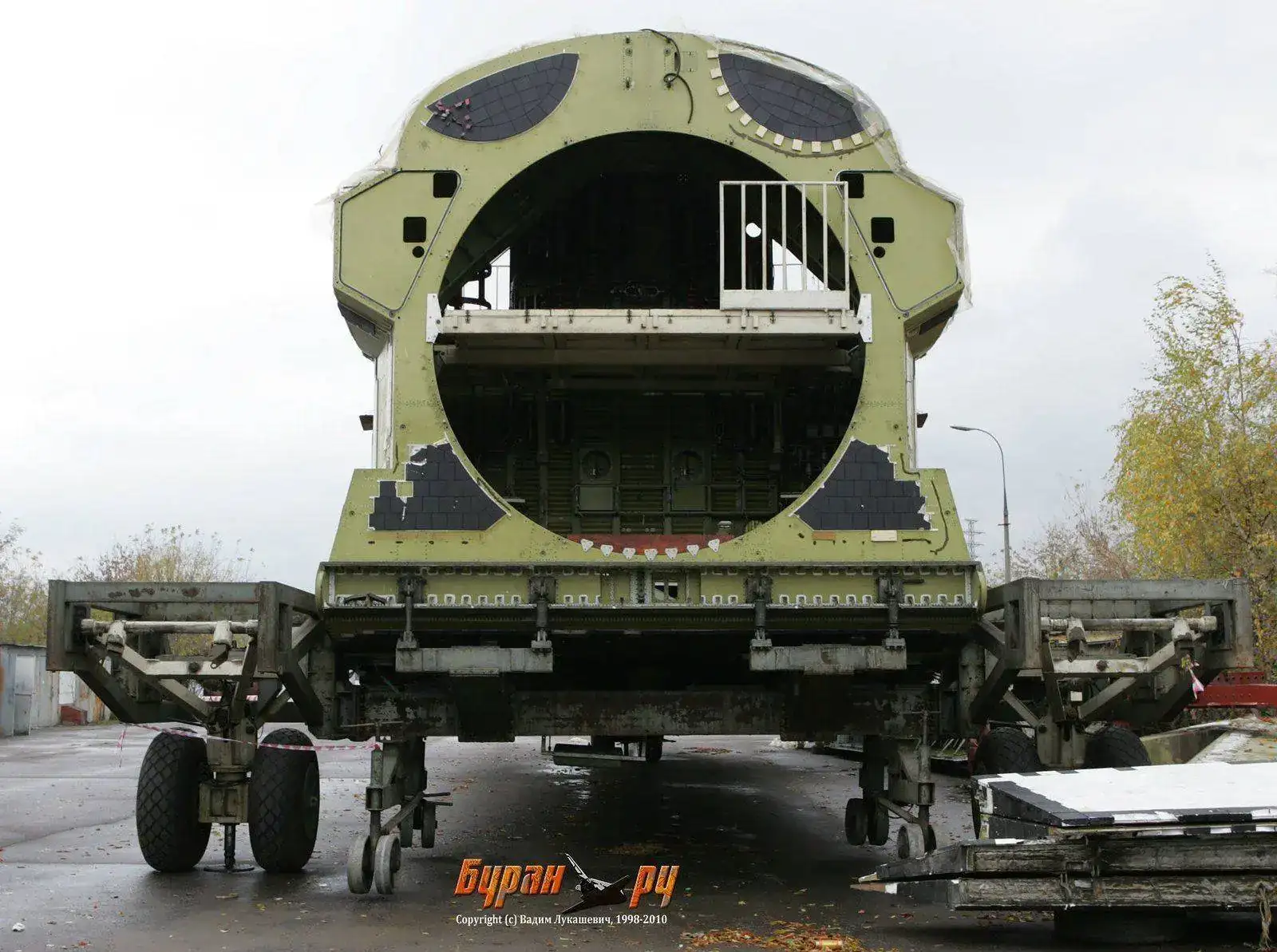

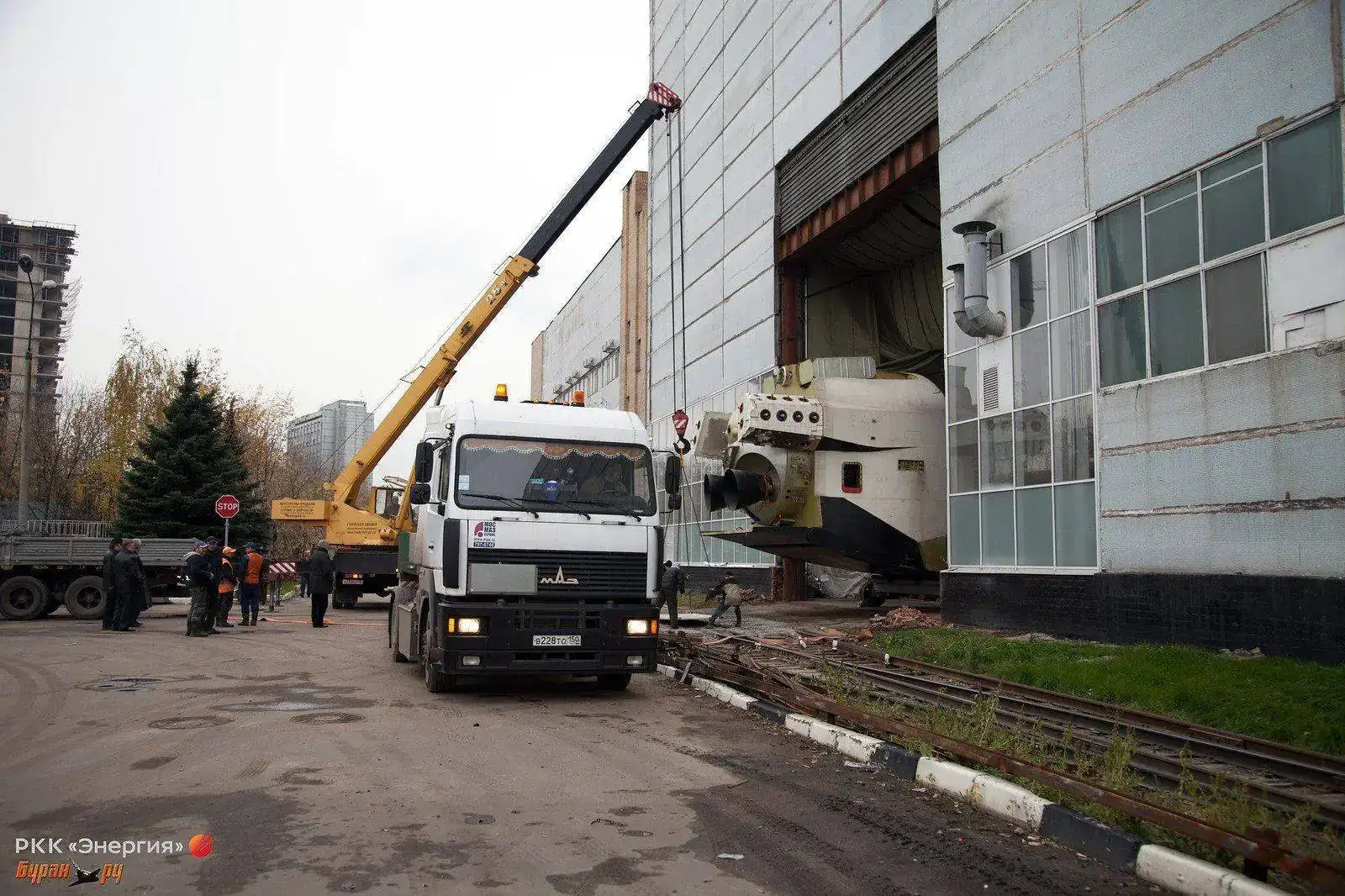

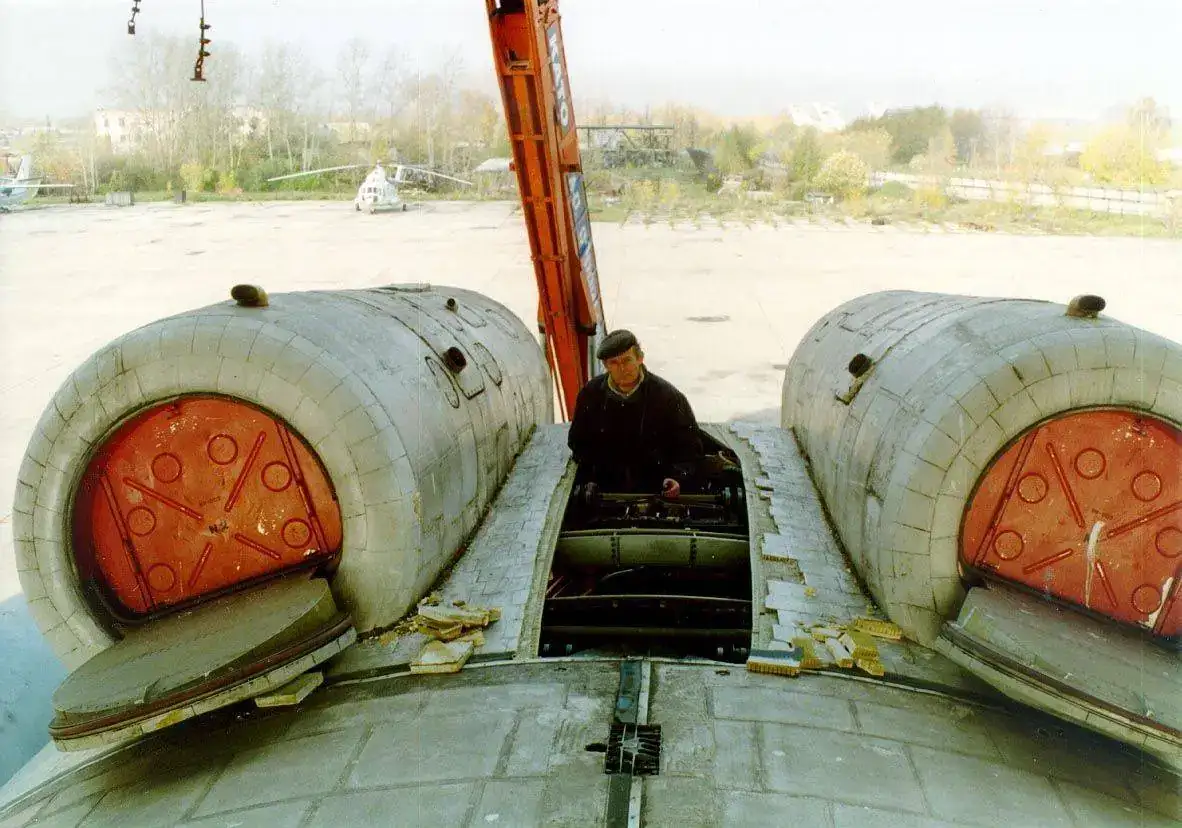

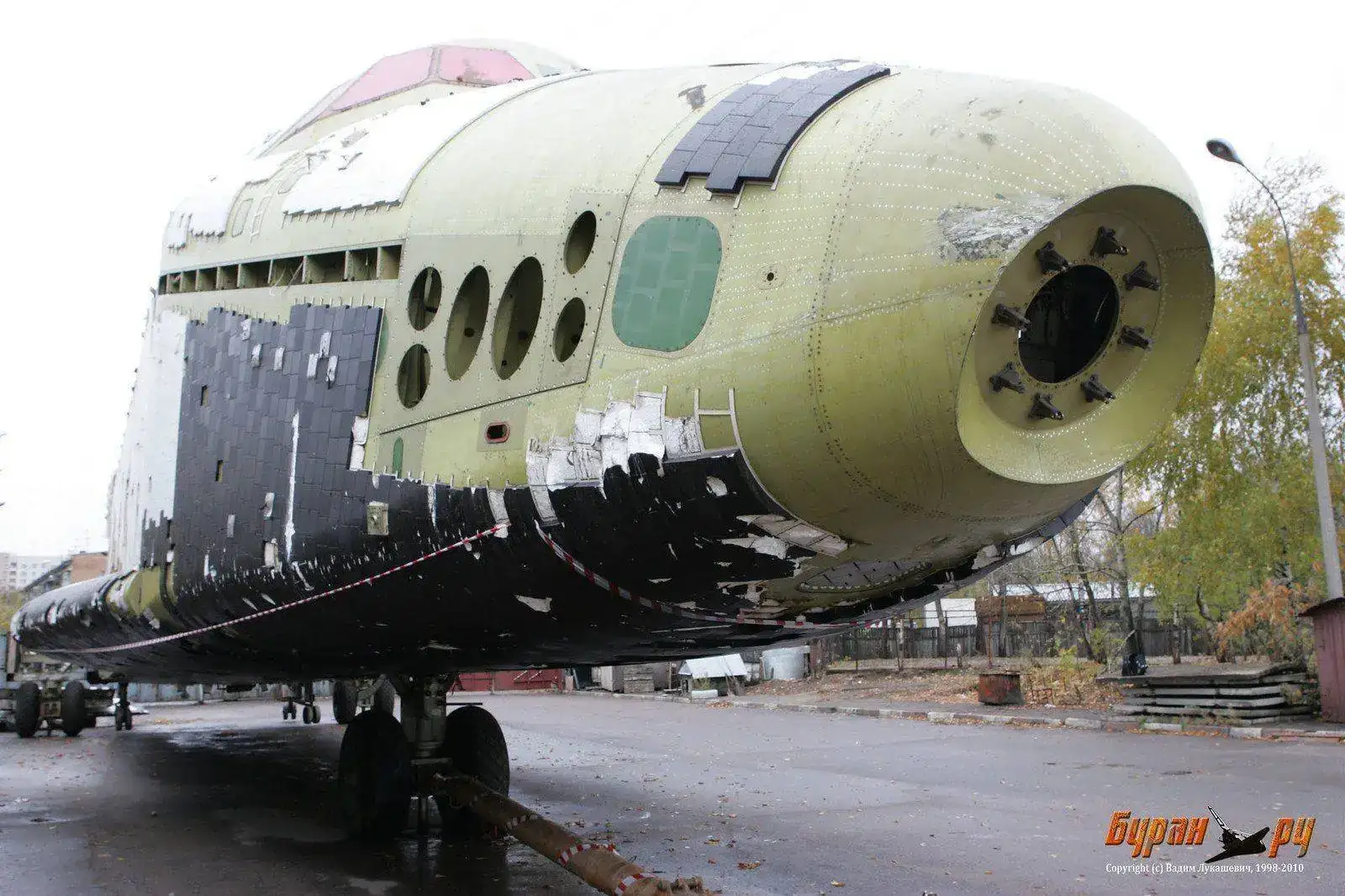

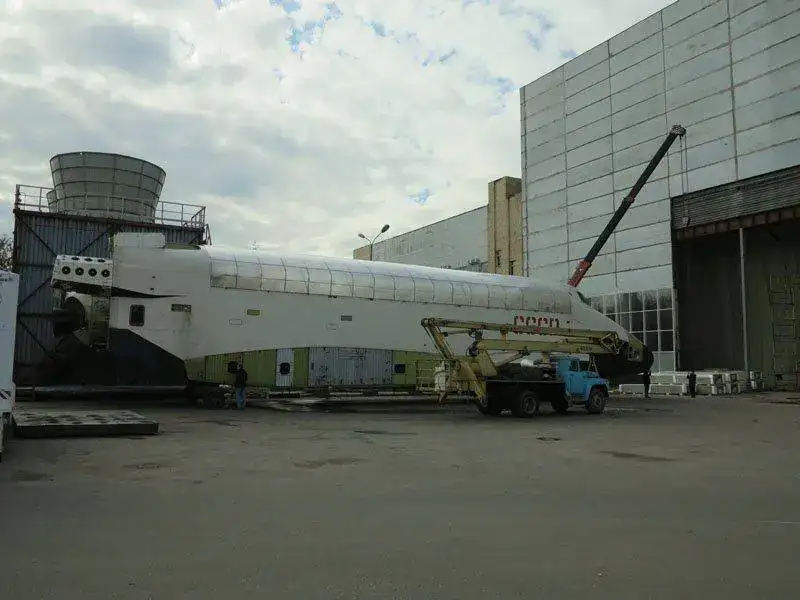

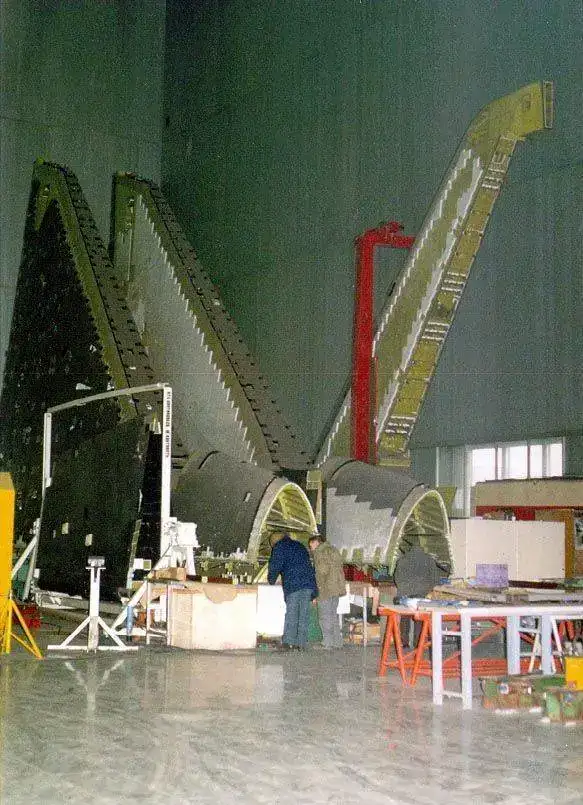

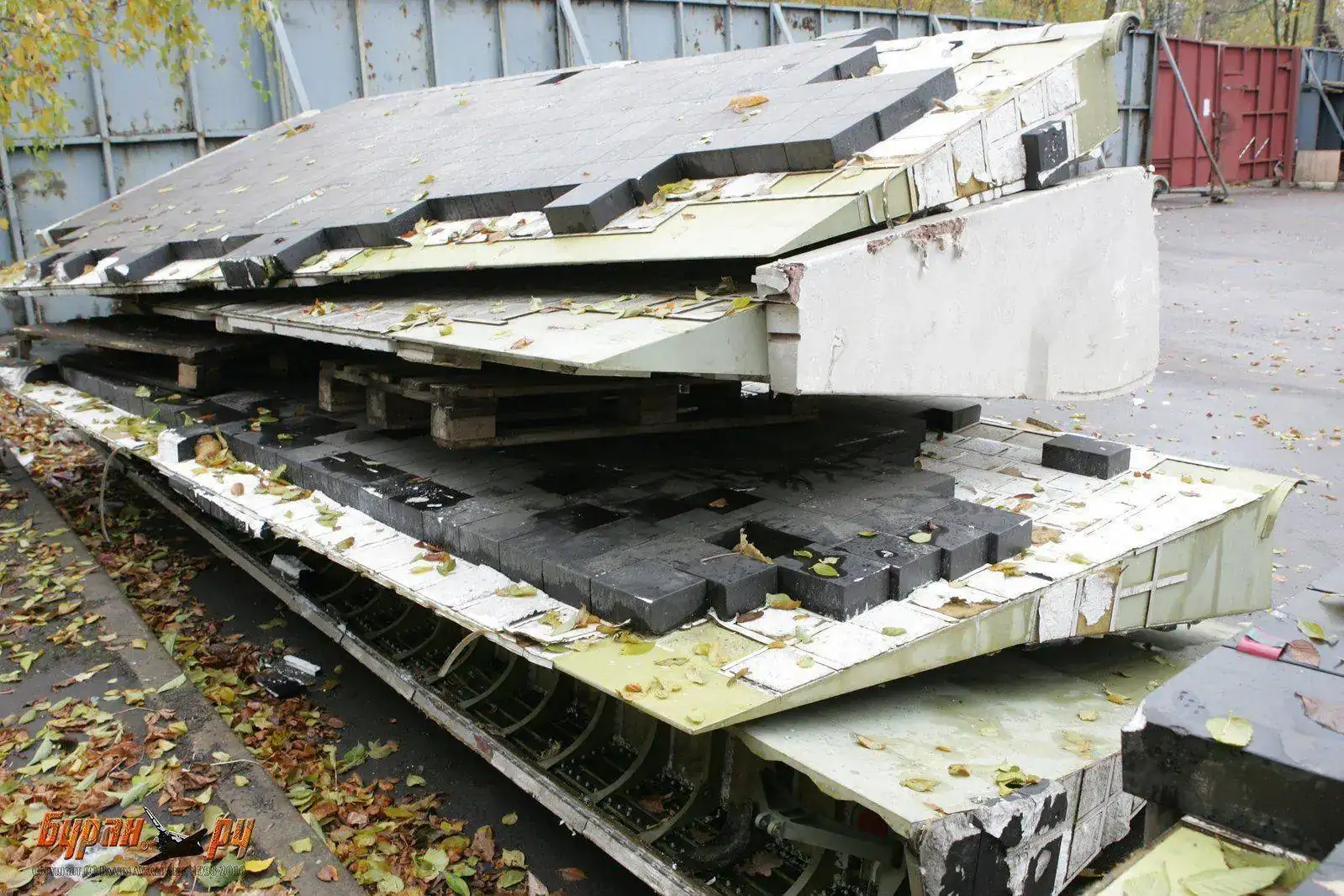

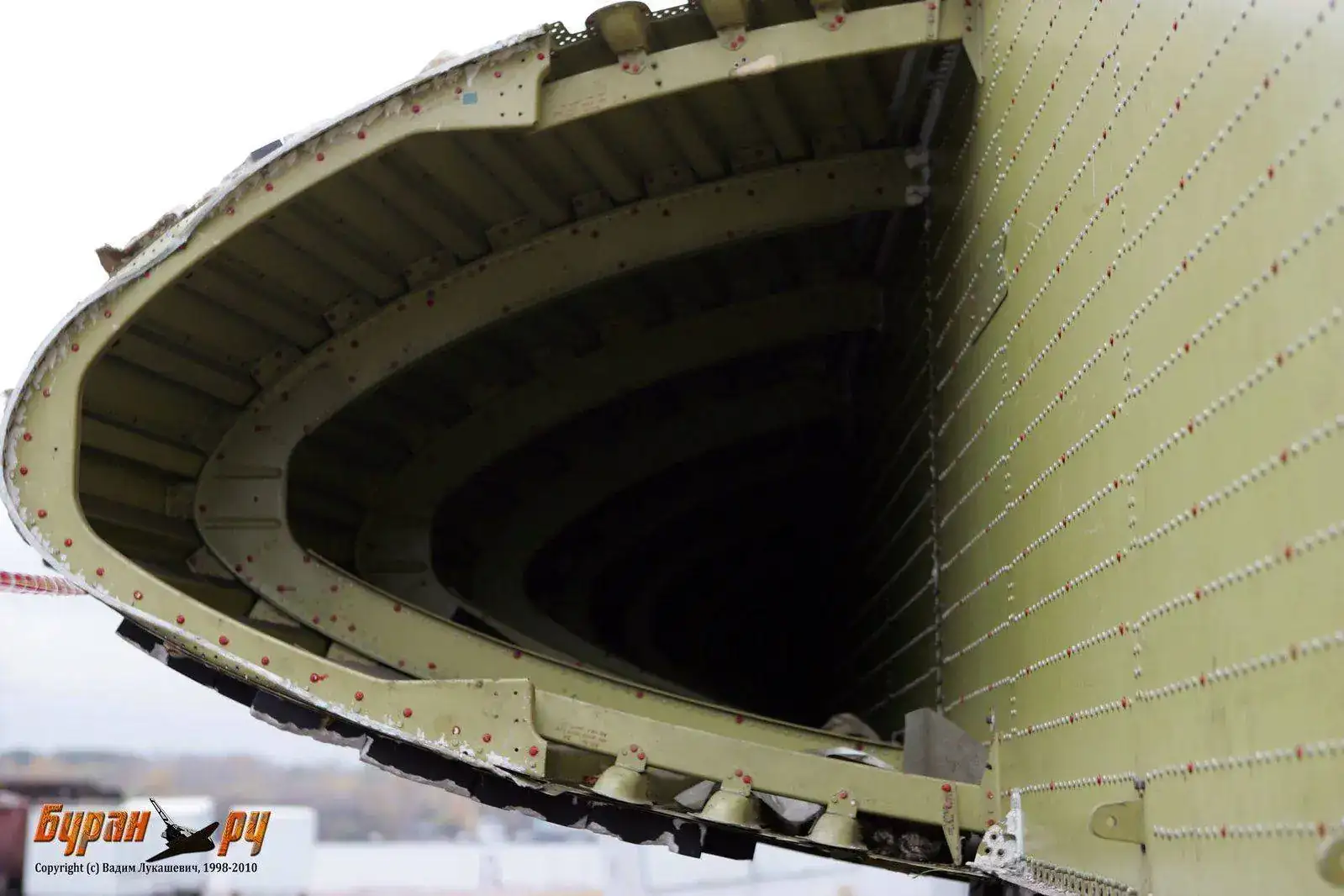

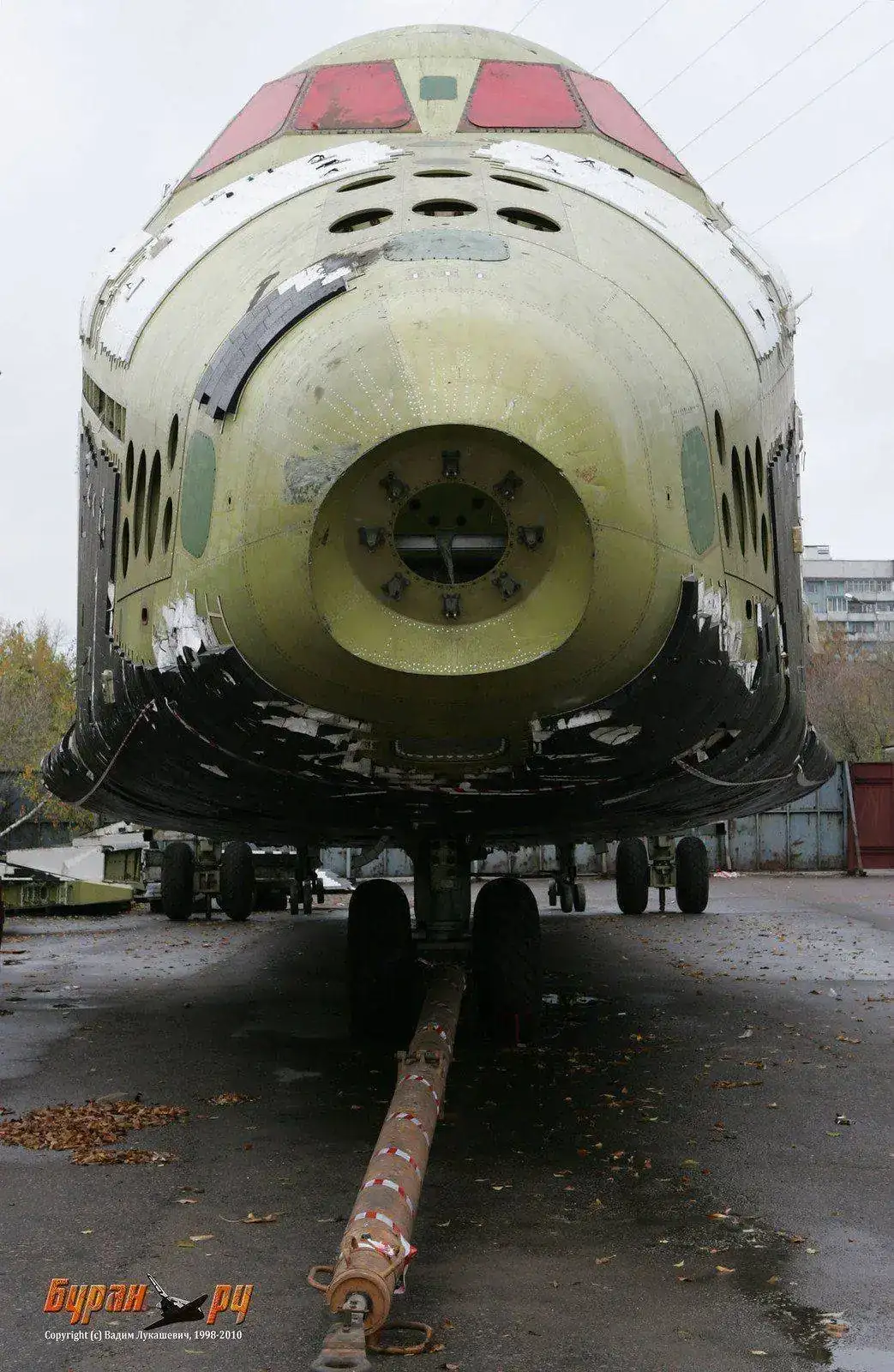

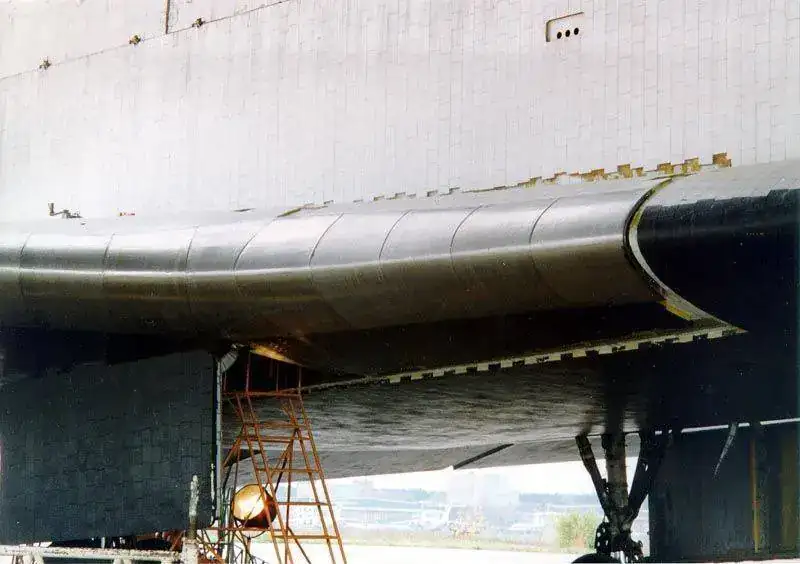

Aquí una fotos de como en Tushino lo preparaban para entregárselo
Konstantin Koutsyllo by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickrr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
2-01-02 by Marcos, en Flickr
2-01-03 by Marcos, en Flickr
2-01-06 by Marcos, en Flickr
2-01-07 by Marcos, en Flickr
2-01-08 by Marcos, en Flickr
2-01-09 by Marcos, en Flickr
2-01-10 by Marcos, en Flickr
2-01-11 by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr
Buran by Marcos, en Flickr

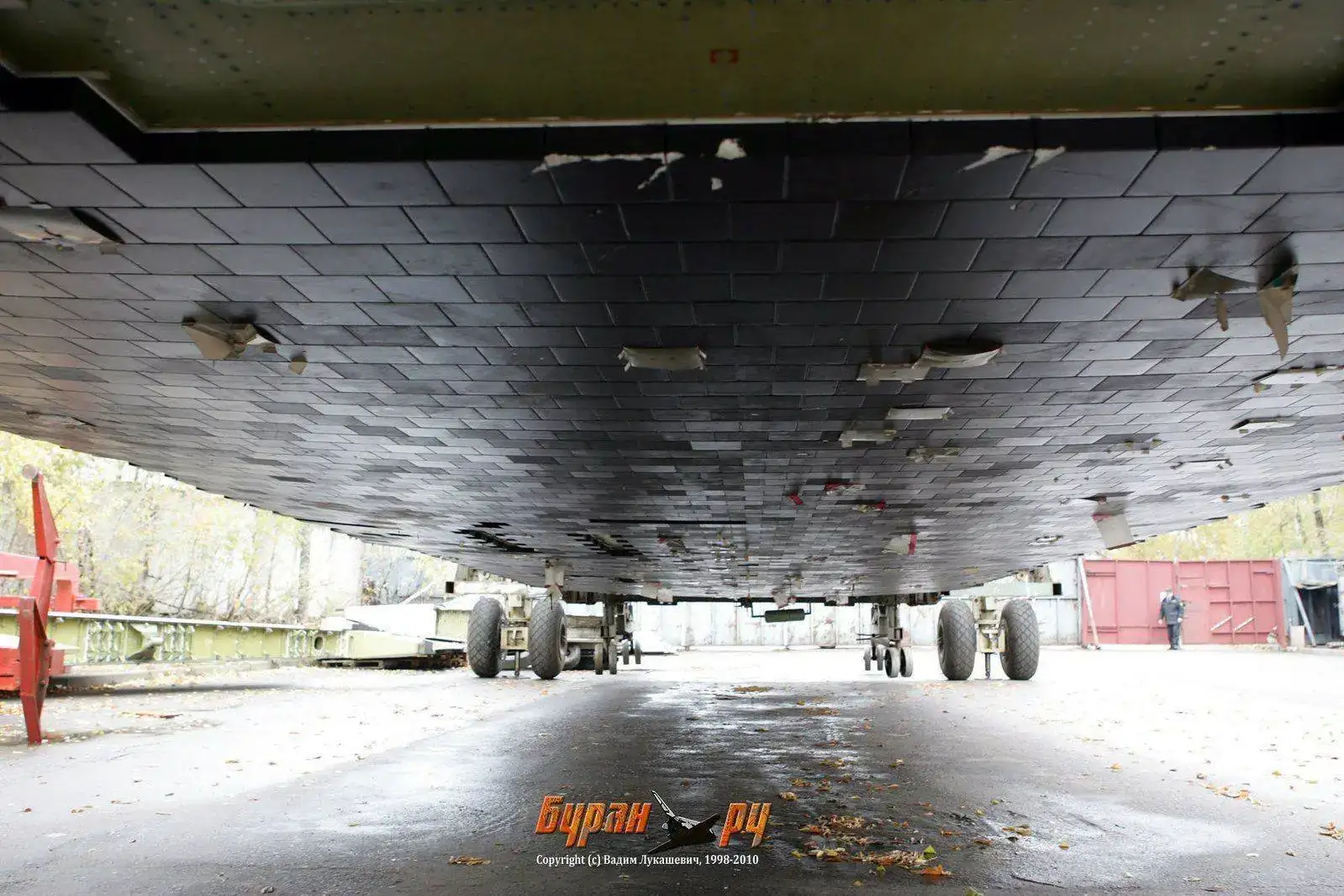

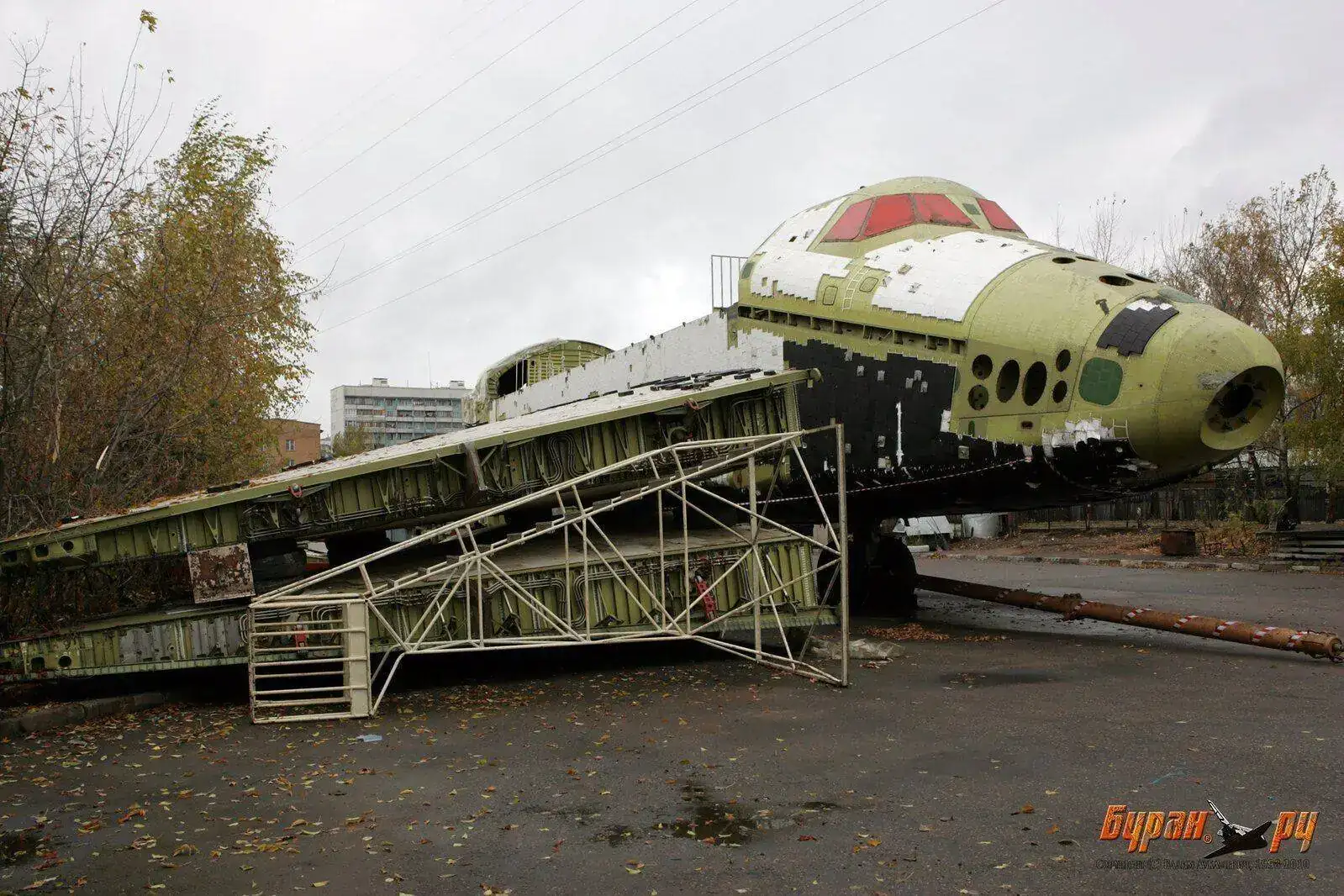

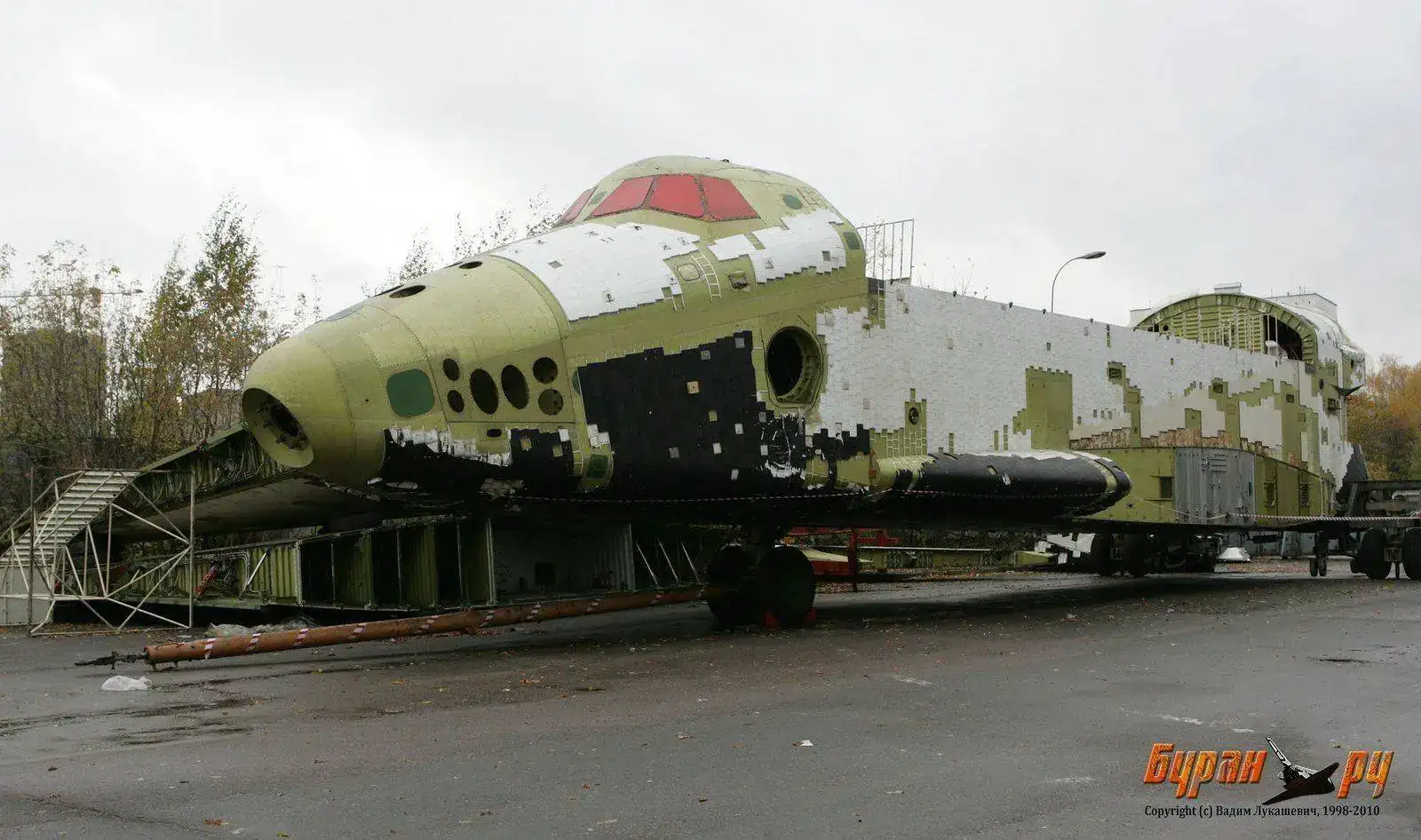

Pero no fueron buenas noticias para el 2K1 ya que al parecer el empresario abandonó el Baikal en un frio callejón en Moscu junto a un puerto fluvial cercano al lago Khinski medio desmontado y solo tapado con una fina lona el cual tuvo numerosas visitas de los vándalos.
Buran 2.01DSC06181 by Marcos, en Flickr
by Marcos, en Flickr
2.01DSC06257 by Marcos, en Flickr
by Marcos, en Flickr
by Marcos, en Flickr

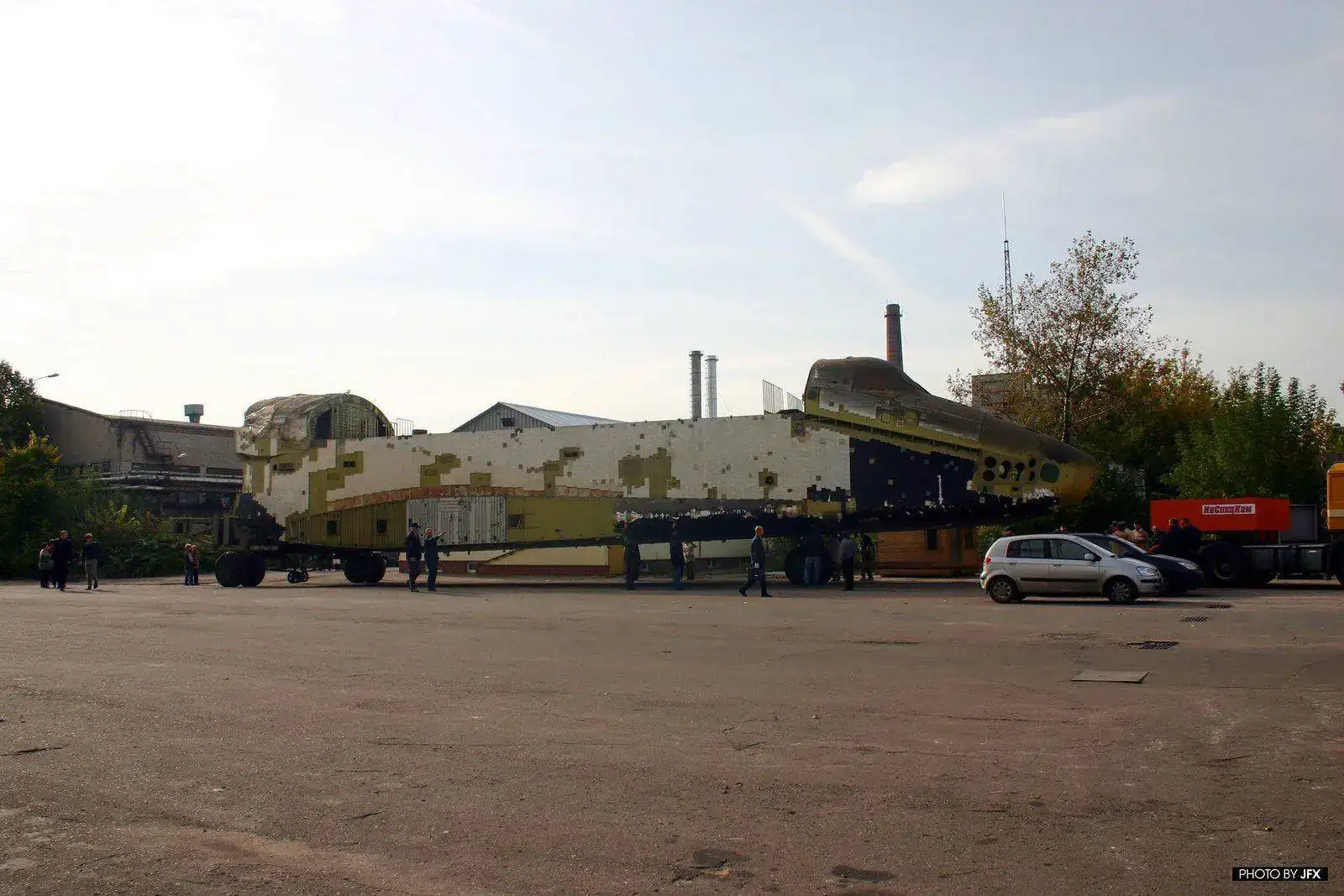

El 22 de junio de 2011 tras varios años abandonado salta la noticia al verse al 2.01 siendo remolcado en una barcaza por el Moskva hacia el campo de aviación de Ramenskoye para su restauración y así poderlo sacar en el festival aéreo de MAKS.
Buran_2.01_20110622_223648_069cnvt by Marcos, en Flickr

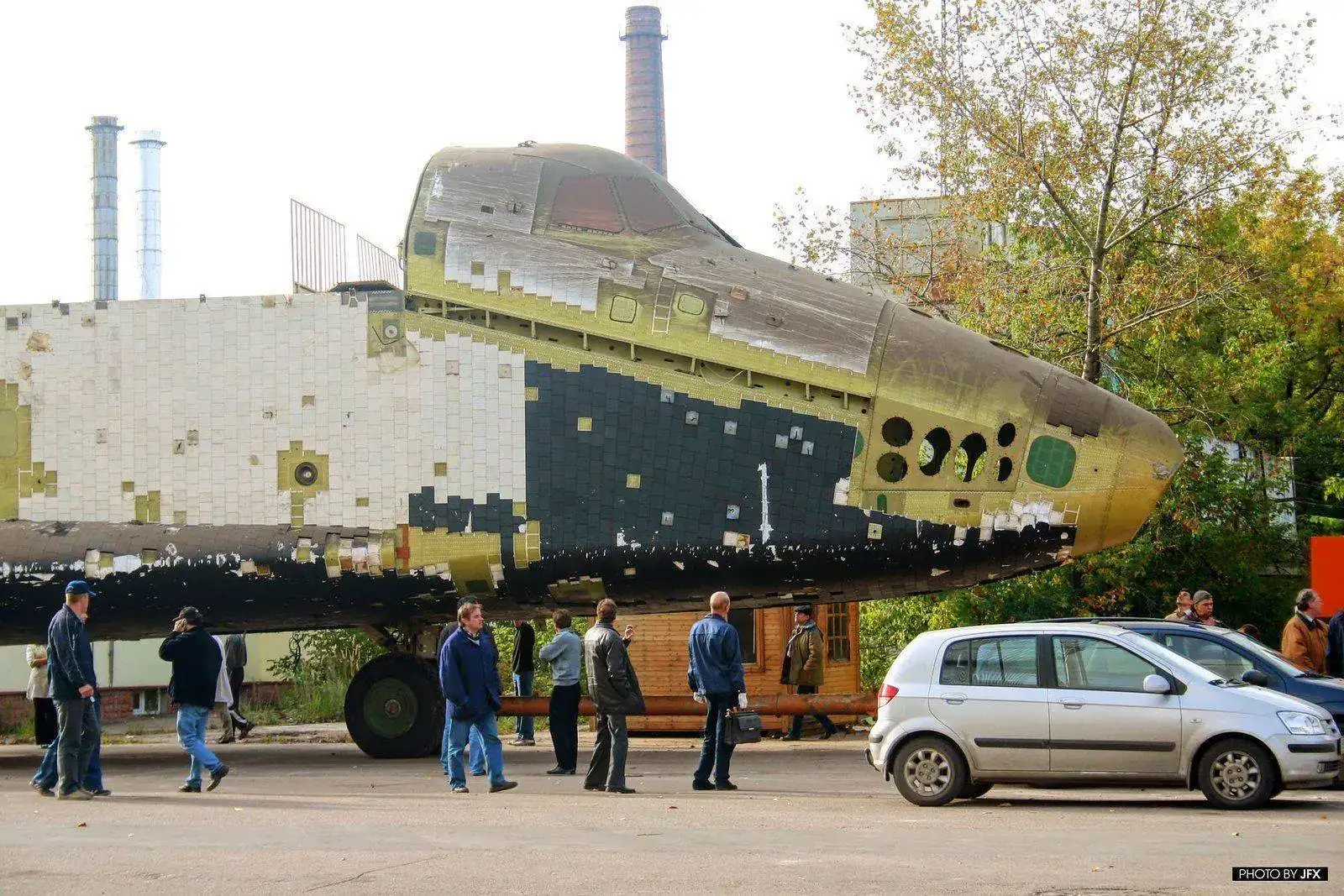

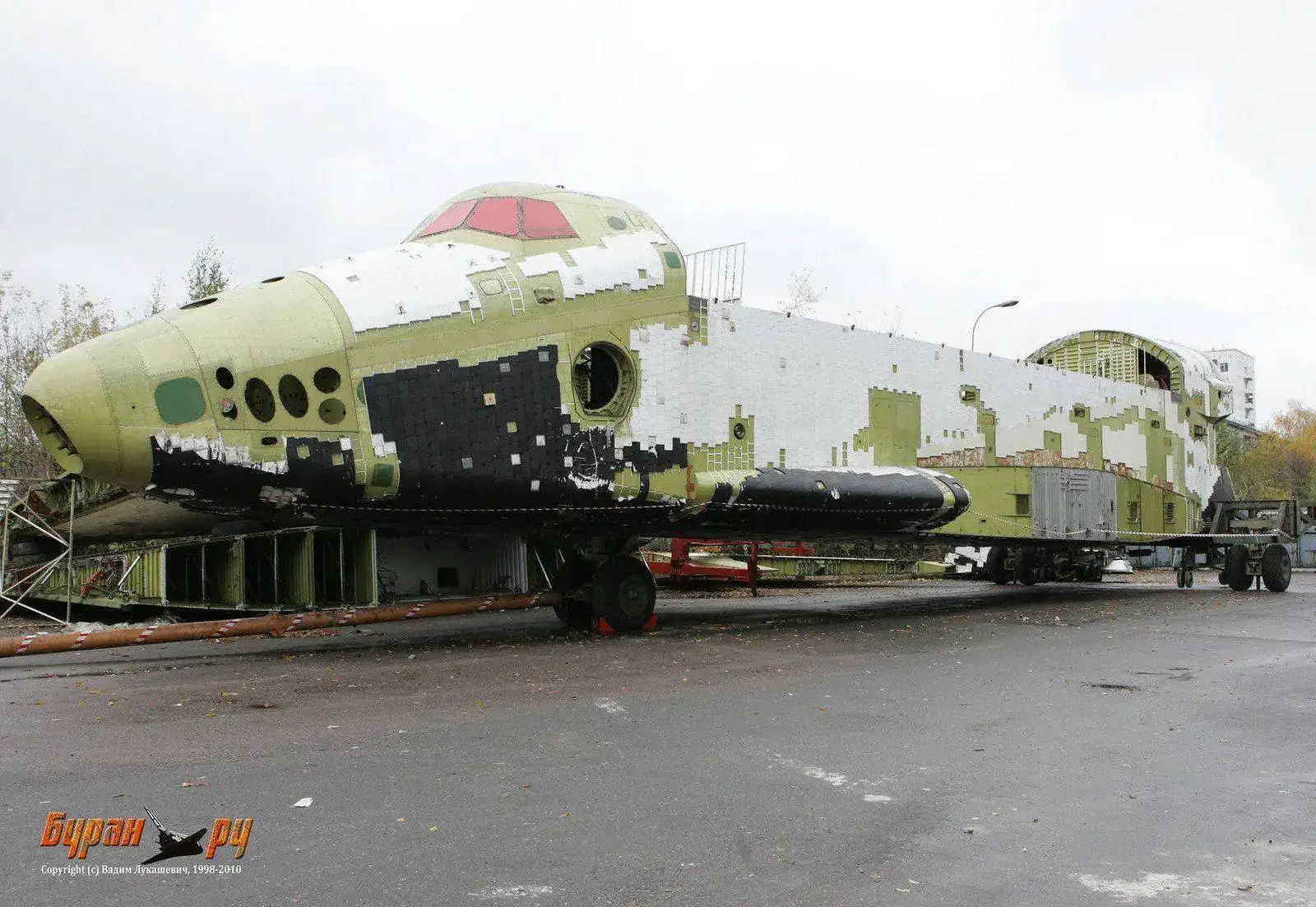

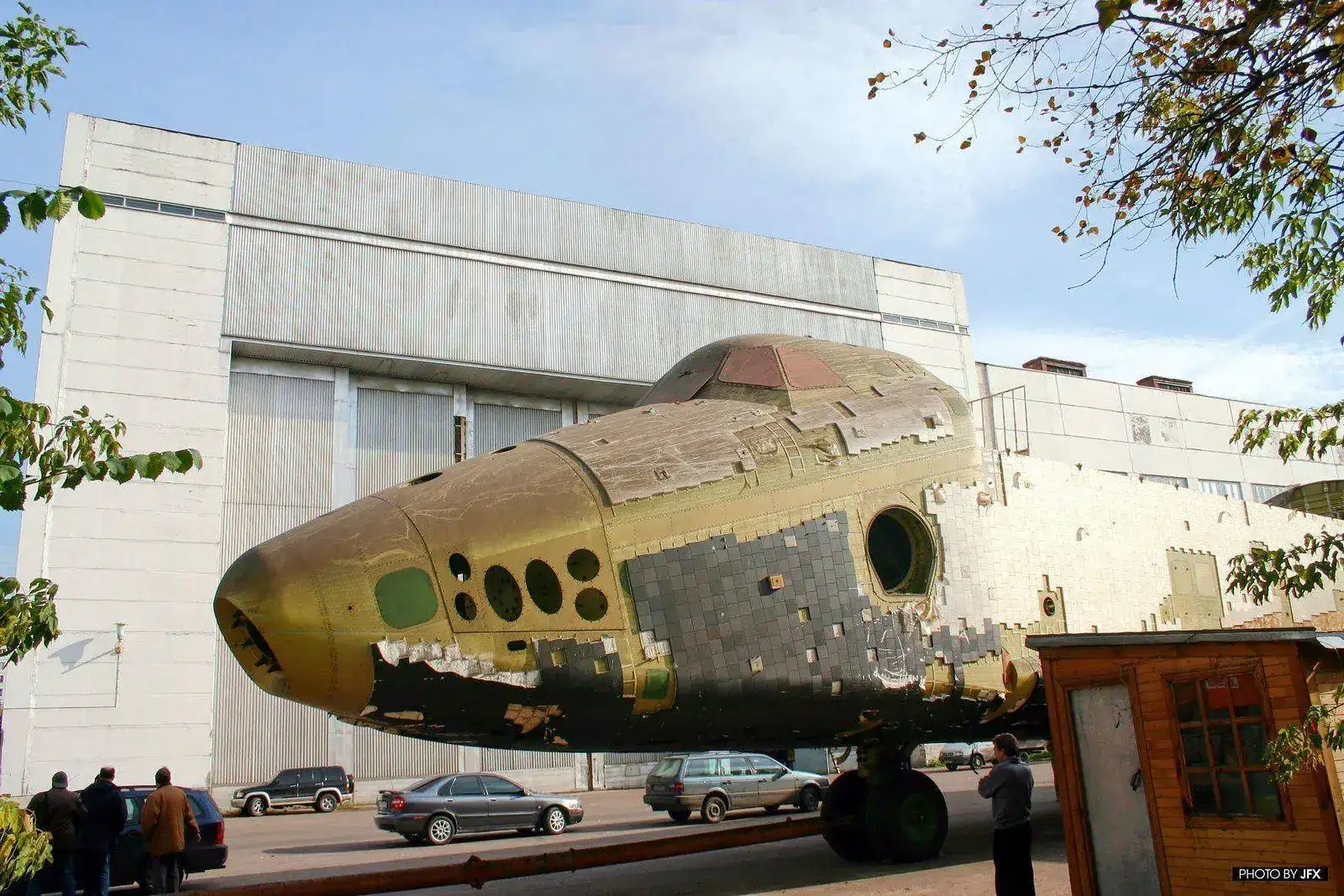

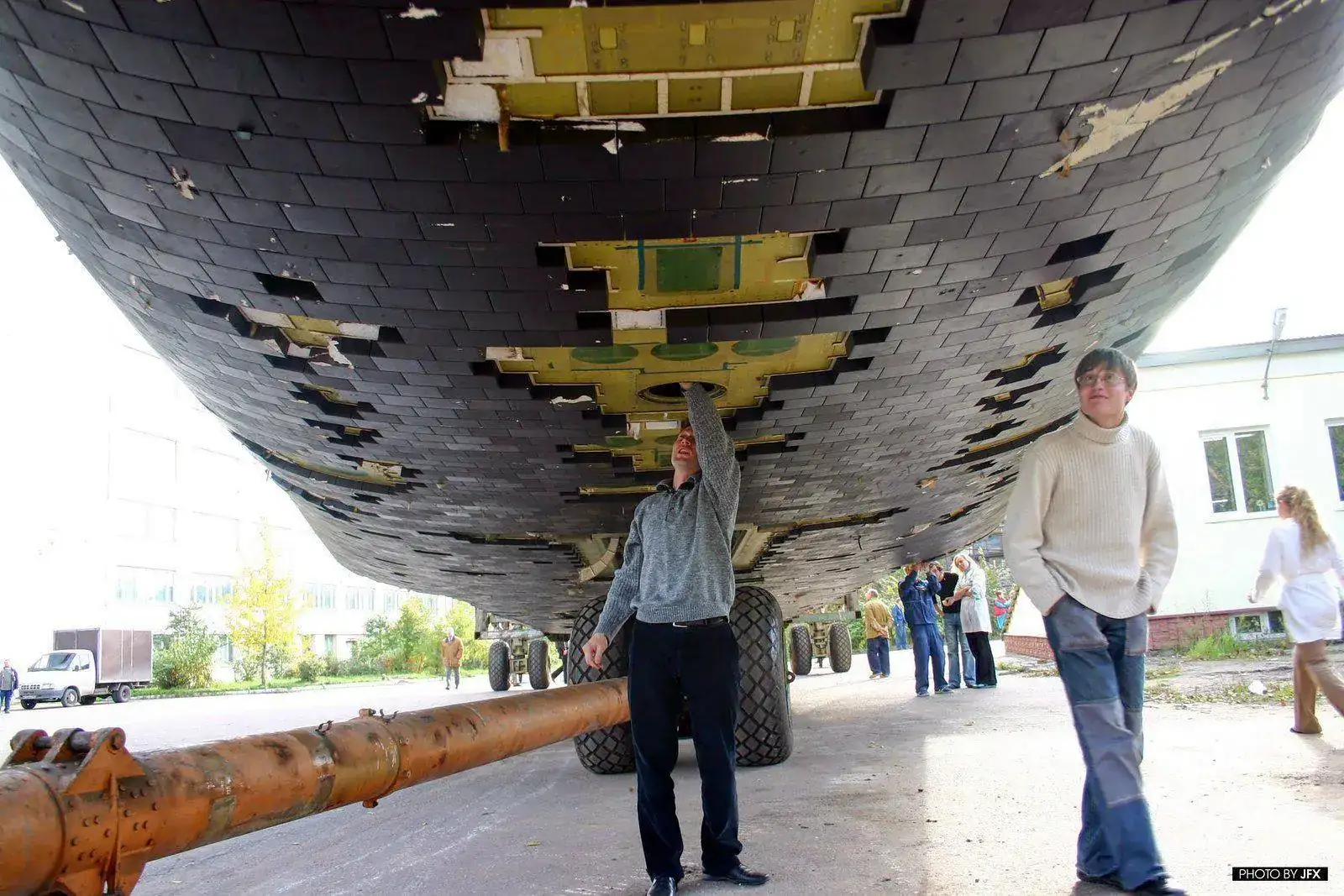

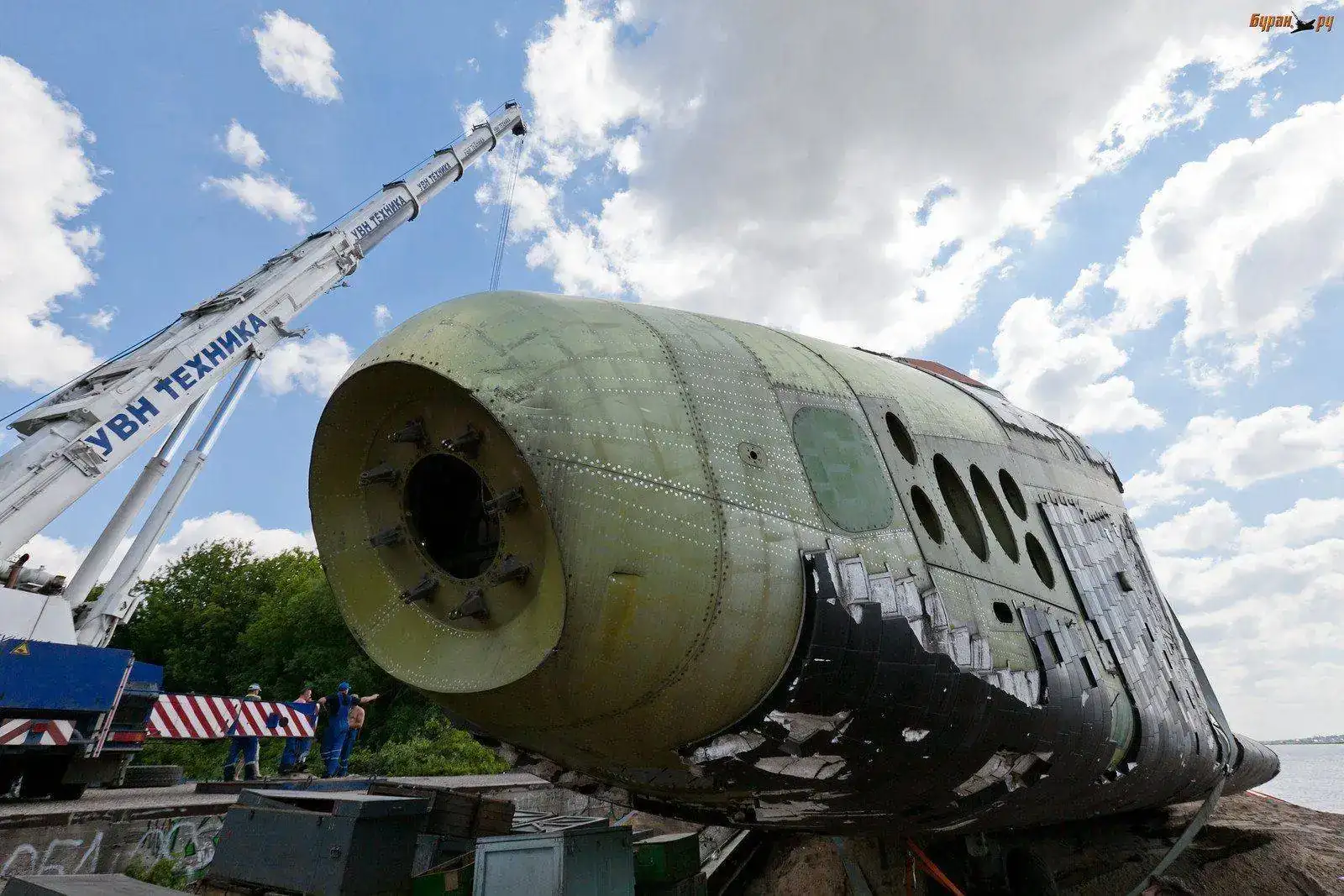

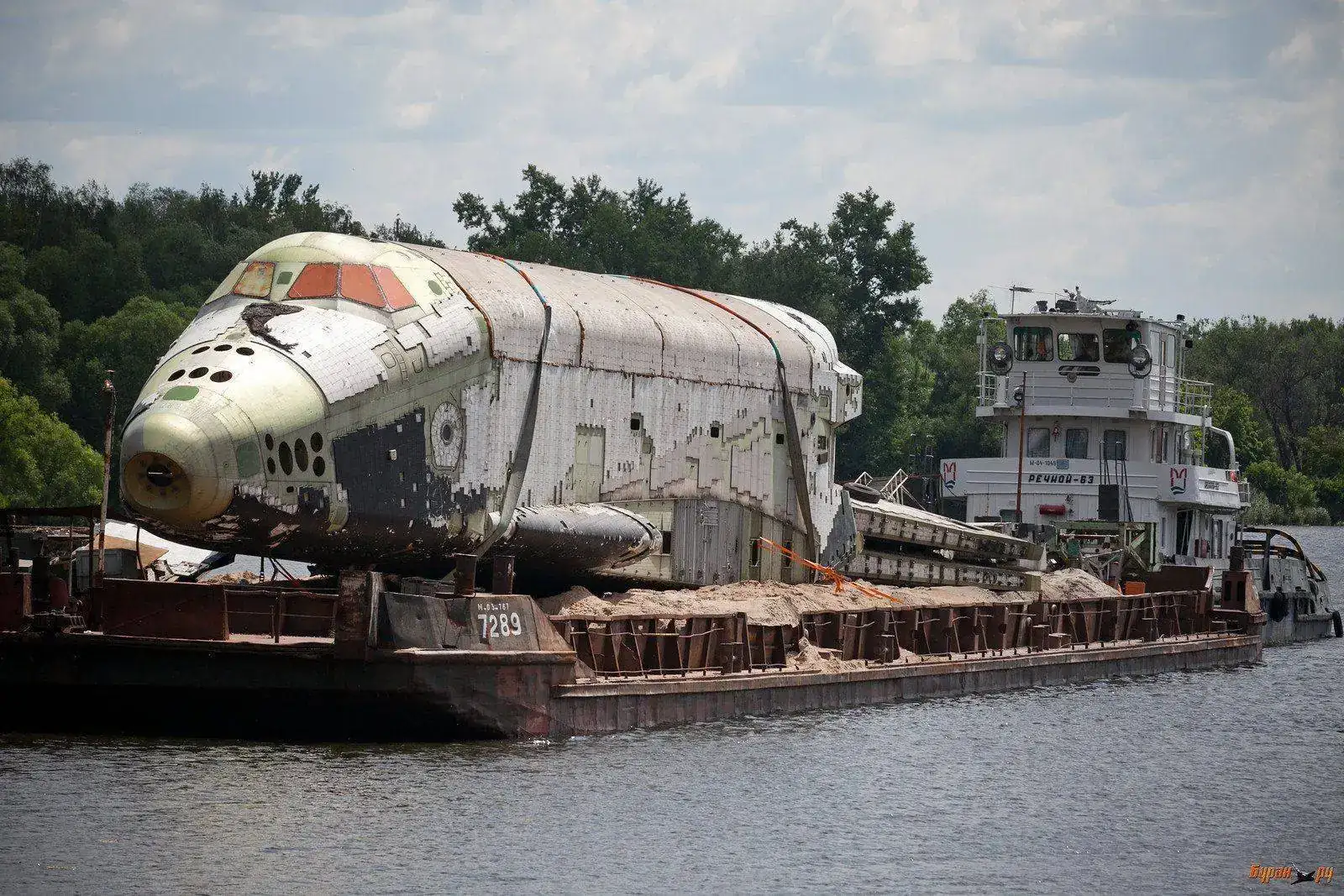

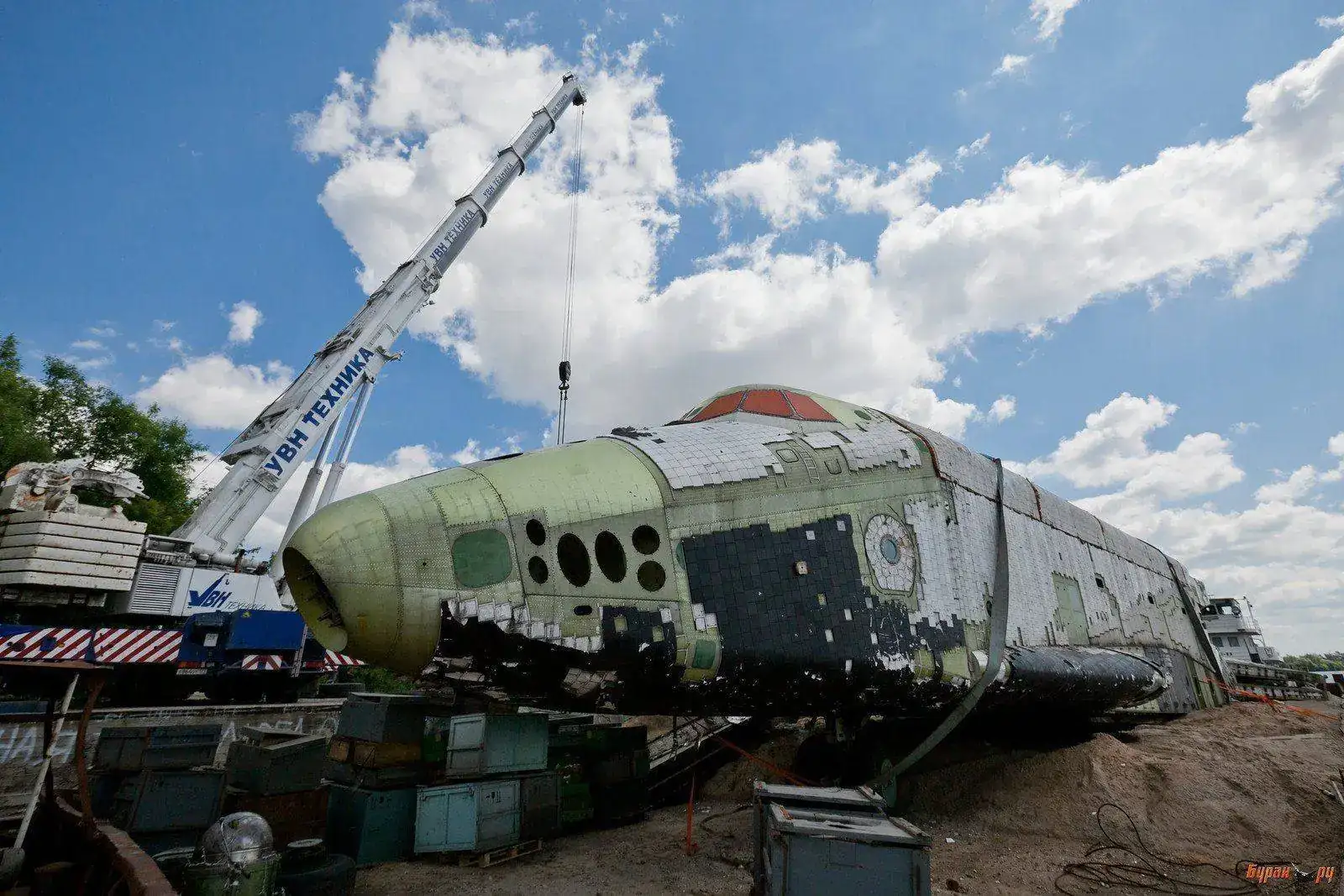

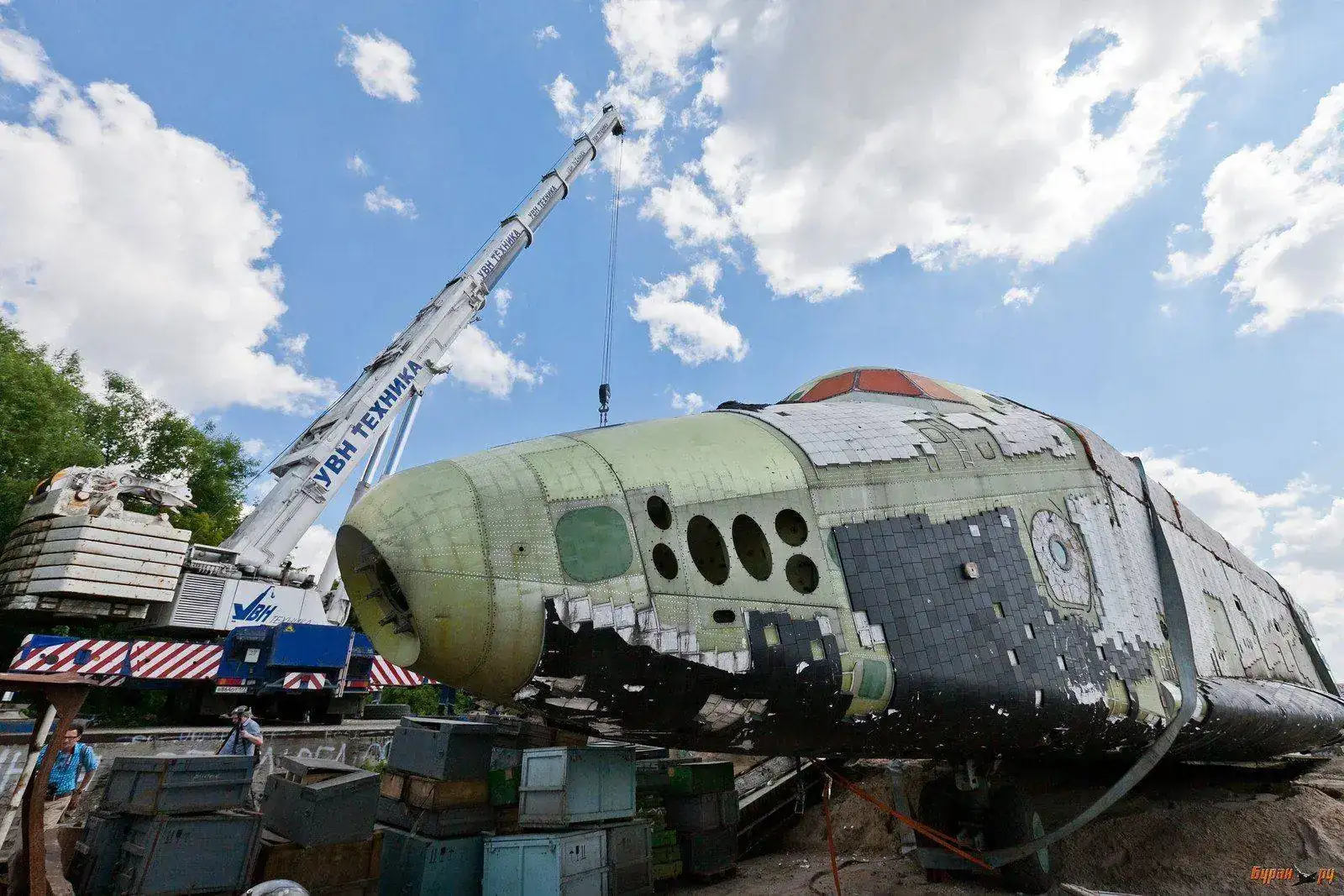

Aquí podemos ver los preparativos de su traslado
2-01_44 by Marcos, en Flickr
2-01_88 by Marcos, en Flickr
2-01_89 by Marcos, en Flickr
2-01_90 by Marcos, en Flickr
2-01_94 by Marcos, en Flickr
2-01_95 by Marcos, en Flickr
2-01_96 by Marcos, en Flickr
2-01_97 by Marcos, en Flickr
2-01_86 by Marcos, en Flickr
2-01_87 by Marcos, en Flickr
Unas fotos del interior aquel dia de junio de 2011
2-01_92 by Marcos, en Flickr
2-01_93 by Marcos, en Flickr
2-01_91 by Marcos, en Flickr

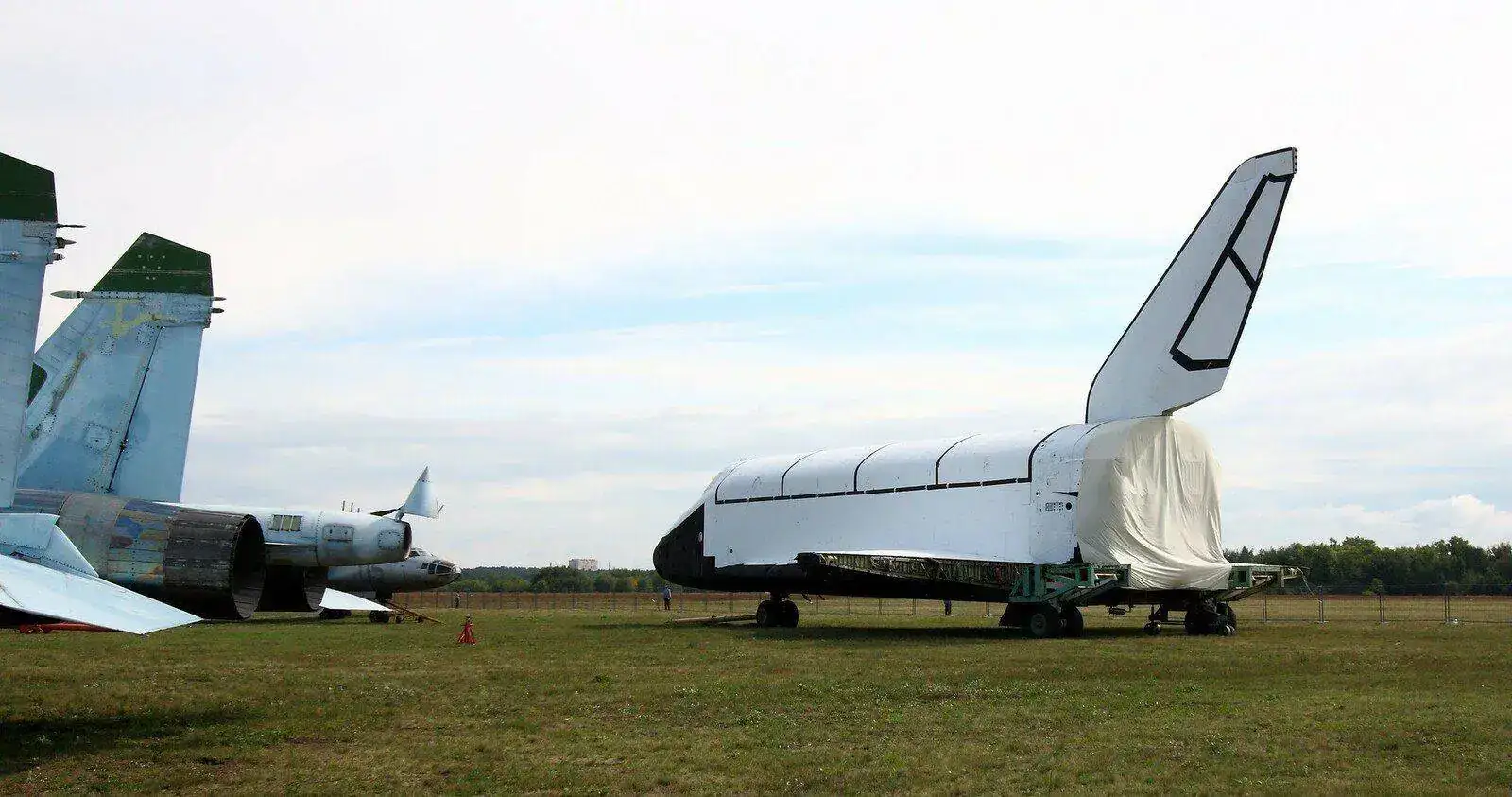

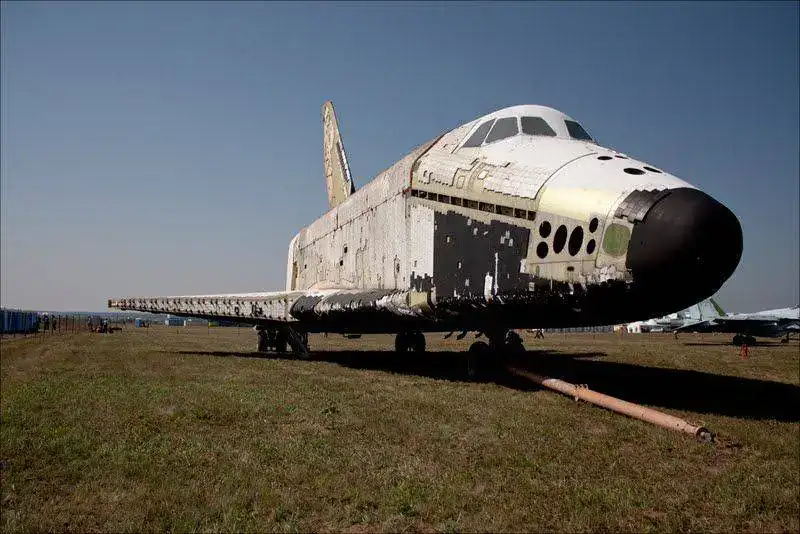

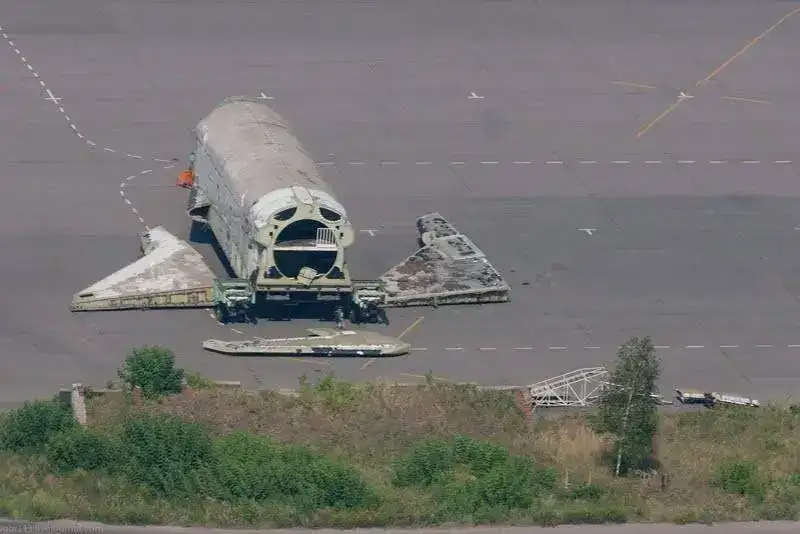

El 3K ya en Ramenskoye a la espera de ser montado y restaurado
Buran 2.012069391_original by Marcos, en Flickr
Una vez allí el orbitador fue restaurado pero esta vez fue de una manera muy cutre a juzgar por las fotos.
El lado bueno
2.01 restauradaOld_planes_in_Gromov_Flight_Research_Ins titute_territory_03 by Marcos, en Flickr

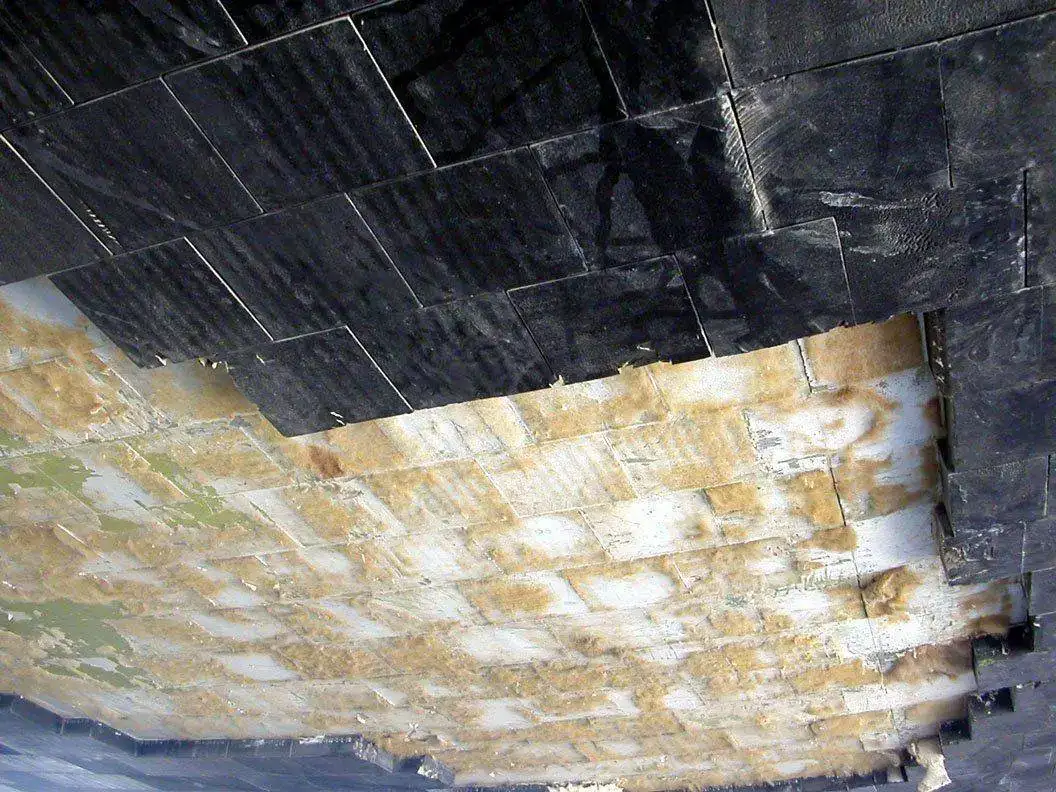

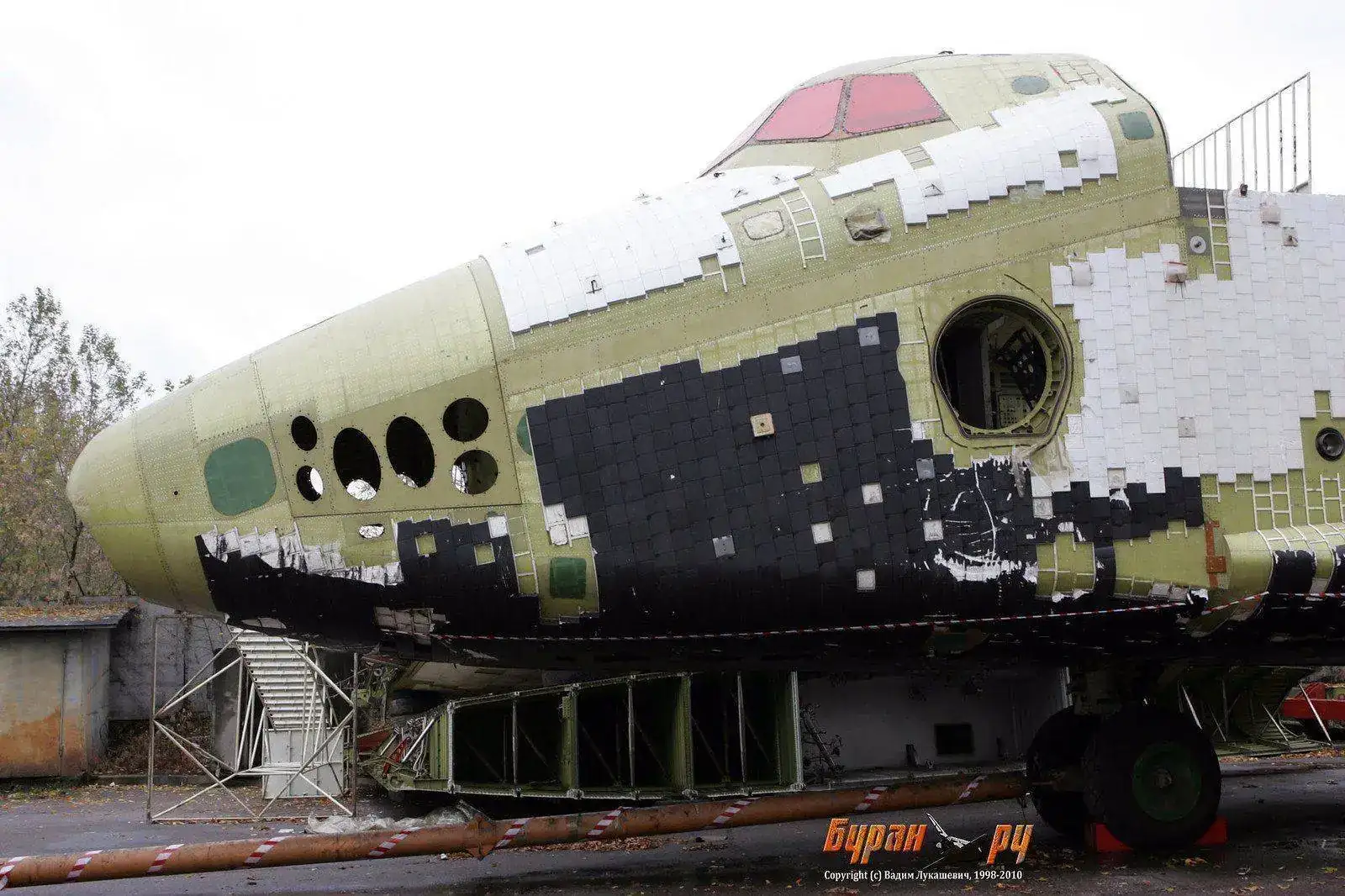

El lado malo
2.01 6049923460_425ba09b0f_o by Marcos, en Flickr
Hubo dos ejemplares mas de la serie 2 que se empezaron a construir concretamente el
2.02 4K (11F35) o cuarta nave y el
2.03 5K (11F35) o quinta nave.
Del 2.02 solo se acabó un 20% y acabó desaparecido seguramente para ser reciclado no sin antes estar cogiendo polvo en la planta de Tushino y luego en el exterior de esas instalaciones.
2.02 by Marcos, en Flickr
Del 2.03 acabado en un porcentaje menor su desaparición se produjo mas rápido si cabe que el 2.02.

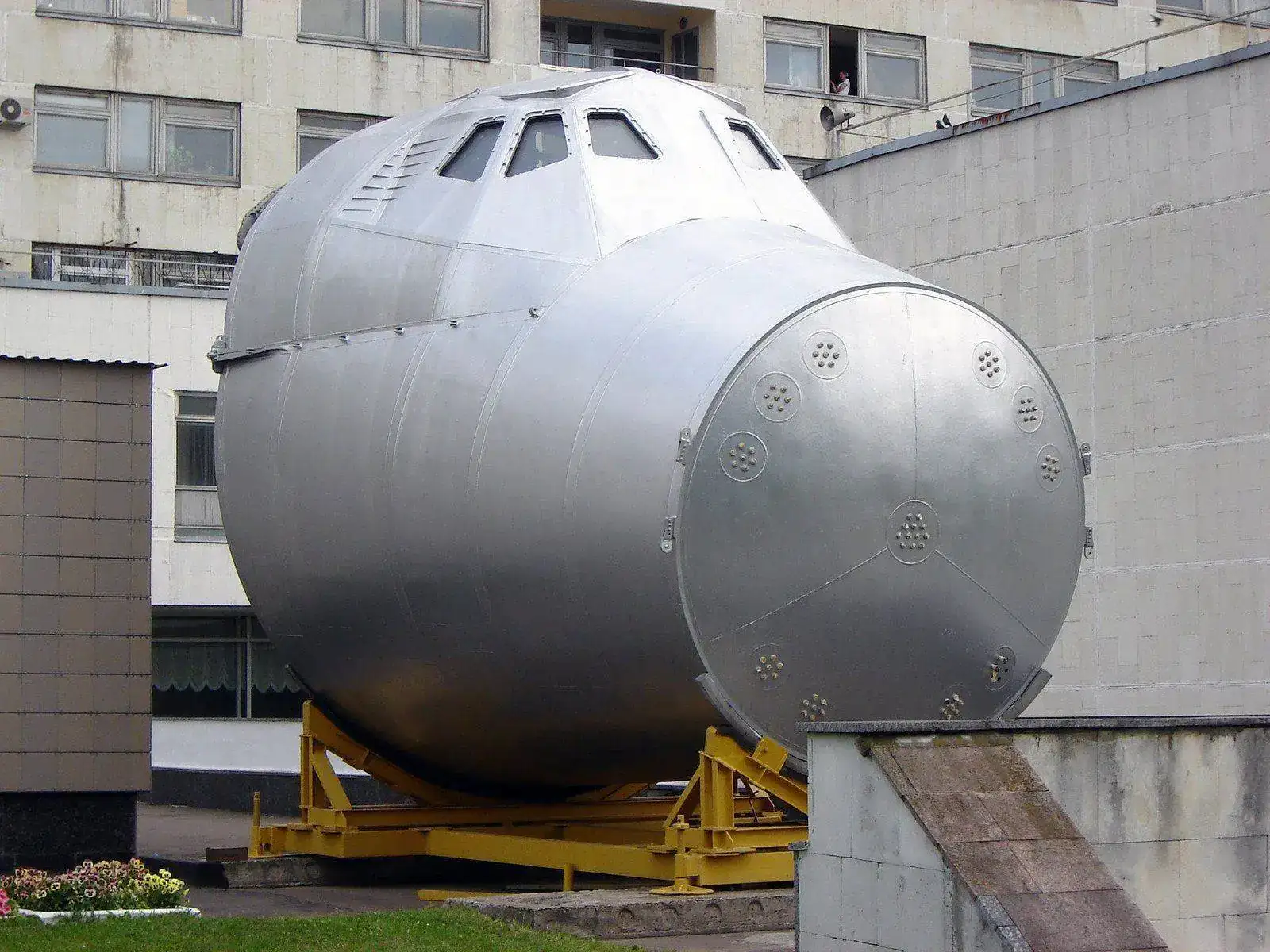

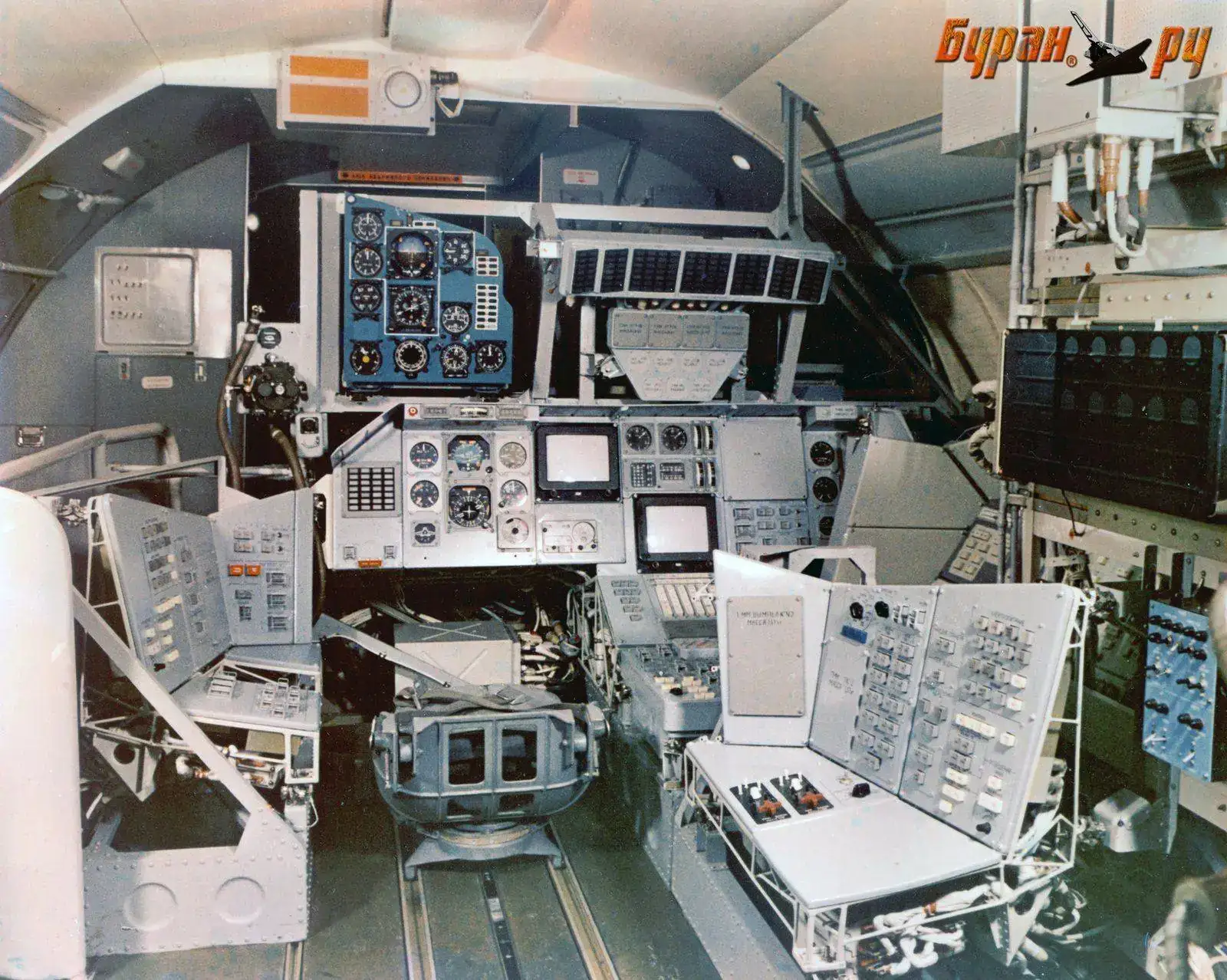

Los potenciales tripulaciones del Buran contaban con diversos simuladores en instalaciones como la de Tushino o los de la Ciudad de las Estrellas, donde se entrenan los cosmonautas, que contaba con mas de una docena de ellos.

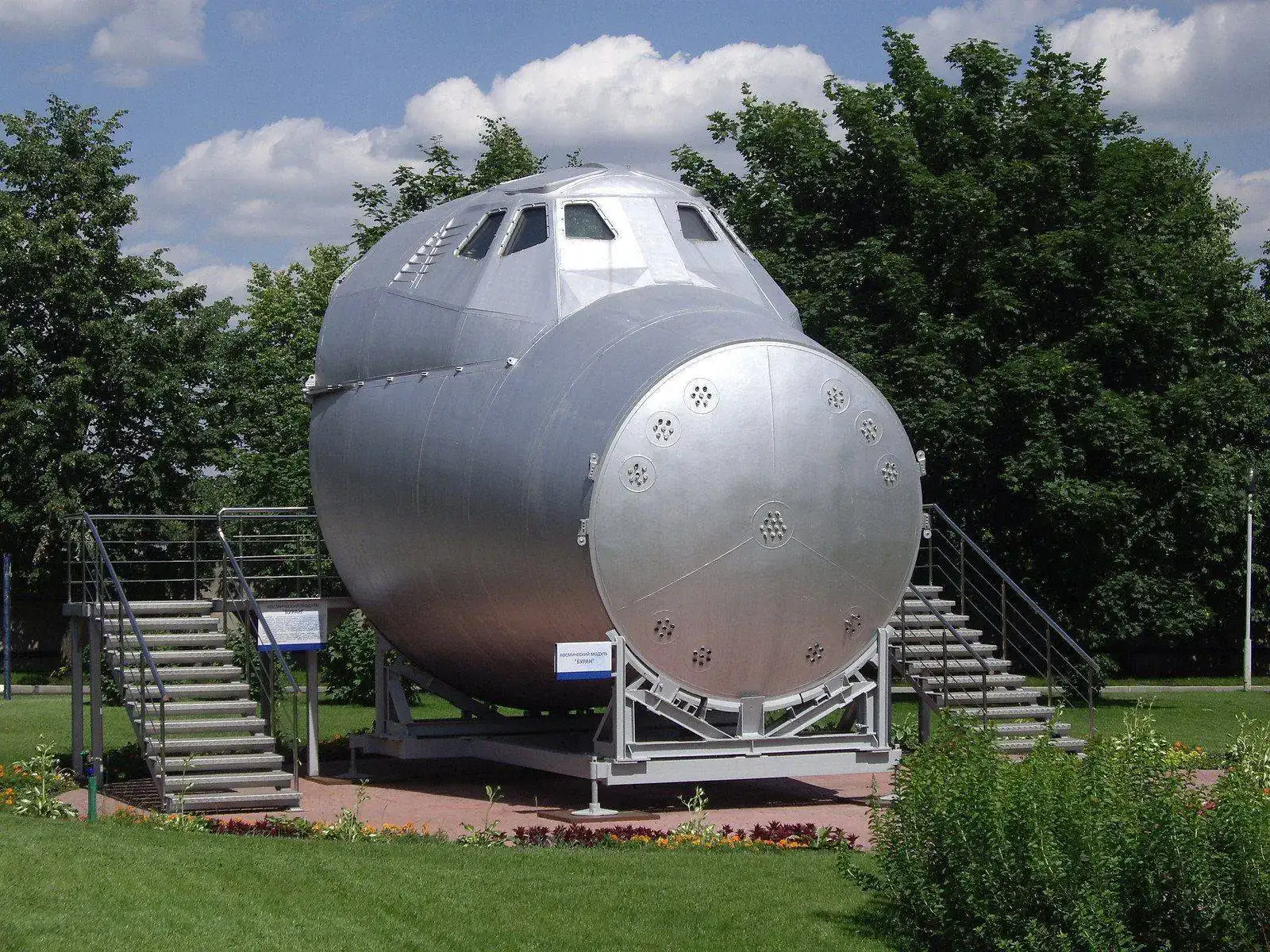

La mayoría de ellos no existen hoy en día y algunos como la maqueta de entrenamiento que se encuentra en la Casa Central de la Aviación y de la Cosmonaútica de Moscú han sobrevivido al desastre.
prso02 by Marcos, en Flickr
prso03 by Marcos, en Flickr

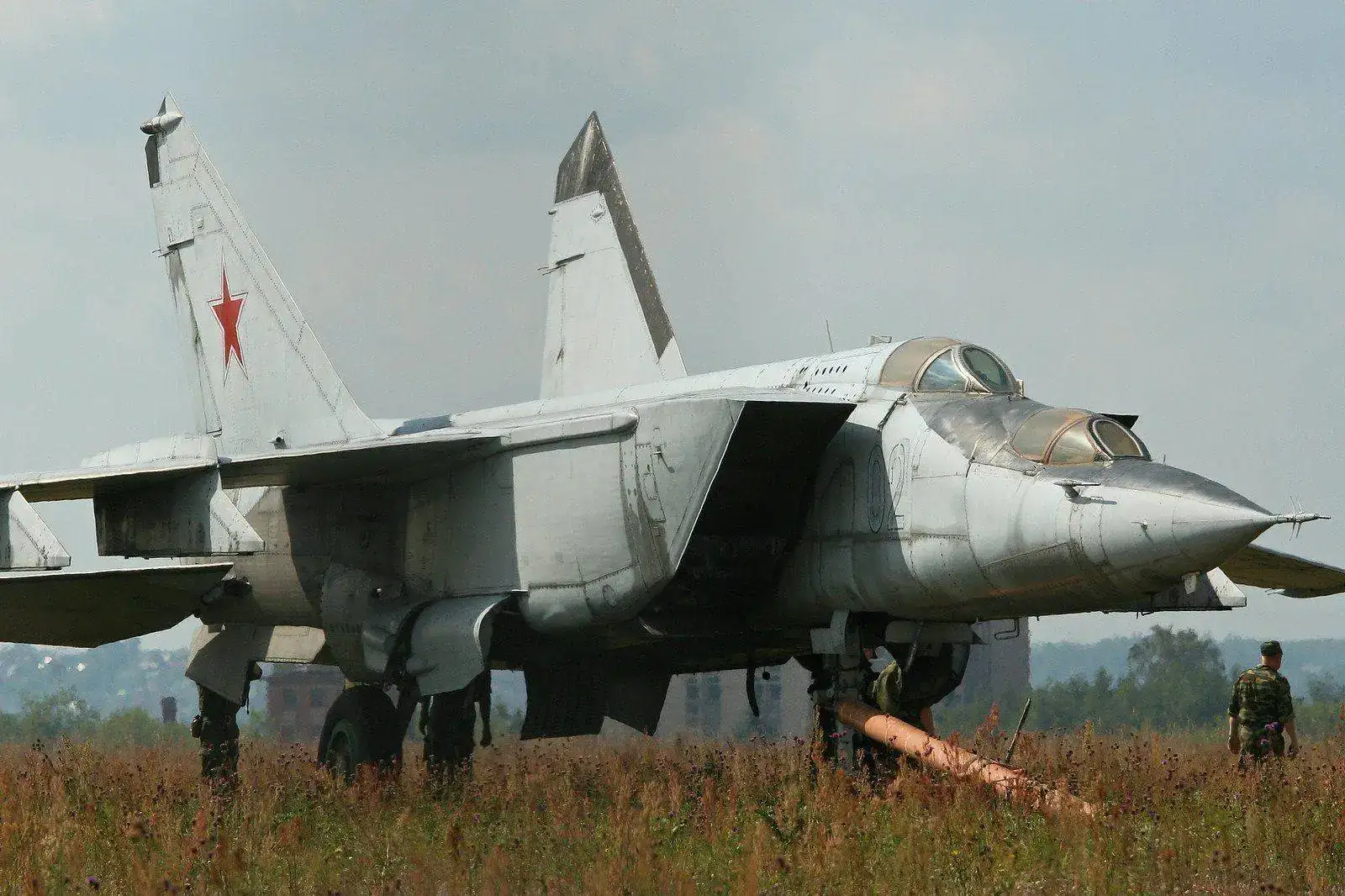

Las futuras tripulaciones también contaban con medios mas realista para sus entrenamientos como algunos MIG-25 los cuales contaban con sistemas de telemetría parecidos a los que llevaría el orbitador Buran. Así mismo contaban con un MIG-25 biplaza llamado MIG-25 SOTN utilizado para que los futuros cosmonautas del Buran se familiarizasen con las técnicas de fotografía a gran altitud, laboratorios, etc.
Mikoyan_MiG-25PU-SOTN_Foxbat-C_02_blue_(8605743456) by Marcos, en Flickr

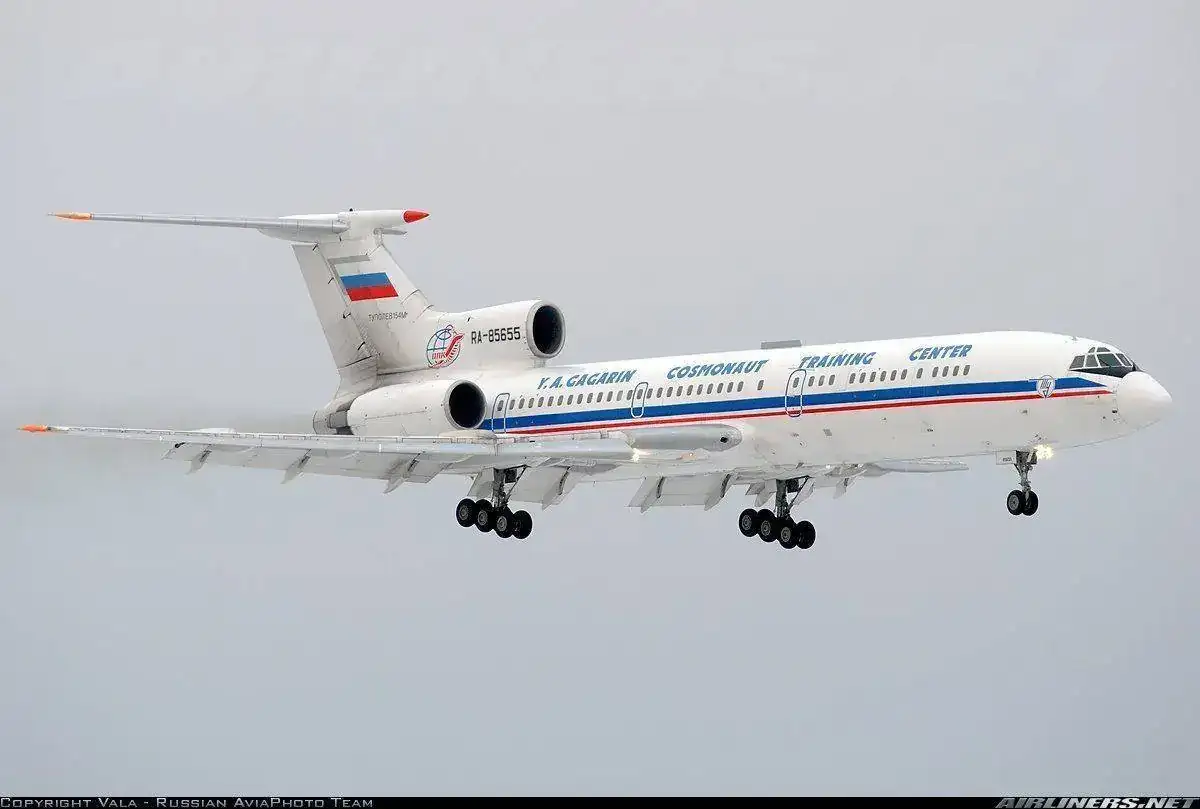

Utilizaban también 5 ejemplares del modelo Tupolev TU-154 bautizados como TU-154 LI (laboratorios volantes), aviones bastante grandes capaces de simular el planeo y el aterrizaje de un obitador.
1457057 by Marcos, en Flickr
El cohete Energia
El 12 de diciembre de 1976 fue aprobado el diseño de un cohete 11K25 con dos etapas, la primera con oxígeno-queroseno y la segunda con hidrógeno-oxígeno.
Estos cohetes disponían de 4 motores RD-170 de cuatro cámaras cada uno que quemaban oxígeno-queroseno y 4 motores RD-0120 de una cámara cada uno que quemaban oxígeno-hidrógeno.
Era la primera vez en la historia que se utilizaba como combustible el hidrógeno líquido.

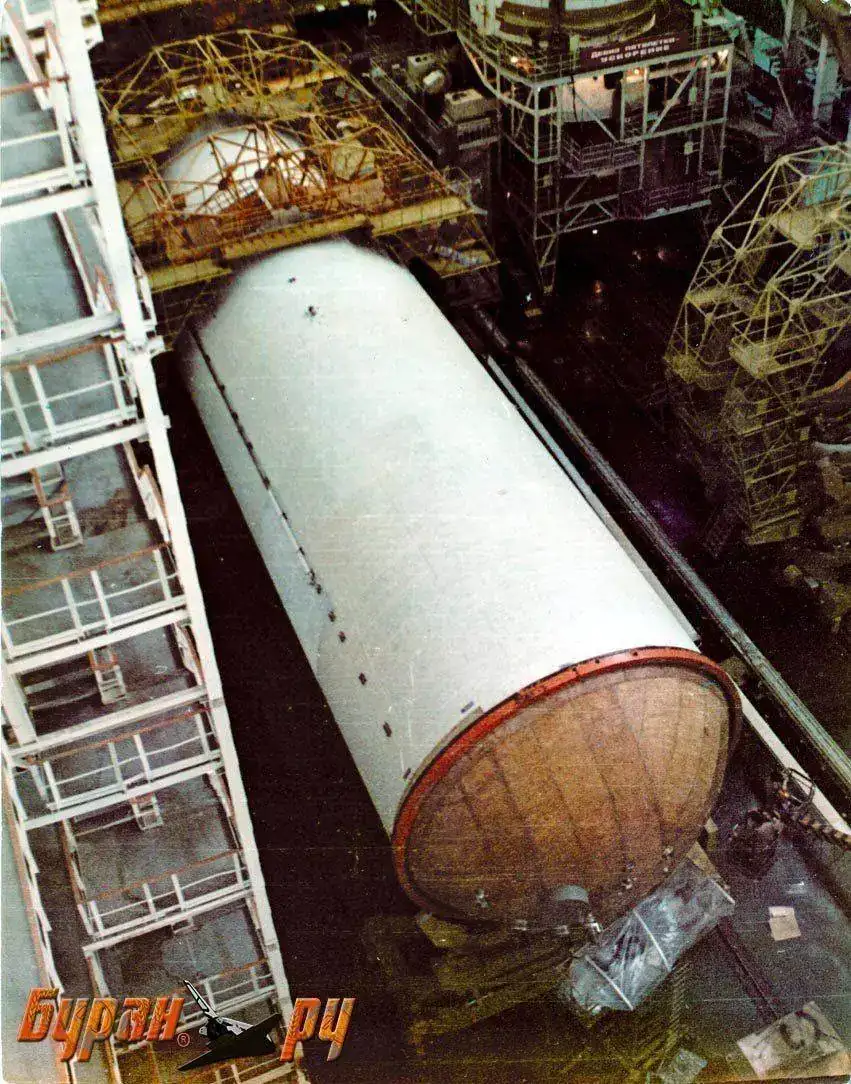

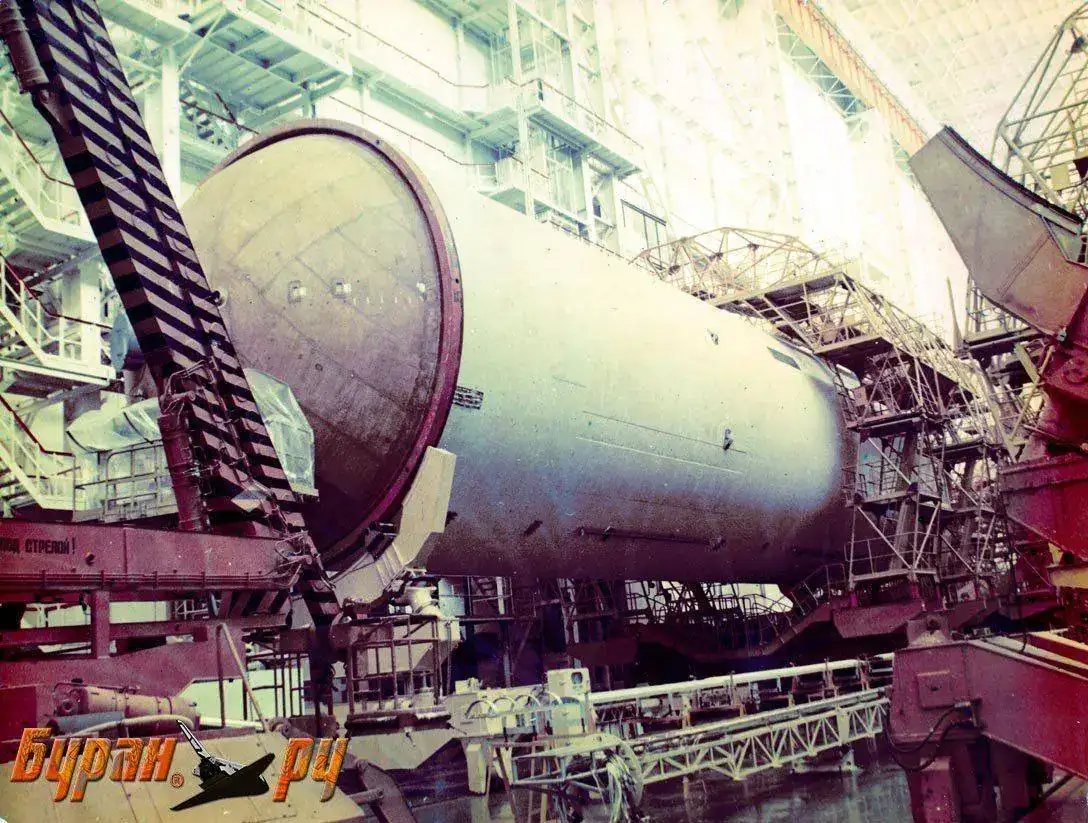

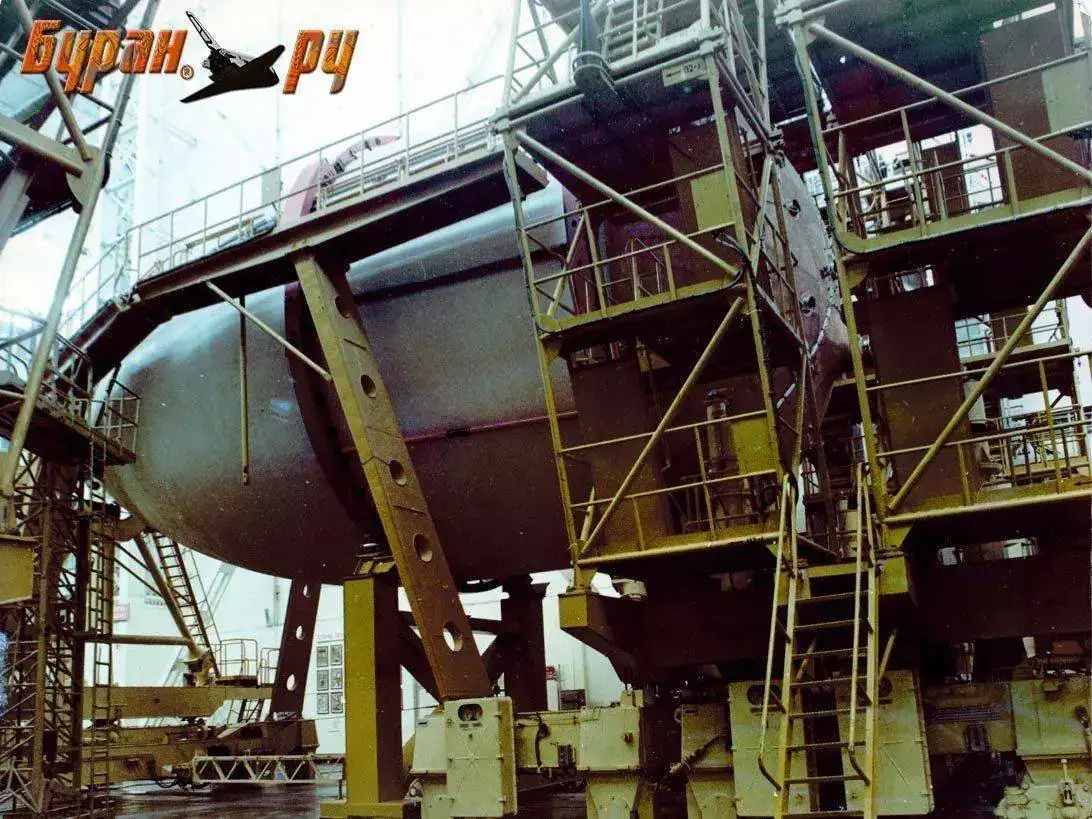

Aquí podéis ver los tanques de hidrógeno liquido
Tanque hidrógeno liquido cohete Energiagub3-31 by Marcos, en Flickr
Tanque hidrógeno cohete energiagub3-20 by Marcos, en Flickr
y el tanque de oxígeno líquido
Tanque oxígeno liquido cohete Energiagub3-1 (1) by Marcos, en Flickr
Fué el cohete mas poderoso jamás construido por la URSS y el mas poderoso jamás construido.
Se diseñó y construyó para poner en órbita al Buran. Los utilizados para el lanzamiento del Buran eran conocidos como el modelo M y eran los mas pequeños de la familia Energia y una modificación del Energia propiamente dicho. El modelo Vulkan fue el mas grande y primero de la familia pero nunca abandonó la mesa de diseño.
Los motores de la empresa NPO Energomash son probados en bancos de pruebas que la empresa líder mundial en el desarrollo de motores de combustible líquido posee en Khamri cerca de Moscú.
El sistema de pruebas era relativamente sencillo y consiste en poner los motores al máximo de potencia los gases y el calor de los cuales pasan a través de un sistema de tuberías hasta una gran masa de agua donde se enfrían y convierten en vapor el cual sale a la atmósfera a través de unas chimeneas.
El modelo Energia 11K25 fue el primer cohete Soviético en utilizar Hidrógeno líquido como combustible. Consiste en 2 etapas la primera consistente en 4 tanques de Queroseno-Oxígeno adosados al tanque central de Hidrógeno-Oxígeno con 4 motores RD-170 y la segunda, el tanque central con 4 motores RD-0120 y podía poner en una órbita baja has ta 100 tm lo que incluía a un Orbitador como el Buran.
El modelo de motor RD-170 era el motor cohete de combustible líquido multicámara mas poderoso del mundo y fue construido por la empresa NPO Energomash.
Estaba diseñado para ser reutilizado hasta en 10 ocasiones cayendo al mar con ayuda de paracaídas.
Este fue el primero de una fantástica saga de motores como el RD-171 utilizado en el cohete Zenit, el RD-180 utilizado en el cohete norteamericano Atlas V, el RD-191 utilizado por el cohete Angara, el RD-151 utilizado por el cohete surcoreano Naro-1, el RD-193 en una version para el Antares, etc.

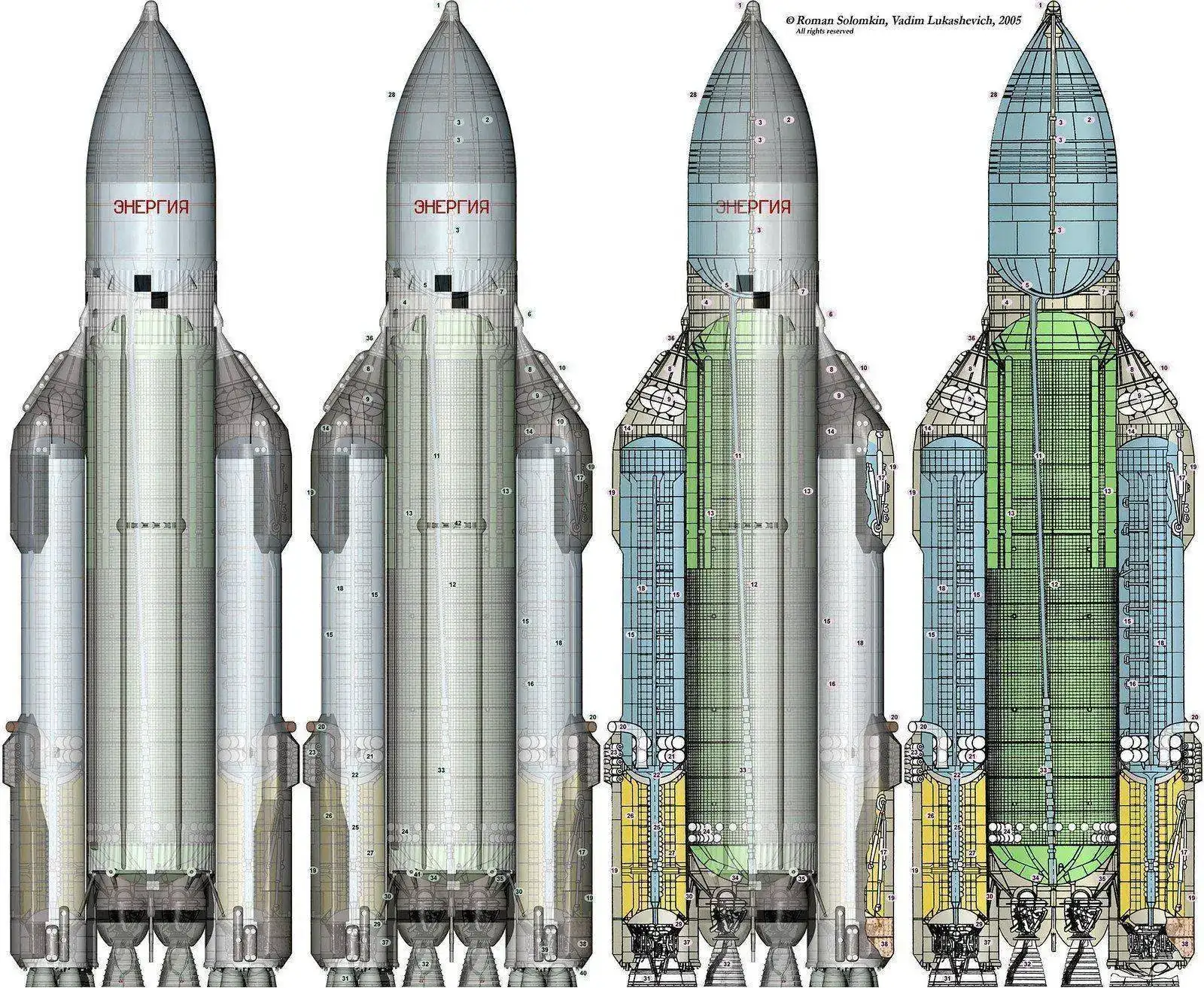

Como vemos esta rama de lo que fue el programa Buran ha seguido desarrollándose hasta nuestros días con mucho éxito.
plan by Marcos, en Flickr
plan-grand by Marcos, en Flickr

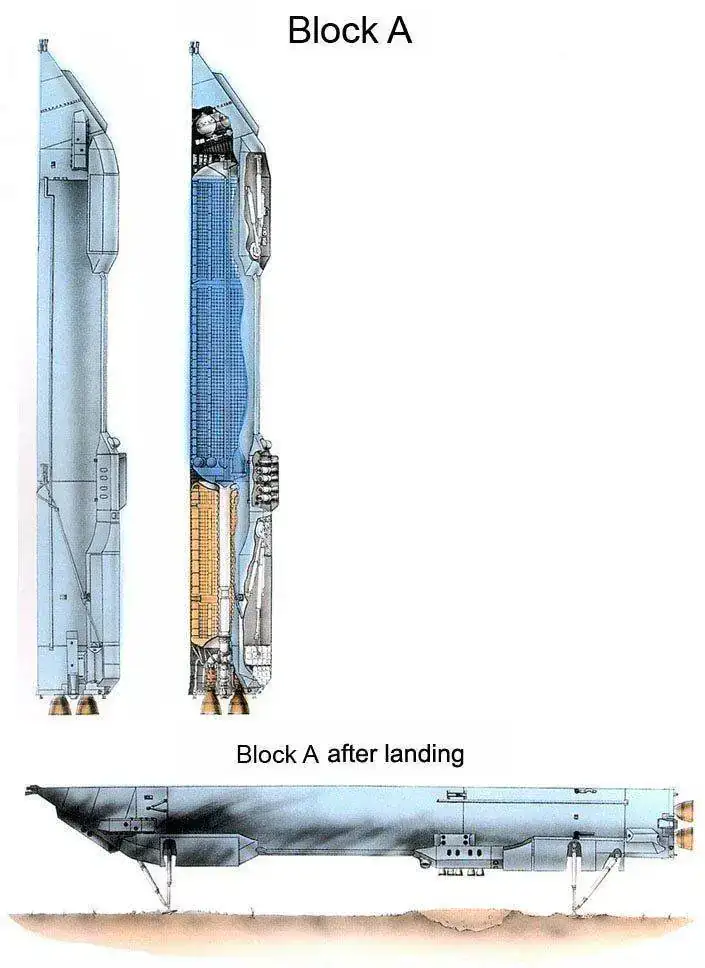

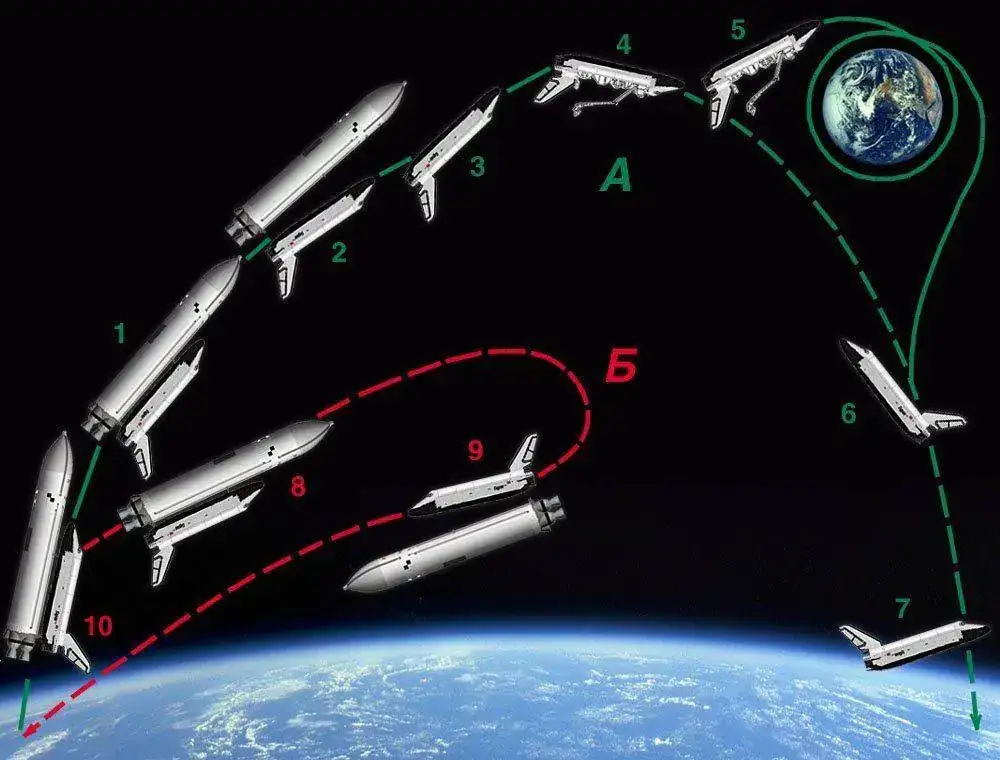

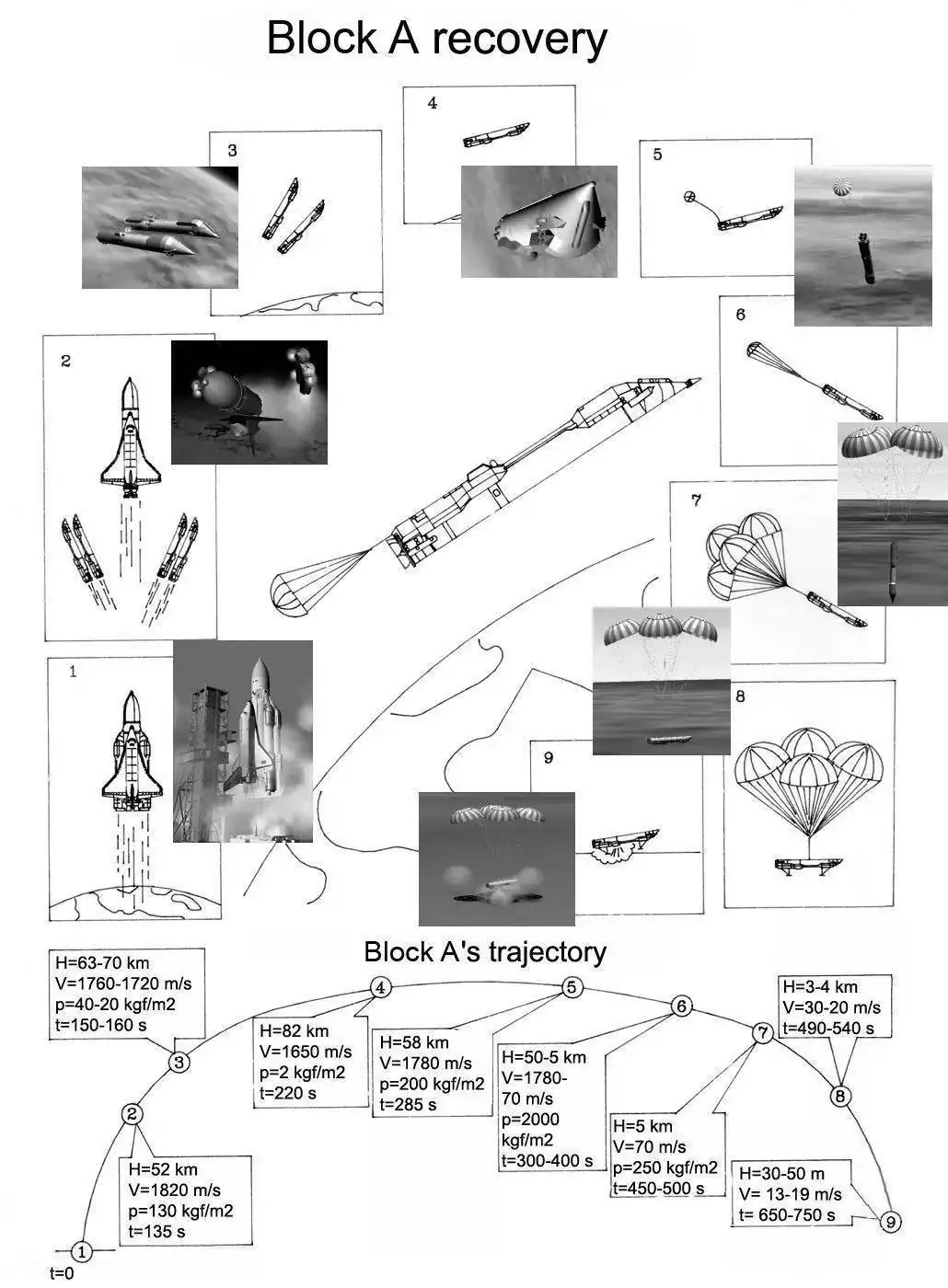

Los tanques de la primera etapa queman su combustible aproximadamente en 140 segundos y poco después se separan cayendo 8 minutos después a unos 426 km de distancia del lanzamiento. Pueden ser reutilizados unas 10 veces.
blocA-en by Marcos, en Flickr
trajectoire-blocA-grand-en by Marcos, en Flickr
El tanque central de la segunda etapa se separa unos 480 segundos después del despegue a unos 115 km de altura y cae al Océano Pacífico.

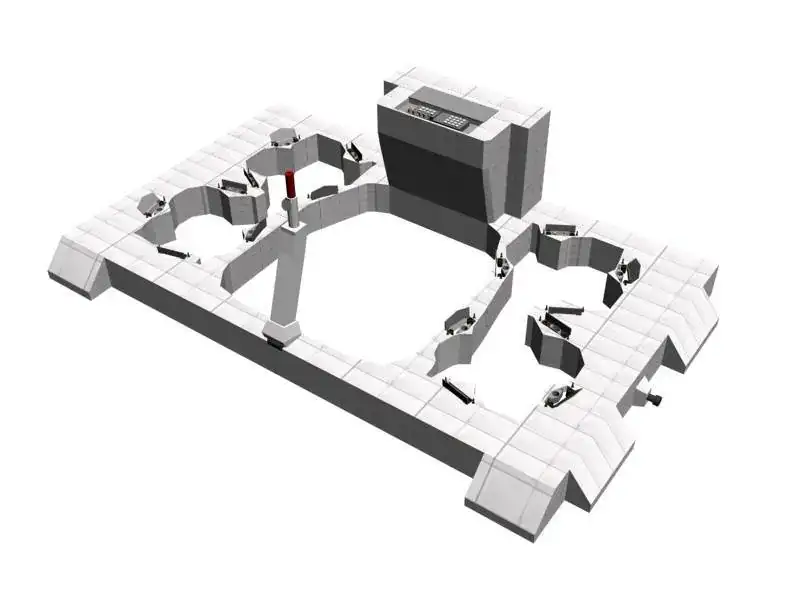

El soporte R es dónde quedan anclados las dos etapas del cohete Energia y donde están todas la conexiones eléctricas y sistemas hidraúlicos que lo unen a la torre de lanzamiento.
Bloc_IA_2-grand by Marcos, en Flickr
bloc IA-grand by Marcos, en Flickr
El modelo Energia M se diferenciaba del anterior, el Energia, en que solo disponía de 2 tanques en vez de 4 y que el tanque central era menor así como solo un motor RD-0120 en vez de los 4 del primer modelo.
El Energia M 217ГК podía poner en una órbita cargas de entre 4 y 35 Tm 6,5 en una órbita geoestacionaria. Disponía de un tanque central procedente del cohete Energia con Hidrógeno y Oxígeno liquidos como combustible y dos tanques laterales también procedentes del Energia.
El cohete Energia M es utilizado para el lanzamiento de cohetes como el Arianne, el Titan o el HII japonés.

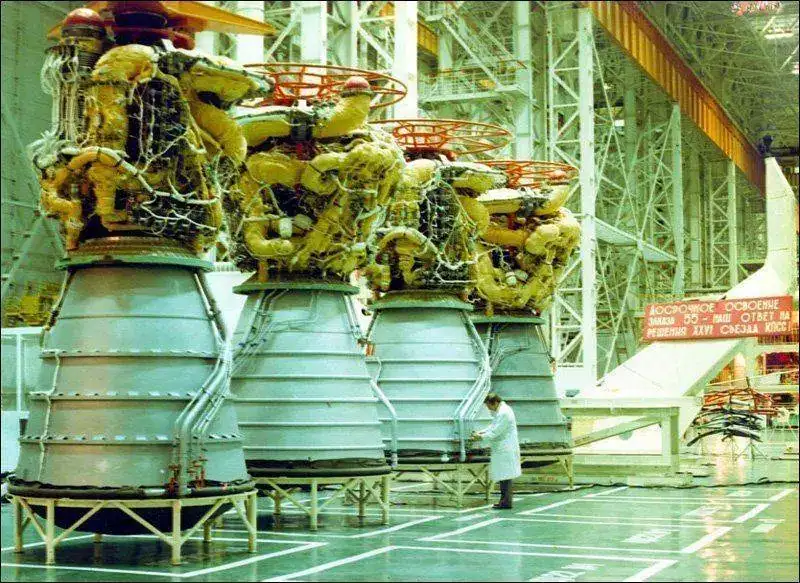

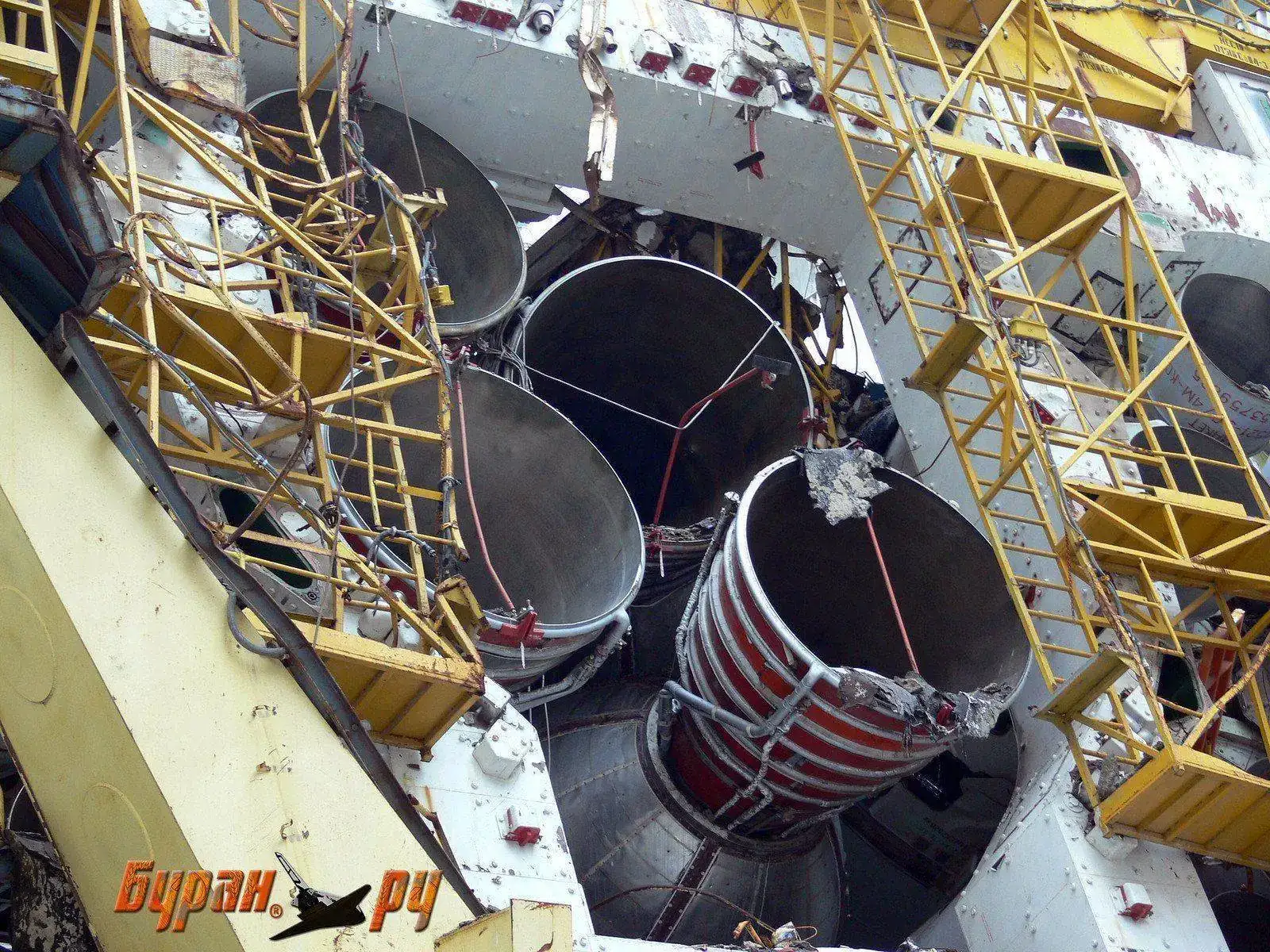

Detalle de los motores RD-0120 en la planta de montaje MIK-112
125282_original by Marcos, en Flickr
gub3-17 by Marcos, en Flickr

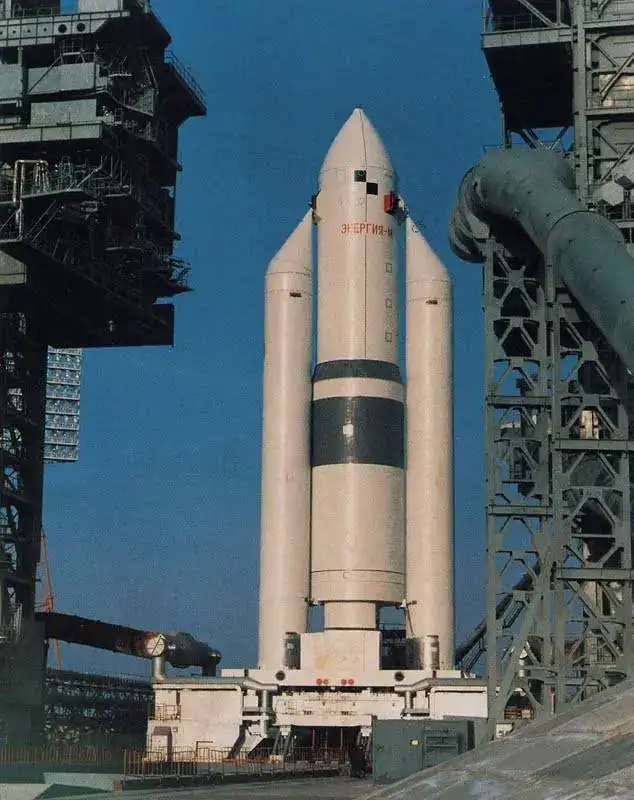

Aquí tenéis el modelo M 103
102-Energia M Sur le pas de tir-Energia M On the launch pad-pad 03 by Marcos, en Flickr
bbur187 by Marcos, en Flickr

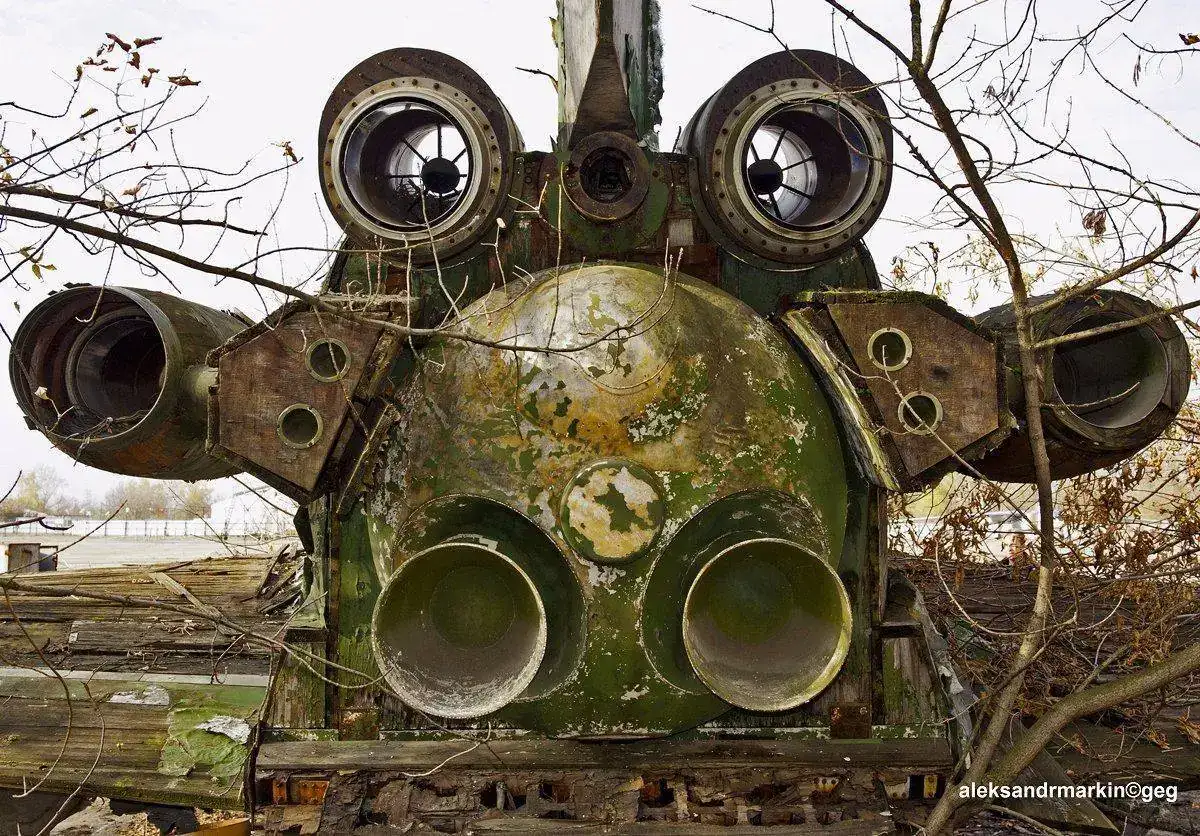

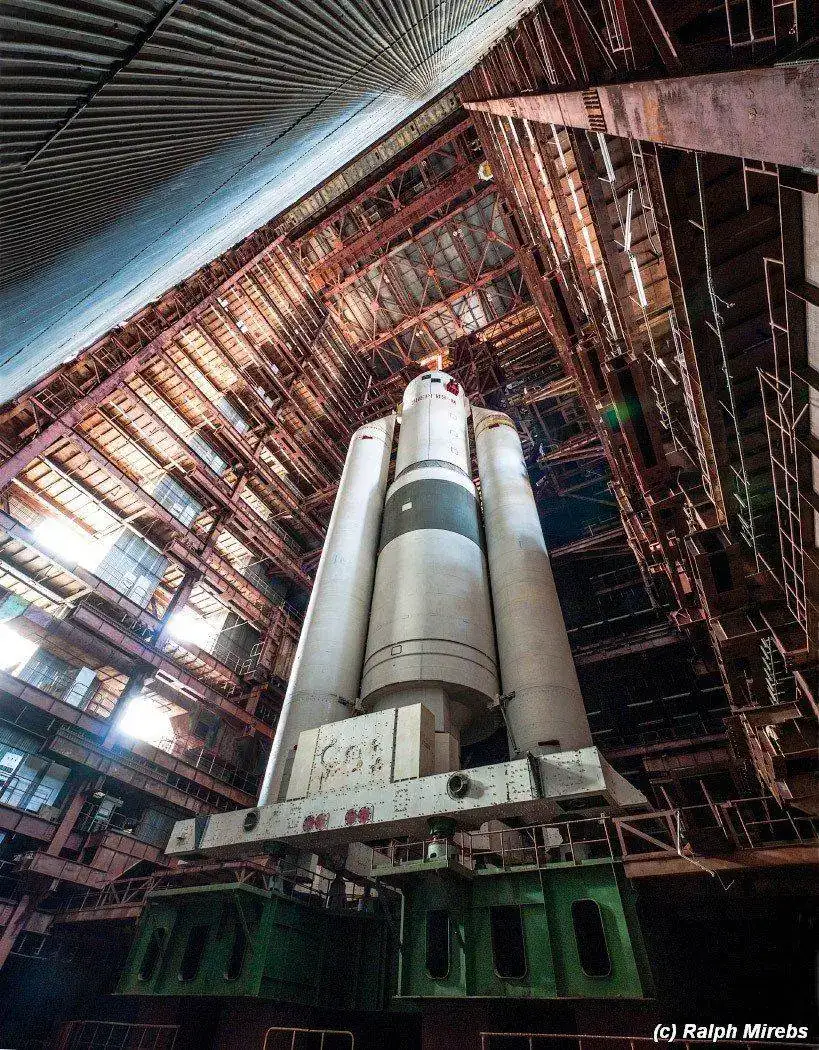

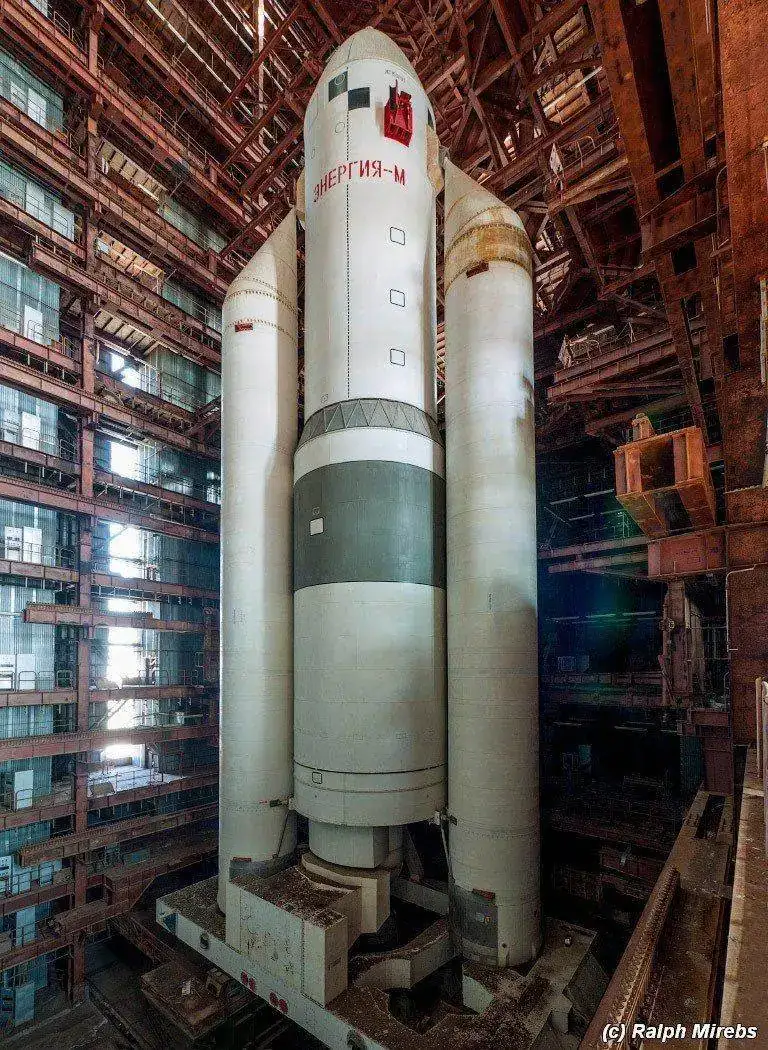

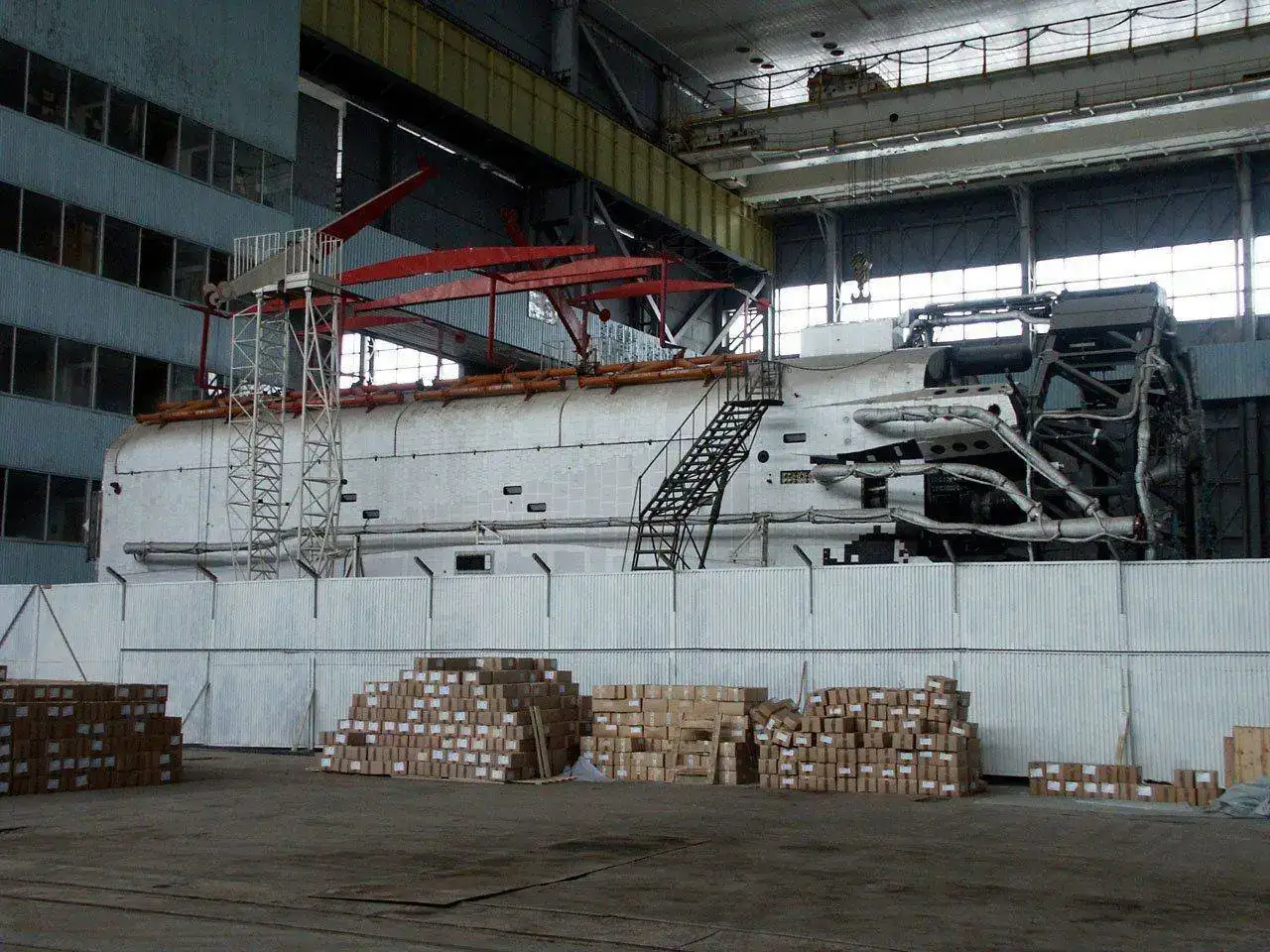

La maqueta del Cohete Energia M a escala 1:1 permanece guardada en el edificio de 170 metros de altura, el mas alto del cosmódromo de Baikonur.
0_cc106_a87dfc8a_orig by Marcos, en Flickr
0_cc115_1aee0adb_orig by Marcos, en Flickr

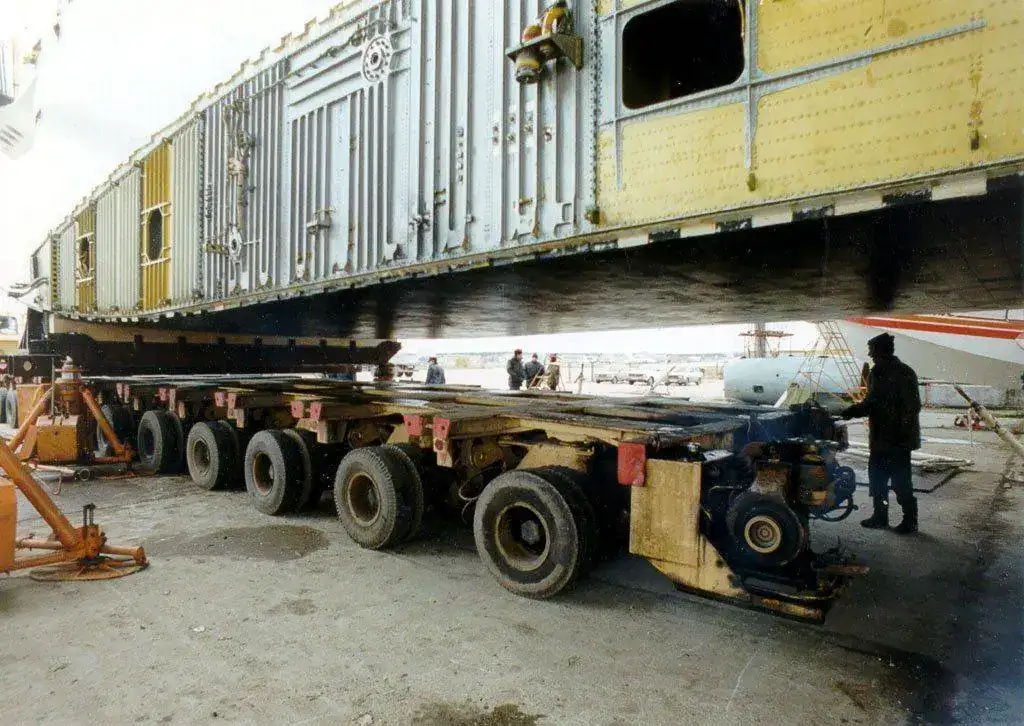

En esta foto aparece el cohete Energia 11K25 para pruebas con el modelo 0.01 OK-M u OK-ML1, las mismas fotos que anteriormente os mostraba cuando os hablaba de ese modelo de Buran.
gub3-18 by Marcos, en Flickr
gub3-7 by Marcos, en Flickr
11K25.000 №T1503D con el diseño de la nave 11F35 OK-M, 0 . 01, OK-ML1, ML1, número 1 Mgub3-8 by Marcos, en Flickr
Transportadores TUA
No sería un hilo completo si nos dejáramos en el tintero el hablar de los transportadores del sistema Energia-Buran desde su almacén hasta el lugar de lanzamiento colocando al sistema en posición vertical.
Estos engendros mecánicos llamados TUA ya utilizados en la época del Cohete Lunar N-1 pesaban 2.756 toneladas y medían casi 100 metros de largo por 50 de ancho por 21 de alto.
Para su movimiento estas mega estructuras eran tiradas por 4 locomotoras diésel a una velocidad de 5 km/h.
El cosmódromo de Baikonur disponía de dos de estos transportadores TUA.

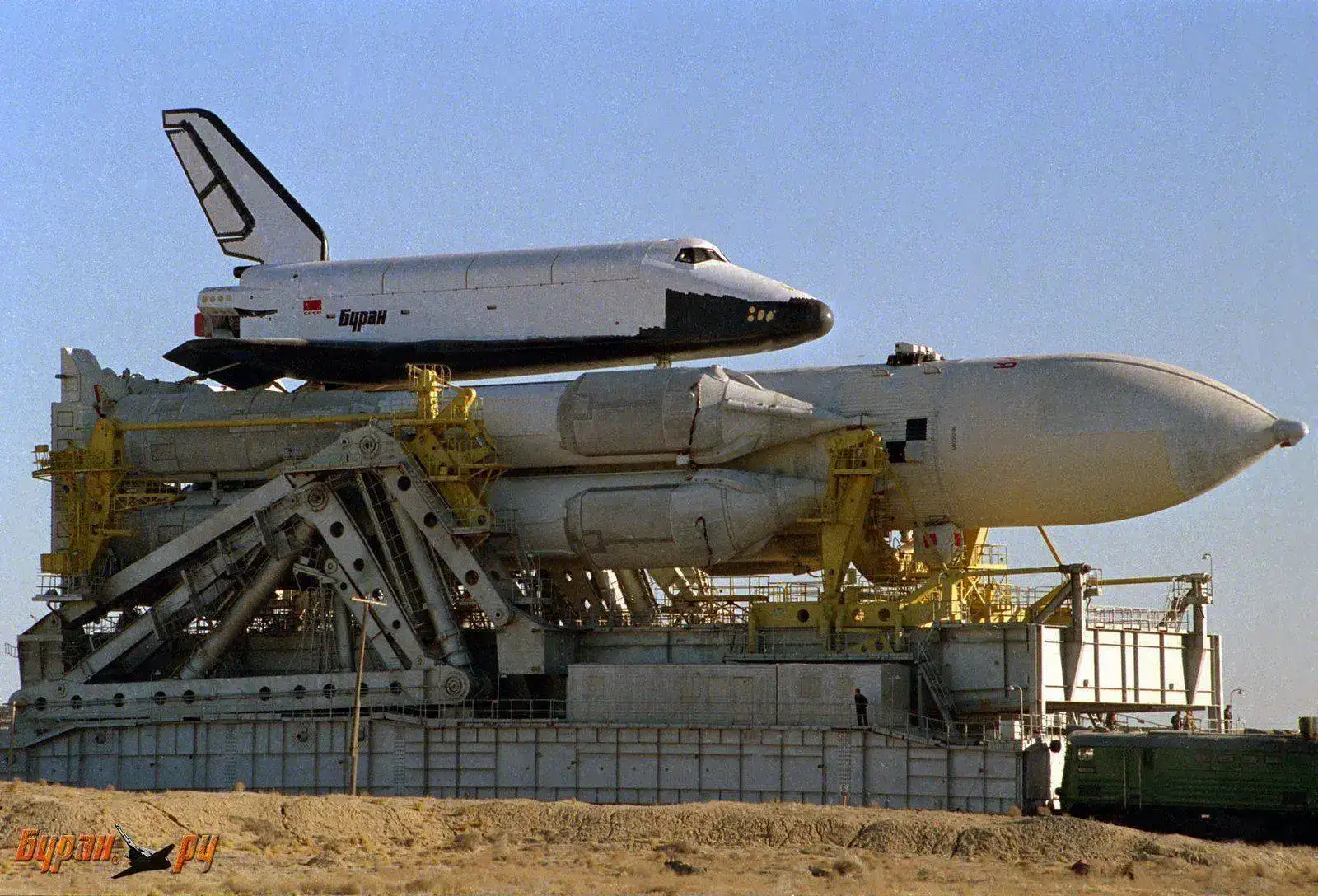

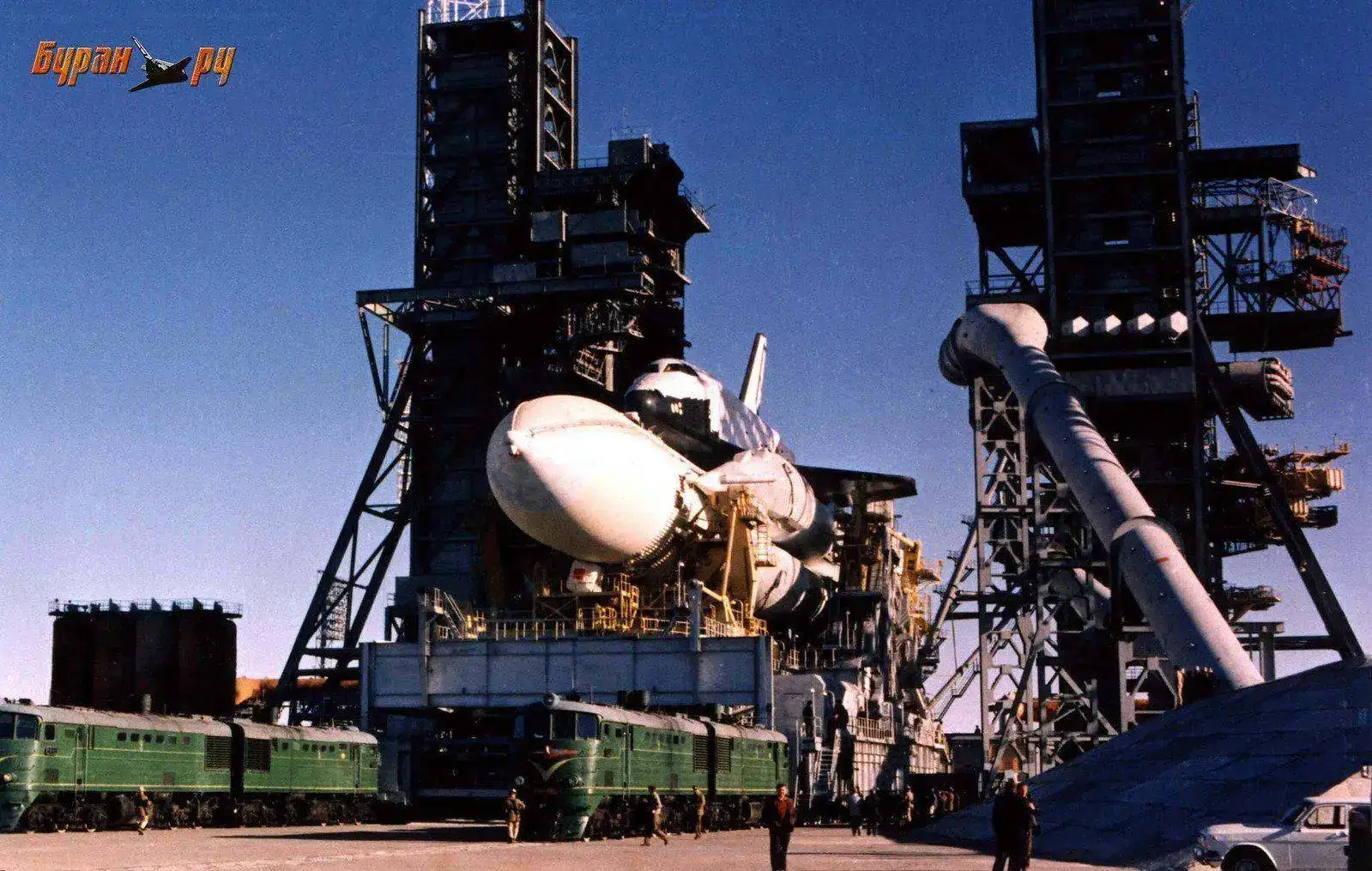

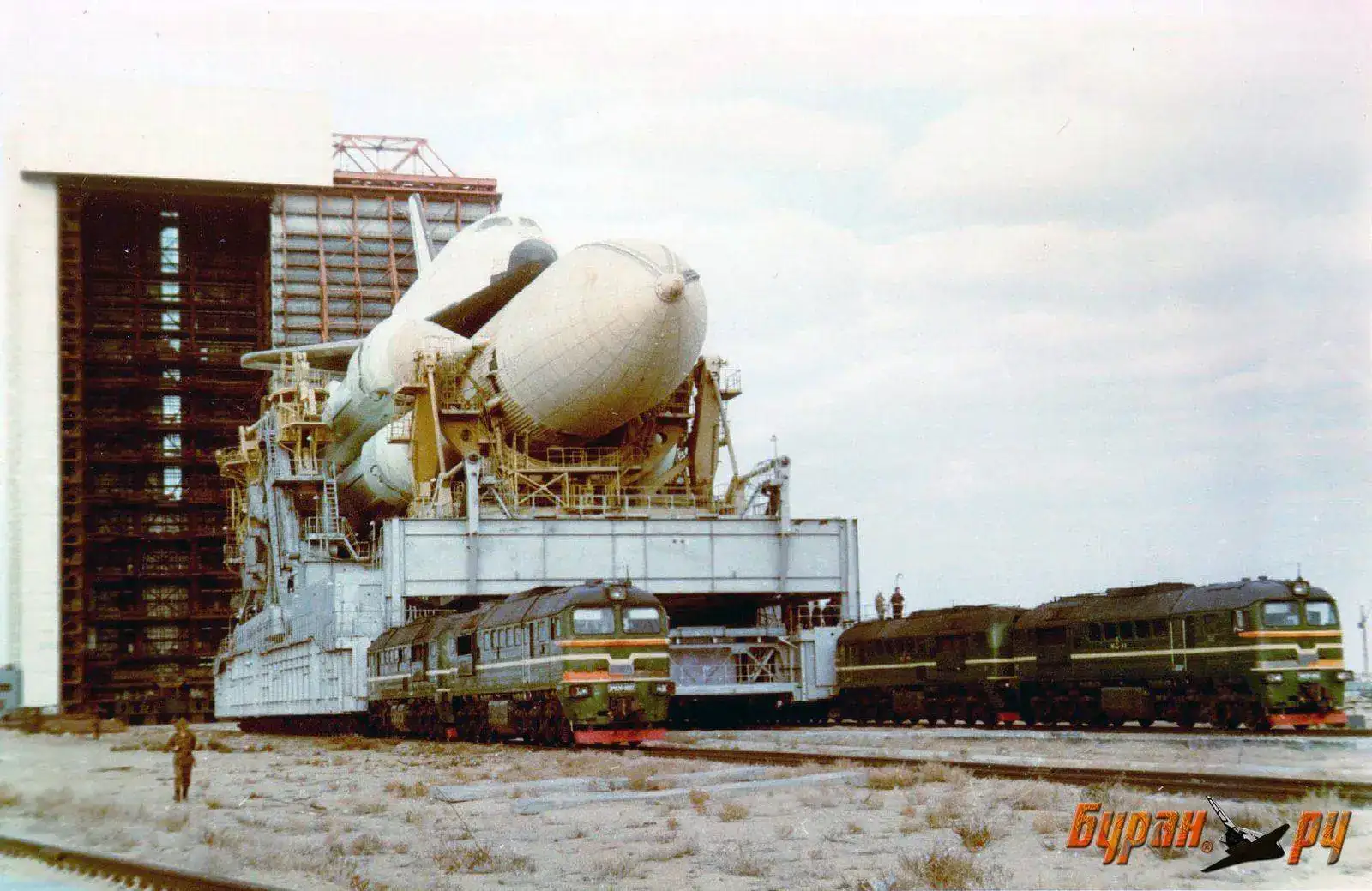

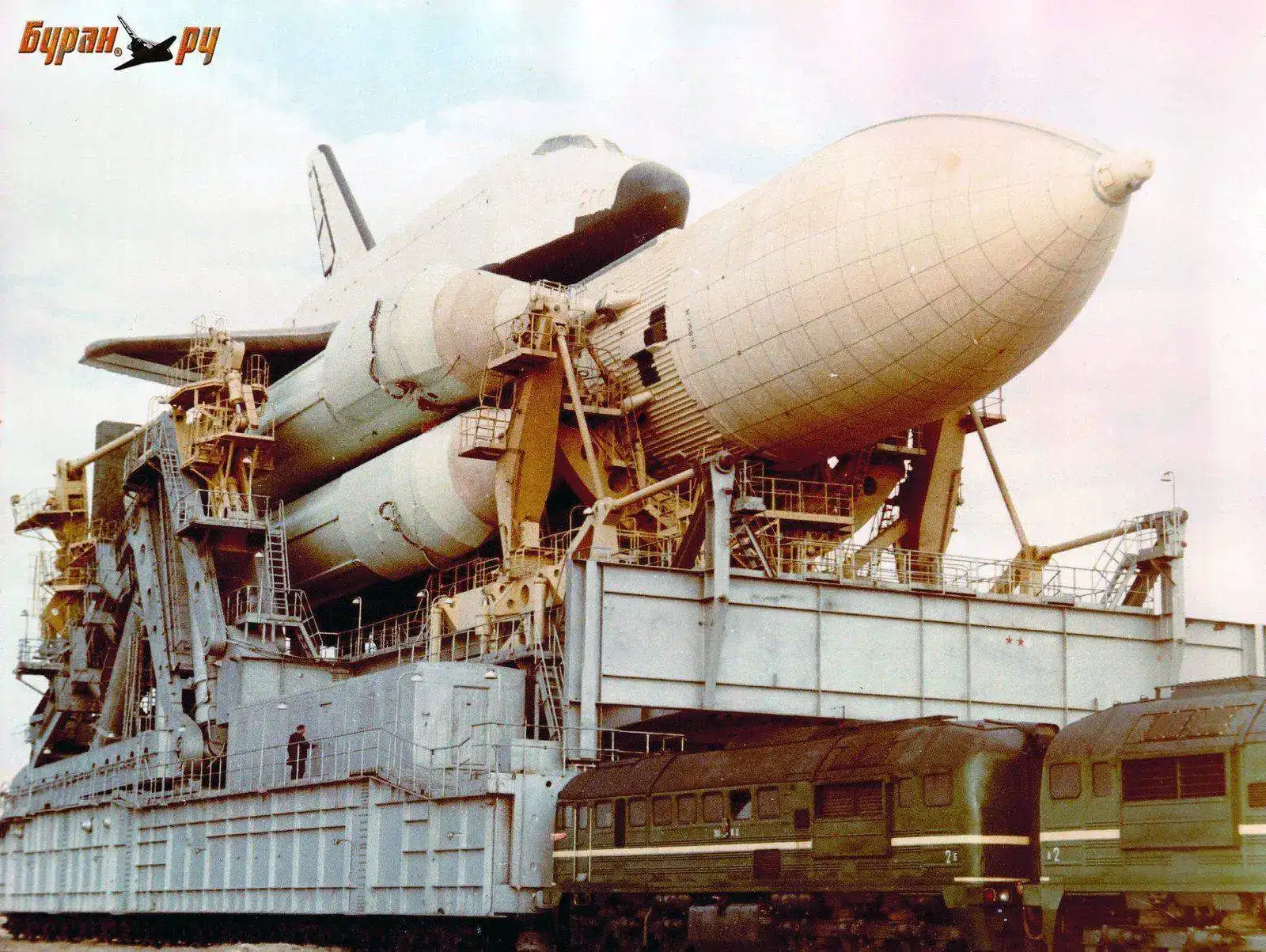

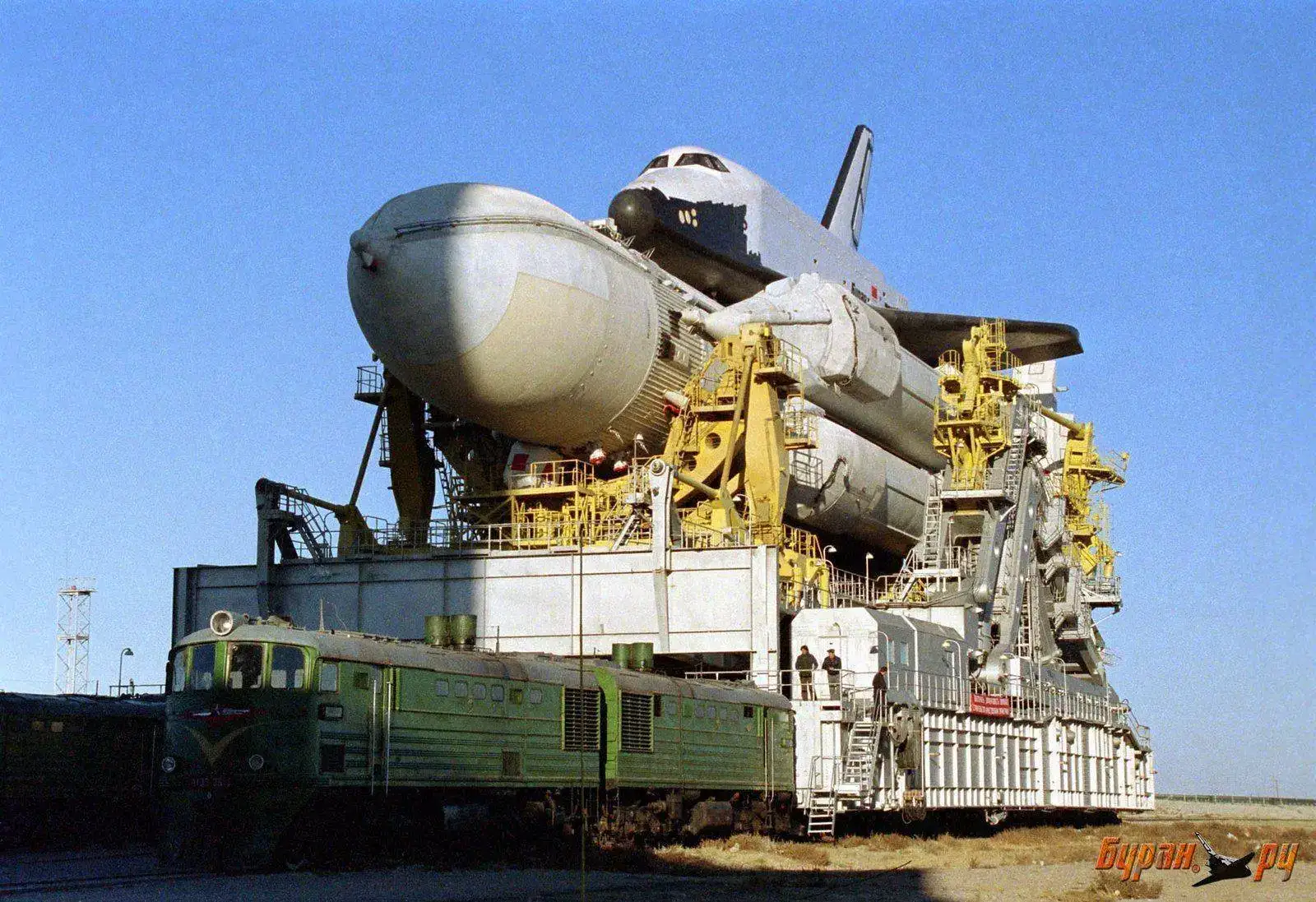

Unas fotos del TUA tirado por las 4 locomotoras diésel
bbur165 by Marcos, en Flickr
bbur164 by Marcos, en Flickr
bbur163 by Marcos, en Flickr

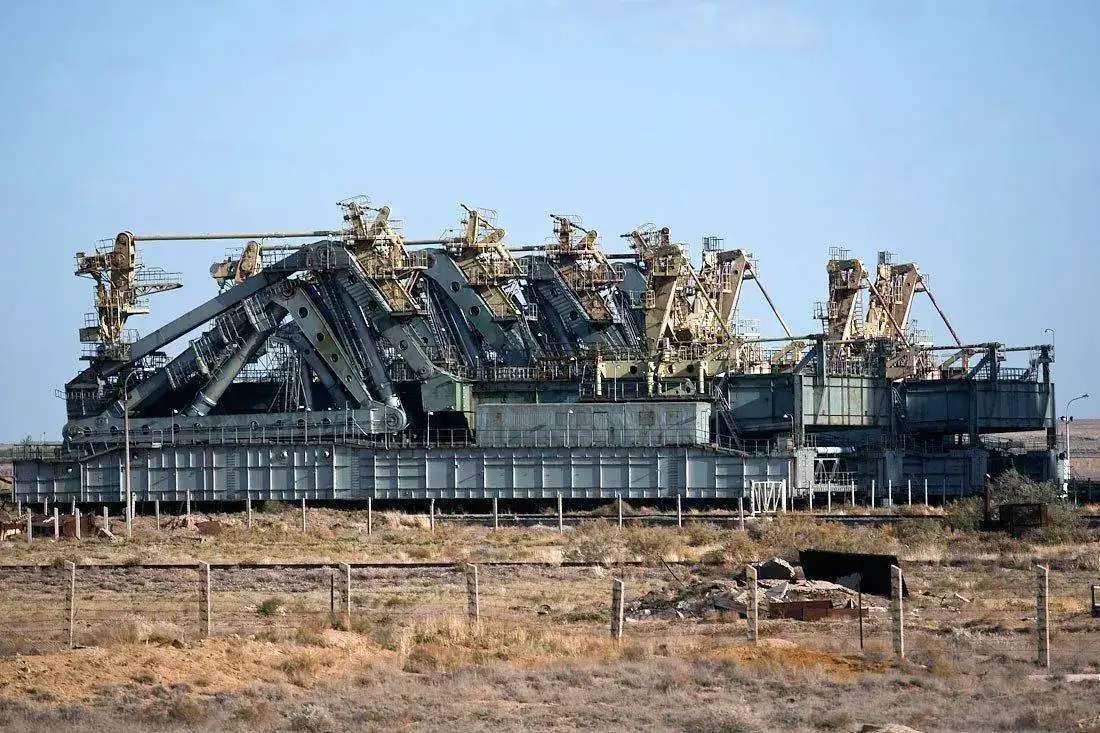

Aquí podemos ver este monstruo abandonado a su suerte en el cosmódromo años mas tarde
TUA3814232_original by Marcos, en Flickr
Vuelo del Buran
Preparativos del conjunto Energia-Buran antes del lanzamiento con su integración y transporte hasta la rampa 37 del área 110.
bbur164 by Marcos, en Flickr
bbur165 by Marcos, en Flickr
bbur63 by Marcos, en Flickr
bbur64 by Marcos, en Flickr
bbur69 by Marcos, en Flickr

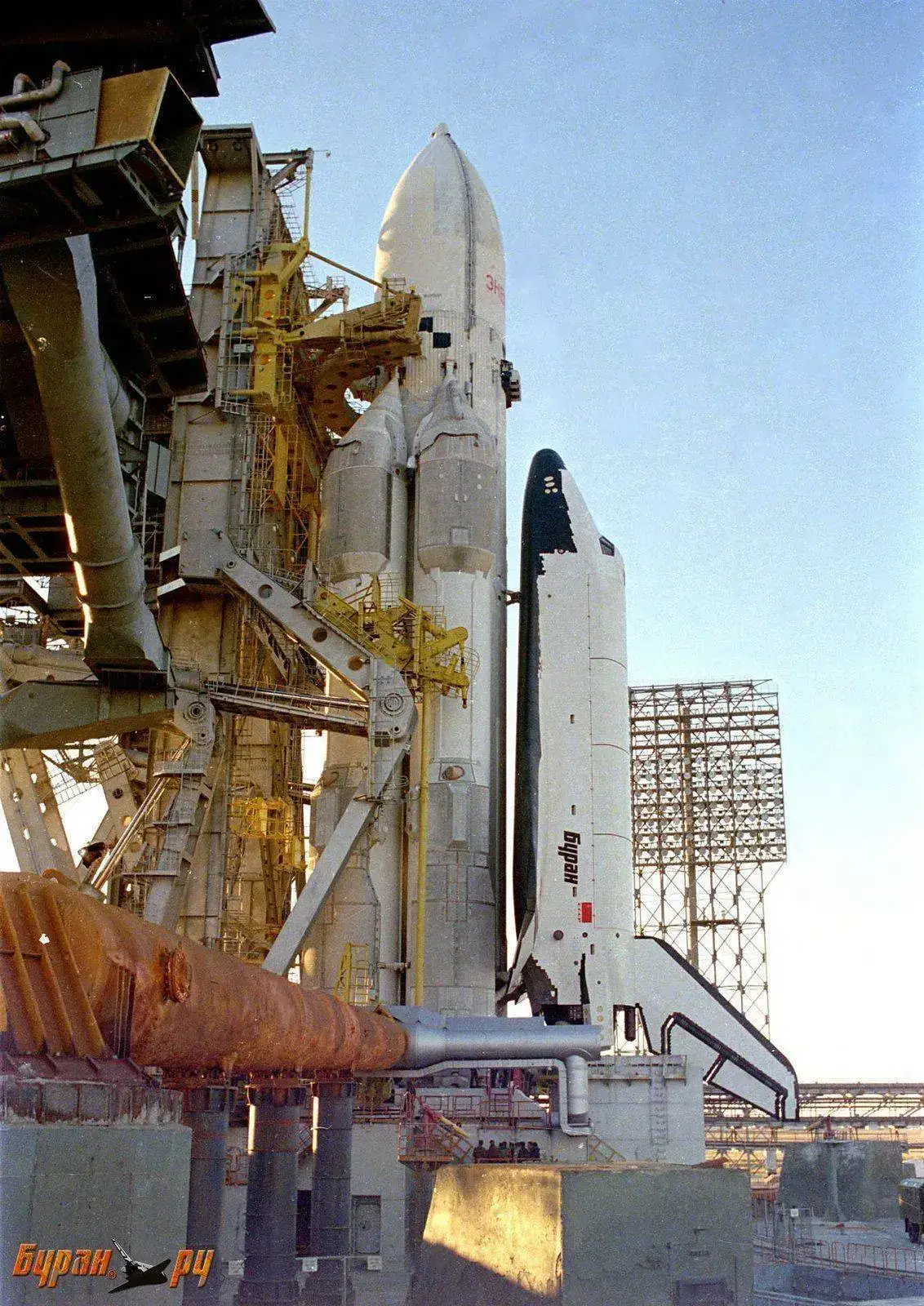

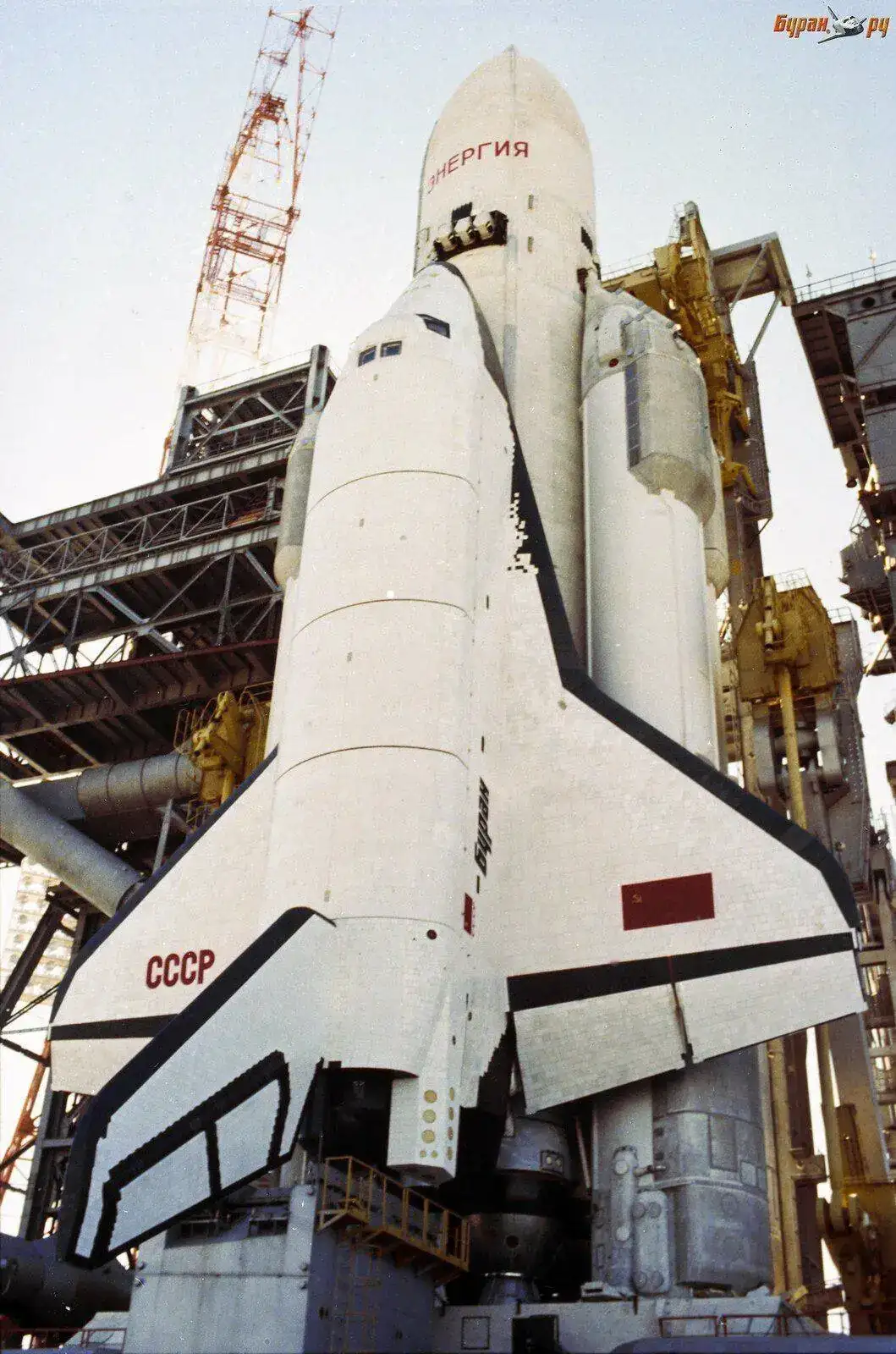

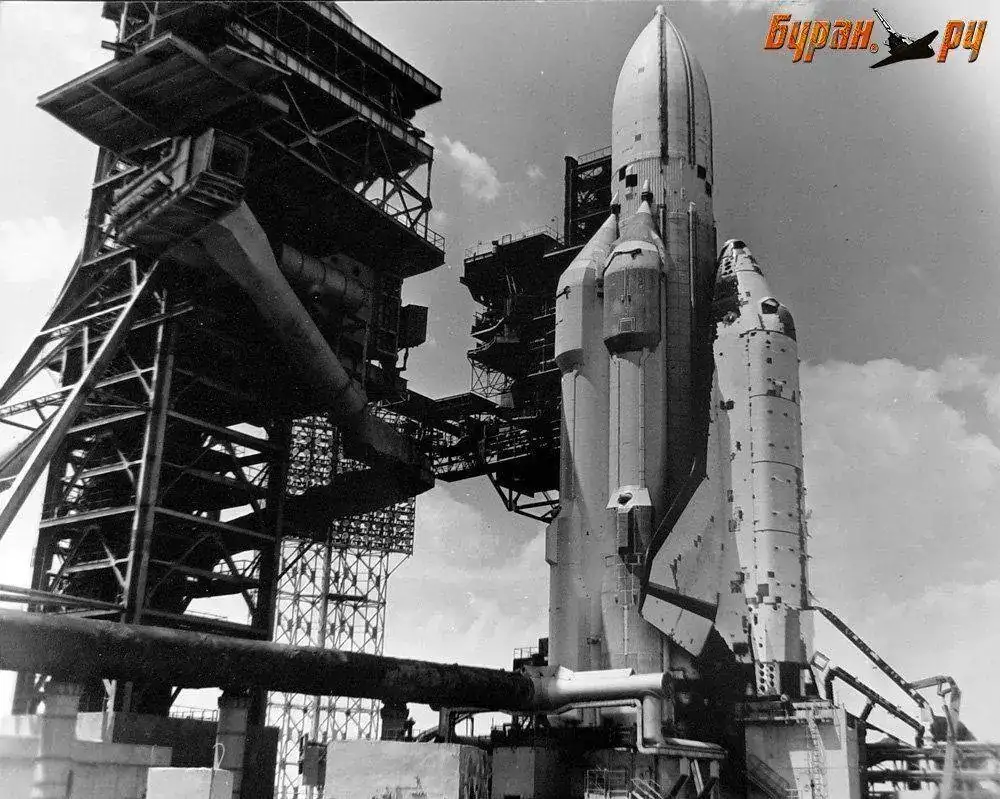

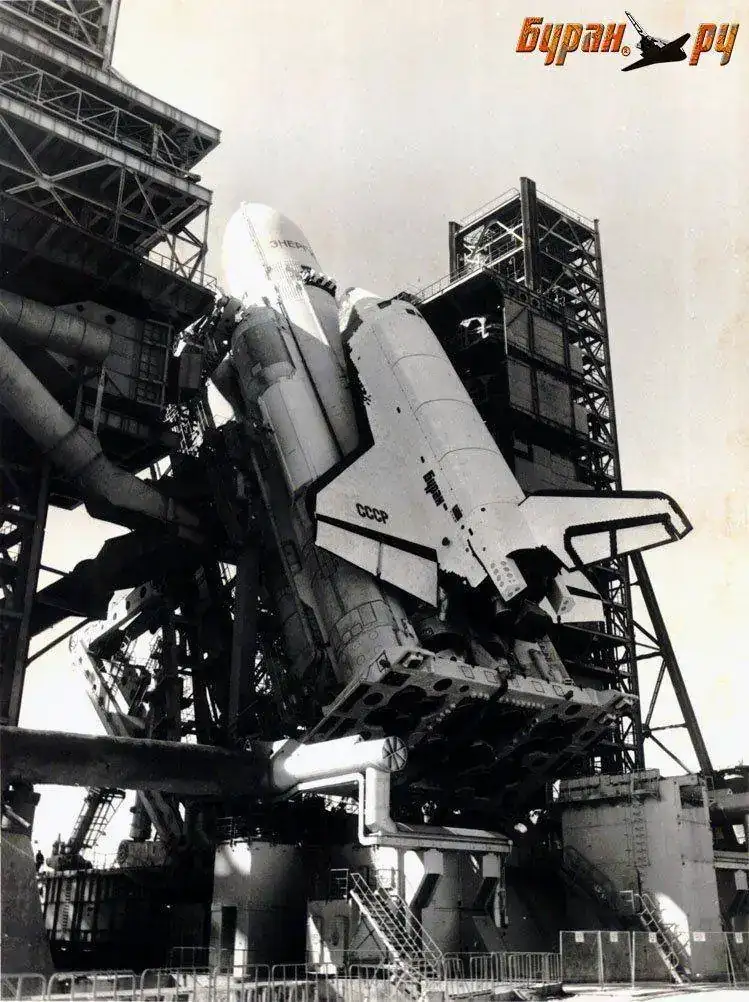

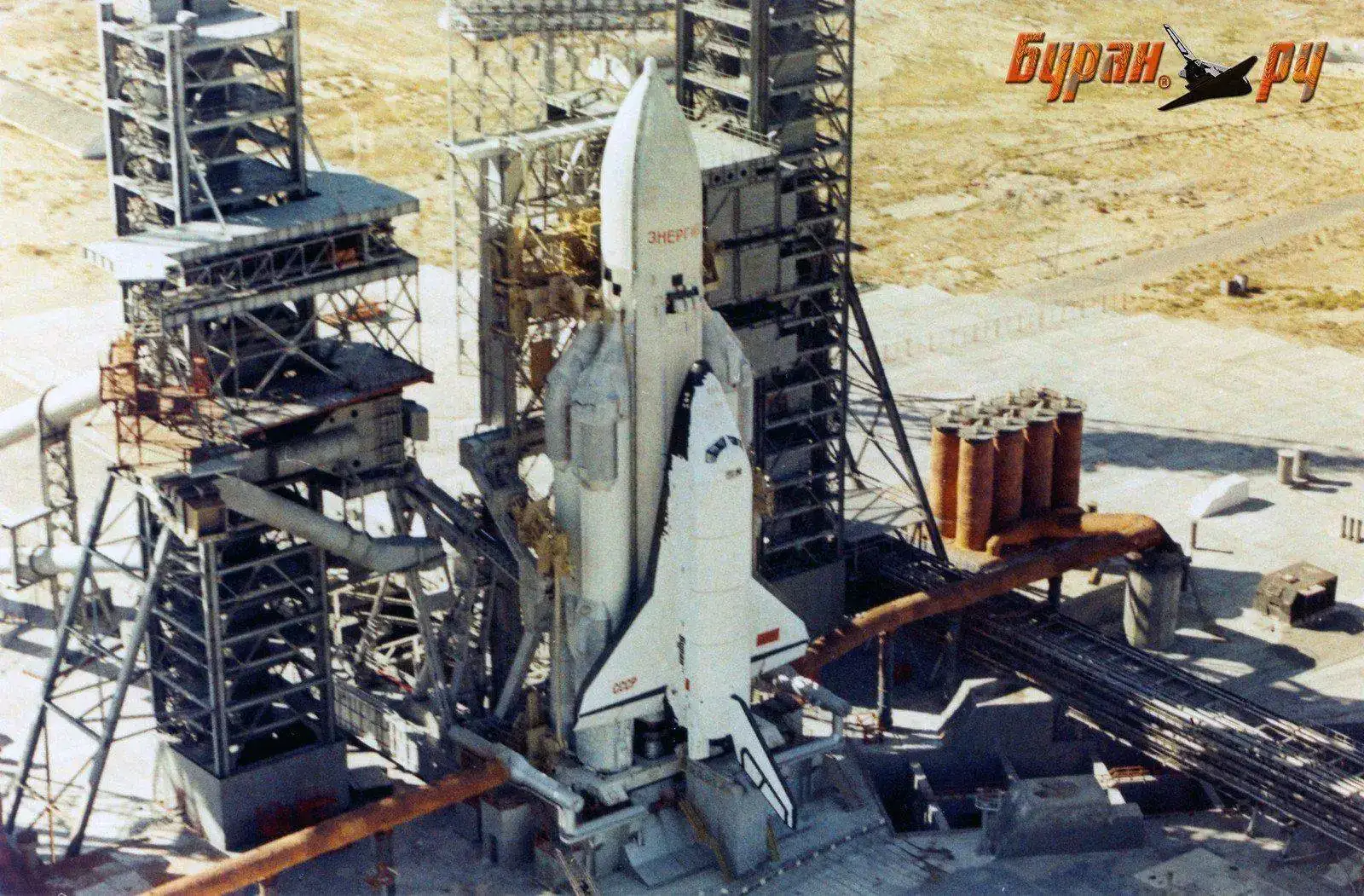

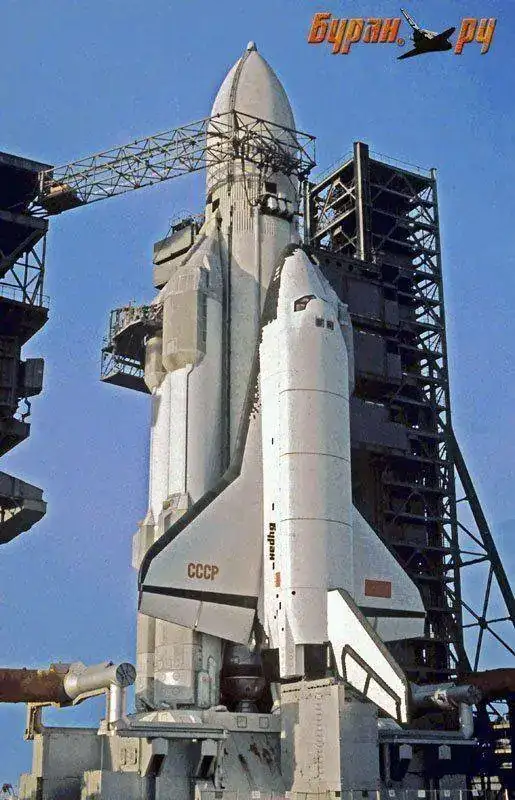

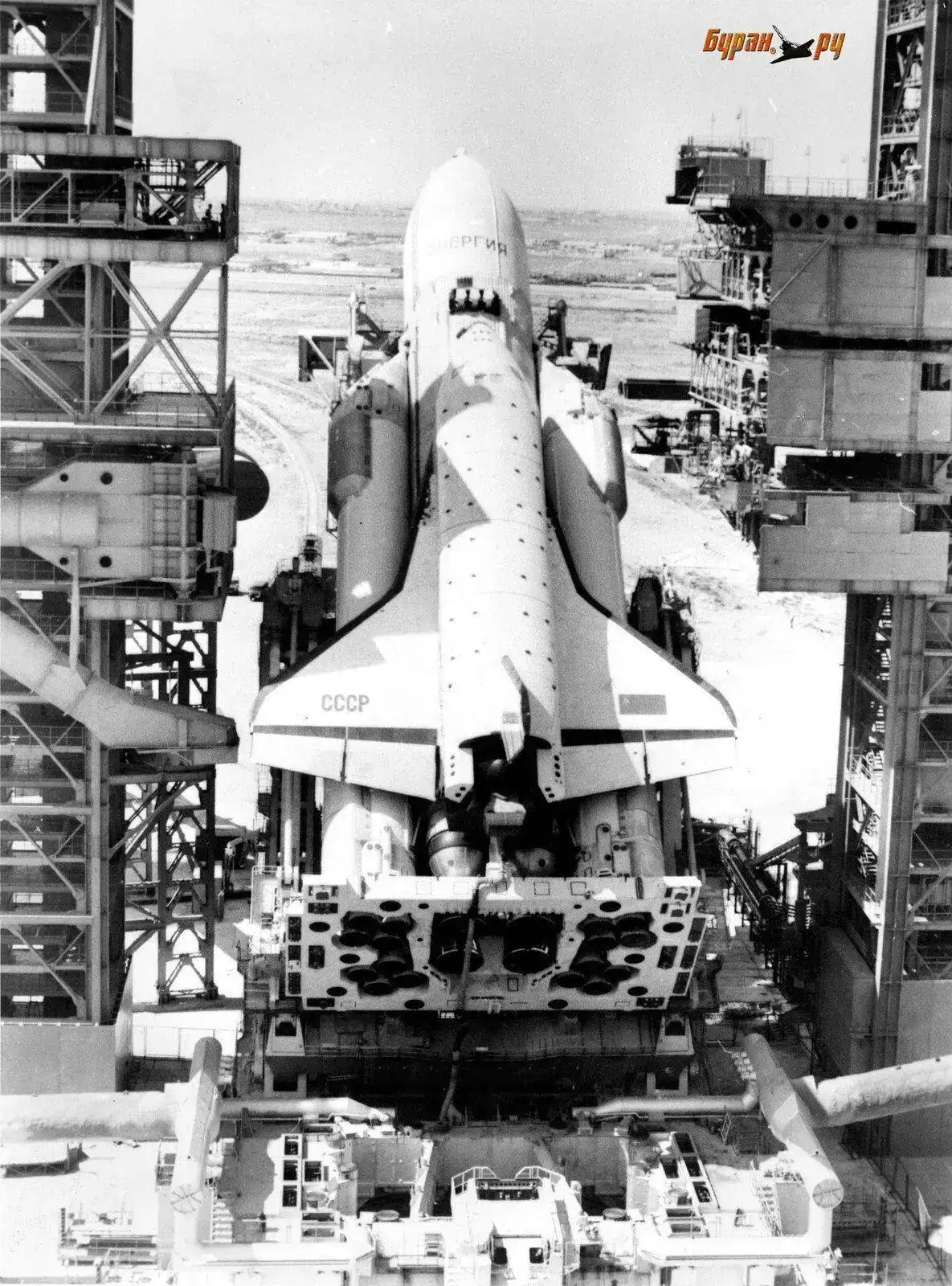

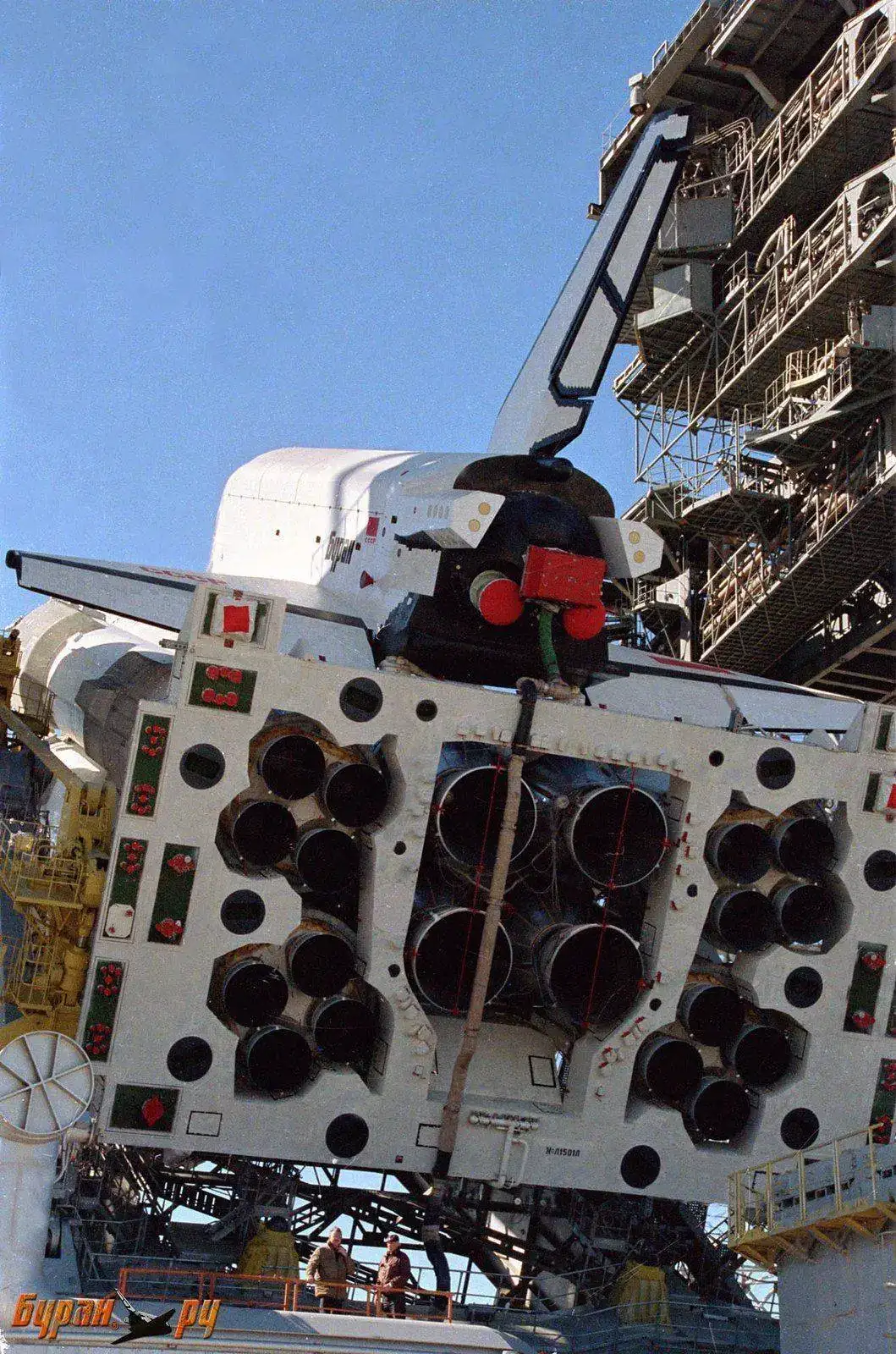

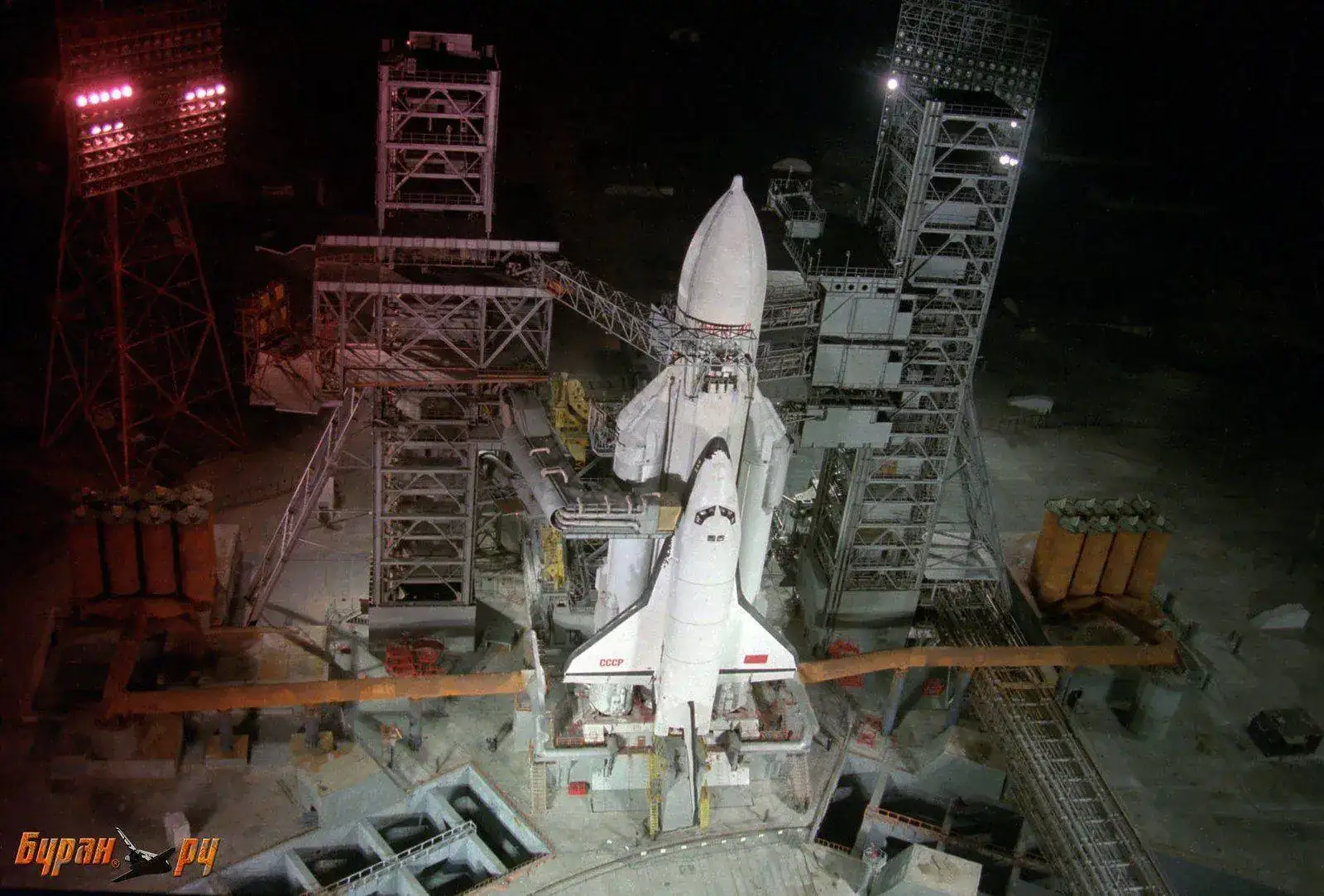

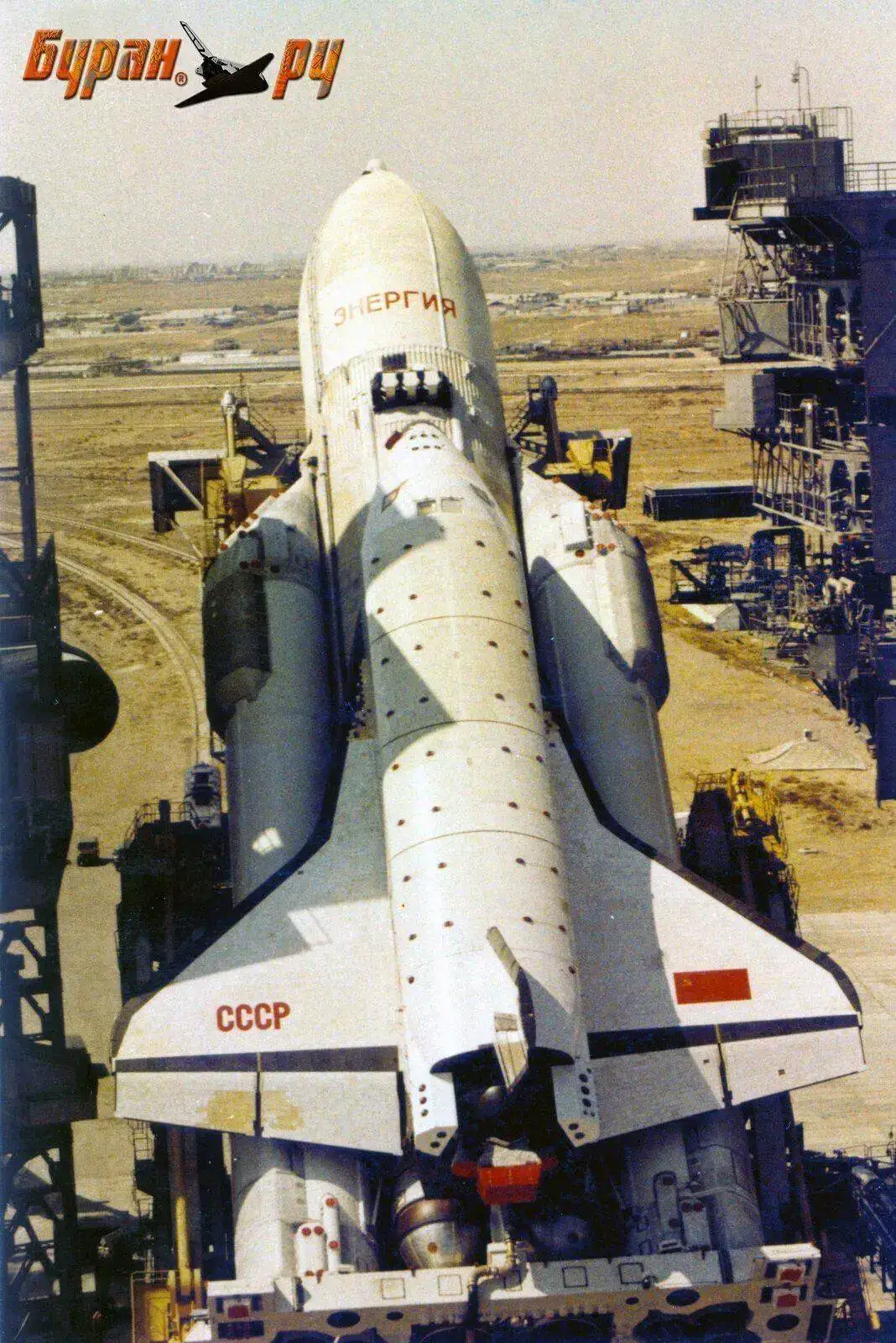

Y poco después ya colocado en la rampa para los preparativos de despegue
Todo listo para el lanzamientobbur258 by Marcos, en Flickr
Todo listo para el lanzamientobbur361 by Marcos, en Flickr
El primer intento de vuelo del Orbitador Buran fue el 29 de octubre de 1988 pero este fue abortado a 51 segundos del despegue.

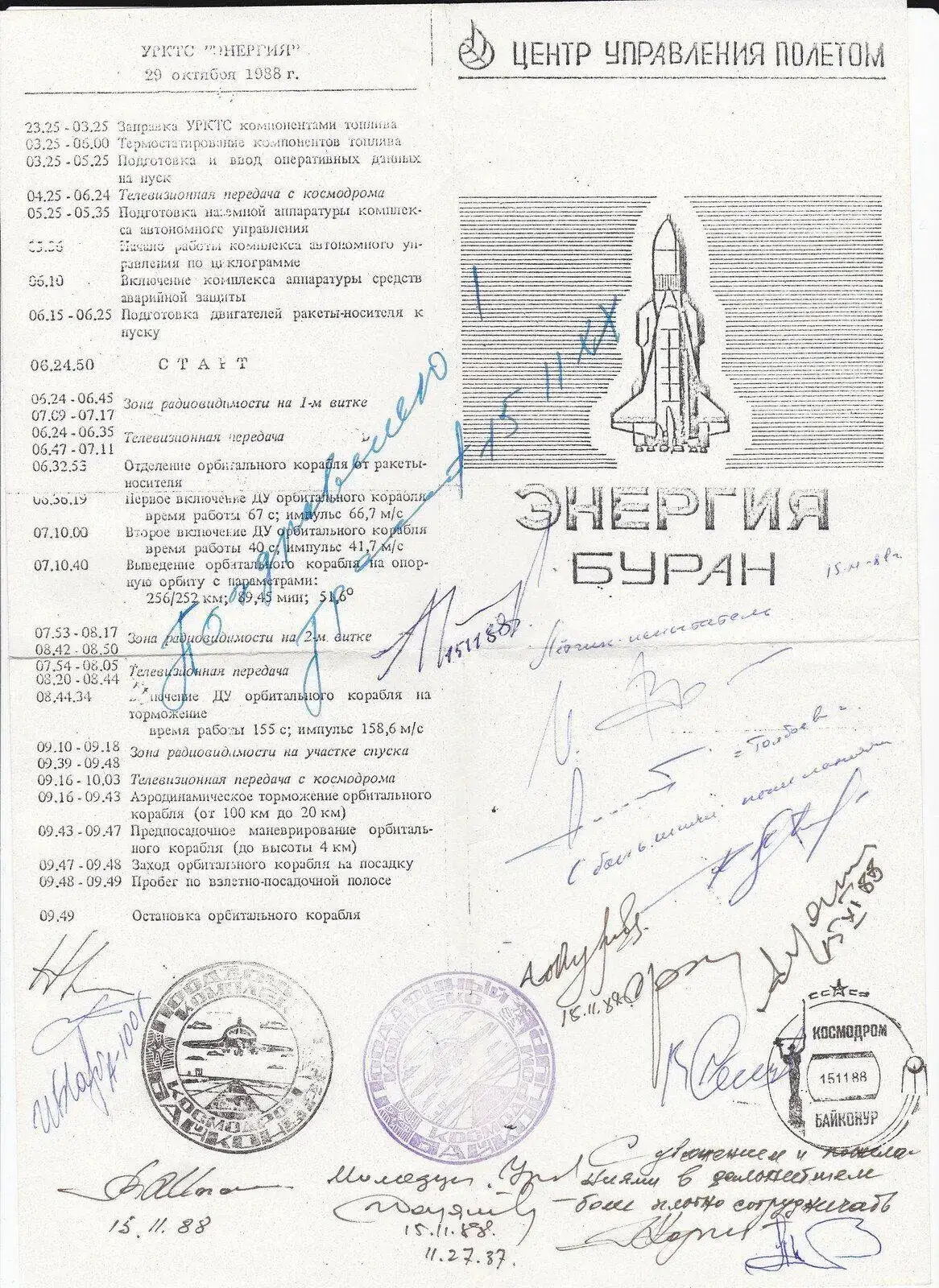

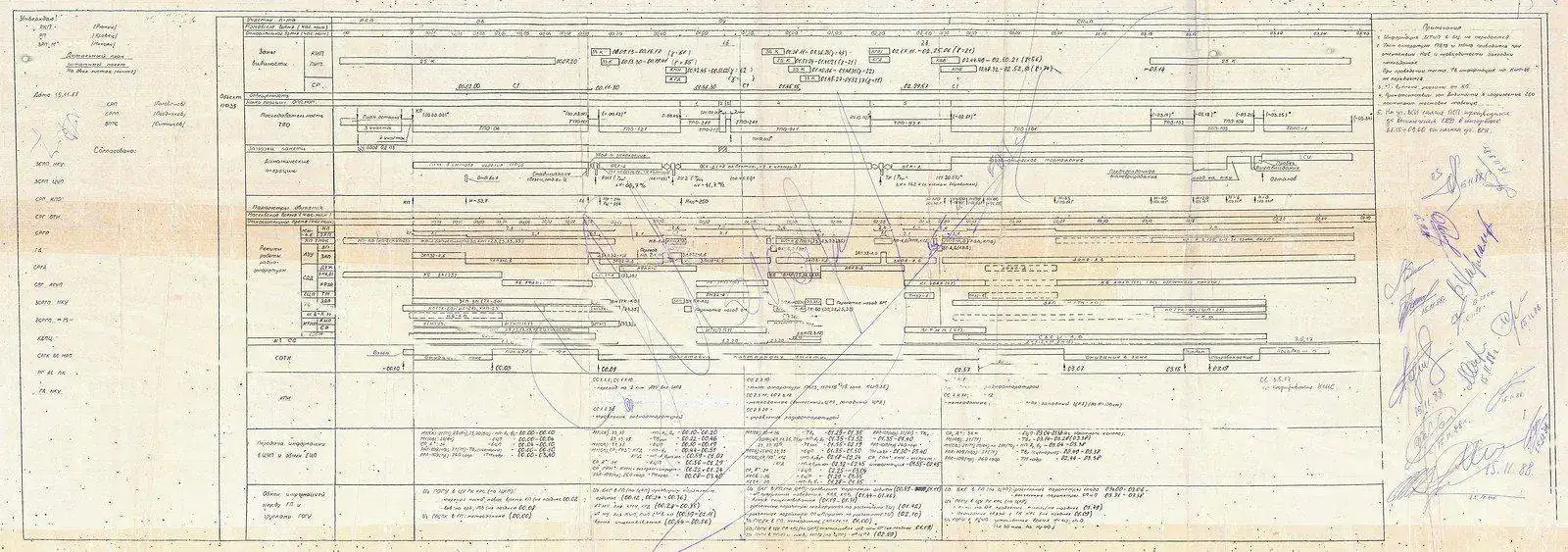

Plan de vuelo de 29 de octubre de 1988
Programa de vuelo 29-10-1988 by Marcos, en Flickr
Aquí podemos ver una foto el día antes del fallido primer intento de lanzamiento.
28/10/88 El dia antes del lanzamientobbur193 by Marcos, en Flickr
Dia antes primer lanzamiento 28101988 1 by Marcos, en Flickr
Finalmente el 15 de noviembre de 1988 se produjo el esperado primer vuelo no tripulado del Buran. Este primer vuelo estaba programado para dar dos vueltas completas a la Tierra en un tiempo de 206 minutos.

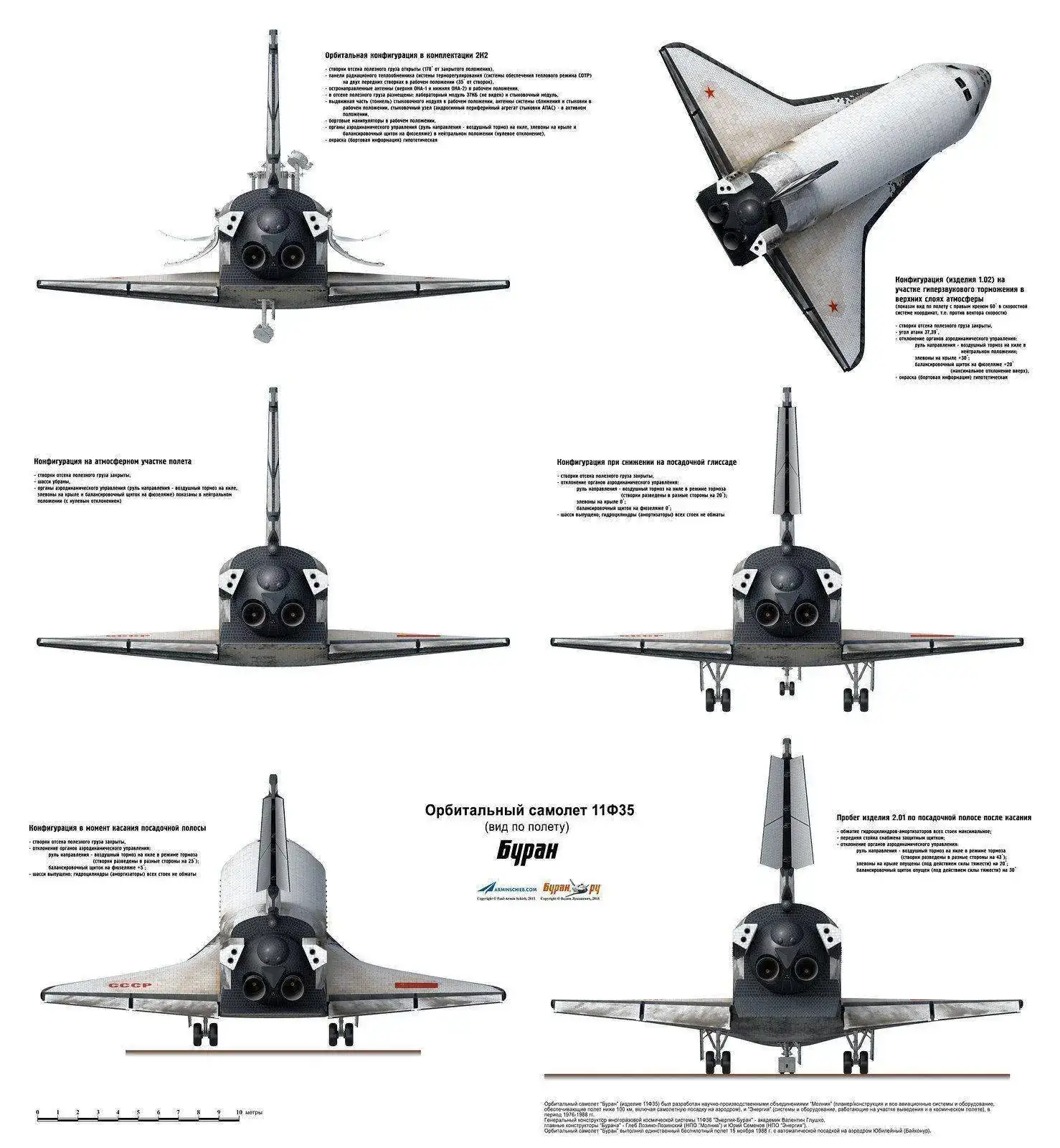

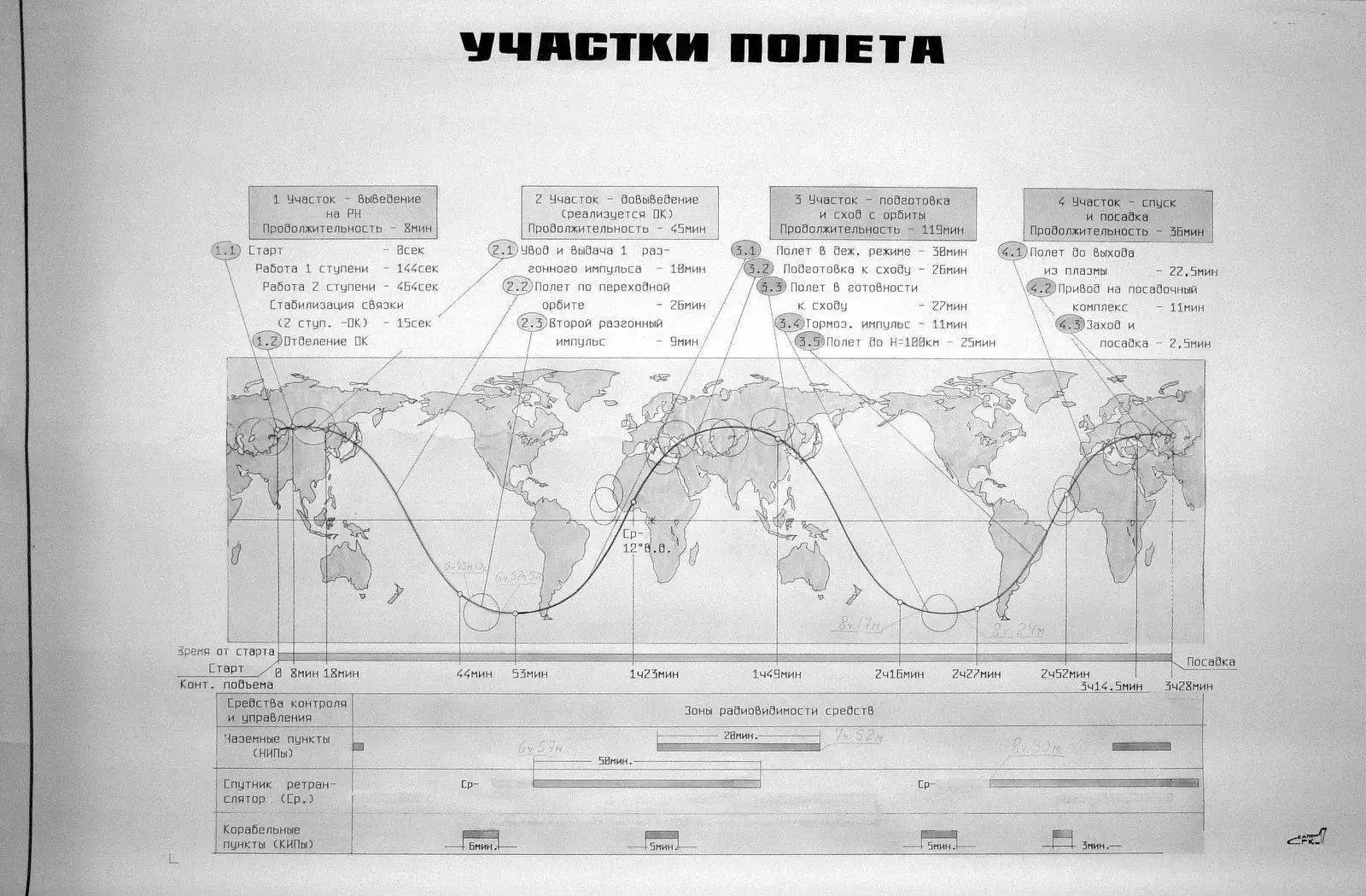

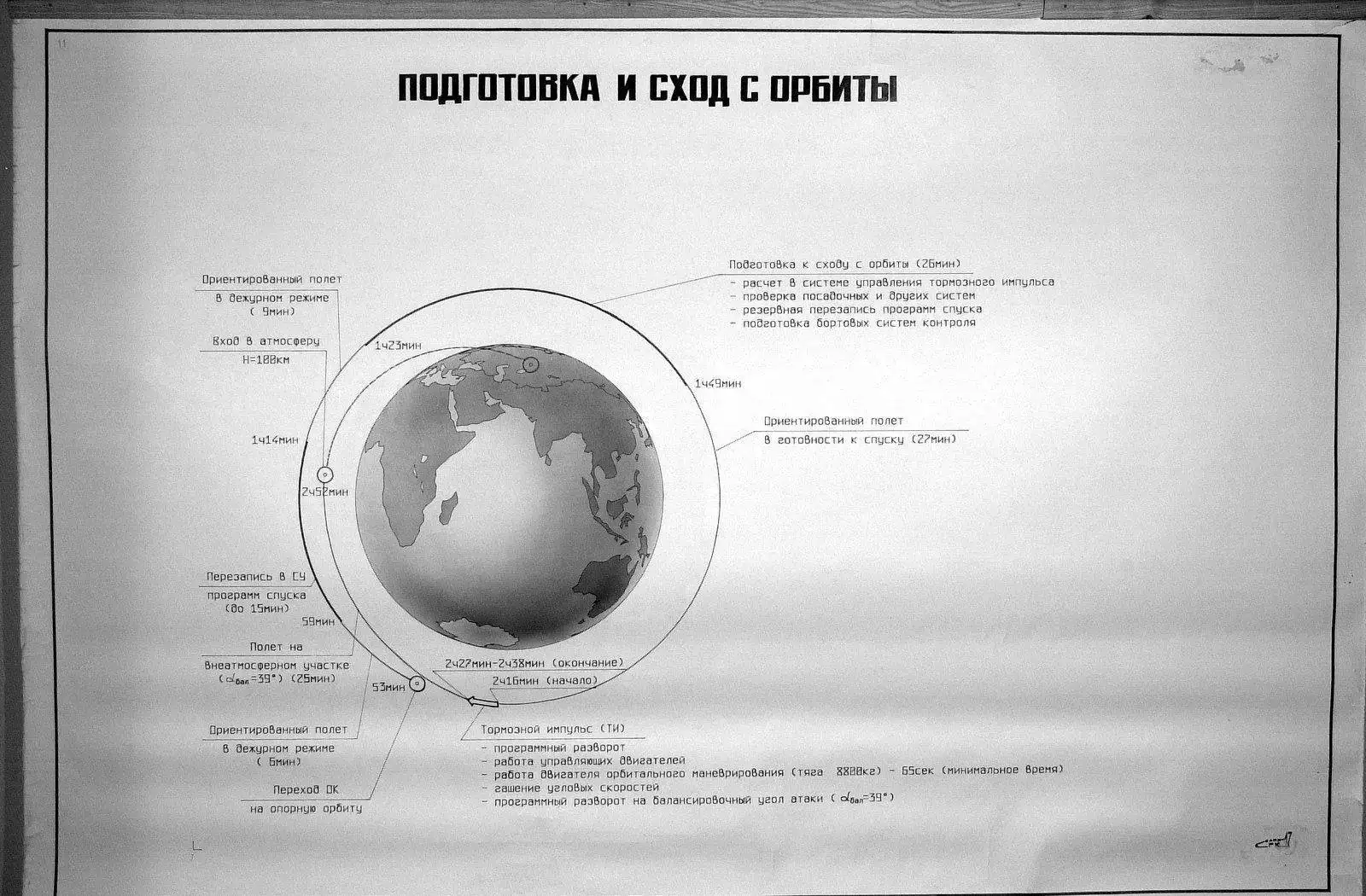

Plan de vuelo
15-11-1988_flight-plan_s by Marcos, en Flickr
26a_polet by Marcos, en Flickr
25a_sxod by Marcos, en Flickr
23a_posadka by Marcos, en Flickr
landg4 by Marcos, en Flickr
Aquel día 15 de noviembre de 1988 la principal preocupación era la de un ciclón que con lluvia y rachas de viento de hasta 19 m/s con la consiguiente formación de posibles placas de hielo de hasta 1,7 mm de espesor.
bbur68 by Marcos, en Flickr
El panel de la estación de seguimiento contaba la cuenta atrás para el despegue
by Marcos, en Flickr
Video del despegue del Buran
A las 5:50 h después de 10 minutos calentando motores salen del aeródromo 2 MIG-25 SOTN cuya misión principal era la de filmar el despegue del Buran así como un AN-26 sobrevolando a mas altura para captar cuando se separaba la primera etapa del Cohete Energia.
Despegue MIG-25 dia lanzamientograch25 by Marcos, en Flickr

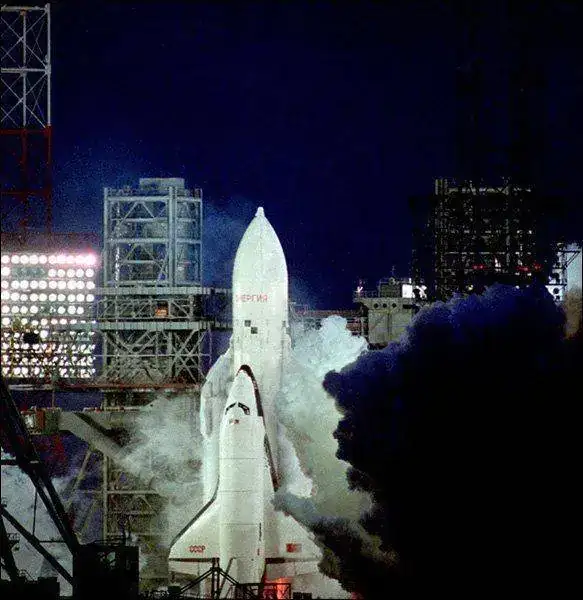

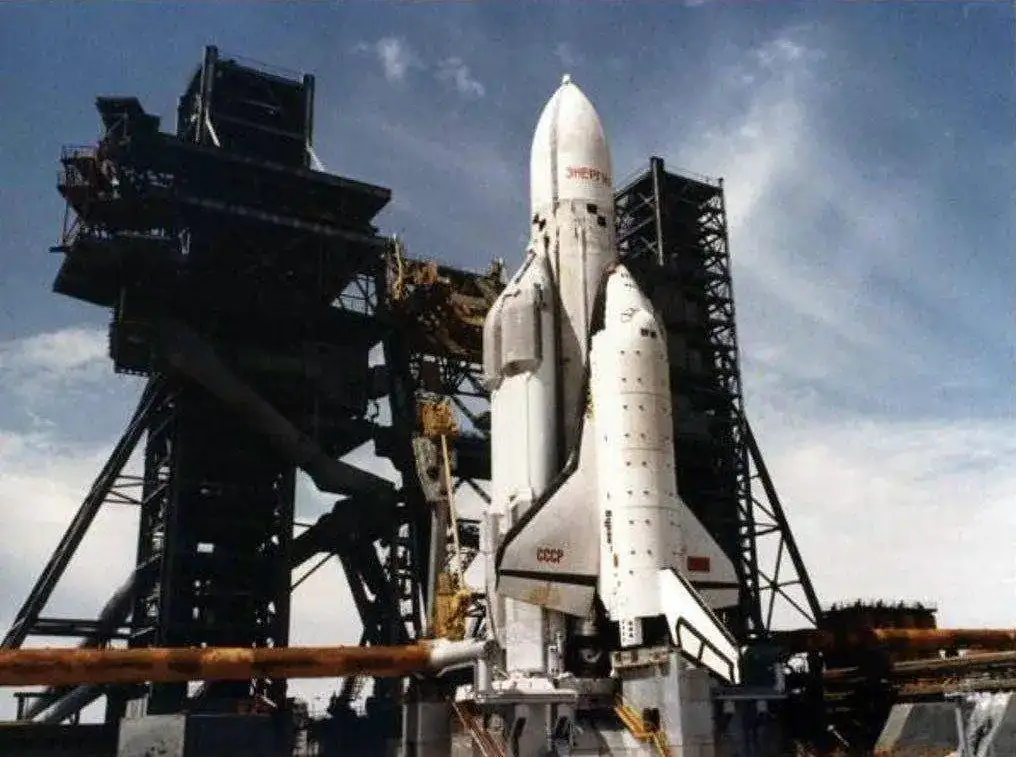

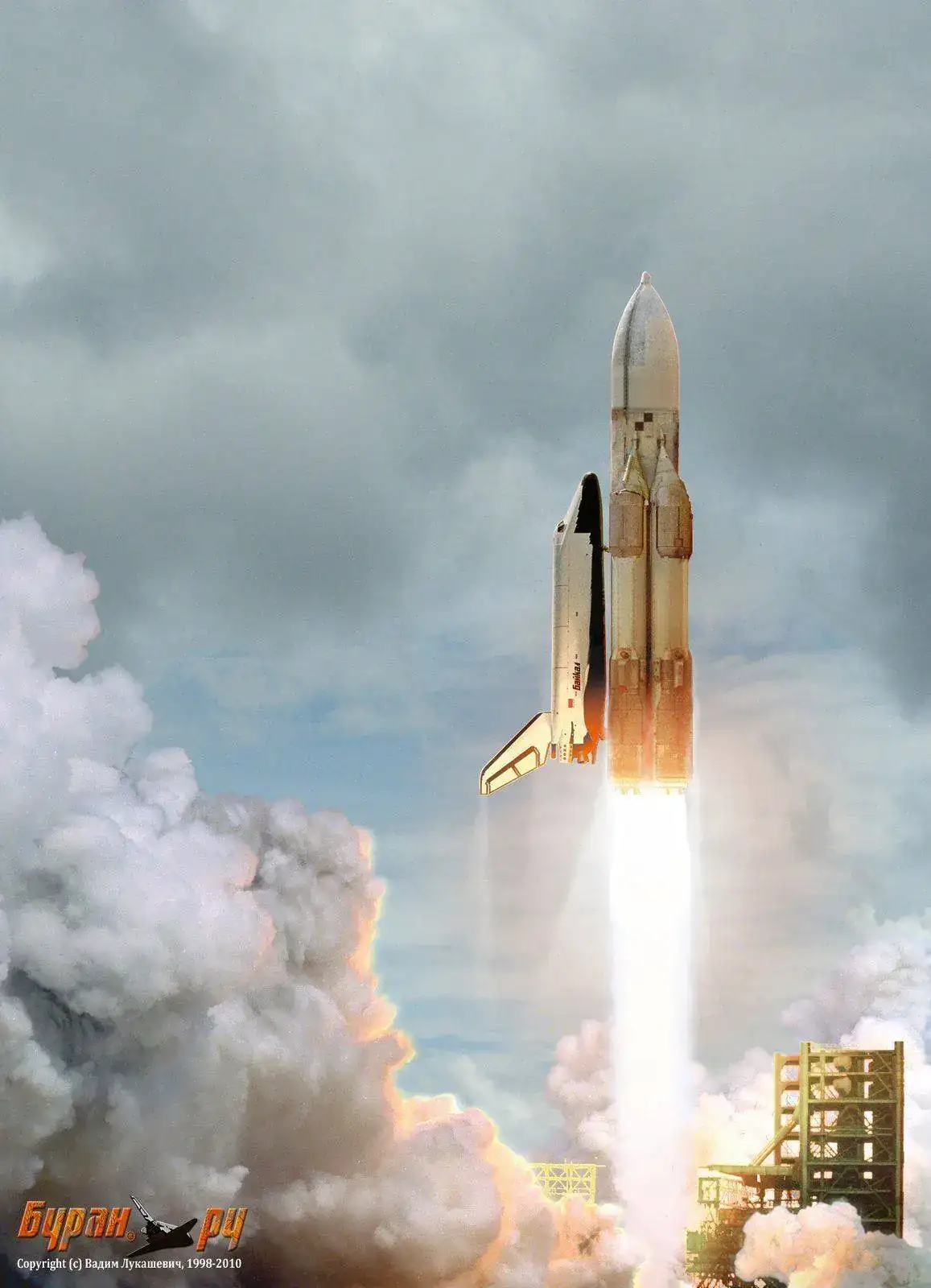

El Buran preparado en la rampa 37 del Area 110 encendía sus motores, primero los 4 RD-170 convencionales de queroseno y oxígeno líquido de la 1ª etapa de los tanques laterales y 5,3 segundos después los 4 RD-0120 de la segunda etapa del tanque central, los primeros en utilizar hidrógeno y oxígeno líquidos y cuando daban las 6:00 h se produce el despegue del Buran.
bbur12 by Marcos, en Flick
127988_original by Marcos, en Flickr
128235_original by Marcos, en Flickr
Hay que decir que el cohete Energía solo había realizado un vuelo anteriormente en 1987 por lo que los miles de ingenieros, políticos y cosmonautas estaban mas que nerviosos.
El Buran atravesó la capa de nubes que cubría el Cosmódromo de Baikonur mientras Magomed que iba abordo de un MIG-25 SOTN con su cámara grababa el histórico acontecimiento.
bbur19 by Marcos, en Flickr

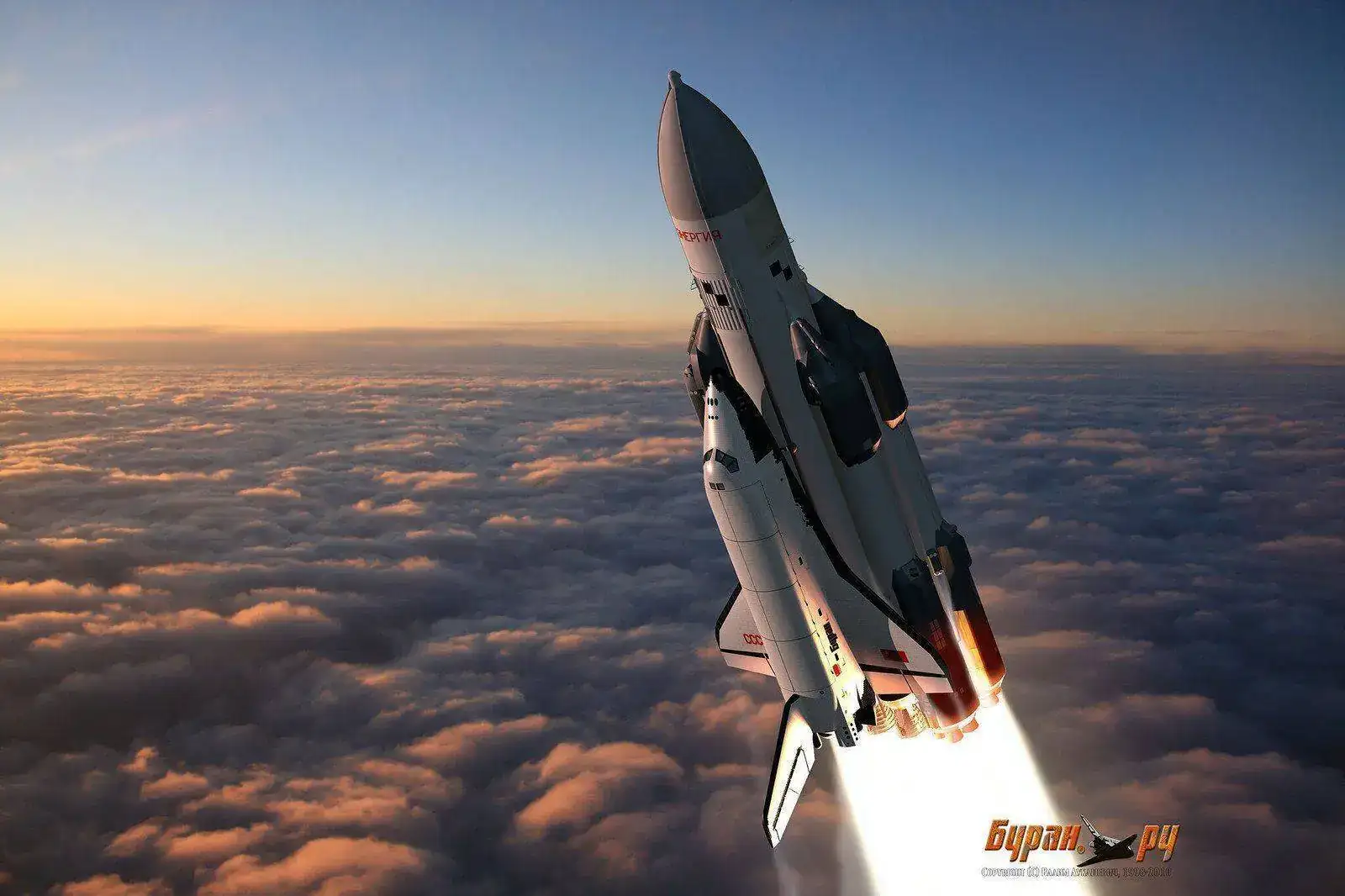

Unas ilustraciones ya que no hay documentación fotografica poco después del despegue
1_april_04 by Marcos, en Flickr
bbur125 by Marcos, en Flickr
Después de 140 segudos el Buran ya estaba a 53,7 Km de altura. Entre 15 y 25 segundos después se separa la primera etapa de los cohetes que caen a 426 Km de distancia después de 8 minutos.
A los 467 segundos ya una altura de 115 km se produce la separación del tanque central de la segunda etapa, y el Buran se situaría en el apogeo de su trayectoria a 256 Km de altura.

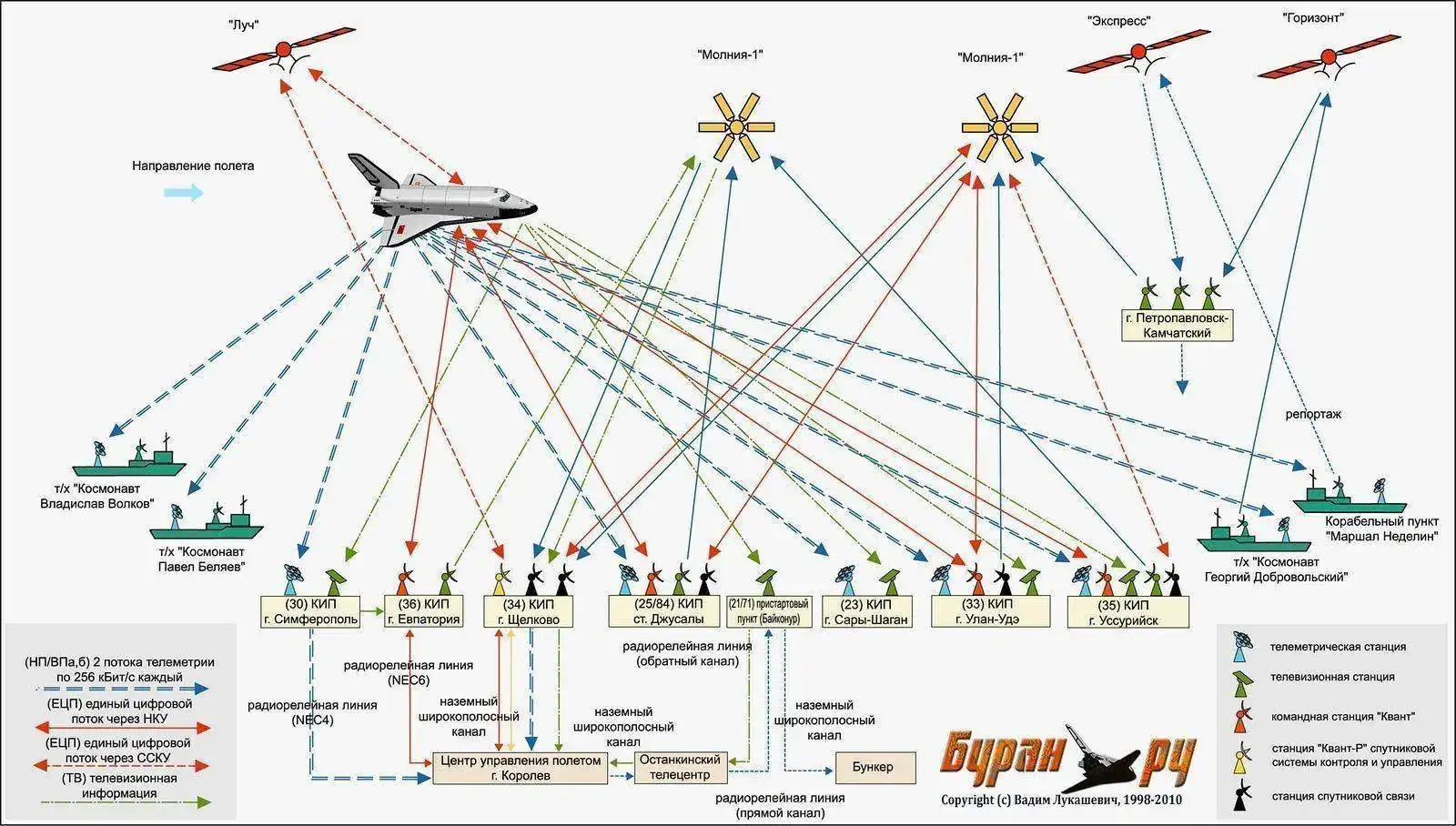

Todo el monitoreo se llevaba a cabo desde diversas estaciones con el sistema Vimpel instaladas en barcos, satélites y estaciones en Tierra.
odu2 by Marcos, en Flickr
Todo iba bien allá arriba y el Buran comienza el descenso para ir de vuelta a tierra momento en el cual despegaron otra vez los MIG-25.
El ingreso del Buran a la Atmósfera se produjo a las 8:51 a una altura de unos 100 Km y a una velocidad de 27.330 Km/h con un ángulo de inclinación de 0,91º sobre el Atlántico a una distancia de 8.270 Km de Baikonur.
El tiempo allí no había mejorado mucho con rachas de viento de hasta 15 m/s y dirección 210º.
A las 8:55 h estaba ya a 80 Km y a las 09:06 a 65 Km.
A las 09:11 y a una altitud de 50 Km el Buran se puso en contacto con la estación de seguimiento.
[
connect by Marcos, en Flickr
A las 09:19 h estaba ya a solo 20 Km de altura pero poco después todos los que estaban en la sala de operaciones entraron en pánico al ver que la trayectoria del Buran cambió y que este comenzó a desviarse a su izquierda. Fue una decisión tomada por los ordenadores del Buran los cuales re calcularon la trayectoria y aunque la elegida tuviera una posibilidad de solo el 3% de ser la probable al final se demostró que esta fue la decisión correcta.

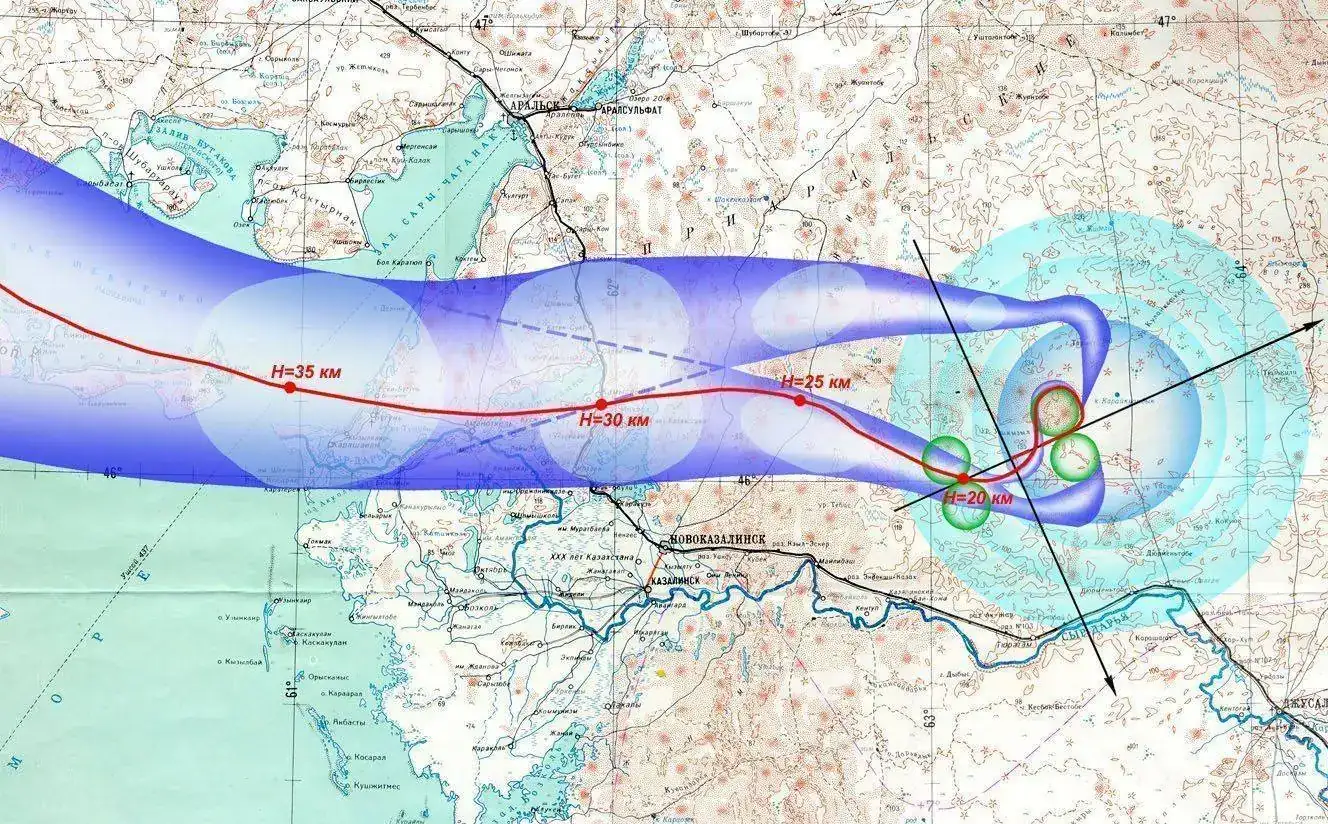

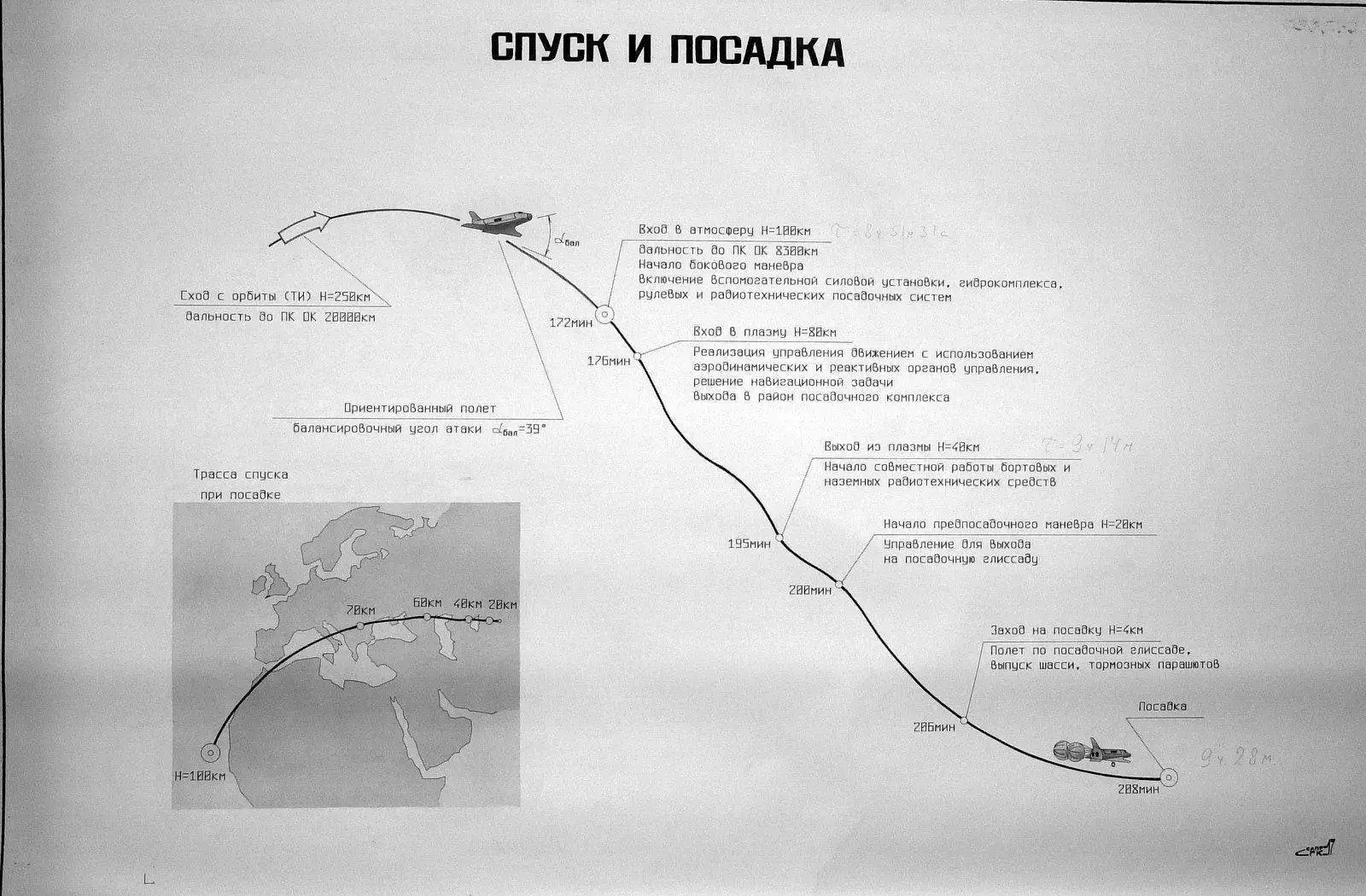

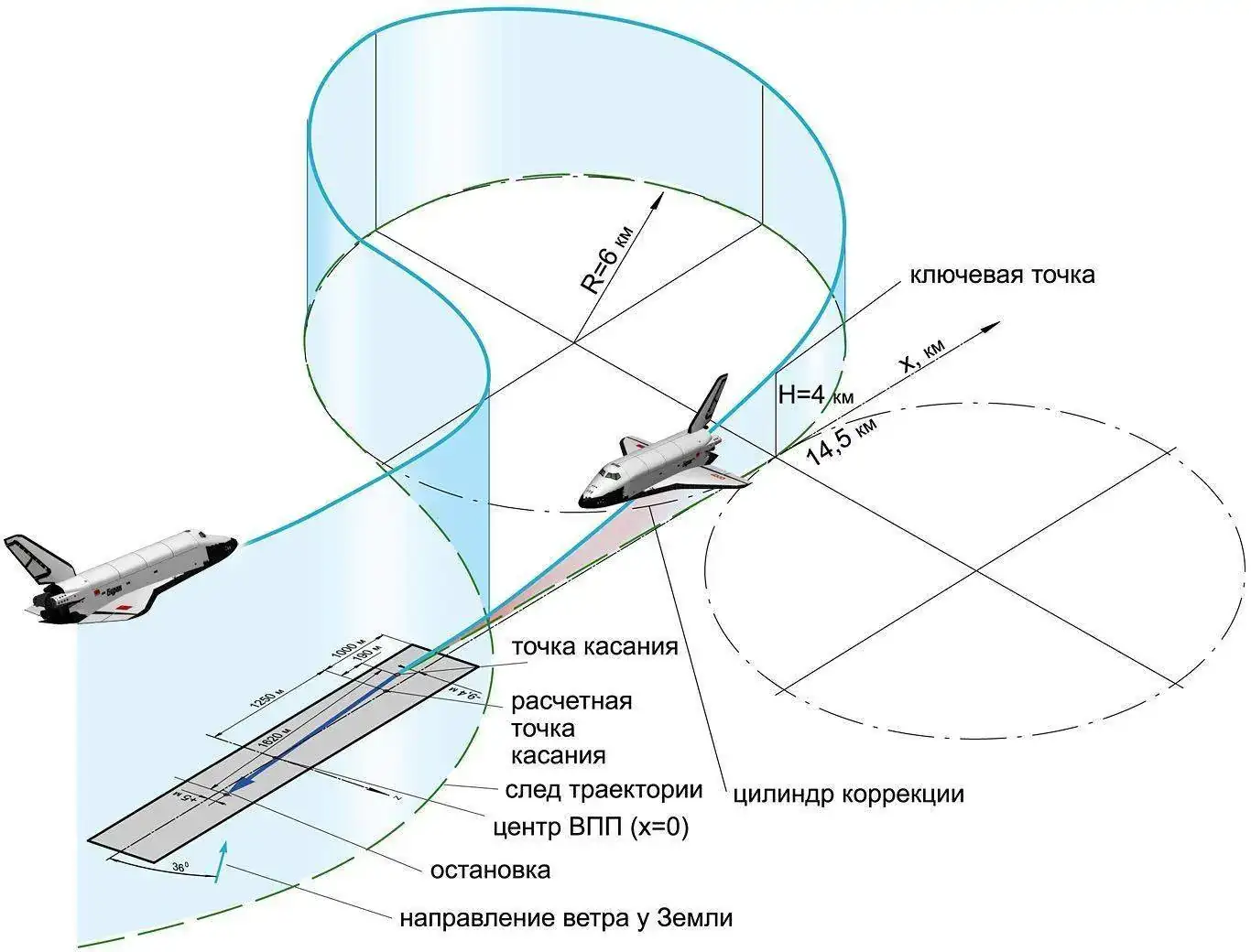

Trayectorias de descenso probables para el Buran
landg4 by Marcos, en Flickr

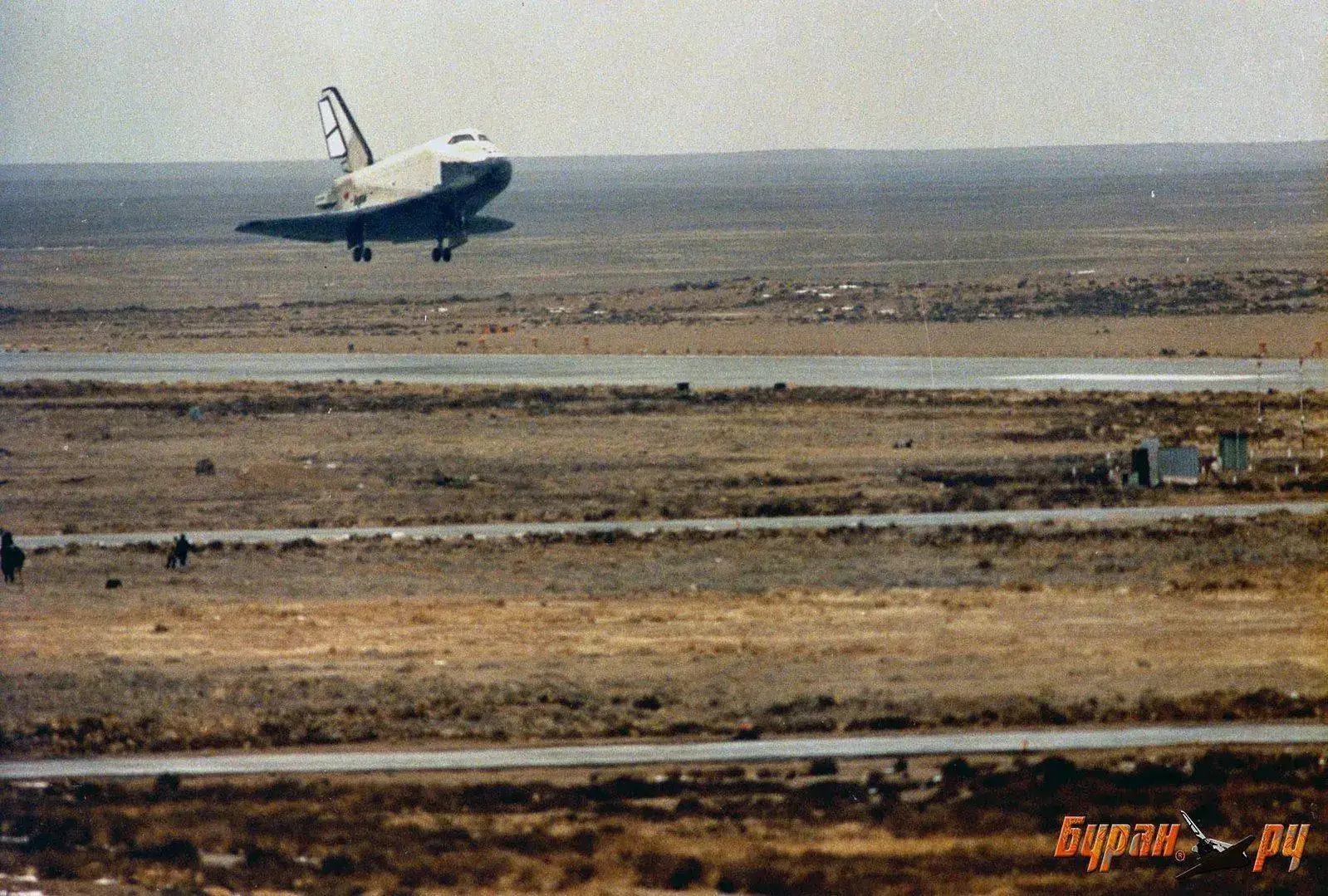

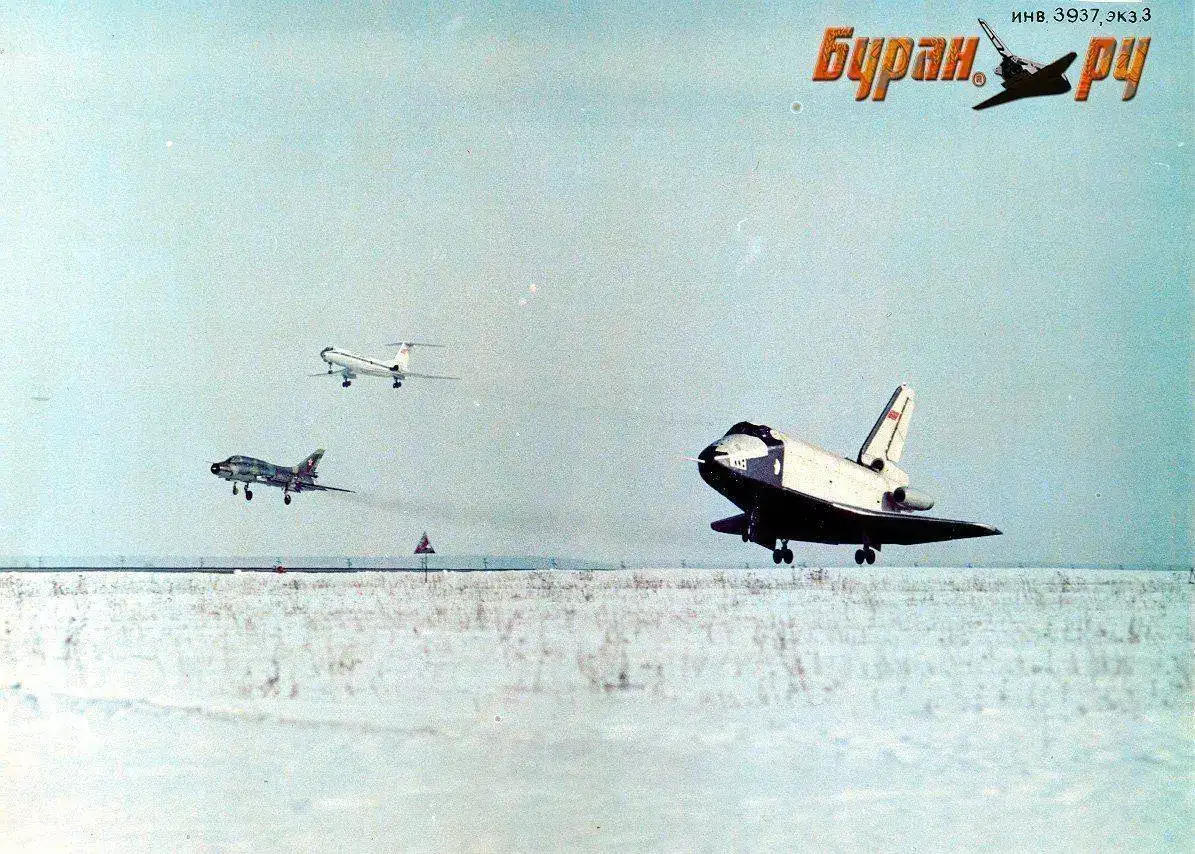

El Buran a pocos segundos de tomar tierra
shelb2 by Marcos, en Flickr
bbur79 by Marcos, en Flickr
128531_original by Marcos, en Flickr

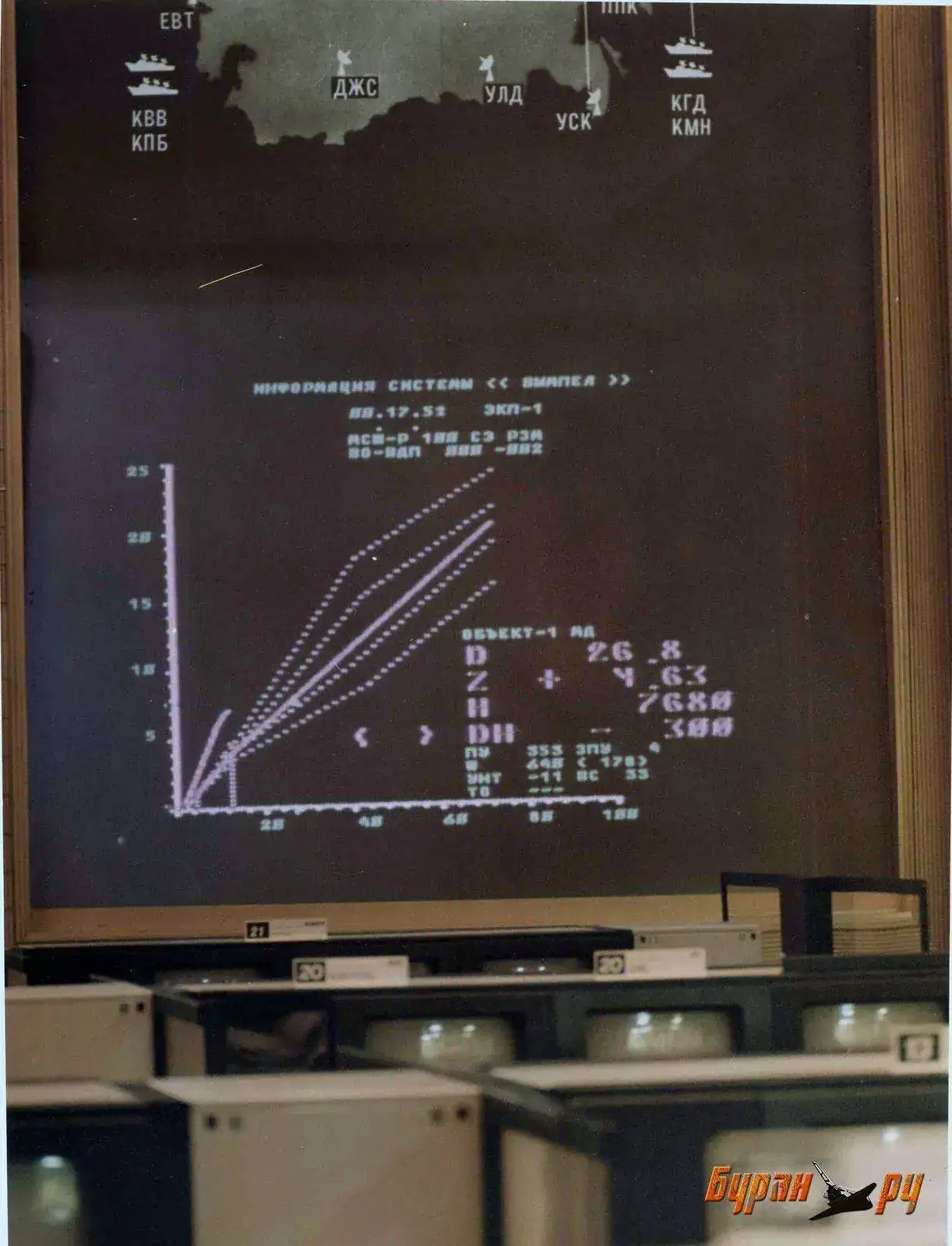

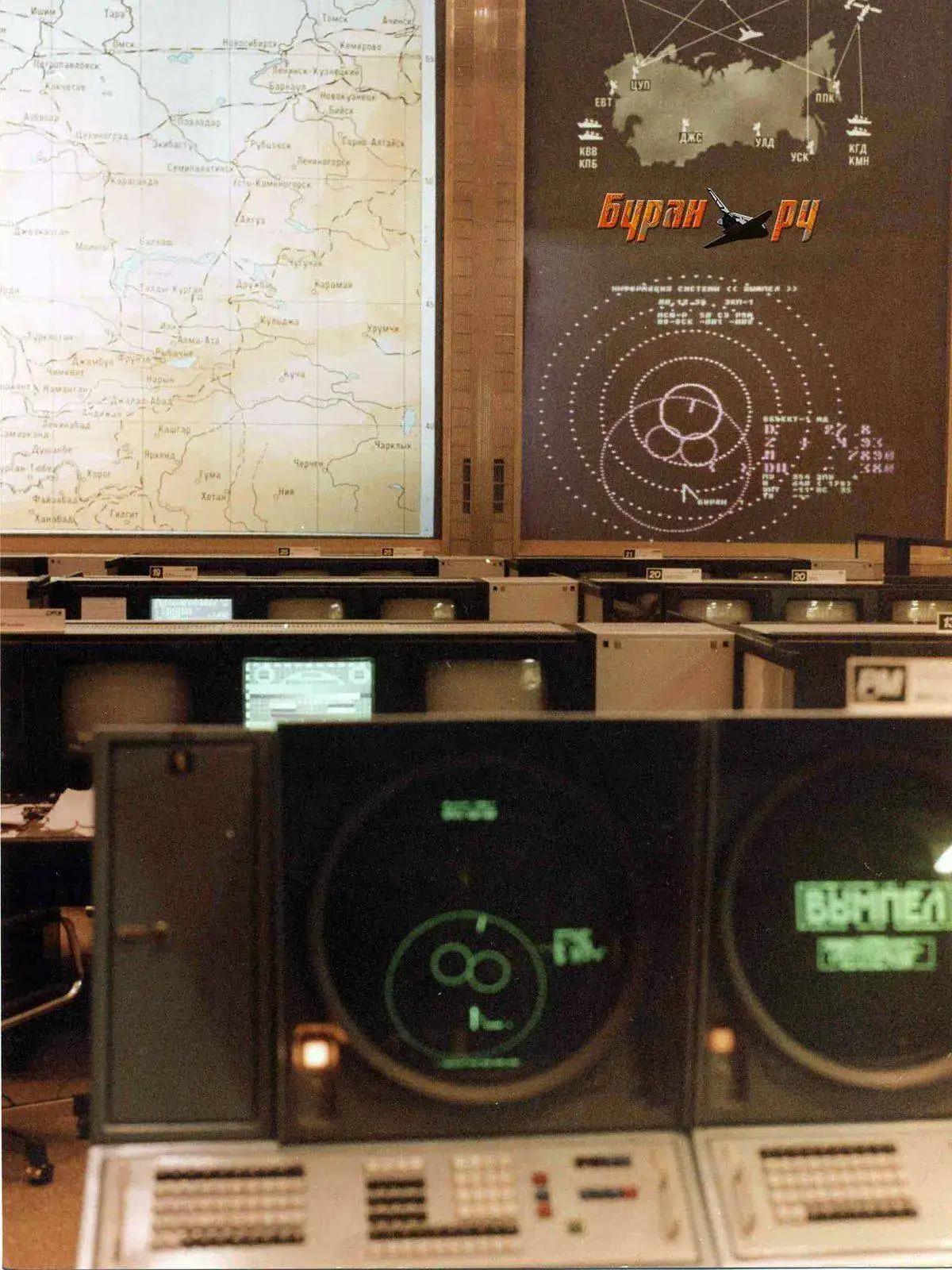

Seguimiento vuelo del Buran desde el centro de control
tcup1 by Marcos, en Flickr
tcup2 by Marcos, en Flickr

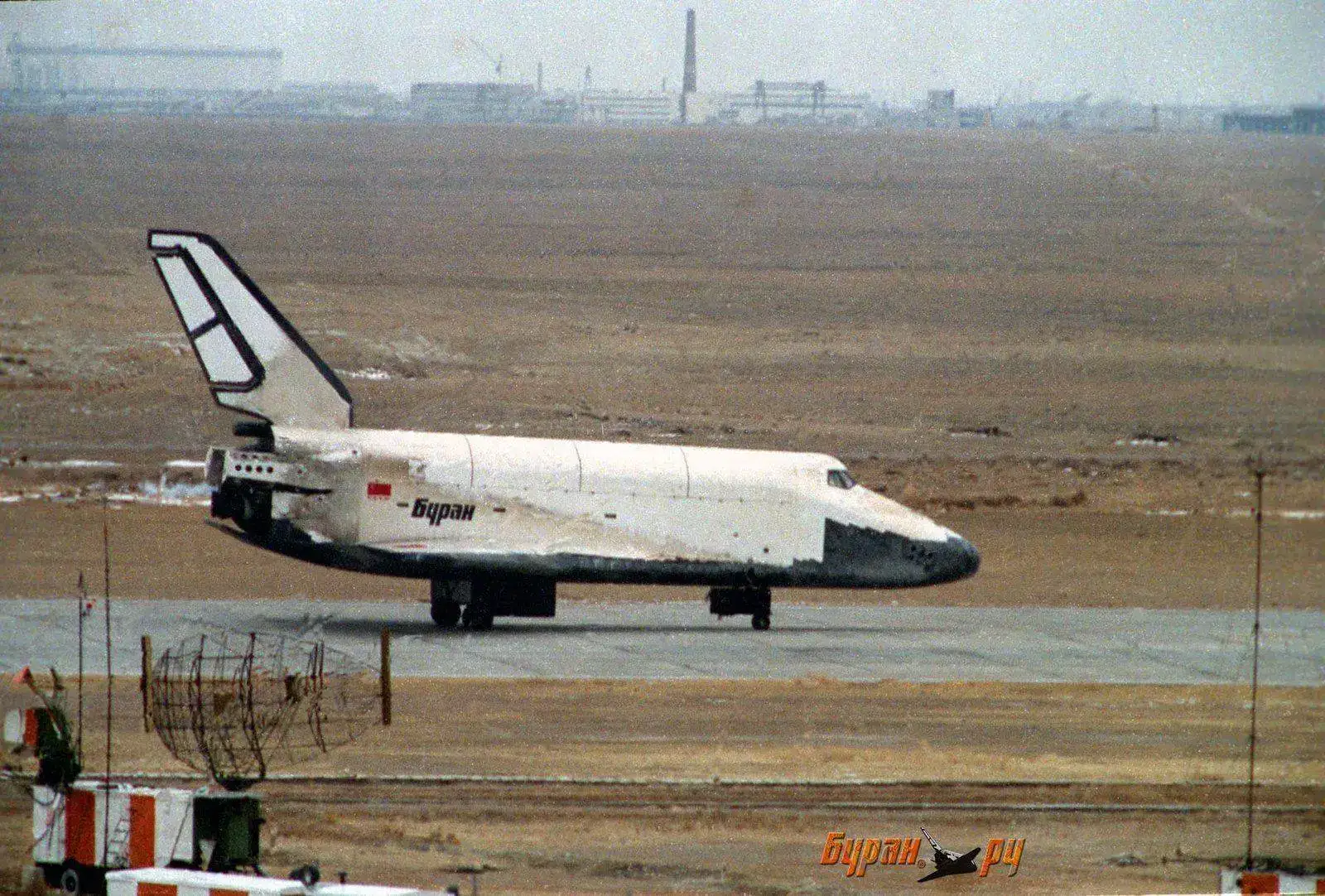

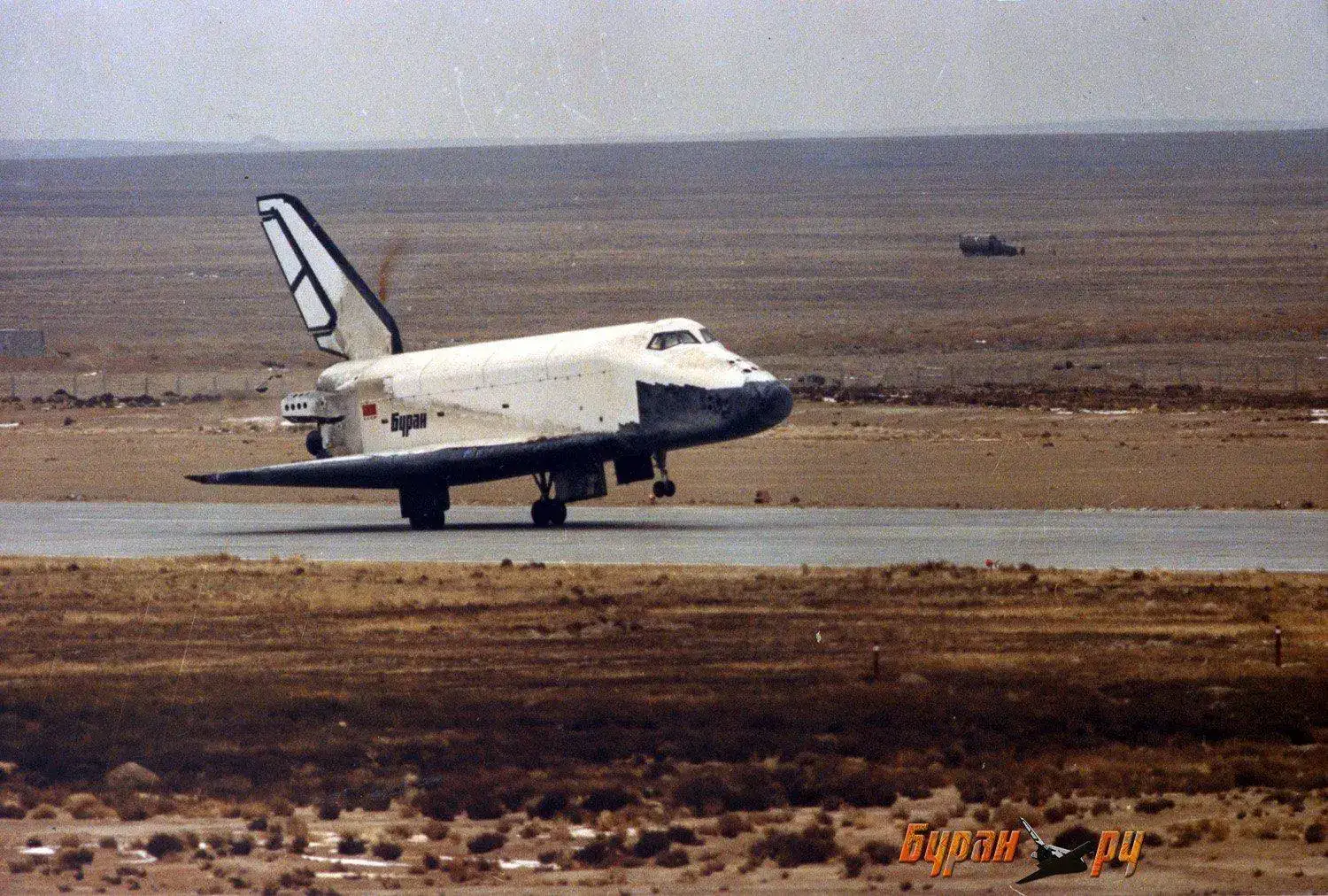

Finalmente el Buran levantó el morro preparandose así para su exitoso aterrizaje a las 09:42 h, 1 segundo antes de lo previsto a una velocidad de 263 Km/h.
Video de aproximación y aterrizaje del Buran
bbur78 by Marcos, en Flickr
bbur7 by Marcos, en Flickr
bburan23 by Marcos, en Flickr
bburan2 by Marcos, en Flickr
bbur82 by Marcos, en Flickr
bbur73 by Marcos, en Flickr
bbur20 by Marcos, en Flickr

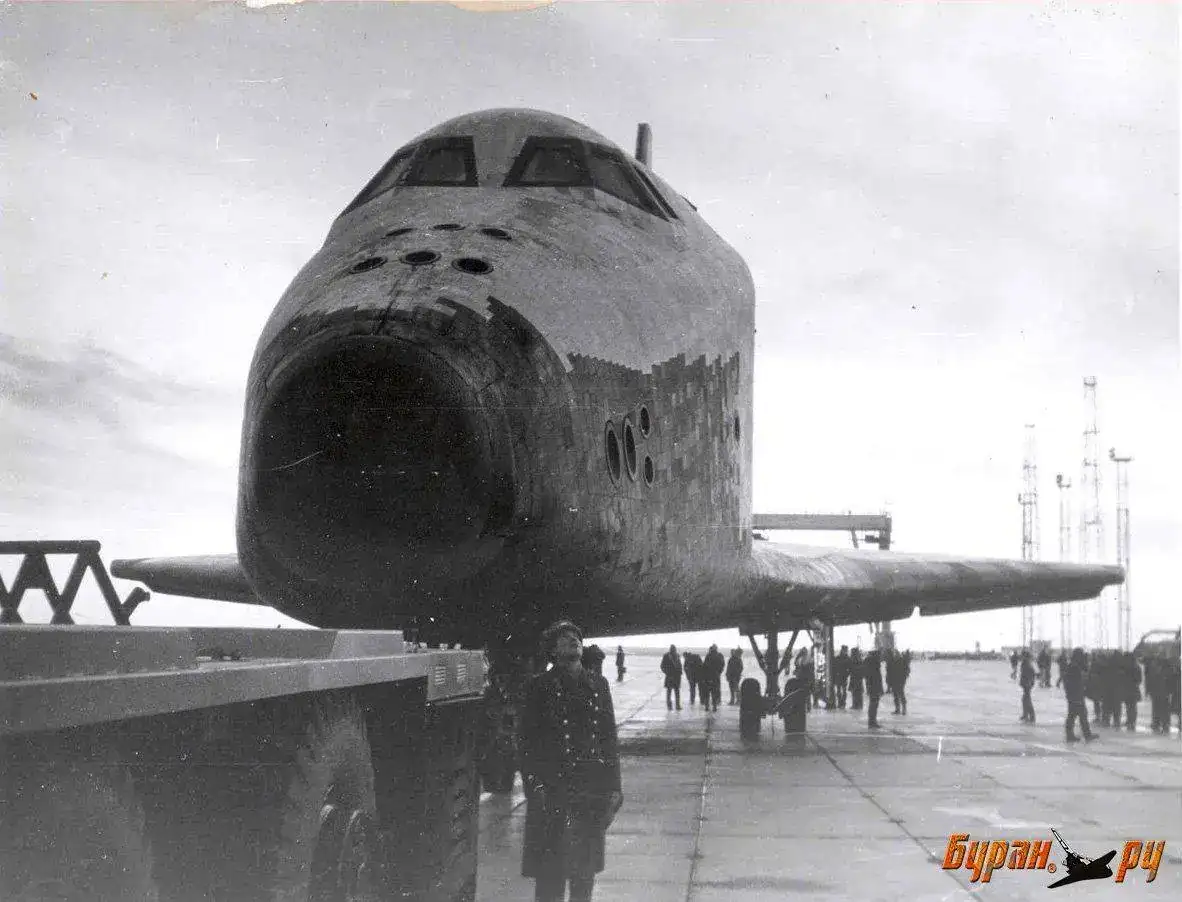

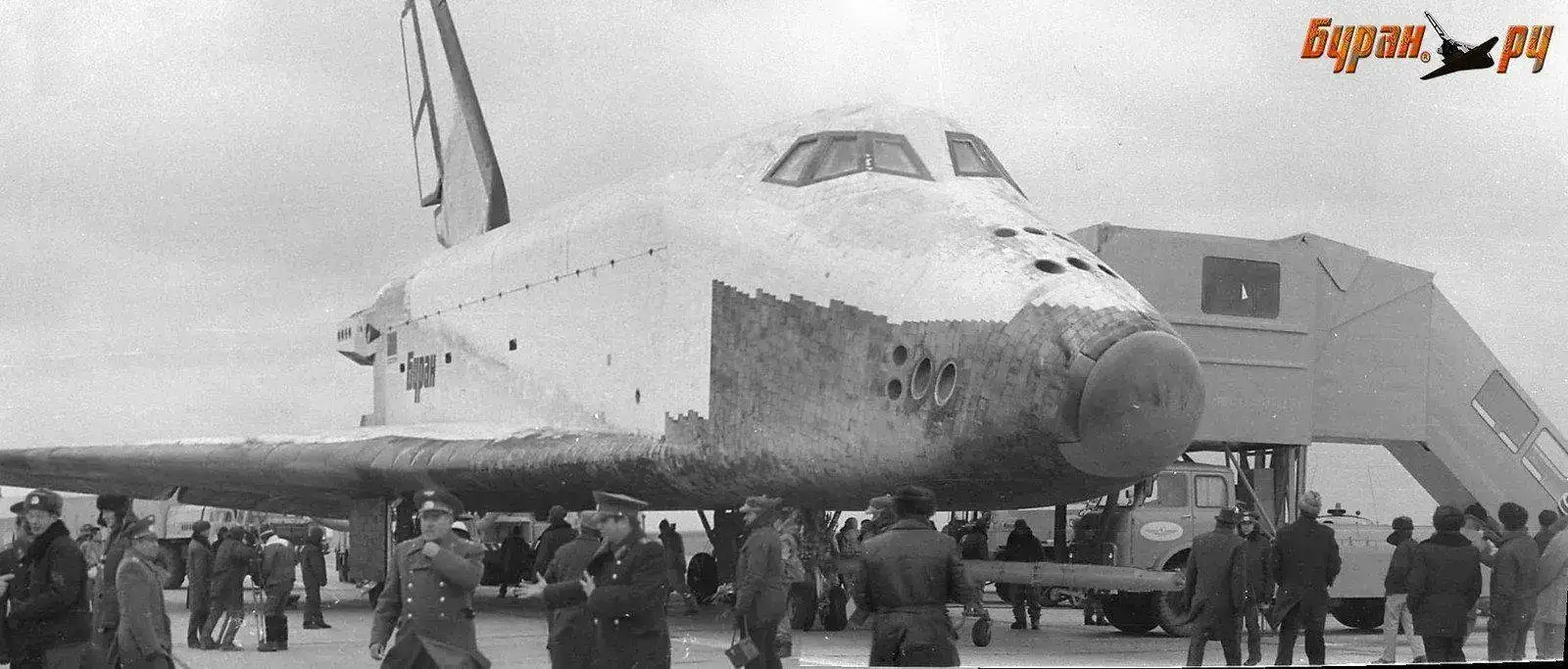

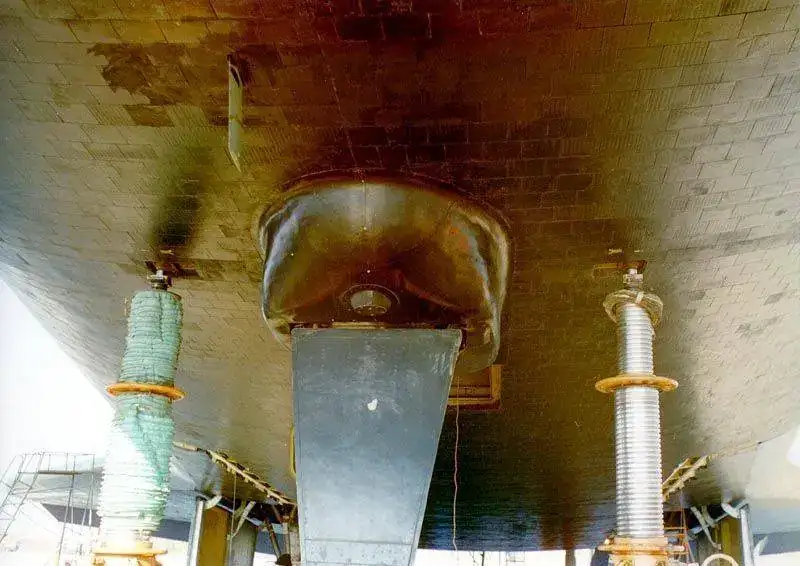

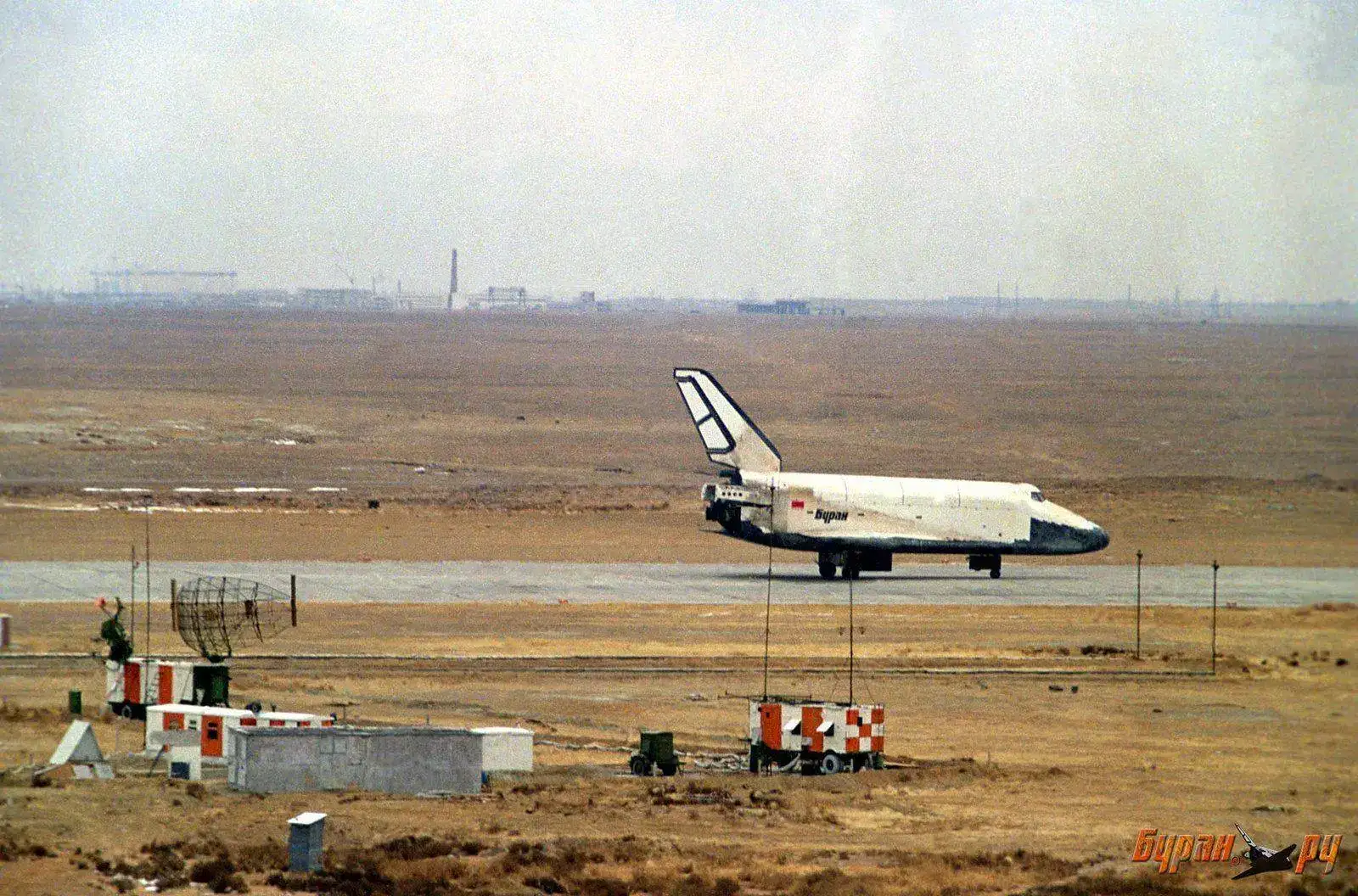

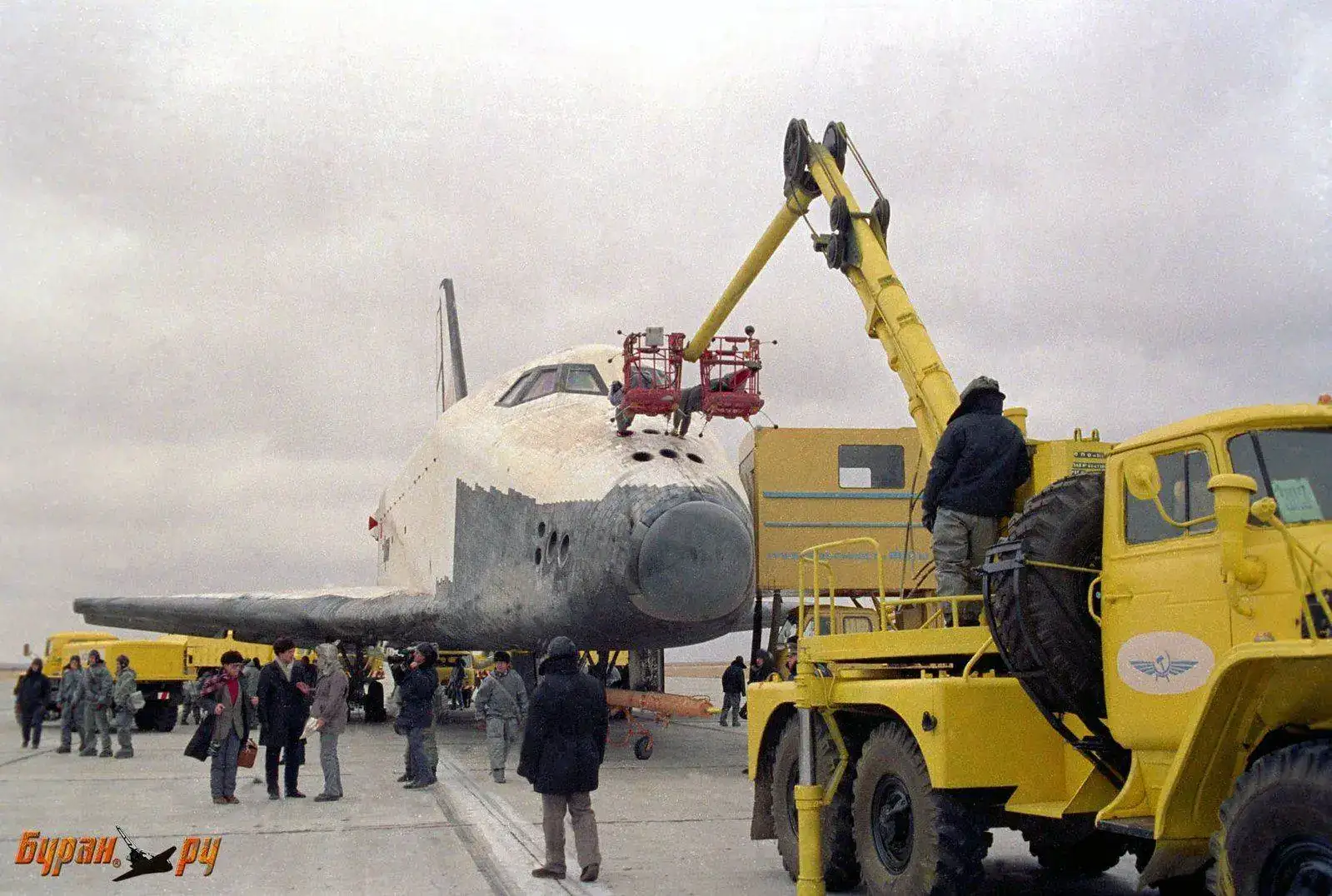

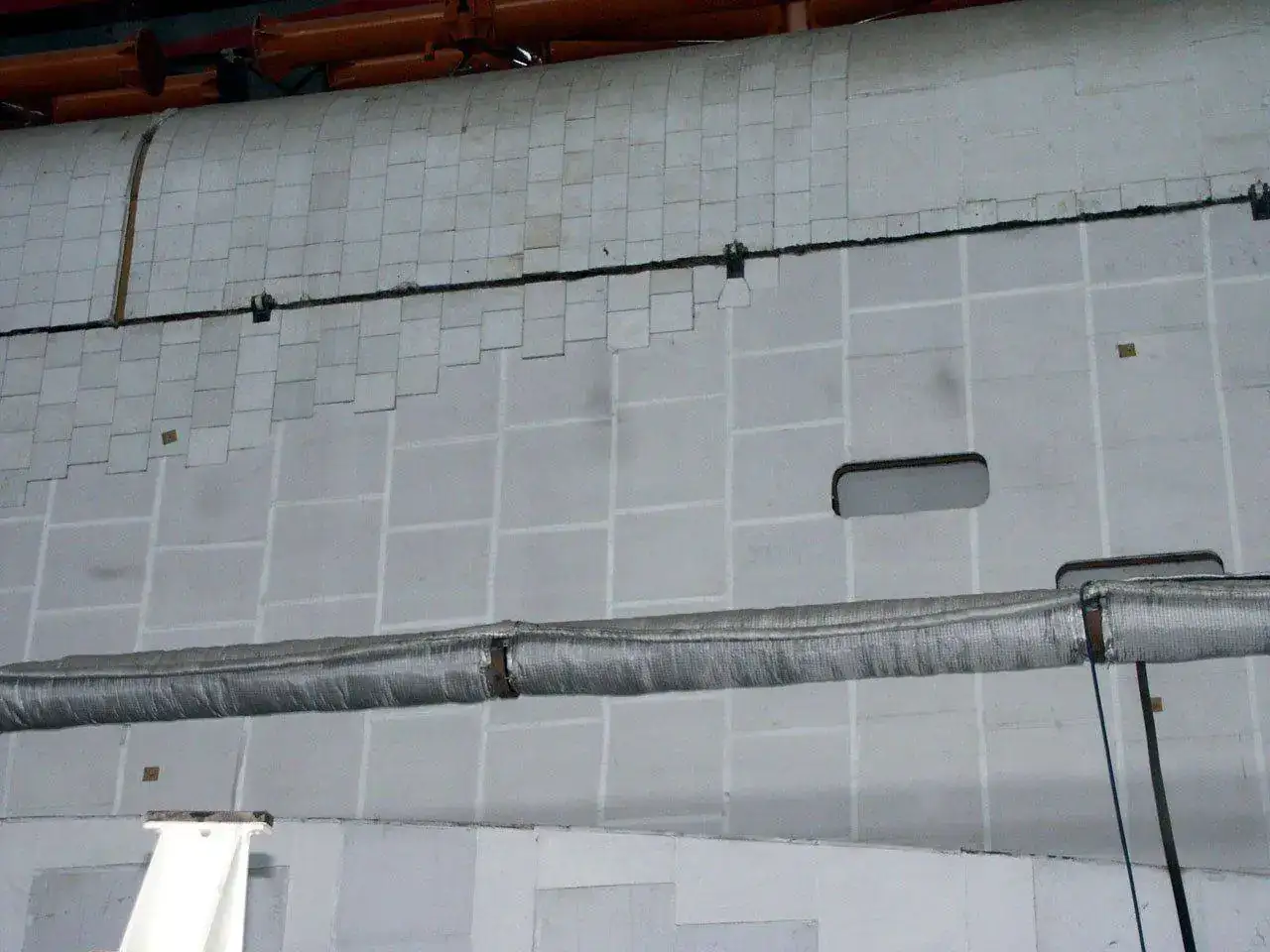

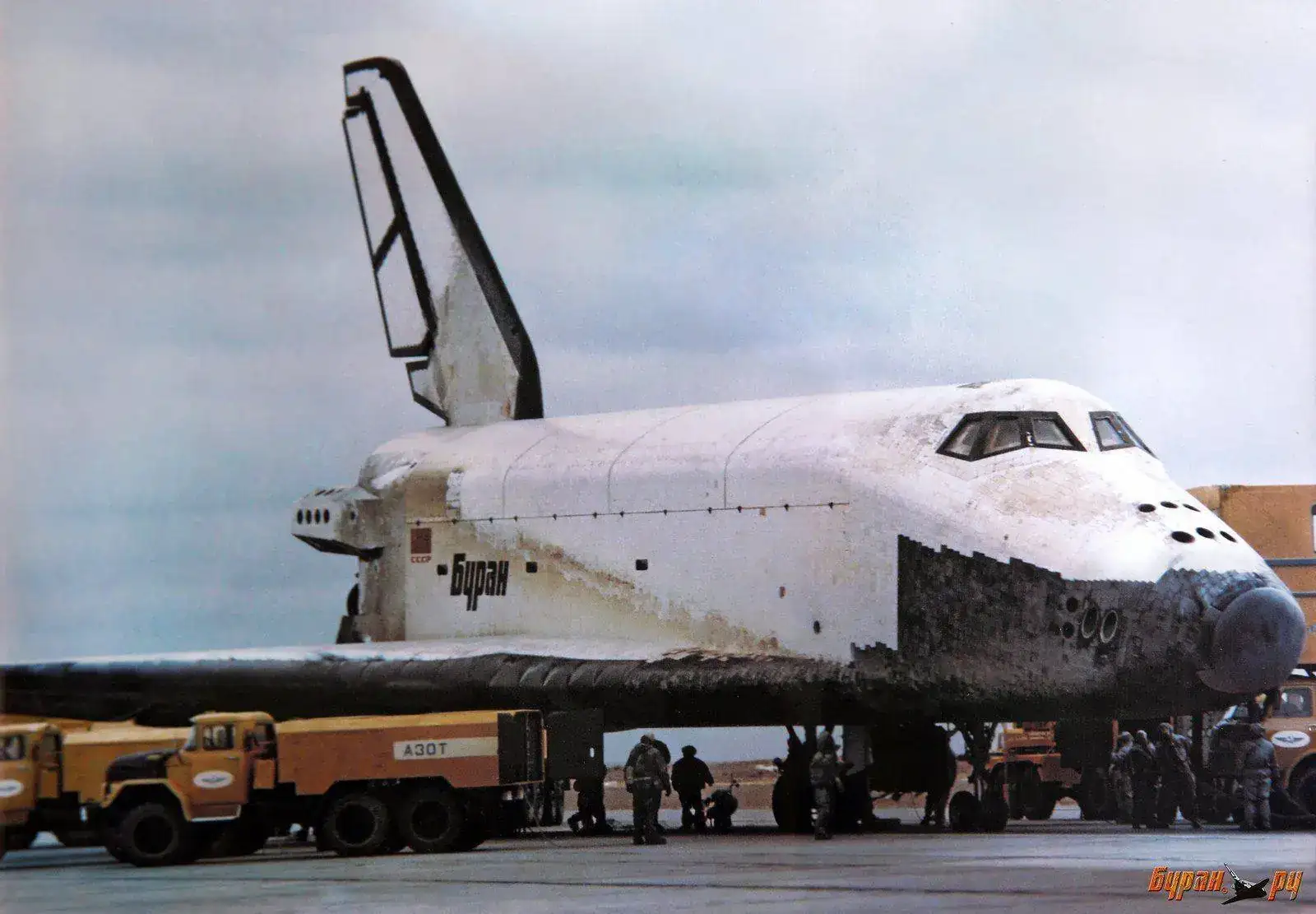

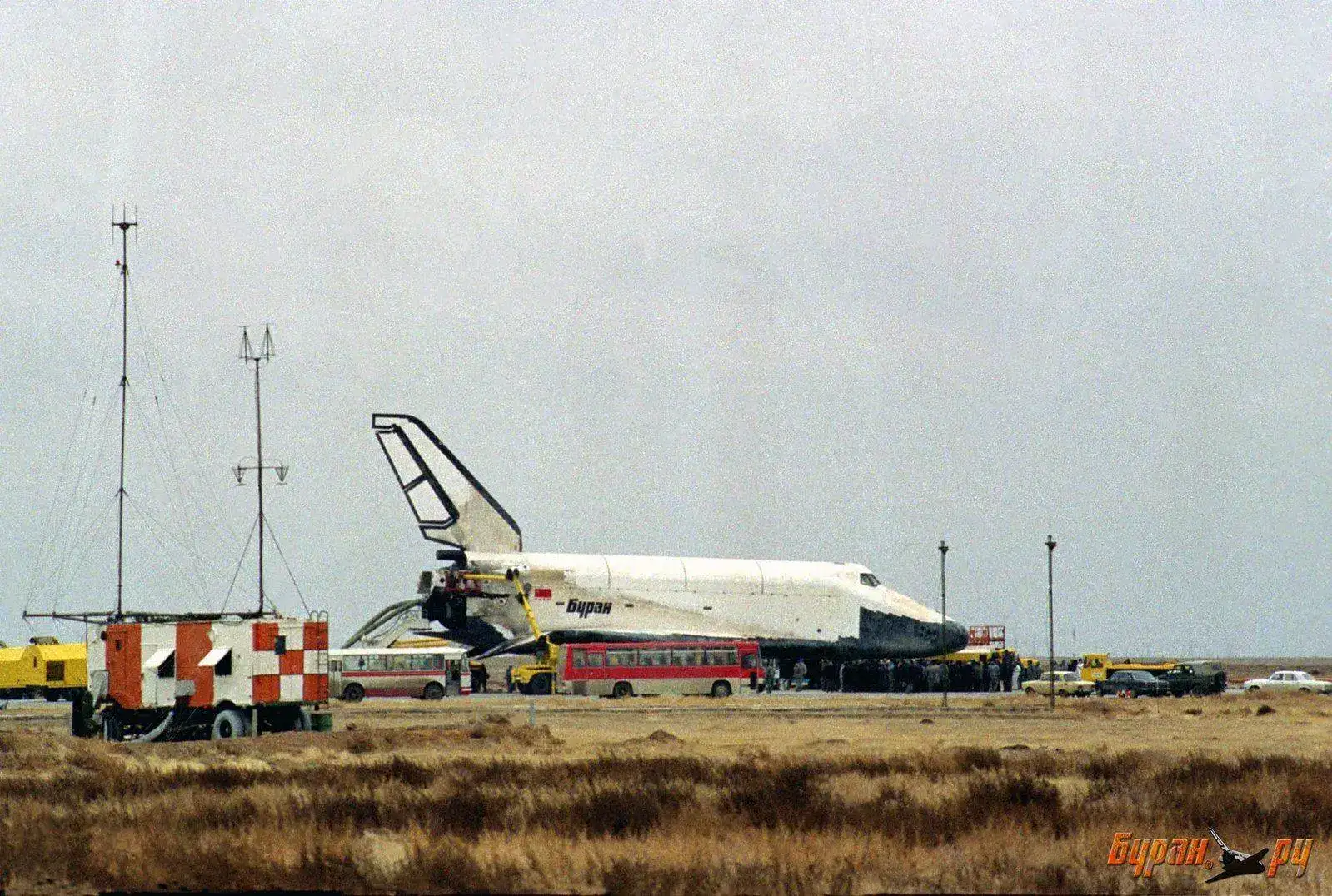

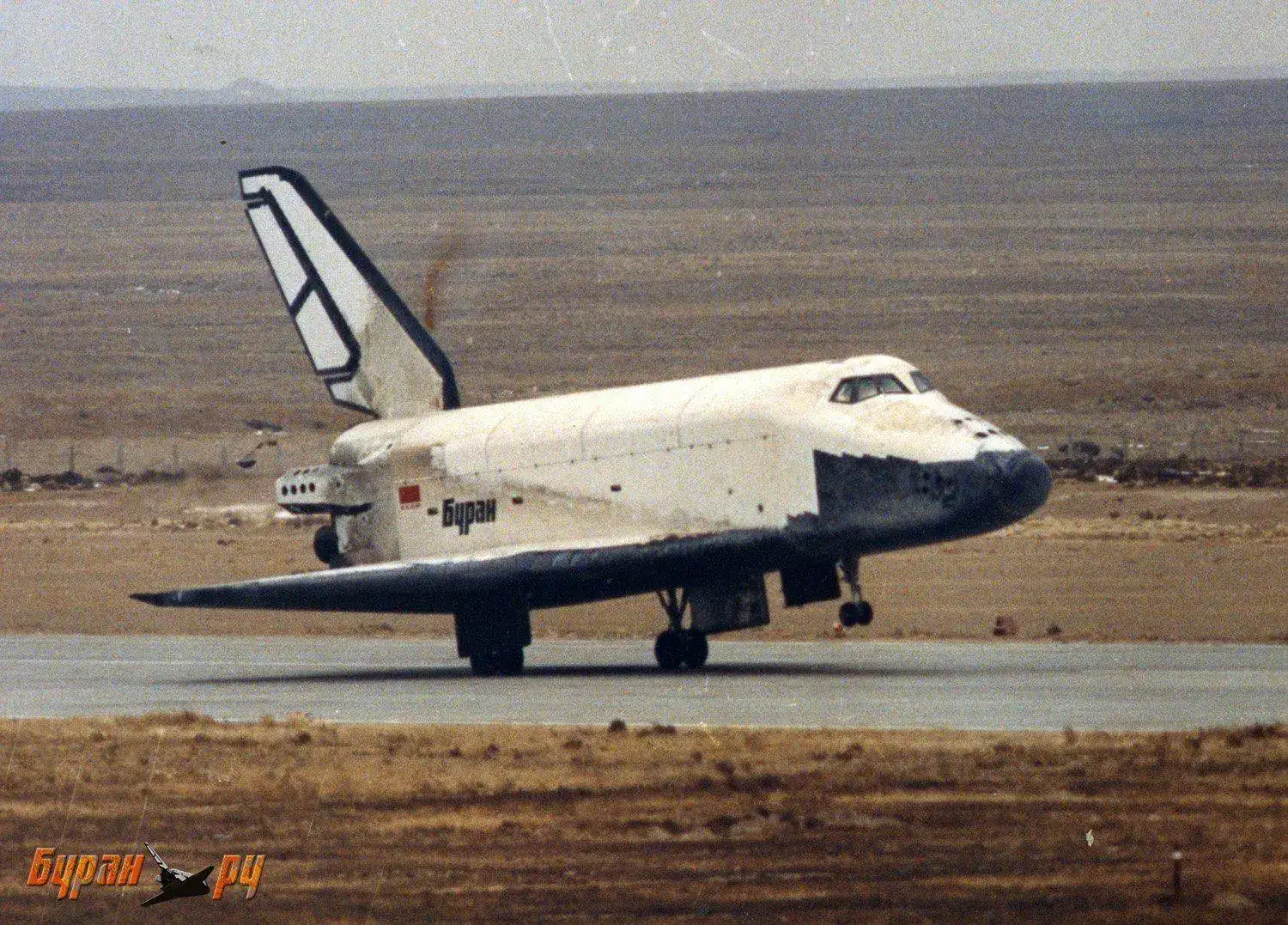

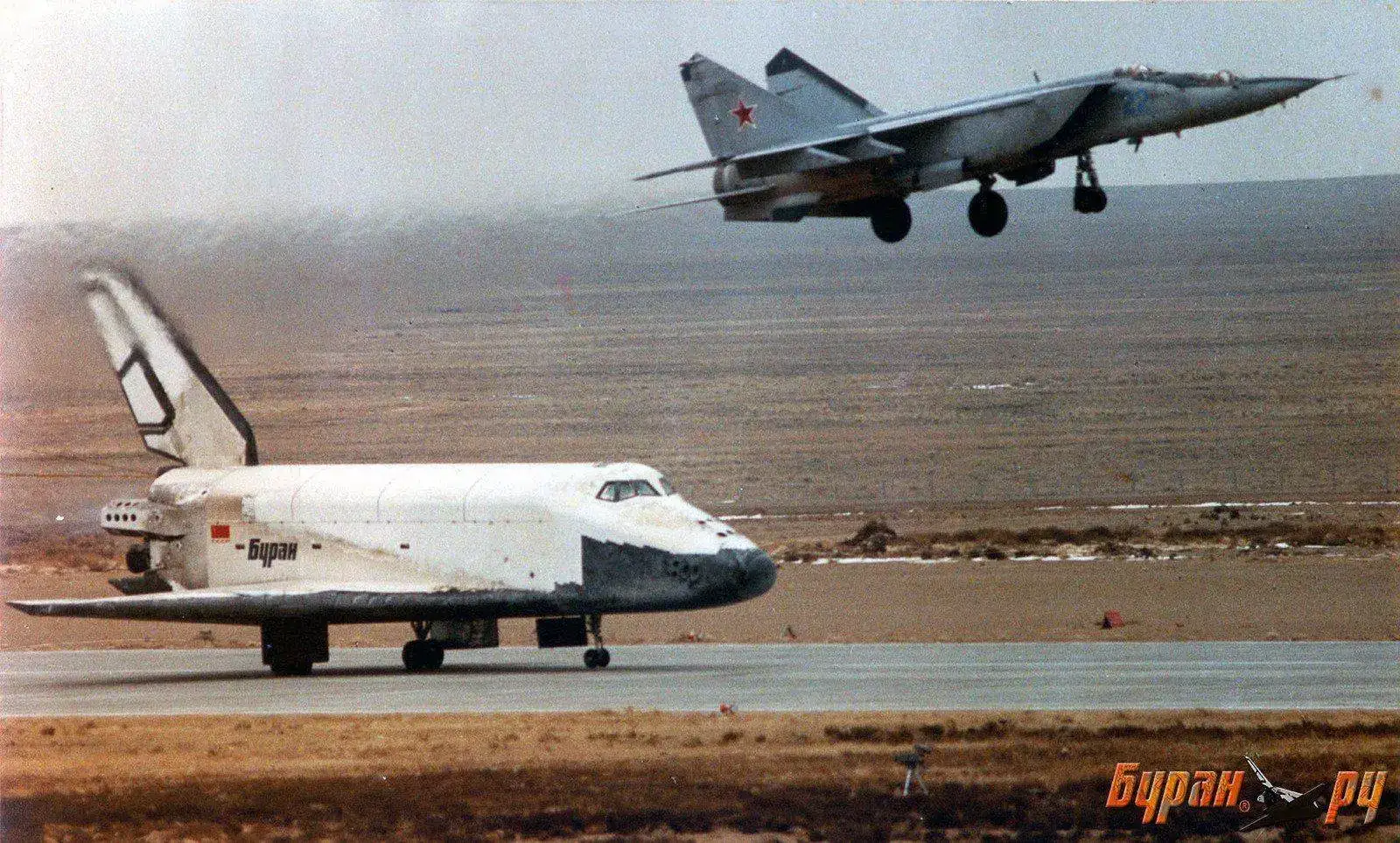

Una vez ya en tierra se constató de que el Buran solo había perdido 6 losetas térmicas de las miles que llevaba adosadas a su fuselaje, todo una proeza, aunque eso si un centenar, estaban dañadas.
bbur76 by Marcos, en Flickr
bbur80 by Marcos, en Flickr
grach9 by Marcos, en Flickr
bbur154 by Marcos, en Flickr
mokb_mars_1 by Marcos, en Flickr
grach78full by Marcos, en Flickr
Equipo de especialistas Mockbee, que desarrollan el software del sistema de aterrizaje automático del Buran (segundo desde la izquierda, sin gorro Vladimir Chornovilmokb)
Equipo de especialistas Mockbee, que desarrollan el software del sistema de aterrizaje automático del "Buran" (segundo desde la izquierda, sin gorro Vladimir Chornovilmokb_mars_2 by Marcos, en Flickr
Todo eran alegrías, besos, lágrimas por la gran hazaña, lo que nadie sabía era que este iba a ser el primer y último vuelo del Buran.
¡¡Que bonita y a la vez utópica imagen!!
bbur26 by Marcos, en Flickr
Que hubiera pasado si no hubiera cesado el Proyecto Buran? ¿Cómo habría evolucionado la carrera espacial entre los Americanos y los Rusos? De bien seguro que la pugna entre los dos hubiera sido del todo beneficiosa para el desarrollo en esta campo, Que lástima!!! Cada vez que lo pienso de lo que hubiera sido capaz el Buran se me ponen los pelos de punta!! En fin amigos, me despido deseando que hayáis disfrutado del Buran y todo el complejo mundo que giraba y gira a su alrrededor.
Unas imágenes de mi Buran antes de dar por finalizado este interminable hilo...

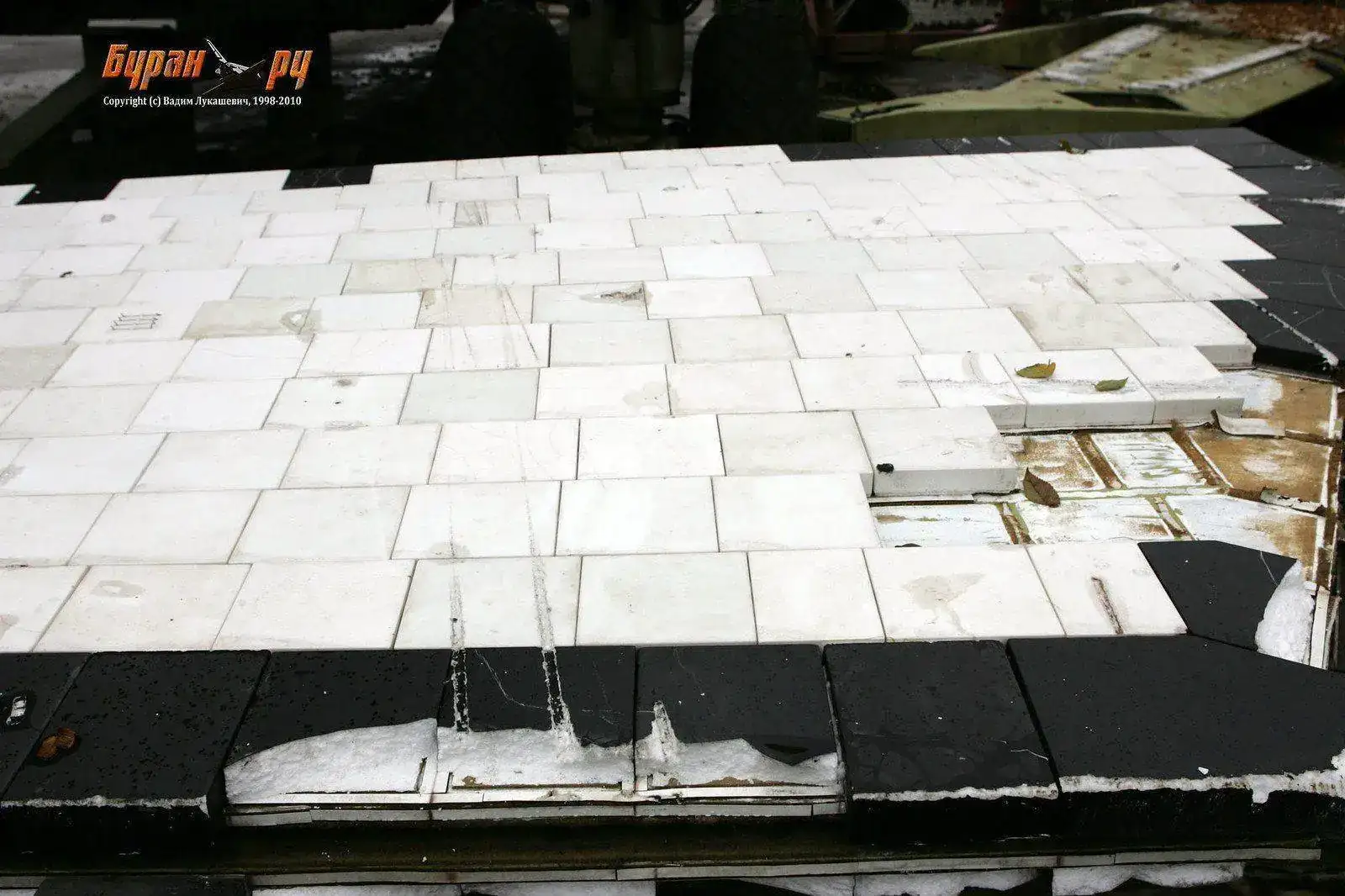

Acompañado de una maqueta del Orbitador Buran y de un trocito de loseta térmica de un Buran
DSC_2383 by Marcos, en Flickr
DSC_2389 by Marcos, en Flickr
DSC_2392 by Marcos, en Flickr
DSC_2398 by Marcos, en Flickr
DSC_2406 by Marcos, en Flickr
Un saludo.
Se construyeron varios modelos a escala para las diferentes pruebas en el túnel de viento tanto solos como acompañados del cohete Energia.
Uno de ellos construido en madera a escala 1:3 descansa carcomido en una esquina del aeródromo del Zhukosky/Ramenskoye.
Este modelo fue creado para simular el funcionamiento aerodinámico del Buran 0.02 tambien llamado BST-02 u OK-GLI el cual realizó varias vuelos de prueba gracias a las turbinas de avión que llevaba instaladas y que mas adelante hablaremos largo y tendido sobre él.
Los orbitadores tenían asignado un código alfanumérico, por ejemplo 11F35 en el caso del Buran. Pero exitían otros tipos de códigos para catalogar a los diferentes orbitadores.
La letra K se utilizó para los orbitadores destinados a vuelos espaciales y la letra M para los destinados a pruebas. También se utilizaban las siglas OK que en ruso son las iniciales de Nave Orbital.
Además cada nave recibía un código numérico o código de fuselaje que podía empezar por 0 o por 1 o por 2 .
Un par de fotografías del proceso de montaje en una factoría
Modelos para pruebas construidos parcial o totalmente llamados serie 0
Los Orbitadores capaces de hacer vuelos espaciales llamados serie 1.
Serie 2 orbitadores de 2ª generación.
Los modelos de la serie 0, el primero de ellos el,
El Buran 0.01 también llamado OK-M u OK-ML1 (011) fue una maqueta a escala 1:1 utilizada para pruebas de temperatura, carga e integración con el cohete Energia en el edificio SDI y enviado en 1983 a Baikonur a bordo del Atlant.
Pruebas de integración con el cohete Energia
Fue luego rebautizado como OK-ML1. Tras varios años abandonado en el Area 254 del Cosmódromo de Baikonur que como comprobareis está bastante “jodido” fruto del durísimo clima y los constantes saqueos sobre todo de las losetas térmicas arrancadas de su fuselaje. Luego os hablaré de una de estas losetas en particular.
En enero de 2007 fué trasladado cerca del museo del Cosmódromo en el Area 2 de una manera bastante chapucera como veréis

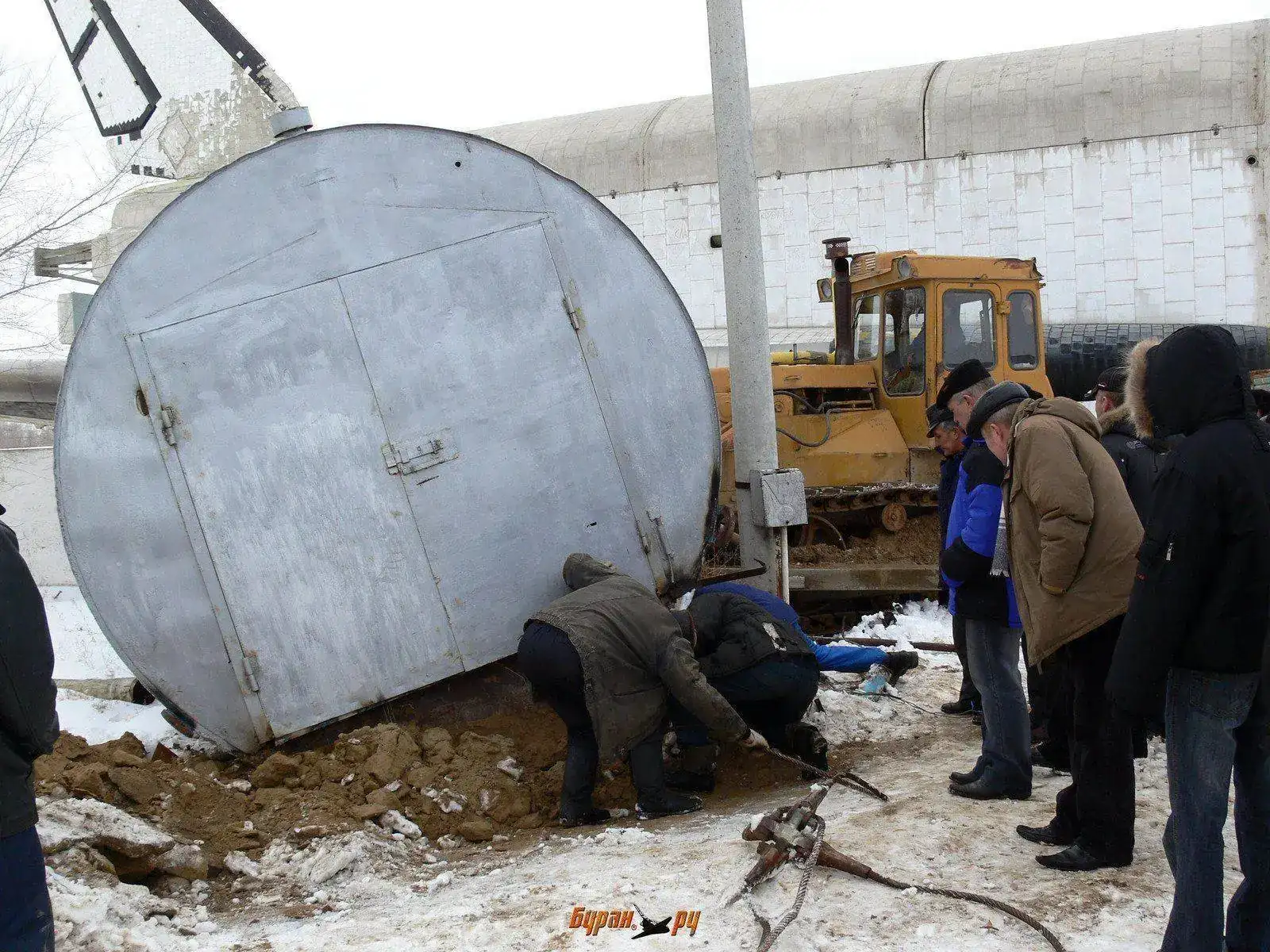

Oops!! Pensaba que pasaba, veah!! Una rascadita de nada....
¡¡Vamos!! camioncito tu puedes.
[
Ese depósito de agua fuera
Parece que el camión vuelve a tener algún problemilla
Justito justito
Otro depósito fuera
Acariciando el tejado
Torre fuera
Unas fotos del interior del 0.01 una vez en su nueva ubicación
Y unas de la cabina
Ya en su nuevo sitio
donde finalmente fue remodelado y hoy luce bastante mejor.
Se suponía que este 0.01 iba a realizar el primer vuelo con el Cohete Energia pero finalmente no fue así.
Esta maqueta iba a utilizarse para pruebas de transporte y debía haberse usado en una piscina para el entrenamiento de los cosmonautas en caso de aterrizaje de emergencia.
Este modelo reposa en la actualidad cerca del museo de Baikonur.
Este es el auténtico OK-M.
El Buran 0.02 BTS-002, OK-MI2, 2M o mas comunmente llamado OK-GLI, modelo análogo aerodinámico del Buran tuvo su modelo para pruebas en túnel de viento construido en madera a escala 1:3 el cual hemos mencionado antes.
Este modelo nunca fue diseñado para viajar al espacio por lo que tampoco es correcto llamarlo nave espacial.
Es sin duda el modelo mas famoso o conocido de todos los Buranes después del 1.01 1K1 que voló al espacio en noviembre de 1988 debido a sus numerosas pruebas de vuelo real que se hicieron con él eso si, sin salir al espacio.
Una foto de la cabina del OK-GLI
Hubiera sido utilizado por las tripulaciones para entrenamientos si no se hubiera cancelado el proyecto.
En los años 80 el ingeniero jefe de NPO Molniya propuso utilizar las versiones 0.02 y 0.01 para las primeras misiones en el espacio.
Unas fotos en la factoría dónde lo estaban montando
Equipado con 4 motores realizó 24 vuelos y 9 ensayos en pista entre 1985 y 1988.
Muchas fotos del OK-GLI durante las diferentes pruebas durante esos años
Y una última foto que me parece espectacular

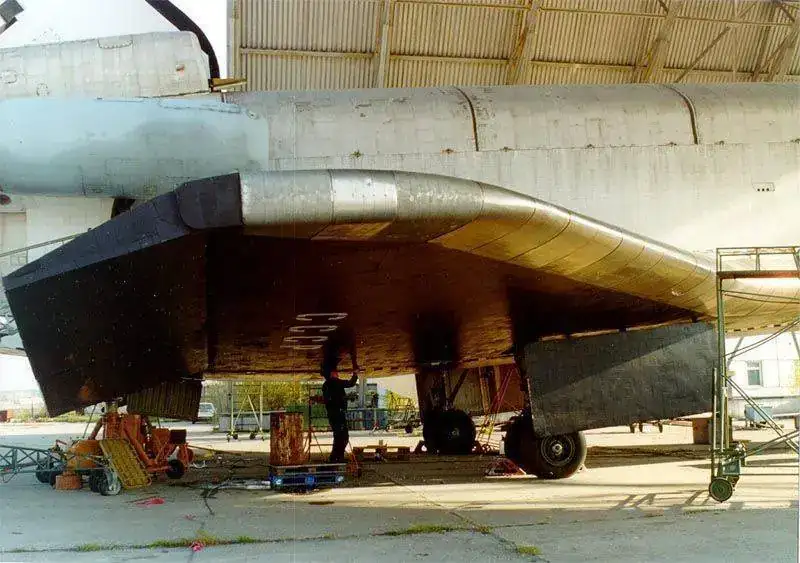

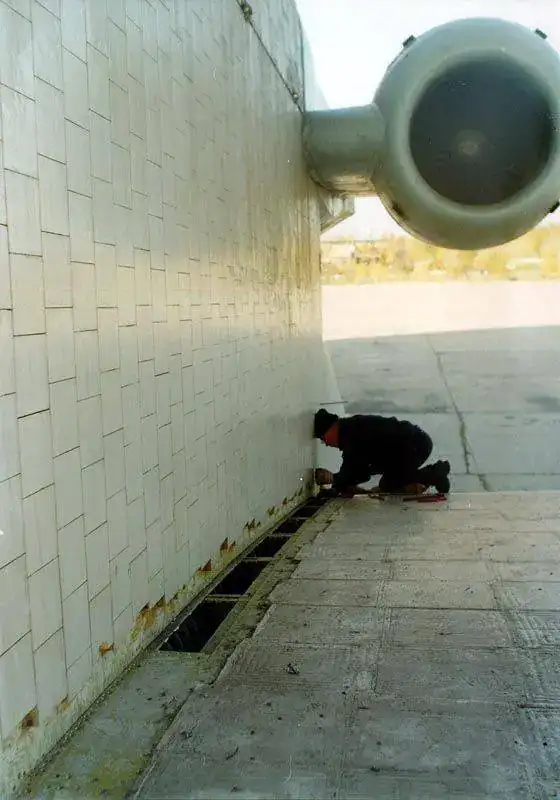

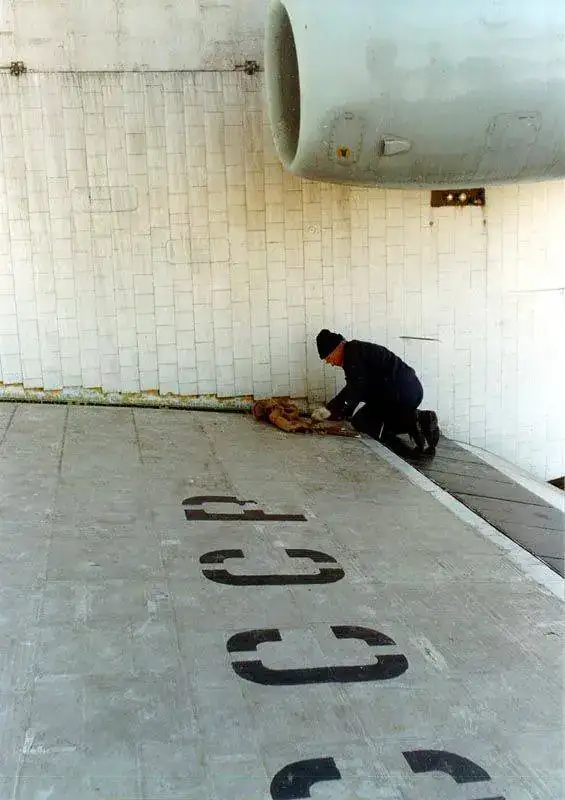

Entre vuelo y vuelo el necesario mantenimiento
Video de pruebas con el OK-GLI
Mas pruebas atmosféricas en 1986
Cuando el proyecto Buran cesó el OK-GLI quedó almacenado en un hangar del aeródromo de Zhukovsky y solo era sacado para acudir a algún festival aéreo hasta que en 1999 la Empresa Buran Space Corporation (BSC) propiedad de un ex astronauta australiano lo alquiló por un periodo de 6 años y 600.000 $ para llevárselo a su país y hacer negocio con él. Con la llegada de los Juegos Olímpicos de Sidney 2000 el OK-GLI entra a formar parte de la oferta turística de la Ciudad.
Podemos ver como se desmonta el OK-GLI para su carga en una barcaza con destino a San Petersburgo y de alli hasta Gotteborg en Suecia antes de partir con muchos retrasos debido a la burocracia aduanera hasta la ciudad de Sidney.
Desmontando el ala

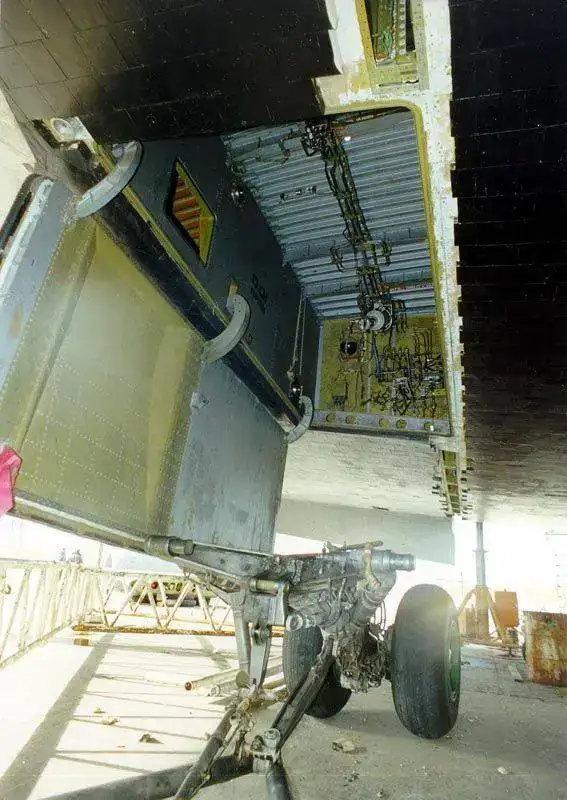

Es la hora para el tren de aterrizaje
Tiempo para la quilla o timón

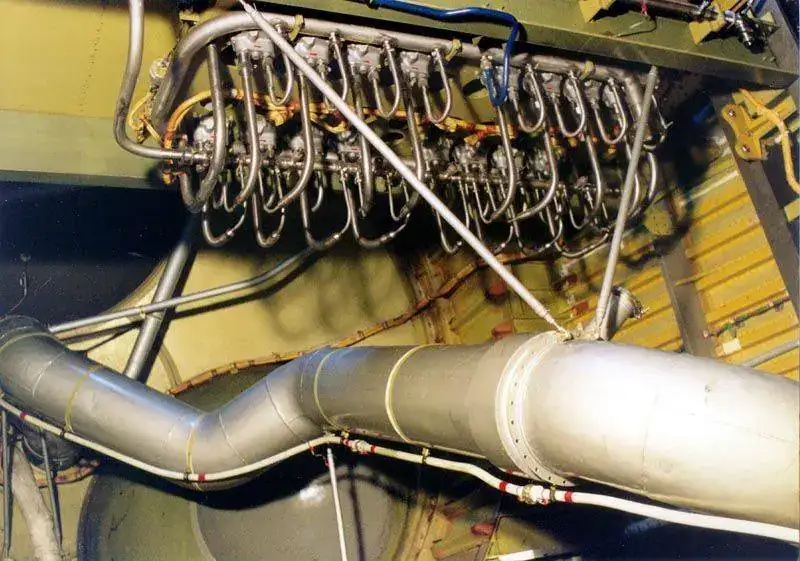

La quilla con las conexiones hidraúlicas y eléctricas

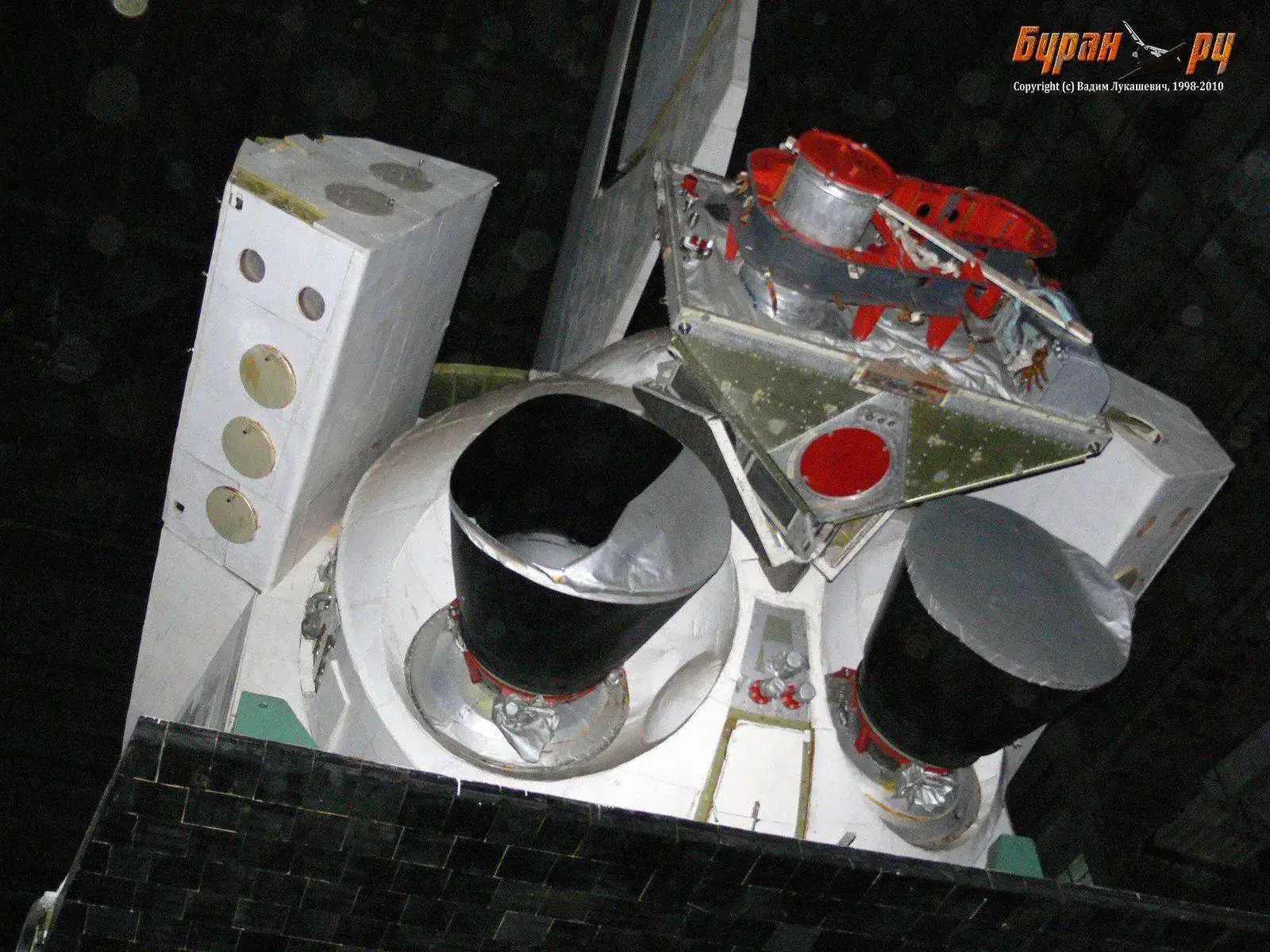

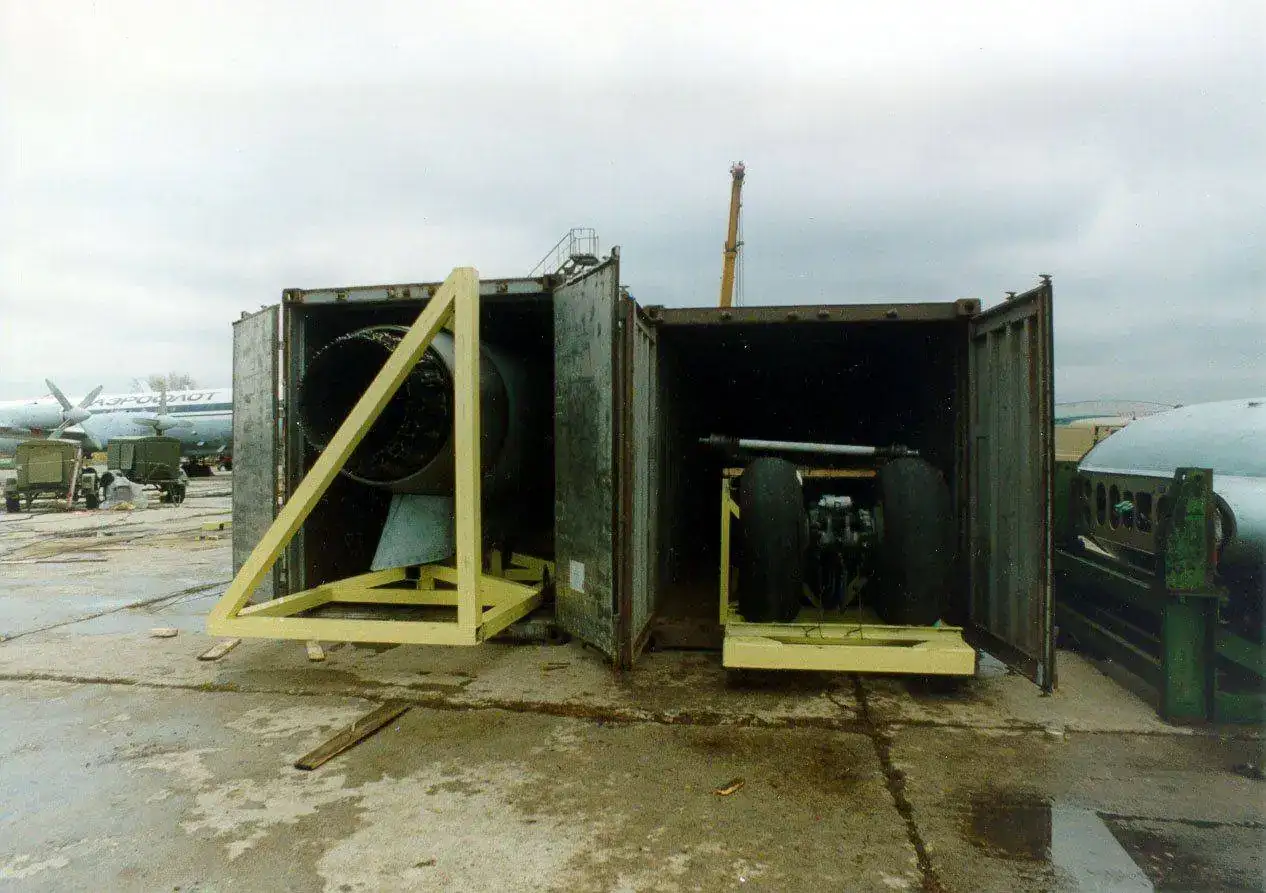

Ahora los motores
Un vistazo al interior antes de prepararlo para el embarque
Listo para el transporte
Y ya en la barcaza
Unas instantáneas de su llegada a Sidney y su desembarco
Aquí podéis ver el folleto donde se anunciaba la exposición del OK-GLI en Sidney
pero poco después la empresa del ex astronauta cae banca rota dejando un agujero de 450.000 $ a NPO Molniya.
A NPO Molniya no le quedaba mas remedio que reunir el dinero para poder llevárselo de vuelta a casa aunque al parecer NPO Molniya no estaba mucho por la labor.
El OK-GLI se intentó subastar en EE.UU por 6.000.000 $ sin éxito hasta que en el 2002 la empresa Singapore Company Space Shuttle World Tour lo compra para lleváserlo a Bahrein y luego Talilandia de ruta por diversos festivales pero una vez el destino del OK-GLI estaba gafado y esta segunda empresa también cae en banca rota.
NPO Molniya denuncia en los juzgados a Singapore Company Space Shuttle World Tour mientras el OK-GLI queda abandonado en el puerto de Bahrein hasta el 2004 fecha en que un grupo de periodistas alemanes lo encuentra haciendo que la noticia alcance una enorme repercusión internacional.
Es entonces cuando el museo privado mas grande del mundo, el Sinsheim auto & Tecnik Museum se interesa por el OK-GLI y finalmente lo compra por 500.000 $ a NPO Molniya.
Lamentablemente el juicio con Singapore Company Space Shuttle World Tour todavía estaba lejos de solucionarse. Y hubo que esperar hasta el 2008 cuando NPO Molniya ganó finalmente el juicio y el OK-GLI pudo finalmente ser trasladado a su nueva casa en Alemania.
Una fotos del su llegada al puerto fluvial de Bonn
Y ya instalado en el Museo de la ciudad de Speyer
Aunque el Museo en Alemania donde descansa el OK-GLI lo publicita como el autentico Buran ya sabemos que no es cierto. Muchos medios de comunicación han cometido el mismo error y lo peor es que lo siguen cometiendo.
Dichos errores los podemos encontrar en páginas como aerospaceweb.org o la misma Wikipedia y se deben en gran parte a que en nombre de Buran era usado tanto para el Programa como para el primer y único orbitador que viajó al espacio en 1988.
El Buran 0.03, OK-3M u OK-KS (KS-35) fué utilizado para pruebas del sistema eléctrico, electrónico y de software. El ejemplar fue probado en las instalaciones de RKK Energia desde agosto de 1984 hasta un total de 1600 días hasta la finalización del proyecto Buran.
Aquí lo vemos en el banco de pruebas
El Buran 0.03 OK-KS quedó entonces abandonado pero a resguardo y seguramente es el modelo mejor conservado de todos ellos.
Aquí unas deliciosas imágenes del interior de RKK Energia con el 0.03 o OK-KS
El OK-KS acompañado de la Nave Soyuz TM o Progress M
Una panorámica de las instalaciones con la Soyuz TM o la Progress M y el OK-KS al fondo
En estas dos fotografías aparece un nuevo inquilino, la Nave Espacial Clipper
"Clipper" es una nave espacial reutilizable multiusos que se puede utilizar en el modo tripulado y no tripulado (automático).
Las principales funciones de la Nave Clipper serían la del transporte de Cosmonautas y de cargamento útil a la ISS y sustituir a las viejas Soyuz.
A partir de 2004 el Proyecto Clipper parecía que iba tomando forma pero el proyecto necesitaba mas financiación. En 2005 la Agencia Espacial Europea hasta se mostró interesada pero al final todo quedó en nada,
El proyecto se modificó en varias ocasiones eligiendo se finalmente un modelo alado de 12,5 Tm equipado con losetas térmicas como las usadas en el Buran y con capacidad de aterrizar en cualquier pista de aterrizaje de mas de 2 km de longitud. Pero había un problema y es que aun con las nuevas versiones de los modelos de cohete Soyuz como el Onega o el Soyuz 2-3 estos eran todavía insuficientes para un Clipper demasiado pesado con lo cual se pensó en otro sistema que supuso la perdición del programa. Este sistema llamado Parom que consistia en un remolcador no tripulado que se acoplaría al Clipper, ya que este para aligerar peso no llevaría consigo combustible ninguno, y que impulsaría finalmente al Clipper hasta la ISS. Por ello en 2006 cesó este prometedor programa.
Os dejo unas espectaculares ilustraciones de lo que podia haber sido este pequeño orbitador llamado Clipper.
Y una panorámica mas de las instalaciones de RKK Energia

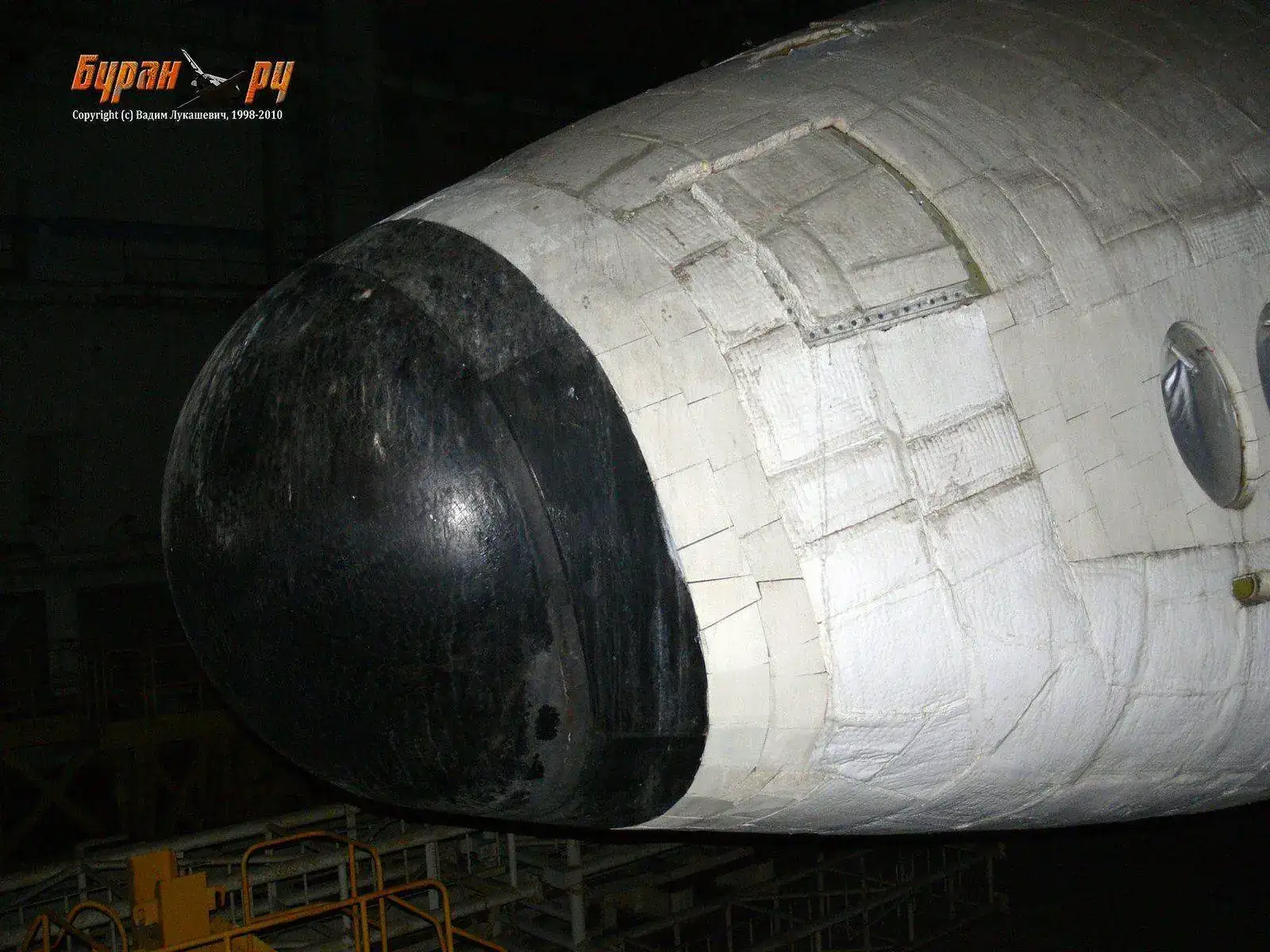

Tiempo después permanece en el mismo hangar pero ahora convertido en museo por parte de RKK Energia. En el año 2012 RKK Energia debido a una mayor demanda de trabajo necesitó el espacio que ocupaba el OK-KS y decidió sacarlo al exterior de la nave a pasar frio.
Por lo que se sabe el OK-KS permanece en los exteriores de RKK Energia.
El Buran 0.04 o OK-MT OK-ML-2 o OK-4M (11F35ML1)
Construido en Moscú en 1983 fue utilizado como maqueta de pruebas para pulir los procedimientos de la tripulación y para pruebas de carga de líquidos y gases. Después fue trasladado a Baikonur a bordo del Atlan donde fue probado junto con el cohete Energia en operaciones de pre- lanzamiento al igual que su hermano el 0.01 u OK-M del que hablamos antes.
Pruebas carga de combustible 1991
Pruebas de las operaciones previas al pre-lanzamiento 1985
Antes de su traslado a Baikonur fue usado para diversas pruebas en el TSAGI (Instituto Aerohidrodinámico Central)
Su destino iba a ser el de volatilizarse con la re-entrada a la atmósfera tras servir de carga al cohete Energia durante su segundo lanzamiento pero al final se salvó y quedó olvidado en el edificio MZK en Baikonur donde permanece hoy en día en un estado lamentable abandonado junto al 1.02 o 2K y eso que una empresa privada llamada Aelita lo compró en el 2005.
Para acabar con el OK-MT una par de magnificas fotos que me trasladan al pasado y que cuando las vi, me recordaron enseguida a aquella famosa foto Lunch atop a Skyscraper en el Nueva York de los años 30.
El Buran 0.05 o OK-TVA
El 0.05 fue un modelo dedicado a pruebas estáticas como pruebas térmicas y de vibraciones de la estructura.
Aquí una de esas pruebas estáticas del fuselaje
[
No estaba completo sino que estaba formado por varios elementos por separado como la cabina o la cola.
También se utilizó para pruebas para soporte vital de los cosmonautas, en una de ellas se hizo una prueba con 10 personas durante 30 días.
También llamado el Buran de Gorki Park aunque de hecho ya no se encuentra en ese parque no es propiamente un autentico Buran y aunque está formado en su mayoría por piezas del 0.05 tiene otras de otros modelos según Daniel Martín. Lo construyó NPO Molniya cogiendo piezas de varios modelos para su construcción. El estabilizador y el fuselaje algunas de estas piezas fueron usadas luego para montar el que estuvo expuesto en el Parque Gorki procederían del modelo 0.11, el ala izquierda del propio 0.05 y el ala derecha del 2.02 o 4K que nunca fue acabado y el resto de los elementos fueron cogidos de los ejemplares 0.05, 0.15 y 2.02.
En 1997 una vez cancelado el programa se propone llevar al OK-TVA al parque Gorki y utilizar su bodega como restaurante de semi-lujo pero debido a los altos precios de los menús este no funcionó por lo que el OK-TVA acabó como una triste atracción de feria.
Fue trasladado en una barcaza desde su ubicación hasta el Parque Gorki.
Expuesto en el Parque Gorki (Fotografías de 2011)
En 2014 fue desmontado parcialmente
para su traslado al Centro Panruso de Exposiciones conocido como VDNJ donde quedó expuesto junto a otros artefactos de la carrera espacial soviética/Rusa como el cohete Vostok.
Aunque no acaba aquí su periplo, en agosto de 2015 el OK-VTA pasa a formar parte del nuevo Museo Interactivo del Burán el cual lo inaugura uno de los pilotos del OK-GLI Igor Volk.
El Buran 0.06 OK-TVI si alas fue creado para simular pruebas térmicas y de vacio en NIIKhimmmash en condiciones espaciales.
Con la cancelación del Proyecto Buran quedó abandonado y en 2007 fue vendido como chatarra.
El Buran 0.08 que sirvió para pruebas en cabina vital como pruebas de asientos eyectables y pruebas de soporte vital. Debía haber siso utilizado para entrenamientos de evacuación en caso de aterrizaje en la piscina de la Ciudad de las Estrellas. El modelo preside la entrada de un Hospital en la ciudad de Moscú.
Los modelos de la serie 1:
Buran Tormenta de Nieve
1.01 OK-1K1 (11F35) es el primer ejemplar operativo de los 5 que había planificados y el único que fue completamente terminado.
Su construcción comenzó en 1986 en Moscú y fué llevado por el Atlan a Baikonur en 1988.
Un video donde se ve al VM-T Atlant 0 GT transportando lo
https://www.youtube.com/watch?v=u3aarA5mEhk&feature=youtu.be
En un principio al Buran se le iba a llamar Baikal pero se decidió en el último momento cambiarle el nombre.
Aquí lo podemos ver en las instalaciones de montaje cuando todavía se llamaba Baikal
unas pruebas de control de incendios del todavía llamado Baikal
y un video donde se ve claramente al Baikal
Os muestro una serie de imágenes donde se puede ver al Buran junto al Cohete Energia pasando diferentes pruebas de integración en el edificio MIK-112
Otra mas del 23 de mayo de 1988
Aquí lo vemos en una operación de verticalización
Finalizando la operación de verticalizacion
El gran día para el Buran llegó el 15 de noviembre de 1988 cuando despegó junto al cohete Energía.
Al final del hilo dedico un apartado exclusivo para ese día histórico.
En 1989 el Buran fué presentado al mundo apareciendo a lomos del Mriya en el Festival Areronaútico de Le Bourget.
Antes de partir hacia Le Bourget se hicieron varias pruebas del Mirya cargado con el Buran.
Una vez superadas el próximo destino era el Festival.
Aquí los vemos sobrevolando el Festival antes de aterrizar
Aterrizando
y ya en tierra listo para ser la estrella del festival
Algunas fotografías mas del Mriya con el Buran a sus espaldas
Video del Mirya y el Buran en Le Bourget
La última aventura del 1.01 fué cuando la URSS se disgregó y el Buran fue usado como moneda de cambio para que los Rusos siguieran haciendo uso del cosmódromo de Baikonur ahora en tierras de Kazajistan.
El Buran fué guardado en posición horizontal sobre la maqueta del cohete Energia en el edificio MIK 112 de Baikonur Esa maqueta del cohete Energia era la misma usada para probar la compatibilidad del orbitador OK-MT.
Aquí lo podemos ver en unas fotos de 1999
El Buran quedó en ese mismo sitio y en esa posición hasta que en el 12 de mayo de 2002 el techo del edificio que lo albergaba se colapsó y cayó encima del 1K1 destrozándolo y matando a 7 personas que realizaban tareas de mantenimiento precisamente en el techo derrumbado.
El fatídico día pasará ala historia como el día en que desapareció el único orbitador completamente terminado y operativo del todo el Proyecto Buran.
Buran 1.02 2K (11F35) Burya? Tormenta? compañero de hangar del 0.04 OK-MT y que en el momento de paralización del proyecto estaba entre un 95% y un 97% terminado por lo que nunca voló.
En mayo e 1991 el 2K acoplado al cohete 4M realizó diversos test durante un par de semanas en la plataforma de lanzamiento 37 y en Junio fue trasladado al edificio MIK-OK para otras comprobaciones.
Aquí lo vemos en la plataforma de lanzamiento en mayo de 1991
El 2K 1.02 debería haber despegado en 1993 y unirse a la estación MIR pero sigue cogiendo polvo en el edificio MKZ d de Baikonur donde fue trasladado en 1991 desde el edificio MIK-OK siendo fruto de continuos saqueos al igual que su hermano el 0.04 OK-MT y también es propiedad de la empresa Aelita desde 2004.
Es el único orbitador que se conserva de una pieza,
Aquí en la fábrica de montaje
Aquí podéis ver a los dos flamantes ejemplares saliendo del hangar, que pena tan grande verlos después en las condiciones tan deplorables en las que se encuentran.
Mas fotos del 2K dentro del edificio MKZ y de su interior
Unas fotos de su interior
Hablamos ahora de la serie 2 o serie “1 Evolution”. Eran orbitadores operacionales con mejoras sobre la serie 1 como por ejemplo los asientos eyectables Zuevda K-36RB.
El Buran 2.01 OK-2K1 3K (11F35) tercera nave del proyecto Buran llamada Baikal, ahora si, iba a realizar su primer vuelo en 1994 con una duración de 24 h pero el nefasto Presidente entonces Boris Yeltsin acabó con ese sueño el 30 de junio de 1993 con el OK-2K1 finalizado al 30% y con algunas mejoras respecto a los anteriores como el diseño, un fuselaje mas ligero y las losetas de los bordes de las alas de carbono-carbono se sustituyeron por aluminio.
Se construyó el fuselaje al completo menos las puertas de la bodega, parte del recubrimiento de losetas térmicas y el interior.
El 2K1 quedó abandonado en una esquina de la fábrica de Tushino
Algunas fotos del interior del 2K1
El destino del 2K1 iba a pasar por manos de Igor Rundinski un empresario que compró el orbitador por 120.000$ en 2004.
Aquí una fotos de como en Tushino lo preparaban para entregárselo
Pero no fueron buenas noticias para el 2K1 ya que al parecer el empresario abandonó el Baikal en un frio callejón en Moscu junto a un puerto fluvial cercano al lago Khinski medio desmontado y solo tapado con una fina lona el cual tuvo numerosas visitas de los vándalos.
El 22 de junio de 2011 tras varios años abandonado salta la noticia al verse al 2.01 siendo remolcado en una barcaza por el Moskva hacia el campo de aviación de Ramenskoye para su restauración y así poderlo sacar en el festival aéreo de MAKS.
Aquí podemos ver los preparativos de su traslado
Unas fotos del interior aquel dia de junio de 2011
El 3K ya en Ramenskoye a la espera de ser montado y restaurado
Una vez allí el orbitador fue restaurado pero esta vez fue de una manera muy cutre a juzgar por las fotos.
El lado bueno
El lado malo
Hubo dos ejemplares mas de la serie 2 que se empezaron a construir concretamente el
2.02 4K (11F35) o cuarta nave y el
2.03 5K (11F35) o quinta nave.
Del 2.02 solo se acabó un 20% y acabó desaparecido seguramente para ser reciclado no sin antes estar cogiendo polvo en la planta de Tushino y luego en el exterior de esas instalaciones.
Del 2.03 acabado en un porcentaje menor su desaparición se produjo mas rápido si cabe que el 2.02.
Los potenciales tripulaciones del Buran contaban con diversos simuladores en instalaciones como la de Tushino o los de la Ciudad de las Estrellas, donde se entrenan los cosmonautas, que contaba con mas de una docena de ellos.
La mayoría de ellos no existen hoy en día y algunos como la maqueta de entrenamiento que se encuentra en la Casa Central de la Aviación y de la Cosmonaútica de Moscú han sobrevivido al desastre.
Las futuras tripulaciones también contaban con medios mas realista para sus entrenamientos como algunos MIG-25 los cuales contaban con sistemas de telemetría parecidos a los que llevaría el orbitador Buran. Así mismo contaban con un MIG-25 biplaza llamado MIG-25 SOTN utilizado para que los futuros cosmonautas del Buran se familiarizasen con las técnicas de fotografía a gran altitud, laboratorios, etc.
Utilizaban también 5 ejemplares del modelo Tupolev TU-154 bautizados como TU-154 LI (laboratorios volantes), aviones bastante grandes capaces de simular el planeo y el aterrizaje de un obitador.
El cohete Energia
El 12 de diciembre de 1976 fue aprobado el diseño de un cohete 11K25 con dos etapas, la primera con oxígeno-queroseno y la segunda con hidrógeno-oxígeno.
Estos cohetes disponían de 4 motores RD-170 de cuatro cámaras cada uno que quemaban oxígeno-queroseno y 4 motores RD-0120 de una cámara cada uno que quemaban oxígeno-hidrógeno.
Era la primera vez en la historia que se utilizaba como combustible el hidrógeno líquido.
Aquí podéis ver los tanques de hidrógeno liquido
y el tanque de oxígeno líquido
Fué el cohete mas poderoso jamás construido por la URSS y el mas poderoso jamás construido.
Se diseñó y construyó para poner en órbita al Buran. Los utilizados para el lanzamiento del Buran eran conocidos como el modelo M y eran los mas pequeños de la familia Energia y una modificación del Energia propiamente dicho. El modelo Vulkan fue el mas grande y primero de la familia pero nunca abandonó la mesa de diseño.
Los motores de la empresa NPO Energomash son probados en bancos de pruebas que la empresa líder mundial en el desarrollo de motores de combustible líquido posee en Khamri cerca de Moscú.
El sistema de pruebas era relativamente sencillo y consiste en poner los motores al máximo de potencia los gases y el calor de los cuales pasan a través de un sistema de tuberías hasta una gran masa de agua donde se enfrían y convierten en vapor el cual sale a la atmósfera a través de unas chimeneas.
El modelo Energia 11K25 fue el primer cohete Soviético en utilizar Hidrógeno líquido como combustible. Consiste en 2 etapas la primera consistente en 4 tanques de Queroseno-Oxígeno adosados al tanque central de Hidrógeno-Oxígeno con 4 motores RD-170 y la segunda, el tanque central con 4 motores RD-0120 y podía poner en una órbita baja has ta 100 tm lo que incluía a un Orbitador como el Buran.
El modelo de motor RD-170 era el motor cohete de combustible líquido multicámara mas poderoso del mundo y fue construido por la empresa NPO Energomash.
Estaba diseñado para ser reutilizado hasta en 10 ocasiones cayendo al mar con ayuda de paracaídas.
Este fue el primero de una fantástica saga de motores como el RD-171 utilizado en el cohete Zenit, el RD-180 utilizado en el cohete norteamericano Atlas V, el RD-191 utilizado por el cohete Angara, el RD-151 utilizado por el cohete surcoreano Naro-1, el RD-193 en una version para el Antares, etc.
Como vemos esta rama de lo que fue el programa Buran ha seguido desarrollándose hasta nuestros días con mucho éxito.
Los tanques de la primera etapa queman su combustible aproximadamente en 140 segundos y poco después se separan cayendo 8 minutos después a unos 426 km de distancia del lanzamiento. Pueden ser reutilizados unas 10 veces.
El tanque central de la segunda etapa se separa unos 480 segundos después del despegue a unos 115 km de altura y cae al Océano Pacífico.
El soporte R es dónde quedan anclados las dos etapas del cohete Energia y donde están todas la conexiones eléctricas y sistemas hidraúlicos que lo unen a la torre de lanzamiento.
El modelo Energia M se diferenciaba del anterior, el Energia, en que solo disponía de 2 tanques en vez de 4 y que el tanque central era menor así como solo un motor RD-0120 en vez de los 4 del primer modelo.
El Energia M 217ГК podía poner en una órbita cargas de entre 4 y 35 Tm 6,5 en una órbita geoestacionaria. Disponía de un tanque central procedente del cohete Energia con Hidrógeno y Oxígeno liquidos como combustible y dos tanques laterales también procedentes del Energia.
El cohete Energia M es utilizado para el lanzamiento de cohetes como el Arianne, el Titan o el HII japonés.
Detalle de los motores RD-0120 en la planta de montaje MIK-112
Aquí tenéis el modelo M 103
La maqueta del Cohete Energia M a escala 1:1 permanece guardada en el edificio de 170 metros de altura, el mas alto del cosmódromo de Baikonur.
En esta foto aparece el cohete Energia 11K25 para pruebas con el modelo 0.01 OK-M u OK-ML1, las mismas fotos que anteriormente os mostraba cuando os hablaba de ese modelo de Buran.
Transportadores TUA
No sería un hilo completo si nos dejáramos en el tintero el hablar de los transportadores del sistema Energia-Buran desde su almacén hasta el lugar de lanzamiento colocando al sistema en posición vertical.
Estos engendros mecánicos llamados TUA ya utilizados en la época del Cohete Lunar N-1 pesaban 2.756 toneladas y medían casi 100 metros de largo por 50 de ancho por 21 de alto.
Para su movimiento estas mega estructuras eran tiradas por 4 locomotoras diésel a una velocidad de 5 km/h.
El cosmódromo de Baikonur disponía de dos de estos transportadores TUA.
Unas fotos del TUA tirado por las 4 locomotoras diésel
Aquí podemos ver este monstruo abandonado a su suerte en el cosmódromo años mas tarde
Vuelo del Buran
Preparativos del conjunto Energia-Buran antes del lanzamiento con su integración y transporte hasta la rampa 37 del área 110.
Y poco después ya colocado en la rampa para los preparativos de despegue
El primer intento de vuelo del Orbitador Buran fue el 29 de octubre de 1988 pero este fue abortado a 51 segundos del despegue.
Plan de vuelo de 29 de octubre de 1988
Aquí podemos ver una foto el día antes del fallido primer intento de lanzamiento.
Finalmente el 15 de noviembre de 1988 se produjo el esperado primer vuelo no tripulado del Buran. Este primer vuelo estaba programado para dar dos vueltas completas a la Tierra en un tiempo de 206 minutos.
Plan de vuelo
Aquel día 15 de noviembre de 1988 la principal preocupación era la de un ciclón que con lluvia y rachas de viento de hasta 19 m/s con la consiguiente formación de posibles placas de hielo de hasta 1,7 mm de espesor.
El panel de la estación de seguimiento contaba la cuenta atrás para el despegue
Video del despegue del Buran
A las 5:50 h después de 10 minutos calentando motores salen del aeródromo 2 MIG-25 SOTN cuya misión principal era la de filmar el despegue del Buran así como un AN-26 sobrevolando a mas altura para captar cuando se separaba la primera etapa del Cohete Energia.
El Buran preparado en la rampa 37 del Area 110 encendía sus motores, primero los 4 RD-170 convencionales de queroseno y oxígeno líquido de la 1ª etapa de los tanques laterales y 5,3 segundos después los 4 RD-0120 de la segunda etapa del tanque central, los primeros en utilizar hidrógeno y oxígeno líquidos y cuando daban las 6:00 h se produce el despegue del Buran.
Hay que decir que el cohete Energía solo había realizado un vuelo anteriormente en 1987 por lo que los miles de ingenieros, políticos y cosmonautas estaban mas que nerviosos.
El Buran atravesó la capa de nubes que cubría el Cosmódromo de Baikonur mientras Magomed que iba abordo de un MIG-25 SOTN con su cámara grababa el histórico acontecimiento.
Unas ilustraciones ya que no hay documentación fotografica poco después del despegue
Después de 140 segudos el Buran ya estaba a 53,7 Km de altura. Entre 15 y 25 segundos después se separa la primera etapa de los cohetes que caen a 426 Km de distancia después de 8 minutos.
A los 467 segundos ya una altura de 115 km se produce la separación del tanque central de la segunda etapa, y el Buran se situaría en el apogeo de su trayectoria a 256 Km de altura.
Todo el monitoreo se llevaba a cabo desde diversas estaciones con el sistema Vimpel instaladas en barcos, satélites y estaciones en Tierra.
Todo iba bien allá arriba y el Buran comienza el descenso para ir de vuelta a tierra momento en el cual despegaron otra vez los MIG-25.
El ingreso del Buran a la Atmósfera se produjo a las 8:51 a una altura de unos 100 Km y a una velocidad de 27.330 Km/h con un ángulo de inclinación de 0,91º sobre el Atlántico a una distancia de 8.270 Km de Baikonur.
El tiempo allí no había mejorado mucho con rachas de viento de hasta 15 m/s y dirección 210º.
A las 8:55 h estaba ya a 80 Km y a las 09:06 a 65 Km.
A las 09:11 y a una altitud de 50 Km el Buran se puso en contacto con la estación de seguimiento.
[
A las 09:19 h estaba ya a solo 20 Km de altura pero poco después todos los que estaban en la sala de operaciones entraron en pánico al ver que la trayectoria del Buran cambió y que este comenzó a desviarse a su izquierda. Fue una decisión tomada por los ordenadores del Buran los cuales re calcularon la trayectoria y aunque la elegida tuviera una posibilidad de solo el 3% de ser la probable al final se demostró que esta fue la decisión correcta.
Trayectorias de descenso probables para el Buran
El Buran a pocos segundos de tomar tierra
Seguimiento vuelo del Buran desde el centro de control
Finalmente el Buran levantó el morro preparandose así para su exitoso aterrizaje a las 09:42 h, 1 segundo antes de lo previsto a una velocidad de 263 Km/h.
Video de aproximación y aterrizaje del Buran
Una vez ya en tierra se constató de que el Buran solo había perdido 6 losetas térmicas de las miles que llevaba adosadas a su fuselaje, todo una proeza, aunque eso si un centenar, estaban dañadas.
Equipo de especialistas Mockbee, que desarrollan el software del sistema de aterrizaje automático del Buran (segundo desde la izquierda, sin gorro Vladimir Chornovilmokb)
Todo eran alegrías, besos, lágrimas por la gran hazaña, lo que nadie sabía era que este iba a ser el primer y último vuelo del Buran.
¡¡Que bonita y a la vez utópica imagen!!
Que hubiera pasado si no hubiera cesado el Proyecto Buran? ¿Cómo habría evolucionado la carrera espacial entre los Americanos y los Rusos? De bien seguro que la pugna entre los dos hubiera sido del todo beneficiosa para el desarrollo en esta campo, Que lástima!!! Cada vez que lo pienso de lo que hubiera sido capaz el Buran se me ponen los pelos de punta!! En fin amigos, me despido deseando que hayáis disfrutado del Buran y todo el complejo mundo que giraba y gira a su alrrededor.
Unas imágenes de mi Buran antes de dar por finalizado este interminable hilo...
Acompañado de una maqueta del Orbitador Buran y de un trocito de loseta térmica de un Buran
Un saludo.
