Antes de nada quisiera decicarle este hilo a mi Primo Pedro de Linares, sin duda alguna mi fan número 1.

Y para amenizar, un poco de caña

Me hubiera gustado empezar el hilo con algo de historia sobre este calibre pero en la red no se encuentra prácticamente nada, alguna fotografía, un par de artículos y poco más, por no aparece no aparece ni en Ranfft.

Hace ya bastante tiempo un amigo me ofreció este raro calibre. Como veréis su estado no era el más aceptable pero ya sabéis que me encantantan los retos, así que decidí tirar para adelante y quedarmelo sin saber si prodría recuperarlo o no. Al final ya se sabe, si no funciona pa piezas :D.

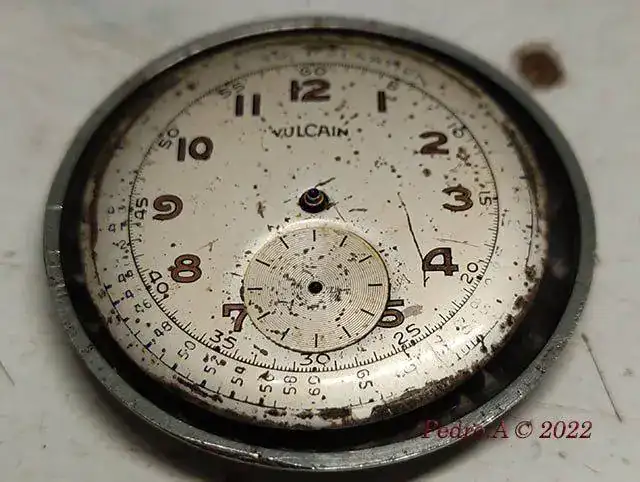

Lo primero de todo, es que es un calibre pequeño de 10.5 montado a partir del calibre base Vulcaín 65M.

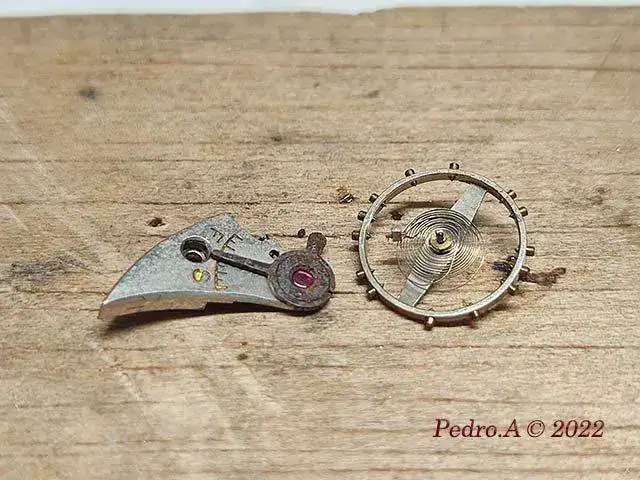

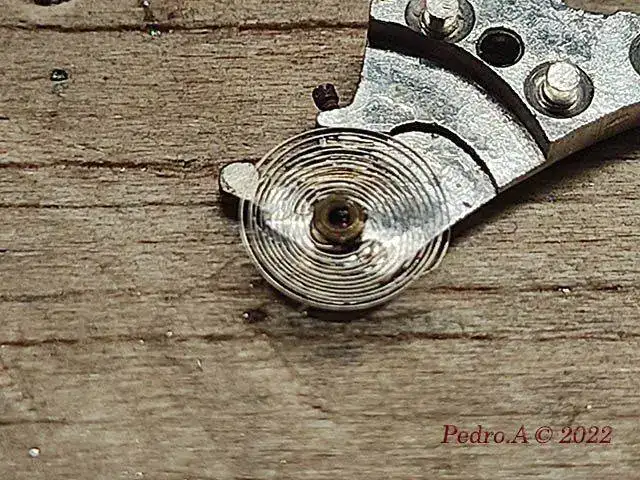

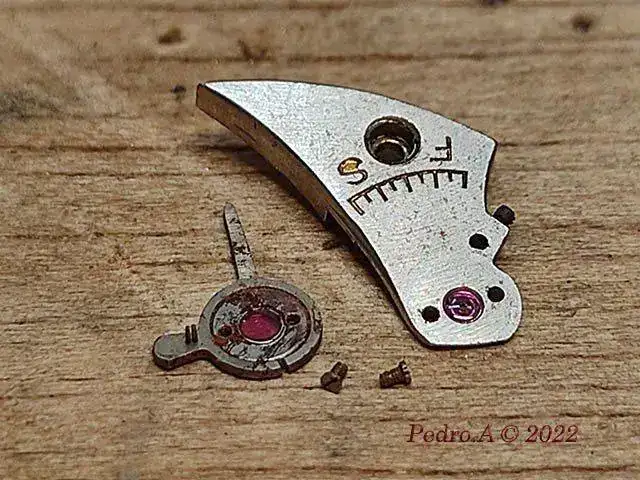

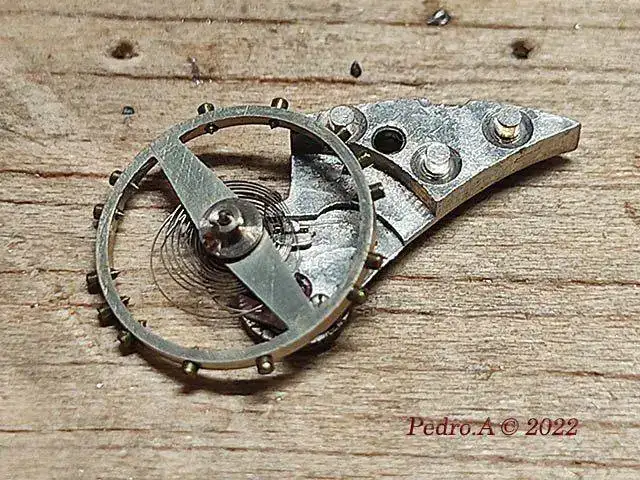

Aparte de la limpieza general, se puede ver a simple vista que el espiral va algo por libre, además de que el eje de volante también está roto.



Después de un ratillo de trabajo el espiral esta enderezado. Para aquellos que se animen, aconsejo problarlo sobre el puente antes de montarlo en el volante, así podremos comprobar si la virola está centrada y el espiral horizontal al puente.

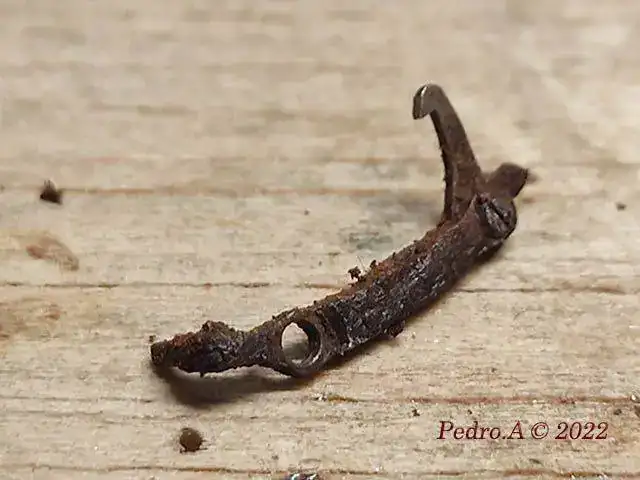

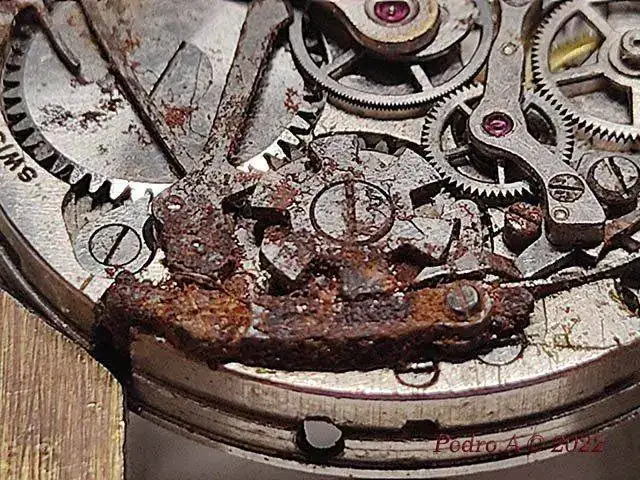

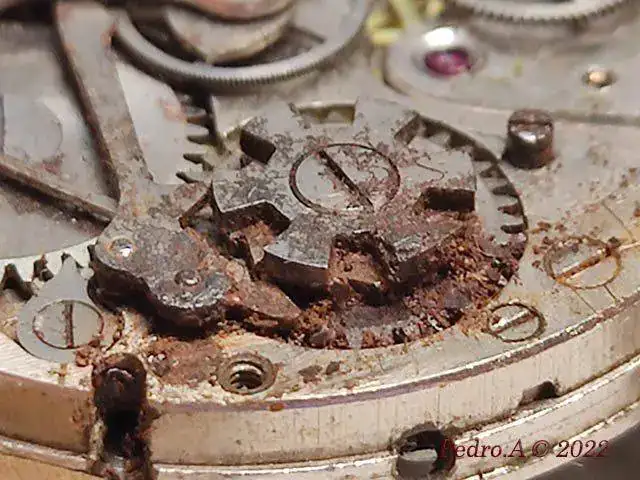

Un poco de óxido para aderezar la reparación.



Y la primera prueba de fuego. Sin limpiar el calibre probamos que funciona tras cambiar eje y enderezar espiral.

Y hasta aquí la parte fácil que se hace siempre, cambio de eje, enderezar espiral, óxido, limpieza...... Pero esto es un crono, y me he encontrado con que está a falta de piezas que son las que le permiten funcionar, en este caso los muelles planos que actuan sobre palancas y rueda de pilares.

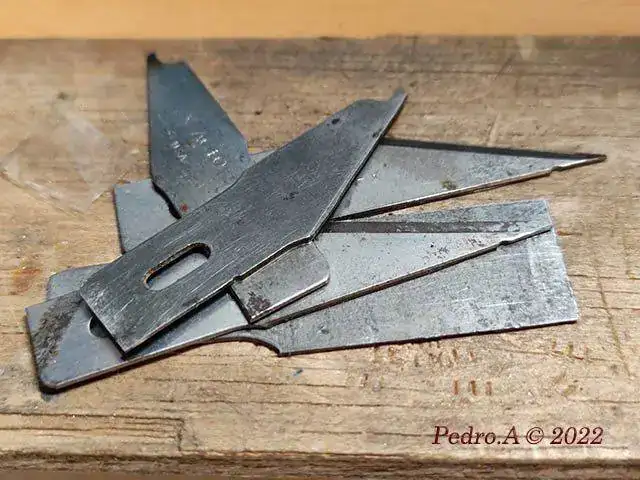

Hice varías consultas a una de la mejores relojeras que se puede encontrar hoy en día, Rebecca Struthers, sobre el mejor material a utilizar y me dijo que suele utilizarse el acero O1. Este acero se usa en cuchillería, así que pensé que las cuchillas viejas x-acto me sería de utilidad.

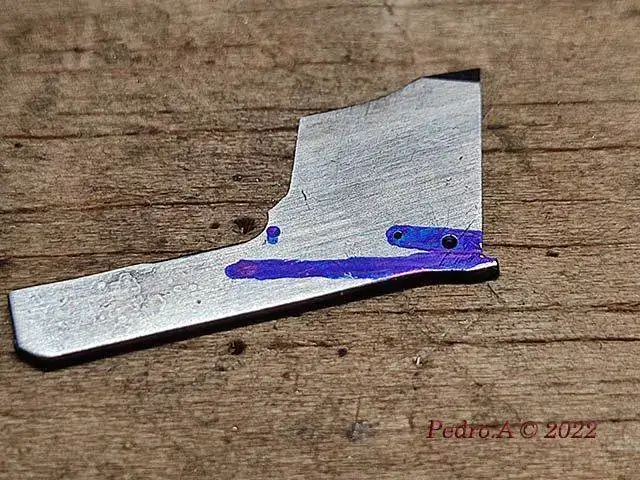

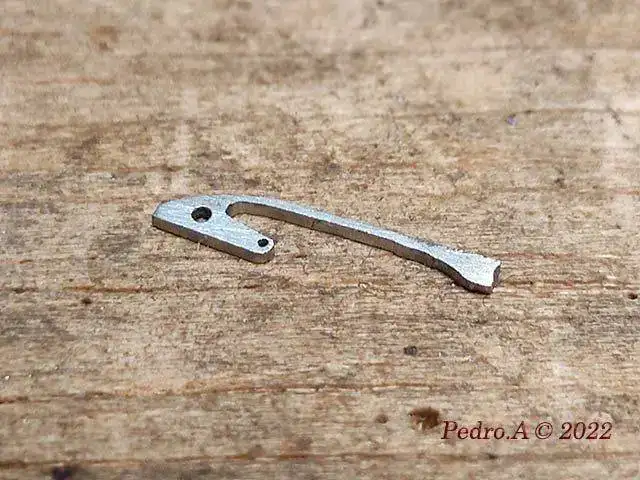

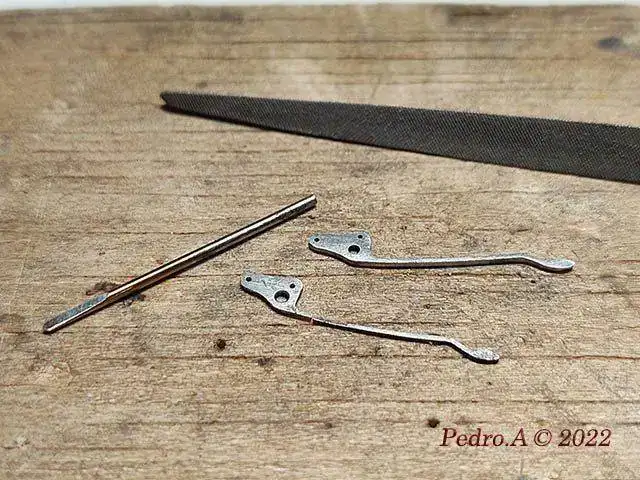

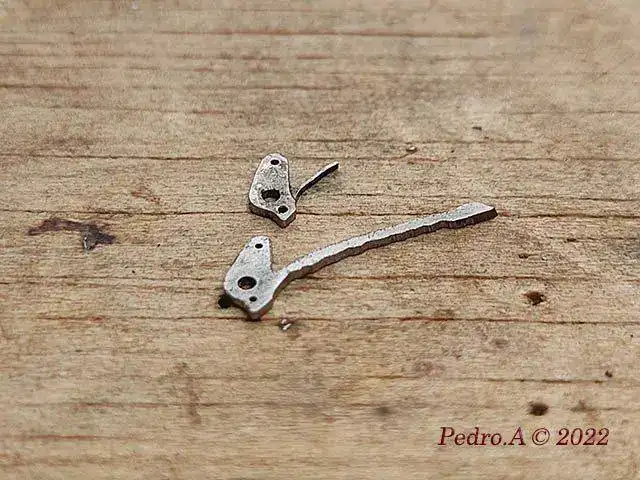

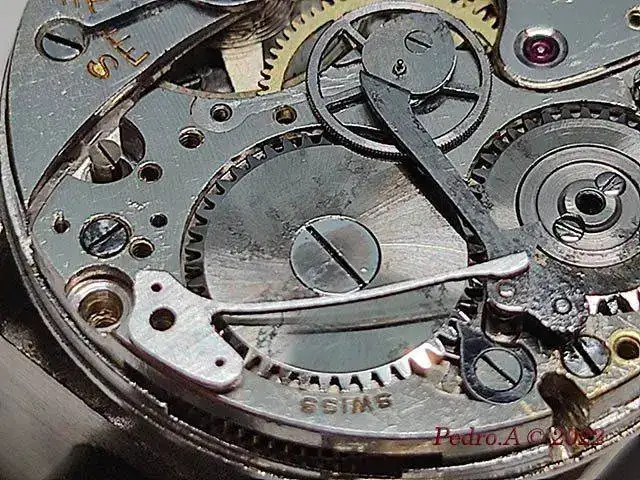

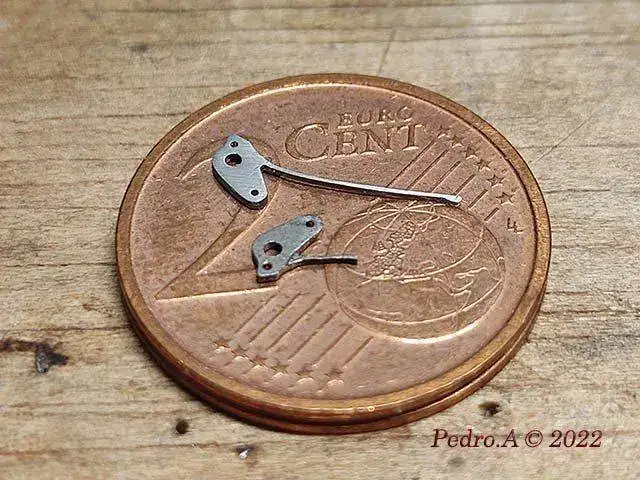

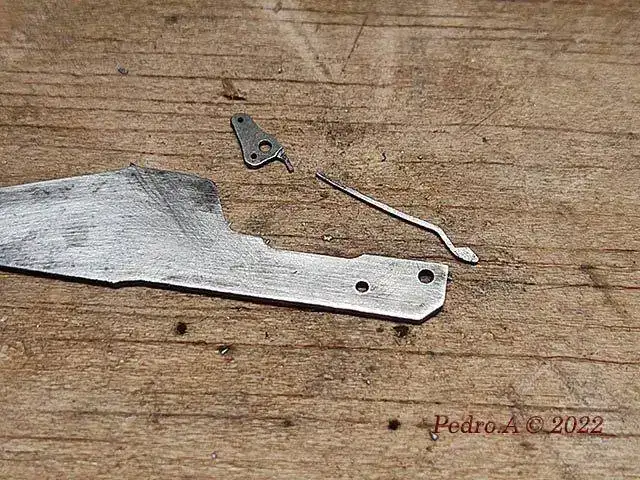

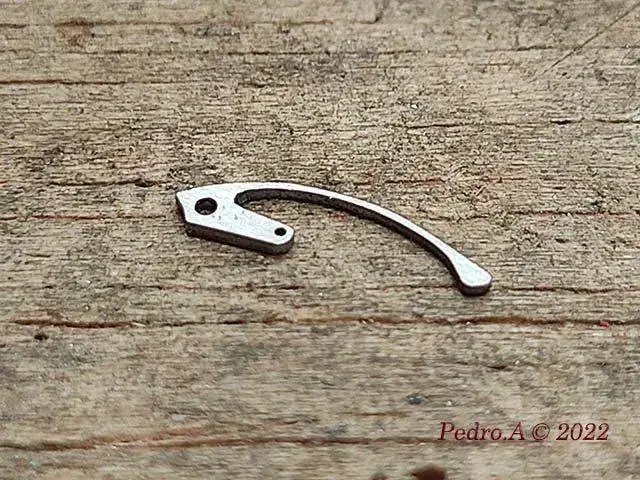

Y teniendo claro el materíal nos ponemos manos a la obra, eso sí, cruzando los dedos.

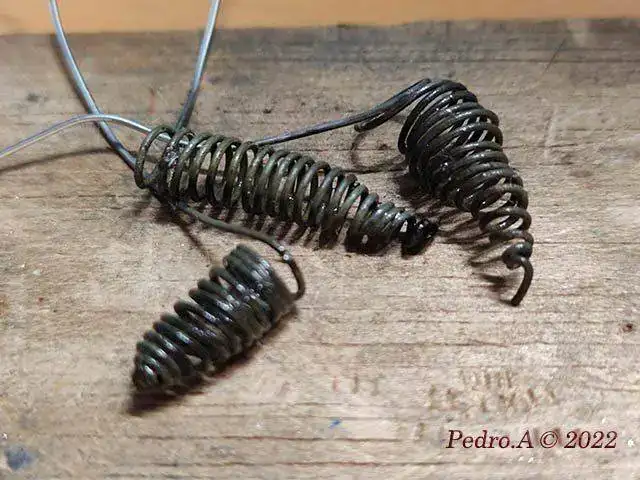

Hechos los muelles viene el momento del templado, otra de las tareas complicadas. Después de consultar nuevamente me dijeron que el mejor método era enrollar la pieza en hilo de metal y rellenarlo con jabón líquido natural antes de ponerla al rojo y sumergirla en aceite motor.

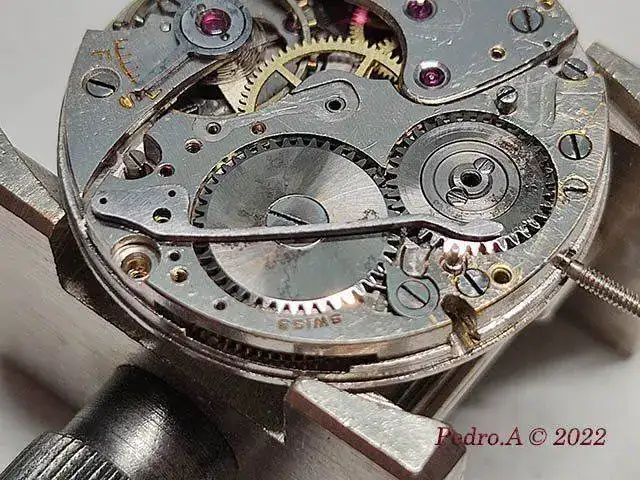

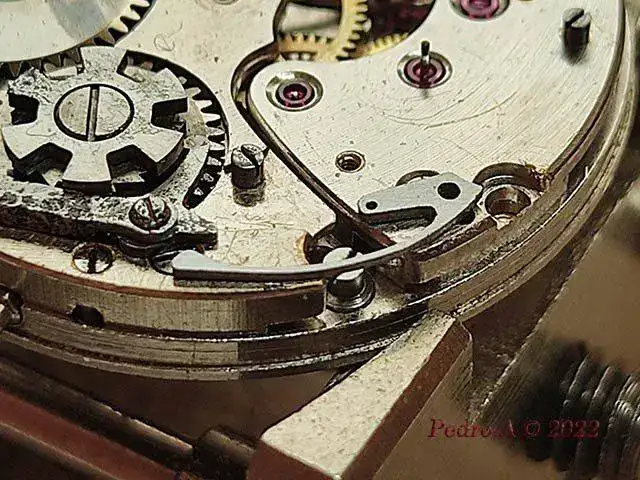

Tras la realización de los muelles, vamos a ver si esto funciona y no parte ningún muelle. :)

Y vamos con el segundo problema. Me puse en contacto con el servicio oficial Vulcaín a ver si era posible conseguir una caja adecuada, aunque fuera de un cricket, pero na de na, esto es demasiado antiguo y ellos tampoco tienen nada. Toca currar de nuevo.

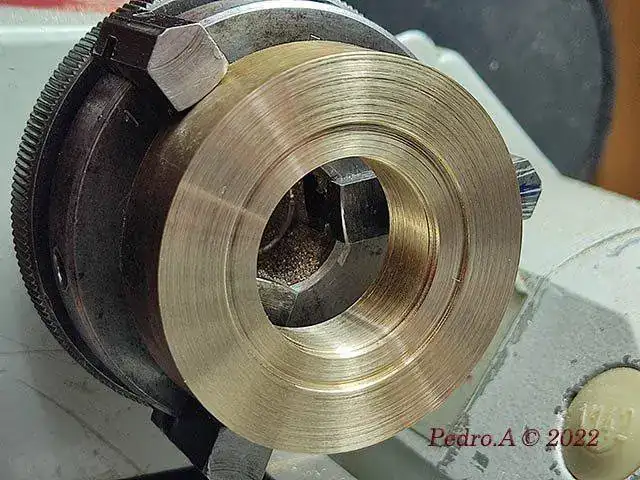

Empezamos con las secciones interiores y exteriores para movimiento, esfera, bisel y tapa.

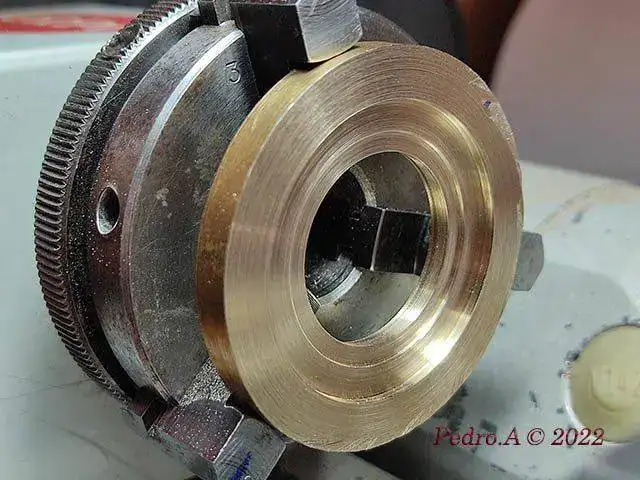

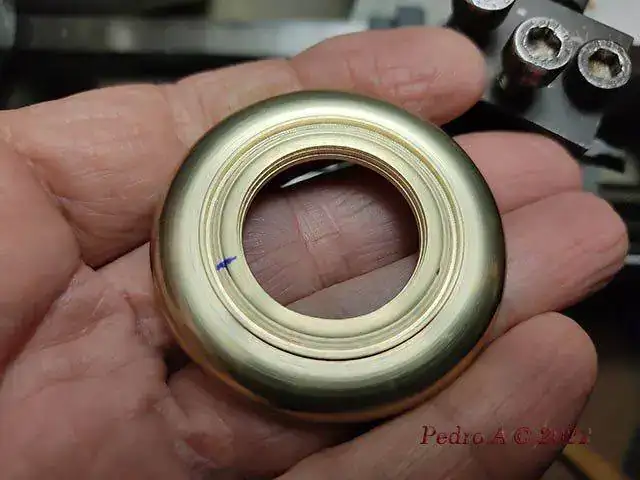

Lo siguiente es ir dándole la forma básica a lo que será la caja.

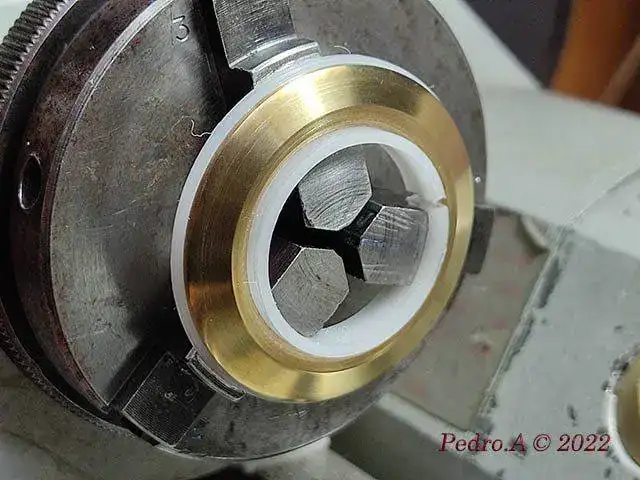

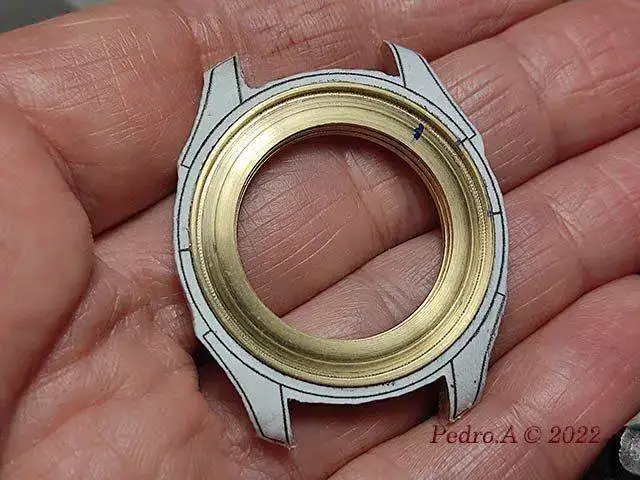

Tras realizarla, toca darle forma. Como siempre dibujo de corel impreso y pegado con pegamento de barra. Corte inicial con sierra de joyero.

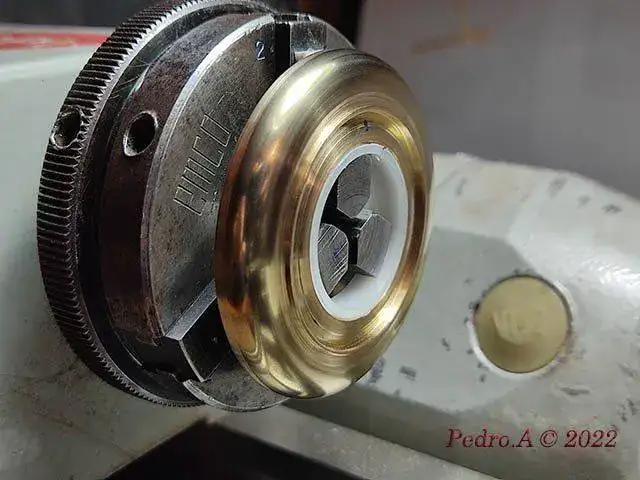

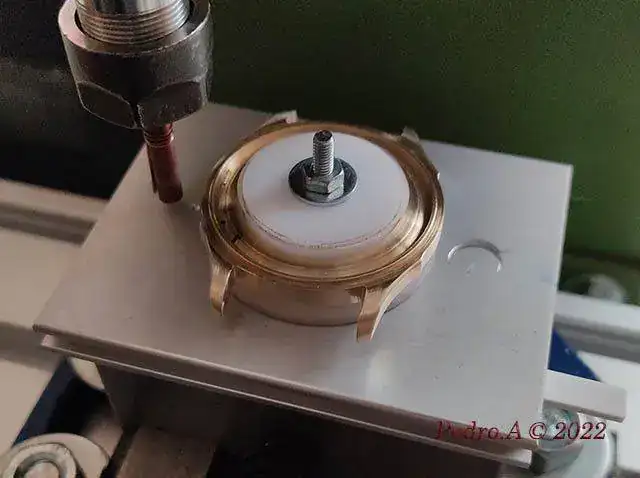

La forma con la nueva fresadora y el útil que ya mostré para otras cajas.

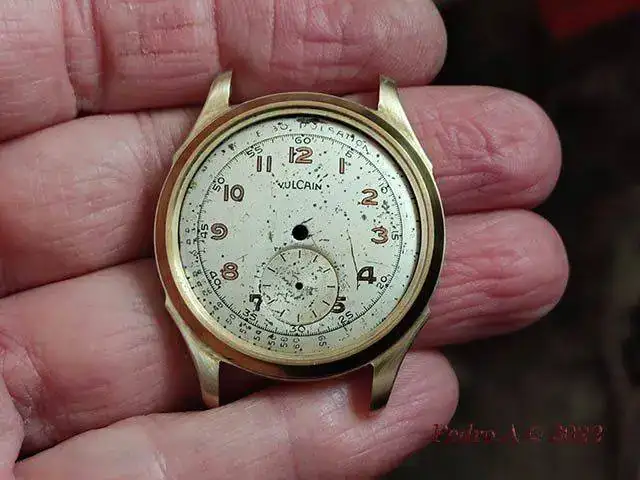

Prueba con la esfera.

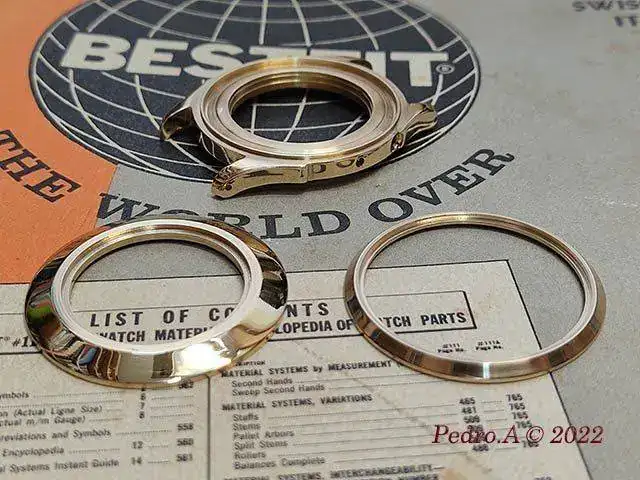

Pulida y lista para rodiar.

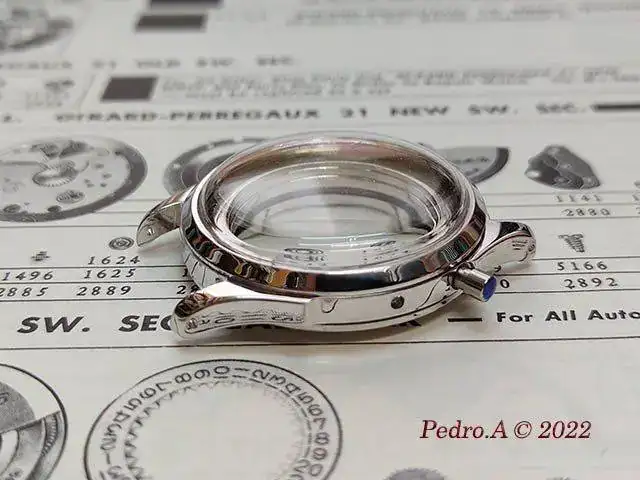

Rodiada, con los cristales y pulsador.

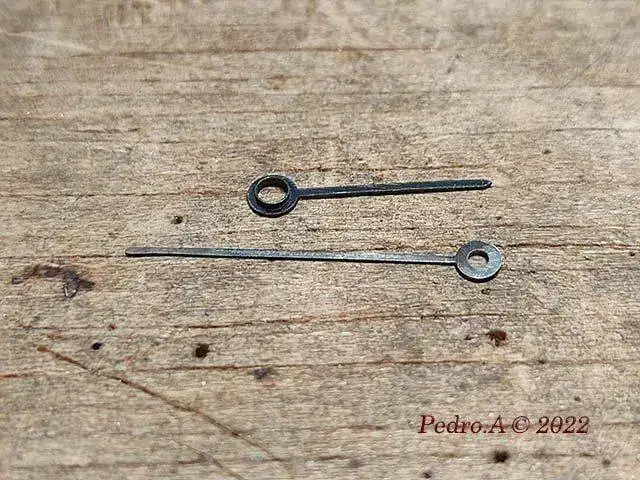

El tema de las agujas fué otra de las historias. Además de las que le he puesto encontré estas otras, aunque pienso que las que lleva le quedan mejor.

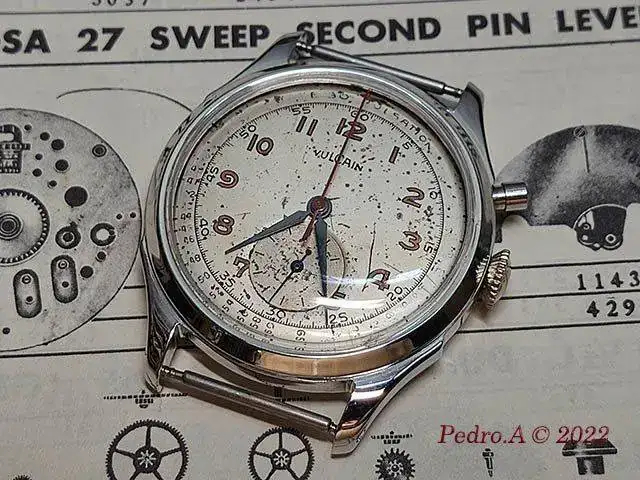

Y por fin el reloj acabado. La esfera tal cual, como se ha comentado en otros hilos, lo mejor es no tocarla si no es extrictamente necesario.



Y colorín colorado, este cuento se ha acabado. Como siempre espero que haya sido de utilidad si os animais a toquetear más de la cuenta :bye:.

Última edición:
  • Me gusta
Reacciones: ricky2005-ala, Njal, FULCRUM y 36 más
julius1022

julius1022

Habitual
Verificad@ con 2FA
ESPECTACULAR Pedro!!!!!! Sin palabras…

  • Me gusta
Reacciones: aristides, Cronos64, PedroA y 1 persona más
KIKEMORGAN

KIKEMORGAN

Habitual
Sin verificar
Lo tuyo es pura magia. Tus trabajos están al alcance de muy pocos.

Enhorabuena por realizarlo y gracias por enseñarlo.

  • Me gusta
Reacciones: caik76, aristides, Cronos64 y 2 más
AbderramanII

AbderramanII

Reina Mora
Sin verificar
Juer Pedro, con lo que nos llevas mostrado... y que me sigas dejando con la boca abierta cada vez que te pasas a contarnos tus aventuras 8o Sabía que te había costado, y sabiendo lo que eres capaz de hacer debería haberme hecho una pequeña idea de lo que estaba suponiendo este pequeñín, pero para nada, ni remotamente :huh: El reloj es un bombón, pero vaya faenita...

¡¡Trabajazo!! Por bien hecho, por complicado y por intenso. Y lo de las cajas lo tienes ya dominado; impresionante :worshippy:

Enhorabuena y gracias por el hilo :friends:

  • Me gusta
Reacciones: aristides, PedroA y julius1022
luismiguel

luismiguel

Milpostista
Sin verificar
Hola Pedro. Alucino colores con tus recuperaciones y tus habilidades. Ya nos tienes mal acostumbrados por las magníficas piezas q nos has mostrado en el foro. Gracias mil por el trabajo de afotar todo el proceso y mostralo perfectamente explicado. Un placer leerte siempre. Un saludo

  • Me gusta
Reacciones: aristides y PedroA
Zappp

Zappp

De la casa
Sin verificar
Me he quedado de pasta de boniato.

  • Me gusta
Reacciones: PedroA
Zarsan

Zarsan

De la casa
Sin verificar
¿ Que es magia? ¿ Y tu me lo preguntas? Magia eres tú.....

  • Me gusta
Reacciones: Alfredo BRB, AbderramanII, Cronos64 y 1 persona más
David

David

Habitual
Sin verificar
Ya lo han dicho. Espectacular.

  • Me gusta
Reacciones: PedroA
cesccat

cesccat

De la casa
Sin verificar
  • Me gusta
Reacciones: PedroA
cabanillas

cabanillas

Tiene un método
Contribuidor de RE
Sin verificar
  • #10
Un trabajo del 10. 👏👏👏👏👏

  • Me gusta
Reacciones: PedroA
Casiná

Casiná

De la casa
Sin verificar
  • #11
Muchas gracias, Pedro, por tu excelente forma de mostrarlo. ¡¡ :clap: :clap: :clap: !!

Pero una cosa, debes darle un repaso a la gramática porque confundes "toquetear" con "crear".

  • Me gusta
Reacciones: julius1022 y PedroA
alejandrolopez

alejandrolopez

Milpostista
Verificad@ con 2FA
  • #12
Bueno he alucinado Pedro 8o esto qué haces está al alcance de muy pocos. Realmente increíble. Gracias por mostrárnoslo:clap::clap:

  • Me gusta
Reacciones: aristides y PedroA
Bito

Bito

Habitual
Sin verificar
  • #13
Me he quedado de pasta de boniato.
Como a Pedro ya se le ha dicho de todo y todo bueno, no me queda mas que secundar tus palabras y, si acaso, recubriremos la pasta de boniato para hacer una dulce empanadilla. 🥟🥟

Increíble Pedro, y se que me repito, pero no me sale otra cosa. :clap::clap::clap:

  • Me gusta
Reacciones: Choco A, Fildi, PedroA y 2 más
Fildi

Fildi

Forer@ Senior
Sin verificar
  • #14
Yo creo que la tal Struders se ha debido quedar helada a pesar de llamarse Rebecca cuando ha visto tu trabajo y sobre todo si sabe de los medios con los que cuentas. Im presionante.

  • Me gusta
Reacciones: Choco A, AbderramanII y PedroA
jorgehernando

jorgehernando

Milpostista
Sin verificar
  • #15
Antes de nada quisiera decicarle este hilo a mi Primo Pedro de Linares, sin duda alguna mi fan número 1.

Y para amenizar, un poco de caña

Me hubiera gustado empezar el hilo con algo de historia sobre este calibre pero en la red no se encuentra prácticamente nada, alguna fotografía, un par de artículos y poco más, por no aparece no aparece ni en Ranfft.

Hace ya bastante tiempo un amigo me ofreció este raro calibre. Como veréis su estado no era el más aceptable pero ya sabéis que me encantantan los retos, así que decidí tirar para adelante y quedarmelo sin saber si prodría recuperarlo o no. Al final ya se sabe, si no funciona pa piezas :D.

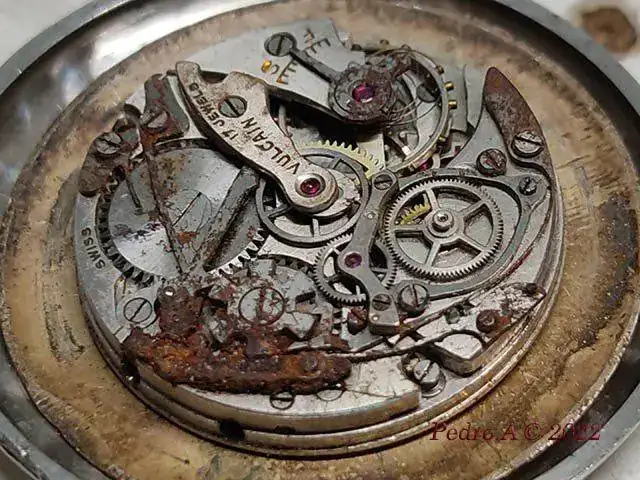

Lo primero de todo, es que es un calibre pequeño de 10.5 montado a partir del calibre base Vulcaín 65M.

Ver el archivos adjunto 2362444 Ver el archivos adjunto 2362445

Aparte de la limpieza general, se puede ver a simple vista que el espiral va algo por libre, además de que el eje de volante también está roto.

Ver el archivos adjunto 2362446 Ver el archivos adjunto 2362447 Ver el archivos adjunto 2362448

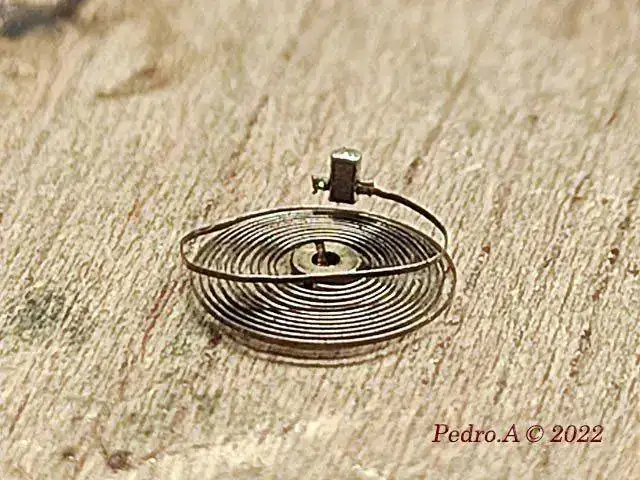

Después de un ratillo de trabajo el espiral esta enderezado. Para aquellos que se animen, aconsejo problarlo sobre el puente antes de montarlo en el volante, así podremos comprobar si la virola está centrada y el espiral horizontal al puente.

Ver el archivos adjunto 2362451 Ver el archivos adjunto 2362452

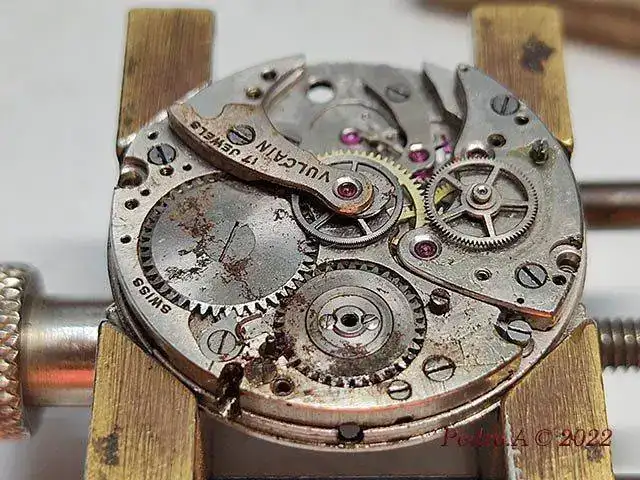

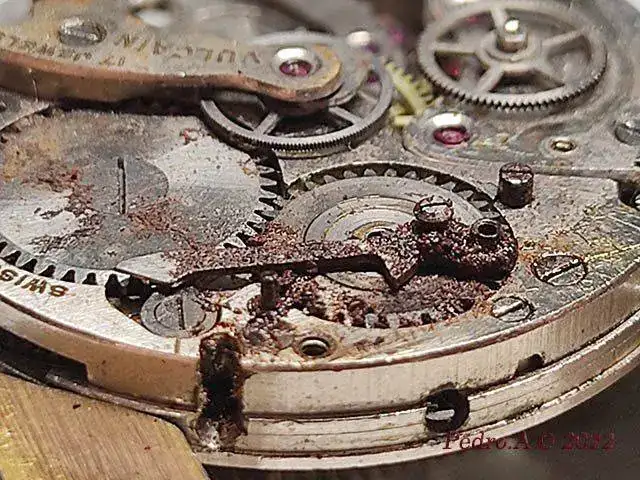

Un poco de óxido para aderezar la reparación.

Ver el archivos adjunto 2362454 Ver el archivos adjunto 2362456 Ver el archivos adjunto 2362457 Ver el archivos adjunto 2362458 Ver el archivos adjunto 2362459

Y la primera prueba de fuego. Sin limpiar el calibre probamos que funciona tras cambiar eje y enderezar espiral.

Y hasta aquí la parte fácil que se hace siempre, cambio de eje, enderezar espiral, óxido, limpieza...... Pero esto es un crono, y me he encontrado con que está a falta de piezas que son las que le permiten funcionar, en este caso los muelles planos que actuan sobre palancas y rueda de pilares.

Hice varías consultas a una de la mejores relojeras que se puede encontrar hoy en día, Rebecca Struthers, sobre el mejor material a utilizar y me dijo que suele utilizarse el acero O1. Este acero se usa en cuchillería, así que pensé que las cuchillas viejas x-acto me sería de utilidad.

Ver el archivos adjunto 2362493

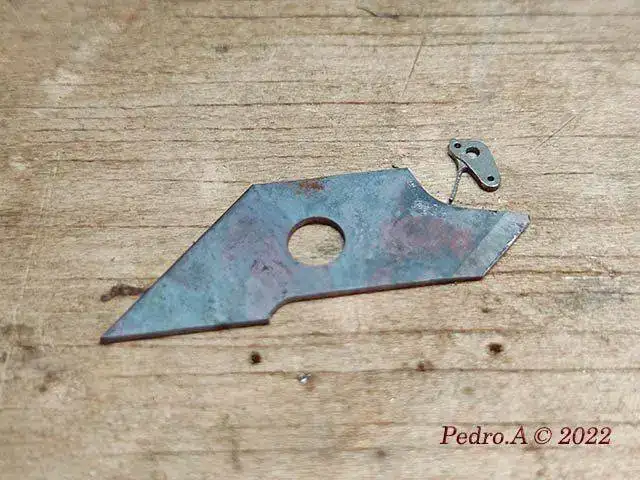

Y teniendo claro el materíal nos ponemos manos a la obra, eso sí, cruzando los dedos.

Ver el archivos adjunto 2362501 Ver el archivos adjunto 2362502 Ver el archivos adjunto 2362503
Ver el archivos adjunto 2362518 Ver el archivos adjunto 2362519 Ver el archivos adjunto 2362520 Ver el archivos adjunto 2362521 Ver el archivos adjunto 2362522 Ver el archivos adjunto 2362523 Ver el archivos adjunto 2362524 Ver el archivos adjunto 2362525

Hechos los muelles viene el momento del templado, otra de las tareas complicadas. Después de consultar nuevamente me dijeron que el mejor método era enrollar la pieza en hilo de metal y rellenarlo con jabón líquido natural antes de ponerla al rojo y sumergirla en aceite motor.

Ver el archivos adjunto 2362530

Tras la realización de los muelles, vamos a ver si esto funciona y no parte ningún muelle. :)

Y vamos con el segundo problema. Me puse en contacto con el servicio oficial Vulcaín a ver si era posible conseguir una caja adecuada, aunque fuera de un cricket, pero na de na, esto es demasiado antiguo y ellos tampoco tienen nada. Toca currar de nuevo.

Empezamos con las secciones interiores y exteriores para movimiento, esfera, bisel y tapa.

Ver el archivos adjunto 2362539 Ver el archivos adjunto 2362540

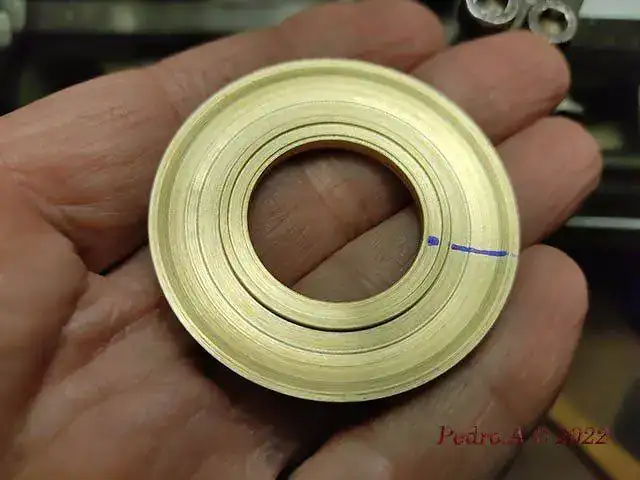

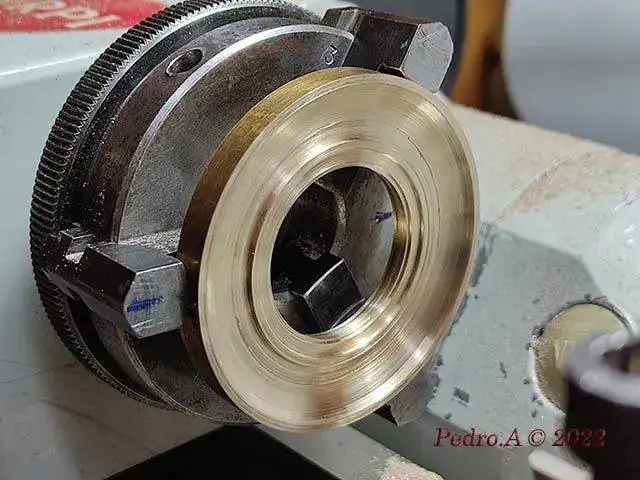

Lo siguiente es ir dándole la forma básica a lo que será la caja.

Ver el archivos adjunto 2362546 Ver el archivos adjunto 2362547 Ver el archivos adjunto 2362548 Ver el archivos adjunto 2362549 Ver el archivos adjunto 2362550

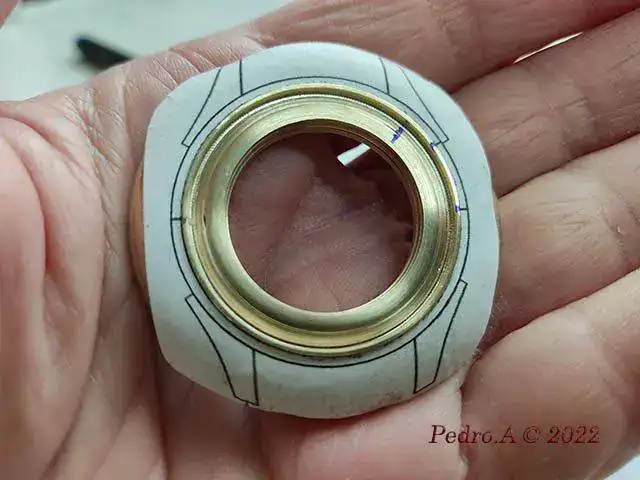

Tras realizarla, toca darle forma. Como siempre dibujo de corel impreso y pegado con pegamento de barra. Corte inicial con sierra de joyero.

Ver el archivos adjunto 2362551 Ver el archivos adjunto 2362552

La forma con la nueva fresadora y el útil que ya mostré para otras cajas.

Ver el archivos adjunto 2362554

Prueba con la esfera.

Ver el archivos adjunto 2362555

Pulida y lista para rodiar.

Ver el archivos adjunto 2362556

Rodiada, con los cristales y pulsador.

Ver el archivos adjunto 2362558

El tema de las agujas fué otra de las historias. Además de las que le he puesto encontré estas otras, aunque pienso que las que lleva le quedan mejor.

Ver el archivos adjunto 2362559

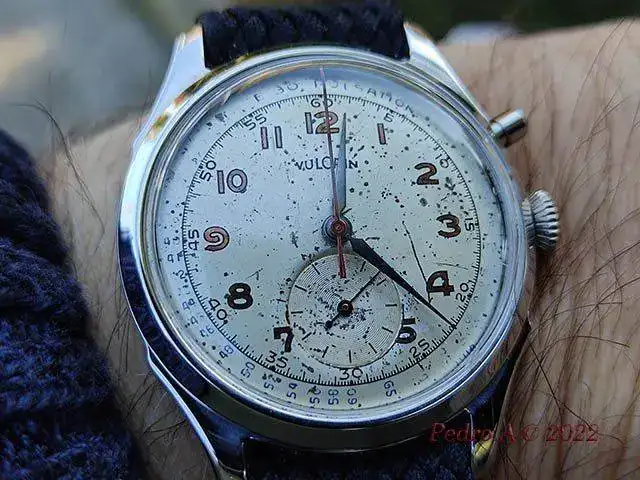

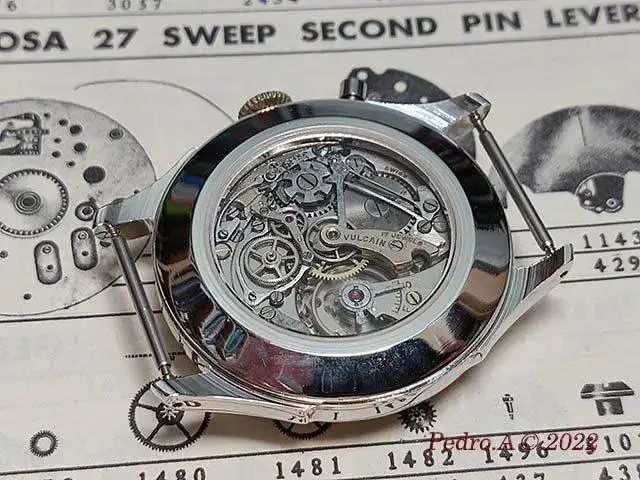

Y por fin el reloj acabado. La esfera tal cual, como se ha comentado en otros hilos, lo mejor es no tocarla si no es extrictamente necesario.
