Primer encargo con maquinaria 400 dias "de PESAS" 4 años en remonte

[elmonje]

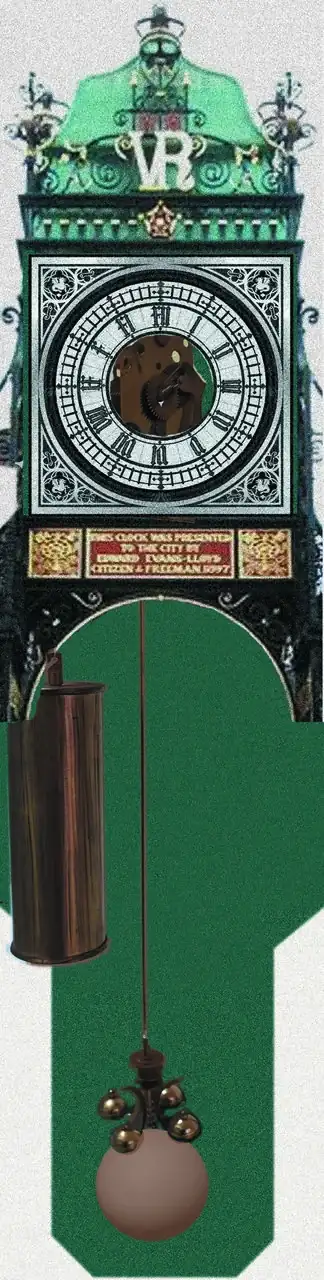

Boceto para reloj ( maridaje Londres, Chester) no me lo esperaba
Se va a ejecutar con maquinaria vista por laterales y frente, con pesa de 4 kg., el mecanismo prototipo ya esta funcionando en soporte provisional para determinar fiabilidad, si 4 o 5kg. de pesa... ahora esta con 4 kg. y ausencia de fluctuaciones con unos 190º en cuanto al recorrido del pendulo y con un muelle torsion hecho con espiral de despertador, el original se le pondra un muelle torsion comercial



[6aly]

Se me hace raro el diseño, una sola pesa desplazada.

Mirando al famoso reloj Eastgate en Chester, el segundo reloj más popular de Inglaterra detrás del Big Ben Fotografía de stock - Alamy

Descargar esta imagen: Mirando al famoso reloj Eastgate en Chester, el segundo reloj más popular de Inglaterra detrás del Big Ben. - 2GH5HJF de la biblioteca de Alamy de millones de fotografías, ilustraciones y vectores de alta resolución.

www.alamy.es



[elmonje]

Ya Galy, pero estoy llevando al limite la maquina, seguramente sera con 2 de 3Kg para estacionar el equilibrio del reloj, hay que tener cuidado con el pesaje para no forzar demasiado la maquina, sobretodo los piñones del cubo, ademas esta es una maquina muy vieja; la que ponga sera una maquina garantizada, pero las pruebas mejor con esta.
La esfera sera la del BIG BEN es el maridaje



[elmonje]

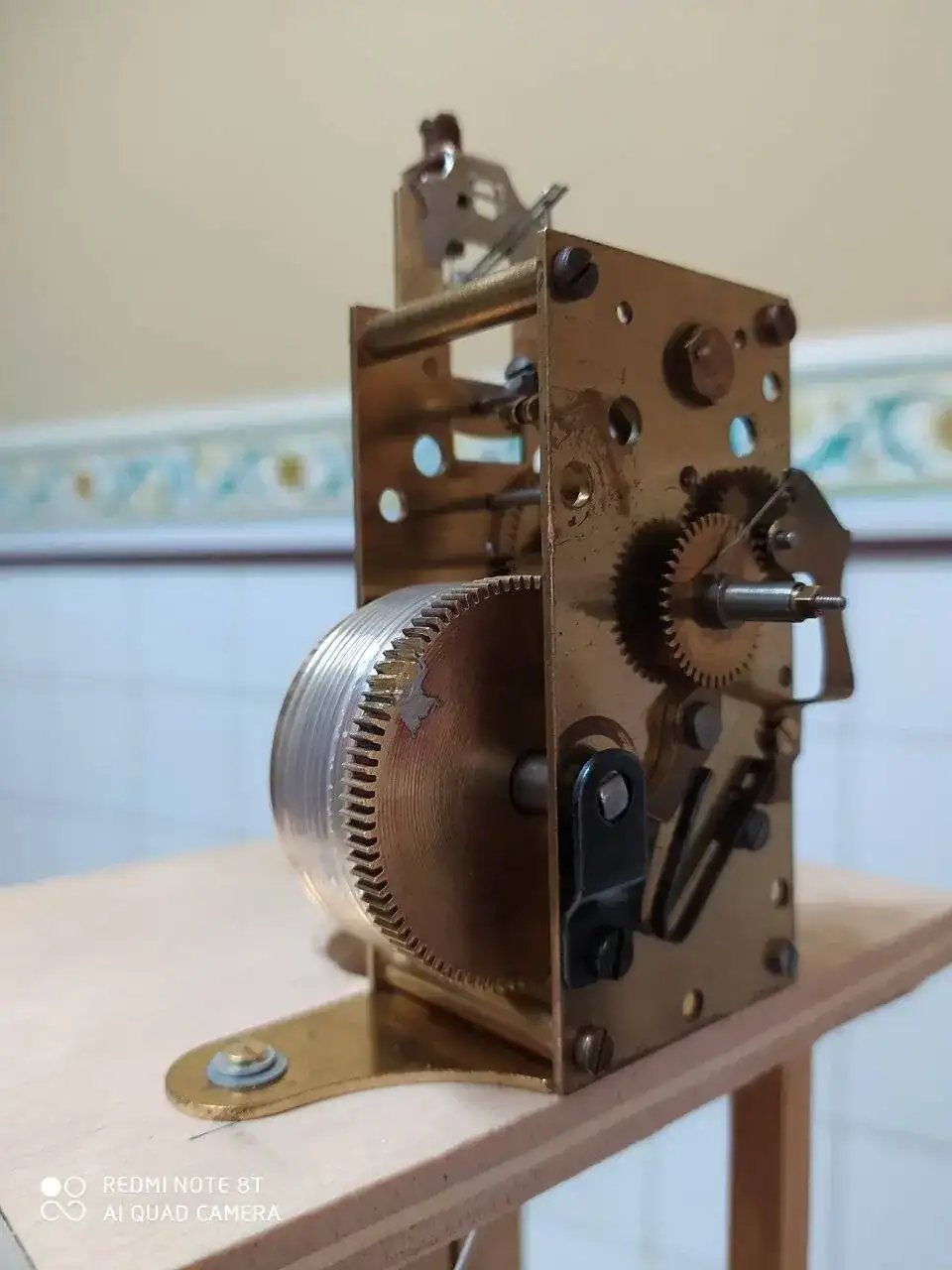

En la foto se ve el cubo con la cuerda de nylon de 190 de longitud, para conseguir un remonte aproximado a lo 4 años, al final de este periodo se hace el mantenimiento, se quita el ancora y se enrolla la cuerda en el cubo, otra solucion seria hacer un cubo especial para hacer un remonte con llave, pero eso es otra historia y aqui se prevee hacer el remonte quitando el ancora y enrollando la cuerda de nylon al cubo



[Julián182]

""Wow""



[elmonje]

Hola os dejo un video de la maquinaria funcionando con una pesa de 4Kg. Lleva 2 dias funcionando por lo que es segura, pero despues de esta prueba me voy a decidir por una pesa de 5 Kg. para conseguir un poco mas de inercia



[6aly]

Si se añadiese, una segunda polea, incrementaría, la utonomia.



[elmonje]

Ya lo se Galy, pero el azquiriente que es el que ha trasmitido el diseño lo quiere con una pesa, a lo cual me argumenta que quiere un reloj distinto
a los que normalmente se ven de ese tipo, lo que me obliga a poner unos buenos sujetadores que anclen en la pared el mueble (cosas raras) yo lo veo como tu con 2 pesas y menos problemas



[6aly]

Yo me referia a dos poleas y una pesa, si se doblaria, la autonomia de un año bisiesto de cuatro, años a ocho, no lo se si sería posible, me vaso en un comentario de un coleçionista me comento que en con un polipasto, su Moretz doblo su autonomía.



[elmonje]

No lo se Galy, habra que indagar lo que dices, si consigues algun esquema, pones una nota



[6aly]

No lo se Galy, habra que indagar lo que dices, si consigues algun esquema, pones una nota

Carrillon junghans con segundero y sistema de poleas en las pesa

Hola a todos , a mi colección incorporé un reloj carrillon de pie junghans con segundero y las pesas con sistema de poleas , que nunca los había visto así. La máquina está para limpiar y poner el hilo . Lo que me llama la atención es el peso de las pesas una está pesando 12 ,800 kilos , otra...

relojes-especiales.com



[elmonje]

Habria que ver la forma de colocacion de esas poleas y el funcionamiento efectivo, porque aveces resta fuerza como en los viena



[6aly]

Habria que ver la forma de colocacion de esas poleas y el funcionamiento efectivo, porque aveces resta fuerza como en los viena

Polipastos

Buenas. He visto que algunas pesas usan poleas para descender y no entiendo el porqué. Me gustaría saber el empleo de los polipastos en las pesas de los relojes de pared, y de qué forma puedo aumentar la fuerza motriz con ellos. He construido un reloj de torre con madera pero, a falta de torre...

relojes-especiales.com



[elmonje]

Galy creo que este sistema de poleas puede aumentar la eficacia de las pesas, pero en mi caso seria para un mueble de al menos dos metros para poder fijar las poleas
