Fabricación caja inox para reloj de trinchera circa 1938.

[Xavivintage]

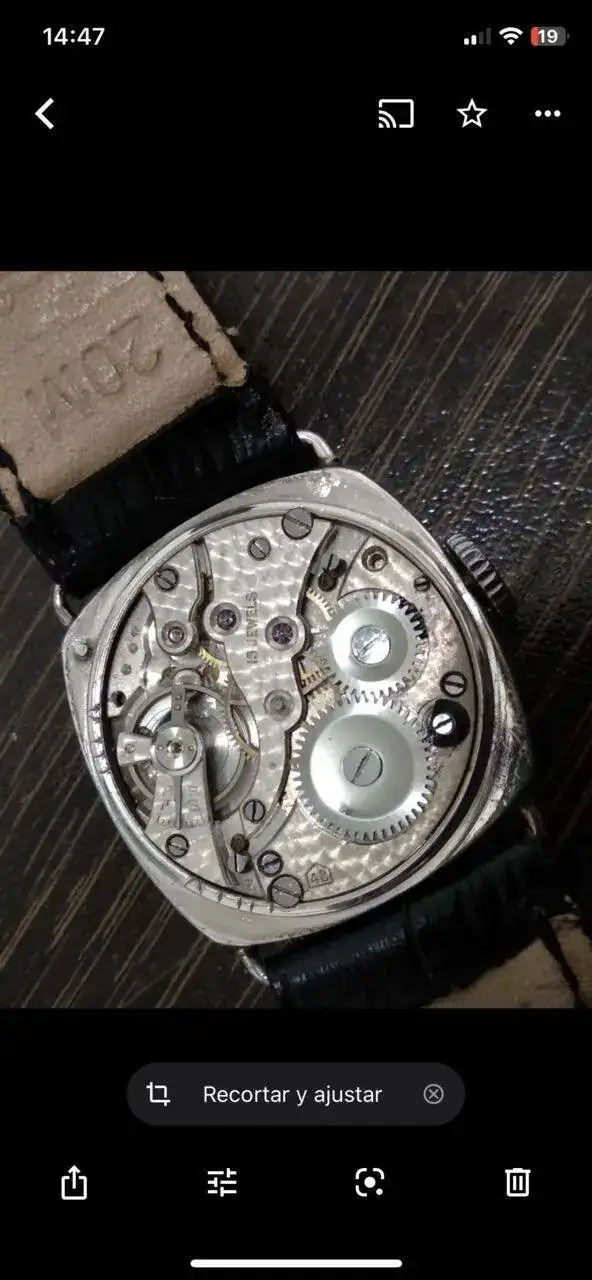

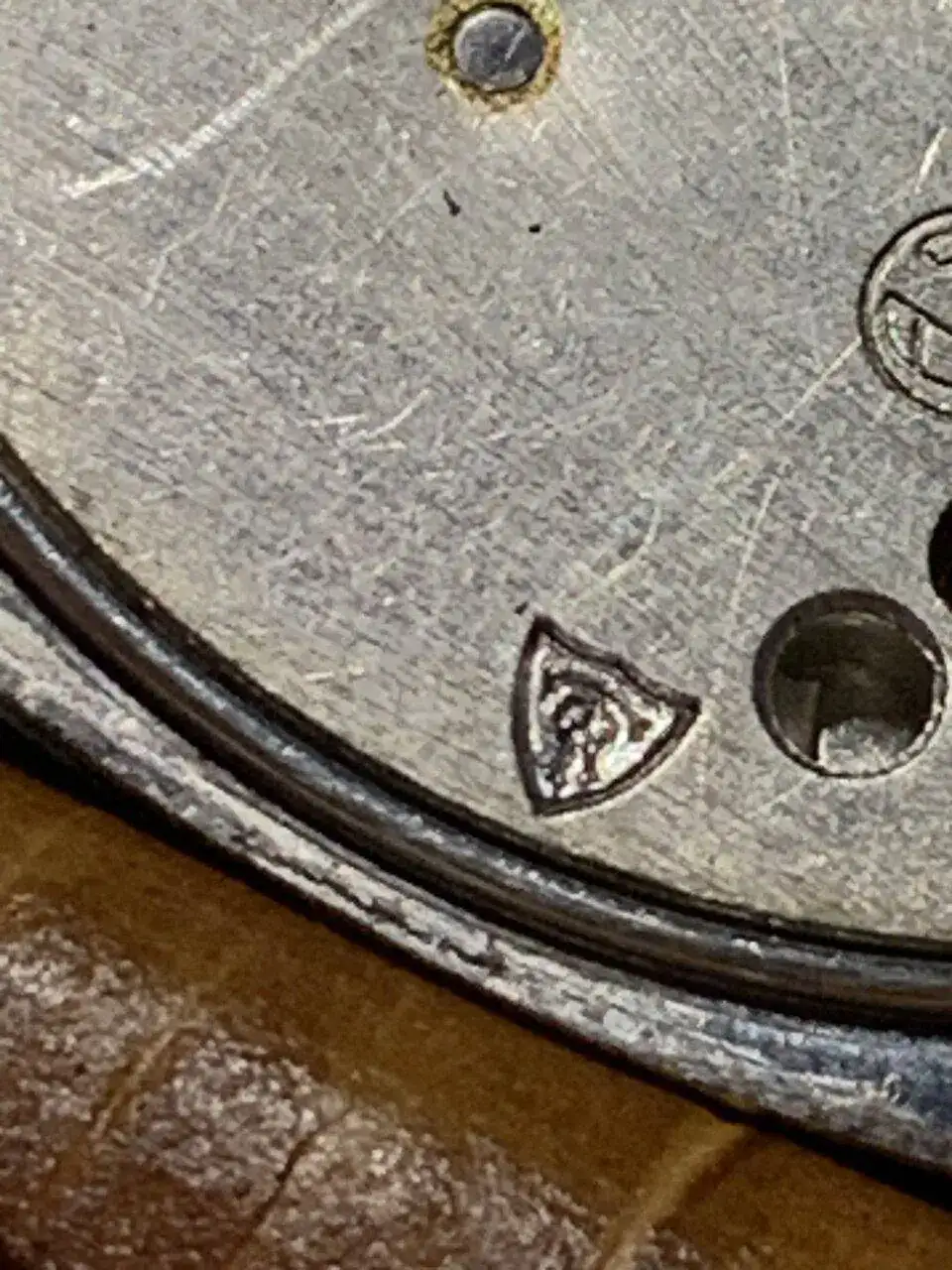

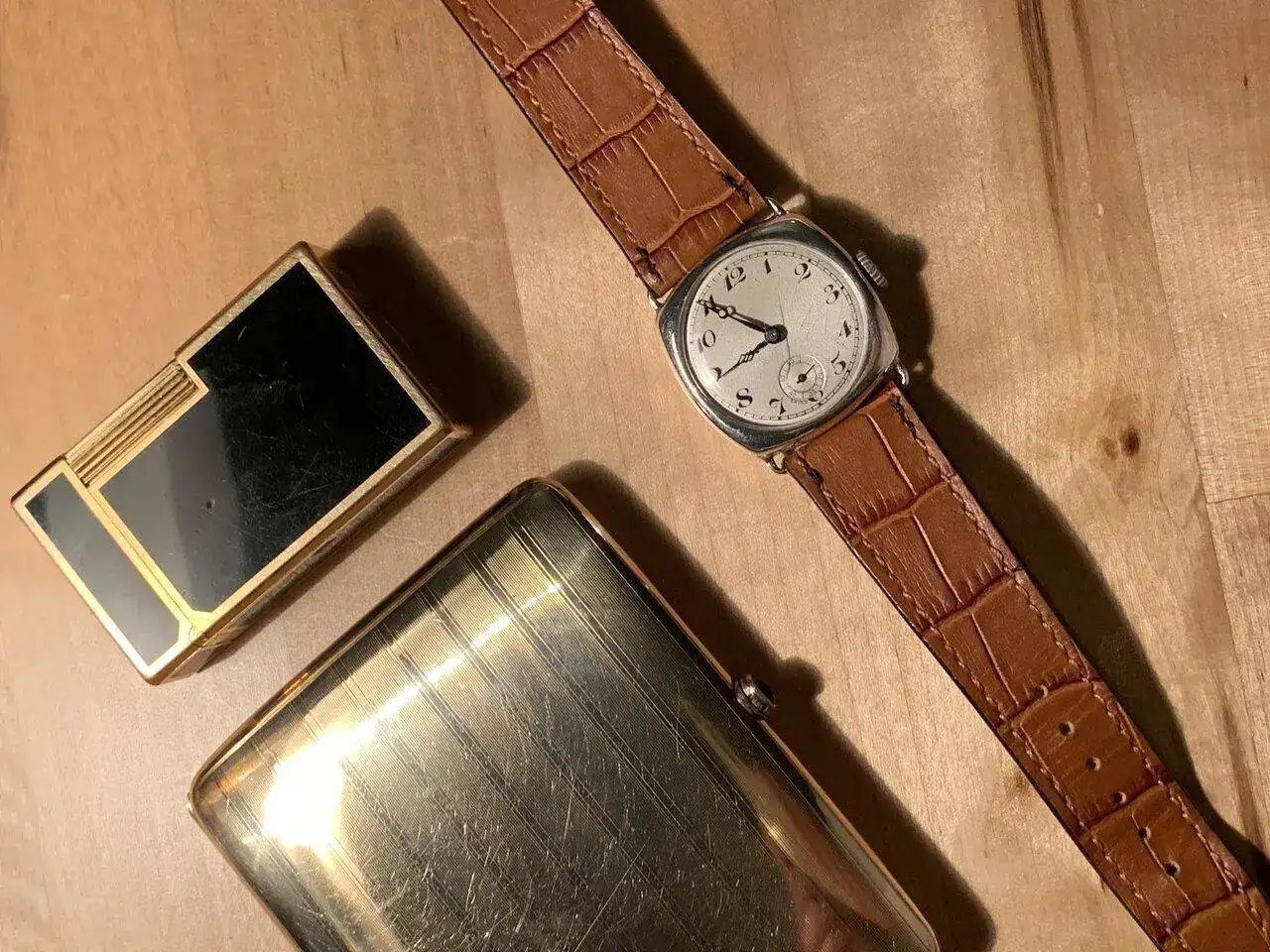

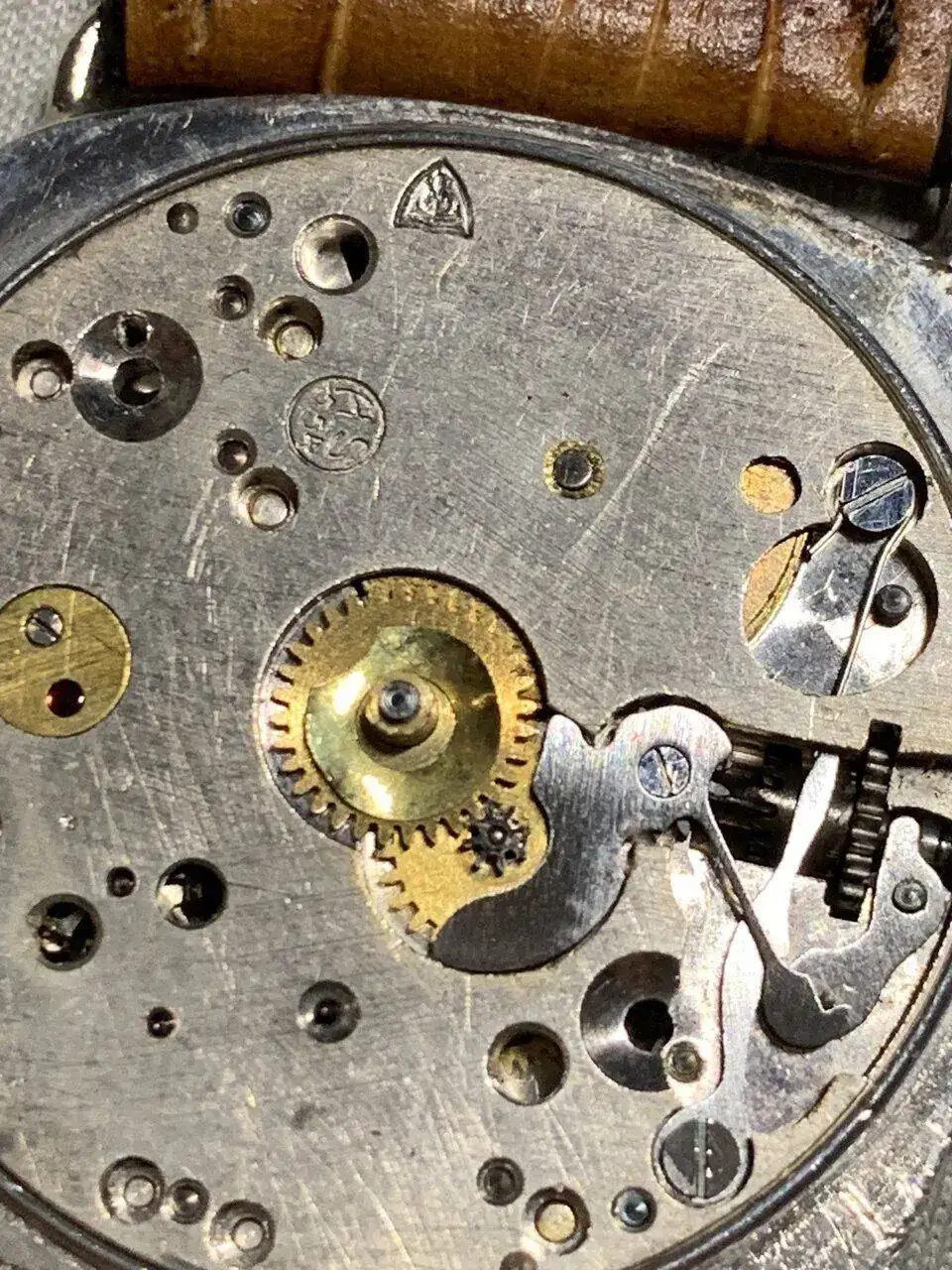

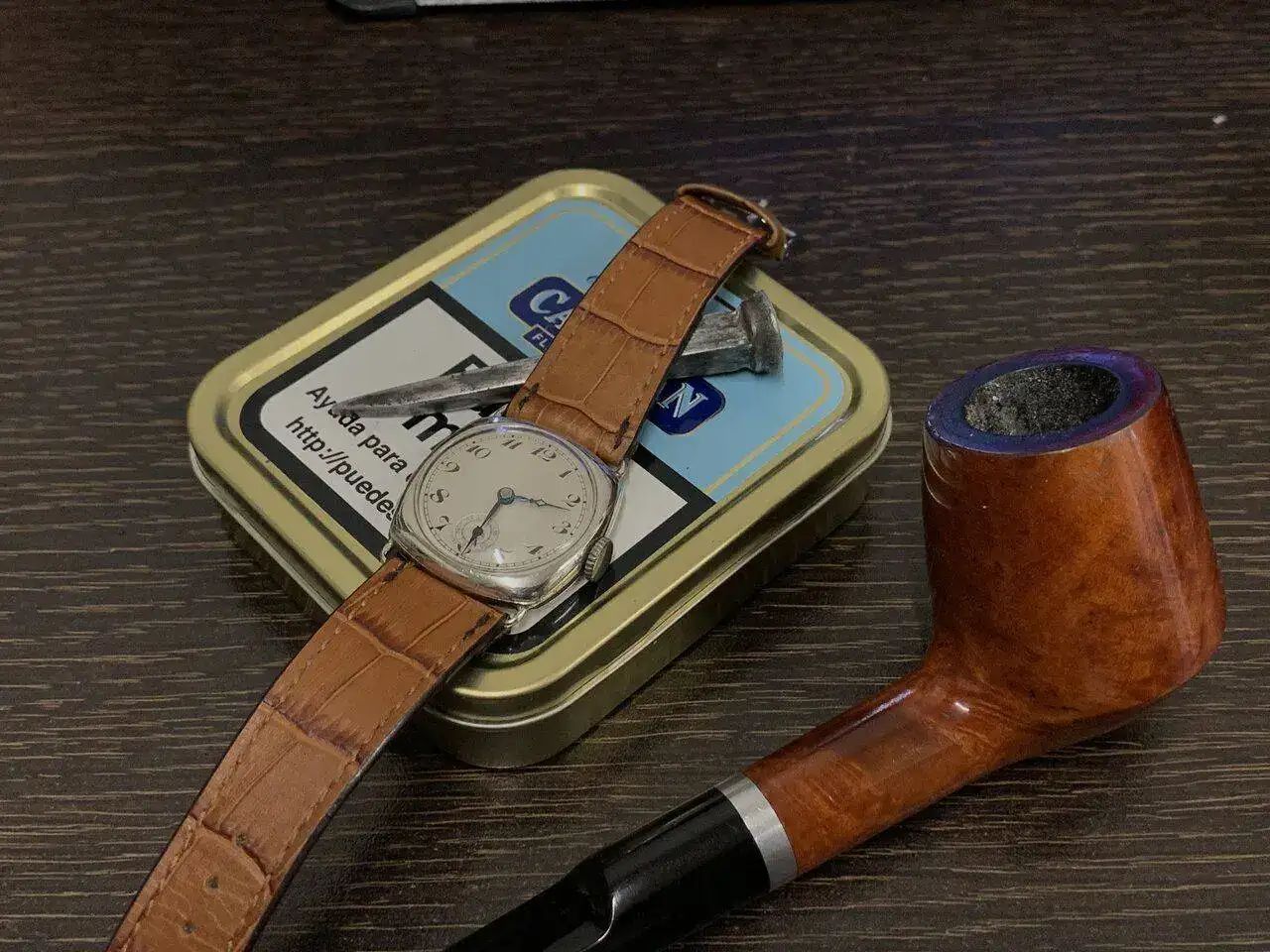

Buenas tardes, hacía ya mucho que no colgaba nada, pero hoy releyendo posts me he animado. Hace ya algunos años, adquirí un reloj de trinchera, pequeñito, 34mm contando asas soldadas, en plata. Un reloj precioso y que recientemente, desmontando la esfera para limpiarla, descubrí que en su interior latía un calibre Adolf Schild 554.

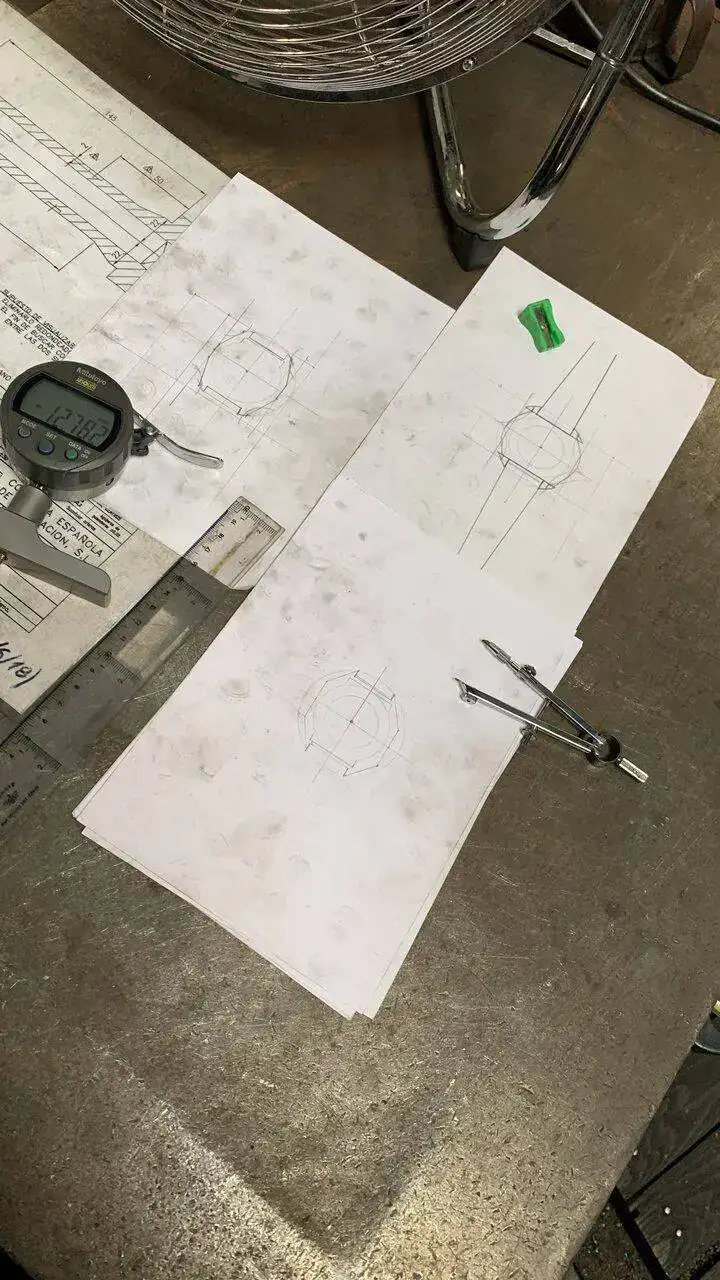

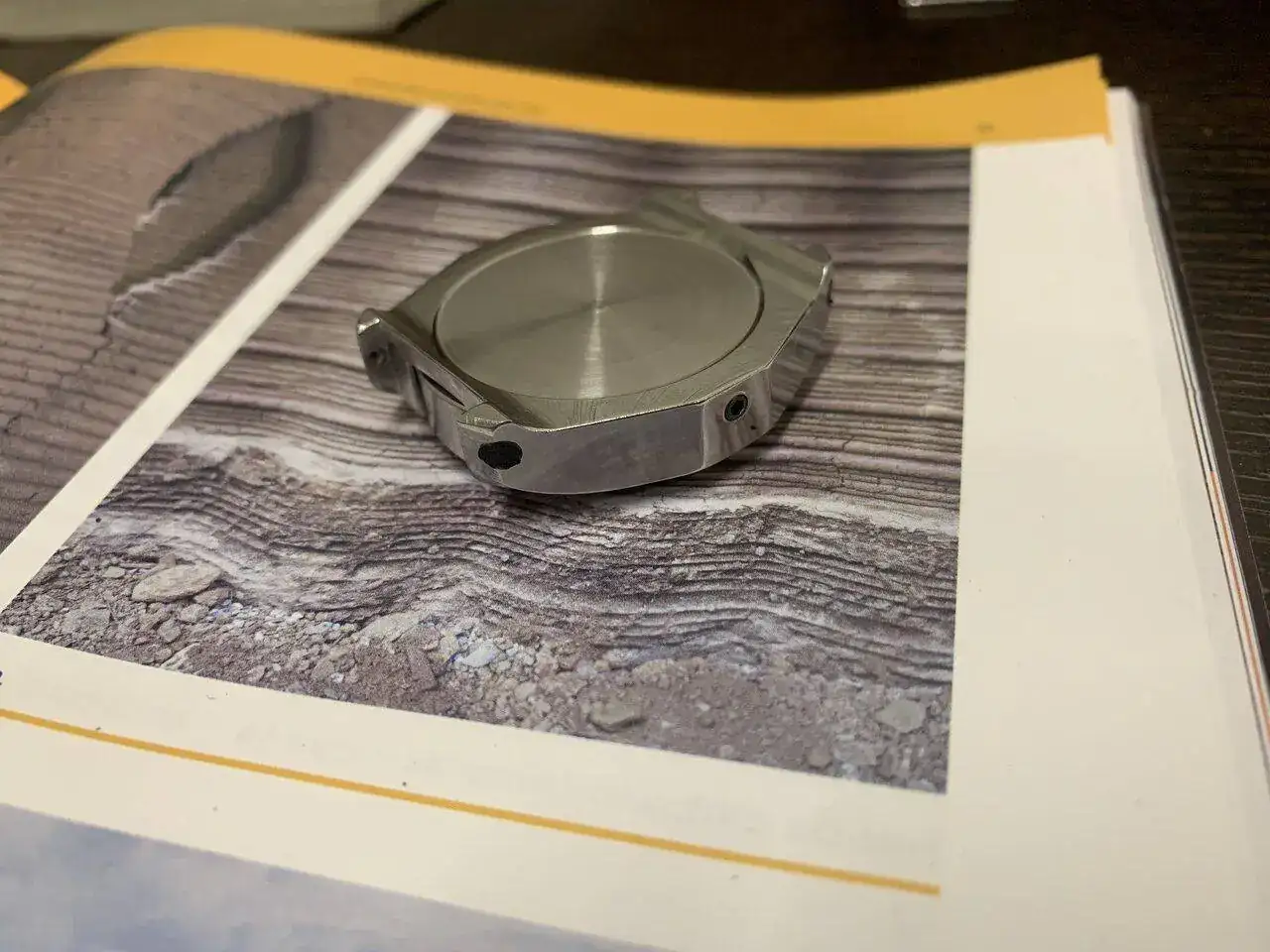

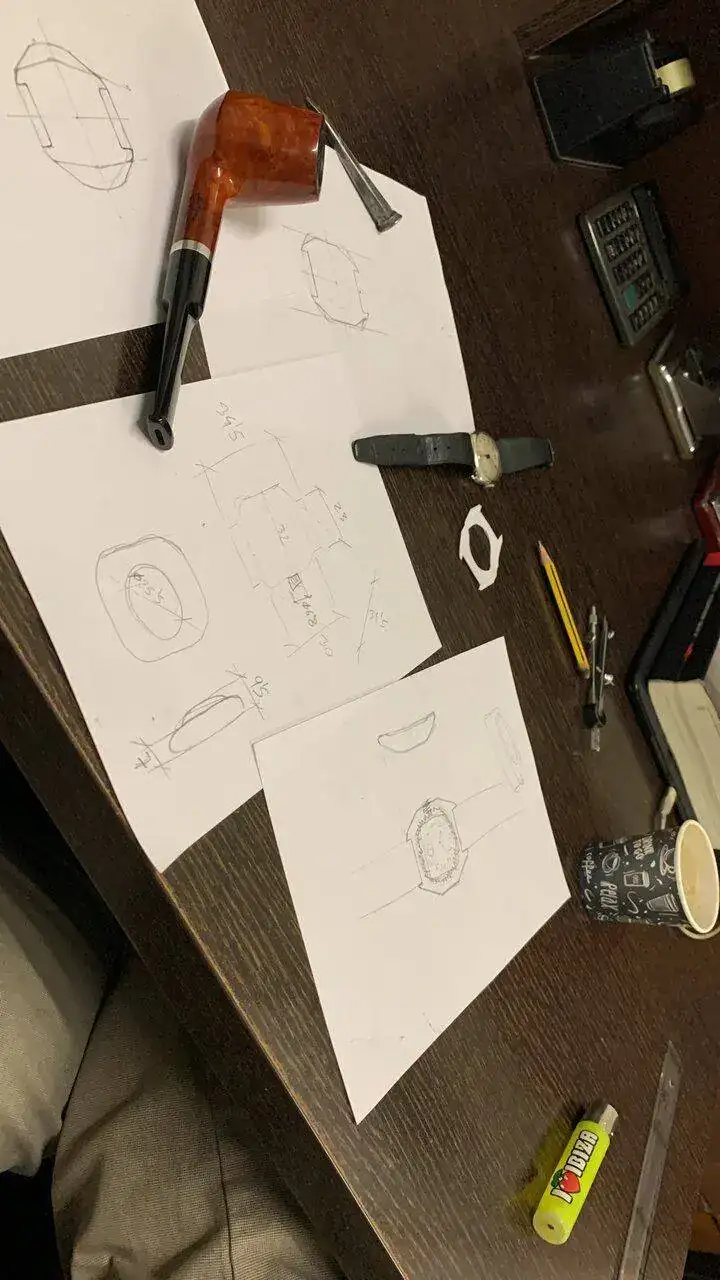

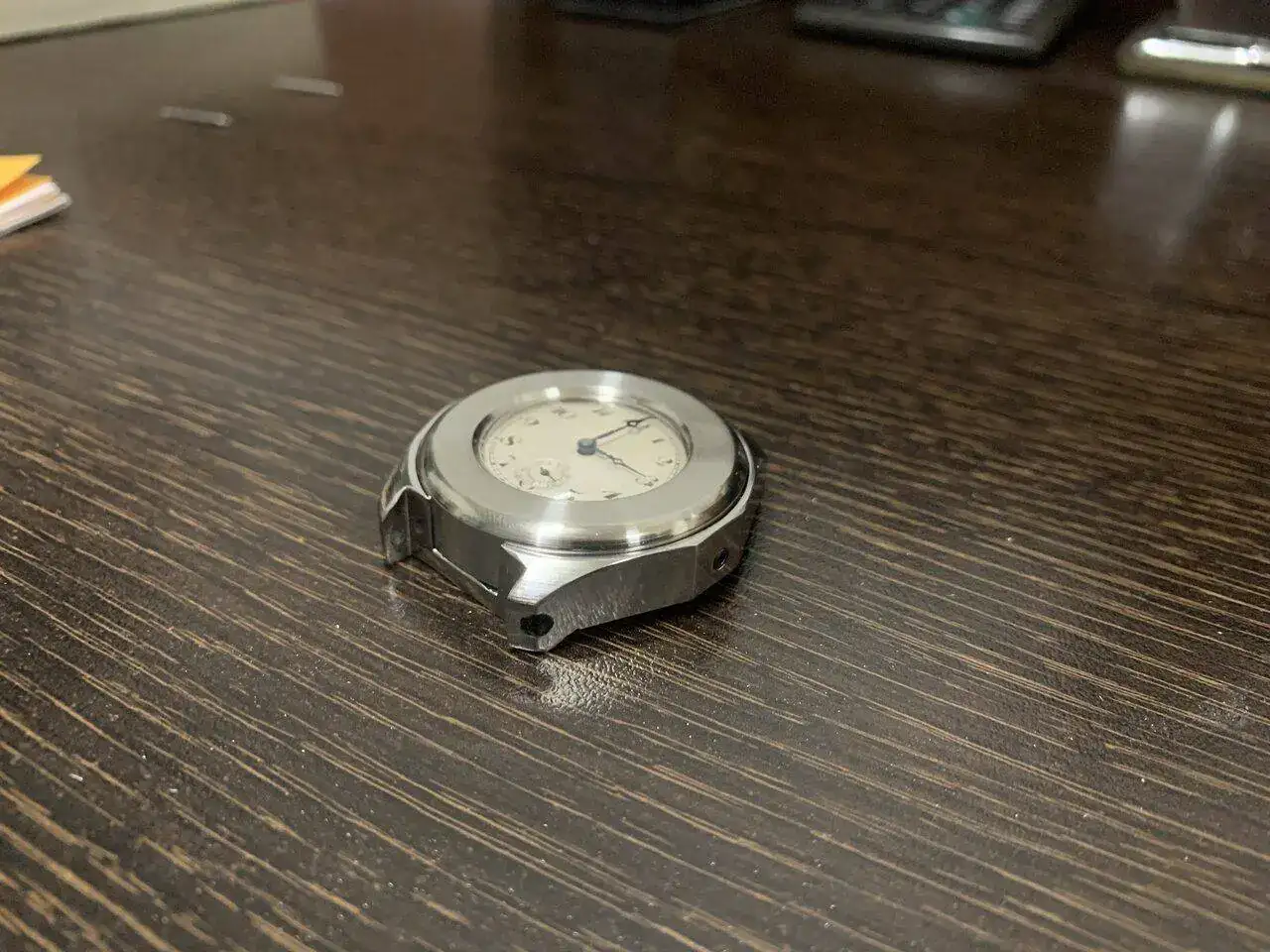

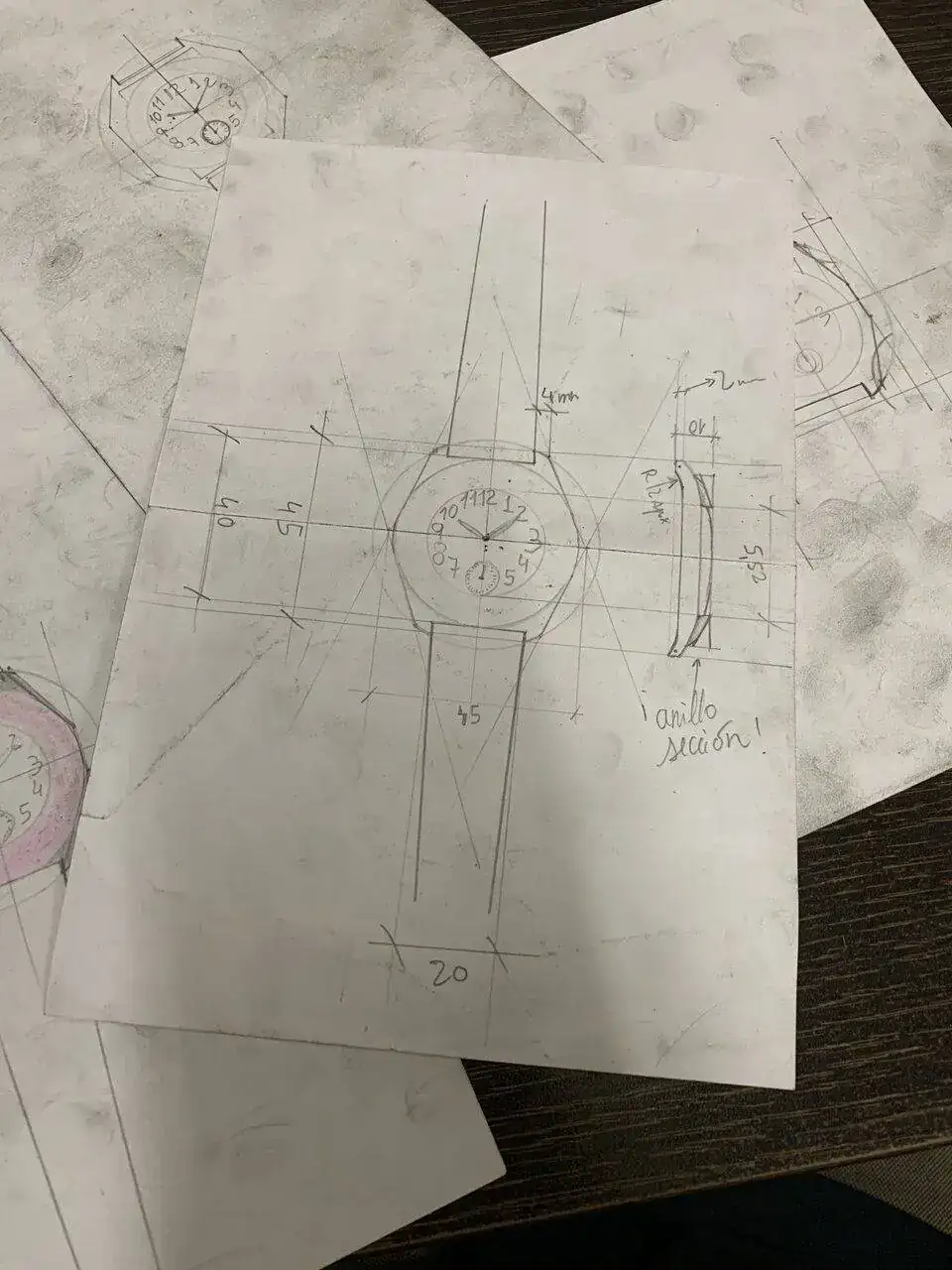

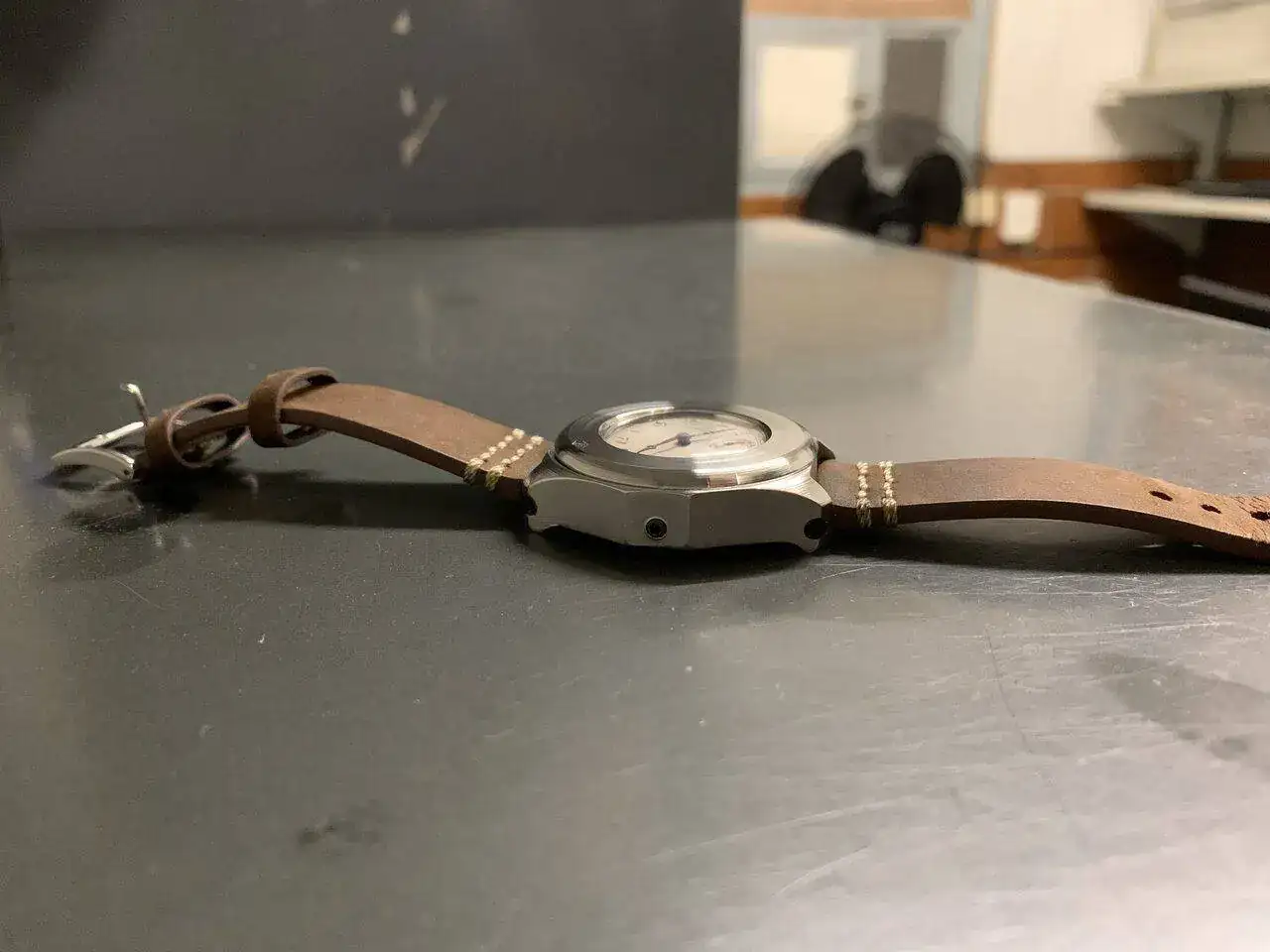

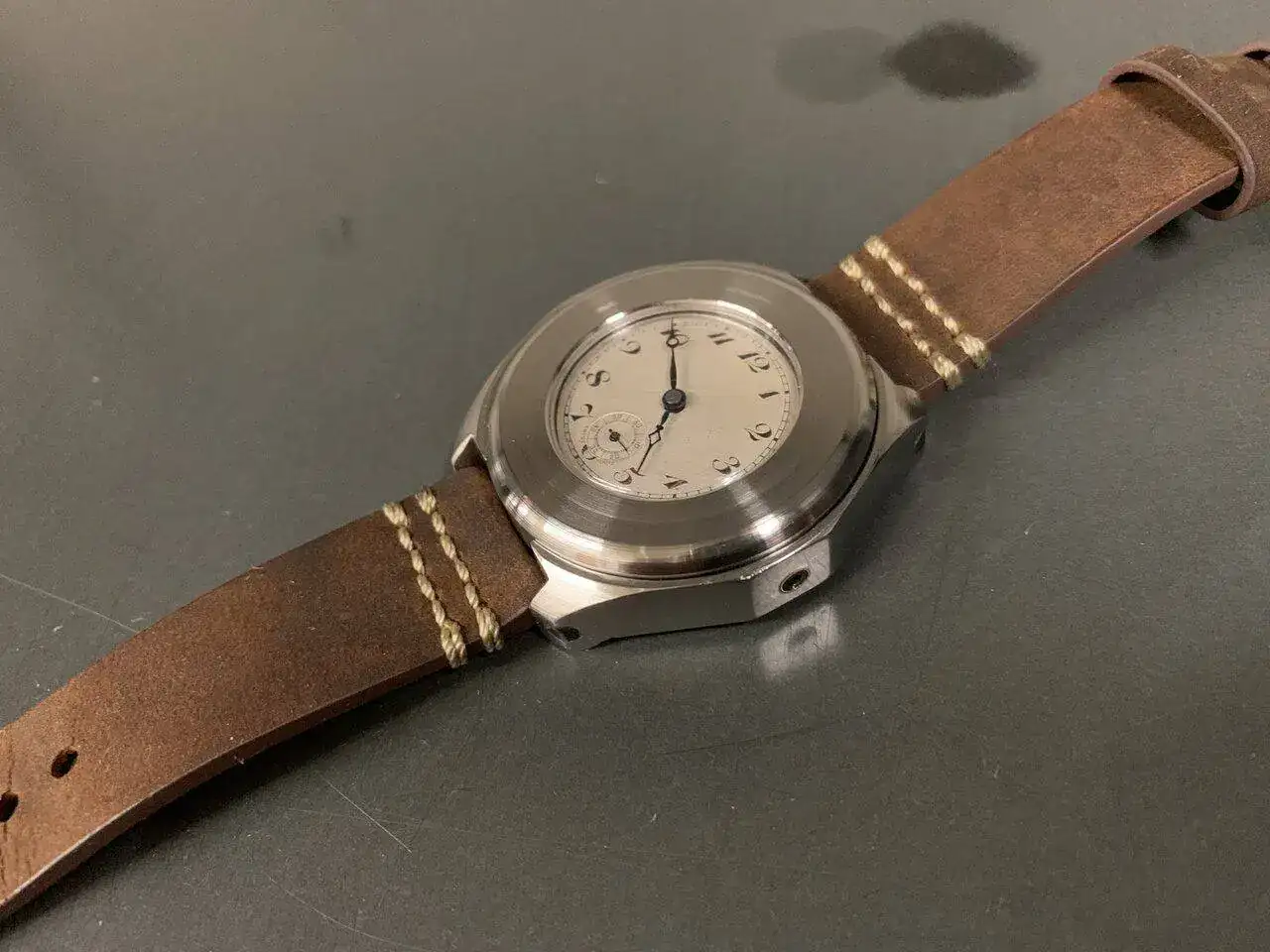

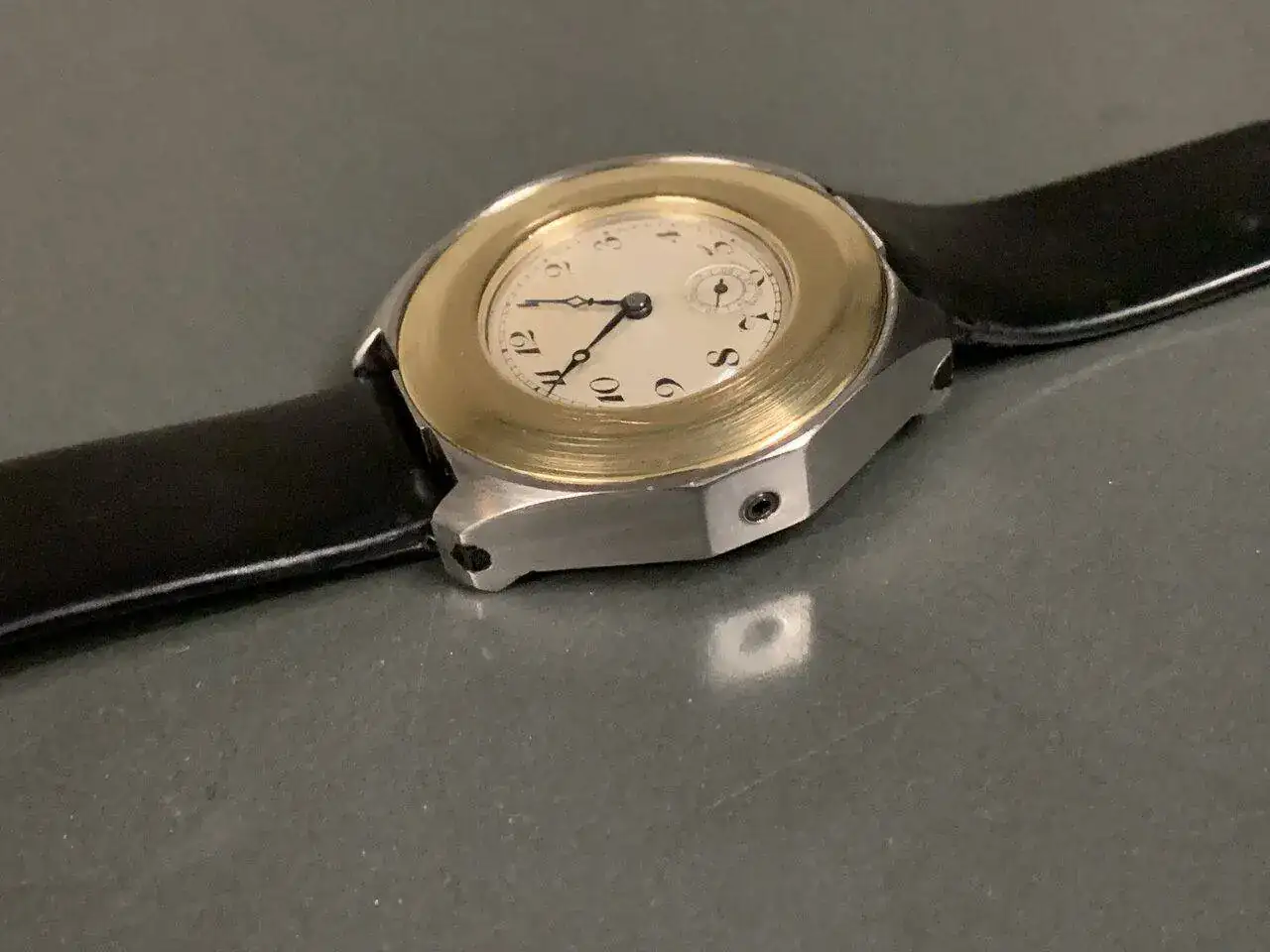

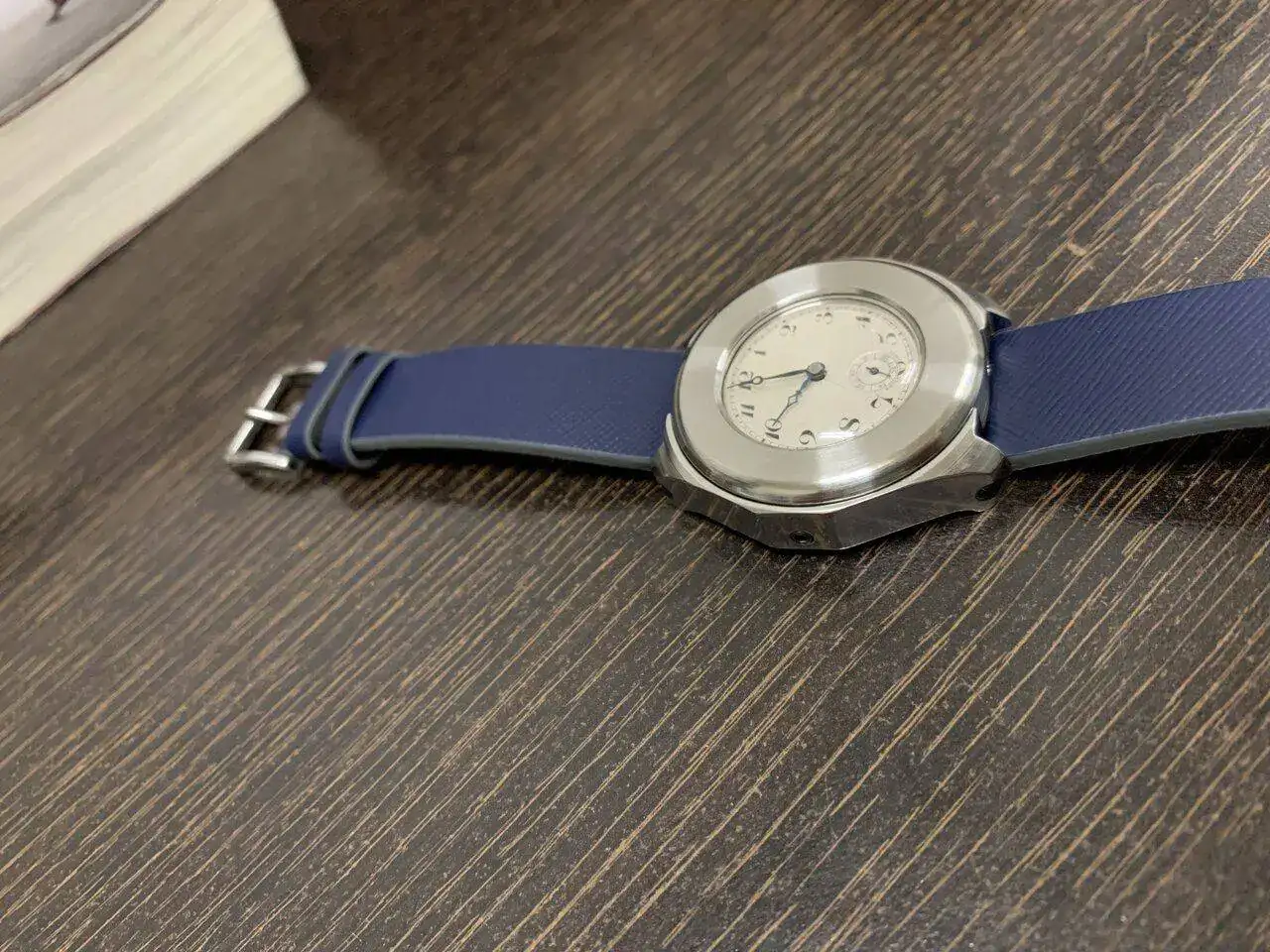

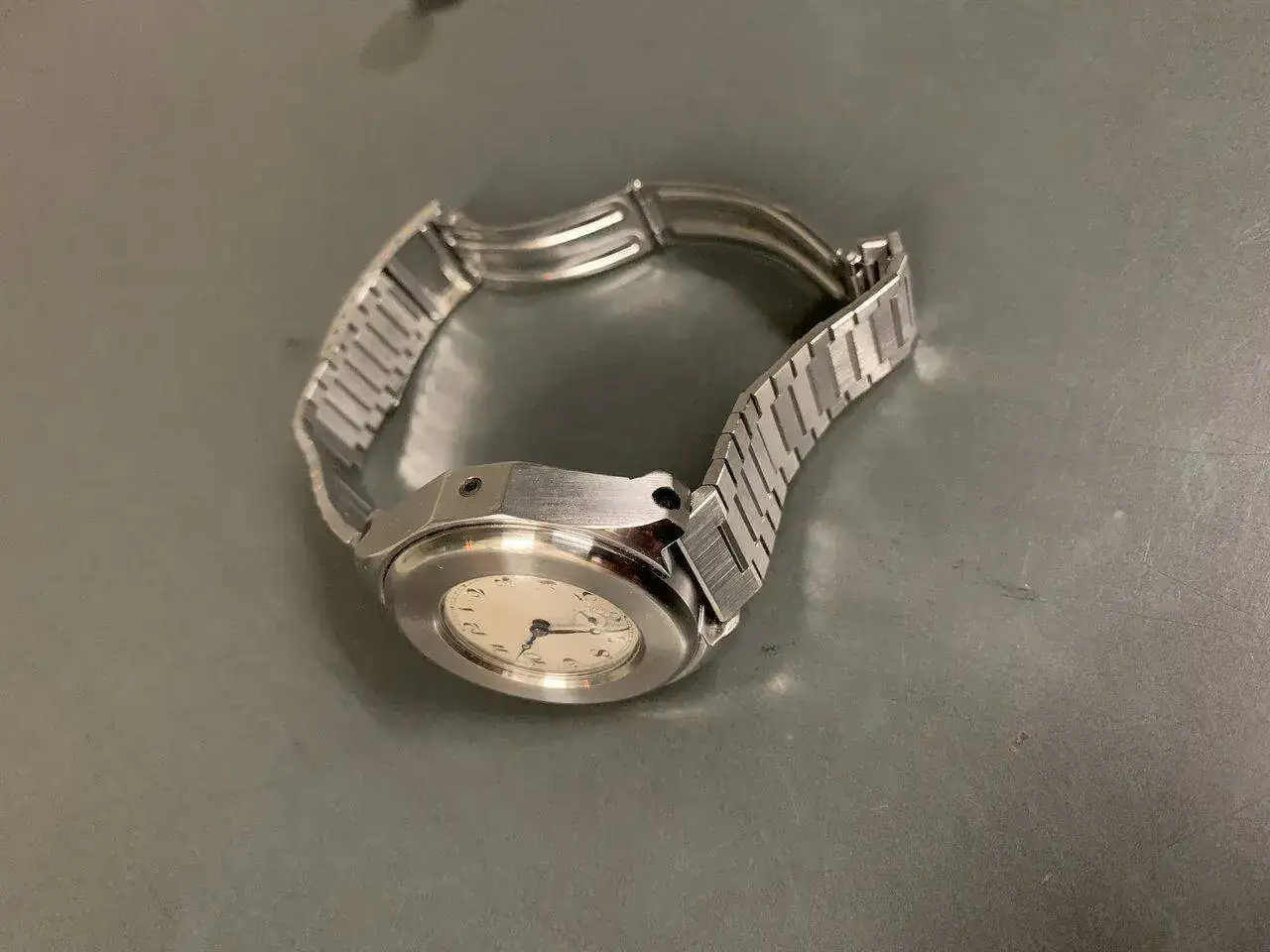

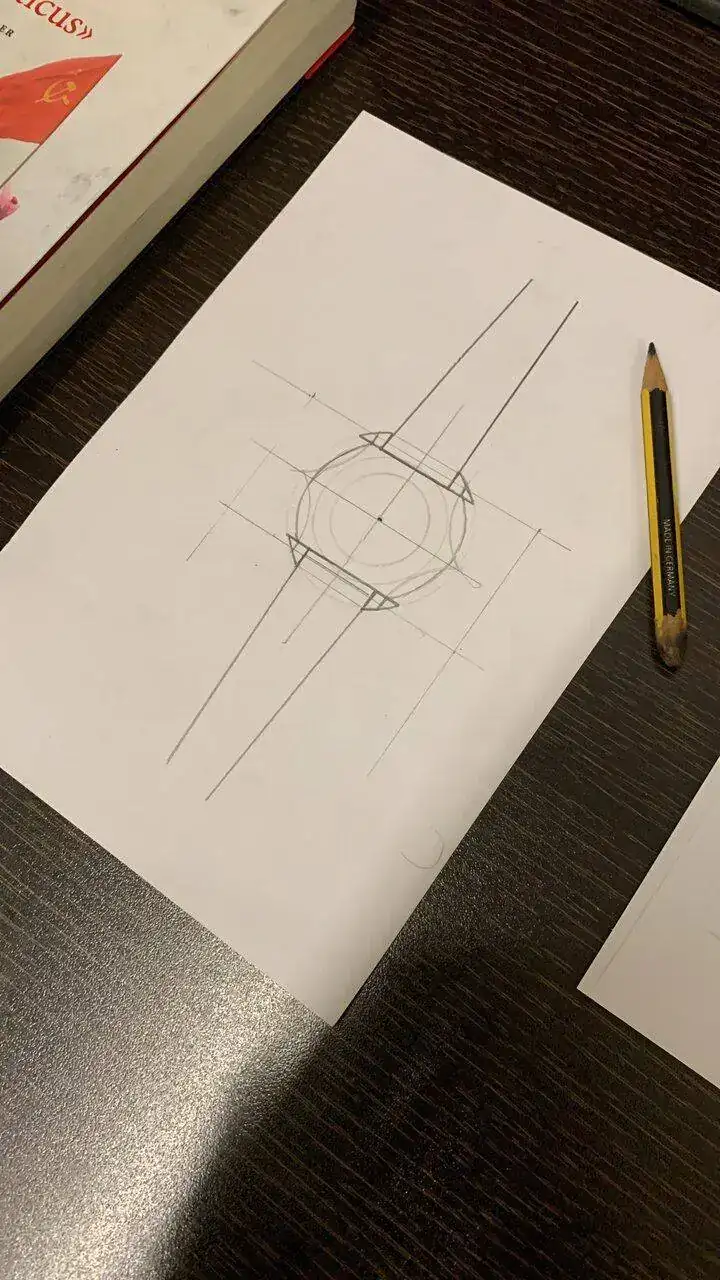

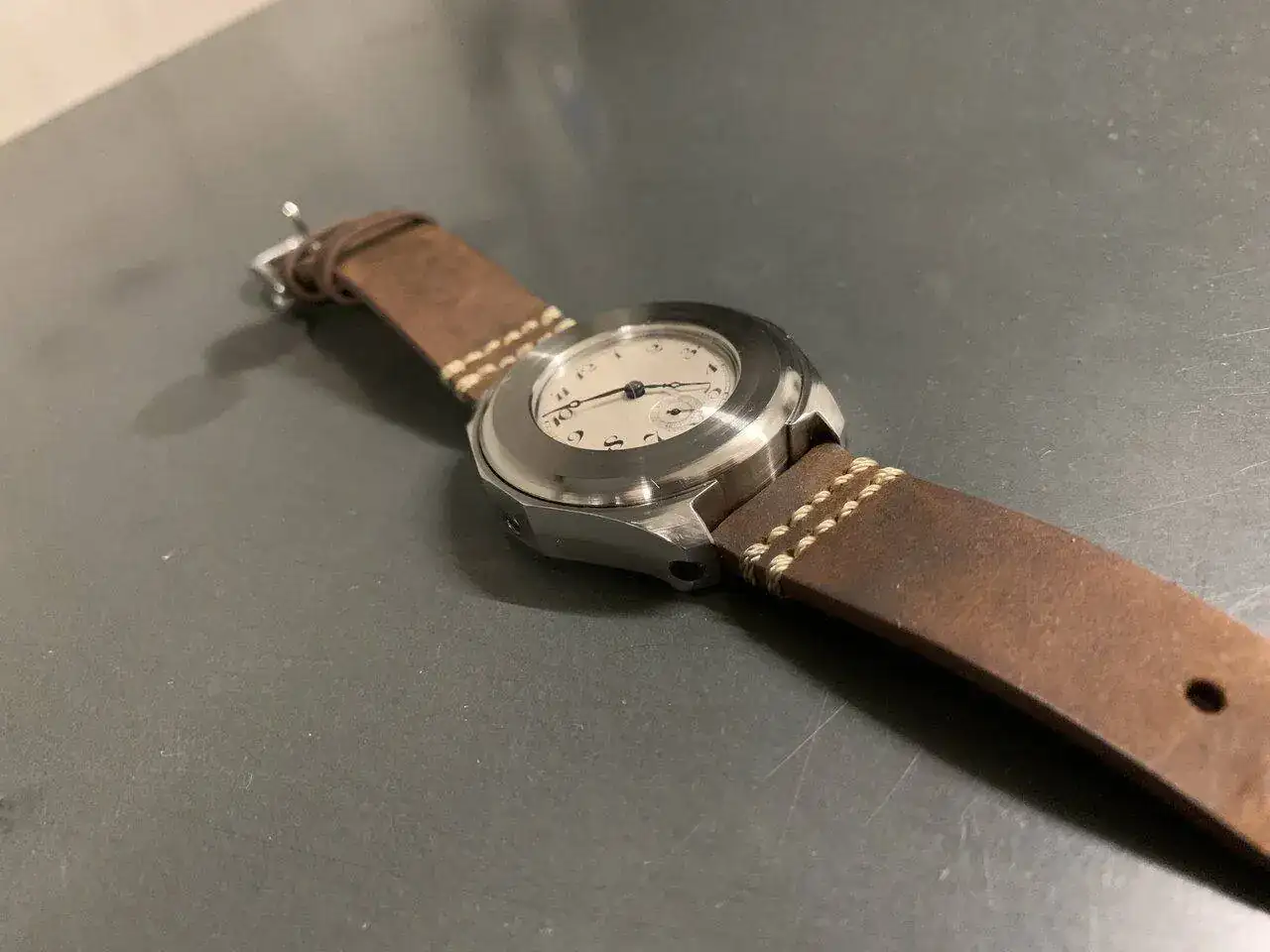

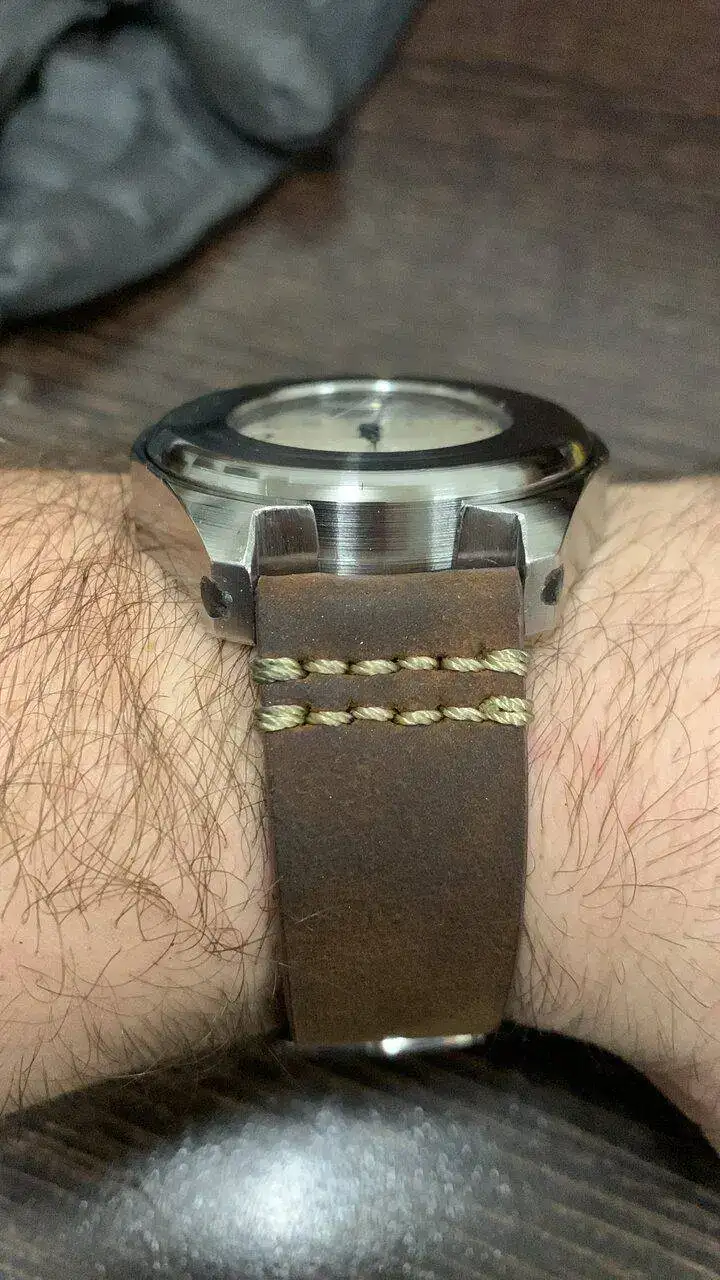

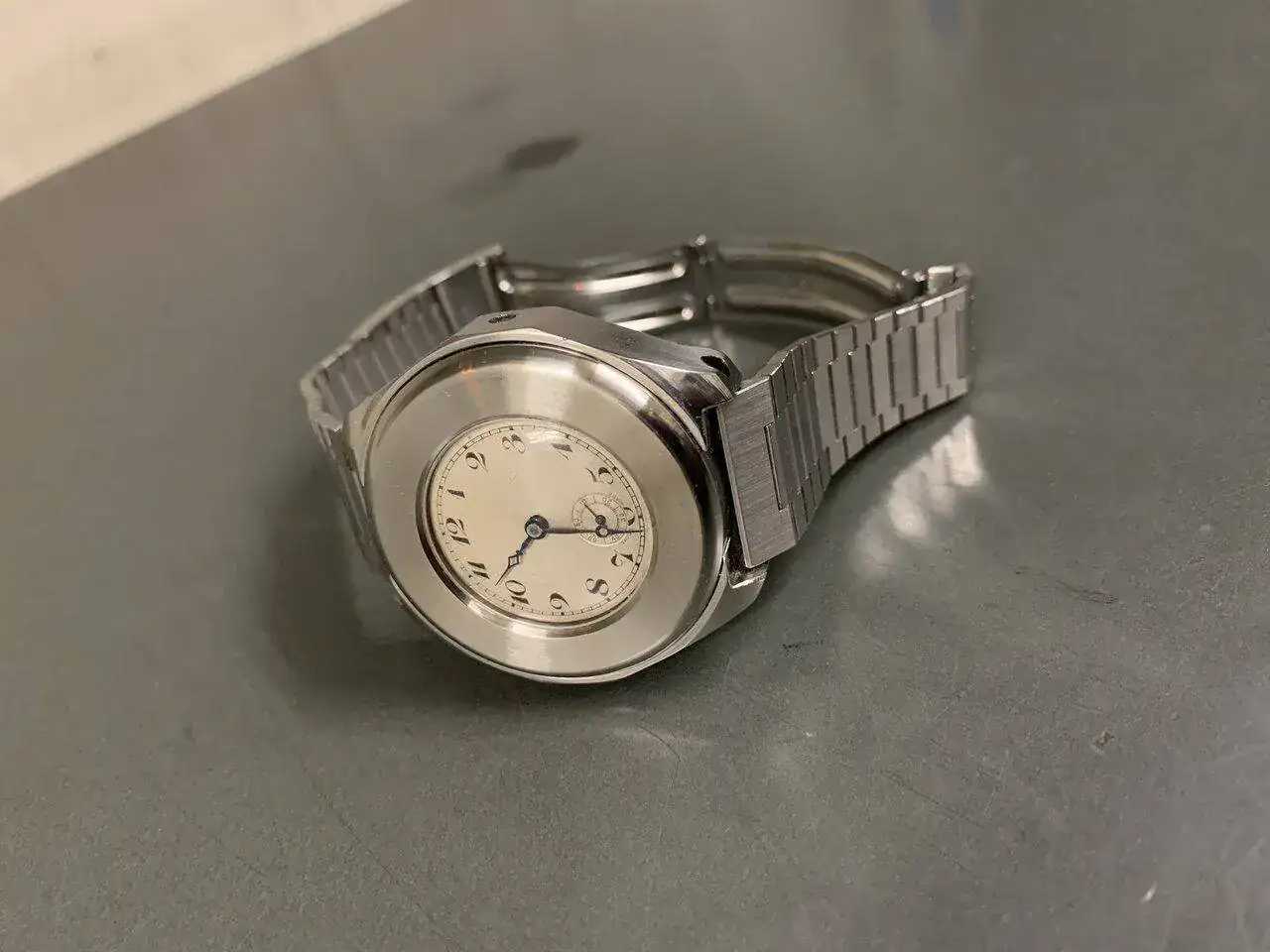

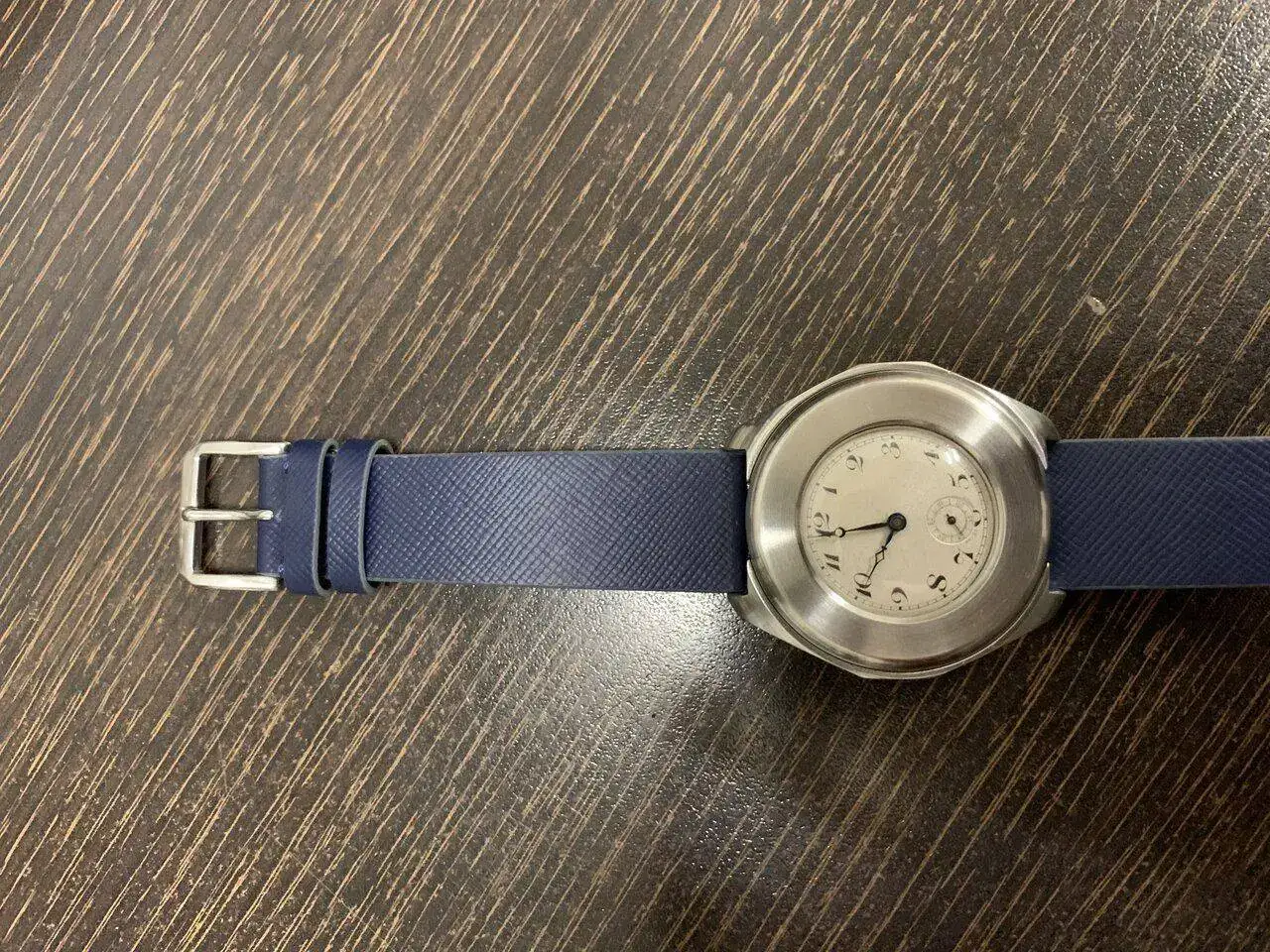

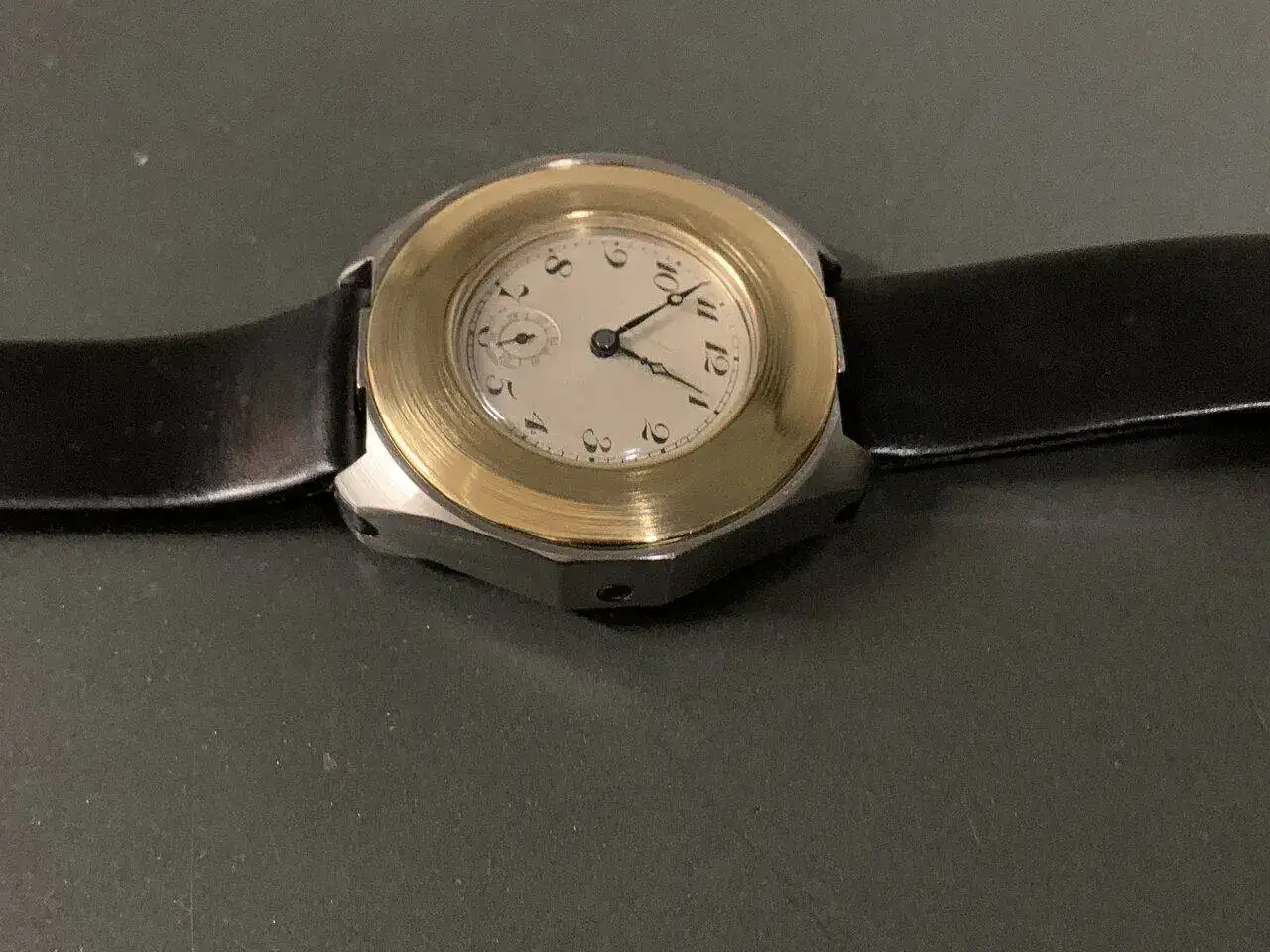

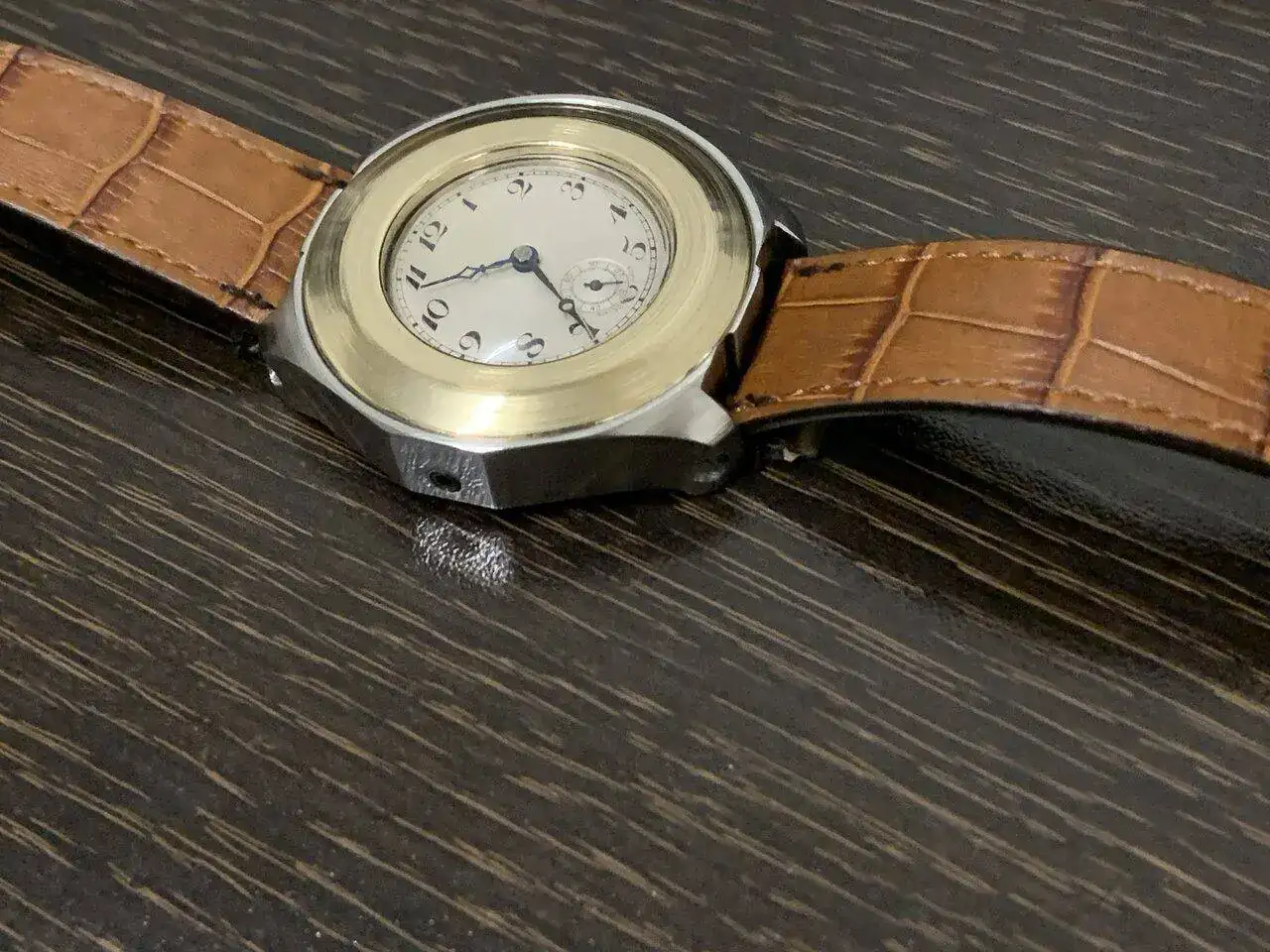

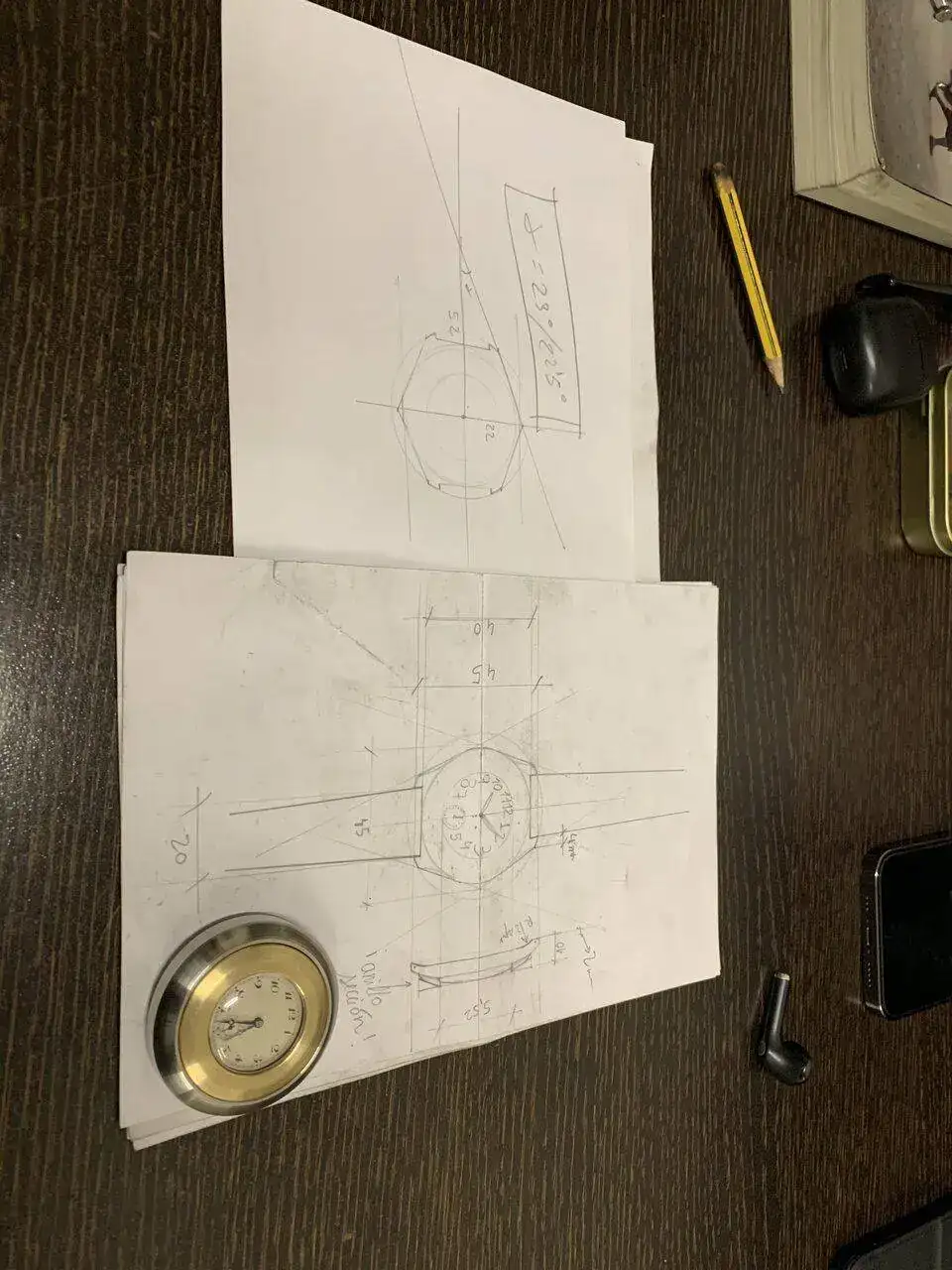

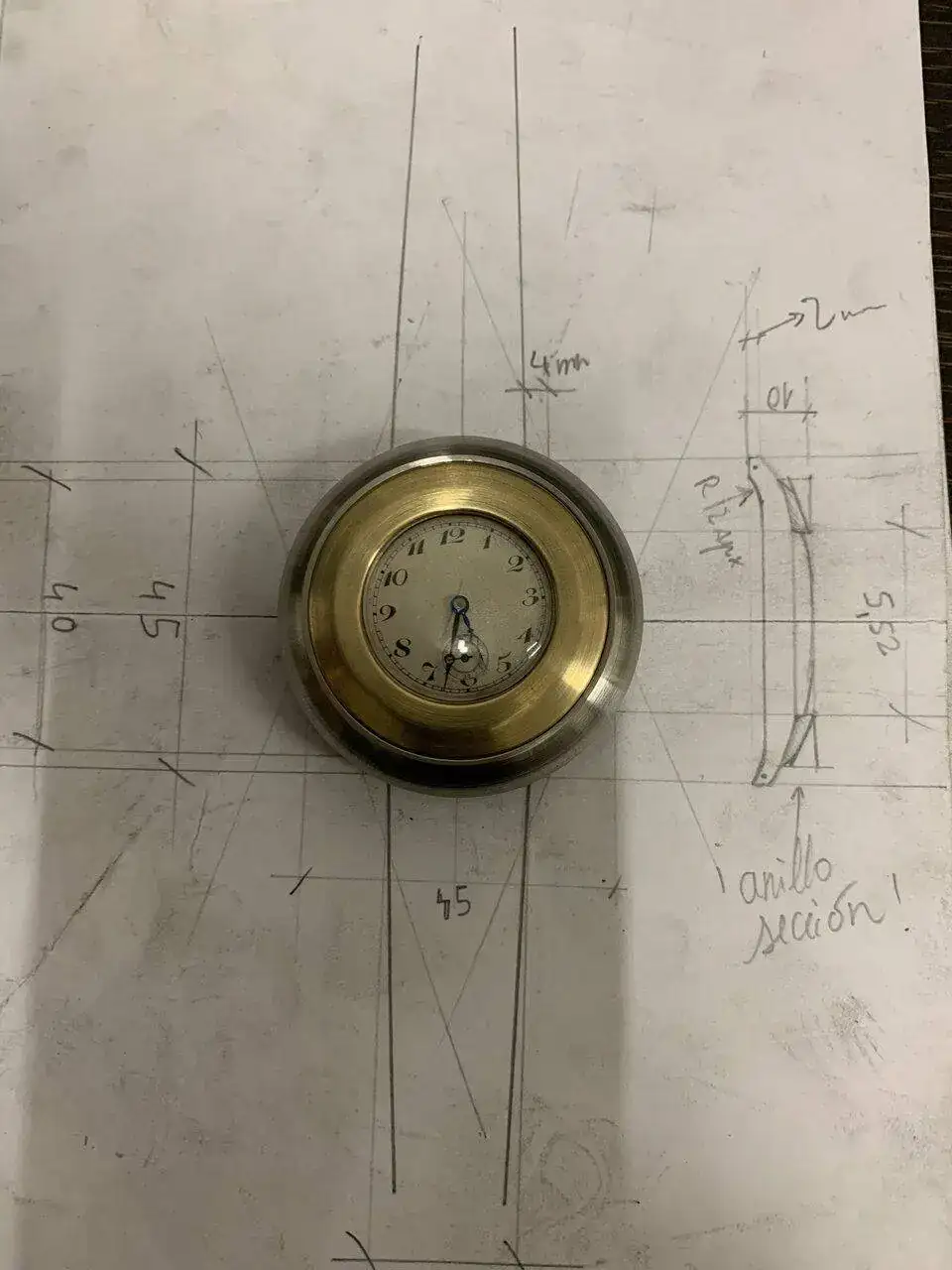

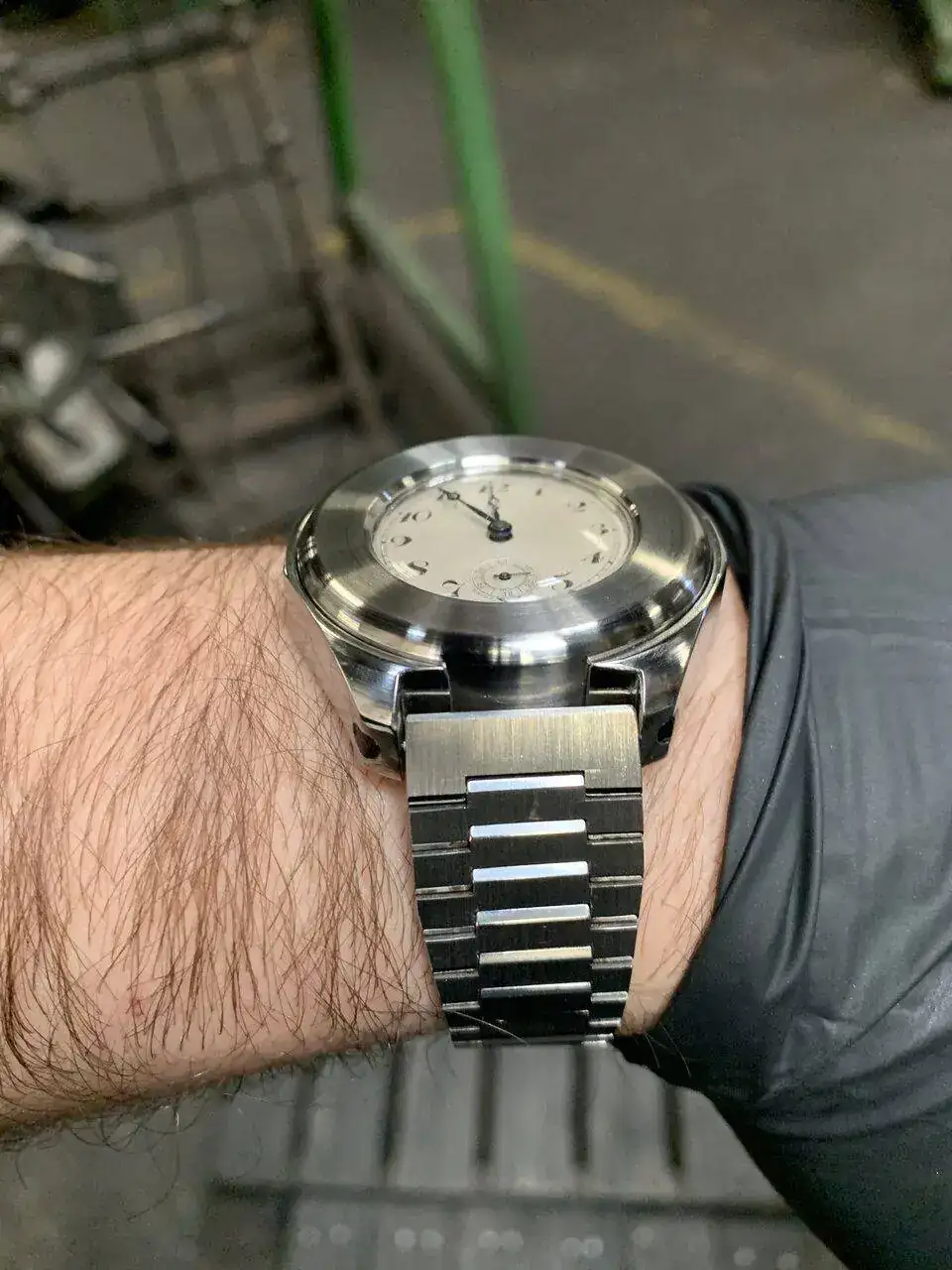

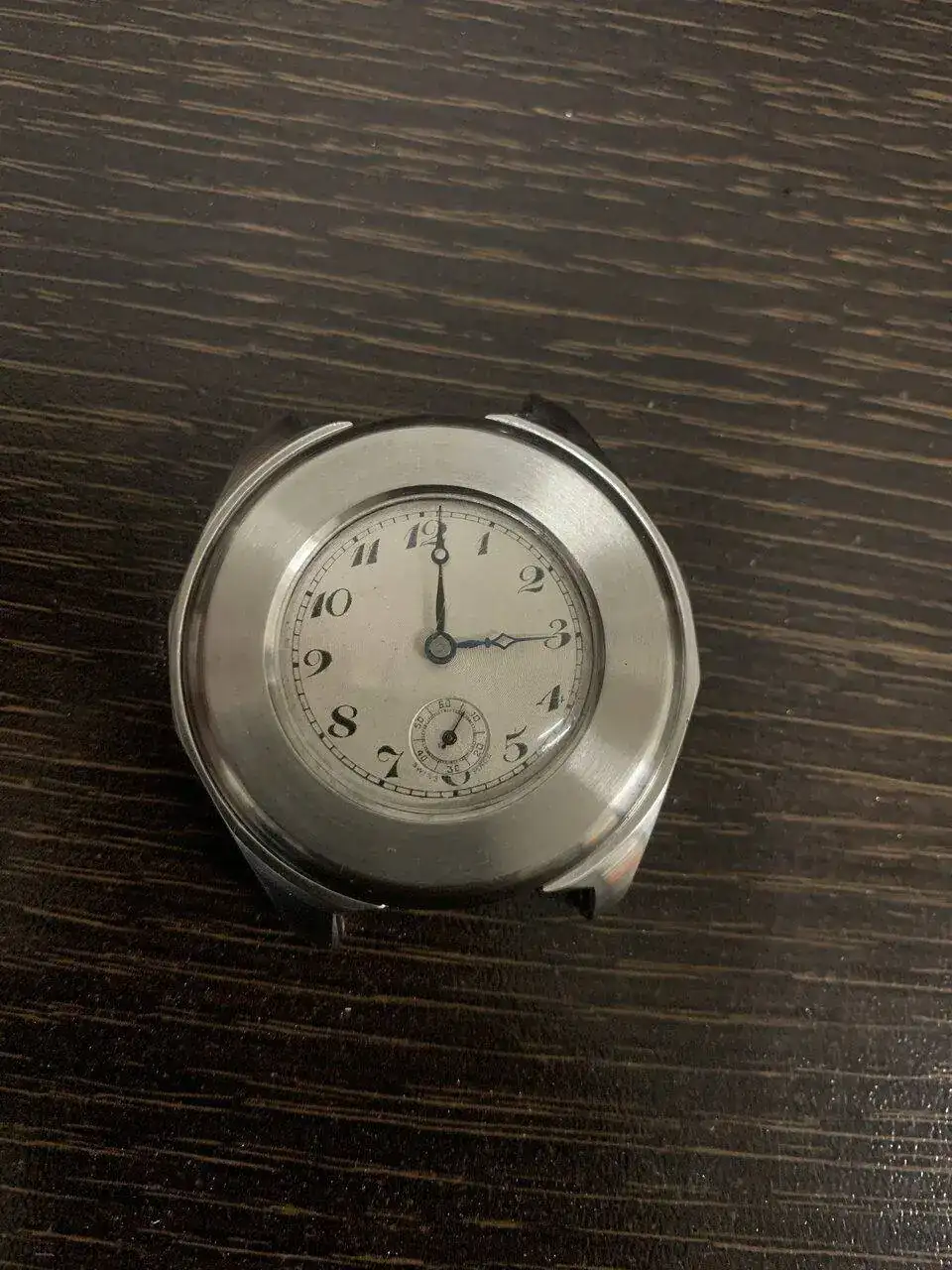

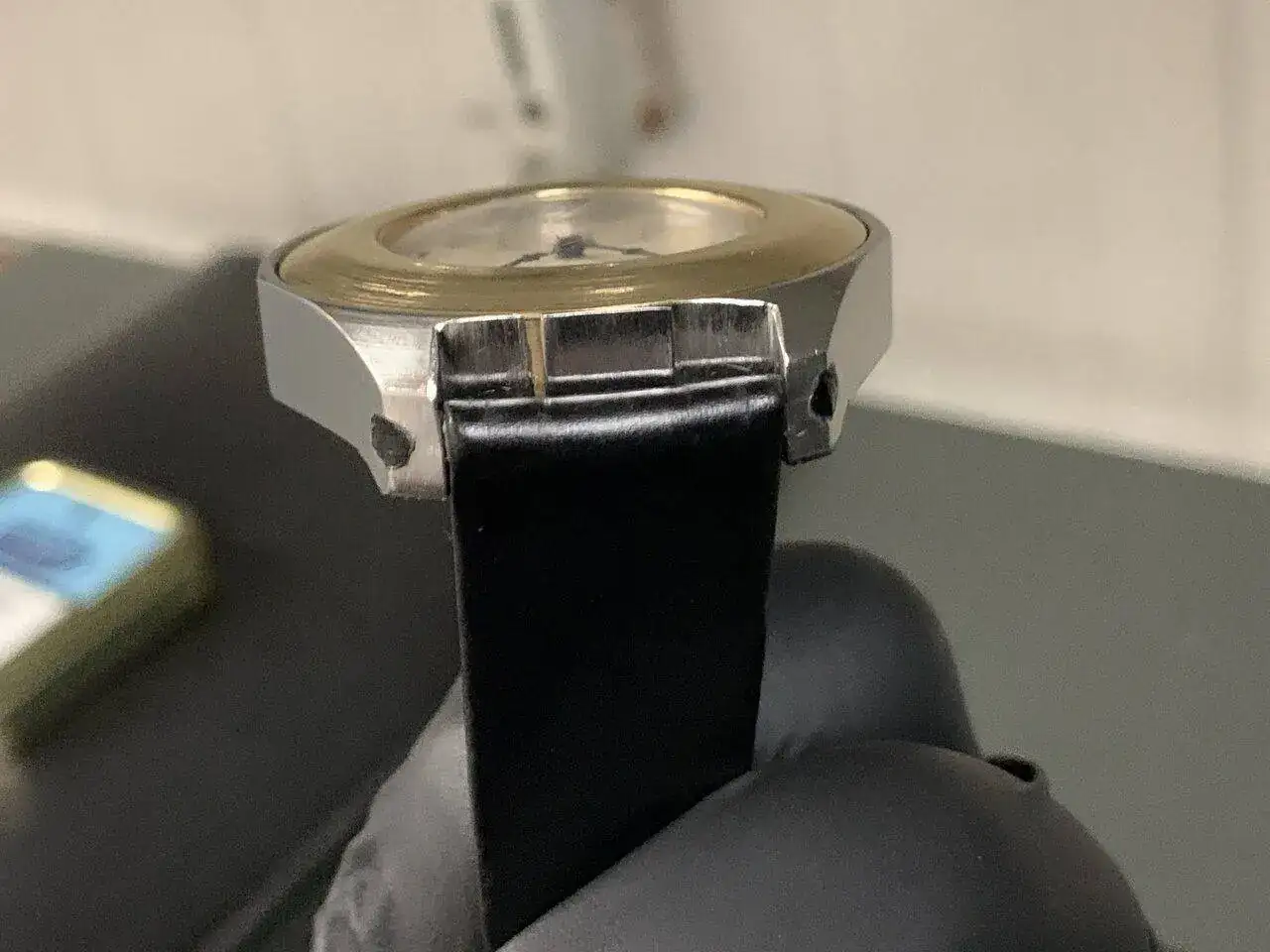

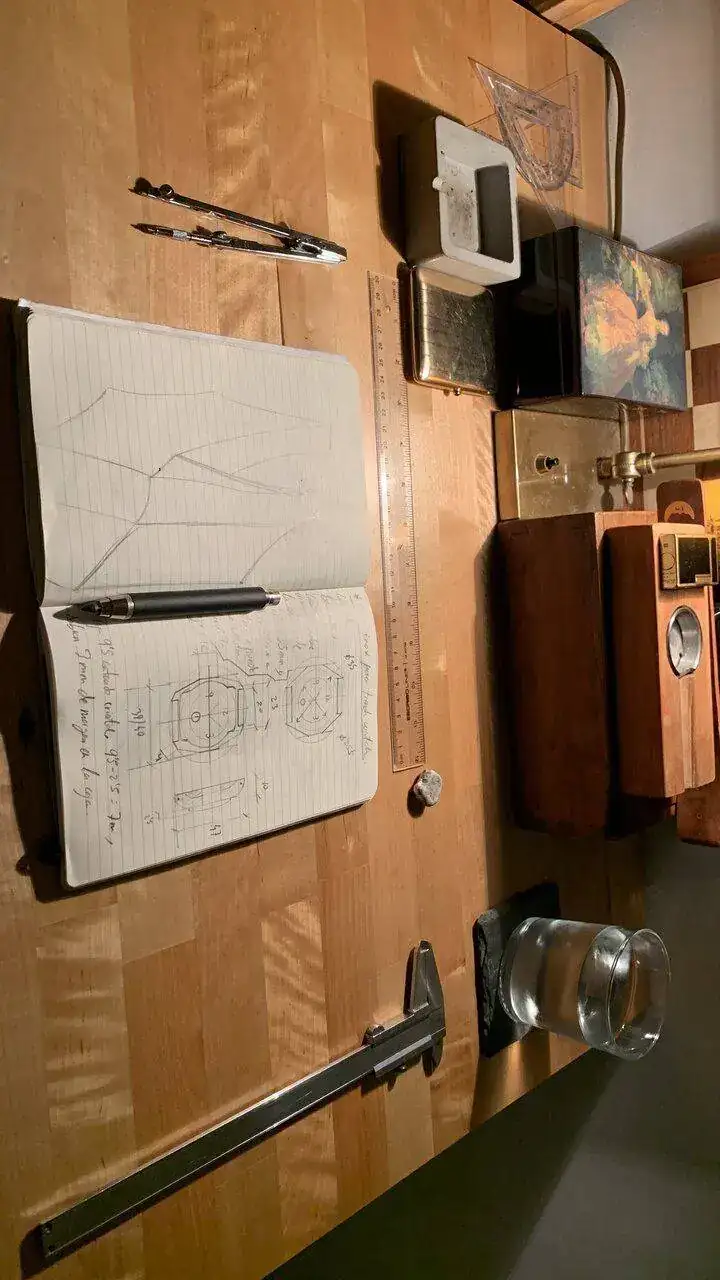

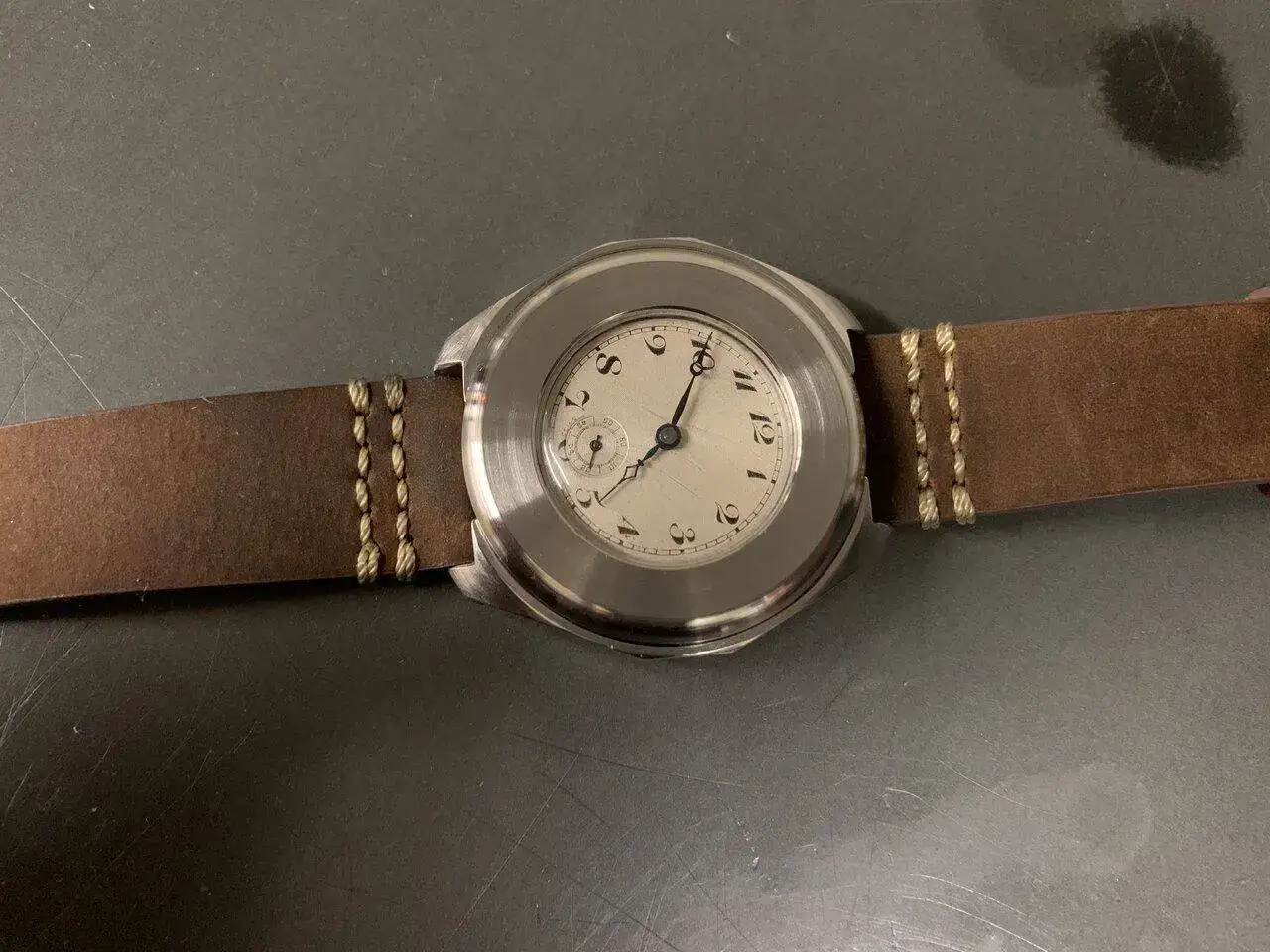

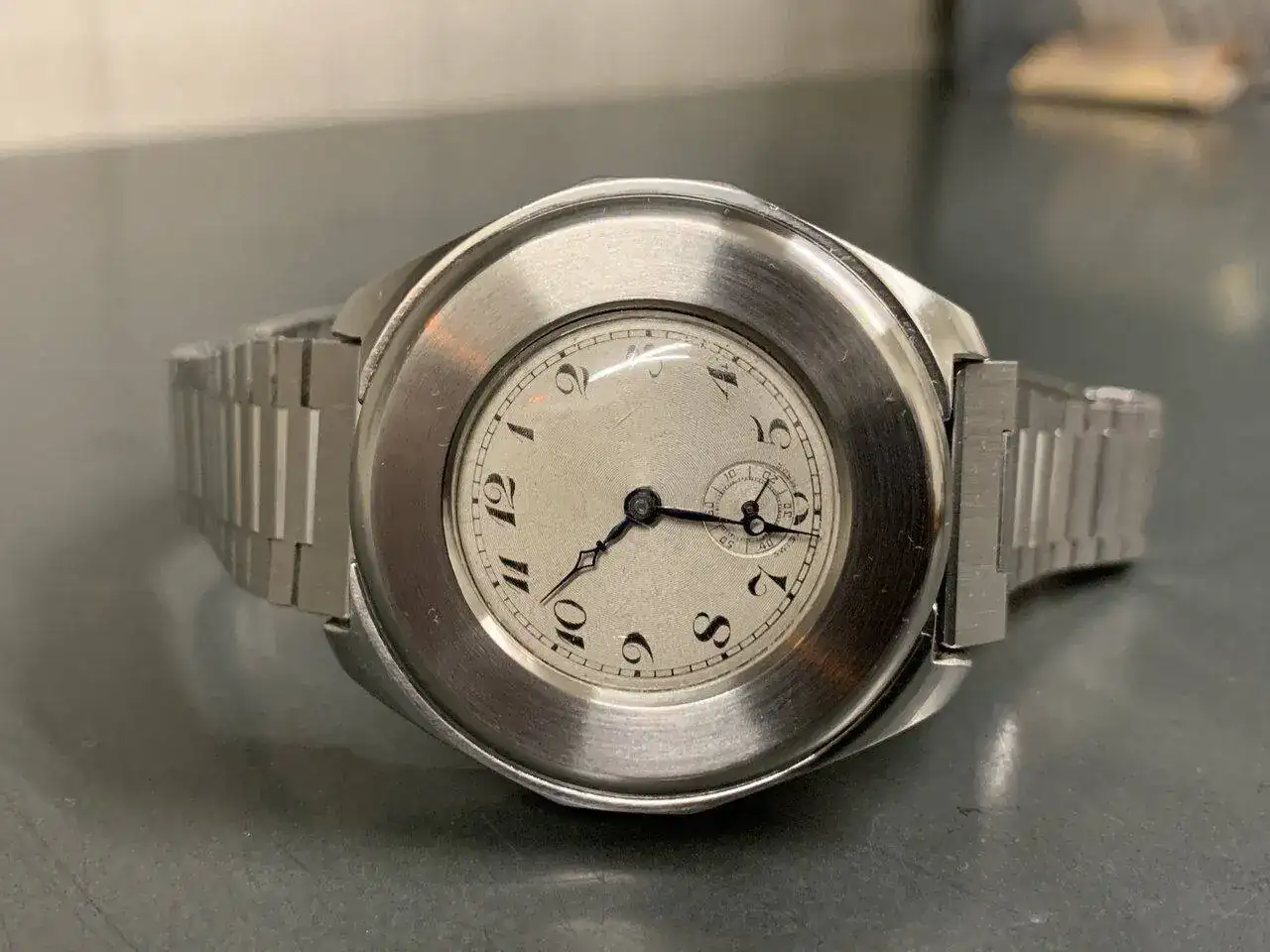

Dicho esto, debido a mi trabajo y a mi obsesión con los relojes, nada nuevo por aquí, me planteé hacerle una caja de inoxidable, de mayor tamaño, en la que cupiese la caja de plata, sin tener que modificar la misma. Una inspiración un tanto Laurentferriana/Audemarsiana, inspiración, claro está haha. Os dejo con las fotos del proceso, planos y fotos del resultado con distintas correas y materiales de la caja. A ver que os parece.
Para cualquier duda, estoy a vuestra disposición.

Saludos!!

Xavi



[pseikopath]

Y como se hace ua caja asi? con un torno solo no debe bastar no?



[Xavivintage]

Y como se hace ua caja asi? con un torno solo no debe bastar no?

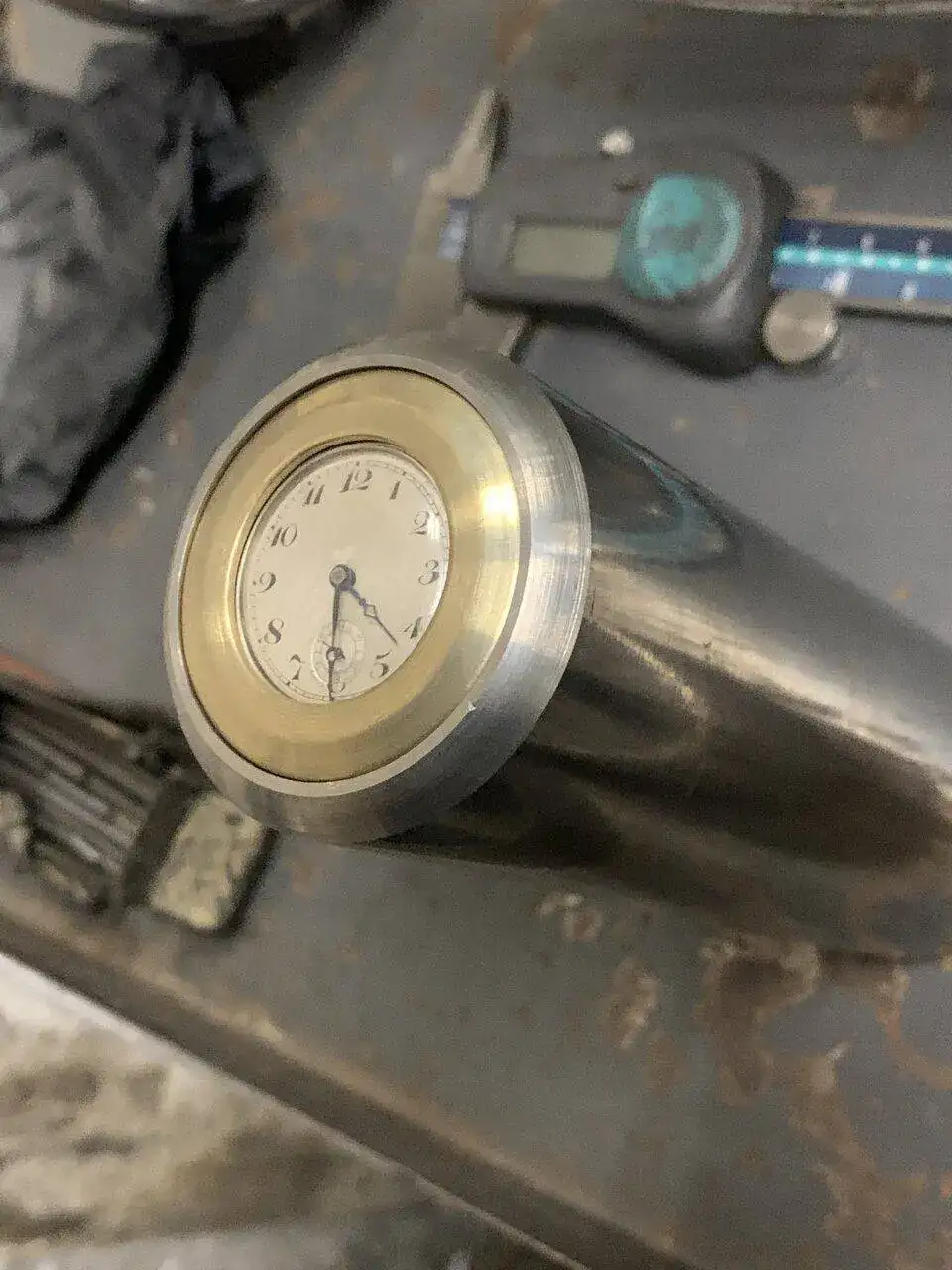

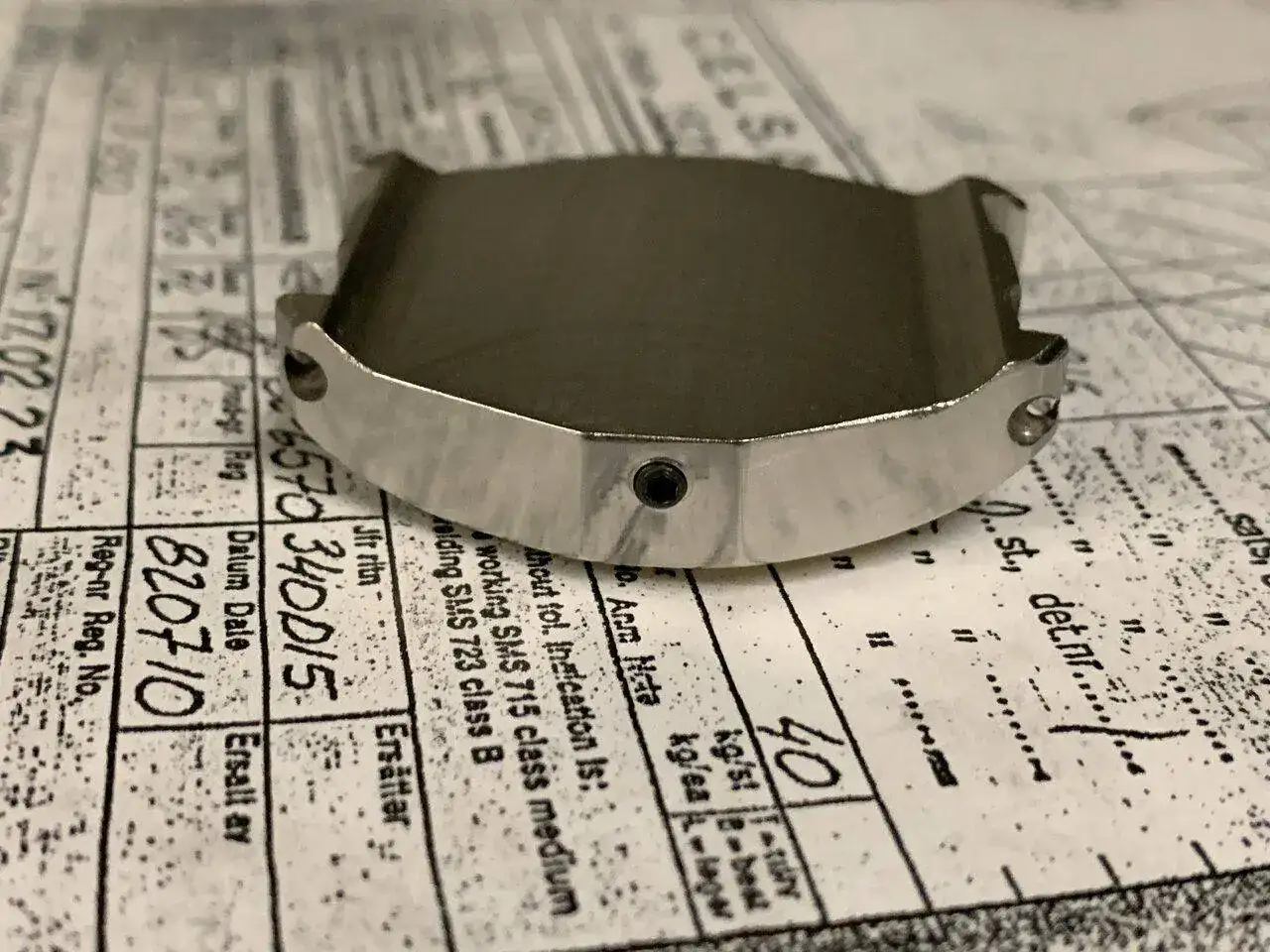

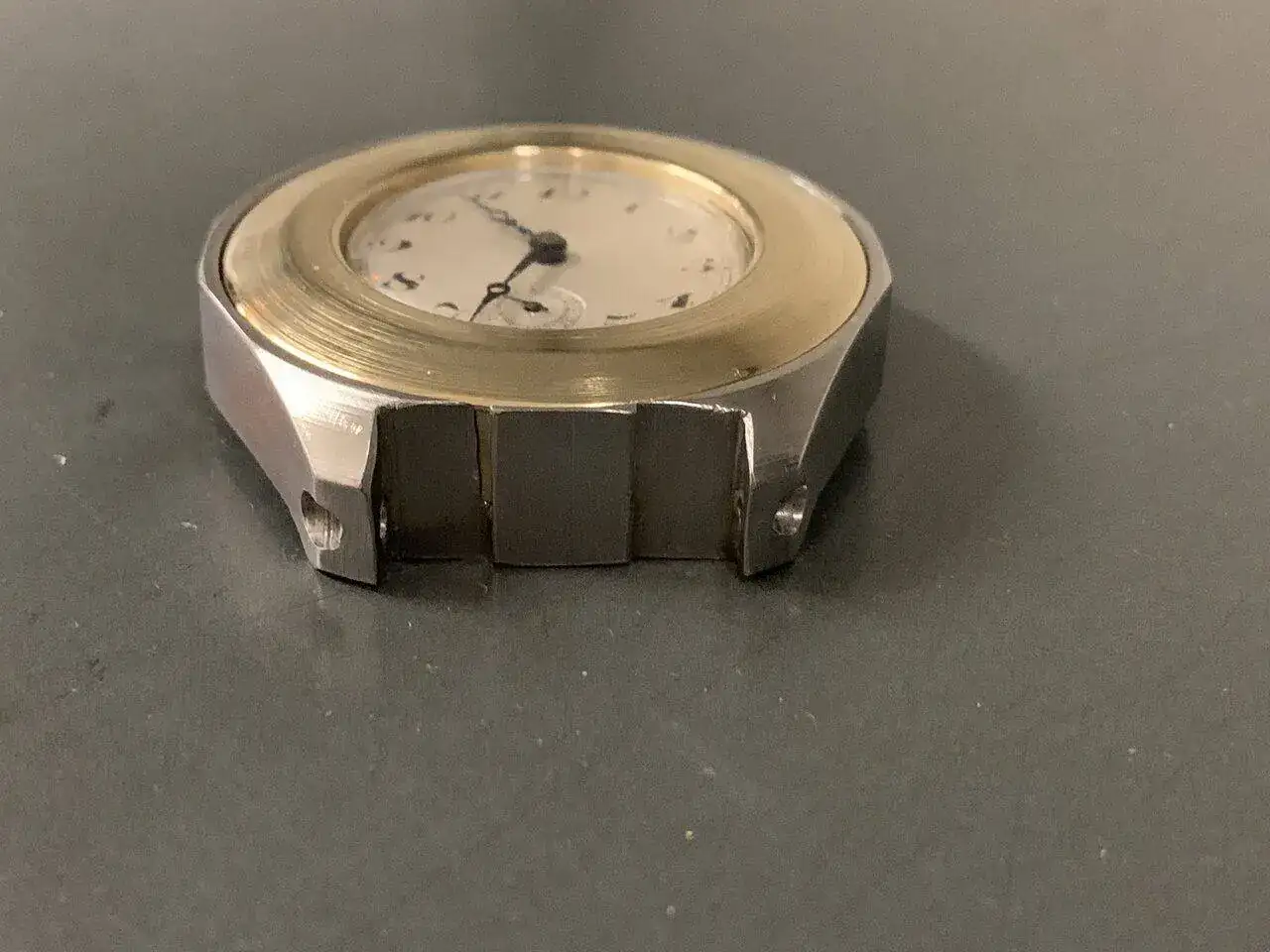

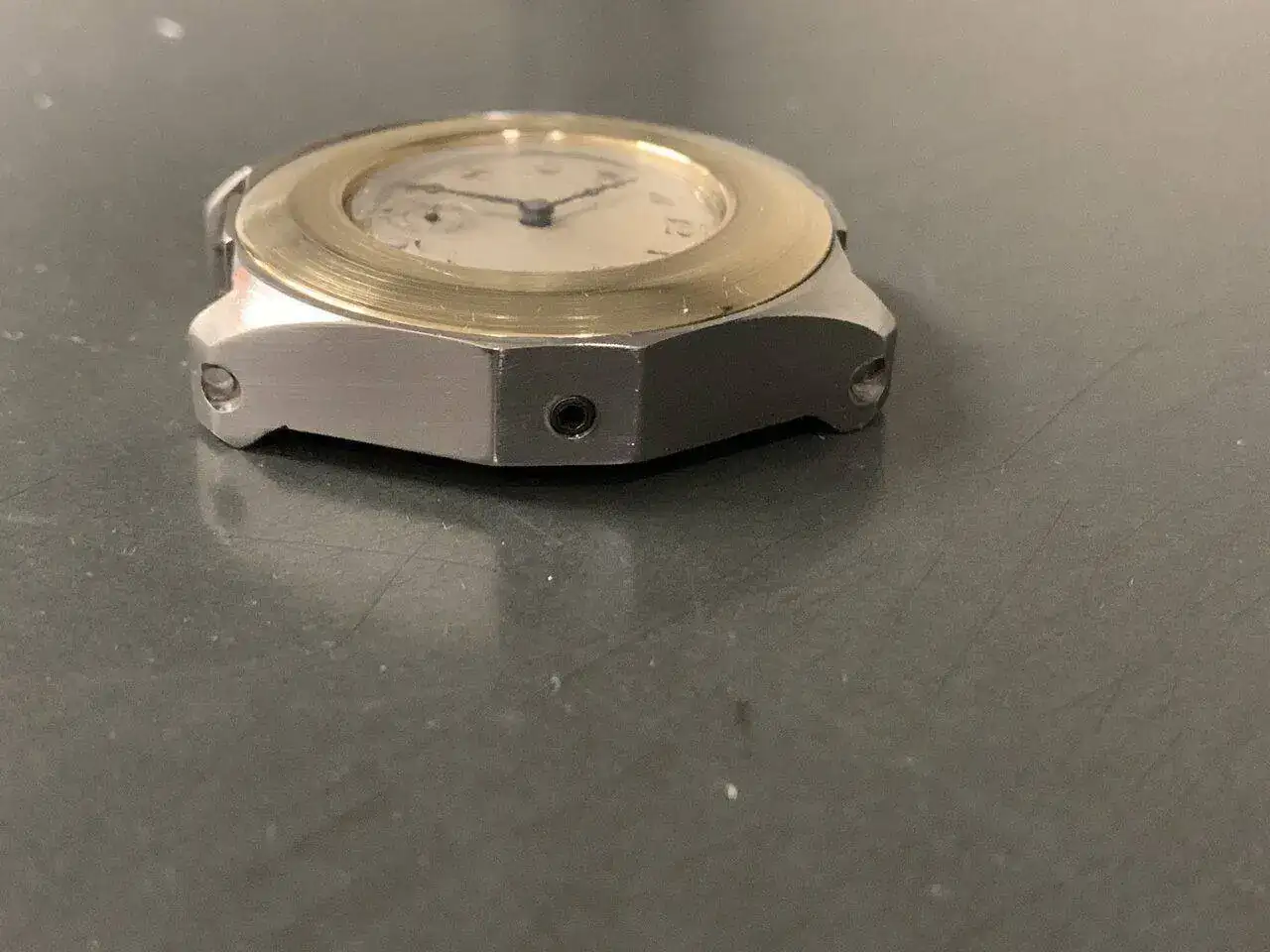

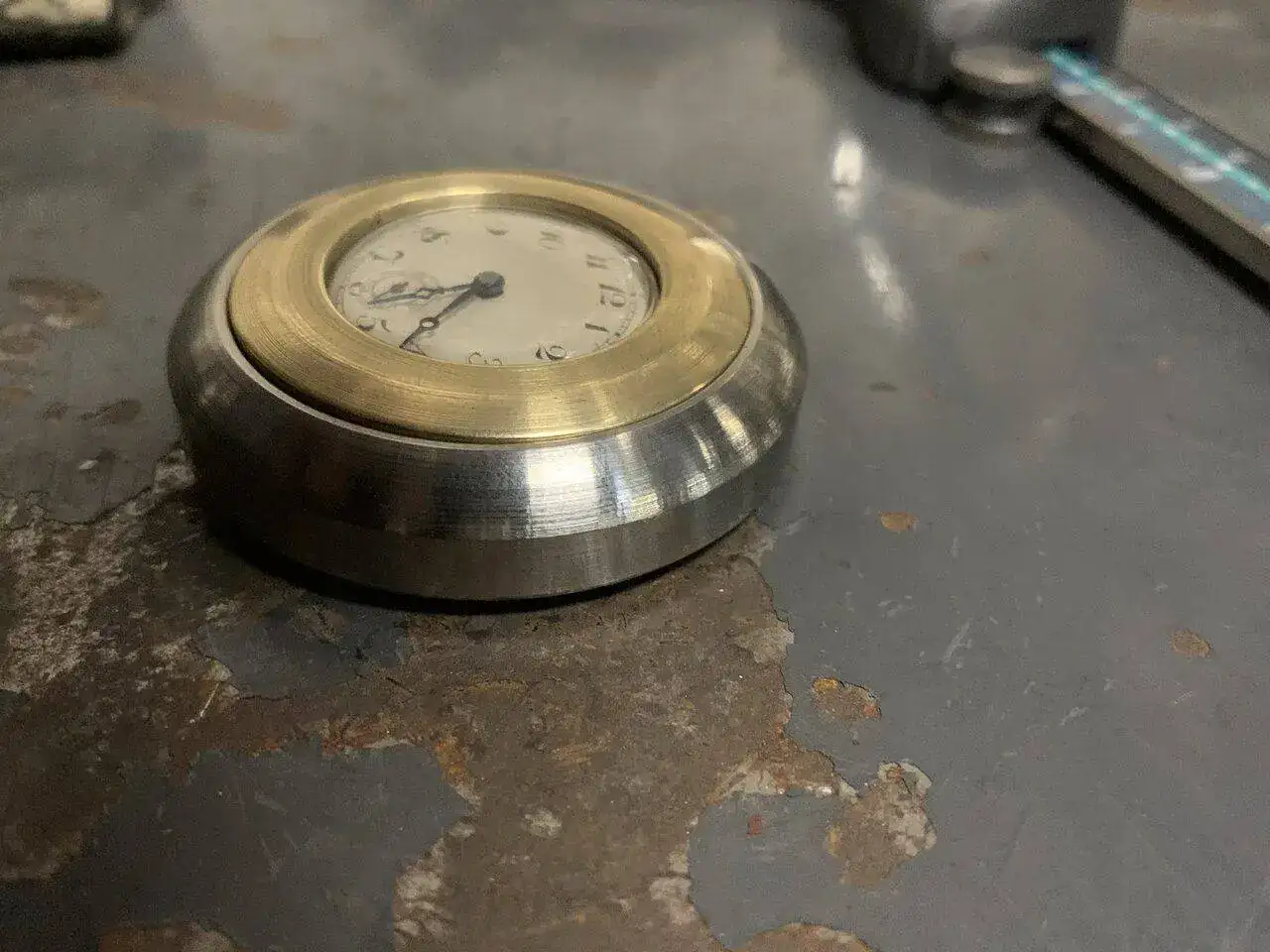

Buenas, concretamente usé un torno para cilindrar la caja grande y para el anillo que hace de bisel y tapa, una fresadora para hacer las caras laterales y el vaciado para las asas. Luego un taladro para los agujeros de las asas y los laterales y machos de roscar para los tornillos que sujetan el anillo a la caja principal. Todo en maquinas manuales, no hay CNC.
Saludos!!



[Hector Lucas]

Dios!!! No sabia que tenías el talento mitológico de las herramientas; en tus origenes fuiste el alumno de Hefesto?

Saludos y que preciosa pieza



[Xavivintage]

Dios!!! No sabia que tenías el talento mitológico de las herramientas; en tus origenes fuiste el alumno de Hefesto?

Saludos y que preciosa pieza

Haha Gracias, de la forja aún no, pero todo se andará 😂



[rafagil]

(...) Me planteé hacerle una caja de inoxidable, de mayor tamaño, en la que cupiese la caja de plata, sin tener que modificar la misma (...)

Debo de estar más empanao que un filete ídem, pero no entiendo nada. ¿Quieres decir que en la caja de nueva construcción has embutido el reloj entero, no sólo el calibre? ¿El calibre entero, con su caja y sus asitas, tal cual?
Si es así no veo cómo lo has hecho ni entiendo la finalidad de la jugada.
Lo dicho, debo estar muy empañado y algo se me ha escapado, o he leído mal.

Volveré a fijarme mejor en las fotos.

Gracias por mostrarlo.



[miguelfr]

Alabo tu trabajo y para mí sería un deseo saber hacer eso que tú sabes y tan bien se te da
Pero .. sinceramente me quedo con el pequeño
Imagino que necesitarás un alargador de tija , eso para ti si has hecho esa pedazo caja será pan comido.

Adelante si para ti es más ponible ahora es cuestión de gustos.

Enhorabuena por tu trabajo
Saludos

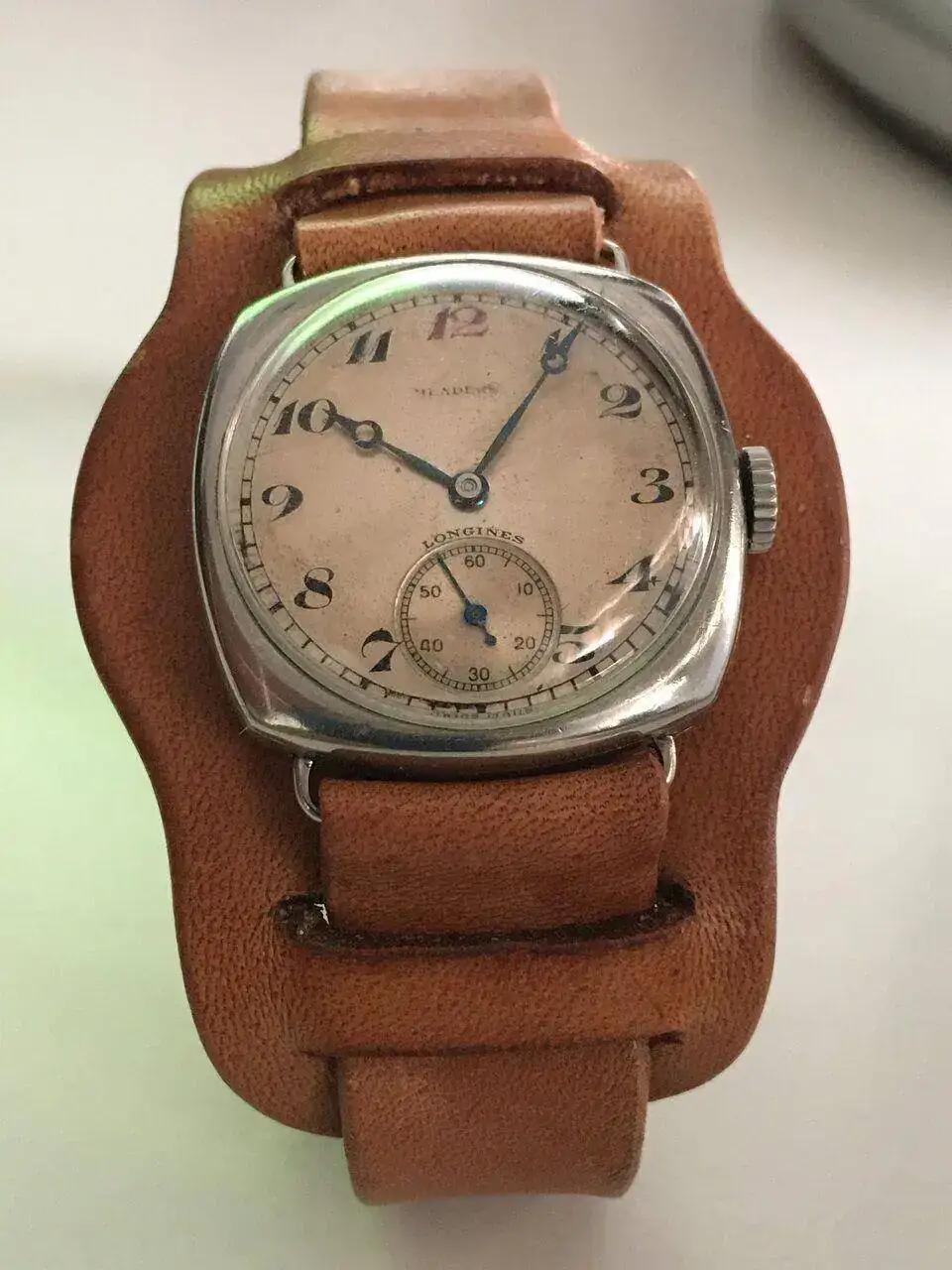

Yo tengo este pequeñín y antes me hago una reducción de brazo , me encanta su caja vintage y puesto no queda tan mal



[SEIK0SAN]

Buenas tardes, hacía ya mucho que no colgaba nada, pero hoy releyendo posts me he animado. Hace ya algunos años, adquirí un reloj de trinchera, pequeñito, 34mm contando asas soldadas, en plata. Un reloj precioso y que recientemente, desmontando la esfera para limpiarla, descubrí que en su interior latía un calibre Adolf Schild 554.
Dicho esto, debido a mi trabajo y a mi obsesión con los relojes, nada nuevo por aquí, me planteé hacerle una caja de inoxidable, de mayor tamaño, en la que cupiese la caja de plata, sin tener que modificar la misma. Una inspiración un tanto Laurentferriana/Audemarsiana, inspiración, claro está haha. Os dejo con las fotos del proceso, planos y fotos del resultado con distintas correas y materiales de la caja. A ver que os parece.
Para cualquier duda, estoy a vuestra disposición.

Saludos!!

Xavi

Menudo trabajo. Felicidades. Me gusta mucho este nuevo reloj, encastrando al anterior. Me parece una idea genialmente ingeniosa. Y muy original. Dando un aspecto retro-actualizado y aumentando el tamaño. De 34mm ¿ahora la medida de la caja de cuánto es?
Menuda maestría. 👏👏👏 Y muchas gracias por compartir tu trabajo. (quiero ver más cosas de estas, por favor).



[SEIK0SAN]

Otra cosa @Xavivintage . ¿Cómo has solucionado poder darle cuerda? Sobre la longitud de la tija,digo. No hay foto... 😁👍



[Xavivintage]

Debo de estar más empanao que un filete ídem, pero no entiendo nada. ¿Quieres decir que en la caja de nueva construcción has embutido el reloj entero, no sólo el calibre? ¿El calibre entero, con su caja y sus asitas, tal cual?
Si es así no veo cómo lo has hecho ni entiendo la finalidad de la jugada.
Lo dicho, debo estar muy empañado y algo se me ha escapado, o he leído mal.

Volveré a fijarme mejor en las fotos.

Gracias por mostrarlo.

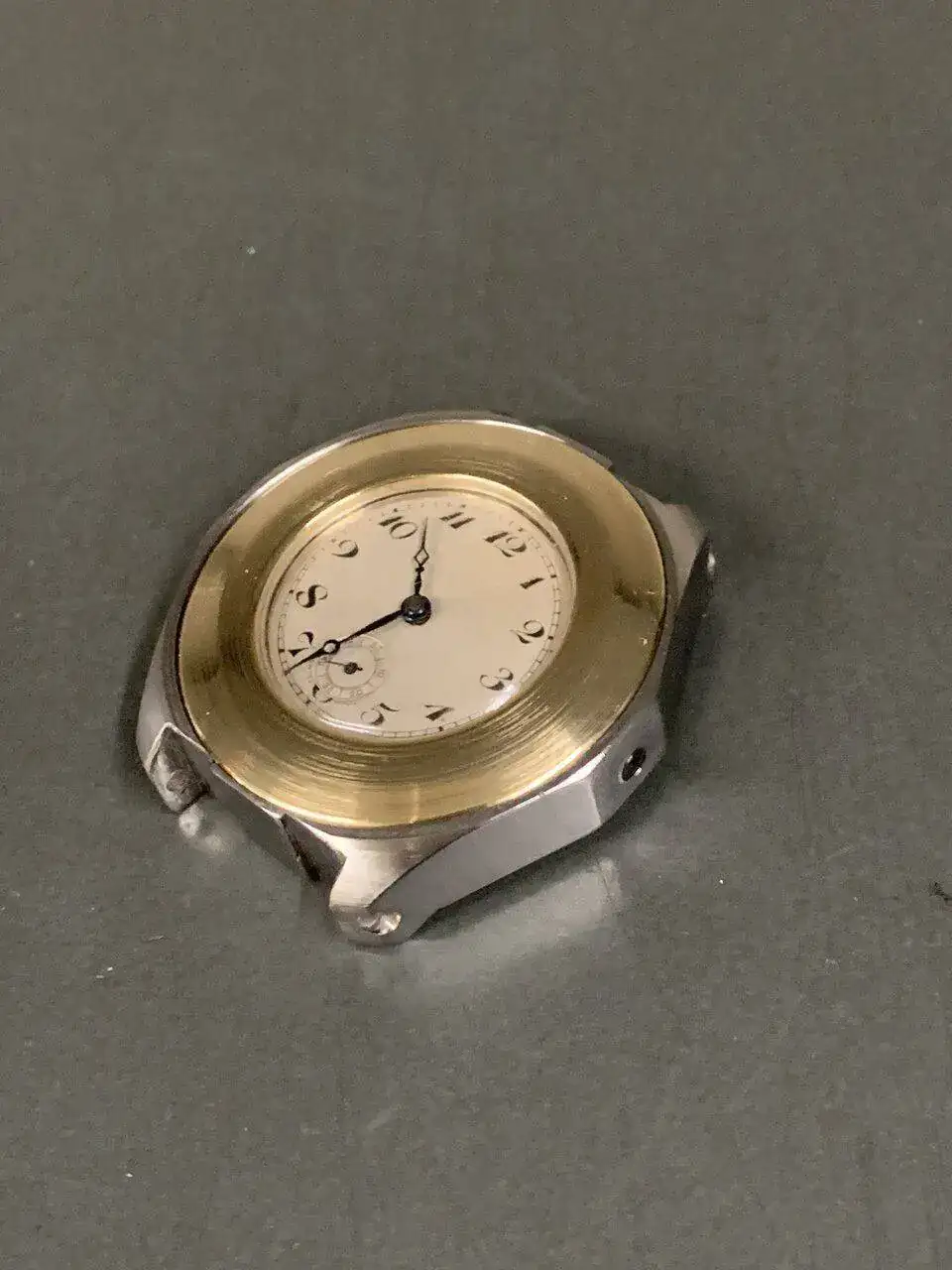

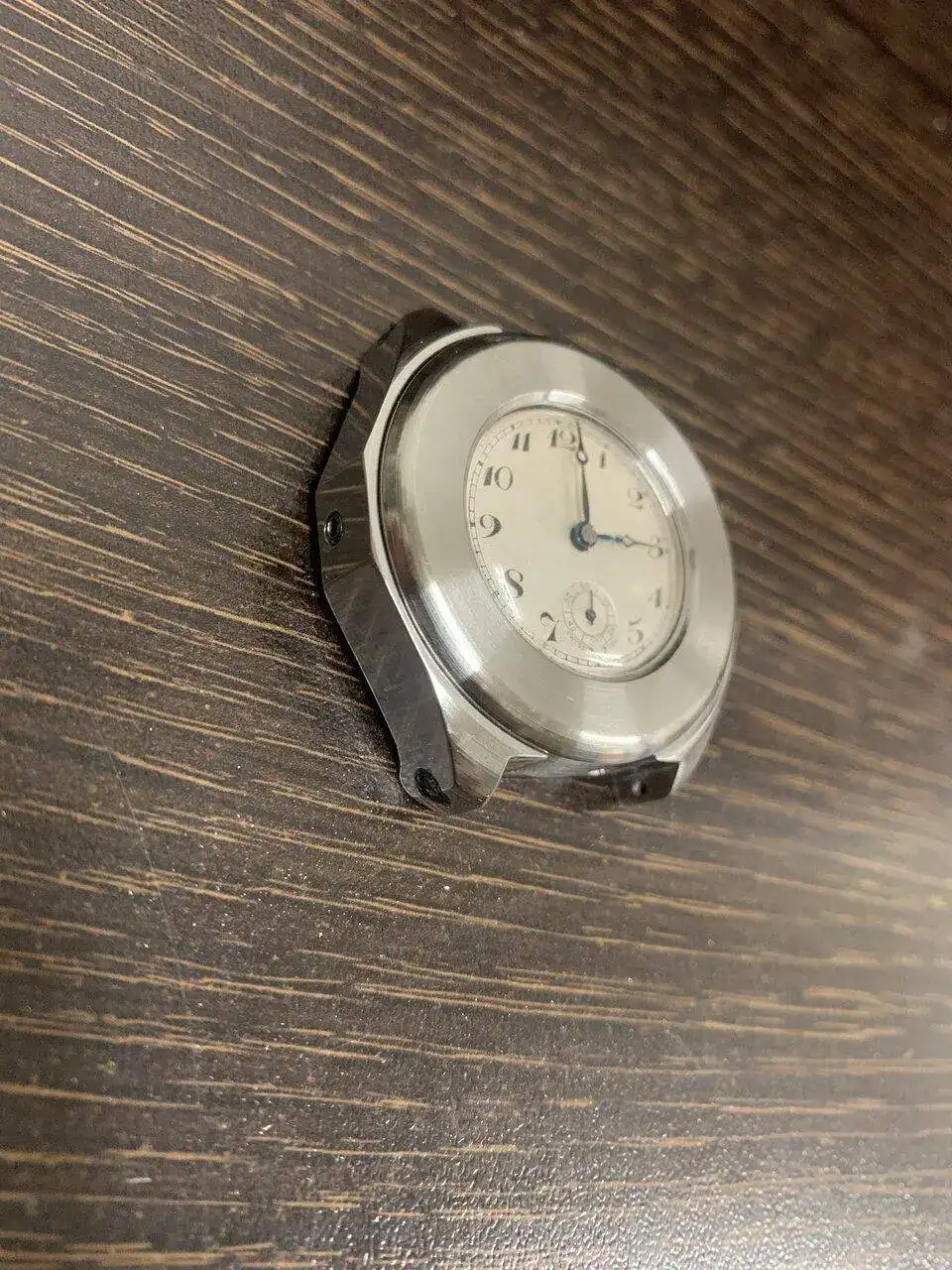

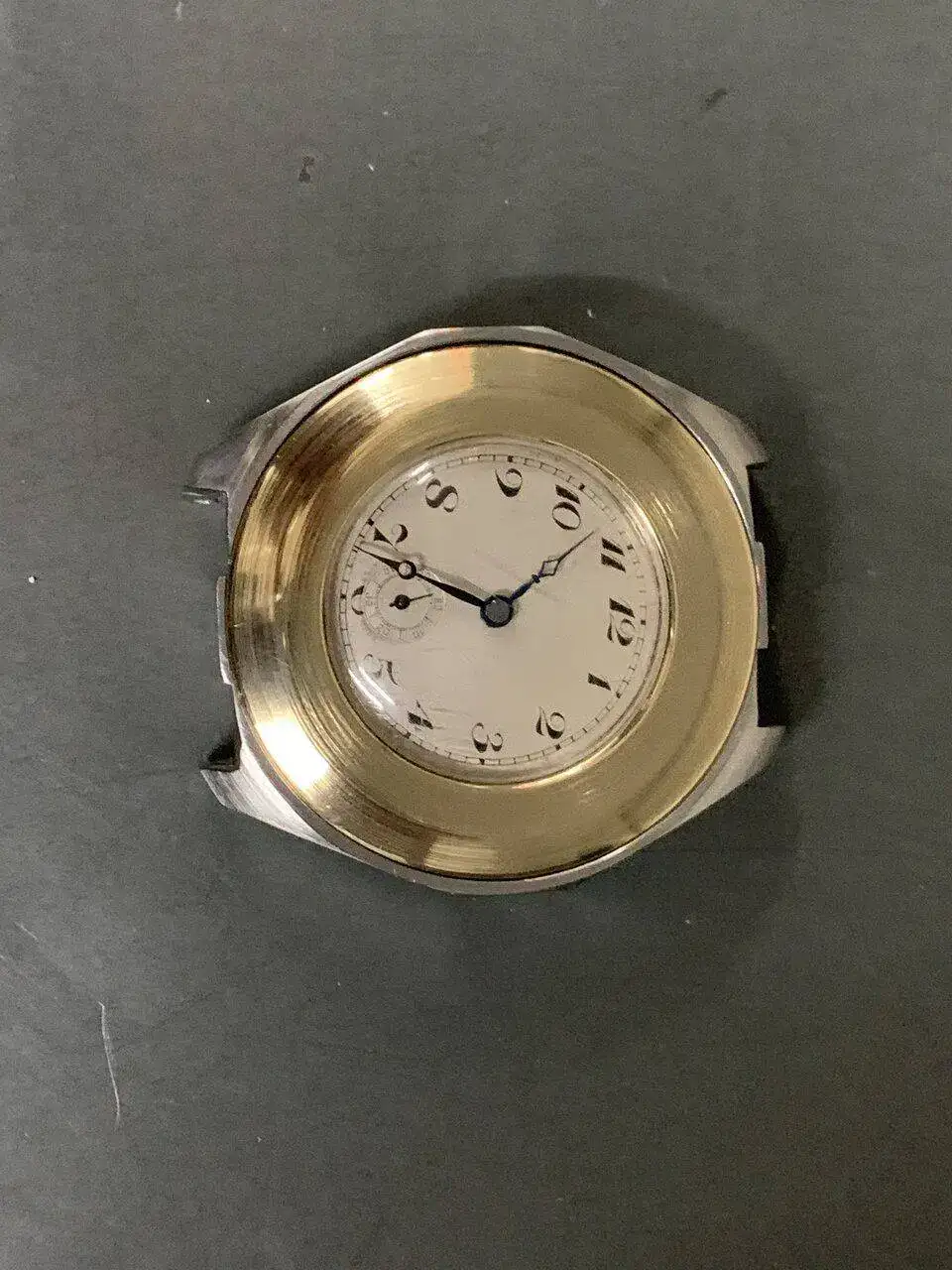

Buenas, sí, es como te imaginas, te adjunto unas fotos donde se ve mejor. En cuanto a la finalidad, darle un mayor tamaño al reloj y poder llevarlo de distintas maneras.
Muchas gracias!!



[Xavivintage]

Alabo tu trabajo y para mí sería un deseo saber hacer eso que tú sabes y tan bien se te da
Pero .. sinceramente me quedo con el pequeño
Imagino que necesitarás un alargador de tija , eso para ti si has hecho esa pedazo caja será pan comido.

Adelante si para ti es más ponible ahora es cuestión de gustos.

Enhorabuena por tu trabajo
SaludosVer el archivos adjunto 2517822
Yo tengo este pequeñín y antes me hago una reducción de brazo , me encanta su caja vintage y puesto no queda tan mal

Buenas!! Muchas gracias, sí, el alargador tengo que acabar de plantearlo, de momento hay que quitarle los allen del 3 para darle cuerda😂. En cuanto al tuyo, es precioso, realmente casi calcados. Y de hecho sigo llevándolo de las dos formas, también me parece precioso con su caja.
Saludos y muchas gracias!!



[Xavivintage]

Otra cosa @Xavivintage . ¿Cómo has solucionado poder darle cuerda? Sobre la longitud de la tija,digo. No hay foto... 😁👍

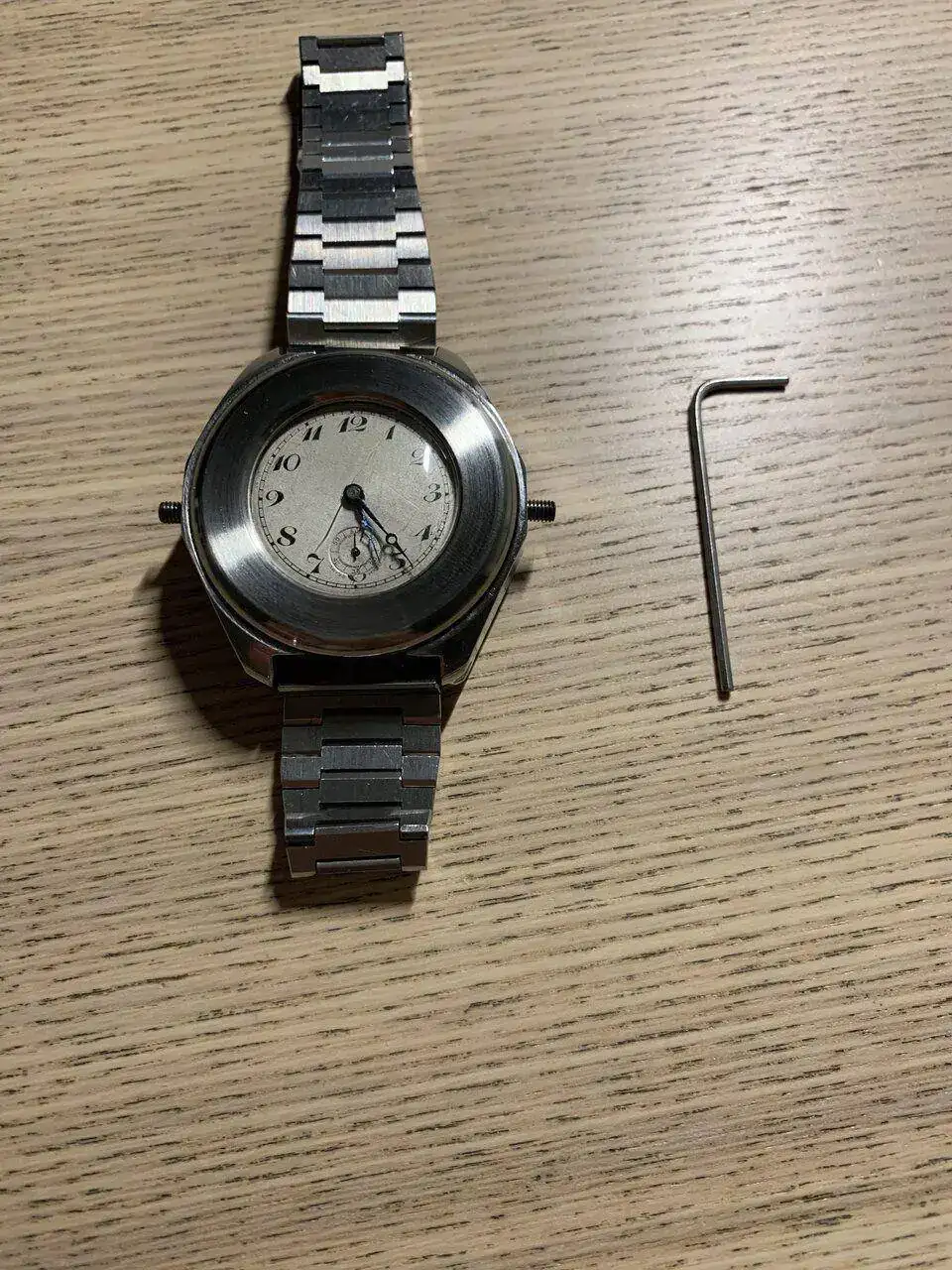

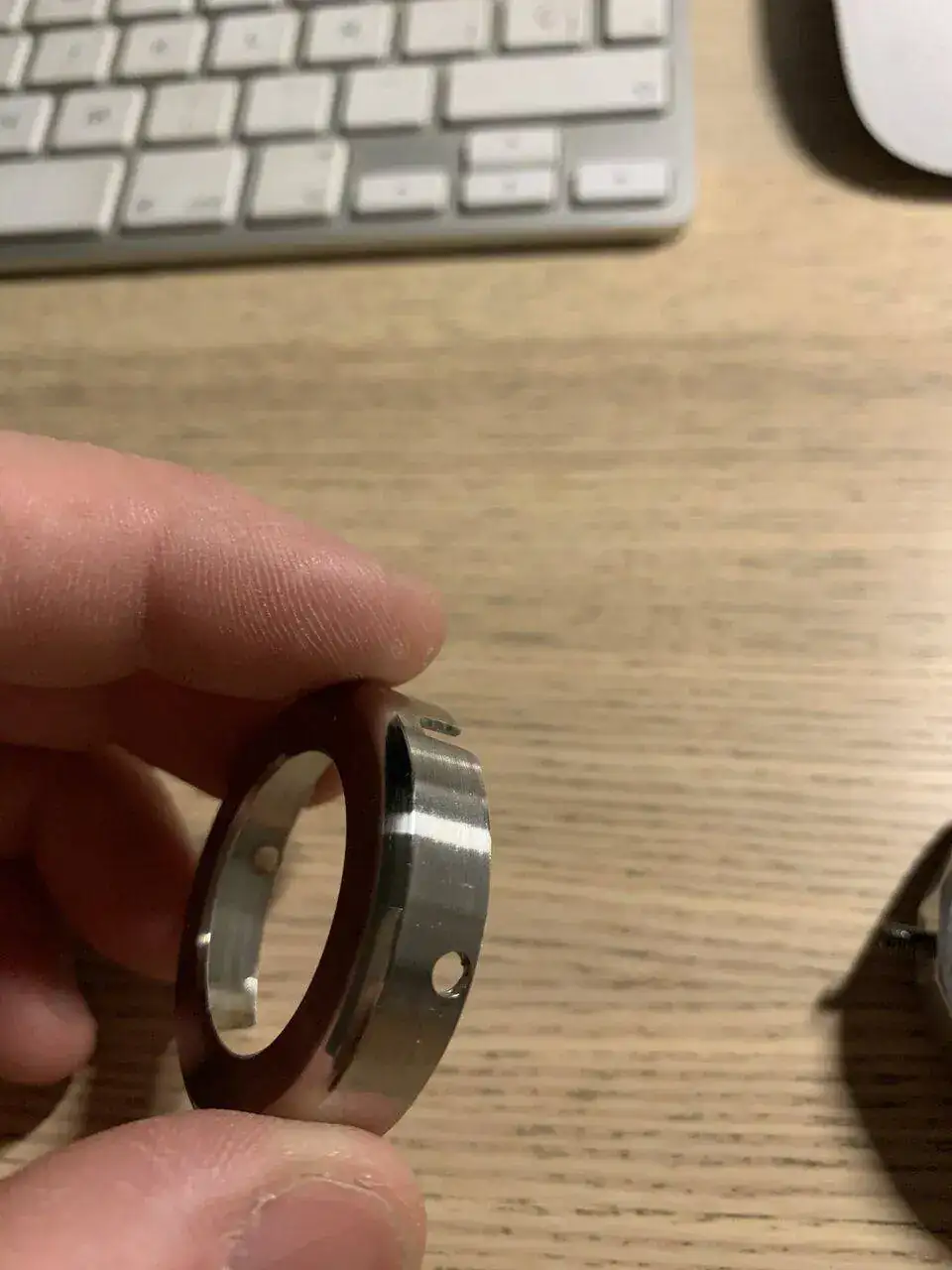

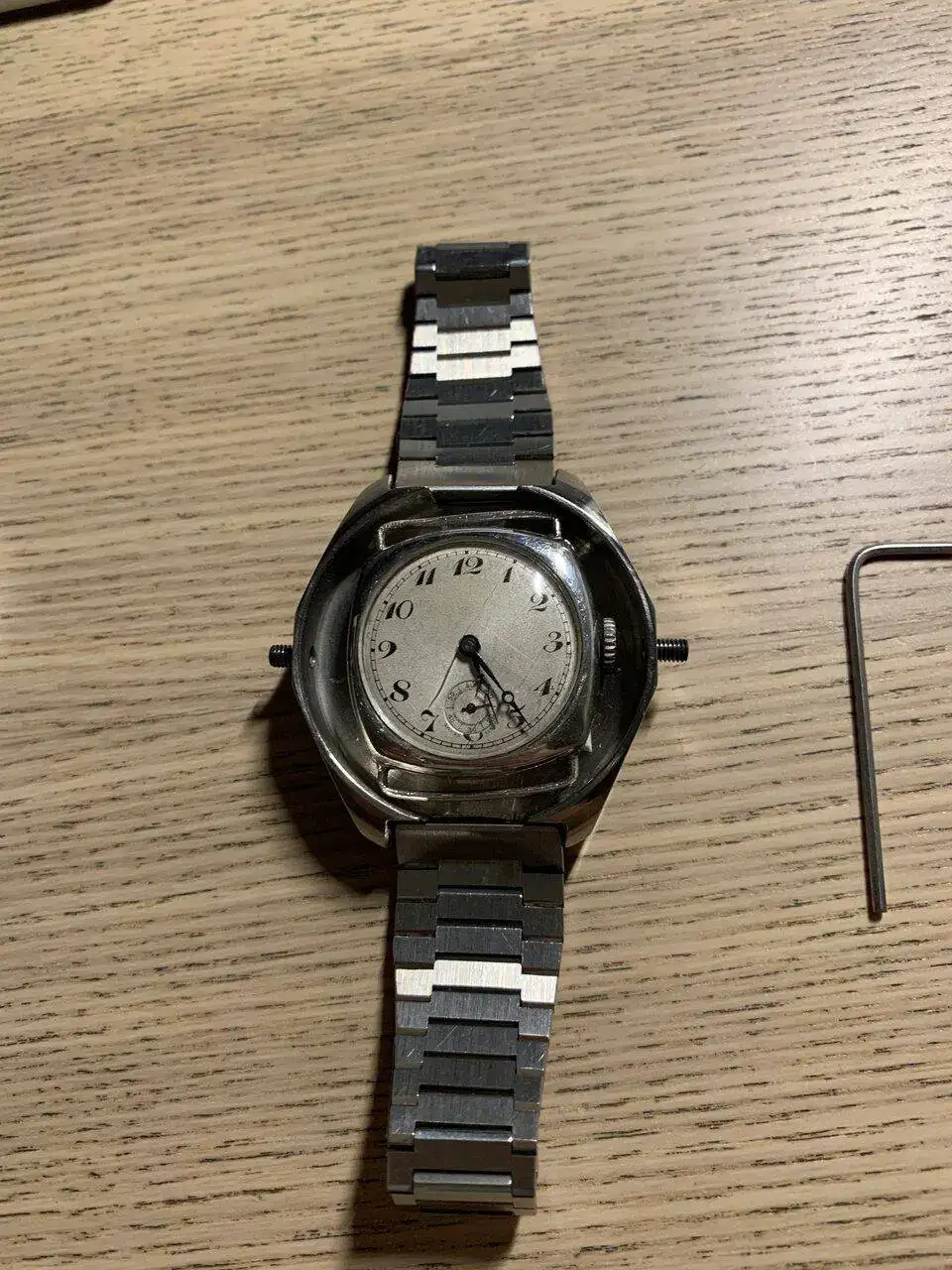

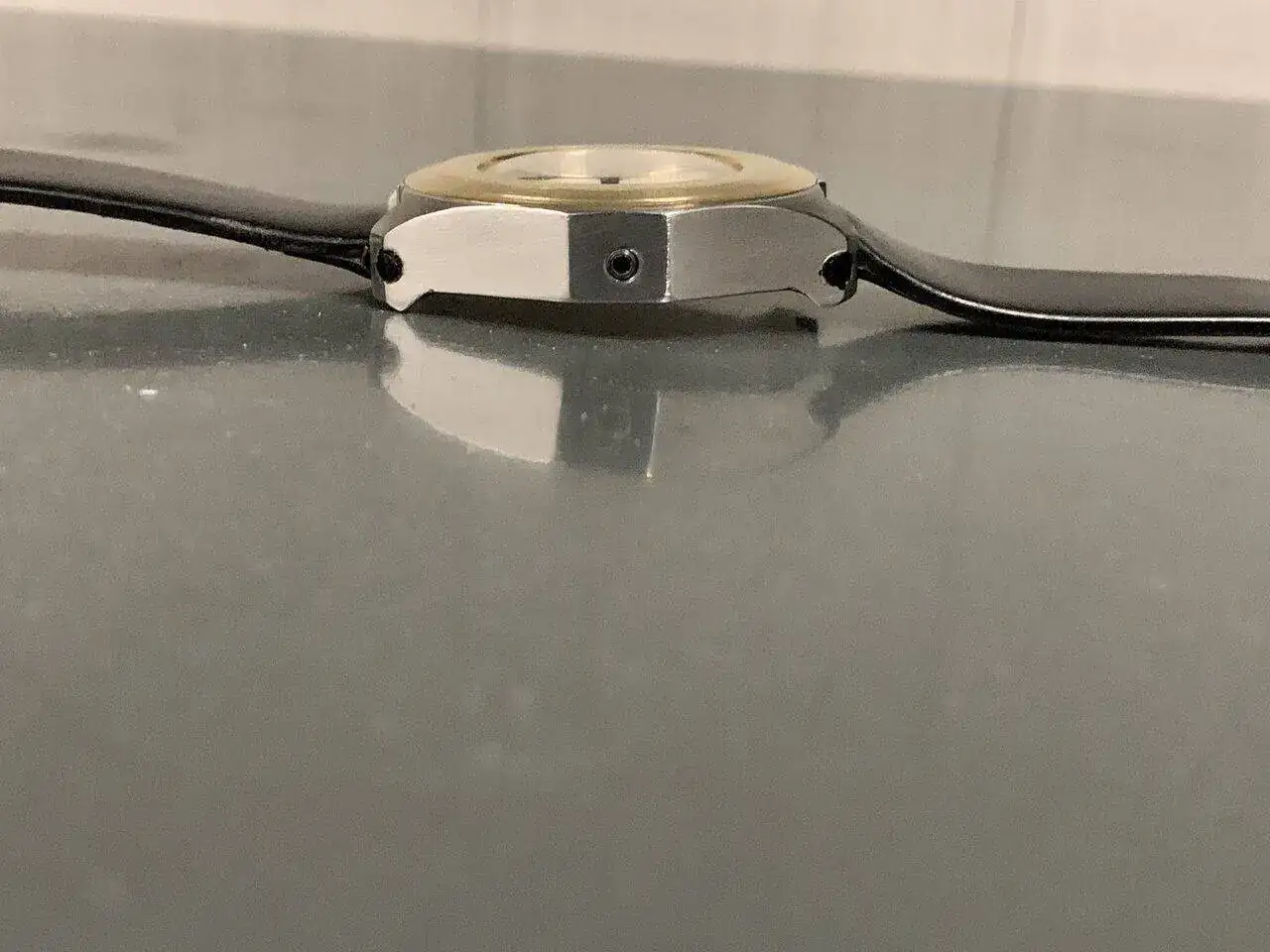

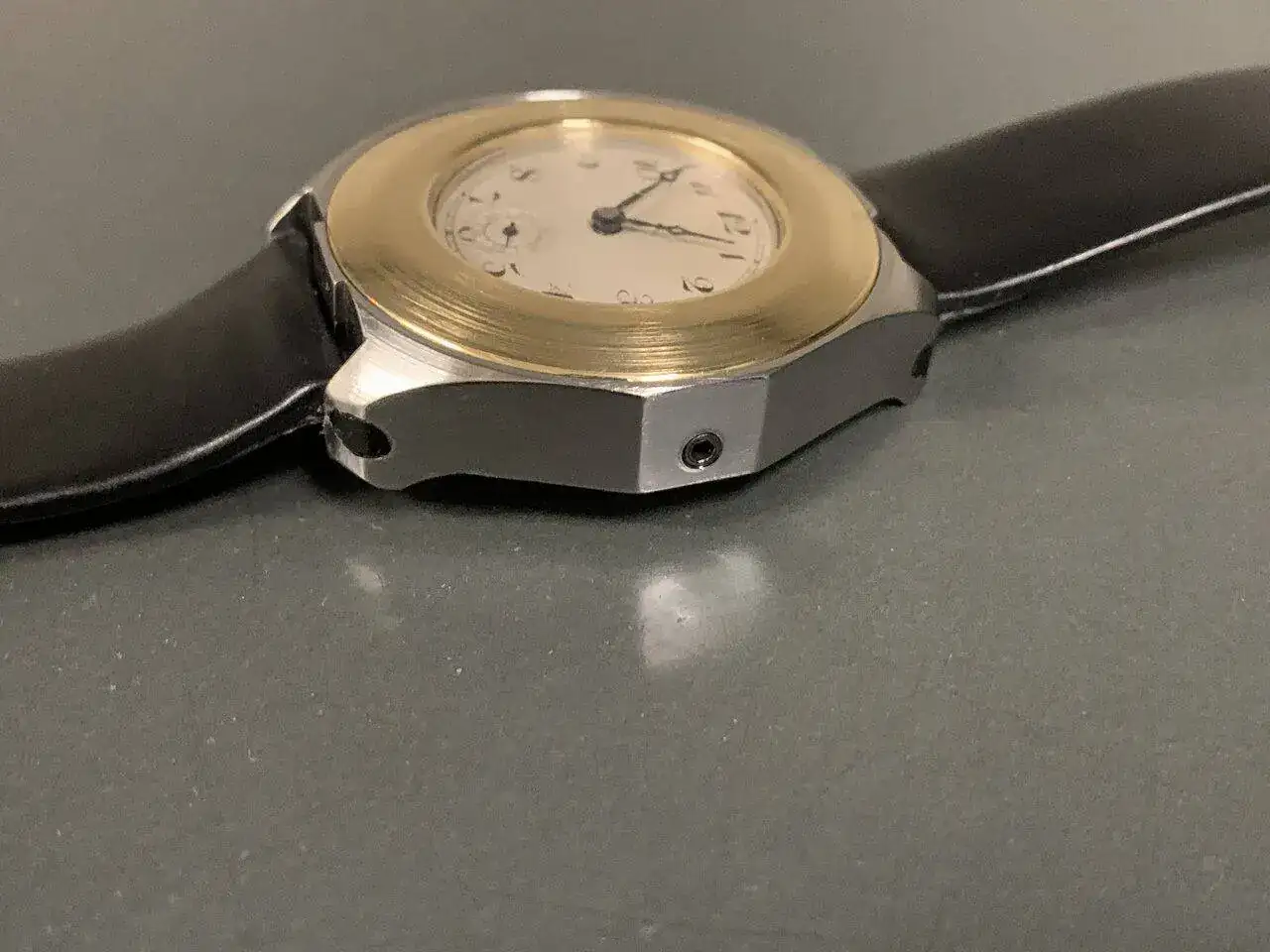

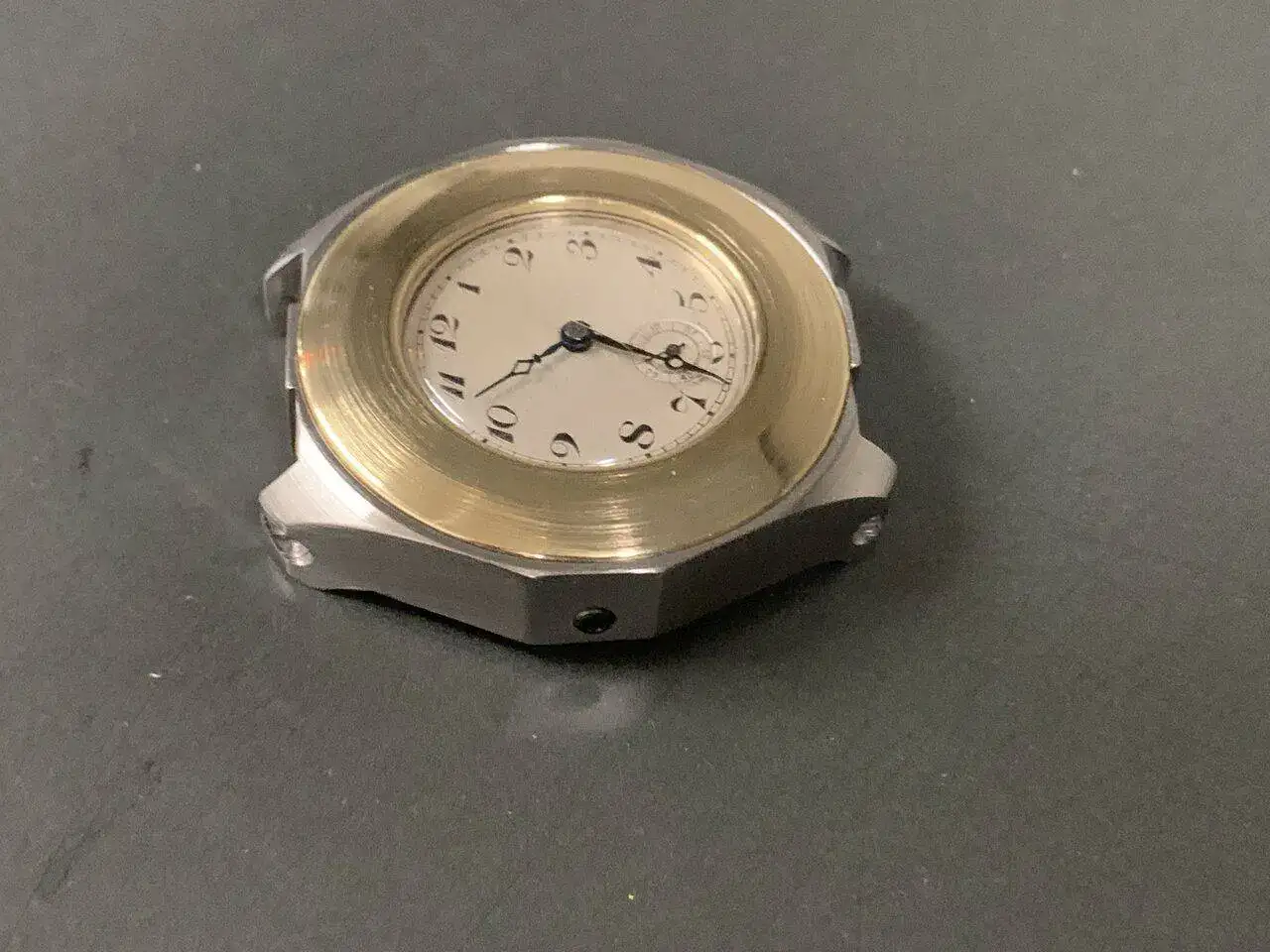

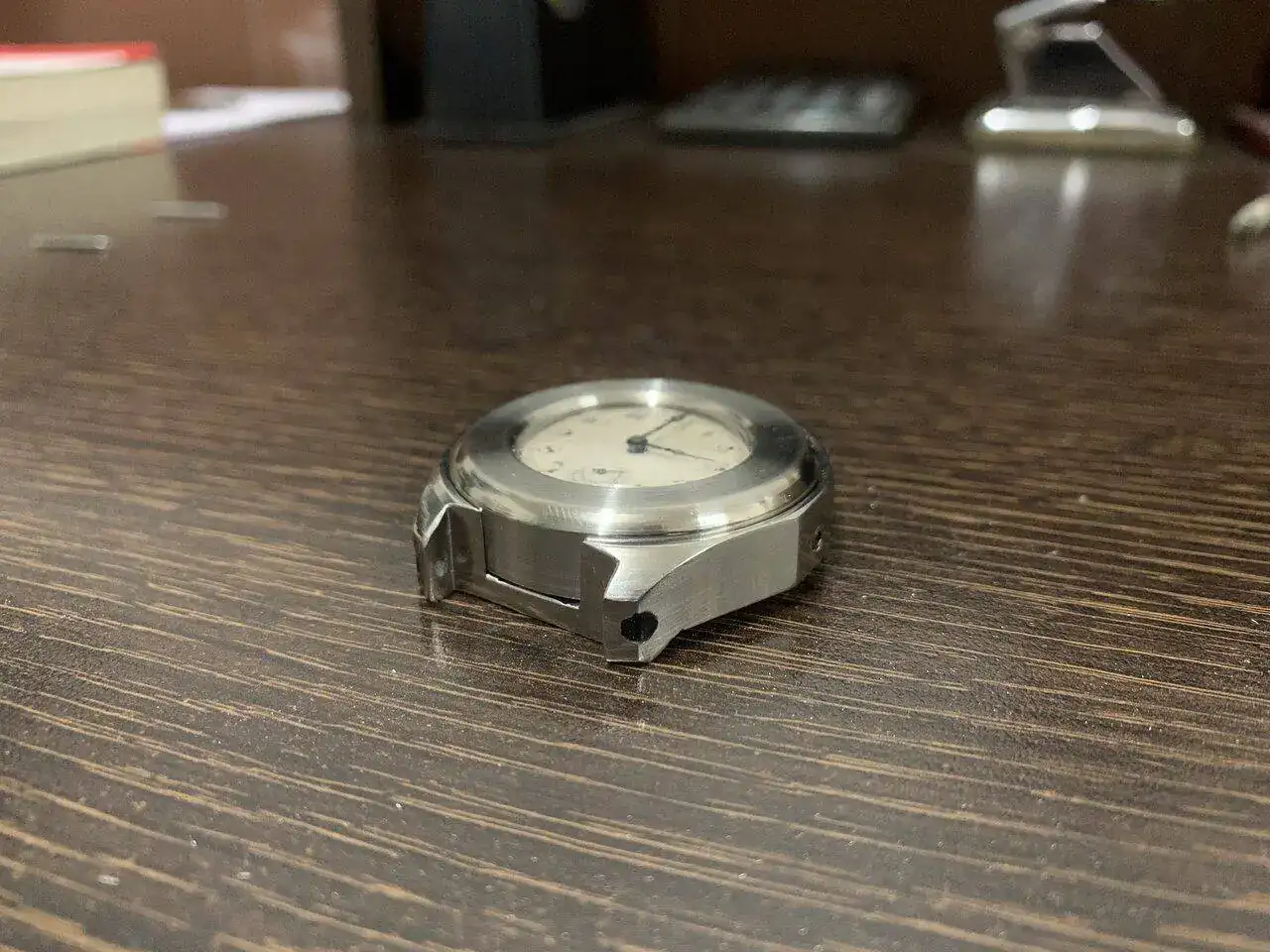

Buenas noches, primero de todo, muchas gracias por tus palabras, diametralmente, ha pasado de 34 a 41mm. Y en cuanto a la tija, estoy mirando como plantearlo, porque sería necesario acceder por detrás para liberarla, lo que supondría que la caja dejase de ser ciega y tener una tapeta atornillada, también estoy buscando un alargador. De momento para solucionar el problema, se han de quitar los dos tornillos M3 y darle cuerda quitando el anillo. Te adjunto unas fotos para que lo veas. Sé que no es lo más cómodo, pero estoy terminando de plantear la solución definitiva. Saluodos y muchas gracias!!



[Spitfire MK2]

El reloj original espectacular.
La caja nueva, sin palabras. Enhorabuena



[Xavivintage]

El reloj original espectacular.
La caja nueva, sin palabras. Enhorabuena

Muchas gracias!!



[Fugito]

Jamás lo haría tampoco porque el pequeñín lo veo perfecto pero gran trabajo, felicidades.



[Xavivintage]

Jamás lo haría tampoco porque el pequeñín lo veo perfecto pero gran trabajo, felicidades.

Gracias!! Sí, por eso lo diseñé para que cupiese de manera integral, para poder llevarlo con la nueva caja o sin ella. Saludos!!
