Resucitación paso a paso de un Systeme Roskopf.

Estado
Hilo cerrado
Fildi

Fildi

Forer@ Senior
Sin verificar
Este reloj era del abuelo de un buen amigo. Lo lleva guardando su padre en una cajita desde ni se sabe. Hace ya tiempo que me habló de él y de su mal estado, quería que le echara un vistazo a ver si tenía apaño posible y estas son las fotos que me envió desde Valladolid.




A continuación vereis las imágenes de lo que fui encontrandome en el desmontaje y del posterior proceso de reparación y restauración. Espero que os guste.

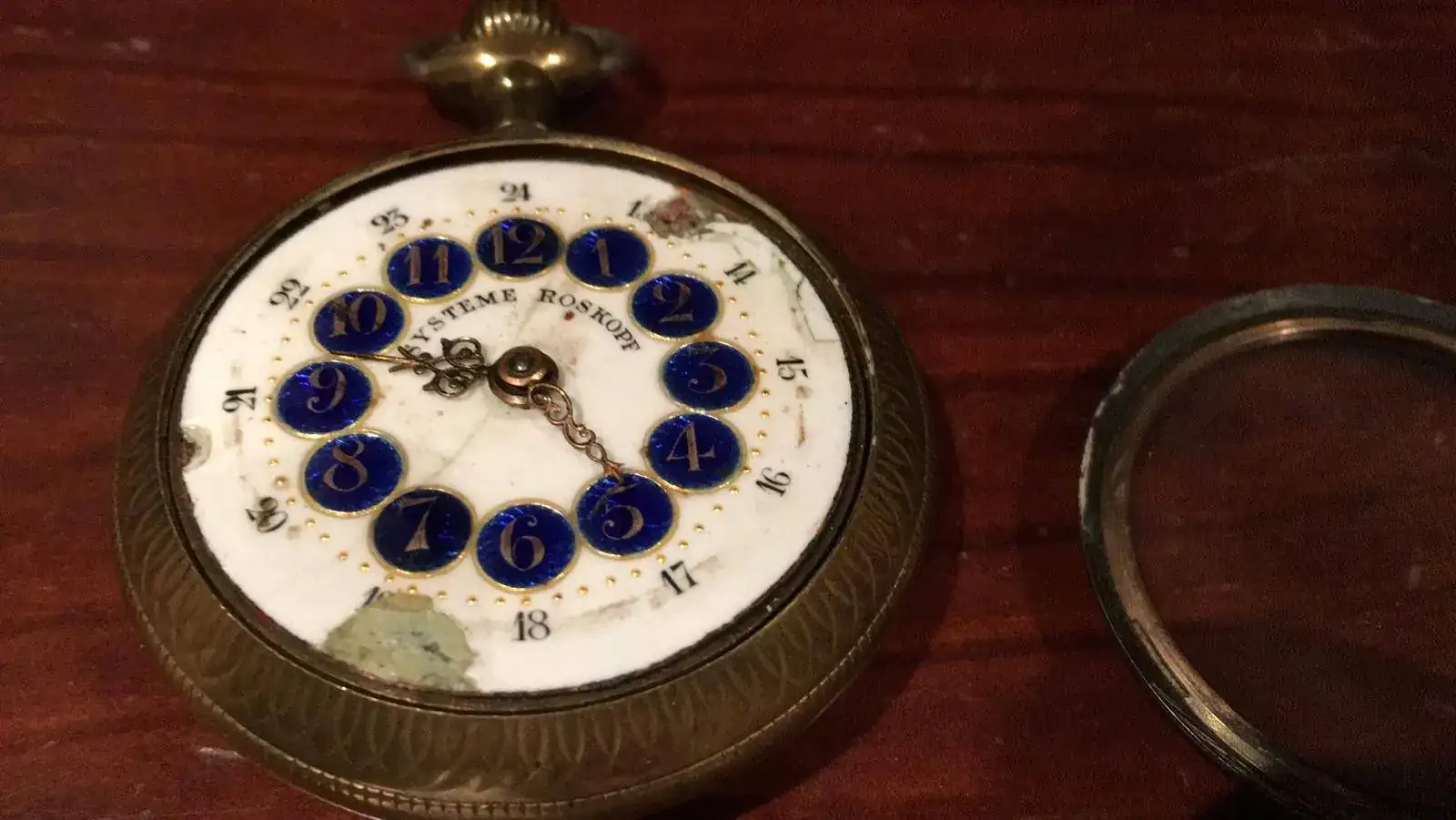

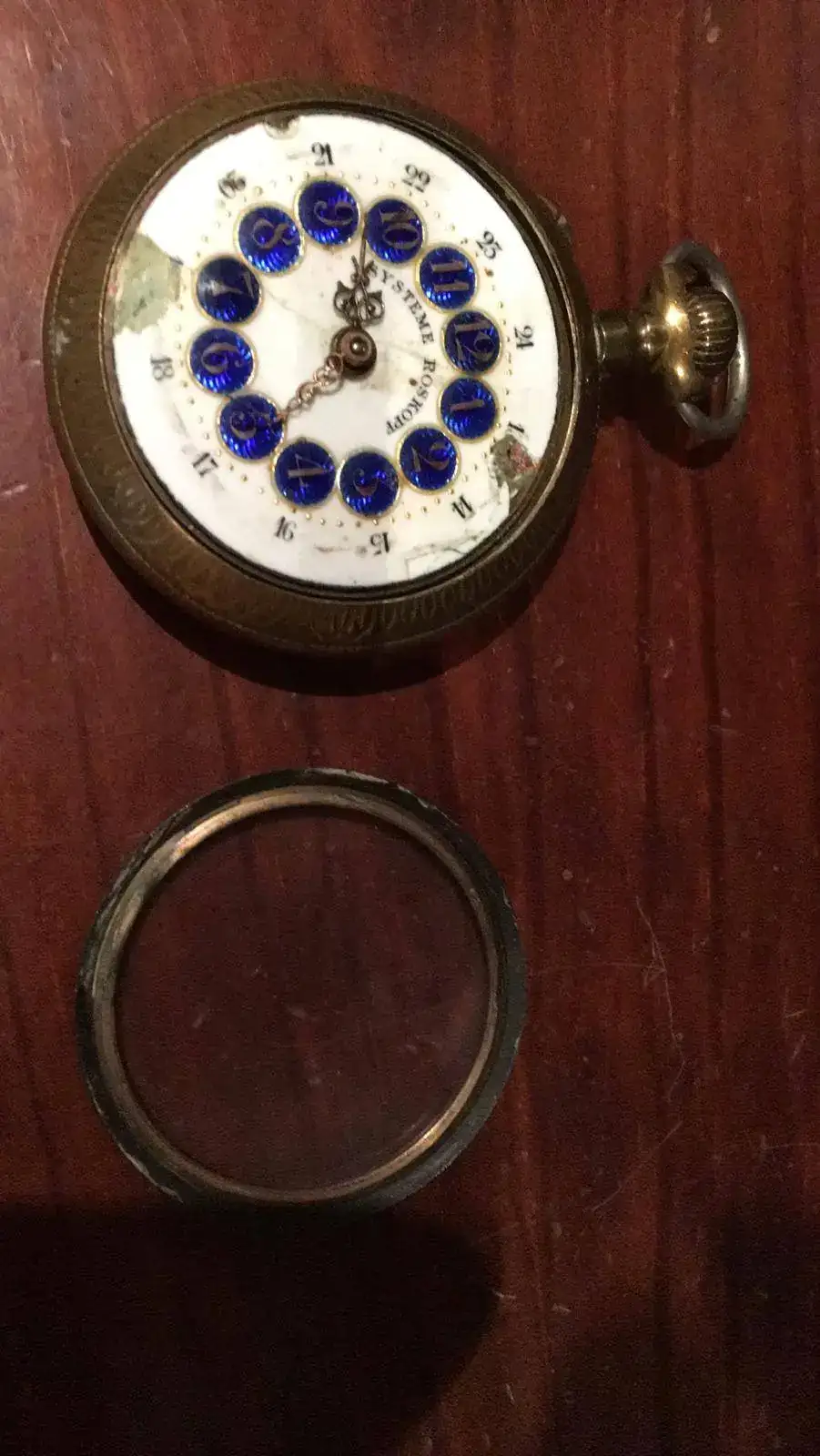

No tomé realmente conciencia del mal estado hasta que no lo tuve en la mano y fui desmontando. La caja no presentaba golpes pero la esfera era otra cosa y como el bisel se salía, se ve que se engancharía en la minutera y la dobló.




La tapa trasera era de acero pavonado. Se ve que se oxidó y la lijaron.

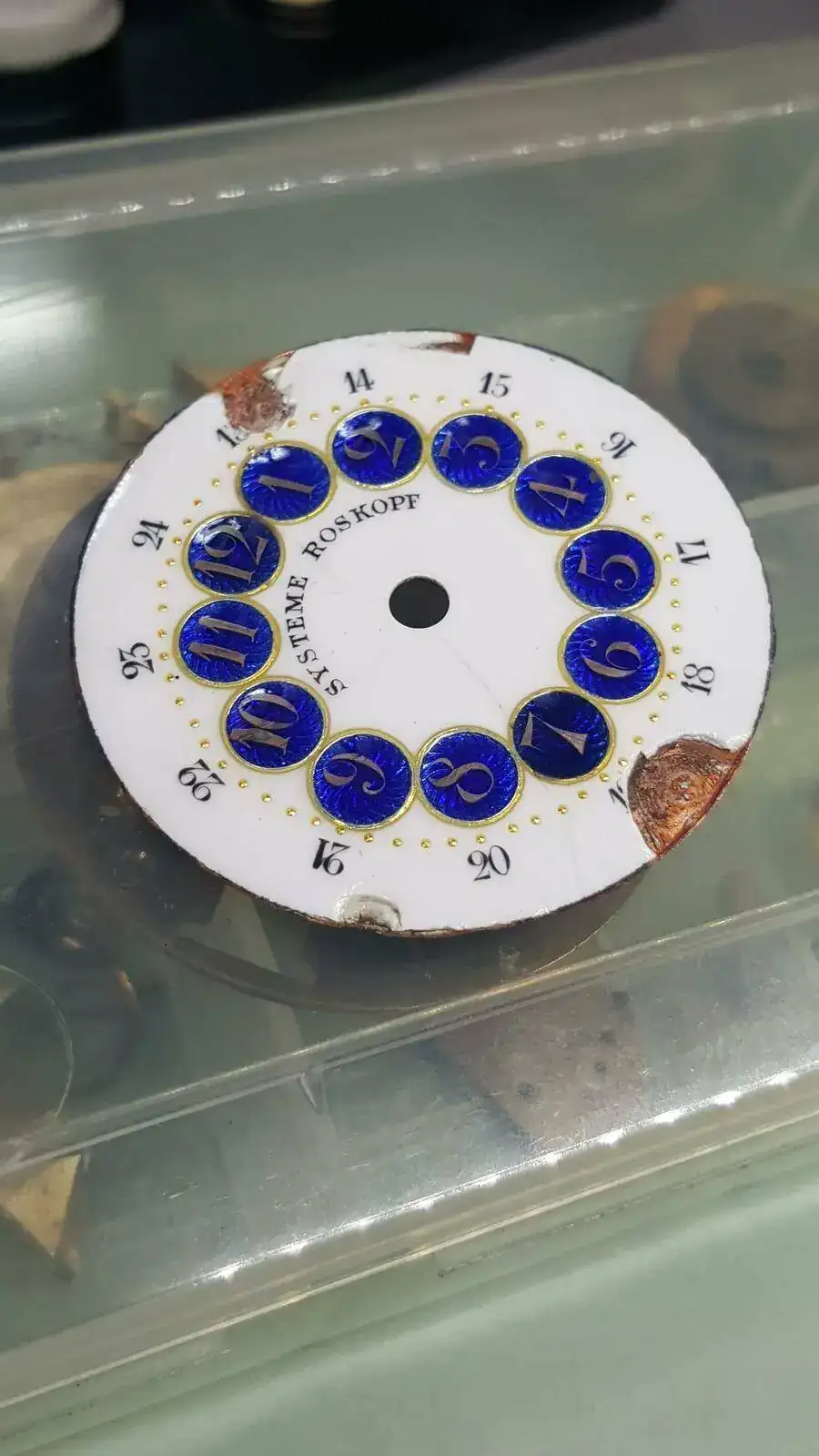

La esfera limpia y lista para restaurar.



La máquina. Ahora vereis lo que esconde.



Estado del espiral. Alguien jugó con él.

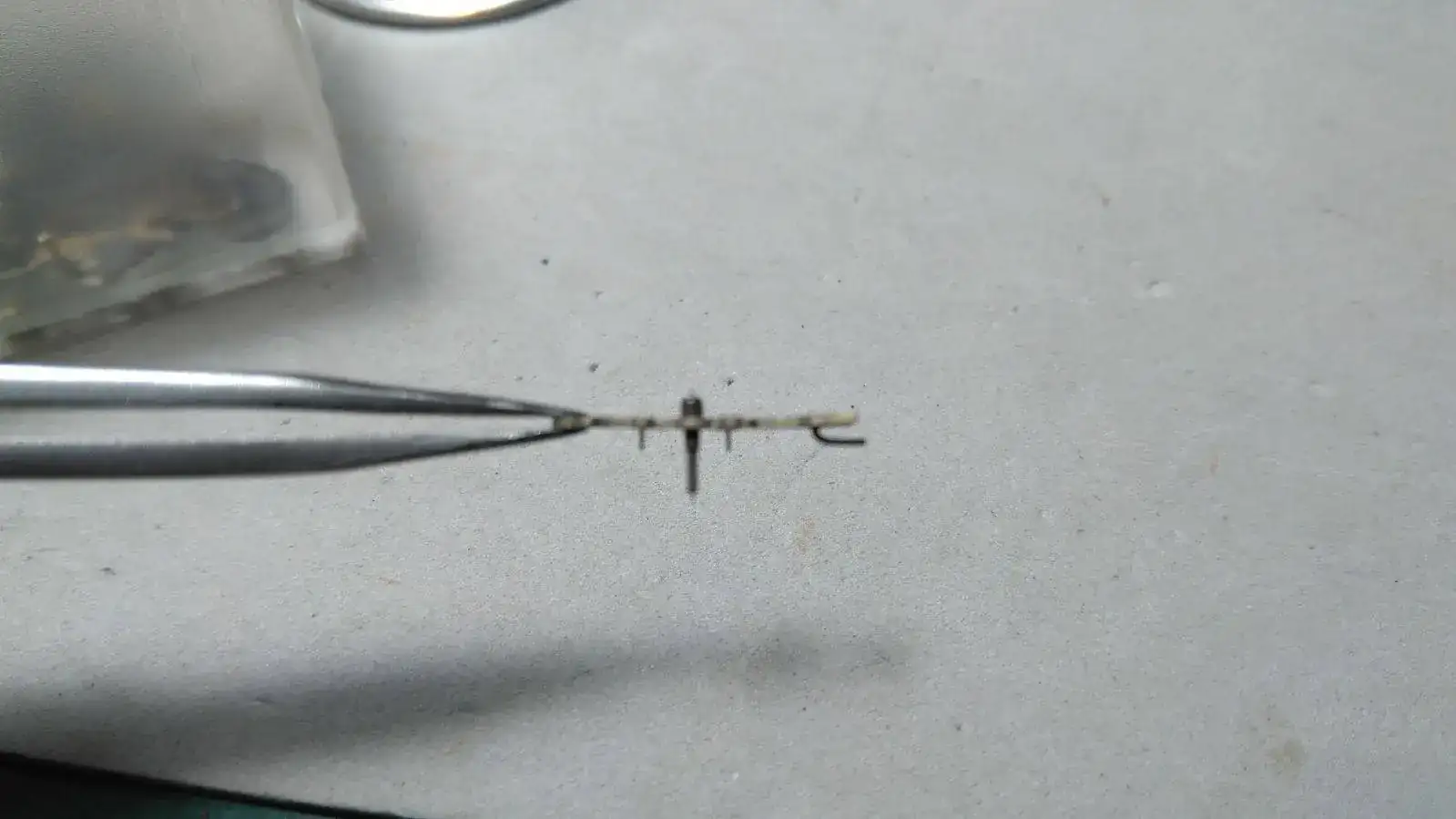

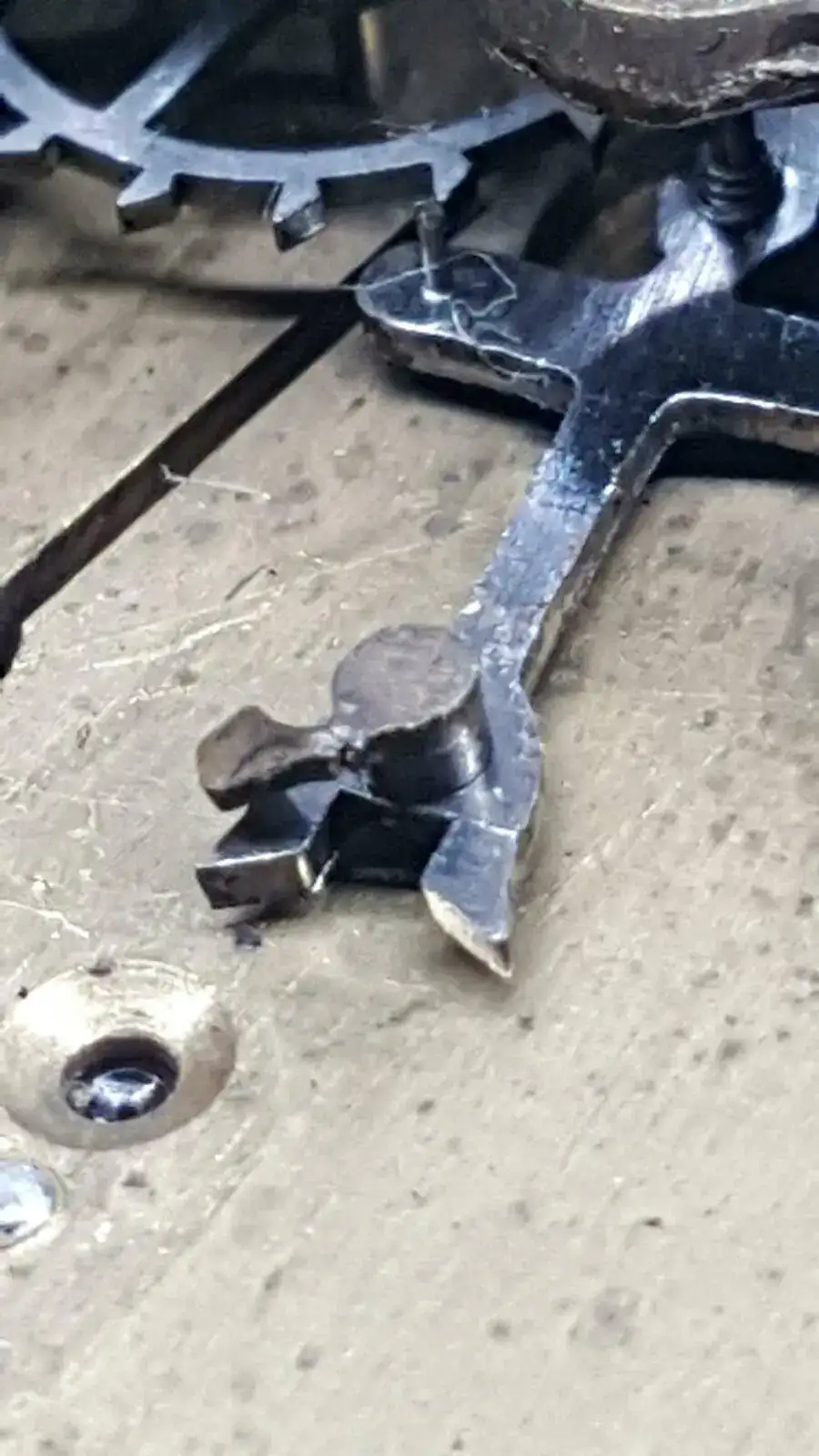

Y al jugar con él fastidió el dardo.



Otra sorpresa.



Y el desgaste en el orificio de la guia de la tija, que hacia que esta se moviera como la palanca del cambio de velocidades .



Bueno pues me puse manos a la obra. En primer lugar con el orificio desgastado. Le inserté un trozo de varilla hueca de latón donde previamente habia taladrado con una broca del mismo diametro de la varilla.



Despues lo soldé, le dí la forma original con umas pasadas de la lima y adapté el diametro interior con escariador.

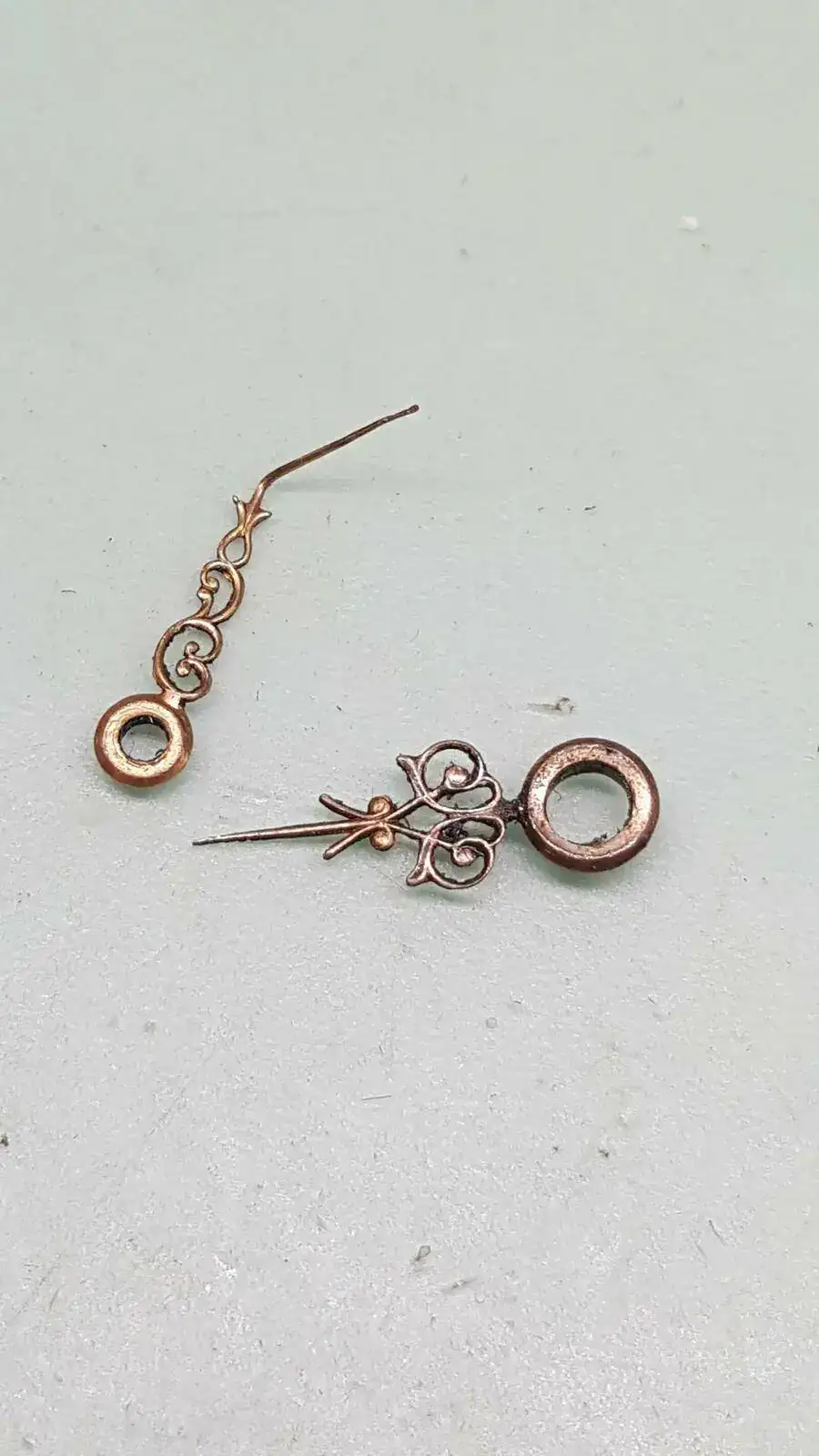

Le toca a la minutera, aplicando calor y con mucho cuidado conseguí enderezarla, no solo de la punta si no tambien del inicio.



El dardo lo sustituyo con un repuesto.



Cambio el muelle real y el espiral y a la lavadora todo.

Comienzo a montar. Aquí podeis ver que la guía de la tija ya no tiene juego.



El calibre ya tiene otro aspecto.






Durante el montaje veo que uno de los pivotes del eje de volante tiene la punta demasiado plana por desgaste y la redondeo.



El calibre está terminado y voy ahora con la caja. La tapa trasera la monto en el torno y le doy un lijado homogeneo. Empiezo con un grano grueso para desbastar y voy reduciendo. Una vez alisada la superficie y libre de rayones pasa a la pulidora donde la dejo casi a espejo y de ahí a rehacerle el pavonado. El pavonado que hago es en frio utlizando un producto que venden en armerias. El resultado es bastante aceptable. La pieza debe estar bien pulida y totalmente libre de grasa. Aqui podeis verla curándose con aceite de motor usado. El mismo proceso siguió el arillo del bisel frontal, tambien de acero y oxidado.

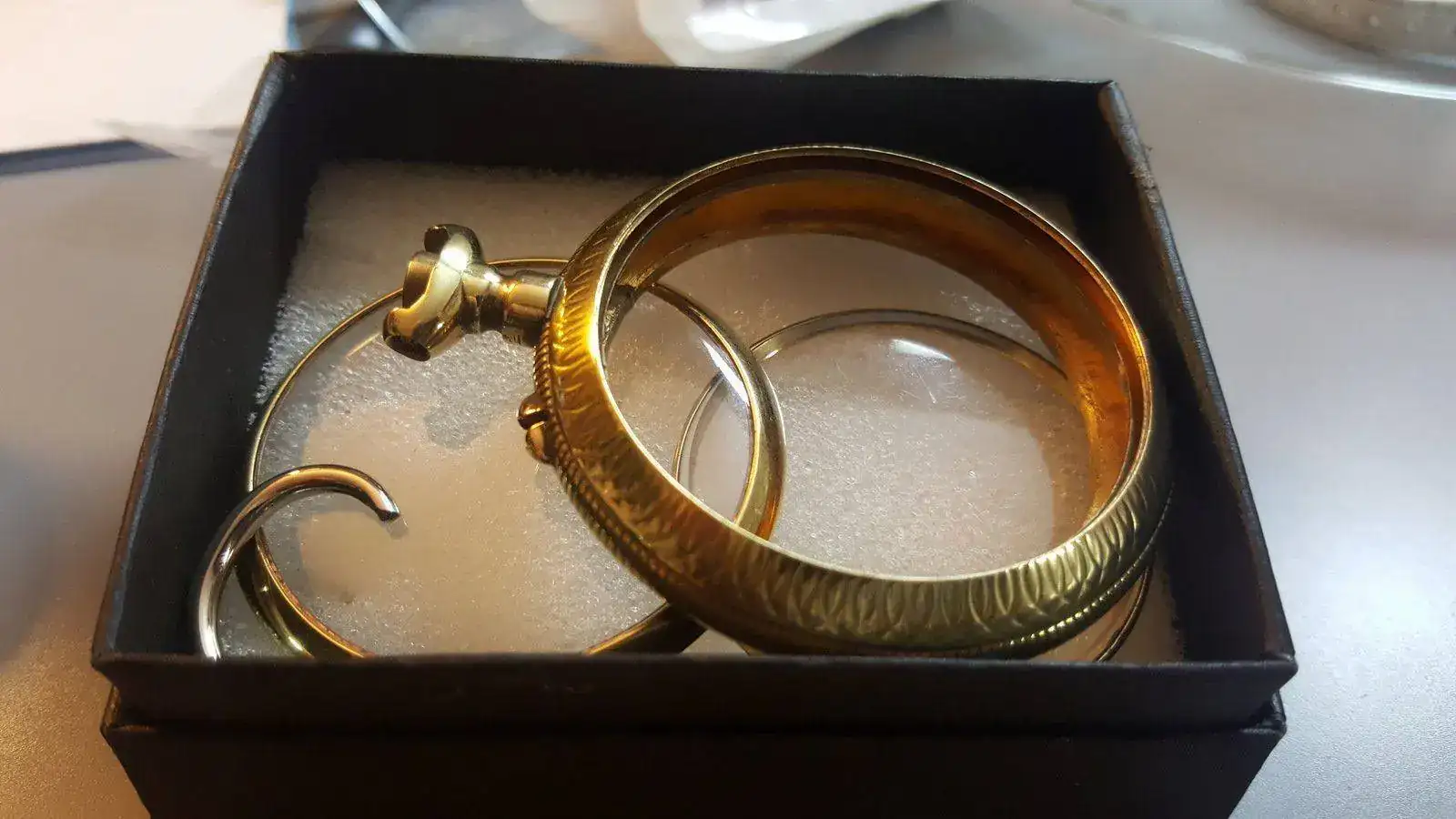

La caja ya pulida y limpia. Al guardapolvos bajo la tapa le puse un cristal nuevo ya que venia con el bisel pelado.

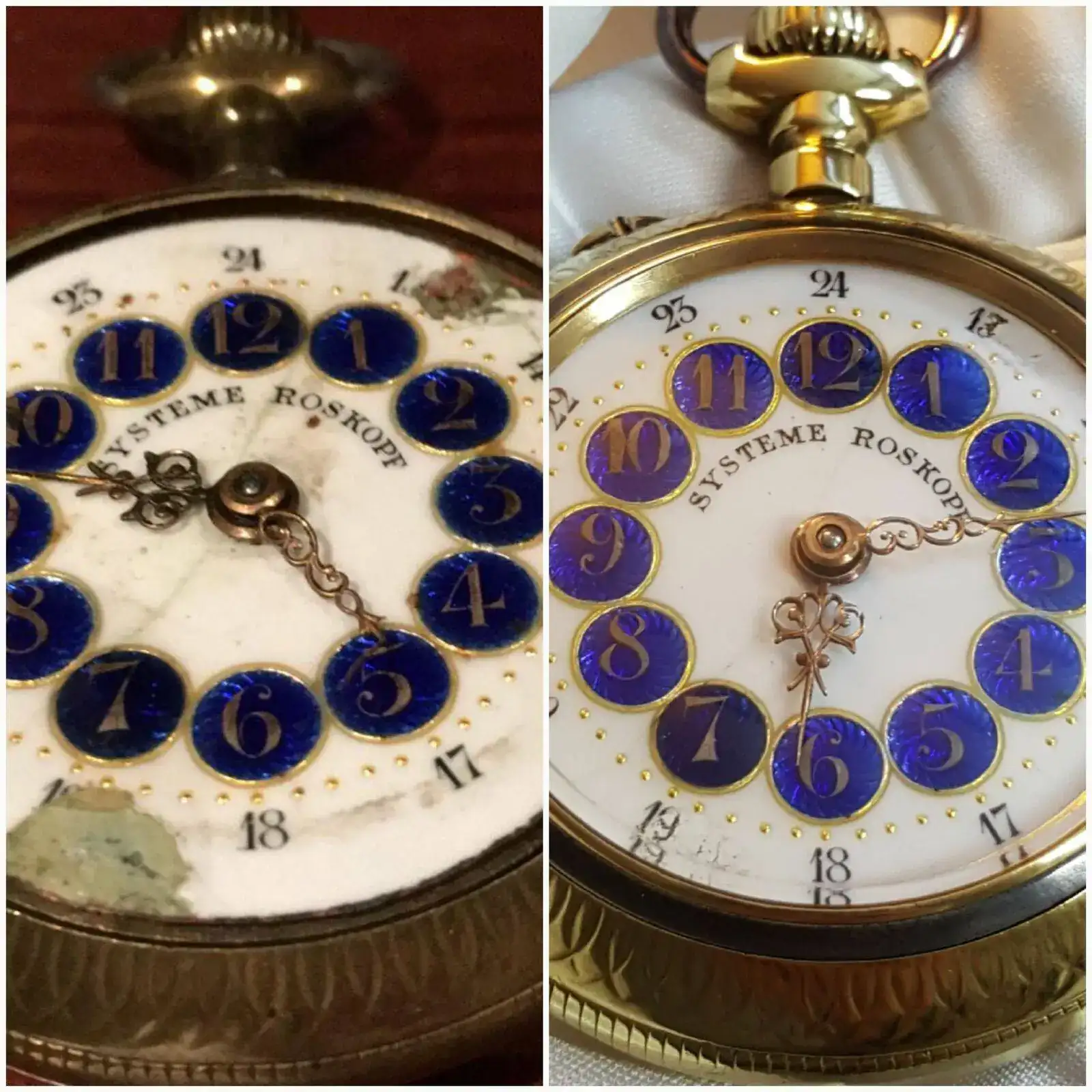

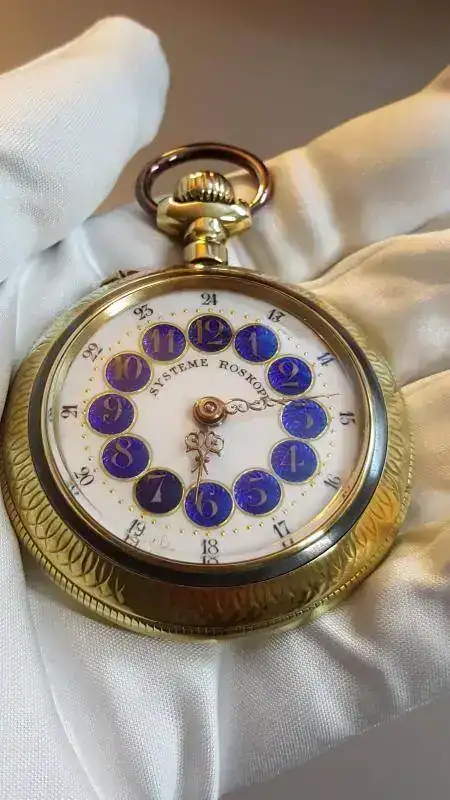

A la esfera le rellené los huecos con resina epoxi mezclada con pintura acrilica blanca. Una vez dura pase la cuchilla y retoqué los numeros. No tengo foto de la esfera solamente pero podeis verla en el resultado final. Al arco del pendant le dí un toque envejecido dandole un chapado en oro saturando de colorante ya que el tono cromado que traía no le iba en absoluto.




















Gracias por llegar hasta aqui. Espero que os haya gustado.

Última edición:
Quiles1933

Quiles1933

Forer@ Senior
Sin verificar
Espectacular recuperación de ese Roskopff!
Mi enhorabuena, Jesús!
Lo has dejado casi como nuevo, así que lo recordaré si alguna vez tengo uno para resucitar.[emoji1376][emoji1376][emoji1376]
Saludos.[emoji1360]

cesccat

cesccat

De la casa
Sin verificar

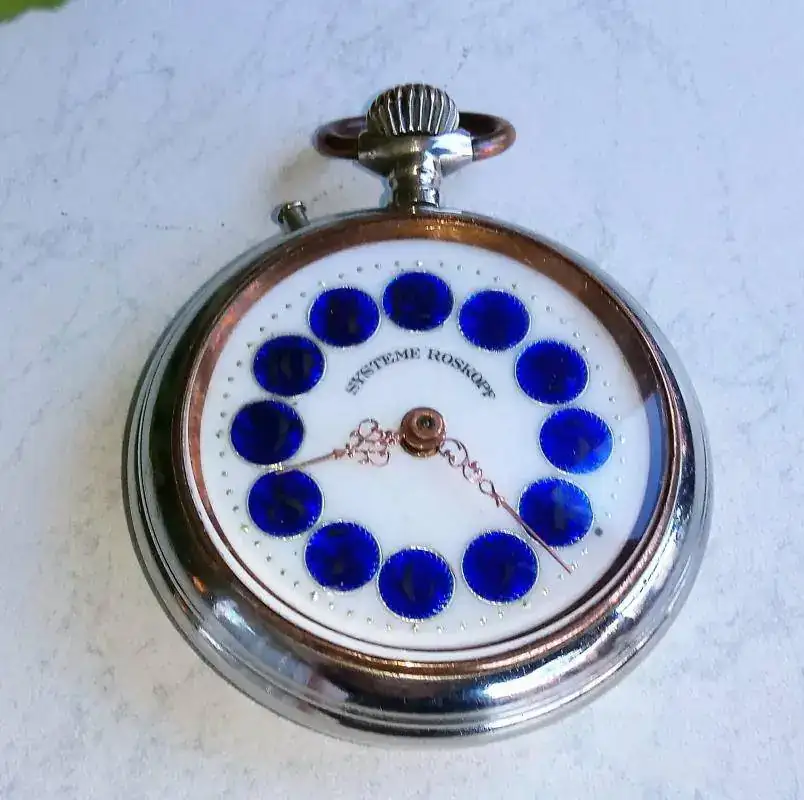

Fildi, me ha gustado mucho ver y leer este hilo. Una gran recuperación. Me complace mostrarte otra gran recuperación de un Roskopf pàrecido.

Roskopf familia1.jpg



ambos recuperados por dos maestros y con las mismas agujas.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
Espectacular recuperación de ese Roskopff!
Mi enhorabuena, Jesús!
Lo has dejado casi como nuevo, así que lo recordaré si alguna vez tengo uno para resucitar.[emoji1376][emoji1376][emoji1376]
Saludos.[emoji1360]

Muchas gracias Quiles, me alegro de que te guste.
En cuanto a lo de darme trabajo, cuando quieras. Un saludo.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
cesccat

cesccat

De la casa
Sin verificar
jajaja, el maestro restaurador del mio es........PedroA

rafagil

rafagil

De la casa
Sin verificar
Ya sabía yo que eres de la misma calaña que Pedro: la Supercalaña!
Un reloj precioso (vaaaaaaale, señores puristas, ya lo sé: NO es un Paaaaaatent... Pero es precioso), pero más precioso aún es el trabajo realizado.
Cinco estrellas al hilo y el agradecimiento por el buen rato que he pasado.

yorlan

yorlan

Milpostista
Sin verificar
Puff totalmente deslumbrado he quedado, felicidades, tienes magia en las manos.

rafagil

rafagil

De la casa
Sin verificar
  • #10
Una pregunta: Supongo que la caja es de latón sin barnizar, por lo que entiendo que en cuatro días volverá q tener un aspecto bastante desagradable. Si es así, le has dado algún tratamiento especial para que no se oxide de nuevo?
Es que tengo un Roskopf lentejuelas muy parecido a ese y me gustaría mejorarle el aspecto exterior.

(Ahora no puedo, pero ya lo mostraré en este hilo si no te parece mal)

PedroA

PedroA

Milpostista
Sin verificar
  • #11
Perfecto Jesús. Has dejado un reloj que estaba para el desguace como salido de fábrica. Menudo gustazo da cuando se ponen a funcionar después de tanto tiempo tirados en un cajón.

Saludos.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #12
Una pregunta: Supongo que la caja es de latón sin barnizar, por lo que entiendo que en cuatro días volverá q tener un aspecto bastante desagradable. Si es así, le has dado algún tratamiento especial para que no se oxide de nuevo?
Es que tengo un Roskopf lentejuelas muy parecido a ese y me gustaría mejorarle el aspecto exterior.

(Ahora no puedo, pero ya lo mostraré en este hilo si no te parece mal)



Muchas gracias Rafa. Jajajaj.

No es latón, Rafa, es bronce. Y aunque con el tiempo va desluciendo tarda mucho mas que el latón. El reloj es así de origen, no ha perdido ningun baño.
Y por mi encantado de que lo muestres aquí.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #13
Perfecto Jesús. Has dejado un reloj que estaba para el desguace como salido de fábrica. Menudo gustazo da cuando se ponen a funcionar después de tanto tiempo tirados en un cajón.

Saludos.
Gracias Pedro. Esa es la esencia de este vicio.;-)

rafagil

rafagil

De la casa
Sin verificar
  • #14
Muchas gracias Rafa. Jajajaj.

No es latón, Rafa, es bronce. Y aunque con el tiempo va desluciendo tarda mucho mas que el latón. El reloj es así de origen, no ha perdido ningun baño.
Y por mi encantado de que lo muestres aquí.

Entonces ahora ya no tengo claro si el mío es latón o bronce. La semana que viene lo mostraré sucio y una vez limpiado, a ver si aprendo a diferenciar de una vez por todas latón y bronce.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #15
Puff totalmente deslumbrado he quedado, felicidades, tienes magia en las manos.
Muchas gracias, Yorlan. No creas, el primer sorprendido soy yo. Jajaja. Algunas piezas son más agradecidas que otras. La verdad es que esta es preciosa.

Última edición:
Albloux

Albloux

Milpostista
Sin verificar
  • #16
Impresionante no, lo siguiente.

Una gran restauración de una pieza de la que jamás hubiese pensado que ese podía ser el resultado. Y aunque la pieza sea agradecida está claro que todo el mérito es tuyo.

Alguna vez he tenido cerca piezas pero que por su estado he rechazado. Sabiendo ahora de lo que eres capaz y teniéndote cerca ... me guardo tu contacto.

Gracias por mostrar

Última edición:
cesccat

cesccat

De la casa
Sin verificar
  • #17
posiblemente



Roskopf Systeme 1A (auf Banner)Eberhard & Cie. / NationalWatch ManufactoryLa Chaux-de-Fonds, Schweiz; registriert 1901
Georges Eberhard, el fundador

La fabricación de Eberhard & Co fue fundada en La Chaux-de-Fonds , el lugar de nacimiento histórico de la industria relojera suiza [SUP][1][/SUP]por Georges Eberhard . Eberhard era el hijo de una prominente familia de Bernese que remonta sus orígenes hasta el siglo X, [SUP][2][/SUP] que estuvo involucrado en el desarrollo de la industria suiza de la relojería. Su padre lo inició temprano en el arte de la fabricación de relojes y Eberhard tenía solo 22 años cuando fundó la compañía.
1900-1947

En 1907, la compañía se convirtió en una de las fábricas de relojes suizas más grandes e inauguró su nueva sede central, que ocupa un bloque entero en el centro de la rue Leopold Robert, la avenida principal de La Chaux-de-Fonds . La parisina como edificio de cinco pisos fue diseñado en distintivo de Bellas Artes de estilo con una torre circular coronado por una gran águila escultura , [SUP][3][/SUP] y se ha convertido en uno de los lugares conocidos de la ciudad y su estructura más alta hasta la década de 1960. En 1919, los hijos de Eberhard , Georges y Maurice se hicieron cargo de la empresa.



http://www.maquinasdeltiempo.com/eberhard-co/



EBERHARD & CO.: 125 AÑOS DE TRADICIÓN RELOJERA

En 1865 nacía, en la pequeña población suiza de Saint-Imier, George-Emile Eberhard, en el seno de una familia de Berna cuyos orígenes se remontan al siglo X. Muy pronto, el joven George-Emile aprendió de su padre todos los secretos de la relojería y, en 1887, con sólo 22 años, fundó su propia manufactura en La Chaux-de-Fonds.Muy pronto, Eberhard & Co. se especializó en la fabricación de relojes altamente técnicos; el lanzamiento del primer cronógrafo de bolsillo marcaba el inicio de una larga relación entre la firma relojera y los relojes dotados de función cronográfica.
En 1907 se inauguró la sede central de la compañía en la calle Leopold Robert. El carácter emprendedor de George-Emile Eberhard la llevó a convertirse en un referente mundial en la fabricación de cronómetros y cronógrafos gracias a la precisión y fiabilidad de sus piezas.
La primera manufactura se instaló en La Chaux-de-Fonds.
En 1919 Georges y Maurice Eberhard, hijos del fundador, empezaron a asumir la dirección de la empresa (aunque lo harían de forma definitiva a partir de 1926). Simboliza perfectamente este relevo la creación del primer cronógrafo de pulsera de la marca, caracterizado por su caja de oro de 18 K, dotada de asas móviles para fijar la correa y de un fondo con bisagra. Bajo la dirección de los dos hermanos, la firma continuó su crecimiento basado en el equilibrio entre el respeto por la tradición y la voluntad de innovación.La buena fama de sus cronógrafos hizo que, durante los años ’30, fueran utilizados por los oficiales de la Real Marina Militar italiana. En 1935, la firma creó un nuevo modelo con dos pulsadores, dotado de función de parada y reinicio de marcha sin puesta a cero que permitía la medición de tiempos intermedios le seguiría, en 1938, el lanzamiento del primer cronógrafo con contador de horas y, sólo un año después, un revolucionario cronógrafo de muñeca provisto de dispositivo à rattrapante. Modelos como los citados situaron a la Maison a la vanguardia de la innovación relojera, especialmente en el ámbito de la creación de cronógrafos.









Archivos adjuntos

  • Captura.PNGlo.jpg
    11 KB · Visitas: 88
Última edición:
P.G.

P.G.

Forer@ Senior
Sin verificar
  • #18
Buenos dias.
ESTUPENDO, ESTUPENDO Y ESTUPENDO TRABAJO.
Mi felicitación y lo del torno de puntas...........me ha encantado.
Un saludo

,

MALOAL

MALOAL

Forer@ Senior
Sin verificar
  • #19
Buen trabajo Fildi.

Ptr

Ptr

Habitual
Verificad@ con 2FA
  • #20
No Puedo más que quedarme con los ojos Como
Platos al ver esa maestría y cariño a la hora de

Ptr

Ptr

Habitual
Verificad@ con 2FA
  • #21
De ver una reparación tan bien hecha. Un placer ver todo el proceso

Bito

Bito

Habitual
Sin verificar
  • #22
¡¡Buen trabajo Jesús!!.

A poco que nos enseñes algunos trabajos de esos que tu sabes hacer, dejamos de ser hooligans de Pedro y nos pasamos todos a tu equipo. :laughing1::laughing1::laughing1:

Un abrazo.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #23
Impresionante no, lo siguiente.

Una gran restauración de una pieza de la que jamás hubiese pensado que ese podía ser el resultado. Y aunque la pieza sea agradecida está claro que todo el mérito es tuyo.

Alguna vez he tenido cerca piezas pero que por su estado he rechazado. Sabiendo ahora de lo que eres capaz y teniéndote cerca ... me guardo tu contacto.

Gracias por mostrar

Muchas gracias Albloux. ;-)

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #24
De ver una reparación tan bien hecha. Un placer ver todo el proceso

Me alegro de que hayas disfrutado con este hilo. Muchas gracias, Ptr.

Fildi

Fildi

Forer@ Senior
Sin verificar
Inició el hilo (OP)
  • #25
¡¡Buen trabajo Jesús!!.


A poco que nos enseñes algunos trabajos de esos que tu sabes hacer, dejamos de ser hooligans de Pedro y nos pasamos todos a tu equipo. :laughing1::laughing1::laughing1:

Un abrazo.

Jajajaja. Pedro y yo estamos en el mismo equipo y lo sabes.
