Buenas tardes, amigos.
He estado poco activo en el foro los últimos meses ya que he dedicado mucho tiempo a temas personales. He destripado bastantes relojes, pero no he podido documentarlo debidamente para publicar algo decente.
Hoy os quiero mostrar las tripas de un bonito Pobeda 34K que me llegó a traves de un amigo. Quería hacer un hilo muy completo, pero el trabajo se iba alargando mucho en el tiempo y perdía el ritmo con las fotos.
Además el motivo del destripe era que el reloj adelantaba mucho y después de limpiar y lubricar sigue haciéndolo, así que tampoco habrá final apoteósico.
He tenido que trabajar de noche en el reloj, y para las fotos con el móvil la luz del flexo es malísima.
Bueno, al lío:
La razón de mi silencio en el foro es que hace siete meses llegó esto desde Marte:
Ver el archivos adjunto 2382179

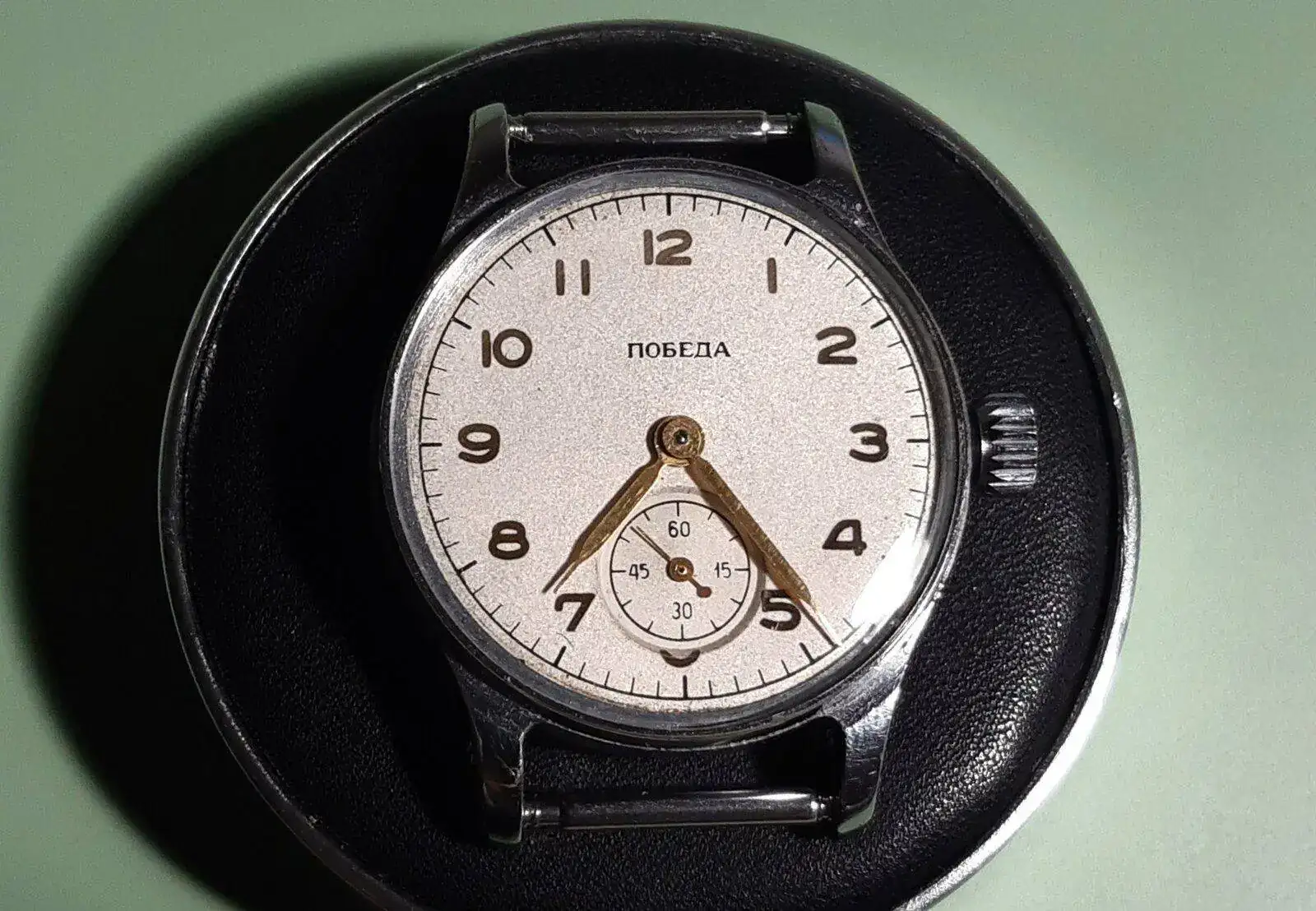

Y precisamente el reloj que está en la almohadilla es este Pobeda:
Ver el archivos adjunto 2382182

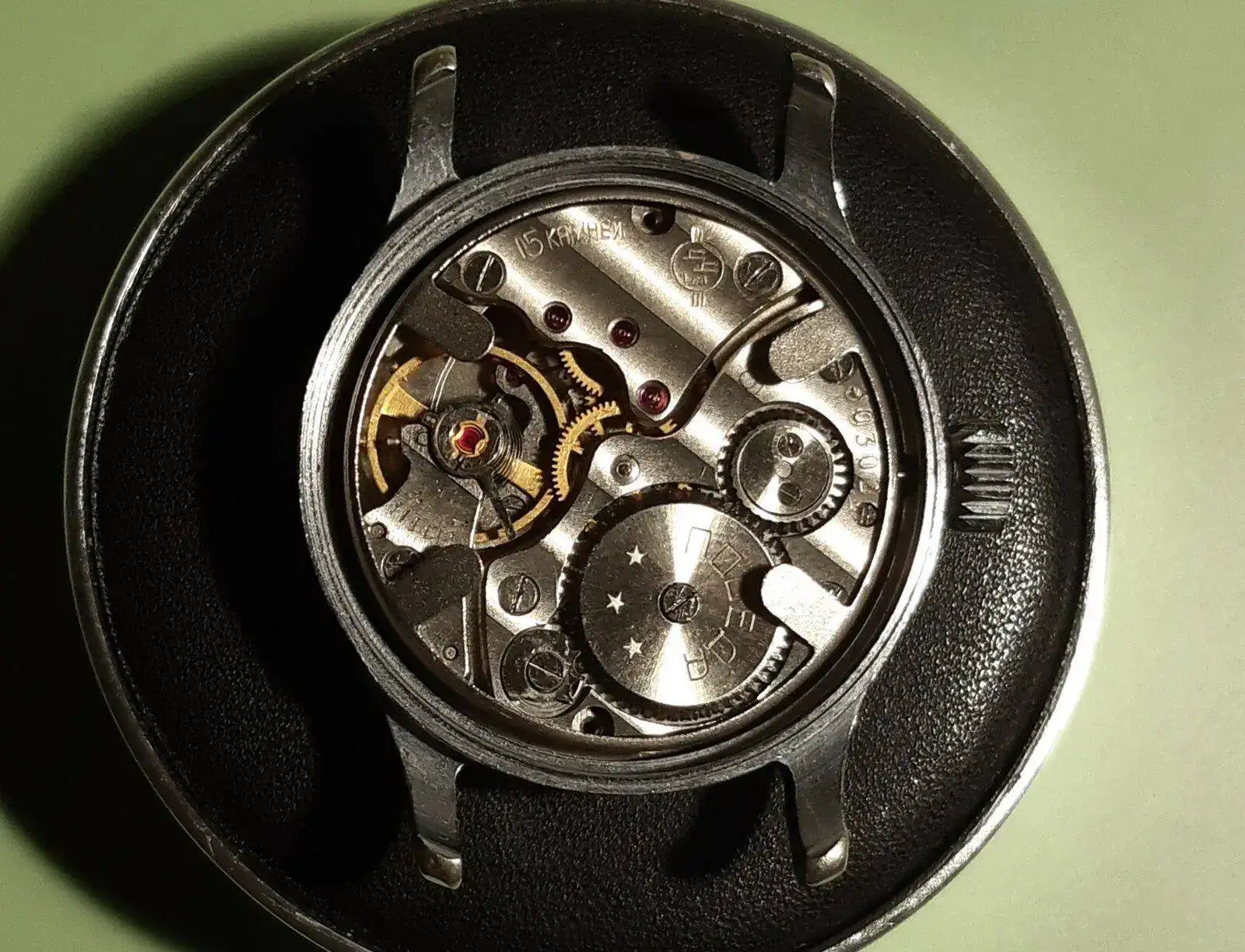

Le damos la vuelta y con la Jaxa retiramos la tapa, podéis ver la raqueta al mínimo y aún así va muy rápido:
Ver el archivos adjunto 2382183

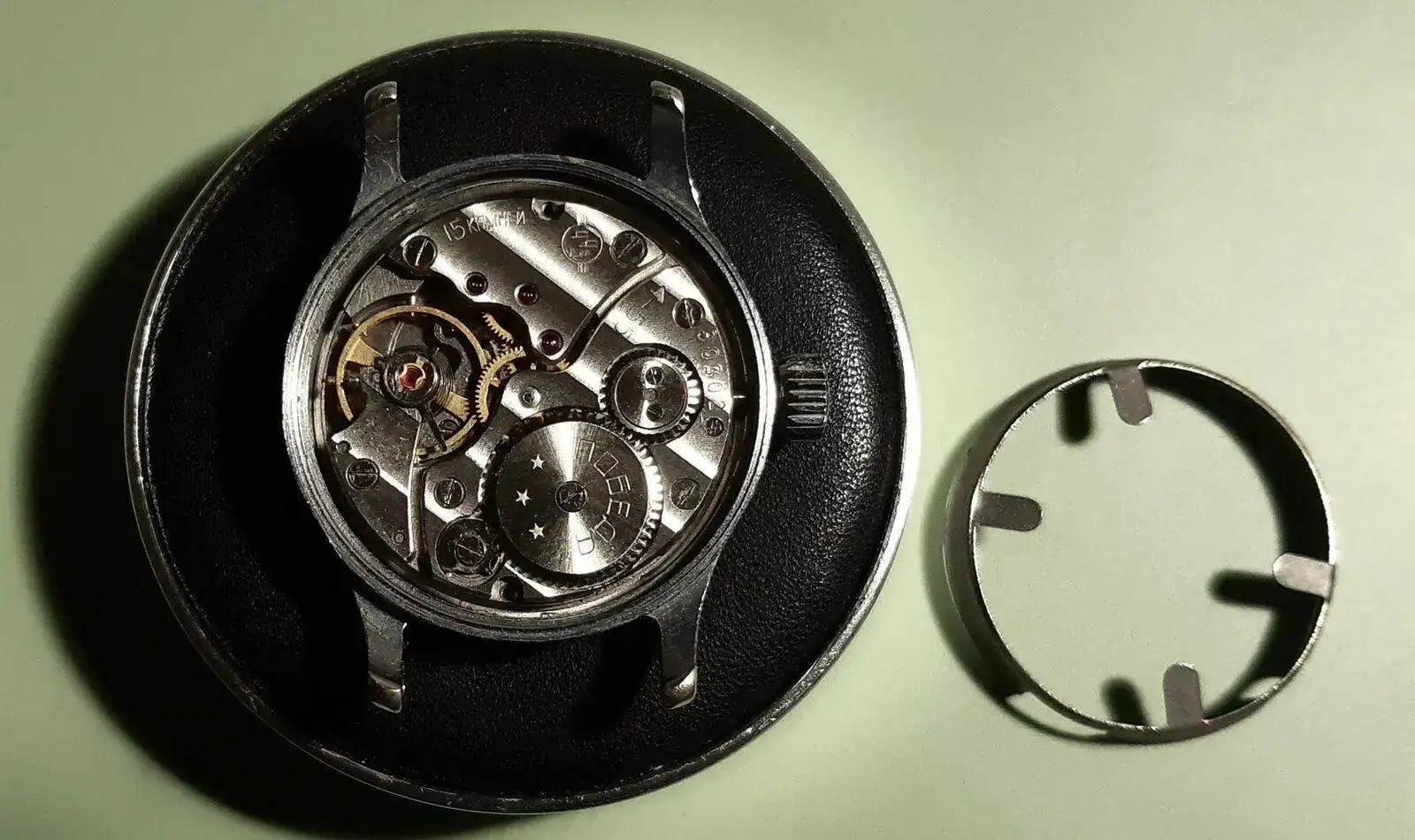

Con unas pinzas sacamos la bata:
Ver el archivos adjunto 2382184
Ahora abro la lira del antichoque del balance:
Ver el archivos adjunto 2382185

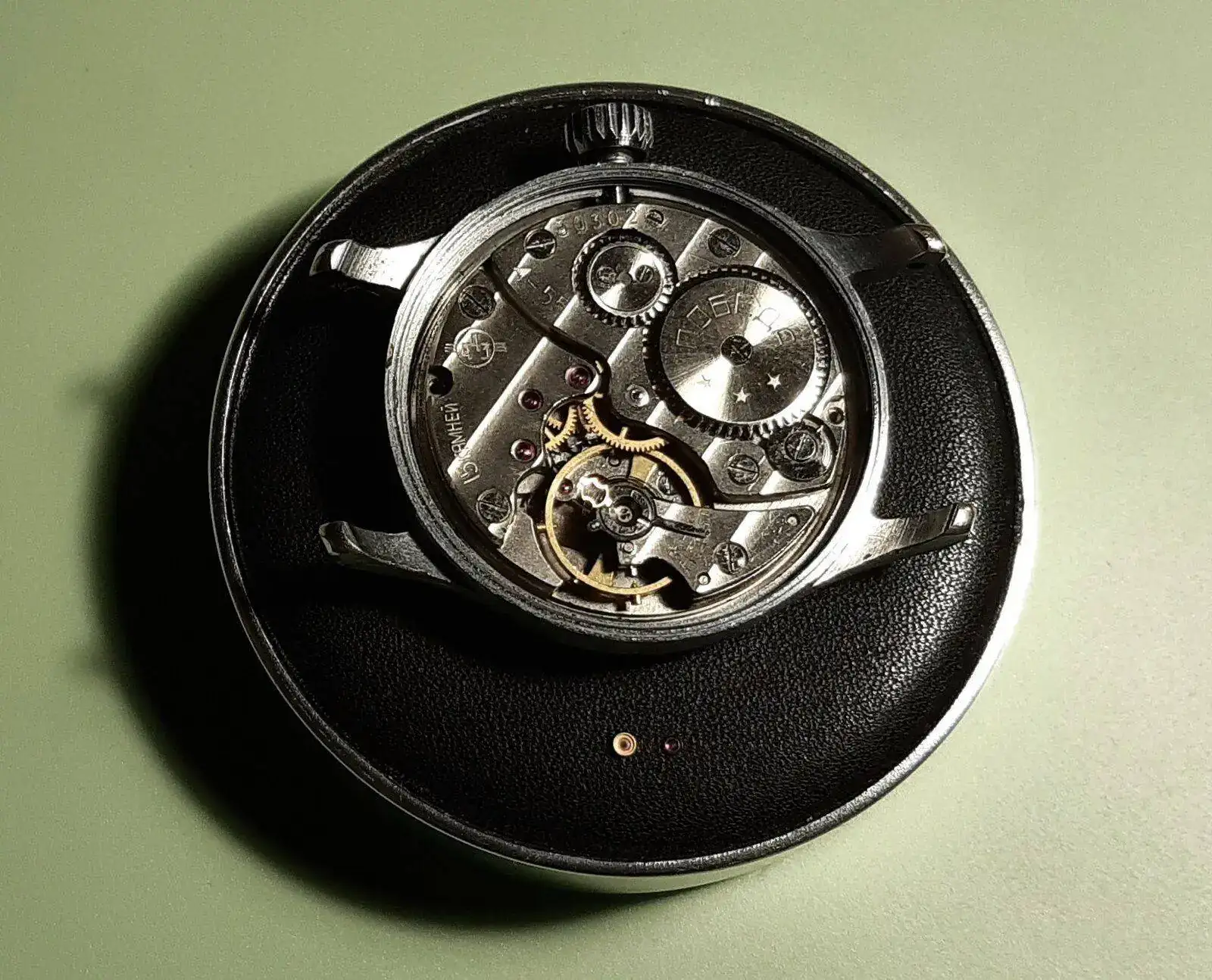

Saco la piedra y el cazo, ya sabéis que me invento los nombres de las piezas porque aún no me los he aprendido:
Ver el archivos adjunto 2382186

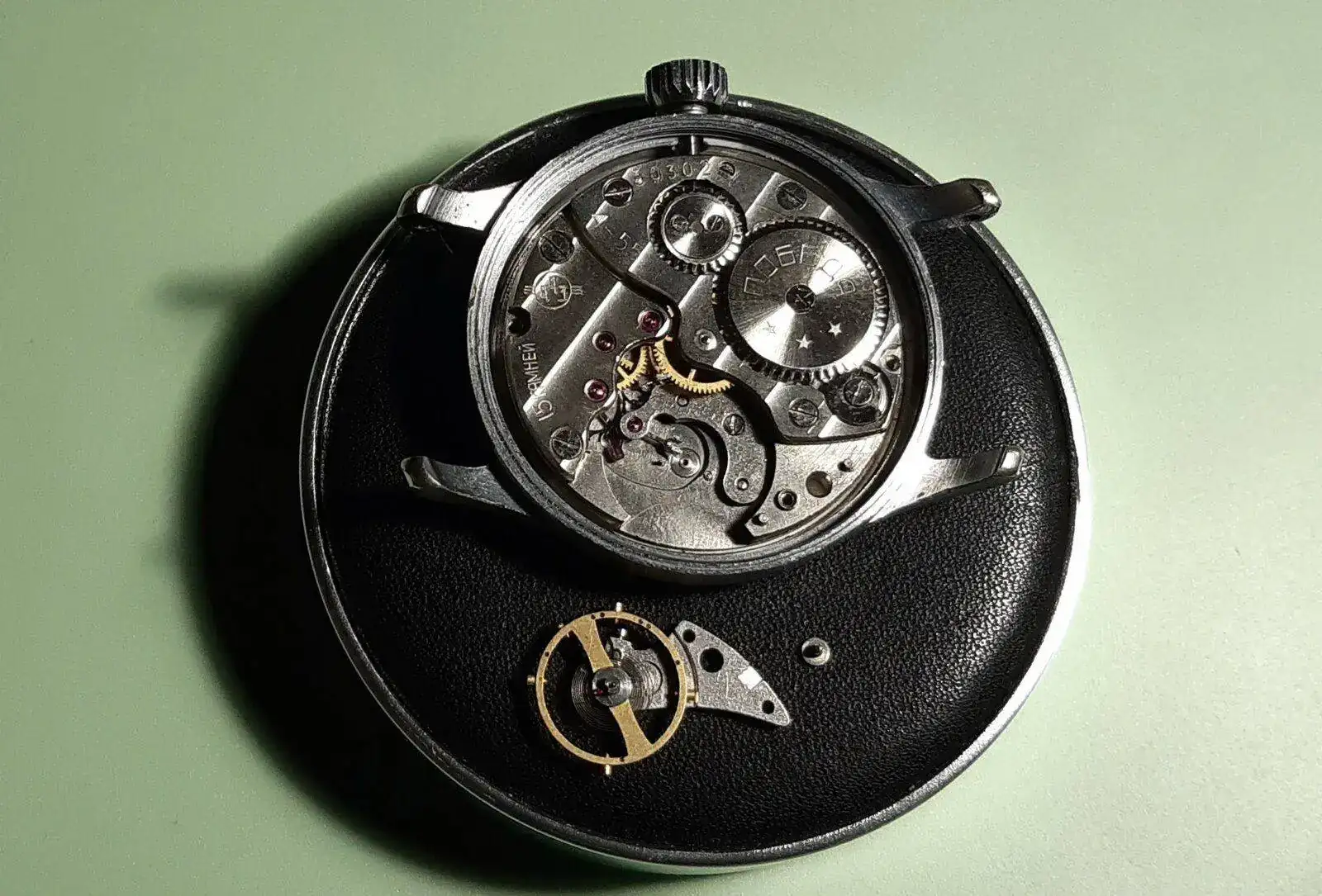

Quitamos el balance:
Ver el archivos adjunto 2382187

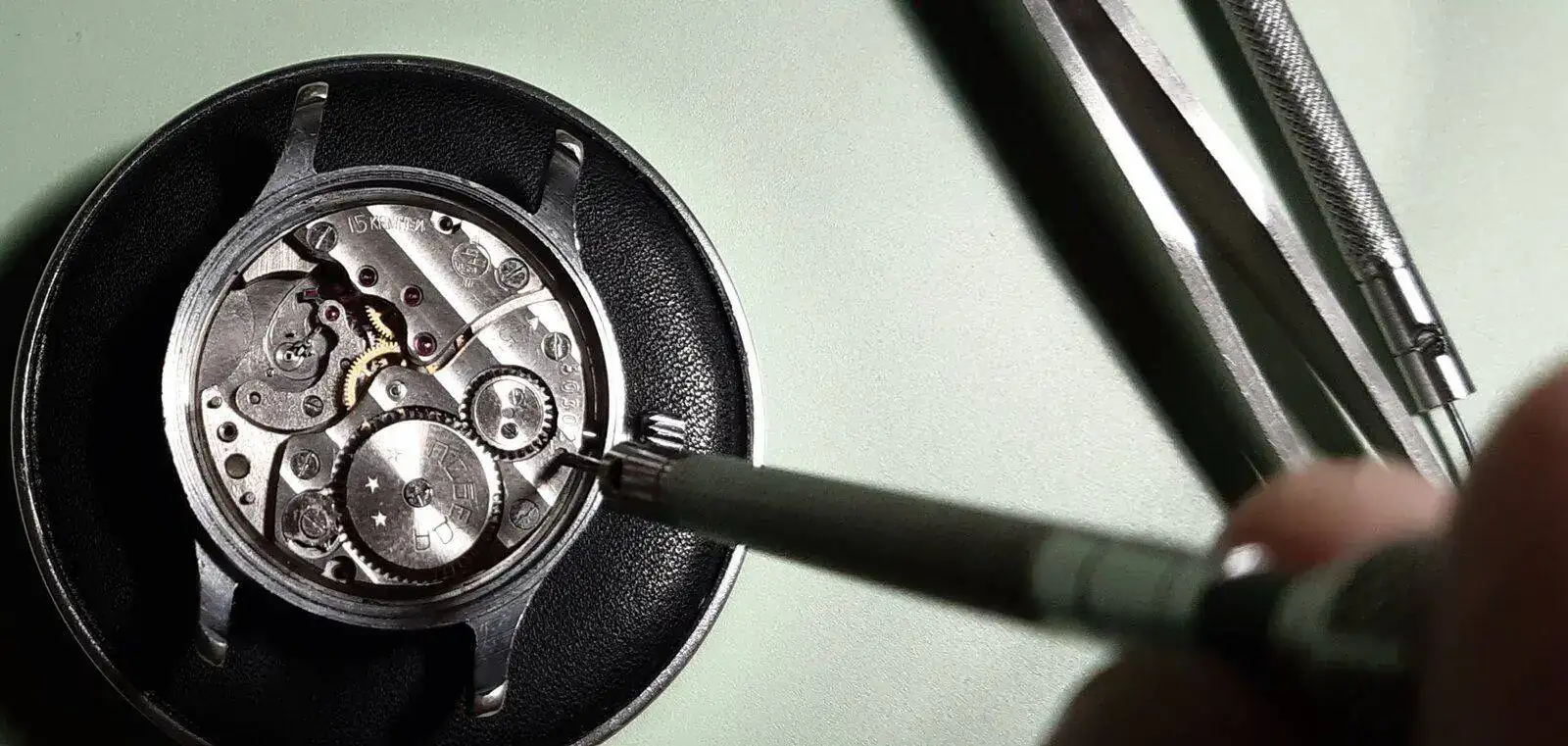

Ponemos la aguja horaria y la minutera juntitas, dejamos la corona en posición de cambio de hora y aflojamos este tornillo:
Ver el archivos adjunto 2382188

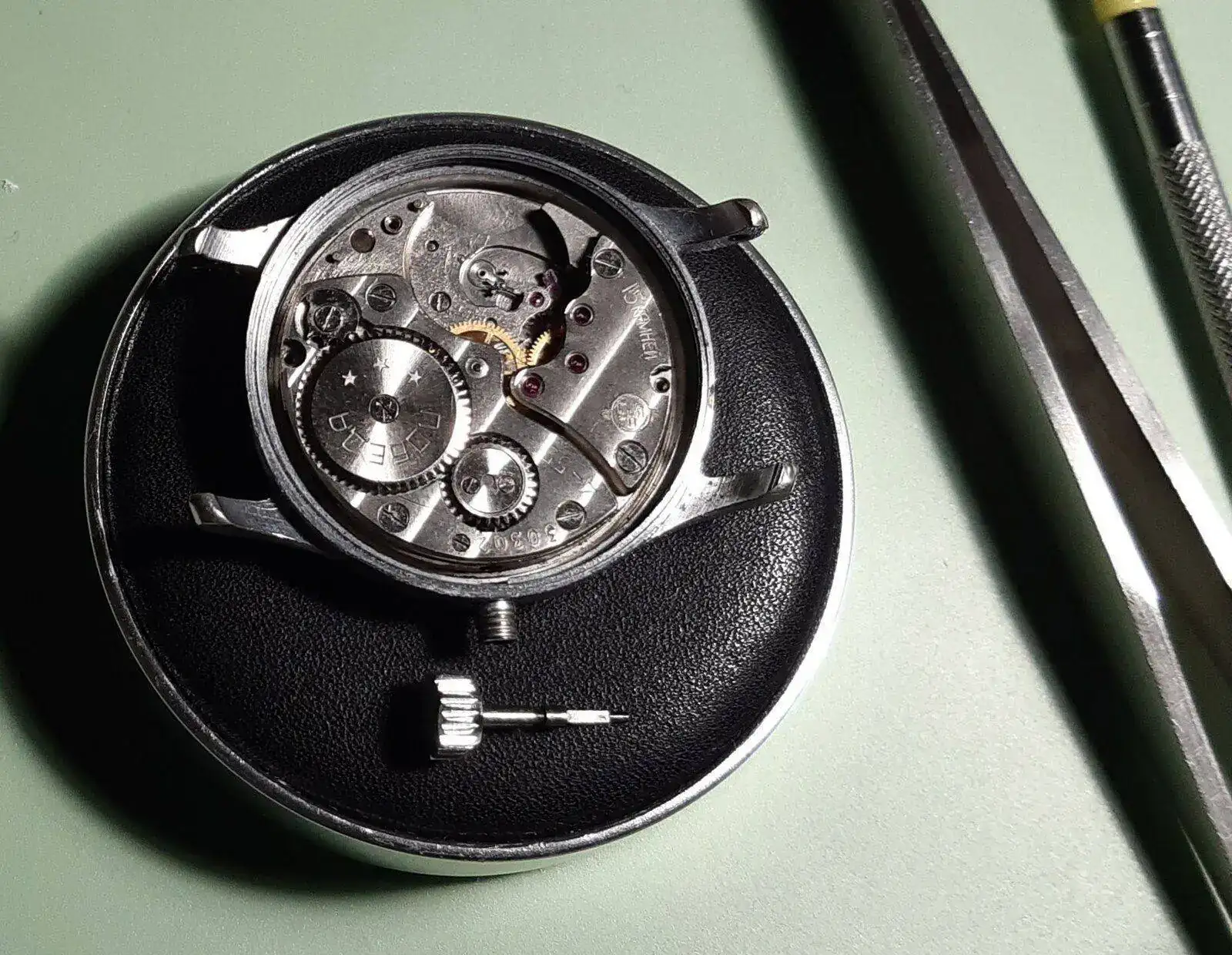

Extraemos la tija:
Ver el archivos adjunto 2382189

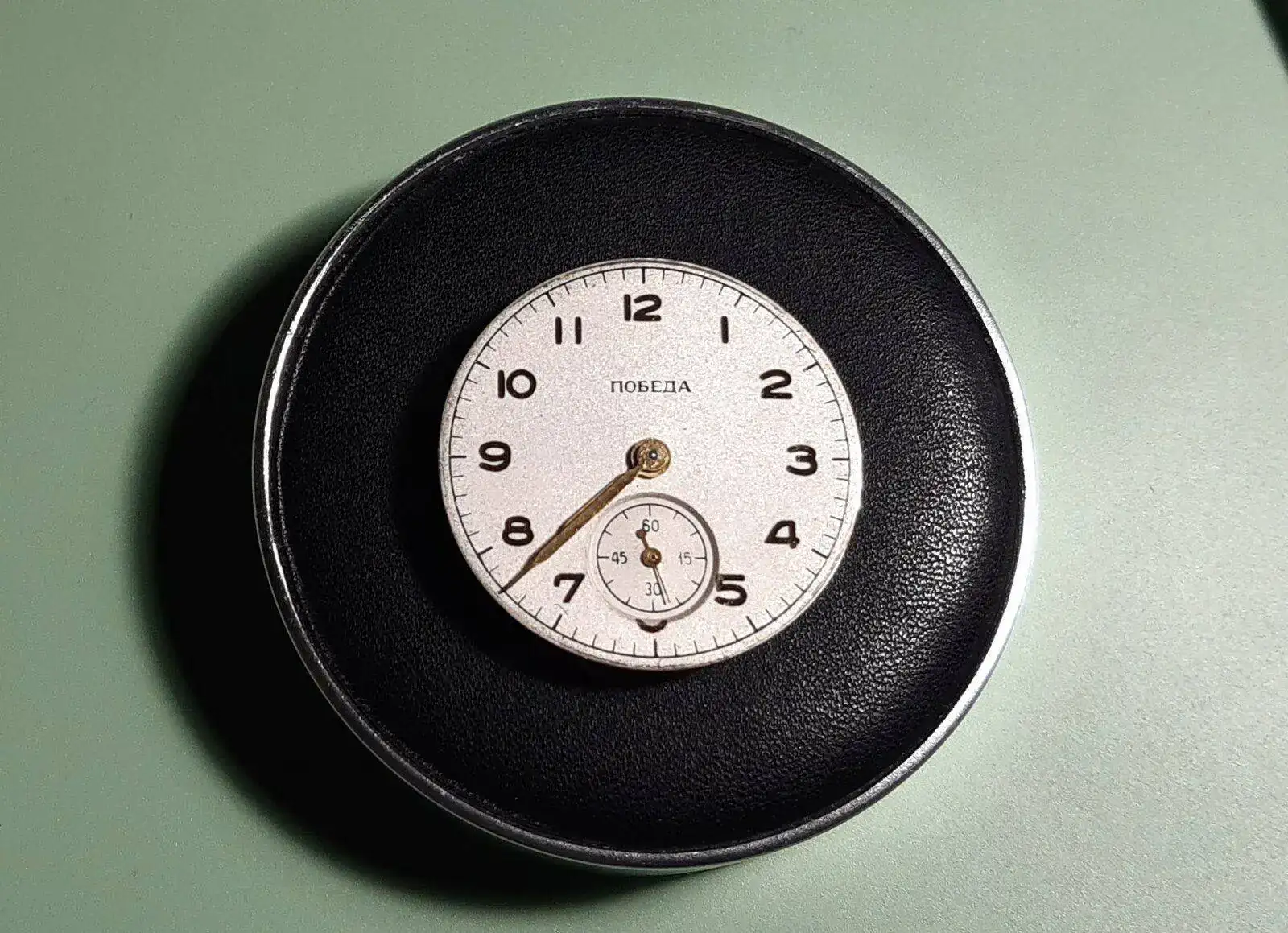

Le damos la vuelta sobre la almohadilla y cae el movimiento:
Ver el archivos adjunto 2382190
Ponemos un plastico para proteger la esfera y con dos destornilladores sacamos la aguja segundera:
Ver el archivos adjunto 2382191

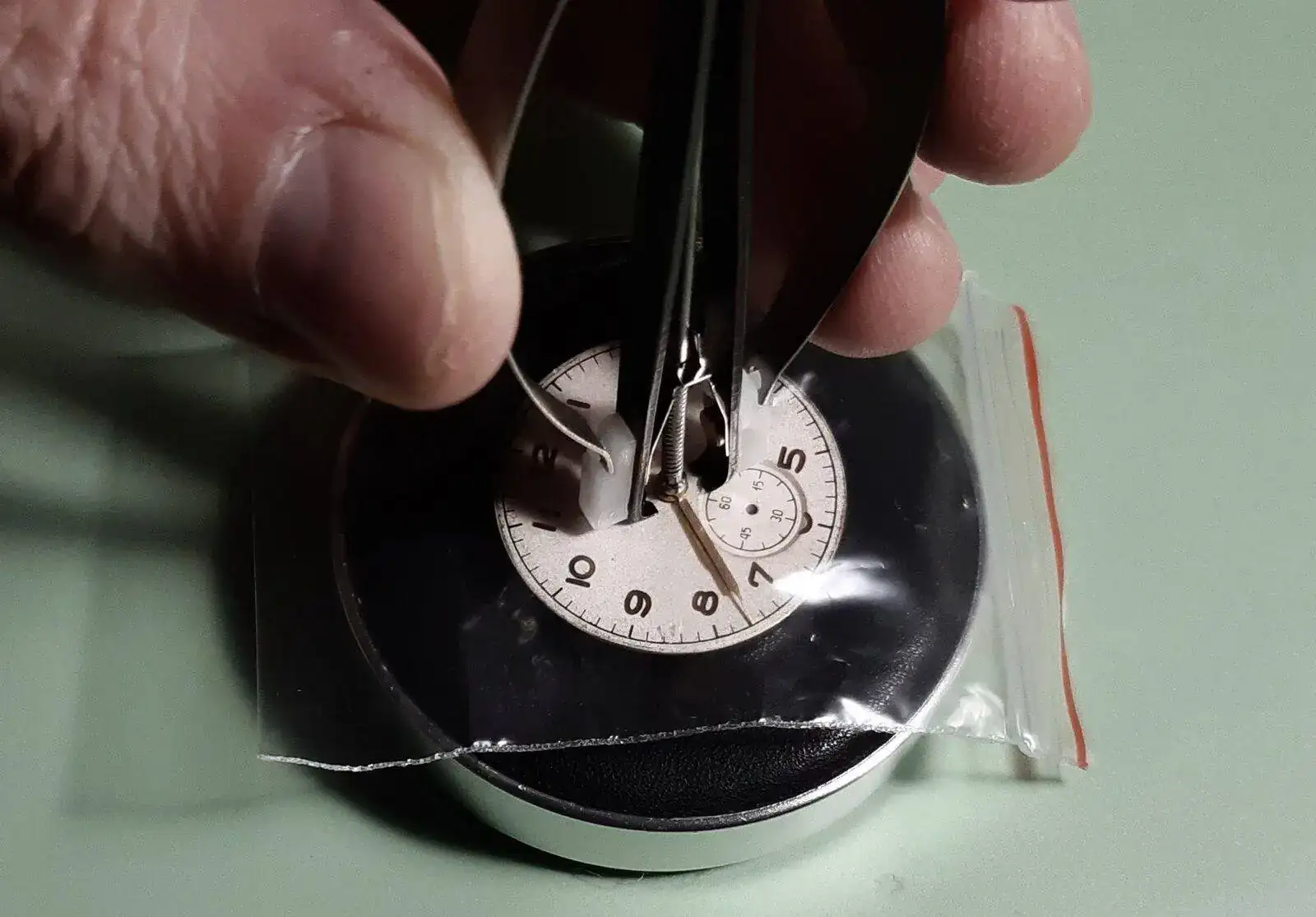

Con el sacaagujas sacamos las otras dos agujas:
Ver el archivos adjunto 2382192

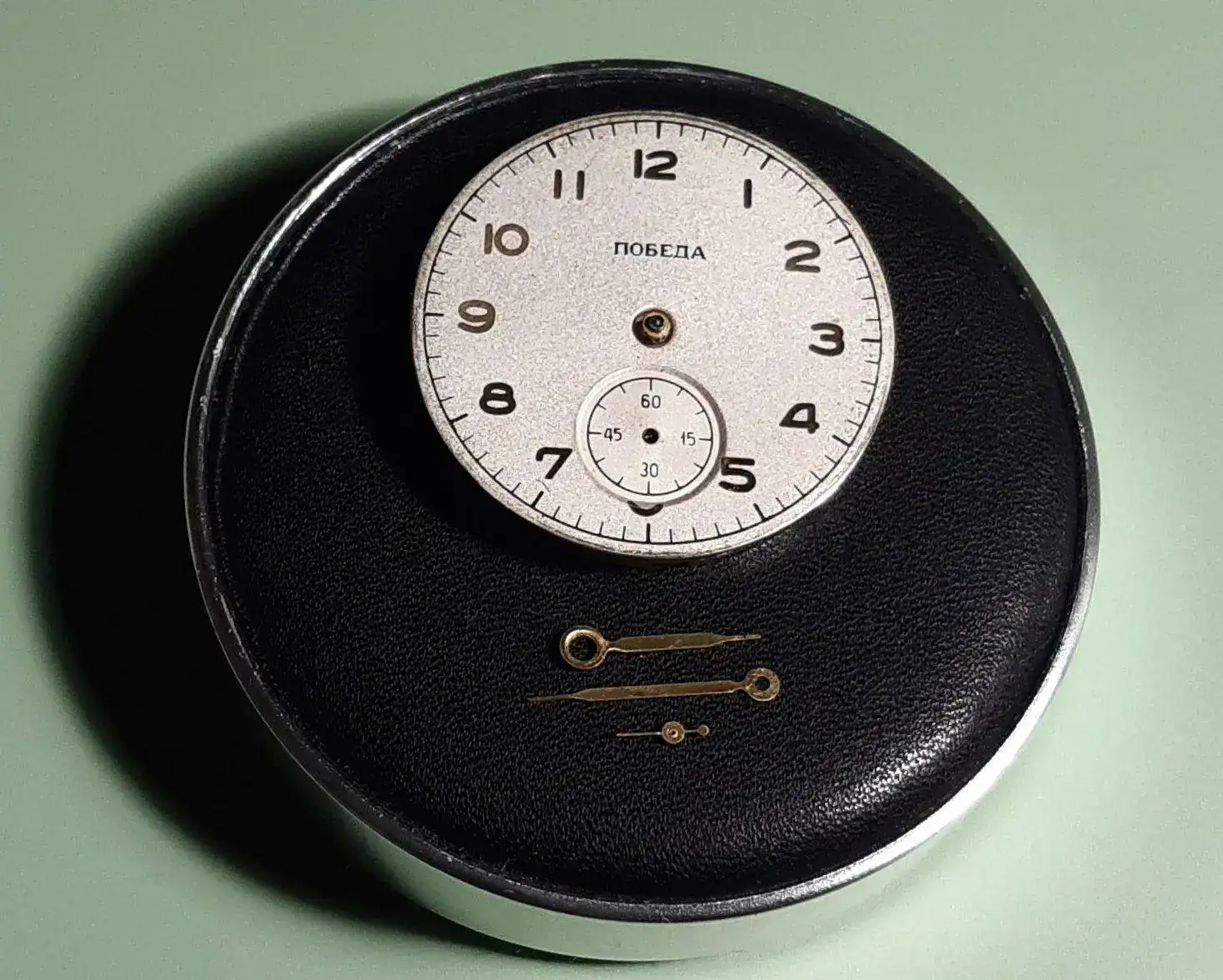

La esfera está en muy buen estado:
Ver el archivos adjunto 2382193

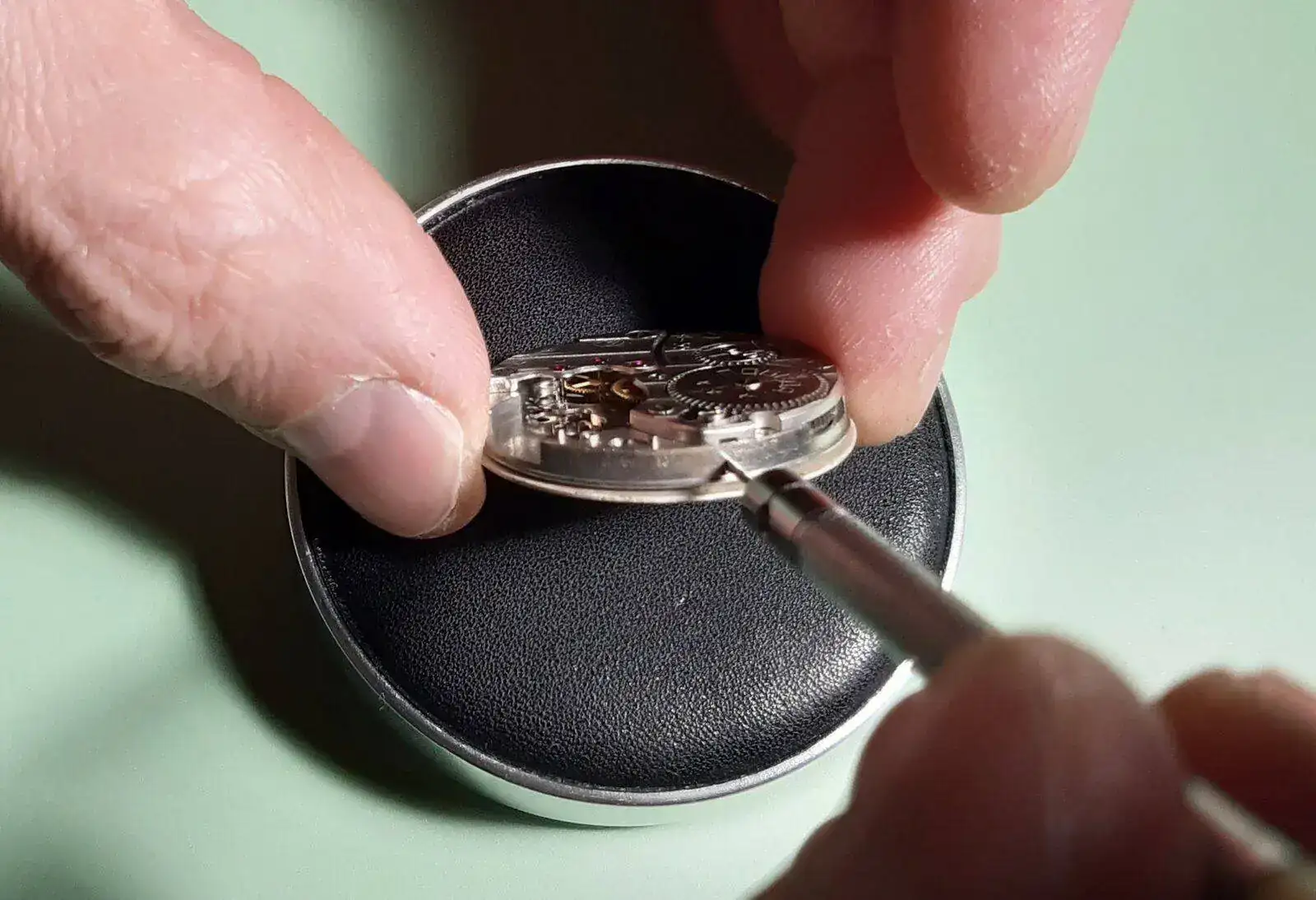

Retiramos los dos tornillos que hay en el canto del movimiento:
Ver el archivos adjunto 2382195

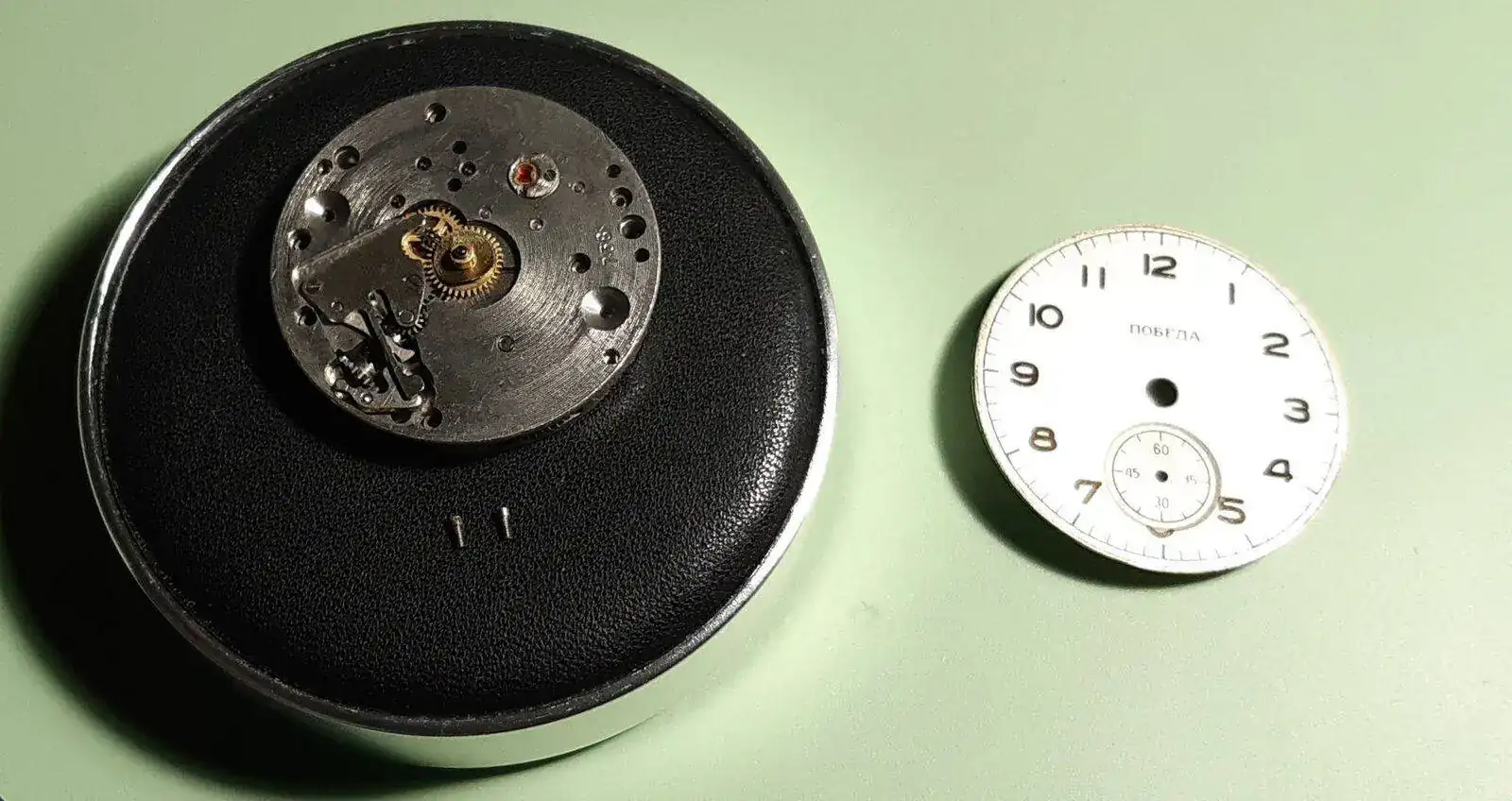

Y podemos quitar la esfera:
Ver el archivos adjunto 2382196

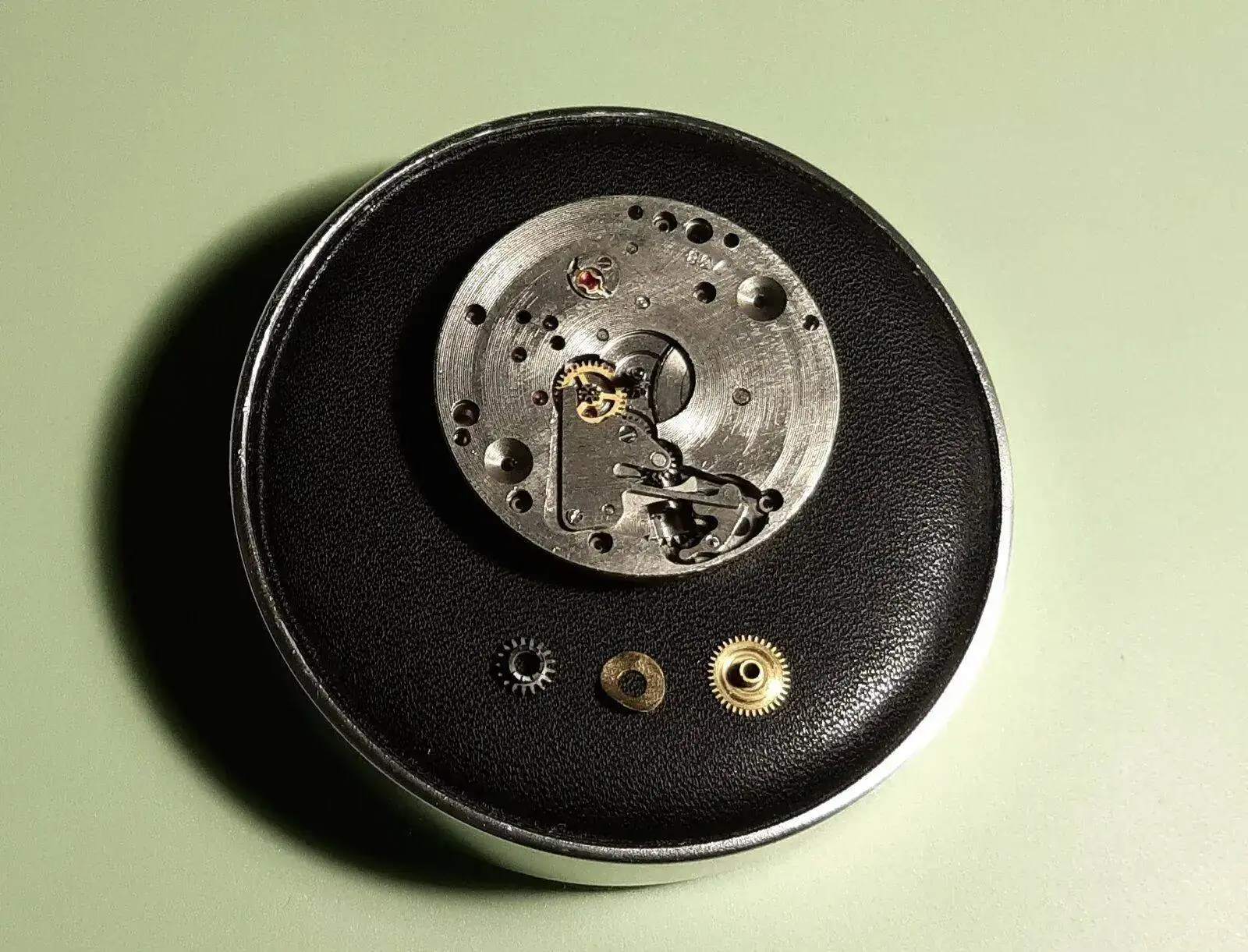

Retiramos la rueda de las horas, el talco y la rueda del sistema de remonte porque se ha caido ella sola:
Ver el archivos adjunto 2382197

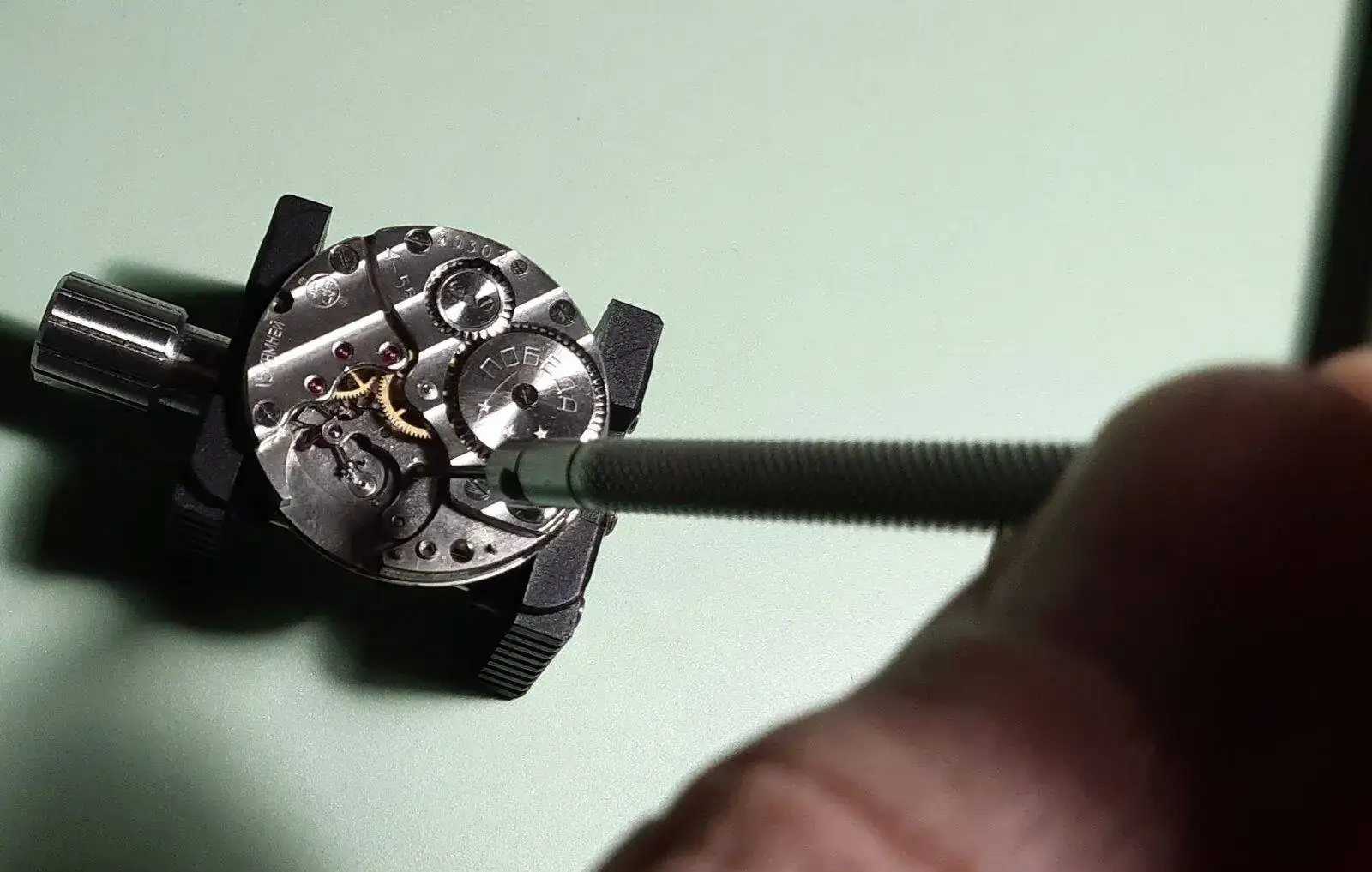

Damos la vuelta al movimiento, lo ponemos en un portamáquinas y aflojamos este tornillo para retirar el áncora:
Ver el archivos adjunto 2382198

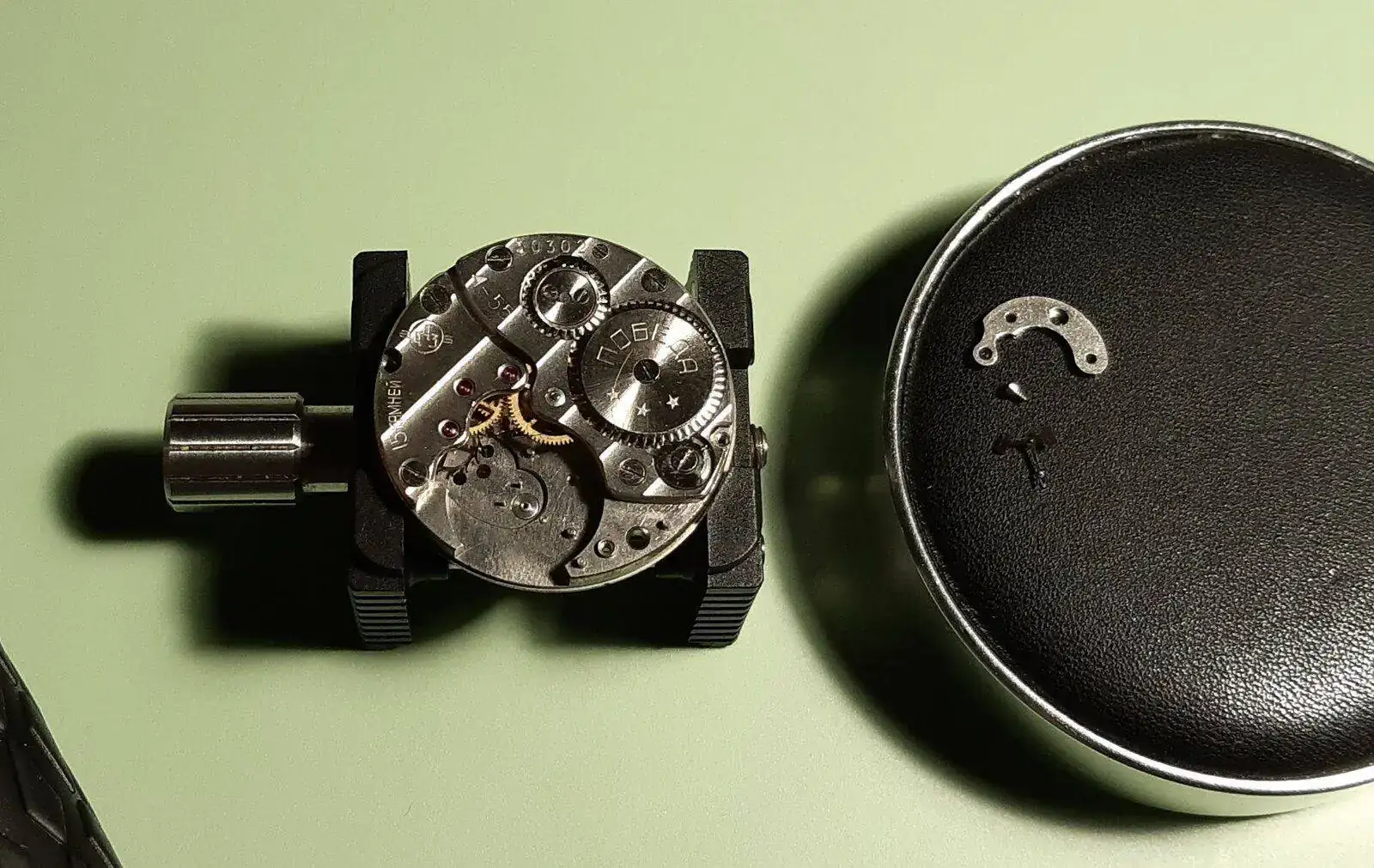

Quitamos el puente y el áncora:
Ver el archivos adjunto 2382199

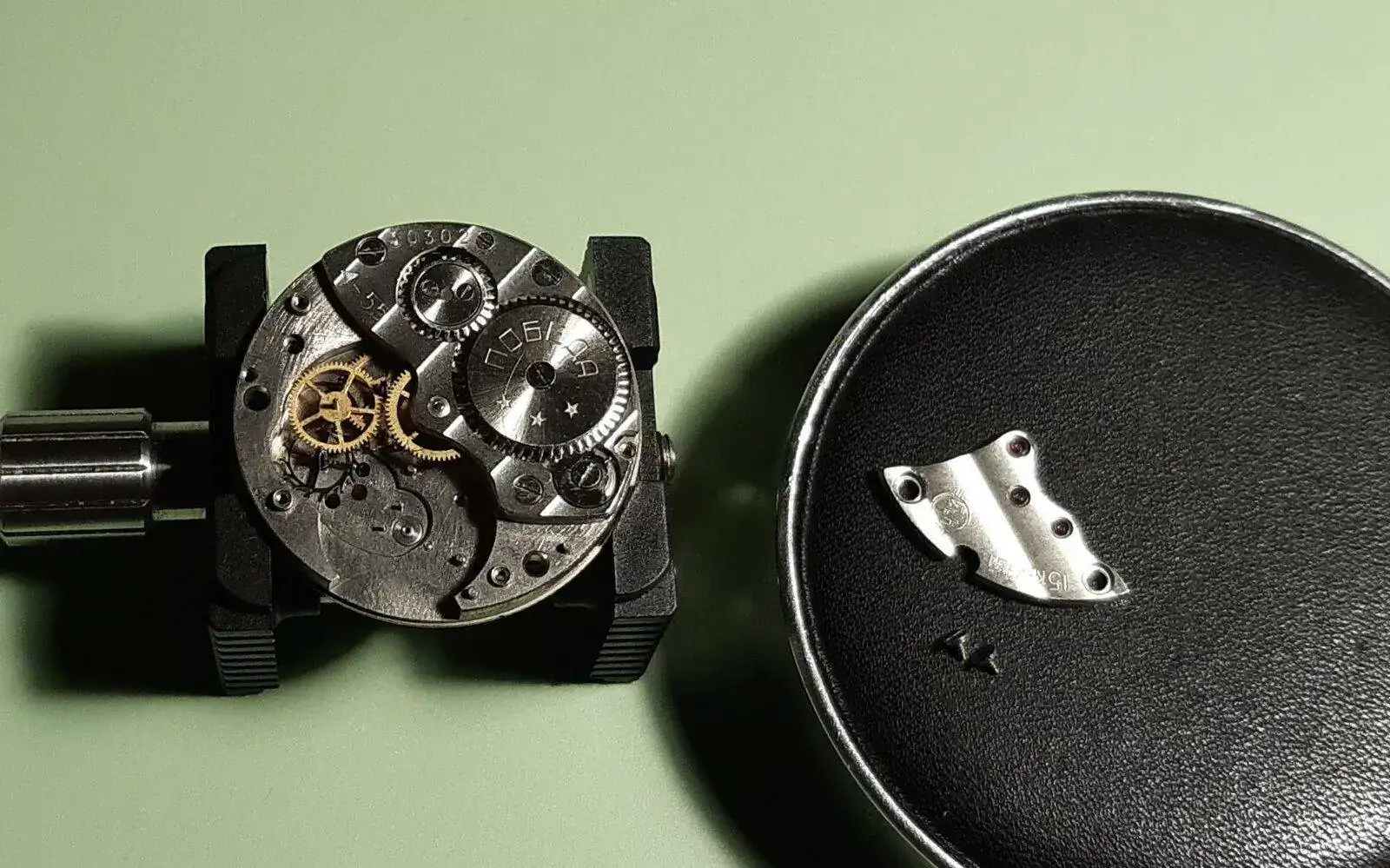

Aflojamos los dos tornillos del puente del sistema de trasmisión y retiramos el puente:
Ver el archivos adjunto 2382200

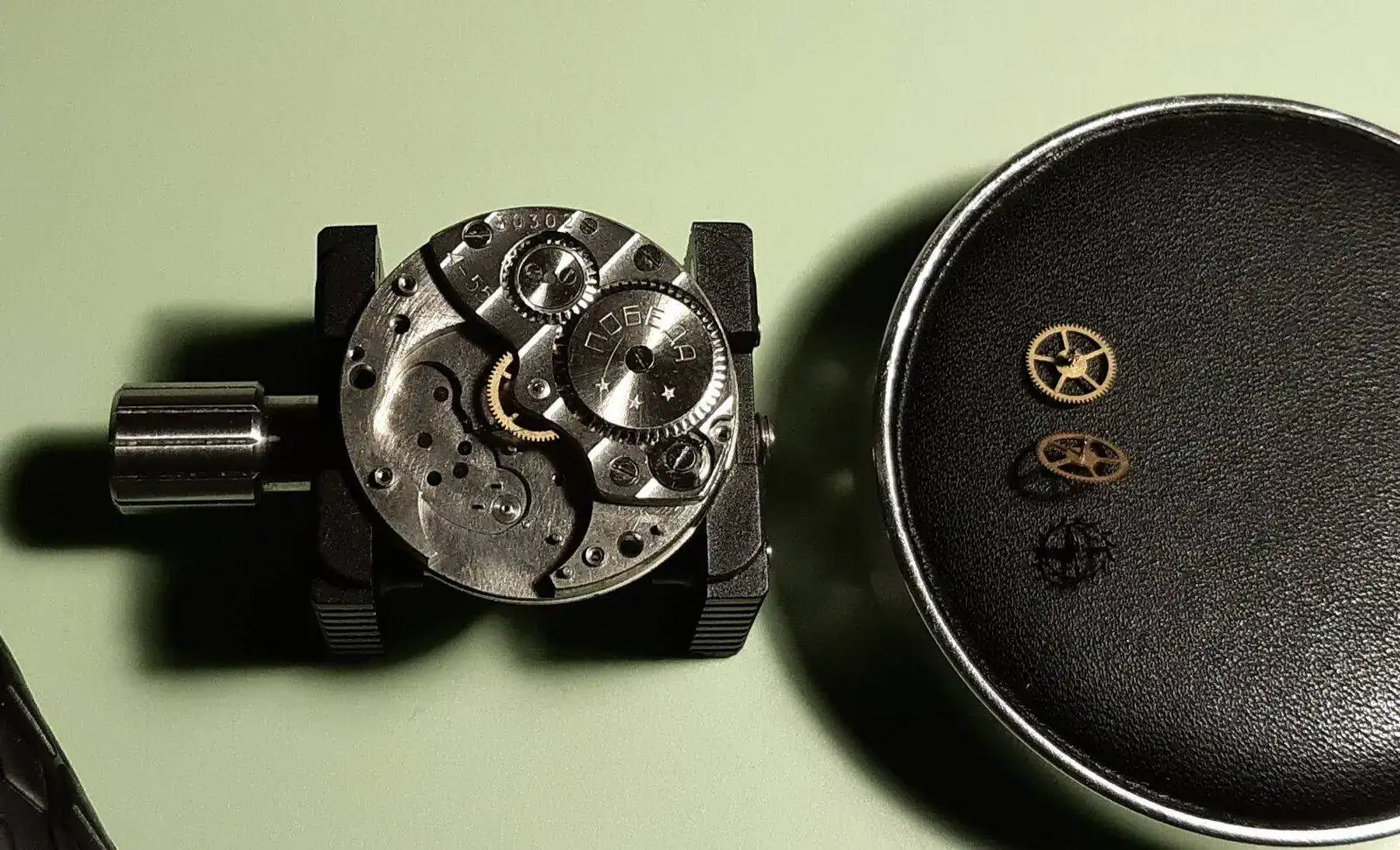

Quitamos las tres ruedas que se liberan debajo:
Ver el archivos adjunto 2382201

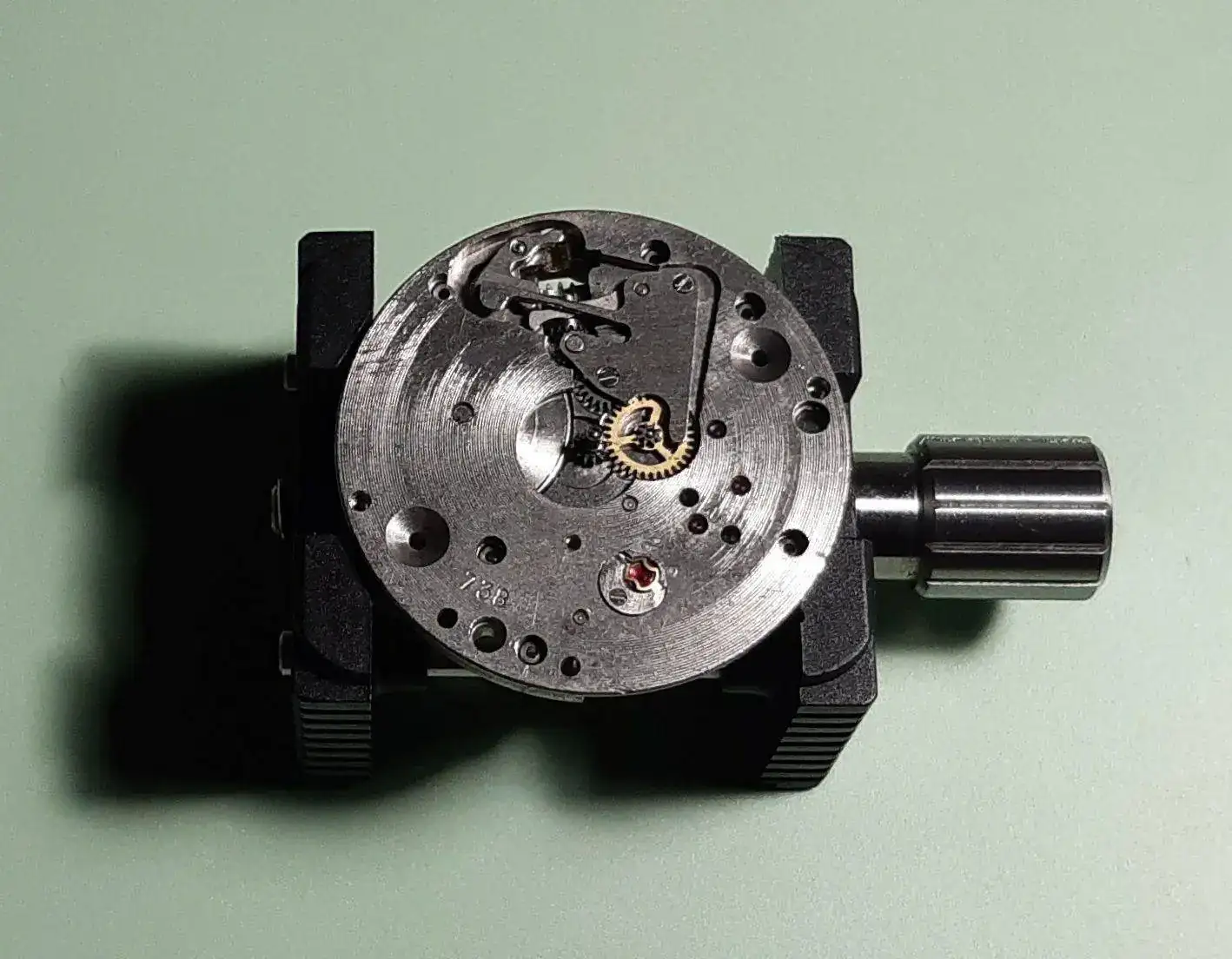

Le damos la vuelta:
Ver el archivos adjunto 2382202

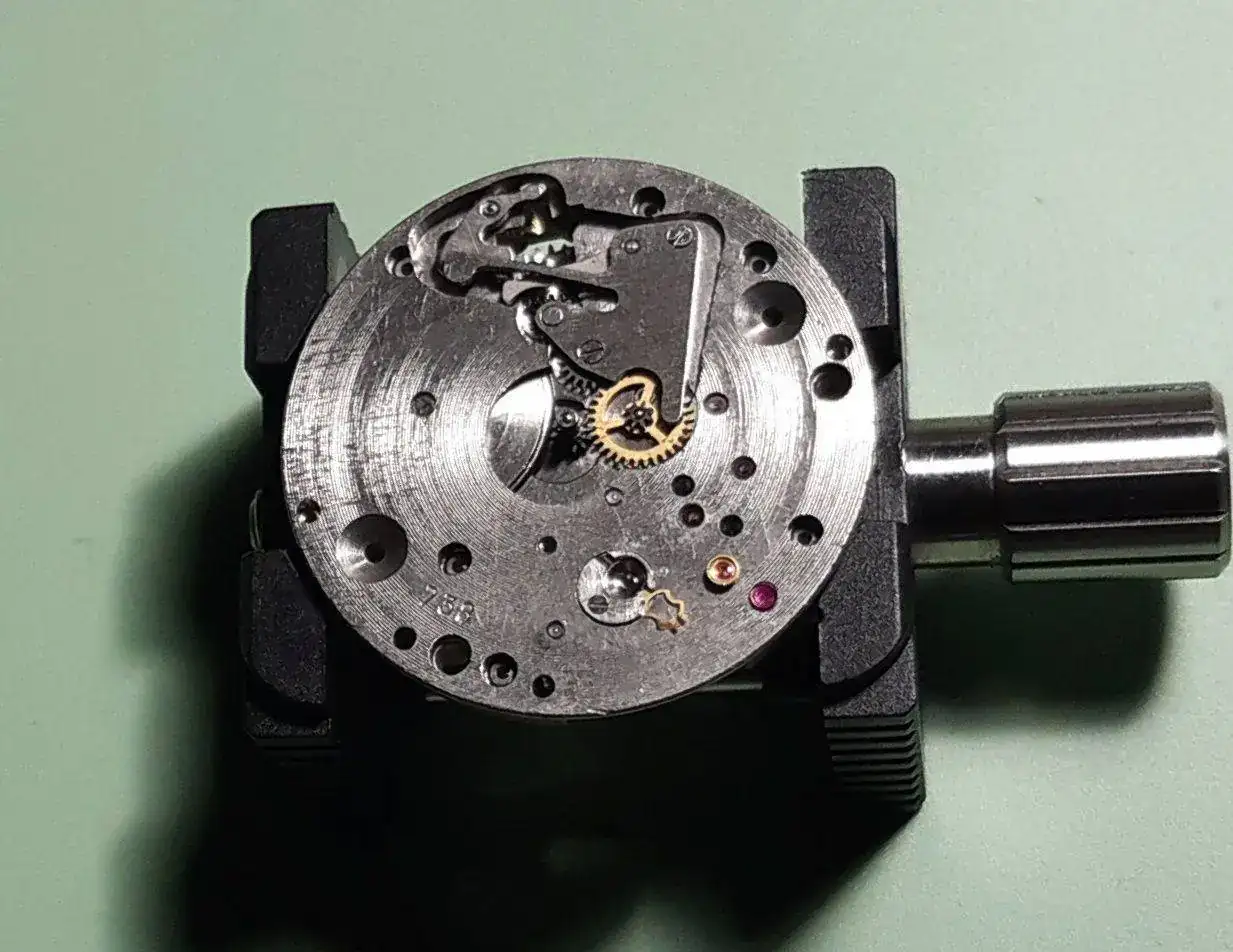

Soltamos la lira y quitamos la piedra y el cazo:
Ver el archivos adjunto 2382203

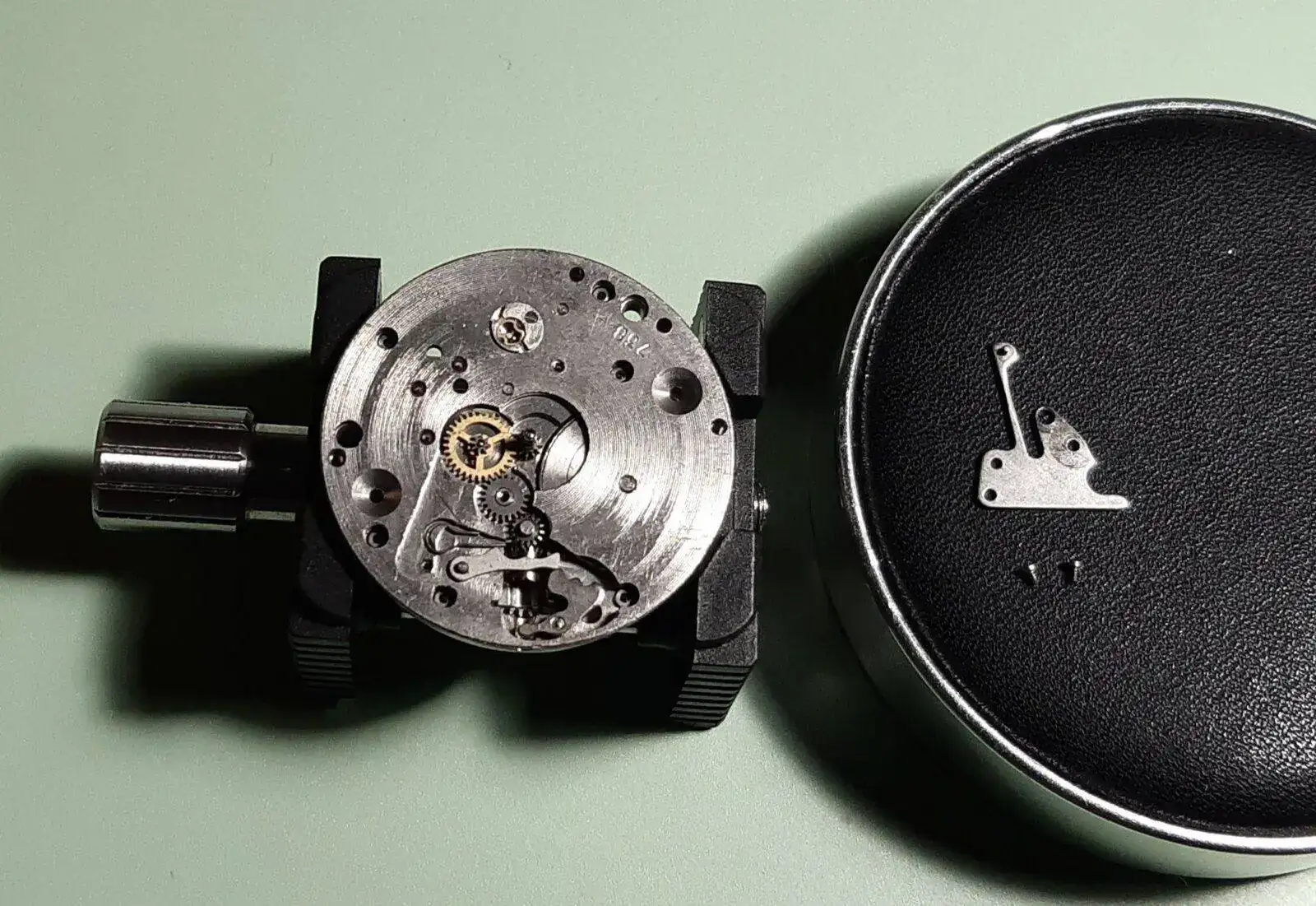

Aflojamos los dos tornillos que liberan la chapa amorfa:
Ver el archivos adjunto 2382204

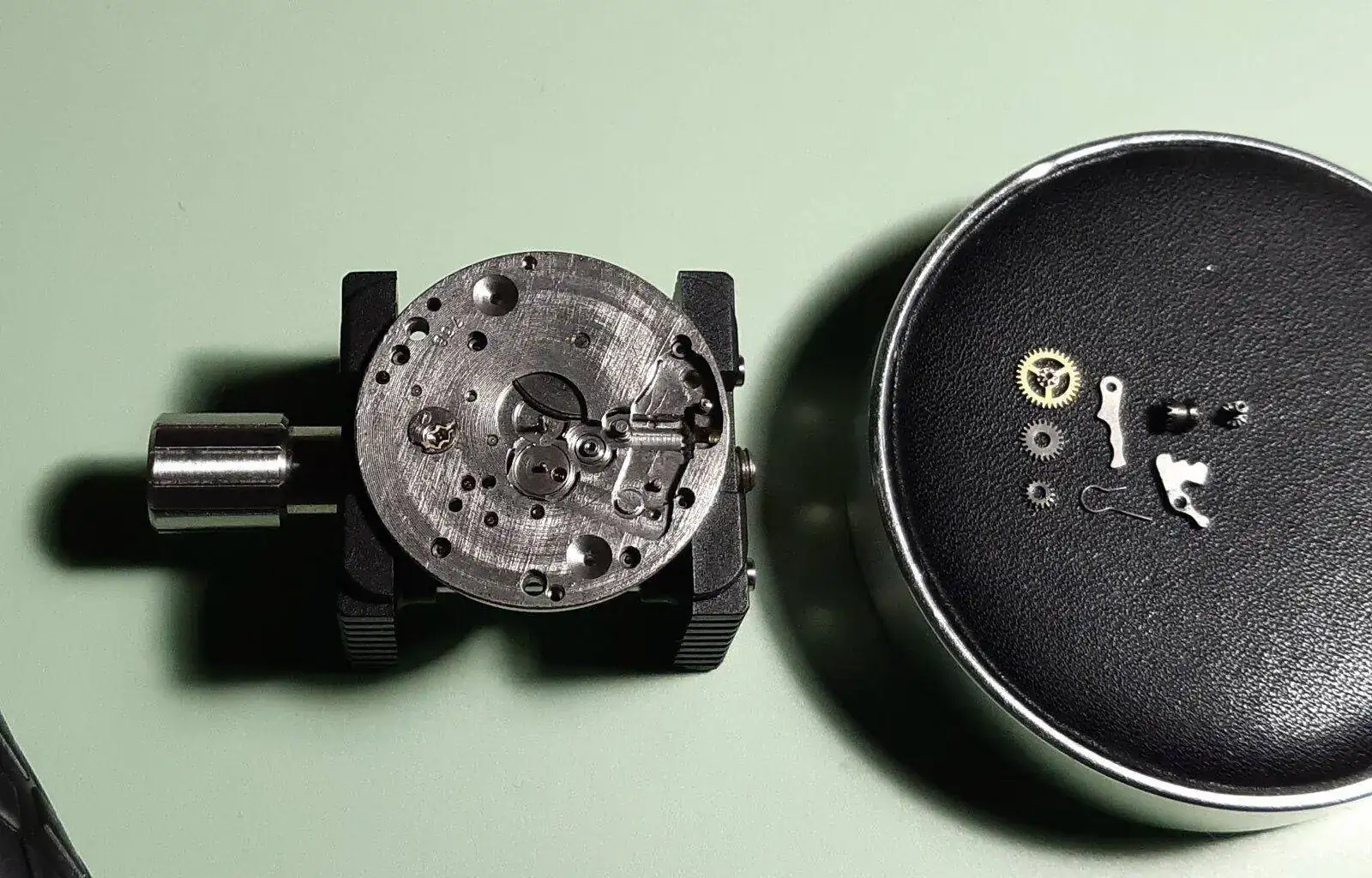

Primero retiramos las tres ruedas, luego el muelle, luego la leva y el remo, la rueda que envuelve la tija y por último el cañón de los minutos:
Ver el archivos adjunto 2382205
Le damos la vuelta de nuevo:
Ver el archivos adjunto 2382206

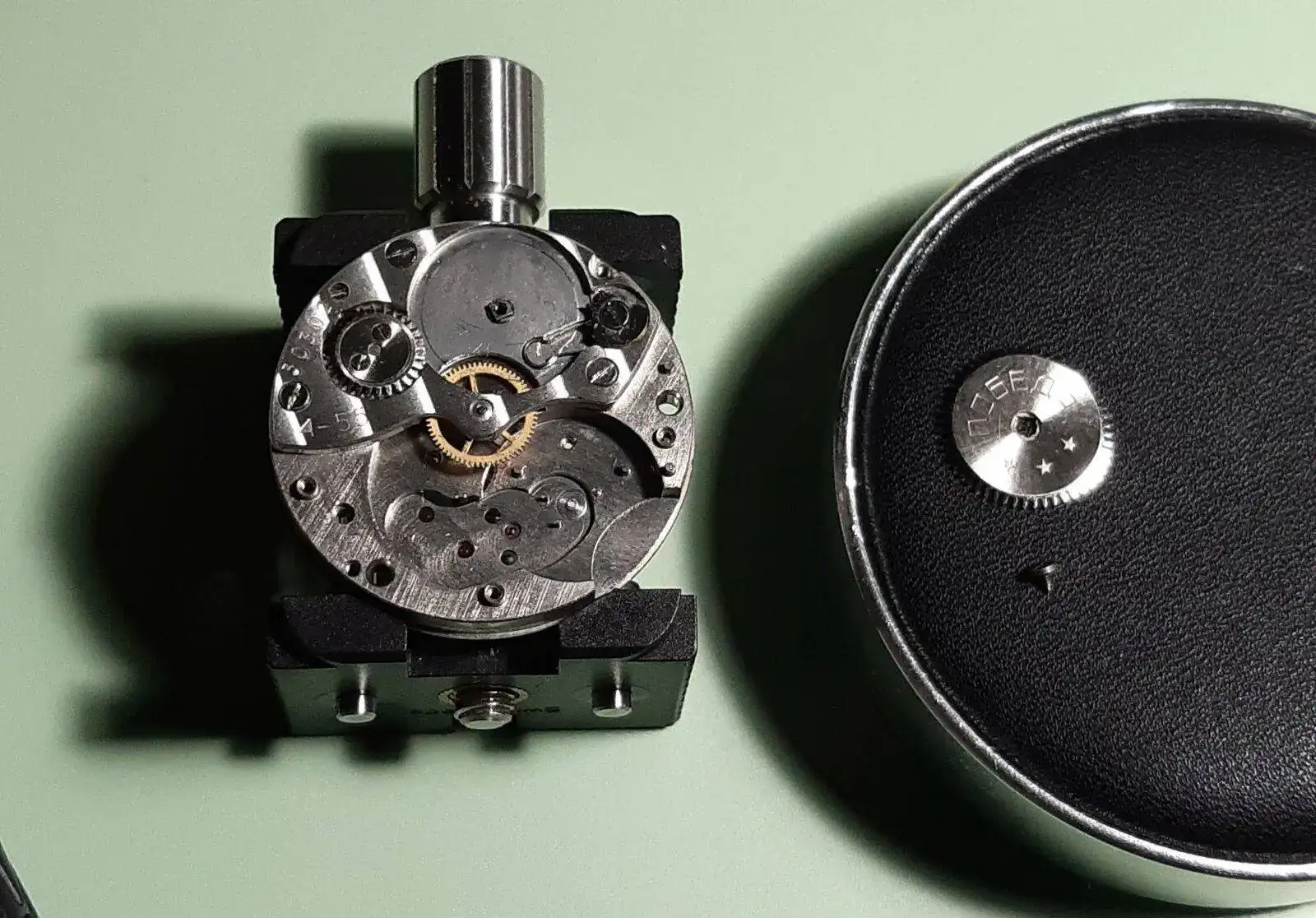

Soltamos la rueda tocha:
Ver el archivos adjunto 2382207

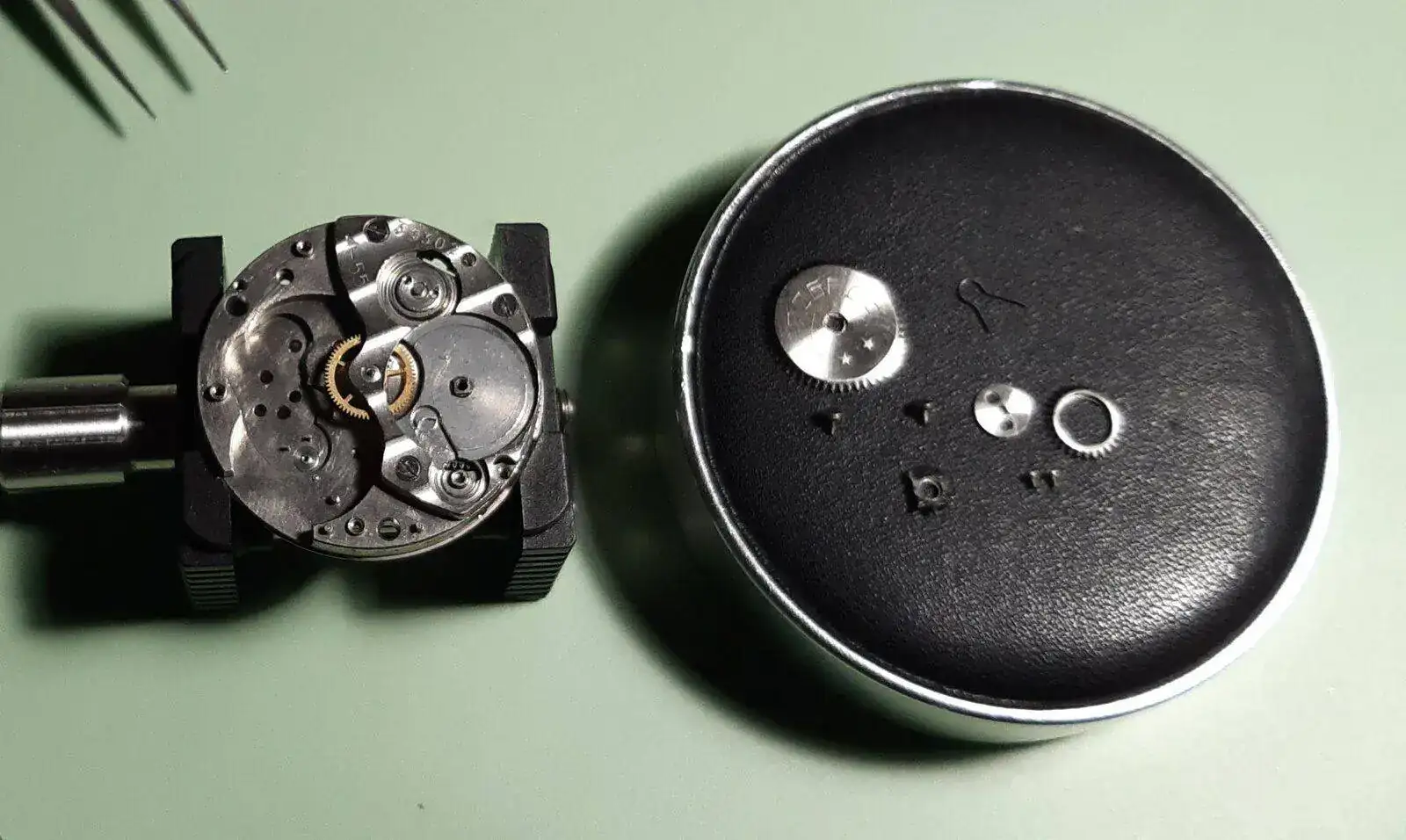

Y las otras dos ruedas del sistema de carga:
Ver el archivos adjunto 2382208
Aflojamos tres tornillos y quitamos el puente del barrilete:
Ver el archivos adjunto 2382210

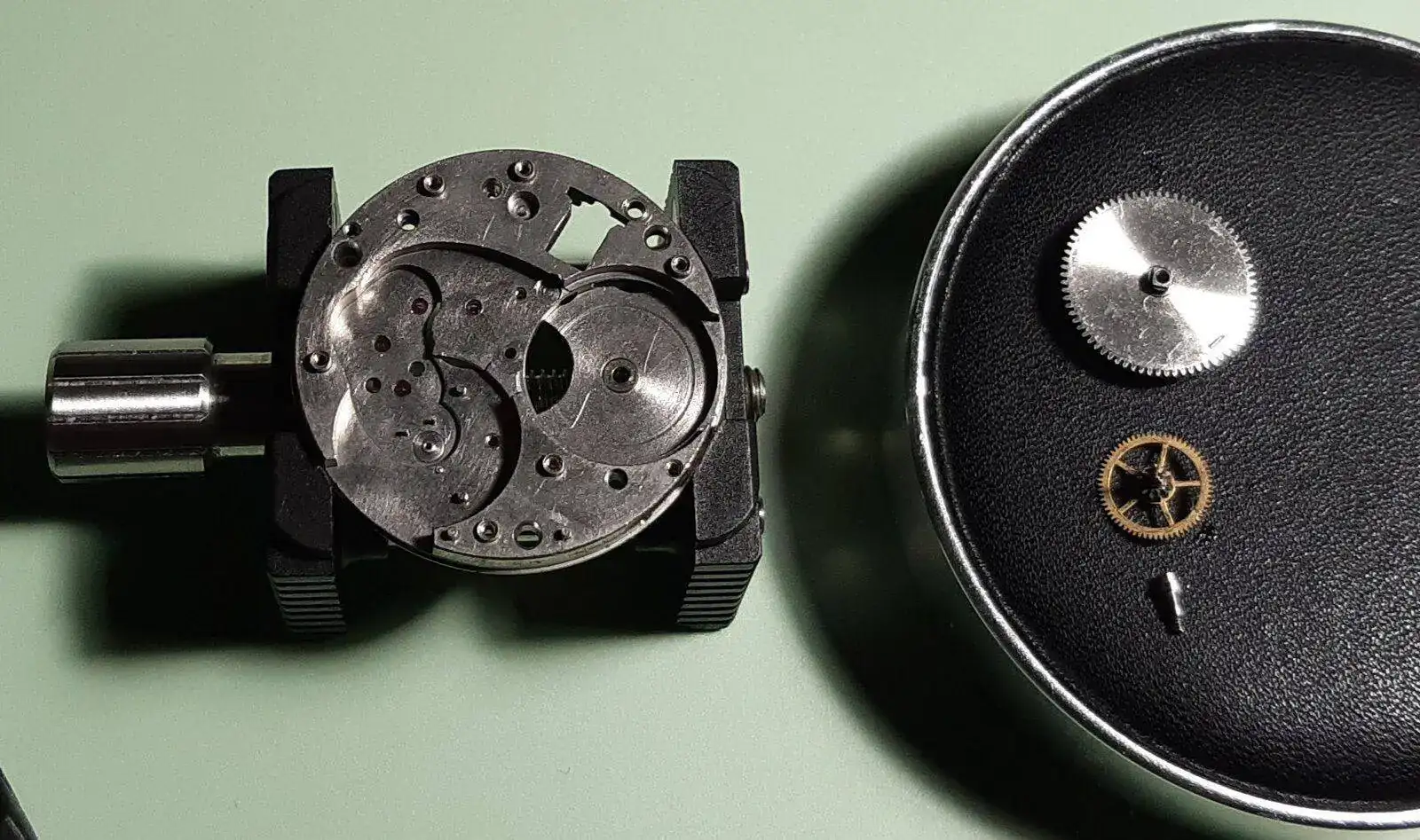

Sacamos el barrilete, la rueda de los minutos y el tetón:
Ver el archivos adjunto 2382211

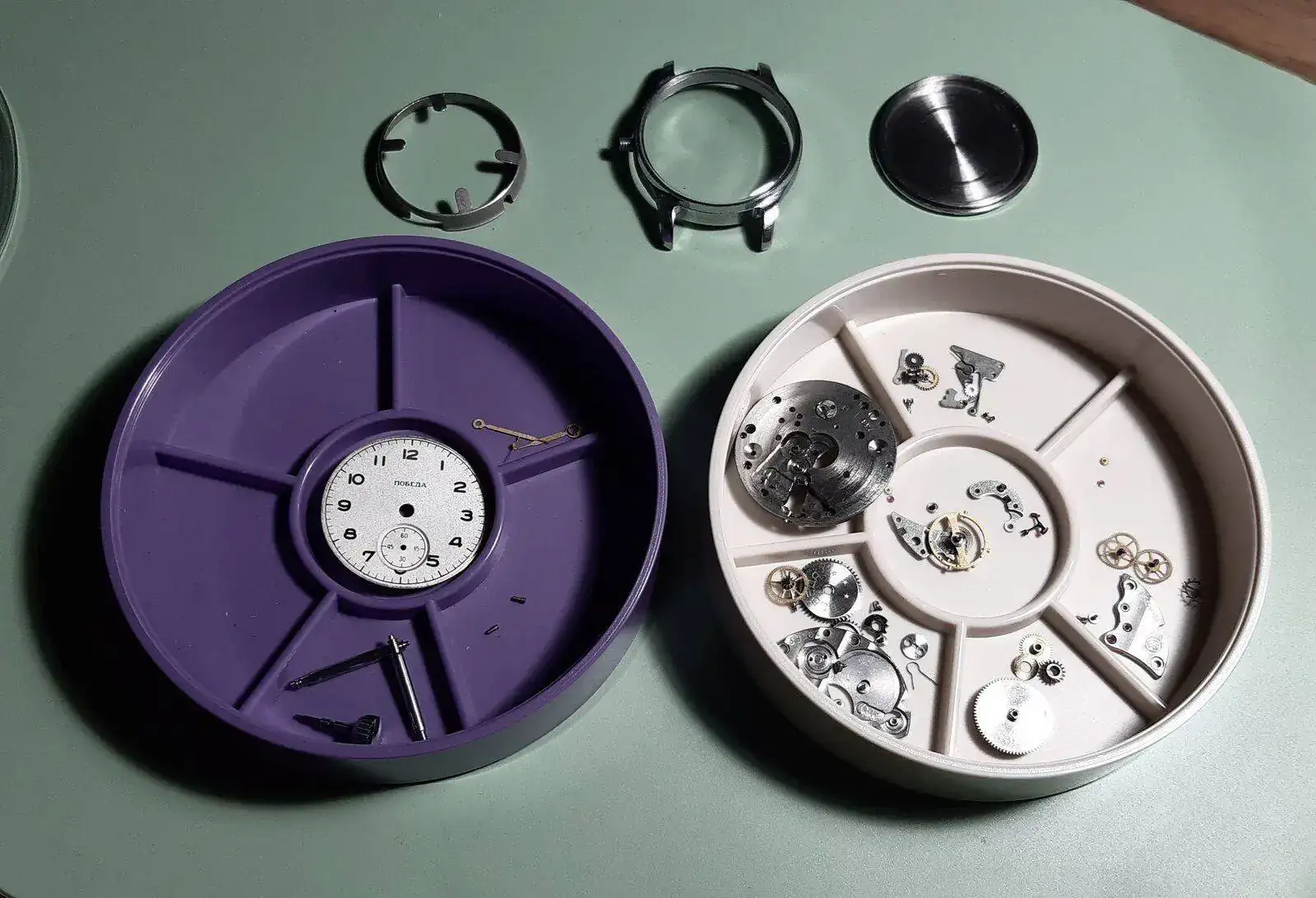

Y ya está todo fuera. Bueno, falta sacar el muelle real pero no hay foto:
Ver el archivos adjunto 2382213
La limpieza podéis ver cómo la realizo en este otro hilo:
Buenas noches, camaradas. Lo prometido es deuda. Hoy os muestro cómo limpio los movimientos rusos. Una vez más aviso que no tengo ni pajolera idea de lo que hago así que no lo hagáis asi. Si alguien puede señalar las cosas que hago mal o que puedo mejorar se lo agradezco. El equipo que...
relojes-especiales.com

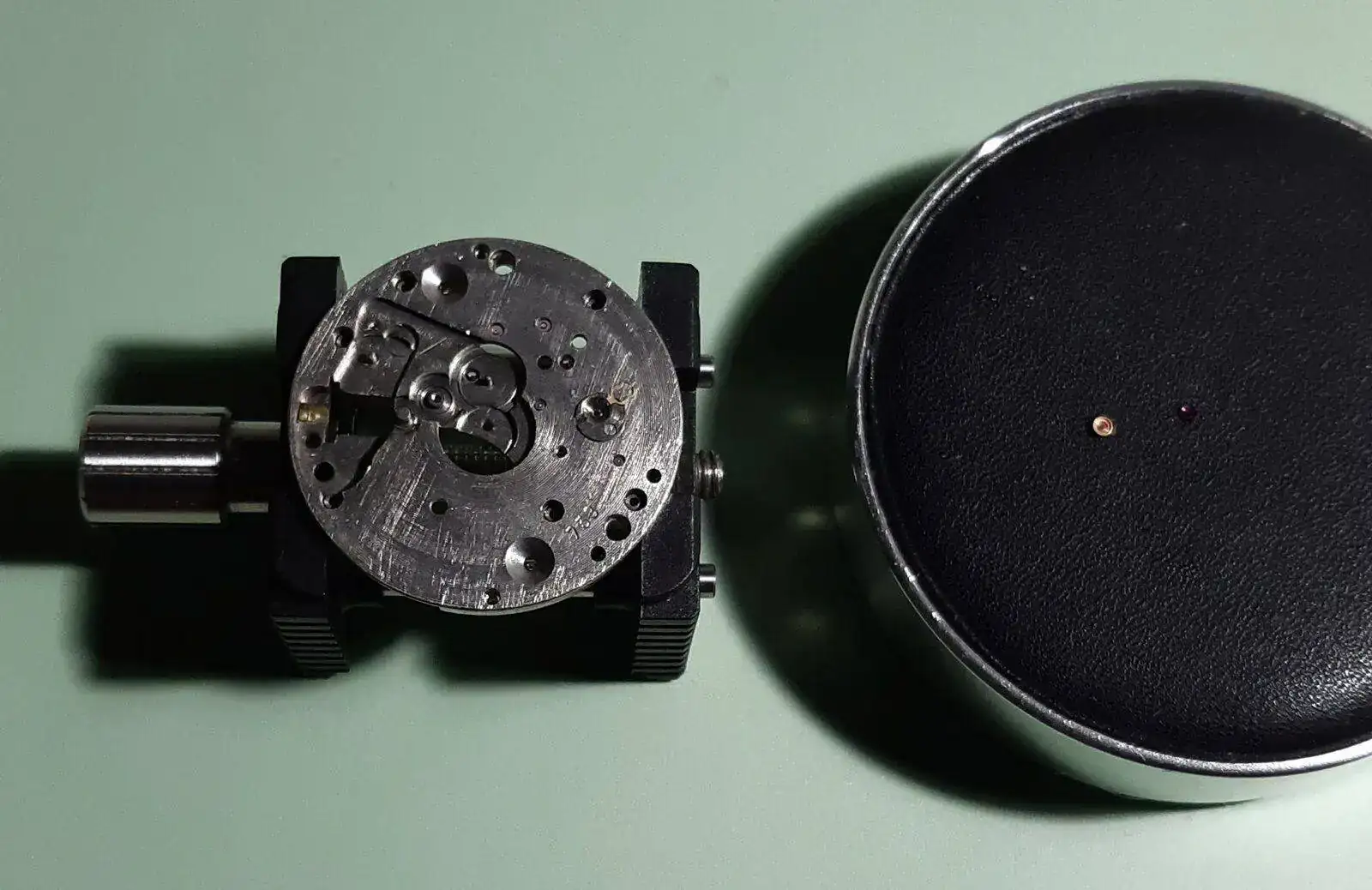

Empezamos el montaje. Abrimos la lira:
Ver el archivos adjunto 2382214
No sé si se aprecian las dos fotos siguientes, en la primera vemos la piedra sin aceite:
Ver el archivos adjunto 2382215
Aquí ya con la gotita de aceite encima, las fotos las saco pegando la lupa de relojero a la cámara del móvil así que el zoom es un poco casero:
Ver el archivos adjunto 2382216
Lo colocamos en su sitio y cerramos la lira:
Ver el archivos adjunto 2382217

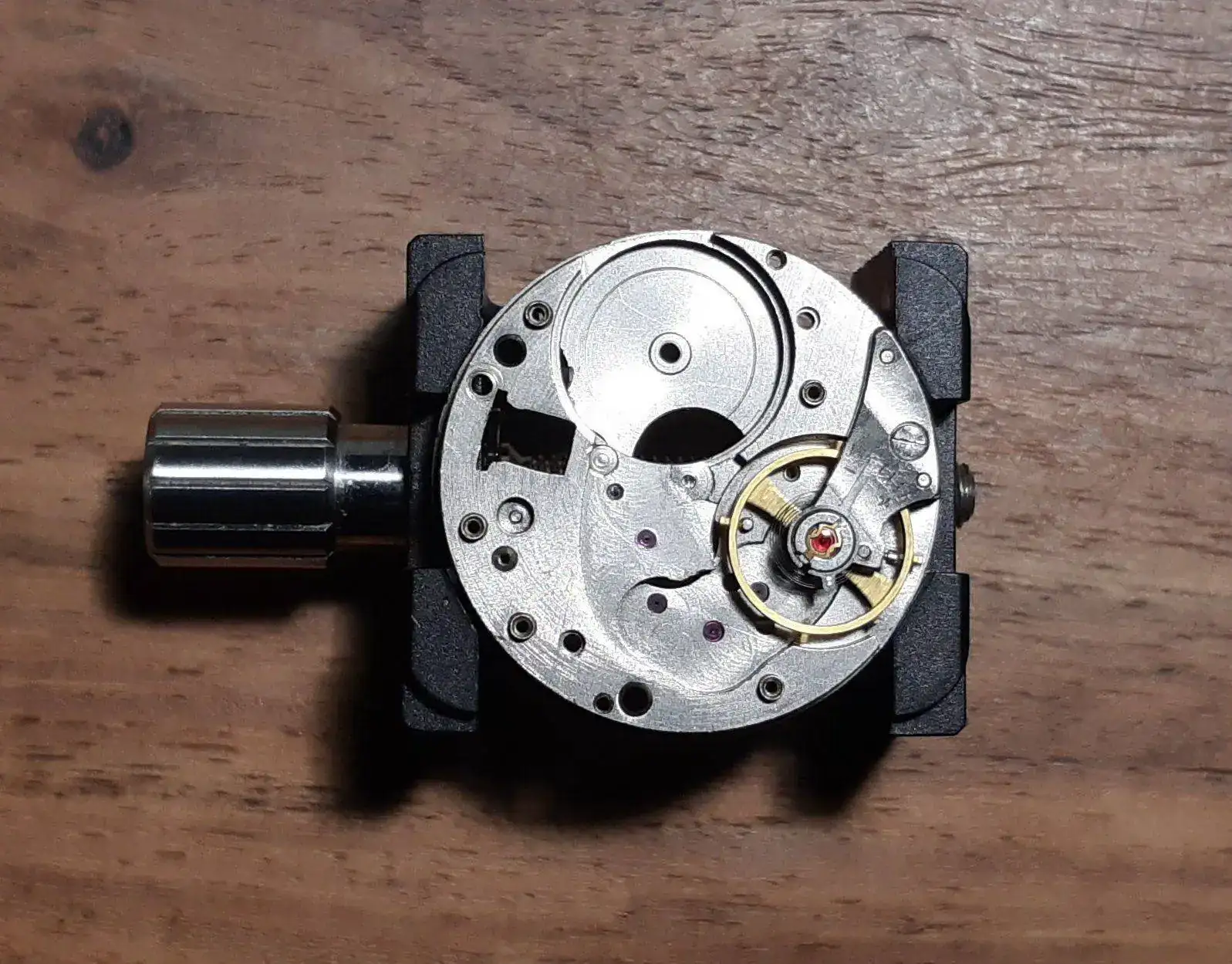

Ponemos el balance y colocamos la piedra, ya aceitada, en su sitio. Luego lo volveremos a retirar para que no nos estorbe:
Ver el archivos adjunto 2382218

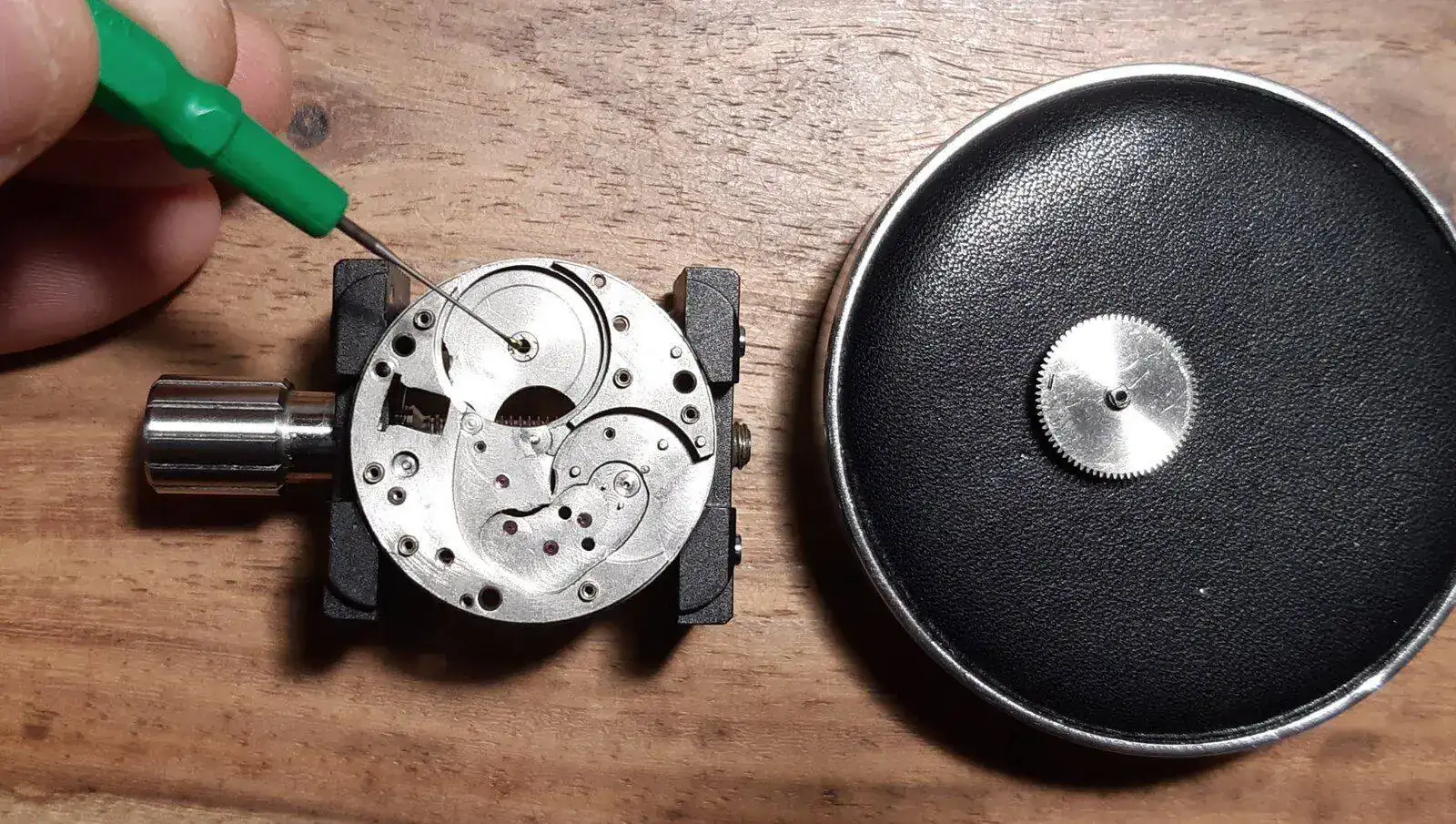

Comenzé sacando fotos en las que señalaba los puntos de aceitado, pero al día siguiente, cuando retomé el trabajo se me olvidó que lo estaba haciendo. Colocamos el barrilete en su sitio, ya veis que he retirado el balance:
Ver el archivos adjunto 2382219

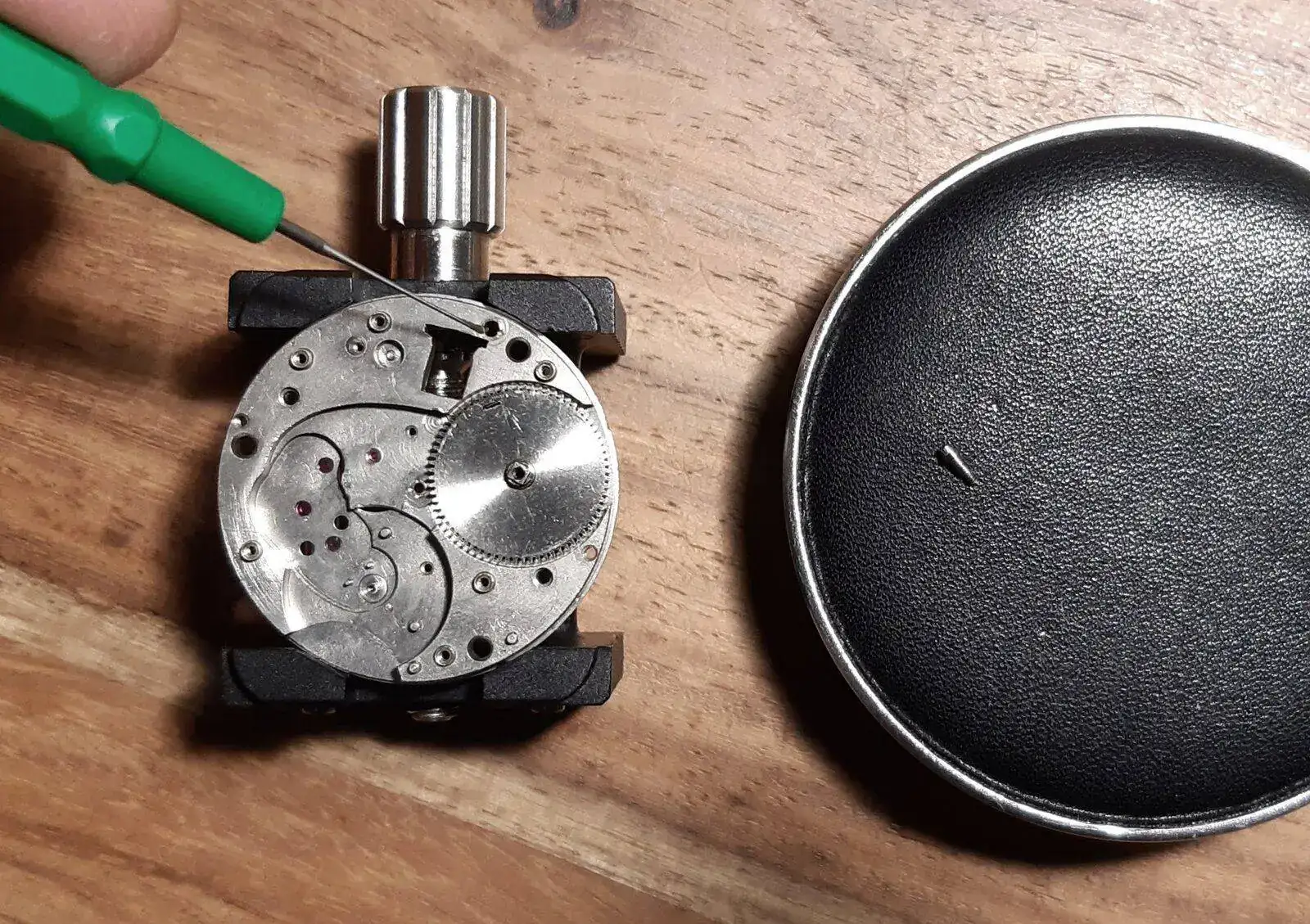

Colocamos el tetón:
Ver el archivos adjunto 2382220

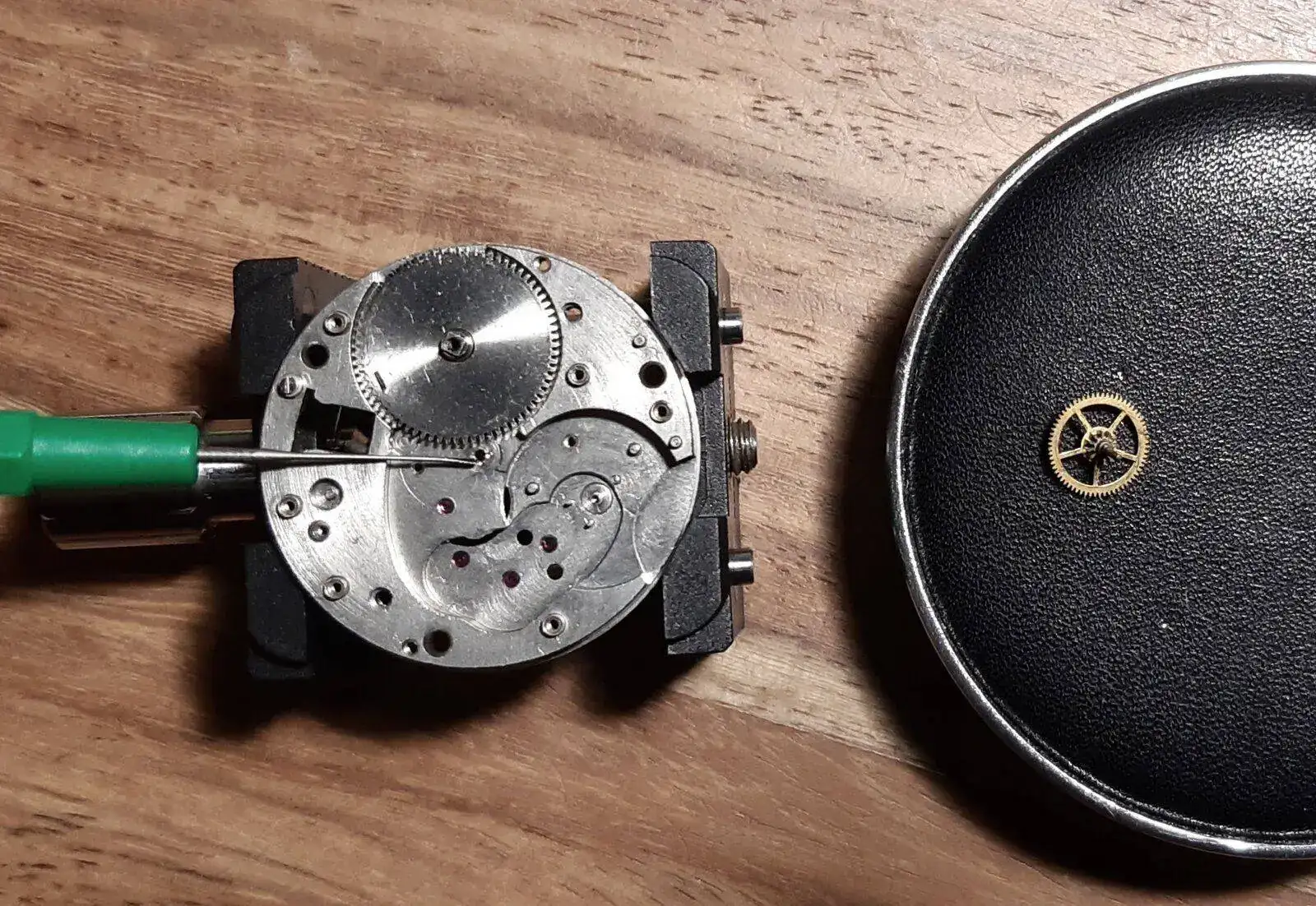

Colocamos la rueda de los minutos:
Ver el archivos adjunto 2382221

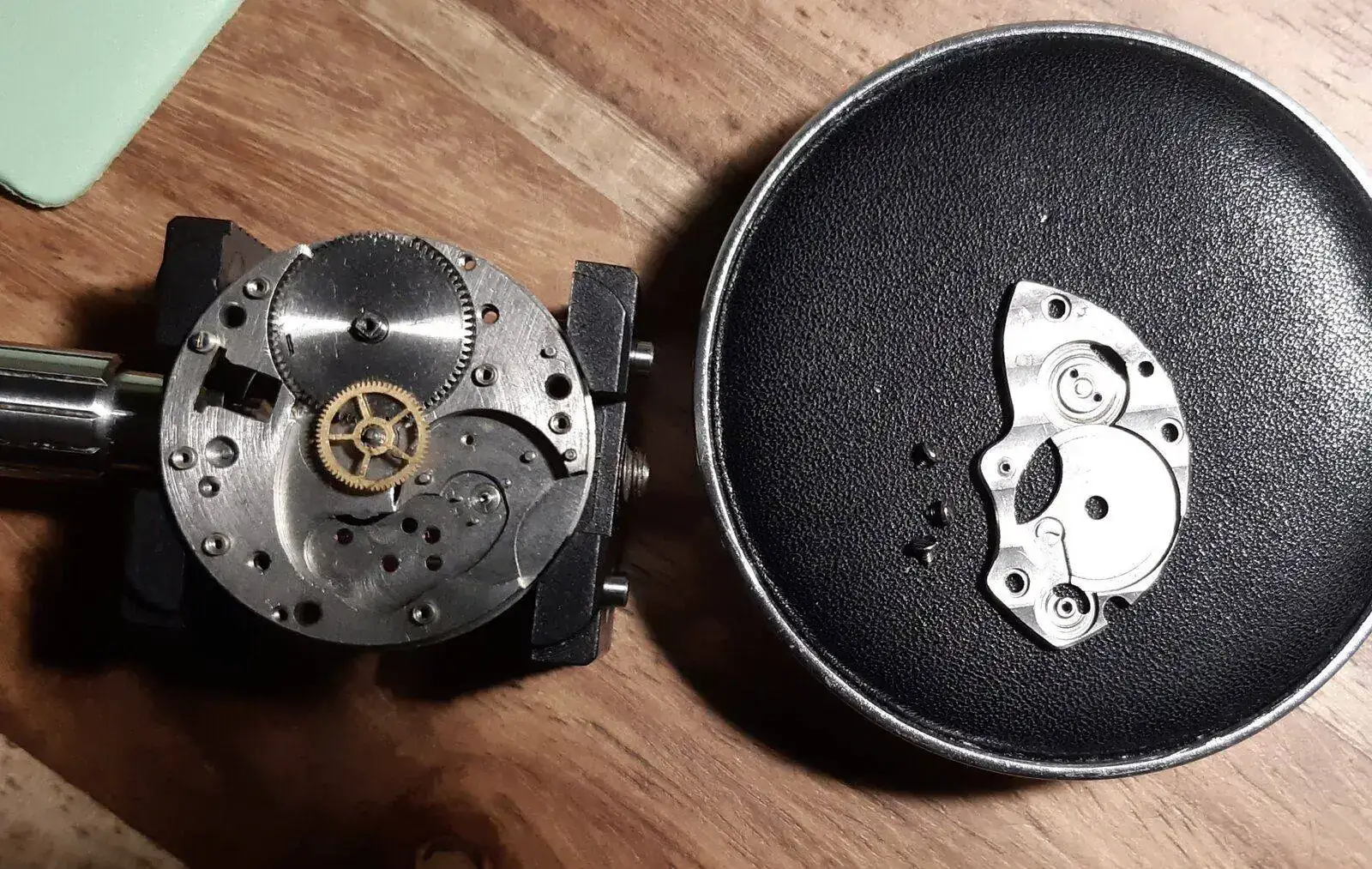

Colocamos el puente del barrilete:
Ver el archivos adjunto 2382222

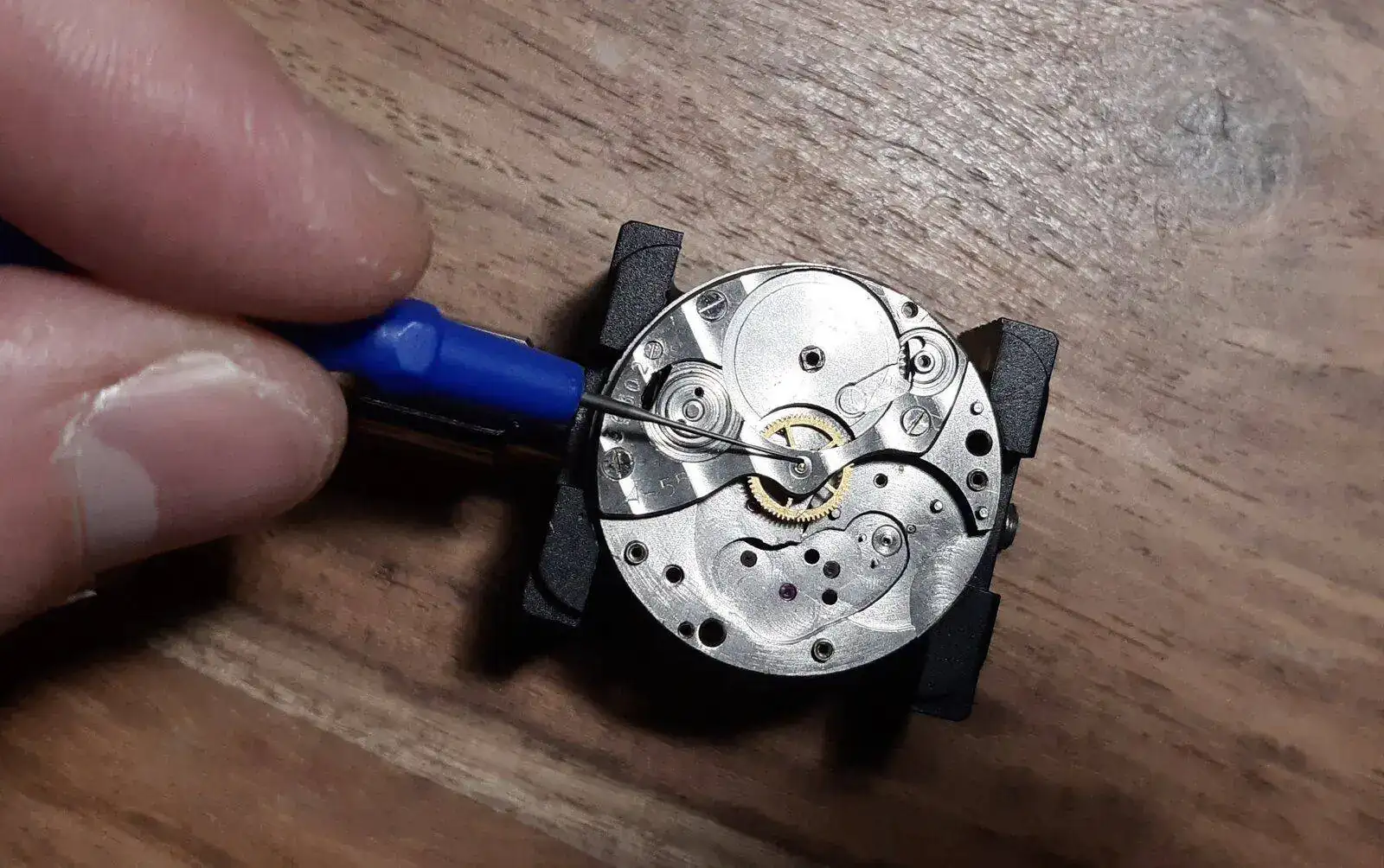

Aquí estaba aceitando el eje:
Ver el archivos adjunto 2382223

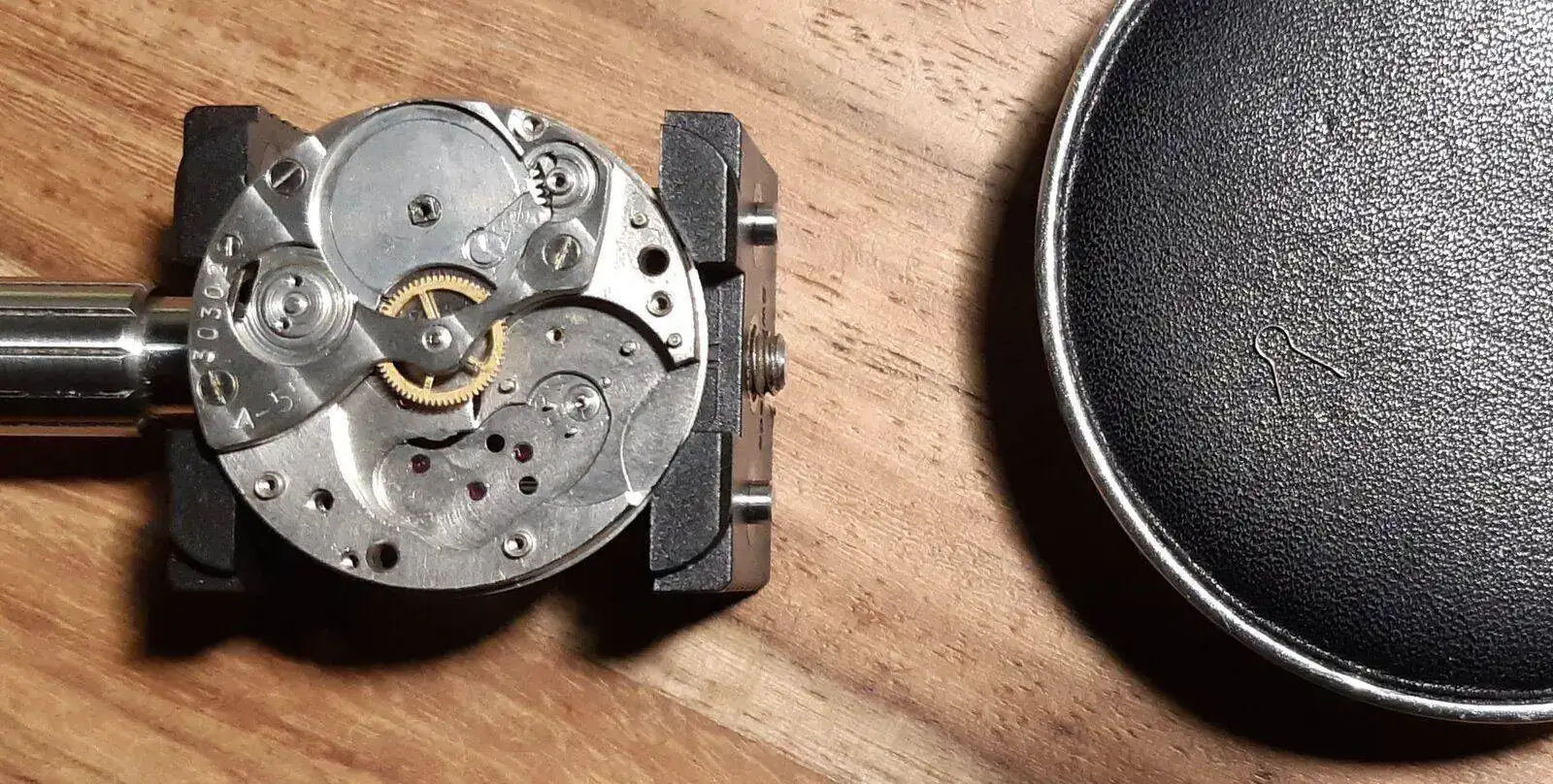

Colocamos el muelle del trinquete (creo que se llama así):
Ver el archivos adjunto 2382224

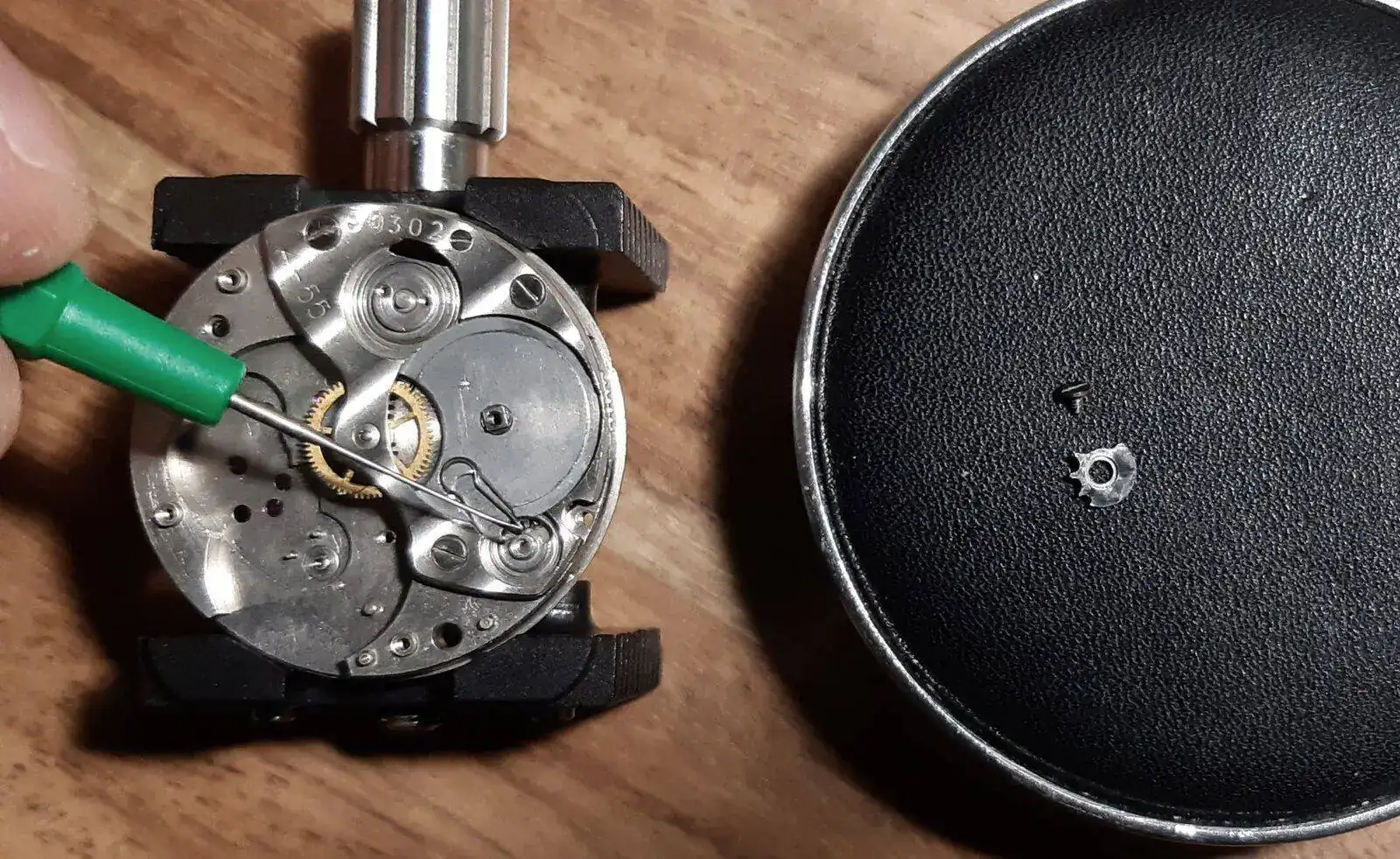

Y el trinquete:
Ver el archivos adjunto 2382225

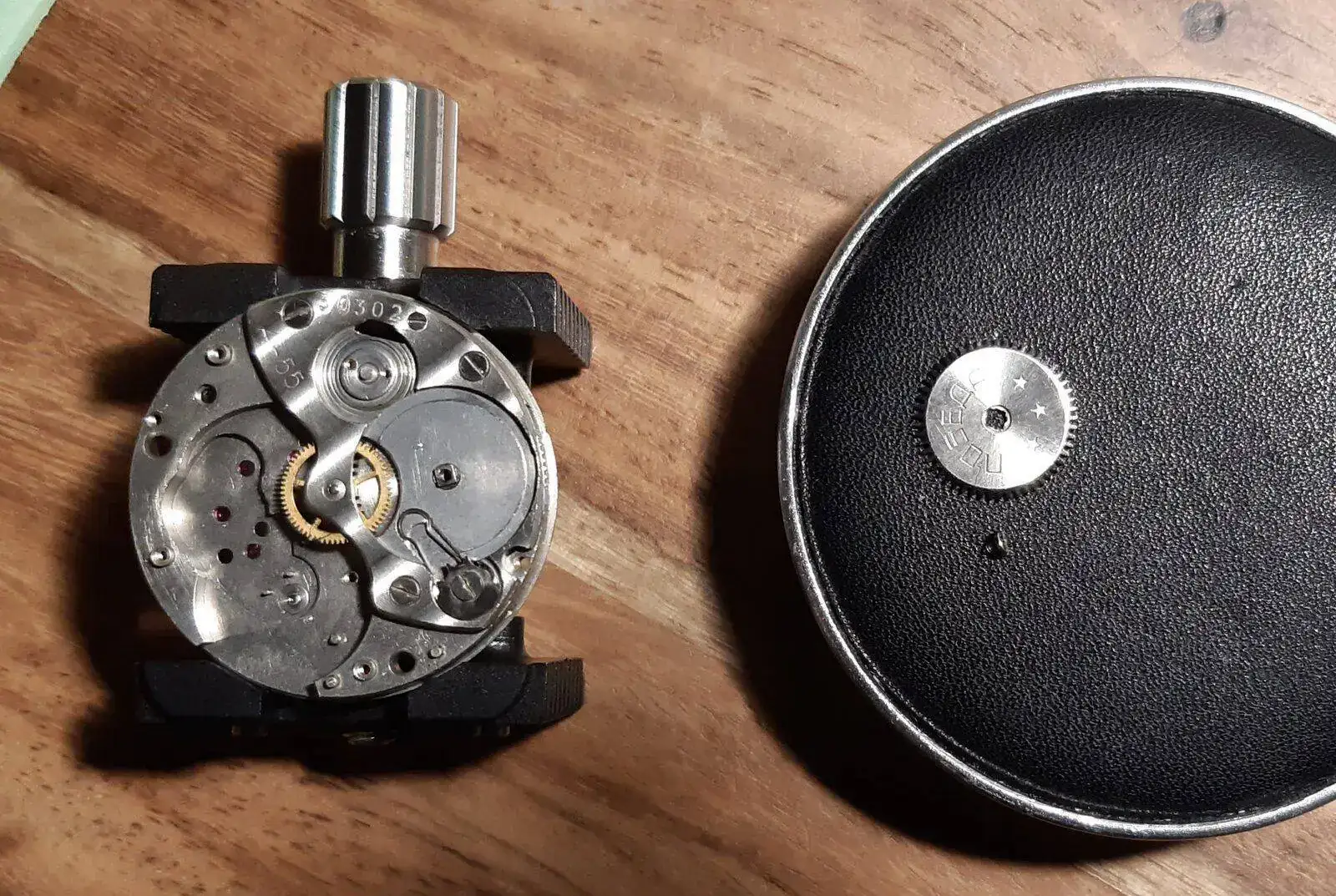

Esto creo que es el rochete:
Ver el archivos adjunto 2382226

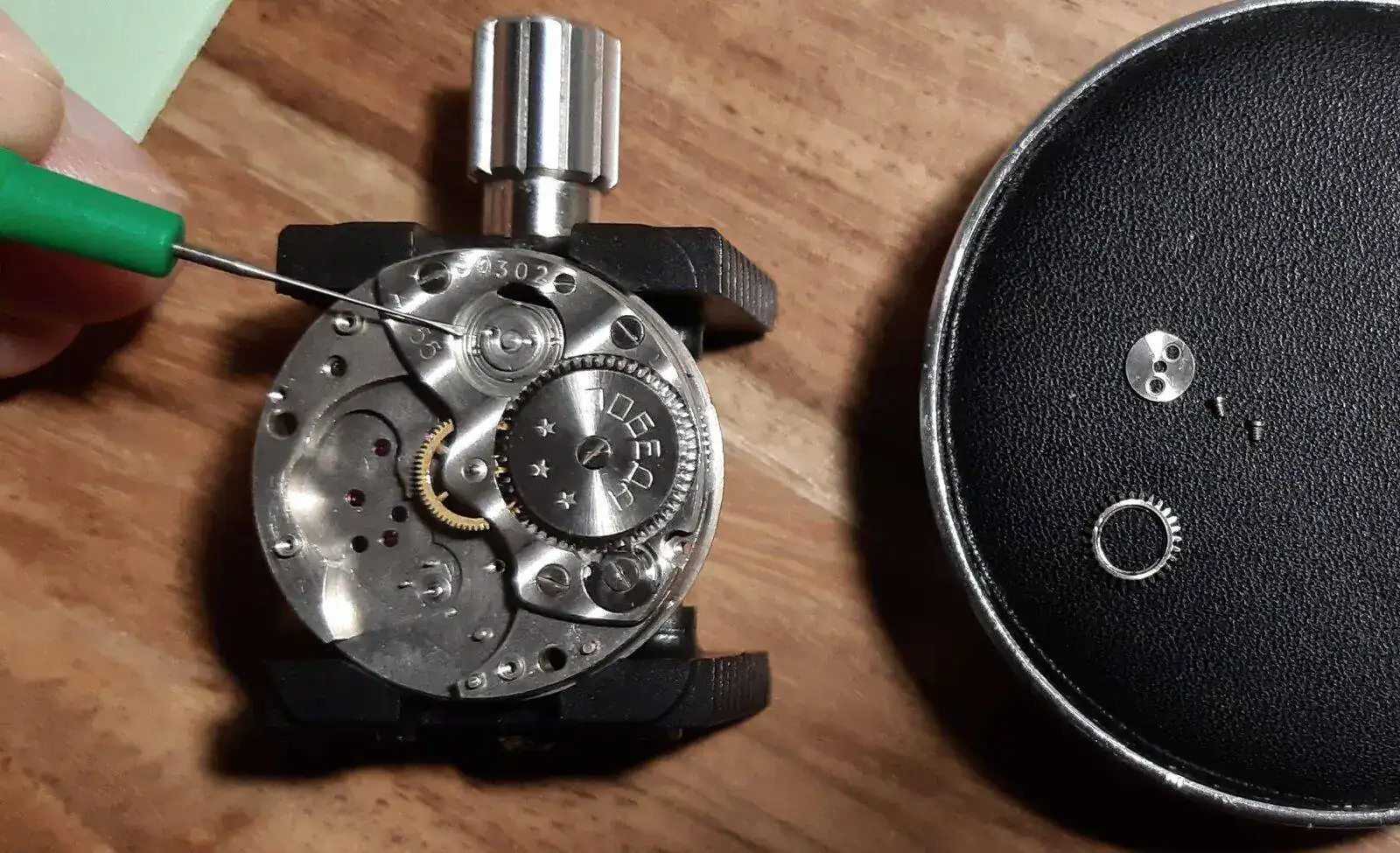

Y luego la otra rueda:
Ver el archivos adjunto 2382227
Y ya tenemos el sistema de carga:
Ver el archivos adjunto 2382228

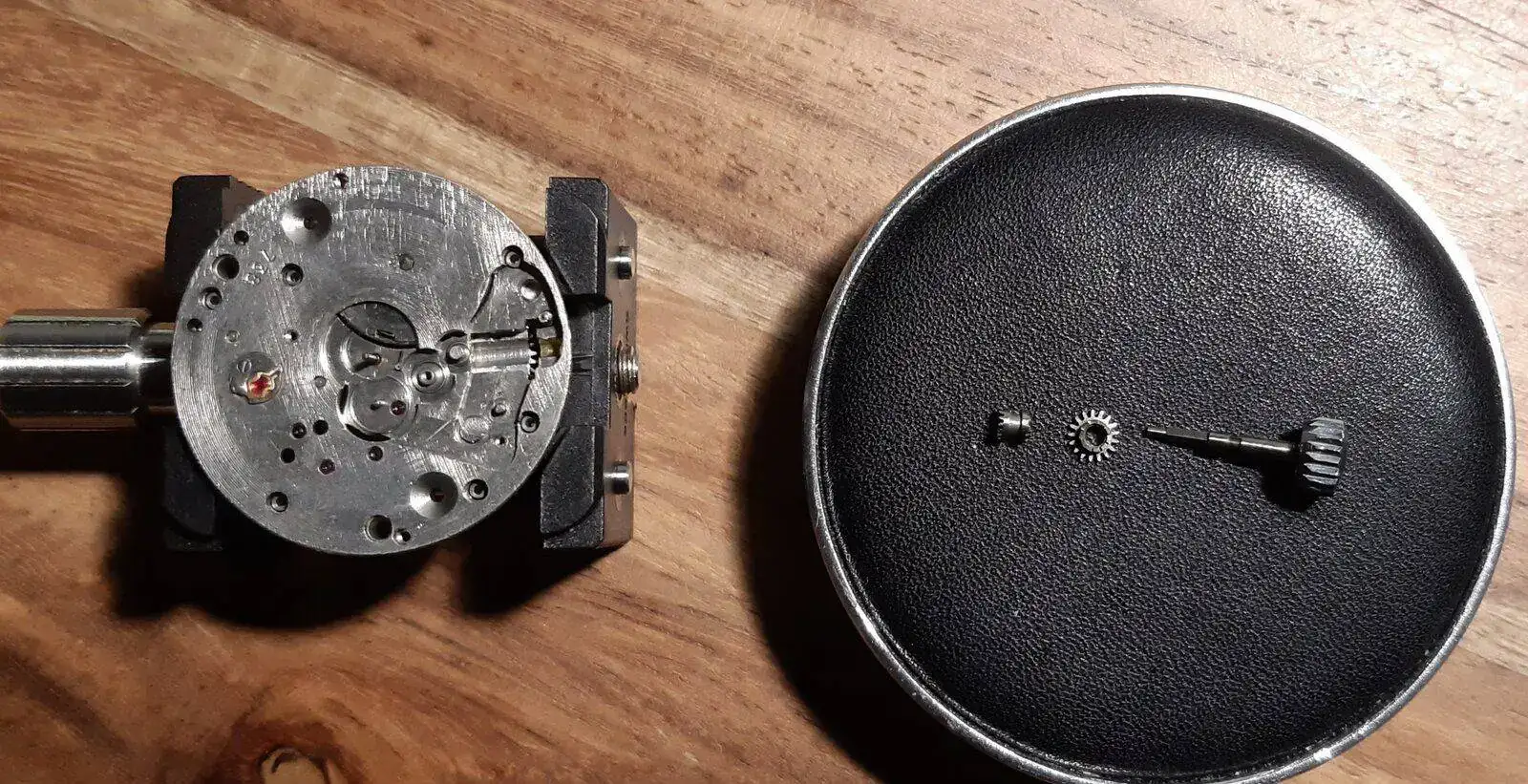

Por el otro lado metemos las dos ruedas que envuelven la tija y metemos la corona para que se queden en su sitio:
Ver el archivos adjunto 2382229
Colocamos la leva, el remo y el muelle, en ese orden:
Ver el archivos adjunto 2382230

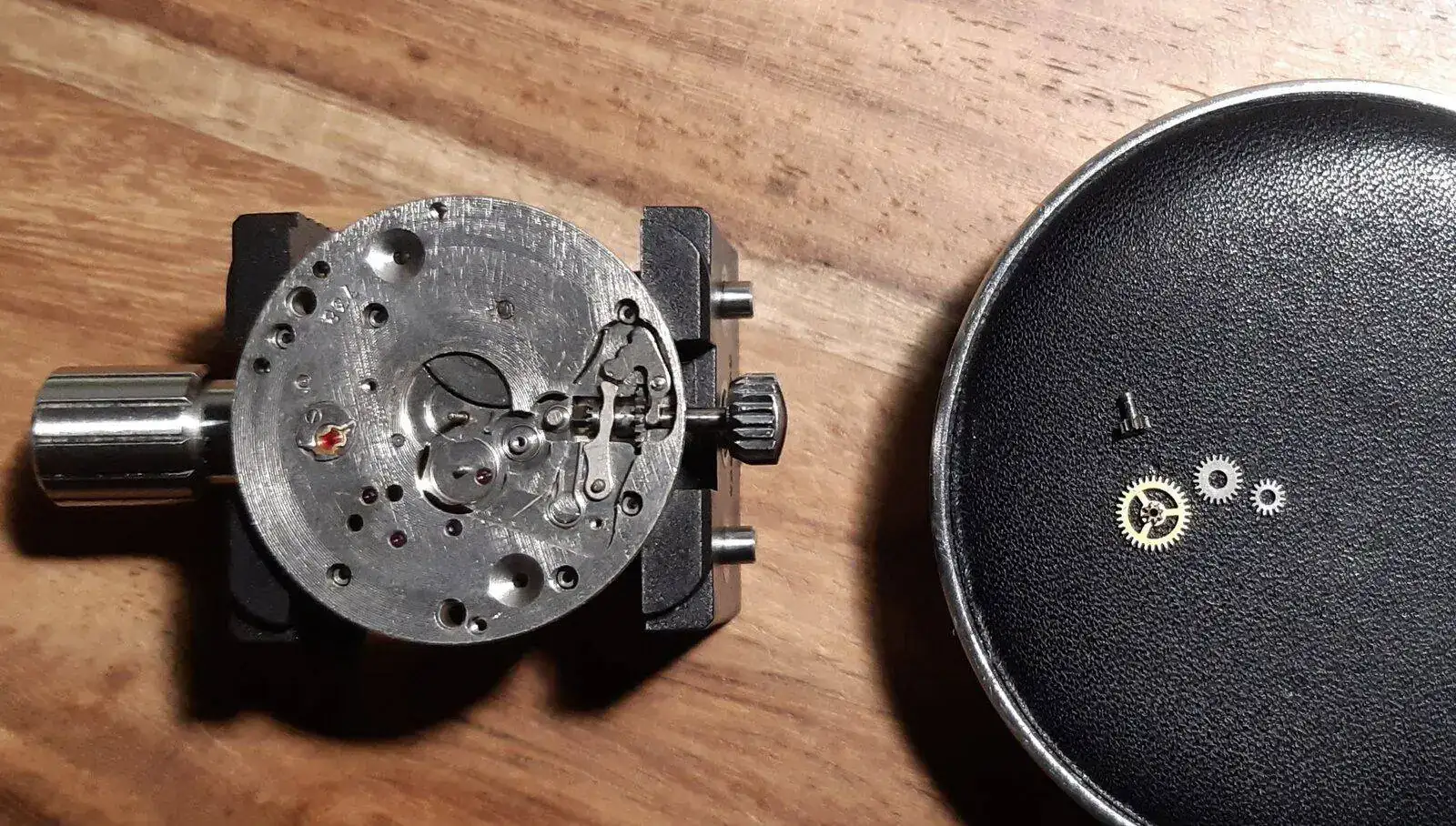

Colocamos las tres ruedas y el cañón de los minutos:
Ver el archivos adjunto 2382231

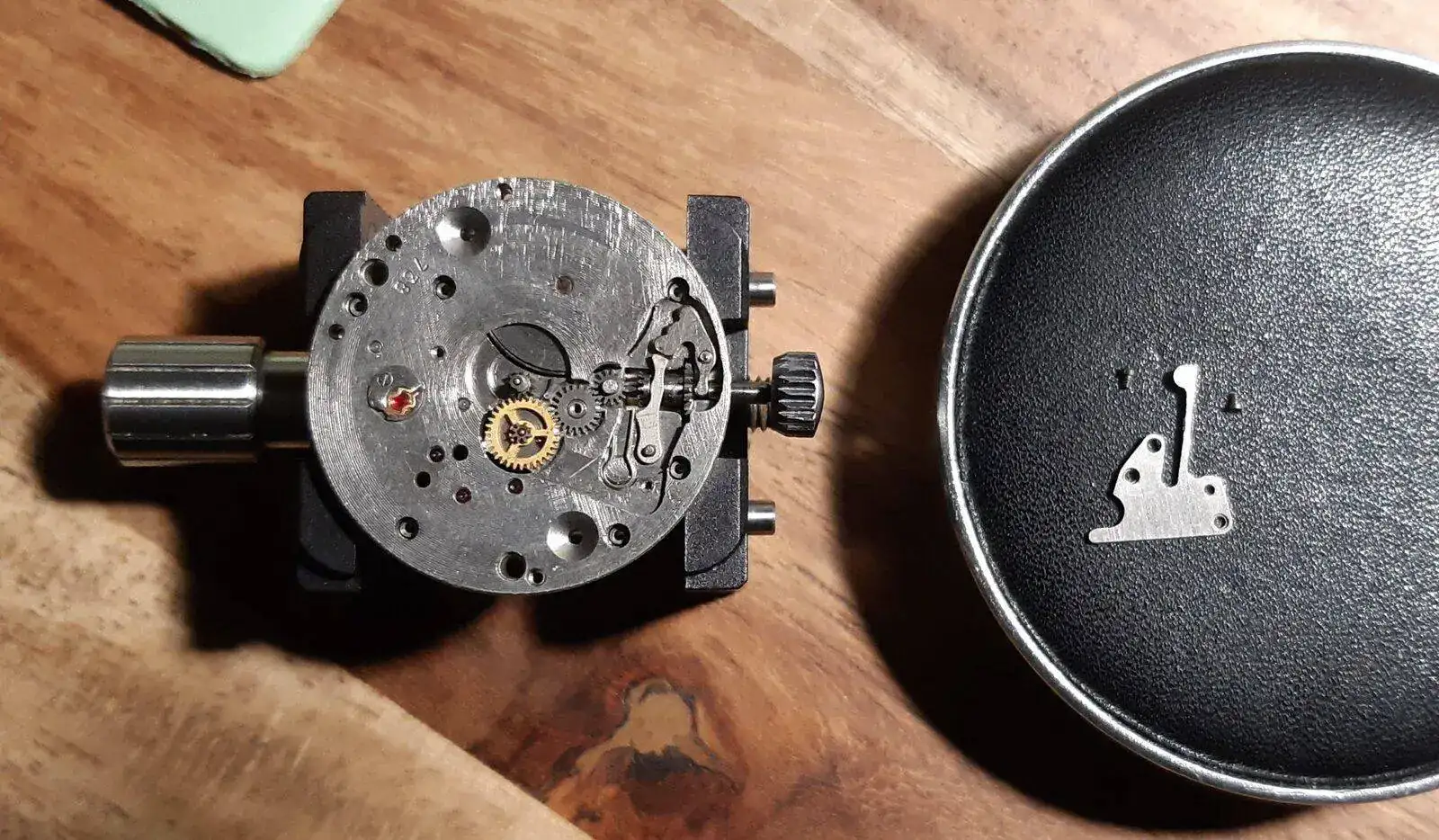

Colocamos la chapa amorfa y sus dos tornillos:
Ver el archivos adjunto 2382232

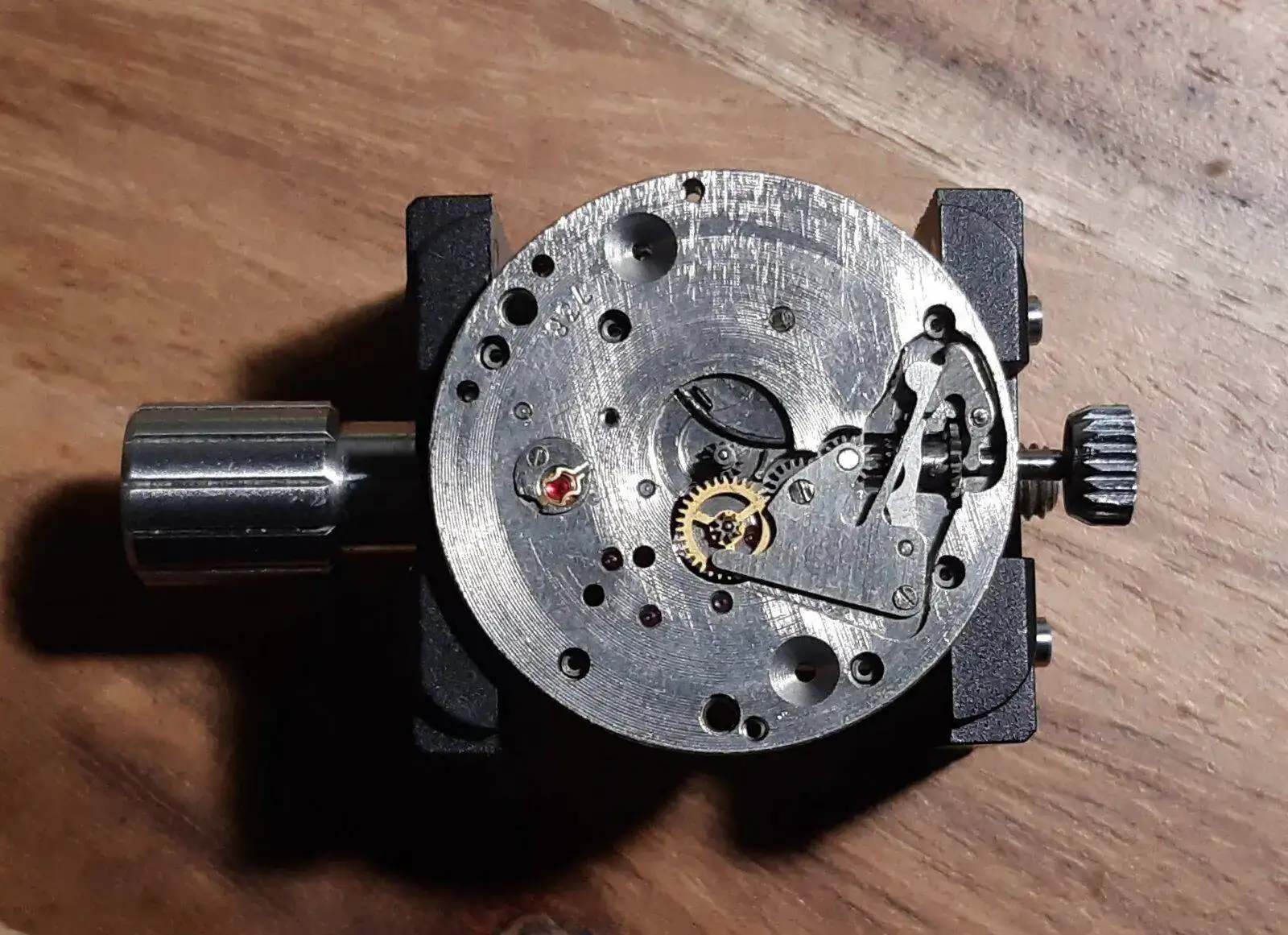

Muy bonito todo (y ahora que reviso las fotos veo que lira no está bien cerrada):
Ver el archivos adjunto 2382233

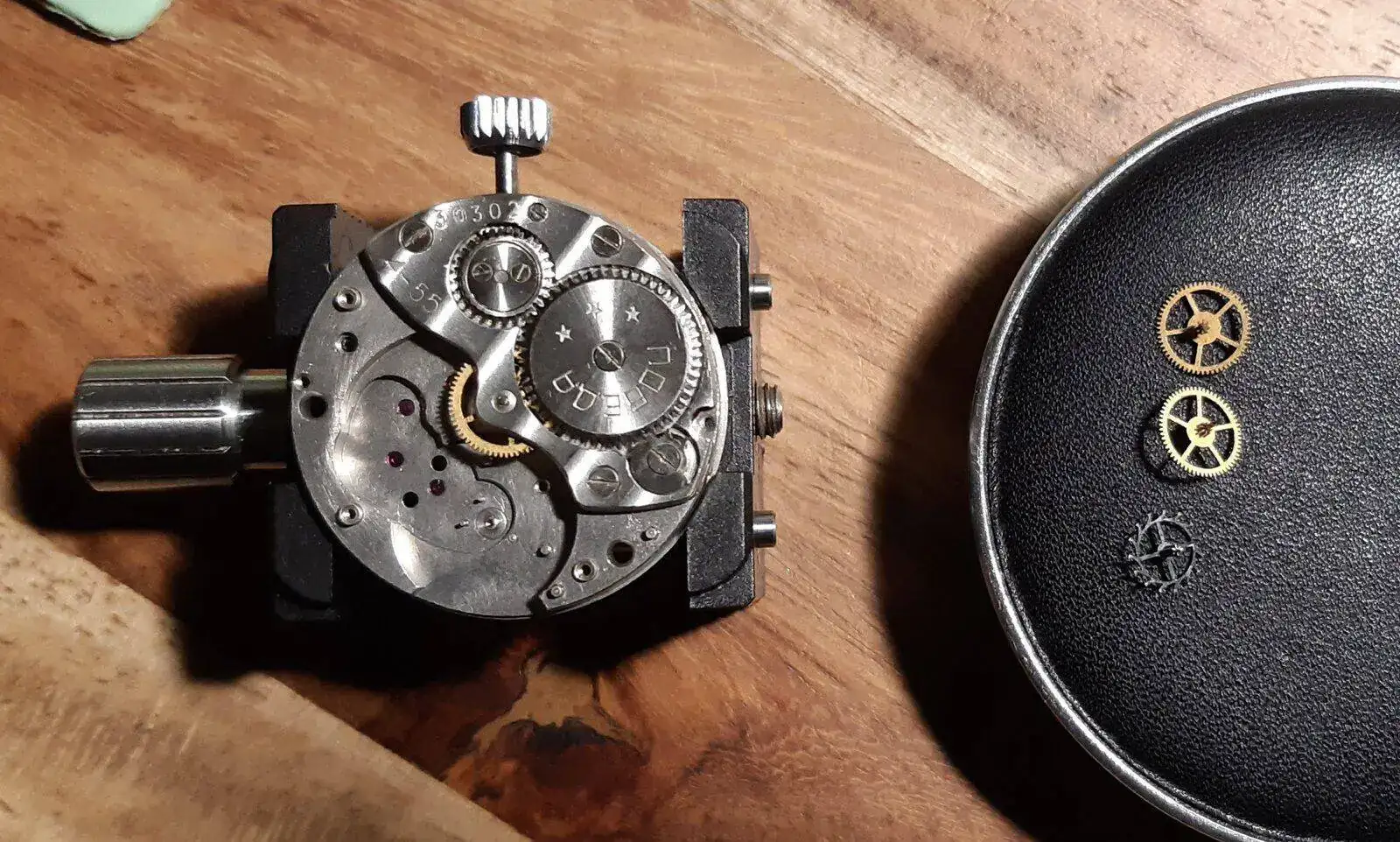

Por el otro lado colocamos las ruedas del sistema de trasmisión:
Ver el archivos adjunto 2382234

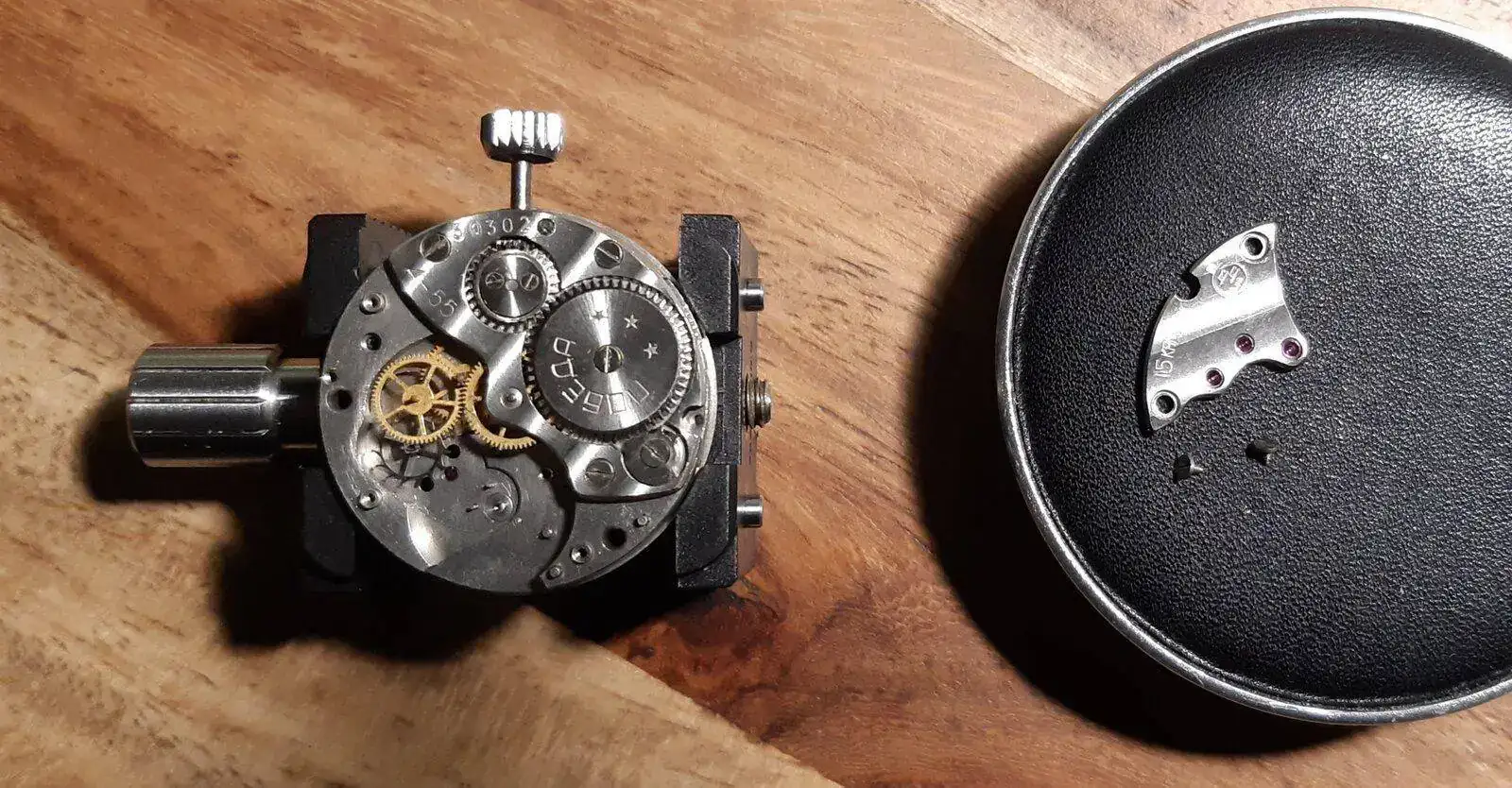

Las cubrimos con su puente y sus dos tornillos:
Ver el archivos adjunto 2382235

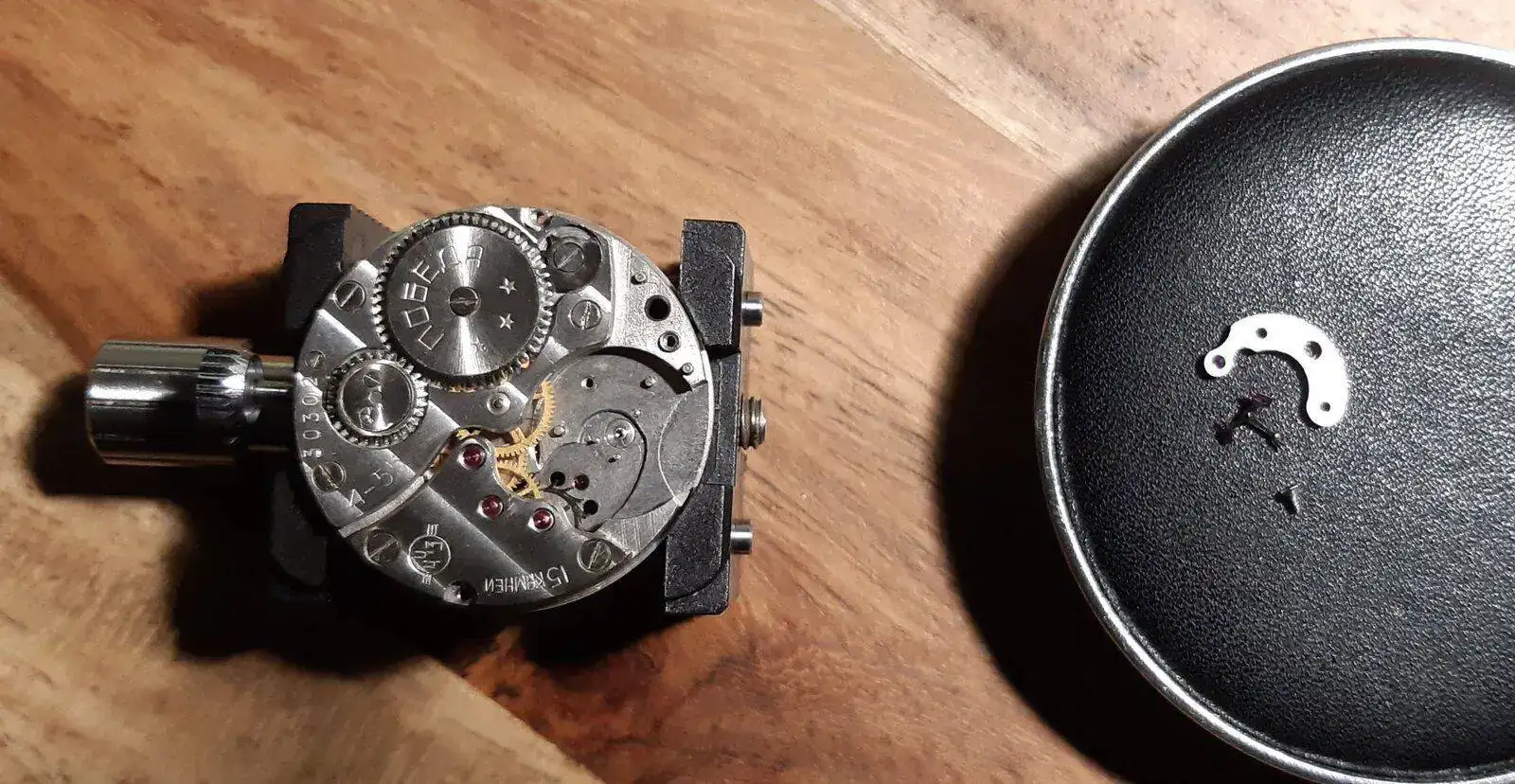

Colocamos el áncora y su puente:
Ver el archivos adjunto 2382236
Y parece ser que no hice fotos con el áncora y el balance puestos.

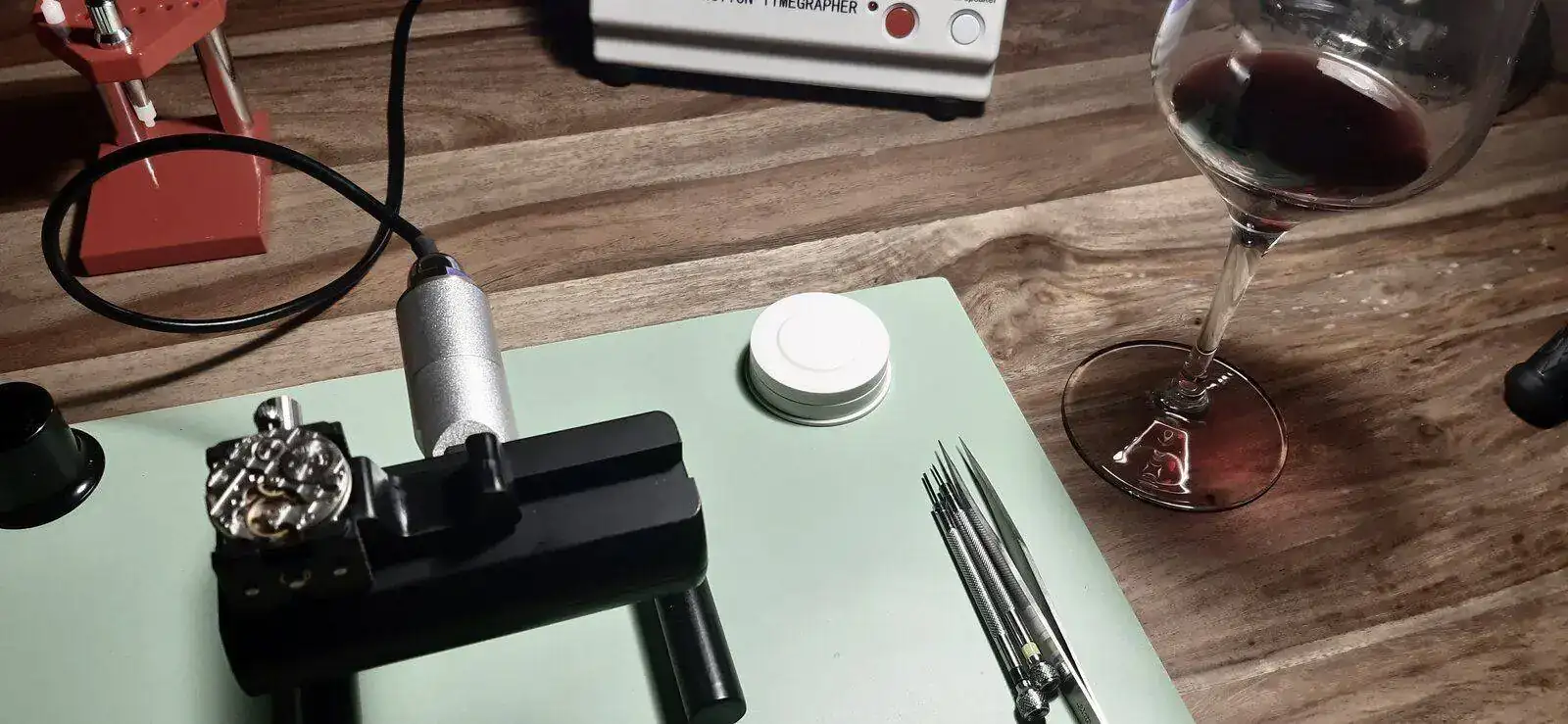

Lo ponemos en "La máquina cara que hace Bip" y terminamos la botella de vino:
Ver el archivos adjunto 2382238

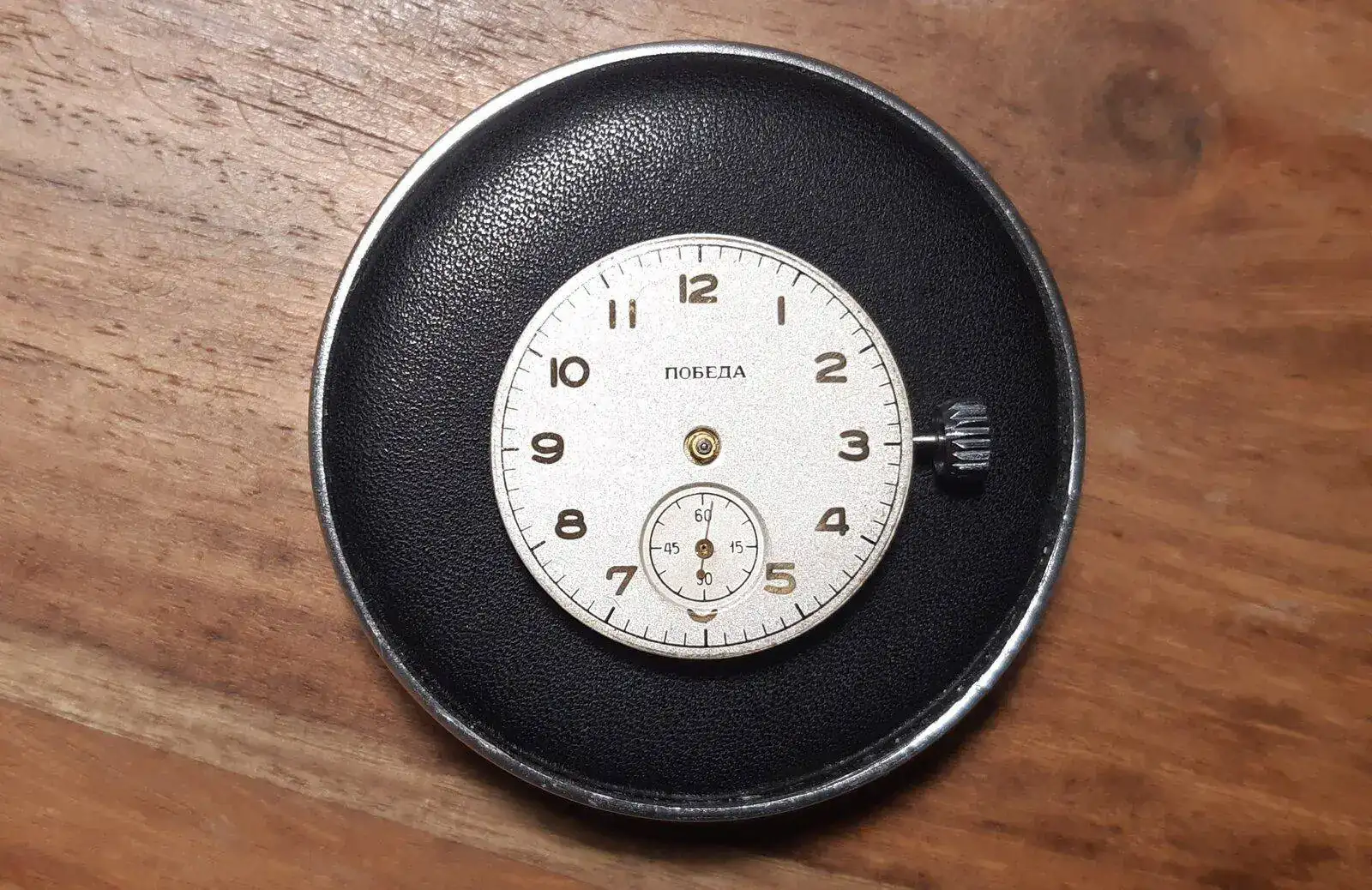

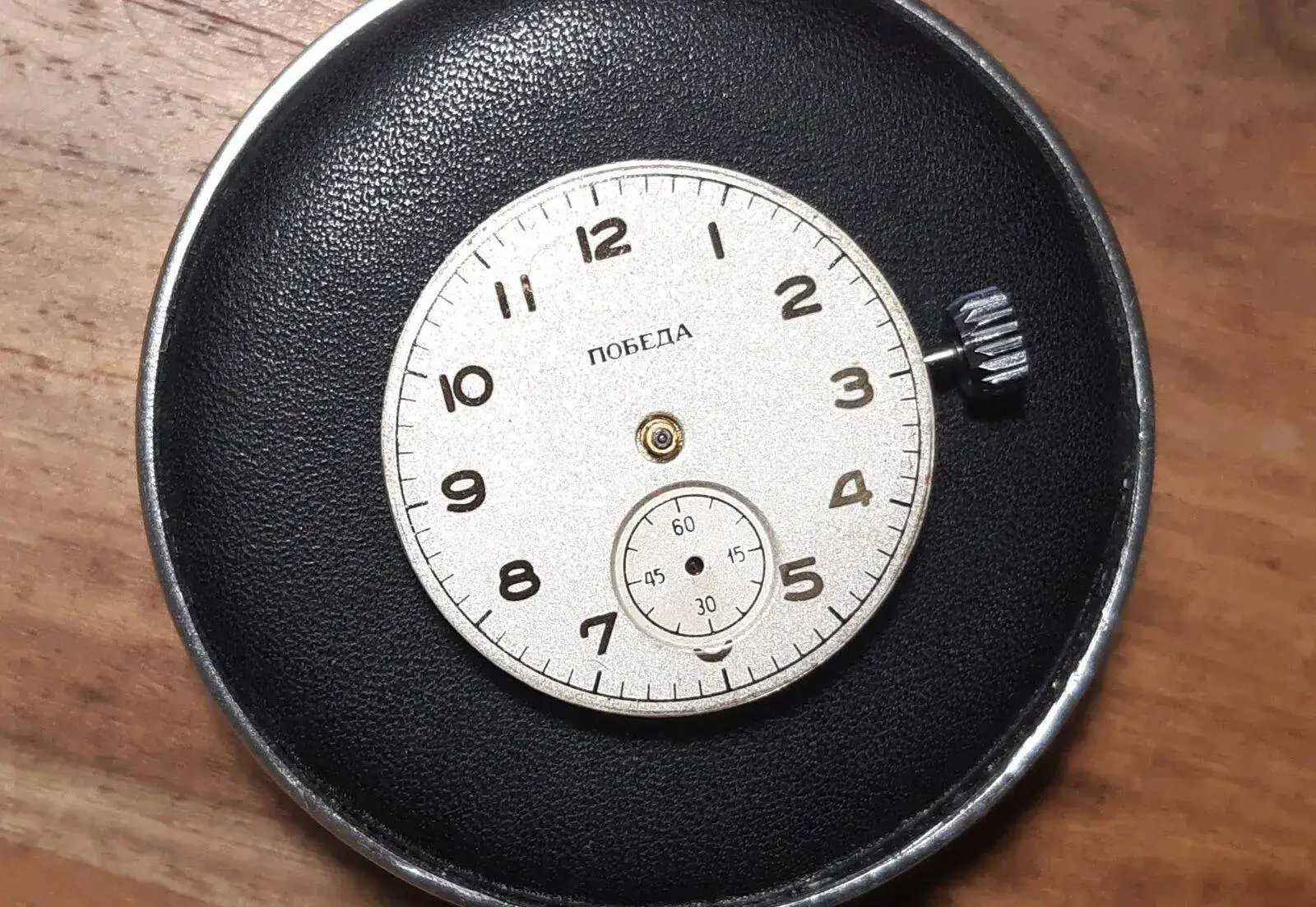

Ponemos la esfera:
Ver el archivos adjunto 2382239
Ponemos la segundera:
Ver el archivos adjunto 2382240

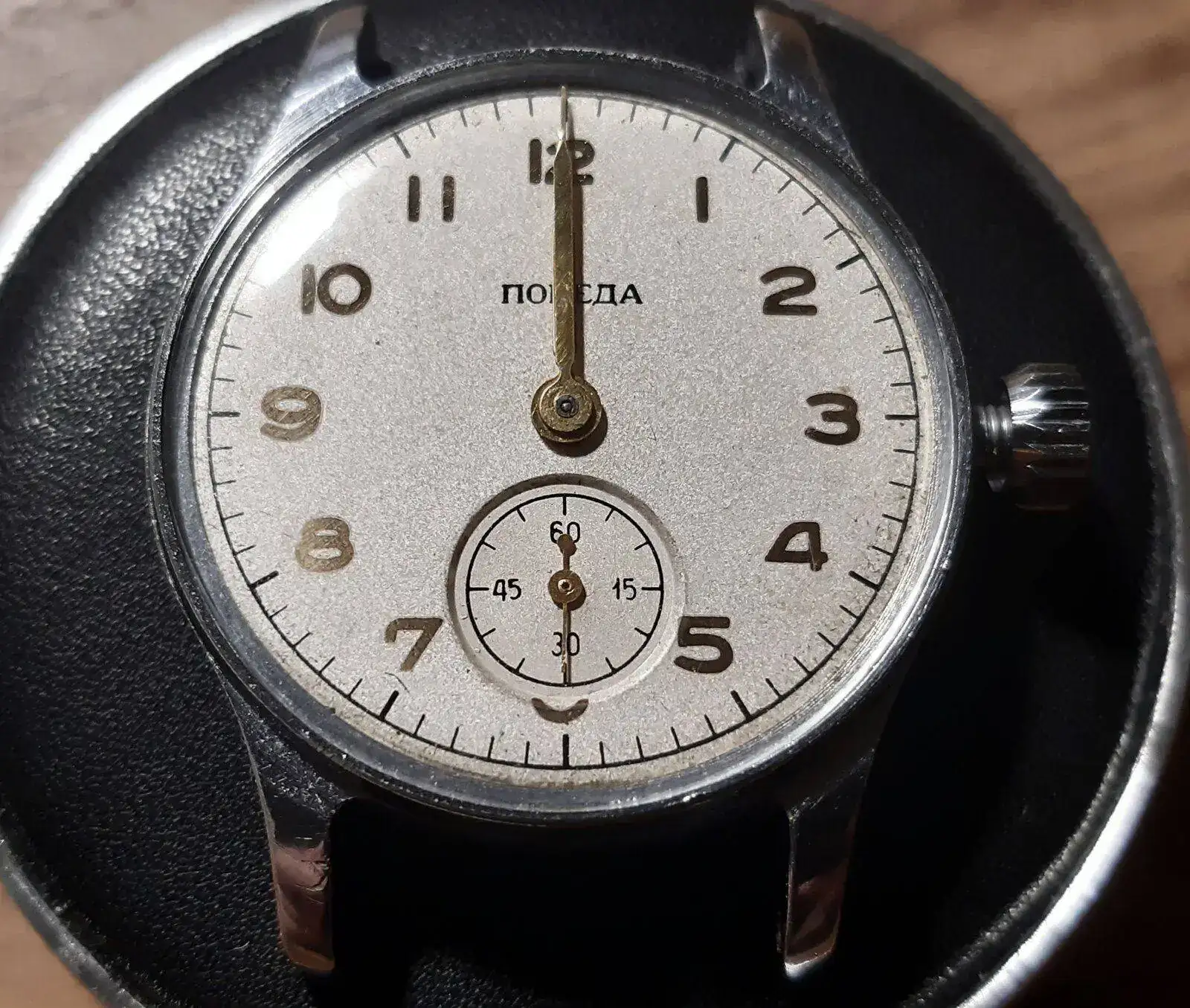

Ponemos las otras dos agujas y lo metemos en la caja:
Ver el archivos adjunto 2382241

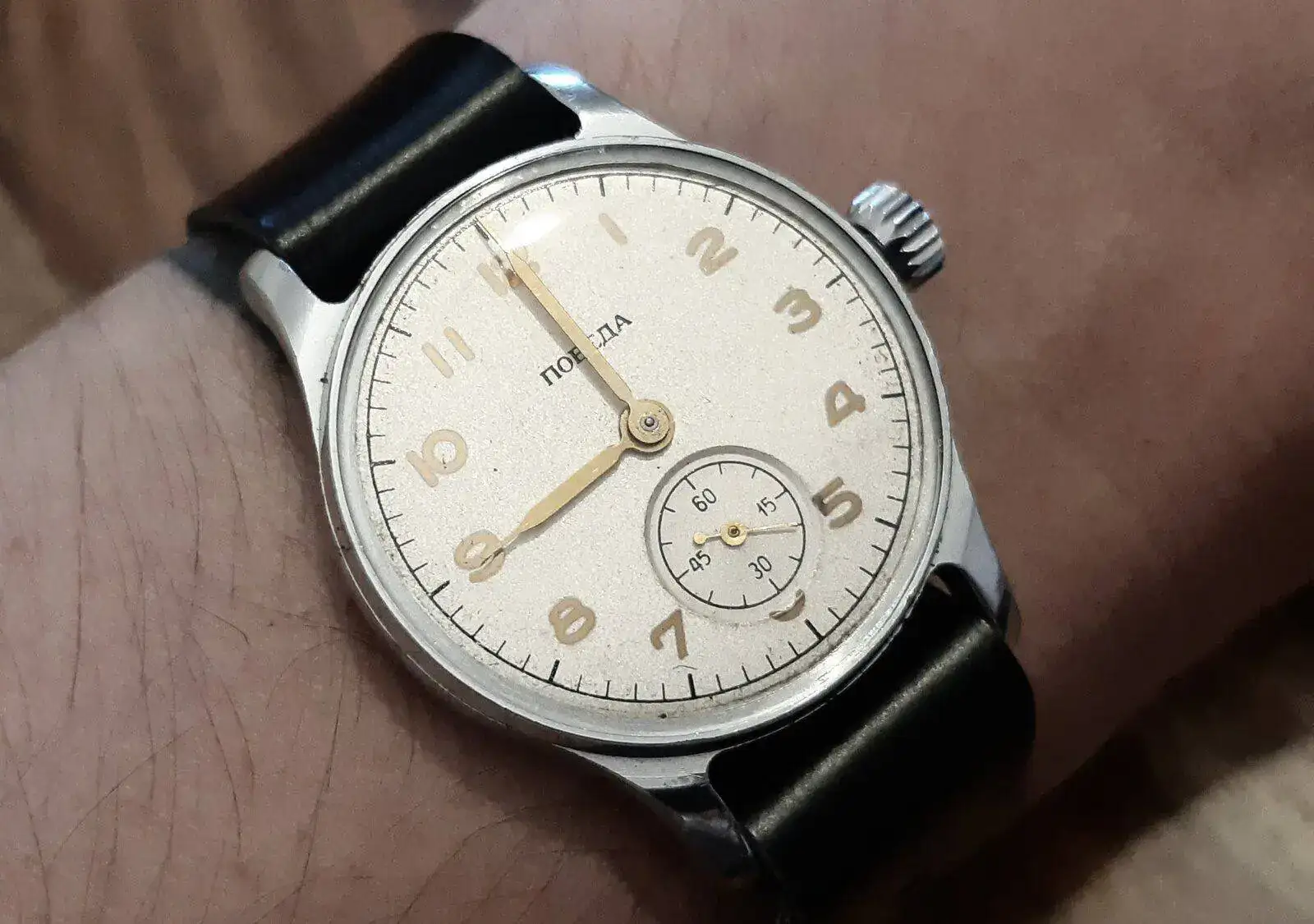

Le ponemos una correa y listo:
Ver el archivos adjunto 2382242

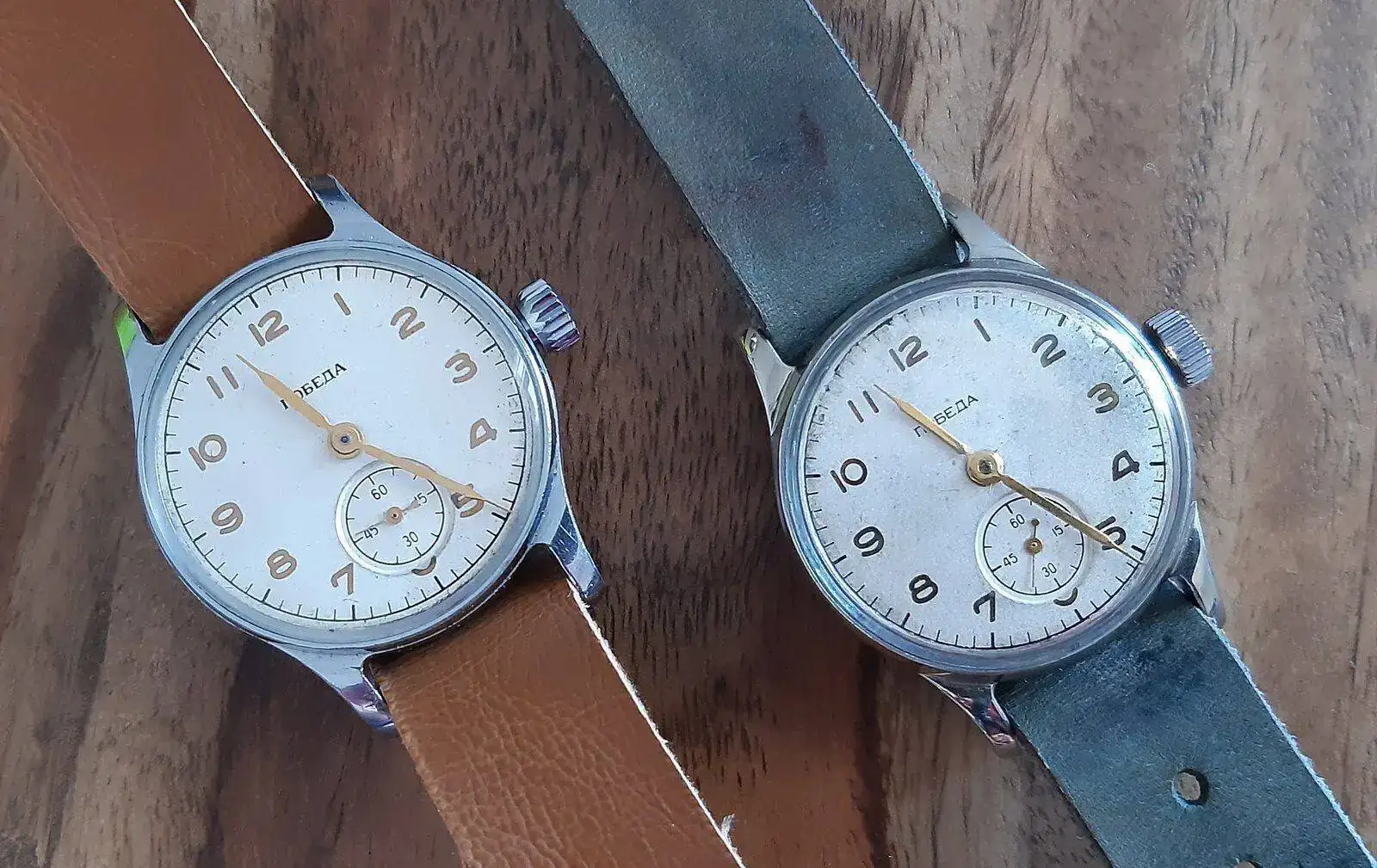

Aquí lo vemos a la derecha de su hermano, mismo modelo construido en dos fábricas distintas, espero algún día poder hacer un hilo comparando ambos relojes ya que tienen más diferencias de las que me imaginaba. También podéis ver que sigo teniendo que poner la raqueta a tope para que el reloj lleve bien el ritmo (esto ya lo he mejorado un poco el día que escribo esto, por que las fotos son de hace tiempo):
Ver el archivos adjunto 2382243
Y los dos juntos otra vez:
Ver el archivos adjunto 2382244
Bueno, amigos, espero que os hayan gustado las tripas de este Pobeda, y también espero ir poco a poco teniendo más tiempo para compartir con vosotros mis destripamientos.
Os dejo con una foto más del marciano y uno de los relojes que he destripado estos meses, que seguramente será de alguno de vosotros pero no recuerdo de quién:
Ver el archivos adjunto 2382252
Un abrazo, compañeros.
Marius.
