Microscopio casero, pase y mire.

[acg]

En relojería frecuentemente necesitamos ver o fotografiar piezas pequeñas.
Veamos como hacerlo nosotros mismos, a partir de una unidad óptica en desuso y de un celular.

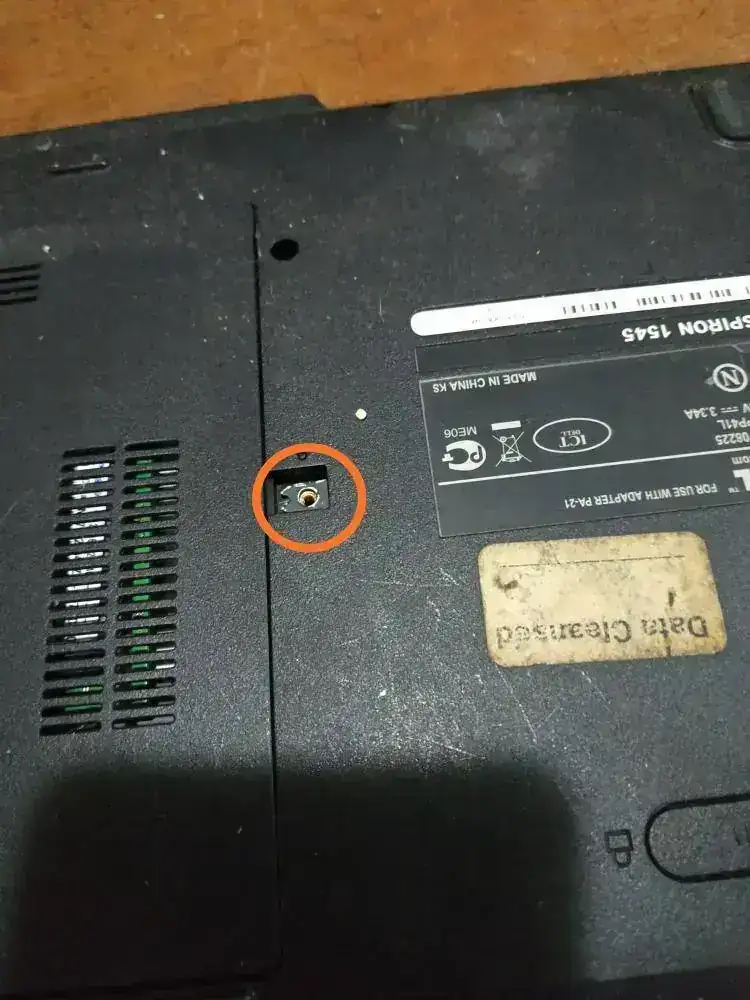

Quitamos el tornillo marcado con círculo rojo de una laptop .

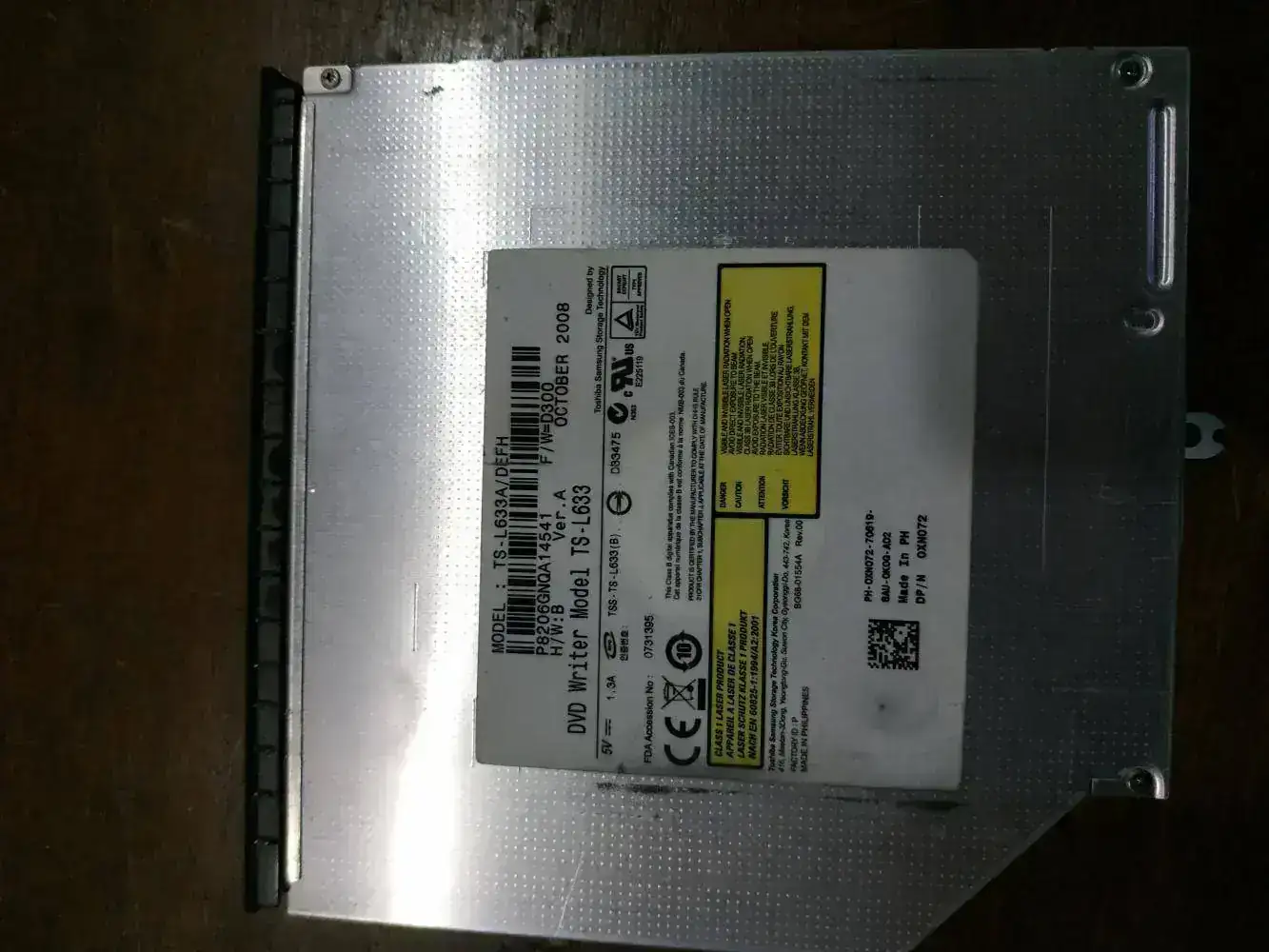

Retiramos lectora de CD.

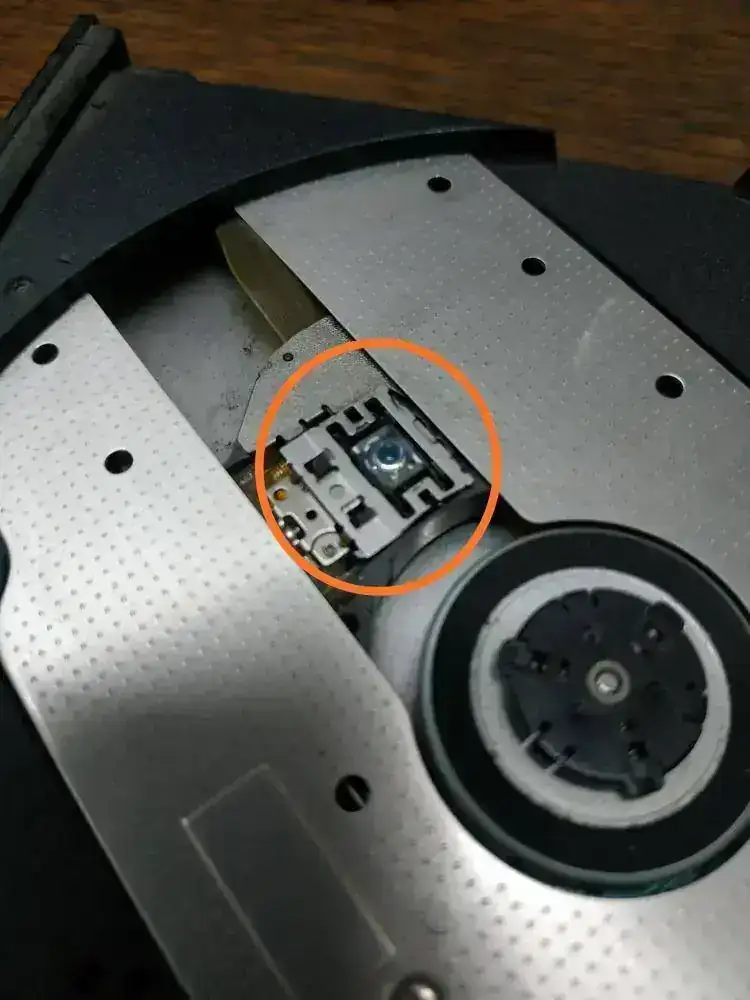

Al desarmarla aparece la pieza que contiene una lupa y una lente.



Levantamos la chapita que sujeta la siguiente pieza.



Cortando cuatro alambrecitos la separamos.
La lupa que está a la vista la desechamos. No es de utilidad.

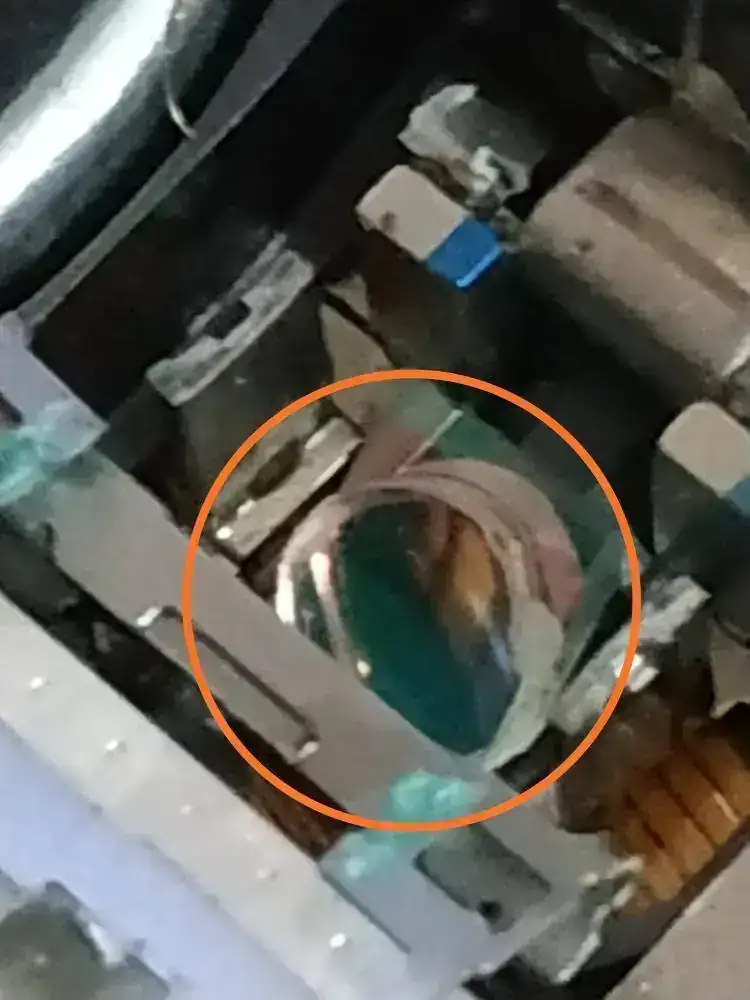

Debajo buscamos la lente que usaremos

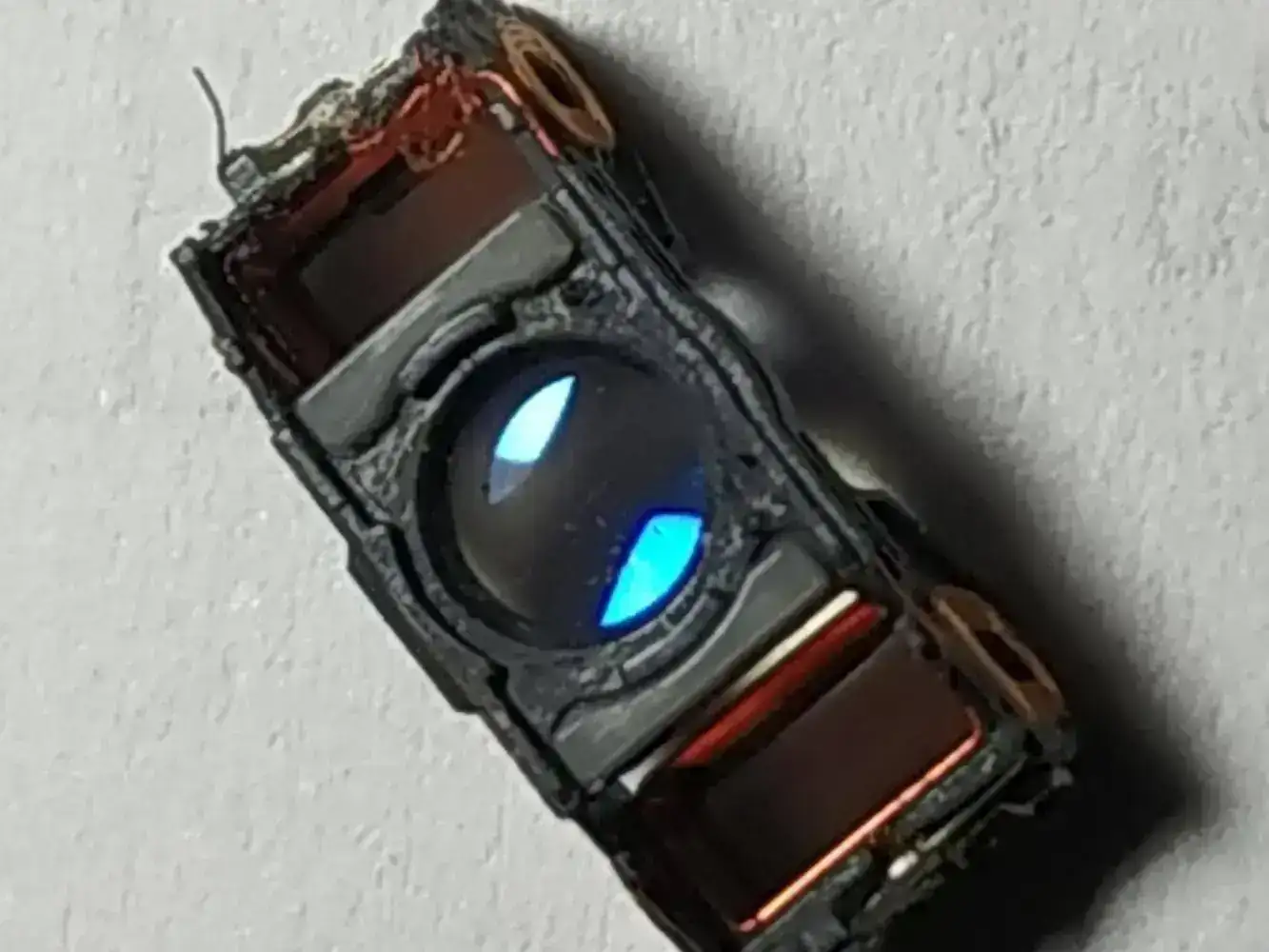

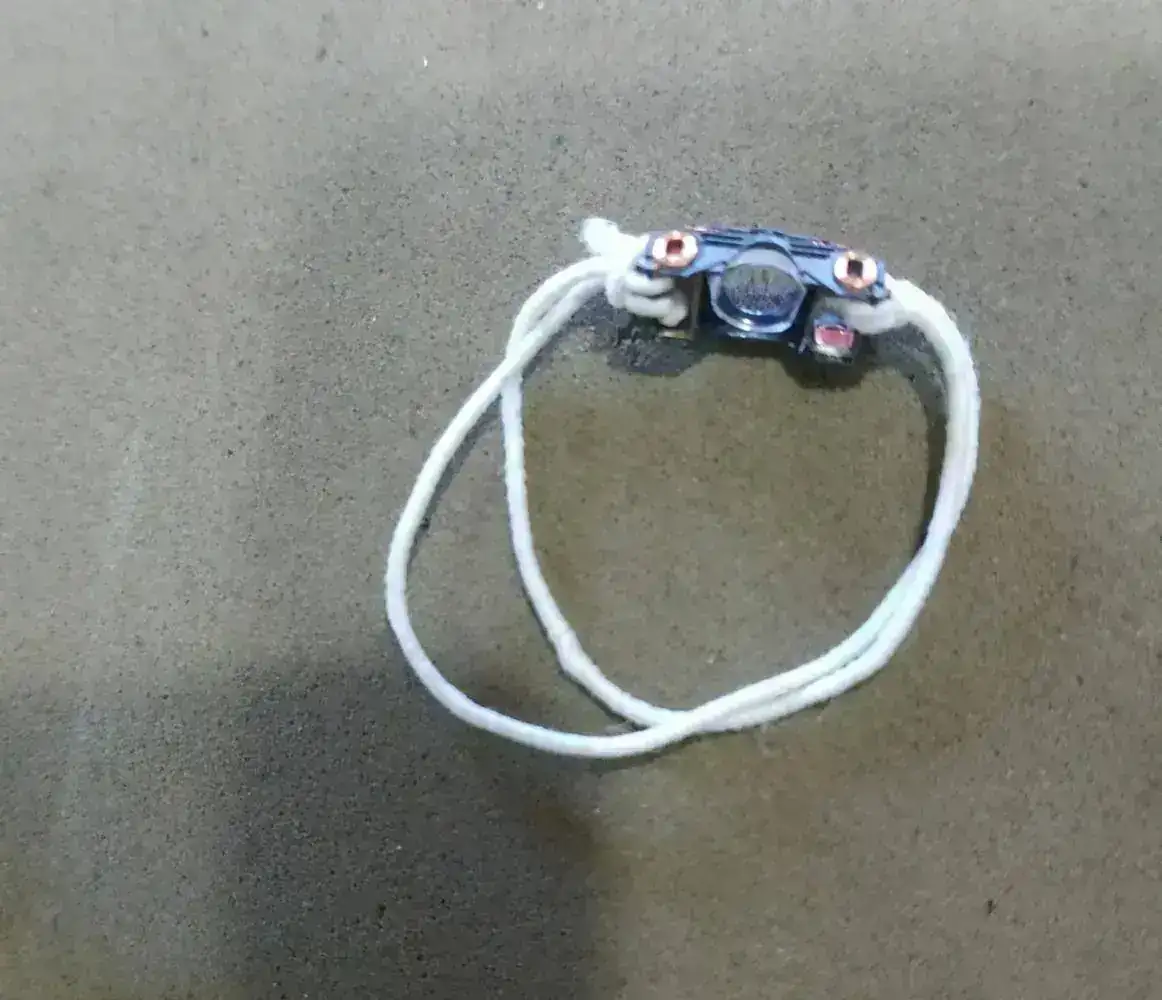

Yo volví a colocarla en el soporte de plástico. La pegué con silicona caliente.

RESULTADO

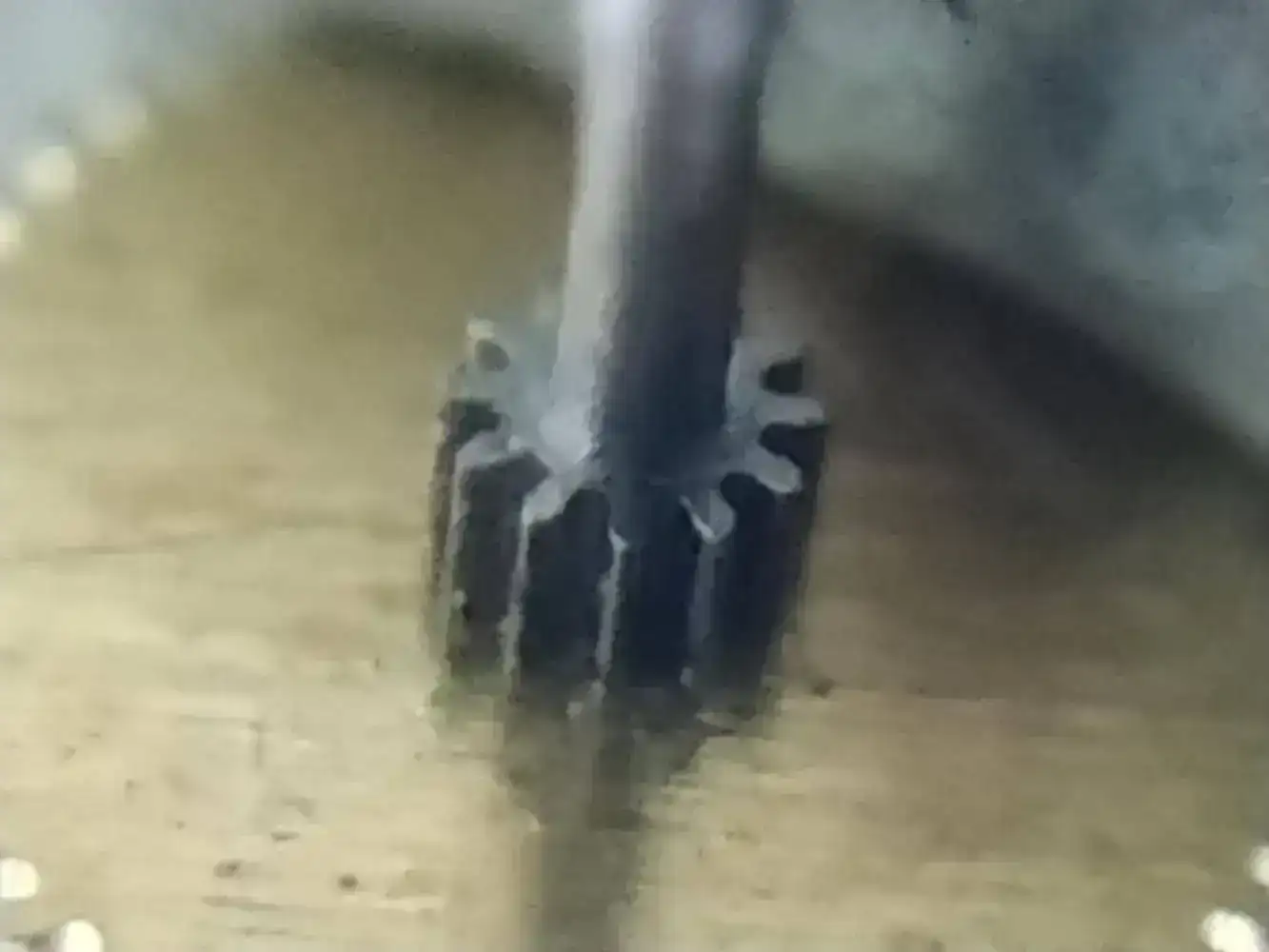

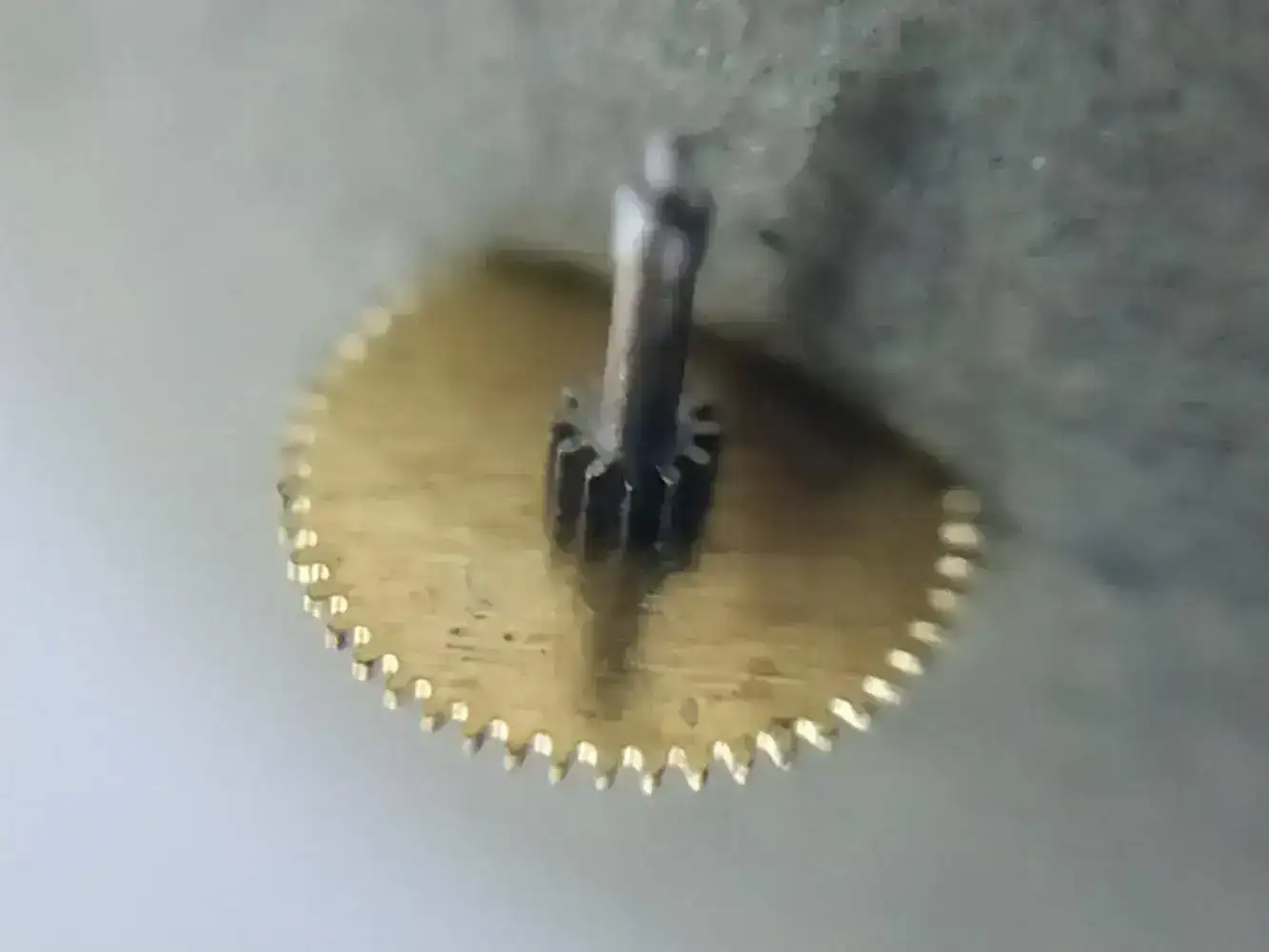

Veamos una rueda pequeña. Está en el círculo rojo.


Foto de Xiaomi redmi 5



Ahora con la lente nueva sobre la del celular







Más ampliada

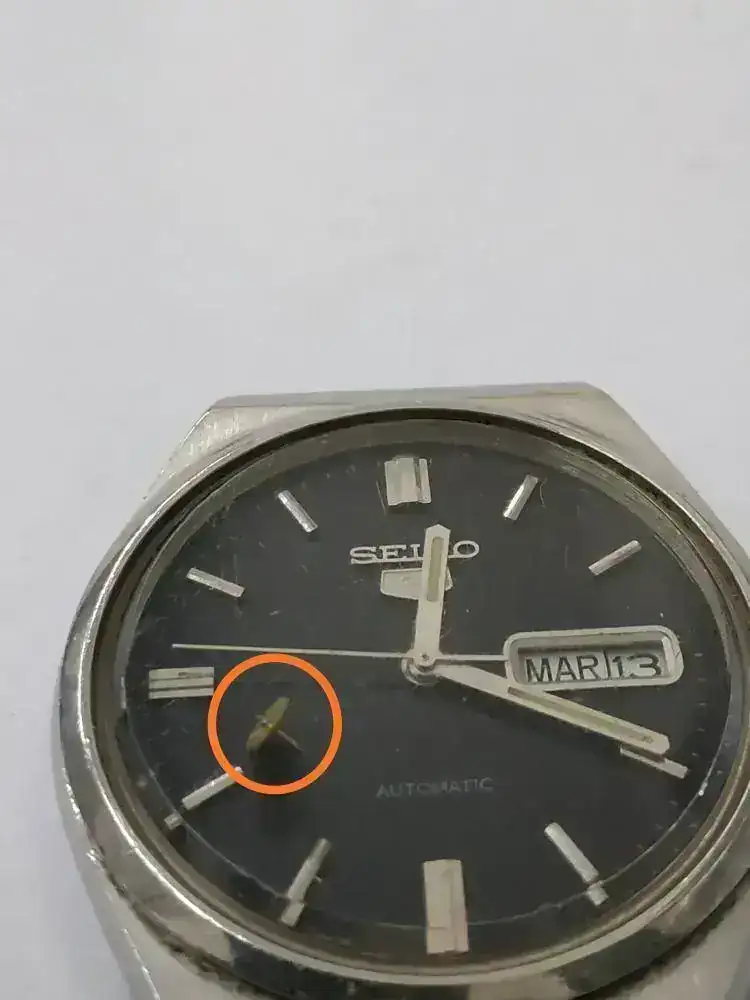

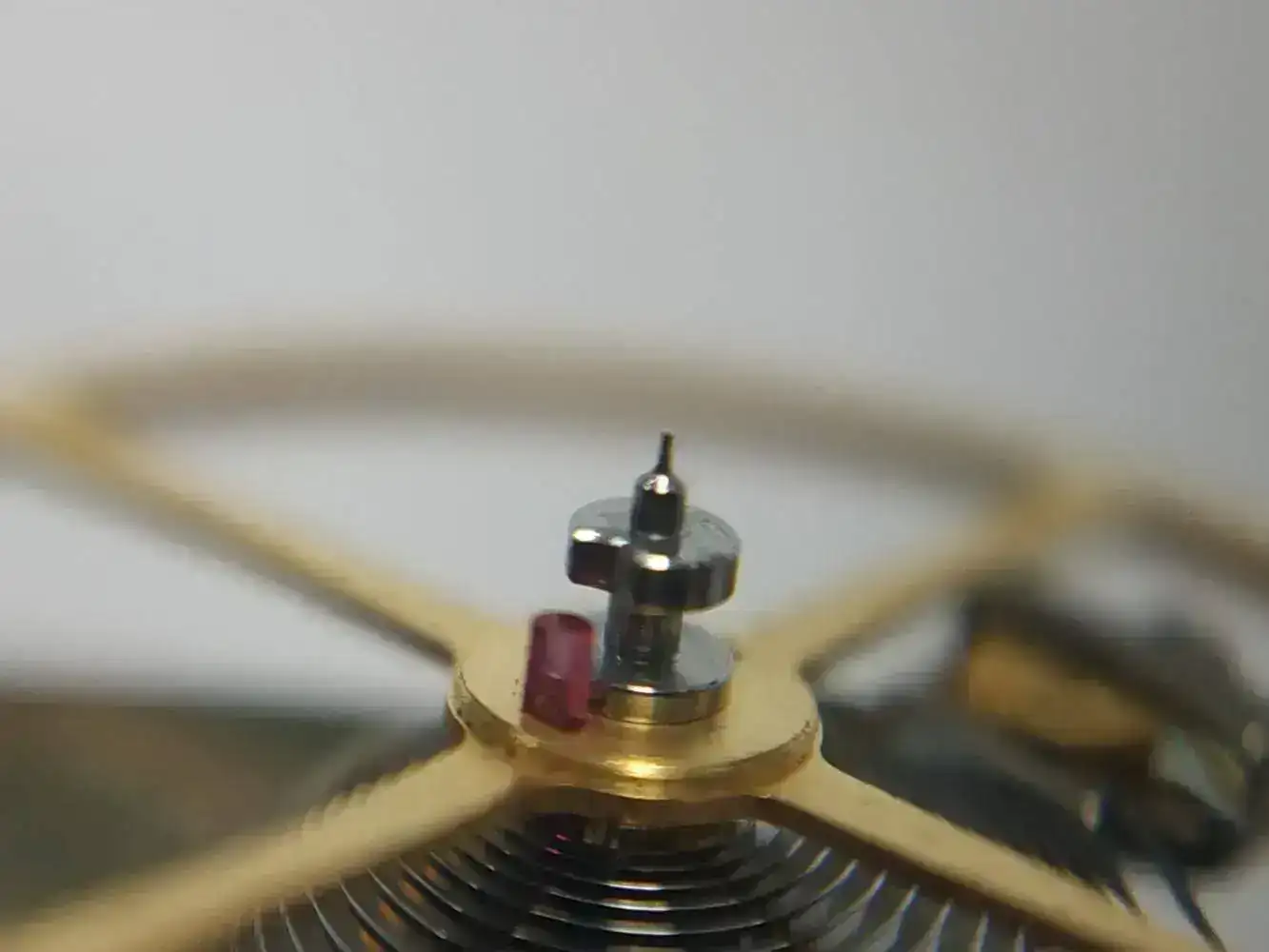

Veamos el pivote del Seiko


Si a alguien le es útil me alegro.

Saludos. Adalberto de Uruguay.



[vonmeri]

Hola, estoy entendiendo que pones la lente en la cámara de un smartphone? Pegada con silicona y ya está?

Solución sencilla y con buen resultado.

Gracias



[acg]

Menos que eso.
La lente la pegué al soporte de plástico que trae el CD. A dicho soporte le até un elástico fino, con el cual hago que la lente se ubique sobre la cámara del celular.
Tienes que fijarte que sea la parte plana de la lente la que haga contacto con la cámara.
Inclusive al principio la pegué con cinta scotch y salían buenas fotos.
