Intentando despertar a un Longines 19.xx

[Jbecerra]

Hola.

Tengo un Longines de bolsillo que con ayuda de algunos foreros conseguí saber su calibre, un 19.xxx
No conseguí saber mas sobre el y me gustaría ponerlo de nuevo en marcha usandolo como cobaya para ir tomándole un poco el pulso a este apasionante mundo.

- Al reloj le faltan varias cosas, la corona, la tija, la aguja del segundero y el pulsador para ponerlo en hora.
- Esta en una caja de plástico.
- Tiene rajado el esmalte de la esfera.
- El tornillo del barrilete que engrana con la tija ha trasroscado la pletina del reloj.
- La tapa del susodicho esta rota.
- Varios tornillos con la ranura abocardada.

Lo mas importante me pareció la tija y como no he conseguido encontrar los planos para fabricarla he sacado las medidas del reloj.

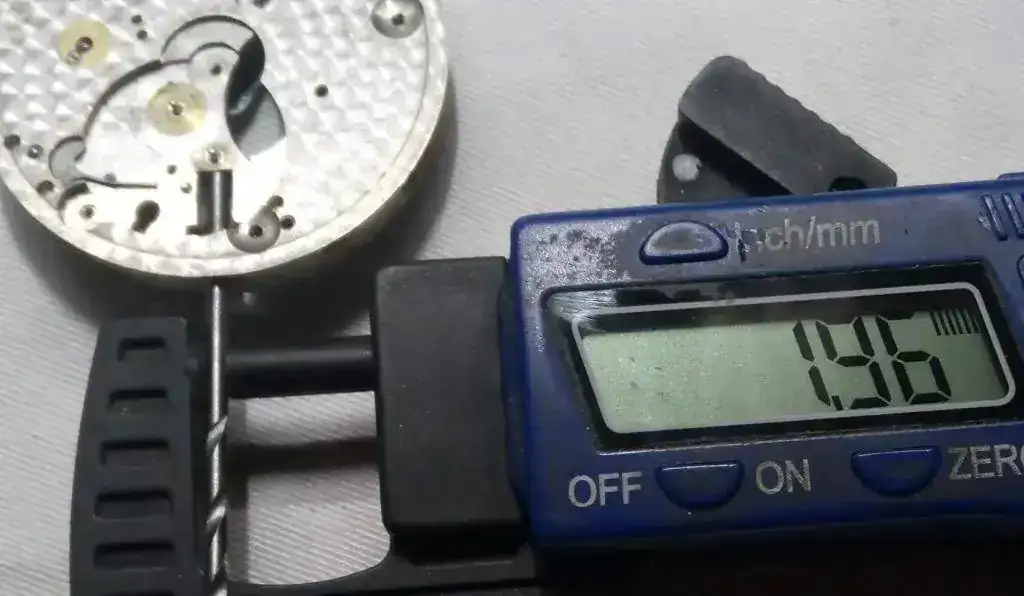

Midiendo el diámetro máximo de la tija.

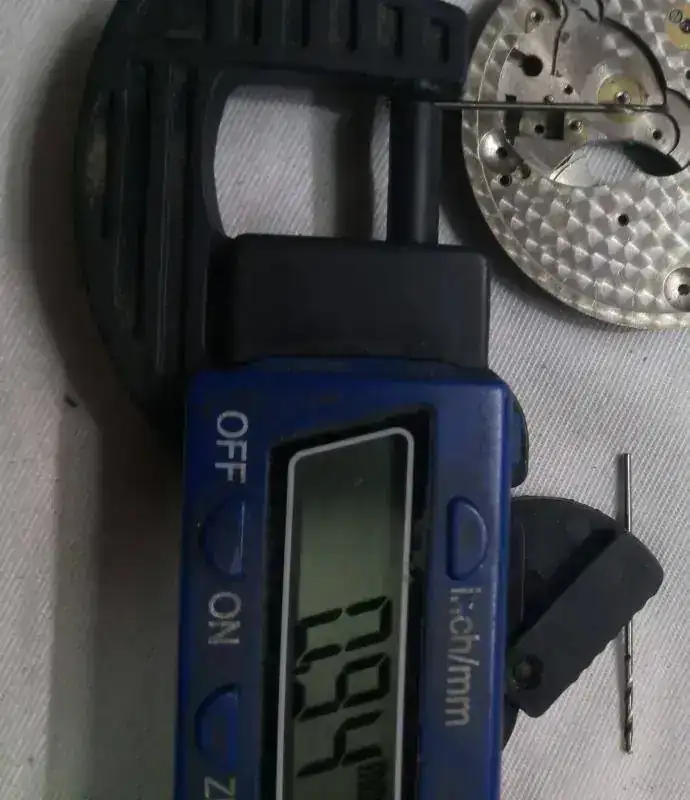

Diámetro del pin de la tija.

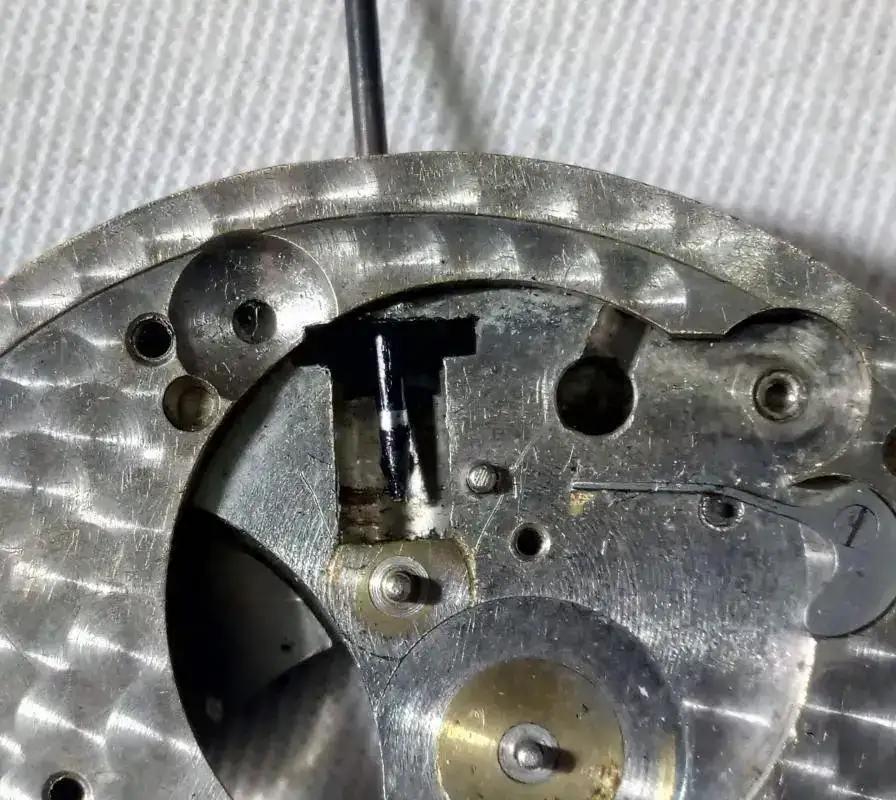

A continuación, con un rotulador pinte una varilla y le hice una marca pare ver que profundidad debería tener.

Midiendo el interior de cuadradillo.

Concluyendo en estos datos. (Digo yo...)

Manos a la obra,

Material: Puntilla acerada > 2mm.

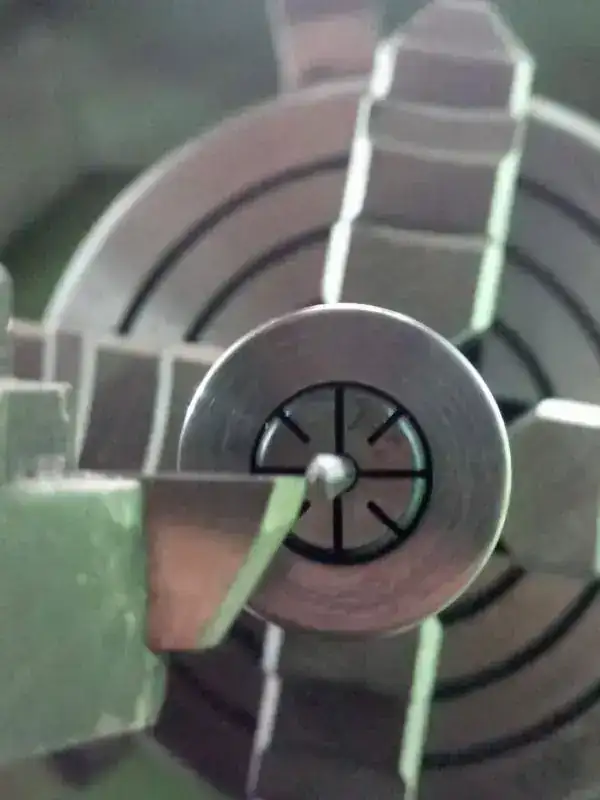

Primer paso. Torneado de la punta y el diámetro del cuadradillo.

A continuación en el cuarto eje hago el fresado del cuadradillo.

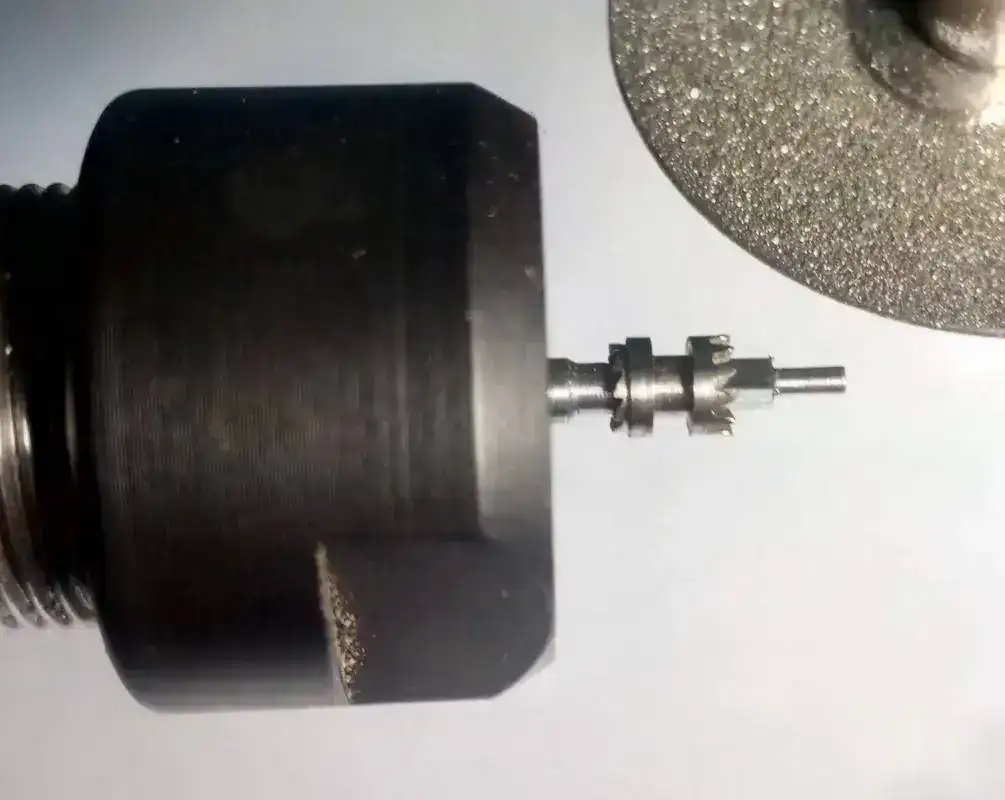

Ajusto la medida del cuadradillo mecanizando poco a poco y probando hasta que entra.

Ahora hay que mecanizar la ranura que fija la tija. 😉
Marcando donde.

Ranurado.

Ya tengo una punta.

Me falta la corona.

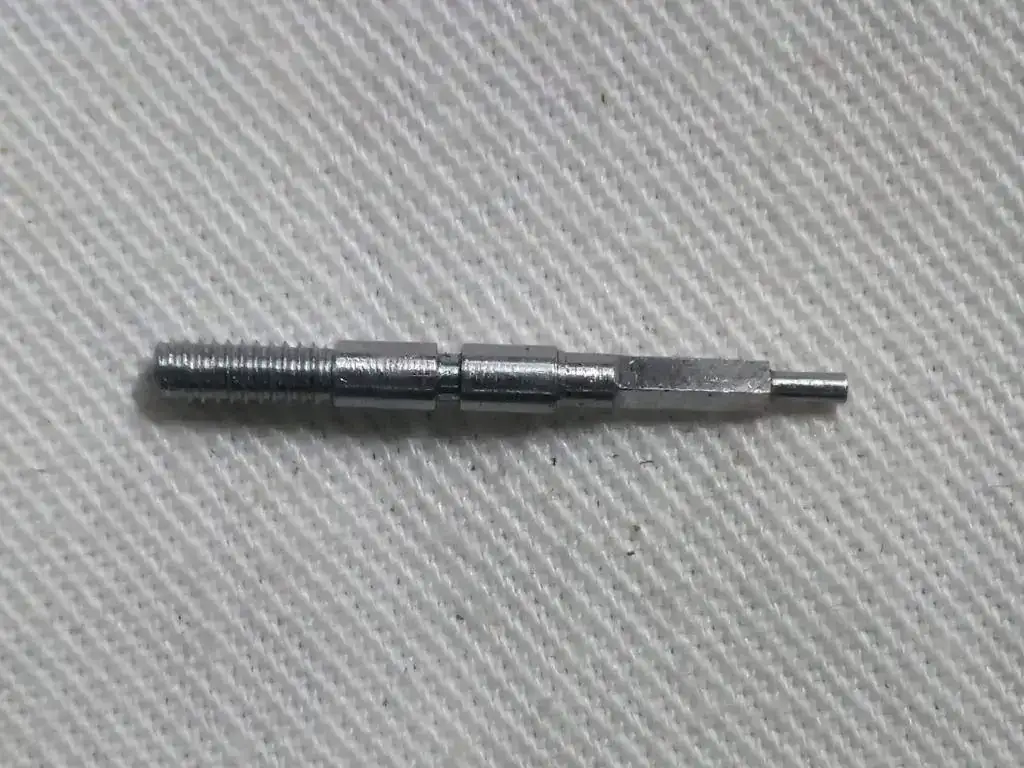

Y esta es la tija con la rosca hecha.

continuara ...



[PedroA]

Buen trabajo.

Te aconsejaría que utilizaras acero para realizar estas piezas. Lo destemplas y luego lo vuelves a templar. Si la tija no está templada corres el riesgo de que con el continuo uso se deforme.
