Proyecto de cuarzo a mecánico!

[Chacatac]

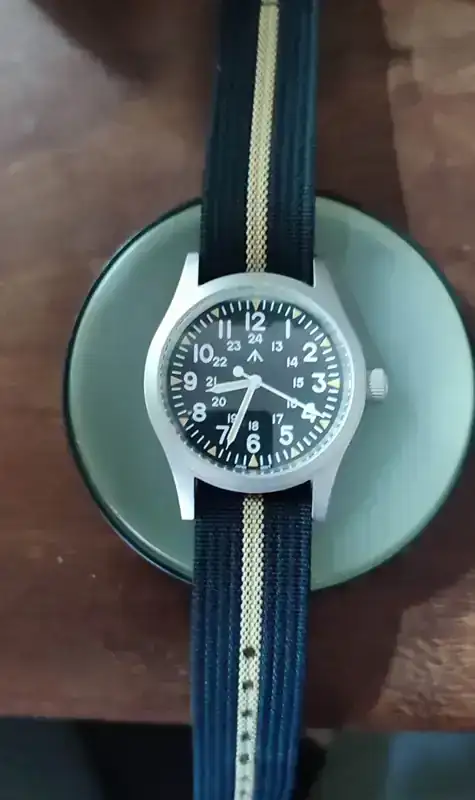

Hola a todos, esta idea me ronda en la cabeza, la de cambiar el mecanismo de cuarzo de un reloj a uno mecánico.... tanto me da si es a cuerda o automático.

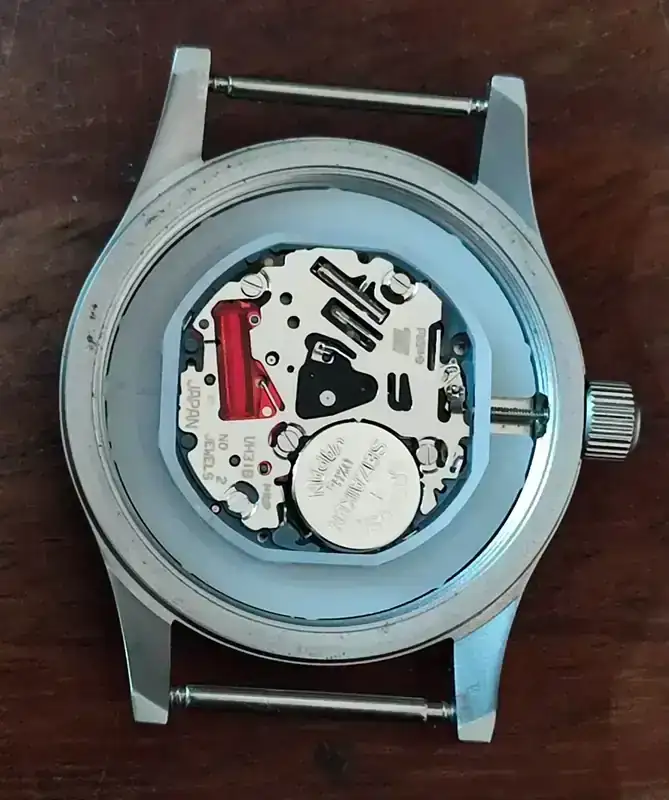

Esta criatura, un Militado de 38mm. de diámetro y un grosor de 10.5mm. monta un Seiko VH31:

EL reloj me encanta! el diseño sencillo, el tamaño, la legibilidad, trasera y corona a rosca, zafiro.... peeeero, es de cuarzo... y si, ya se que es una tontería, que si me gusta no debería de ser un impedimento, pero es mas fuerte que yo, necesito engranajes, muelle principal, tren de ruedas, áncora, volante y toda la pesca ahí adentro!! y al final no me lo pongo! midiendo 10,5mm. de grosor, debería de caber ahí un PT5000 o ST2130 (que para el caso es lo mismo) ya que se montan en relojes mas finos incluso a veces, también había pensado en un miyota serie 80 o un NH35 ambos sin el sistema de remonte automático, dejándolos como mecánicos a cuerda, lo único que no tendrian tope de cuerda al accionarse el embrague en el tambor del muelle real.
De todos modos tendría que ser un calibre muy común para encontrar dial y agujas compatibles (el dial mide 31mm) sin problemas, a poder ser del mismo estilo.

No se si alguno ha hecho ya algún engendro parecido, si es así me gustaría saber de todo!!
imagino que los problemas serían hacer una bata que me dejara el agujero de la tija bien alineado con el agujero de la caja y el propio mecanismo bién sujeto en el interior de la caja.



[Monsignore]

Toma bien las medidas interiores de la caja, creo que ahí cabe un nh, es hacer la bata con Moldmaker o a base de lima, cambiarle la tija, y a silbar a la vía.



[Monsignore]

[repe]



[Doménico]

Hola a todos, esta idea me ronda en la cabeza, la de cambiar el mecanismo de cuarzo de un reloj a uno mecánico.... tanto me da si es a cuerda o automático.
Ver el archivos adjunto 3467497

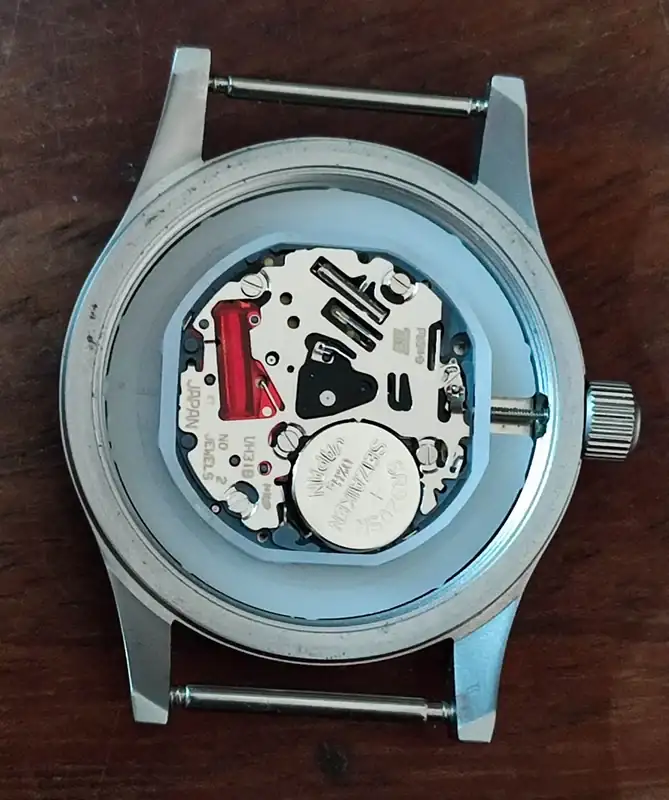

Esta criatura, un Militado de 38mm. de diámetro y un grosor de 10.5mm. monta un Seiko VH31:
Ver el archivos adjunto 3467500
EL reloj me encanta! el diseño sencillo, el tamaño, la legibilidad, trasera y corona a rosca, zafiro.... peeeero, es de cuarzo... y si, ya se que es una tontería, que si me gusta no debería de ser un impedimento, pero es mas fuerte que yo, necesito engranajes, muelle principal, tren de ruedas, áncora, volante y toda la pesca ahí adentro!! y al final no me lo pongo! midiendo 10,5mm. de grosor, debería de caber ahí un PT5000 o ST2130 (que para el caso es lo mismo) ya que se montan en relojes mas finos incluso a veces, también había pensado en un miyota serie 80 o un NH35 ambos sin el sistema de remonte automático, dejándolos como mecánicos a cuerda, lo único que no tendrian tope de cuerda al accionarse el embrague en el tambor del muelle real.

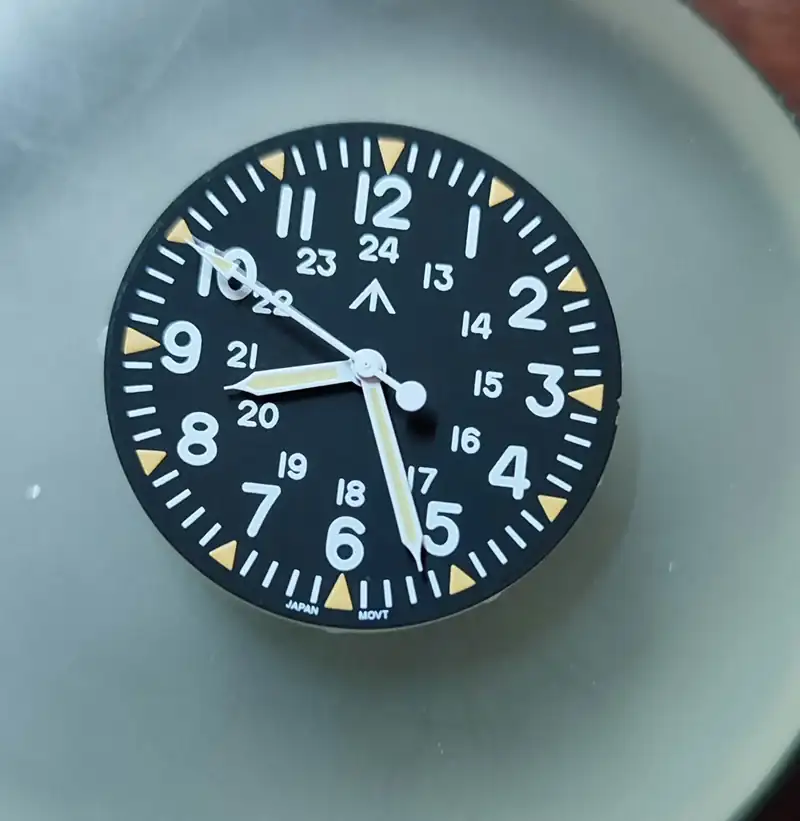

De todos modos tendría que ser un calibre muy común para encontrar dial y agujas compatibles (el dial mide 31mm) sin problemas, a poder ser del mismo estilo.
Ver el archivos adjunto 3467501
No se si alguno ha hecho ya algún engendro parecido, si es así me gustaría saber de todo!!
imagino que los problemas serían hacer una bata que me dejara el agujero de la tija bien alineado con el agujero de la caja y el propio mecanismo bién sujeto en el interior de la caja.

pues de cuarzo a mecánico no sé.... al revés sí que es un clásico.
a ver que te van sugiriendo.
yo por lo pronto te agradezco el destripe, porque quería pillar uno de éstos para meter una esfera que tengo de 31mm, y confirmas que así es, 😅
el NH no creo... porque la masa oscilante no es plana y creo que pide una altura de caja exterior de en torno a 11mm mínimo



[Chacatac]

Toma bien las medidas interiores de la caja, creo que ahí cabe un nh, es hacer la bata con Moldmaker o a base de lima, cambiarle la tija, y a silbar a la vía.

Moldmaker? eso es para impresoras 3D? de esas no tengo, tendría que ser a base de lima o con un torno, que si tengo.... tomaré las medidas internas metiendo dentro una bola de rodico para que se aplaste y poder medirla después, pero un nh..... es raro ver una caja de menos de 12mm. para un nh, a part los PT5000 están igual de precio ahora mismo. Pero bueno! te hago caso y lo primero voy a tomar medidas!
Grácias por la ayuda!!



[Monsignore]

El Moldmaker es una masilla polimérica de Sculpey (la tienes en tiendas de bellas artes) que se endurece al calentarla (yo la hiervo con un poco de sal) y queda flexible.

Pa cosas como estas va de cojones.



[Asenna.]

Pues tomo asiento porque yo igual me animaros a ponerle un movimiento automático a mi Casio Marlin



[Chacatac]

Bueno!!! he tomado medidas,
Espacio en el interior de la caja = 8.5mm.
Diámetro que debe de tener la bata= 31,5mm.
He puesto dentro un NH35 cascado con dial y agujas puestos en el interior, veo que hay bastante espácio entre las agujas y el cristal, por lo menos medio mm.
El problema es el espácio que hay entre la tapa trasera y el mecanismo, que es muy, muy poco, el NH35 no cabe ni de coña, sin la masa oscilante tampoco cabe, y no podría quitarse el puente del sistema de carga bidireccional, porque también sujeta la rueda de carga manual.
Creo que el miyota también se queda con un puente por encima del nivel del volante,
En cambio el 2824 (o clones) si se elimina la masa oscilante y el sistema de carga bidireccional, se queda como un mecanismo de cuerda manual de toda la vida, se quedaría como un ETA 2801.2 o un Sellita SW210
Lo mas sensato sería hacerme con un PT5000 o un Seagull ST2130 y eliminar todo el sistema de carga automática a ver si es posible el proyecto, de no ser posible, se queda cun su cuarzo y con el tiempo me busco una buena caja y toda la pesca para hacer algo decente con ese calibre.



[Doménico]

Bueno!!! he tomado medidas,
Espacio en el interior de la caja = 8.5mm.
Diámetro que debe de tener la bata= 31,5mm.
He puesto dentro un NH35 cascado con dial y agujas puestos en el interior, veo que hay bastante espácio entre las agujas y el cristal, por lo menos medio mm.
El problema es el espácio que hay entre la tapa trasera y el mecanismo, que es muy, muy poco, el NH35 no cabe ni de coña, sin la masa oscilante tampoco cabe, y no podría quitarse el puente del sistema de carga bidireccional, porque también sujeta la rueda de carga manual.
Creo que el miyota también se queda con un puente por encima del nivel del volante,
En cambio el 2824 (o clones) si se elimina la masa oscilante y el sistema de carga bidireccional, se queda como un mecanismo de cuerda manual de toda la vida, se quedaría como un ETA 2801.2 o un Sellita SW210
Lo mas sensato sería hacerme con un PT5000 o un Seagull ST2130 y eliminar todo el sistema de carga automática a ver si es posible el proyecto, de no ser posible, se queda cun su cuarzo y con el tiempo me busco una buena caja y toda la pesca para hacer algo decente con ese calibre.

y un tongji?



[Chacatac]

y un tongji?

Si, también sería una opción, o un Seagull ST1700, pero hay muy poco material para esos movimientos, como no ay mucha venta fuera de china parece que no hay interés en vender diales, agujas etc.



[Arturo Balmes]

Buenas tardes:
¿Y buscar en AliExpress una caja para nh35 parecida a la que tienes y que encaje tu esfera?



[6aly]

Hola a todos, esta idea me ronda en la cabeza, la de cambiar el mecanismo de cuarzo de un reloj a uno mecánico.... tanto me da si es a cuerda o automático.
Ver el archivos adjunto 3467497
Esta criatura, un Militado de 38mm. de diámetro y un grosor de 10.5mm. monta un Seiko VH31:
Ver el archivos adjunto 3467500
EL reloj me encanta! el diseño sencillo, el tamaño, la legibilidad, trasera y corona a rosca, zafiro.... peeeero, es de cuarzo... y si, ya se que es una tontería, que si me gusta no debería de ser un impedimento, pero es mas fuerte que yo, necesito engranajes, muelle principal, tren de ruedas, áncora, volante y toda la pesca ahí adentro!! y al final no me lo pongo! midiendo 10,5mm. de grosor, debería de caber ahí un PT5000 o ST2130 (que para el caso es lo mismo) ya que se montan en relojes mas finos incluso a veces, también había pensado en un miyota serie 80 o un NH35 ambos sin el sistema de remonte automático, dejándolos como mecánicos a cuerda, lo único que no tendrian tope de cuerda al accionarse el embrague en el tambor del muelle real.
De todos modos tendría que ser un calibre muy común para encontrar dial y agujas compatibles (el dial mide 31mm) sin problemas, a poder ser del mismo estilo.
Ver el archivos adjunto 3467501
No se si alguno ha hecho ya algún engendro parecido, si es así me gustaría saber de todo!!
imagino que los problemas serían hacer una bata que me dejara el agujero de la tija bien alineado con el agujero de la caja y el propio mecanismo bién sujeto en el interior de la caja.

Recuerdo que con los relojes Bulova de diapasón tuvimos el problema inverso: al intentar acoplar mecanismo de cuarzo, este quedaba suelto dentro de la caja.

Luego llegaron los relojes de oro de cuerda, a los que se les cambiaba el mecanismo por uno a pilas; como las medidas no coincidían, se hicieron verdaderas chapuzas, con relojes joya.
