Identificar calibre

[MALOAL]

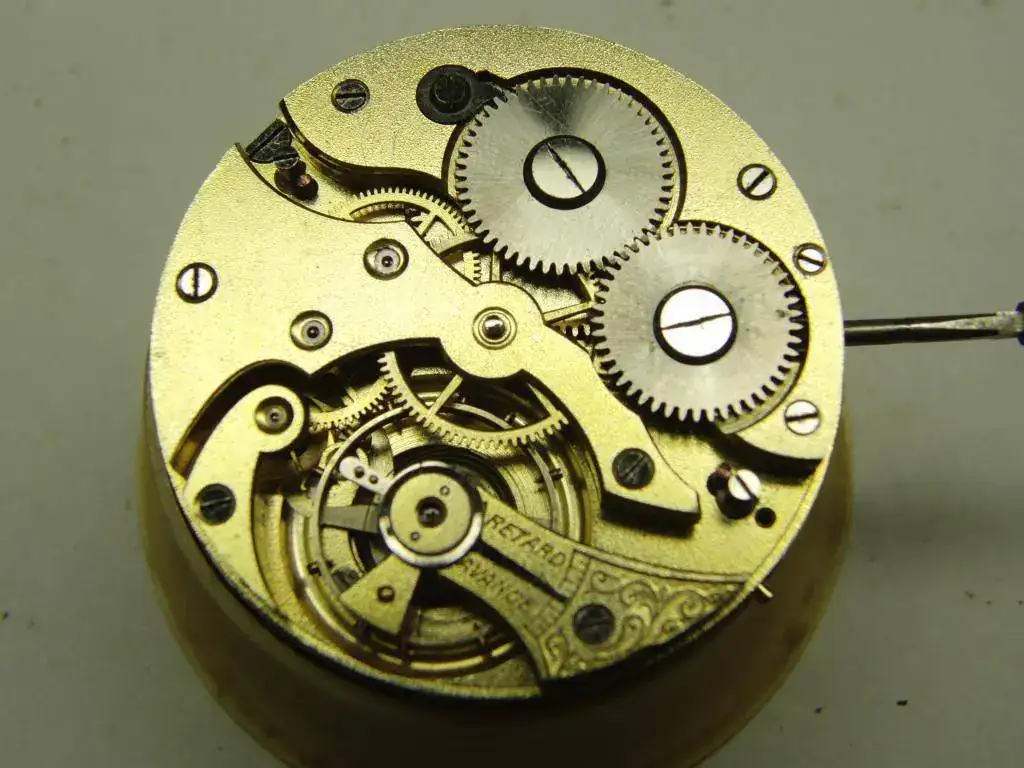

Necesitaba saber qué calibre es este, para buscar fornituras..

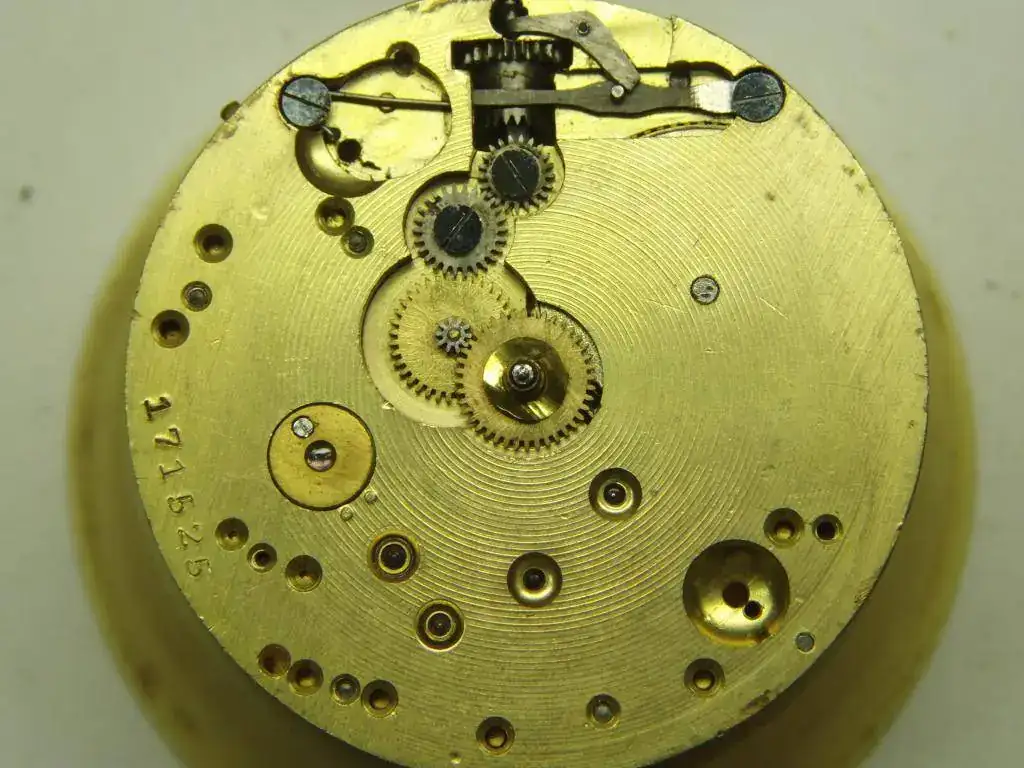

No tiene ninguna marca , salvo un nº de serie y da 43 m.m




Lo mas parecido que encontré fue en ranft un sensation 19"
Saludos y muchas gracias por vuestra ayuda.



[MALOAL]

Qué raro que nadie comente nada...



[cesccat]

MALOAL, yo si vi tu hilo pero no tengo ni idea de que calibre se pueda tratar. Prueba de retirar el puente del volante a ver si aparece algo. Que marca es el reloj ? Compruebo que el resort del tiret es (creo) identico
[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]

Fig. 1

Fig. 2
[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]Sensation 19'''[/SIZE]

Features
stem wind and set
sub second

Data
19''', Dm= 42.4mm, Do= 43.0mm
H= 6.05mm
F= 0.85mm
T= 3.1mm
15 jewels
f = 18000 A/h
power-reserve 31h

Mainspring / battery
Zf3720, 2.30 x 17.0 x 0.21 x 490mm

Hands
1.75 x 0.66 / 0.30mm

Comments about the data[/TD]
[TD="width: 40%"]Remarks
open face calibre
stem mechanism without setting-lever spring

Example, year: signature; shock device
ca. 1915: - 404962[/TD]
[/TR]
[/TABLE]

[FONT=&quot] Dm= 42.4mm, Do= 43.0mm[/FONT]
comprueba si coinciden medidas.



[MALOAL]

MALOAL, yo si vi tu hilo pero no tengo ni idea de que calibre se pueda tratar. Prueba de retirar el puente del volante a ver si aparece algo. Que marca es el reloj ? Compruebo que el resort del tiret es (creo) identico
[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]

Fig. 1

Fig. 2[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]Sensation 19'''[/SIZE]

Features
stem wind and set
sub second

Data
19''', Dm= 42.4mm, Do= 43.0mm
H= 6.05mm
F= 0.85mm
T= 3.1mm
15 jewels
f = 18000 A/h
power-reserve 31h

Mainspring / battery
Zf3720, 2.30 x 17.0 x 0.21 x 490mm

Hands
1.75 x 0.66 / 0.30mm

Comments about the data[/TD]
[TD="width: 40%"]Remarks
open face calibre
stem mechanism without setting-lever spring

Example, year: signature; shock device
ca. 1915: - 404962[/TD]
[/TR]
[/TABLE]

Dm= 42.4mm, Do= 43.0mm
comprueba si coinciden medidas.

Gracias Cesccat, el calibre es prácticamente igual excepto la forma redonda del puente ( en la rueda de centro)
La medida ya puse que da 43,0 m.m
No sé que quiere decir Dm=42,4 m.m Do=43,0m.m
Y no tiene ninguna marca en esfera ni dentro en la platina.
Sin embargo, lo que más me descoloca, es que no aparezca en internet nada de este Sensation 19"
Saludos .



[cesccat]

cierto, no aparece nada o al menos un servidor tampoco ha encontrado antecedentes.


http://www.ranfft.de/uhr/info-e.html

Diameter D
Additionally to the nominal diameter in French lignes or US sizes diameters are given in mm (Millimeters) as follows:
D not further specified value from public sources.
Dn nominal diameter, calculated from the value in lignes or the US size. If calculated from lignes it is normally the maximum mounting diameter, while the US size usually represents the outer diameter.
Dm mounting diameter. With this diameter the movement fits into the aperture of the case or mounting frame - therefore slightly smaller than Dn.
Do outer diameter, thus the largest. Most movements have a flange a little bigger than Dm, to rest on the case band or mounting frame.
For odd shaped calibres accordingly two dimensions are recorded.

traducido

Dm = diámetro de montaje. Con este diámetro, el movimiento se ajusta a la abertura de la carcasa o del marco de montaje, por lo tanto, es ligeramente más pequeño que Dn.


Do = diámetro exterior, por lo tanto, el más grande. La mayoría de los movimientos tienen una brida un poco más grande que Dm, para descansar sobre la banda de la caja o el marco de montaje.
