Harwood, ayuda nuevamente.

[PedroA]

Pues vista la gran ayuda que me prestásteis en la reparación del pierce, nuevamente requiero de vuestra ayuda.

Estoy restaurando un pequeño harwood y necesito saber que le falta al embrague de la carga automática. He encontrado una foto, pero tan mala que no distingo nada.

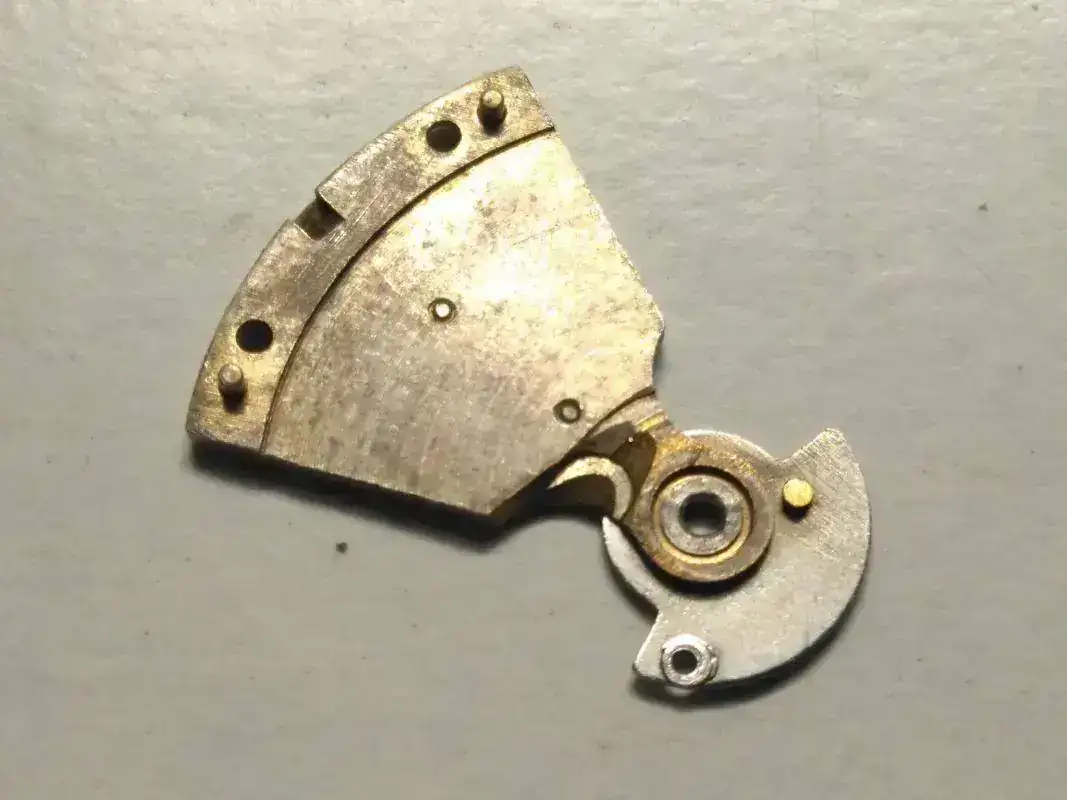

Ésta es la pieza en cuestión.

Gracias por anticipado.



[tantdetemps]

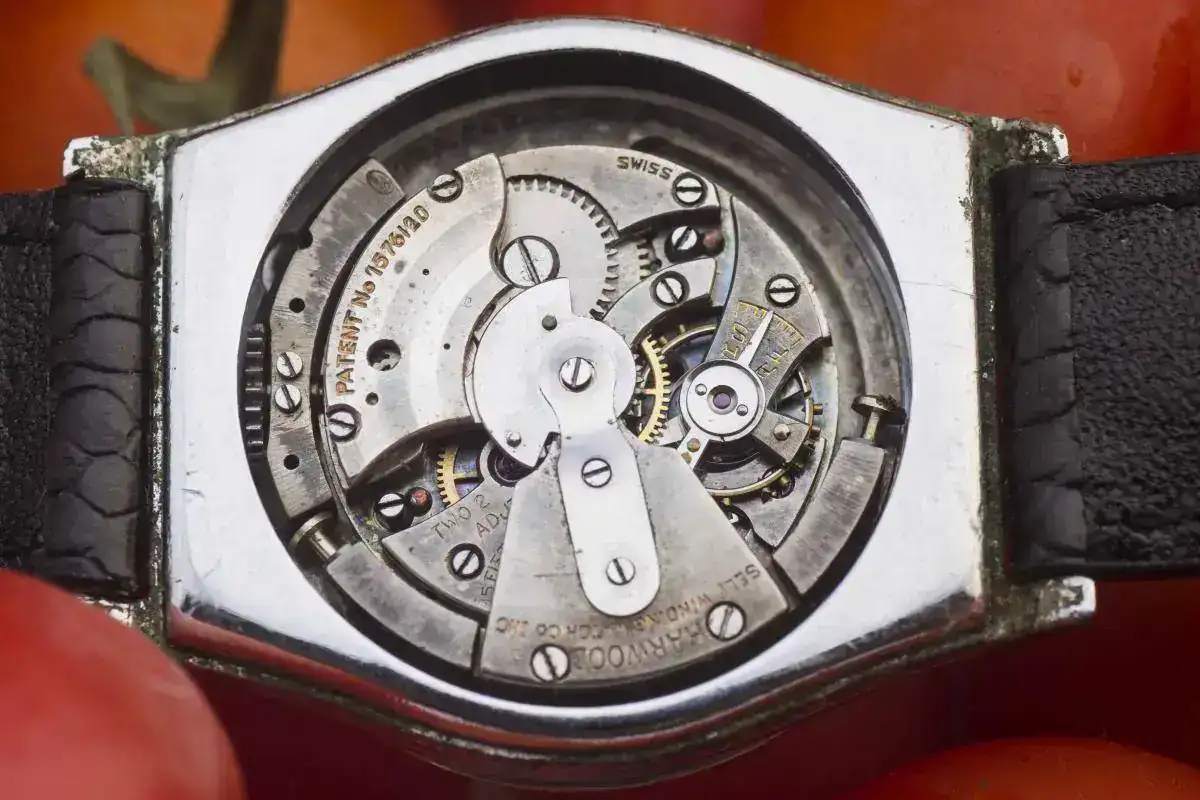

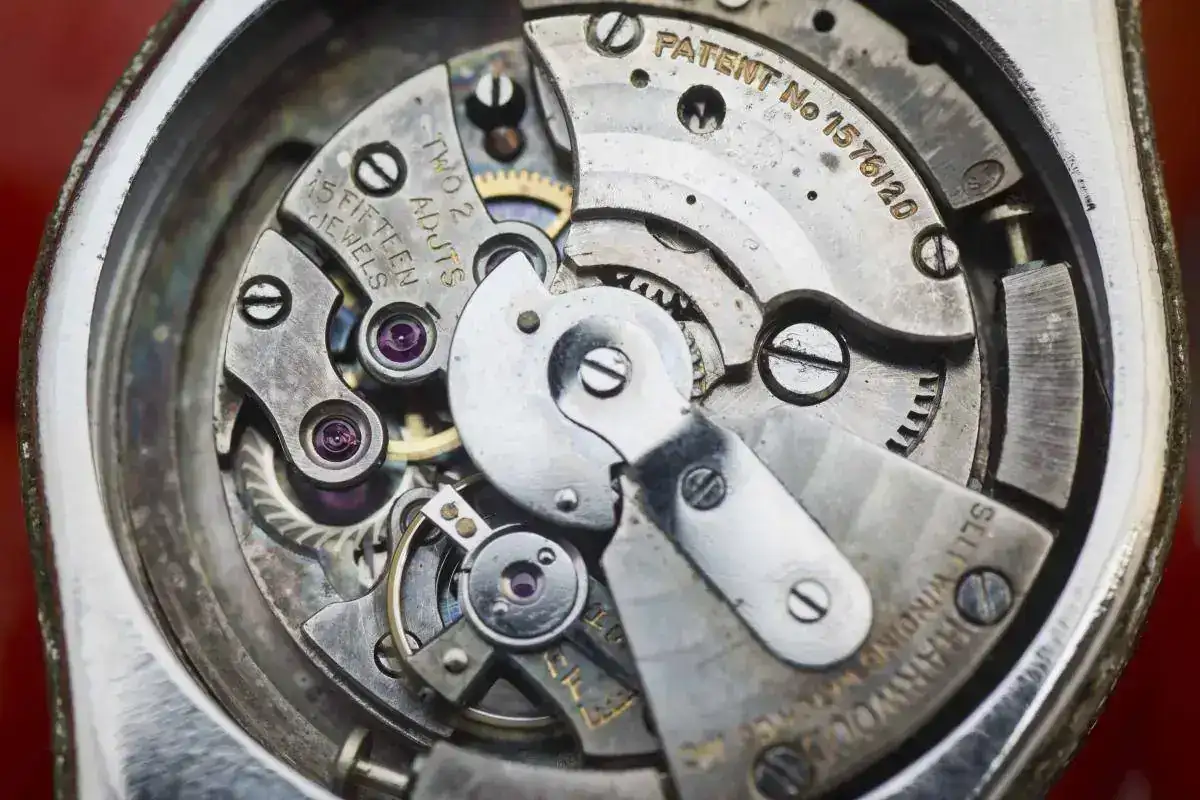

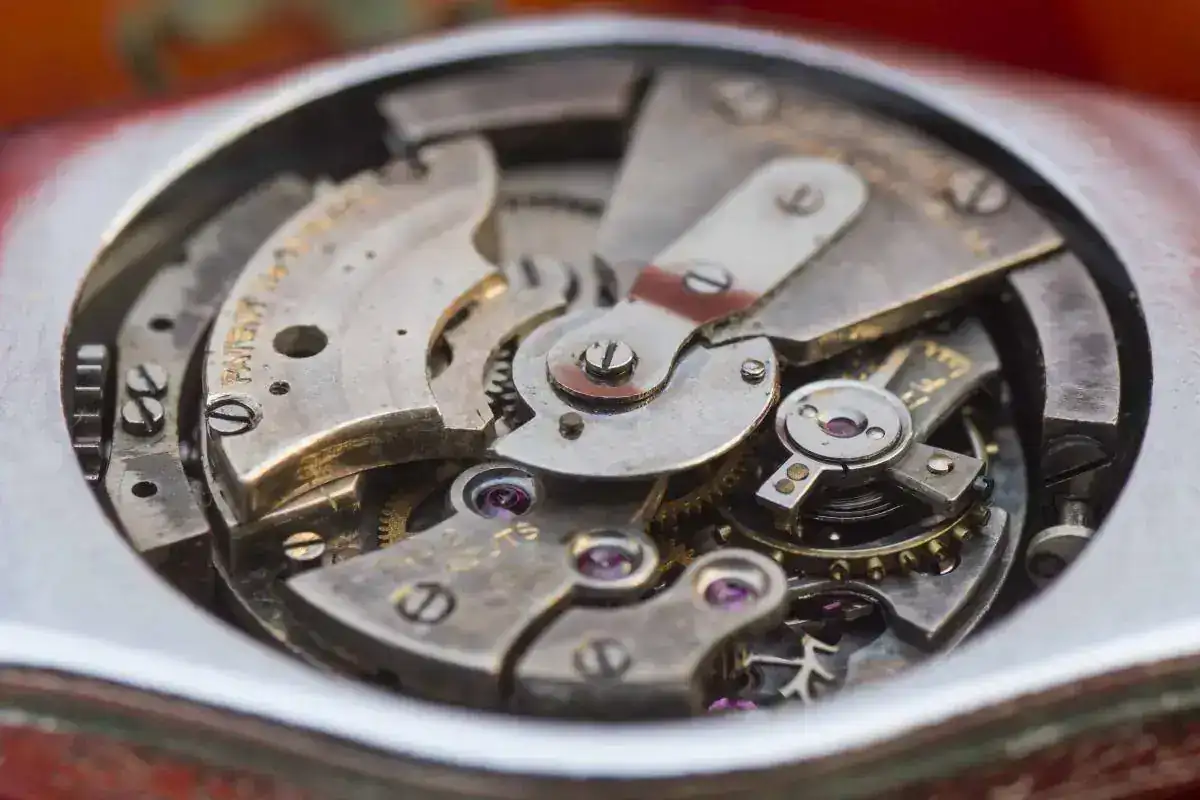

Hola Pedro, Yo tengo uno, te adjunto fotos máquina por si te son de utilidad:



[cesccat]

me he reido. Agustin los tiene todos.

[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]
Fig. 1


Fig. 2


Fig. 3


Fig. 4


Fig. 5[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]Harwood (AS)[/SIZE]

Features
automatic (bumper)
no manual wind

Data
11.5''', Dm= 24.7mm (with bumper Do= 25.6mm)
H= 5.35mm
15 jewels
f = 18000 A/h

Hands
1.18 x 0.65mm

Comments about the data[/TD]
[TD="width: 40%"]Remarks
1925-1931, A. Schild, Fortis
1926-1931, A. Schild, Blancpain ca. 14000
first serial-production automatic
bimetallic screw balance
set by revolving bezel
bumper bearings on dial. and back side
winding torque limited by friction coupled bumper

Britsh Patent 1576120
selfwinding mechanism
filed 1920
Swiss Patent 106583:
selfwinding mechanism
filed 10-16-1923, John Harwood, Baldrine-Lonon (Ile of Man, GB) und Harry Cutts, New Brighton (Cheshire, GB)

Example, year: signature; shock device

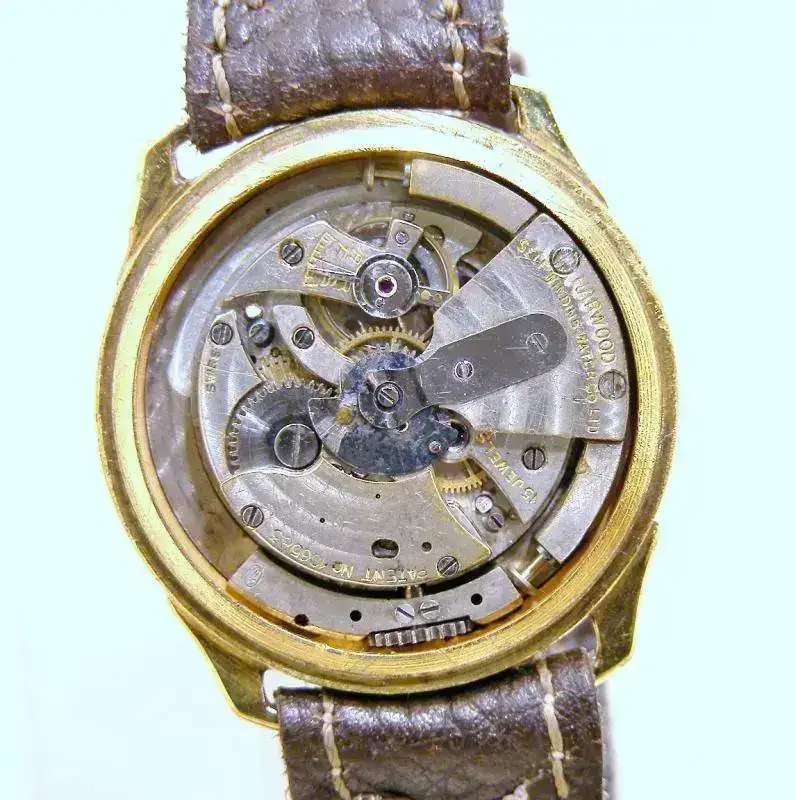

1-3) ca. 1925: SF, Harwood Selfwinding Watch Co Inc, Patent No. 1576120, 2 Adjts, 15 Jewels - 697

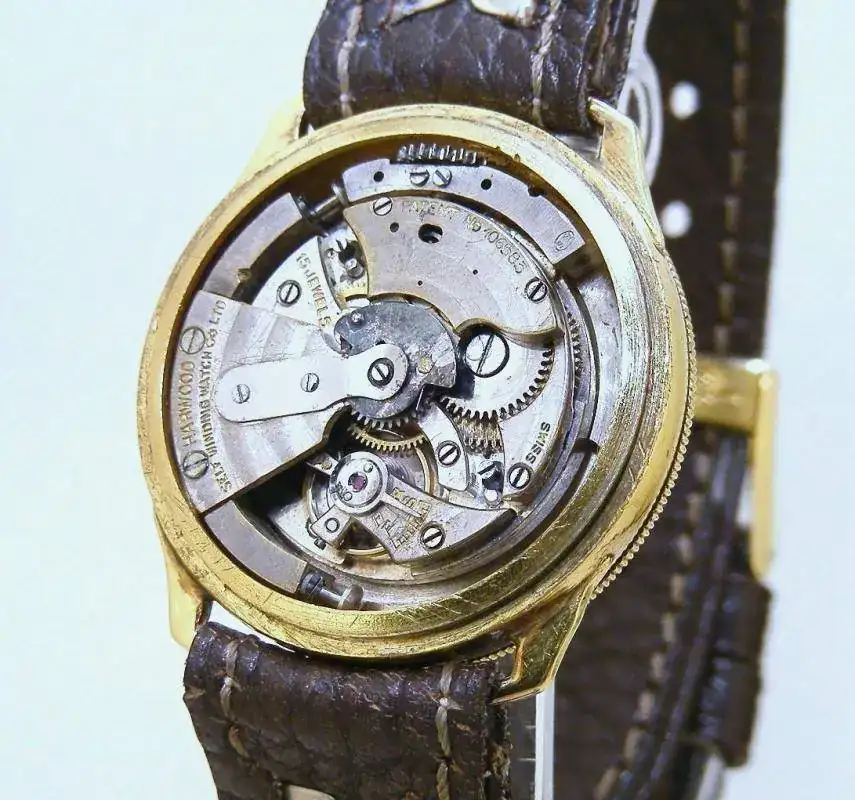

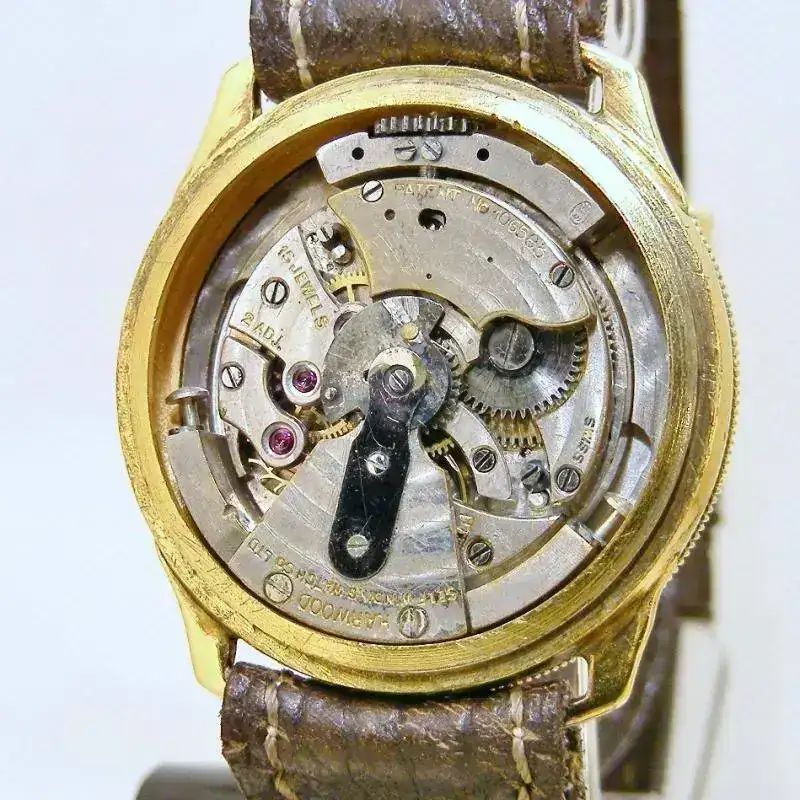

4-5) 1926: Harwood Selfwinding Watch Co Ltd, Swiss, Patent No. 106583, 2 Adj., 15 Jewels[/TD]
[/TR]
[/TABLE]



[Lee]

Yo también puedo aportar alguna foto pero no me atrevo a desmontarlo...

Si no tienes prisa, cuando acabe todo esto te lo envío por correo y lo compruebas tu mismo en vivo y en directo.

Saludos



[cesccat]

https://depatisnet.dpma.de/DepatisN...tent=treffer&action=pdf&docid=CH000000106583A


Pedro, 5 páginas.



[PedroA]

Muchas gracias a todos por las fotofrafias y enlaces. Prácticamente lo he visto todo pero la información que necesito es la que no aparece, se puede intuir pero ni idea.

Lo único que he encontrado es esta fotografía en la que se aprecia algo, pero no de manera clara.



Muchas gracias por el ofrecimiento Lee, pero creo que esa sería una opción a contemplar si no hay más remedio. Prisa no tengo, la caja está en USA esperando a que pueda enviarse con garantias de que no se quede en aduanas por los siglos de los siglos. Esto puede esperar.
