Desmontando un CYMA.

[Furry]

Pues ya he empezado con el CYMA, y como esta va a ser "mi primera vez", es muy posible que no sólo me salga mal, sino que incluso sea un desastre.
Si no tenéis inconveniente, iré poniendo fotos de todo el proceso, y si consideráis que está resultando un poco pesado, os ruego que lo comentéis.
Ni que decir tiene que, no sólo admito, sino que solicito, cualquier consejo, indicación, corrección, que consideréis oportuna.
3,2,1...



[alejandrolopez]

Pues ya he empezado con el CYMA, y como esta va a ser "mi primera vez", es muy posible que no sólo me salga mal, sino que incluso sea un desastre.
Si no tenéis inconveniente, iré poniendo fotos de todo el proceso, y si consideráis que está resultando un poco pesado, os ruego que lo comentéis.
Ni que decir tiene que, no sólo admito, sino que solicito, cualquier consejo, indicación, corrección, que consideréis oportuna.
3,2,1...

Ver el archivos adjunto 3438976

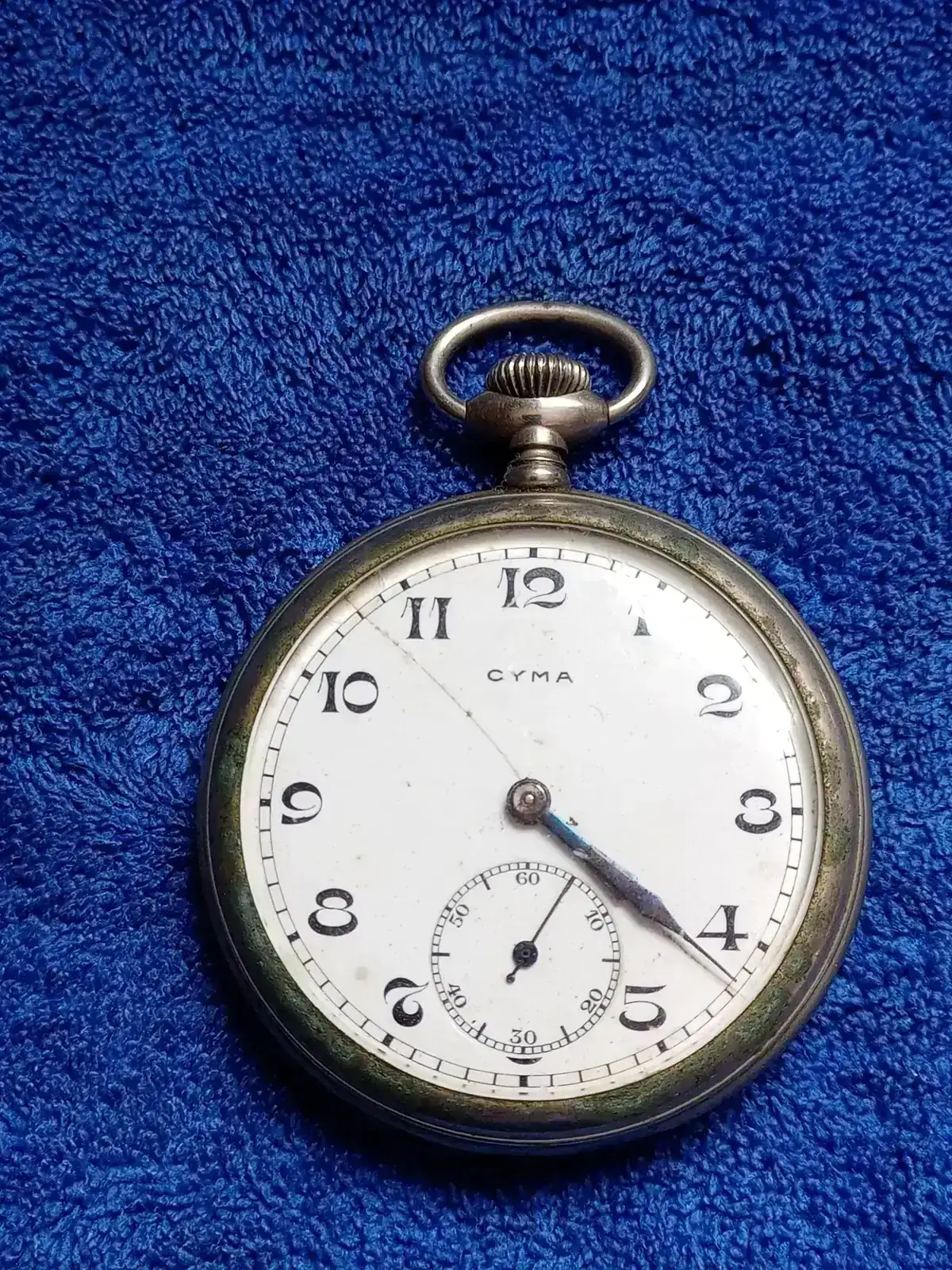

Ver el archivos adjunto 3438977

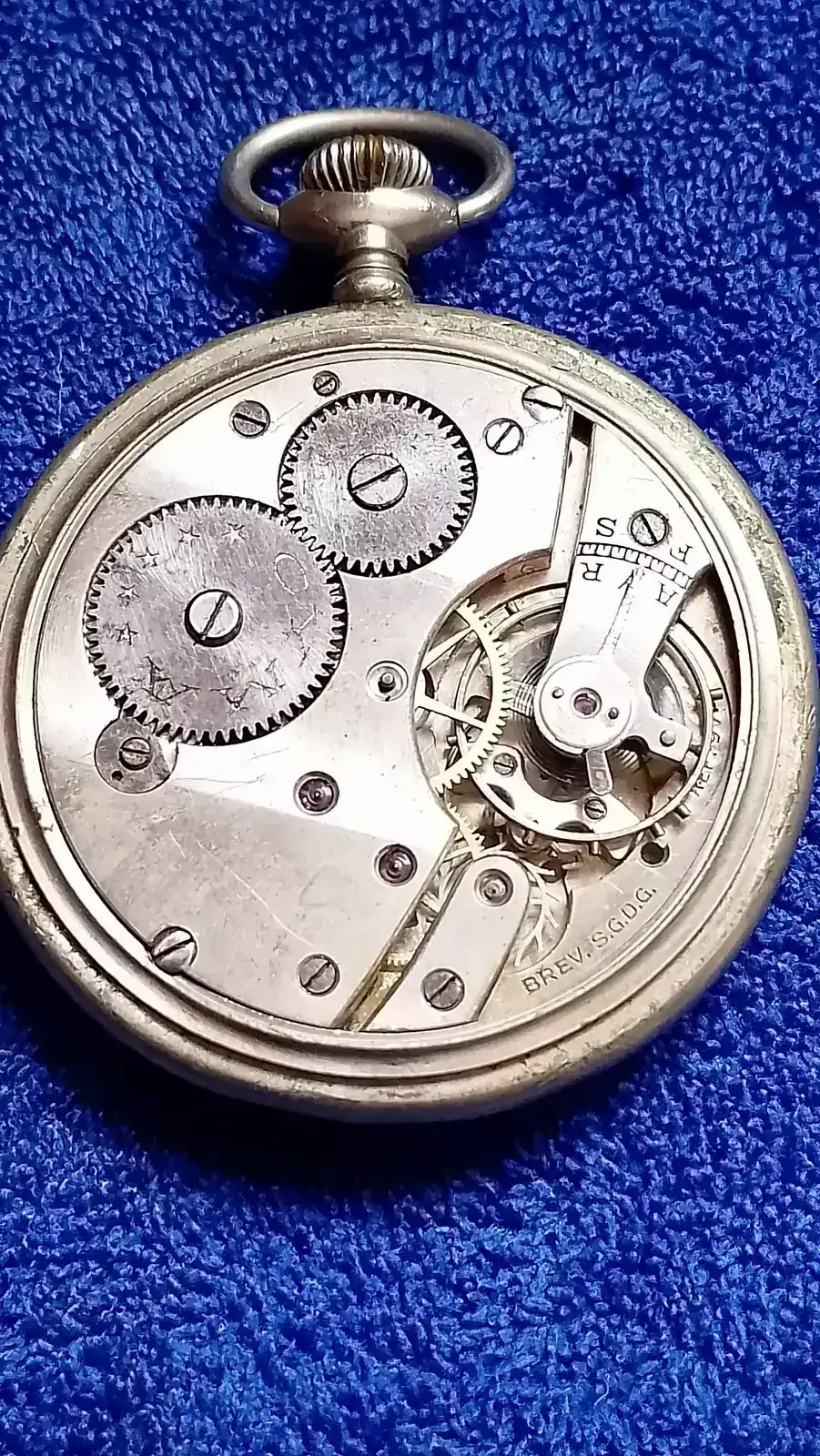

Ver el archivos adjunto 3438978
Ver el archivos adjunto 3438979
Ver el archivos adjunto 3438981

Ver el archivos adjunto 3438982

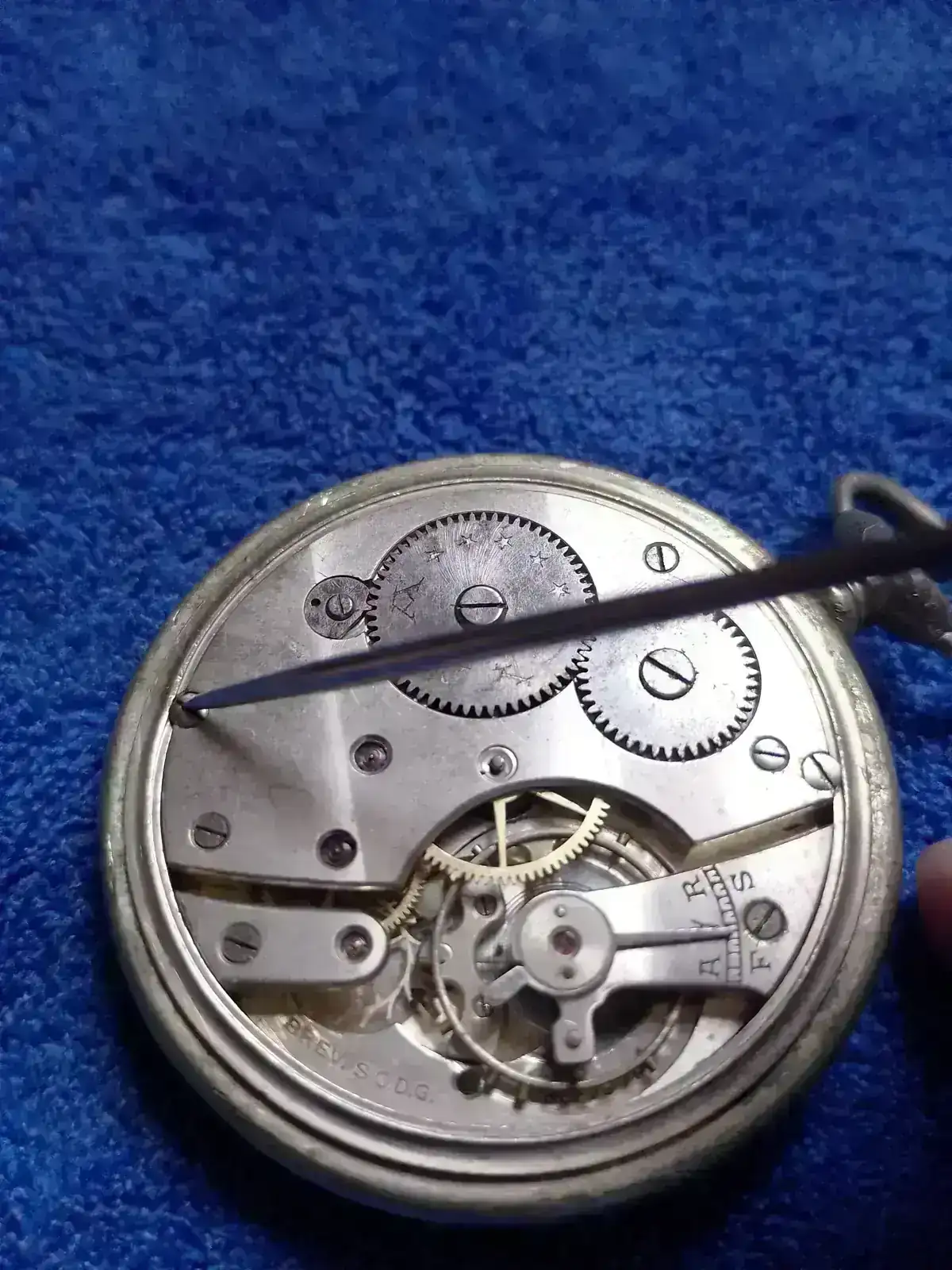

Ver el archivos adjunto 3438983
Ver el archivos adjunto 3438984

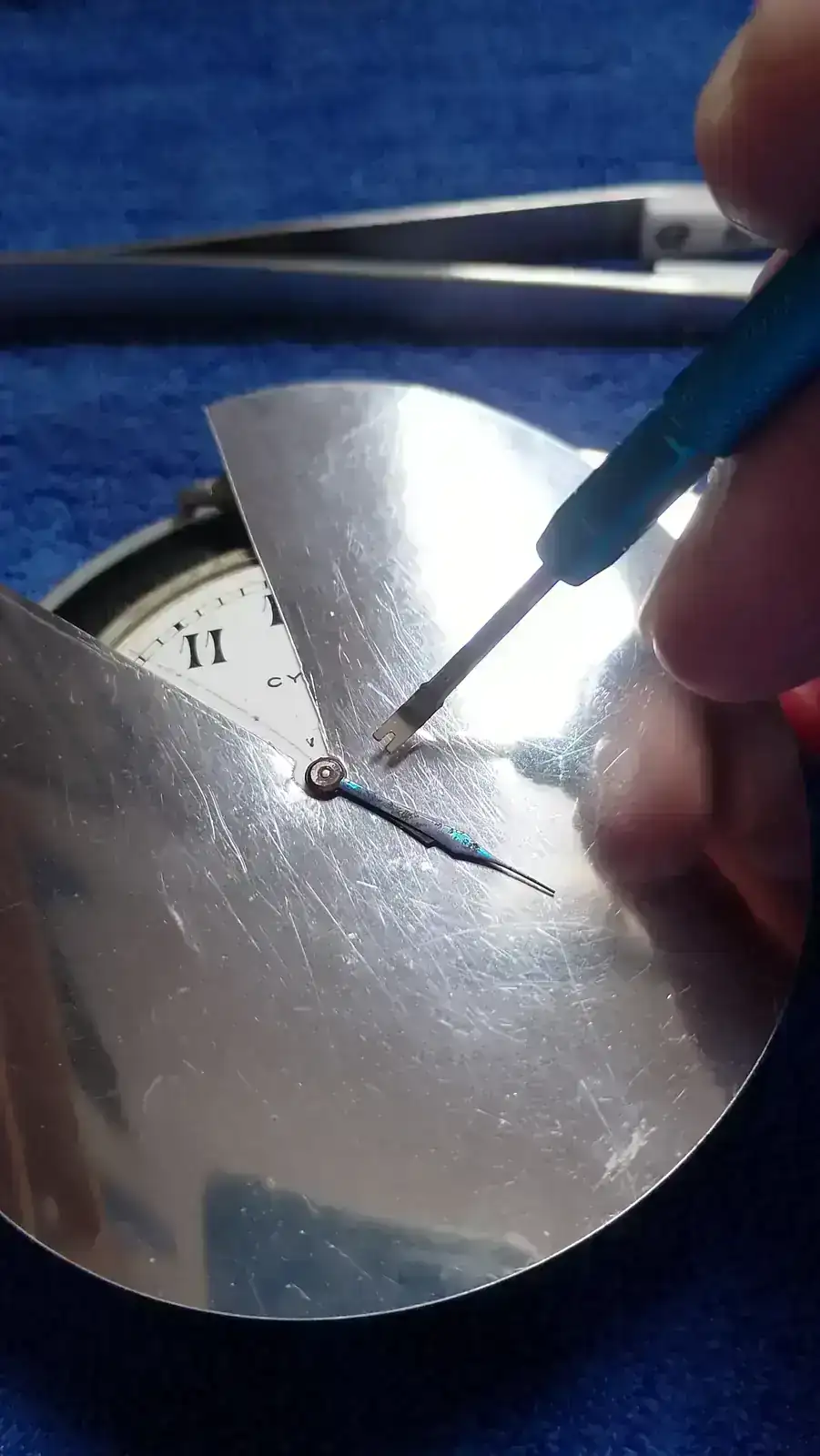

Ver el archivos adjunto 3438985

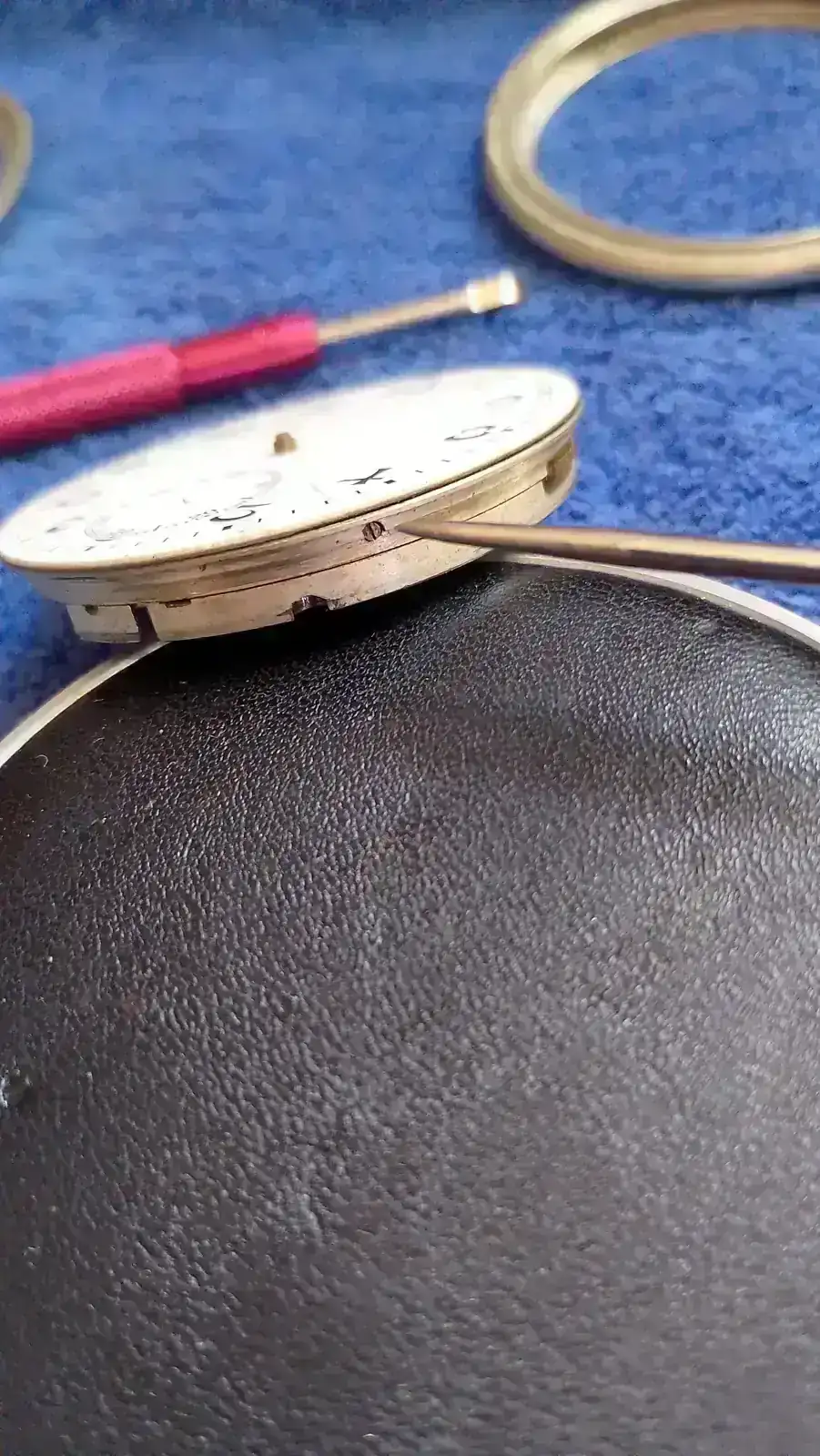

Ver el archivos adjunto 3438987
Ver el archivos adjunto 3438988

Ver el archivos adjunto 3438989

Ver el archivos adjunto 3438991
Ver el archivos adjunto 3438992

Ánimo! Me quedo atento al proceso.



[Furry]

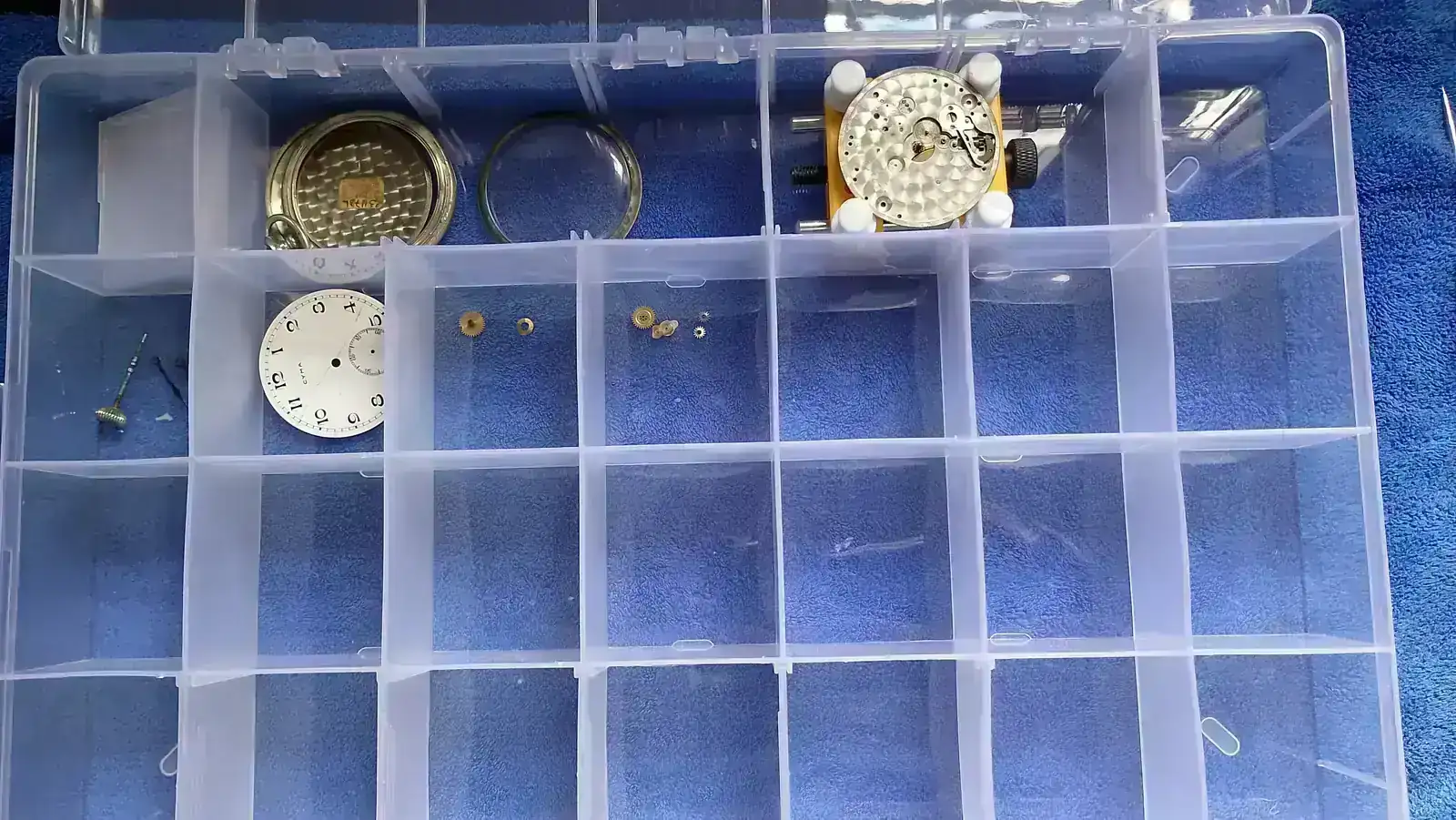

Seguimos



[itsmemario]

A por ello!, ya solo por animarte tiene mérito la cosa



[Monsignore]

Es una manía personal, pero yo siempre retiro lo primero el conjunto del volante. Que las espirales las carga el diablo.

E imagino que ya lo has hecho, pero es bueno acostumbrarse a descargar antes de nada el muelle real, que he visto dramones muy gordos por pasarlo por alto.



[Furry]

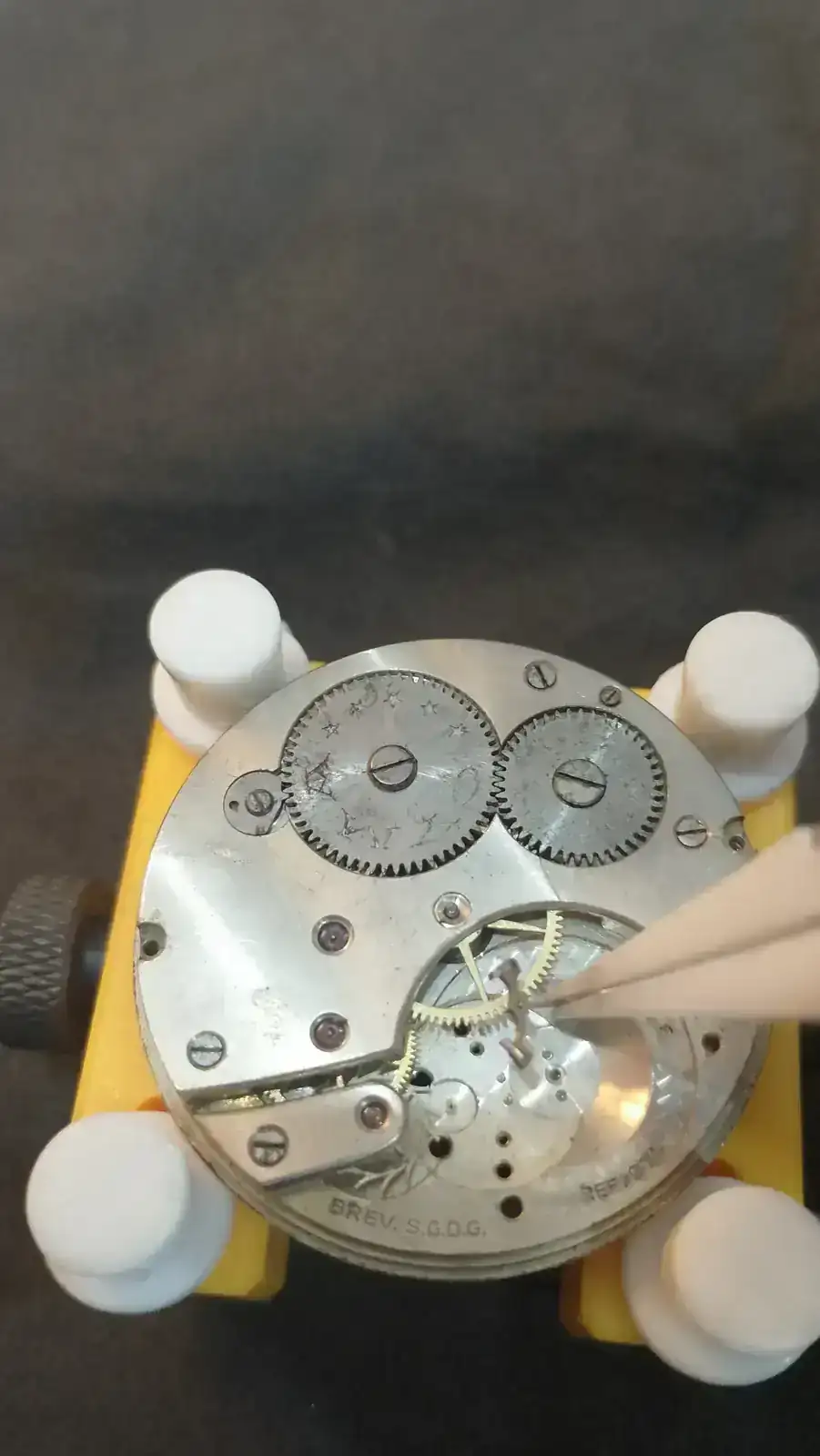

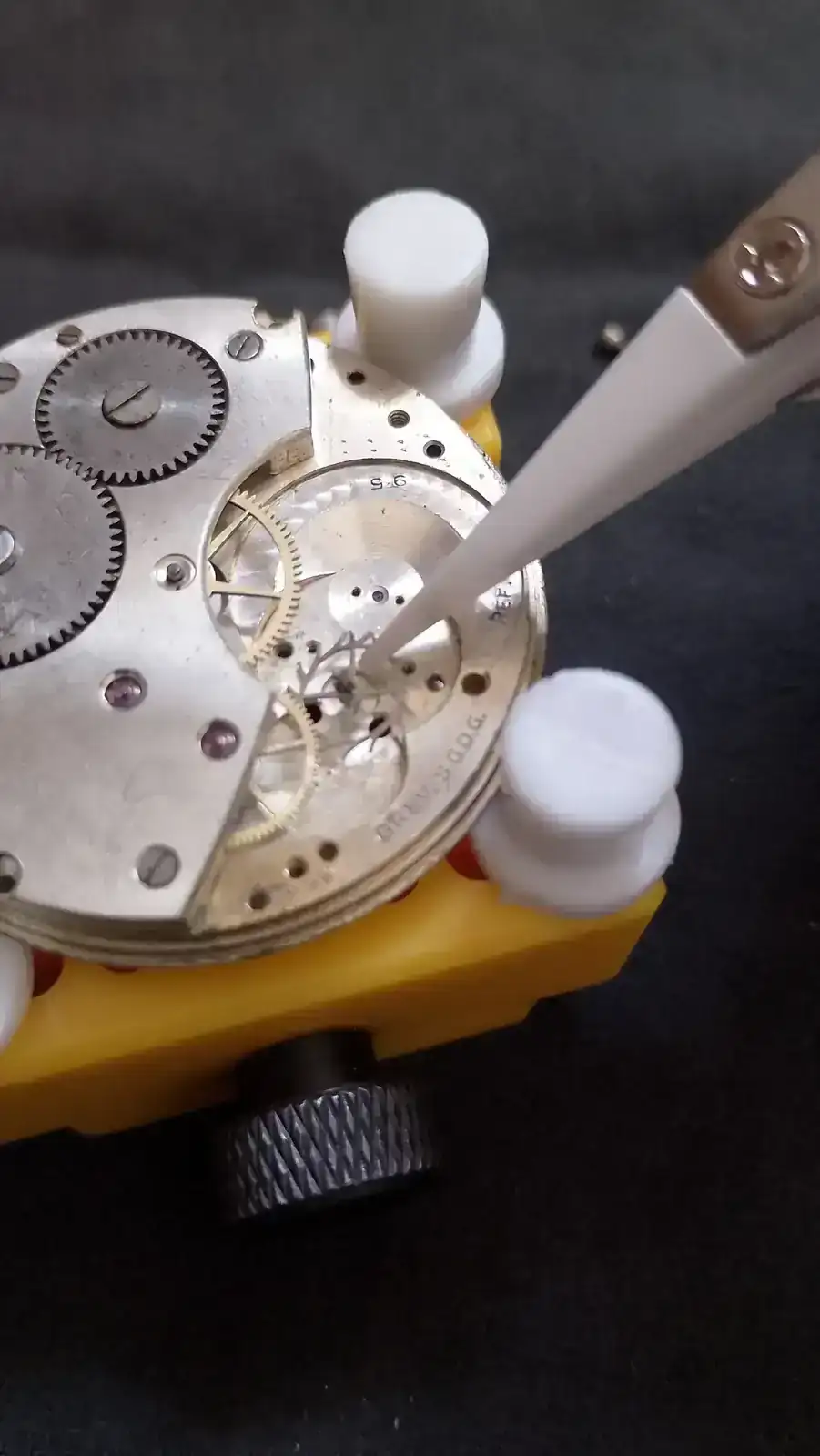

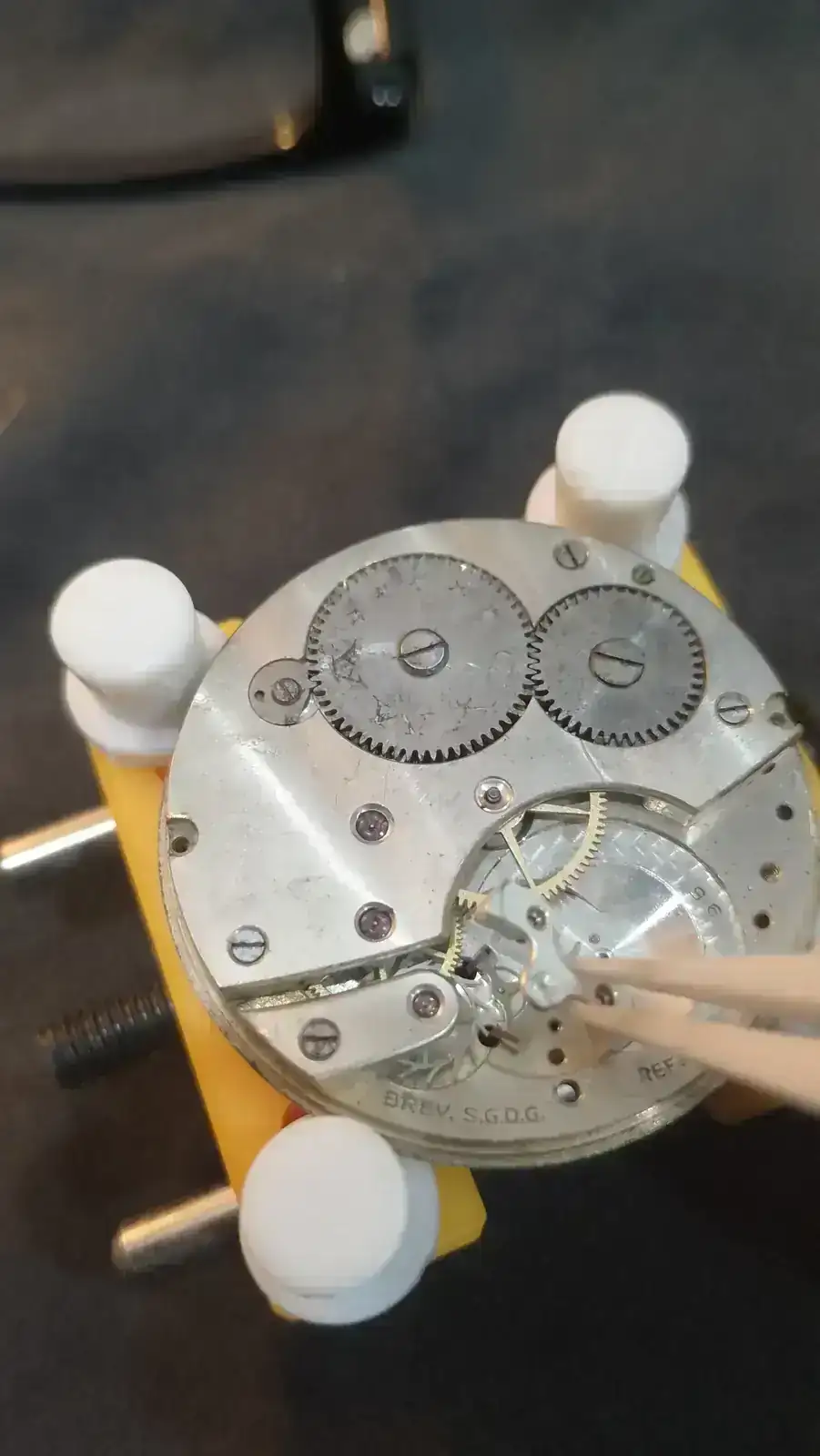

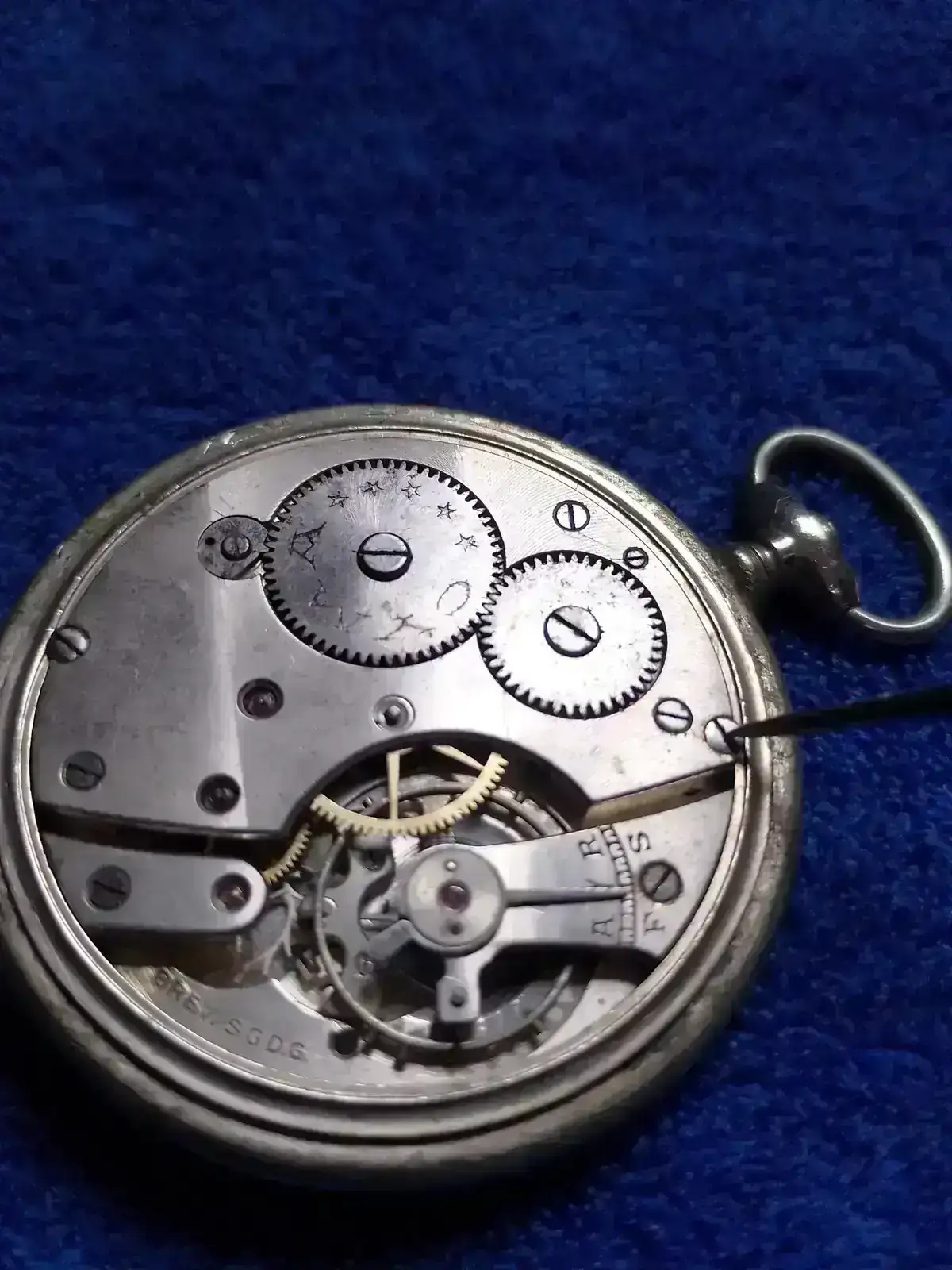

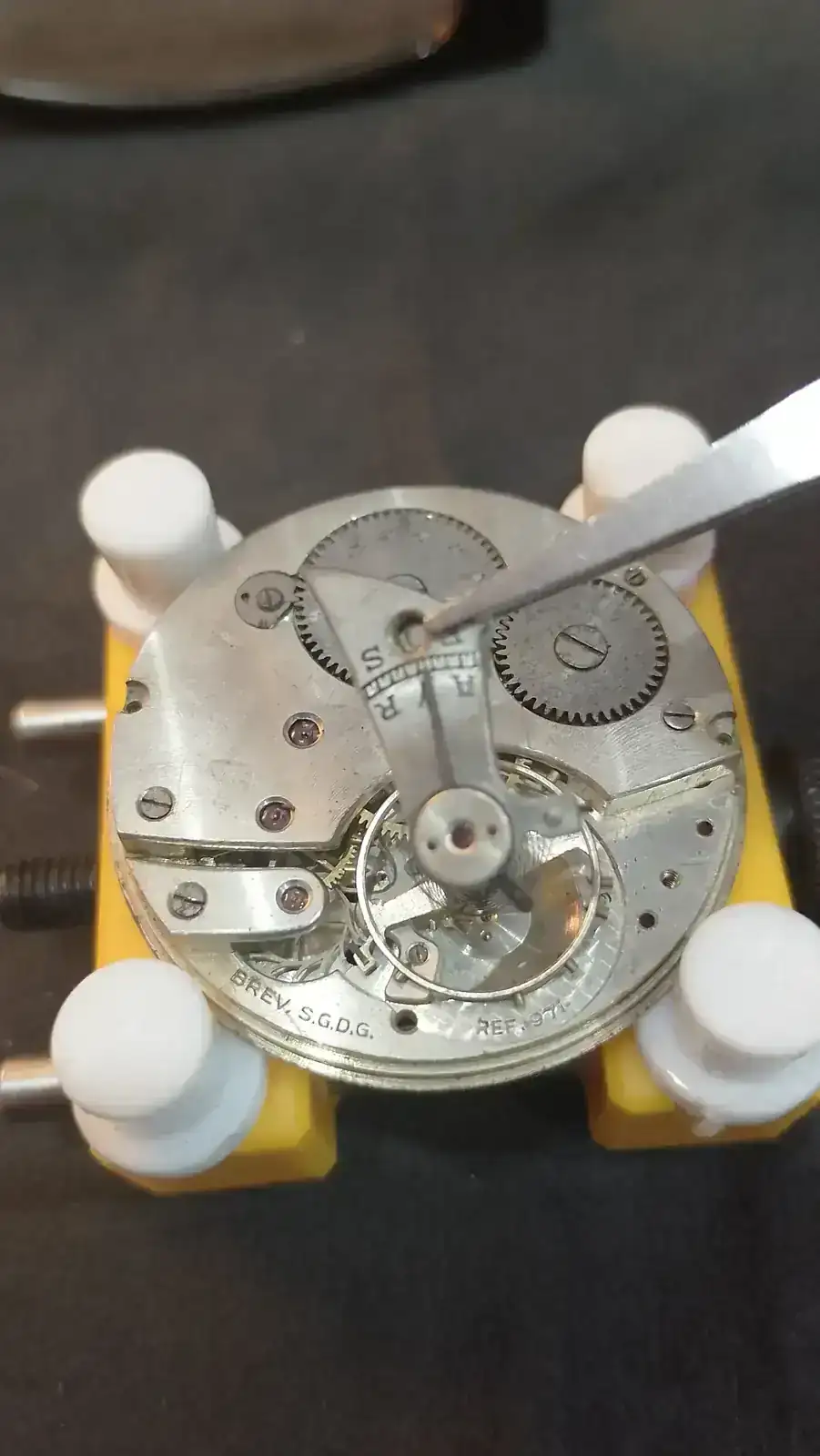

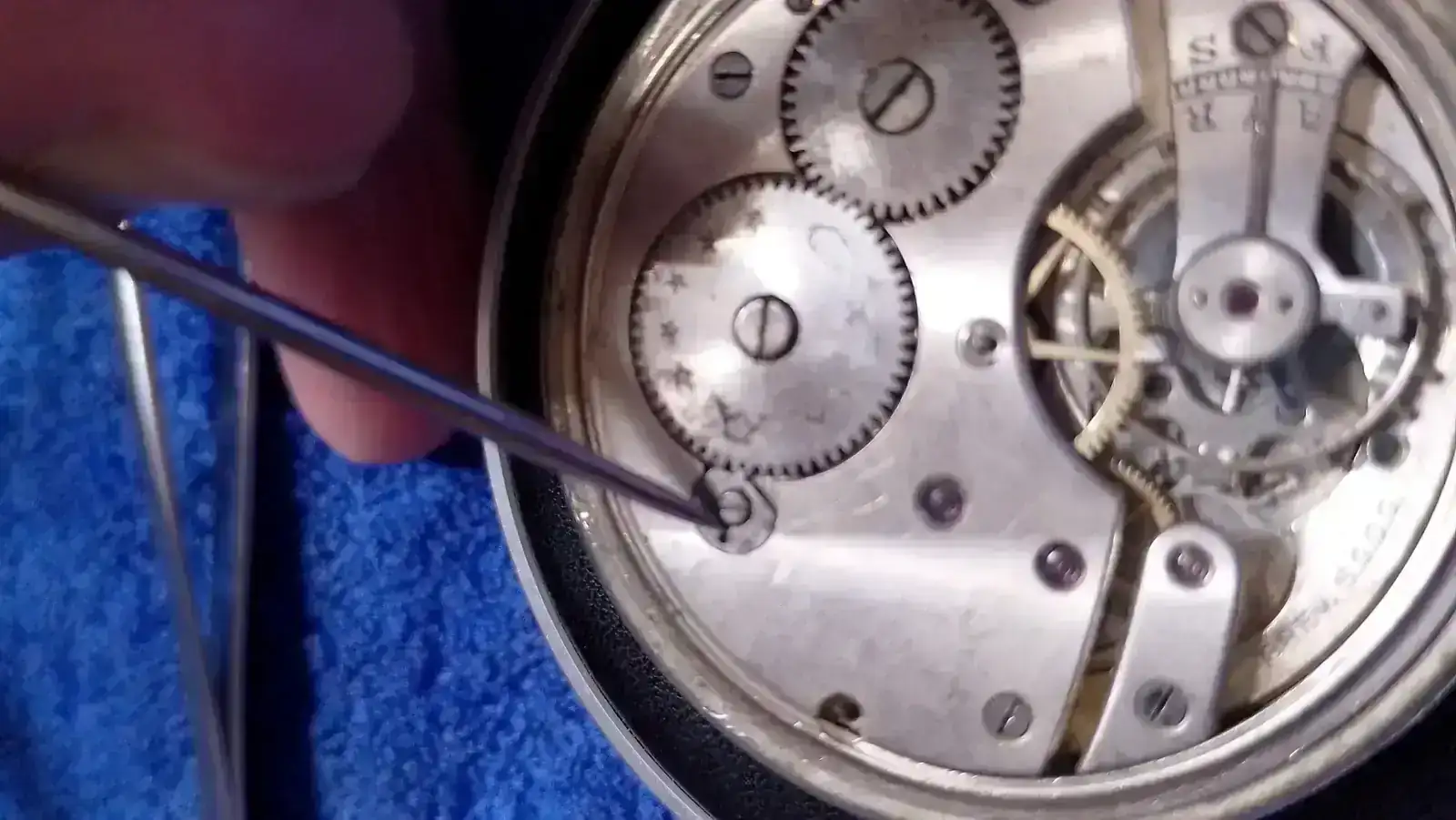

Gracias por el aviso. En la foto N.º 8 señalo la pieza que mantiene la tensión del muelle real. Forzándolo un poco hacia uno de los lados, se destensa.
Si me vais guiando, lo mismo llego hasta el final.



[Monsignore]

Trinquete, se llama 😜



[Ventura]

ánimo, no te puedo dar consejos pero me quedo por aquí siguiendo el hilo.



[Monsignore]

Lo mejor que puedes hacer ya lo estás haciendo. Saca fotos de todo, que luego viene el "y esta rueda ¿dónde iba?"...



[Monsignore]

https://gleave.london/content/TECH/Cyma%20971.pdf



[cesccat]

Breveté SGDG - Wikipedia

en.wikipedia.org



[Furry]



[Furry]

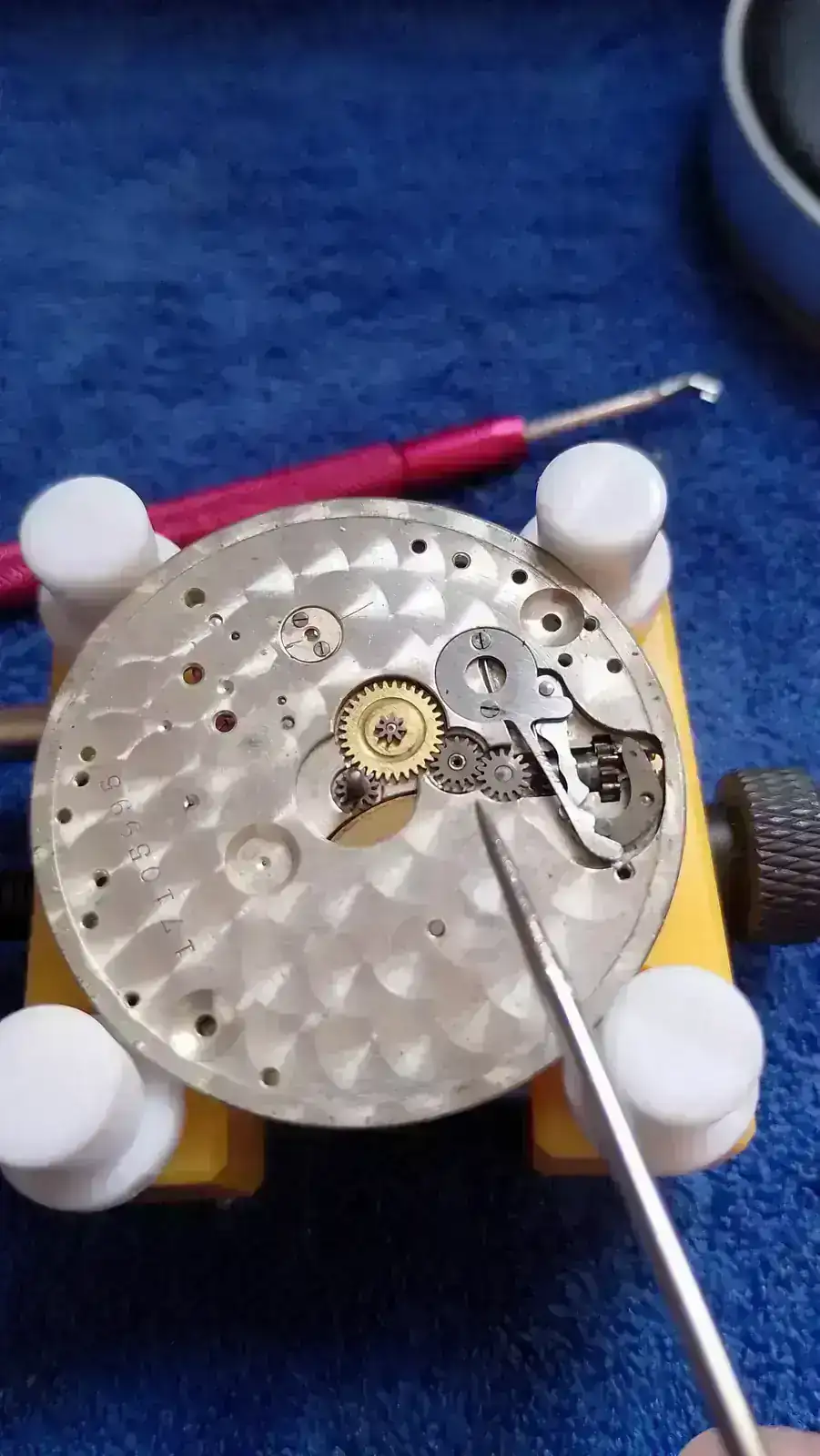

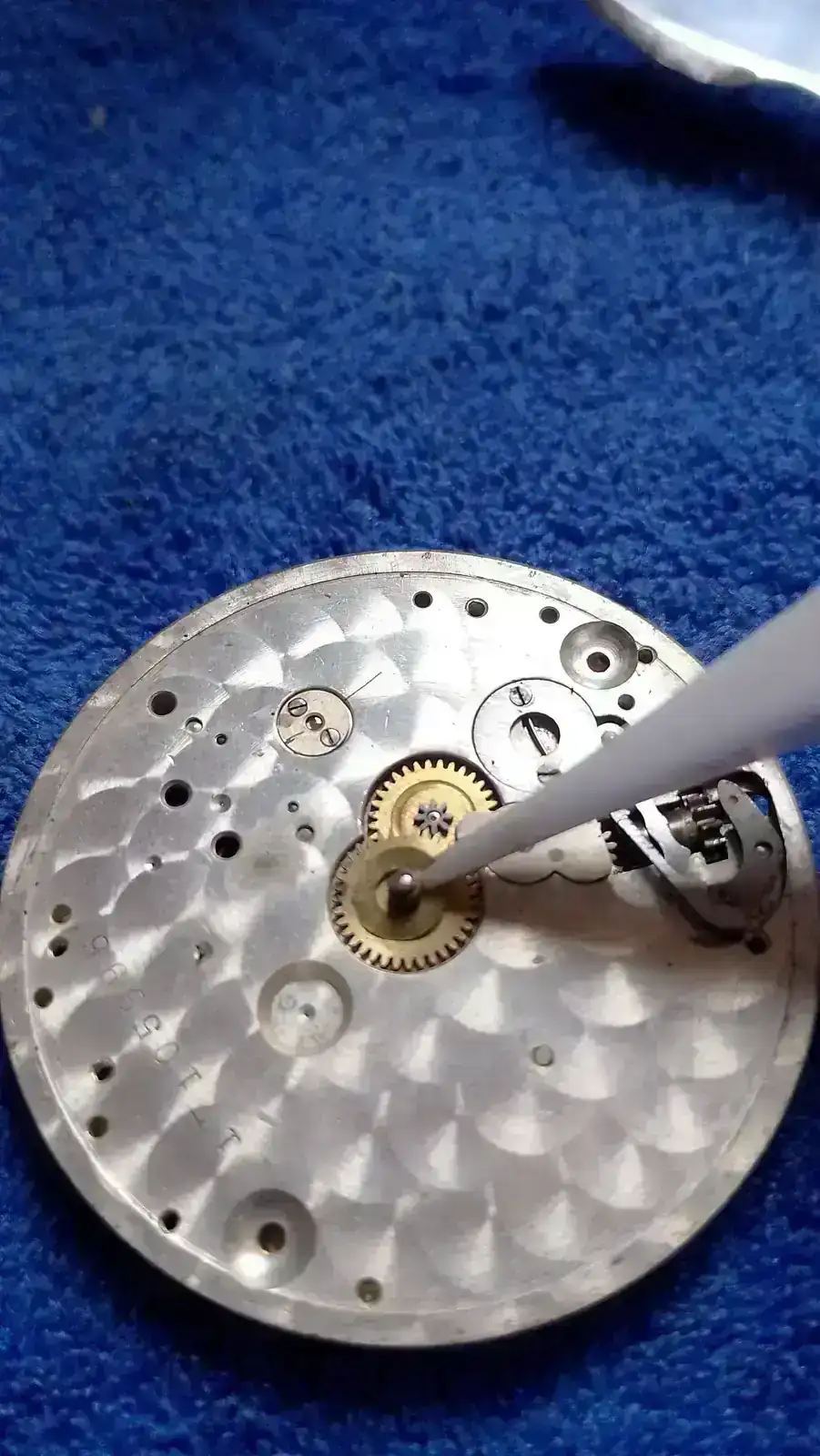

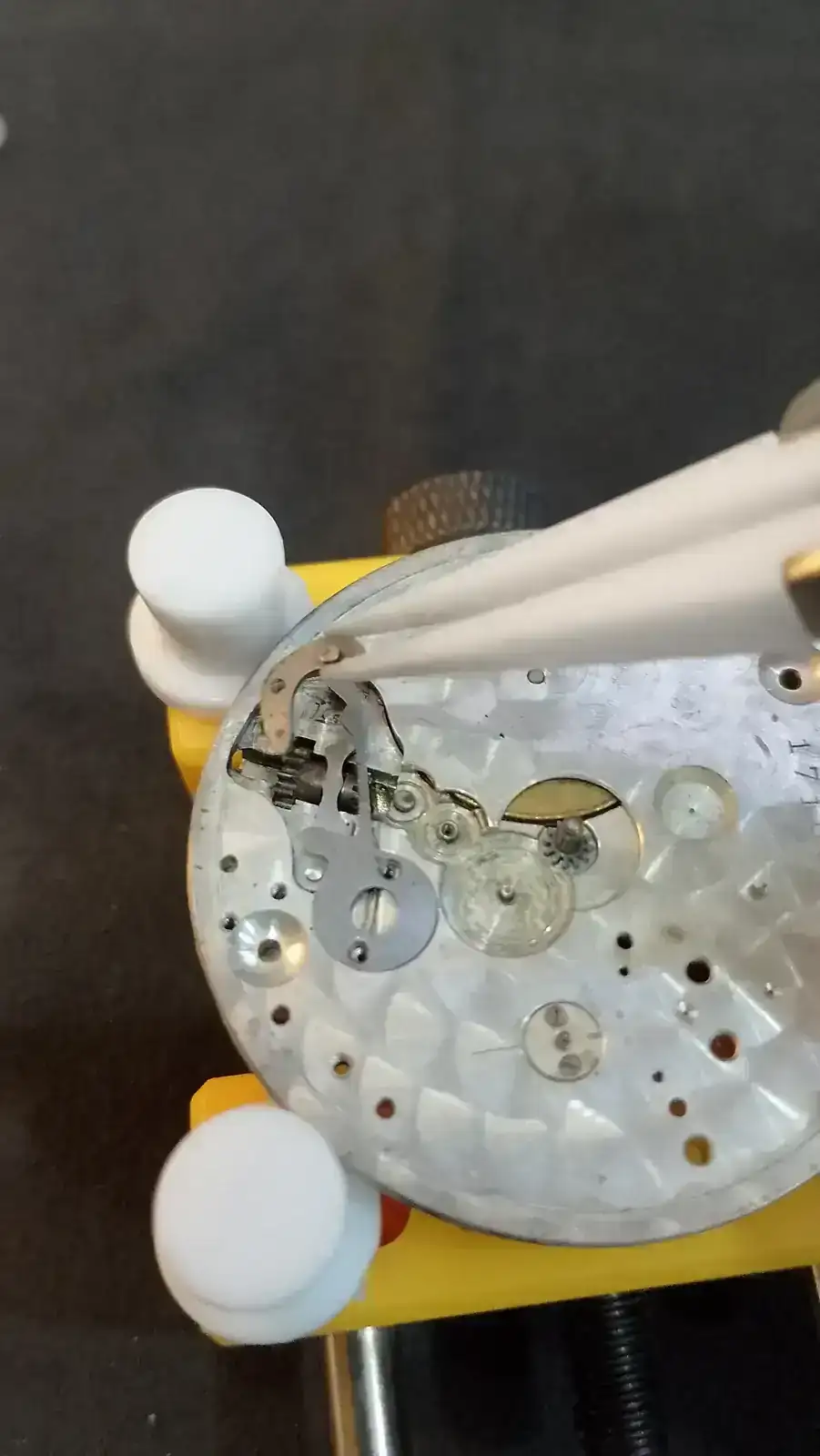

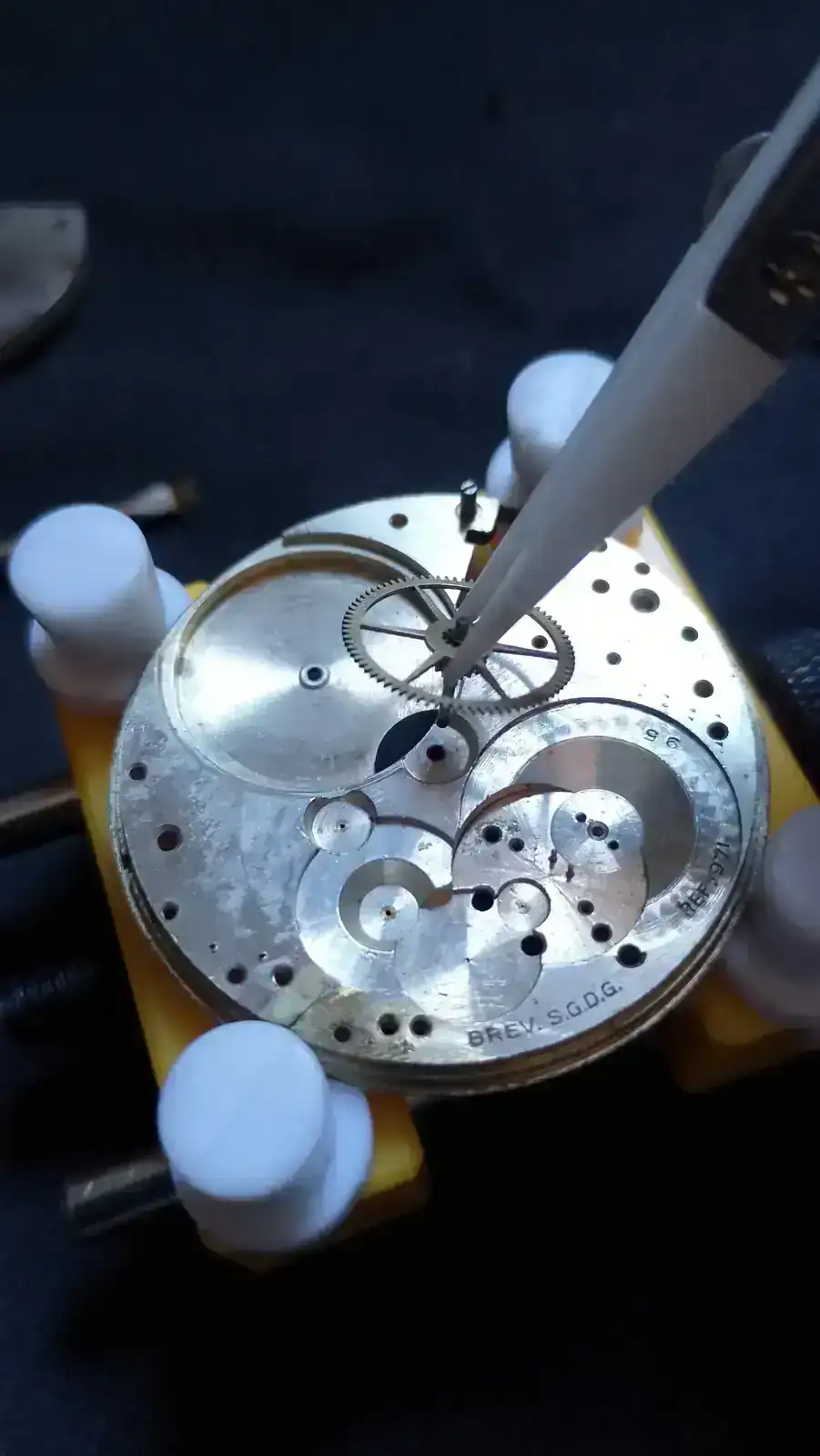

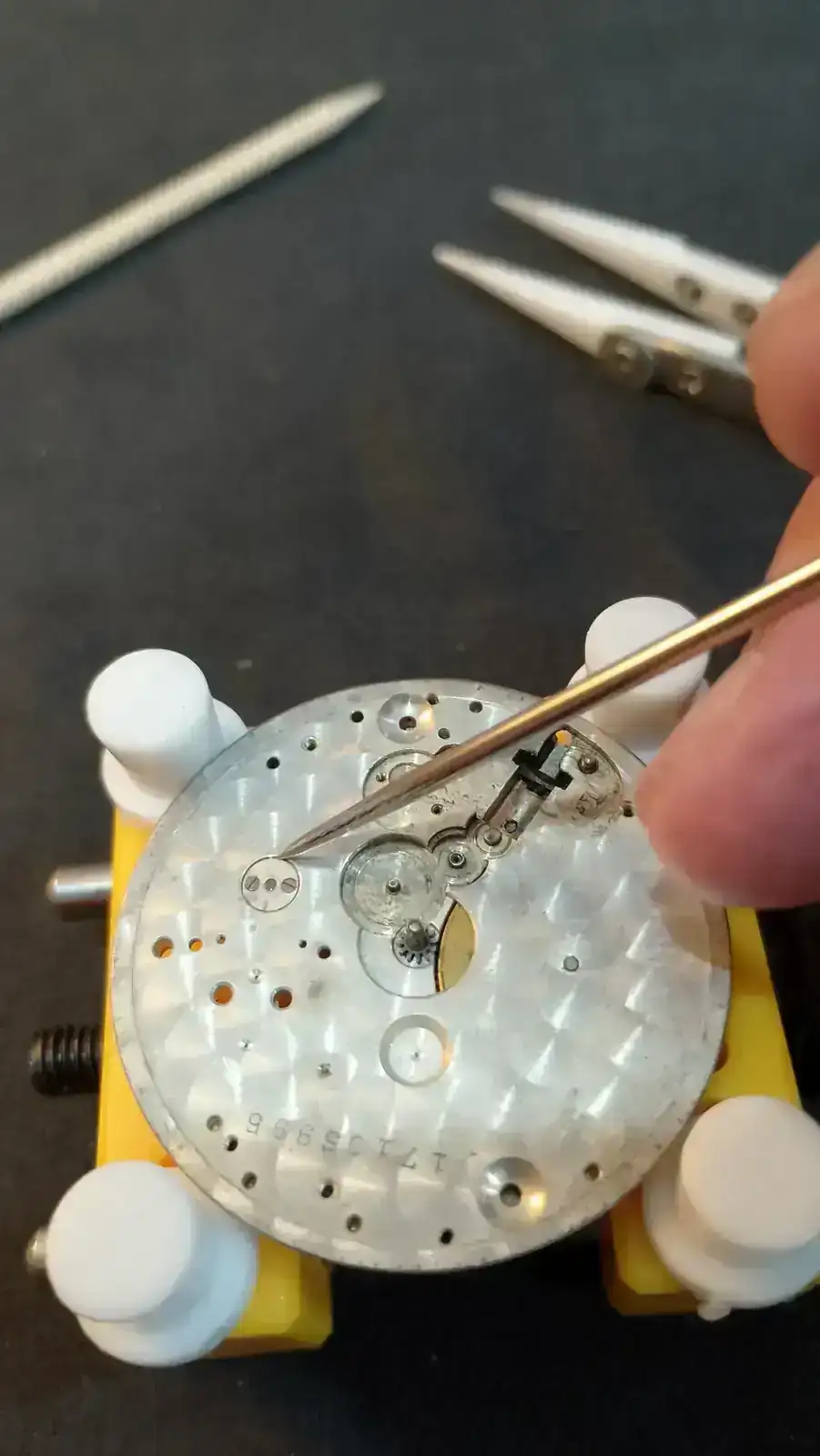

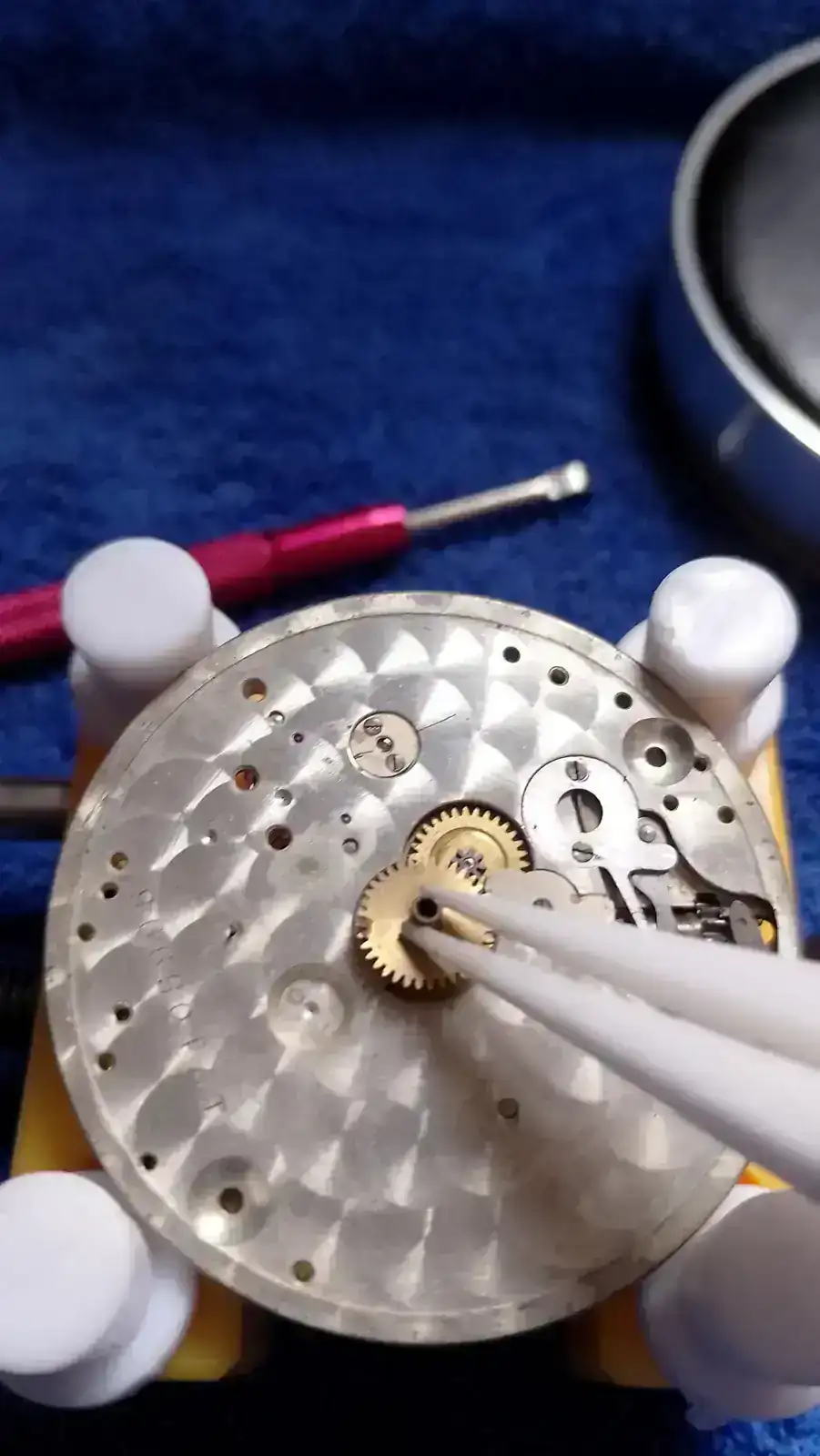

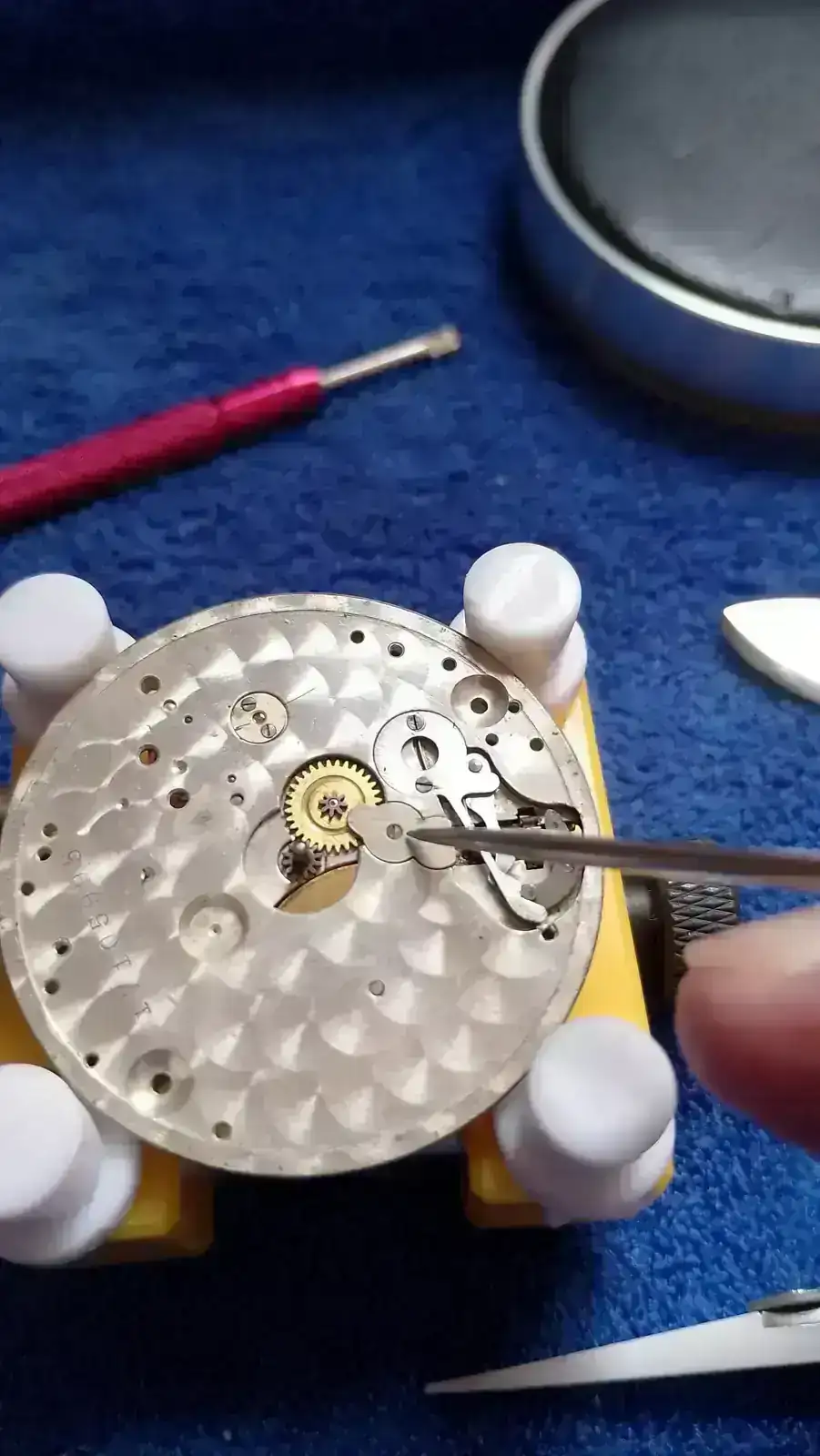

Y ahora, antes de darle la vuelta, haceros una pregunta. ¿Quito estas dos piezas? Una es un rubí con dos tornillos, que no sé si es necesario quitarla. La otra no sé si se quita por la otra parte, o hay que forzarla (yo diría que saldrá tras desmontar la trasera).



[Monsignore]

La primera es una piedra de contrapivote, debe salir, ser limpiada, epilamada y aceitada.

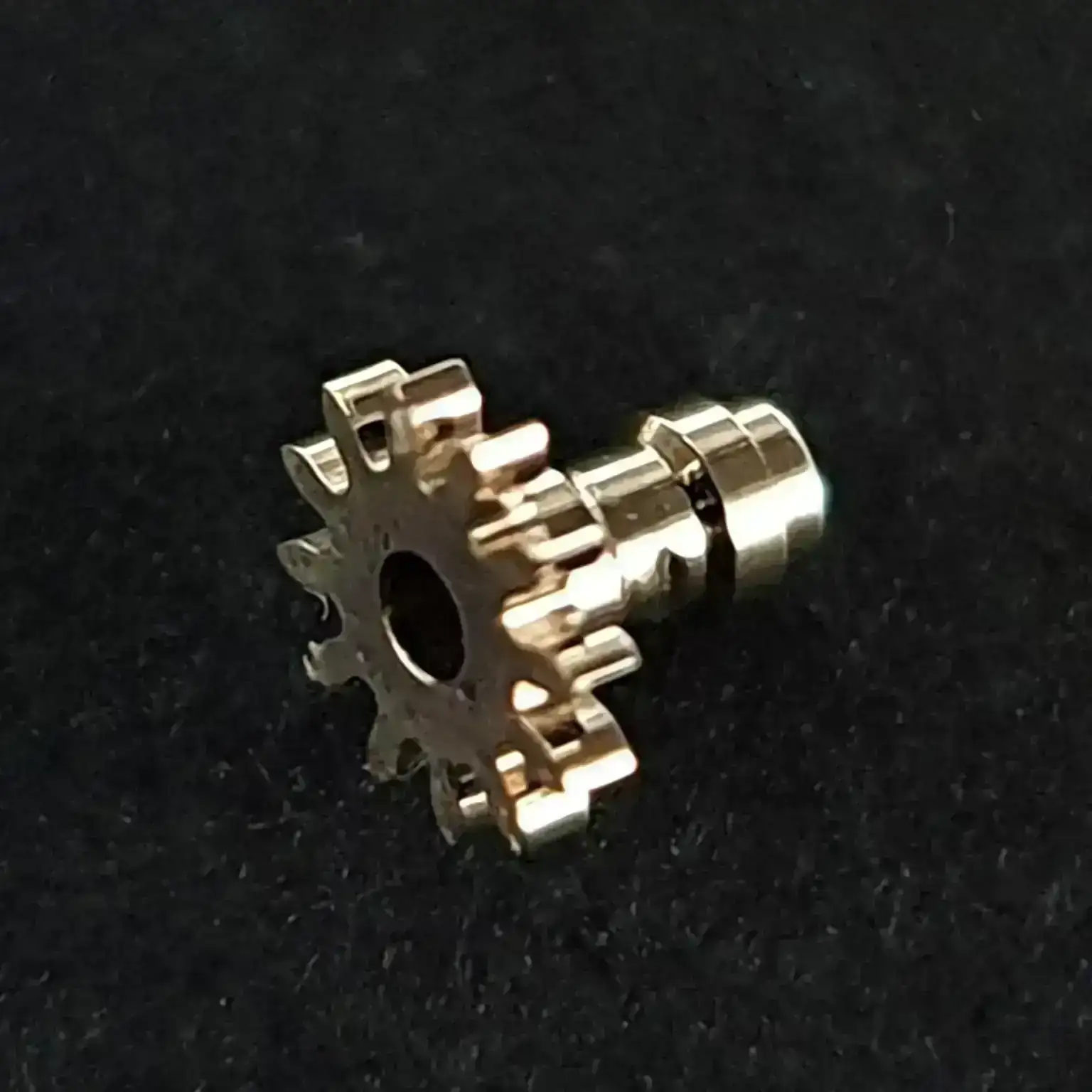

La segunda es la Chaussée, el cañón de minutos , donde va engarzada la aguja minutera.

Por supuesto, también sale, se limpia y aceita (no la epilames). Sale tirando (con un cierto cuidadito) o con las palancas que has usado para retirar las agujas (las dos a la vez, por debajo de la rueda)



[Furry]

Gracias por tu respuesta, y tras leerte me he ido a investigar qué significa el "palabro" epilame. Ya sé lo que significa.



[Furry]

Continuamos



[Furry]

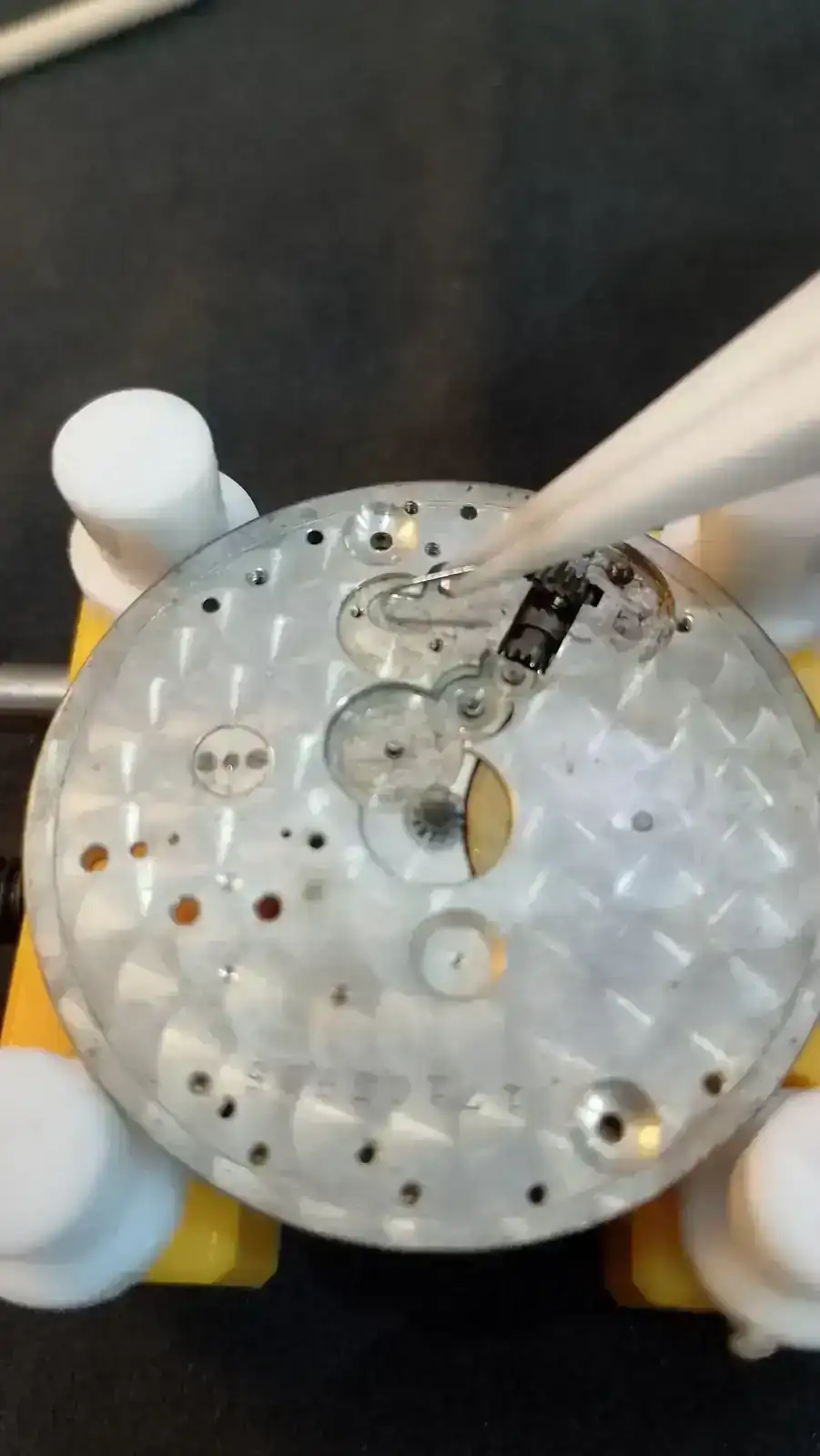

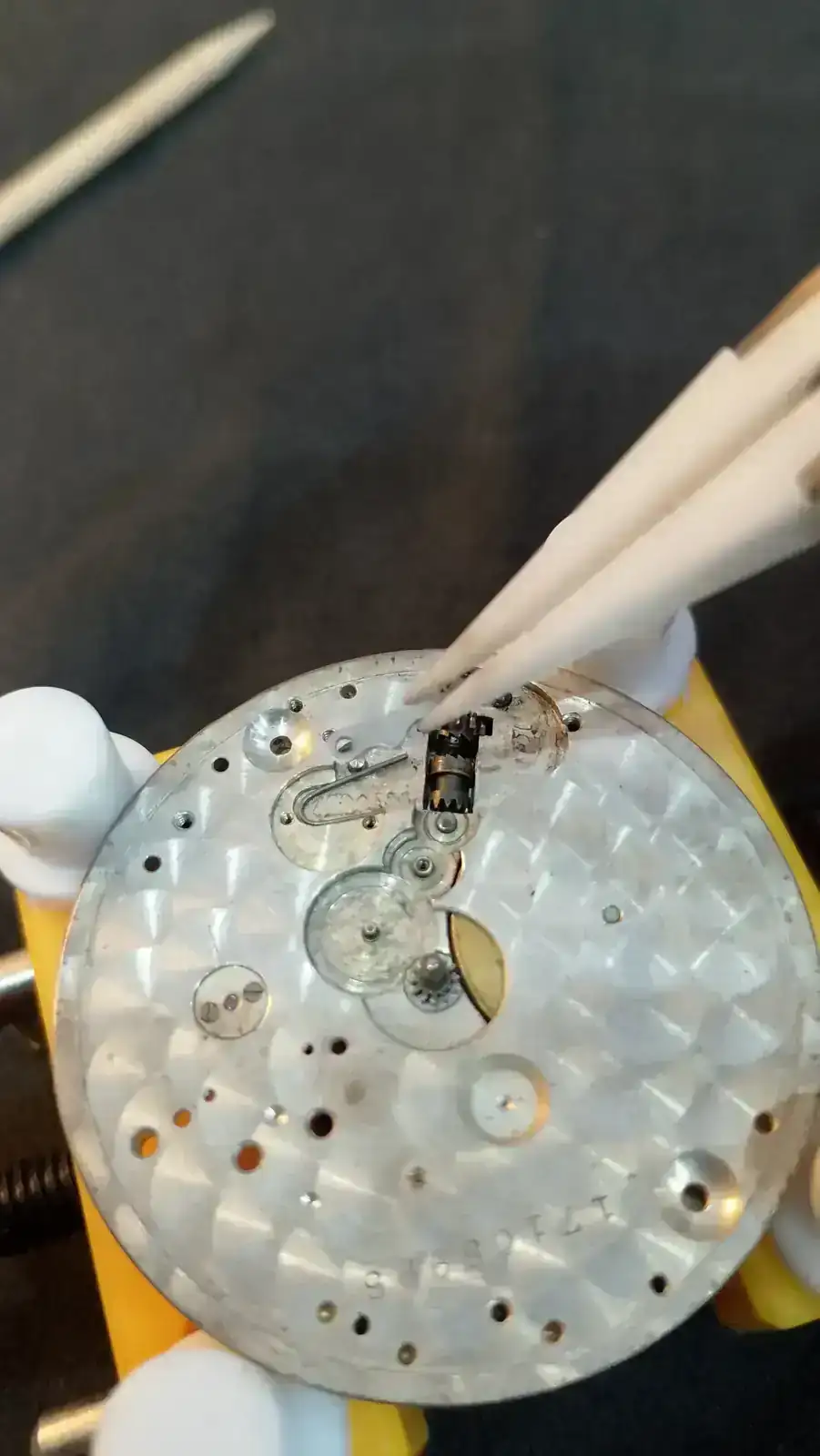

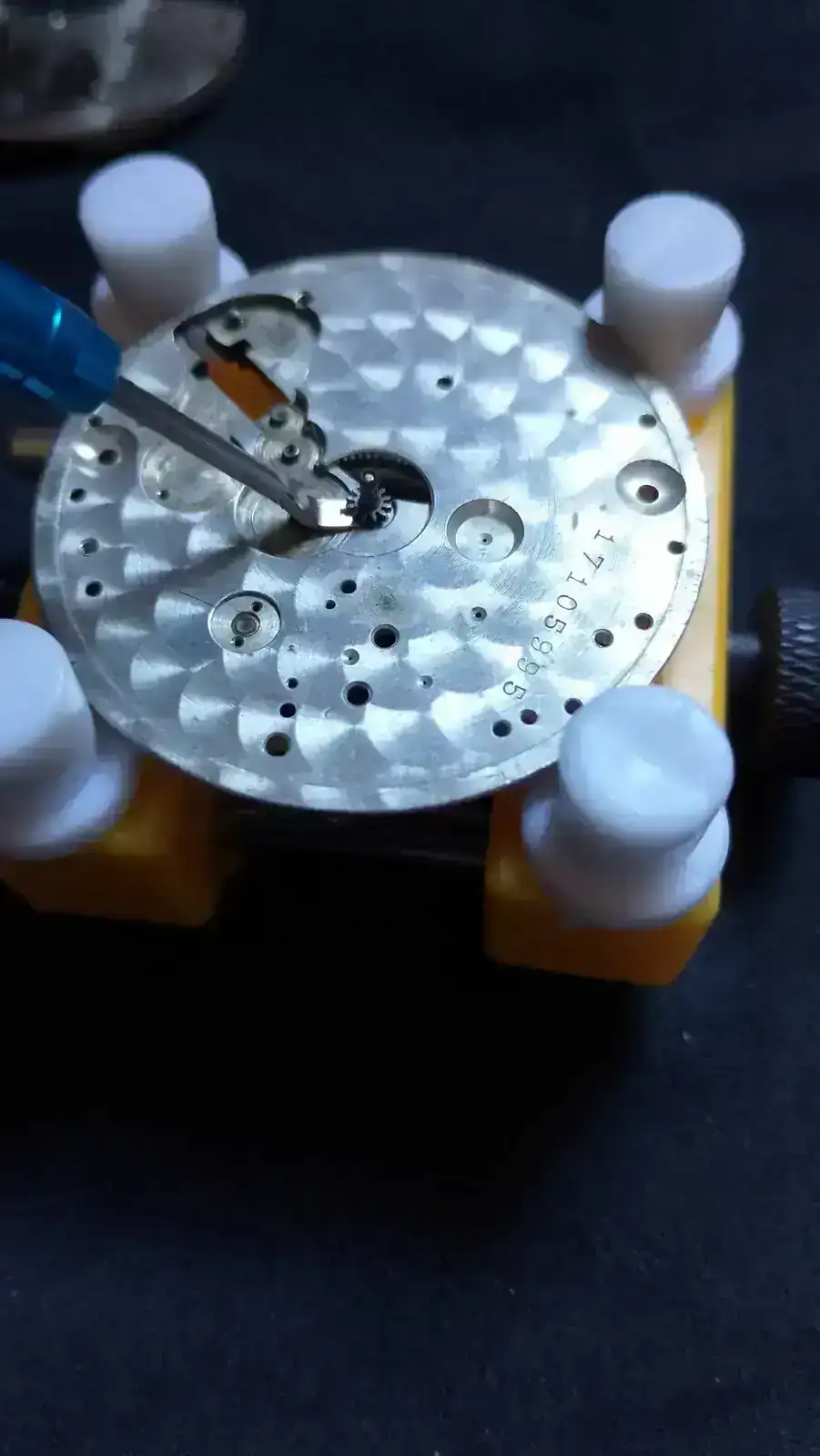

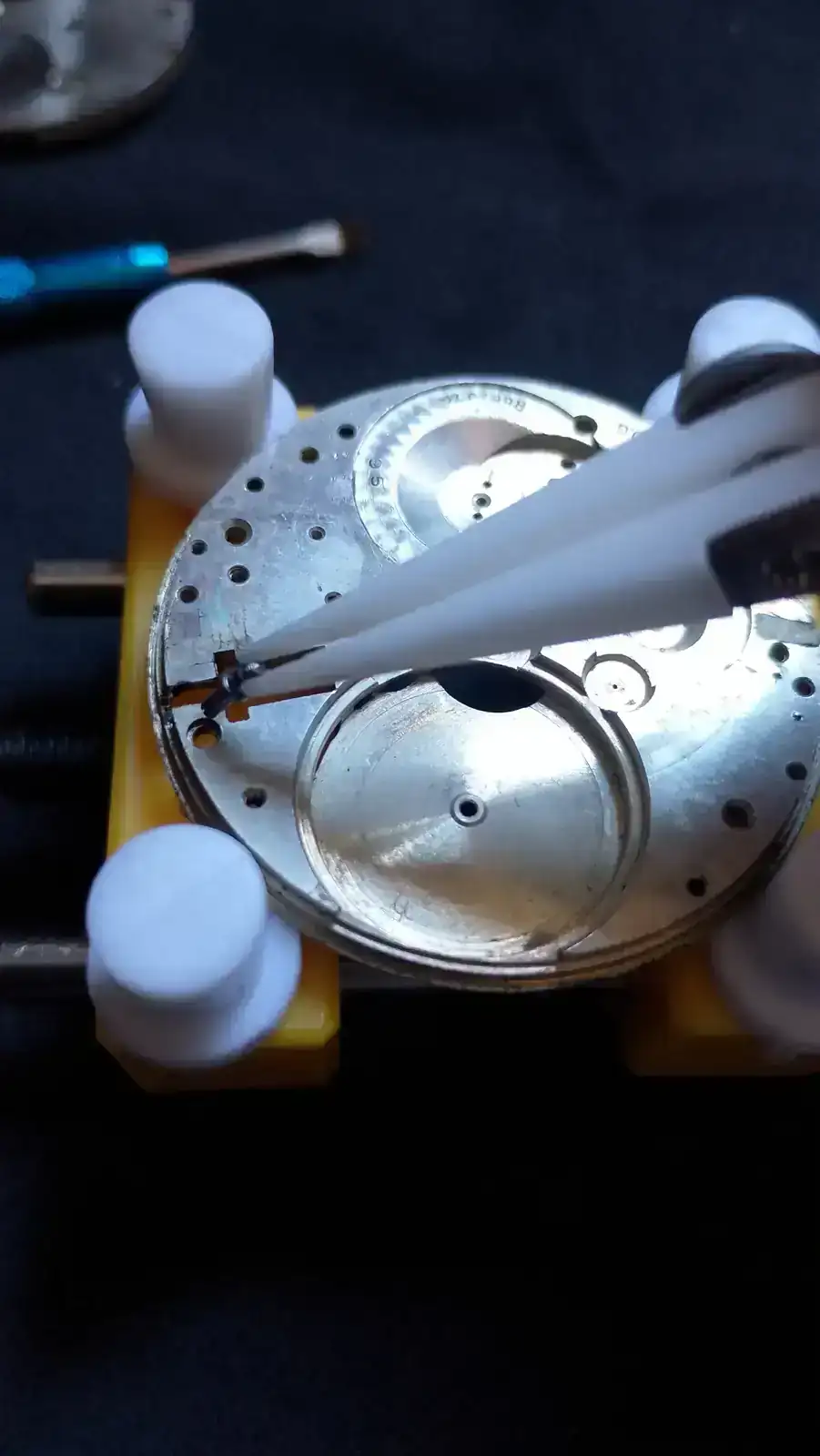

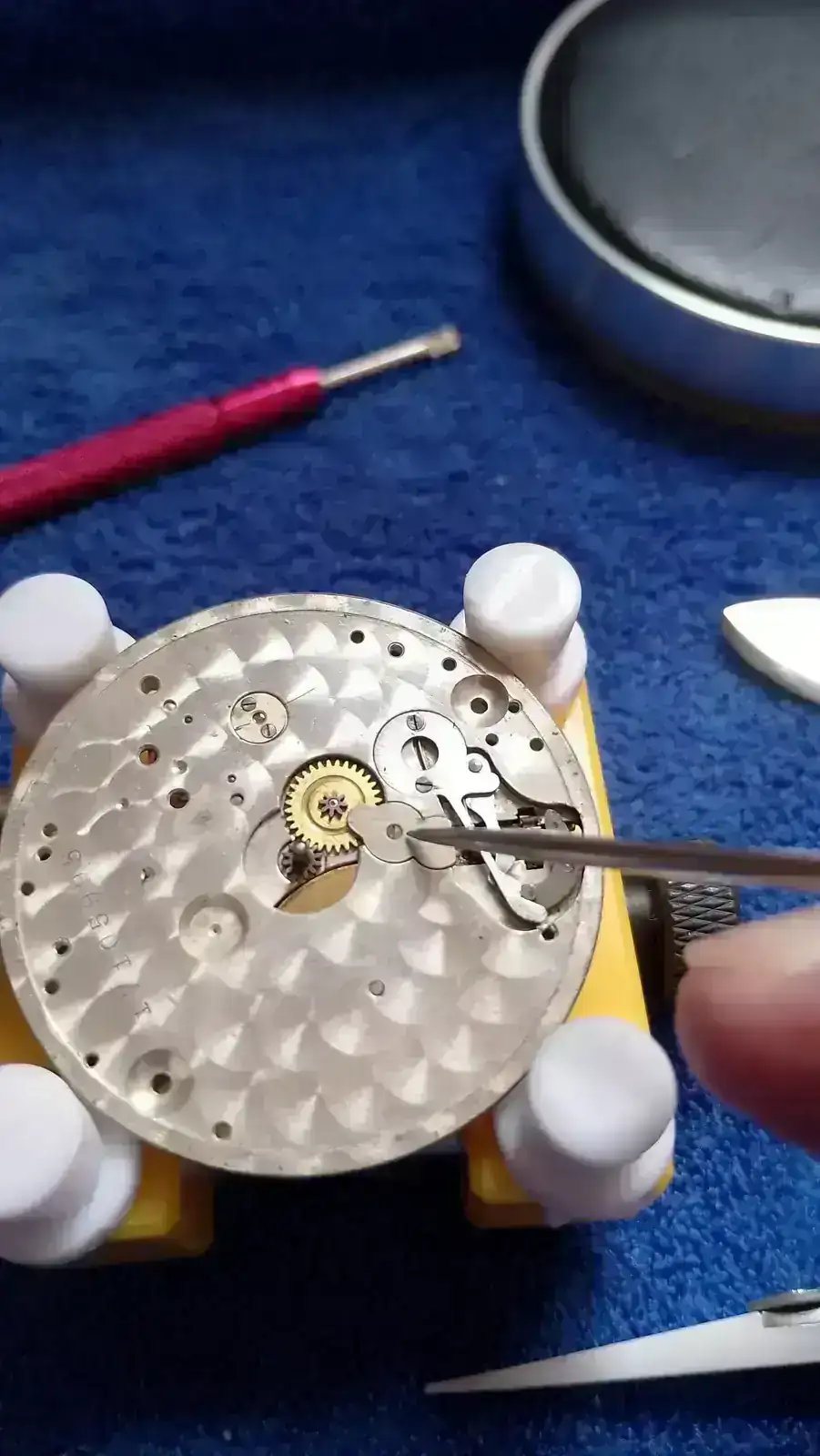

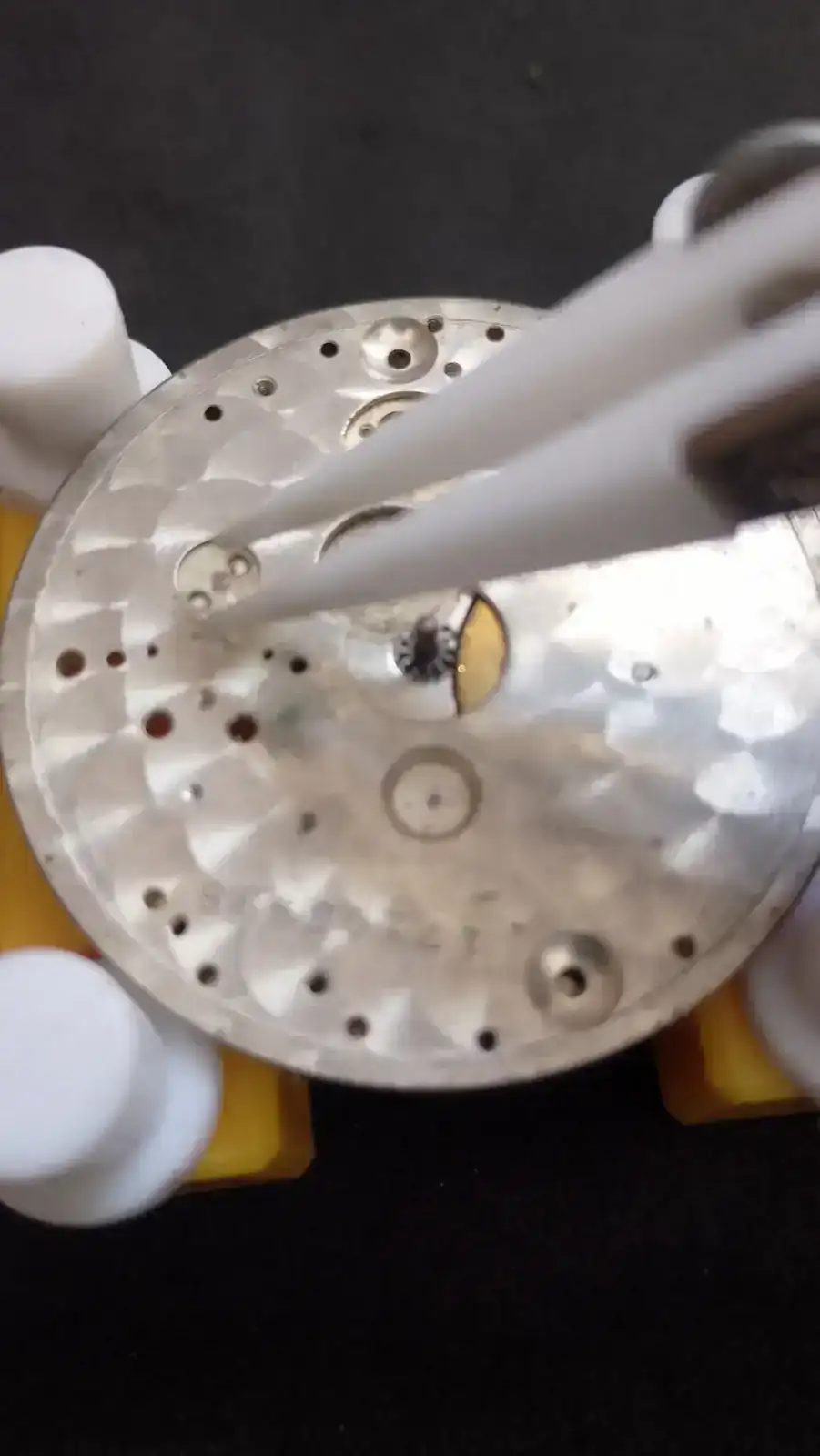

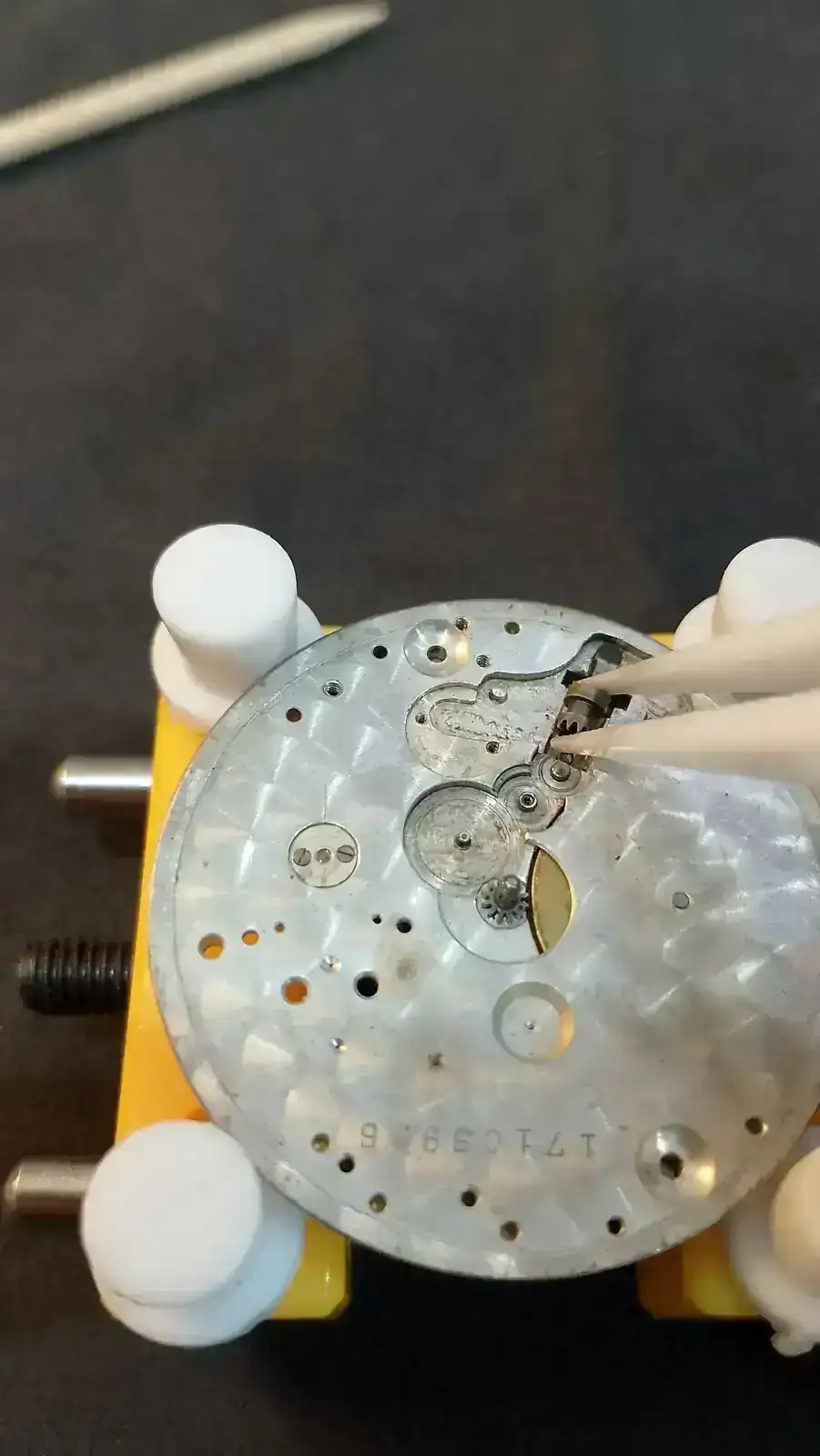

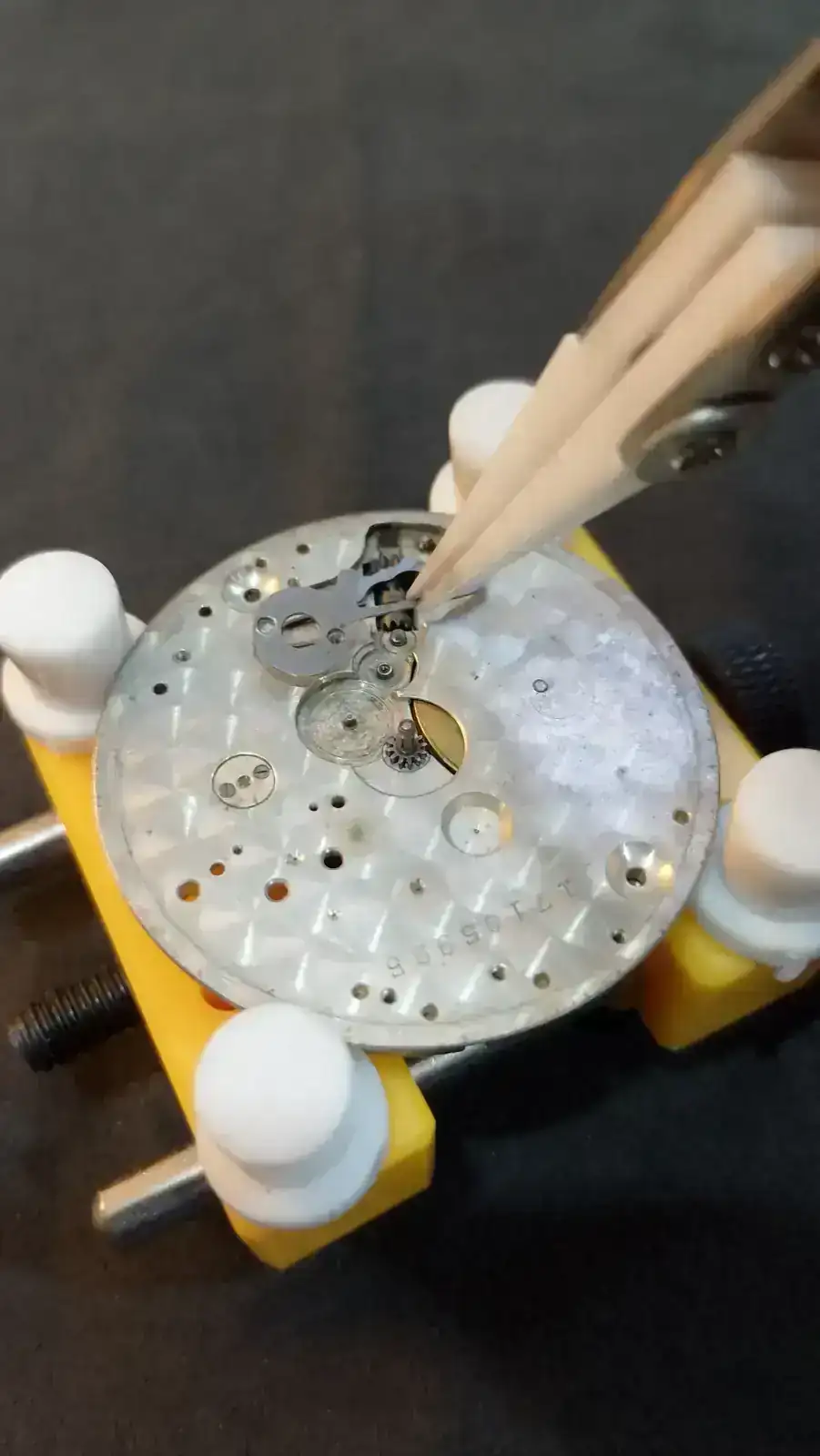

He quitado la piedra de contrapivote, pero no he podido quitar el cañón de minutos. La uña del quita manecillas no entra por debajo para empujarlo hacia arriba.



[Furry]

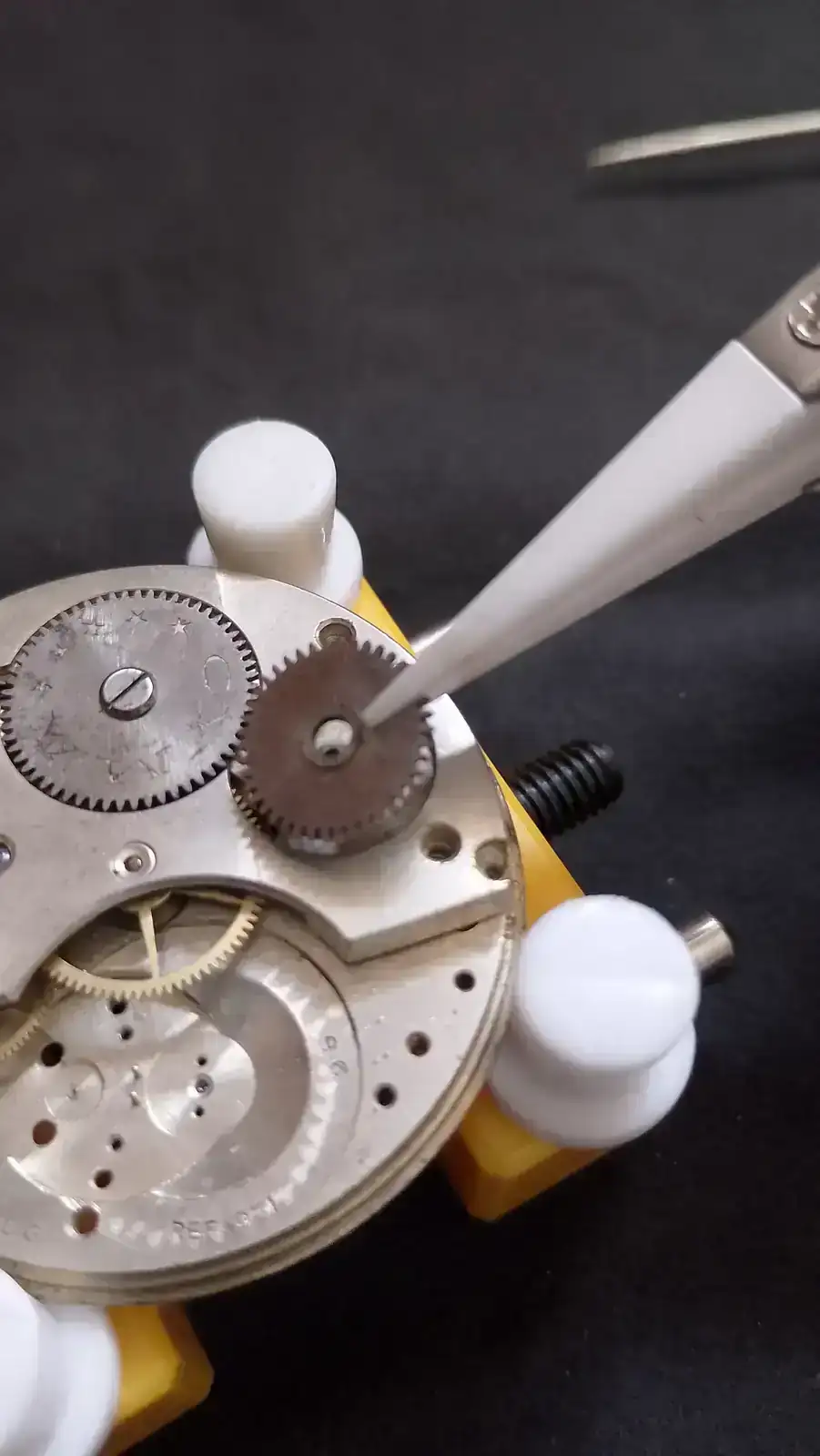

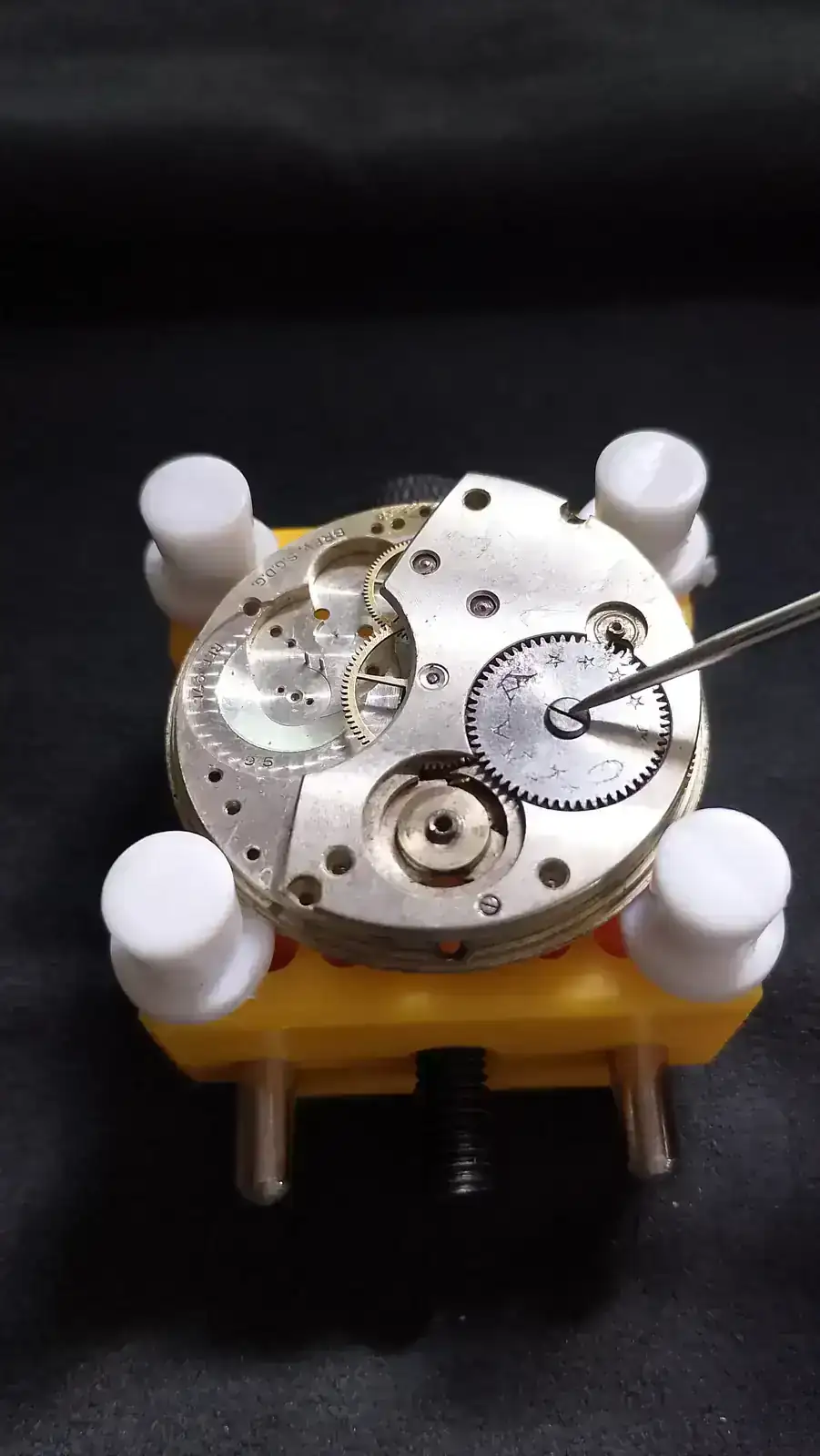

Ahora me han surgido dos problemas.

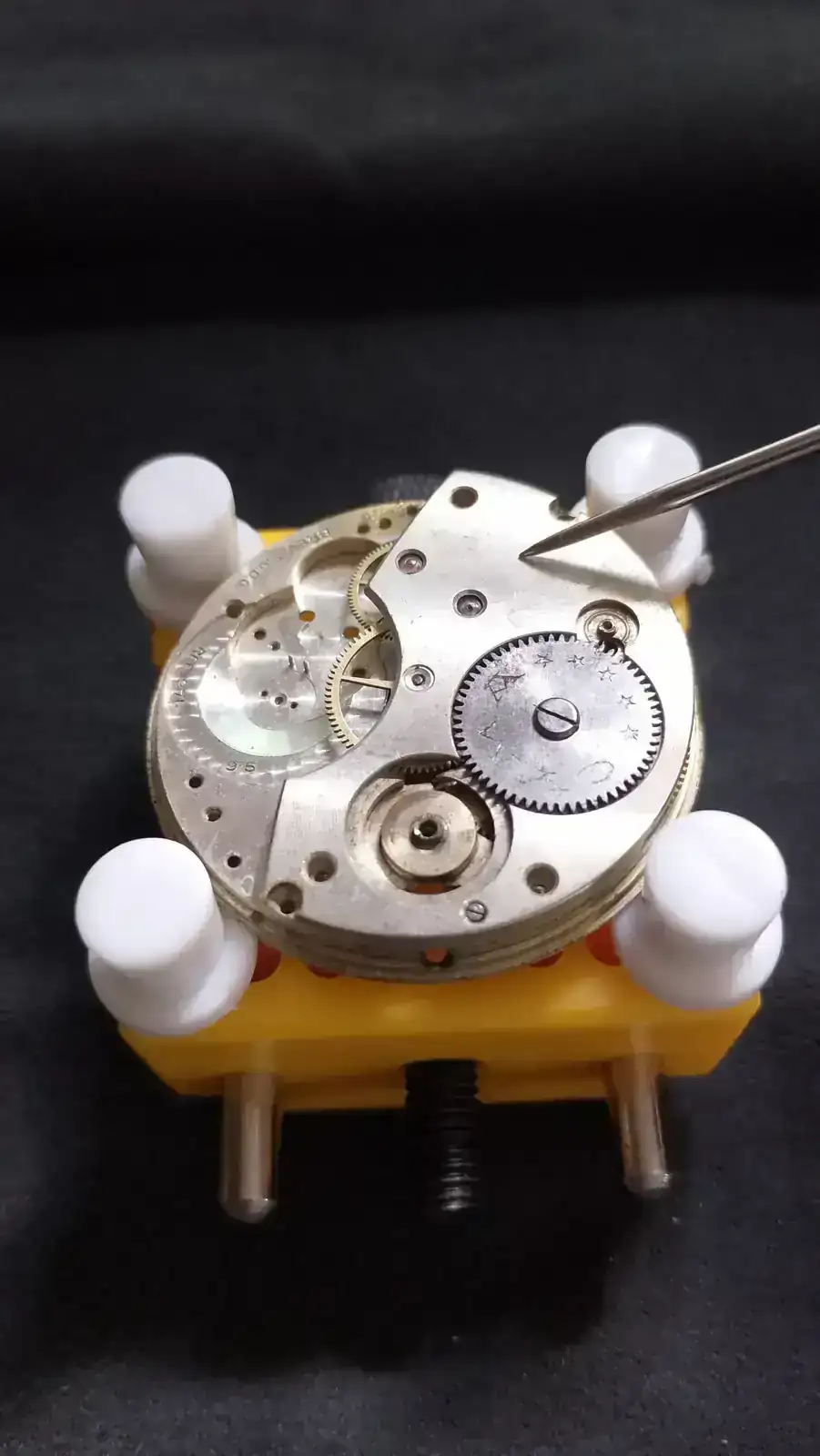

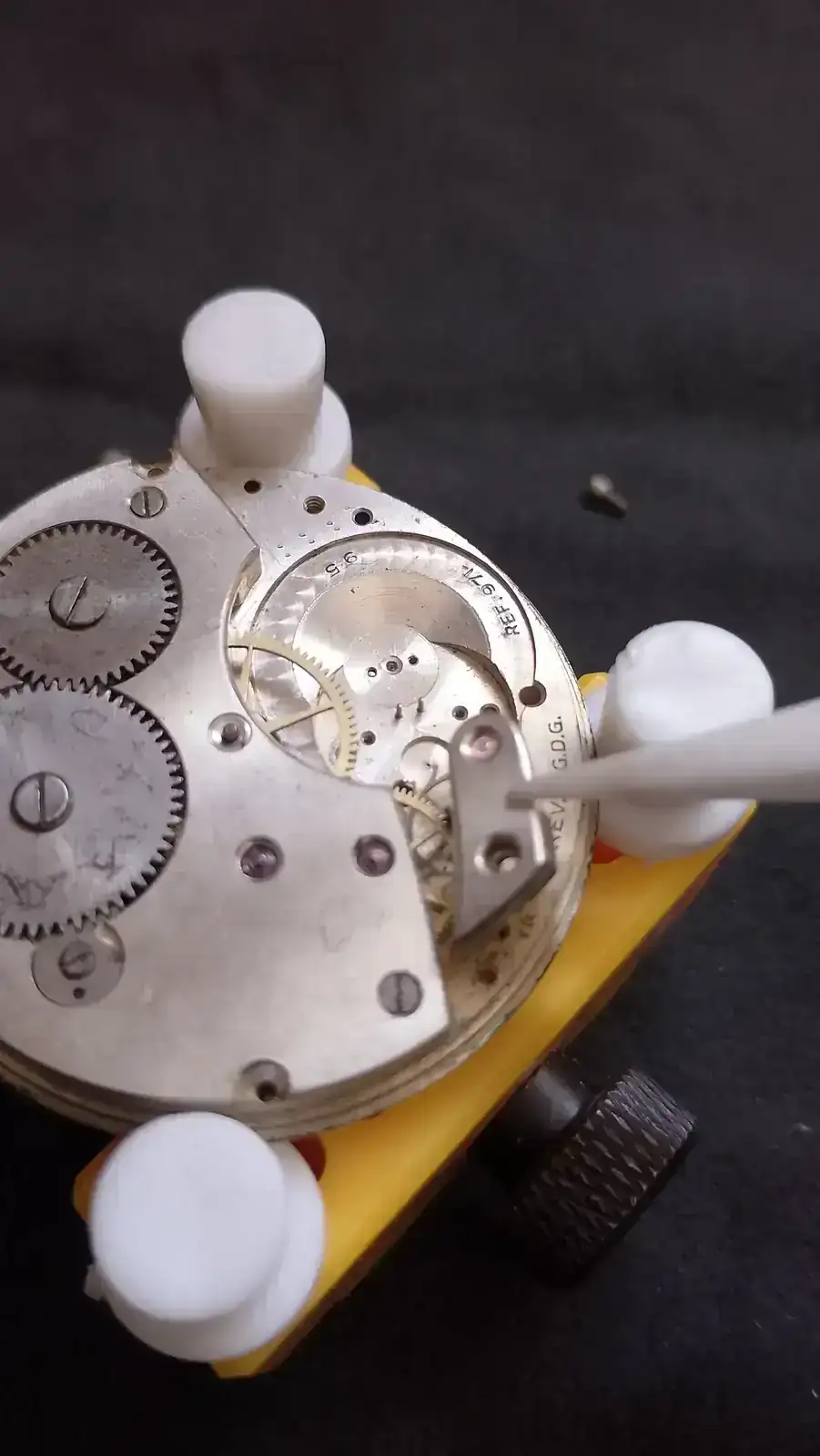

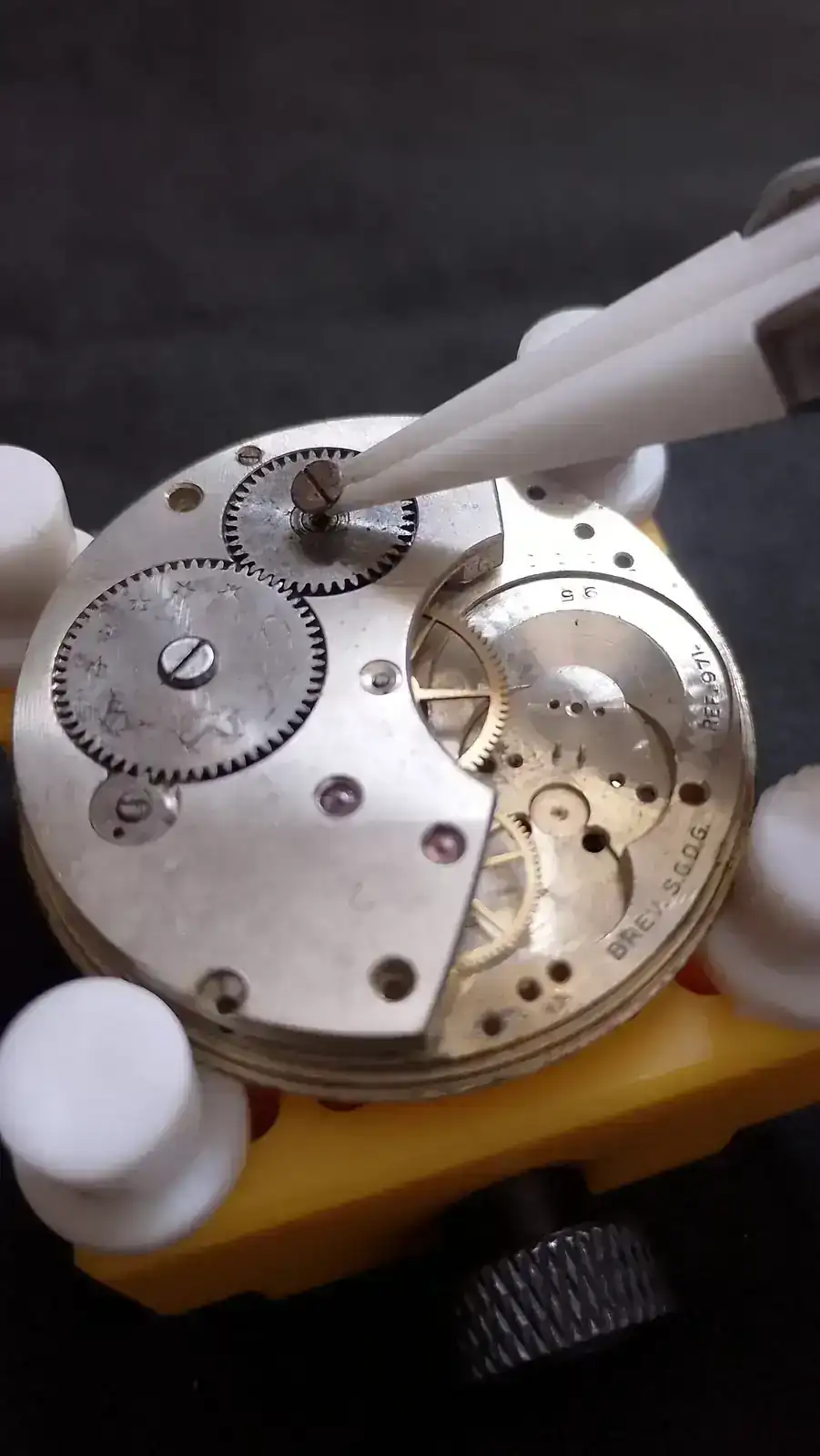

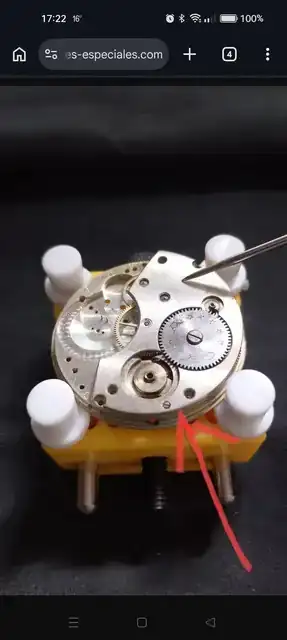

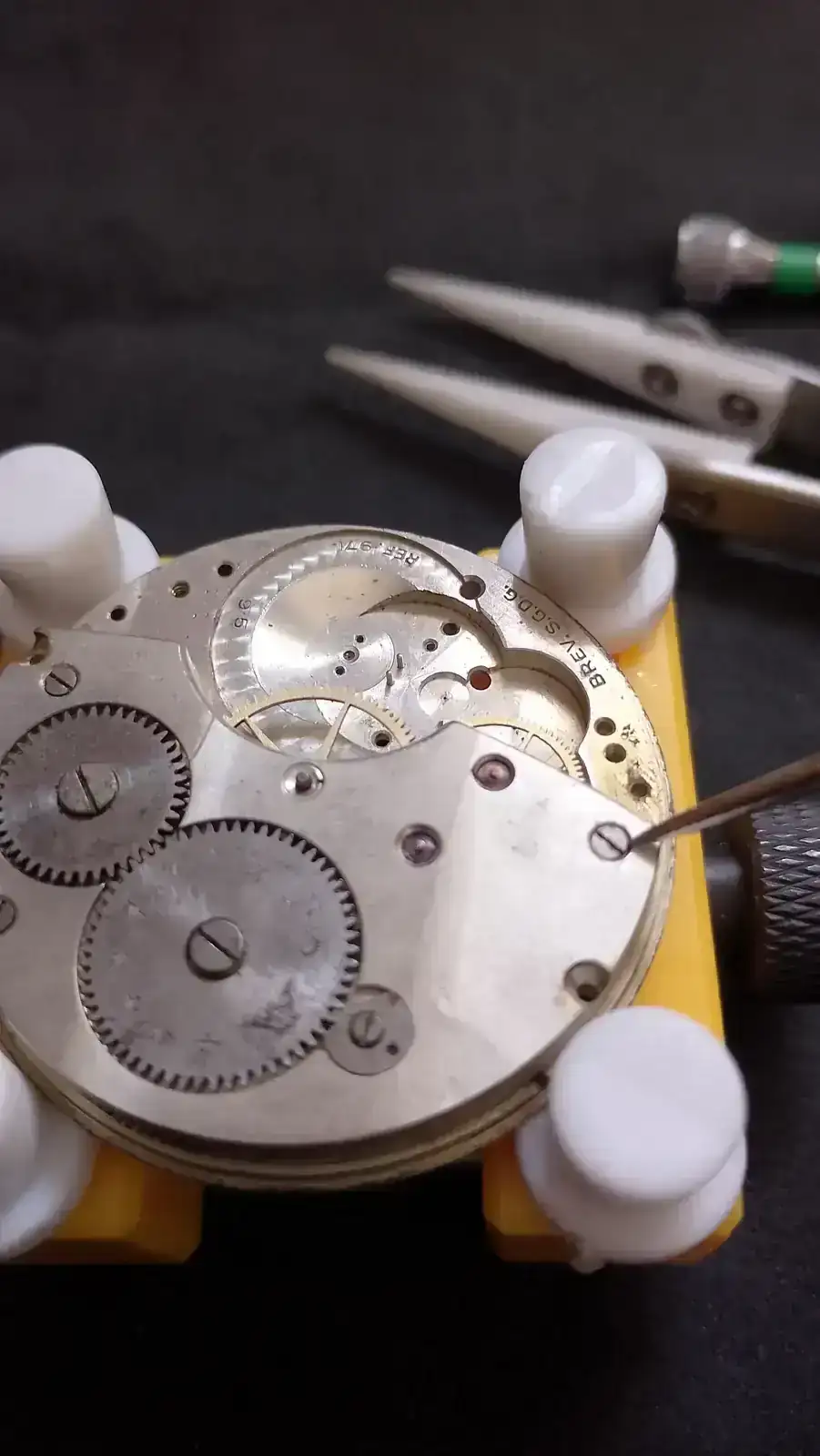

He quitado los tres tornillos que fijan el puente, pero no lo puedo quitar. No lo he forzado.

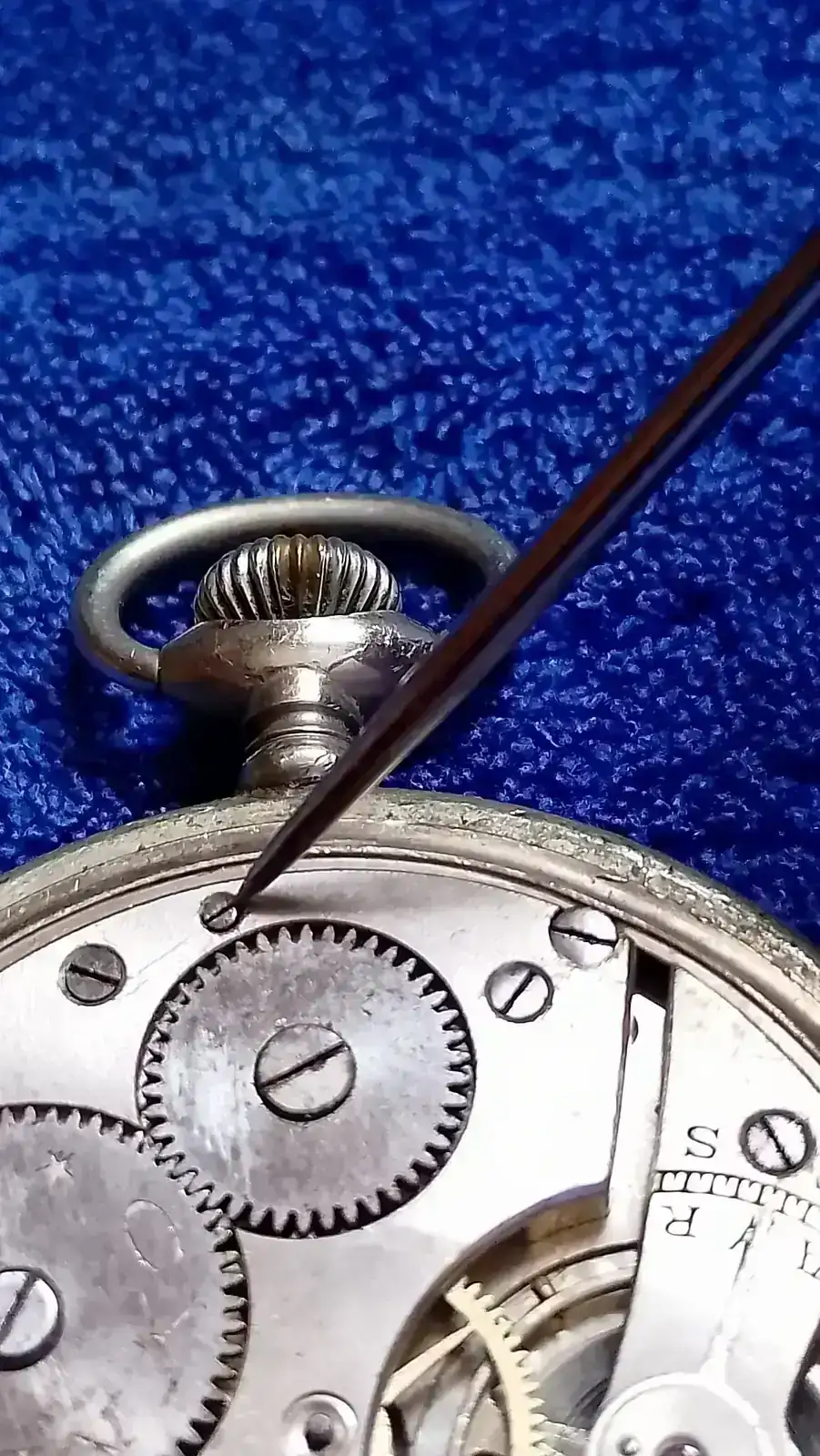

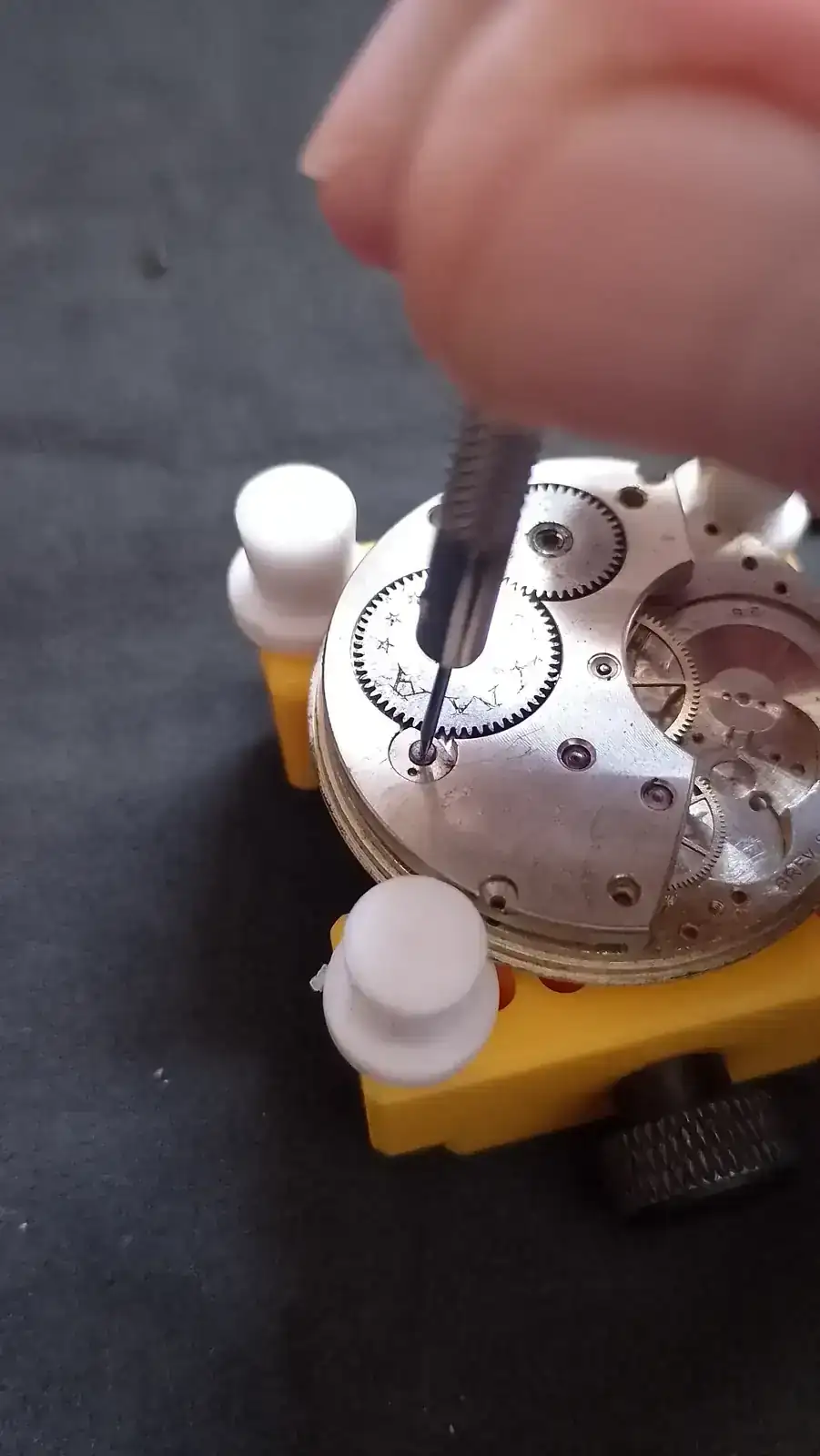

Y por otro lado, esta corona gira en los dos sentidos al accionar sobre el tornillo, por lo que no lo puedo quitar.

¿Hay que poner el trinquete para aflojarlo?
¿Es este tornillo el que tiene rosca contraria?
Gracias.



[Monsignore]

Ahora me han surgido dos problemas.
He quitado los tres tornillos que fijan el puente, pero no lo puedo quitar. No lo he forzado.Ver el archivos adjunto 3440100

Y por otro lado, esta corona gira en los dos sentidos al accionar sobre el tornillo, por lo que no lo puedo quitar.
Ver el archivos adjunto 3440102
¿Hay que poner el trinquete para aflojarlo?
¿Es este tornillo el que tiene rosca contraria?
Gracias.

No sé si es la perspectiva, pero yo ahí veo otro. Si al aflojarlo no pasa nada, coge un destornillador barato de 1.20 - 1.60 y en el lateral del puente habrá un rebaje para hacer palanca. Inserta el destornillador y gíralo sobre el eje longitudinal. Muy suavemente, que no queremos marcar nada.


Esa rueda es la rochette, y, efectivamente, se desatornilla en el sentido de las agujas del reloj.

Venga, que esto marcha.



[Monsignore]

Y, por cierto, con el mérito añadido de trabajar con unas pinzas para sujetar cocodrilos 😜 😜 😜



[Furry]

Efectivamente hay otro tornillo, que se aflojó para sacar la tija. Me pareció que no se podía sacar, y no lo forcé.
Lo del destornillador ya lo he hice, pero no dio resultado.
¿Le pongo el trinquete a la rochette antes de girar el tornillo?
Gracias.



[Furry]

Otra pregunta sería si el puente se puede sacar sin quitar la rochette. Si es así, quizás esté forzando demasiado poco con el destornillador para desalojarla de sus encajes.
Gracias.



[Monsignore]

Efectivamente hay otro tornillo, que se aflojó para sacar la tija. Me pareció que no se podía sacar, y no lo forcé.
Lo del destornillador ya lo he hice, pero no dio resultado.
¿Le pongo el trinquete a la rochette antes de girar el tornillo?
Gracias.

No, el trinquete sirve sólo para evitar que la rochette retroceda. Puesto o no, no impide que el puente se retire.

Saca ese tornillo, que sospecho que es el problema.

Otra pregunta sería si el puente se puede sacar sin quitar la rochette. Si es así, quizás esté forzando demasiado poco con el destornillador para desalojarla de sus encajes.
Gracias.

No es una buena idea, porque la rochette va atornillada al árbol del barrilete, y puede haber engranajes por en medio. La rochette se desatornilla como si intentases apretarla, recuerda.



[Furry]

Me ha costado quitar el puente, pero al final ha salido.

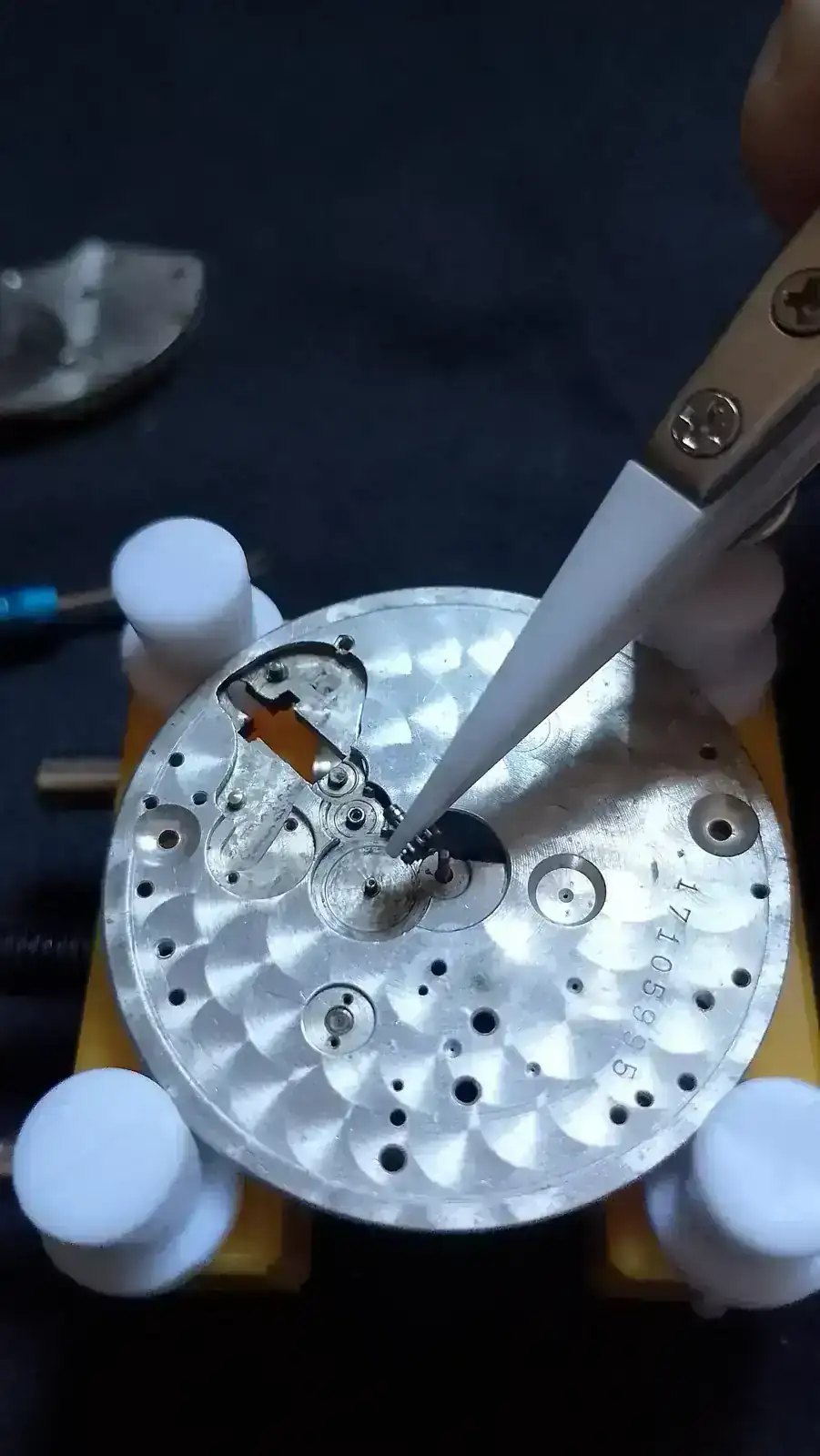

El cañón de minutos, para quitarlo con el ¿uñero?, hay que empujarlo un poco desde la otra cara, para que le entren las uñas y poder sacarlo.

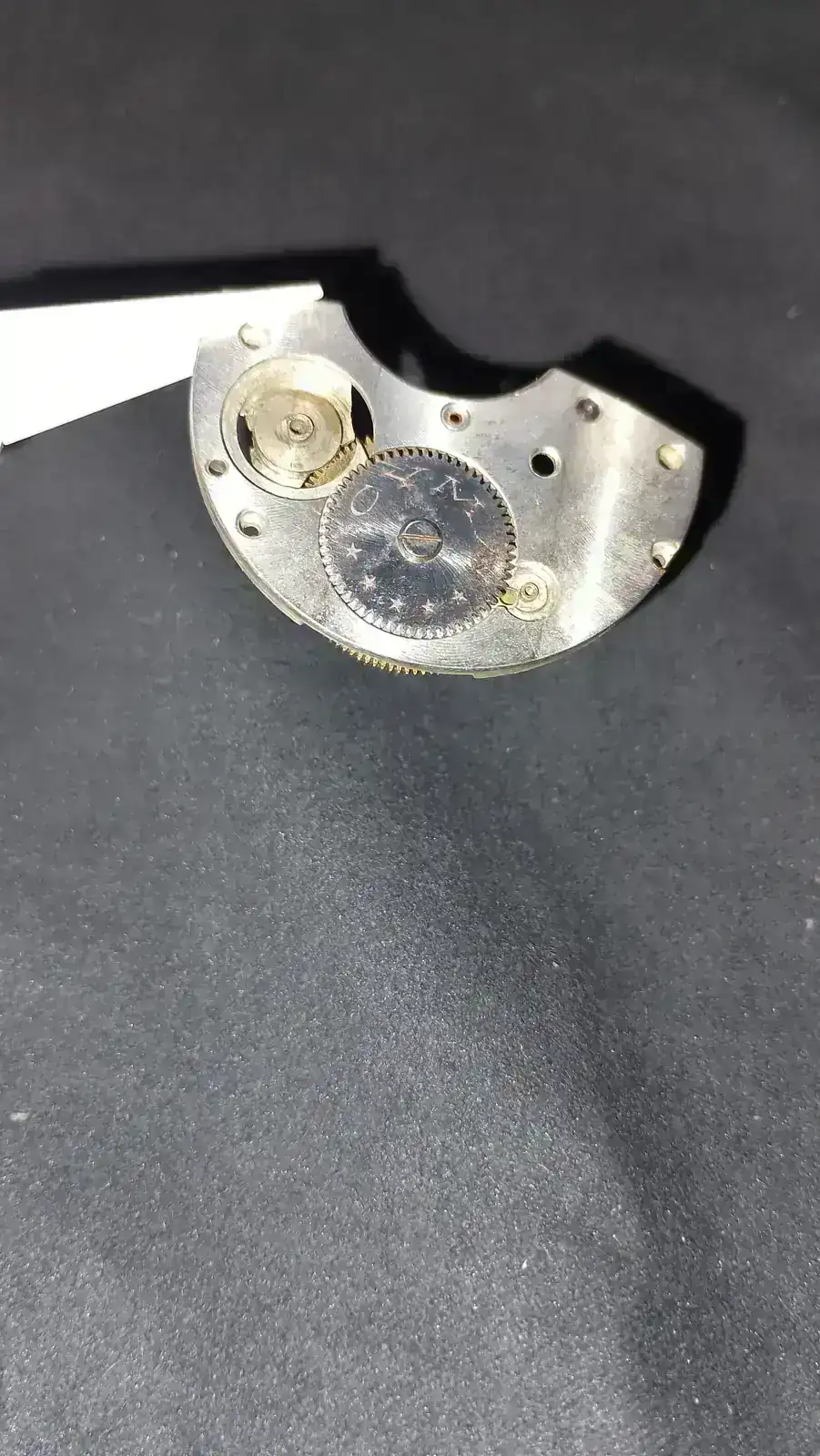

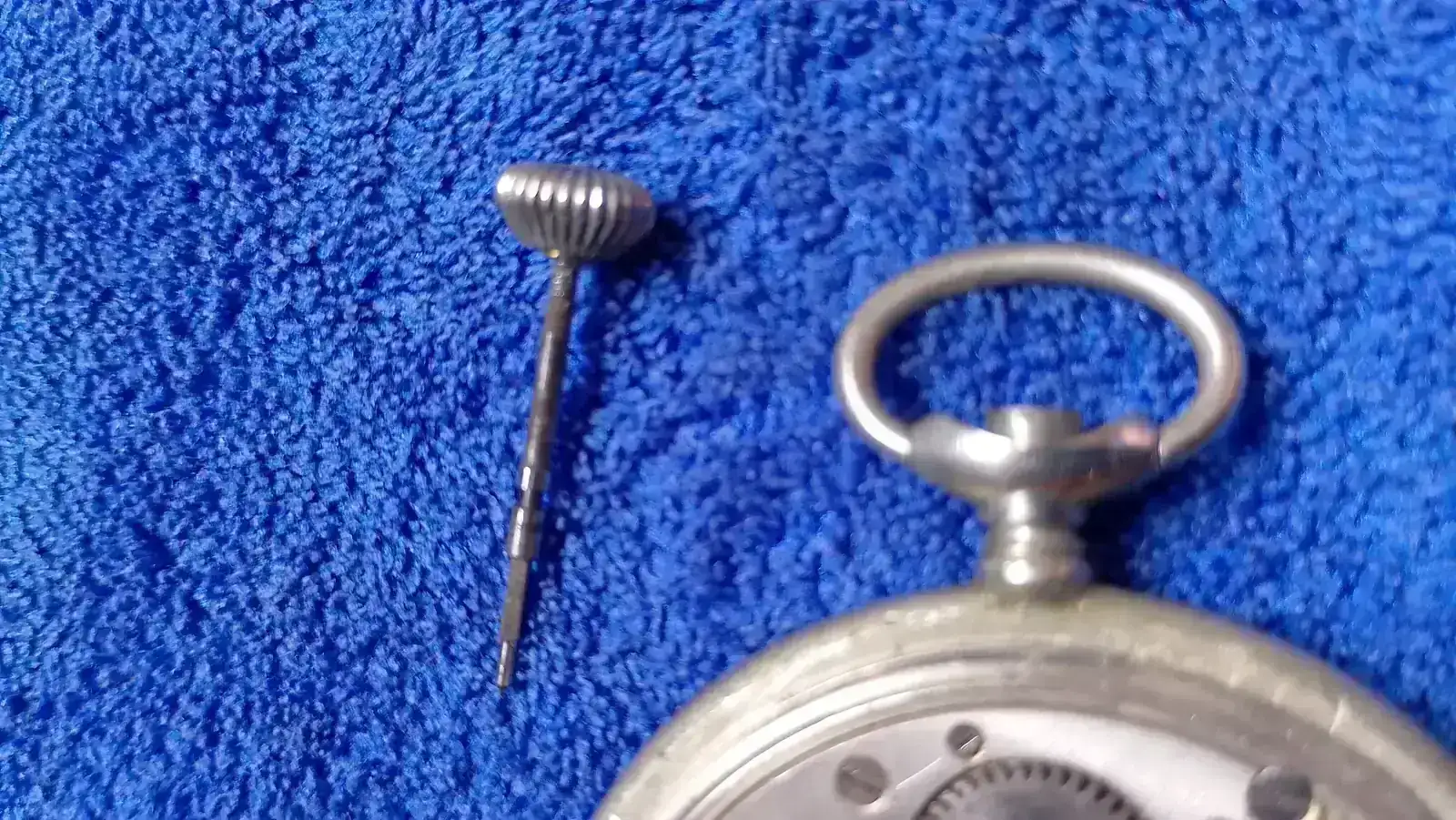

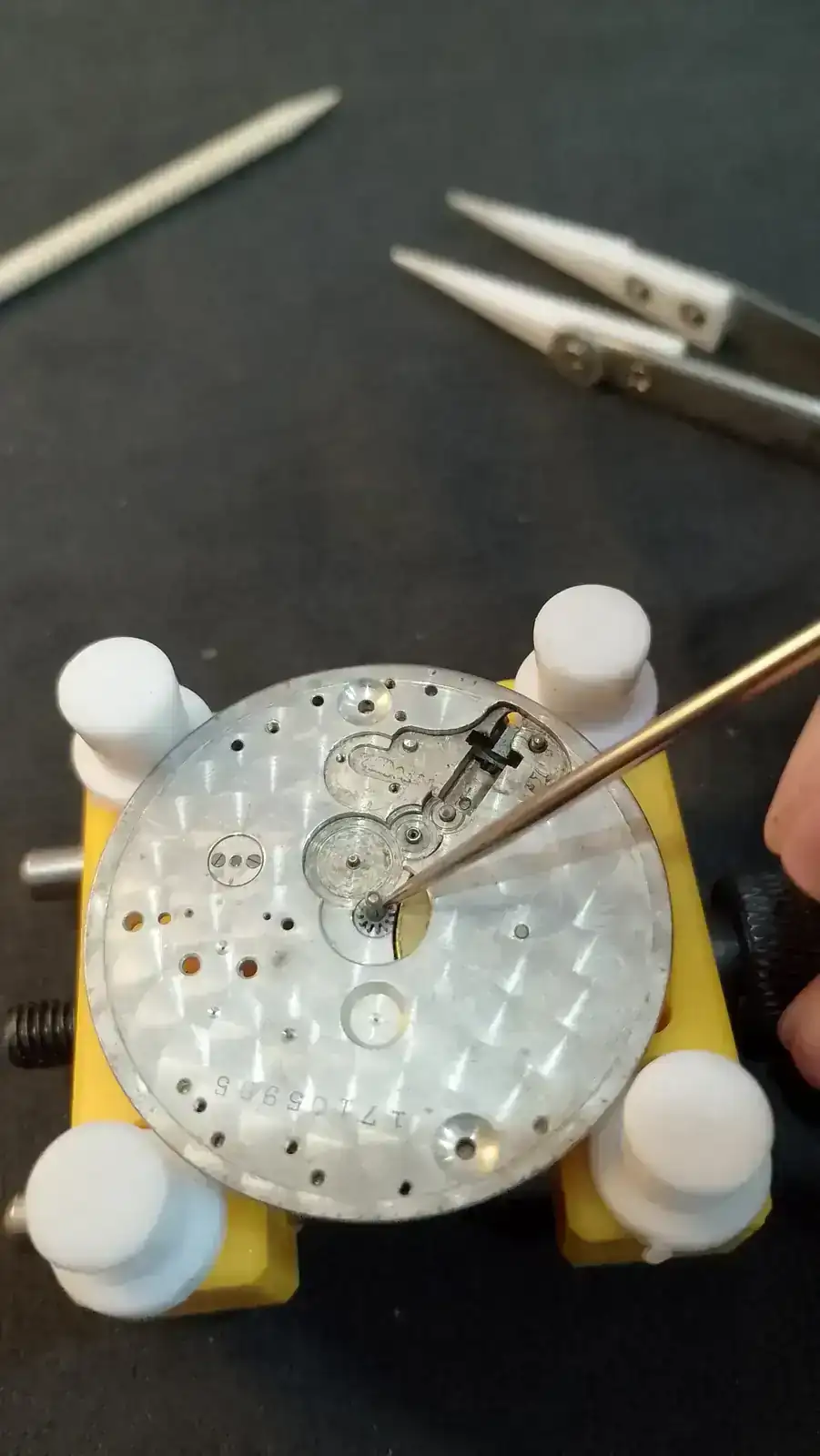

El tornillito que fija la tija se saca desde dentro, una vez retirado el puente.



[Furry]

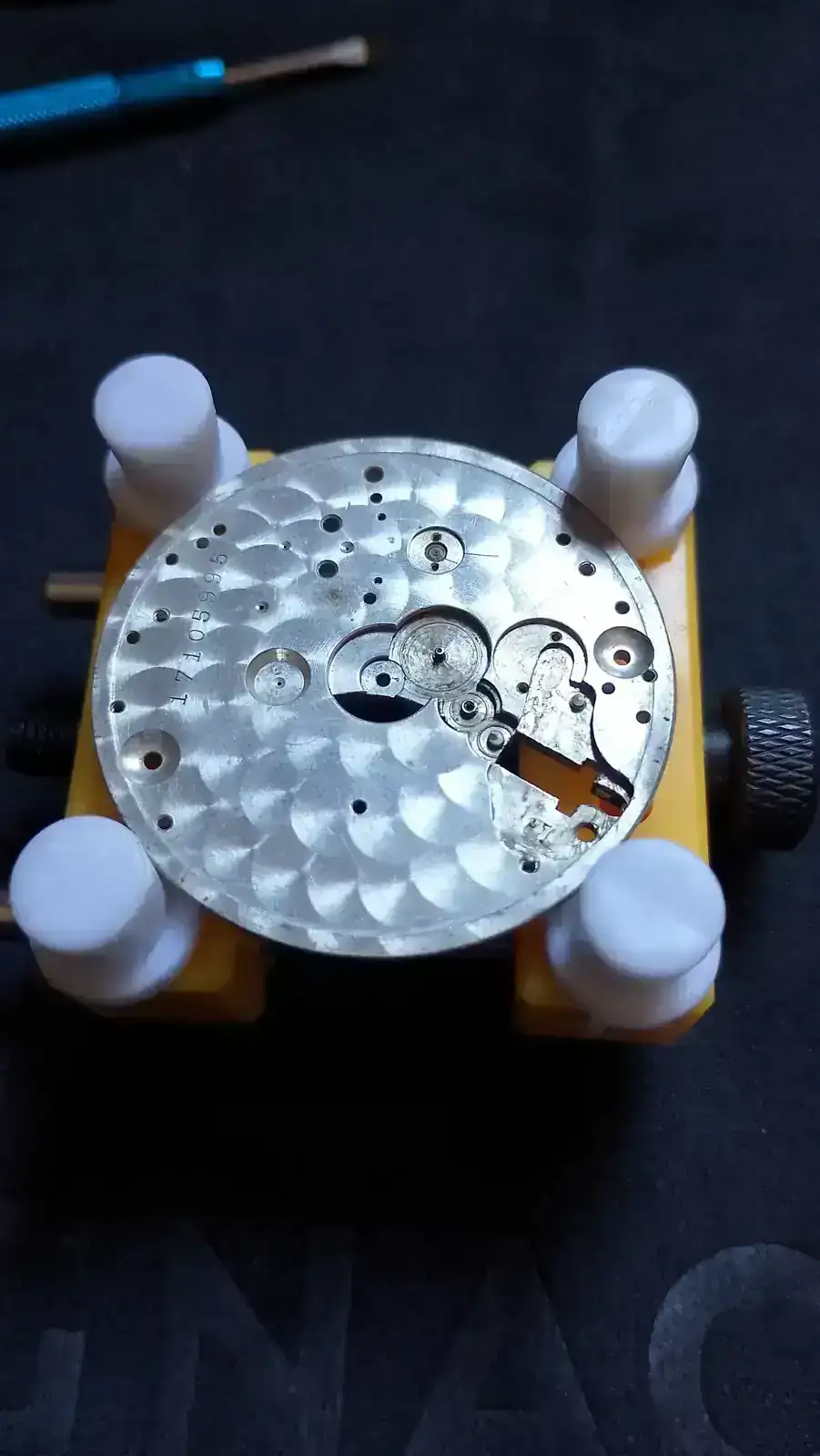

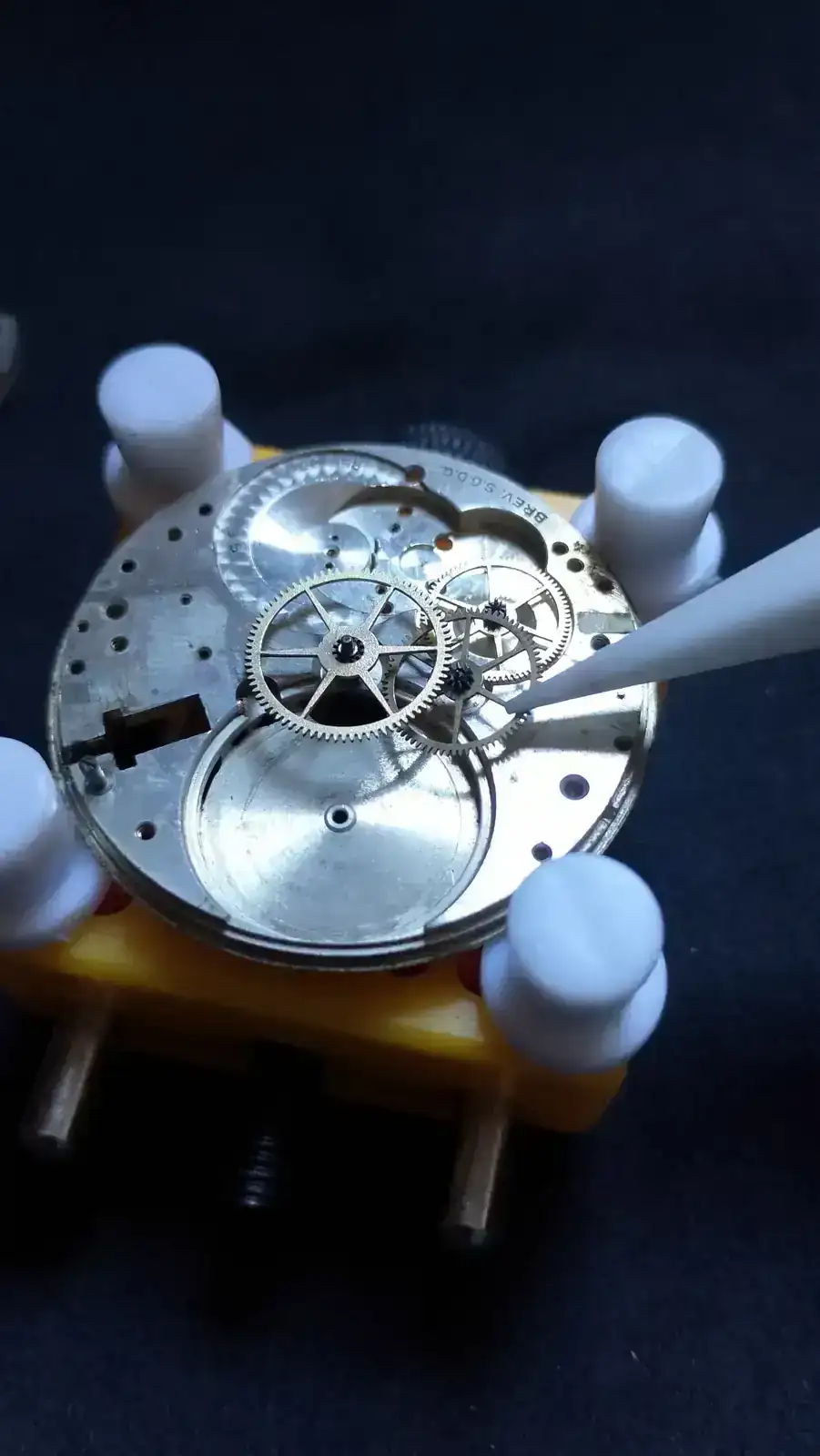

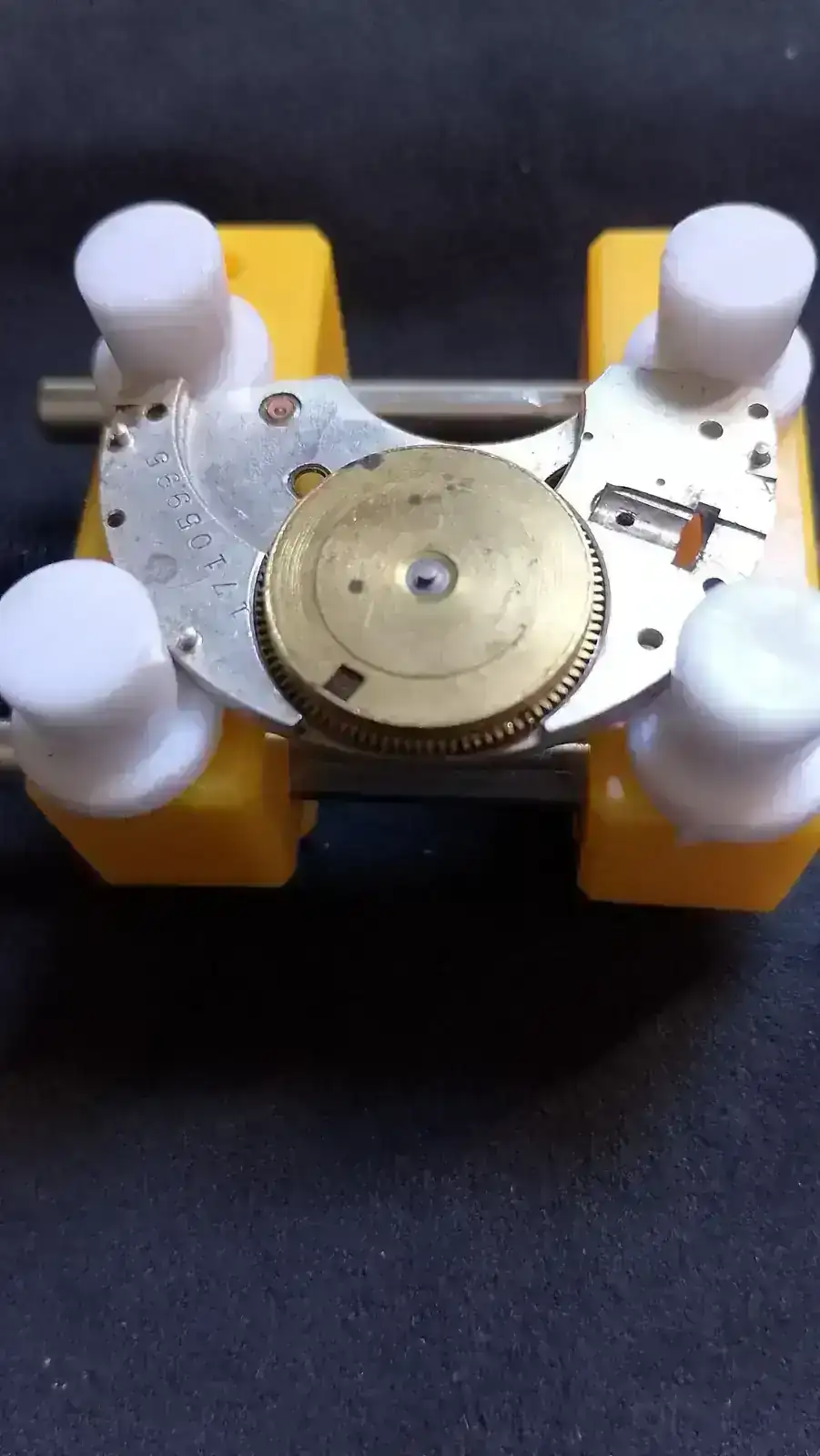

Ahora que estoy al final de la primera parte, surge un problema al que le veo difícil solución.

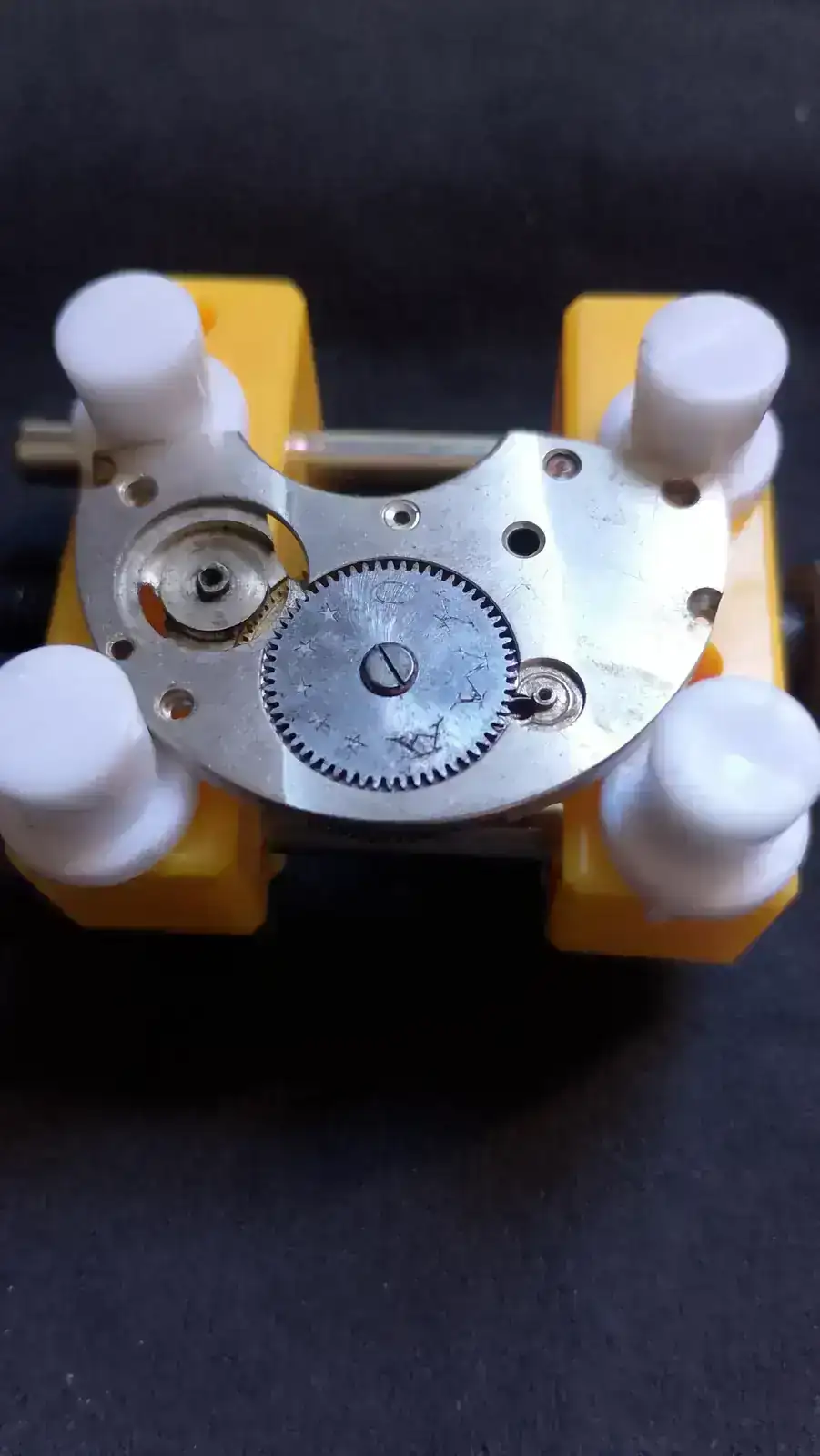

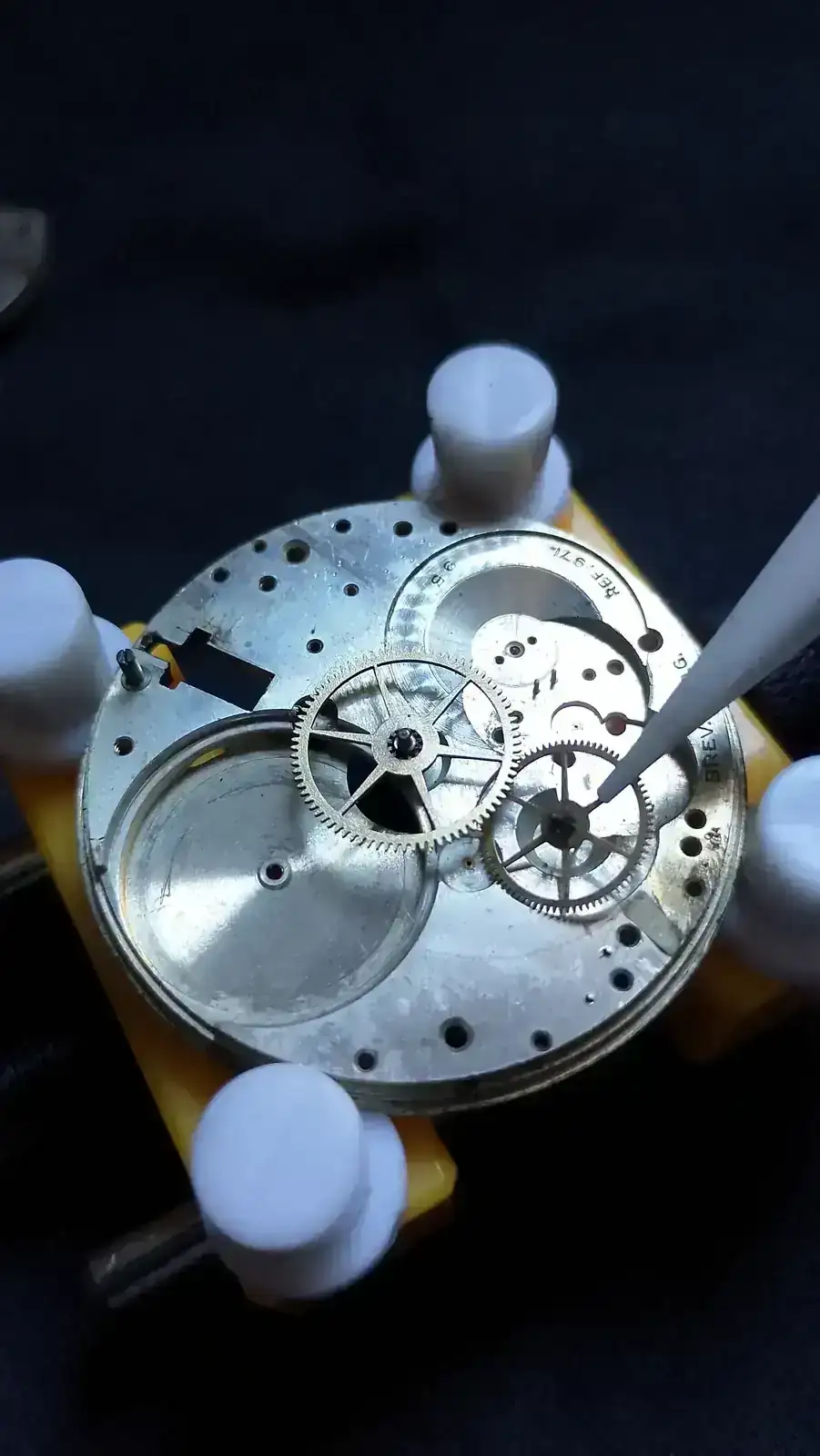

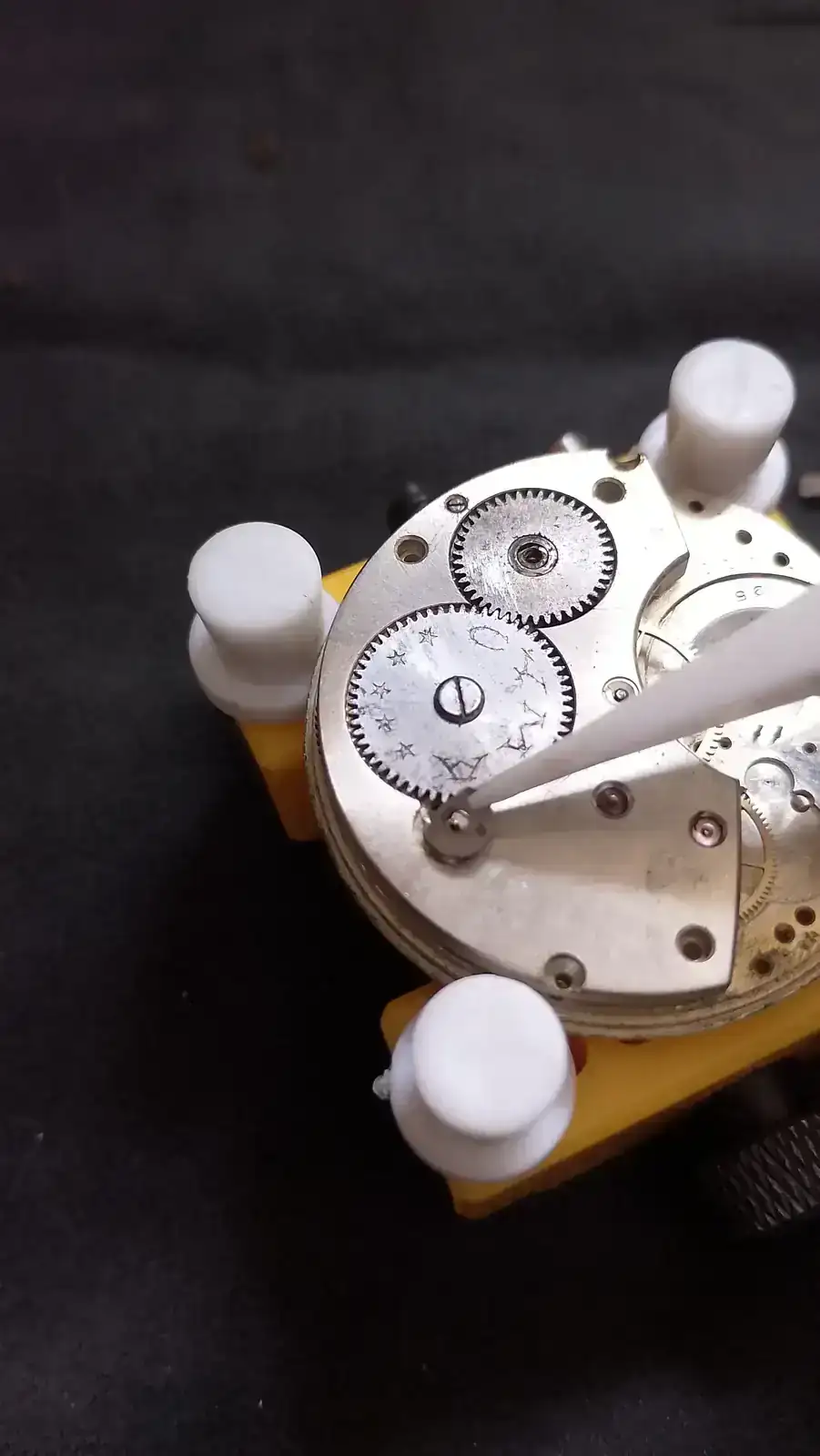

Al girar el tornillo de la rochette, en cualquier sentido, se mueven tanto esta como el barrilete. Si fijo el barrilete con el dedo y giro el tornillo en el sentido de las agujas del reloj, se va tensando el muelle real. Por otro lado, fijando con los dedos tanto el barrilete como la rochette, intento aflojar el tornillo, en el sentido de las agujas del reloj, y me parece que está tan duro, que de seguir haciendo fuerza, estropearía dicho tornillo.
Podría abrir el barrilete y sacar el muelle real, pero no sé si eso serviría de algo.
¿Qué opináis?
Gracias.
