Ayuda sobre este reloj de mi abuelo

  • Iniciador del hilo Iniciador del hilo icteo
  • Fecha de inicio Fecha de inicio
Estado
Cerrado para nuevas respuestas.
icteo

icteo

Forer@ Senior
Sin verificar

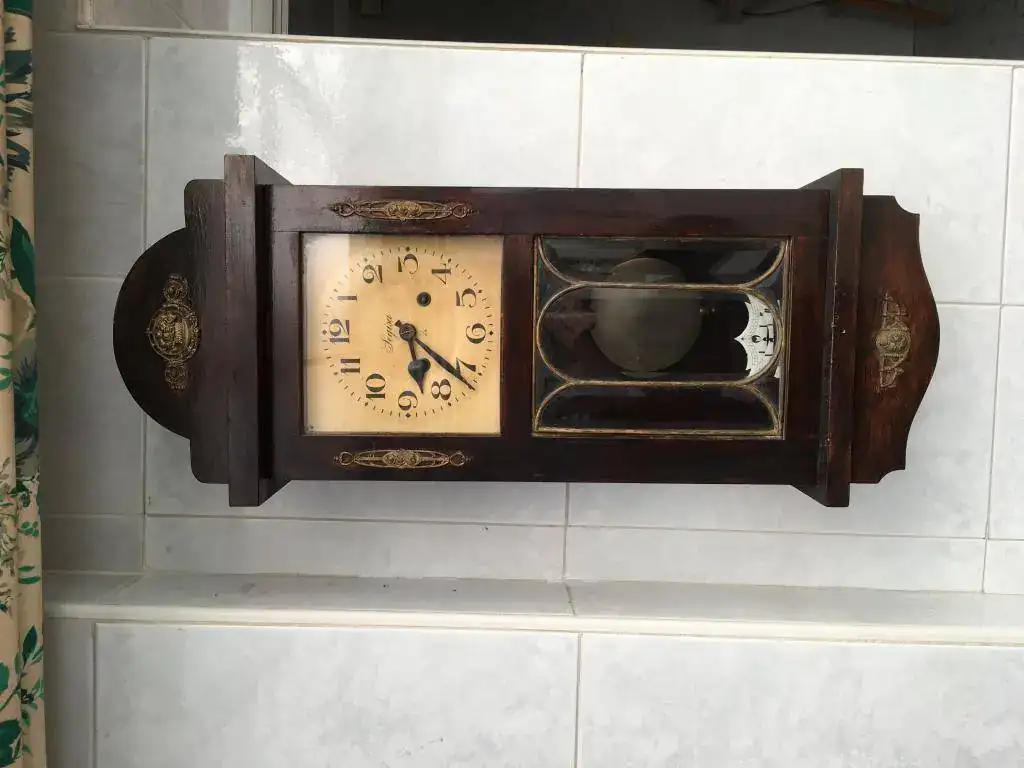

Hola Buenos días, tengo este reloj que lo compró mi abuelo antes de la guerra, en una antigua fábrica de relojes en Sax, Alicante, según me dijo mi padre, el reloj en términos generales está bastante bien, marca las horas y las medias, pero después de tantos años sin tocar y desaparecido por mucho tiempo, lo he localizado lo tengo en casa pero le doy cuerda muevo el péndulo pero al poco se para, tengo que llevarlo a repasar, soy de Alicante y no se donde podría llevarlo, como tampoco tengo ninguna información del mismo.
Agradecería cualquier ayuda al respecto, muchas gracias a todos, un saludo cordial.
Pd. a continuación pongo unas fotos del mismo.


Hola, icteo. Bonito reloj, ideal para darle un repaso y ponerlo en funcionamiento, ya que no es difícil. Ya sabes lo que toca; desmontar la mecánica de la caja y limpiarla, seguida de un aceitado de ejes y engranajes y si no hay nada roto, a funcionar.
No es difícil, sólo hace falta paciencia, tiempo y ganas; si no te atreves a emprender esta tarea, te ayudamos sin problemas.
Ya se que lo mas fácil es llevarlo a un relojero, pero ya que estás en este foro, imagino que tu pasión son los relojes y si tienes oportunidad de poner en funcionamiento uno que además perteneció a tu abuelo, la satisfacción de verlo funcionar valdrá más que el esfuerzo.
Venga, ánimos y al trabajo.
Seria de agradecer que pusieras fotos del interior, para ver el estado de la mecánica.
Un saludo.

Última edición:
Hola cvic56, empezaré con la faena, desmontaré la parte trasera de madera y la maquinaria, pondré unas fotos y ya me diréis algo sobre que tipo de máquina lleva y si salen problemas os consultaré, gracias por comentar.

Hola Icteo; La máquina que lleva es una Alemana fabricada en Hamburgo por la HAU o HAC, que posteriormente fué comprada por la Junghans, máquina simple pero de muy buenos resultados en el tiempo. (Las 2 flechas cruzadas la identifican).

Un saludo

Buenas tardes tantdetemps, muchísimas gracias por la información, me es muy útil, por que de este reloj no se nada solo lo que me contaba mi padre, te estoy muy agradecido, un saludo muy cordial desde Alicante, iré informando
conforma avance en la limpieza que seguro le hace mucha falta, la última vez que estuvo en la relojería fué hace más de 50 años.

la maquina sale por delante. no tienes que tocar la trasera de la caja, es una maquina seguramente de rasttrillo caracol, los bronces los puedes sacar y limpiar, a si la caja es mas facil de restaurarla. ya diras cual es tu intención..saludos

Hola, Agustí, un saludo amigo. Coincido con tus observaciones. Cuando icteo ponga las fotos, saldremos de dudas, pero lo más normal es que sea una mecánica alemana de Juhngans.
Por cierto, espero que tu estés recuperado del todo, veo que estás activo y ello me alegra.
Icteo, como te dije, estos relojes suelen llevar dos tornillos grafilados detrás de la esfera y por la parte de abajo que sujetan el conjunto y se desenroscan con los dedos. Una vez retirado el péndulo, la maquina sale hacia adelante.
Esperamos fotos. Un saludo.

Hola buenas noches tonito,mi intención es repararlo y ponerlo en funcionamiento.
Hola cvic56 en una primera observación efectivamente, quitando el péndulo hay dos tornillos en la parte de abajo, pero la parte trasera es una madera que esta esta sujeta con 4 tornillos, yo pensaba que quitando los 4 tornillos saldría todo por detrás, pero mirare lo que decís vosotros de sacar la maquinaria por la parte delantera, gracias por vuestros consejos iré informado de los avances con fotos por supuesto.

hola icteo. Como bien dices la marca es de Sax. Este es su registro.
SegisaVicente Barcelo SantonjaUhren, Wecker; Sax (Alicante), Spanien; registriert am 27.7.1925

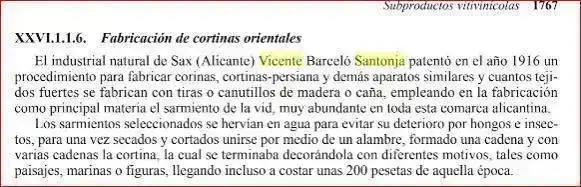

este tal Vicente además de tratar con relojes, también era especialista en persianas. Todo un comerciante. Vicente nació el 8 de Septiembre de 1877, en Sax, 03630, España.
https://museodelavilladesax.wordpress.com/2018/10/30/el-origen-de-las-persianas/






[FONT=&quot]1.- Francisco Ganga Gil “el rastrillaor”[/FONT]
[FONT=&quot]2.- Vicente Barceló Santonja

[/FONT]https://museodelavilladesax.wordpress.com/2018/10/05/los-primeros-persianeros-de-sax-pieza-del-mes-de-octubre-2018/

Última edición:
Muy bonito reloj y más viniendo del abuelo que tenía un buen gusto por los relojes, con la limpieza y lubricación empezará a latir su tic tac, luego a disfrutarlo.

Saludos.

Hola buenas tardes, muchas gracias cesccat por esta información, yo todo lo que conté es de lo que me contó mi padre pues mi abuelo falleció cuando yo tenía 5 años y no lo recuerdo muy bien, me hace mucha ilusión, gracias también a tempusx el reloj lo pongo en marcha y funciona durante unos 2 0 3 minutos, poco a poco pierde fuerza y se para toca las horas y as medias, supongo que todo será limpieza, iré informando con fotos del desmontaje y limpieza.

No tengas miedo, Icteo, saca los dos tornillos de debajo de la madera y ya verás como la mecánica queda suelta y se puede sacar tirando con suavidad hacia adelante. Es lo normal en estos relojes de pared; los cuatro tornillos que comentas seguramente serán los que sujetan los soportes de la máquina a la caja, no los toques. Pon fotos del interior, si no, vamos a ciegas.
Saludos.

Sax...
Vaya sorpresa. Que recuerdos...

Segisa fue como se llamo Sax hace unos siglos, que procede del árabe y significa "peñón", supongo en alusión a donde se levantó su Castillo.

Del reloj, nada nuevo que aportar, Enhorabuena, ánimo y al toro; un plus que lleve tantos años en tu familia. Ya te documentaron bien en post anteriores.

Saludos de un Sajeño de adopción.
Manuel R.

Cescar impresionante documento de información, gracias, recibe un efusivo abrazo, me has dejado sin palabras.

Hola a todos he empezado con el reloj, me he dado cuenta que al quitar el péndulo la maquinaria se pone en marcha pero es de carreras, cuando llegan las horas o las medias toca perfectamente, ¿esto es normal?

Icteo, esto es normal. Si quitas el péndulo, al no tener contrapeso el escape va loco y en palabras tuyas, es de carreras.
Esto denota claramente que la maquinária necesita una limpieza general. Como te dije, saca las dos tuercas de la parte de abajo de la madera que soporta la máquina y saldrá entera tirando hacia adelante. Normalmente esta madera va entre dos guias también de madera y se sujeta por las dos tuercas.
Una vez fuera la máquina, lo primero que debes hacer es quitar las agujas con mucho cuidado, quitando el pasador y la arandela que las sujeta y tirando con delicadeza de cada una de ellas.
Una vez las agujas fuera, tienes que sacar la esfera, que normalmente va sujeta a la mecánica con cuatro ejes y un pasador cónico que localizarás en la pletina más cercana a la esfera y que la retiene.
Aprovecha que tienes la máquinaria en la mano para revisar si hay juego excesivo en alguno de los centros donde apoyan los engranajes. Lo verás mejor con una lupa y moviendo los engranajes uno a uno de derecha a izquierda.
Una vez la esfera fuera, lo más aconsejable es desmontar las dos platinas y extraer todos los engranajes para proceder a su limpieza. Para ello tienes que descargar primero la tensión de los muelles de las cuerdas, poniendo la llave en el cuadradillo de dar cuerda y con unos guantes fuertes, tensar un poco la cuerda y echar hacia atrás el trinquete que sujeta el cuadradillo. Aquí has de tener precaución en aguantar fuertemente la llave de la cuerda y evitar que se escape, porqué seguro que uno o dos dedos morados te quedarán de recuerdo!
Si te es muy complicado o no te atreves, hay quien sumerge la maquinária en un bote con gasolina y lo deja una noche en remojo para ablandar el aceite reseco y luego con un pincel se va limpiando concienzudamente todos los engranajes del reloj, incluidos los tambores donde se encierran los muelles reales (los de las cuerdas). Lo ideal seria sacar los tambores fuera de la maquinária para limpiar el fleje y engrasarlo, pero esto representa, en la mayoría de los casos, desmontar toda la maquinária, a menos que el tuyo tenga el sistema de eje extraíble y que se puede sacar sin desmontar todo. Pon fotos, por favor, para ir más orientados.
Acabada la limpieza, hay que proceder al aceitado de todos los ejes, con muy poca cantidad de aceite; el mejor, según dicen, es el Moebius para relojería gruesa, pero algunos utilizamos aceites finos tipo de máquina de coser, de calidad, por supuesto.
Bueno, no te doy mas la paliza, tu decides el sistema a emplear para que funcione otra vez este bonito reloj. Y si no te gusta ninguna de las fórmulas comentadas, siempre te queda la solución de llevarlo a un relojero y a pagar tocan, que los relojeros también tienen que ganarse la vida.
Un saludo

Última edición:

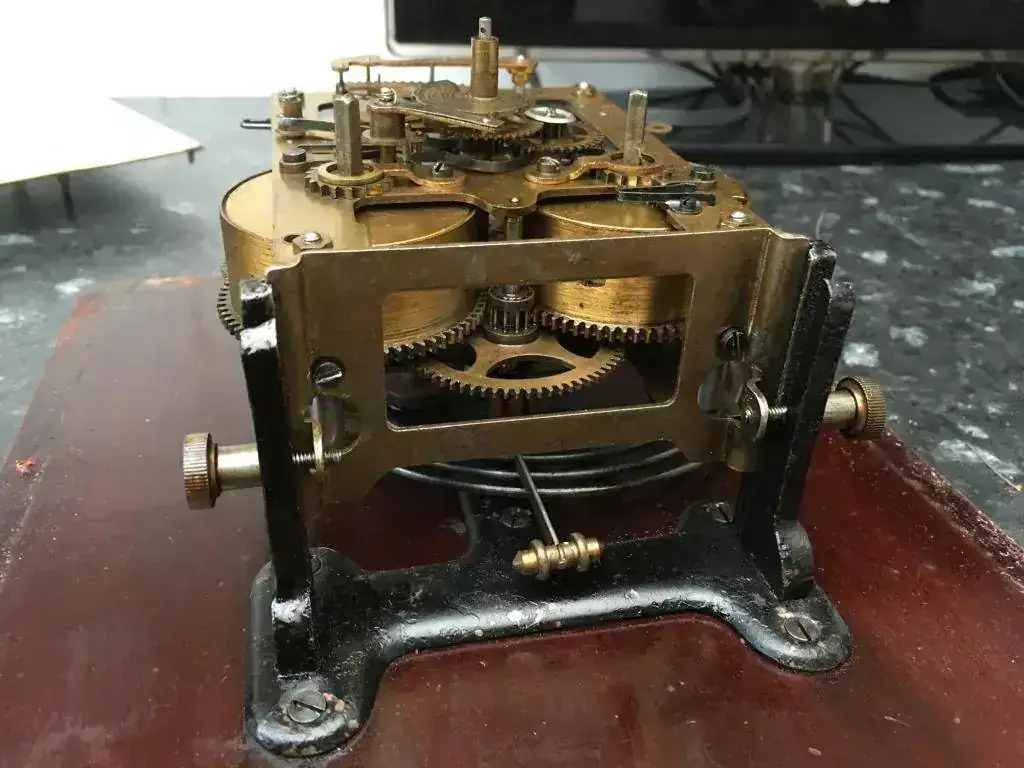

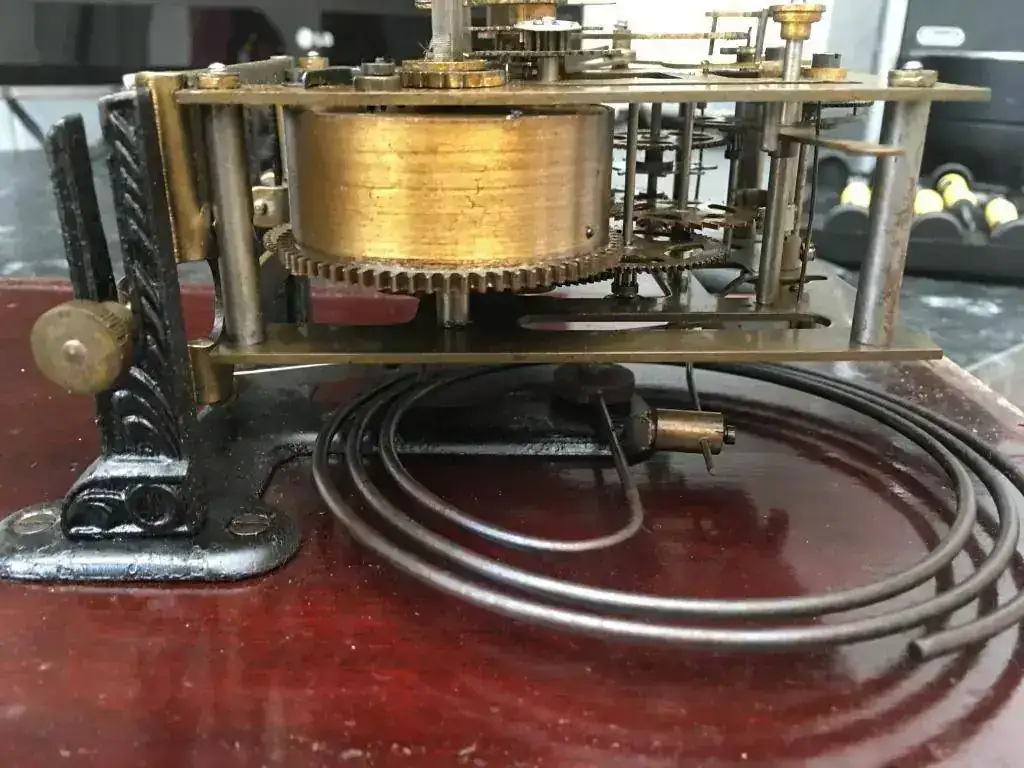

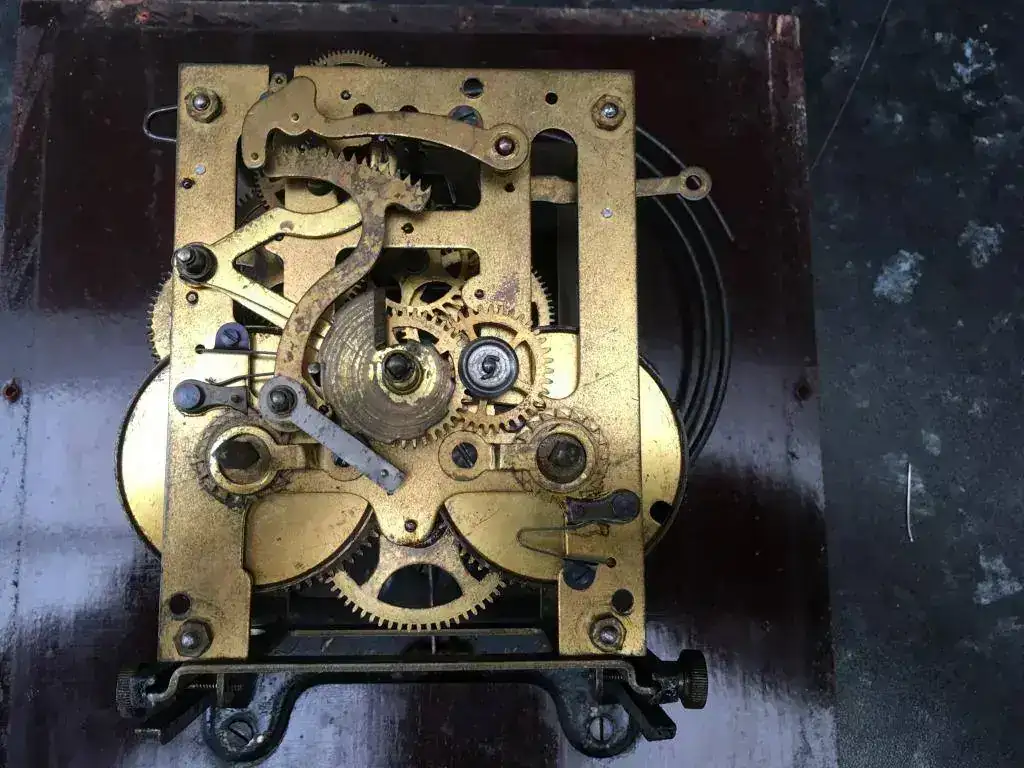

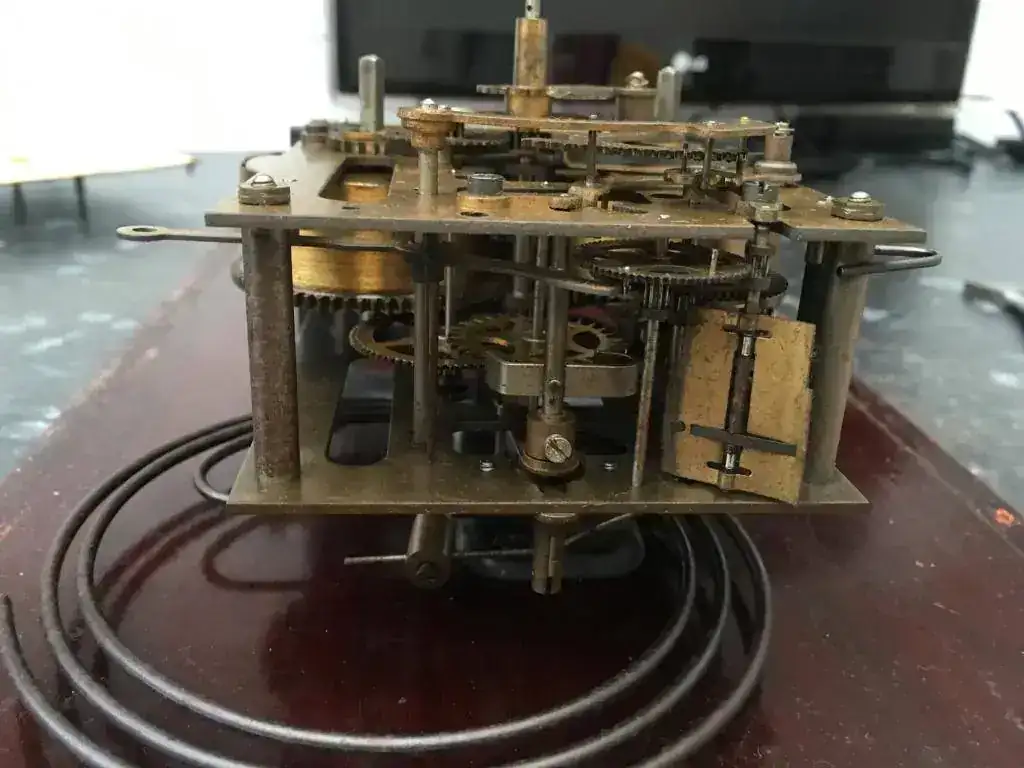

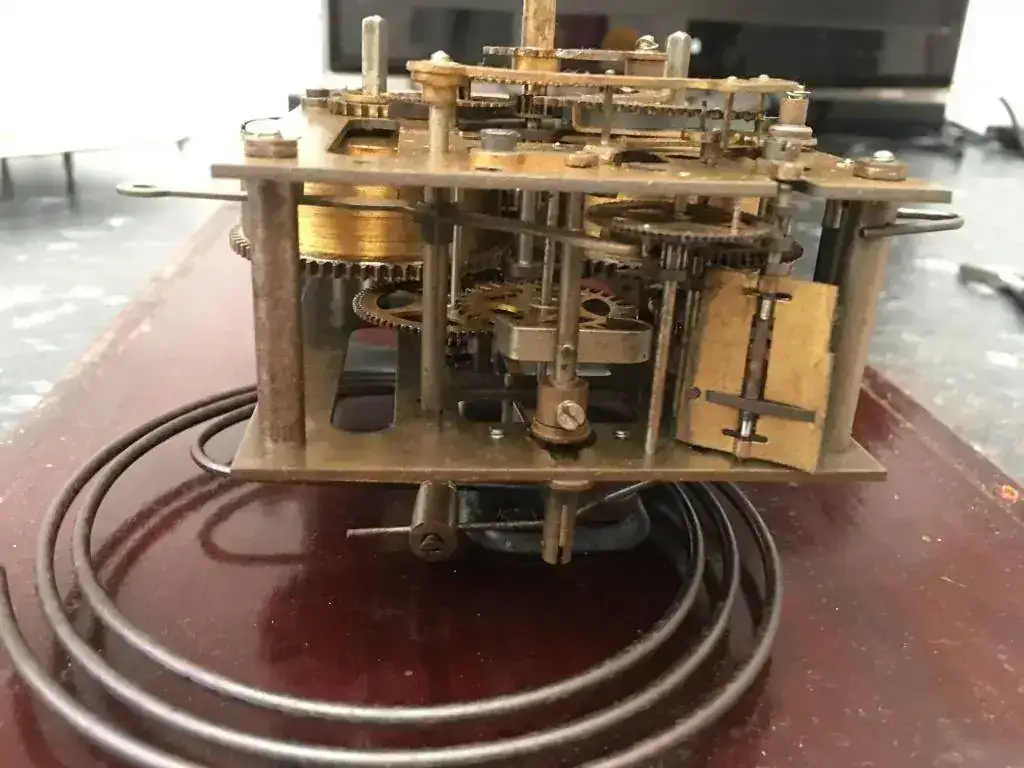

Bueno fotos de la maquinaria, no he podido sacarlo por delante pero por detrás no he tenido ningún problema, es más fácil, bueno sin preámbulos las fotos.

Espero que me comentéis algo al respecto, y gracias por vuestro apoyo.

Ahora que lo tengo desmontado he visto lo que me decíais de donde desmontar la maquinaria sin sacar la tapa trasera así que he desmontado la maquinaria de la tapa y he montado la tapa trasera en su sitio, ya tengo la maquinaria lista para limpiar y la caja montada.
Gracias.

Vale, Icteo, ahora lo tenemos mas claro. Solo hubiera hecho falta desenroscar un poco las dos tuercas laterales que se ven en la primera foto y deslizar la maquinaria hacia adelante. Yo te comenté que podia tener una madera de sujección apoyada en un carril también de madera, pero veo que el carril es metálico; es lo mismo, según el fabricante puede ser de una de las dos maneras.
Imagino que ya habrás sacado las agujas y la esfera; si es así, lo primero que tienes que hacer es destensar los dos muelles reales de las cuerdas, tal como te expliqué.
Después, decidir como lo limpias, si desmontándolo completamente (lo que implica tomar fotografias con la posición de todos los engranajes y piezas para no equivocarte al montar) o si lo limpias montado.
Espero que en cualquiera de los dos métodos que decidas utilizar, tengas éxito.

Última edición:
Buenas noches, hola cvic56, seguramente lo limpiaré todo montado, mañana por la mañana lo decidiré pero silo veo muy engorroso seguramente lo limpiaré montado, de todas formas muchas gracias por todo y espero que esto lo haga funcionar bien.
Pd. Os tendre informado de todo lo que haga.

Buenos días a todos, una pregunta he limpiado la maquinaria montada, la he secado y engrasado, cuando lo monto todo y le doy al péndulo no funciona más de cinco o seis minutos y se para, que puedo hacer o mirar gracias por todo.

Bueno, seguramente la limpieza no ha sido efectiva por lo que parece. Vuelve a desmontar la maquinaria y dejalo sumergido en gasolina toda la noche, luego con un pincel lo repasas todo, sobretodo los ejes donde entran en los agujeros de las dos pletinas; insiste con el cepillo y la gasolina.
Una vez seco de gasolina, con un palillo o mejor una varilla delgada de hierro, lo aceitas con cuidado de no poner mucho aceite, sólo una pequeñita gota en cada extremo de cada eje solamente. El exceso de lubricación, a veces puede producir el paro de la maquinária.
Usa un aceite muy fluído, como el de las máquinas de coser, pero de calidad, o aún mejor, usa uno de relojería formulado expresamente para este tipo de máquinas.
Espero haberte ayudado. Un saludo.
Carlos V.

Buenos días cvic56, muchas gracias por la respuesta, haré lo que me comentas y veremos como funciona, repito gracias.

Deseo que con esta acción tu reloj se ponga en funcionamiento y lo disfrutes largos años.

Carlos V.
