Términos básicos de relojes de bolsillo

tempus157

Habitual
Algunos términos básicos sobre relojes de bolsillo


A algunos les pareceran términos muy básicos , pero nadie hemos nacido sabiendo y seguramente ayudaran a los más noveles a expresarse con propiedad y comprender sus relojes.






Agujas : manecillas , indicadores de metal o acero.

Ajuste : Ajustado , compensado para temperaturas y isocronismo.

Áncora : pieza que transmite la fuerza del muelle/cuerda al volante regulador.

Barrilete : o cubo , rueda dentada de forma cilindrica que contiene el muelle real.

Bisel : aro de metal donde va insertado el cristal para proteger la esfera.

Brevet : Brevete , patentado , que obtuvo una patente.

Calibre : indica las dimensiones y tipo de un movimiento / máquina y sus diferencias con respecto a otros , se mide en lineas (1 linea = 2,256 mm).

Catalina : reloj cuyo escape se basa en un foliot con paletas y una rueda dentada (rueda catalina) , dispone de coq / galluza que protege el volante.

Corona : pieza de forma circular , por lo general de metal , que sirve para dar cuerda (remontar) y poner en hora.

Cronógrafo : reloj complicado , provisto de un mecanismo suplementario para medir espacios de tiempo que miden los contadores.

Cronómetro : reloj cuya elevada precisión viene garantizada por un certificado concedido por los observatorios suizos de Ginebra y Neuchâtel , un reloj muy exacto.

Digital : Indicación del tiempo mediante cifras en lugar de agujas tradicionales , (mediante discos por lo general) .

Escala : medidas de distinto género colocadas sobre el limite externo de la esfera , las más comunes son ; taquimétricas para la velocidad , pulsométricas para los latidos cardíacos y telemétricas para calcular distancias.


Escape : mecanismo ubicado entre el rodaje y el volante , su función es regular las oscilaciones del volante , libera y bloquea el rodaje a intervalos constantes , los escapes más comunes son ; de ancora , cilindro , paletas , duplex , virgula ...

Esfera : elemento sobre el cual se visualizan las funciones del reloj , por lo general son de metal o metal esmaltado , pero existen de muchos materiales.

Espiral : muelle en forma de espiral , sujetado en sus extremos al volante y al puente de volante , organo regulador del reloj.

Fusee : pieza conica dentada que recoge la cadena / cuerda , equivalente anterior al barrilete / cubo , también se le llama fusee a los relojes de cadena con escape de ancora lateral (ancre lever).

Guilloché : decoración hecha sobre el metal formando pequeños rombos.

Horas saltantes : reloj que muestra las horas a través de una ventana en la esfera.

Joyas / rubís : , piedras sintéticas que ejercen de cojinetes a los ejes del engranaje y reducen su desgaste.

Muelle real / Cuerda : es una lámina de acero enrrollada en si misma que acumula la energía al dar cuerda y la transmite al rodaje.

Puente : pieza metálica en la que giran los pivotes de las ruedas del reloj.

Sello / Punzon de contraste : marcas grabadas en las cajas de los relojes , indicando tipo de metal , origen , año de fabricación ...

Sonería : reloj que dispone de un mecanismo para indicar la hora mediante toques musicales , por medio de unos martillos que golpean sobre un gong.

Tourbillon : dispositivo inventado por el maestre A.L Breguet en 1801 , consiste en una jaula móvil que lleva los órganos del escape en su centro , la jaula da vueltas regularmente y anula los efectos de la gravedad terrestre.

Volante : rueda de metal / aleación , que alberga el espiral y regula la marcha con sus oscilaciones.









Más términos con imagen :

Guilloché :





Esfera guilloché

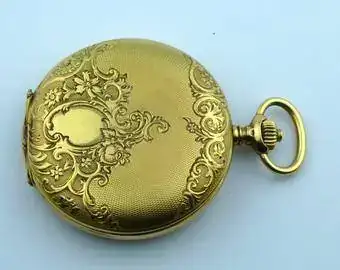

Tapa trasera Guilloché.

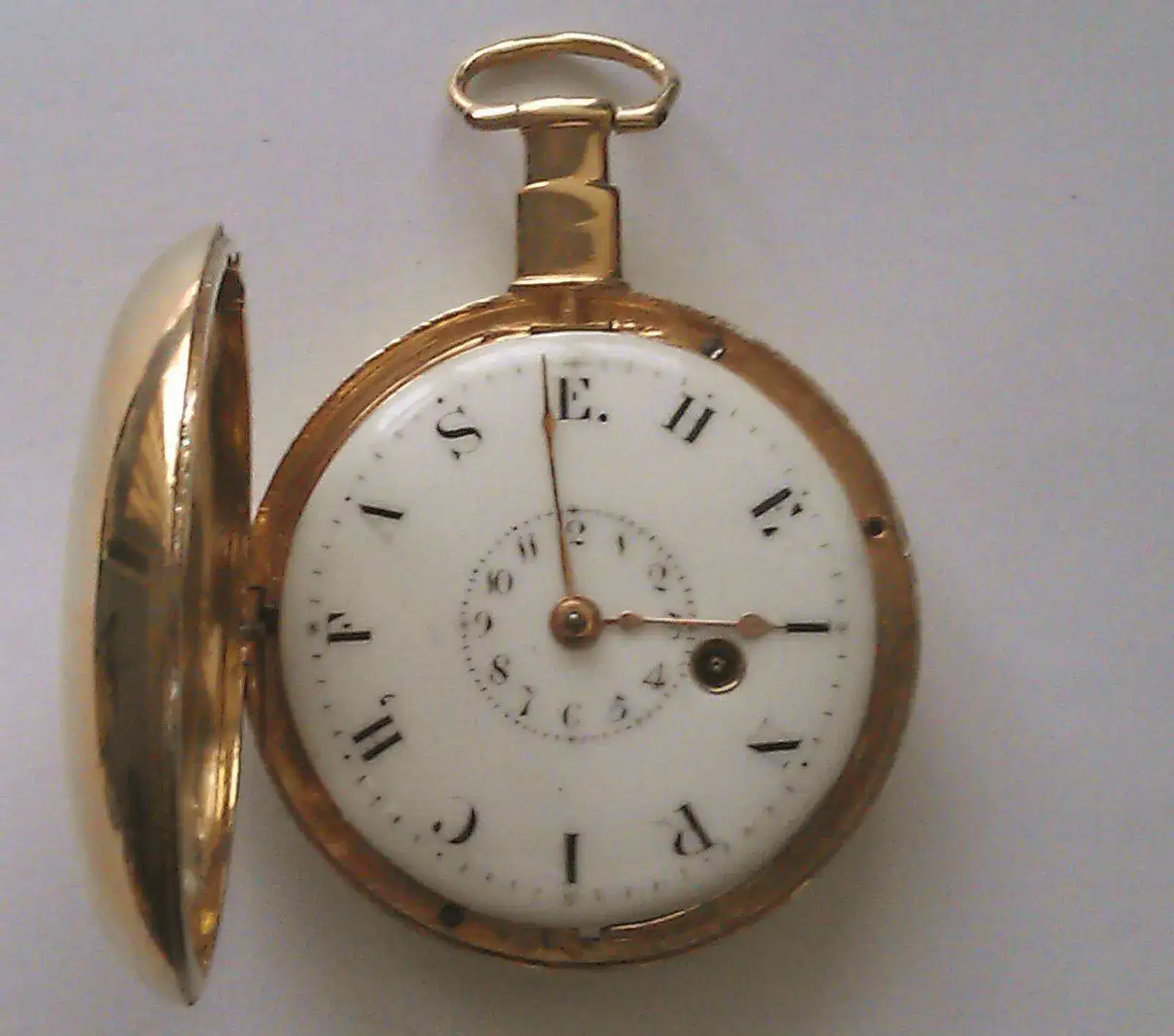

Horas saltantes /jump hour :









Modernista , cigarrillos excelsior , jump hour.

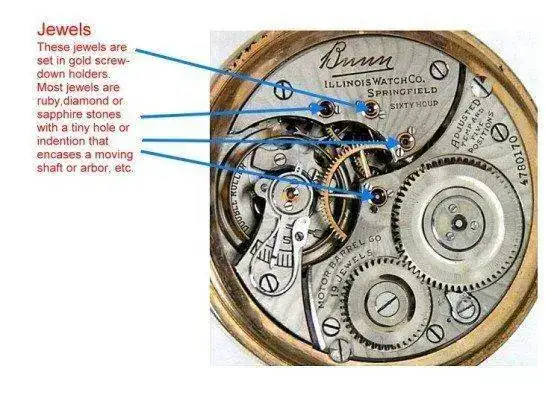

Joyas / rubís / jewels :





Muelle real , cuerda :






Cuerdas


Puente :


Maquinas a puentes :

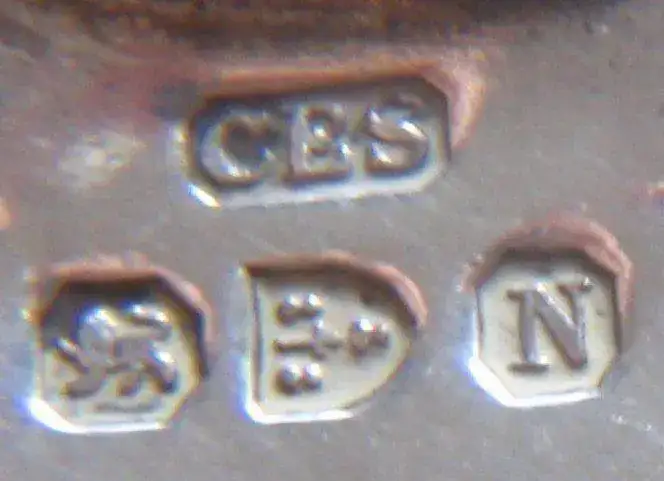

Sello , punzon / contrastes :










Sonería :





Martillos y gong.





Tourbillon :











Volante :

1- volante , con tornillos de compensación.
2- espiral.









Volante de un cilindro y puente del volante.


Reloj Lépine

Jean Antoine Lépine , relojero francés (1720-1814).




Lépine suprimió el caracol/fusee y la pletina superior por puentes , puso el volante al lado del mecanismo no como antes que estaba encima, con lo que rebajo el grosor del reloj.

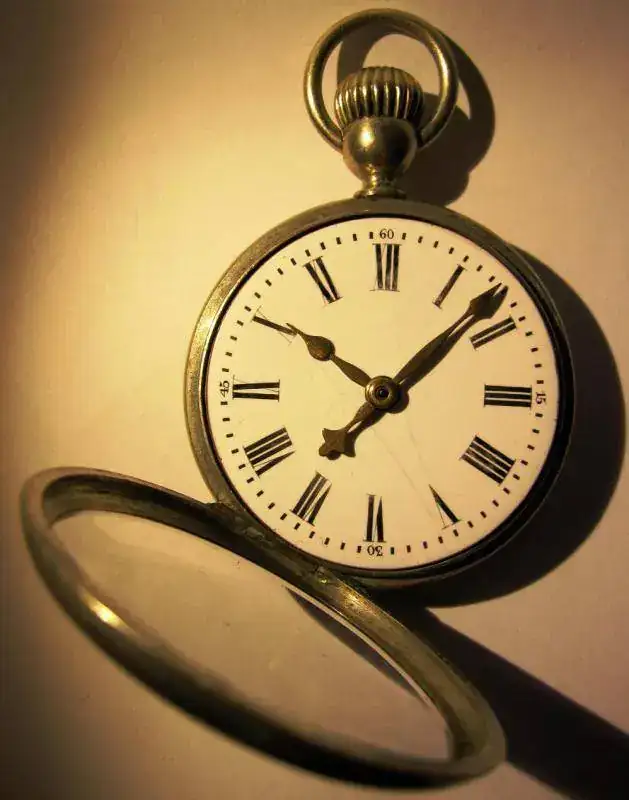

Se conoce un reloj Lépine como un reloj poco grueso que carece de tapa para proteger la esfera.





Los relojes Lépine tienen el cuello y la corona de remontoir situada a las 12 horas.


Saboneta : Saboneta (del francés savonette , pastilla de jabón) , Hunter , 3 tapas con bisagras.

Se dice que un reloj es de tipo saboneta cuando la esfera esta protegida por una tapa que se abre pulsando un botón/pulsador situado en la corona , esto protege el cristal y la esfera.
La tapa debe ser abierta para la lectura de la hora , el cuello y corona se sitúa a las 3 horas.





Hunter , cazador , saboneta.

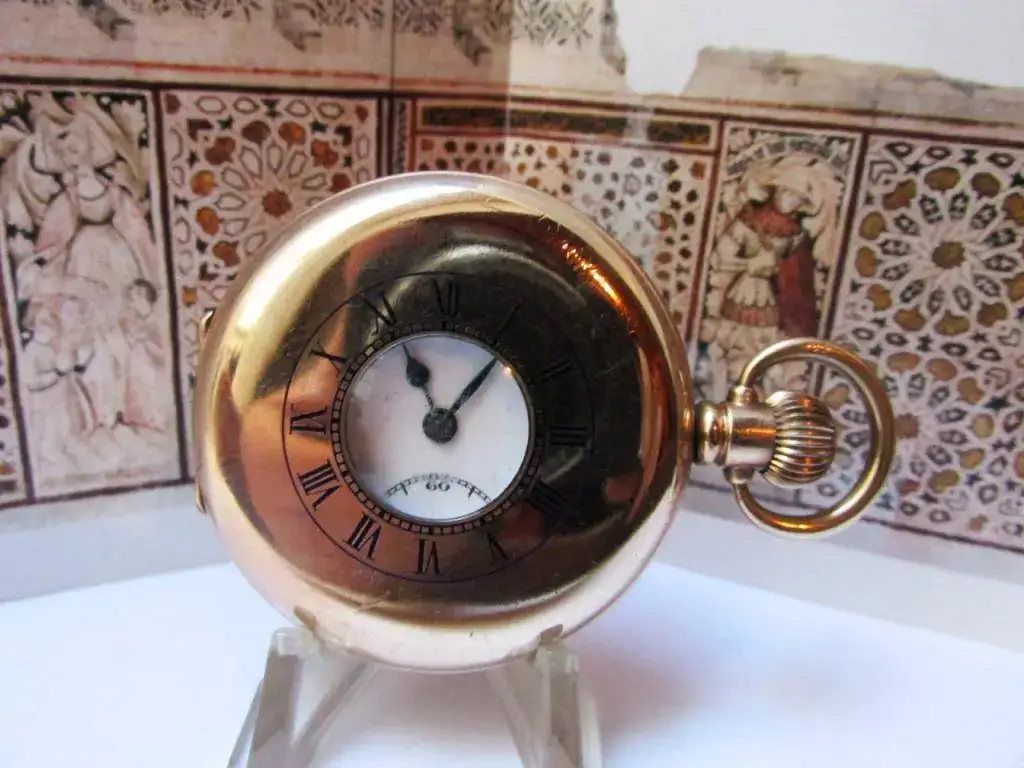

Ventanillo , semi-hunter , demi , half hunter , napoleón.

Se dice que un reloj es de tipo ventanillo cuando su caja es completa como los sabonetas con tapa cubriendo y protegiendo la esfera , pero lleva una ventana circular que permite leer la hora.





Por lo general tiene las horas grabadas en el contorno de la ventana (no siempre).





Una caracteristica del ventanillo es su aguja horaria , con doble marcador para poder ser leida con la tapa cerrada y diferenciarla de la minutera.





Dice la leyenda : que fue a Napoleón a quien se le ocurrió abrir un hueco en la tapa de un saboneta , para ver la hora sin tener que abrir la tapa . . . rumores y leyendas.





En los más antiguos (catalinas , verge y fusee), los numeros horarios se pintaban en el centro de la esfera , para facilitar su lectura con la tapa cerrada.



Fusee , ancre lever inglés , semi-catalino
El reloj Fusee inglés es una evolución del catalino de aspecto parecido y contemporaneos durante gran parte del siglo XIX , pero no tienen nada de Catalino (les falta la rueda catalina), el escape se efectúa por medio de áncora lateral (ancre lever) inventada por Thomas Mudge en 1754/57 (las fuentes se contradicen en el año exacto).
Si comparten el fusee (caracol) en la recogida de la cuerda - cadena en este caso.

Thomas Mudge 1715-1794 , relojero inglés
.Inventor del escape de áncora.





Fusee / caracol , cadena y tambor de recogida.

Estos relojes son de cuerda y puesta en hora mediante llave , su máquina sele ser de tipo basculante.







La mayoría de ellos dispone de una tapa guardapolvos que cubre el movimiento.





Tapa guardapolvos de un fusee , se retira corriendo el muelle hacia arriba.

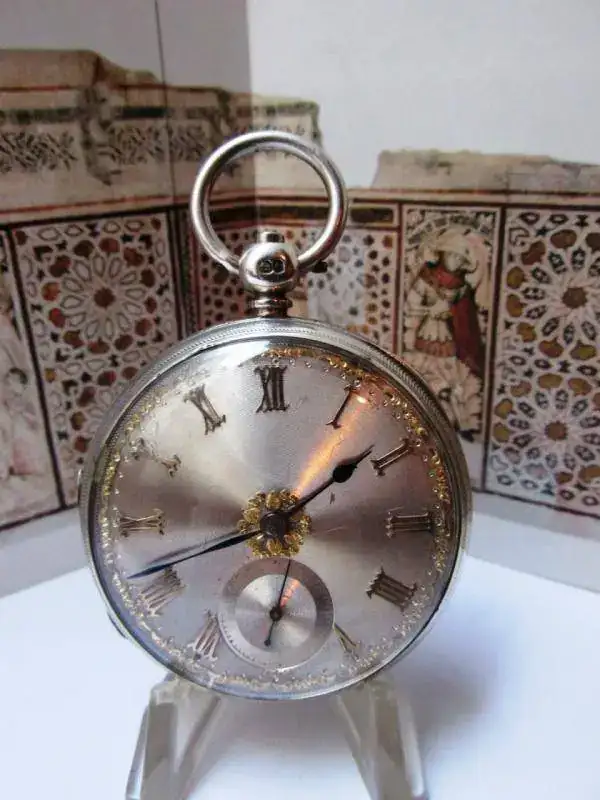

1.Fusee con esfera victoriana en plata y oro.

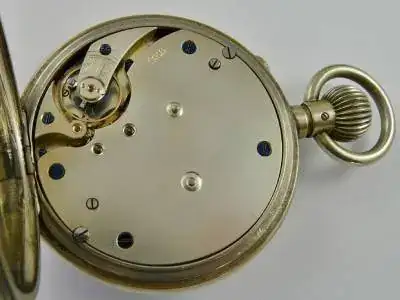

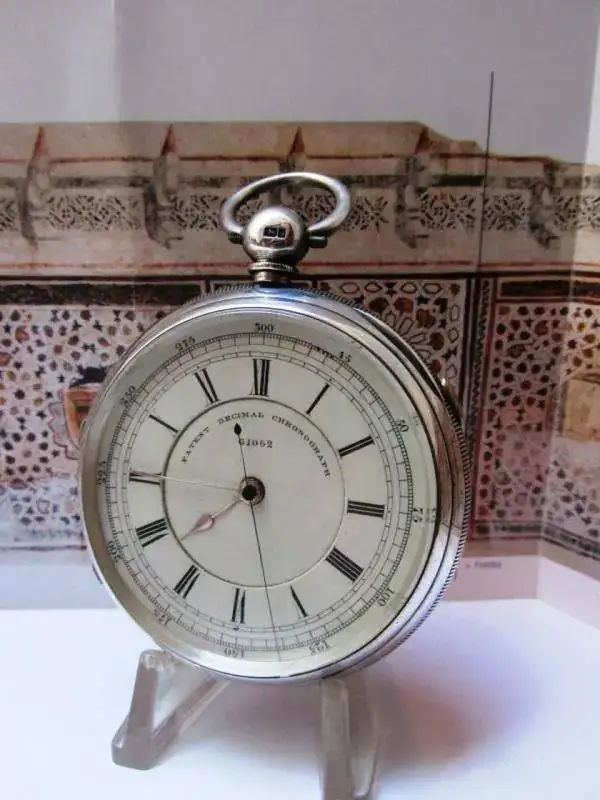

2.Fusee con función chronograph para medir tiempos (solo segundos) mediante segundero central y palanca de parada (decir que la palanca para el reloj , mediante un freno que actua sobre el volante).

El fusee se diferencia también del catalino por no tener la galluza que protege el volante.

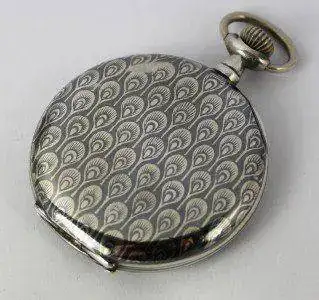

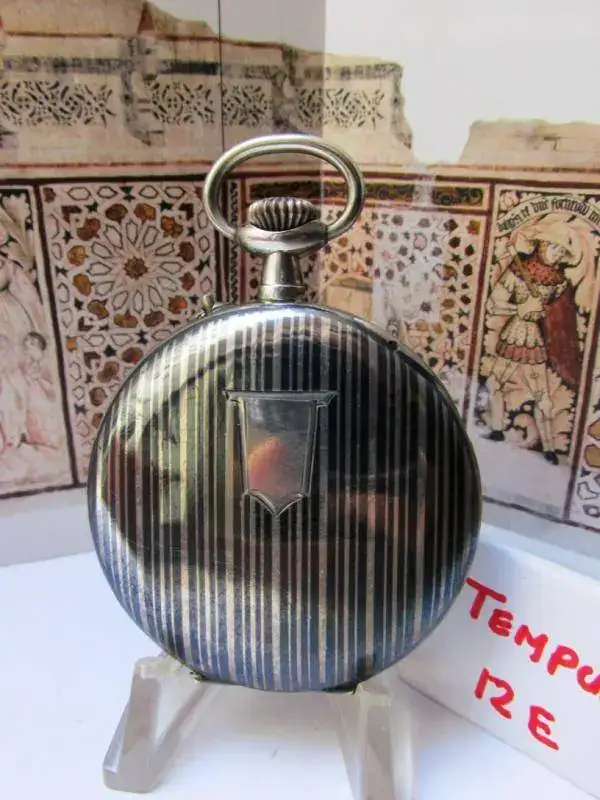

Nielado , metal nielado.

Niello , Niellé.

Es una técnica ornamental que se obtiene de la fusión de plomo , plata y azufre resultando algo parecido a un esmalte que se aplica al metal de la caja (plata , oro).

Consiguiendo resultados de gran belleza estética muy apreciados en relojería al final del siglo XIX y sobre todo a principios del siglo XX.




Generalmente el nielado se hacia sobre plata , pero también en cajas de oro.




​No confundir nielado con pavonado que es otra técnica diferente.

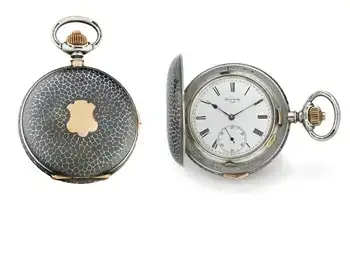

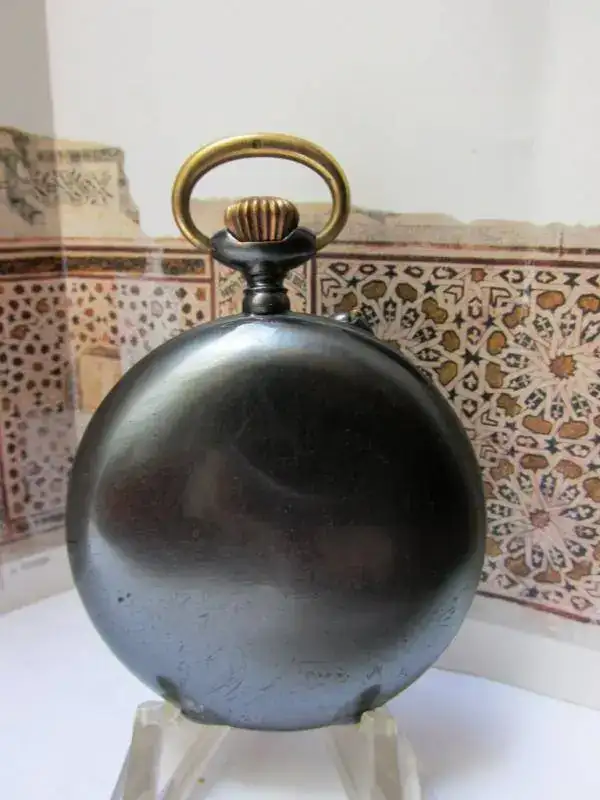

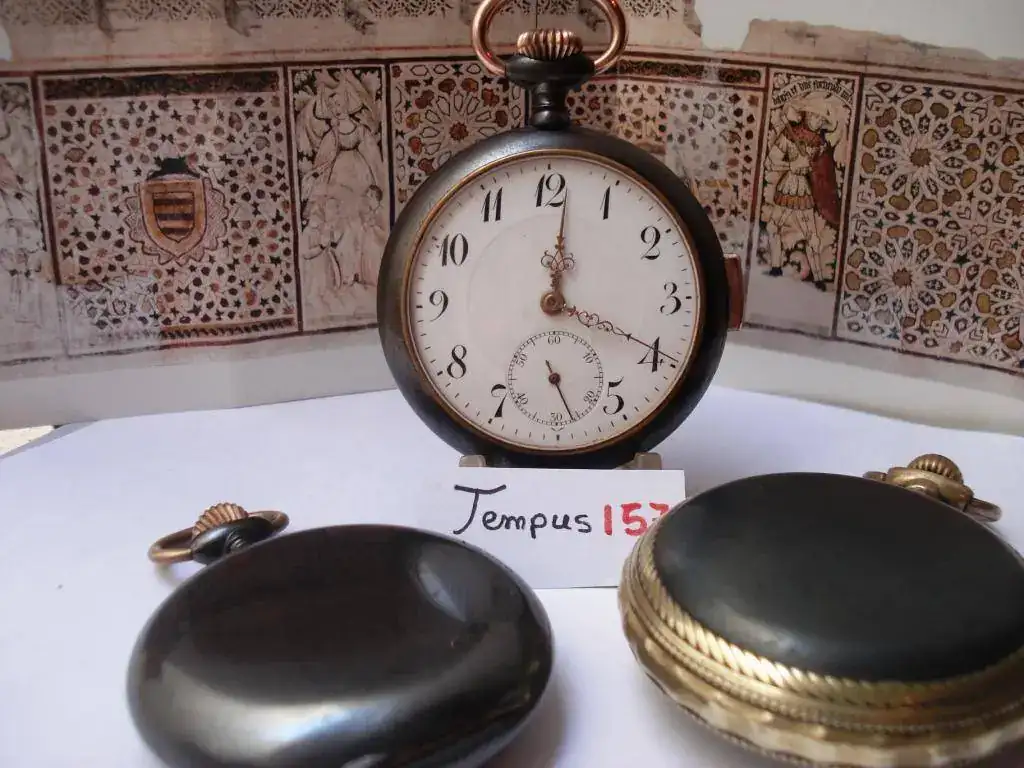

Reloj Pavonado :

Gunmetal , empavonado.

Es una técnica simple usada en las cajas de acero de los relojes con la intención de protegerlo de la herrumbre.

La forma básica de hacerlo era calentar el acero hasta alcanzar un tono azulado y sumergirlo en aceite.




Las cajas de acero pavonado tuvieron su apogeo de 1890 a 1920.







Con la ayuda de ácido nitrico , cloruros y sulfato de cobre se consiguen distintos acabados y tonalidades.

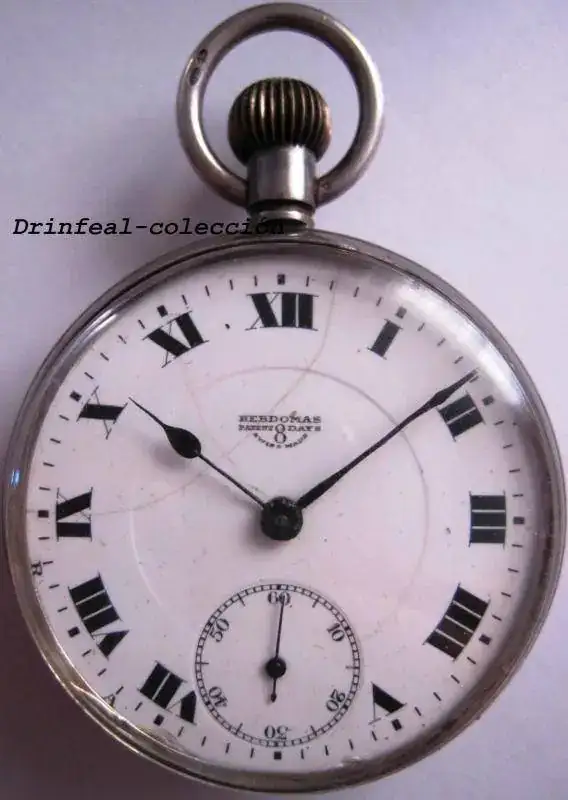

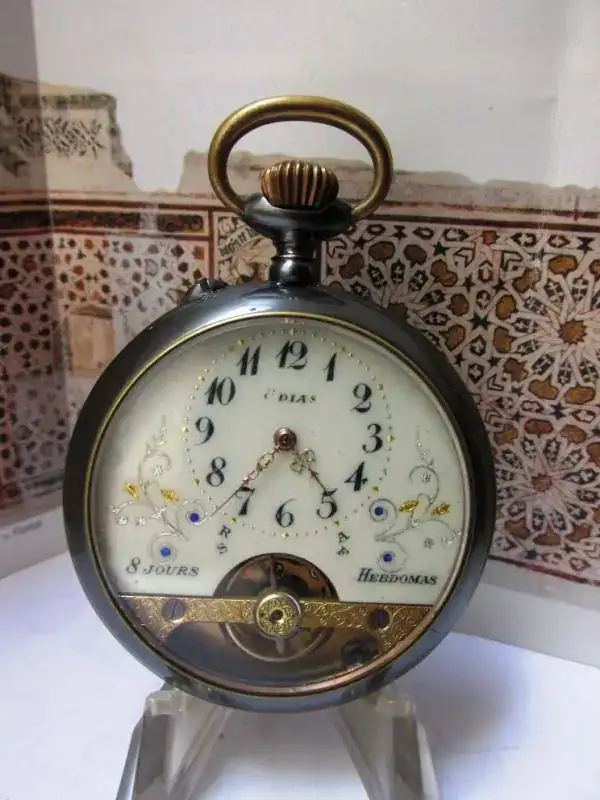

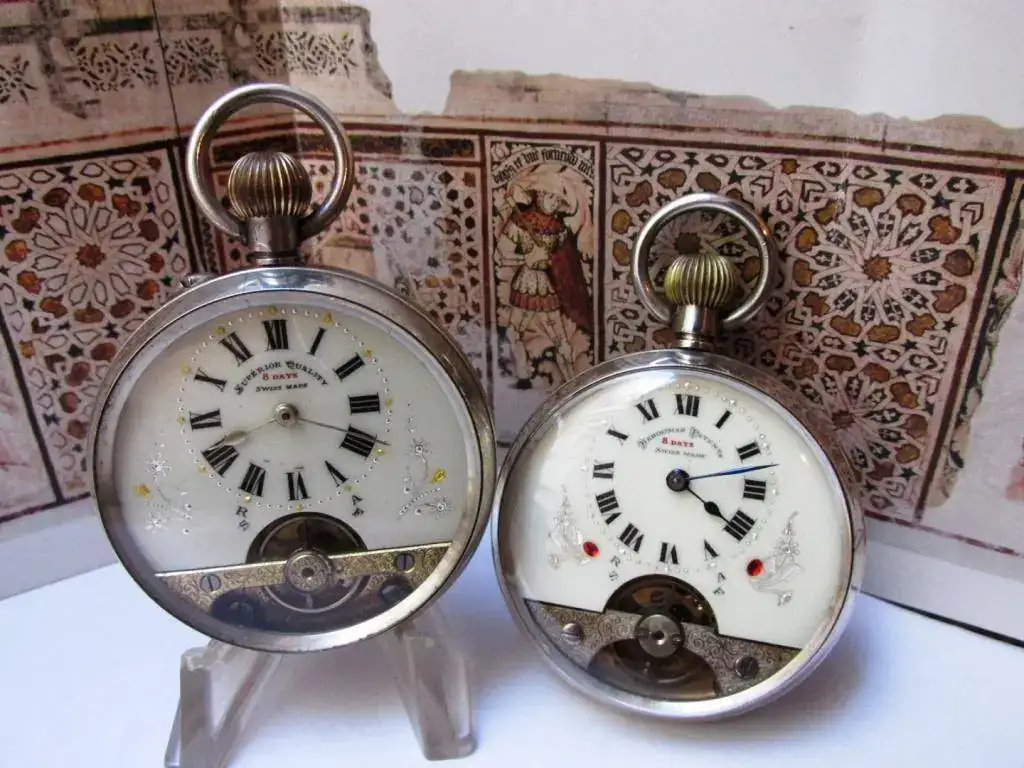

Hebdomas y 8 días

8 Jours , 8 Days , 8 Giorni , 8 Tage

Hebdomas es la firma más común de este tipo de relojes , fabricados por Arthur Graizely y su socio Otto Schild.
Con base de una patente comprada a su creador Irenée Aubry.
Luego de hacerle algunas modificaciones al creado por Aubry lo patentan en 1901 , patente suiza : 24675
Más tarde 1901 Graizely & Cie , Hebdomas = Semanal .

Principales caracteristicas del reloj : la esfera incompleta para dejar ver el volante y su puente , gran tambor de cuerda que ocupa toda la caja.












No todos los relojes Hedomas tenian el volante visto en la esfera :





Como todo lo que tiene éxito fueron muy copiados en su época , por distintas marcas.

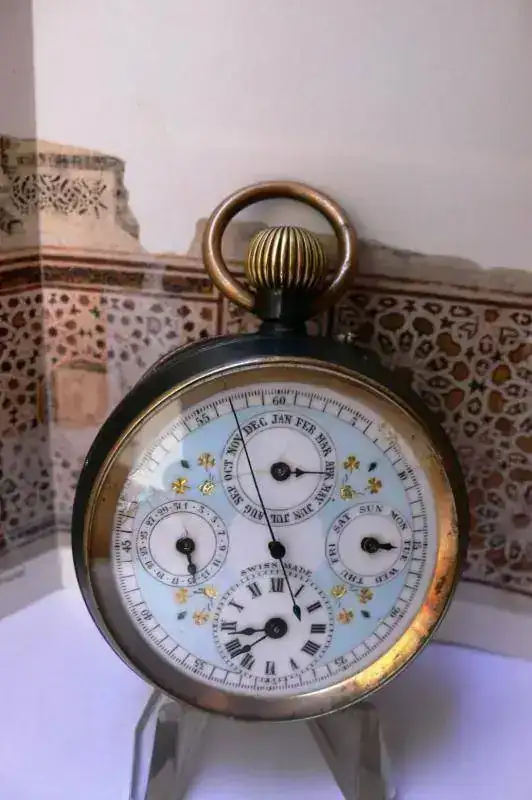

Relojes 8 días , reloj con autonomia para una semana o más , por lo general relojes de gran tamaño.

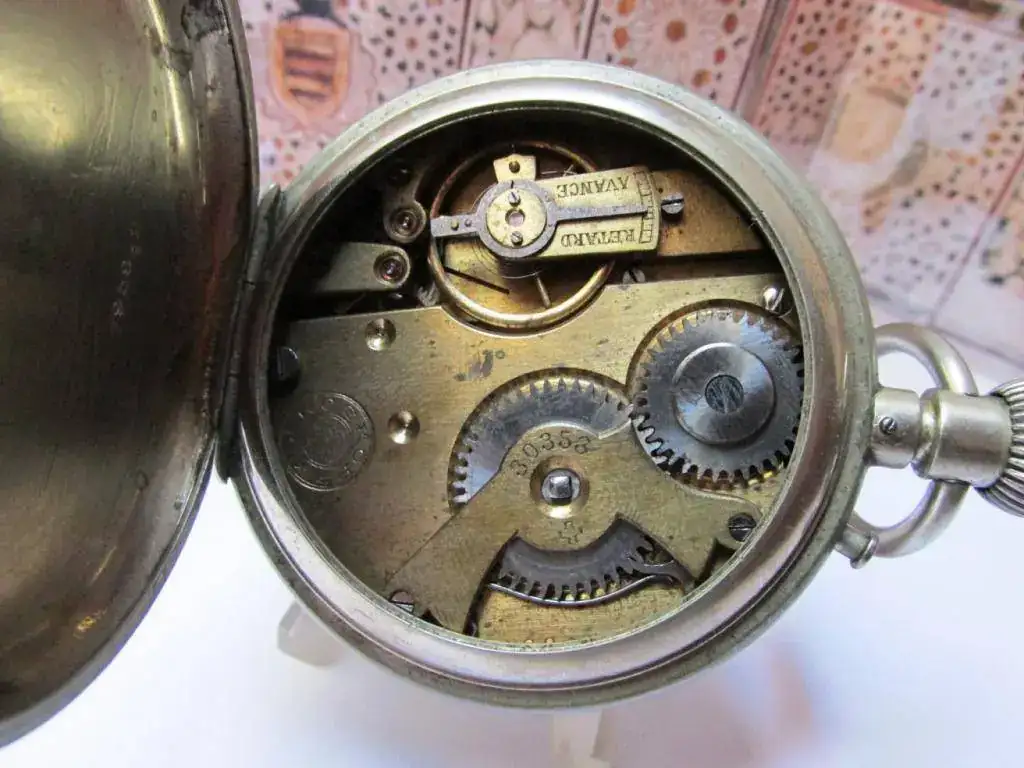

Gran parte del movimiento es ocupada por la cuerda / tambor,barrilete.






Omega tambien hizo calibres de este tipo , arriba el calibre 27 de 8 días cuerda.

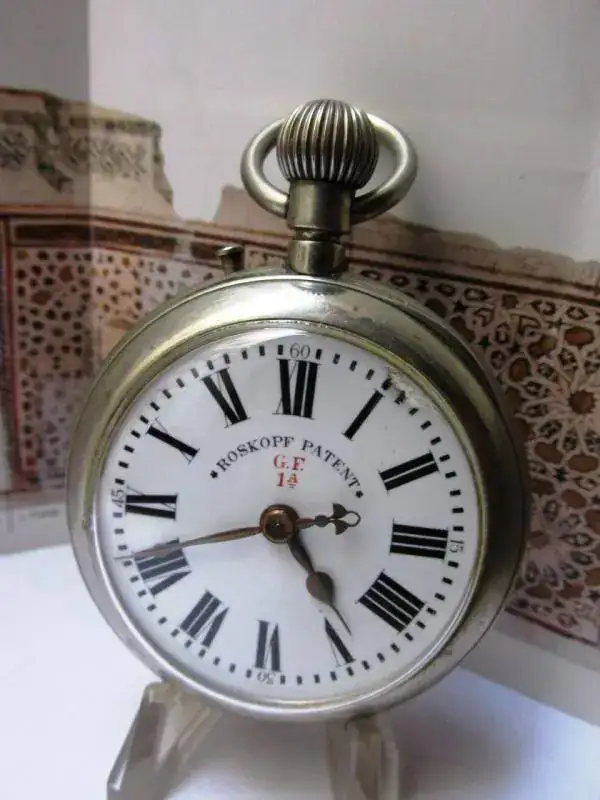

Roskopf

Roskopf patent y sistema

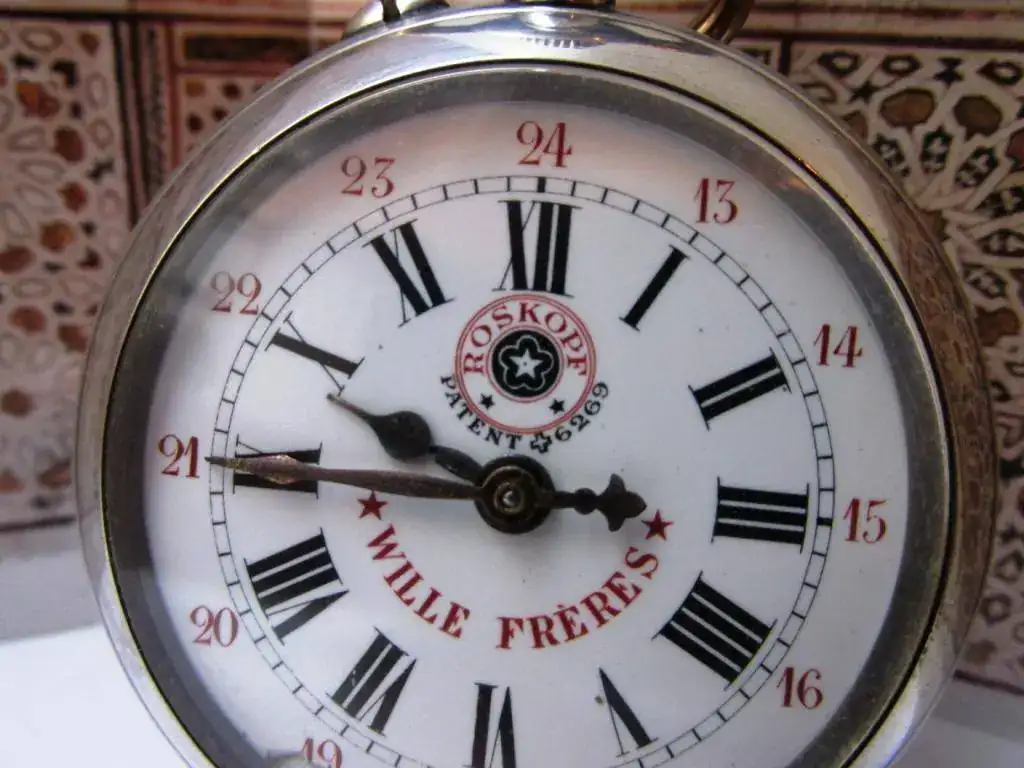

Se dice que un reloj es de tipo Roskopf cuando sus características imitan al Roskopf patent (el original).





La estrella lobulada de 5 puntas





Georges Frederic Roskopf - 1813/1889.

En 1860 inicia su sueño poder fabricar un reloj al alcanse del pueblo , un reloj robusto y fiable con un precio de venta al publico de 20 francos suizos (el sueldo semanal de un obrero de la época).

En 1867 logró producir sus primeros relojes , habia nacido el reloj del pueblo " El Proletario "

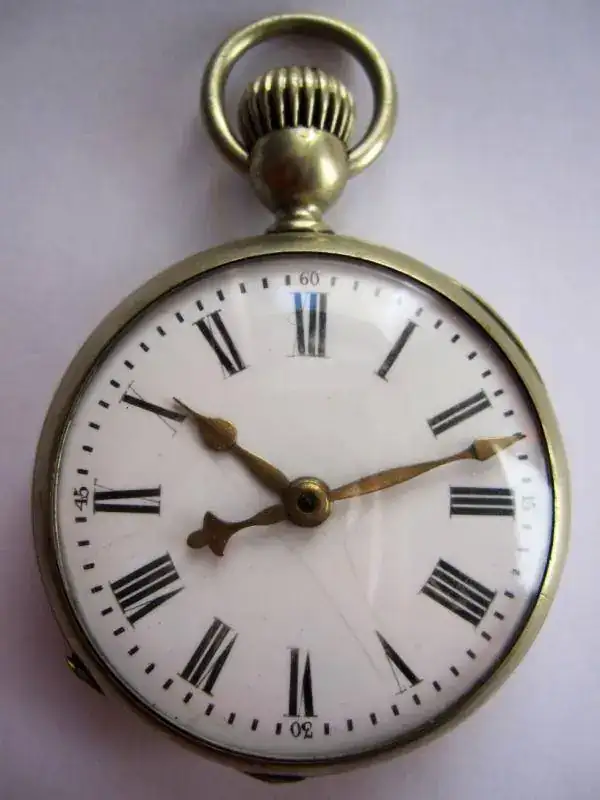

Este primer Roskopf es de puesta en hora manual / digital o sea con el dedo.

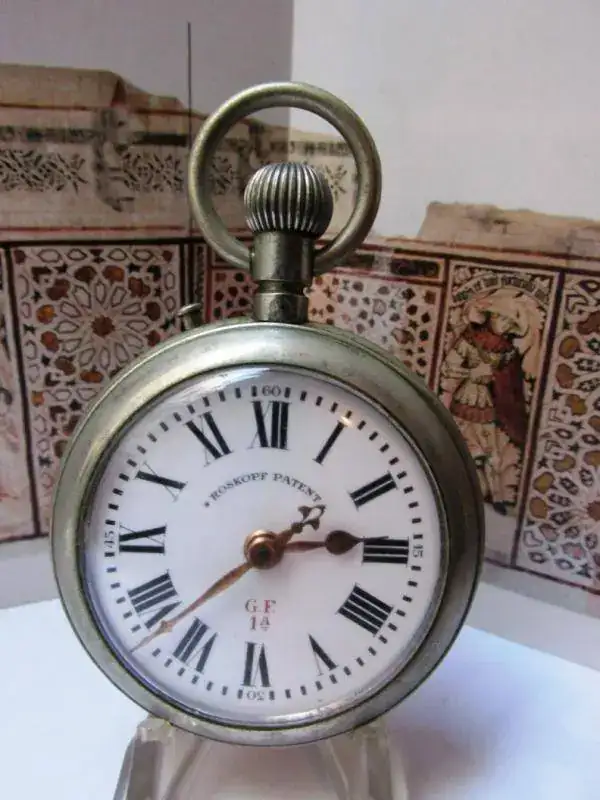

Primer reloj Roskopf Proletario - De la colección privada de nuestro compañero : DRINFEAL

Para saber más sobre G.F Roskopf y sus relojes :

Mucha y muy buena información sobre la historia de Roskopf en su blog

https://relojesdebolsilloantiguos.wo...pf-proletario/

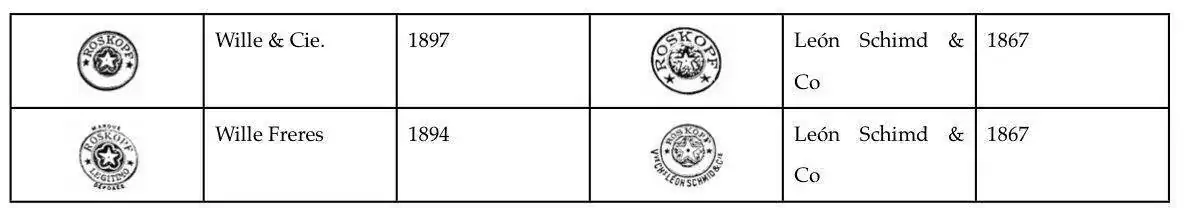

Como todo lo que tiene exito , tuvo muchos imitadores y nacio el sistema Roskopf :

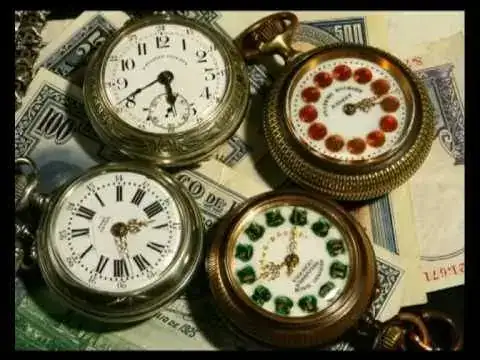

Los relojes del pueblo Roskopf y sus imitadores.

.... ​FIN ....



Un saludo.

Última edición por un moderador:

JOSITUS

Forer@ Senior
Excelente, aporte para entendernos todos.

Si me lo permites voy a recomendar para estos términos y muchos más el Diccionario Antiquaria de relojes de Luis Montañés, muy util para cualquier aficionado


cesccat

De la casa
si tempus157, es de ayuda y nos sirve a los no iniciados como yo. Gracias por la aportación.


oniotan

Milpostista
Excelente tempus, como no podía ser de otra forma este hilo.

Hay términos como Brevet y fusee que desconocía, otros como catalina, puente o tourbillon que a pesar de haberlos leído en muchas ocasiones e incluso haber buscado información al respecto no me llego a hacer una idea clara sobre ellos ya que en realidad no los he visto nunca físicamente.

Si me lo permites voy a recomendar para estos términos y muchos más el Diccionario Antiquaria de relojes de Luis Montañés, muy util para cualquier aficionado

Estaría bien que además, esos términos fueran acompañados de fotografías y explicaciones claras, desconozco si este libro es o no así.

Saludos
Antonio


oniotan

Milpostista
Tienes una chincheta de relojes Catalinos , arriba en relojes de bolsillo.

Para más información , busca mis hilos.

http://www.relojes-especiales.com/foros/relojes-de-bolsillo/que-es-reloj-catalino-324849/

Si, si la chincheta la había visto y leido, no así este hilo que apuntas :D, lo que quería decir es que he leído mucho de lo publicado en foros principalmente, tengo muchos conceptos en la cabeza pero como te lo diría, son muchos conceptos dispersos, supongo que me falta lo que he comentado antes, el verlos físicamente, pero tiempo al tiempo, no obstante llevo muy poco tiempo recibiendo mucha información y a veces no es fácil hacerte una idea de la complejidad del reloj.
Acabo de ver el manual que ha colgado el compañero MONUMENTA ya me lo voy a estar leyendo.
Buscaré tus hilos, gracias.


tempus157

Habitual
Algunas fotos/imagenes , que valen más que mil palabras.

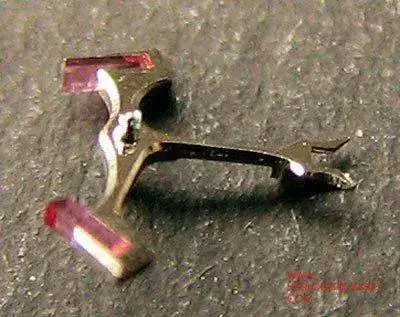

Ancora :



Barrilete :

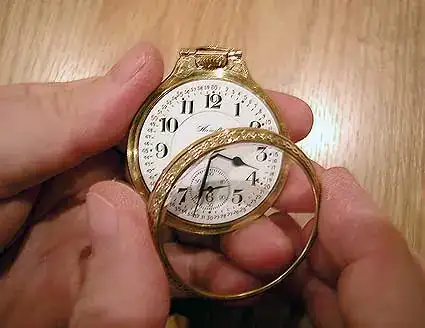

Bisel :



Brevet :

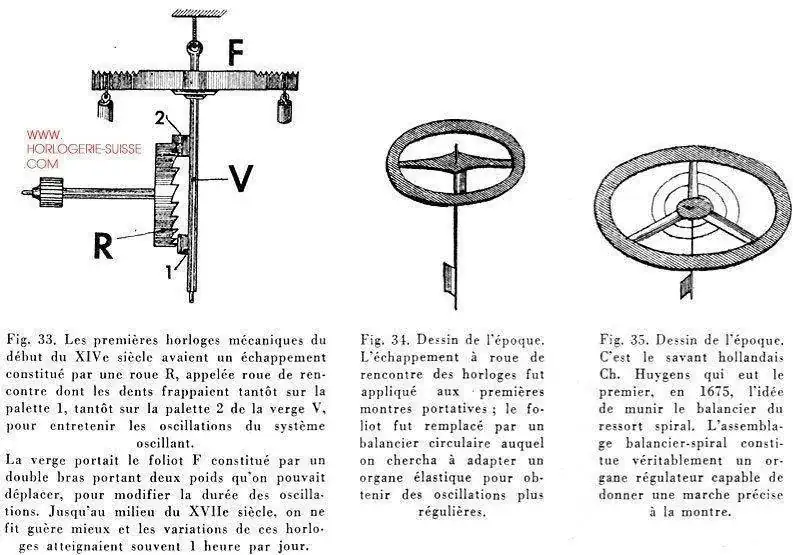

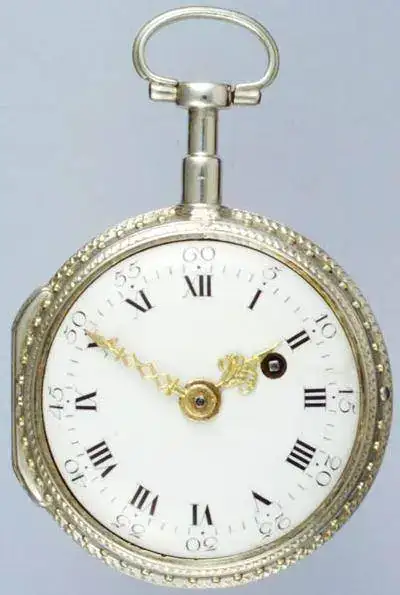

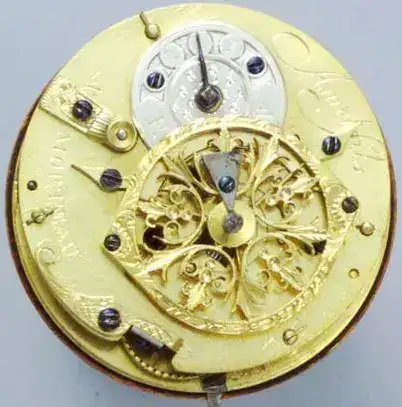

Catalina , Verge , Coq :




Cilindro (escape) :



Corona :

Tija y corona

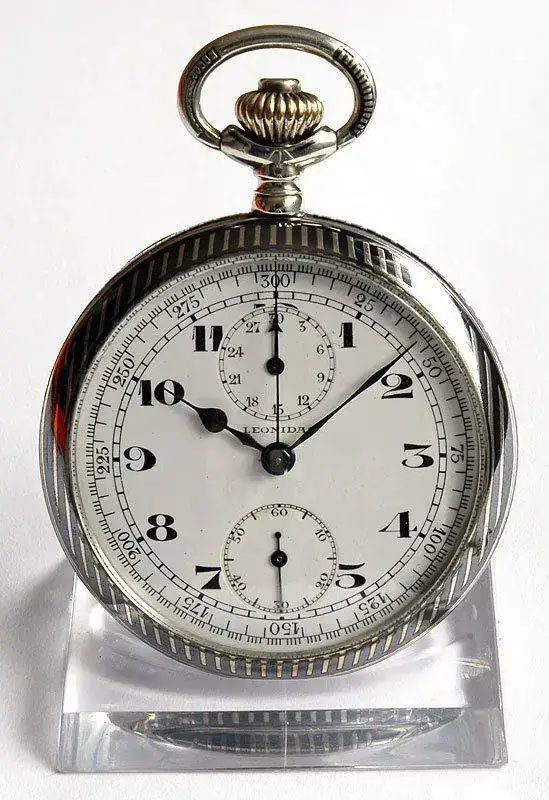

Cronógrafo :



Cronómetro :



Digital :



Espiral :



Fusee :


Fusee/caracol y cubo de recogida.


Continuara ...







tempus157

Habitual
Más términos con imagen :

Guilloché :

Esfera guilloché

Tapa trasera Guilloché.



Horas saltantes /jump hour :



Modernista , cigarrillos excelsior , jump hour.



Joyas / rubís / jewels :




Muelle real , cuerda :


Cuerdas


Puente :

Máquina a puentes.



Sello , punzon / contrastes :









Sonería :

Martillos y gong.


Tourbillon :





Volante :

1- volante , con tornillos de compensación.
2- espiral.

volante de un cilindro y puente del volante.



Un saludo.













oniotan

Milpostista
Estoy "flipando" con todo lo expuesto, llevo algo más de 3 años en RE y en todo este tiempo no había vivido la relojería como se entiende aquí en el foro de relojes de bolsillo, no había visto nunca tanta variedad de artículos, de historia, de documentos, de dedicación, de camadería, etc.

Nunca había visto un movimiento tan deliciosamente expuesto tal y como se hace en este sub-foro por todos ustedes, en fin, mil gracias por la ayuda prestada a todos los que tímidamente nos acercamos a este apasionante y tan desconocido mundo, el de la auténtica relojería.

Tengo que confesaros que desde que entro por aquí y os leo apenas leo nada más, es una auténtica maravilla lo que aquí se lee y se ve.

Saludos
Antonio

Última edición:

Eucratides

Milpostista
Gracias , me encanta ver ese Denario aparecer por este sub-sotano de bolsillo.

Gracias tempus ( me lo atribuyo) sólo para ser preciso (tema complejo jajaj)... te cuento que tiene el mismo tamaño y un poco mas de peso que un denario, es un dracma de mi mismo :-):Dbt::). de una serie que me gusta bastante.

Felicitaciones por las imágenes, están de lujo

Un abrazo


tempus157

Habitual
Más términos básicos :

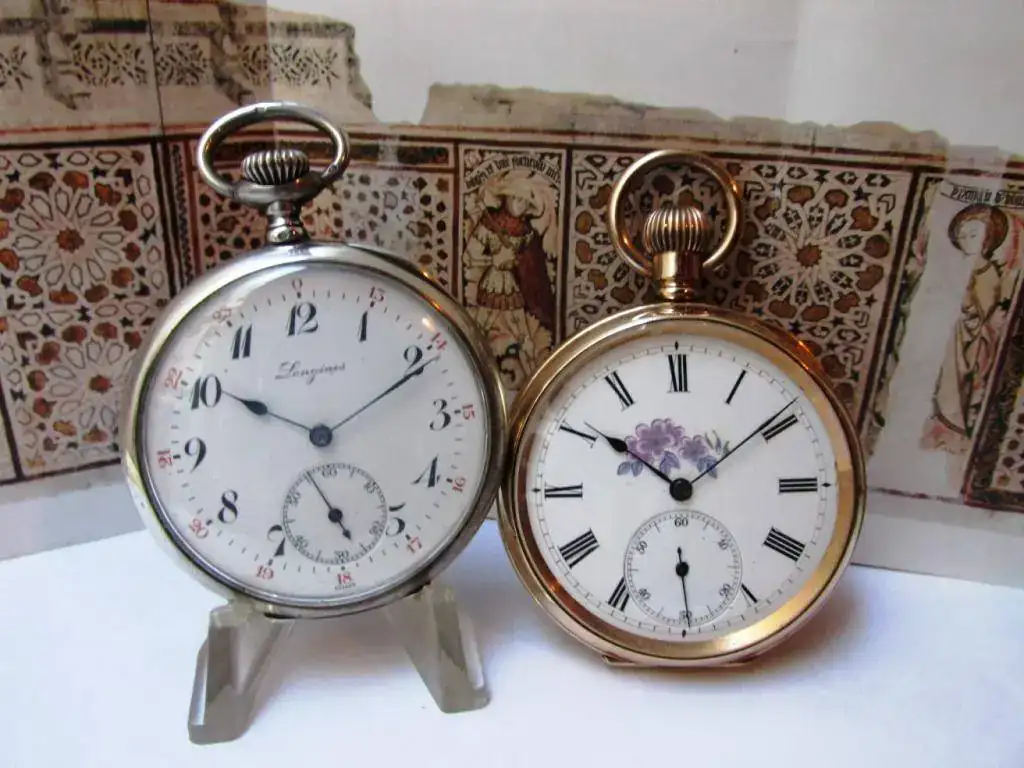

Reloj Lépine

Jean Antoine Lépine , relojero francés (1720-1814).


Lépine suprimió el caracol/fusee y la pletina superior por puentes , puso el volante al lado del mecanismo no como antes que estaba encima, con lo que rebajo el grosor del reloj.
Se conoce un reloj Lépine como un reloj poco grueso que carece de tapa para proteger la esfera.


Lepine_swiss.jpg 2-Lepine.jpg


Los relojes Lépine tienen el cuello y la corona de remontoir situada a las 12 horas.



Ante la buena acogida continuamos ...




tempus157

Habitual

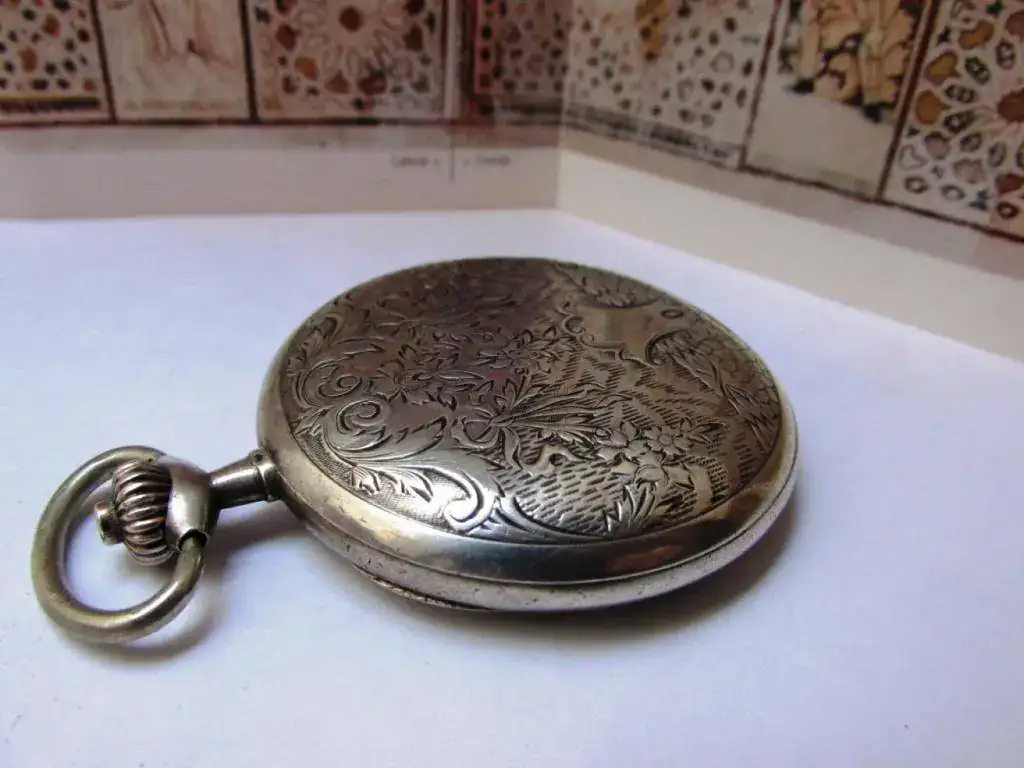

Saboneta :


Saboneta (del francés savonette , pastilla de jabón) , Hunter , 3 tapas con bisagras.

Se dice que un reloj es de tipo saboneta cuando la esfera esta protegida por una tapa que se abre pulsando un botón/pulsador situado en la corona , esto protege el cristal y la esfera.
La tapa debe ser abierta para la lectura de la hora , el cuello y corona se sitúa a las 3 horas.

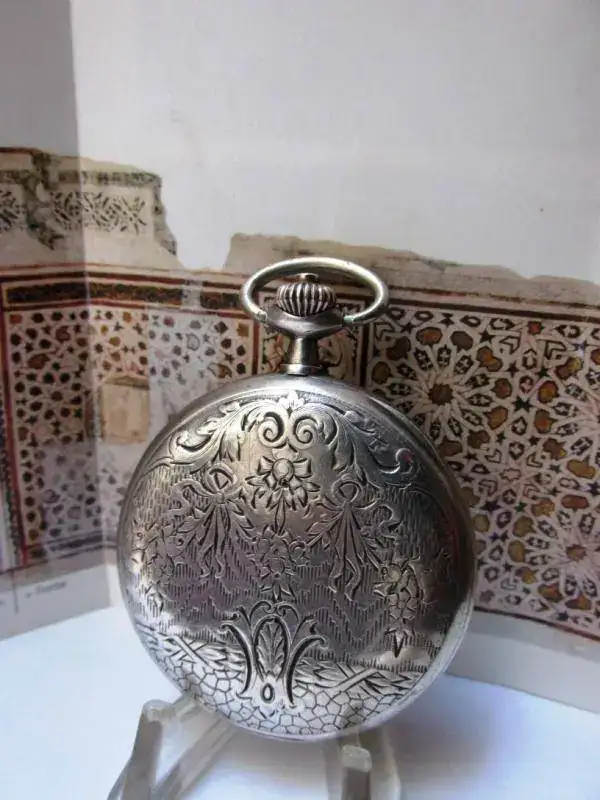

Savoneta1.jpg Savoneta2.jpg


Hunter , cazador , saboneta.






........


tempus157

Habitual

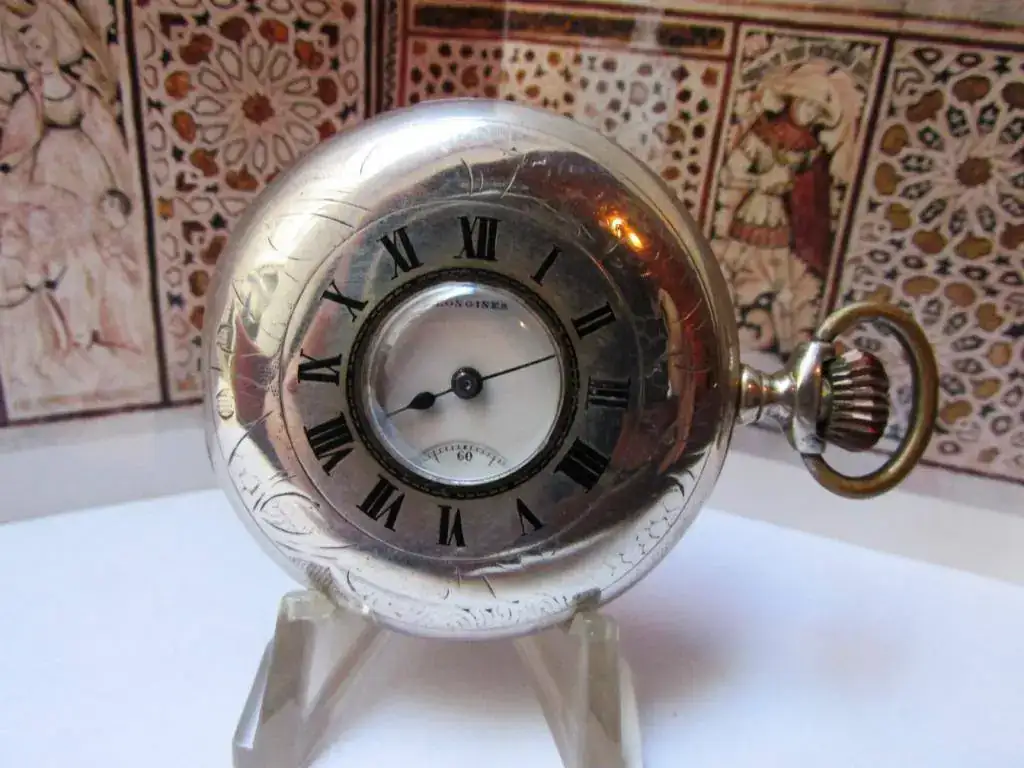

Ventanillo , semi-hunter , demi , half hunter , napoleón.



Se dice que un reloj es de tipo ventanillo cuando su caja es completa como los sabonetas con tapa cubriendo y protegiendo la esfera , pero lleva una ventana circular que permite leer la hora.


SemiHunter.jpg Ventanillo_tempus.jpg

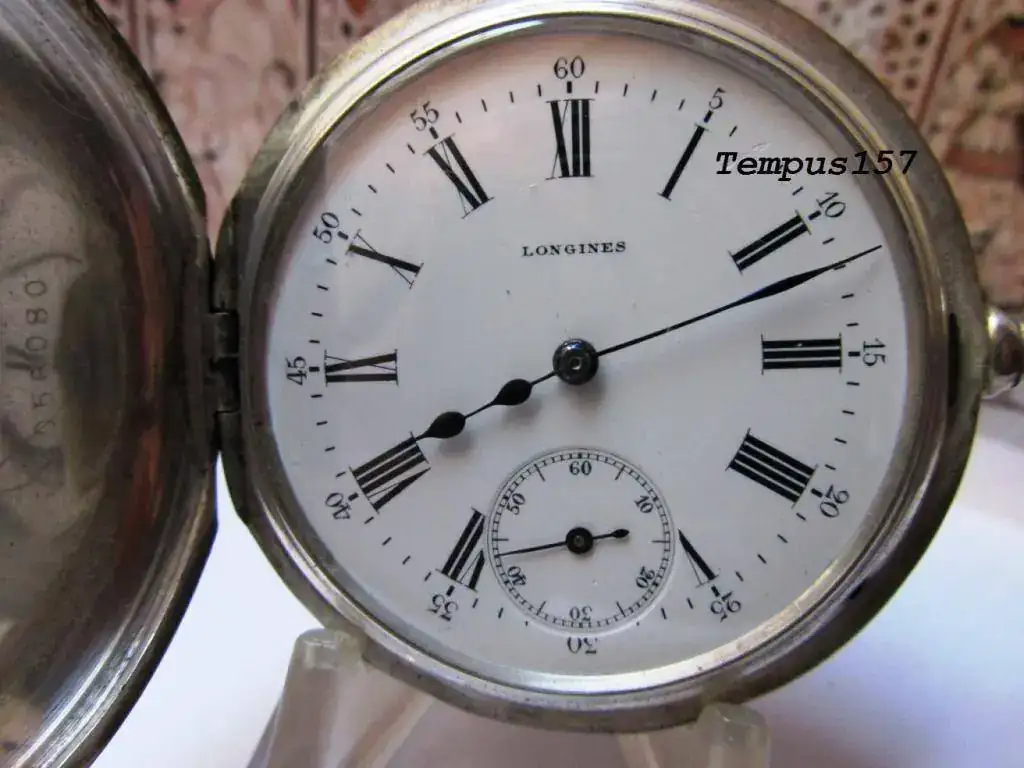

Por lo general tiene las horas grabadas en el contorno de la ventana (no siempre).




Una caracteristica del ventanillo es su aguja horaria , con doble marcador para poder ser leida con la tapa cerrada y diferenciarla de la minutera.



Dice la leyenda : que fue a Napoleón a quien se le ocurrió abrir un hueco en la tapa de un saboneta , para ver la hora sin tener que abrir la tapa . . . rumores y leyendas.


En los más antiguos (catalinas , verge y fusee), los numeros horarios se pintaban en el centro de la esfera , para facilitar su lectura con la tapa cerrada.


Seguimos compartiendo ...




tantdetemps

Moderador Vintages
Equipo de moderación
Gracias Antonio, por esta magnifica recopilación de términos, que me he permitido ir recopilando en el post inicial, aprovechando que no tenemos ningún hilo de "Bolsillo" en Esenciales del foro, cuando lo des por acabado lo llevaremos allí, para que aprendan.......

Un Saludo


tempus157

Habitual

Reloj Catalina o Catalino

Reloj de escape de rueda catalina , Verge , Coq , son los primeros relojes de bolsillo mecánicos.

Cuando nos referimos a un reloj diciendo que es catalino, estamos diciendo qué tipo de escape tiene. El escape es el sistema que usan los relojes para controlar la fuerza que hace la cuerda sobre los diferentes engranajes y evitar que estos giren incontroladamente.

A mi siempre me gusto llamarlo Catalina , pues el nombre le viene dado por la rueda que martiriso a la santa.



Para saber fácilmente si un reloj es catalino, fíjate si en el eje del volante aparecen dos paletas formando aproximadamente 90º una con otra y situadas a diferente altura. Esto es un poco difícil de ver a veces por la pososición del eje, pero sí verás con facilidad otras características de estos relojes catalinos. Si observas la maquinaria de uno de estos relojes mirándola por un costado, verás que tiene una rueda muy característica. Esta rueda no tiene los dientes en la dirección del radio como el resto de los engranajes, sino en la dirección del eje. Más al interior también tiene otra rueda de estas características, pero los dientes con la forma de "dientes de sierra". Esta es la rueda catalina que le da el nombre a estos relojes.






Diferencias entre Catalina europeo del anglosajon :

La clave está en la galluza que lo que protege el volante. En los franceses tiene ese aspecto oval mientras que en los ingleses es redondo y mas grande, porque el volante también es más grande. Las maquinarias inglesas son "normalmente" mas grandes que las suizas. Si te fijas esa galluza en tu reloj esta atornillada a los dos lados mientras que en los ingleses solo tiene un punto de apoyo.

Además se da cuerda por delante. En los ingleses las cuerda se da por detrás (hay que quitar la doble caja o chichonera) aunque también hay en las que la maquina bascula hacia afuera apretando la pestañana que esta a las seis.

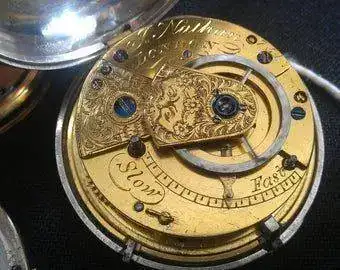

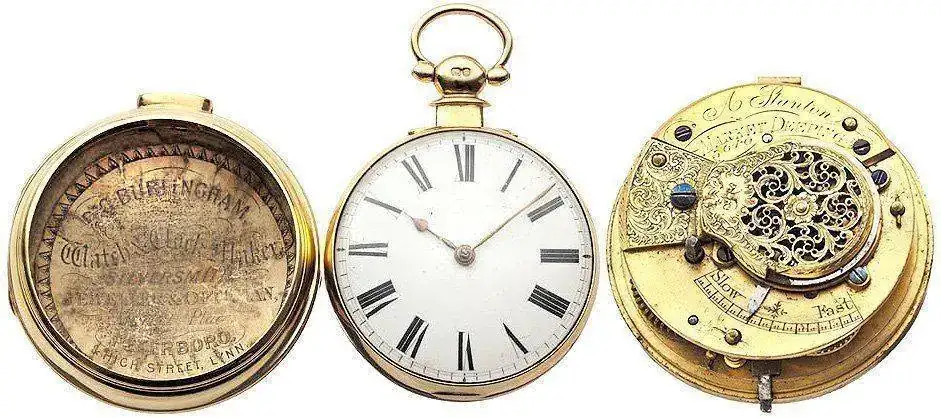

Catalina inglés siglo XVIII

Galluza inglesa 1 tornill
o.



Galluza francesa 2 tornillos


Coq / Catalina francesa , boca - llave en la esfera.

Volante , eje de
foliot y rueda catalina

Fusee , cono de recogida de cadena.

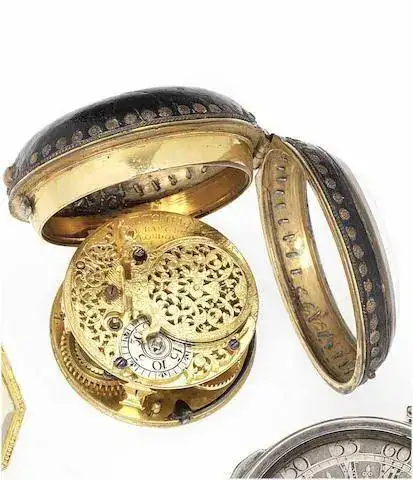

Chiconera / doble caja

Algunos Catalinas disponian de una segunda caja , para proteger el reloj , las hay de muy diversos materiales.



Algunos relojes tenian dos chichoneras , una mezcla de lujo y protección.




A la izquierda tipica chichonera de plata inglesa .;. Derecha reloj para el mercado turco con su doble caja.


.........





ELRELOJ

Movimientos Vintage
tempus; lo felicito por este didáctico trabajo. Espero que continue porque es una herramienta muy útil para todos los amigos del subforo de bolsillo. Gracias, Luis desde Argentina
