Es electrónica sencilla una bobina un diodo una resistencia un condensador, y un transistor, pero es complicado comprobar si el sistema funciona, ya que funciona como un generador y como un motor a la vez,,, a ver como lo explico sencillamente el volante con imanes al pasar por la bobina genera un impulso eléctrico que es multiplicado por el transistor y este a su vez lo devuelve a la bobina impulsando la parte contraria del volante,, las piezas de hierro contrarias al los imanes,, y así el ciclo vuelve a empezar,, genera,impulsa,genera,impulsa
Comprobar este circuito seria necesario un osciloscopio y nociones para su uso,,,
Eso ya se me escapa,, te puedo indicar mires ciertas cosas ,,,

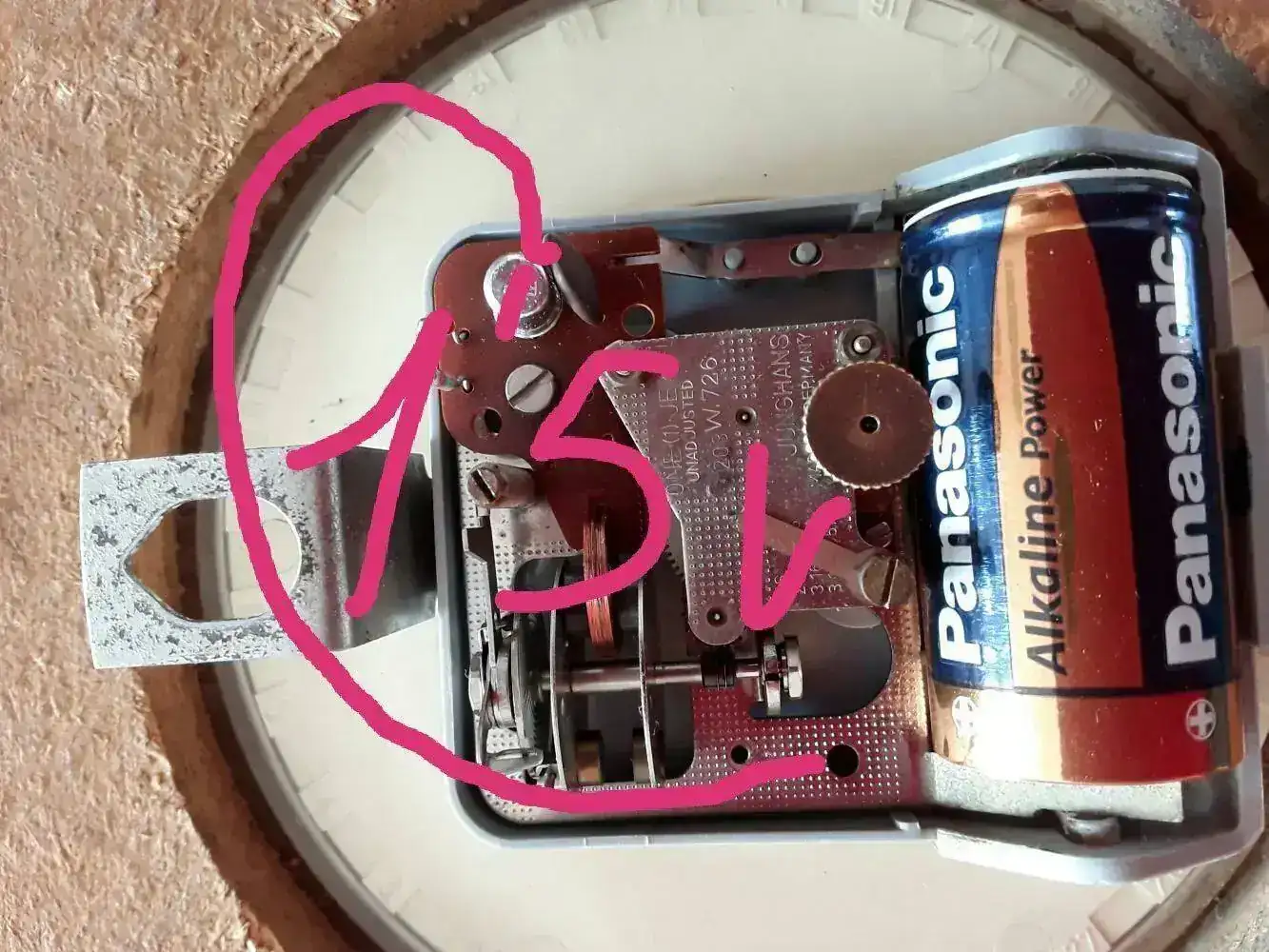

Que le llegue corriente a la placa esto lo hace generalmente por contacto de unas pletinas que van de la pila hasta las pistas de la placa, o a veces con cable soldado a la placa, debería llegar 1'5 volt.

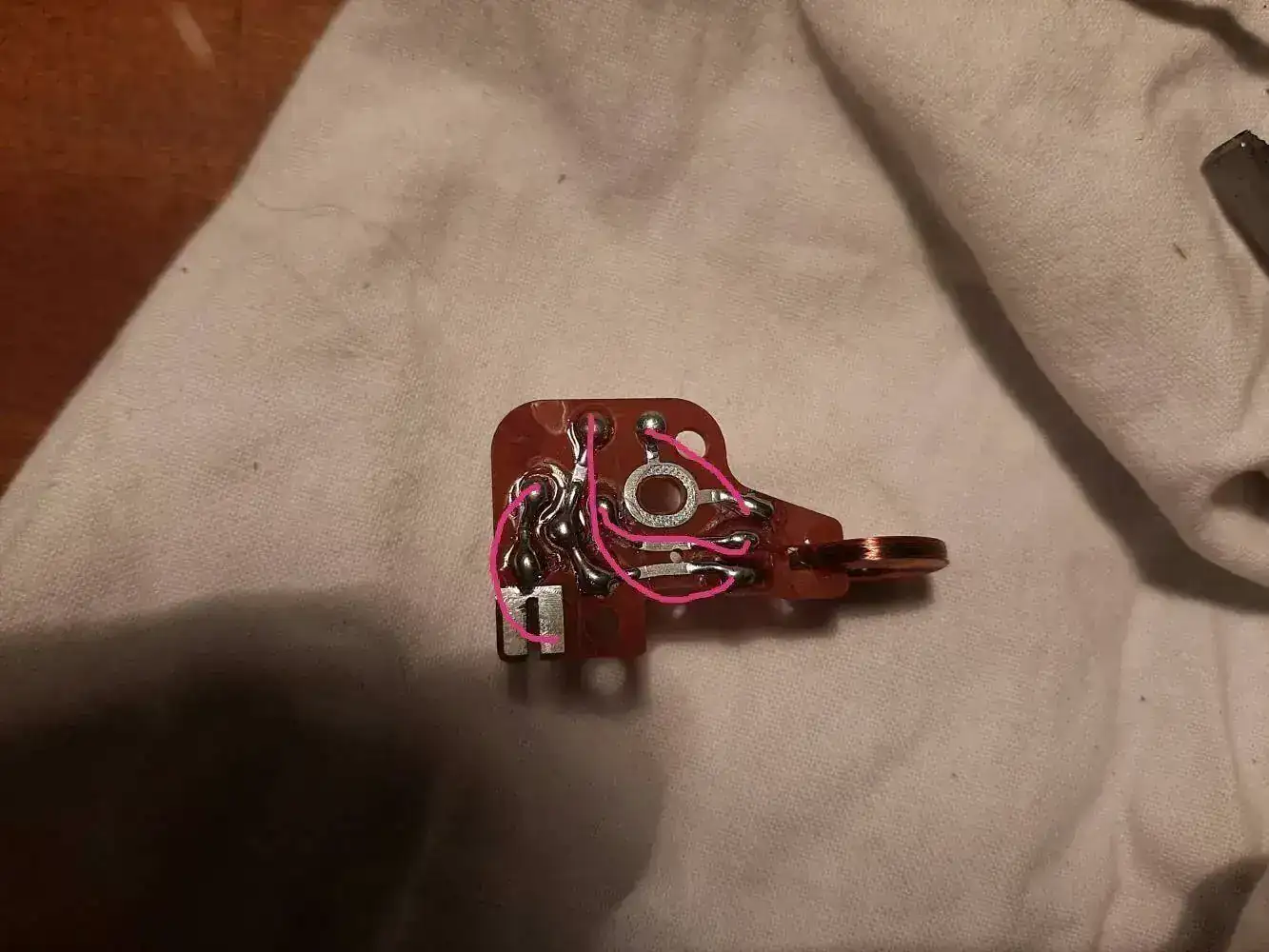

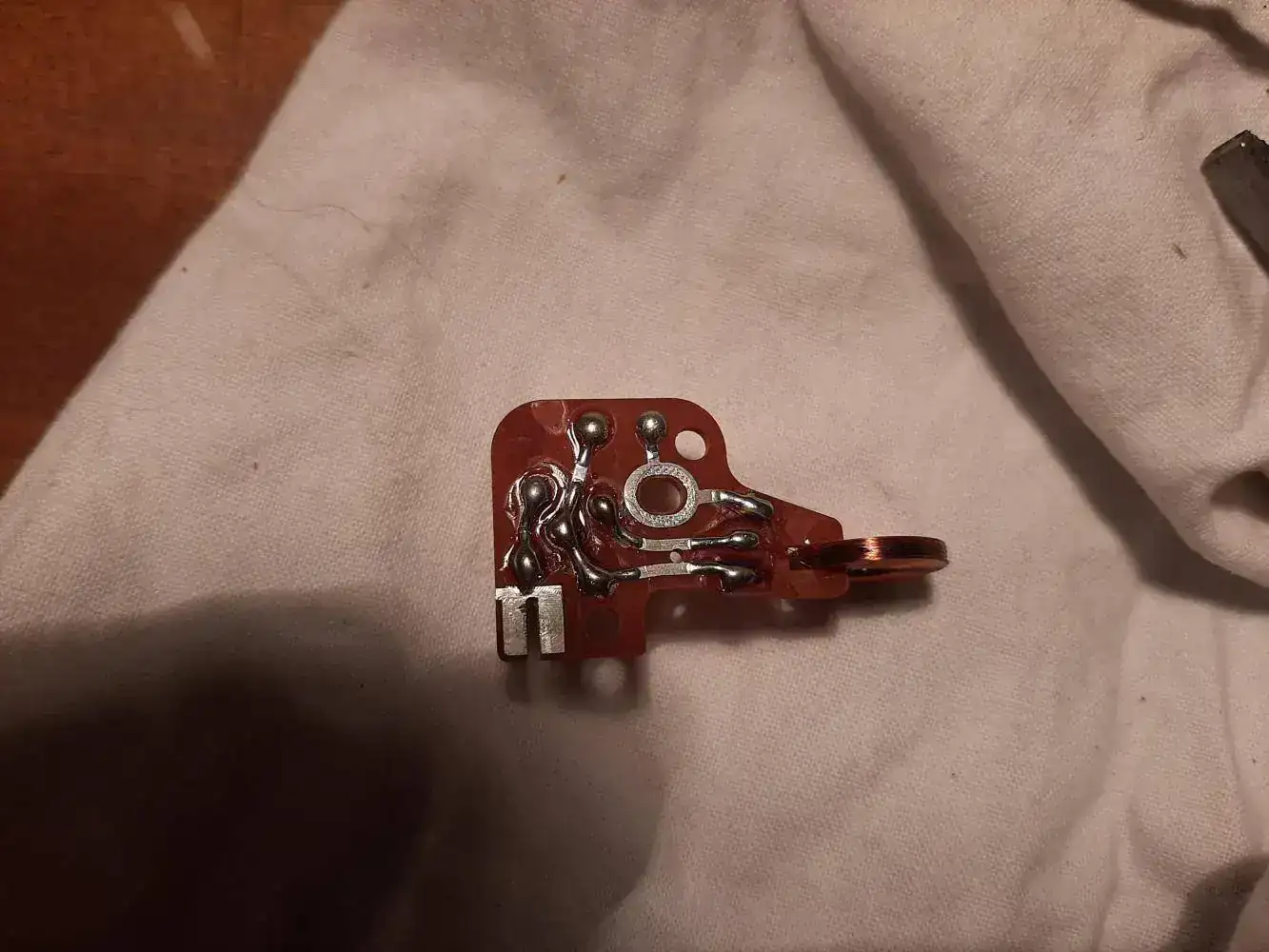

Comprobar que en la placa las soldaduras de los componentes estén bien y no tengan grietas o este alguna pata de componente suelta, esto con un soldador de estaño lo arreglaría,,,

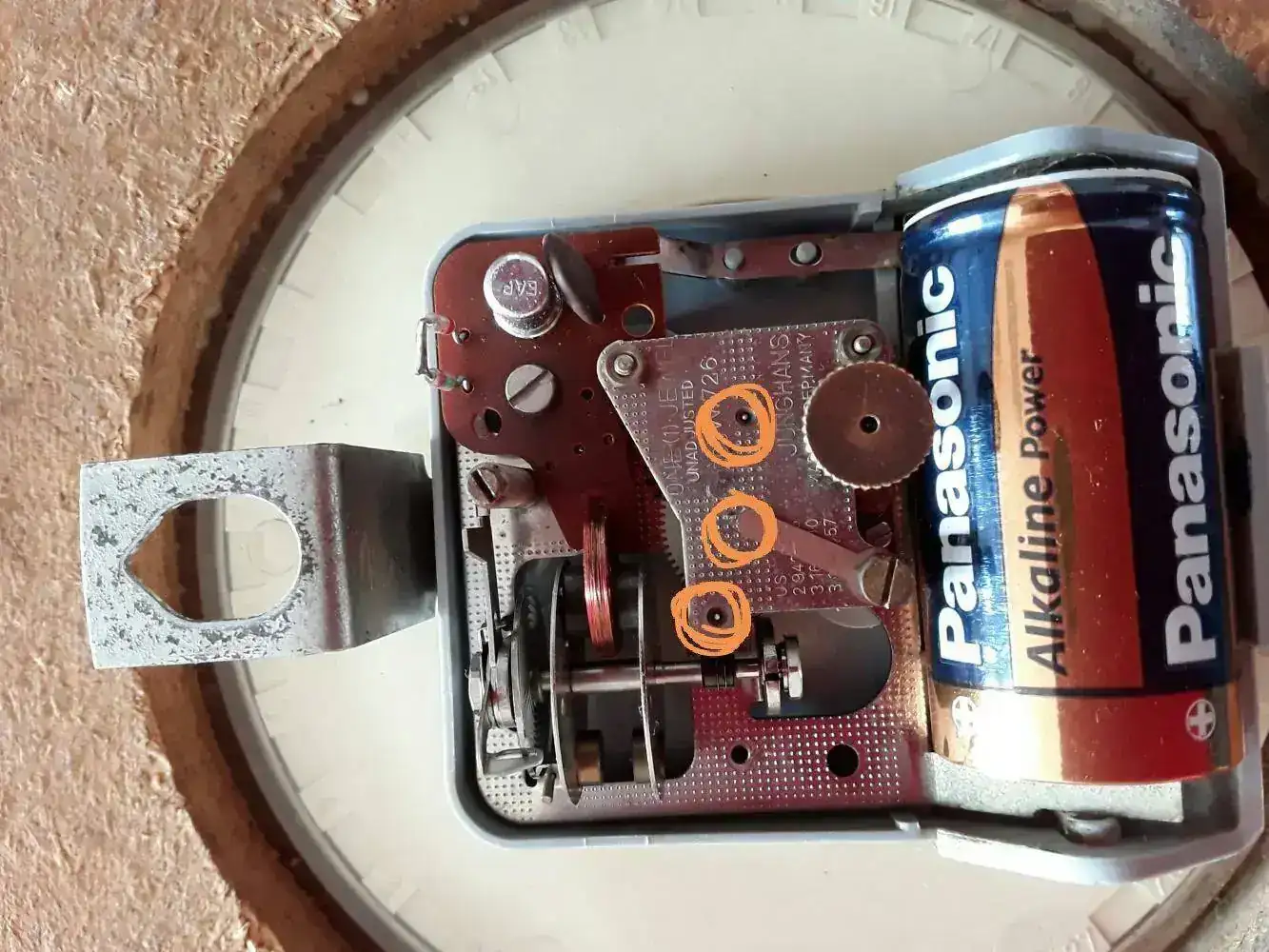

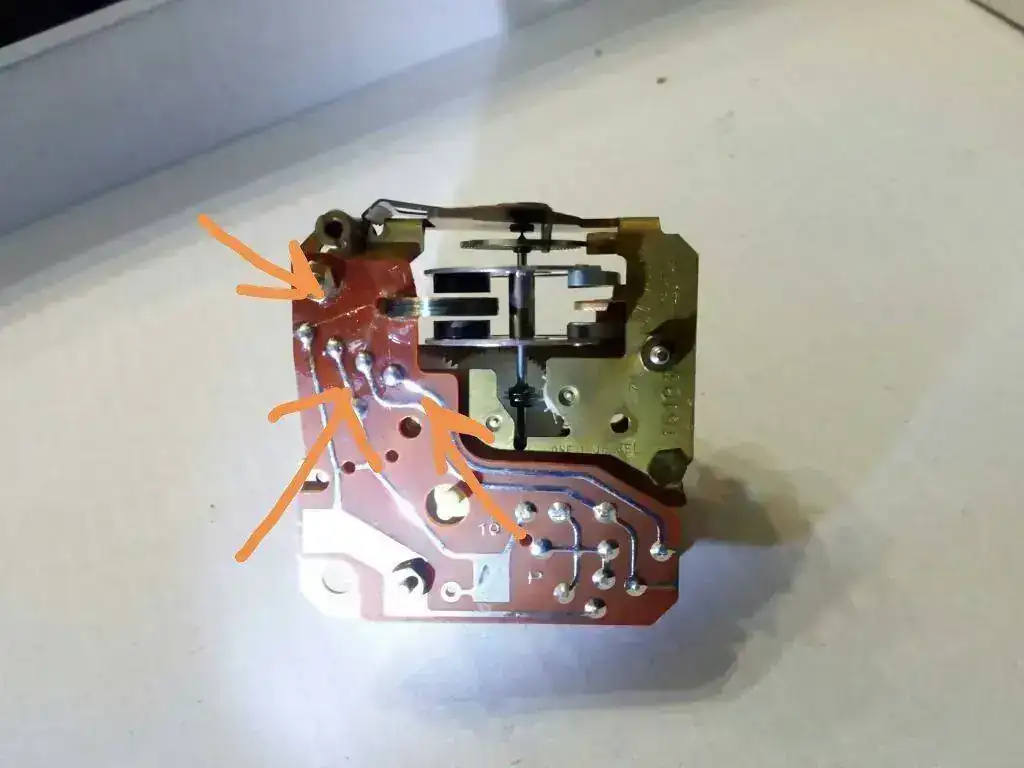

Comprobar que la bobina este bien, visualmente que no este rozada por las piezas del volante y las bobinas de este tipo tienen cuatro finos hilos,, dos para el generador y otros dos para la impulsión tendrás que observar que los cuatro estén bien soldados a la placa y que no tengan rotura si no el sistema no funcionara,,,
Son componentes muy duros que no suelen estropear, el punto débil quizás sean las bobinas con sus hilos finos soldados a las placas son muy finos y se pueden romper fácilmente si se tocan ,, y otro punto es el contacto de la pila a la placa,,,
Espero te pueda servir y encuentres el fallo, un saludo.
