Esqueleto sonoro

[CALATRAVA]

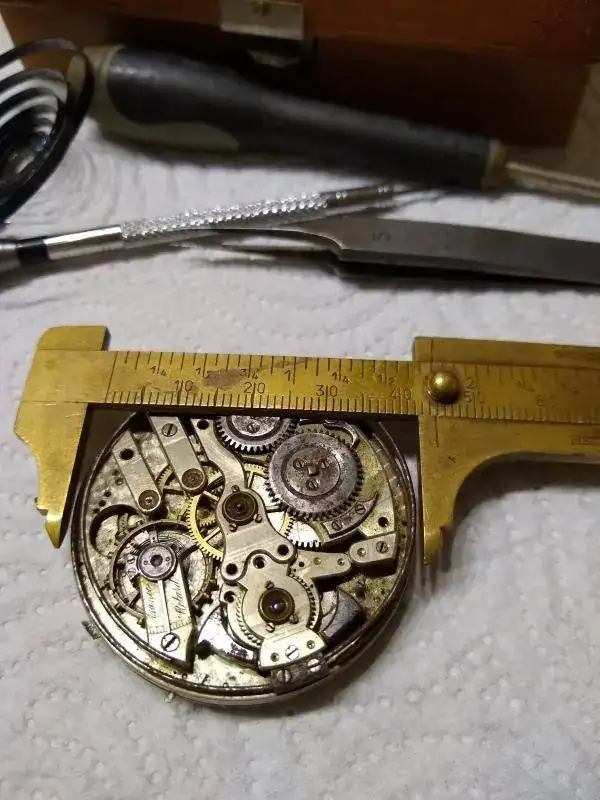

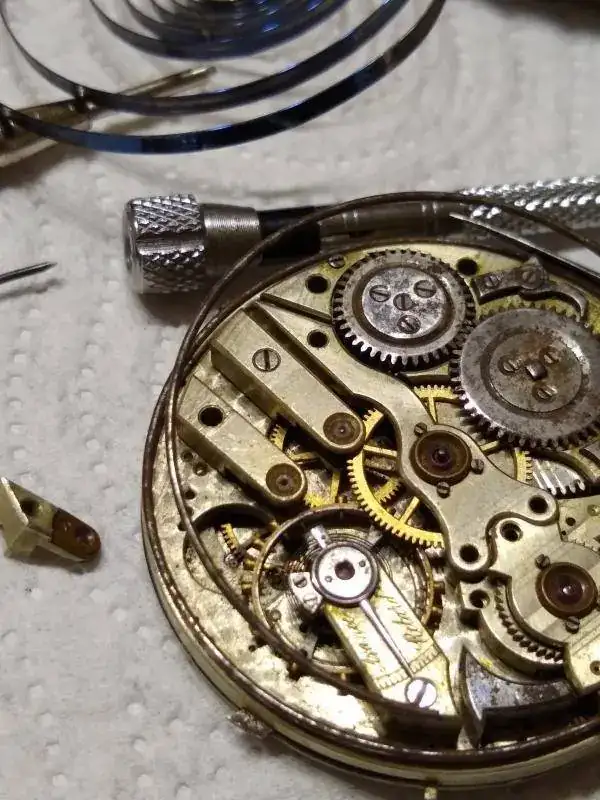

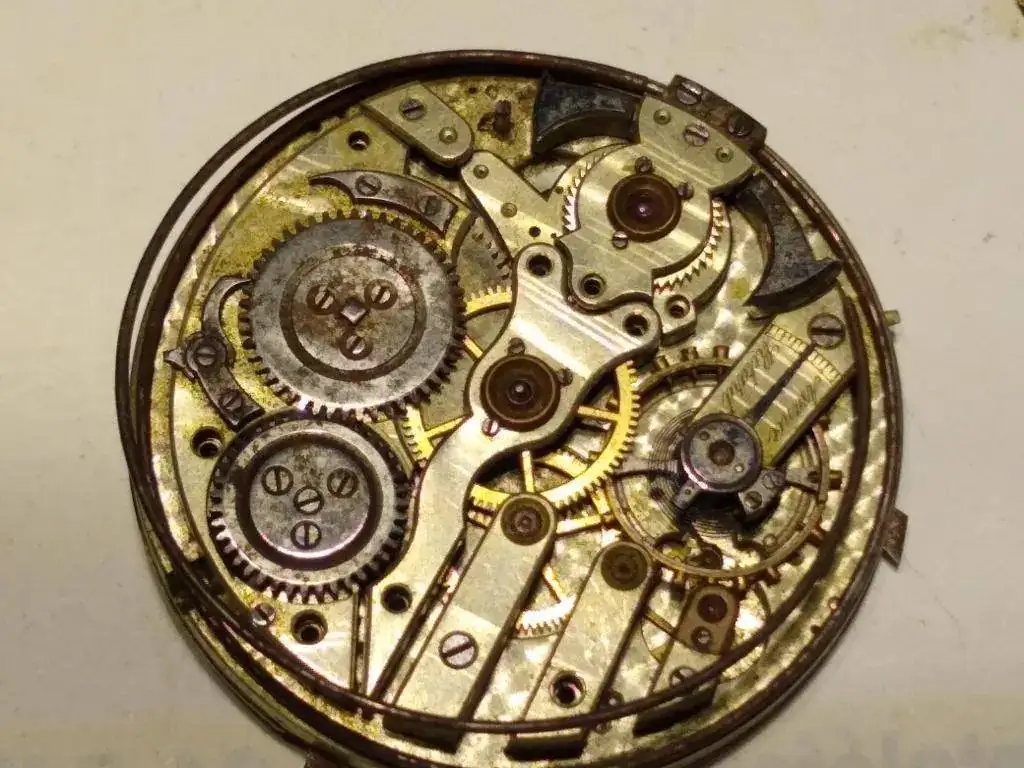

Buenas tardes chicos, podríais ayudarme con este esqueleto con sonería?
Le falta algo más que el barrilete y la tija?
Gracias. Parece francés, no?



[cesccat]

no te puedo ayudar pero si felicitarte por ambas imágenes. Se agradecen.



[ELRELOJ]

Buen día CALATRAVA; SE NOTA QUE EL RTE. DE CRIQUET ESTÁ QUEBRADO.
USTED DICE QUE LE FALTA EL BARRILETE - ¿SERÁ PORQUE EL RTE. DE CRIQUET NO RETIENE EL BARRILETE??
PARA MI ES UNA ES UNA MÁQUINA FINA PORQUE SOLO LOS MUY FINOS LLEVAN LA ROCHE DE LA SONERÍA CON DIENTE DE LOBO Y ADEMÁS SERÍA SUIZA (es posible que lo haya fabricado LeCoultre).
CALATRAVA DISCULPE PERO ME ESTOY AYUDANDO SOLO CON MI MEMORIA (y la noto un poco CANSADA!!!).
Un saludo. Luis desde Argentina



[P.G.]

Buenos días.
A ver si te puedo orientar un poco.

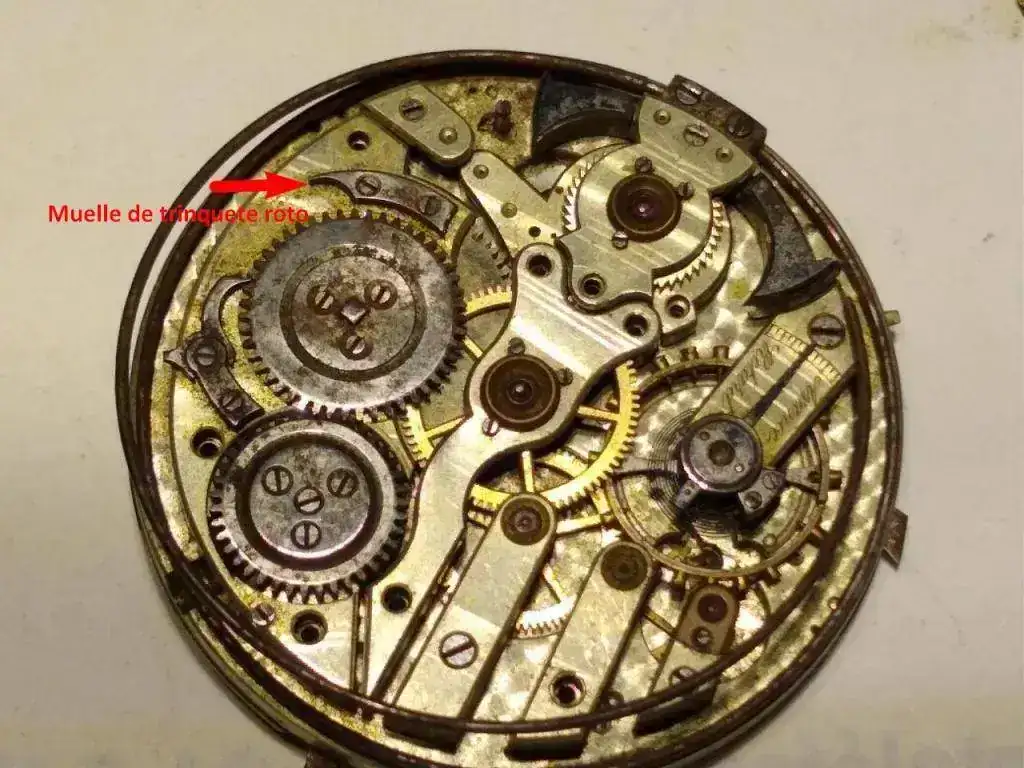

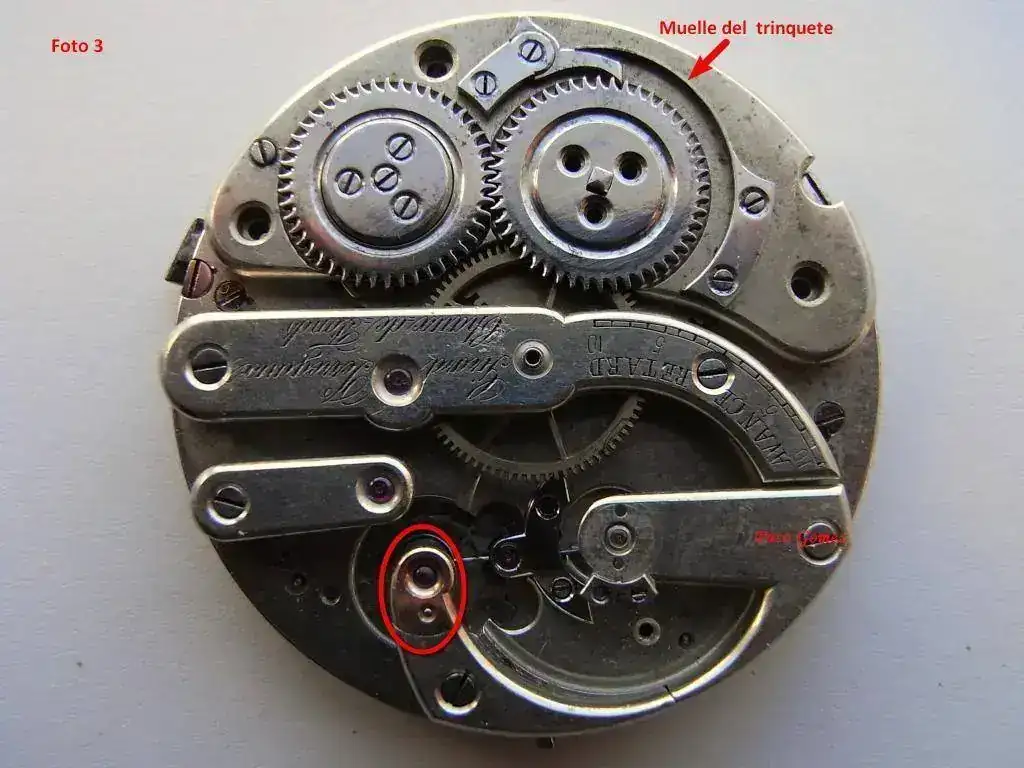

En la foto que pones se ve claramente el muelle de trinquete roto, también faltan varios tornillos, te indico el muelle de trinquete:

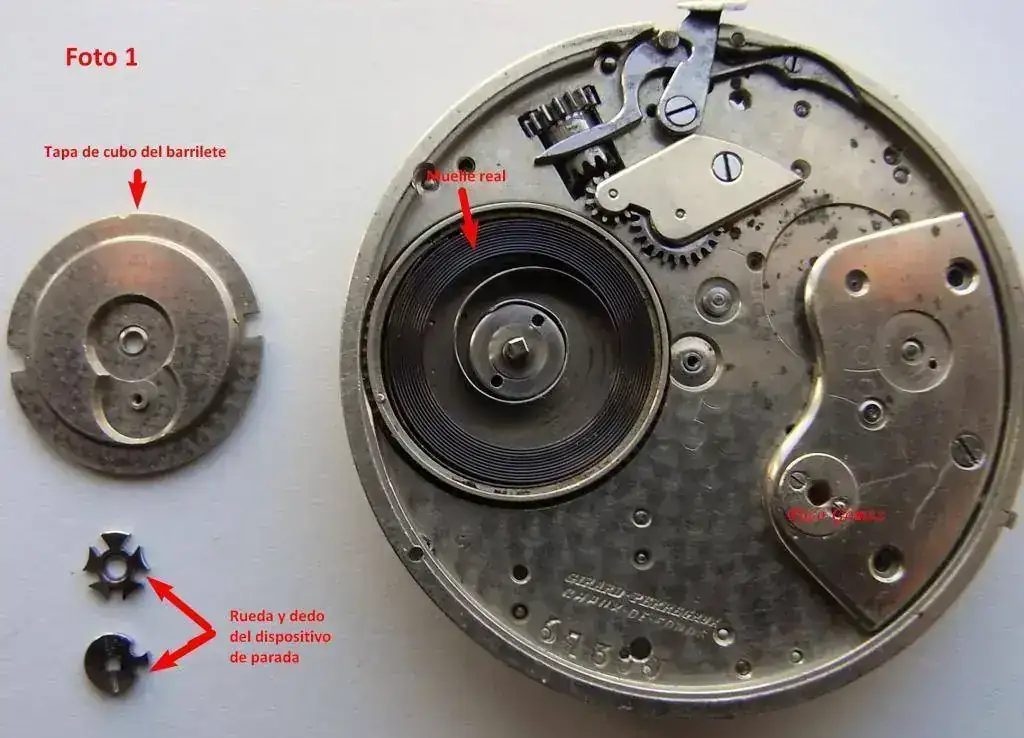

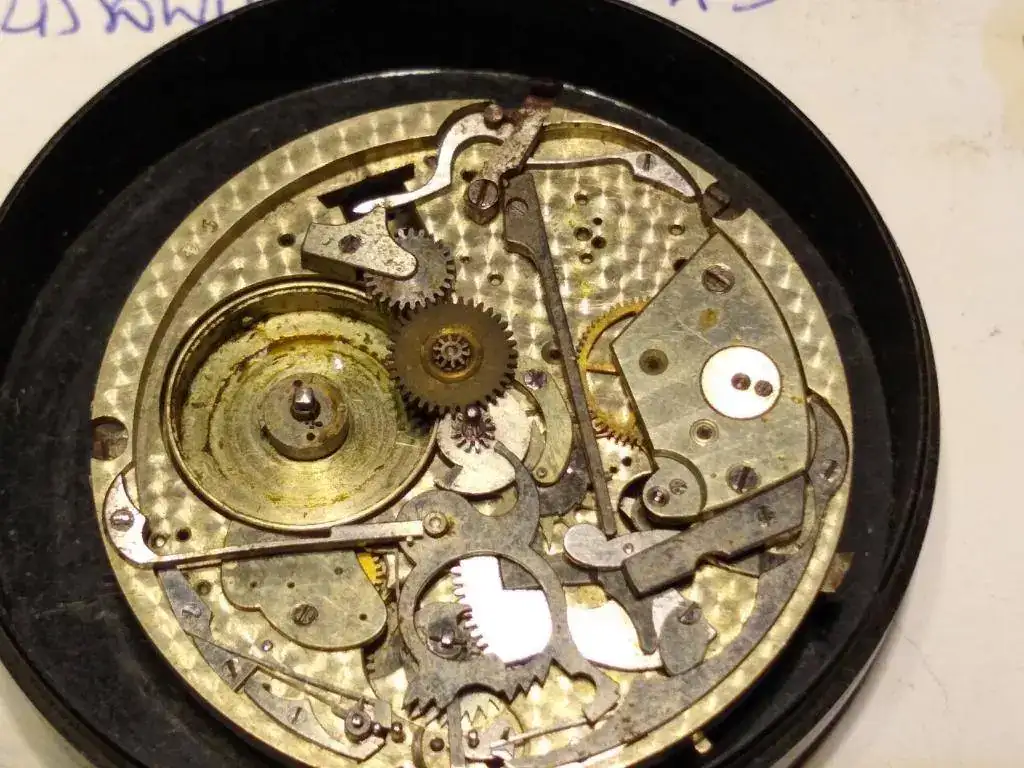

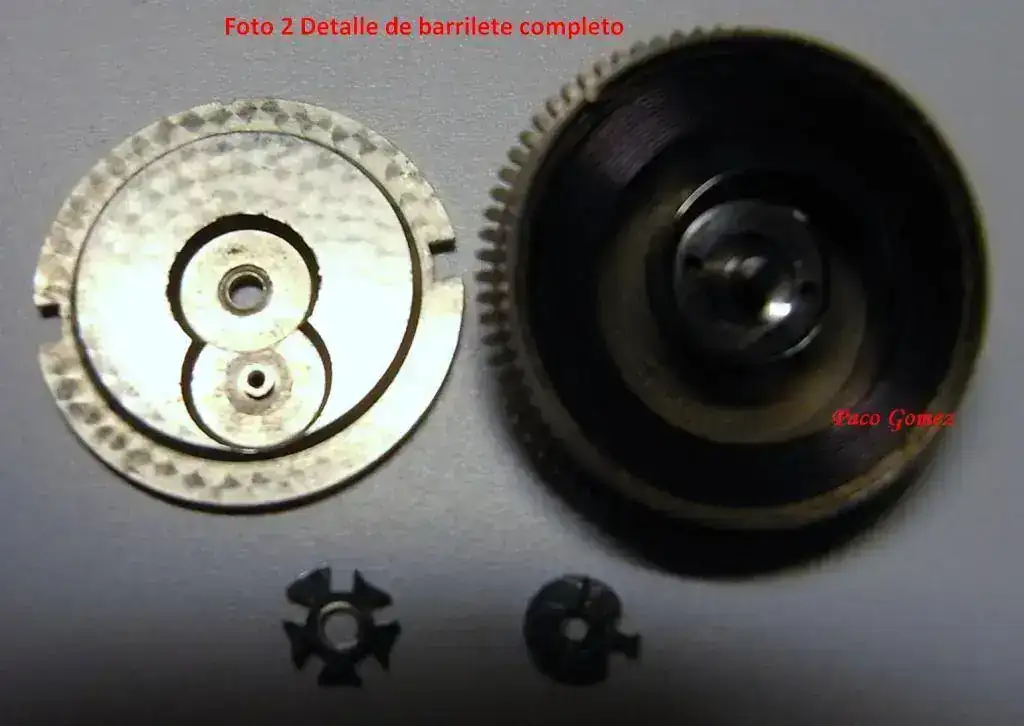

En la foto que pones por la parte del barrilete, EL CUBO Y EL EJE los tienes, te falta el muelle real, la tapa de cubo y la rueda y el dedo del dispositivo de parada, a continuación te lo detallo con dos maquinas GIRARD PERREGAUX con las que estoy ahora mismo.
Aparte decirte que les encuentro mucha similitud con tu maquina (ojo las mías no son de reloj con soneria), pongo las fotos:

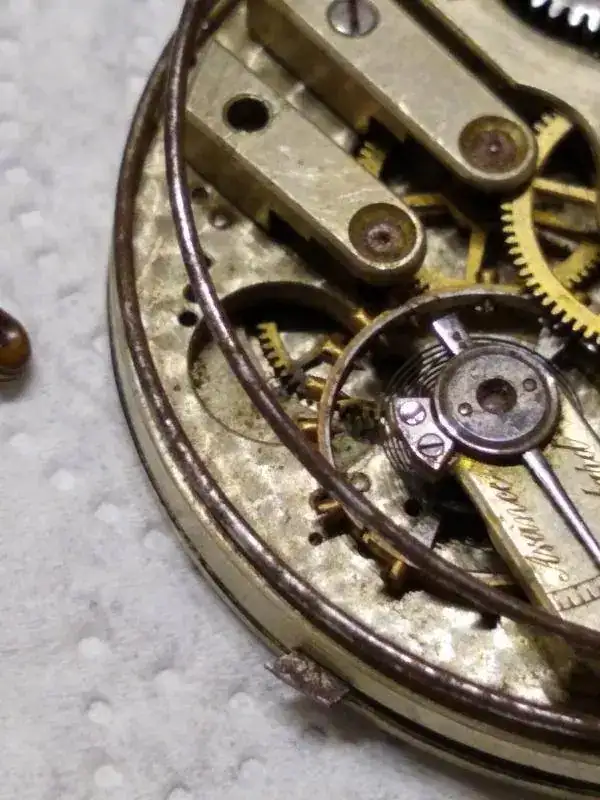

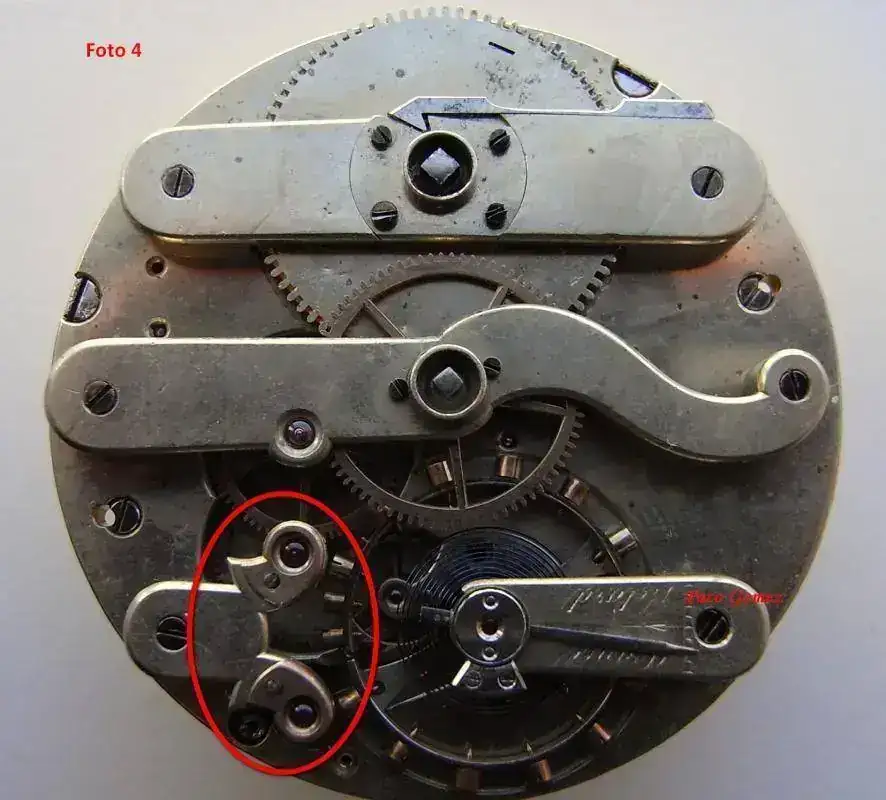

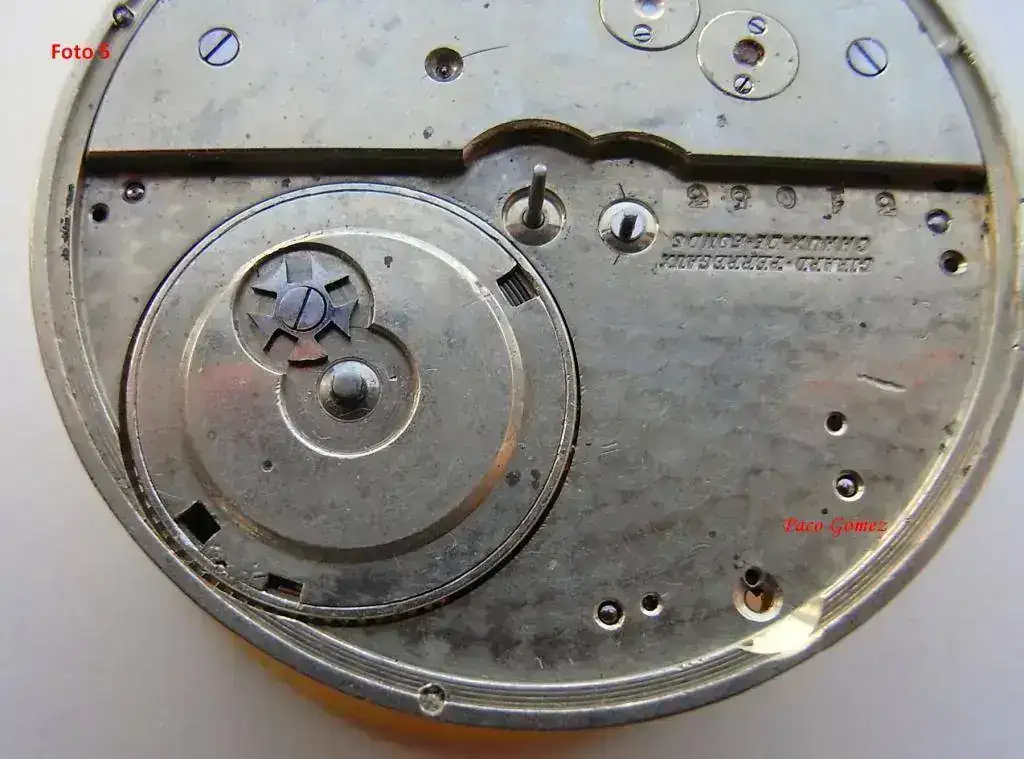

En esta foto anterior y en la siguiente he rodeado los contrapivotes, como el que tu reloj tiene.





Bueno, no se si te habré aclarado algo o te habré liado mas.
No iras desencaminado para localizar la maquina con las marcas GIRARD PERREGAUX, PATEK PHILIPPE y como muy bien te dice D.Luis LECOULTRE.
Un saludo



[cesccat]

Pedro u otros expertos como Enrico, ver si este calibre es alguno de estos. Los hay de esta similitud.
Liste der LeCoultre-Kaliber

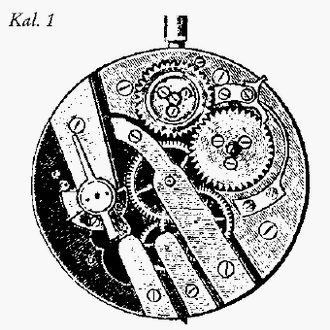

	LeCoultre Kaliber 1 Auch "Revolver-Kaliber" genannt. Meist mit Wolfsverzahnung, Ankerhemmung, sichtbares Gesperr. Werksgrößen von 6 bis 19 Linien.

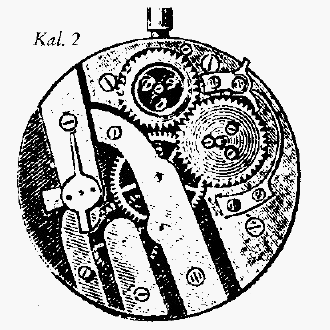

	LeCoultre Kaliber 2 Auch als "Demi Vue" oder "LeCoultre" bezeichnet. Zylinderhemmung, sichtbares Gesperr. Werksgrößen von 9 bis 13 Linien.

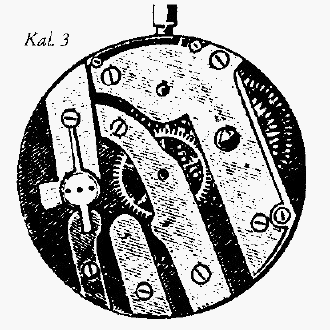

	LeCoultre Kaliber 3 Werk mit Zylinderhemmung, sichtbarer Aufzug (Sperrad), mit oder ohne kleine Sekunde in Werksgrößen von 13 bis 19 Linien.

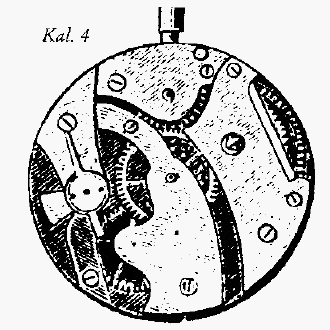

	LeCoultre Kaliber 4 Werk mit charakteristischen geschwungenen Brücken und dem Beinamen "Ponts Serpentins". Die Werksform wurde durch ein französische Patent und ein schweizer Patent geschützt. Savonetten-Kaliber von 8 bis 12 Linien.

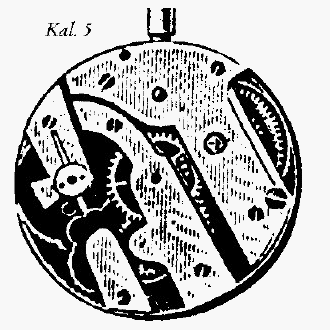

	LeCoultre Kaliber 5 Ebenfalls "Revolver-Kaliber" genannt, in den Qualitäten Extrafine ohne kleiner Sekunde in den Größen 6-8''' und als Courante mit kleiner Sekunde in den Größen 9-19'''.

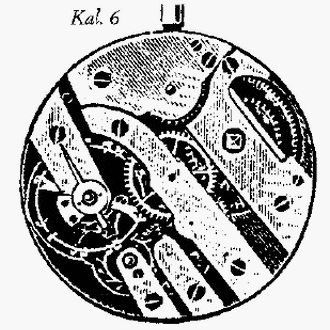

	LeCoultre Kaliber 6

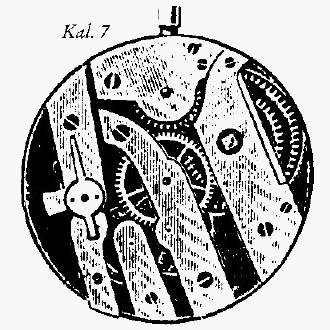

	LeCoultre Kaliber 7 Mit sichtbarem Aufzug, kleine Sekunde, Zylinderhemmung, in Werksgrößen von 12 bis 21 Linien.

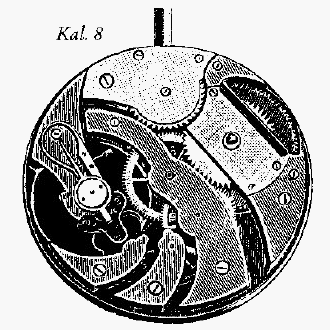

	LeCoultre Kaliber 8 Kaliber mit geschwungenen Brücken in Werksgrößen von 17 bis 20 Linien in Ausführungen als normal, flach oder extraflach. Die Bauweise war/ist patentiert.

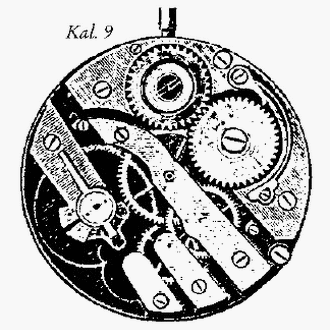

	LeCoultre Kaliber 9

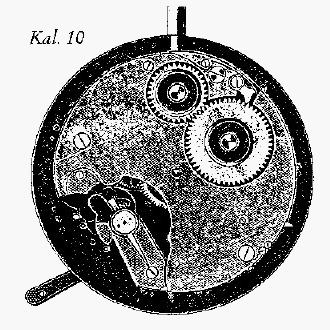

	LeCoultre Kaliber 10 Beiname "Genre allemand", sichtbarer Aufzug in Größen von 13 oder 19 Linien sowie offener oder Savonette-Bauform. LeCoultre Kaliber 11 Beiname "Genre anglais", verdeckte Brücken, Aufzug unter dem Zifferblatt in offener oder Savonette-Bauform in den Werksgrößen von 14-21 Linien. Ab 19 Linien auch mit Zentralsekunde.

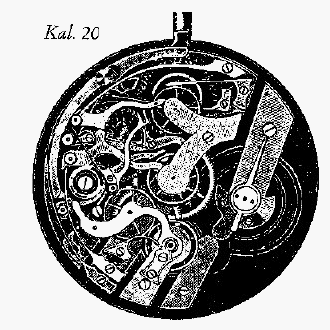

	LeCoultre Kaliber 20 Chronographen-Kaliber von 17 bis 19 Linien, offen oder als Savonette und Minutenzähler. Alternativ als "Genre anglais" mit Dreiviertel-Platine.

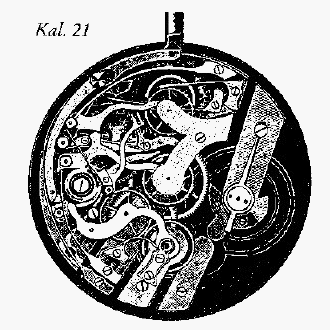

	LeCoultre Kaliber 21 Chronographen-Kaliber mit Minutenzähler, "System Demo Instantané" in 17 bis 20 Linien. LeCoultre Kaliber 22 Rattrapante-Chronographen-Kaliber mit und ohne Minutenzähler

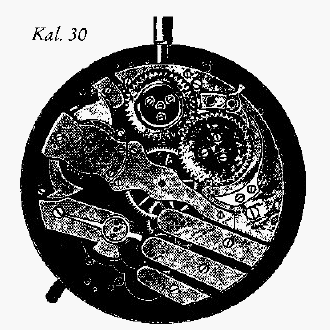

	LeCoultre Kaliber 30 Viertel-Repetitions-Kaliber in offener Bauform und ggf. mit geschwungenen Brücken. Werksgrößen von 19 oder 20 Linien.

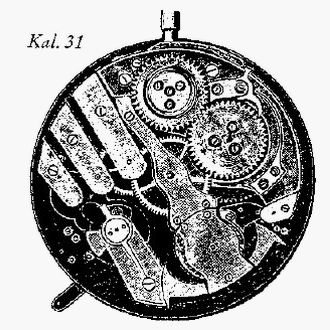

	LeCoultre Kaliber 31 Viertel-Repetitions-Kaliber ähnlich Kaliber 30 mit sichtbarem Aufzug und geschwungenen Brücken.

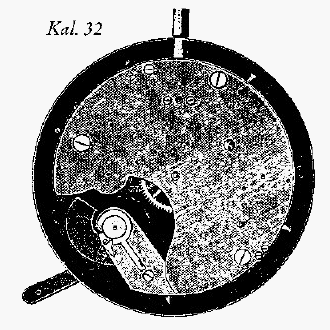

	LeCoultre Kaliber 32 Viertel-Repetitionskaliber, Typ "Genre anglais" mit Dreiviertelplatine. Ggf. mit Carillion und drei Hämmern

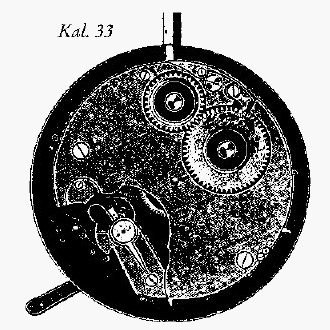

	LeCoultre Kaliber 33 Viertel-Repetitionskaliber, Typ "Genre allemand" mit Dreiviertelplatine und sichtbarem Aufzug. Ggf. mit Carillion und drei Hämmern.

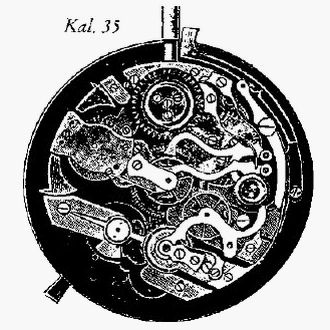

	LeCoultre Kaliber 35 Viertel-Repetitionskaliber mit Chronograph
	LeCoultre Kaliber 38 Kaliber mit Minuten- oder Viertelrepetition in 13 bis 15 Linien in Savonette oder offener Bauform LeCoultre Kaliber 40 Kaliber mit Minuten- oder Viertelrepetition in 17, 18 oder 20 Linien in Savonette oder offener Bauform

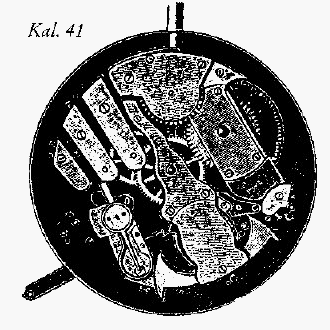

	LeCoultre Kaliber 41 Minuten-Repetitionswerk mit sichtbarem Aufzug

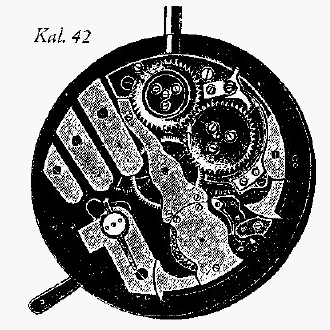

	LeCoultre Kaliber 42 Minutenrepetitions-Kaliber in 20 Linien Größe, mit geraden Brücken oder mit sichtbarem Aufzug und geschwungenen Brücken.

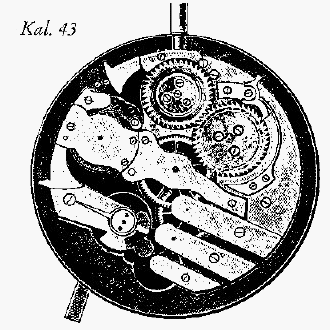

	LeCoultre Kaliber 43 Minutenrepetitions-Kaliber mit 19 oder 20 Linien, wahlweise in englischer Ausführung oder deutscher Ausührung mit Dreiviertelplatine LeCoultre Kaliber 44 Minutenrepetitions-Kaliber mit 19 oder 20 Linien, wahlweise in englischer Ausführung oder deutscher Ausührung mit Dreiviertelplatine LeCoultre Kaliber 45 Minutenrepetitions-Kaliber mit 19 oder 20 Linien, wahlweise in englischer Ausführung oder deutscher Ausührung mit Dreiviertelplatine

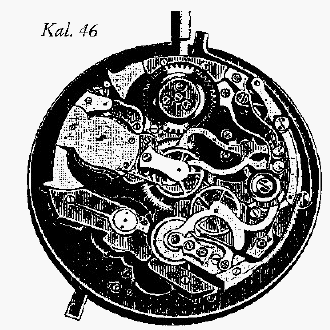

	LeCoultre Kaliber 46 Viertelrepetitions-Kaliber mit Chronograph, wahlweise mit und ohne Minutenzähler

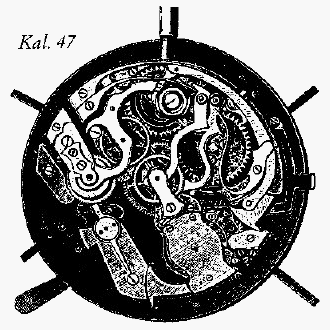

	LeCoultre Kaliber 47 Minuten-Repetitions-Kaliber mit Kalender und Mondphase

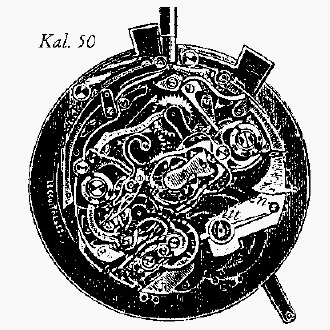

	LeCoultre Kaliber 50 17 oder 18-Linies Werk mit Minutenrepetition, Chronograph und Rattrapante

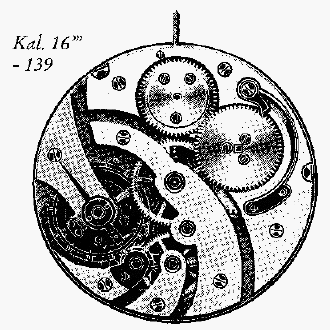

	LeCoultre Kaliber 16"-139

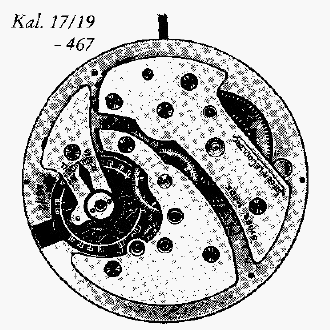

	LeCoultre Kaliber17/19'''-467

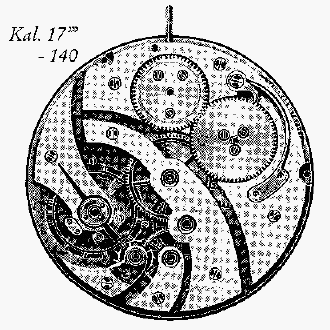

	LeCoultre Kaliber 17'''-140

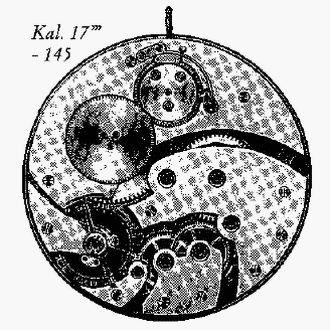

	LeCoultre Kaliber 17'''-145

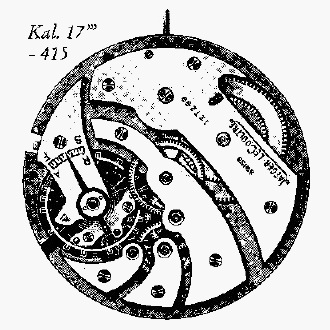

	LeCoultre Kaliber 17'''-415



[juliocesar]

A golpe de vista, calibre jeager de calidad sin firmar para venta a comercializadores, falta el muelle real y su cubertor y la rueda horaria y el palpador de la soneria bloqueado sobre la sierra de los cuartos, bastante oxido y el reten del muelle tampoco esta, en resumen mucho curro.
suerte



[ELRELOJ]

Buen día amigos; como bien dice el amigo juliocesar el arreglo se complica porque ademas falta de algunos faltantes y piezas rotas como la tige - el piñón corredizo y la rueda de canto(coulan y remontuar). Esto hace muy difícil su restauración porque las fornituras escasean y además lo debería atender un Maestro relojero quien es capaz de poder fabricar y reemplazar algunas piezas que están faltando???
También habría que analizar el costo porque puede costar mas el collar que el perro!!!
Un saludo. Luis desde Argentina



[CALATRAVA]

Pues efectivamente amigos, esta máquina no está ni para un proyecto, porque además, raro que no lo vierais, tambien le falta el áncora.
Así pues, irá al bote de la chatarra. Mil gracias por vuestra colaboración.



[juliocesar]

Y ya pir rizar el rizo tb la ruesa de escape, tirala si
