Despiece y nombre de las piezas reloj de pared

[Carlo Juan]

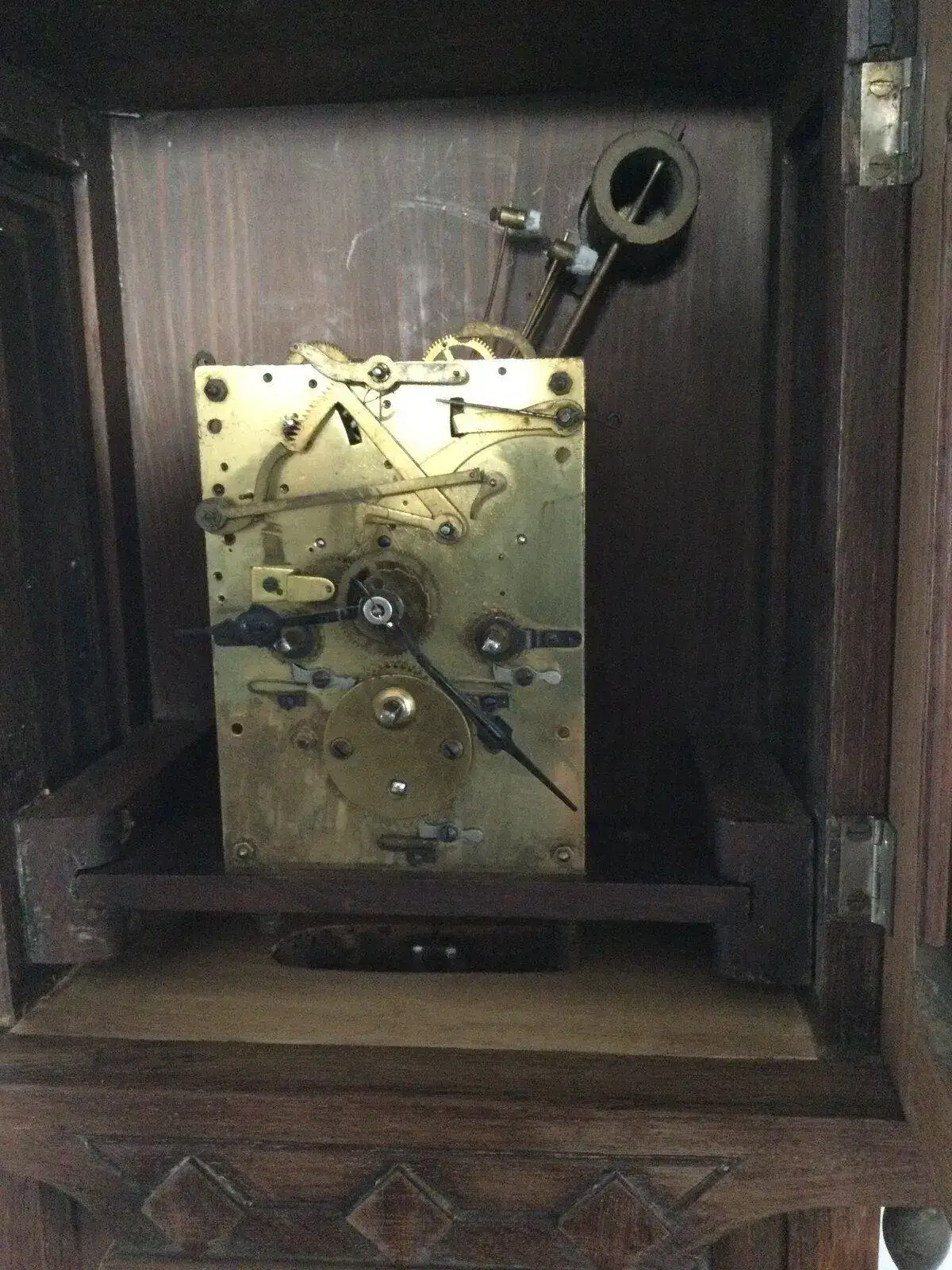

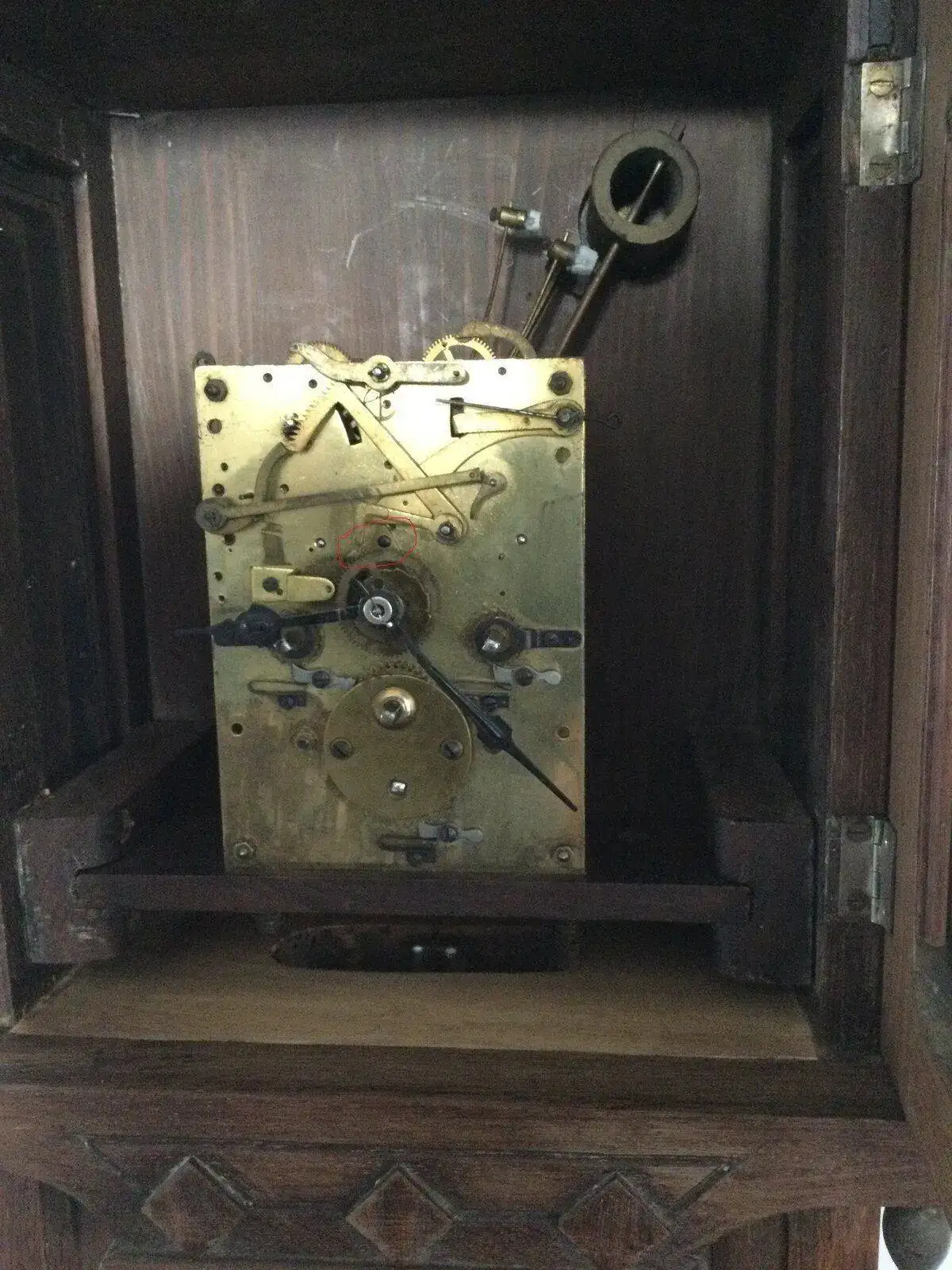

Buenas tardes foreros de relojería gruesa. Quisiera saber si alguno de ustedes me pueden dar información sobre el despiece y el nombre de los componentes de un reloj de pared carrillón marca Junghans. Subo una foto del mismo. Este reloj estuvo parado mucho tiempo y estoy tratando que vuelva a funcionar. Actualmente está funcionando la parte de horas y minutos, pero tengo inconvenientes con las campanadas y la sonreía. Un saludo al grupo



[lusitanoiz]

bonita y rara maquina con un solo eje para dar cuerda a dos muelles a la vez.. decirte todos los nombres de las piezas seria muy largo pues tienen muchas piezas y es complicado tendrias que buscar algun manual de aprendizaje que te lo detalle ... asi en frio y por la foto veo la pletina rectangular, y el sistema de carga de los muelles reales, con sus trinquetes, y el sistema de conteo de la soneria que se compone de varias piezas, que actuan segun la posicion del cañon horario,,, es complicado de explicar todo ,,,, mejor sera que veas post de los que aqui reparan y aprenderas seguro.



[Carlo Juan]

Hola lusitanoiz. Voy a buscar en los post y ver que encuentro. Entiendo que es algo complejo.
Los post los pudo localizar con el buscador?
Saludos



[Carlo Juan]

bonita y rara maquina con un solo eje para dar cuerda a dos muelles a la vez.. decirte todos los nombres de las piezas seria muy largo pues tienen muchas piezas y es complicado tendrias que buscar algun manual de aprendizaje que te lo detalle ... asi en frio y por la foto veo la pletina rectangular, y el sistema de carga de los muelles reales, con sus trinquetes, y el sistema de conteo de la soneria que se compone de varias piezas, que actuan segun la posicion del cañon horario,,, es complicado de explicar todo ,,,, mejor sera que veas post de los que aqui reparan y aprenderas seguro.



[Carlo Juan]

Hola luisitanoiz. Acá en Tucumán, es un día a pleno sol y temperatura agradable.

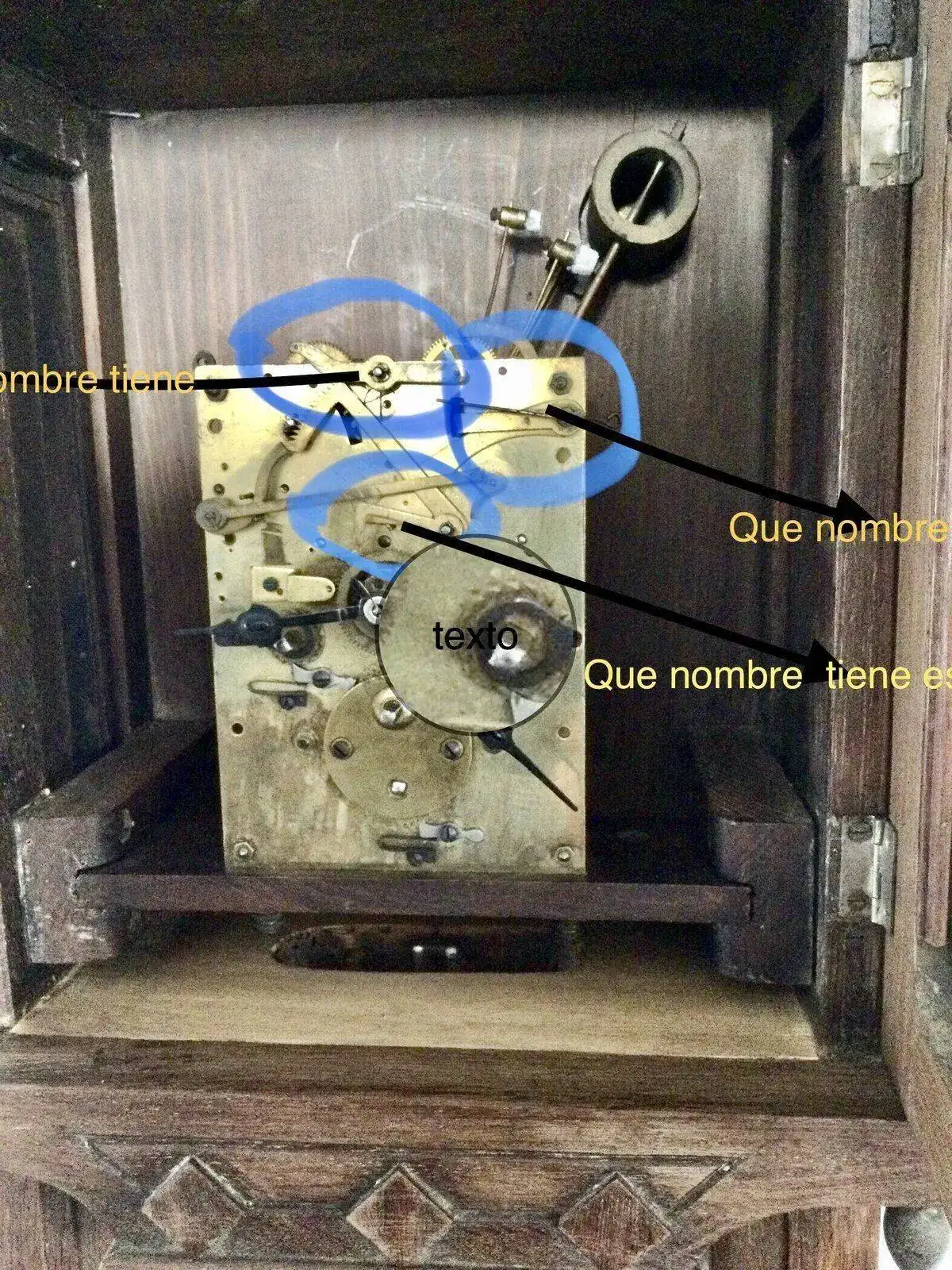

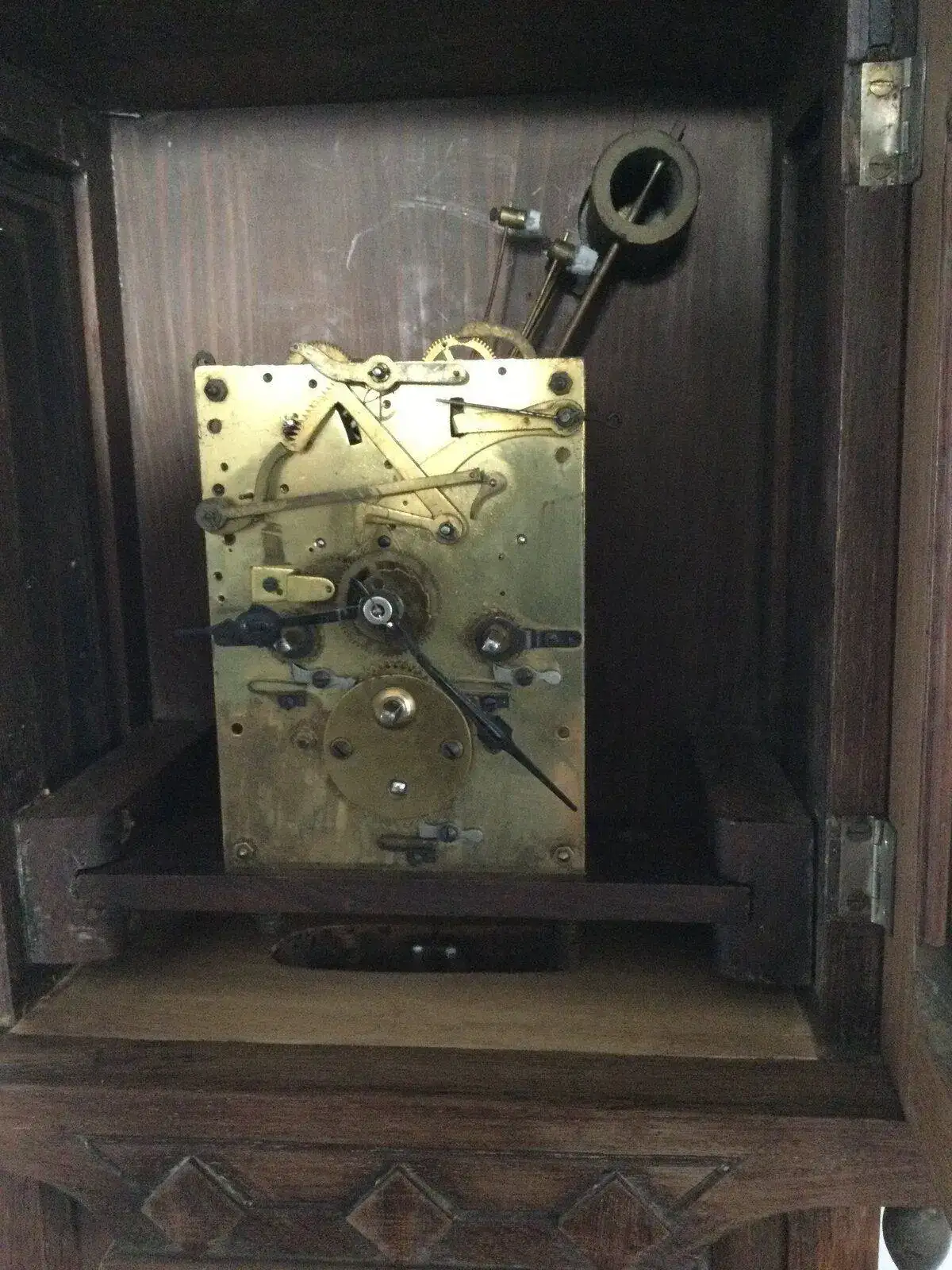

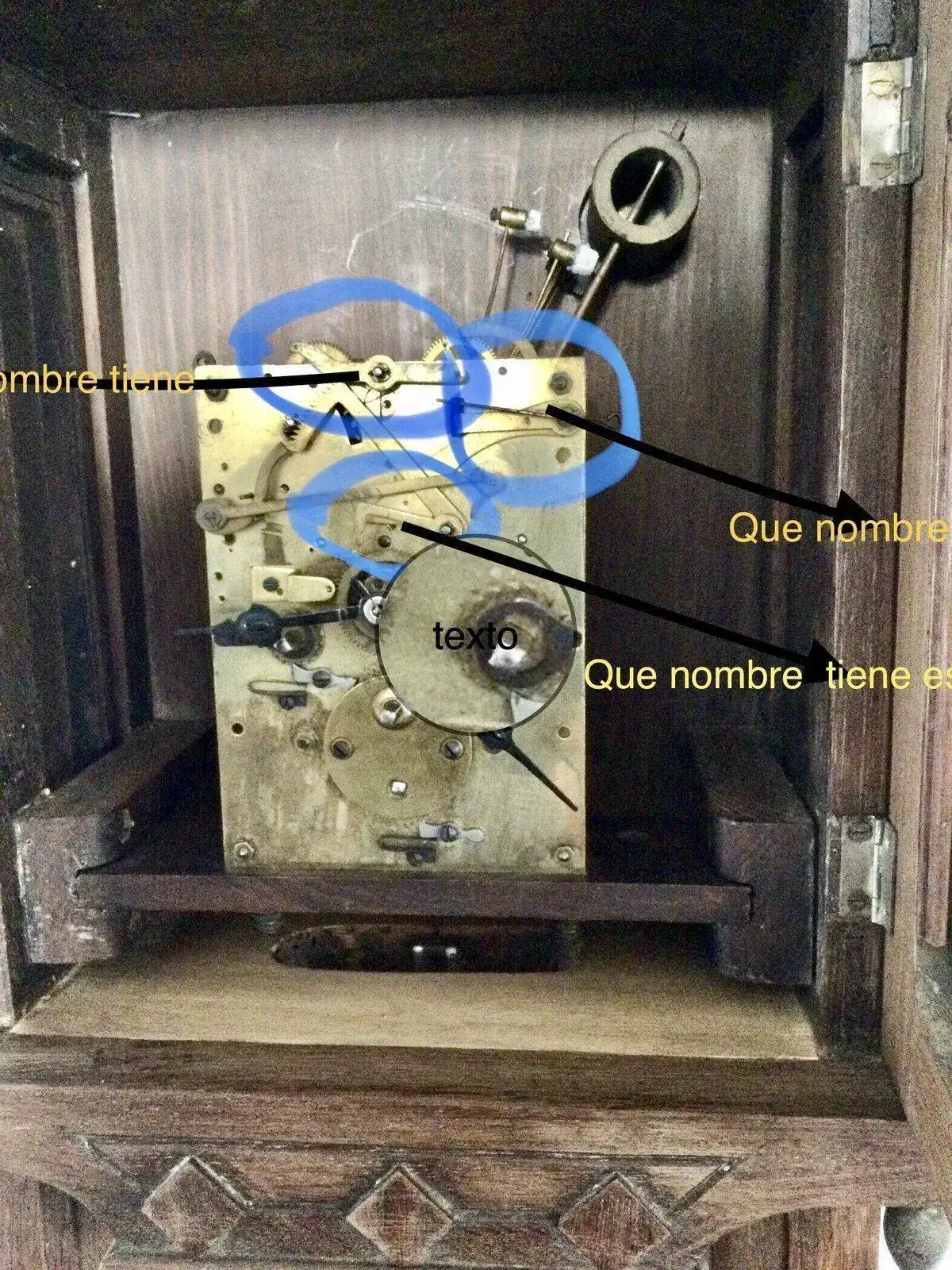

Voy a subir la foto que publiqué, pero marqué unas piezas que quizás tú me puedas dar su nombre y que función cumplen. Saludos



[lusitanoiz]

A riesgo de equivocarme te dire de arriba a abajo la primera esa palanca con agujero parece un bloqueador para la soneria
la siguiente en el mismo eje hay dos palancas y creo que es la leva que movida por el cañon de agujas hace disparar los golpes de hora o soneria,,
la que marcas abajo del todo es tambien dos palancas en el mismo eje y tiene la mision de cuando se libera osea a cada hora en punto cae la pata que mira para abajo y se apoya en la rueda escalonada del cañon horario y segun su posicion hace que libere los golpes de las horas,,, a mas abajo cae mas golpes, abajo del todo son 12 golpes, y arriba del todo es solo 1 golpe,, luego 2 luego 3 y asi segun la posicion de la rueda escalonada en la que cae esa palanca creo la llaman rastrillo o serreta pues cada diente es un gope hasta sujetarse abajo del todo y asi parar el golpeo hasta la siguiente caida,,,, ufff yo me entiendo pero explicarlo es complicado y seguramente tendran nombres mas tecnicos pero no los se pues en castellano no hay mucho casi todos son nombres en frances o ingles lo importante es conocer el funcionamiento espero te sirva para entenderlo,,,



[Carlo Juan]

Te agradezco la información

A riesgo de equivocarme te dire de arriba a abajo la primera esa palanca con agujero parece un bloqueador para la soneria
la siguiente en el mismo eje hay dos palancas y creo que es la leva que movida por el cañon de agujas hace disparar los golpes de hora o soneria,,
la que marcas abajo del todo es tambien dos palancas en el mismo eje y tiene la mision de cuando se libera osea a cada hora en punto cae la pata que mira para abajo y se apoya en la rueda escalonada del cañon horario y segun su posicion hace que libere los golpes de las horas,,, a mas abajo cae mas golpes, abajo del todo son 12 golpes, y arriba del todo es solo 1 golpe,, luego 2 luego 3 y asi segun la posicion de la rueda escalonada en la que cae esa palanca creo la llaman rastrillo o serreta pues cada diente es un gope hasta sujetarse abajo del todo y asi parar el golpeo hasta la siguiente caida,,,, ufff yo me entiendo pero explicarlo es complicado y seguramente tendran nombres mas tecnicos pero no los se pues en castellano no hay mucho casi todos son nombres en frances o ingles lo importante es conocer el funcionamiento espero te sirva para entenderlo,,,

Hola. Buen día. Lisitanoiz.
Entendí tu explicación y me sirvió para saber el nombre y como funcionan estas partes.
La situación actual de la máquina es que funcionan las agujas de los minutos y hora. El tic tac del áncora la regule para que suene parejo.
Ahora bien, según veo la soneria sólo funciona cuando levanto los martillos accionando una palanca que se encuentra en la parte posterior de la máquina.
Al moverse la sonaría, en la platina de adelante hay una pequeña vieleta que libera la palanca que acciona el tenedor, y ahí se acciona el martillo de las campanadas.
Por ahora estoy pensando como seguir avanzando. Es cuestión de ver y hacer prueba-error.
Saludos



[lusitanoiz]

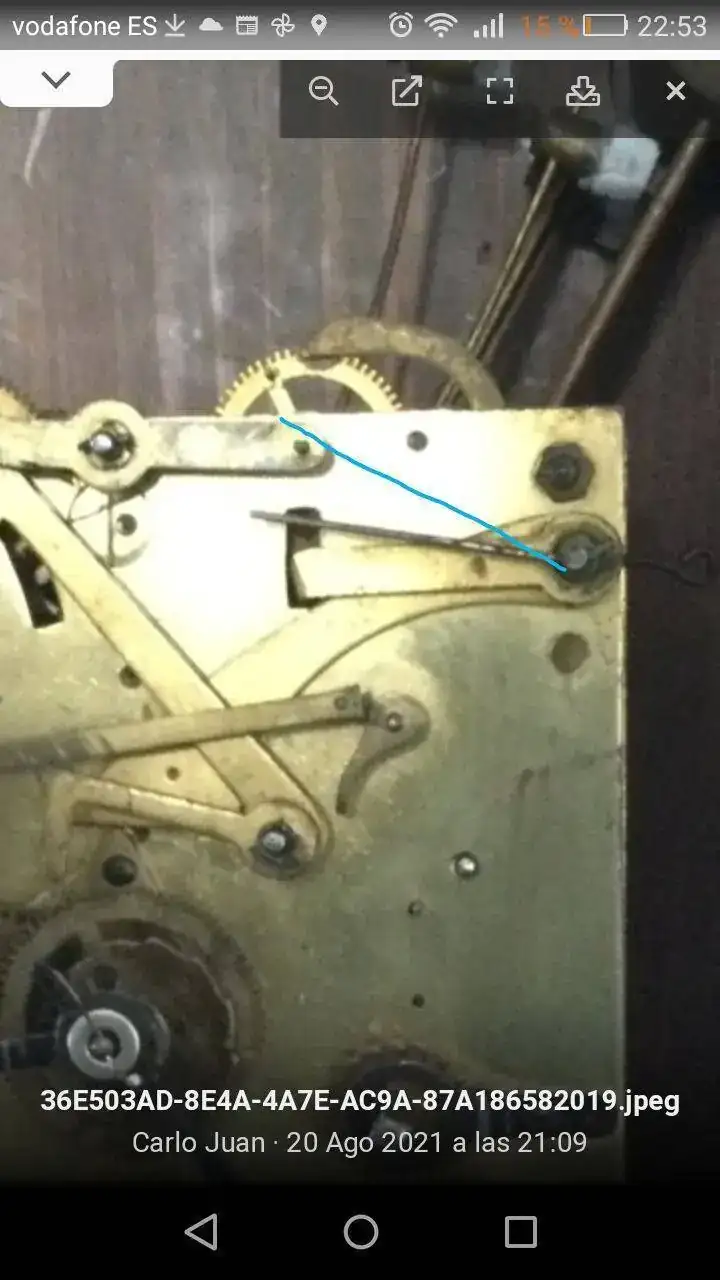

Necesito foto de ese posterior, puede ser una palanca para callar la soneria,,, ,en el frontal en la pletina nada mas salir el cañon de agujas la primera pieza que tiene el eje es una cruceta o leva de , 4 o 2 puntas, una de ella siempre mas larga que el resto, si tiene 4 ese reloj marcara cada cuarto de hora y la punta larga dispara el conteo de golpes de horas, si tiene dos ese reloj marcara horas y medias y lo mismo una de las puntas sera mas larga y levantara el sistema de conteo y la otra punta opuesta marca las medias horas,
Revisa que los muelles tienen fuerza puede estar roto y no funcione correcto pero si dices que moviendo la palanca trasera funciona bien y ves que tiene fuerza el muelle estara bien, revisa que acciona esa palanca quizas tenga un pivote roto y no lo acciona,,, suerte ya me diras,,,
Igual esa varilla si no entra en la pletina puede que sea un muelle y tenga otra posición como por encima de ese pivote y así levantar la palanca,,, mirarate la foto,,,



[luis007]

Hay tres ejes para dar cuerda,el central que es para el movimiento,el de la izquierda para la soneria horas y el de la derecha soneria de cuartos.Esa maquina es bastante antigua aunque solian marchar bien,la unica pega, los piñones que tenian a modo de rochetes, era para que el al dar cuerda no costara tanto trabajo, pues llevan unos muelles reales bastante fuertes y como decia antes estos piñones al ser de broce o de laton se partian algunos dientes,mas tarde vinieron de acero pero tambien partian al estar poco engrasados y forzar mas alla del tope cuando le daban cuerda.Decirte el nombre de las piezas.........tendrias que desmontar toda la maquina y poner todas las piezas en fotos y te iriamos diciendo.Un saludo



[Carlo Juan]

Te agradezco la información

Hola. Buen día. Lisitanoiz.
Entendí tu explicación y me sirvió para saber el nombre y como funcionan estas partes.
La situación actual de la máquina es que funcionan las agujas de los minutos y hora. El tic tac del áncora la regule para que suene parejo.
Ahora bien, según veo la soneria sólo funciona cuando levanto los martillos accionando una palanca que se encuentra en la parte posterior de la máquina.
Al moverse la sonaría, en la platina de adelante hay una pequeña vieleta que libera la palanca que acciona el tenedor, y ahí se acciona el martillo de las campanadas.
Por ahora estoy pensando como seguir avanzando. Es cuestión de ver y hacer

Necesito foto de ese posterior, puede ser una palanca para callar la soneria,,, ,en el frontal en la pletina nada mas salir el cañon de agujas la primera pieza que tiene el eje es una cruceta o leva de , 4 o 2 puntas, una de ella siempre mas larga que el resto, si tiene 4 ese reloj marcara cada cuarto de hora y la punta larga dispara el conteo de golpes de horas, si tiene dos ese reloj marcara horas y medias y lo mismo una de las puntas sera mas larga y levantara el sistema de conteo y la otra punta opuesta marca las medias horas,
Revisa que los muelles tienen fuerza puede estar roto y no funcione correcto pero si dices que moviendo la palanca trasera funciona bien y ves que tiene fuerza el muelle estara bien, revisa que acciona esa palanca quizas tenga un pivote roto y no lo acciona,,, suerte ya me diras,,,
Igual esa varilla si no entra en la pletina puede que sea un muelle y tenga otra posición como por encima de ese pivote y así levantar la palanca,,, mirarate



[Carlo Juan]

Hola buen día. En cuanto a la cruceta o leva. Creo interpretar a la pieza que está en el eje donde van las agujas. no conté los escalones que tiene, pero son varios. Si es otra pieza ya voy a observar cual será. La foto de la parte posterior no la saqué, ya que ayer ice un video y luego me di cuenta que no se pueden subir videos. Así que voy a ver de sacar la foto.
Los tres muelles en mi opinión están bien, cargan con bastante fuerza.
En cuanto al comentario que realicé sobre los martillos de la sonería, que debian estar levantados para que se muevan. Fue un error mio. Yo descargué la cuerda de ese muelle, ya que no paraban de moverse, estando cargado.
Creo que una parte del problema está en la platina del frente. en el eje y piezas donde van puestas las agujas. La aguja minutera va calzada en un cuadradito, y no calza bien. luego va la aguja, una arandela y un pernito. yo lo veo medio flojo a esos. Le puse una arandela mas gruesa y vi que quedó muy ajustada y la saqué, volviendo a poner una arandela común.

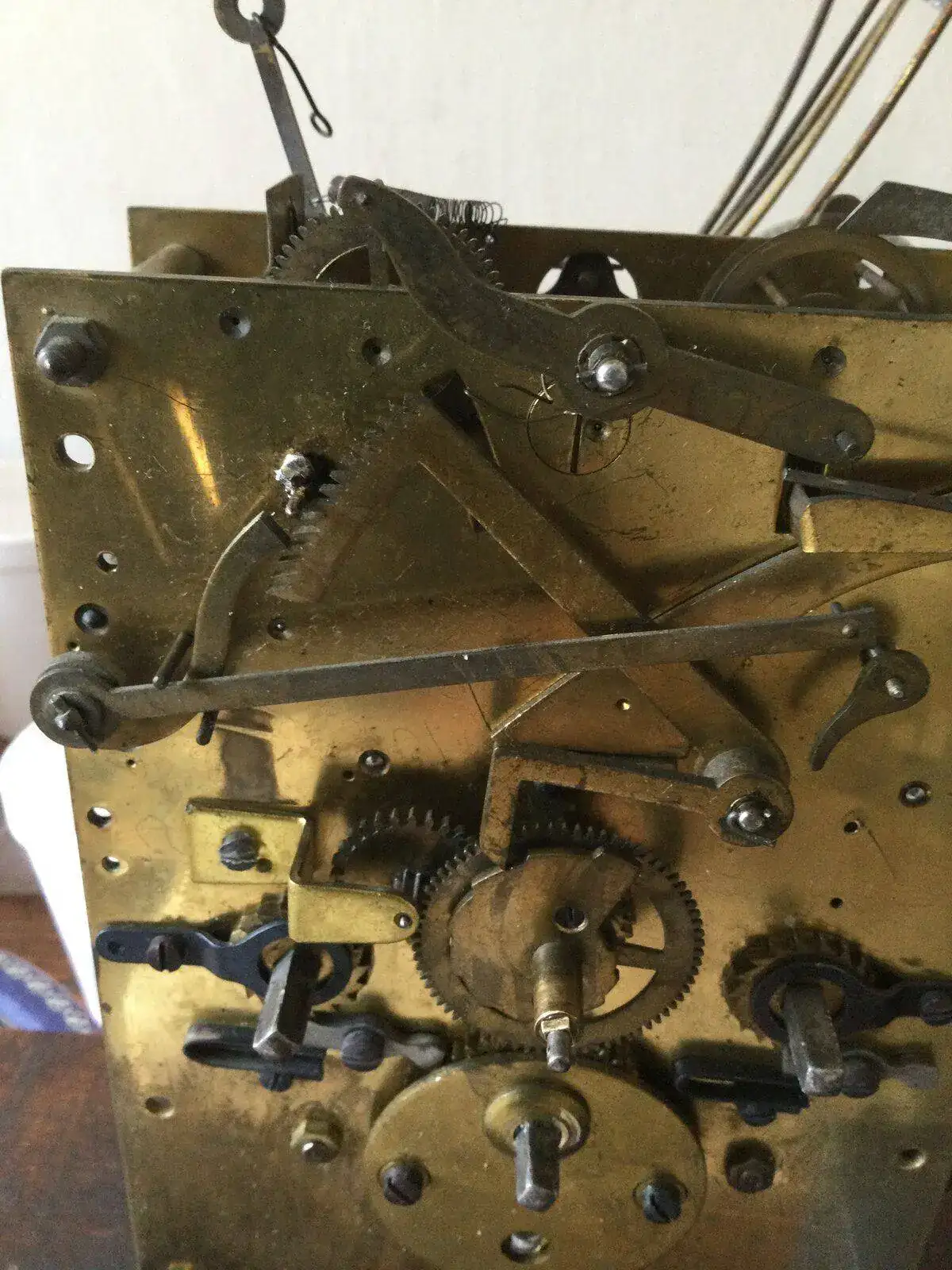

Continuado con el tema de la sonería hay una piecita triangular, está apoyada sobre la platina cerca del eje. Esa pieza me parece que está fallando, ya que su función es elevar la palanca que detiene la sonería. Voy a tratar de reenviar la foto del frente de la máquina señalando la pieza.



[Carlo Juan]

Hola buen día. En cuanto a la cruceta o leva. Creo interpretar a la pieza que está en el eje donde van las agujas. no conté los escalones que tiene, pero son varios. Si es otra pieza ya voy a observar cual será. La foto de la parte posterior no la saqué, ya que ayer ice un video y luego me di cuenta que no se pueden subir videos. Así que voy a ver de sacar la foto.
Los tres muelles en mi opinión están bien, cargan con bastante fuerza.
En cuanto al comentario que realicé sobre los martillos de la sonería, que debian estar levantados para que se muevan. Fue un error mio. Yo descargué la cuerda de ese muelle, ya que no paraban de moverse, estando cargado.
Creo que una parte del problema está en la platina del frente. en el eje y piezas donde van puestas las agujas. La aguja minutera va calzada en un cuadradito, y no calza bien. luego va la aguja, una arandela y un pernito. yo lo veo medio flojo a esos. Le puse una arandela mas gruesa y vi que quedó muy ajustada y la saqué, volviendo a poner una arandela común.
Continuado con el tema de la sonería hay una piecita triangular, está apoyada sobre la platina cerca del eje. Esa pieza me parece que está fallando, ya que su función es elevar la palanca que detiene la sonería. Voy a tratar de reenviar la foto del frente de la máquina señalando la pieza.

Esa es la piecita que comenté mas arriba



[Carlo Juan]

Hay tres ejes para dar cuerda,el central que es para el movimiento,el de la izquierda para la soneria horas y el de la derecha soneria de cuartos.Esa maquina es bastante antigua aunque solian marchar bien,la unica pega, los piñones que tenian a modo de rochetes, era para que el al dar cuerda no costara tanto trabajo, pues llevan unos muelles reales bastante fuertes y como decia antes estos piñones al ser de broce o de laton se partian algunos dientes,mas tarde vinieron de acero pero tambien partian al estar poco engrasados y forzar mas alla del tope cuando le daban cuerda.Decirte el nombre de las piezas.........tendrias que desmontar toda la maquina y poner todas las piezas en fotos y te iriamos diciendo.Un saludo

Esta bien Luis. es verdad son muchas piezas para dar nombre. Yo desarmé la máquina retirando la platina posterior y revisé muy por encima. Los muelles de las cuerdas cargan bien, pero los dientes no los revisé. Si es un reloj muy viejo y maltratado. Mi Papá lo compró creo en la década del 70 y estuvo parado todo este tiempo. Vamos viendo como avanzo. Saludos



[lusitanoiz]

si esa pieza que tiene forma triangular gira loca y es empujada por el eje del cañon minutero, por la pieza de la que te hable con una de las puntas mas largas que es la que la hace subir un poco mas y dispara la señal horaria ,,,y lo normal es que la superior tenga un resorte para que baje al terminar y por eso te comente que esa varilla de acero en la parte superior puede ser un muelle que le hace bajar a su posicion,,,,
todo esto que te comento es relativo pues hay que estudiar esa maquina para comprenderla



[Carlo Juan]

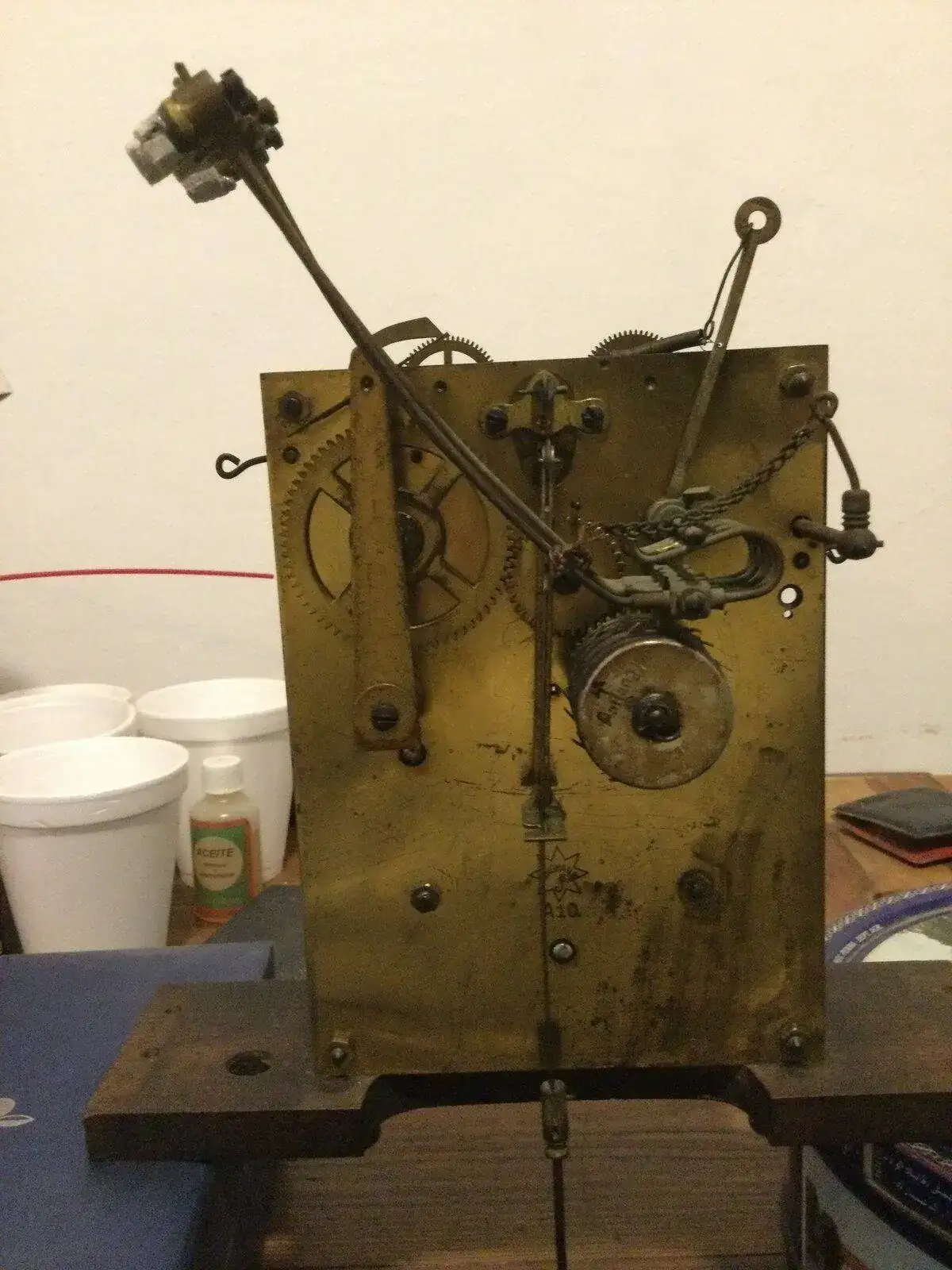

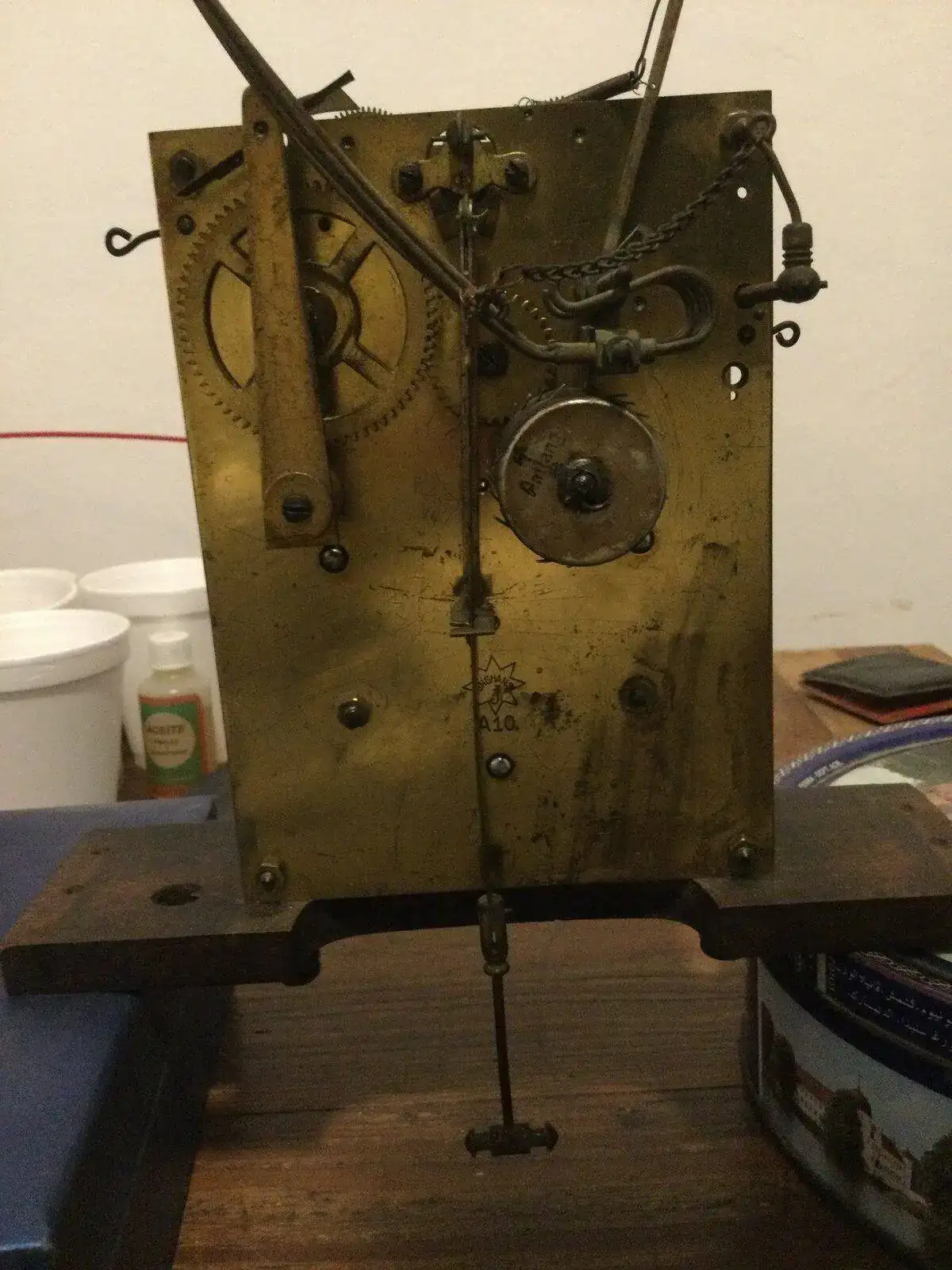

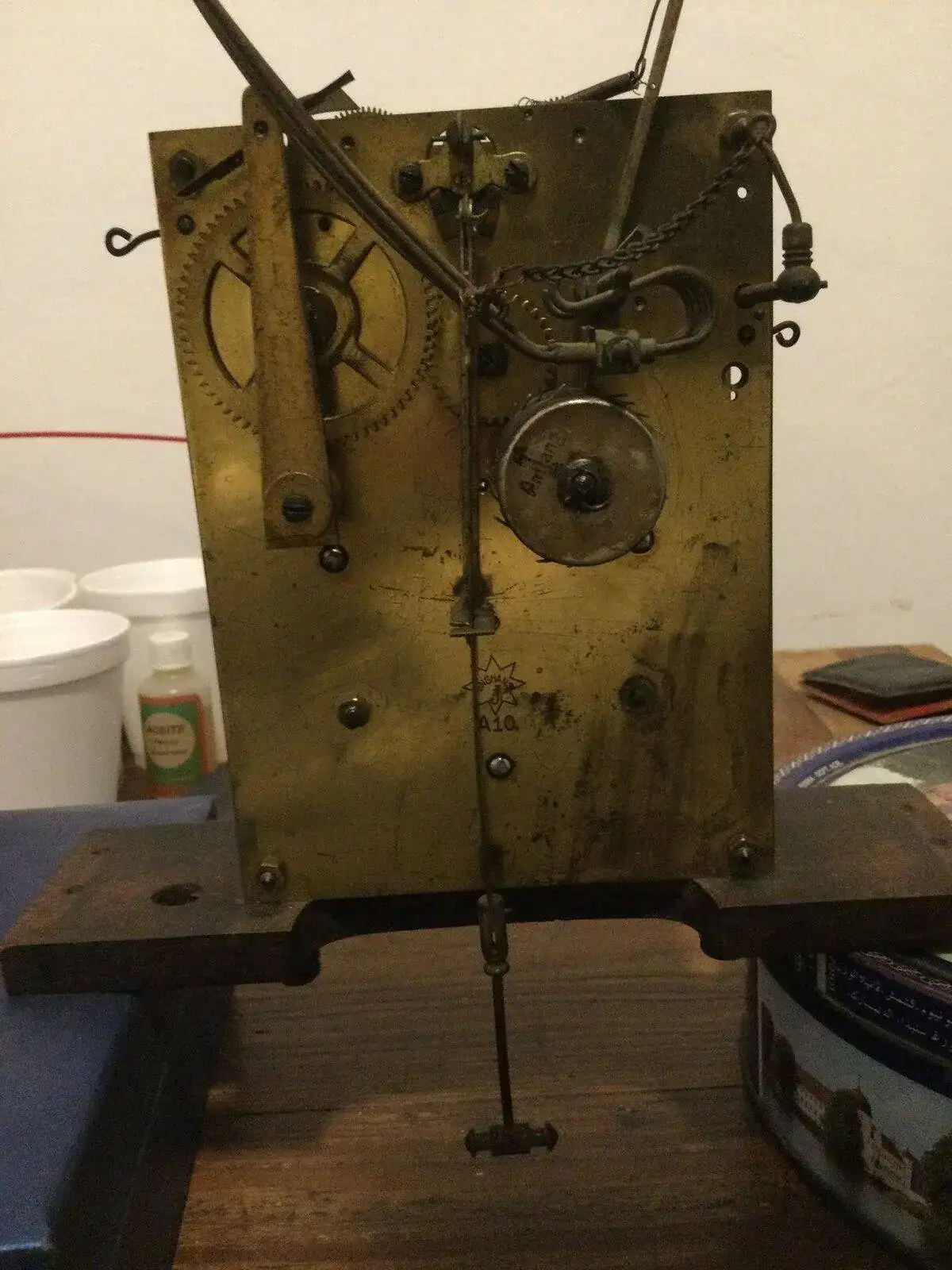

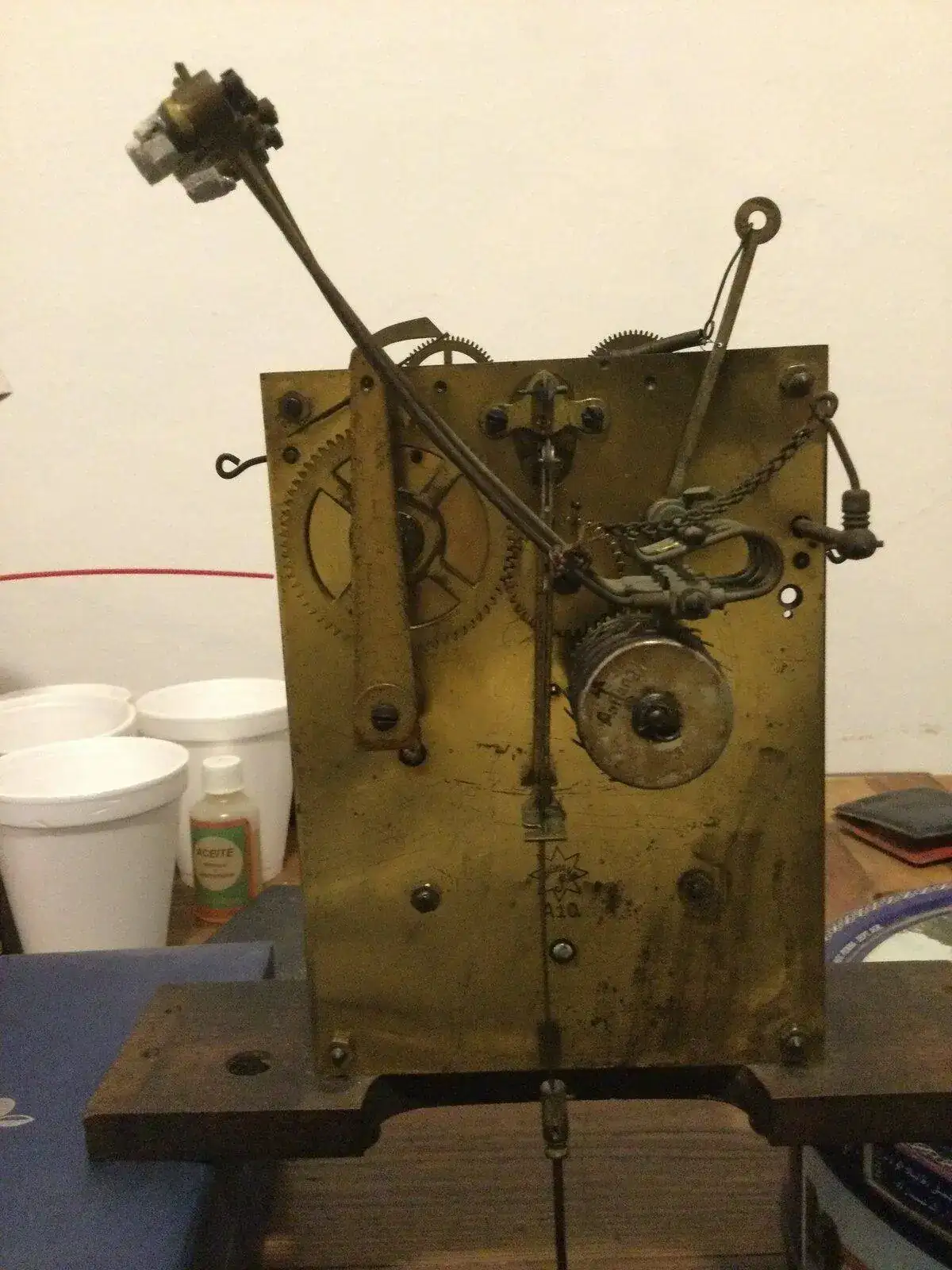

Foto posterior



[Carlo Juan]

si esa pieza que tiene forma triangular gira loca y es empujada por el eje del cañon minutero, por la pieza de la que te hable con una de las puntas mas largas que es la que la hace subir un poco mas y dispara la señal horaria ,,,y lo normal es que la superior tenga un resorte para que baje al terminar y por eso te comente que esa varilla de acero en la parte superior puede ser un muelle que le hace bajar a su posicion,,,,
todo esto que te comento es relativo pues hay que estudiar esa maquina para comprenderla

Si es correcto. La pieza que gira loca, cuando la rueda minutera avanza, el brazo más largo de la pieza hace subir la palanca superior y se detienen los martillos de la sonreía.

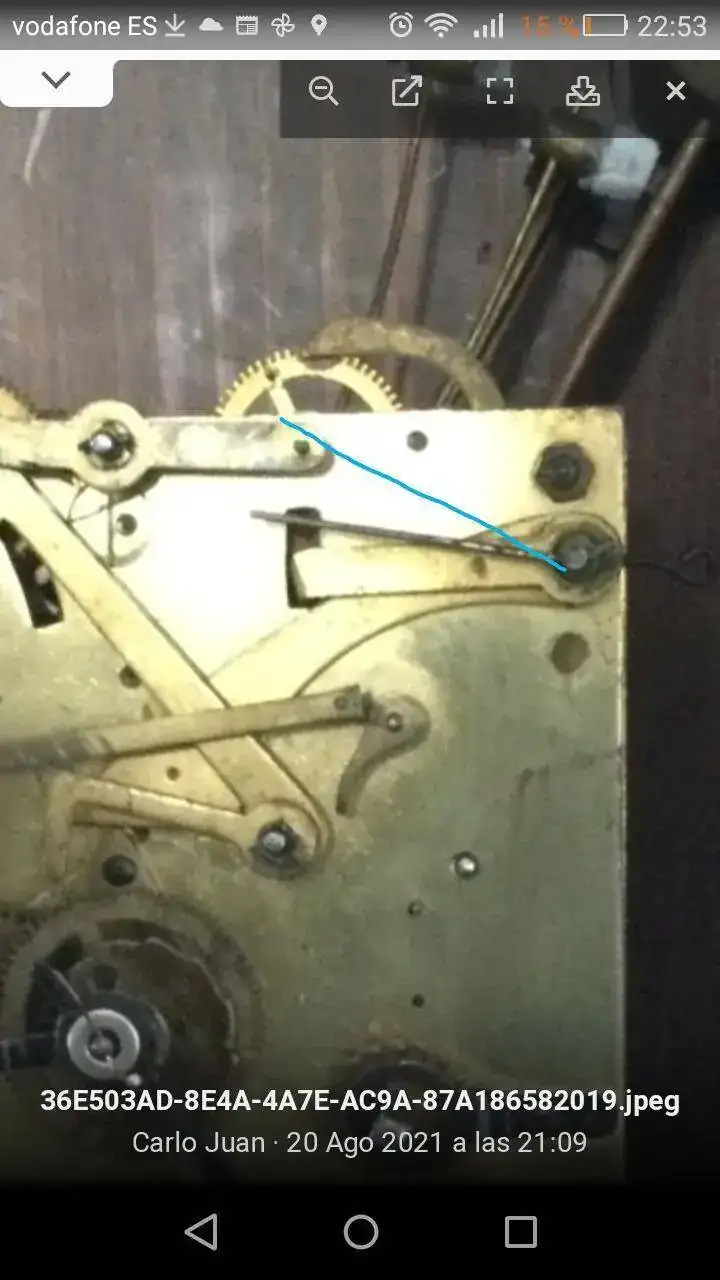

En cuanto a la varillita que me marcaste en la foto anterior la cambié de posición, es decir hacia arriba, como señala la línea celeste que marcaste. Me parece que la posición correcta es la primitiva.



[Carlo Juan]

Otro inconveniente que tiene la máquina es el extremo de una rueda que está en la parte superior. Esta pieza sale por la platina delantera y debería tener dos palitos que calzan en el rastrillo. Parece que alguien soldó con estaño una patita rota y ahora se soltó y quedó una sola patita. Voy a subir una foto y si me pueden dar alguna recomendación para repararla. Saludos



[lusitanoiz]

esa pieza suele tener solo una pata o pivote y da una vuelta completa haciendo subir un diente por cada vuelta y un martillazo por cada diente, en la foto esa maquina esta en la posicion de dar las 3 ,,, pues veo la leva apoyada en el tercer escalon y la sierra del rastrillo con tres dientes libres, ahora esa rueda dara tres vueltas para subir el rastrillo y finalizar el recorrido y cuando se mete abajo del todo y mas adentro entonces parara todo el mecanismo hasta la siguiente liberacion.



[Carlo Juan]

esa pieza suele tener solo una pata o pivote y da una vuelta completa haciendo subir un diente por cada vuelta y un martillazo por cada diente, en la foto esa maquina esta en la posicion de dar las 3 ,,, pues veo la leva apoyada en el tercer escalon y la sierra del rastrillo con tres dientes libres, ahora esa rueda dara tres vueltas para subir el rastrillo y finalizar el recorrido y cuando se mete abajo del todo y mas adentro entonces parara todo el mecanismo hasta la siguiente liberacion.

Pasa que quedó con 1 solo pivote y cuando gira no toca o no llega al tenedor.
Por eso decía que llevaba dos. Uno soldado con estaño que se soltó.
Algo debe faltar



[lusitanoiz]

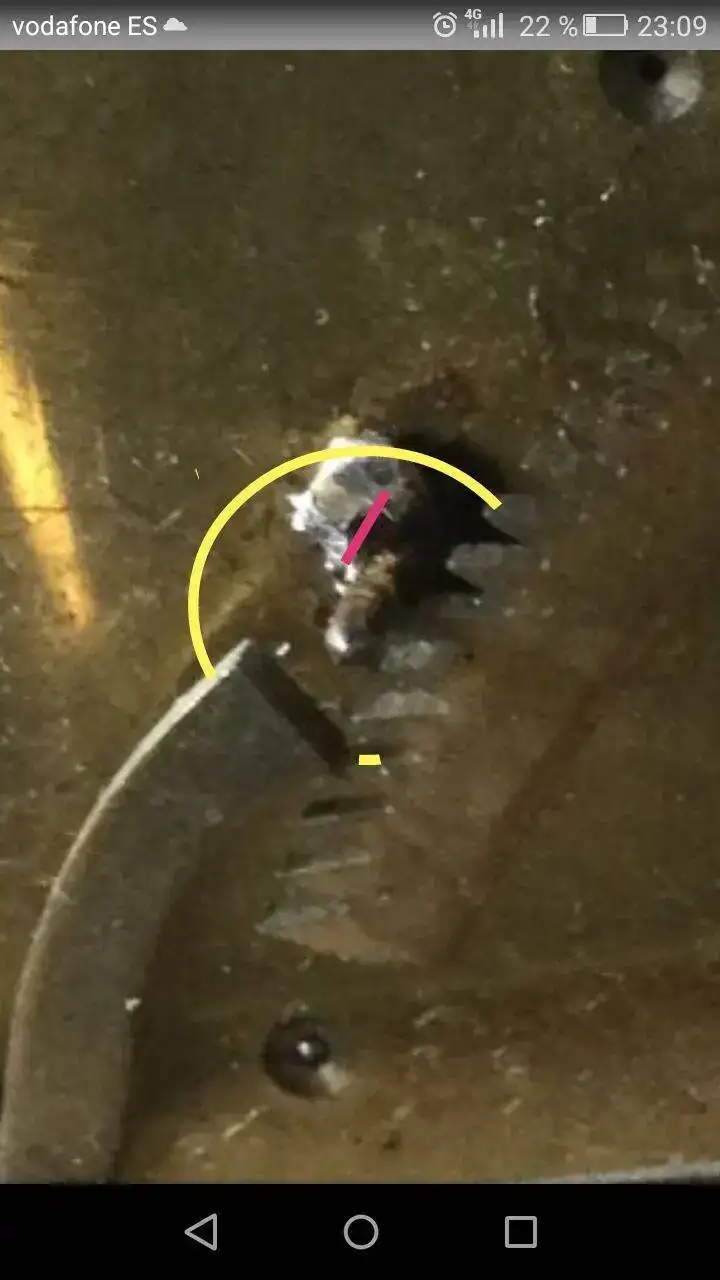

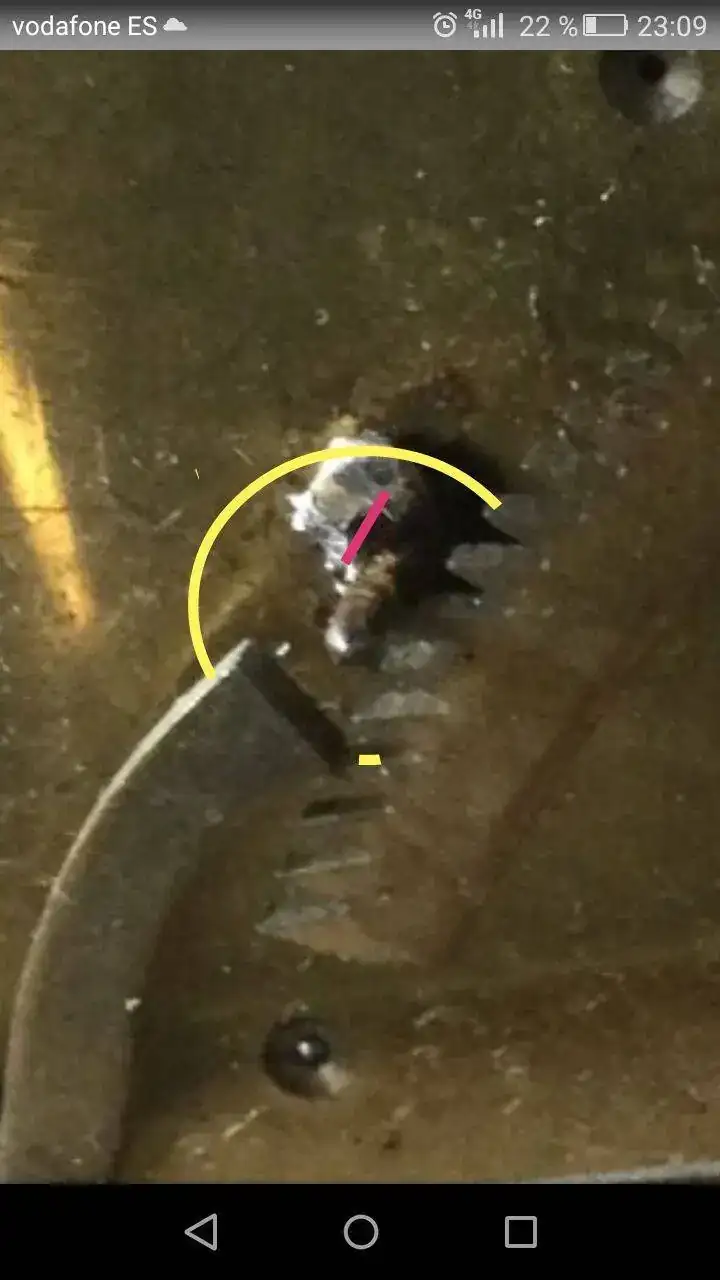

En ese pivote tendrás que colocar un circulo de latón o bronce con un pasador o varilla pequeña que entre en el diente elevando a cada vuelta un diente, tendrás que tomar medidas desde el eje al interior del dentado y calcular que al girar se va a acercar elevar y salir sin hacer excesiva presion o no girara,,,, algo parecido a esto,,,,



[Carlo Juan]

En ese pivote tendrás que colocar un circulo de latón o bronce con un pasador o varilla pequeña que entre en el diente elevando a cada vuelta un diente, tendrás que tomar medidas desde el eje al interior del dentado y calcular que al girar se va a acercar elevar y salir sin hacer excesiva presion o no girara,,,, algo parecido a esto,,,,

Hola. Buena idea la tuya. Voy a retirar el estaño primero, ya que es un bodoque que no sirve. Y veré de encontrar la varilla. Tal vez un tubito pequeño para que llegue al diente. Gracias y buen fin de semana.



[lusitanoiz]

Mira este vídeo no es la misma máquina pero comparte cosas parecidas y casi al final se ve como funciona ese sistema,,,



[Carlo Juan]

En ese pivote tendrás que colocar un circulo de latón o bronce con un pasador o varilla pequeña que entre en el diente elevando a cada vuelta un diente, tendrás que tomar medidas desde el eje al interior del dentado y calcular que al girar se va a acercar elevar y salir sin hacer excesiva presion o no girara,,,, algo parecido a esto,,,,

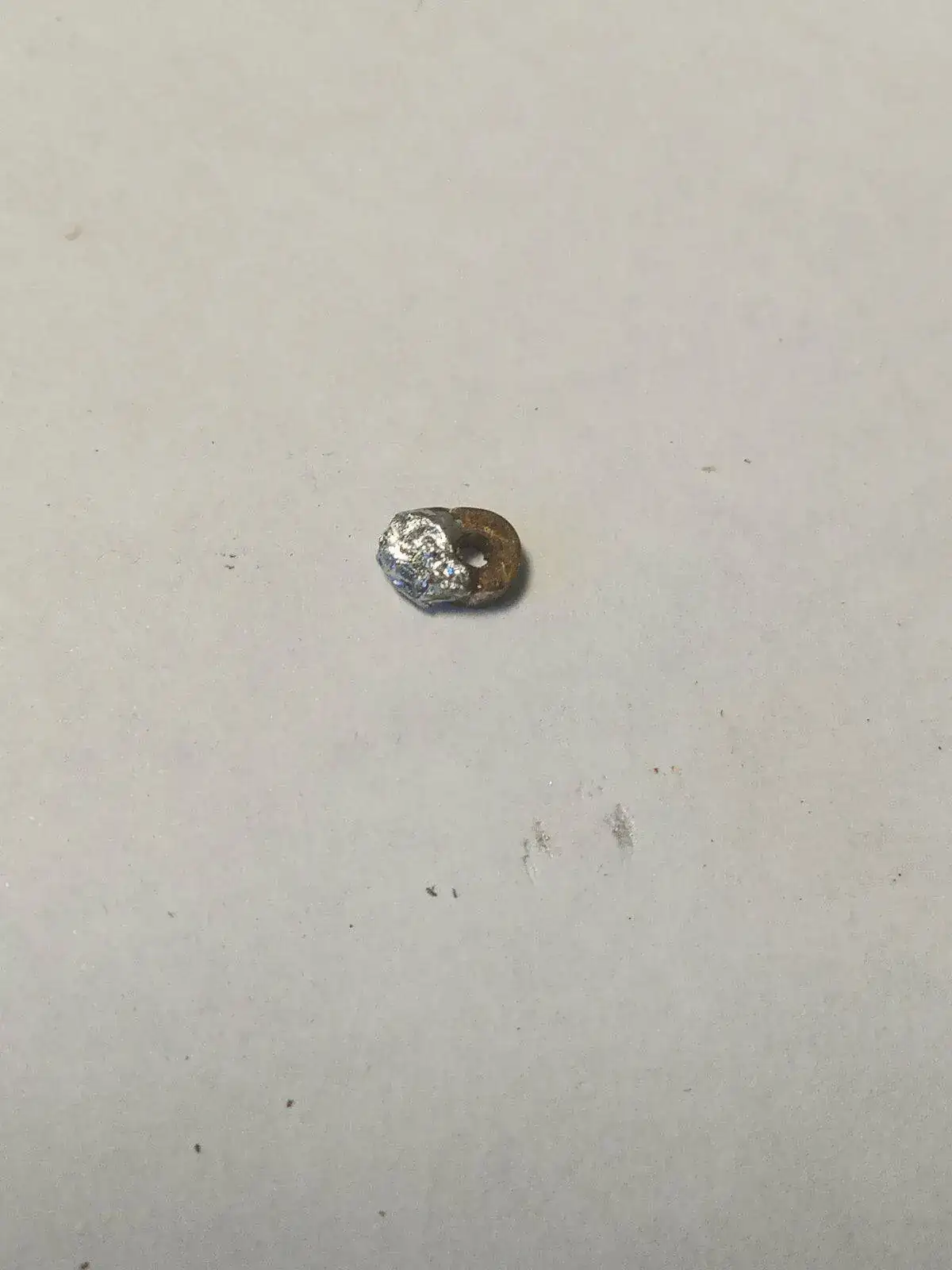

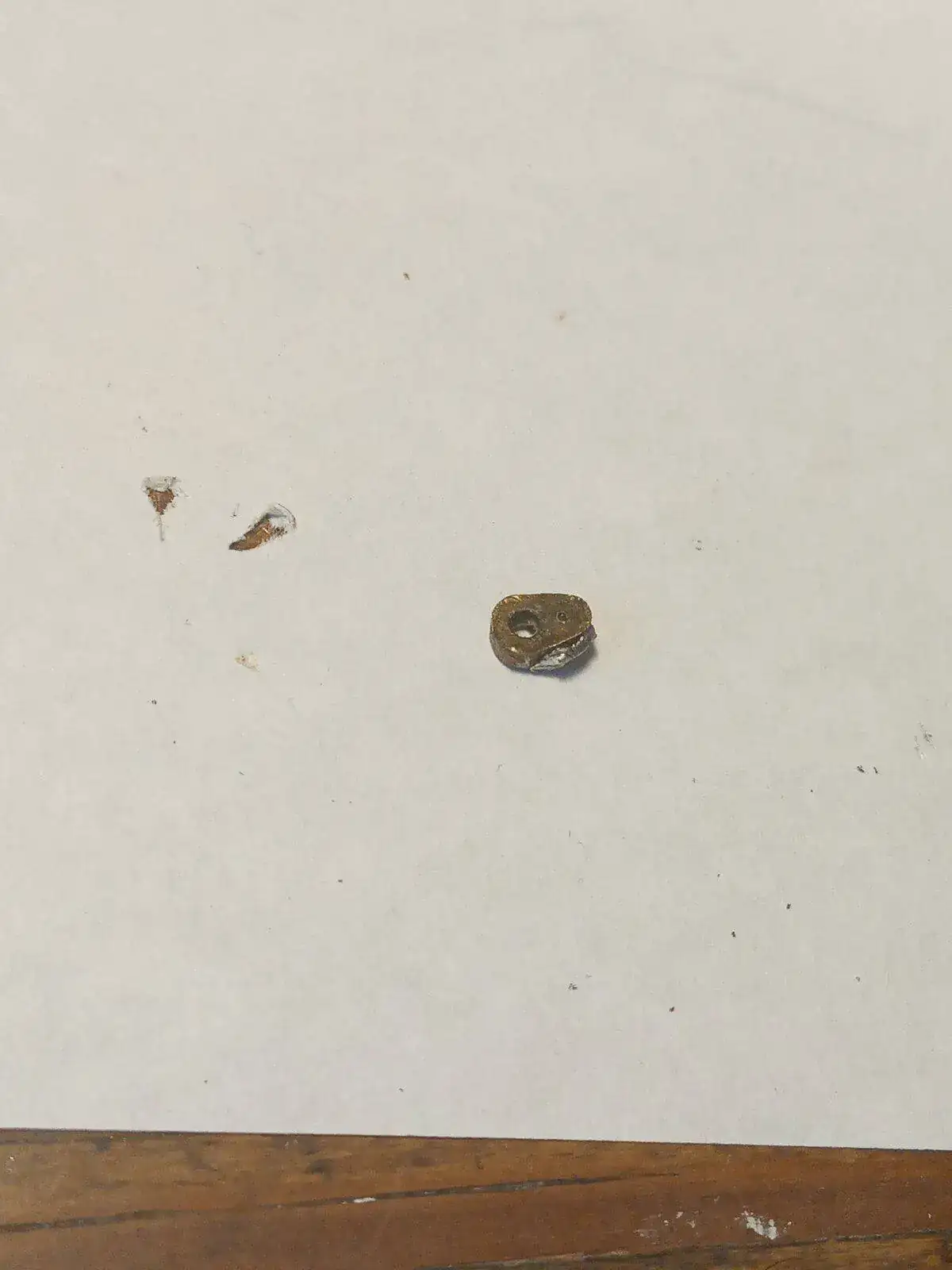

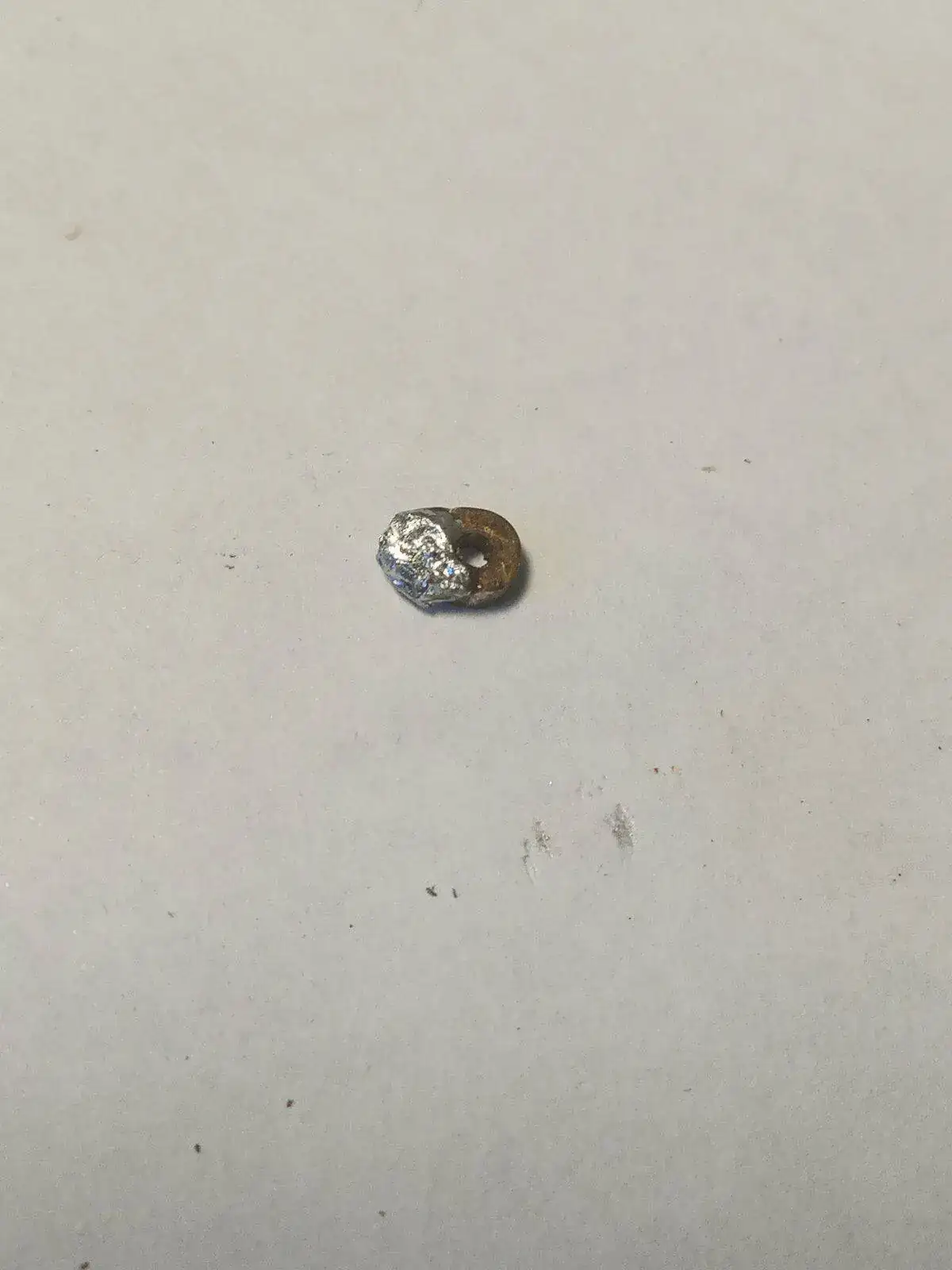

Hola. Gracias por tus consejos. Mirando con lupa la pieza es una leva que va presión en el pivote.
La retiré y le voy a sacar el estaño
Adjunto fotos



[lusitanoiz]

Si,, esa leva la puedes reutilizar, con un botador adecuado puedes sacar la varilla rota, empujándola por detrás la sacaras tomas la medida y pones otra mas larga y listo



[Carlo Juan]

Está muy encajada. No quiere salir.
Voy a probar calentando la leva
