aguiloco
Forer@ Senior
Sin verificar
Buenas, el proyecto ha estado parado unas semanas pero no olvidado, el próximo paso es la construcción de un inserto de bisel de acero, el artista y compañero del foro cronos fugit me echará una mano con la tarea láser, la idea es hacer algo así:

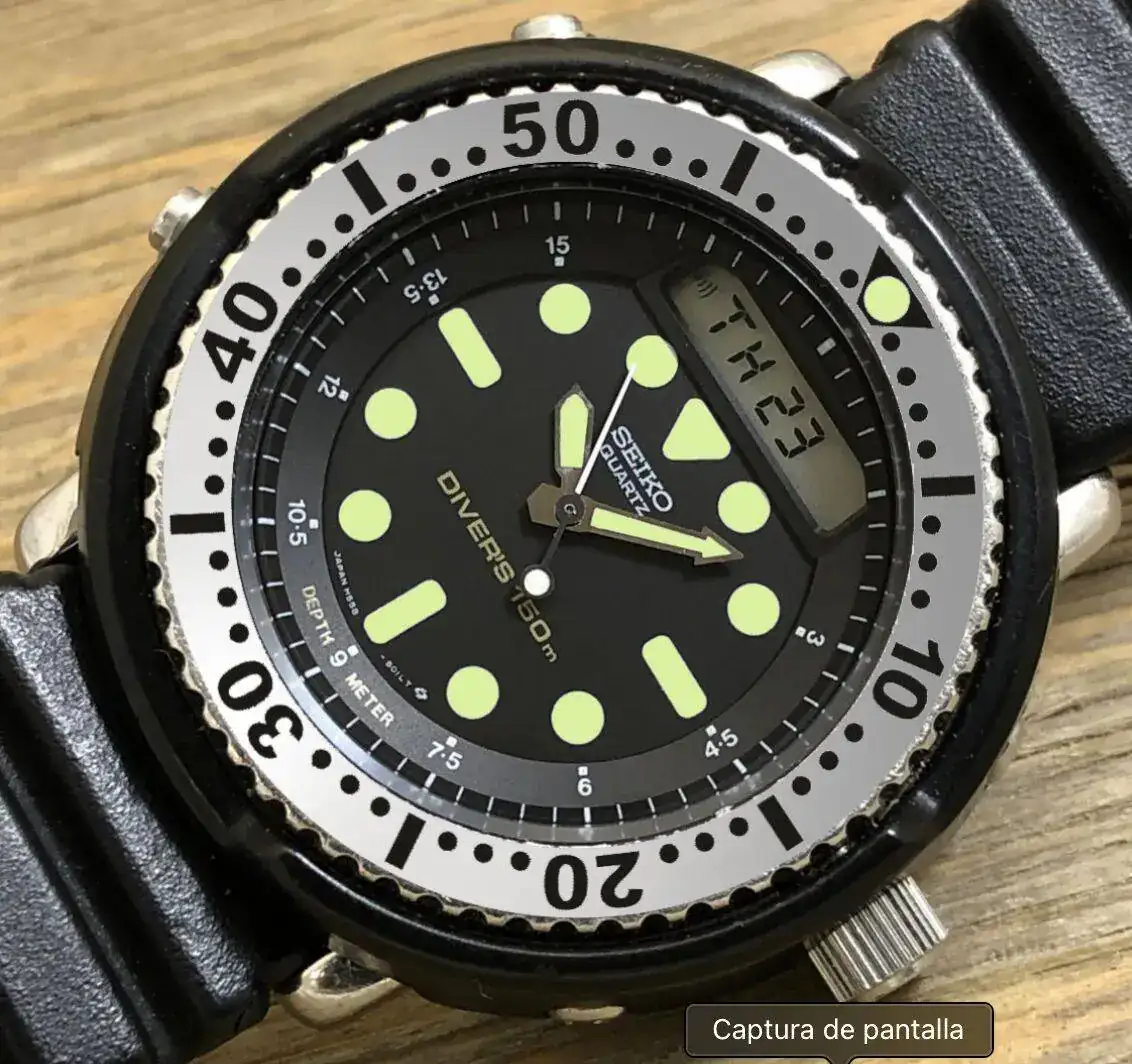

También estoy trabajando en una esfera única impresa en 3D, no es seguro que la use en lugar de una esfera original pero lo estoy estudiando.
También estoy trabajando en una esfera única impresa en 3D, no es seguro que la use en lugar de una esfera original pero lo estoy estudiando.
aguiloco
Forer@ Senior
Sin verificar
Gracias compañeros! Seguro que Seiko y algún forero no estaría de acuerdo con lo que voy a enseñar...

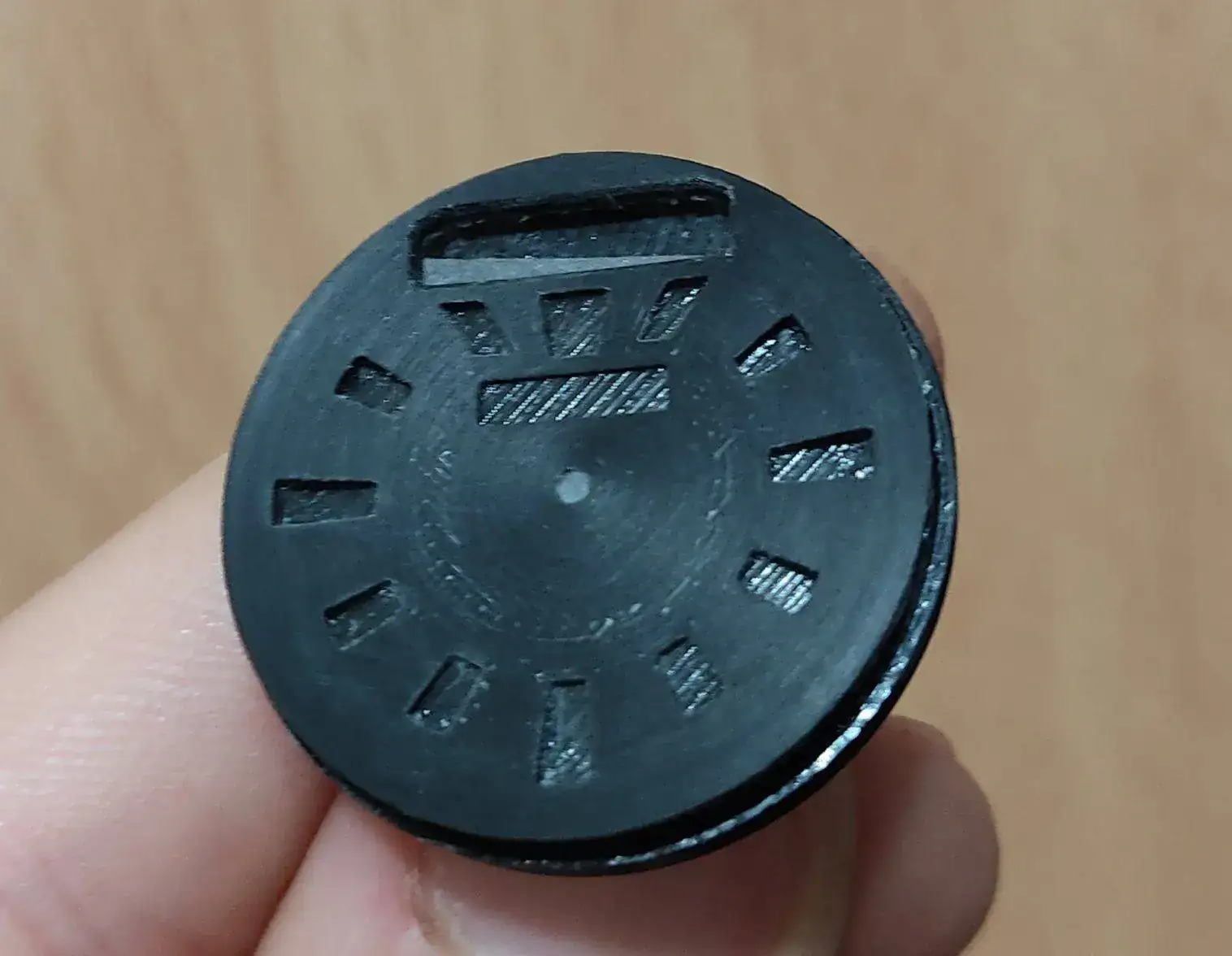

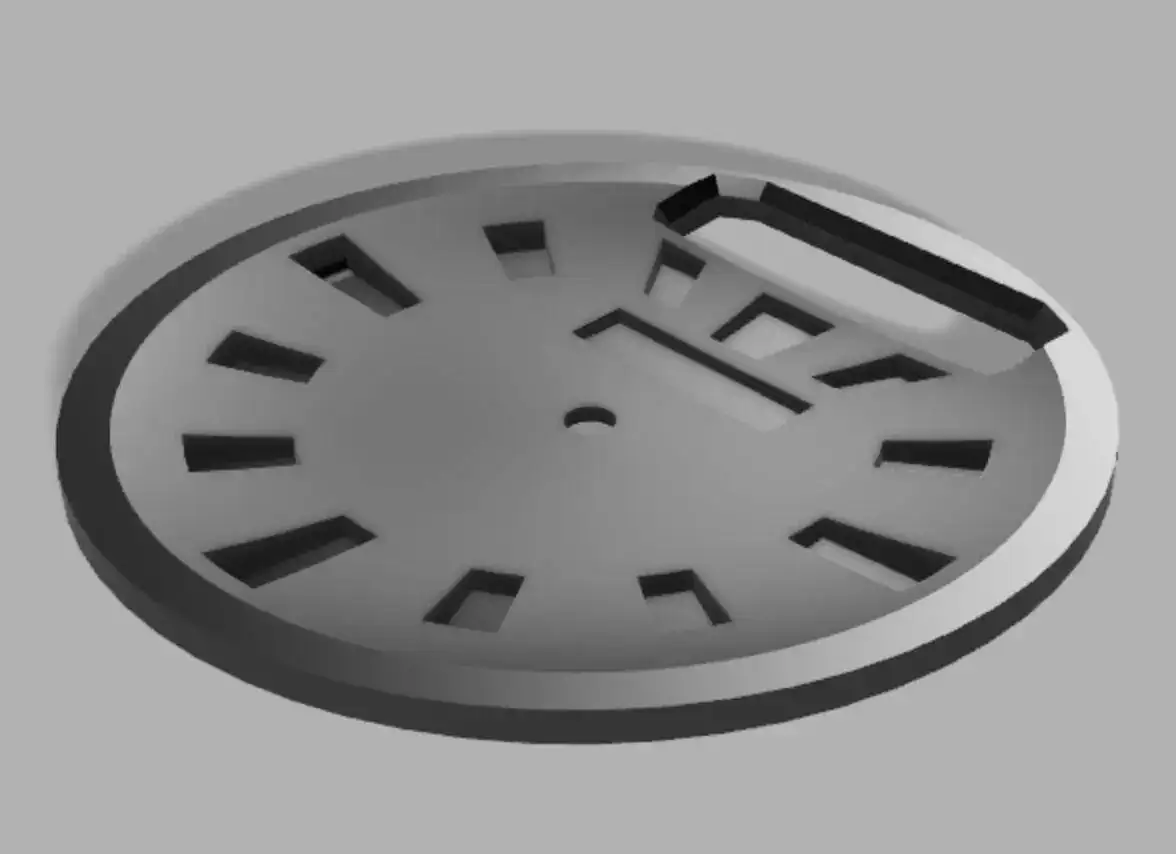

He materializado la idea de una esfera impresa en 3D que elimina el marco interno de plástico en favor de una sola pieza cóncava hasta el chapter ring (¿como se llama eso in Spanish?) Aquí el diseño en 3D.

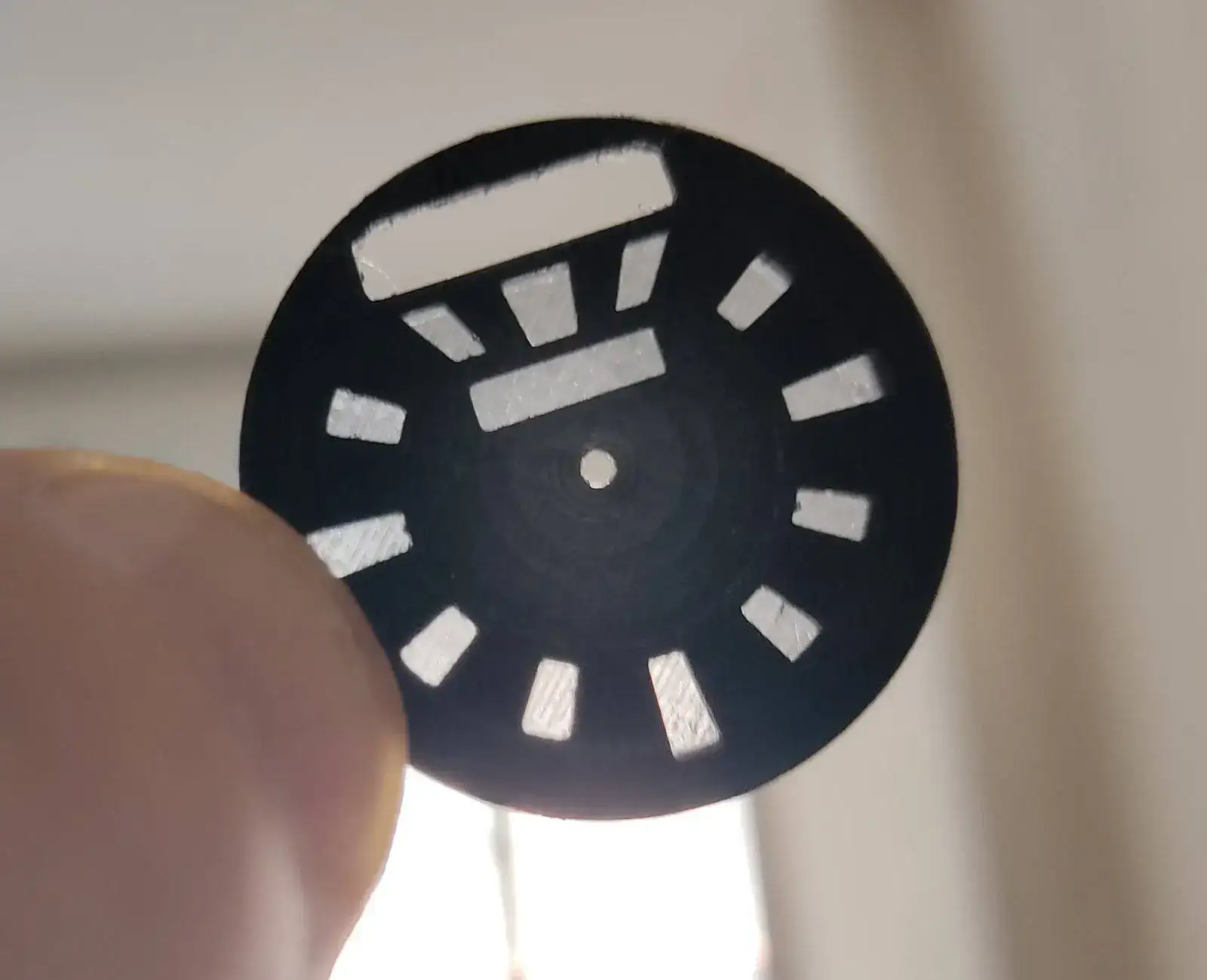

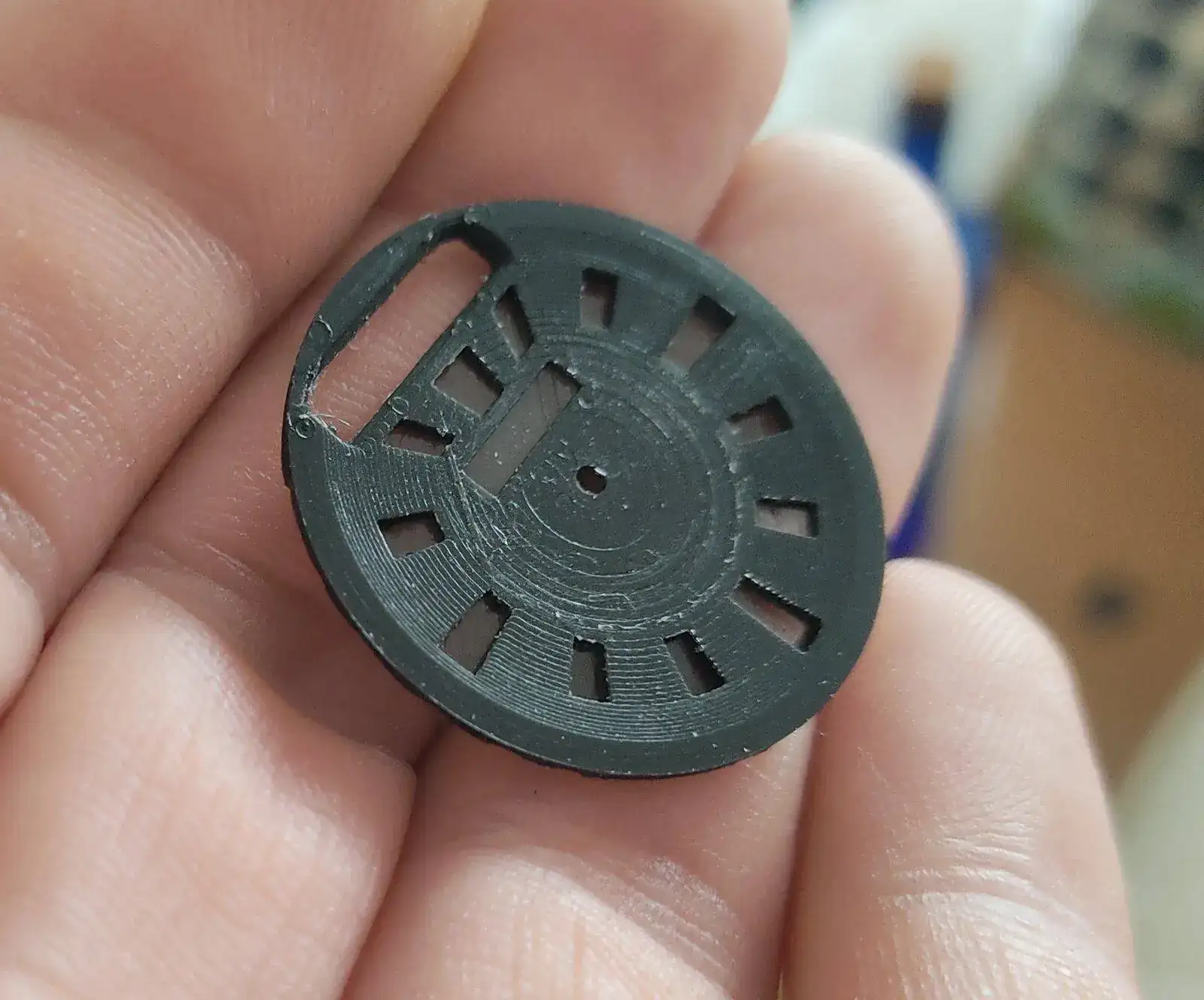

Satisfecho con el resultado lo he impreso en PLA, lo difícil aquí es conseguir hueco para las agujas, el grosor de la esfera en la parte central tiene que ser 0,2mm o las agujas rozarán, la base de los índices tiene un espesor de 0.1mm, lo justo para aplicar lumen fácilmente.
La superficie escalonada que deja la impresora tiene su encanto y una vez quitados algunos pegotes de PLA se podría dejar tal cual pero he querido dejarla lisa, así que con un poco de lija y un soporte para engancharla a un taladro he suavizado todo.

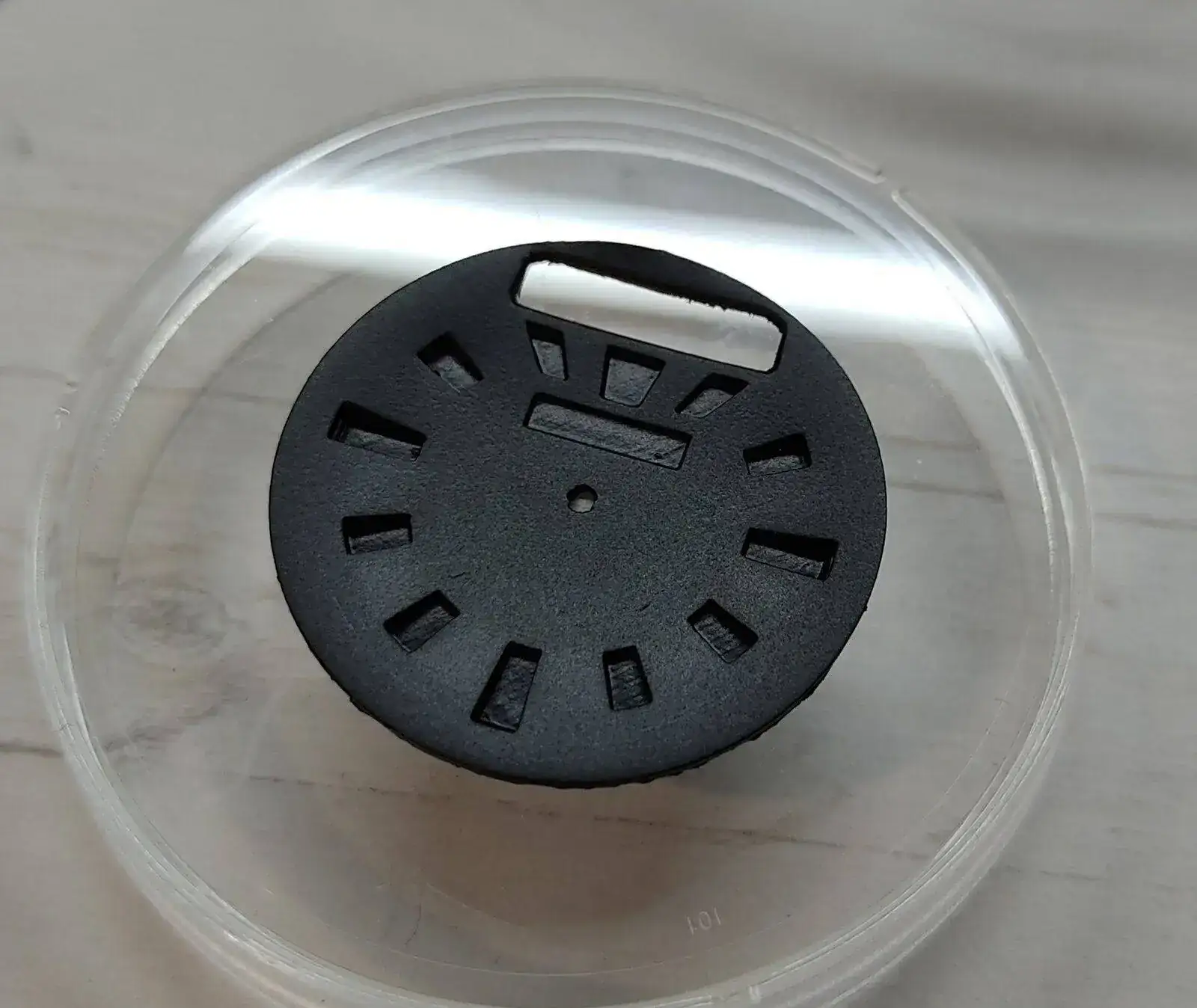

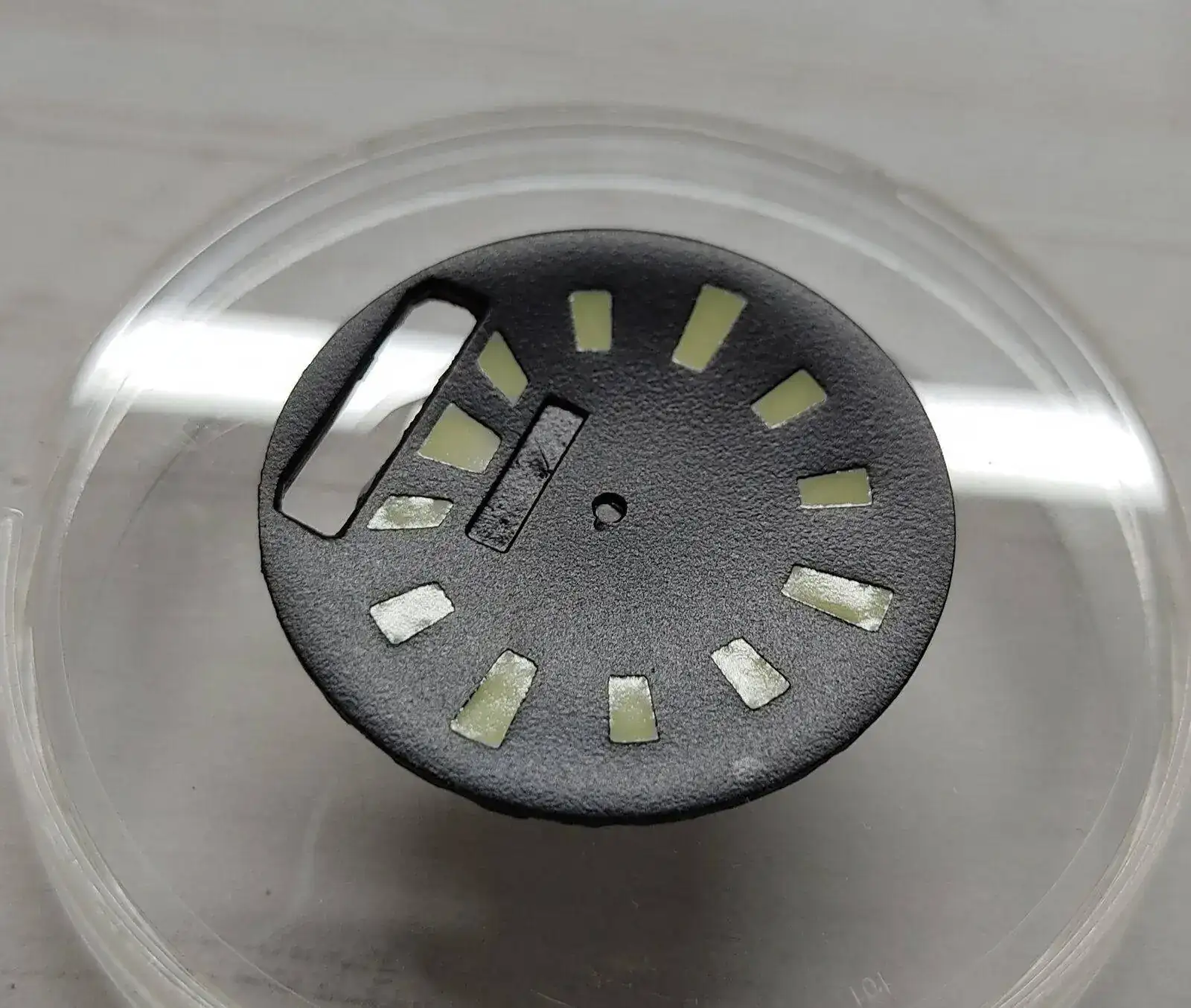

Lo siguiente unas manos de pintura negro mate para homogeneizar la superficie, seguido de pintura blanca para el fondo de los índices, el lumen resalta mucho más con la base blanca.
Fijáos en la profundidad que tienen esos huecos! hay para poner un milímetro de lumen en la parte exterior. Por desgracia llegados a este punto apliqué lumen usando el tradicional barniz de relojero, el disolvente usado para diluirlo degradó los bordes de los índices así que empecé otra esfera. Esta vez he usado pegamento UV en lugar de barniz de lumen, ha quedado bien y sin degradaciones raras.

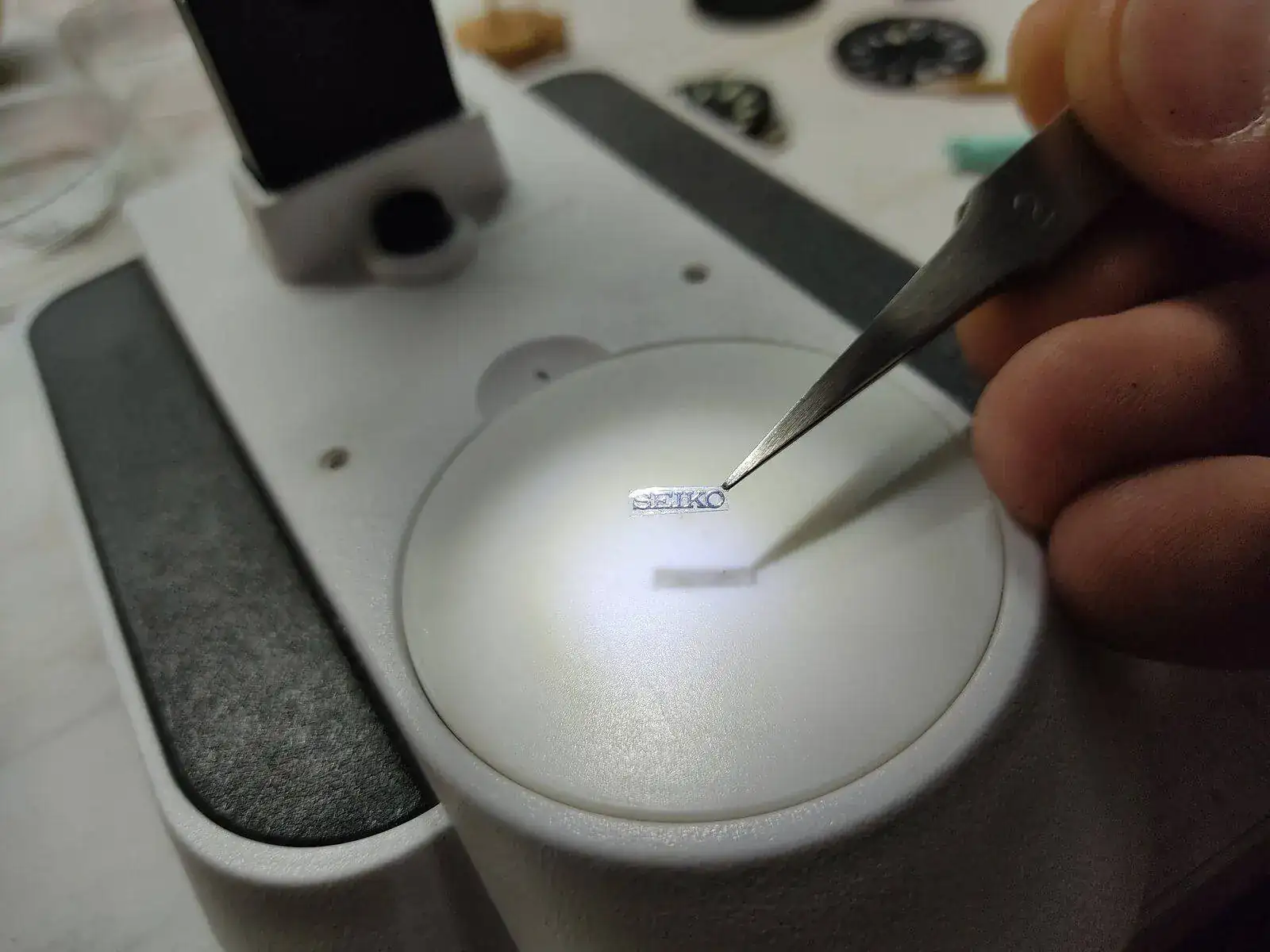

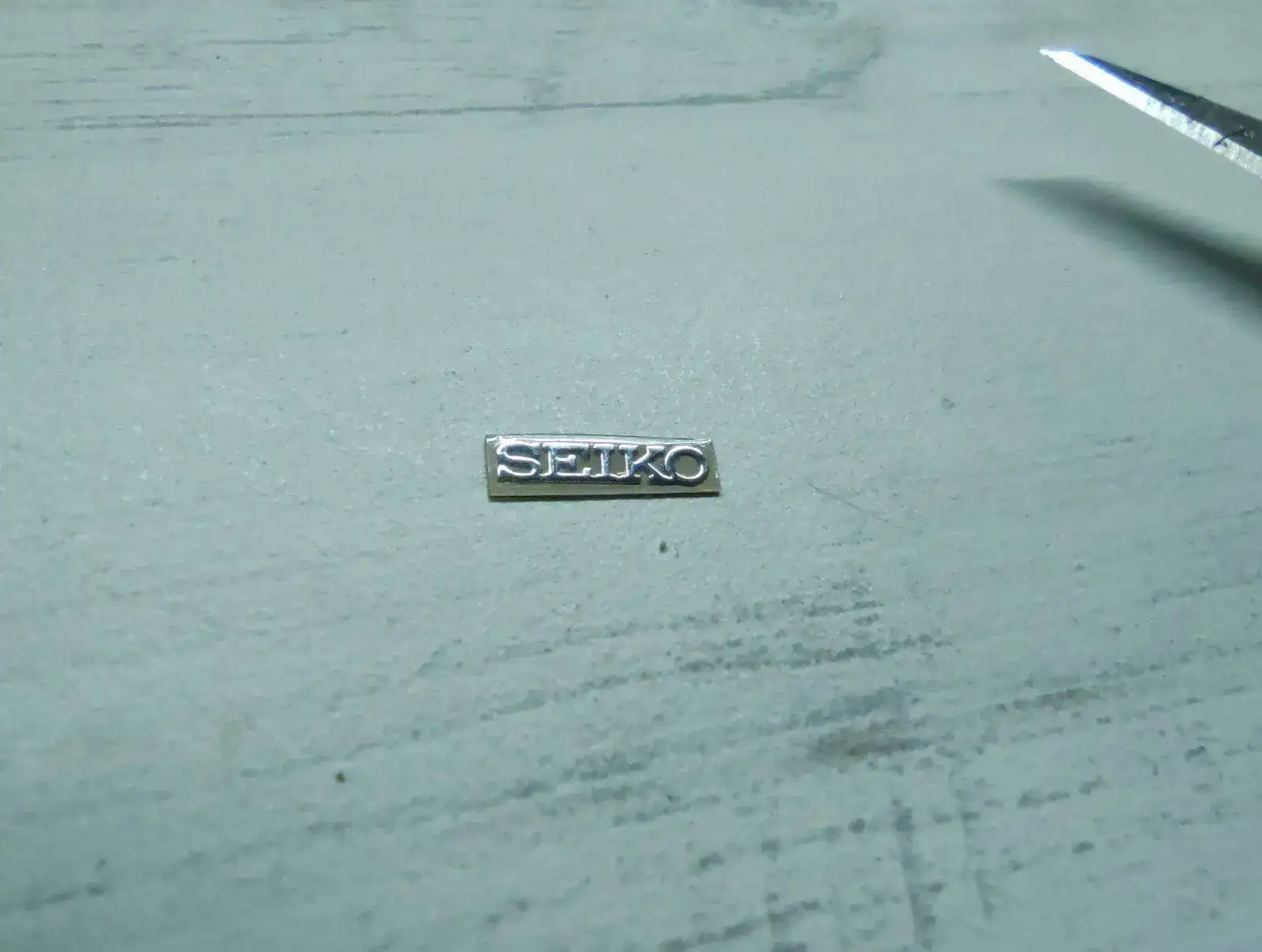

Lo siguiente es poner algo en ese rectángulo del medio, he comprado en Ebay unos logos de Seiko adhesivos, muy pequeños y delicados así que cuesta un poco manipularlos.

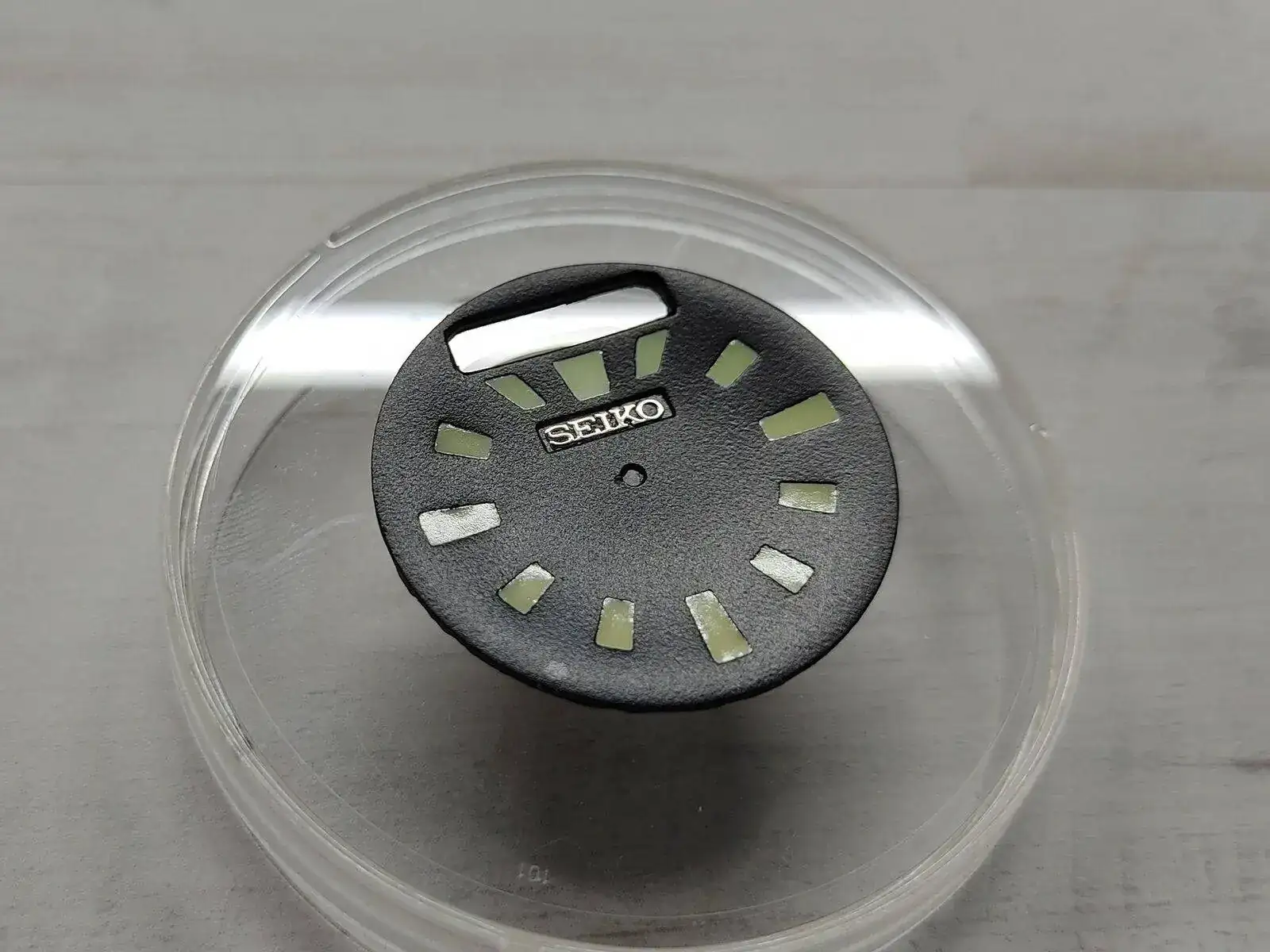

El pegamento que trae es muy flexible, como un moquete, no me fiaba mucho de él así que he cubierto el logo con más resina transparente.

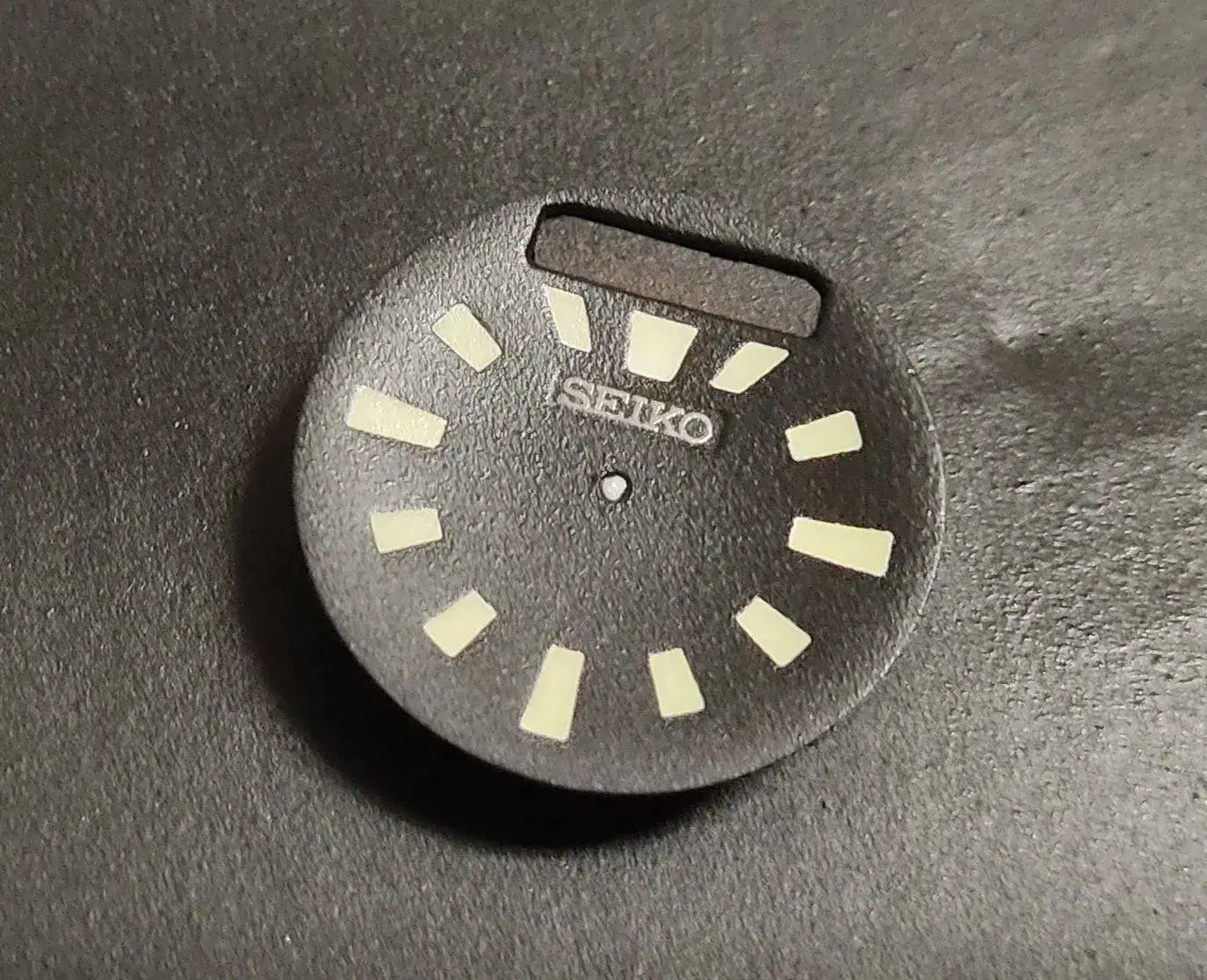

Y para rematar el conjunto un par de capas de laca mate, lo cual hace que el logo quede mejor integrado.

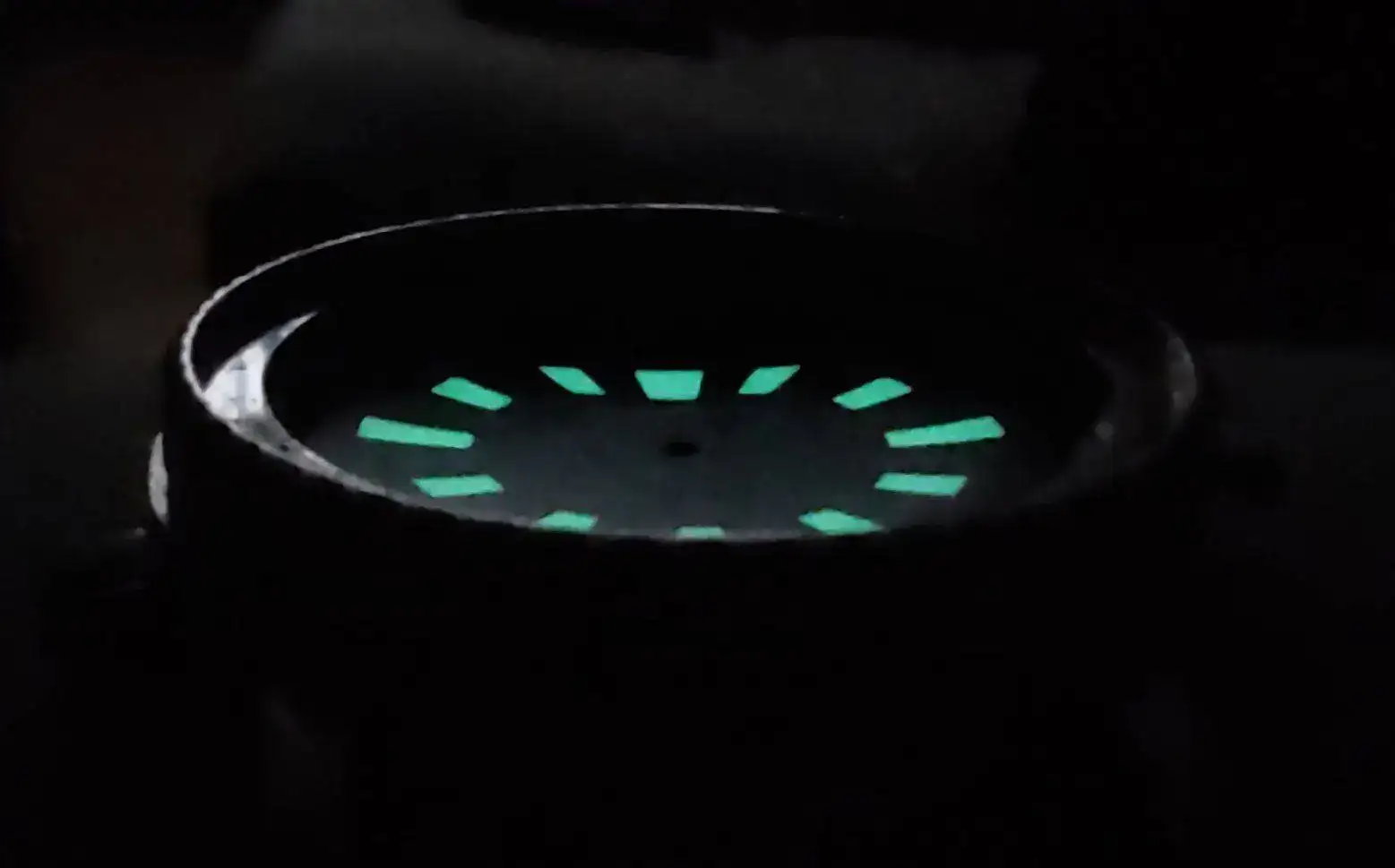

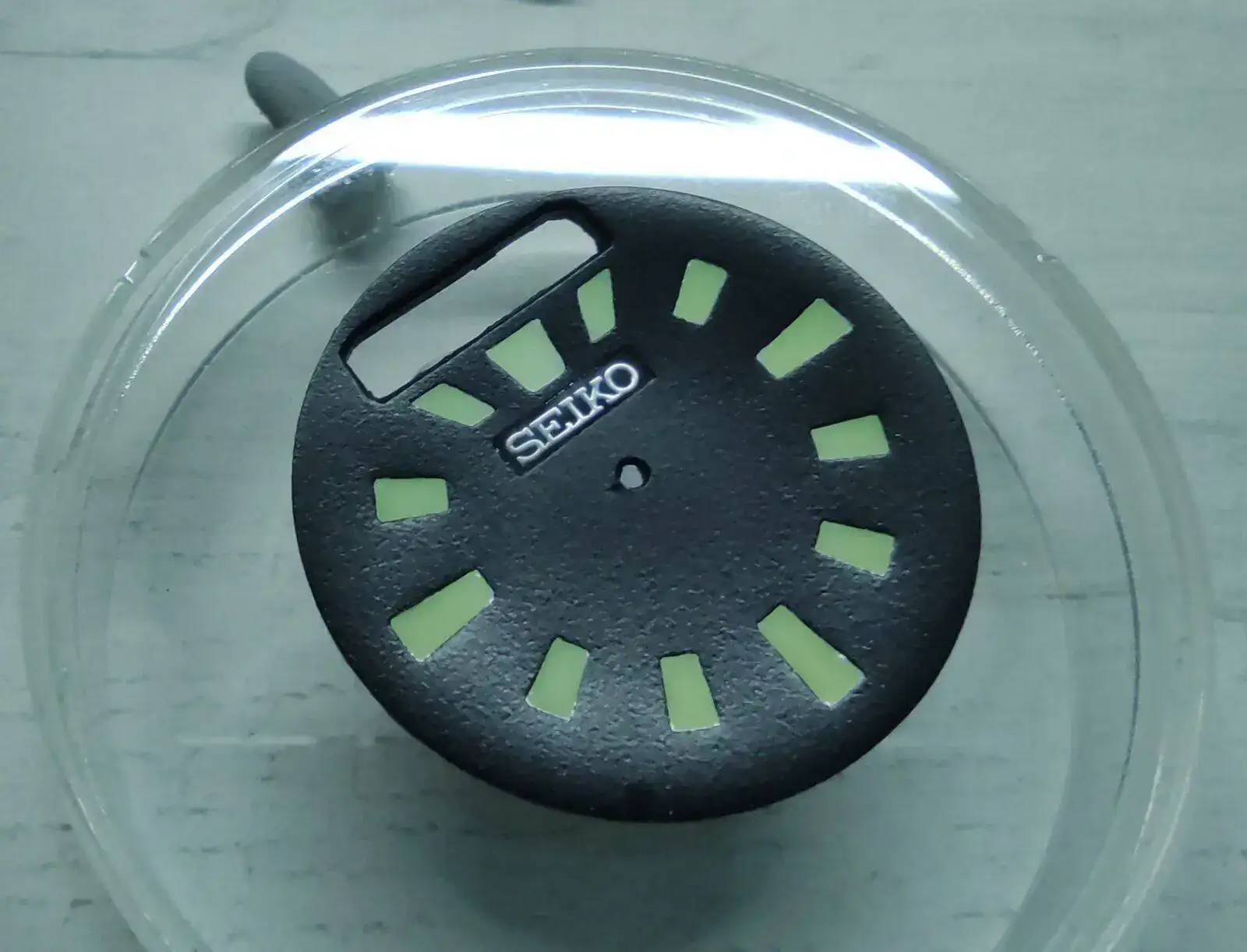

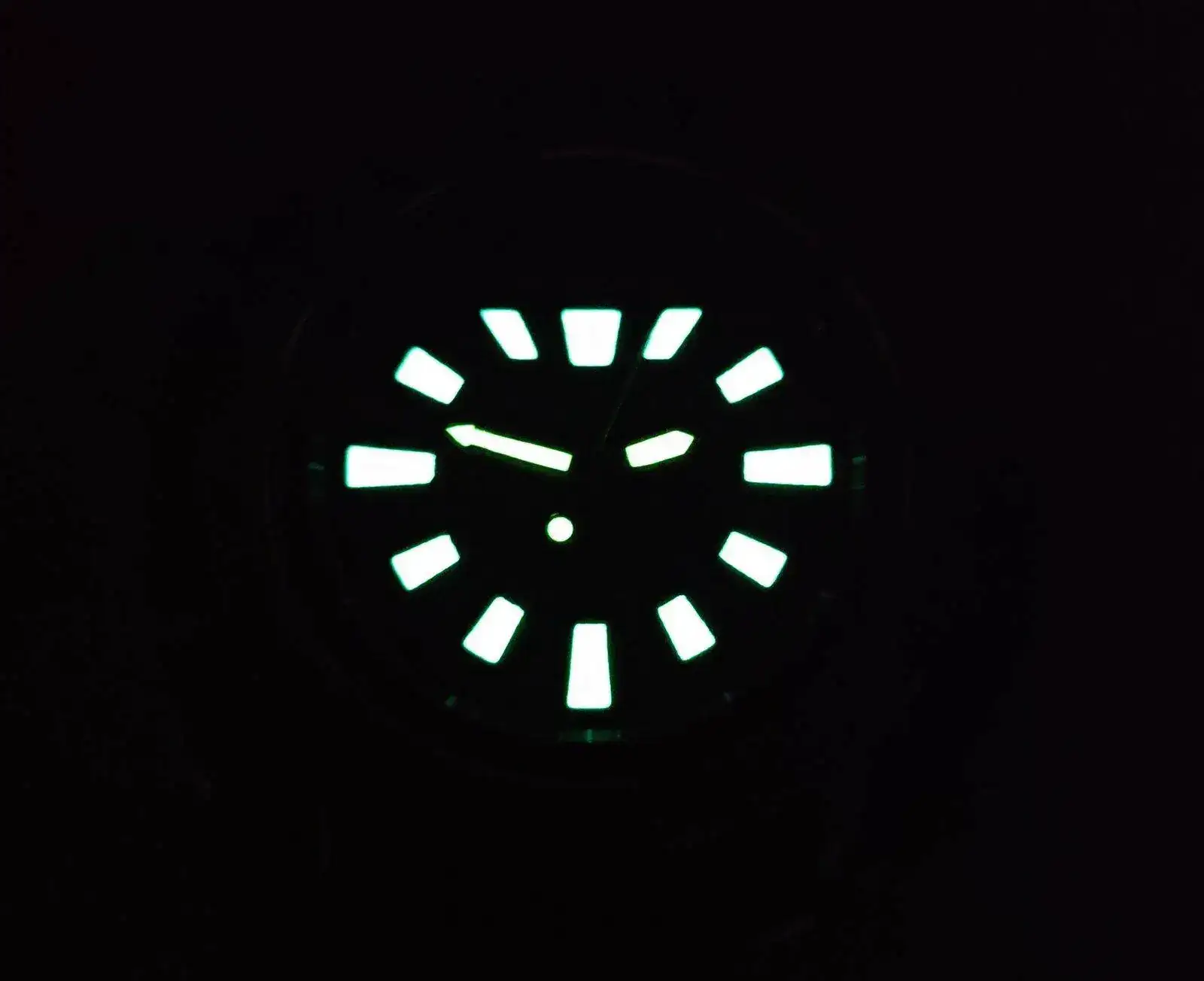

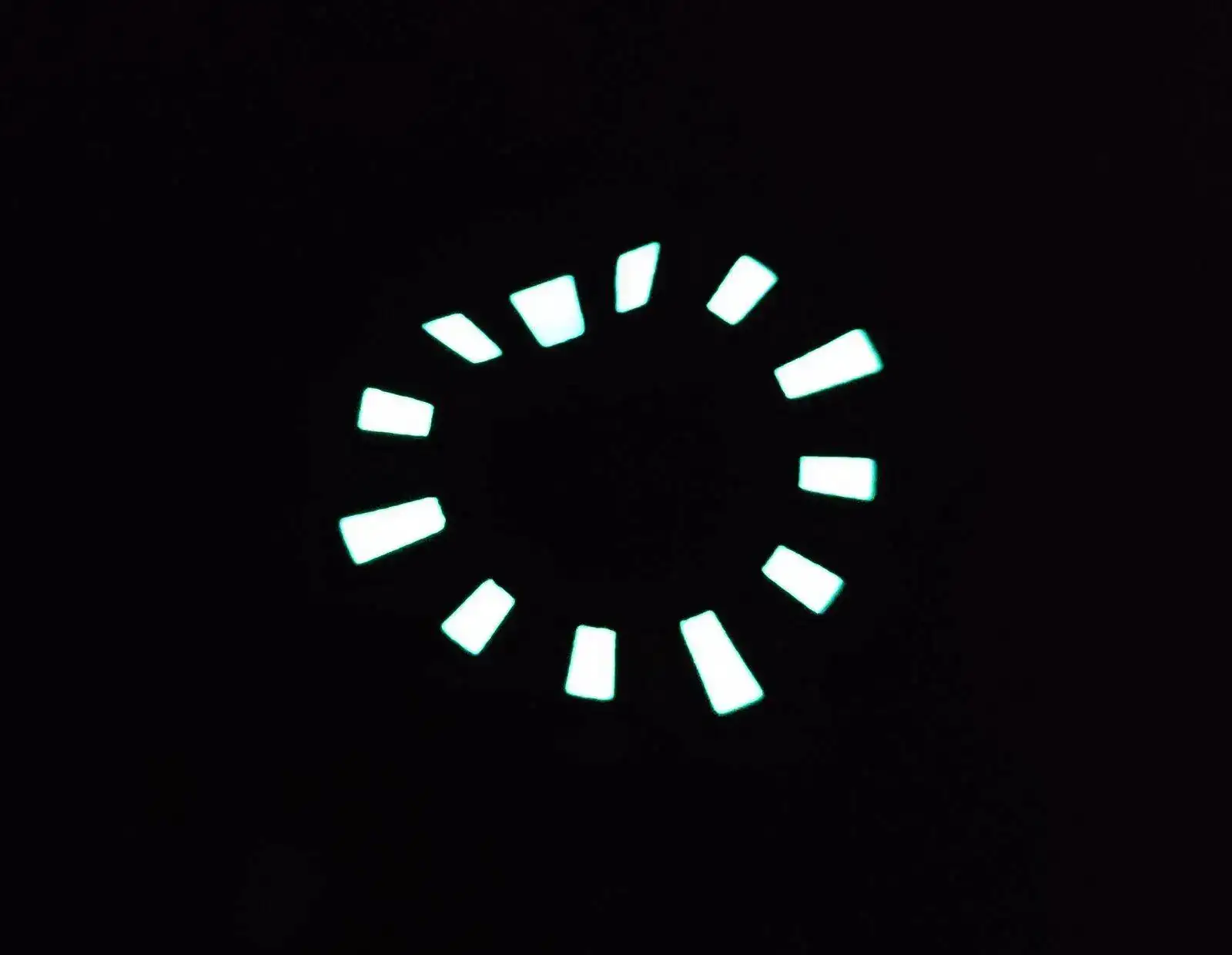

Y este es el resultado final, no he hecho pruebas comparativas en duración pero en cuanto a potencia de brillo inicial es una antorcha! Lástima que el cañón de las agujas sea tan corto y no permita poner un buen pegote de lumen también, tendré que pensar algo al respecto.

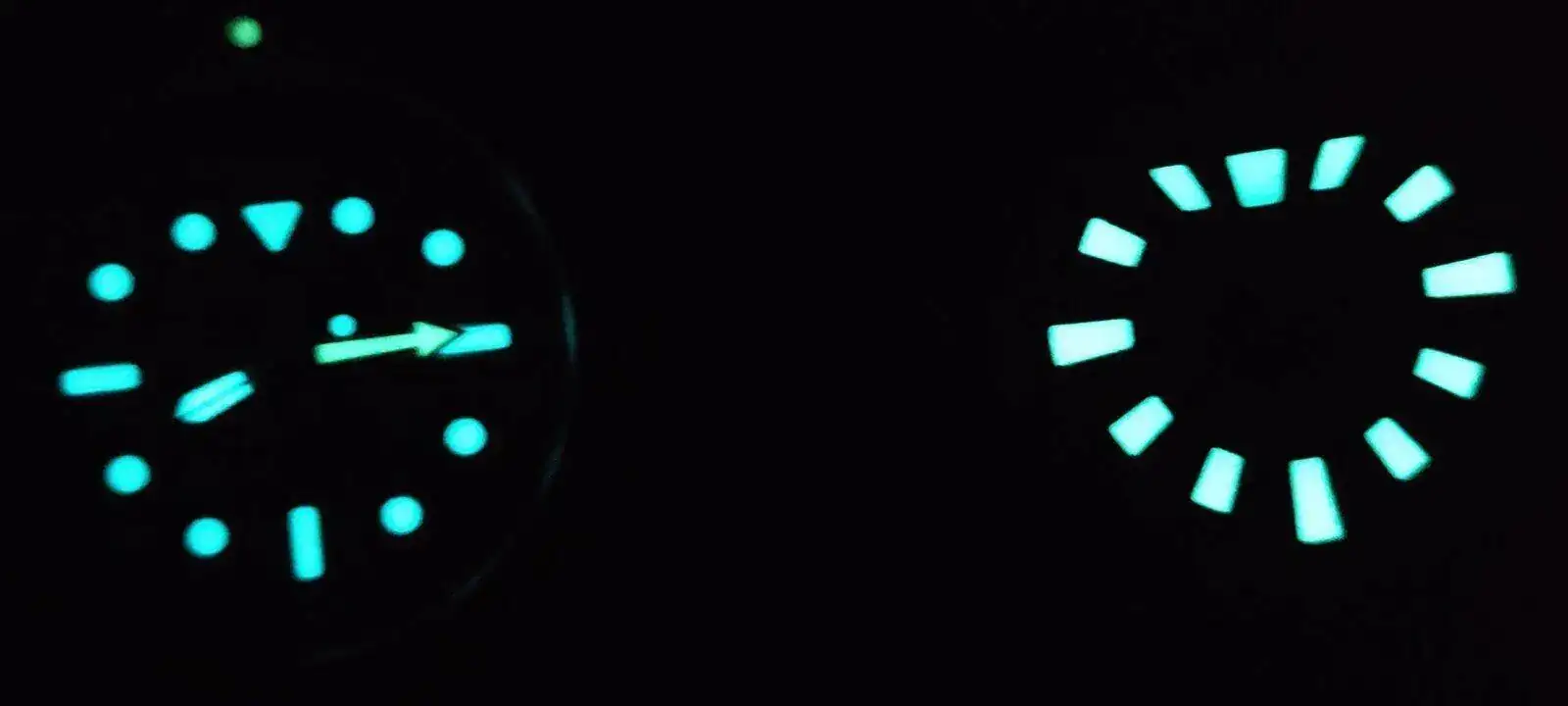

Comparación con el nuevo Arnie, he usado una mezcla 50% de lumen verde y azul, me gusta el color resultante.

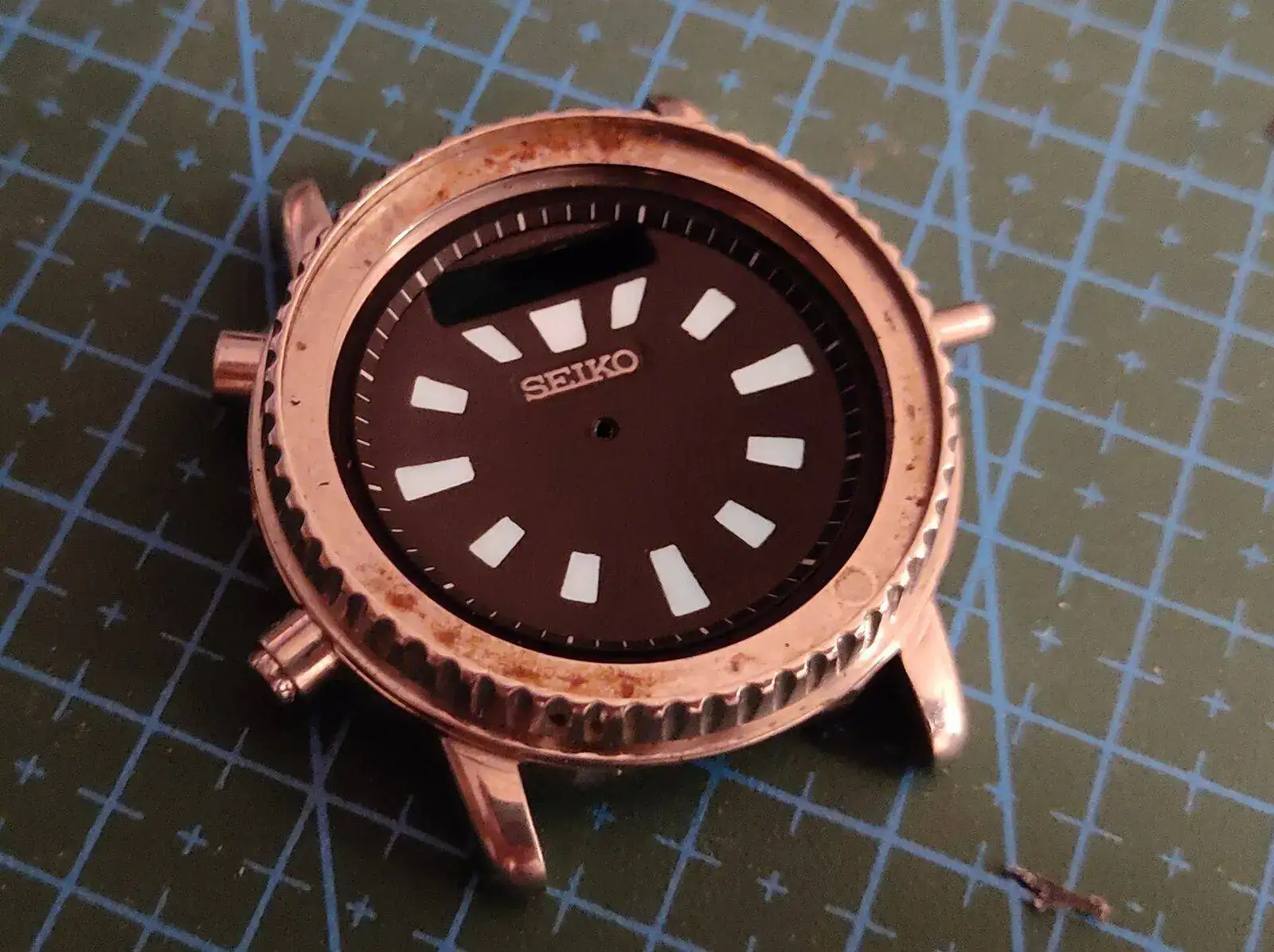

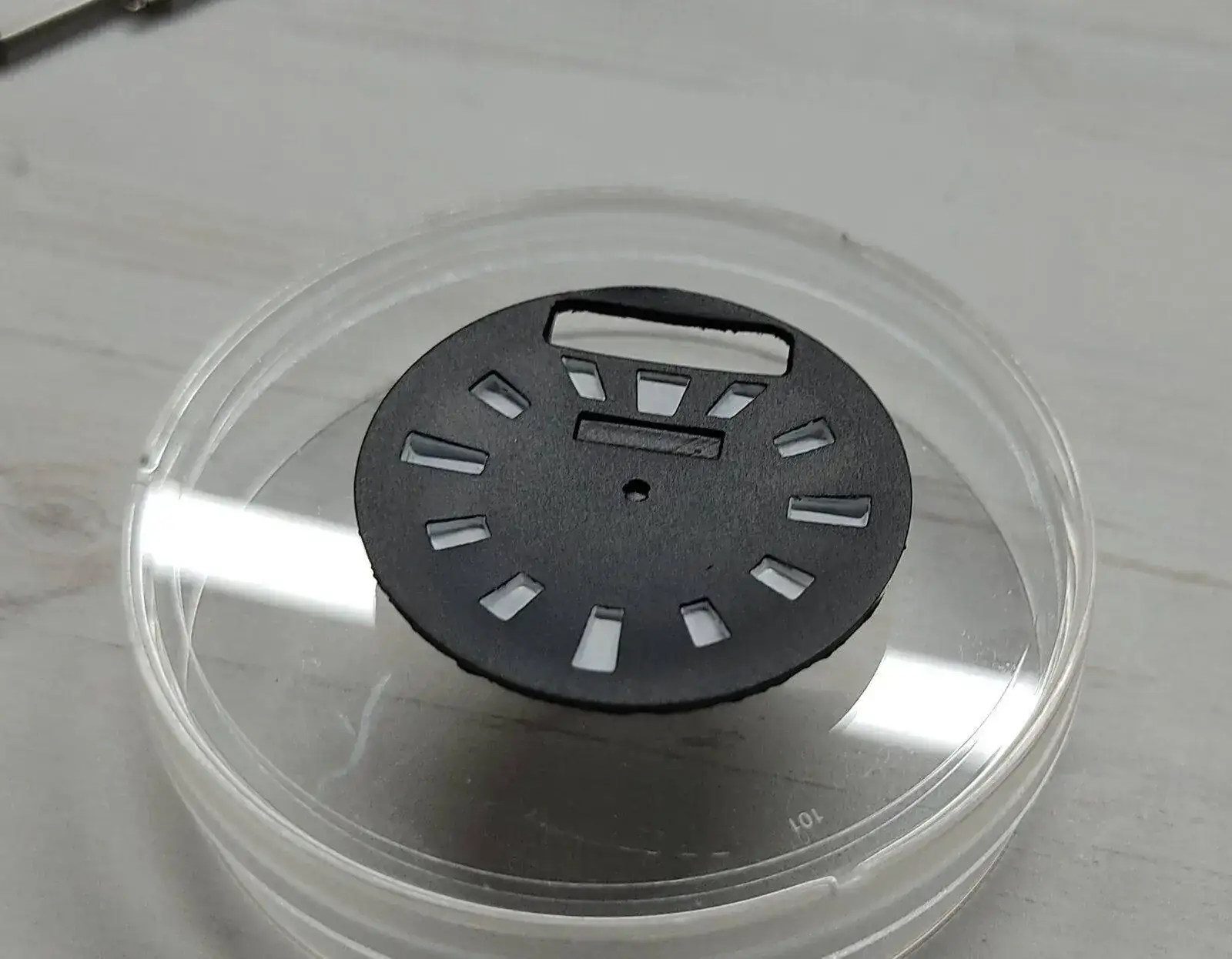

Y para terminar una pequeña prueba dentro de una caja para ver como podría quedar.
¿Que os parece el diseño en general? ¿Muy cutre? No estoy seguro del logo de Seiko, me gusta que se vea a simple vista que es un Seiko pero siento como que estoy pirateando... Igual debería poner mi propio logo.
He materializado la idea de una esfera impresa en 3D que elimina el marco interno de plástico en favor de una sola pieza cóncava hasta el chapter ring (¿como se llama eso in Spanish?) Aquí el diseño en 3D.
Satisfecho con el resultado lo he impreso en PLA, lo difícil aquí es conseguir hueco para las agujas, el grosor de la esfera en la parte central tiene que ser 0,2mm o las agujas rozarán, la base de los índices tiene un espesor de 0.1mm, lo justo para aplicar lumen fácilmente.
La superficie escalonada que deja la impresora tiene su encanto y una vez quitados algunos pegotes de PLA se podría dejar tal cual pero he querido dejarla lisa, así que con un poco de lija y un soporte para engancharla a un taladro he suavizado todo.
Lo siguiente unas manos de pintura negro mate para homogeneizar la superficie, seguido de pintura blanca para el fondo de los índices, el lumen resalta mucho más con la base blanca.
Fijáos en la profundidad que tienen esos huecos! hay para poner un milímetro de lumen en la parte exterior. Por desgracia llegados a este punto apliqué lumen usando el tradicional barniz de relojero, el disolvente usado para diluirlo degradó los bordes de los índices así que empecé otra esfera. Esta vez he usado pegamento UV en lugar de barniz de lumen, ha quedado bien y sin degradaciones raras.
Lo siguiente es poner algo en ese rectángulo del medio, he comprado en Ebay unos logos de Seiko adhesivos, muy pequeños y delicados así que cuesta un poco manipularlos.
El pegamento que trae es muy flexible, como un moquete, no me fiaba mucho de él así que he cubierto el logo con más resina transparente.
Y para rematar el conjunto un par de capas de laca mate, lo cual hace que el logo quede mejor integrado.
Y este es el resultado final, no he hecho pruebas comparativas en duración pero en cuanto a potencia de brillo inicial es una antorcha! Lástima que el cañón de las agujas sea tan corto y no permita poner un buen pegote de lumen también, tendré que pensar algo al respecto.
Comparación con el nuevo Arnie, he usado una mezcla 50% de lumen verde y azul, me gusta el color resultante.
Y para terminar una pequeña prueba dentro de una caja para ver como podría quedar.
¿Que os parece el diseño en general? ¿Muy cutre? No estoy seguro del logo de Seiko, me gusta que se vea a simple vista que es un Seiko pero siento como que estoy pirateando... Igual debería poner mi propio logo.
Última edición:
Cuestiones éticas aparte, a mí me gusta el logo de Seiko. La esfera parece estupenda, pero habrá que esperar a verla con el cristal y las a gujas.
aguiloco
Forer@ Senior
Sin verificar

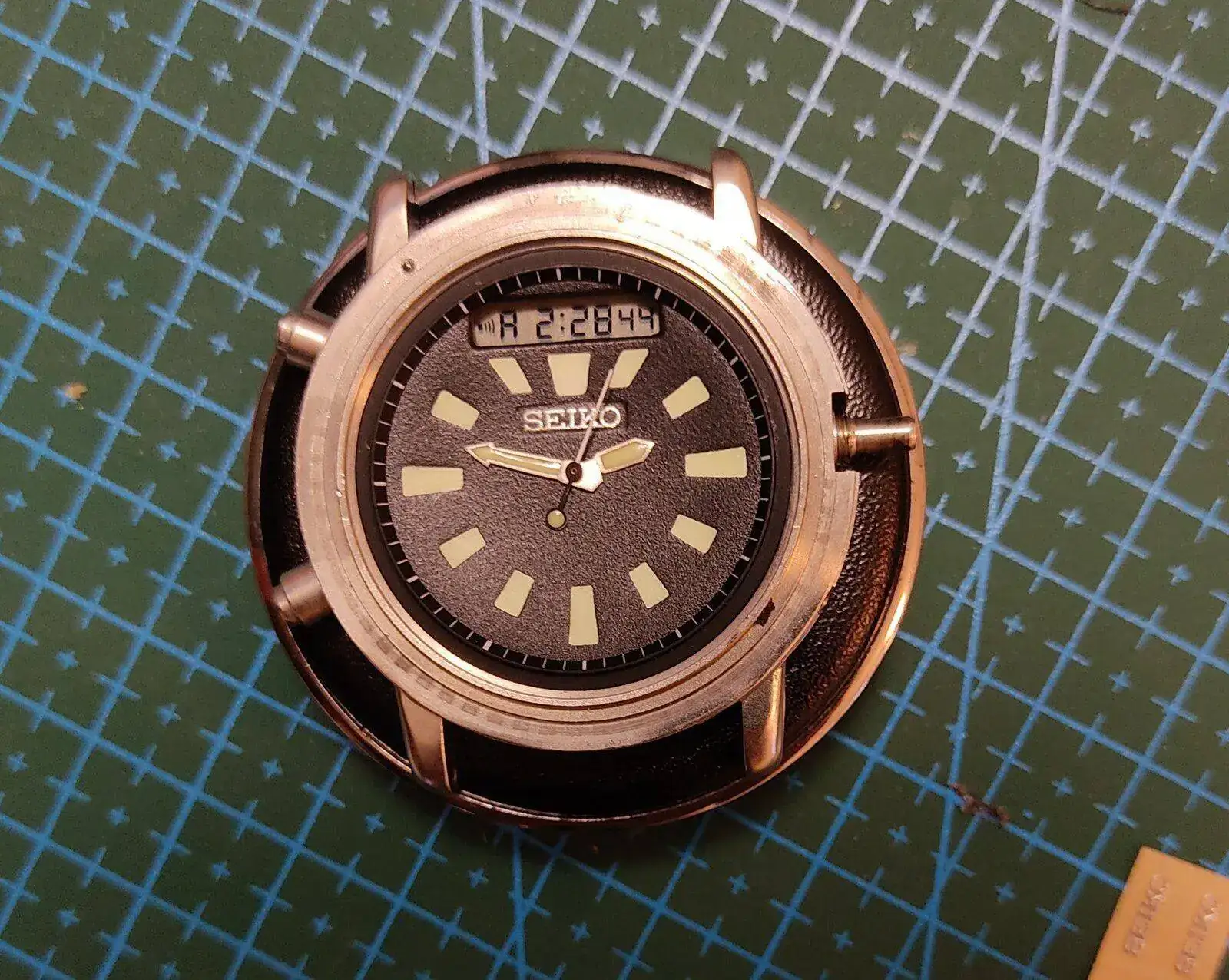

Buenos días, he aplicado lumen a un juego de agujas que previamente he arenado para dejarlas mate. Como no puedo poner mucho lumen he usado el verde, que es el que más dura, para que se sigan viendo al igual que los índices tras varias horas.
Lo malo de esta nueva esfera es que al hacer una pieza que sustituye a dos ahora para poner las agujas el movimiento tiene que estar ya encajado en su sitio, así que hasta que no tenga todos los componentes terminados no haré el montaje final, para las fotos solo están superpuestas.
Como el bisel aún va a tardar igual hago más prototipos de esfera con distintas formas.
Saludos!
Lo malo de esta nueva esfera es que al hacer una pieza que sustituye a dos ahora para poner las agujas el movimiento tiene que estar ya encajado en su sitio, así que hasta que no tenga todos los componentes terminados no haré el montaje final, para las fotos solo están superpuestas.
Como el bisel aún va a tardar igual hago más prototipos de esfera con distintas formas.
Saludos!
aguiloco
Forer@ Senior
Sin verificar

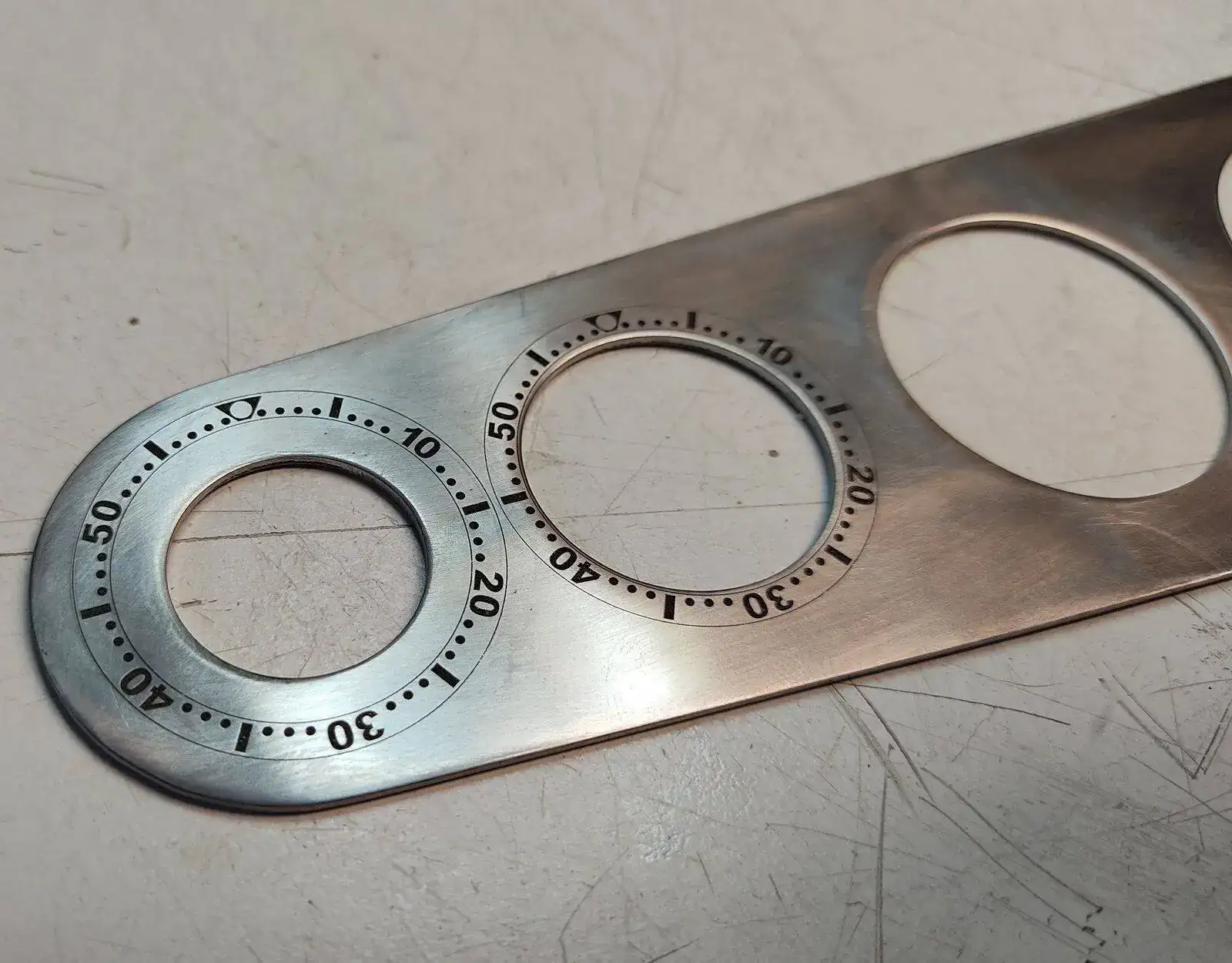

Gracias! Por fin llegó la hora de hacer el nuevo inserto del bisel, gracias al compañero Cronos Fugit que me ha grabado con láser el diseño. El material elegido es acero inoxidable, me pasé por el chino del barrio y encontré un medidor de raciones de pasta, justo de grosor que necesito e inoxidable, supuestamente.

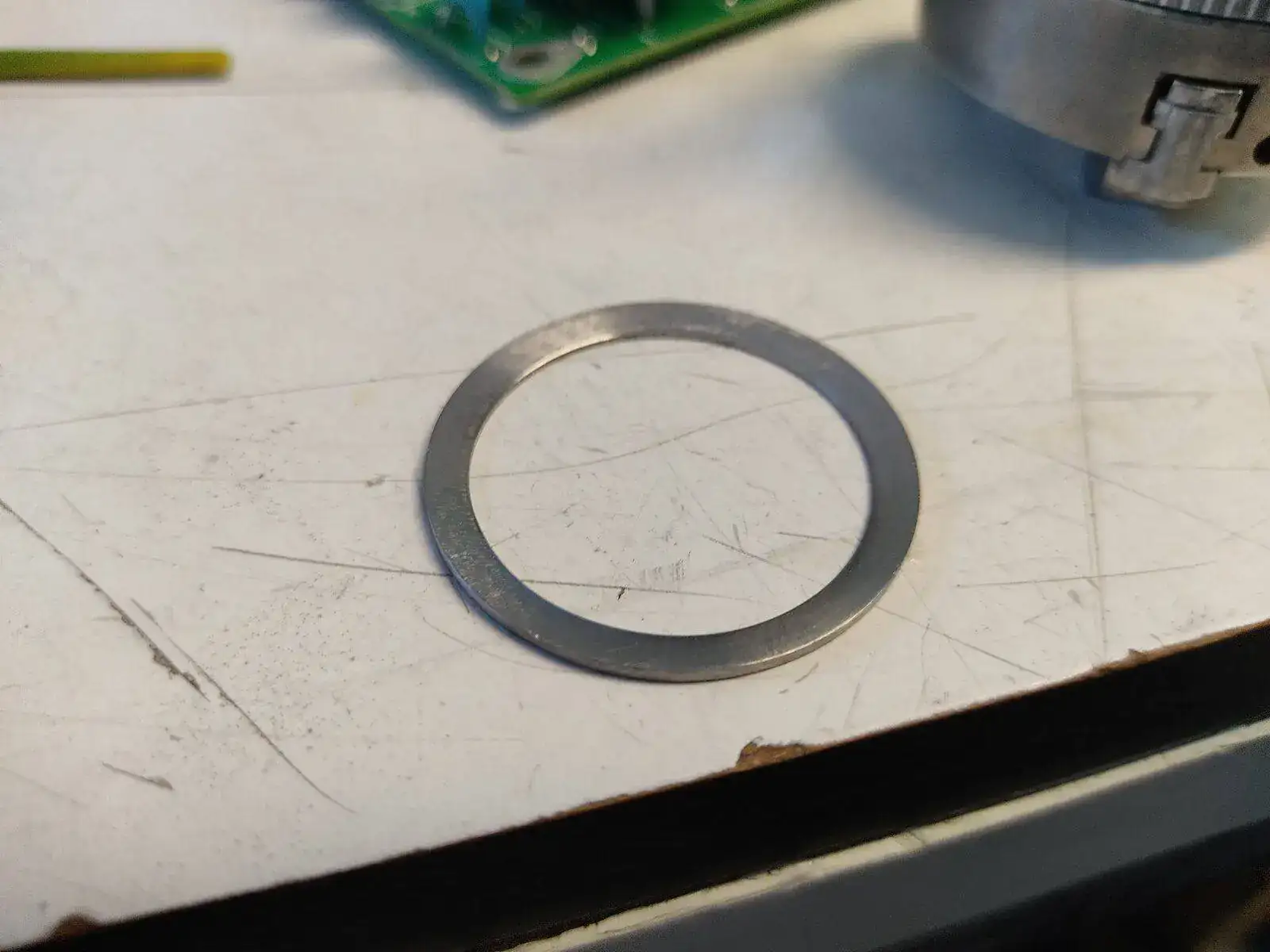

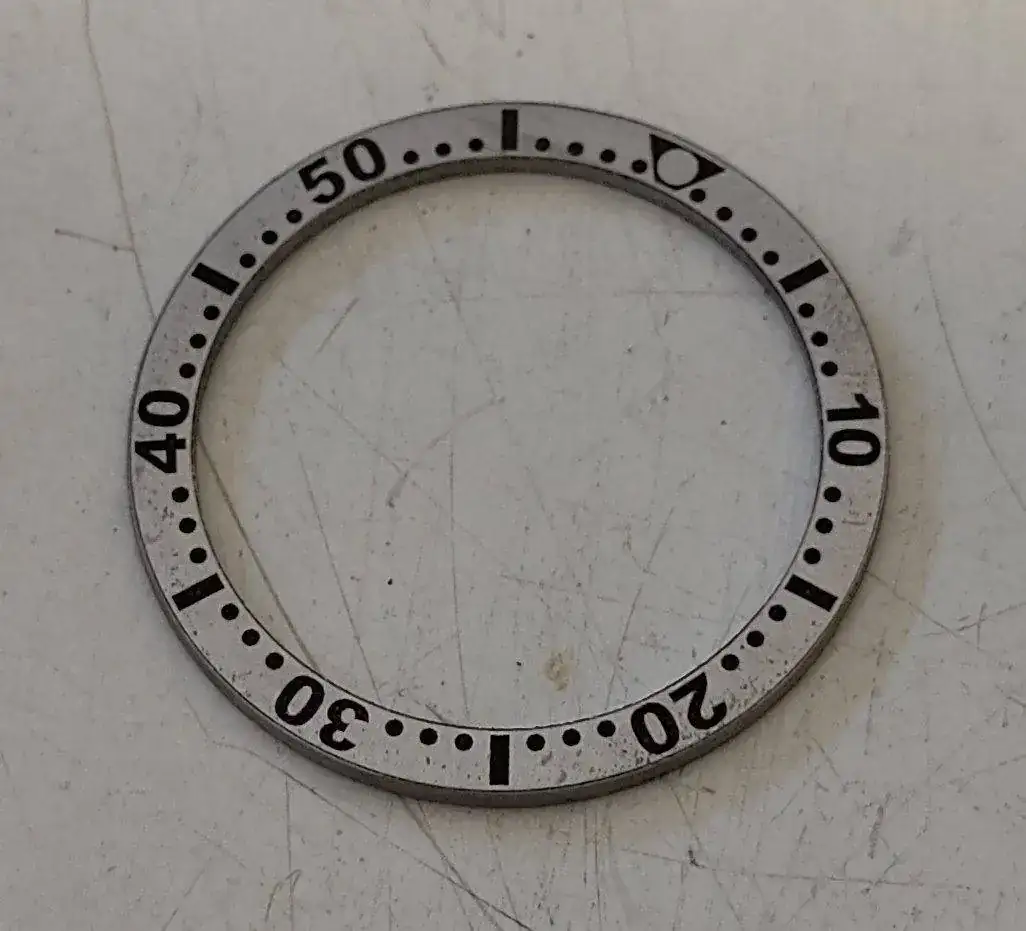

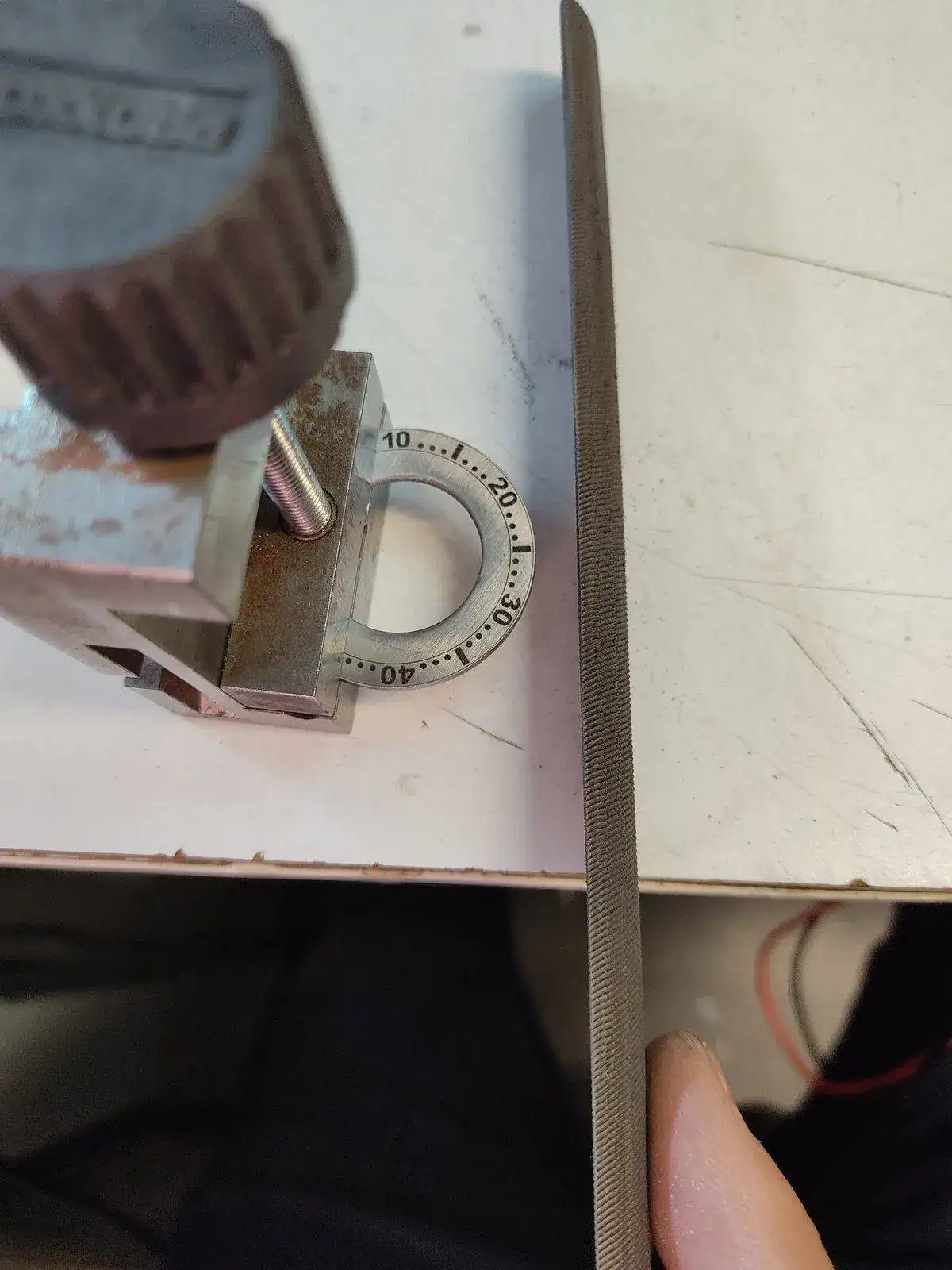

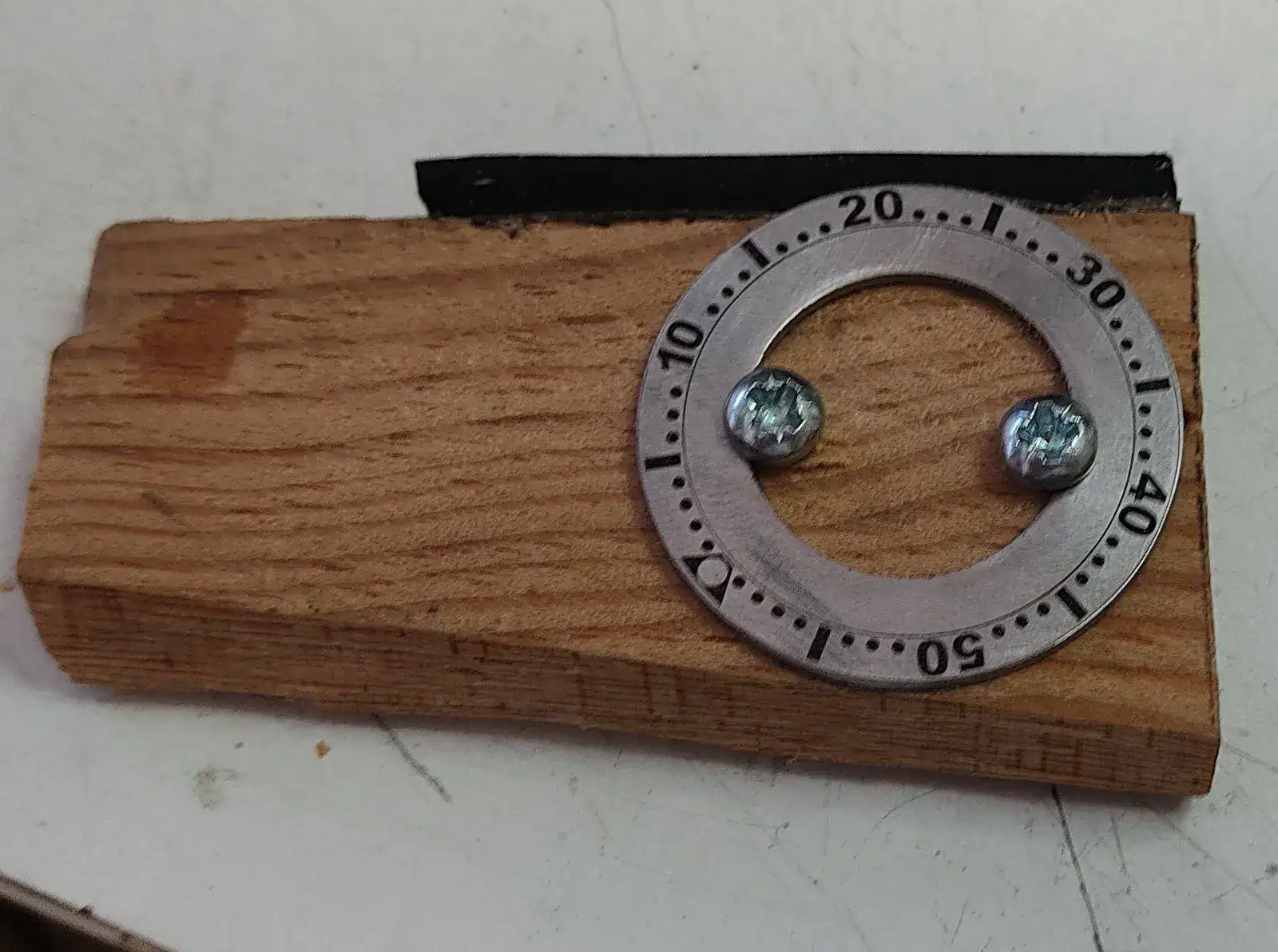

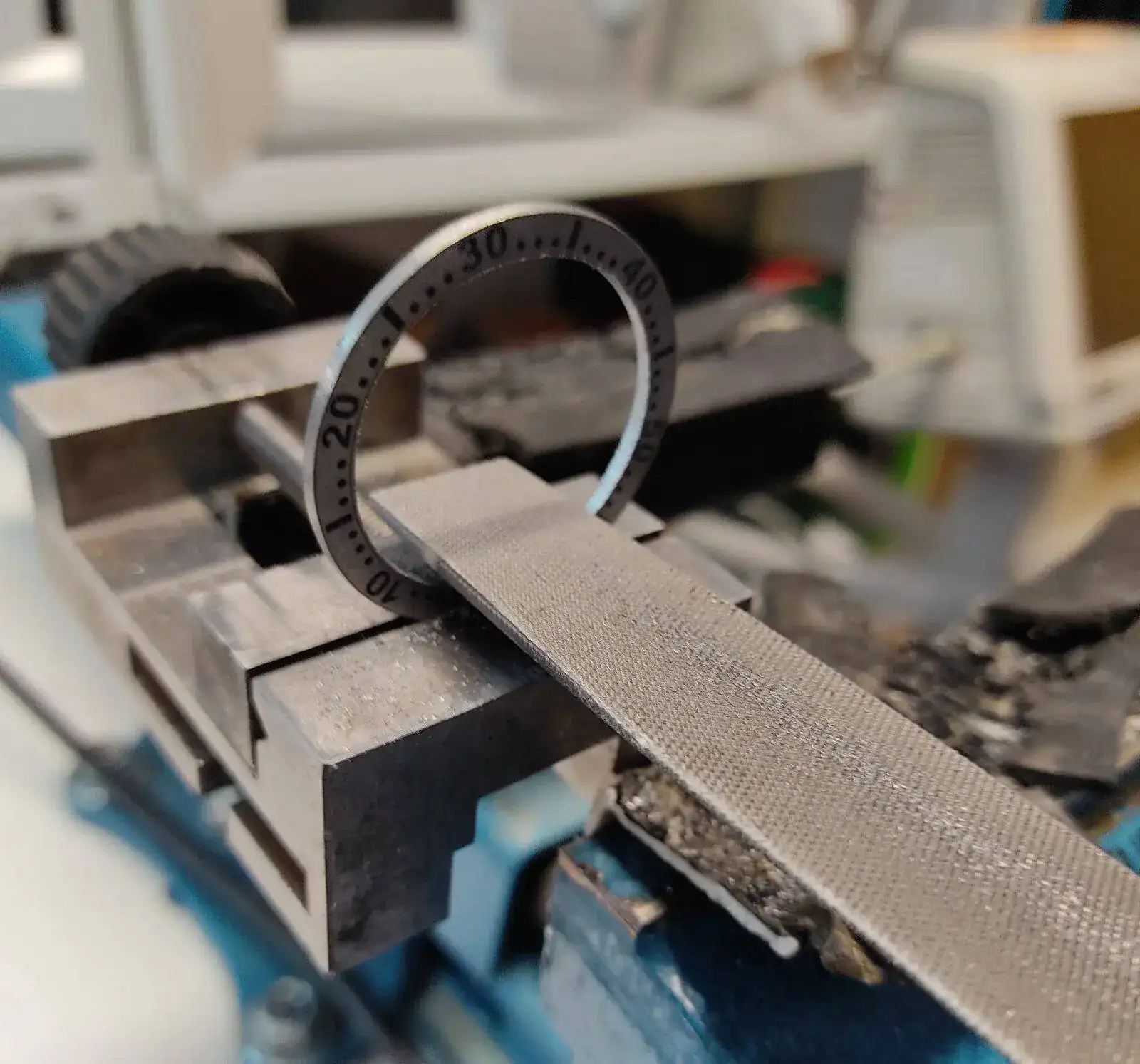

Ya con el diseño grabado me ha tocado cortar el inserto, la parte exterior ha sido fácil, debastar lo gordo con la amoldara y después apurar a mano hasta la línea exterior con la lima.

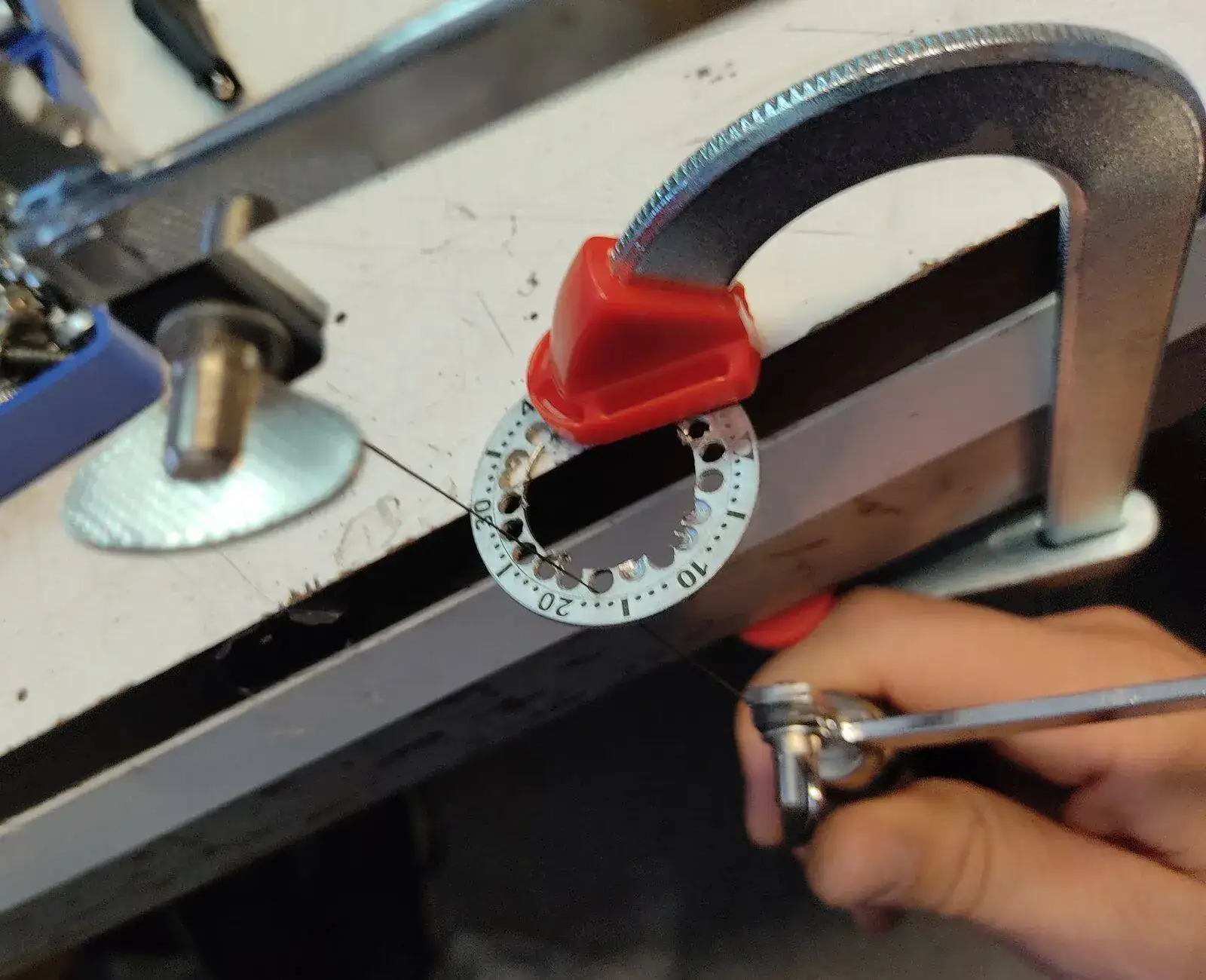

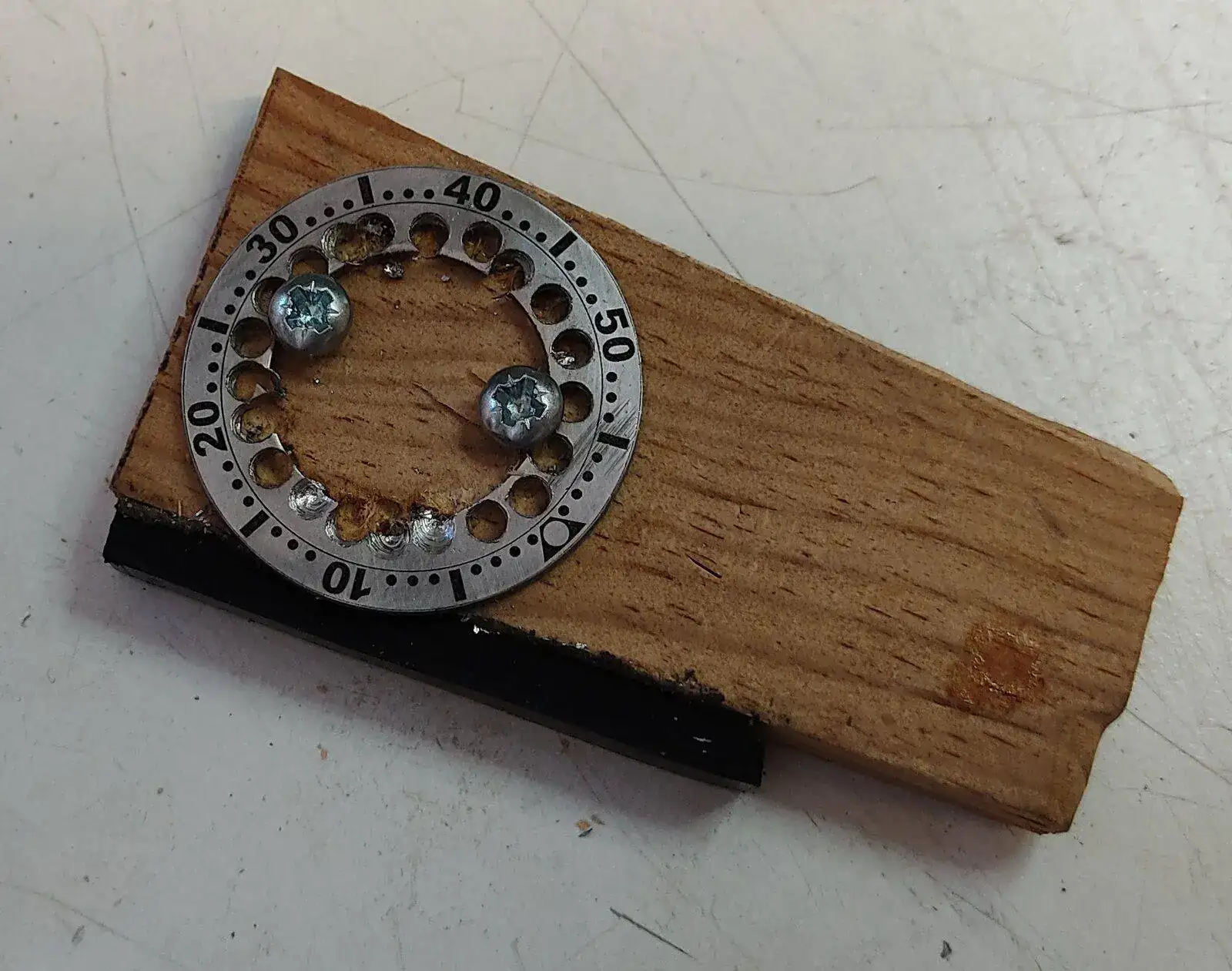

El interior ha sido un poco más trabajoso pero nada muy complicado, primero unos taladros para quitar material, después segueta de joyero para unir los agujeros y para terminar limado a mano. Por suerte he podido usar una lima grande así que aun conservo la movilidad de mis dedos.

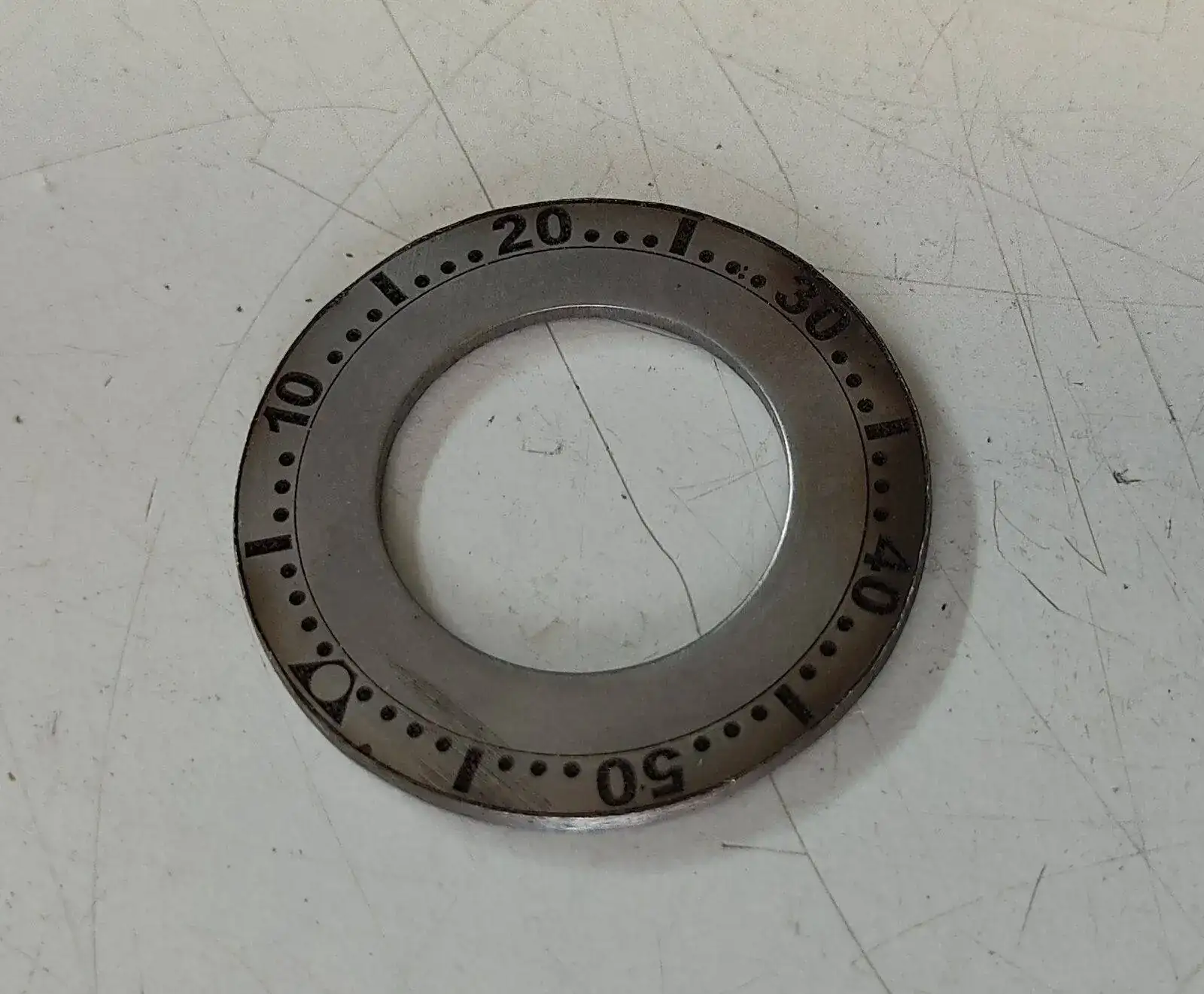

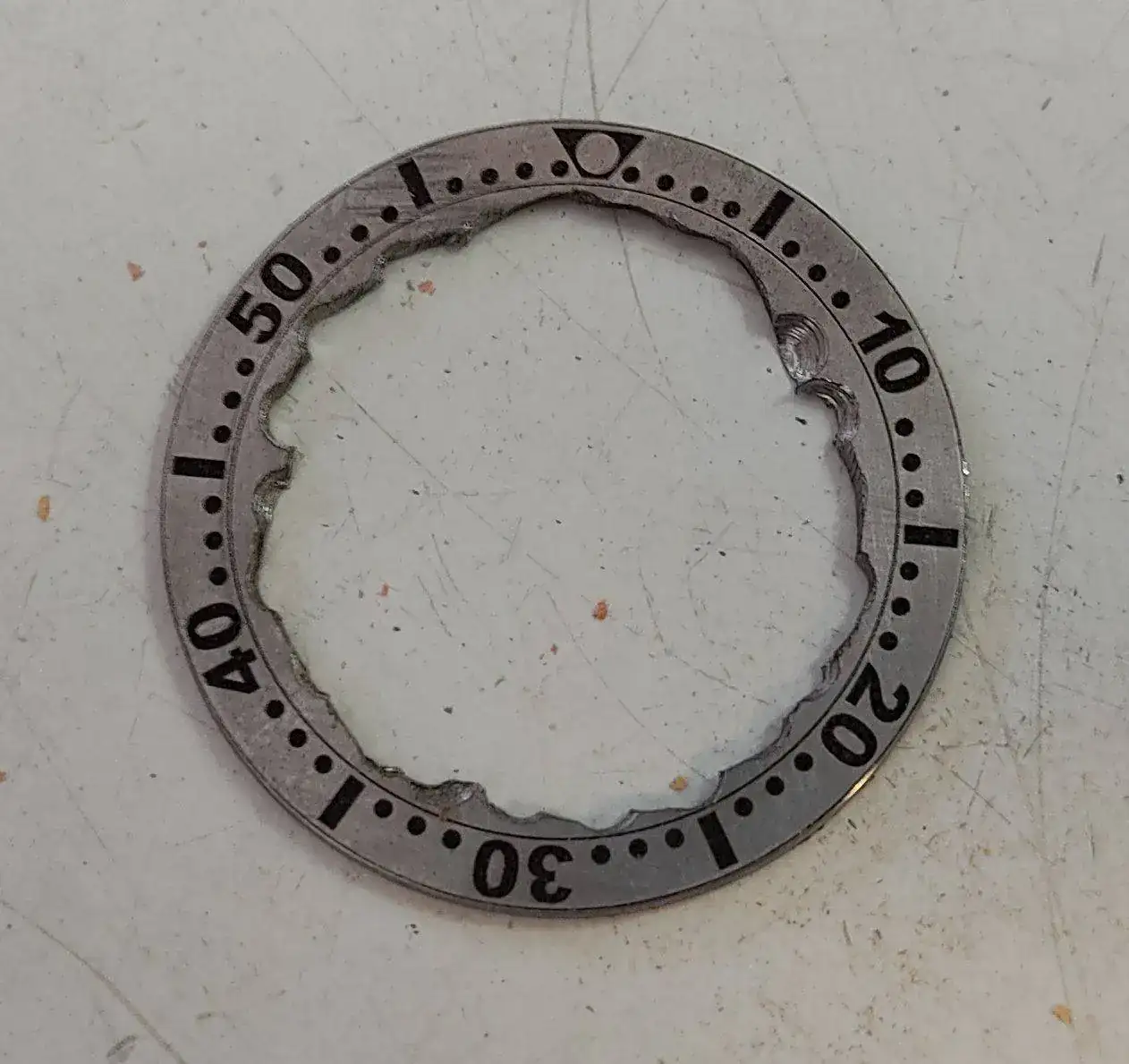

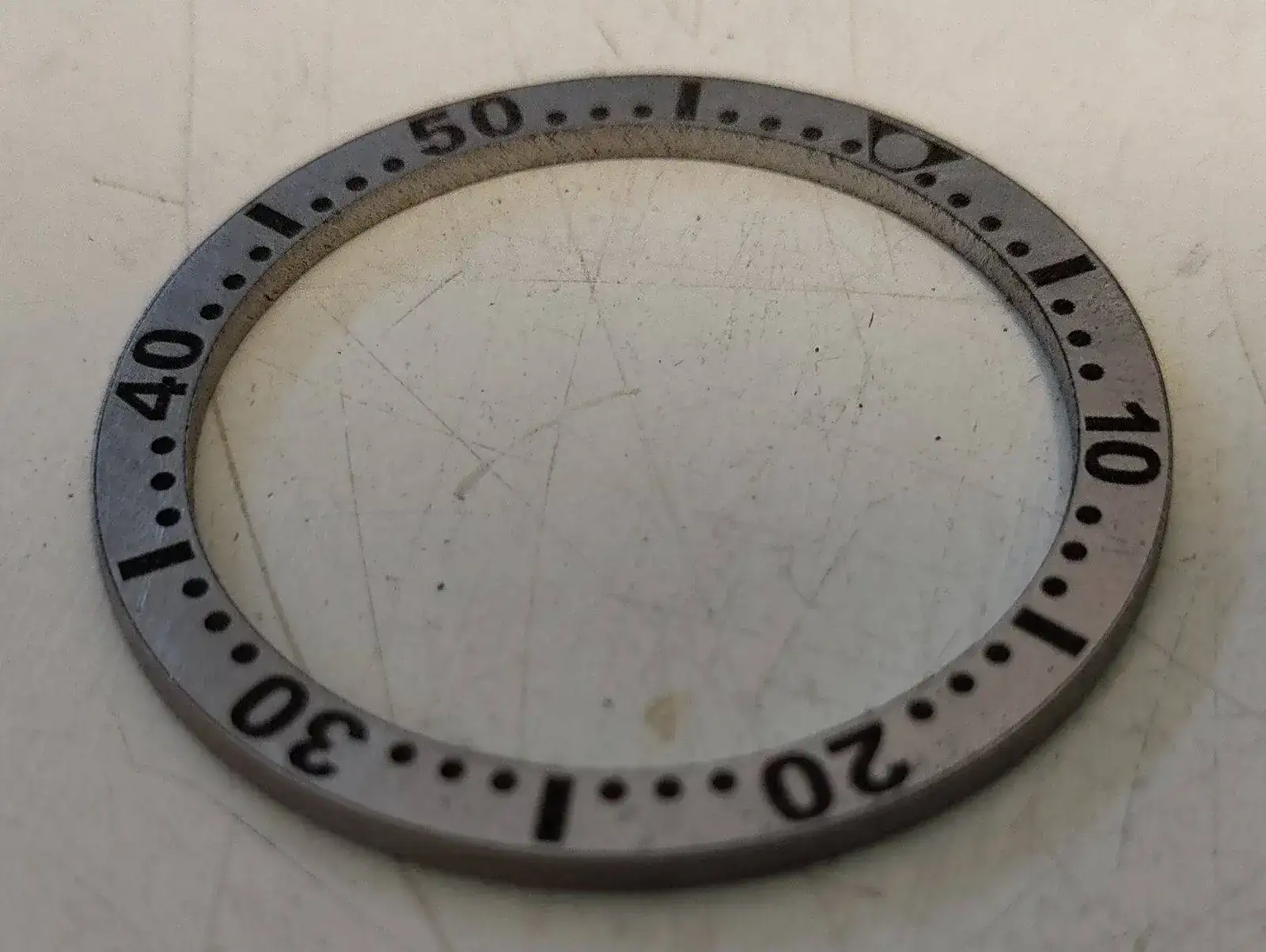

Y así es como ha quedado por el momento, el siguiente paso es hacer el inserto cóncavo por el reverso para después prensarlo e invertir la concavidad, suena raro pero con las fotos se entenderá enseguida, próximamente más!
Ya con el diseño grabado me ha tocado cortar el inserto, la parte exterior ha sido fácil, debastar lo gordo con la amoldara y después apurar a mano hasta la línea exterior con la lima.
El interior ha sido un poco más trabajoso pero nada muy complicado, primero unos taladros para quitar material, después segueta de joyero para unir los agujeros y para terminar limado a mano. Por suerte he podido usar una lima grande así que aun conservo la movilidad de mis dedos.
Y así es como ha quedado por el momento, el siguiente paso es hacer el inserto cóncavo por el reverso para después prensarlo e invertir la concavidad, suena raro pero con las fotos se entenderá enseguida, próximamente más!
aguiloco
Forer@ Senior
Sin verificar
Muchas gracias compañeros! Me parto con lo de las cabezas Monsignore

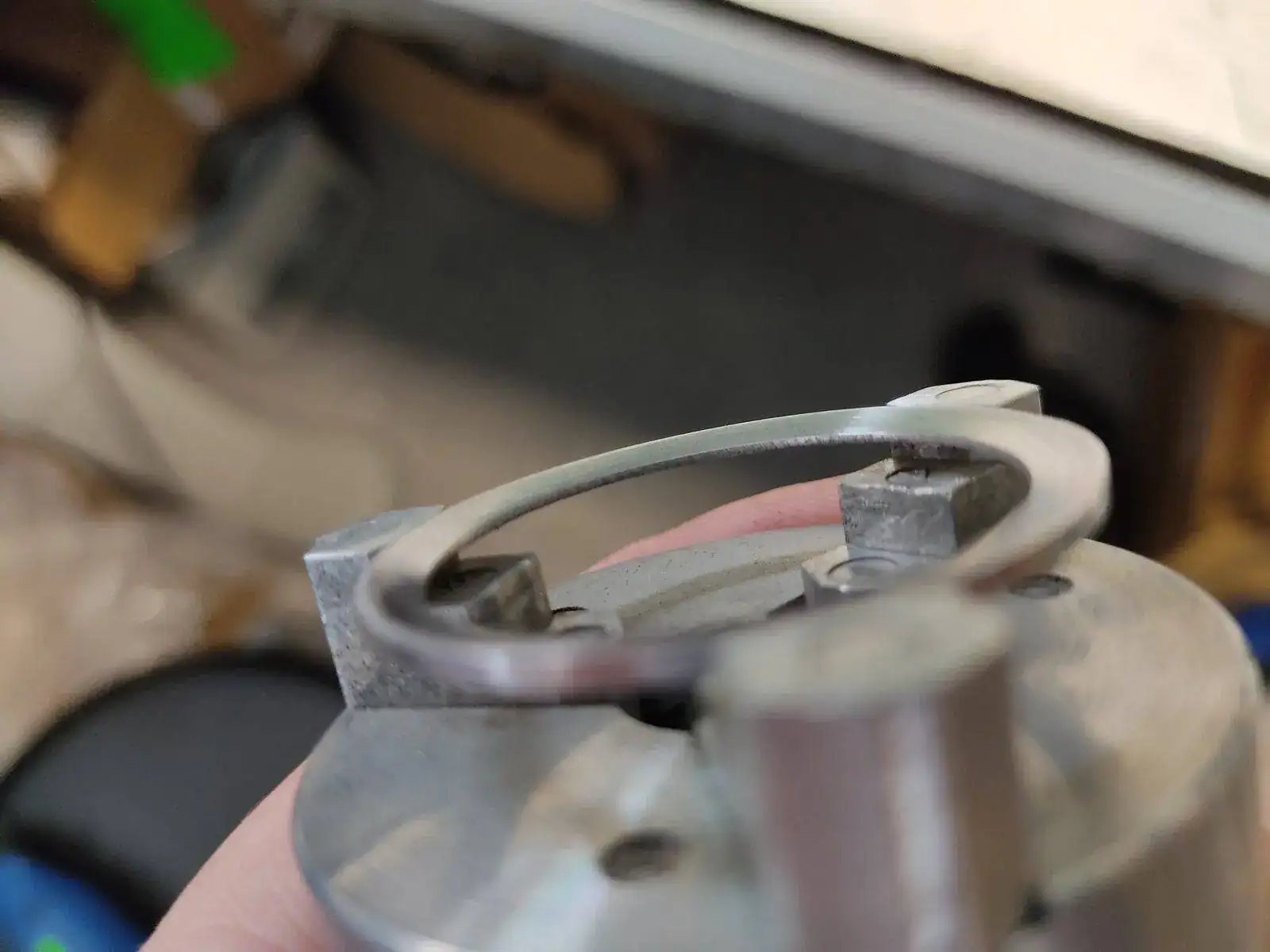

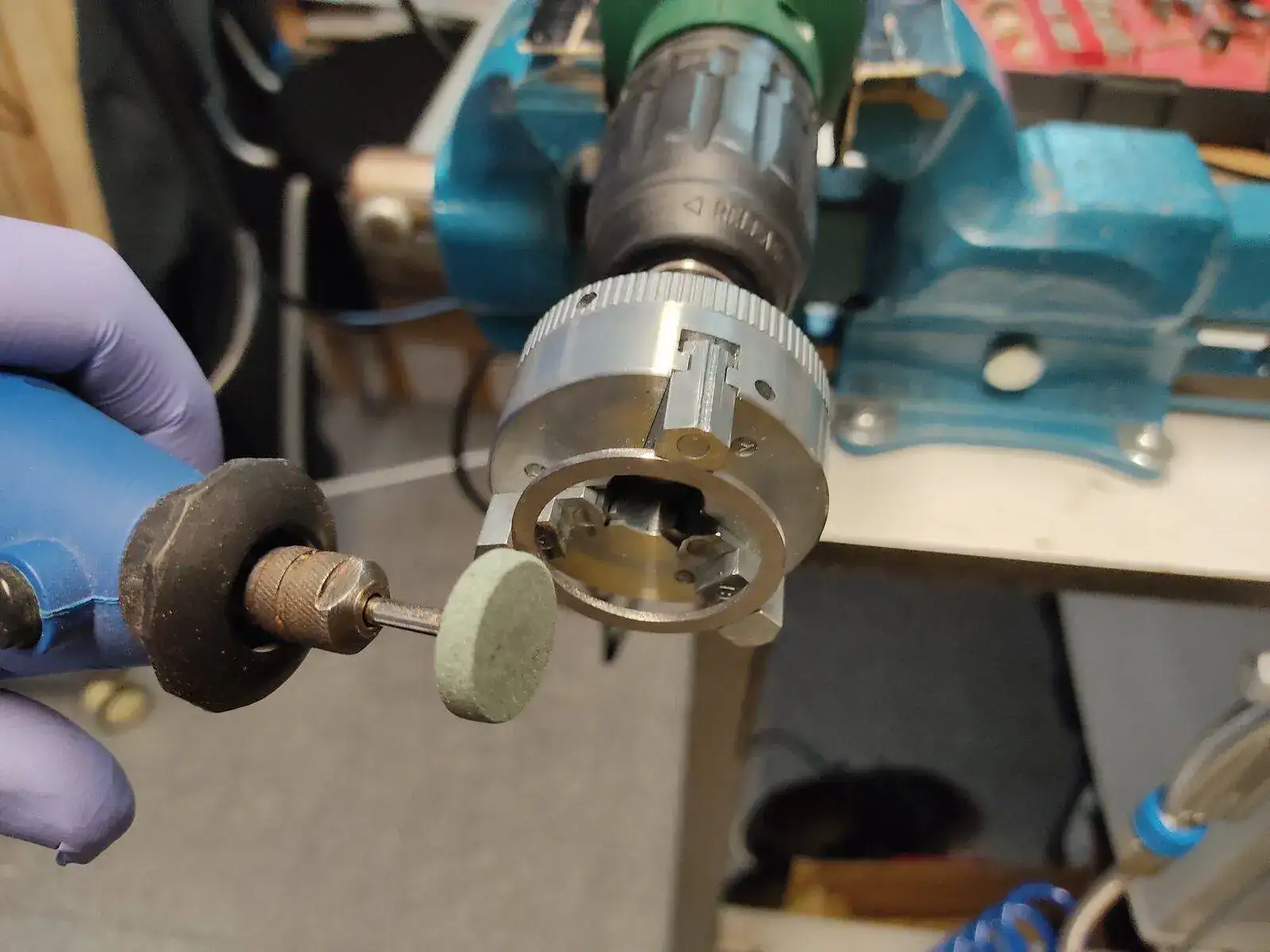

Siguiendo con la faena, ya he hecho la concavidad interior, he usado un cabezal barato de torno para sujetar el bisel en un taladro de mano y con una Dremmel, un par de cabezales de piedra y las limas le he dado forma. Es un poco complicado conseguir precisión al hacer este tipo de cosas "al aire", aquí es donde una fresadora o un torno harían maravillas, pero bueno el trabajo esta hecho.

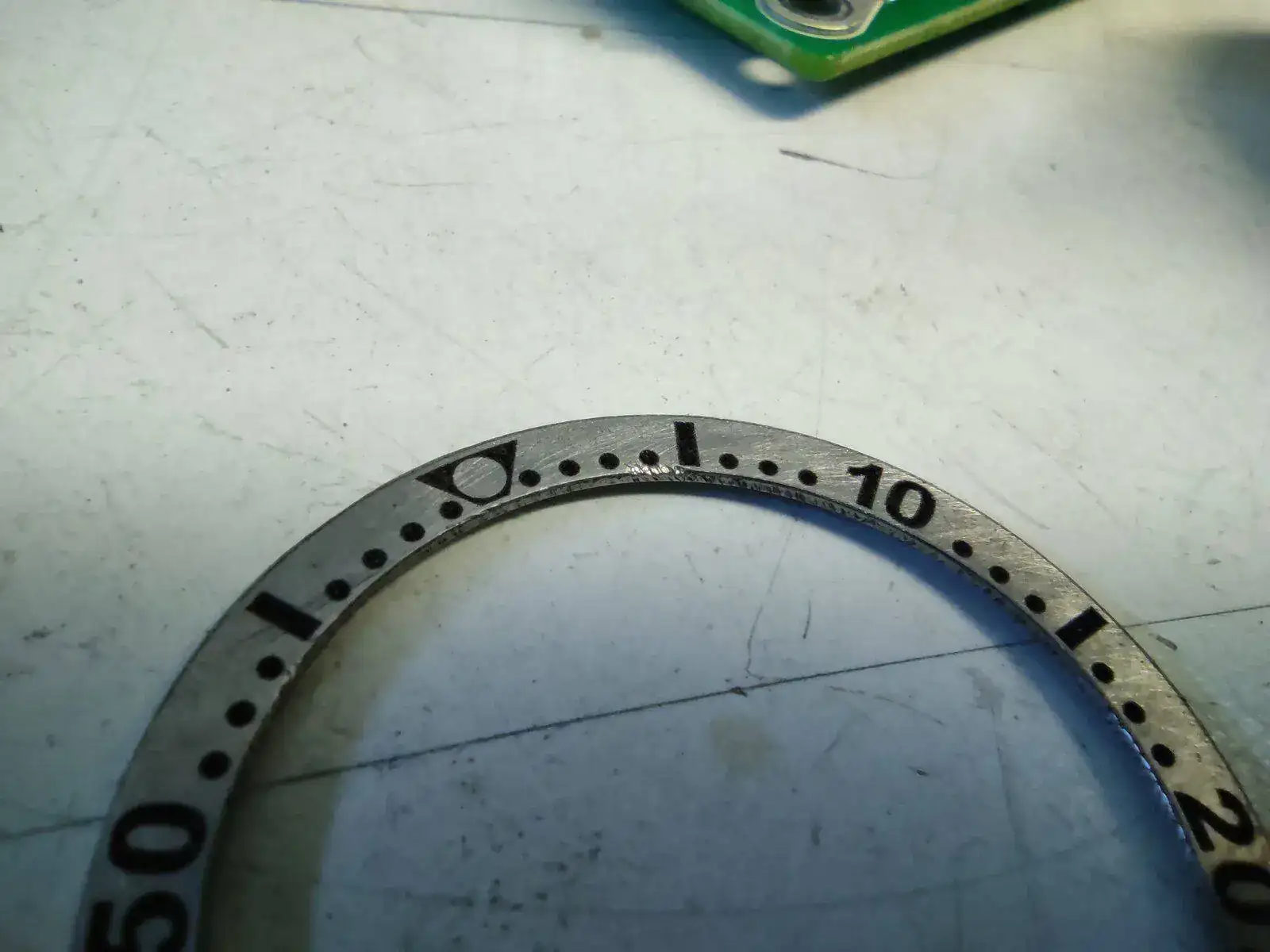

Por desgracia una lima se ha enganchado donde no debía mientras la pieza estaba girando y me ha hecho unas feas marcas en el frontal del bisel...
Me da mucho por saco pero bueno ya que estoy cerca de terminar seguiré y me tocará hacer otro más adelante.

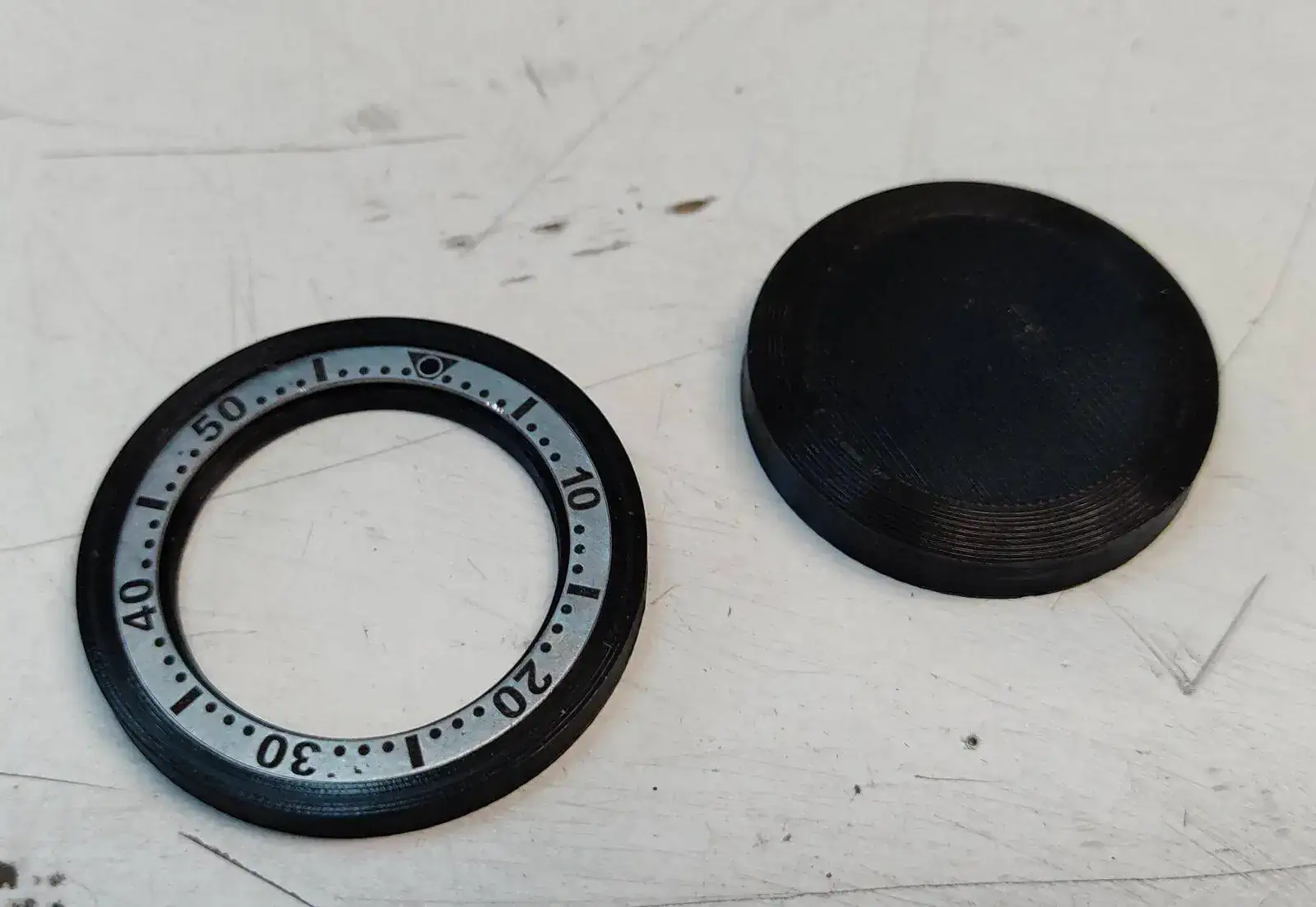

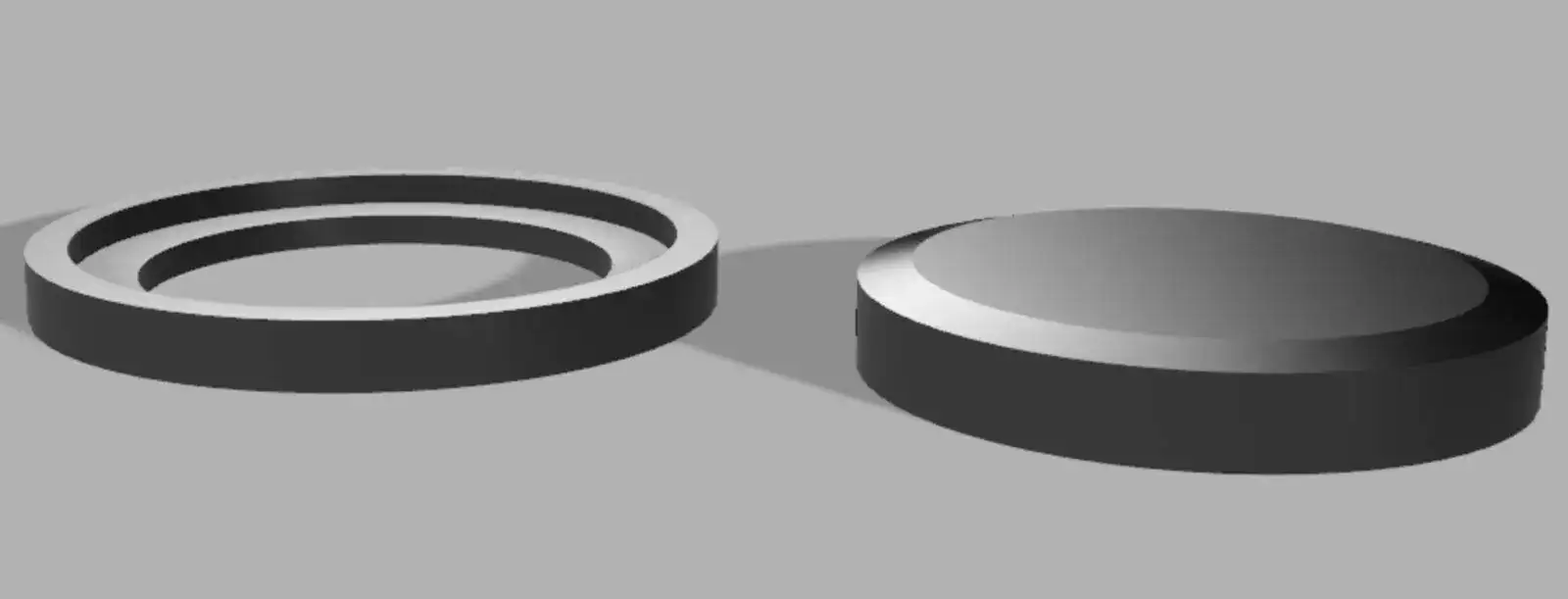

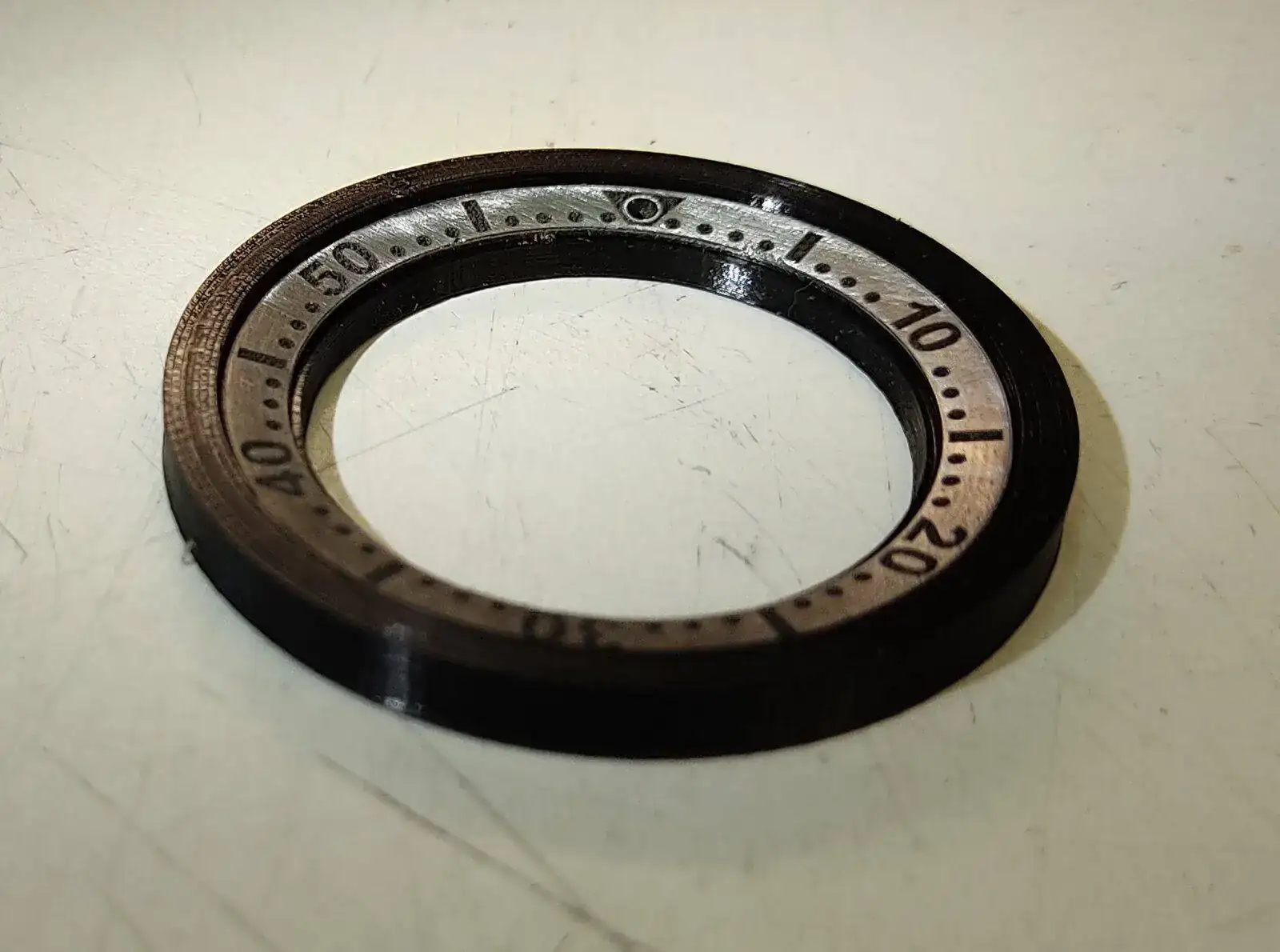

Hasta ahora todo ha sido un poco precario pero tenía claro que se podía hacer, ahora tengo que invertir la concavidad a la cara frontal grabada. Se me ha ocurrido prensar el bisel dentro de un molde con el ángulo adecuado y cruzar los dedos, he diseñado estas sencillas piezas para esta función.
Luego las imprimiré en PLA y probaré a doblar el bisel, a ver si hay suerte!
Siguiendo con la faena, ya he hecho la concavidad interior, he usado un cabezal barato de torno para sujetar el bisel en un taladro de mano y con una Dremmel, un par de cabezales de piedra y las limas le he dado forma. Es un poco complicado conseguir precisión al hacer este tipo de cosas "al aire", aquí es donde una fresadora o un torno harían maravillas, pero bueno el trabajo esta hecho.
Por desgracia una lima se ha enganchado donde no debía mientras la pieza estaba girando y me ha hecho unas feas marcas en el frontal del bisel...
Me da mucho por saco pero bueno ya que estoy cerca de terminar seguiré y me tocará hacer otro más adelante.Hasta ahora todo ha sido un poco precario pero tenía claro que se podía hacer, ahora tengo que invertir la concavidad a la cara frontal grabada. Se me ha ocurrido prensar el bisel dentro de un molde con el ángulo adecuado y cruzar los dedos, he diseñado estas sencillas piezas para esta función.
Luego las imprimiré en PLA y probaré a doblar el bisel, a ver si hay suerte!
aguiloco
Forer@ Senior
Sin verificar
Muchas gracias compañero! este bisel te lo dedico

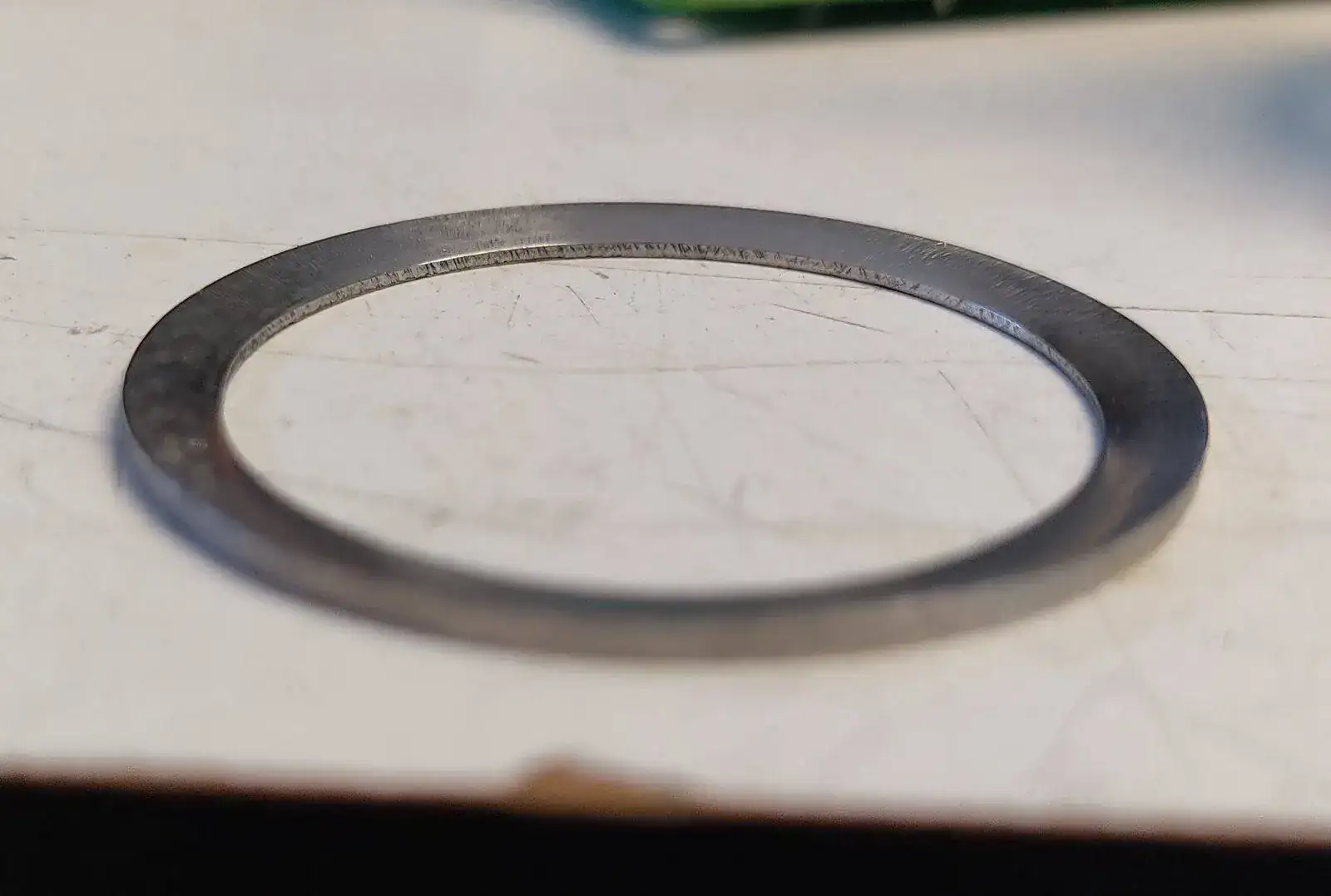

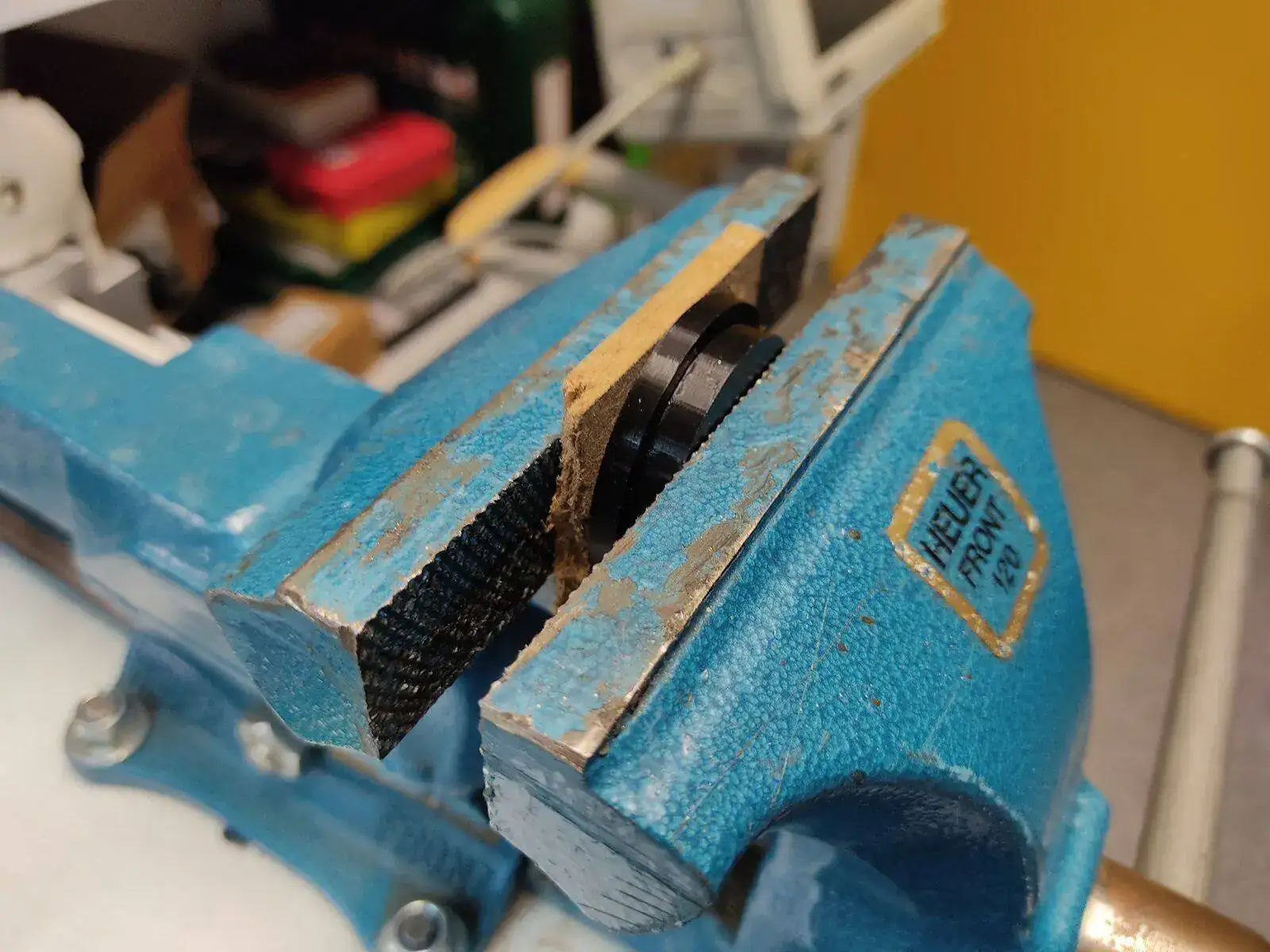

Parece que el invento de la prensa ha funcionado a la perfección! Ha quedado justo como quería.

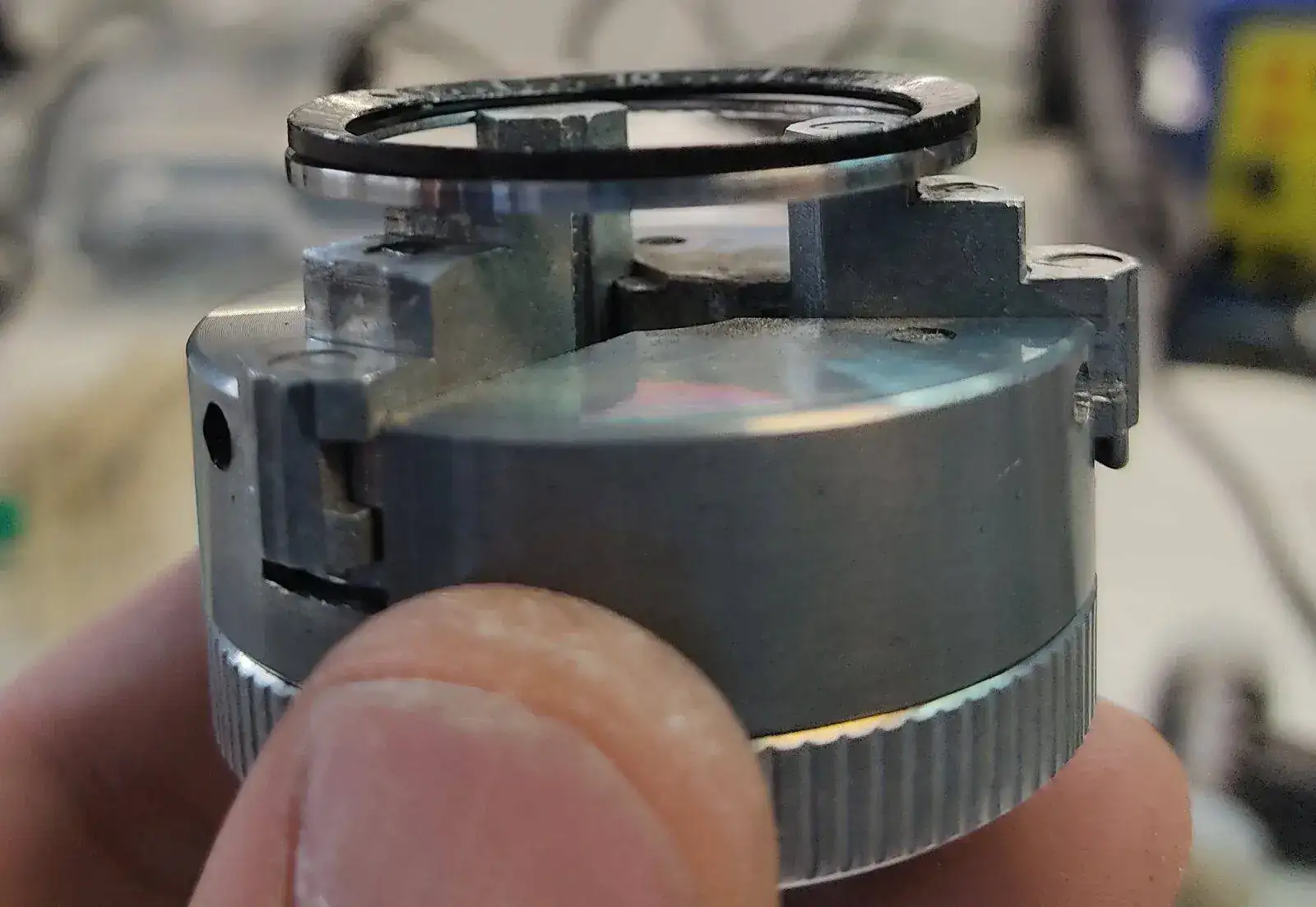

Después he aplastarlo se ha deformado el borde exterior por lo que he vuelto a dejar el canto recto con la ayuda del cabezal de torno. En esta foto se puede ver junto a un bisel original.

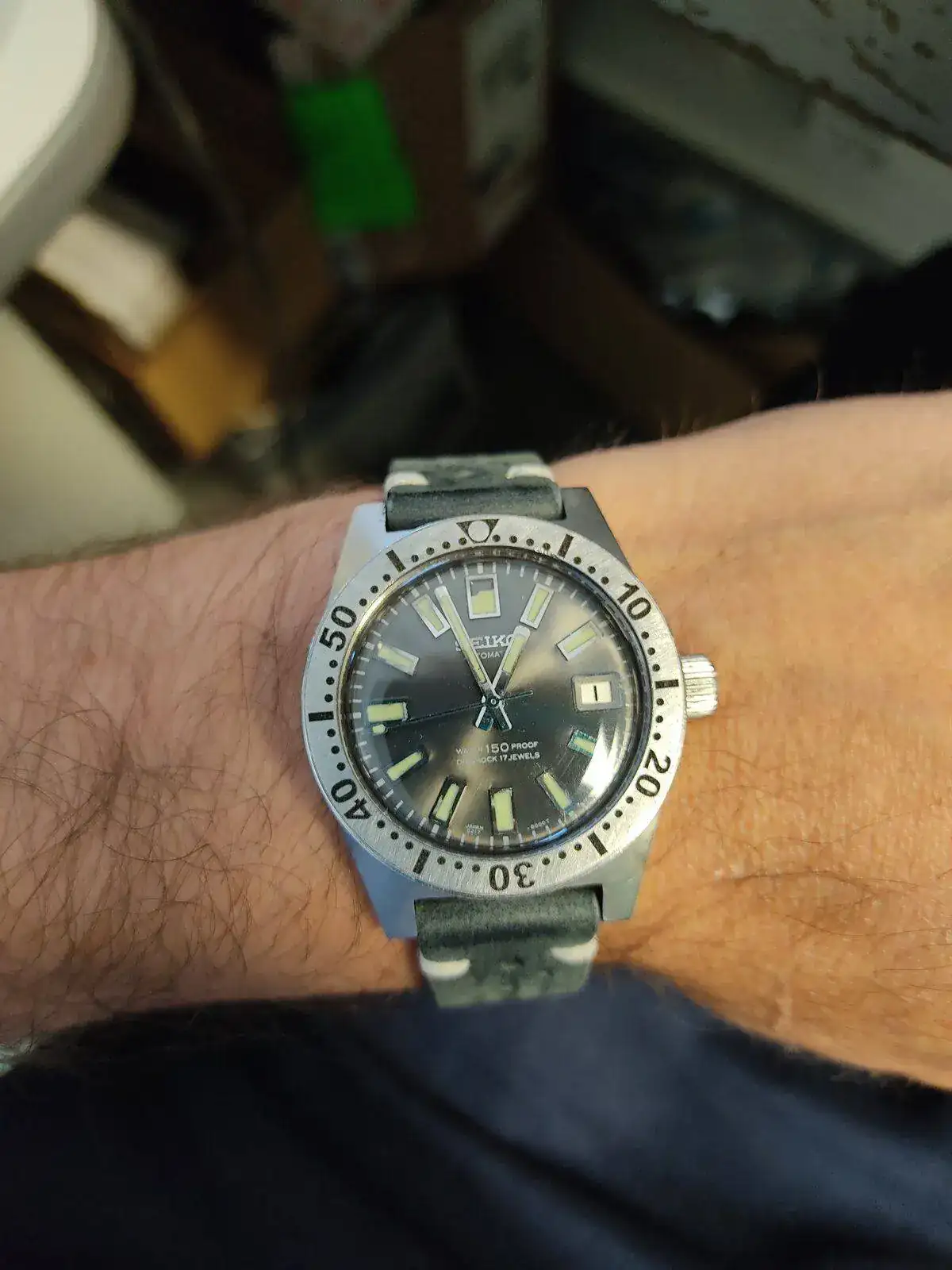

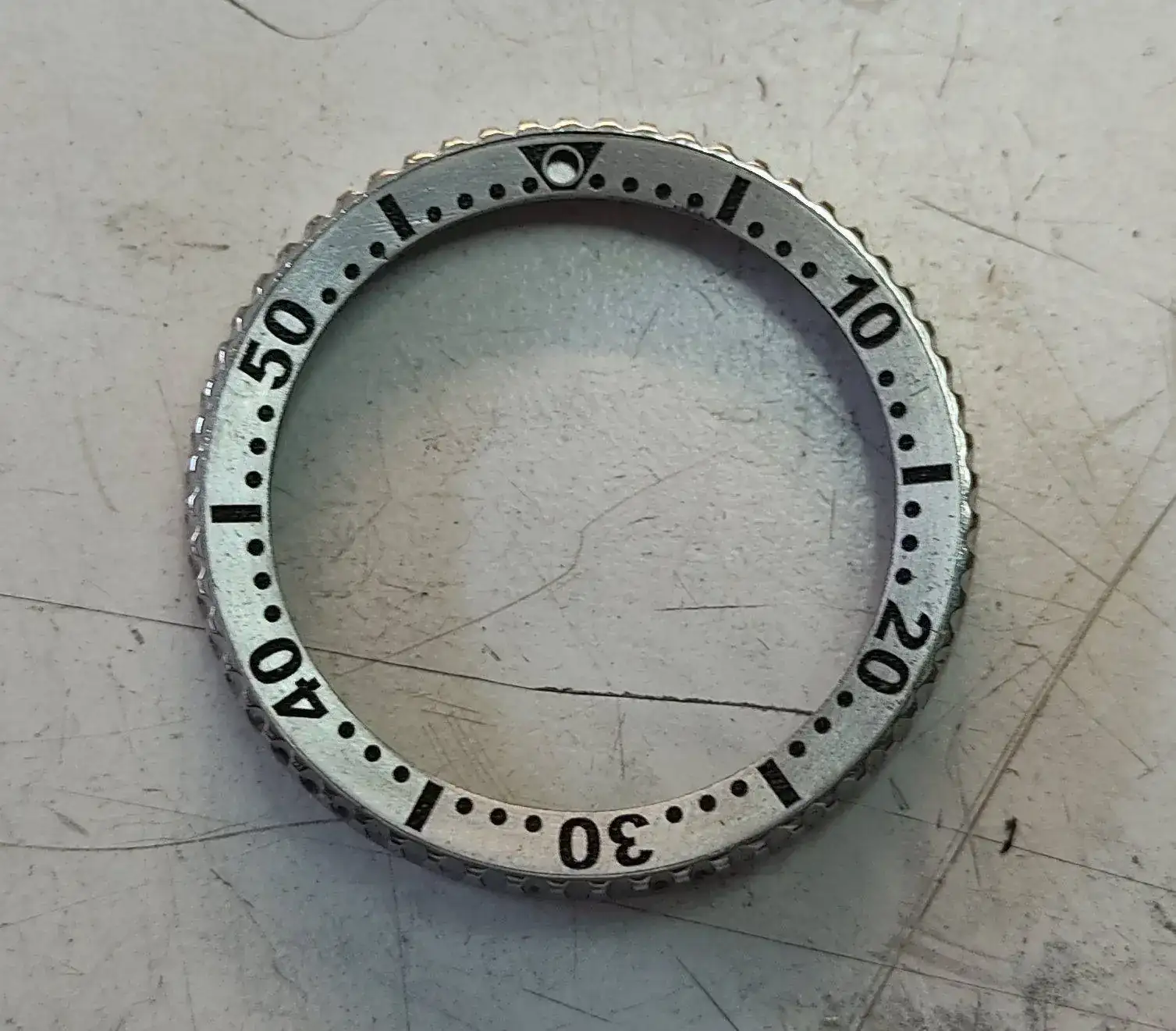

Ya ajustado el diámetro para que encaje muy justo en el bisel quedaría mas o menos así, aunque aún me falta arenarlo. En estas fotos no esta encajado del todo, que cuesta luego sacarlo.
Lástima de las marcas que hizo la lima que se escapó, no quedará perfecto pero ha sido una buena práctica para hacer aun mejor el próximo. Pondré mas fotos cuando esté terminado del todo.
Saludos!
Parece que el invento de la prensa ha funcionado a la perfección! Ha quedado justo como quería.
Después he aplastarlo se ha deformado el borde exterior por lo que he vuelto a dejar el canto recto con la ayuda del cabezal de torno. En esta foto se puede ver junto a un bisel original.
Ya ajustado el diámetro para que encaje muy justo en el bisel quedaría mas o menos así, aunque aún me falta arenarlo. En estas fotos no esta encajado del todo, que cuesta luego sacarlo.
Lástima de las marcas que hizo la lima que se escapó, no quedará perfecto pero ha sido una buena práctica para hacer aun mejor el próximo. Pondré mas fotos cuando esté terminado del todo.
Saludos!
aguiloco
Forer@ Senior
Sin verificar
Muchas gracias!

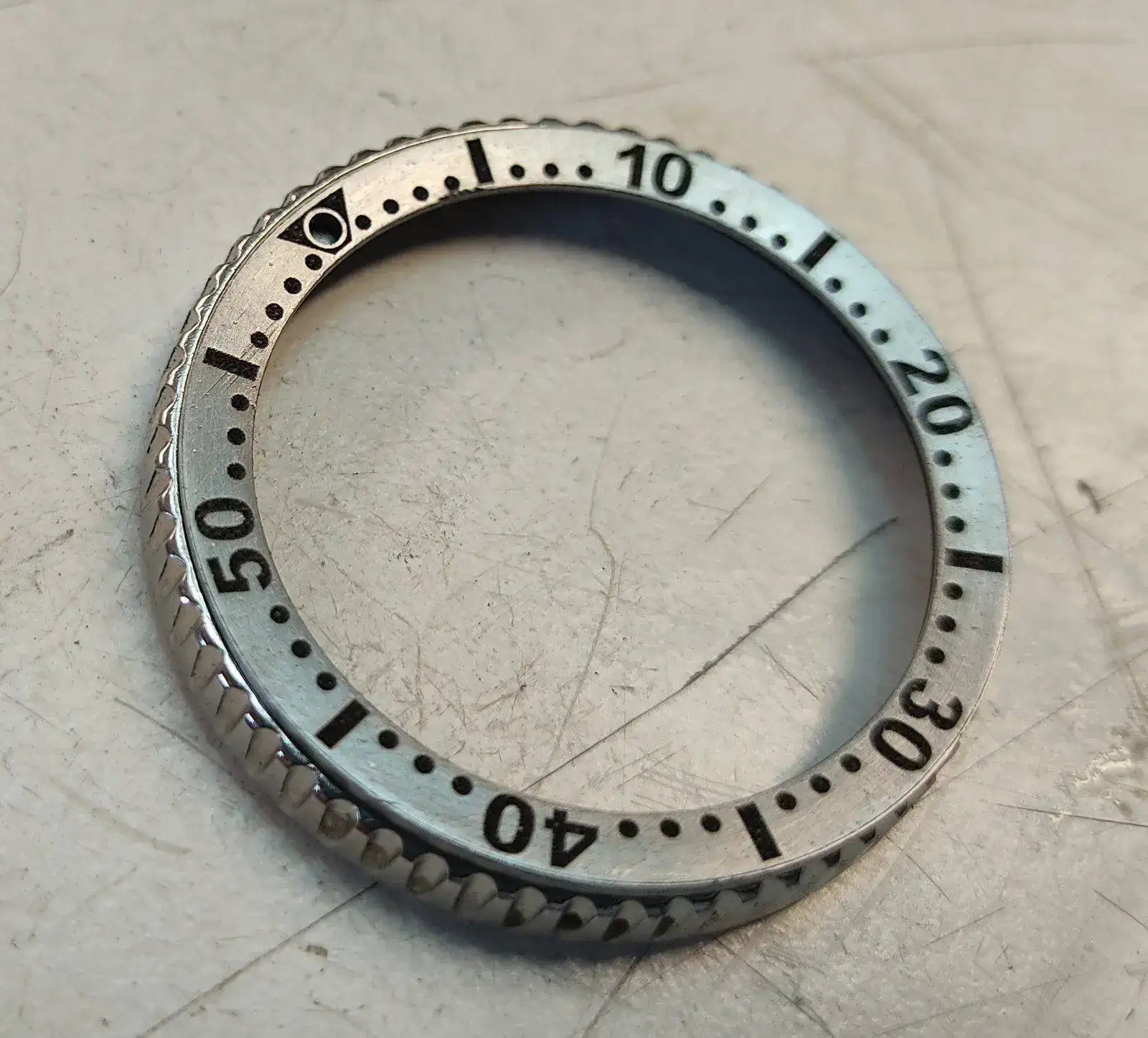

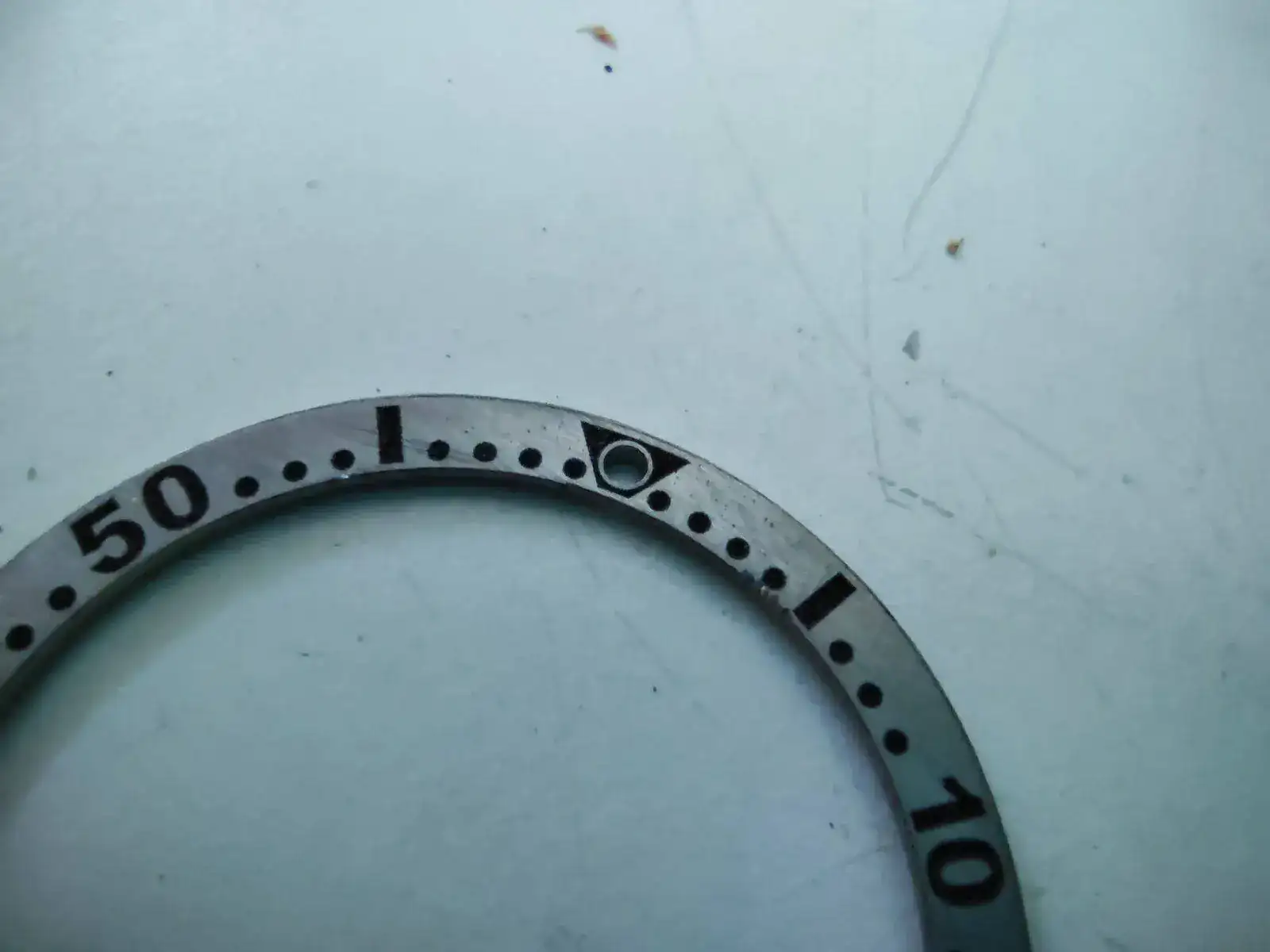

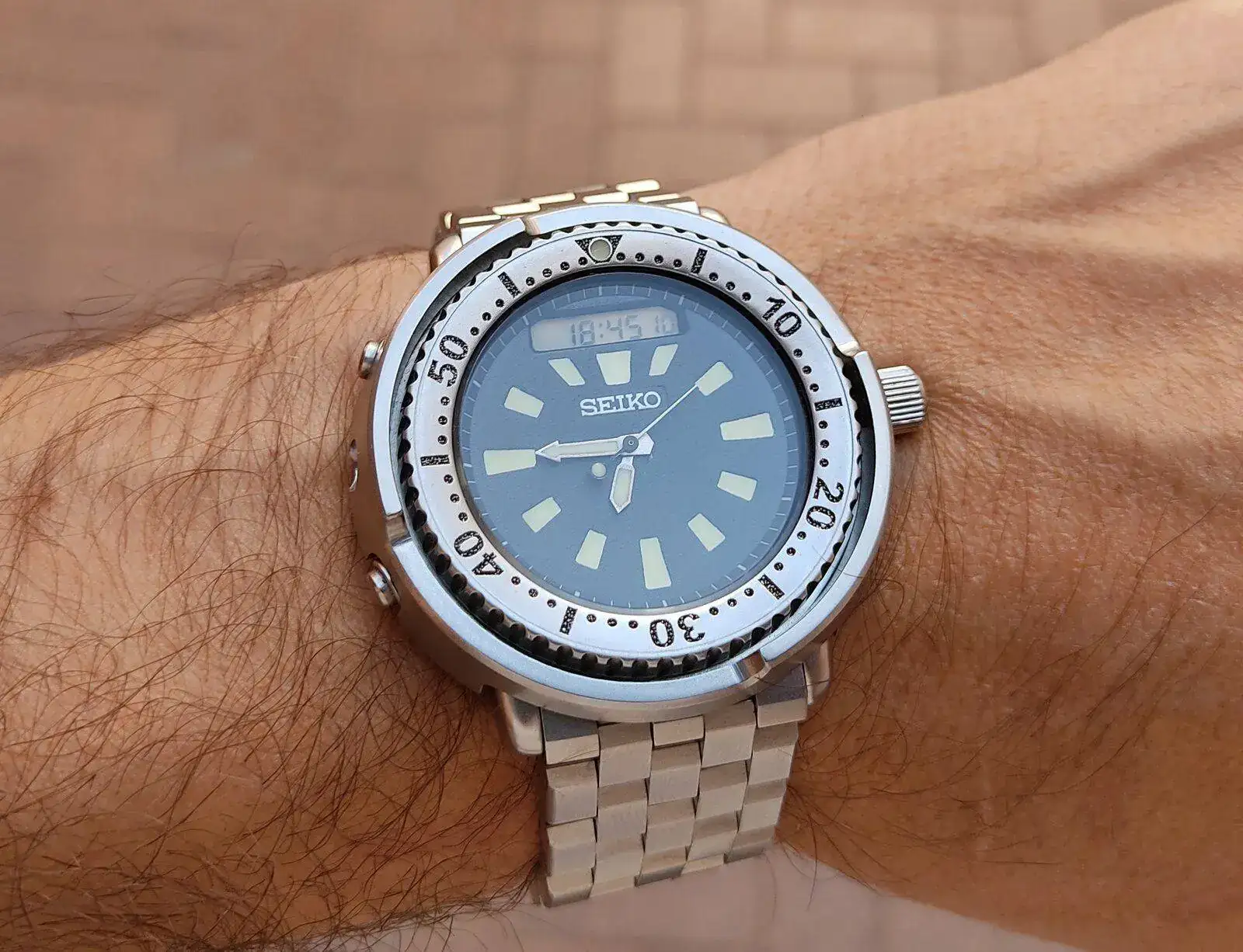

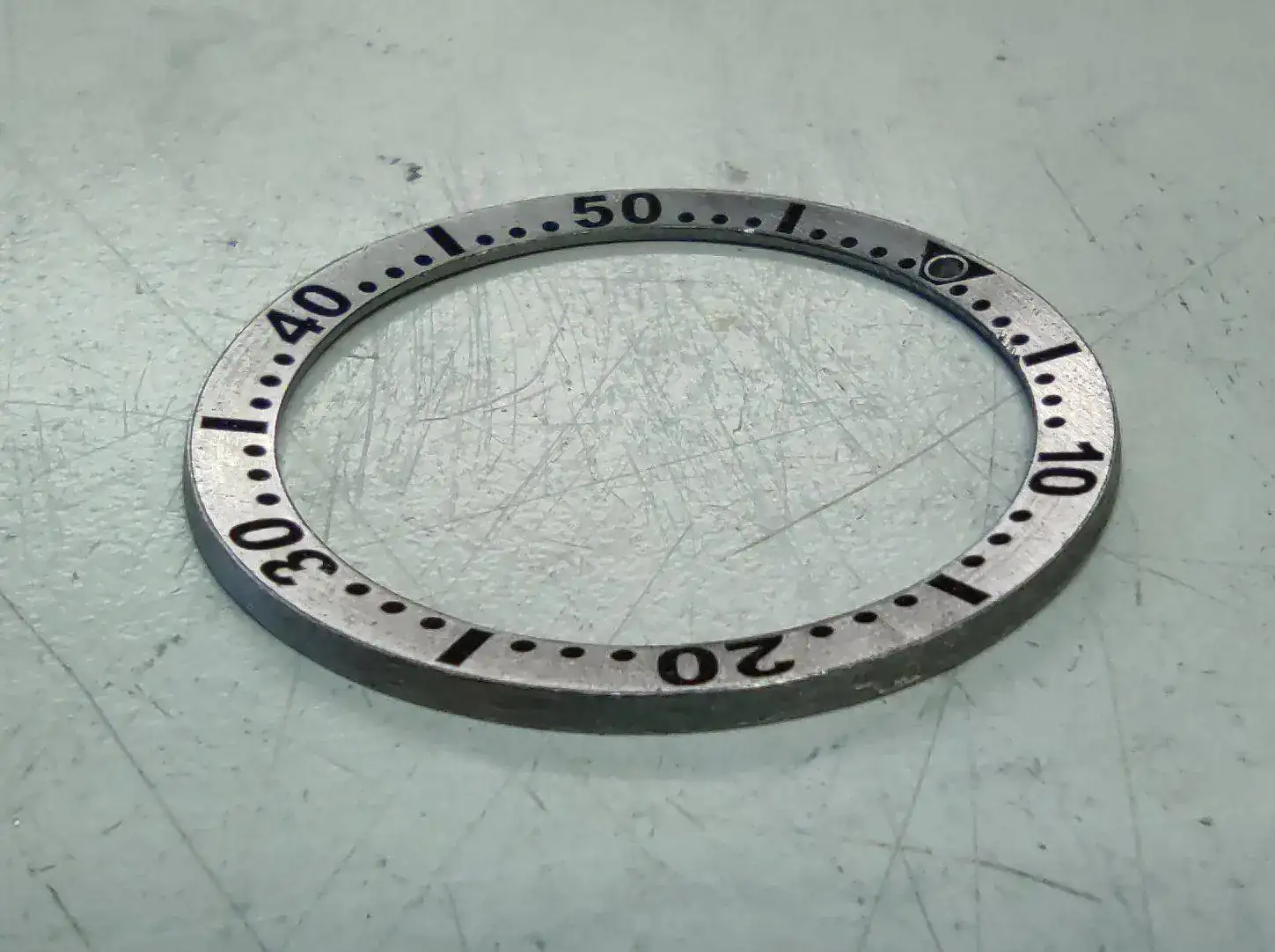

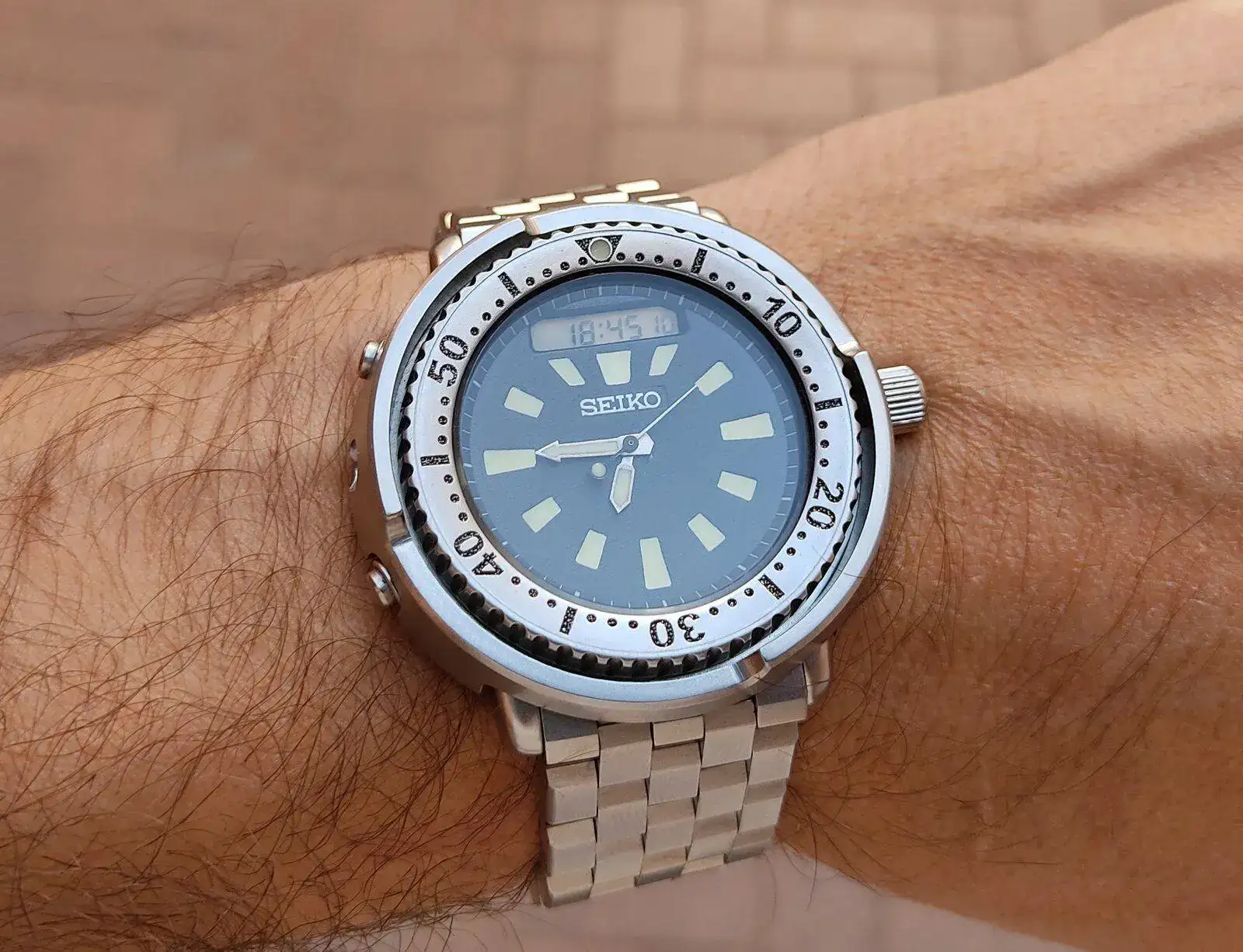

El bisel ya está a terminado, cuando le di con el chorro de arena descubrí que la profundidad del grabado láser era mayor de lo que se apreciaba con la carbonilla negra que se queda en los huecos, así que aproveche para quitar más material y eliminar las imperfecciones más grandes, así va quedando el conjunto.
El plan era pintar de negro los números y demás indices pero la textura super rugosa del interior grabado a laser me gusta mucho, así que de momento se quedará así.
Aún no estoy convencido de la nueva esfera, me gusta pero las agujas las veo desproporcionadas, voy a hacer algunas pruebas a ver si localizo unas agujas más grandes o veo cómo hacerlas.
Otra opción es usar una esfera tradicional plana y hacerle algo especial, iré probando cosas hasta dar con algo que me guste al 100%.
En cuanto a piezas exteriores solo falta una corona, me gustaría también hacer algo especial ahí, quizá un grabado con cloruro férrico o láser.
Seguiré actualizando según haga más cosas.
Saludos!
El bisel ya está a terminado, cuando le di con el chorro de arena descubrí que la profundidad del grabado láser era mayor de lo que se apreciaba con la carbonilla negra que se queda en los huecos, así que aproveche para quitar más material y eliminar las imperfecciones más grandes, así va quedando el conjunto.
El plan era pintar de negro los números y demás indices pero la textura super rugosa del interior grabado a laser me gusta mucho, así que de momento se quedará así.
Aún no estoy convencido de la nueva esfera, me gusta pero las agujas las veo desproporcionadas, voy a hacer algunas pruebas a ver si localizo unas agujas más grandes o veo cómo hacerlas.
Otra opción es usar una esfera tradicional plana y hacerle algo especial, iré probando cosas hasta dar con algo que me guste al 100%.
En cuanto a piezas exteriores solo falta una corona, me gustaría también hacer algo especial ahí, quizá un grabado con cloruro férrico o láser.
Seguiré actualizando según haga más cosas.
Saludos!
JrChavira78
Forer@ Senior
Sin verificar
wooooow esta quedando perfecto
si se ven un poco chicas las agujas pero todo lo demás se ve increíble
L
LordBlade
Quasi-forer@
Sin verificar
Impresionante, llevar algo que has hecho con tus propias manos no tiene precio.
PD: ¿Aunque sea un poco fuera de Tema que impresora 3D tienes? Yo aun tengo a medias una prusa i3..
, la idea era despues de esa pasar a una cnc pero ahi me quede, y como se ha quedado tan desactualizada encontrar como solventar problemas es complicado.
PD: ¿Aunque sea un poco fuera de Tema que impresora 3D tienes? Yo aun tengo a medias una prusa i3..
, la idea era despues de esa pasar a una cnc pero ahi me quede, y como se ha quedado tan desactualizada encontrar como solventar problemas es complicado.
