Creando el Seiko Arnie definitivo, segunda parte

aguiloco

Forer@ Senior
Buenas, hace un par de años me propuse mejorar uno de mis clásicos favoritos, inicialmente pensé en llenarlo de aceite para mejorar la visibilidad y resistencia a la presión. Monté un reloj de pruebas lleno de aceite que estuvo funcionando perfectamente, el problema es cuando toca cambio de pila, rellenar el aceite es un proceso sucio y pringoso...

Total que he dejado el aceite para los relojes solares, pero me sigue picando el gusanillo del Arnie.

Esta vez voy a hacer modificaciones sobretodo estéticas aunque también algunas mejoras prácticas, como nuevo lumen y cristal de zafiro con antirreflejos, etc...

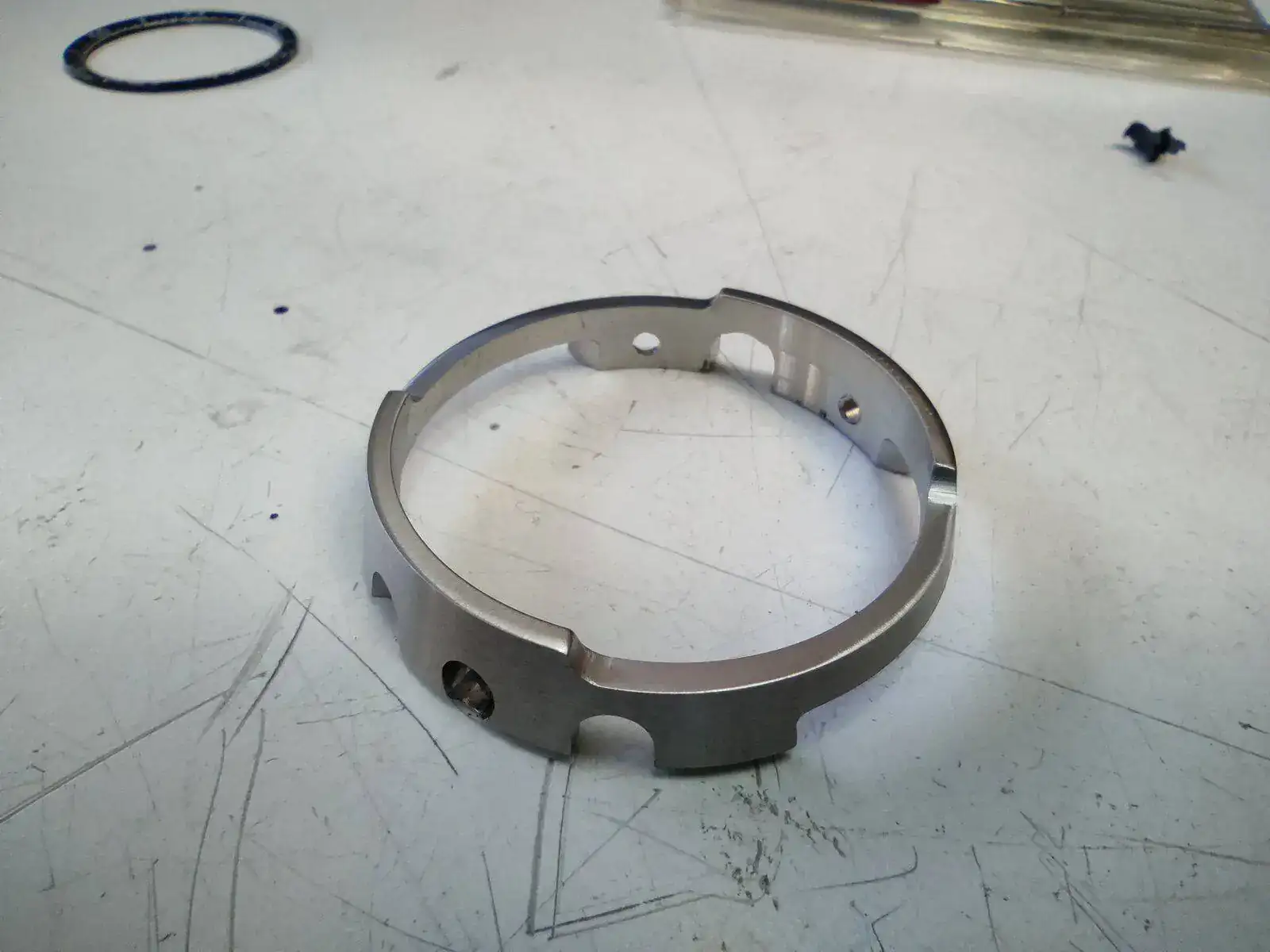

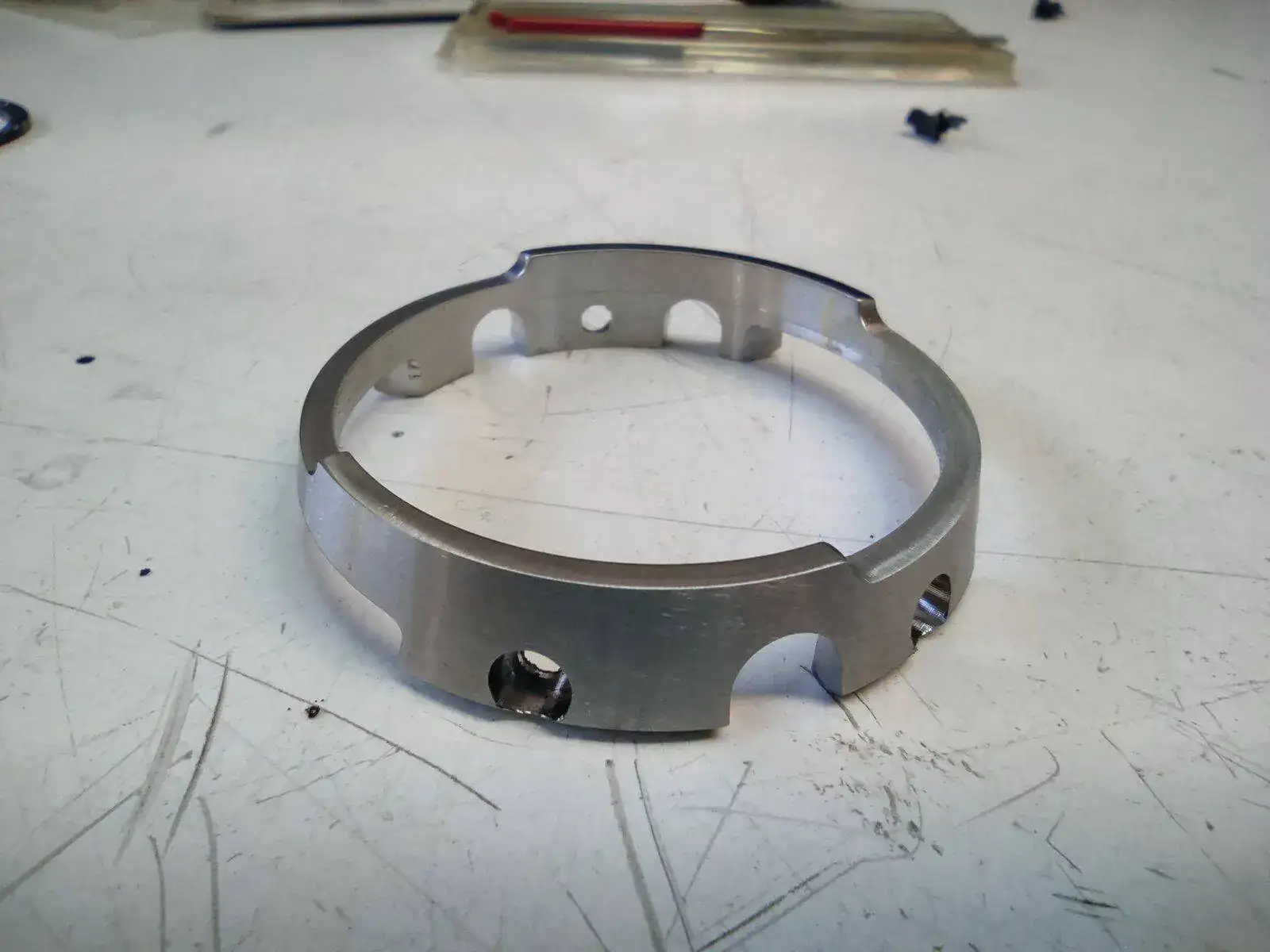

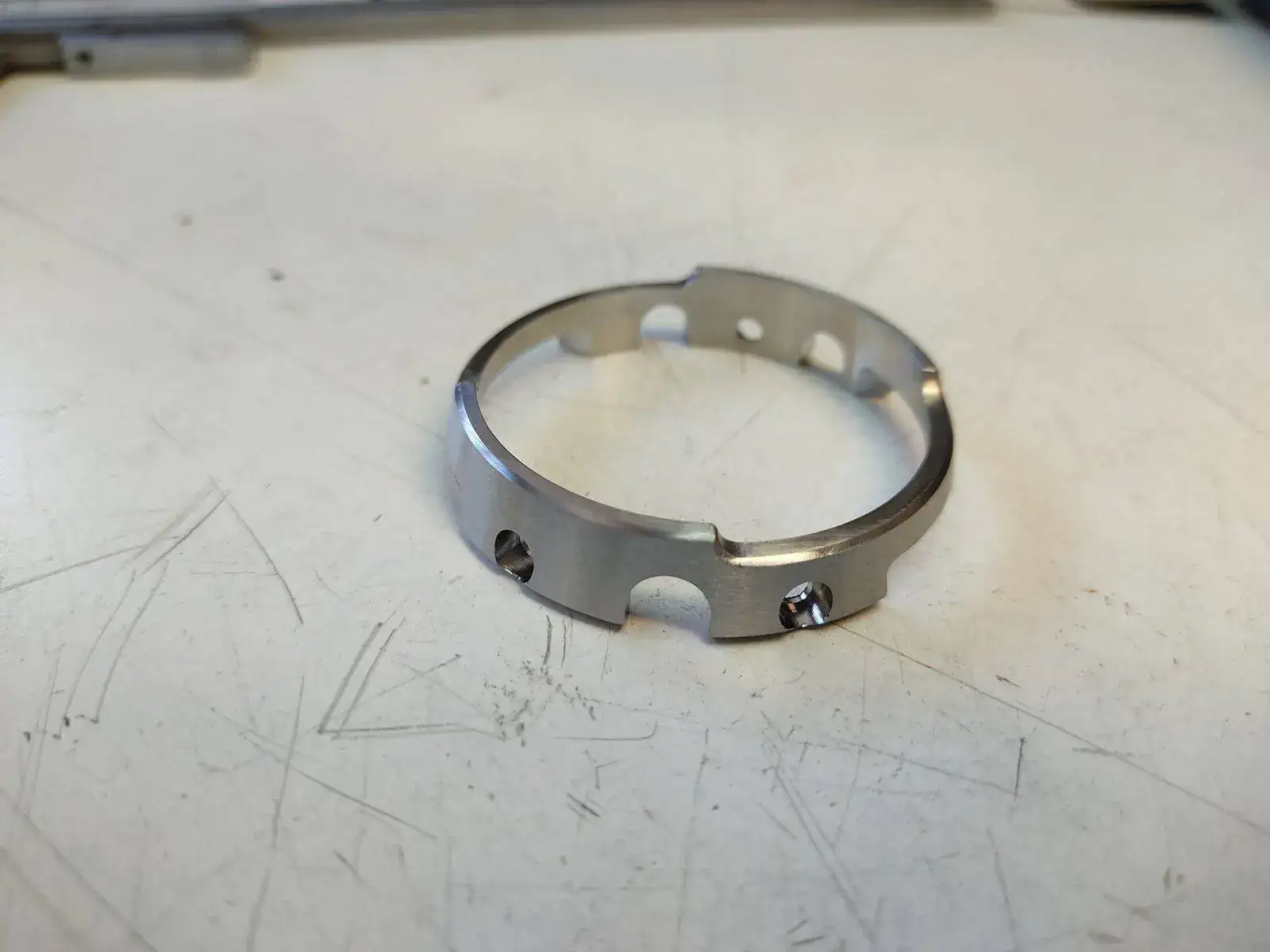

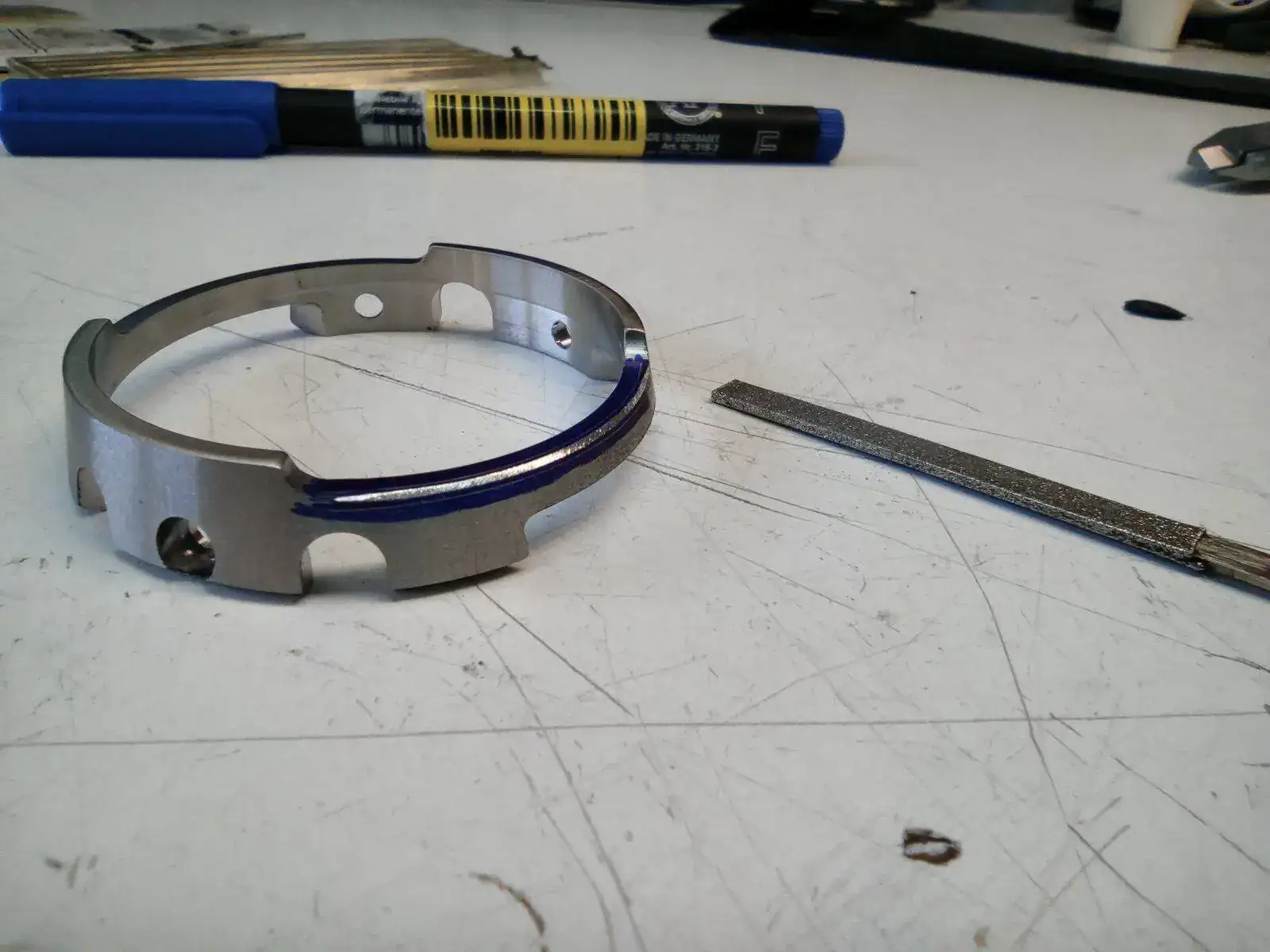

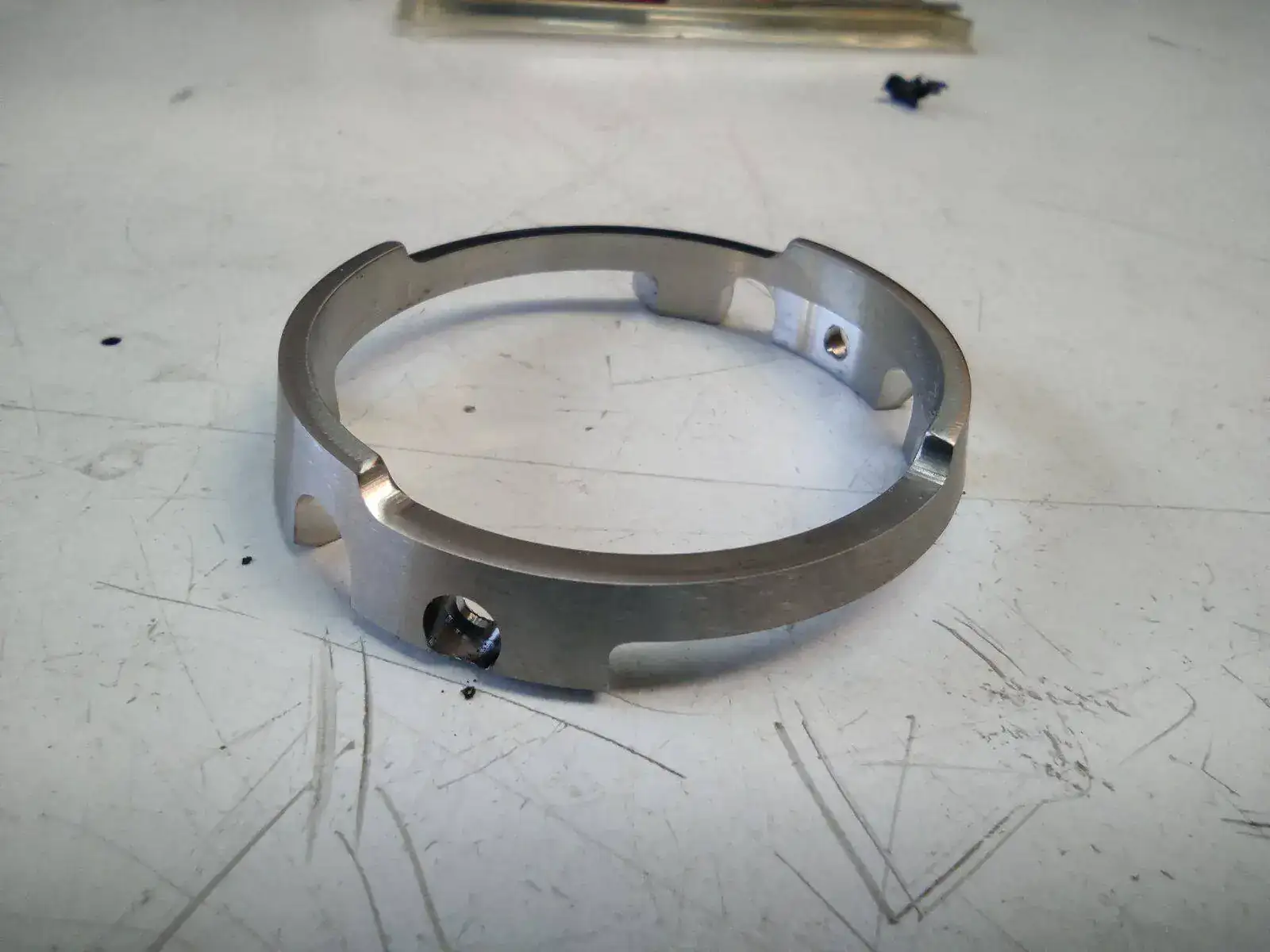

Para empezar he conseguido un protector exterior de acero, en lugar del plástico original, para darle un aspecto más robusto y similar a un tuna profesional.

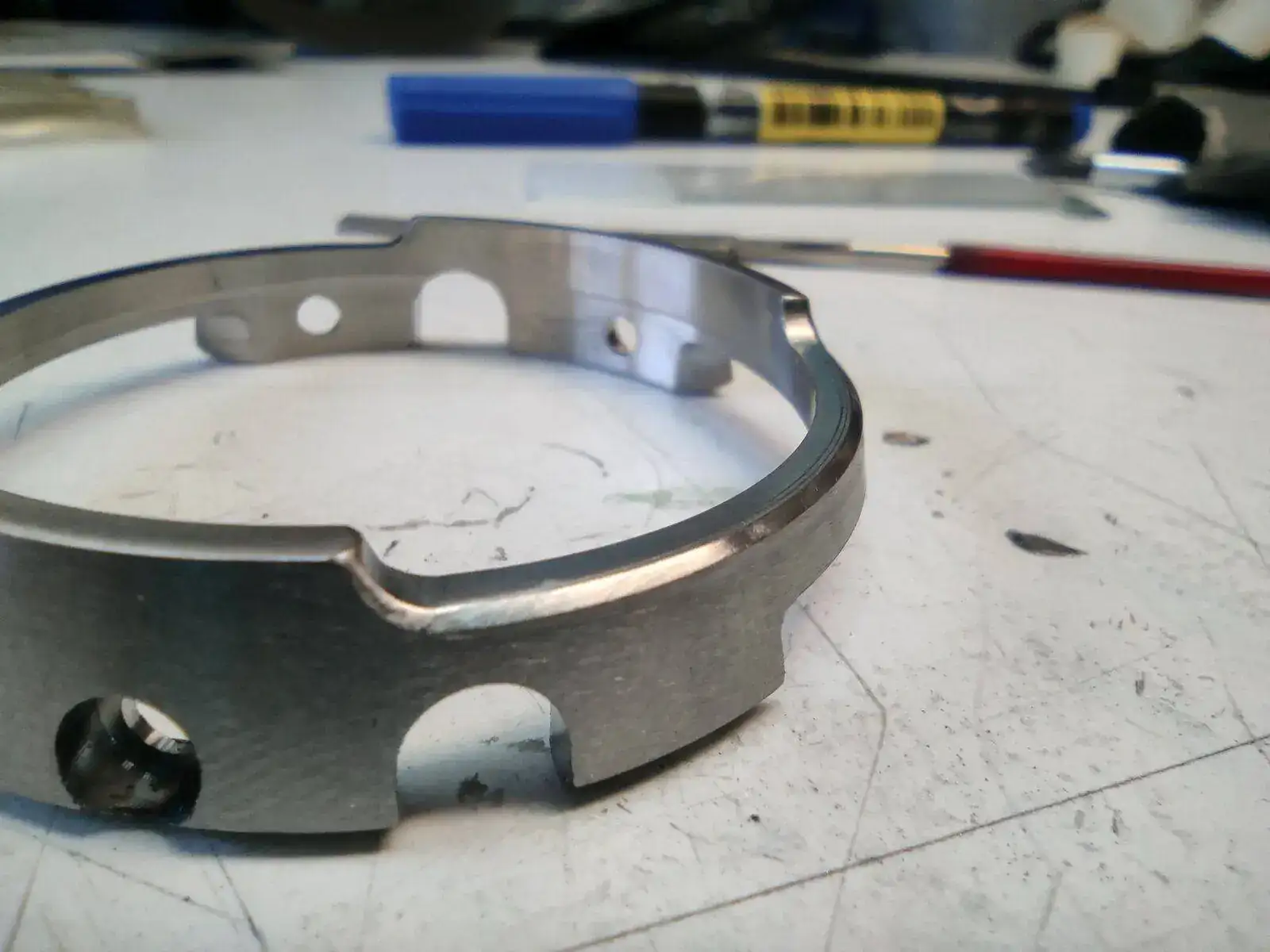

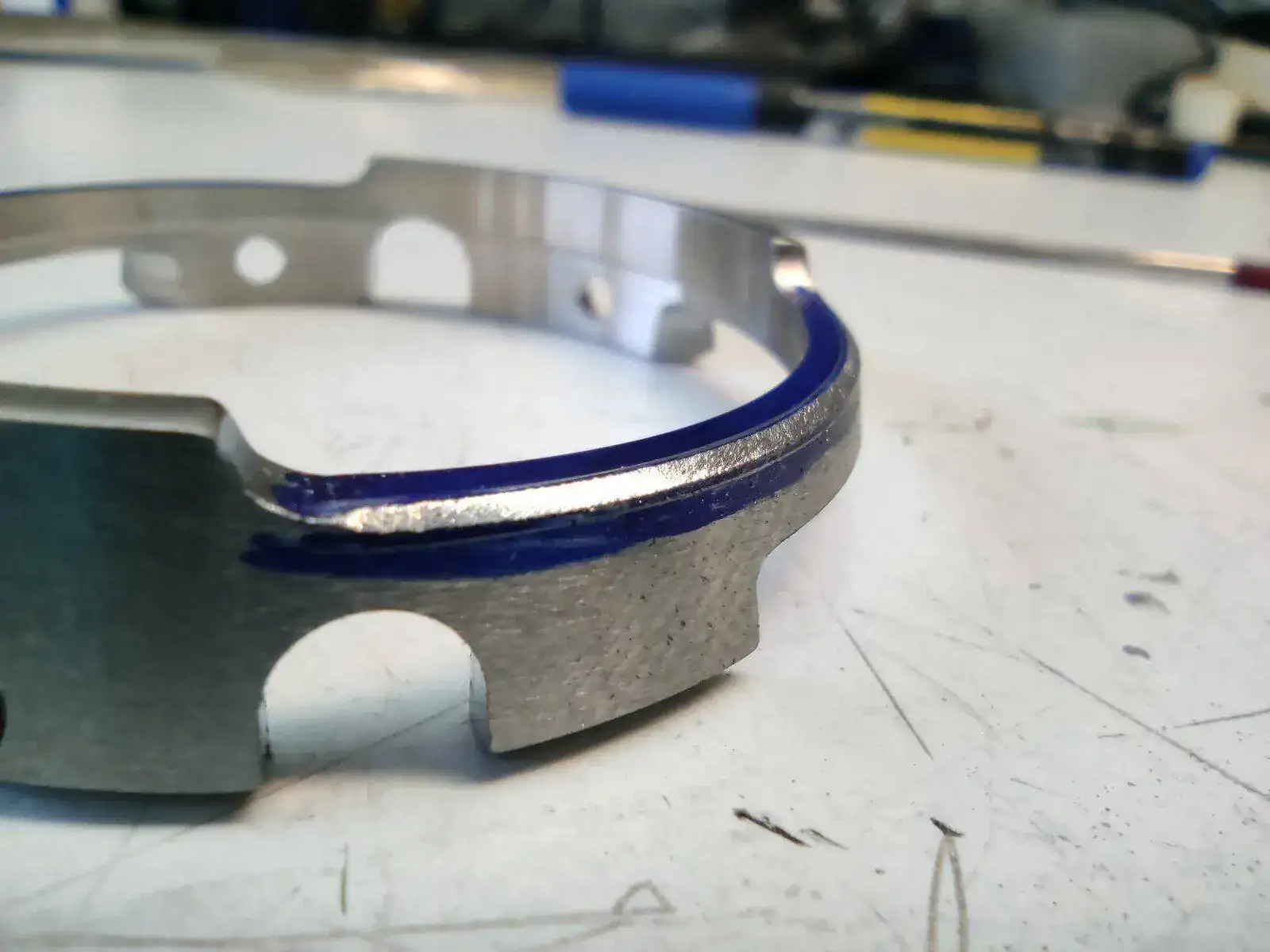

La pieza esta bastante bien construida pero las aristas me resultan demasiado afiladas, así que lima en mano he aplicado un biselado general.







Para rematar le voy a dar un acabado satinado con chorro de arena, próximamente más actualizaciones.


Eskugorri

Forer@ Senior
Me quedo por aquí!!


Tazio Nuvolari

Forer@ Senior
Muy conseguido!!

Sólo un detalle lingüístico: en relojería lo que has hecho no se denomina "biselado" sino "achaflanado". ;)


aguiloco

Forer@ Senior
Pues tenéis toda la razón, además en Fusión 360 la herramienta que uso para ello se llama chaflán.

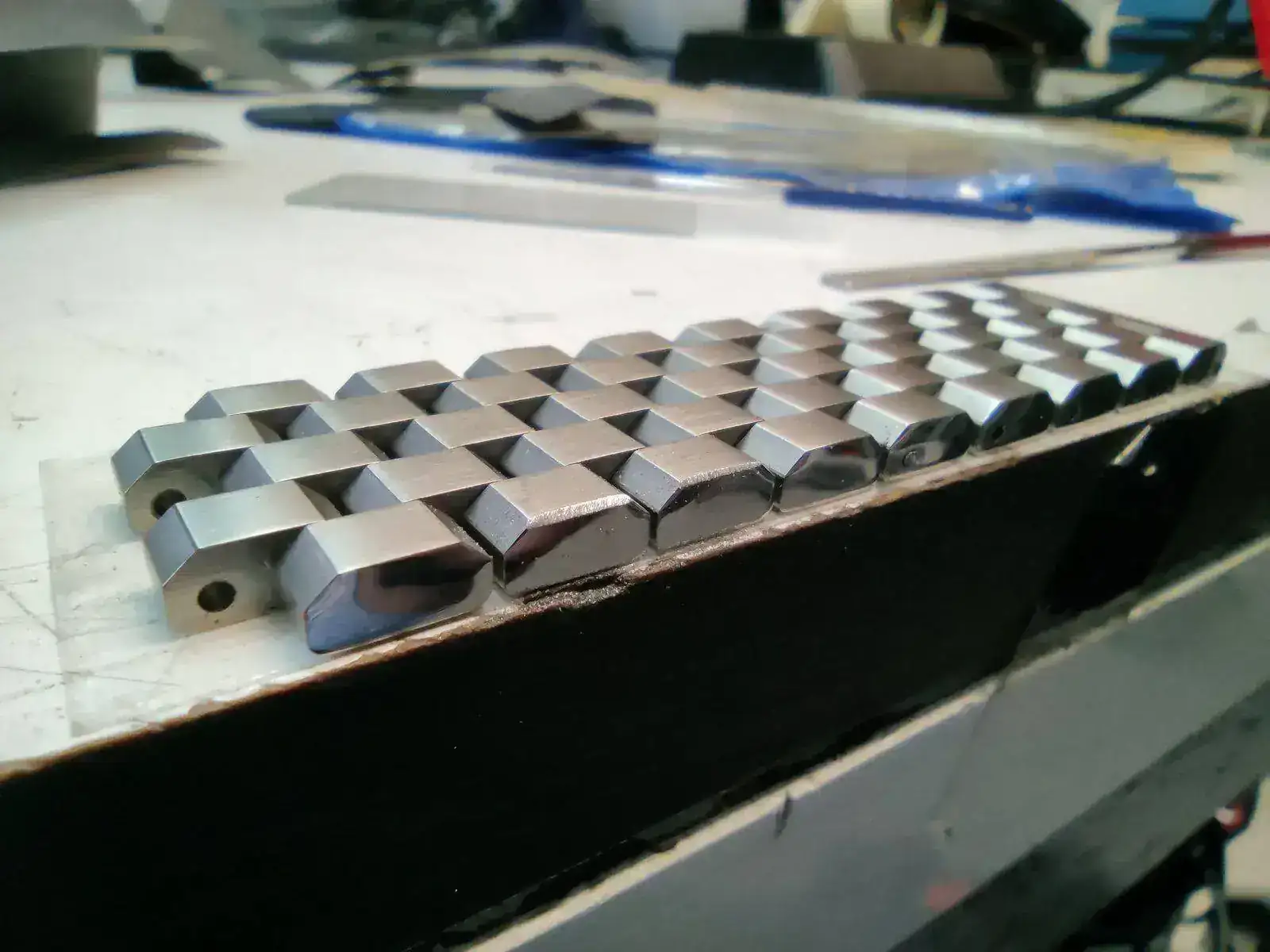

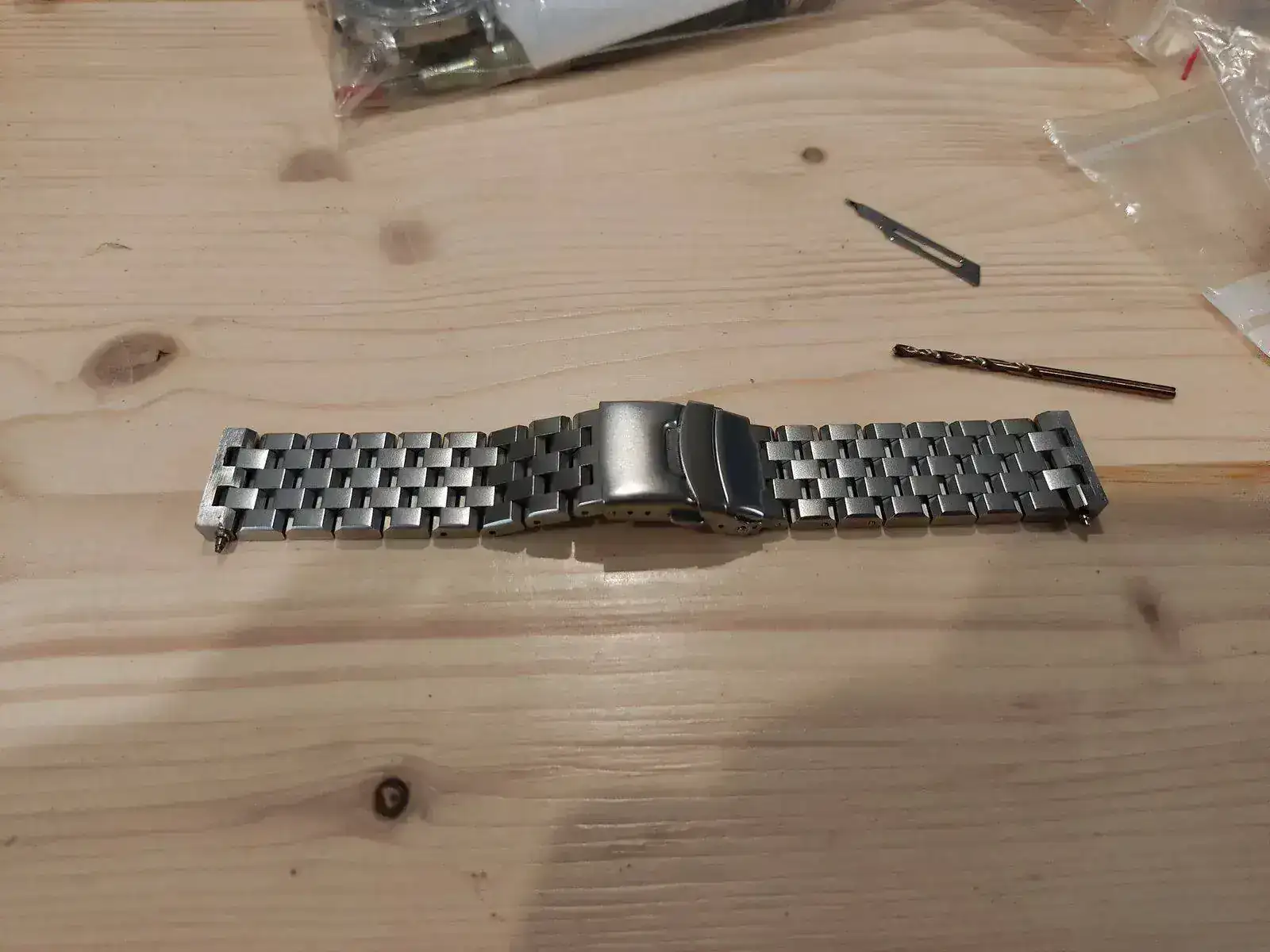

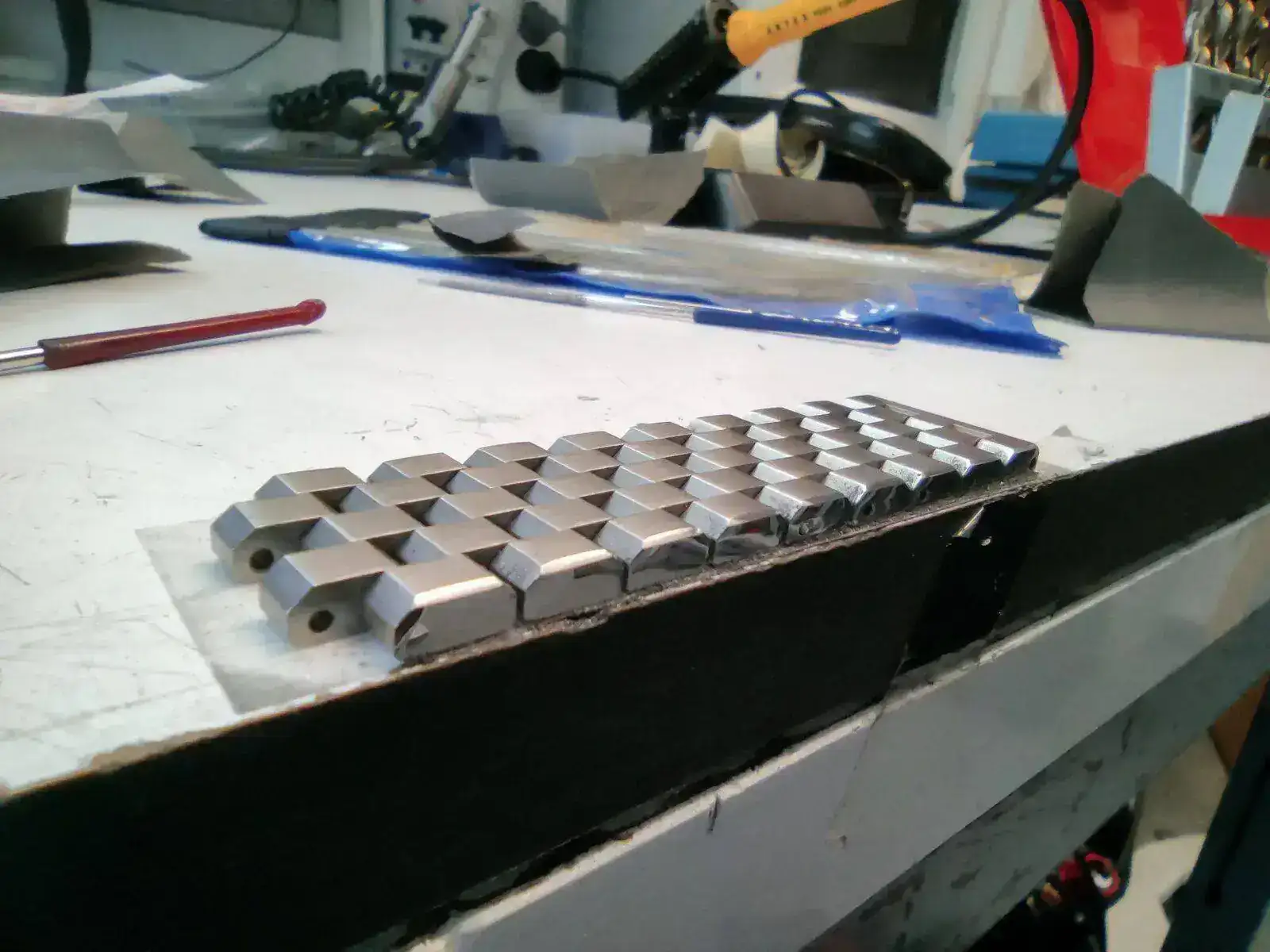

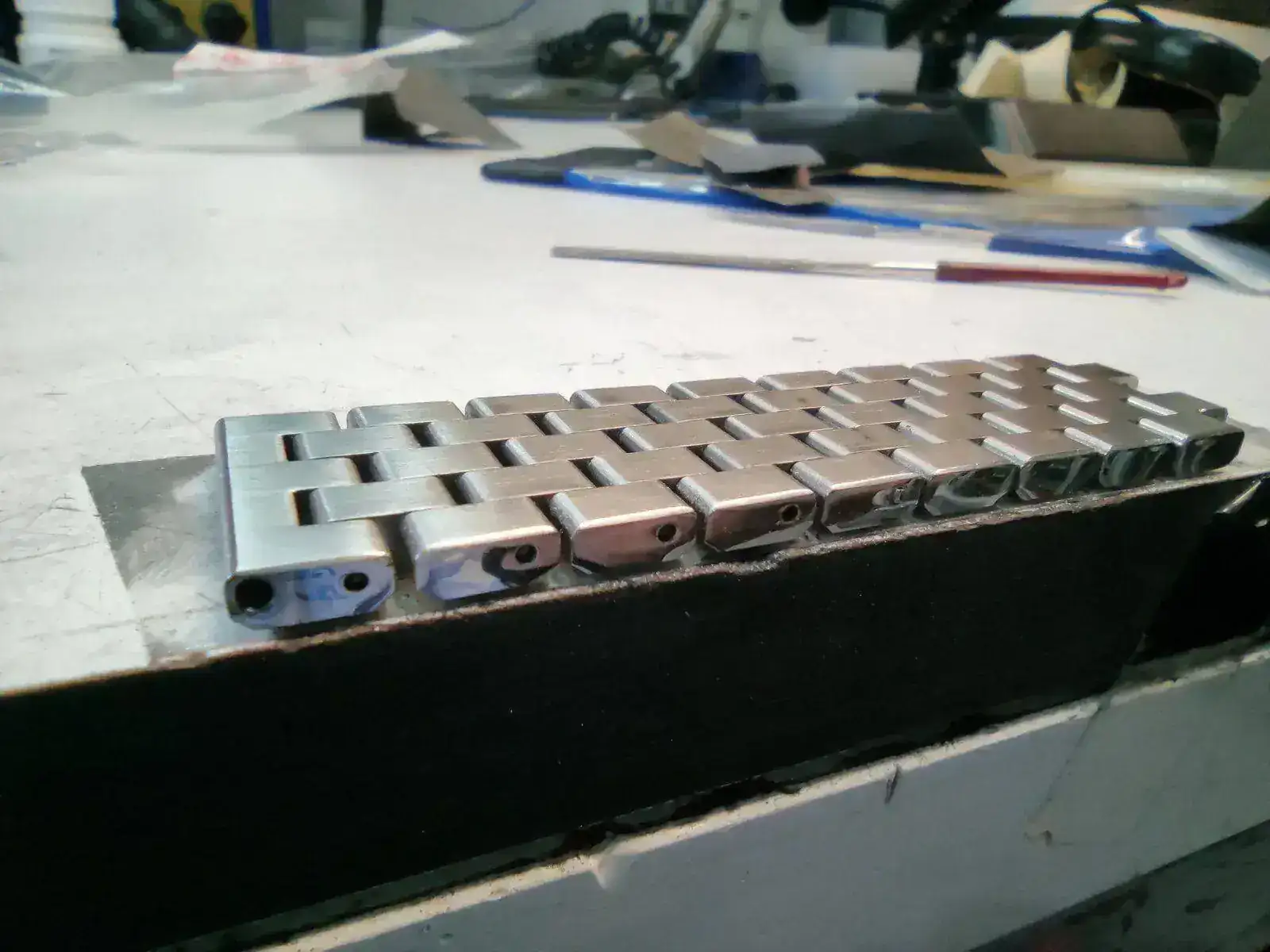

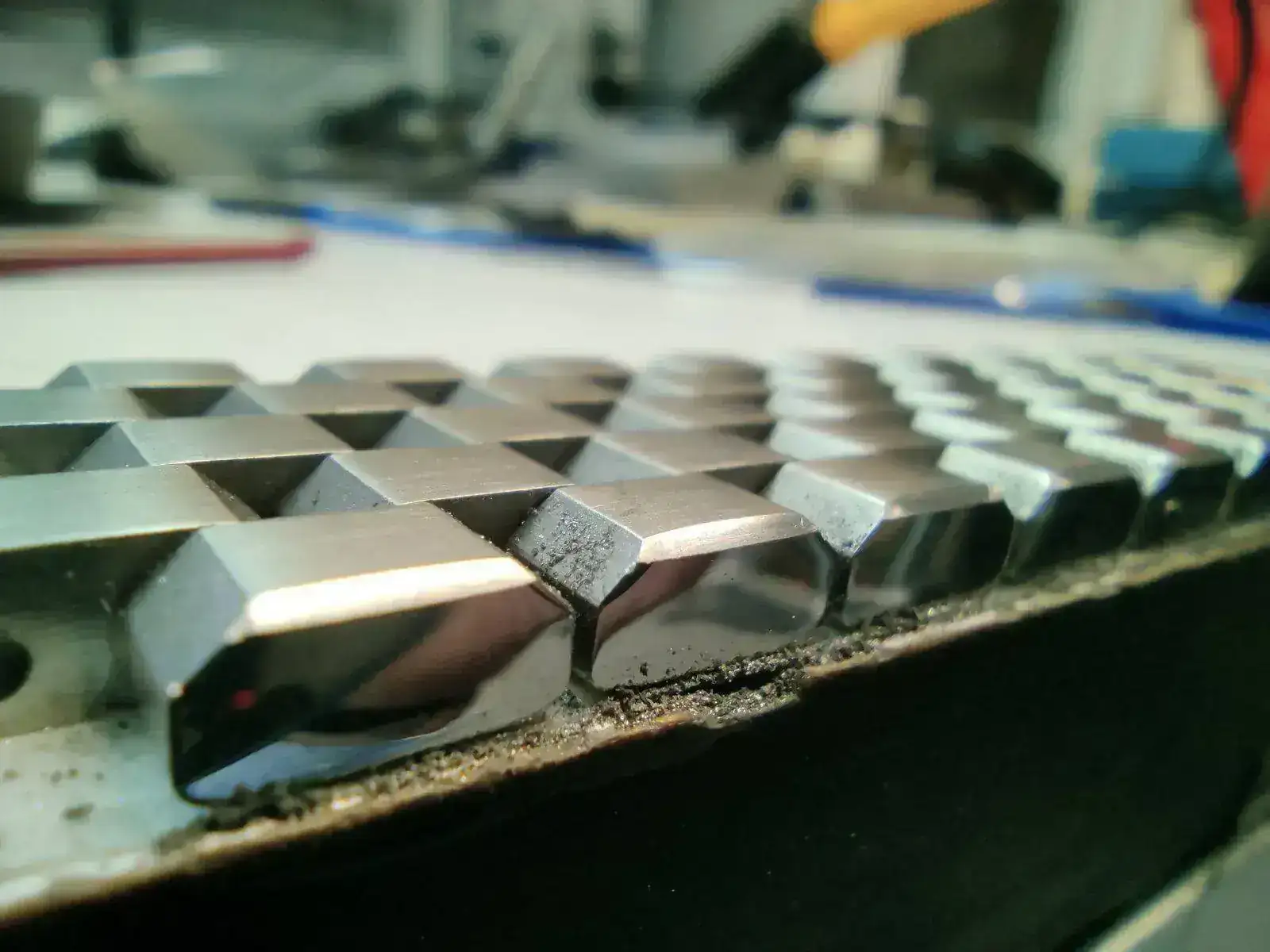

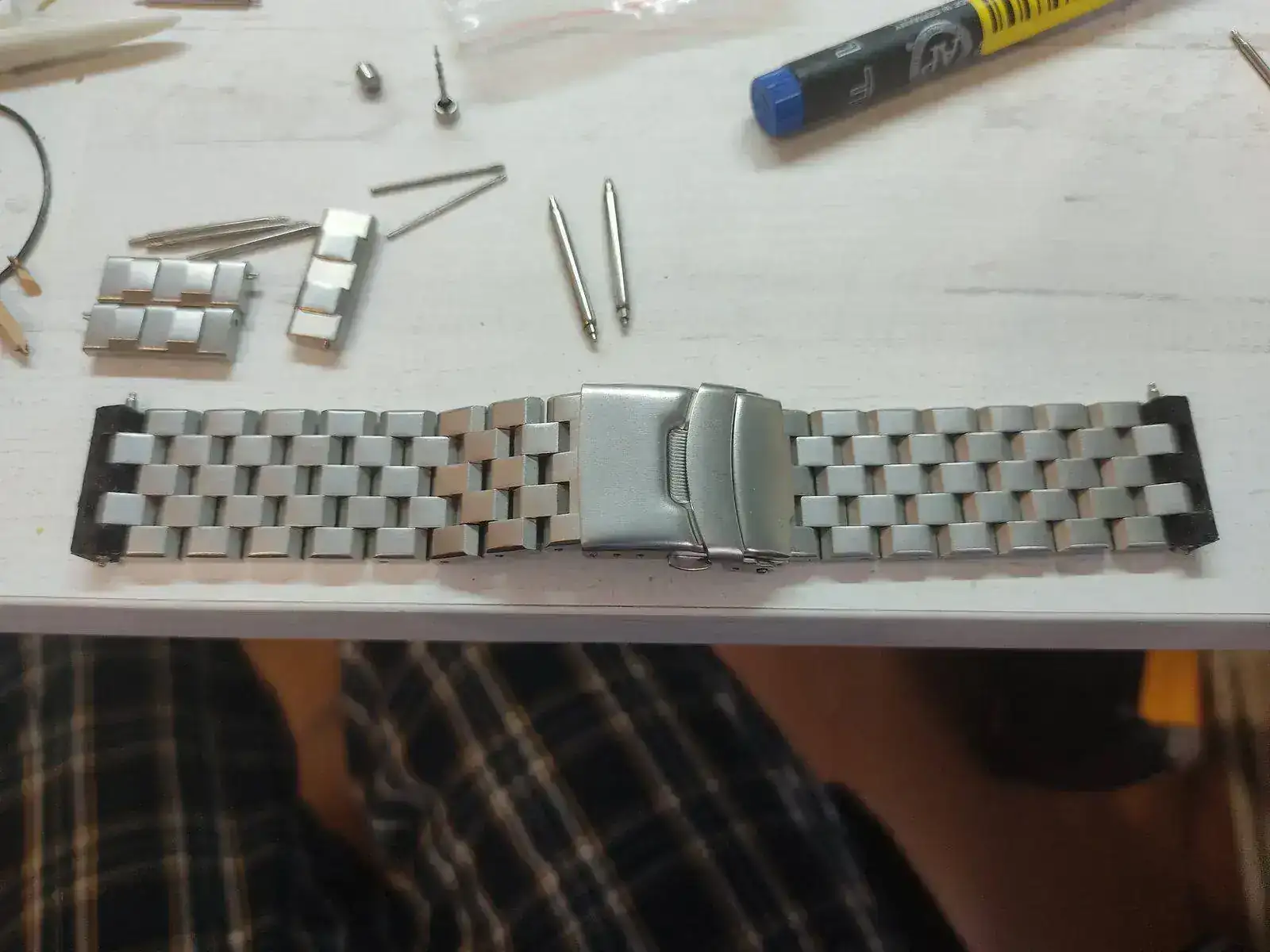

He comprado en china uno de esos brazaletes de estilo "ingeniero" de bajo coste, de nuevo las aristas están muy afiladas así que le he hecho otro chaflán ;-)






Los agujeros que trae para pasadores son pequeños, por lo que no entran los pasadores ISO de 2.5mm, inaceptable!

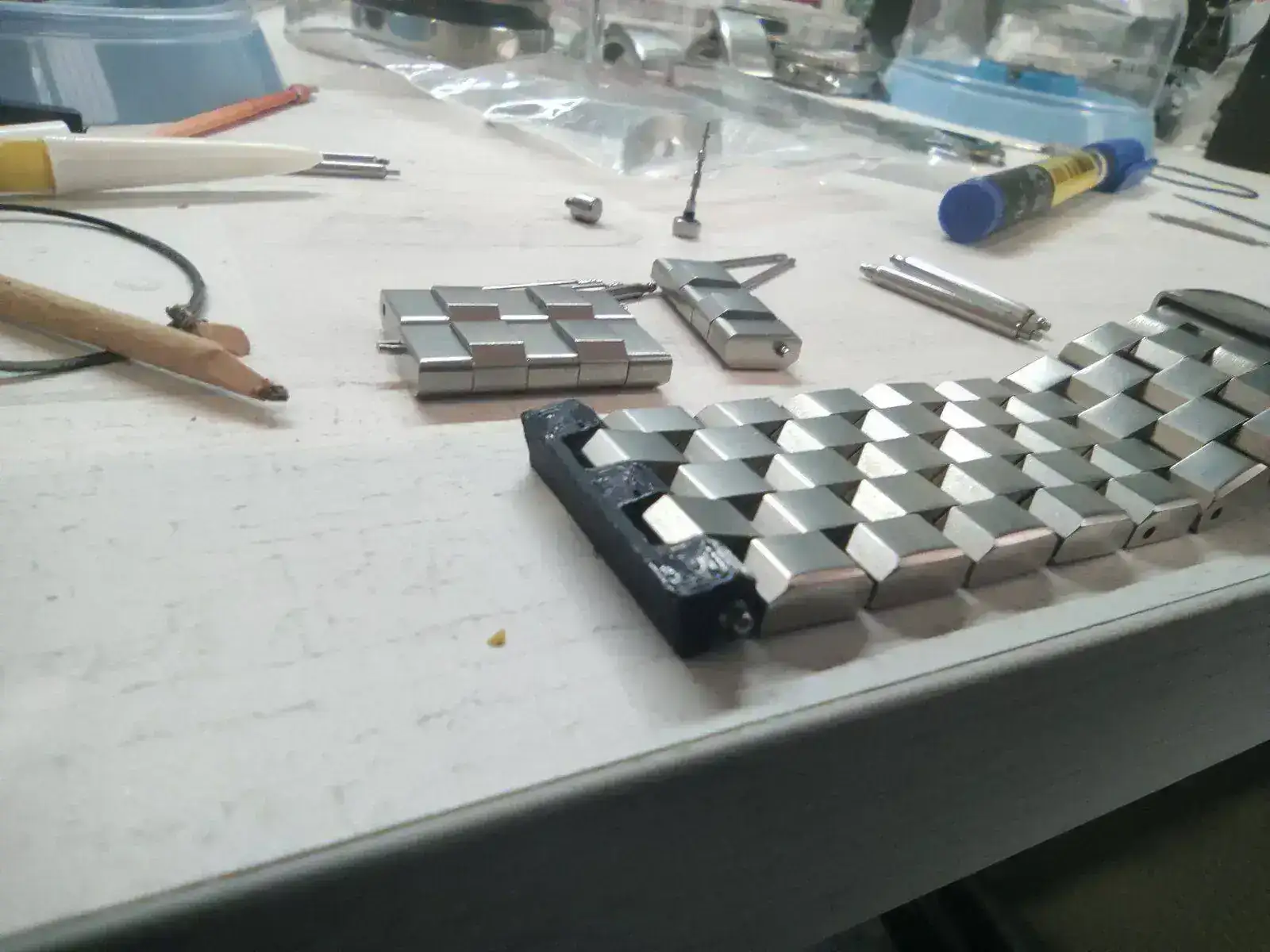

Ya que tengo que modificar el brazalete voy a fabricar unos endlinks a medida para la caja del H558, antes de ponerme a limar he impreso un prototipo, también se puede apreciar el brazalete ya arenado.

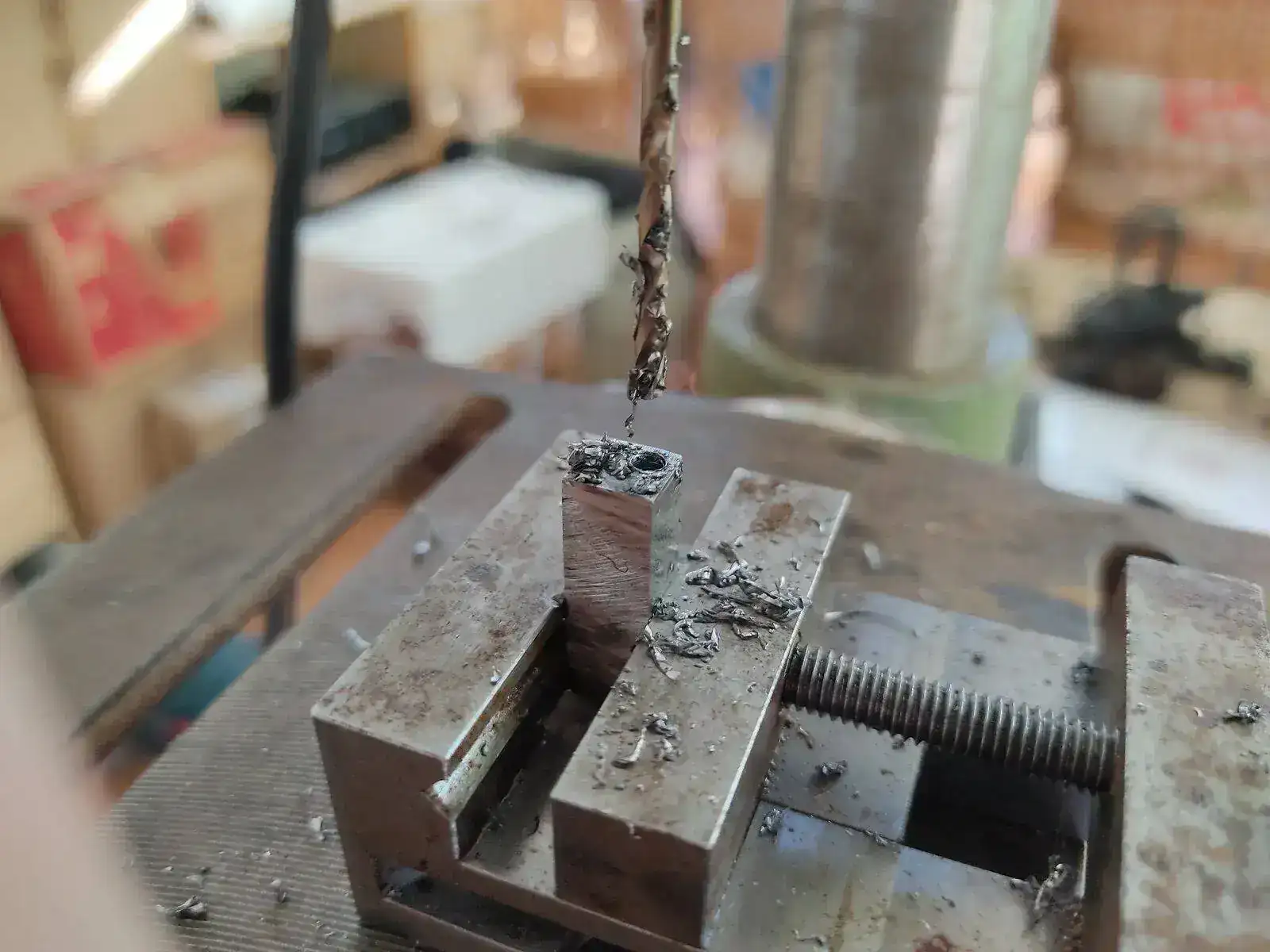

Satisfecho con el ajuste empieza la fabricación en acero inoxidable, aprovechando una pieza de una mesa quirúrgica que tenía por aquí:

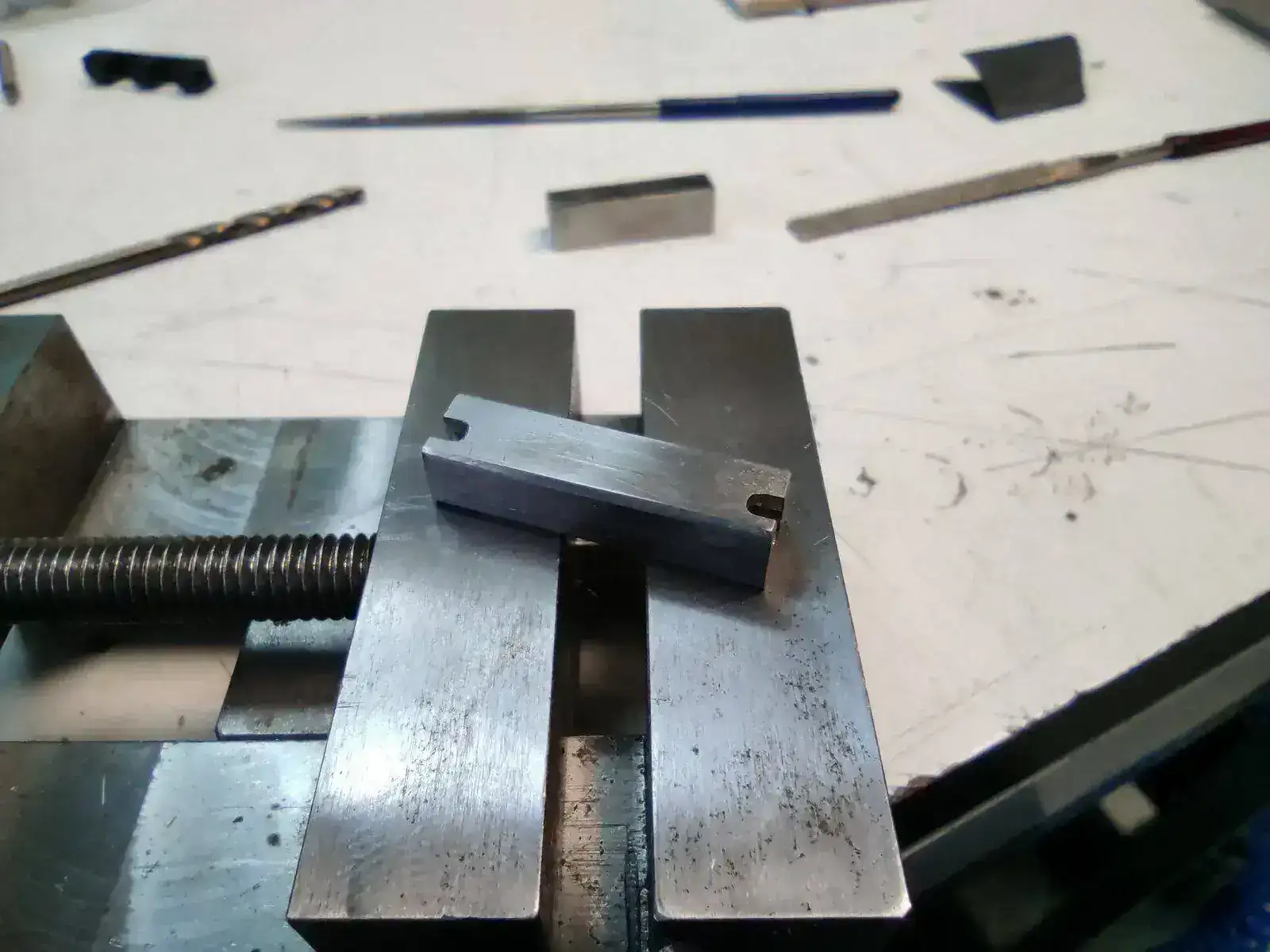

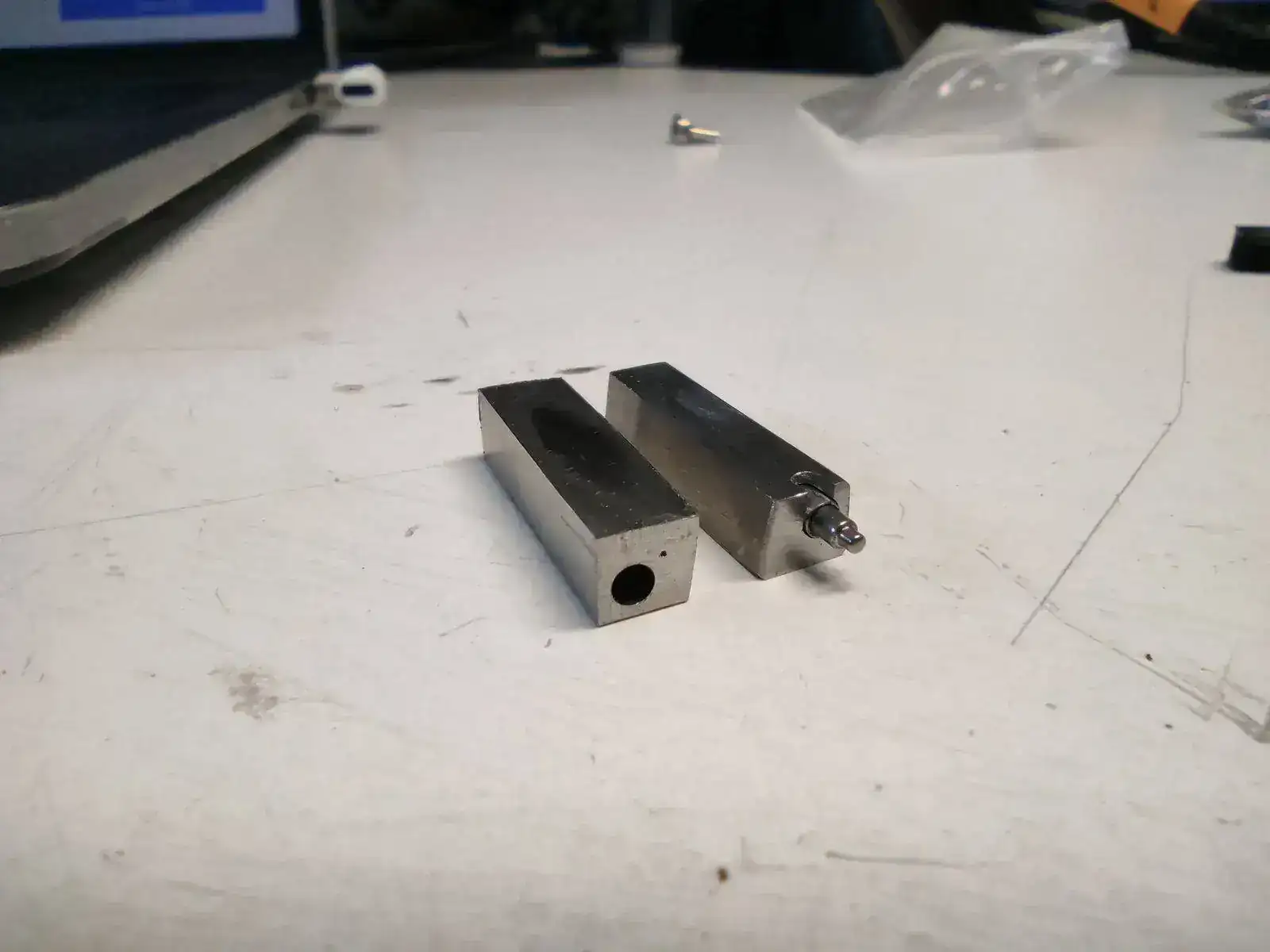

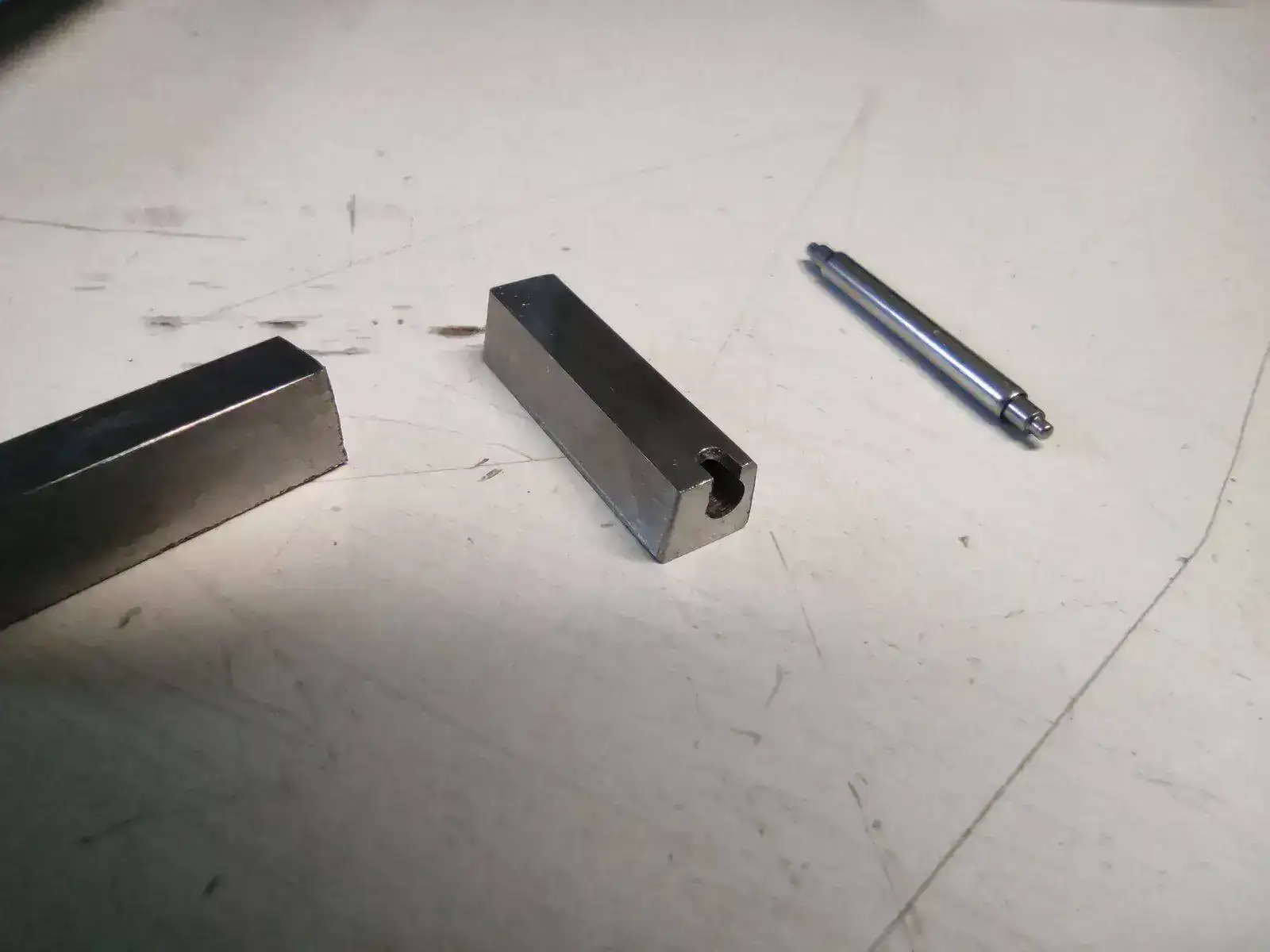

La forma básica ya está casi terminada, para poder sacarlos he hecho una muesca por donde comprimir el pasador, muy importante!




Y hasta aquí puedo contar, próximamente más!


kormoran

Forer@ Senior
QUE MANOS , IMPRESIONANTE
Te felicito por ser capaz de hacer estas maravillas
Por cierto , el brazalete es precioso
Gracias por ilustrarlos, aunque no m veo capaz de hacer ese tipo de filigranas


Sciroccator

Quasi-forer@
La leche ,chico para cagarse ......muy bueno


didakpc

De la casa
Me apunto al hilo!, ya que no soy capaz de hacer estas cosas me deleitaré con las grandes habilidades del compañero @aguiloco


migatxu

Novat@
  • #10
Coño! Mira que me gustan estos hilos y encima con un Arnie que me encanta además. Me quedo para ir viendo y aprendiendo también.


Choco A

Forer@ Senior
  • #11
Buenas tardes a todos, buen trabajo aguiloco, todo un currazo. Ansioso por verlo terminado.

Saludos;

Choco A


Monsignore

Forer@ Senior
  • #12
Pillo palomitas



Vespilla

Forer@ Senior
  • #13
..una mesa quirúrgica que andaba por aquí.... Me parto!!!!! Por cierto ,el pantalon de pijama guay!!!! Te seguimos manitas!


aguiloco

Forer@ Senior
  • #14
Gracias por vuestros halagos, sois unos exagerados! Cualquiera con un taladro y una lima puede hacer esto, aunque hay que echarle unas horas eso si... Con una fresadora creo que es un trabajo de una hora, igual voy a tener que hacerme una.

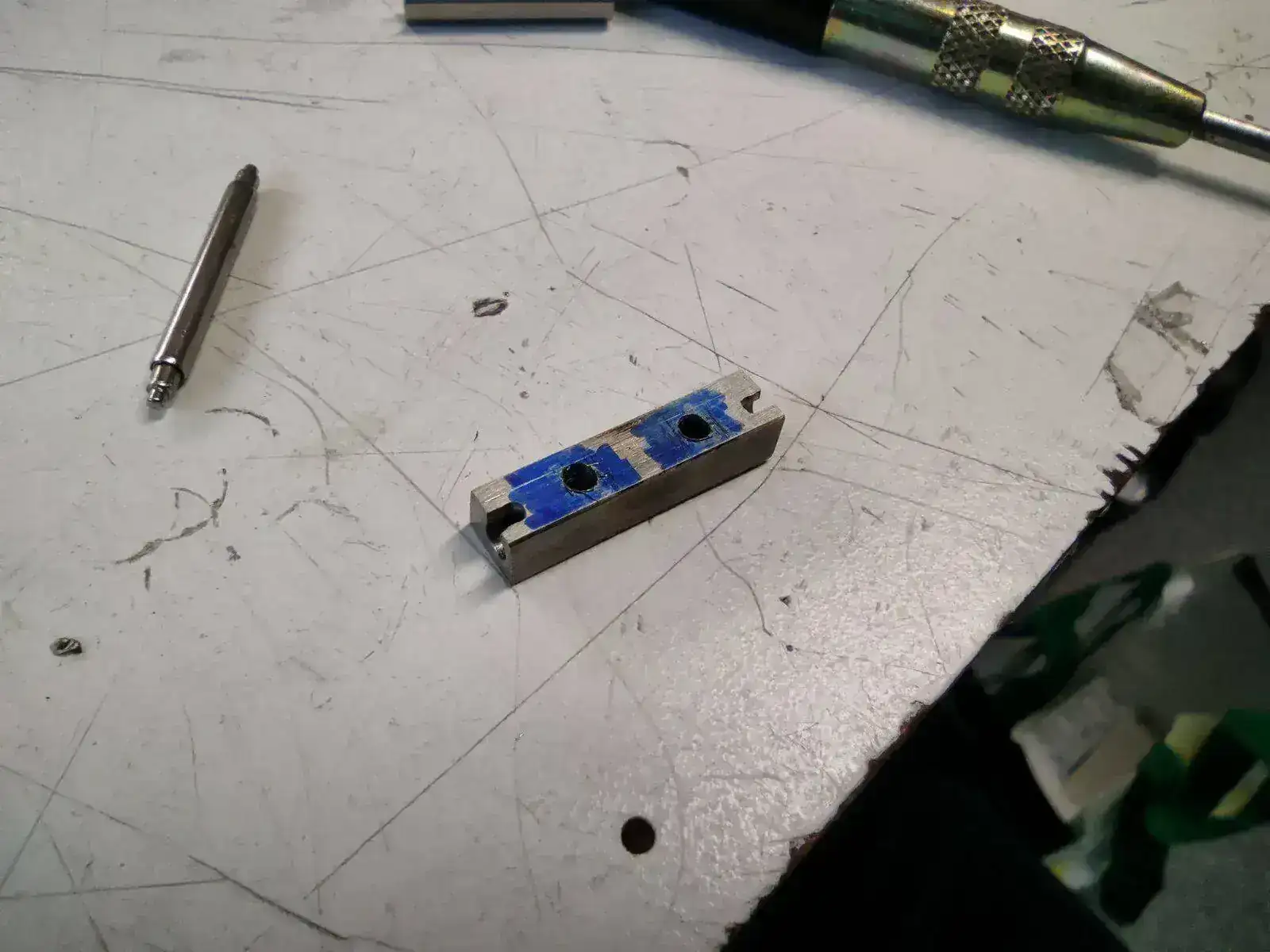

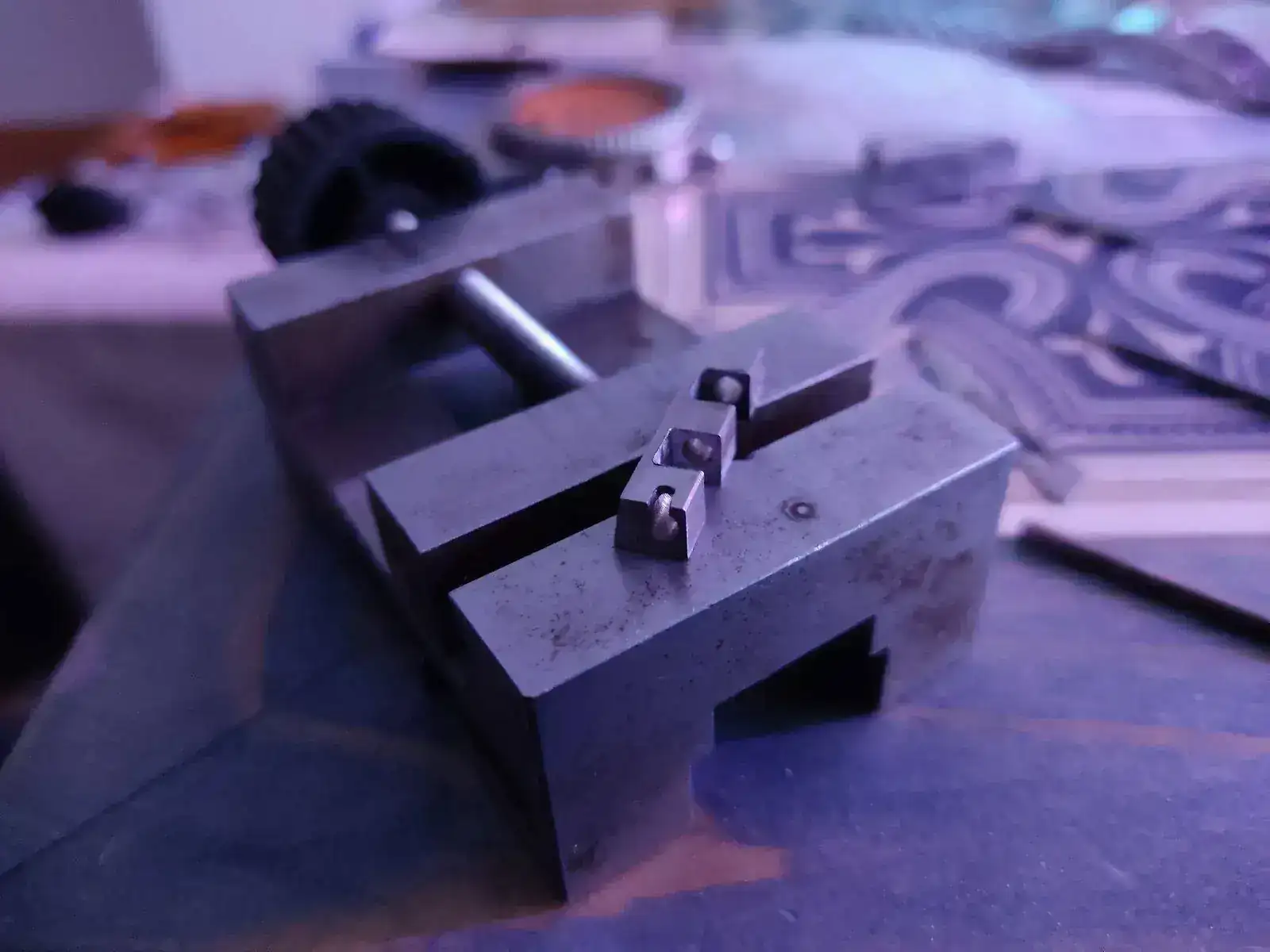

Siguiendo con el tema pongo unas fotos de como hice los huecos para poder quitar los pasadores, que se me pasó la última vez:

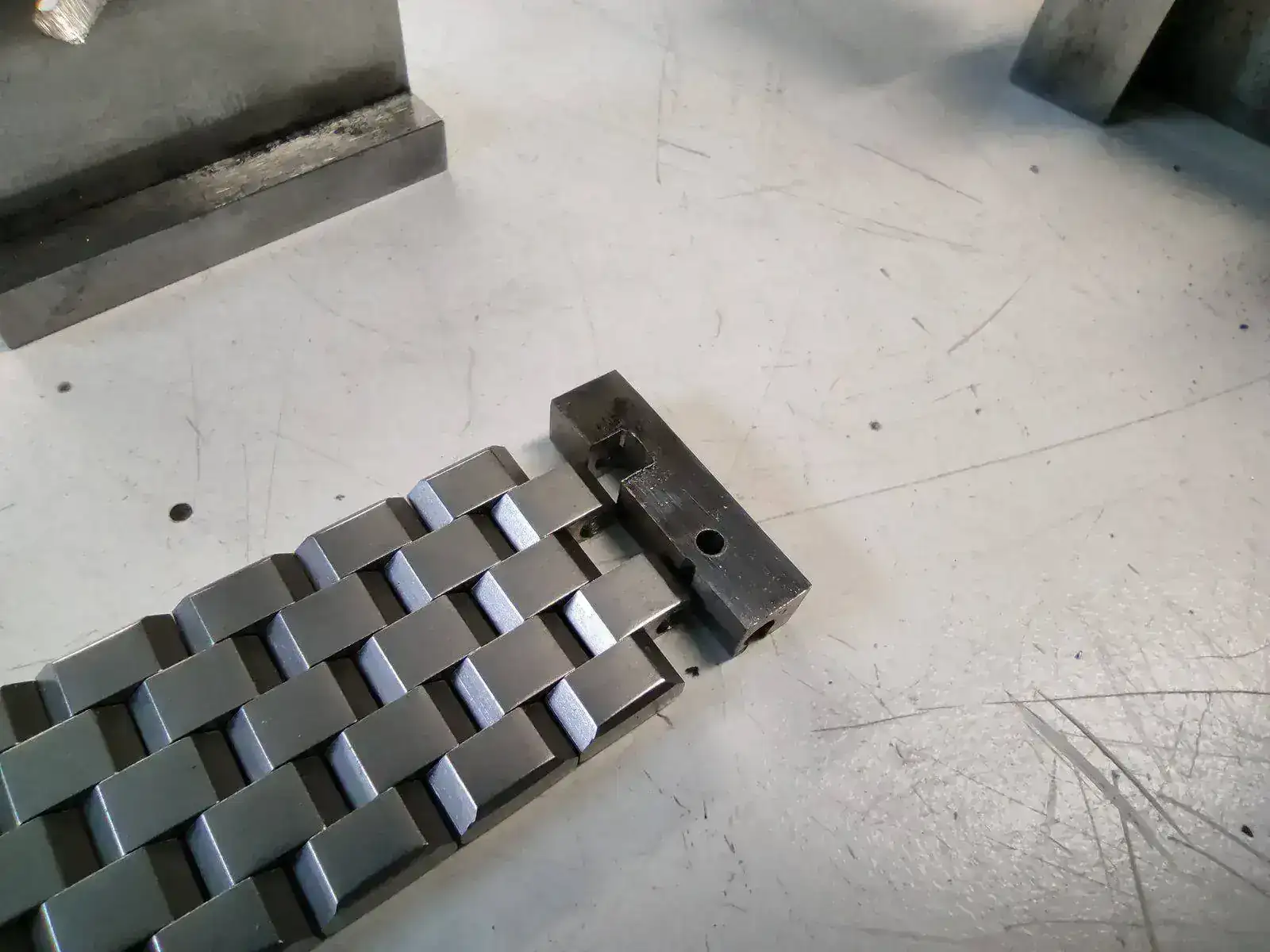

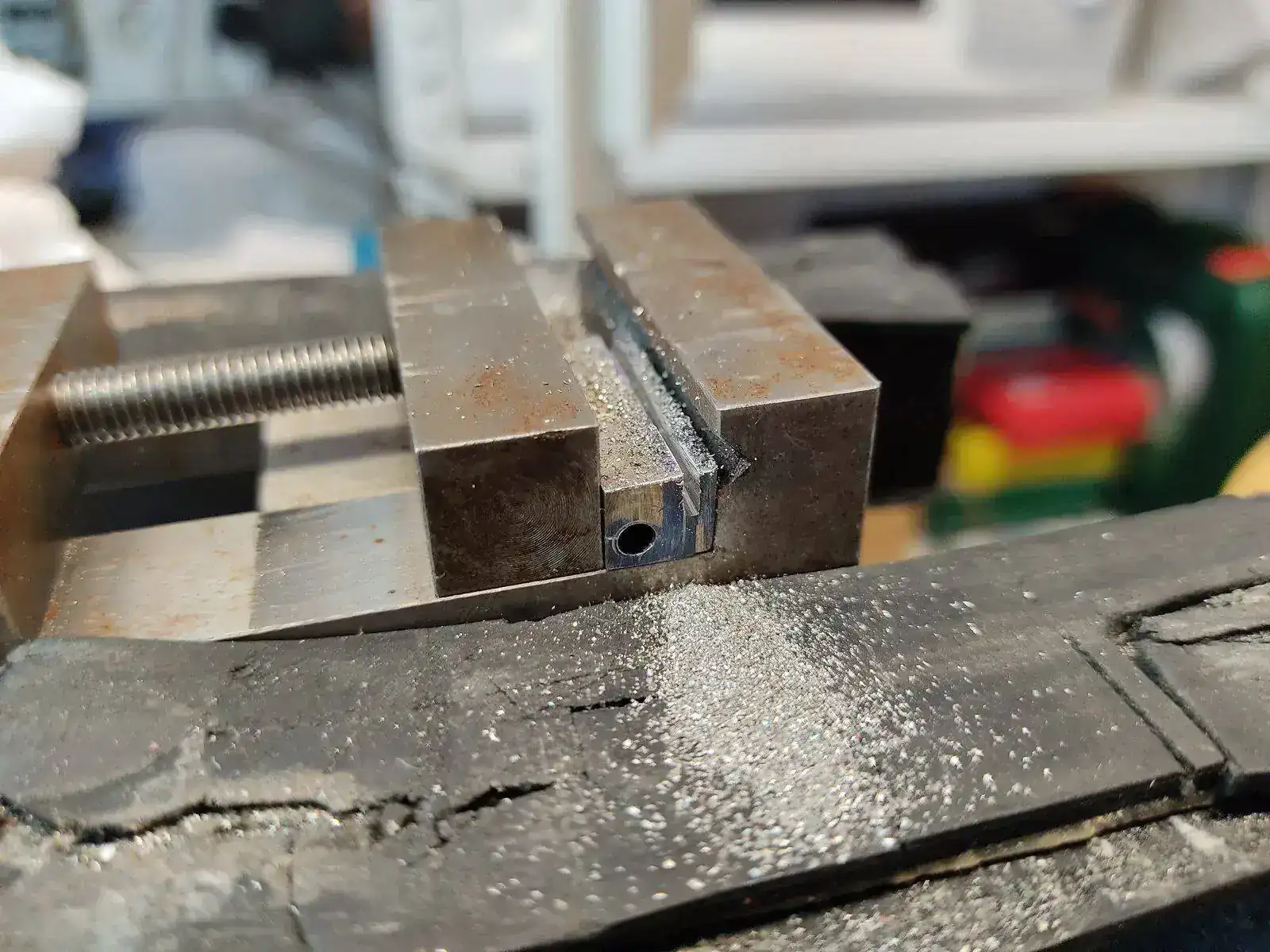

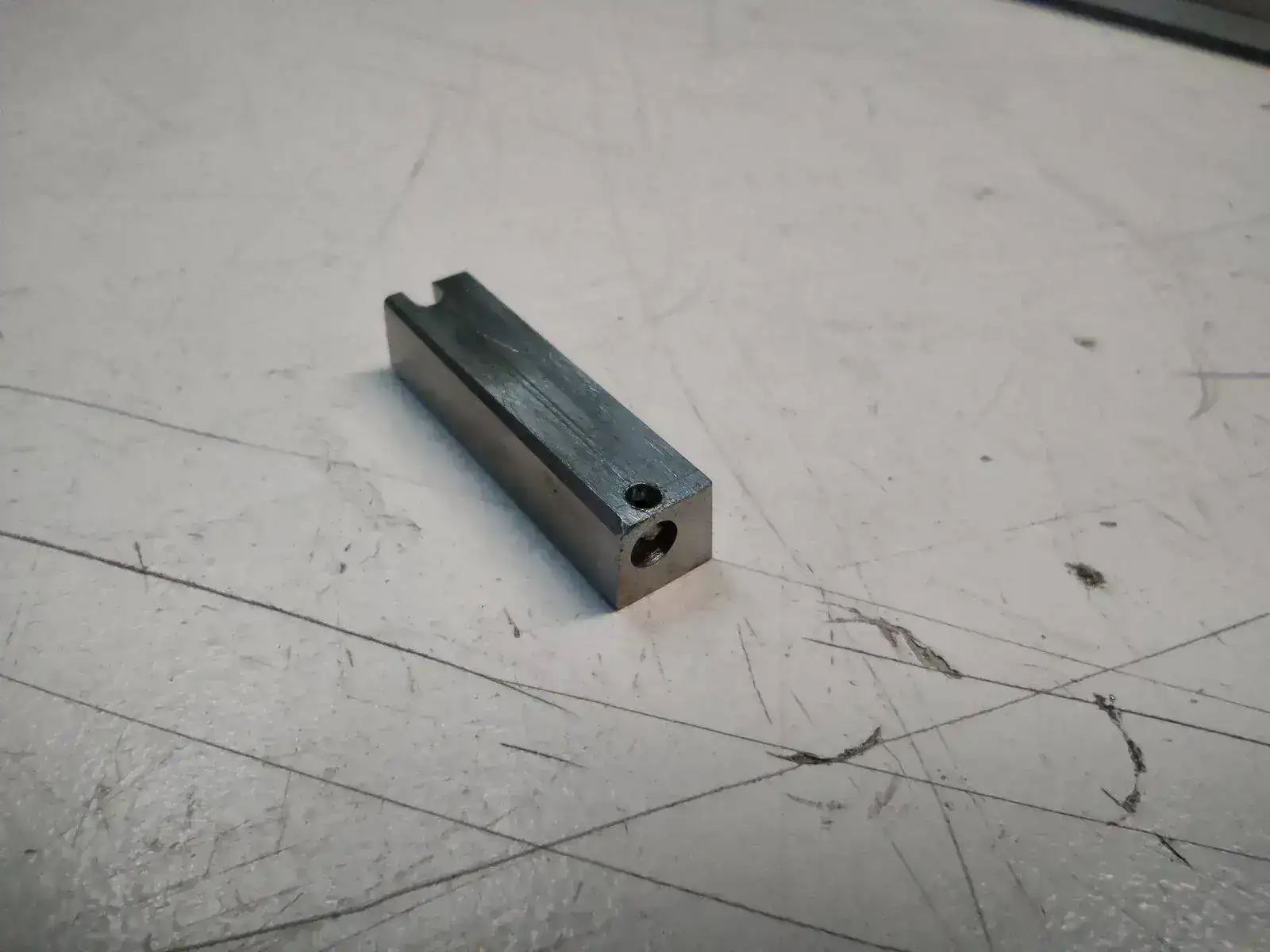

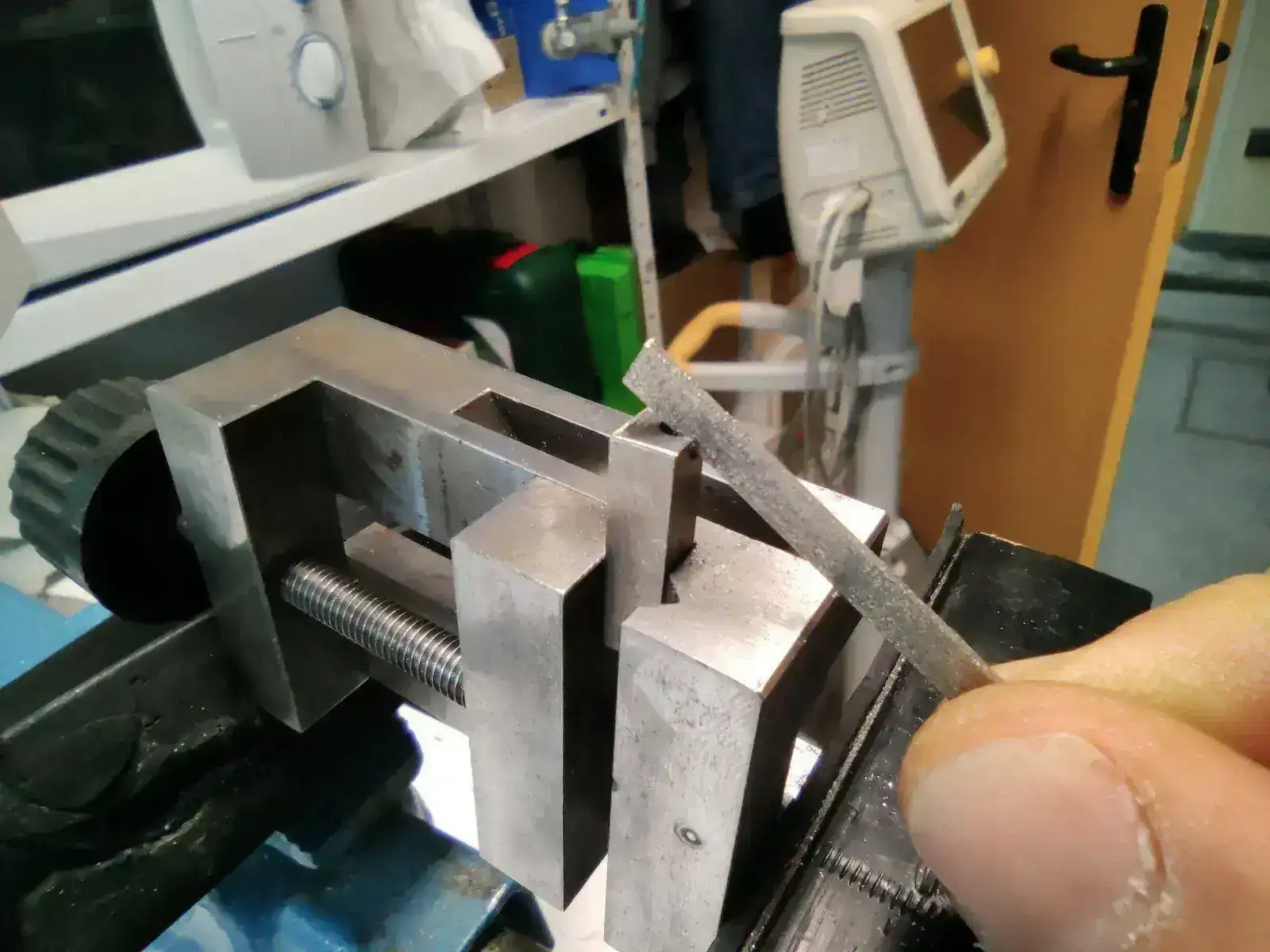

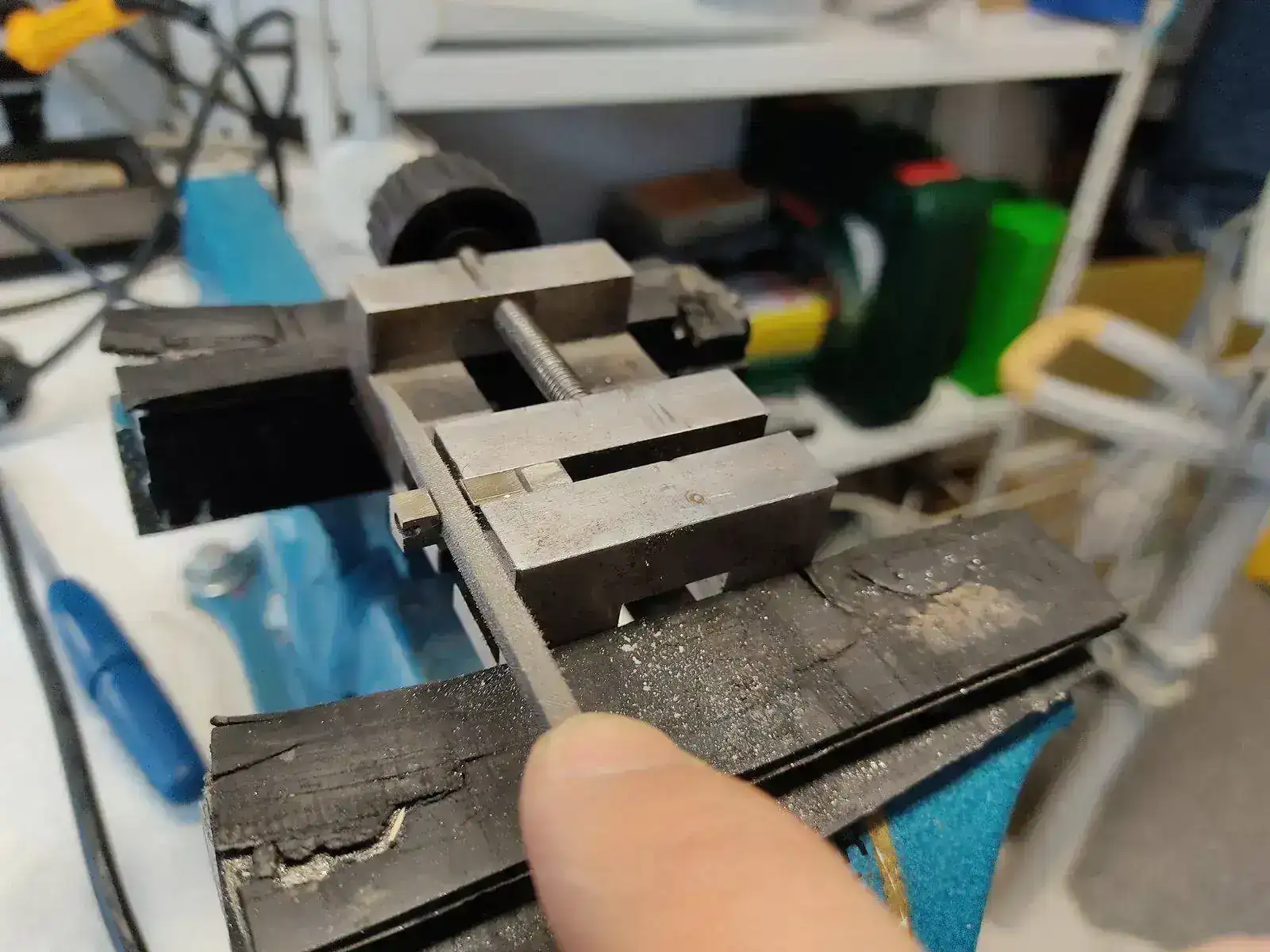

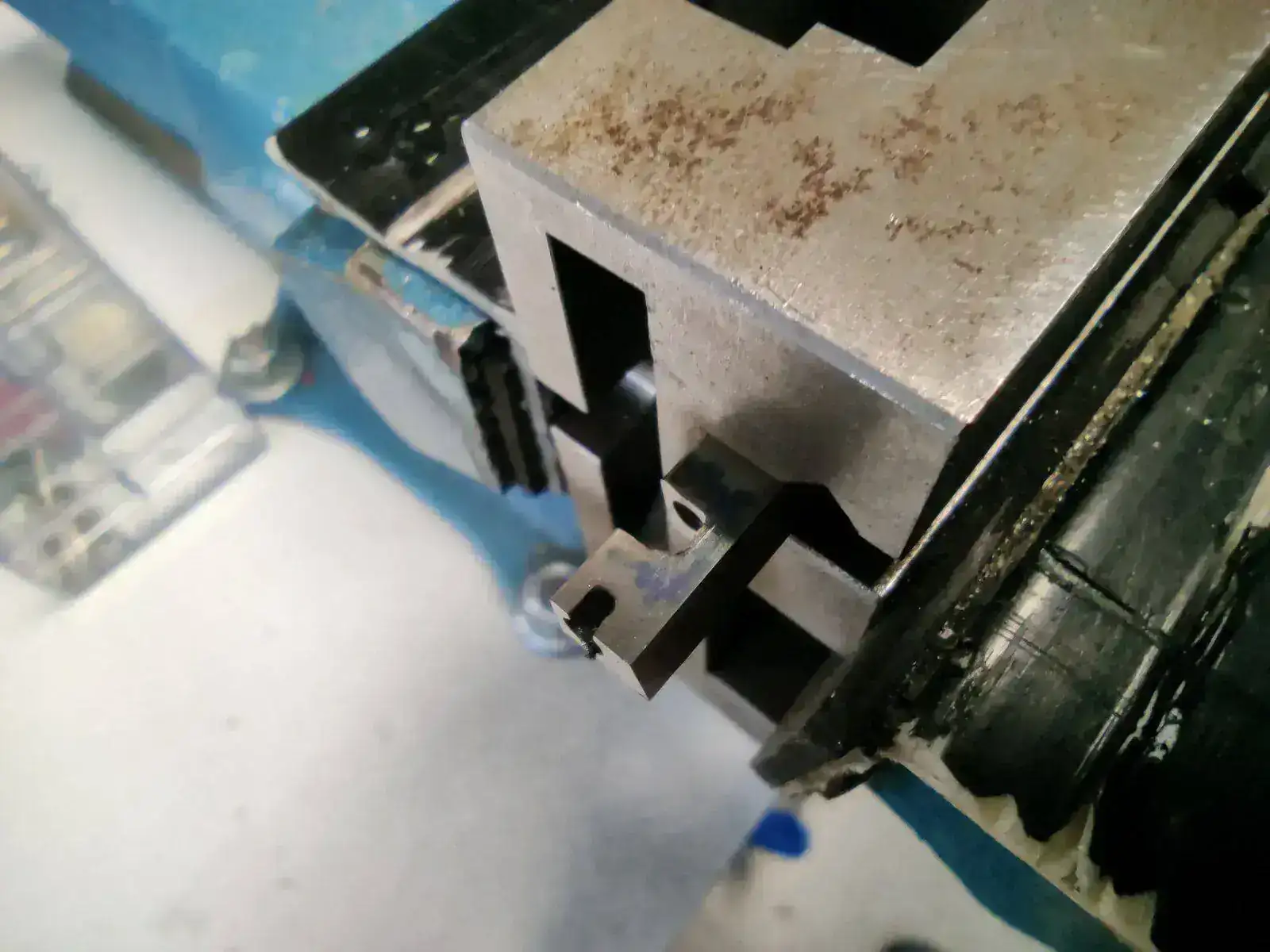

Ahora toca hacer los huecos para conectar con el brazalete, primero un taladro para marcar la profundidad, luego cortar los laterales y después afinar con la lima, con mucho cuidado para conseguir el mejor ajuste posible:







Me toca currar en lo que me pagan, después subo más fotos.


aguiloco

Forer@ Senior
  • #15

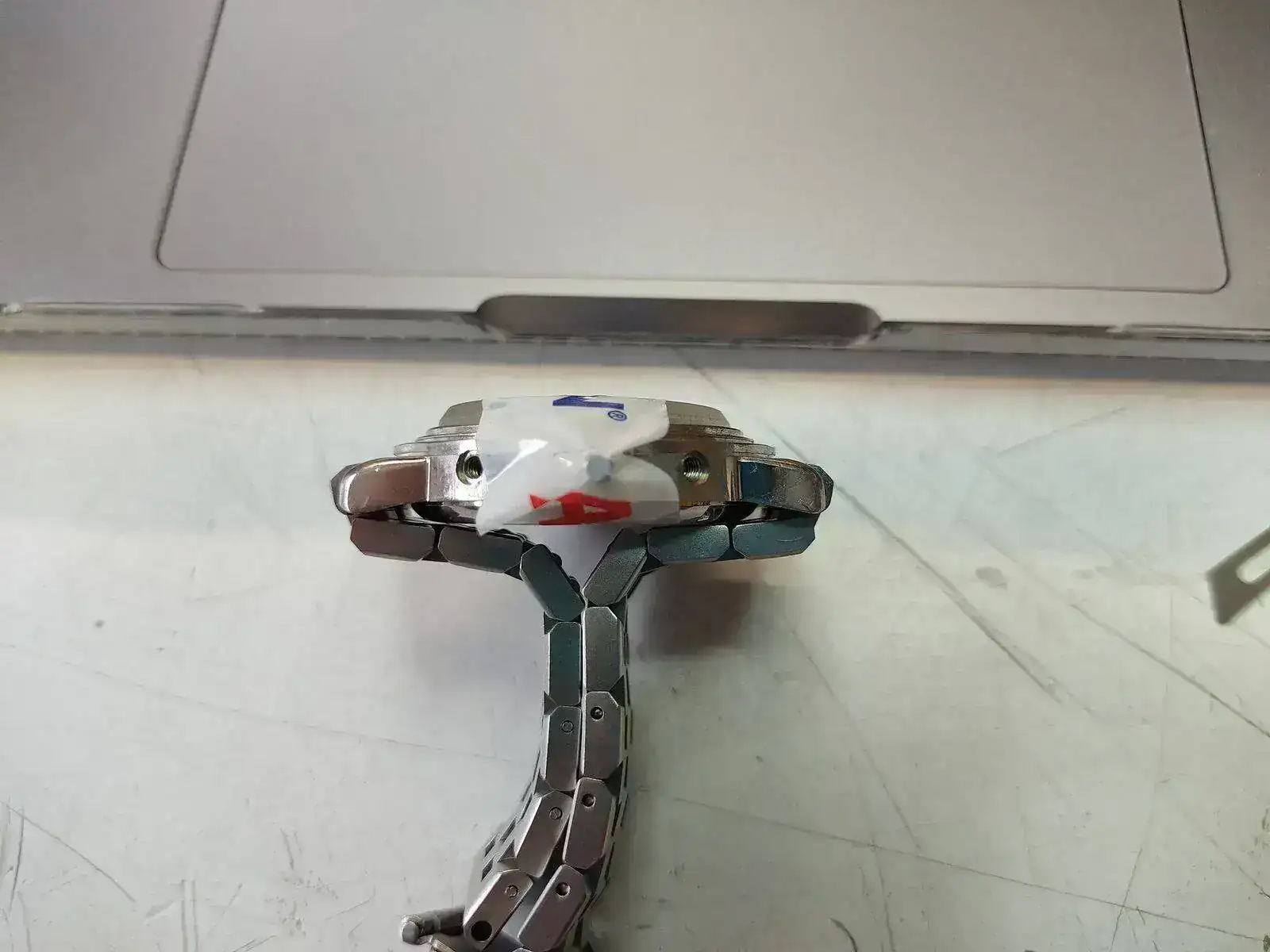

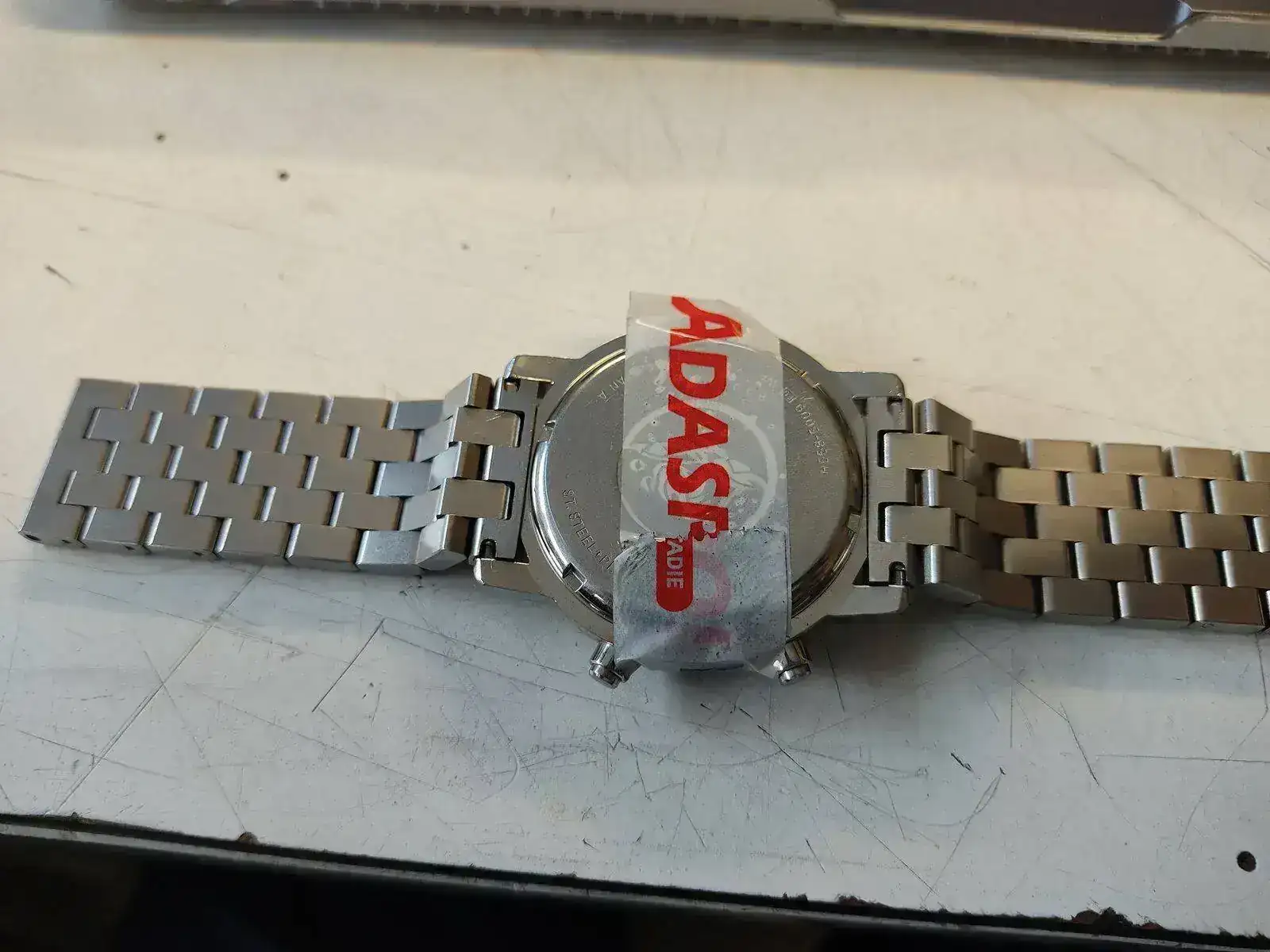

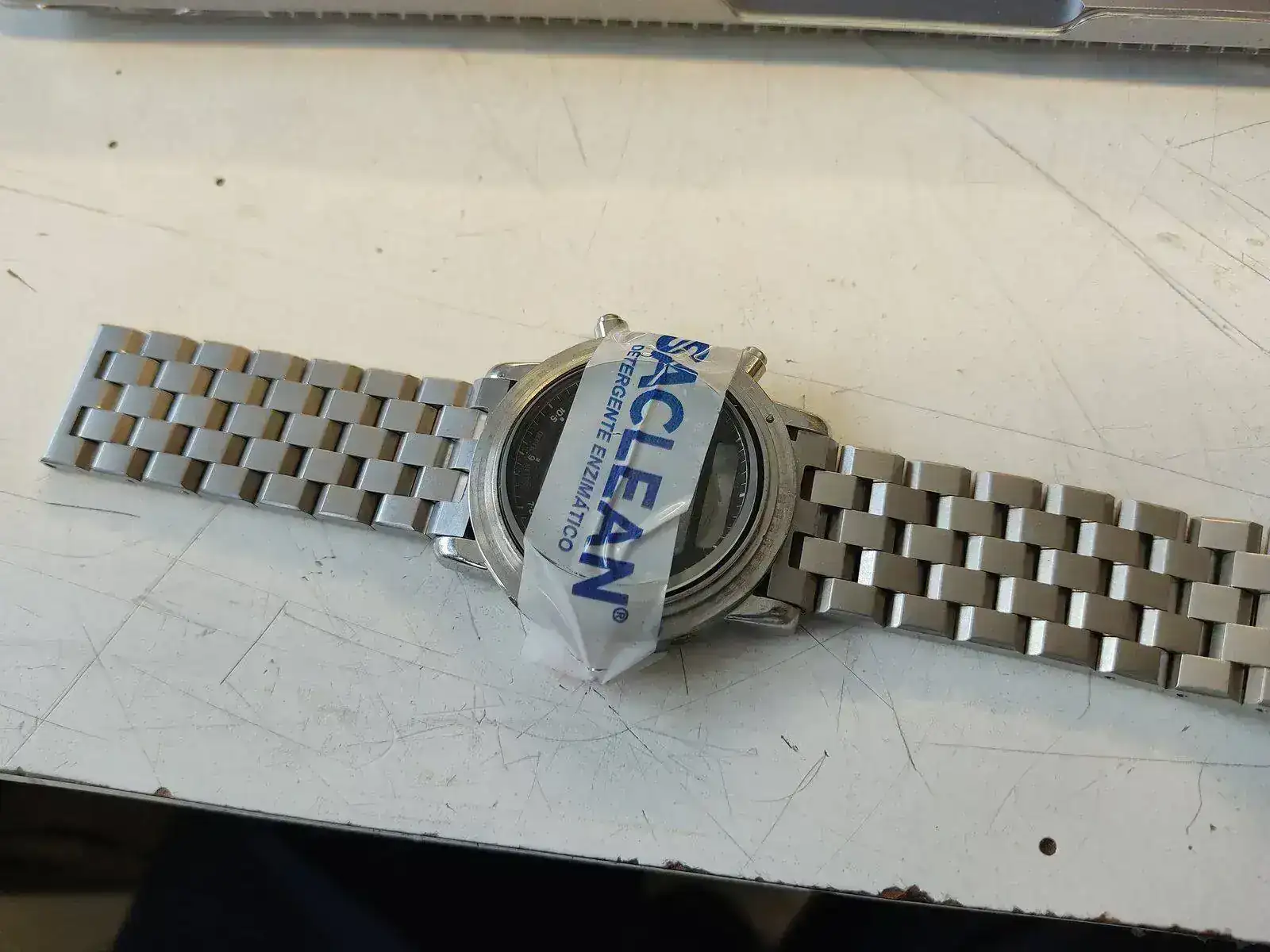

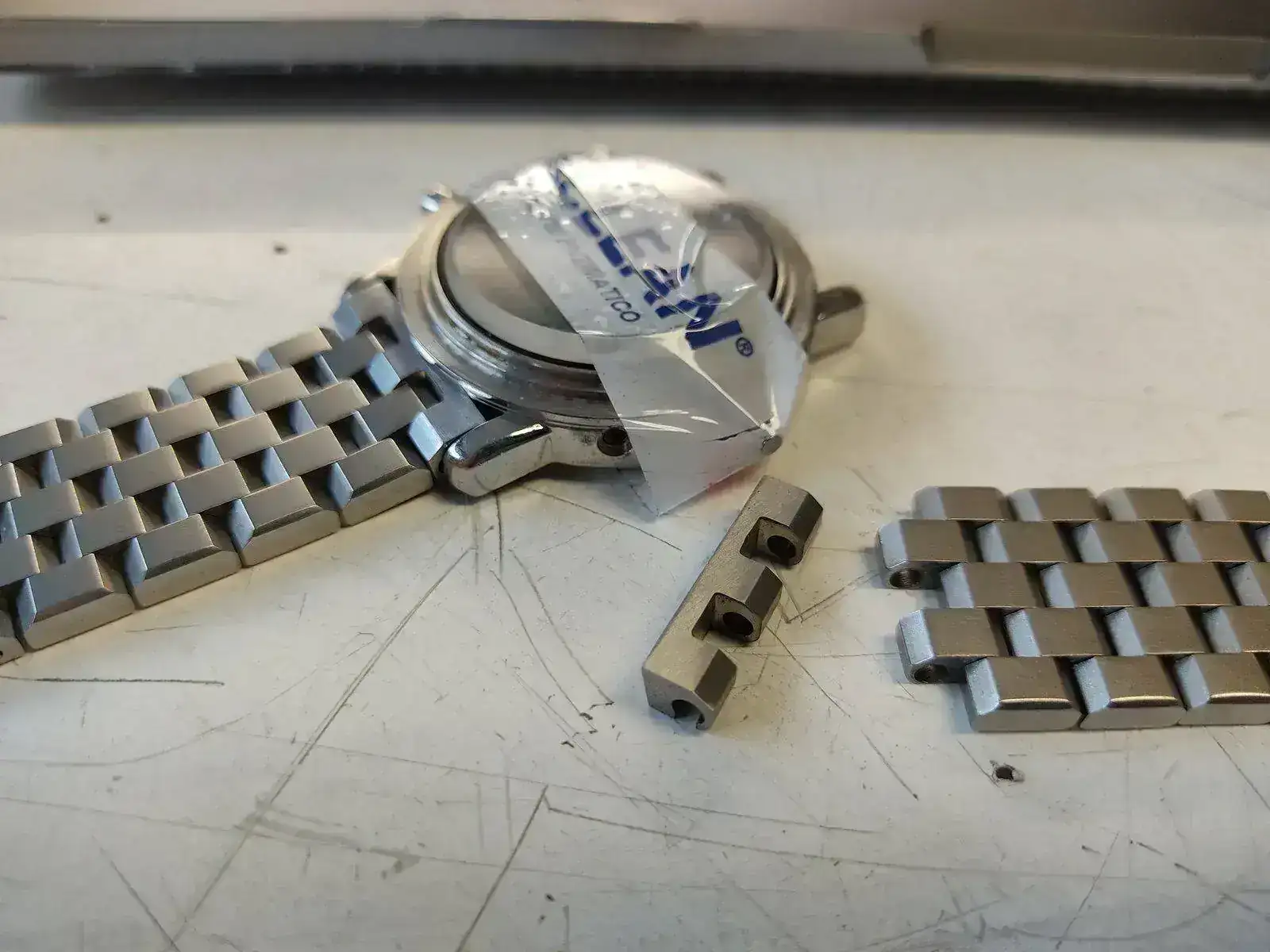

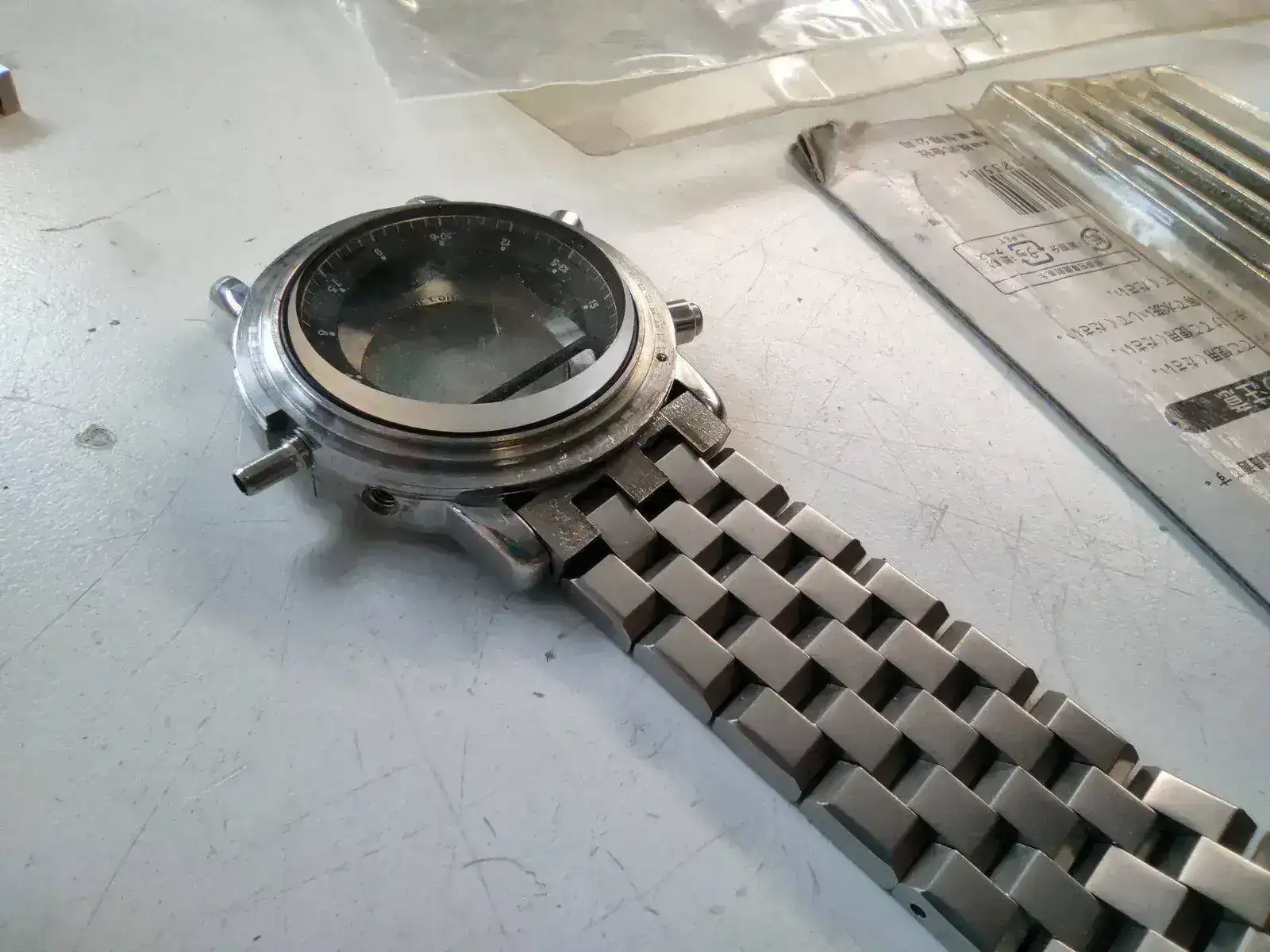

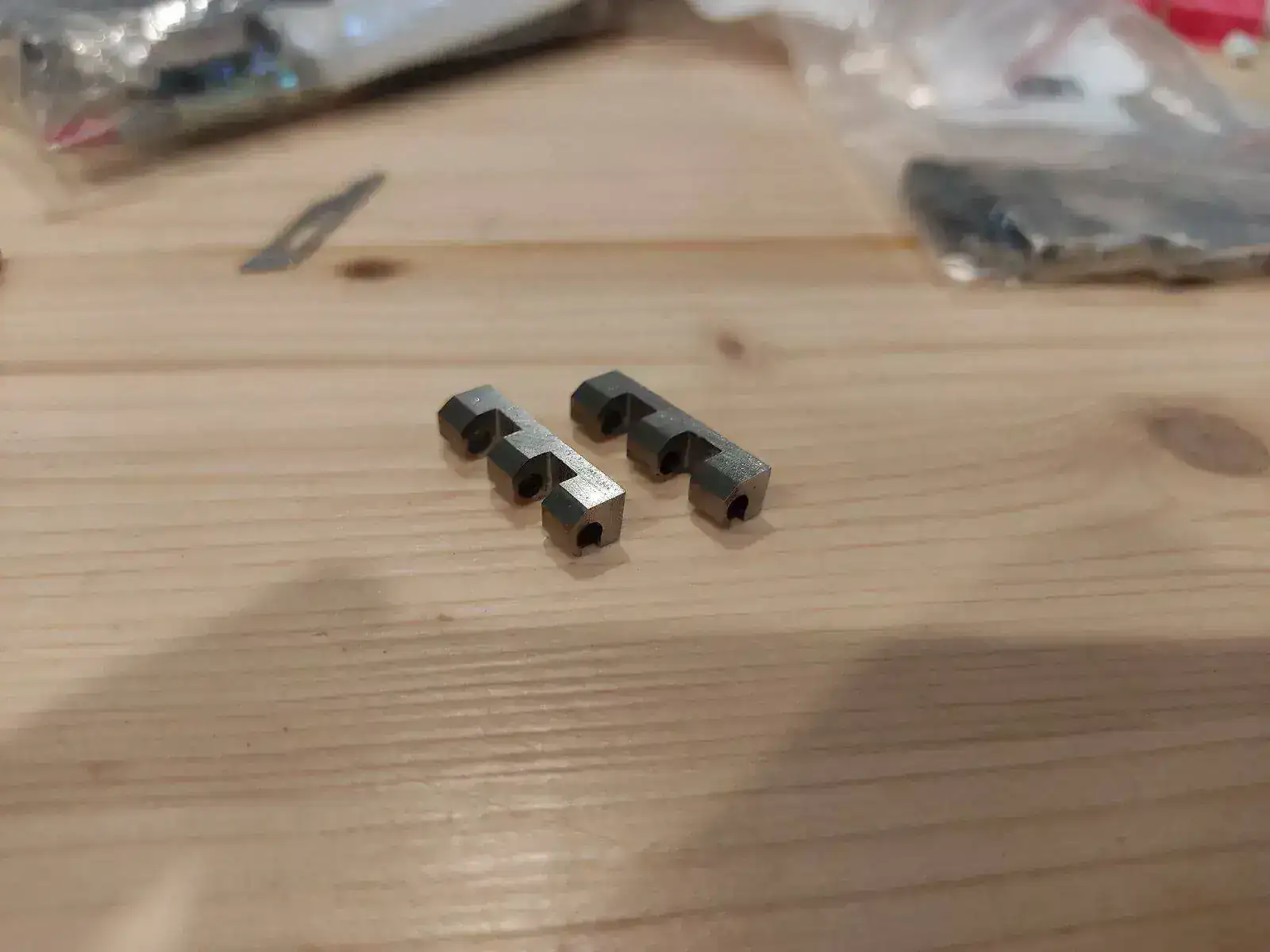

Una vez terminados los huecos compruebo el ajuste y la correcta articulación del bracalete:




Contento con el resultado toca el limado final, achaflanar el canto superior para que coincida mas o menos con el diseño del brazalete:

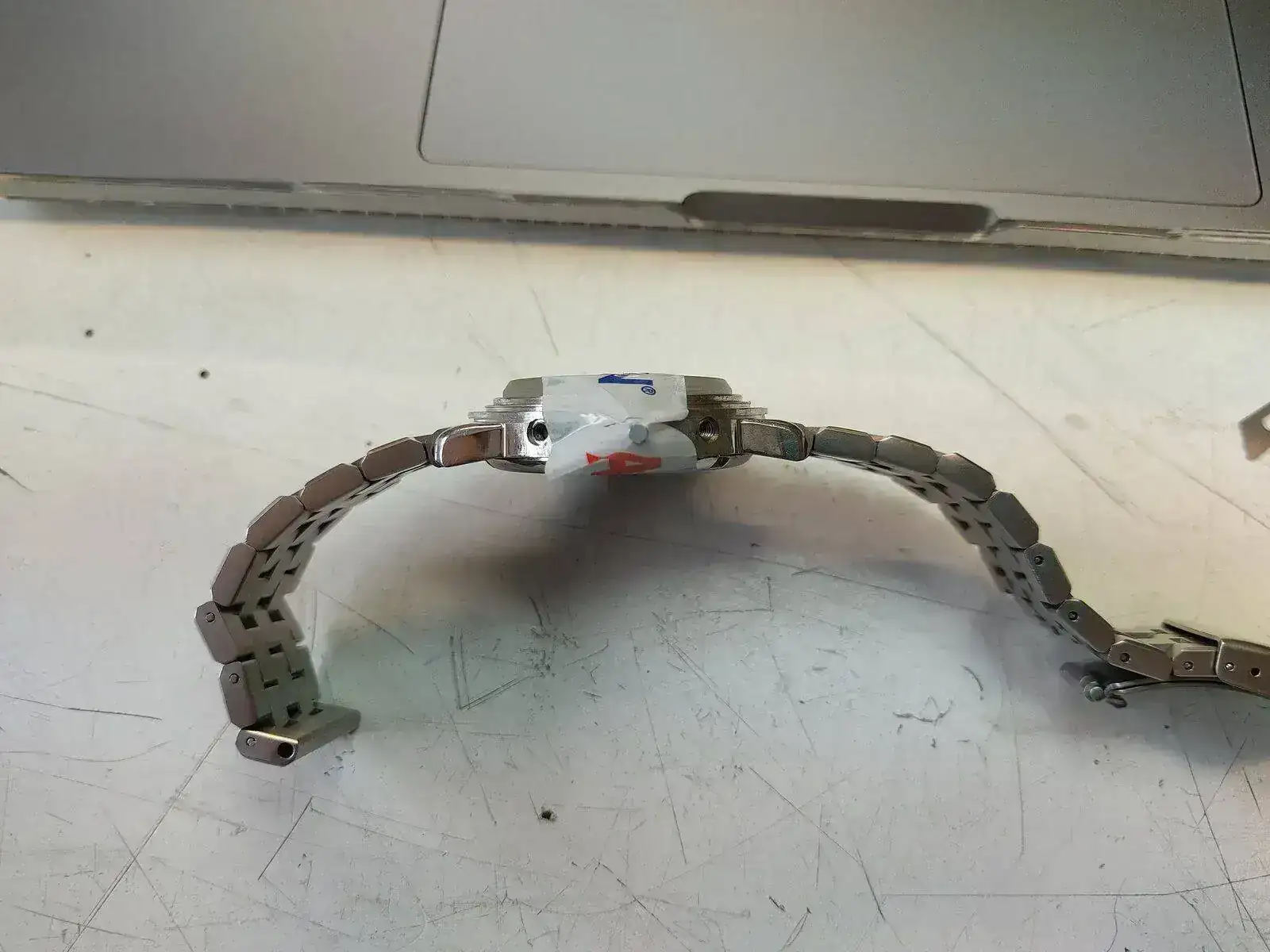

Para terminar con el trabajo manual que te deja los dedos atrofiados he aprovechado un rato libre en el curro para darle un lijado general a las piezas hasta el grano 1500. Visto de lado no es lo más elegante, es una forma recta entre asas redondeadas, pero desde arriba se integra bastante bien, además se articula por completo por lo que sería cómodo para cualquier muñeca.







Para terminar con el brazalete solo falta pulir y arenar, sin duda la parte más fácil y satisfactoria del trabajo.

Proximamente más actualizaciones!


FABER

Milpostista
  • #16
¡Fantástico trabajo!
Cuentas con la admiración sincera de un auténtico manazas.
Deseando ver próximas entregas.


Thevkng

Quasi-forer@
  • #17
Esta brutal el resultado


luisito

Habitual
  • #18
No se ni que decir, estoy impresionado


Genadidimi

Forer@ Senior
  • #19
Buen trabajo. Me quito el sombrero por la paciencia que tiene.


mherias

Forer@ Senior
  • #20
Me quedo por aquí, pintaza! 😀


OldTraveler

Forer@ Senior
  • #21
Para todos los que alguna vez nos hemos atrevido a usar esas limas pequeñitas, sabemos bien la agonia que representa ello, colega, has hecho un trabajo cojonudo, mi mas sincera admiracion y que quedo por aqui para ver el desenlace.

(yo he limado alguna vez con esas limas y termine con los dedos acalambrados y hechos papilla), por eso es que te admiro todo el talento y esfuerzo.

Saludos desde Mexico compañero.


aguiloco

Forer@ Senior
  • #22
Sabes bien de lo que hablas, dos días después de haber limado por última vez fui incapaz de comer con palillos por qué los dedos no respondían bien... Tengo que hacerme un mango grande que se agarre cómodamente donde poner las limas pequeñas, o acabaré atrofiado...

Aunque lo mejor es mecanizar con máquina, según me hago mayor voy aprendiendo que trabajar cómodo es muy importante, hace año me cortaba un trozo de acero tocho a sierra como un animal, ahora a los 5 minutos me duele todo...


pinilleitor

Forer@ Senior
  • #23
Sin palabras de nuevo...


aguiloco

Forer@ Senior
  • #24

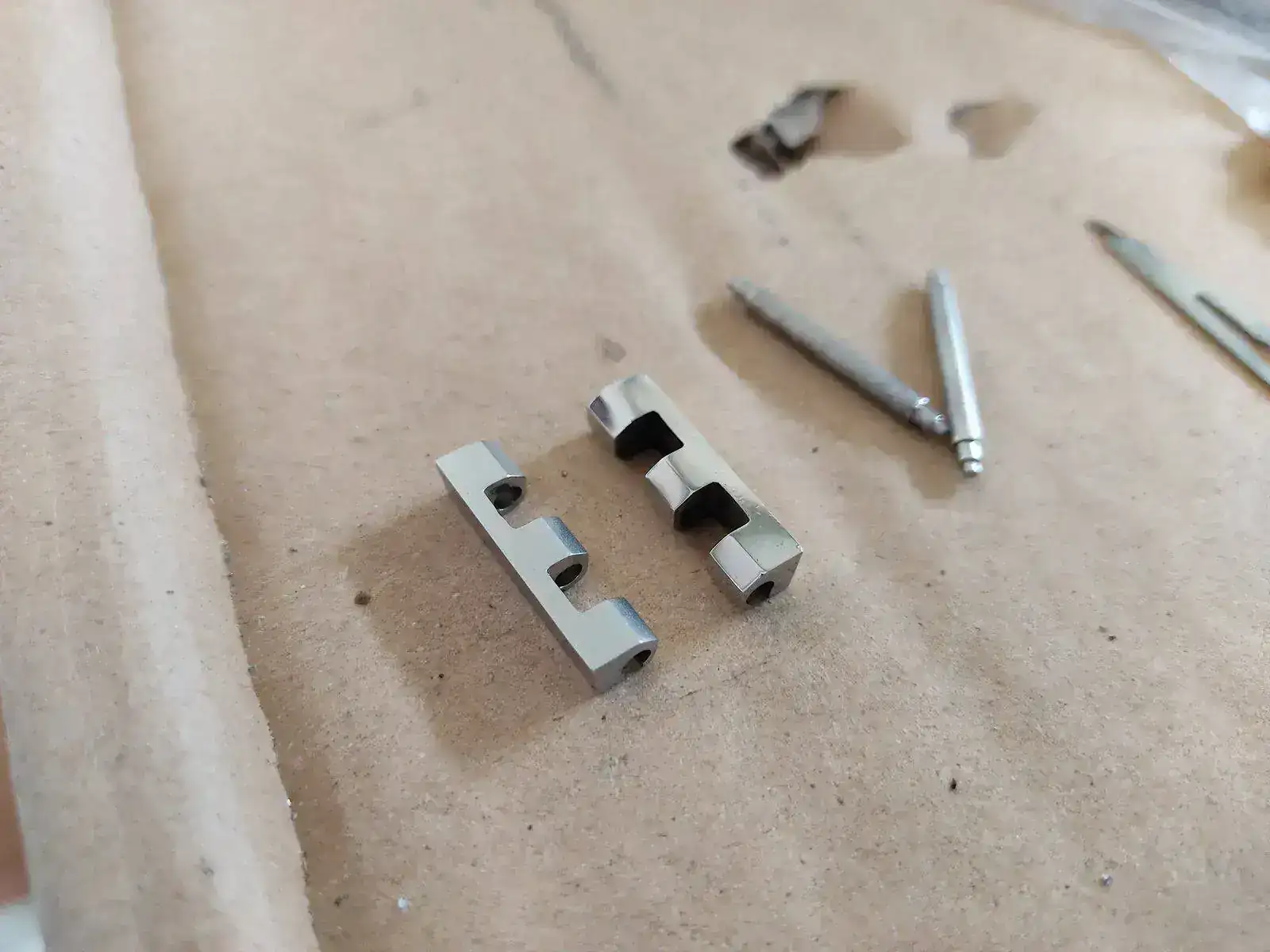

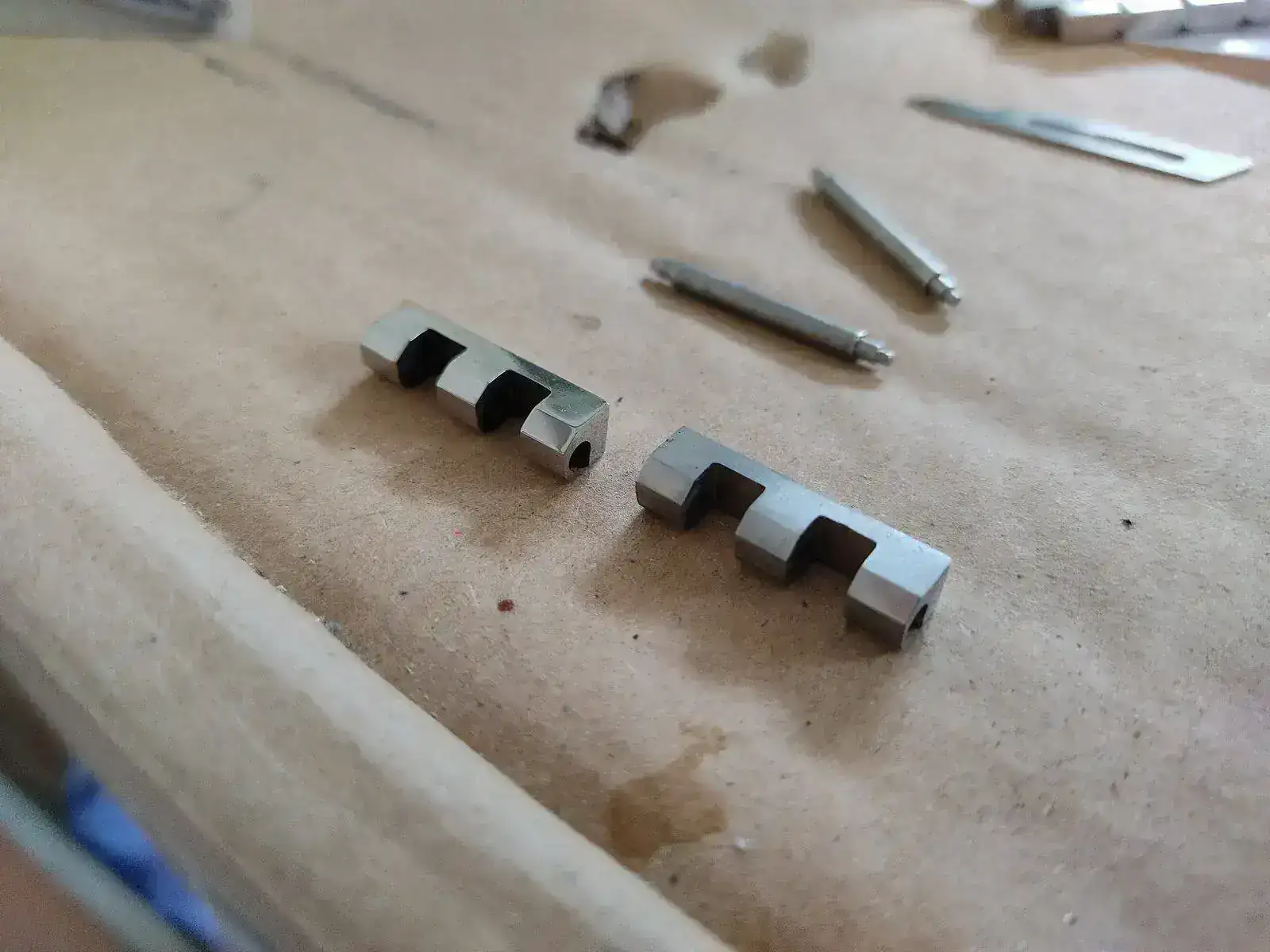

Buenas, ayer pude dar el acabado final a las piezas, primero puliendo y después arenado con micro esferas de vidrio:

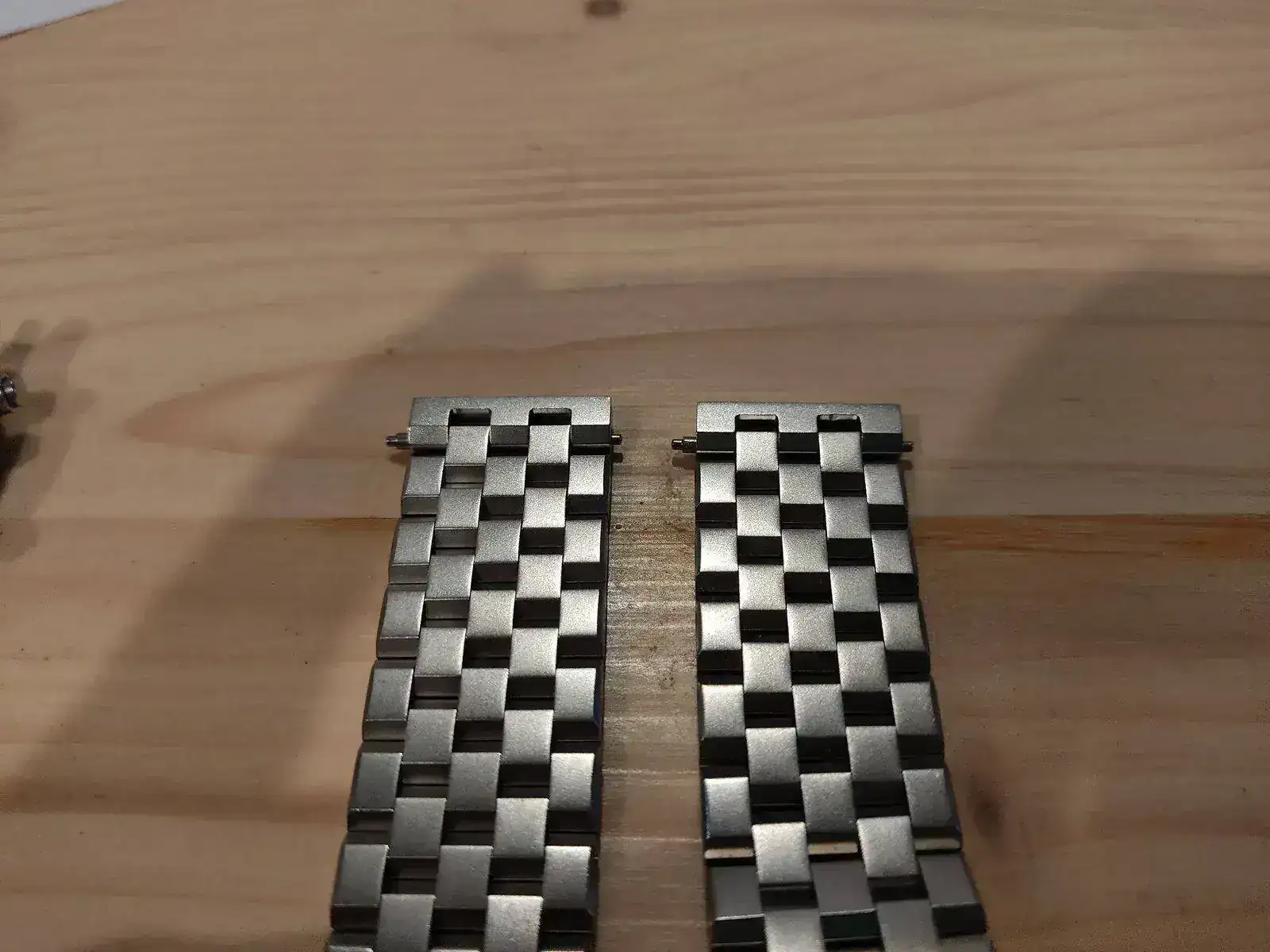

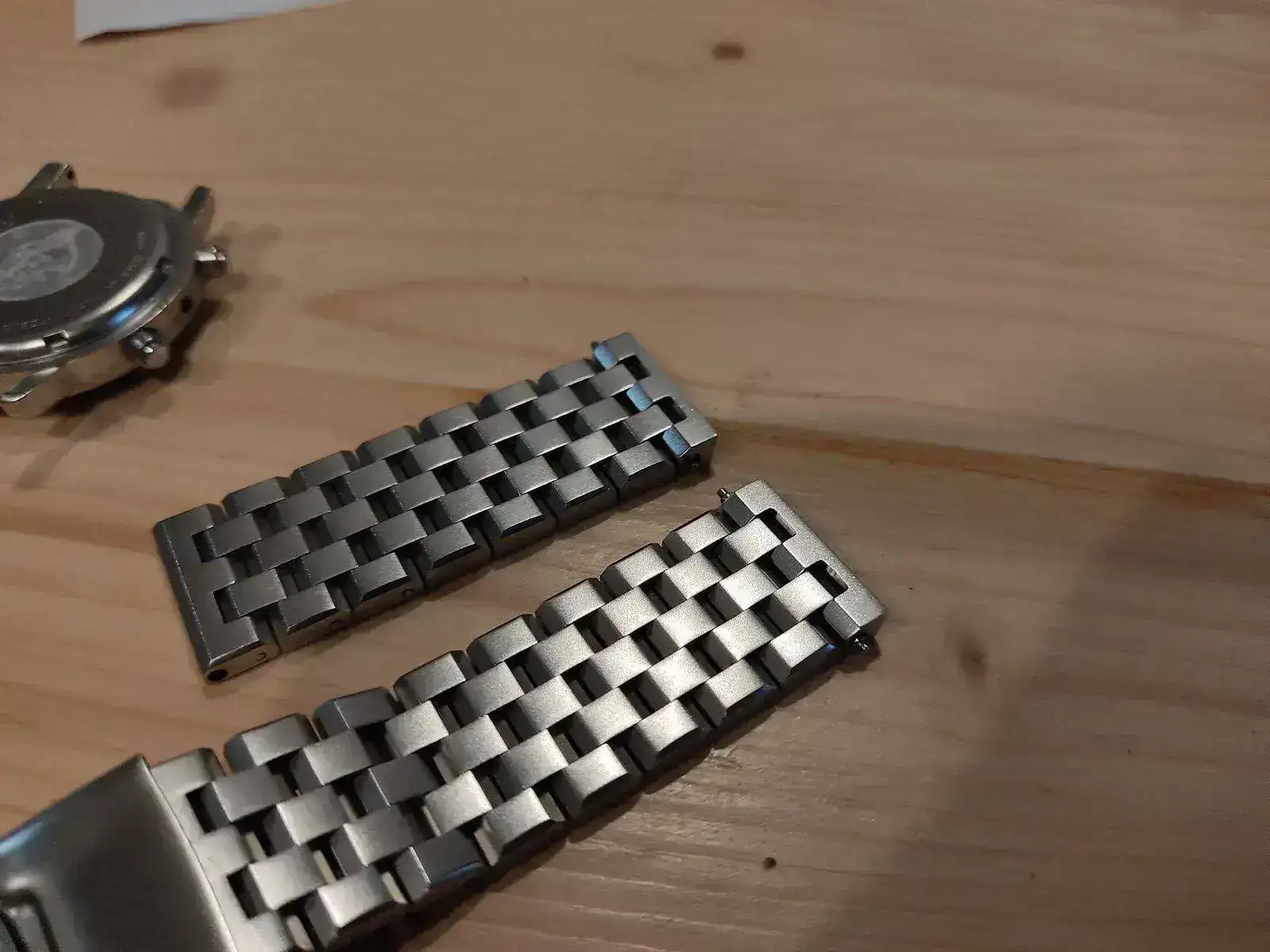

Después comprobando que el acabado es uniforme entre el brazalete y los endlinks, yo no aprecio la diferencia así que por mi vale.

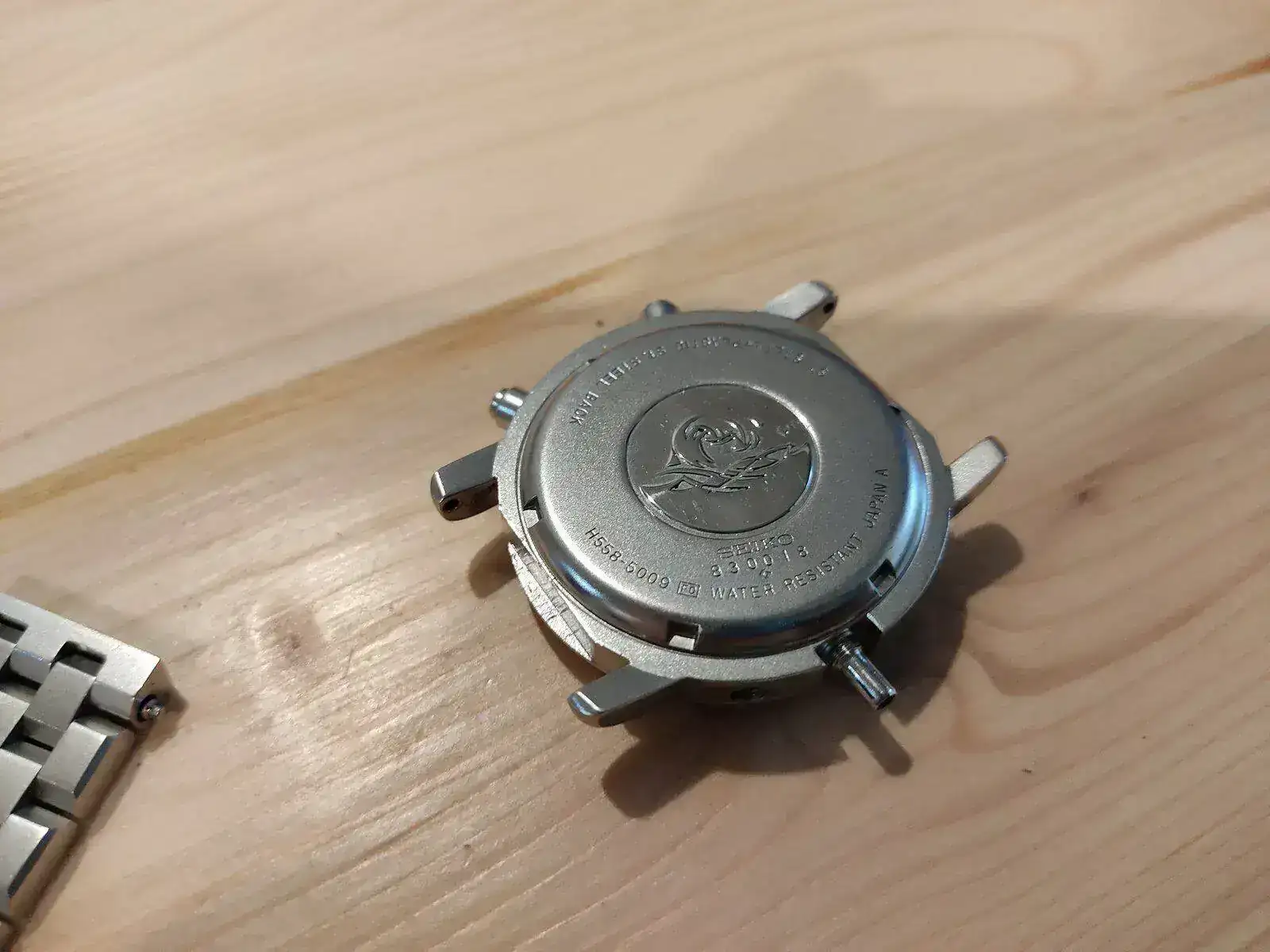

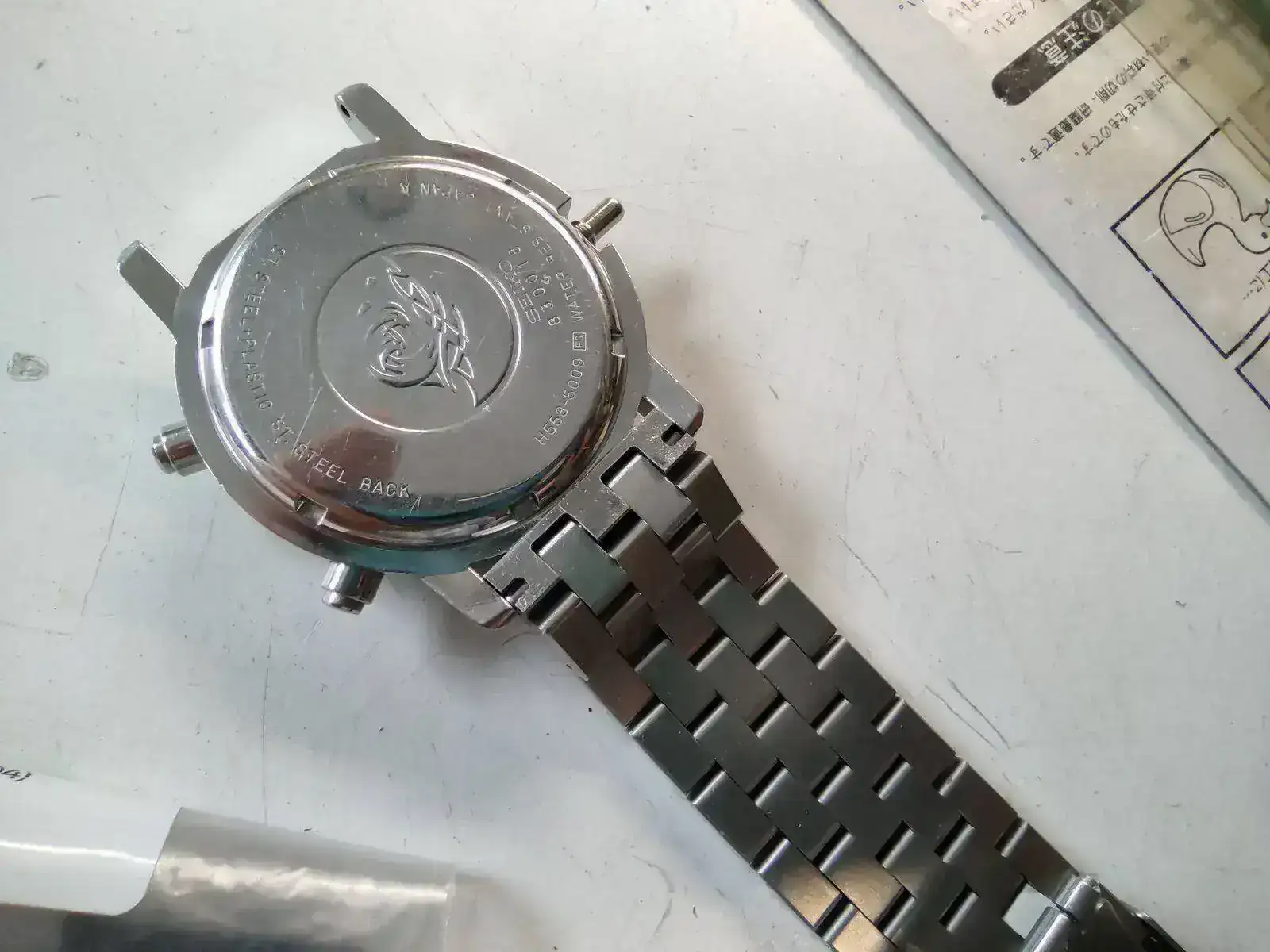

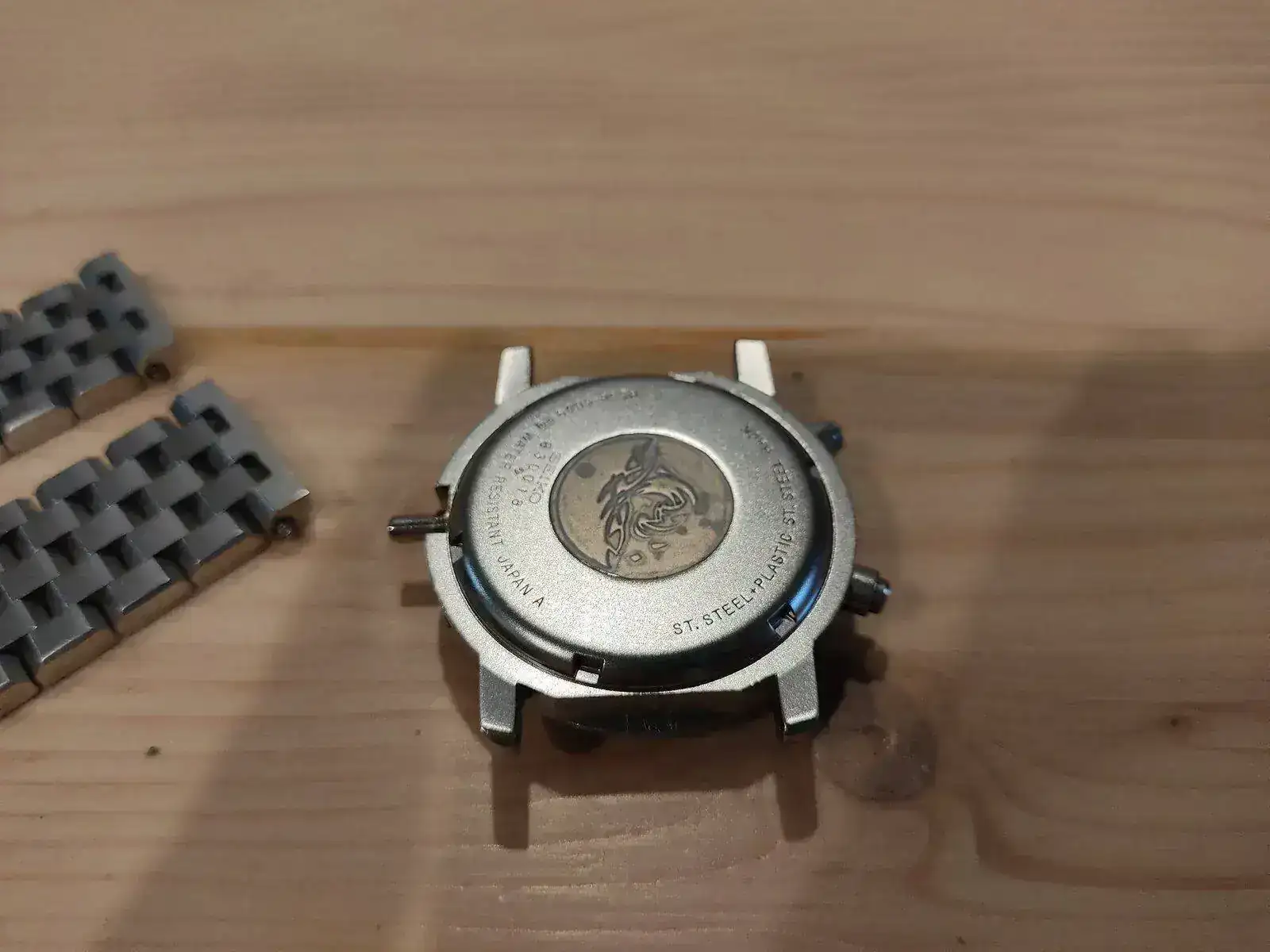

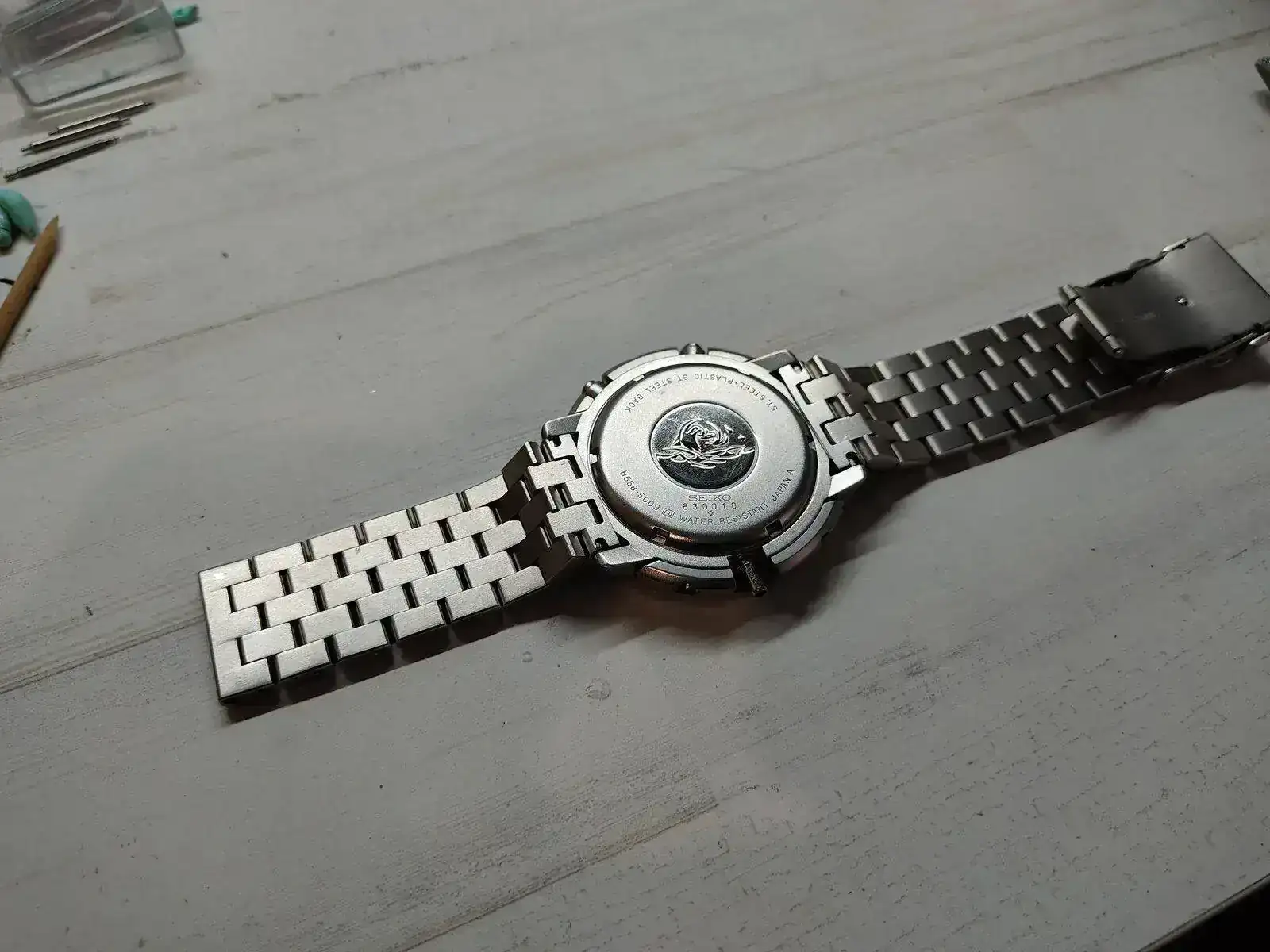

Ya que estaba también arené la caja que voy a usar para la construcción de este Arnie, para darle un toque especial he dejado sin arenar el símbolo central de la tapa trasera.

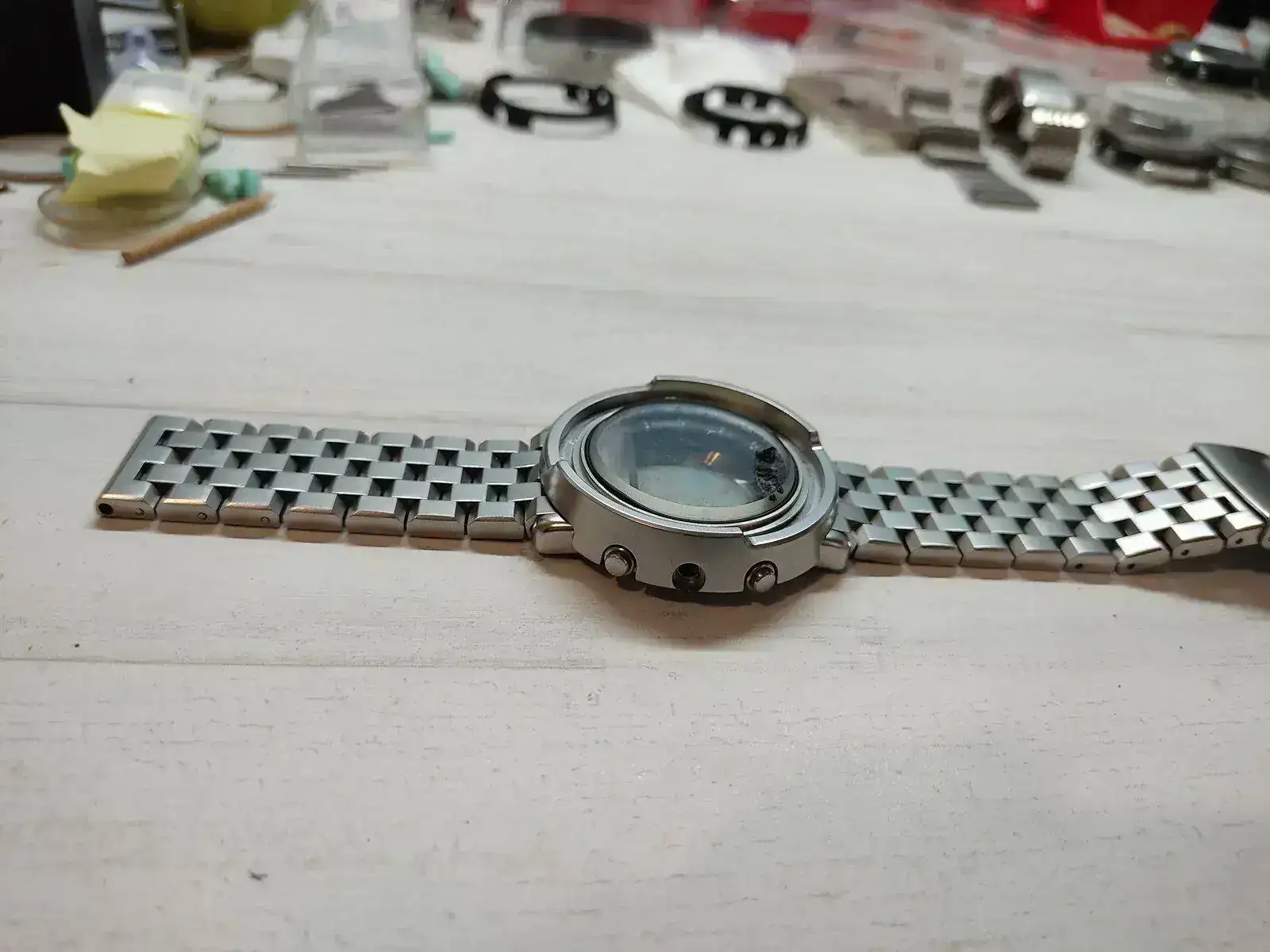

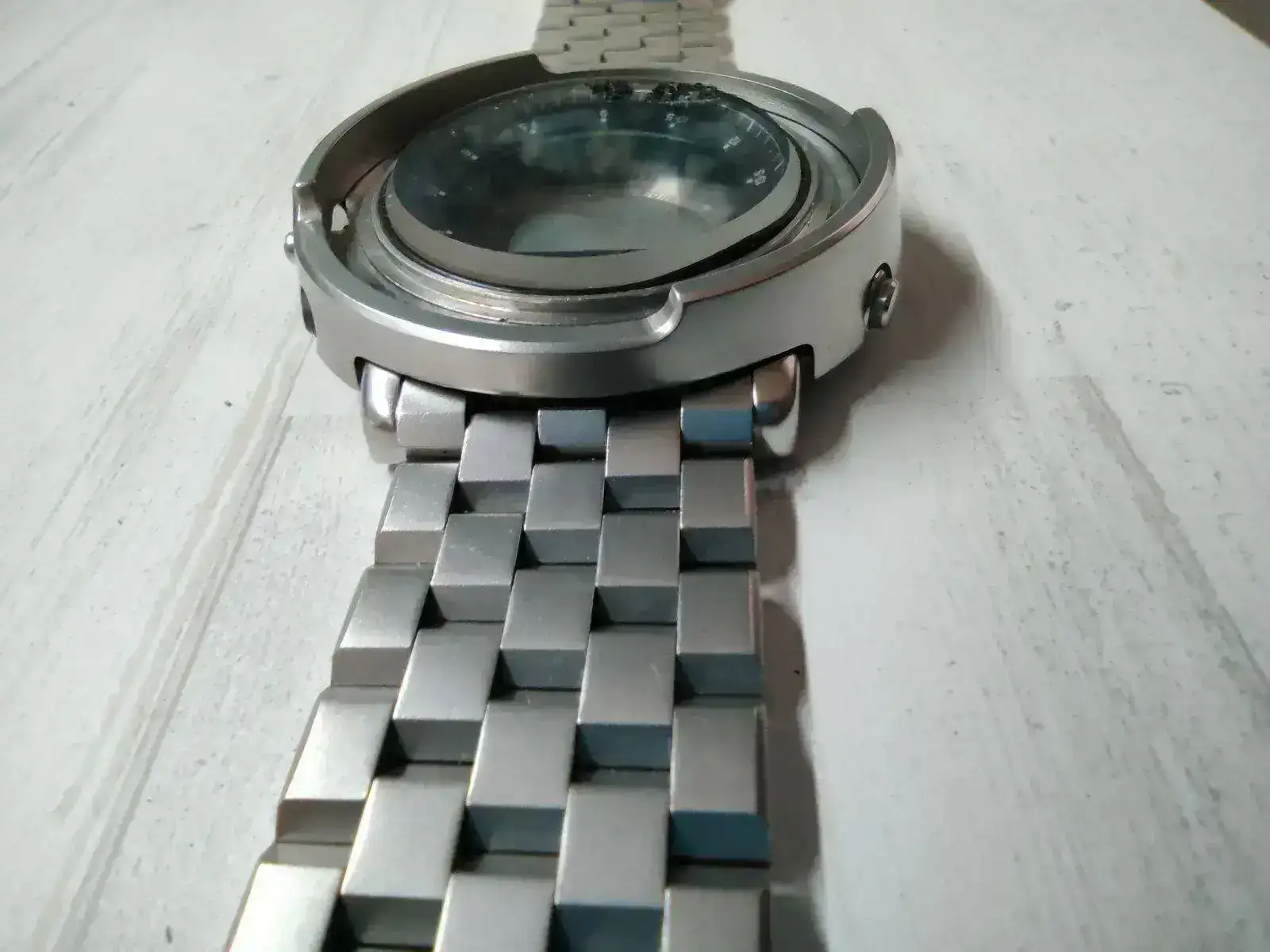

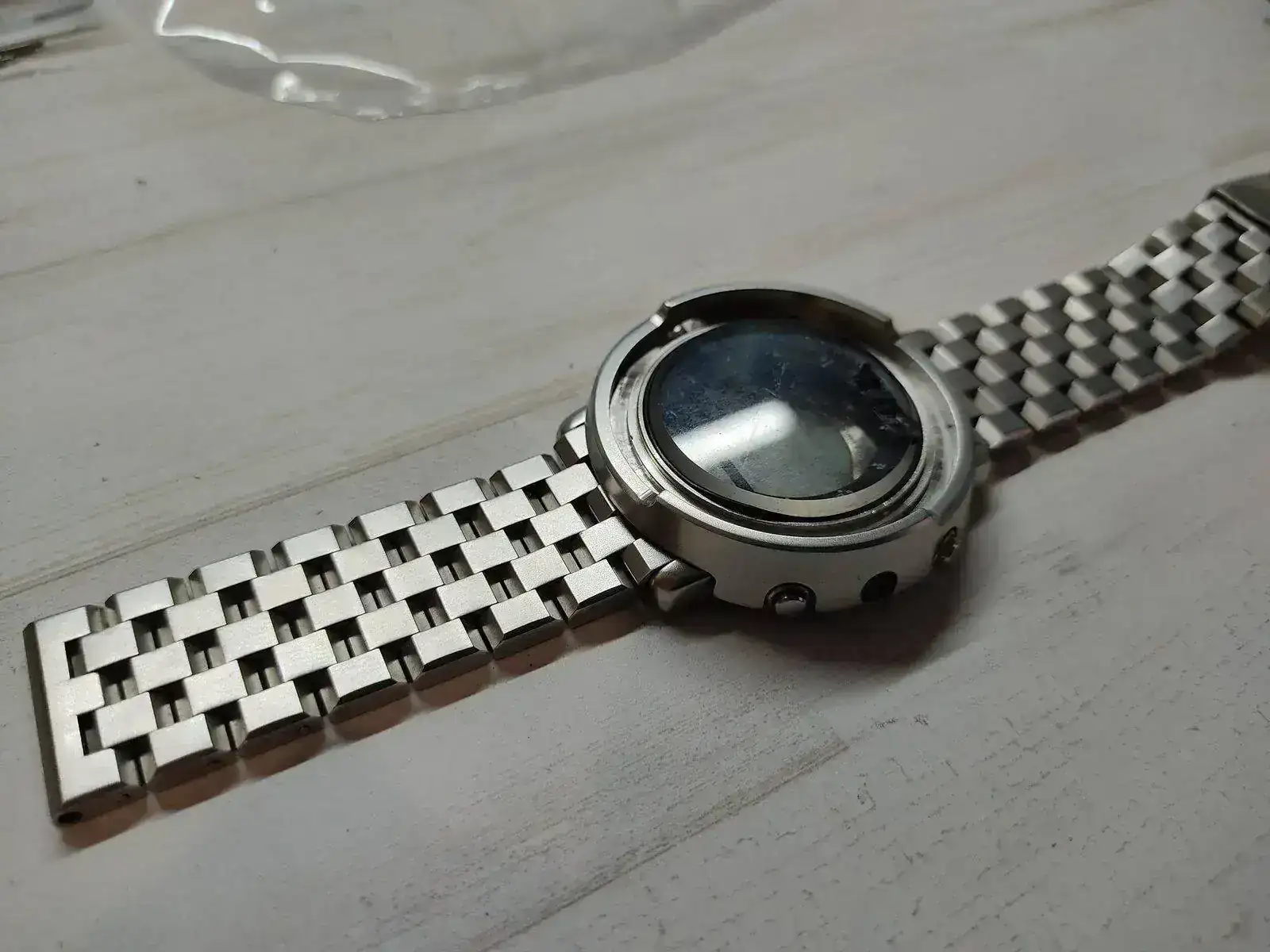

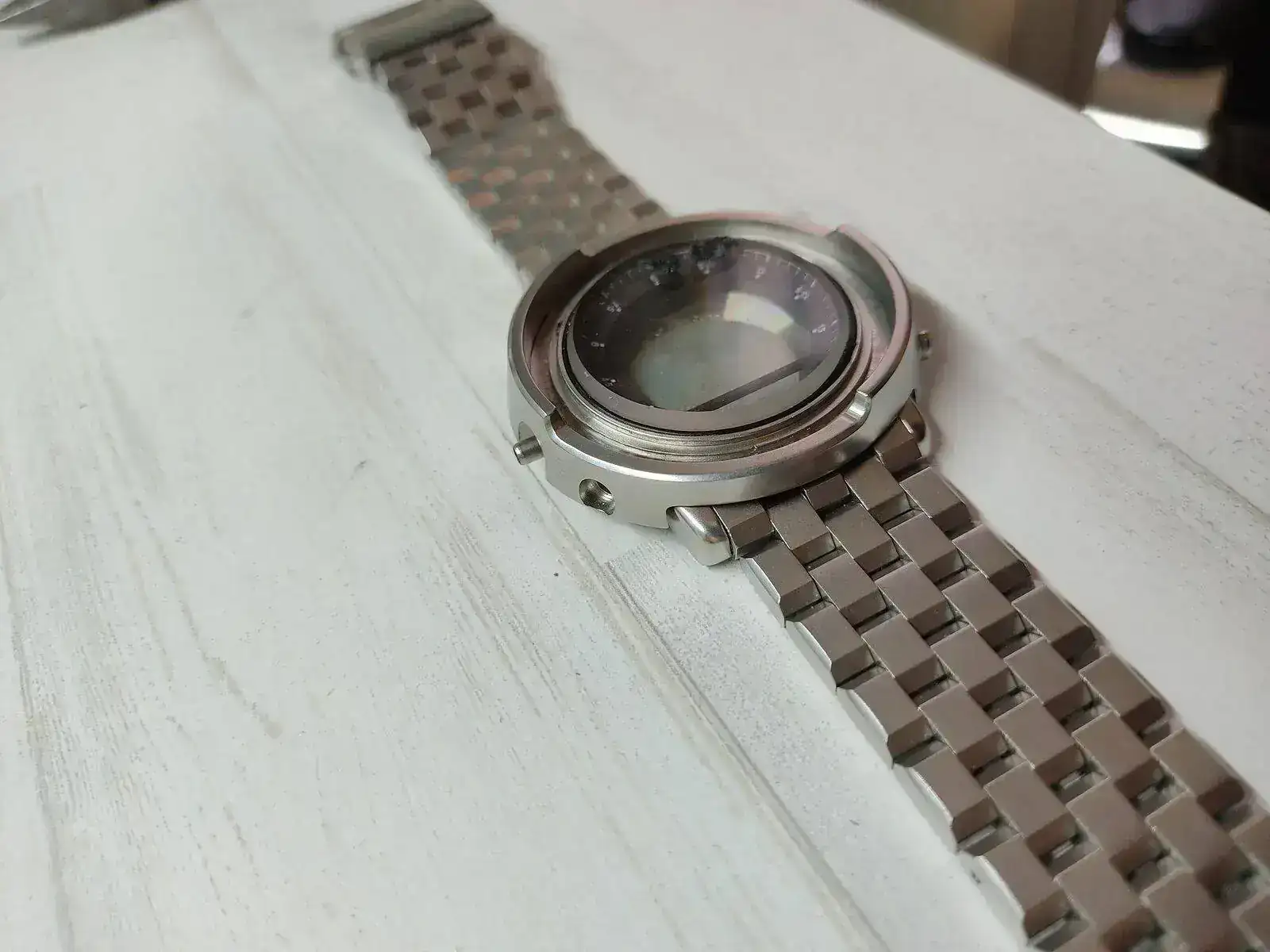

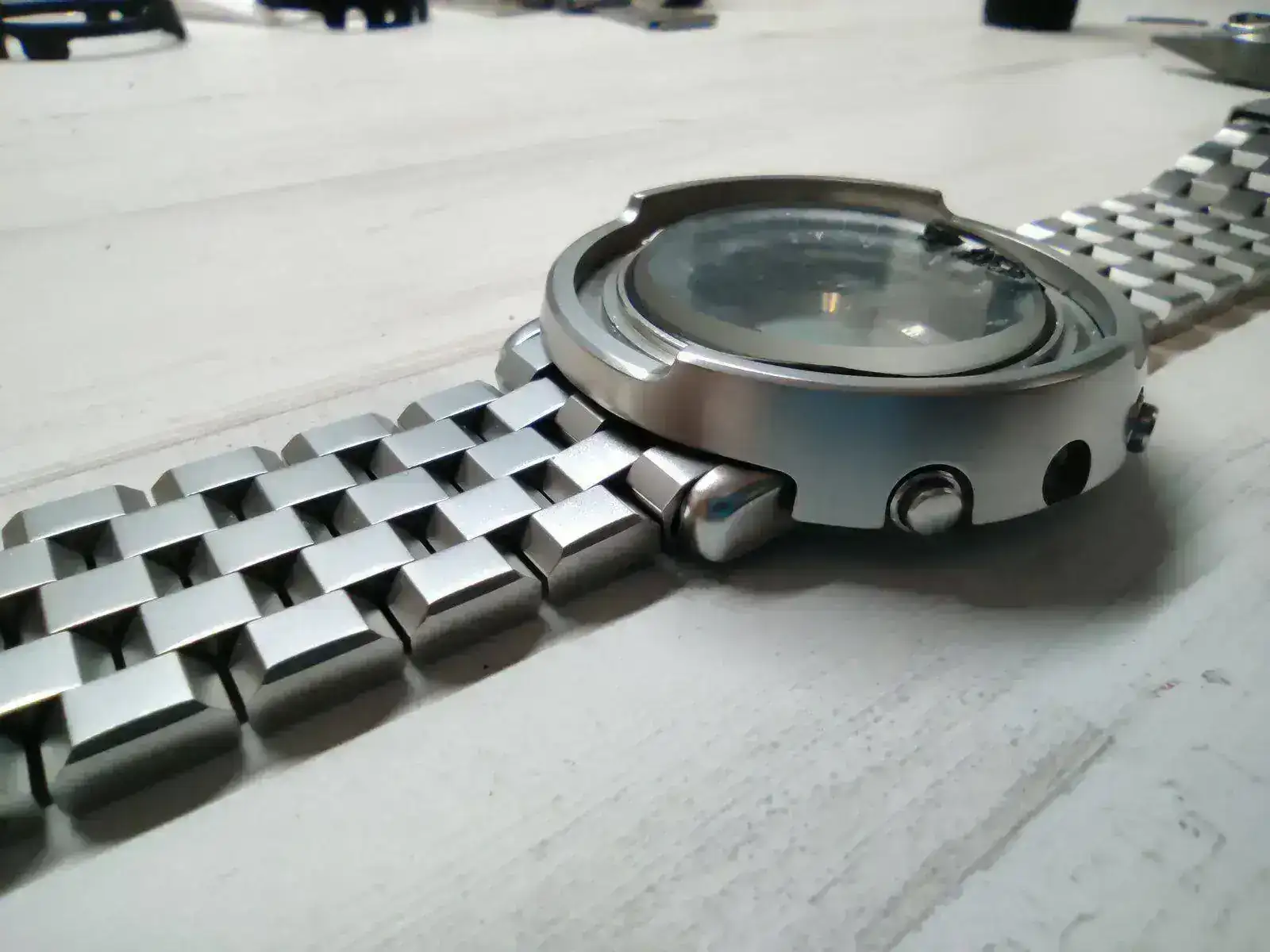

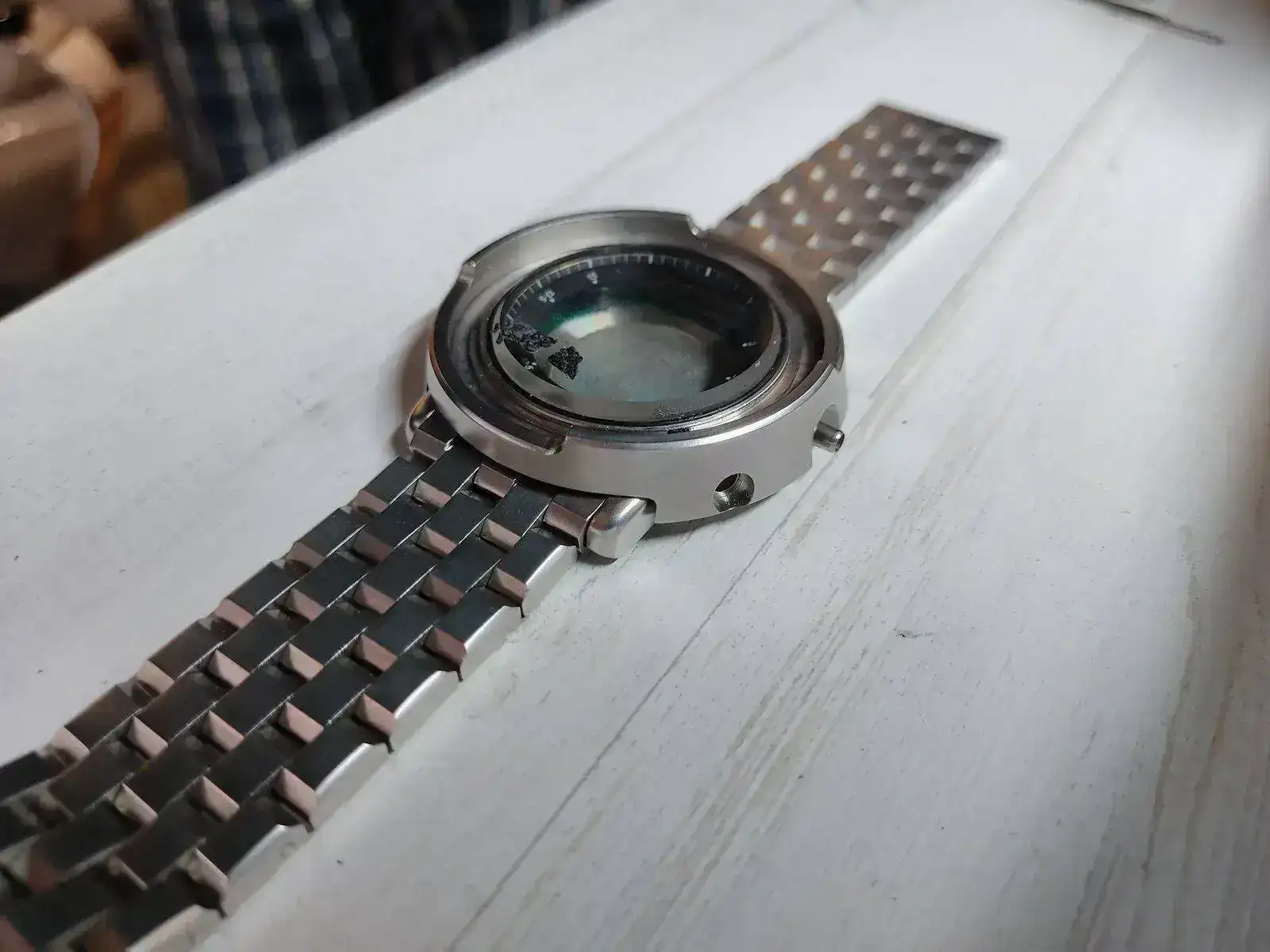

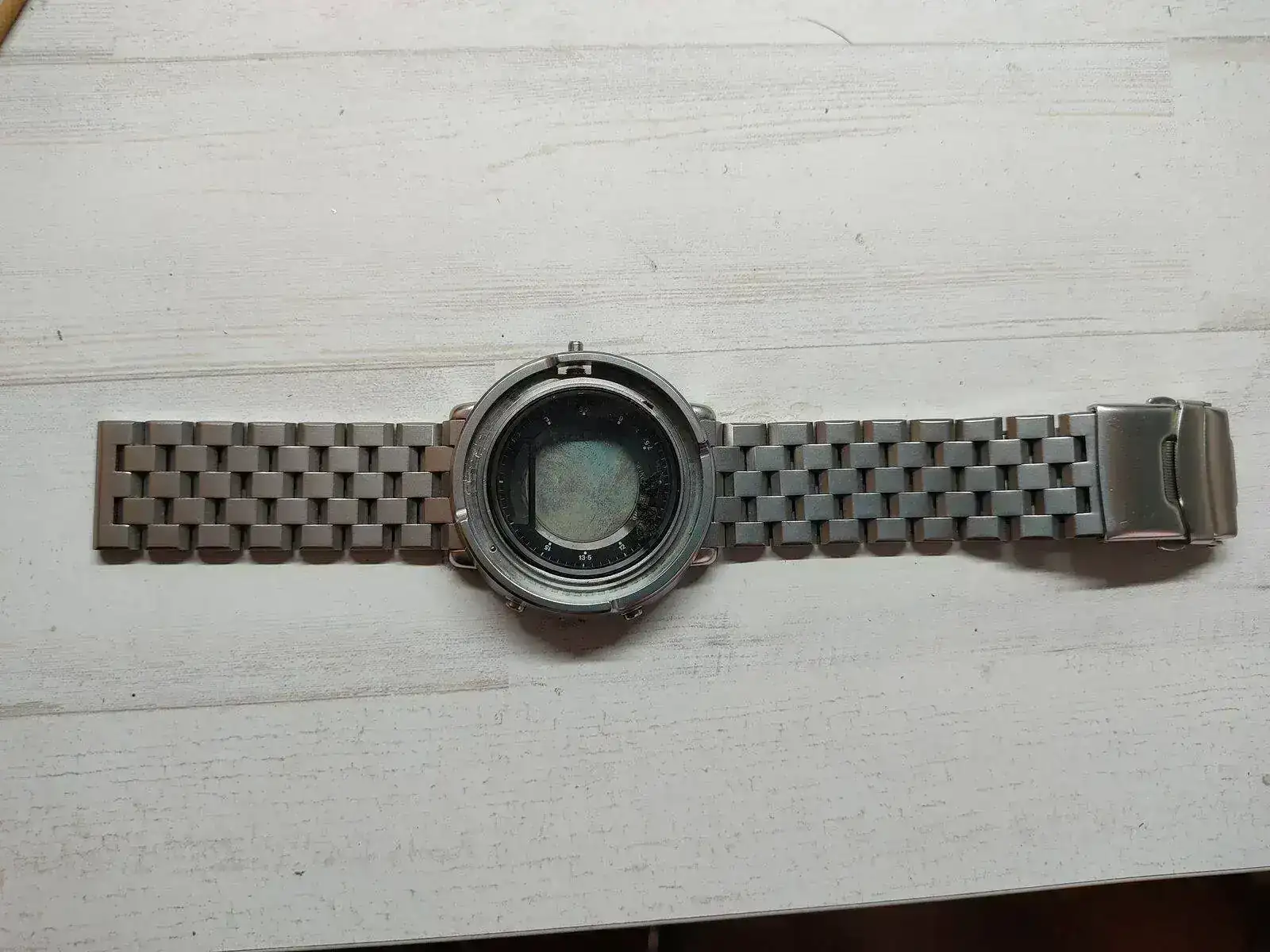

Y para terminar por hoy, unas fotos de las partes acabadas hasta la fecha, se puede apreciar también el protector arenado, que aun no lo había enseñado:











Proximamente más actualizaciones!


Carlos1980

Milpostista
  • #25
Madre mía qué trabajado...
