Ayuda identificar calibre

[FRANCISCOJONES]

Hola a todos

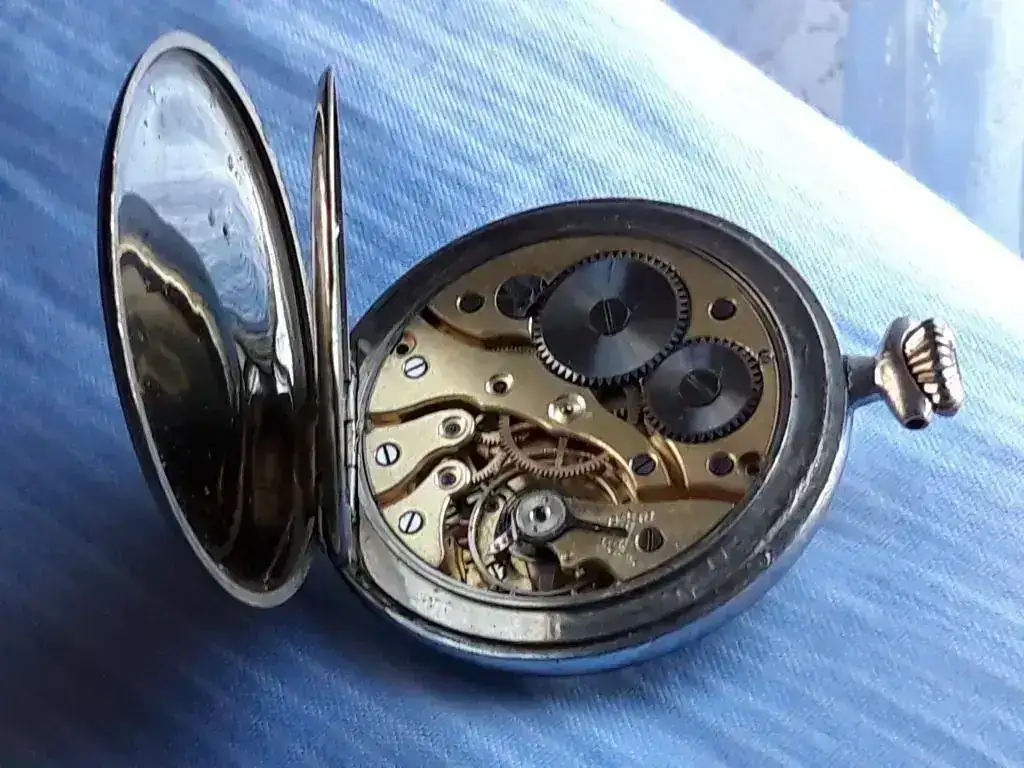

¿Podría alguien ayudarme a identificar este calibre?. Necesito un áncora y no se por donde empezar.
Mide 36,5mm.

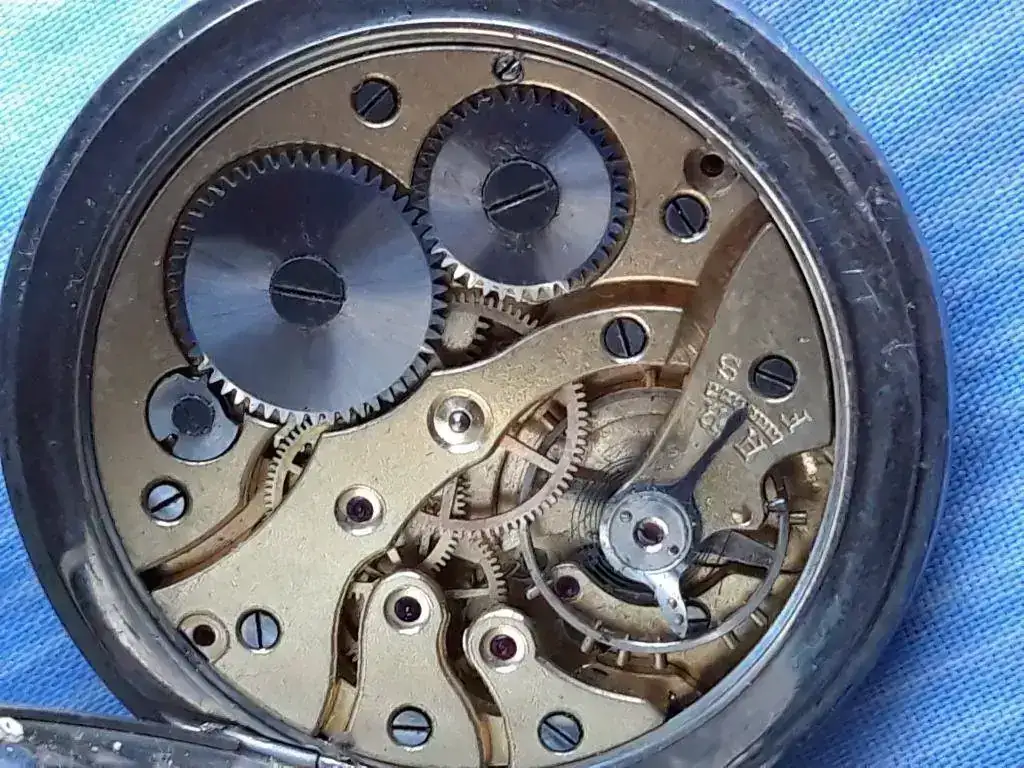

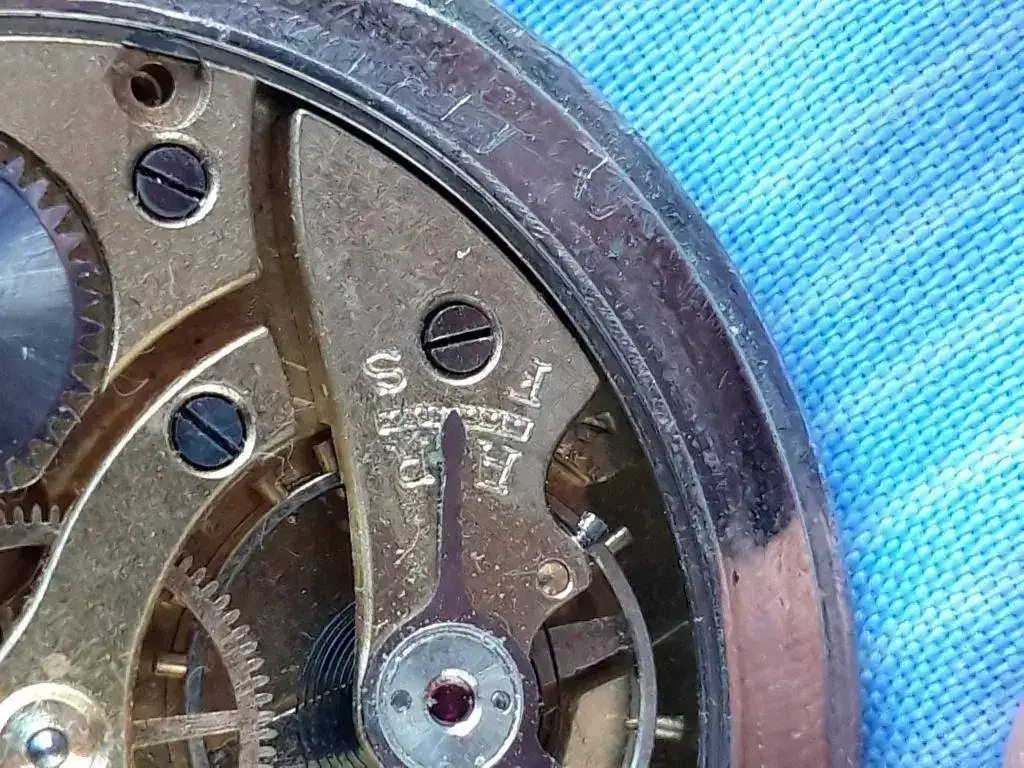

Sólo alcanzo a ver un 2 debajo del puente del espiral.

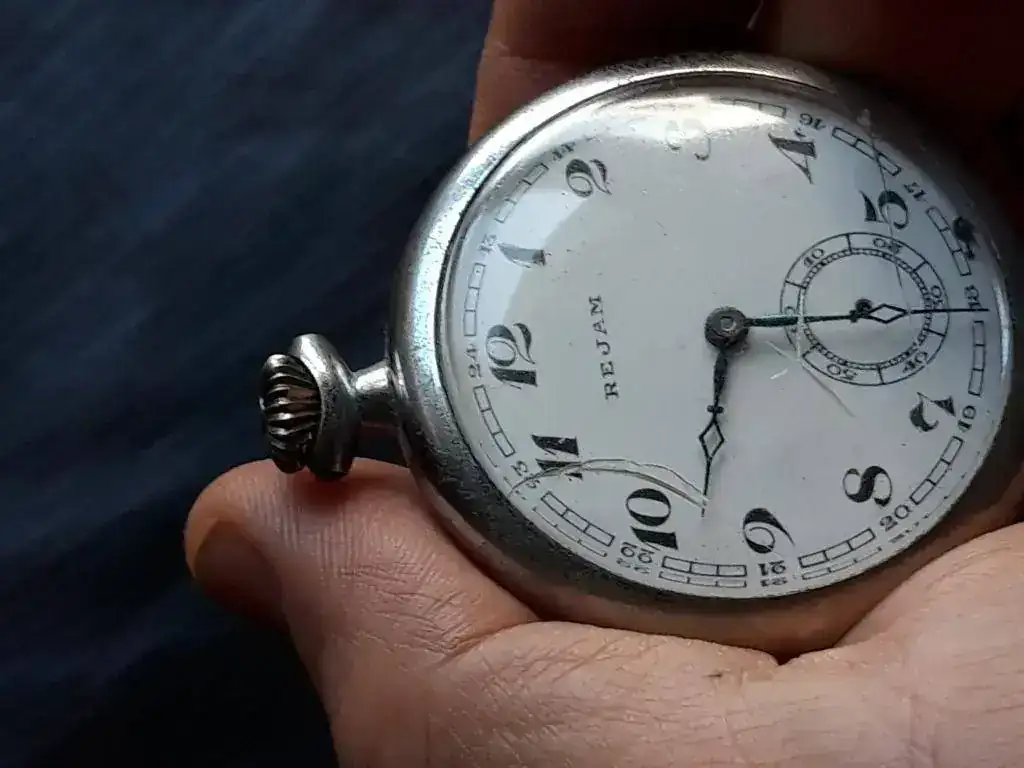

marca REJAM y no aparece absolutamente nada por ningún lado.

Muchas gracias. Un saludo.



[Golipo]

Hola, es un calibre de Pierce, sin duda.
no sé bien cuál todavía.

una pregunta, se rompió el eje del áncora o directamente tiene una avería el áncora en general?

Saludos
Álvaro



[Golipo]

Acá vas a encontrar uno muy parecido, habría que medirlo bien de diámetro,
así de afuera, muchas veces engaña el tamaño.
Y una imagen del otro lado, sin el dial,... éso va a disipar las dudas.

http://www.pocketwatch.ch/kpierce.htm



[6aly]

Yo empezaría desencajando, l mecanismo, agujas y esfera.

En muchas ocasiones, en la platina base encontramos pistas, las que nos indicaran el siguiente paso.

Una vez lo tenga desmontada la esfera, agá otra foto, en la que se aprecie bien el muelle de tireta.



[FRANCISCOJONES]

Hola, es un calibre de Pierce, sin duda.
no sé bien cuál todavía.

una pregunta, se rompió el eje del áncora o directamente tiene una avería el áncora en general?

Saludos
Álvaro

Hola Álvaro. Muchísimas gracias por tu ayuda.
Lo compré en un mercadillo y no tenía áncora. Han probado con otros áncoras, a ciegas, y no lograron hacer que funcionara.
Ahora me queda hacer una foto del otro lado y medir bien el diámetro.
Soy símplemente aficionado. No soy relojero, pero me encanta recuperar estos casos perdidos y hacerlos volver a latir, mucho mas que comprar uno ya funcionando, pero mucho me temo que este va a tener mayor dificultad ponerle en marcha.
Un saludo



[FRANCISCOJONES]

Yo empezaría desencajando, l mecanismo, agujas y esfera.

En muchas ocasiones, en la platina base encontramos pistas, las que nos indicaran el siguiente paso.

Una vez lo tenga desmontada la esfera, agá otra foto, en la que se aprecie bien el muelle de tireta.

Hola 6aly.
Trataré, porque no soy relojero, pero creo que hasta ahí si puedo llegar.
Muchas gracias.



[Golipo]

Y, a veces pasa así.
Encima es el áncora, para la cual hay muchos ángulos que considerar, aparte de otras mediciones
y es la clave del escape en un movimiento.



[FRANCISCOJONES]

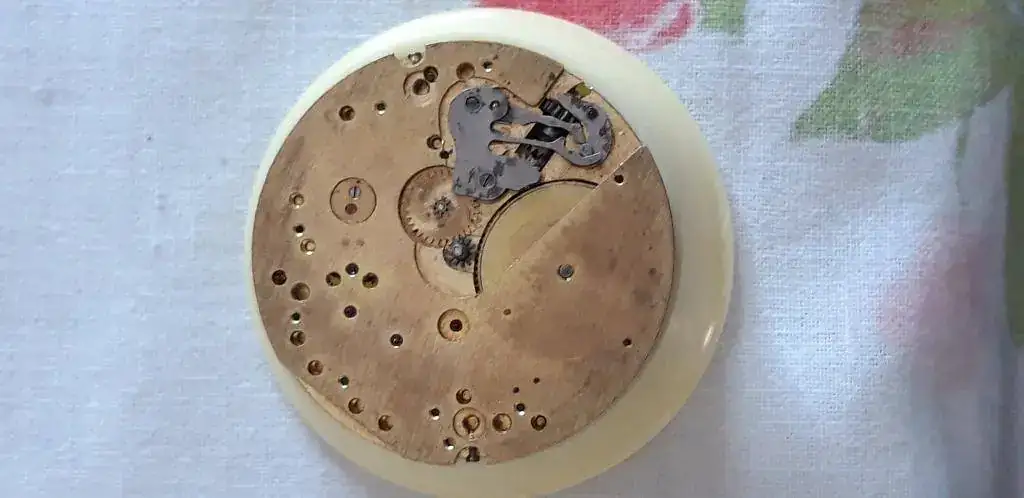

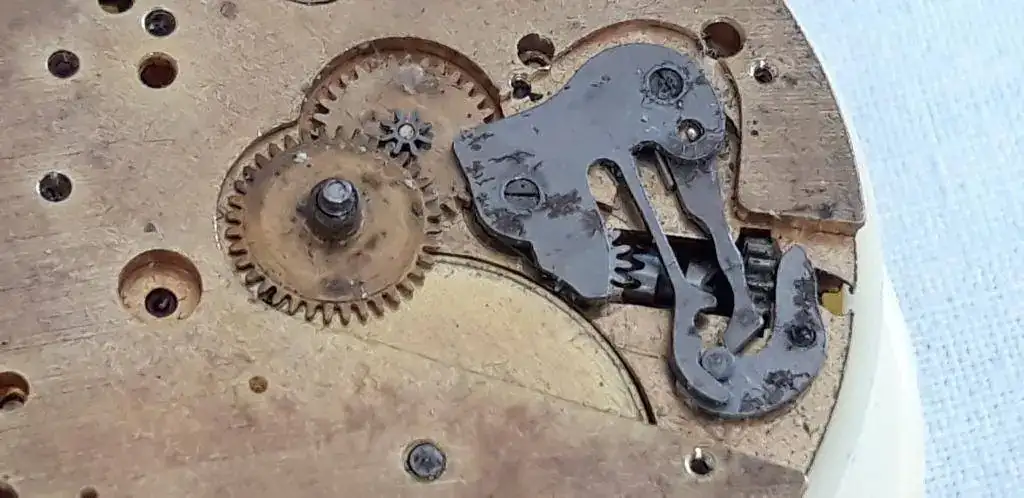

Fotos debajo esfera

Estos son los diámetros en mm. mas extremos. No se cual se utiliza para identificar las líneas.

Un saludo y muchas gracias



[Golipo]

Hola,

según las publicaciones, a veces se usan ambas medias.
En Ranfft sale la de platina/puente como Dm y la del filete de mayor diámetro como Do.

Se trata evidentemente de un calibre Pierce 170.

http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&0&2uswk&Pierce_170

Saludos
Álvaro



[FRANCISCOJONES]

Se trata evidentemente de un calibre Pierce 170.

http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&0&2uswk&Pierce_170

Saludos
Álvaro

¿Aunque no coincidan el diseño de los puentes?. Estuve mirando todos los pierce pero como no coincidían los puentes lo desestimé. Será un modelo dentro de la familia 170.
Ya tengo por donde empezar.
Muchísimas gracias.



[Golipo]

Hola,

Las marcas que usaban tal o cual calibre podía pedir puentes distintos para diferenciarse y hacerse los raros.


Como te dije, la respuesta está del lado del dial.
Y con eso confirmamos su origen.

Saludos
Álvaro
