Algunos términos básicos sobre relojes de bolsillo


A algunos les parecerán términos muy básicos , pero nadie hemos nacido sabiendo y seguramente ayudaran a los más noveles a expresarse con propiedad y comprender sus relojes.






Agujas : manecillas , indicadores de metal o acero.

Ajuste : Ajustado , compensado para temperaturas y isocronismo.

Áncora : pieza que transmite la fuerza del muelle/cuerda al volante regulador.

Autómata : reloj con una complicación de piezas móviles ornamentales.

Barrilete : o cubo , rueda dentada de forma cilíndrica que contiene el muelle real.

Bisel : aro de metal donde va insertado el cristal para proteger la esfera.

Brevet : Brevete , patentado , que obtuvo una patente.

Calibre : indica las dimensiones y tipo de un movimiento / máquina y sus diferencias con respecto a otros , se mide en lineas (1 linea = 2,256 mm).

Catalina : reloj cuyo escape se basa en un foliot con paletas y una rueda dentada (rueda catalina) , dispone de coq / galluza que protege el volante.
Son los relojes de bolsillo más primitivos , de uso habitual y producidos hasta mediados del XIX.

Complicación : Se refiere a las funciones adicionales que pueda tener un reloj aparte de las básicas de la hora , son muy diversas , calendario , fases lunares , cronógrafo , etc ...

Corona : pieza de forma circular , por lo general de metal , que sirve para dar cuerda (remontar) y poner en hora.

Cronógrafo : reloj complicado , provisto de un mecanismo suplementario para medir espacios de tiempo que miden los contadores.
Existen cronos rattrapantes , que son una complicación añadida para hacer más de una medición.

Cronómetro : reloj cuya elevada precisión viene garantizada por un certificado concedido por los observatorios suizos de Ginebra y Neuchâtel , un reloj muy exacto.

Digital : Indicación del tiempo mediante cifras en lugar de agujas tradicionales , (mediante discos por lo general) .

Duplex : Es un tipo de escape , escape que se hace en dos tiempos , mediante unas ruedas dentadas , hay variantes tanto en el escape como en el tipo de movimientos , primer sistema inventado por Robert Hooke a principios del XVIII.

Ebauche : Se dice del movimiento / calibre que no pertenece a la marca que aparece en la esfera , producida por una empresa que se dedica a fabricar movimientos para su venta a marquistas.

Escala : medidas de distinto género colocadas sobre el limite externo de la esfera , las más comunes son ; taquimétricas para la velocidad , pulsométricas para los latidos cardíacos y telemétricas para calcular distancias.


Escape : mecanismo ubicado entre el rodaje y el volante , su función es regular las oscilaciones del volante , libera y bloquea el rodaje a intervalos constantes , los escapes más comunes son ; de ancora , cilindro , paletas , duplex , virgula ...

Esfera : elemento sobre el cual se visualizan las funciones del reloj , por lo general son de metal o metal esmaltado , pero existen de muchos materiales.

Esmalte / Esmaltado : adorno cerámico decorativo añadido al reloj mediante una técnica de fusión de cristal y un sustrato mediante calentamiento.

Espiral : muelle en forma de espiral , sujetado en sus extremos al volante y al puente de volante , órgano regulador del reloj.

Fusee : pieza conica dentada que recoge la cadena / cuerda , equivalente anterior al barrilete / cubo , también se le llama fusee a los relojes de cadena con escape de ancora lateral (ancre lever).

Galluza : Pieza de metal decorada que protege el volante de los relojes de escape catalina.

Guardapolvos : Tapa extra de metal , plata , oro que protege el movimiento.

Guilloché : decoración hecha sobre el metal formando pequeños rombos.

Horas saltantes : reloj que muestra las horas a través de una ventana en la esfera.

Joyas / rubís : , piedras sintéticas que ejercen de cojinetes a los ejes del engranaje y reducen su desgaste.

Muelle real / Cuerda : es una lámina de acero enrrollada en si misma que acumula la energía al dar cuerda y la transmite al rodaje.

Puente : pieza metálica en la que giran los pivotes de las ruedas del reloj.

Railroad : RR , Calibres / movimientos que cumplen unos niveles de exactitud y calidad destinados a los servicios ferroviarios USA.

Quantiéme : Reloj con complicación de calendario.

Sello / Punzón de contraste : marcas grabadas en las cajas de los relojes , indicando tipo de metal , origen , año de fabricación ...

Sonería : reloj que dispone de un mecanismo para indicar la hora mediante toques musicales , por medio de unos martillos que golpean sobre un gong.

Tija : Vástago de acero que conecta la corona con el tambor de cuerda mediante un piñón deslizante , actúa en el remonte de cuerda y la puesta en hora.

Tirete : Pieza de acero que basculando activa o desactiva la puesta en hora.

Tourbillon : dispositivo inventado por el maestre A.L Breguet en 1801 , consiste en una jaula móvil que lleva los órganos del escape en su centro , la jaula da vueltas regularmente y anula los efectos de la gravedad terrestre.

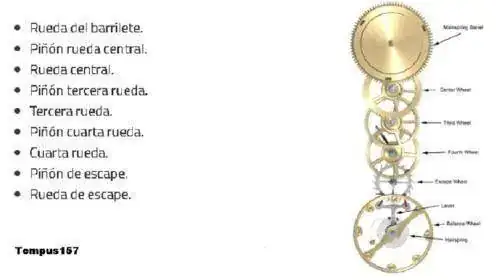

Tren de rodaje : Conjunto de ruedas y piñones engranados que transmiten la fuerza de la cuerda desde el tambor al escape.

Volante :
rueda de metal / aleación , que alberga el espiral y regula la marcha con sus oscilaciones.

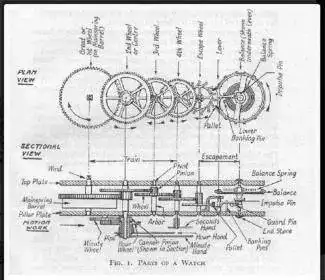

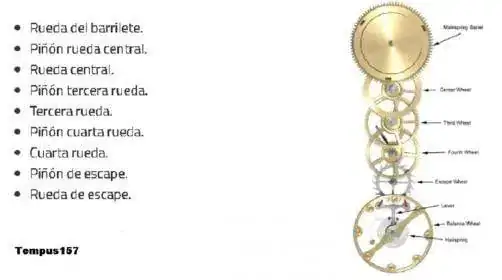

Tren de rodaje










Más términos con imagen :

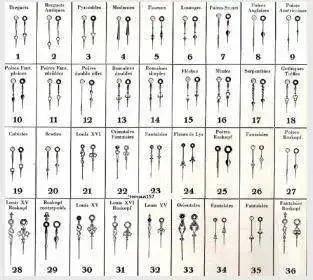

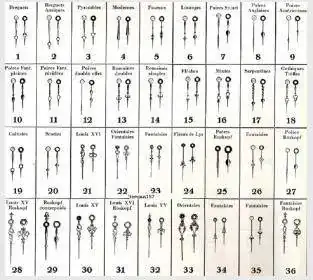

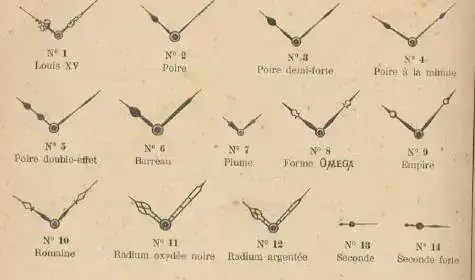

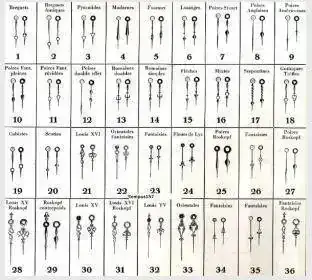

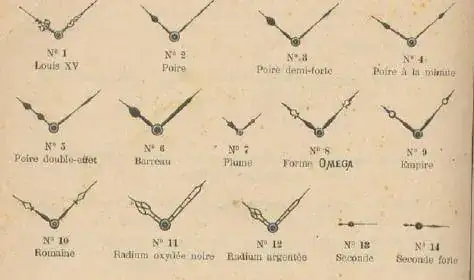

Agujas :



Autómatas :



Cronógrafo :

V&C crono-silver.jpg
Ratrapante-crono-1890-pat . 9974.jpg
El ultimo es un rattrapante



Duplex



Escape duplex

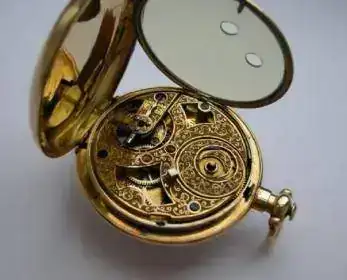

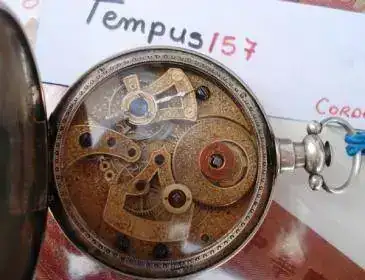

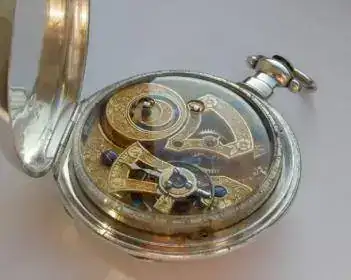

Duplex chinos , de fabricación suiza para el mercado chino.



Duplex inglés

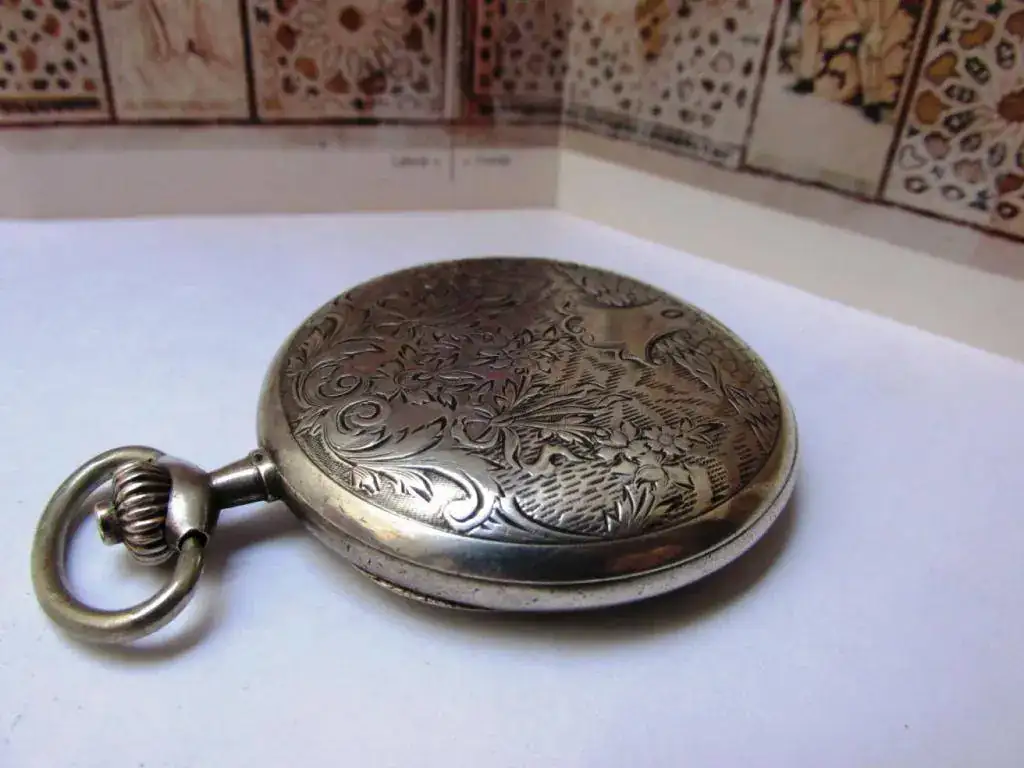

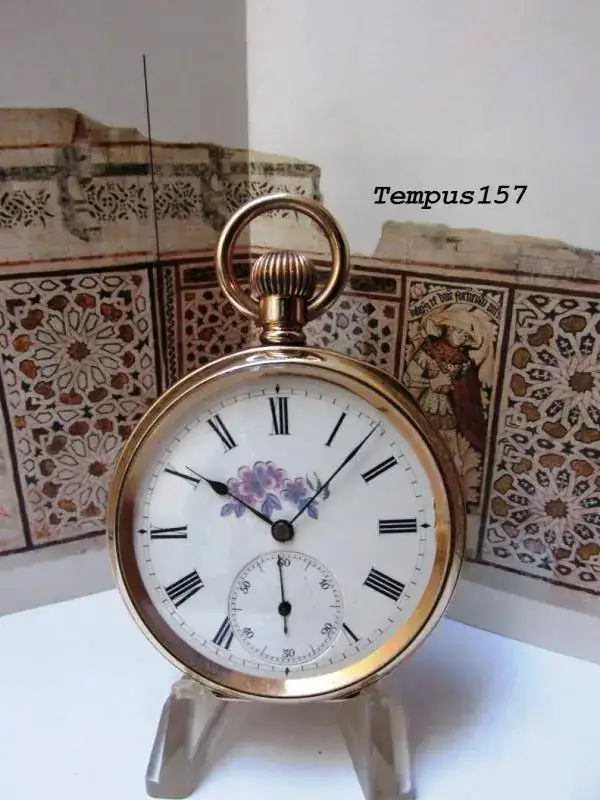

Esmalte / Esmaltado

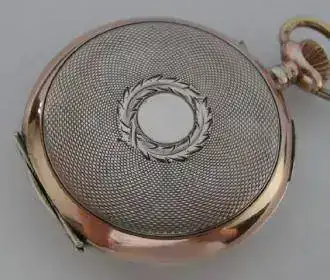

Guilloché


Esfera guilloché

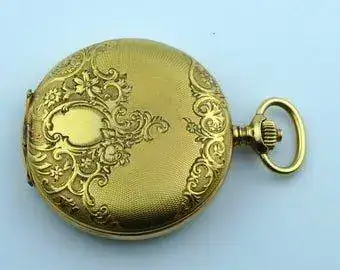

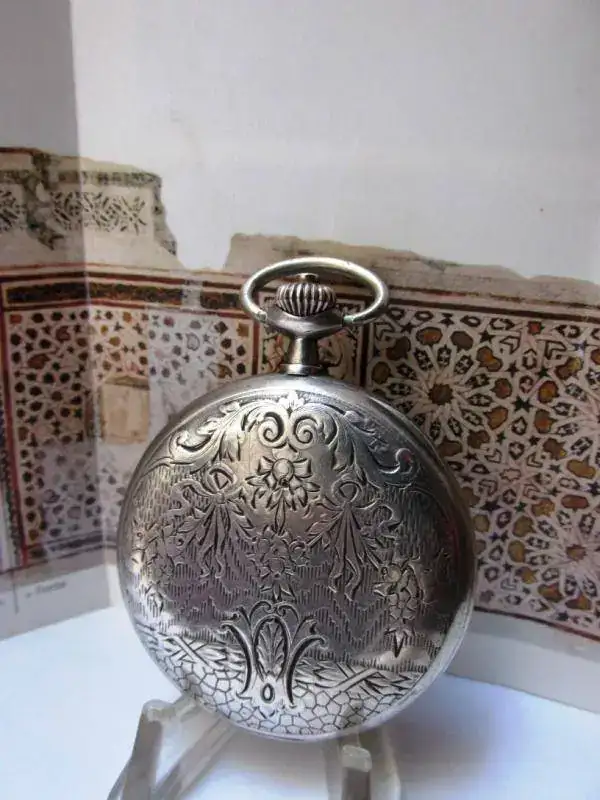

Tapa trasera Guilloché.

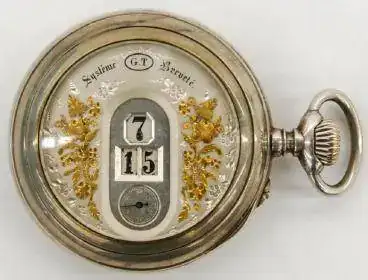

Horas saltantes /jump hour :






Modernista , cigarrillos excelsior , jump hour G.T , Gedeon Thommen , orígenes de Revue Thommen. . Discos en lugar de agujas.

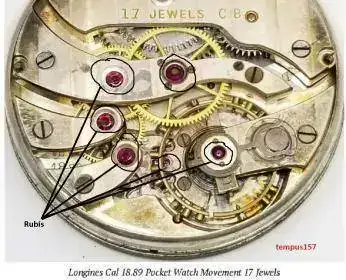

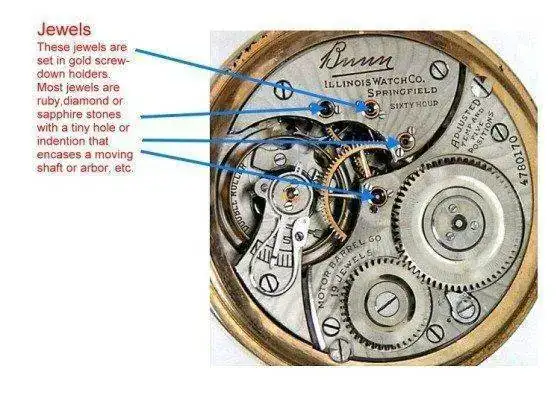

Joyas / rubís / jewels :

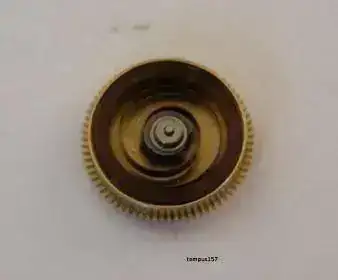

Muelle real , cuerda :
Cuerda , muelle real..jpg

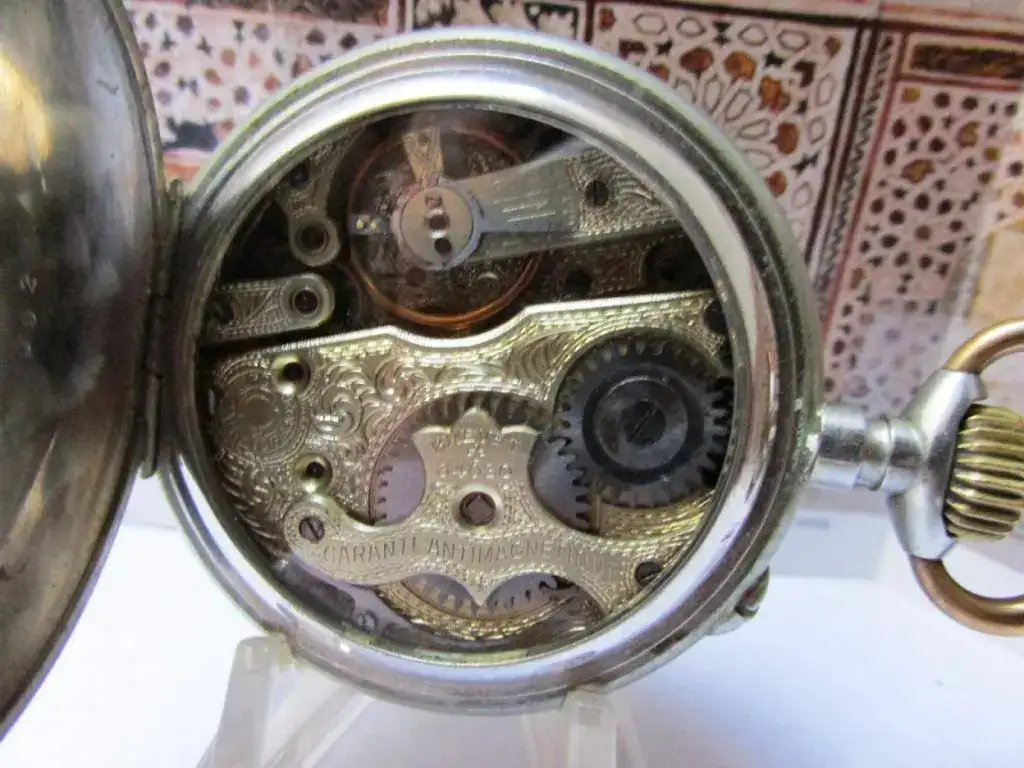

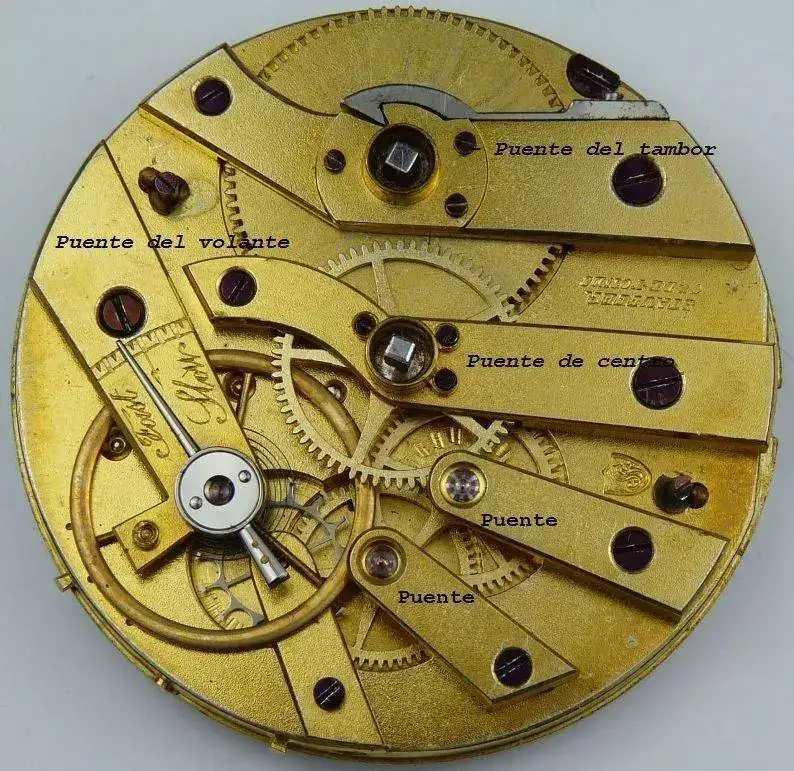

Puente :





Máquina a puentes :

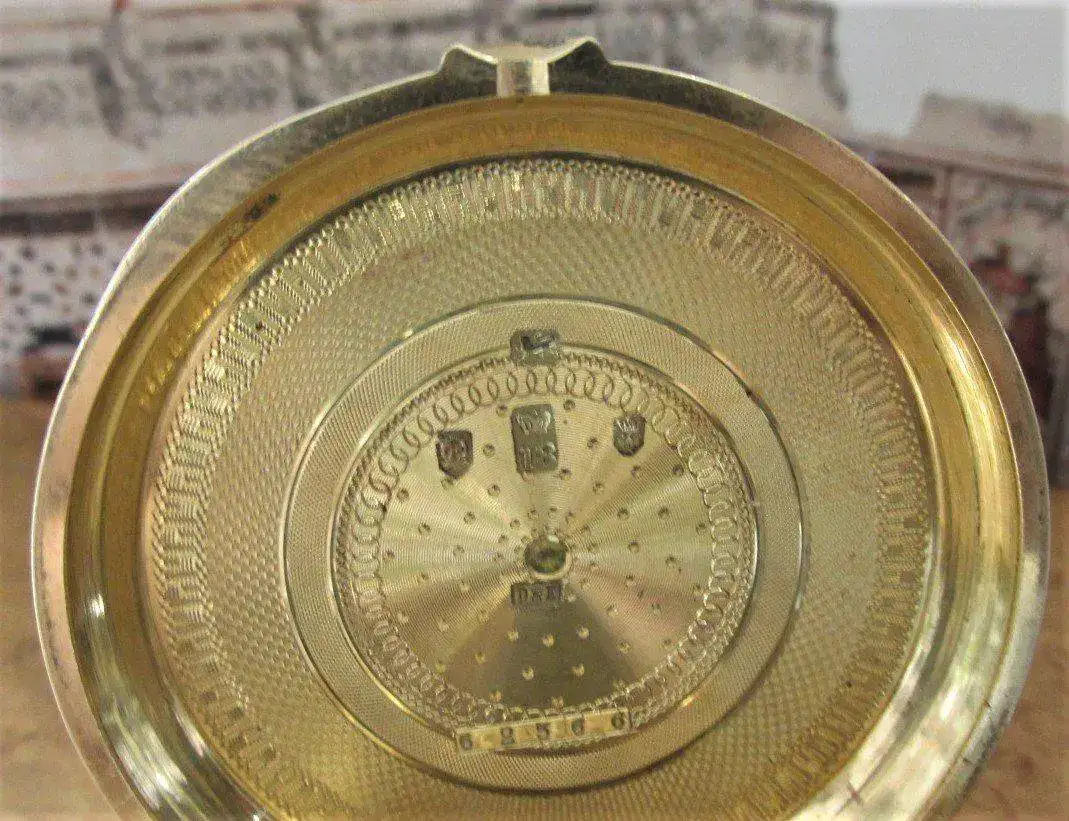

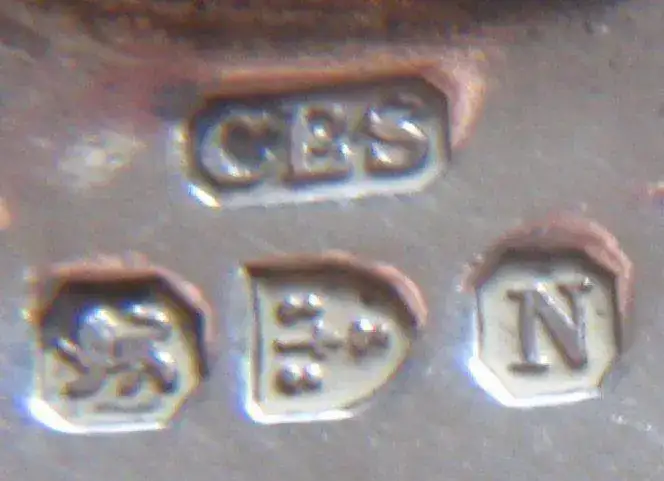

Sello , punzón / contrastes :









Sonería :





Martillos y gong.





Tourbillon :

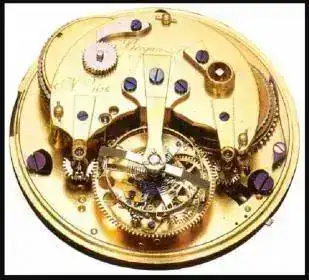

Tourbillon de Breguet

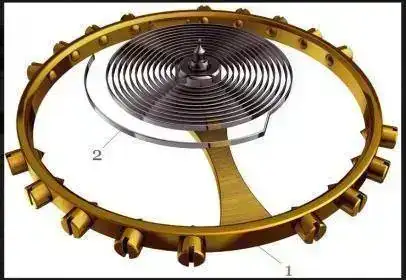

Volante :

1- volante , con tornillos de compensación.

2- espiral.

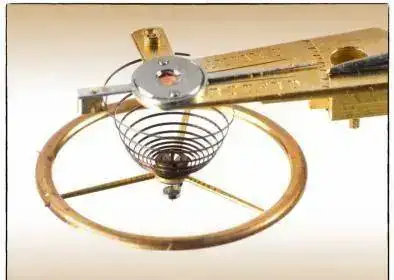

Volante de un cilindro y puente del volante.

volante de cilindro..jpg

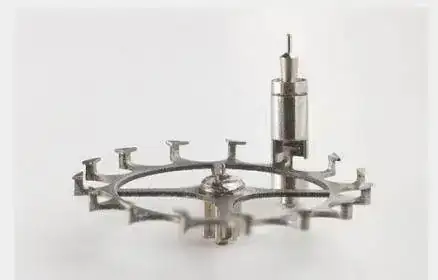

Cilindro-escape y caña..jpg
Caña de cilindro y rueda de escape

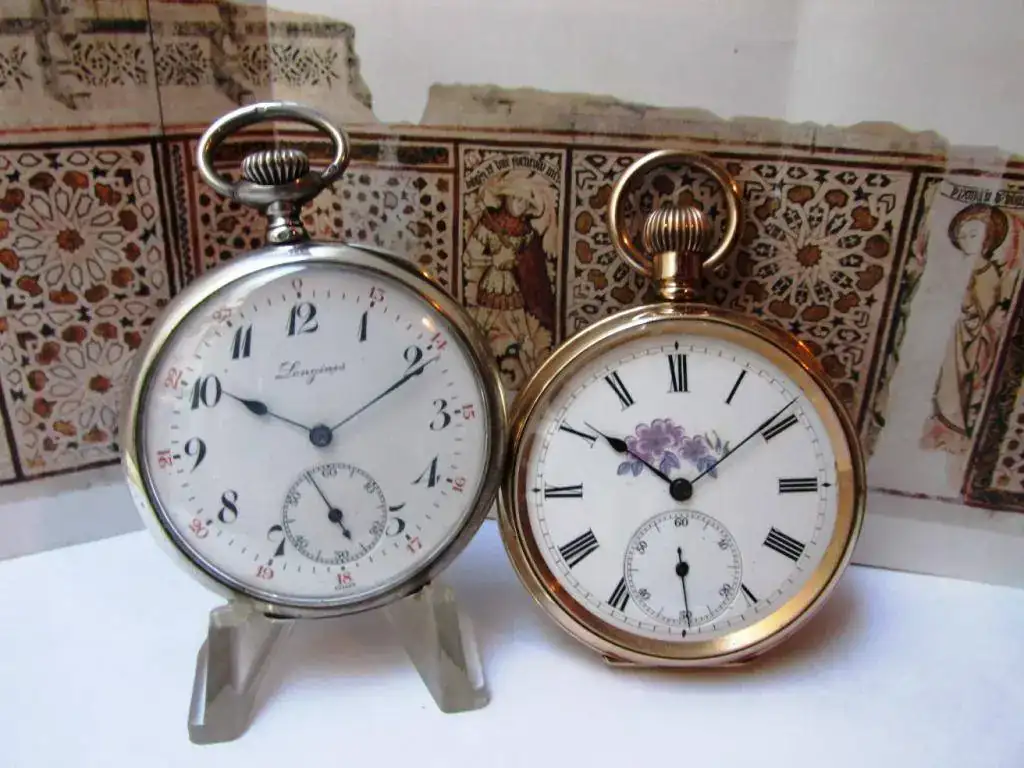

Reloj Lépine

Jean Antoine Lépine , relojero francés (1720-1814).




Lépine suprimió el caracol/fusee y la pletina superior por puentes , puso el volante al lado del mecanismo no como antes que estaba encima, con lo que rebajo el grosor del reloj.


Se conoce un reloj Lépine como un reloj poco grueso que carece de tapa para proteger la esfera.





Los relojes Lépine tienen el cuello y la corona de remontoir situada a las 12 horas.

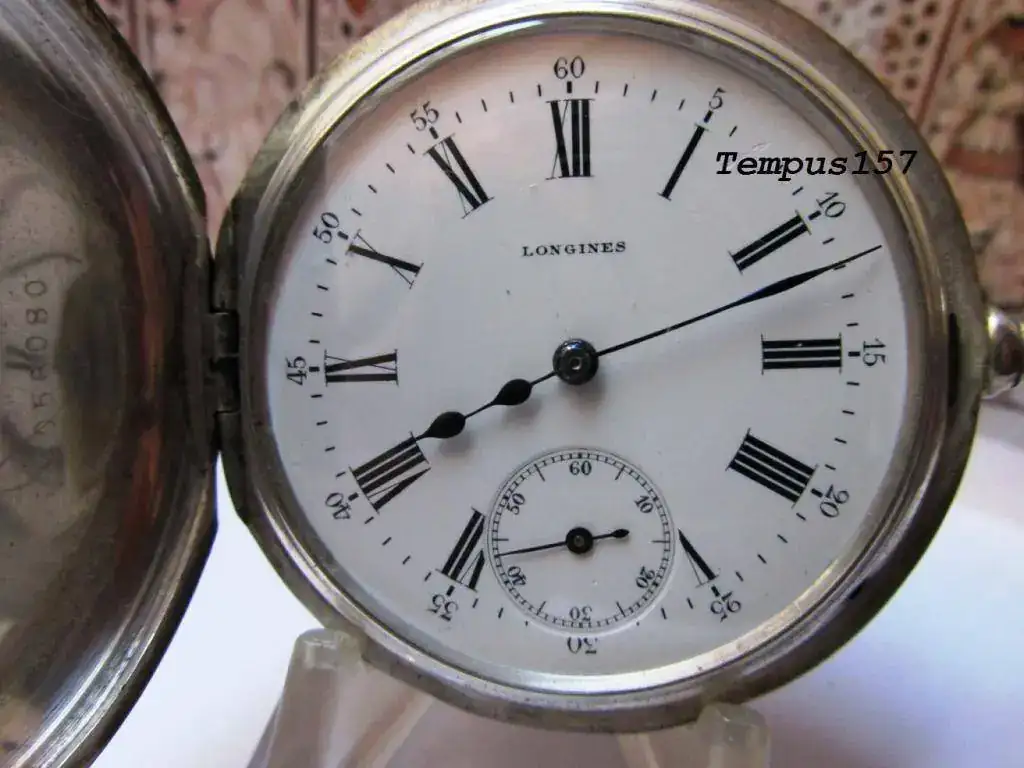

Saboneta : Saboneta (del francés savonette , pastilla de jabón) , Hunter , 3 tapas con bisagras.

Se dice que un reloj es de tipo saboneta cuando la esfera esta protegida por una tapa que se abre pulsando un botón/pulsador situado en la corona , esto protege el cristal y la esfera.

La tapa debe ser abierta para la lectura de la hora , el cuello y corona se sitúa a las 3 horas.

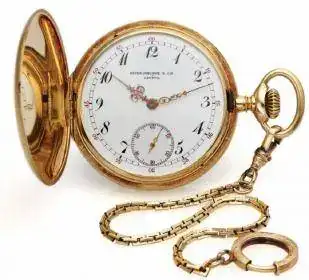

Hunter , cazador , saboneta.

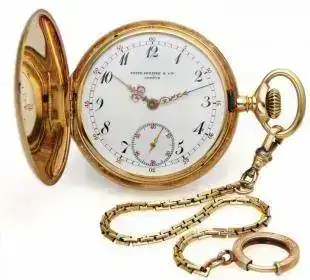

Saboneta PP 1900 - Hunter.jpg

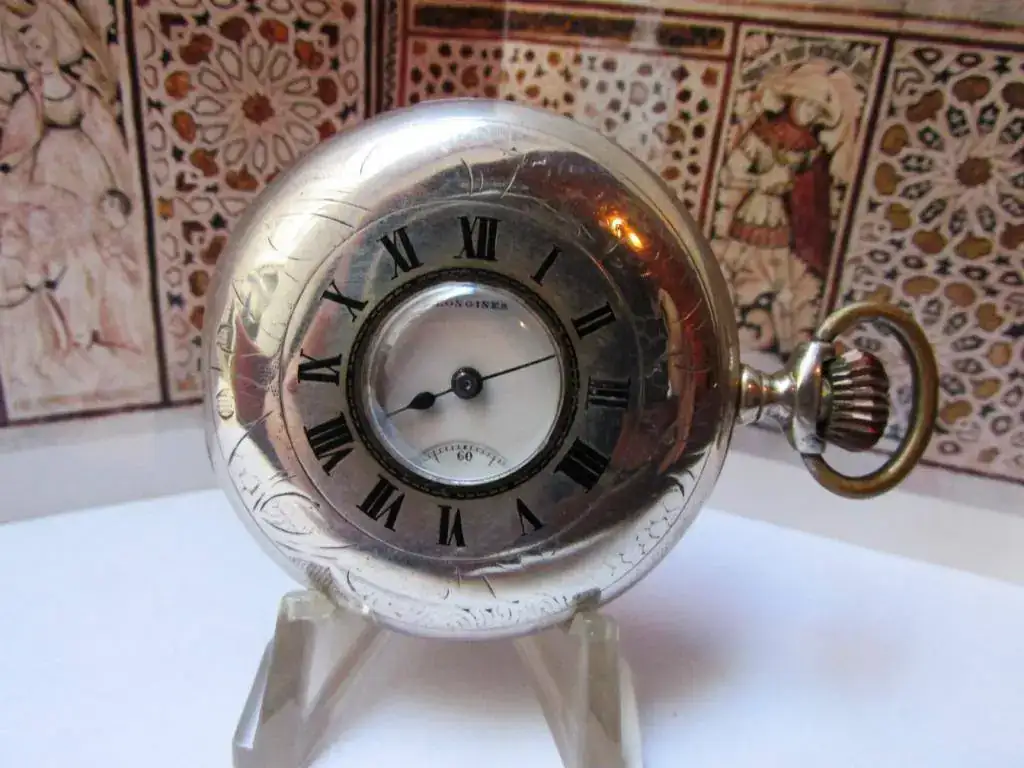

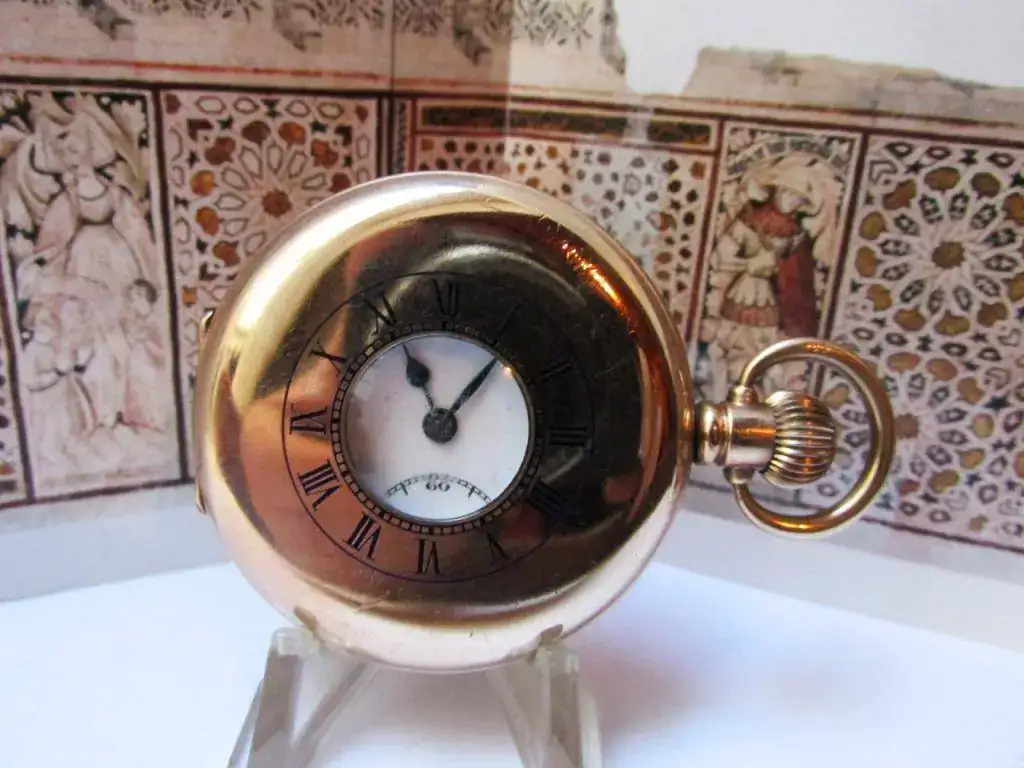

Ventanillo , semi-hunter , demi , half hunter , napoleón.

Se dice que un reloj es de tipo ventanillo cuando su caja es completa como los sabonetas con tapa cubriendo y protegiendo la esfera , pero lleva una ventana circular que permite leer la hora.





Por lo general tiene las horas grabadas en el contorno de la ventana (no siempre).





Una característica del ventanillo es su aguja horaria , con doble marcador para poder ser leída con la tapa cerrada y diferenciarla de la minutera.





Dice la leyenda : que fue a Napoleón a quien se le ocurrió abrir un hueco en la tapa de un saboneta , para ver la hora sin tener que abrir la tapa . . . rumores y leyendas.





En los más antiguos (catalinas , verge y fusee), los números horarios se pintaban en el centro de la esfera , para facilitar su lectura con la tapa cerrada.

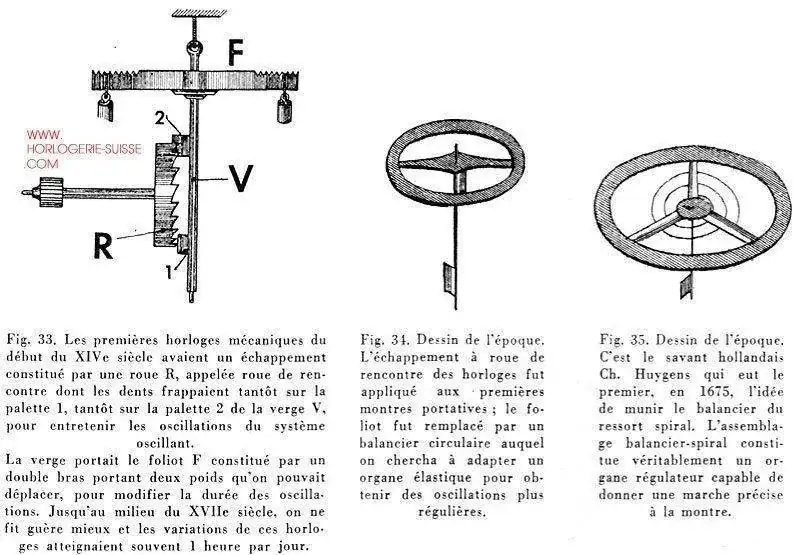

Reloj Catalina o Catalino

Reloj de escape de rueda catalina , Verge , Coq , son los primeros relojes de bolsillo mecánicos.

Cuando nos referimos a un reloj diciendo que es catalino, estamos diciendo qué tipo de escape tiene. El escape es el sistema que usan los relojes para controlar la fuerza que hace la cuerda sobre los diferentes engranajes y evitar que estos giren incontroladamente.

A mi siempre me gusto llamarlo Catalina , pues el nombre le viene dado por la rueda que martirizó a la santa.




Para saber fácilmente si un reloj es catalino, fíjate si en el eje del volante aparecen dos paletas formando aproximadamente 90º una con otra y situadas a diferente altura.

Esto es un poco difícil de ver a veces por la pososición del eje, pero sí verás con facilidad otras características de estos relojes catalinos.

Si observas la maquinaria de uno de estos relojes mirándola por un costado, verás que tiene una rueda muy característica.

Esta rueda no tiene los dientes en la dirección del radio como el resto de los engranajes, sino en la dirección del eje.

Más al interior también tiene otra rueda de estas características, pero los dientes con la forma de "dientes de sierra". Esta es la rueda catalina que le da el nombre a estos relojes.









Diferencias entre Catalina europeo del anglosajon :

La clave está en la galluza que lo que protege el volante. En los franceses tiene ese aspecto oval mientras que en los ingleses es redondo y mas grande, porque el volante también es más grande. Las maquinarias inglesas son "normalmente" mas grandes que las suizas. Si te fijas esa galluza en tu reloj esta atornillada a los dos lados mientras que en los ingleses solo tiene un punto de apoyo.

Además se da cuerda por delante. En los ingleses las cuerda se da por detrás (hay que quitar la doble caja o chichonera) aunque también hay en las que la maquina bascula hacia afuera apretando la pestaña que esta a las seis.

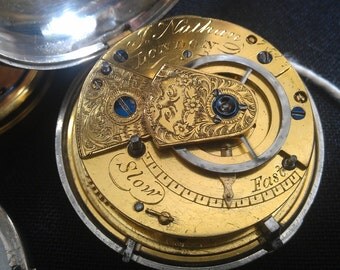

Catalina inglés siglo XVIII





Galluza inglesa 1 tornillo










Galluza francesa 2 tornillos

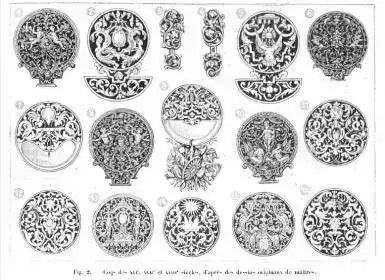

Coqs des maitres..jpg

Ejemplos de galluzas de maestros muy decoradas

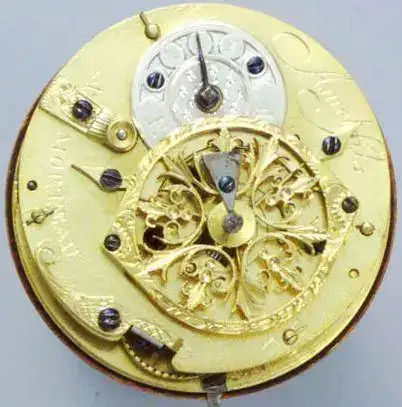

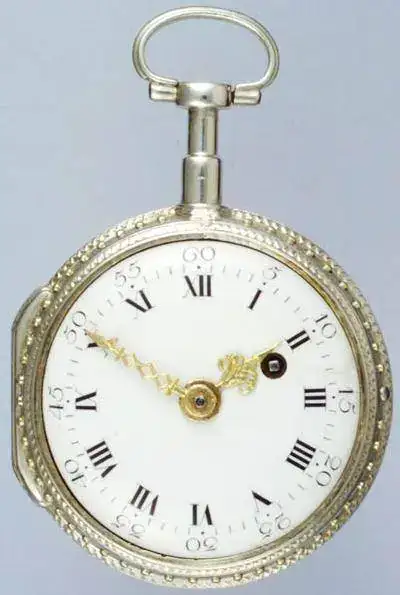

Coq / Catalina francesa , boca - llave en la esfera.

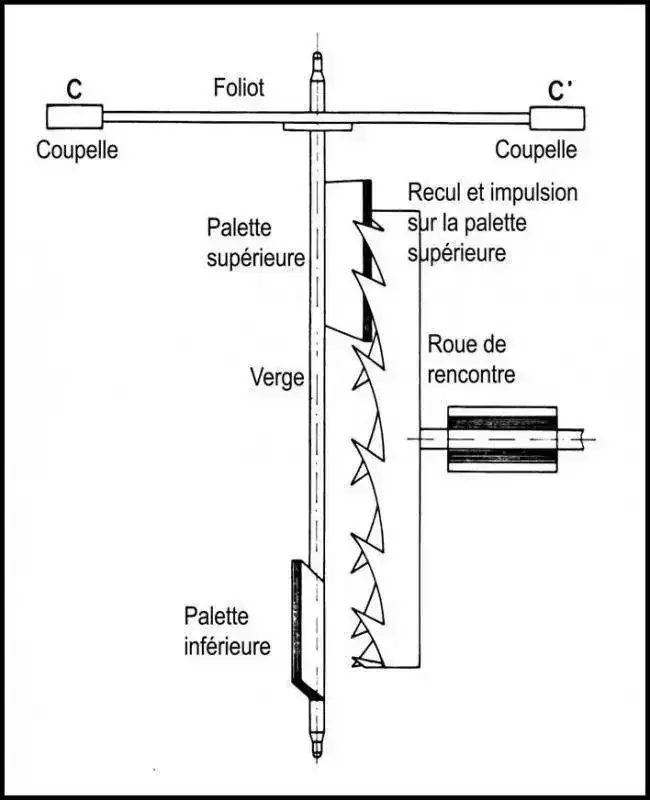

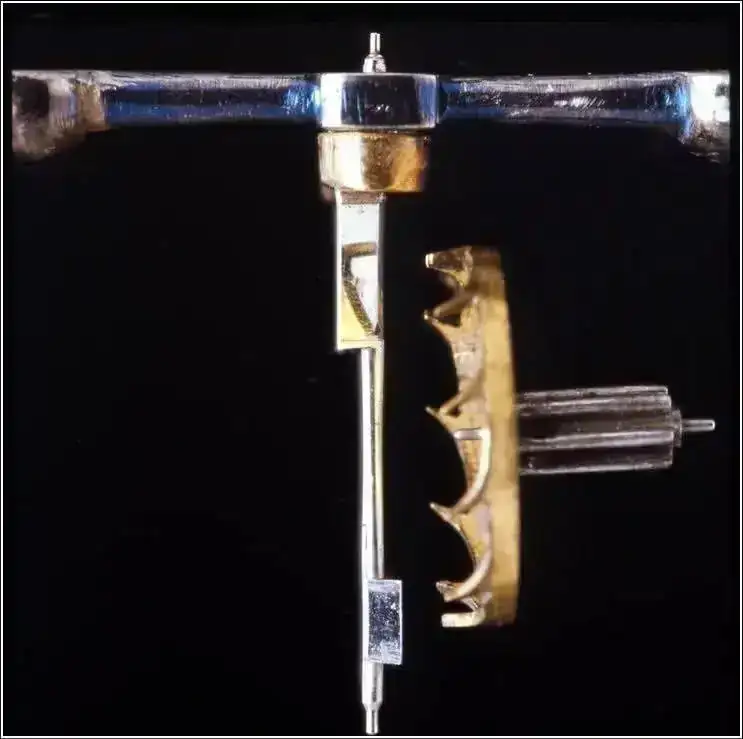

Volante , eje de foliot y rueda catalina

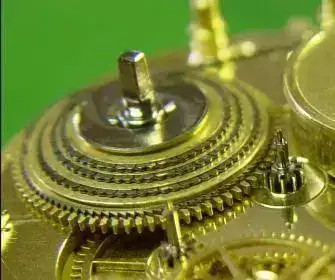

Fusee , cono de recogida de cadena.

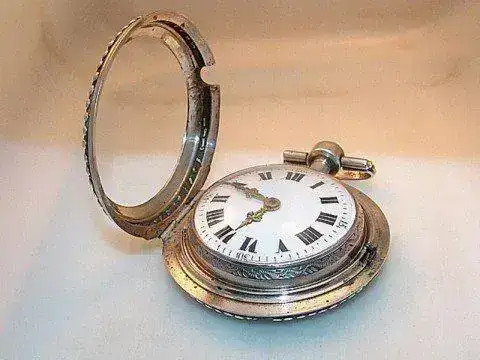

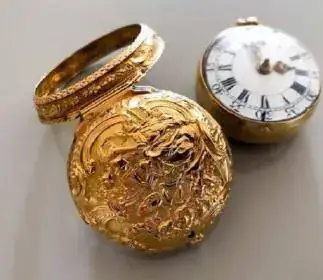

Chichonera / doble caja

Algunos Catalinas disponían de una segunda caja , para proteger el reloj , las hay de muy diversos materiales.


Repousse pair case gold-1770.jpg

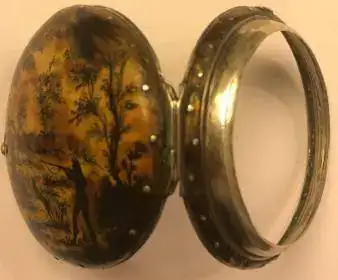

Tres ejemplos de chichoneras : 1º en plata , 2ª en oro y la 3ª en concha de tortuga.





















Fusee , ancre lever inglés , semi-catalino

El reloj Fusee inglés es una evolución del catalino de aspecto parecido y contemporáneos durante gran parte del siglo XIX , pero no tienen nada de Catalino (les falta la rueda catalina), el escape se efectúa por medio de áncora lateral (ancre lever) inventada por Thomas Mudge en 1754/57 (las fuentes se contradicen en el año exacto).
Si comparten el fusee (caracol) en la recogida de la cuerda - cadena en este caso.



Thomas Mudge 1715-1794 , relojero inglés
.Inventor del escape de áncora.
Mucho le debemos a este relojero , un gran desconocido para la mayoría , nos aportó ! el escape de áncora !

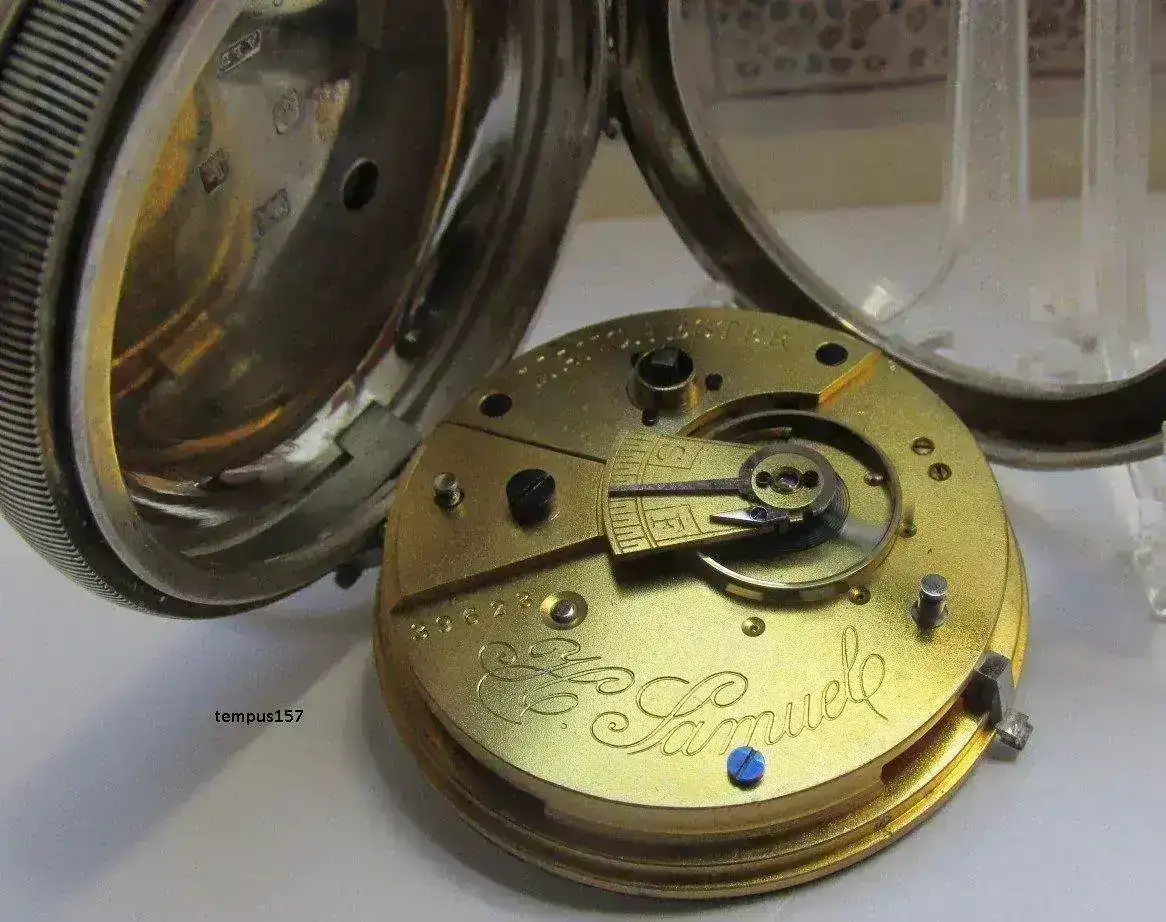

Fusee / caracol , con cadena y tambor de recogida.

Estos relojes son de cuerda y puesta en hora mediante llave , su máquina suele ser de tipo basculante.








La mayoría de ellos dispone de una tapa guardapolvos que cubre el movimiento.

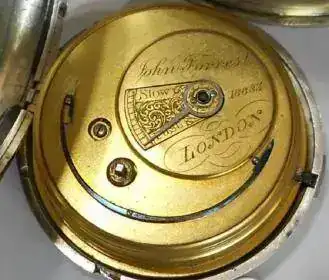

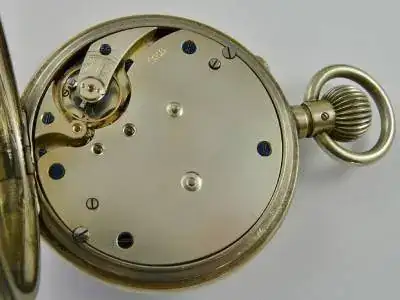

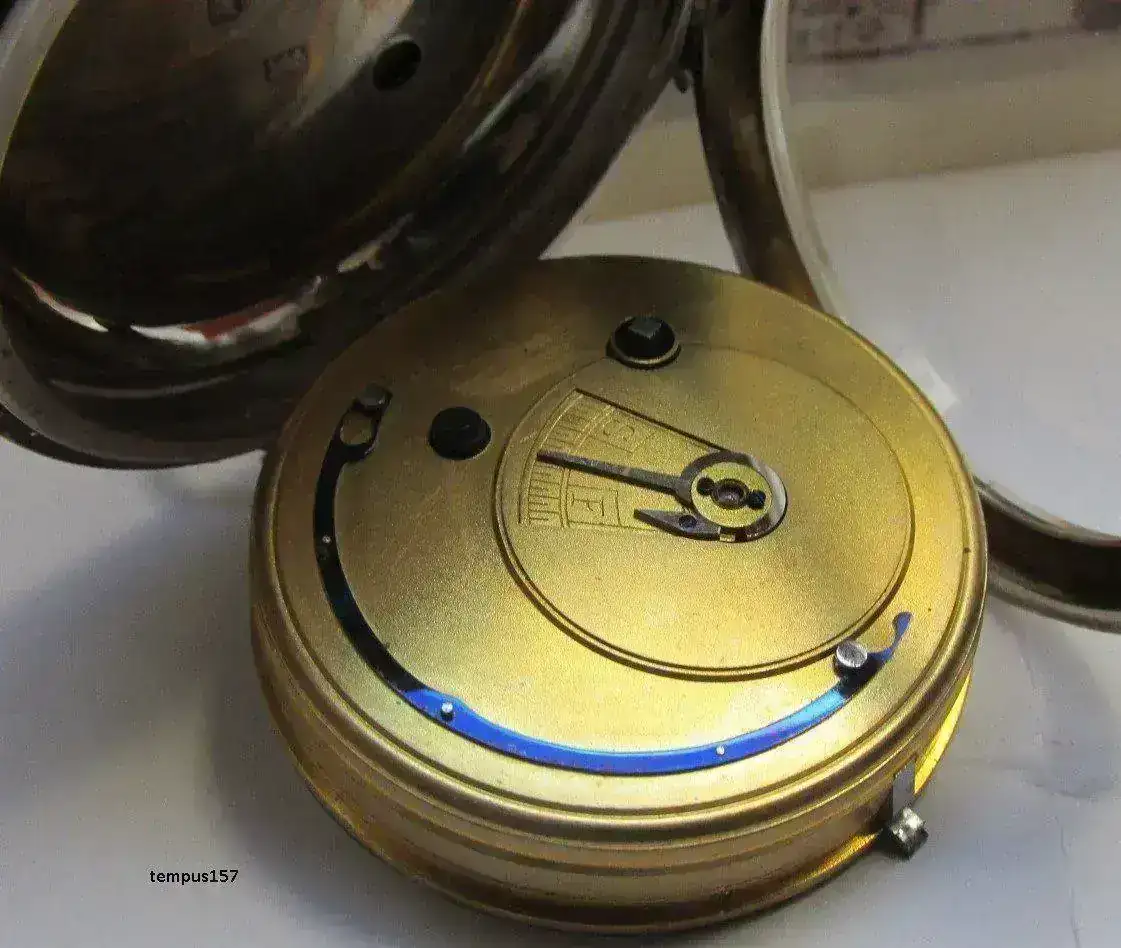

Tapa guardapolvos de un fusee , se retira corriendo el muelle hacia arriba.

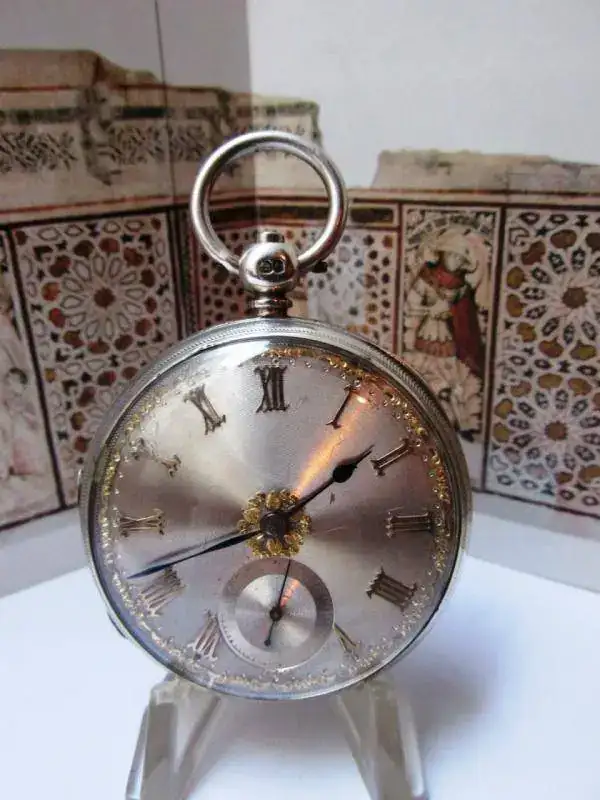

1.Fusee con esfera victoriana en plata y oro.

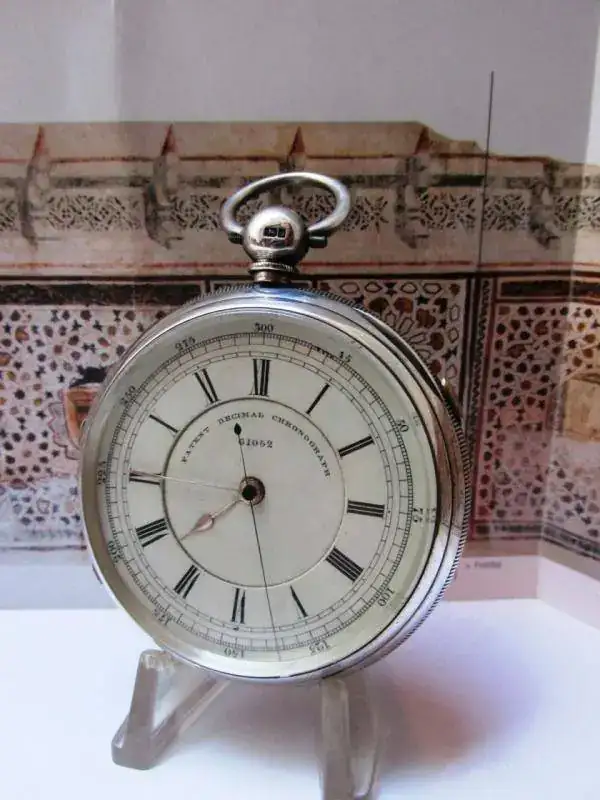

2.Fusee con función chronograph para medir tiempos (solo segundos) mediante segundero central y palanca de parada (decir que la palanca para el reloj , mediante un freno que actúa sobre el volante).

El fusee se diferencia también del catalino por no tener la galluza que protege el volante.

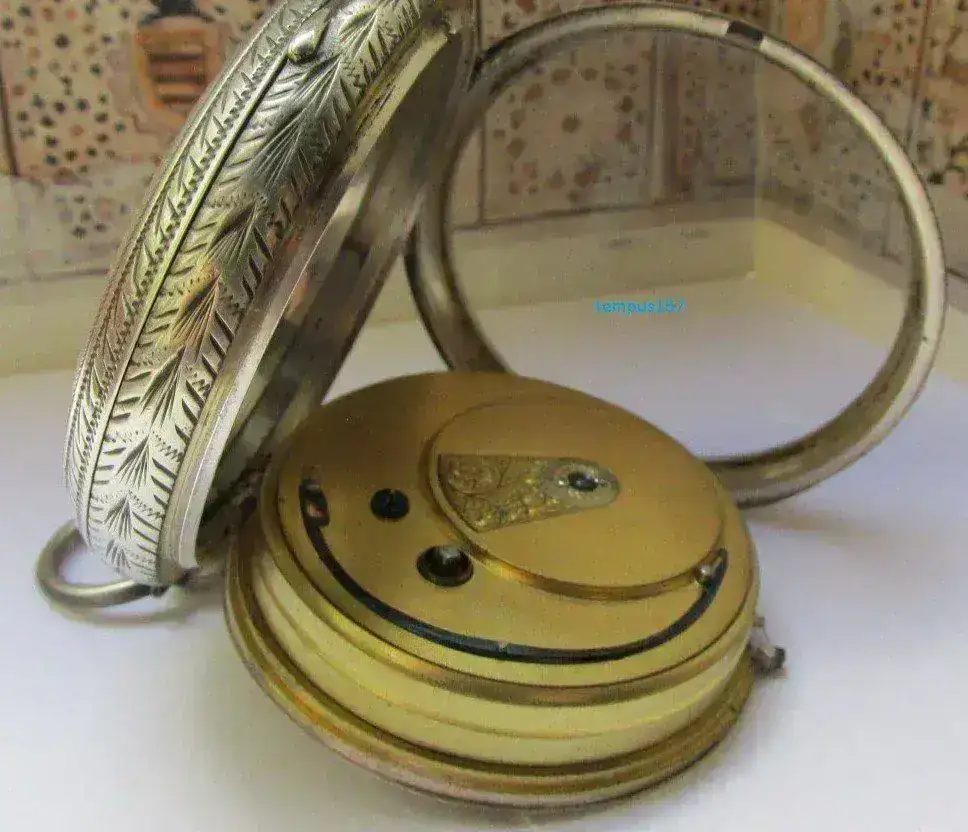

Guardapolvos - tapa guardapolvos

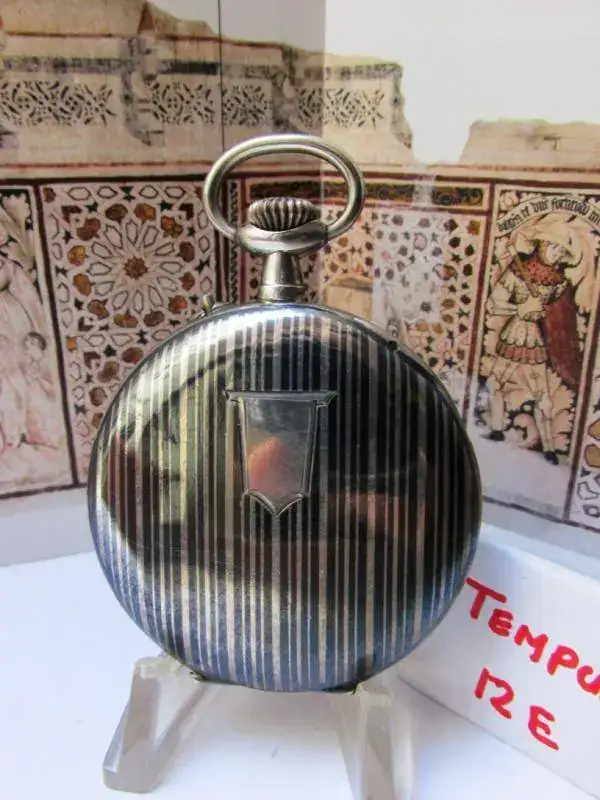

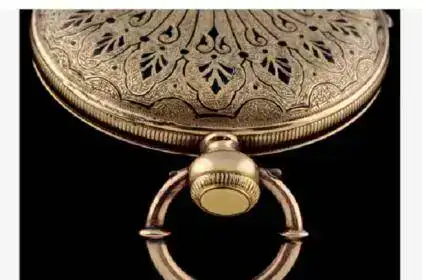

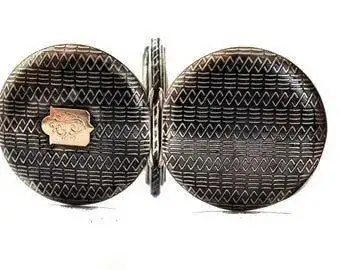

Nielado , metal nielado.

Niello , Niellé.

Es una técnica ornamental que se obtiene de la fusión de plomo , plata y azufre resultando algo parecido a un esmalte que se aplica al metal de la caja (plata , oro).

Consiguiendo resultados de gran belleza estética muy apreciados en relojería al final del siglo XIX y sobre todo a principios del siglo XX.








Generalmente el nielado se hacia sobre plata , pero también en cajas de oro.








​No confundir nielado con pavonado que es otra técnica diferente.

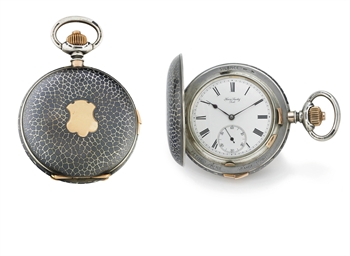

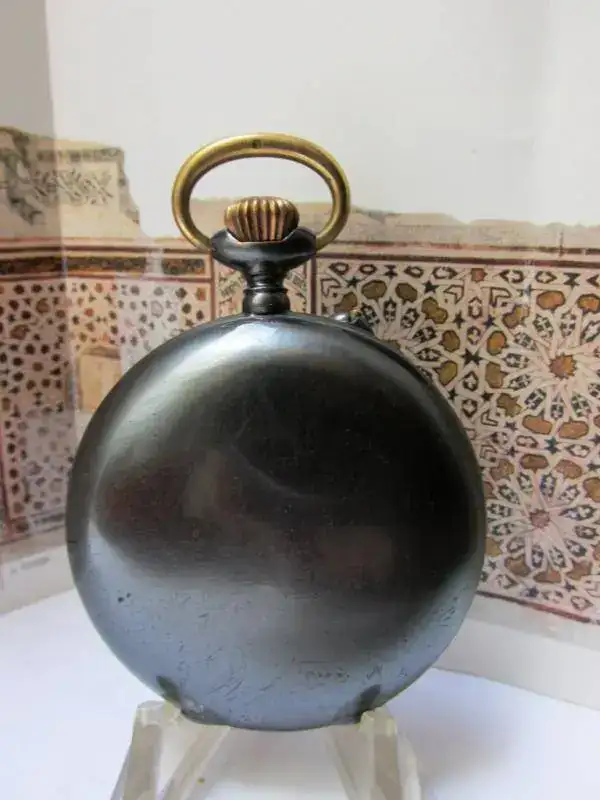

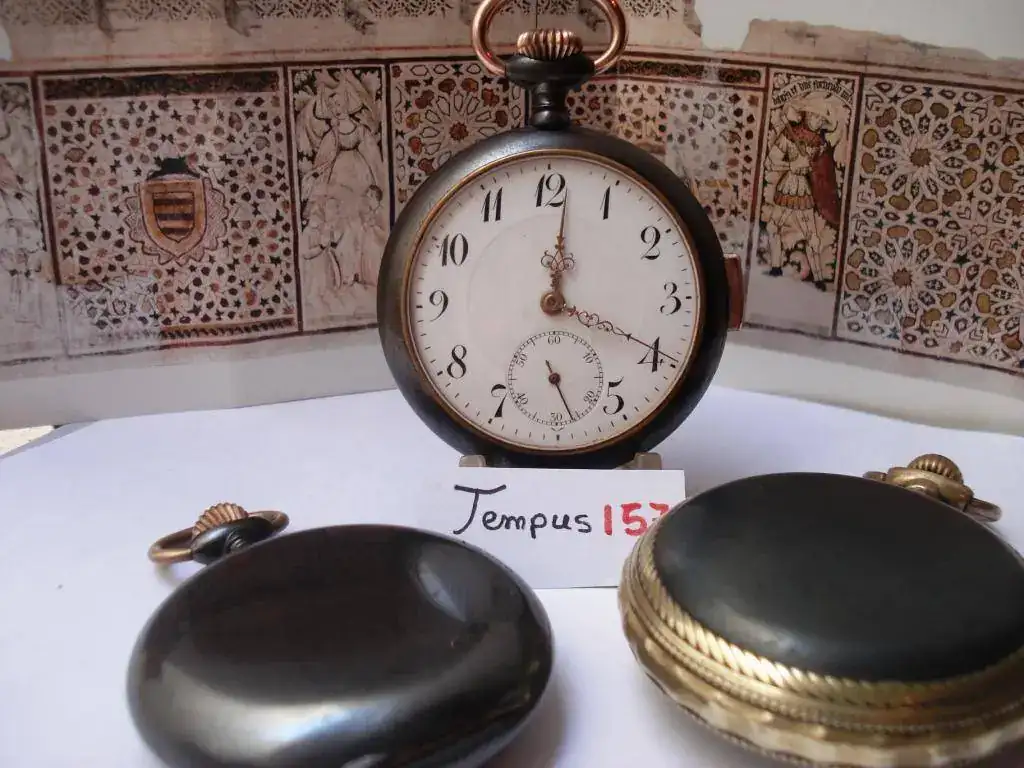

Reloj Pavonado :

Gunmetal , empavonado.

Es una técnica simple usada en las cajas de acero de los relojes con la intención de protegerlo de la herrumbre.

La forma básica de hacerlo era calentar el acero hasta alcanzar un tono azulado y sumergirlo en aceite.






Las cajas de acero pavonado tuvieron su apogeo de 1890 a 1920.













Con la ayuda de ácido nítrico , cloruros y sulfato de cobre se consiguen distintos acabados y tonalidades.

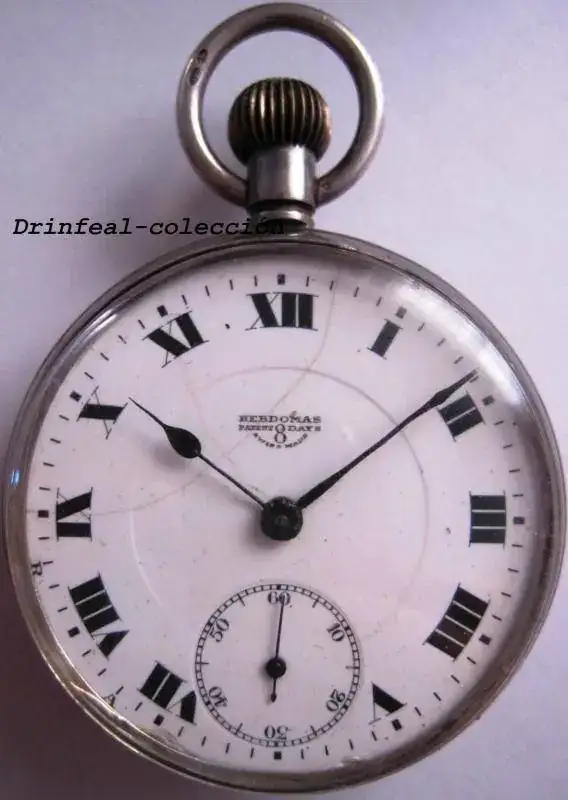

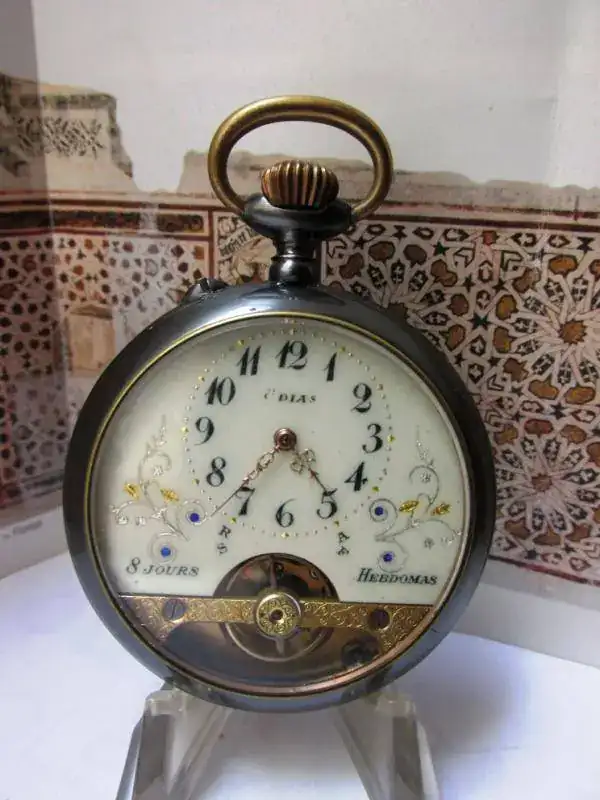

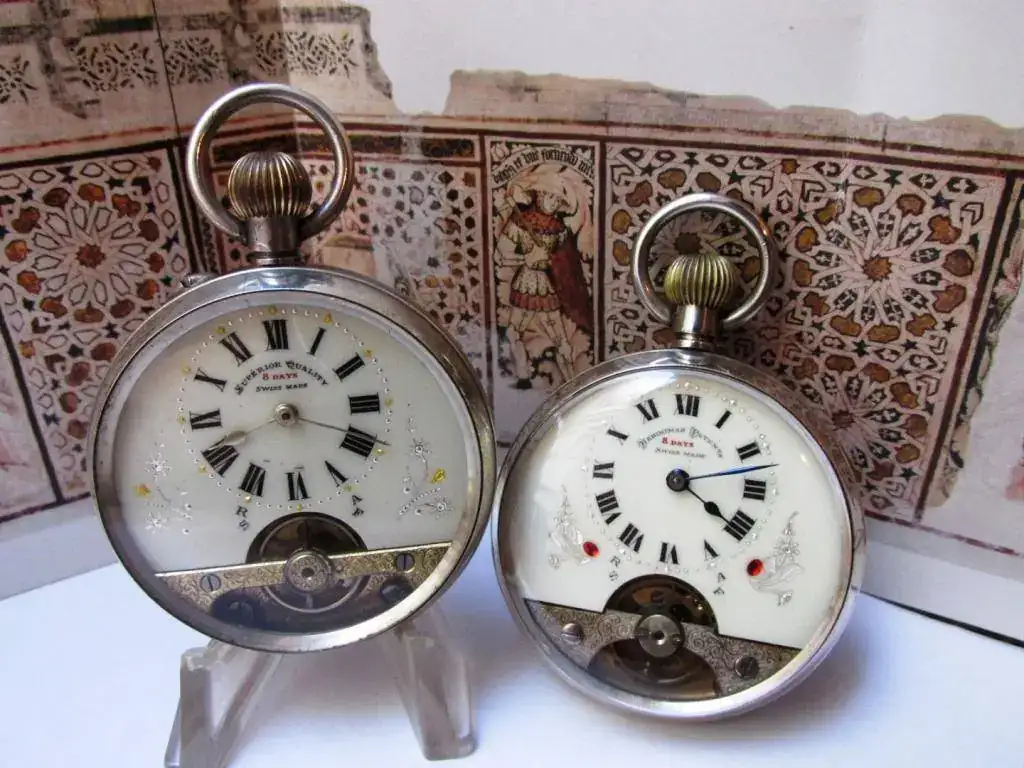

Hebdomas y 8 días

8 Jours , 8 Days , 8 Giorni , 8 Tage

Hebdomas es la firma más común de este tipo de relojes , fabricados por Arthur Graizely y su socio Otto Schild.
Con base de una patente comprada a su creador Irenée Aubry.
Luego de hacerle algunas modificaciones al creado por Aubry lo patentan en 1901 , patente suiza : 24675
Más tarde 1901 Graizely & Cie , Hebdomas = Semanal .

Principales características del reloj : la esfera incompleta para dejar ver el volante y su puente , gran tambor de cuerda que ocupa toda la caja.

















No todos los relojes Hedomas tenían el volante visto en la esfera :







Como todo lo que tiene éxito fueron muy copiados en su época , por distintas marcas.

Relojes 8 días , reloj con autonomía para una semana o más , por lo general relojes de gran tamaño.











Gran parte del movimiento es ocupada por la cuerda / tambor, barrilete.






Omega también hizo calibres de este tipo , arriba el calibre 27 de 8 días cuerda.

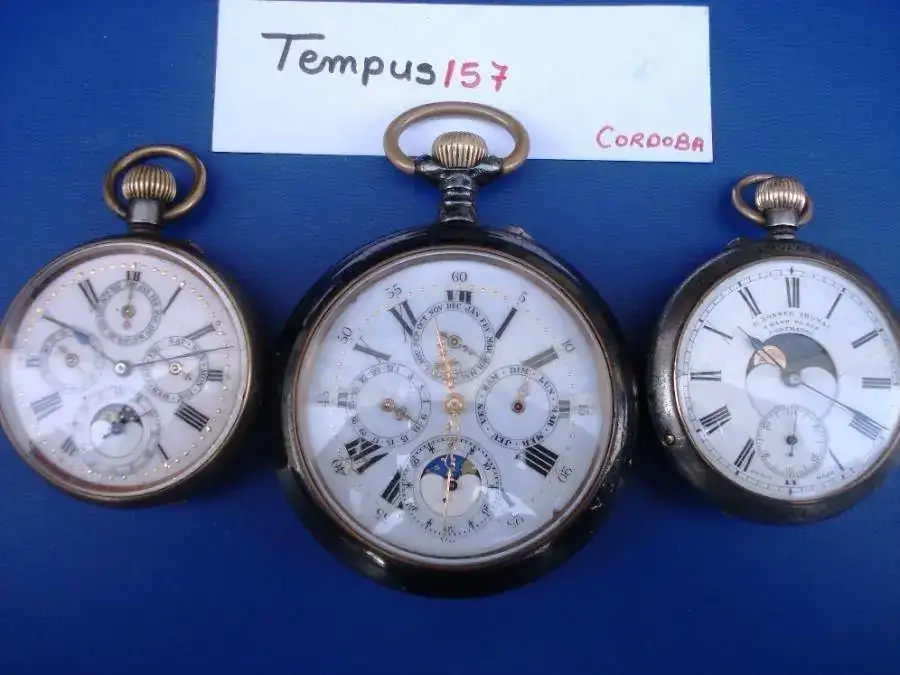

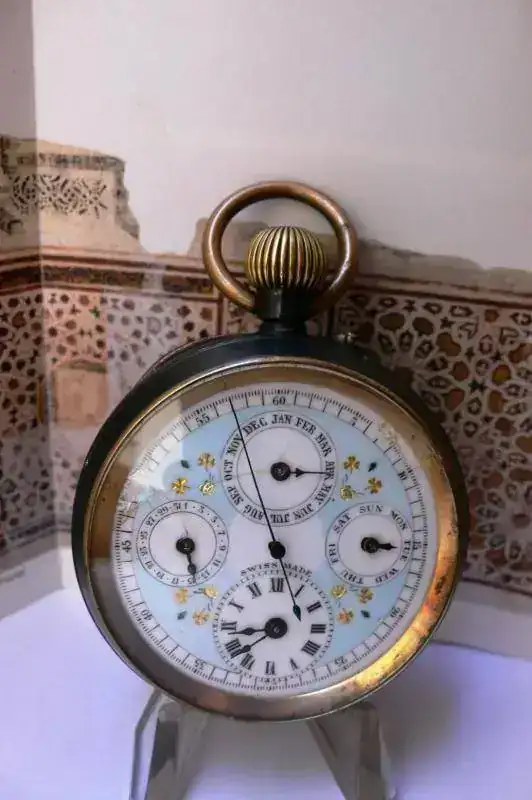

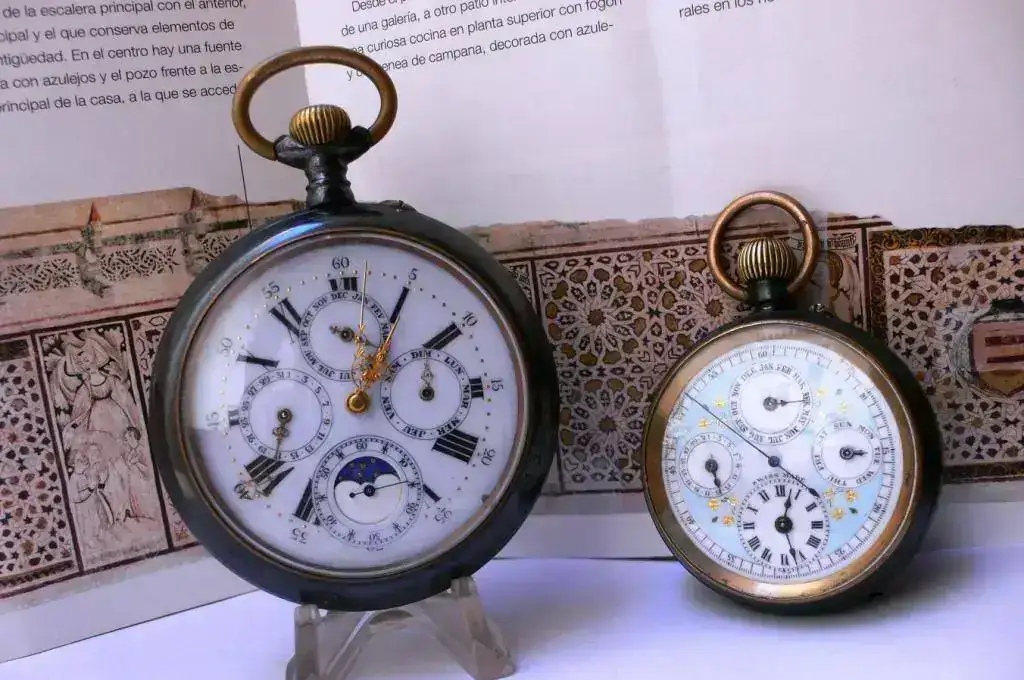

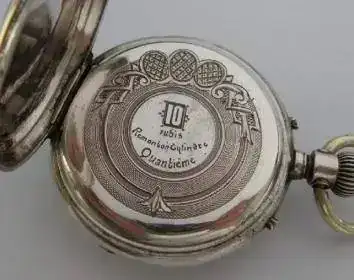

Quantiéme :





Railroads





992B-santa fe.jpg

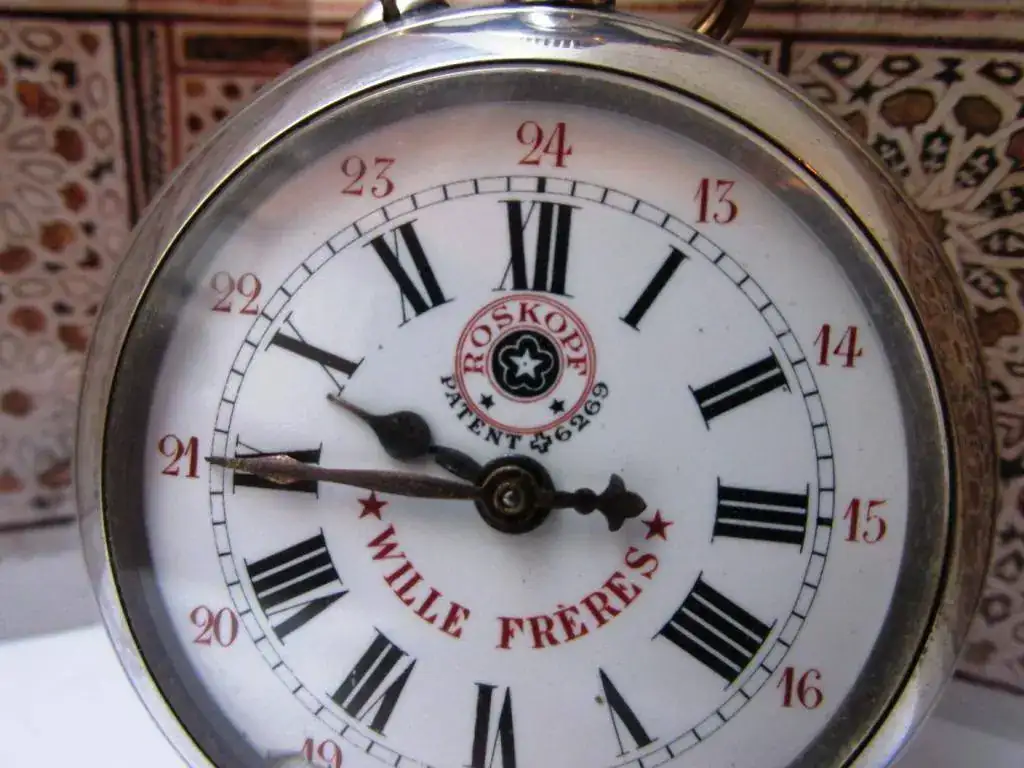

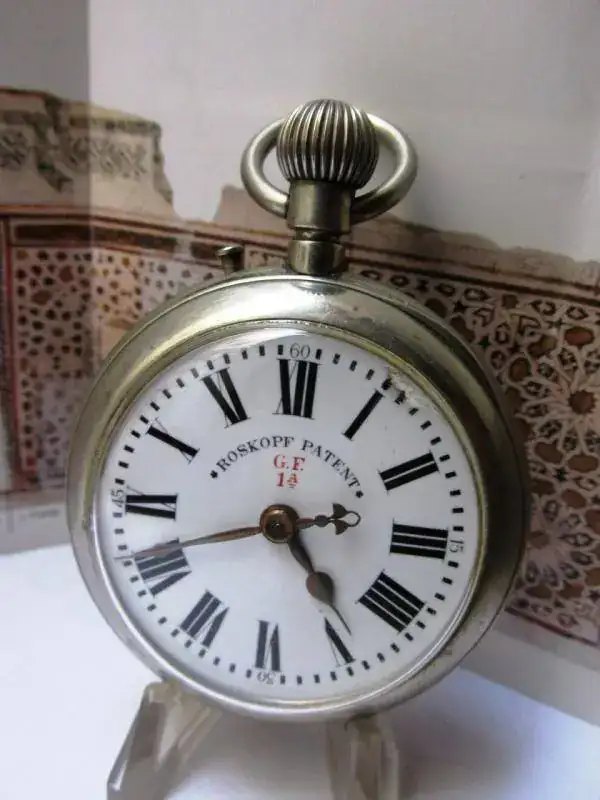

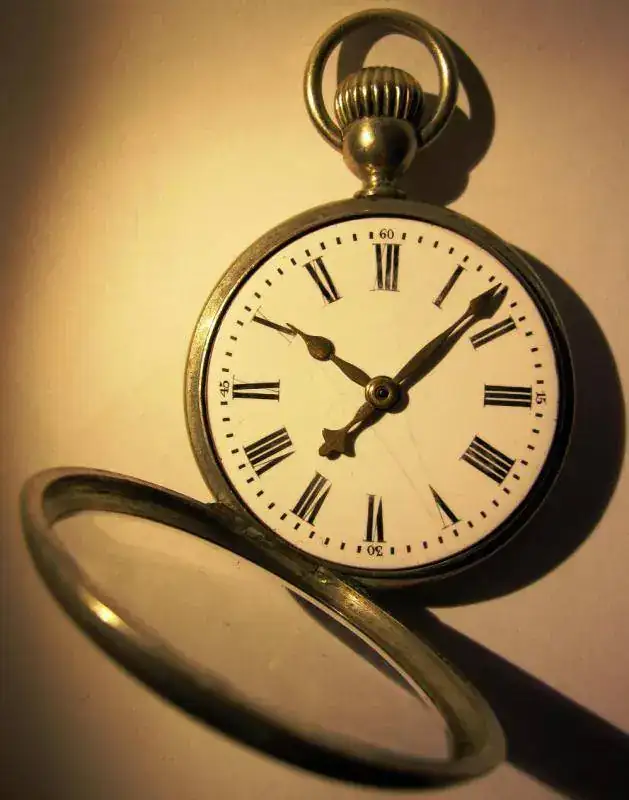

Roskopf

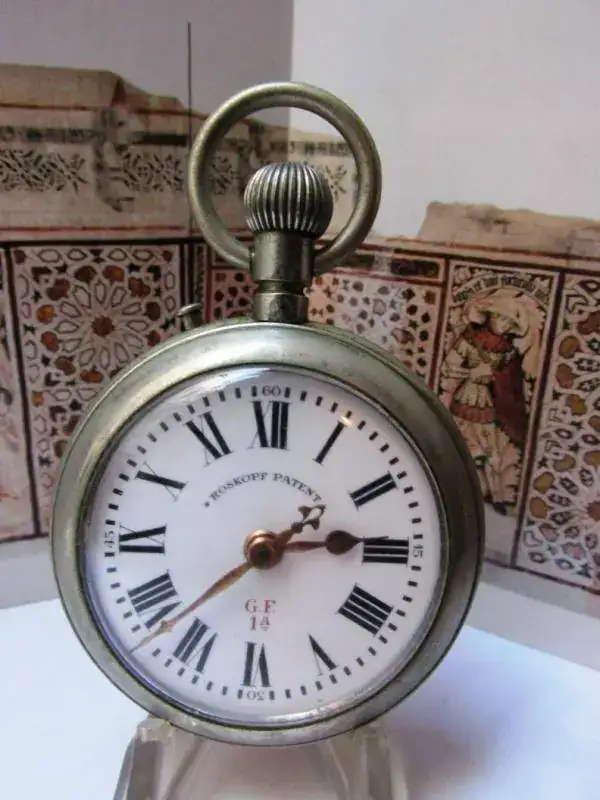

Roskopf patent y sistema

Se dice que un reloj es de tipo Roskopf cuando sus características imitan al Roskopf patent (el original).

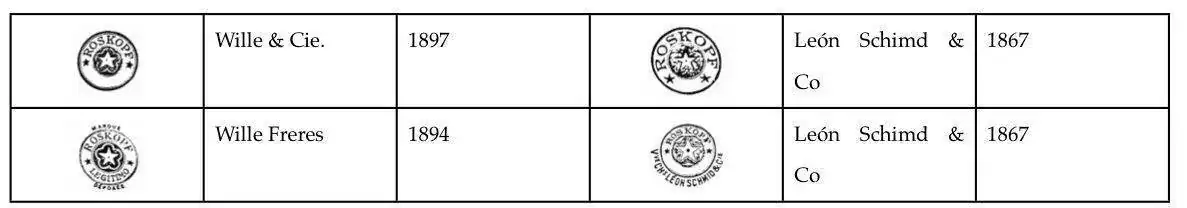

La estrella lobulada de 5 puntas







Georges Frederic Roskopf - 1813/1889.

En 1860 inicia su sueño poder fabricar un reloj al alcance del pueblo , un reloj robusto y fiable con un precio de venta al publico de 20 francos suizos (el sueldo semanal de un obrero de la época).

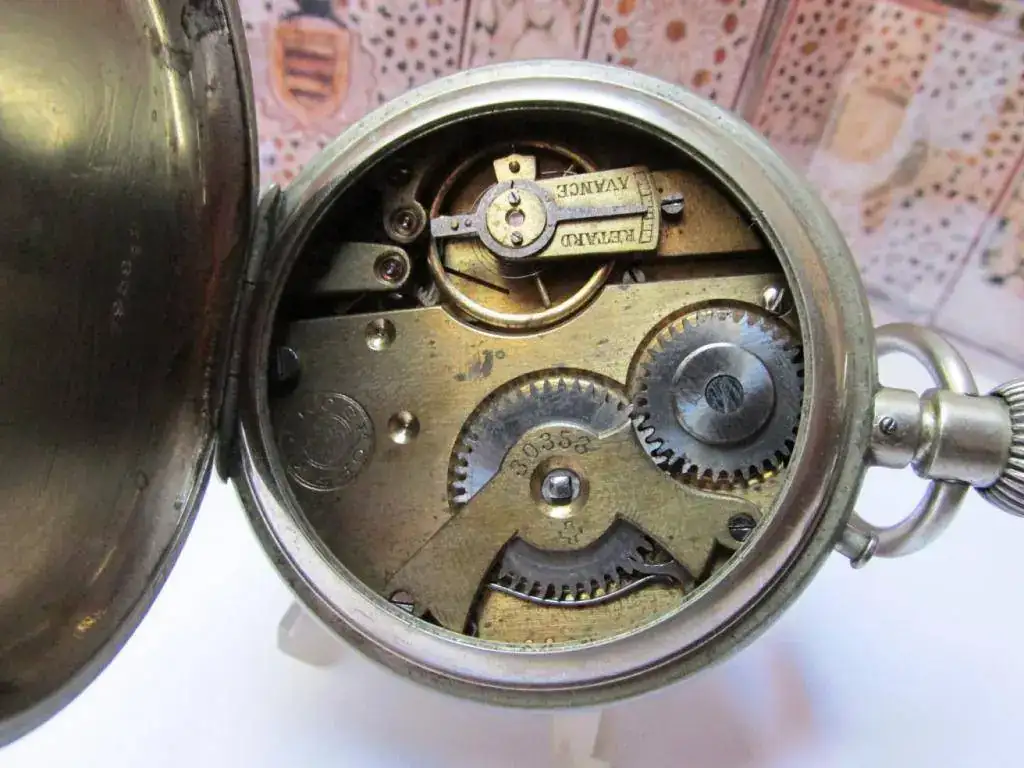

En 1867 logró producir sus primeros relojes , había nacido el reloj del pueblo " El Proletario "

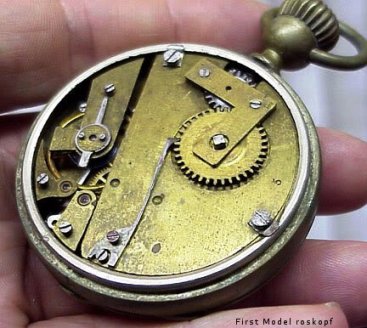

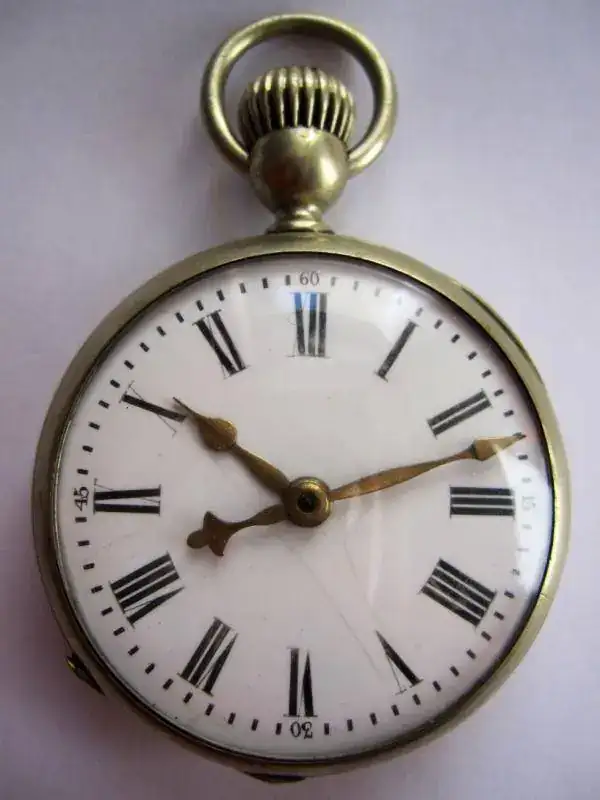

Este primer Roskopf es de puesta en hora manual / digital o sea con el dedo.










Primer reloj Roskopf Proletario - De la colección privada de nuestro compañero : DRINFEAL

Para saber más sobre G.F Roskopf y sus relojes :

Mucha y muy buena información sobre la historia de Roskopf en su blog

https://#########################.wo...pf-proletario/







Como todo lo que tiene éxito , tuvo muchos imitadores y nació el sistema Roskopf :

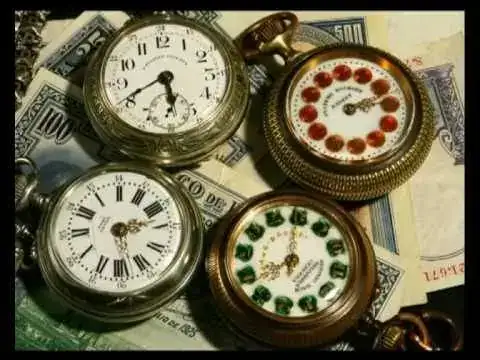

Los relojes del pueblo Roskopf y sus imitadores.

.... ​FIN .... por ahora.

Un saludo y gracias.
