tallado rueda 70 dientes

[JHSuarez]

Hola a todos, os muestro en este post el tallado de una rueda de 70 dientes realizada estos días.
En primer ligar selecciono un turión de 8 m/m correspondiente al centro de la rueda.

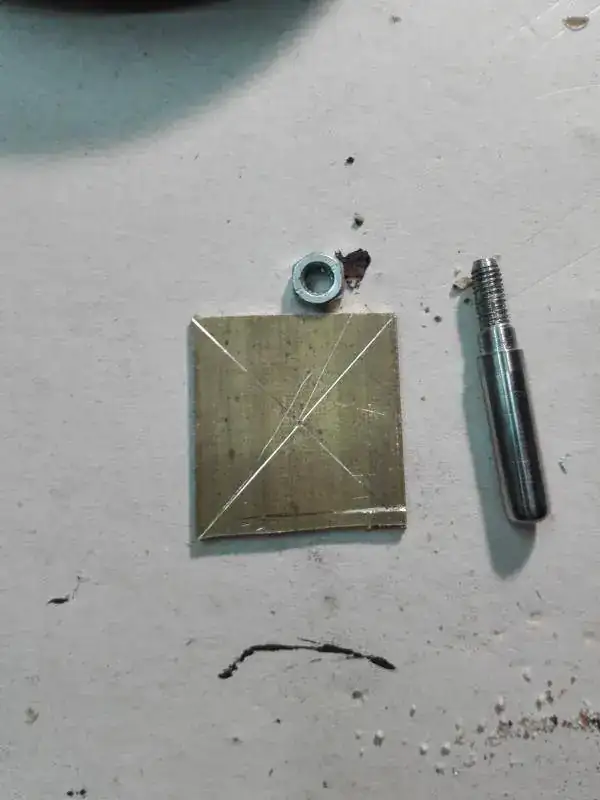

A continuación preparo un trozo de chapa de latón.

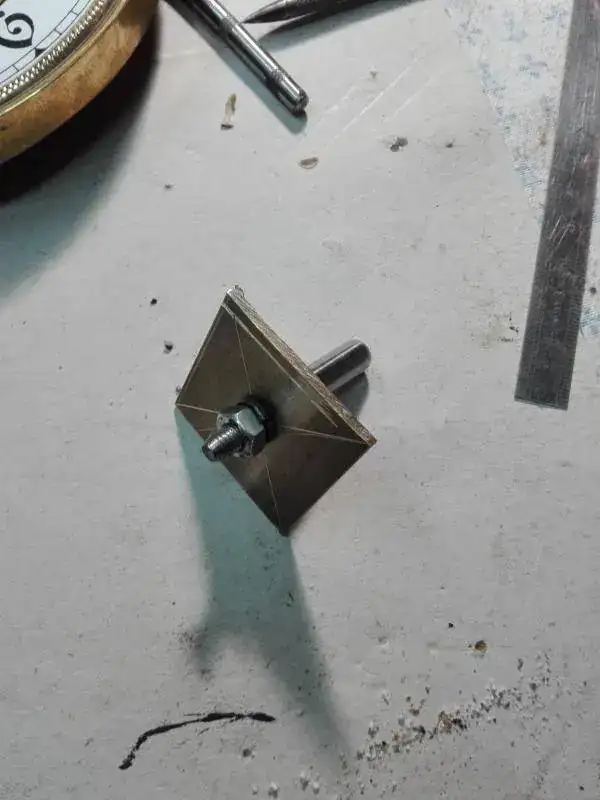

centraos y perforamos a 8 m/m.



Pasamos al torno y ponemos a medida.

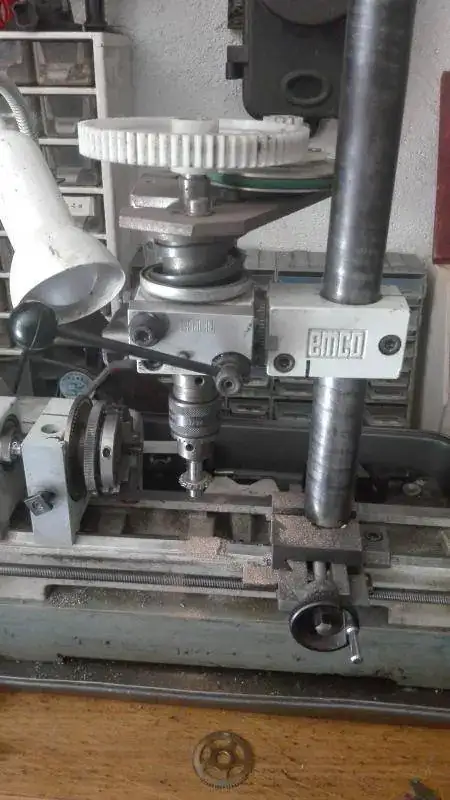

a continuación pasamos a la fresadora

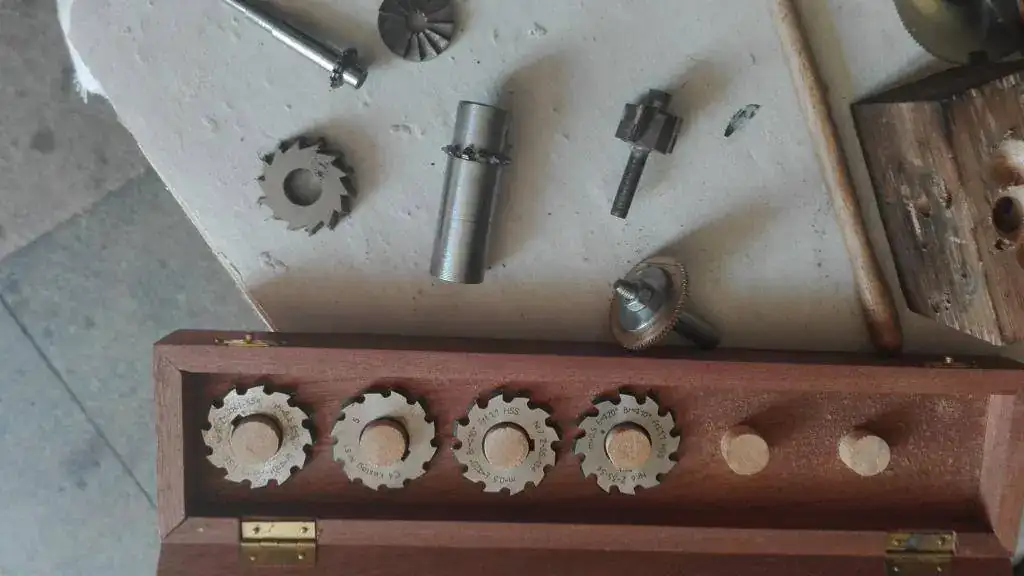

colocada la fresa empezamos el fresado de los dientes.

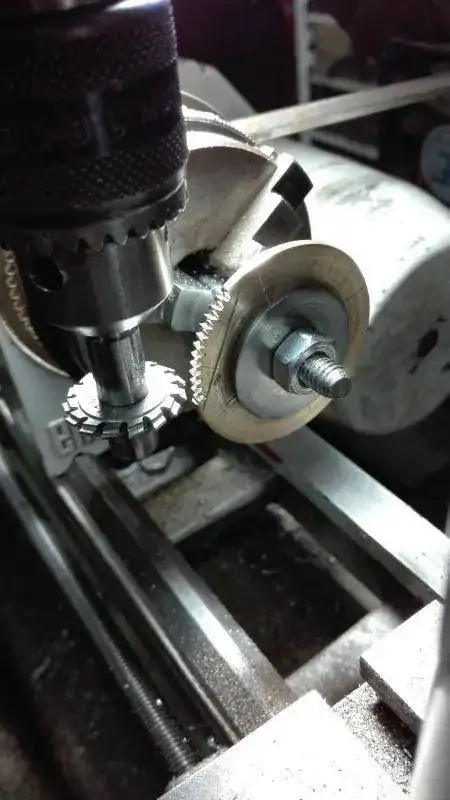

diente a diente vamos fresando.




contamos para esta operación con la ayuda inestimable de mi ayudante pequeño.

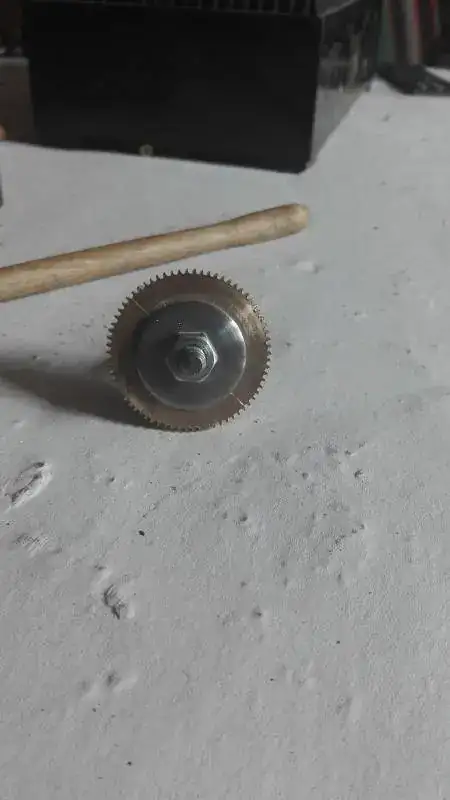

rueda terminada.

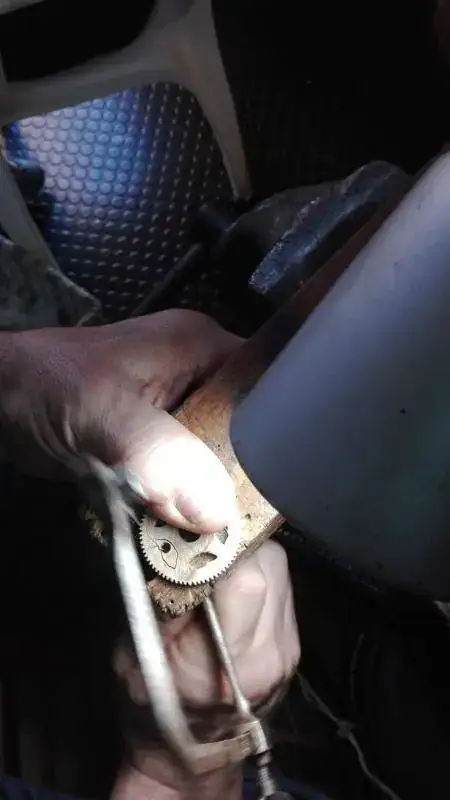

a continuación recortamos los radios centrales con la sierra de pelo y repasamos a lima.

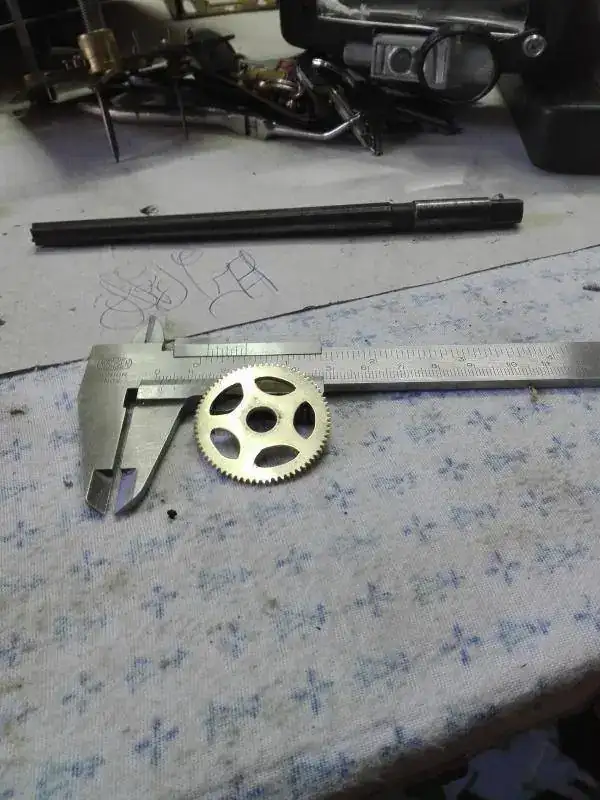

Ya tenemos la rueda lista para repasar y pulir.
Un saludo Secho



[KORANDO]

Buen trabajo,buen equipo,y mejores manos.

Un saludo



[tonito]

ánimo secho, esta no se te resiste......



[Golipo]

Felicitaciones,
unos de los umbrales para el Maestro Relojero.


Saludos
Álvaro



[terrafran]

Que pasada. Gracias por compartirlo.

Yo estoy intentando adquirir el útil de fresado para un Boley de 8 mm y no soy capaz de encontrarlo.

No veo el detalle en las fotos ¿tiene plato divisor el torno ?? o está automatizado el paso ??

Reitero las gracias por compartirlo.



[JHSuarez]

hola terrafran:

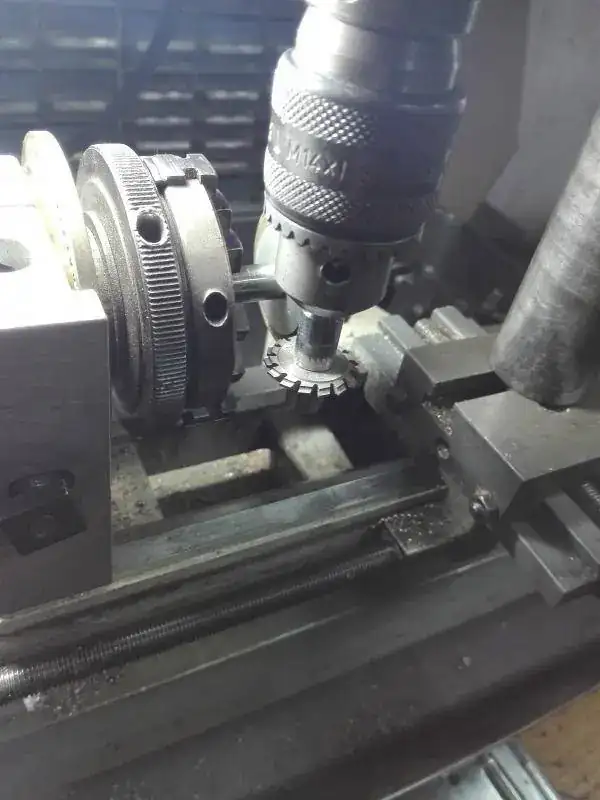

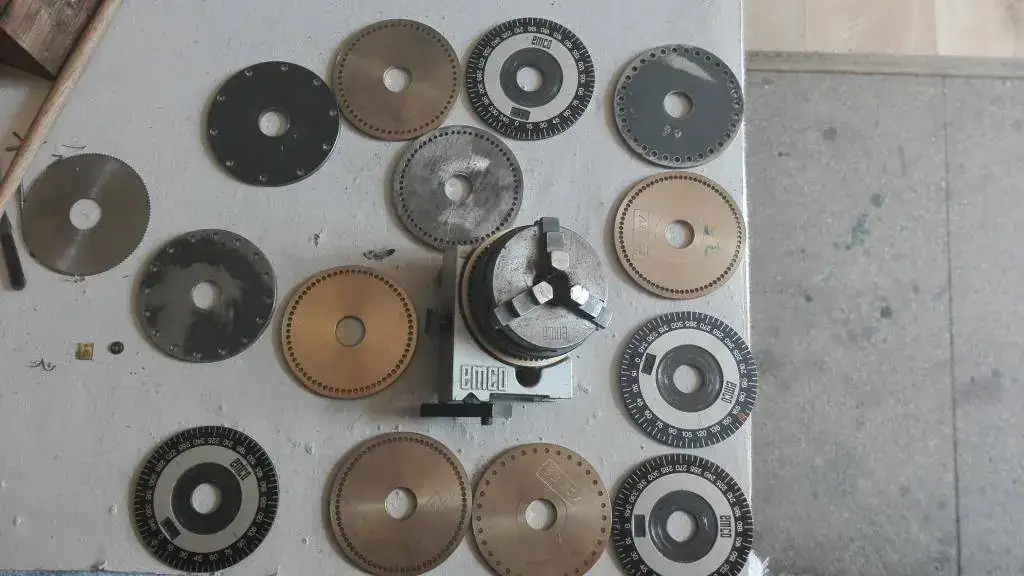

este torno es un emco austriaco y tiene un monton de accesorios entre ellos un plato divisor que es el que te muestro a continuación.




Un saludo Secho



[angeldetrelew]

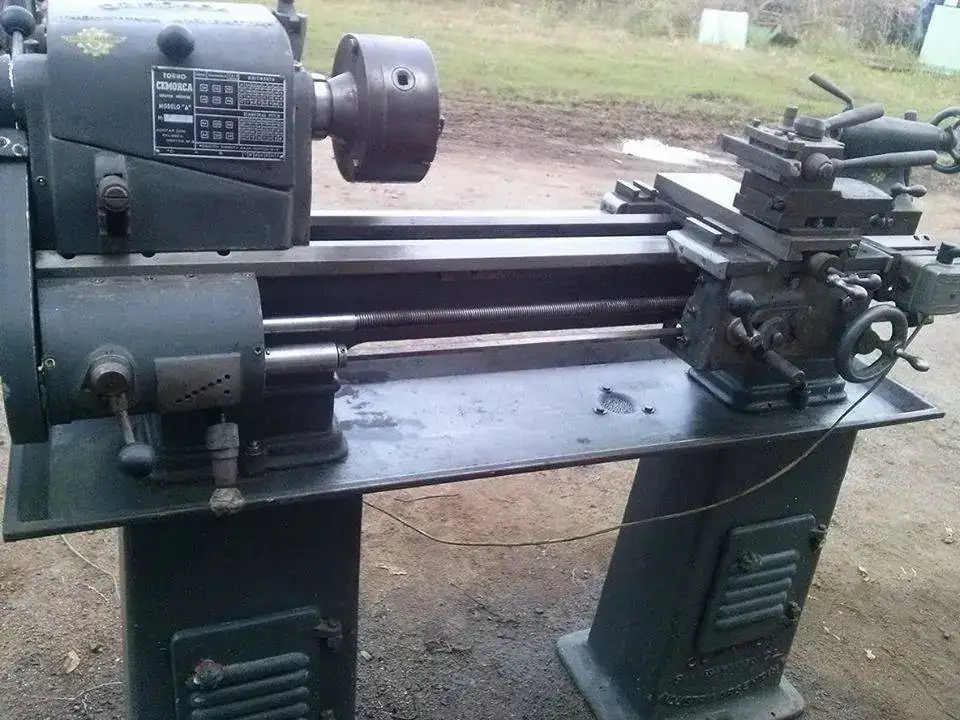

Hermoso trabajo felicitaciones, yo he comprado un viejo torno pero aun no le use ya llegara su tiempo.



[elmonje]

Hola y digo yo....la verdad es que nos deslumbran las maquinas, pero pongamos a cada uno en su puesto, si no hay habilidad y talento al lado de ellas, no nos serviran para nada...... asi que respetemos ante todo la habilidad y el talento para manejarlas, es tan importante el cerebro como el musculo. Creo que en este caso se han juntado los dos, asi que me congratulo de la trayectoria de JH.
Saludos



[protec]

Excelente trabajo. Ese ayudante si a esa edad ya "fresa" ruedas en unos años más que no hará.
Y los tornos son como las sirenas me atraen, pero la verdad usarlos si ni idea y el fresado menos.

Manuel
