Os presento esta reparación de este Jorg Hysek.

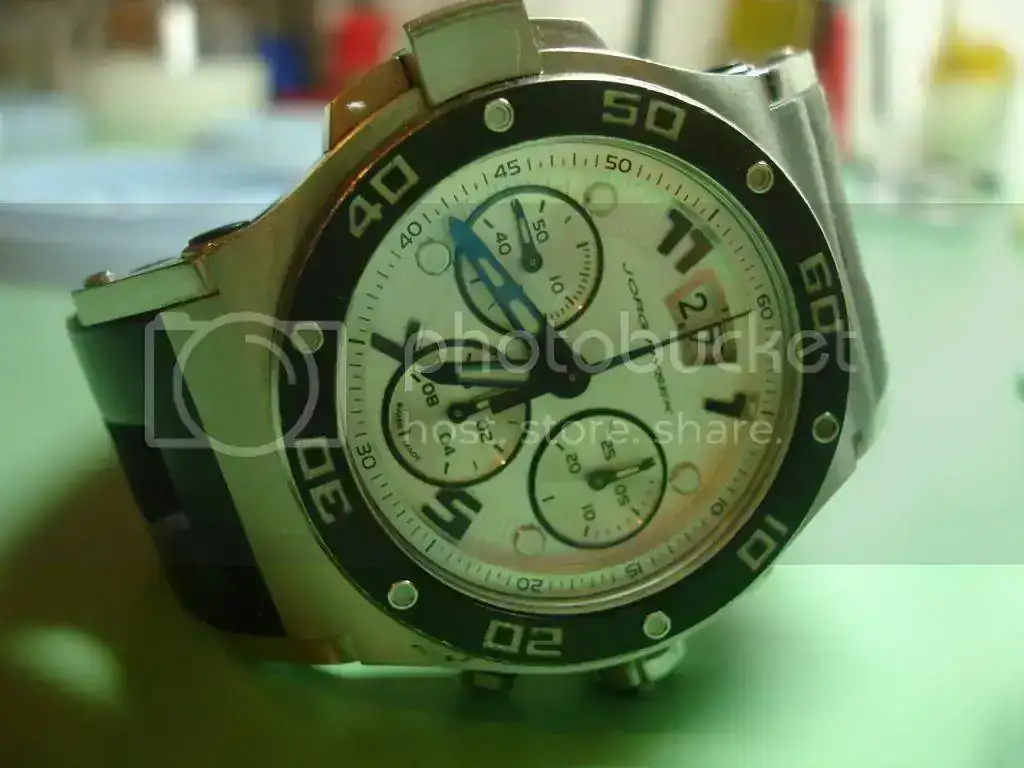

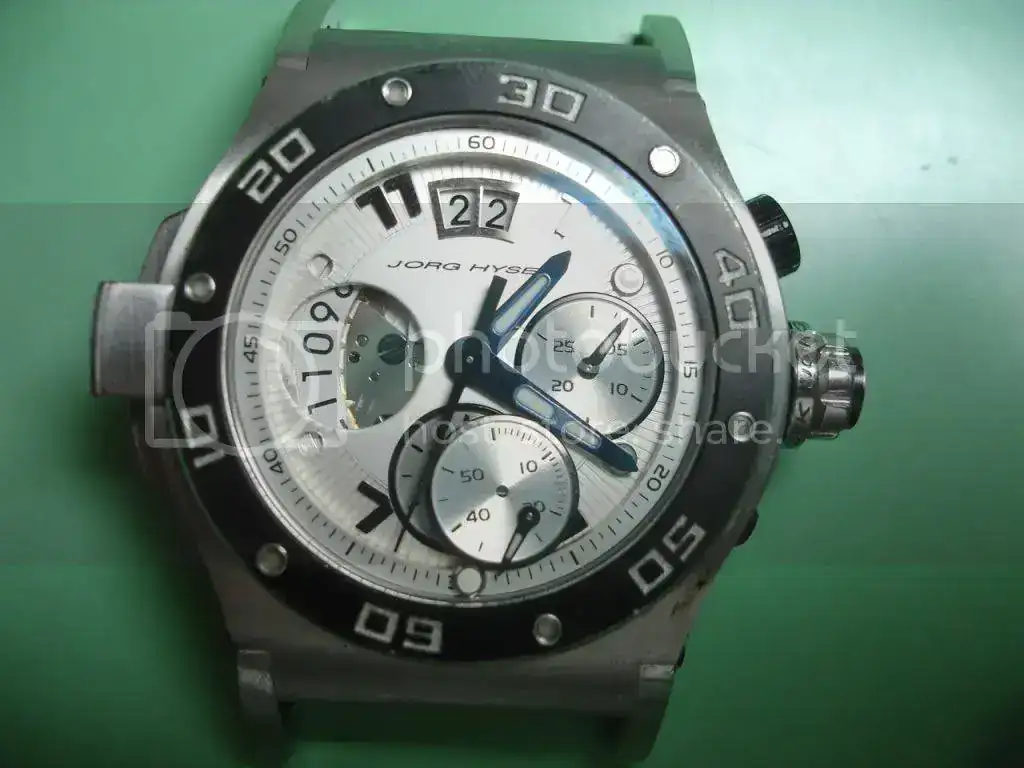

El tema es que debido a fuerte (o muy fuerte) golpe, el reloj quedó en este estado.
Basicamente a parte de los indices y subesfera del dial, tenía partido el espárrago del pulsador.

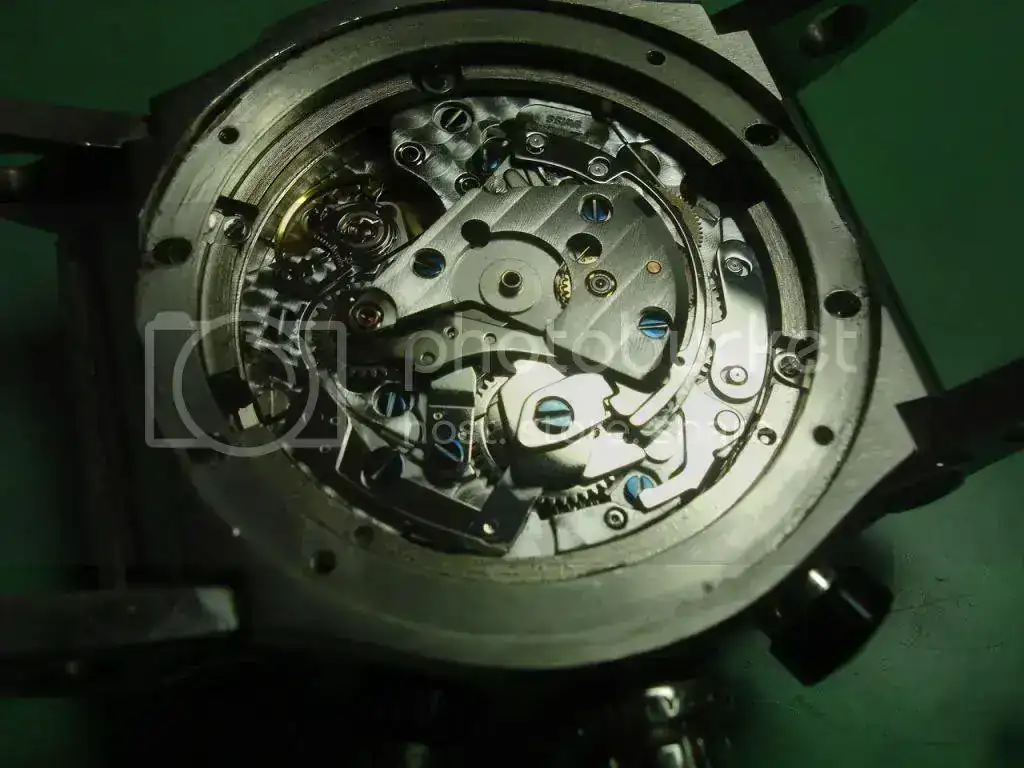

Voy a tratar solo el tema del pulsador y la esfera, pues el movimiento que monta es un archiconocido 7750 con una modificación tri compax y un big date, al que solo limpié desmonté y ajusté.

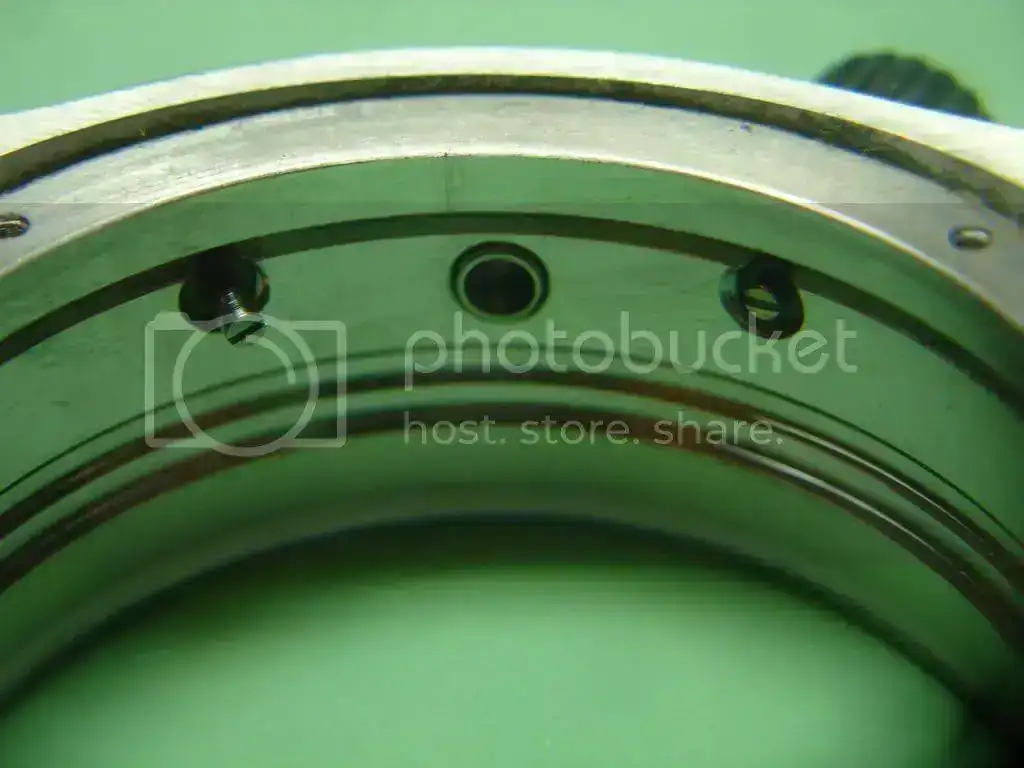

Aquí se puede ver el espárrago partido.
Bien, todo sería relativamente fácil si me hubiesen servido la pieza de recambio, pero como otras tantas veces, las marcas tratan a su cliente y en especial al relojero reparador como "el enemigo".
-A su cliente, porque una vez comprado el reloj, es como estar casado con la marca y su servicio técnico, cobrándole desorbitadas sumas por los servicios y repuestos.
-Al relojero, quizá por considerarle un competidor o por un insano deseo de acaparar la propia marca todas las reparaciones.
He de destacar que el trato con el distribuidor para España ha sido exquisito y no se ha negado en ningún momento a suministrar el recambio, pero desgraciadamente Suiza manda y ellos ponen el precio.
Allá cada cual con la política postventa que quiera aplicar, pero del mismo modo los futuros compradores han de tener en cuenta los precios y el servicio que manejan unas y otras otras marcas antes de "casarse". Afortunadamente hoy en dia la oferta es muy amplia.
Despues de este rollo... (espero no aburra), vamos a lo que nos ocupa que esto es la sección "taller".

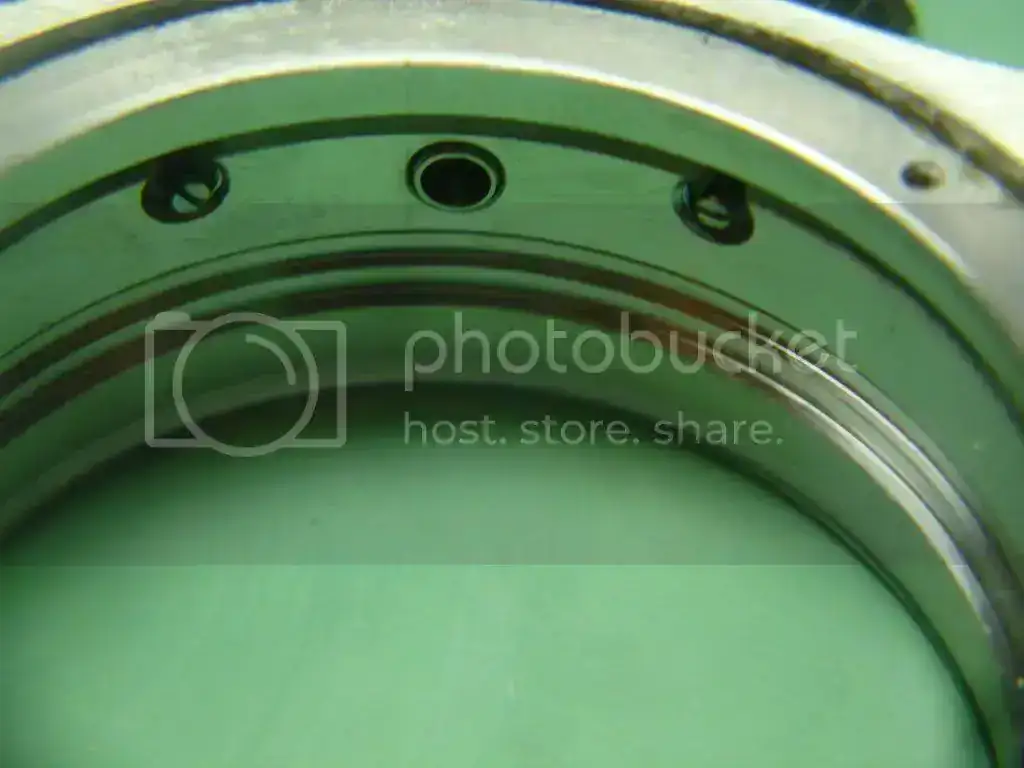

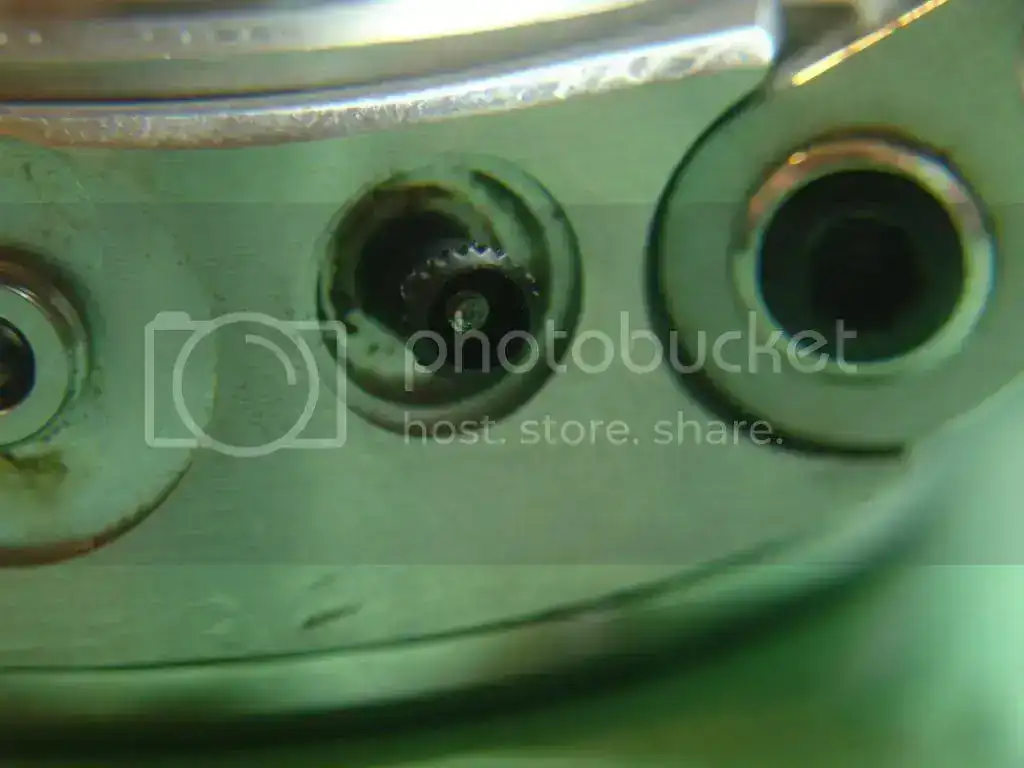

Aqui se puede ver el trozo de rosca partida en el interior del pulsador.
Para estos casos no suele servir de mucho la herramienta para sacar tornillos partidos, pero este otro método me ha dado buenos resultados muchas veces.

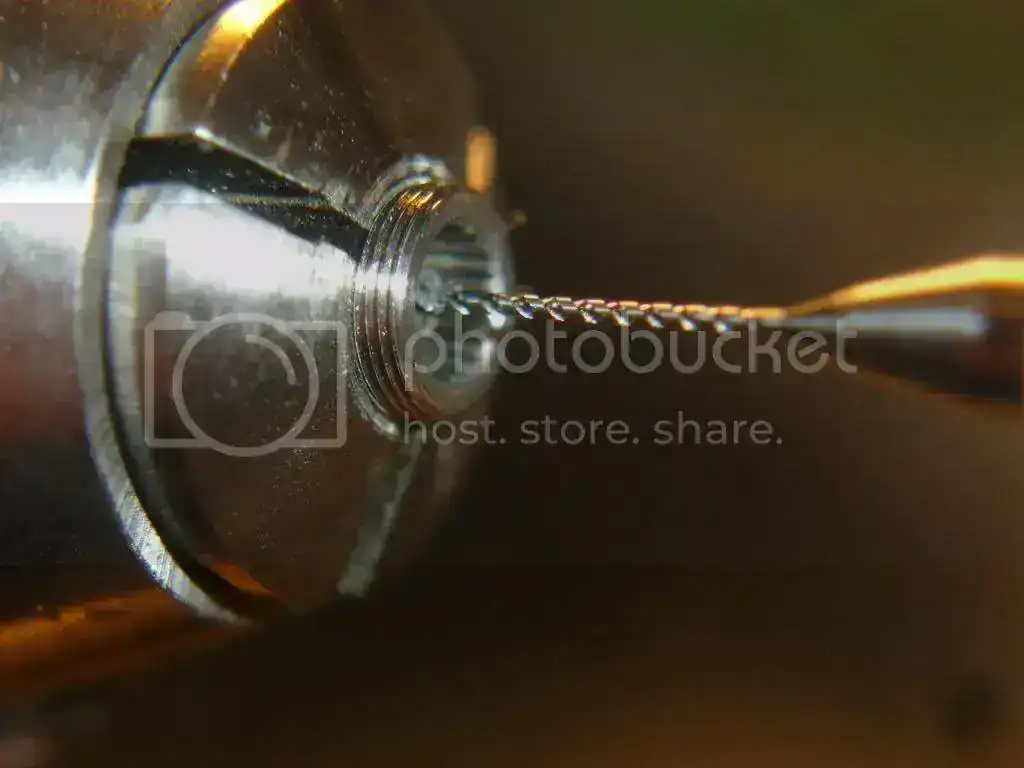

La rosca es de 0.70 mm, así practiqué un taladro de 0.30 mm en el centro del trozo partido.

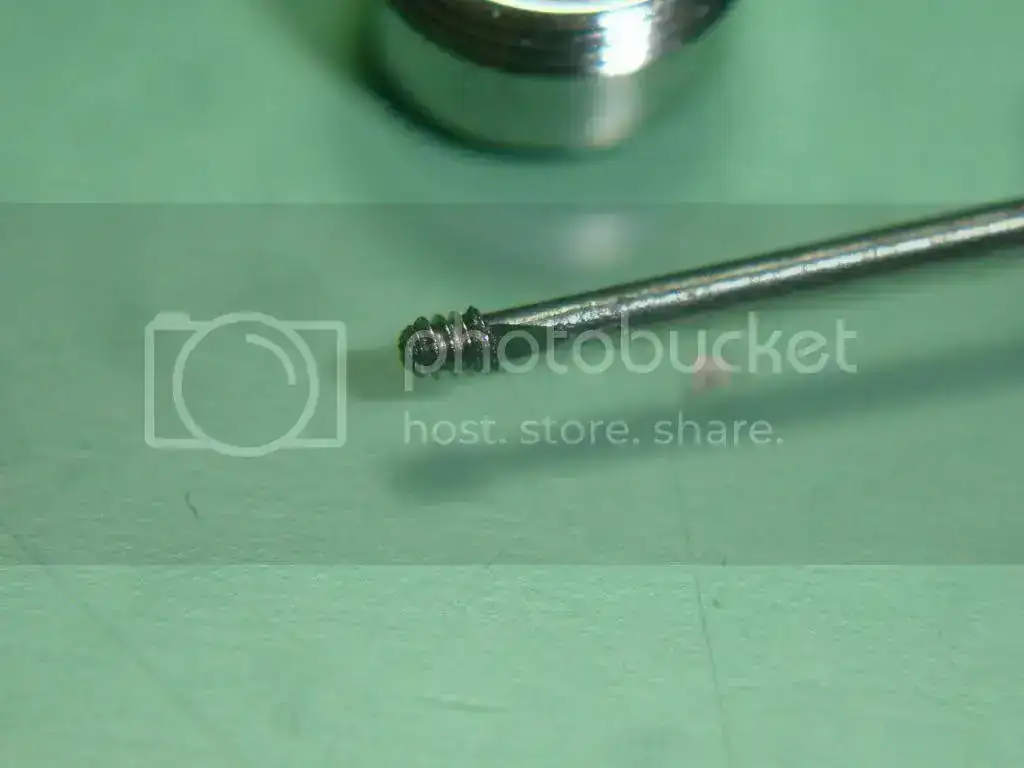

Despues se afila con la muela de diamante una mecha a tres aristas de unos 0.4 o 0.5 mm, que se clava en el agujero que hemos hecho a la rosca partida. (la foto es despues de usarla, de ahí que esté ya mellada)
Y con esto se saca el trozo de rosca partida.

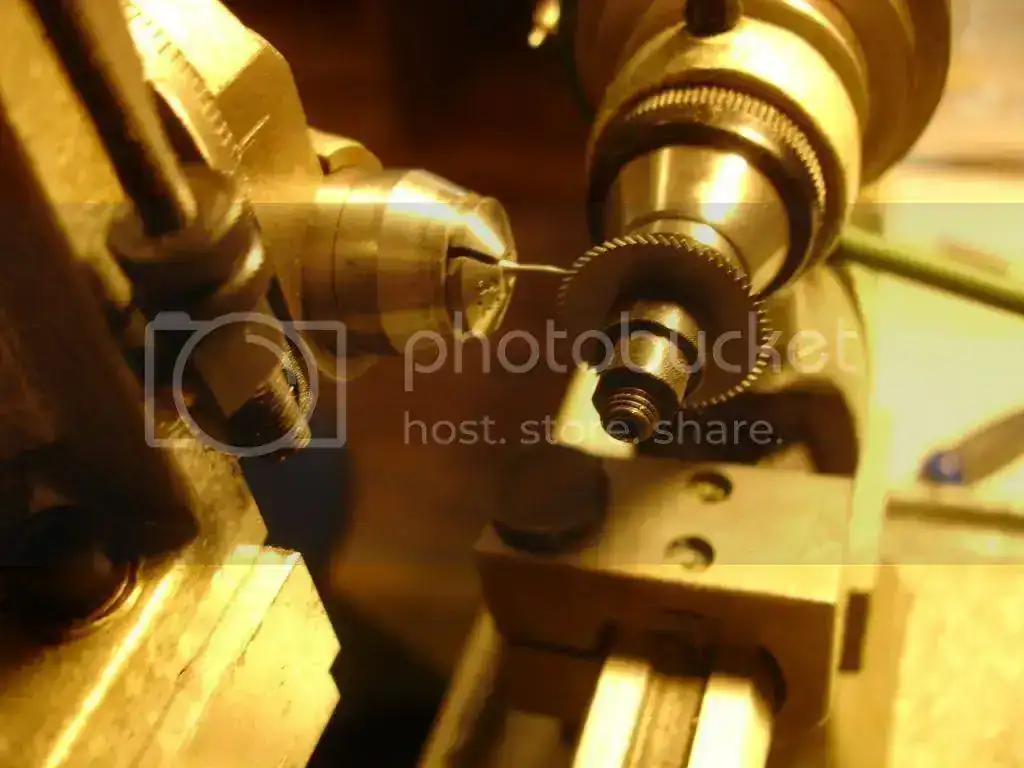

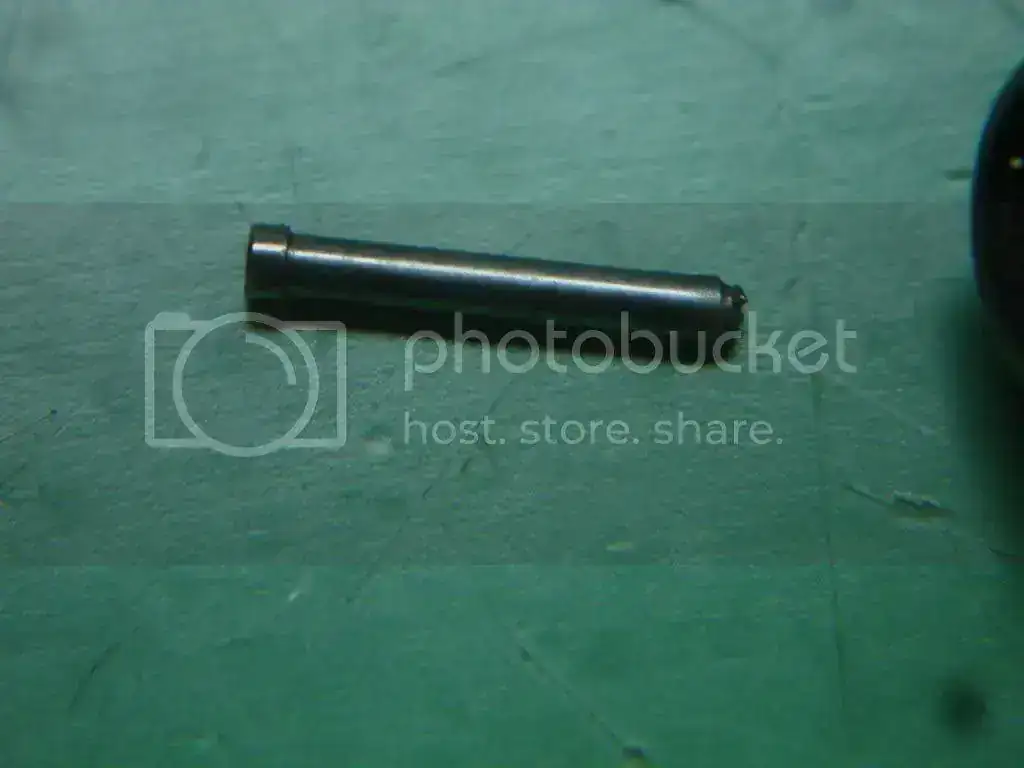

Ahora comienzo a tornear un espárrago de medidas similares (todavía no iguales) al que ha de llevar el pulsador, aquí una vez mas se puede hacer de muchas maneras diferentes y buenas son todas las que funcionen. Para mi es preferible hacerlo ligeramente mas grande y retocarlo despues que tener que repetirlo por ser pequeño.

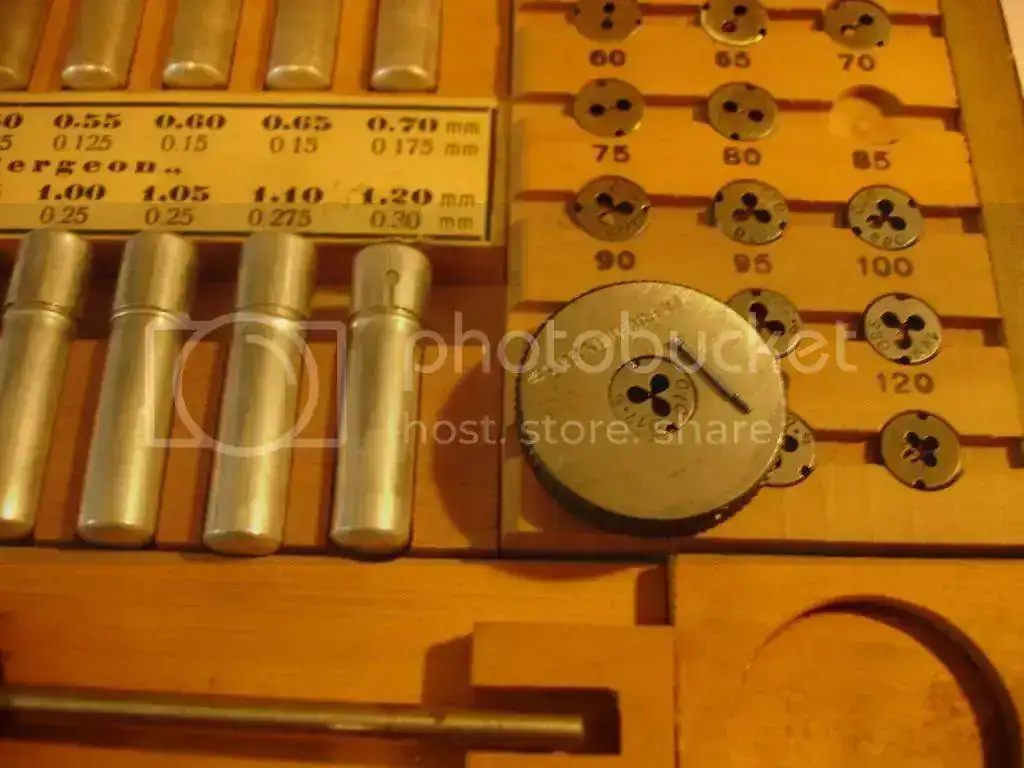

Haciendo la rosca.
Una vez que tiene una tamaño parecido y comprobado que la rosca es correcta, se pule.
Aqui comienzo a hacer la ranura de la cabeza.

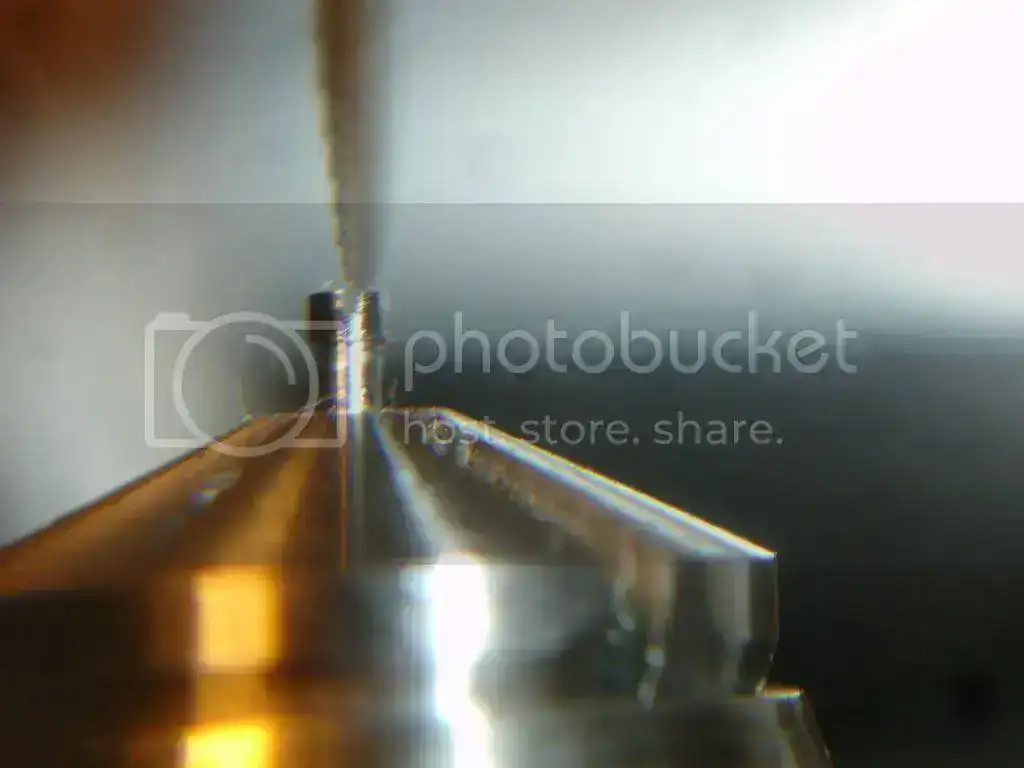

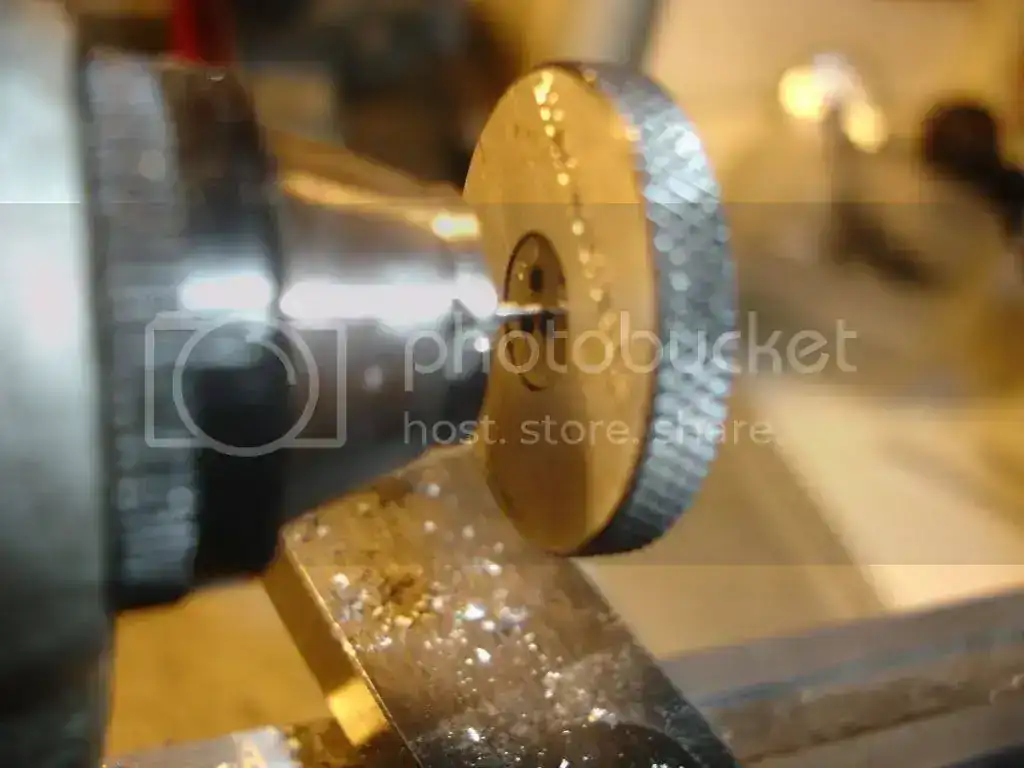

Es importante centrarlo correctamente, para ello uso una punta torneada cónica.

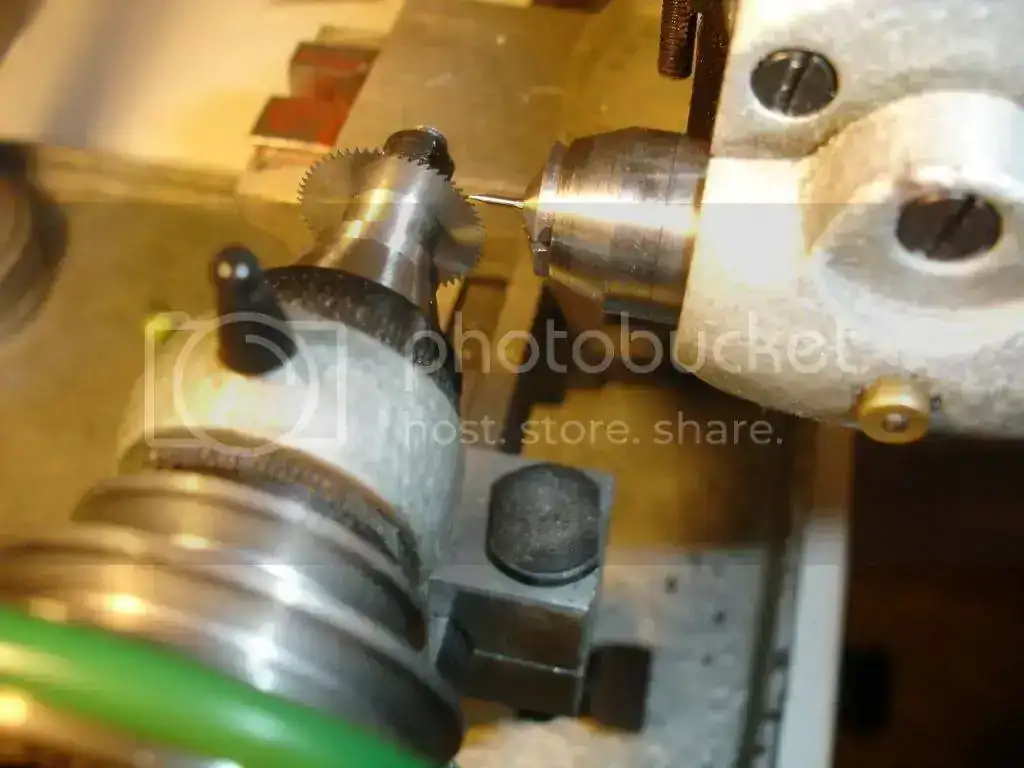

Una vez centrado se puede pasar a hacer la ranura con la sierra. Para esta operación tambien se puede usar una lima para ranurar, que da muy buenos resultados pero como en todo... cuestión de gustos o preferencias.

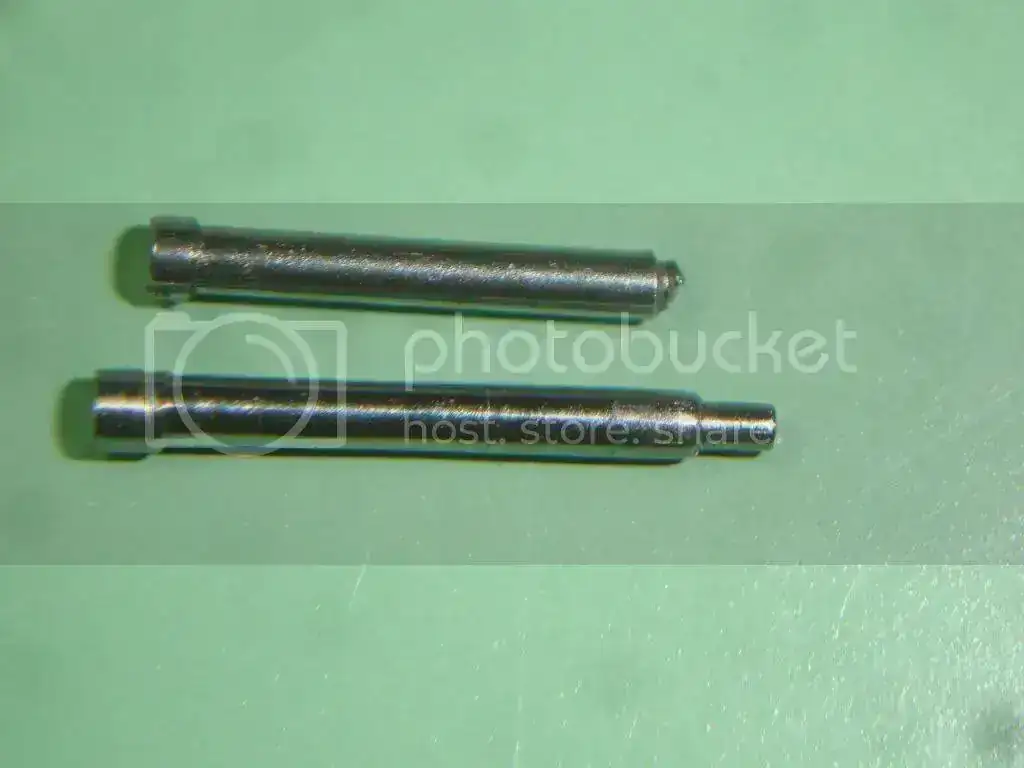

Esta es la cabeza ya ranurada al lado del original (superior, mas oscura).
Con el pulido y penúltimos retoques, a falta de rebajar ligeramente la cabeza.
El pulido es importante para conseguir una buena estanqueidad despues, asi como para la conservación de las juntas, pues el espárrago se desliza en su interior y cualquier rugosidad provocará desgaste, suciedad y peligro de rotura.
Probándolo en su ubicación definitiva.
Ahora faltaría el muelle interior.
Para ello consigo un muelle del mismo diámetro (izquierda), aunque como se ve tiene las espiras mucho mas juntas.
Siempre y cuando no necesitemos una fuerza muy, muy concreta, los muelles se pueden "trabajar".
En este caso lo estiro para dejarlo con el mismo número de espiras dentro de su medida que el original.
Aquí se puede ver la comparativa.
-Izquierda: muelle tal cual lo encontré del diámetro correcto.
-Centro: despues de estirar para que tenga el mismo número de espiras.
-Derecha: muelle original.
Tambien se repasan ambos lados con una muela para dejar los finales perpendiculares.

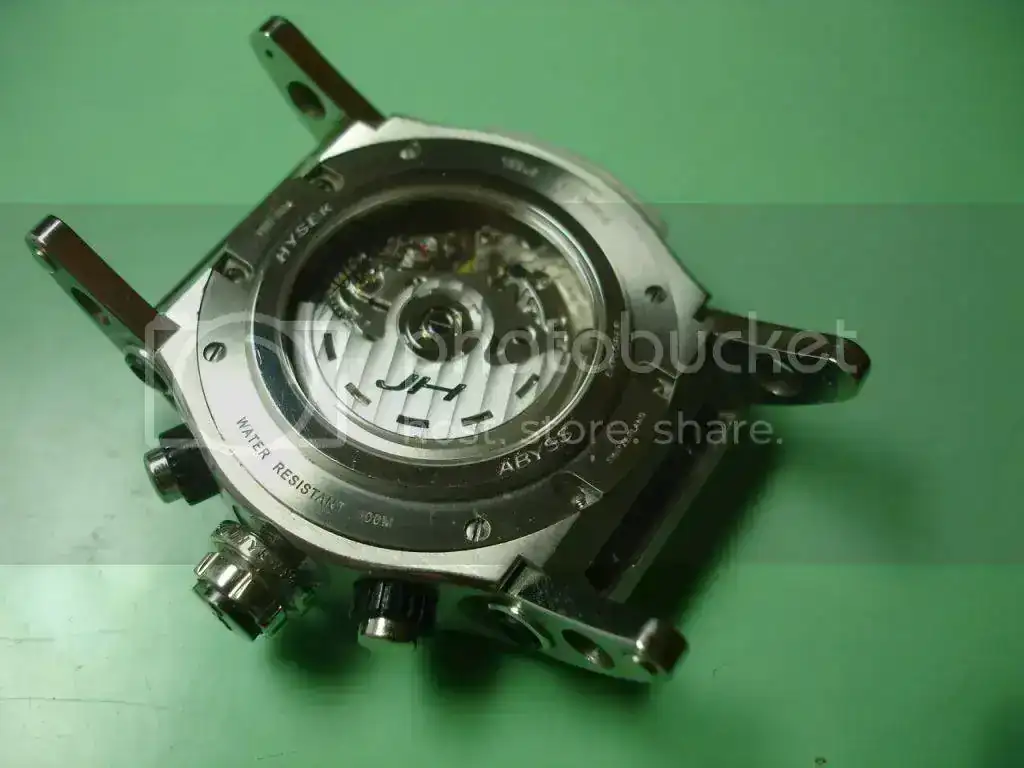

Pulsador montado y funcionando. El tacto es sensiblemente (casi imperceptiblemente) mas duro debido a que el diámetro del alambre es algo superior en el nuevo muelle.

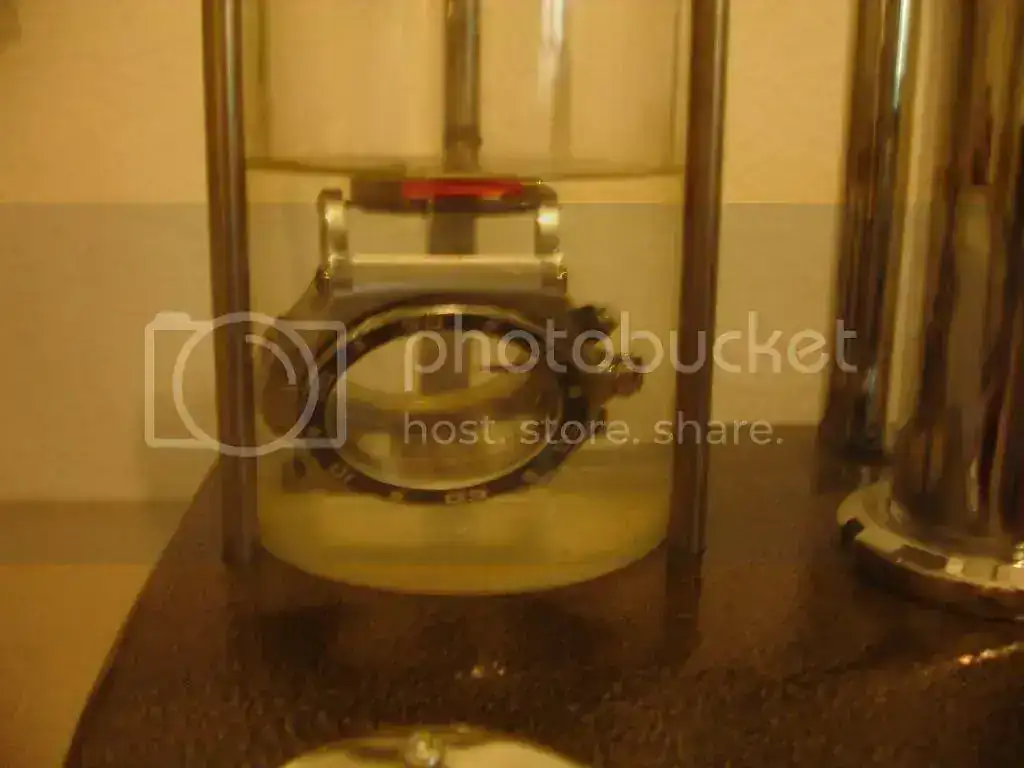

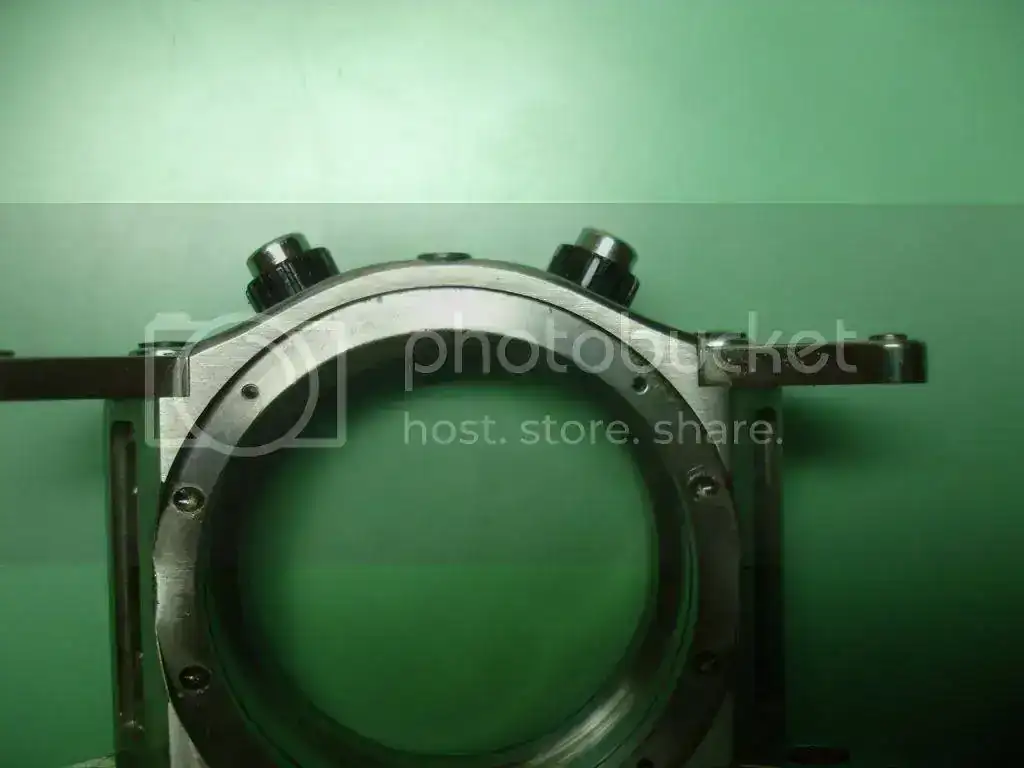

Pasa la prueba de estanqueidad en mojado.

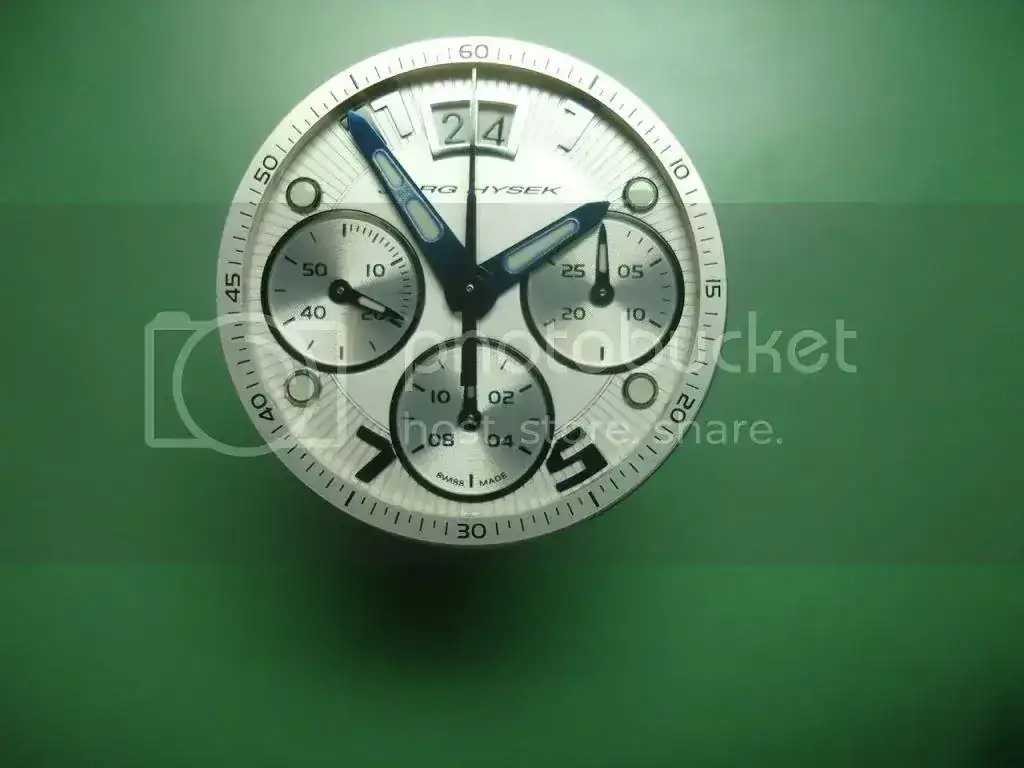

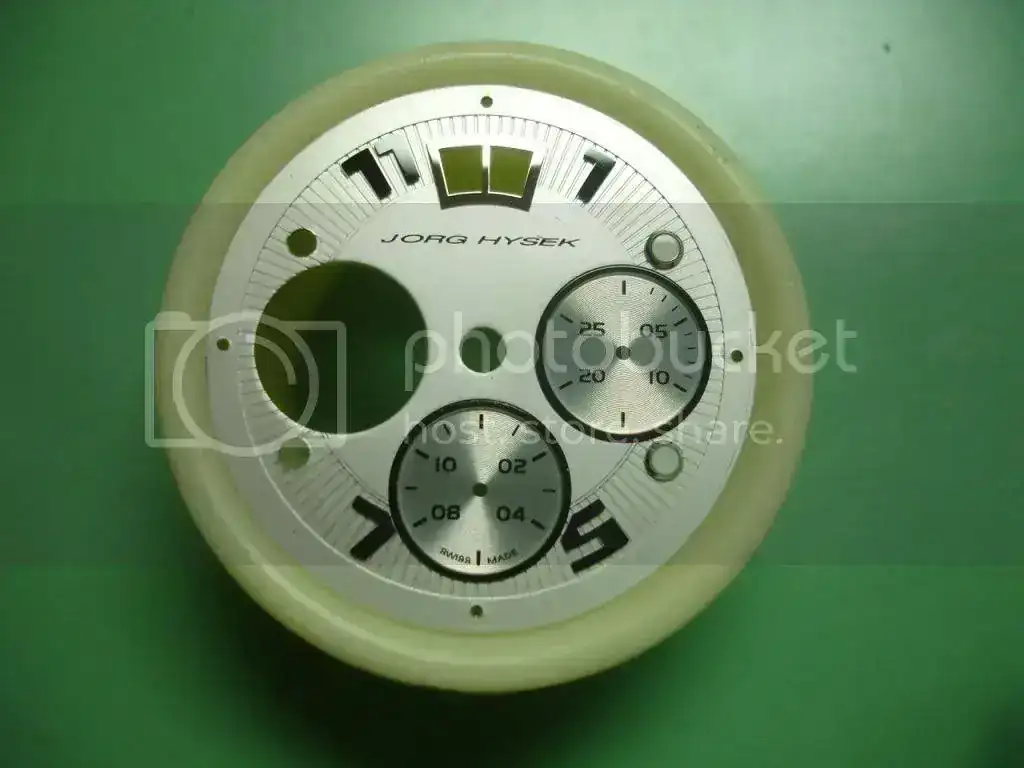

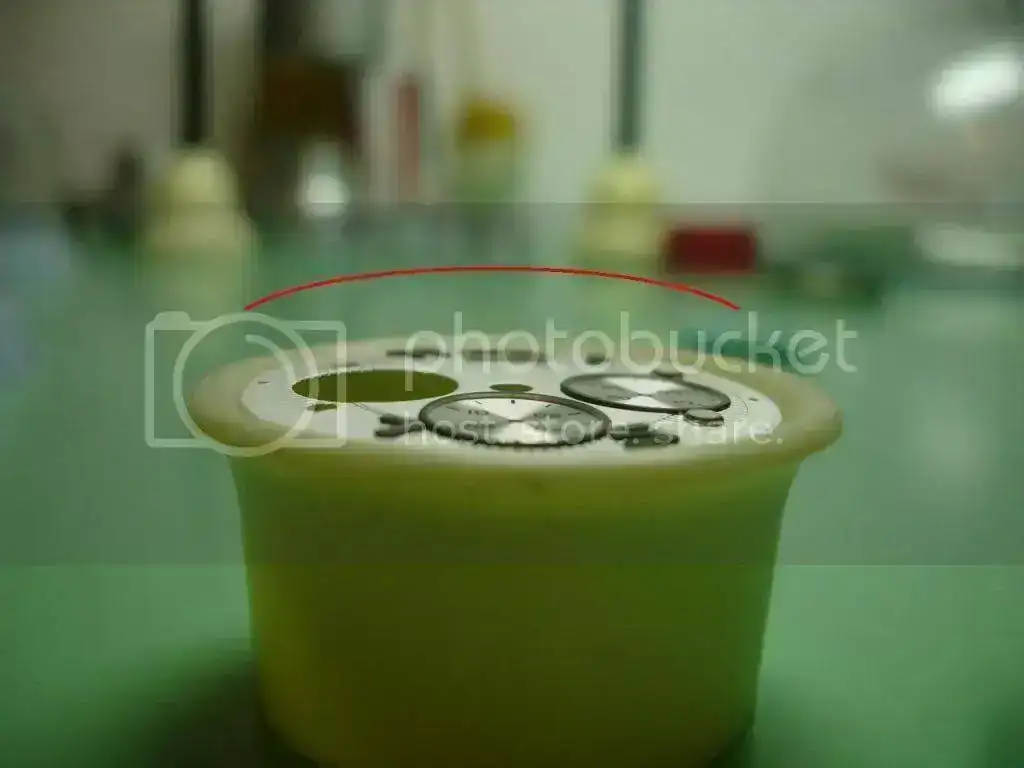

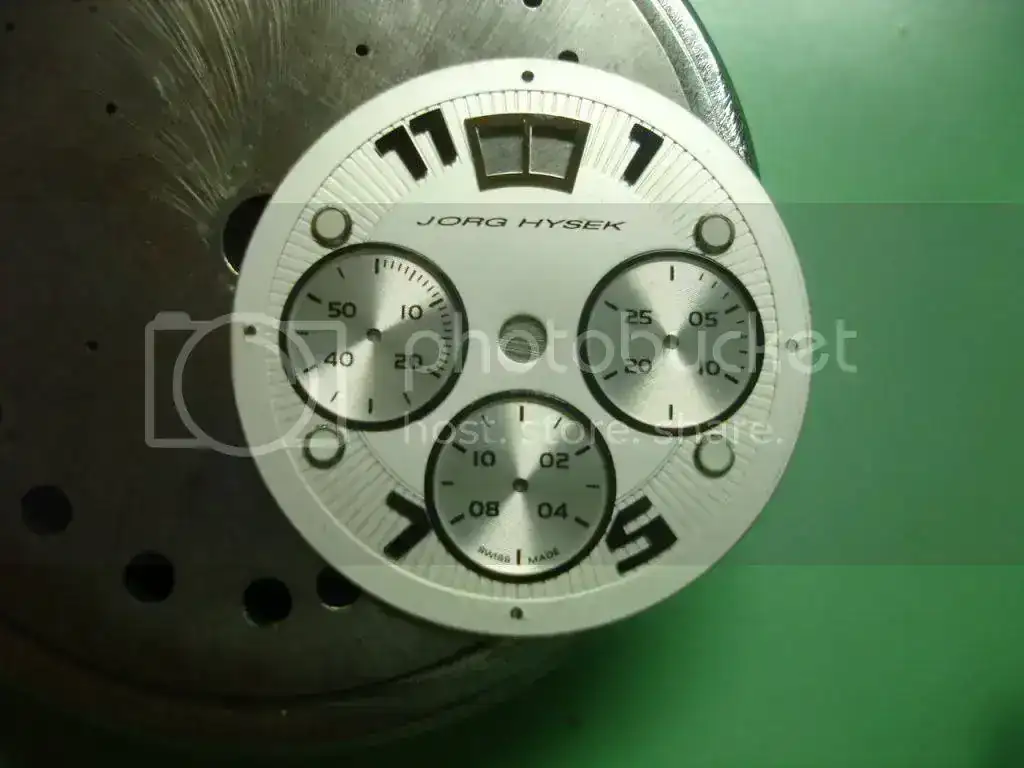

La esfera estaba muy doblada o abombada por el centro, pero me salto toda esta parte a fin de no extenderme demasidado, así como la limpieza y del movimiento...etc.
Un saludo a todos.
