PATEK PHILIPPE - INDUSTRIALES
Patek Philippe no solo fabrica relojes de pulsera, ha fabricado y supongo que sigue fabricando, una linea muy apreciada de relojes Profesionales o Industriales.
No se puede hablar de relojes Industriales como tales, ya que estos relojes han controlando, la hora de Parlamentos, Palacios, Ministerios, Universidades, Aeropuertos, Cruceros, Portaaviones, etc...
Quiero describirles los posiblemente más clásicos en los años 70, este primero.
Montado sobre Rack de 19 ", para empotrar o montar en linea con otros aparatos.
Se compone de 2 partes, la primera parte es el reloj, en este caso, sin segundera, solo hora y minutos, dispuesto para alimentar una linea de relojes secundarios o esclavos y una segunda parte, muy interesante por las novedades técnicas que aportó, el control de avisos programables.
Las características técnicas más reseñables de este reloj son :
- Oscilador de Cuarzo a una frecuencia de 4.194.304 Hz
- Estabilidad (Error max.) : 0.1 segundos/Dia (Entre -5 ºc y +35ºc)
- Reserva de marcha : 8.5 horas
- Salida 1 impulso por minuto polarizado.
- Duración del impulso 2 segundos
- Máximo nº relojes secundarios : 60 relojes a 24 v.
- Tensión de alimentación y salida : 24 v.
La segunda parte esta totalmente dedicada al control de los relojes esclavos y de la programación de avisos :
En la fotografía se puede apreciar, 2 interruptores de 3 posiciones para control de 2 lineas independientes de relojes secundarios y un conjunto, formado, por un cartucho de cinta plástica, y un mecanismo de arrastre del cartucho, con indicación de la hora y del día de la semana, (12 horas AM y 12 PM).

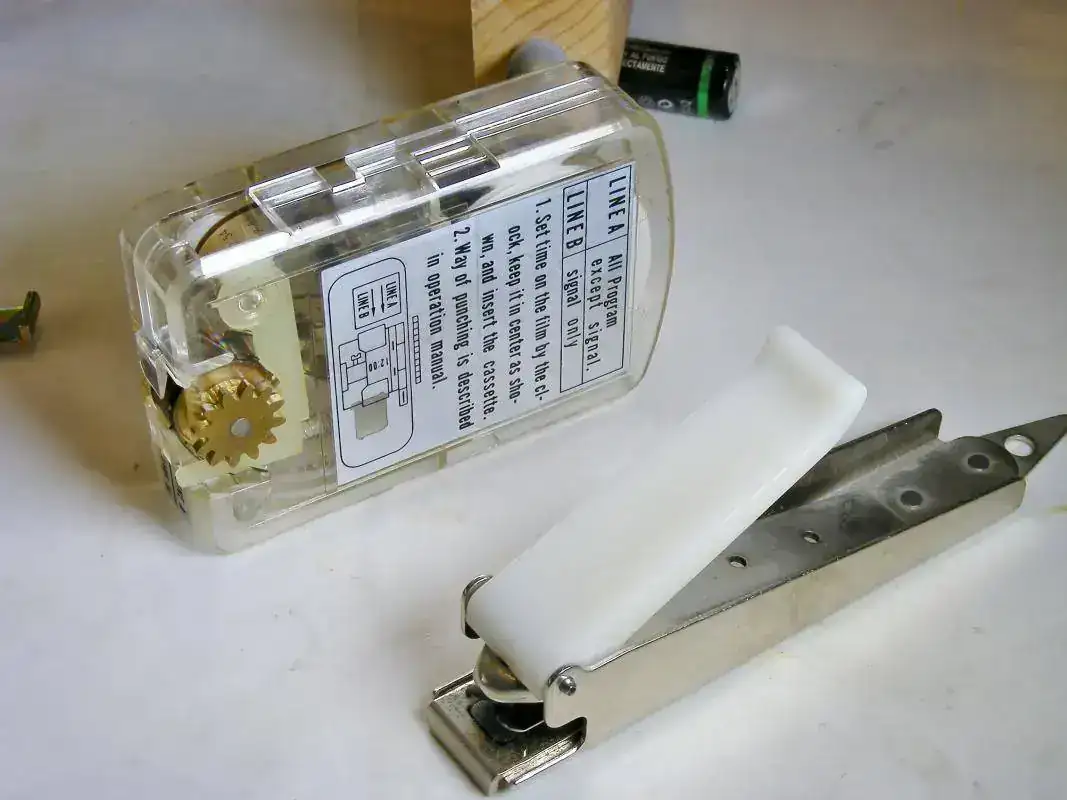

Vamos a ver en detalle este cartucho de cinta, que equivale a la gran rueda llena de agujeros, que hemos visto en los relojes industriales en otros hilos.
En la foto central se aprecia el piñón de arrastre de esta cinta, que al entrar en su alojamiento, queda automáticamente conectado al reloj y que le hace avanzar minuto a minuto.
En el interior del cartucho hay un cinta de celuloide, igual a la de una película de cine, algo más gruesa, que tiene grabado minuto a minuto, las 24 horas de un día, viendo esta ampliación del cartucho, se aprecia, el piñón de arrastre, y la cinta que tienen la perforación de encaje sobre este piñón y el grabado de los 1.440 minutos.
Para efectuar programaciones hay que perforar la cinta en el minuto que se desea el aviso, cada cartucho, puede llevar 2 programaciones, una para toque de horas y medias y otra para avisos, tantos como se precisen.
El tiempo de duración del aviso es regulable entre 1 y 30 segundos.
La salida de los avisos se efectúa sobre relé incorporado en la misma placa del módulo.

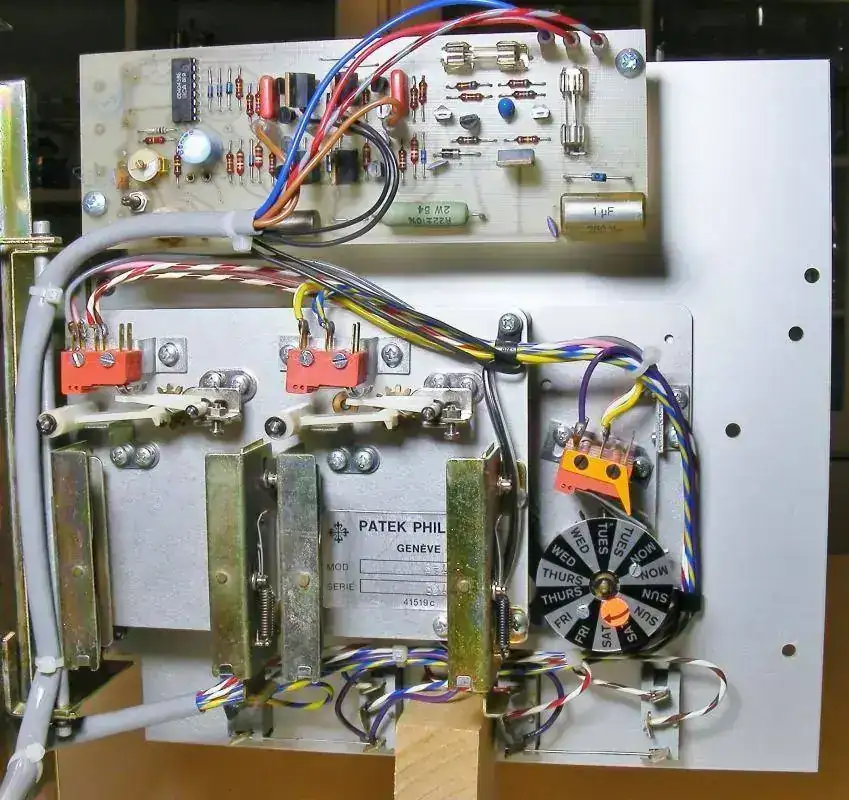

Veamos el interior de este reloj, con 2 vistas, la del reloj, con el frontal que se trata en este caso de un pequeño reloj secundario, clásico de Patek Philippe y la parte mecánica del arrastre del cartucho de la cinta, con los contactos de lectura de las perforaciones (en blanco) , el doble final de carrera (en naranja) y el disco de los días de la semana, cada uno con (AM y PM)
Finalmente vamos a ver la trasera de este reloj, A la derecha, las conexiones para las lineas de relojes esclavos y en la parte central, las salidas para los avisos, sean de toque de horas o de alarmas.

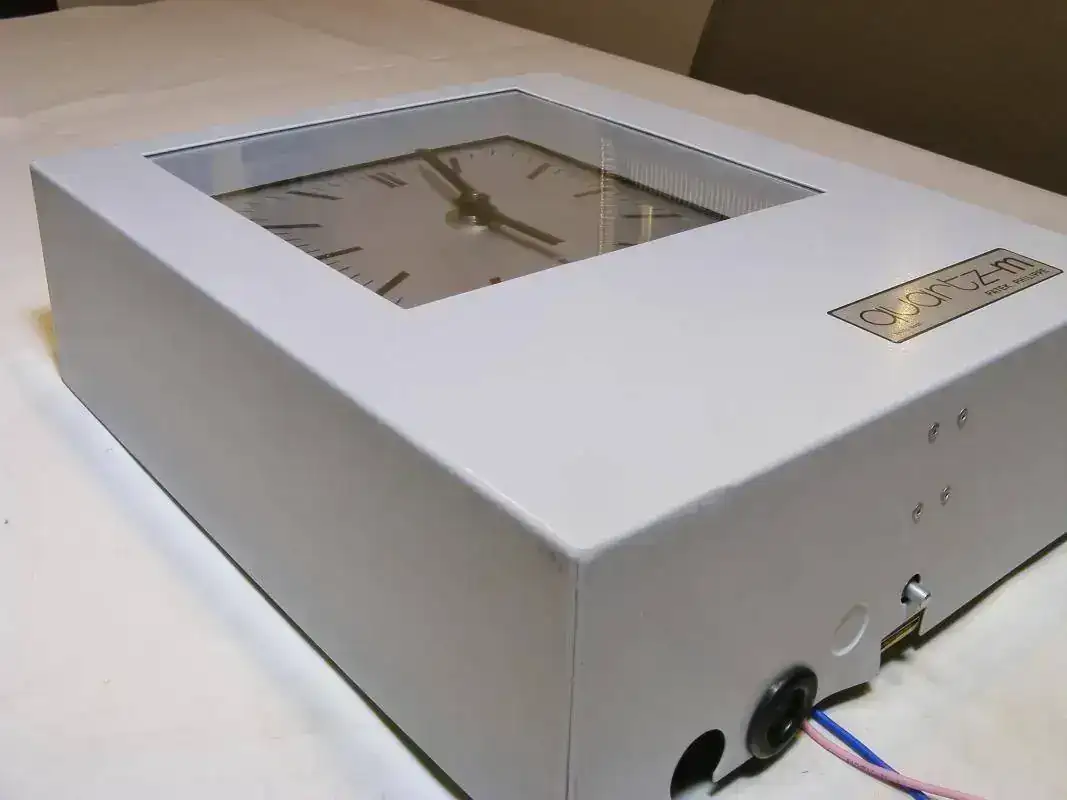

El segundo reloj de esta serie, es la versión más marinera de Patek en esa época, el Patek Philippe Quartz-m
Construido aprox. 5 años después del primero, este reloj, con los mismos elementos que el anterior lleva todo incluido en esta caja, para colocar en pared, de medidas 32 cm de alto, 26 cm. de ancho y solo 10 cm. de profundidad.
En su interior se distinguen 2 partes, el fondo de caja, que es la vista de la siguiente fotografia, los circuitos electrónicos y el programador de avisos por cinta. (Descrito antes).

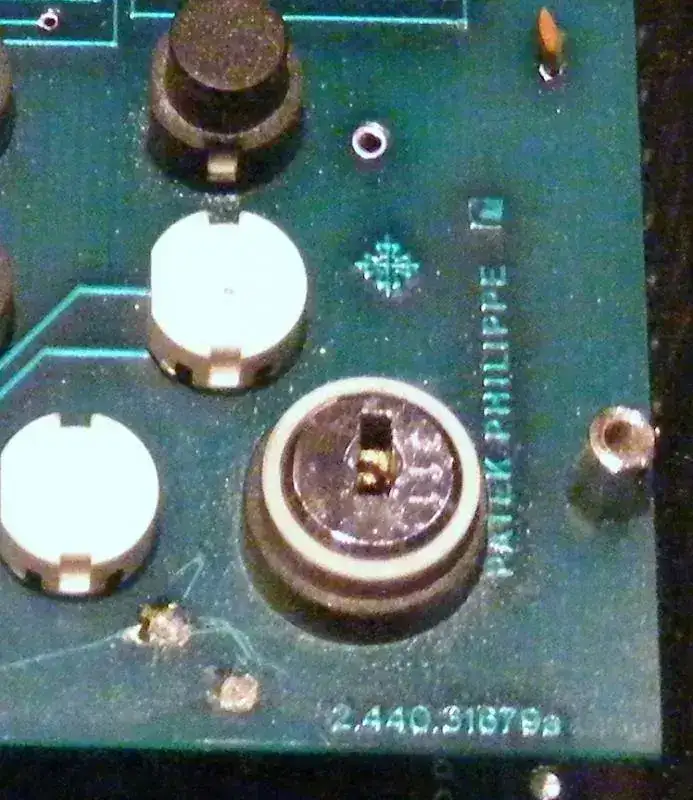

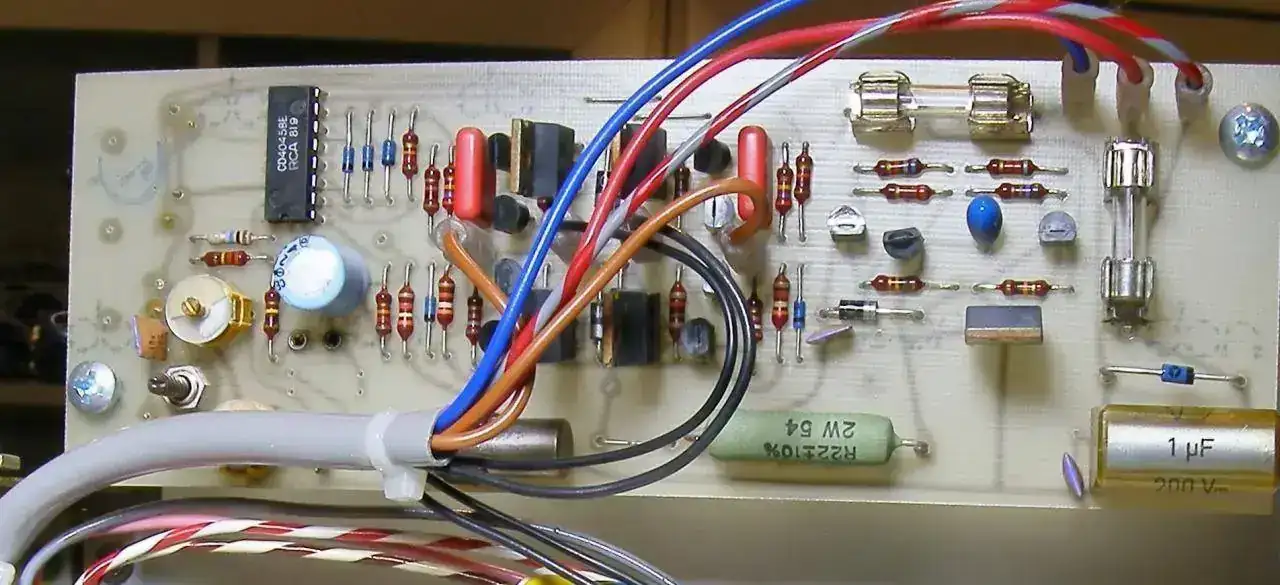

Una ampliacion del ciruito impreso con sus componentes electrónicos, está señalizado el cuarzo, que recordemos oscila a 4.194.304 Hz. por segundo (Para hacer una comparación el cuarzo de un moderno reloj de pulsera lo hace a 32.000 Hz. por segundo).
En la siguiente vista de la contrapuerta del reloj, se aprecia la bornera de salida, conexiones para relojes esclavos y salida de linea para avisos, (Timbre, sirena, luz, etc..), los 2 relés que se ven, corresponden a (Derecho) linea de relojes secundarios y el de la izquierda, montado sobre un pequeño circuito impreso, a los avisos, observar que este circuito impreso incorpora un ajustable para regular el tiempo de duración del aviso.
Finalmente una última fotografia de este reloj, donde se detalla el conjunto de pulsadores para control de las lineas secundarias, la bornera de salida con sus anotaciones y a la derecha, el conjunto de pulsadores para poner en hora y sincronizar el reloj interno.
Este hilo fué recuperado fotograficamente en el confinamiento del 2020, ahora además puedo añadir una serie de adquisiciones que se produjeron desde la fecha del hilo.
Gran parte de estos relojes industriales de Patek, son fruto de la colaboración con la firma Suiza Inducta.
Os acompaño 2 unidades muy similares de estos relojes industriales, ya de la era digital, que dejaron de instalar el lector de cartuchos de cinta y usaban memorias electrónicas para la programación de avisos.
Este que vemos a continuación, de los años 80, presenta una novedad de la época, esta radio controlado desde la emisora de Frankfurt DCF-77.

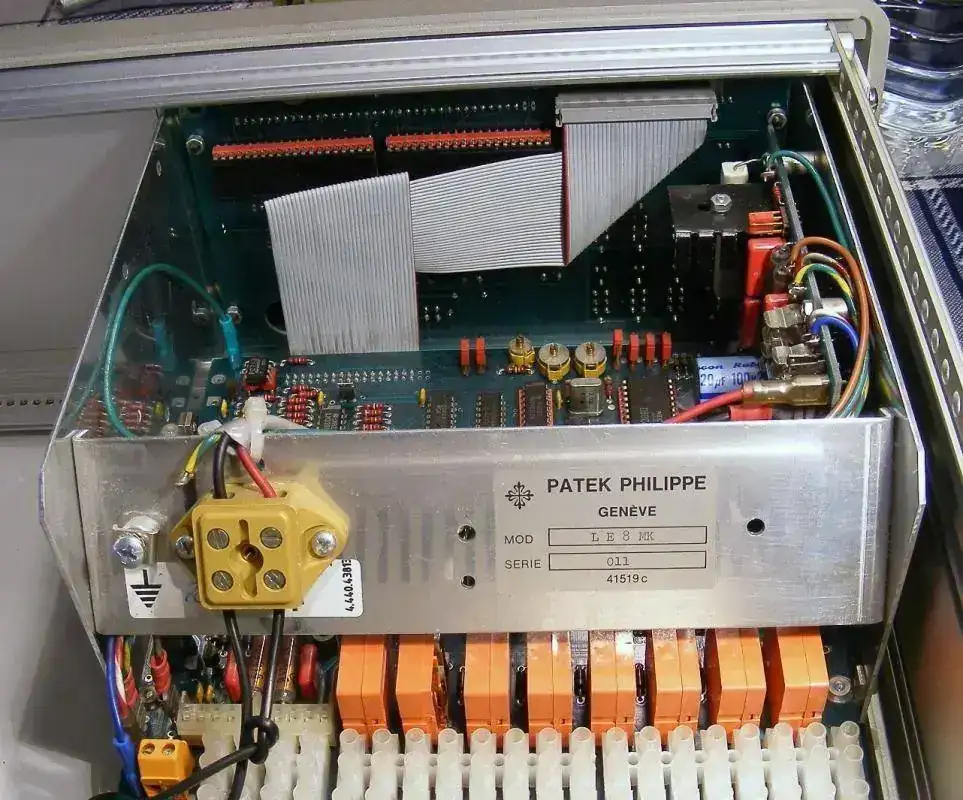

Otro de estos modelos, con 8 canales de salidas ;

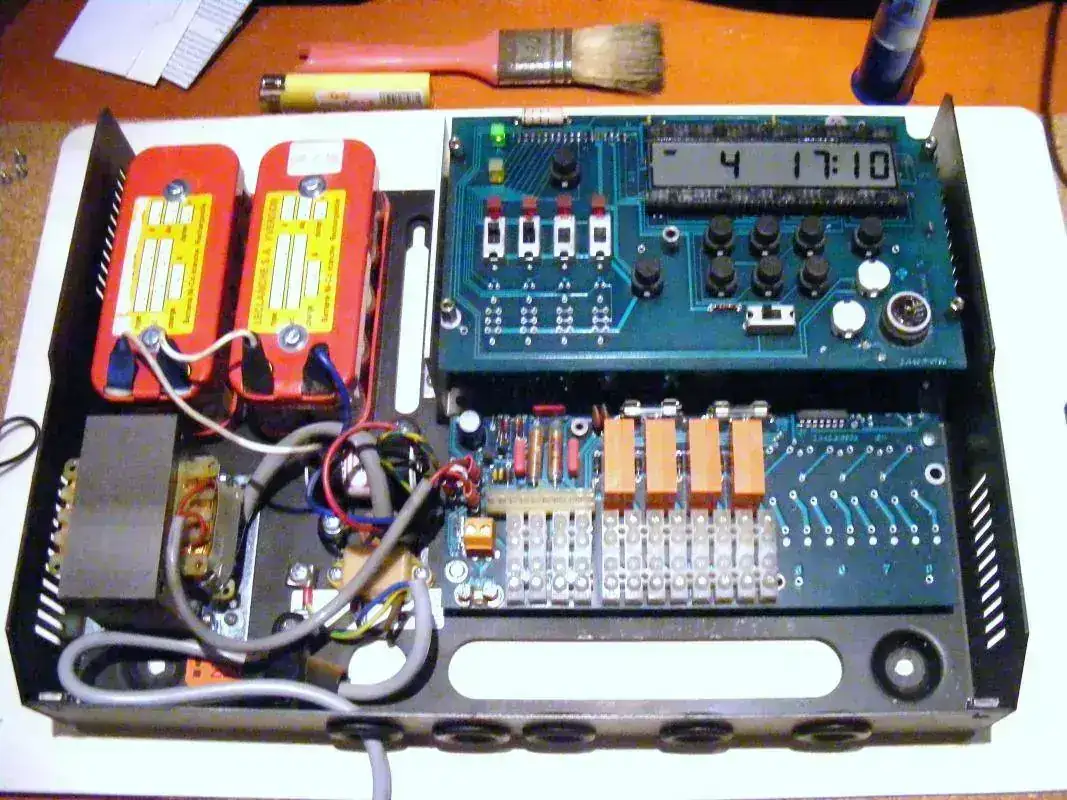

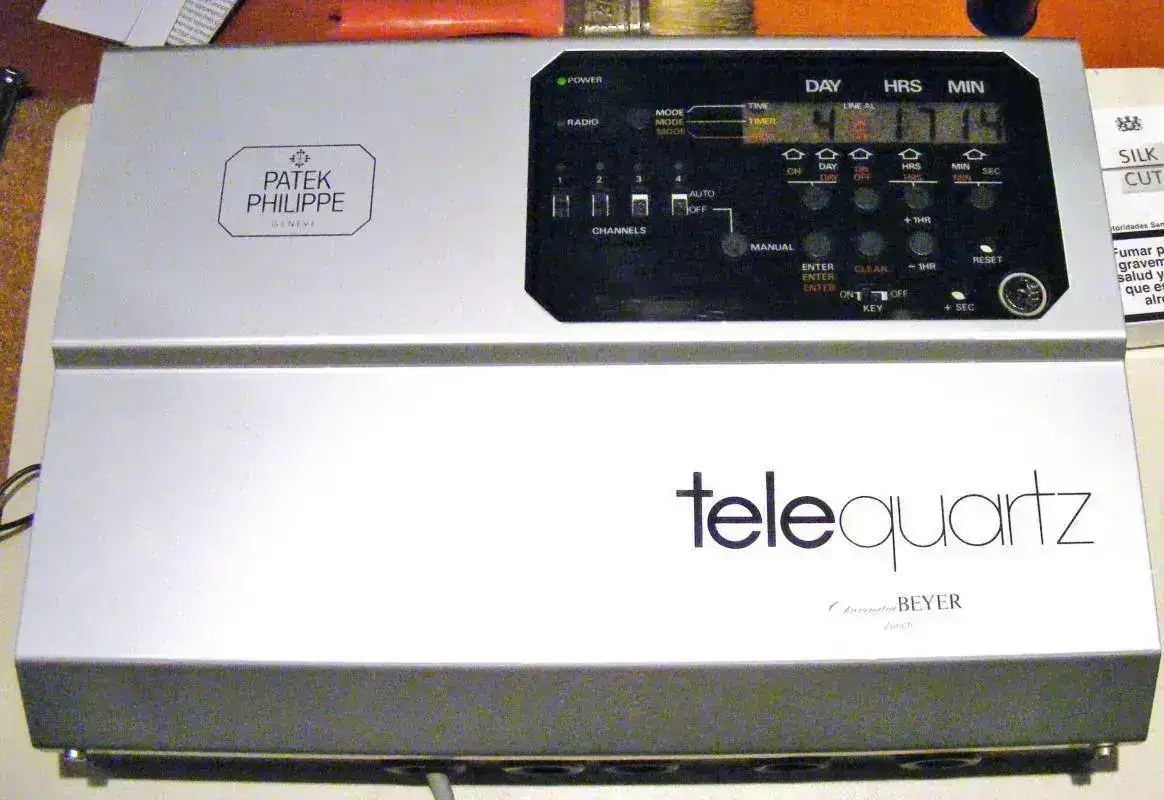

Y acabo con el último de estos modelos, El TeleQuartz vendido por la Relojería Beyer de Zurich, empresa colaboradora con Patek en estos relojes industriales y que posee un excelente museo de estas piezas.
También Radiocontrolado y en este caso de 4 salidas y con el mismo módulo electrónico que el anterior.
.

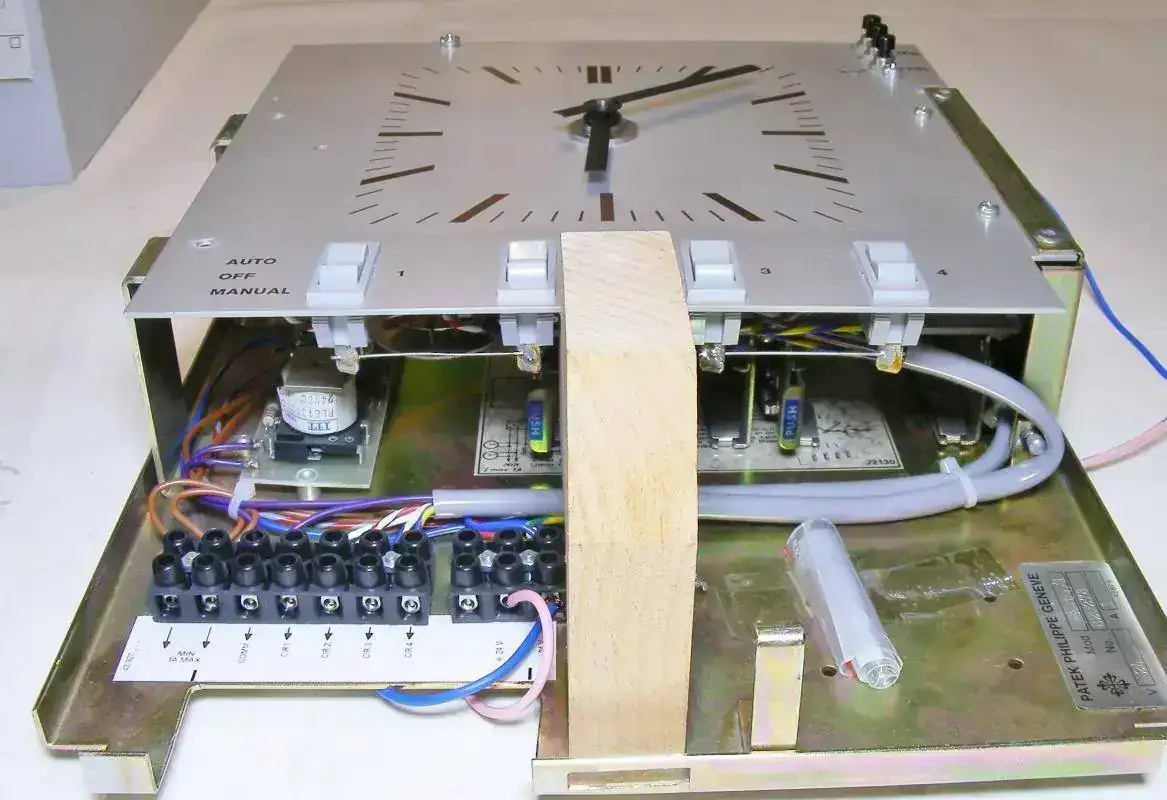

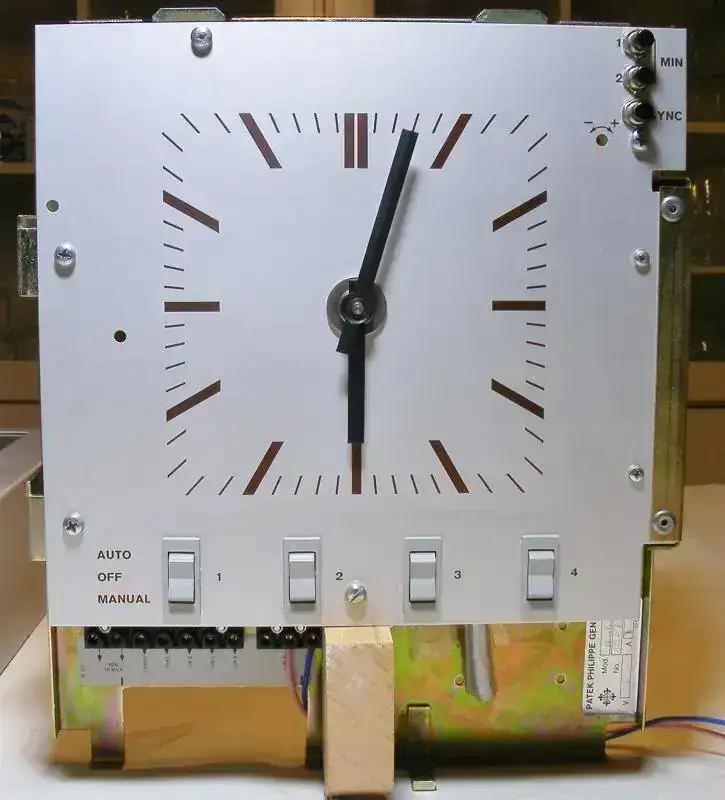

En 2019 consegui otro Quartz-M en estado Nos, con 4 salidas y 2 lectores de Cinta, un modelo excelente.

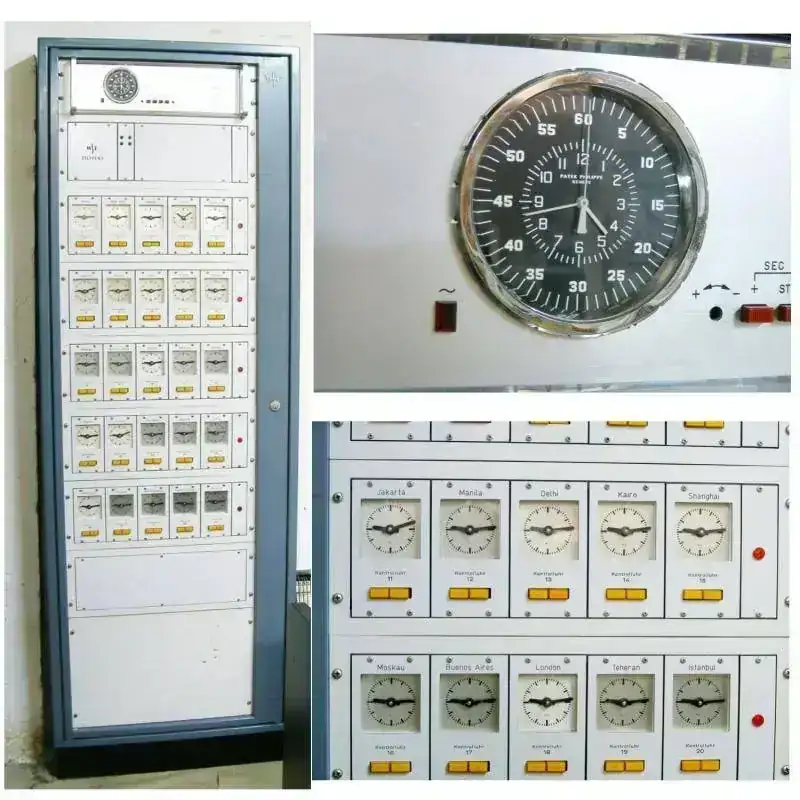

Finalizo ya, con una vista del más grande de mis Partek
.
