[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]
Fig. 1 Fig. 2 Fig. 3 Fig. 4
[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]

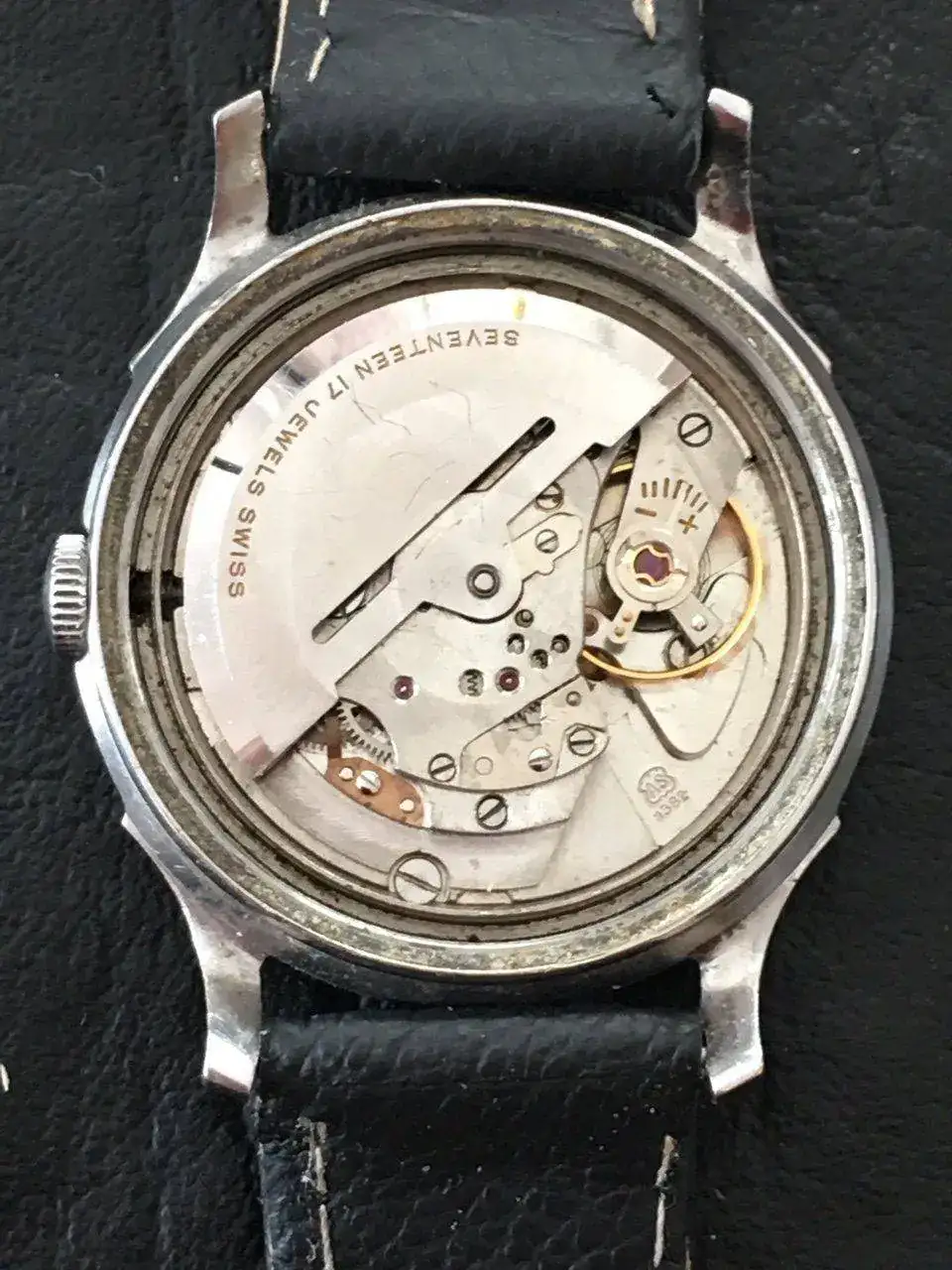

AS 1382[/SIZE]

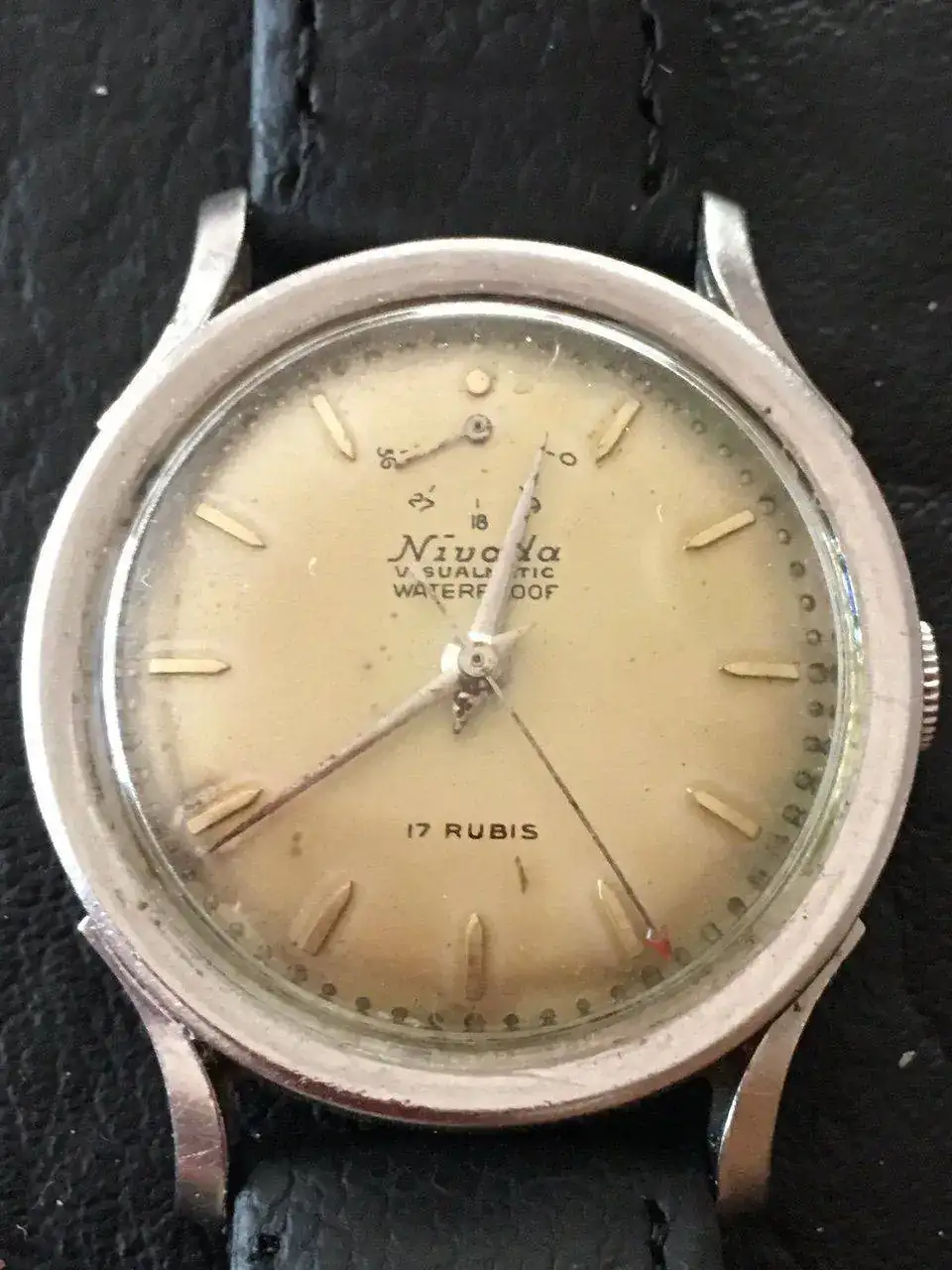

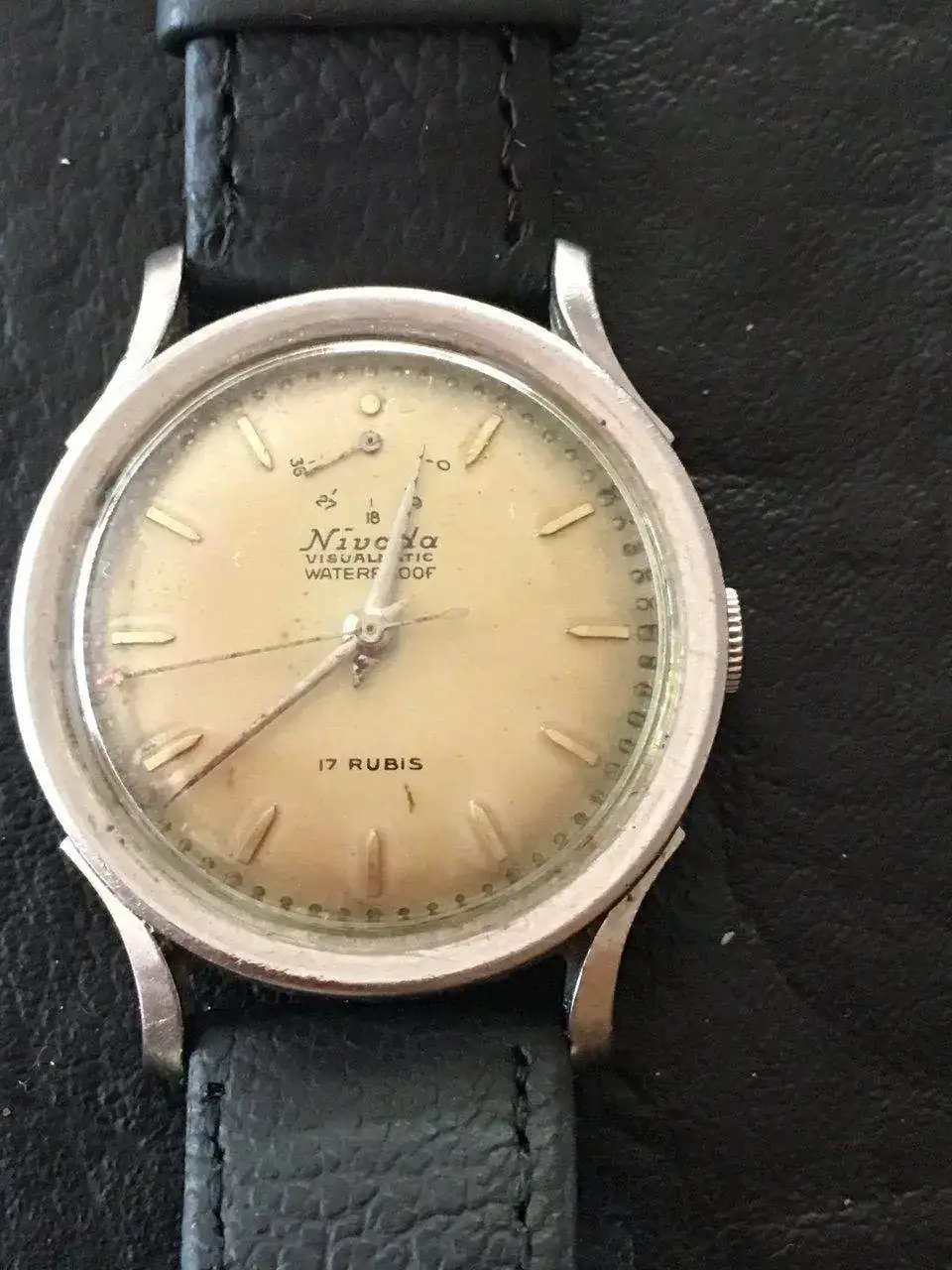

Características Pantalla de reserva de potencia desegundo barrido
automático36h
Datos 11.5 '' ', Dm = 25.6mm, Do = 26.0mmH = 5.75mmF =1.2mmT = 2.2mm17/21 joyasf = 18000 A / hde reserva de energía 38h
Equilibrio personal U2423
Stem W2056
muelle del martillo / batería Zf1121, 1,45 x 8,5 x 0,10 x 250mm
Manos 1,30 x 0,90 x 0,20 / 0,22 mm
Comentarios acerca de los datos
[/TD]
[TD="width: 40%"]
Observaciones
viento manual extraído

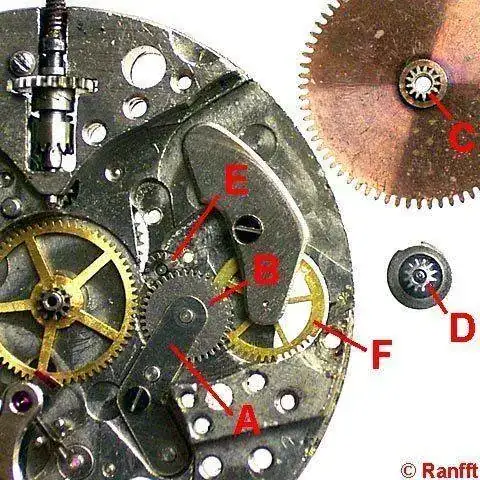

Fig. 4: Para la pantalla de reserva de marcha, se debe registrar la diferencia entre las revoluciones del eje del barril (devanado) y el barril (descendente). Como en los movimientos automáticos, el resorte principal está acoplado al cilindro con un embrague deslizante, se necesita un embrague deslizante adicional para permitir detener la pantalla, cuando el resorte está completamente enrollado.
La combinación de engranaje diferencial y embrague de fricción es sofisticada: una llave de acero elástica A presiona tres ruedas B juntas (solo la parte superior visible). La rueda central tiene tres orificios en los cuales las bolas giran circuladamente entre la rueda superior e inferior. Así que las bolas mueven la rueda central con la diferencia de la rueda superior e inferior. La rueda superior es accionada por un engranaje C en el cañón, la inferior por un engranaje D en el eje. Para formar la diferencia y no la suma, las revoluciones del engranaje D se invierten mediante una rueda intermedia E. La rueda central girada por las bolas se mueve sobre la rueda F en la pantalla de reserva de energía. Como la rueda F solo está parcialmente engranada, la pantalla se detiene cuando está completamente enrollada.
Por lo tanto, las ruedas planetarias utilizadas comúnmente en los engranajes diferenciales son reemplazadas por bolas planetarias, que actúan simultáneamente como embrague de fricción. Este conjunto encaja en solo 4 mm de diámetro y 0,6 mm de altura.
familia / generaciones:
puente separado para clic automático:
1336, 1427: placa de pilar más pequeña 11.25 '' '
1361, 1423, 1457, 1490, 1519: -
1382, 1448: manecilla de reserva de marcha a las 12h
1395, 1468: día, fecha.
1396, 1447, 1476: empujador de fecha
1402, 1493: calendario, fase lunar
1424, 1479: manecilla central de reserva de marcha
1463, 1488: indicador de reserva de marcha, ventana
1555: fecha de
pulsación automática portada en brigada automática:
1512, 1523: potencia Reserva de mano a las 12h
1515, 1571: día, fecha de empuje
1520, 1523: manecilla central de reserva de marcha
1572, 1578, 1659: fecha
1574: pantalla de reserva de marcha, ventana
1583, 1584, 1585: -
sufijo N (no todos los calibres): modificaciones de las partes automáticas, no visibles desde afuera
Ejemplo, año : firma; dispositivo de choque
ca. 1950: YOU, V, Hallmark Watch Corp, Suiza, 17 joyas; Incabloc
(AS 1382N)
¡No para la venta! [/TD]
