Mi primer mod con un NH35

[stork]

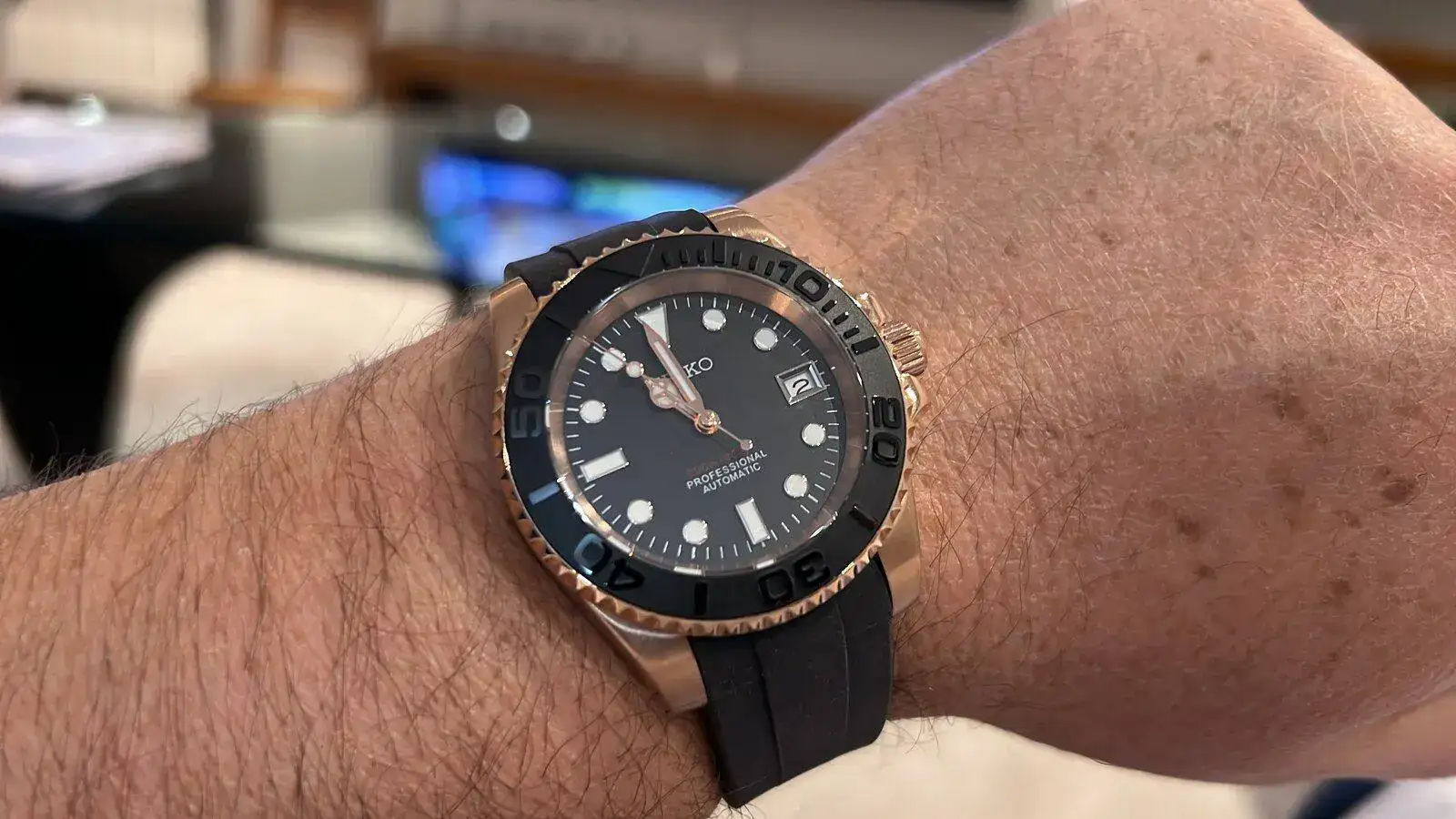

Os presento el primer reloj que monto basado en un movimiento NH35. Las piezas las compre todas sueltas en AliExpress, movimiento, dial, agujas, caja, bisel, etc.. Algunas tardaron dos semanas y otras hasta mes y medio, pero ya llegaron todas por fin y pude montarlo.

Es el primer reloj que monto, y he cometido un par de errores. El dial tenia varios pines y por equivocación he roto uno de más, con lo cual solo ha quedado uno para sujetar el dial al movimiento. Esto hace que la casilla del dia no esté super perfectamente alineado con la fecha, pero es soportable. Espero que con el uso no se mueva.

Por otra parte al cortar la tija me ha quedado corta, por suerte tenía dos así que pude repetir la operación. Al final quedó perfecta.

Otro fallo es que al no dominar los proveedores, la caja y el dial tienen una calidad excelente (al menos visualmente para mi), pero las agujas se ven un poco más sencillas, y además el lume de las agujas prácticamente no brilla. El dial tiene un brillo verde intenso.

A ver como funciona ahora, le puse silicona a las juntas así que pienso usarlo en el agua, espero que sea estanco.

Muy contento! Ahora he comprado otros para repetir la operación y jugar con diferentes aspectos.

Muchas gracias por leer y espero vuestros comentarios y sugerencias!



[mancoman]

grandísimo trabajo, estoy igual que tu y quiero empezar mi primer mod, creo que empezare por algo facilito, a ver como sale



[Kaboom]

Felicidades por tu primer mod. Al principio se cometen algunos errores pero se aprende rapido. Por lo general las agujas del Ali se dividen entre las que son MUY baratas y tienen un lumen miserable y las que cuestan algo más y lucen que da gusto. No te preocupes por la estanqueidad, si has engrasado las juntas y cerrado bien la tapa no debes tener ningún problema. Si quieres estar del todo tranquilo acércate a un relojero y pídele que te haga una prueba de estanqueidad, no son caras.

Yo empecé así y ahora no puedo parar. Me he graduado a los movimientos suizos y me hago los diales yo mismo. Es un vicio peligroso!

grandísimo trabajo, estoy igual que tu y quiero empezar mi primer mod, creo que empezare por algo facilito, a ver como sale

Todos los mods basados en NH35 son igual de fáciles, anímate que es muy divertido!



[Ronangol]

Felicidades por tu primer mod. Al principio se cometen algunos errores pero se aprende rapido. Por lo general las agujas del Ali se dividen entre las que son MUY baratas y tienen un lumen miserable y las que cuestan algo más y lucen que da gusto. No te preocupes por la estanqueidad, si has engrasado las juntas y cerrado bien la tapa no debes tener ningún problema. Si quieres estar del todo tranquilo acércate a un relojero y pídele que te haga una prueba de estanqueidad, no son caras.

Yo empecé así y ahora no puedo parar. Me he graduado a los movimientos suizos y me hago los diales yo mismo. Es un vicio peligroso!



Todos los mods basados en NH35 son igual de fáciles, anímate que es muy divertido!

Buenos días.

¿Puedes explicar someramente como haces los diales?

Me parece muy interesante.

Saludos



[Vespilla]

Yo os aviso.... Empecé gracias al compi Kaboom y ya voy por mi cuarto mod. Es un no parar!!!! Pero te lo pasas genial y el hecho de llevar el reloj que tú has diseñado no tiene precio.



[Kaboom]

Yo os aviso.... Empecé gracias al compi Kaboom y ya voy por mi cuarto mod. Es un no parar!!!! Pero te lo pasas genial y el hecho de llevar el reloj que tú has diseñado no tiene precio.

JAAAAAAAAAJAJAJAJA ya vas por el cuarto??? Si que te está cundiendo no? Pero si empezaste hace poco, dentro de nada me coges!



[Kaboom]

Buenos días.

¿Puedes explicar someramente como haces los diales?

Me parece muy interesante.

Saludos

De momento en papel. Queda menos cutre de lo que suena:

Ultimo proyecto por fin terminado! Valjoux 7751 Triple Date 37.5mm

Muy buenos días, o noches, o lo que corresponda, a todos! Os presento el último proyecto que acabo de terminar y con el cual estoy muy, muy contento del resultado. Este voy a tardar mucho en quitármelo de la muñeca y volver a la rotación. La idea de montar algo con una Valjoux 7751 me ronda la...

relojes-especiales.com

Schweizer-Deutsch made in Spain con dial artesanal

Muy buenas tardes caballeros! Pues aquí os presento un proyecto que ha tardado un tiempo en llegar y con cuyo resultado he quedado muy muy contento. Vaya por delante que mi habilidad es la que es, y mis medios son los que son, así que no es nada del otro mundo, pero para mi ha superado con...

relojes-especiales.com

El papel da mucho flexibilidad, pero los puedes hacer casi de cualquier cosa que tenga un grosor de .4mm (grosor estándar de los diales) ya que aunque no tenga patillas siempre puedes usar dial dots, que son puntitos adhesivos, para pegarlo al movimiento. Son un asco, pero funcionan. También he hecho un clon de SKX con caja de titanio y dial en carbono/aramida, con los índices hechos en papel y sumergidos en lumen:

El carbono/kevlar es una tortura cortarlo, pero viene a demostrar que te lo puedes hacer de lo que te de la gana mientras tenga el grosor adecuado sin apenas herramienta ni conocimientos.

Si dios quiere, a finales de este año me mudo y tendré un lugar donde tener maquinaria y ventilación suficiente y entonces si que se va a abrir la veda. Ya estoy maquinando como hacer diales de metal anodizados e índices y numerales de oro fundido



[Ronangol]

De momento en papel. Queda menos cutre de lo que suena:

Ultimo proyecto por fin terminado! Valjoux 7751 Triple Date 37.5mm

Muy buenos días, o noches, o lo que corresponda, a todos! Os presento el último proyecto que acabo de terminar y con el cual estoy muy, muy contento del resultado. Este voy a tardar mucho en quitármelo de la muñeca y volver a la rotación. La idea de montar algo con una Valjoux 7751 me ronda la...

relojes-especiales.com

Schweizer-Deutsch made in Spain con dial artesanal

Muy buenas tardes caballeros! Pues aquí os presento un proyecto que ha tardado un tiempo en llegar y con cuyo resultado he quedado muy muy contento. Vaya por delante que mi habilidad es la que es, y mis medios son los que son, así que no es nada del otro mundo, pero para mi ha superado con...

relojes-especiales.com

El papel da mucho flexibilidad, pero los puedes hacer casi de cualquier cosa que tenga un grosor de .4mm (grosor estándar de los diales) ya que aunque no tenga patillas siempre puedes usar dial dots, que son puntitos adhesivos, para pegarlo al movimiento. Son un asco, pero funcionan. También he hecho un clon de SKX con caja de titanio y dial en carbono/aramida, con los índices hechos en papel y sumergidos en lumen:

Ver el archivos adjunto 2417852

El carbono/kevlar es una tortura cortarlo, pero viene a demostrar que te lo puedes hacer de lo que te de la gana mientras tenga el grosor adecuado sin apenas herramienta ni conocimientos.

Si dios quiere, a finales de este año me mudo y tendré un lugar donde tener maquinaria y ventilación suficiente y entonces si que se va a abrir la veda. Ya estoy maquinando como hacer diales de metal anodizados e índices y numerales de oro fundido

Me parece superinteresante.

Muchas gracias.



[Vespilla]

De momento en papel. Queda menos cutre de lo que suena:

Ultimo proyecto por fin terminado! Valjoux 7751 Triple Date 37.5mm

Muy buenos días, o noches, o lo que corresponda, a todos! Os presento el último proyecto que acabo de terminar y con el cual estoy muy, muy contento del resultado. Este voy a tardar mucho en quitármelo de la muñeca y volver a la rotación. La idea de montar algo con una Valjoux 7751 me ronda la...

relojes-especiales.com

Schweizer-Deutsch made in Spain con dial artesanal

Muy buenas tardes caballeros! Pues aquí os presento un proyecto que ha tardado un tiempo en llegar y con cuyo resultado he quedado muy muy contento. Vaya por delante que mi habilidad es la que es, y mis medios son los que son, así que no es nada del otro mundo, pero para mi ha superado con...

relojes-especiales.com

El papel da mucho flexibilidad, pero los puedes hacer casi de cualquier cosa que tenga un grosor de .4mm (grosor estándar de los diales) ya que aunque no tenga patillas siempre puedes usar dial dots, que son puntitos adhesivos, para pegarlo al movimiento. Son un asco, pero funcionan. También he hecho un clon de SKX con caja de titanio y dial en carbono/aramida, con los índices hechos en papel y sumergidos en lumen:

Ver el archivos adjunto 2417852

El carbono/kevlar es una tortura cortarlo, pero viene a demostrar que te lo puedes hacer de lo que te de la gana mientras tenga el grosor adecuado sin apenas herramienta ni conocimientos.

Si dios quiere, a finales de este año me mudo y tendré un lugar donde tener maquinaria y ventilación suficiente y entonces si que se va a abrir la veda. Ya estoy maquinando como hacer diales de metal anodizados e índices y numerales de oro fundido

Ya estamoooosss!!!! Carbono-kevlar!!!! Y un poco titanio por allí y tal y tal....
Y un relojazo hecho en casa con cuatro destornilladores y un alicate.



[ned flanders]

De momento en papel. Queda menos cutre de lo que suena:

Ultimo proyecto por fin terminado! Valjoux 7751 Triple Date 37.5mm

Muy buenos días, o noches, o lo que corresponda, a todos! Os presento el último proyecto que acabo de terminar y con el cual estoy muy, muy contento del resultado. Este voy a tardar mucho en quitármelo de la muñeca y volver a la rotación. La idea de montar algo con una Valjoux 7751 me ronda la...

relojes-especiales.com

Schweizer-Deutsch made in Spain con dial artesanal

Muy buenas tardes caballeros! Pues aquí os presento un proyecto que ha tardado un tiempo en llegar y con cuyo resultado he quedado muy muy contento. Vaya por delante que mi habilidad es la que es, y mis medios son los que son, así que no es nada del otro mundo, pero para mi ha superado con...

relojes-especiales.com

El papel da mucho flexibilidad, pero los puedes hacer casi de cualquier cosa que tenga un grosor de .4mm (grosor estándar de los diales) ya que aunque no tenga patillas siempre puedes usar dial dots, que son puntitos adhesivos, para pegarlo al movimiento. Son un asco, pero funcionan. También he hecho un clon de SKX con caja de titanio y dial en carbono/aramida, con los índices hechos en papel y sumergidos en lumen:

Ver el archivos adjunto 2417852

El carbono/kevlar es una tortura cortarlo, pero viene a demostrar que te lo puedes hacer de lo que te de la gana mientras tenga el grosor adecuado sin apenas herramienta ni conocimientos.

Si dios quiere, a finales de este año me mudo y tendré un lugar donde tener maquinaria y ventilación suficiente y entonces si que se va a abrir la veda. Ya estoy maquinando como hacer diales de metal anodizados e índices y numerales de oro fundido

La virgen Santísima. Eres un artista. Me flipan los 2 blancos, pero como has hecho el de la última foto? Es una puta pasada



[ned flanders]

Os presento el primer reloj que monto basado en un movimiento NH35. Las piezas las compre todas sueltas en AliExpress, movimiento, dial, agujas, caja, bisel, etc.. Algunas tardaron dos semanas y otras hasta mes y medio, pero ya llegaron todas por fin y pude montarlo.

Es el primer reloj que monto, y he cometido un par de errores. El dial tenia varios pines y por equivocación he roto uno de más, con lo cual solo ha quedado uno para sujetar el dial al movimiento. Esto hace que la casilla del dia no esté super perfectamente alineado con la fecha, pero es soportable. Espero que con el uso no se mueva.

Por otra parte al cortar la tija me ha quedado corta, por suerte tenía dos así que pude repetir la operación. Al final quedó perfecta.

Otro fallo es que al no dominar los proveedores, la caja y el dial tienen una calidad excelente (al menos visualmente para mi), pero las agujas se ven un poco más sencillas, y además el lume de las agujas prácticamente no brilla. El dial tiene un brillo verde intenso.

A ver como funciona ahora, le puse silicona a las juntas así que pienso usarlo en el agua, espero que sea estanco.

Muy contento! Ahora he comprado otros para repetir la operación y jugar con diferentes aspectos.

Muchas gracias por leer y espero vuestros comentarios y sugerencias!

Muy buen trabajo. Enhorabuena. Yo también tengo por el camino las piezas para montar uno con nh35.
Ya monté un Vostok amphibia una vez. A ver cómo se me da....
Aún me falta tiempo para recibir todo.



[Ventura]

Compi te ha quedado muy bien, nadie diría que es el primero. En la foto al menos, las agujas se ven bien.

Que lo disfrutes!!



[Kaboom]

Ya estamoooosss!!!! Carbono-kevlar!!!! Y un poco titanio por allí y tal y tal....
Y un relojazo hecho en casa con cuatro destornilladores y un alicate.

Jajajajaja gracias!
Y el plan era hacer el inserto de bisel a partir de una plancha de aramida, que hubiera quedado SUPER guapo en amarillo. Tenía el diseño ya hecho y todo, pero después de sufrir como un perro para cortar la plancha de carbono-kevlar para hacer el dial decidí pasar y dejar el cerámico que venía con la caja... Hasta hacer el agujero para la ventanita cuadrada de la fecha fue una odisea. Sus muertos, se comía los discos de corte de la Dremel como si fueran galletas maría...



[Kaboom]

La virgen Santísima. Eres un artista. Me flipan los 2 blancos, pero como has hecho el de la última foto? Es una puta pasada

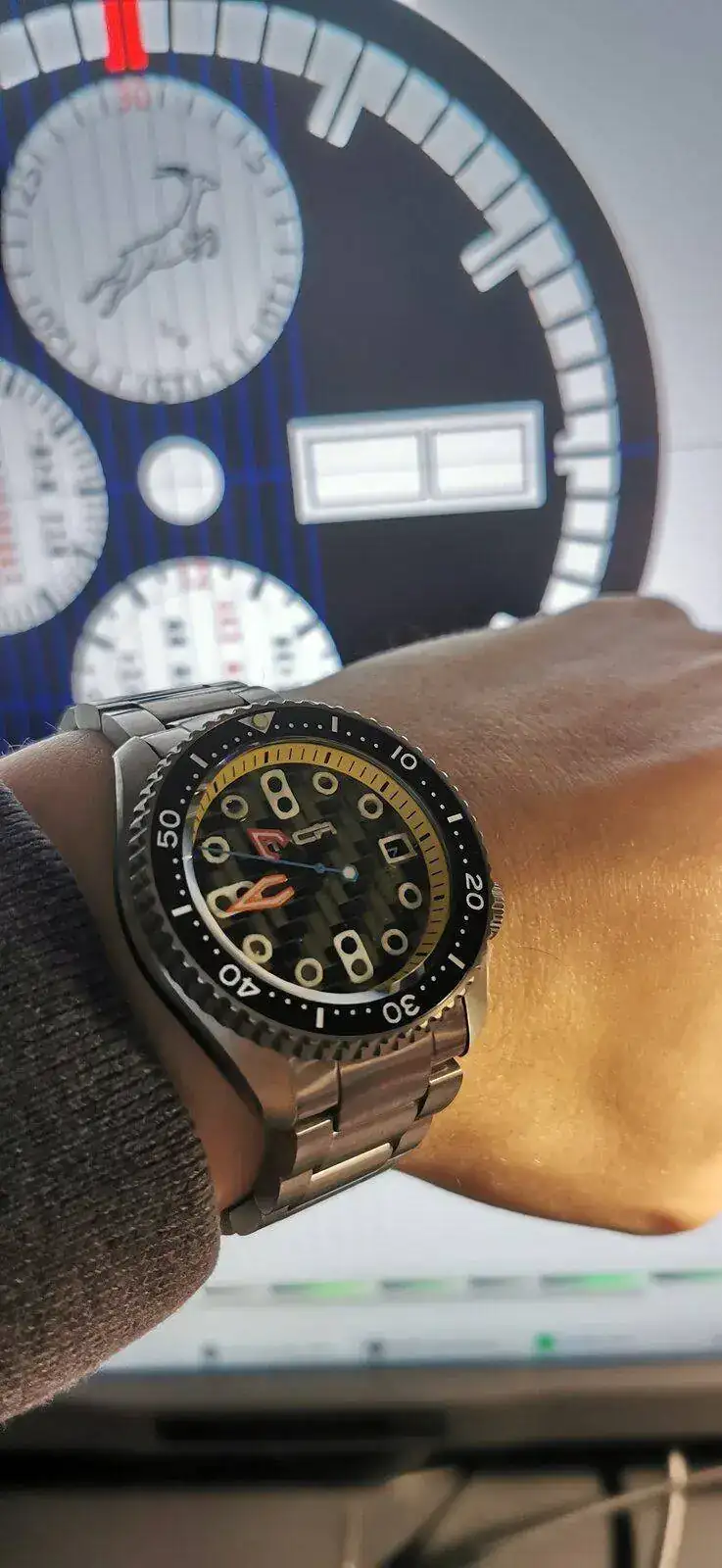

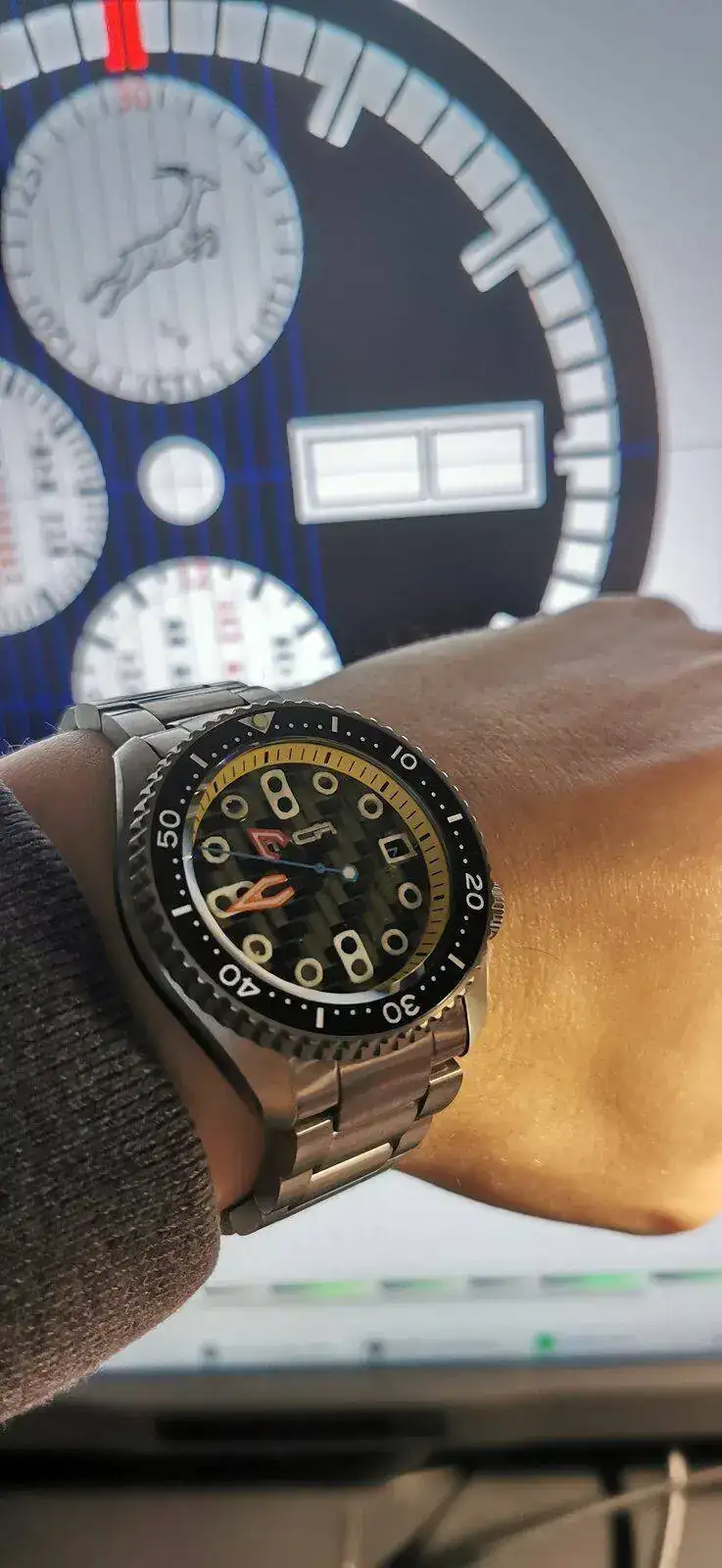

clipcarbono.com te vende planchas de carbono, carbono-kevlar, aramida y composites varios y muchas de ellas están disponibles en 0.5mm de grosor. Las hay de varias medidas, pero lo chachi es que te venden muestras por un par de euros. El tamaño de las muestras da justito justito para sacar un dial.
0.5mm es demasiado grueso, pero con .1mm de más te puedes escapar, aunque es una ñapa, si te fijas el disco de la fecha está más hundido de lo habitual. Eso es porque al grosor extra de la plancha hay que sumarle otro .1 o .2 de los dial dots para pegarlo al movimiento. Mucho más de eso y empiezas a tener problemas con la altura a la que quedan las agujas ya que es posible que empiecen a rozar com el dial.
Corte en vinilo el diámetro del dial, lo pegue sobre la plancha y corté, intentando dejar poco margen, con una Dremel. Luego aproximé más la forma usando cilíndritos de estos de lija y por último con papel de lija fui corrigiendo la forma hasta llegar a las dimensiones finales. Taladro para el agujero central y la ventana de la fecha, que luego hice cuadrada con una lima pequeña.

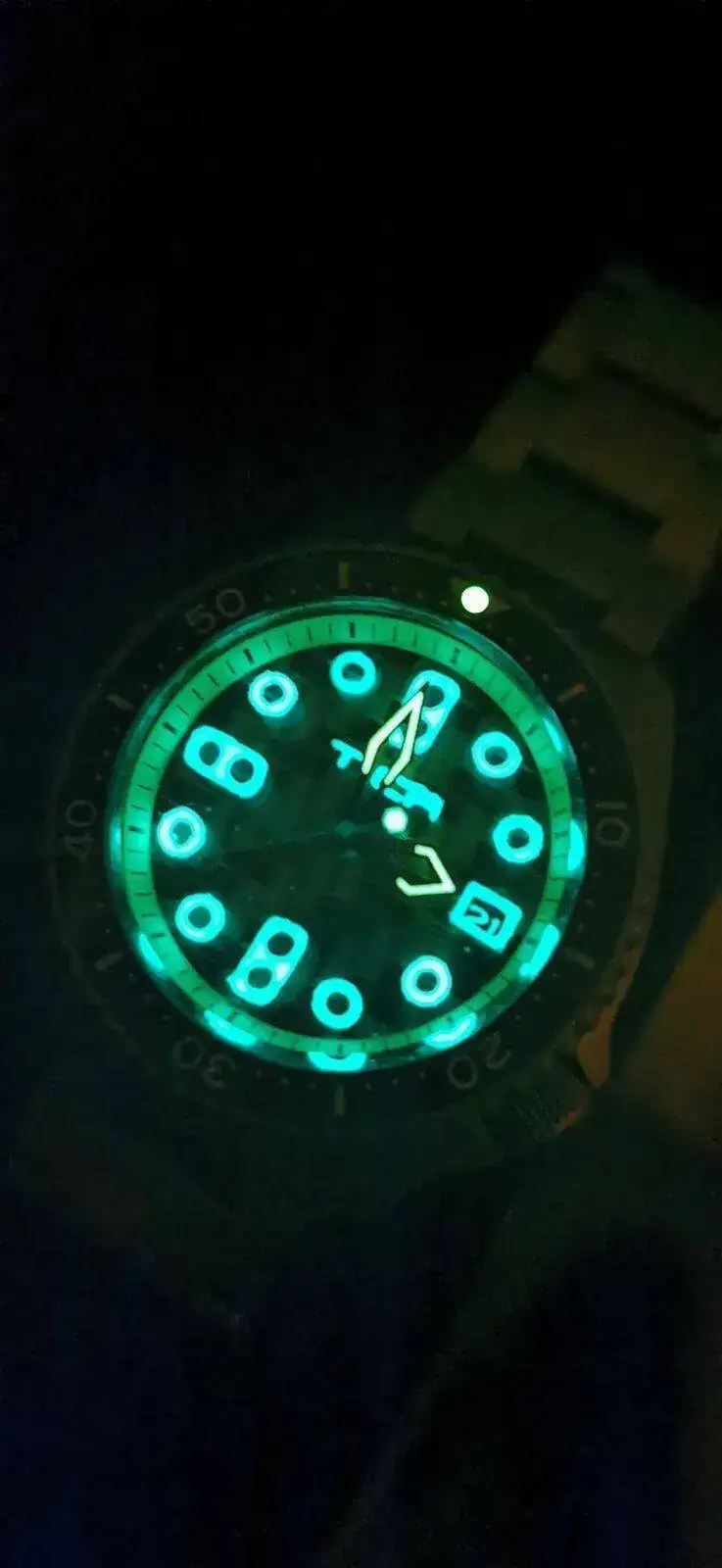

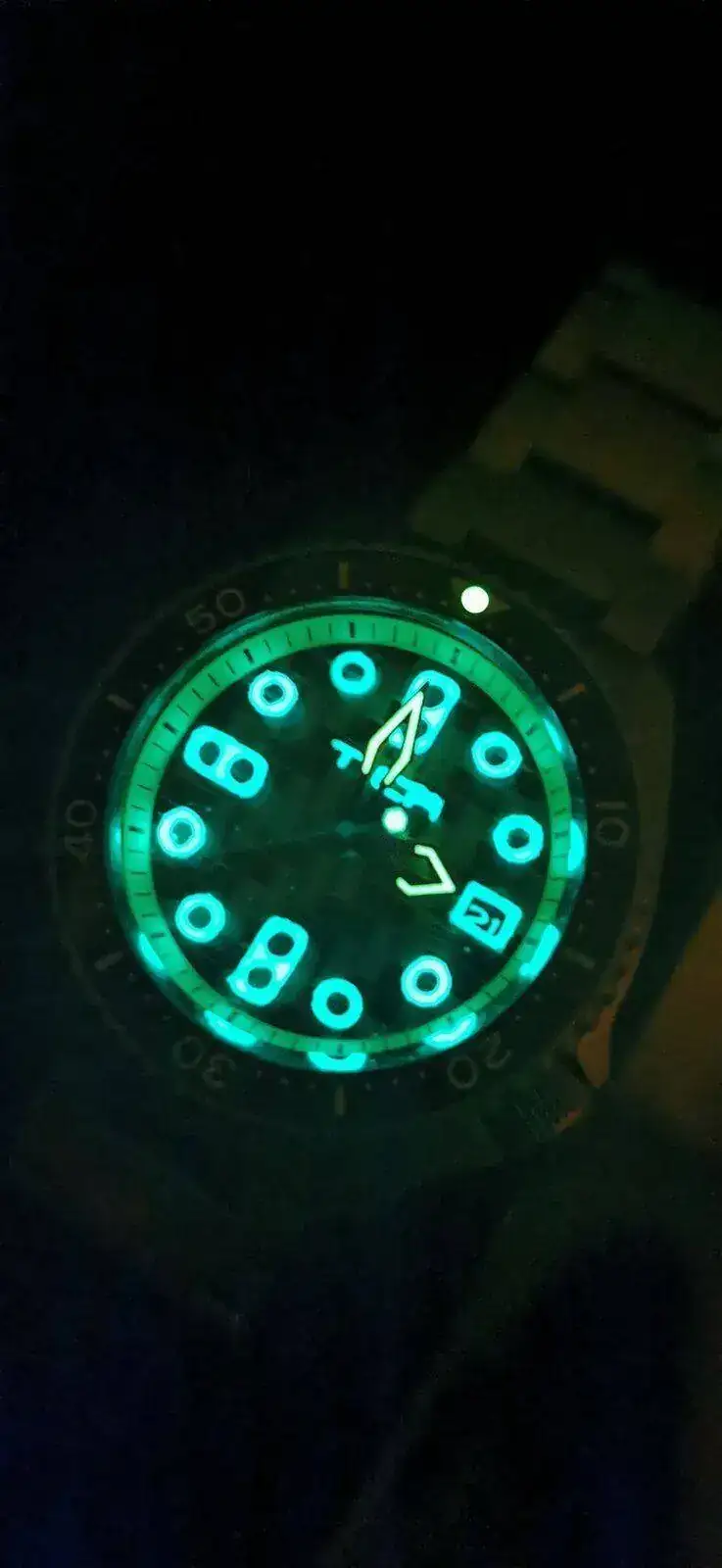

Los índices y el marco del fechador son de papel, sumergido en lumen azul, y pegados con epoxy sobre el dial usando una plantilla de vinilo. Están recortados usando un ploter de corte pequeño que también use para los diales de los relojes blancos.

La caja es del Ali. Copia del SKX en titanio, con armís full titanio e inserto cerámico y cristal de zafiro, todo por 113 pavos. Flipante.



[Vespilla]

He visto que en clipcarbono.com tienen laminas adhesivas de 0.5mm que pueden ser lo ideal.... Y las muestras a dos eurillos regaladas ,le montas unos indices bonitos y se te abre el mundo de la locura relojera. A lo loco!!!



[ned flanders]

clipcarbono.com te vende planchas de carbono, carbono-kevlar, aramida y composites varios y muchas de ellas están disponibles en 0.5mm de grosor. Las hay de varias medidas, pero lo chachi es que te venden muestras por un par de euros. El tamaño de las muestras da justito justito para sacar un dial.
0.5mm es demasiado grueso, pero con .1mm de más te puedes escapar, aunque es una ñapa, si te fijas el disco de la fecha está más hundido de lo habitual. Eso es porque al grosor extra de la plancha hay que sumarle otro .1 o .2 de los dial dots para pegarlo al movimiento. Mucho más de eso y empiezas a tener problemas con la altura a la que quedan las agujas ya que es posible que empiecen a rozar com el dial.
Corte en vinilo el diámetro del dial, lo pegue sobre la plancha y corté, intentando dejar poco margen, con una Dremel. Luego aproximé más la forma usando cilíndritos de estos de lija y por último con papel de lija fui corrigiendo la forma hasta llegar a las dimensiones finales. Taladro para el agujero central y la ventana de la fecha, que luego hice cuadrada con una lima pequeña.

Los índices y el marco del fechador son de papel, sumergido en lumen azul, y pegados con epoxy sobre el dial usando una plantilla de vinilo. Están recortados usando un ploter de corte pequeño que también use para los diales de los relojes blancos.

La caja es del Ali. Copia del SKX en titanio, con armís full titanio e inserto cerámico y cristal de zafiro, todo por 113 pavos. Flipante.

Ver el archivos adjunto 2418317

Joder que maravilla. Eres un artista



[jorge sca]

yo no puedo ver estos hilos... que llevo mucho tiempo dando vueltas a hacerme un nh35 jaajajaj



[ned flanders]

yo no puedo ver estos hilos... que llevo mucho tiempo dando vueltas a hacerme un nh35 jaajajaj

Pues anímate hombre. Yo tengo uno en camino para montar. Ya veremos cómo sale



[Kaboom]

yo no puedo ver estos hilos... que llevo mucho tiempo dando vueltas a hacerme un nh35 jaajajaj

Pilla material e inténtalo que por menos de 100 pavos lo haces. Si al final no sale p'alante te compro el movimiento.
Pilla un NH36 que es día/fecha en vez de solo fecha y si usas un dial solo fecha el día queda tapado y ya está...



[Vespilla]

yo no puedo ver estos hilos... que llevo mucho tiempo dando vueltas a hacerme un nh35 jaajajaj

En el Pais Vasco esto suele empezar mas o menos así: " a que no hay huevos..."
Y ya la has liao!!!!



[Kleosman]

Madre mía que locura!!! ya me estoy metiendo en Aliexpress viendo movimientos, cajas, diales, etc….😅😅😅 será mejor que me enfríe



[enricalo]

que bonito te a quedado!!!



[Elies]

pues te ha quedado muy bien,,,,,,,peeero te aconsejo que no empieces con esto, te montas uno ( queda bien) , vas a por el segundo ( algo mas complicado esta vez) y terminas como yo, buscando mecanizados cnc para las cajas, los diales y tal y tal, tu bolsillo agradecerá no empezar y tu MDD estará en paz.....



[enricalo]

pues te ha quedado muy bien,,,,,,,peeero te aconsejo que no empieces con esto, te montas uno ( queda bien) , vas a por el segundo ( algo mas complicado esta vez) y terminas como yo, buscando mecanizados cnc para las cajas, los diales y tal y tal, tu bolsillo agradecerá no empezar y tu MDD estará en paz.....

perdóname la ignorancia, ¿que es un mecanizado cnc?



[Llcasas]

ostras que envidia sana me dais !! Yo no tengo ni idea y soy muy manazas , pero me encantaría probar

felicidades !!!
