Pues como reza el titulo, hoy os traigo el mantenimiento que le hice a uno de mis movimientos cronógrafo favorito. Y lo es por muchas razones pero sobre todo porque fue el primer movimiento cronógrafo que me atreví a hacerle mantenimiento. No es un reloj fácil de hacer debido al sistema de palancas que tiene.
Y este tiene un añadido ya que me lo ha confiado @PedroA y para mi es una alegría poder hacerle un reloj al maestro.
Pues para cambiar un poco la exposición, voy a comenzar con fotografías sin la esfera, así no sabréis qué movimientos es hasta llegar al final. Aunque me da que la gran mayoría sabréis que movimiento es desde la primera fotografía
Algunas fotografías no son muy buenas ya que sólo tengo tiempo de noche y sin luz natural pues sale lo que sale.

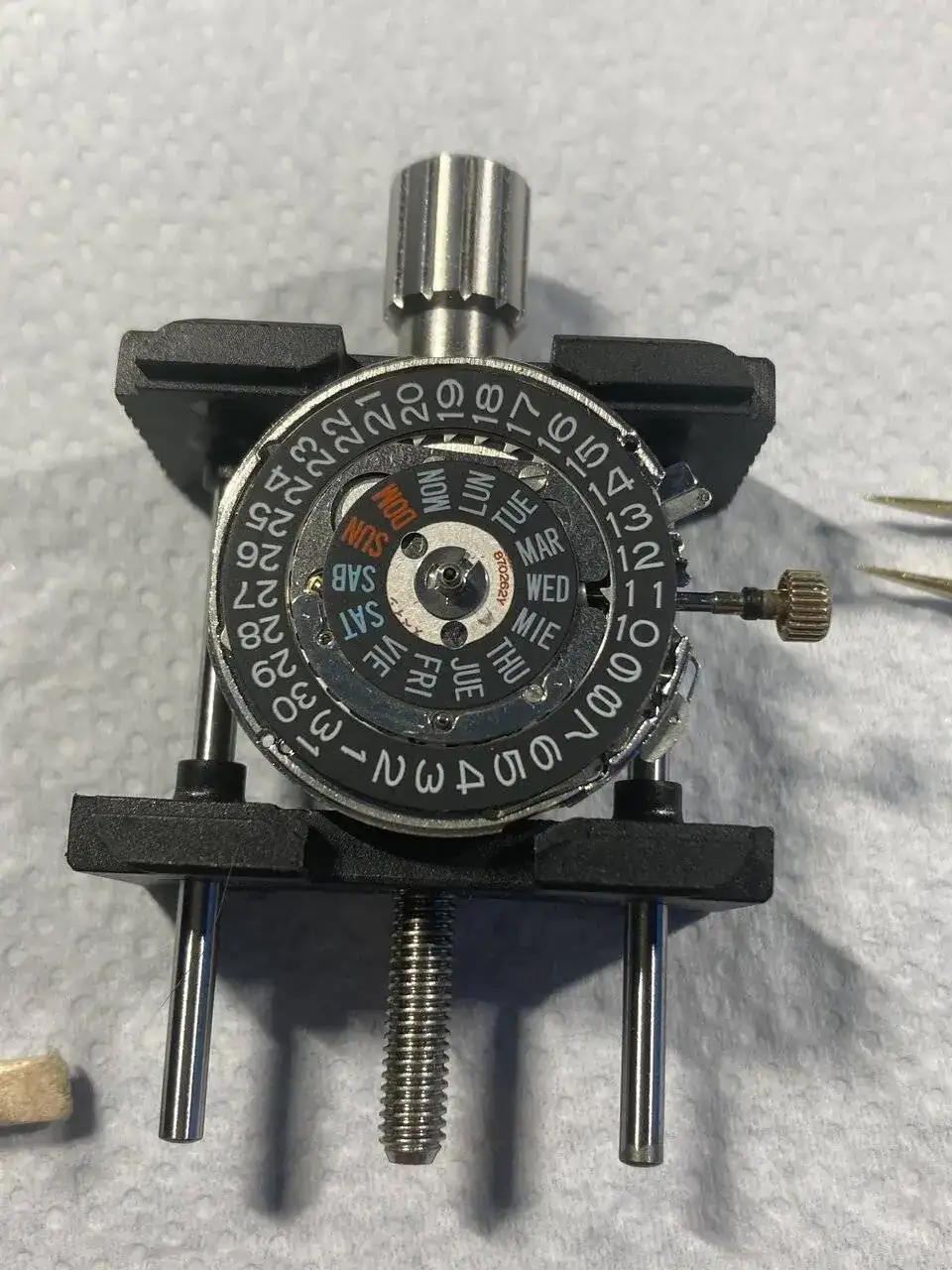

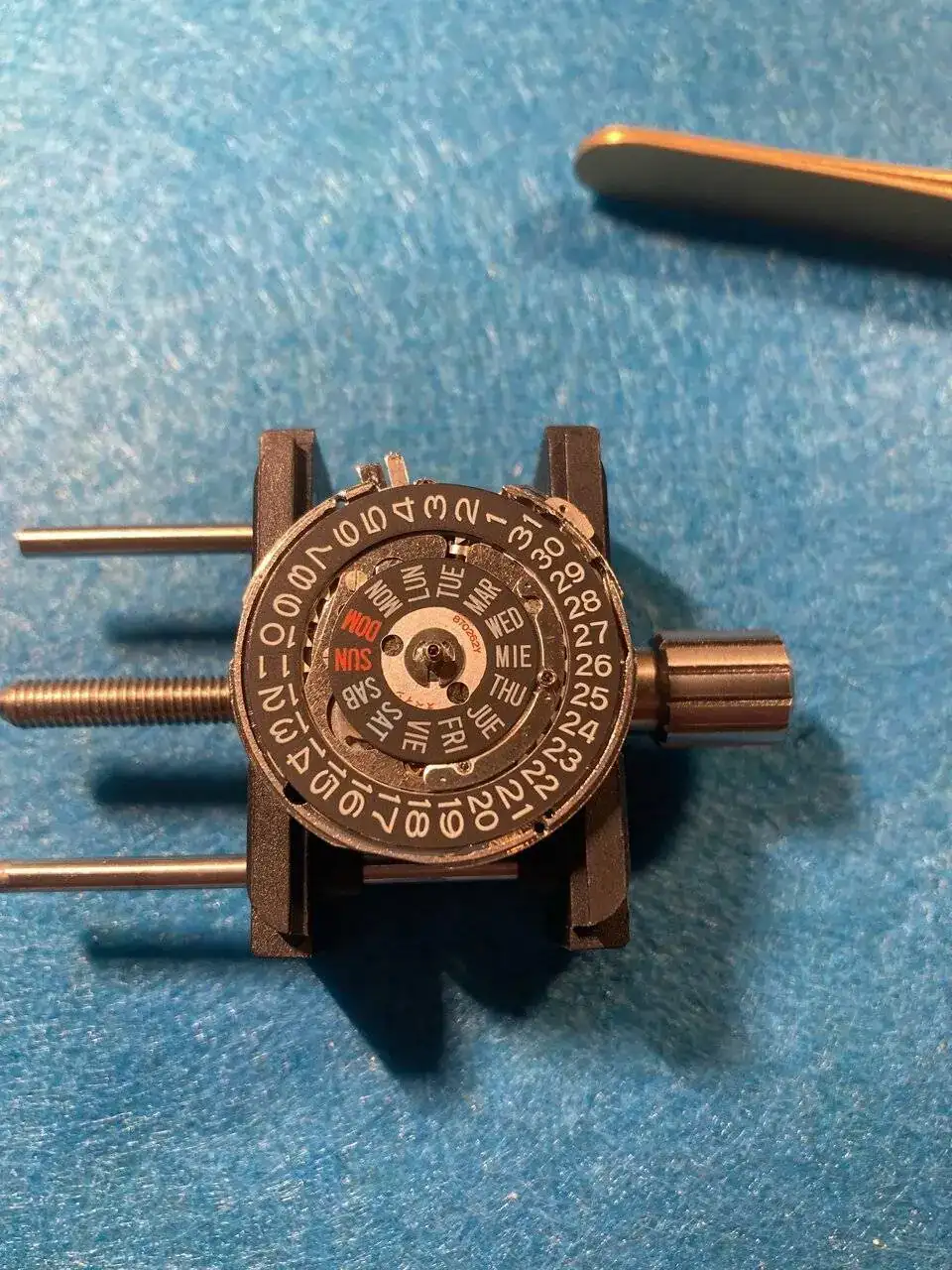

Una vez quitado dial y agujas, nos encontremos con los discos fechadores

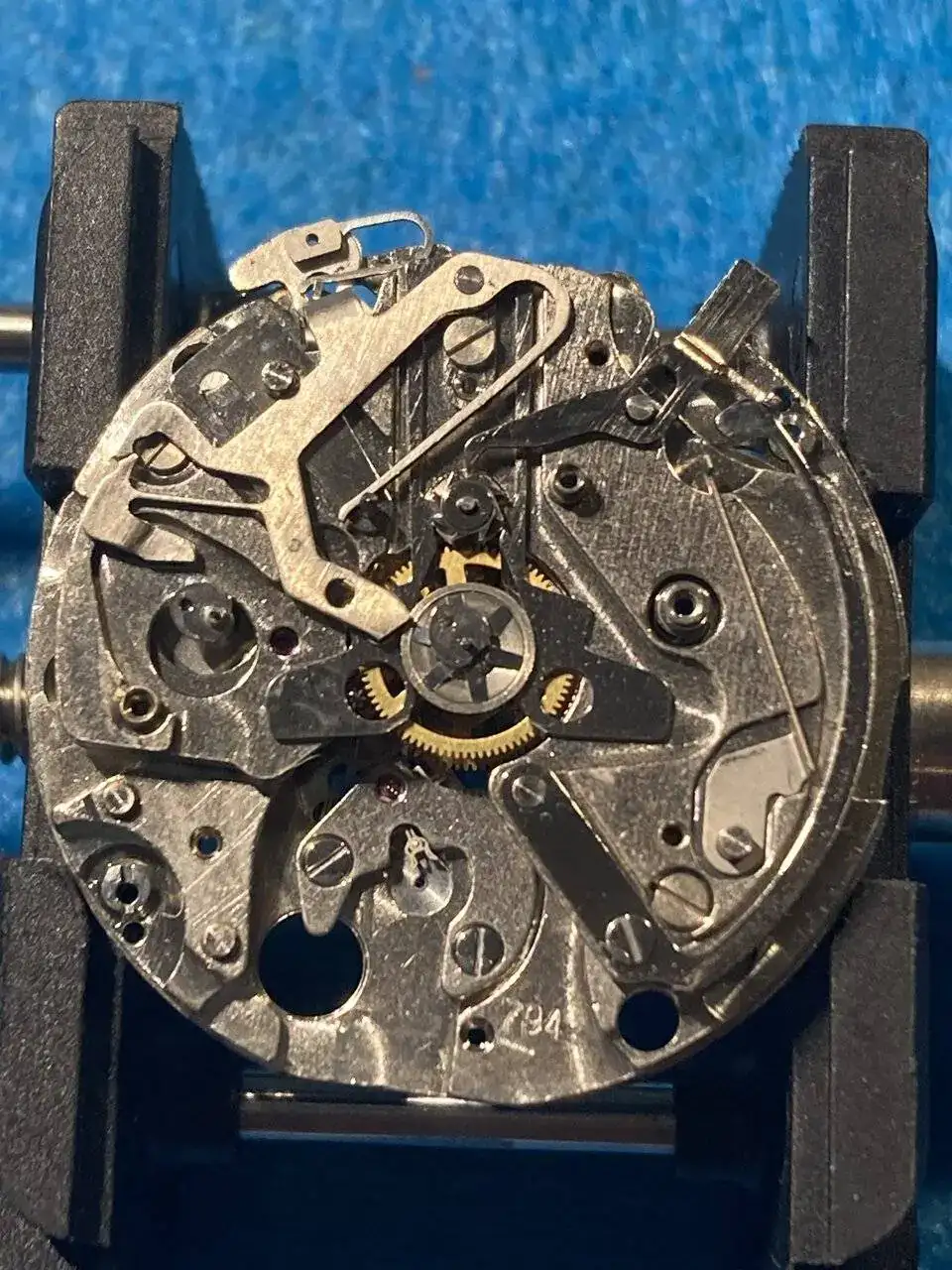

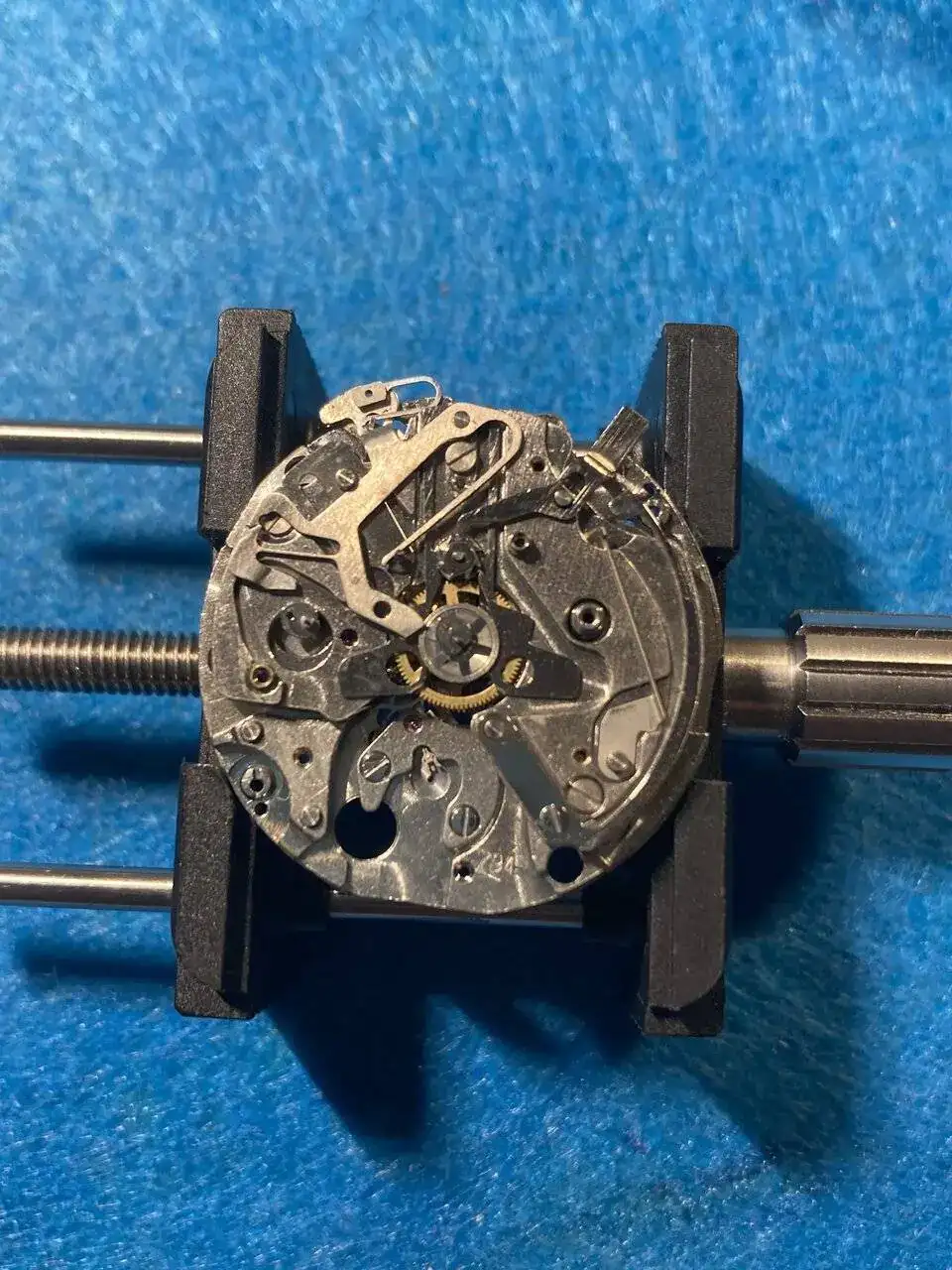

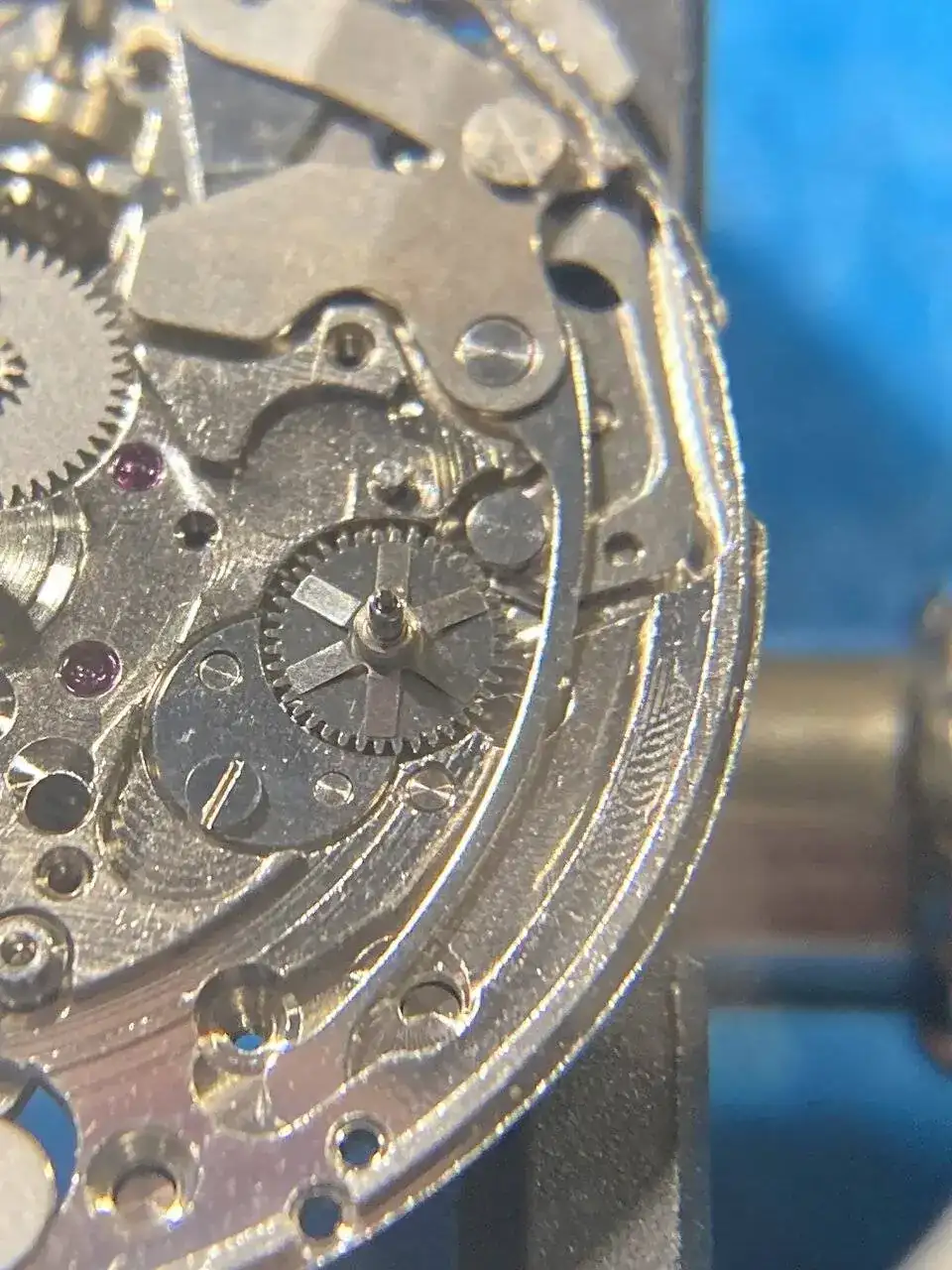

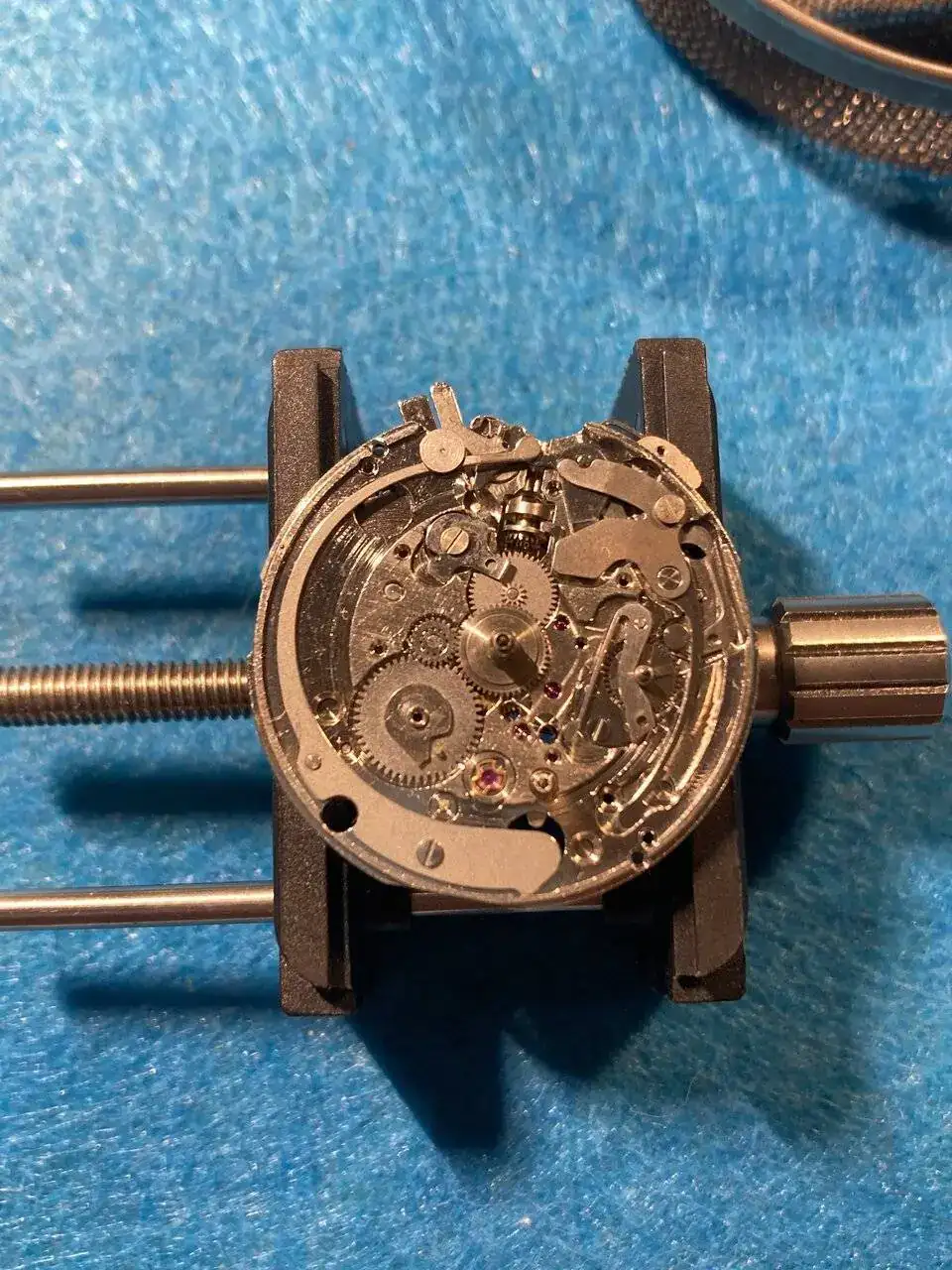

Aquí ya se deja ver el sistema de palancas y una de las ruedas que hace que la contadora de minutos y horas sea continua

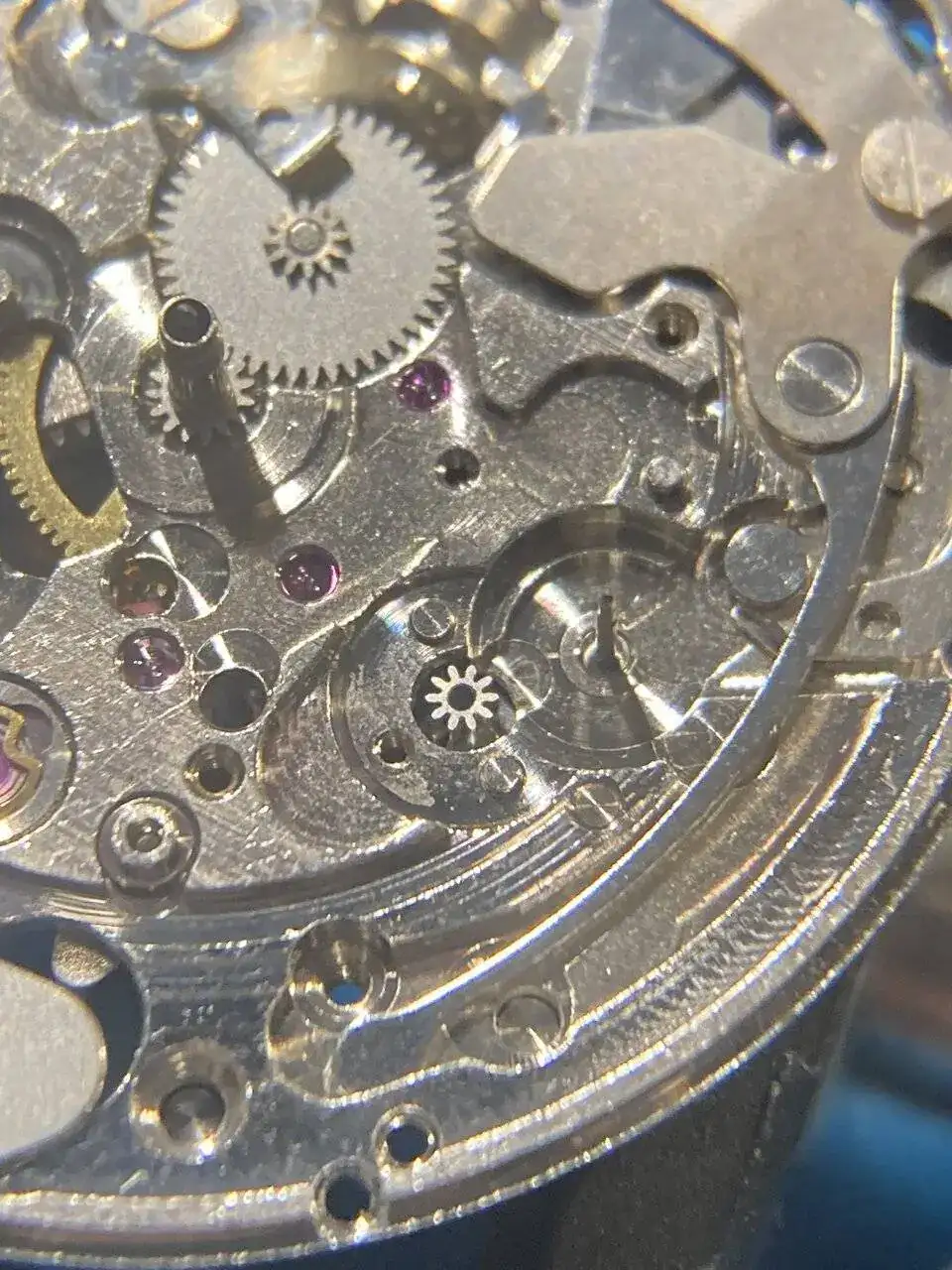

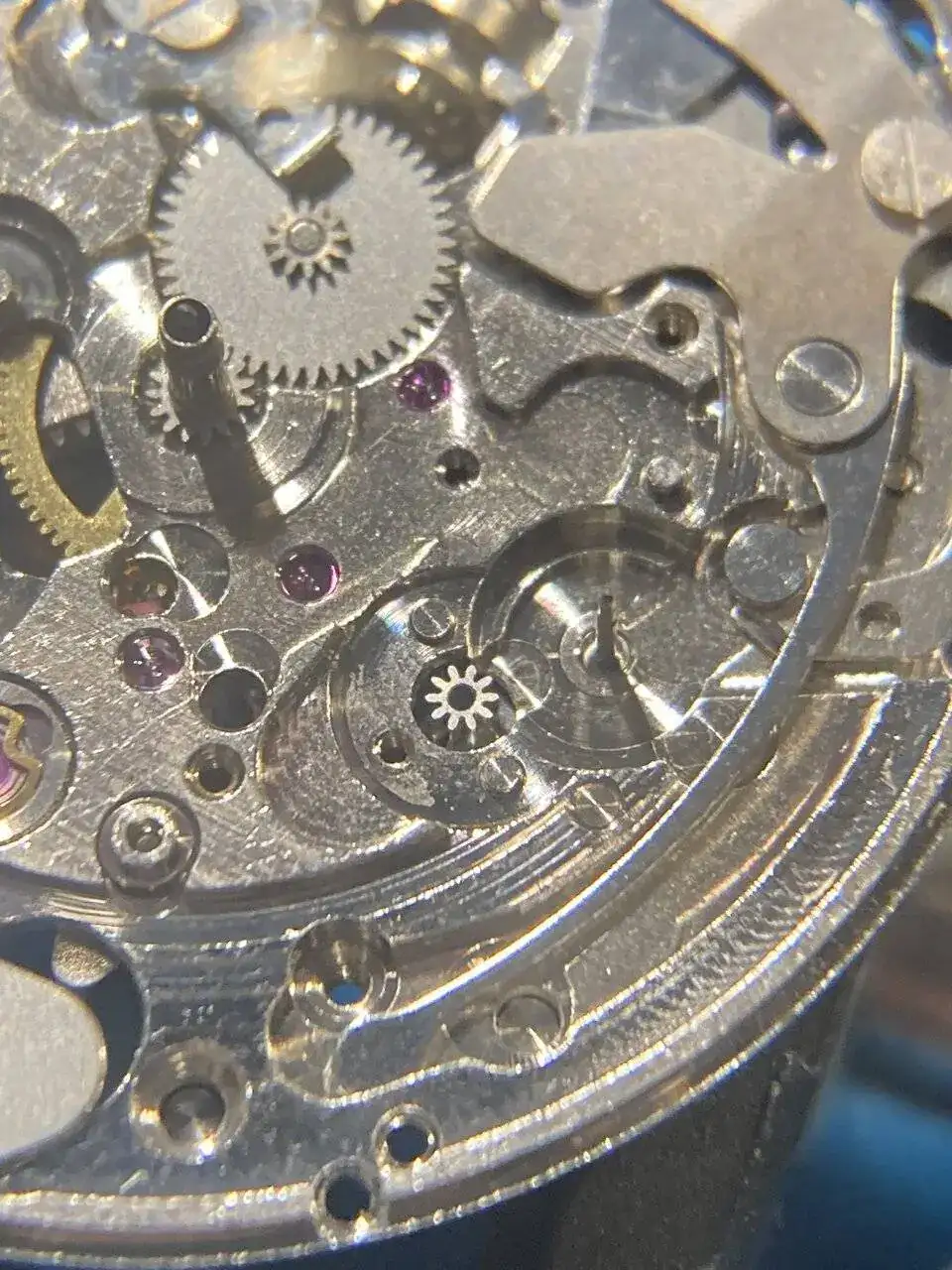

Con más aumento

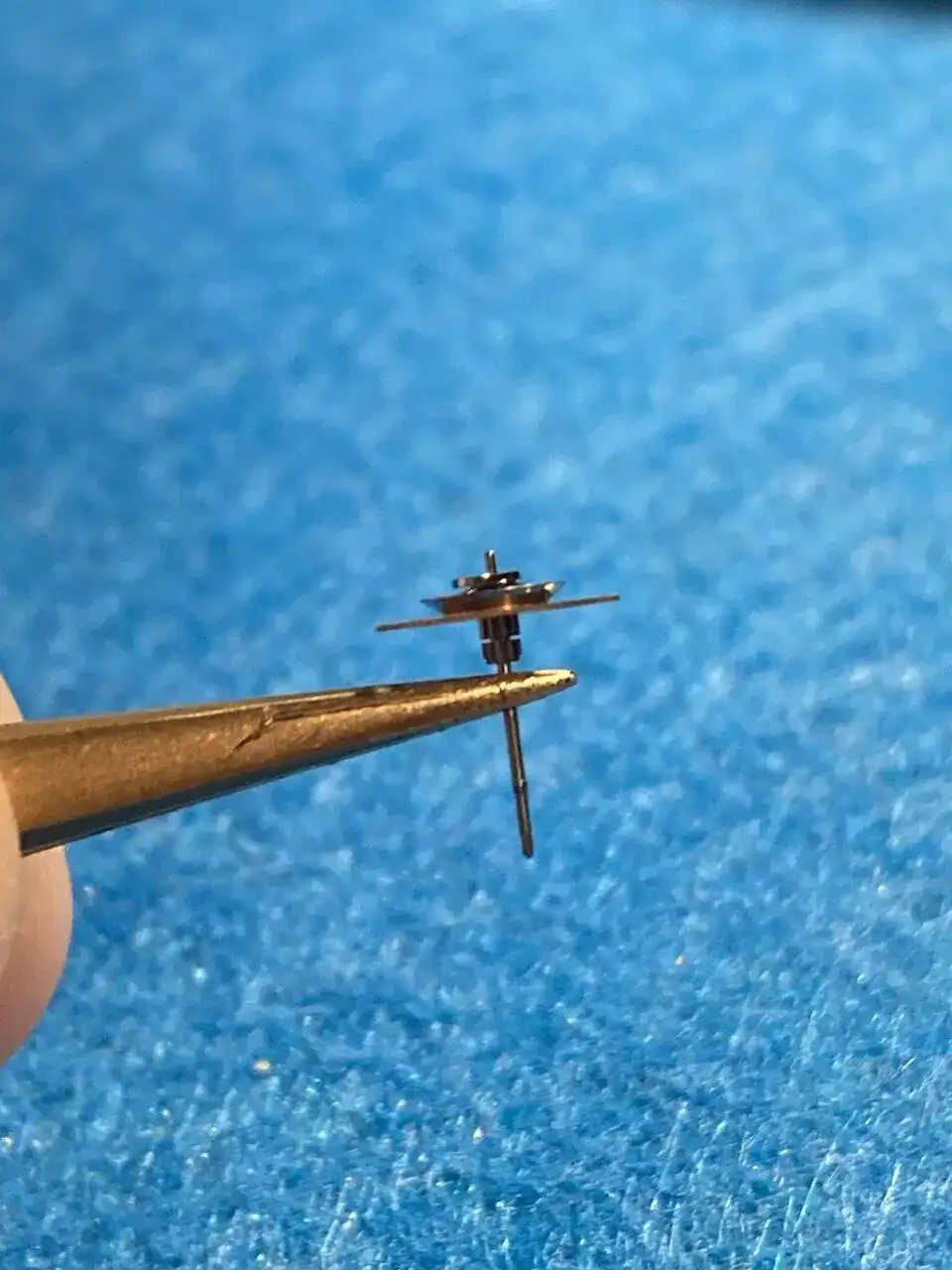

Desmontada y del revés donde se puede ver donde actúa el martillo para llevarla a cero.

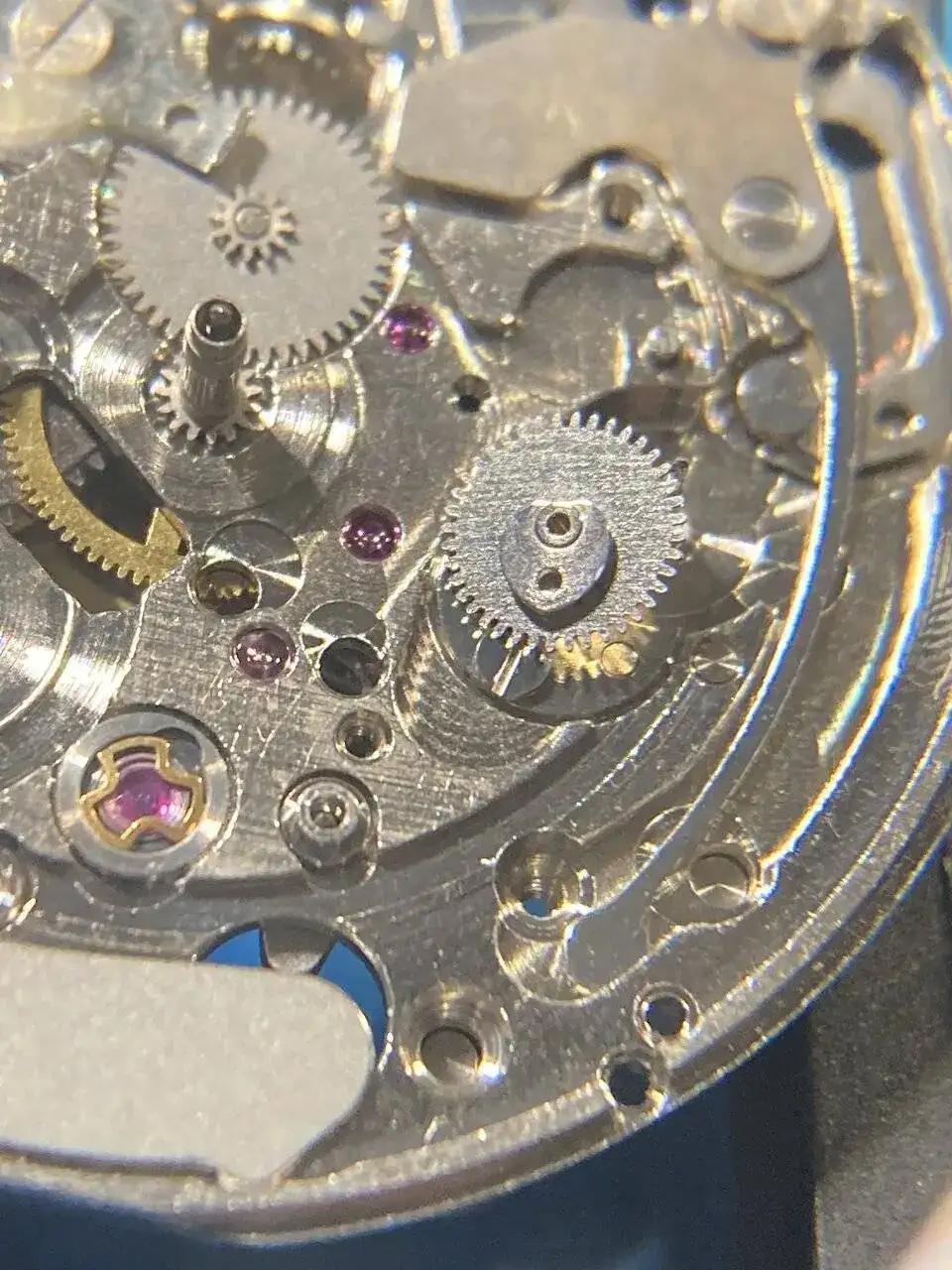

Y este engranaje que se deja ver es el que trasmite a la anterior rueda para hacerla girar de forma continua. A la derecha del eje, se puede ver el martillo que actúa sobre la rueda.
Aquí se ve mejor el martillo que actúa para resetear el contador de horas y minutos.
Damos la vuelta al movimiento y desmonto puente del automático y no lo muestro por si alguno aún no sabe que movimiento es aunque con la siguiente fotografía…

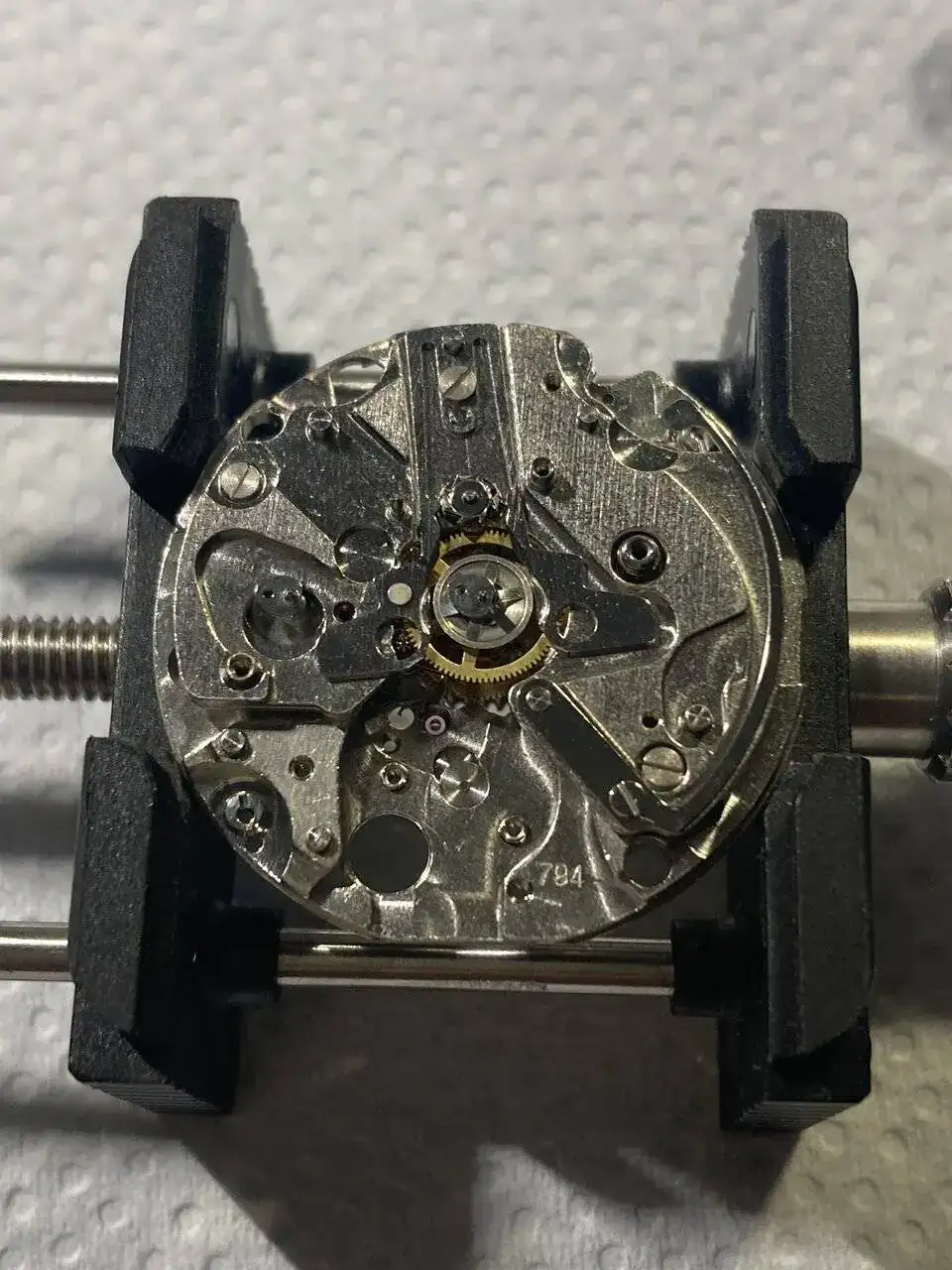

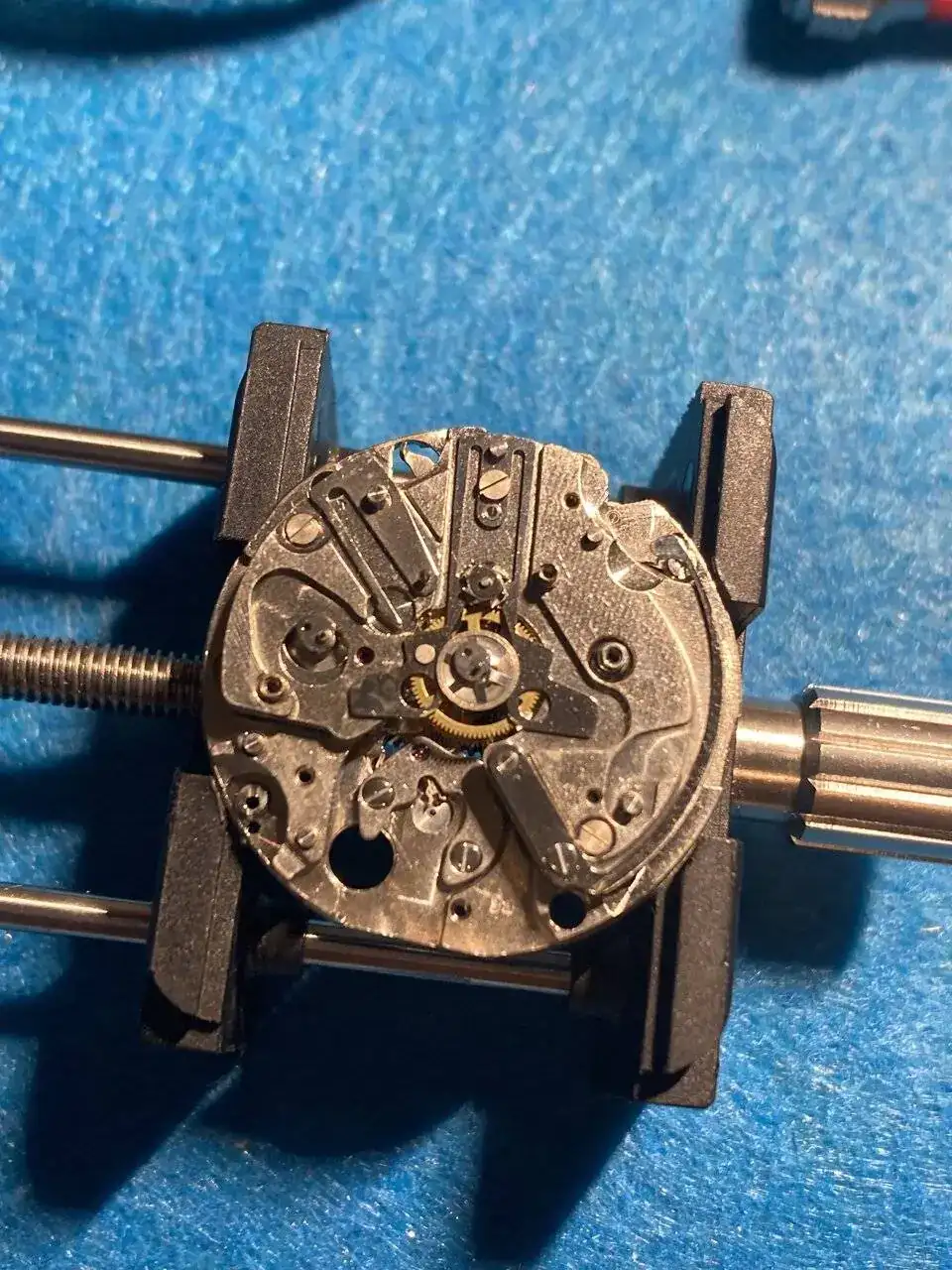

Fijaos que sistema de martillo tiene y como está dispuesta la rueda del cronógrafo con su rueda de pilares

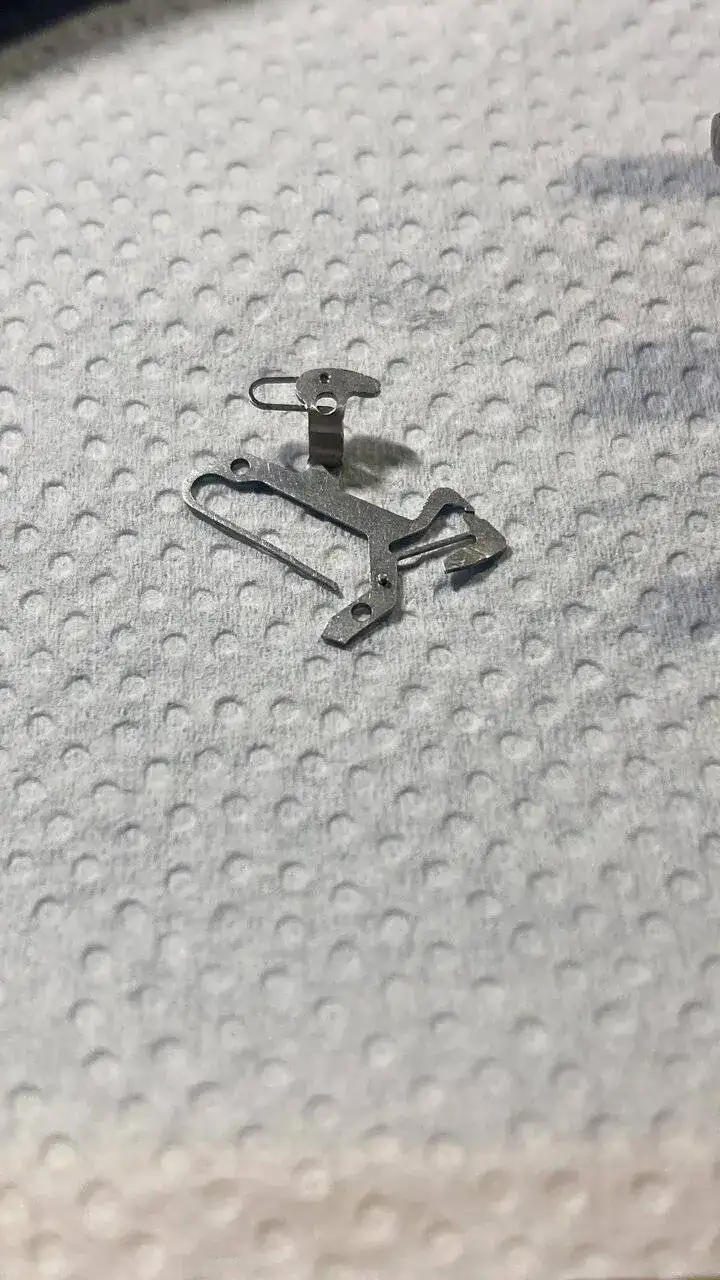

Desmonto martillo y pulsadores
Rueda del crono

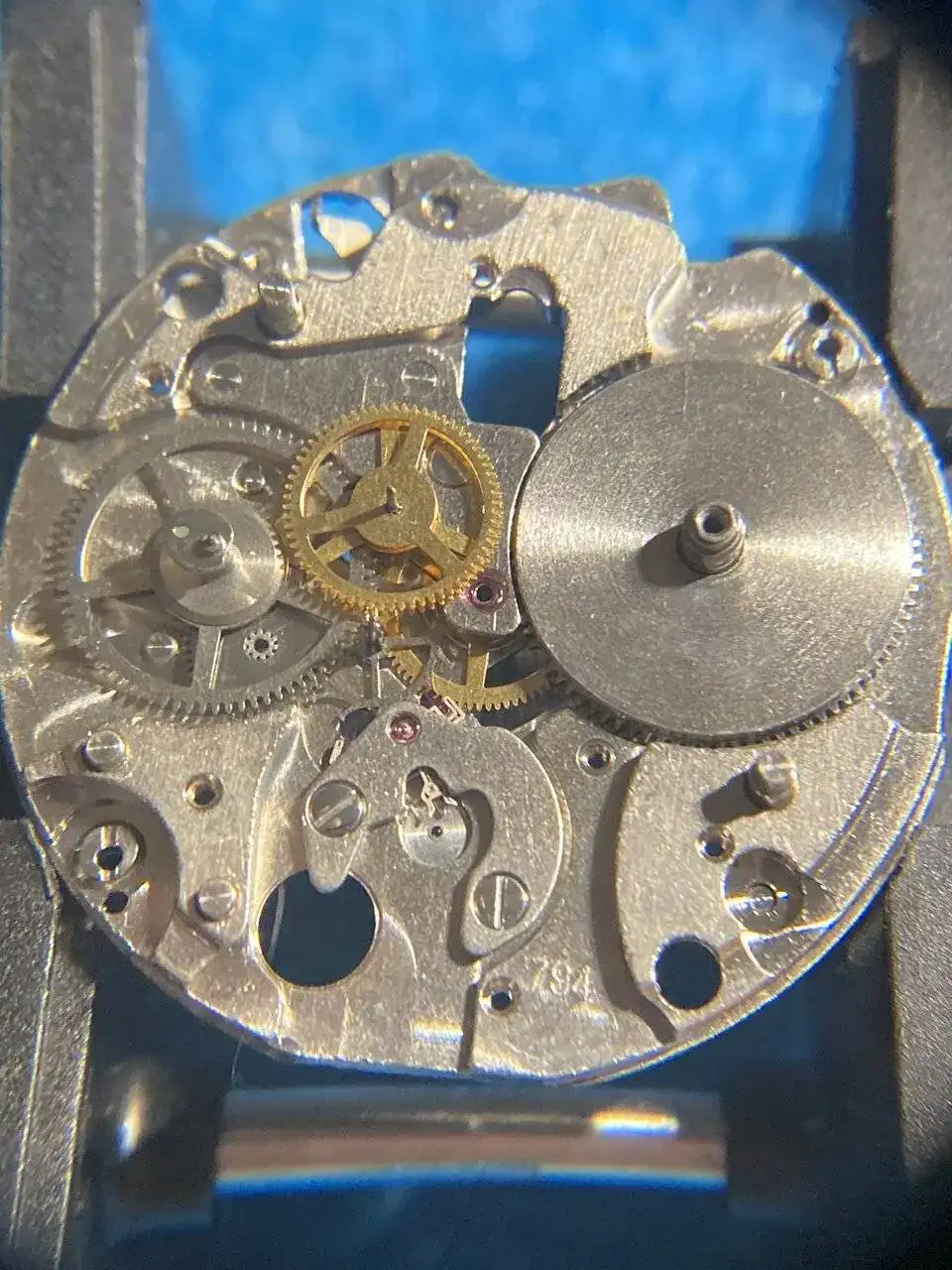

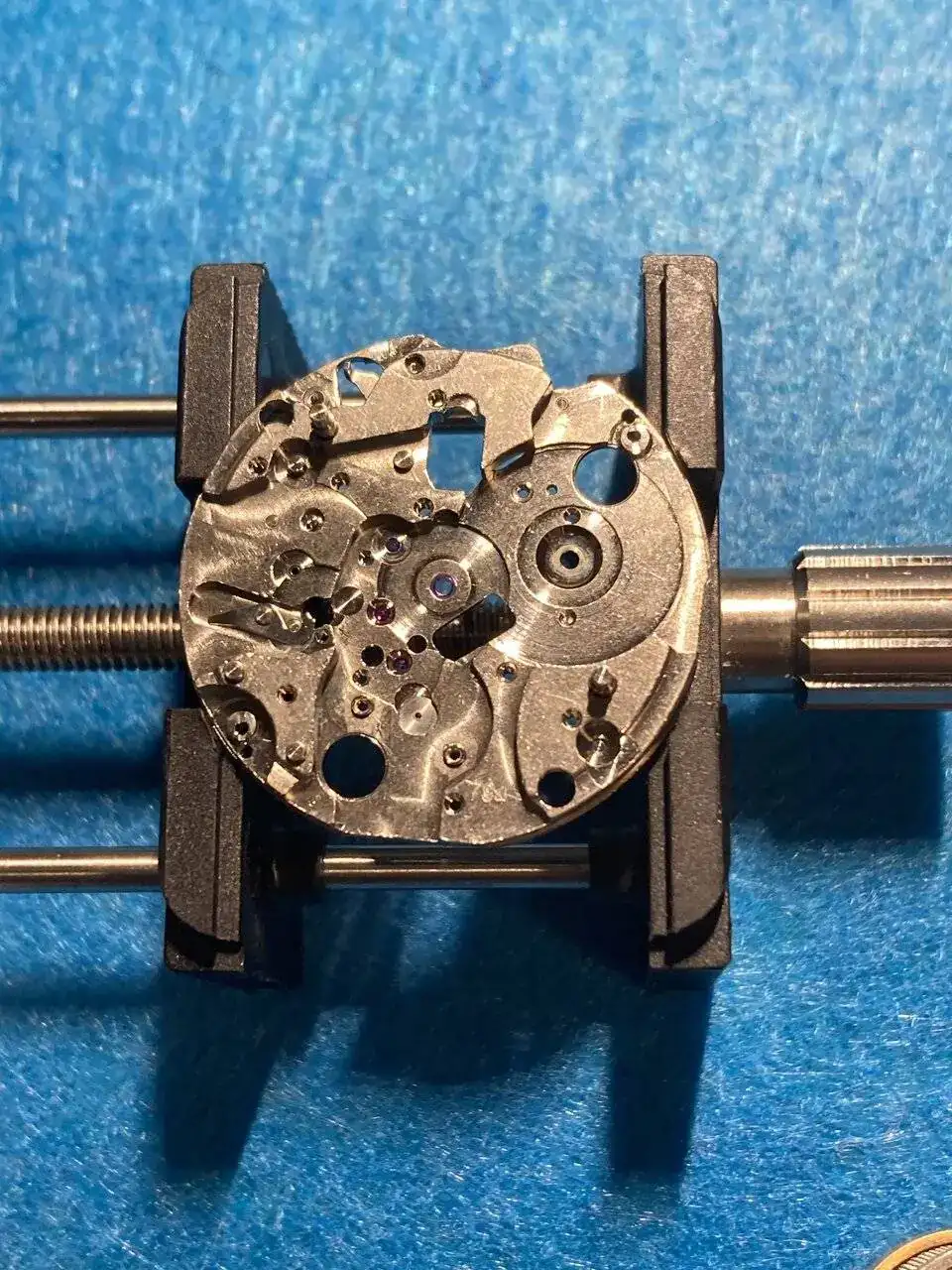

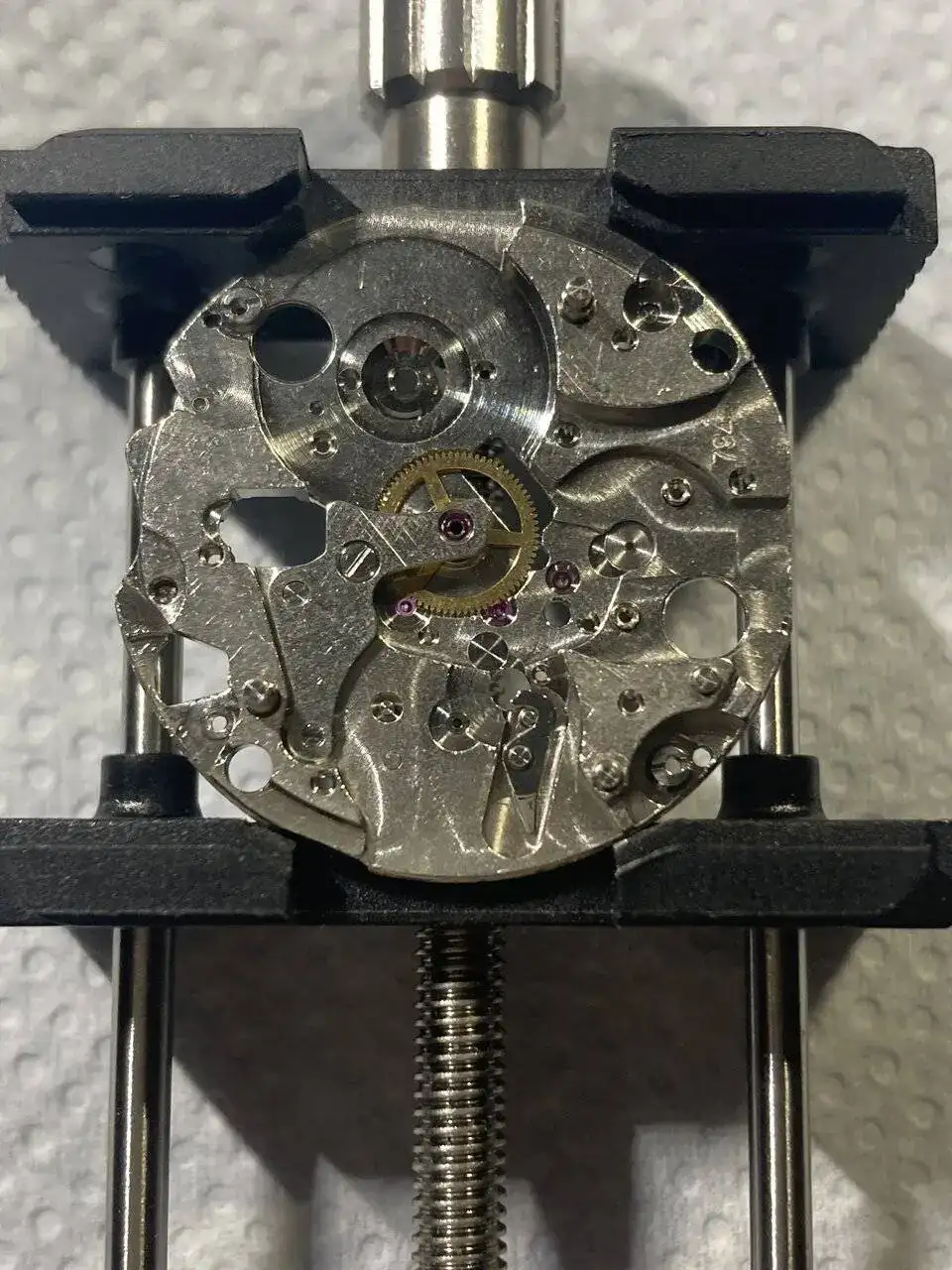

Una vez quitado el puente quedan las ruedas de transmisión vistas
Y a lavar.
Ahora proceso inverso. Lo que se ve a las 6 de la fotografía, eso con forma de cerrojo, pues es un cerrojo. Sujeta la rueda del crono de horas y minutos. Para desmontar se abre y al montar pues se cierra.

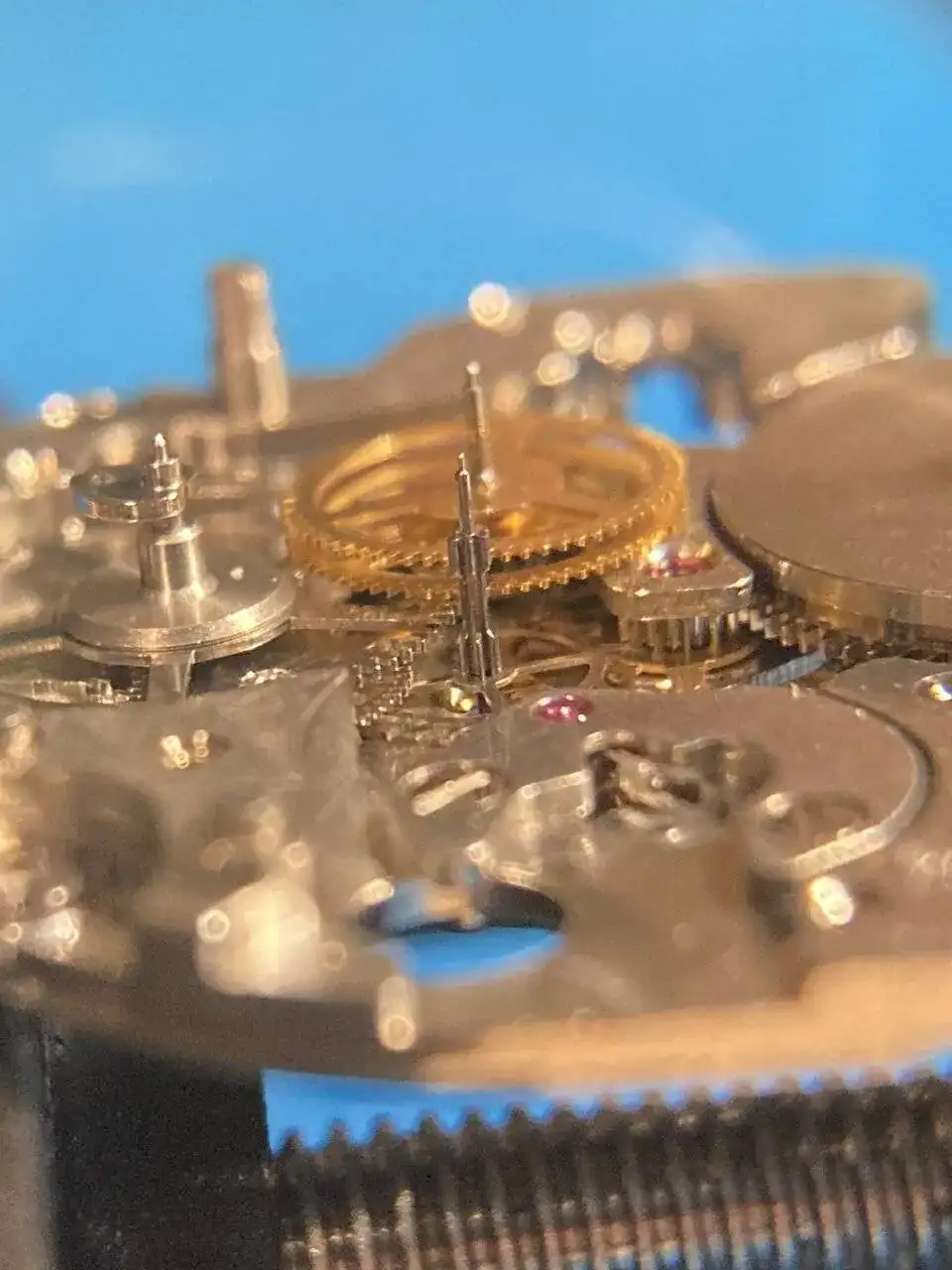

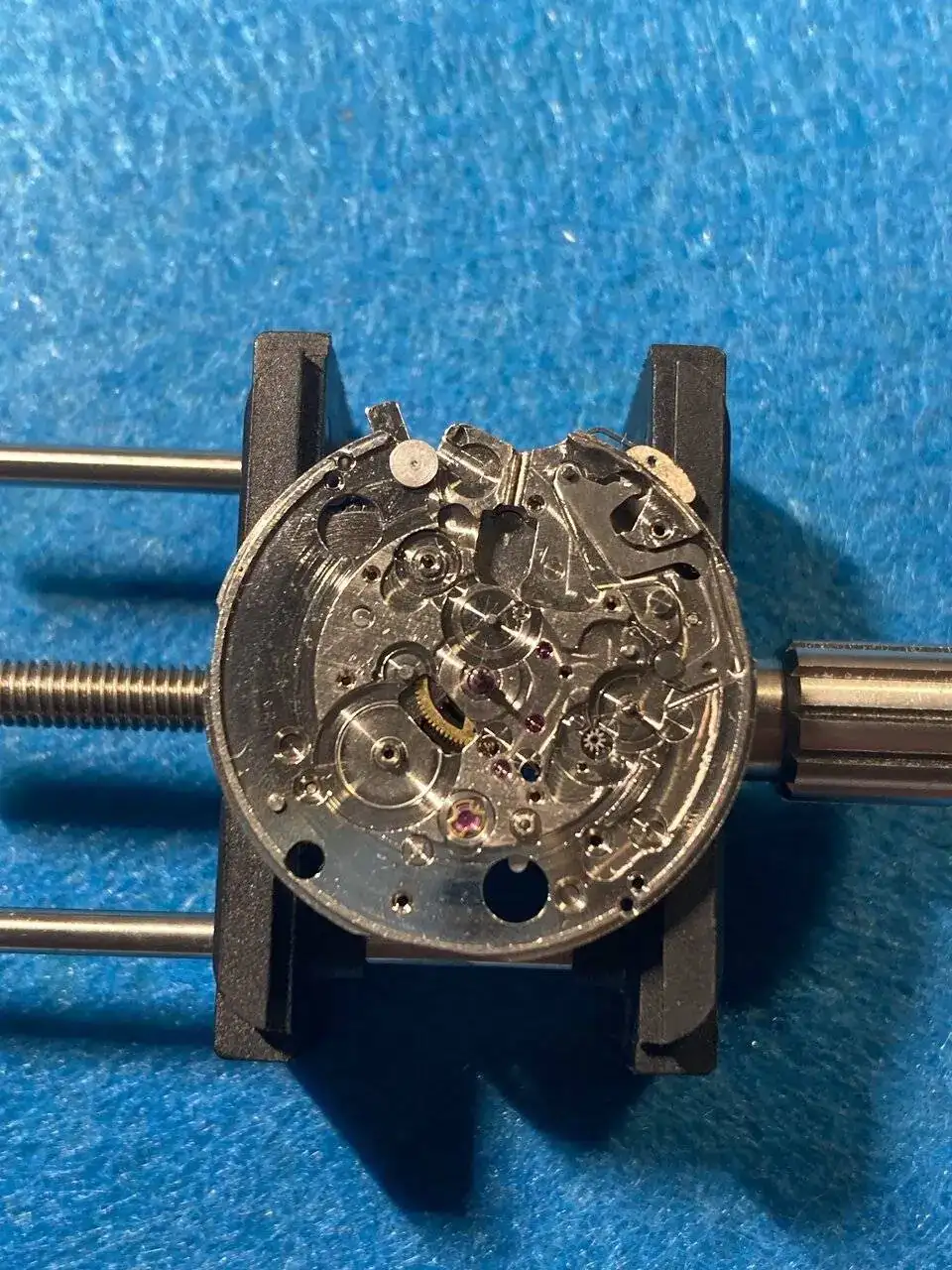

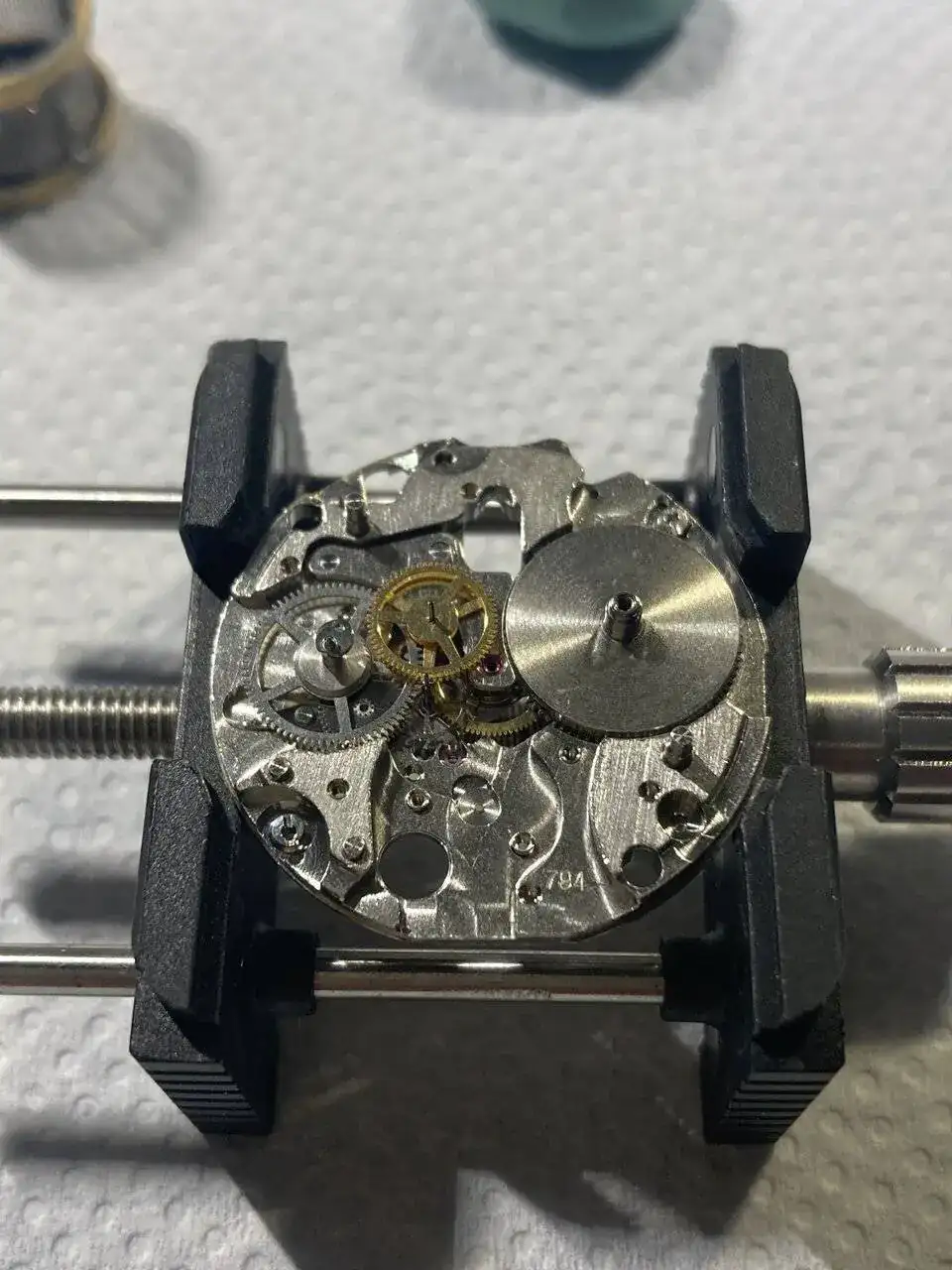

Tren de rodaje
Rueda de crono
El martillo que hace, entre otras, que sea posible el sistema fly-back

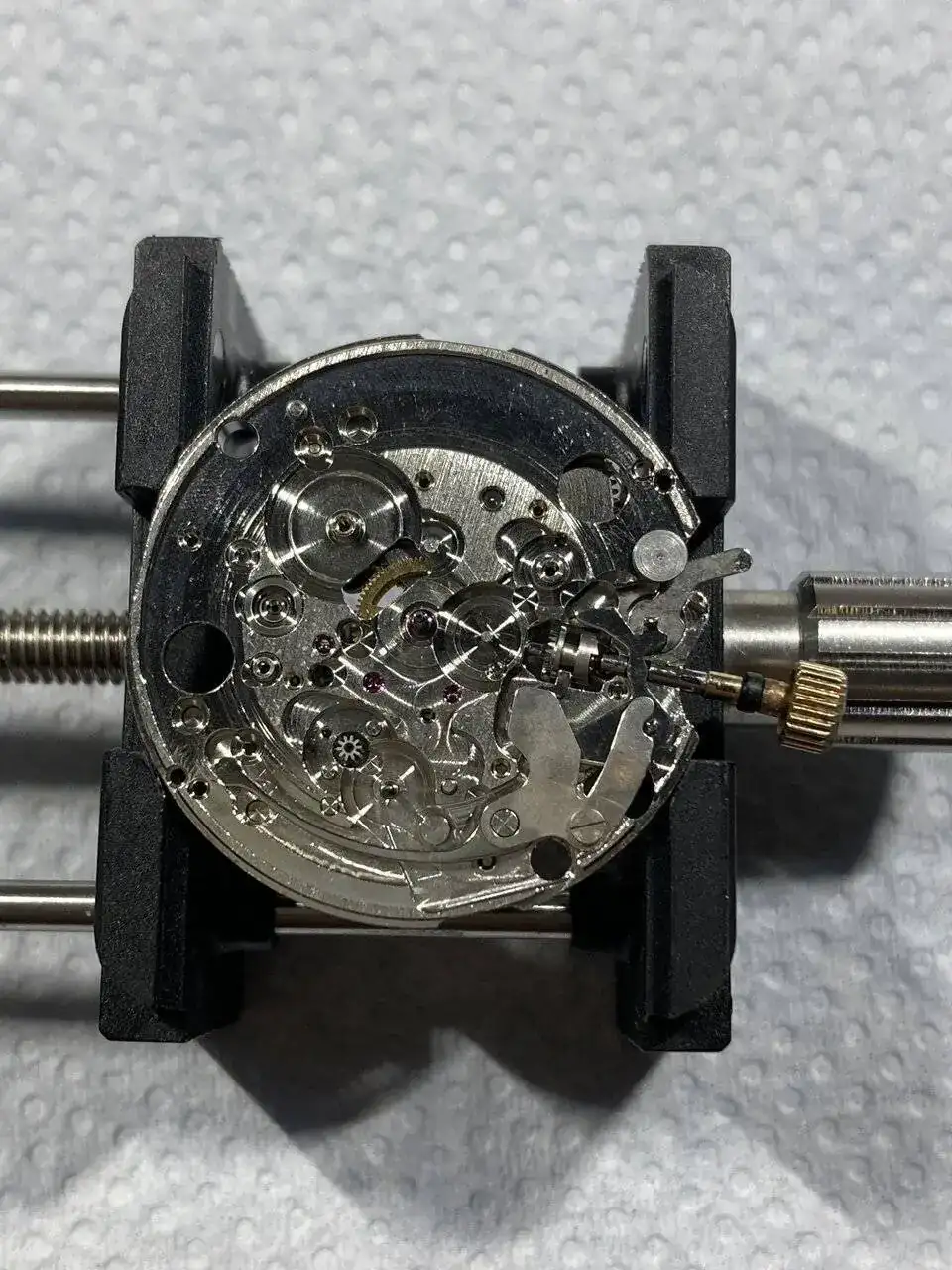

Damos la vuelta al movimiento para monta lo que hace posible el cambio de hora (posición 2), fecha (posición 1) y pase rápido de fecha (pulsando)

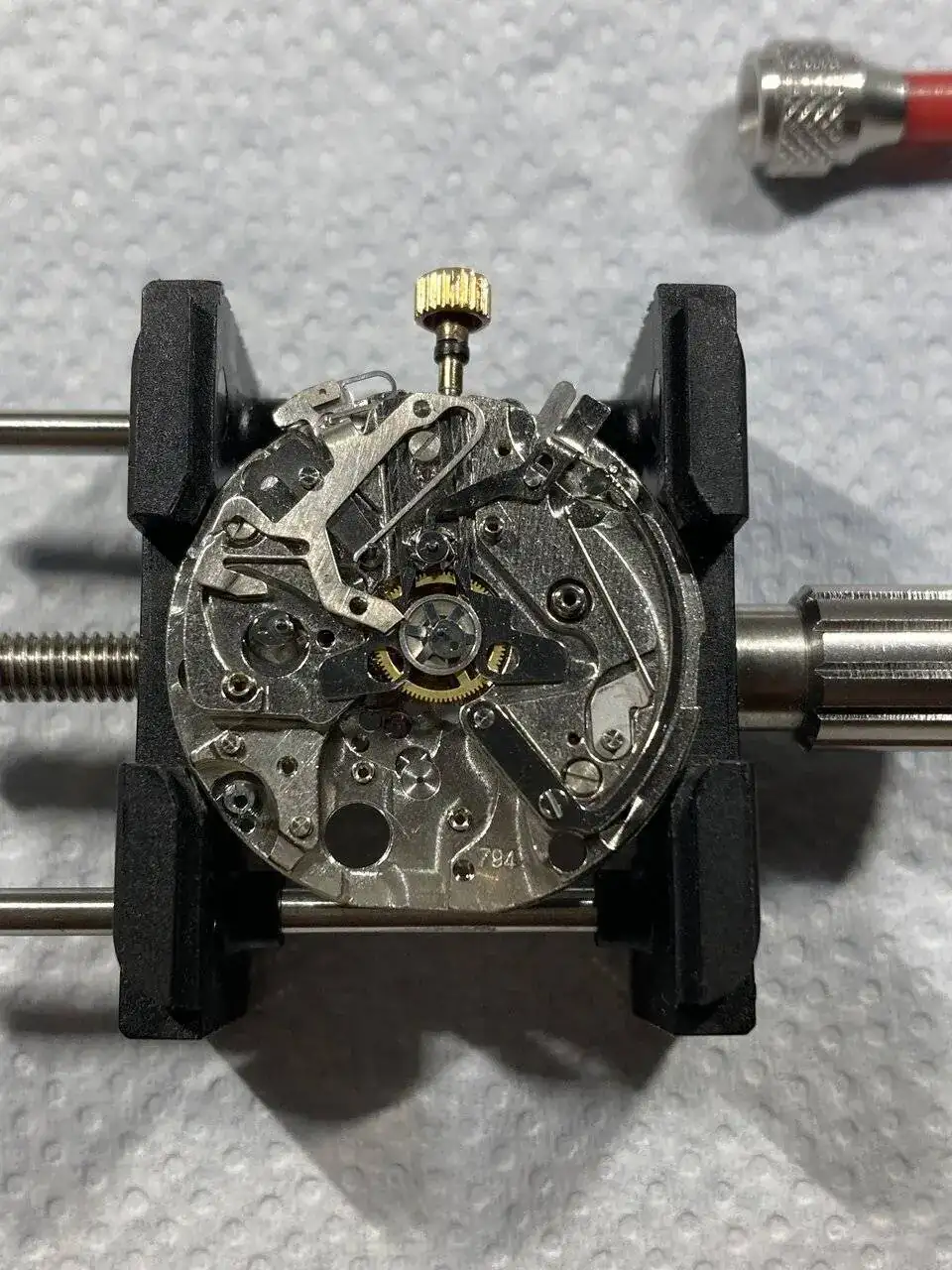

Montamos todo

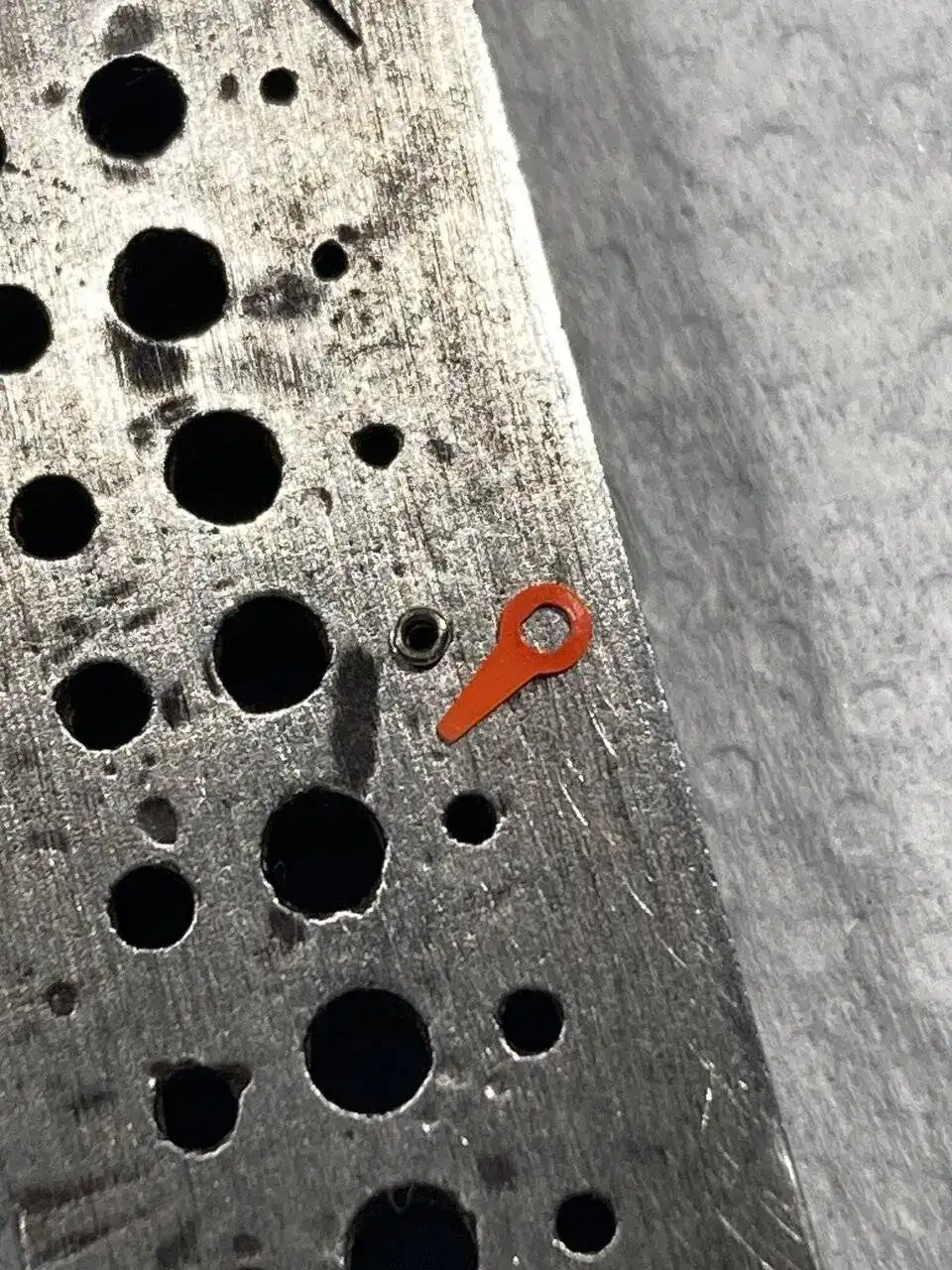

Estos cronos, la gran mayoría de veces que se sacan las agujas del crono de horas y minutos, la de horas se sale de su cañón.
Pongo el cañón en el banquillo y con paciencia la vuelvo a poner

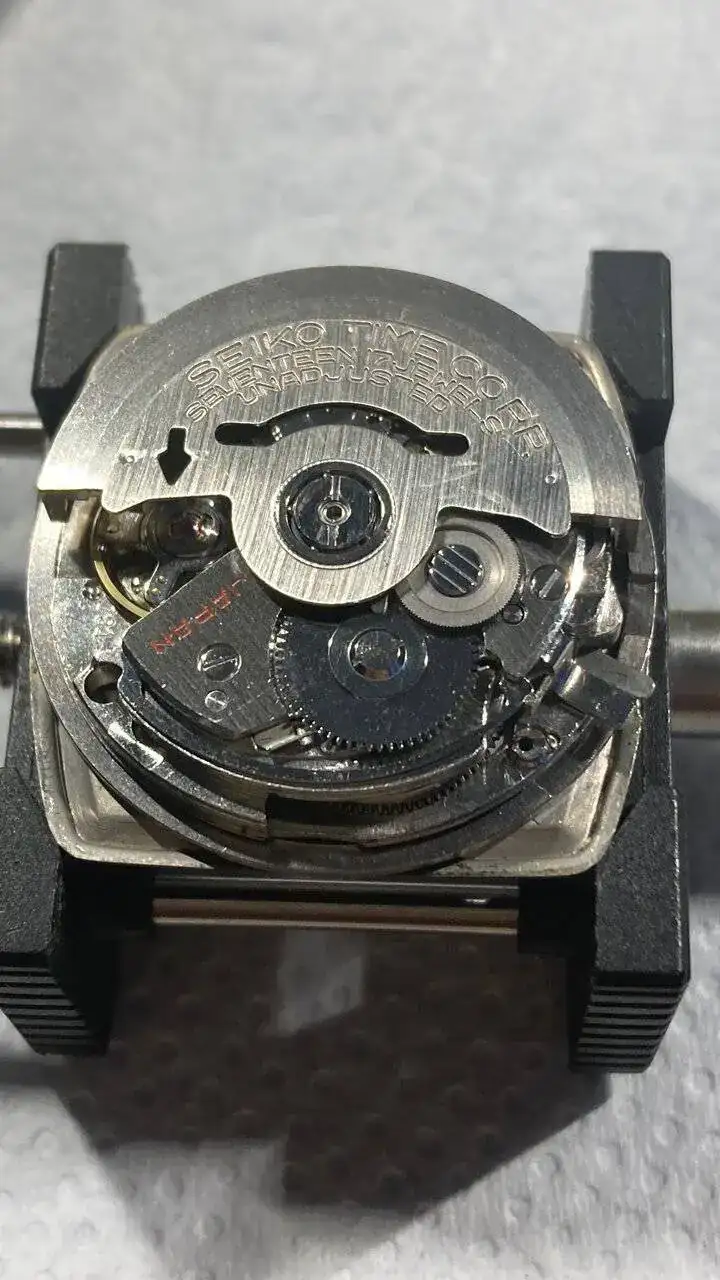

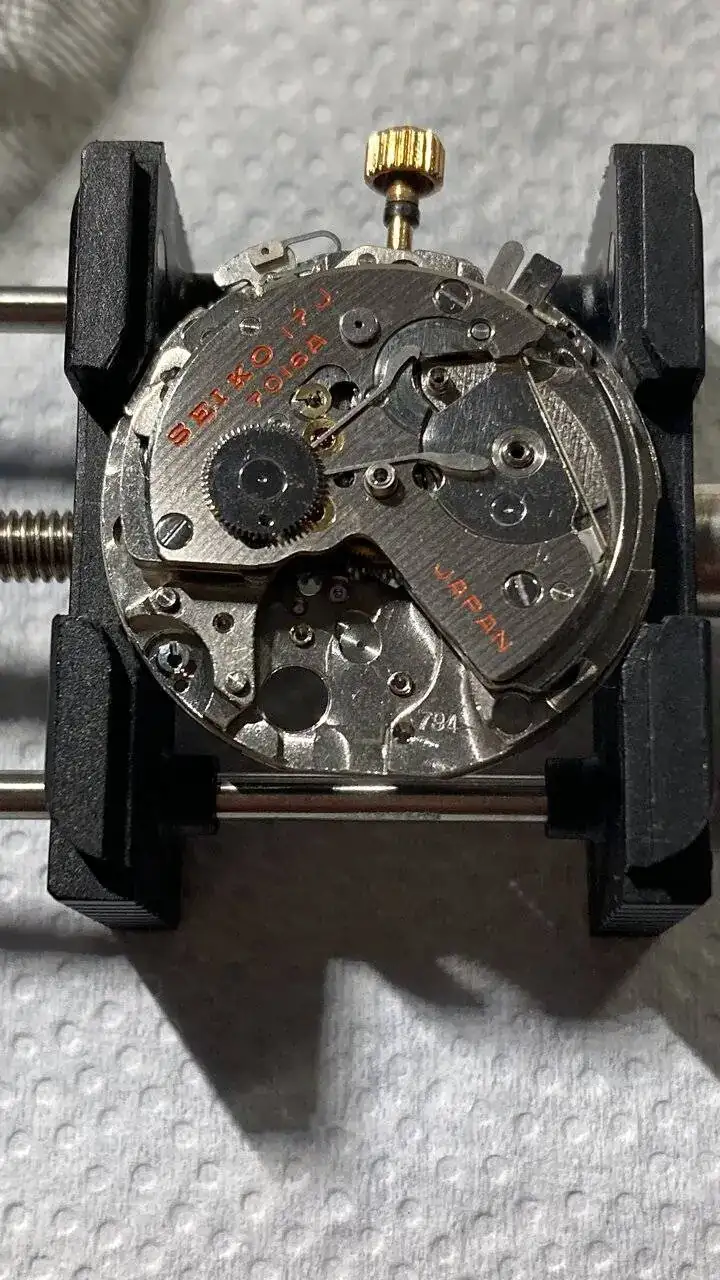

Pues ya sabréis que reloj es…pongo puente del automático
Movimiento 7016 de Seiko
Y su masa

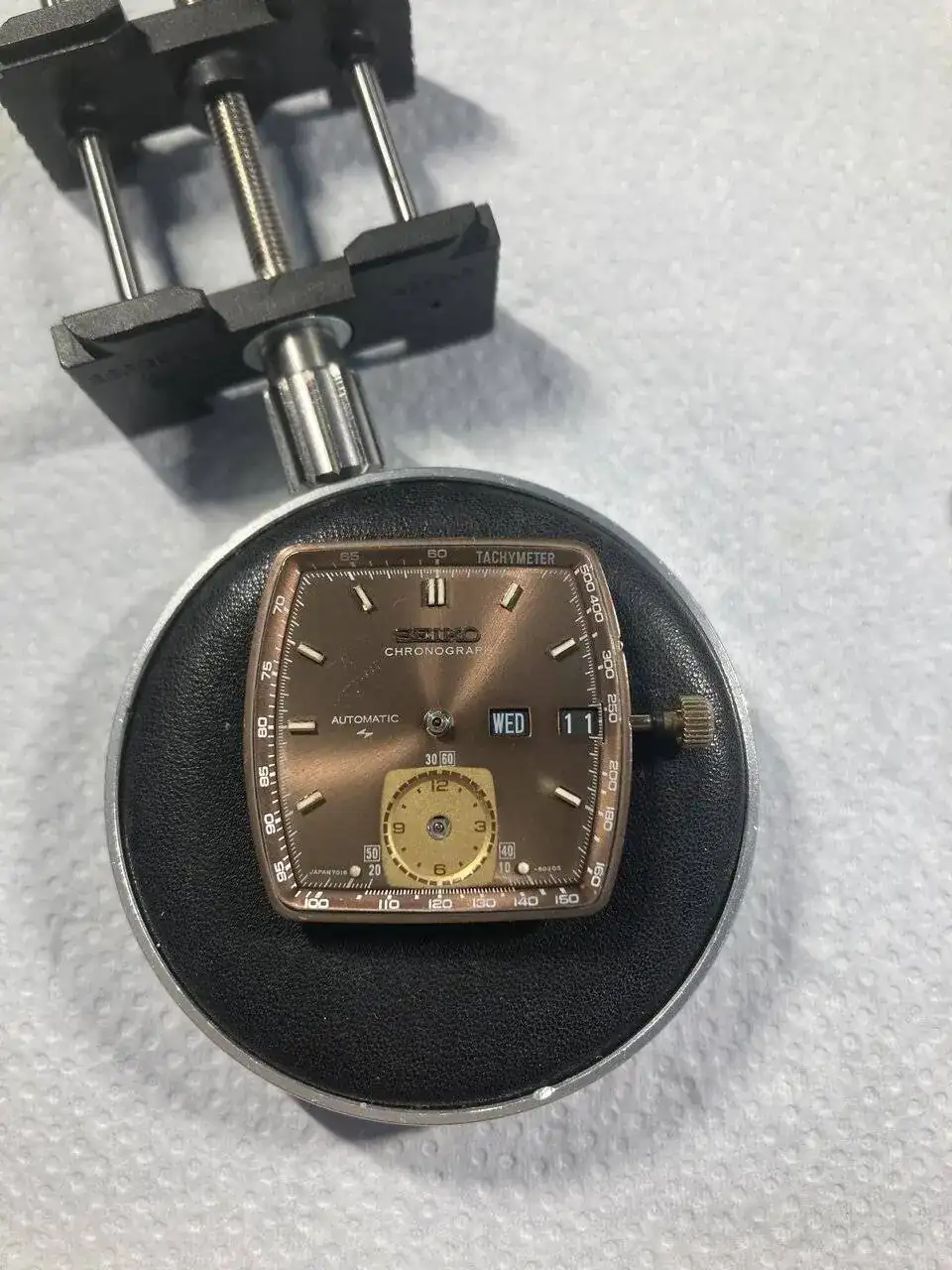

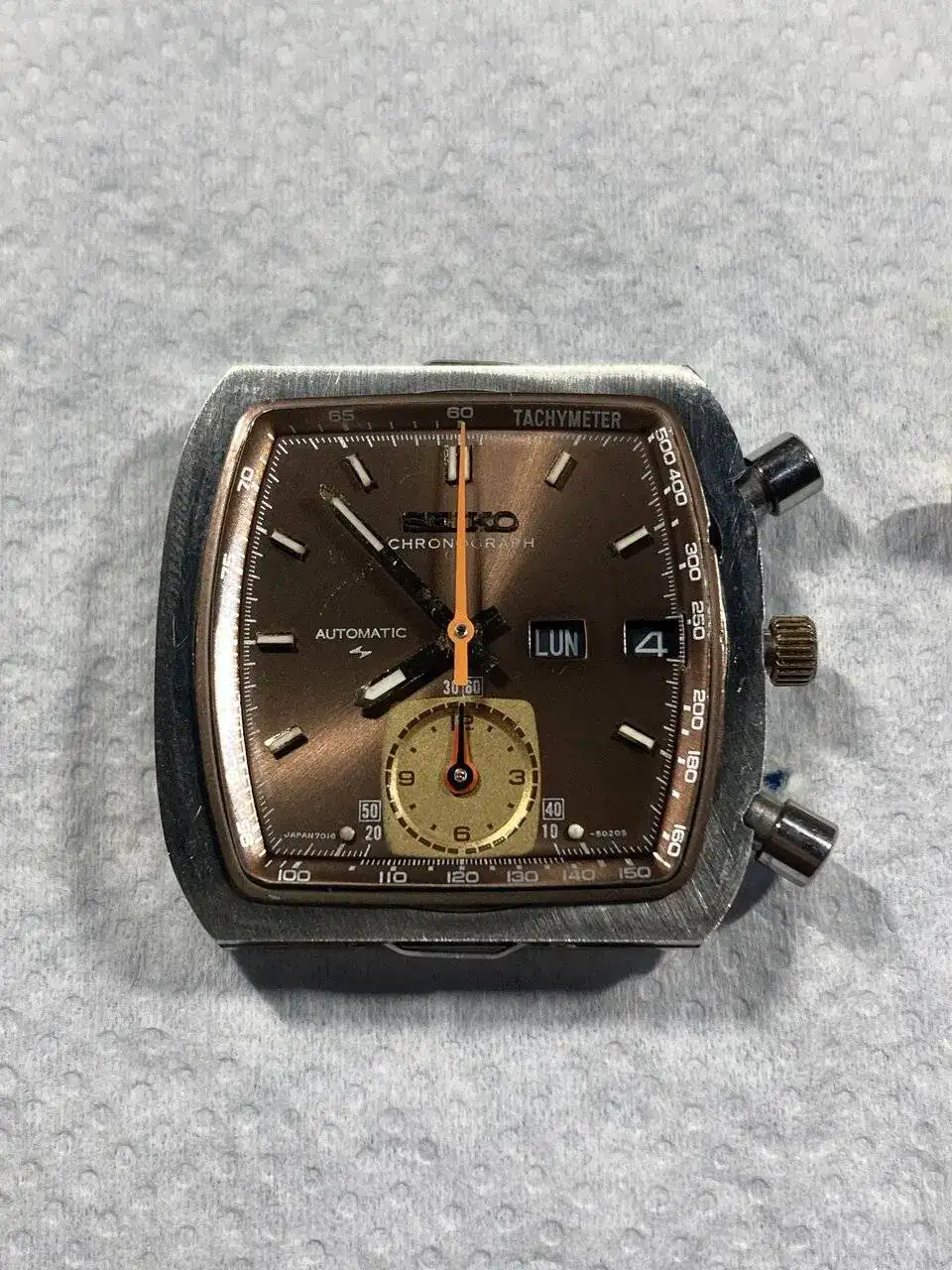

Y a poner la esfera

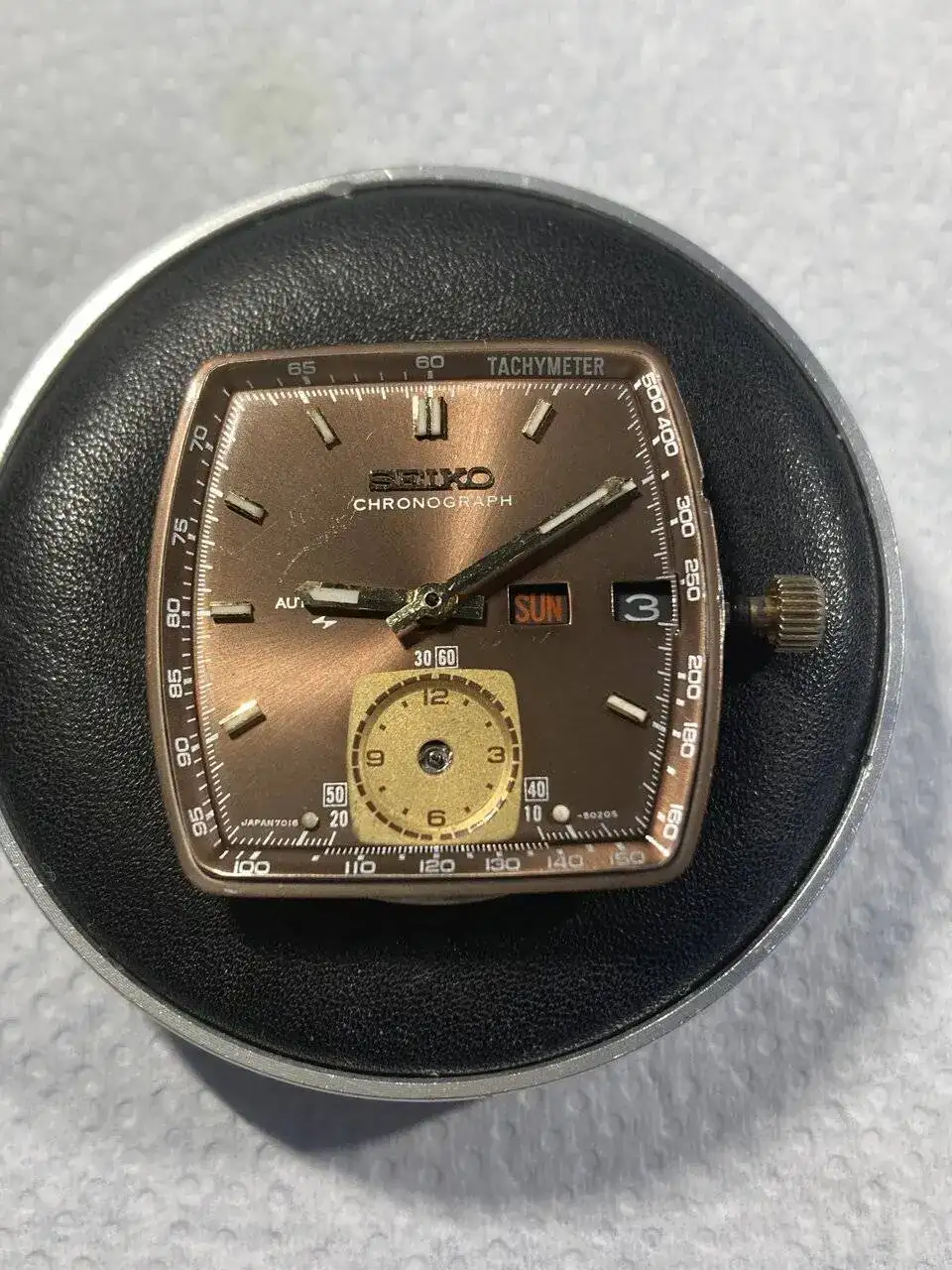

Las agujas
Y agujas del crono que para ello siempre pongo el reloj en su caja pero sin la parte superior. Así su misma caja me sirve de soporte y pulsador para clavar las agujas del crono.

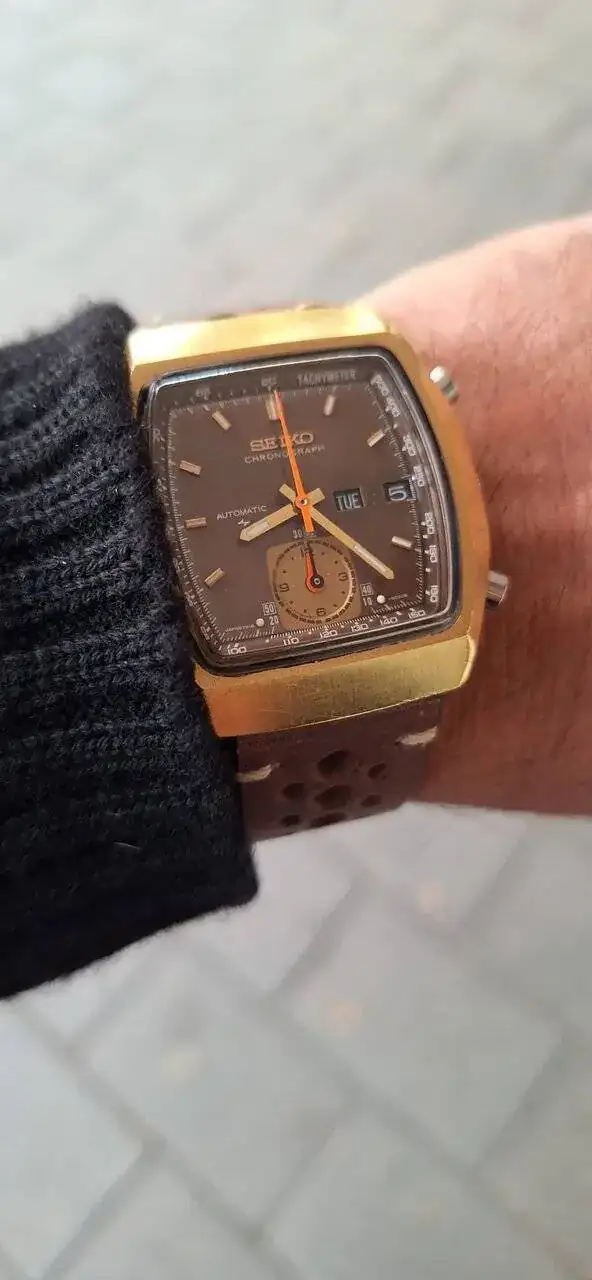

Falta el plexi que está ya de camino. Subiré foto del resultado final una vez llegue pero como hoy tenia tiempo para crear el hilo pues lo dejo subido.
Espero que os haya gustado y os sea de entretenimiento.
Gracias a todos.
