Lord Elgin calibre 719 chevron jump hour 1957

[cesccat]

Un amigo, Joan, me ha mostrado hoy este LORD ELGIN de 13/0 size y me ha autorizado a subirlo para disfrute de los amigos de este foro.

https://www.crazywatches.pl/elgin-719-chevron-direct-read-jump-hour-1957
El "Chevron" es el modelo de gama media de Elgin, apodado de esta manera debido al diseño del estuche "V como Victoria". Esta forma ligeramente diseñada para el espacio se ve fresca, pero la punta afilada es la parte más expuesta de la caja, por lo que es "arriesgada" para el uso diario.

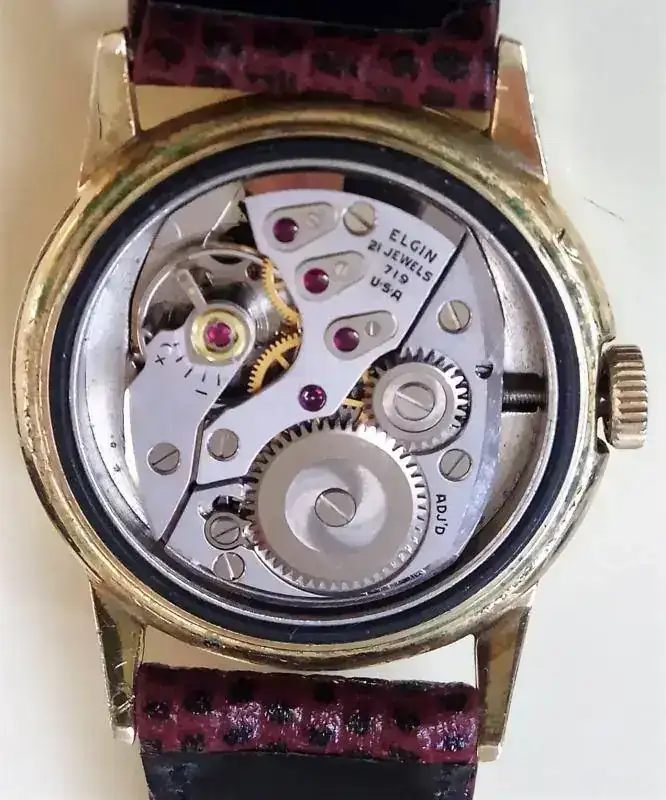

El Chevron cuenta con un calibre ligeramente mejorado, el 719 con 21 joyas, de las cuales 4 son gemas no funcionales. El aspecto del movimiento también se ha mejorado al tener los puentes satinados en la parte superior y las ruedas pulidas. Además, se requiere un anillo espaciador de 25,5x2,1 mm (ilustrado abajo) dentro de la caja del Chevron para completar el exceso de distancia y también se debe aplicar una junta gruesa para evitar que el movimiento traquetee.

[TABLE="width: 100%"]
[TR="bgcolor: #F8C8C8"]
[TD="width: 250"]

Figura 1[/TD]
[TD="bgcolor: #FFD2D2"][SIZE=+1]Elgin 719[/SIZE]

Características pantalla digital de
viento manual
: minuto, hora de salto

Datos
Tamaño 13/0, Dm = 19.3 x 23.3mm
Do = 19.3 x 23.8mm
21 joyas
f = 18000 A / h
reserva de energía 40h

Comentarios sobre los datos[/TD]
[TD="width: 40%"]Observaciones

familia:
711: 17 joyas, casquillo joya para rueda de escape
712: 17 joyas
713: 21 joyas, LE
714: 19 joyas
715: 17 joyas
716: 21 joyas, barrer segundo
717: 19 joyas, barrer segundo
718: 23 joyas, barrer en segundo lugar, LE
719: 21 joyas, digital, LE
721: 23 joyas, digital,

nombres de modelos
LE: LE: Lord Elgin

Ejemplo, año: firma; dispositivo de choque
ca. 1955: Elgin, EE. UU., Adj., 17 Joyas; Kif-Protechoc
(Elgin 712, segundo, cf. Elgin 777)[/TD]
[/TR]
[/TABLE]

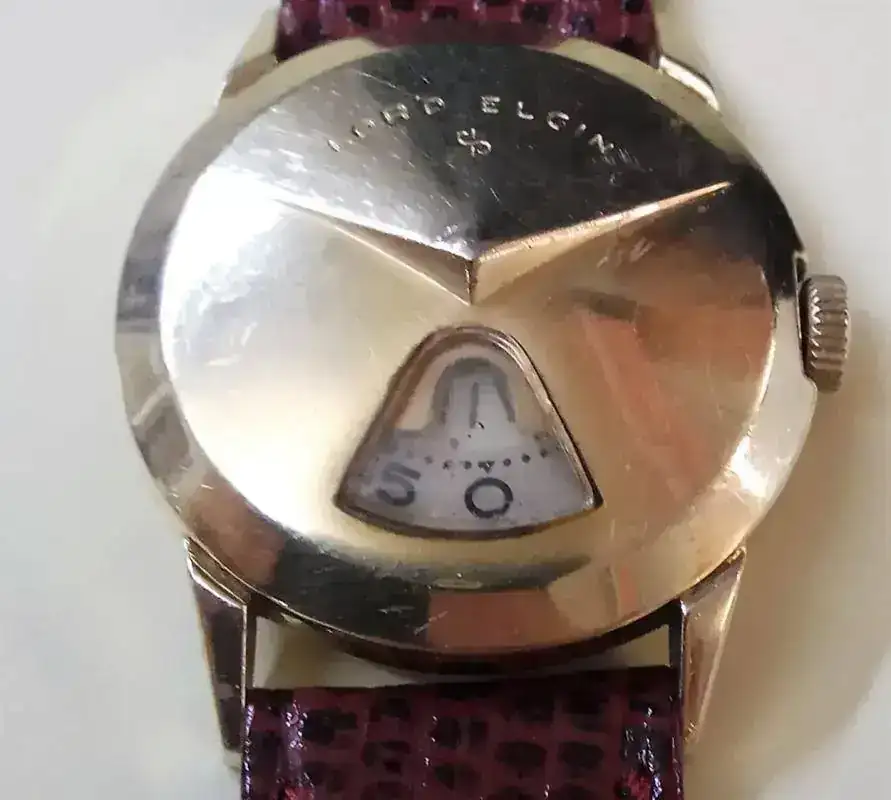

y ahora el reloj.

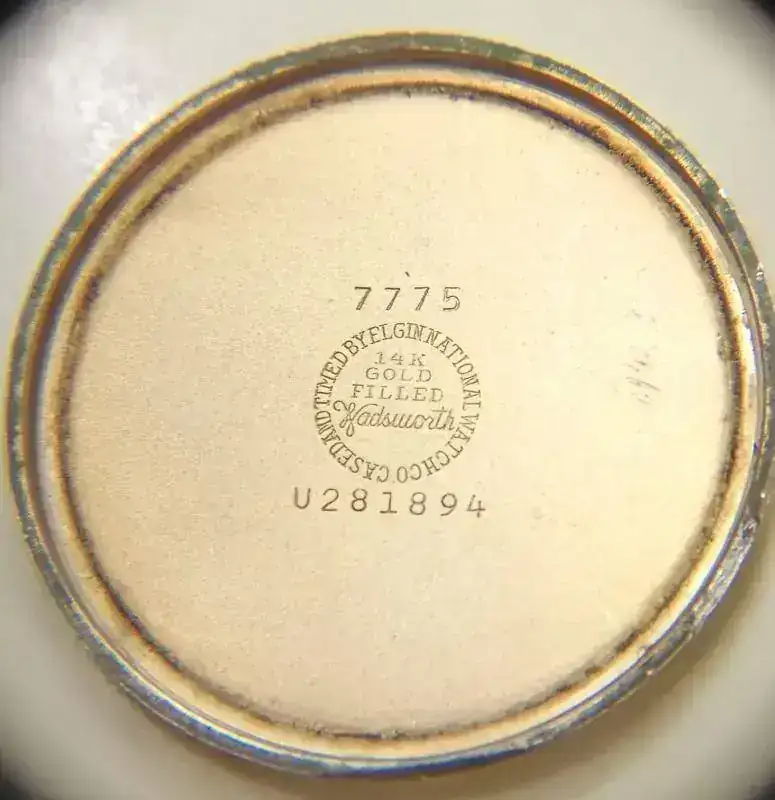

y la tapa. 14 K Gold Fillet

No he localizado este reloj ni su calibre en https://pocketwatchdatabase.com/guide/company/ball/history. pero si uno de la familia.

https://pocketwatchdatabase.com/profile/pmwas1/collection/view/45806



[AbderramanII]

¡Qué bonitos los puentes biselados! Guapo jumphour este Elgin; por temporadas me viene el recuerdo de que quiero uno y todavía no he hallado el mío Siempre he estado pendiente de los rectangulares, pero también este redondito es muy chulo :

Muchas gracias al compi por cederlo y a ti por subirlo para que lo disfrutemos



[ELRELOJ]

Buen día cesccat; cuando estuve con usted el año pasado en Barcelona yo llevé un catálogo y guía complete y ahí se encuentra este modelo y no se a quien se lo regalé. Si no lo tiene usted entonces se lo regalé a Mazel???
Sobre este modelo dice: Lord Elgin, 21 j, direct reading, Chevron style. ca. 1957. Gold filled.
Un saludo. Luis desde Argentina



[Jorge Aldao]

Un amigo, Joan, me ha mostrado hoy este LORD ELGIN de 13/0 size y me ha autorizado a subirlo para disfrute de los amigos de este foro.

https://www.crazywatches.pl/elgin-719-chevron-direct-read-jump-hour-1957
El "Chevron" es el modelo de gama media de Elgin, apodado de esta manera debido al diseño del estuche "V como Victoria". Esta forma ligeramente diseñada para el espacio se ve fresca, pero la punta afilada es la parte más expuesta de la caja, por lo que es "arriesgada" para el uso diario.

El Chevron cuenta con un calibre ligeramente mejorado, el 719 con 21 joyas, de las cuales 4 son gemas no funcionales. El aspecto del movimiento también se ha mejorado al tener los puentes satinados en la parte superior y las ruedas pulidas. Además, se requiere un anillo espaciador de 25,5x2,1 mm (ilustrado abajo) dentro de la caja del Chevron para completar el exceso de distancia y también se debe aplicar una junta gruesa para evitar que el movimiento traquetee.



y la tapa. 14 K Gold Fillet

No he localizado este reloj ni su calibre en https://pocketwatchdatabase.com/guide/company/ball/history. pero si uno de la familia.

https://pocketwatchdatabase.com/profile/pmwas1/collection/view/45806

Francesc... Hola... Gracias por poner de relieve a este reloj.

Pero, por favor, desasna mi ignorancia...

¿Cómo se determina que hay gemas no funcionales y cuál es el motivo de poner esas gemas en un reloj? ¿Es sólo una cuestión de marketing para aumentar la cantidad de "jewels" en el dial de un reloj?

Jordi Aldao



[cesccat]

Pero, por favor, desasna mi ignorancia...
¿Cómo se determina que hay gemas no funcionales y cuál es el motivo de poner esas gemas en un reloj?

amigo, para esta correcta respuesta se necesitan conocimientos que yo no tengo y por ello los maestros nos lo aclararán.


https://relojes-especiales.com/threads/elgin-y-nicolau-nuevo-hilo-para-esenciales.106802/



[ELRELOJ]

Buen día amigos; en la última foto se destacan las 3 contra piedras sobre el tren de ruedas y tendríamos que verlo sin el cuadrante para saber cuantas contra piedras tienen en ese lado de la platina el tren de ruedas y así se van sumando los rubíes??
Un saludo. Luis desde Argentina



[ruedadepilares]

Es muy curioso el bicho,



[cesccat]

[TABLE="align: right"]
[TR]
[TD]Dónde se usan las joyas en los relojes[SUP]5[/SUP]​[SUP]6[/SUP]​[SUP]7[/SUP]​[/TD]
[/TR]
[TR]
[TD]Reloj de 7 joyas - Tiene las siguientes joyas:[/TD]
[/TR]
[TR]
[TD]

• 1 elipse (joya clavija de platillo)
• 2 en áncora
• 2 joyas de soporte en eje de volante
• 2 joyas de coronamiento en eje de volante

[/TD]
[/TR]
[TR]
[TD]Reloj de 11 joyas - añade:[/TD]
[/TR]
[TR]
[TD]

• 2 joyas de soporte en báscula (lever)
• 2 joyas de soporte en rueda de escape

[/TD]
[/TR]
[TR]
[TD]Reloj de 15 joyas - añade:[/TD]
[/TR]
[TR]
[TD]

• 2 joyas de soporte rueda cuarta
• 2 joyas de soporte rueda tercera

[/TD]
[/TR]
[TR]
[TD]Reloj de 17 joyas - añade:[/TD]
[/TR]
[TR]
[TD]

• 2 joyas de soporte rueda centro

[/TD]
[/TR]
[TR]
[TD]Reloj de 21 joyas- añade:[/TD]
[/TR]
[TR]
[TD]

• 2 joyas de coronamiento en báscula (lever)
• 2 joyas de coronamiento en rueda de escape

[/TD]
[/TR]
[TR]
[TD]Reloj de 23 joyas - añade:[/TD]
[/TR]
[TR]
[TD]

• 2 joyas de soporte en barrilete

[/TD]
[/TR]
[TR]
[TD]Relojes automáticos añaden 4 o más en el mecanismo para dar cuerda, con un total de 25-27 joyas[/TD]
[/TR]
[/TABLE]



[cesccat]

Además de las 17 piedras básicas, algunos relojes hasta las tienen dobles que se instalan sobre los cojinetes para impedir la entrada del polvo y la salida del aceite. De nada sirve usar más de 22 o 23 piedras, excepto en algunas piezas de tipo especial. En el pasado, algunos joyeros instalaban algunas piedras adicionales que no cumplían ningún fin; lo hacían sólo para impresionar al comprador. Las leyes suizas y norteamericanas prohíben esto ahora; sólo se puede dar a conocer el número real de piedras funcionales en un reloj.



[ELRELOJ]

Buen día cesccat; no alcanzo a leer. No dice: 1 joya en el puente de ancora ¿o si lo dice?
Un saludo. Luis desde Argentina



[cesccat]

Luis, ya sabe Vd. que no tengo conocimientos de relojería.
[TABLE="class: cms_table, align: right"]
[TR]
[TD]Reloj de 7 joyas - Tiene las siguientes joyas:[/TD]
[/TR]
[TR]
[TD]

• 1 elipse (joya clavija de platillo)
• 2 en áncora
• 2 joyas de soporte en eje de volante
• 2 joyas de coronamiento en eje de volante

[/TD]
[/TR]
[/TABLE]



[ELRELOJ]

Buen día cesccat; mi pregunta va dirigida a la hoja con las aclaraciones de las posiciones de las joyas (rubíes).
Un saludo. Luis desde Argentina



[mazel]

Gracias Cesc por mostrar este rara avis , muy pocos quedan que aún sobrevivan .


Saludos cordiales



[Jorge Aldao]

Además de las 17 piedras básicas, algunos relojes hasta las tienen dobles que se instalan sobre los cojinetes para impedir la entrada del polvo y la salida del aceite. De nada sirve usar más de 22 o 23 piedras, excepto en algunas piezas de tipo especial. En el pasado, algunos joyeros instalaban algunas piedras adicionales que no cumplían ningún fin; lo hacían sólo para impresionar al comprador. Las leyes suizas y norteamericanas prohíben esto ahora; sólo se puede dar a conocer el número real de piedras funcionales en un reloj.

Aceptando tu modestia al hablar de las joyas en los relojes te pregunto y pregunto a los que saben.

1) ¿Las piedras en los sistemas incabloc (y similares) se consideran como una sóla piedra? Porque en realidad son una piedra y una ¿contrapiedra?. Es decir que son dos piedras en cada punta de eje de volante.

2) ¿Entendí bien que tu mensaje habla de piedras "tapón" o "ciegas" sobre cada piedra perforada en algunas ruedas "para impedir la entrada del polvo y la salida del aceite". ¿Estos juegos de piedras dobles se consideran como una sóla piedra o como dos piedras?

Gracias por adelantado

Jordi Aldao



[ELRELOJ]

Buen día Jorge; son 2 piedras.
Un saludo. Luis desde Argentina



[Jorge Aldao]

Buen día Jorge; son 2 piedras.
Un saludo. Luis desde Argentina

Don Luis... Hola...Gracias por el desasne...

Jordi Aldao
