Diseño y Ejecución. Trabajo a cuatro manos

cronos fugit

Habitual

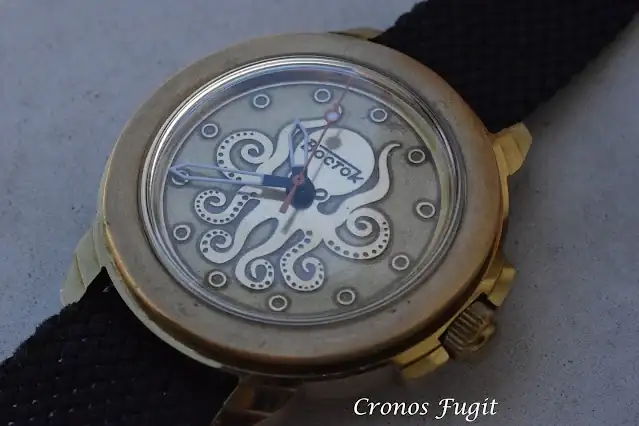

Buenas, en el proceso creativo, es importante el diseño y la posterior ejecución. Me gusta pensar en el diseño de un reloj y desarrollarlo. Para la fase de diseño tengo la suerte de contar con el gran compañero y amigo, forno de lenha. Poco hay que decir sobre su capacidad para diseñar con el ordenador (sus simulaciones son espectaculares), ha participado en la elaboración de grandes relojes, en este y otros foros. Concretamente aquí, diseño el magnífico Baikal (conocido y solicitado en los foros, a nivel internacional).

A nivel personal destaco que es muy divertido, desarrollar un proyecto a cuatro manos. El compañero tiene una gran capacidad para interpretar lo que le mando en un cutrepaint o hablamos con un breve conversación, a veces, casi telegráifica: pulpo grabado, indices elevados, troquelados...En ocasiones en una tarde tiene todo diseñado:D

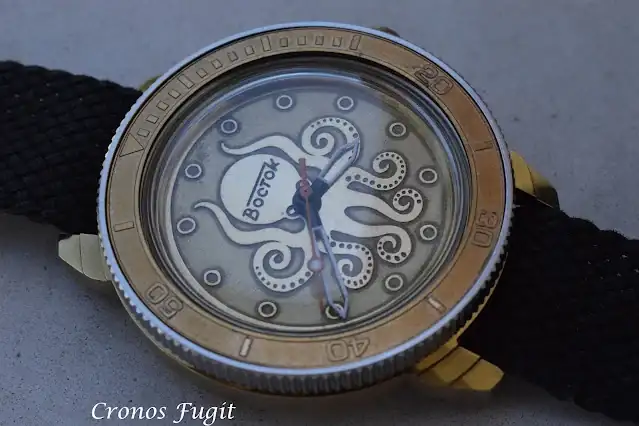

El diseño propuesto y su elaboración:



Lo realizamos:



y probamos alternativas con biseles realizados por mi para otro proyecto:



El resultado inicial me gusta. Es solo un prototipo, falta prueba de esmalte y lume, que veremos próximamente ;-).

Un saludo.

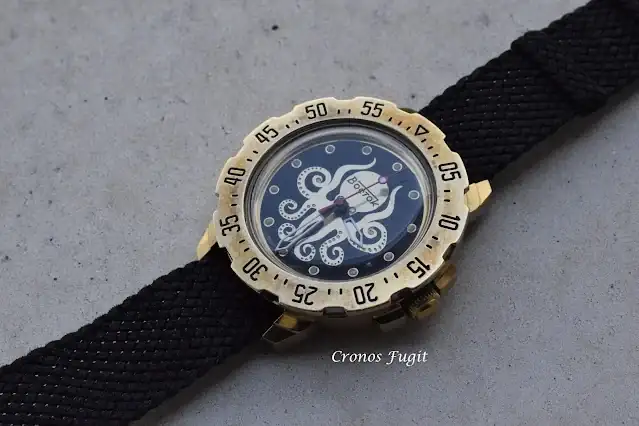

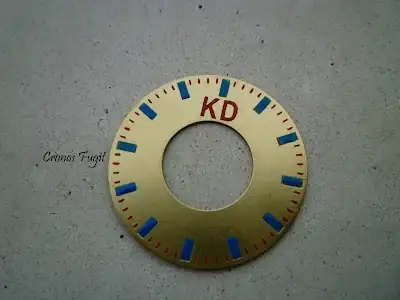

Actualización del prototipo con la aplicación de lumé, esmaltar esfera y bisel elegido. Por ahora, así dejamos este prototipo


Última edición:

pepelute

Forer@ Senior
Buenas, en el proceso creativo, es importante el diseño y la posterior ejecución. Me gusta pensar en el diseño de un reloj y desarrollarlo. Para la fase de diseño tengo la suerte de contar con el gran compañero y amigo, forno de lenha. Poco hay que decir sobre su capacidad para diseñar con el ordenador (sus simulaciones son espectaculares), ha participado en la elaboración de grandes relojes, en este y otros foros. Concretamente aquí, diseño el magnífico Baikal (conocido y solicitado en los foros, a nivel internacional).

A nivel personal destaco que es muy divertido, desarrollar un proyecto a cuatro manos. El compañero tiene una gran capacidad para interpretar lo que le mando en un cutrepaint o hablamos con un breve conversación, a veces, casi telegráifica: pulpo grabado, indices elevados, troquelados...En ocasiones en una tarde tiene todo diseñado:D

El diseño propuesto y su elaboración:



Lo realizamos:



y probamos alternativas con biseles realizados por mi para otro proyecto:



El resultado inicial me gusta. Es solo un prototipo, falta prueba de esmalte y lume, que veremos próximamente ;-).

Un saludo.

Buenas:

¿Como has fabricado el dial? ¿Con acido o con la cnc? ¿Y las agujas son fabricadas o compradas?

Te ha quedado genial.

Un saludo.

Última edición:

cronos fugit

Habitual
Buenas, gracias.

El dial esta grabado con láser y tratado con agujas. Luego tiene algo de tratamiento manual (secreto ;-)). Falta esmalatado y aplicar lume.

Las agujas se pueden hacer, pero por tiempo y coste de diseño, corte, ajuste, no compensa. Existens algunos buenos distribuidores en el mercado aftermarket. Estas concretamente son de Raflles.

Un saludo.

Buenas:

¿Como has fabricado el dial? ¿Con acido o con la cnc? ¿Y las agujas son fabricadas o compradas?

Te ha quedado genial.

Un saludo.


pepelute

Forer@ Senior
Buenas, gracias.

El dial esta grabado con láser y tratado con agujas. Luego tiene algo de tratamiento manual (secreto ;-)). Falta esmalatado y aplicar lume.

Las agujas se pueden hacer, pero por tiempo y coste de diseño, corte, ajuste, no compensa. Existens algunos buenos distribuidores en el mercado aftermarket. Estas concretamente son de Raflles.

Un saludo.

Buenas:

Tengo un par de dudas a ver si me las puedes aclarar.

- ¿A que te refieres con tratado con agujas? ¿algun tipo de pulido en una maquina centrifugadora?
- ¿Que material sueles usar para esto y de que espesor? Yo suelo usar cobre porque para las patas del dial me queda mejor pero en la cnc no me queda muy bien despues.
- Viendo el diseño del dibujo ¿Que movimiento vas a usar? Lo digo por la altura de los cañones de las agujas.

Un saludo.


cronos fugit

Habitual
Buenas de nuevo:

Si, es una centrifugadora de joyería para pulidos.

El material es latón, porque es una esfera original de Boctok. Evito estar soldando patas de esfera. Tiene el tamaño adecuado para cualquier caja....

Como es una esfera original, no tengo que preocuparme por altura cañón. Lleva su movimiento original manufactura de Vostok (2415).

Un saludo.

Buenas:

Tengo un par de dudas a ver si me las puedes aclarar.

- ¿A que te refieres con tratado con agujas? ¿algun tipo de pulido en una maquina centrifugadora?
- ¿Que material sueles usar para esto y de que espesor? Yo suelo usar cobre porque para las patas del dial me queda mejor pero en la cnc no me queda muy bien despues.
- Viendo el diseño del dibujo ¿Que movimiento vas a usar? Lo digo por la altura de los cañones de las agujas.

Un saludo.


pepelute

Forer@ Senior
Buenas de nuevo:

Si, es una centrifugadora de joyería para pulidos.

El material es latón, porque es una esfera original de Boctok. Evito estar soldando patas de esfera. Tiene el tamaño adecuado para cualquier caja....

Como es una esfera original, no tengo que preocuparme por altura cañón. Lleva su movimiento original manufactura de Vostok (2415).

Un saludo.

Buenas:

Pues la verdad que te queda genial el grabado con laser. Con la cnc no consigo esa precision en la profundidad con el espesor de una esfera normal que sera de 0,3-0,4 mm. ¿Que tipo de laser es? ¿Uno de CO2 o de fibra?

Un saludo.

Yo hice hace unos años algunas pruebas de grabado con ácido sobre latón


intenté ponerles las patas con soldadura laser pero se caían al forzarlas, no cogían bien


El diseño del calendario HABB MAYA me interesó e hice una prueba


La iba a poner en un citizen del mercado indio, pero se quedó en un proyecto fallido



La técnica que utilizaba era bastante rudimentaria

Imprimía con la laser y transfería la impresión toner con la plancha de planchar dándole al papel sobre el latón ( hay videos en internet )



Después del baño en ácido muriático salía un tanto rústico el grabado, ya que se comía zonas que no debía


Envejeciendo con vinagre y calor y luego puliendo los relieves se consiguen efectos chulos...


Lo ideal es trabajar los clichés con lacas emulsionables para conseguir mejor detalle, pero es una currada gorda...

Supongo que con la CNC y los láser nuevos todas estas artesanías quedan obsoletas y son una bonita forma de perder el tiempo...

Por cierto... muy chulo el pulpo

Última edición:

cronos fugit

Habitual
Buenas, gracias Vicente..En relojería y sobre todo en joyeria, he visto por los talleres que conozco, el trabajo con ácido, trasferencias....hay diferentes técnicas en función del tipo de acabado, tiempo de ejecución. Llevan tiempo como apuntas y el acabado a veces tiene algunas limitaciones. CNC por supuesto y los laseres potentes, consiguen un nivel de acabado muy profesional. Es crucial la calidad y tipo de diseño. Me gusta y la utilizo mucho. Ejemplos:

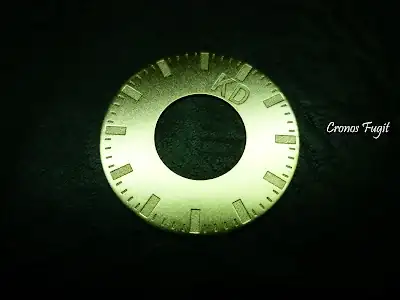

Para un prototipo con un nivel bajo de grabado, solo prueba:

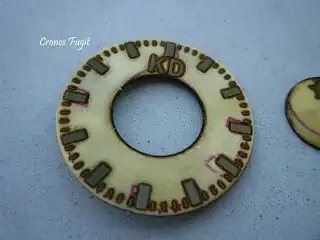

Grabado potente con corte para crear aguja disco:



Para posterior pintado y aplicado de lumen:

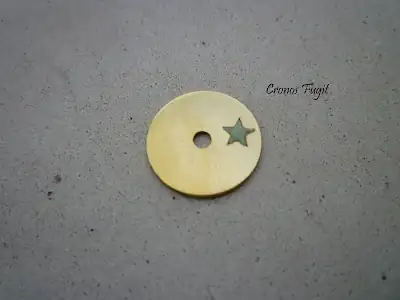

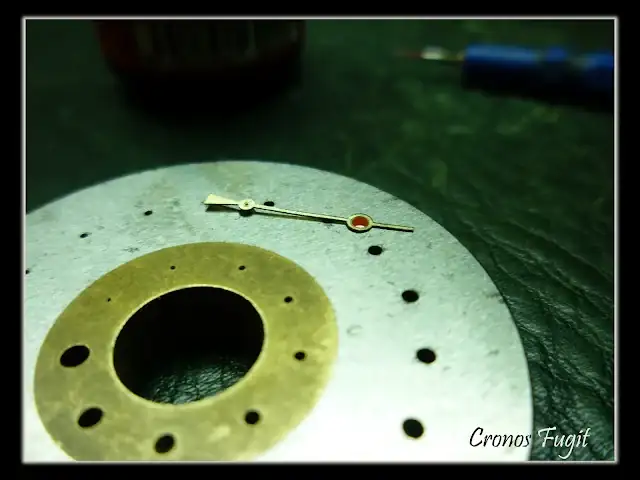

Aguja central con lumen:

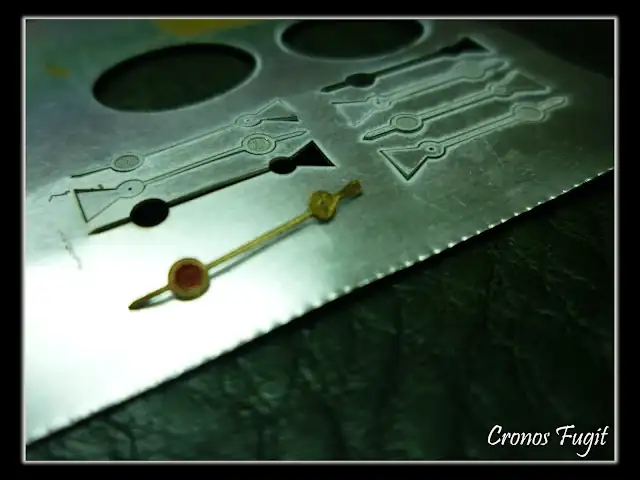

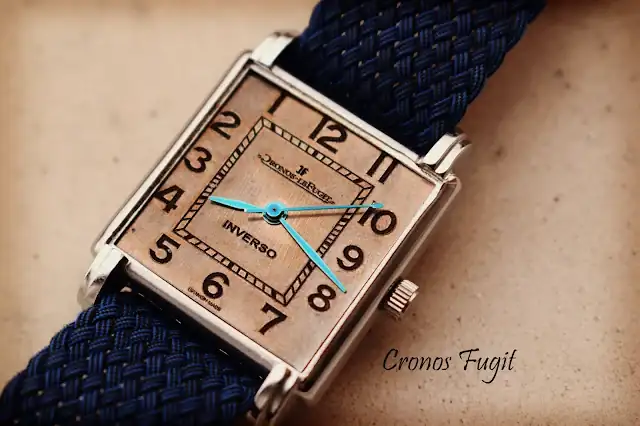

Como te decía, permite no solo el grabado, tambien el corte muy preciso incluso para medidas pequeñas. Creando una aguja:

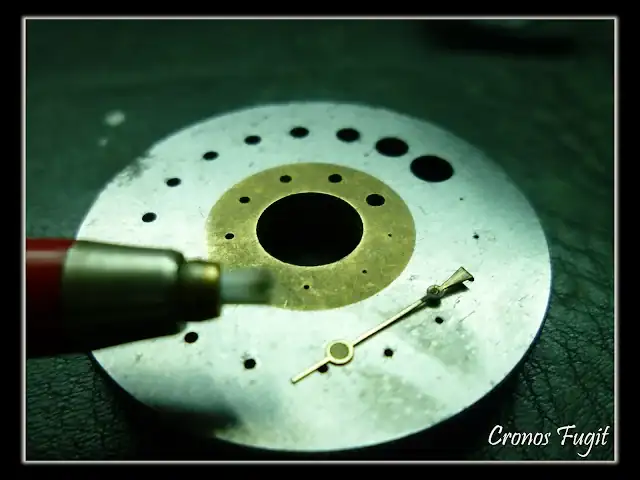

También permite el grabado en materiales más resistentes, como el acero:

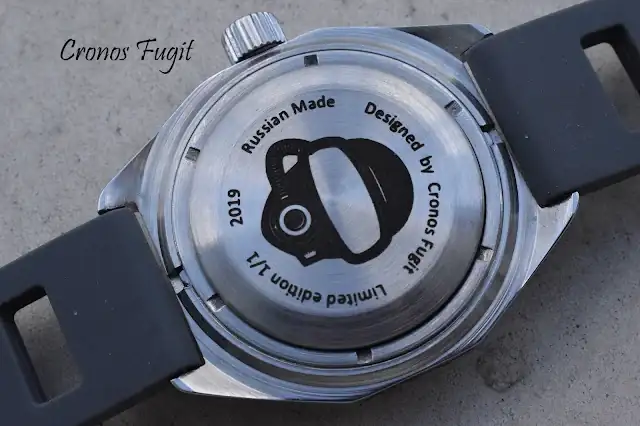

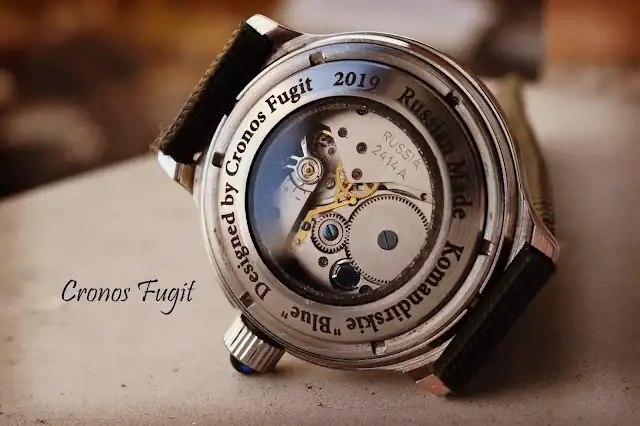

Incluso con corte, para crear un fondo visto con una tapa original, evitando la gran altura que dan algunos creadores de fondos vistos aftermarket para relojes Boctok.

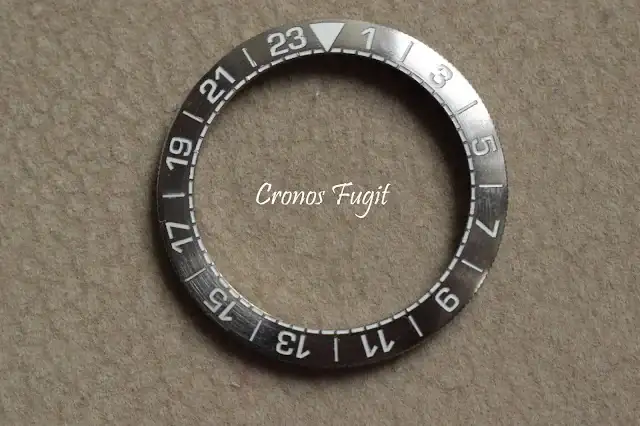

Y otras aplicaciones para medidas pequeñas que exigen precisión y calibrado. Bisel de acero con grabado impar para diseño único (lacado posterior en blanco al gusto):





Respecto al tema de poner patas de esfera, no he tenido problemas con el soldado de ellas a la esfera, hay que ajustar muy bien grosor, posición y ajuste. Lleva tiempo y no deja de ser una soldadura, por eso uso esferas originales. También me gusta la forma y grados de la curvatura así como la calidad del material, para estas en concreto (Vostok).

Por cierto, muy original la esfera del tema Maya.

Un saludo.

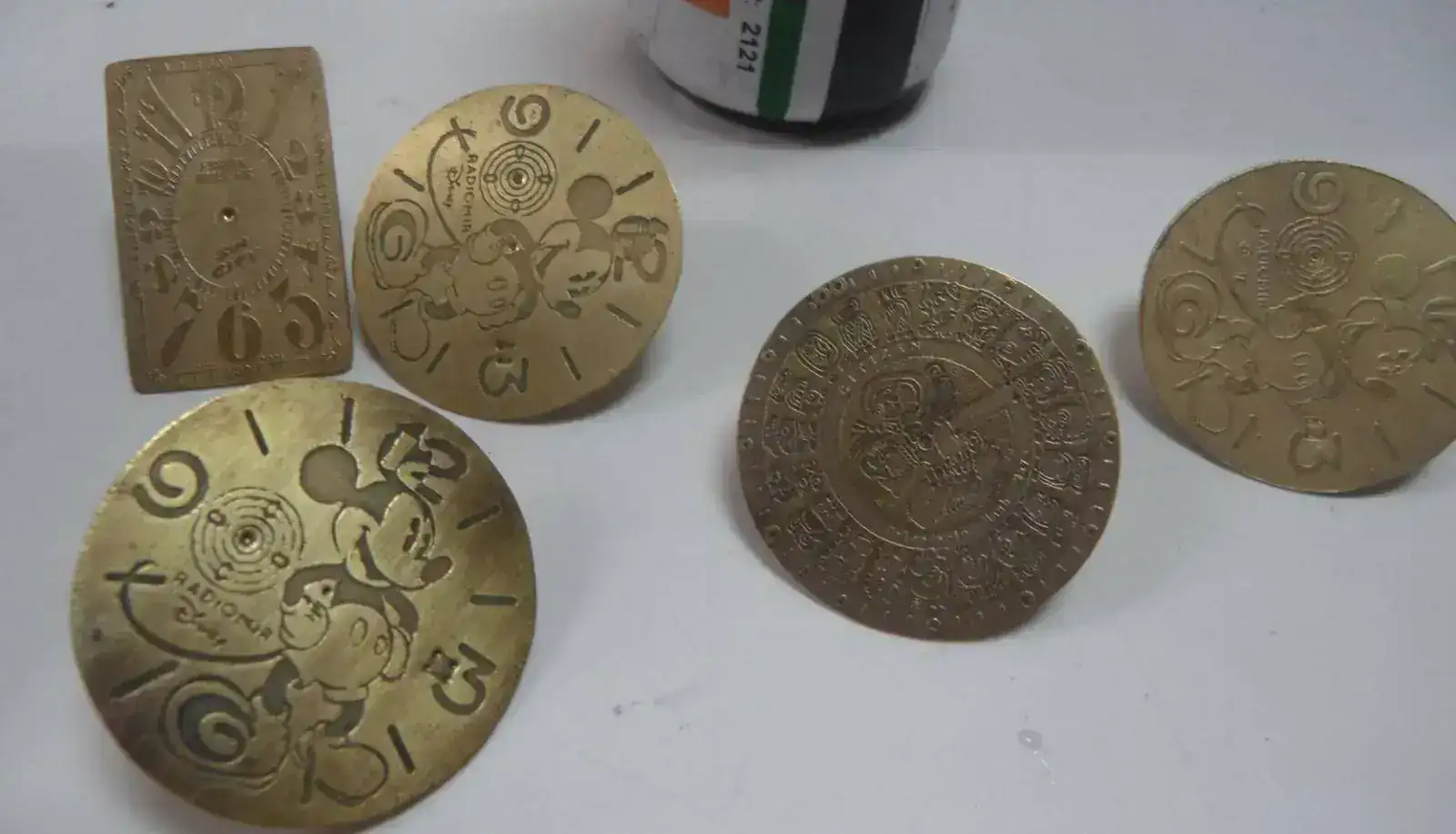

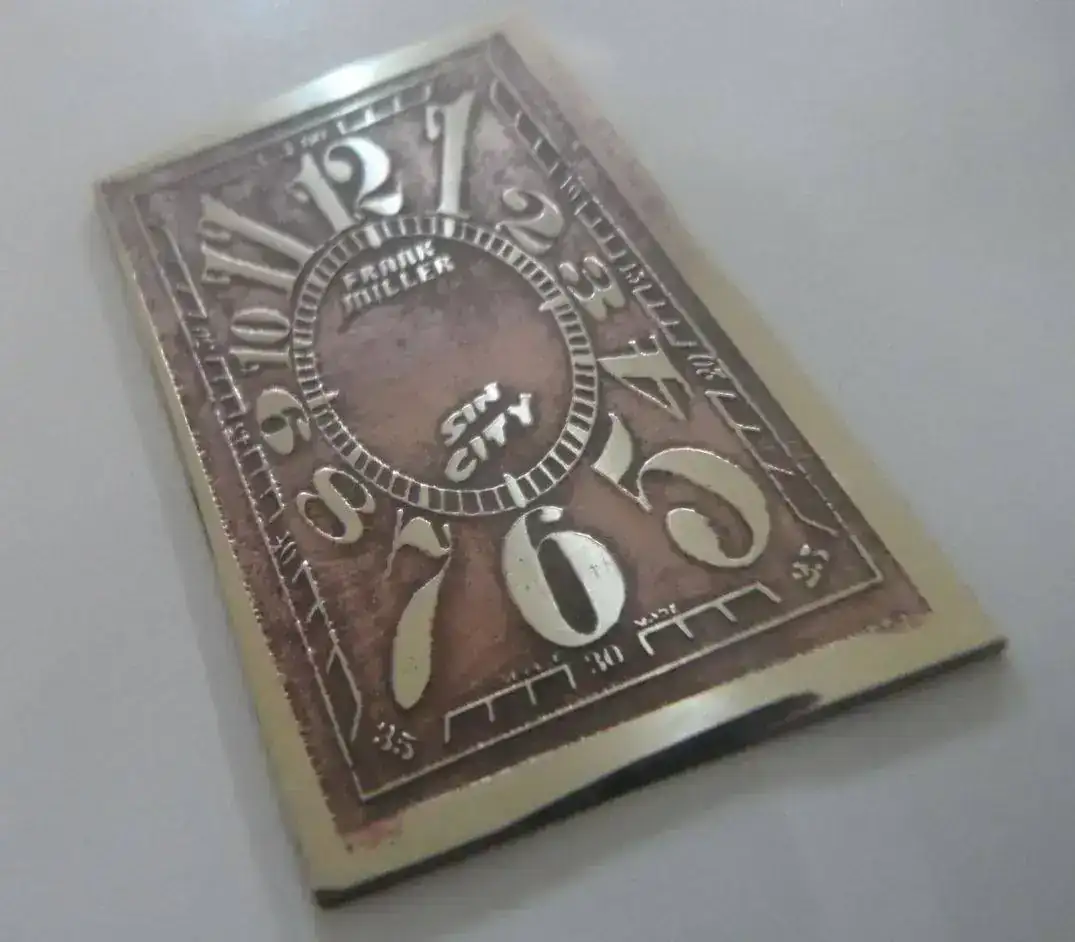

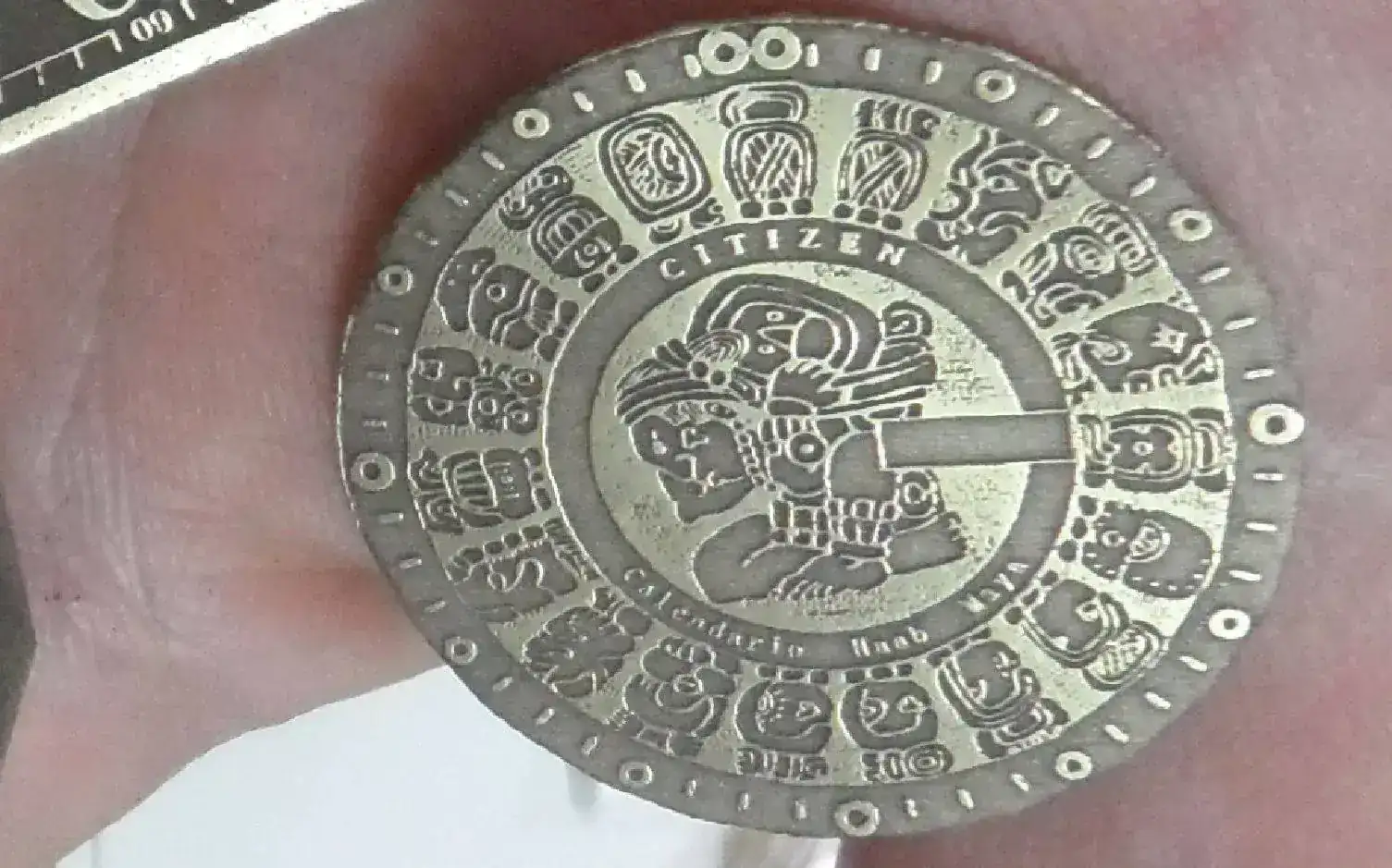

Yo hice hace unos años algunas pruebas de grabado con ácido sobre latón

Ver el archivos adjunto 839077

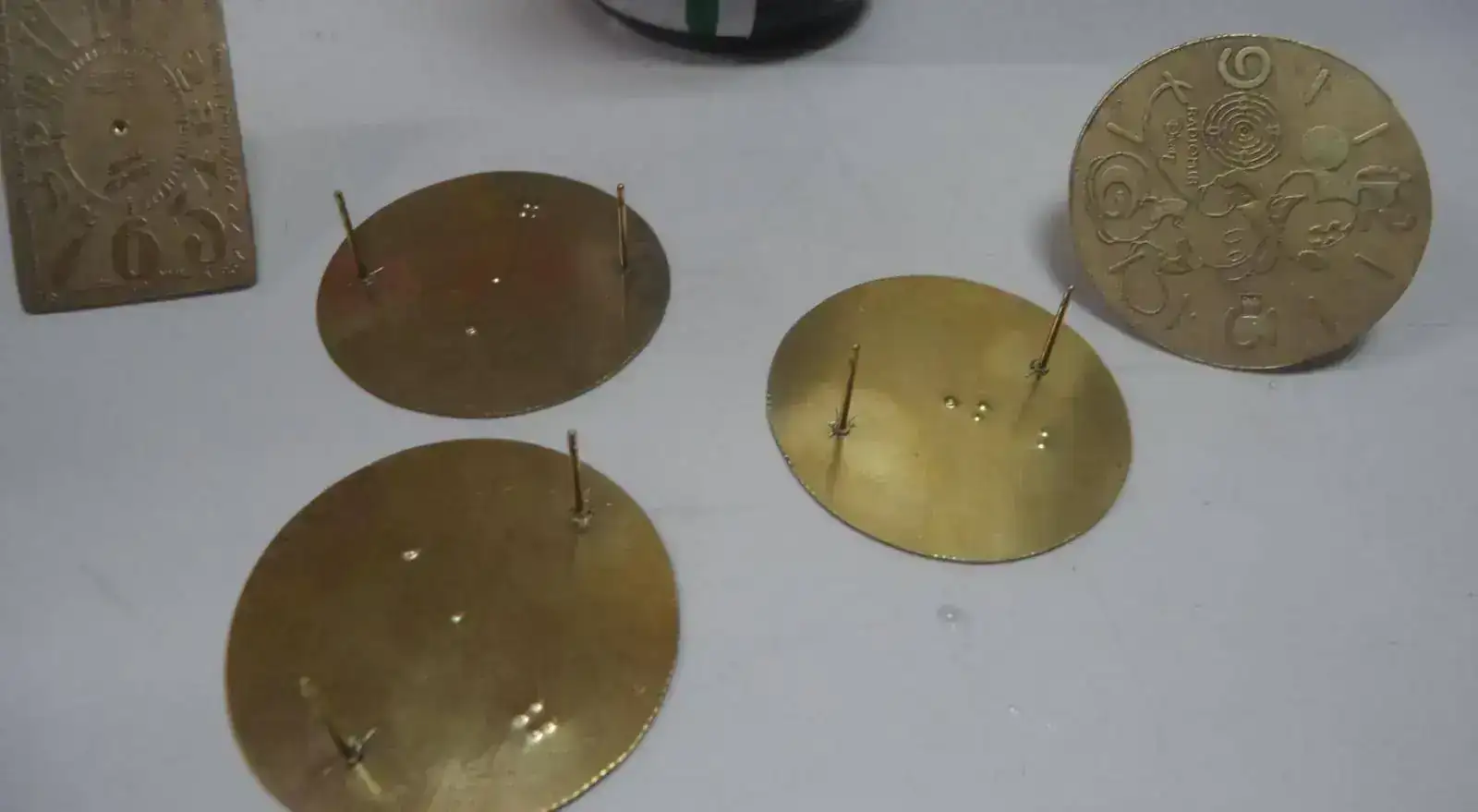

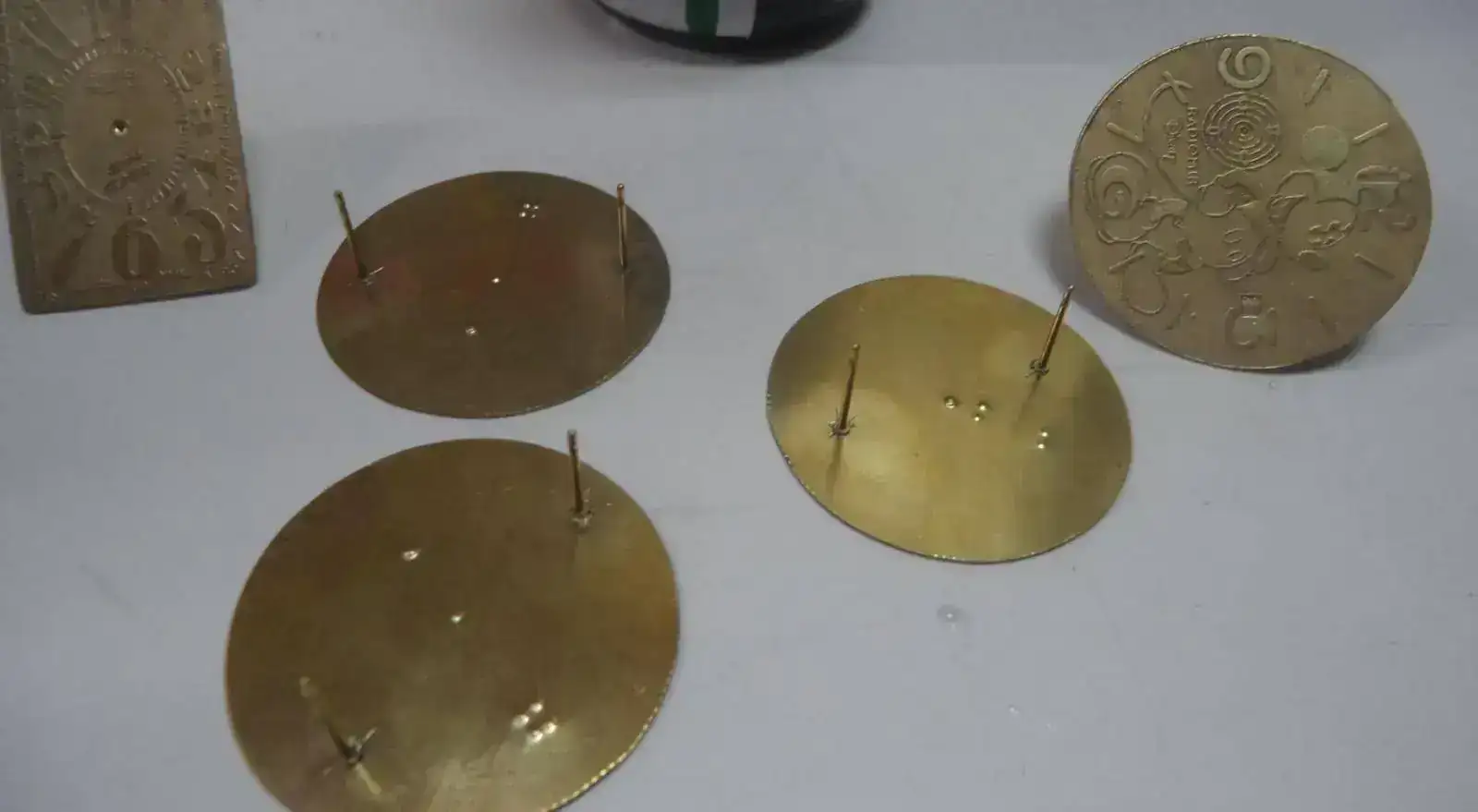

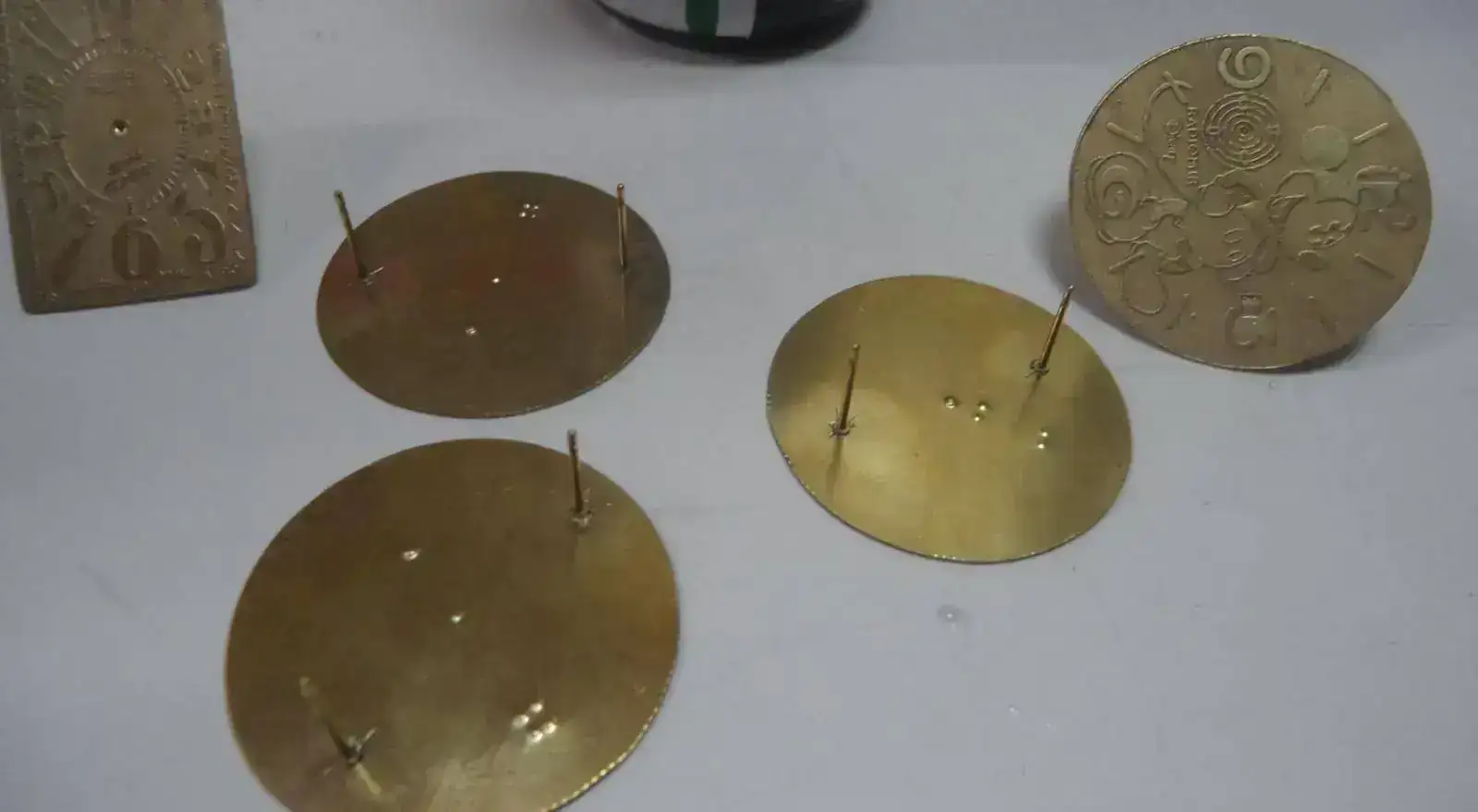

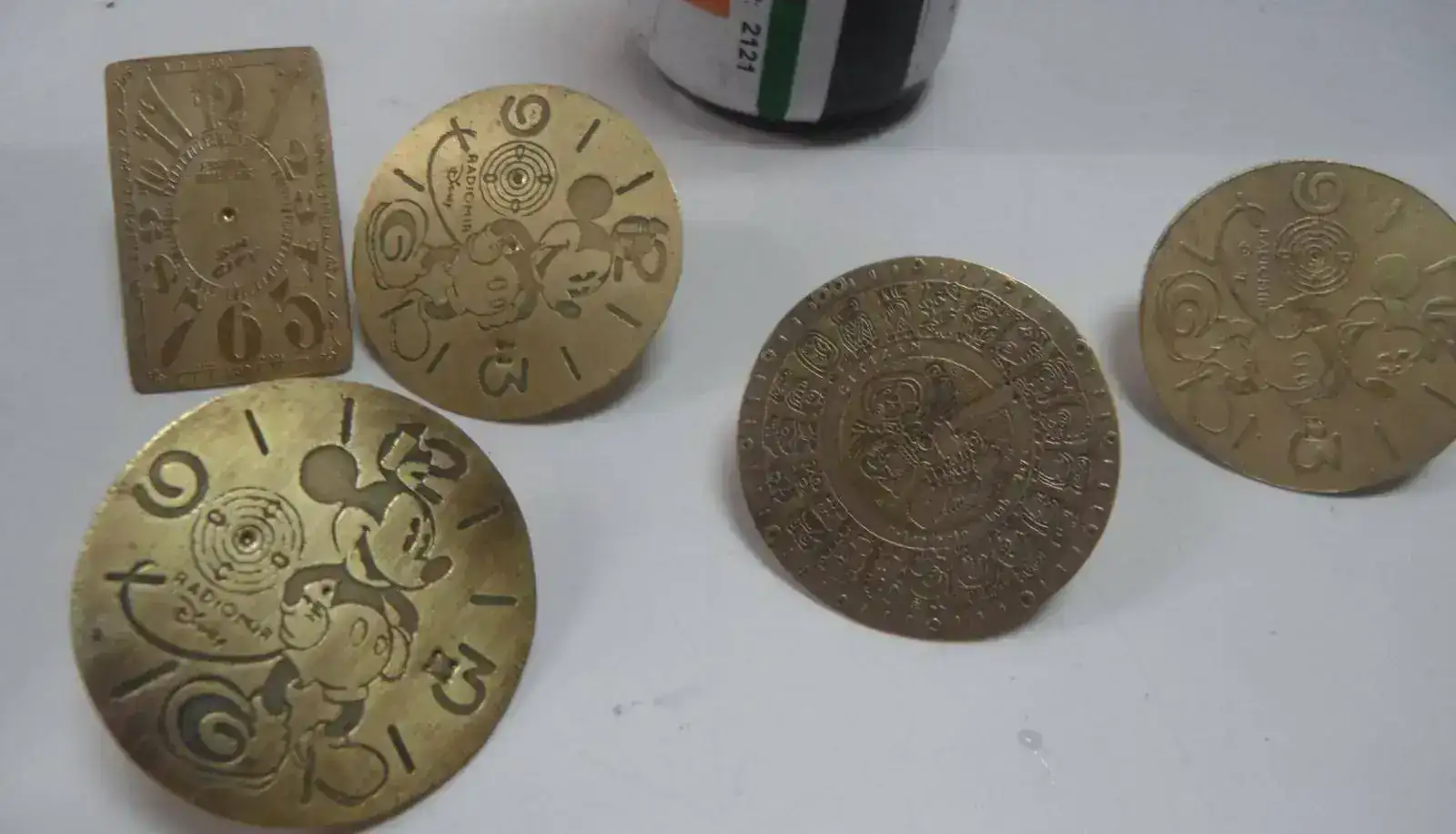

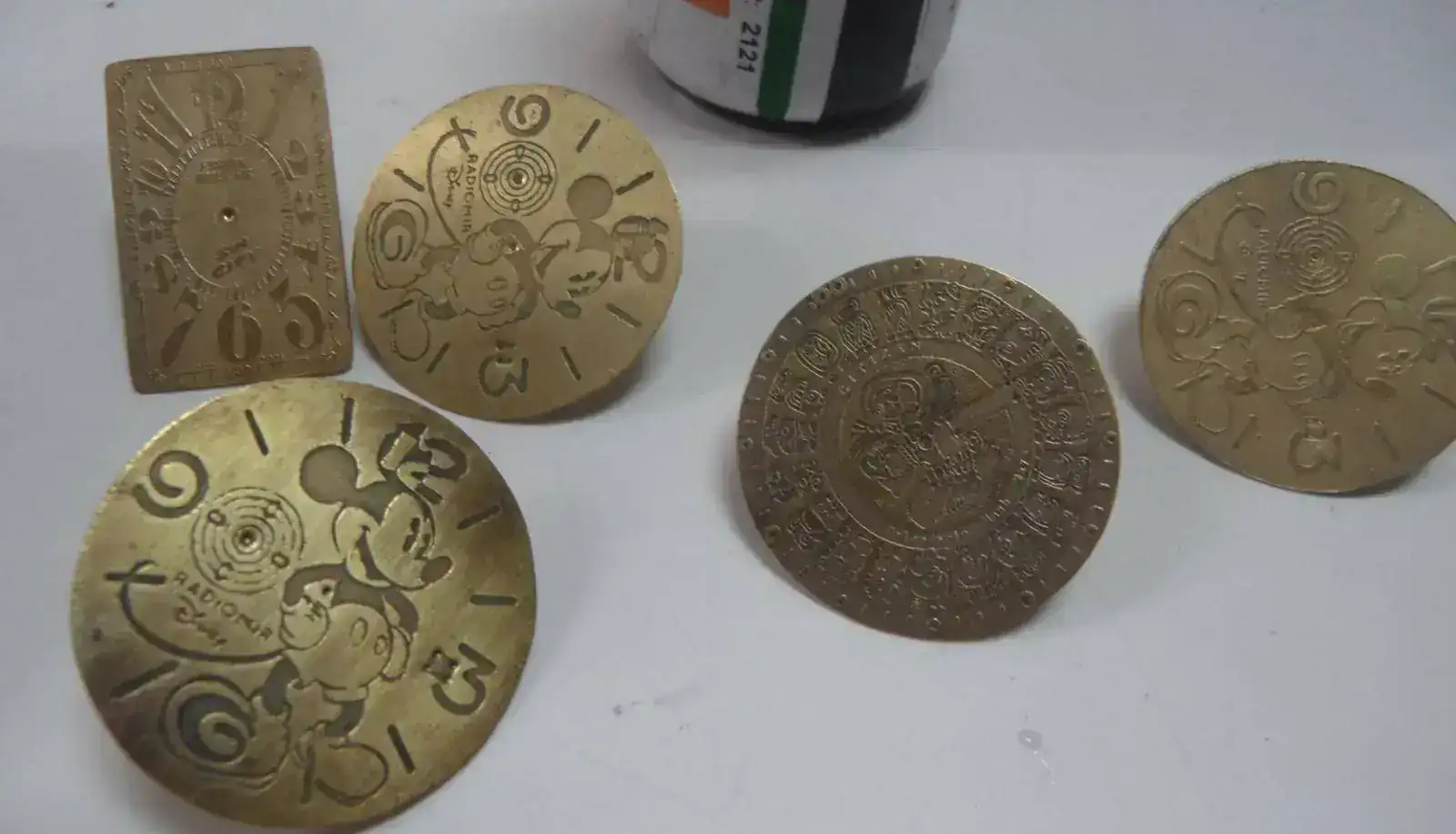

intenté ponerles las patas con soldadura laser pero se caían al forzarlas, no cogían bien

Ver el archivos adjunto 839078

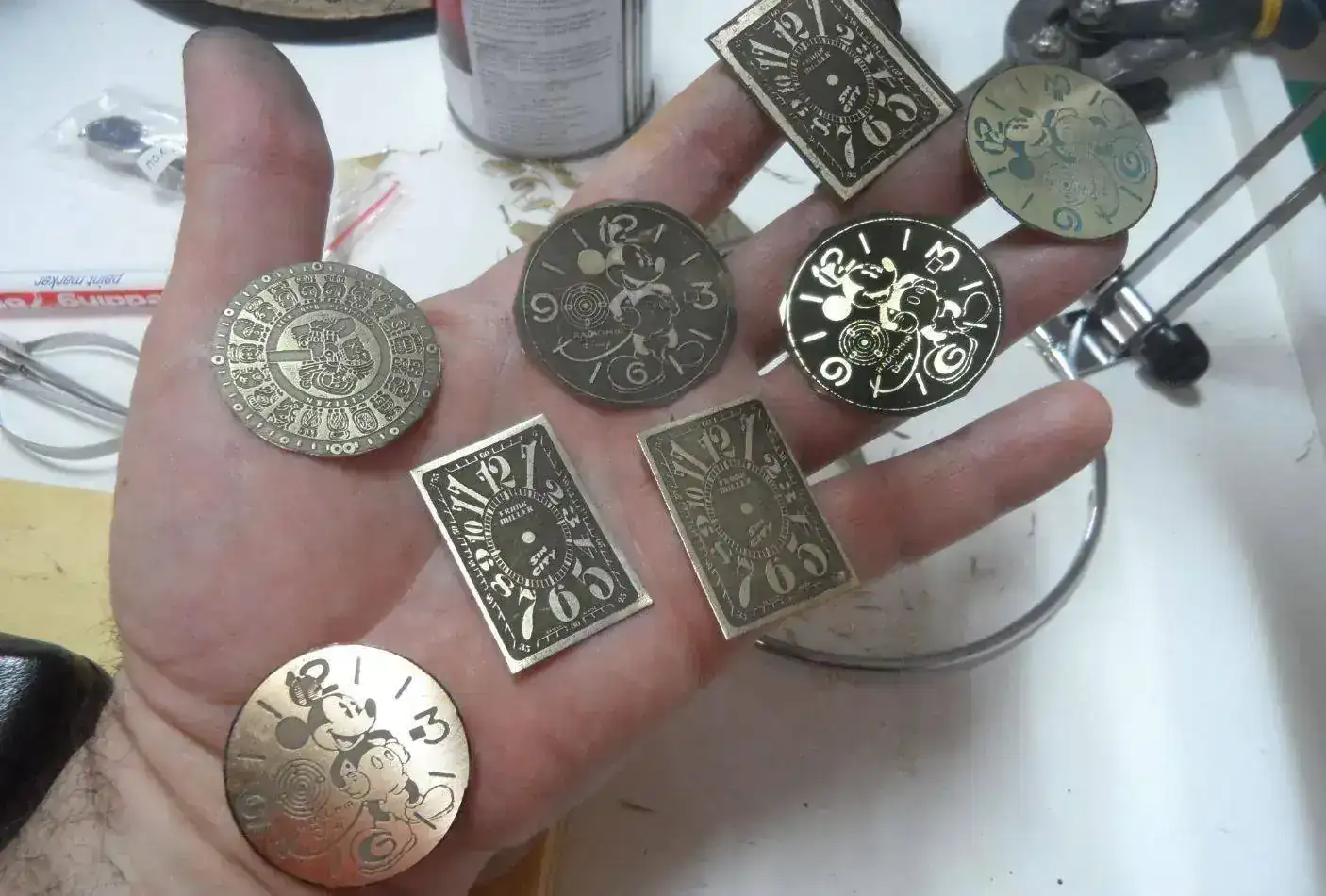

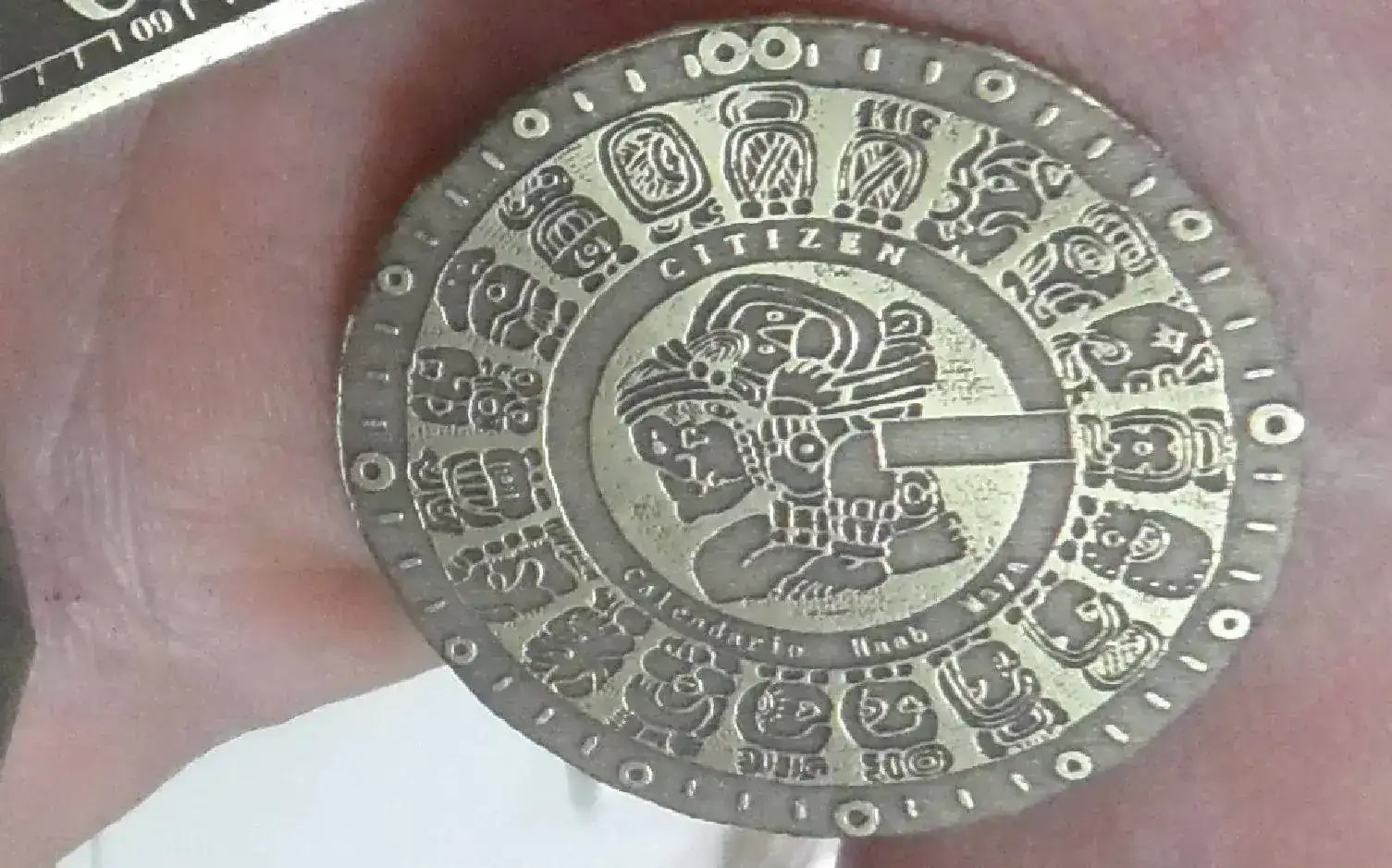

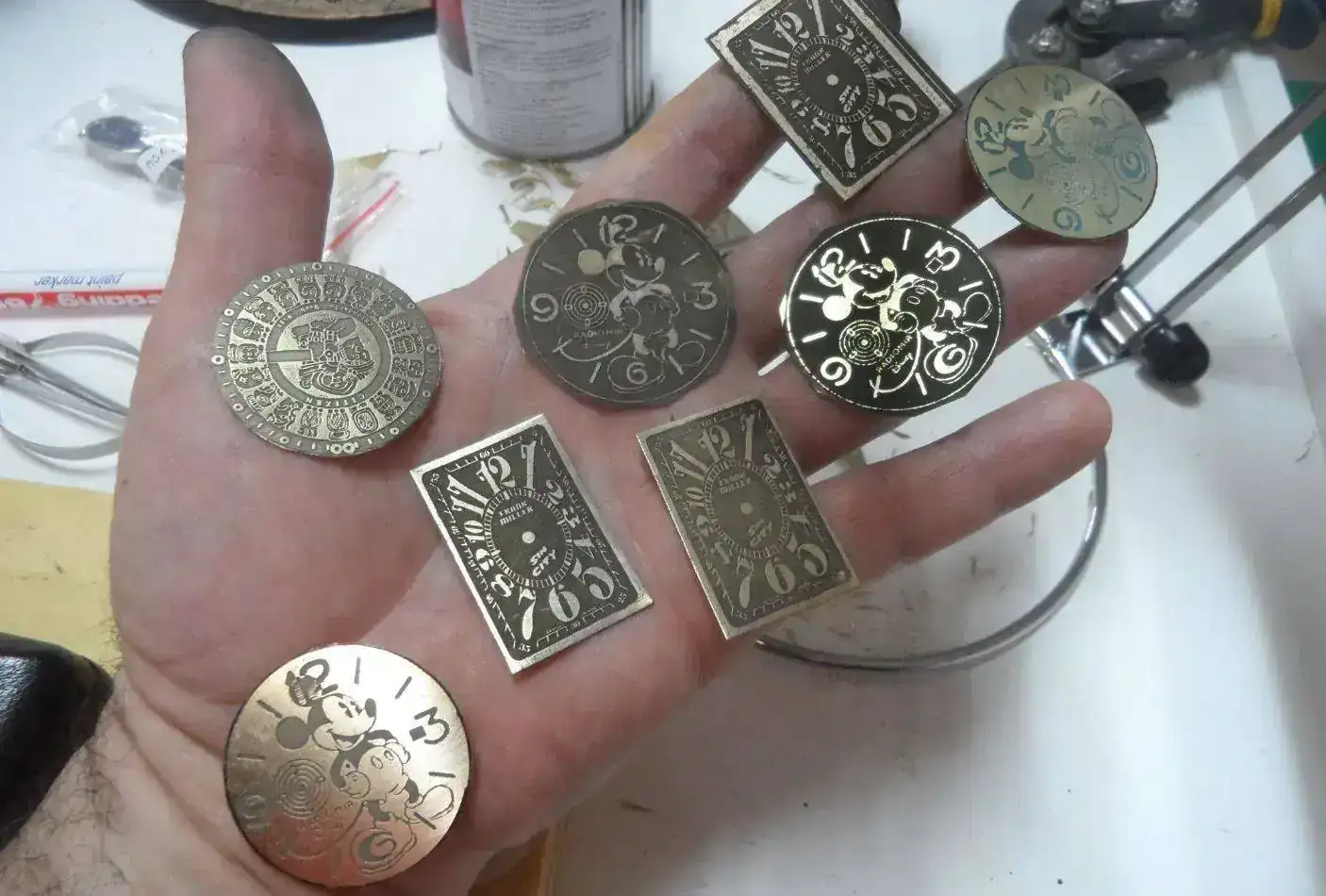

El diseño del calendario HABB MAYA me interesó e hice una prueba

Ver el archivos adjunto 839079

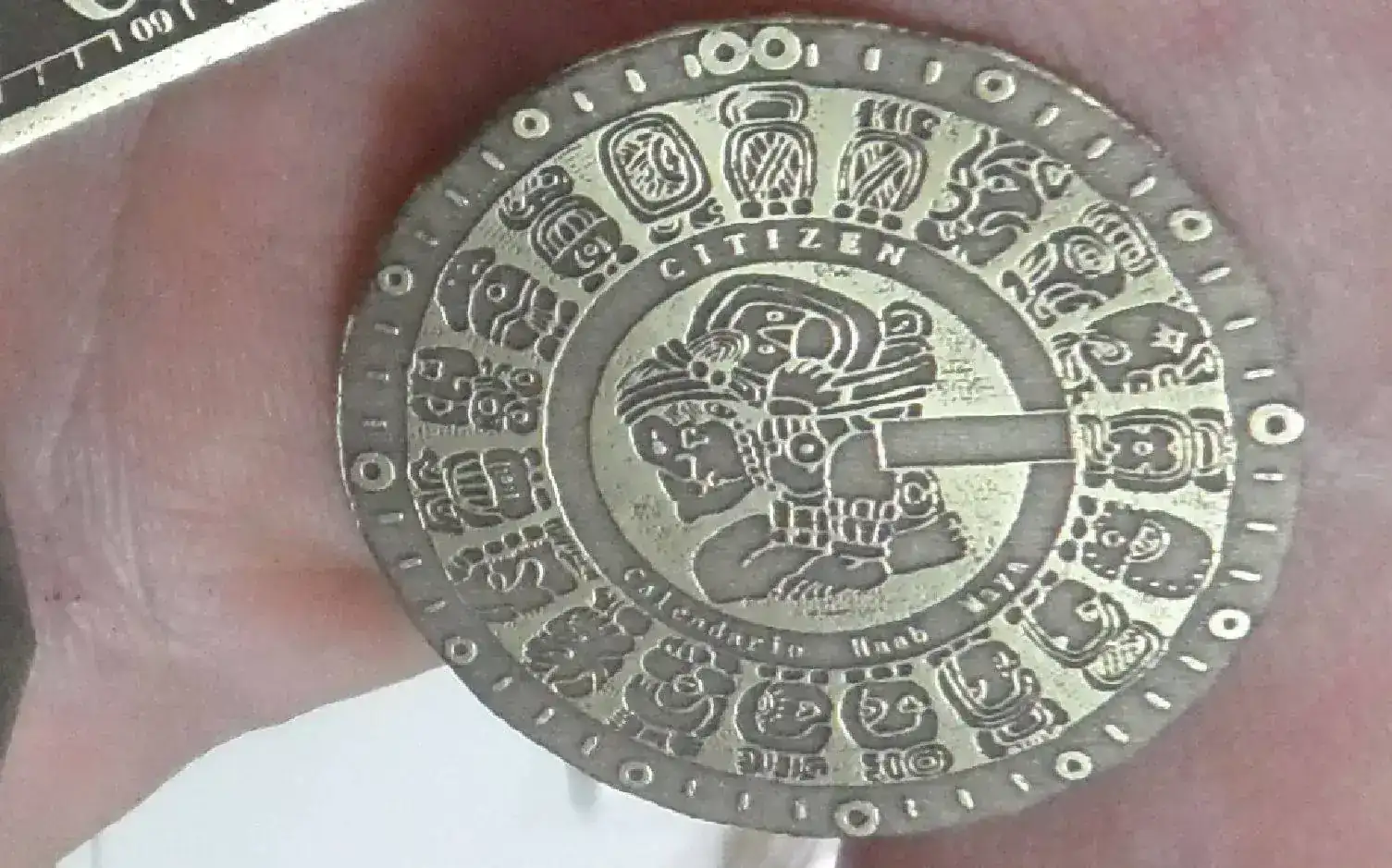

La iba a poner en un citizen del mercado indio, pero se quedó en un proyecto fallido

Ver el archivos adjunto 839080

Ver el archivos adjunto 839081

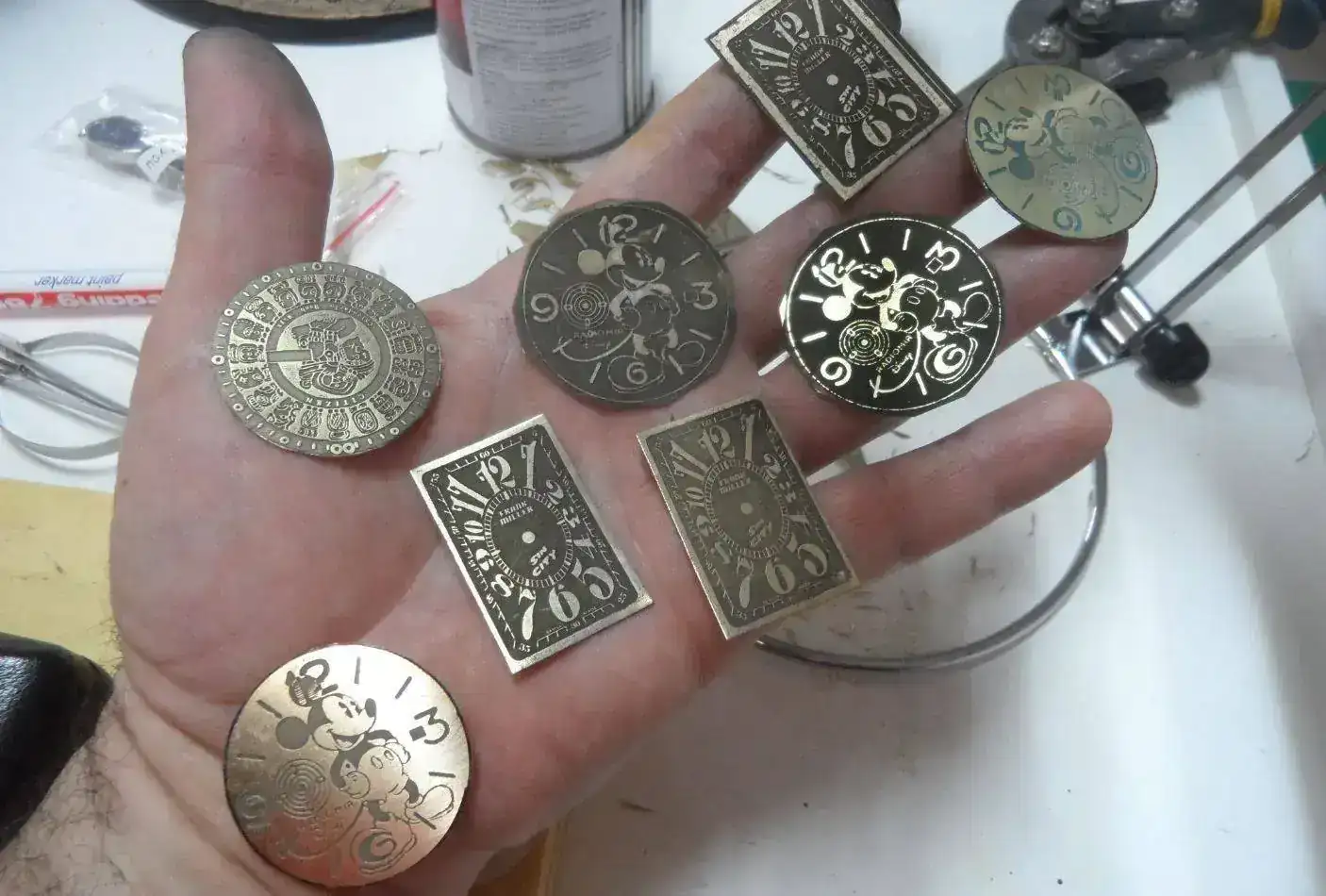

La técnica que utilizaba era bastante rudimentaria

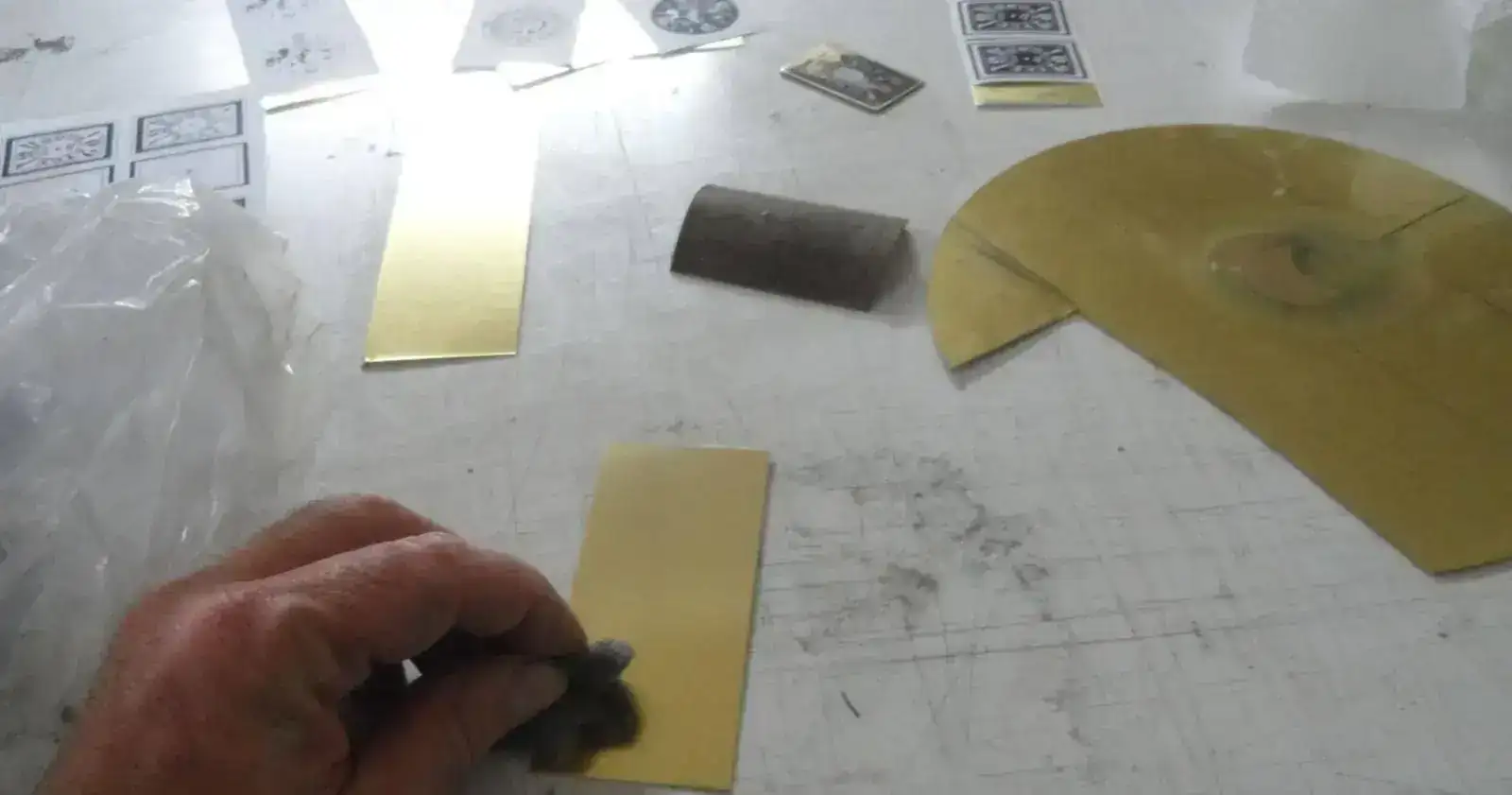

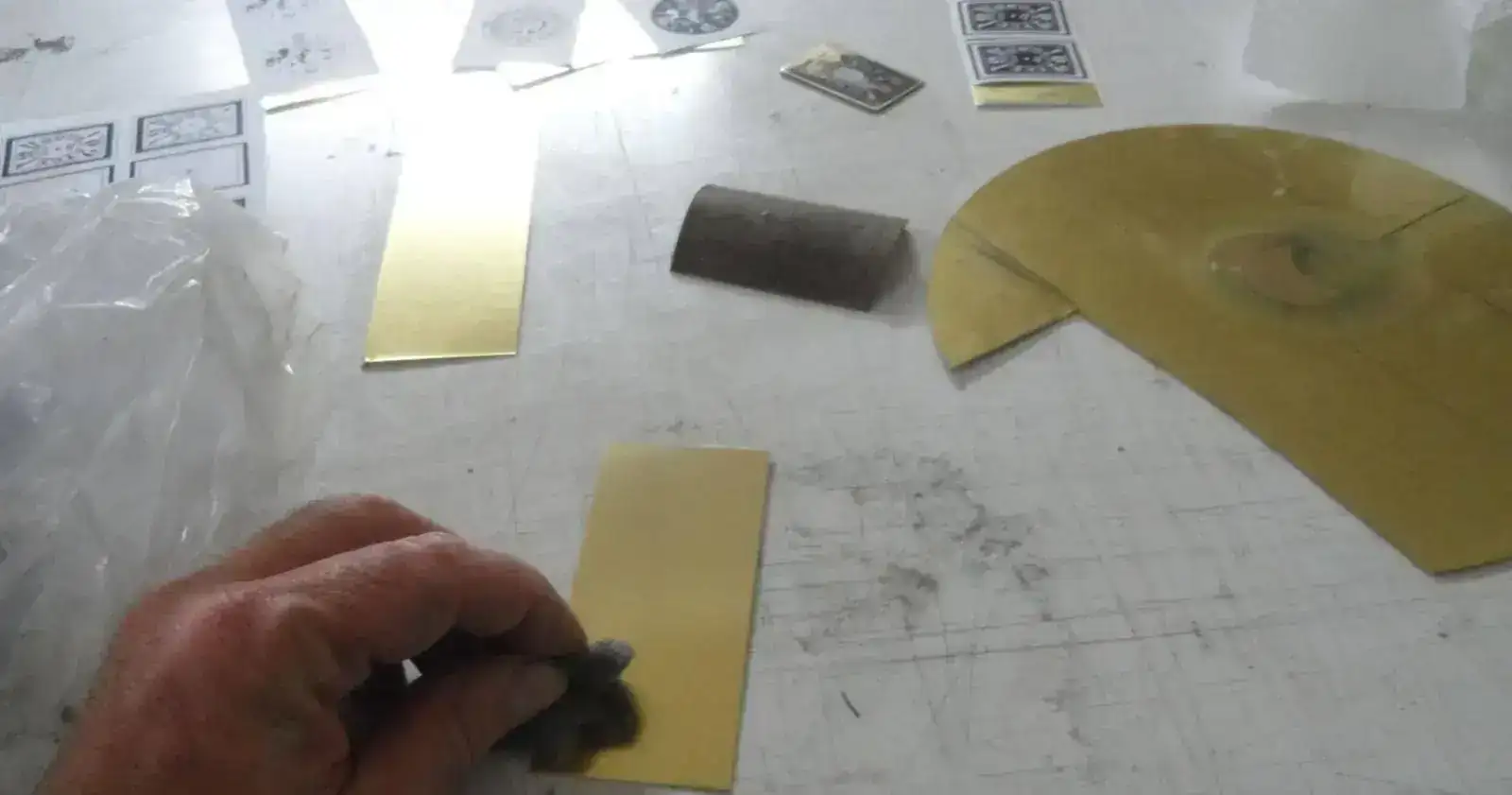

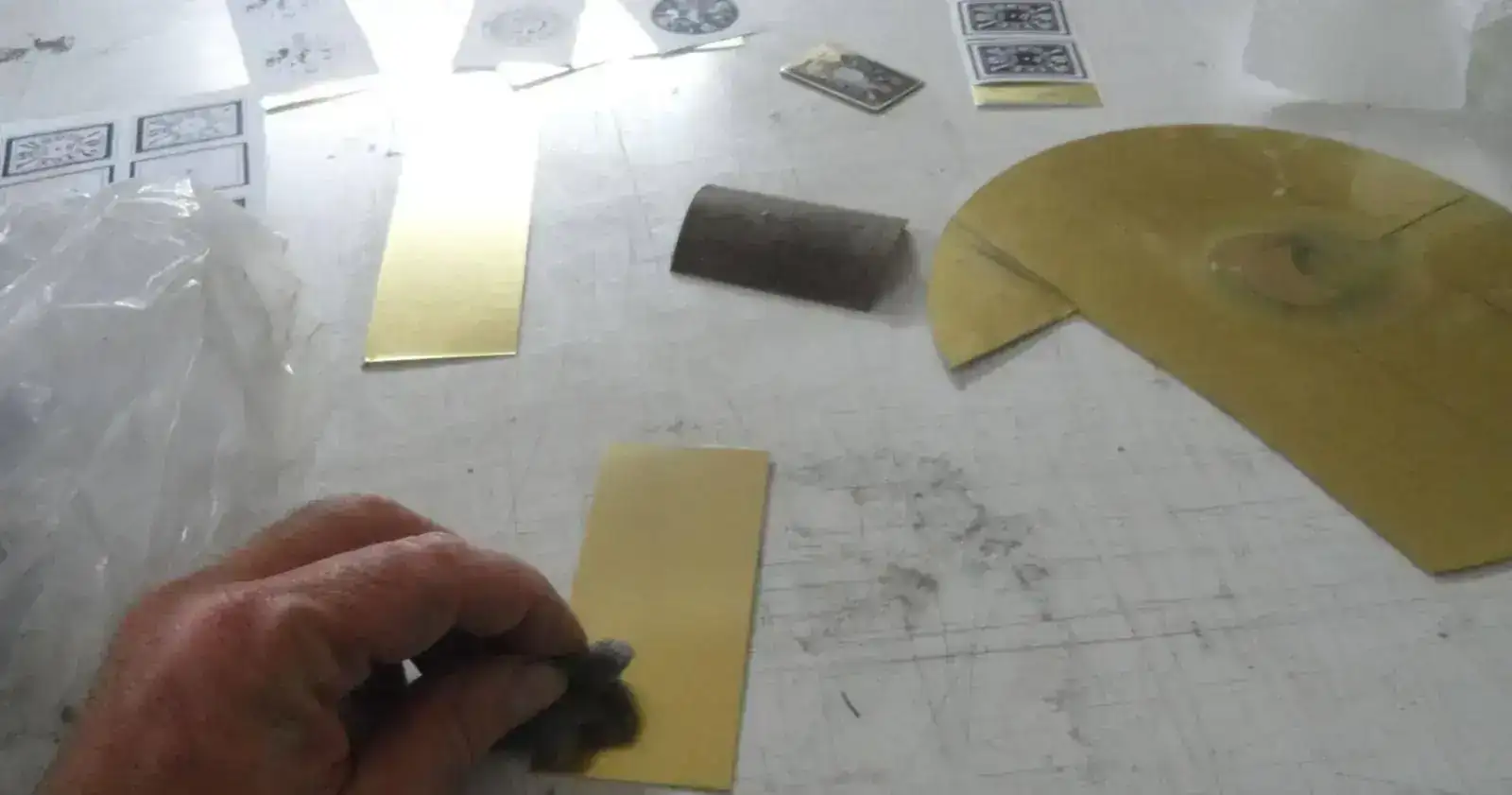

Imprimía con la laser y transfería la impresión toner con la plancha de planchar dándole al papel sobre el latón ( hay videos en internet )

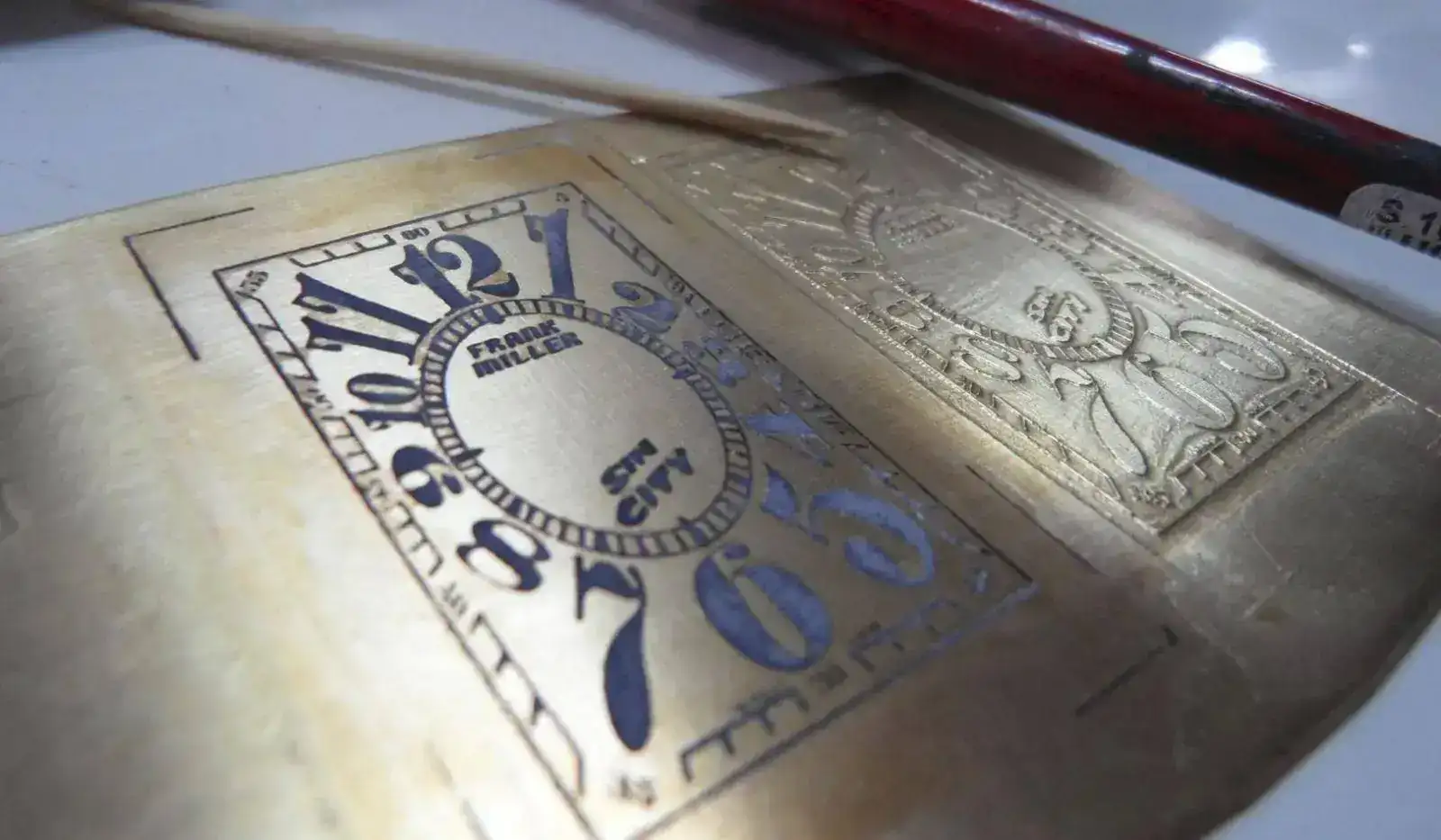

Ver el archivos adjunto 839082

Ver el archivos adjunto 839083

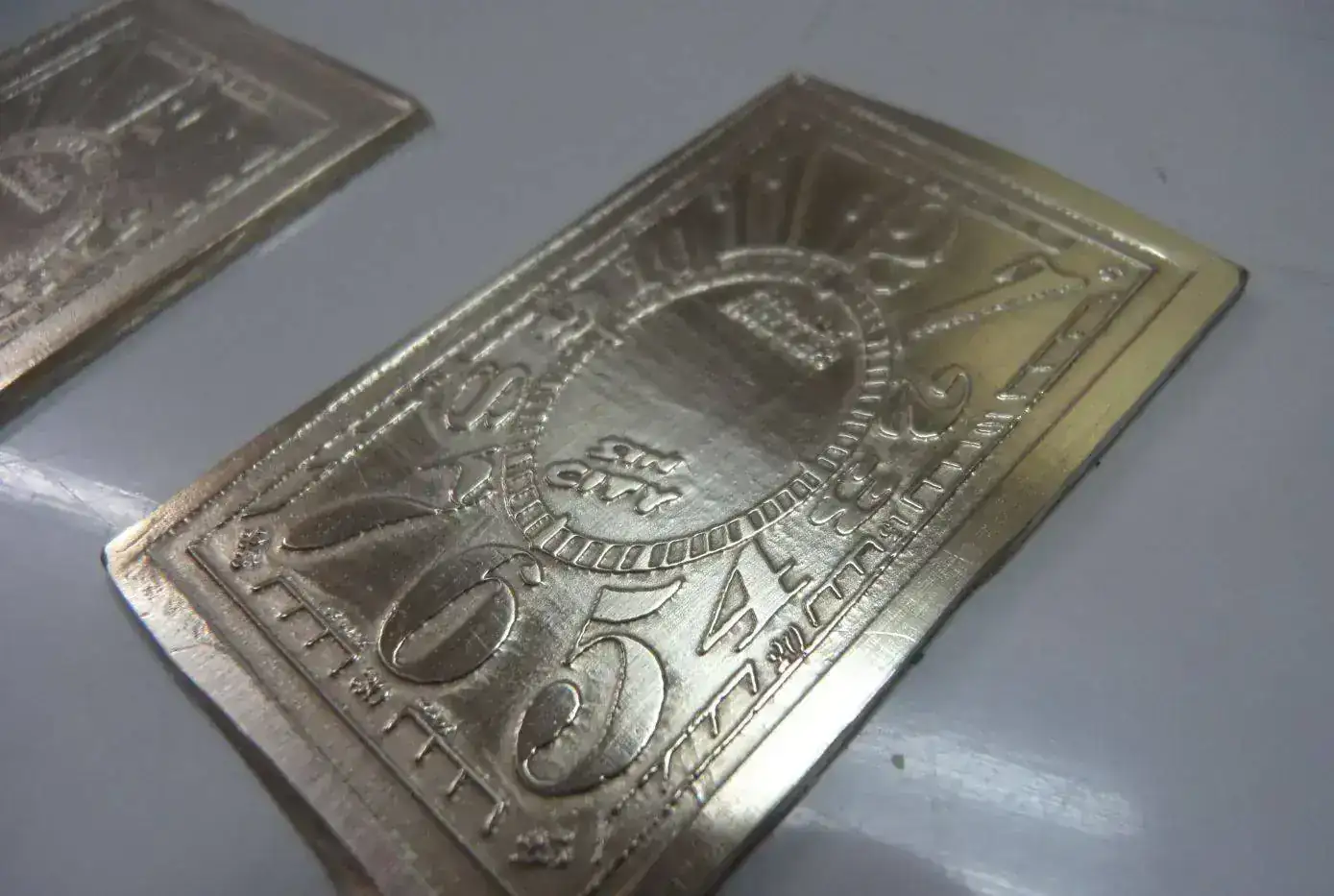

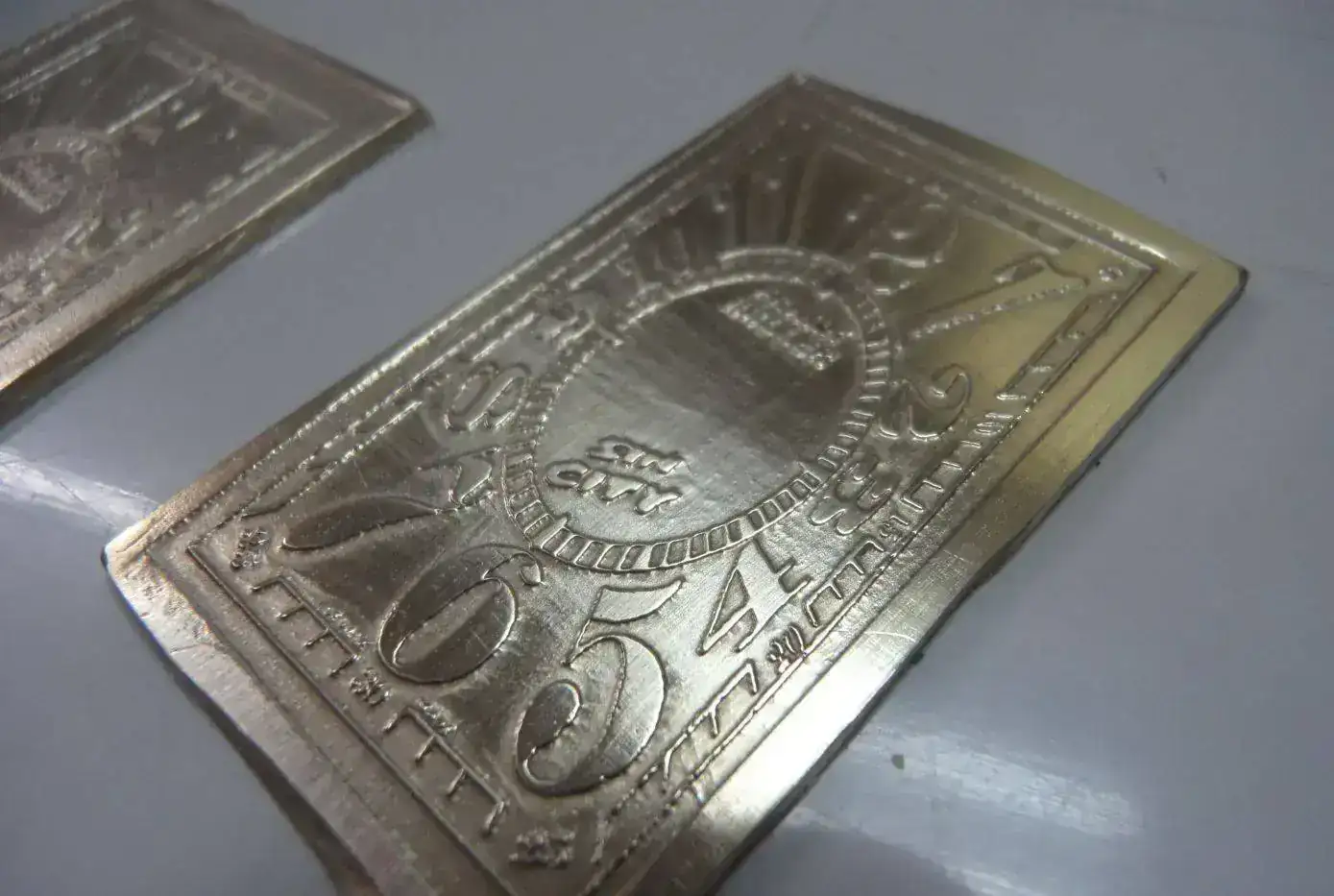

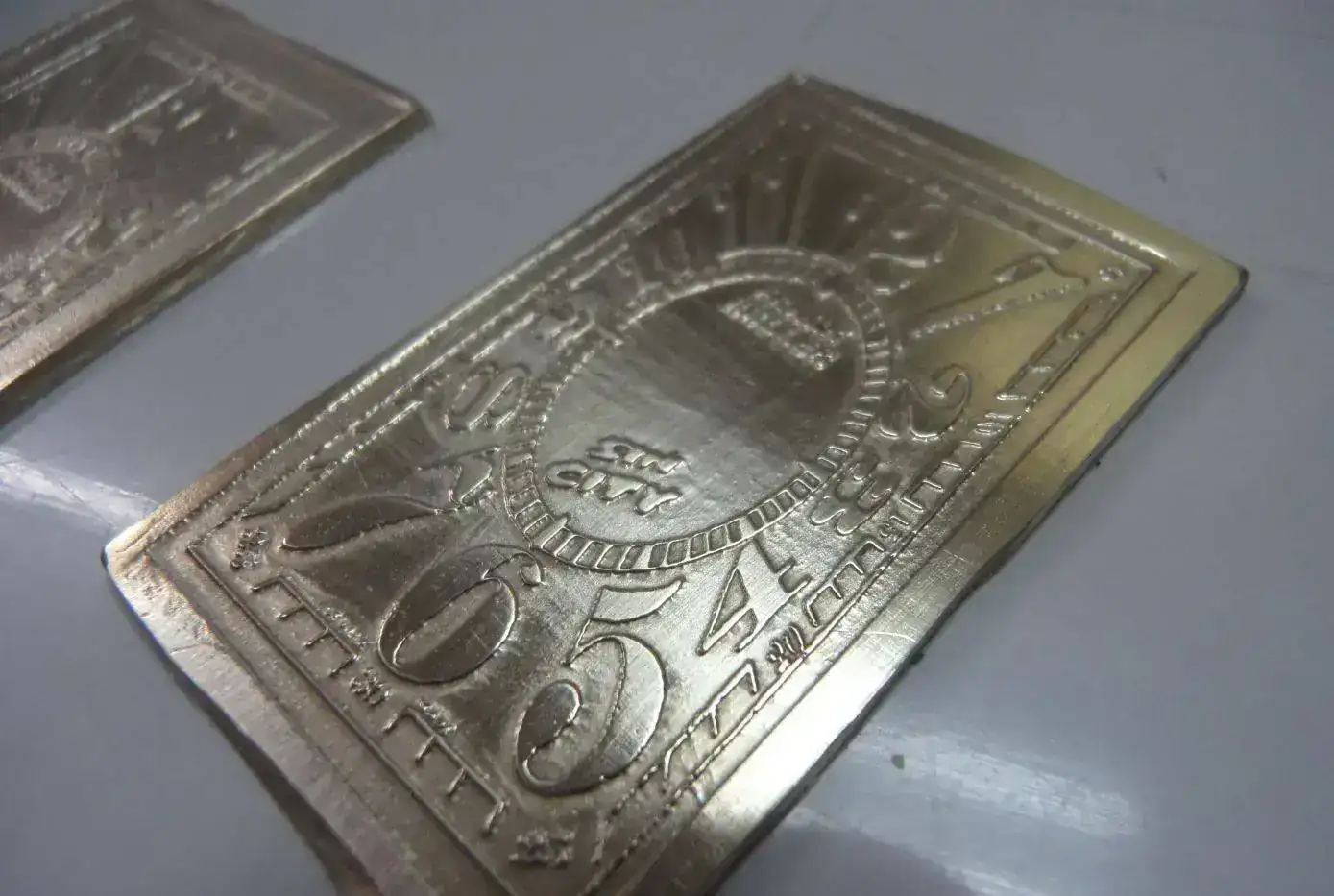

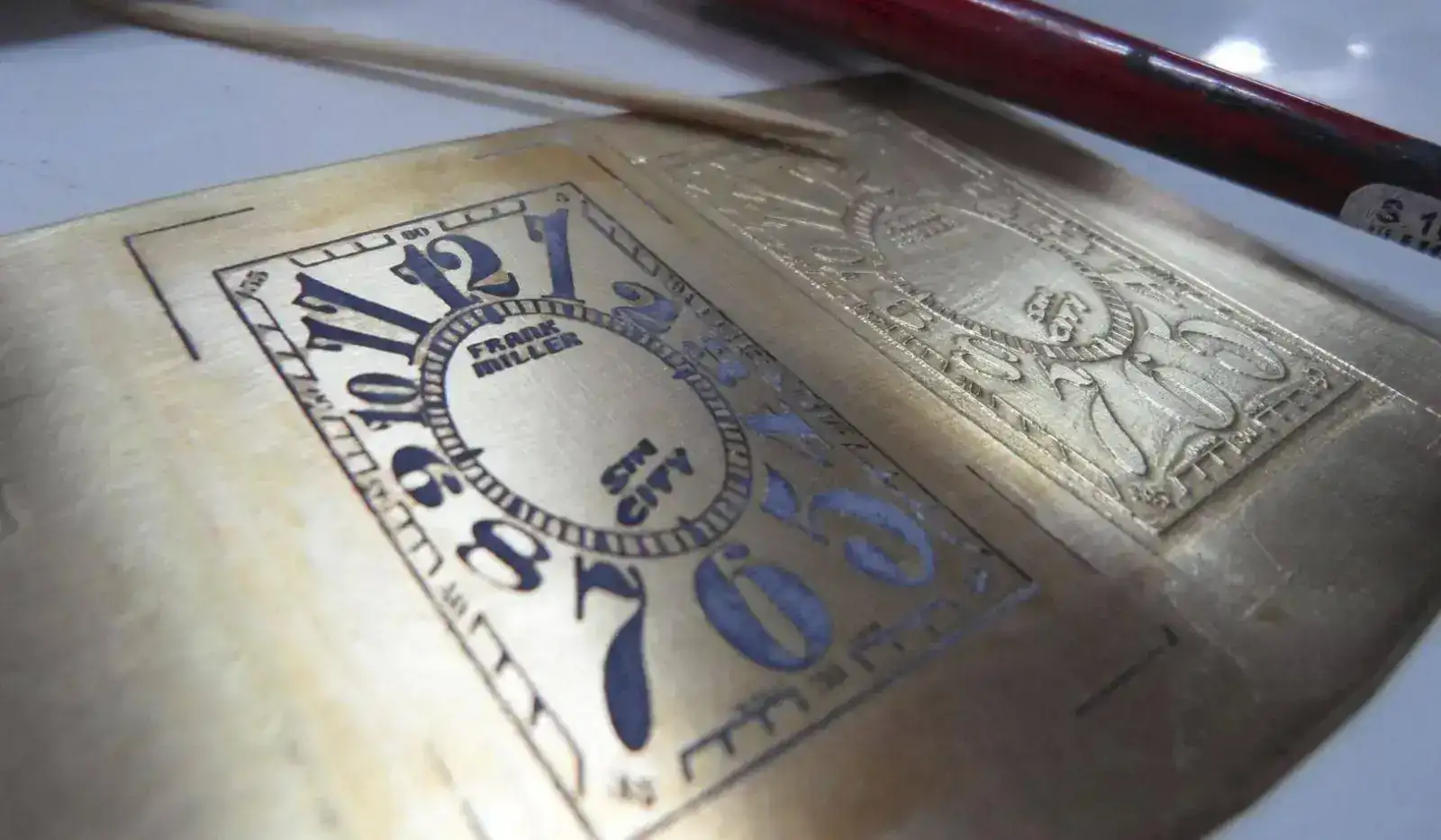

Después del baño en ácido muriático salía un tanto rústico el grabado, ya que se comía zonas que no debía

Ver el archivos adjunto 839084

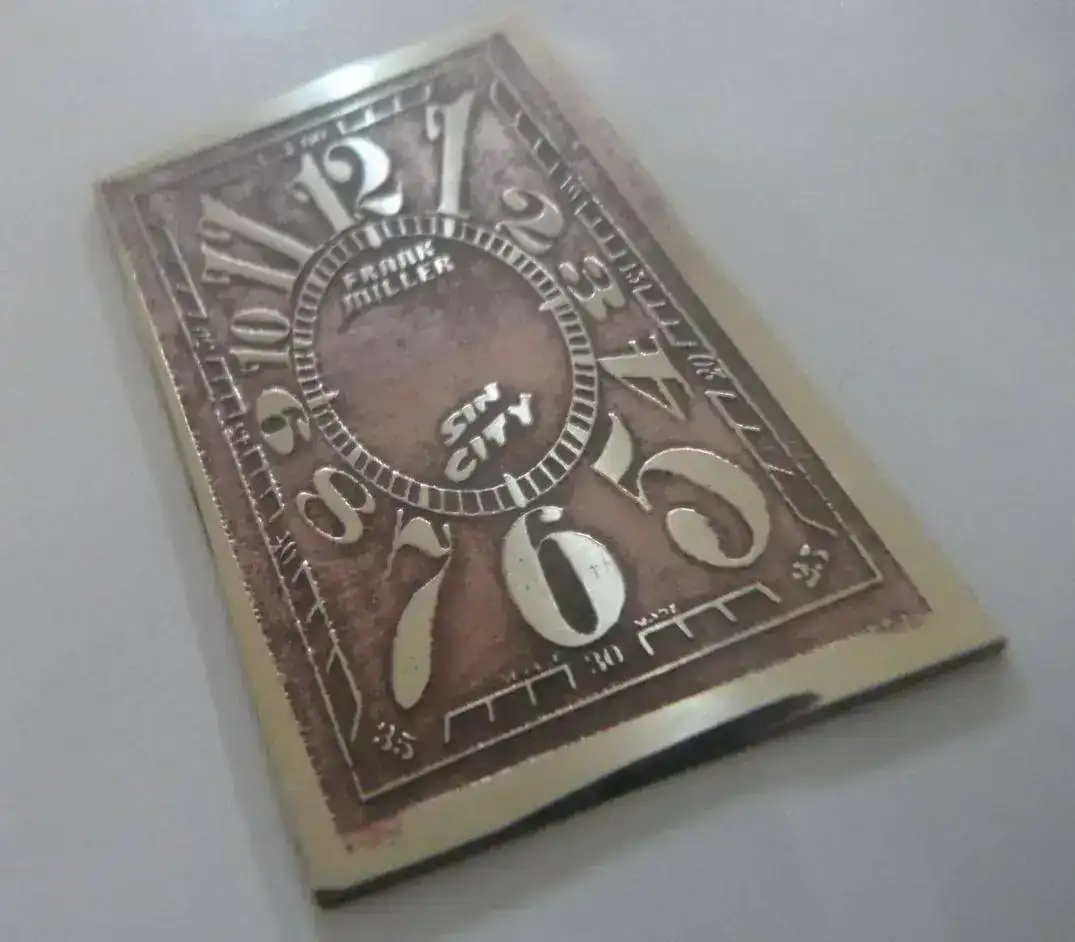

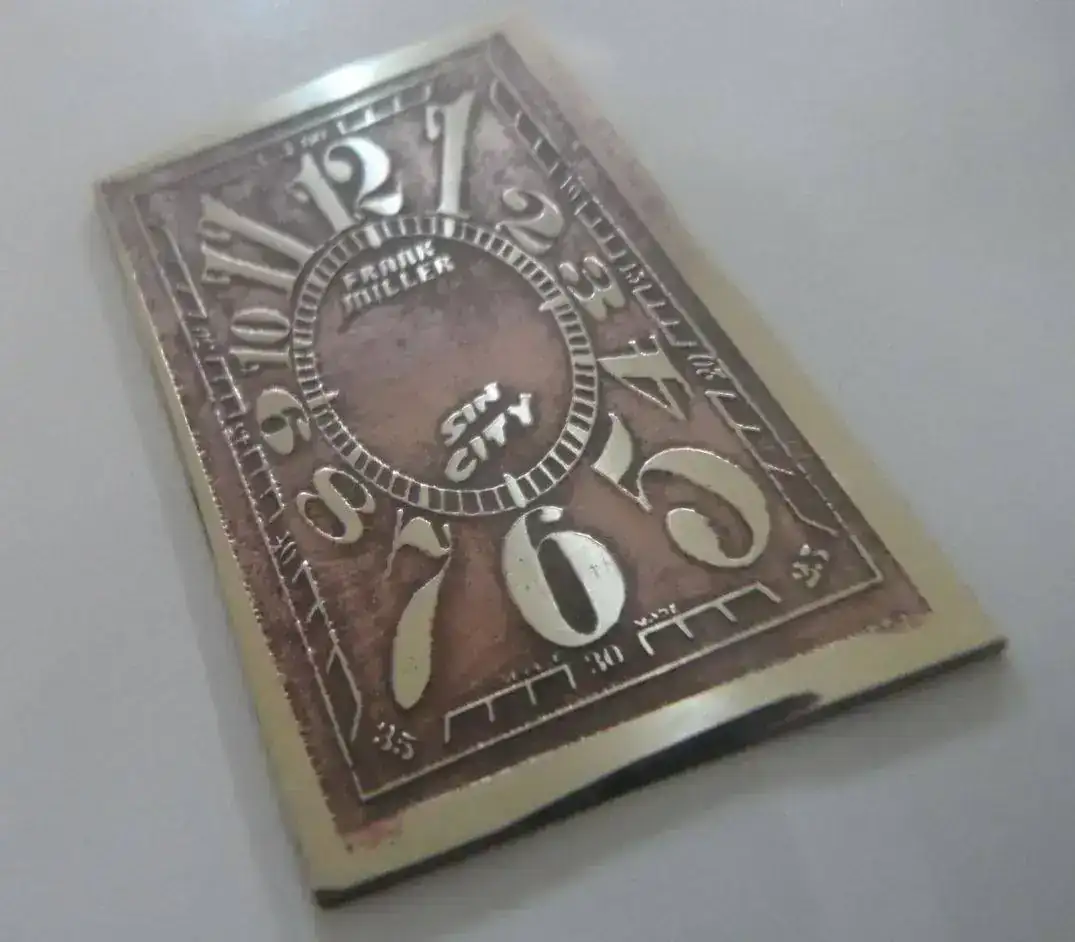

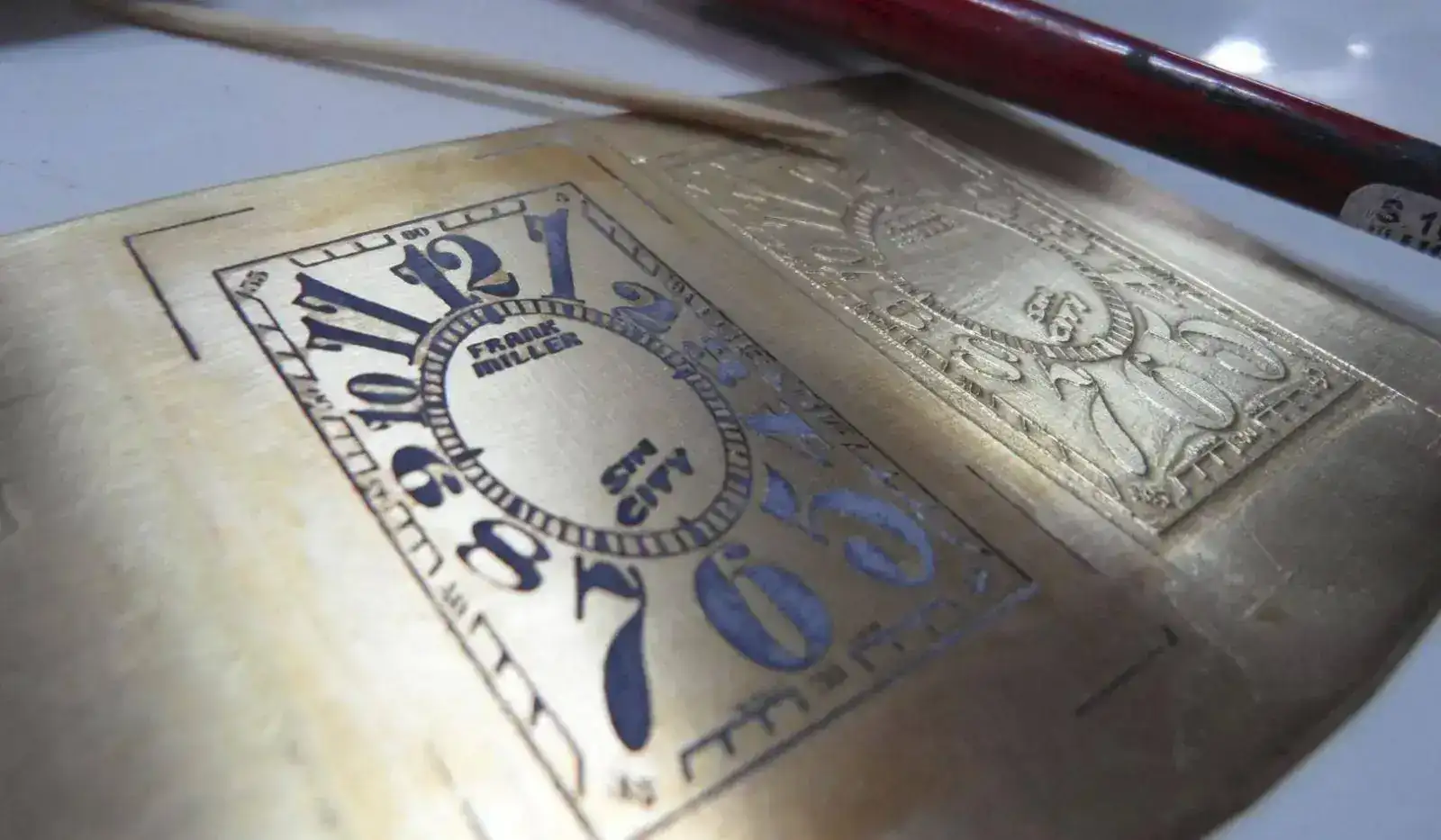

Envejeciendo con vinagre y calor y luego puliendo los relieves se consiguen efectos chulos...

Ver el archivos adjunto 839085

Lo ideal es trabajar los clichés con lacas emulsionables para conseguir mejor detalle, pero es una currada gorda...

Supongo que con la CNC y los láser nuevos todas estas artesanías quedan obsoletas y son una bonita forma de perder el tiempo...

Por cierto... muy chulo el pulpo

Última edición:

Duir

De la casa
Magnifico y si me permites una opinión, no recargaría mucho mas el proyecto salvo quizá unos puntos de lume.

Algunos como tú y Vicente me dais un poco de miedo, la verdad, porque para mí, es magia. :Cheers:


pinon

De la casa
Se que os lo tomáis como un hobby, una afición mas, pero...os habéis planteado profesionalizaros???, entre Forno, Vicente y tu hacéis unas maravillas a la altura de...que digo a la altura, si nunca vi cosa igual!!!. Impresionante, Jose :worshippy:


PedroA

Milpostista
Menudo hilo, muy interesante. Este es un tema que siempre es complicado de desarrollar, aun cuando hoy en día con el fotograbado y el grabado laser es otro mundo..

Gracias por el aporte.


cronos fugit

Habitual
Gracias compañero, es complicado y divertido a la par, como esas cajas que con gran arte diseñas y ejecutas. Gracias por pasar y comentar. Un cordial saludo.
Menudo hilo, muy interesante. Este es un tema que siempre es complicado de desarrollar, aun cuando hoy en día con el fotograbado y el grabado laser es otro mundo..

Gracias por el aporte.

Arriba Pie
