Bisel - despiece y ajuste

[UNITY]

Hola a todos,

Os adjunto a continuación un vídeo con el ajuste del bisel para mostraros el "tacto" y escuchéis el sonido del giro. Han sido varias pruebas pero al final lo hemos logrado; unidireccional con 120 posiciones muy claras y definidas, sin juego, un tacto durito (que impide el giro accidental) y un sonido contundente que marca perfectamente las posiciones.

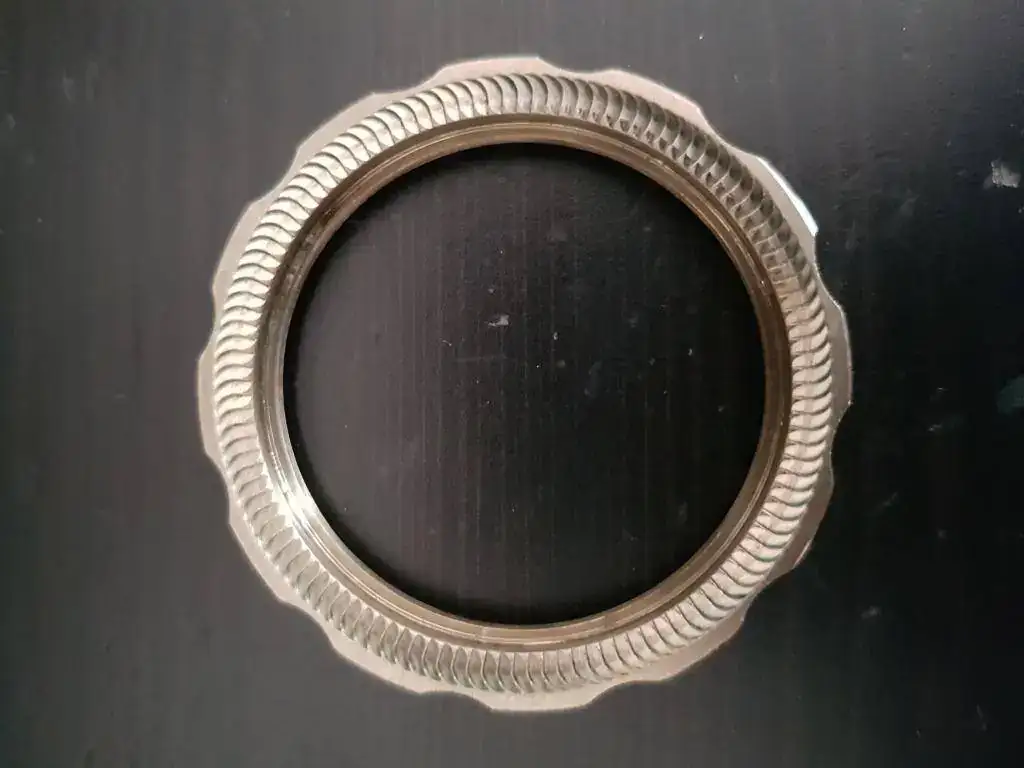

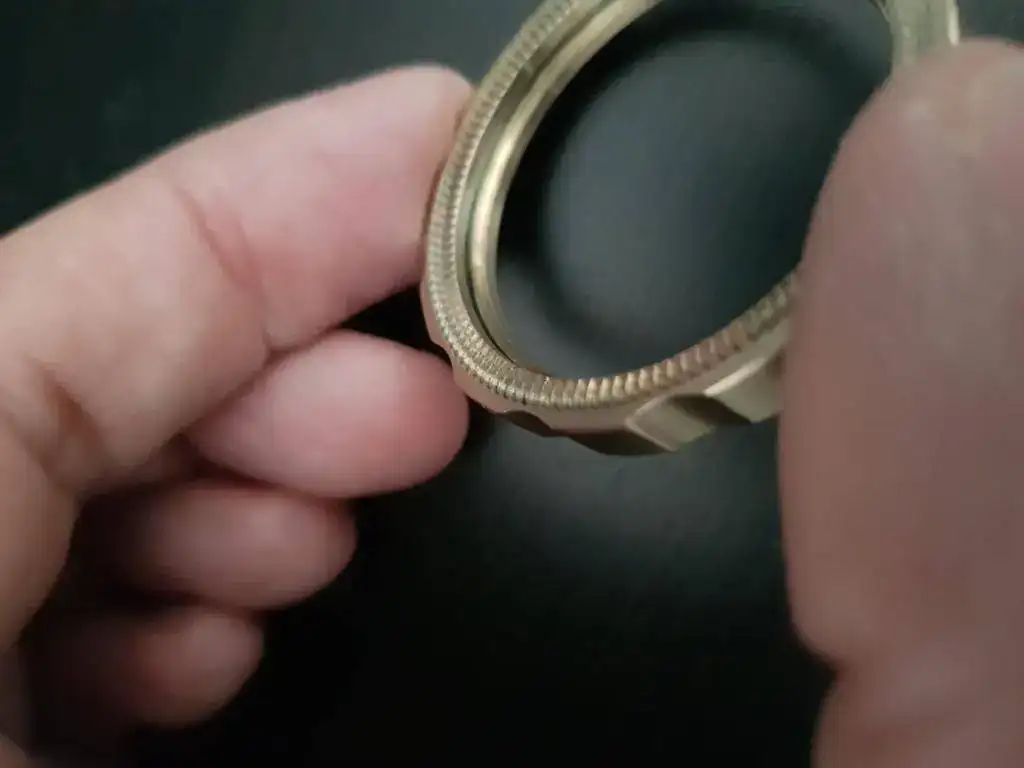

Hemos tenido que hacer varias pruebas con los tamaños de las regatas de la caja y bisel, con el dentado del bisel y con tamaño del alambre poligonal y su diámetro. Buscar la combinación perfecta es un tema de prueba y error que lleva lo suyo. En las fotos adjuntas podéis apreciar el dentado del bisel y el muelle y alambre que hemos utilizado.

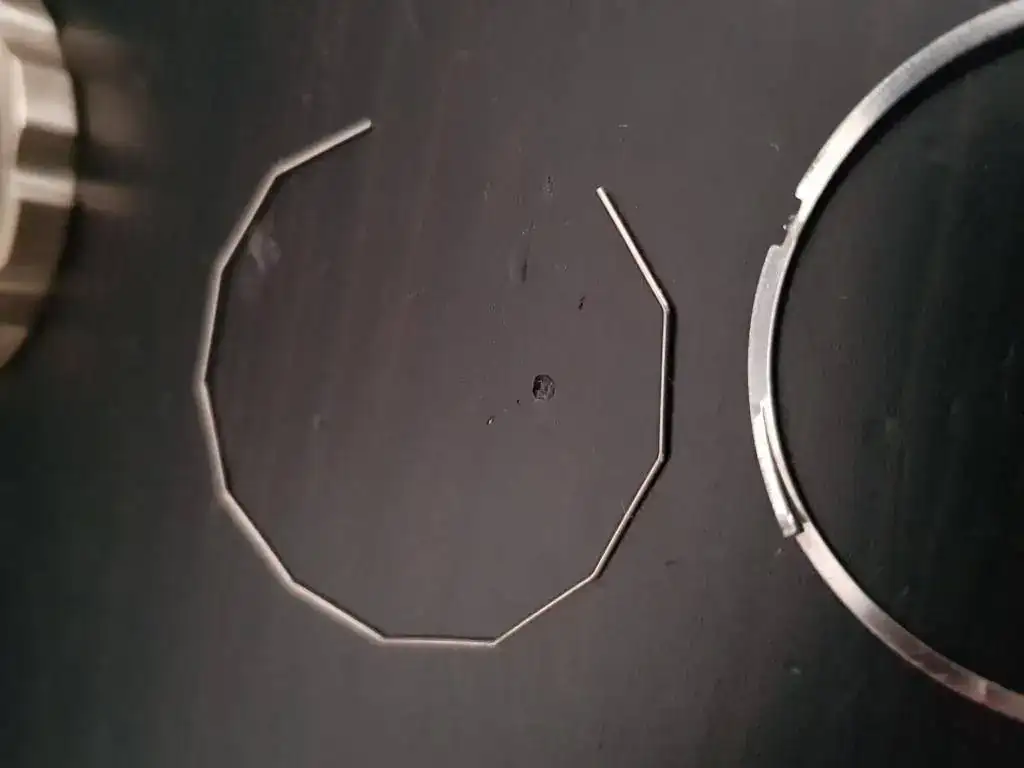

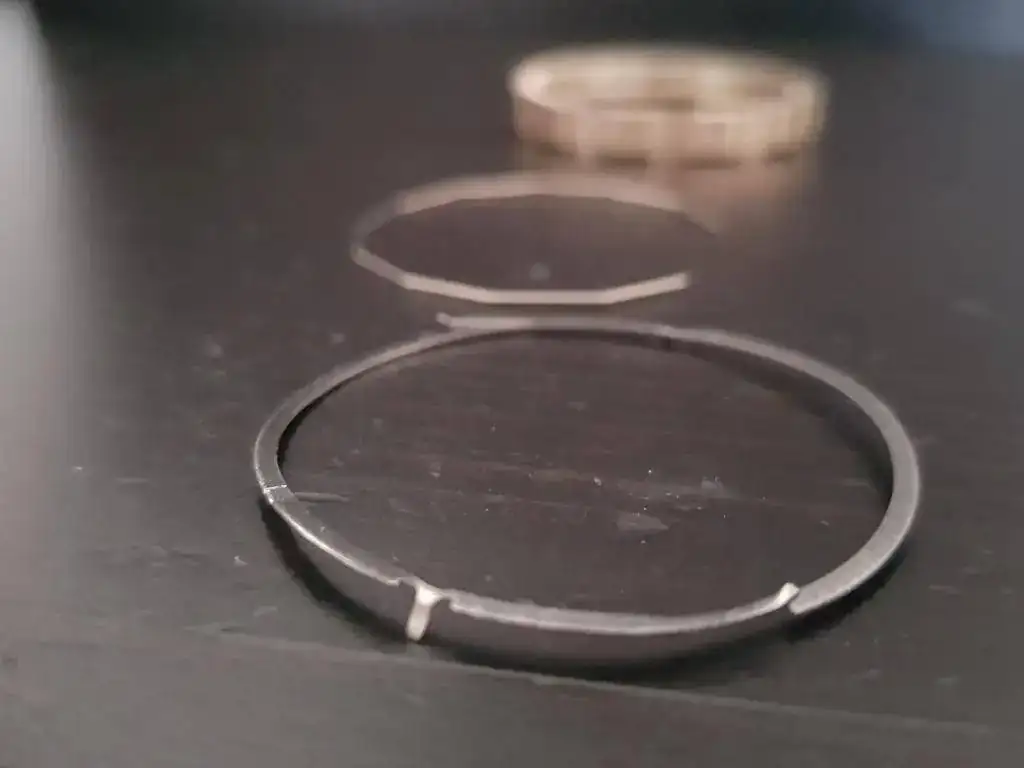

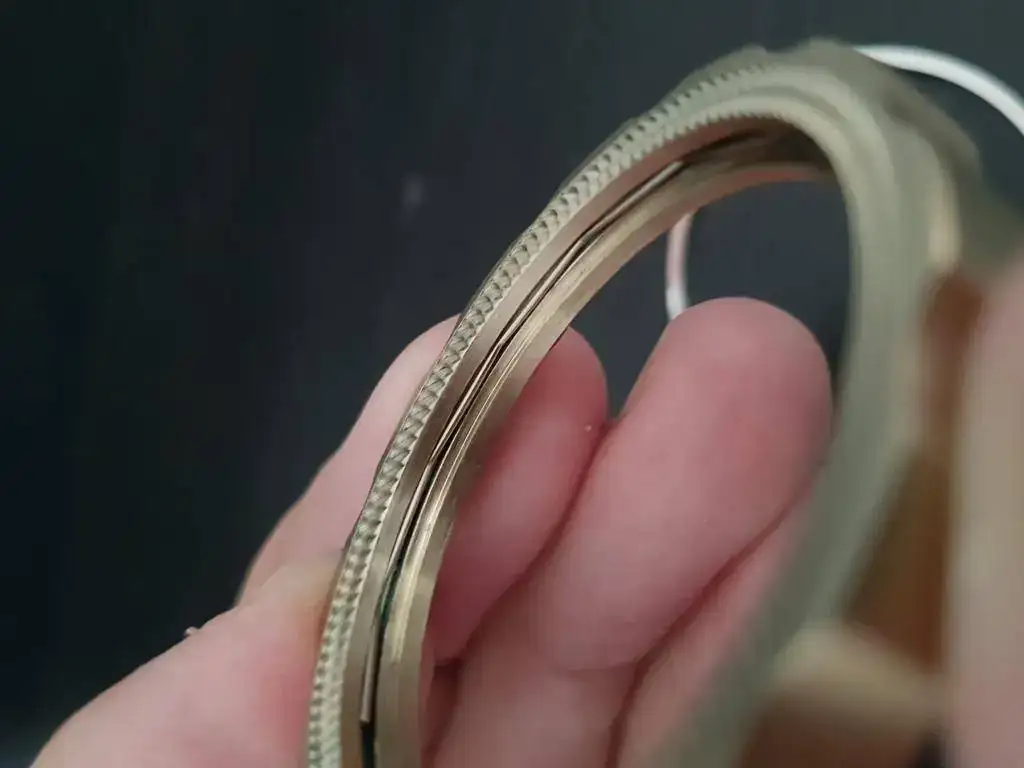

El muelle va clavado en la caja con las dos "patitas" y el paso de dientes se hace por las dos pletinas que permiten en giro solo en una dirección. El alambre poligonal va embebido en el bisel y es la pieza que lo sujeta a la caja.



Espero que os guste.

Un saludo



[toni34]



[Pepepotamo]

Hola a todos,

Os adjunto a continuación un vídeo con el ajuste del bisel para mostraros el "tacto" y escuchéis el sonido del giro. Han sido varias pruebas pero al final lo hemos logrado; unidireccional con 120 posiciones muy claras y definidas, sin juego, un tacto durito (que impide el giro accidental) y un sonido contundente que marca perfectamente las posiciones.

Hemos tenido que hacer varias pruebas con los tamaños de las regatas de la caja y bisel, con el dentado del bisel y con tamaño del alambre poligonal y su diámetro. Buscar la combinación perfecta es un tema de prueba y error que lleva lo suyo. En las fotos adjuntas podéis apreciar el dentado del bisel y el muelle y alambre que hemos utilizado.

Ver el archivos adjunto 498848 Ver el archivos adjunto 498849 Ver el archivos adjunto 498850

El muelle va clavado en la caja con las dos "patitas" y el paso de dientes se hace por las dos pletinas que permiten en giro solo en una dirección. El alambre poligonal va embebido en el bisel y es la pieza que lo sujeta a la caja.

Ver el archivos adjunto 498853 Ver el archivos adjunto 498854 Ver el archivos adjunto 498855

Espero que os guste.

Un saludo

¡Vaya bicharraco!. Está fantástico.
¡Gracias por actualizar!



[Balkyb]

Que maravilla poder ver y seguir todos los pasos de nuestro Galerna, suena de miedo!!!!

Muchas gracias por hacerlo posible!!!



[CesarCO]

Un espectáculo!! Todo se mira y comprueba hasta el último detalle.

Gracias!



[sarfus35]

Con que mimo y cariño se esta haciendo este reloj. Mil gracias



[Albasit]

Me encanta tan detallada y gráfica exposición , de cómo todo, poco a poco va tomando " forma"

Gracias y encantado , de pertenecer a este proyecto la verdad.



[gardnier]

Simplemente sorprendente e impresionante, me habéis dejado sin palabras... como siempre, ansioso por ver el siguiente capitulo de como crear un Galerna.



[Nicolamilton]

Impresionante. Estoy descubriendo detalles que desconocía, y la pinta y sonidos son estupendos.
Muchas gracias Eduardo.



[monk]

Con que mimo trata Eduardo a nuestro galerna. Un lujo el poder seguir paso a paso el avance del reloj.
Hasta el sonido se ajusta al reloj, contundente y rotundo.
Gracias por las fotos.
Un saludo.



[Circuit]

Fantástico! Música para mis oídos, falta menos



[RGGLEZ72]

Buenas noches a todos. Estoy deleitandome con el video. Es un sonido contundente de esos que dicen.ahí voy yo. Con anclaje perfecto. Mañana con más detenimiento volveré a verlo. EsToyota disfrutando un montón con estos avances y videos que me ratifican mI eleccion en esta obra maestra. Gracias por dejarme participar en ella.
Qué tengáis Galerna sueños



[RickGG]

Que Pasada ... 😳😳👍



[chemitalarrea]

Fantástico, e impresionante....
No te das cuenta del trabajo y cantidad de detalles, que a mí mismo se me hubieran pasado por alto.
Gracias por compartir este apartado con todos nosotros.
Un 100 sobre 10 a Eduardo y resto de colaboradores necesarios.



[Cirurtger]

Fantástico. Además he aprendido cómo funciona el bisel por su lado interior.
Saludos y gracias.



[IKIGAI]

Maravilloso , me encantan estas actualizaciones !! [emoji4]



[Dang1]

Vaaaamos que ya queda menos
