¿Alguien con un NVCH-30 y un calibre?

[gdelasheras]

Estoy modelando un NVCH-30 por puro hobby, pero, al contrario que con otros modelos, no tengo la posibilidad de medirlo para que se parezca al original.

Podéis ver los progresos e imágenes que voy generando en este hilo:

Vostok intangible

Quizás alguno lo hayáis visto en el foro general, donde he colgado algún render de los experimentos que hago para aprender a manejar un programa de modelado en 3D, pero creo que lo más apropiado es colgar el progreso aquí, ya que por puro entretenimiento -y como reto personal- estoy modelando un...

relojes-especiales.com

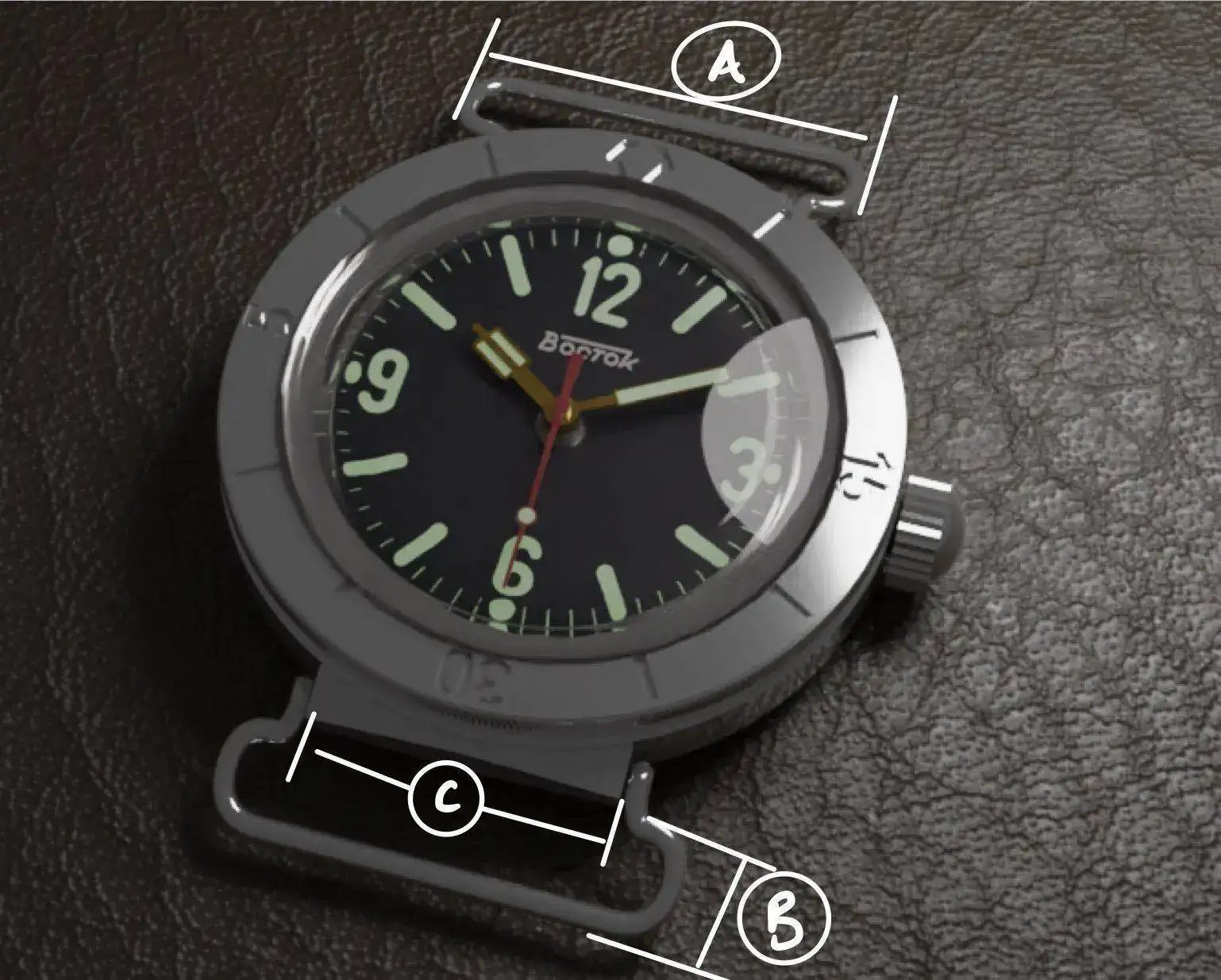

Y aquí, la petición de ayuda. ¿Alguien puede pasarme lo que miden esas acotaciones de la imagen de debajo? Muchas gracias.



[lagazeta]

Pues no tengo calibre para mediciones exactas....un regla.
A=2,6
B=0,7
C=1,6
D=2, Esto toda la longitud del asa.


A ver si alguien con el calibre te puede ayudar mas.Estas medidas son del nvch original.La reedicion es mas grande y son otras medidas.



[gdelasheras]

Pues no tengo calibre para mediciones exactas....un regla.
A=2,6
B=0,7
C=1,6
D=2, Esto toda la longitud del asa.


A ver si alguien con el calibre te puede ayudar mas.Estas medidas son del nvch original.La reedicion es mas grande y son otras medidas.

Muchas gracias. Me sirve para trazar mejor la curva de las asas y las proporciones generales.



[gdelasheras]

Estas están más proporcionadas, pero unas cotas más precisas para ajustar los detalles, se agradecerían con cervezas virtuales -o presenciales, si cuadra-. Por otra parte, no estoy seguro de si había pintura ¿negra? en el fondo de los grabados del bisel. No consigo apreciarlo y no sé si es por la conservación de las piezas, pues es una zona que siempre queda en sombra, claro.



[gdelasheras]

Cierro este hilo porque los progresos los estoy acumulando en este otro post

Vostok intangible

Quizás alguno lo hayáis visto en el foro general, donde he colgado algún render de los experimentos que hago para aprender a manejar un programa de modelado en 3D, pero creo que lo más apropiado es colgar el progreso aquí, ya que por puro entretenimiento -y como reto personal- estoy modelando un...

relojes-especiales.com

y así las conversaciones no se "bifurcan". En el otro hilo ya vamos por el corazoncito de la máquina.
