Estamos habituados a ver relojes con un solo barrilete y que únicamente tienen la función de indicar la hora, si vemos que tienen dos sabemos que además de indicar la hora también dan las horas, y si tienen tres, los cuartos, pero hoy voy a presentar un tipo de reloj que con un solo barrilete tiene sistema de movimiento y sonería.
No se trata de un modelo reciente sino un reloj religioso de hacia 1.670.
A mediados del siglo XVII empezó a incorporarse a los relojes el péndulo con lo que se consiguió gran precisión en el funcionamiento. Uno de los modelos que tuvo más éxito es el que se conoce como “Reloj religioso” (En francés “pendule religieuse”)
En el siguiente enlace se pueden ver algunos de estos relojes, y los que tengan interés pueden echar una ojeada.
Los primeros relojes religiosos únicamente tenían el sistema del movimiento para indicar la hora, pero pronto empezaron a incorporarles la sonería, primero utilizando el mismo barrilete, y poco después cada sistema con su barrilete correspondiente. Hay relativamente pocos con un solo barrilete para las dos funciones porque al utilizar cuerda para movimiento y sonería duraba generalmente en torno a 2-3 días, mientras que al incorporar un barrilete propio para la sonería se consiguió que pudieran funcionar más de una semana.

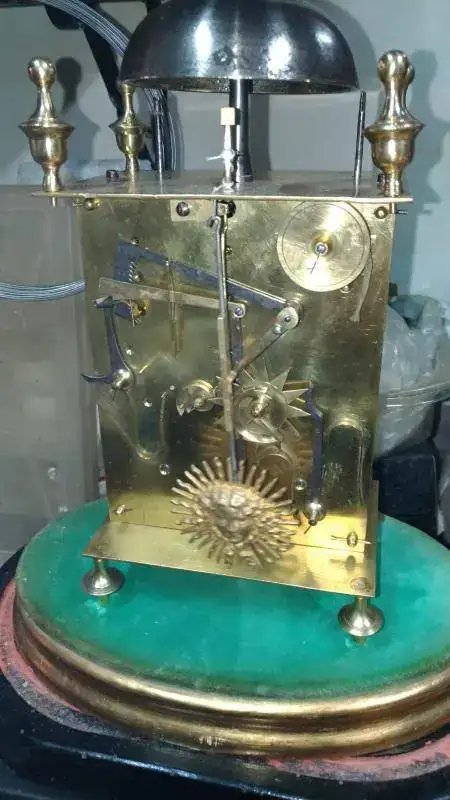

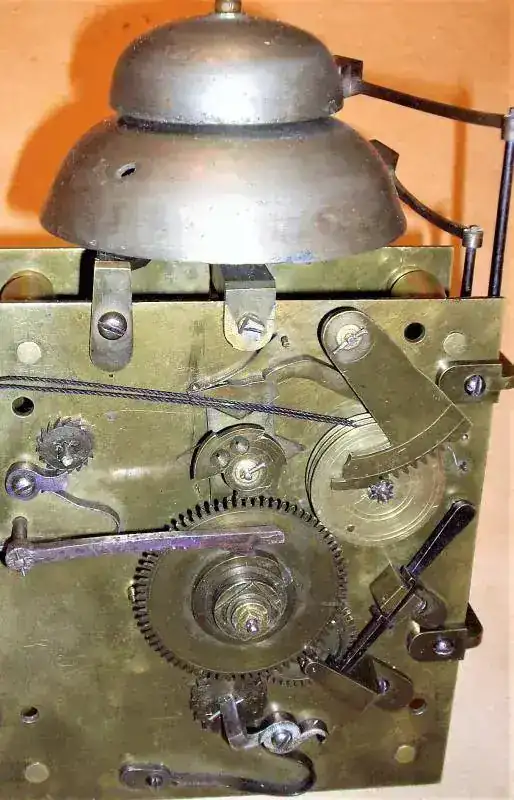

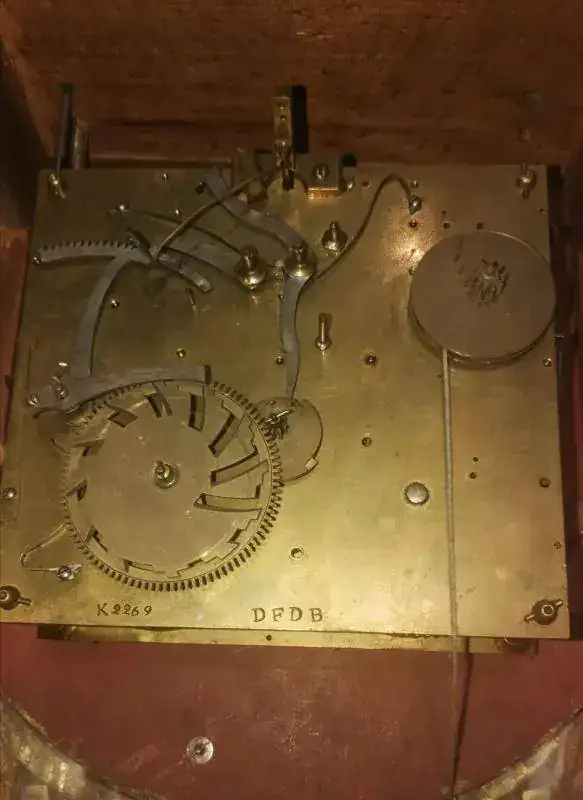

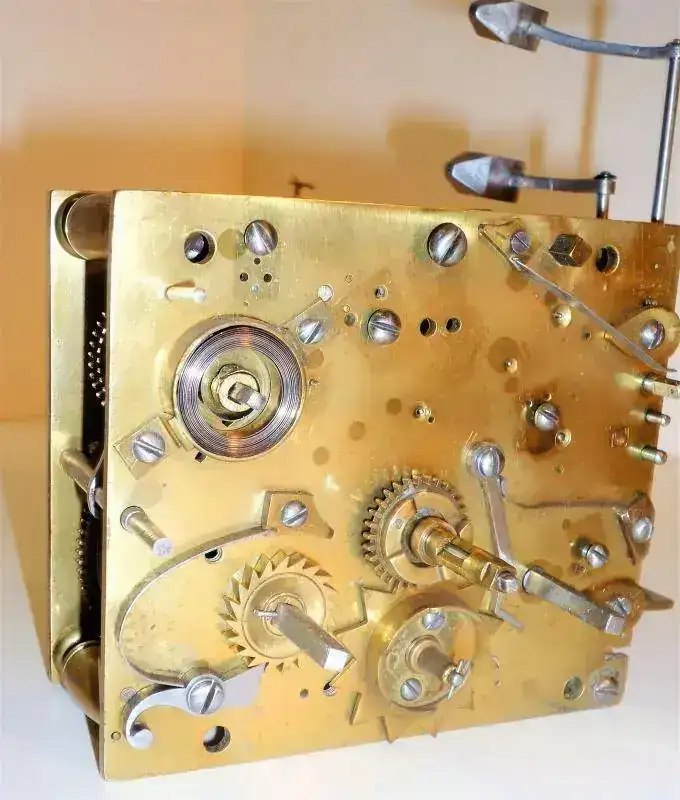

En las siguientes imágenes sacadas de internet se puede ver el aspecto externo y la maquinaria del modelo que trato en este hilo. Este en concreto podía ir encima de un mueble y también colgado en la pared de las anillas de la parte superior de la caja.

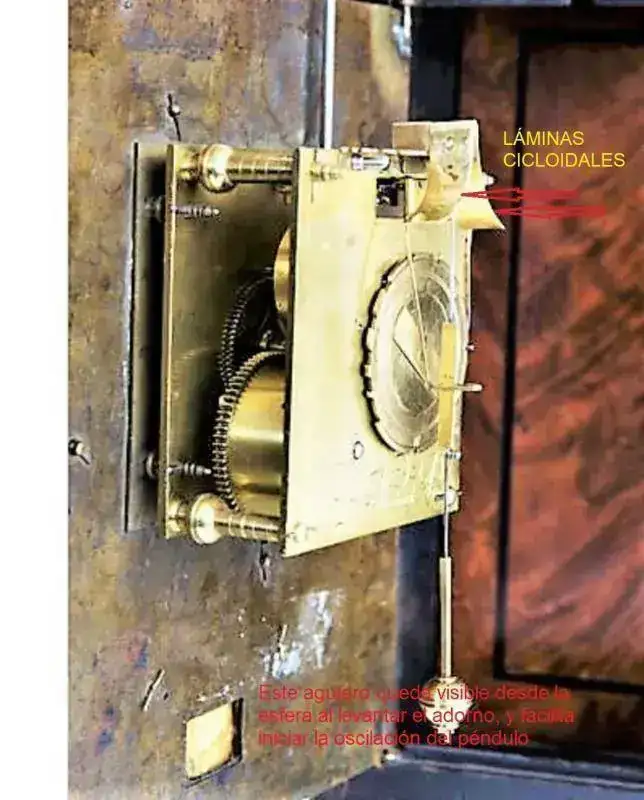

Los primeros llevaban las conocidas láminas cicloidales, que en teoría servían para conseguir el isocronismo del péndulo, pero que en la practica parece que no eran muy eficaces porque pronto se dejaron de usar.

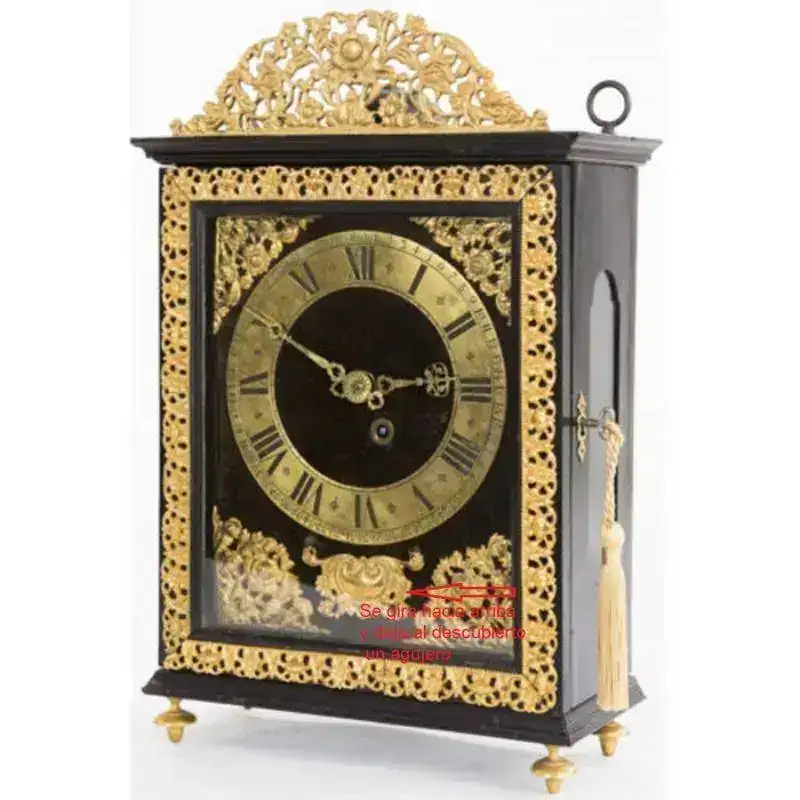

Otro aspecto curioso de estos relojes es un adorno de bronce situado debajo de la esfera que podía girar hacia arriba y dejar al descubierto un agujero desde donde se podía iniciar fácilmente la oscilación del péndulo si necesidad de abrir la puerta trasera.

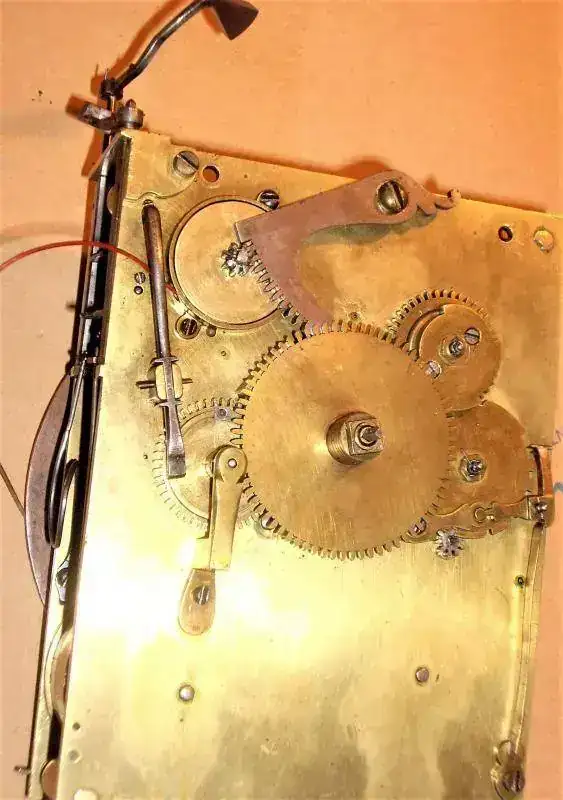

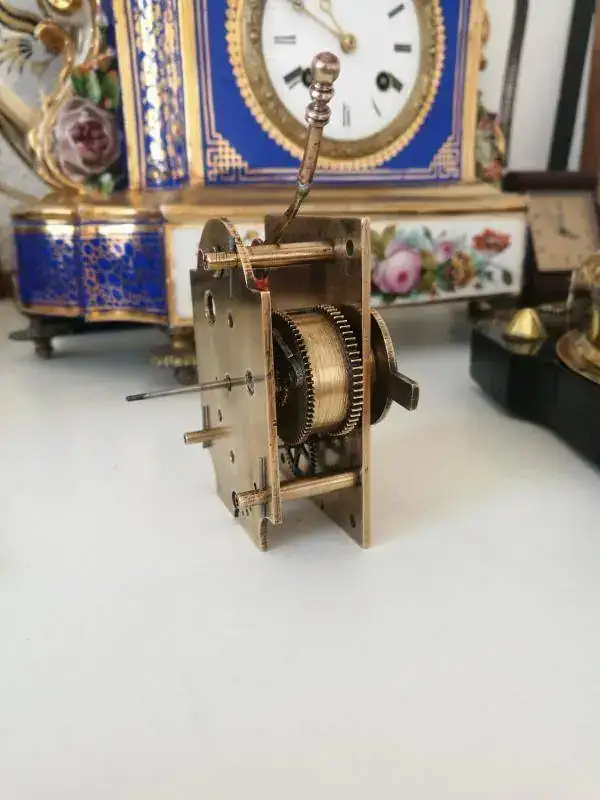

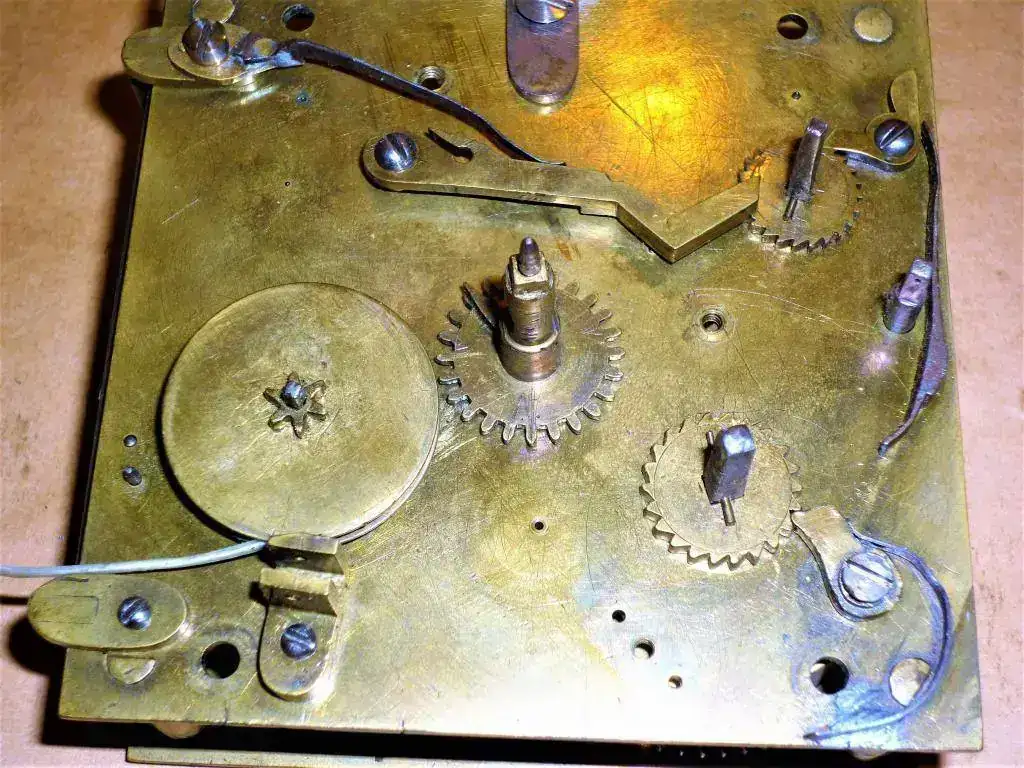

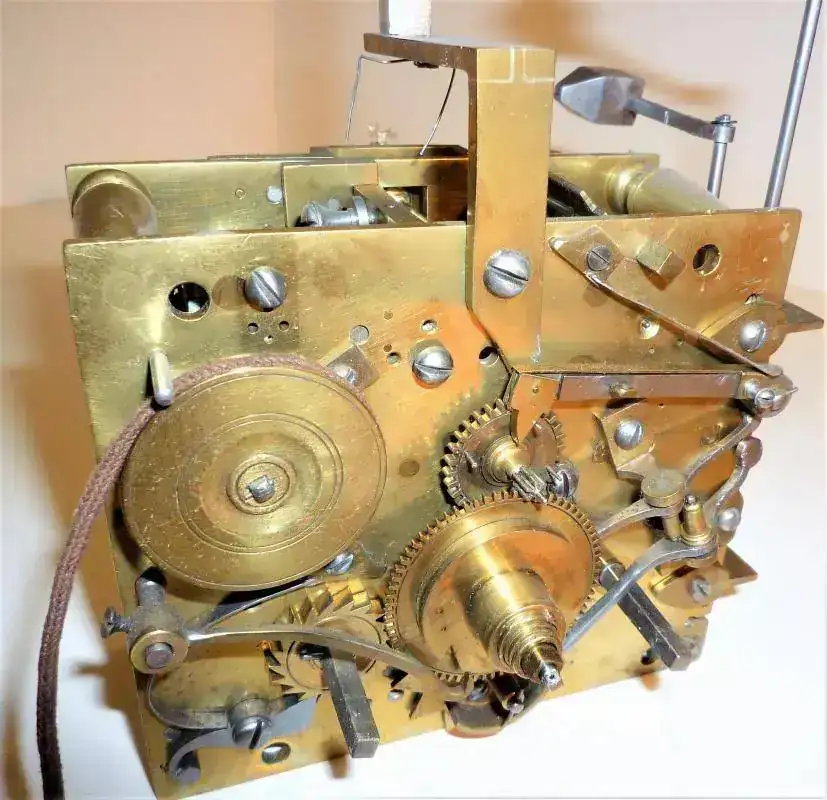

Pero como el fin de este hilo es mostrar cómo se consigue con un solo barrilete mover el sistema de movimiento y sonería, pongo imágenes de uno que restauré.

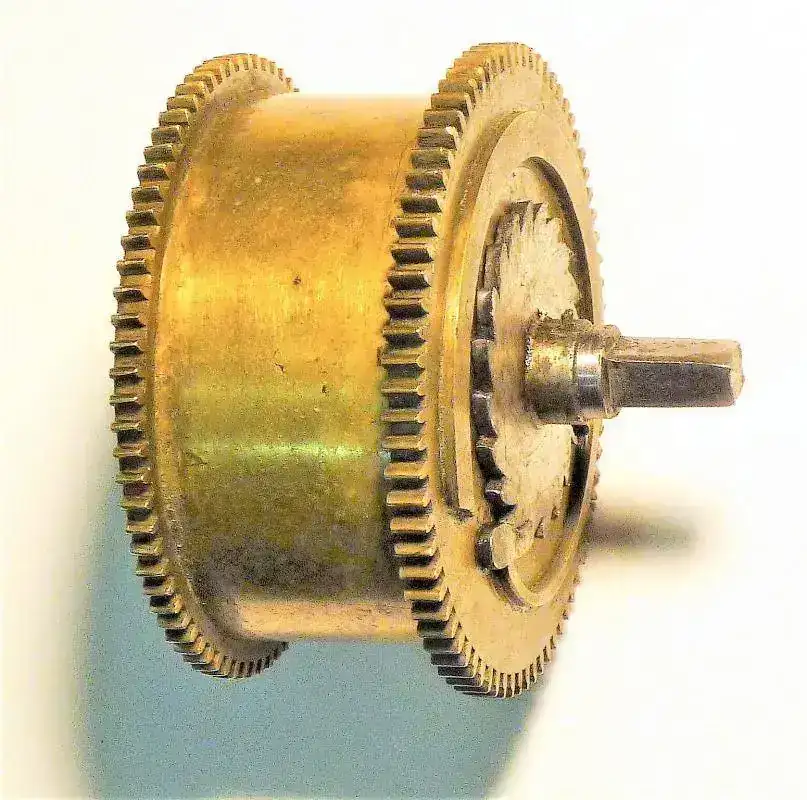

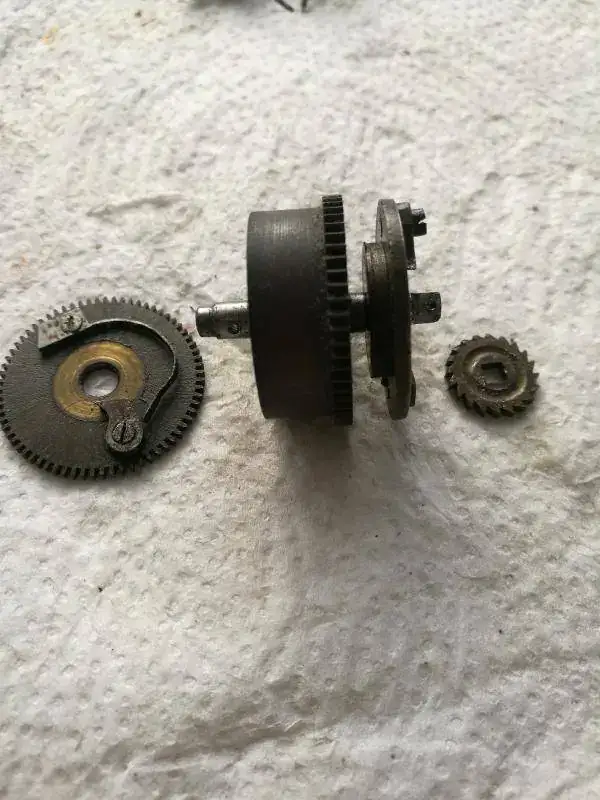

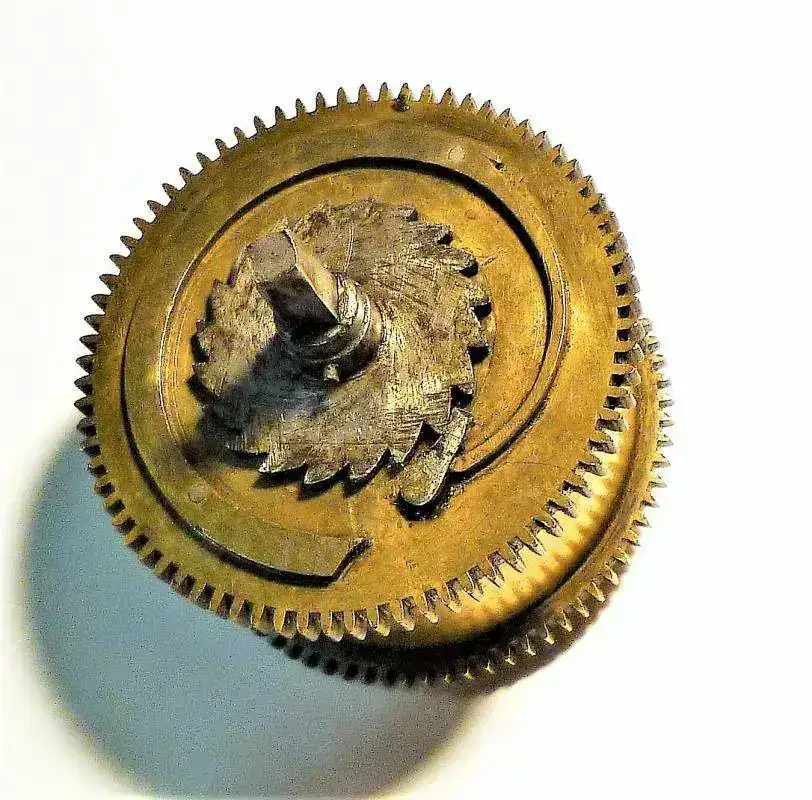

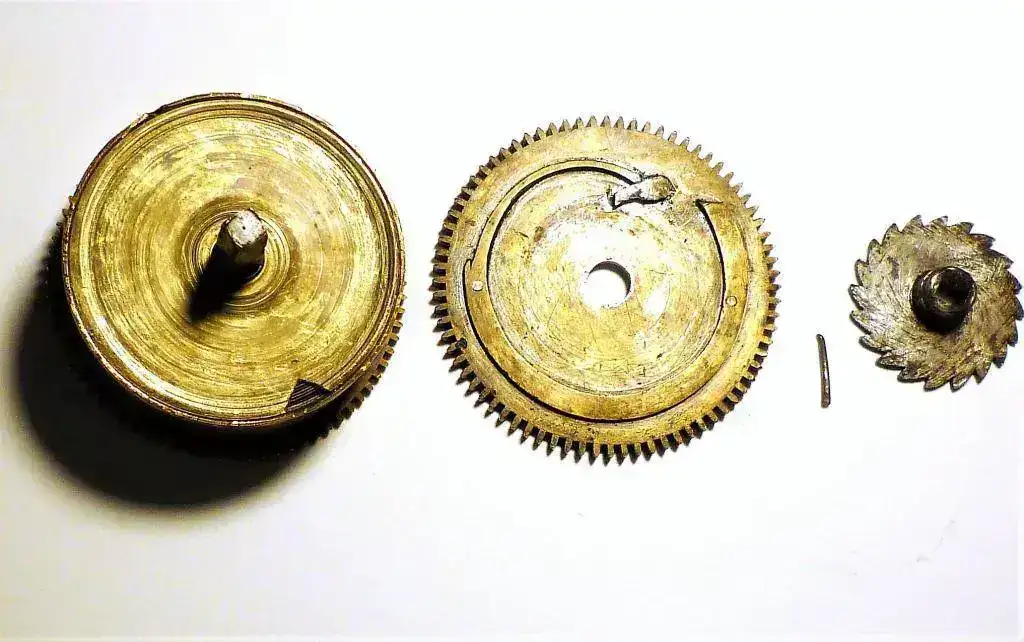

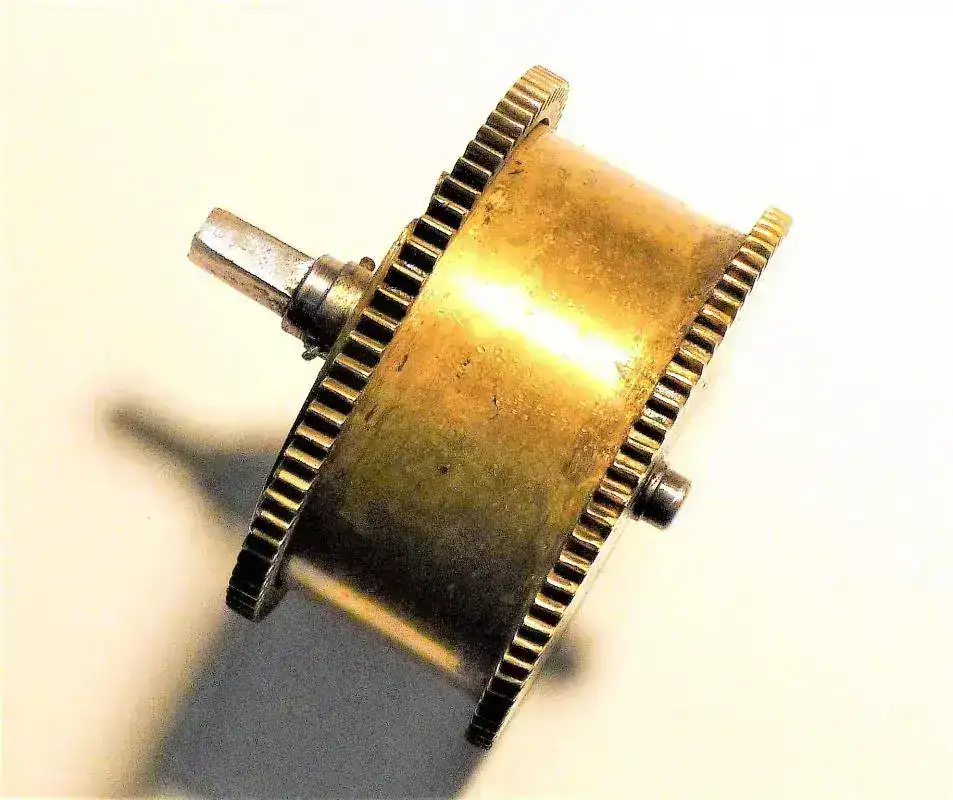

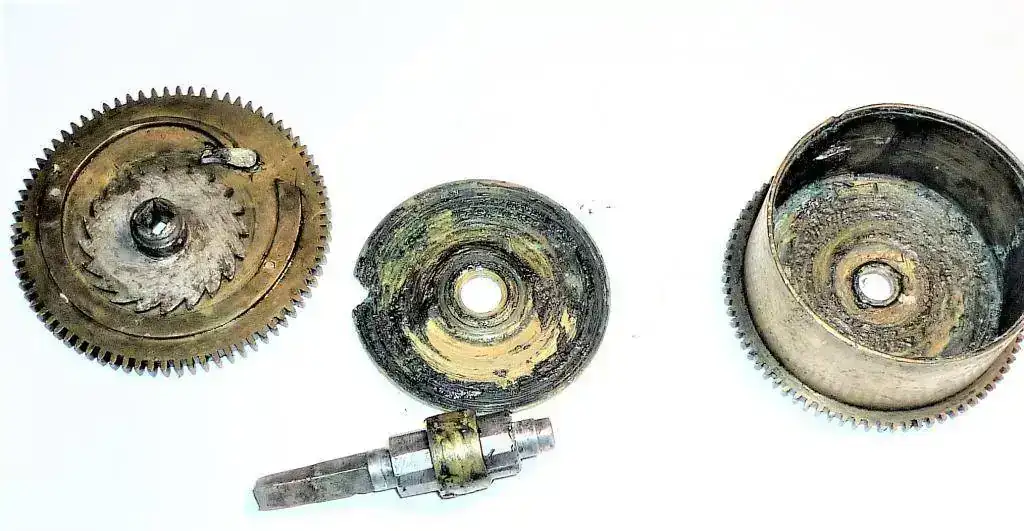

El barrilete de estos relojes impulsa el sistema del movimiento constantemente para que el reloj pueda funcionar y la sonería cuando llega el momento de dar las horas. Para esto el barrilete tiene engranajes en los dos extremos, uno fijo y el otro con trinquete.

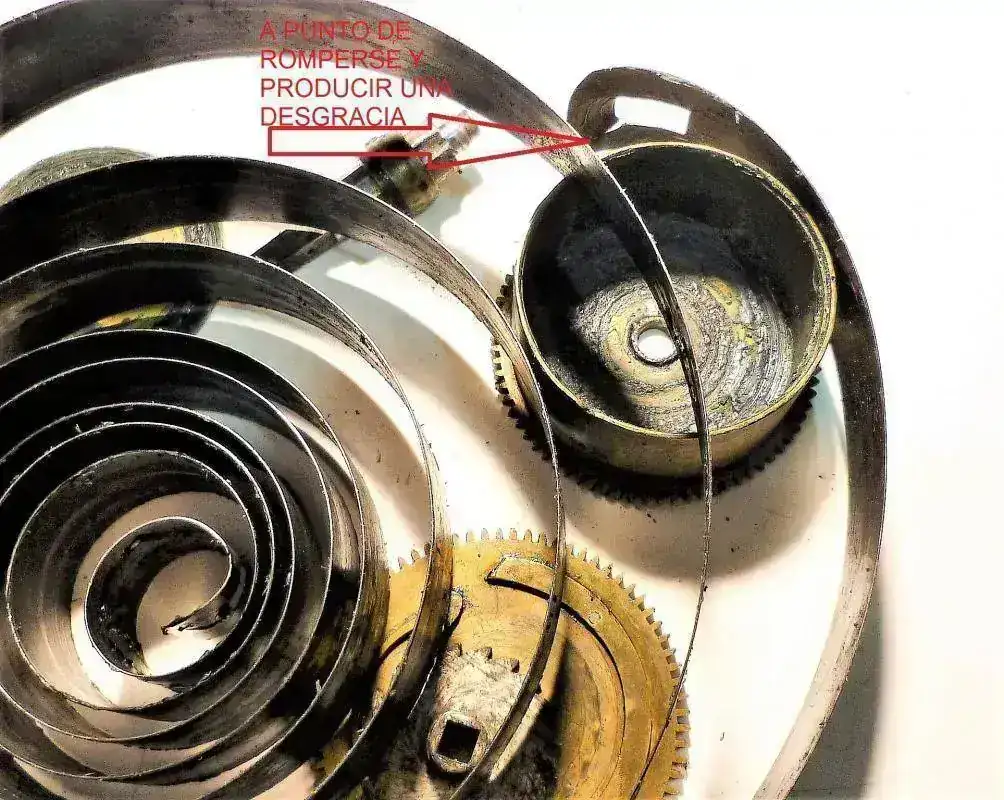

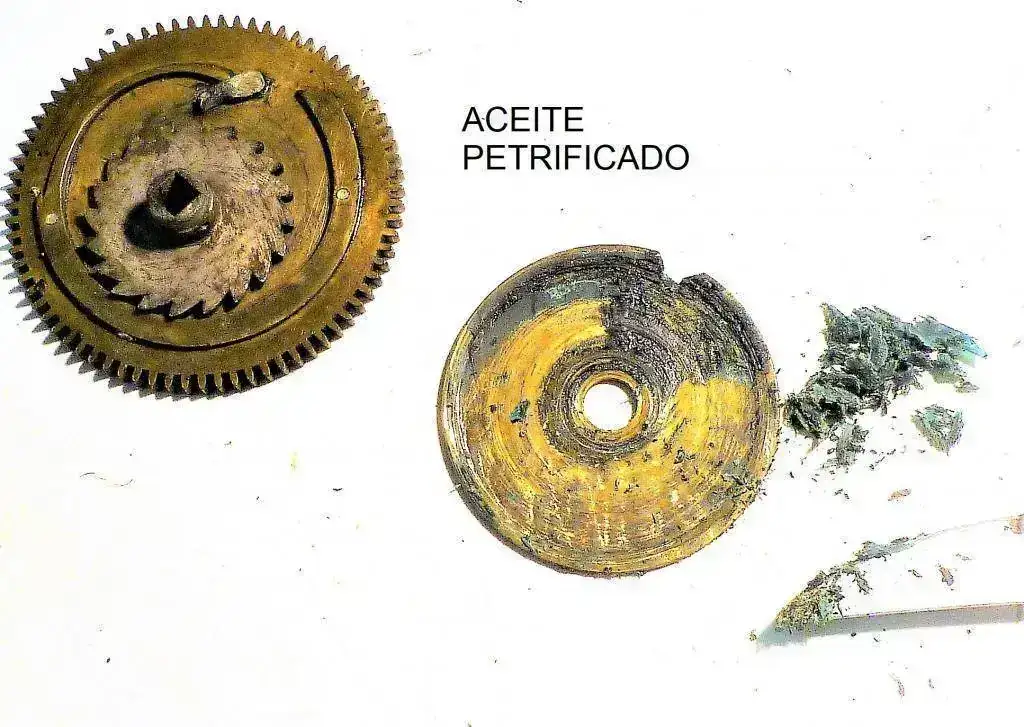

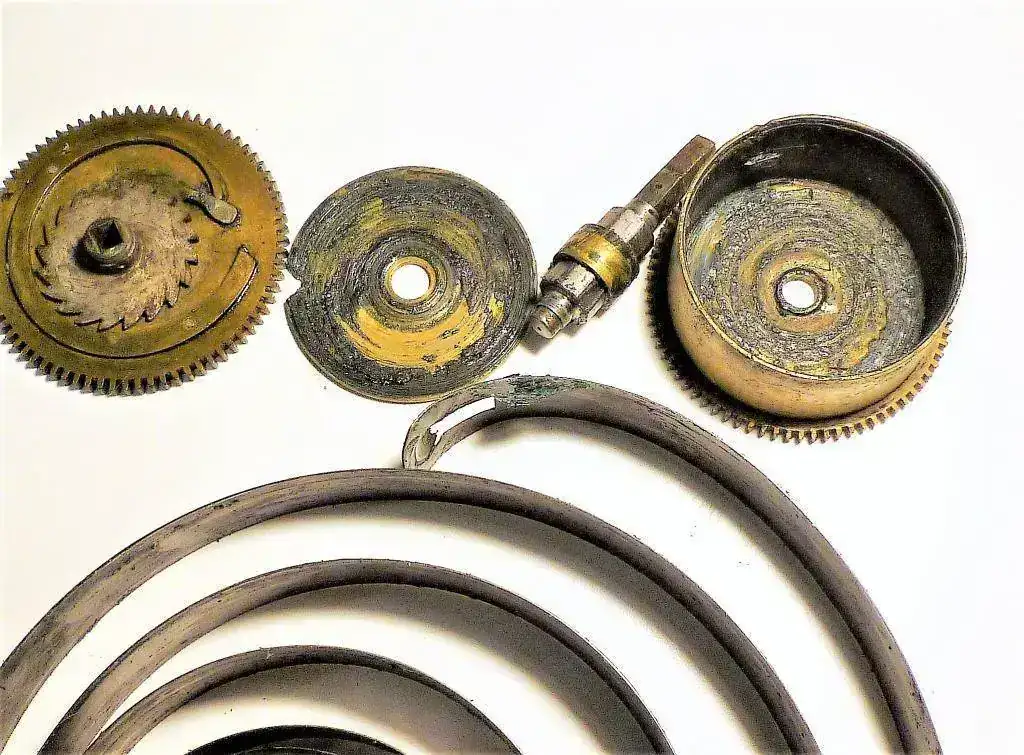

Como no es frecuente ver en internet ni en los libros cómo está construido, muestro estos detalles, y también otros aspectos curiosos como el aceite solidificado del interior y el resorte a punto de romperse por el ojal exterior.
Es muy importante sacar el resorte cada vez que se hace un servicio a un reloj antiguo porque puede estar dañado, y si no se corrige se romperá en cualquier momento y provocará averías difícilmente reparables, y en un reloj de unos 350 años como este que ha llegado hasta nuestros días en buen estado, sería imperdonable.
Espero que os ayude a sobrellevar estos días de aislamiento. Un saludo.
No se trata de un modelo reciente sino un reloj religioso de hacia 1.670.
A mediados del siglo XVII empezó a incorporarse a los relojes el péndulo con lo que se consiguió gran precisión en el funcionamiento. Uno de los modelos que tuvo más éxito es el que se conoce como “Reloj religioso” (En francés “pendule religieuse”)
En el siguiente enlace se pueden ver algunos de estos relojes, y los que tengan interés pueden echar una ojeada.
Los primeros relojes religiosos únicamente tenían el sistema del movimiento para indicar la hora, pero pronto empezaron a incorporarles la sonería, primero utilizando el mismo barrilete, y poco después cada sistema con su barrilete correspondiente. Hay relativamente pocos con un solo barrilete para las dos funciones porque al utilizar cuerda para movimiento y sonería duraba generalmente en torno a 2-3 días, mientras que al incorporar un barrilete propio para la sonería se consiguió que pudieran funcionar más de una semana.
En las siguientes imágenes sacadas de internet se puede ver el aspecto externo y la maquinaria del modelo que trato en este hilo. Este en concreto podía ir encima de un mueble y también colgado en la pared de las anillas de la parte superior de la caja.
Los primeros llevaban las conocidas láminas cicloidales, que en teoría servían para conseguir el isocronismo del péndulo, pero que en la practica parece que no eran muy eficaces porque pronto se dejaron de usar.
Otro aspecto curioso de estos relojes es un adorno de bronce situado debajo de la esfera que podía girar hacia arriba y dejar al descubierto un agujero desde donde se podía iniciar fácilmente la oscilación del péndulo si necesidad de abrir la puerta trasera.
Pero como el fin de este hilo es mostrar cómo se consigue con un solo barrilete mover el sistema de movimiento y sonería, pongo imágenes de uno que restauré.
El barrilete de estos relojes impulsa el sistema del movimiento constantemente para que el reloj pueda funcionar y la sonería cuando llega el momento de dar las horas. Para esto el barrilete tiene engranajes en los dos extremos, uno fijo y el otro con trinquete.
Como no es frecuente ver en internet ni en los libros cómo está construido, muestro estos detalles, y también otros aspectos curiosos como el aceite solidificado del interior y el resorte a punto de romperse por el ojal exterior.
Es muy importante sacar el resorte cada vez que se hace un servicio a un reloj antiguo porque puede estar dañado, y si no se corrige se romperá en cualquier momento y provocará averías difícilmente reparables, y en un reloj de unos 350 años como este que ha llegado hasta nuestros días en buen estado, sería imperdonable.
Espero que os ayude a sobrellevar estos días de aislamiento. Un saludo.
Última edición:

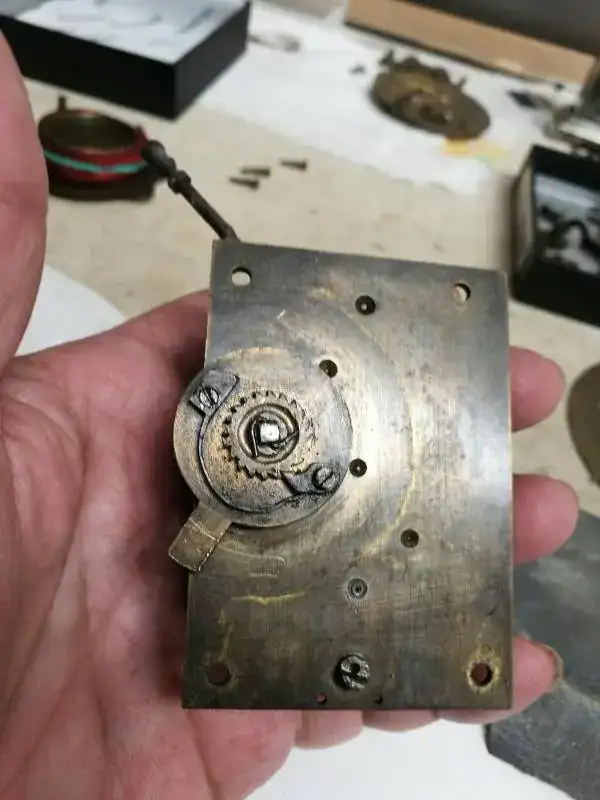

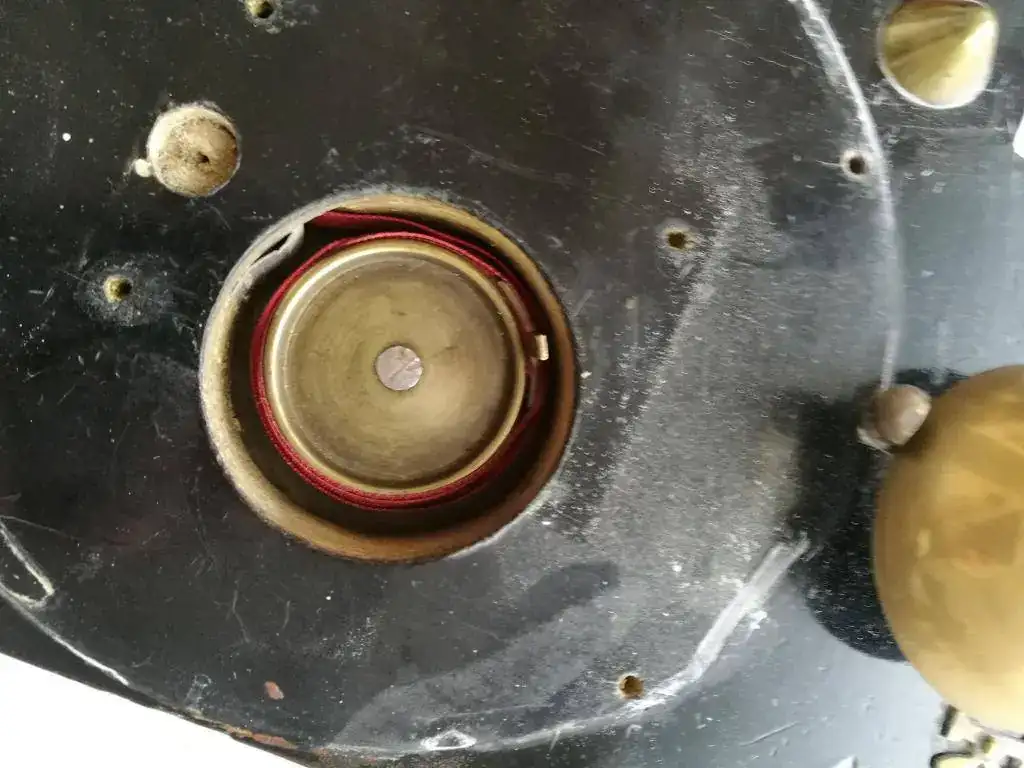

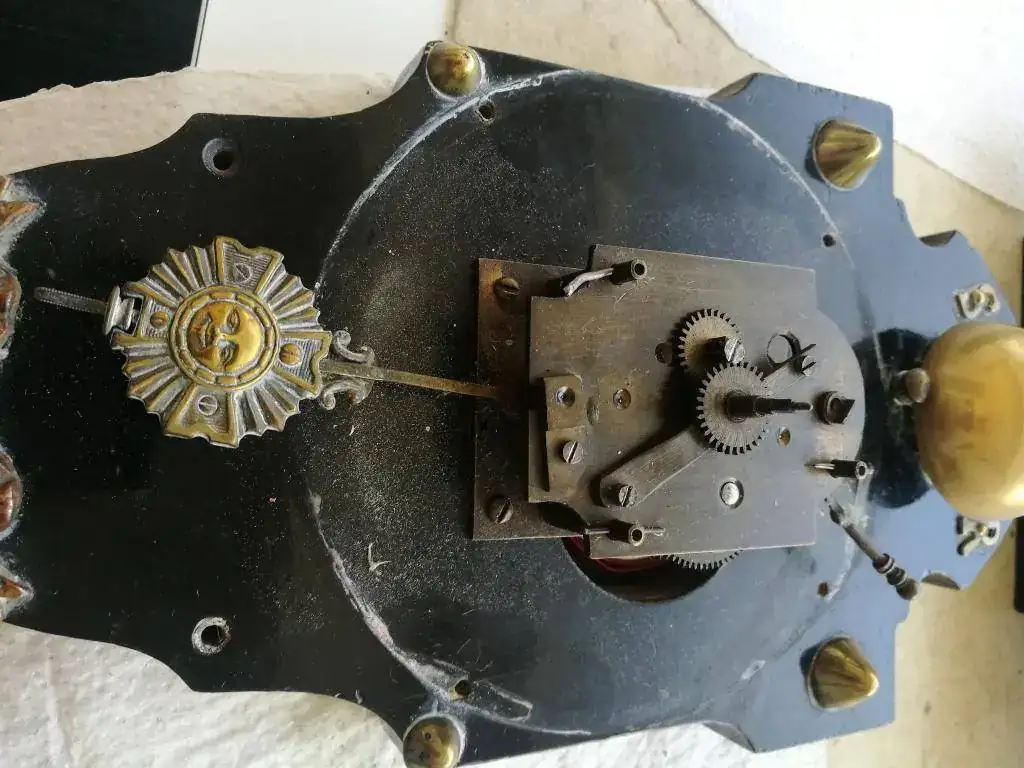

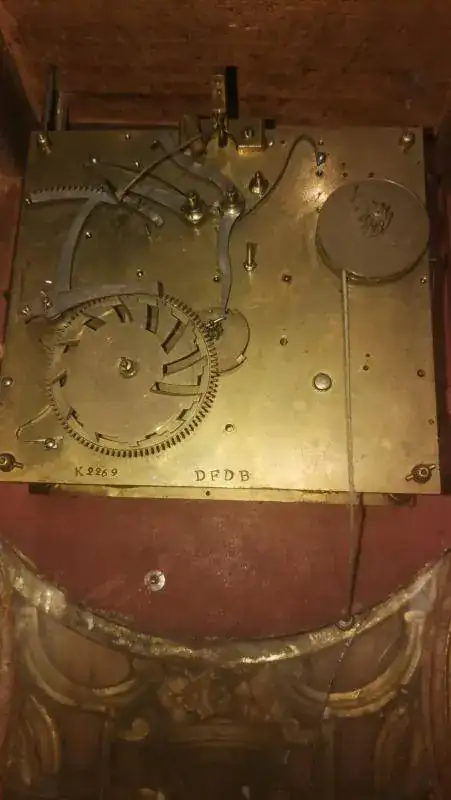

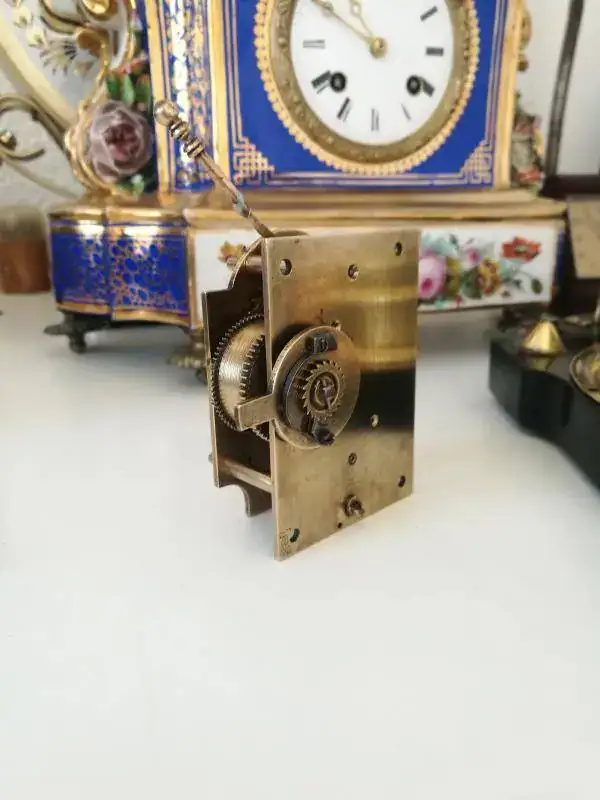

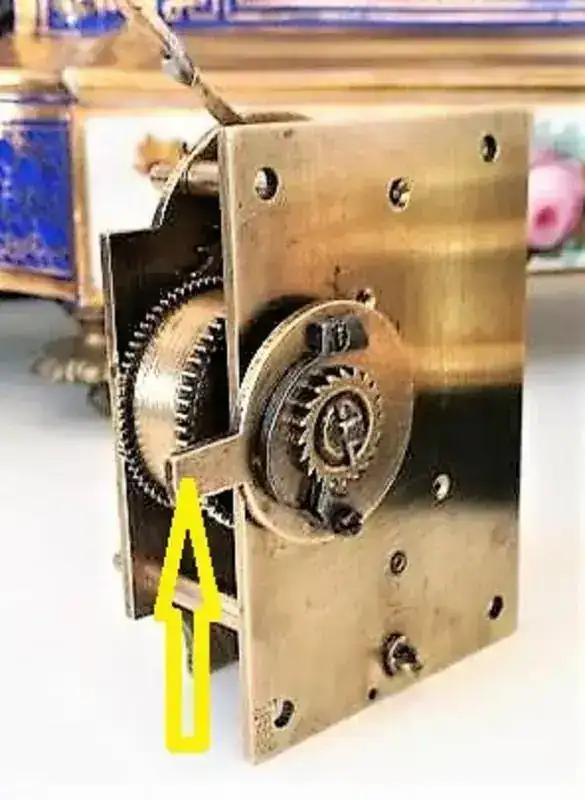

ese brazo tiene las dos funciones cargar el barrilete y hacer el tope de los segundos que suena el despetador una vuelta completa, has solucionado una gran duda que tenía...
