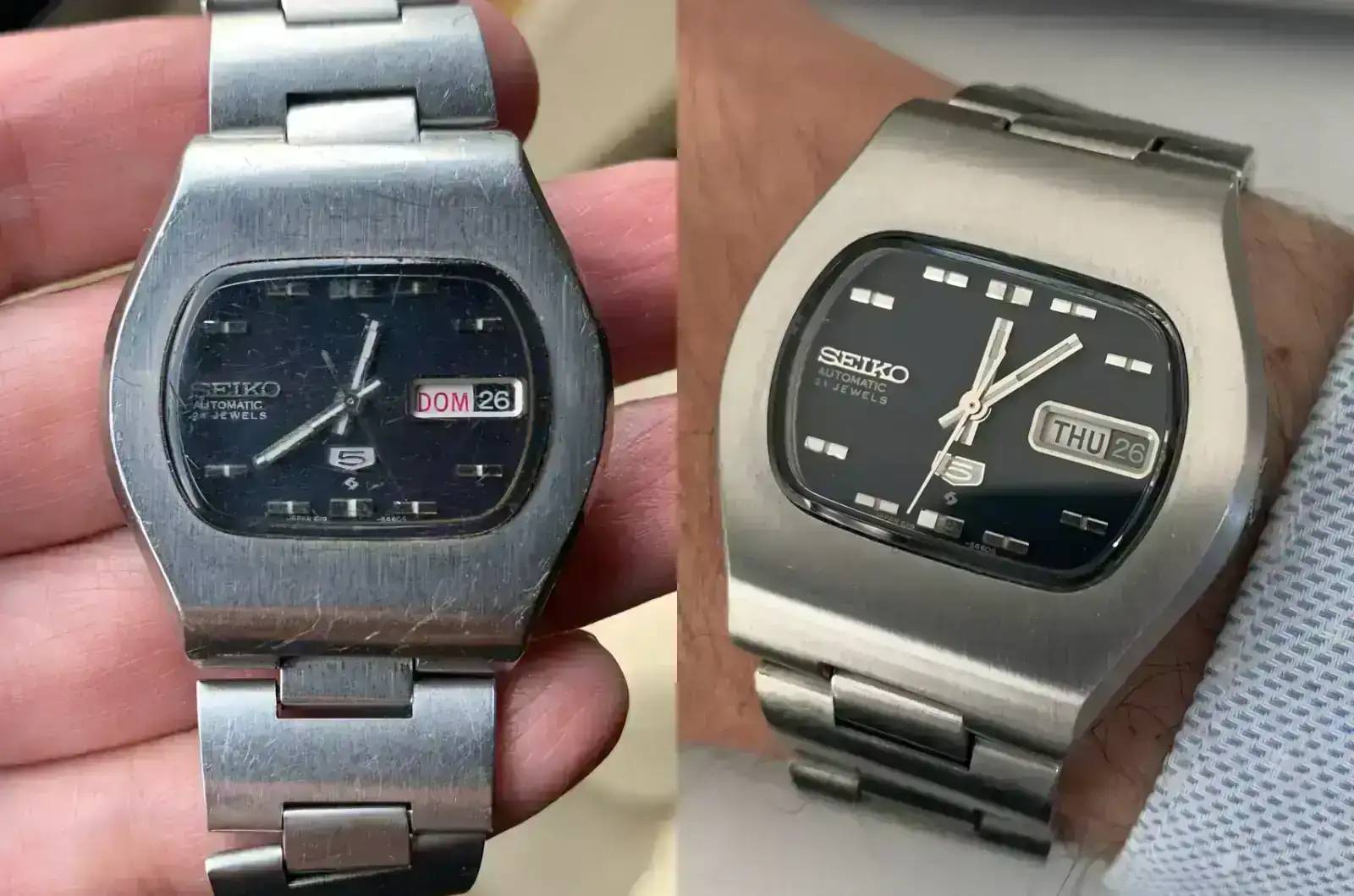

Así que aquí os traigo una nueva entrega de mis "rescates relojeros", en esta ocasión se trata de un Seiko 5 referencia 6119 - 5401, perteneciente a la familia de referencias que popularmente se denominaron "Seiko TV".
El caso es que lo que en un inicio era una reparación del movimiento para dejar funcionando el reloj, se convirtió, por razones sentimentales, en una restauración, prácticamente integral, del mismo. En esta ocasión tendréis que perdonar la calidad de algunas de las imágenes ya que son fotogramas extraídos de videos.

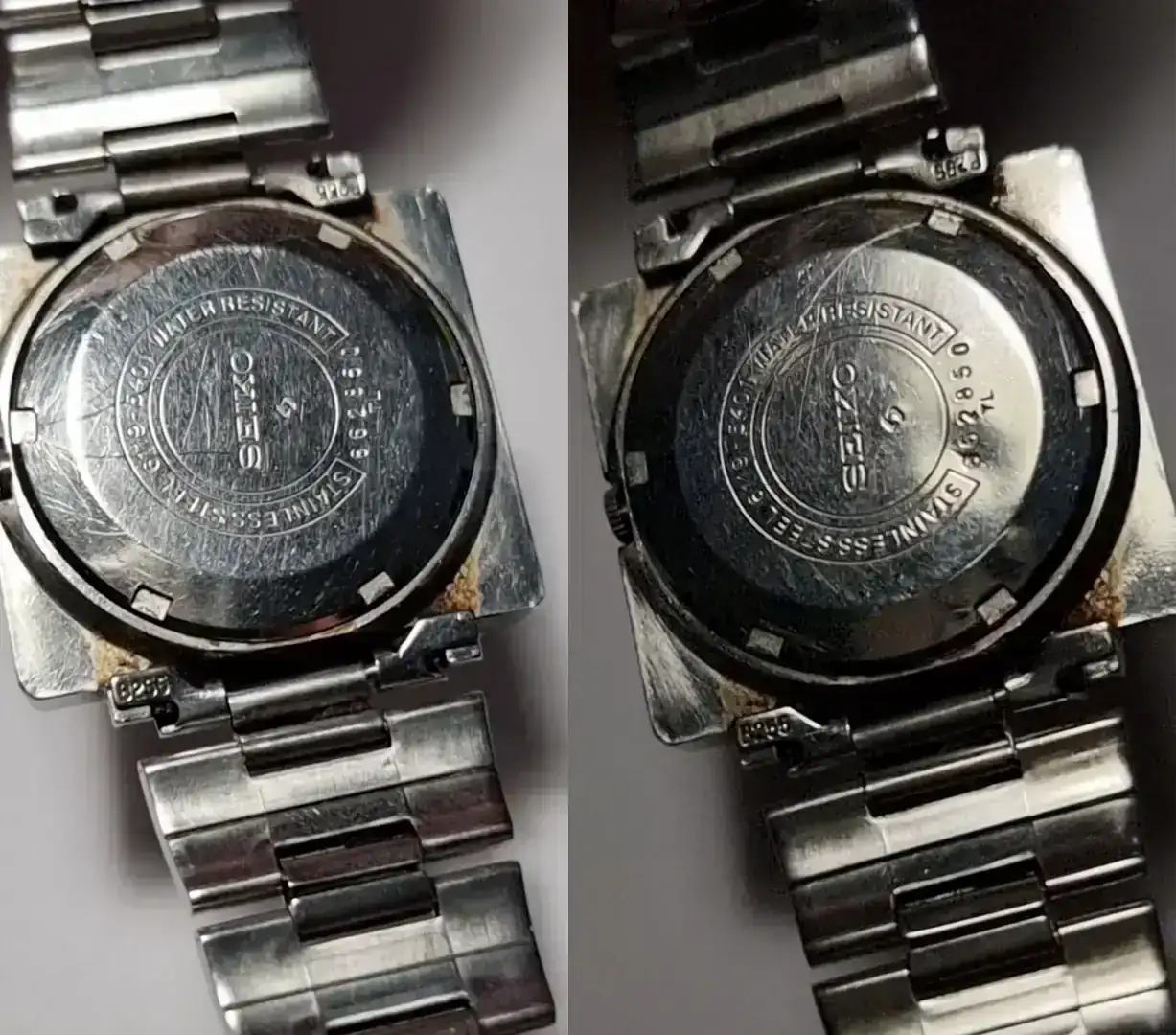

El reloj se me entrega parado y sin ningún signo que indique que quiera funcionar, ni siquiera la trotadora del segundero se mueve al agitarlo con ímpetu. Además, como veis en las imágenes, es una unidad cuyo estado estético es el de haber tenido mucho uso, presentando un rayado masivo a todos los niveles, varios golpes en frente y flancos de caja además de uno bastante notable situado sobre el primer dígito del número de serie troquelado en el fondo y que produjo un considerable abollón en éste; también presentaba varias deformaciones en los enlaces entre eslabones del brazalete y bastante suciedad acumulada en el perímetro del plexi y en los huecos de end links/pasadores.

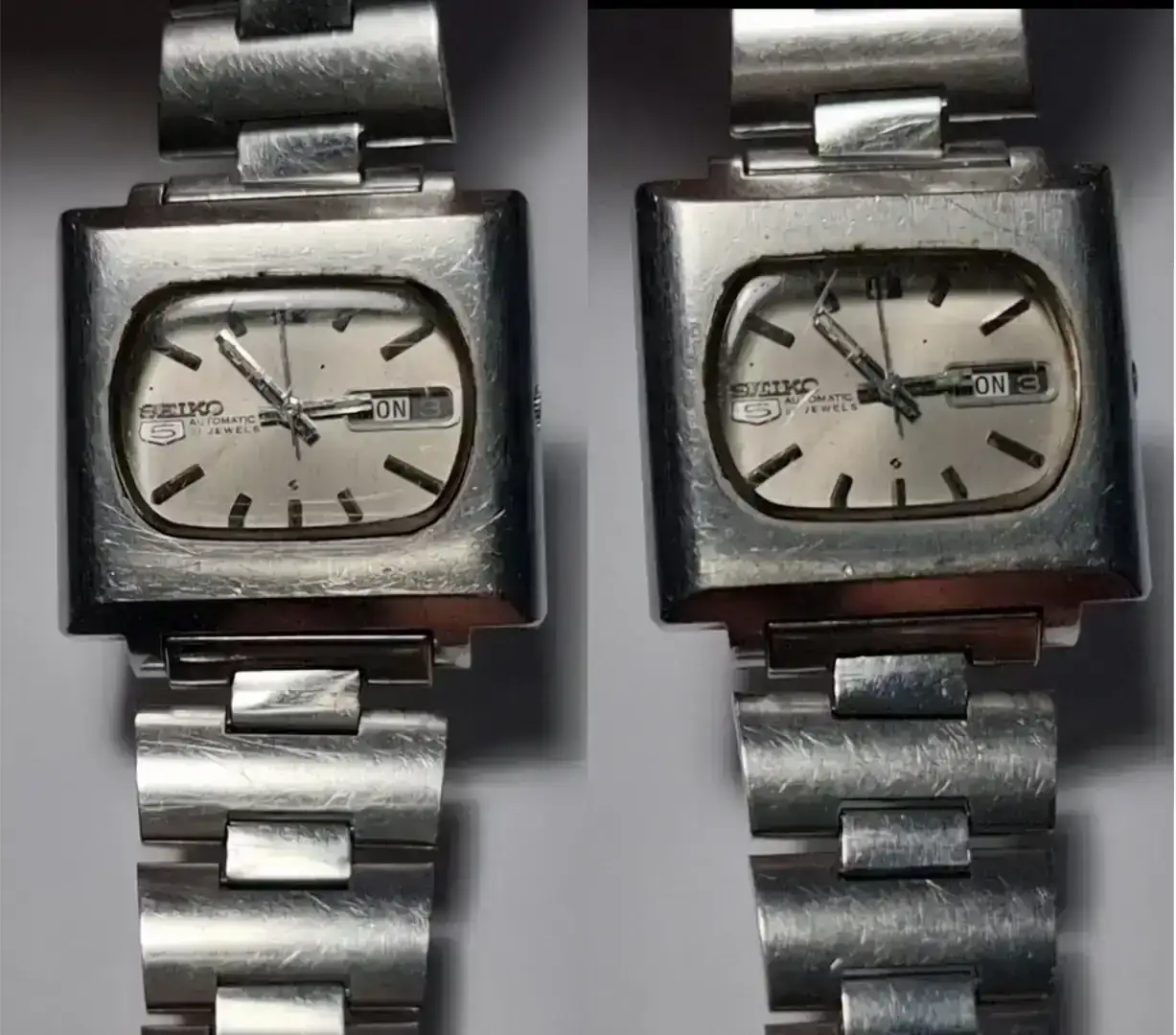

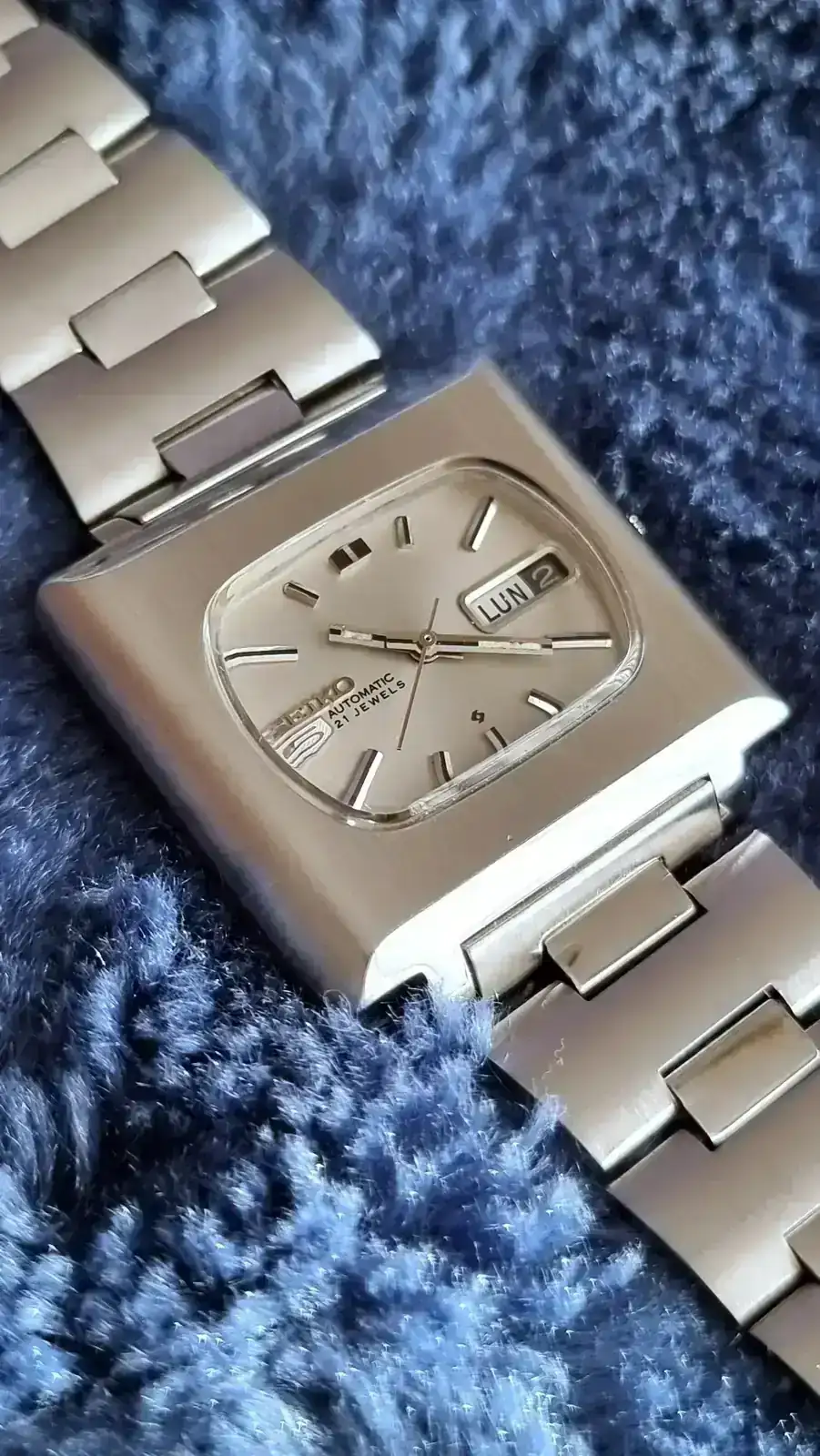

Por otro lado las manecillas y algúnos índices aplicados presentaban ligeros signos de "pitting" mientras que el resto de la esfera no parecía estar en mal estado :
Ver el archivos adjunto 3454951Ver el archivos adjunto 3454952

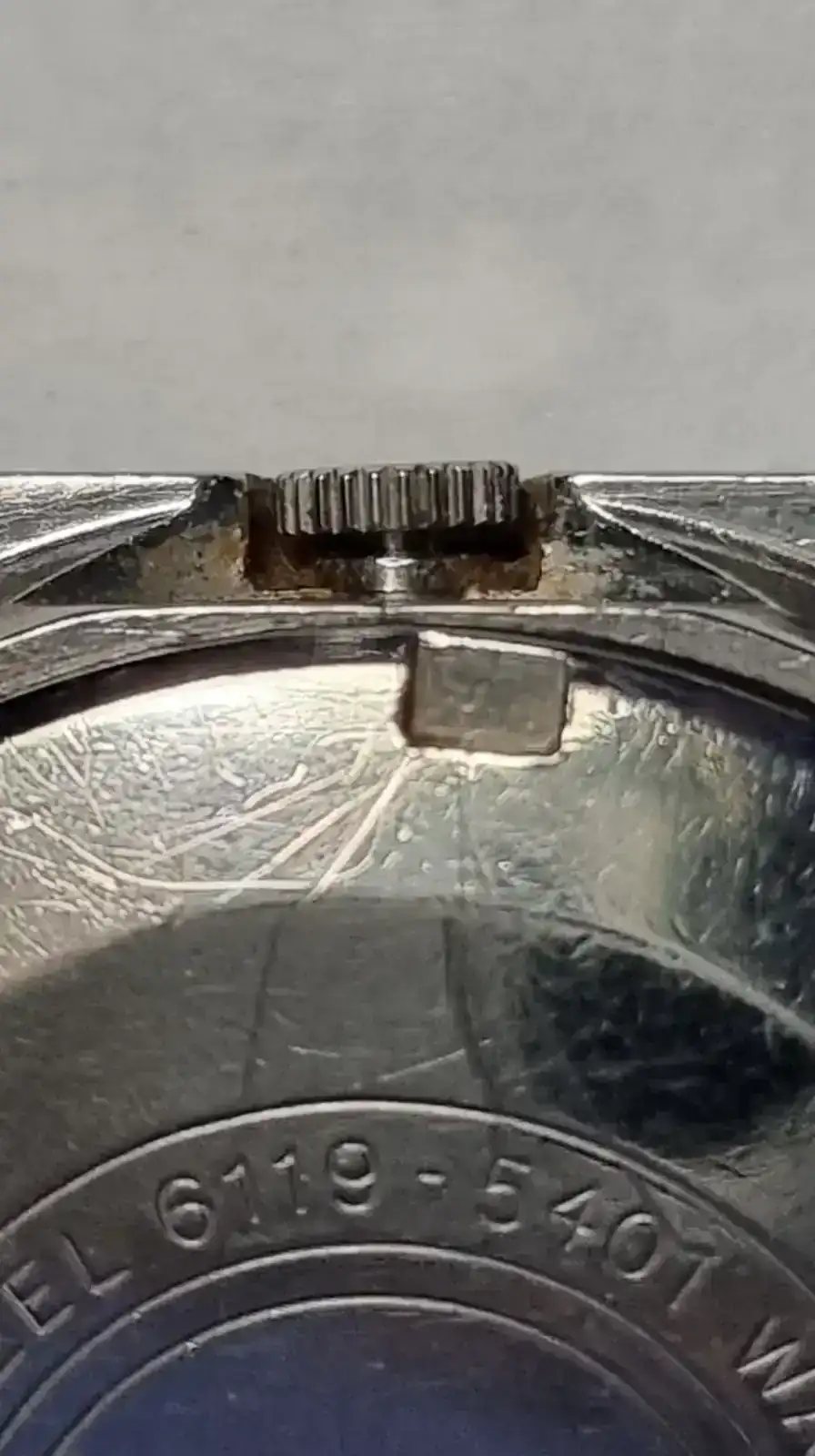

Antes de abrirlo de lo primero que me percaté es de que el eje de la corona estaba torcido:
Ver el archivos adjunto 3454955
Esto es un mal endémico de muchos modelos que montaban el calibre 6119 debido a que el eje de la corona montaba una junta de goma que estaba en contacto con el interior del cañón de la corona y que gradualmente se quedaba sin lubricación a medida que pasaba el tiempo, lo que hacía que la acción de la corona se tornase en muy dura, y eso, sumado al hecho de que la corona sobresalía muy poco de la caja una vez extraída para poner el reloj en hora -algo que todavía dificultaba más su acción- hizo que muchas coronas se forzasen y es por lo que hoy las encontramos con su eje torcido.

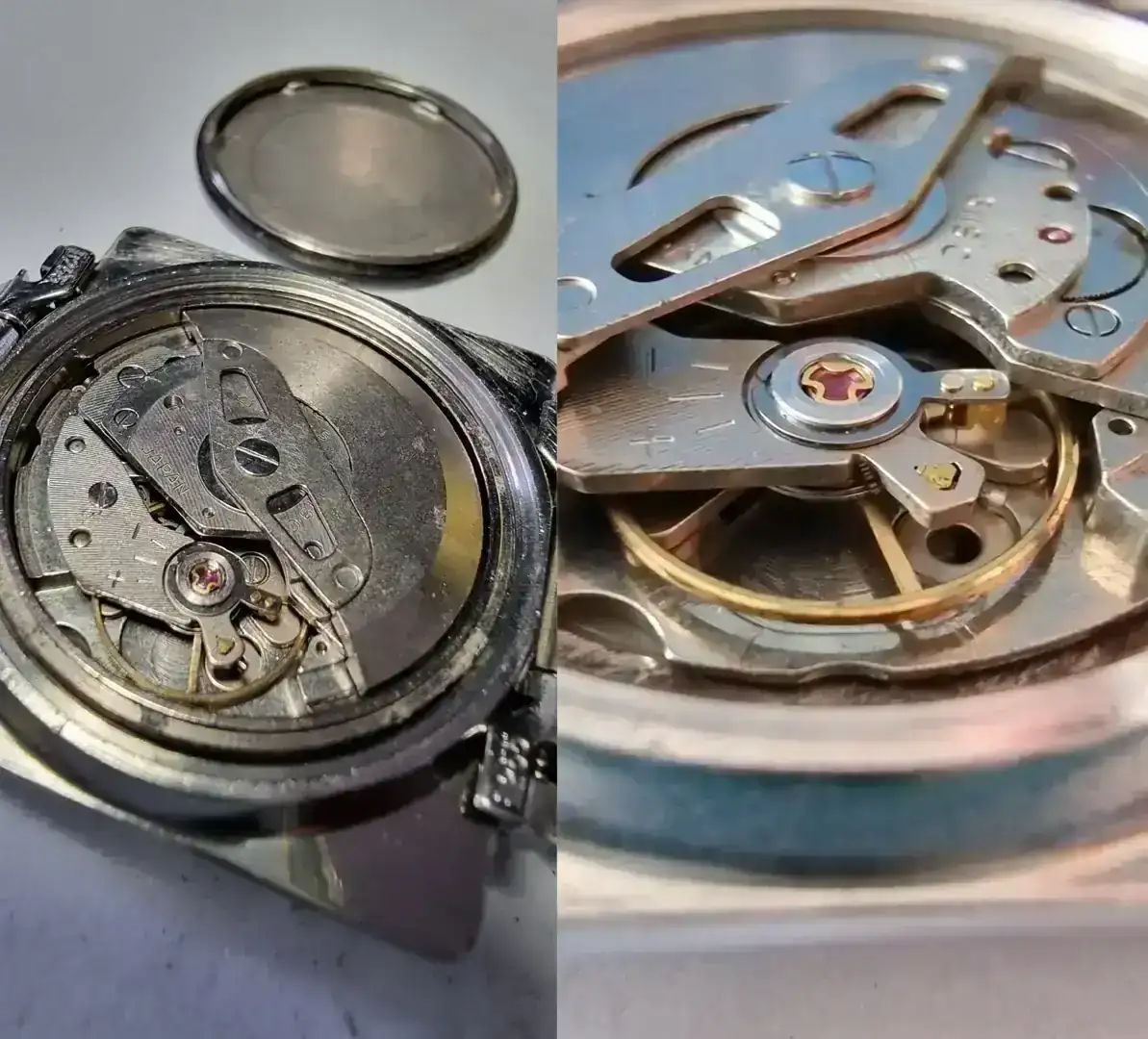

Procedo a abrir el reloj y las sospechas de que existe un problema evidenciadas por un segundero que no quería moverse se vieron reflejadas en el comportamiento del órgano regulador. Al soplar el volante éste tendía a pararse demasiado rápido, eso no es normal e indicaba que algo estaba dificultando su acción, comprobé su eje y está bien, así que, o algo atascaba el movimiento o la espiral tenía algún problema:
Ver el archivos adjunto 3454974

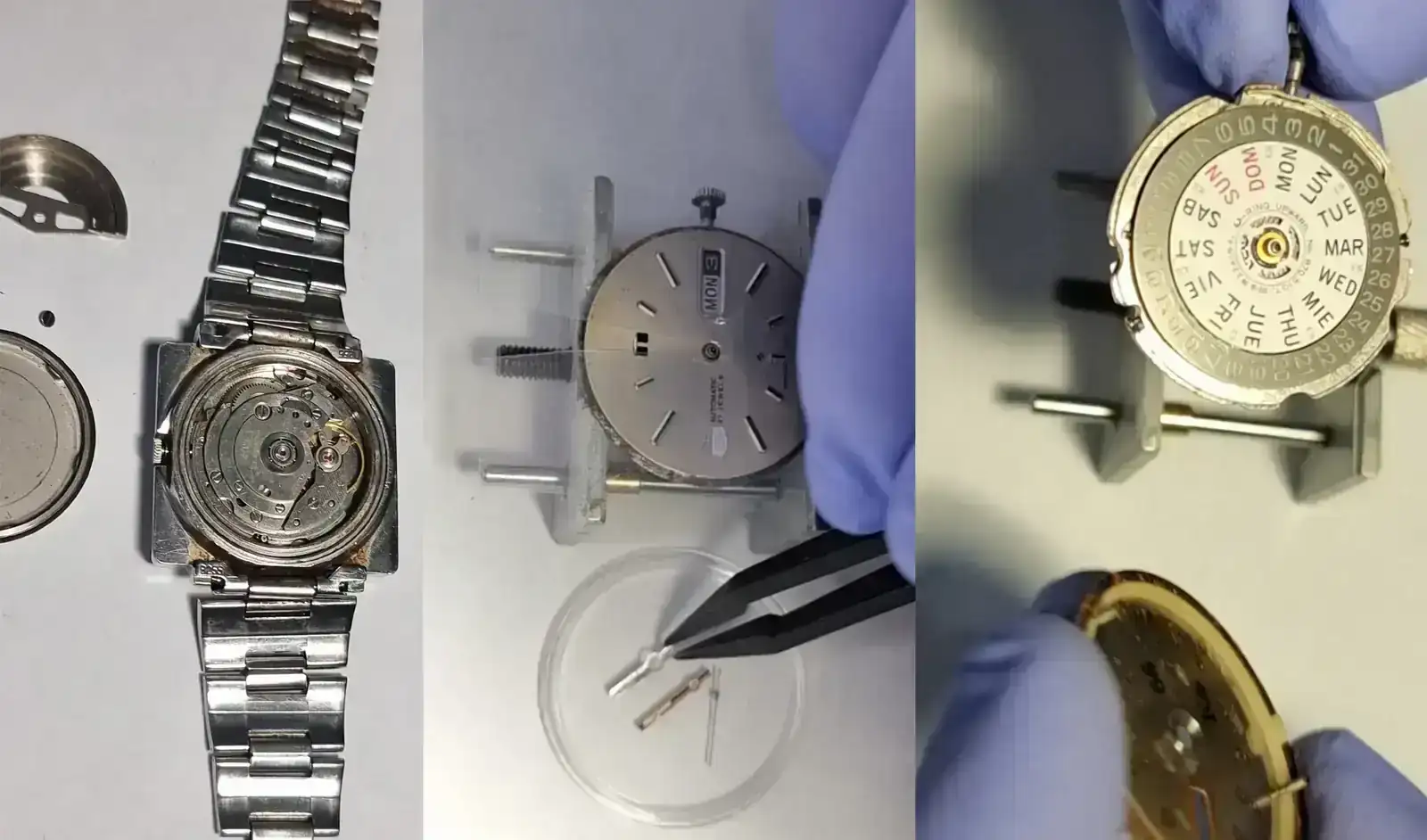

Me disponía entonces a extraer el movimiento de su caja retirando la masa oscilante, la tija y la bata. Una vez lo tenía ya fuera, quité las manecillas y la esfera y las guardé a buen recaudo a la espera de realizarles una delicada limpieza:
Ver el archivos adjunto 3454992

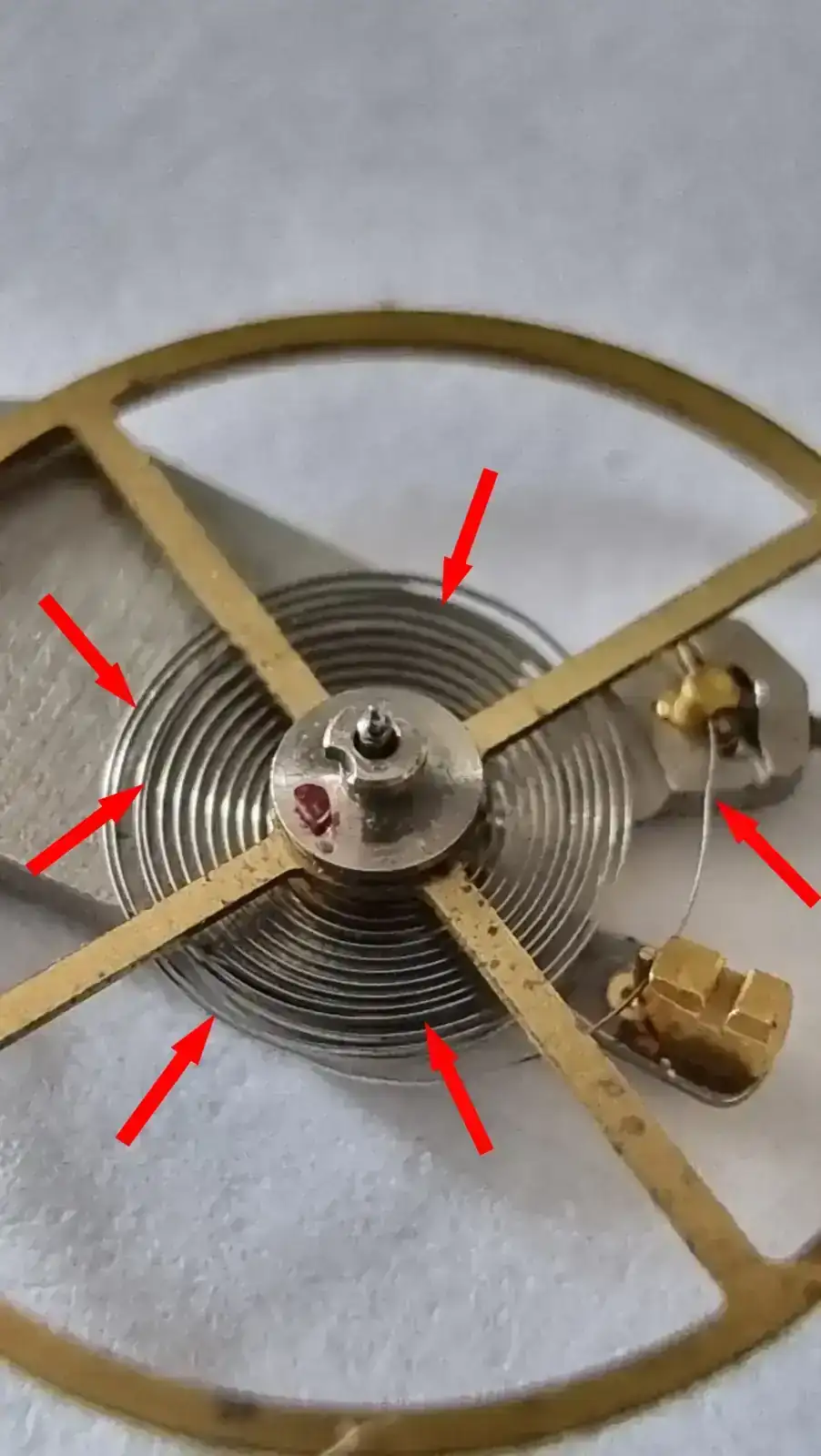

Lo primero que quise comprobar al desmontar el movimiento era el órgano regulador, al extraerlo y examinar la espiral encontré que no estaba en buen estado: como seguro muchos ya sabréis, para que la espiral tenga un perfecto desempeño su filamento ha de mantener una distancia constante entre todos sus giros, y como podéis advertir en la siguiente imagen, os he señalado las zonas donde esta premisa no se cumple, por lo que es evidente que la espiral no puede trabajar como debe. Estando en este estado muy probablemente era la causante de que el volante se parase tan rápido, así que había que sustituirla o repararla.
Ver el archivos adjunto 3454995

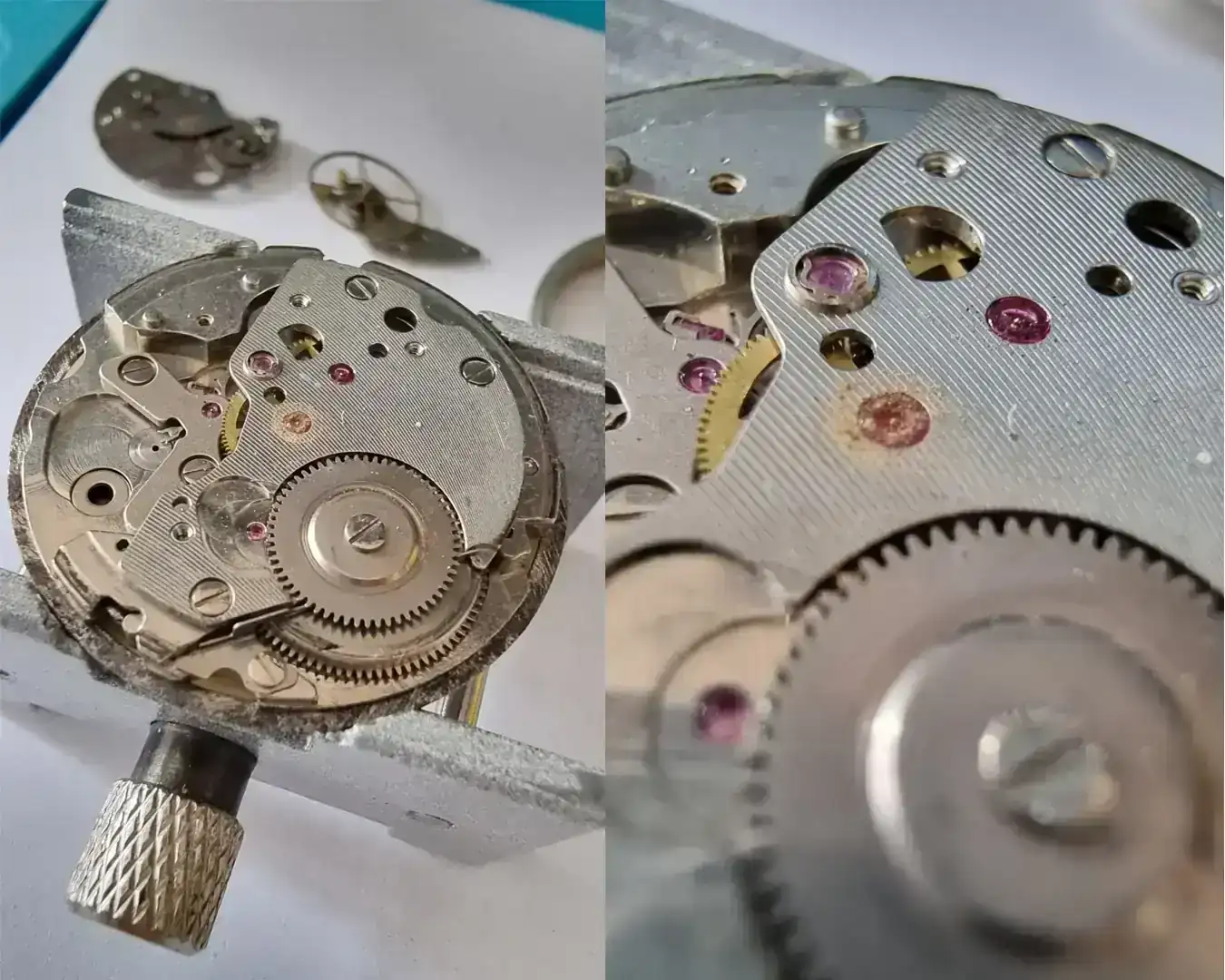

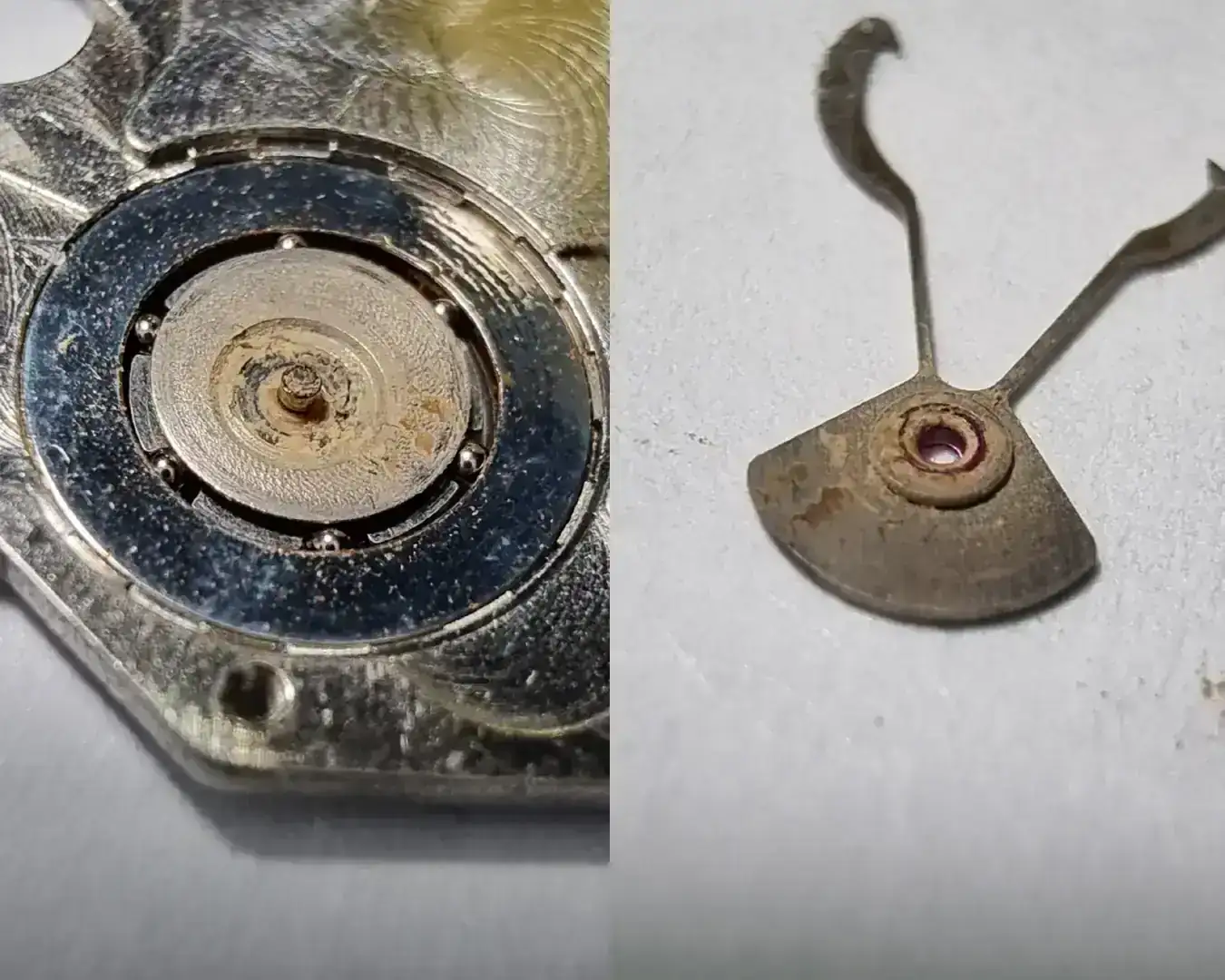

Siguiendo con el desensamblado del calibre, al retirar el modulo de carga automática me he encontrado bastante suciedad seca que ha caído sobre el puente de rodaje proviente del Magic Lever, cuyo eje y rubí de eje estaban también muy afectados por la misma:
Ver el archivos adjunto 3454998Ver el archivos adjunto 3455002

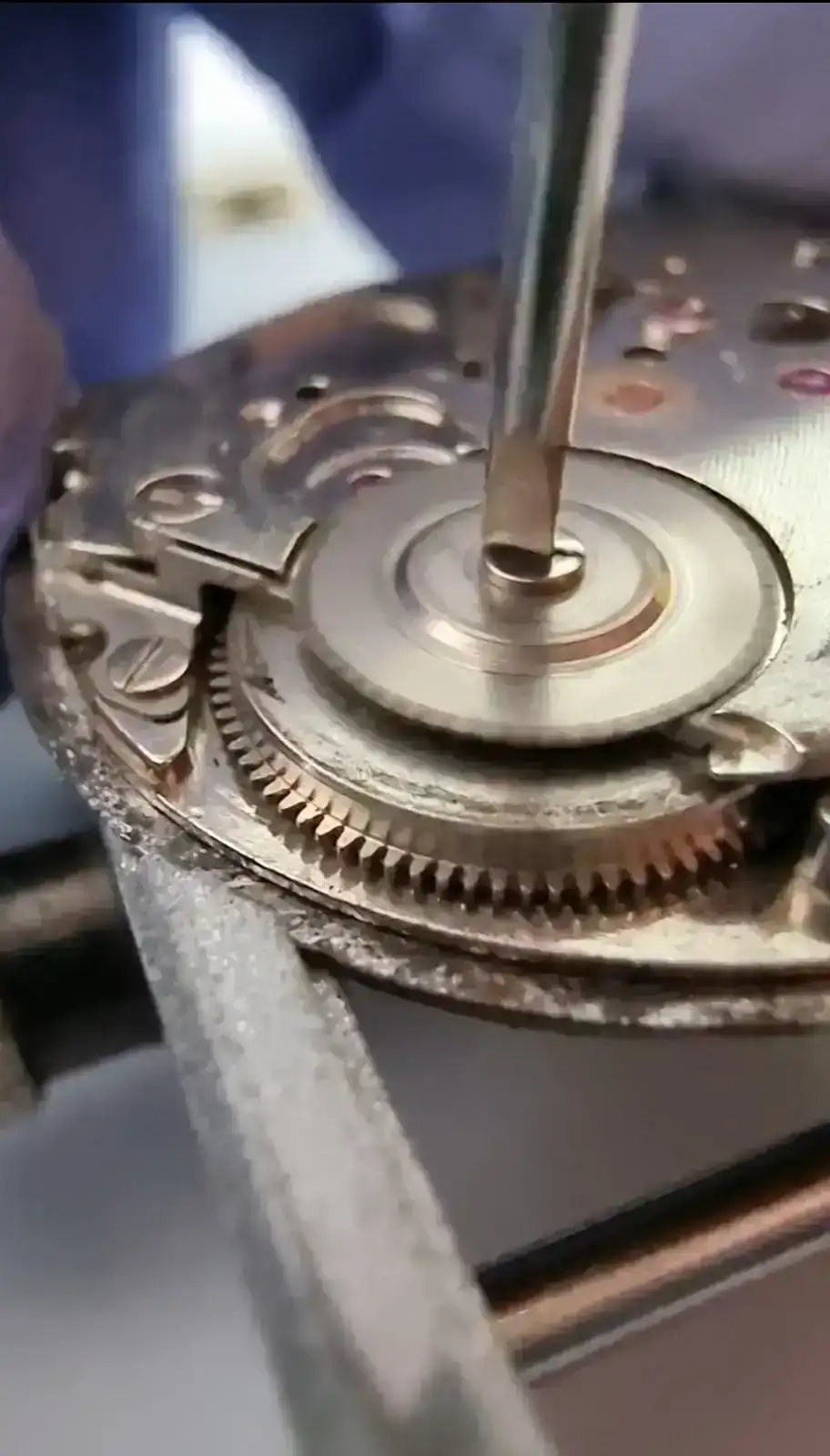

Al comprobar si el muelle real acumulaba carga he descubierto otra avería: el trinquete, o el rochete, o ambos, sufren un desgaste que genera que el trinquete no pueda sujetar el rochete cuando se pretende almacenar carga, así que estos elementos también los había que sustituir:
Ver el archivos adjunto 3455003

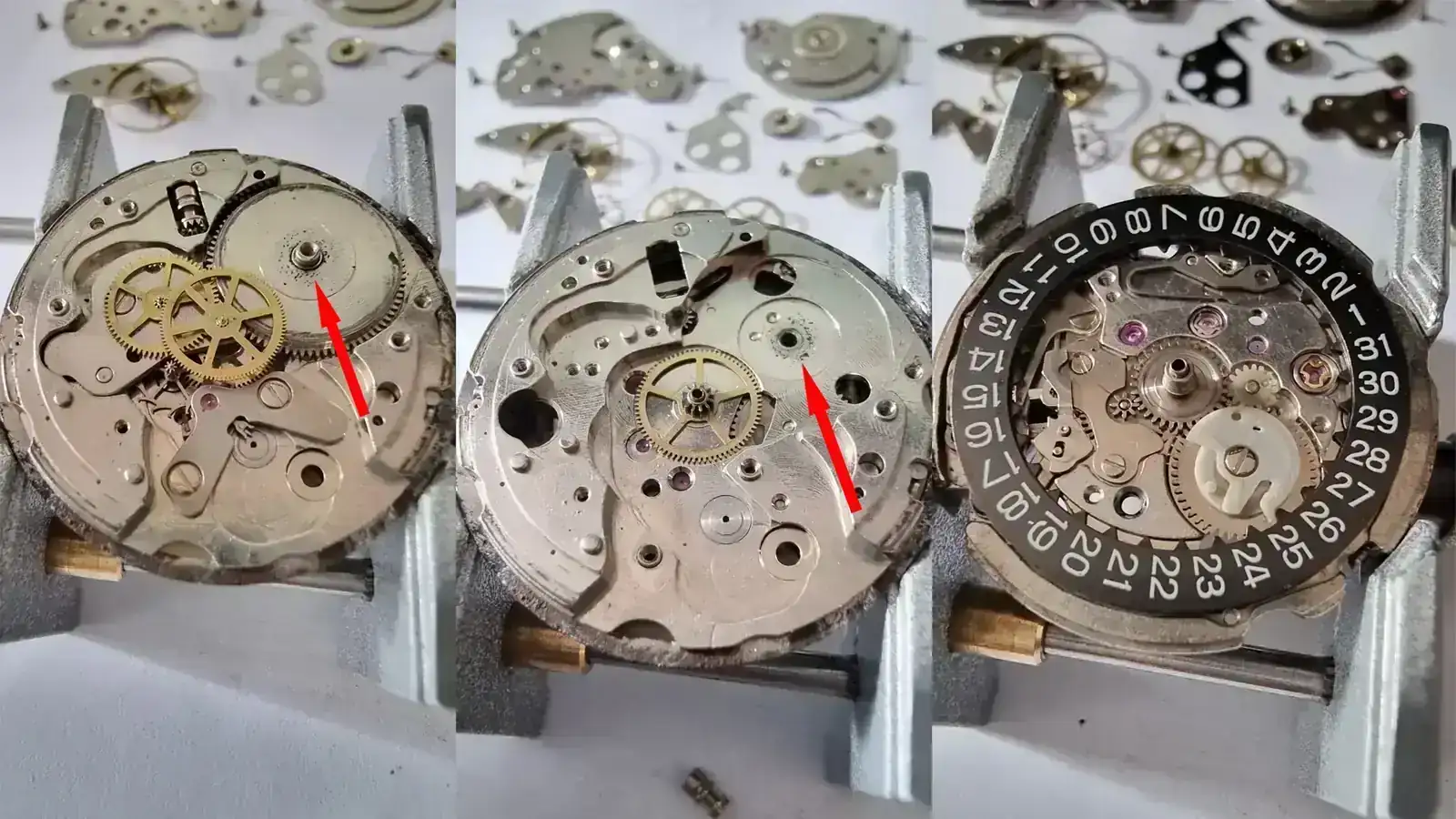

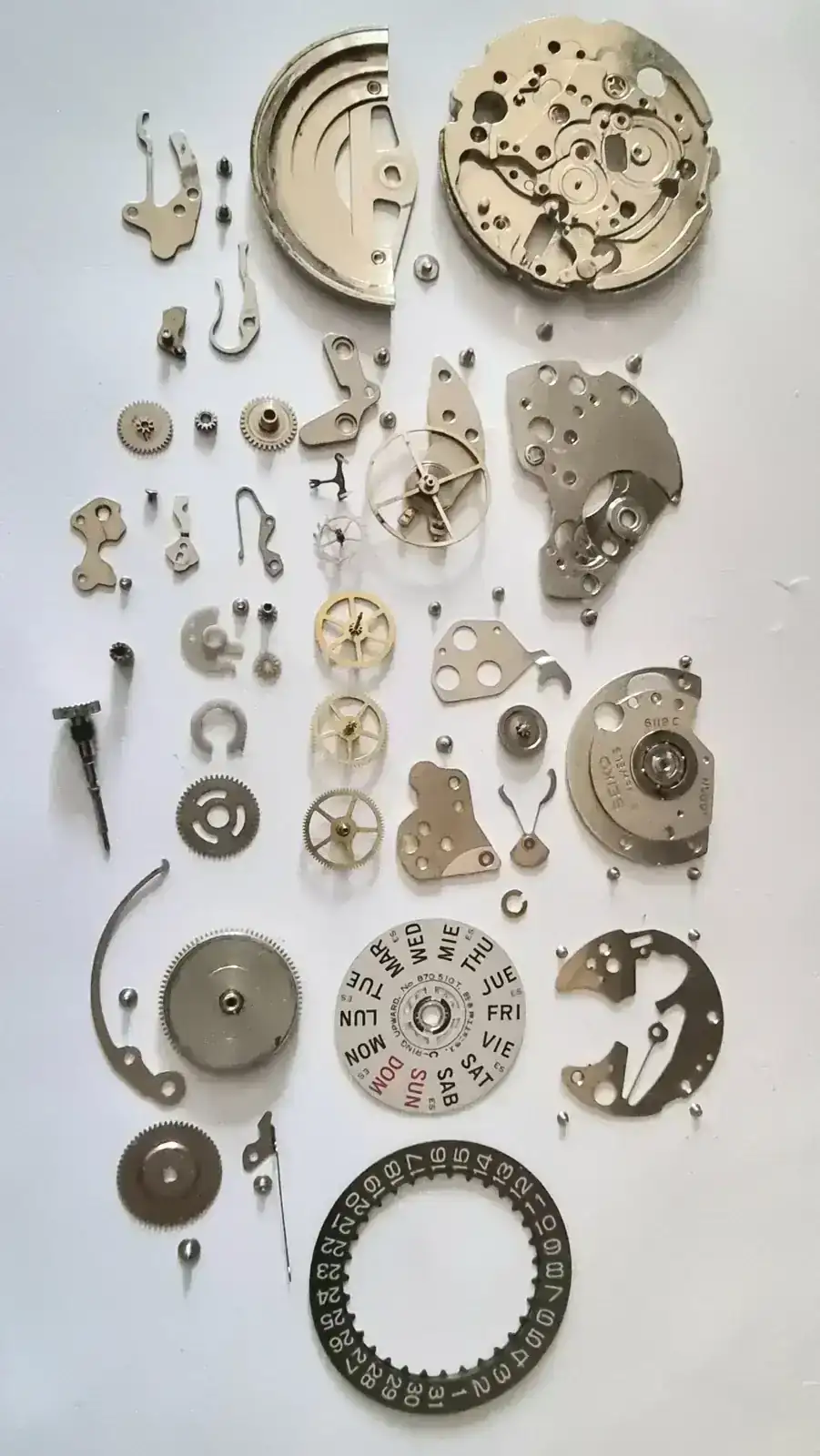

Por lo demás, aparte de un poco de grasa seca acumulada tanto en el cubo del muelle real como en la zona de platina que hace de cuna de éste, se puede decir que el resto de componentes estaban en buen estado.
Ver el archivos adjunto 3455010
Con el movimiento ya desmontado por completo y sabiendo qué elementos había que cambiar, le he sugerido al dueño del reloj que para el coste que tendría el arreglar la espiral, o conseguir una nueva junto con un trinquete de rochete y el propio rochete, le compensaba más, por un precio similar, adquirir un movimiento completo usado en buen estado que actuase de donante, así se podrían sustituir los elementos dañados por los del donante y además le quedarían todo el resto de piezas de ese calibre como repuestos futuros en caso de necesitarlos.
Ver el archivos adjunto 3455011

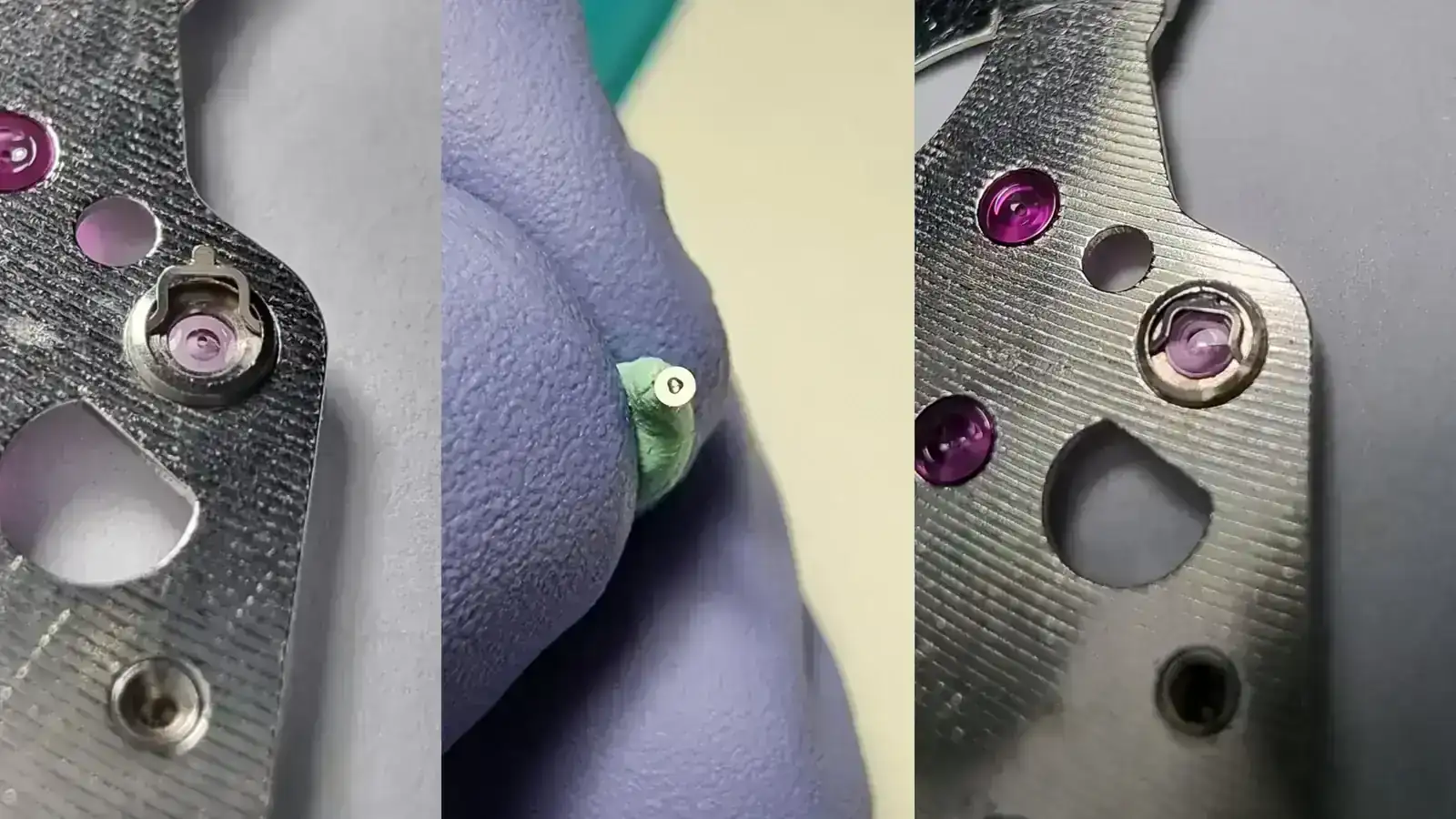

En esta ocasión no quiero extenderme mucho más en los procesos de limpieza y ensamblado del movimiento pero si me apetece mostraros un poco en detalle, a modo de tríptico, la secuencia del lubricado de las contrapiedras del sistema Diafix de Seiko para la rueda de escape, que, teniendo en cuenta el tamaño al que veis mis dedos en la imagen, podéis haceros una idea del tamaño que tienen las diminutas gotas de aceite aplicadas en el centro de las contrapiedras de ambos extremos del eje del escape:
Ver el archivos adjunto 3455013

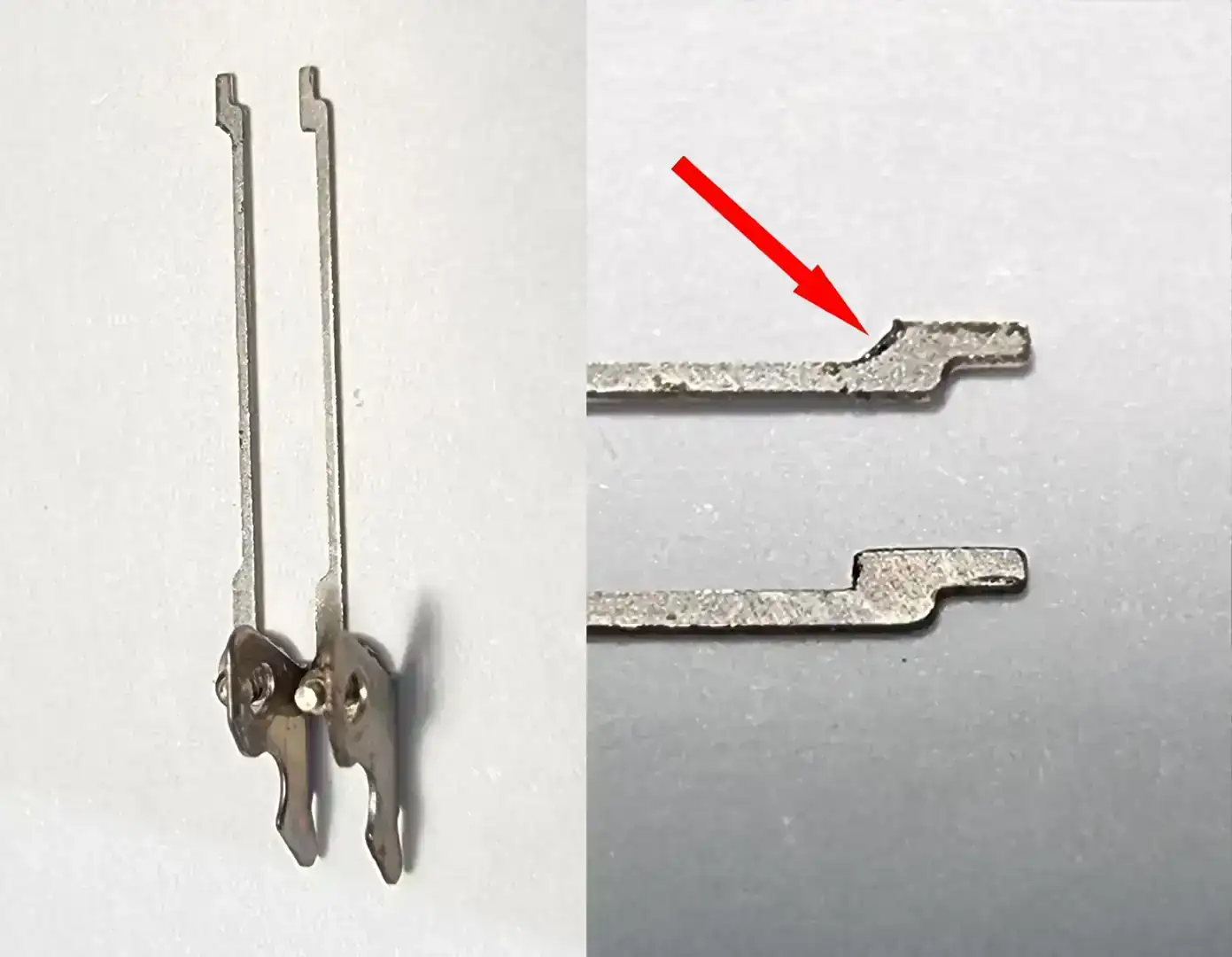

También quiero que veáis la diferencia entre el trinquete del rochecte desgastado y el repuesto en buen estado que he usado del calibre donante, os indico con una flecha la zona donde el desgaste de la pieza es evidente comparándola con un mismo componente que está en óptimo estado:
Ver el archivos adjunto 3455018

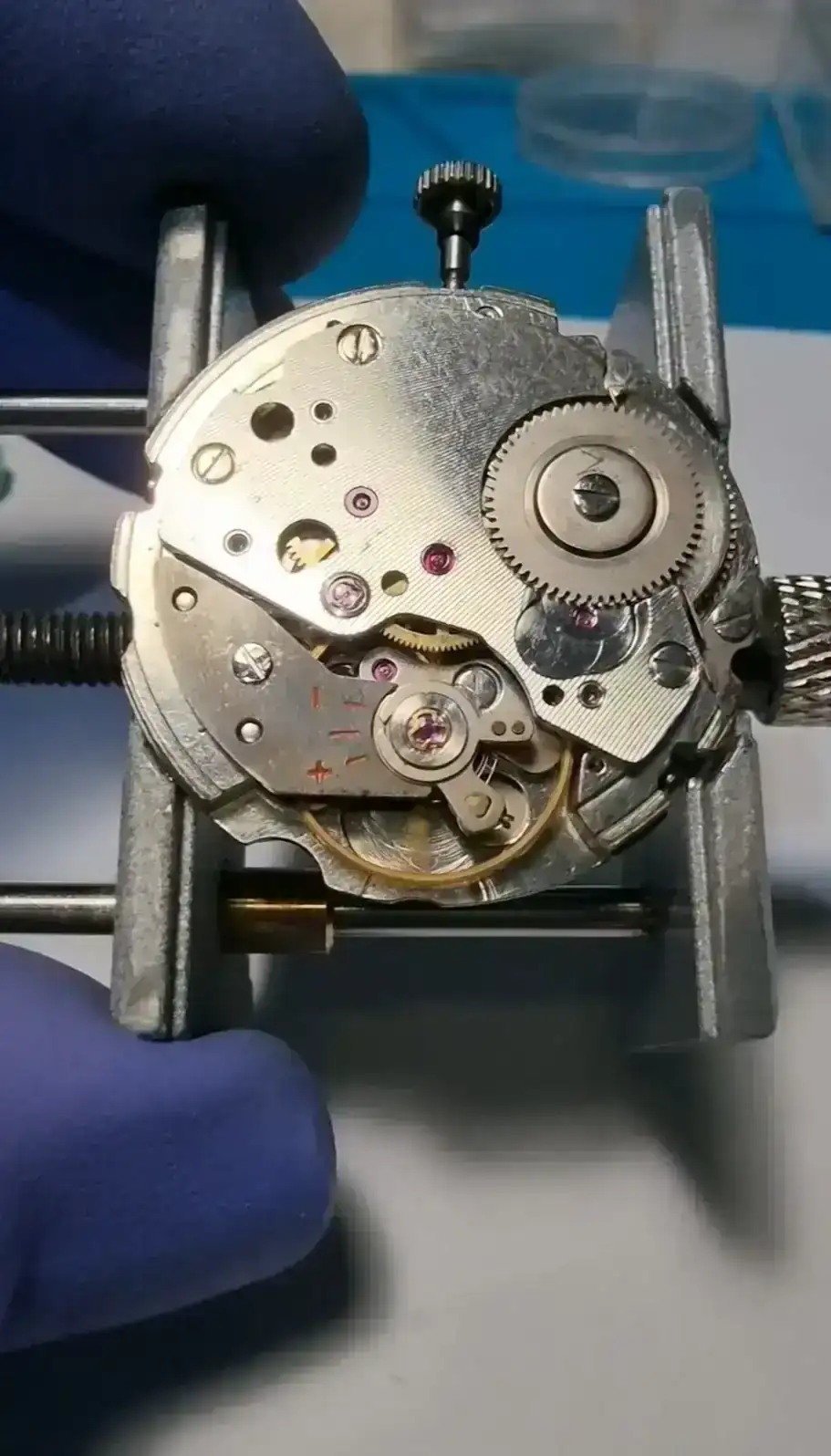

Y aquí ya tenemos nuestro calibre 6119c completamente ensamblado, lubricado y funcionando a la perfección aprovechando los componentes necesarios del movimiento donante:
Ver el archivos adjunto 3455021
Únicamente me quedaba comprobar que el sistema fechador funcionase correctamente, tanto el pase rápido de día de la semana y mes mediante la pulsación de la corona, como el cambio de fecha por pase de manecillas girando la misma.
Y, en teoría, hasta aquí llegaba mi cometido, pero como soy conocedor del valor sentimental que este reloj tiene para su dueño quise ir un paso más allá restaurándoselo, en la medida de lo posible y, a modo de sorpresa.

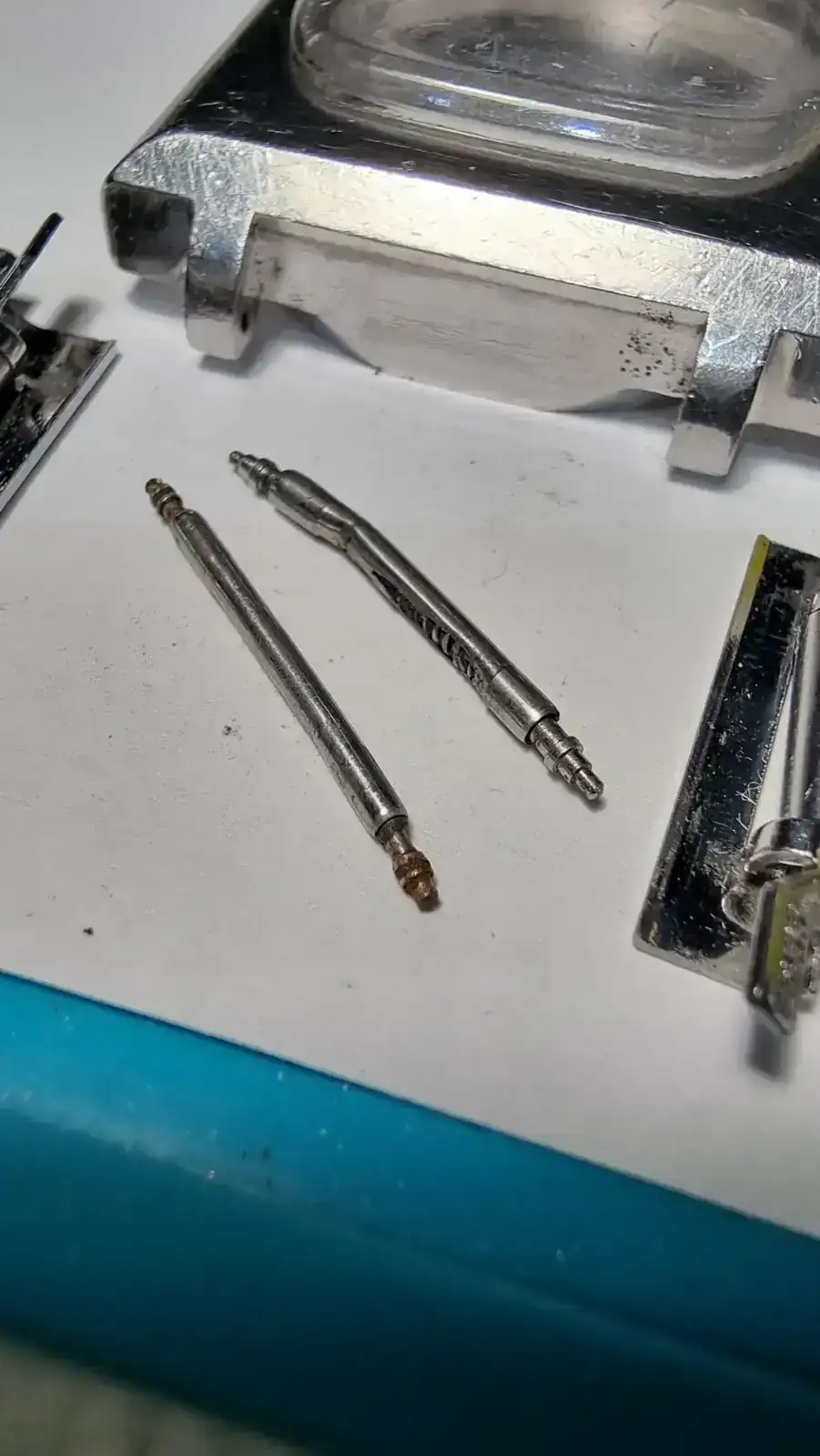

Así que lo primero fue quitar el brazalete, aquí podéis ver el mal estado en el que se encontraban los pasadores y también se adivina lo rayado que estaba el plano achaflanado inferior del frente de caja que incluye las asas:
Ver el archivos adjunto 3455022

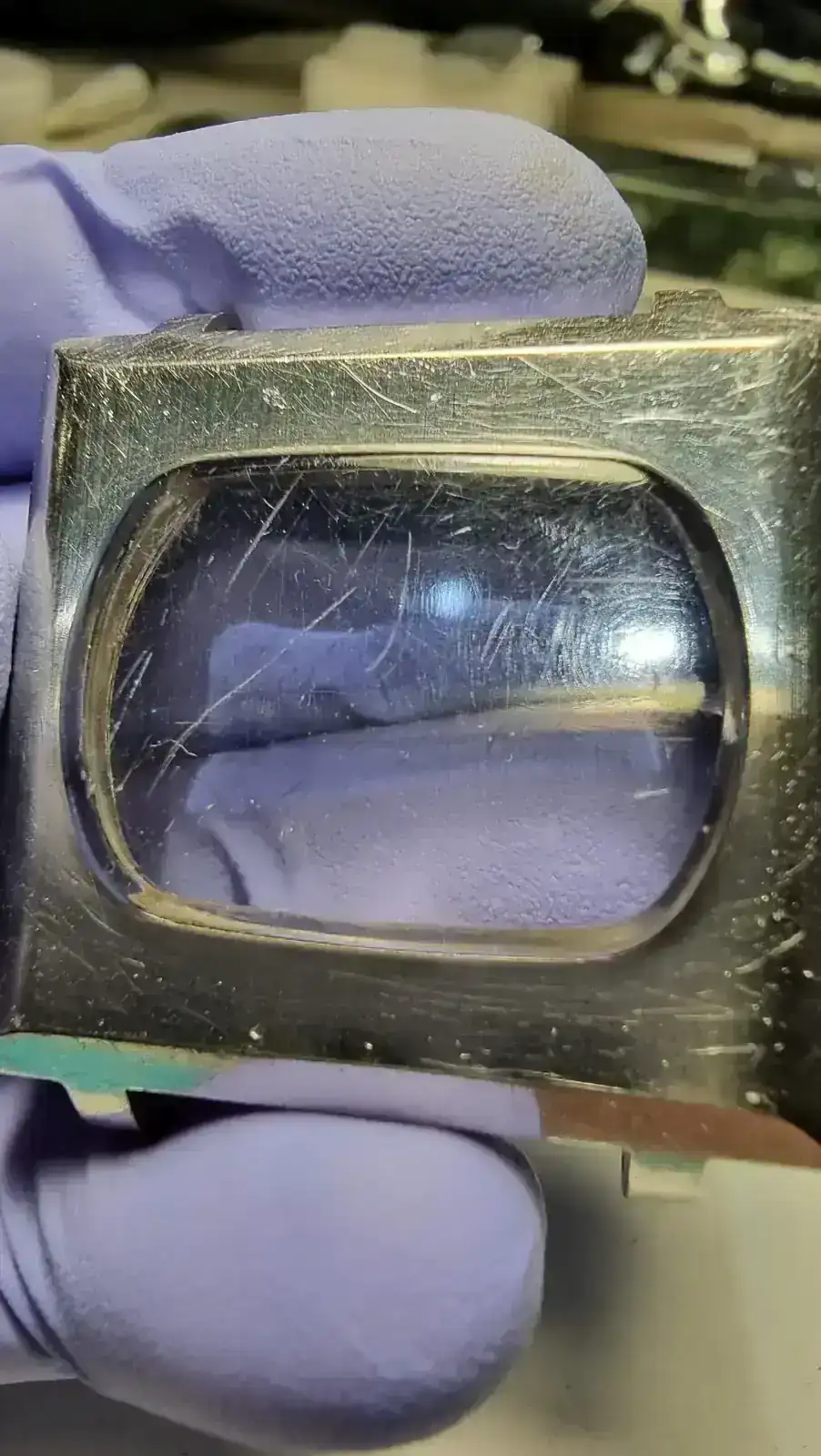

Una vista frontal de la caja os permite ver con mas detalle la ingente cantidad de rayones que tenia, tantos que prácticamente era imposible apreciar el cepillado vertical con el que contaba en origen:
Ver el archivos adjunto 3455023

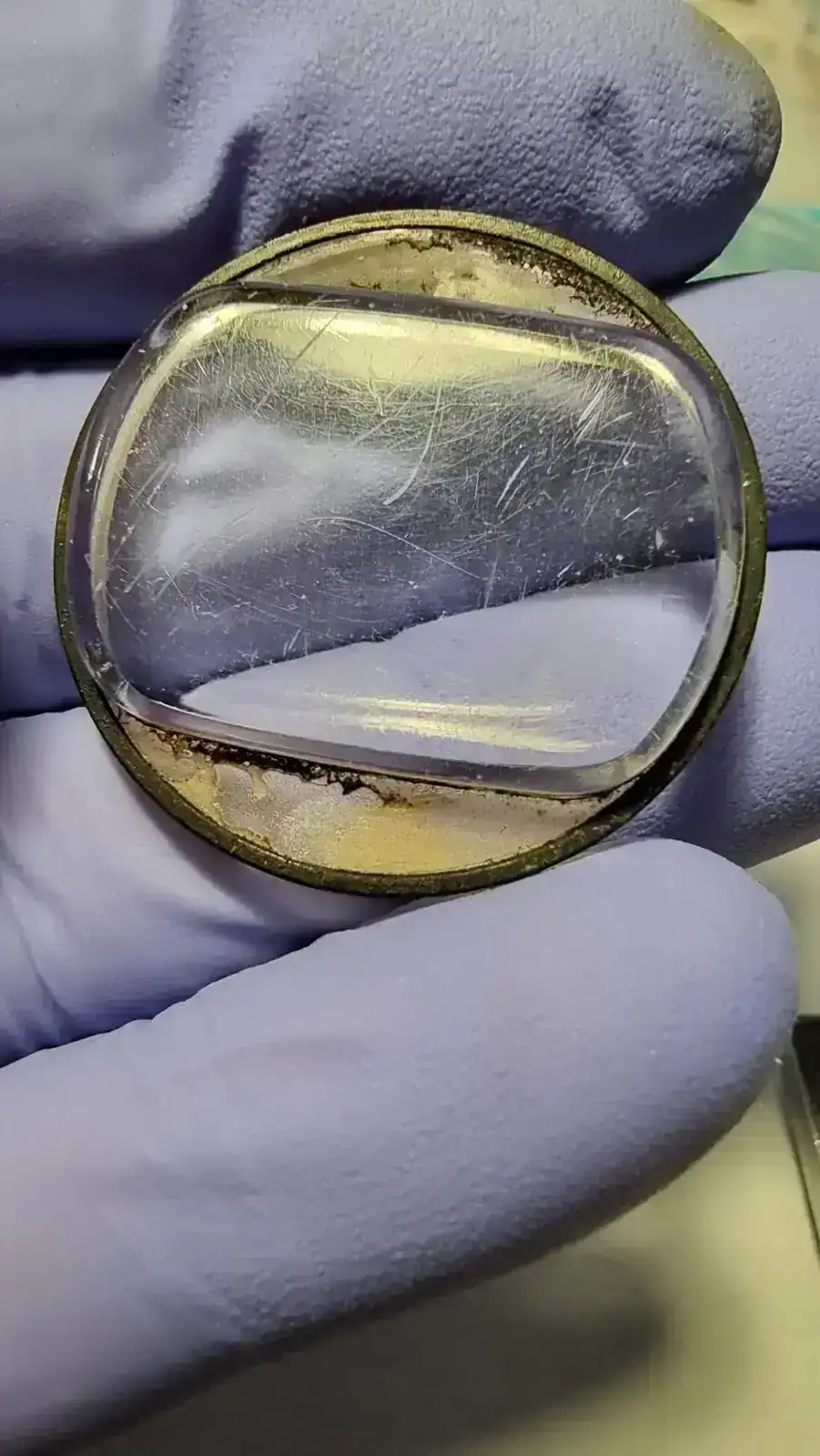

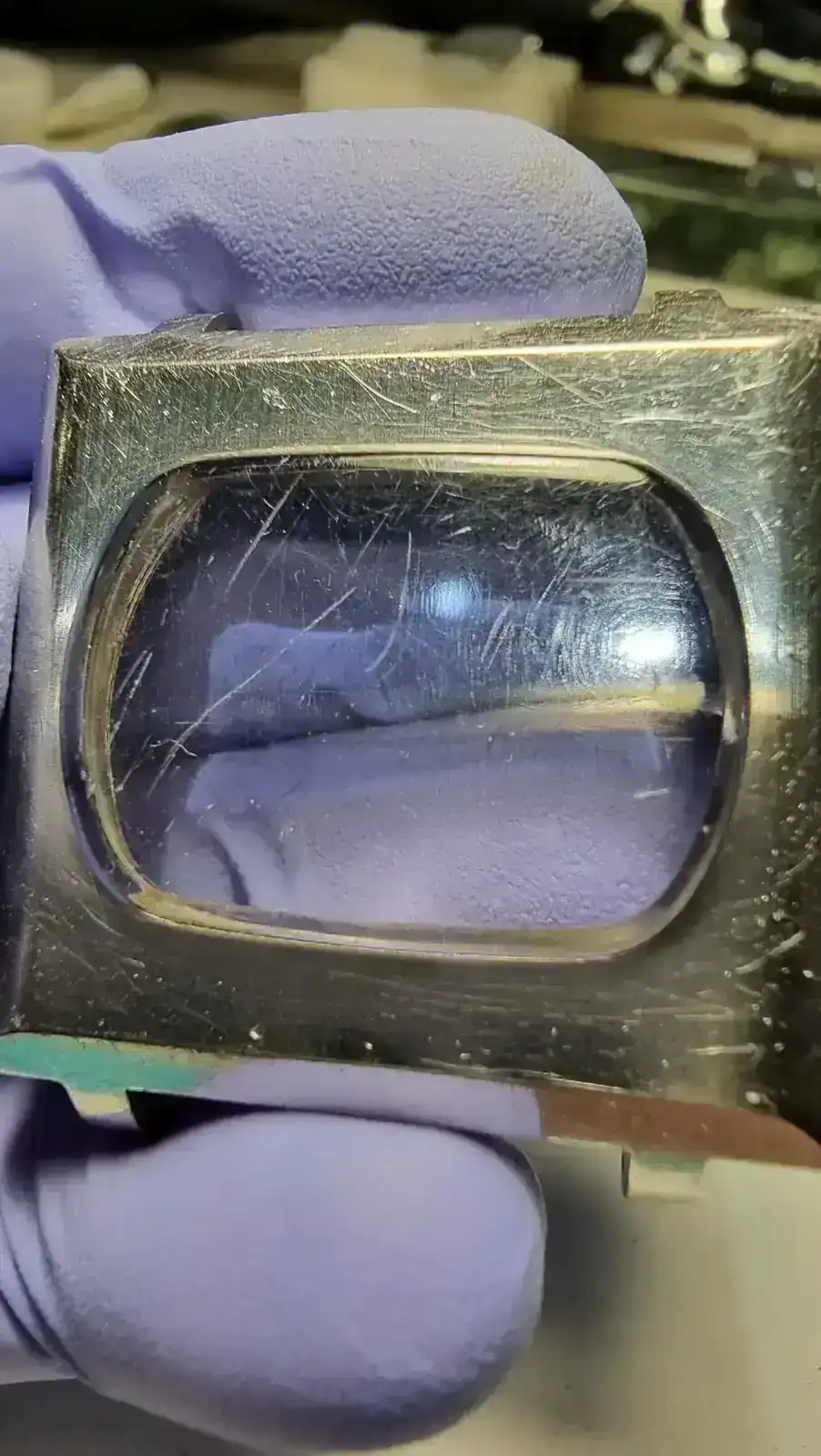

Una vez separado el plexi de la caja podéis observar que tampoco se libraba de fuertes rayones y además su parte interna -la que queda introducida en interior de la caja- presentaba todos los residuos que se habían ido acumulando en esa zona con el tiempo:
Ver el archivos adjunto 3455025

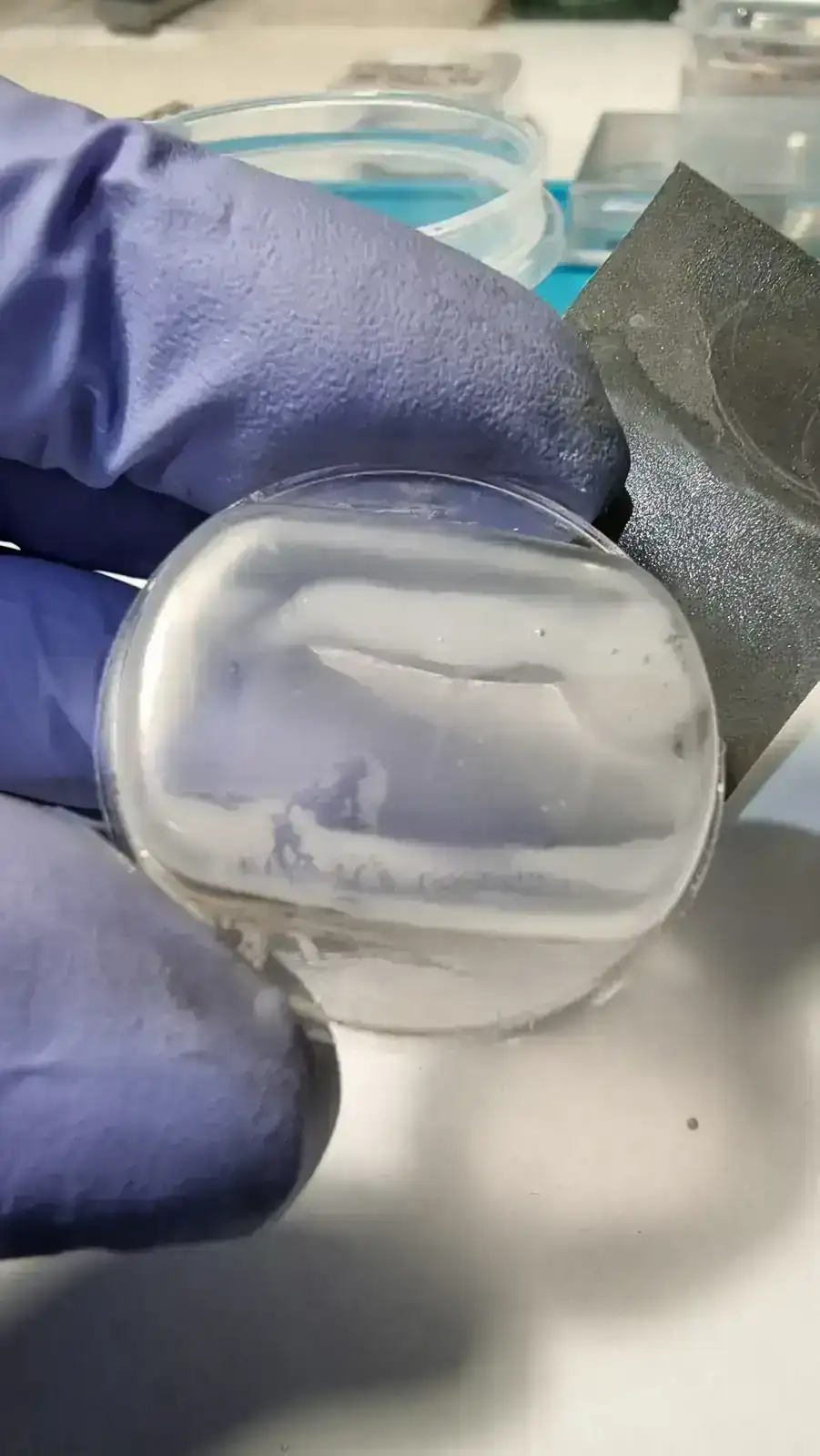

Es muy curioso el intrincado diseño con el que cuenta este plexi. Para recuperarlo he comenzado con una buena limpieza con agua y jabón, seguida de un lijado al agua para eliminar los rayones más profundos, luego un lijado de refinado (también al agua) y finalmente el pulido con Polywatch. La instantánea muestra uno de los procedimientos de lijado al agua:
Ver el archivos adjunto 3455041

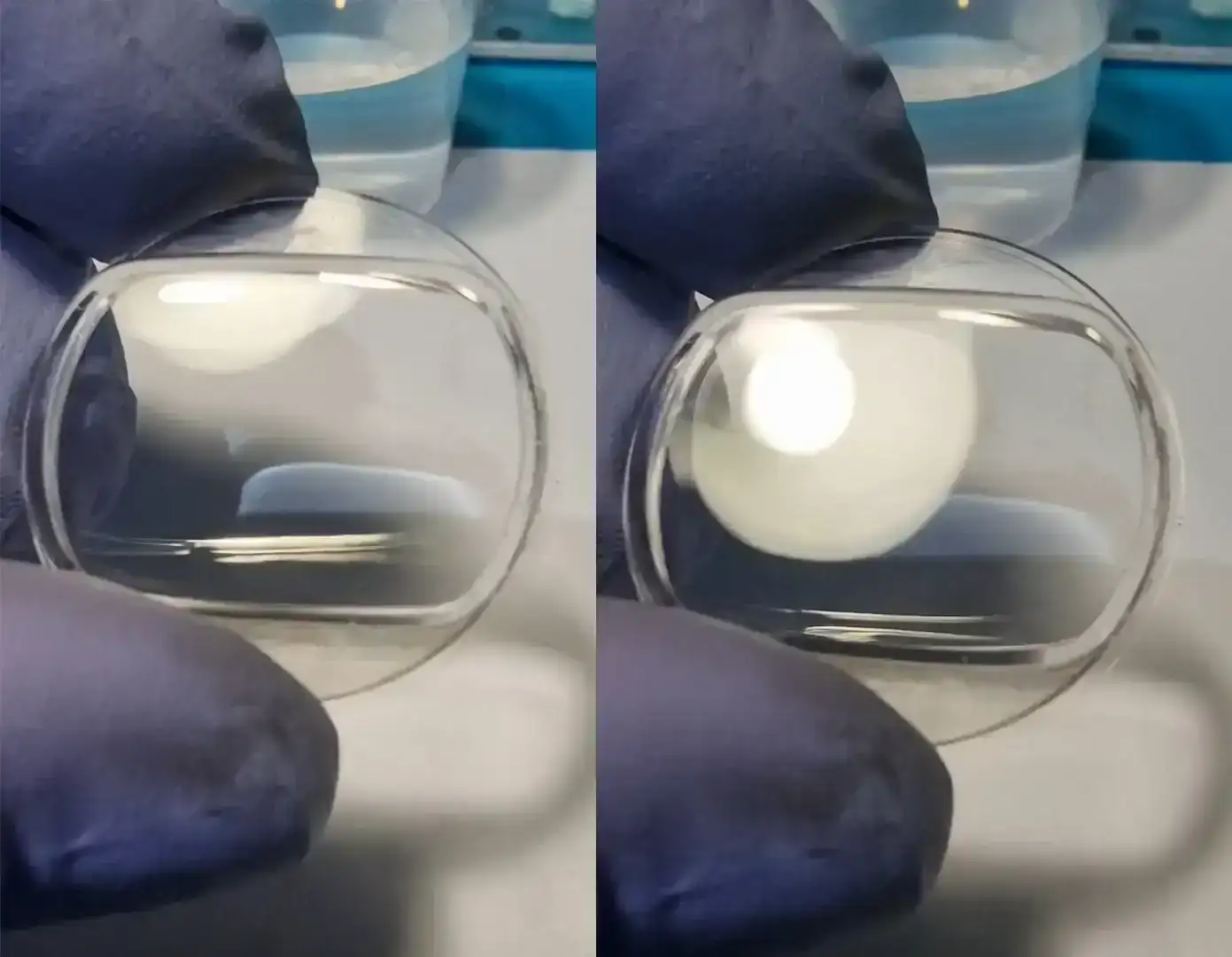

Y este es el resultado del plexi ya restaurado:
Ver el archivos adjunto 3455043

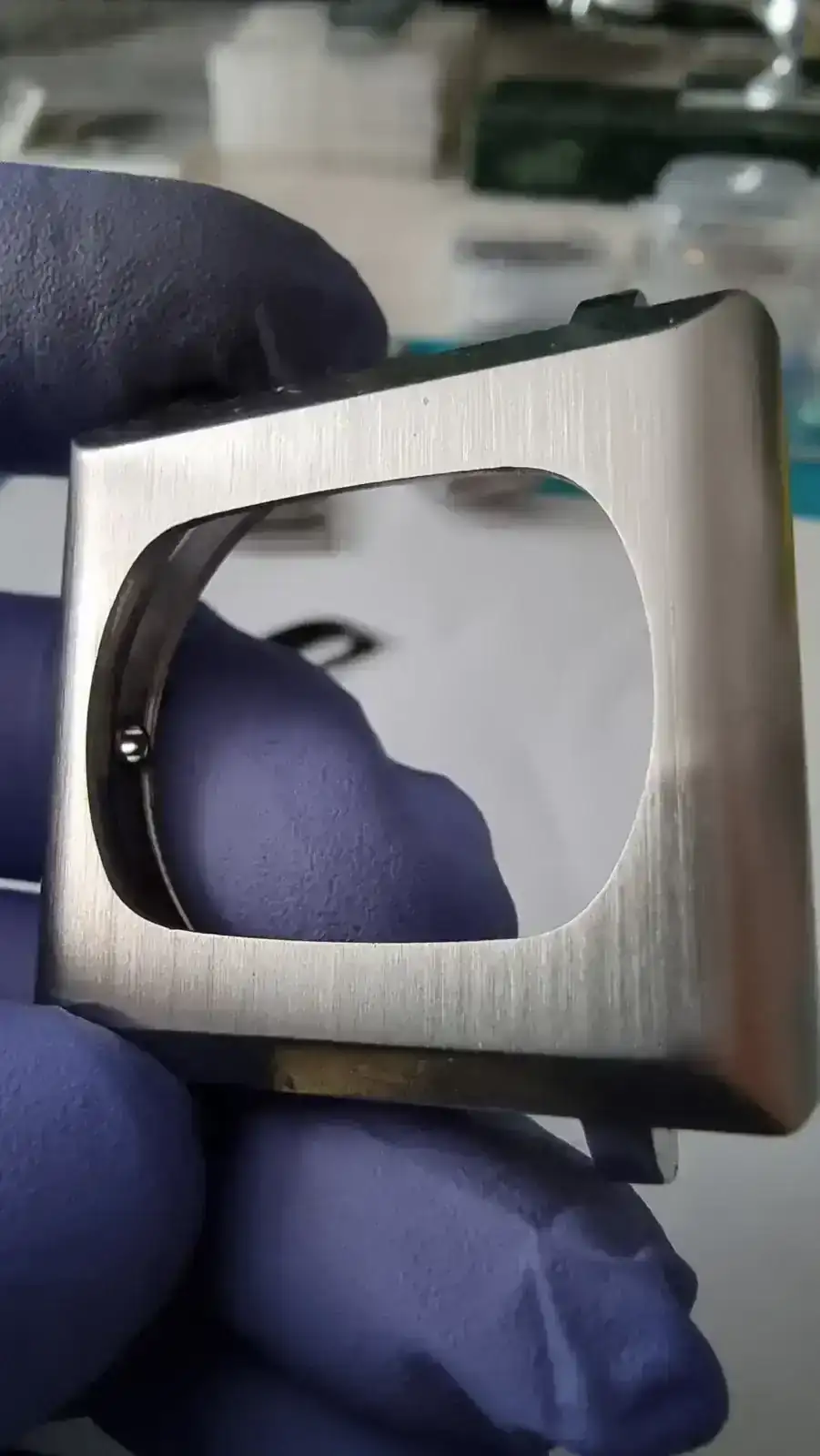

Luego ha sido el turno de la caja, la cual he desbastado para eliminar la mayor parte de rayones y golpes; acto seguido he comenzado con los procesos para rehacer el cepillado vertical en su plano frontal y sus flancos, tratando de crear un patrón de cepillado lo más fiel posible al que el reloj tenía cuando salió de fábrica:
Ver el archivos adjunto 3455047

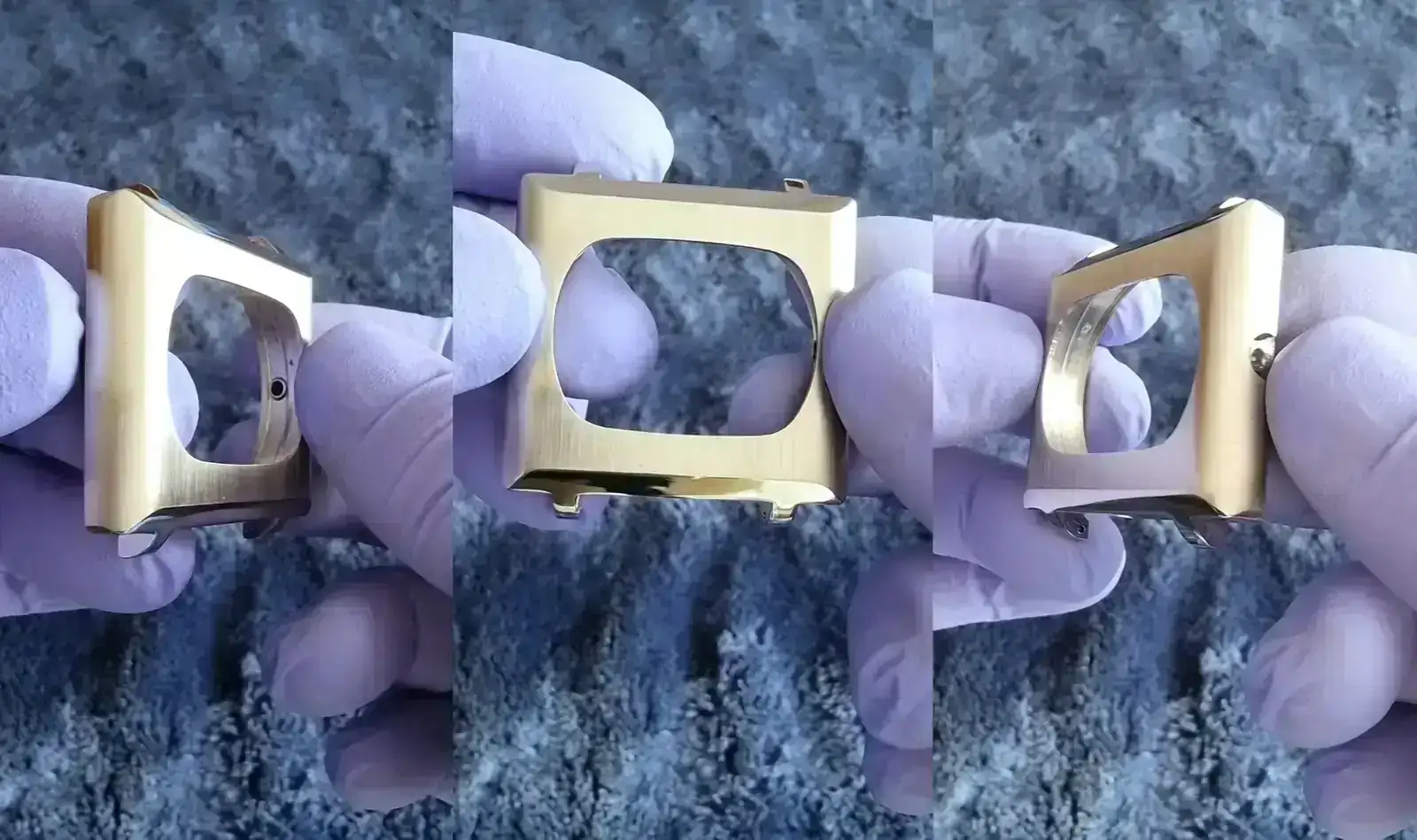

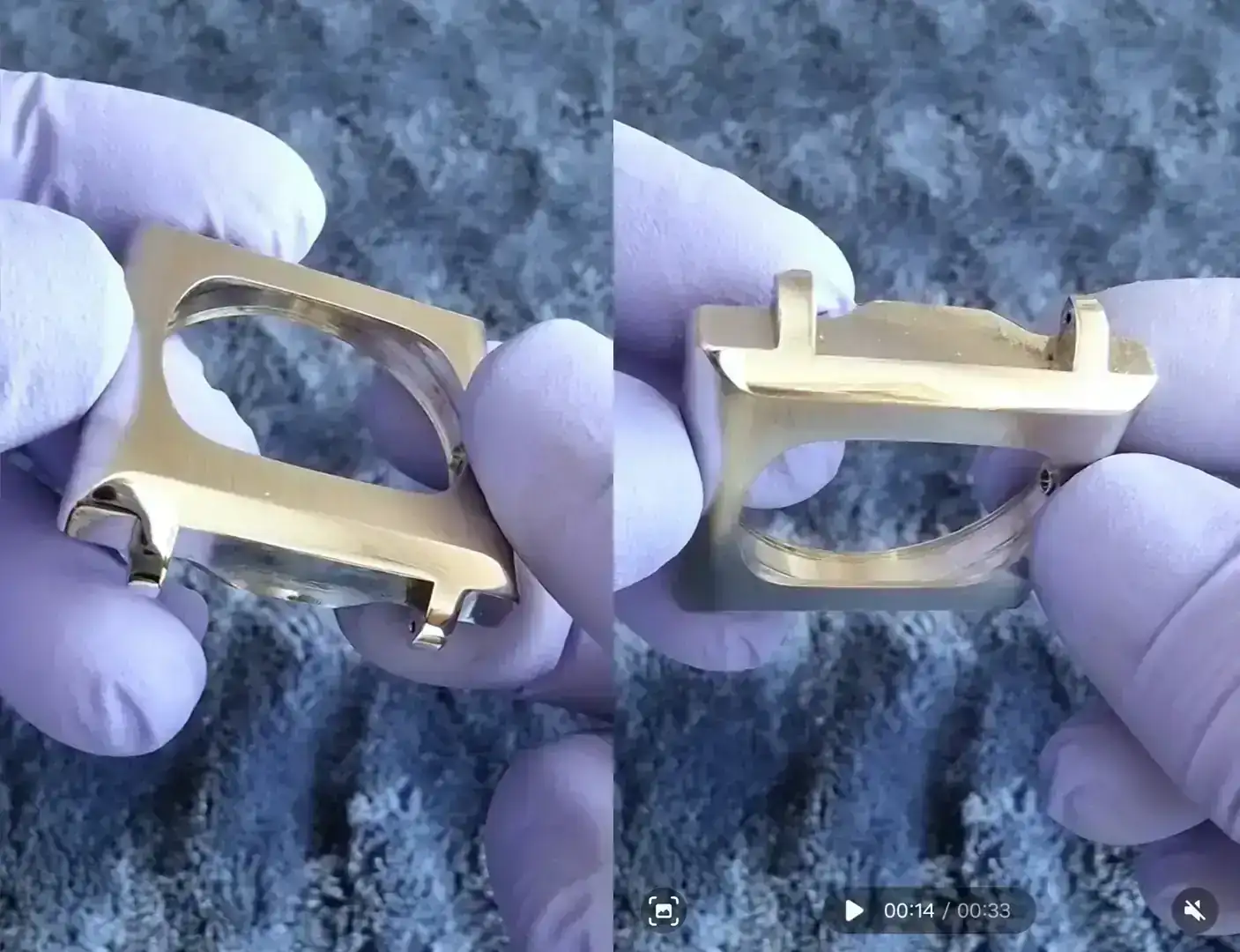

Para concluir la restauración de la caja he refinado y pulido a espejo los frentes achaflanados superior e inferior que derivan en las asas, estas imágenes reflejan el estado en el que ha quedado la caja tras todos estos trabajos que han sido realizados completamente a mano:
Ver el archivos adjunto 3455052
Ver el archivos adjunto 3455058

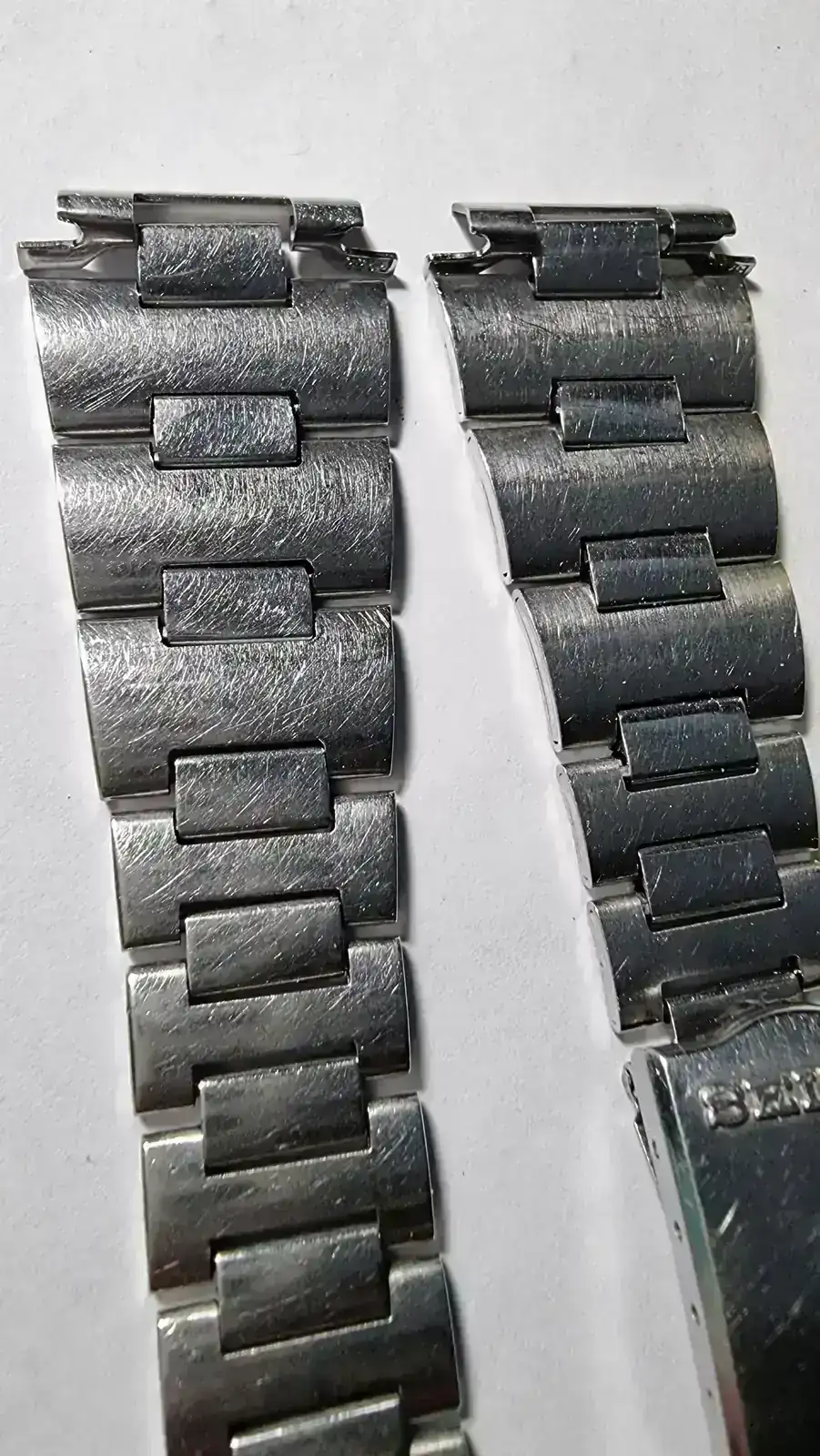

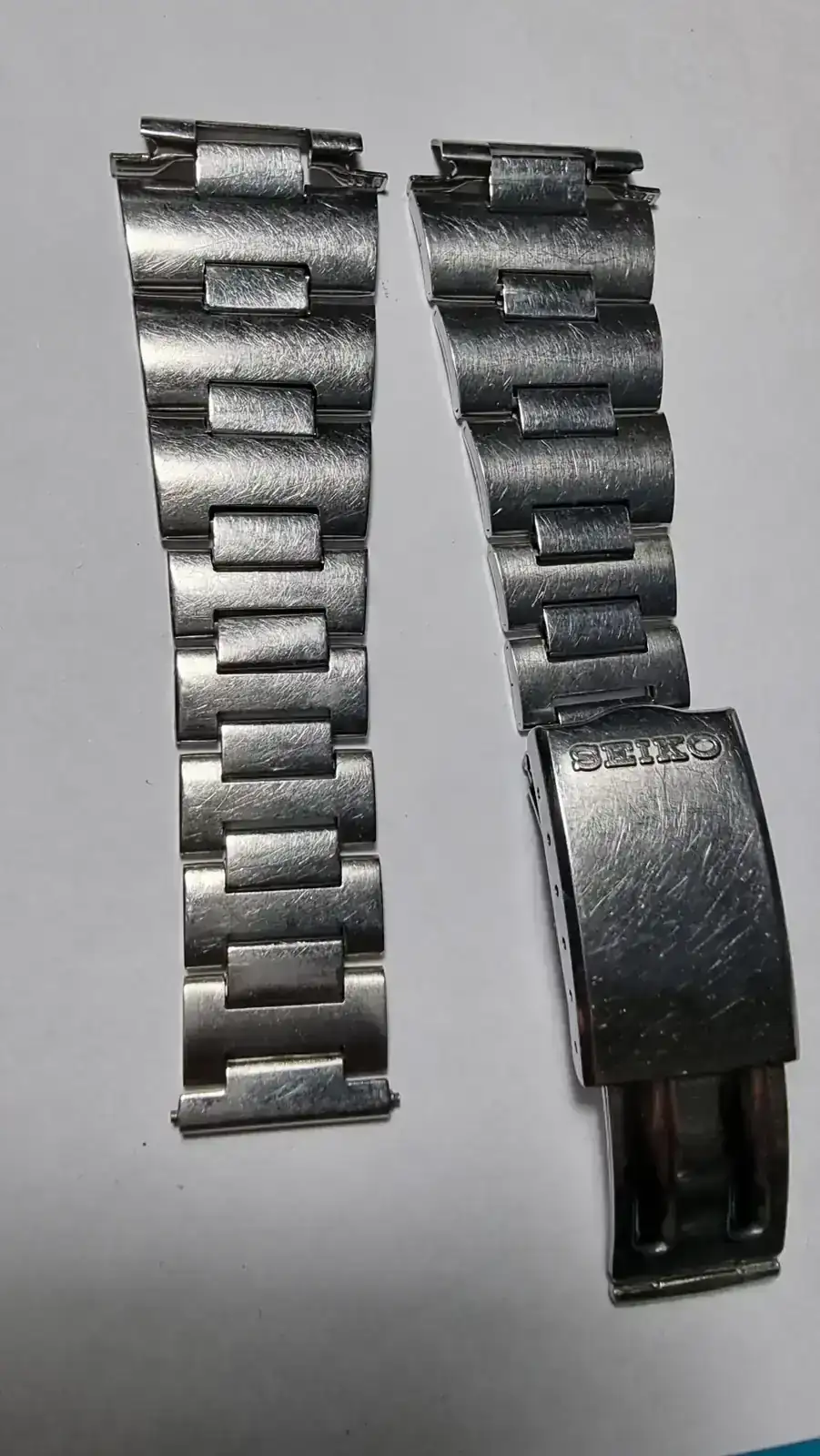

Seguidamente me he puesto con el brazalete, el cierre y los end links, elementos que también estaban completamente rayados y, como ya comenté al principio, con el acero de varios enlaces entre eslabones doblado. Esa deformación en esos enlaces es lo único que no he susbsanado ya que para ello debía desmontarlos y no me ofrecían confianza como para desdoblarlos, sacarlos, corregirles la forma y volver a prensarlos en su sitio sin que alguno llegase a romperse. Estado del brazalete y cierre (los end links no se muestran bien pero estaban exactamente igual de rayados que el resto de elementos):
Ver el archivos adjunto 3455059
Ver el archivos adjunto 3455060
Lo que he hecho es seguir los mismos pasos que en la caja terminando con un cepillado vertical en end links, eslabones y cierre que le diese continuidad al cepillado del frente de la caja. Y los enlaces entre eslabones los he pulido a espejo para que también jueguen con los frentes achaflanados de la caja pulidos a espejo. Creo que de esa manera se logra que luzca todo el conjunto.
Desarrollo del cepillado en eslabones:
Ver el archivos adjunto 3455061

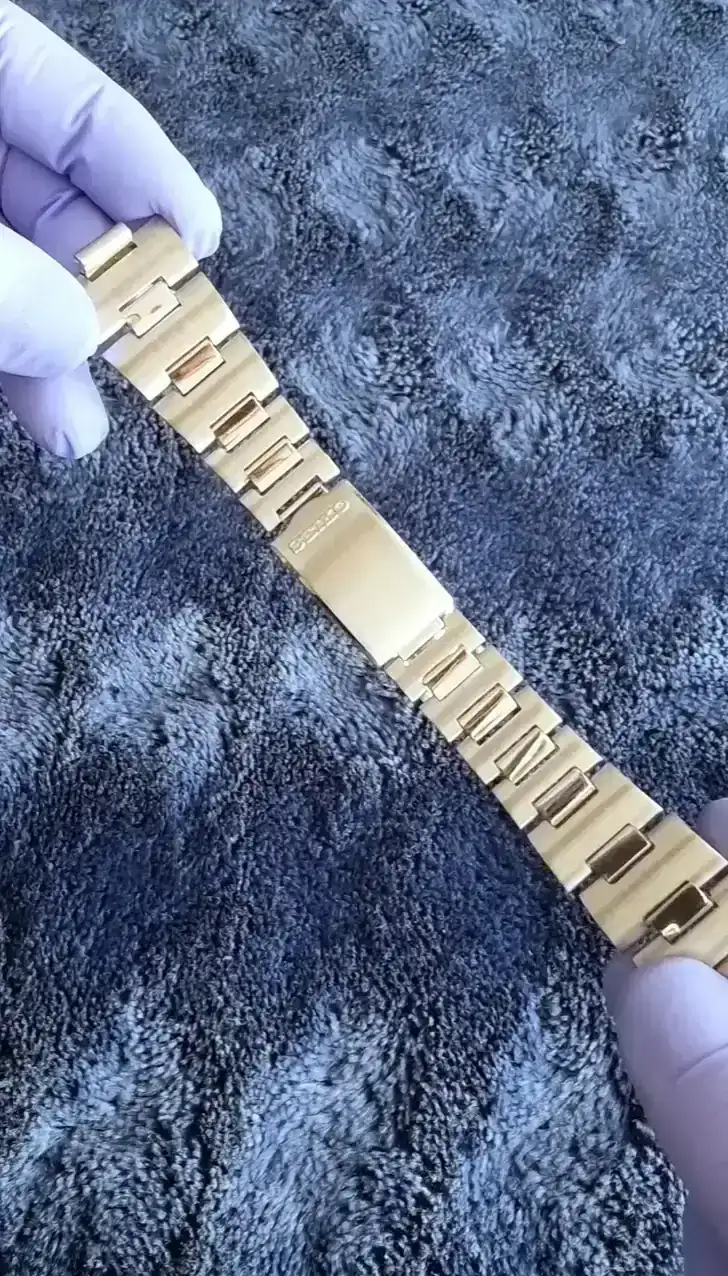

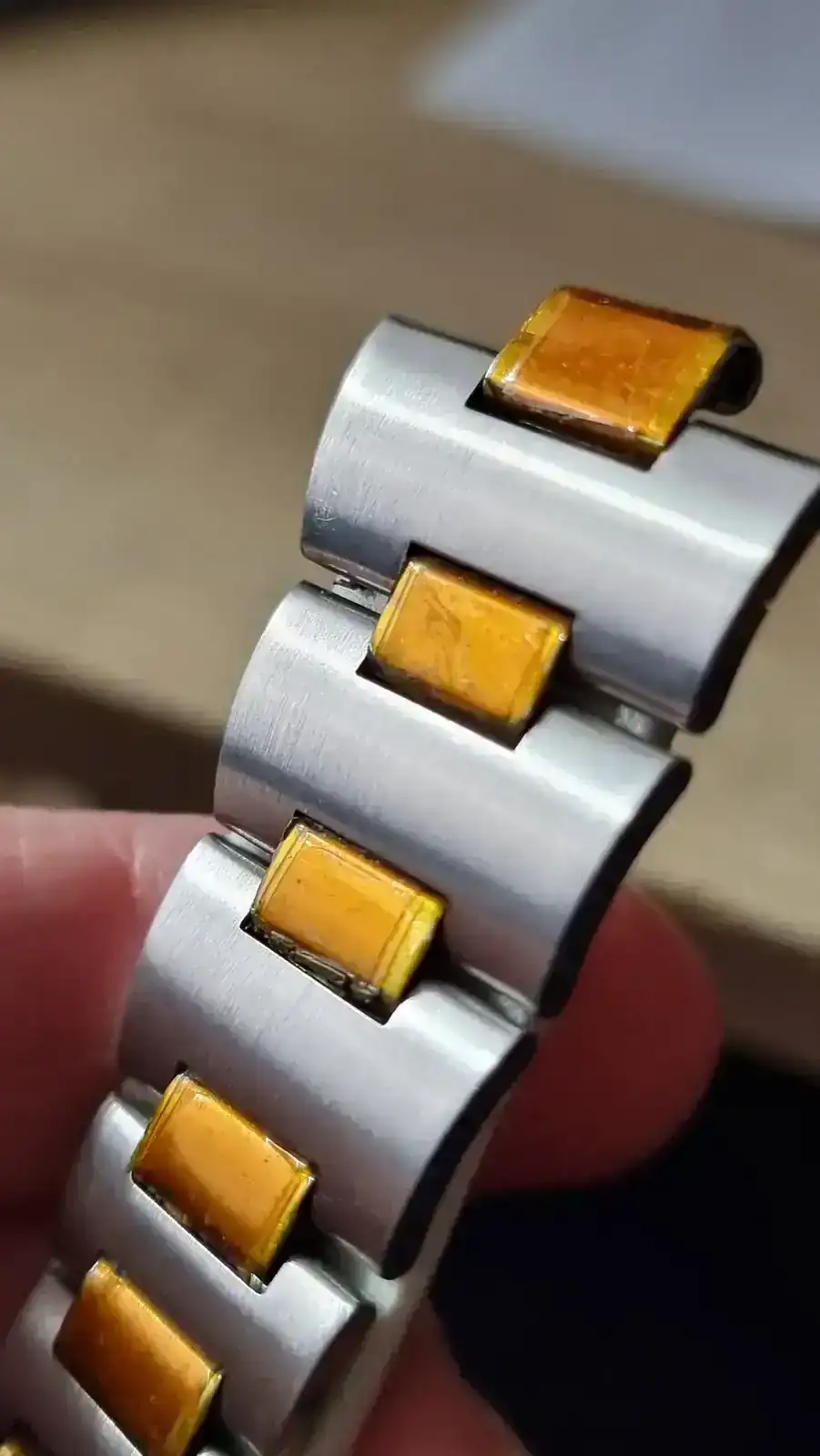

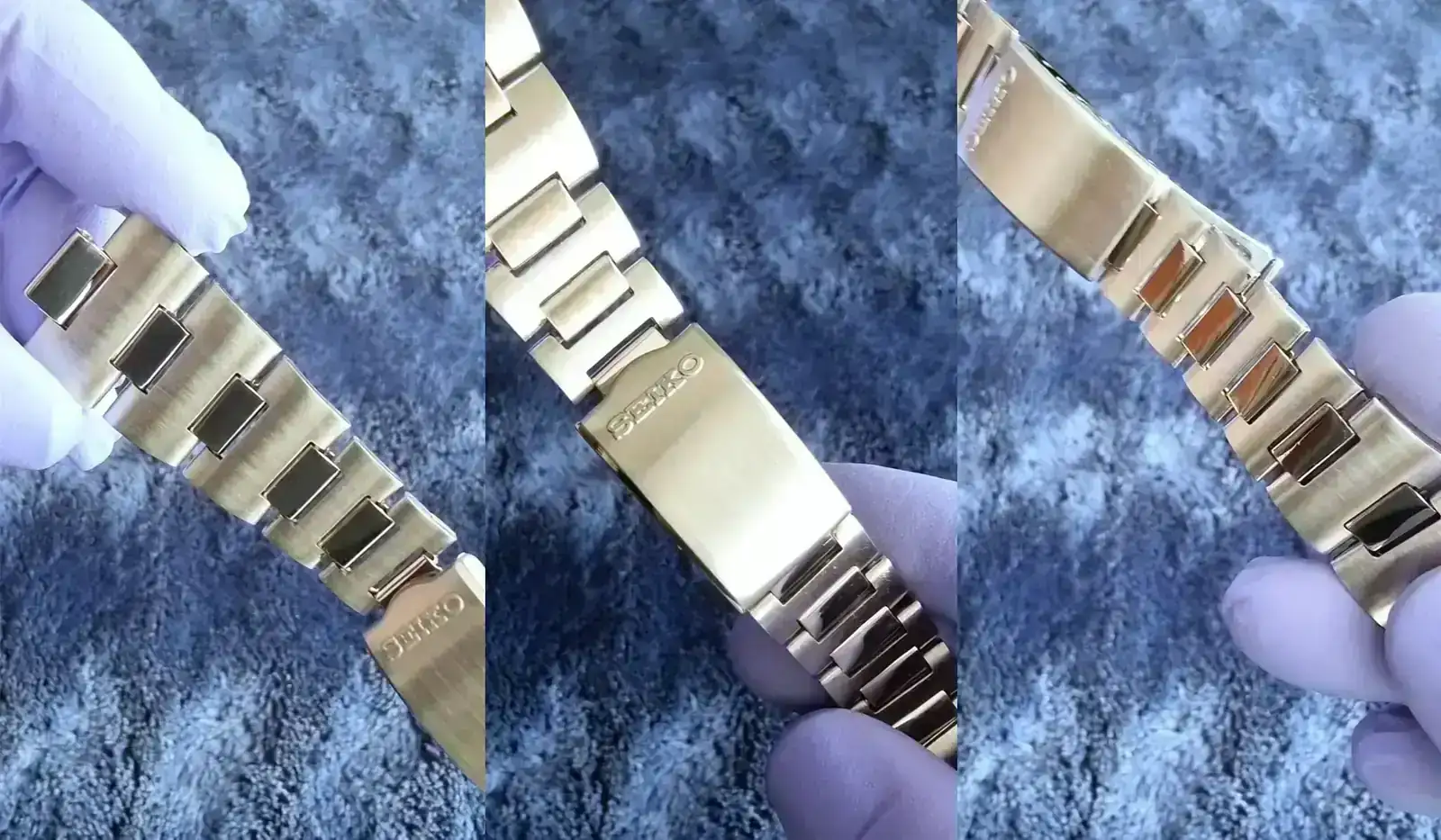

Resultado del brazalete y cierre ya totalmente restaurados, los end links, pese a que no se muestran, han seguido el mismo procedimiento de cepillado que el brazalete y cierre:
Ver el archivos adjunto 3455067
Ver el archivos adjunto 3455069

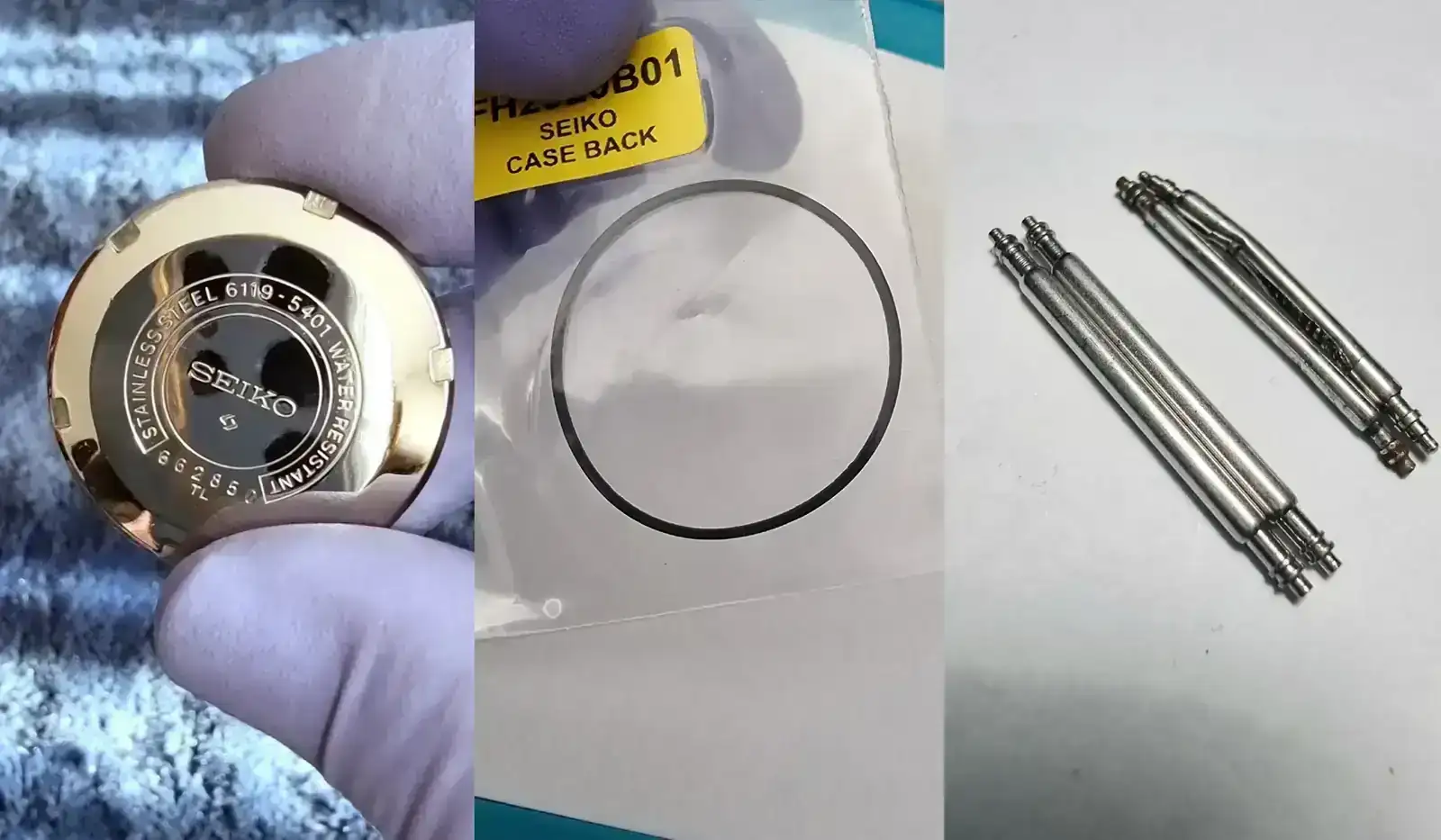

Por último he restaurado el fondo sacando el golpe que tenía y puliéndolo a espejo. Con una nueva junta para éste, unos pasadores nuevos de 1.80mm en acero inox y la limpieza de esfera y manecillas el reloj ha quedado, a falta de hacerle un reglaje de marcha, listo para entregárselo de nuevo a su dueño, al que espero le guste cómo ha quedado su reloj y lo pueda disfrutar por muchos años.
Ver el archivos adjunto 3455077

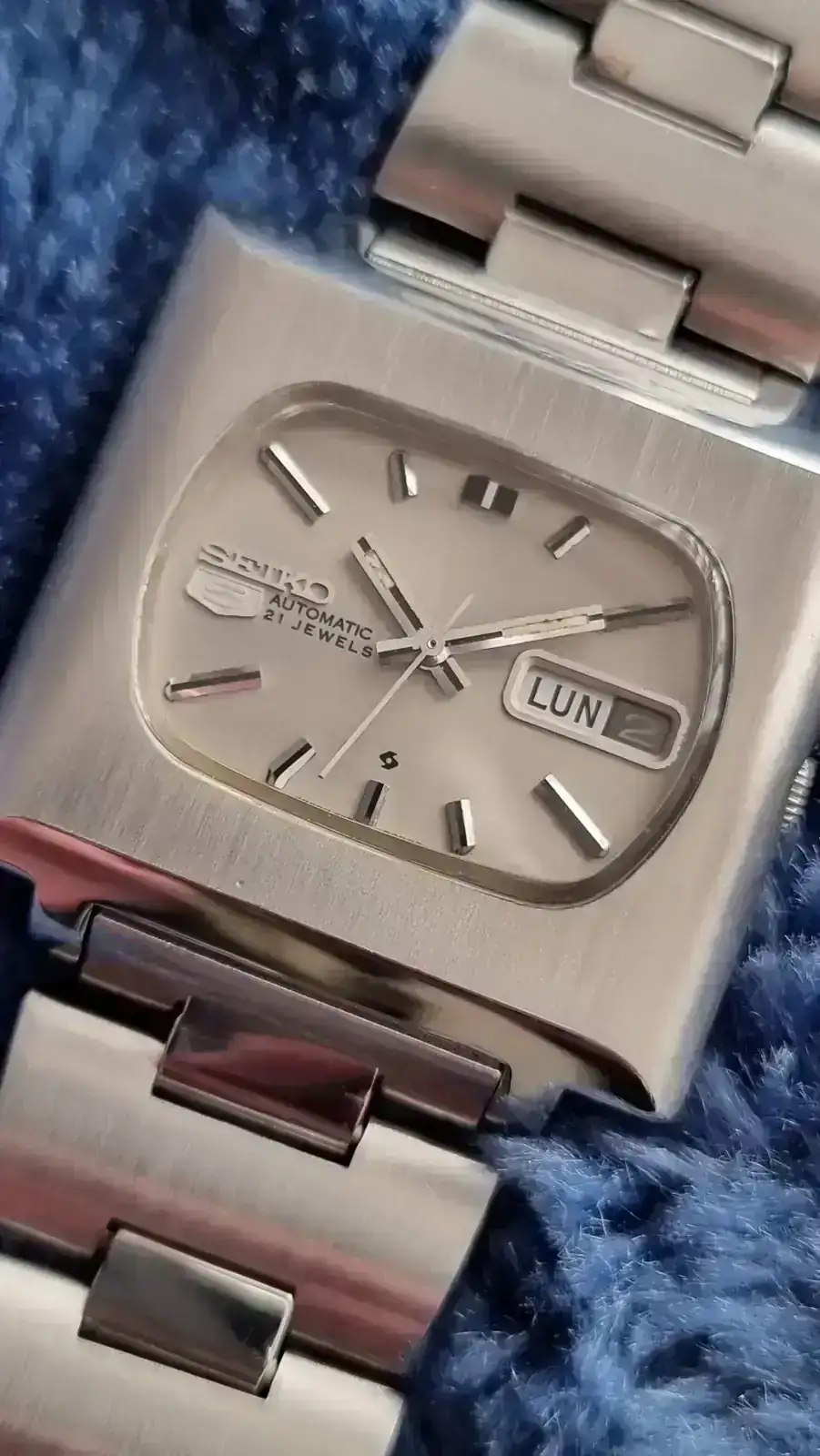

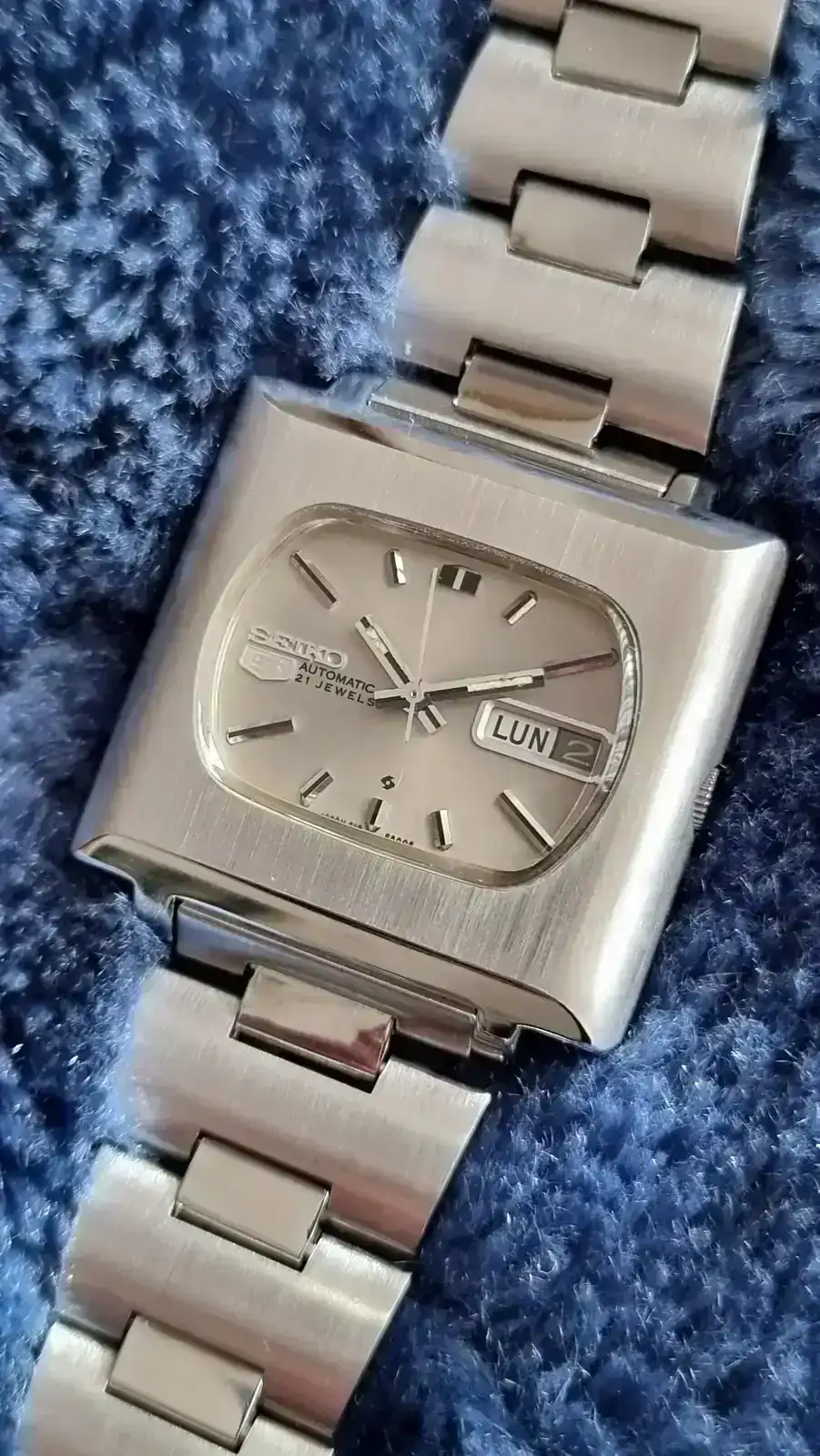

El reloj ya listo para ser entregado:

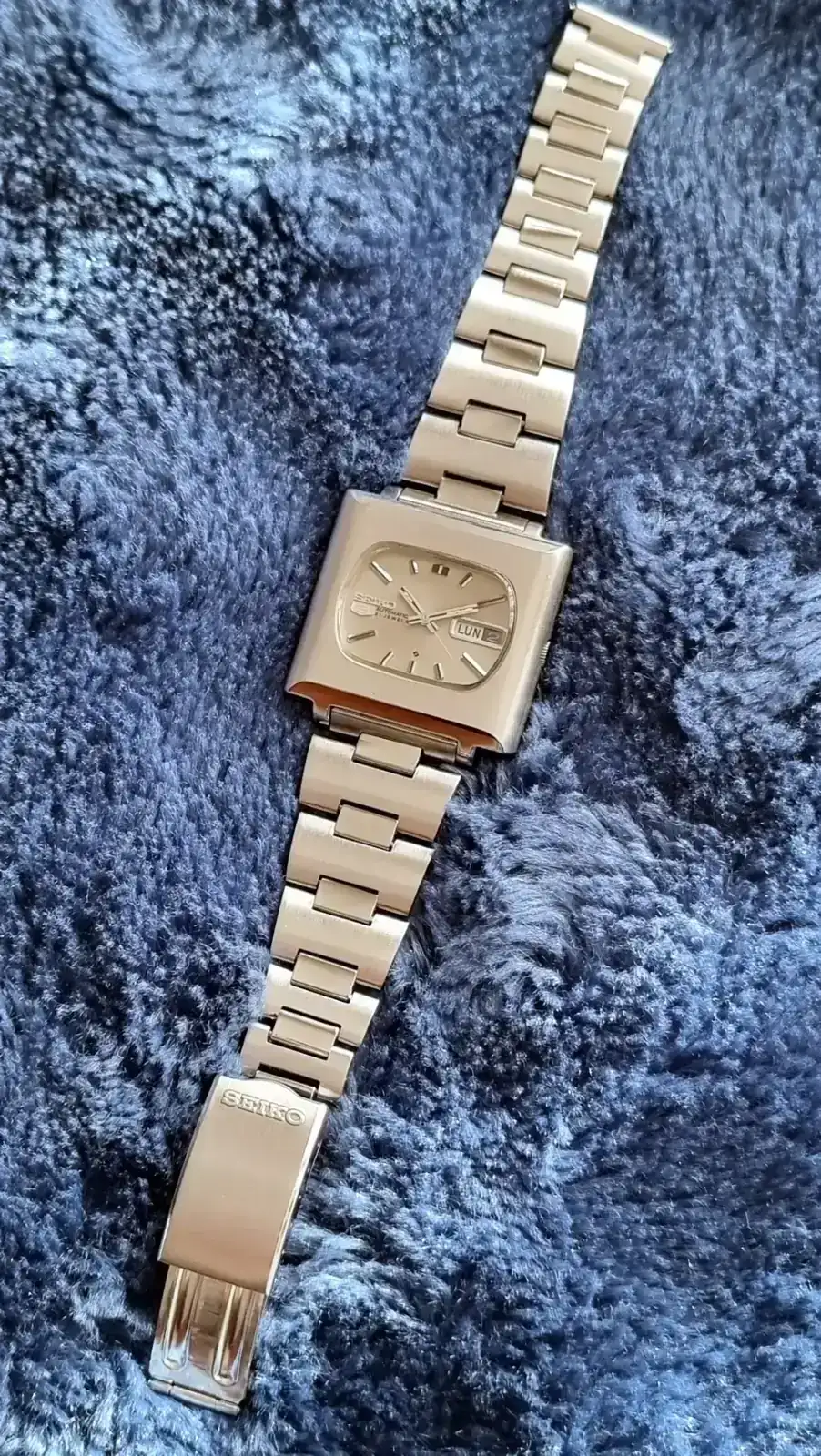

Ver el archivos adjunto 3455186Ver el archivos adjunto 3455187
Ver el archivos adjunto 3455188

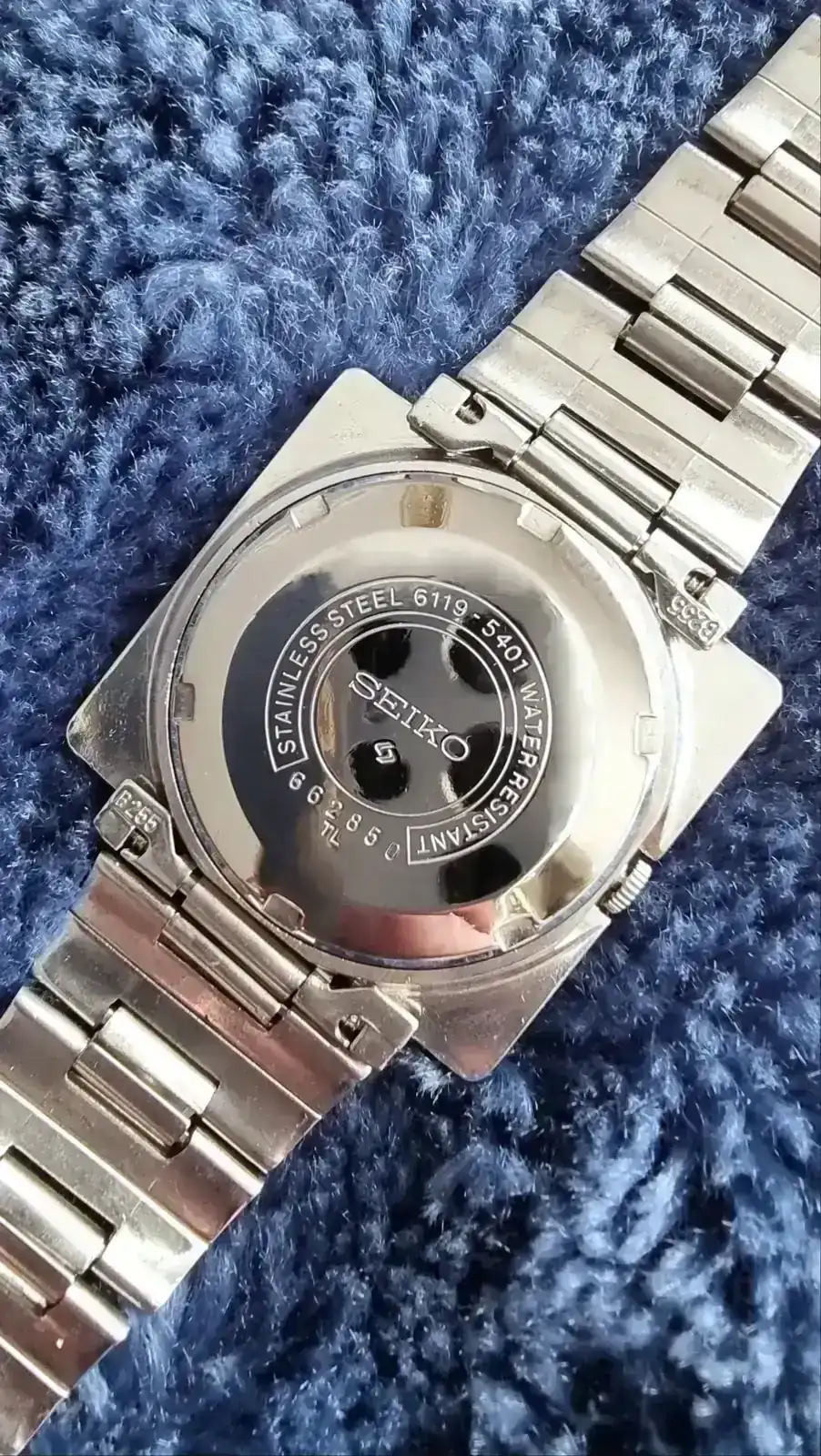

Ver el archivos adjunto 3455190
Ver el archivos adjunto 3455191
Espero que este rescate haya sido de vuestro agrado y que el resultado os haya gustado. Reiterar mis disculpas por la calidad de varias imágenes ya que, repito, han sido sacadas de videos y se nota la pérdida de calidad 🙏.
