Este es un hilo antiguo, publicado en 2011 que había perdido todas sus imágenes.
A petición de algunos compañeros, he repuesto las fotografías originales, sin tocar para nada el resto, que es exactamente igual que cuando se publicó por primera vez.
Este hilo es continuación de Reparar un omega con materiales extraños donde se comenta un poco como empezó esta historia
La siguiente avería consiste en que se había roto la pieza numero 563-1568, llamada “bascula del corrector rápido de fecha” Es el punto flaco de este diseño.

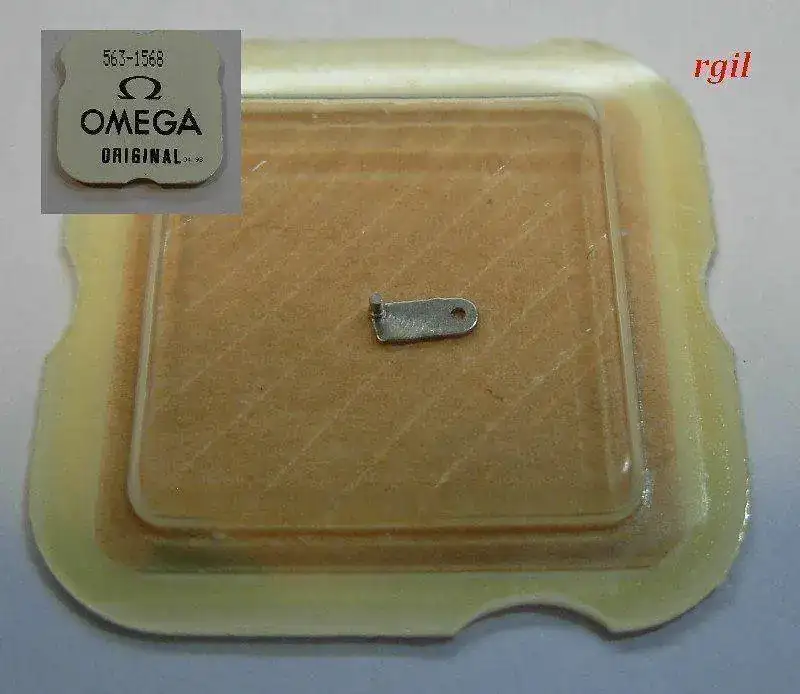

La reparación mas fácil es comprar una pieza nueva y cambiarla. Es lo que hice en el reloj de mi amigo. Podéis verla en una fotografía, para haceros una idea de cómo es la pieza.
Bascula 01 by Rafael Gil, en Flickr
Pero en mi reloj puedo hacer algo mas interesante y mas divertido. Fabricar la pieza yo mismo.
Se trata de fabricar una pequeña chapa metálica que lleva un tetón en un extremo y un orificio en el otro.

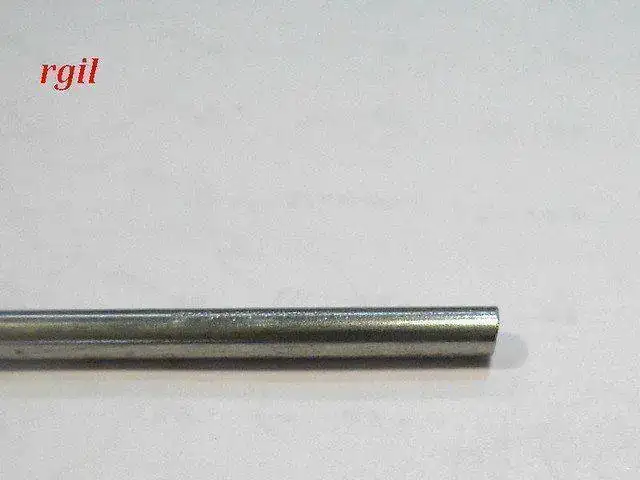

La materia prima va a ser una varilla de acero inoxidable que tenia en mi trastero.
Se corta un trocito de varilla
Bascula 02 by Rafael Gil, en Flickr

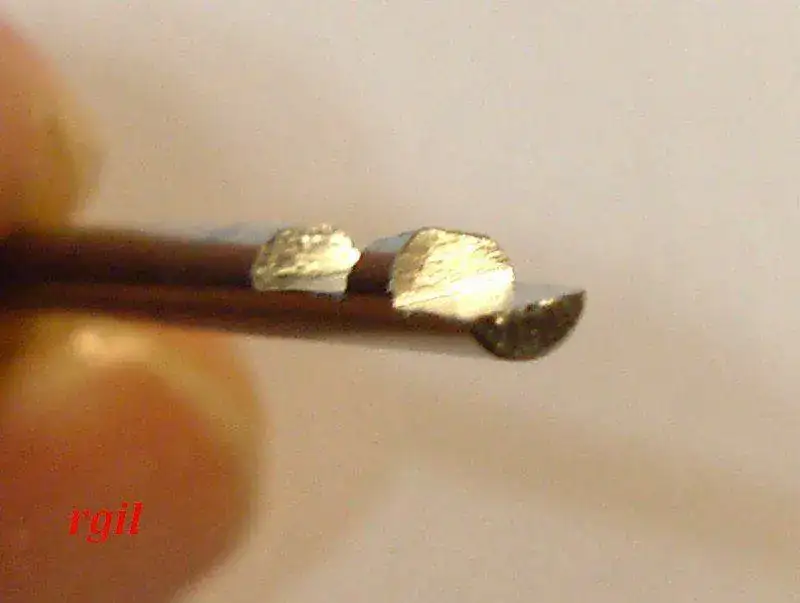

Se lima en dos zonas adyacentes, hasta la mitad del grosor
Bascula 03 by Rafael Gil, en Flickr
Visto desde otro ángulo
Bascula 04 by Rafael Gil, en Flickr
Se adelgaza la zona que mantenemos sin limar
Bascula 05 by Rafael Gil, en Flickr

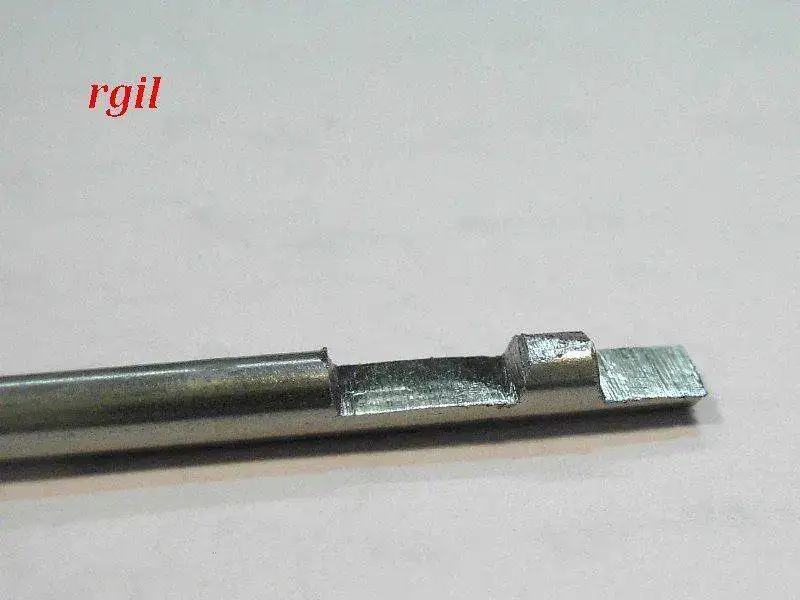

Rebajamos la zona sin limar a la mitad de su anchura
Bascula 06 by Rafael Gil, en Flickr

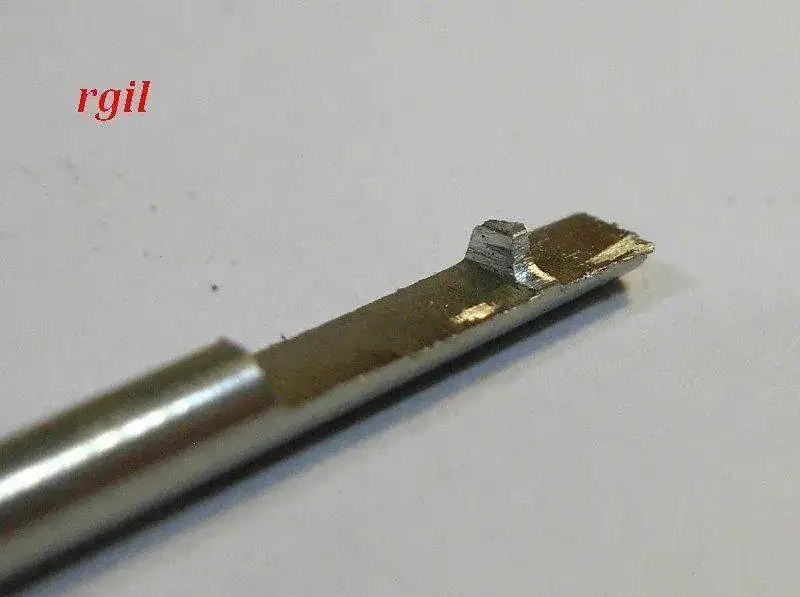

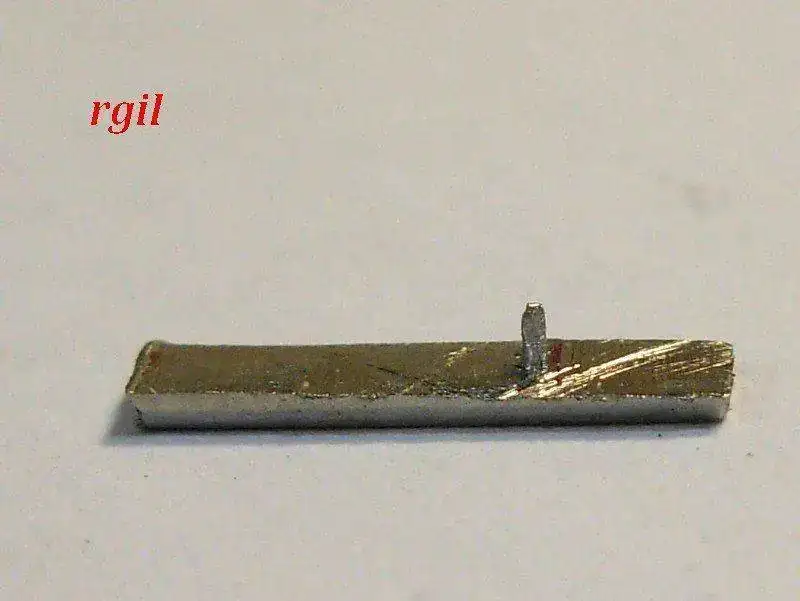

Lo mismo por el otro lado, de forma que quede un tetón sobresaliendo.
Bascula 07 by Rafael Gil, en Flickr

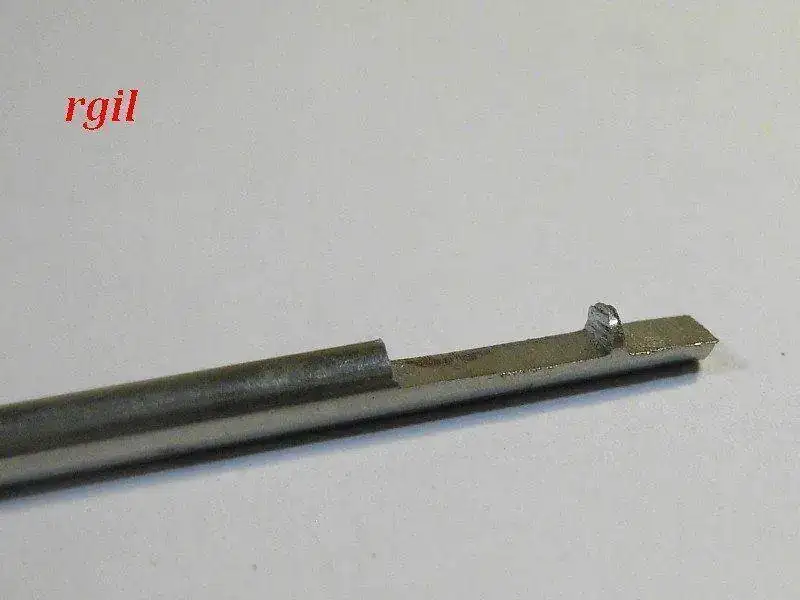

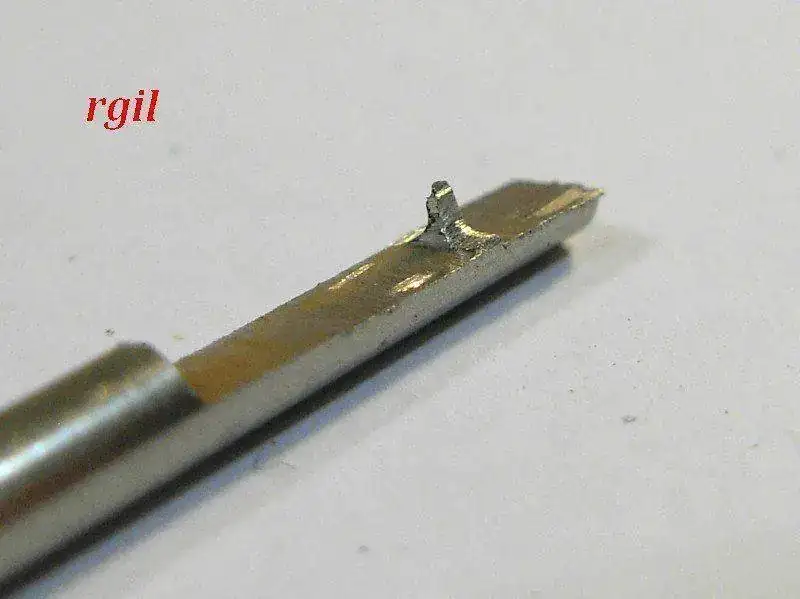

Bueno, lo redondeamos un poquito, por el que dirán.
Bascula 08 by Rafael Gil, en Flickr

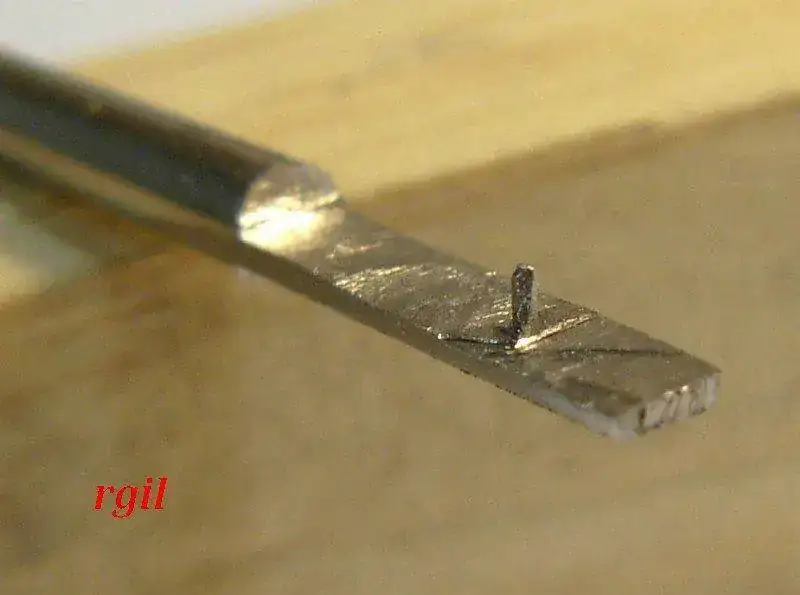

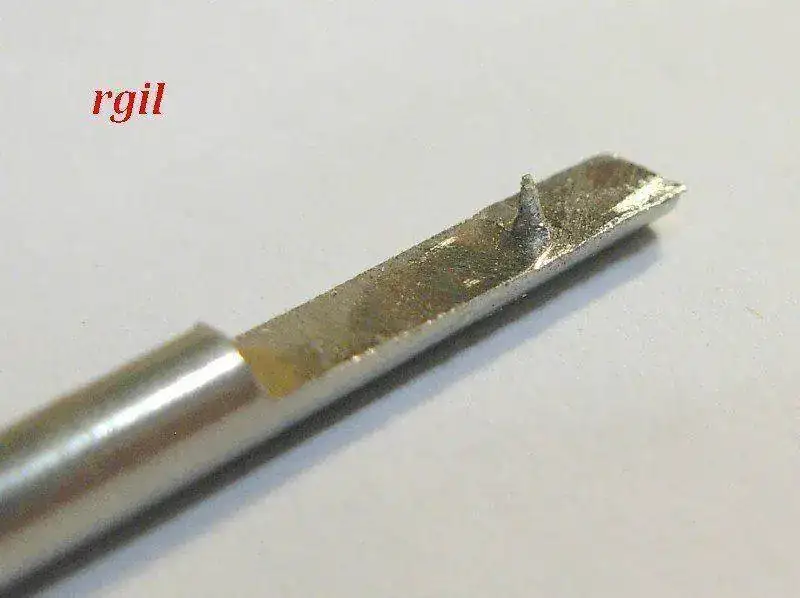

Seguimos redondeando un poco y de paso, limamos plano la parte de abajo, para conformar la chapa plana que debe formar la pieza.
Bascula 09 by Rafael Gil, en Flickr
Ahora ya serramos nuestra piececita de la varilla.
Bascula 10 by Rafael Gil, en Flickr
La manera mas fácil de conseguir un tetón bien cilíndrico es usando un torno.

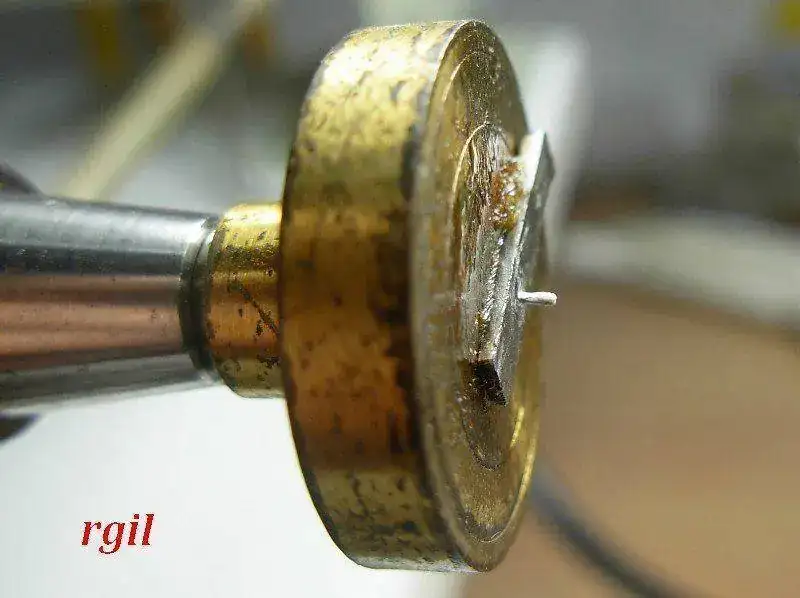

Como esta pieza es muy difícil de sujetar en el torno, sencillamente la pegamos con goma-laca (truco usado por los relojeros de toda la vida) en un cilindro plano sujeto al torno.
Bascula 11 by Rafael Gil, en Flickr
¿Verdad que parece imposible que asi pueda tornearse la pieza?

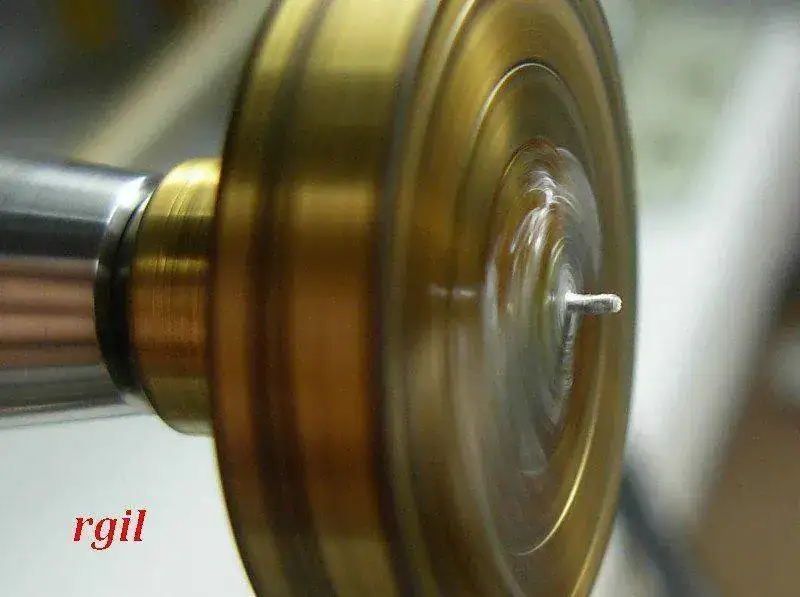

Pues para quien lo dude, vaya esta imagen con el torno girando.
Bascula 12 by Rafael Gil, en Flickr
Se tornea el tetón, lo mas cilíndrico posible y la base de la pieza que quede un poco aplanada.

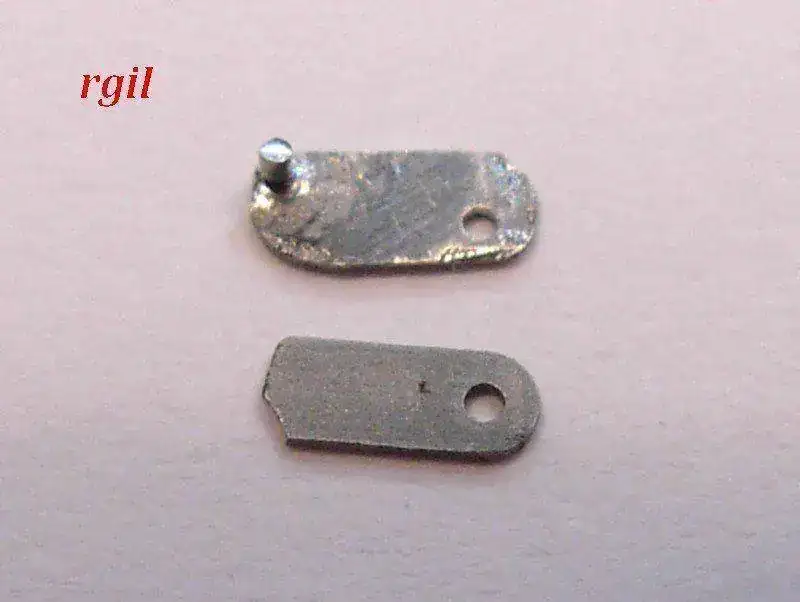

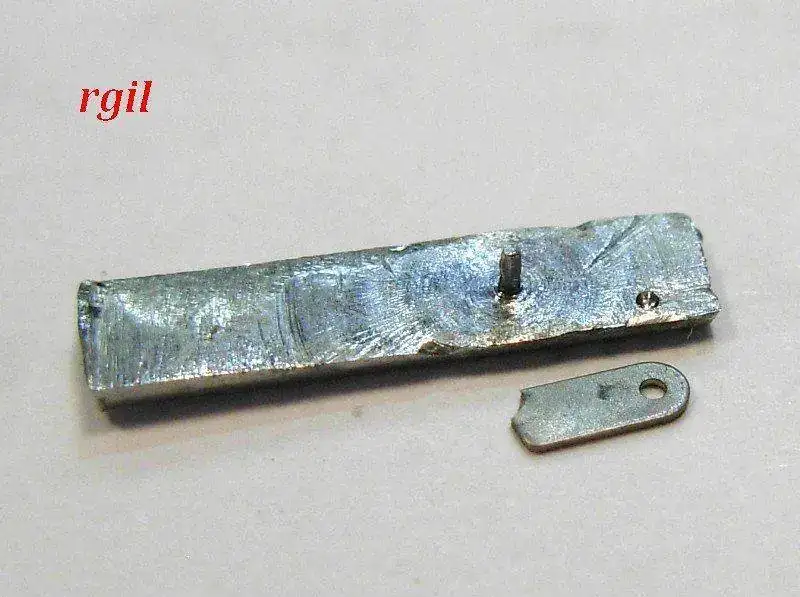

Al despegarla del torno, este es el resultado. No es perfecto, pero le falta poco.
Bascula 13 by Rafael Gil, en Flickr
Debajo de nuestra pieza he colocado la pieza que estaba rota en el reloj.
A esta le falta el tetón, que ha sido literalmente arrancado de la pieza.
Hay que taladrar un orificio, de 0,50 mm diámetro. En la imagen anterior ya está empezado , en la siguiente está terminado.
Bascula 14 by Rafael Gil, en Flickr

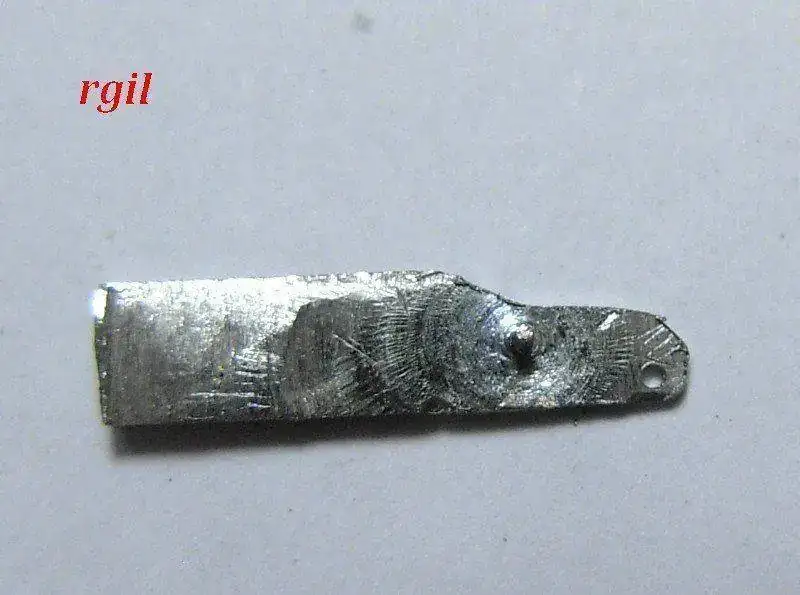

El siguiente paso es limar el perímetro de la piececita hasta darle la forma adecuada.
Se va limando poco a poco.
Bascula 15 by Rafael Gil, en Flickr

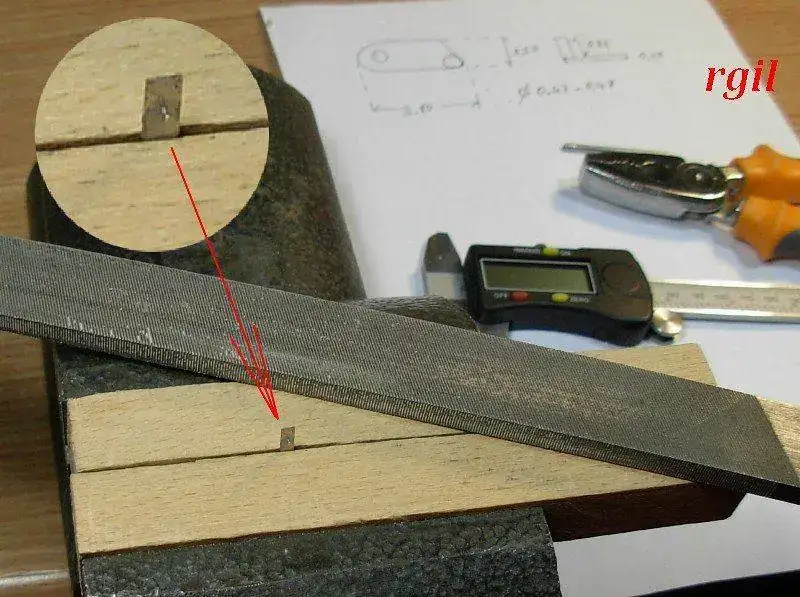

Precisamente en este momento se me ocurrió hacer una fotografía a las herramientas que se estaban usando.
Bascula 16 by Rafael Gil, en Flickr
Un tornillo de banco, para sujetar la pieza (las mordazas has sido sustituidas por otras de madera, para no marcar la pieza) y una lima de metales.
Quien tenga buena vista, verá al fondo el esquema que dibujé de la pieza y sus cotas.
El largo de la pieza debe ser de 3,80 mm, el ancho de 1,30 mm y el grosor de 0,28 mm, si no recuerdo mal.

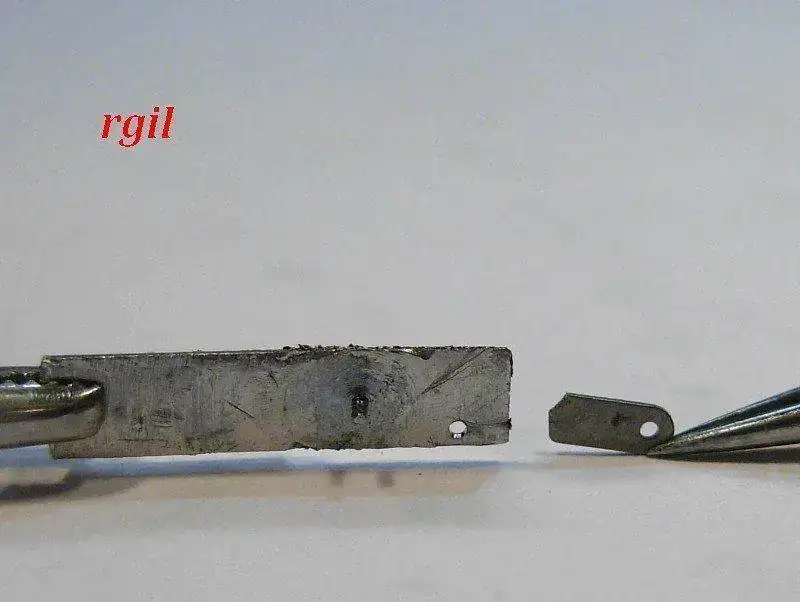

Poco a poco la pieza va tomando forma
Bascula 17 by Rafael Gil, en Flickr
Un poco mas avanzado, se ve que el orificio ha quedado muy descentrado respecto de la pieza original. Estas cosas pasan por correr demasiado.
Bascula 18 by Rafael Gil, en Flickr

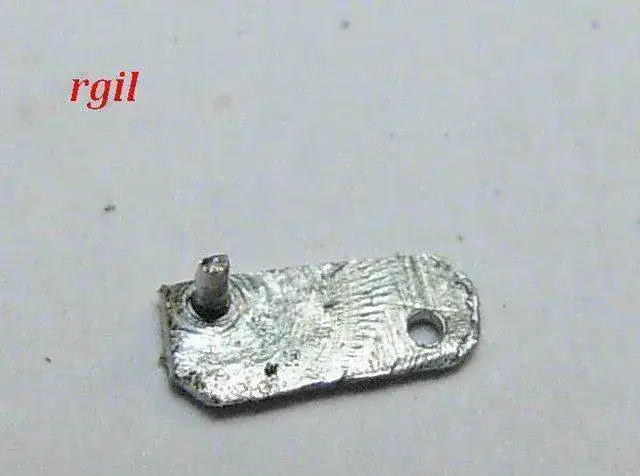

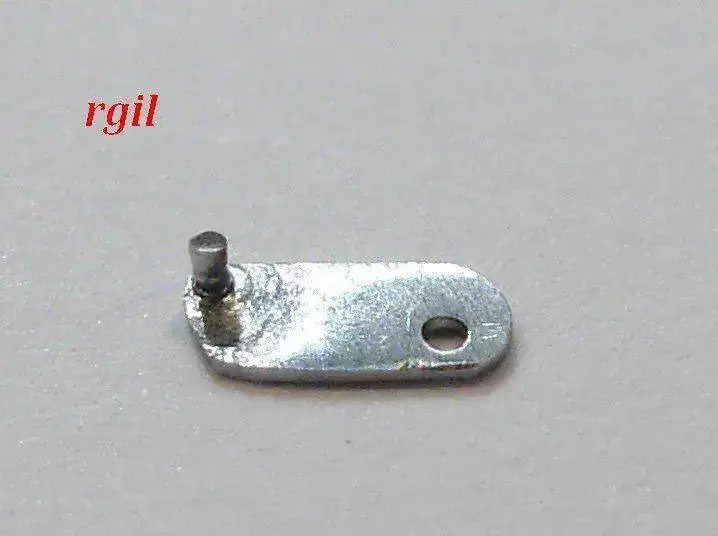

Ahora pulo un poco todas las superficies, para darle mejor aspecto.
Bascula 19 by Rafael Gil, en Flickr
Un poco mas pulida y ya la podéis ver colocada en su lugar
Bascula 20 by Rafael Gil, en Flickr
Tres fotos, es secuencia, con las tres posiciones que tiene que adopar.
Bascula 21 by Rafael Gil, en Flickr
Bascula 22 by Rafael Gil, en Flickr
Bascula 23 by Rafael Gil, en Flickr

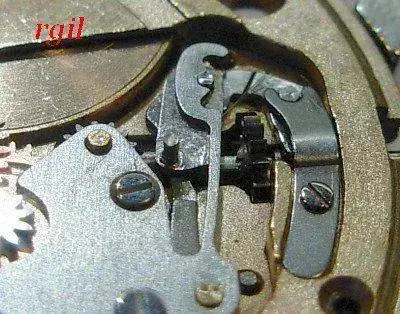

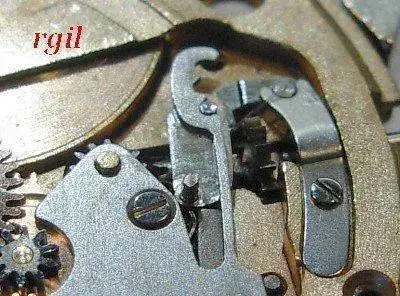

Esta comprobación es importante porque hay que asegurarse de que la pieza tendrá suficiente espacio en su alojamiento.

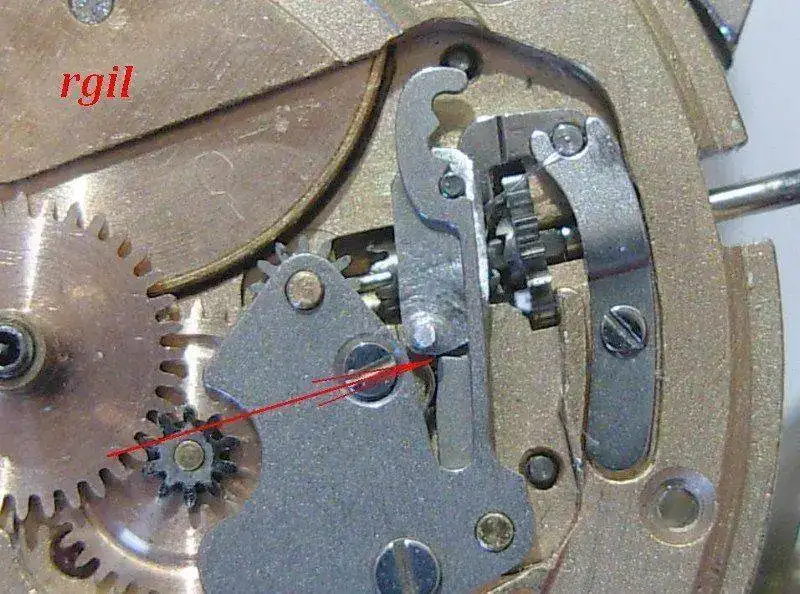

La bascula tiene un rebaje para que entre esta pieza. He marcado con una flecha hasta donde la pieza puede llegar, sin chocar con la bascula. Todavía queda una pequeña rendijita.
Bascula 24 by Rafael Gil, en Flickr

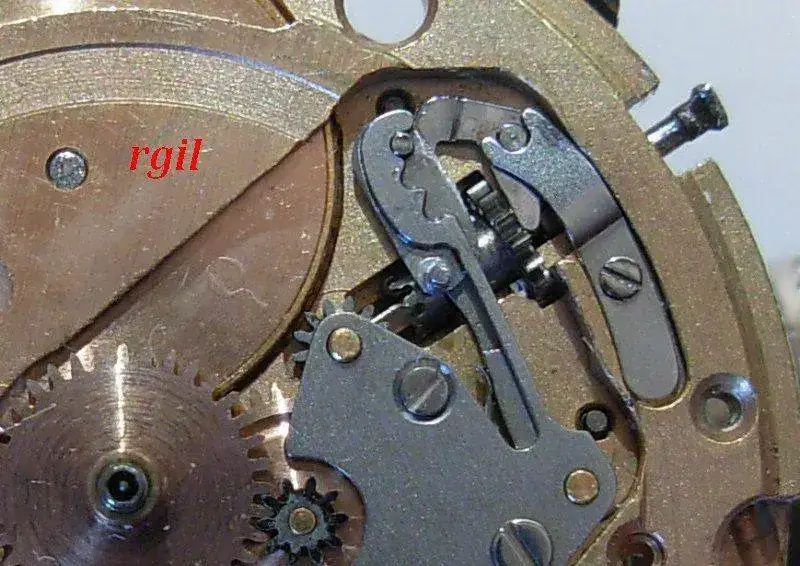

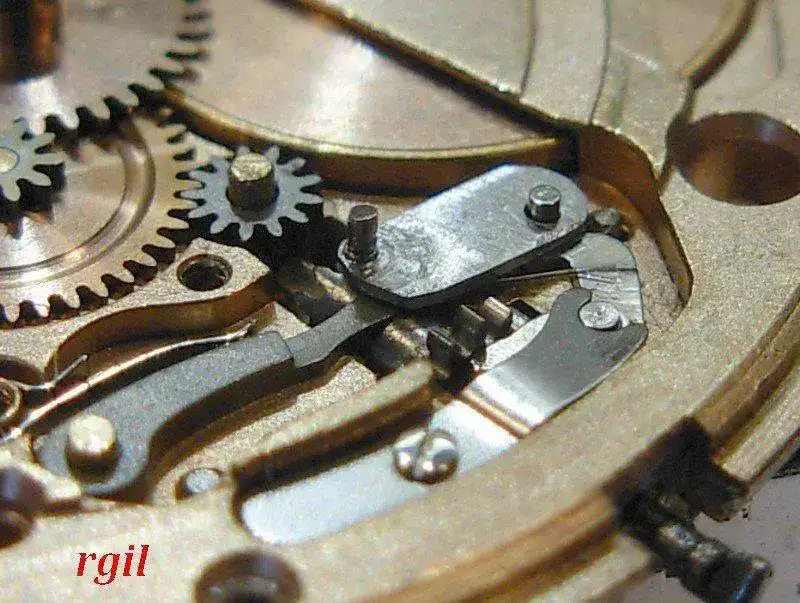

Esta fotografía me ha gustado mucho, porque se ve que el orificio que hice descentrado, no queda nada mal en la pieza
El orificio está descentrado, pero la pieza queda muy centrada debajo del resorte del tirete.
Bascula 25 by Rafael Gil, en Flickr
Una imagen mas, para ver la pieza mas de perfil
Bascula 26 by Rafael Gil, en Flickr

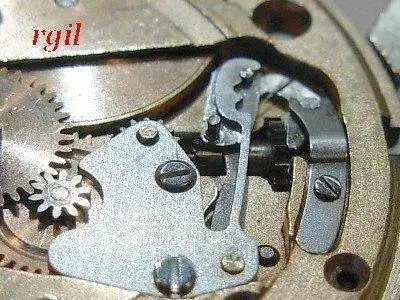

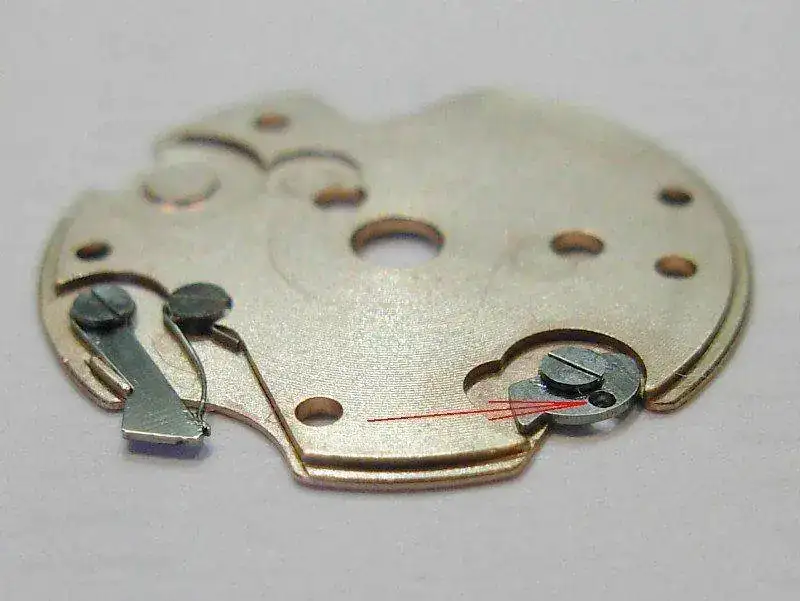

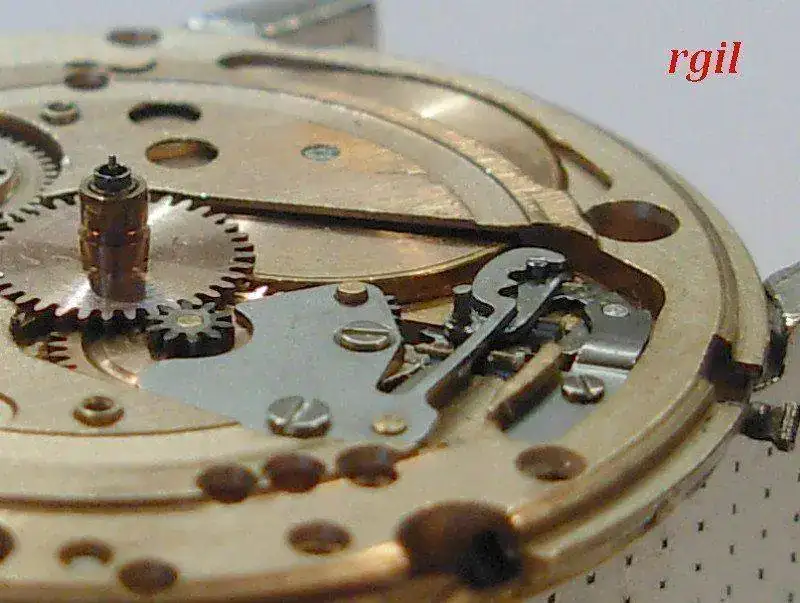

Cuando coloquemos el disco de los dias, sujeto por su puente, el tetón de nuestra pieza entrará en el orificio que tiene esta otra pieza, marcada con la flecha, y hará que al estirar de la corona, esta pieza gire, de manera que su pico empuje un diente del disco de los dias.
Bascula 27 by Rafael Gil, en Flickr

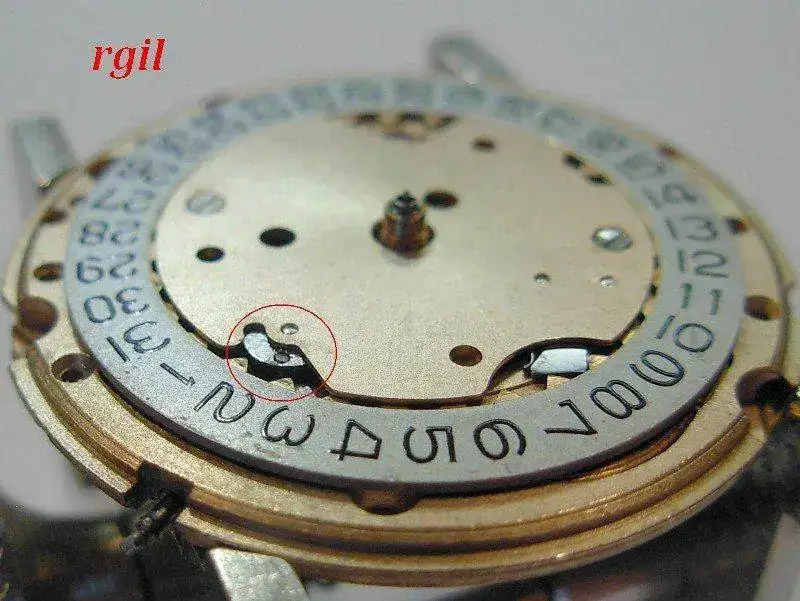

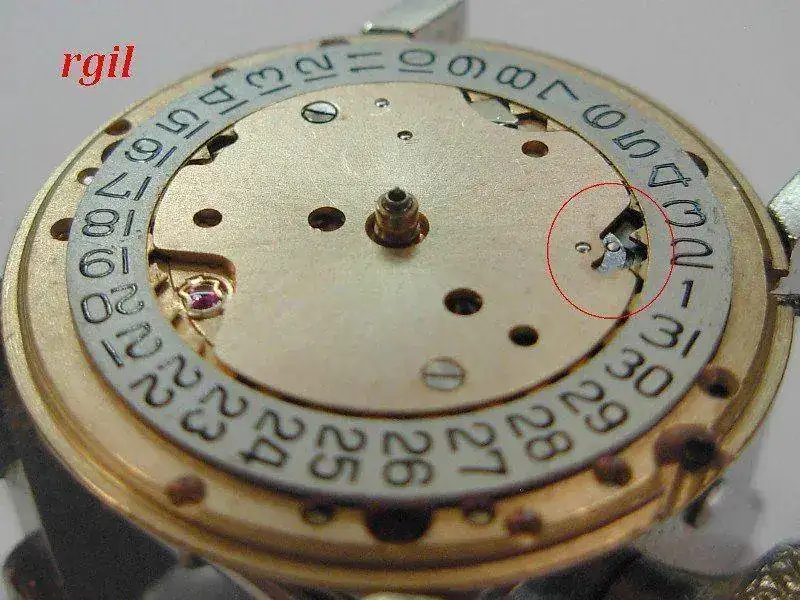

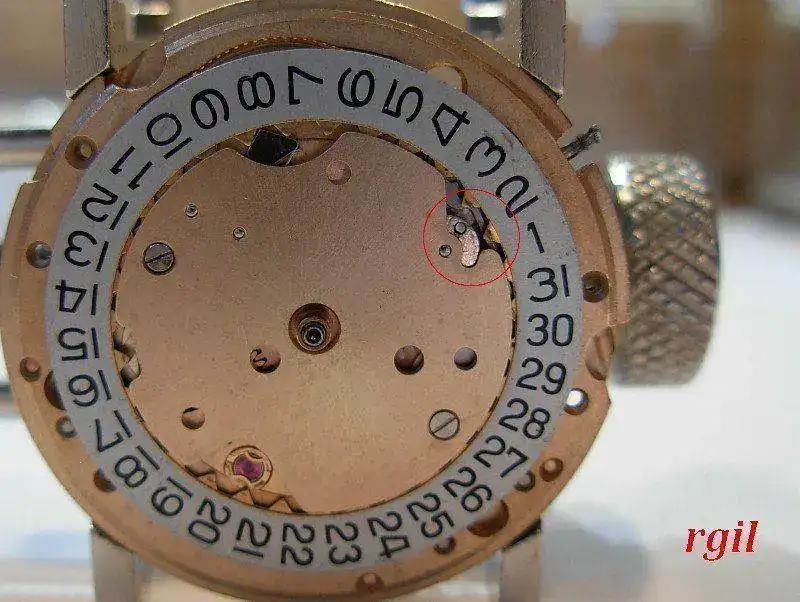

En las siguientes imágenes he marcado con un circulo rojo el lugar donde se ve asomar al tetón de nuestra pieza, que engrana con la pieza sujeta al puente.
Bascula 28 by Rafael Gil, en Flickr
Bascula 29 by Rafael Gil, en Flickr
Bascula 30 by Rafael Gil, en Flickr
La siguiente reparación será re-colocar una pata que el cuadrante había perdido.
Como siempre, espero que os haya gustado.
Rafa Gil
