Reloj Ajedrez ""Schachklub Mühlburg"" Made in Germany

  • Iniciador del hilo lusitanoiz
  • Fecha de inicio
lusitanoiz

lusitanoiz

Forer@ Senior
Sin verificar

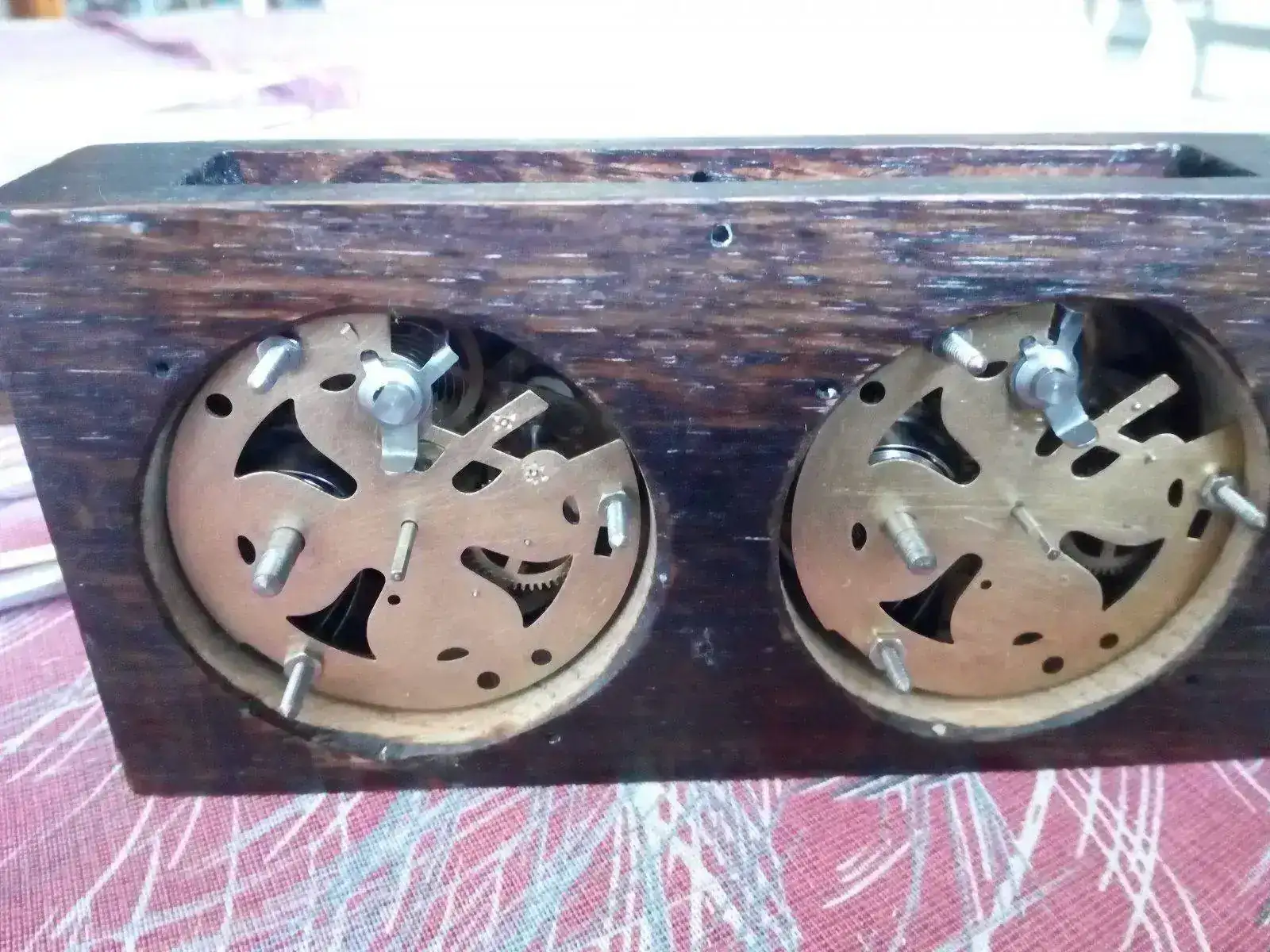

Hola amigos feliz año, mi primer hilo del año, hoy voy con otro reloj de la colección de mi amigo Carlos que necesitare ayuda vuestra para dar con el fabricante de las maquinas que en esfera pone Made in Germany pero no tengo mas información que esta pues las pletinas no están marcadas, pletinas de forma peculiar pues son redondas pero con unas penínsulas que recuerdan un trébol de cuatro hojas miden 54mm por 0,8mm de grueso, pueden ser junghans o gustav no me atrevo a aventurar pues no lo se igual por la tipología de esfera o agujas alguien me saque de dudas,,,

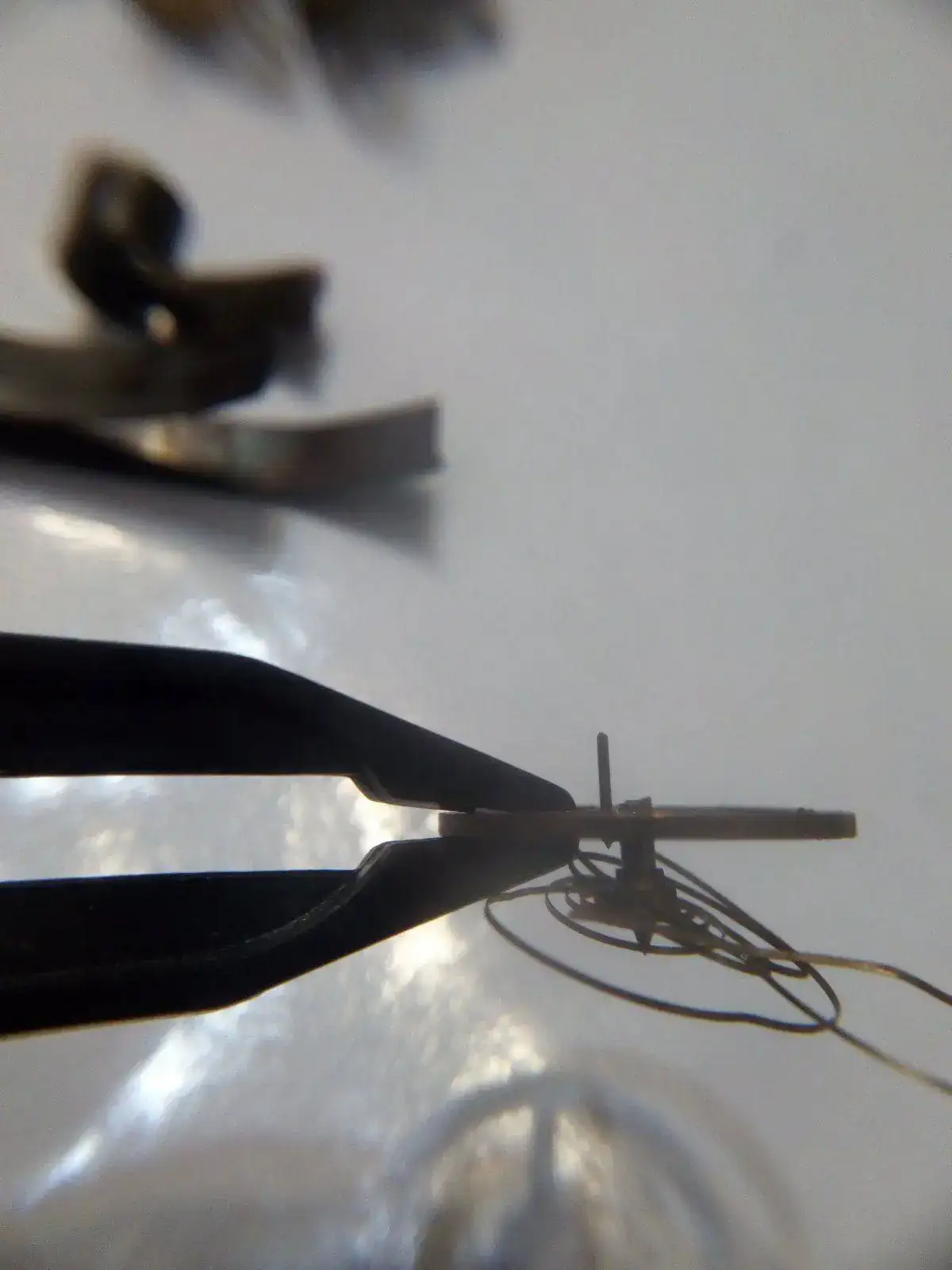

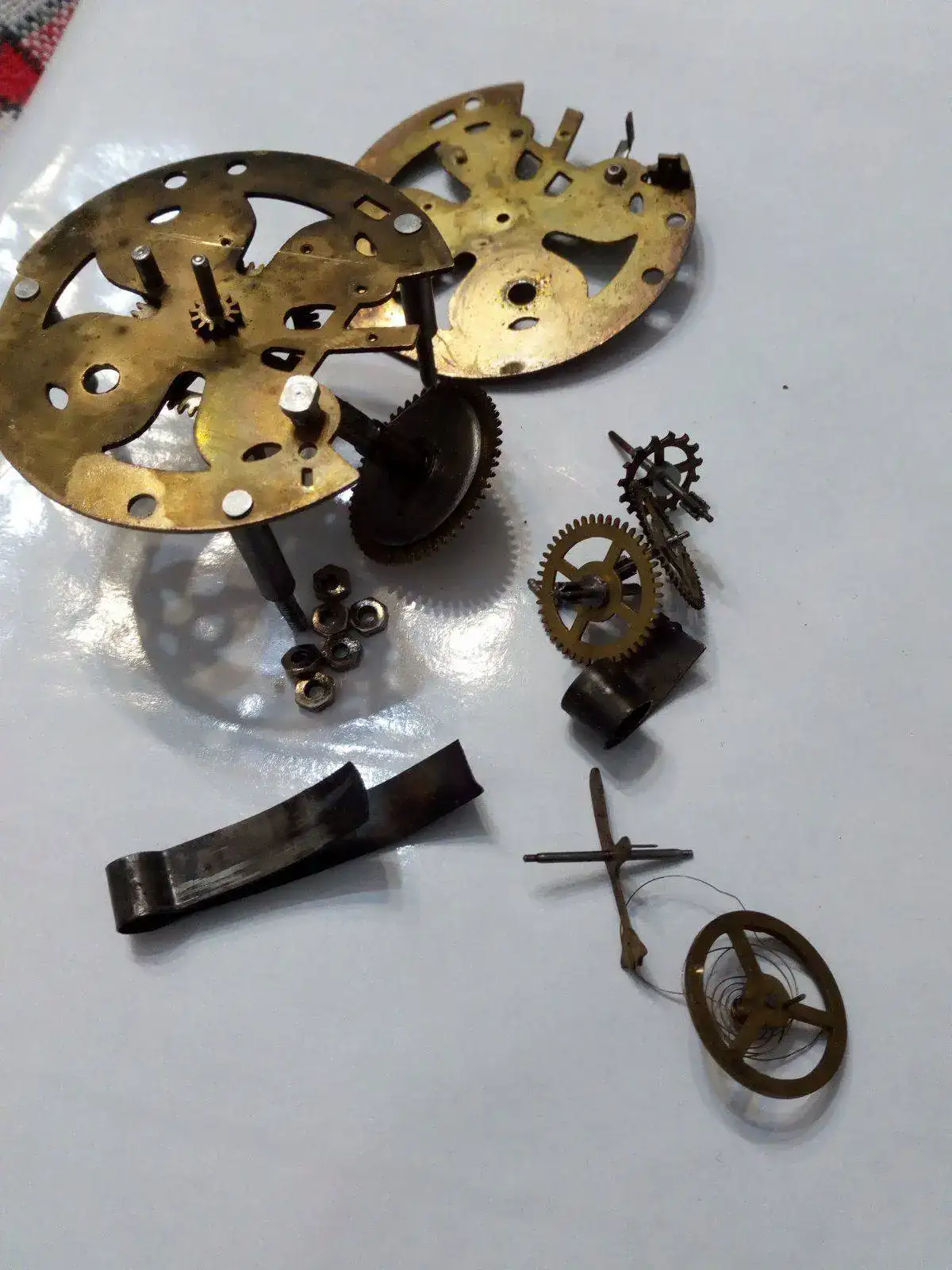

El reloj se supone es de los años 30 - 40 de un club alemán de ajedrez ,,,,por fuera sin un cristal y la esfera de papel sucia por falta de este, cercos oxidados y es que ha pasado por una 2ª gran guerra y esto el lo que quedaba,, ha sido una labor doble de restauración,, por dentro también tenia lo suyo,, una de las maquinas con el ancora sin un pivote o clavija, y la otra mas desafortunada con el ancora sin una clavija, y parece que estallo el muelle real partiendo el eje del volante y destrozo el espiral vamos todo un reto para reparar pero con la ayuda de un despertador Jesima donante de eje y muelle real y rebusque una espiral apropiada y conseguí su reparación,

Pienso que alguien lo miro pues no encontré del muelle real mas que el enganche y la punta y falta un buen trozo de muelle que no estaba dentro,,,

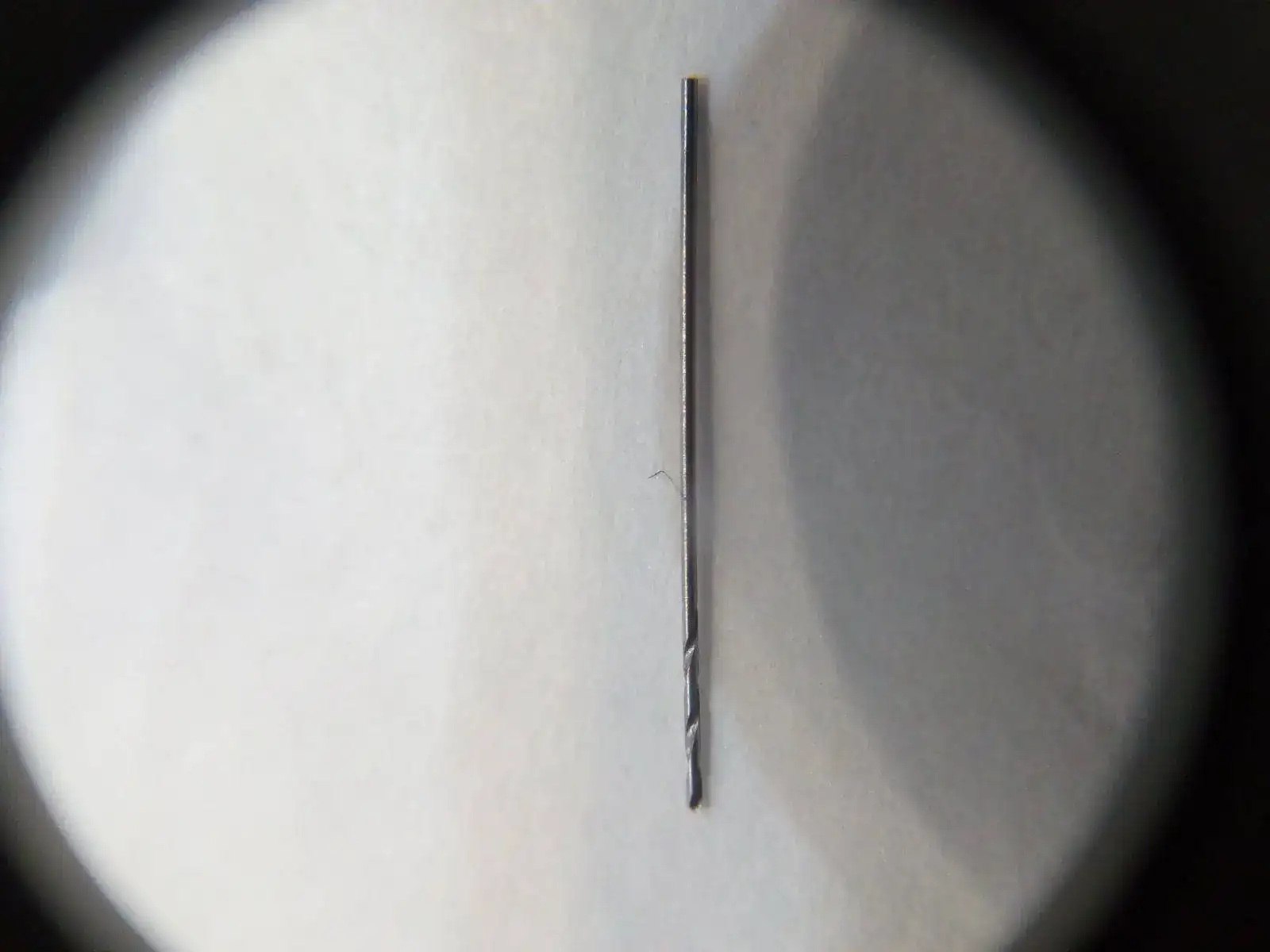

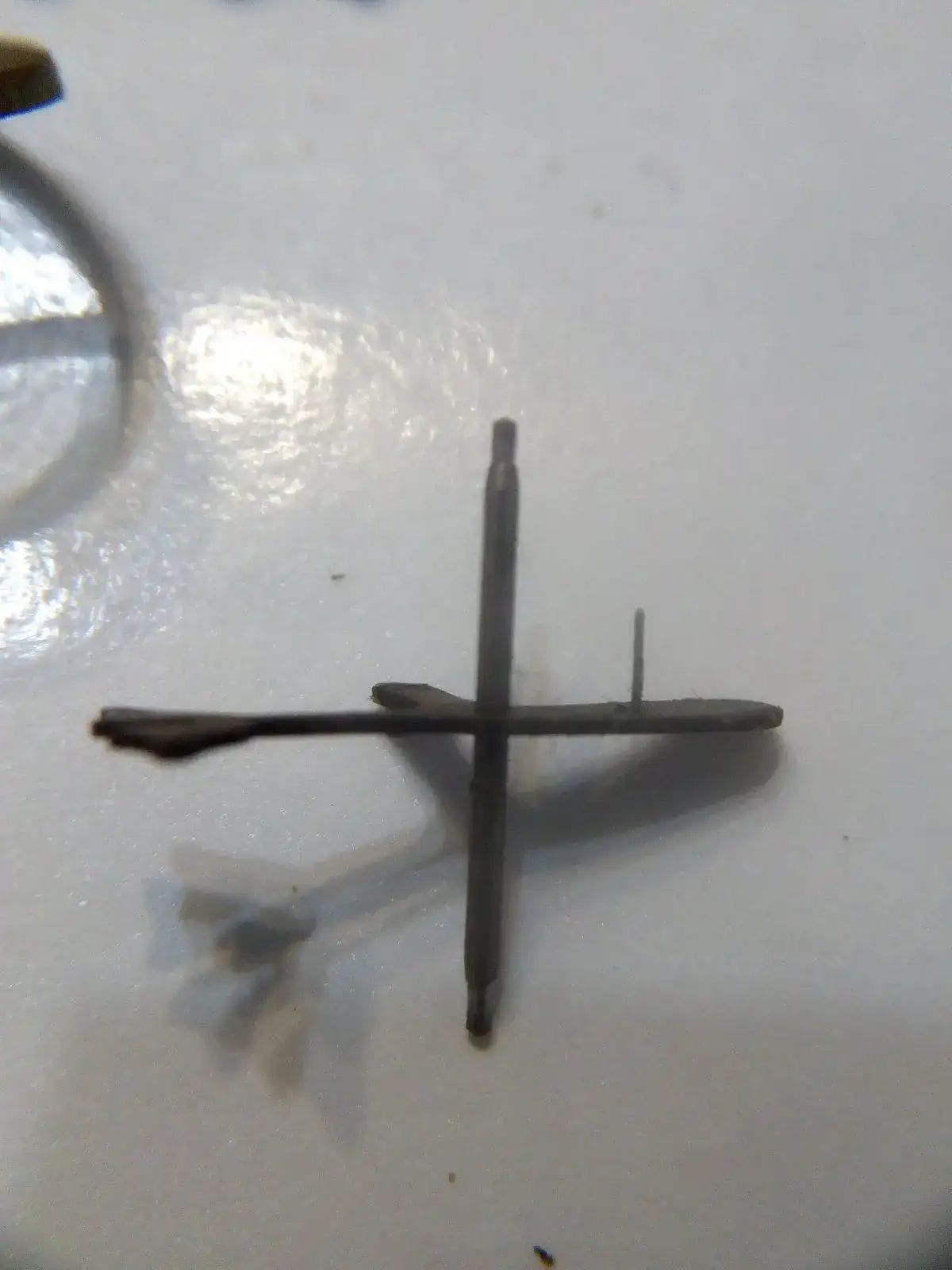

Para reparar las ancoras fue necesario clavijas de 0,30mm y tuve que usar brocas de 0,30 cortando de la parte lisa dos trozos para dos clavijas

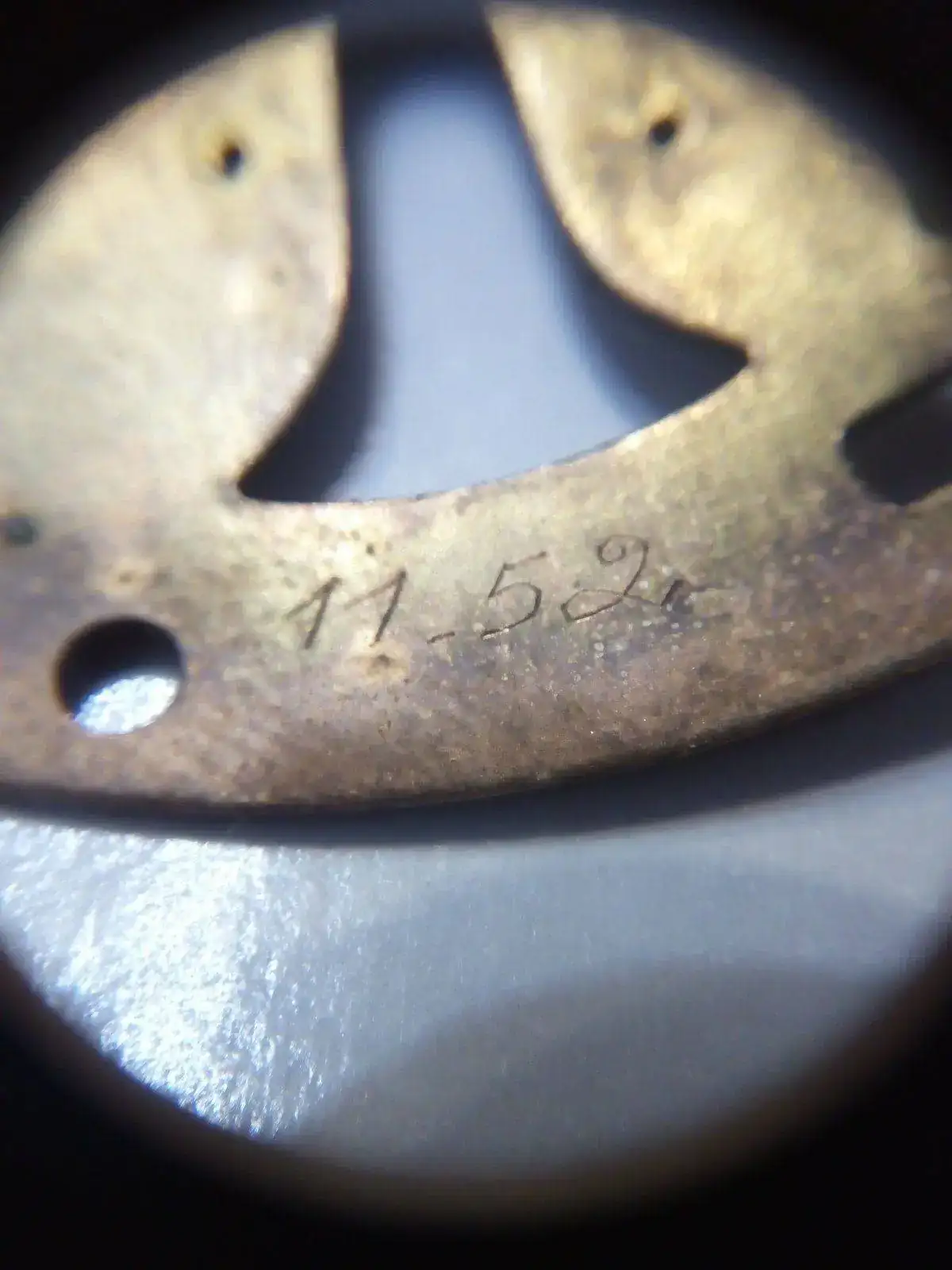

Tras reparar las ancoras y limpieza de los rodajes, ejes pude ver una fecha de reparacion en la dos maquinas del 11 - 52 gravada a mano en las dos pletinas

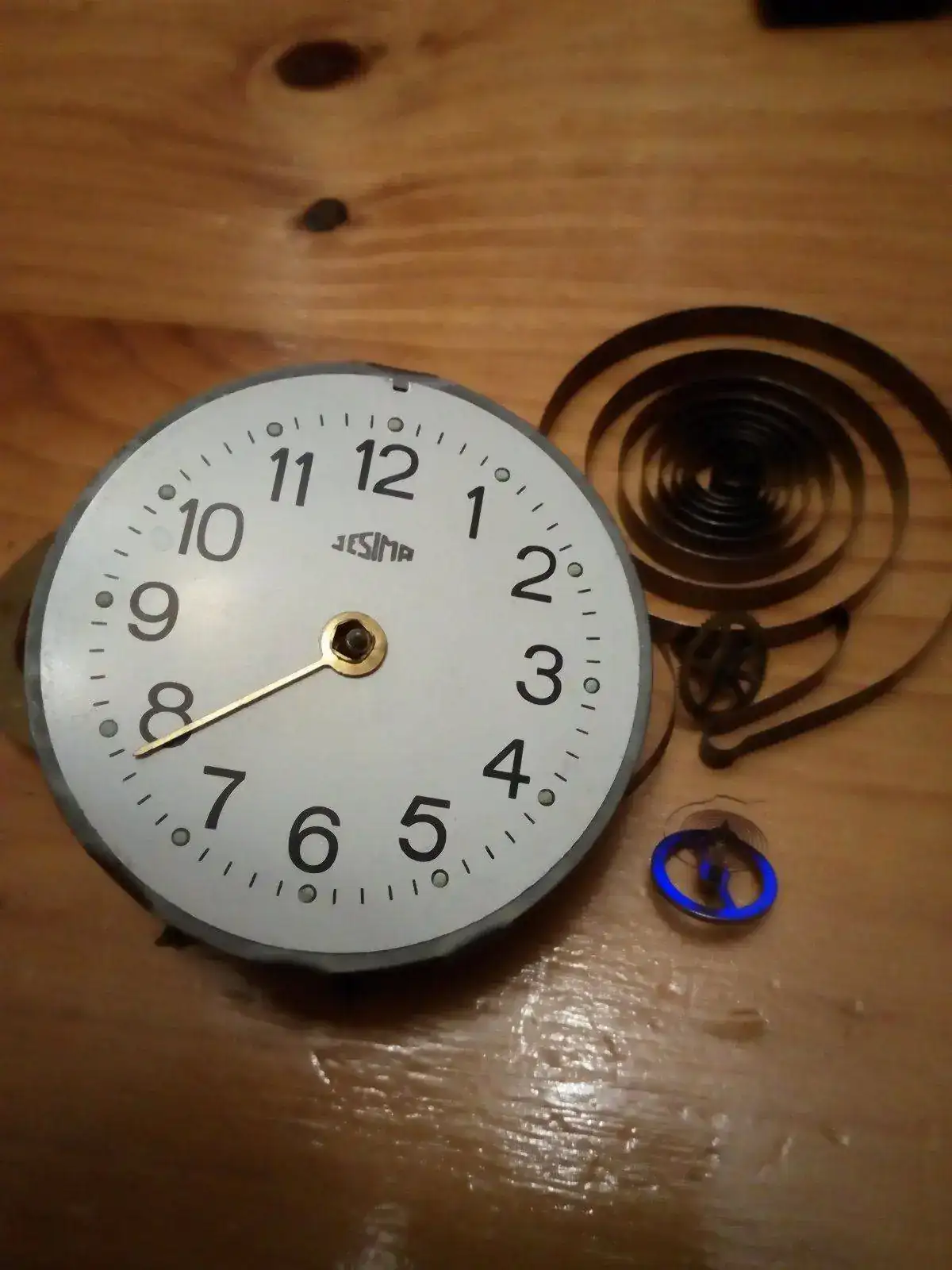

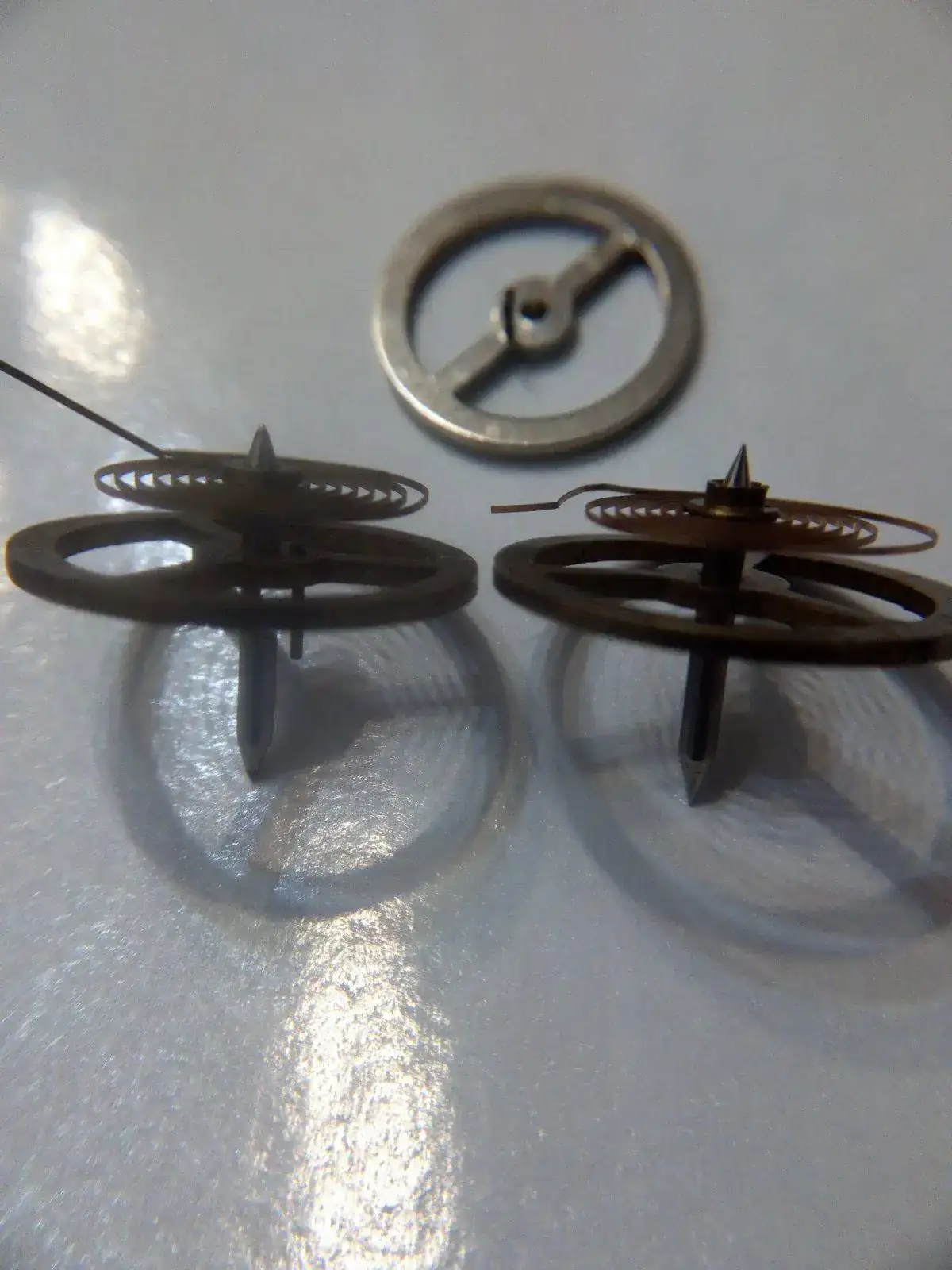

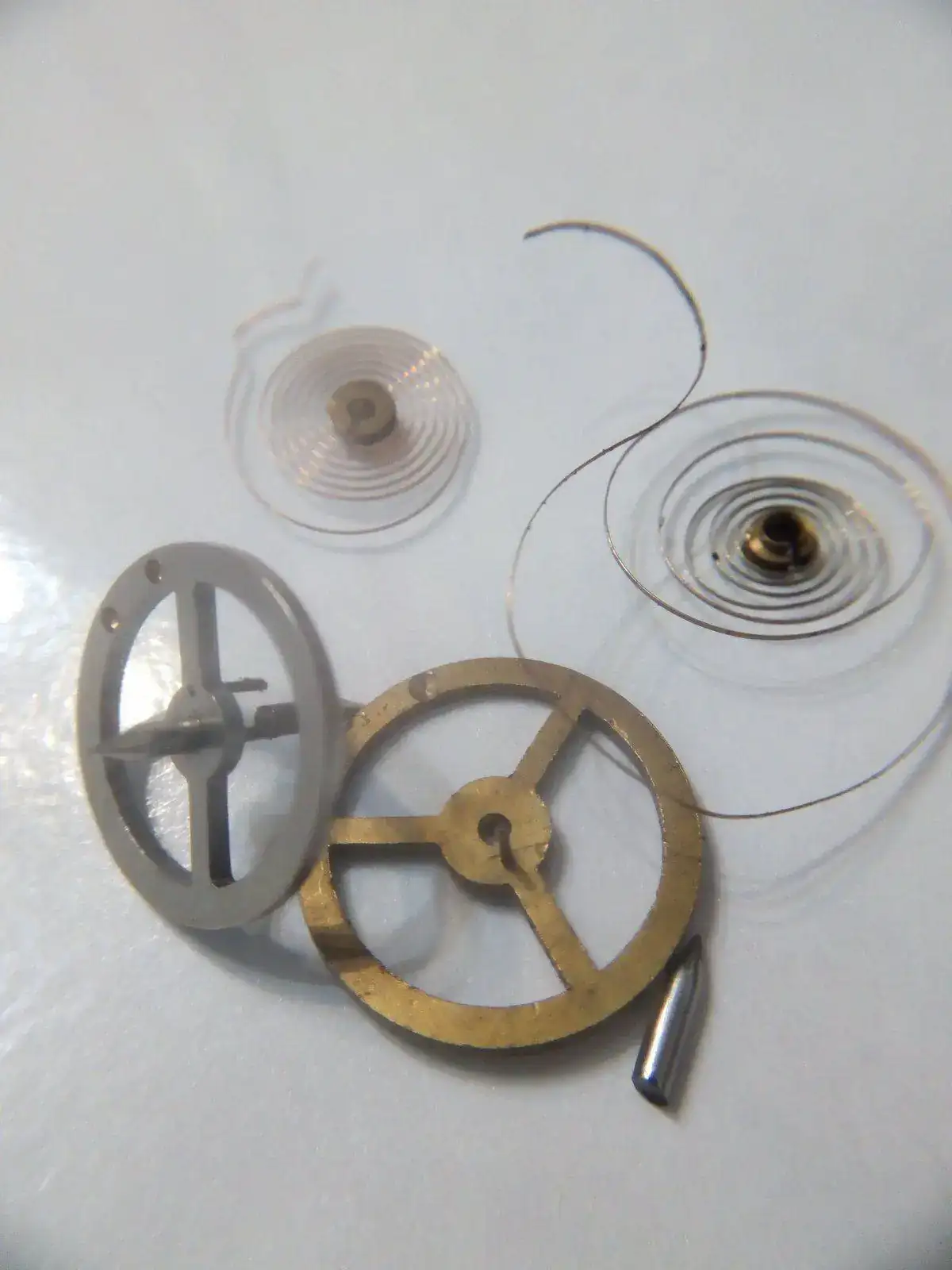

Para reparar el eje del volante busque un donante de mismo largo y grueso de 1,5 mm solo que la masa era mas pequeña y su pivote no correspondería al ancora así que retire el eje partido y le metí el nuevo a su propia masa, así corresponde perfectamente con el ancora, pero claro su espiral muy débil tuvo que ser sustituida por una mas fuerte como la original, con la del Jesima latia muy lento,,

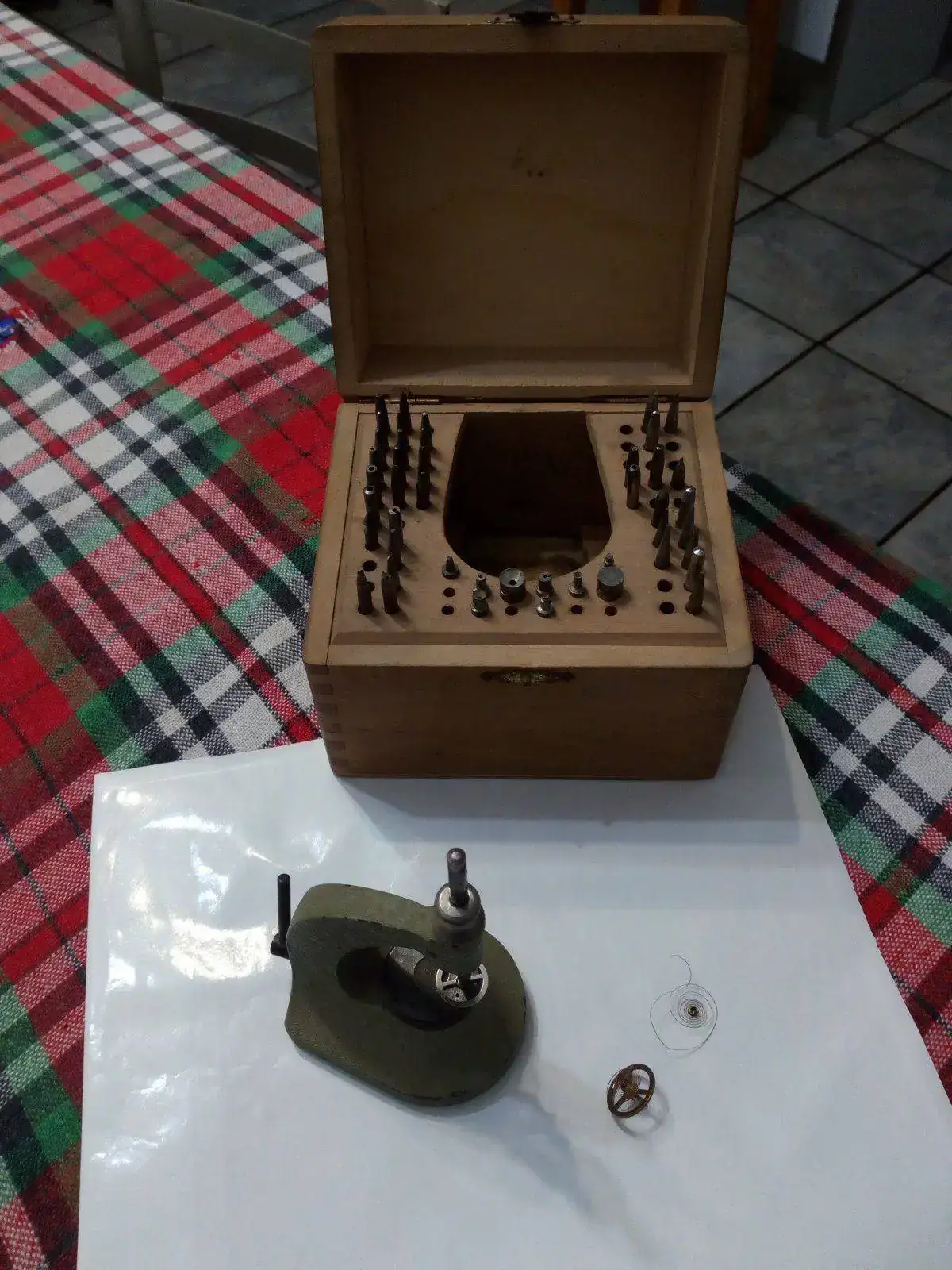

Para el cambio use la maquina de mi padre de relojeria asi el plano del volante quedo perfecto,,,

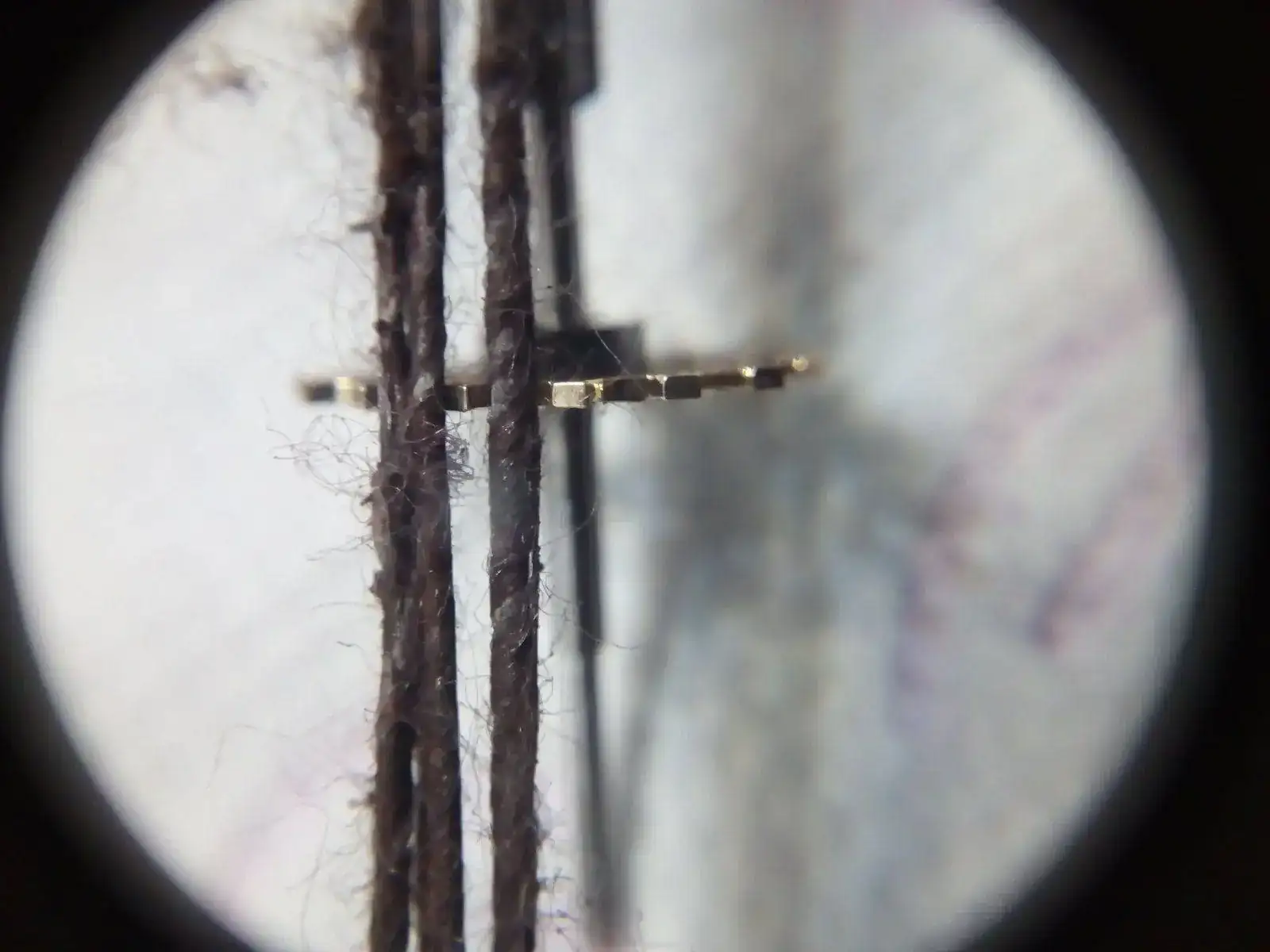

Después el típico pulido de la casa por dos,, tanto las ancoras como la rueda de escape con el invento hilo y rojo ingles o pasta de pulido roja,,

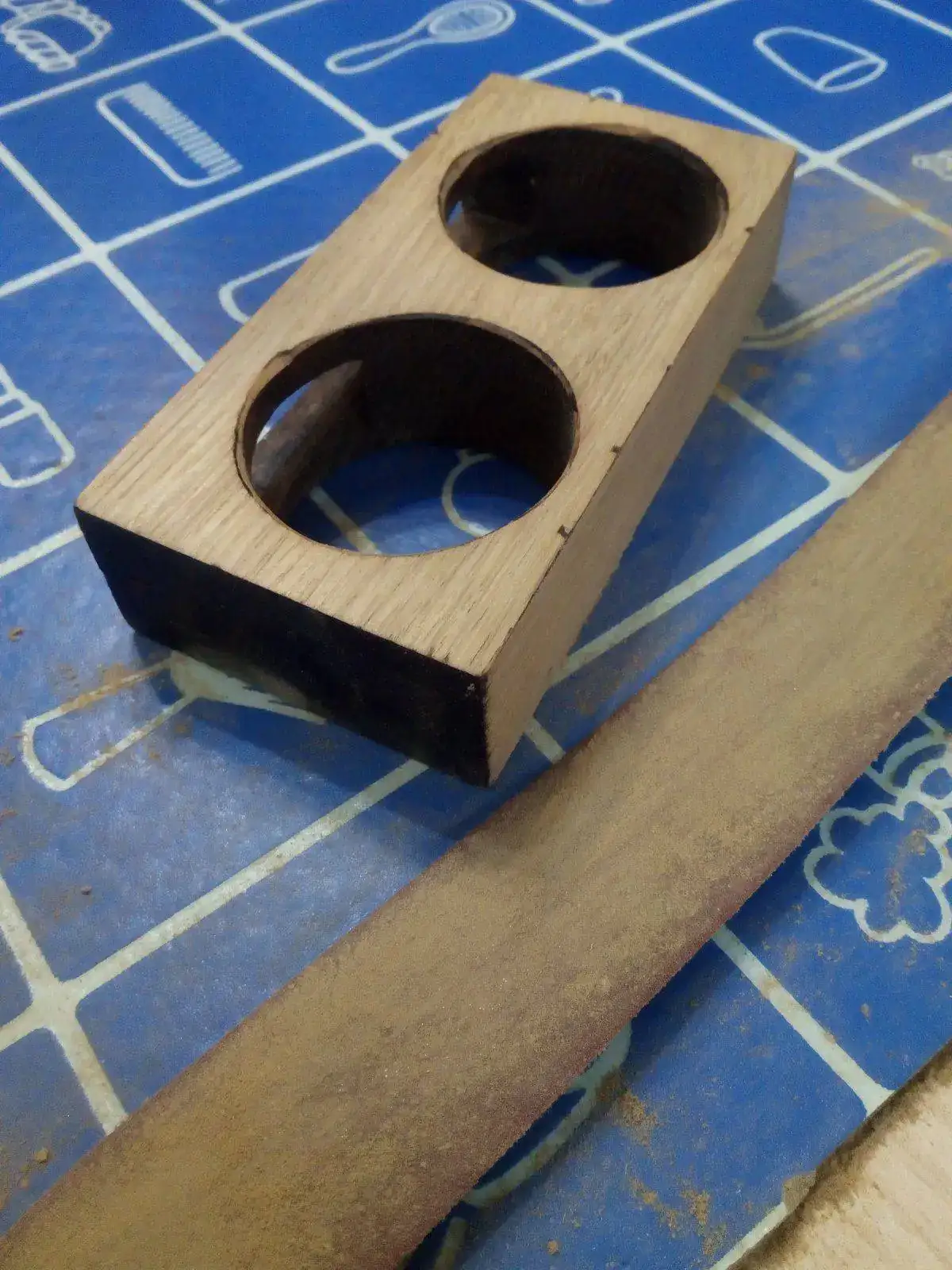

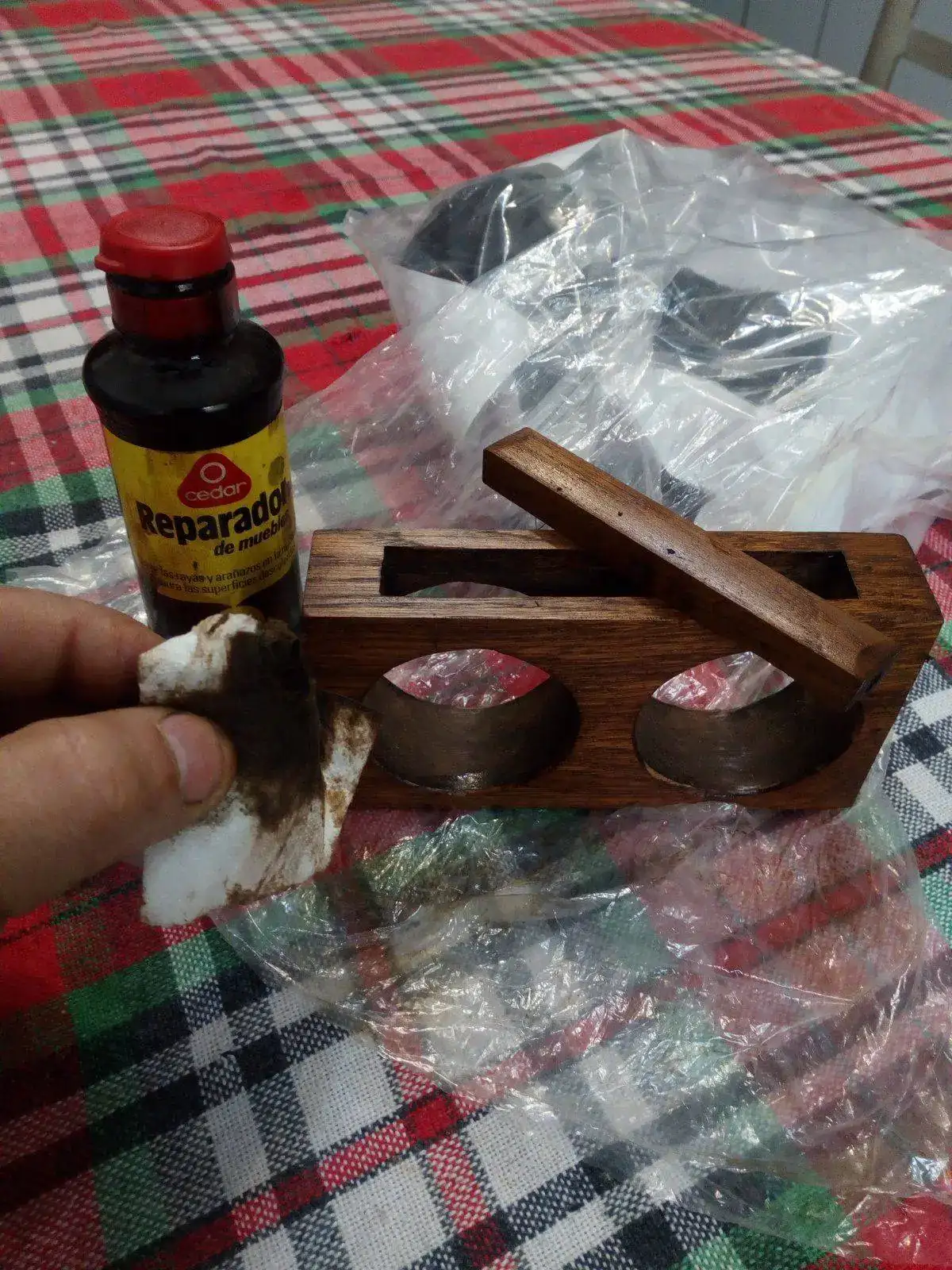

Pues con las maquinas listas y ajustadas ya solo faltaba la caja y exteriores la caja de roble con marcas y ralladuras que solvente lijando la madera con lija de 200 pero quito el tono oscuro de esta lo solucione usando reparador oscuro para madera y posteriormente cera para abrillantar

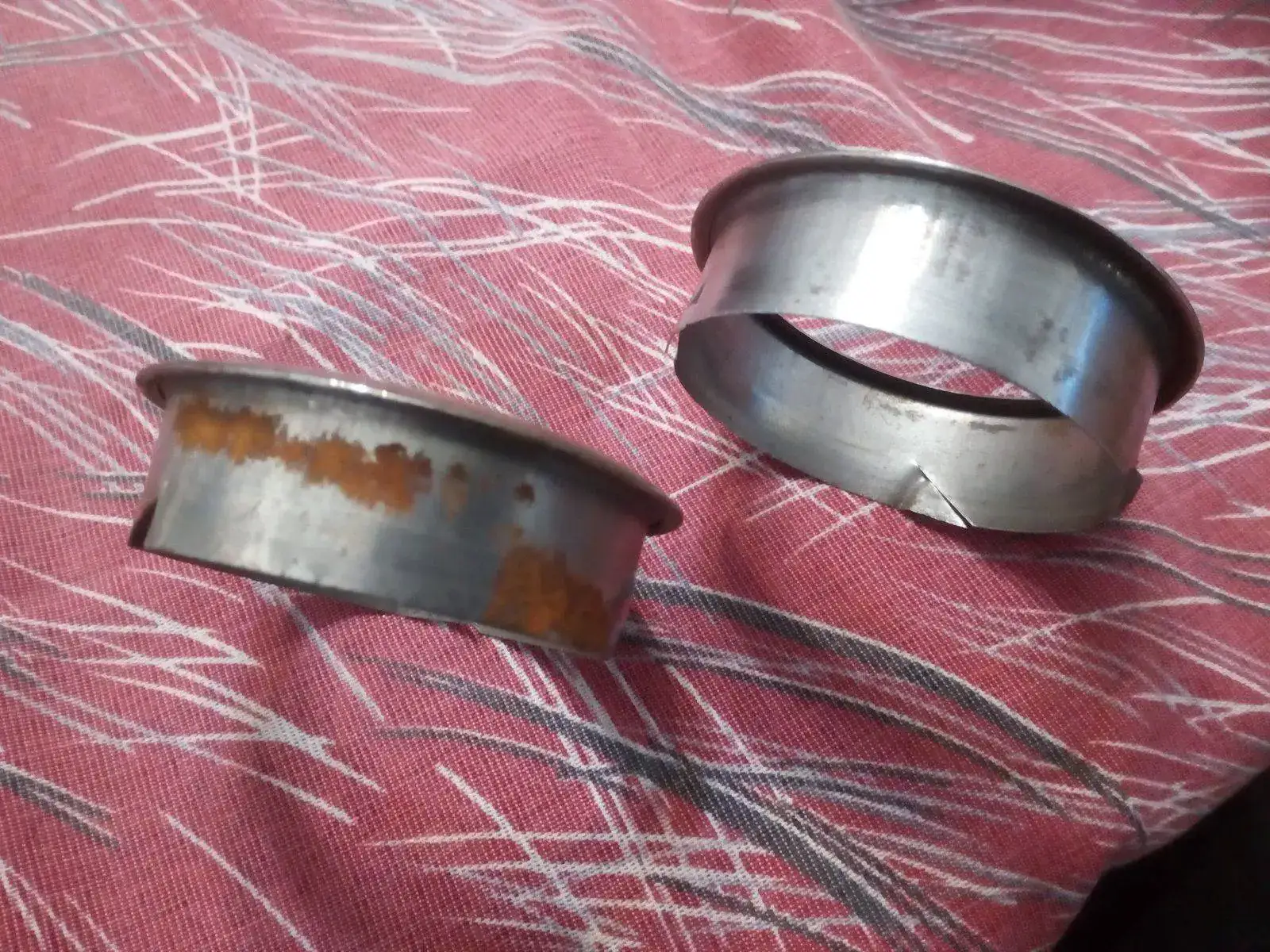

Con la madera lista le toco a los cercos del cristal que estaban oxidados, con lija de grano 200 el oxido interior y con lija de 800 lijar los dos aros por fuera para posterior pulido con rojo ingles después de un lavado y buen secado le aplico laca Zapon transparente para conservar el pulido, si no con el tiempo el metal se volvería a oxidar

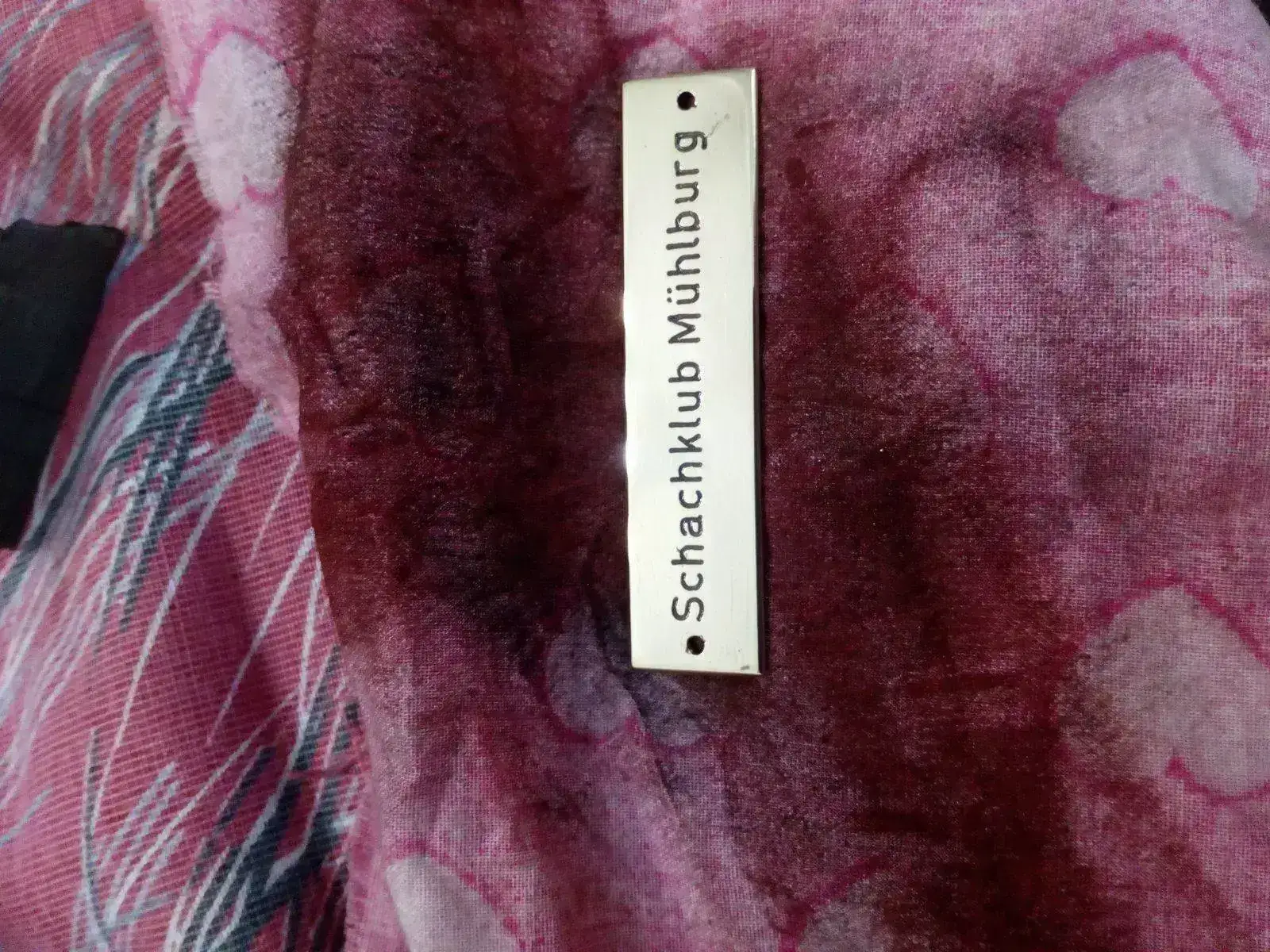

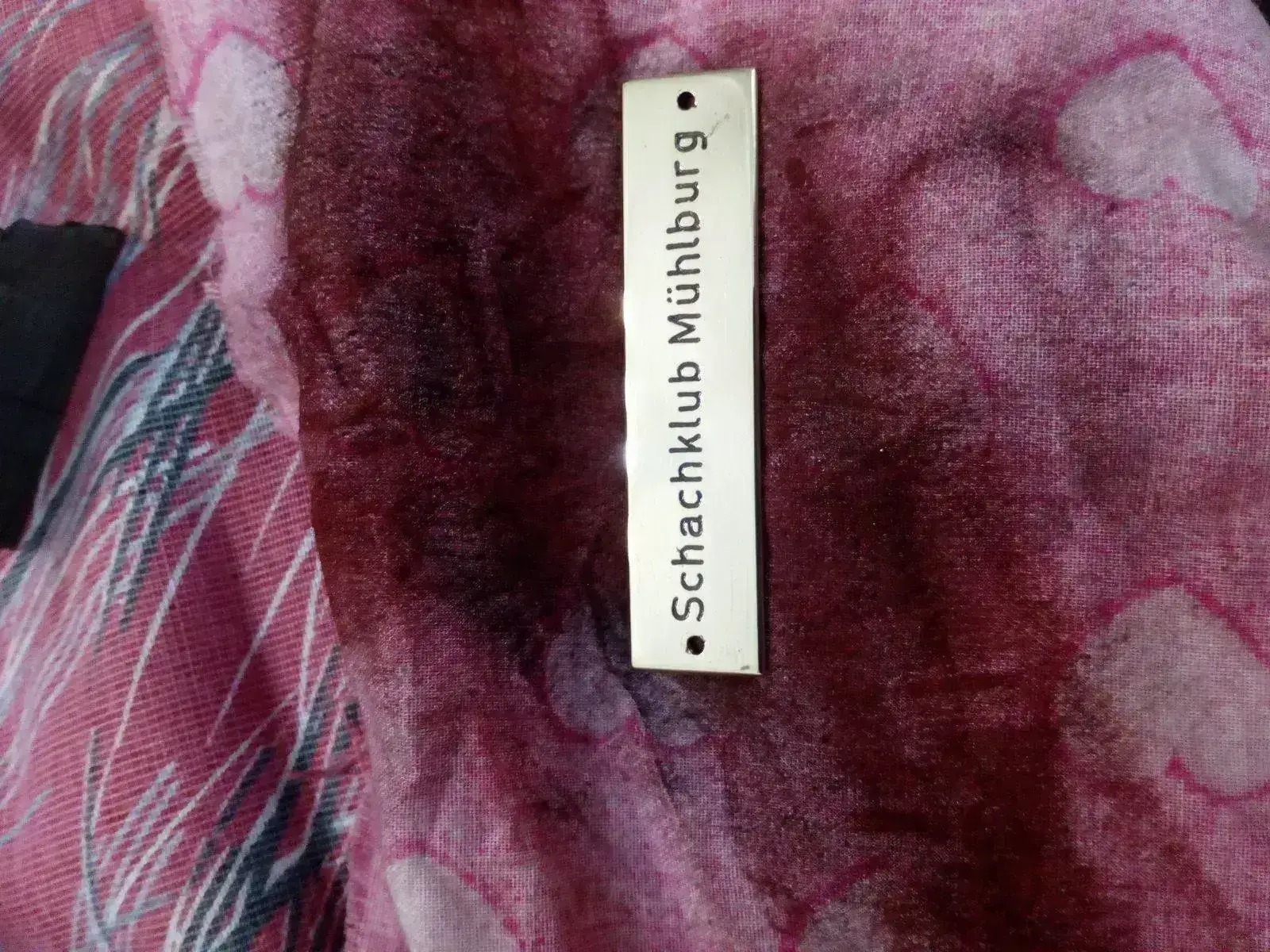

Para reparar la placa del club primero retire la vieja pintura con un alfiler, y lije fino la chapa para rellenar nuevamente de pintura el interior y dejar secar antes de pulir y proteger con laca Zapon


El proceso de relleno con pintura lo he puesto en el video es fácil y queda muy bien con pintura negro brillante posterior pulido con rojo ingles y lacado Zapon

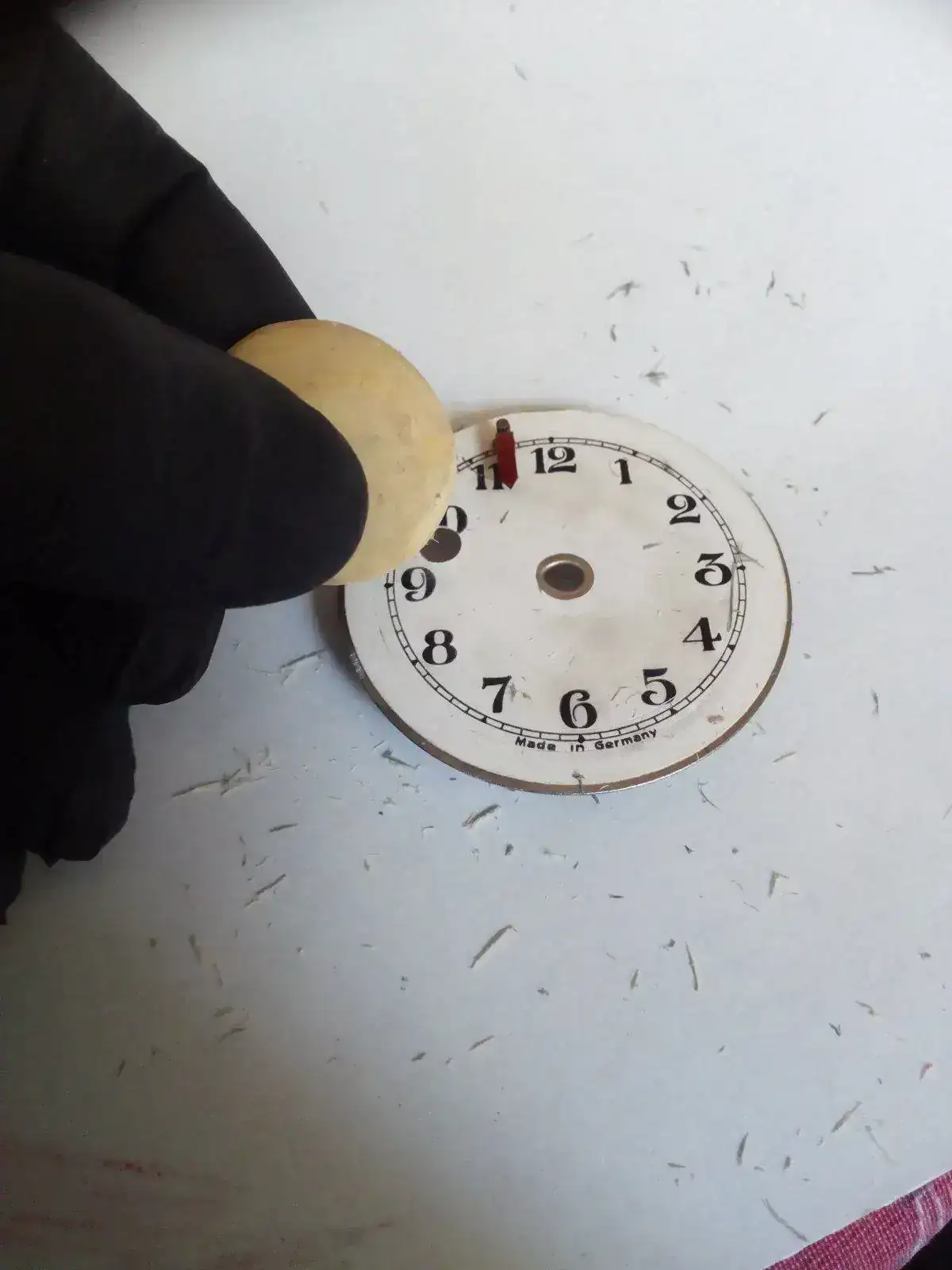

la esfera de papel que no tenia cristal estaba ennegrecida y sucia al tratarse de papel hay que ir con cuidado pues no es lavable ni con líquidos se corre peligro de estropear,, en este caso use goma de borrar blanca y bastoncillos para retirar la goma así recupero bastante tono limpio.

Para el cristal, el original era de 1,6mm de grueso, plano, busque cristal de ventanas antiguas son los vidrios mas finos que encontrareis cuanto mas vieja la ventana mas fino es el vidrio y lo encontré en 2mm de grueso una vez puesto ni se nota, eso si corte uno y se me partió por la mitad corte otro y me quedo mal, a la tercera va la vencida, eso y unas horas de lijar el borde asta ajustar y entrar bien en el cerco,,

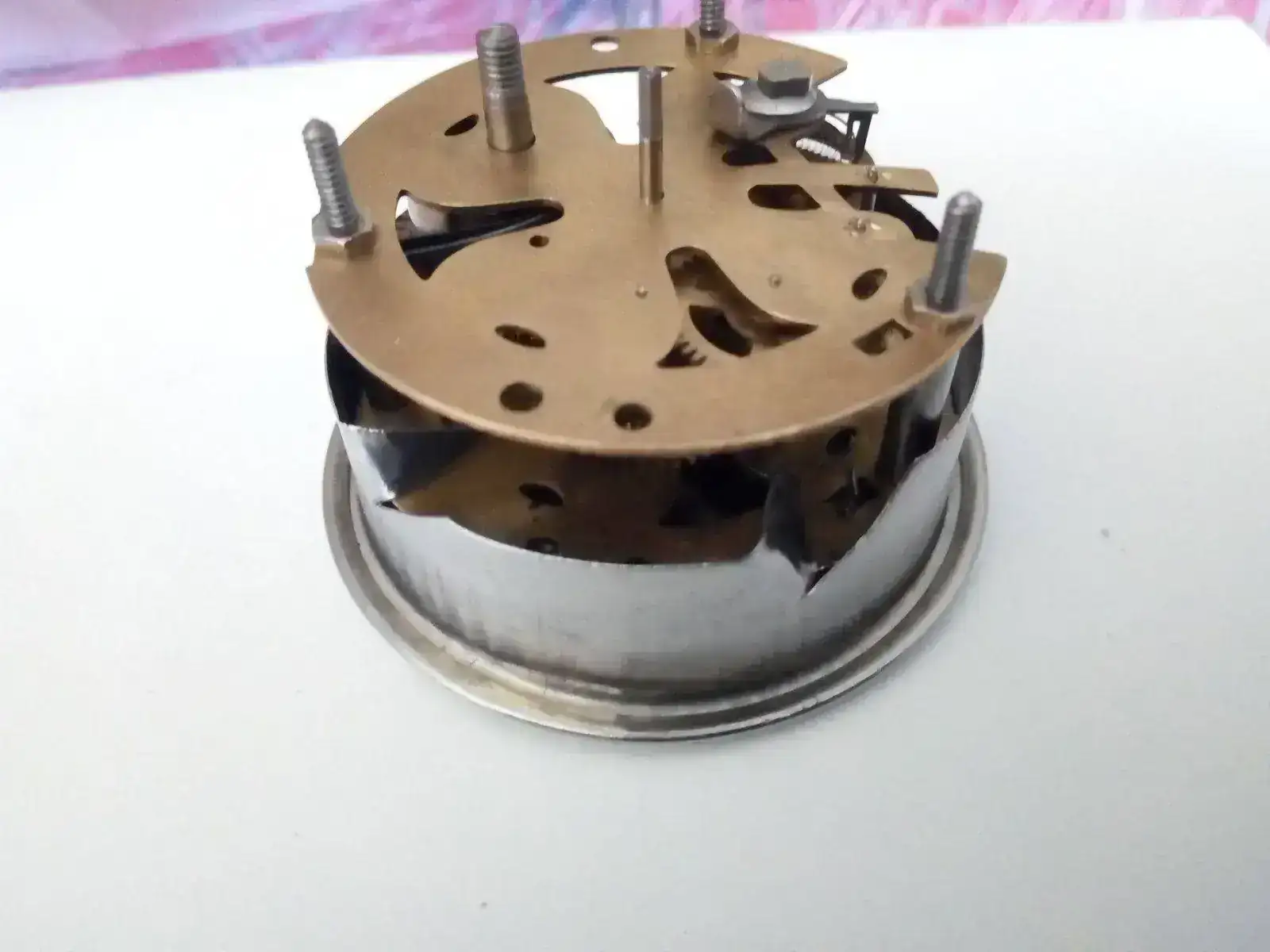

Y por fin el montaje total y ajuste del paro y arranque por balancín de madera los cercos se sujetan a la maquina por tres cortes que tiene la chapa doblar y elos se ajustan,,,

Ver el video y apreciar su funcionamiento como mueve el segundero y lo bien que quedo parece nuevo por los cuatro costados brilla con luz propia, es un superviviente.

Última edición:
  • Me gusta
Reacciones: tantdetemps, Pedro Oar y cesccat
Hola amigos feliz año, mi primer hilo del año, hoy voy con otro reloj de la colección de mi amigo Carlos que necesitare ayuda vuestra para dar con el fabricante de las maquinas que en esfera pone Made in Germany pero no tengo mas información que esta pues las pletinas no están marcadas, pletinas de forma peculiar pues son redondas pero con unas penínsulas que recuerdan un trébol de cuatro hojas miden 54mm por 0,8mm de grueso, pueden ser junghans o gustav no me atrevo a aventurar pues no lo se igual por la tipología de esfera o agujas alguien me saque de dudas,,,
Ver el archivos adjunto 908692

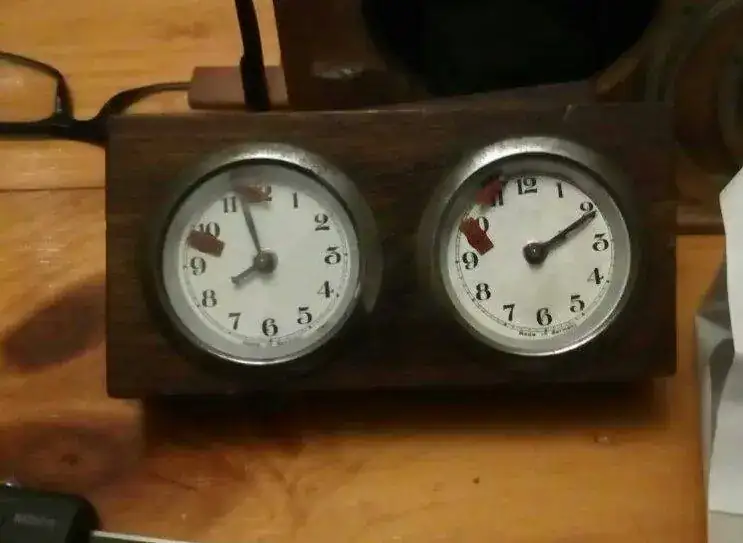

El reloj se supone es de los años 30 - 40 de un club alemán de ajedrez ,,,,por fuera sin un cristal y la esfera de papel sucia por falta de este, cercos oxidados y es que ha pasado por una 2ª gran guerra y esto el lo que quedaba,, ha sido una labor doble de restauración,, por dentro también tenia lo suyo,, una de las maquinas con el ancora sin un pivote o clavija, y la otra mas desafortunada con el ancora sin una clavija, y parece que estallo el muelle real partiendo el eje del volante y destrozo el espiral vamos todo un reto para reparar pero con la ayuda de un despertador Jesima donante de eje y muelle real y rebusque una espiral apropiada y conseguí su reparación,
Ver el archivos adjunto 908691

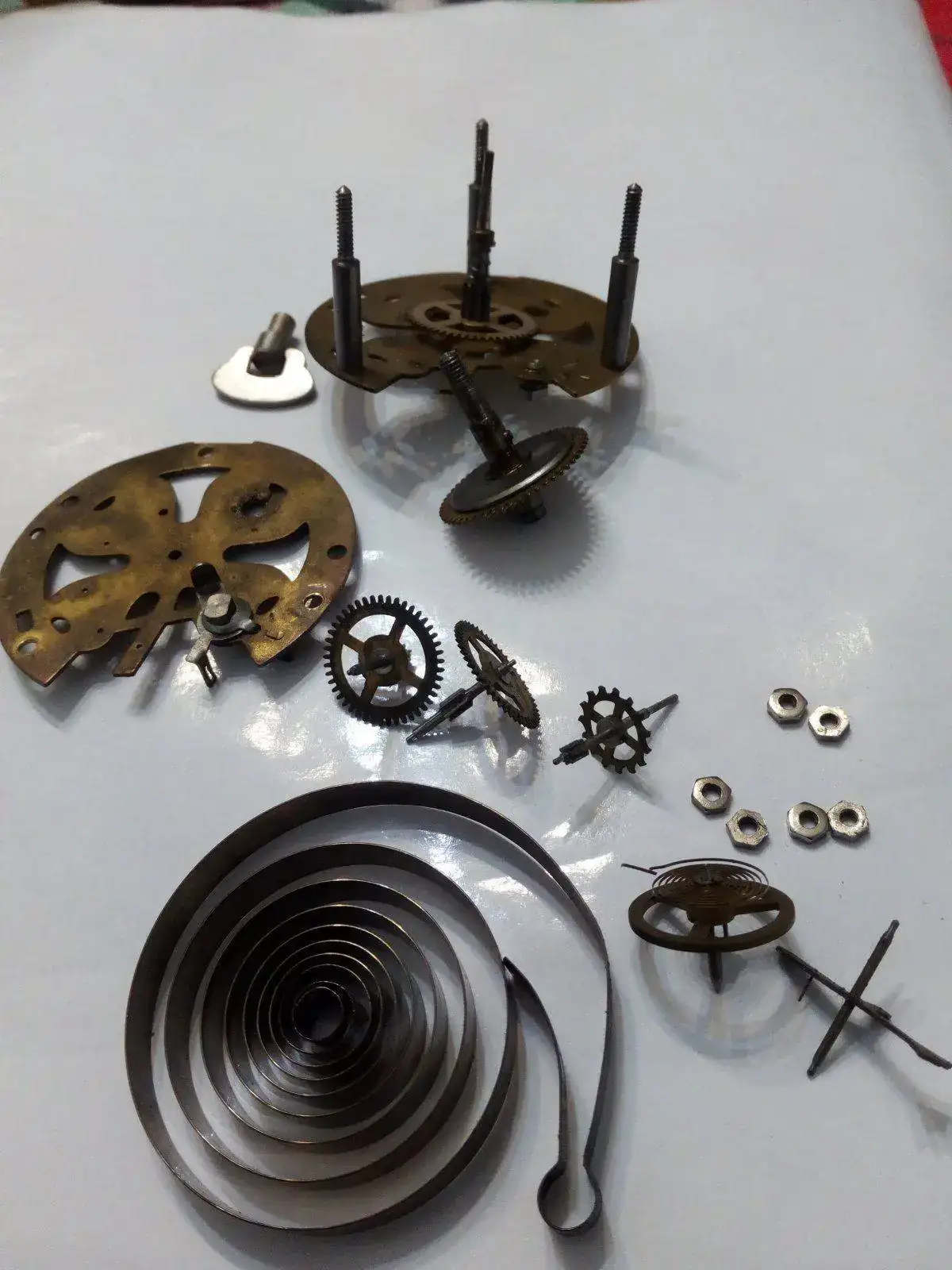

Pienso que alguien lo miro pues no encontré del muelle real mas que el enganche y la punta y falta un buen trozo de muelle que no estaba dentro,,,
Ver el archivos adjunto 908693

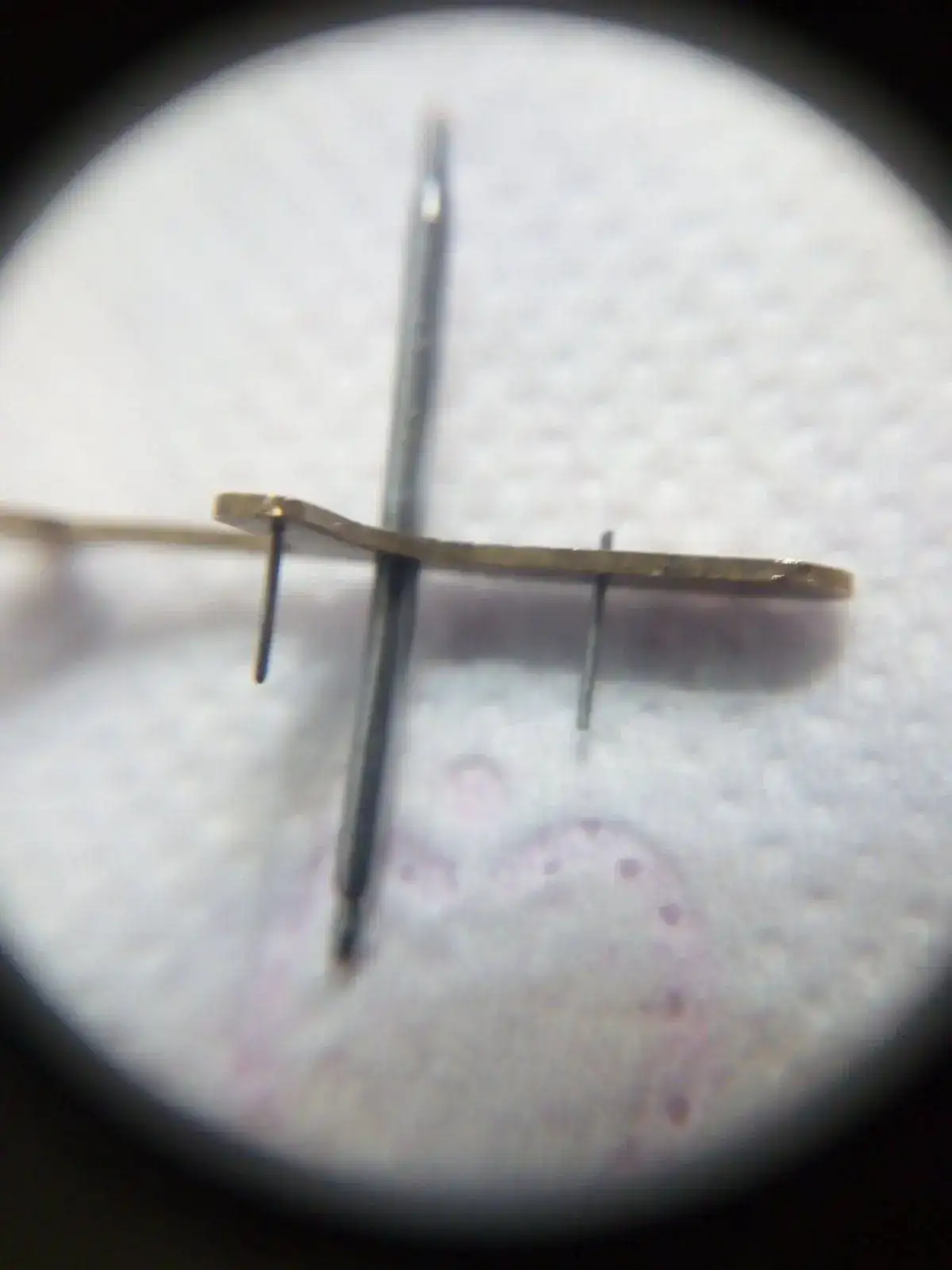

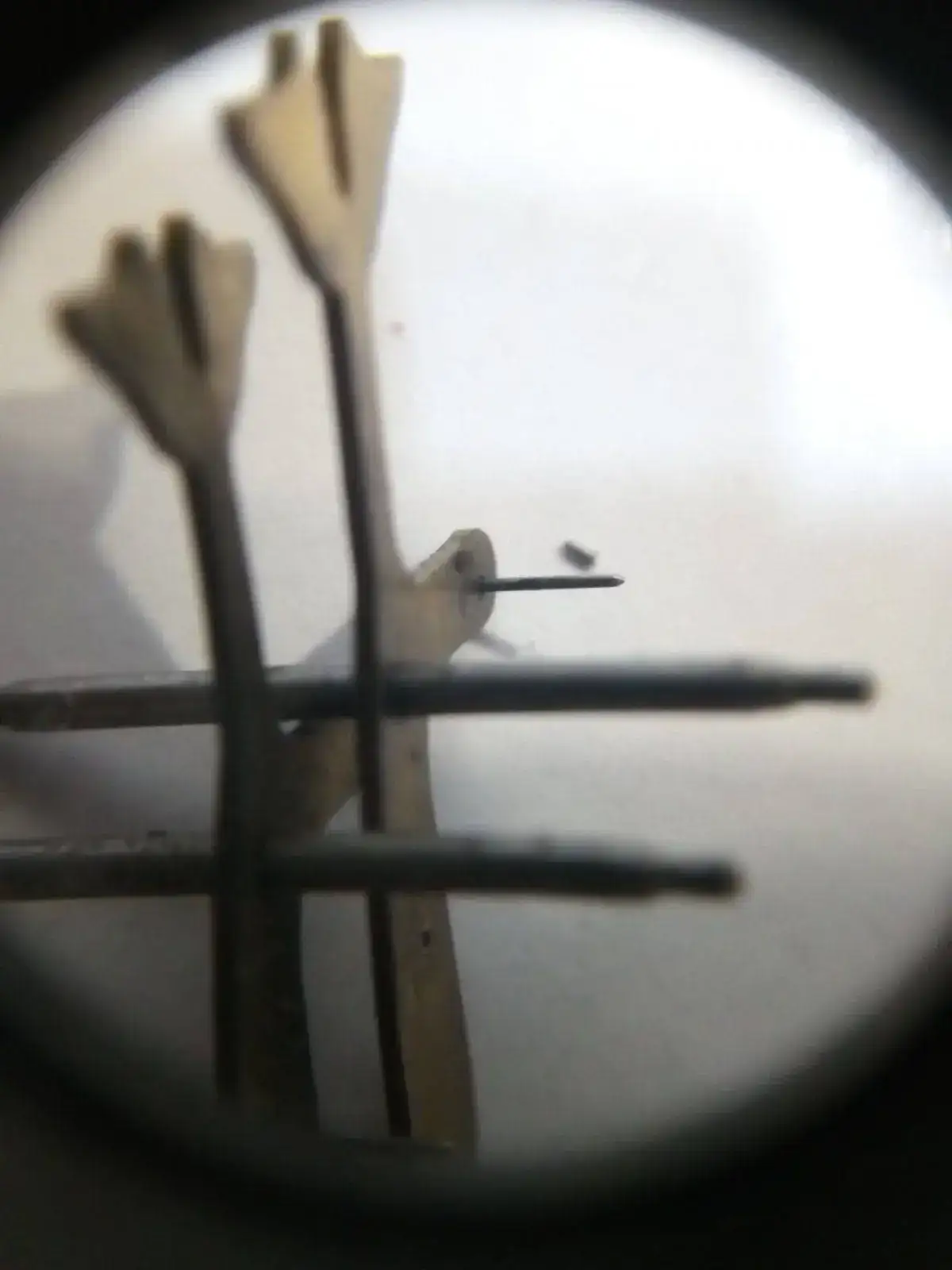

Para reparar las ancoras fue necesario clavijas de 0,30mm y tuve que usar brocas de 0,30 cortando de la parte lisa dos trozos para dos clavijas
Ver el archivos adjunto 908694Ver el archivos adjunto 908695Ver el archivos adjunto 908696Ver el archivos adjunto 908697

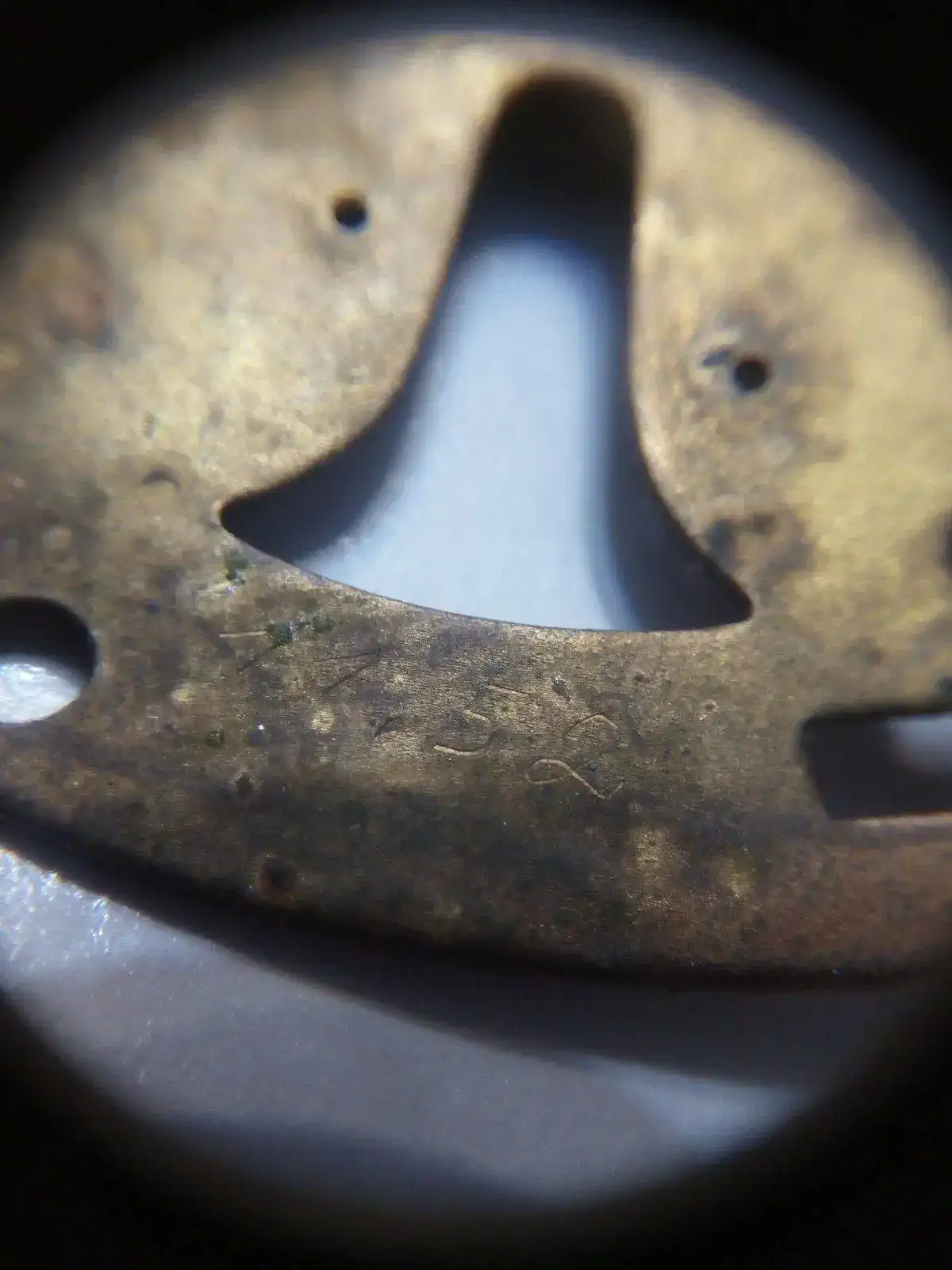

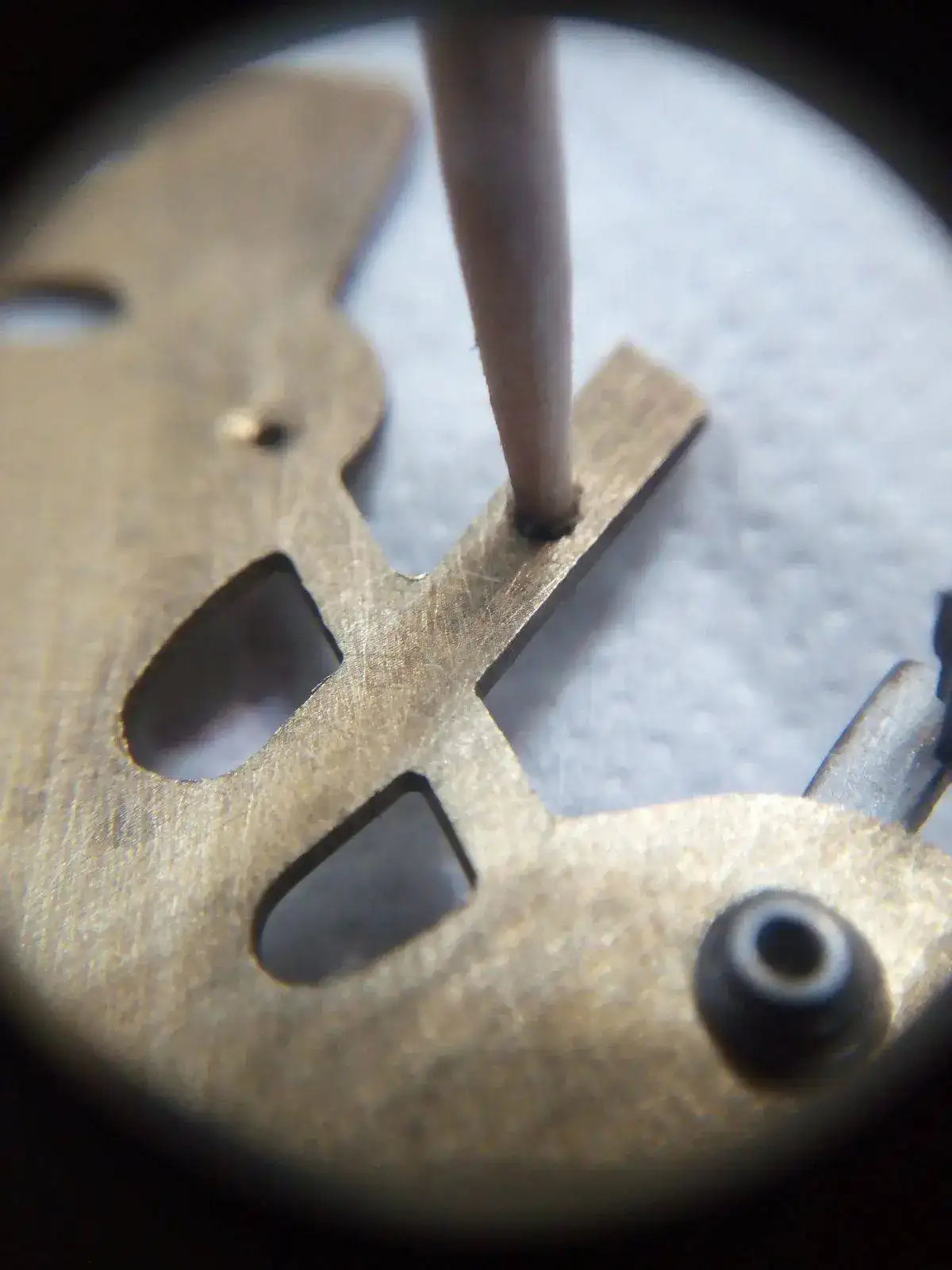

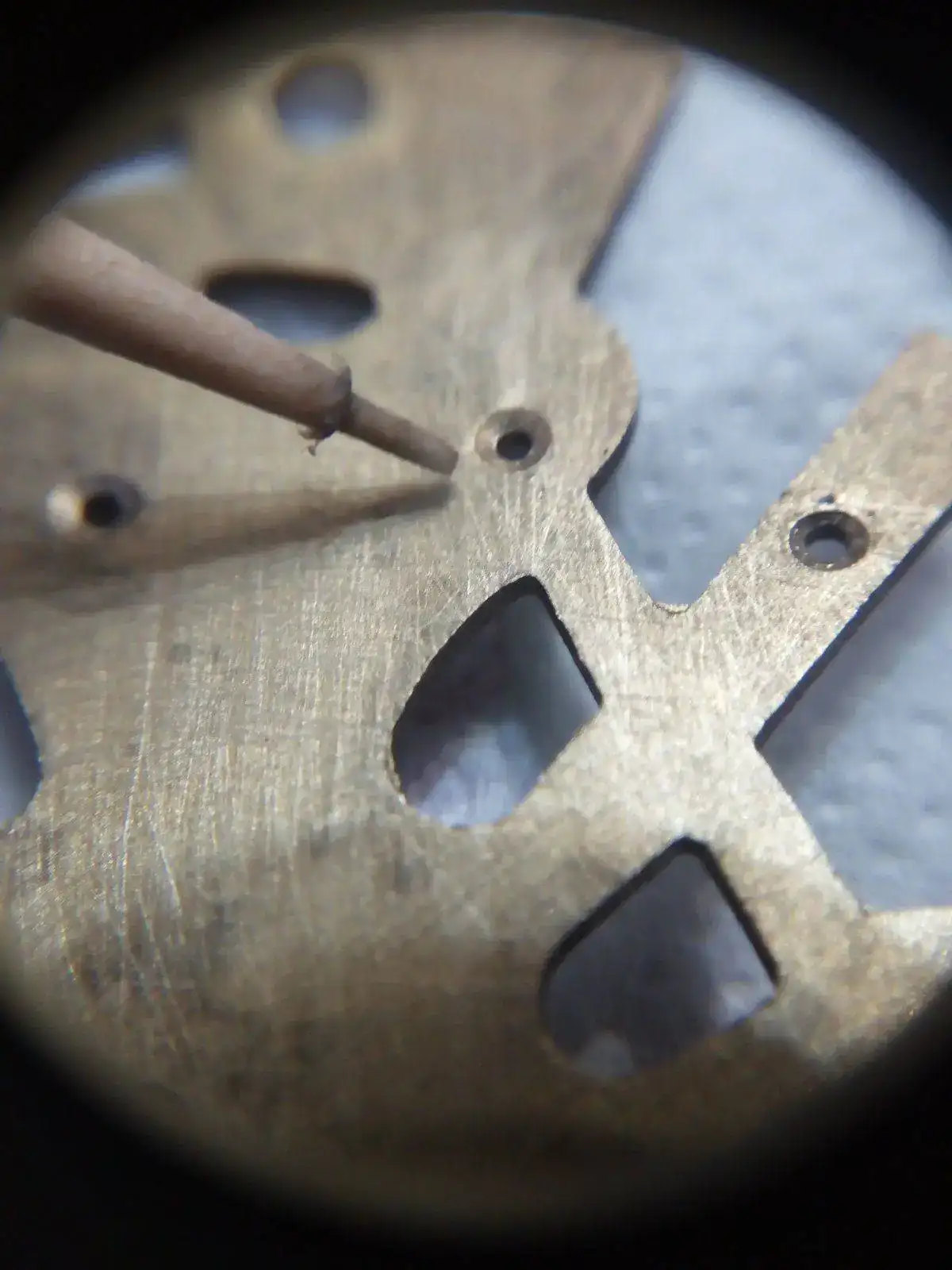

Tras reparar las ancoras y limpieza de los rodajes, ejes pude ver una fecha de reparacion en la dos maquinas del 11 - 52 gravada a mano en las dos pletinas
Ver el archivos adjunto 908699Ver el archivos adjunto 908700Ver el archivos adjunto 908701Ver el archivos adjunto 908703

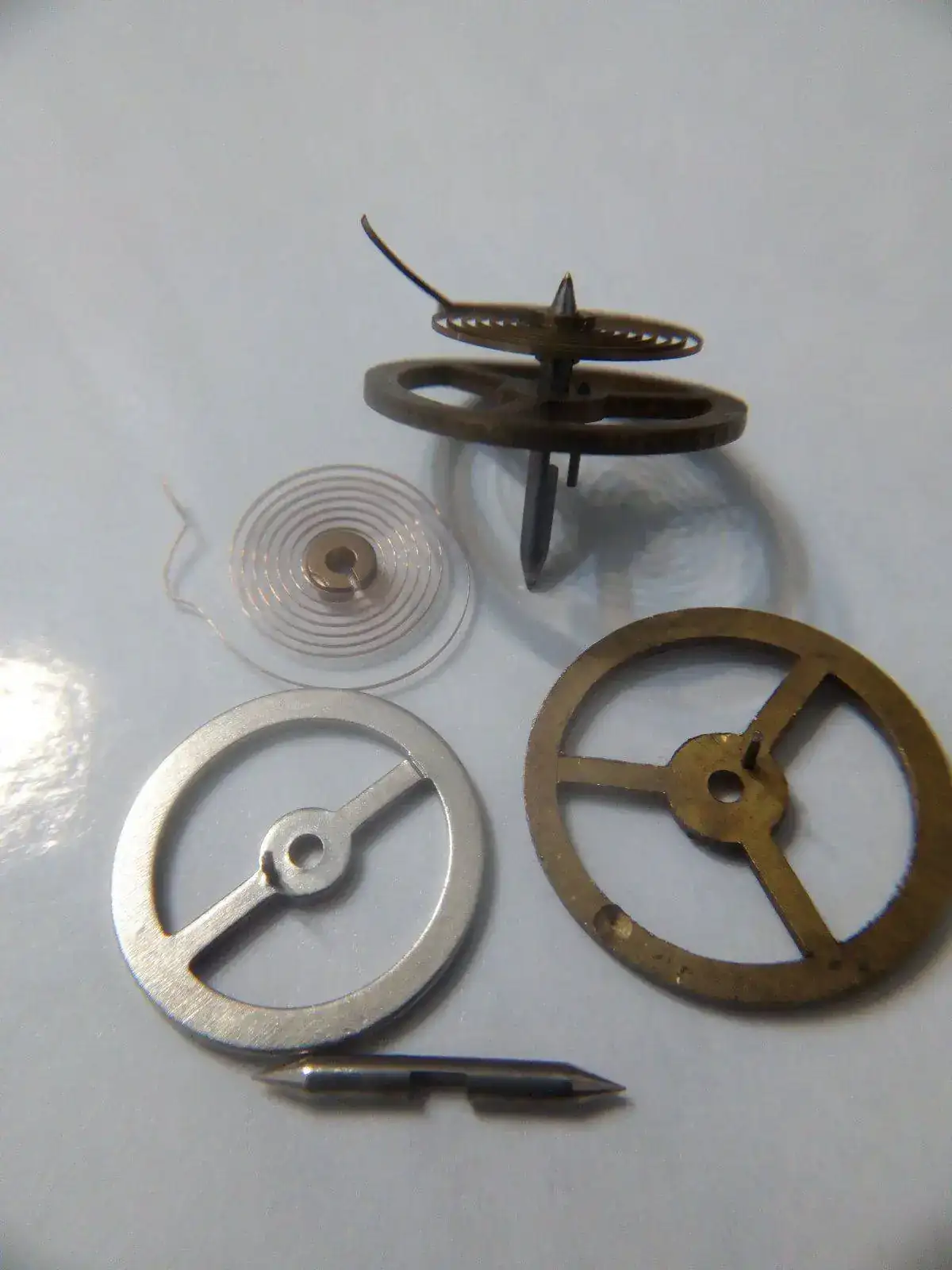

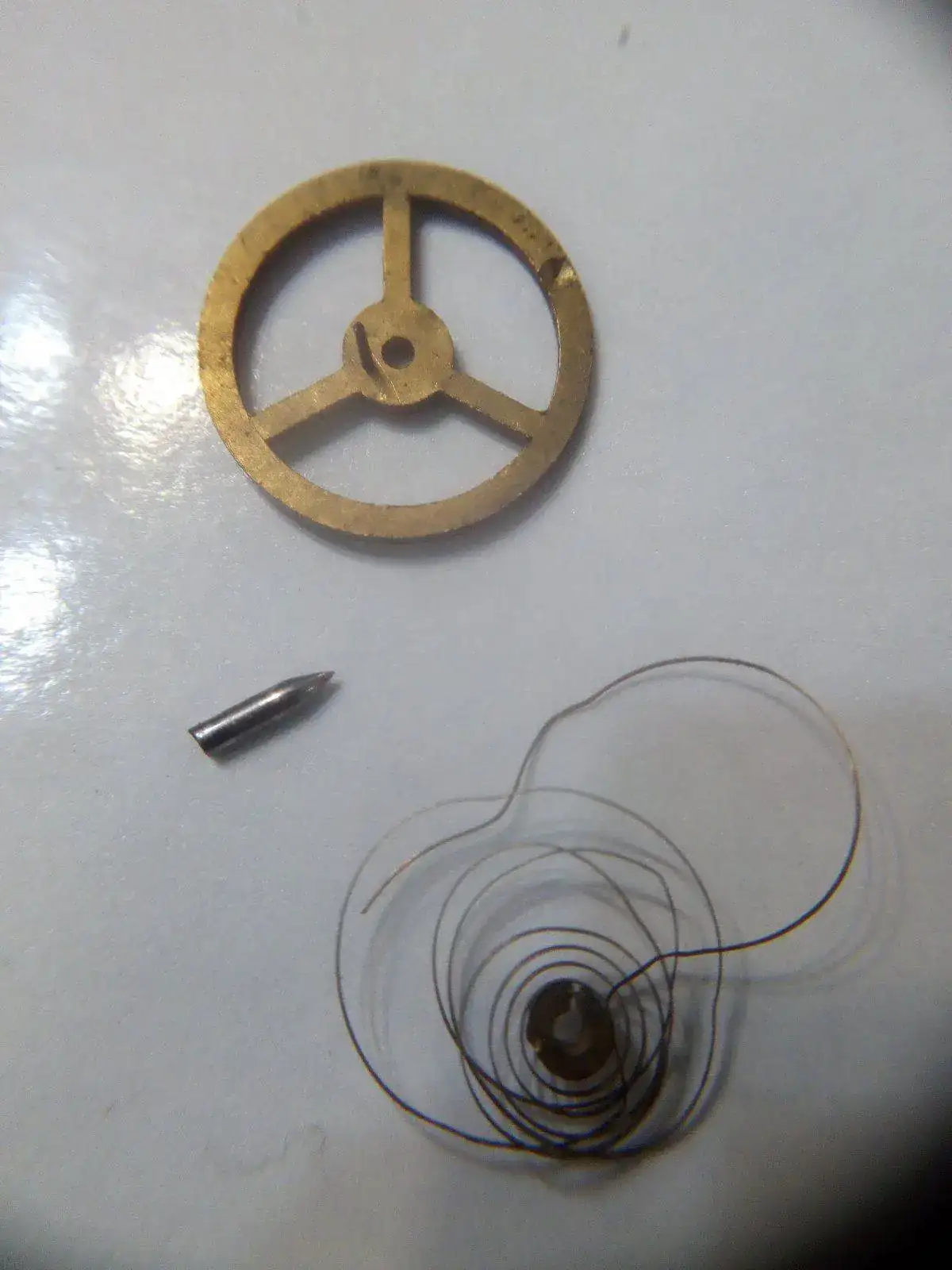

Para reparar el eje del volante busque un donante de mismo largo y grueso de 1,5 mm solo que la masa era mas pequeña y su pivote no correspondería al ancora así que retire el eje partido y le metí el nuevo a su propia masa, así corresponde perfectamente con el ancora, pero claro su espiral muy débil tuvo que ser sustituida por una mas fuerte como la original, con la del Jesima latia muy lento,,

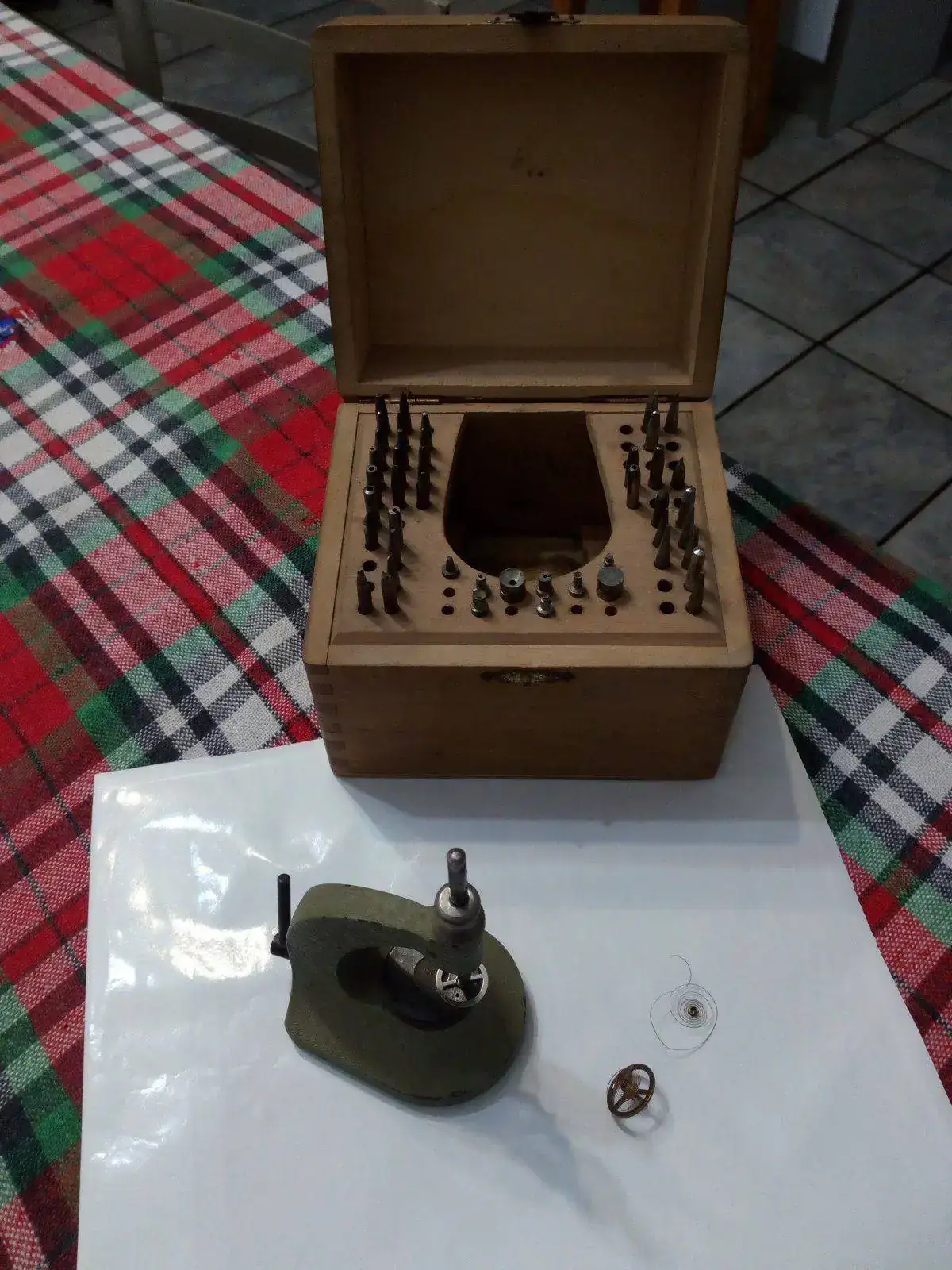

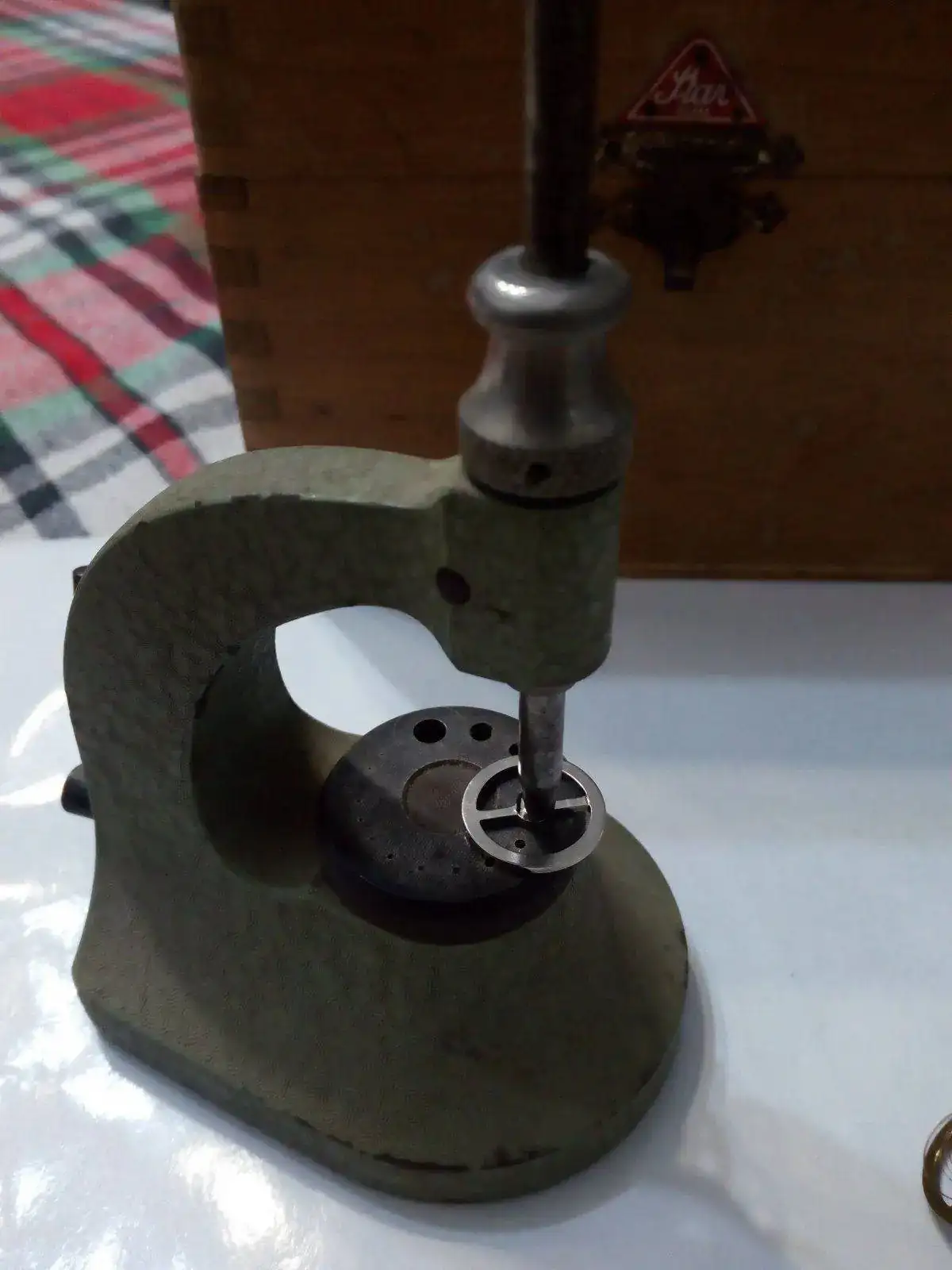

Para el cambio use la maquina de mi padre de relojeria asi el plano del volante quedo perfecto,,,Ver el archivos adjunto 908711Ver el archivos adjunto 908712Ver el archivos adjunto 908713Ver el archivos adjunto 908714Ver el archivos adjunto 908715Ver el archivos adjunto 908716Ver el archivos adjunto 908718Ver el archivos adjunto 908719

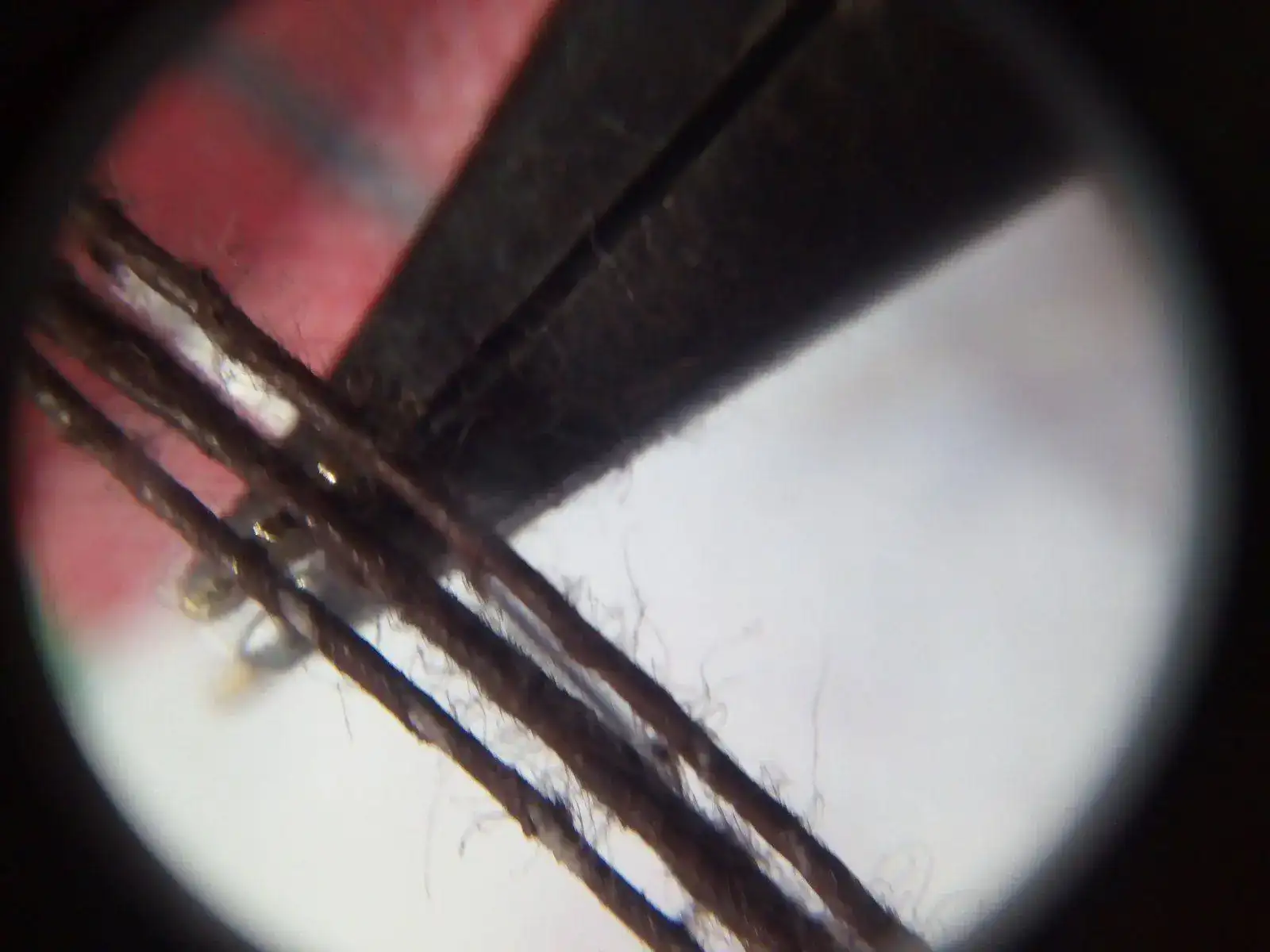

Después el típico pulido de la casa por dos,, tanto las ancoras como la rueda de escape con el invento hilo y rojo ingles o pasta de pulido roja,,Ver el archivos adjunto 908720Ver el archivos adjunto 908721

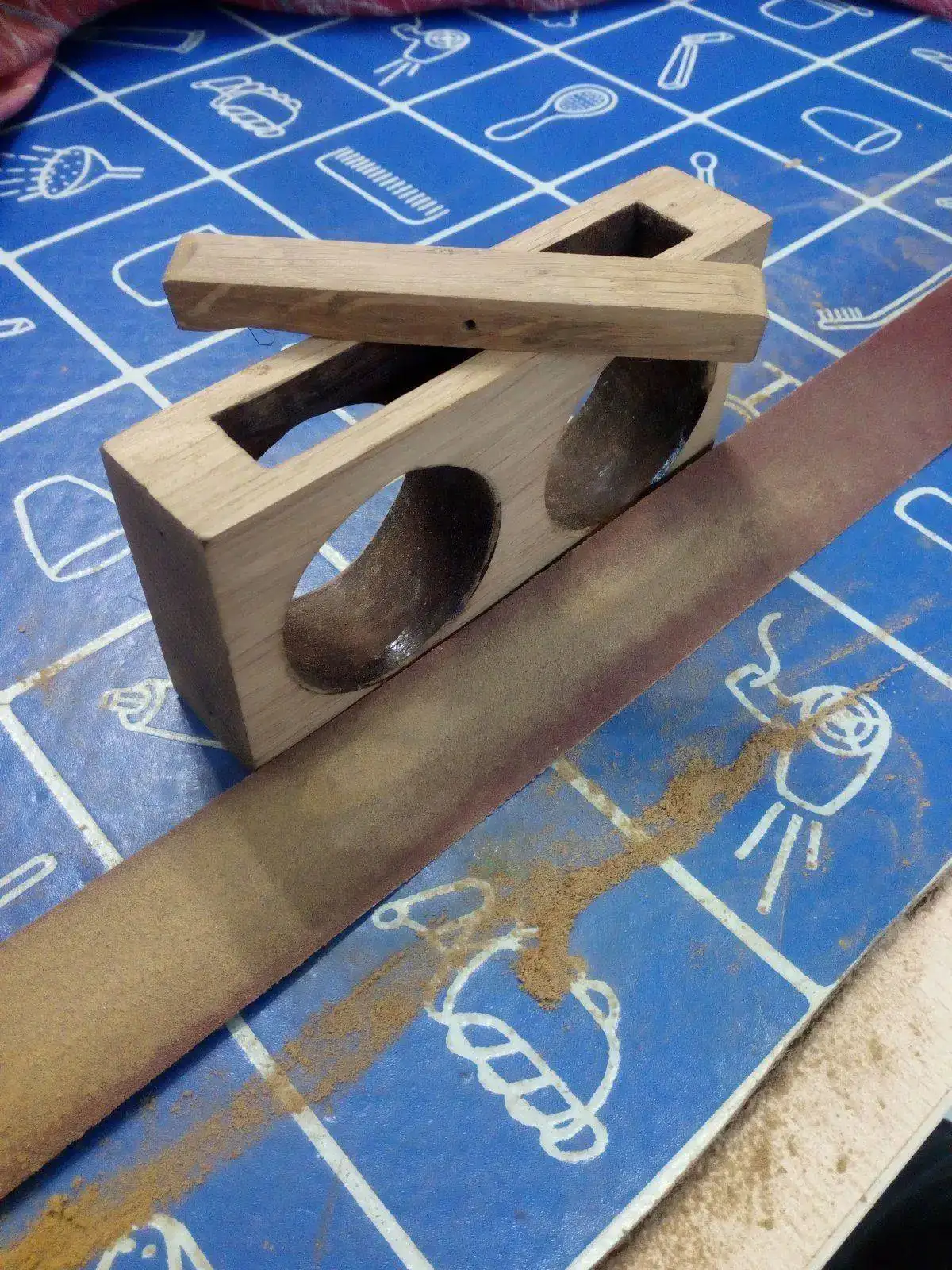

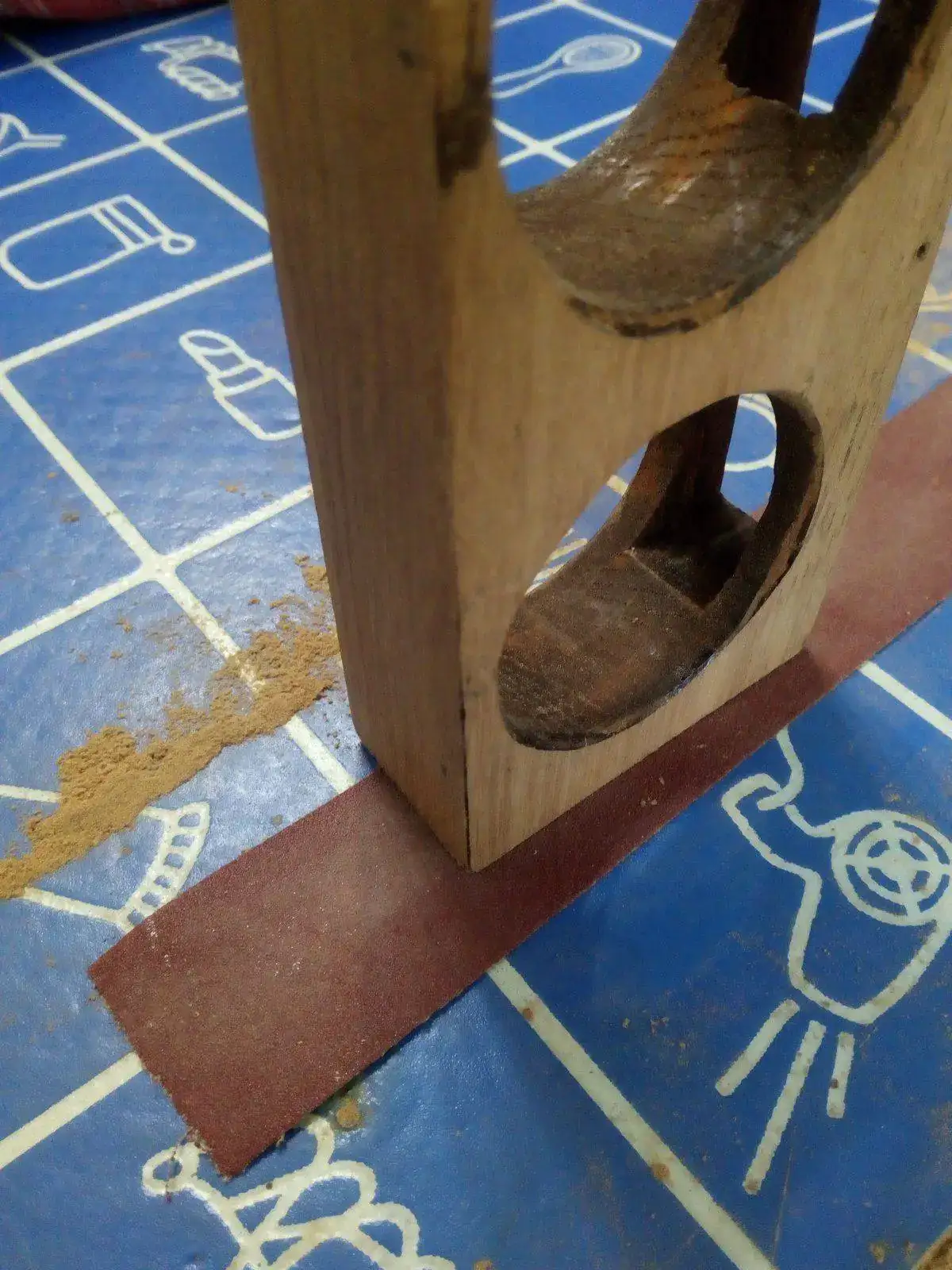

Pues con las maquinas listas y ajustadas ya solo faltaba la caja y exteriores la caja de roble con marcas y ralladuras que solvente lijando la madera con lija de 200 pero quito el tono oscuro de esta lo solucione usando reparador oscuro para madera y posteriormente cera para abrillantar
Ver el archivos adjunto 908733Ver el archivos adjunto 908734Ver el archivos adjunto 908735Ver el archivos adjunto 908736

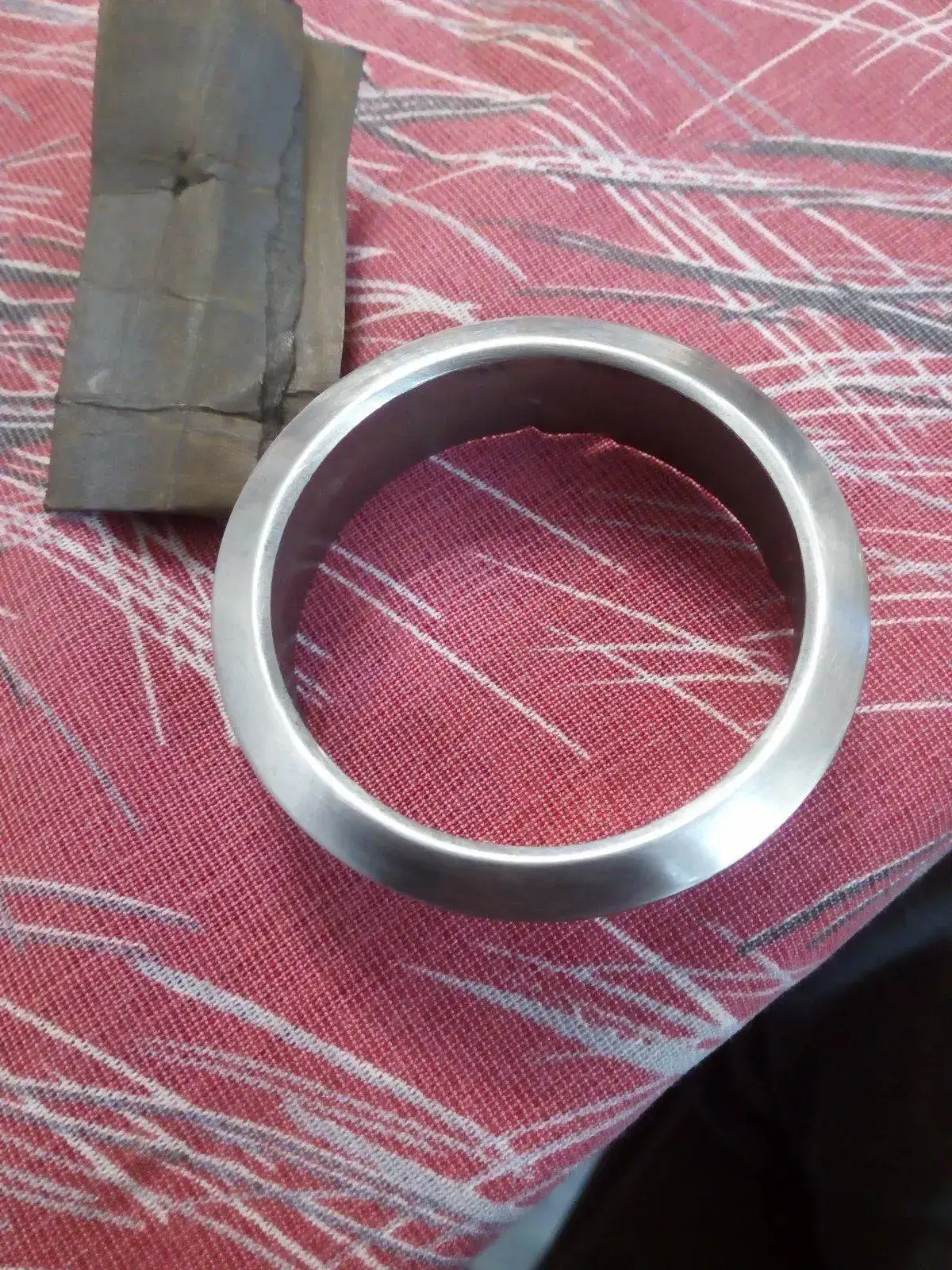

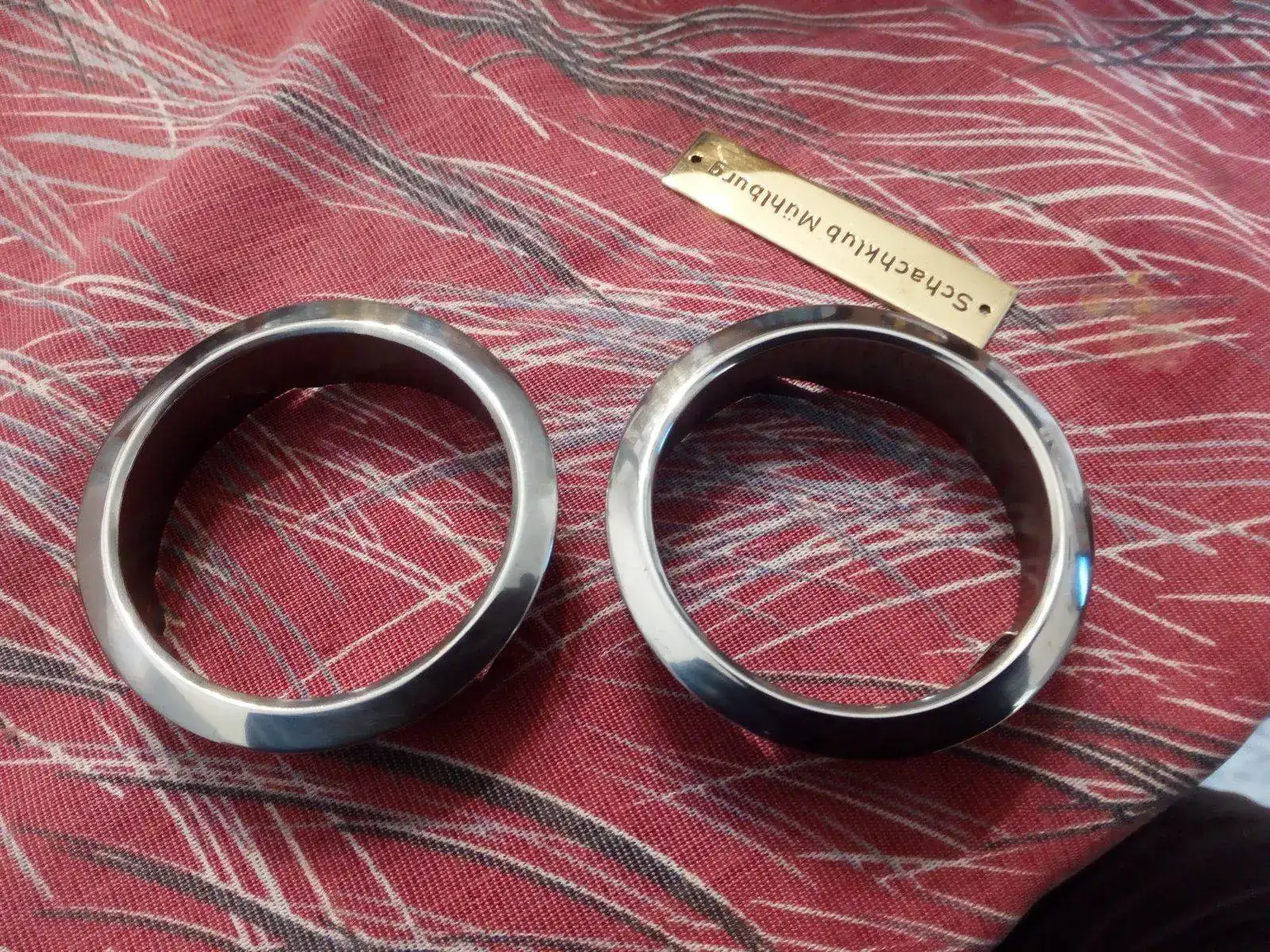

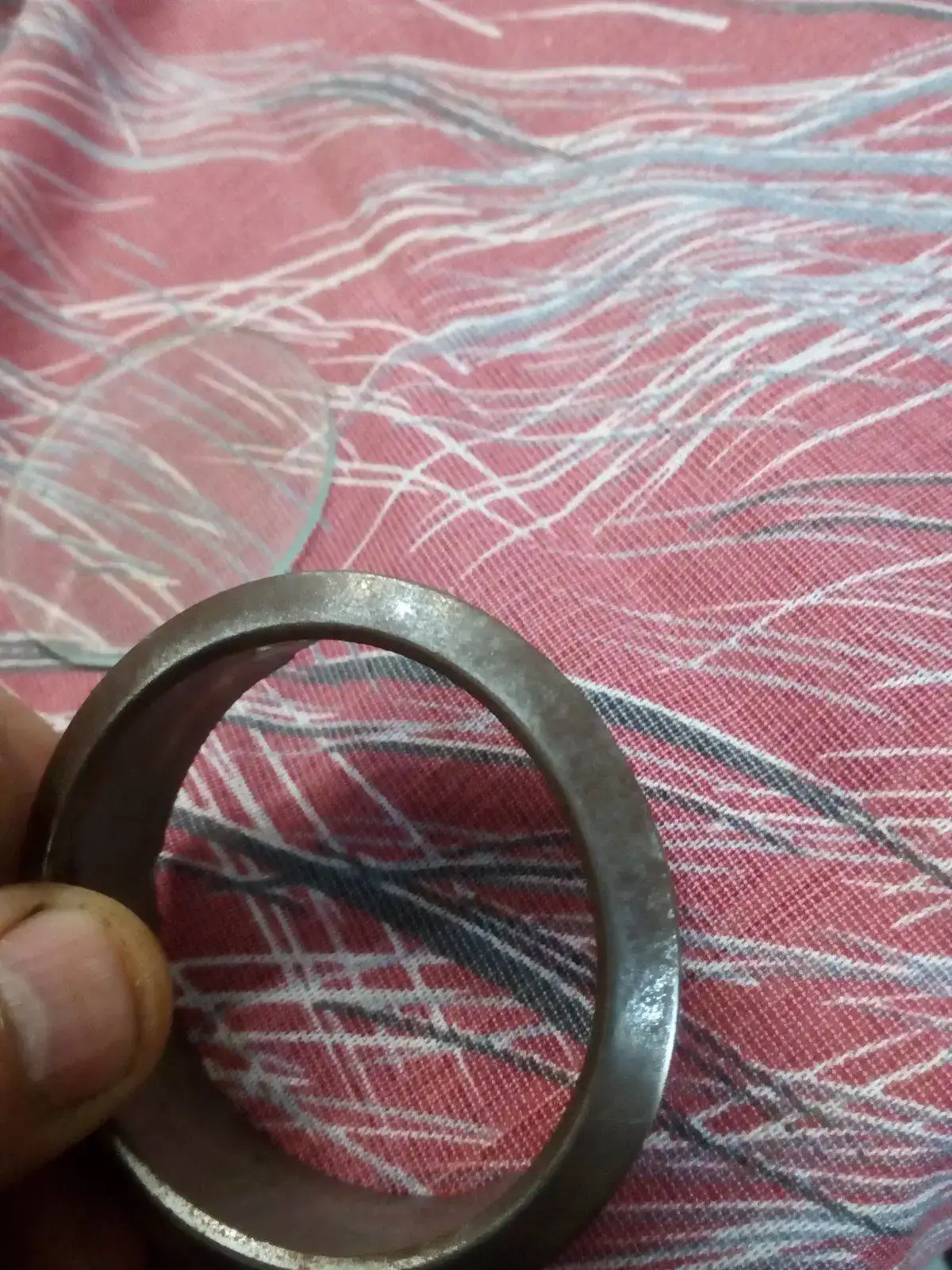

Con la madera lista le toco a los cercos del cristal que estaban oxidados, con lija de grano 200 el oxido interior y con lija de 800 lijar los dos aros por fuera para posterior pulido con rojo ingles después de un lavado y buen secado le aplico laca Zapon transparente para conservar el pulido, si no con el tiempo el metal se volvería a oxidar
Ver el archivos adjunto 908739Ver el archivos adjunto 908740Ver el archivos adjunto 908741Ver el archivos adjunto 908744

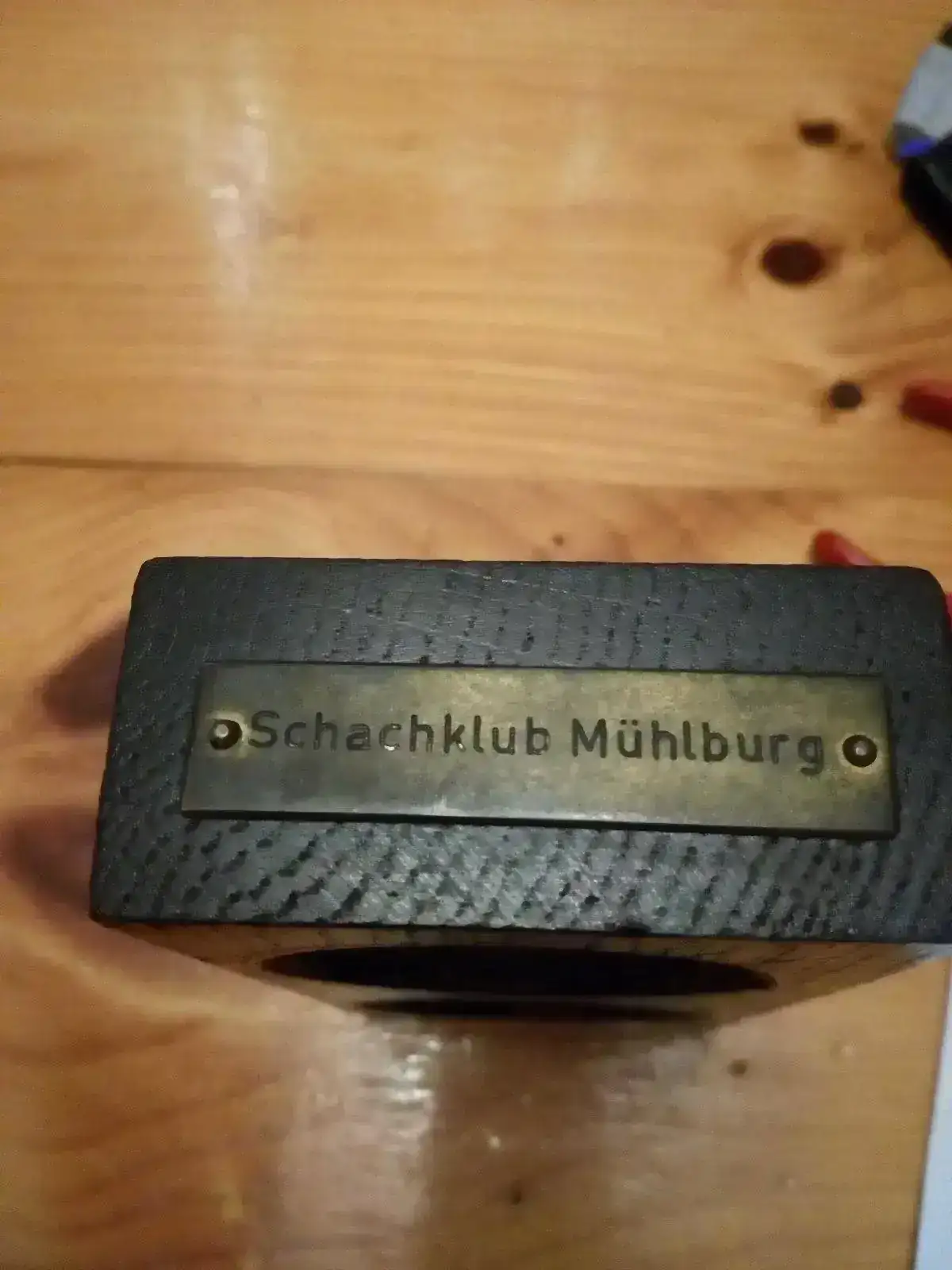

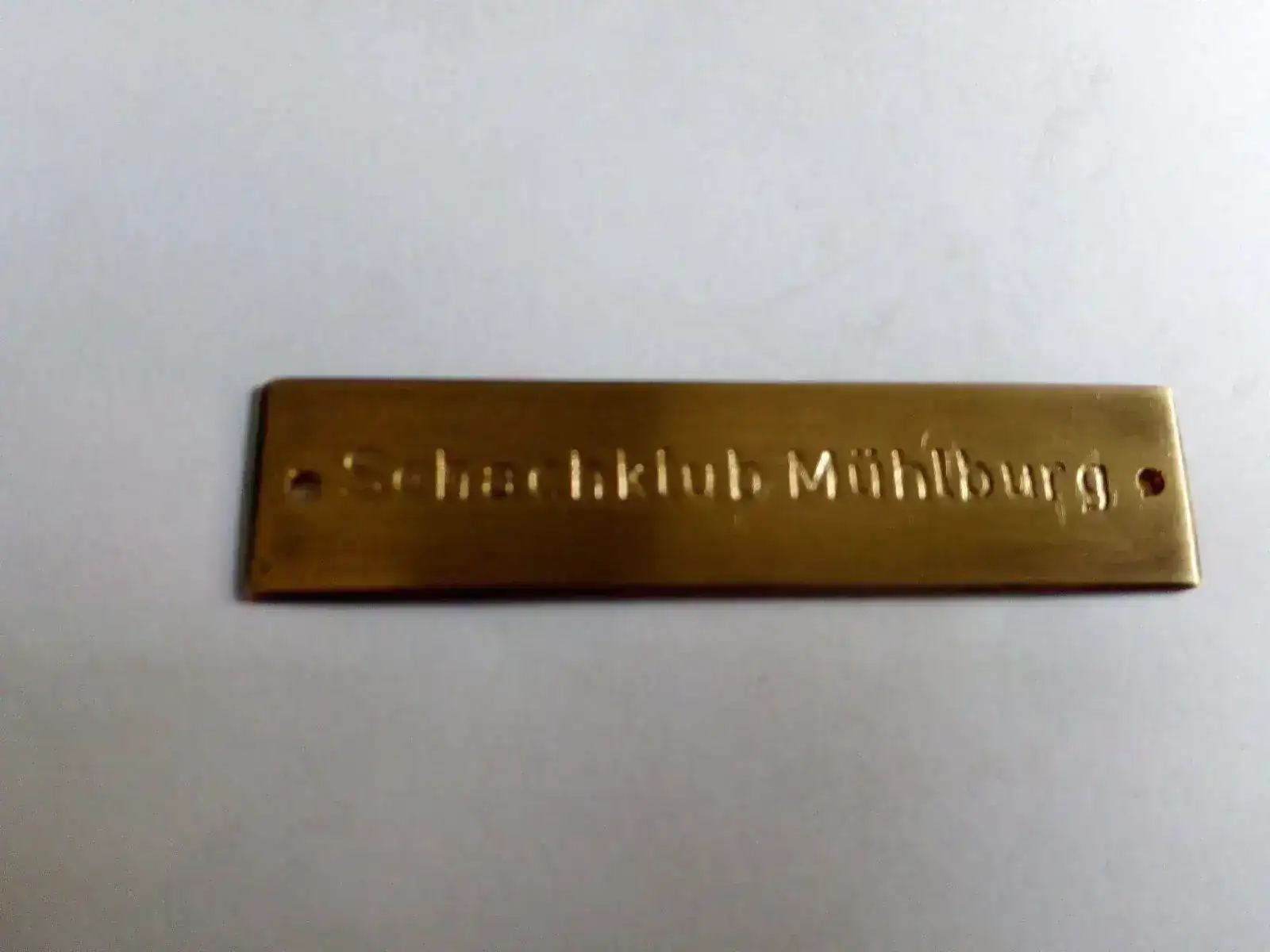

Para reparar la placa del club primero retire la vieja pintura con un alfiler, y lije fino la chapa para rellenar nuevamente de pintura el interior y dejar secar antes de pulir y proteger con laca Zapon Ver el archivos adjunto 908755Ver el archivos adjunto 908756Ver el archivos adjunto 908759

El proceso de relleno con pintura lo he puesto en el video es fácil y queda muy bien con pintura negro brillante posterior pulido con rojo ingles y lacado Zapon

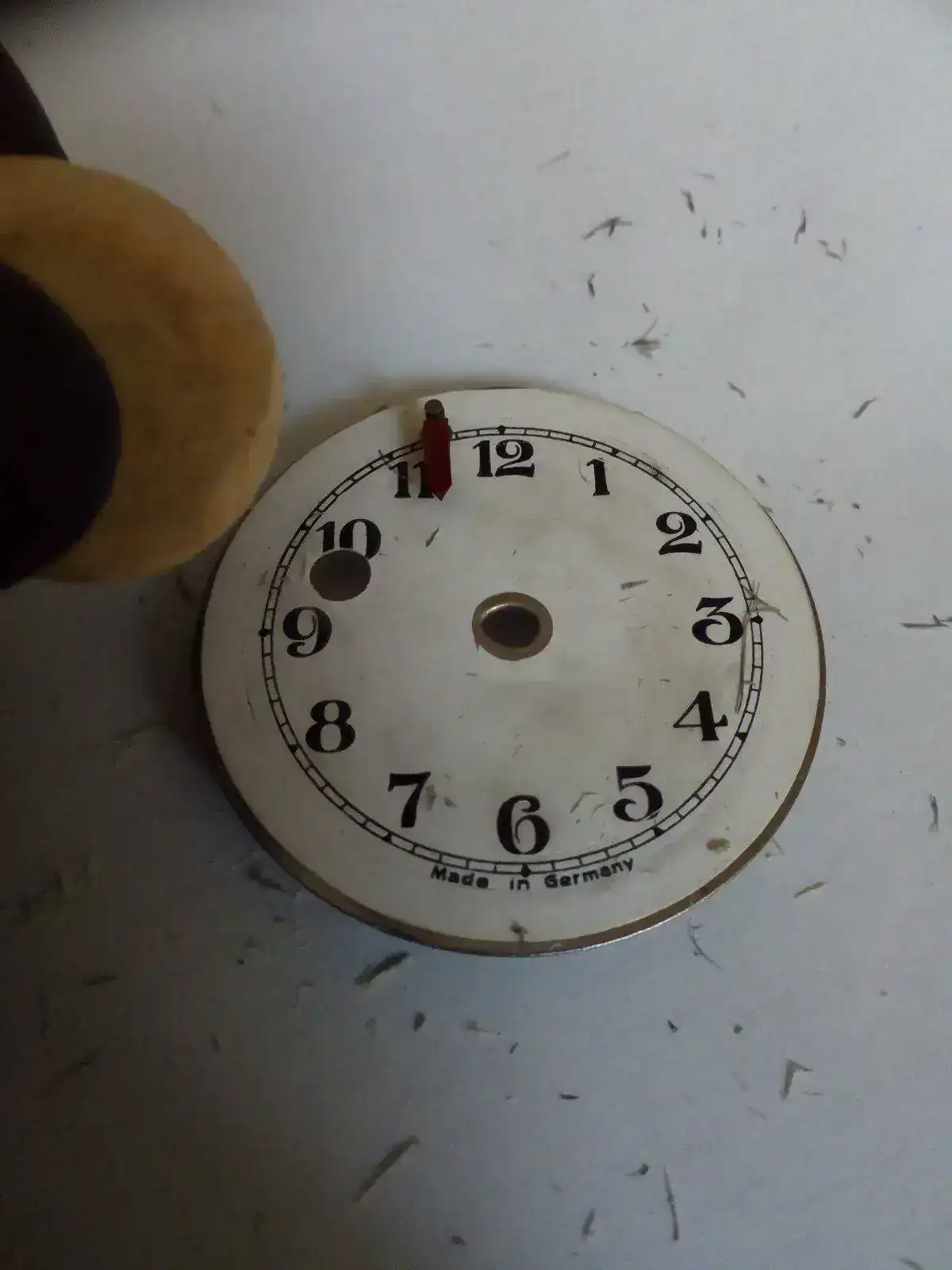

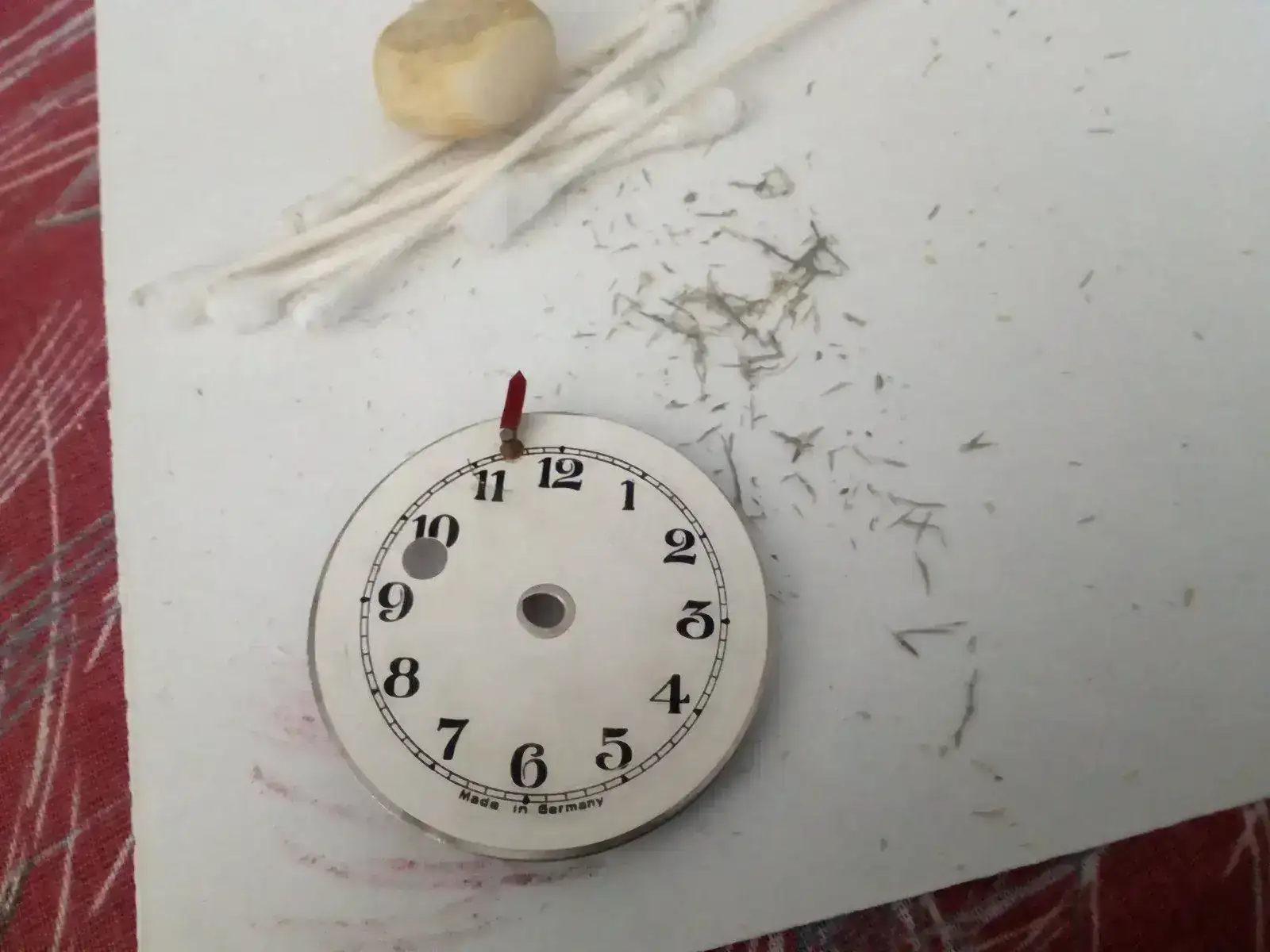

la esfera de papel que no tenia cristal estaba ennegrecida y sucia al tratarse de papel hay que ir con cuidado pues no es lavable ni con líquidos se corre peligro de estropear,, en este caso use goma de borrar blanca y bastoncillos para retirar la goma así recupero bastante tono limpio.
Ver el archivos adjunto 908765Ver el archivos adjunto 908766Ver el archivos adjunto 908767
Para el cristal, el original era de 1,6mm de grueso, plano, busque cristal de ventanas antiguas son los vidrios mas finos que encontrareis cuanto mas vieja la ventana mas fino es el vidrio y lo encontré en 2mm de grueso una vez puesto ni se nota, eso si corte uno y se me partió por la mitad corte otro y me quedo mal, a la tercera va la vencida, eso y unas horas de lijar el borde asta ajustar y entrar bien en el cerco,,
Ver el archivos adjunto 908770

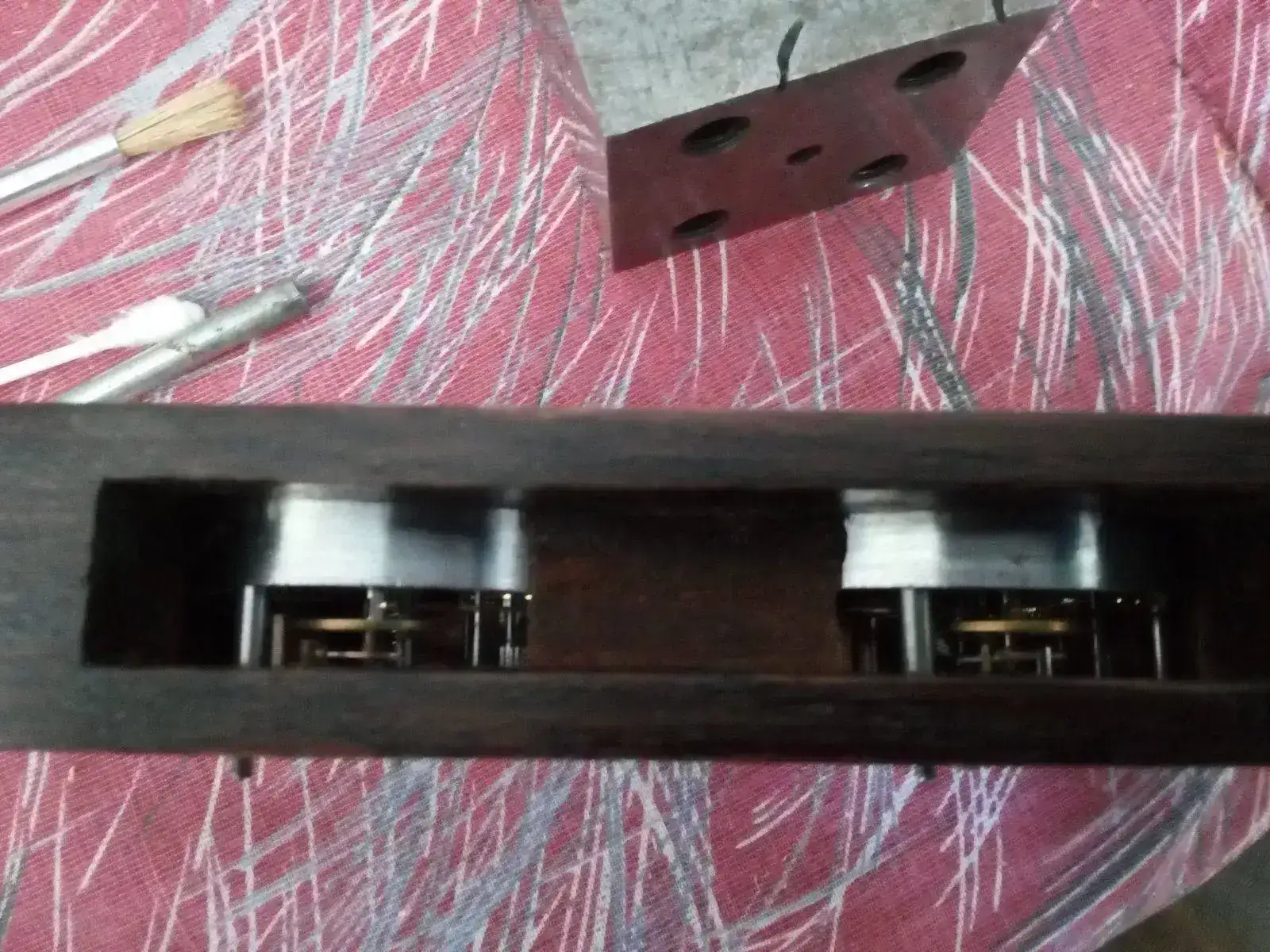

Y por fin el montaje total y ajuste del paro y arranque por balancín de madera los cercos se sujetan a la maquina por tres cortes que tiene la chapa doblar y elos se ajustan,,,
Ver el archivos adjunto 908771Ver el archivos adjunto 908772Ver el archivos adjunto 908773
Ver el video y apreciar su funcionamiento como mueve el segundero y lo bien que quedo parece nuevo por los cuatro costados brilla con luz propia, es un superviviente.

  • Me gusta
Reacciones: JOACHIM, miquel99 y barista
excelente, ya diras que pintura utilizas para las letras..saludos

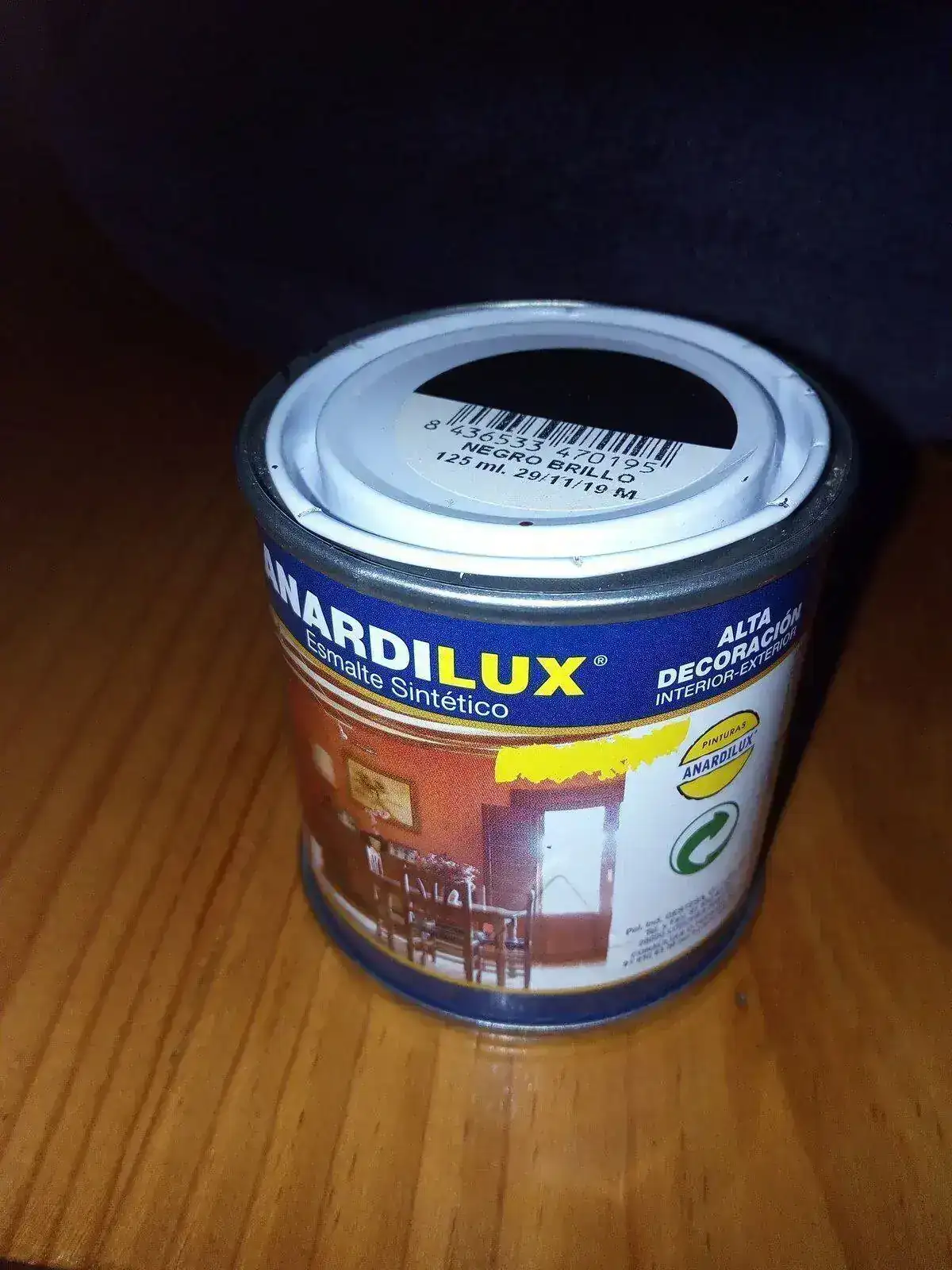

Cualquier pintura al aceite u oleosa tipo titan u otra marca también le llaman esmalte sintético


Archivos adjuntos

  • 16101861034731124730890.jpg
    210,2 KB · Visitas: 13
Primero con un alfiler rasco la pintura vieja, así hago hueco para la nueva, luego con un palillo echo una buena cantidad de gotas y tapó todo el bajo relieve y con cuchilla o espátula retiro lo mayor, se deja secar 24 horas y ya esta lista para pulir,, el secreto esta que el latón u bronce se ennegrece, y un buen pulido se echa a perder con las huellas de los dedos rápidamente, para evitar esto una vez pulido y limpio y seco con laca Zapon para metales se le da una capa con pincel o por inmersión, se coloca para secar un vaso encima o en sitio que no coja polvo y quedara protegido para siempre, recomendable avisar de que no lo limpien con abrasivos, estropajos, lanas, etc y no usar limpia metales no lo necesita solo pasar una bayeta húmeda como mucho,,,,

Por cierto a alguien le suena estas pletinas, es que quiero identificar la marca pero nadie dice nada es Alemán y no se mas con esa forma de trébol y 54 mm de diámetro seguro que alguien le sonara son de despertadores seguro pero estoy con la mosca del fabricante

yo no conozco el fafricante, habia cientos de ellos
