Proyecto dial casero

[Takitoblop]

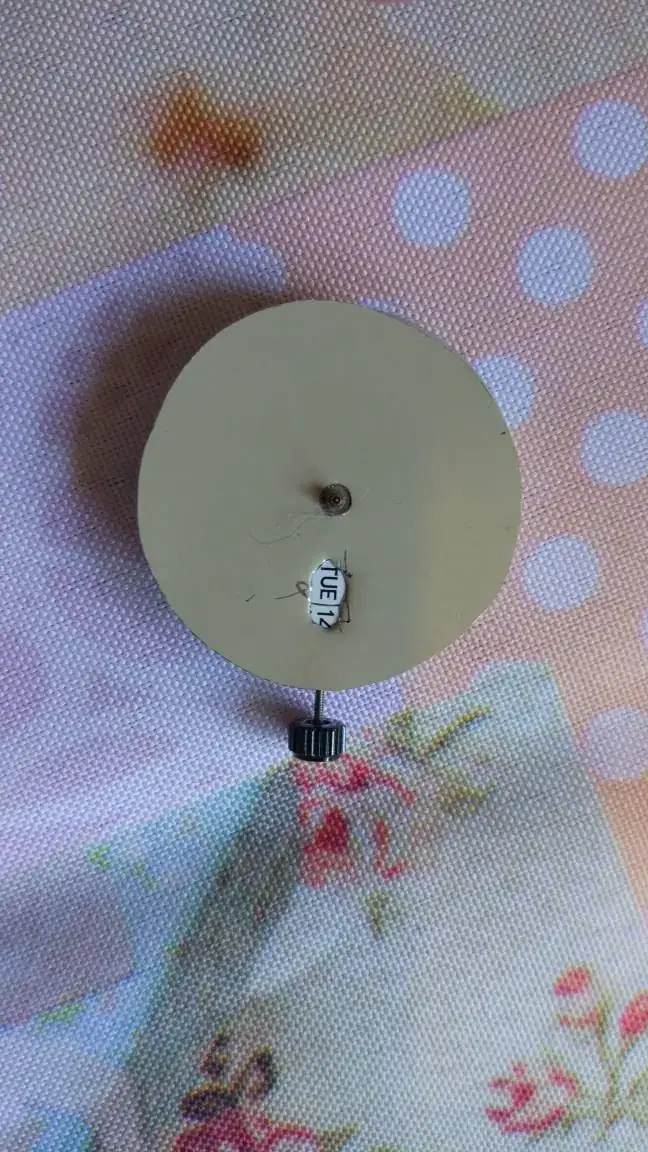

Tras haberme peleado mucho mucho mucho para sacar el dial anterior, ahora mismo estoy sin dial, y quiero hacer uno casero.

El reloj es uno chino con maquinaria japonesa nh36, de 34mm de dial, 40 mm de anchura y 11 mm grosor.

Leí en un hilo que se puede comenzar por fabricar la esfera con una tapa de una lata de conservas.

No tengo aún ninguna idea, no sé si hacerlo opaco, con algo escrito, con una foto pegado, o hacerlo transparente, o hacerlo medio esqueleto por un lado de los dos, qué opináis?

Muchas gracias, tengo mucha ilusión de que quede decente o fenomenal



[psicoac]

Yo no haría nada ... pero bueno, si es tu gusto, y te kieres entretener, haz algo en el ordenador, lo imprimes en papel fotografico y vas probando, estilos, diseños, fotos, etc ...



[Takitoblop]

Yo no haría nada ... pero bueno, si es tu gusto, y te kieres entretener, haz algo en el ordenador, lo imprimes en papel fotografico y vas probando, estilos, diseños, fotos, etc ...

Crees que queda eso bien? O se ve un acabado muy malo. Recomiendas algún tipo de plantilla ya prehecha? O toca tirar de Photoshop.

Gracias



[psicoac]

Crees que queda eso bien? O se ve un acabado muy malo. Recomiendas algún tipo de plantilla ya prehecha? O toca tirar de Photoshop.

Gracias

Eso es mucho mas complicado de lo que parece, lo mas minimo rozan las agujas, ademas con esos diales apenas te dejan sitio para fijar la esfera que en este caso lo menos malo podria ir con cinta de doble cara y antes de que te metas en hacer algo en laton o lo que sea mas complejo por las tolerancias que te permiten los cañones de las agujas y tal ... yo por lo menos probaria con plantillas y buen papel ... Creo recordar que habia un programa ... pero lo desconozco porque eso requiere un nivel de precisión que el ojo humano capta que como no esté perfecta sale un churro y no me gusta ...
No obstante, no te kito la idea ... prueba y ya vas viendo ... lo mismo sacas algo molon ...
Las esferas son muy delicadas ademas y lo mas minimo se nota ... con que les pongas un dedo con la grasa de los mismos, despues no sale, en fin ... una mota de polvo te molesta, pufff ... que cuando le he metido mano a rusos me las he visto p**as para dejarlo aceptable y eran esferas compradas after y para ese modelo, y era "solo" poner una y kitar otra ... en fin que hacerlas tiene su miga ... ya lo verás ...
Saludos



[Takitoblop]

Eso es mucho mas complicado de lo que parece, lo mas minimo rozan las agujas, ademas con esos diales apenas te dejan sitio para fijar la esfera que en este caso lo menos malo podria ir con cinta de doble cara y antes de que te metas en hacer algo en laton o lo que sea mas complejo por las tolerancias que te permiten los cañones de las agujas y tal ... yo por lo menos probaria con plantillas y buen papel ... Creo recordar que habia un programa ... pero lo desconozco porque eso requiere un nivel de precisión que el ojo humano capta que como no esté perfecta sale un churro y no me gusta ...
No obstante, no te kito la idea ... prueba y ya vas viendo ... lo mismo sacas algo molon ...
Las esferas son muy delicadas ademas y lo mas minimo se nota ... con que les pongas un dedo con la grasa de los mismos, despues no sale, en fin ... una mota de polvo te molesta, pufff ... que cuando le he metido mano a rusos me las he visto p**as para dejarlo aceptable y eran esferas compradas after y para ese modelo, y era "solo" poner una y kitar otra ... en fin que hacerlas tiene su miga ... ya lo verás ...
Saludos

Me apunto tu idea, voy a probar con transparencias a ver cómo queda con láminas de acetato y a ver si dale algo guay. A una mala busco un dial hecho ya y lo cambio.

Gracias



[psicoac]

Yo dejaria solo el datario kitando el semanario o lo que es mas ... probaría sin ellos y fijarla directamente la pletina y asi haces una esfera limpia, ganas espacio para ella y te complicas menos, ya tendras tiempo de meterle el fechador ...
Saludos



[joler]

Sinceramente, después de ver el destrozo del dial original te aconsejo que busques más información dentro y fuera del Foro antes de continuar.
Por otro lado, hay relojes automáticos con maquinaria vista por algo más de 10 euros ideales para iniciarse.
Otra opción es comprobar si los diales de esa máquina son compatibles con los de la 7s26 que son abundantes y baratos. Ahí tendrías un vasto campo para la experimentación.
Mucha suerte.



[Takitoblop]

Sinceramente, después de ver el destrozo del dial original te aconsejo que busques más información dentro y fuera del Foro antes de continuar.
Por otro lado, hay relojes automáticos con maquinaria vista por algo más de 10 euros ideales para iniciarse.
Otra opción es comprobar si los diales de esa máquina son compatibles con los de la 7s26 que son abundantes y baratos. Ahí tendrías un vasto campo para la experimentación.
Mucha suerte.

Este reloj costó 26 euros, y lo compré expresamente para trastear y aprender. Tiene calibre compatible con esos diales de 7s26 y 4r36 y nh36, pero quiero hacerlo a mano y ver cómo queda. Ya es difícil que me lo cargue, porque lo que queda no es difícil, solo que puede salir una chapuza.

Ya he trasteado con relojes de cuarzo antiguos, he hecho otra cosas y creo que puedo con este. El dial del anterior no me gustaba y aunque me da pena que se haya hecho polvo lo compré expresamente para lo que voy a hacer.

Si saliera mal que pierdo, 26 euros? Merece la pena por todo lo que voy a aprender.

Intentaré ver qué tal lo puedo hacer con acetato transparente y a ver si me hago con cinta doble cara.

De todos modos conocéis diales de 34mm de Seiko planos? La serie 5 que tamaños tiene el dial?

Gracias por las respuestas y consejos.



[joler]

Este reloj costó 26 euros, y lo compré expresamente para trastear y aprender. Tiene calibre compatible con esos diales de 7s26 y 4r36 y nh36, pero quiero hacerlo a mano y ver cómo queda. Ya es difícil que me lo cargue, porque lo que queda no es difícil, solo que puede salir una chapuza.

Ya he trasteado con relojes de cuarzo antiguos, he hecho otra cosas y creo que puedo con este. El dial del anterior no me gustaba y aunque me da pena que se haya hecho polvo lo compré expresamente para lo que voy a hacer.

Si saliera mal que pierdo, 26 euros? Merece la pena por todo lo que voy a aprender.

Intentaré ver qué tal lo puedo hacer con acetato transparente y a ver si me hago con cinta doble cara.

De todos modos conocéis diales de 34mm de Seiko planos? La serie 5 que tamaños tiene el dial?

Gracias por las respuestas y consejos.

Hacer una esfera a partir de una lata de conservas está al alcance de pocas personas y por eso te he recomendado buscar un dial de 7s26 para que al menos las patas y el calendario coincidan.
Por cierto, para sacar el dial hay que liberar los prisioneros que sujetan las patas a la máquina.
Otro aspecto que puede hacer que el dial sea incompatible, además de el diámetro, es su altura porque hace que el agujero de la tija no quede paralelo a la caja.

Las láminas de acetato solo funcionarán si el semanario está sujeto con una grupilla. En caso contrario se soltará y rozará en las agujas.



[psicoac]

Hacer una esfera a partir de una lata de conservas está al alcance de pocas personas y por eso te he recomendado buscar un dial de 7s26 para que al menos las patas y el calendario coincidan.
Por cierto, para sacar el dial hay que liberar los prisioneros que sujetan las patas a la máquina.
Otro aspecto que puede hacer que el dial sea incompatible, además de el diámetro, es su altura porque hace que el agujero de la tija no quede paralelo a la caja.

Las láminas de acetato solo funcionarán si el semanario está sujeto con una grupilla. En caso contrario se soltará y rozará en las agujas.

Ah y con la latas de cerveza solo funciona si son Cruzcampo ...



[scdone123]

Este reloj costó 26 euros, y lo compré expresamente para trastear y aprender. Tiene calibre compatible con esos diales de 7s26 y 4r36 y nh36, pero quiero hacerlo a mano y ver cómo queda. Ya es difícil que me lo cargue, porque lo que queda no es difícil, solo que puede salir una chapuza.

Ya he trasteado con relojes de cuarzo antiguos, he hecho otra cosas y creo que puedo con este. El dial del anterior no me gustaba y aunque me da pena que se haya hecho polvo lo compré expresamente para lo que voy a hacer.

Si saliera mal que pierdo, 26 euros? Merece la pena por todo lo que voy a aprender.

Intentaré ver qué tal lo puedo hacer con acetato transparente y a ver si me hago con cinta doble cara.

De todos modos conocéis diales de 34mm de Seiko planos? La serie 5 que tamaños tiene el dial?

Gracias por las respuestas y consejos.

con diales originales de Seiko lo vas a tener imposible, son estándar y de 28,5 o 29mm no recuerdo exactamente. Pero lo puedes hacer con diales de marcas chinas para Miyota. Debert, Corgeut, Parnis hacen relojes grandes y los diales con las medidas son fáciles de encontrar en ebay o en Aliexpress. Igual hay alguno de 34mm tipo pilot.

Luego al dial nuevo córtale las patillas de sujeción al calibre, al ser de otro fabricante y no te valdrán, pegar el dial sin patillas a la máquina no es difícil. Te dejo un post de mi blog en el que te explico como lo hago yo

Ánimo y diviértete que es de lo que se trata, por cierto si pillas algún dial que valga chívamelo que igual pillo un DOM de estos para modificar



[Takitoblop]

Gracias a todos, este fin de semana si me da tiempo empezaré a hacer pruebas con diales a ver cómo quedan las ideas.

No entiendo lo de la grupilla, la idea es hacer el dial transparente y pintar partes y dejar alguna libre para que se vea la fecha y algo más. Explicar una idea con palabras es más difícil, a ver si puedo con imágenes.

Lo de las latas probaré, ya que por hacer manualidades, si sale mal, no se pierde nada.

Lo dicho, gracias



[Takitoblop]

con diales originales de Seiko lo vas a tener imposible, son estándar y de 28,5 o 29mm no recuerdo exactamente. Pero lo puedes hacer con diales de marcas chinas para Miyota. Debert, Corgeut, Parnis hacen relojes grandes y los diales con las medidas son fáciles de encontrar en ebay o en Aliexpress. Igual hay alguno de 34mm tipo pilot.

Luego al dial nuevo córtale las patillas de sujeción al calibre, al ser de otro fabricante y no te valdrán, pegar el dial sin patillas a la máquina no es difícil. Te dejo un post de mi blog en el que te explico como lo hago yo

Ánimo y diviértete que es de lo que se trata, por cierto si pillas algún dial que valga chívamelo que igual pillo un DOM de estos para modificar

Gracias por el aporte, pensaba en pegarlo con doble cara tipo adhesivo de móviles o algo casero parecido.

Sabes si los diales de orient o de otra marcas, por ejemplo Miyota 82XX valen en posición de datario con este calibre?



[scdone123]

Gracias por el aporte, pensaba en pegarlo con doble cara tipo adhesivo de móviles o algo casero parecido.

Sabes si los diales de orient o de otra marcas, por ejemplo Miyota 82XX valen en posición de datario con este calibre?

Me da que no te van a encajar, ojo que no los he probado todos, pero además el tema del diámetro es el complicado. Yo me iría a un dial sin hueco para la fecha. A mí me ronda la cabeza un dial tipo piloto y si se pudiera cambiar la corona por una en PVD tipo cebolleta o diamante pues podría molar. no sé todo es probar.



[cronos fugit]

Algunas de las ideas que propones están bien pero hay que pensar algunas limitaciones de los materiales y el efecto final buscado. La transparente está bien pero tienes que ver como solucionar que no se vea la fijación al calibre por ejemplo. En realidad se puede poner casi cualquier cosa. Va a diferir en las herramientas, conocimientos y el acabado que desees alcanzar. Esta es una zona para jugar así que por probar que no quede.

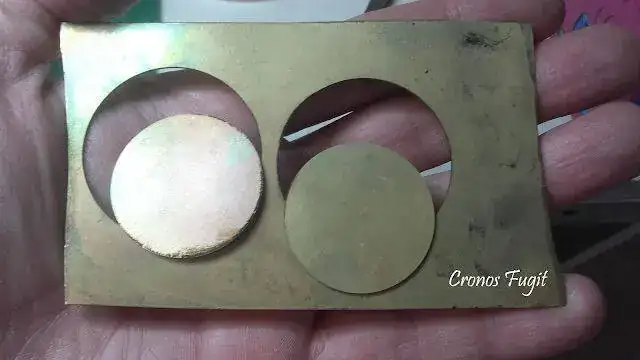

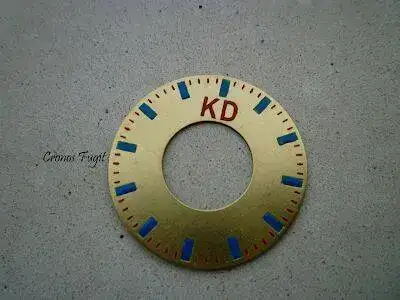

De un plancha de latón se puede sacar pero tienes que respetar medidas para cañón y grosor de esfera. Luego has de buscar una solución para las patas que sujetan esfera a la maquina.

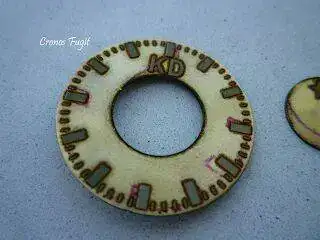

En este caso la esfera va calada para un efecto sandwich.

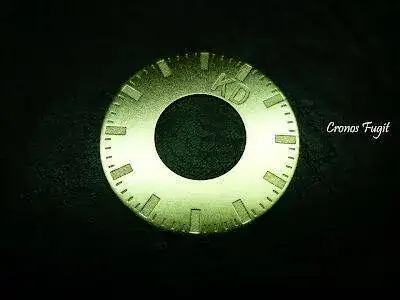

También puedes coger una esfera sin uso para grabarla y crear un diseño particular de acuerdo a tus necesidades:

Esta es de un proyecto con una aguja horaria con forma de disco.


Después, sujetarla a la maquina con patas lleva trabajo, materiales y destrezas específicas si quieres el mejor acabado (soldando). Las hay para pegar, pero en relojería también se utiliza una solución sencilla y barata y con resultado aceptable:

Otra opción es buscar una esfera aftermarket que te guste con medidas oportunas y solo tienes que eliminar patas de esfera para pegar la esfera a la máquina. Para garantizar un mejor acabado tienes que medir la caja donde se aloja el movimiento y hacer las oportunas comprobaciones antes de cerrar .

Suerte



[Takitoblop]

Algunas de las ideas que propones están bien pero hay que pensar algunas limitaciones de los materiales y el efecto final buscado. La transparente está bien pero tienes que ver como solucionar que no se vea la fijación al calibre por ejemplo. En realidad se puede poner casi cualquier cosa. Va a diferir en las herramientas, conocimientos y el acabado que desees alcanzar. Esta es una zona para jugar así que por probar que no quede.

De un plancha de latón se puede sacar pero tienes que respetar medidas para cañón y grosor de esfera. Luego has de buscar una solución para las patas que sujetan esfera a la maquina.

En este caso la esfera va calada para un efecto sandwich.

También puedes coger una esfera sin uso para grabarla y crear un diseño particular de acuerdo a tus necesidades:

Esta es de un proyecto con una aguja horaria con forma de disco.


Después, sujetarla a la maquina con patas lleva trabajo, materiales y destrezas específicas si quieres el mejor acabado (soldando). Las hay para pegar, pero en relojería también se utiliza una solución sencilla y barata y con resultado aceptable:

Otra opción es buscar una esfera aftermarket que te guste con medidas oportunas y solo tienes que eliminar patas de esfera para pegar la esfera a la máquina. Para garantizar un mejor acabado tienes que medir la caja donde se aloja el movimiento y hacer las oportunas comprobaciones antes de cerrar .

Suerte

Tras ver el hilo del compañero de Popeye, por llamarlo de algún modo, creo que probaré a ver si logro algún estilo Bauhaus o similar.

Voy a probar previamente a dejarlo semi transparente a ver cómo queda, que ponerse a hacer ensayo error es fácil.
Lo malo que trabajar, más vivir en general come mucho tiempo y voy a ir muy despacio.

Pregunto por si a alguien lo ha hecho, y me puede contar resultados.
Pensaba fijarlo con adhesivo, pero, alguien sabe si fabricarse las patitas con madera y adherirlas con superglue al dial dan buen resultado? O seguramente queden mal.

De herramientas las verdad hecho en falta muchas, pero todo es ponerse.



[psicoac]

Tras ver el hilo del compañero de Popeye, por llamarlo de algún modo, creo que probaré a ver si logro algún estilo Bauhaus o similar.

Voy a probar previamente a dejarlo semi transparente a ver cómo queda, que ponerse a hacer ensayo error es fácil.
Lo malo que trabajar, más vivir en general come mucho tiempo y voy a ir muy despacio.

Pregunto por si a alguien lo ha hecho, y me puede contar resultados.
Pensaba fijarlo con adhesivo, pero, alguien sabe si fabricarse las patitas con madera y adherirlas con superglue al dial dan buen resultado? O seguramente queden mal.

De herramientas las verdad hecho en falta muchas, pero todo es ponerse.

Madera? ... deben ser tan finas que se romperian al intentar colocar la esfera lo mas probable ...



[Takitoblop]

Madera? ... deben ser tan finas que se romperian al intentar colocar la esfera lo mas probable ...

Entonces alambre mismo del pan Bimbo, o de más grosor. Por ejemplo tengo para fijar en el patio la verja verde de media caña alambres, esos son más gordos y todo es lijarlo hasta encontrar el grosor determinado. Eso siempre y cuando lo haga con latón, porque en lamina de plástico se vería un pegote pegado imagino.



[psicoac]

Entonces alambre mismo del pan Bimbo, o de más grosor. Por ejemplo tengo para fijar en el patio la verja verde de media caña alambres, esos son más gordos y todo es lijarlo hasta encontrar el grosor determinado. Eso siempre y cuando lo haga con latón, porque en lamina de plástico se vería un pegote pegado imagino.

El cianocrilato no hace milagros ... en fin ... mucha suerte !!!



[cronos fugit]

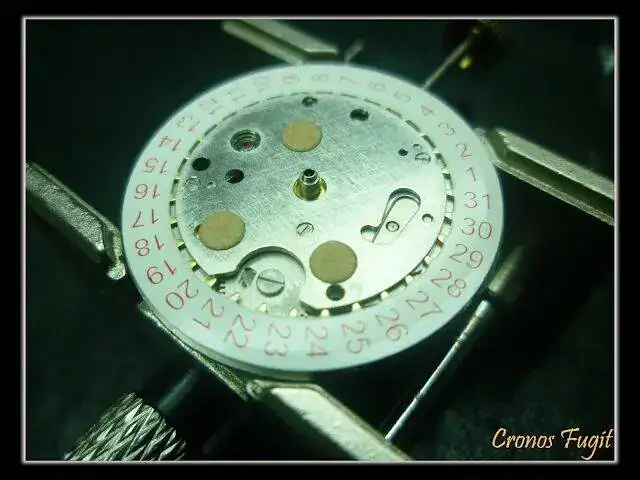

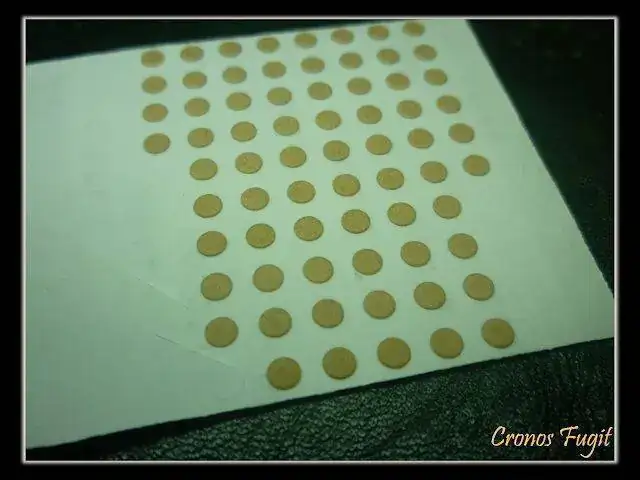

La madera lo descartaba. Lo mejor es soldar pero también se utilizan el pegamento como solución alternativa de acuerdo a necesidades, falta de existencias, tiempo y dinero. Como comentas, el ensayo y error cuando se empieza es una estrategia válida. No dejes de postear el resultado :.

Tras ver el hilo del compañero de Popeye, por llamarlo de algún modo, creo que probaré a ver si logro algún estilo Bauhaus o similar.

Voy a probar previamente a dejarlo semi transparente a ver cómo queda, que ponerse a hacer ensayo error es fácil.
Lo malo que trabajar, más vivir en general come mucho tiempo y voy a ir muy despacio.

Pregunto por si a alguien lo ha hecho, y me puede contar resultados.
Pensaba fijarlo con adhesivo, pero, alguien sabe si fabricarse las patitas con madera y adherirlas con superglue al dial dan buen resultado? O seguramente queden mal.

De herramientas las verdad hecho en falta muchas, pero todo es ponerse.



[Takitoblop]

He visto que el dial original, debido a mí desconocimiento, iba encajado entre el cristal y su armazón que lo coge, y la caja. Ese dial son 34mm.

Por otro lado si no respeto eso y lo dejo libre, cómo en otros movimientos que he desmontado, son 32mm(aunque no estoy muy seguro y quizá son 31 con mucho casi 32mm)

Es mejor hacerlo de 34? O de 32mm de diámetro. Seguramente el de 32 me es más sencillo para montarlo, el otro exige desmontar el panel frontal del cristal y no quiero marcarlo ya que está pintado en negro y saltaría la pintura.

Ya sólo hacer el redondel me parece difícil [emoji14]

Os iré informando.



[davido]

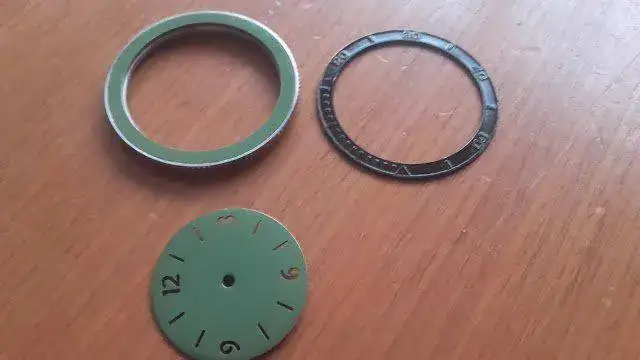

Yo hice alguna chapuza de bricolaje relojero, en mi caso con la esfera impresa en papel fotográfico.

Te dejo el enlace por si es de tu interés: https://relojes-especiales.com/threads/frabricando-eferas-tralará.335687/

Obviamente el resultado no fue profesional, pero en mi opinión queda digno y es más fácil de lo que parece.



[Takitoblop]

Yo hice alguna chapuza de bricolaje relojero, en mi caso con la esfera impresa en papel fotográfico.

Te dejo el enlace por si es de tu interés: https://relojes-especiales.com/threads/frabricando-eferas-tralará.335687/

Obviamente el resultado no fue profesional, pero en mi opinión queda digno y es más fácil de lo que parece.

Gracias, me da que tiraré de ordenador.

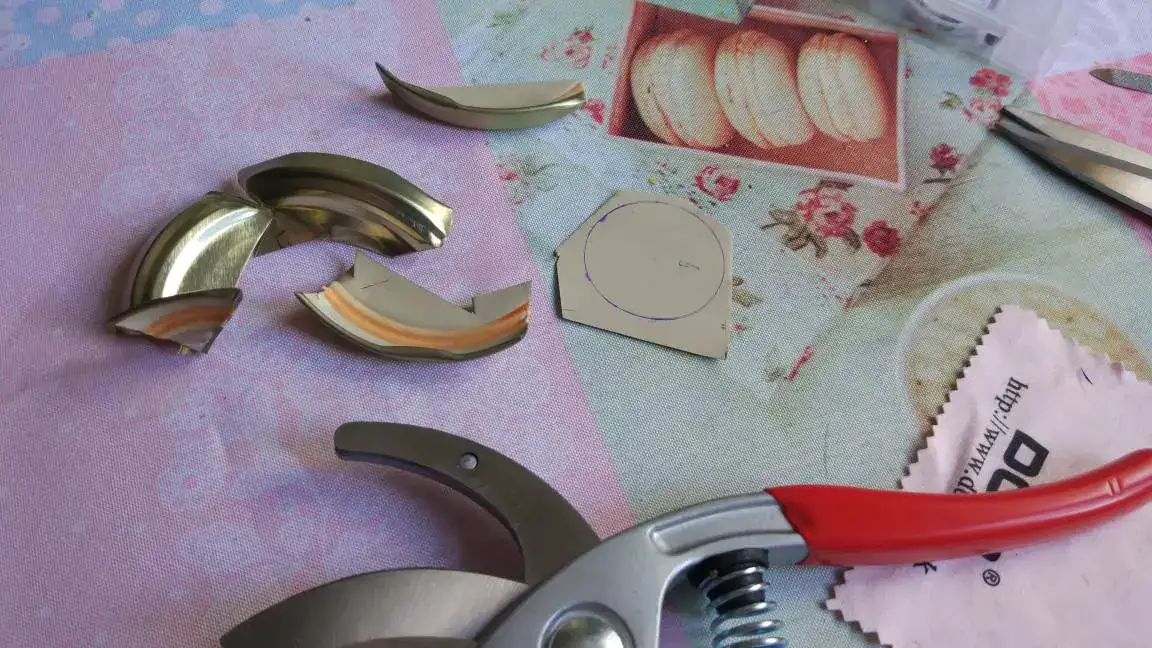

Hoy he probado a hacerlo de latón, y es muy difícil. No tengo lijas o limas rectangulares y complica la cosa.
Las herramientas han sido tijeras de podar, lija grano 500, tijeras de cutícula y paciencia. Pero no es el resultado deseable.

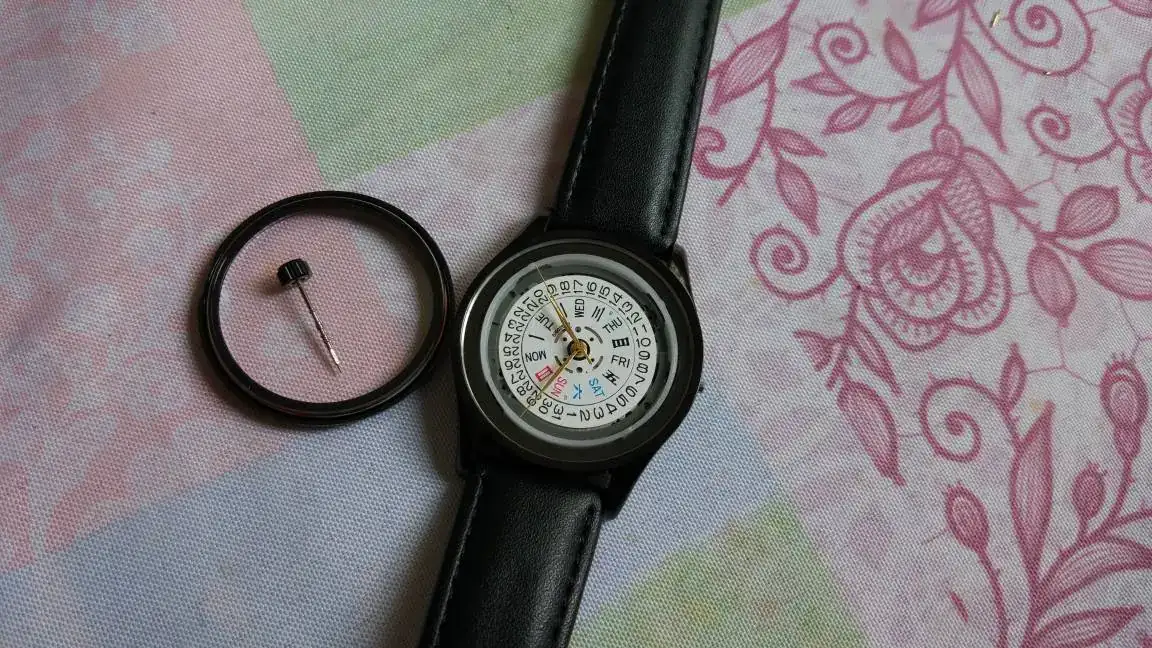

Tiraré de papel fotográfico pegado en alguna esfera como esta mejor terminada me da



[PedroA]

En tiendas de modelismo suelen vender plancha de latón (mira en 113 que está Madrid), e incluso en tiendas de manualidades. La solución que acabas de poner no convence, será difícil que la lleves al sitio y acabará rallando el calendario. Para cortar mejor con dremel y disco de carbono.

Saludos.



[Takitoblop]

En tiendas de modelismo suelen vender plancha de latón (mira en 113 que está Madrid), e incluso en tiendas de manualidades. La solución que acabas de poner no convence, será difícil que la lleves al sitio y acabará rallando el calendario. Para cortar mejor con dremel y disco de carbono.

Saludos.

Obvio, pero no hay dremel.

La parte de atrás está lijada, no rayaria. Son pruebas, es bastante más difícil de lo que pensaba y ahí que lo publicara, si hago el agujero más grande quizá pegue encima una foto con dial impreso. Queda descargarme en Photoshop y que me eche una mano mi novia.

Gracias por los consejos, tengo pendiente la dremel en compra.
