Péndulo de reloj Electrico Brillié

[ssvplus]

Buenas tardes,
hace poco que he comprado un reloj electrico brillié y lo he comprado sin péndulo.
Haciendo un sucedaneo del original he comprobado que funciona la electrónica y el reloj marcha.
Me gustaría que alguien que tenga uno parecido me pueda dar el peso de la bola, su diametro y las dimensiones del iman.

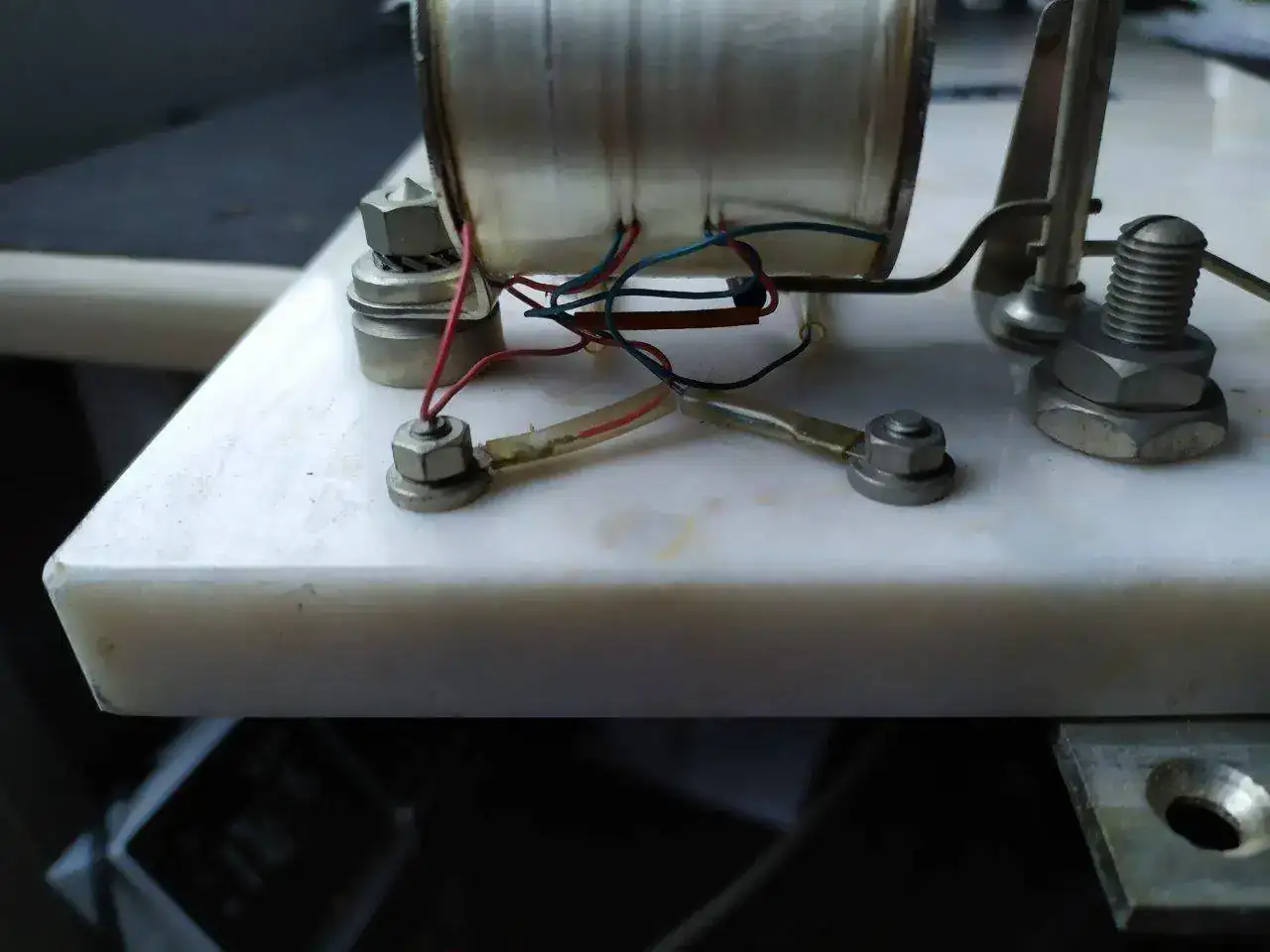

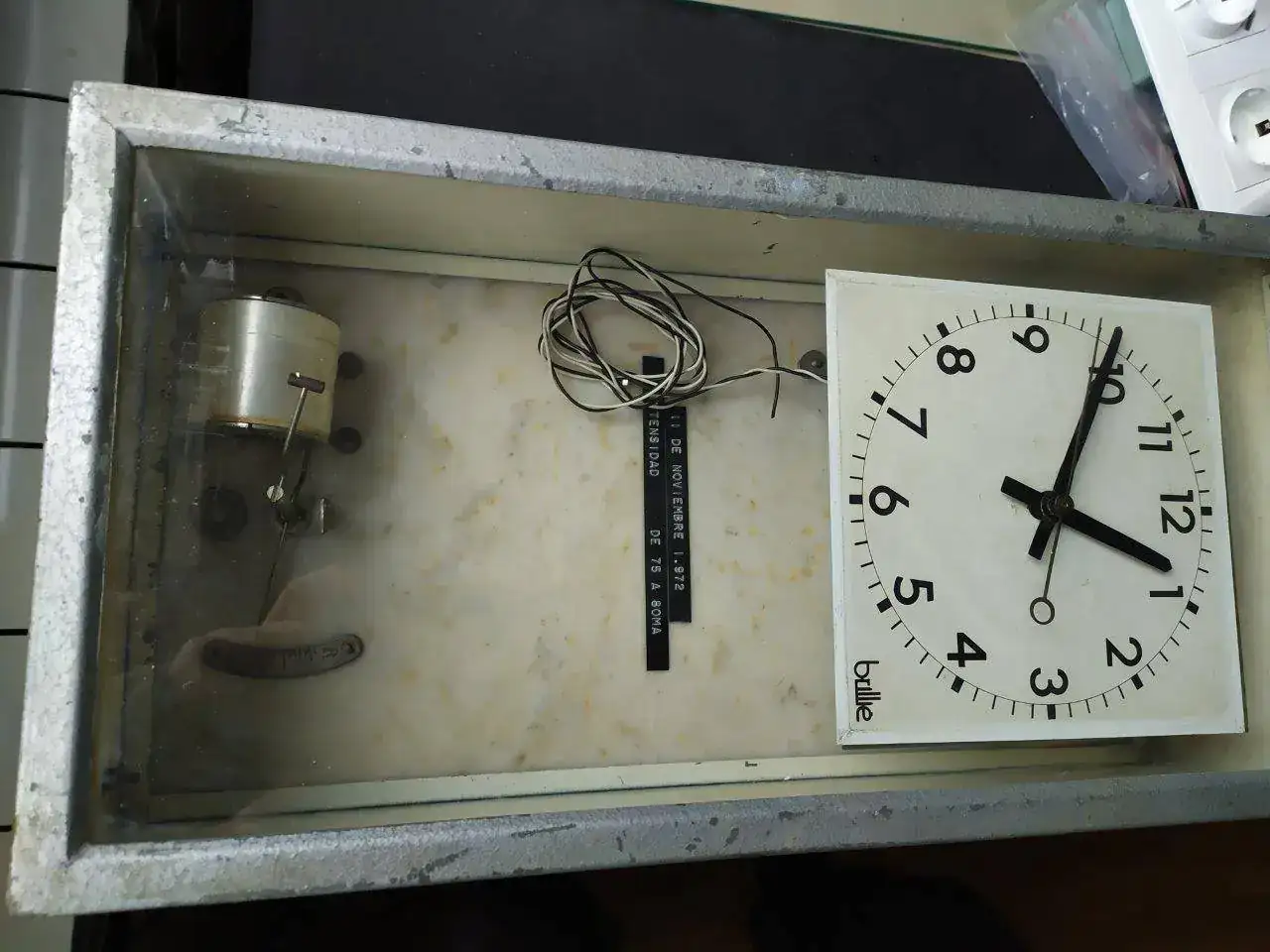

Adjunto unas fotos para que se vea el tipo o modelo del reloj que hablo.
Muchas gracias por adelantado.



[tonito]

creo que puedes encontrar un original. siempre es mejor
es un excelente reloj



[ssvplus]

Creeme que he buscado y he visto de gente que se lo ha fabricado entero, pero escepto el trinquete no dan más detalles.
En este enlace se ve un proceso de restauración extraordinario fuera de mis posibilidades.
Lance la consulta por que vi que en el foro había varios usuarios que habían posteado sobre estos relojes, pero entiendo que es un poco molesto desmontar el pendulo para darme esta información, aunque no pierdo la esperanza...
Un saludo.



[tonito]

yo he visto de vez en cuando algun pendulo de estos en venta, tengo uno pendiente cuando lo desmonte te doy los datos..saludos



[ssvplus]

Hola,
muchas gracias "tonito".
Adjunto un enlace a un VIDEO para que veais la chapu...pero que me ha servido para ver que puede funcionar.
He empleado una varilla roscada de M4 un contrapeso de plomo de una manguera de grifo de pila y varios imanes.
Un saludo.



[torresmayor]

Ingeniosa la chapuza.....



[CALATRAVA]

Hola, tengo uno entero y otro para repuestos



[ssvplus]

Hola CALATRAVA,
y entre los repuestos está el pendulo?
Un saludo



[CALATRAVA]

Hola CALATRAVA,
y entre los repuestos está el pendulo?
Un saludo

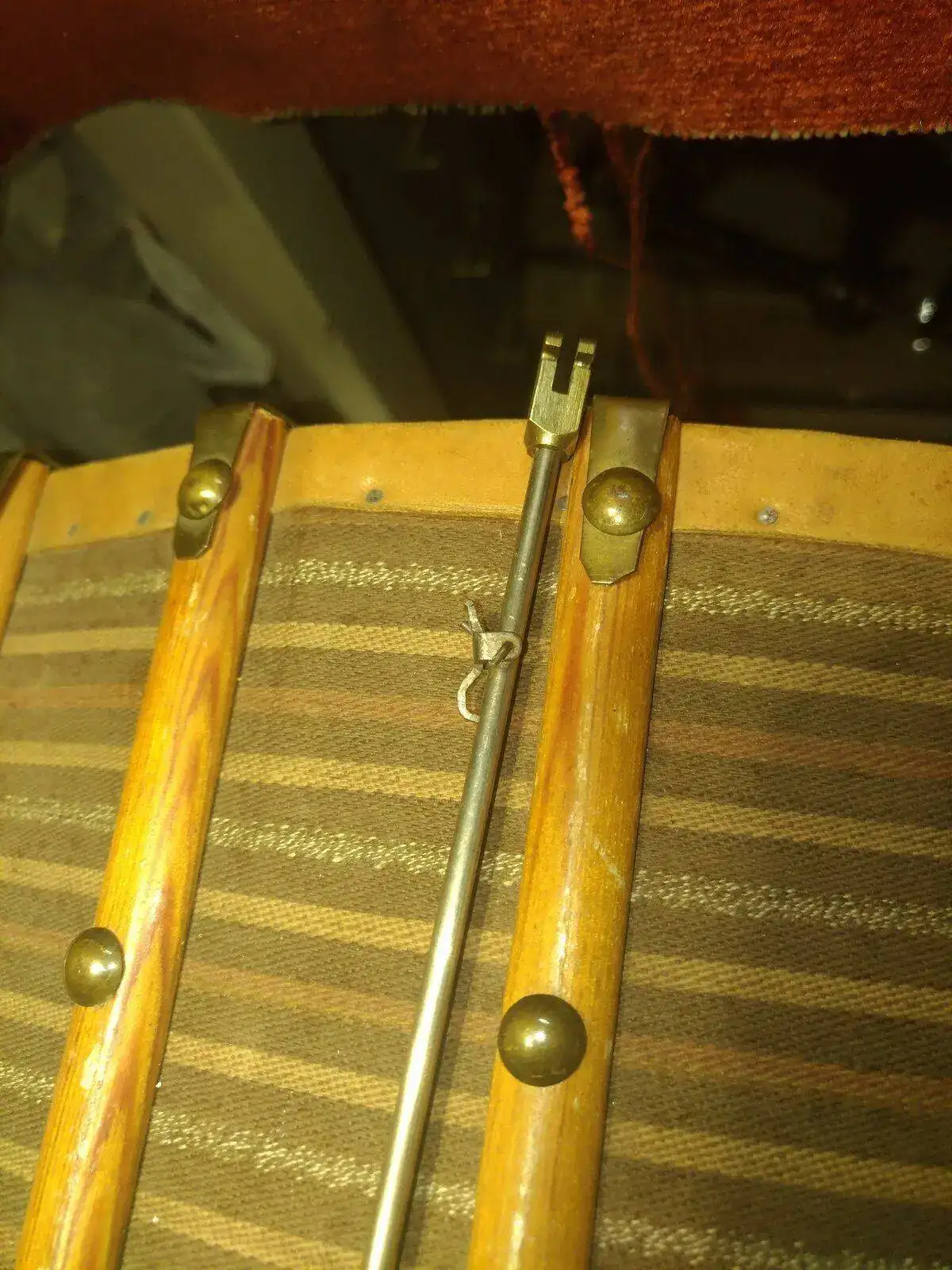

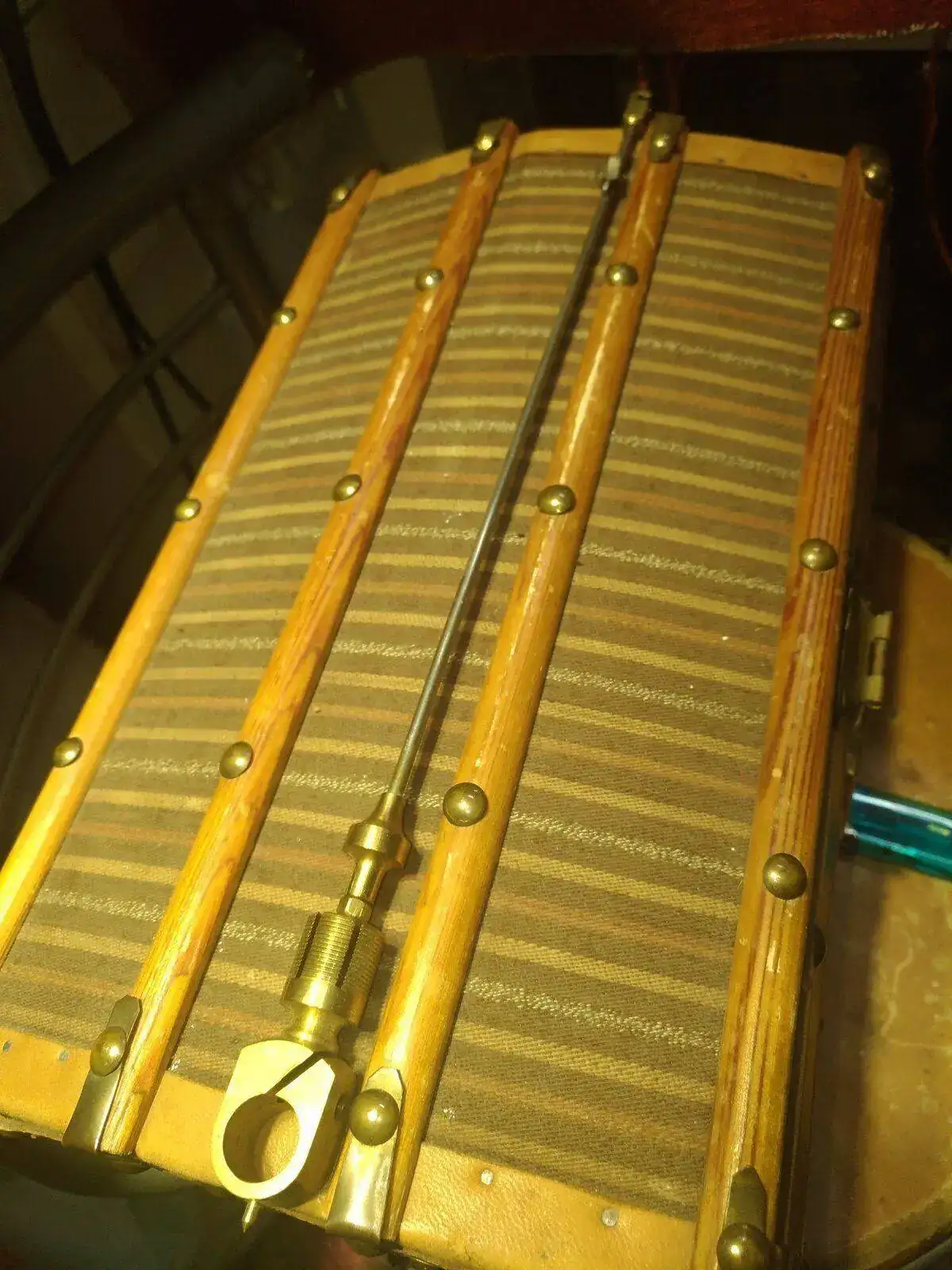

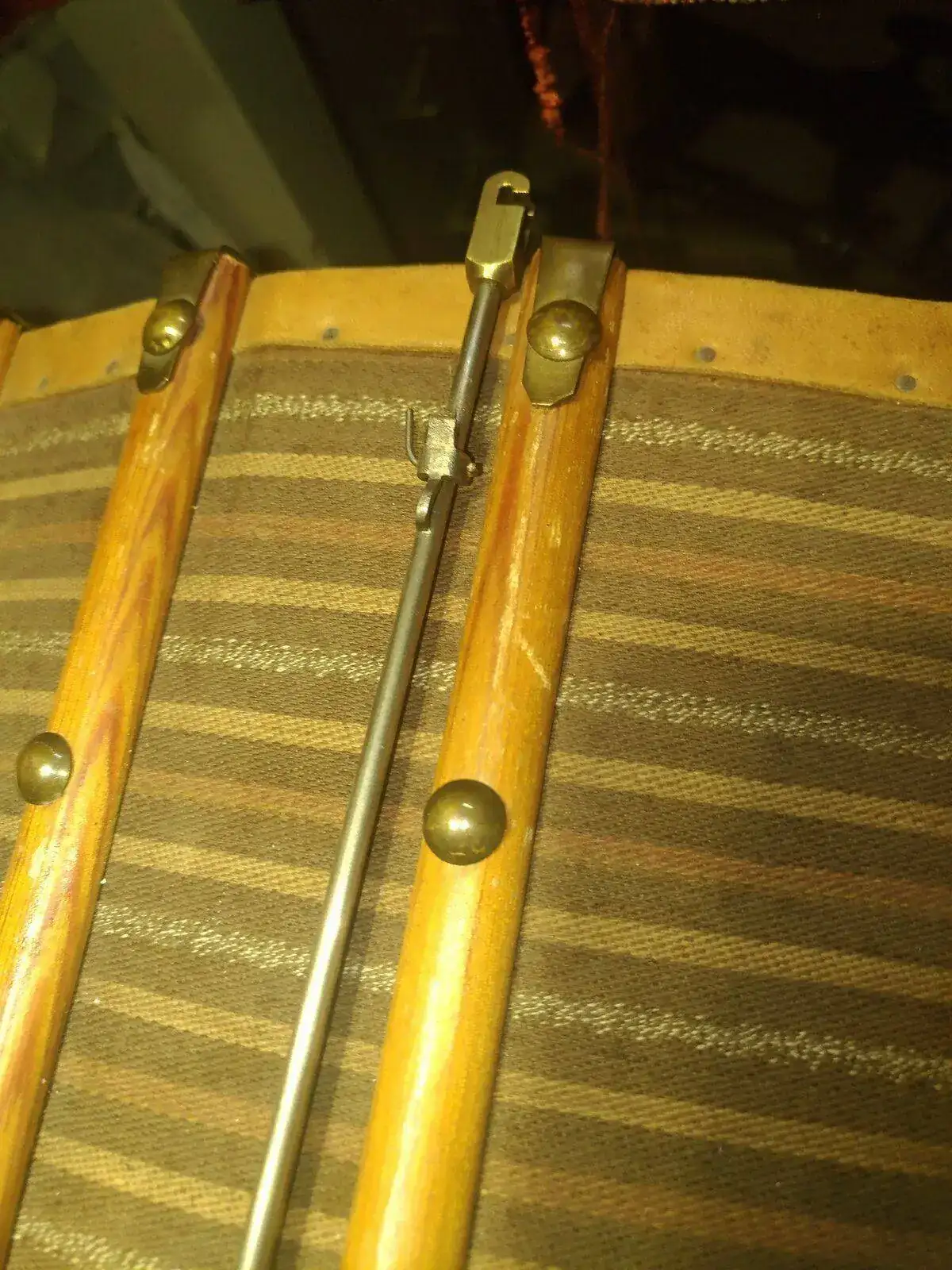

Creo que está la varilla del péndulo



[CALATRAVA]

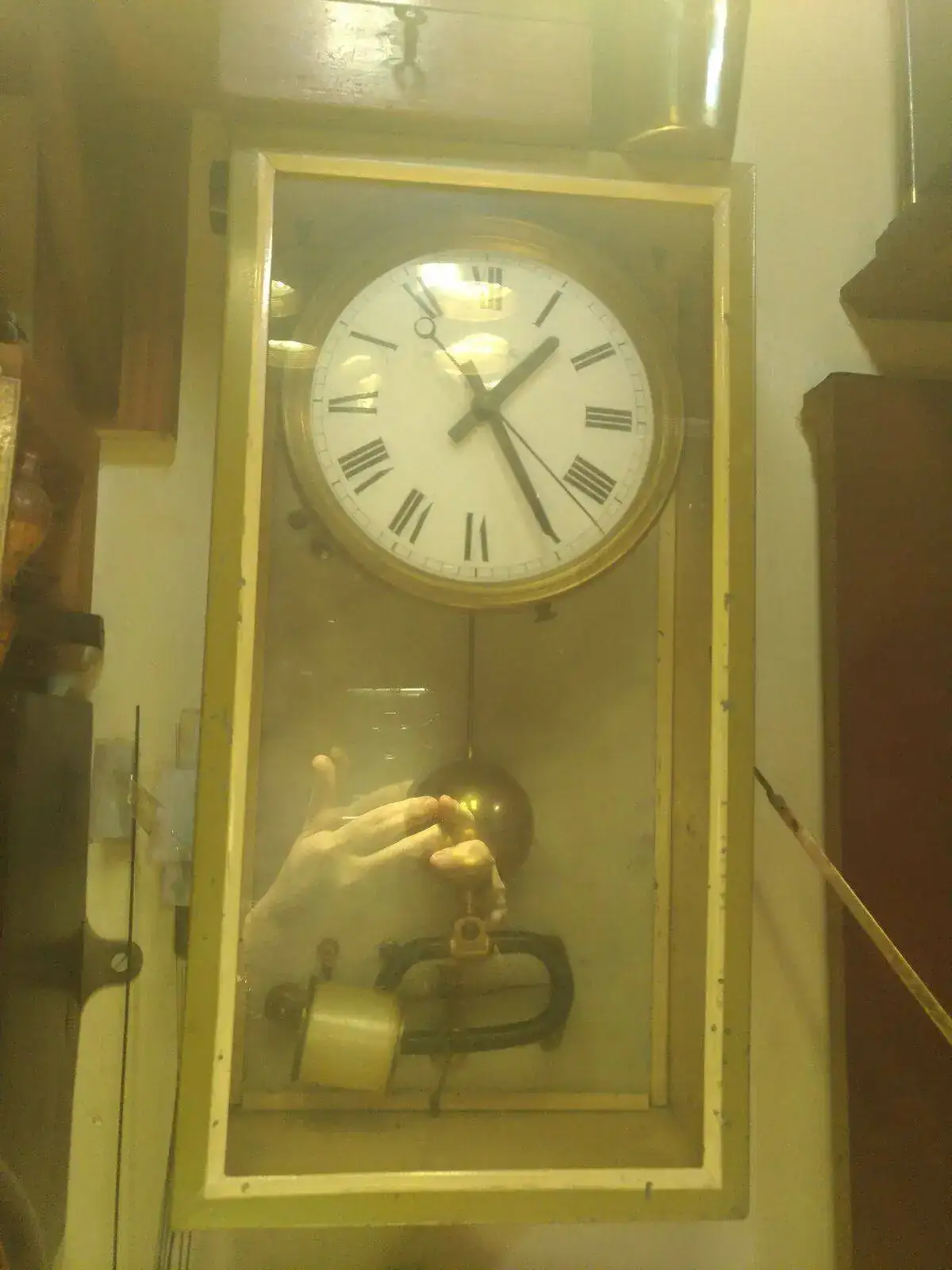

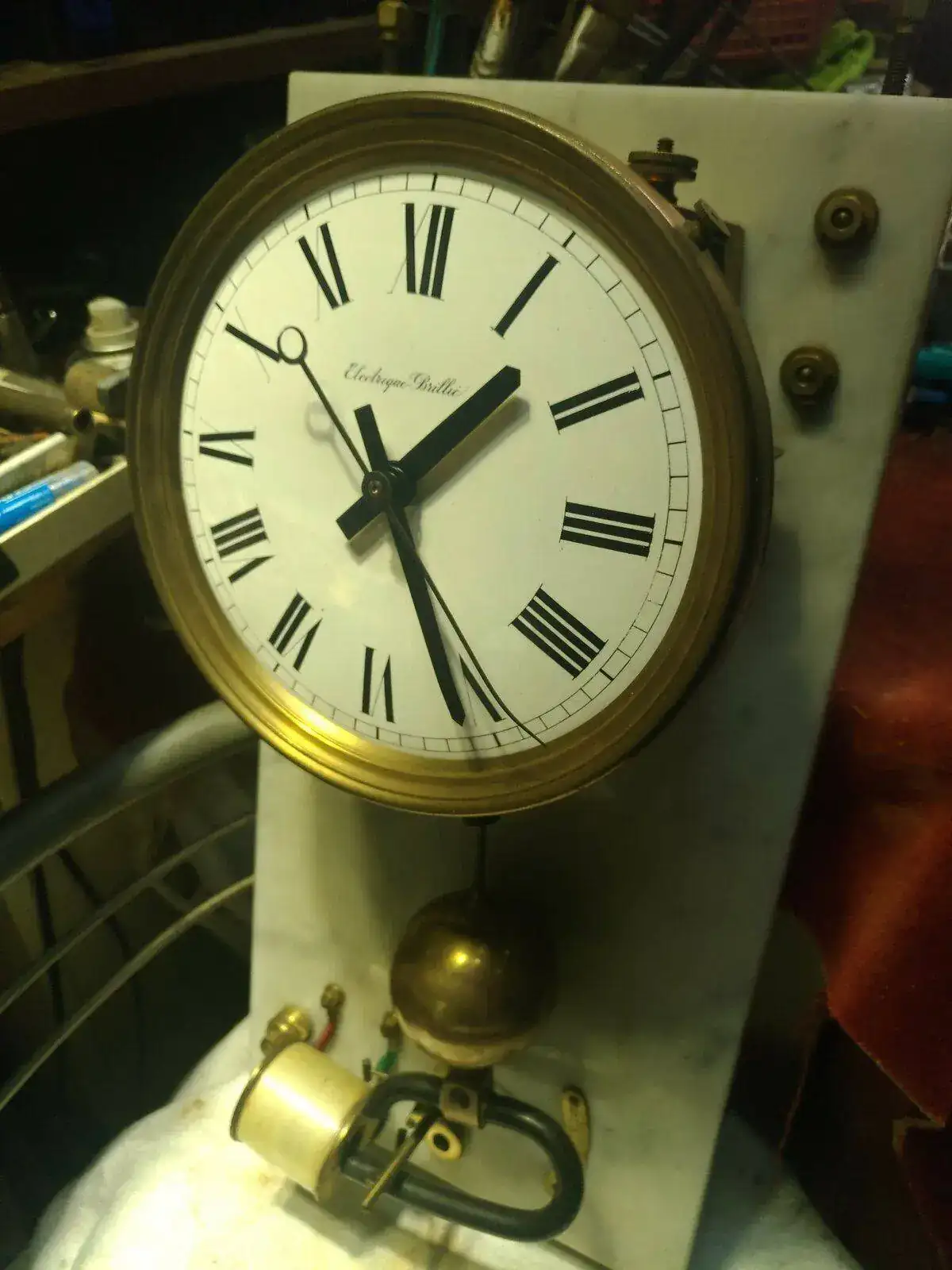

Este es el completo, luego miro el incompleto



[tonito]

ya te dije .. el fondo de armario de paco es interminable



[ssvplus]

Este es el completo, luego miro el incompleto

Que bonito es este modelo.
Gracias por las molestias.
Un saludo



[CALATRAVA]

Que bonito es este modelo.
Gracias por las molestias.
Un saludo

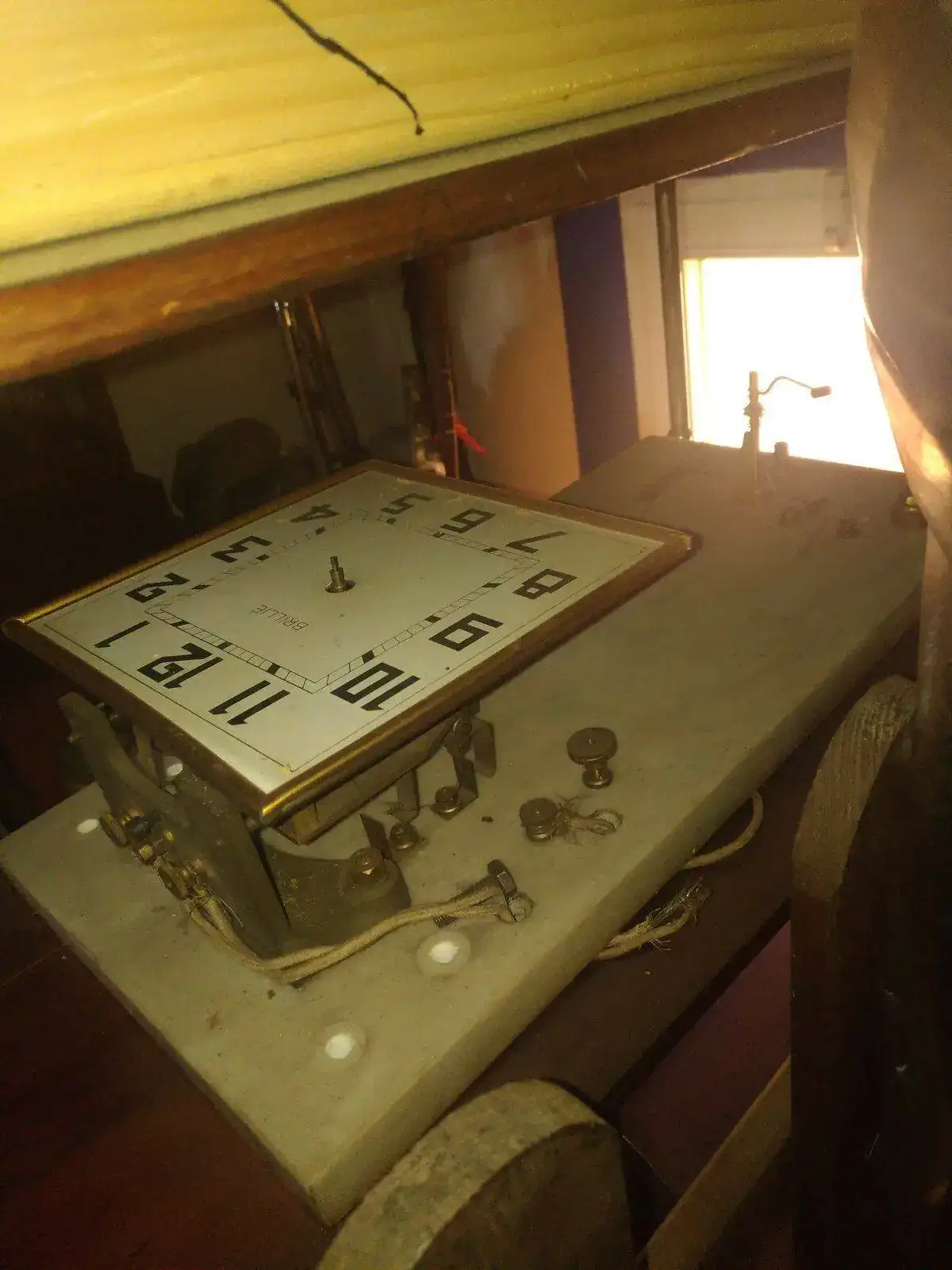

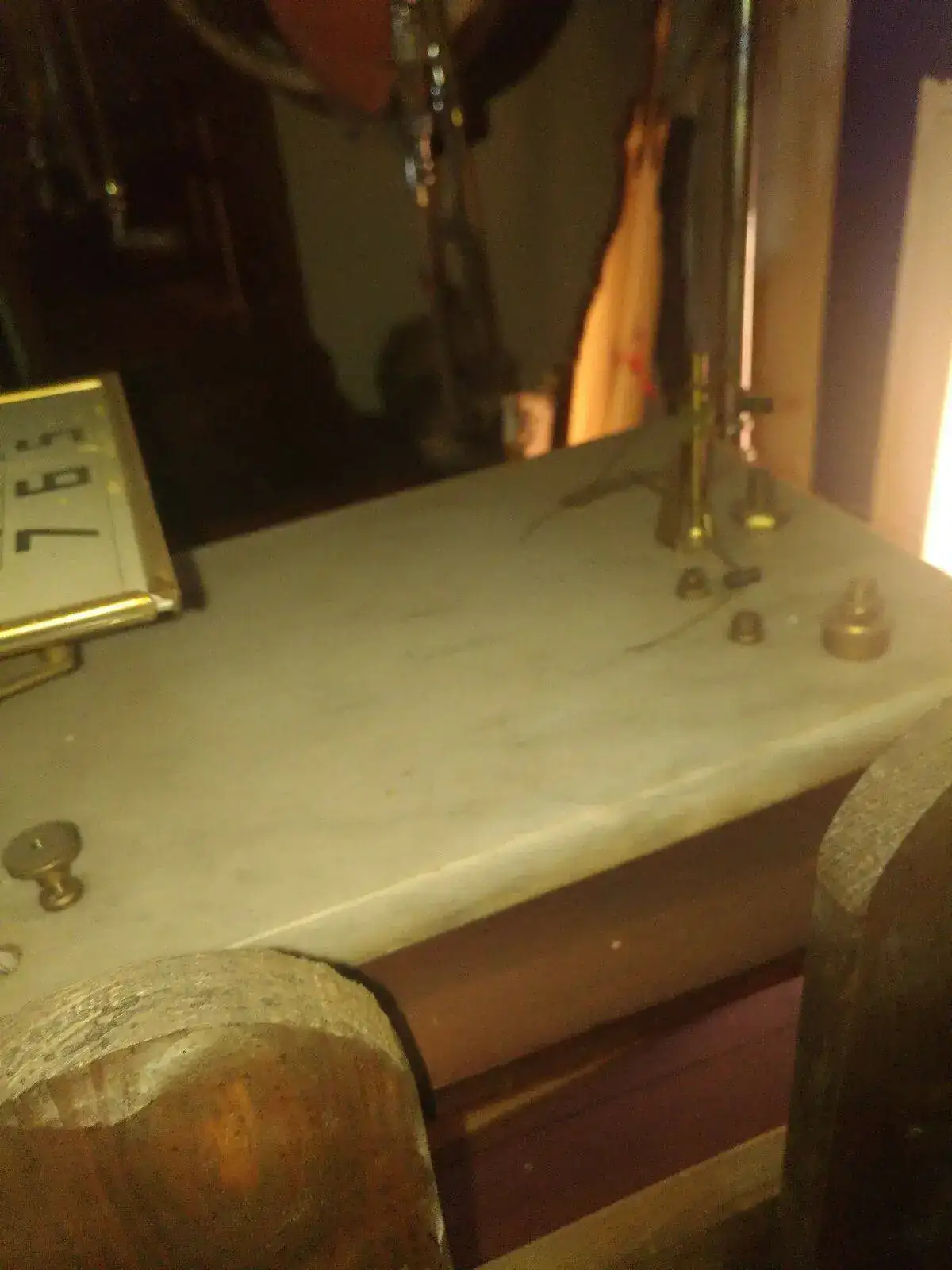

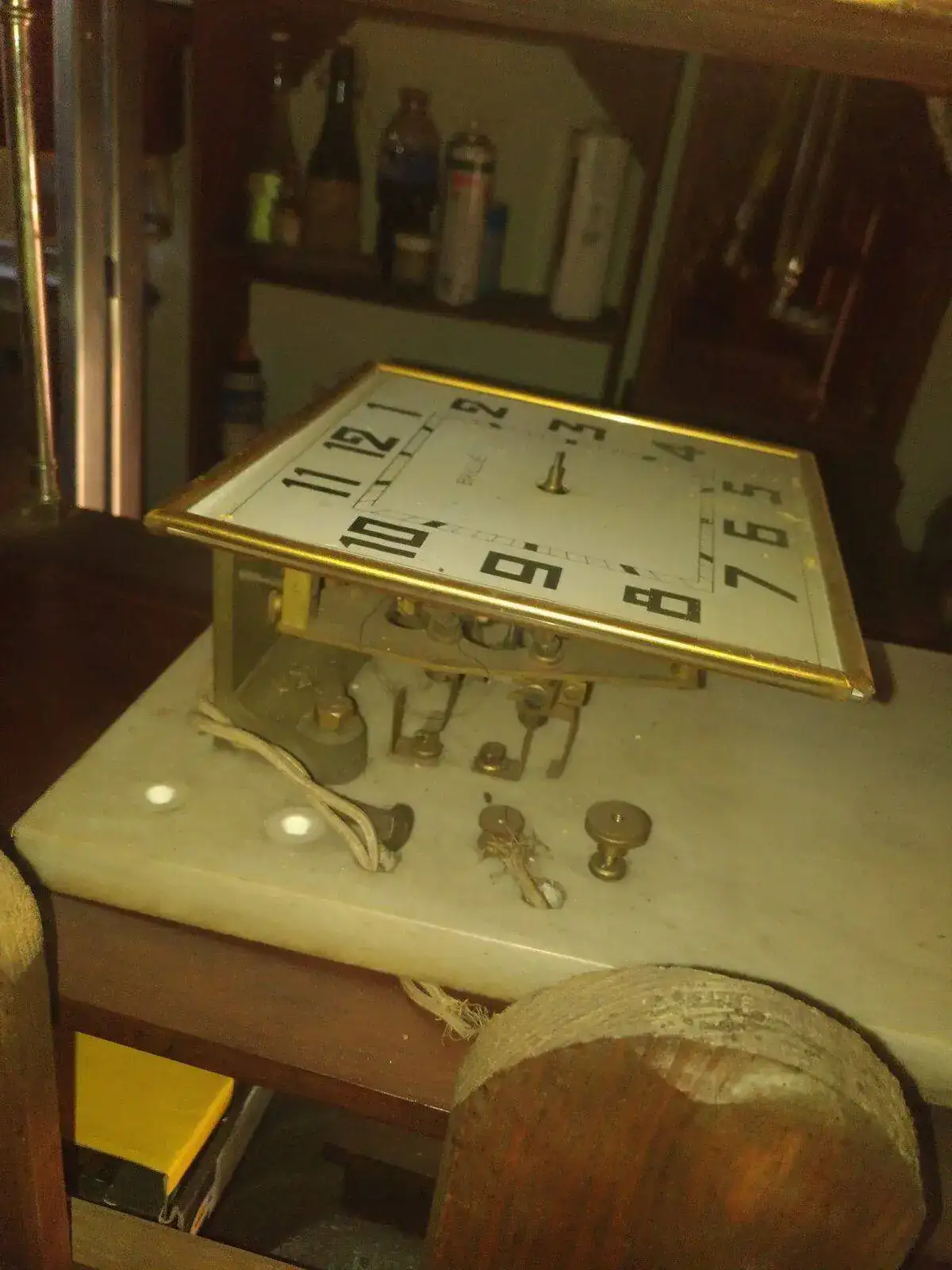

Hoy he ido al zulo donde guardo mis relojes y esto es lo que he encontrado



[ssvplus]

Hoy he ido al zulo donde guardo mis relojes y esto es lo que he encontrado

Hola buenas tardes,
este reloj si que está peor que el mio....🙂 y como electrico parece que tiene pocas posibilidades de ponerlo en marcha ya que le falta la bobina.
Que lástima el péndulo, le falta lo que más me gustaría saber.....pero observo con más detalle el marco (que tambien me falta) de la esfera que en tú caso es dorado y en el mio tendría que ser plateado.
Bueno de cualquier manera te agradezco enormemente la dedicación que le has puesto.
Un saludo.



[ssvplus]

Hoy he ido al zulo donde guardo mis relojes y esto es lo que he encontrado

Hola buenas tardes,
este reloj si que está peor que el mio....🙂 y como electrico parece que tiene pocas posibilidades de ponerlo en marcha ya que le falta la bobina.
Que lástima el péndulo, le falta lo que más me gustaría saber.....pero observo con más detalle el marco (que tambien me falta) de la esfera que en tú caso es dorado y en el mio tendría que ser plateado.
Bueno de cualquier manera te agradezco enormemente la dedicación que le has puesto.
Un saludo.



[CALATRAVA]

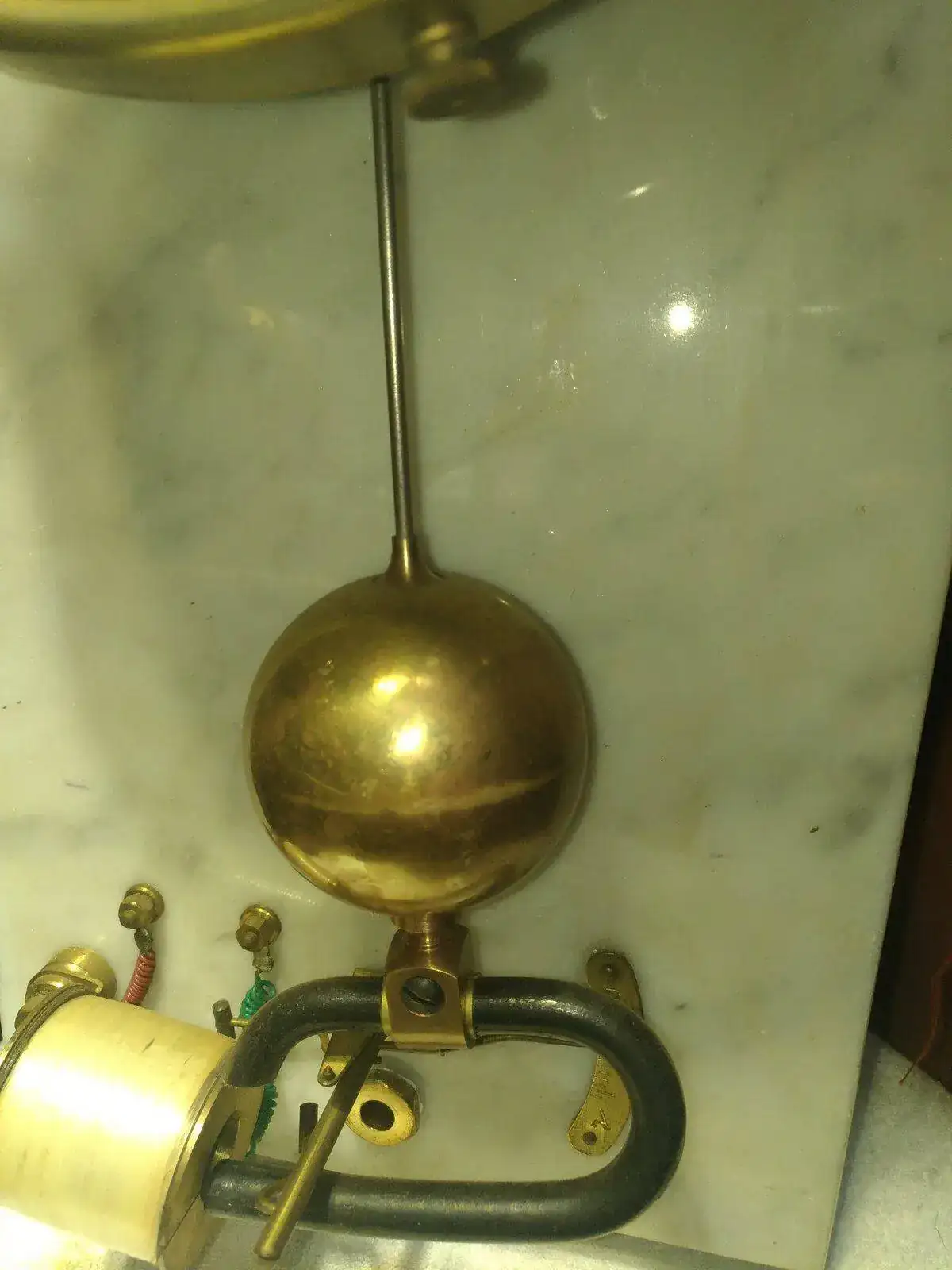

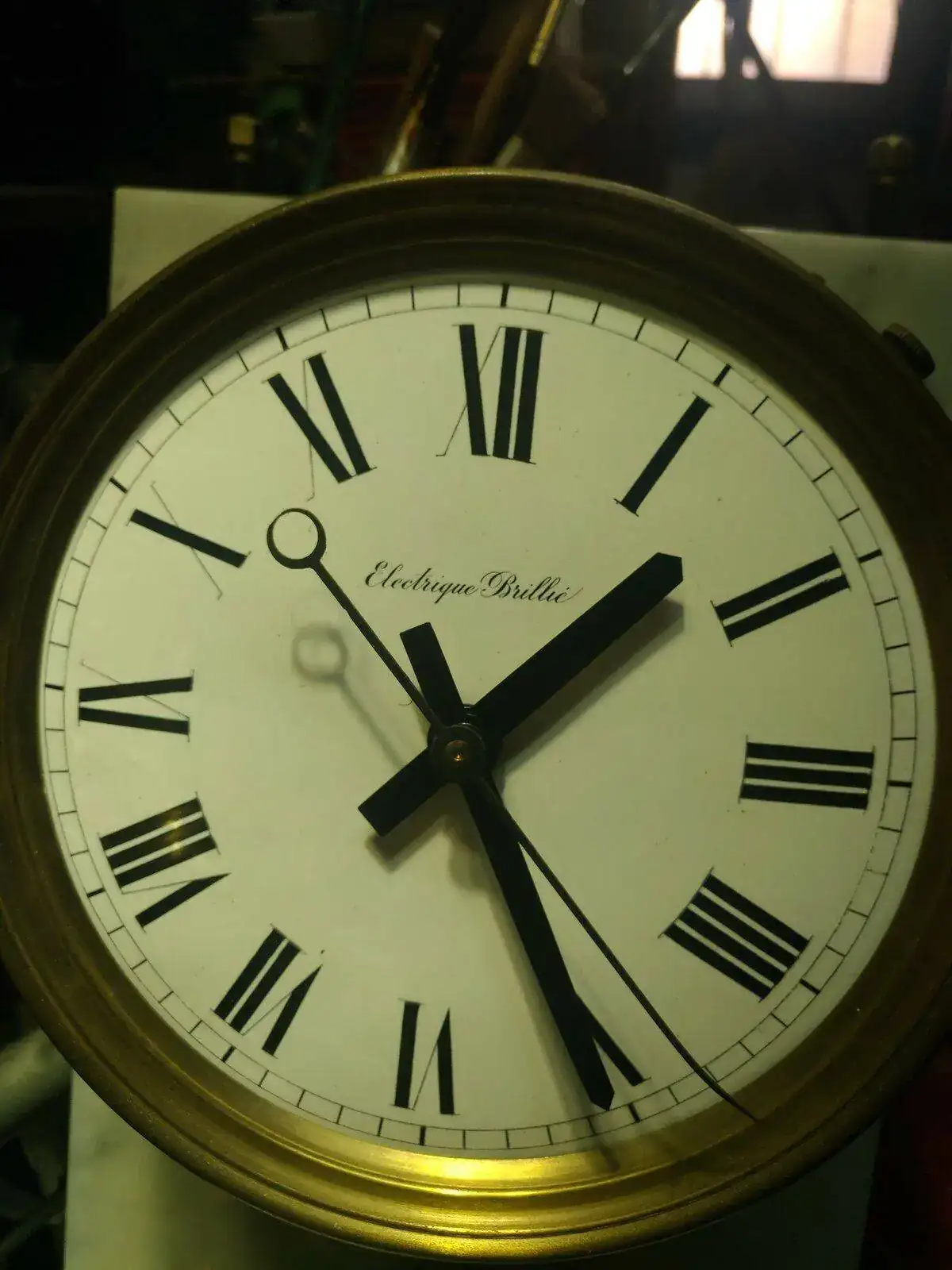

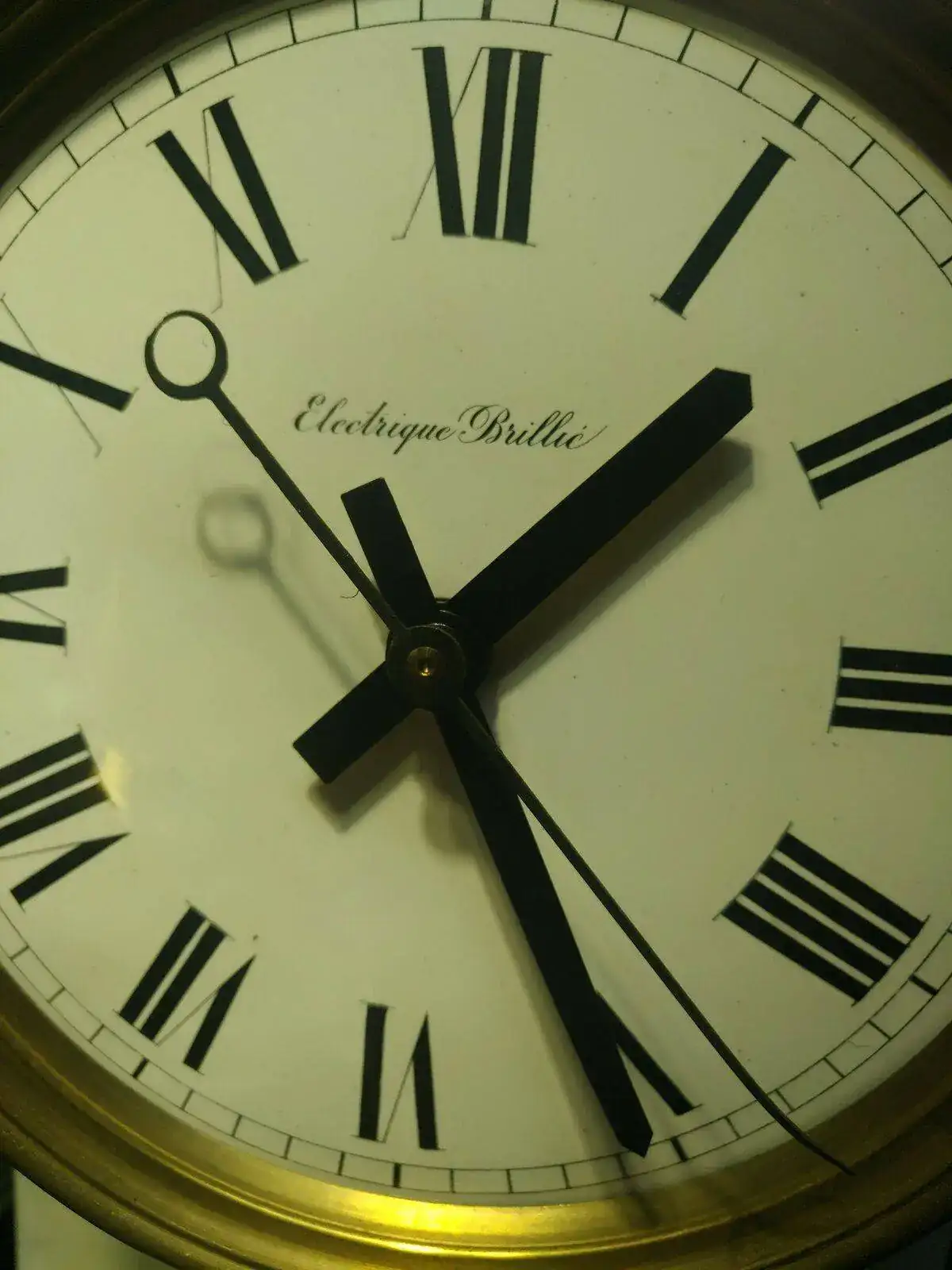

Bueno, hoy he bajado el que está completo para revisarlo e intentar ponerlo en marcha, si necesitas alguna medida o algo, hazme lo saber. Saludos



[ssvplus]

Bueno, hoy he bajado el que está completo para revisarlo e intentar ponerlo en marcha, si necesitas alguna medida o algo, hazme lo saber. Saludos

Hola buenas noches,
en que buen estado parece estar y que modelo más bonito.
Pues me interesaria saber el peso de la bola y su diametro, tambien el peso del iman porque imagino que el peso del conjunto será importante para la marcha en general.
Otro detalle sería el diametro de la varilla del péndulo.
El resto puedo ajustarlo con pequeñas aproximaciones, de hecho con el péndulo que hice ajustando la bola muy arriba porque no pesa mucho (240g) en un día no se observa apenas desajuste.
Estoy encantado pensando que puedo adecentarlo medianamente.
Muchisimas gracias otra vez más.
Un saludo.



[ssvplus]

Calatrava,

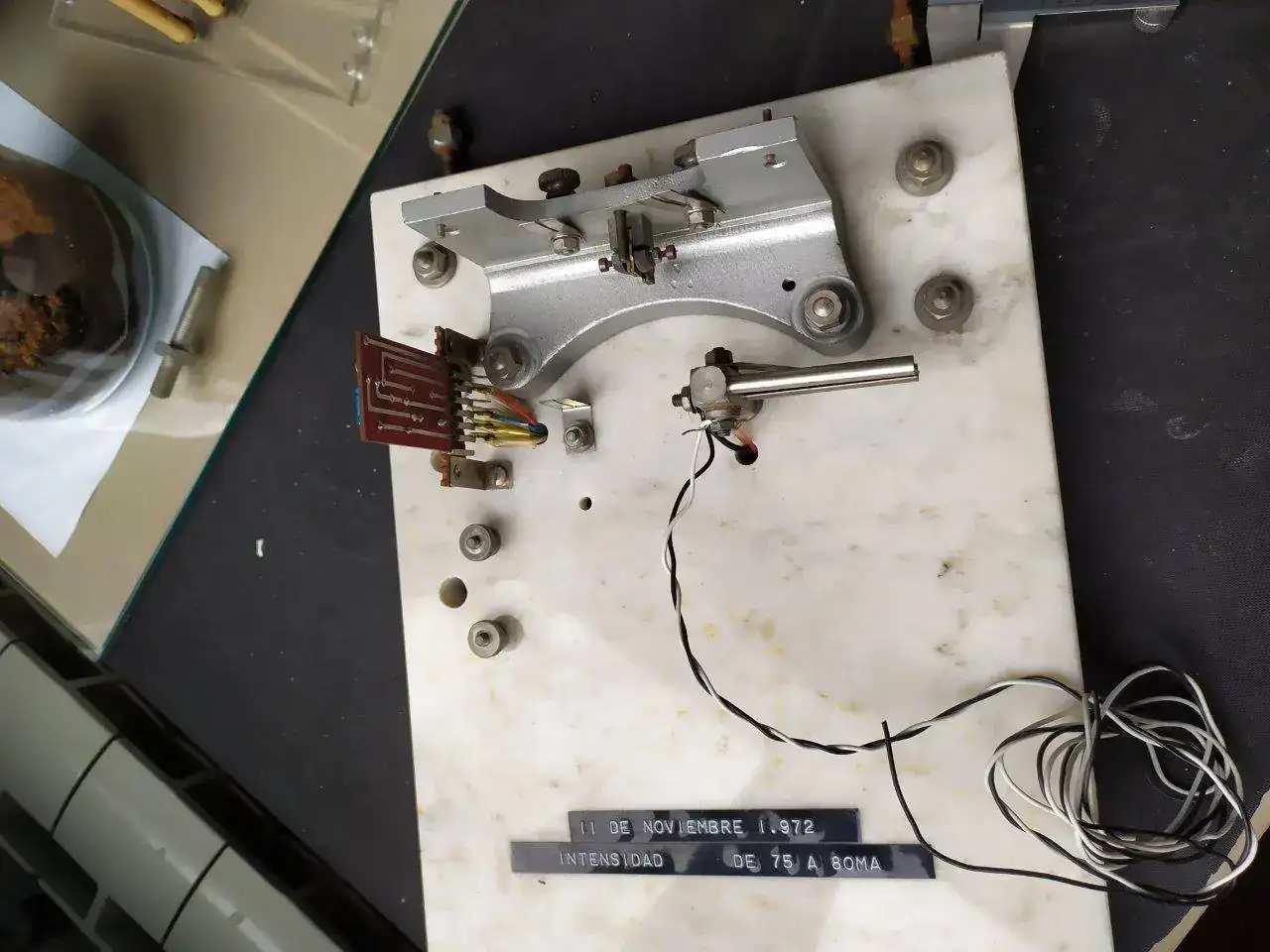

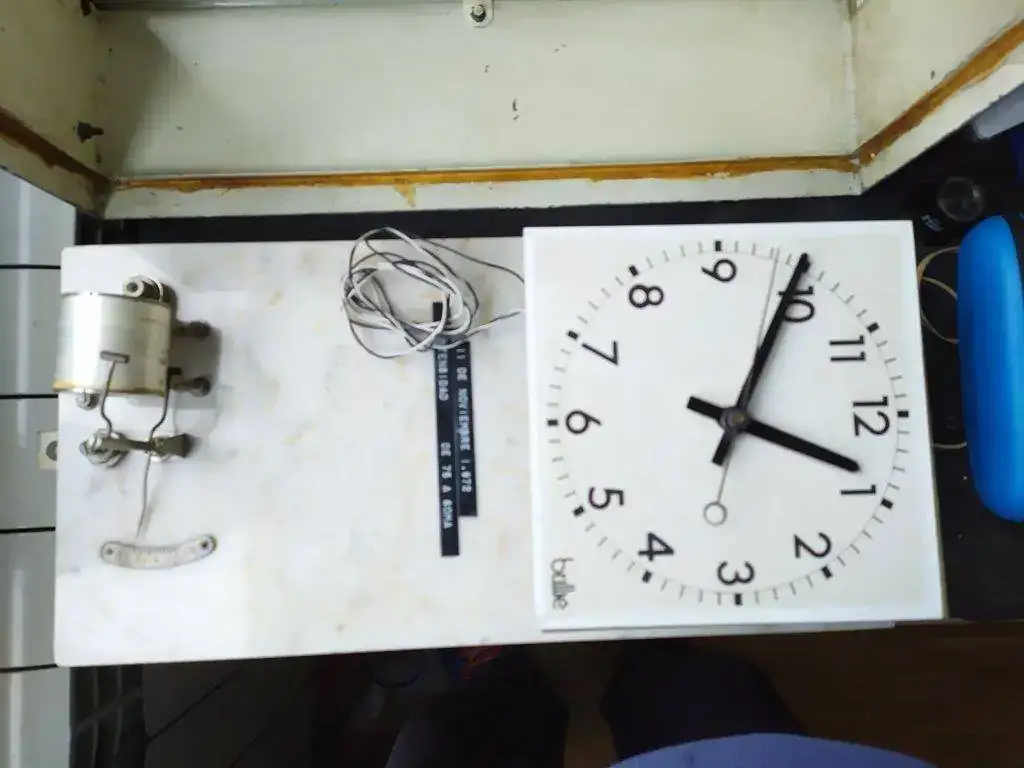

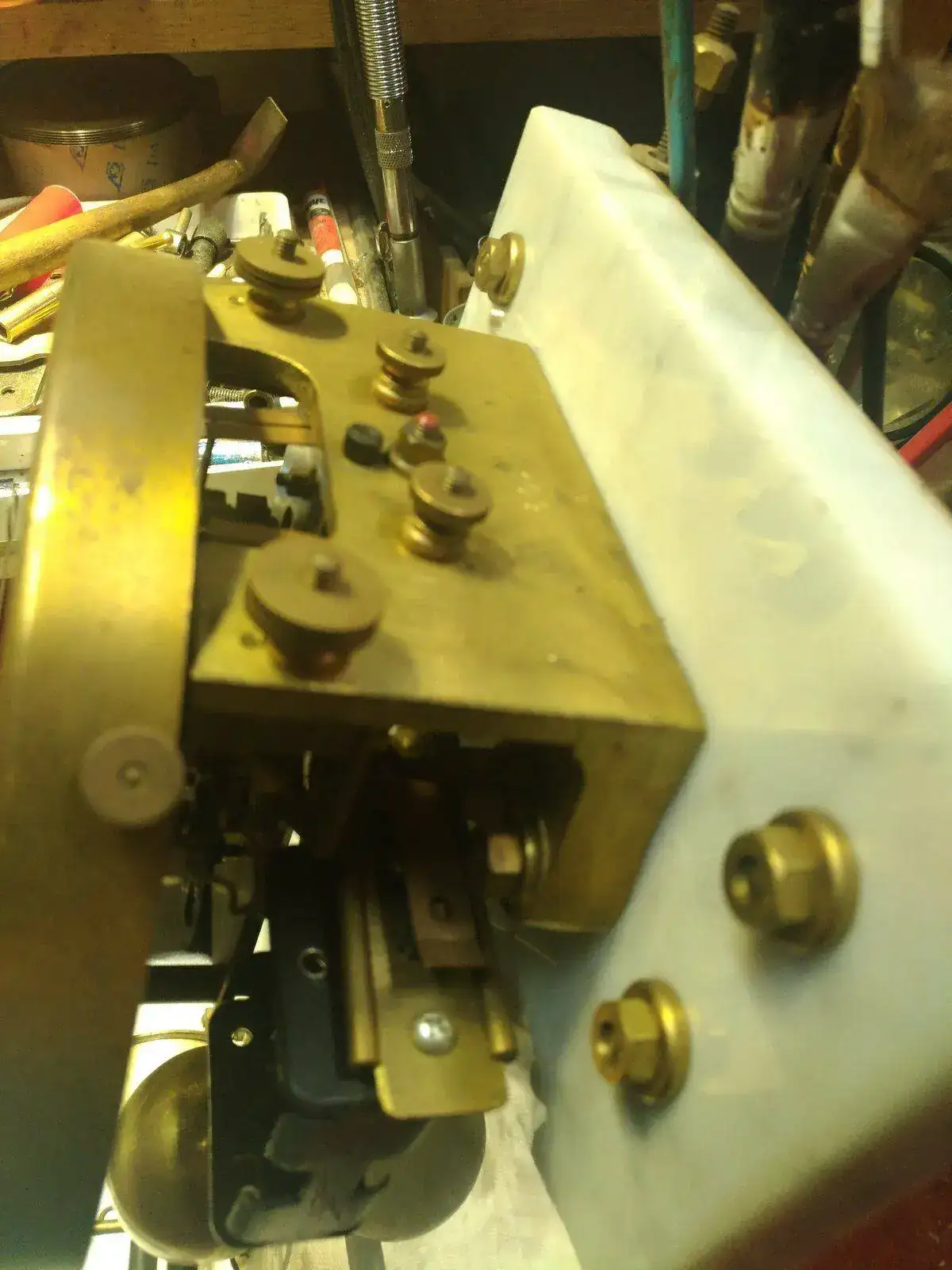

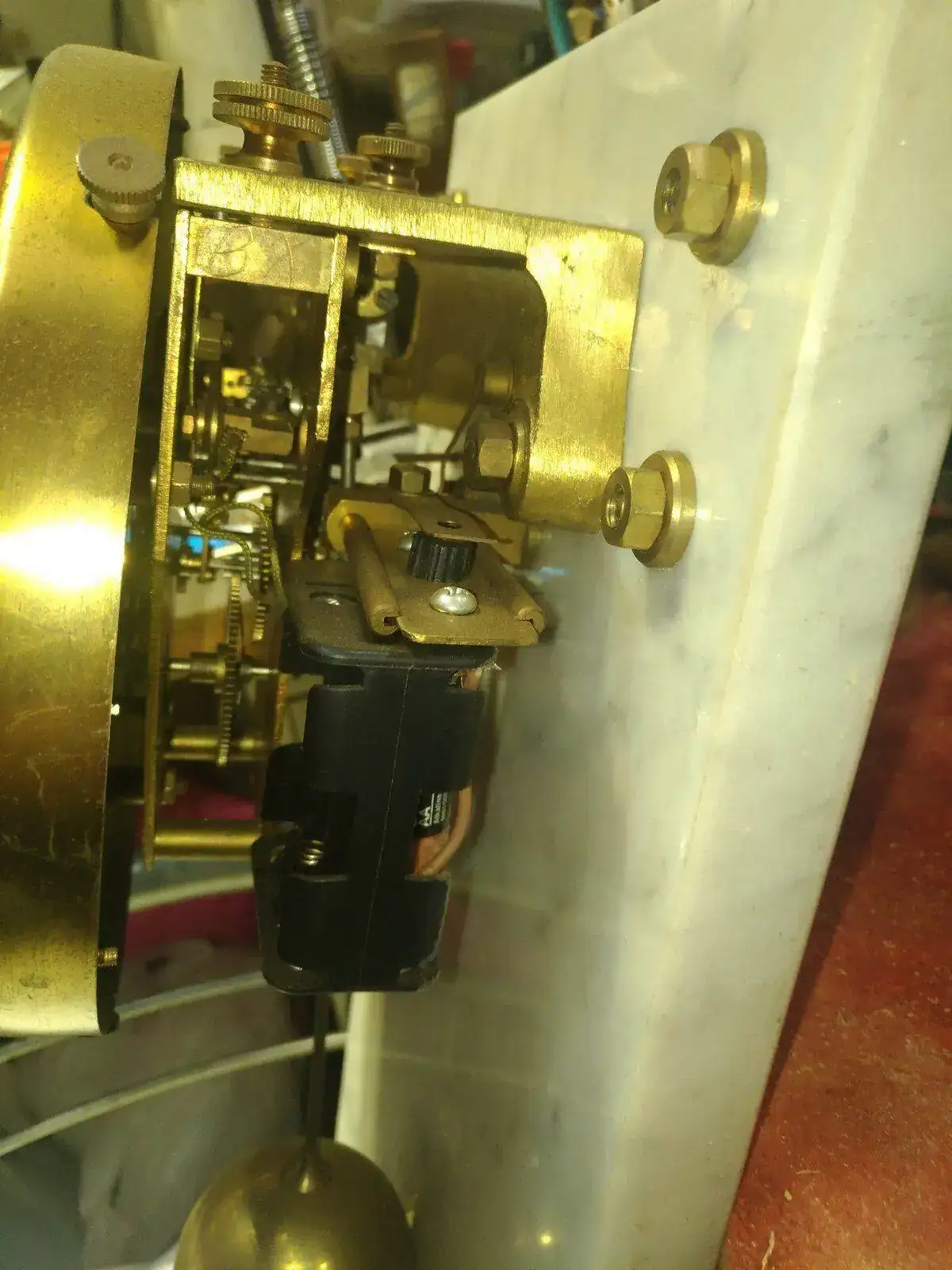

ahora que repaso las fotos me surge una curiosidad...¿como es la electronica de este reloj?
Un saludo.



[CALATRAVA]

Mira, veo que eres de Madrid, si te interesa puedes venir a hacer todas esas comprobaciones in situ. Envíame un privado y te doy mi teléfono. Saludos



[ssvplus]

Hola a todos,
con la inestimable ayuda de CALATRAVA he conseguido el objetivo de esta consulta y ahora paso a contaros el resultado obtenido.
Mi principal necesidad era conocer el peso de la bola del pendulo aunque luego he visto que con la ñapa que había hecho pude controlar bastante bien la marcha del reloj subiendo el peso lo que hiciera falta.

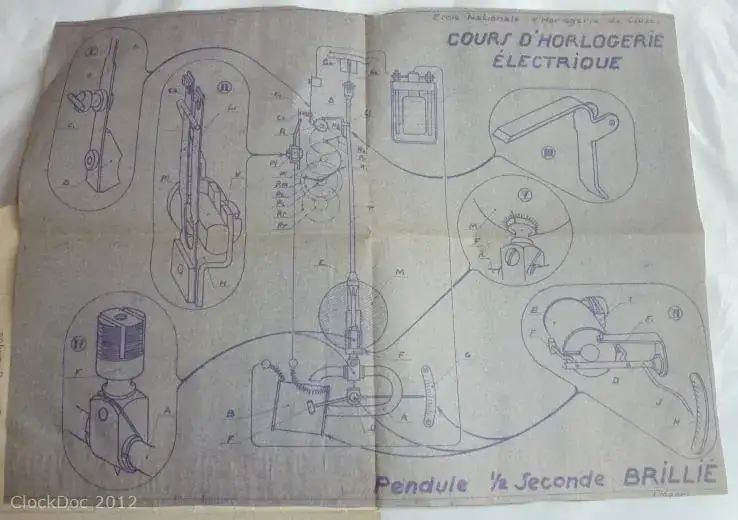

Me voy a ayudar de una imagen sacada de la página WEB clockdoc.org para daros algunas medidas.

PENDULO (pieza M): tiene un diametro de 6 cm y pesa 889g, con un agujero central de algo menos de 14mm ya que en el extremo que va roscado al soporte (pieza F) lo hace con una rosca de M14 y paso de 0,75mm.

VARILLA (pieza T): tiene una longitu total (desmontado) de 24,5 cm y un diametro de 3mm, en el extremo de la pieza F está roscado una longitud de 15mm con M3 y paso de 0,6 mm. En el extremo opuesto, el de la suspensión, tiene una longitud roscada de 10mm con el mismo tipo de rosca. Luego hay que destacar el agujero pasante de 1mm aprox. que esta hecho a 31mm desde la parte superior y que sirve para alojar el trinquete (figura III) que sirve para mover una rueda a cada movimiento del péndulo.

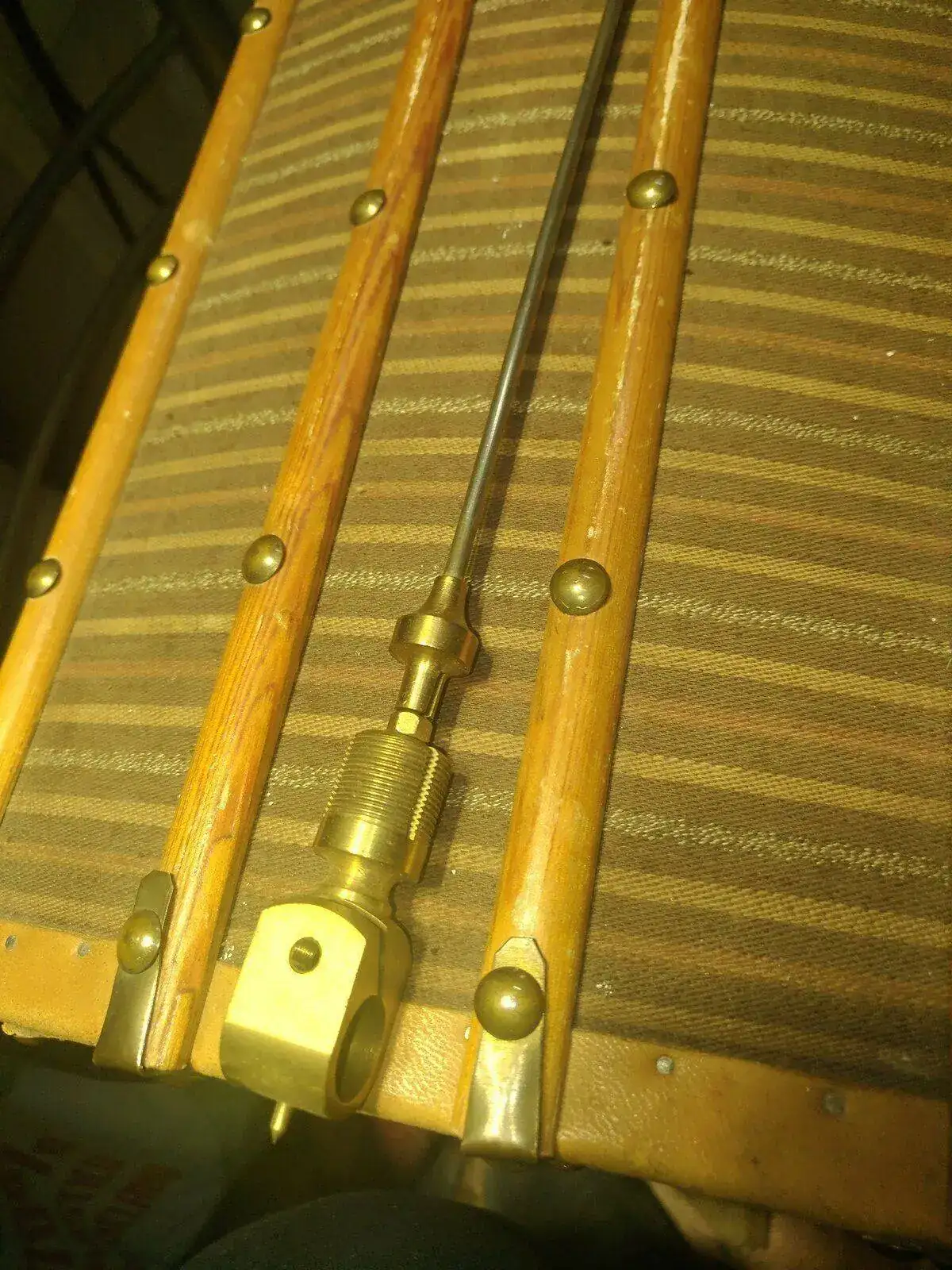

SOPORTE IMÁN (pieza F):Tiene un alongitud de 45mm y las roscas que coniciden con los elementos que hemos visto. El soporte del imán tiene un agujero de unos 12mm y está abierta como una abrazadera para poder presionar y fijar la posición del imán. La presión se hace von un tornillo de M4 y paso de 0,75mm.

IMAN (pieza A): está formado por una pieza curva de 10mm de diametro de aprox.20cm de longitud total.Una vez formada la pieza la distancia entre la zona curvada (por el exterior) y el extremo recto es de 9,5cm. La zona curvada tiene un diametro interior de 30mm y esta distancia se conserva hasta los extremos con la pequeña salvedad de una de la terminaciones que acaba curvandose hasta dejar esta distancia en 18mm aprox. Pesa 132g.

Bueno pues siendo esto lo más importante que me parecia saber doy por concluida la consulta y agradecer a todos vuestro interes y en especial al forero CALATRAVA.

Un saludo.



[CALATRAVA]

La función del foro es conocer a gente con la misma afición y la función del forero es poder prestar la ayuda desinteresada que esté en nuestras manos. Encantado de haberte conocido Santiago, ya sabes dónde tengo el "zulo".



[ssvplus]

La función del foro es conocer a gente con la misma afición y la función del forero es poder prestar la ayuda desinteresada que esté en nuestras manos. Encantado de haberte conocido Santiago, ya sabes dónde tengo el "zulo".

Igualmente.
