Buenas

Les presento un trabajo que realicé estos días, tenia un reloj Attica con maquina AS 2066, como nunca había hecho una AS 2066 me decidí a desarmarlo limpiarlo y dejarlo andando

El problema básico que tenia con este reloj el cristal Plexi que estaba roto y además para sacarlo tenia que terminar de romperlo porque tenía una arandela de fijación que va clavada, había que sacarlo a los sopapos prácticamente, La arandela hace un sanguche entre la caja, sello de goma, plexi y arandela clavada, espero se entienda.

Ahora bien, la forma del plexi me decía que no lo podía conseguir fácilmente así que me decidí a hacerlo, mis primera prueba fue hacer un molde de yeso pensando que el plexi tomaría la forma al calentarlo, gran error no vale la pena ni mostrarlo el plexi cuando se calienta no es un material que copie la formas, hay que aplicar mucha presión para que se moldee.

Así que mi estrategia fue usar la caja del reloj como molde externo y realiza una pieza que tenga la misma forma de la ventana del la caja pero 1 mm mas chica para que pase por la ventana de la caja, cuando vean las fotos entenderán mejor.



Lime una arandela de 1.5 o 2 mm de espesor como molde interno y una placa metálica para que haga de base recta o plana a fin de tener una base plana en la base del Plexi

Dispuse todas las piezas en una morza y las calenté a 175 grados para que el plexi sea moldeable. Una vez alcanzada la temperatura de moldeo fui ajustando de a poco la morza, y metiendo en el horno para que el plexi relaje, no ajuste toda la moza de golpe sino que ajustaba un poco y al horno.



Lo más difícil fue presentar y alinear todo en la moza y para meterla en el horno, todo este trabajo me llevo 1 mañana. Y a la tarde le di la forma redonda a la pieza para que calce dentro de la caja.



Seguro que se preguntan todo este laburo para un reloj que es espantoso jajajaj por que no compraste el plexi nuevo ?. el tema es que acá en Argentina no todo se consigue y además es bueno saber que uno puede solucionar problemas cuando no se tiene el repuesto.

Mi primer intento fue con un plexi redondo plano pero al final del moldeado había tomado mas de un lado que del otro. Así que el segundo intento lo hice con un plexi plano cuadrado que sobraba por todos lado.


Una vez moldeado le di forma redonda con un dremel muy cuidadosamente ya que el dremel no perdona si te pasas chau laburo


Los resultados desde mi punto de vista no son perfectos, pero son aceptables, el reloj fue terminado la maquina se le hizo un servicio completo, Desarme, limpieza armado y aceitado.



calibración con un crono comparador casero y quedo todo listo .
Saludos a todos.

aguiloco

aguiloco

Forer@ Senior
Sin verificar
Ingeniosa forma de solucionar un problema! No te ha quedado nada mal, además estas cosas siempre salen mejor a la tercera, si lo haces de nuevo seguro que lo puedes mejorar aún más.

eryerba

eryerba

Forer@ Senior
Sin verificar
Hola compañero casazza buen día, antes que nada enhorabuena por la henorme labor que has realizado, increible el ingenio que has mostrado; El trabajo obviamente no ha sido perfecto pero si, mucho más que suficiente y mejorado que el que tenía. Un precioso "tv" y ahora a disfrutarlo.

Gracias casazza por compartirlo y reitero mi enhorabuena.

Saludos.

6aly

6aly

Milpostista
Sin verificar
Mira este enlace puede que te sea de ayuda.


R

rcasazza

Novat@
Sin verificar
Inició el hilo (OP)
Gracias Gali por el enlace y tutorial, me gusto.
Desde mi punto de vista tendría que meter todo en un horno y apretar los moldes con algún tipo de Morza.
y trabajar entre 150 y 180 grados que entiendo es la temperatura de moldeo de plexi
Esta bueno el proceso que uso pero en mi caso no tenia el plexi original entero lo tenia en pedacitos por culpa del estado original del plexi y del anillo de fijacion.
Mi idea era mostrar que aunque no tengamos el Plexi se puede hacer algo.

Judas Priest

Judas Priest

Forer@ Senior
Sin verificar
Buenas

Les presento un trabajo que realicé estos días, tenia un reloj Attica con maquina AS 2066, como nunca había hecho una AS 2066 me decidí a desarmarlo limpiarlo y dejarlo andando

El problema básico que tenia con este reloj el cristal Plexi que estaba roto y además para sacarlo tenia que terminar de romperlo porque tenía una arandela de fijación que va clavada, había que sacarlo a los sopapos prácticamente, La arandela hace un sanguche entre la caja, sello de goma, plexi y arandela clavada, espero se entienda.

Ahora bien, la forma del plexi me decía que no lo podía conseguir fácilmente así que me decidí a hacerlo, mis primera prueba fue hacer un molde de yeso pensando que el plexi tomaría la forma al calentarlo, gran error no vale la pena ni mostrarlo el plexi cuando se calienta no es un material que copie la formas, hay que aplicar mucha presión para que se moldee.

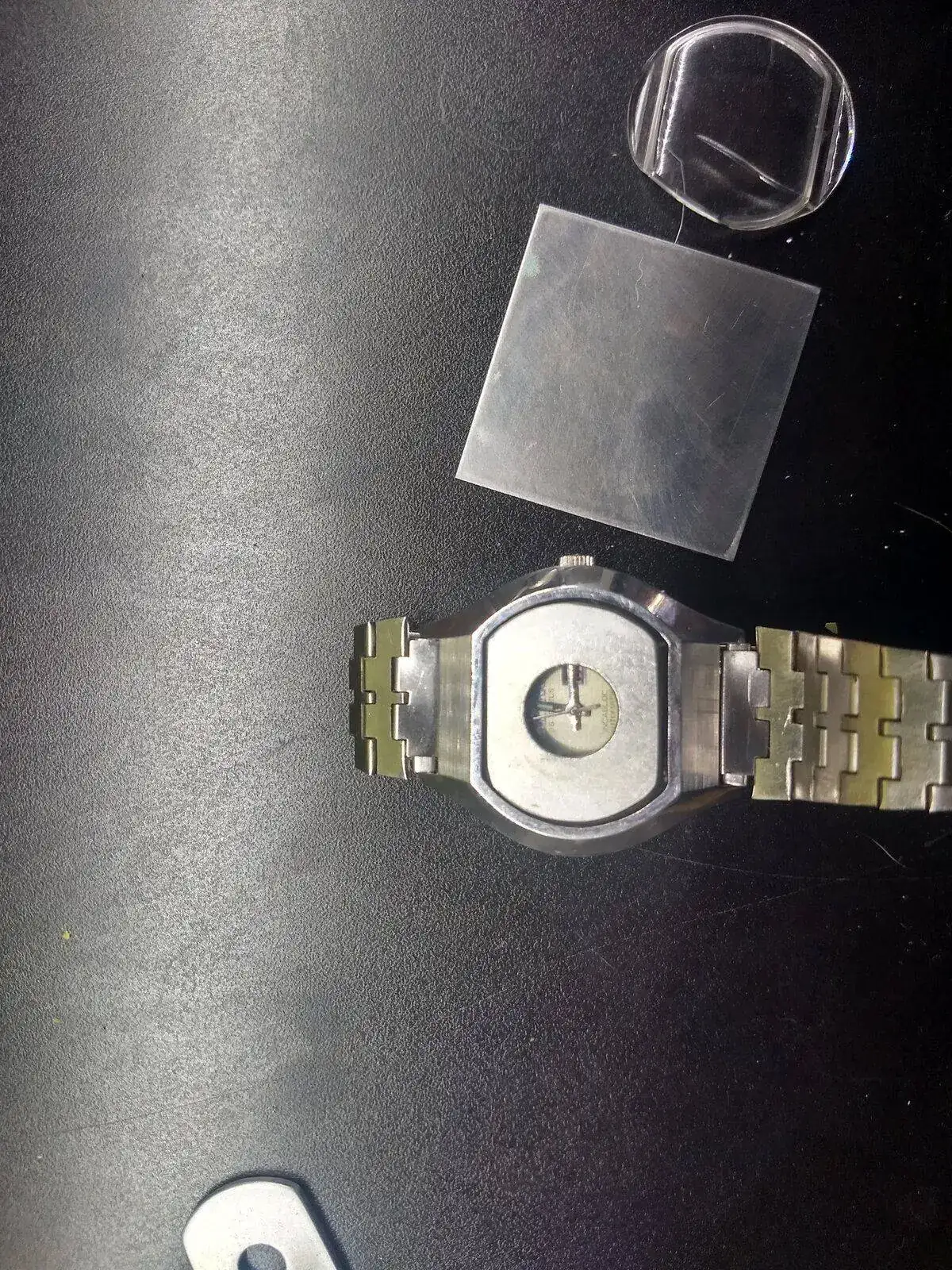

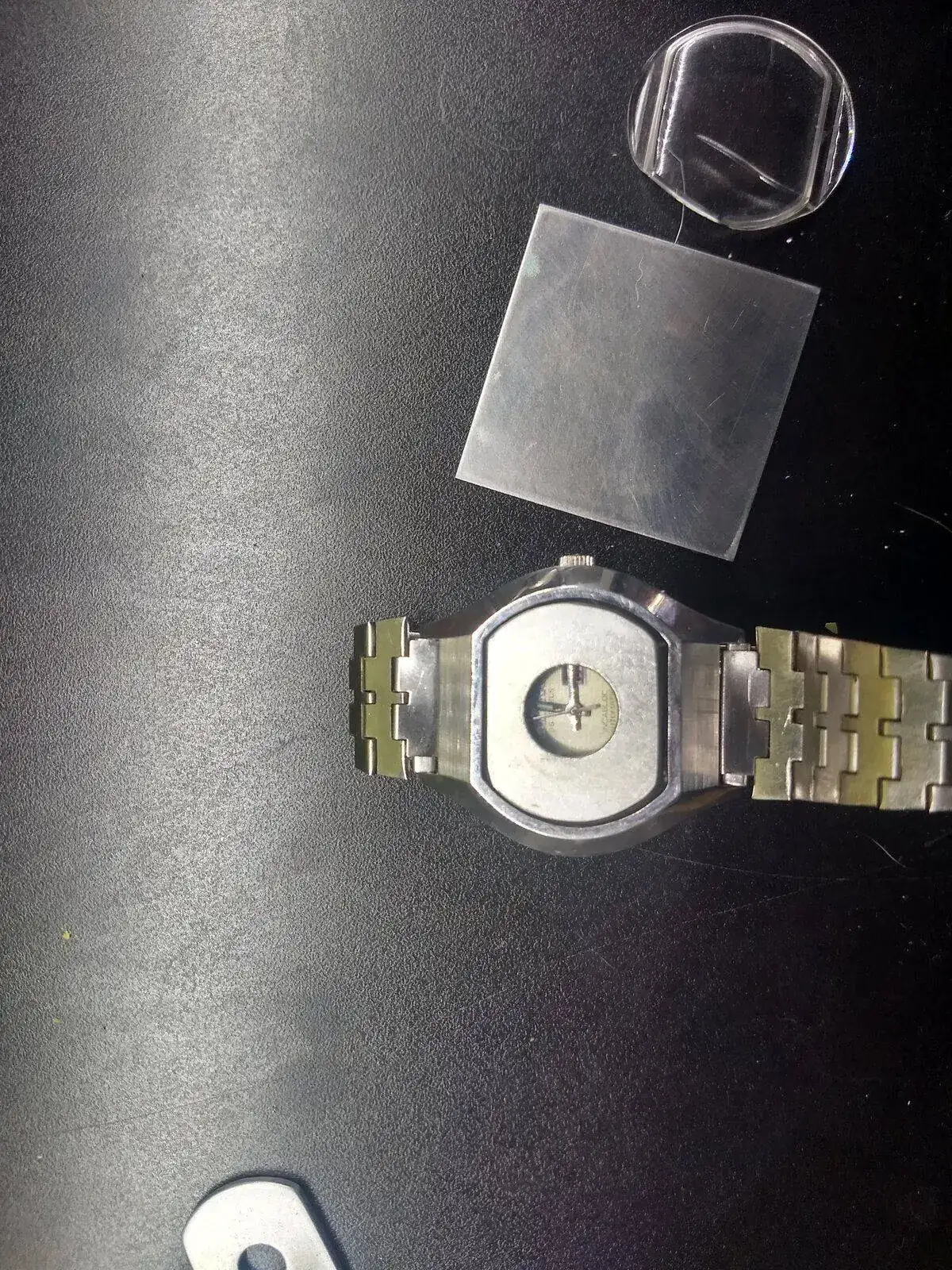

Así que mi estrategia fue usar la caja del reloj como molde externo y realiza una pieza que tenga la misma forma de la ventana del la caja pero 1 mm mas chica para que pase por la ventana de la caja, cuando vean las fotos entenderán mejor.

Ver el archivos adjunto 1722358

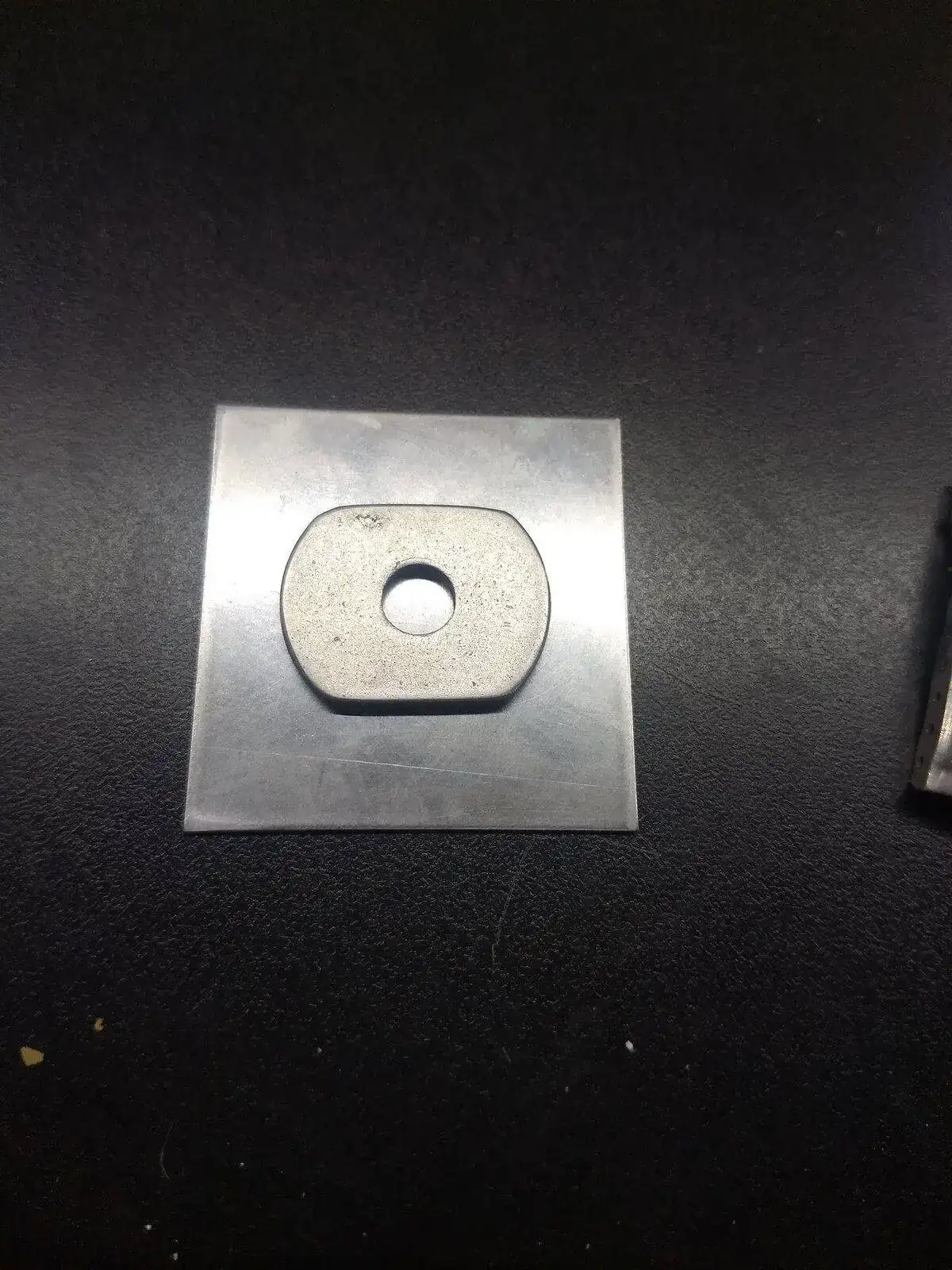

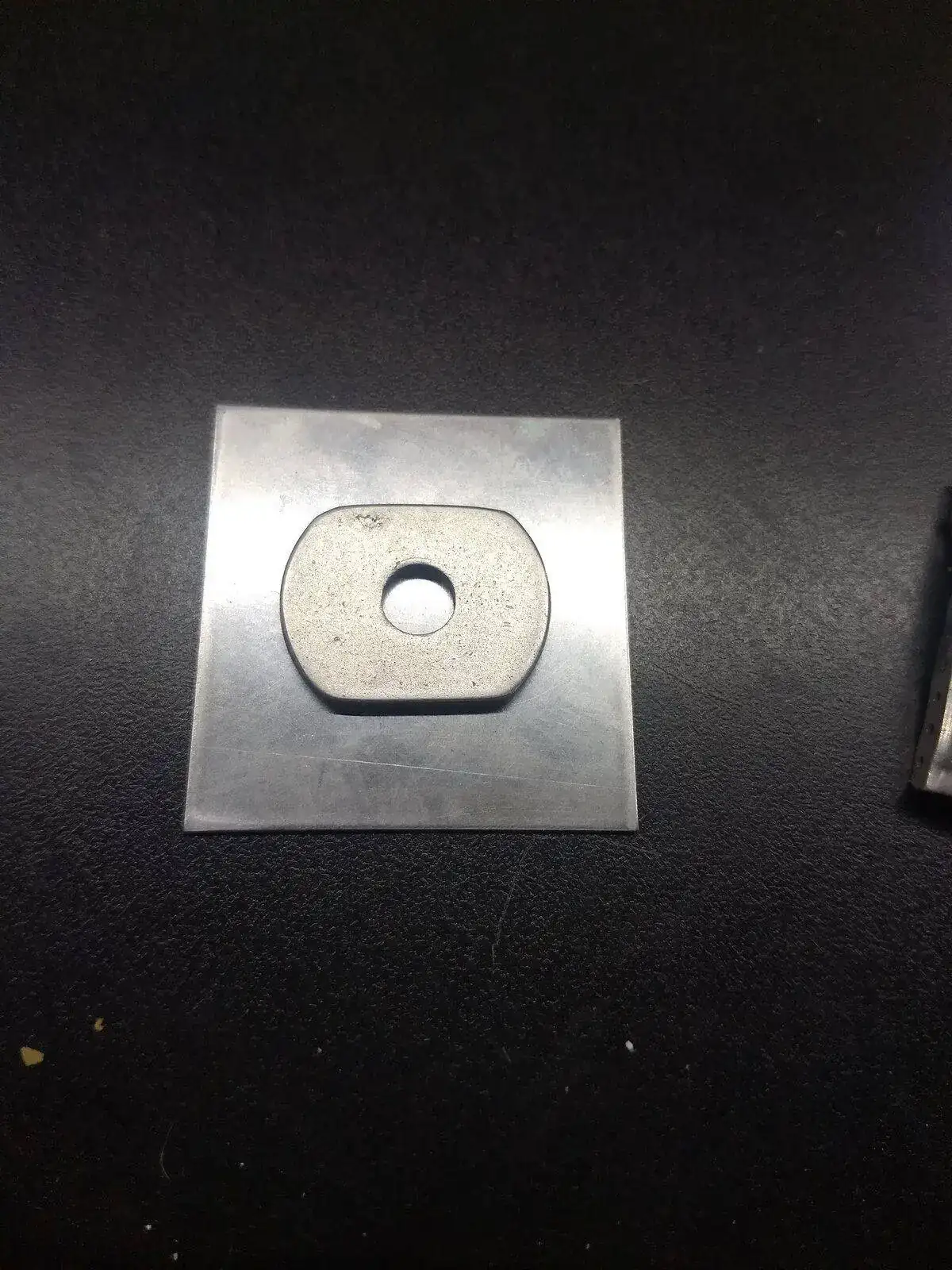

Lime una arandela de 1.5 o 2 mm de espesor como molde interno y una placa metálica para que haga de base recta o plana a fin de tener una base plana en la base del Plexi
Ver el archivos adjunto 1722359

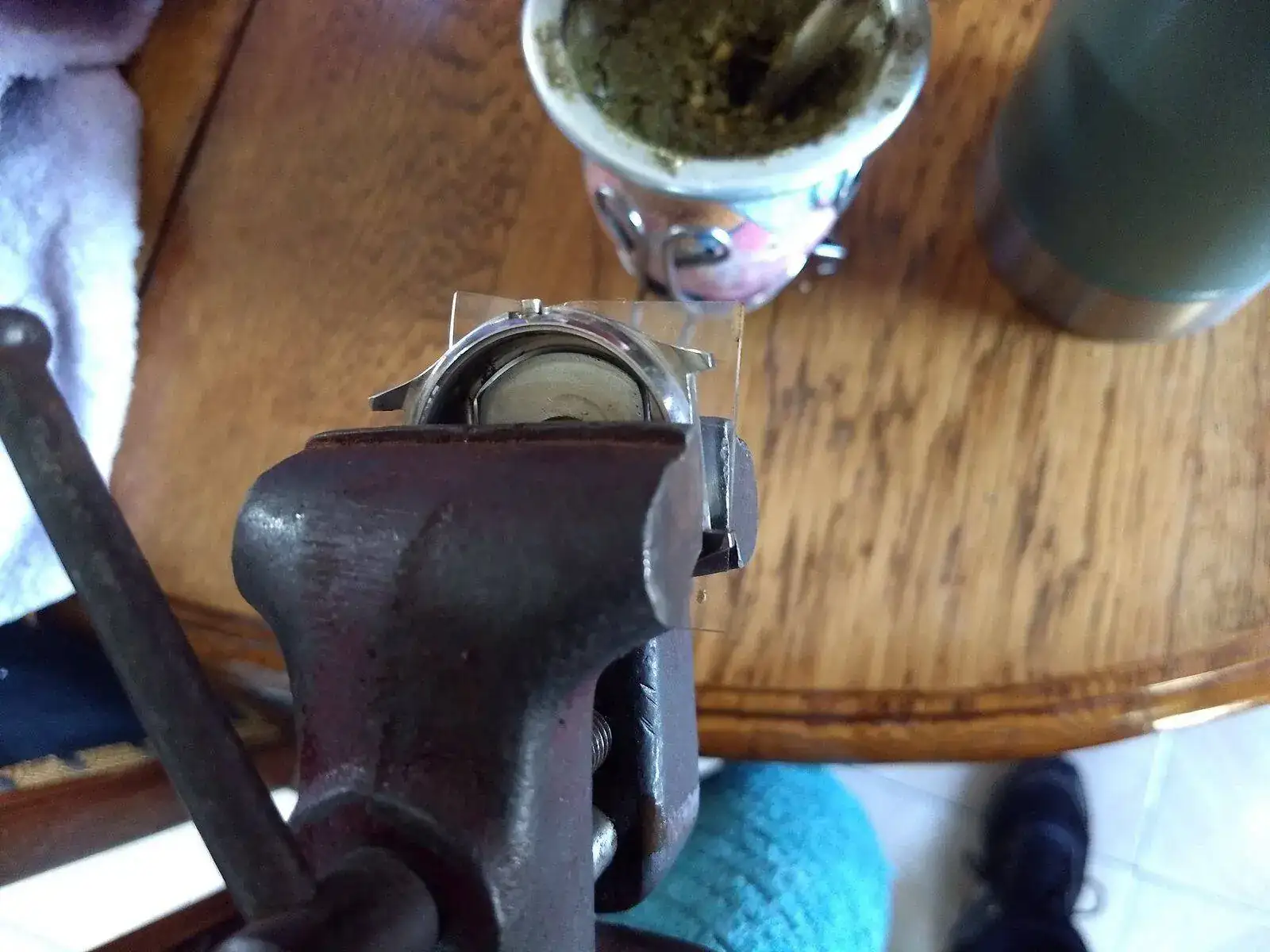

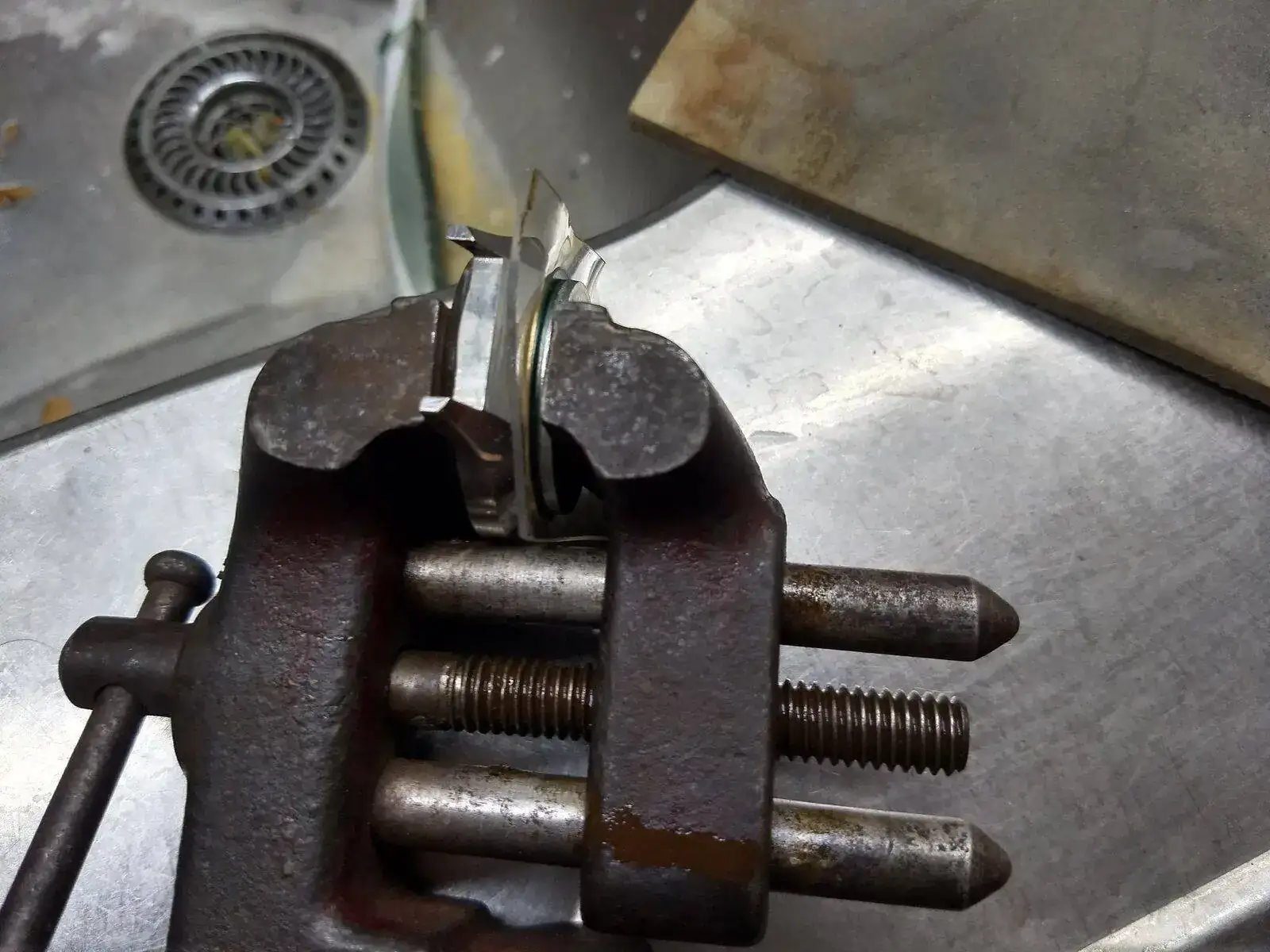

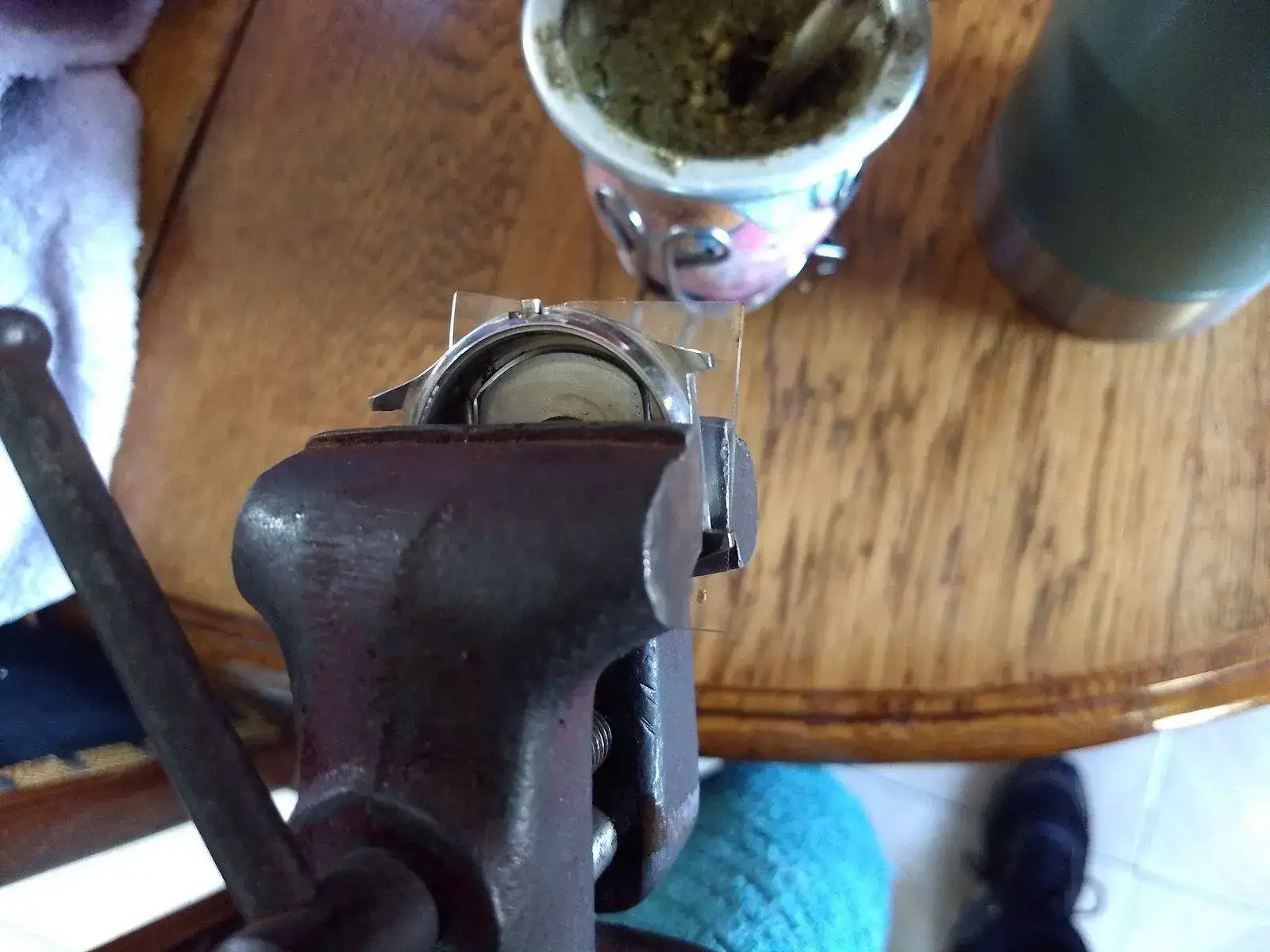

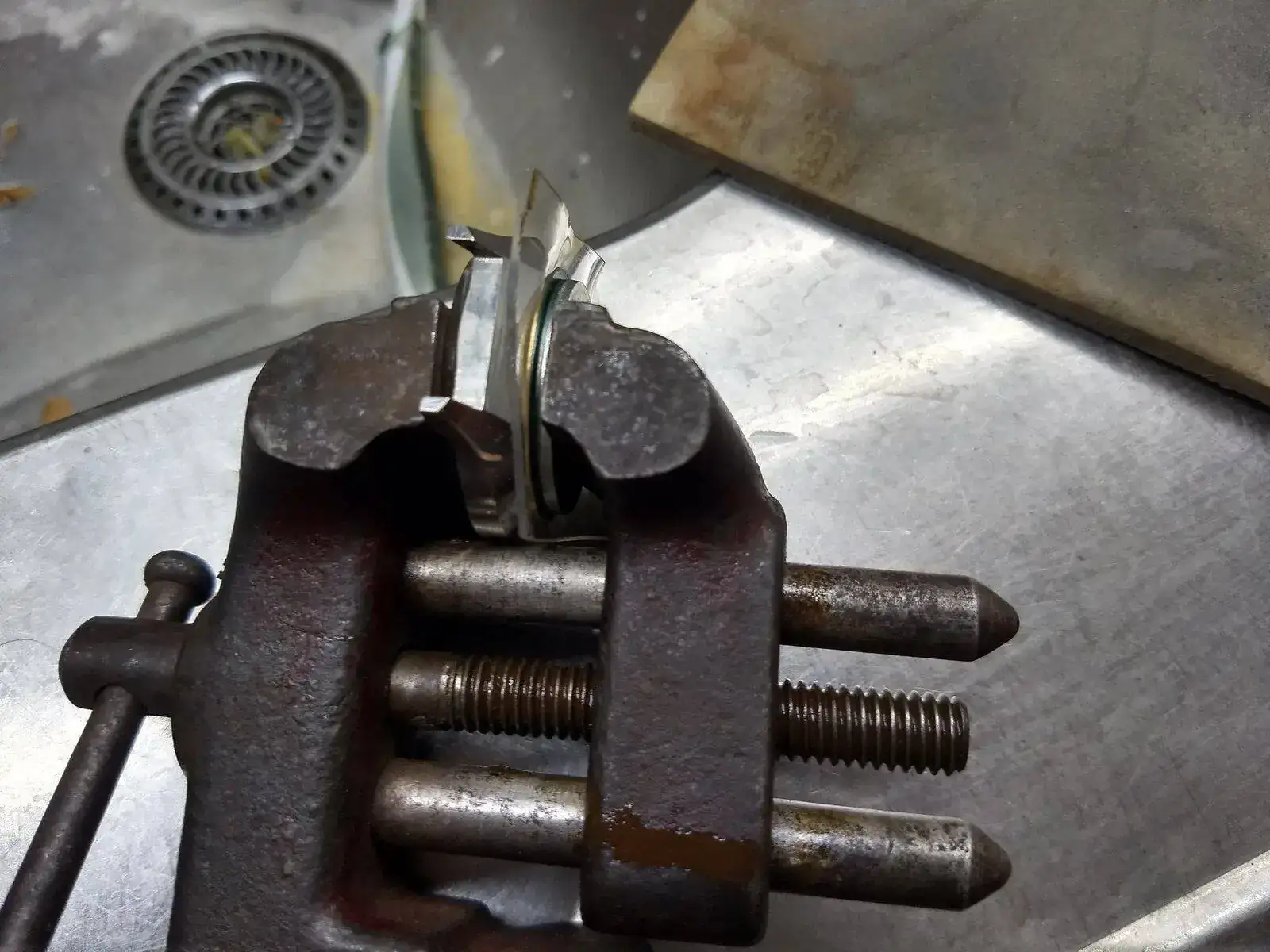

Dispuse todas las piezas en una morza y las calenté a 175 grados para que el plexi sea moldeable. Una vez alcanzada la temperatura de moldeo fui ajustando de a poco la morza, y metiendo en el horno para que el plexi relaje, no ajuste toda la moza de golpe sino que ajustaba un poco y al horno.

Ver el archivos adjunto 1722360
Ver el archivos adjunto 1722361

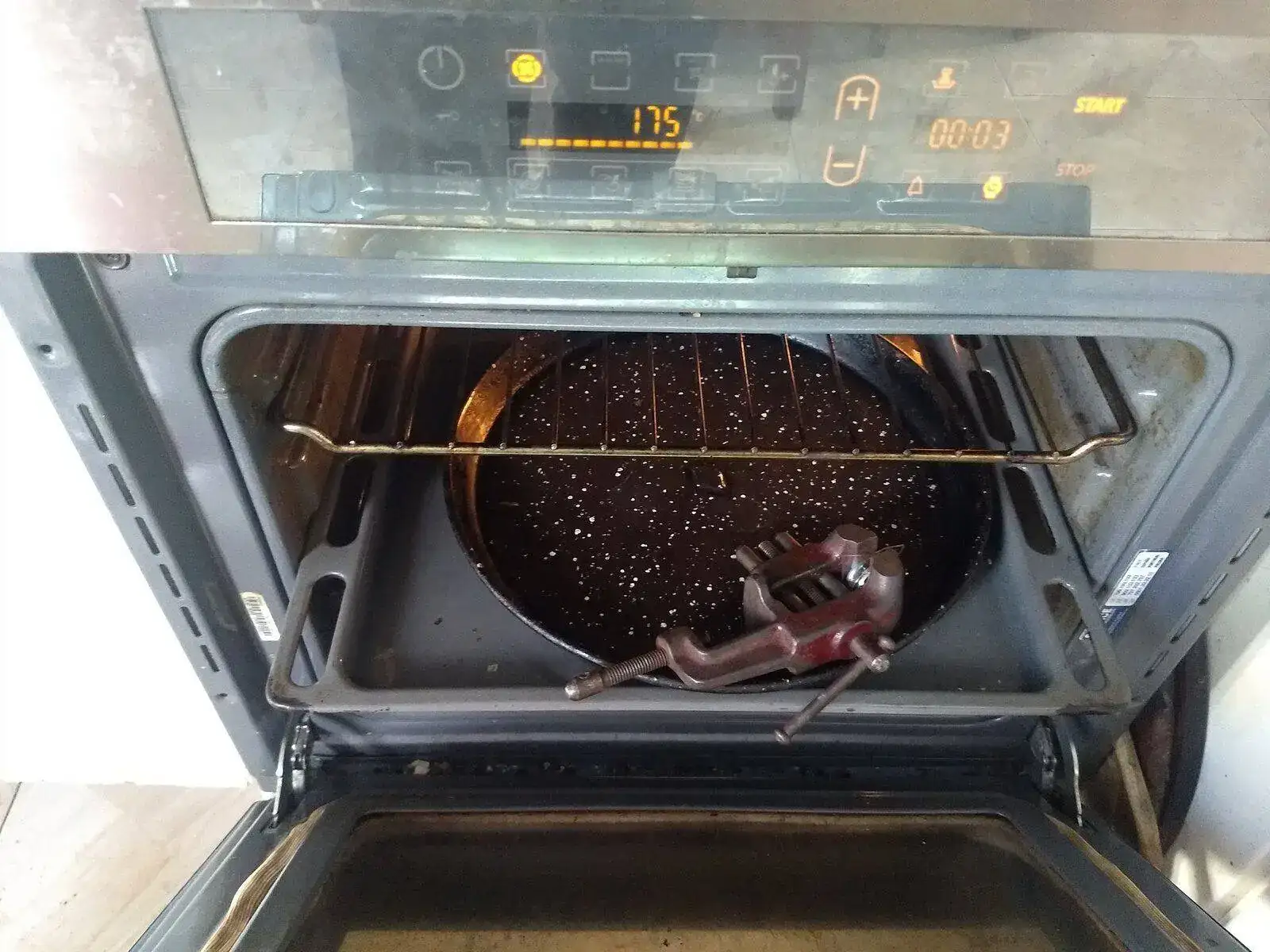

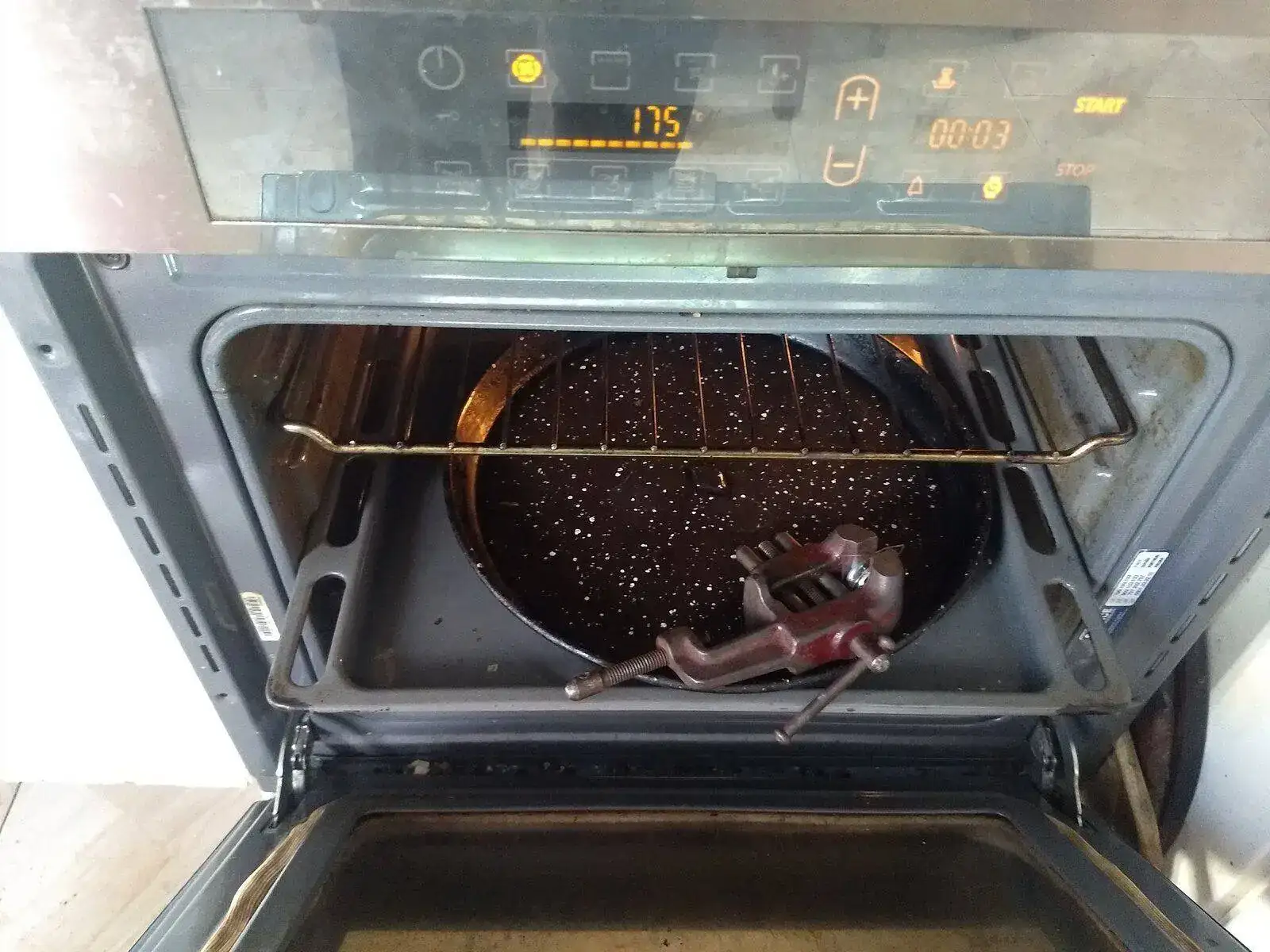

Lo más difícil fue presentar y alinear todo en la moza y para meterla en el horno, todo este trabajo me llevo 1 mañana. Y a la tarde le di la forma redonda a la pieza para que calce dentro de la caja.

Ver el archivos adjunto 1722362

Seguro que se preguntan todo este laburo para un reloj que es espantoso jajajaj por que no compraste el plexi nuevo ?. el tema es que acá en Argentina no todo se consigue y además es bueno saber que uno puede solucionar problemas cuando no se tiene el repuesto.

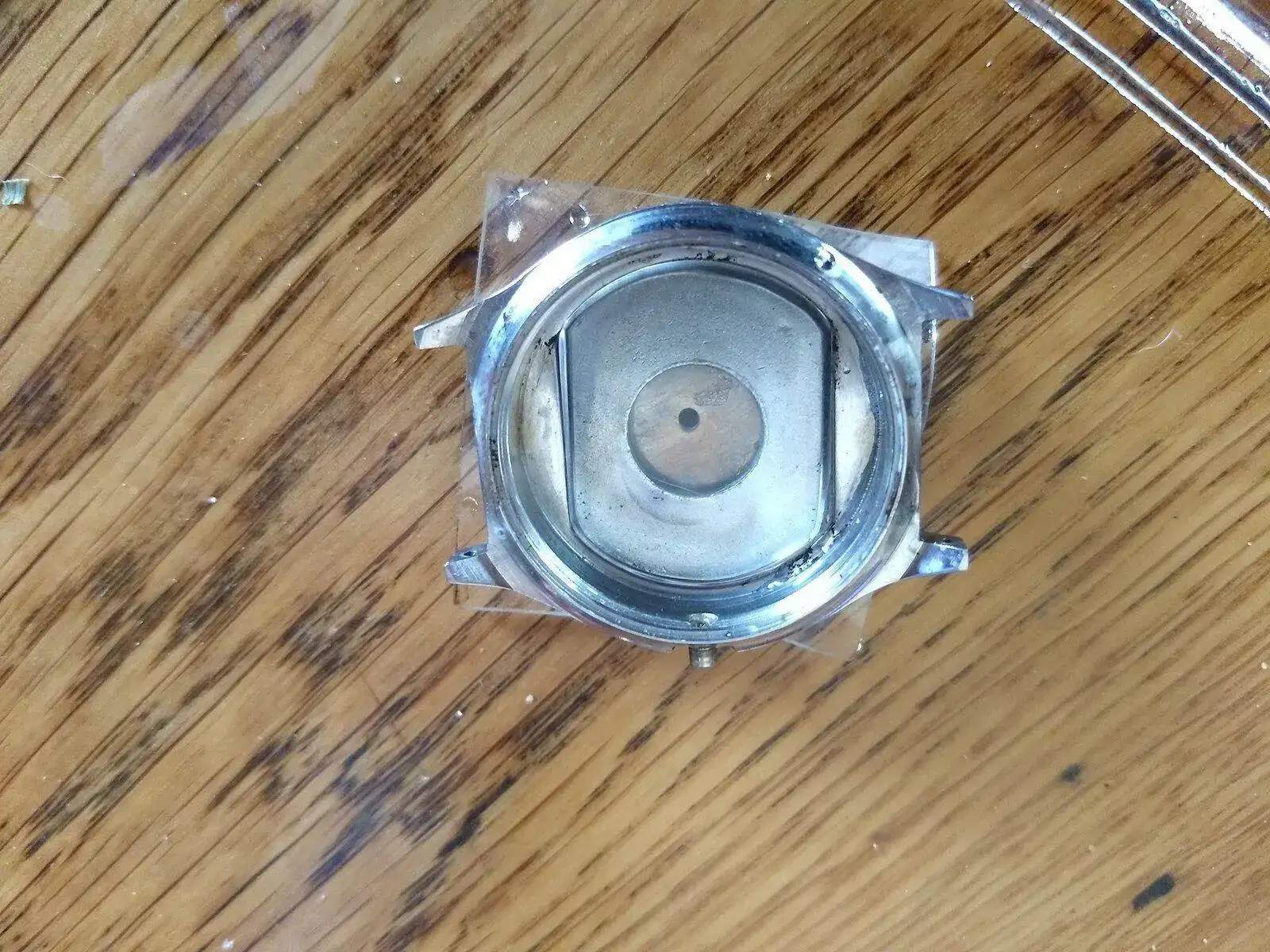

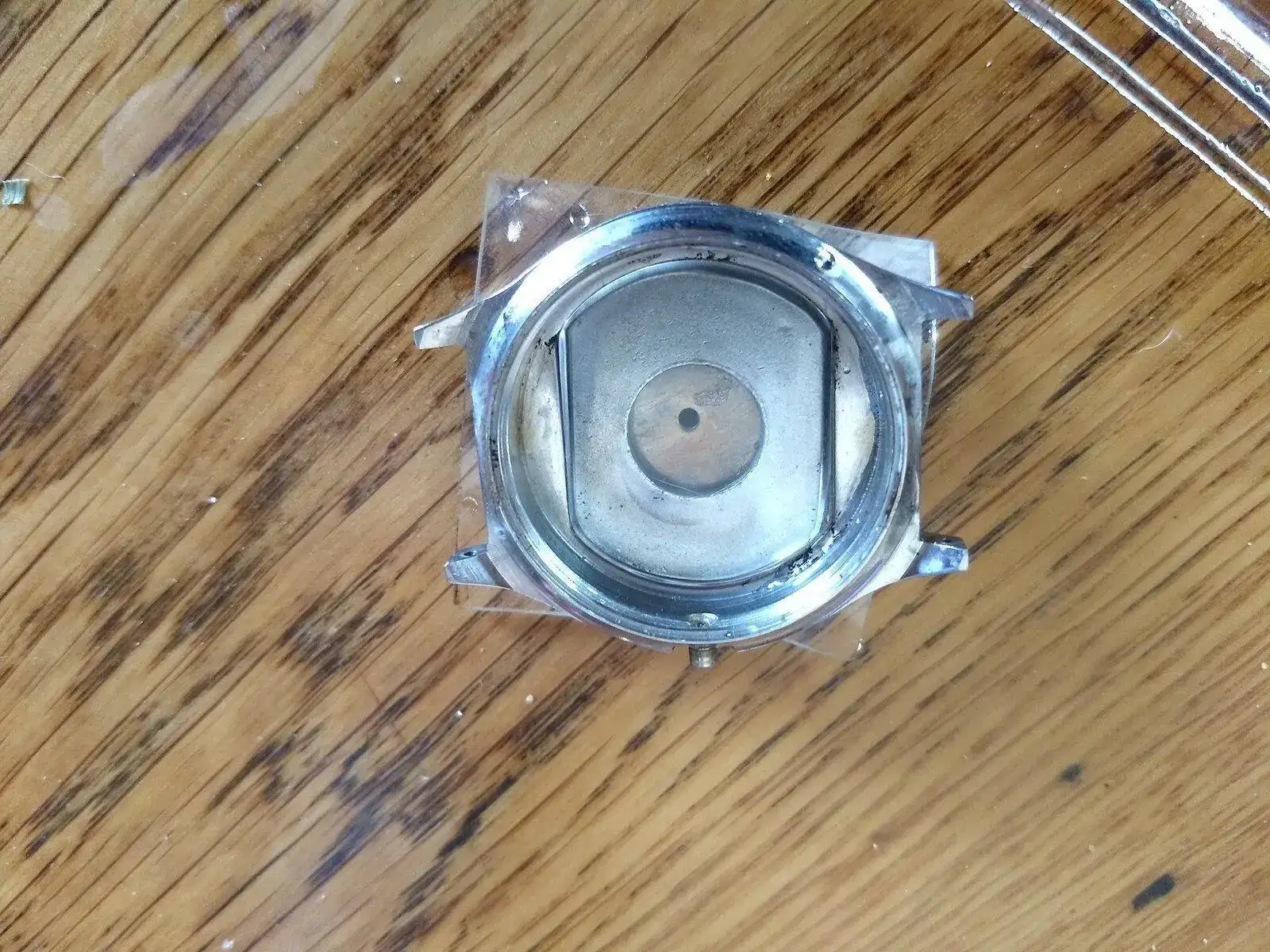

Mi primer intento fue con un plexi redondo plano pero al final del moldeado había tomado mas de un lado que del otro. Así que el segundo intento lo hice con un plexi plano cuadrado que sobraba por todos lado.

Ver el archivos adjunto 1722363

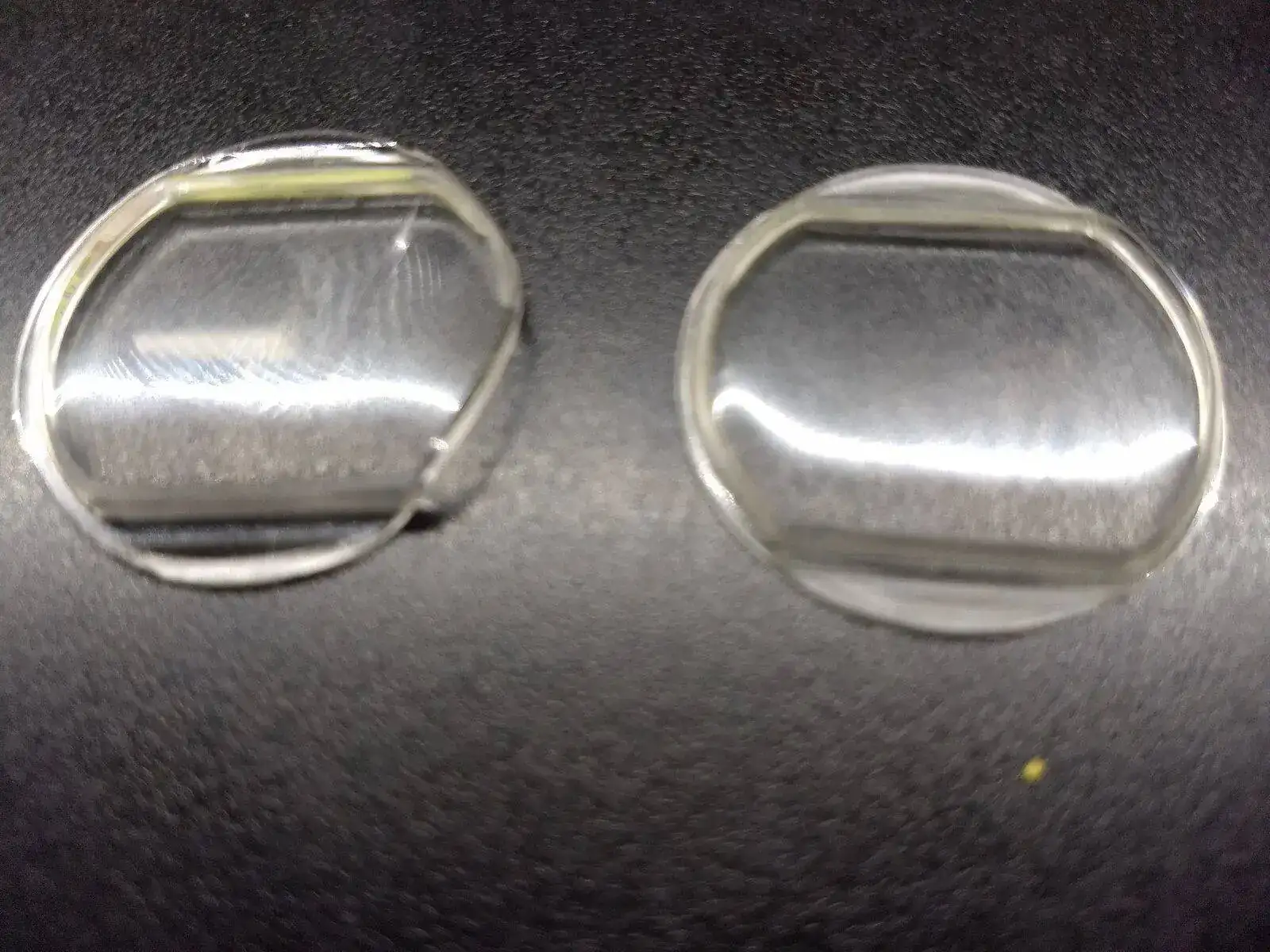

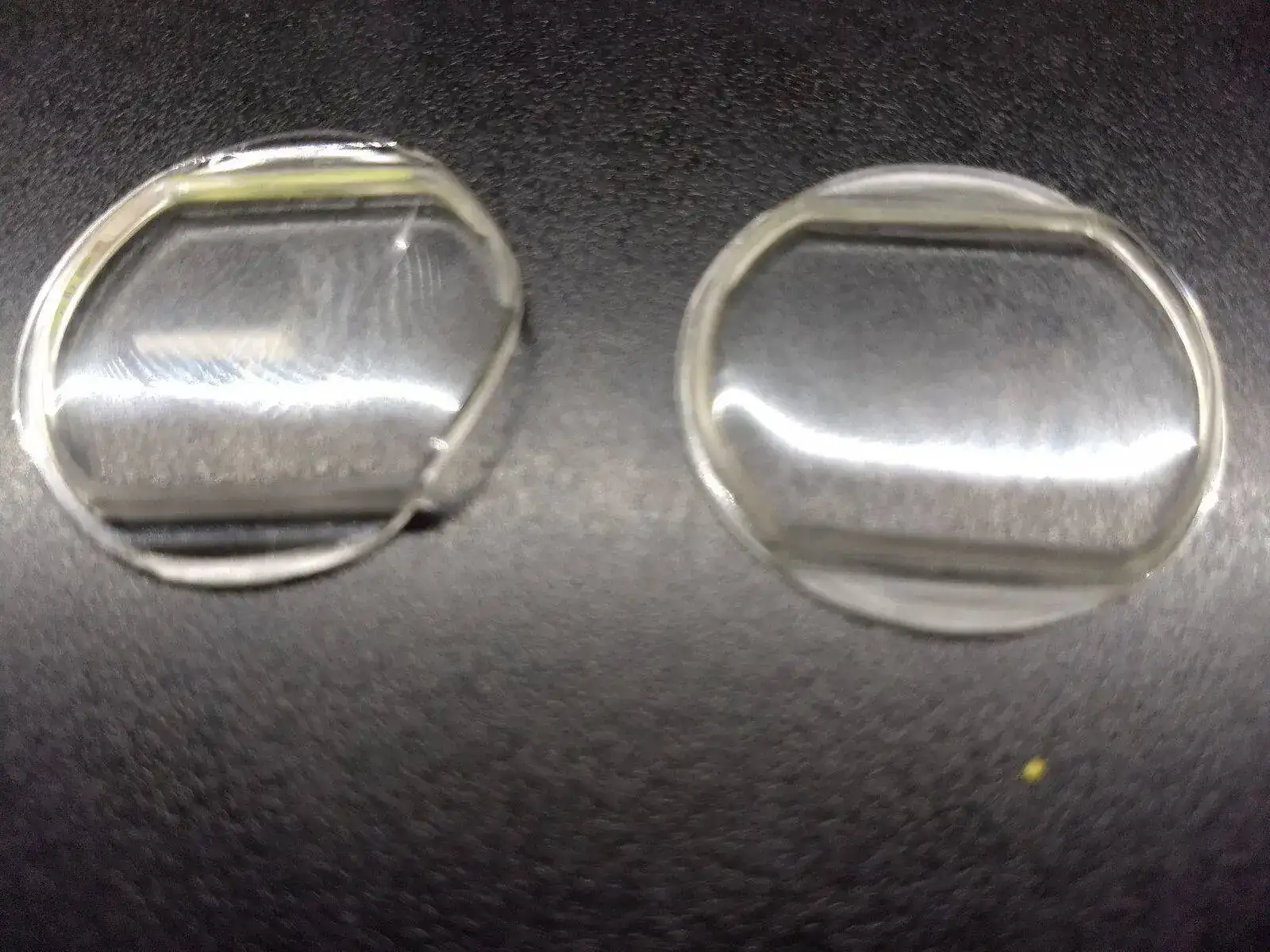

Una vez moldeado le di forma redonda con un dremel muy cuidadosamente ya que el dremel no perdona si te pasas chau laburo
Ver el archivos adjunto 1722364

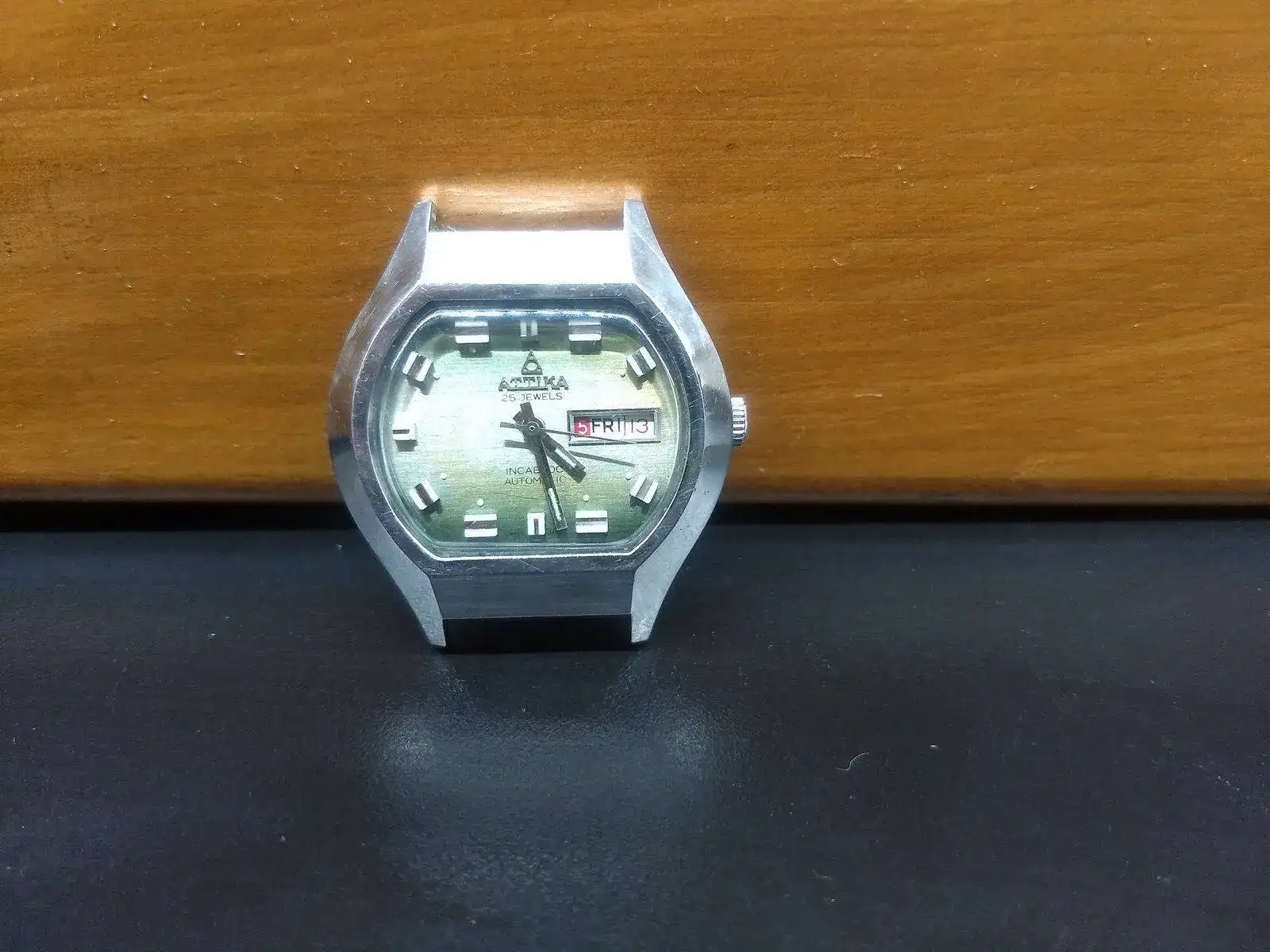

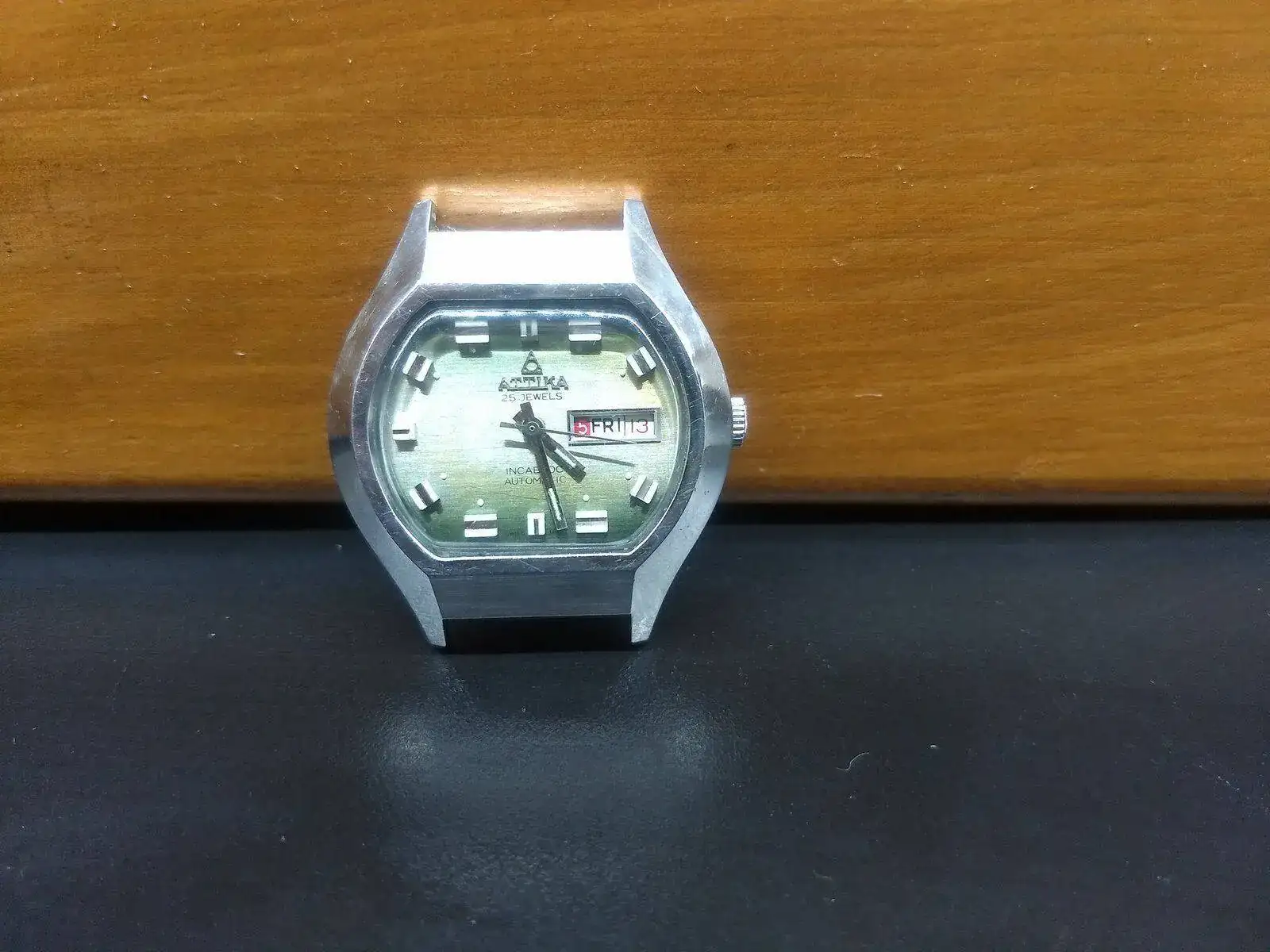

Los resultados desde mi punto de vista no son perfectos, pero son aceptables, el reloj fue terminado la maquina se le hizo un servicio completo, Desarme, limpieza armado y aceitado.

Ver el archivos adjunto 1722365

calibración con un crono comparador casero y quedo todo listo .
Saludos a todos.
Bueno bueno bueno, que arte por favor 👏👏👏
