Mi carillón STILCAR "Tempus fugit" no toca las horas

  • Iniciador del hilo Iniciador del hilo Cylon69
  • Fecha de inicio Fecha de inicio
C

Cylon69

Novat@
Sin verificar
Hola a todos

Mis padres tienen un carillón STILCAR "Tempus fugit" desde hace entre 45 y 50 años, cuyo funcionamiento ha sido correcto hasta hace unas semanas y al que hemos hecho alguna limpieza periódica. Sin embargo, resulta que desde hace unas semanas no toca las horas, sólo los cuartos. Se supone que aparatos como éste se autocorrigen cuando no tocan las horas, pero eso no está ocurriendo. Sospecho que el reloj recibió un golpe con una silla de ruedas, que lo desplazó unos cm de su posición en el suelo y lo desequilibró (tenía puesta una cuña). En resumen, que ahora no toca las horas, sólo los cuartos, y me pregunto si estaría en mi mano arreglarlo.

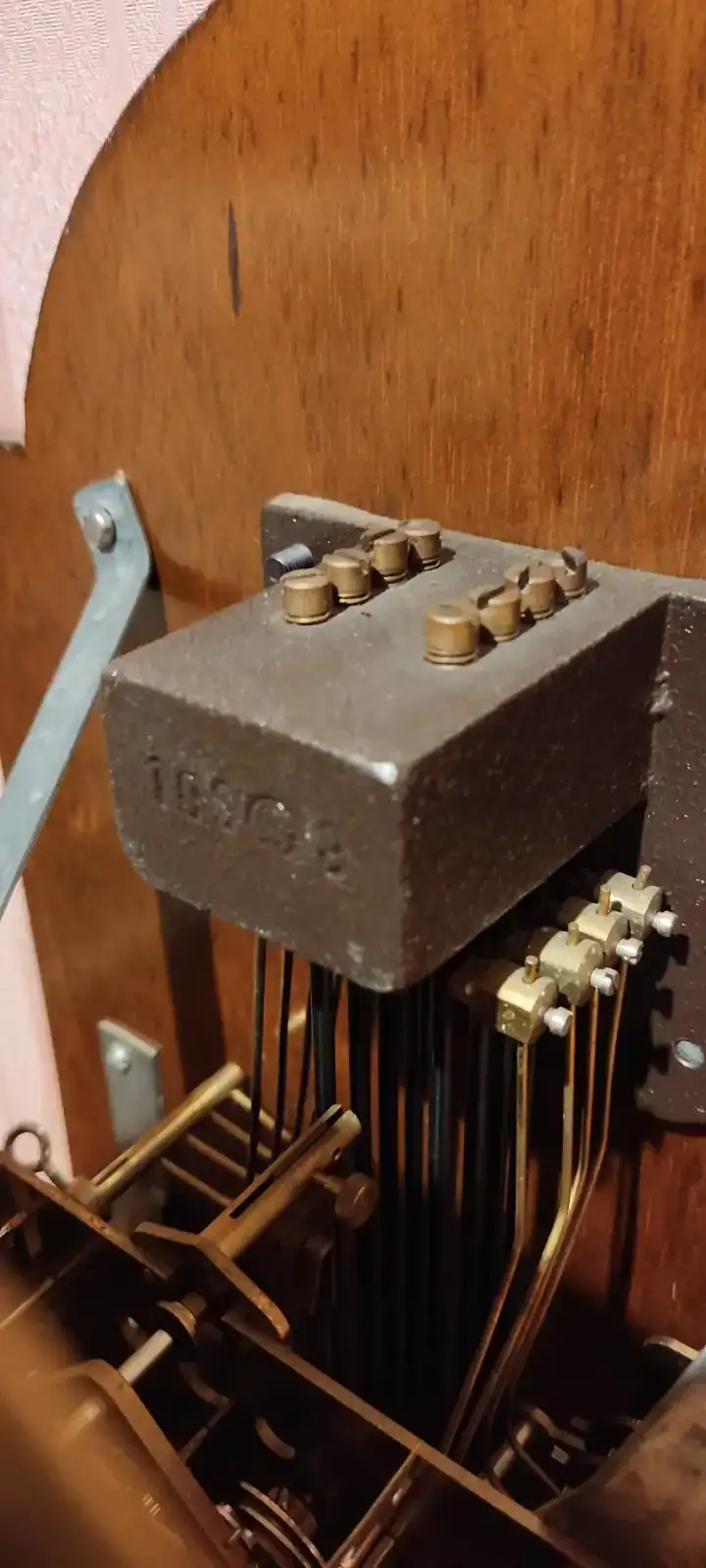

Me gustaría que alguien me aconsejara al respecto y también que me diera también datos sobre el reloj. En otro hilo he leído que la maquinaria es francesa (Romanet), en otro que posiblemente alemana, pero en mi reloj no parece poner nada al respecto; lo único que hay escrito (al menos a la vista) es lo que podéis ver en la foto adjunta nº 3, algo a´si como "108(S)8", no se acaba de ver bien..
¿Existe algún manual de reparación y podríais proporcionármelo?.

Os dejo también un vídeo donde se ve la maquinaria; las horas deben depender de los mazitos de la izda. pero la palanca está en posición de tocar y no toca.

Espero que podáis ayudarme

Saludos cordiales

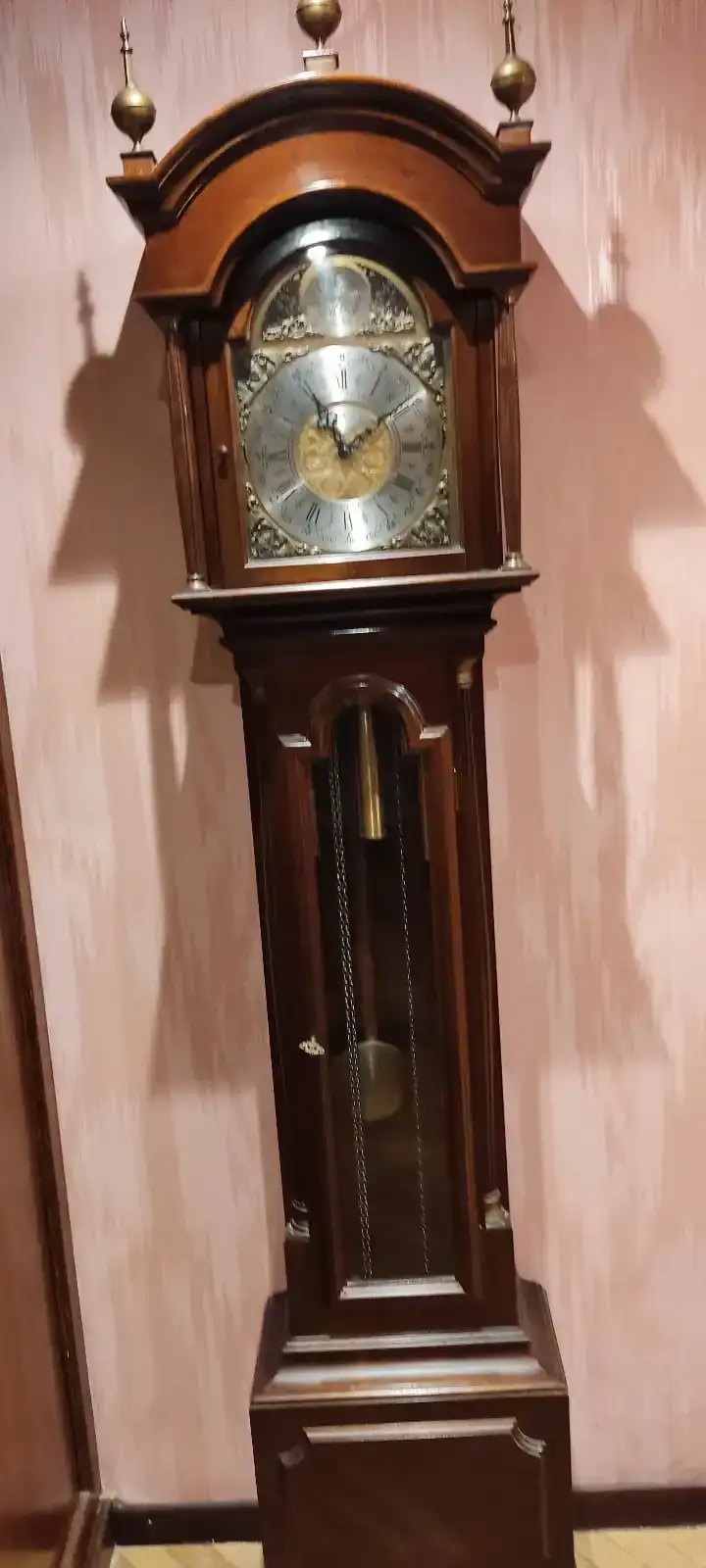

cariilón Stilcar T.F.-1.webp

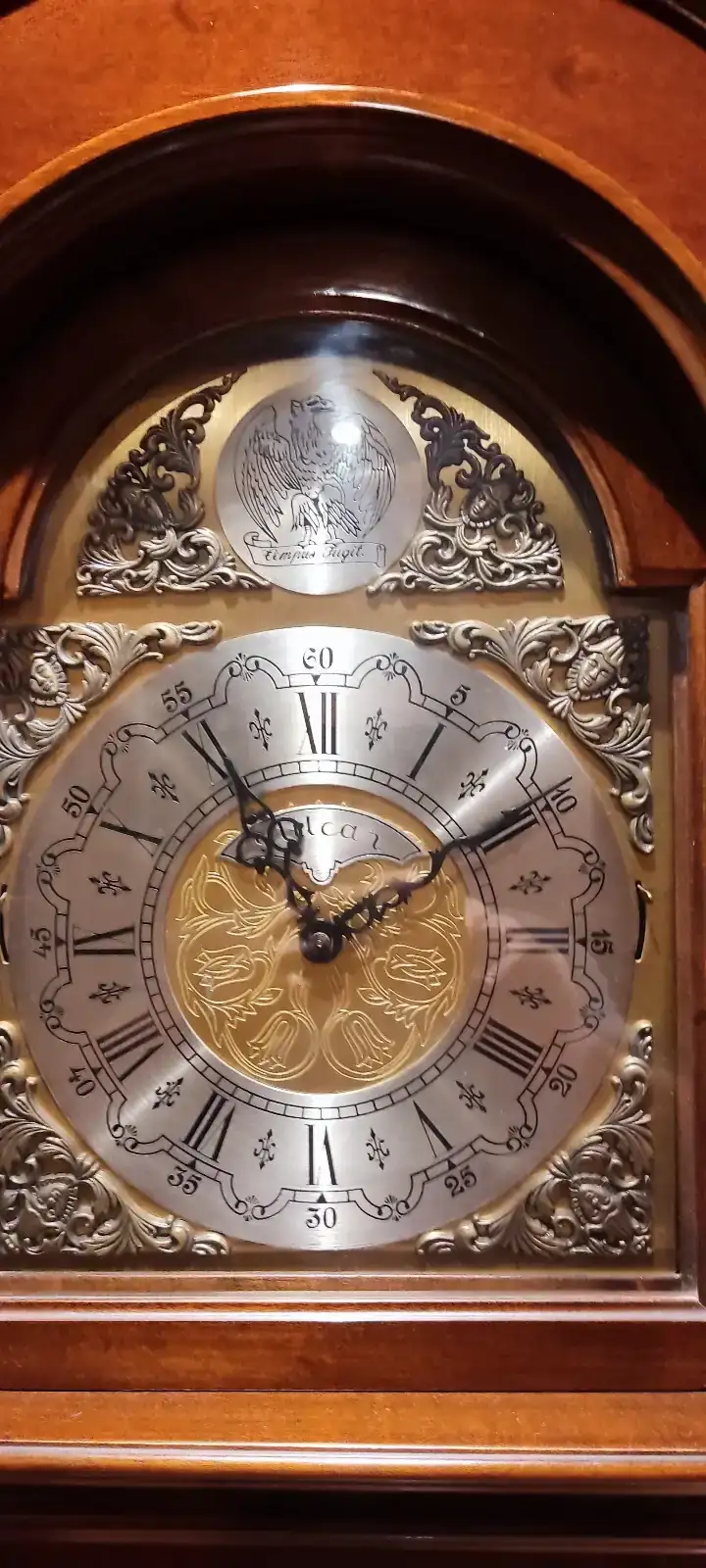

cariilón Stilcar T.F.-2.webp



cariilón Stilcar T.F.-3.webp


Archivos adjuntos

  • cariilón Stilcar T.F. (maquinaria).mp4
    48,7 MB
Buenos días, "STILCAR" empresa española: Estilos Carto.

Yo era cliente de ellos hasta que cerraron en los años 80s.

El hijo de uno de los dos socios era forero hace unos años.

Me parece que los martillos que dan las horas están muy pegados al soporte de los gongs.

Te pongo una foto de las pestañas que debes de tocar para poner y quitar la sonería.



Espero haberte ayudado.
Un saludo

La empresa se llamaba Stilos Carto, el taller lo tenían en Carabanchel. En principio eran 3 socios.... Rodriguez, Torrico y Castro, este ultimo Castro dejo la sociedad y se puso por su cuenta, continuando Rodriguez y Torrico. La maquina que esta montada en ese reloj es alemana de la marca Kieninger de muy buena calidad, se la suministraba la empresa Diamantes Cientificos(de la que yo era relojero) las importabamos de Alemania directamente.

  • Me gusta
Reacciones: P.G.
Buenos días, "STILCAR" empresa española: Estilos Carto.

Yo era cliente de ellos hasta que cerraron en los años 80s.

El hijo de uno de los dos socios era forero hace unos años.

Me parece que los martillos que dan las horas están muy pegados al soporte de los gongs.

Te pongo una foto de las pestañas que debes de tocar para poner y quitar la sonería.

Ver el archivos adjunto 3529177

Espero haberte ayudado.
Un saludo

Hola
Gracias por responder, pero me temo que los martillos que ves en la foto son los de los cuartos, que si que los toca. Las palancas deslizantes de ambos lados de la esfera están y han estado siempre arriba. Cuando hice esas fotos las bajé y volví a subir para ver qu´ñe partes interiores se movían Yo creo que tocar las horas corresponde a los martillos del lado izquierdo, que no se en la foto

En cualquier caso, te agradezco enormemente que hayas respondo

Una brazo

La empresa se llamaba Stilos Carto, el taller lo tenían en Carabanchel. En principio eran 3 socios.... Rodriguez, Torrico y Castro, este ultimo Castro dejo la sociedad y se puso por su cuenta, continuando Rodriguez y Torrico. La maquina que esta montada en ese reloj es alemana de la marca Kieninger de muy buena calidad, se la suministraba la empresa Diamantes Cientificos(de la que yo era relojero) las importabamos de Alemania directamente.

Hola
Gracias pro responder.
¿Puedes darme alguna indicación que me permita tratar de arreglarlo por mis medios?, soy ingeniero, trasteo y no me da miedo trastear en éste reloj. Ver la sonrisa de mi madre si o arreglo sería es motivación suficiente

saludos cordiales

Mira las pesas, hay una mas pesada que las demas, sobre 3/4 de kilo y tiene que estar situada a la derecha segun miras el reloj de frente. La mas pesada es la de los cuartos las otras dos vienen pesando lo mismo aproximadamente.

Mira las pesas, hay una mas pesada que las demas, sobre 3/4 de kilo y tiene que estar situada a la derecha segun miras el reloj de frente. La mas pesada es la de los cuartos las otras dos vienen pesando lo mismo aproximadamente.

Pero nadie ha cambiado las pesas de sitio, eso no me aclara nada .-(
Me sorprende que estén rellenas de hormigón, sí, como lo digo, que cutre..

¿de veras hoy hay nadie que me pueda guiar en como reparar este reloj?

Sorprendentemente, en youtube no hay nada particular de ésto

¿de veras hoy hay nadie que me pueda guiar en como reparar este reloj?

Sorprendentemente, en youtube no hay nada particular de ésto

No está de más pesar las pesas: la más pesada debe colocarse en el tren de los cuartos, ya que es la que acciona la sonería de mayor consumo energético. Conviene hacer sonar el reloj y, al mismo tiempo, estirar ligeramente de las pesas laterales para comprobar si el mecanismo se desbloquea.

Antes de desmontar, es recomendable estudiar la secuencia de sincronización y realizar numerosas fotografías del mecanismo, para poder reconstruir la posición exacta de cada componente durante el montaje.​


  • Desmontar el mecanismo pieza por pieza, sin forzar ningún componente.
  • Limpiar con detergentes y disolventes adecuados, utilizando pincel y palillos para las platinas y los piñones.
  • Revisar pivotes pivotar los qu esten ratados, y recentrar cuando fuera necesario.
  • Sustituir centros desgastados.
  • Volver a montar y engrasar con aceite y grasa de relojería gruesa todos los puntos de roce.
  • Sincronizar horas y cuartos asegurando que el tren de sonería y el tren horario queden perfectamente coordinados.
En resumen, se trata de varias horas de trabajo minucioso, pero imprescindible para que el mecanismo vuelva a funcionar correctamente.
Posdata: Mis alumnos jubilados —ingenieros, arquitectos, mecanicos, y otros supervivientes de la vida técnica, o las Vellas Artes— cuando les toca enfrentarse a un carrillón siempre acaban diciendo lo mismo: “Esto no está pagado.” Y razón no les falta: pocas cosas enseñan tanta humildad como un tren de sonería gripado.

Última edición:
No está de más pesar las pesas: la más pesada debe colocarse en el tren de los cuartos, ya que es la que acciona la sonería de mayor consumo energético. Conviene hacer sonar el reloj y, al mismo tiempo, estirar ligeramente de las pesas laterales para comprobar si el mecanismo se desbloquea.

Antes de desmontar, es recomendable estudiar la secuencia de sincronización y realizar numerosas fotografías del mecanismo, para poder reconstruir la posición exacta de cada componente durante el montaje.​


  • Desmontar el mecanismo pieza por pieza, sin forzar ningún componente.
  • Limpiar con detergentes y disolventes adecuados, utilizando pincel y palillos para las platinas y los piñones.
  • Revisar pivotes pivotar los qu esten ratados, y recentrar cuando fuera necesario.
  • Sustituir centros desgastados.
  • Volver a montar y engrasar con aceite y grasa de relojería gruesa todos los puntos de roce.
  • Sincronizar horas y cuartos asegurando que el tren de sonería y el tren horario queden perfectamente coordinados.
En resumen, se trata de varias horas de trabajo minucioso, pero imprescindible para que el mecanismo vuelva a funcionar correctamente.
Posdata: Mis alumnos jubilados —ingenieros, arquitectos, mecanicos, y otros supervivientes de la vida técnica, o las Vellas Artes— cuando les toca enfrentarse a un carrillón siempre acaban diciendo lo mismo: “Esto no está pagado.” Y razón no les falta: pocas cosas enseñan tanta humildad como un tren de sonería gripado.


Todo eso lo tenía ya previsto, más o menos. No pensaba tocar los mecanismos de la hora y cuartos, pues tengo la certeza de que funcionan. el problema es el izquierdo, las horas. Yo, soy ingeniero y algo manitas en casa., tengo herramientas, aunque no un lugar adecuado para hacer el desmontaje.. pero lo que más me preocupa es si tengo que sustituir algo, ¿de dónde encuentro los repuestos?.
Me lo tomaré con tranquilidad, voy a seguir documentándome, he encontrado en youtube alguna cosa, genérica o transversal que puede ser un comienzo

Pero lo que estaría bien es un manual con despiece de esta marca o modelo

saludos

Lo mejor que puedes hacer es desmontarlo, limpiar todas las piezas, verificar si tiene desgaste para poner buchones, montarlo, engrasarlo y ajustarlo (sobre todo la parte de los cuartos)
Es un poco complicado, sobre todo el montaje.
Si vives en Madrid podria echarte una mano

Hola, dices que el sistema de cuartos funciona y el de campanadas de horas no.
Estas maquinas normalmente llevan dos levas una corta que esta accionada por una estrella de 4 puntas encajada en el eje de la manecilla de minutos, tres puntas de la estrella tienen la misma dimension y acciona la leva de los cuartos y hace el previo del rodaje al subir y dispara el rodaje y el freno de aire al bajar, si el freno de aire queda frenado los rodajes de ese sistema no arrancan, pero ese no es el caso .
la cuarta punta de la estrella es un poco mas larga y sube una leva mas larga esta combinada con la corta de la soneria, que es lo que pasa? que esa punta de la estrella sube las dos levas a la vez haciendo el previo de campanadas y al mismo tiempo cae la leva corta que ya ha hecho el previo de la soneria y acciona la melodia completa y cuando termina acciona la caida de la leva larga y da las horas, que pasa si el freno de aire de oras esta agarrotado o no le llega la fuerza para ser accionado? pues que no te va a dar las campanadas,,,, asi que tienes que revisar esa zona, a ver si esta correcta y hace bien el previo y el disparo de los rodajes de campanadas, ten en cuenta que el freno de aire recibe muy poca fuerza motriz el mas leve roce u ostruccion anularia el tren de rodaje de campanadas.
tienes que revisar el buen funcionamiento de esa zona, y si todo esta bien, lo vuelves a comentar para seguirte orientando
Un saludo

La interrelacion entre las tres maquinas es compleja, yo, aficionado, llegue a dominar las comtoises, con dos maquinas y sus interelaciones,
tal como puedes ver en la descripcion de el monje, es complejo,
Yo he trabajado en dos o tres de ellos, y como no habian dientes rotos, ni habia que hacer buchones, simplemente, con mucho cuidado , los saque del mueble, y los limpie sin desmontarlos , con mucho cuidado, y salieron funcionando.
Si hace muchos años desde la ultima vez que se limpio y engraso, los aceites podrian haberse secado e impedir el giro de las piezas sobre las que se aplica minima fuerza, (los ventolines por ejemplo) e impedir que giren...
Ya se que no te ayudo en mucho, pero es que no se mas.....
