Elgin 44

[PedroA]

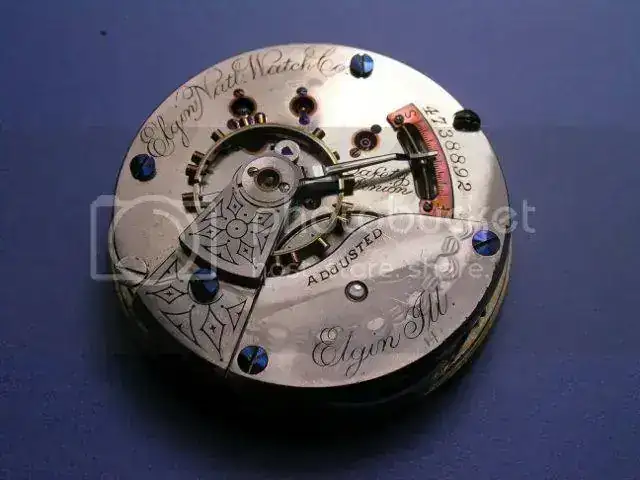

Siguiendo con otro de los movimientos que poco a poco he ido comprando, en esta ocasión le ha tocado el turno a este precioso reloj americano.

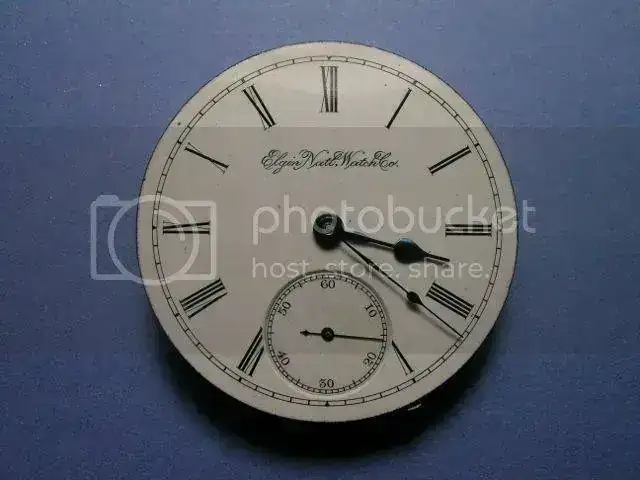

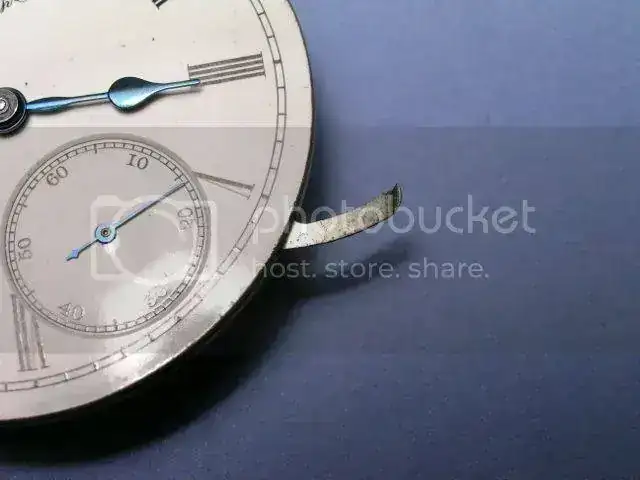

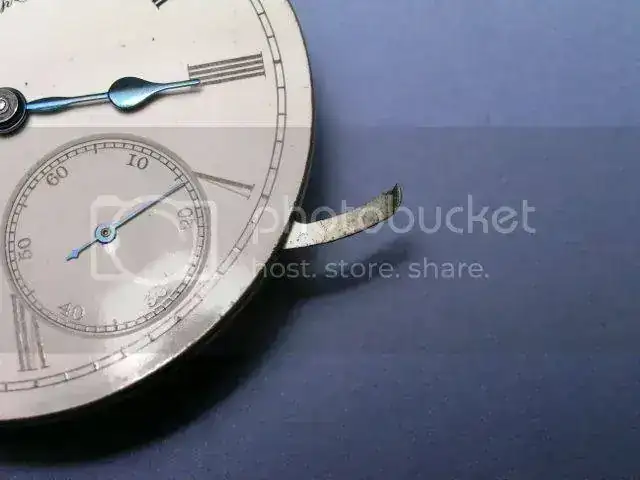

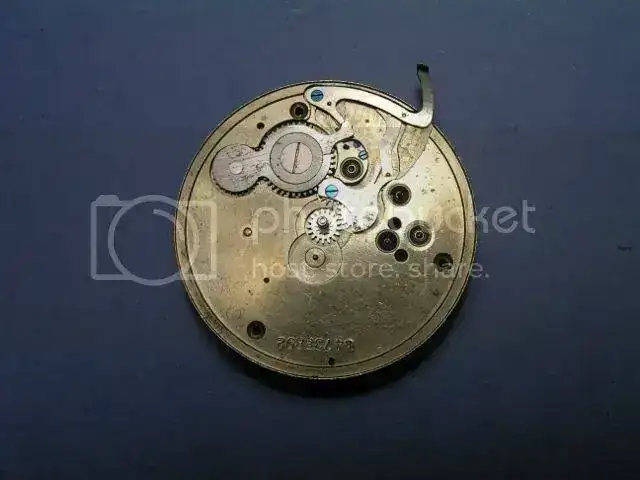

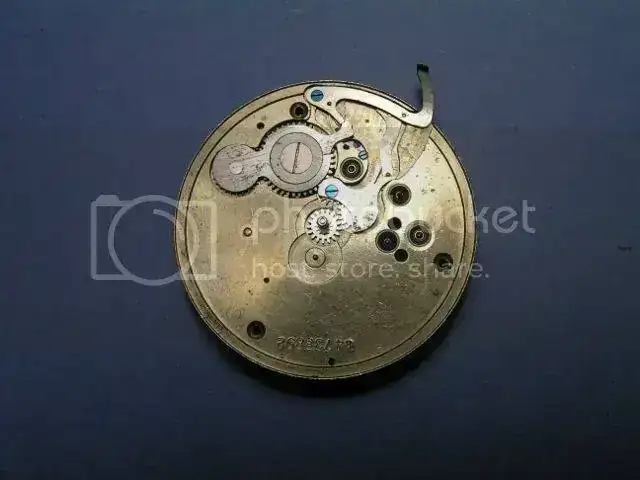

Lo que mas me ha llamado la atención, ha sido esta palanca para el cambio de hora.

Aquí se puede ver en detalle su funcionamiento.

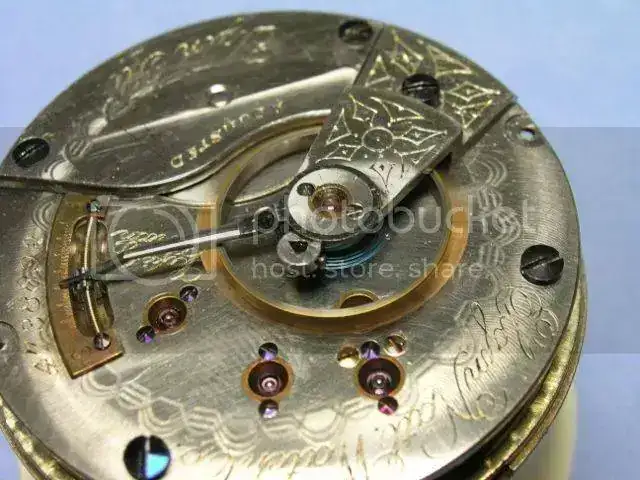

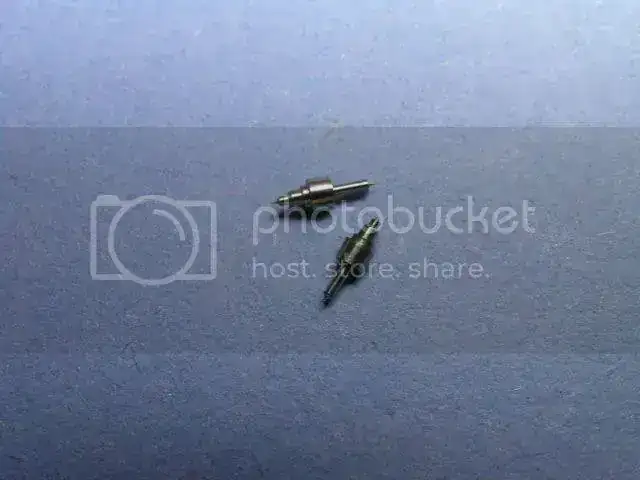

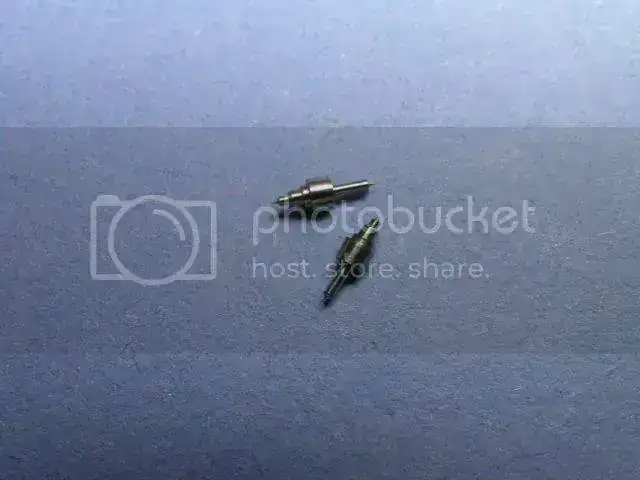

No fue difícil averiguar la avería al ver como el volante bailaba de un lado para otro. Siguiendo con mis prácticas de torno aproveche la ocasión para probar mis nuevas herramientas (buriles y bruñidores)

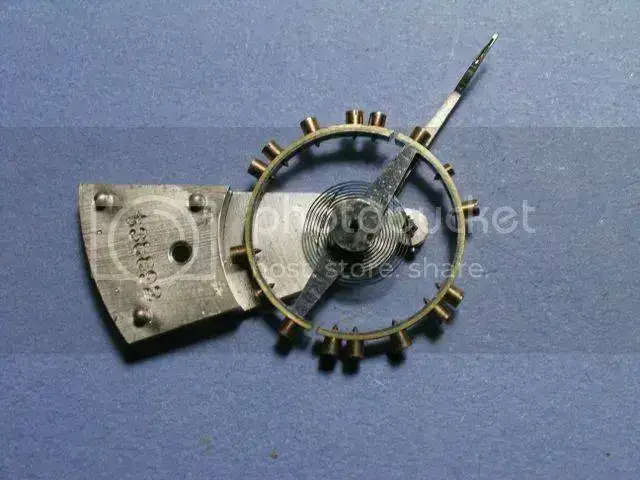

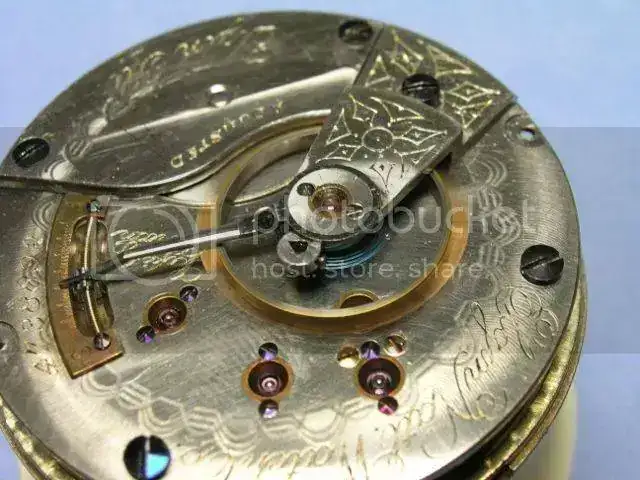

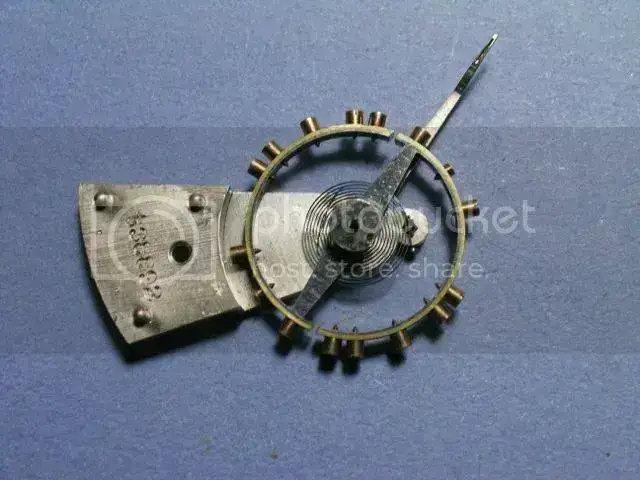

El eje montado en el volante y todo el conjunto con espiral y puente.

Antes de montar el volante me di cuenta que la cuerda estaba a tope, así que tras quitarle la fuerza al muelle real monté el volante y probé el funcionamiento. Nada de nada. Tras desmontar todo el movimiento seguí con los mismos problemas aun aceitando en exceso los pivotes, así que todo el movimiento fue al taller de lavado.

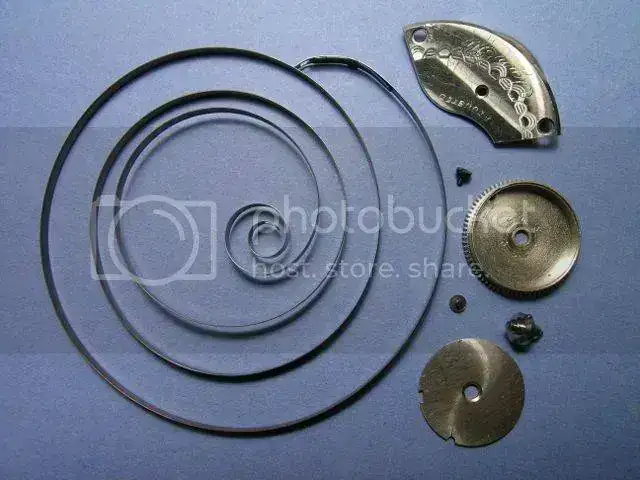

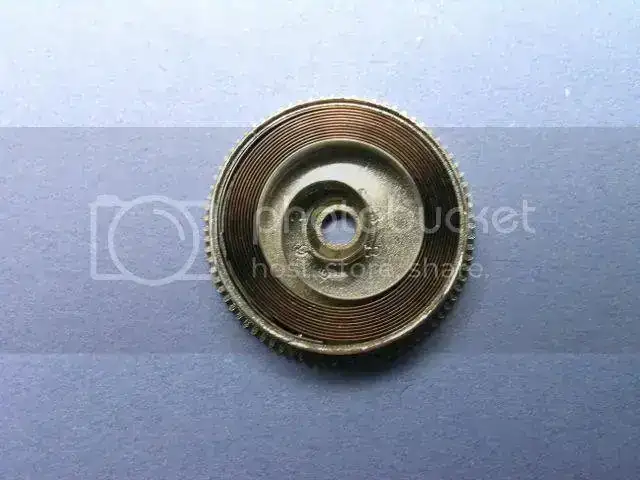

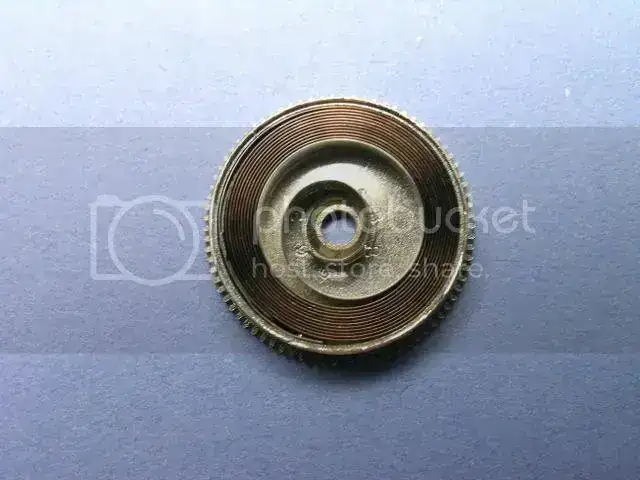

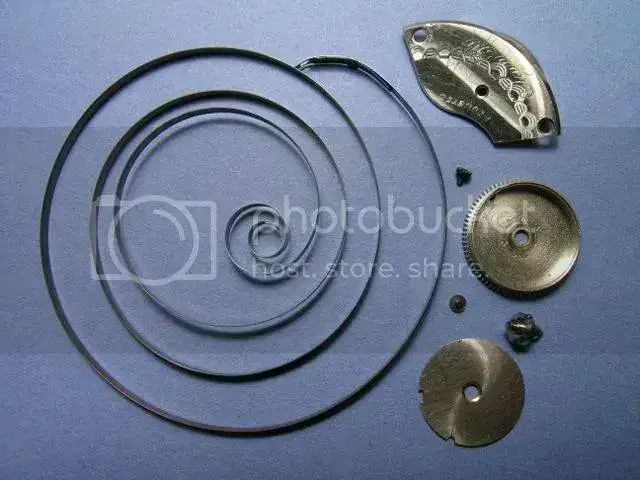

Despiece del cubo con su puente. Como curiosidad, el muelle se coloca al revés.

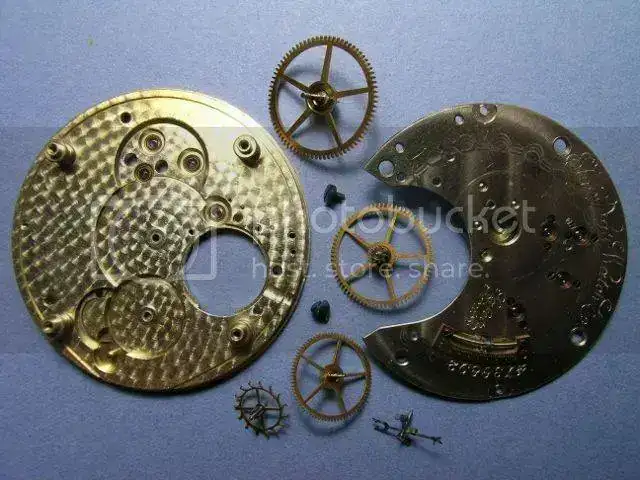

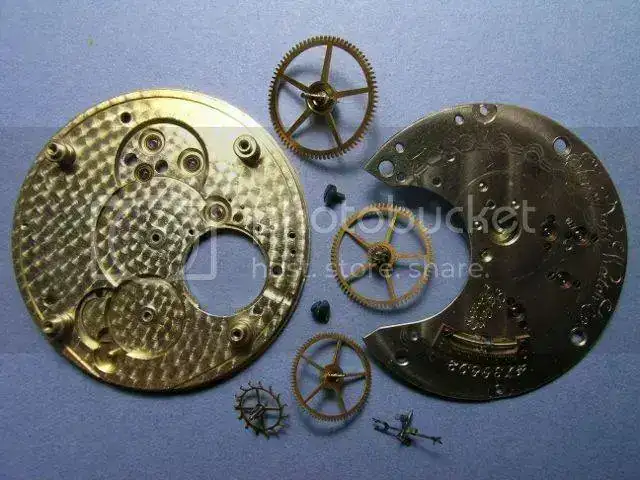

Pletina, su puente y todo el tren de rodaje + áncora. Muy bonita por cierto.

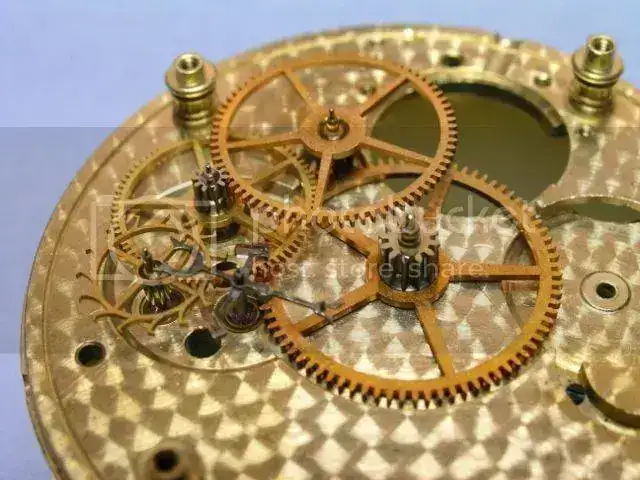

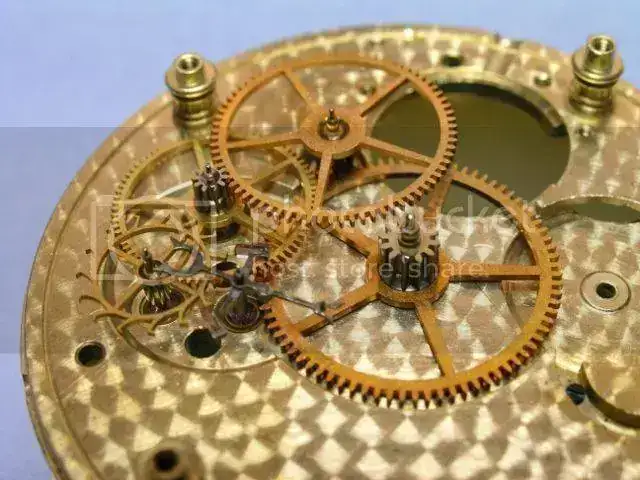

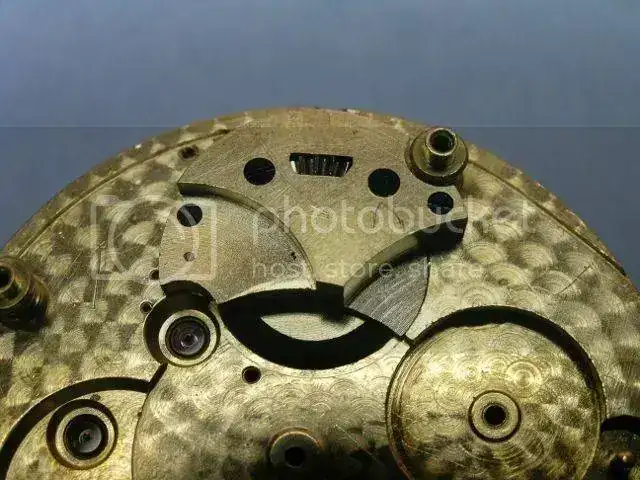

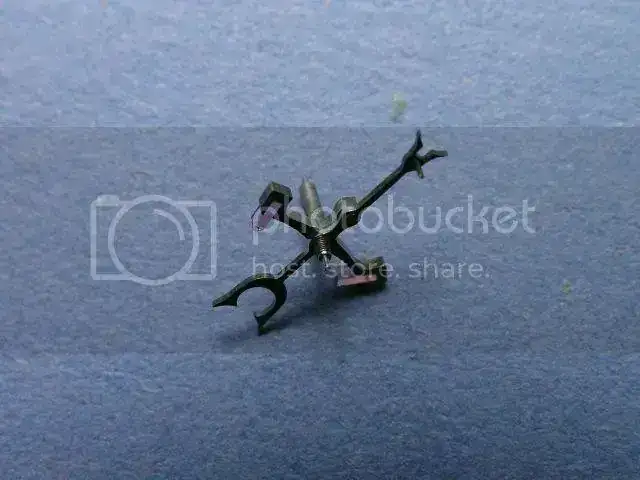

El tren de rodaje en la pletina + áncora

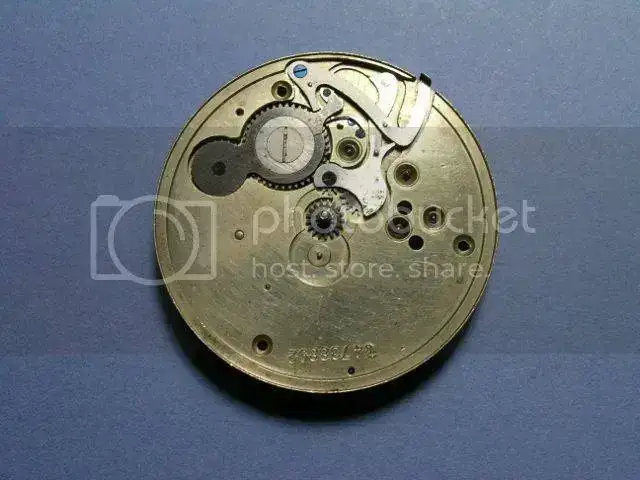

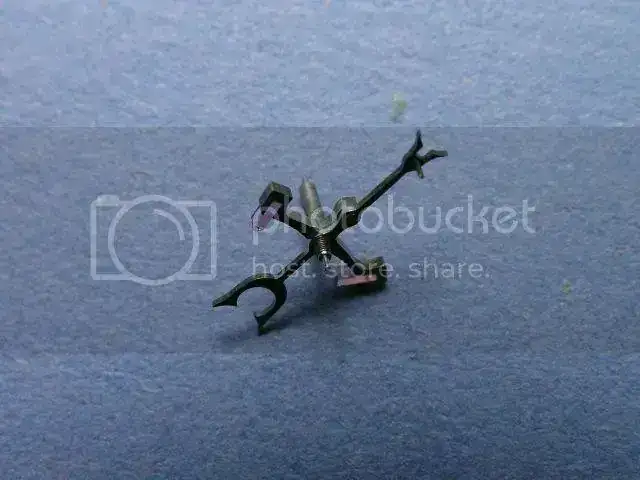

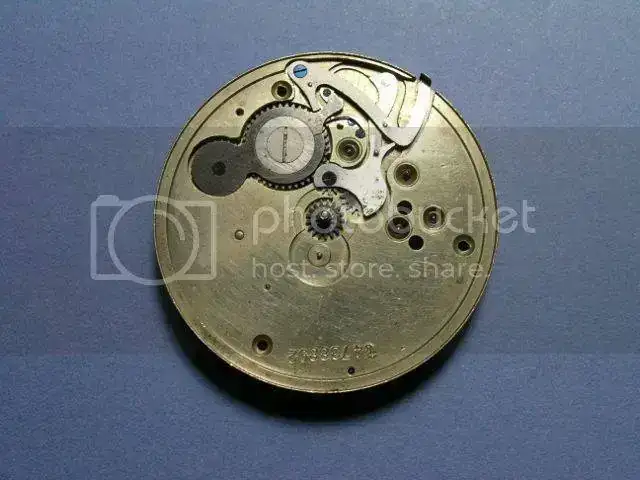

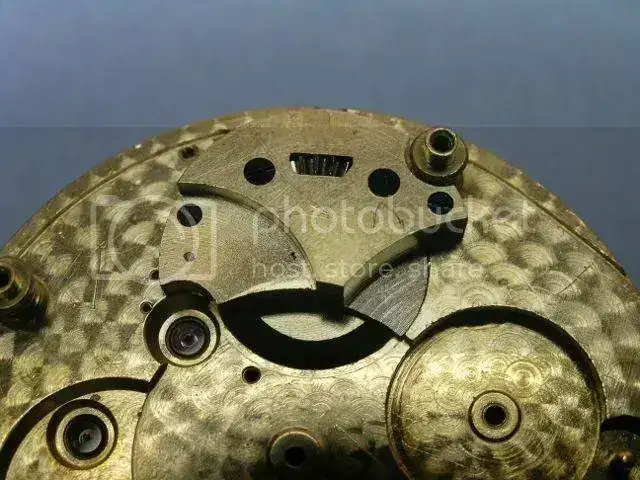

Soporte del piñón de remontuar desmontado y montado en la pletina

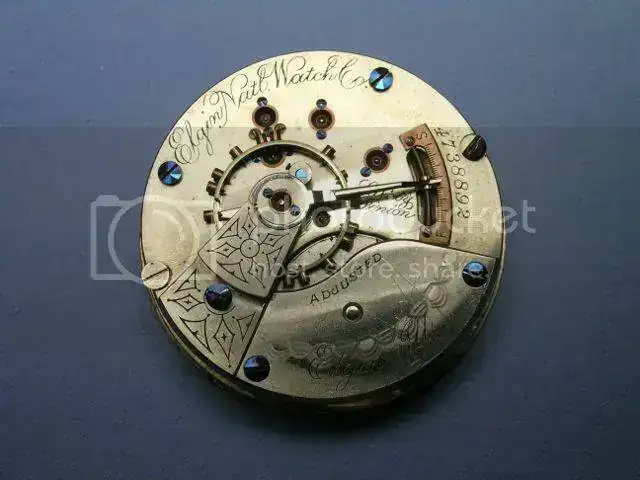

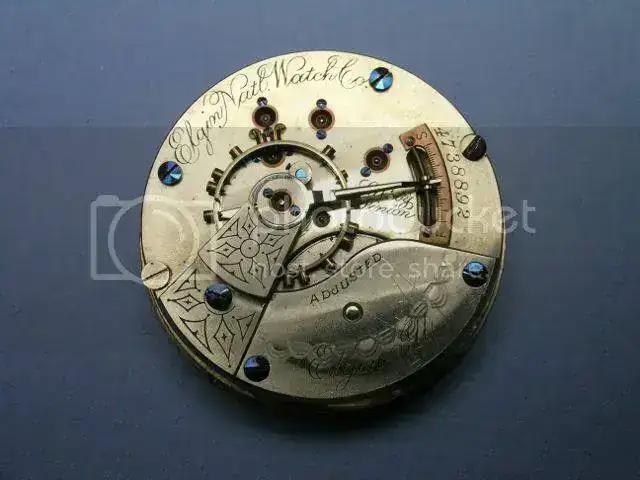

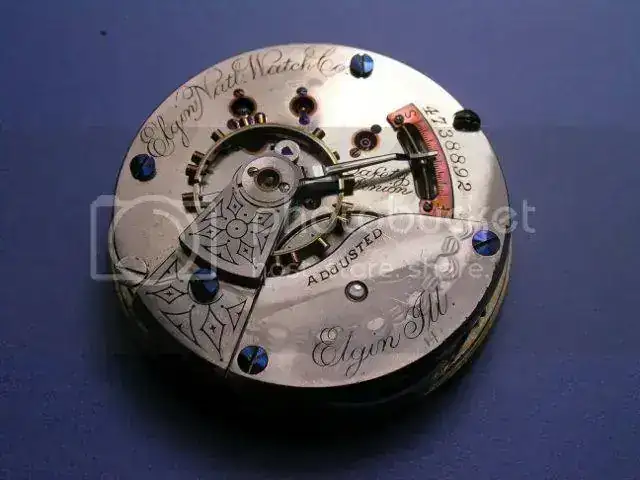

El movimiento montado de nuevo y a pleno funcionamiento.

Ahora tengo que localizar una caja que pueda servirme.

Saludos.



[Golipo]

Hola Pedro,
gracias por compratir estas imágenes, más que interesantes

Este Elgin es Grade 126, de 1893.
podés ver los datos completos colocando el número de serie en pocketwatchdatabase.com
donde podés ver la fícha en particular de éste :

https://pocketwatchdatabase.com/search/result/elgin/4738892

Por ahí ya sabías estos datos,
aunque pueden ser interesante para alguien más

Saludos
Alvaro



[PedroA]

Gracias Golipo. Es curioso porque cuando lo compré me lo vendieron como grade 126. Sin embargo al buscar información no conseguí. Encontré esta otra página también bastante interesante en la que está identificado como grade 44. Ahora que lo veo con más detenimiento es posible que sean muy similares pero no iguales.

http://www.pocketwatch.ch/kelgin.htm

Saludos.



[Golipo]

Pedro,
fijate que la disposición de puentes, barillet, etc
están invertidos en ambos calibres.

Coloqué el número de serie del que sale en el sitio alemán y sale Grade 44,
sin ajustes y para lepine.

https://pocketwatchdatabase.com/search/result/elgin/2115349

Mientras que el Grade 126 era Hunter. también a eso se debe el cambio de hora con la palanquita?
Ese mismo sistema en algunos Longines.

Saludos
Alvaro

p.d., muy bueno ese sitio alemán de bolsillos,
no lo había visto.



[PedroA]

Efectivamente están invertidos. Se ve que en función de la disposición es 44 o 126. La página la encontré de casualidad buscando información sobre un longines 19.75N.

Gracias de nuevo.



[as1130]

Has hecho un trabajo digno de admiración, no todos los días vemos pasar por el taller estas preciosidades
Felicidades:

Cram.-



[PedroA]

Gracias, a ver si tengo un poco de suerte con las pujas y en breve puedo completarlo con una caja.

Saludos.



[santi81]

excelente trabajo! esa maquina es preciosa, no la había visto nunca.
gracias por mostrarlo.



[razzi]

Muy buen trabajo , ese calibre se merece una caja ya......... suerte con la búsqueda .No olvides mostrarnos el resultado final



[PedroA]

Me alegra que os guste. Ayer compré una caja en eBay que espero recibir en una o dos semanas. Es 18s así que espero que vaya bien. Ya pondré más fotografías si consigo acabarlo.

Saludos.



[PedroA]

Después de la limpieza, las letras de las pletinas se borraron. Usando pintura Humbrol y un paño ligeramente humedecido en disolvente este es el resultado.

Hoy he recibido la caja y aunque necesita una limpieza no he podido resistir la tentación de probar el encaje.

En cuanto que la limpie le pondré las agujas y a funcionar.

Saludos.



[as1130]

Te han quedado perfectas esas letras.

Cram.-



[Greencop]

Desde luego que la decoración del movimiento es preciosa.
Enhorabuena y que lo disfrutes.



[PedroA]

Gracias, efectivamente es un reloj bonito.

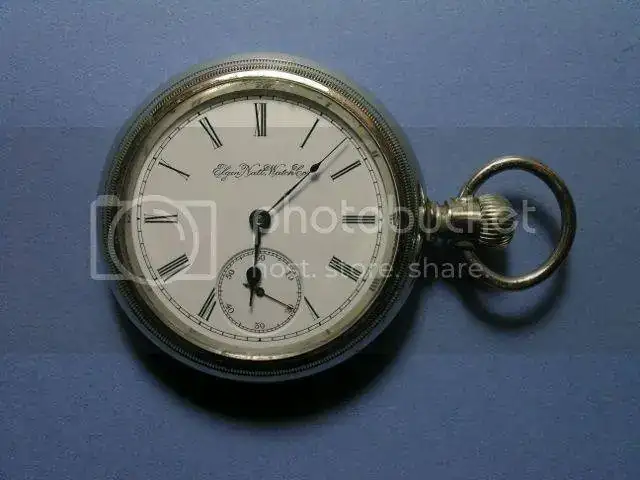

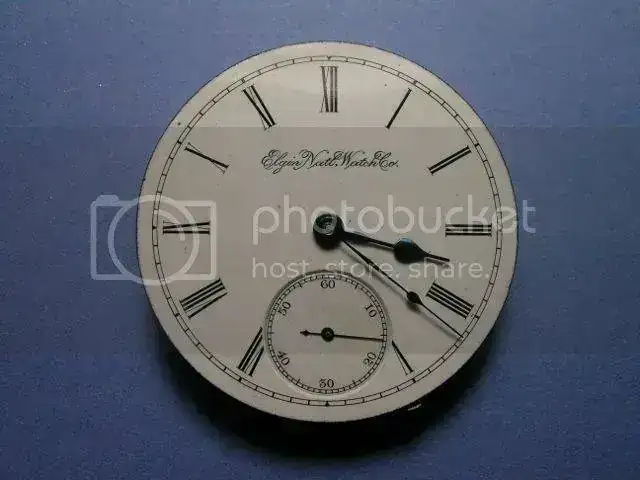

Después de limpiar la caja, ponerle un cristal nuevo y montar la agujas doy el trabajo por terminado.

Saludos.



[claudio ferrari]

Esta fantastico, gran trabajo, que lo difrutes mucho.....



[PedroA]

Gracias Claudio.

Saludos.



[as1130]

No había visto este hilo, pero sigo diciendo que visto el final creo que la moyoría, nos quitamos el sombrero.
Saludos a todos.

Cram.-



[PedroA]

Gracias as1130.



[razzi]

Excelente trabajo, el que la sigue la consigue. Disfrutalo



[PedroA]

Gracias razzi.



[Jose2011]

Magnífico trabajo, gracias por compartirlo, lo he guadado, tengo varios relojes de bolsillo para reparar, un saludo



[PedroA]

Gracias y ánimo para reparar esos relojes que tienes pendientes.

Saludos.
