Buenas noches, camaradas.
Os muestro cómo desmonto un calibre Vostok 2416. Válido para cualquier calibre 24XX, algunos sin fecha o sin carga automática.
Muestro el 2416 por ser el más completo, los demás son iguales quitando los pasos relativos a la carga automática y al fechador.
Mañana si es posible mostraré el proceso inverso, el montaje.
Los que andáis por el subforo ruso ya sabéis que no soy ningún experto, llevo cacharreando con relojes un año o menos, así que puede que haya cometido múltiples errores, incluso algún delito, durante el proceso. Por lo tanto siéntanse libres de comentar cualquier sugerencia, de señalar cualquier error o incluir una receta de cocina.
Voy a poner dos fotos seguidas, en la primera señalo la pieza que voy a quitar y el segunda muestro la pieza fuera.
No tengo ni repajolera idea de cómo se llaman las piezas de un reloj, así que en la descripción las nombraré en negrita y si alguien quiere aportar los nombres de las piezas en un comentario le estaré eternamente agradecido.
Bueno, AL TOMATEEEEE!!!!!

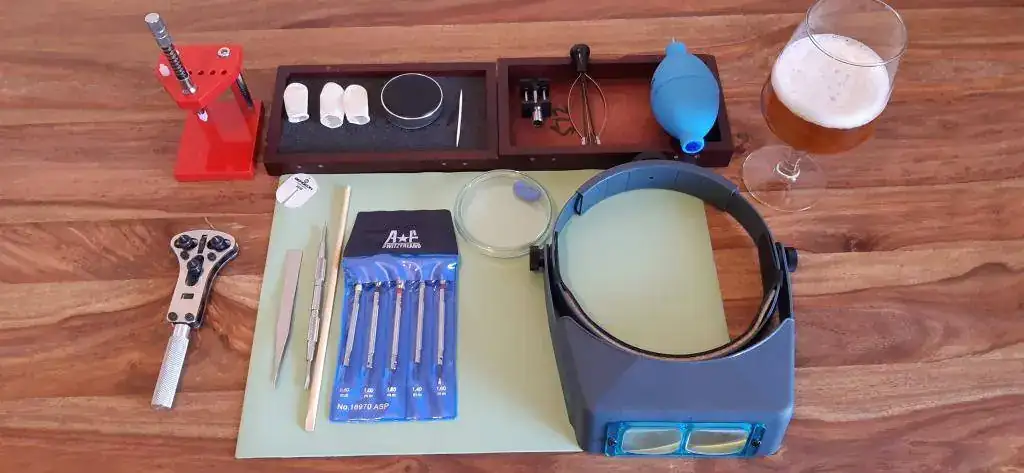

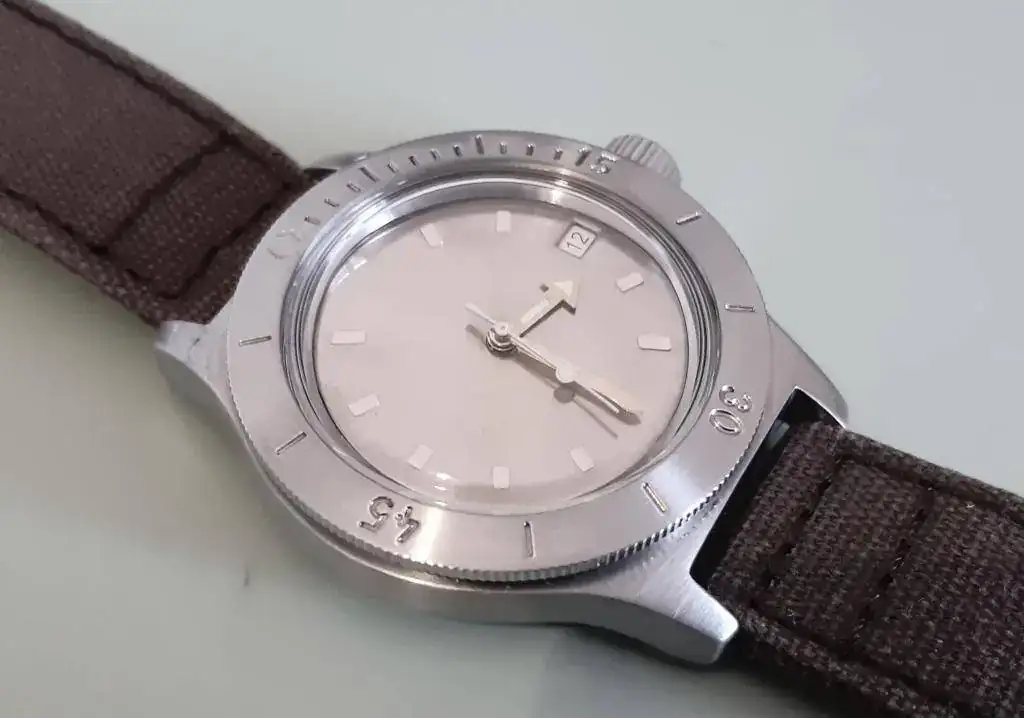

Las herramientas necesarias. Sólo necesitamos destornilladores de 1mm y 1,2 mm. Y una víctima, en este caso uno que presenté hace poco: "El Garbigune"

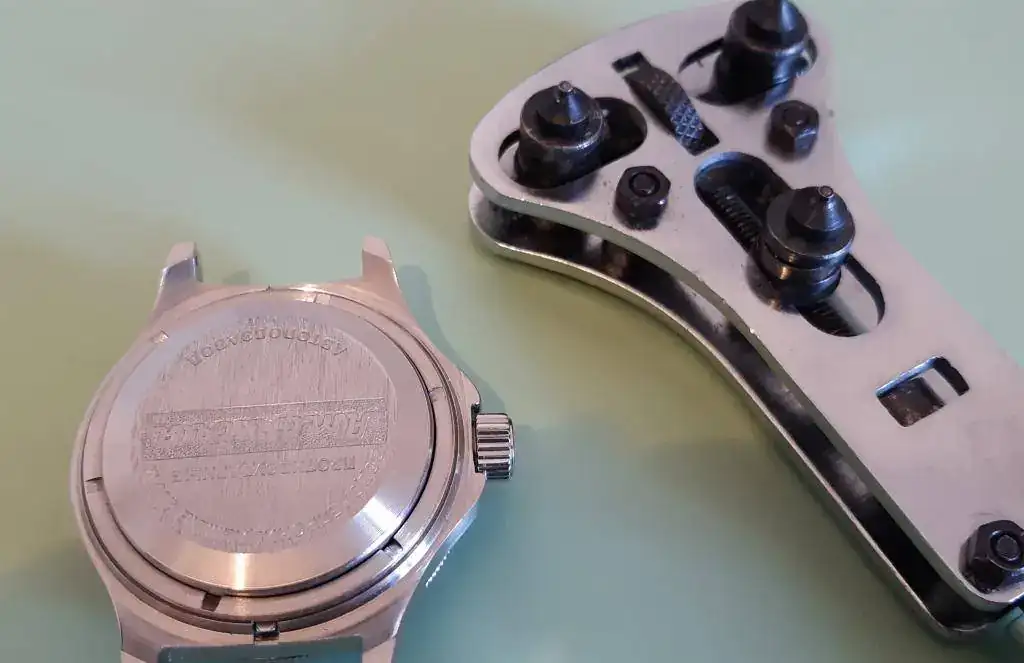

Con la llave Jaxa soltamos la trasera:
Vamos al grano:

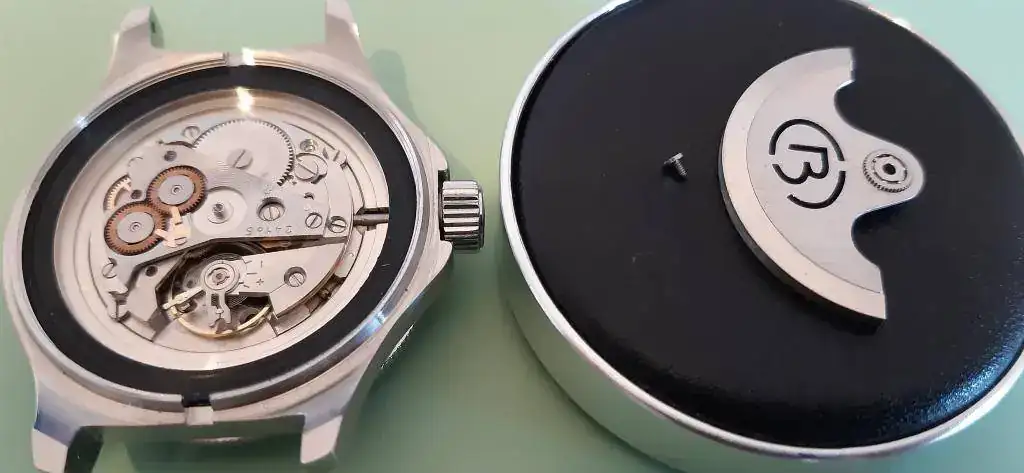

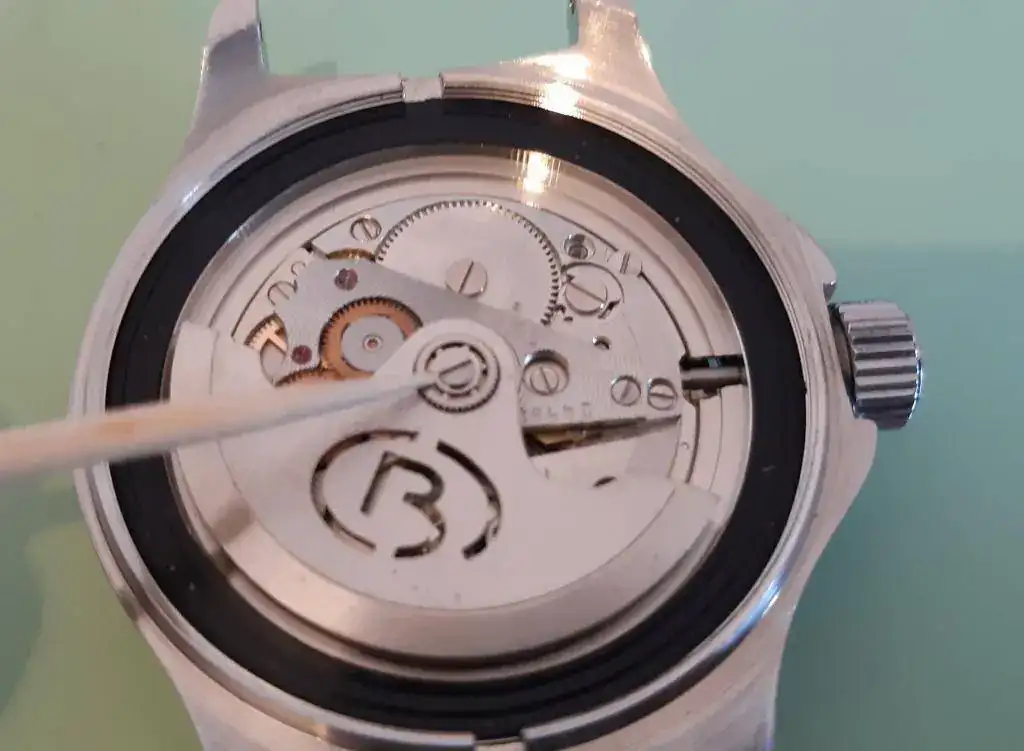

1 y 2.- Soltamos el Rotor (1) mediante su tornillo de 1mm:

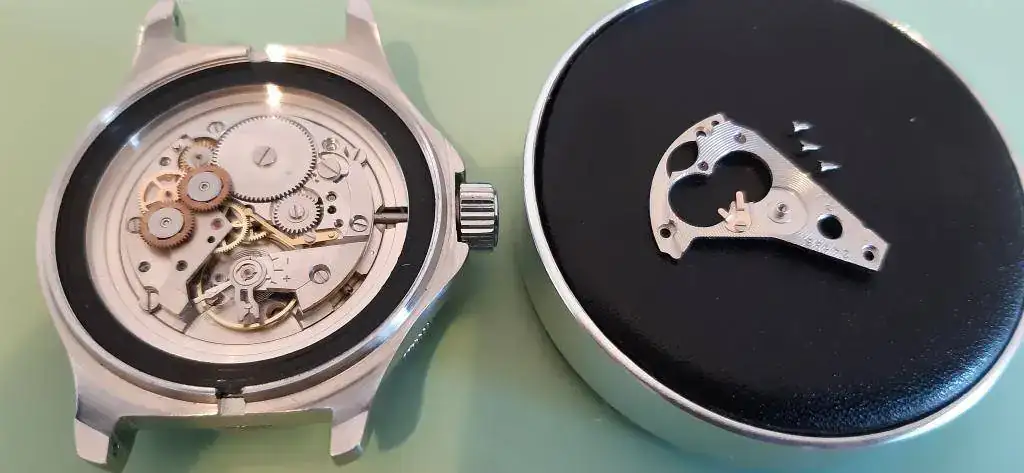

3 y 4.- Soltamos el Puente del rotor (3) con sus tres tornillos de 1'2 mm:

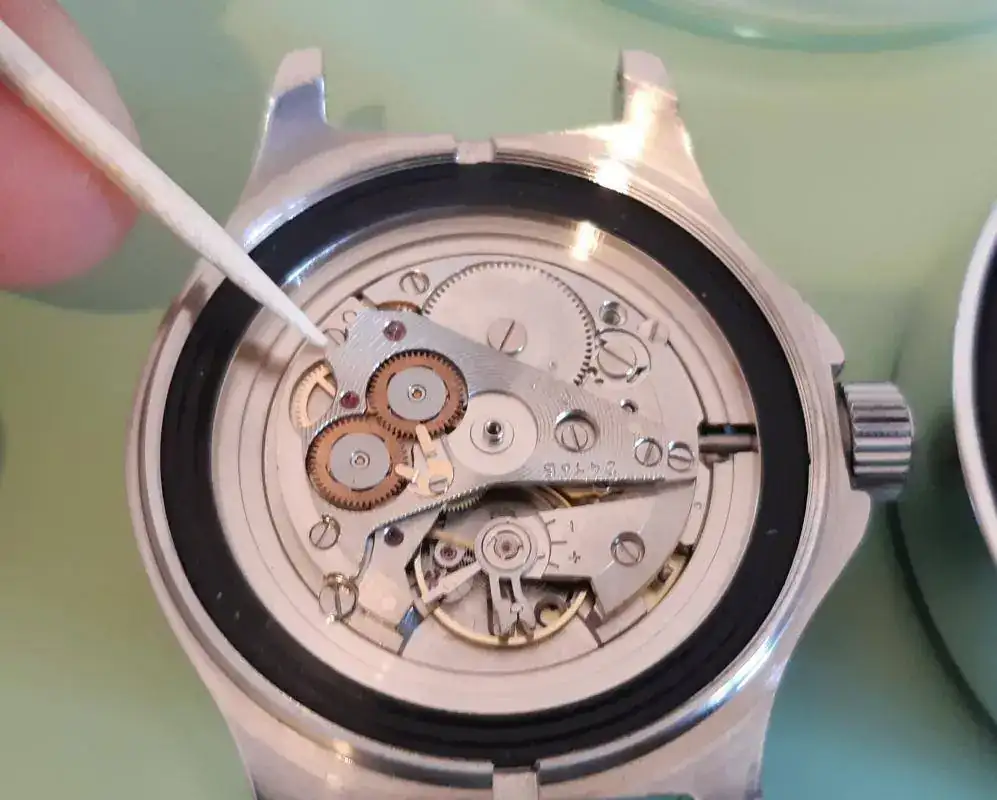

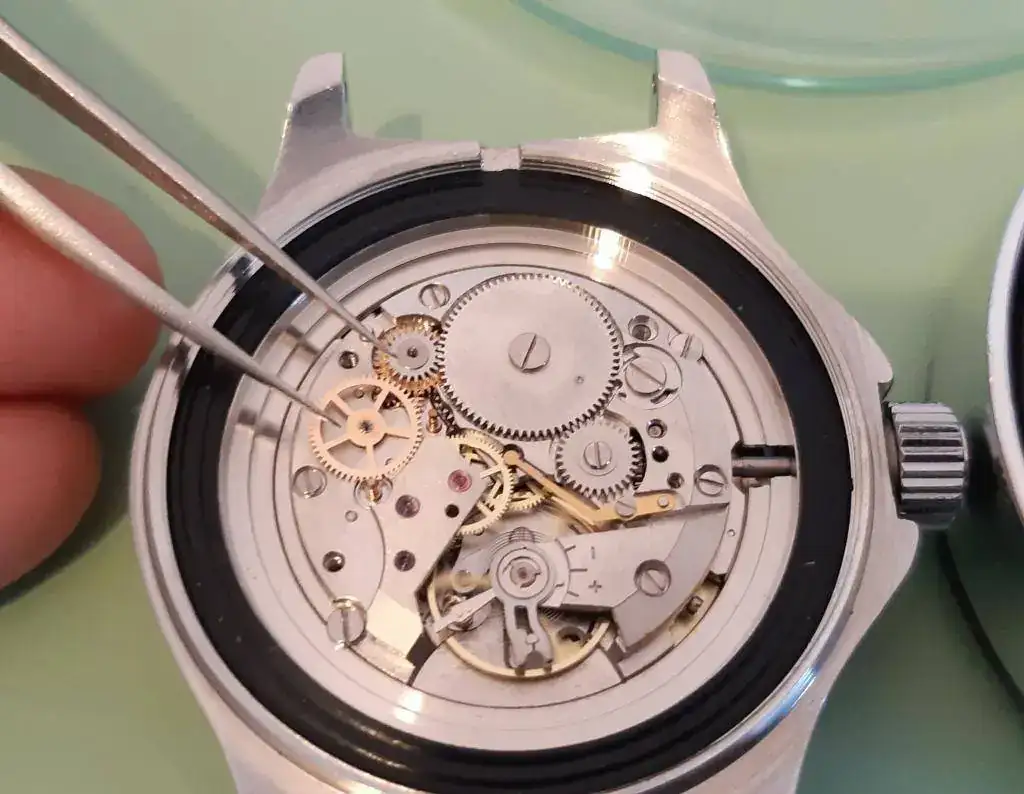

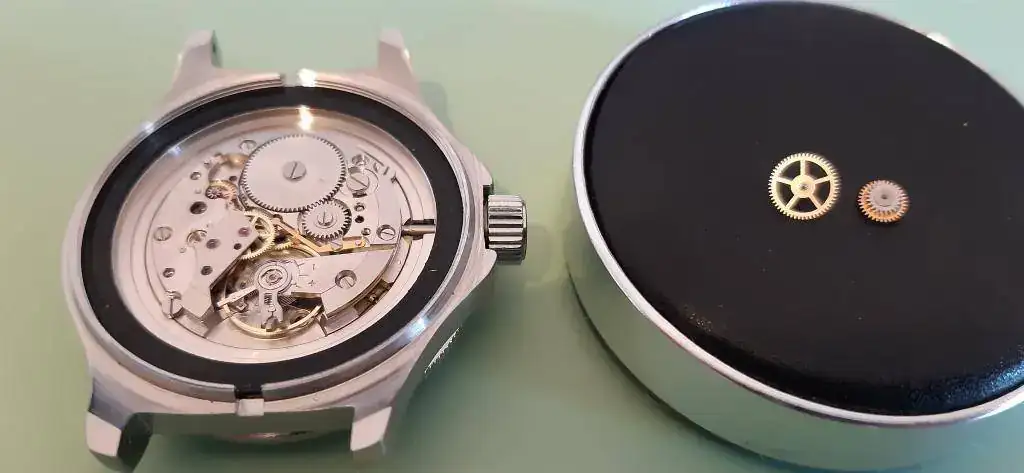

5 y 6.- Quitamos las 2 Ruedas gemelas (5 y 6) de la carga automática:

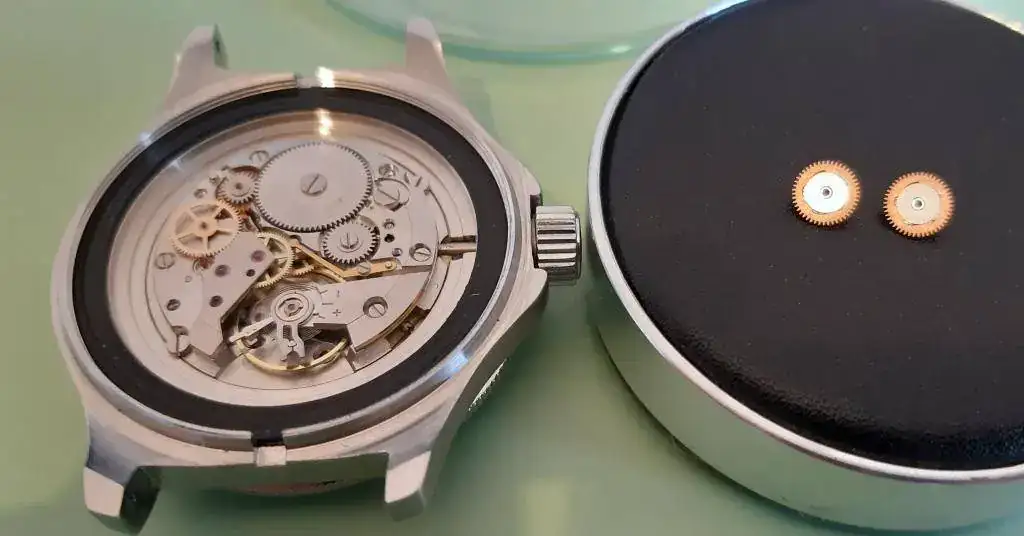

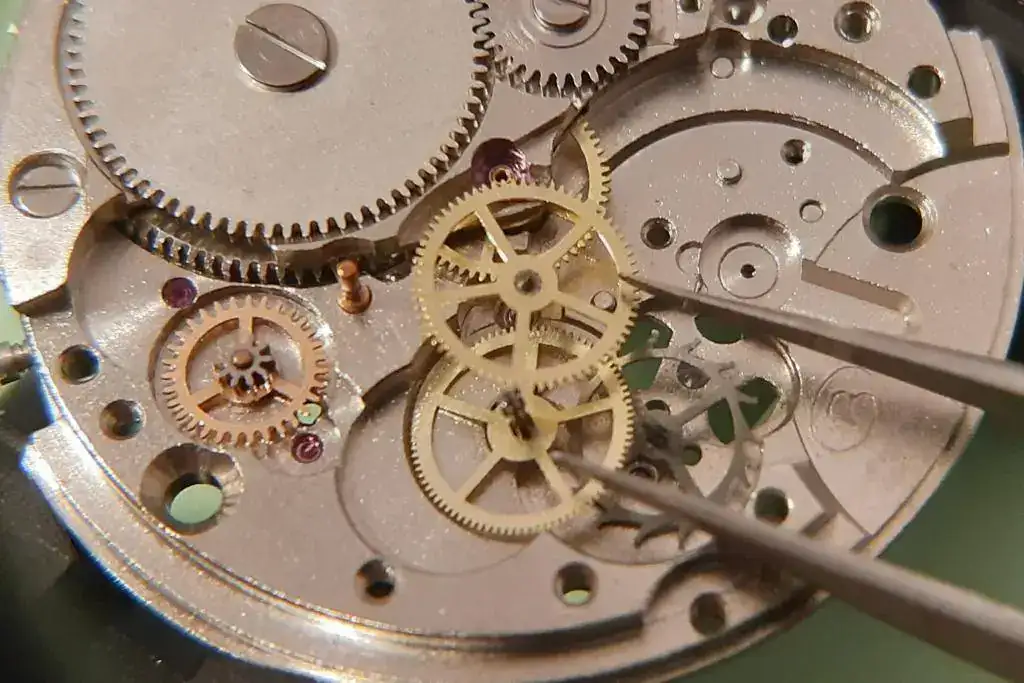

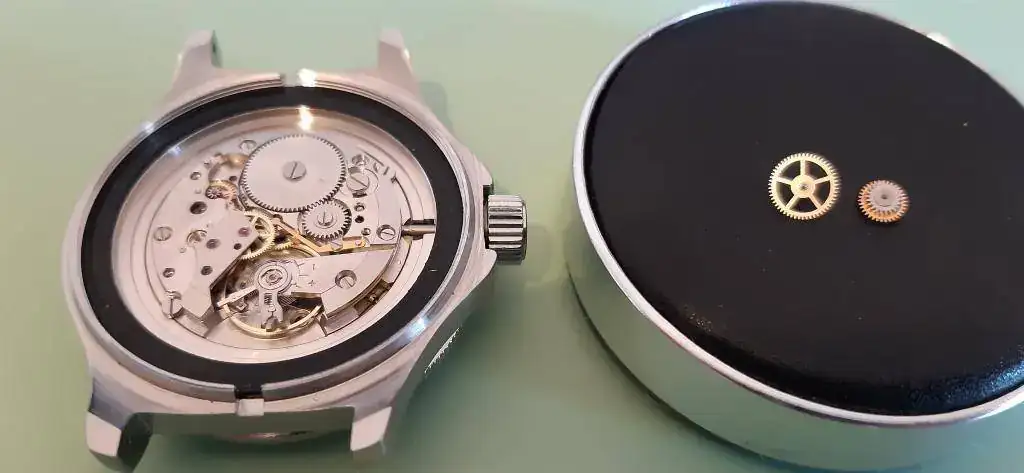

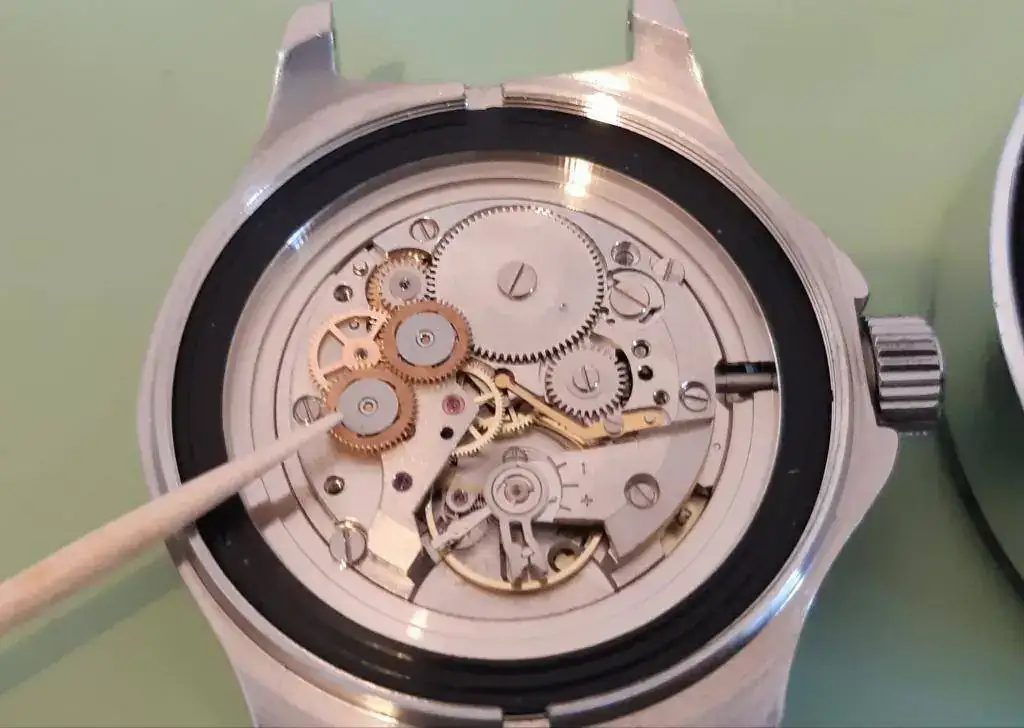

7 y 8.- Quitamos otras 2 Ruedas (7 y 8).

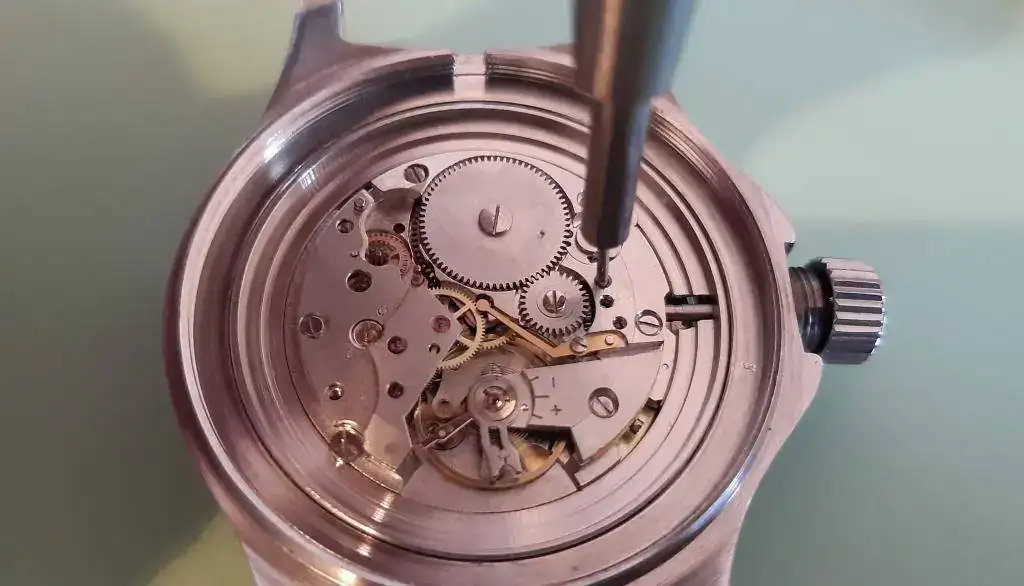

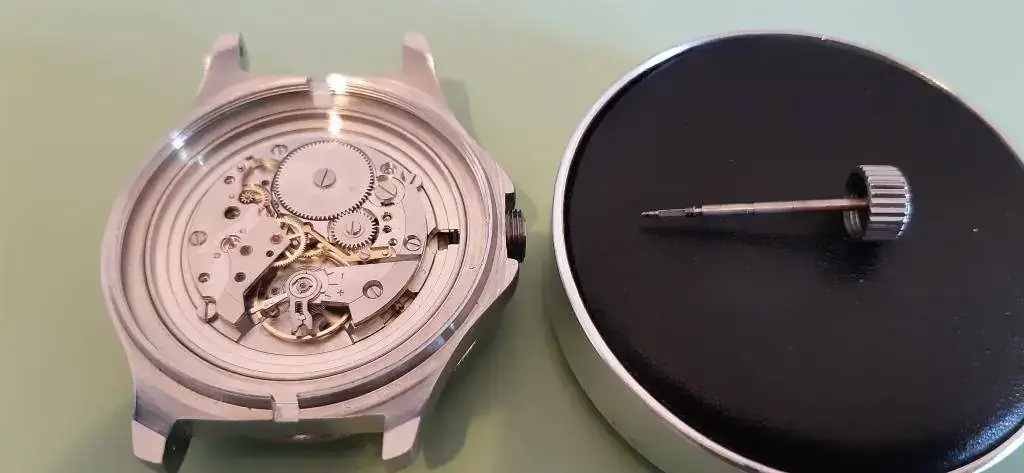

9 y 10.- Ponemos la hora a las 12:00. Desenroscamos la corona, tiramos de ella hasta llevarla a la posición de cambio de hora. Apretamos el pulsador hasta el fondo y extraemos la corona:

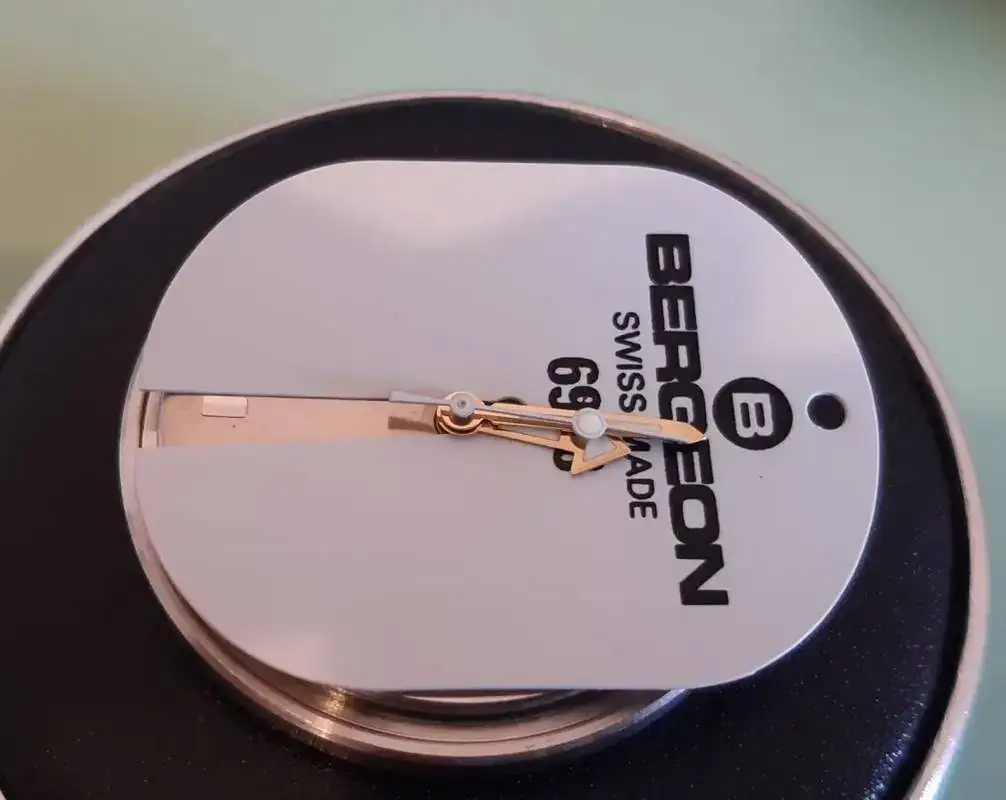

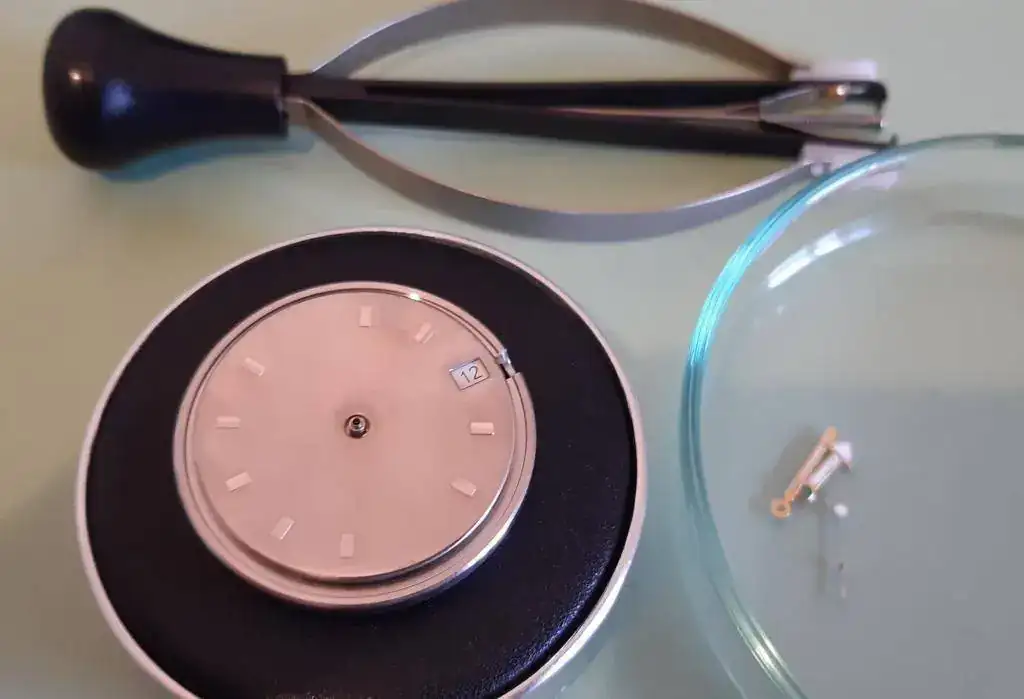

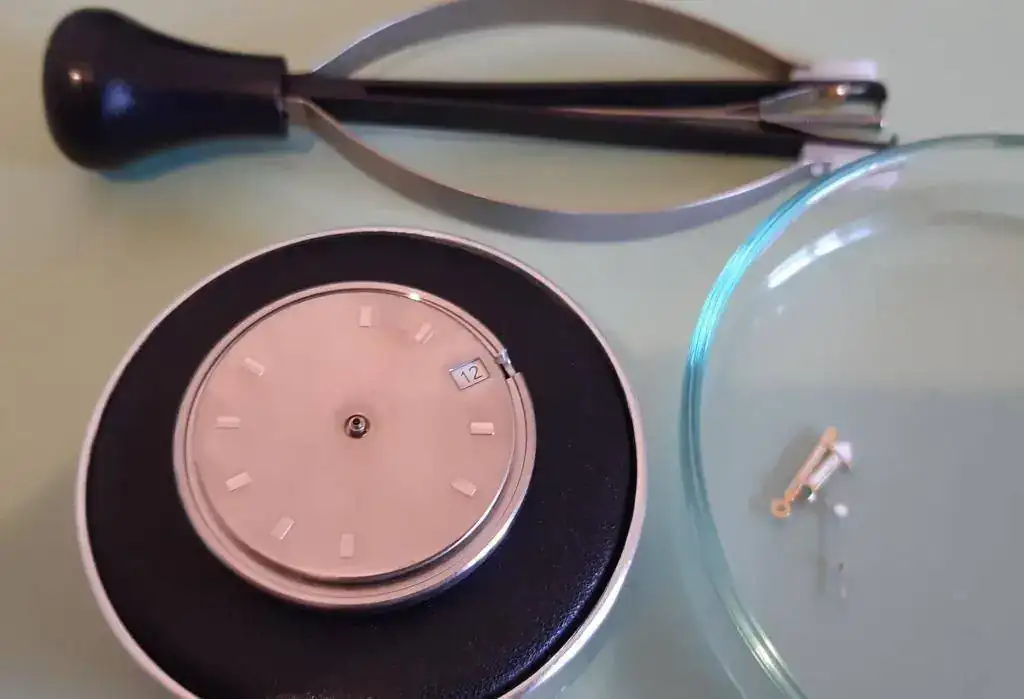

11 y 12.- Quitamos las agujas:

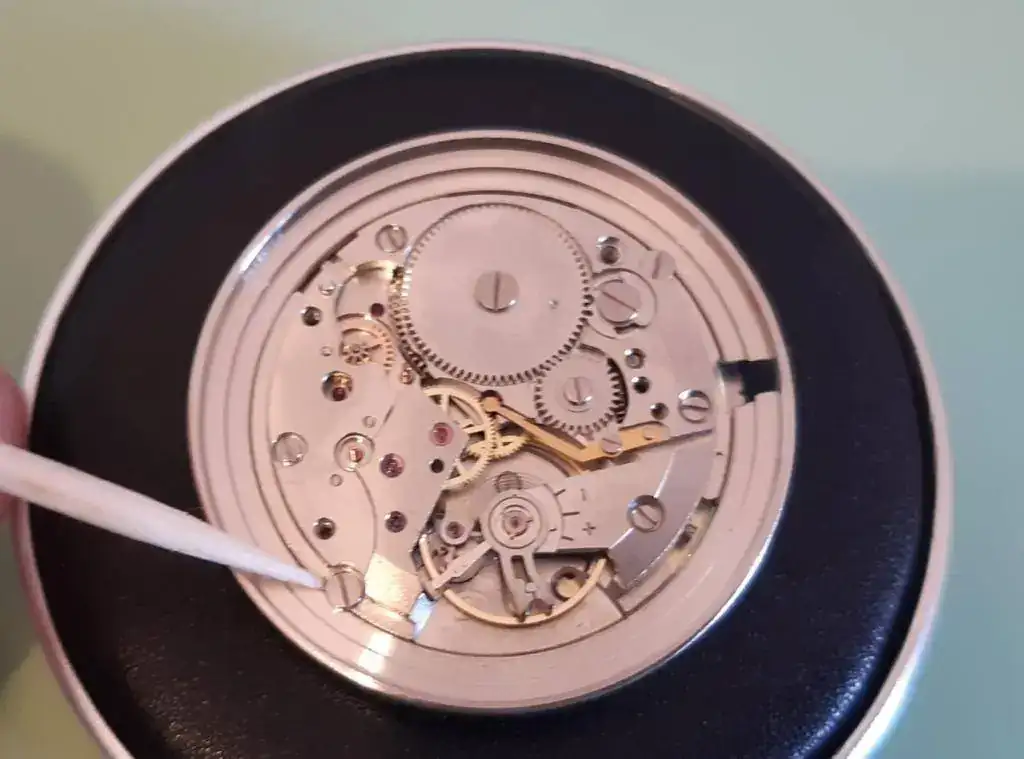

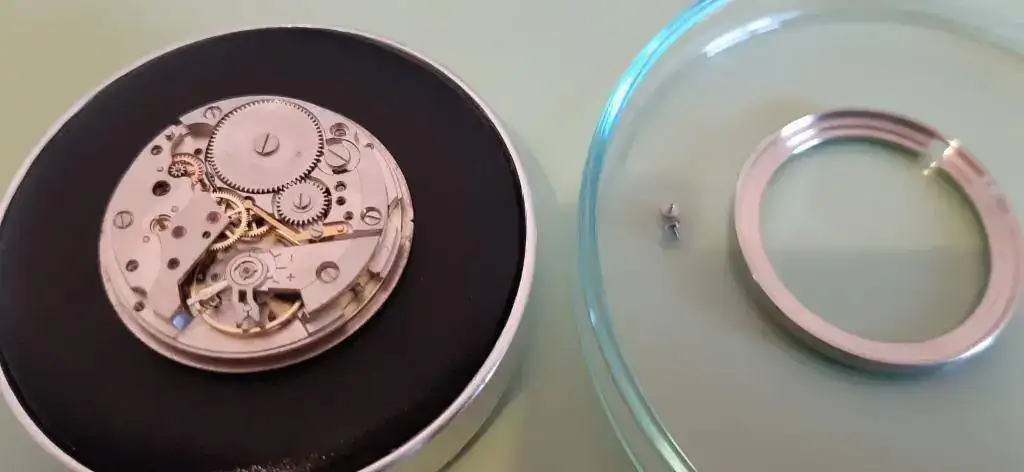

13 y 14.- Soltamos los tornillos de 1mm que sujetan el movimiento y la bata:

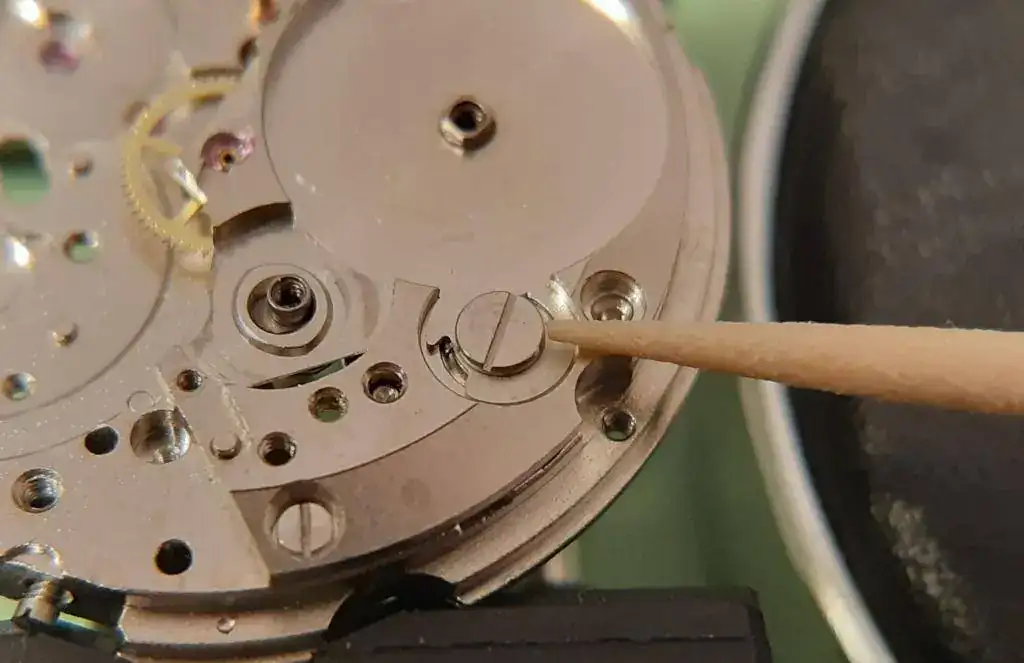

15 y 16.- Aflojamos los dos tornillos de 1mm que hay en el canto del moviento para liberar la esfera, Con aflojarlos una vuelta o vuelta y media es suficiente. Pero los puedes quitar del todo si quieres:
17.- Hidratarse bien y poner Pink Floyd:

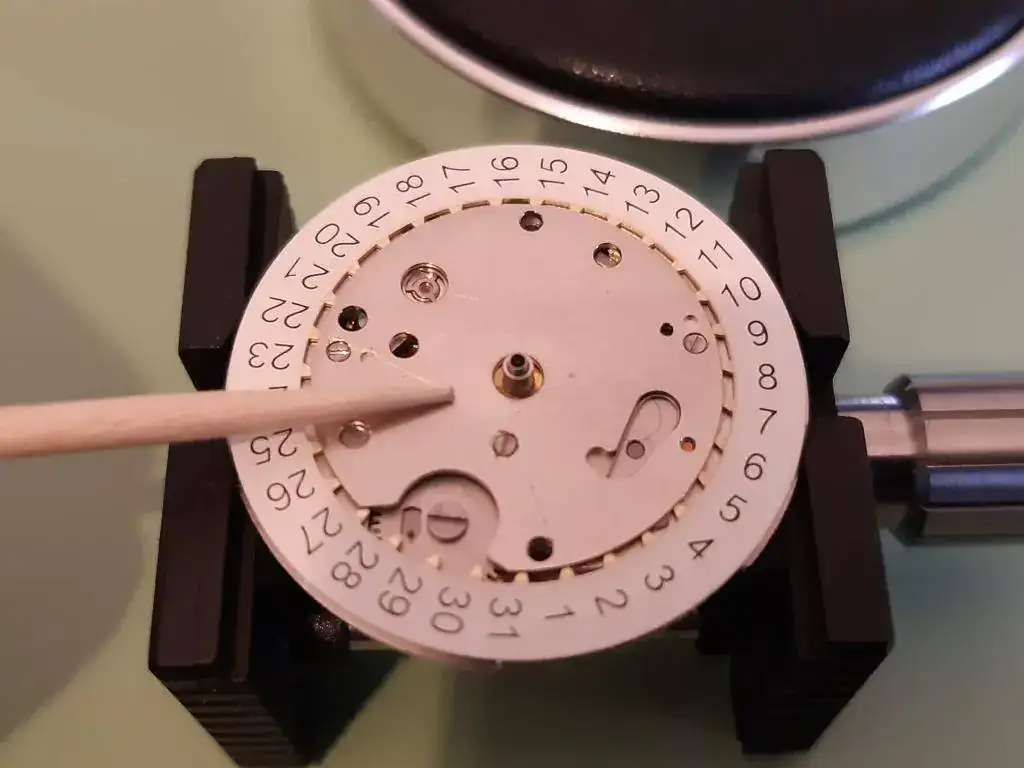

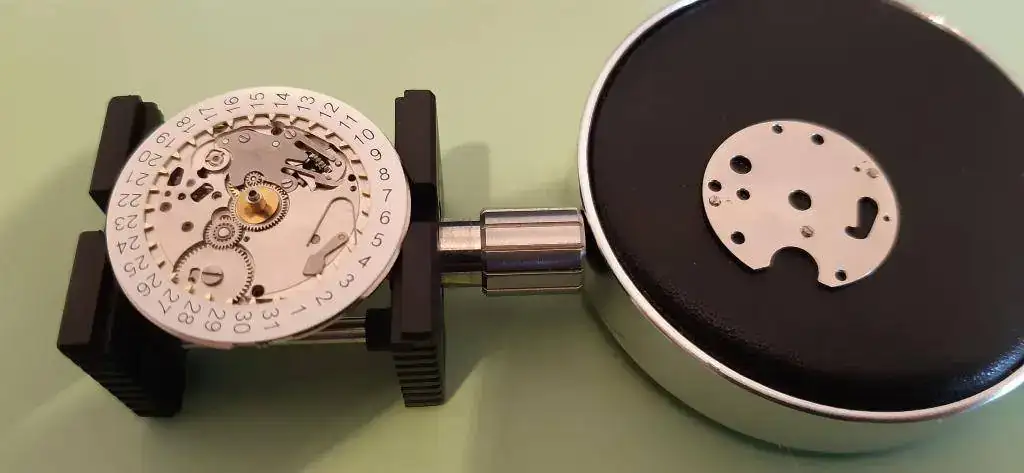

18 y 19: Sujetamos el moviento en un "sujetamovimientos" o como se llame el cacharro ese. Aflojamos los tres tornillos de 1 mm que liberan el Plato que sujeta el fechador (18):

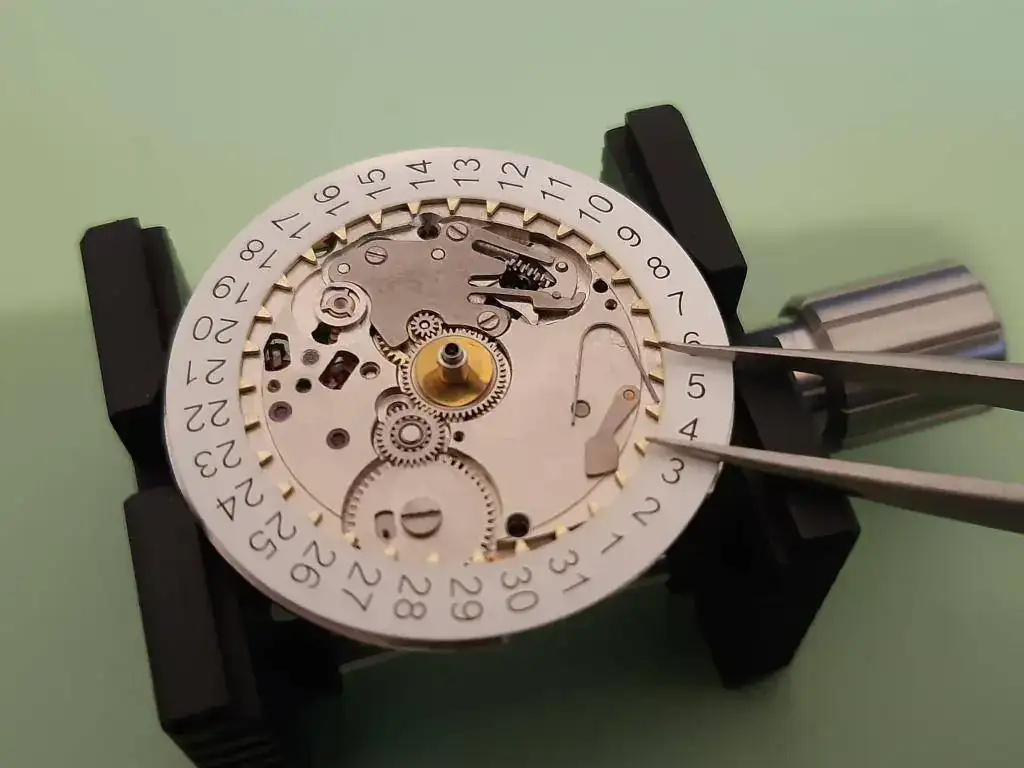

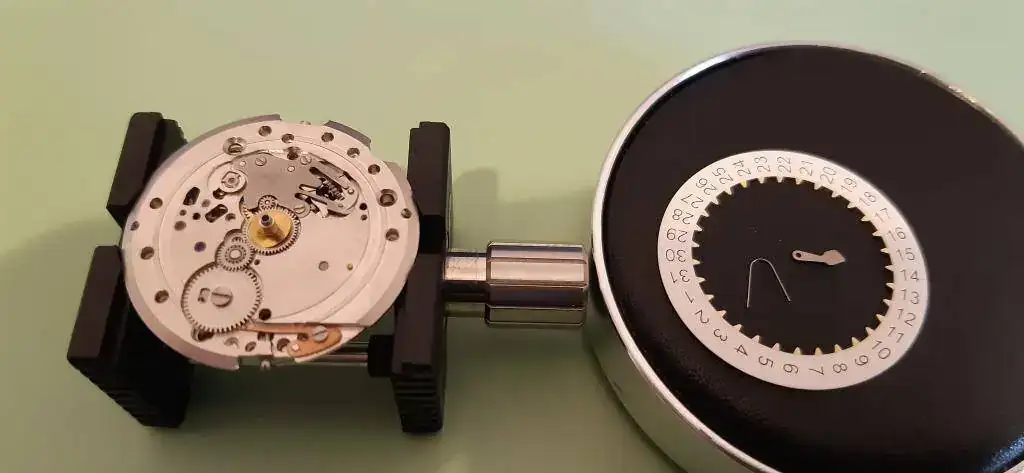

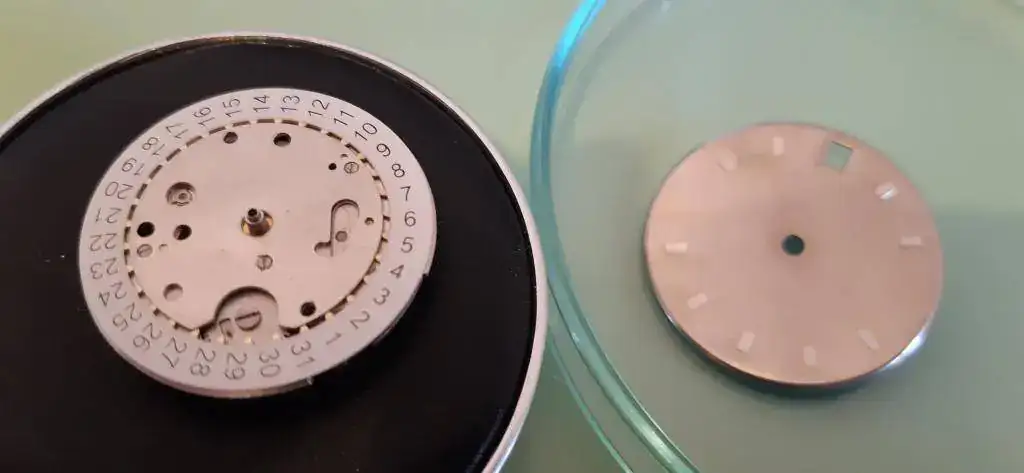

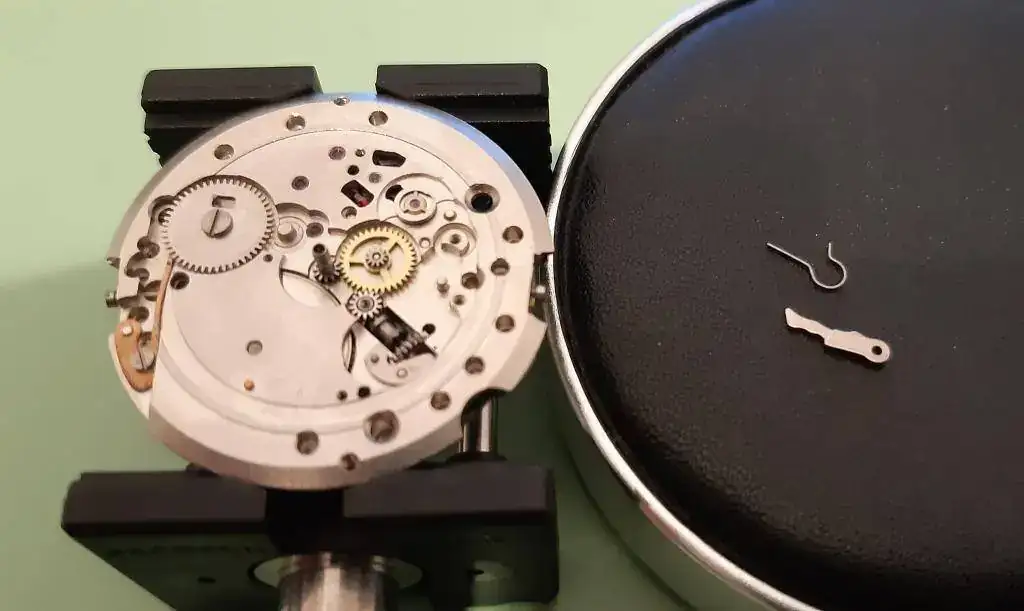

20 y 21.- Quitamos el Resorte (20) y la Cuchara (21) y el "Disco fechador de la pradera".

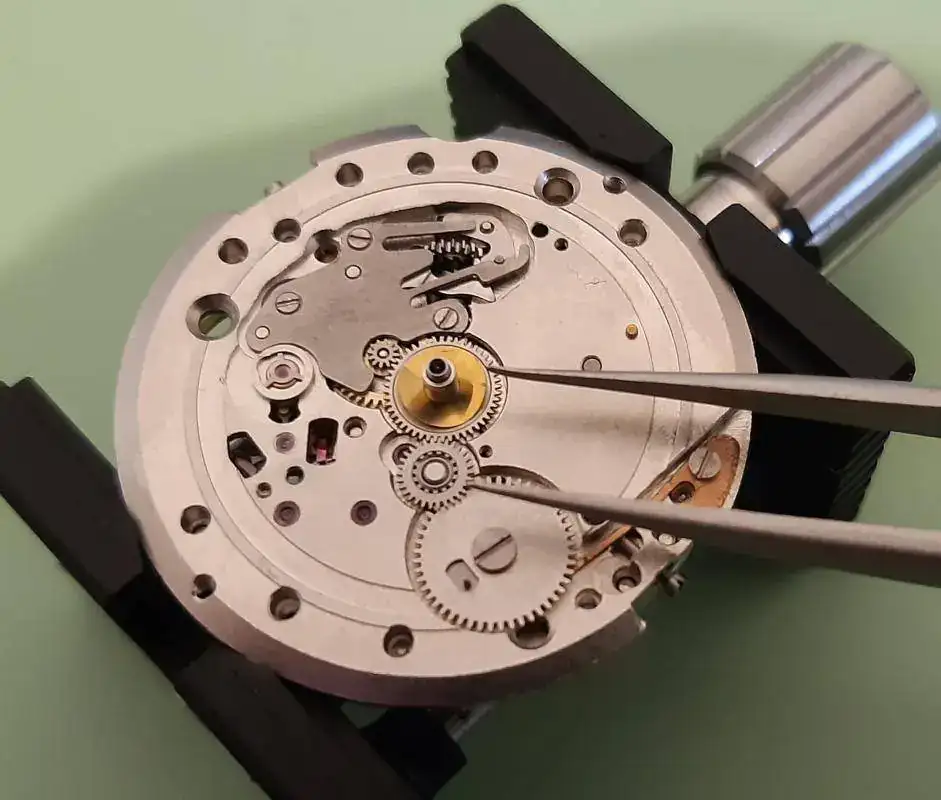

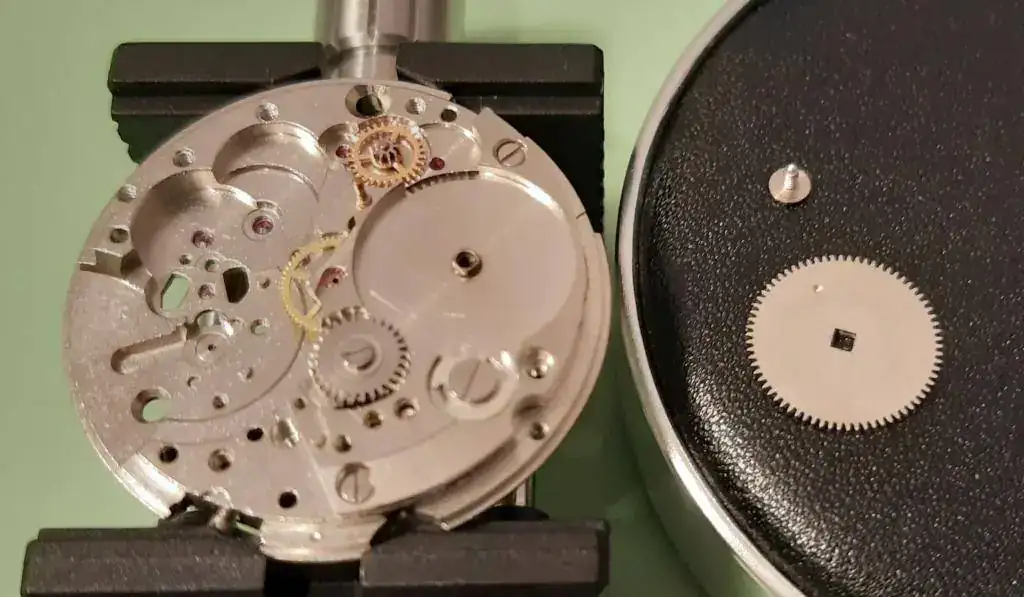

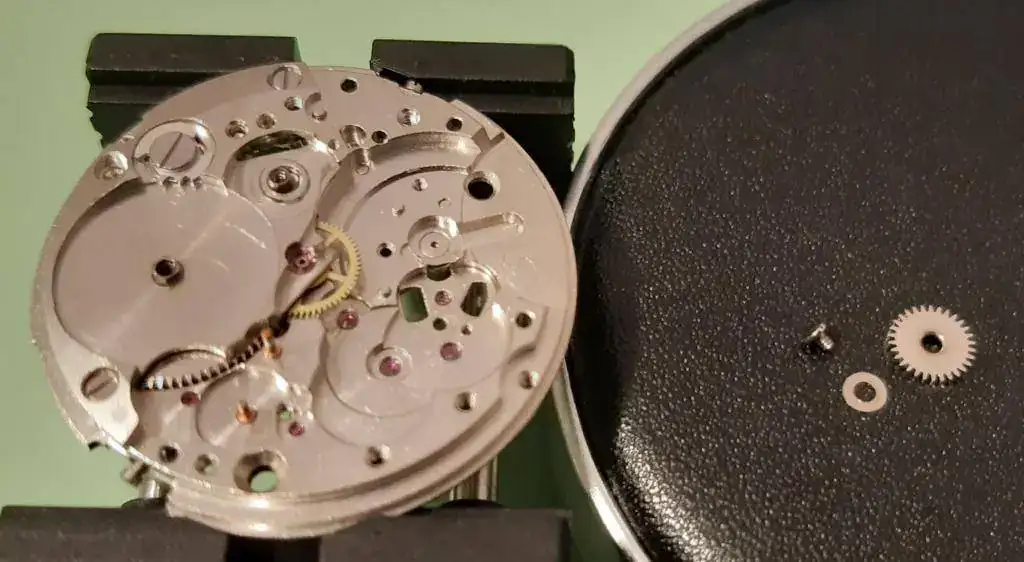

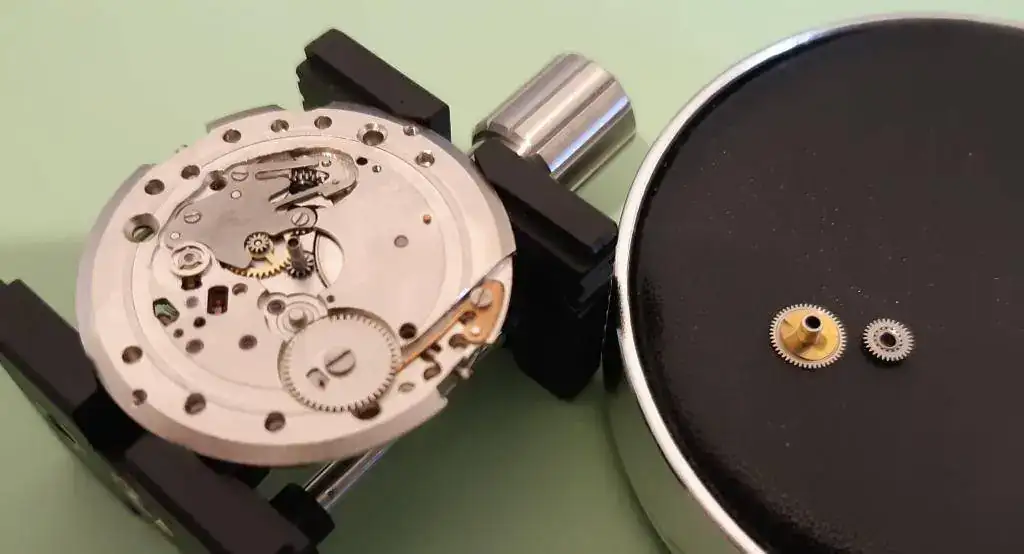

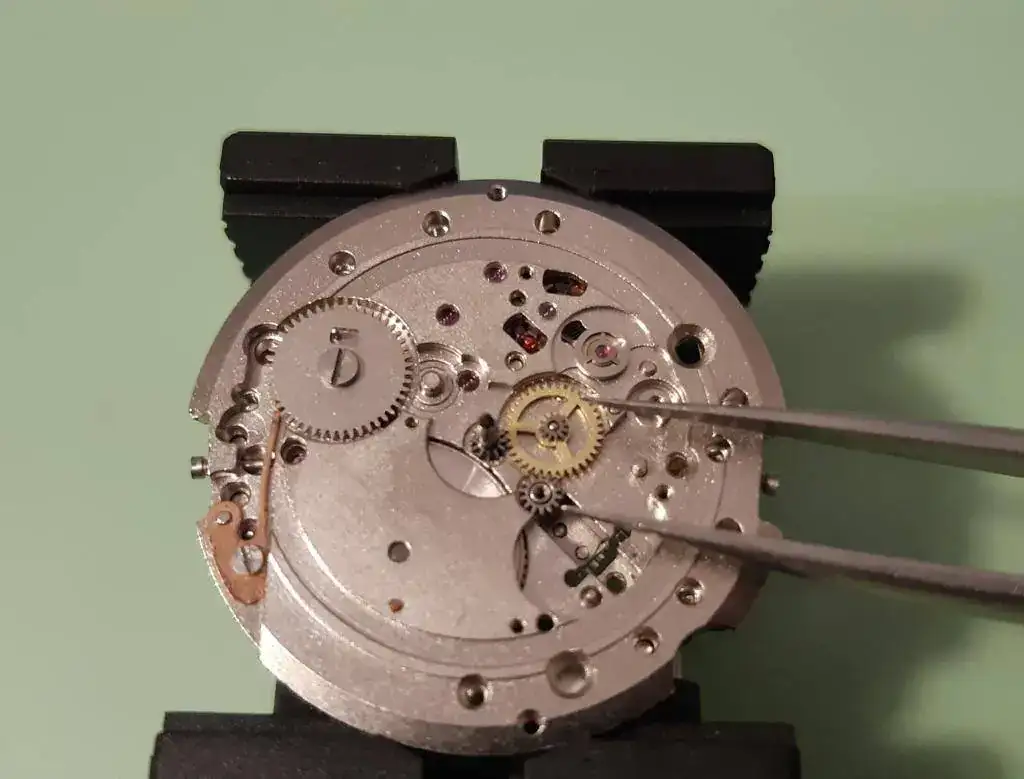

22 y 23.- Quitamos la Rueda del centro (22) y la Rueda que engrana con ella (23):

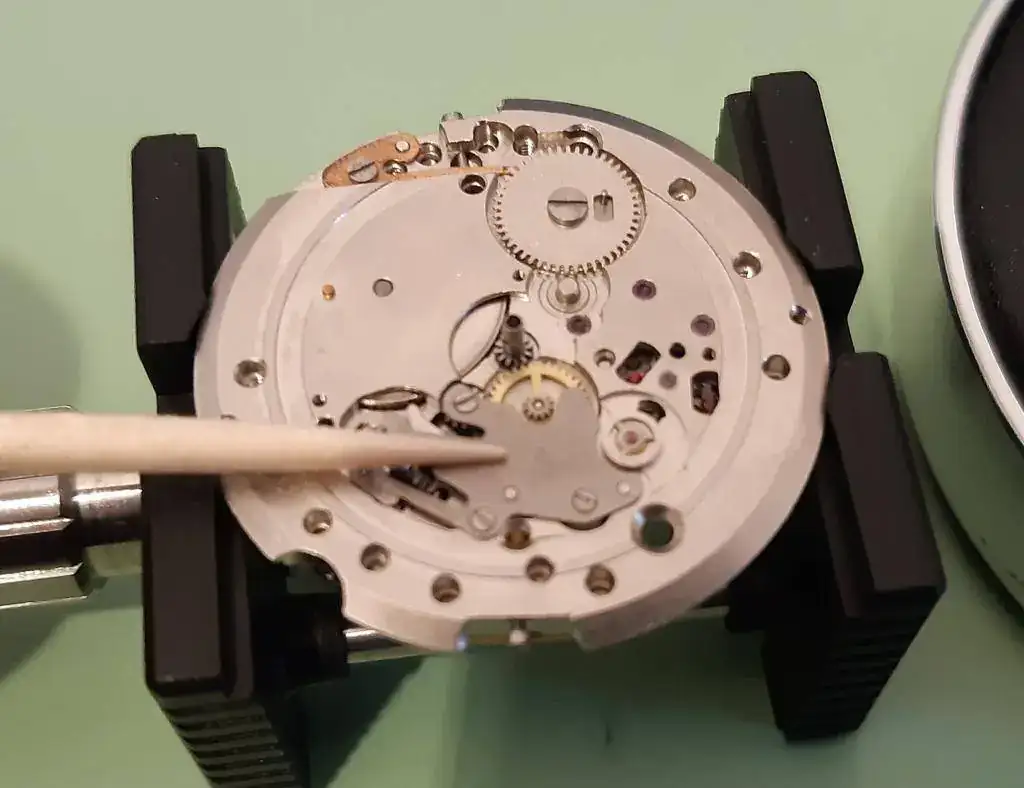

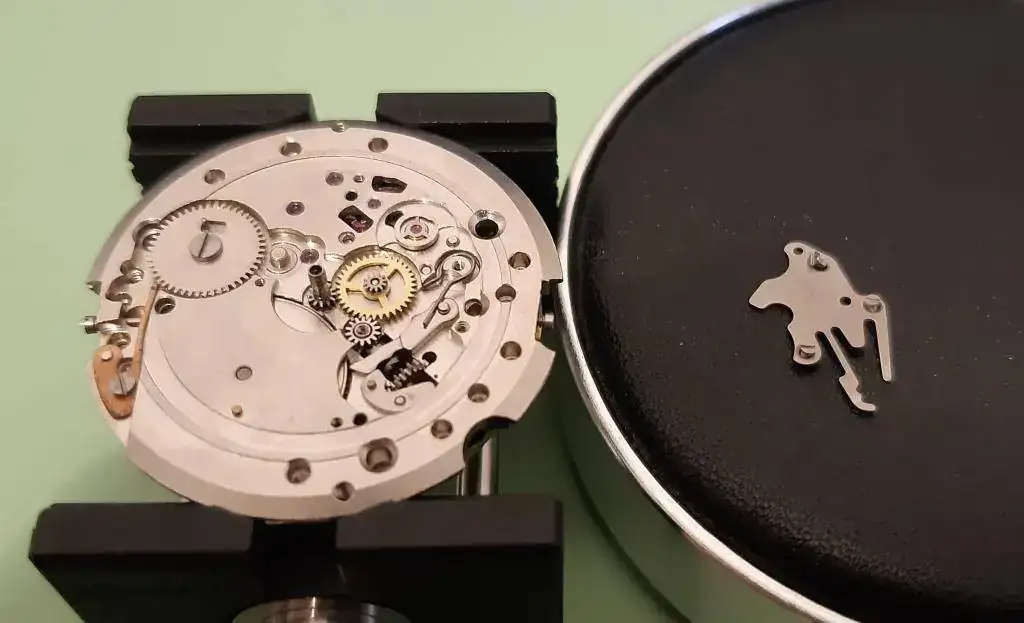

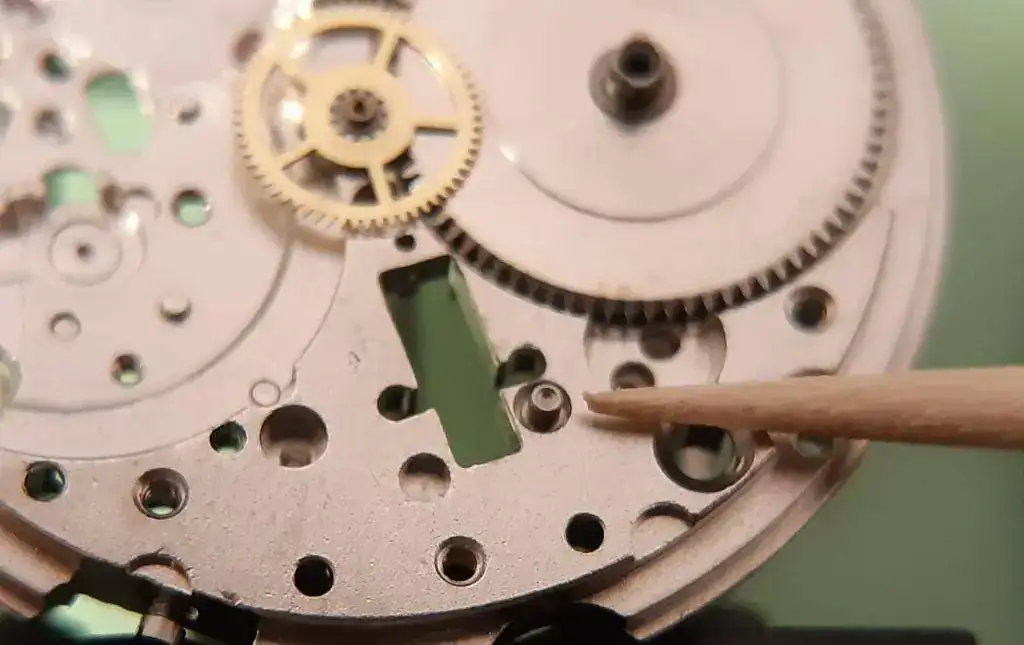

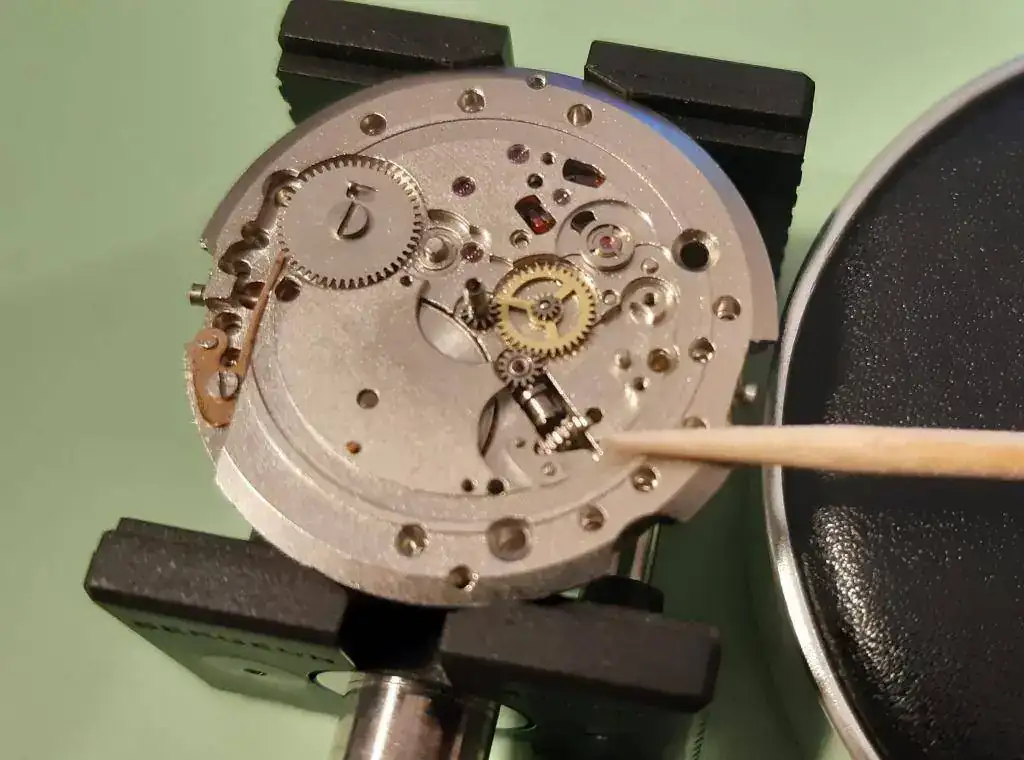

24 y 25.- Quitamos la Chapa Amorfa (24) mediante tres tornillos de 1mm. Cuidadín que debajo hay un resorte que puede saltar:

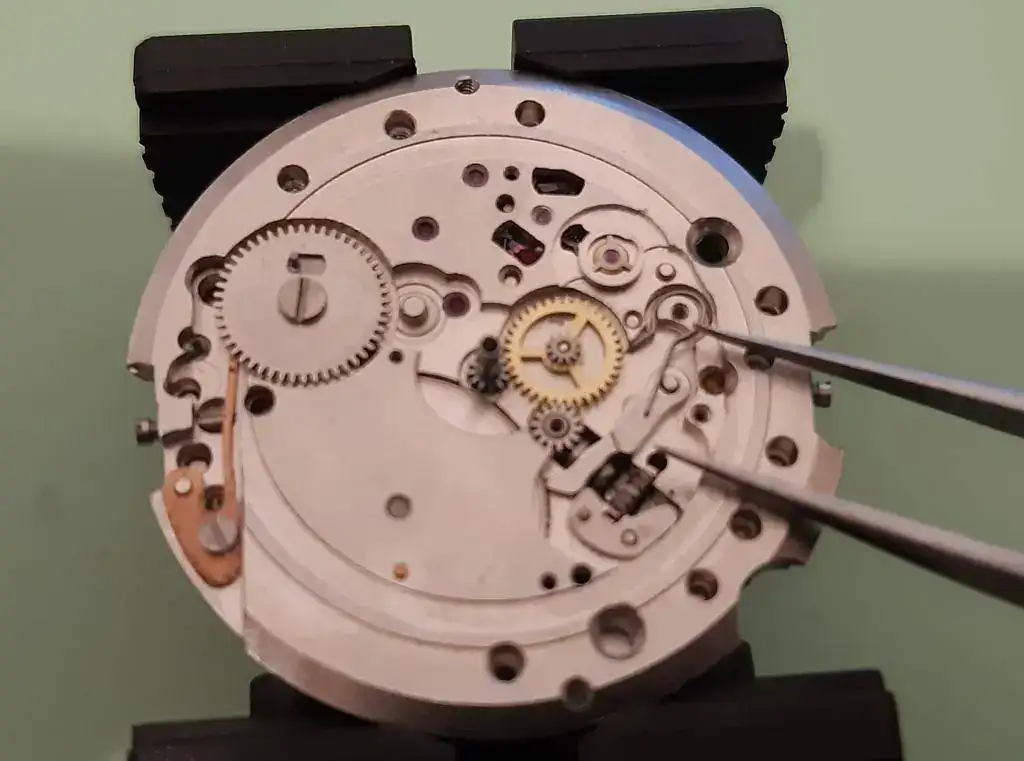

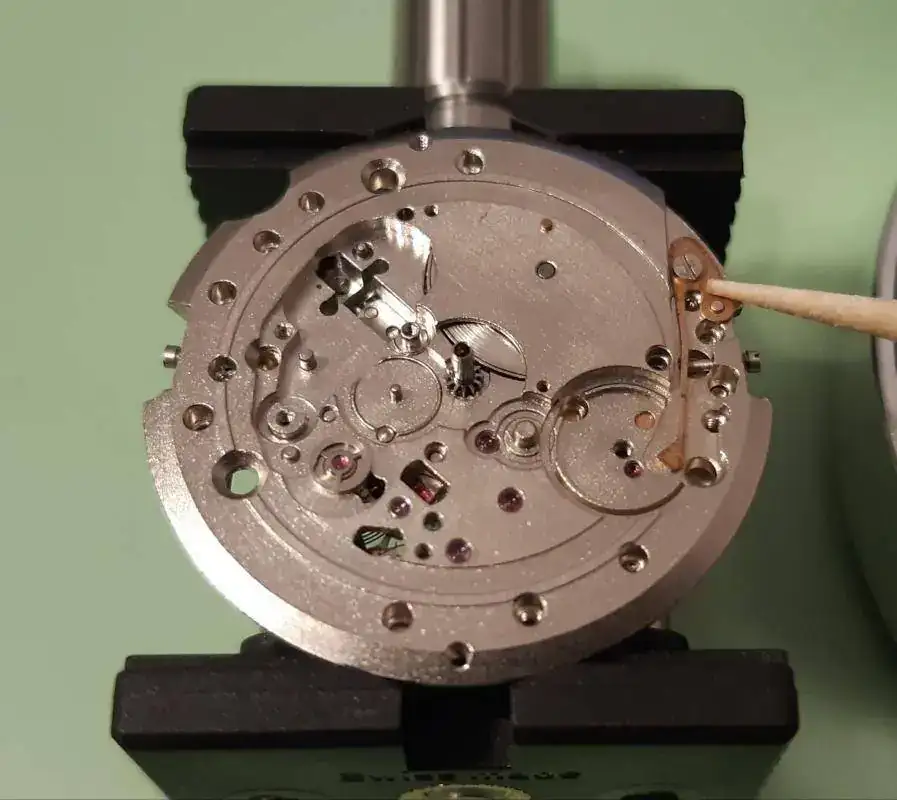

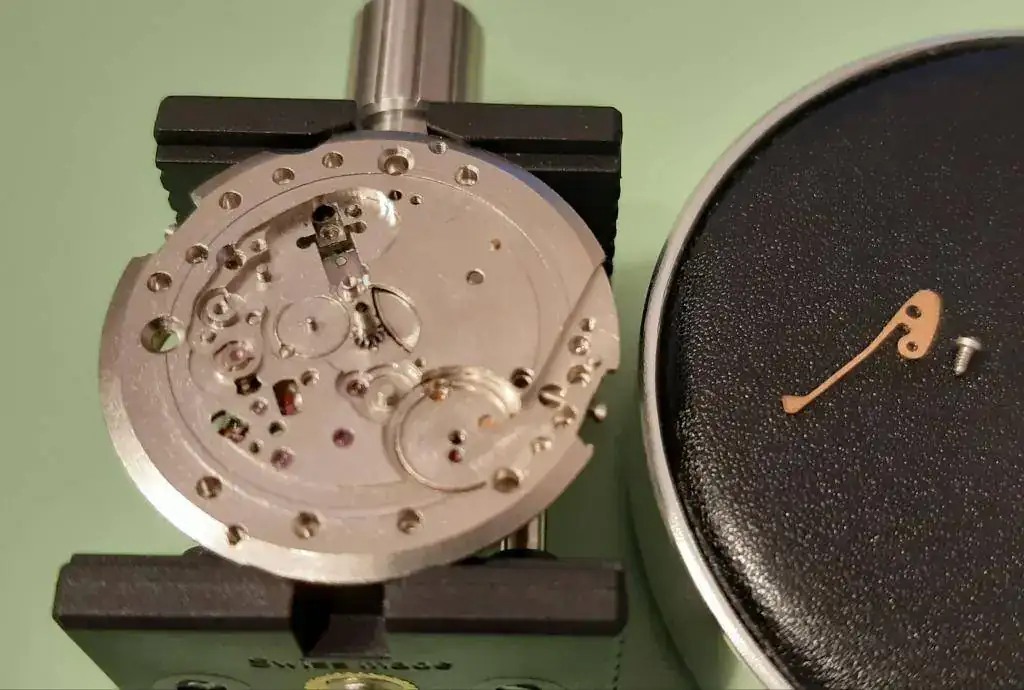

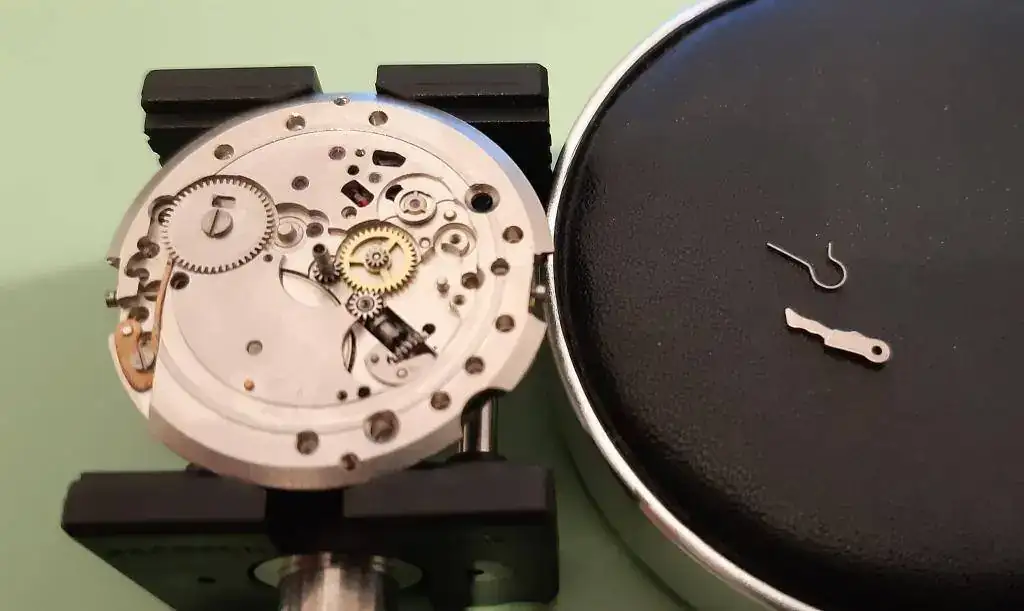

26 y 27.- Quitamos el Resorte (26) y el Remo (27):

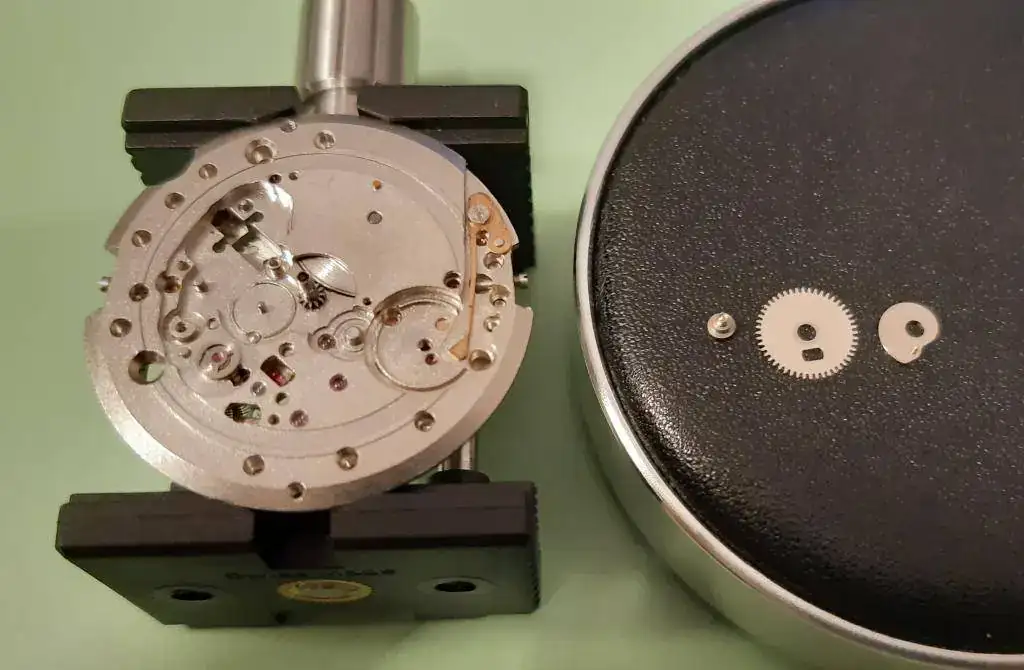

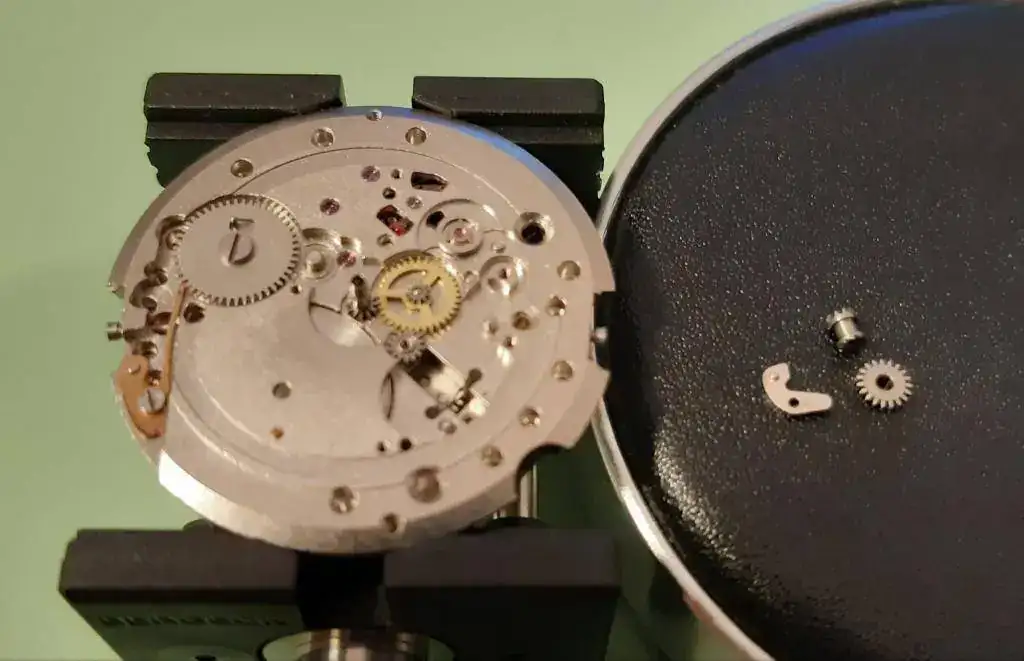

28 y 29.- Quitamos la Leva (28), una Rueda (29) y un Tubo engrandado a ambos lados (29 tubo):

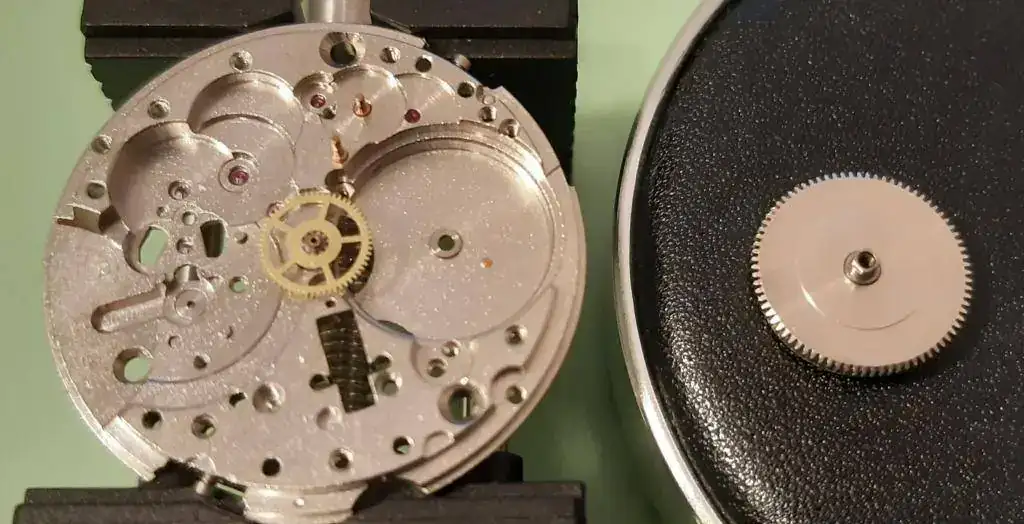

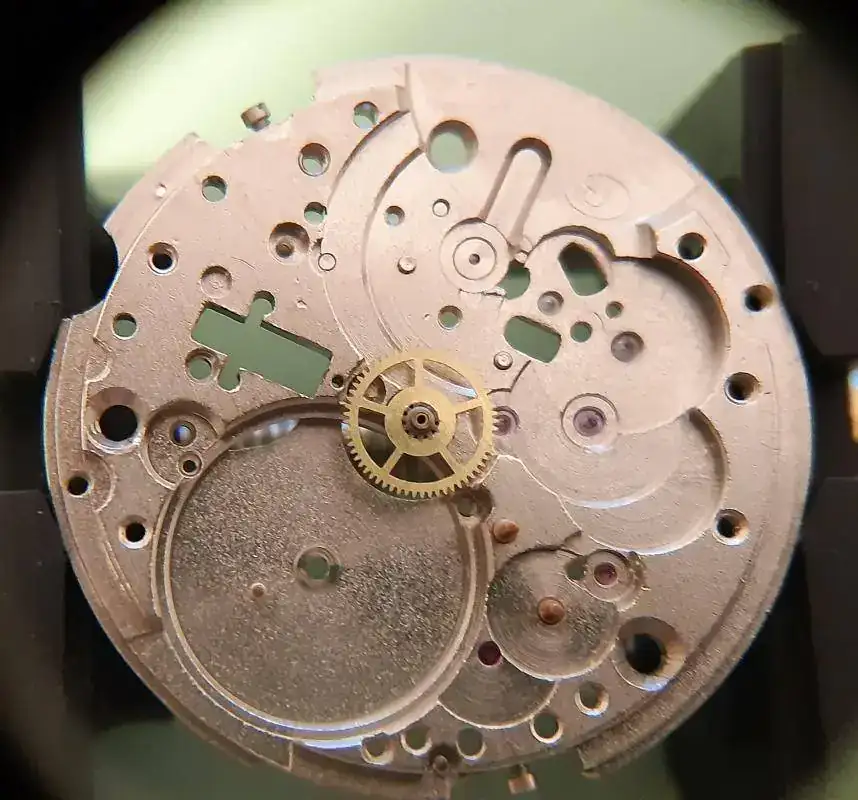

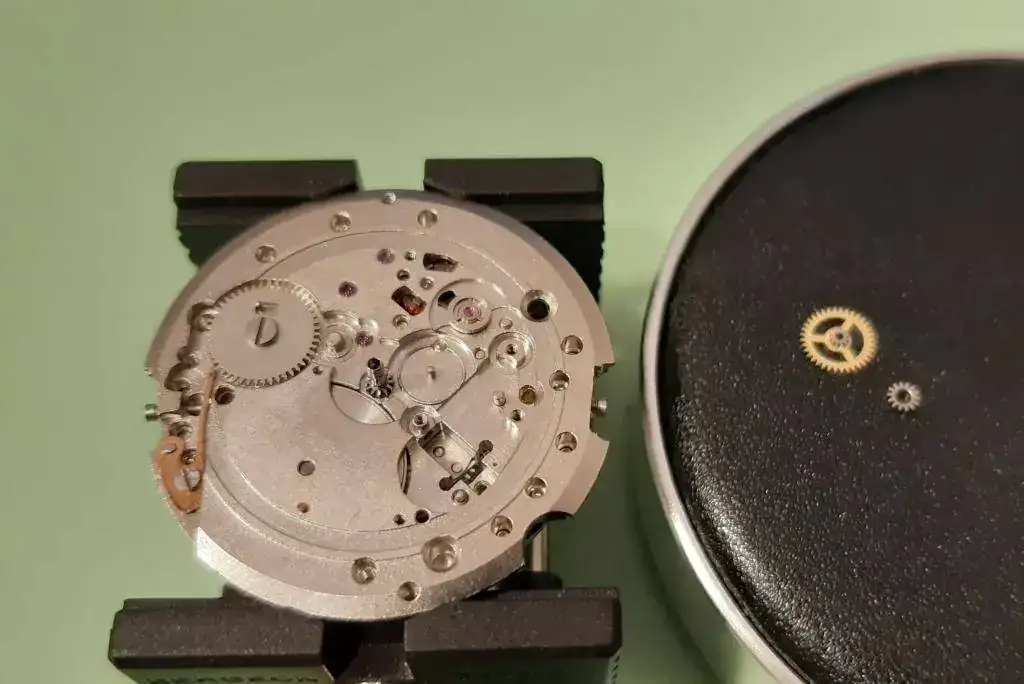

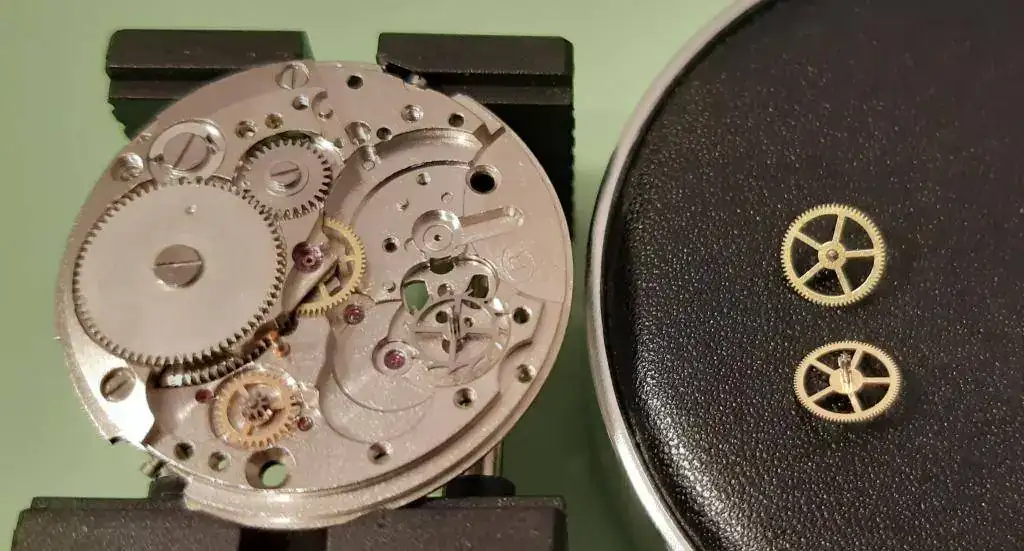

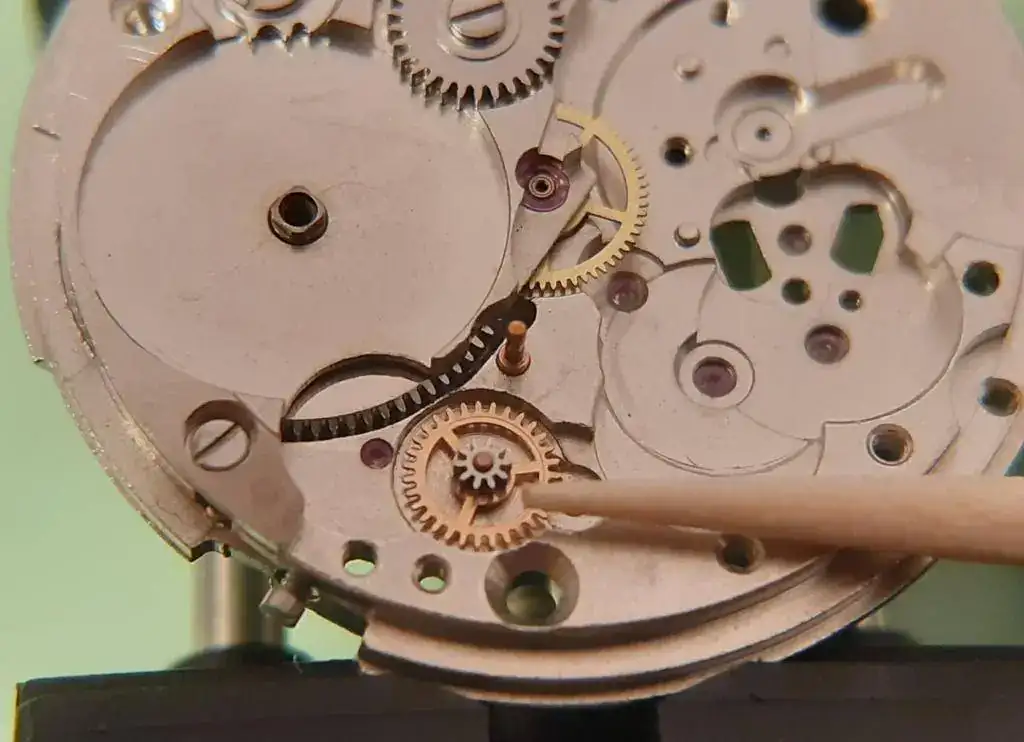

30 y 31.- Quitamos la Rueda tocha de latón (30) y la Rueda pequeña de acero (31):

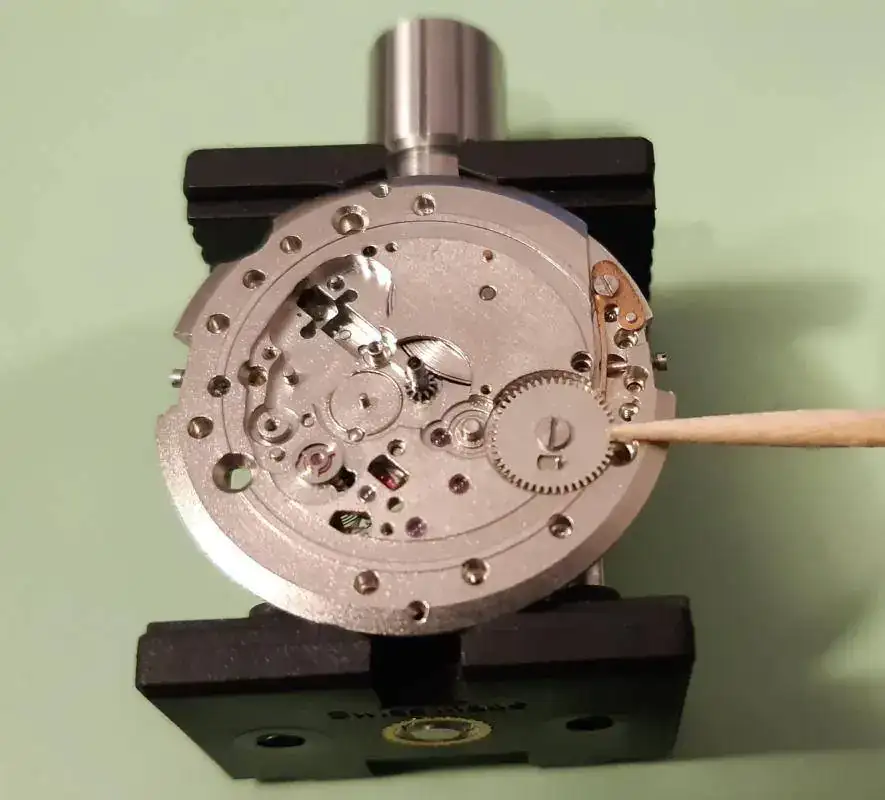

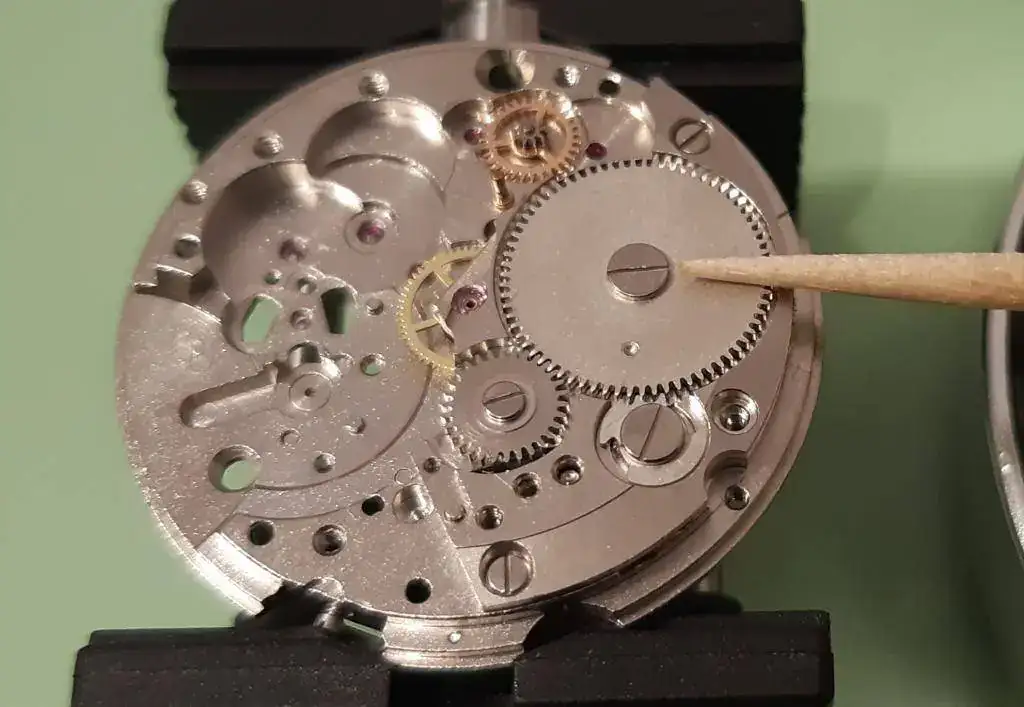

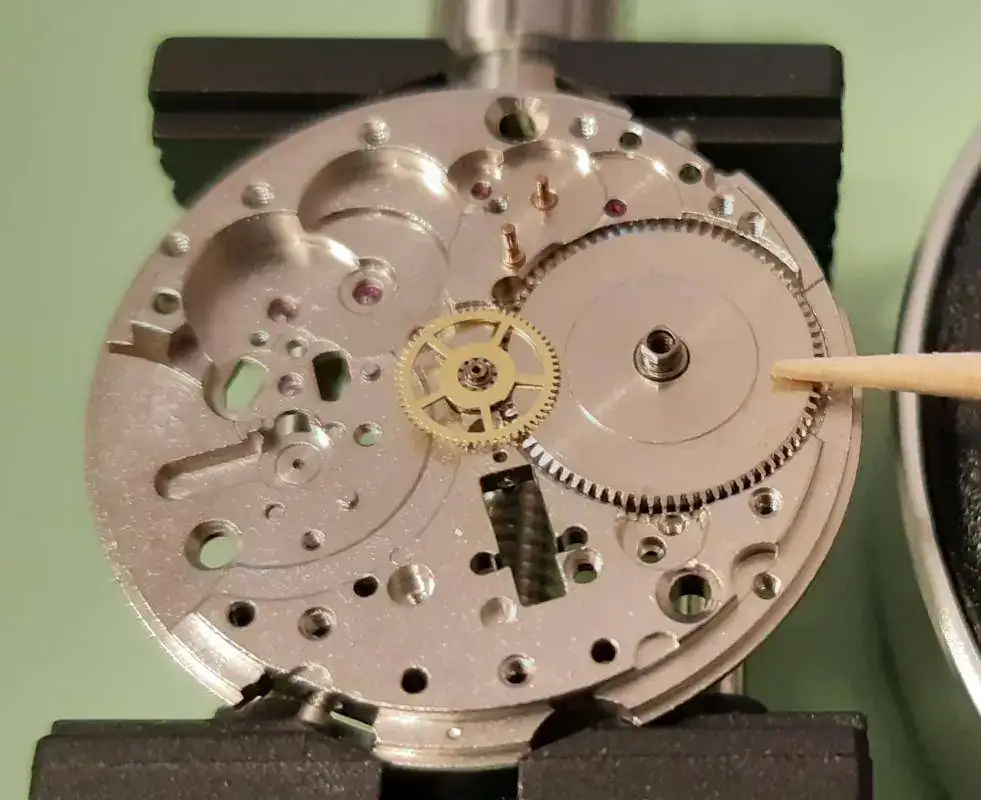

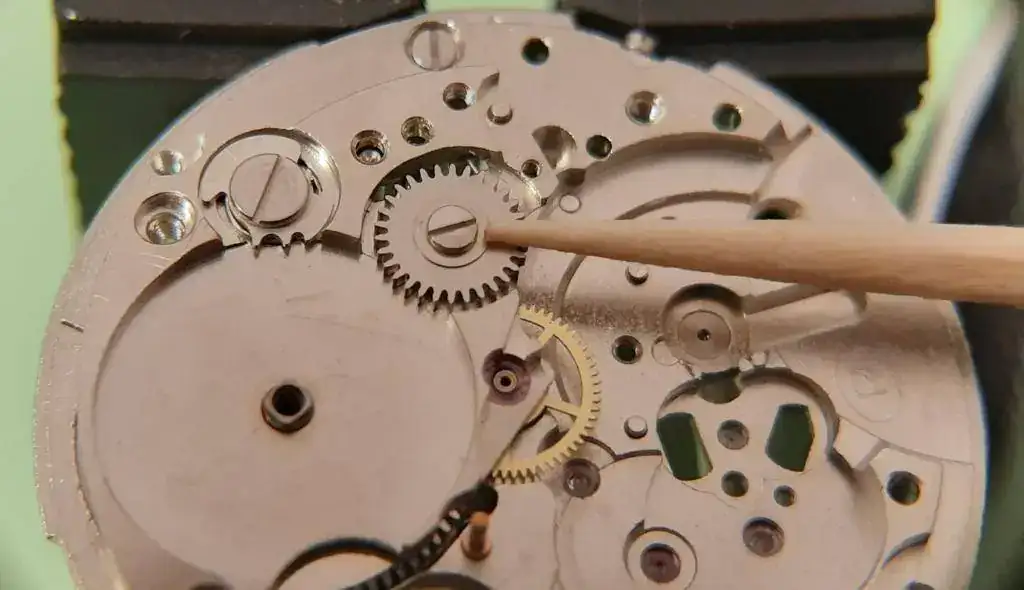

32 y 33.- Aflojamos ese tornillo de 1'2 mm y quitamos la Rueda grande (32) y El Cacharro que hay debajo de la rueda grande (33):

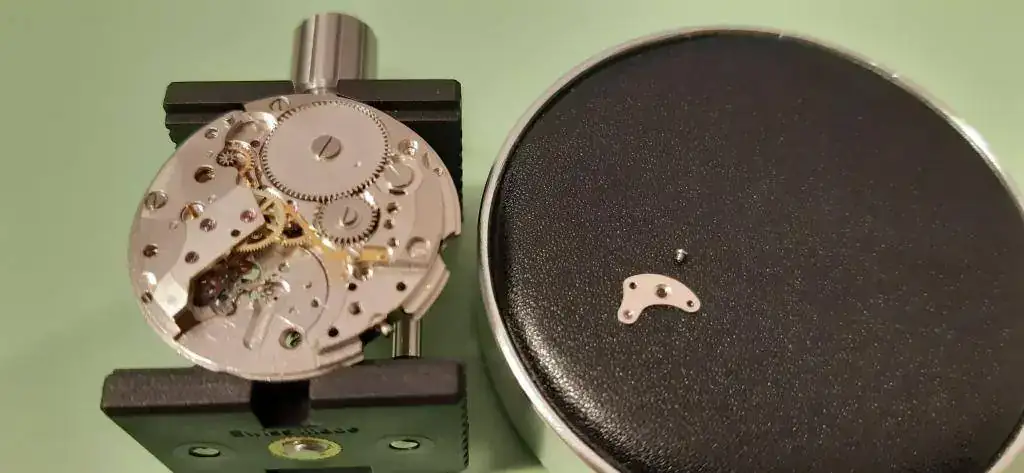

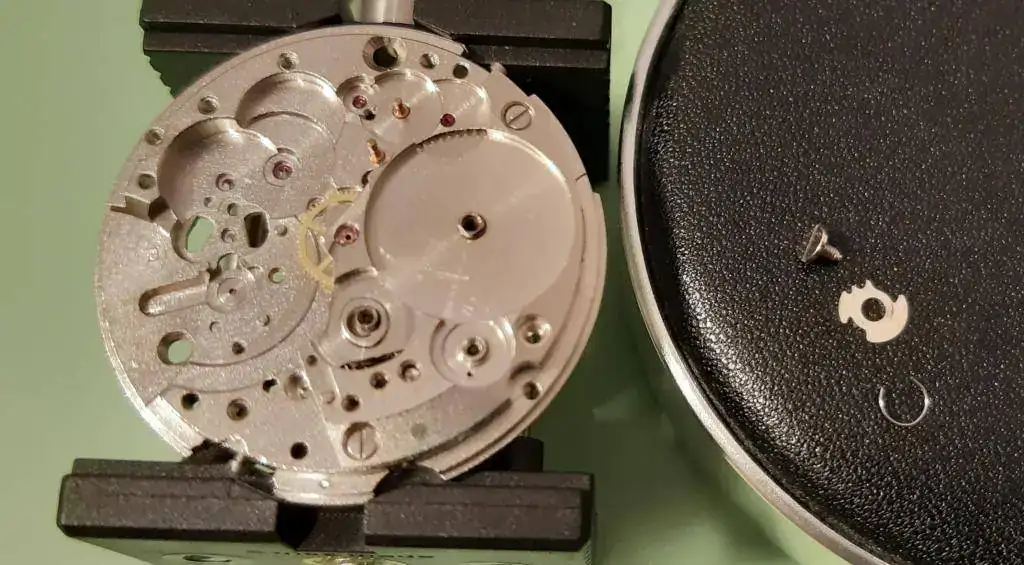

34 y 35.- Quitamos el Resorte de Latón (34) aflojando su tornillo de 1mm:

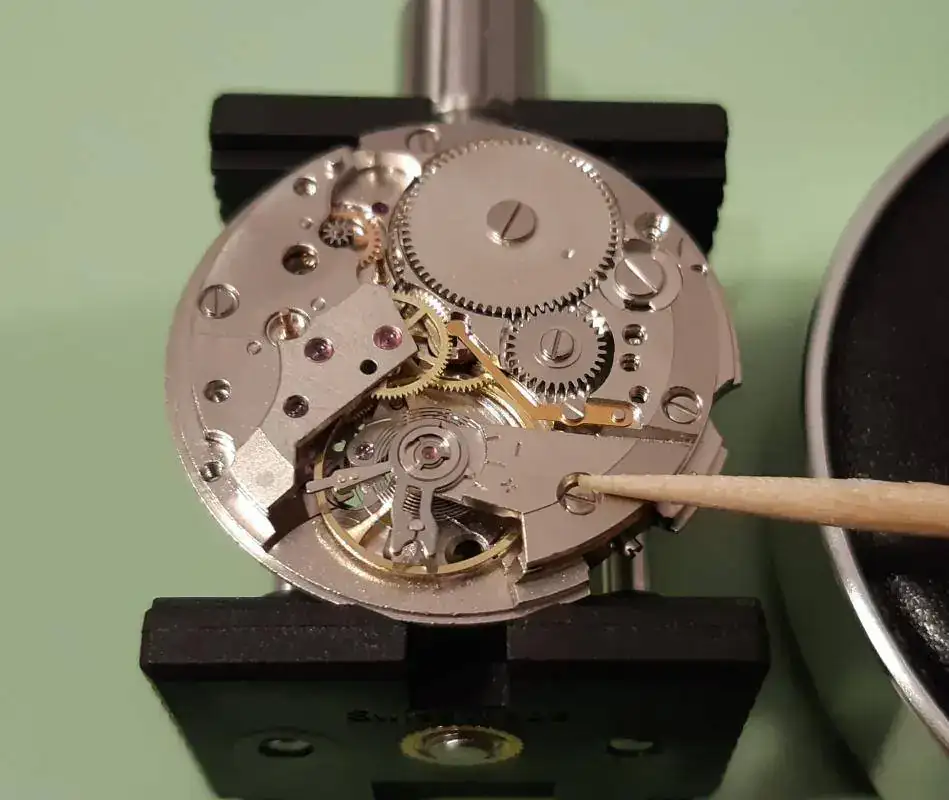

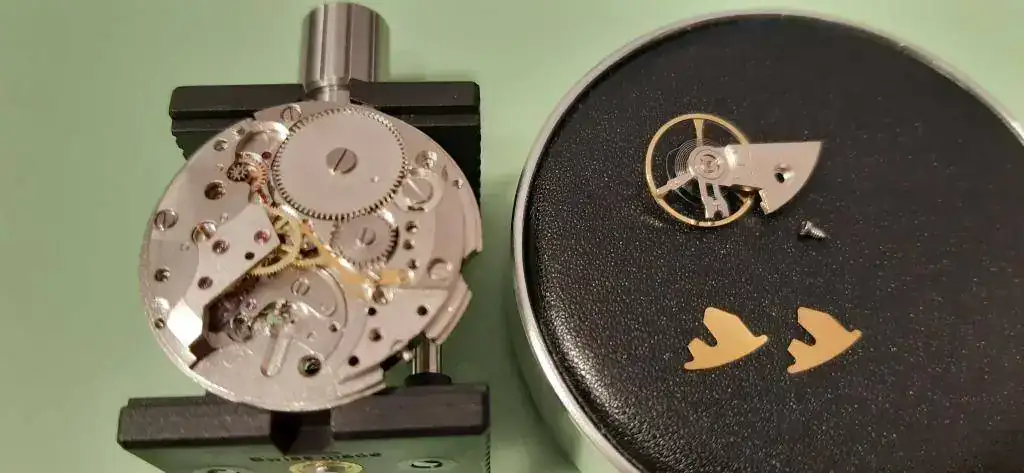

36 y 37.- Aflojamos el tornillo de 1mm que libera el Puente del balance (36). Ojo que debajo hay dos chapitas de latón para darle altura:

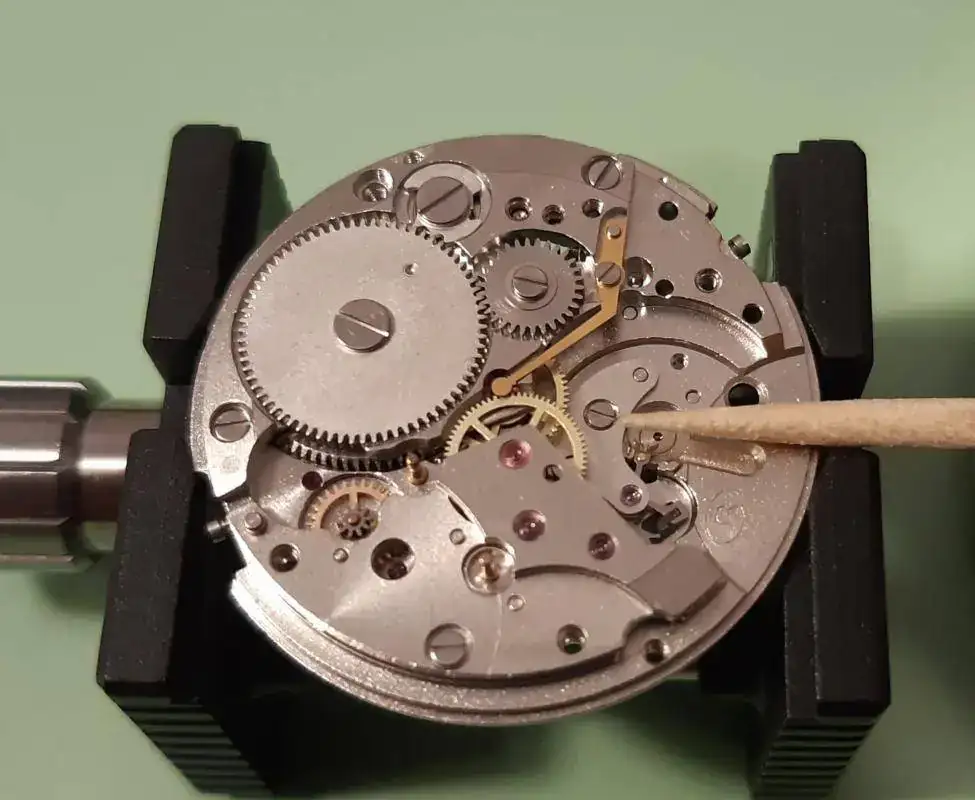

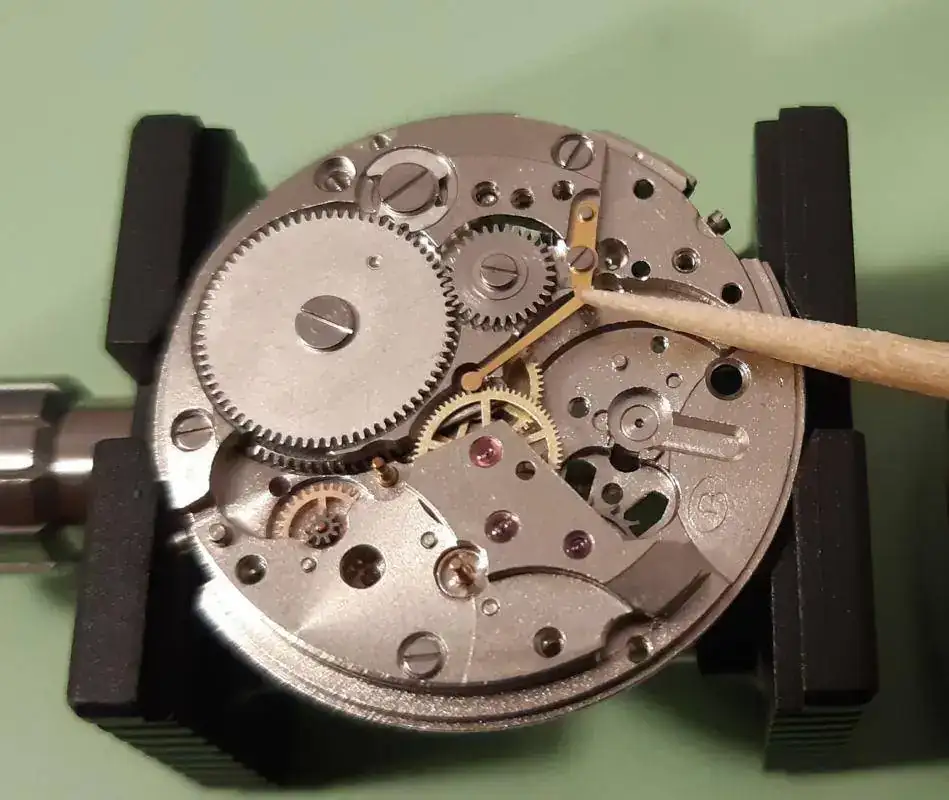

38 y 39.- Quitamos el tornillo de 1mm que libera la Chapa que sujeta el Áncora (si es que eso es el Áncora) (38):

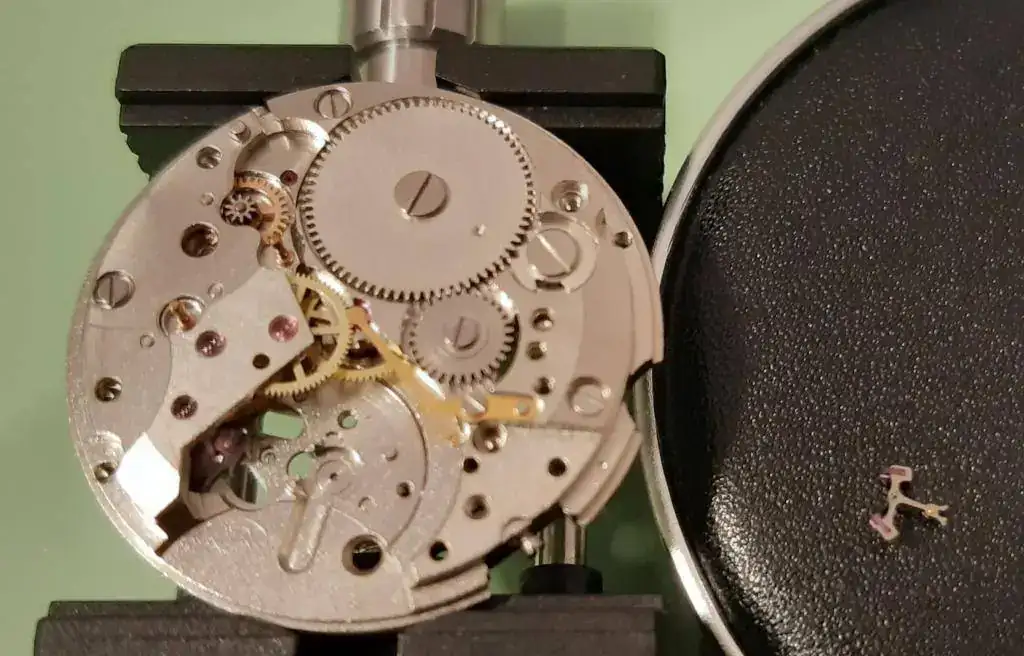

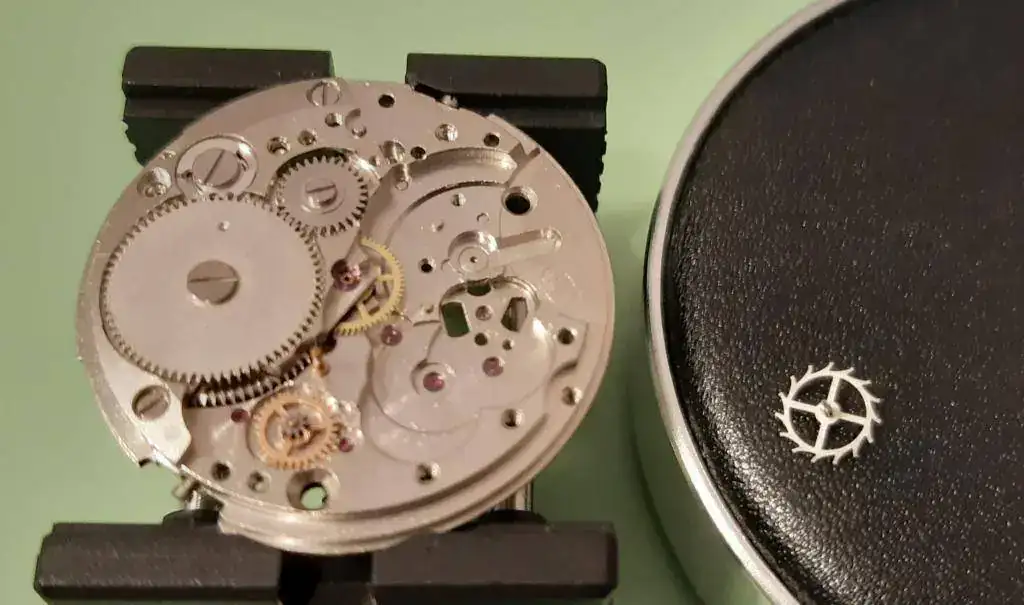

40 y 41.- Quitamos el ¿Áncora? (39). Jopeta, es que no sé de lo que hablo y voy a parecer gilipollas....

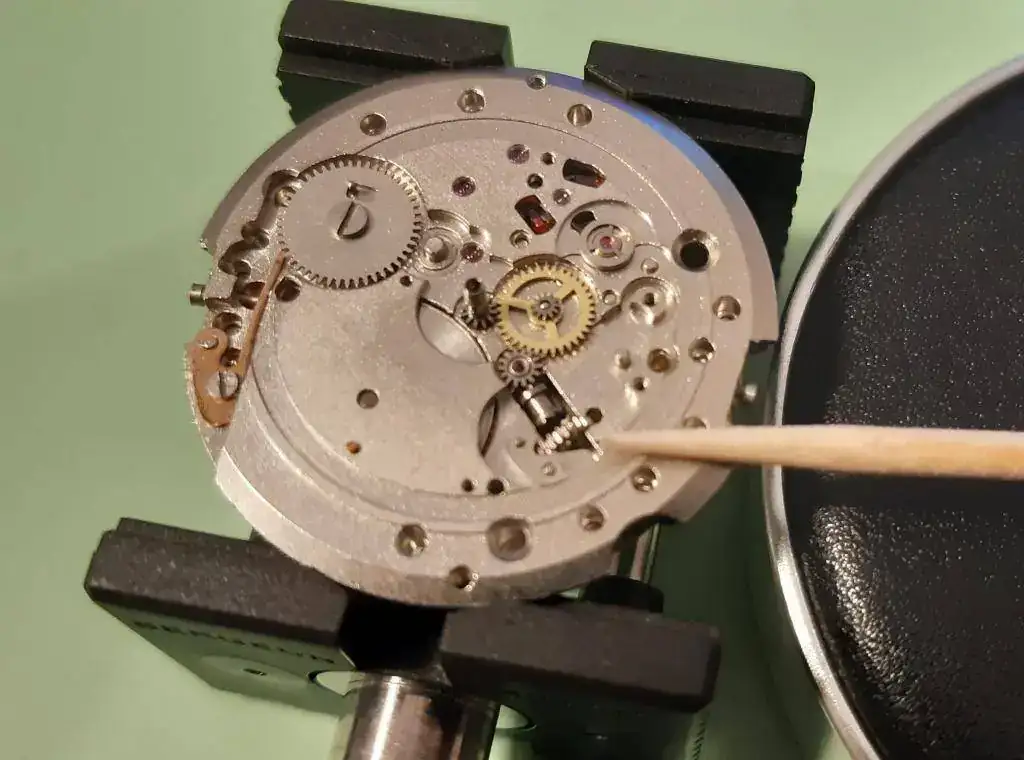

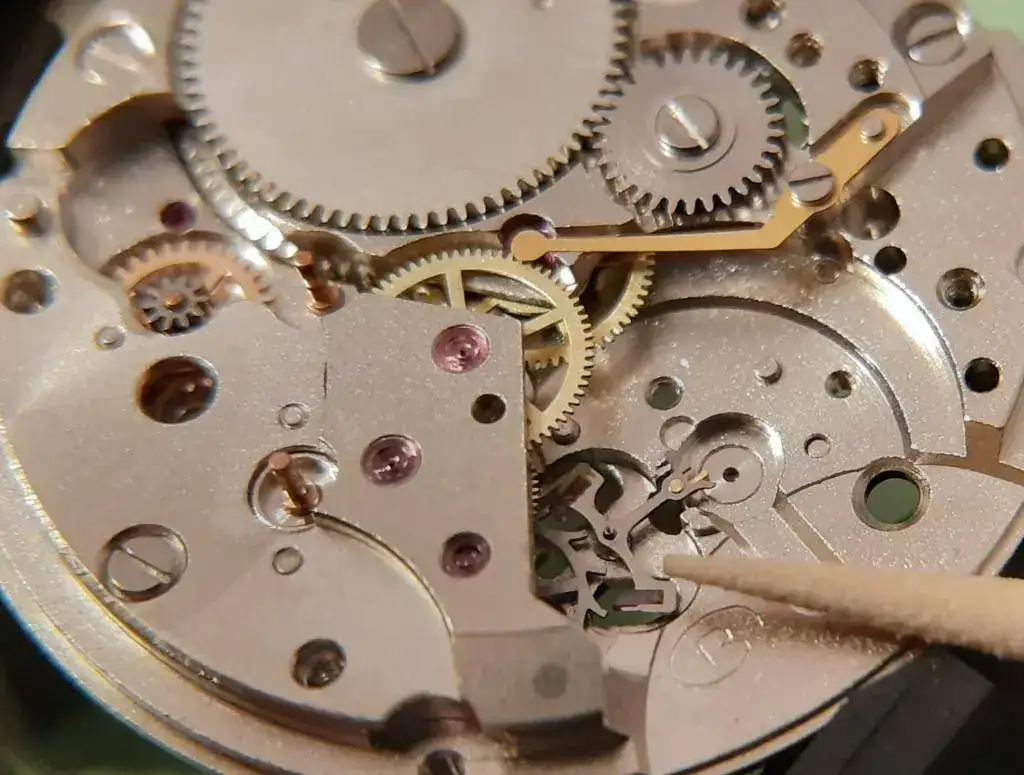

42 y 43.- Aflojamos el tornillo de 1mm que sujeta el Resorte de latón que empuja la segundera (42):

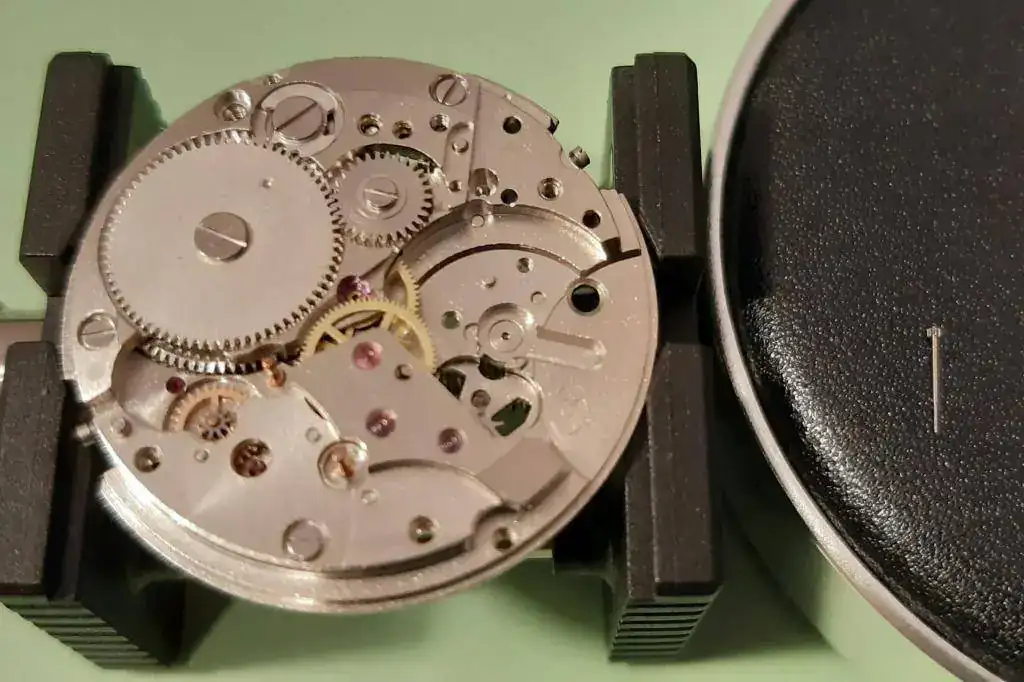

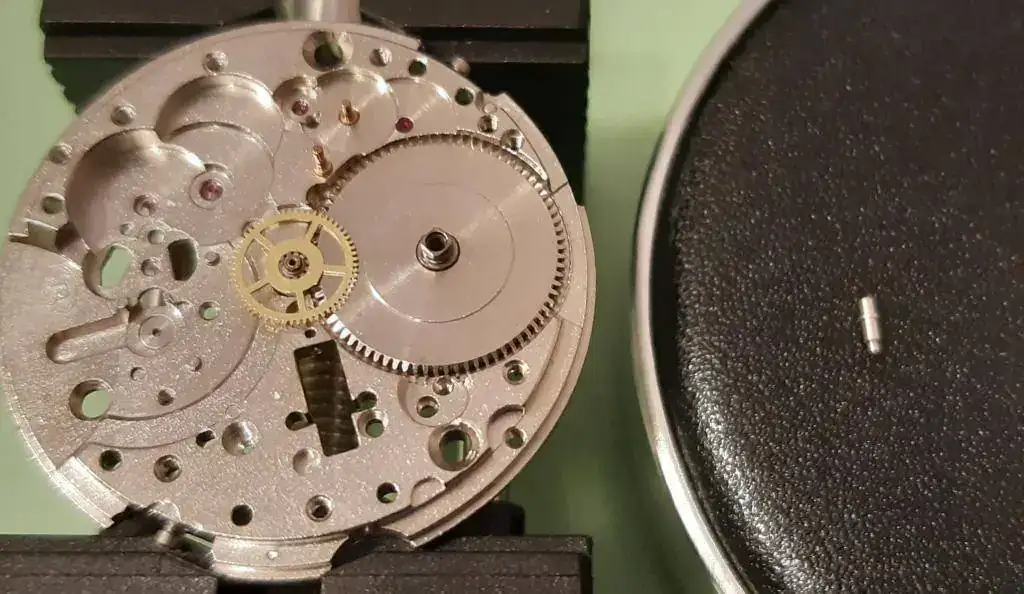

44 y 45.- Quitamos el Tubito de los segundos (44):

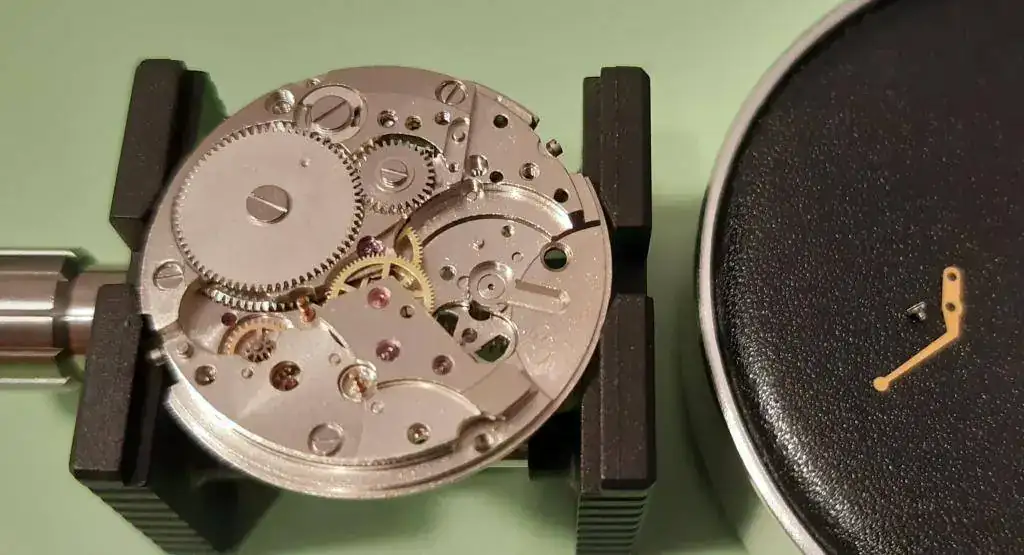

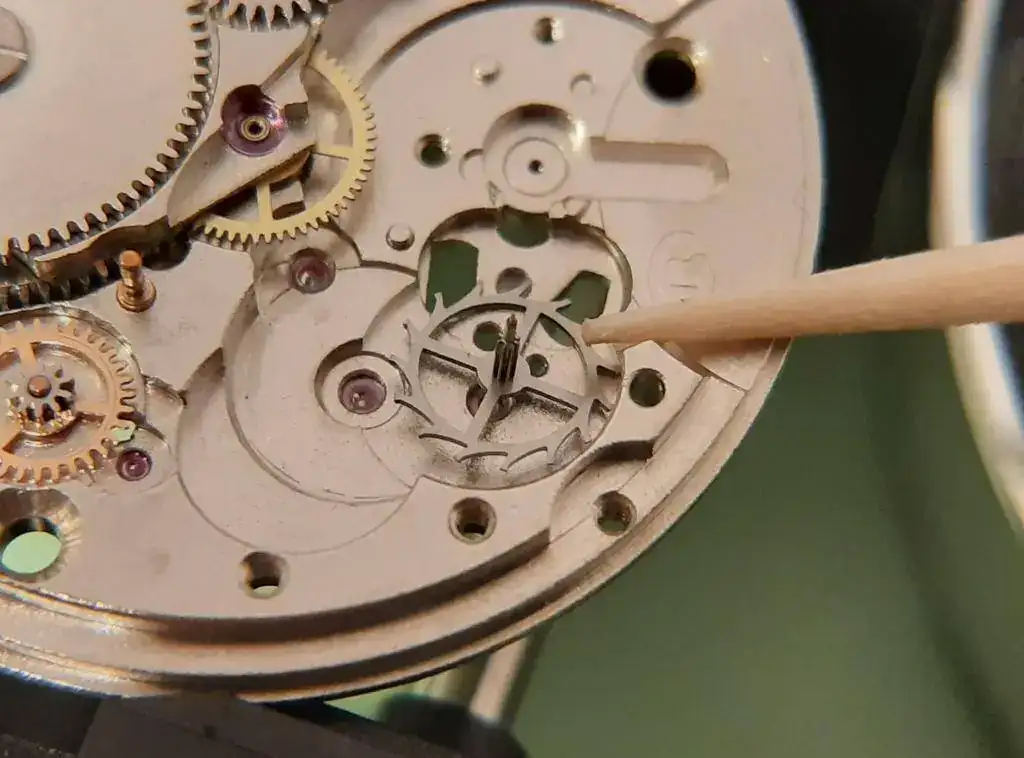

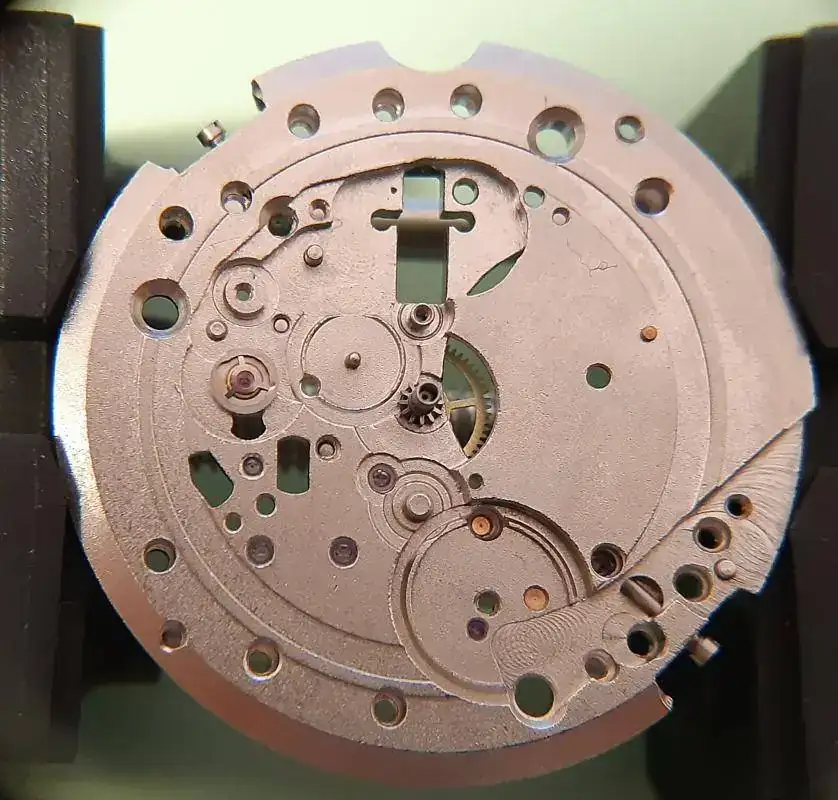

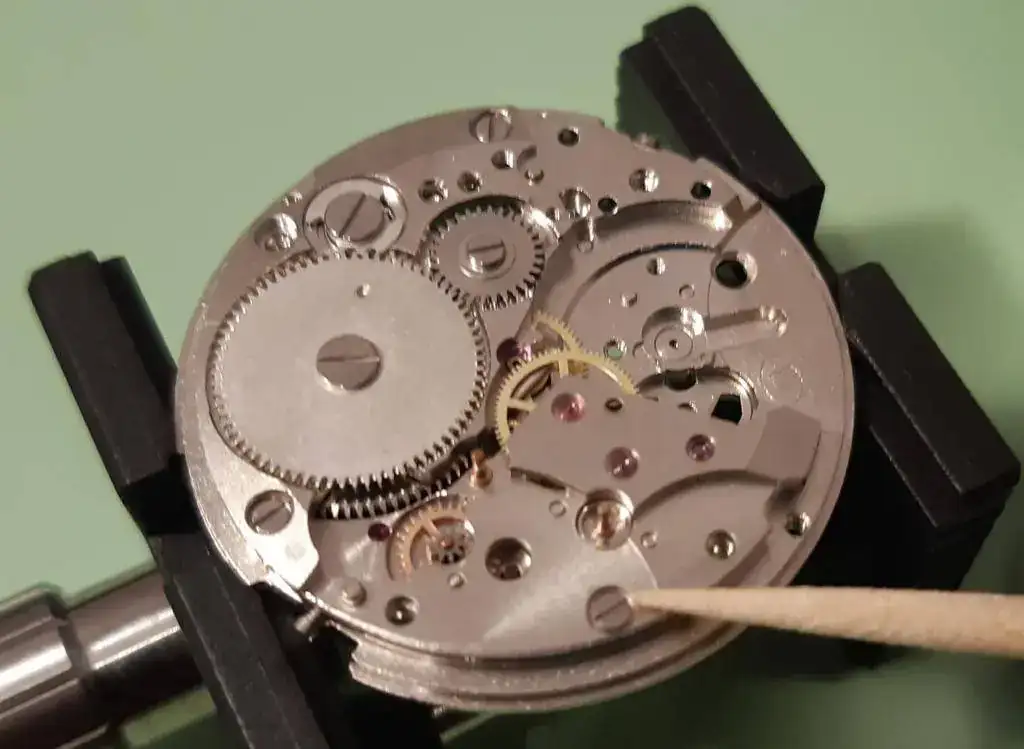

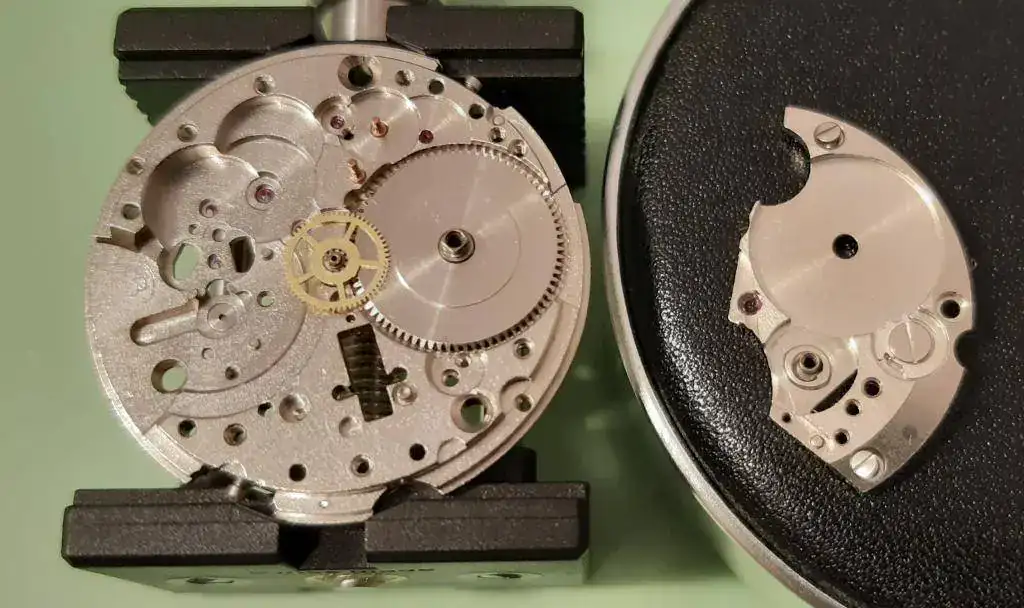

46 y 47.- Aflojamos el tornillo de 1mm que libera el ¿Puente del Rodaje? (46):
No me deja cargar más fotos así que sigo más adelante.
(Voy a por otra birra).
