JOACHIM
Forer@ Senior
Sin verificar
Parece inglesa. ¿Que opinas?
M
mondm
Forer@ Senior
Sin verificar
Gracias a ambos por vuestras aportaciones. Me descoloca bastante que sea catalino con pendulo corto y en cambio que lleve pesas en vez de muelles. Sí es cierto que hay maquinas inglesas con una configuración similar pero todas las que he visto son más grandes y pesadas. A mi me recuerda un poco a las saint nicolas francesas, pero estas suelen llevar rueda contadera y no rastrillo-caracol y la platina tambien es diferente. Ideas? Saludos
nuevo
Forer@ Senior
Sin verificar
Es una máquina muy extraña porque no tiene señales de haber tenido unida una esfera ni tampoco de anclajes a la caja, por lo que si alguna vez tuvo esfera iría sujeta a la caja y la máquina simplemente apoyada pero sin sujeción. Tendría que ser en laja alta, pero aún así sería muy extraña.
Si puedes poner fotos de la parte delantera sin la aguja y de la parte oculta con el caracol seguramente se podrá deducir algún aspecto de su funcionamiento.

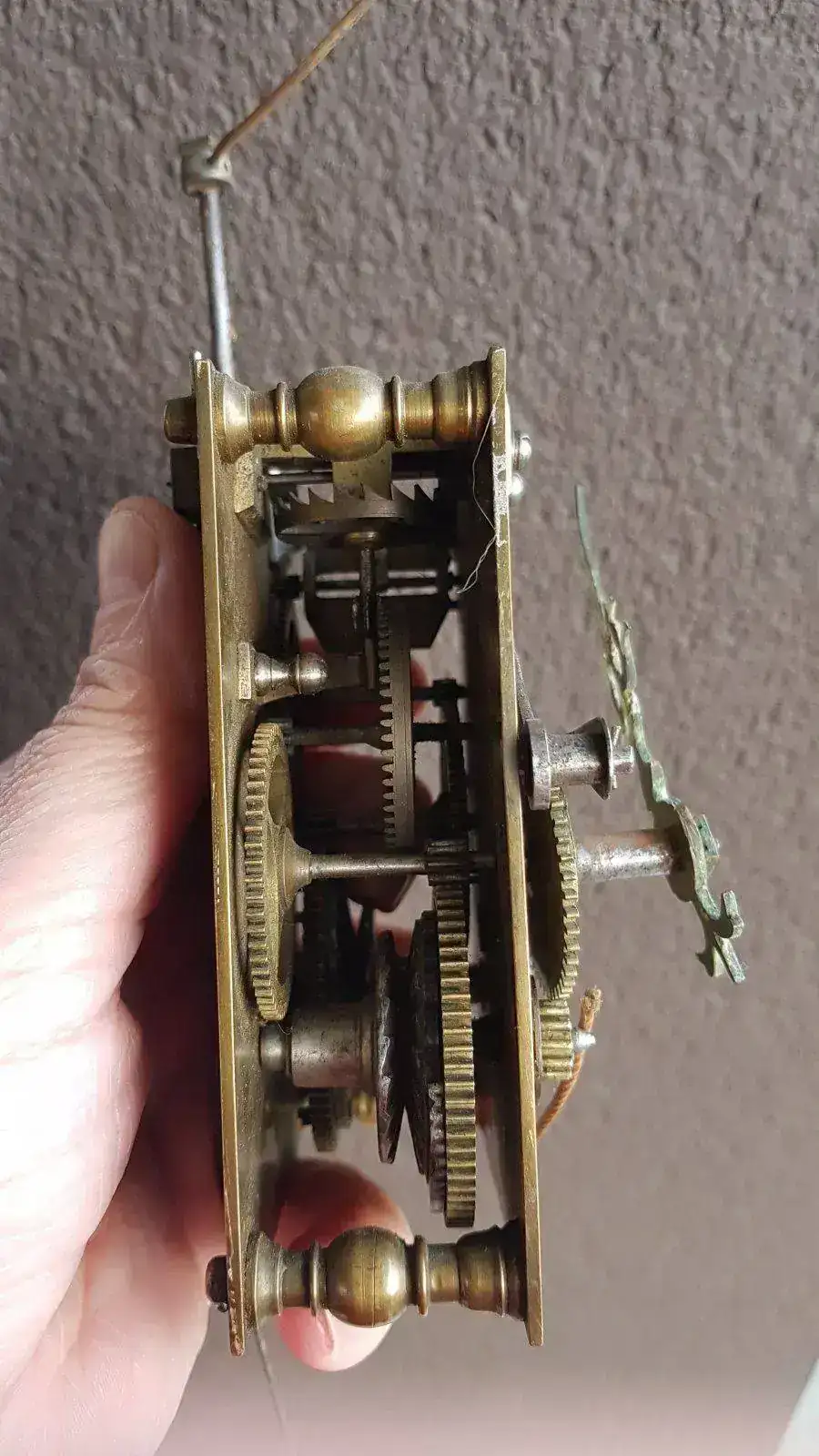

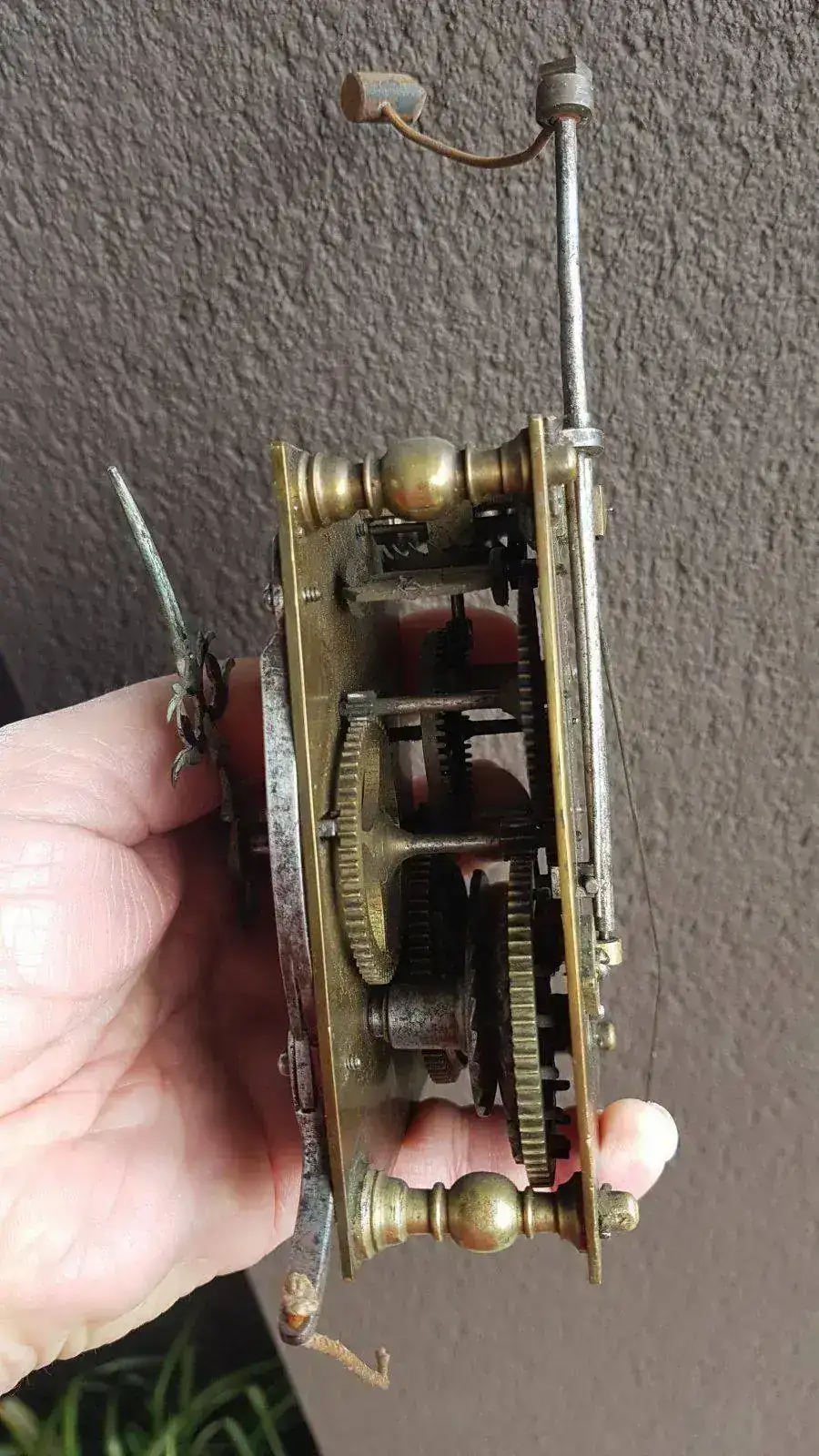

Observando la imagen lateral de la máquina donde se ve el sistema de movimiento, parece que este reloj tiene que tener aguja horaria y también de minutos.
Si puedes poner fotos de la parte delantera sin la aguja y de la parte oculta con el caracol seguramente se podrá deducir algún aspecto de su funcionamiento.
Observando la imagen lateral de la máquina donde se ve el sistema de movimiento, parece que este reloj tiene que tener aguja horaria y también de minutos.
Última edición:
nuevo
Forer@ Senior
Sin verificar

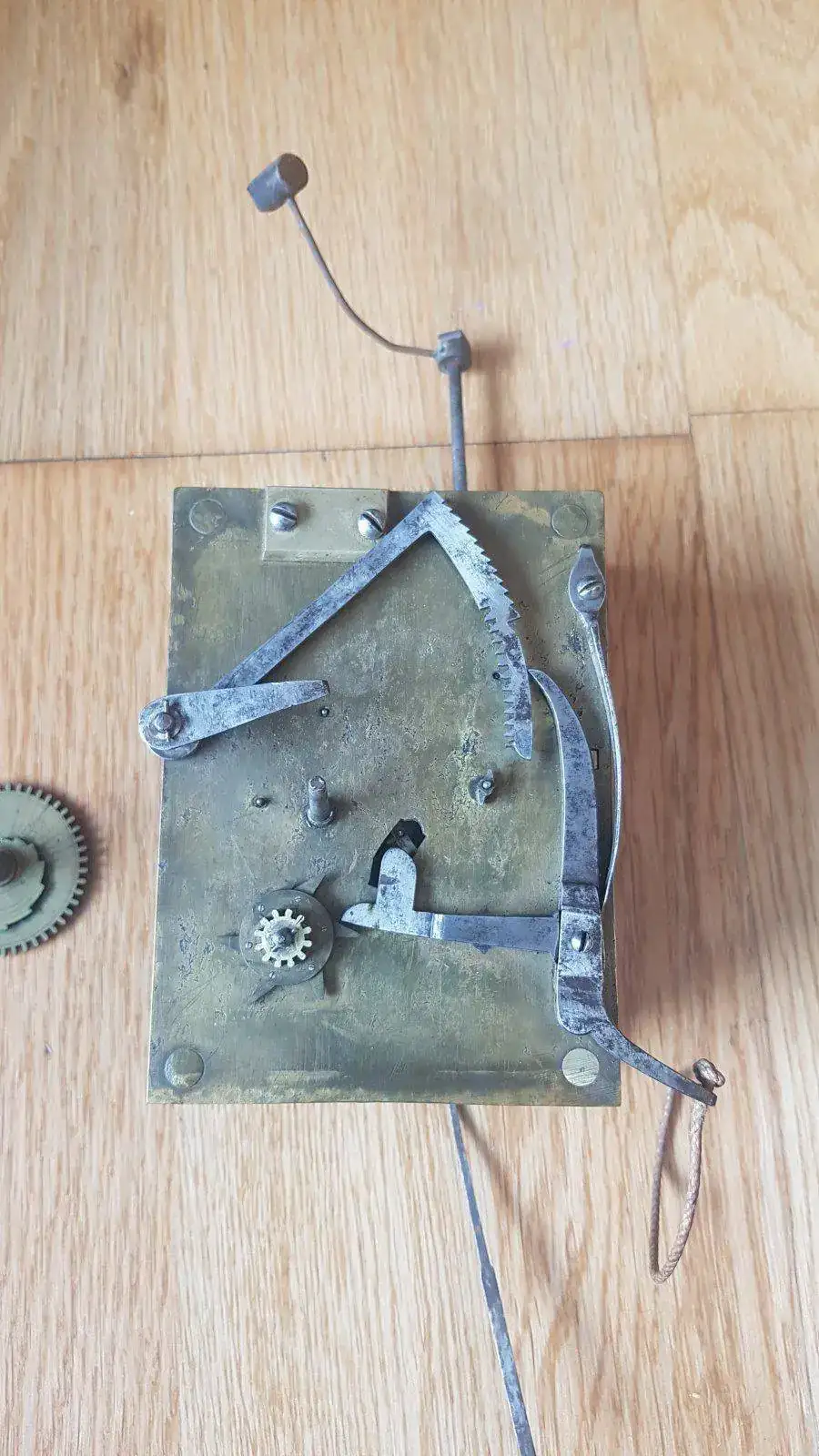

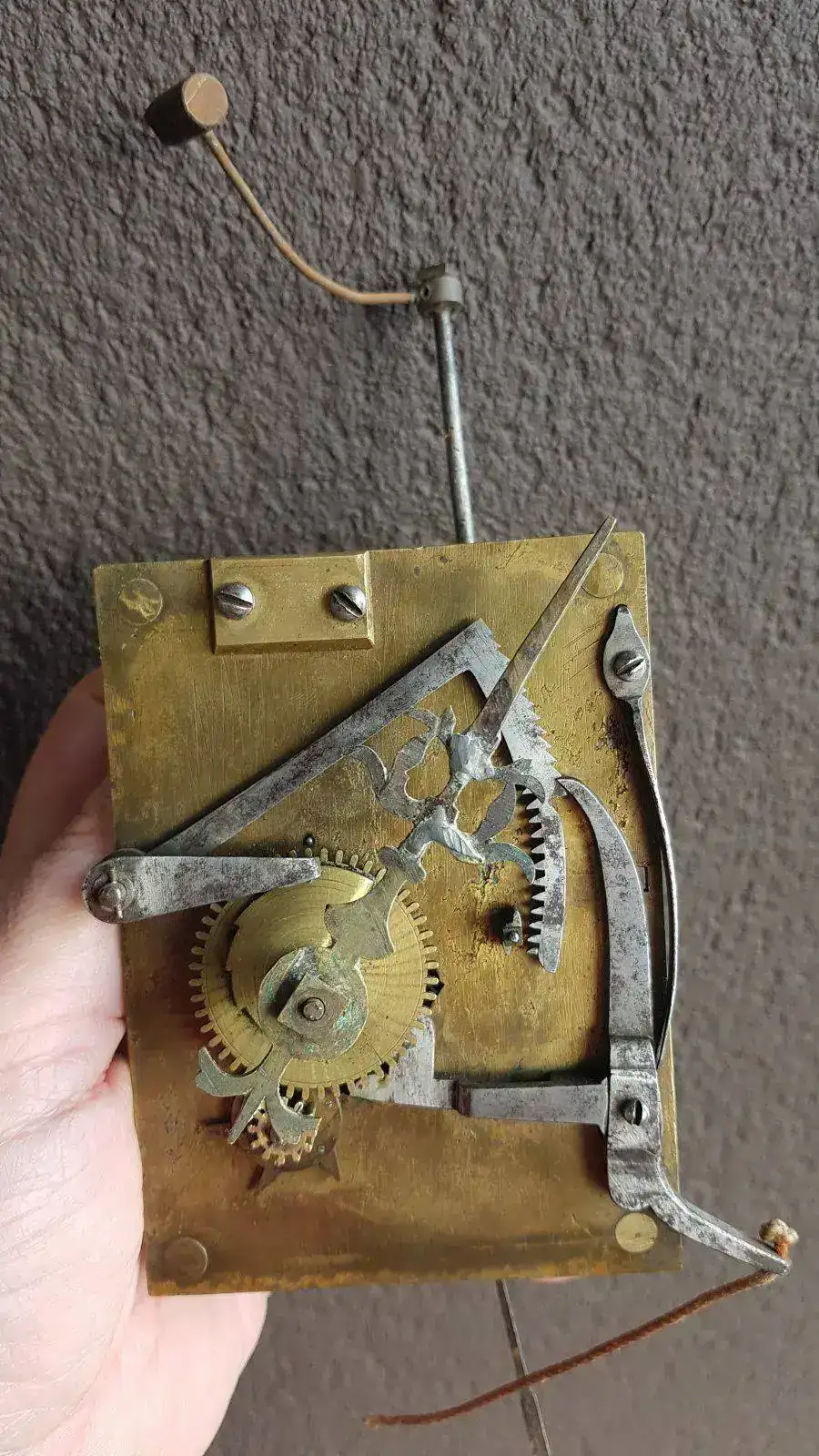

Tal como dije en mi anterior intervención, este reloj tenía en origen aguja de horas y minutos. Ahora, además de la aguja, le falta el cañón de minutos .
Creo que el cañón de minutos no tendría engranaje, sino dos brazos que se encargarían de hacer girar la estrella de seis puntas, lo que activaría la sonería previa preparación, tal como ocurre en la mayoría de relojes.
Teniendo en cuenta el número de dientes de la rueda horaria (48) y del engranaje de la estrella (12), por cada vuelta de la horaria, la estrella dará cuatro, y como tiene 6 puntas sonará 24 veces cada 12 horas. Por lo tanto, sonará horas y medias.
Creo que tres de las 6 puntas de la estrella deberían ser un poco más cortas, lo suficiente para preparar la sonería pero sin que llegue a liberar el rastrillo y evitar que baje, porque en ese caso daría las medias con el mismo número de toques que la hora. Puedes hacer la prueba girando la estrella hasta que suene la hora y después la media, y ver qué ocurre. Al no tener pesas tendrás que girar con la mano el engranaje del barrilete.
Teniendo en cuenta que la estrella gira solo en el momento que se prepara para dar la hora, la aguja horaria también girará solo en esos momentos, en vez de hacerlo de forma continua como en el resto de relojes.
Esto es lo que se me ocurre viendo la última imagen que has puesto, no sé si habré acertado en algo, pero creo que encaja con lo que se ve y con lo que falta.
Creo que el cañón de minutos no tendría engranaje, sino dos brazos que se encargarían de hacer girar la estrella de seis puntas, lo que activaría la sonería previa preparación, tal como ocurre en la mayoría de relojes.
Teniendo en cuenta el número de dientes de la rueda horaria (48) y del engranaje de la estrella (12), por cada vuelta de la horaria, la estrella dará cuatro, y como tiene 6 puntas sonará 24 veces cada 12 horas. Por lo tanto, sonará horas y medias.
Creo que tres de las 6 puntas de la estrella deberían ser un poco más cortas, lo suficiente para preparar la sonería pero sin que llegue a liberar el rastrillo y evitar que baje, porque en ese caso daría las medias con el mismo número de toques que la hora. Puedes hacer la prueba girando la estrella hasta que suene la hora y después la media, y ver qué ocurre. Al no tener pesas tendrás que girar con la mano el engranaje del barrilete.
Teniendo en cuenta que la estrella gira solo en el momento que se prepara para dar la hora, la aguja horaria también girará solo en esos momentos, en vez de hacerlo de forma continua como en el resto de relojes.
Esto es lo que se me ocurre viendo la última imagen que has puesto, no sé si habré acertado en algo, pero creo que encaja con lo que se ve y con lo que falta.
Última edición:
M
mondm
Forer@ Senior
Sin verificar
Hola de nuevo. Acabo de comprobar lo de la estrella y efectivamente es así en parte; me explico, tal y como comentó Joachim, el reloj toca horas y medias. La estrella tiene unas puntas ligeramente mas cortas con las que toca las medias alternando con otras algo mas largas con las que libera completamente el rastrillo y toca las horas. Pero la estrella no es movida por ningun brazo, sino que gira solidaria con la rueda que tiene sobre ella y que engrana a su vez la rueda horaria, que se mueve de modo continuo como en otros relojes. Saludos
nuevo
Forer@ Senior
Sin verificar
Hola mondm.
Dices
“Pero la estrella no es movida por ningun brazo, sino que gira solidaria con la rueda que tiene sobre ella y que engrana a su vez la rueda horaria, que se mueve de modo continuo como en otros relojes. Saludos”
Es poco probable que funcione como dices, porque eso implicaría que el eje central, donde van las agujas, da una vuelta cada 12 horas en vez de una vuelta a la hora. Sigo pensando que funciona como dije.
El eje central dará una vuelta cada hora y el cañón de minutos (que le falta) tendría dos brazos que mueven las puntas de la estrella para activar el toque de las horas y las medias, y como la estrella tiene unido el engranaje de 12 dientes, éste transmitiría el movimiento a la rueda horaria, y no al revés.
Para comprobar puedes poner en marcha el reloj y ver si el eje central da una vuelta a la hora o cada 12 horas.
Un saludo.
Dices
“Pero la estrella no es movida por ningun brazo, sino que gira solidaria con la rueda que tiene sobre ella y que engrana a su vez la rueda horaria, que se mueve de modo continuo como en otros relojes. Saludos”
Es poco probable que funcione como dices, porque eso implicaría que el eje central, donde van las agujas, da una vuelta cada 12 horas en vez de una vuelta a la hora. Sigo pensando que funciona como dije.
El eje central dará una vuelta cada hora y el cañón de minutos (que le falta) tendría dos brazos que mueven las puntas de la estrella para activar el toque de las horas y las medias, y como la estrella tiene unido el engranaje de 12 dientes, éste transmitiría el movimiento a la rueda horaria, y no al revés.
Para comprobar puedes poner en marcha el reloj y ver si el eje central da una vuelta a la hora o cada 12 horas.
Un saludo.
M
mondm
Forer@ Senior
Sin verificar
Hola de nuevo. Grsciss por la nuev aaportscion. Realmente el eje central no engrana con el movimiento, sino que es solamente un eje unido a la platina y que sirve tan solo como soporte para la rueda de horas, siendo la rueda pequeñ (la que tiene la estrella por debajo de modo solidario) la unica que engrana con el mecanismo y que transmite el movimiento a la rueda de horas de modo similar a los relojes de linterna. Asi que pueda
M
mondm
Forer@ Senior
Sin verificar
Parece que vamos sabiendo pocoa poco más cosas de la maquinaria. Entiendo que al no tener agujeros para la esfera esta debería ir en una especie de armazón o jaula a la que sí iría unida la esfera, qué opiniais? Y en tal caso, tendría que estar algo desplazada al tener la aguja descentrada respecto de la platina, no?
